Как подключить варочную панель: Подключение варочной панели и духового шкафа ? ЧЕСТНЫЕ ЦЕНЫ!

Содержание

Как подключить варочную панель Maunfeld


Богатый и разнообразный ассортимент — одно из важнейших преимуществ британской компании Maunfeld. Покупатель может приобрести плиты всех типов — электрические, индукционные, газовые, с подробными руководствами пользователя, где в том числе объясняется, как подключить варочную панель Maunfeld. Встраиваемые модели устанавливаются в столешницу, желательно вдали от водопровода или холодильника. Напомним, что подключение газовых устройств самостоятельно производить запрещается — для этого необходимо вызвать специалиста из газовой службы.



При установке электрических и индукционных варочных поверхностей Maunfeld необходимо вырезать в столешнице отверстие в соответствии с размерами, указанными в инструкции — если, конечно, оно не было предусмотрено ранее. Со всех сторон следует оставить запас около 5 см, а толщина столешницы должна составлять не менее 30 мм. Так же важен материал — он должен быть жаропрочным, выдерживать высокие температуры и не деформироваться. В комплекте с прибором идет уплотнение, которое предотвращает попадание жидкости в столешницу и ее разбухание. Уплотнительная лента приклеивается на расстоянии 2 мм от торца панели. Под столешницей необходимо зазор не менее 25 мм для свободной циркуляции воздуха и для предотвращения перегрева. Если все условия выполнены, следует установить само устройство. Панель крепится на фиксирующие скобы, которые также входят в комплект и прочно удерживают ее на месте.



Перед подключением к сети питания необходимо ознакомиться с информацией об электрических соединениях — она указана на табличке на корпусе устройства рядом с клеммной коробкой. Для присоединения к электрической сети нужно заранее предусмотреть установку отдельной розетки с заземлением. Для соблюдения требований безопасности следует также установить специальный выключатель для размыкания всех полюсов с расстоянием между разомкнутыми контактами не менее 3 мм. Если вилка отсутствует, подключение производится при помощи кабеля, который присоединяется к клеммам. В большинстве моделей от Маунфилд для заземления используется провод желто-зеленого цвета. Если подключение к электросети вызывает затруднения, рекомендуется поручить его квалифицированному специалисту из сервисного центра.


Подключение варочной панели к электросети. Узнаем как подключить духовой шкаф и варочную панель?

В последнее время встраиваемый вид техники приобрел широкую популярность. Она отличается компактностью, стильностью и элегантностью. Варочная панель стала достойной практической альтернативной обычной плиты.

Многие интересуются, как подключить духовой шкаф и варочную панель. В этой статье будут описаны правила.

Как осуществить правильный выбор?

Встраиваемые панели бывают прямоугольными или шестигранными. Ширина прямоугольных составляет от 25 до 90 см. Глубина составляет 60 см. Шестигранные плиты приобрели другое название «сотовые», так как варочная поверхность очень похожа на соты пчел.

Какую модель выбрать — газовую или электрическую?

Варочная панель может быть газовой электрической или же комбинированной.

Электрическая панель станет лучшим решением для того дома, в котором не проведен газ. Если же он имеется, то советуем приобрести газовый агрегат.

Комбинированная модель в состоянии функционировать как на электричестве, так и на газе.

Зависимая и независимая панель

Зависимой называют модель, которая функционирует только вместе с духовым шкафом. Панель управления, как правило, располагается на корпусе духовки или же на самой варочной панели.

Следует отметить, что совмещение духовки и варочной панели не всегда возможно, даже если они выпущены одной фирмой. Определить, насколько совместимы элементы, можно посредством специальной таблицы.

Независимой является модель, которая оснащена своей панелью управления и независима от духового шкафа. Основным плюсом подобных агрегатов является произвольное размещение в кухонном помещении. Зависимая модель требует размещения только под духовкой.

Тип управления: на механике или сенсорах?

Механический тип управления предполагает наличие вращающейся ручки. Большинство пользователей отдают предпочтение именно этому типу.

Сенсорные модели предполагают прикосновение руки к панели. Такой способ считается инновационным. Он очень удобен.

Сенсорная панель обладает неоспоримым преимуществом. Она поддается легкой очистке благодаря тому, что поверхность идеально гладка.

Выбор материала изготовления

Материалом для варочной поверхности, как правило, служат стеклокерамика, алюминий, эмалированное покрытие или же нержавейка.

Рассмотрим все модели:

  • Алюминиевые. Такие устройства предполагают механическое управление. Они очень удобны в пользовании. Эти агрегаты отличаются доступной стоимостью, стойки к механическим и тепловым нагрузкам. Алюминий выдерживает удары, но подвержен появлению царапин. Помимо этого на поверхности образуются пятна от влаги и пальцев.
  • Эмалированные. Их основное преимущество — доступная стоимость. Модели с таким покрытием представлены широкой линейкой разных цветов. Отпечатки на них не остаются. Единственным минусом является возможность возникновения сколов в случае падения тяжелого предмета на панель.
  • Нержавейка. Эти модели дороже эмалированных и алюминиевых. Они так же, как и алюминий, неустойчивы к отпечаткам пальцев и влажным пятнам.
  • Встраиваемая стеклокерамическая варочная панель. Такие модели имеют сенсорный способ управления. Они отличаются стильностью и изысканностью, легко очищаются. Помимо этого, стеклокерамика подвержена быстрому нагреванию и остыванию. Единственным существенным недостатком является то, что стеклокерамика хрупка и может расколоться от удара. Также из-за попадания холодной воды на разогретой поверхности могут образоваться трещины.

Обзор лучших фирм-производителей

Варочная поверхность может относиться к одной из трех категорий:

  • К первой следует отнести элитную технику высшего качества. Это такие производители, как Miele, Gaggenau, Kupperbush.
  • Вторую категорию составляют модели среднего звена, которые отличает доступная цена и высокий уровень функциональности. Это фирмы Electroluxe, Whirlpool, Goreje, Zanussi, Bosch, Siemens.
  • Третью категорию составляют бюджетные модели. Особого внимания заслуживают плиты фирм Ardo, Hansa, Ariston.

Дополнительные свойства

При выборе варочной поверхности следует уделить внимание наличию дополнительных свойств. Существуют панели с автоматическим выключением при попадании жидкости. Есть оснащенные таймером, подающие сигнал и выключающие конфорку. Существуют модели с наличием блокировки для малышей.

Крышки варочной панели

Когда конфорки выключены, то от защиты повреждений варочную поверхность покрывают крышками. Основой для их производства служат стекло, стеклокерамика или же высокопрочная сталь. Поднятая крышка защищает от попадания грязи на стену, а если опущена, то служит предохранением варочной модели от трещин.

Крышки из стали не столь дороги, но из стекла и стеклокерамики имеют более эстетичный вид. К тому же они подлежат быстрому мытью. Как правило, опускание крышки осуществляется посредством специального механизма.

Роль мощности при подключении варочной поверхности

Подключение варочной панели к электросети предполагает учет показателя мощности агрегата.

Если устройство обладает высокой скоростью нагревания, то и электричества оно потребляет больше. В некоторых случаях показатель доходит до 7 Квт в час. Подключение электрической варочной поверхности предполагает тщательный выбор кабеля.

В особенности данное правило распространяется на питающие контакты варочной поверхности. Для минимизирования контактов и уменьшения вероятности короткого замыкания питание подается на поверхностные клеммы. Подключение варочной панели к электросети осуществляется посредством медного кабеля диаметром не меньше 4 мм.

Как подключается электрическая варочная панель

Если вилка приготовлена, то подключение варочной панели к электросети не представляет никакой трудности.

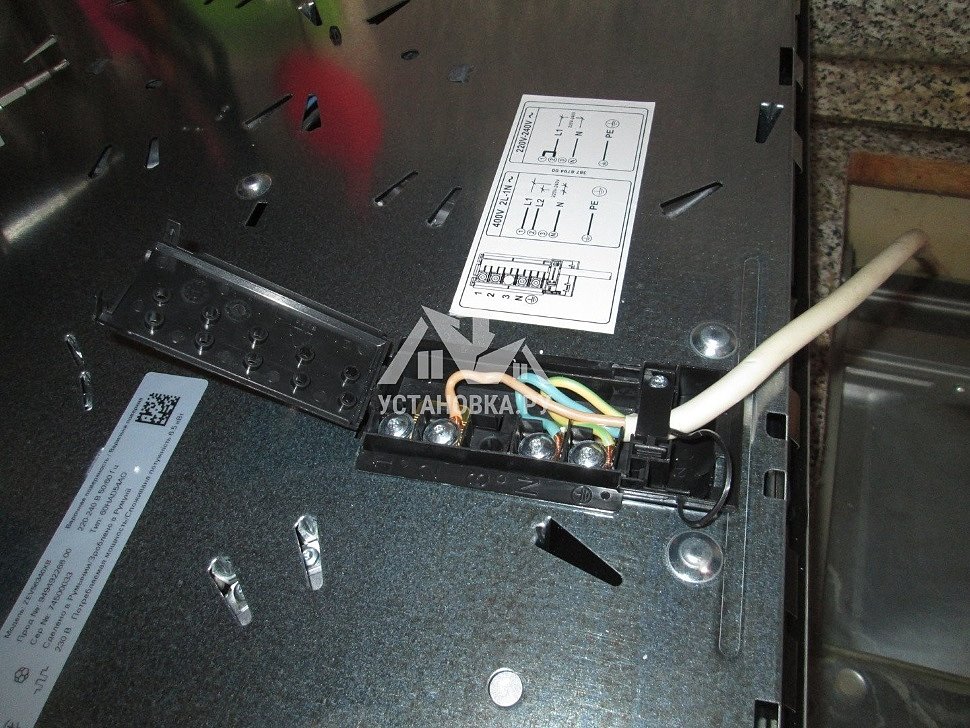

Куда сложнее разобраться с коммутацией проводов, которые подходят к розетке. К примеру, от варочной поверхности ответвляются четыре провода, а в стене их содержится три. Когда происходит подключение варочной панели самостоятельно, схема отображает трехфазную поверхность.

Черные и коричневые провода соединяются вместе. Скрученные жилы подсоединяются к квартирной фазе. Как правило, это белый провод. Провода заземления останутся свободными.

В колодке с клеммами находятся перемычки из меди. Для правильности их расположения нужно обратиться к схеме, находящейся около колодки. При работе с таким устройством, как варочная поверхность электрическая, схема подключения поможет расположить перемычки и правильно подсоединить провода.

В случае, если вы не знакомы с техникой, подключение варочной панели к электросети рекомендуется поручить профессиональному электрику.

Подключение электрического духового шкафа

Плюсы духового шкафа не оставили равнодушной ни одну хозяйку. Устройства не только безопасны и легки в управлении, но и обладают широкими функциональными возможностями.

Инновационные электрические духовые шкафы соединили в себе функцию микроволновой печи и разморозки, гриля и приготовления блюд на пару. Подбор духовки — дело несложное, но с установкой придется повозиться.

Инструкция

Многие интересуются, как правильно подключить варочную панель и духовой шкаф.

  • Для начала ознакомьтесь с техническими характеристиками духового шкафа. Это поможет вам верно установить розетку. В зависимости от того, какую мощность потребляет агрегат, рассчитывают нужный показатель электрического тока, который нужен для подключения оборудования. Как правило, мощность составляет 3-3,5 Квт. В этом случае оптимальным показателем является 16 ампер. В противном случае потребуется ток в 32 ампера.
  • Следует подобрать розетку. Определите, насколько хороша проводка на кухне. Если электропроводка стара, то для духовки потребуется дополнительный вывод. Новая электропроводка должна быть из меди. Ее сечение зависит от требования к току. Показателю 16 амперов требуется сечение 2, 5 мм2, при 32 – 4,0 мм2.
  • Следует установить отдельный автомат, посредством которого он будет подсоединяться к электрощиту. Он должен отвечать силе тока в 25 или 40 ампер при показателях розетки в 16 или 32 ампер.
  • Духовку следует заземлить. С этой целью проводят отдельную линию, ведущую в силовой шкаф, расположенный под землей, или же применяют специальную жилу для заземления (если в вашей квартире трехфазная разводка).

Полезные советы

  • Если духовка приобретается в комплекте с варочной поверхностью, то нужно обратить внимание на принципы управления. Большинство инновационных устройств обладают единой панелью управления с духовым шкафом. В этом случае достаточным будет подключение только варочной поверхности.
  • При выборе электрической духовки отдайте предпочтение марке, которая производила варочную панель. Желательно, чтобы духовка и варочная панель были одной фирмы. Это избавит вас от проблемы сбоя при подключении из-за несоответствия разъемов системы управления.

Как установить и подключить духовой шкаф и варочную панель

Правильная установка техники — гарантия ее безопасной и долговременной службы. В этой статье эксперты Miele рассказывают, как подключить духовой шкаф и варочную панель.

Что нужно знать перед установкой духового шкафа и варочной панели

Перед приобретением духового шкафа или варочной панели необходимо рассчитать размер прибора. Он зависит от длины и ширины ниши / столешницы, в которую будет вмонтирована техника. Miele предлагает духовые шкафы размеров: 60 х 60 cм, 60 х 45 см, 90 х 48 см, а также варочные панели:

  • менее 40 см;
  • не более 60 см;
  • не более 75 см;
  • не более 90 см.

Для исправной работы варочной панели и духового шкафа необходимо наличие:

  1. Заземления. Предотвращает возможность поражения электрическим током.
  2. Защитного автомата. Для защиты от перегрузок и сбоев.
  3. Вентиляции.
  4. Достаточного уровня сопротивления в сети.
  5. Достаточного притока охлаждающего воздуха.

Подробные характеристики каждого прибора указаны на сайте Miele — в общей информации и руководствах пользователя.

Установка духового шкафа

Происходит в несколько шагов:

  1. Отключаем питание сетевой розетки.
  2. Демонтируем дверцу и извлекаем принадлежности. Подробная инструкция по снятию дверцы — в руководстве пользователя в главе «‎Чистка и уход».
  3. Выводим кабель питания, задвигаем духовой шкаф в нишу, выравниваем его.
  4. Подключаем кабель к розетке.
  5. Прикрепляем духовой шкаф шурупами к боковым стенкам шкафа для встраивания. Крепеж входит в комплект техники Miele.
  6. Устанавливаем дверцу на место.
  7. Восстанавливаем подачу напряжения на сетевую розетку.

Данный алгоритм действий применим при выполнении всех требований по электроснабжению и размерам шкафа для встраивания (ниши).

Установка варочной панели

Может быть установлена двумя способами:

  1. Заподлицо. Подходит для встраивания в столешницы, облицованные плиткой из натурального камня или массива дерева.
  2. Сверху. Обычный метод врезки, подходит для большинства столешниц.

Для установки в столешницу из дерева:

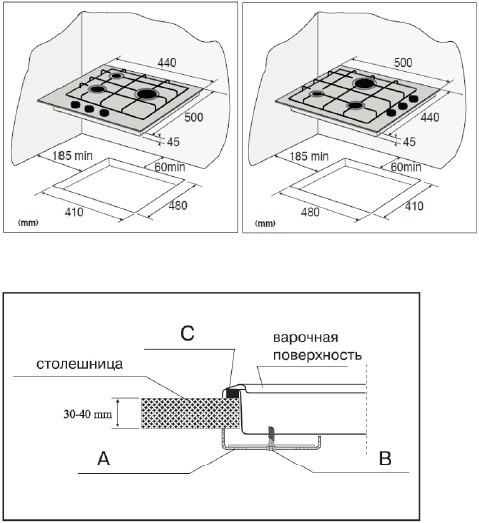

  1. Подготавливаем вырез. Его размер указан в руководстве пользователя.
  2. Обрабатываем поверхности среза. Для этого применяем специальный лак, силиконовый каучук, литьевую смолу. Эти материалы устойчивы к нагреву, предотвращают попадание влаги в структуру дерева.
  3. Прикрепляем пружинные зажимы на верхнем крае выреза. Используем шурупы 3.5 х 25 мм, входящие в комплект. Боковые края зажимов заклеиваем силиконовым жаростойким герметиком.
  4. Приклеиваем уплотнитель по краю панели. Входит в комплект.
  5. Выводим сетевой кабель — вниз, через вырез.
  6. Укладываем панель на вырез в столешницу, равномерно прижимаем по краям до момента фиксации. Следим за тем, чтобы уплотнитель оставался на месте.
  7. Подключаем кабель к сетевой розетке, проводим тестовое включение каждой конфорки.

При использовании столешниц из других материалов:

  1. Из натурального камня. Вырез выфрезеровывается по размеру панели. Пружинные зажимы закрепляем на двухсторонний скотч.
  2. Из стекла, массива дерева. Устанавливаем варочную панель в вырезе с помощью деревянных планок.

Ширина нижнего шкафа должна быть не меньше размера внутреннего выреза в столешнице. Это позволит снять нижнюю часть изделия для ее технического обслуживания.

Установка газовых варочных панелей в столешницу идентична электрическим моделям. Вместо пружинных зажимов используют уголки — они включены в комплект.

Типичные ошибки при установке

  1. Применение неподходящего герметика. Использование герметика неизвестного производства может повредить столешницу из натурального камня. Жаростойкость герметика должна превышать 160 градусов по Цельсию.
  2. Использование дополнительного уплотнения — силикона, различного клея.
  3. Несоблюдение безопасного расстояния. Справа и слева от панели соблюдают расстояние в 150 мм до ближайшей стены или предмета мебели. Заднюю сторону панели устанавливают в 5 сантиметрах от стены или стенки шкафа.
  4. Расположение панели конфорок над холодильником, сушильной, посудомоечной, стиральной машинами.
  5. Неправильное расстояние между конфорками и вытяжкой. Безопасное расстояние указано в руководстве пользователя к вытяжке.

Между панелью конфорок и конструкцией из легковоспламеняющегося материала необходимо расстояние в 600 мм. Ими могут быть кухонные шкафы, полки из ДСП, древесных материалов.

Как правильно подключить духовой шкаф и варочную панель

Электрическую цепь для подключения духового шкафа и варочной панели оснащают распределительными устройствами:

  1. УЗО. Устройство защитного отключения — рекомендованный способ защиты от утечки.
  2. Предохранители с плавкими вставками.
  3. Резьбовые автоматические предохранители.
  4. Линейный защитный автомат типа «‎B» или «‎C».

Технику подключают к сети кабелем типа H05VV-F с ПВХ-изоляцией и подходящим поперечным сечением, которое зависит от модели прибора. Параметры подключения указаны в типовой табличке руководства пользователя и на фронтальной раме духового шкафа при открытии дверцы.

При подключении газовой варочной панели к системе газоснабжения:

  1. Подключение производит только квалифицированный технический специалист. Он обязан иметь допуск соответствующего предприятия газоснабжения.
  2. Место подключения газа располагают так, чтобы запорный вентиль был доступен и виден.

Все газовые конфорки Miele имеют коническую резьбу ½ для подключения двумя способами:

  • стационарным;
  • гибкой подводкой с максимальной длиной в 2000 мм.

Гибкая подводка и сетевой кабель не должны соприкасаться с горячими элементами плиты. Это создает опасность для жизни и здоровья пользователя. По завершении подключения производится проверка всех конфорок:

  • при слабом горении — пламя не гаснет при резком повороте переключателя из режима сильного пламени;
  • при сильном горении — пламя горит с ярко выраженной серединой.

Типичные ошибки при подключении

  1. Использование кабеля неподходящего сечения или типа. Следует использовать только рекомендованный ПВХ-изолированный кабель 05VV-F.
  2. Подключение прибора к сети без заземления. Приводит к угрозе поражения электрическим током.
  3. Использование переходных устройств, переделанных вручную штепсельных вилок.
  4. Подключение духового шкафа и варочной панели без специальных знаний. Неправильный расчет сечения кабеля и несоблюдение правил безопасности создают риск для жизни и здоровья. Монтаж должен быть произведен квалифицированным специалистом-электриком.
  5. Соединение проводов на «‎скрутке». При необходимости используют винтовые клеммники.
  6. Самостоятельное подключение к газоснабжению.

Для подключения применяют отдельный автомат УЗО. Кабель после встраивания прибора не должен соприкасаться с подвижными деталями кухонных элементов, подвергаться механическим нагрузкам.

Выбрать варочную панель

Получайте подборку новых статей на электронную почту

Как подключить варочную панель Samsung к SmartThings (Android)

Содержание



Приложение SmartThing позволяет управлять умной техникой со смартфона на расстоянии. Но сначала технику нужно добавить в приложение.

В этой статье расскажем, как подключить варочную панель к приложению SmartThings на смартфонах с операционной системой Андроид.



Проверьте требования для подключения










Андроид
Операционная система Андроид 6.0 и выше
Тип устройства Смартфон, планшет
Оперативная память 2 Гб и больше
Поддерживаемое разрешение 1280*720(HD)

1920*1080(FHD)

2560*1440(WQHD)

Также убедитесь, что выполнены требования к сети Wi-Fi. Проверить их можно в инструкции.



Подключение варочной поверхности к смартфону на базе Андроид


Шаг 1. Включите на телефоне Wi-Fi и откройте приложение SmartThings.

Если приложение еще не установлено, его можно загрузить из Galaxy Store или Play Market (если приложения нет в магазинах Play Market, Galaxy Store — вероятно, устройство не поддерживает это приложение).

Шаг 2. Зайдите в приложении в свой Samsung Account.


Нажмите Войти и введите логин и пароль.

После этого примите все условия.

Шаг 3. После входа приложение определит модель варочной панели автоматически и предложит добавить ее — нажмите Добавить.

Если этого не произойдет, добавьте варочную панель вручную.






Шаг 4. Выберите место и комнату для варочной поверхности и нажмите Далее.

Шаг 5. На экране смартфона появится инструкция по подключению — следуйте ей.

Вам нужно будет подключить варочную поверхность и нажать определенную комбинацию кнопок на панели управления варочной панели. Обычно нужно нажать и удерживать 3-5 секунд кнопку «Smart Control» до появления надписи «AP». После этого начнется автоматическое подключение.

Если ранее варочная панель была подключена к приложению с другой учетной записью, ее нужно будет сбросить.




  1. В появившемся окне нажмите Стать владельцем.
  2. Далее следуйте рекомендации на экране смартфона. Обычно нужно нажать кнопку Smart Control.
  3. Когда появится сообщение «Сброс учетной записи завершен» — нажмите Ок.

  4. Если далее появится сообщение «Интернет может быть недоступен» — нажмите Всегда подключаться. Подключение после этого автоматически продолжится.


Шаг 6. Выберите свою сеть Wi-Fi для варочной панели и подождите, пока она будет зарегистрирована в сети.

Шаг 7. Укажите Имя устройства и нажмите Готово.

Шаг 8. Далее автоматически начнется загрузка правил использования Smart Things. После их загрузки появится окно управления варочной поверхностью. Подключение завершено.

Как подключить варочную поверхность? Как подключить встраиваемую духовку?

Как подключить варочную поверхность или встраиваемую духовку?

На современных кухнях часто подключают встроенные духовки и варочные поверхности единым комплектом в один модуль. Такая бытовая плита и духовка носит название «зависимая». Конечно, при ее установке существуют некоторые особенности, но чаще всего они легко вписываются в проект кухни. Есть варианты независимых духовок и варочных поверхностей.

В таком дуэте варочной поверхности и духового шкафа, основные органы управления расположены на панели управления духовки. Если бытовая техника независимая, то на варочной поверхности присутствуют свои несколько сенсорных или механических переключателей, для включения конфорок, расширения границ площади конфорок и дополнительные кнопки для полного отключения и блокировки от маленьких детей.

Как подключить варочную панель или духовку на кухне?

Зависимый комплект духового шкафа и варочной поверхности связан между собой проводами, которые втыкаются в соответствующие разъемы на скрытой стороне духового шкафа и варочной поверхности. Соответственно при встраивании эту бытовую технику размещают только в одном модуле, как позволяют соединительные провода, сверху в столешницу встроена варочная панель, снизу в тумбе размещён духовой шкаф. Независимая варочная поверхность, так же как и духовой шкаф устанавливаются в любое удобное для Вас место и на любом уровне.

Современная встраиваемая плита поставляется с документацией, в которой указаны все требования к её установке. Однако не лишним будет описать основные принципы этого процесса.

Для монтажа варочной поверхности в столешнице делается отверстие. Размеры отверстия есть в документации варочной поверхности. Но не стоит доверять написанным размерам в документации, так как модели варочных поверхностей часто меняются, а документация, увы, нет. Лучше замерить самостоятельно ( обычно при нахлестке варочной в 15-20мм от размера верха поверхности и основы, делается минус 10мм. с каждой стороны от верха варочной поверхности, ориентировочно 560 на 480мм. ) Но есть варочные поверхности, где совсем маленький нахлёст, тогда берётся по 6мм. с каждой стороны. Вырез тщательно обрабатывается силиконовым герметиком. Саму варочную поверхность, в принципе нет смысла крепить к столешнице, как например мойку. При своей массе, она замечательно и плотно лежит на столешнице. Провода питания и управления, подключаются к духовке через штекер, а та, в свою очередь, к электросети. Следует заранее купить метра два, лучше три мягкого медного провода сечением 3 на 4мм, или 3 на 5мм, и комплект вилки с розеткой, лучше для промышленной техники, так как встраиваемая техника не оснащена подводкой к сети. Самым эффективным вариантом подключения варочной панели и духового шкафа, можно считать  прямое подключения кабеля к  клемнику варочной панели или духового шкафа. В этом случае  можно обойтись и  без вилки и без розетки, а значит, и повысить надёжность цепи по причине устранения  лишних соединений  (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет  производить непосредственно с панели управления, а общее отключение в щитке автоматом.

Если проводка у Вас на кухне старая или протянут алюминиевый провод, то нужно обязательно провести новую линию электропроводки специально для варочной поверхности и желательно из медного провода. Линия для варочной поверхности монтируется медным проводом сечением не менее 3 мм на 3 , лучше 5мм на 3. Подключается варочная поверхность к отдельному   автоматическому выключателю  соответственно  на 25 ампер или на 40 ампер.

Примерное сечение медных проводов и ток:

1.5 мм.2 — это диаметр 1.4мм,  макс. ток- 19 (15)А;
2.5 мм.2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм.2-это диаметр 2. 2мм, макс. ток- 36 (32)А;
6.0 мм.2- это диаметр 2.8мм, макс. ток 46 (39)А.

Перед подключением варочной панели внимательно ознакомьтесь с инструкцией, а лучше всего монтаж и подключение бытовой техники доверить профессионалам, при монтаже кухни, сборщики мебели Вам всё нормально подключат за дополнительную плату. Это выйдет даже дешевле, чем подключение бытовой техники мастерами из магазина. Зависимые варочные панели и духовые шкафы обычно дешевле независимых плит и духовок, но функционально они ни в чём не уступают, а при встраивании такой комплект, как видите не вызывает особых сложностей.

Профессиональное подключение варочных поверхностей, встраиваемых духовых шкафов и холодильников, встраиваемых кофе-машин и микроволновых печей, стиральных и посудомоечных машин, установка измельчителей отходов ( диспоузер )



Как подключить варочную панель | Включите Свет

Что нам потребуется.

  1. Силовой кабель для соединения варочной панели
  2. Распределительная коробка для плит
  3. Наконечники НШВИ для мягких жил
  4. Перфоратор или ударная дрель
  5. 4 дюбель гвоздя
  6. Отвертка или шуруповерт

В качестве распред коробки рекомендуем использовать специальную распред коробку Шнайдер Электрик для подключения высокомощных потребителей. Ее максимальный ток 40Ампер это равняется мощности в 9 киловатт, а варочные панели и индукционные плиты обычно бывают не больше 7 киловатт. Эта распредкоробка подходит как для подключения плит на 220 Вольт так и на 380 Вольт.

Распред коробка для подключения плит

Кабель можно завести сзади либо снизу

Данная распред коробка уже имеет встроенный клеммник для соединения жил кабелей.

Порядок действий.

Отключаем автомат отвечающий за питание плиты. Делаем отверстие в задней стенке распредкоробки или заводим жесткий силовой кабель идущий со стены с низу. Подключаем жилы кабеля в клеммник встроенный в коробку.


С помощью перфоратора или ударной дрели делаем отверстия в стене для крепления распред коробки. После этого крепим коробку на дюбель гвозди.

Следующий шаг — подготовим силовой провод ПВС для соединения. Рекомендуем использовать именно ПВС, так как этот провод не поддерживает горение, что очень важно для жилых помещений, к тому же он мягкий и его легко изогнуть чтобы он уместился за гарнитур. Для варочных панелей и индукционных плит приемлемым сечением будет 4 или 6 квадратных миллиметров.

Зачищаем жилы провода.

Зачищенные жилы мягкого провода ПВС

Возьмем наконечники НШВИ с пластиковой юбкой сечением таким же, как провод, в нашем случае сечение наконечников 4 квадратных миллиметра.

Наконечники НШВИ на каждую жилу

Одеваем наконечники на жилы и обрезаем торчащие медные жилки волоски, так чтобы они не высовывались из наконечников.

Сильно сжимаем металлические трубочки пассатижами или плоскогубцами, пока они не станут плоскими.

Сжать надо сильнее, на фото это сделано не сильно, для примера

Проделываем ту же процедуру, что и с жестким кабелем. Зажимаем ПВС в клеммник распредкоробки, каждая жила в соответствующее отверстие.

У кабеля слева средняя жила ноль с боку имеет синюю полосу, а верхняя «фаза» просто белая, у ПВС жилы раскрашены полностью

Закрываем крышкой клеммник

Белый провод ПВС теперь заводим в технологическую нишу у плиты, в ней производители тоже делают свой клеммник, и производим ту же процедуру с обжатием мягких жил наконечниками НШВИ. Подключаем Фазу, Ноль и Заземление в соответствующие клеммы, маркировку производитель делает обязательно.

Если есть вопросы по теме «Как подключить варочную панель или индукционную плиту» вы можете задать их в комментариях.

схемы, выбор кабеля, розетки, автоматов

Содержание статьи:


Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

  • во-первых

    , подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления
    . Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием или автомата защиты;

  • во-вторых

    , если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
  • в-третьих

    , этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).


Алгоритм подключения варочной панели и духового шкафа

Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

Общий порядок действий в такой ситуации следующий:

  • Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации)
    , а также, осмотрев место подключения на самом устройстве.

Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм 2 . В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм 2 соответственно.

Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

  • Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

Варочные панели

— разновидность встраиваемой бытовой техники, соответственно, перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

Монтаж производится в три этапа:

Разметка будущего выреза под панель
. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

Начертите на столешнице тумбы линии будущего разреза с помощью линейки и угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Вырезание ниши для установки панели
. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

Установка и крепление панели
. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему
, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

Чтобы определить назначение проводов, необходимо запомнить, что провод заземления

— желтого цвета, с продольной зеленой полосой, цвет «ноля»

— синий или голубой, «фазы» окрашены в любой другой цвет.

Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

По назначению и особенностям конструкции розетки делятся на:

  • предназначенные для работы в однофазных сетях 220В;
  • предназначенные для работы в сетях с тремя фазами, 380В;
  • имеющими отдельный контакт для заземления или без него;
  • с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
  • с интегрированными устройствами, например УЗО, реле времени отключения;
  • с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

  • расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
  • количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
  • степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

Кабель подключается к вилке и розетке несколькими способами.

Первый способ — жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

  • на розетку или коробку не должна попадать жидкость с плиты или мойки;
  • розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Подключение варочной панели к электросети: 3 этапа

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно
Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.


Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.


Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.


Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.


Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.


Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.


Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.


Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

  • трёхконтактные;
  • четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую , тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Учитывайте следующие советы по подключению техники своими руками:

  1. Перед тем, как подключить электрическую варочную панель, необходимо и автомат.
  2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

Варочные панели постепенно, но уверенно вытеснили обычные , став популярными и востребованными бытовыми приборами. Сегодня поговорим о том, как правильно подключить варочную панель к электросети. Сразу же оговоримся, что будем разбираться не только с электрическими и индукционными моделями. Обязательно остановимся и на газовых, потому что они также предполагают вариант использования от .

В независимости от того, какой прибор был вами приобретён, его надо установить в . Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора для варочной панели.

Последовательность действий по установке варочной панели.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та , которая будет находиться в непосредственной близости к плите.

Способы подключения разных панелей

Как подключить варочную панель к электросети? Всё зависит от того, какой тип панели перед вами: электрическая или индукционная.

Подключение газовой панели

Это самый простой вариант подключения к питающей сети, поэтому с него и начнём. Во-первых, отметим, что тип подключения данного вида прибора – это простое соединение вилки с розеткой, работающей от сети переменного тока напряжением 220 В. От электричества работает только подсветка и сам розжиг, а значит, нет надобности что-то рассчитывать и продумывать. Основное – это подвести розетку как можно ближе к , потому что у неё длина питающего кабеля не превышает 1,5 м. Самый простой способ установки розетки – это на задней стене за шкафом, на котором плита была установлена. На фото ниже показан этот вариант.

Однако если плита встроена в мебельный гарнитур, добраться до неё будет непросто. Иногда розетки слегка сдвигают ближе к и не закрывают в них заднюю стенку, чтобы к ней всегда был свободный доступ.

Способы подключения электрической плиты

Это самый сложный и ответственный вариант, потому что мощность у варочной панели большая, и она сильно влияет на все составляющие электрической цепочки: от до розетки. Если панель устанавливается в многоквартирном доме, где проектом заложено использование только электроэнергии для приготовления пищи, то розетка для плиты на кухне уже установлена по всем правилам электробезопасности. Поэтому остаётся лишь установить панель именно в том месте, которое определено проектом. Обычно его легко найти , которая обязательно смонтирована непосредственно над предполагаемым местом установки .

Если электрический бытовой прибор устанавливается в частном доме, где все коммуникационные сети проводятся исключительно по расчётам самого владельца, придётся потратить какое-то количество времени и вычислить максимальный предел мощности, возможность устройства такой плиты.

Внимание!
Лучший вариант в старом доме – провести отдельный усиленный кабель с «автоматом» непосредственно в распределительный шкаф, который питает всю систему. Если это невозможно, от установки электропечи необходимо отказаться.

Расчёт сечения провода для электроплиты и духового шкафа

I = P / U

, где

  • I

    −сила тока, А;
  • Р

    − это мощность плиты, Вт;
  • U

    − напряжение в сети (220 В).

Мощность – параметр паспортный. Зная силу тока , можно определить сечение кабеля по таблицам, которых в интернете большое количество. Одна из них на фото ниже.

Обратите внимание!
Расчёт мощности духового шкафа и варочной панели рассчитывается отдельно, а потом эти показатели складываются, ведь духовой шкаф может быть «запитан» совсем от другой розетки. А вот шлейф к ним может идти один.

Вот одна из них, в которой показано соотношение мощности питающей сети, сечения кабеля для варочной панели с номинальной силой тока автомата.

Как выбрать розетку для духового шкафа и варочной панели

Сразу надо оговориться, что оба бытовых прибора могут быть одно- или трёхфазными, отсюда и надо «плясать», выбирая для подключения варочной поверхности и . Но есть ещё одна оговорка. Многие производители варочных панелей не комплектуют приборы вилками, а некоторые, вообще, поступают в продажу без питающего кабеля.

Поэтому совет!
Не стоит искать розетку, можно провести подключение напрямую, соединяя кабель плиты с кабелем от распределительного шкафа или соединить второй с клеммником плиты. Кроме того, в случае необходимости можно установить мини-шкаф с системой автомата и УЗО непосредственно на кухне.

Теперь, что касается самой розетки. Здесь всё будет зависеть от мощности приборов, которая варьируется в диапазоне от 2,5 до 10 кВт:

  1. Мощность до 3,5 кВт – используется розетка 16 А / 220 В.
  2. Мощность 3,6−7 кВт – силовая розетка на 32 А / 220 В.

Это розетки для однофазной сети, ниже для трёхфазной:

  1. Мощность до 3,5 кВт – розетка на 20 А.
  2. Мощность 3,6−7 кВт – розетка на 32 А.
  3. Выше 7 кВт – розетка на 40 А.

Внимание!
Все современные розетки обеспечиваются клеммами заземления, поэтому в однофазных розетках три контакта: фаза, ноль и заземление. В трёхфазных пять контактов: три фазы, нейтральная фаза и заземление.

Как подобрать вилку для варочной панели

Правильнее всего покупать вилку уже вместе с розеткой, если таковая не идёт в комплекте, чтобы обеспечить правильное и работу прибора. Розетка должна полностью дублировать фазы и клеммы вилки, их конфигурацию и расположение.

Схема подключения электрической варочной панели

Перед тем как подключить электрическую варочную панель, необходимо понять, что однофазный прибор и трёхфазный подключаются по-разному. С первым проще всего, потому что схема подключения в этом случае опирается на соединения . Обычно это провод жёлто-зелёного цвета. Он будет присутствовать и на подводящем кабеля, и на питающем. Остальные провода могут соединяться между собой в любой последовательности.

С трёхфазным подключением надо быть аккуратным. Здесь нельзя ошибиться с нулём и одной из фаз. Поэтому ещё на стадии проводки надо обозначить, какой из проводов внутри кабеля будет подключаться к нейтральной фазе. Обычно для этого используют или голубого цвета провод, или синего. То же самое касается и кабеля, питающего варочную панель.

Если подключение производится без питающего кабеля, то есть напрямую к клеммной коробке прибора, то на ней обязательно производитель обозначает каждый контакт определённым значком или буквой латинского алфавита. На фото ниже показана клеммная коробка варочной плиты с подключением к трёхфазной сети. Контакты «L» − это фазы, «N» − это ноль.

Если подключение варочной плиты производится через розетку, то в ней и вилке должны совпасть по расположению все соединяющиеся контакты. Поэтому очень важно не перепутать их. Это касается не только нуля и фазы, но и фаз между собой. На фото ниже именно такое подключение.

Если к дому подведена только однофазная система энергоснабжения, а вами была приобретена трёхфазная электрическая панель, то отчаиваться нет причин. Её спокойно можно подключить, сделав на входе соединение всех фаз в одну. Для этого придётся установить между фазами перемычки. Обратите внимание на фотографию ниже, на которой фазный провод коричневого цвета подсоединён к контакту под номером 2. Но между собой контакты 1, 2 и 3 соединены перемычками. Все они являются фазами.

Некоторые производители, к примеру, «Электролюкс», в клеммной коробке устанавливают лишь два фазных контакта. То есть, от сети надо соединить их или двумя проводами от разных фаз, или установить на входе перемычку. Обычно используется второй вариант. Чтобы вы поняли, о чём идёт речь, предлагаем посмотреть видео данного вида подключения.

Теперь рассмотрим, как правильно провести подключение и варочной панели. Выше уже говорилось о том, что сечение подводящего кабеля нужно рассчитывать с учётом потребляемой мощности двух приборов. А значит, на него можно посадить сразу две розетки. В какой последовательности – не имеет значения. То есть, впереди может устанавливаться розетка от плиты, а сзади − от духовки или наоборот. Можно развести их по разные стороны. А проще приобрести сдвоенную розетку, где в одном корпусе находятся обе контактные коробки.

Необходимо отметить, что клеммная коробка плиты достаточно мощная. В теории, к ней можно подключить питающий кабель от духового шкафа. Но путь этот остаётся в теории. На практике лучше развести провода по разным клеммам. Это в первую очередь безопасность, во втором − это возможность эксплуатировать приборы по отдельности в независимости от подключения.

Как подключить индукционную варочную панель

Отвечая в предыдущем разделе на вопрос, как подключить электроплиту самостоятельно, мы разобрали всё, что для этого требуется. То есть, от правильного выбора расходных материалов до нескольких схем подключения к питающей сети. относится к категории электроприборов. У неё немного другой подход к нагреву посуды (кастрюль, сковородок и прочих). В этой статье об этом говорить не будем.

Что касается самого подключения, то применяются те же принципы и правила. Никаких отличительных особенностей нет. Поэтому просто ознакомьтесь с видео, где показано, как надо подключать индукционную плиту к питающему кабелю.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Есть два требования к данному типу соединения:

  1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
  2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются . Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья

Варочная поверхность – предмет первой необходимости на кухне, при этом электрическая панель является одним из самых мощных электропотребителей в квартире.

Перед установкой варочных панелей в целях безопасного и продолжительного использования необходимо ознакомиться с основными правилами по их подключению к электросети.

Требования к установке варочной поверхности


Установка варочных поверхностей может проводиться самостоятельно только с соблюдением определенных правил.

Обеспечение вентиляции

Первое: помещение, где они используются, должно быть оснащено системой вентиляции
.

Необходимо соблюдать требования к расстоянию от варочной поверхности до нижней площади вытяжки
. Для электрических плит оно должно быть не меньше 70 см, а для газовых – на 10 см больше.

Требование к столешнице

Второе правило связано со способностью столешницы, на которую крепится техничка, выдерживать высокую температуру
: минимум 100°С.

Важно!
В связи с указанными условиями использования, толщина материала должна быть не менее 25 мм.

Границы допустимого соседства

Следующее требование предписывает установить прибор так, чтобы оставлять расстояние
между границами площади плиты и вертикальными поверхностями, расположенными вокруг нее: стены и корпуса соседних шкафов. Оно должно составлять 15 см, не менее
.

Прямая линия электропроводки

При подключении электрических варочных панелей к электросети необходимо использовать прямую линию электропроводки от щитка до устройства
. Ее нужно заводить на устройство защитного заземления (УЗО) номинала, соответствующего потребляемой мощности.

Как подключить индукционную варочную поверхность к электросети

Принципиальных отличий в подключении индукционной панели от классической варочной электроплитки нет. Детали процесса подробно изложены ниже.

Выбор кабеля для подключения

Обычно при выборе кабеля руководствуются двумя основными параметрами: количество жил и толщина.

Количество жил

Первый параметр зависит от количества контактов в вилке или клеммнике
подключаемого устройства.

Варочные поверхности имеет два варианта подключения: по 3 или 4 жилам.

  • Три провода
    используются в случае подачи от сети одной фазы (220 В)
    .
  • Если в щиток приходят 2 или 3 фазы (380 В)
    , тогда индукционную плиту целесообразнее подключать по 4-проводной схеме
    , т. к. в этом случае по проводам потечет меньший ток. Следовательно, они будут меньше нагреваться, эффективность потребления будет выше.
Толщина кабеля

После того как вы определились, сколько фаз имеется на входе и по какой схеме будет подключена плита, необходимо правильно рассчитать толщину кабеля.

Справка
: в зависимости от мощности прибора подойдет проводка толщиной 4 или 6 мм2.

При этом надо учитывать, что у маломощных плит клеммы рассчитаны на толщину проводов 4 мм²
, и при попытках подключения к жилам большего сечения могут возникнуть определенные проблемы.

Тип и конструкция

Если говорить о типе кабеля и его конструкции, то можно использовать как жесткий, так и мягкий
(состоящий из многопроволочных жил) медный вариант проводки
, желательно с повышенной защитой от огня.

Справка:
одними из самых популярных марок являются: NYM, ВВГНГ, ВВГНГ-LS.

Мастера, постоянно работающие с кабельной продукцией, особенно для проводов большого сечения, предпочитают использовать мягкую подводку
. В ней жилы состоят из большого количества медных проволок, плотно переплетенных между собой.

  • Во-первых, такой кабель меньше греется
    , т. к. ток распространяется по поверхности проводника, а не внутри его. А у цельного провода общая проводящая поверхность существенно меньше.
  • Во-вторых, гибким кабелем намного легче работать
    , в особенности при плотном монтаже.

Единственным недостатком
многопроволочного проводника является необходимость приобретения наконечников или гильз для присоединения его к клеммам
.

Схема подключения

Варианты распределительных сетей

Прежде чем рассматривать схему подключения устройства к сети, необходимо перечислить варианты распределительной сети, которые встречаются в домах и квартирах и, соответственно, количестве жил во внутренней электропроводке.

  • Двужильная
    – самый неудачный вариант однофазной сети без заземления: приходят «ноль» и фаза. Этот вариант не приемлем для подключения большинства бытовых приборов, в особенности мощной индукционной плиты.
  • Трехжильная
    – с сети подаются «ноль», «земля» и одна фаза. Такая проводка позволит подключить прибор по трехпроводной схеме в случае достаточной выделенной мощности.
  • Четырехпроводка
    редкий вариант, используемый в современных новостройках
    . Помимо заземления и нулевого провода, приходят 2 фазы.
  • Классическая трехфазная сеть
    – подается пять линий, три из которых – фазы. Характерна для больших частных домов с высокой выделенной мощностью.

Справка
. Варианты 3 и 4 наиболее предпочтительны для использования в схеме подключения варочной поверхности, хотя и не всегда доступны.

Контакты прибора

В комплект поставки индукционной плиты не входит шнур с вилкой
по причине многообразия вариантов внутренней схемы электрораспределительной сети (см. выше).

Как правило, устройство имеет 6 входов на контактной группе
, которые обозначаются так:

  • L1, L2, L3 – фазы;
  • N1, N2 – нулевые контакты;
  • РЕ – заземление.

ВНИМАНИЕ!
Электроразводка имеет общепринятые цветовые обозначения.

  • Для земляного
    провода используется желтая или желто-зеленая оплетка
    .
  • Для «нуля
    » — синяя
    .
  • Фазные жилы
    могут быть любого цвета, но обычно в двухфазной сети
    используют коричневую или черную изоляцию
    .
  • А для различения фаз трехфазной сети
    желтую, зеленую и красную
    маркировки.
Подключение к панели

Теперь пора переходить к подключению провода к панели.

  • Для этого ее нужно перевернуть конфорками вниз
    и на оборотной стороне отыскать крышку, скрывающую группу контактов
    .
  • Отверните фиксирующий болт и освободите доступ к клеммам.
    Если между нулевой и земляной клеммами установлена перемычка, ее необходимо снять.
  • Перво-наперво заземлите прибор
    , зафиксировав в клемме с обозначением РЕ желто-зеленый провод.
  • Т. к. у нас от щитка приходит только один нулевой провод, присоедините его к клемме N1, а вторую клемму замкните перемычкой.
  • Убедитесь на всякий случай, что на фазы отключены, прислонив к ним тестовую отвертку.
  • Подключите к контактам, обозначенным буквой L оставшиеся провода
    . Остальные силовые входы соедините перемычками с подключенным.

Работа на стороне потребителя завершена.

Подключение через щиток

Перед началом работы в щитке отключите входной рубильник и с помощью пробника убедитесь, что щиток полностью обесточен
. Уходящая к устройству линия коммутируется в распределительную сеть обычным образом.

ВНИМАНИЕ!
В случае отсутствия в сети заземления, необходимо обратиться за помощью к мастерам-электрикам. Без подключения к «земле» эксплуатация варочной панели запрещена.

  • Земляной провод фиксируется на шину заземления
    . Заведите фазу на автоматический выключатель (1 или 3-фазный).
  • С другой стороны подключите автомат к устройству защитного заземления, к которому также подключите нулевой провод, идущий к прибору
    . Как альтернативу можно использовать схему с дифференциальным автоматом. Используйте номиналы, соответствующие уровню потребляемой техникой мощности.
  • Перед подачей электричества на вход щитка во избежание короткого замыкания убедитесь, что противоположный конец электрокабеля подключен к прибору или к розетке
    . В противном случае его жилы должны быть заизолированы.

Как подключить поверхность с помощью вилки и розетки

Приобретая комплект силовой розетки и вилки, следует принимать во внимание, на какой максимальный ток он должен быть рассчитан, и какое количество контактов (3 или 4) будет использоваться.

Подходящий номинал розетки – 25 или 32 А.

Уровень тока легко рассчитывается по формуле: I = P / U, где:

  • I – сила тока, А;
  • P – мощность плиты, Вт;
  • U – напряжение, В (равно 220 или 380 В, в зависимости от схемы включения).

При подключении розетки используйте цветовую маркировку проводов.
Это позволит избежать неправильной электрической коммутации, которая может привести к выходу техники из строя или оплавлению участков сети.

Прикрепите корпус розетки к стенке, подключите к клеммам провода
в соответствии с обозначениями, указанными на изделии.

Также соблюдая полярность, подключите вилку к проводу
.

Убедитесь, что схемы расключения вилки и розетки совпадают
. Проверьте напряжение в фазных контактах розетки, после чего осторожно вставьте в нее вилку и включите варочную поверхность.

Как подключить поверхность без вилки

Альтернативой подключения электрической варочной поверхности к электричеству может быть схема прямого присоединения с использованием клеммной коробки
.

Этот вариант имеет ряд преимуществ – он более надежный и наглядный
. Ошибка при подключении проводов практически исключена.

Минусом является невозможность быстрого отсоединения плиты от электрической линии
. Чтобы обесточнить устройство, придется производить манипуляции в щитке.

Справка
. Для подключения к клеммам в коробке концы проводов скручивают в форме кольца.

Для гибкого типа
кабеля такую скрутку необходимо дополнительно залудить или использовать наконечники для клемм вилочного или кольцевого типа
.

Как подключить газовую варочную поверхность

Газовая варочная поверхность подключается к электричеству в случае, если она снабжена системой автоподжига.
Это же касается комбинированных вариантов. Например, варочная поверхность плиты подключена к газу, но укомплектована электрической духовкой.

Такие модели потребляют незначительное количество мощности, поэтому для их подключения вполне можно использовать стандартную электрическую розетку.

Никаких специальных мер, необходимых для подключения варочных электропанелей, предпринимать не требуется
.

Однако следует обратить внимание, что при подключении газовой плиты к электричеству не рекомендуется использовать металлическую гофрированную подводку
, т. к. в случае попадания на нее искры может произойти возгорание.

Как подключить варочную панель к 2-3 фазам |

Для подключения варочной панели к 3-х фазной сети используется кабель из пяти медных жил сечением 2,5 мм2Обычно на кухне используется плита. Подключается достаточно просто – вилка вставляется в розетку. Но сама плита занимает слишком много места, она незаменима, если кухня маленькая, и поэтому многие покупают только самую важную часть плиты – варочную панель. Встроенной варочной панелью сегодня сложно удивить, но своими руками связать ее вполне реально.

Нюансы подключения варочной панели

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло непосредственно дну подаваемой посуды, не нагревая стеклокерамическую панель. Варочные панели различаются по типу источников тепла (нагрева).

Разметка – важнейший этап работ, связанных с установкой варочной панели

Итак, есть 3 типа панелей:

  • Электрический;
  • Газ;
  • Индукция.

Дно специальной посуды является необходимым элементом работы панели, с его помощью формируется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, расположенной под стеклом варочной панели. Ток, двигаясь по дну посуды, соприкасаясь с ним, нагревает поверхность, соответственно нагретая поверхность дна затем нагревает пищу внутри посуды.

Тепло практически не теряется, КПД высокий.

Электричество в связи с этим экономится, так как время разогрева блюд быстрое, соответственно еда готовится быстро. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенным недостатком является обязательное наличие специальной посуды. Кроме того, людям с кардиостимуляторами рекомендуется не приближаться на полметра ближе к панели, из-за наличия магнитных волн может пострадать столь важный для жизнедеятельности прибор.

Варочная панель устанавливается без перекоса, то есть ровно фиксируется крепежом, может крепиться саморезами или шурупами. Перед установкой следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель будет перегреваться. Если дома есть посудомоечная машина, то устанавливать над ней конструкцию не рекомендуется. Также запрещена установка в стену к стене – необходимо соблюдать расстояние в пару сантиметров. Под панелью тоже есть место.

Инструмент для подключения газовой плиты

Работа с газом всегда опасна, поэтому подключение панели лучше доверить специалисту, но все же, при соблюдении техники безопасности, можно подключить самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть само устройство

Для работы потребуется:

  • Измерительное устройство;
  • Карандаш;
  • Герметик;
  • Разводной ключ;
  • Увидел дерево;
  • Газовая обмотка;
  • Стальной шланг.

Очень важно выбрать шланг перед работой. Важно соблюдать осторожность при осмотре шланга. Он не должен быть с перегибами или какими-либо другими дефектами.С таким шлангом сертификат обязателен. Следующий шаг – вырезание столешницы по размеру панели. Здесь опять же все должно быть тщательно взвешено. Необходимо уделить внимание подбору места – оно должно быть проветриваемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Края обрезаны, столешницы обработаны герметиком для влагостойкости.

Сама газовая плита проверяется перед установкой.Не должно быть видимого дефекта в виде повреждений или каких-либо других недостатков. Если ничего не найдено, можно продолжить установку. Панель устанавливается в подготовленную столешницу. Газовый шланг подключается к крану газопровода, необходимо использовать обмотку во избежание утечки. Другой конец шланга должен быть подключен к панели. Панель может иметь 2 входа. Второй вход предназначен для баллона или баллонного устройства.

Для проверки правильности установки шланга необходимо запустить газ. Запаха быть не должно, но предварительно смажьте шланг по всей длине и место фиксации мыльным раствором. Если запаха и мыльных пузырей нет, значит, все в порядке. Подключить саму панель несложно. Поочередно включать горелки (подождать около минуты, пока выйдет весь воздух), а затем проверить горелки.

Шланг предпочтительно использовать длиной до 3 м, ни в коем случае не допускается соединение нескольких шлангов. Перенос плит необходимо согласовывать с газовыми службами.При подключении к газу ни при каких условиях нельзя проверить наличие течи с помощью близлежащего костра — это может быть смертельно опасно.

Соединение жгута электропроводки

Варочная панель, работающая от электричества, подключается к линии, выдерживающей силу тока до 40 А, и имеет надежное заземление. При подключении можно встретить 2 типа розеток – трехштырьковую и четырехштырьковую. Если на конце кабеля уже есть вилка для розетки с 3 или 4 контактами, то его несложно подключить самостоятельно. А вот для подключения к сетевому кабелю при отсутствии вилки нужно обладать рядом знаний. Например, если от панели отходит четырехжильный кабель, а проводов для питания в комнате всего 3, соответственно на панель требуется подключение 2-х фаз, а в квартире только одна.

При подключении проводки электроплиты концы проводов заканчиваются хомутами, их можно залужить и свернуть в кольцо

Технология в этом случае будет следующая:

  1. Нужно от варочной панели скрутить между собой 2 провода — один из них черный, другой коричневый.
  2. Затем их следует подключить к фазе, то есть фазному проводу, который выходит из стены.
  3. Синий кабель нулевой, соединяется с нулем, то есть нулевым питающим проводом.
  4. Должно быть 2 одинаковых провода по цвету. Эти провода заземлены, они желто-зеленого цвета. Эти желто-зеленые кабели необходимо соединить друг с другом.

Может ситуация, то все 3 провода одного цвета. В этом случае вам понадобится мультиметр. С его помощью определяют ноль, фазу и заземление проводника. Провода должны быть изолированы. Из этого также следует, что, когда у вас есть вилка, убедитесь, что провода питания и контакты, которые содержит розетка, соответствуют друг другу. В этом также поможет мультиметр.

Если есть необходимость, то провода поменять местами — это не должно вызвать затруднений.

Также необходимо обратить внимание, что при подключении к сети следует позаботиться о том, чтобы корпус панели был заземлен.В комплекте к панели обычно прилагается заземляющая шина, которую следует соединить с заземляющим проводом квартиры.

Схема самостоятельного подключения варочной панели

Одна фаза подключения – стандартное питание 220В. В варочной панели 6 — 3 фазы, 2 нейтрали и 1 заземление соответственно. Поэтому если в доме всего 2 провода, то нужны будут перемычки.

Встраиваемая варочная панель подключается к отдельной линии с розеткой, способной выдерживать ток от 32 до 40 А, и обеспечивать надежное заземление

Есть 3 вида схем:

  • С однофазным подключением;
  • С двумя фазами подключения;
  • С тремя фазами подключения.

Для 3-х бытовых проводов контакты панели должны быть объединены, как уже было описано: нули вставлены, фазы соединены между собой и проводами заземления. Для подключения к трехфазной сети необходимы медные провода и перемычка, которая работает в ноль. Провода присоединяются к вилке с розеткой без права запутывания. Сверху ноль, посередине провода фаз, снизу заземление. При наличии 4-х фазной проводки одна из них не применяется к вилке.

Как подключить варочную панель самостоятельно (видео)

Варочная панель дома – это определенные преимущества, которых можно добиться, правильно все подключив. Работа панно доставит радость владельцу, соблазнившемуся уроком бытовой физики.

Подключение двухфазной индукционной плиты : askanelectrician

Всем привет. Просто быстрый вопрос (нет фотографий, но я думаю, что смогу объяснить проблему).

Заканчиваем ремонт в доме 65 лет и сегодня начали подключать электропроводку и технику.В доме 3-х фазная проводка, мы использовали часть старой проводки там, где к ней было трудно добраться, и сделали много новой. Пока никаких проблем, только одна, из-за которой я думаю, что это неисправный прибор, но хотел проверить.

Это индукционная плита, которую мы подключили к 2 фазам (также есть возможность однофазного подключения с перемычкой двухфазных вводов на основной плате).

Итак, это L1 к L1, L2 к L2, N к N и PE к PE. Мы не знали, какие приборы будут установлены, когда производилась установка, поэтому у нас не 5-жильный кабель, а 2х3-жильный кабель.Мы использовали только одну фазу от второго кабеля. Фаза 1, N и PE от первого кабеля.

Получаем ок. 230 В L1-N, 230 В L2-N и 403 В L1-L2, что должно указывать на то, что все в порядке.

У меня проблема с варочной панелью, как только она включается, реле внутри начинают щелкать (по крайней мере, это звучит как реле), и дисплей включается и выключается с каждым щелчком. Это работает нормально, только если я включаю блокировку от детей (но все нагревательные элементы должны быть установлены на 0).

Варочная панель не выключается, просто кажется, что дисплей гаснет, и она не нагревается (проверено с совместимой кастрюлей, никогда не нагревалась, стручок был установлен на максимум, экран продолжал мигать на «9», реле щелкает , без индукции.

Я предполагаю, что это неисправный блок, я позвонил в техподдержку производителя и отправил техзапрос, но я просто хочу проверить, прежде чем они позвонят, и назначить дату обслуживания, может быть, мы что-то напутали, используя эти 2 3-жильные кабели.

Изменить: дело закрыто. Нам удалось подключить третью фазу старого 5-жильного кабеля к нейтрали нового 3-жильного кабеля. Наличие нейтрали, кажется, сделало свое дело (подумай), мне просто интересно, как мы получили правильные показания на этой плохой проводке? Возможно ли, что варочная панель имеет собственную защиту, поэтому она эффективно отключила третью фазу, фактически заставив ее считываться, как если бы у нас было 2 фазы и нейтраль?

Как правильно подключить газовую плиту, подробные пошаговые инструкции

Как правильно подключить газовую плиту , подробная пошаговая инструкция — Раздельное газовое оборудование — плита и духовка — устанавливается аналогично традиционной газовой плите, но имеет свои особенности. Поскольку они не используют духовку или предпочитают электрическую модель, некоторые пользователи просто прикрепляют газовую плиту.

Если вы хотите выполнить монтажные работы самостоятельно или присмотреть за работой профессионалов, рекомендуем вам ознакомиться с тем, как прикрепить газовую плиту.

Подключение газовой плиты поэтапно

Установка оборудования занимает менее часа; основное время уходит на предварительную работу и обращение к мастеру за консультацией.

Процесс состоит из четырех этапов:

За каждым этапом стоит множество подготовительных шагов: закупка газового оборудования и сопутствующих материалов, составление графика визита специалиста, подготовка кухонных модулей к установке техники.Чтобы не ошибиться, рассмотрим каждый этап отдельно.

1# Подготовка оборудования и расходных материалов

Варочная панель должна быть приобретена заранее. Если это невозможно, вам нужно знать точные размеры. Как правило, все модели с 4 конфорками соответствуют минимальному размеру 50 * 60 см (+/- 2 см), тогда как модели с 3 и 2 конфорками уже.

Помимо газового оборудования вам также потребуются следующие материалы:

  • вставка диэлектрическая;
  • 1 или 2 гибких газовых шланга
  • Нить льняная.

Установочные крепежи обычно входят в комплект поставки, поэтому вам не придется их покупать.

Типичный набор инструментов, который должен быть у любого домашнего мастера, это пара газовых ключей, отвертка и пассатижи. Если нужна резка металлической трубы, беспокоятся сотрудники сервисной организации – самостоятельно производить какие-либо действия с трубами газоснабжения невозможно.

2# Вырезание отверстий в столешнице

Вы можете заранее вырезать отверстие в столешнице, если знаете точные размеры варочной панели.Естественно, на фабрике это сделают более профессионально, так как критично вырезать аккуратный прямоугольник с прямыми углами и ровными сторонами.

При изготовлении столешницы из более прочного материала, например, из искусственного камня, а не из ДСП, МДФ или дерева, помощь мебельщиков будет выгодна.

Используйте легкий и производительный метод, например электролобзик, если вы планируете самостоятельно проделать отверстие.

Действия:

  • Изучите схему сборки и точно настройте размеры панели.
  • Сделайте рекомендуемый отступ от стены на столешнице.
  • Наклейте по периметру бумажную ленту и карандашом или маркером обведите контур фрагмента, который хотите стереть.
  • С помощью электролобзика сделайте отверстие. Рекомендуется сначала сделать ближний надрез, затем у стены и, наконец, над ступней.
  • Снимите обрезанную столешницу.
  • Если панель рядом, сразу наденьте ее.

Если материал столешницы крошится в месте среза, можно обработать края любым клеевым составом после шлифовки и очистки пылесосом.ДСП изготовлена ​​из санитарного силикона, который также защищает края от влаги.

Чтобы не подвергаться воздействию высокой температуры столешницы, вы можете использовать термопленку или отражатель из алюминиевой ленты.

3# Подключение панели к электросети

В связи с тем, что современные варочные панели имеют функцию электроподжига, возможно, потребуется добавить розетку.

Электрическая духовка часто устанавливается совместно с газовой плитой. Вам понадобится следующее, чтобы связать компьютер с максимальной мощностью 3.5 кВт:

  • Трехжильный кабель ввг-п 2,5 мм
  • Розетка 16 А с заземляющим проводом;
  • Если в упаковке нет соединительного провода, используйте кабель ПВХ 3*2,5 мм и разъем.

Для более мощной духовки нужен кабель 3,5 мм и розетка на 40 А.

Высота установки розетки не должна превышать 90 см, и она не должна находиться на одном уровне с варочной панелью согласно спецификации.

Отдельное УЗО или дифавтомат монтируется отдельно на линию газового варочного оборудования для электрощитовой безопасности.

Розетка устанавливается традиционным способом: сначала в стену устанавливается монтажная коробка, затем монтируются клеммы, и, наконец, сверху устанавливается декоративная панель. В этой статье есть более подробная информация о том, как монтировать розетки для электроплит.

Правила техники безопасности:

  • Производитель рекомендует нанять лицензированного электрика;
  • Табличка с техническими требованиями, предъявляемыми к электросети, расположена на нижней стороне устройства, от которой трудно отклониться;
    Электрический кабель нельзя скручивать, зажимать или прокладывать в непосредственной близости от острых углов.
  • После установки важно отделить все токопроводящие элементы и обеспечить защиту от случайного прикосновения.
  • Устройство можно ремонтировать только после его отключения от сети.

4# подключение газовой линии к панели

Гибкий переходник – шланг не длиннее 2 метров – необходим для правильного подключения варочной панели к газу. Часто используются более длинные шланги из-за неудобной компоновки, но это противоречит законам деятельности газового оборудования.

Доступны для покупки различные газовые вкладыши с хлопчатобумажной, резиновой и металлической оплеткой. Все большее распространение получают сильфонные шланги, отличающиеся износостойкостью и более длительным сроком службы.

В дополнение к шлангу требуется диэлектрическая вставка. Он крепится к трубе прямо перед запорным клапаном.

Диэлектрик служит мерой предосторожности, защищая как оборудование, так и пользователей от блуждающих токов.

Предполагая, что муфта уже смонтирована, действуем следующим образом:

  • Газовый шланг соединяется с диэлектриком.Если нет, идите прямо к металлической трубе после крана. Для плотности прилегания используем лен или фум-ленту.
  • На нижней стороне панели находим маленькую трубку с резьбой и наматываем шланг в ту же сторону.

Никаких дальнейших действий предпринимать не нужно.

Используйте две подводки, если хотите связать газовую плиту и духовку одновременно. Однако имейте в виду, что не все члены Gorgaz приветствуют соединения через тройник! Сотрудники МосГаза, например, выписывают рецепт и настаивают на трассе газопровода.

По двум причинам этот корреляционный подход считается более точным:

  • Уменьшено количество резьбовых соединений, что повышает герметичность и безопасность;
  • На обоих ответвлениях установлена ​​запорная арматура; в случае с тройником сохраняется один общий вентиль.

Напоминаем, что если вы планируете общаться самостоятельно, то необходимо согласовывать свою деятельность с работниками Горгаза или Облгаза, чтобы не возникло непредвиденных обстоятельств, повлекших за собой дорогостоящий ремонт.

5# Проверка на герметичность

Резьбовые звенья можно проверить на герметичность самостоятельно. Для этого вооружитесь щеткой и смочите их в мыльной воде.

Однако окончательные выводы сделает проверяющий сотрудник – он также проверит подключение на герметичность и затем напишет заключение, в котором будет указана дата посещения, марки и заводские номера газового оборудования, форма подключения.

Не рекомендуется начинать работу до прибытия специалиста газовой службы; в случае непреднамеренной утечки ответственность несет домовладелец. Однако самое главное – это безопасность тех, кто находится рядом с вами, поэтому не стоит торопиться и рисковать.

Тонкости подключения к газовому баллону

Несмотря на то, что жилые дома и квартиры в городах и крупных селах подключены к природному газу, в селах и на дачах часто используются баллоны со сжиженным газом. Это связано с тем, что вблизи населенных пунктов не проложен газопровод.

Порядок подключения газовой плиты к баллону такой же, как и при подключении трубы.Разница в том, что с помощью трубок системы настраиваются на повышение эффективности процесса горения.

При подключении баллона происходит повышение давления, что приводит к нехватке кислорода. В результате появляется редкое для горения газа желтое пламя, а также много копоти. Проблема может быть решена заменой форсунок, изготовленных для природного газа – метана, аналогами LPG.

Процесс замены форсунок прост; Инструкции можно найти в руководстве по установке устройства.

Все работы по доработке оборудования выполняются при выключенном баллоне – он подключается последним. Что еще нужно помнить при подключении варочной панели к ГБО?

При использовании нескольких цилиндров используйте соединительную рампу, чтобы уменьшить нестабильность топлива и вероятность его замерзания в коробке передач.

Важно проверить работу варочной панели после установки всех компонентов. Мыльный раствор был использован для проверки на наличие утечек в первую очередь. Затем открутите вентиль баллона и поменяйте редуктор.Если пламя желтое или много копоти, давление можно уменьшить, ослабив вентиль.

Наконец, необходимо пригласить сотрудника Облгаза для подтверждения и фиксации факта подключения нового оборудования. Услуга будет предоставляться соответствующей компанией в будущем.
