Плотность керамзитобетона для стяжки пола, от чего зависит

Использование гранул керамзита в качестве основного наполнителя при приготовлении бетонов для заливки стяжек, прослоек или изготовления строительных блоков является распространенной практикой, этот материал успешно совмещает легкость, прочность и изоляционные способности, имеет доступную стоимость и соответствует требованиям санитарной и пожарной безопасности. Основной рабочей характеристикой считается плотность, именно она учитывается при их классификации и выборе оптимальной сферы применения.

Рабочий диапазон показателя

Плотность отражает численное отношение массы к занимаемому объему, при нормальных условиях и нулевой пористости ее величина варьируется от 350 до 1800 кг/м3, у редких сверхтяжелых марок она достигает 2000. На значение влияют пропорции заполнителя с учетом доли и веса остальных компонентов и свойства самого керамзита. Крупный песок с размерами зерен в пределах 5 мм имеет плотность не менее 700 кг/м3, поризованные вспученные частицы в 20-40 мм – 200, закрытые гранулы (гравий) до 20 мм – 450-700, керамзит-щебень с острыми гранями и фракцией 5-40 мм – 600-1000. На практике этот показатель зависит от множества факторов – состав сырьевой смеси, качество обжига, форма и внутренняя пористость частиц, при расчете доли в бетоне используется легко проверяемая насыпная плотность.

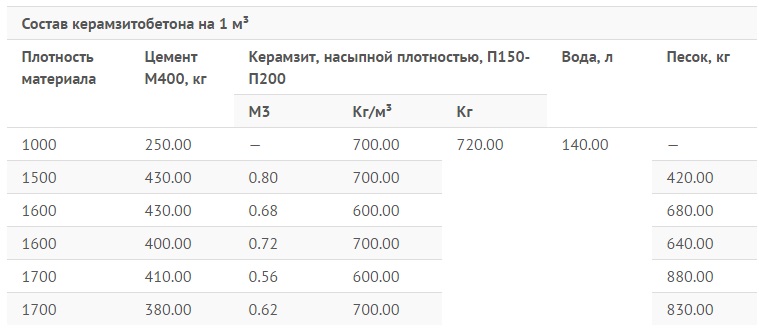

Но наибольшее влияние на удельный вес материала оказывает доля песка или иного тяжелого инертного наполнителя. Самые легкие керамзитобетонные блоки не содержат его вообще, отдельные гранулы у них обволакиваются цементным тестом с небольшой добавкой крошки. Бетоны, смешанные в стандартных пропорциях 1:3:5 или 1:2:4, после затвердевания имеют плотность не менее 800 кг/м3 (подробнее здесь), это же значение наблюдается у готовых сухих смесей. У самых тяжелых конструкционных разновидностей основу составляют мелкофракционная крошка керамзита, кварцевый песок и гравий средней фракции, доля цемента при этом является максимальной.

Взаимосвязь плотности керамзитоблоков с другими характеристиками

Она оказывает непосредственное влияние на:

1. Вес блоков наряду с их пористостью. При равных размерах разница в массе теплоизоляционных и конструкционных изделий достигает 3-4 раз.
2. Прочностные характеристики керамзитобетонных стяжек и блоков.

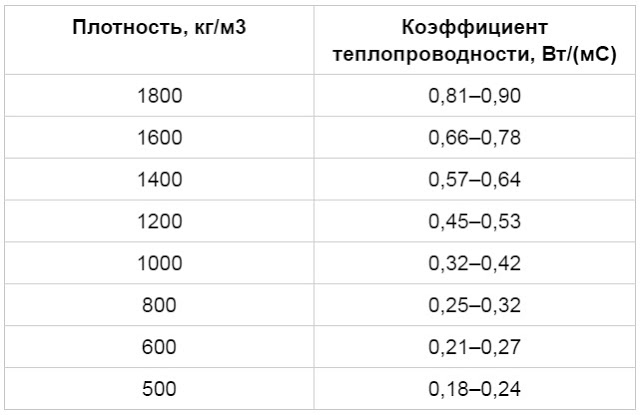

3. Коэффициент теплопроводности материала, бетоны с таким наполнителем успешно используются в качестве теплоизоляционных: чем выше доля легких гранул, тем сильнее утепляющий эффект.
4. Способность к абсорбированию влаги. На нее плотность влияет косвенно, величина водопоглощения в первую очередь зависит от качества и доли вяжущего и закрытости гранул наполнителя, но в целом легкие виды менее защищены в сравнении с конструкционными.

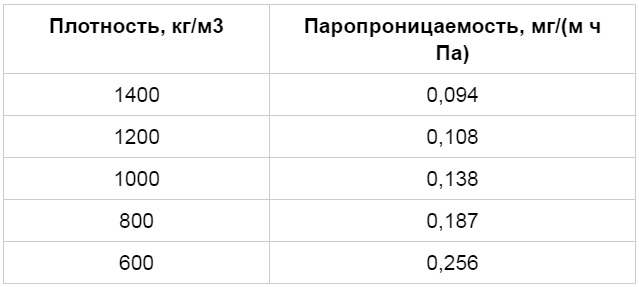

5. Паропроницаемость. У легких марок в пределах 600 кг/м3 составляет 0,26 мг/м·ч·Па, у тяжелых (1200-1400) – не выше 0,09.

Взаимосвязь между плотностью и другими рабочими характеристиками блоков из керамзитобетона отражена в таблице:

Проверить указанную производителем плотность легко, по крайней мере для сплошных изделий – достаточно их взвешивания и измерения. Окончательный выбор производят исходя из целевого назначения, важно понимать, что марки менее D600 не предназначены для возведения нагружаемых конструкций, а свыше 1200 – не обладают утепляющими способностями (нормативная толщина стены составляет 70 см, что не всегда удобно). Оптимальными для частного строительства признаны конструкционно-теплоизоляционные разновидности, они имеют плотность в пределах 700-1400 кг/м3 и оказывают среднюю нагрузку на фундамент.

Потребность в наружном утеплении или отказ от него зависит от климатических условий и обосновывается теплотехническим расчетом.

Керамзитобетонные блоки – технические характеристики, размеры, плюсы и минусы

Выбор строительного материала, осуществляется на первоначальной стадии проектирования постройки и является одной из самых главных её задач. Сделав этот выбор  правильно, можно обеспечить не только получение теплого, комфортного и надежного дома, но и в значительной степени сэкономить как время, требующееся для достижения конечного результата, так и количество финансовых вложений.

Стоит учитывать, что правильность выбора материала для строительства зависит от многих факторов, начиная от типа грунта, на котором будет возведено строение и заканчивая требующейся температурой внутри. Одними из универсальных видов строительных материалов для возведения стен малоэтажных зданий являются керамзитобетонные блоки. Плюсы и минусы именно этого материала для застройки мы сегодня рассмотрим.

Керамзитобетонные блокиИсточник dom-ssk.by

Достоинства и недостатки

Главное преимущество керамзитобетонных блоков – отсутствие в их составе  химически вредных веществ и соединений. Строительный материал изготавливается только из экологически чистых компонентов, что объясняет их безопасность применения для строительства жилых и общественных зданий. Помимо этого, преимуществами керамзитобетонных блоков можно назвать:

• малый вес;
• повышенная прочность на изгиб и крошение;
• высокие пароизоляционные свойства;
• низкая теплопроводность;
• стойкость к воздействию микроорганизмов, плесени и грибка;
• устойчивость к перепадам температур;
• негорючесть.

Использование стеновых керамзитобетонных блоков позволяет возводить строения за небольшой промежуток времени, так как технология работы с этим материалом достаточно простая и профессионалы справятся с ней в разы быстрее, чем, к примеру, при использовании кирпича. На скорость возведения дома влияет и размер блока керамзитобетона. А используя в совокупности другие виды строительных и отделочных материалов, можно придать внешнему виду здания индивидуальность и неповторимость, не затрачивая при этом большого количества финансов.

Строительство дома из керамзитобетонных блоков и кирпичаИсточник bizness. pp.ua

Керамзитобетонные блоки плохо переносят даже не особо большие значения ударных и динамических нагрузок – это наиболее значимый недостаток строительного материала. Еще один минус – керамзитобетонные блоки плохо поддаются идеально ровному распилу.

Процесс резки керамзитобетонного блокаИсточник pinterest.com

В процессе пиления или резки на гранях блока легко образовываются сколы и трещины, что в конечном итоге может сказаться на внешнем виде строения. В особенности это необходимо учитывать при работе с лицевыми элементами, которые не будут дополнительно облицовываться. Это является существенным аргументом для того, чтобы при строительстве дома из керамзитобетонных блоков обращаться только к тем специалистам, которые имеют достаточный опыт в таком виде работ.

Строительство дома из керамзитобетонных блоковИсточник pro100dom.org

Основные характеристики

Основными компонентами керамзитобетонных блоков является цемент, дробленый керамзит и песок. В зависимости от того, какой фракции керамзит в составе, то есть от его крупности, изменяются прочностные характеристики блоков. Чем больше фракция керамзита, тем прочность блока и его теплопроводность меньше.

Четыре разных фракции керамзитаИсточник all-for-remont.ru

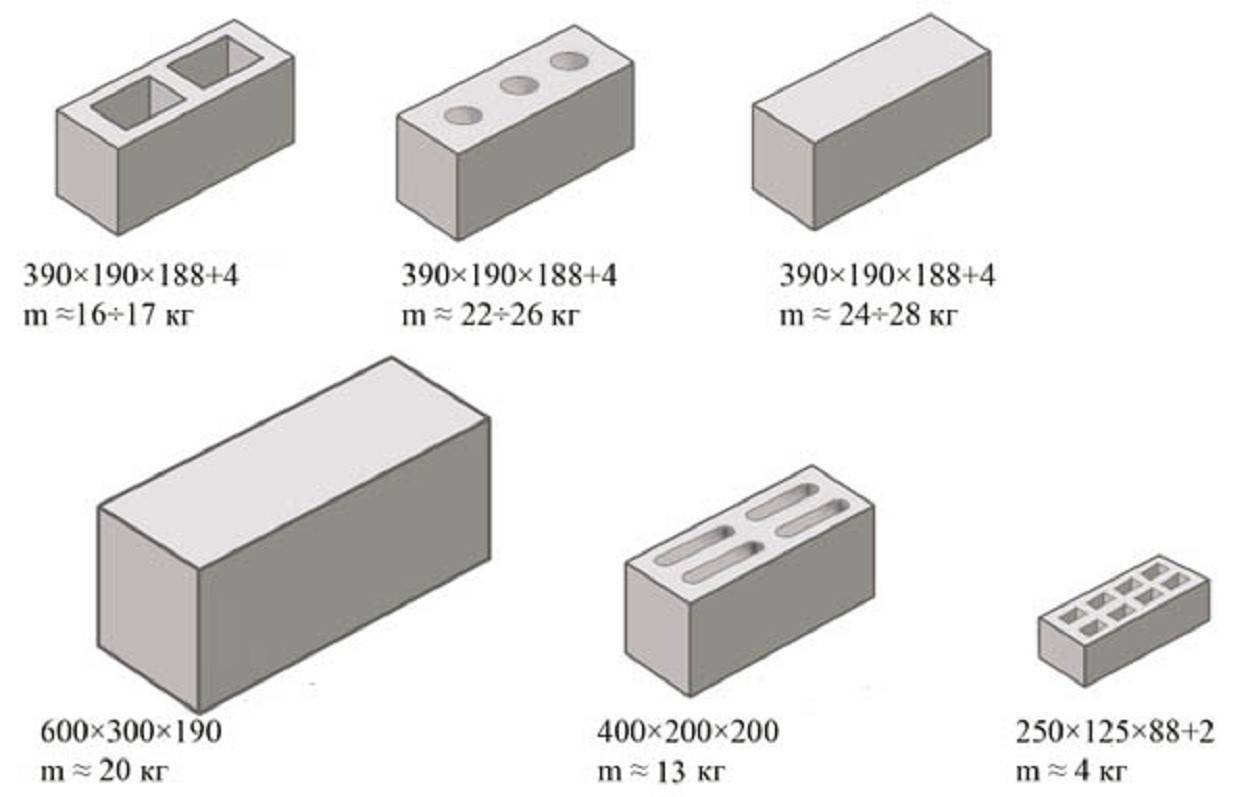

Существующие размеры керамзитобетонных блоков предусматриваются стандартами ГОСТ 613399, в которых они разделяются на две основные группы, а именно:

• 188х190х390 мм – элементы, предназначенные для возведения несущих конструкций стен;
• 188х90х390 мм – элементы, предназначенные для возведения перегородок.

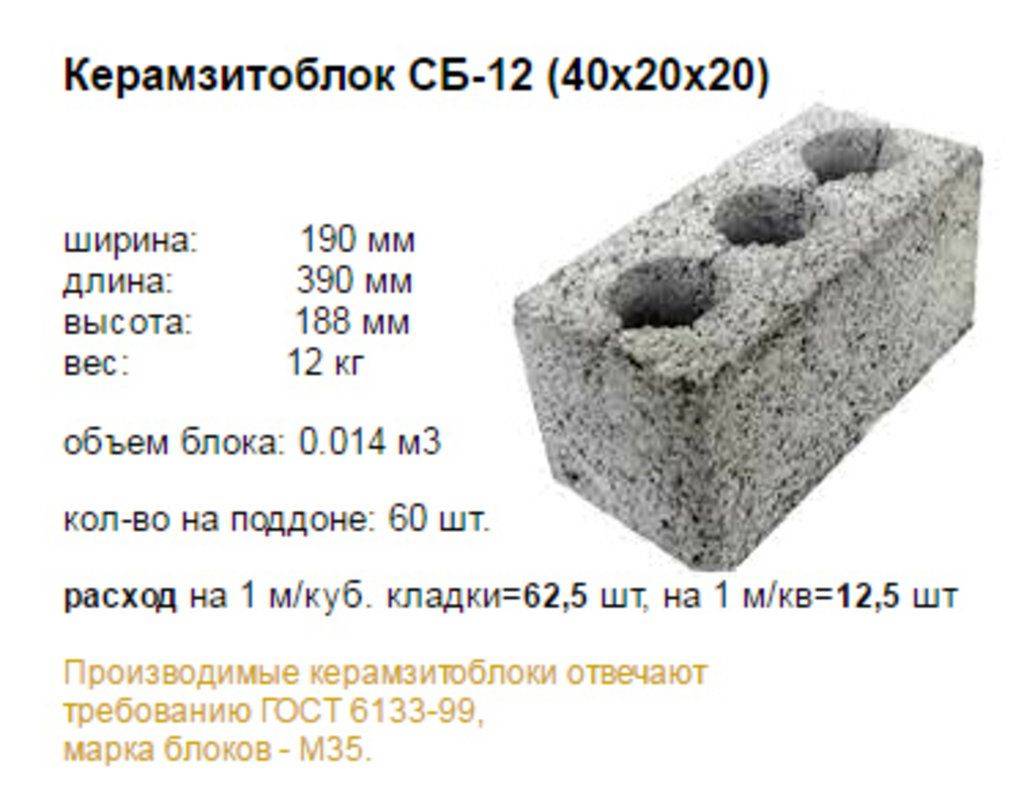

Керамзитобетонный блок СБ – 12 (188х90х390)Источник mdv63.ru

Рассматривая как строительный материал для перегородок или несущих стен дома керамзитобетонные блоки, размеры нужно выбирать соответствующие назначению.

Керамзитобетонные блоки делят на лицевые и рядовые, полнотелые и с наличием пустот. Лицевые предназначены для создания конструкций, не нуждающихся в дополнительной отделке, тогда как рядовые дополнительно облицовываются отделочным материалом.

Лицевой керамзитобетонный блокИсточник de.decorexpro.com

Рядовой керамзитобетонный блокИсточник hundred-worries.com

Разделение керамзитобетонных блоков на пустотелые и полнотелые выполняется по наличию в их конструкции полостей, назначением которых является уменьшение веса отдельных элементов. Помимо этого, отверстия в пустотелых блоках повышают его теплоизоляционные свойства, но снижают прочность и надежность при воздействии нагрузок. Полнотелый блок не имеет отверстий.

Полнотелые керамзитобетонные блокиИсточник th.decorexpro.com

Поризованные керамические блоки, достоинства, недостатки и особенности использования

Пустотелые керамзитобетонные блоки (3-х пустотные)Источник building-ooo. ru

8-ми пустотный керамзитобетонный блокИсточник beton-house.com

Стоит учитывать, что керамзитный блок размеры может иметь не точные. Допустимым отклонением по ширине, высоте и длине является величина равная от 10 до 20 мм.

Плотность и прочность

При выборе строительного материала для возведения несущих стен необходимо обращать внимание на такие характеристики, как плотность и прочность. От последней зависит надежность готовой конструкции, а от плотности – ее теплосберегающие и акустические свойства. Плотность блоков находится в диапазоне от 500 до 1800 кг/м³, при этом керамзитобетонные блоки вес соответственно меняют от 10 до 23 кг.

В свою очередь прочность варьируется от 3,5 до 20, что соответствует величинам статической нагрузки, находящимся в диапазоне от 35 до 250 кг/см². Эти параметры обеспечивают продолжительность эксплуатационного периода не менее 60 лет.

Смотрите на видео простое испытание на прочность керамзитобетонных блоков:

Морозостойкость и огнестойкость

Не малую роль в долговечности конструкции играет морозостойкость строительного материала. Определяется она опытным путем, в ходе проведения замораживания и оттаивания, полностью пропитанного водой керамзитобетонного блока. В настоящее время ГОСТом устанавливается 4 основные марки, отличающиеся по морозостойкости, а именно: F25, F35, F50 и F75.

Чем больше цифра после буквенного обозначения, тем большее количество циклов замораживания и оттаивания сможет выдержать керамзитобетонный блок.

Пожаростойкость блоков из керамзитобетона имеет самый высокий класс. Если воздействие открытого огня на керамзитобетонный блок не превышает 7–10 часов, то с ним ничего не случится.

Подробнее о керамзитобетонных блоков смотрите на видео:

Плюсы и минусы домов из керамзитобетонных блоков

Дома выполненные из керамзитобетонных блоков имеют свои преимущества и недостатки. К основным положительным моментам строительства и готовых сооружений можно отнести:

• Финансовую выгоду. Траты существенно снижаются за счет невысокой стоимости материала и работ с ним, а поскольку конструкция из керамзитобетона не тяжелая, то и усиленного фундамента не требуется, это тоже экономит денежные ресурсы.

Процесс кладки керамзитобетонных блоковИсточник yasenbuk.ru

• Теплый дом. Благодаря пористому наполнителю блоков – керамзиту, конструкции из их хорошо держат тепло.
• Стены дома из керамзитобетонных блоков отличаются прочностью, свободно выдерживают нагрузки плит перекрытия.
• Дома из качественных керамзитных блоков практически не подвержены усадке, что препятствует образованию микротрещин в стенах.
• Строительный материал – экологически чистый, а значит стены лома не выделяют никаких вредных веществ.
• Хорошая шумоизоляция в доме.
• На стены из керамзитобетонных блоков хорошо ложится штукатурка.

Стоит отметить, что пористость керамзитных блоков является как плюсом, так и минусом. Строительный материал хорошо впитывает в себя воду, а когда наступают морозы, влага кристаллизируется и начинает разрушать структуру блока. Поэтому дома из керамзитобетонных блоков следует защищать от попадания влаги облицовочными материалами.

Недостатками также можно назвать возникновение мостиков холода, снизить вероятность появления которых поможет только теплоизоляция. Мостики холода возникают в швах между отдельными элементами.

Также к минусам можно отнести размеры блока из керамзитобетона, а точнее их ограниченный выбор — их всего два и различаются они только шириной – нет возможности выбирать толщину стен дома.

Стена из керамзитобетонных блоков, утепленная пенопластом и облицованная кирпичомИсточник smetdlysmet. ru

Еще стоит отметить, что из-за хрупкости блоков они являются непрочным основанием для фиксации дюбелей и других видов креплений. Поэтому выбирать материалы для внутренних и наружных работ по отделке следует, руководствуясь этим условием.

Дом из керамзитобетона: новое веяние в современном строительстве

Малоэтажные дома, выполненные с использованием блоков из керамзитобетона, можно с уверенностью назвать новым веянием в современном строительстве. Используя этот материал в качестве основного при возведении наружных стен и внутренних перегородок, в значительной степени сокращается время выполнения работ, их стоимость, а так же упрощается теплоснабжение уже готового строения.

Дом: первый этаж лицевых из керамзитобетонных блоков и мансарда из брусаИсточник nevacrossfit.ru

Благодаря всем преимуществам, строительство из керамзитобетонных блоков под ключ является намного более приемлемым, а значит и большее количество семей смогут себе позволить свой собственный частный дом.

Таким образом, выбирая керамзитобетонные блоки в качестве основного материала для строительства своего дома, можно рассчитывать не только на оперативные сроки выполнения работ, но и на их достаточно приемлемую стоимость. А это можно назвать одним из самых весомых аргументов для тех, кто решил перебраться из суеты шумного города поближе к природе.

Большой дом с мансардой и гаражом из керамзитобетонных блоковИсточник stroy-dom.by

Хозблоки дачные под ключ: разновидности построек, материалы и комплектация

Заключение

Керамзитобетонные блоки как строительный материал с каждым годом становятся все популярнее. Если вы хотите немного сэкономить, обращайтесь в строительную компанию, где вам предложат готовые проекты домов из керамзитобетонных блоков или составят уникальный проект, исходя из ваших пожеланий.

Керамзитобетон. Характеристики, виды, свойства, сферы применения.

КЕРАМЗИТОБЕТОН

 В последнее время рынок строительных материалов развивается очень интенсивно. Все совершенствуются технологии строительства и внедряются все новые дешевые материалы, которые просты в монтаже. Очередным представителем таких новшеств может являться бетон с керамзитовой основой. Кроме высоких тепло-и звукоизоляционных характеристик, такой бетон эффективен в использовании в сейсмоопасных районах.
 Экологически чистый керамзит, который явился основой нового строительного материала, имеет структуру застывшей пены. Исходным материалом керамзита является вспененная глина, которую, впоследствии, подвергают обжигу в специальных печах. Полученные таким способом гранулы, способны выдерживать довольно существенные нагрузки. Имея такие свойства, керамзит занимает достойное место среди недорогих и эффективных пенистых заполнителей. По свойствам керамзитобетон стоит в одном ряду с обычным бетоном, а по химическим и теплоизоляционным характеристикам даже лидирует.

 КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КЕРАМЗИТОБЕТОНА.

 По своим свойствам керамзитобетон позволяет использовать себя в любых климатических условиях. Прочность керамзитобетона находится в прямой зависимости от его плотности. Материал универсален еще и возможностью возведения из себя строений, как из блоков, так и в виде монолитной заливки.

Технологические характеристики керамзитобетона позволяют разделять его по:

•  прочности марки: она варьирует от 35 до 100 кг/см2;
•  плотности: а она варьирует от 700 до 1400 кг/см3;
•  КПД теплопроводности: тоже варьирует от 0,2 до 0,5 ккал/час.
•  Наличие в материале керамзита, в силу его пористости, несколько снижает плотность керамзитобетона на 10 – 20%.

 ВИДЫ КЕРАМЗИТОБЕТОНА.

 На современных стройках используются марки керамзитобетона: от М100 до М300. Так же, по плотности гранул керамзита, различают керамзитобетон: плотный, порисованный и беспесчаный.
 Но наиболее популярен у строителей – беспесчаный керамзитобетон. Он используется при заливке полов, возведения стен в малоэтажных домах и перекрытий.
 Гораздо реже используется порисованный керамзитобетон. В свою очередь его тоже делят на подвиды:

•  конструктивный: в основном используется при возведении инженерных конструкций (промышленные здания, мосты и другие). Применение в таких сооружениях элементов из керамзитобетона позволяет экономить за счет замены железобетонных элементов первым.
• теплоизоляционный: этот подвид выступает в качестве дополнительного утеплительного материала в составе ограждающих конструкций и фасадной отделке.
•  — теплоизоляционно-конструктивный: представителем данного подвида является порисованный керамзитобетон, из которого производят стеновые блоки и панели.

 Наиболее дорогим из всех видов керамзитобетона, считается «плотный». Дороговизна обусловлена включением в его состав дорогостоящего цемента. Конструкции из этого вида керамзитобетона имеют специфичное применение: в основном элементы из данного материала предназначены для изготовления элементов конструкций, выдерживающих большие нагрузки, прямонаправленного и вибрационного характера.

 СФЕРЫ ПРИМЕНЕНИЯ КЕРАМЗИТОБЕТОНА.

 Основное место применения керамзитобетона – возведение стен. В некоторых странах строительство ведется только из данного материала. Такой бетон может выдерживать нагрузки до 7 Мпа, при плотности однослойной стеновой панели в 1000 кг/м3.
 Там, где требуется высокая тепло- и звукоизоляция стяжки, отлично зарекомендовал себя керамзитобетон. Применение для данных работ керамзитобетона, удешевляет процесс строительства и сокращает скорость высыхания стяжки и, тем самым, ускоряет график завершения строительства.
 Архитектурные особенности некоторых зданий требуют использование плотного керамзитобетона. Но, так как, сам керамзитобетон, на самом деле, довольно хрупкий материал, обязательно использование армирующих компонентов в составе плит перекрытий.
 Широкая популярность керамзитобетона, как на Западе, так теперь и в России связана с рядом выразительных достоинств этого материала:

•  устойчивость материала к температурным перепадам;
•  способность сохранять длительный период, приданные производителем свойства;
•  удобство в транспортировке;
•  устойчивость к коррозии, к агрессивным средам, к высокой влажности и к другим неблагоприятным условиям эксплуатации.

 ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ КЕРАМЗИТОБЕТОНА.

 В сравнении с бетоном керамзитобетон имеет характерные отличия. Так, последний отлично удерживает тепло и поэтому применяется, преимущественно в холодных регионах.
 Так же керамзитобетон позволяет значительно экономить на материале. Он, в сравнении с бетоном, расходуется в двое меньше, дает меньшую усадку и ощутимо легче оппонента.
 Обладая пористостью, керамзитобетон позволяет стенам из него регулировать уровень влажности в помещениях. Материал неприхотлив в обслуживании и вобрал в себя большинство положительных свойств кирпича и дерева.
 Если сравнивать керамзитобетон с кирпичом, то уместно заметить, что один блок первого заменяет собой 7 кирпичей и вдвое легче их вместе взятых. Скорость возведения строения из керамзитобетона увеличивается в 4-5 раз, чем из кирпича. Расходы на изготовление блока керамзитобетона значительно меньше, на изготовление того объема кирпича.

Блок керамзитобетонный стеновой рядовой — Дмитров Строй

Телефон: +7 (926) 363-88-99

Блок изготавливают из качественного цемента марки М500 (в основном при изготовлении блока используют М400) и наполнителей-керамзита с небольшим количеством песка путём полусухого вибропрессования.

Цемент, воду и керамзит загружают в специальные формы — матрицы (наш завод регулярно меняет матрицы на новые для получения ровной геометрии блока), и под давлением подвергают утряске. Блоки сушатся в цеху несколько дней при определенной заданной температуре, что приводит к получению легких, прочных высококачественных керамзитобетонных блоков.

ПОДДОНЫ В ПОДАРОК!!!

Расчет блоков:

1 м² = 12,5 шт. блоков (ширина стен 200 мм.)

1 м² = 25 шт. блоков (ширина стен 400 мм.)

Блок (40х20х20)

1 м³ = 64 шт. блоков (в кладке)

1 м³ = 72 шт. блоков (без шва)

Блок (40х30х20)

1 м³ = 44,7 шт. блоков (в кладке)

1 м³ = 48,2 шт. блоков (без шва)

Качественные керамзитобетонные блоки

Область применения: стены коттеджей; заполнение стеновых проемов при монолитном и каркасном жилом строительстве и в многоэтажных гаражах; производственные объекты.

Перегородочные керамзитобетонные блоки

Область применения: межкомнатные перегородки в квартирах, офисах; разделительные перегородки в боксах многоэтажных гаражей.

Качественные пескоцементные и бетонные блоки

Область применения: фундамент, цоколь, хозяйственные блоки, заборы.

Контактный телефон: +7 (926) 363-88-99

По срокам доставки и ассортименту, обращайтесь по телефону: +7 (926) 363-88-99
e-mail: 89263638899@mail. ru

Как правильно класть керамзитобетонные блоки: техники и особенности

Керамзитобетон последнее время стал часто использоваться в частном домостроении. Кладка этого стенового материала имеет ряд особенностей, рассмотрим их в этой статье.

Свойства материала

Особенности изделий

Керамзитобетон изготавливается из песка, воды, цемента и керамзитного заполнителя. Керамзит – это пористые глиняные гранулы, которые добавляют в смесь вместо традиционной для бетона гравийной засыпки. Гранулы обладают низкой плотностью и небольшим весом, благодаря этому керамзитобетон получается «теплее» и меньше по весу, что дает возможность увеличивать размер блока.

• Низкая теплопроводность обеспечивает сохранение тепла. У блоков низкой плотности может составлять 0,2 Вт/м*С в сухом состоянии.
• Скорость строительства выше, чем скорость при работе с кирпичом.
• Высокая прочность: от марки M25 до M100.
• Паропроницаемость – материал обеспечивает миграцию водяных паров сквозь толщу стены, что обеспечивает нормализацию микроклимата в доме.

Виды изделий и советы по выбору блоков

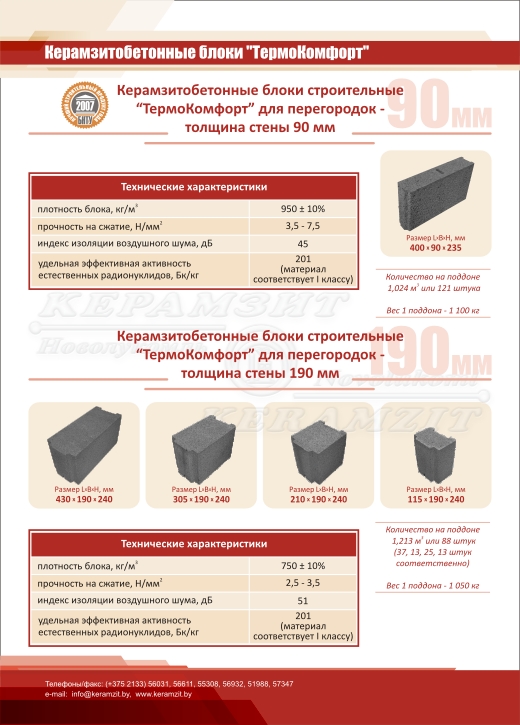

По СП все блоки условно подразделяются на теплоизоляционные, конструкционно-теплоизоляционные и конструкционные. Это разделение носит условный характер и определяется нормативами. Считается, что теплоизоляционные стеновые материалы обеспечивают только сопротивление теплопередаче и не выполняют несущих функций, конструкционно-теплоизоляционные могут формировать однослойные стены, которые не требуют утепления, а конструкционные используются только для возведения стен.

Опираться на эту классификацию при выборе керамзитобетона не имеет смысла, так как параметры тепловой защиты и несущей способности должны рассчитываться под конкретный проект в определенных климатических условиях.

Современные строительные правила требуют, чтобы ограждающие конструкции имели сопротивление теплопередаче 2 – 4 м.кв*С/Вт. Если взять максимально разумную толщину стены в 500 мм, то для однослойного ограждения потребуется теплопроводность 0,1 – 0,25 Вт/м*С. Обратившись к СП 50.13330.2012. «Тепловая защита зданий», можно найти, что этим требованиям отвечают только две плотности керамзитобетона: D500 и D600.

Теплопроводность D500 при влажности 5% составляет 0,17, при влажности 10% — 0,23, у D600 – 0,2 и 0,26 соответственно.

Из этого можно сделать вывод, что большая часть керамзитобетонных блоков в условиях климата средней полосы России будет требовать дополнительного утепления. Возведение однослойных стен возможно для хозяйственных построек или для домов сезонного использования (дачи, турбазы).

Под термином однослойные стены обычно подразумевают, что один материал закрывает все потребности в теплозащите. Трехслойная стена может состоять из несущей кладки, утеплителя и облицовки.

Керамзитобетонные блоки в зависимости от формы подразделяются на пустотелые и полнотелые.

Пустотелый

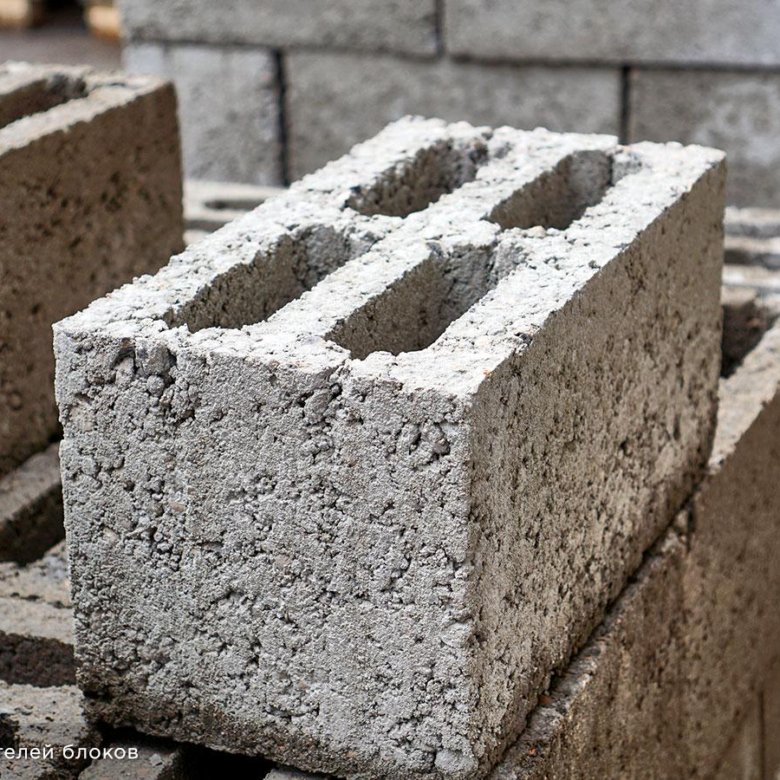

Пустотелые – в результате формования в изделии оставляют полости, которые могут служить для прокладки коммуникаций. Они снижают вес изделия и расход сырья на производство, что делает конечный продукт более дешевым. В большинстве случаев такие керамзитобетонные блоки используют для возведения стен. В среднем их вес составляет 13 – 15 кг, марка прочности – M35 – M50, плотность — D650 – D1000.

Полнотелый

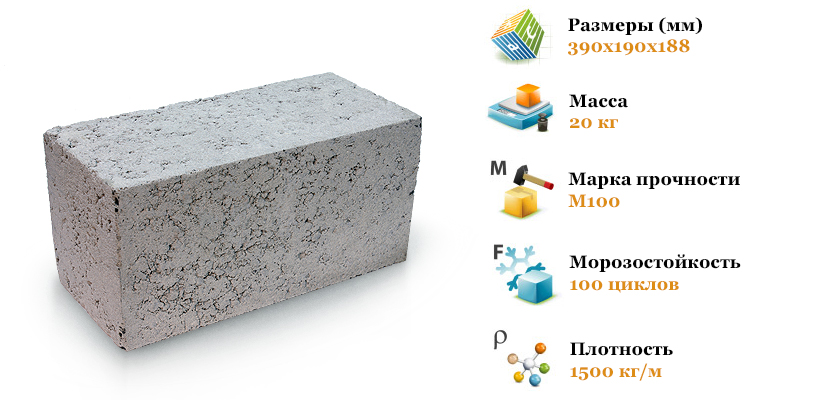

Полнотелые – блоки без пустот, в качестве стенового материала применяются реже из-за высокой теплопроводности, избыточной прочности и более высокой цены. В большинстве случаев этот вид керамзитобетонных изделий идет на цоколи и надземную часть фундаментов. Средний вес может превышать 20 кг, марочная прочность достигает M100, плотность изделий D1500 и выше. Это означает, что теплопроводность будет на уровне 0,6 – 0,7 Вт/м*С.

При выборе керамзитобетонные блоков следует опираться на проектные данные необходимой несущей способности стен и теплового сопротивления ограждающей конструкции.

Расчет цементного раствора

В качестве основного вяжущего для кладки керамзитобетонных блоков обычно применяют обычный цементно-песчаный раствор (ЦПС). Его приобретают в виде сухой смеси или делают из песка и цемента на месте строительства. Готовая смесь выходит немного дороже, но при этом в ней компоненты уже смешены в нужной пропорции, что избавляет от ошибок и от некоторых предварительных этапов.

Немаловажным фактором, влияющим на расход, является геометрия блока. Если изделия имеют значительные отклонения (более 1 мм), то кладочный шов приходится делать толще. Утолщение кладочного шва приводит к падению прочности всей кладки. Оптимальный шов для керамзитоблоков с относительно хорошей геометрией должен составлять 5 – 10 мм.

Керамзитоблоки не пригодны для кладки с тонким швом. Также их не рекомендуется укладывать на минеральные клеевые составы.

Считается, что примерный расход раствора на 1 м. куб кладки составляет 40 кг при шве 10 мм, но этот параметр может сильно варьироваться в зависимости от опыта каменщика и качества материала.

Самостоятельное приготовление кладочной смеси

Марка кладочного раствора не должна превышать марку блоков более, чем в два раза. Для керамзитоблоков М50 рекомендуется использовать раствор не больше М100. Регулировать этот параметр можно соотношением песка и цемента.

Цемент М500 в соотношении с песком 1 к 4 даст раствор М100, М400 – М75.

• Для приготовления смеси потребуется бетономешалка, так как в ручном режиме процесс будет занимать слишком много времени.
• Песок нужно предварительно просеять, чтобы убрать камни и включения крупной фракции.
• В бетономешалку заливают половину ведра воды и добавляют пластифицирующий состав для повышения эластичности раствора.

Для экономии строители часто применяют жидкое мыло или моющие средства, но такие кустарные пластификаторы существенно снижают качество смеси.

• В воду добавляют половину песка и цемента, продолжая перемешивание.
• Засыпаем остаток смеси и заливаем воду. Перемешиваем до получения густой сметанообразной массы.
• Использовать раствор следует до начала застывания.

Процесс проведения работ

Толщина стен

Кладку можно выполнять в половину блока, в целый блок или в 1,5 блока. От толщины зависит тепловое и ветровое сопротивление ограждающей конструкции. В первом случае блок укладывается вдоль, во вторым — поперёк. Стена толще 500 мм обычно считается уже избыточной, хотя даже ее надо будет утеплять.

Стена толщиной в один блок

Чтобы стена была монолитной, необходимо выполнять перевязку. При укладке в половину блока она осуществляется смещением верхних рядов на половину блока. При толщине стены в целый блок перевязка выполняется по-разному: смещение при сохранении ориентации блока, поворот блоков следующего ряда на 90 градусов.

Вариант армирования стальным прутками требует штробления

Каждый третий ряд подлежит армированию металлической сеткой, если в будущем планируется выполнить облицовку на относе, то в кладке оставляют выпуски гибких связей.

Подготовка инструментов

• Кельма
• Киянка с резиновым наконечником
• Шнурка
• Отвес
• Строительный уровень
• Болгарка
• Бетономешалка

Процесс возведения строения

• Перед укладкой нужно проверить уровень перепадов на углах фундамента. Эти работы выполняют с помощью строительного нивелира. На высоте первого ряда натягивают шнурку, чтобы она отбивала ровную горизонталь.

На фото отсутствует гидроизоляция, но она должна быть по нормативам.

Отклонения от горизонта должны быть не больше 20 мм. Небольшие перепады до этой цифры можно нивелировать с помощью кладочного раствора первого ряда. Если перепады более 20 мм, то в первый шов следует заложить армирующую сетку. Перепады фундамента более 40 мм исправляются заливкой слоя бетона в опалубке.

• Под первый ряд по нормативам должна быть уложена отсечная гидроизоляция. Для этой цели можно взять наплавляемое или клеящиеся битумное полотно на основе из стеклоткани или стеклохолста. Также с этой задачей хорошо справляются минеральные гидроизоляционные растворы.

Рубероид на основе картона в настоящее время практически не используется в качестве отсечной гидроизоляции. Под ними полезно укладывать строй раствора, чтобы сократить их истирание.

Кладку начинают от угловых блоков, их укладывают на раствор по причалке (шнурка, которую натянули ранее). Горизонтали и вертикали должны соответствовать проектным значением, их положение проверяем строительным уровнем, прикладывая его к разным сторонам блока. Коррекцию положения следует выполнять с помощью киянки.

Уровень соседних блоков тоже следует проверять с помощью уровня. Кладочный норматив допускает отклонения до 15 мм на 10 м.

Каждый 3 — 4 ряд подлежит армированию, в зонах локальных напряжений полезно устраивать железобетонные пояса, чтобы предотвратить растрескивание блоков.

Опалубка под заливку армирующего пояса.

Армированию подлежит первый ряд, подоконная зона, перемычки и обрез кладки под кровлей.

• Перемычки изготавливаются на основе проектного решения, иногда его совмещают с заливкой армирующего пояса. Также с этой целью применяют лотковые U-образные блоки, в них закладывают арматуру и заполняют бетоном. Перемычки больших пролетов (например, гаражных ворот) могут выполняться с помощью стального усиления швеллером или уголками. Такие решение недешевы, поэтому встречаются реже.
• В процессе выполнения кладки блоки приходится пилить, для этого проще всего использовать болгарку с сегментированными дисками с алмазным напыление. Такие круги меньше греются и не разлетаются. Блок опиливается по периметру, а потом раскалывается топором.
• На последнем ряду под мауэрлатом тоже заливают армирующий пояс. Это делают, чтобы распорные нагрузки от кровли не разрушили стены.

Сильные и слабые стороны зданий, построенных из керамзитоблока

Преимущества строений из керамзитобетона

• Устойчивость к усадке, при деформациях он меньше трескается.
• Высокая плотность обеспечивает хорошую изоляцию от шума.
• Крупный размер блока обеспечивает относительно высокую скорость строительства.
• Хорошая фиксация крепежей, на стены внутри дома можно вешать полки и бытовую технику без дополнительного усиления.
• Бюджетное строительство, если производство материала находится в транспортной доступности.
• Относительно низкая теплопроводность, обеспечивает комфортный микроклимат в доме.

Недостатки дома из керамзитобетона

• Материал имеет значительный вес, поэтому управиться с ним не так просто. Работы усложняются необходимостью использовать болгарку при укладке.
• Материал анизотропен — это означает, что его параметры изменяются в зависимости от положения.
• Керамзитобетон сильно продувается ветром из-за крупных пор в заполнителе, поэтому стены обязательно оштукатуриваются толстым слоем (не менее 10 мм).
• Неровная структура затрудняет оштукатуривание.
• Материал может накапливать влагу и медленно высыхает, что осложняет его выход на равновесный уровень влажности. Обычно блоки имеют влажность 10 — 11%, что сказывается на их теплопроводности.

Про керамзитобетонные блоки | Камнеград

Керамзитобетонный блок — строительный материал, изготовленный из цемента, песка, воды,  и наполнителя — керамзита. (Керамзит — обожжёная глина).

Многие называют это материал как керамзитный блок, или шлакоблок.

Шлакоблок — был предшественник керамзитобетону. В нём использовали опасный шлак, была более низкая морозостойкость и прочность. В керамзитобетоне шлака нет, а характеристики на порядок лучше.

Как определить качество керамзитобетонного блока?

Блок хорошего качества должен быть темно-серым, а не бледным с «желтушным» оттенком.

Керамзитобетонные блоки производятся на современном оборудовании методом вибропрессования, что в сочетании с последующим тепловым воздействием позволяет достигнуть высокой прочности. Керамзитные блоки применяют керамзитовый гравий фракции 5-10 мм. Керамзит — это экологически чистый утеплитель. Керамзит в переводе с греческого — обожженная глина.

Керамзитные блоки стеновые — строительный материал для возведения стен, межквартирных и межкомнатных перегородок, применяются для заполнения каркаса при монолитном железобетонном домостроении, при строительстве хозяйственных построек, гаражей и коттеджей для индивидуального заказчика.

Применение керамзитобетонных блоков при возведении зданий и сооружений позволяет существенно усовершенствовать технологию и ускорить строительство.

Керамзитобетонные блоки по своим экологическим свойствам стоят в одном ряду с керамическим кирпичом. Одним из преимуществ материала являются его теплоизоляционные свойства, что делает его предпочтительным при использовании как в теплых, так и холодных климатических условиях.

Керамзитобетонные блоки «дышат», регулируя влажность воздуха в помещении. Строения из керамзитобетонных блоков вечны и не требуют ухода. Материал не гниет, не горит, в отличие от дерева, и не ржавеет, по сравнению с металлом, но обладает положительными свойствами дерева и камня одновременно. Керамзитобетонные блоки из-за особенностей своей структуры обеспечивает значительное улучшение звукоизоляционных свойств возводимых конструкций по сравнению с легкими бетонами. Керамзитобетонные блоки характеризуется более высокой влаго- и химической стойкостью, чем цементный бетон, при воздействии на него таких агрессивных сред, как растворы сульфатов, едких щелочей, углекислоты, мягкой воды и т. д. Отсутствие крупного фракционированного заполнителя приводит к значительному снижению веса возводимых конструкций из керамзитобетонных блоков. При всех равных физико-механических характеристиках (прочность, плотность и пр.) керамзитобетонные блоки по сравнению с блоками из ячеистого бетона обладают улучшенными показателями по теплопроводности и гвоздимости. Изделия из такого бетона используются в качестве несущих конструкций в жилищном, гражданском и промышленном строительстве.

Преимущества использования керамзитобетона:

• высокая прочность;
• высокая морозостойкость;
• высокие показатели тепло- и звукоизоляции;
• высокие пожаротехнические характеристики;
• технологичность при строительстве;
• полная экологическая и радиационная безопасность.

Доставка осуществляется машиной-манипулятором грузоподъемностью 5т, 10т и 15т, позволяющим разгрузить поддоны с блоками в любом удобном для Клиента месте в Нижнем Новгороде и других городах Нижегородской области: Дзержинск, Арзамас, Балахна, Богородск, Бор, Ветлуга, Володарск, Ворсма, Выкса, Горбатов, Городец, Заволжье, Княгинино, Кстово, Кулебаки, Лукоянов, Лысково, Навашино, Павлово, Первомайск, Перевоз, Саров, Семенов, Сергач, Урень, Чкаловск, Шахунья, а также Гороховец, Вязники.

Полезные советы при кладке керамзитобетонных блоков

• для  предотвращения  проникновение влаги из подвала на фундамент нужно уложить два слоя рубероида.
• надземная часть здания должна быть защищенной от влаги, поэтому фундамент следует делать выше над отмостком не менее чем на 500 мм.
• основание под первый ряд должно быть выравнено по горизонтали, чтобы не увеличивать отклонения в процессе кладки.
• для высокой прочности необходимо применять растворы плотностью не менее 1600 кг на кубометр.
• обычному летнему домику, гаражам и хозяйственным постройкам достаточно 190 мм, а вот для зимнего дома уже нужен блок в 390 мм.
• блоки перед укладкой важно смачивать водой, это даст лучшее сцепление.
• если используется пустотелый материал, то он кладется пустотами вниз.
• блок верхнего ряда должен укладываться так, чтобы перекрыть стык между двумя аналогичными в нижнем ряду.
• начинать кладку нужно с углов и продолжать рядами на всем периметре. Раствор следует наносить сразу на несколько блоков.
• внутренние несущие стены возводятся одновременно с наружными. Сопрягаются они при помощи перевязки. Следует учесть, чтобы блок внутренней стены входил в наружную стену в каждом втором ряду. А блоки нечетных рядов соединяются с наружной стеной при помощи раствора.

Вы сможете правильно осуществить кладку керамзитобетонных блоков, и построить домик намного быстрее, удобнее, и дешевле по сравнению с другими материалами.

в Компании Камнеград вы можете купить керамзитобетонные блоки в Нижнем Новгороде собственного производства.

размер керамзитобетонного, стандарт керамзитобетона, сколько весит стандартные для стен 200х200х400

Среди широкого ассортимента стеновых материалов большим спросом пользуется керамзитовый блок. Причина такой востребованности связана с надежностью и длительным сроком использования. Чтобы получить такой материал задействуется вспененная особым образом обожженная глина, песок и цемент.

Результатом такого процесса становится экологически чистый продукт, который в ходе эксплуатации не выделяет токсичных компонентов и не влияет отрицательно на здоровье человека. Кроме этого, керамзитовые блоки характеризуются отличными техническими и эксплуатационными свойствами. Приобрести товар также может каждый желающий, ведь цена у стенового материала является вполне приемлемой.

Виды

Для представленного материала имеется нормативная документация, которые не регламентирует количество компонентов, находящихся в составе, а только лишь устанавливает допустимые для них характеристики. К ним можно отнести морозостойкость, плотность, прочность.

Различают несколько видов керамзитовых блоков, различия между которыми состоят по ряду признаков. В результате можно выделить:

• стеновой материал, для которого значение ширины составляет 150 мм, его используют при строительстве наружных и внутренних несущих стен; чаще всего размер для пустотелого блока – 390х190х190 (или 188).

О том как выбрать морозостойкий клей для газосиликатных блоков можно узнать в данной статье.

• перегородочный, ширина его составляет до 150 мм, а используют в качестве разграничителя отдельных комнат и квартир.

Помимо строительных керамзитобетонов имеется еще одна группа – отделочные. Они реализуются в различном цветовом решении. Применяют такой материал для отделки в целях придания фасаду привлекательного и красивого внешнего вида. Также можно задействовать при обустройстве заборов и ограждений. Главная функция подобного материала – это придание эстетического вида готовой конструкции. Также керамзитоблоки могут классифицироваться по степени пустотности: щелевые и полнотелые.

Керамзитобетонные стеновые панели размеры и другие данные можно найти в статье.

Для первых изделий характерна классификация по числу отверстий (до 10). У них имеются низкие показатели проводимости тепловой энергии, а задействуют их при строительстве домов в районах с холодным климатом. Кроме этого, наличие пустот позволяет увеличить показатели шумоизоляции, снизить вес, расход сырья.

Все эти критерии не могут не повлиять на стоимость готового изделия, которая заметно снижается. Но не все так прекрасно, ведь наличие щелей имеет отрицательное влияние на показателях прочности. Следовательно, применять материал для возведения многоэтажных зданий нецелесообразно.

Какие керамзитобетонные блоки лучше использовать  для строительства дома, можно узнать из данной статьи.

На видео рассказывается о размерах керамзитобетонного блока:

Для полнотелого материала свойственны высокие показатели плотности. Конструкция такого материала не предполагает наличие пустот и отверстий. Для изготовления применяют обожженную глину, величина фракции которой составляет 5-10 мм. В ходе производства задействуют метод вибропрессования, благодаря чему удается получить отличные показатели прочности. Полученное изделие имеет небольшую массу, в отличие от щелевых продуктов. Такой блок не нуждается в дополнительной облицовке.

Как построить дом из керамзитобетонных блоков можно узнать из данной статьи.

Керамзитовые блоки могут обладать различными параметрами и активно применяются в различных сферах строительства.

На основании этого выделяют следующие виды изделий:

• конструктивные,
• теплоизоляционные,
• конструктивно-теплоизоляционные.

Керамзитобетонные блоки технические характеристики и другие данные описаны в статье.

Конструкционные нашли свое применение в случае, когда нужно облегчить всю конструкцию и при этом не теряется прочность. Кроме этого, цена такого материала не слишком высока. Применяют блоки конструкционного типа при строительстве несущих стен и инженерных сооружений. Для таких блоков характерна плотность 1400-1800 кг/м3. Показатели морозостойкости будут составлять F500. В результате этого конструкционные блоки способны выдерживать до 500 циклов размораживания и замораживания. Реализуются армированные изделия из керамзита.

На видео рассказывается о толщине стен из керамзитобетонных блоков:

Кокой размер блока для строительства дома можно использовать-узнайте из данной статьи.

Следующий вид блоков – теплоизоляционные. Их применяют в целях сохранения тепловой энергии внутри дома. Для такого изделия не требуются высокие показатели прочности. В этом случае необходимо обращать внимание на теплоизоляционные свойства. Показатели плотности составляют 350-600 кг/м3.

Какие существуют бетонные блоки, каковы их размеры, а так же цена. всё указано в данной статье.

Смешанный вид задействуют для однослойных стеновых панелей. Для этих изделий свойственны показатели плотности 700-1400 кг/м3, прочность оставляет 35-100 кг/см3, морозостойкость F15-F100.

Габариты

Размеры представленного изделия регламентируется ГОСТ 6133-99. в случае надобности изготовители могут предложить своим заказчикам произвести изделие по индивидуальному заказу. Большой востребованности пользуются блоки с размерами 390х190х190 мм. Его задействуют при строительстве сооружений промышленного и жилого назначения. Уникальные характеристики и привлекательный внешний вид поверхности позволяют использовать такой материал без внешней облицовки.

Перегородочный блок может выпускаться с размерами 400×100×200 или 200×100×200 мм. Их могут активно задействовать в случае, когда необходимо разграничить отдельные комнаты в домах промышленного и гражданского назначения. Такой материал обладает отличными показателями звукоизоляции при небольшой толщине. Еще применять такие блоки можно в качестве элементов заборного полотна.

О том как использовать строительные блоки 20х20х40 можно узнать из данной статьи.

Сегодня большой популярностью стали пользоваться изделия с размерами 600х100х200 мм.

Его конструкция предполагает наличие каналов для прокладки коммуникаций. Этот материал обладает двумя сквозными отверстиями, куда можно укладывать электропроводку. Наличие пазогребневой системы позволяет облегчить процесс отбелки. В этом случае можно использовать только шпатлевку.

О том как происходит производство шлакоблоков своими руками можно узнать из данной статьи.

Благодаря точной геометрии и различным вариантам оттенкам удается сочетать представленный материал с другими штучными изделиями. Кроме этого, пазогребневые блоки могут комбинироваться с другими видами отделки.

Как использовать блоки бетонные 400х200х200 и какая у них  цена, можно узнать в данной статье.

В рамках тематики полезно почитать и про стандартные размеры шлакоблока.

Керамзитовые блоки – это прекрасное решение для обустройства перегородок и домов жилого и промышленного назначения. Для такого изделия свойственны отличные показатели прочности, звукоизоляции и прочности. Но при выборе керамзитового блока необходимо обращать внимание на такой параметр, как размер. Именно от правильного подбора габарита зависит скорость и простота возведения конструкции. Чтобы не ошибиться в этом деле, заранее составьте проект и произведите все необходимые расчеты.

границ | Механические свойства легкого бетона, армированного полипропиленом и волокном, изготовленного из переработанного легкого керамзитобетона из переработанного щебня

1 Введение

Технический прогресс и эффективность в бетонной промышленности способствовали быстрому росту производства строительных материалов. Следовательно, разработка и строительство этих зданий и инфраструктуры требует огромного количества материалов. Таким образом, бетон, несомненно, является наиболее важным и экономичным строительным материалом, и он практически незаменим (Flatt et al., 2012). Ежегодно закупаются огромные количества различных типов легкого бетона, в том числе бетона с легким заполнителем, бетона с мелким заполнителем и пенобетона (Zhao et al., 2020; Hasan et al., 2021). Среди нескольких типов LWC, бетон с легким заполнителем (LWAC) является одним из наиболее распространенных методов, производимых исследователями (Polat et al., 2010; Yew et al., 2021).

В настоящее время многие исследователи из разных стран пропагандируют переработку отходов, чтобы снизить степень загрязнения Земли, например чрезмерное использование невозобновляемых источников энергии.Страны, которые проводят такие действия, — Австрия, где самый высокий уровень переработки — 63% всех отходов вывозятся со свалок. Кроме того, наша соседняя страна, Сингапур, отправляет почти 59% своего мусора или отходов на повторное использование, переработку и т. д. (General Kinematics Corporation, 2016). Кроме того, проведение экологически чистых мероприятий в строительстве или морских областях, таких как использование переработанных материалов, использование побочного заполнителя и энергосбережение в области строительства, является одной из основных стратегий устойчивого развития, поскольку оно имеет отношение к воздействию на окружающую среду (Bogas и другие., 2015). Следовательно, сохраняйте и сохраняйте доступность дефицитных сырьевых ресурсов и обеспечьте строительство, пригодное для вторичной переработки.

Среди всех видов бетона легкий бетон имеет огромную рыночную стоимость, особенно в плане оптимального проектирования, поскольку стоимость, время и качество всегда являются главными проблемами в строительстве. Сообщалось, что ежегодно во всем мире производится более 10 миллиардов тонн бетона, содержащего мелкий песок, крупный гранитный щебень (Kanojia and Jain, 2017).Таким образом, спрос на легкий бетон постепенно растет из-за его новых уникальных характеристик. Применение легкого бетона в качестве конструктивных элементов, таких как балка, колонна и плита, в качестве каркаса строительной конструкции может значительно снизить постоянные нагрузки, следовательно, общая стоимость проекта может быть снижена. В текущем исследовании было проведено неэкспериментальное исследование путем включения полипропиленового волокна barchip в сочетании с технологией дробленого легкого керамзитового заполнителя (CLECA) для изучения его воздействия на механические свойства легкого бетона.

2 Материалы и методы

2.1 Материалы

2.1.1 Обыкновенный портландцемент

Обыкновенный портландцемент (OPC) Тип 1, 28 дней f _c МПа 42. Это цемент ORANG KUAT OPC плотностью и крупностью 3150 кг/м ³ и 3170 см ² /г соответственно. Этот продукт соответствует стандарту Малайзии MS 522: Часть 1: 2003 и сертифицирован MS ISO 14001.

2.1.2 Вода и суперпластификатор

Питьевая вода из местной водопроводной сети в городе Каджанг, Малайзия со значением pH 6 использовался как для смешивания, так и для отверждения. Суперпластификатор на основе поликарбонового эфира (PCE), степень снижения содержания воды в котором составляет 25%, был добавлен во все смеси для облегчения удобоукладываемости.

2.1.3 Мелкий и крупный заполнитель

В качестве мелкого заполнителя используется речной песок с модулем крупности 2,75. Ситовой анализ проводят в соответствии со стандартом ASTM C 136-01, чтобы получить класс мелкого заполнителя, использованный в этом исследовании. Распределение песка получено путем проведения ситового анализа, как показано в таблице 1. Все пропорции смеси были смешаны с речным песком для улучшения удобоукладываемости легкого бетона.

ТАБЛИЦА 1 . Ситовой анализ песка.

В этом исследовании в качестве крупного заполнителя использовались как дробленый гранит, так и дробленый легкий керамзит (CLECA), как показано на рис. 1. Этот переработанный CLECA был собран в терапевтическом садовом заповеднике в Селангоре, Малайзия. Компания сообщила, что ежегодно производится более 15 тонн CLECA. Согласно Ю и соавт. (2021), измельченные заполнители из скорлупы твердой пальмы (OPS) способны обеспечить значительное улучшение прочности на сжатие по сравнению с заполнителями без дробленого заполнителя.Кроме того, все эти крупные заполнители должны иметь размер, чтобы задерживаться на сите 4,75 мм.

РИСУНОК 1 . Щебень гранитный (А) и щебень LECA (В) .

2.1.4 Волокна

Полипропиленовое волокно barchip (BPP) показано на рисунке 2, а его физические свойства перечислены в таблице 2.

РИСУНОК 2 . Полипропиленовое (BPP) волокно Barchip.

ТАБЛИЦА 2 . Физические свойства волокна BPP.

2.2 Пропорции смесей

Пропорции смесей для всех смесей легкого заполнителя CLECA (LWAC) с различным процентным содержанием объемных долей волокна (0, 0,15, 0,3 и 0,45%), которые использовались в этом исследовании, показаны в таблице 3. что крупнообъемная фракция (V _f ) имеет тенденцию «забиваться» в смеси и создавать проблемы с удобоукладываемостью (Kosmatka et al. , 2002). Таким образом, в этом эксперименте использовали полипропилен (BPP) с низким содержанием V _f (<0,5%).

ТАБЛИЦА 3 . Пропорции смеси CLLWAC-BPP

2.3 Методы испытаний

Испытание на осадку было проведено в соответствии с BS EN: 12350 — Часть 2: 2009 для определения удобоукладываемости дробленого фибробетона с легким заполнителем LECA (CLLWAFRC) с различной объемной долей. (0, 0,15, 0,3 и 0,45%). На все поверхности форм перед отливкой наносили масло. Формы, заполненные осадками, встряхивали на встряхивающем столе для обеспечения однородности смеси.Образцы бетона извлекали из формы через 24 +/- 4 часа после укладки. Все извлеченные из формы образцы были полностью погружены в воду комнатной температуры в резервуаре для отверждения до тех пор, пока они не достигли желаемого возраста испытаний.

Машина для испытаний на сжатие с нагрузкой 3000 кН была изготовлена ​​компанией Unit Test Scientific Sdn. Bhd. Была установлена ​​постоянная скорость нагрузки 3,0 кН/с в соответствии с BS EN 12390 — часть 3 (2009 г. ). Та же машина использовалась для испытания на растяжение при раскалывании со скоростью нагрузки 1,5 кН/с в соответствии с BS EN 12390 — часть 6 (2009 г.).Для каждого образца смеси отливали кубики размерами 100 мм × 100 мм × 100 мм для испытания на прочность при сжатии через 7 и 28 дней. Прочность на отрыв образцов смеси на 7 и 28 сутки исследовали, отливая их в цилиндры диаметром 100 мм и длиной 200 мм. Кроме того, три призмы (длина: 500 мм, ширина: 100 мм, глубина: 100 мм) используются для определения поведения прочности на изгиб на 7 и 28 день.

3 Результаты и обсуждение

3.1 Свойства свежего бетона (удобоукладываемость)

Удобоукладываемость CLLWAC с различным процентным содержанием полипропиленового волокна (BPP) представлена ​​нормальным значением осадки, как показано на рисунке 3.

РИСУНОК 3 . Соотношение свежей плотности, затвердевшей плотности и осадки с различным процентным содержанием волокна BPP.

Добавление полипропиленового волокна в CLLWAC отрицательно влияет на обрабатываемость. Значения осадки заметно снижаются с увеличением % волокна BPP. Падение снижается постепенно на 4,6, 13,6 и 27,3% при включении 0,15, 0,30 и 0,45% волокна BPP соответственно. Точно так же для поддержания определенной обрабатываемости требуется больше воды для смазки в случае более высокого процентного содержания волокна.Суперпластификатор также можно использовать для компенсации отрицательного влияния волокна на удобоукладываемость.

Добавление фибры снижает удобоукладываемость бетона таким образом, что связывает и удерживает цементную матрицу, образуя сетчатую структуру в бетоне. Таким образом, эта структура способствует когезии и адгезии между матрицами. По мере увеличения содержания волокон увеличивается площадь поверхности цементного теста, что способствует большему внутреннему трению и требованиям к выполнению работы. Следовательно, вязкость смеси увеличивается, а самотековое течение затрудняется.Согласно Yew et al., 2015, хорошо известно, что включение волокон напрямую влияет на удобоукладываемость и текучесть простого бетона. Однако включение CLLWAC волокна BPP от 0 до 0,45% позволило достичь высокой обрабатываемости со значением осадки от 140 до 200 мм.

3.2 Плотность

Плотность после извлечения из формы (DD) и плотность после сушки в печи (ODD) были измерены для всех смесей, как показано в Таблице 4. DD рассчитывается по весу образцов, измеренному после извлечения из формы; в то время как ODD рассчитывается по весу образцов, измеренному после сушки в печи в течение 24 ч.Все образцы в этом исследовании были отнесены к DD и ODD в диапазоне 1965–1995 кг/м ³ и 1908–1984 кг/м ³ соответственно. Результат выполнил цель получения OPSLWC с ODD менее 2000 кг/м ³ . Образцы также соответствовали требованиям для конструкционного применения в качестве конструкционного легкого бетона (SLWC), определяемого как бетон с ODD не более 2000 кг/м ³ (Newman and Owens, 2003).

ТАБЛИЦА 4 .Свежие и закаленные свойства CLLWAC с различной объемной долей волокна BPP.

ниже В целом наблюдается небольшой прирост всех плотностей по мере увеличения объемной доли волокна BPP. Это может быть связано с теорией плотности упаковки, согласно которой волокна BPP удерживают цементную матрицу близко друг к другу, вызывая эффект упаковки. Таким образом, добавление волокнистого материала, занимаемого в единице объема, увеличивает общую плотность. Как правило, плотность увеличивается по мере увеличения включения волокна.Из предыдущего исследования Bagherzadeh et al. (2012) сообщили об аналогичном результате.

3.3 Прочность на сжатие

3.3.1 Непрерывное отверждение во влажной среде

Прочность на сжатие каждой смеси через 1, 7 и 28 дней, как показано в таблице 5. Прочность на сжатие через 28 дней всех смесей находилась в диапазоне 28 –37 МПа, что соответствует требованиям к конструкционному легкому бетону (SLWC) (Ю и др., 2020). Включение волокон BPP повысило прочность на сжатие на 5,7–27,6% через 7 и 2 дня.5%–31,0% через 28 дней. Это явление может быть связано с эффектом перемычки волокон BPP. С точки зрения геометрии волокно BPP является более жестким и более эффективным в сдерживании крупных трещин. Соединительный мостик между волокнами и цементной матрицей может предотвратить растрескивание, вызванное боковым растяжением, вызванным сжимающей нагрузкой (Yap et al., 2017 и Shafigh et al., 2011). Этот процесс приписывают способности волокна BPP останавливать трещины или создавать мостовидный эффект в бетоне (Yew et al., 2021). На рисунке 4 показан тип разрушения кубических образцов со стороной 100 мм из простого бетона и CLLWAC-BPP0,45% соответственно.

ТАБЛИЦА 5 . Прочность на сжатие каждой смеси в разном возрасте.

РИСУНОК 4 . Схема разрыва CLLWAC-BPP0% (слева) и CLLWAC-BPP0,45% (справа) .

3.4 Прочность на растяжение при расщеплении

На рисунке 5 представлена ​​прочность на растяжение при расщеплении CLLWAC с различными объемными процентами добавления волокна BPP в возрасте отверждения 7 и 28 дней.

РИСУНОК 5 . Прочность на разрыв при расщеплении CLLWAC с различным процентным содержанием объемной доли волокна BPP через 7 и 28 дней.

underТенденция увеличения прочности на разрыв при расщеплении очевидна, что представляет собой увеличение прочности при увеличении процентного содержания волокна BPP, как показано на рисунке 5. Прочность на растяжение при раскалывании растет экспоненциально с увеличением процентного содержания волокна до пика 2,86 МПа через 7 дней. возраст отверждения и 3,12 МПа через 28 дней отверждения. Прочность на растяжение при раскалывании развивается медленнее, чем прочность на сжатие в течение всего периода отверждения.Процентное улучшение составляет 5,69, 5,63, 4,93 и 9,25% при процентном содержании клетчатки 0, 0,15, 0,30 и 0,45% соответственно.

Добавление волокна BPP значительно влияет на режим и механизм разрыва бетонного цилиндра. Это явление может быть связано с остановкой трещин волокнами BPP, поэтому бетон может подвергаться очень большим деформациям до полного неконтролируемого разрушения. Можно заметить, что CLLWAC без армирования волокном имеет тенденцию разрываться таким образом, что при разрушении он разделяется сразу на две половины, в то время как CLLWAC, армированный волокном, растрескивается только вдоль продольной части бетонного цилиндра.Можно заметить, что CLLWAC-BPP0,45% склонен к отказу в более пластичном режиме. Это особенно верно, когда фибра продлевает способность бетона выдерживать нагрузку и выдерживать большие деформации без разрушения на куски. Аналогичное поведение было зарегистрировано для легкого бетона OPS с волокнами полипропилена и ПВХ (Yew et al., 2015; Yew et al., 2016; Loh et al., 2021). Характер отказов CLLWAC-BPP0% и CLLWAC-BPP0,45% показан на рис. 6.

РИСУНОК 6 . Режим разрыва между CLLWAC-BPP0% (слева) и CLLWAC-BPP0.45% (справа) .

3.5 Модуль упругости

Согласно исследованию, все образцы нагружаются в двух точках до разрыва. На рисунке 7 показаны результаты MOR CLLWAC с различными объемными долями волокна BPP в возрасте отверждения 7 и 28 дней.

РИСУНОК 7 . Модуль разрыва CLLWAC с разным процентным содержанием волокна BPP в возрасте отверждения 7 и 28 дней.

На основании рисунка 7 можно заявить, что MOR увеличивается пропорционально увеличению объемной доли волокна SPP.MOR варьировался от минимального 2,53 МПа до максимального 3,53 МПа через 7 дней и от 2,70 МПа до 3,91 МПа через 28 дней. Изменения MOR в процентах от CLLWAC-BPP0% составляют 39,40% через 7 дней и 45,01% через 28 дней. Таким образом, CLLWAC-BPP0,45% показал самый высокий MOR, аналогичный в случае прочности на сжатие и прочности на растяжение при расщеплении. На Рисунке 7 показаны режимы разрушения простого CLLWAC и CLLWAC, армированного волокном. Было снято несколько видов для изучения их вариаций в характере растрескивания при разрушении изгиба.

При сравнении рисунка 8 основное заметное различие заключалось в том, как трещина распространялась через призму 100 мм × 100 мм × 500 мм при изгибе. Когда бетон подвергается изгибу, поведение при растяжении склонно определять его прочность, поскольку бетон является хрупким и слабым при растяжении. Из рисунка 8 видно, что присутствие волокна препятствует распространению трещины (внизу). Однако трещина быстро распространяется параллельно приложенной нагрузке, разделяя призму на части в случае без волокна.Внезапное разрушение обычно происходило в случае бетона с легким заполнителем с более низкой прочностью на растяжение, особенно при изгибе.

РИСУНОК 8 . Схема разрыва между CLLWAC-BPP0% (вверху) и CLLWAC-BPP0,45% (внизу) .

Наличие волокон в бетоне интегрирует цементные матрицы, чтобы свести к минимуму распространение трещин. По мере постепенного приложения нагрузки начинается развитие трещин, волокна приспосабливаются к поверхностям трещин и контролируют ширину или раскрытие трещин.Волокна обеспечивают эффект моста, вытесняя мелкие трещины с образованием связующего моста, удерживающего отверстия. Растяжение волокон позволяет распределить напряжение и способствует дополнительному механизму поглощения энергии. Эти механизмы задерживают разрушение, в то же время допуская большую деформацию. Таким образом, можно сделать вывод об увеличении прочности бетона на растяжение.

Помимо объемной доли, геометрии и соотношения размеров, распределение и ориентация волокон в цементной матрице также влияет на прочность бетона на растяжение.Состояние дисперсии волокна является случайным из-за влияния агрегатов и самой силы тяжести волокна, однако гомогенное распределение обычно может быть обеспечено при более высоком содержании волокна. Ориентация волокна перпендикулярно приложенной нагрузке приводит к более высокой прочности на растяжение. В противном случае параллельные волокна снижают прочность на растяжение, поскольку параллельное расположение увеличивает слабую межфазную переходную зону между волокнами и цементным тестом (Jin, 2016).

4 Заключение

На основании экспериментальных результатов этого исследования включение волокна BPP в CLLWAC оказало положительное влияние на механические свойства. Это помогает остановить распространение трещин за счет эффекта перекрытия, обеспечивает передачу напряжения, способствует дополнительным механизмам поглощения энергии и, следовательно, допускает большую деформацию. Таким образом, можно сделать следующие выводы:

1) Включение полипропиленового (BPP) волокна barchip оказывает незначительное влияние на плотность. Наблюдается небольшое увеличение плотности по мере увеличения процентного содержания волокна BPP.

2) Включение волокна BPP в CLLWAC снизило удобоукладываемость, где скорость осадки увеличивалась по мере увеличения содержания волокна.

3) Включение волокна BPP в CLLWAC оказало положительное влияние на механические свойства. Это помогает остановить распространение трещин за счет эффекта перекрытия, обеспечивает передачу напряжения, способствует дополнительным механизмам поглощения энергии и, следовательно, допускает большую деформацию.

4) Развитие прочности на растяжение при раскалывании ускоряется по мере увеличения объемной доли волокна BPP в CLLWAC. Прочность на растяжение при расщеплении увеличивалась экспоненциально, достигая 2.86 и 3,16 МПа соответственно через 7 и 28 дней для волокна с содержанием BPP 0,45%.

5) Чем выше процент волокна BPP в CLLWAC, тем выше MOR. При максимальном содержании волокна BPP 0,45% прирост MOR на 7 и 28 день достигает 39,4 и 45,0% соответственно.

Заявление о доступности данных

Необработанные данные, подтверждающие заключение этой статьи, будут предоставлены авторами без неоправданных оговорок.

Вклад авторов

«Концептуализация, MKY и MCY; методология, YL и FL; программное обеспечение, JB и SH; проверка, JB, MKY, MCY и YL; формальный анализ, SH и FL; расследование, MKY и JB; ресурсы, MKY и MCY; обработка данных, MKY; написание — подготовка первоначального проекта, MKY и MCY; написание — обзор и редактирование, MKY, MCY и JB; визуализация, FL, YL и SH; авторский надзор, МКУ и МКУ; администрирование проекта, MKY и MCY; приобретение финансирования, MKY Все авторы прочитали и согласились с опубликованной версией рукописи.

Конфликт интересов

Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

Примечания издателя

Все утверждения, изложенные в этой статье, принадлежат исключительно авторам и не обязательно представляют претензии их дочерних организаций, издателя, редакторов и рецензентов. Любой продукт, который может быть оценен в этой статье, или претензии, которые могут быть сделаны его производителем, не гарантируются и не поддерживаются издателем.

Благодарности

Авторы выражают благодарность за финансовую поддержку Университета Тунку Абдул Рахман в рамках Исследовательского фонда Университета Тунку Абдул Рахман (UTARRF).

Ссылки

Багерзаде Р., Пакраван Х. Р., Садеги А. Х., Латифи М. и Мерати А. А. (2012). Исследование по добавлению полипропиленовых волокон для армирования легких цементных композитов (LWC). J. Ткани из инженерных волокон 7 (4), 13–21. doi:10.1177/155892501200700410

Полный текст CrossRef | Google Scholar

Богас, Дж.А., де Брито, Дж., и Фигейредо, Дж. М. (2015). Механические характеристики бетона, изготовленного из переработанного легкого керамзитобетона. Дж. Чистый. Произв. 89, 187–195. doi:10.1016/j.jclepro.2014.11.015

CrossRef Full Text | Google Scholar

BS EN 12390 (2009). Часть 3, испытание затвердевшего бетона – прочность на сжатие образцов для испытаний . Великобритания: Британский институт стандартов.

Google Scholar

Flatt, R. J., Roussel, N.и Cheeseman, CR (2012). Бетон: экологический материал, который нуждается в улучшении. Дж. Евро. Керам. соц. 32 (11), 2787–2798. doi:10.1016/j.jeurceramsoc.2011.11.012

CrossRef Полный текст | Google Scholar

Хасан М., Саиди Т. и Афифуддин М. (2021). Механические свойства и гигроскопичность легкого бетона с использованием легкого заполнителя из диатомита. Строительный строительный материал. 277, 122324. doi:10.1016/j.conbuildmat.2021.122324

CrossRef Полный текст | Google Scholar

Джин, Б.(2016). Исследование механических свойств и микроструктуры высокопрочного полипропиленового фибробетона с легким заполнителем. Строительный строительный материал. 118, 27–35.

Google Scholar

Каноджиа А. и Джейн С. К. (2017). Использование скорлупы кокосового ореха в качестве крупного заполнителя в бетоне. Строительный строительный материал. 140, 150–156. doi:10.1016/j.conbuildmat.2017.02.066

CrossRef Полный текст | Google Scholar

Косматка С.Х., Керкхофф Б. и Панарезе В.К. (2002). Разработка и контроль бетонных смесей . 14-е изд. США: Портленд Джем Ассоти.

Google Scholar

Ло, Л. Т., Ю, М. К., Ю, М. К., Бех, Дж. Х., Ли, Ф. В., Лим, С. К., и др. (2021). Механические и термические свойства легкого бетона из синтетического полипропилена, армированного волокном из возобновляемых источников масличной пальмы. Materials 14 (9), 2337. doi:10.3390/ma14092337

PubMed Abstract | Полный текст перекрестной ссылки | Google Scholar

Ньюман, Дж.и Оуэнс, П. (2003). «Свойства легкого бетона», в Advanced Concrete Technology. Процессы . Редакторы Дж. Ньюман и Б. Чу (Оксфорд: Баттерворт — Хайнеманн), 3–29. doi:10.1016/b978-075065686-3/50288-3

CrossRef Full Text | Google Scholar

Полат Р., Демирбога Р., Каракоч М.Б. и Туркмен И. (2010). Влияние легкого заполнителя на физико-механические свойства бетона, подвергающегося воздействию циклов замораживания-оттаивания. Холодные регионы Науч. Тех. 60, 51–56. doi:10.1016/j.coldregions.2009.08.010

Полный текст CrossRef | Google Scholar

Шафиг П., Махмуд Х. и Джумаат М. З. (2011). Влияние стальной фибры на механические свойства легкого бетона из скорлупы масличной пальмы. Матер. Дес. 32, 3926–3932. doi:10.1016/j.matdes.2011.02.055

CrossRef Full Text | Google Scholar

Яп С. П., Аленгарам У.Дж., Мо К.Х. и Джумаат М.З. (2017). Характеристики пластичности стальных фибробетонных балок из скорлупы масличной пальмы при изгибной нагрузке. евро. Дж. Окружающая среда. Гражданский инж. , 1–13. doi:10.1080/19648189.2017.1320234

CrossRef Full Text | Google Scholar

Ю М.К., Бин Махмуд Х., Анг Б.К. и Ю М.К. (2015). Влияние низкой объемной доли волокон поливинилового спирта на механические свойства легкого бетона с оболочкой масличной пальмы. Доп. Матер. науч. англ. 2015, 1–11. doi:10.1155/2015/425236

CrossRef Полный текст | Google Scholar

Ю М. К., Бин Махмуд Х., Анг Б.C. и Ю, М. С. (2015). Влияние низкой объемной доли волокон поливинилового спирта на механические свойства легкого бетона с оболочкой масличной пальмы. Доп. Матер. науч. англ. 2015, 1–11. doi:10.1155/2015/425236

CrossRef Полный текст | Google Scholar

Ю М. К., Махмуд Х. Б., Шафиг П., Анг Б. К. и Ю М. К. (2016). Влияние полипропиленовых витых пучковых волокон на механические свойства высокопрочного легкого бетона из скорлупы масличной пальмы. Матер.Структура 49 (4), 1221–1233. doi:10.1617/s11527-015-0572-z

CrossRef Full Text | Google Scholar

Ю, М. К., Ю, М. К., Бех, Дж. Х., Со, Л. Х., Ли, Ф. В., и Нг, Т. К. (2020). Текст научной работы на тему «Влияние высокоэффективного полипропиленового волокна и термообработанной оболочки твердой пальмы на прочностные свойства легкого бетона» евро. Дж. Окружающая среда. Гражданский инж. , 1–20. doi:10.1080/19648189.2018.1509022

CrossRef Full Text | Google Scholar

Ю М.К., Ю, М.С., Бех, Дж.Х., Со, Л.Х., и Лим, С.К. (2021). Влияние предварительно обработанной оболочки на твердую оболочку и оболочку из тенера на высокопрочный легкий бетон. J. Building Eng. 42, 102493. doi:10.1016/j.jobe.2021.102493

CrossRef Полный текст | Google Scholar

Чжао Х., Дин Дж., Ли С., Ван П., Чен Ю., Лю Ю. и др. (2020). Влияние легкого заполнителя пористых сланцевых отходов кирпича на механические свойства и автогенную деформацию раннего бетона. Строительный строительный материал. 261, 120450. doi:10.1016/j.conbuildmat.2020.120450

CrossRef Полный текст | Google Scholar

Строительство дома с помощью LECA. Это хорошая идея? Плюсы и минусы

Строительство дома требует выбора соответствующего строительного материала. На рынке доступны различные типы материалов, так какой из них выбрать? LECA, что означает легкий заполнитель керамзита, постепенно набирает популярность в качестве материала для строительства домов.Так что же делает его хорошим материалом? Прочтите нашу статью и узнайте.

Как построить дом с помощью LECA?

Прежде чем мы перейдем к различным применениям керамзита в строительстве, давайте сначала посмотрим, что это за материал на самом деле. Глину сушат, нагревают и обжигают во вращающихся печах при температуре около 1150°С. Конечный продукт имеет однородную пористую структуру почти картофельной или круглой формы благодаря круговому движению печи, образуя заполнитель, отличающийся малым весом и отличными тепло- и звукоизоляционными свойствами. Керамзит водостоек, так как быстро выделяет влагу. Он также устойчив к грибкам, плесени и вредным насекомым и грызунам.

Как применяют керамзит в строительстве?

Вышеперечисленные особенности делают керамзит востребованным материалом в строительной отрасли. В него обычно добавляют бетонную смесь, которая придает ему форму керамзитового заполнителя. Изготавливается из строительных материалов таких как:

• пустотелые блоки,
• блоки,
• изолированные блоки,
• арматура и т. д.

Сам заполнитель также используется для теплоизоляции полов у земли, дренажа, стен подвала и потолков. Благодаря высокой стойкости керамзит можно использовать многократно. Его изоляционные свойства идеально подходят для строительства пассивного или энергоэффективного дома.

Особенности домов из керамзитобетона. Каковы преимущества?

Дома из легкого керамзитобетона или керамзитобетона отличаются от домов из кирпича или бетонных блоков. В основном это связано с основными характеристиками используемого материала.

В первую очередь стоит отметить, что дома из керамзитобетона могут быть легче даже на несколько тонн! Это связано с малым весом этого материала, состоящего из мелких полых гранул. Однако так ли важен этот аспект? Ответ — да! И уж тем более, если речь идет об основах. Фундаменты отвечают за распределение веса здания в земле, поэтому в случае очень тяжелых домов их необходимо армировать.Благодаря тому, что дома LECA намного легче, фундаменты не потребуют использования арматурных стержней.

Еще одной особенностью таких зданий, о которой стоит упомянуть, является их повышенная теплоизоляция. Они не так быстро остывают, а при правильно подобранном теплоизоляционном слое можно значительно снизить затраты на энергопотребление. Что касается изоляции, стены LECA отлично подходят для звукоизоляции, которая применяется как к внешним стенам, так и к перегородкам, что делает их хорошим решением для людей, которые ценят тишину и покой.

Плюсы и минусы домов из керамзитобетона

Появление LECA на строительном рынке открыло новые возможности. Популярность материала растет, хотя все еще есть много людей, которые твердо убеждены, что традиционные методы лучше.

Преимущества домов из керамзитобетона

Как уже было сказано, дома, построенные с использованием керамзитобетона и керамзитобетона, обладают отличной теплоизоляцией. Они сохраняют внутреннюю температуру дольше, чем традиционные каменные дома.Это можно дополнительно усилить, используя соответствующую изоляцию, например. в виде графитового полистирола. Такая изоляция означает, что зимой нет необходимости в таком интенсивном отоплении с помощью радиаторов, что снижает ваши счета за электроэнергию.

Мы также упомянули относительно небольшой вес материалов из керамзита. Помимо того, что сам дом намного легче, он еще и строится быстрее, а также требует меньше усилий. Таким образом, весь процесс становится проще и эффективнее. Кроме того, малый вес материалов означает, что не раствор, а арматурные стержни пользуются меньшим спросом, что помогает снизить общую стоимость строительства. Если вы ищете другие полезные советы, читайте другую нашу статью о том, как дешево построить дом.

Конструкции

LECA также устойчивы к большинству внешних факторов, таких как жара, мороз и даже огонь или влага. Последняя особенность возможна благодаря водопоглощающим свойствам LECA в результате пористой поверхности заполнителя.Это предотвращает развитие плесени и грибка на стенах, а дополнительно еще и снижает расходы на отопление. Он быстро сохнет, поэтому вам не потребуется много тепла из дома, что приведет к меньшему потреблению энергии.

Недостатки домов из керамзитобетона

Недостатков в строительстве дома из керамзитобетона очень мало. Специалисты обычно сходятся во мнении, что он обладает очень хорошими свойствами для такого использования. Однако не все знакомы с использованием этого материала, поэтому на рынке пока не так много строительных компаний, предлагающих использовать керамзит для строительства дома. Но с растущим интересом это, вероятно, со временем изменится. Если вы хотите предложить такие услуги, вы должны подготовить себя по теме. Прочтите нашу статью о том, как открыть строительную компанию, и узнайте несколько полезных советов по ведению собственного бизнеса.

Строительство дома из керамзитобетона, шаг за шагом

Строительство дома LECA похоже на строительство дома с использованием более традиционных методов. Есть определенные этапы, которые вам нужно запомнить.

Вам нужно будет начать с выбора проекта вашего будущего дома.Вы можете использовать готовые планы или заказать индивидуальный проект архитектора. Последний вариант будет дороже, но позволит вам построить дом с использованием LECA в соответствии с вашими ожиданиями. К подготовительным работам также относится межевание, которое проводят сертифицированные геодезисты. После того, как вы выбрали дизайн-план и сделали необходимые замеры, вы можете подать заявку на получение разрешения на строительство.

Следующий этап – закладка фундамента, который включает в себя разметку места расположения здания и проведение земляных работ, в данном случае это, в основном, снятие верхнего слоя почвы и рытье фундамента.Следующий этап – заливка фундамента. После высыхания их следует надлежащим образом утеплить.

Каркас — это следующий этап строительства дома с использованием LECA, который в основном заключается в возведении стен. В зависимости от типа здания это делается либо с нуля, либо с использованием сборных элементов, предварительно собранных на заводах. Вслед за стенами собирается дымоход, конструкция крыши и перекрытия.

Следующий этап – установка окон, дверей и механики, а также отделка крыши.Внутри дома установлены перегородки, проведено электричество, газ и вода. После того, как все это будет сделано, все должно быть проверено и одобрено сертифицированным установщиком.

Последний этап строительства дома LECA включает в себя все отделочные работы. К ним относятся штукатурка стен, укладка полов, укладка плитки, покраска и поклейка обоев, а также установка сантехники в санузлах. На этом этапе также устанавливаются освещение, электрические розетки и радиаторы.После выполнения вышеуказанного объема работ дом готов к заселению.

Сколько времени нужно, чтобы построить дом с помощью LECA?

Как уже упоминалось, время, необходимое для строительства дома LECA, меньше, чем в случае традиционных методов кладки. При использовании керамзитобетона или бетона следует рассчитывать до 2 лет.

Однако есть более быстрые способы. Один из них – строительство дома из сборных компонентов. Проще говоря, это готовые стены и элементы крыши, соединенные вместе, чтобы сформировать здание.Они также уже подготовлены для электрических, отопительных и сантехнических установок, а иногда даже не требуют штукатурки. Все готовится производителем и доставляется прямо на строительную площадку. Срок строительства дома, построенного полностью из сборных элементов, составляет до 3-х месяцев.

Для возведения стен на фундамент потребуется нанять кран, так что стоит иметь это в виду на этапе подготовки земли. Оператору крана потребуются правильные условия для свободной работы, чтобы избежать ошибок.При строительстве дома из сборных керамзитобетонных элементов крайне важна точность.

При выборе такого способа строительства многие пользуются услугами профессиональных подрядчиков, имеющих собственное оборудование. Однако ничто не мешает вам построить такой дом самостоятельно или хотя бы выполнить часть работ. Но для этого вам понадобятся правильные инструменты.

Для выполнения земляных работ и рытья фундамента вам понадобится экскаватор-бульдозер, а для ям меньшего размера можно использовать обычную лопату.Бетоносмеситель большой вместимости будет чрезвычайно полезен в получении бетонной смеси для фундаментов. Когда бетон схватится и можно будет засыпать фундамент грунтом, землю нужно будет как следует уплотнить. Для этого используйте почвоуплотнитель или виброплиту.

На этапе каркаса потребуются все виды кладочных инструментов для нанесения раствора и соединения заполнителей или сборных элементов. Это такие инструменты, как кельма, молоток каменщика или электрическая мешалка.На следующем этапе при установке окон и дверей пригодится перекрестный лазер, чтобы убедиться, что все идеально ровно.

Для отделочных работ вам понадобится собрать множество предметов. Незаменим в этом деле будут электроинструменты, базовым из которых являются такие инструменты, как дрели для крепления панелей гипсокартона. Если вы планируете использовать деревянные элементы на этапе отделки, то вам понадобится электролобзик или циркулярная пила, чтобы отрезать доски или сайдинг нужной длины. При облицовке стен и полов, в свою очередь, вам обязательно понадобится плиткорез, позволяющий отрезать каждую плитку до нужного размера, не повреждая их.

Строительство дома с использованием легкого керамзитобетона – резюме

Дома, построенные с использованием LECA, постепенно заменяют традиционные конструкции из бетонных блоков или кирпича. Все больше людей пользуются этим вариантом, по таким причинам, как теплоизоляционные свойства керамзита и малый вес строительного материала, что значительно облегчает процесс строительства. Кроме того, возможность использования готовых элементов позволяет значительно ускорить весь процесс с 2-3 лет до даже нескольких месяцев.

Хотите узнать больше о других методах строительства? Прочтите нашу статью о строительстве каркасного дома и узнайте об этапах строительства и преимуществах этого метода.

Легкий бетон: Бетон с легким заполнителем, Газобетон, Бетон без фракций.

Что такое легкий бетон?

Большая часть легких бетонных смесей производится с легкими заполнителями . Прочность легких бетонов обычно находится в диапазоне 0.от 3 Н/мм2 (44 фунта на кв. дюйм) до 40 Н/мм2 (5800 фунтов на кв. дюйм) и содержание цемента в диапазоне 13 фунтов/фут3 (200 кг/м3). Плотность заполнителя играет жизненно важную роль в прочности легкого бетона. Легкий бетон — это специальный бетон, плотность которого варьируется от 19 фунтов/фут3 (300 кг/м3) до 115 фунтов/фут3 (1850 кг/м3). Легкий конструкционный бетон с собственным весом сравнительно легче обычного бетона и обладает достаточной прочностью для строительных конструкций.

С точки зрения теплопроводности легкий бетон является превосходным материалом.

Для условий агрессивного климата, где необходимо установить кондиционер, необходим тепловой комфорт. Это достигается за счет использования легкого бетона, а также малой энергоемкости для него.

При производстве легкого бетона образуется меньше промышленных отходов, таких как неиспользованный клинкер, летучая зола, шлак и т. д., поэтому затраты на утилизацию также низки.

Методы изготовления Бетонного Света:

Как правило, облегчение бетона достигается за счет включения воздуха в бетон.Это достигается следующими способами:

• Мы можем использовать ячеистый пористый или легкий заполнитель вместо обычных минеральных заполнителей.
• Путем аэрации бетона газом или пузырьками воздуха в минерале получается газобетон.
• Бетон будет легким, если фракция песка не будет добавлена. Это известно как «бетон без штрафов».

В настоящее время легкий бетон становится все более популярным элементом конструкции. Конструкционный легкий бетон имеет собственный вес сравнительно легче, чем обычный бетон, и имеет достаточную прочность для конструкционных конструкций.

Элемент конструкции из легкого бетона

Классификация легких бетонов:

В зависимости от использования и применения L.W.C. классифицируется как конструкционный легкий бетон ( ASTM C 330-82a ), бетон для кладки ( ASTM C 331-81 ), изоляционный бетон ( ASTM C 332-83 ).

В соответствии со стандартом ASTM прочность на сжатие конструкционных легких бетонов должна быть выше 2500 фунтов на квадратный дюйм (17 МПа).

Легкий бетон на основе метода производства классифицируется следующим образом:

1. Бетон с легким заполнителем,
2. Газобетон,
3. Бетон без фракций.

Из-за этого легкий бетон и газобетон находят больше применения, чем бетон без мелких частиц.

Новое для вас: Типы опалубки (опалубки) для бетонных конструкций и применения

Газобетон обычно используется для изоляционных целей , но иногда также используется в конструкционных целях в сочетании со стальной арматурой.Для разработки легкого бетона используются легкие промышленные заполнители различного качества: Leca (керамзит), Aglite (керамзит), Lytag (зола пылевидного топлива), Hydite (керамзит). сланец).

Прежде чем перейти к подробностям LWC, здесь мы обсудим Легкие заполнители .

В следующих таблицах показана группа легкого бетона :

Стол.1. Другая категория легкого бетона:

7 легкий вес совокупный бетон

7

7

6

6

Таблица. 1. Различные категории легкого бетона:

Легкий заполнитель:

Легкие бетоны делятся на группы: легкий натуральный заполнитель, и легкий искусственный заполнитель.

Натуральные заполнители:

Натуральный легкий заполнитель встречается повсеместно в разном качестве. Все это не используется для легкого бетона. Эта пемза является наиболее используемой. Ниже приведены некоторые легкие заполнители, которые подходят для конструкционных и коммерческих LWC.

Пемза:

Приемлемым свойством пемзы является достаточно легкость и достаточно необычность. Поскольку эта порода возникла в результате вулканического взрыва, ее легкость обусловлена ​​взрывом газа из горячей расплавленной лавы во время взрыва из-под земного гребня.

Светлый или почти белый цвет с текстурой ячейки, связанной с метрами. Пемза используется с более старшего возраста даже в римских постройках. Физические пропорции пемзы: Насыпная плотность от 30 фунтов/фут3 до 50 фунтов/фут3 (500 кг/м3-800 кг/м3), сухая плотность бетона на 75 фунтов/фут3 до 280 фунтов/фут3 (1200 кг/м3-4500 кг/м3). кг/м3).

Диатомит:

Диатомит образован остатками микроскопических водных растений, называемых диатомовыми водорослями. Это гидратированный аморфный кремнезем. В конце концов водные растения откладываются под глубокое дно океана. Впоследствии дно океана поднимается в течение длительного периода времени, и диатомовая земля становится доступной на суше. Средняя масса чистого диатомита 450 кг/м3. Искусственный легкий заполнитель также можно спекать во вращающейся печи с использованием диатомита.

Скория :

Scoria немного слабее пемзы. Это легкий заполнитель темного цвета вулканического происхождения.

Опилки :

Опилки производятся из древесины хвойных пород. Добавление извести в смесь примерно от 1/3 до ½ объема цемента с опилками будет противодействовать этому. Это только для опилок из хвойных пород, а когда из опилок лиственных пород то, как кипяток, так и растворы железного купороса применялись для удаления действия дубильных веществ.В смеси опилок практическое соотношение цемента и опилок составляет от 1:2 до 1:3. Использование опилок: в настоящее время опилкобетон используется в производстве сборных железобетонных изделий, бесшовных полов и кровельной черепицы, бетонных блоков для удержания гвоздей.

Для изготовления сборного блока древесную стружку смешивают с портландцементом или гипсом для получения фибробетона. Этот продукт используется для стеновых панелей в акустических целях.

Рисовая шелуха:

Легкий бетон для специальных целей может быть изготовлен с использованием рисовой шелухи, шелухи арахиса и багассы.

Стол. 2. Классификация естественного легкого заполнителя и искусственного легкого заполнителя

Искусственный заполнитель:

Кирпичные биты:

В местах отсутствия натуральных заполнителей или очень дорогих материалов используются Brickbats. Бетон, изготовленный из кирпичного битумного заполнителя, не совсем легкий заполнитель, но его вес немного меньше, чем у обычного бетона. Кирпичный заполнитель изготавливается из слегка перегоревшего кирпича. Иногда для изготовления жаростойких бетонов используют кирпичный битумный заполнитель в сочетании с высокоглиноземистым цементом.

Зола, клинкер и бриз:

Частицы, полученные при сжигании угля или частично расплавленные или спеченные, представляют собой клидер, клинкер и бриз.Основным свойством шлака является высокая усадка при высыхании и подвижность влаги.

Зола используется:

• Для строительных блоков для перегородок,
• Выполнение стяжки плоских крыш и оштукатуривание.

Наличие чрезмерного количества несгоревших частиц угля делает клинкерные или шлаковые заполнители непрочными. Собственно, непрочность бетона с таким заполнителем связана с расширением углей при увлажнении и сужением при высыхании.

Вспененный шлак:

Вспененный шлак представляет собой такой тип легкого заполнителя, который является побочным продуктом тушения доменного шлака при производстве чугуна. Пенный шлак должен иметь следующее требование:

• Из него должны быть удалены тяжелые примеси.
• Летучие примеси, такие как кокс или уголь, не должны содержаться в нем.
• Из него следует удалить сульфат.

Вспененный шлак производится в черной металлургии.

Использование вспененного шлака :

• Используется в производстве готовых строительных блоков и панелей для перегородок.
• Вспененный шлак используется в производстве мелких элементов конструкций и сборного легкого бетона при контроле плотности.
• Вспученная глина:

Это ячеистая структура, образованная охлаждением определенного материала, такого как стекло или сланец, который нагревается до начальной температуры плавления.Промышленный продукт некоторых названий вспученной глины: « Hydrite» , « Rocklite », « Gravelite », « Leca », « Agilite », « Kermizite ».

Спеченная летучая зола (пылевидная топливная зола)

Зола-унос в настоящее время является широко используемым конструкционным легким заполнителем. Его торговое название «Литаг». Этот материал имеет очень высокое отношение прочности к плотности и низкую усадку в сухом состоянии. Летучая зола представляет собой остаток от сжигания пылевидного угля.Летучая зола смешивается с рассчитанным количеством воды для получения таблеток, а затем спекается при температуре от 1000 ⁰C  до 1200 ⁰C. Этот процесс аналогичен производству портландцемента.

Вспученный вермикулит:

Вермикулит сырой — пластинчатый насыщенный слюдистый минерал. Бетон, изготовленный с использованием этого заполнителя, имеет очень низкую плотность и низкую прочность.

Использование вермикулита в бетоне имеет следующие цели: теплоизоляционные цели, изготовление блоков, применяемых для монолитных стяжек крыш и полов, плит и плитки для звукоизоляции, а также для теплоизоляции. Этот продукт можно легко разрезать, распилить, прибить гвоздями или привинтить. Трубы-оболочки, по которым проходят трубы пара или горячей воды, могут быть изготовлены из пустотелых бетонных блоков из вермикулита.

Вспученный перлит:

Перлит вспученный – легкий ячеистый материал плотностью от 30 до 240 кг/м3. Это тип натуральной вулканической стекловидной пемзы, которую измельчают и нагревают до температуры плавления от 900 до 1100 ⁰C для получения желаемого продукта. Этот материал измельчается в различные формы и используется в легком бетоне.Он также используется для бетона класса изоляции.

Ниже приводится краткая информация о трех типах легкого бетона:

1. Бетон с легким заполнителем:

Большая часть легкого бетона производится с использованием легких заполнителей. Прочность легких бетонов обычно находится в диапазоне от 44 фунтов на квадратный дюйм (0,3 Н/мм2) до 5800 фунтов на квадратный дюйм (40 Н/мм2), а содержание цемента в диапазоне (13 фунтов/фут3) 200 кг/м3. Плотность заполнителя играет жизненно важную роль в прочности легкого бетона.Кроме того, на прочность бетона влияют пористость заполнителя, фракция заполнителя, водоцементное отношение, степень уплотнения.

 Удобоукладываемость бетона с легким заполнителем может быть улучшена путем добавления избытка мелких материалов, пуццоланового материала или путем смешивания других добавок-пластификаторов.

Иногда вместо дробленого песка также используется природный песок, чтобы улучшить удобоукладываемость и снизить потребность в воде.

Обычный состав смеси так же сложен в использовании, как и состав с легким заполнителем, поскольку он обладает высокой и быстрой поглощающей способностью.Но использование гидроизоляционного покрытия, такого как битумное покрытие, улучшает его свойства.

Армирование в железобетоне легким заполнителем покрывается антиабсорбирующим компонентом или бетон должен быть оштукатурен на поверхности обычным раствором для уменьшения проникновения влаги и воздуха, поскольку легкий бетон относительно пористый.

Конструкционный легкий бетон:

В настоящее время конструкционный легкий бетон является востребованным материалом для строительства, поскольку легкий бетон достаточной прочности, применяемый в сочетании со стальной арматурой, более экономичен, чем обычный бетон.Конструкционный легкий бетон имеет прочность в диапазоне: прочность на сжатие в течение 28 дней более 17 МПа и удельный вес в течение 28 дней (сухой на воздухе) менее 1850 кг/м3. Этот бетон изготавливается с полностью легким заполнителем или в сочетании с легким заполнителем с заполнителями нормальной массы. В обычной практике обычный песок мелкой фракции и легкий крупный заполнитель размером менее 19 мм используются для изготовления бетона, называемого «Легкий бетон с песком».

Плотность легкого бетона Смесь:

Разработка легких бетонных смесей, как правило, производится с помощью пробных смесей.Из-за высокого значения абсорбции, различного удельного веса и содержания влаги в легком заполнителе. Таким образом, метод расчета состава смеси следует, в общем случае, тяжелые бетонные смеси трудно использовать в легких бетонных смесях.

Изменение водопоглощения является основной проблемой при расчете пропорций смеси.

Этот тип заполнителя иногда становится насыщенным перед смешиванием, тогда вода, используемая для смешивания, становится неиспользованной водой. Использование заполнителя с высокой абсорбцией затрудняет получение удобоукладываемой и вместе с тем связной смеси, а также ее морозостойкость ниже.

Процедура смешивания:

Процедура смешивания легкого бетона различна для разных типов заполнителей. В обычной практике заполнитель смешивают примерно с 2/3 воды затворения в течение времени до одной минуты после добавления цемента, который представляет собой уравновешивающую конструкционную легкую бетонную смесь.

Рис. Зависимость между водоцементным отношением и прочностью на сжатие для бетона с легким заполнителем.

Процесс осуществляется непрерывно до требуемой однородности, обычно для ее получения требуется до 2 и более минут. Чтобы свести к минимуму деградацию изоляционного бетона, в конце добавляют заполнители.

2. Газобетон:

Внешний агент, такой как воздух или газ, вводят в суспензию, состоящую из портландцемента или извести, которые используются для производства газобетона. А затем эту смесь измельчают с кремнеземистым наполнителем для получения однородной ячеистой структуры после схватывания и затвердевания.

Легкий газобетон-автоклавный_бетон_деталь

Другие названия газобетона, газобетона, пенобетона или ячеистого бетона.Обычно на рынке доступен газобетон марки Siporex .

• Процесс производства газобетона:
• Путем использования определенной химической реакции газ смешивают в массе в жидком или пластичном состоянии.
• Бетонный раствор смешивается со стабильной пеной для придания бетону аэрации.

Шлам смешивается с порошкообразным металлом (например, Алюминиевый порошок ), который выделяет огромное количество газообразного водорода во время гидратации. Этот водород составляет клеточную структуру. Этот процесс используется для производства большого количества газобетона на заводе.

В другом методе цементная летучая зола или измельченный песчаный раствор смешиваются с пеной, которая образует ячеистую структуру.

Метод пенобетона используется только для небольшого уменьшения или для работ на месте, где можно принять допуск на небольшое изменение размера. Но мы можем сделать любое желание плотности с помощью этого метода.

Свойства и использование газобетона:

• Газобетон имеет низкую плотность и высокую теплоизоляцию.
• Его плотность находится в диапазоне от 300 кг/м3 до 800 кг/м3.
• В целях изоляции используется марка с более низкой плотностью.
• Для изготовления строительных блоков или несущих стен используются марки средней плотности, эти элементы используются в качестве конструктивных элементов в сочетании со стальной арматурой.

3.

Бетон без фракций:

Третий метод изготовления легкого бетона заключается в удалении мелких фракций заполнителей из обычного бетона.Основными компонентами немелкозернистого бетона являются крупные заполнители, цемент и вода. В этом процессе используется заполнитель одного размера, проходящий через 20 мм и удерживаемый на размерах 10 мм.

Состав смеси для бетона без фракций:

Заполнители, используемые в этом бетоне, в основном проходят и задерживаются на 10 мм и смешиваются с соотношением заполнителя/цемента от 6:1 до 10:1. Параметры, контролирующие прочность в бетоне без мелких частиц, — это водоцементное отношение, соотношение заполнителя и цемента и плотность бетона.На рис. ниже показана взаимосвязь между этими параметрами.

Водоцементное отношение для этого бетона соответствует нашей потребности в консистенции и находится в диапазоне от 0,38 до 0,52. Низкое водоцементное отношение приводит к неадгезивности частиц.

Если водоцементное отношение больше 0,52, то при вибрации бетонный раствор падает на дно, а пустоты в донной части полностью заполняются между заполнителями и образуют на дне высокоплотный слой.

На практике опытный визуальный осмотр и метод проб и ошибок обычно используются для оценки водоцементного отношения.

Плотность мелкозернистого бетона составляет 360 кг/м3 с легкими заполнителями, но от 1600 до 1900 кг/м3 с использованием обычных заполнителей.

Для уплотнения при заливке бетона наилучший результат дает простой стержневой метод, но механический или вибрационный методы не используются.

Вышеупомянутые простые методы уплотнения не оказывают сильного бокового усилия на опалубку.Прочность на сжатие бетона без мелких частиц через 28 дней находится в диапазоне от 1,4 МПа до примерно 14 МПа.

Лучше использовать деформированный стержень, а на армированную поверхность наносить цементную пасту, так как в безмелкозернистом бетоне прочность сцепления очень низкая. В бетоне без фракций заполнители и связки заполнителей связаны очень тонким слоем пасты, поэтому его усадка при высыхании невелика. Там, где природный песок недоступен, бетон без мелкой фракции является одним из лучших материалов для использования.

Использование бетона без фракций:

Ниже приведены варианты использования бетона без мелкого помола:

• Для одноэтажных и многоэтажных зданий монолитные наружные стены используют мелкозернистый бетон для промышленного производства.
• Может использоваться для временных строительных элементов из-за низкой стоимости.
• Бетон без фракций используется для эстетичных строительных деталей.
• Этот бетон используется для наружных стен для теплоизоляции.

Преимущества легкого бетона:

• Уменьшает собственную нагрузку.
• Из-за меньшего веса препятствует продвижению здания, а также снижает затраты на транспортировку и погрузочно-разгрузочные работы. В случае слабого грунта и высокой конструкции вес фундамента является основным фактором безопасной конструкции.
• Легкий бетон дает меньший вес стен и перекрытий, что снижает нагрузку на балки и кулоны в каркасной конструкции, это экономичная конструкция.
• Уменьшает собственный груз, что удобно для выполнения работ, что снижает затраты на транспортировку и погрузочно-разгрузочные работы.
• Для слабых грунтов и агрессивных условий фундамента уменьшенный вес фундамента обеспечивает безопасность конструкции.
• Возведение полов и стен из легкого бетона является экономичным строительством.
• Обладает низкой теплопроводностью. Это обеспечивает низкое энергопотребление для кондиционирования воздуха, а также тепловой комфорт для нас.
• Промышленных отходов во время производства очень мало, и их легко утилизировать.

Вам также понравится:

(Посетили 2534 раза, 5 посещений сегодня)

Продолжить чтение

Стена

Блоки стеновые керамзитобетонные «Випол» — совершенно новый экологически чистый стеновой теплоизоляционный строительный материал, который можно использовать как несущий, так и ограждающий. Очень часто вижу ситуацию, когда дом оснащен очень плотными окнами, и уменьшает количество вентиляционных отверстий, изготовлена ​​изоляция стен, которые являются плотными и толстыми. Конечно, эти меры значительно снижают стоимость нагрева помещений, но такая «плотность на квадратный метр» предоставляет жителям дома, что они находятся в герметичной коробке. Кроме того, эти здания часто начинают прессформы, воспитание грибов и т. Д. Не позволяйте этой ситуации возможно, если использование легкого агрегата в строительных блоках, которые выполняют прекрасную работу с задачей терморегуляции, устойчивым к непринужденным грибковым структурам, и Т. Д.

Сегодня легкие совокупные блоки очень популярны в Европе. Материал широко используется в Дании и Австрии. Германия, страны Балтии и т. Д. На территории Республики Беларусь, Россия и другие страны СНГ такие блоки также получили репутацию надежных и качественных строительных материалов.

Например,

, использование таких блоков помогает значительно снизить стоимость потребляемой электроэнергии. Такие строительные материалы также позволяют сэкономить на труду и времени, проведенном на строительной площадке.
Вообще, блоки из керамзитобетона – это отличная альтернатива тому же бетону, который все сложнее и сложнее в эксплуатации. Легкость и гибкость блоков обеспечивает им перспективу будущего строительного сектора.

Достоинство .

• Полная экологическая безопасность изделий, изготовленных в промышленных условиях.
• Прочность.
• Легкая конструкция и низкие трудозатраты при кладке стен за счет крупноформатных блоков.
• Изделия с материалом низкой плотности можно использовать в качестве дополнительного теплоизоляционного слоя, либо для возведения ограждений, не требующих дополнительного усиления фундамента.
• Низкая теплопроводность.
• Фундаментные и стеновые блоки обладают высокой морозостойкостью. Гранулы из керамзитобетона
• образуют контурную поверхность, что необходимо для хорошего сцепления изделий со штукатуркой и друг с другом.
• Поддержание оптимального баланса влажности за счет поглощения избыточной влаги в окружающем воздушном пространстве.
• Не горят, при длительном воздействии прямого огня трескаются и со временем рассыпаются, не выделяя никаких вредных продуктов горения.
• Благодаря хорошей паропроницаемости материальных стен и перегородок, построенных из него, «дышать».

Технические характеристики
№	Индикатор	в результате теста
1.	Морозостойкость, циклы	50
2.	Средняя плотность, кг/м 3	600
3.	Теплопроводность, Вт/мК	0,185
4.	Удельная эффективная активность радионуклидов, Бк/кг	129 (материал соответствует классу I)
5.	Показатель звукоизоляции фрагмента стены из блоков, дБ	47
6.	Класс бетона по прочности на сжатие	В2 (М25)

Размеры, длина*ширина*высота, мм:
600х200х300
600х200х200
600х300х300
Так же можем предложить блок и перегородку размером 6010х(002х300х(90х50)

Количество на поддоне: 40, 60 шт (1,44 м ³ )
Вес 1 поддона: 900 кг
Количество транспортных средств: 21 поддон (30,20 ^{2) 3
.}
