Передача видеосигнала по витой паре на большие расстояния: Видеонаблюдение по витой паре: принцип передачи сигнала

Содержание

Видеонаблюдение по витой паре: принцип передачи сигнала

Видеонаблюдение по витой паре – что это такое и с чем его едят? Витая пара – это кабель, в котором каждый проводник индивидуально изолирован, а их пары скручены, с определенным числом витков на единицу длинны. Скручивание осуществляют для уменьшения влияния внешних и перекрестных (внутренних) наводок.

Кабель применяется во многих отраслях производства и строительства, в том числе и при монтаже сетей видеонаблюдения.

Благодаря специальным устройствам-переходникам его можно использовать для передачи сигнала как с цифровых IP камер, так и с аналоговых устройств.

Видеонаблюдение по витой паре: Принцип передачи видеосигнала

Входящий композитный видеосигнал, поступающий на витую пару, является однополярным и несимметричным.

С помощью специальных устройств, внешних или интегрированных в камеру, он преобразовывается в два симметрично противофазных сигнала.

Как и при передаче по коаксиальному кабелю видеосигнал с расстоянием слабеет, на него влияют электромагнитные излучения силовых кабелей и приборов, хоть и в меньшей мере.

С принимающей стороны линии ставится аппаратура, конвертирующая дифференцированный видеосигнал обратно. То есть на композитный вход устройства записи и/или отображения поступает композитный – аналоговый сигнал, усиленный и отфильтрованный от помех.

Уличное видеонаблюдение – это совокупность аппаратных и программных средств, которые используются вне помещения и обеспечивают мониторинг открытого пространства при любых климатических и погодных условиях.

Если говорить об эффективности скрытого видеонаблюдения, то она весьма высока. Современные технические средства позволяют руководителю компании видеть, чем занимаются его сотрудники на рабочих местах, даже находясь за сотни километров от офиса. Подробнее о системах скрытого видеонаблюдения читайте на нашем сайте.

Приемно-передающее оборудование, которое используют в сетях витой пары для видеонаблюдения, может быть пассивным и активным. Обычно для сетей с дальностью передачи до 600 м используются пассивные пары устройств, имеющие только согласующий трансформатор.

На таком расстоянии сигнал слабеет незначительно и качество видеозаписи не снижается.

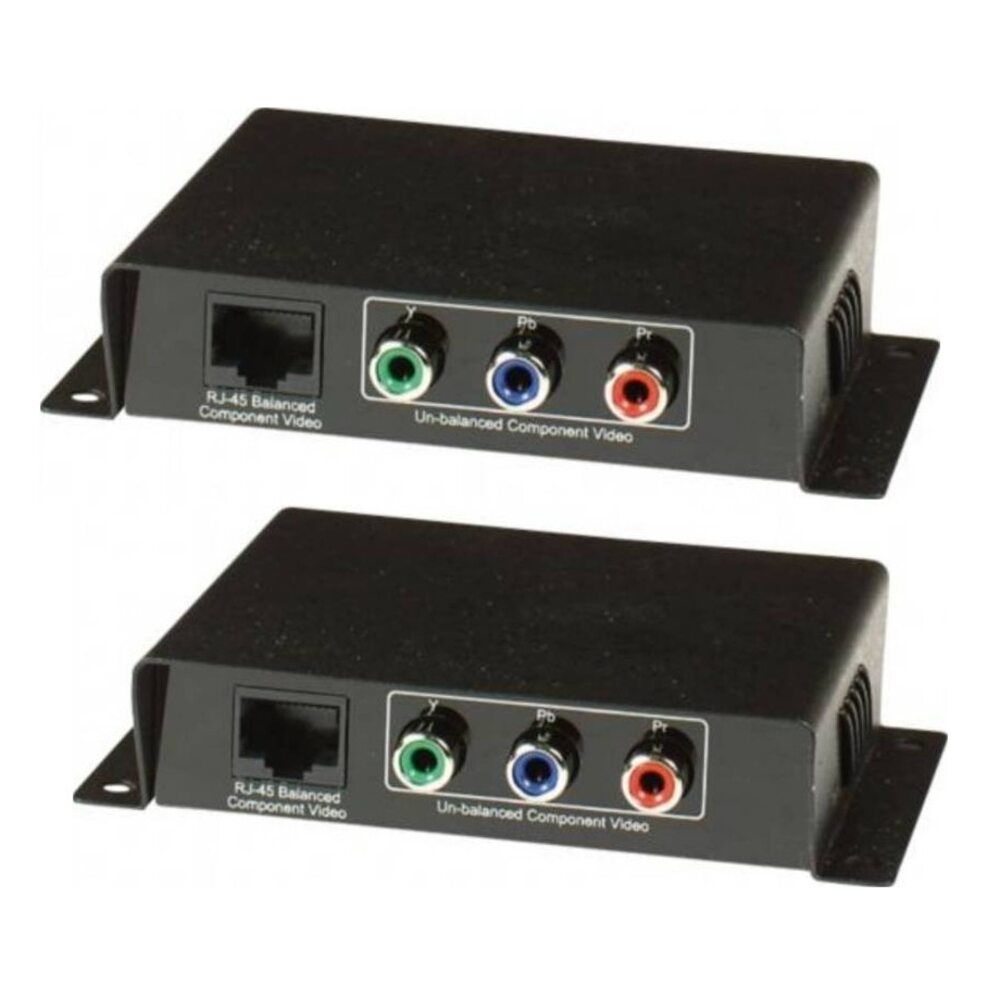

Видеонаблюдение по витой паре: Приемники и передатчики

NV-653T

Активный, с усилителем, передатчик видеосигнала. Обеспечивает передачу качественного цветного и черно-белого изображения на расстояние до 1,6 км.

Имеет встроенную грозозащиту, переключатель диапазонов расстояния. Может использоваться как в паре с активным приемником, так и самостоятельно.

RA-CD
Активный приемник, подключение коаксиального кабеля и витой пары осуществляется под винт.Дальность связи с пассивными передатчиками до 500м с активными до 1200м без снижения качества изображения.
AL-208Пассивное устройство, которое можно использовать как для приема, так и для передачи видеосигнала. Дальность при использовании пары составляет до 350м.

При использовании в паре хотя бы одного активного устройства дальность передачи возрастает от 1000м до 2000м.

Видеонаблюдение по витой паре: Типы кабеля

Кабель витая пара, использующийся для видеонаблюдения, различают по наличию и виду экранирования скрученных пар.

Это может быть фольга из алюминия, полимерная пленка, заземленная оплетка из меди и стали.

UTP –незащищенный кабель, у которого полностью отсутствует экранирование. Покрыт ПХВ оболочкой.

FTP альтернативная маркировка F/UTP или S/STP – под ПВХ изоляцией есть экран из фольги, защищающий все 4 пары скруток.

STP альтернативная маркировка S/FTP – кабель защищен и экранирован. Каждая из 4 пар скруток защищена собственным экраном из фольги. Дополнительная медная или стальная оплетка располагается поверх всех пар, под внешней изоляцией.

SF/UTP – каждая отдельная скрутка не имеет индивидуальной защиты. Кабель защищен парой экранов – фольга, оплетка, общими для всех пар.

Под ПВХ изоляцией размещается неизолированный дренажный провод из металла. Его задача обеспечить контакт между частями экрана, если произойдет разделение вследствие излишнего перегиба или растяжения.

Разрывная нить, обычно из капрона, используется для разреза внешней ПВХ оболочки, если необходим доступ к сердечнику. Ее использование исключает повреждение изоляции проводников.

Каждый из представленных типов кабелей может иметь одножильную и многожильную структуру проводников. Применение одножильного кабеля не предусматривает непосредственного подключения к удаленным устройствам. Его используют для прокладки статичных сетей в коробах оканчивающихся розетками.

Многожильная витая пара лучше переносит скручивание и имеет меньший радиус допустимого изгиба. Но обладает большим коэффициентом затухания сигнала, благодаря чему не используется для подсоединения устройств находящихся на большом расстоянии.

Обычно используется для патчкордов, соединяющих устройства с розетками.

Толщина кабеля может составлять от 5 до 9 мм, это зависит от толщины жил, оплеток и внешней изоляции. Цвет внешней оболочки кабелей используемых внутри помещения белый или серый.

Для прокладки вне зданий используются кабеля с дополнительной влагостойкой полиэтиленовой защитой, которая наносится поверх ПВХ оболочки и имеет преимущественно черный цвет.

Оранжевый цвет внешнего покрытия означает использование негорючих материалов.

Такие кабеля при нагреве не выделяют дыма, их прокладка допускается возле воздуховодов вентиляции и кондиционерных систем.

Категории UPT

Международный стандарт ISO 11801 регламентирует производство UPT кабеля по 7 категориям. Категория 1 и 2 имеют частоту передачи сигнала 0,1 МГц и 1 МГц.

Используются исключительно для трансляции звука в телефонных коммуникациях или информации посредством модема. Категория 3 и 4 передают сигнал в  полосе 16 МГц и 20 МГц и при скорости передачи данных, не превышающих 10 Мбит/с и 16 Мбит/с соответственно.

Для прокладки сетей в системах видеонаблюдения они малопригодны.

Категория 5 и 5е – устаревшие виды кабелей. Используемые диапазоны частот 100 МГц и 125 МГц дают возможность транслировать видео со скоростью от 100 до 1000 Мбит/с.

Кабель 5е более устойчив к наведенным электромагнитным воздействиям. Пригодны для трансляции видеосигнала с аналоговых камер.

Категория 6 и 6А – используется в перечне стандартов с 2008 года. Используемые диапазоны частот 250 МГц и 500 МГц. Применимы для прокладки скоростных и мегабитных локальных сетей. Подходящая витая пара для видеонаблюдения в системах с большим количеством цифровых камер, объединенных коммуникатором или концентратором.

Категория 7, учитывая, что согласно ISO 11801 в этом кабеле экранирована каждая пара и общая оплетка, фактически это S/FTP. Частота 600—700 МГц при скорости передачи до 100 Гбит/с.

Применять его в системах видеонаблюдения нецелесообразно из-за высокой стоимости и помех, которые может создать экранирование.

Преимущества использования витой пары в видеонаблюдении

Сети, построенные на витой паре, превосходят коаксиальные практически по всем показателям.

Дальность передачи.

На реальный коэффициент затухания сигнала в коаксиальном кабеле влияет множество параметров, начиная от производителя, площади сечения и температуры окружающей среды, и заканчивая годом выпуска кабеля и условиями его хранения, которые могут ухудшить эксплуатационные параметры в 1,5-2 раза.

На практике это может составлять от 0,5 дБ/м до 5 дБ/м.

Максимальный коэффициент затухания сигнала витой пары зависит от часто передаваемого сигнала и по стандарту ISO/IEC 11801 должен составлять.

Частота, МГц Затухание дБ/м
CAT4 CAT5 CAT6
1 0.022 0.02 0.029
10 0.0696 0.065 0.06
16 0.089 0.082 0.077
20 0. 1 0.093 0.088
60 0.17 0.157
100 0.22 0.2
200 0.29



Помехи. Витая пара изначально была разработана для устойчивости к внешним и внутренним наводкам. В отличие от нее коаксиал представляет собой несимметричную линию очень чувствительную к электромагнитным полям.

Полное экранирование делает этот кабель весьма дорогим расходным материалом.

Удобство монтажа. Хоть коаксиал более прочный, витая пара имеет меньший радиус изгиба и тоньше, что упрощает укладку в короба.

Параллельная передача. По витой паре можно подать видеосигнал 4х аналоговых камер, по коаксиалу только одной.

Возможность масштабирования сети. Если на удаленной точке наблюдения понадобится установить дополнительные устройства, достаточно добавить к ним сетевой концентратор или коммуникатор. Количество подключаемых камер можно увеличить до количества портов -1.

Используемые камеры видеонаблюдения с микрофоном не смогут обеспечить запись и передачу чистого звука.

При монтаже сети многоабонентских видеодомофонов наиболее удачны модульные системы. Их можно разделить на два типа: цифровые системы и системы прямого вызова. Подробнее о многоквартирном видеодомофоне для повышения коллективной безопасности читайте в этой статье.

Подача питания по тому же кабелю. Многие новые IP камеры выпускаются без специального выхода для подключения источника питания.

Электричество для работы они получают по витой паре, используя технологию POE (Power over Ethernet). Она включает в себя несколько стандартов передачи энергии.

Наиболее распространенными, на данный момент, являются стандарт 802.3af, передающий 15 Вт, и стандарт 802.3at передающий 24 Вт.

Видеонаблюдение на расстоянии: Принцип работы, рекомендации

Видеонаблюдение на расстоянии – как с этим работать? Системы видеонаблюдения активно входят в нашу жизнь, решают проблемы безопасности, предупреждать факты воровства и вандализма, помогают создать доказательную базу для обращения в правоохранительные органы.

Удаленный доступ к камерам видеоконтроля может быть беспроводной или проводной. В первом случае используются GSM, Wi-Fi сети. Во втором – UTP кабель «Витая пара» либо аналогичные.



Видеонаблюдение на расстоянии: Принцип работы

Проводная связь является надежной, так как устойчива к помехам извне (гроза), но требует материальных затрат для прокладки проводов.

Камеры передают сигнал на видеорегистратор, который одновременно может сохранять на жестком диске видеоизображение с 16 видеокамер.

Время хранение информации зависит от ёмкости HDD диска и количества камер, запись осуществляется по принципу «замкнутого кольца», когда новая запись стирает предыдущие.

К видеорегистратору присоединяется роутер (через LAN разъем RJ 45), который имеет точку доступа в Интернет. Просмотр сигнала с камер может производиться через монитор или компьютер.

Беспроводная Wi-Fi связь позволяет сократить расходы на монтаж системы видеонаблюдения. Для ее работы необходим роутер (с точкой доступа к Интернету) и видеокамеры.

Они подключаются к нему с использованием интерфейса WiFi 802.11 b/g со скоростью передачи информации 54 Мбит/с, изображение передается в формате MPEG, его можно просматривать через Web-browser использованием TCP/IP протокола.

IP-домофоны – сложные приборы. Их можно интегрировать с системами «умный дом», с их помощью можно управлять открыванием и закрыванием дверей, температурой, включением различных электроприборов.

Электронные видеоглазки с датчиками движения, недавно появившиеся на рынке, быстро завоевывают популярность. О преимуществах миниатюрной техники читайте тут.

При видеонаблюдении на больших расстояниях оправдано применение беспроводной GSM связи. Она может использоваться в труднодоступных местах, где нет телефонных линий и точек доступа в Интернет, единственный выход – использование сотовой связи.

В этом случае к оператору сотовой связи подключаются по протоколу доступа в Интернет GPRS или EDGE и выделяется IP-адрес. Скорость передачи данных 5 кадров в секунду при разрешении картинки 704×576 px.

Доступ в Интернет по выделенному каналу или телефонной линии по технологии ADSL удобен в местности, имеющие развитую систему телекоммуникации, что значительно удешевляет получение видеосигнала.

Для сохранения конфиденциальности получение информации с камер через сети Internet, доступ к видеосигналу защищается паролем. Он может быть многоуровневый, чтобы обеспечить разным лицам доступ только к определенной части камер видеонаблюдения.

Видеонаблюдение на расстоянии: Камеры видеонаблюдения

На рынке представлен большой набор видеокамер для осуществления открытого, малозаметного и скрытного наблюдения.

Открыто камеры устанавливаются на улице, месте парковок и входе в здание. Малозаметные камеры, защищенные сферическим куполом, применяют в офисе, квартире, торговом зале.

Скрытно, то есть замаскированные камеры под детали интерьера, устанавливаются в местах хранения финансовых и материальных ресурсов.

Большинство современных видеокамер работают в режиме день-ночь, это значит, что днем на мониторе вы будете наблюдать цветную картинку, которая несет больше информации, а ночью черно-белую.

Видеонаблюдение на расстоянии: Камеры для видеоконтроля через GSM сети

Камеры BEWARD В-900 имеют статический IP адрес, который используется для подключения одной камеры и просмотра изображения через Веб-браузер.

Подключившись к интернету, вы набираете адрес камеры, пароль и получаете картинку на своем мониторе в любой точке страны. Аналогично получаем изображение с других видеокамер. Специальный термокожух защитит камеру от непогоды, она способна работать при колебаниях температуры от -40 до +50 градусов.

Эти камеры требуется приобретение и установка SIM-карты оператора GSM на каждую видеокамеру. При утрате сигнала в следствии нарушении связи происходит автоматическое соединение.

Если вы хотите подключить камеру по динамическому (меняющемуся) IP адресу, тогда вам понадобится подключение по Dynamic DNS технологии, многие роутеры имеют встроенную поддержку данного сервиса.

Недостатком этого вида удаленного доступа является дорогие услуги операторов сотовой связи.

Подключение камеры через Wi-Fi связь

Устойчивый прием Wi-Fi сигнала возможен на расстоянии 2-3 километра прямой видимости. Любое препятствие сокращает это расстояние, это необходимо учитывать, планируя использовать Wi-Fi связь.

В Интернете можно найти статьи о том, что увеличить расстояние Wi-Fi связи возможно за счет поднятие узконаправленной антенны на высоту несколько десятков метров, эти чисто теоретические выкладки можно проверить только практикой.

Возможности домофона с подключением к Интернету: управление с мобильных устройств, функция видеонаблюдения и видеозаписи, видеосвязь между абонентами, подключенными к локальной сети и многое другое.

В настоящее время блоки питания бывают различных видов и классов, могут иметь разные схематические решения и выходные параметры. О блоках питания для систем видеонаблюдения читайте здесь.

Камера Beward N1250, имеет компактные размеры, встроенный Wi-Fi модуль, высокочувствительный сенсор, позволяющий получить четкое изображение даже в условиях пониженной освещенности. Она снабжена встроенными датчиками движения и светодиодной подсветкой, используемой в темное время суток.

Подключение к беспроводной сети происходит с использованием протокола WiFi IEEE 802.11 b/g, сигнал со всех камер попадает на роутер, просмотр изображения происходит через любой Web-browser. Вы можете просматривать изображения с 32 IP-камер, программное обеспечение входит в комплект поставки.

Нужно помнить, что камера с встроенным Wi-Fi модулем стоит в 1,5 раза дороже обычной модели.

Эта камера идеально подойдет для беспроводной системы видеоконтроля в офисах, жилых помещениях, общественных зданиях.

Проводные видеокамеры

Это самый дешевый, высокоскоростной удаленный доступ к видеокамерам.

Сигнал от камер видеонаблюдения по проводам попадает на видеорегистратор, подключенный к компьютеру с доступом в Интернет. Можно установить сетевой роутер, он собирает информацию со всех камер и транслирует изображение в Интернет.

Видеокамера Polyvision PN20-M1-B3.6IR-IP бюджетная, малогабаритная уличная камера, и ИК-подсветкой до 20 метров, есть детектор движения и автоматический баланс белого.

Универсальная камера DS-2CD812PF-W фирмы Hikvision работает с проводной и Wi-Fi связью, а модель Sony Super HAD CCD кроме работы с проводной связью может вести запись на установленную флэш-карту. Работа камеры схожа с работой видеорегистратора.

Модульные (бескорпусные) камеры используются для скрытого наблюдения. Она состоит из двух частей, объектива и отдельно видеоплаты. Объектив легко замаскировать под детали окружающей обстановки, провода от него идут к плате видеозахвата.

Камера SPYMAX SCM-422 имеет угол обзора 60 градусов и автодиафрагму, дает четкую картинку и используется внутри помещения.

Рекомендации по подбору видеокамеры

Прежде всего, светочувствительность, которая есть у камеры при минимальном освещении. Она измеряется в Люксах (светочувствительные камеры от 0,05 до 0,1).

Если вы планируете сделать камеры незаметными, этот фактор имеет значение, так как ИК-подсветка обнаруживает себя.

Размер матрицы камеры, от которой зависит четкость картинки. Он может быть 1/2”, 1/3”, 1/4”. Тем больше физический размер, тем четче изображение.

Разрешение видеокамеры, это качество картинке связанное с размером матрицы и качеством объектива, разрешение 520-600 px позволяет идентифицировать номер машины или лицо. Для цветных видеокамер стандартным считается от 340 px.

SD-стандарт 720 х5476 px, HD-стандарт 1280 х720 px, Full HD-стандарт 1920 х1080 px.

Практически все видеокамеры ведут звуковую запись происходящих событий, купольные камеры оснащены поворотным устройством в горизонтальной плоскости на 360 градусов, а в вертикальной 150 градусов и дают панорамную картинку.

Преимущества удаленного доступа

Для частных лиц. Возможность вести видео контроль за загородным домом, дачей или квартирой в отсутствие хозяев, а также работу няни или помощницы по хозяйству. Предупреждение несанкционированного вторжения.

Для предпринимателей. Контроль работы персонала в вечернее время, получение оперативной информации о произошедших событиях. Предупреждение хищений и снижение затрат на содержание охраны.

Для руководителей промышленных предприятий. Контролировать удаленные производства (насосные и газовые станции, дочерние предприятия). Видеомониторинг работы персонала и территории предприятия.

Применение Видеонаблюдение на расстоянии позволяет эффективно осуществлять контроль ведения бизнеса, получать информацию в реальном времени о том, что происходит у вас дома, обеспечивать безопасность персонала и близких людей.

витая пара, беспроводные камеры и возможности интернета

Автор: Александр Старченко

Потребность в организации видеонаблюдения на большом расстоянии до объекта контроля возникает довольно часто. Реализовать подобную задачу можно несколькими способами, в зависимости от конкретного случая. Так, сделать удаленное видеонаблюдение на даче, которая находится за несколько десятков километров, можно только через интернет с использованием 3G/4G модема, а для контроля больших площадей можно использовать как кабельную линию, так  и беспроводную сеть (Wi-Fi, радиоканал). Также, если это позволяет ситуация, можно использовать камеры со специальными длиннофокусными объективами, которые могут быть сосредоточены на удаленном объекте контроля.

Содержание:

  1. Камеры видеонаблюдения на большие расстояния
  2. Как обеспечить подключение камер на удалении?
  3. Используем возможности интернета
  4. Питание камер

Камеры видеонаблюдения на большие расстояния

Для начала необходимо определиться, что мы подразумеваем под камерами подобного типа. В рамках данного подраздела выделим 2 вида камер, которые могут быть использованы для видеонаблюдения за удаленными объектами:

  1. Беспроводные камеры, использующие передачу видеосигнала по радиоканалу или Wi-Fi;
  2. Камеры видеонаблюдения с длиннофокусным объективом.

При использовании первых расстояние между камерой и пунктом наблюдения может составлять несколько сот метров. По желанию данное расстояние может быть увеличено с использованием дополнительных технических средств. Однако тут встает вопрос высокой стоимости и сложности настройки системы видеонаблюдения.

Длиннофокусный объектив позволяет сосредоточиться на удаленном объекте, находящемся на расстоянии нескольких десятков метров от камеры благодаря оптическому увеличению. Качество изображения при этом также зависит от разрешающей способности камеры. При использовании длиннофокусного объектива угол обзора будет относительно небольшим, и в некоторых случаях это может создать дополнительные проблемы при выставлении оптимальной зоны обзора.

Говоря о выборе между аналоговыми и IP камерами сегодня лучше останавливаться на последних, поскольку даже самые современные аналоговые камеры с большим числом ТВЛ не сравняться по качеству с недорогой IP камерой. Также можно рассмотреть появившиеся относительно недавно AHD камеры, которые для передачи сигнала используют коаксиальный кабель или витую пару, и могут обеспечить более высокое качество изображения, по сравнению с обычными аналоговыми.

Как обеспечить подключение камер на удалении?

Витая пара. Для минимизации потерь сигнала, и уменьшения влияния разнообразных помех, для подключения камер, находящихся на значительном расстоянии от центрального пункта наблюдения рекомендовано использование кабеля «витая пара». При помощи данного кабеля можно подключать как IP так и AHD камеры видеонаблюдения.

Преимущество витой пары на высоких протяженностях заключается в ее абсолютной устойчивости к различного рода помехам, при использовании кабеля вместе с активными приемопередатчиками, а также способности передавать видеосигнал на расстояние до 4 км, без существенных потерь сигнала.

Подключение камер аналогового типа при помощи витой пары осуществляется с применением специальных приемопередатчиков, позволяющих усилить мощность сигнала в несколько раз.

ТППэп кабель

ТППэп кабель. Для подключения камер видеонаблюдения на больших расстояниях специалисты рекомендуют использовать кабель марки ТППэп – современный телефонный кабель, который имеет относительно невысокий коэффициент затухания, и показывает гораздо лучшие результаты при использовании в системах видеонаблюдения.

Вариант с использованием коаксиала. AHD камеры способны обеспечивать передачу видеосигнала на расстояние до 500 метров по обычному коаксиальному кабелю, при условии использования качественной модели кабеля RG-59. Про AHD видеонаблюдение вы можете почитать здесь.

Беспроводная передача данных. При подключении камер по беспроводной сети Wi-Fi дальность их установки может достигать 200 метров, при условии монтажа на открытой территории с отсутствием препятствий между камерой и приемником. Для увеличения расстояния могут быть использованы повторители сигнала (репитеры) или усилители.

Оптоволокно. Оптоволоконный кабель является самым эффективным решением для реализации видеонаблюдения на большие расстояния, но высокая стоимость не позволяет использовать его повсеместно.

Какой кабель использовать для видеонаблюдения зависит от конкретной ситуации а также от цели установки камер. Для аналогового видеонаблюдения обычно используют коаксиальный кабель, а IP камеры подключают при помощи коаксиального. Подробнее об этом читайте в статье по ссылке: http://nabludaykin.ru/kakoj-kabel-vybrat-dlya-videonablyudeniya

Использование готовых комплектов видеонаблюдения в большинстве случаев выгоднее, чем приобретение каждого элемента системы по отдельности. Как правильно выбрать готовый комплект, на какие критерии обращать первостепенное внимание, а также о многих других нюансах вы можете узнать из нашей подробной статьи.

Для видеонаблюдения на расстоянии можно использовать облачные камеры, которые передают видеосигнал на удаленный сервер, с возможностью дальнейшего просмотра изображения с любого устройства, находясь даже за сотни километров от объекта контроля. Для их подключения не требуется выделенного IP адреса или DDNS — вся настройка осуществляется за считанные минуты при помощи специальных мобильных приложений.

Используем возможности интернета

Для реализации видеонаблюдения за удаленными объектами (дачи, загородные дома, гаражи), целесообразнее всего использовать современные 3G, а лучше 4G камеры, но перед их покупкой обязательно проверить качество сигнала сотовой сети в месте предполагаемой установки – если оно оставляет желать лучшего, то приобретать такие камеры вообще не стоит, поскольку они просто на просто не смогут выполнять свое прямое предназначение. Желательно чтобы в месте установки камер был уверенный прием HSPA (та самая буква H на экране мобильного телефона), что позволит передавать данные со скоростью до 30 Мбит/с. Если скорость интернета на месте будет менее 1 Мбит/с, максимум на что будут способны камеры – передавать 1-5 кадров в секунду, с заметной задержкой картинки.

При реализации видеонаблюдения с установкой видеорегистратора можно применять как аналоговые, так и IP камеры. Если на вашем удаленном объекте имеется проводной интернет, то задача значительно упрощается – в таком случае можно организовать удаленное видеонаблюдение через выделенный IP адрес, DDNS, или облачный сервис. При этом вы практически в любое время можете подключиться к камерам видеонаблюдения и наблюдать происходящее в реальном режиме времени из любой точки планеты. Поскольку получение выделенного IP адреса сегодня услуга платная, да еще и не все провайдеры могут ее предоставить (операторы мобильной связи ее не предоставляют вообще), а настройка DDNS занимает слишком много времени, да и не факт, что она будет успешной. В связи с этим все большую популярность набирают облачные сервисы, настройка видеонаблюдения через которые не составляет большого труда.

Благодаря использованию облачного сервиса можно за считанные минуты организовать онлайн видеонаблюдение из IP или даже веб камер. На сегодняшний день существует множество подобных сервисов, самым популярным из которых является первопроходец в данной отрасли – IVideon. Подробнее об этом читайте в нашей статье.

При организации видеонаблюдения через удаленный сервер важно также брать в расчет скорость передачи данных – как правило, для построения полноценной системы видеонаблюдения, состоящей из нескольких IP камер высокого разрешения скоростей беспроводного интернета не хватает. Но для простой системы из 1-2 камер будет вполне достаточно при грамотной настройке и относительно хорошей скорости передачи.

Питание камер

Отдельным подразделом стоит разобрать проблему питания камер видеонаблюдения, установленных на большом расстоянии. Для питания камер можно использовать как возможности PoE, так и прокладывать отдельный кабель и использовать блок питания. При прокладке питающего кабеля очень важно учитывать ряд характеристик:

  • Сечение питающего кабеля;
  • Мощность блока питания;
  • Потребляемая мощность камер видеонаблюдения.

Большинство камер видеонаблюдения работают при напряжении 12В. Для их питания необходимо использовать соответствующие блоки питания, преобразующие напряжение сети 220В в 12В. Проблема питания заключается в том, что при большой протяженности кабельной линии (более 100 метров) потери напряжения могут быть слишком большими, и на камеру будет поступать не 12В, а гораздо меньше. Вследствие этого камера просто не сможет работать. Для решения этой проблемы можно использовать:

  • Блоки питания с большей мощностью – например на 14В;
  • Блоки питания с регулируемой мощностью;
  • Подбор оптимального сечения кабеля.

Если потери напряжения будут более 2В, камера работать не будет. Если на камеру будет поступать большее напряжение, то возможно выгорание входных цепей камеры, и сенсора, что чревато полной не ремонтопригодностью устройства. Подробнее о правильном расчете сечения и подборе блока питания читайте в статье по ссылке.

Итак, мы рассказали вам об основных особенностях установки камер видеонаблюдения на расстоянии, разобрали основные виды и средства реализации удаленного наблюдения, надеемся, что данная статья будет полезной для вас! Успехов!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Автор: Александр Старченко

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.

Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения, но обо всем по порядку.

1. Коаксиальный кабель для видеонаблюдения

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала. Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

  • Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
  • Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
  • Степень защиты от помех – наличие экранирующих оболочек;
  • Диаметр изоляции;
  • Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

2. Комбинированный кабель с питанием

Комбинированный кабель

В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.

Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.

Комбинированный высокочастотный кабель (КВК) с жилами питания является одним из самых дорогостоящих. Он применяется при создании системы видеонаблюдения, в которой каждая камера будет подключаться к сети при помощи отдельного блока питания, каждый выход +12В которого оснащен индивидуальным предохранителем, либо при небольшом количестве камер.

Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.

3. Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт. ).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

  • UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.
  • FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех. Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.
  • STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки. Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель.

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

  1. Прокладка отдельного кабеля питания к каждой камере;
  2. Монтаж блоков питания в местах установки каждой камеры;
  3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Какой лучше выбрать?

Какой кабель выбрать для системы видеонаблюдения?

Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.

Различия по месту прокладки коммуникаций будут заключаться в том, что для наружных камер необходимо использовать кабель с защитной внешней изоляцией из твердого полиэтилена, а для внутренних систем видеонаблюдения можно взять из обычного ПВХ. Также кабель для наружного монтажа может иметь в конструкции несущий трос из стали, который необходим для усиления прочности кабеля при прокладке кабеля по воздуху (КВК-Пт).

В этой статье мы постарались по максимуму разобрать вопрос о том, как правильно выбрать кабель для видеонаблюдения, рассказали об основных видах и их характеристиках, постарались максимально подробно осветить те конструктивные отличия, которые играют основную роль при выборе наиболее подходящего кабеля в зависимости от той или иной системы видеонаблюдения и ваших предпочтений. Желаем вам удачи и надеемся, что данный материал останется полезным для вас!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Передача видео по витой паре — технические особенности и тенденции развития

До недавнего времени передачи сигнала от видеокамер к монитору и видеорегистратору осуществляются исключительно коаксиальным кабелем. На данный момент существуют технически более совершенные альтернативы — оптоволокно и витая пара. Использование оптоволокна является идеальным с точки зрения передачи информации.

[contents]

Стоимость кабеля, сложность подключения и необходимость использования специализированной аппаратуры делает применение такого варианта целесообразным только на особо ответственных участках или при передаче видеосигнала на сверхдальние расстояния от 5 до 50 км. Таким образом, наиболее перспективной технологией передачи видеосигнала является передача видео по витой паре.

Кабель UTP cat 5e предназначен для передачи коммуникационных и видеосигналов. Он состоит из восьми переплетенных проводников, каждый из которых находится в собственной изоляции. Все четыре пары переплетенных проводников находится в дополнительной изоляции. Для возможности прокладки кабеля по воздушной линии внутри добавлена полимерная капроновая нить. Такая внутренняя структура значительно снижает влияние электромагнитных помех и внешних наводок от других электроприборов высокой мощности.

Также уменьшается индуктивная связь между проводниками. Внешняя защитная изоляция может быть изготовлена из поливинилхлорида, полипропилена, тефлона или ячеистого вспененного полиэтилена. Также существует отдельный тип атмосферостойкой защиты для кабеля, который может использоваться для прокладки снаружи помещений.

Толщина проводника может варьироваться в широких диапазонах, а общая толщина кабеля может доходить до 5-9 мм. В зависимости от наличия дополнительных слоев защиты — экрана из фольги (на все проводники или каждую пару в отдельности), полимерной плёнки,  экрана из медной оплетки.

ВАЖНО! В зависимости от шага и плотности переплета такому кабелю присваивается определенная категория. Наиболее оптимальным вариантом для систем видеонаблюдения являются различные модификации 5 категории.

Преимущества и недостатки

Как правило, говоря о преимуществах, сравнивают кабели UTP и Coaxial:

  • Высокое качество передаваемого видеосигнала. Перевитые провода являются защитой от негативного воздействия внешних электромагнитных полей и внутренней индукции. Это позволяет передавать качественный видеосигнал на расстояние до 200 м без использования дополнительный аппаратуры усиления.
  • Экономия при обустройстве сетей. Сам кабель utp 5e стоит несколько дешевле, чем коаксиальный. Однако можно достичь существенной экономии средств, использовав для передачи видеосигнала в небольших системах видеонаблюдения локальную компьютерную сеть Ethernet.

ВАЖНО! При использовании Ethernet в качестве средства передачи видеоинформации, необходимо помнить о пропускной способности кабеля и  о необходимости зарезервировать определенный объем канала для передачи обычных коммуникационных сигналов между ПК.

  • Простота монтажных работ. При передаче информации на дальние дистанции, а также при прокладке воздушным способом вне помещений, нет необходимости в использовании металлических рукавов для защиты кабеля от внешнего воздействия. Теперь для заземления и зануления не используются специализированные приспособления. Эта задачи решаются комплексно, применением передатчиков и приемников в которых эта функция должна быть изначально;
  • Высокая надежность. Все компоненты системы видеонаблюдения основанные на витой паре, обладают значительным запасом прочности и длительностью эксплуатации. Компактные размеры приемников и передатчиков позволяют располагать их внутри термокожуха видеокамер и в сервисных комнатах, где располагается основная аппаратура видеозаписи. Несколько типов защиты экранов могут располагаться как вокруг всех проводников, так и каждой отдельной пары. Надёжная полимерная изоляция сохраняет внутренние проводники от негативных внешних факторов, в том числе и механического воздействие среднего уровня.
  • Универсальность. По кабелю utp5e можно осуществлять одновременную передачу аудио и видеоинформации, телеметрии, а также электропитания для видеокамеры и других исполнительных устройств: ПТЗ приводы, трансфокаторы вариофокальных объективов, термоэлементы, инфракрасная подсветка, устройства очистки внешнего защитного стекла.

Технические ограничения использования:

  1. При передаче видео на расстояние от 200 до 2000 м будут проявляться фазовые искажения и частотные потери видеосигнала, что значительно снизит качество получаемого изображения. В этом случае необходимо использовать специальные усилители видеосигнала;
  2. Сращивание проводов при помощи специальных переходников можно выполнять только в случае если оба отрезка кабеля имеют идентичные эксплуатационные характеристики: шаг скрутки, толщина сечения, наличие и тип экранирования, разновидность изоляции;
  3. В случае необходимости передачи видеосигнала на дистанции, превышающие 500 м, не рекомендуется использовать FTP кабель, имеющий общее экранирование, что существенно повышает его паразитарную ёмкость. Однако экранирование является обязательным условием при прокладке кабеля вблизи линий электропередач или работающих установок высокой мощности.

Структура сети передачи видеоинформации

В случае, если расстояние между видеокамерой и записывающим устройством невелико, а вся аппаратура находится внутри здания, можно обойтись без дополнительных усилителей и заземляющих приспособлений. В этом случае передача осуществляется по обычному патч-корду длиной 150-200 м.  Если дальность передачи информации превышает 150м, то часть кабеля должна проходить вне зданий, и сеть приобретает следующую структуру:

  1. Передатчик — компактное устройство, которое располагается в непосредственной близости от камеры видеонаблюдения. Как правило, устанавливают внутрь термокожуха или в специальном отделении клеммной коробки. Осуществляет преобразование однополярного несимметричного композитного видеосигнала  в два противофазных симметричных, которые более приспособлены для передачи на дальние расстояния без затухания;
  2. Приемник — располагается непосредственно возле устройств видеозаписи — видеорегистратор, видеосервер. Выполняет обратное преобразование информации которая, поступает от передатчика.

Передача электропитания по витой паре

Технология РоЕ, разработанная и стандартизированная в 2000-х годах, осуществляет передачу электроэнергии удаленному устройству с использованием кабеля витая пара UTP Cat 5e.  В современных устройствах применяются стандарты IEEE 802.3af (стандарт 2003 года) и IEEE 802.3at (разработан и внедрен в 2009 году). Для ее применения видеокамера и видеорегистратор должны поддерживать данную технологию.  Аппаратура разделена на несколько классов в зависимости от количества потребляемой удаленными устройствами электроэнергии:

  • 1 класс — подается до 4,5 Вт на порт видеорегистратора, удаленные устройства получают 0,44-3,84 Вт;
  • 2 класс — на порт подается 7 Вт на удаленные устройства 3,84-6,49 Вт;
  • 3 класс — до 15,4 Вт на порт, 6,49-12,95 для питания удаленной аппаратуры.

Преимущества применения технологии РоЕ в видео сетях основанных на витой паре очевидны:

  • Нет необходимости в прокладке дополнительной сети электропитания для подключения большинства удаленных устройств;
  • Установку ip-видеокамера можно осуществлять в любом месте, даже там где нет распределяющей коробок и розеток электросети;
  • Нет необходимости в приобретении и использовании специальных блоков питания.

Выводы

Системы видеонаблюдения основанные на передаче сигнала по витой паре и в дальнейшем будут оставаться наиболее актуальными как в техническом, так и в финансовом смысле, при условии использования IP видеоаппаратуры.

Видеонаблюдение по витой паре | Портал о системах видеонаблюдения и безопасности

Автор Исхаков Максим На чтение 5 мин. Просмотров 14.1k. Опубликовано Обновлено

Витая пара – это один из видов кабельного соединения, по которому осуществляется передача данных между камерой и регистратором в системах видеонаблюдения. С его помощью сигнал передается на высоких скоростях, а дальность подачи без коммутационного оборудования значительно превышает тот же параметр для коаксиального кабеля. В чем же заключаются особенности работы видеонаблюдения по витой паре?

Принцип действия и особенности функционирования

Передача данных на определенные расстояния, независимо от используемого канала, подвергается воздействию различных помех. Данные помехи постепенно заглушают полезный информационный сигнал. Когда его сила падает до уровня помех, различить и выделить нужные данные из общего фона уже практически невозможно.

Витая пара по принципу действия является симметричной линией. В таких соединениях при передаче данных помехи также передаются симметрично. И когда они сходятся, происходит их взаимное уничтожение, за счет чего основные данные легко распознаются.

Такой принцип действия обеспечивает особая конструкция линии, в которую помимо самого кабеля, также входит пара «передатчик-приемник». Из этого оборудования передатчик отвечает за прием и преобразование несимметричного сигнала видеокамеры в симметричный. Дальше он усиливается и отправляется на приемник. В приемнике сигнал повторно усиливается и снова конвертируется в несимметричный вид.

Но в данной схеме также есть пара нюансов. Даже такой способ передачи, хоть и позволяет нейтрализовать помехи, все же не исключает ослабление полезного видеосигнала. Диапазон передачи в таких системах составляет 50 Гц – 6 мГц. А так, как емкость канала гораздо больше, сигнал подается неравномерно. Причем чем выше частота передаваемого видеосигнала, тем больше он ослабевает. Кроме того, степень затухания также прямо пропорционально зависит от дальности используемой линии.

В результате можно сделать вывод, что такой формат приемопередатчика, который еще называется пассивным, подходит только для небольших кабельных инфраструктур. На более длинные расстояния передачу лучше осуществляет активное оборудование. К такому оборудованию относятся различные исполнения джамперов или подстроечные резисторы. С их помощью проводится два типа регулировки силы сигнала:

  1. При помощи джампера – ступенчатая регулировка;
  2. За счет резистора линия настраивается более плавно.


Первый тип оборудования достаточно прост в обращении. После расчета общей длины линии на четко выверенных отрезках монтируются перемычки, которые усиливают сигнал. Конечно, о точной настройке здесь говорить не приходится, но для большинства систем наблюдения их вполне достаточно.

Подстроечный резистор способен обеспечить уже более тонкую настройку. Но возможна она лишь в случае использования дополнительного оборудования. При этом регулировку такой схемы может осуществить далеко не каждый мастер.

Реализовав перечисленные меры и проведя грамотную настройку системы, дальность передачи сигнала по витой паре можно увеличить со стандартных 2 км до 3-4 км.

Особенности выбора оборудования для витой пары

Эффективная работа такого типа устройств возможна лишь в случае выбора правильных комплектующих. Для этого следует придерживаться таких советов:

  1. Желательно, чтобы приемник или передатчик включал в себя блок защиты от наведенного напряжения или атмосферного электричества.
  2. На рассматриваемом изделии должны быть указаны сведения о рабочем напряжении, допустимом диапазоне температур, совместимости с другими типами оборудования.
  3. Если планируется приобретение активного передатчика и приемника, они обязательно должны включать в себя регуляторы для настройки устройства.
  4. В качестве «плюса» также можно рассматривать отметки типа характеристики системы защиты, диапазон частот и другие. Конечно, без должной квалификации эти обозначения ничего не скажут. Но, зато они свидетельствуют о качестве изделия.
  5. Не стоит верить заявлениям, типа «изображение с качеством в 720p даже при передаче на пару километров не изменится». При передаче витой парой на такое расстояние незначительные потери качества являются неотъемлемым моментом.
  6. Также подбирая подходящее исполнение витой пары желательно обратить внимание на ее емкость. Более надежным и эффективным будет тот вариант, в котором это значение меньше.

Подключение аналоговой видеокамеры по витой паре

Аналоговое видеонаблюдение по витой паре создается путем подключения в линию приемопередатчиков.

Подключение аналоговой видеокамеры без передатчиков даже на расстояние в 5 метров, ухудшает качество до не узнаваемости.

Огромным преимуществом витой пары перед коаксиальным кабелем, является – количество подключаемых видеокамер. По одному 4-х парному Lan кабелю можно полноценно подключить 2 видеокамеры, т.е одновременно подать сигнал и напряжение.

Подключить аналоговую видеокамеру по витой паре очень просто. Для этого нужно 0пределиться с выбором цвета необходимых пар для подключения приемопередатчика и штекера питания со стороны видеокамеры и продублировать последовательность на конце линии со стороны видеорегистратора и источника питания.

Подача напряжения по витой паре корректна на расстояние не превышающие 30 метров. При увеличении дистанции за 30 метров начнется падение напряжения из-за маленького сечения кабеля.

Как подключить  IP камеру по витой паре

Для подключения IP видеокамеры используются коннекторы rg45. Витая пара для ip видеонаблюдения может быть, как 2-х парной так и 4-х. Для подключения любой ip камеры достаточно двух пар Lan кабеля. Не верьте, если кто скажет, что передача сигнала будет лучше у 4-х парного кабеля.

Технология Ethernet позволяет работать на скорости в 100 Мбит при использование всего лишь двух пар LAN кабеля, этого за глаза достаточно для любой IP системы. Обжатие коннектора в 4 пары дает возможность работы на скорости в 1Гбит, что никогда не потребуется ip видеокамере.

При подключении видеокамеры на короткие дистанции разумнее обжать 2 пары на сигнал и пустить 2 пары на подачу напряжения.

Для подключения ip видеокамеры на большие расстояние ( например до 150 метров) можно использовать POE инжектор. Для питания видеокамеры по POE необходимо обжатие 4-х пар под коннектор.

Максимальное расстояние работы IP видеокамеры по витой паре без poe инжектора не превышает 100 метров. Для увеличения дистанции работы ip видеокамеры необходимо ставить удлинитель Ethernet на каждые дополнительные 100 метров.

Обжатие 4-х парного кабеля.

Обжатие 2-х парного кабеля

Простая передача видеосигнала по витой паре

С повсеместным внедрением инфраструктуры витой пары для связи внутри зданий разработчики систем замкнутого телевидения (CCTV) сталкиваются с растущим давлением в пользу использования этой популярной среды. Кабельная система с витой парой (наиболее распространенным примером является категория V, широко известная как CAT5) предлагает конечному пользователю гораздо больше сигналов на каждый протянутый кабель и снижает затраты на оконечную нагрузку по сравнению с традиционными решениями для коаксиального кабеля (коаксиального кабеля).

Техническим недостатком передачи по витой паре, особенно с обычно используемой неэкранированной витой парой (UTP), является тенденция улавливания синфазного шума к ухудшению качества видео на усилителе приемного конца. Эта проблема с приемником эффективно устраняется использованием усилителя с дифференциальным входом LT6552 из-за очень высокого коэффициента подавления синфазного сигнала (CMRR) детали на высоких частотах. LT6552 также обеспечивает возможность вывода по кабелю, тем самым упрощая преобразование коаксиальных сигналов камеры в передачи по витой паре и обратно в коаксиальные сигналы по витой паре.

На рис. 1 показан LT6552, используемый в качестве комбинированного приемника по витой паре, кабельного эквалайзера и коаксиального драйвера. Пара входных проводов имеет дифференциальное сопротивление 110 Ом, а выходное — 75 Ом. Схема принимает дифференциальный вход 1 В P – P и подает несимметричный вход 1 В P – P на вход дисплея 75 Ом или системы видеозахвата.

Рис. 1. Универсальный линейный видеоприемник на витой паре, кабельный эквалайзер и драйвер дисплея.

Номинальное усиление составляет 2,0, устанавливается резисторами обратной связи 1 кОм, и одного этого достаточно для коротких кабелей (до 300 футов). Дополнительные RC-сети обеспечивают три выбираемых выравнивания потерь (EQ) для использования с различными длинами пробега CAT5. Небольшая недоэквализация не очень заметна на экране, в то время как чрезмерная эквализация довольно заметна. Один из четырех вариантов будет приемлемым для различных кабельных трасс до 1300 футов. В строгих приложениях вместо показанных фиксированных сетей можно использовать регулируемую схему эквалайзера.

На рисунке 2 показан отклик на тестовую таблицу с множественными пакетами видеосигналов, где верхняя кривая представляет собой вход TP + после 1000 футов кабеля, а нижняя кривая представляет собой восстановленный выход на нагрузке, как по отношению к местной (приемной) земле. CMRR LT6552 ≥75 дБ в полосе видеосигнала (от 0 до 4 МГц) полностью устраняет паразитные наводки, очевидные на верхнем графике, который включает радиосигналы AM (≈1 МГц). Сеть эквалайзера 1000 футов точно корректирует спад кабеля для получения почти идеального видеоотклика.

Рис. 2. Многосерийное видео, передаваемое через 1000 футов витой пары CAT5.

Эта схема работает с питанием от 2,5 В / -1,7 В (при условии, что источник видеосигнала со связью по переменному току), но показано ± 5 В для максимизации доступного синфазного входного диапазона. Входы возвращаются на землю через резисторы 10 кОм, так что соответствующее смещение цепи обеспечивается при отключении входа. Для дополнительной устойчивости к электростатическому разряду диоды Шоттки с обратным смещением могут быть подключены к каждому соединению ввода / вывода, как показано на рисунке 4.

На рисунке 3 показана пара LT6552, подключенных как инвертирующий и неинвертирующий каскады с единичным усилением, чтобы сформировать сбалансированный дифференциальный усилитель с двойным усилением. Входной кабель имеет дифференциальную оконечную нагрузку 75 Ом (как для видео с камеры по коаксиальному кабелю), а каждый выход имеет заднюю оконечную нагрузку на половину характеристического импеданса для формирования линейного драйвера витой пары. Схема принимает несимметричный вход 1 В P – P и подает дифференциально 1 В P – P на нагрузку 110 Ом.

Рисунок 3.Супер-простой адаптер коаксиального кабеля на витую пару.

Поскольку входы LT6552 полностью дифференциальные, экран коаксиального кабеля можно оставить незаземленным, что устранит шум, наведенный контуром заземления. Экран входного кабеля фактически заземлен через относительно высокий импеданс (1 кОм), который обеспечивает соответствующее смещение цепи при отключении входа, но все же предотвращает шум контура заземления.

Как и в предыдущей схеме, исключительный CMRR LT6552 устраняет любые паразитные наводки, которые может иметь плавающий экран.Большой дифференциальный синфазный диапазон также допускает значительную разницу потенциалов земли между источником видеосигнала и схемой драйвера витой пары, как это имеет место во многих промышленных установках. Здесь снова каждое соединение ввода / вывода может быть усилено, как показано на Рисунке 4.

Рис. 4. Дополнительный метод усиленной защиты от электростатического разряда.

Цепи, показанные на рисунках 1 и 3, можно легко соединить вместе в коаксиальных соединениях, чтобы сформировать каскад ретранслятора с компенсацией потерь. Эта конфигурация предлагает дополнительные приращения дальности 1000 футов к витой паре.

Исключительный CMRR LT6552 позволяет передавать высокоскоростные аналоговые сигналы, такие как системы видеонаблюдения, по повсеместно распространенной витой паре. Фактически, система передачи видеосигнала по витой паре является удивительно недорогой и простой в реализации с использованием строительных блоков LT6552 и минимального количества небольших внешних пассивных компонентов.

Простая передача видеосигнала по витой паре

С повсеместным внедрением инфраструктуры витой пары для связи внутри зданий разработчики систем замкнутого телевидения (CCTV) сталкиваются с растущим давлением в пользу использования этой популярной среды.Кабельная система с витой парой (наиболее распространенным примером является категория V, широко известная как CAT5) предлагает конечному пользователю гораздо больше сигналов на каждый протянутый кабель и снижает затраты на оконечную нагрузку по сравнению с традиционными решениями для коаксиального кабеля (коаксиального кабеля).

Техническим недостатком передачи по витой паре, особенно с обычно используемой неэкранированной витой парой (UTP), является тенденция улавливания синфазного шума к ухудшению качества видео на усилителе приемного конца. Эта проблема с приемником эффективно устраняется использованием усилителя с дифференциальным входом LT6552 из-за очень высокого коэффициента подавления синфазного сигнала (CMRR) детали на высоких частотах.LT6552 также обеспечивает возможность вывода по кабелю, тем самым упрощая преобразование коаксиальных сигналов камеры в передачи по витой паре и обратно в коаксиальные сигналы по витой паре.

На рис. 1 показан LT6552, используемый в качестве комбинированного приемника по витой паре, кабельного эквалайзера и коаксиального драйвера. Пара входных проводов имеет дифференциальное сопротивление 110 Ом, а выходное — 75 Ом. Схема принимает дифференциальный вход 1 В P – P и подает несимметричный вход 1 В P – P на вход дисплея 75 Ом или системы видеозахвата.

Рис. 1. Универсальный линейный видеоприемник на витой паре, кабельный эквалайзер и драйвер дисплея.

Номинальное усиление составляет 2,0, устанавливается резисторами обратной связи 1 кОм, и одного этого достаточно для коротких кабелей (до 300 футов). Дополнительные RC-сети обеспечивают три выбираемых выравнивания потерь (EQ) для использования с различными длинами пробега CAT5. Небольшая недоэквализация не очень заметна на экране, в то время как чрезмерная эквализация довольно заметна. Один из четырех вариантов будет приемлемым для различных кабельных трасс до 1300 футов.В строгих приложениях вместо показанных фиксированных сетей можно использовать регулируемую схему эквалайзера.

На рисунке 2 показан отклик на тестовую таблицу с множественными пакетами видеосигналов, где верхняя кривая представляет собой вход TP + после 1000 футов кабеля, а нижняя кривая представляет собой восстановленный выход на нагрузке, как по отношению к местной (приемной) земле. CMRR LT6552 ≥75 дБ в полосе видеосигнала (от 0 до 4 МГц) полностью устраняет паразитные наводки, очевидные на верхнем графике, который включает радиосигналы AM (≈1 МГц).Сеть эквалайзера 1000 футов точно корректирует спад кабеля для получения почти идеального видеоотклика.

Рис. 2. Многосерийное видео, передаваемое через 1000 футов витой пары CAT5.

Эта схема работает с питанием от 2,5 В / -1,7 В (при условии, что источник видеосигнала со связью по переменному току), но показано ± 5 В для максимизации доступного синфазного входного диапазона. Входы возвращаются на землю через резисторы 10 кОм, так что соответствующее смещение цепи обеспечивается при отключении входа.Для дополнительной устойчивости к электростатическому разряду диоды Шоттки с обратным смещением могут быть подключены к каждому соединению ввода / вывода, как показано на рисунке 4.

На рисунке 3 показана пара LT6552, подключенных как инвертирующий и неинвертирующий каскады с единичным усилением, чтобы сформировать сбалансированный дифференциальный усилитель с двойным усилением. Входной кабель имеет дифференциальную оконечную нагрузку 75 Ом (как для видео с камеры по коаксиальному кабелю), а каждый выход имеет заднюю оконечную нагрузку на половину характеристического импеданса для формирования линейного драйвера витой пары. Схема принимает несимметричный вход 1 В P – P и подает дифференциально 1 В P – P на нагрузку 110 Ом.

Рис. 3. Сверхпростой адаптер коаксиального кабеля на витую пару.

Поскольку входы LT6552 полностью дифференциальные, экран коаксиального кабеля можно оставить незаземленным, что устранит шум, наведенный контуром заземления. Экран входного кабеля фактически заземлен через относительно высокий импеданс (1 кОм), который обеспечивает соответствующее смещение цепи при отключении входа, но все же предотвращает шум контура заземления.

Как и в предыдущей схеме, исключительный CMRR LT6552 устраняет любые паразитные наводки, которые может иметь плавающий экран.Большой дифференциальный синфазный диапазон также допускает значительную разницу потенциалов земли между источником видеосигнала и схемой драйвера витой пары, как это имеет место во многих промышленных установках. Здесь снова каждое соединение ввода / вывода может быть усилено, как показано на Рисунке 4.

Рис. 4. Дополнительный метод усиленной защиты от электростатического разряда.

Цепи, показанные на рисунках 1 и 3, можно легко соединить вместе в коаксиальных соединениях, чтобы сформировать каскад ретранслятора с компенсацией потерь. Эта конфигурация предлагает дополнительные приращения дальности 1000 футов к витой паре.

Исключительный CMRR LT6552 позволяет передавать высокоскоростные аналоговые сигналы, такие как системы видеонаблюдения, по повсеместно распространенной витой паре. Фактически, система передачи видеосигнала по витой паре является удивительно недорогой и простой в реализации с использованием строительных блоков LT6552 и минимального количества небольших внешних пассивных компонентов.

Лучшая цена передатчик на витой паре с балуном для видеосигнала — отличные предложения на передатчик для витой пары с видеосигналом от глобальных продавцов передатчиков для витой пары

Отличные новости !!! Вы попали в нужное место для передатчика на витой паре видео балуна.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот передатчик на витой паре с балуном для видеосигналов должен стать одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели передатчик на витой паре с видеобалуном на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в передатчике на витой паре с видеобалуном и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести video balun twisted pair relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ESCAM HD CCTV через адаптер витой пары 720P HD CVI / TVI / AHD Passive Video Balun Male BNC к сетевой камере UTP Cat5 / 5e / 6 | Передача и кабели |

ESCAM HD CCTV через адаптер витой пары 720P HD CVI / TVI / AHD Passive Video Balun Male BNC к сетевой камере UTP Cat5 / 5e / 6

Описание продукта:

TVI CVI AHD пассивная передача видео по витой паре конструкция терминала с винтовым нажатием кнопки до тех пор, пока один щелчок может завершить установку, и используется для отправки и приема, встроенная схема ESD для предотвращения электростатических помех, вызванных встроенным скачком напряжения, со схемой фильтра, за исключением того, что может фильтровать помехи; Встроенная трубка молниезащиты может предотвратить мгновенный всплеск и активный транспортный цветовой сигнал на 915 метров.

Оборудование для передачи видео по пассивной витой паре AHD TVI CVI, которое может использоваться для отправки и приема, не требует источника питания, расстояние передачи цветного сигнала 0-225 метров, черно-белый сигнал более 400 метров; Встроенное устранение электрического источника, электрического поля, магнитного поля, импульсной цепи, помех EPD, сильная способность подавления помех, сверхнизкое электромагнитное излучение, встроенная защита от перенапряжения позволяет совершать телефонные звонки, управление RS485, аудиоданные

Применение :

упаковка:

1 пара x720P HD CVI / AHD / TVI Видео Балун

Изображение Показать:

42 ПЕРЕВОЗКА ГРУЗА:

43.(За исключением некоторых стран и APO / FPO)

  • Заказы обрабатываются своевременно после подтверждения оплаты.

  • Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

  • Представленные изображения не являются фактическим товаром и предназначены только для справки.

  • ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.

  • Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!

  • В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

  • Сервис:

    Обратная связь:

    Почему выбирают нас

    La pagina richiesta non può essere trovata!

    • Il tuo carrello
    • Lista dei Desideri (0)
    • Accedi o Registrati

    0 товаров — 0,00 €

    • Il carrello è vuoto!

    Catalogo
