Ремонт газовой горелки с пьезоподжигом своими руками: пошаговый инструктаж

Если вам когда-нибудь приходилось пользоваться портативной горелкой с пьезоподжигом, то вы наверняка сталкивались с проблемой поломки такого прибора. Согласитесь, выбрасывать практически новую горелку из-за неисправности, которую можно самостоятельно устранить, будет несколько нецелесообразно.

Чтобы не тратить “лишние” деньги на ремонт, за который мастер потребует сумму себестоимости устройства, следует разобраться, как произвести ремонт газовой горелки с пьезоподжигом своими руками, и не потратить при этом ни копейки из семейного бюджета.

Газовая горелка может прекратить свою работу по совершенно разным причинам, начиная от попадания воды или грязи внутрь механизма, и заканчивая поломкой самого пьезоподжига. Далее в статье вы ознакомитесь с основными причинами неисправности горелки, и узнаете, как самостоятельно разобрать механизм, и произвести его ремонт без помощи опытного мастера.

Содержание статьи:

Применение газовой горелки с пьезоподжигом

Особой популярностью классическая горелка с пьезоподжигом пользуется среди туристов, которые охотно используют такое нехитрое устройство в качестве альтернативы костру.

С ее помощью можно быстро закипятить воду или приготовить пищу, при этом в отличие от костра, прибор позволяет регулировать силу пламени, и вместе с тем, контролировать расход газа. К тому же, современные портативные горелки оснащены функцией ветрозащиты, держателем для посуды и другими “девайсами”.

Функция пьезоподжига позволяет зажечь горелку за считанные секунды всего одним нажатием кнопки, не используя при этом спички

Такая горелка с пьезоподжигом также активно используется на дачах, где нет необходимости . Прибор значительно упростит вам задачу приготовления пищи, для чего вам достаточно будет даже небольшого газового баллончика. Кроме того, газовые горелки нередко применяются для пайки и нагрева металлических деталей.

Популярность горелок с пьезоподжигом вполне обоснована, поскольку пользователю не приходится беспокоиться о наличии спичек, но ровно до того момента, пока прибор не сломается. Именно в наличии пьезоподжига – дополнительно вставленного элемента, который дает искру, часто и заключается проблема частых поломок газовой горелки.

Диагностика газовой горелки с пьезоподжигом

Зачастую причина неисправности такого устройства кроется в поломке пьезоэлемента, после замены которого горелка снова работает без каких-либо проблем.

Однако в отдельных случаях восстановить работу прибора можно путем обычной прочистки сопла или распылителя, которые время от времени могут засоряться, в результате чего газ в горелке попросту не поджигается.

Если газовая горелка перестала работать по причине неисправного пьезоэлемента, то заменить его можно идентичной деталью, извлеченной из самой обычной зажигалки

Стоимость ремонта газовой горелки с пьезоподжигом может приравниваться к себестоимости нового прибора, поэтому нет более выгодного варианта, как починить ее своими руками. Для выявления причины поломки вам понадобится провести диагностику , в ходе которой вы сможете понять, почему она прекратила свою работу.

При разборе горелки особое внимание стоит обратить на то, появляется ли искра при нажатии на кнопку. Наличие искры указывает на исправность пьезоэлемента, а значит, причина поломки прибора кроется в загрязнении отдельных частей горелки.

Если при наличии искры горелка так и не поджигается, то вероятнее всего проблема заключается в попадании грязи внутрь распылителя – небольшого отверстия, через которое поступает газ.

Нередко газовая горелка на баллончик может пропускать газ, что говорит о износе одной из резиновых прокладок внутри прибора. Также устройство может не работать из-за загрязнения сеточки с обратной стороны распылителя. В данном случае рекомендуется промыть данный элемент при помощи спирта или бензина.

В случае исправности пьезоэлемента, искра будет подаваться, но по причине окисления провода, по которому она подается, газ может не поджигаться. Если оплавилась изоляция провода, то вам понадобится зачистить ее при помощи напильника или наждачной бумаги, и, в общем-то, проблема будет решена.

Чтобы повторно не раскручивать горелку, лучше сразу прочистить все перечисленные детали, даже если на первый взгляд они не выглядят загрязненными

Важно понимать, что отсутствие искры означает только одно – пьезоэлемент вышел из строя, а значит, требует срочной замены. Сделать это можно самостоятельно, опираясь на несложную инструкцию, при этом вам даже не придется долго искать новую пьезу.

Инструкция по замене пьезоэлемента

Несмотря на внешние отличия многих горелок, внутри все устроено по одинаковому принципу, при этом все детали имеют стандартные размеры, что позволяет с легкостью подобрать замену сломанному элементу. Поскольку пьезоэлемент – самая уязвимая деталь устройства, то совсем неудивительно, что в большей части случаев именно его поломка становится причиной прекращения работы всей горелки.

Пьезоэлемент может выйти из строя, как в результате сильного удара, так и попадания внутрь горелки воды или любой другой жидкости. Для проведения замены пьезы вам понадобится подготовить все необходимые биты для отвертки, новую зажигалку, из которой будет извлекаться новый пьезоэлемент, а также термоусадку для соединения двух проводов.

Если вы берете газовую горелку с пьезоподжигом в поход, то для перестраховки лучше взять с собой спички или зажигалку, поскольку малейшее падение прибора приведет к поломке пьезоэлемента

Прежде всего, следует убедиться в неисправности пьезы, о чем вас “уведомит” отсутствие искры при нажатии на кнопку. Далее разбираем корпус горелки при помощи отвертки и соответствующих бит, которые есть в любом наборе насадок. Попутно проверяем все детали горелки на наличие загрязнений, и, при необходимости, проводим их прочистку.

Добравшись до пьезоэлемента, при помощи кусачек перерезаем провод, соединяющий пьезу с горелкой, и таким образом извлекаем сломанную пьезу.

По такому же принципу снимаем исправный пьезоэлемент из новой зажигалки, оставляя запас провода для дальнейшего соединения с проводом горелки. Для этого используем небольшую термоусадку, которую понадобится нагреть при помощи зажигалки.

Далее собираем газовую горелку таким же образом, каким и разбирали, после чего тестируем ее. При выполнении правильной последовательности действий работа прибора будет полностью восстановлена, а значит, вам не придется покупать новую горелку.

Также рекомендуем прочесть другую нашу статью, где мы подробно рассказали, как .

Другие неисправности газовой горелки

Поломка пьезоэлемента является довольно распространенной проблемой, но далеко не основной. В результате частого пользования устройством могут наблюдаться другие перебои в его работе, при этом функция пьезоподжига будет полностью исправной.

Чтобы разобраться в причине неисправности газовой горелки, понадобится полностью разобрать ее, и осмотреть каждую часть конструкции.

Во избежание загрязнения сопла горелки опытные мастера рекомендуют заправлять баллончик только чистым газом, который используется для заправки зажигалок

Зачастую горелка не поджигается по причине загрязнения сопла, что происходит в результате заправки баллона некачественным газом. То есть, газ попросту не поступает в горелку, из-за чего не происходит ее поджигание. В данном случае можно произвести прочистку сопла несколькими способами, о которых вы узнаете далее в статье.

Еще одна причина прекращения работы газовой горелки – выпадение кольца внутри сопла, в результате чего искра будет лететь не на кольцо, а в разные стороны, а значит, зажигание не произойдет. Если в процессе эксплуатации кольцо потерялось, то единственным верным решением будет изготовление его замены, к примеру, из простой медной проволоки.

Загрязнение сопла – как устранить?

Сопло газовой горелки может забиться из-за наличия примесей грязи в обычном газе, который мы используем для заправки баллончика.

Для прочистки сопла – небольшого отверстия на горелке, довольно сложно подобрать подходящую проволоку или иголку, а значит, механически прочистить сопло не получится.

Понять, что сопло забилось, можно только если снять деталь с отверстием и посмотреть на свет. Отсутствие просвечиваемого “пятнышка” говорит о загрязнении сопла

Если вам удастся подобрать настолько тонкую проволоку, чтобы можно было прочистить такое маленькое отверстие, то вы сможете быстро устранить загрязнение.

Профессиональные мастера рекомендуют проводить прочистку сопла горелки следующими способами:

1. Выдуть мусор обратно. Снимаем сопло и крепко прижимаем его стороной с отверстием к клапану баллона с газом. Если загрязнение несерьезное, то есть вероятность, что под давлением газа грязь можно будет выдуть обратно.
2. Устранить засор путем нагрева сопла. Прикрепляем прочную проволоку к снятому соплу, и при помощи второй газовой горелки нагреваем его докрасна, после чего опускаем элемент в воду. Способ довольно радикальный, поскольку нагревание детали может привести к ее разрушению.

В данном случае целесообразнее будет прибегнуть к механической прочистке сопла. Идеальный вариант – подобрать проволоку подходящего диаметра, желательно с заостренным концом. Это наиболее простой и безопасный способ устранить загрязнение без повреждения конструкции.

Как заменить кольцо сопла?

В результате длительной эксплуатации горелки, кольцо под высокой температурой нагревается, и спустя какое-то время попросту выпадает.

Зажигалка для газовой плиты. Виды и работа. Особенности

Зажигалка для газовой плиты представлена в большом ассортименте приспособлений. Они конструктивно отличаются, но их объединяет простота и практичность использования. По принципу действия различают электрические, газовые, электронные и зажигалки с пьезоэлементом. Весь механизм облачен в изящный пластмассовый корпус, железный конец имеет вытянутую форму, в виде стержня.

Конструктивные особенности и принцип действия

Электрическая зажигалка для газовой плиты

Основана на замыкании цепи кнопкой на корпусе, электрическая искра между электродами (проволокой) воспламеняет газ конфорки плиты. Она исполнена в виде портативного прибора, работающего от сети.

Достоинства

• Несложная конструкция.
• Нет необходимости в подзарядке.
• Долговечная в эксплуатации.
• Исключает ожог пользователя открытым огнем газовой горелки.
• При увеличении влажности на кухне, не отсыреет.
• Электрический разряд распространяется в четком направлении.
• Экономичная.
• Эстетичный дизайн.

Недостатки

• Поражение напряжением пользователя, при невыполнении техники безопасности.
• При неосторожной эксплуатации может произойти короткое замыкание с металлическими конструкциями газовой плиты.
• Поражение током, при нарушении целостности изоляции провода.
• Рядом с газовой плитой необходима розетка для подключения.
• При отсутствии электроэнергии зажигалка для плиты не работает. Этот недостаток не критичный, при наличии портативного электрогенератора.

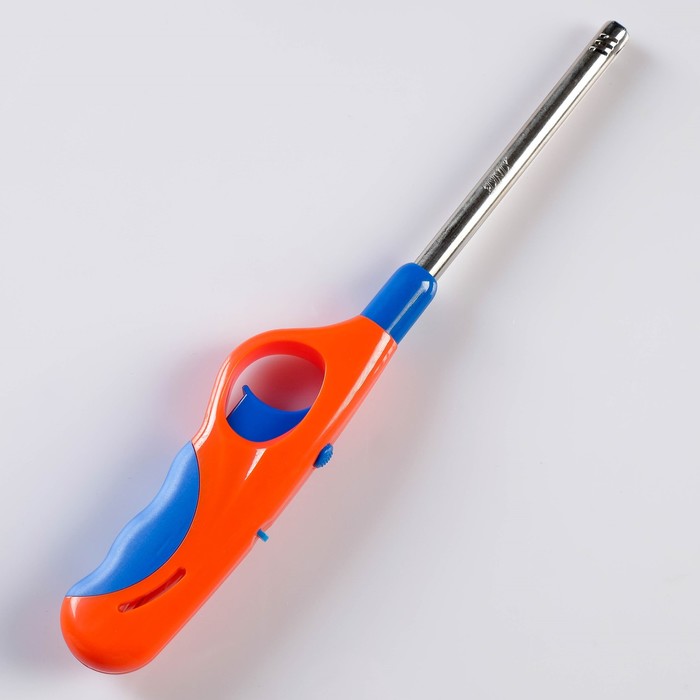

Газовая зажигалка

Зажигалка для газовой плиты этого типа работает по принципу подачи газа и пьезоэффекта. Прибор выполнен в изящном корпусе, работает от встроенной емкости с газом. При нажатии кнопки на корпусе, сжимается пьезоэлемент, происходит возбуждение напряжения электрического тока и газ вступает в контакт с искрой.

Достоинства

• Невысокая стоимость.
• Простота в использовании.
• Уровень объема газа в емкости визуально просматривается, имеется возможность дозаправки.
• Прибор мобильный, эргономичный.
• При эксплуатации исключает попадание открытого огня на участки кожи рук пользователя.
• Энергонезависимый.
• Многофункциональный, можно использовать как зажигалку для розжига газовой плиты, камина, мангала, свечи, костра.

Недостатки

• Срок службы ограничен объемом емкости с газом (если без дозаправки).
• Ограниченный срок службы пьезоэлемента (определенное количество включений).

Электронная зажигалка для газовой плиты

Электронная зажигалка (импульсная) функционирует по принципу взаимодействия дуги Тесла (плазмы) с огнем газовой горелки. Механизм включения осуществляется кнопкой. В наконечнике находятся элементы, выдающие дугу. Устройство работает на батарейке или аккумуляторе. Заряд аккумулятора прибора производится через порт USB который имеется на корпусе для подключения.

Достоинства

• Надежная и современная.
• Имеет эстетичный и изящный дизайн.
• Безопасная в использовании.
• Энергонезависимая, простая в эксплуатации.

Недостатки

Попадание влаги и жира на наконечник конструкции нарушают функциональные свойства прибора.

Зажигалка с пьезоэлементом

Устройство выполнено по дизайну, аналогично предыдущим, в изолирующем корпусе, с вытянутым наконечником. Запальное устройство приводится в действие, при давлении кнопкой на пьезокристалл.

Достоинства

• Невысокая цена прибора.
• Энергонезависимая, простая в использовании.
• Легкая, мобильная, эргономичная.
• Безопасная в эксплуатации.

Недостатки

Ограниченный срок службы.

Некоторые модели зажигалок

Зажигалка для газовой плиты востребована, предназначена для бытового использования. Удобная и практичная, безопасная при эксплуатации и розжиге духового шкафа.

Современные газовые плиты изготовлены с встроенным электрическим поджигом, который часто выходит из строя, практически не поддается ремонту (из-за отсутствия запасных частей). Потребителю проще приобрести дополнительно прибор для розжига питы — зажигалку.

Надежную и эффективную зажигалку выбирают исходя из технических характеристик изделия, эстетического оформления:

• Изящная пьезозажигалка марки Tefal K00511 пользуется спросом. Разработка конструкции французская, страна — производитель Италия, выполнена из пластика и нержавеющей стали, срок гарантии, в зависимости от производителя, до двух лет. Надежно функционирует без кремния, батареек, зарядного устройства. Конструкцией предусмотрено приспособление для крепления. Подходит для любого вида газовых плит, колонок и духовых шкафов. Цена достаточно высокая из-за популярности бренда.
• Irit IR-9066 — пьезозажигалка отечественного производителя, страна бренда — Китай. Конструкция легкая, предусмотрен регулятор уровня пламени, блокировка кнопки поджига, дозаправка газом. Изготовлена из пластика и металла. Цена изделия не высокая, доступна всем слоям населения.
• Пьезозажигалка бытовая, марки Wisen 47052 WB-4 работает по пьезоэлектрическому типу для розжига газовой плиты. Имеет небольшие размеры, мобильная и легкая. Цена изделия невысокая.
• Газовый вариант зажигалки марки Polaris PGL4001 — для розжига плит, каминов, духовых шкафов. Конструкцией предусмотрены предохранитель, регулятор пламени, возможность дозаправки. Производитель КНР, выполнена в пластиковом корпусе, имеет небольшую стоимость.
• Зажигалка для газовой плиты отечественной разработки Nova Home Флэкси, страна — производитель Китай, имеет блокировку управления, смотровое окно уровня газа, клапан для дополнительной заправки. Подвижная трубка для поджига газа принимает необходимую конфигурацию.
• Электрическая зажигалка для плит ЭЗБ-1, страна — производитель Россия, бюджетная.
• Зажигалка ENERGY JZDD-23-Y с газом на пьезоэлементе, работает без кремния, элементов питания, электричества. Зажигалка зарекомендовала себя, как безопасная для розжига газа в газовых колонках, духовых шкафах.

Особенности принятия решения о покупке

Предложения рынка постоянно меняются, одни поставщики прекращают деятельность, другие — начинают производство, совершенствуют конструкции, меняют дизайн.

Критерием удачной покупки не является цена товара. Значительно облегчает проблему поиска, четко поставленная цель приобретения и пределы характеристик модели.

На выбор влияют следующие факторы:

• Технические свойства продукции.
• Диапазон цен (лучшему товару должна соответствовать “лучшая” (наименьшая) цена).
• Наличие товара у продавца и сроки доставки со склада.
• Возможность и условия ремонта.
• Условия оплаты, существующие акции и скидки в случае покупки.
• Бренд производителя.

В процесс принятия решения о покупке зажигалки той или иной модели, приобретатель вносит личные мотивы и предпочтения, в зависимости от возраста, образования, бытовых условий, уровня дохода.

Похожие темы:

Как работает пьезозажигалка, разбор и принцип работы пьезозажигалки

Многие, кто пользуются газовыми плитами, знают про такую удобную в
хозяйстве вещь. Пьезозажигалка, висящая рядом с плитой, заменяет сотни
коробков спичек.

Открывая газ, мы подносим носик с контактами к горелке и
нажимаем на кнопку. Раздается треск электрической искры и газ
загорается ровным синим пламенем. Но что же внутри зажигалки? Разберем
и посмотрим

Внутри пластмассового корпуса уложены провода и блок
пьезоэлемента. В данной модели в качестве электродов разрядника торчат
зачищенные жилы одножильного медного провода. Основной элемент – блок
пьезоэлемента:

Он увеличивает и передает на пьезоэлемент давление с кнопки. Как
и в классическом рычаге мы проигрываем в перемещении но выигрываем в
силе. Чем выше приложенная к пьезокристаллу сила (до предела прочности)
тем выше его поляризация.
Рассмотрим сам пьезоэлемент:

Конструктивно он выполнен в полиэтиленовом корпусе виде двух
цилиндров пьезоэлектрика, соединенных параллельно, середина является
одним полюсом и выводится к разряднику проводом, второй электрод –
корпус, те площадки, на который давит рычаг.

Для того что бы равномерно распределить нагрузку на торец пьезоэлектрика устанавливаются стальные диски.

Как можно использовать пьезозажигалку не по назначению?

Во первых ее можно использовать как источник высокого напряжения в опытах по электростатике (напряжение около 15000 вольт).

Во вторых щелчок такой пьезозажигалкой по электронике (а энергия
искры у нее больше чем в маломощный карманных газовых пьезозажигалках)
наверняка выведет ее из строя, причем внешних следов никаких не
останется, всё будет выглядеть как электрический пробой. Так можно
например вывести из строя мобильный телефон начальника, щелкнув по
разъему датакабеля.

Источник

Похожие статьи

Популярные статьи

Зажигалка для газовой плиты, виды, производители, советы по выбору

На чтение 6 мин. Просмотров 253

Бытовым плитам, работающим на основе природного газа, требуется при включении искра. Спички неплохо справляются с этой задачей. Однако более востребованной является зажигалка для газовой плиты — специальное устройство, отличающееся компактностью, безопасностью и удобством. Разные производители предлагают множество вариантов мини-прибора. Все они различаются принципом работы, дизайном, размером. Эти и некоторые другие особенности стоит учитывать при выборе домашнего огнива.

Разновидности

Все конструкции зажигалок имеют общие элементы. В первую очередь — это длинный носик, на конце которого загорается огонь. Оптимальная длина стальной трубки позволяет зажигать не только конфорки плиты, но и духовку. Любое устройство оснащено ручкой-корпусом и кнопкой включения. Отличающимся признаком является тип питания. По этому критерию зажигалки делят на четыре вида.

Газовая

Одна из традиционных моделей, с газовым баллончиком в комплекте. Сжиженный газ, находящийся внутри, служит топливом для получения огненной искры на кремниевом острие. Достоинствами газовой зажигалки для газовой плиты являются:

• простота конструкции;
• компактная форма;
• удобство эксплуатации;
• безопасность использования;
• доступная стоимость.

Благодаря тому, что модели подобного типа независимы от электрической сети, их можно брать с собой на дачу или в поход. Они подходят для розжига печи, камина, костра. При всех плюсах газовые модели имеют небольшой минус. По сути, он касается одноразовых устройств, в которых не предусмотрена возможность дозаправки.

Когда газ в баллончике заканчивается, приспособление можно выбрасывать. При частом пользовании плитой это происходит через 3–4 месяца.

Электрическая

В отличие от автономной газовой зажигалки, электрический аналог оснащен электрошнуром и вилкой. Прибор работает от обычной домашней электросети на 220 вольт. По размерам такое устройство мало отличается от других видов, но выигрывает за счет ряда положительных свойств. Электрозажигалка для газовой плиты отличается длительным сроком службы, отсутствием неприятных запахов при включении, компактными размерами.

При всем удобстве девайс требует наличия электрических розеток рядом с газовой панелью и духовым шкафом. Электрозажигалки со шнуром необходимо или подвешивать, или выделять им дополнительное место на кухонном столе. Этот момент часто вызывает неудобство для хозяек.

Радиус рабочей зоны электрозажигалки ограничивается длиной ее шнура.

Пьезозажигалка

Такая разновидность считается очень удобной. Светящаяся дуга разряда появляется на конце зажигалки благодаря сжатию пьезокристалла, который находится внутри корпуса. Прибор не оснащен шнуром, поэтому он не привязан к конкретному месту. Его можно выносить из дома, чтобы разжечь мангал или садовую печь. Помимо этого весомого плюса, для пьезозажигалок характерны и другие положительные особенности:

• компактный размер;
• безопасность при розжиге;
• независимость от электросети;
• невысокая стоимость.

В число недостатков огнива входит короткий срок службы. Устройство рассчитано на определенное количество включений. Элемент питания не подлежит замене или ремонту, поэтому вместо отработавшей или сломанной пьезозажигалки приходится приобретать новую.

На батарейках

Электронные изделия являются автономными, так как работают на батарейках или за счет подзаряжаемого аккумулятора. Наличие электронной схемы в зажигалке обеспечивает появление искры при нажатии пусковой клавиши. Силы заряда вполне хватает для запуска бытовых газовых приборов: плиты, духовки, отопительного котла.

Зажигалка для газа на батарейках удобна за счет своей мобильности, компактности, возможности замены элемента питания. Еще одним преимуществом является привлекательный внешний вид. При всех достоинствах у подобного варианта приспособления есть несколько «слабых мест»:

• попадание воды в корпус временно или навсегда выводит прибор из строя;
• механические повреждения портят внешний вид и вызывают дефекты в работе;
• приобретение элементов питания требует дополнительных финансовых затрат.

Зажигалки на батаре

РадиоКот :: Электрозажигалка для газовой плиты

РадиоКот >Схемы >Аналоговые схемы >Бытовая техника >

Электрозажигалка для газовой плиты

Доброго здравия всем читателям, а Кота с прошедшей днюхой, да не опустеет его миска, а лоток пребудет чистым! Сегодня я расскажу о постройке одной полезной в быту вещицы-электрозажигалки для газовой плиты, да не простой, а портативной, работающей от батареек (таковое устройство от сети 220в., ИМХО, жесть, из пушки по воробьям). Конечно, нельзя не отметить, что гораздо проще не мучиться с намоткой всяких там дросселей и трансформаторов, а взять и купить готовую в хозмаге, она недорогая, но меня давно, будто мышь, грызла навязчивая идея сотворить это самостоятельно. И вот, в один день я все же раскопал в запасах кучку катушек-мотушек и ферритов и полез в мировую паутину в поисках подходящей схемки. И таки нашел, и даже несколько статеек к ней с описанием.

Но, к превеликой досаде, нигде не было полноценного описания дросселя блокинг-генератора. Калибр провода, сколько витков.. Обратившись на пару форумов, также не добрался до сути. Однако, толковую подсказку мне таки дали, указав на журнальчик Радио за Сентябрь 1985 года, с.25, автор Трофимов.

В оригинальном виде оно мне было не надо: транзюки-германцы, какая-то лампа в разрядной части.. Почесав левой задней лапой за правым ухом, было решено скрестить слона с удавом-генератор взять из Радио, а разрядную часть из первой схемы. Вышло вот что:

Собственно, принцип работы нехитрый. Сначала блокинг-генератор на VT1 и VT2 через трансформатор TR1 повышает напряжение примерно до 40-50 вольт (пардон, нет осла для точных наблюдений), потом импульсы через выпрямительный диод VD1 заряжают конденсатор С2, когда напряжение на нем достаточно вырастает, через делитель R3R4 на управляющем электроде тиристора VS1 создается достаточный потенциал для его открытия, и он разряжает С2 через первичку TR2, затем цикл повторяется.

О детальках: в генераторе можно применить очень многие маломощные транзисторы, но лучше с напряжением К-Э не ниже 25 вольт и током коллектора от 0,5А. Тиристор также особо без разницы, 600в. 0,6А или мощнее. Я взял первое попавшееся по этим характеристикам, и все заработало. Подбором резистора R1 устанавливается потребляемый ток, у меня с литиевым элементом 18650 и R2=10кОм вышло потребление чуть более 0,2А, на дальнейший подбор забил, и так сойдет (с.), вы можете понизить его по своему усмотрению, лишь бы была искра. От емкости С2 зависит частота разрядов, больше-реже. Выключатель S1-любая маленькая кнопка без фиксации. Прилагаю плату, но не забудьте ее при нужде подредактировать под размеры и особенно ЦОКОЛЕВКУ ваших конкретных деталек.

Трансформатором TR1 у меня послужила ферритовая гантелька с четырьмя ногами, отпаянная откуда-то из телевизора или монитора (вверху на первом фото в центре кадра). Диаметр сердечника 4мм., доступная длина намотки 7мм, шляпка 8мм. Сначала мотается первичка, 30 витков провода калибром 0,15-0,2мм., поверх нее вторичка 550 витков 0,1мм (стоит отметить, в покупной зажигалке TR1 весьма намного меньше, наверняка там другие данные, но я сделал вот так). Невозможно в точности мотать виток к витку на глаз вручную таким волоском, но все же постарайтесь быть аккуратнее, не спешите, тем более, что самое “сладкое” впереди.

На десерт трансформатор TR2, наиболее муторный в приготовлении и заковыристый в эксплуатации элемент конструкции. Для него я взял секционированный каркас на круглом ферритовом стержне от радиоприемника (также присутствует на верхнем фото) Первичка содержит 25 витков провода 0,3мм., намотанные прямо на феррит, вторичка должна содержать не меньше 2400-2500 витков провода 0,05-0,1мм. Критически обязательно мотать вторичку на каркас, разбитый на секции, иначе межслойный пробой гарантирован. После намотки требуется принять серьезные меры изоляции-искупать транс в парафине, и в случае прокладки провода от начала вторички к разряднику прямо по трансформатору использовать проводок в толстой изоляции или на обычный надеть дополнительную (как это пришлось делать мне), иначе пробивает. Каркас лучше поискать более глубокий, а то провод может не влезть, да и удалить намотку от внешних проводов также не помешает. Количество секций-не меньше 5, лучше 6 и более.

Мой каркас оказался несколько маловат, чтобы вместить столько витков провода 0,1мм. (тоньше не было), вторичка получилась едва ли около 2000 витков (ох и замучился я ювелирно махать руками, наматывая ее пару часов), поэтому для удлинения искры мне пришлось повысить коэффициент трансформации, смотав первичку до 15 витков. Результат на фото, также приложу видео.

АХТУНГ!!! Напряжение на вторичке TR2 не менее 4 тысяч вольт!!! Едва ли это опасно для жизни, так как ток очень слабый, но уверяю, не стоит во включенном состоянии браться двумя руками за два конца разрядника, пуская ток через все тело, потому как жахнет вас весьма здорово, я, пока пытался устранить пробои в трансформаторе, крутя его в руках, трижды случайно замыкал снятое питание и получал заряд непередаваемой бодрости от вторички. Если же просто ткнуть себя разрядником, искра ощутимо колется и кусается, может максимум дрыгаться мышца, но эффекта шокера нет, так что для защиты от маньяков в темном переулке это так себе инструмент.

Корпусом для всего устройства мне послужил подвернувшийся на глаза в хозмаге футляр для зубощетки, в него в точности, правда, местами со скрипом вместились все органы: высоковольтный трансформатор, плата, ущербный элемент 18650 реальной емкостью 1000мАч, и небезызвестный модуль заряда на TP4056 с защитой.

Светит красным-заряжается, зеленым-готово. Газ поджигает, а ведь для этого все и затевалось.

Напоследок вкратце опишу возможную модификацю, почерпнутую из изученных материалов. Если таки взять генератор в исходном виде на германии, а вторичку TR1 намотать пожирнее, то штуковина должна заработать и от одной пальчиковой батарейки (в статье из Радио TR1 мотается на кольце 2000НН 10х6х5мм. 30 на 800 витков указанных ранее калибров, подбором R1 устанавливается ток потребления 0,1А). Возможно даже, что при 1,5 вольтах можно как-то обойтись и без германия современными транзюками путем изменения схемы и намотки, не вникал, без надобности, я давно уже не пользуюсь невыгодными одноразовыми батарейками, чего и вам советую.

Засим откланиваюсь, удачи в повторении. Пойду, что ли, чайку поставлю..)

Файлы:
Схема и плата архив
Статья к схеме 1
Видео работы

Все вопросы в
Форум.

Зажигалка для газовой плиты

Газовая зажигалка — Infogalactic: ядро ​​планетарных знаний

Зажигалка газовая — устройство, которое используется для зажигания газовой плиты.Применяется в газовых плитах, не имеющих системы автоматического розжига. Он использует физическое явление, называемое пьезоэлектрическим эффектом, для генерации электрической искры, которая воспламеняет горючий газ от горелки печи.

Принцип

Явление пьезоэлектрического эффекта можно кратко объяснить следующим образом: когда давление прикладывается вдоль одной оси кристалла (механическая ось), на поперечной оси (электрической оси) кристалла возникает разность потенциалов. ^[1] Кристаллы, которые проявляют такое свойство, называются пьезоэлектрическими кристаллами.Турмалин и кварц — некоторые известные пьезоэлектрические кристаллы.

Эксплуатация

Газовая зажигалка в основном имеет цилиндрическую форму и состоит из пьезоэлектрического кристалла, над которым помещен подпружиненный молоток. Молоток и пружина прикреплены к кнопке. При нажатии этой кнопки молоток отодвигается от пьезоэлектрического кристалла. Когда кнопка нажимается сверх предела, пружина освобождает молоток. Молоток ударяет по пьезоэлектрическому кристаллу. За счет пьезоэлектрического эффекта создается высокое напряжение в диапазоне 800 вольт.Зажигалка подключена таким образом, что все это напряжение прикладывается к небольшой области воздушного зазора между двумя металлическими точками. Из-за генерируемого высокого напряжения воздух ионизируется и действует как путь для разряда. Этот электрический разряд представляет собой искру, которая при воздействии горючего газа из печи воспламеняет его, образуя пламя. В газовых зажигалках используется пьезокерамика, такая как цирконат титанат свинца, также известный как PZT, из-за их низкой стоимости и высокой чувствительности. ^{[2] [3]}

Старые версии

До того, как стали доступны пьезоэлектрические зажигалки, газ часто зажигали от кремневой зажигалки.Некоторые из них показаны ниже.

См. Также

Список литературы

Внешние ссылки

Etekcity Сверхлегкая портативная походная плита с пьезо-зажиганием

Сверхлегкая портативная походная плита Etekcity с пьезо-зажиганием — замечательный небольшой инструмент, идеально подходящий для пеших туристов, путешественников и альпинистов.

Etekcity Печь помещается в карман.

Печь поставляется в красивом футляре для переноски, настолько маленьком, что он помещается в кармане.Как следует из названия, вам не понадобится зажигалка или спички, чтобы зажечь эту печь.

Общее описание

Печь изготовлена ​​из алюминиевого сплава и нержавеющей стали, имеет компактную разборную конструкцию и . Он прочный, но очень легкий, идеально подходит для пеших туристов и любителей пеших прогулок. Он совместим со всеми топливными баллонами с одинарным бутаном / бутаном-пропаном с резьбой 7/16.

Etekcity Ultralight Portable Camping Stove.Самые важные элементы печи.

Конструкция очень экономична. У вас есть 4 складных противоскользящих держателя, которые обеспечивают хорошую опору для кастрюль диаметром до 7 дюймов (18 сантиметров). Вы можете увидеть это справа.

Другие функции включают:

• Вес: 91 г (3,2 унции).
• Размер: 8 x 6 x 4,6 см (3,15 x 2,36 x 1,81 дюйма).
• Мощность: 1,680 килокалорий / 1,94 кВт / 6,666 БТЕ.
• Материал основания плиты: нержавеющая сталь.
• Материал основы: алюминиевый сплав.
• Зажигание: встроенная система электроискрового зажигания.
• Гарантия: 1 год.

Что в названии

Слова «Пьезозажигание» в названии указывают на то, что вам не нужны спички или зажигалки. Если у вас есть небольшой опыт в приготовлении пищи на открытом воздухе, вы знаете, как иногда может раздражать включение газовой горелки в ветреную погоду и на большой высоте. С этим механизмом это намного проще (когда он работает, но обратите внимание на минусы ниже).

Что в коробке

Посылка.

Вы будете удивлены, когда получите заказанную посылку. Дизайн этой горелки исключительно продуман, и она помещается в очень маленькую пластиковую коробку для переноски, которую вы будете использовать для переноски горелки в рюкзаке.

Размер двойной упаковки карт. Вы можете увидеть это на картинке справа.

Вот видео (4:54), где вы можете увидеть, как выглядит инструмент после доставки:

Заключение и рейтинг

Etekcity Ultralight Portable Camping Stove с пьезо-розжигом — это красивый маленький инструмент, который поместится в любой рюкзак или в карман.Я верю, что это того стоит, но, как и любое другое оборудование, протестируйте его перед тем, как отправиться в тур. Будьте осторожны в процессе навинчивания на газовый баллон, не нажимайте случайно кнопку зажигания. Я считаю Etekcity хорошим инструментом, который можно использовать в лагере вместе с гораздо более мощной солнечной печью.

Количество сообщений от пользователей Amazon огромно, и печь получила очень высокий средний рейтинг.

Я всегда читаю в первую очередь те, у кого самый низкий рейтинг. Так что да, действительно есть много жалоб, а также много замечательных слов об этом инструменте.Но, похоже, так обстоит дело с любым оборудованием, которое вы ищете на Amazon или где-либо еще, даже с самым дорогим. Вы найдете претензии даже к отмеченной наградами плите MSR PocketRocket 2.

Думаю, разница с Amazon по сравнению с другими заключается в том, что Amazon действительно допускает негативные комментарии к продуктам, поэтому вы можете получить более реалистичное представление о товаре. В любом случае читайте, как я оцениваю эту плиту:

Etekcity Сверхлегкая портативная уличная походная плита с пьезо зажиганием

13 долларов.99

Плюсы

• Очень хорошая цена.
• Отличный дизайн.
• Встроенное зажигание.
• Хорошо сбалансирован.
• Очень компактный.

Минусы

• Маленькие ручки для больших горшков.
• Сложно повернуть ножки назад для хранения инструмента в ящике.

Спасибо, что прочитали, надеюсь, текст был полезен, если да, поделитесь им с другими. Буду рад получить от вас комментарий. Если вы использовали этот инструмент, сообщите нам о своем собственном опыте работы с ним. Хорошего дня.

Использование пьезо в гитарах для сигар в коробке: Часть 1

Многие новички в производстве гитар Cigar Box Guitar (CBG) (и более чем несколько ветеранов), как правило, испытывают некоторое беспокойство, когда поднимается тема пьезодатчиков.Кажется, что у всех разные представления о том, как их использовать. Некоторые говорят, что они должны быть встроены в мост, другие прикрепляют их к внешней стороне моста; некоторые устанавливают их внутри крышки коробки, другие прикрепляют их снаружи крышки. Добавьте сюда такие концепции, как методы изоляции, несколько пьезометров, потенциометры объема и схемы проводки, и вода, как правило, довольно быстро станет довольно мутной.

Эта статья, состоящая из двух частей, призвана стать основным подходом «вот что вам нужно для начала», чтобы помочь людям установить пьезоэлектрический звукосниматель в свои гитарные сборки Cigar Box Guitar.Мы рассмотрим основы того, какой пьезоэлектрический преобразователь использовать, где его можно разместить, как его установить и как подключить к разъему. Так же вкратце обсудим тему разводки в потенциометре.

Не забудьте заглянуть в наш интернет-магазин, чтобы найти хороший выбор пьезоэлектрических устройств, домкратов и других компонентов по отличным ценам!

Что такое пьезо?

Стандартный пьезоэлектрический элемент состоит из тонкого металлического диска (обычно из латуни, иногда из нержавеющей стали) с приклеенной к нему очень тонкой керамической пластиной.К этим дискам припаиваются выводы проводов (один к металлической части, один к керамической части). При возбуждении соответствующим электрическим током взаимодействие между металлом и керамикой может вызывать звук. Использование пьезоэлектрических датчиков для создания звука, а не для обнаружения звука, является наиболее распространенным их применением на производстве. Многие устройства, от дымовых извещателей до будильников и детских игрушек, используют пьезоэлектрические устройства как своего рода миниатюрные динамики для воспроизведения звука.

К счастью для создателей CBG, пьезоэлектрическое устройство можно использовать и по-другому: для улавливания звуковых колебаний, которые затем могут быть усилены другими схемами, например, в гитарном усилителе.По сути, усилитель пропускает через пьезоэлемент небольшой ток (хотя и недостаточный для того, чтобы пьезоэлемент издает звук). Когда на пьезоэлектрический элемент воздействует вибрация (например, колебания деки гитары при игре), эти колебания заставляют металл и керамику взаимодействовать таким образом, что изменяется ток. Эти колебания тока через пьезоэлемент улавливаются усилителем, увеличиваются и воспроизводятся на более крупном динамике. В результате мы слышим наш инструмент в усиленной форме.

Существуют и другие типы пьезоэлементов, помимо описанного нами металлического / керамического диска, но поскольку это наиболее распространенный из доступных (и тот, который мы носим в нашем магазине), мы будем обсуждать его здесь.

Здесь стоит указать на разницу между магнитным звукоснимателем (как в электрогитарах) и пьезо. Магнитные звукосниматели улавливают звук, когда их магнитные поля колеблются из-за вибрации стальных струн рядом с ними. Эти колебания усиливаются усилителем и воспроизводятся как знакомый звук электрогитары.С другой стороны, пьезо не имеет ничего общего с магнитами: он улавливает только колебания. В этом смысле гитара с пьезоэлектрическим звукоснимателем на самом деле остается акустическим инструментом — акустические колебания просто усиливаются, подобно игре в микрофон.

Выбор пьезо

Пьезоэлектрические элементы (пьезоэлементы) бывают разных форм и размеров: в корпусе и без корпуса, с проводом и без проводов, диски из латуни и из нержавеющей стали, формы диска и ленты и т. Д.Размеры могут варьироваться от очень маленьких дисков диаметром около 10 мм до очень больших дисков диаметром 50 мм. Мы обсудим каждый из ключевых факторов ниже, чтобы дать вам основу для построения при выборе того, что использовать в вашей сборке.

Размер

Существует много дискуссий о том, какой размер пьезоэлемента лучше всего. Мы продаем в нашем магазине пьезоэлектрические элементы диаметром от 20 до 41 мм, и строители всегда спрашивают нас, что лучше. Мнения по этому поводу, как правило, разделились.Некоторые производители утверждают, что пьезоэлектрические преобразователи большего размера лучше улавливают басовые тона от инструмента, что, следовательно, дает более глубокий тон и меньше высоких высоких частот. Другие строители, в том числе Тед Крокер, который много работал с пьезоэлектрическими элементами и провел большое количество испытаний, считают, что нет ощутимой разницы между пьезоэлектрическими элементами разных размеров, когда дело касается их использования в качестве звукоснимателей. Наш совет: используйте то, что делает вас счастливыми. Если вам кажется, что пьезо большего размера, вы чувствуете, что он лучше звучит или лучше работает в вашей сборке, тогда дерзайте.Если вы хотите быть более экономичным, выбирайте пьезоэлементы меньшего размера.

Вне корпуса и без корпуса

Все пьезоэлектрические устройства, которые мы продаем, представляют собой простые диски без корпуса, что и нужно для использования в гитаре в виде коробки для сигар. Radio Shack и другие розничные продавцы продают пьезоэлектрические устройства (по невероятным ценам), заключенные в пластиковый корпус. Эти пьезоэлектрические преобразователи производятся таким образом, потому что они предназначены для использования в качестве устройств, производящих звук, а не устройств обнаружения звука. Хотя вы, безусловно, можете приклеить или прикрутить пьезокорпус к вашей сборке, это действительно не рекомендуется.У вас всегда будет намного лучший звук, если вы установите пьезоэлемент без корпуса в свою сборку, возможно, сначала поместив его между каким-либо другим материалом (например, кожей или тонким деревом). Вырезать пьезодиск из пластикового корпуса может быть непросто, не повредив сам элемент, поэтому мы советуем избегать использования пьезодисков в корпусе и всегда покупать простые диски.

Латунные диски и нержавеющая сталь

Дисковые пьезоизмерительные головки из нержавеющей стали не так много, как латунные, но они есть.Нет такой большой разницы в том, как металл влияет на их поведение в качестве звукоснимателя, но то, что делает нержавеющая сталь, — это НАМНОГО труднее припаять к ним провода. На наш взгляд, попытки припаять нержавеющую сталь просто не стоят времени и усилий. Придерживайтесь латунных дисков, и вы будете намного счастливее. Все пьезоэлектрические устройства, которые мы продаем в нашем интернет-магазине, имеют латунные диски.

Проводные и не проводные диски

В нашем интернет-магазине мы предлагаем пьезоэлектрические головки большинства размеров, которые мы продаем как с предварительно подключенными, так и без проводов.Единственное отличие состоит в том, что к пьезоэлектрическим элементам с предварительно подключенной разводкой уже припаяны 2-дюймовые выводы, в то время как незаявленные — это просто диски. Хотя пайка приводит к пьезоэлементам, это не сложно, но это может быть проблемой для людей без большого опыта пайки или без хорошей настройки паяльной станции. Таким образом, многие люди предпочитают получать предварительно подключенные провода. Следует отметить, однако, что двухдюймовые провода действительно недостаточно длинные для подключения пьезоэлемента непосредственно к разъему, поэтому вам обычно все равно приходится прикреплять удлинительные провода, будь то припой (предпочтительно) или изолентой.

КАК ПАЙТЬ ПЬЕЗО

Чтобы припаять подводящие провода к пьезоэлементу, выберите большую длину тонкого изолированного медного провода и начните с снятия изоляции примерно на 1/8 дюйма. Затем прочно скрутите жилы каждого провода (предполагается, что это многожильный медный провод). Теперь нагрейте провод и нанесите на него небольшое количество хорошего электрического припоя. Это называется «лужением» проволоки и всегда рекомендуется для облегчения последующего процесса пайки.Теперь нанесите две маленькие полоски припоя на пьезодиск: одну на металлическую часть, а другую на керамическую. Убедитесь, что вы не соединяете латунь и керамику припоем, так как это приведет к короткому замыканию пьезо. Размер бусинок должен быть настолько маленьким, насколько вы можете их сделать, но достаточно большим, чтобы их хватило на проволочный провод.

Теперь возьмите оголенный луженый конец одного из выводов и приложите его к одной из припоев. Прикоснитесь к нему наконечником паяльника и удерживайте его до тех пор, пока припой не расплавится и провод не войдет в валик.Немедленно снимите нагрев и удерживайте провод в течение нескольких секунд, пока припой не затвердеет. Не поддавайтесь желанию подуть на него — он сформирует более прочную связь, если остынет в своем собственном темпе. Повторите этот процесс для второго отведения, и все будет готово.

Диски в сравнении с Strip Piezos

Специальные пьезоэлектрические преобразователи теперь доступны в виде полос, а не в форме традиционных круглых дисков. Также доступны пьезоэлектрические стержни. Некоторые компании, производящие звукосниматели профессионального уровня для струнных инструментов, начали использовать эти ленточные пьезоэлектрические преобразователи в своих звукоснимателях.Однако найти эти пьезоэлектрические преобразователи на рынке может быть сложно, и мы еще не смогли найти их оптового поставщика для нашего интернет-магазина. Они могут предоставить интересную альтернативу, но выходят за рамки этой статьи.

Заключение

На этом заканчивается часть 1 данной статьи. В Части 2 мы получим более подробную информацию о том, ГДЕ установить пьезоэлектрический элемент в вашей сборке, а также КАК его установить. Щелкните здесь, чтобы перейти ко второй части этой статьи.Кроме того, не забудьте заглянуть в наш интернет-магазин, чтобы найти различные компоненты электроники, которые мы предлагаем, в том числе пьезоэлектрические головки, разъемы различных размеров, а также потенциометры!

Похожие записи

Связанные термины:

.
