на 220В, 380В, с тепловым реле и кнопками управления

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки.

У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим.

Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

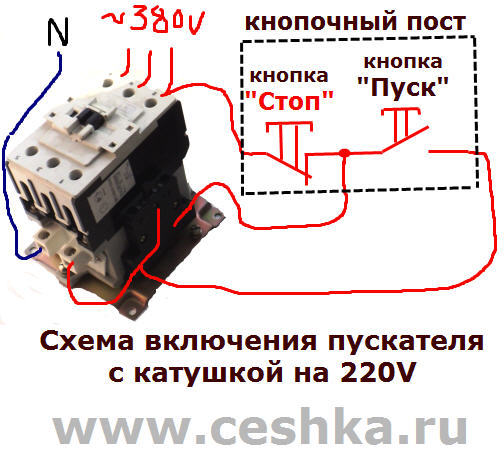

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и впоследствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Автор: Лидия Коржева

Последнее обновление: Апрель 2020

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую требованиям стандартов работу оборудования. С его помощью осуществляют распределение питающего напряжения и управляют работой подключенных нагрузок.

Чаще всего через него подают питание на электродвигатели. И через него же осуществляют реверс двигателя, его остановку. Все эти манипуляции позволит осуществить правильная схема подключения магнитного пускателя, которую можно собрать и самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Содержание статьи:

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Предельное напряжение, с которым работает магнитный пускатель, зависит от электромагнитной катушки индуктивности. Бывают МП небольших номиналов — 12, 24, 110 В, но наиболее часто применяют на 220 и 380 В

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Устройство и назначение прибора

Сравнив подключение МП и контактора, можно сделать заключение, что первое устройство отличается от второго тем, что его применяют для запуска электродвигателя. Можно даже сказать, что МП — тот же контактор, с помощью которого управляют электродвигателем.

Отличие это настолько условно, что в последнее время многие производители называют МП контакторами переменного тока, но с малыми габаритами. Да и постоянное усовершенствование контакторов сделало их универсальными, потому они стали многофункциональными.

Назначение магнитного пускателя

Встраивают МП и контакторы в силовые сети, транспортирующие ток с переменным или постоянным напряжением. Действие их базируется на электромагнитной индукции.

Устройство оснащено контактами сигнальными и теми, через которые питание подается. Первые названы вспомогательными, вторые — рабочими.

Стартовые кнопки, которыми оснащают схему, обеспечивают удобную эксплуатацию. Если нужно отключить нагрузку, достаточно задействовать клавишу «Стоп».

Схема подключения магнитного пускателя на 220 В, 380 В

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Содержание статьи

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В.  На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

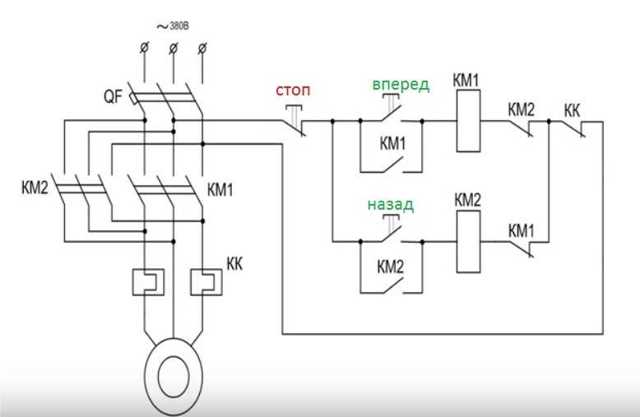

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой  пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Схемы подключения магнитного пускателя | Электрик

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.
Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали –
двигатель включился, кнопку «Стоп» нажали – двигатель отключился.
Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выглядит монтажная (практическая) схема подключения магнитного пускателя?

Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети

Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом,  меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.

В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад».

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита — электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если случайно нажать обе кнопки «пуск», ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Цепь фиксации реле

с использованием кнопки

Пошагово:

Шаг 1: —

Когда мы нажимаем кнопку, реле должно быть включено. Это означает, что мы используем кнопку нормально разомкнутого типа, потому что при нажатии на этот переключатель питание подается вперед.

Шаг 2: —

Когда питание поступает на катушку реле, реле должно быть включено. Здесь реле работает на 24 В постоянного тока. Эти два шага мы видим на следующем рисунке: —

Цепь фиксации реле с помощью кнопки

Подключаем реле и кнопку как на рисунке.Когда мы нажимаем кнопку, питание поступает в точку реле A1, реле включается и его контакт меняется, но когда мы отпускаем кнопку, питание отключается, и реле выключается.

Но реле не попадает в зацепку. Итак, мы думаем, что нам делать, чтобы реле удерживалось. Теперь мы используем контакт реле NO для удержания. Как мы используем этот контакт, показано на рисунке ниже: —

Подключаем + 24VDC к точке COM реле, а точку NO — к точке A1 реле. Когда мы нажимаем кнопку, питание поступает на реле, реле включается и контакт меняется, точка NO стала точкой NC.

Теперь питание +24 В постоянного тока напрямую подключено к A1 и реле включено. Если мы отпускаем кнопку, питание отключается от кнопки, но питание постоянно поступает из точки НЕТ, а реле постоянно включено или удерживается.

Теперь мы хотим ВЫКЛЮЧИТЬ это реле, как мы ВЫКЛЮЧАЕМ это реле? Слушайте! В приведенном выше примере постоянное питание поступает из точки НЕТ, которая продолжает питание реле ВКЛ. Если мы отключим это питание с помощью любого элемента или устройства, реле будет ВЫКЛЮЧЕНО.

Как? Здесь мы используем кнопку NC для отключения питания.См. Изображение ниже:

Пример:

Разработайте схему реле так, чтобы она активировалась всякий раз, когда ПЛК посылает сигнал отключения. Также в то же время реле должно активировать Hooter, который питается от сети переменного тока 230 В. И предоставьте кнопку подтверждения / сброса, чтобы остановить гудок.

Примечание: ПЛК отправляет однократный импульс для активации реле. Реальная схема должна удерживать сигнал до тех пор, пока он не будет сброшен с помощью кнопки подтверждения / сброса.

Примечание. Здесь команда ПЛК показана как кнопка «НЕТ» на диаграмме выше.мы можем заменить кнопку NO на команду PLC.

Последовательность шагов:

1. ПЛК дал сигнал активации на реле или кнопку NO нажата и отпущена.
2. Катушка реле запитана, когда ток проходит от кнопки NO на катушку реле A1 — A2
3. Реле под напряжением, поэтому нормально разомкнутый контакт изменился на нормально замкнутый (здесь мы используем 2 нормально разомкнутых типа, 2 нормально замкнутых контакта означает два числа нормально доступных контактов в одном реле).
4. Как нормально открытый контакт изменен на нормально закрытый> Первый замыкающий контакт будет использоваться для удержания / фиксации реле.Первый замыкающий контакт подключен к источнику питания +24 В постоянного тока и он же подключен к катушке реле. Поскольку сигнал ПЛК является импульсным, нам нужно удерживать реле. Таким образом, после включения реле первый нормально разомкнутый контакт подает питание на катушку реле, так как нормально разомкнутый контакт становится нормально замкнутым.
5. Второй замыкающий контакт подключен к Hooter последовательно с источником питания 230 В переменного тока. Когда реле активировано, питание 230 В переменного тока будет передано на гудок, и гудок активируется.
6. , когда мы нажимаем кнопку подтверждения / сброса, это означает отключение питания от катушки реле, поэтому реле обесточивается, поэтому снова замыкающий контакт будет нормально разомкнутым, так что питание на гудок отключено.

Реле стартера

: полное руководство

Источник: http://ontheofficewautoteacher.blogspot.com

Неисправное реле стартера можно отремонтировать, особенно если неисправность связана с грязью, блокирующей прохождение тока через контакты. Также, если выводы к компоненту повреждены. Перед проведением ремонта необходимо определить вид повреждения или неисправности. Это связано с тем, что некоторые проблемы с реле стартера можно устранить, в то время как другие требуют установки нового реле.Чтобы выяснить проблему с реле стартера и его схемой, посмотрите тесты на диагностику неисправностей.

Как проверить реле стартера

Источник: http://impremedia.net

Вещи, которые вам понадобятся

Аккумулятор на 12 В, цифровой мультиметр (убедитесь, что он может считывать значения сопротивления), зажимы «крокодил» и перемычки. Если у вас есть реле стартера, установленное на крыле, вам также понадобятся ключи и розетки.

Шаг 1

Надежно припаркуйте автомобиль и поставьте коробку передач на нейтраль или на парковку.Вы не хотите, чтобы автомобиль случайно двинулся вперед при работе под капотом.

Шаг 2

Начните с проверки состояния батареи. Слабый или разряженный аккумулятор может вызывать симптомы, похожие на симптомы неисправного реле стартера, и вы должны исключить это. Чтобы проверить уровень заряда аккумулятора, включите автомобильные аксессуары и проверьте, сможет ли он их запитать.

Для более точного и точного диагноза вы можете проверить напряжение аккумулятора. Он должен показывать не менее 12 вольт (мы предполагаем, что в автомобиле используется аккумулятор на 12 В).Если вы обнаружите, что ваша батарея разрядилась, было бы целесообразно приобрести батарею получше и использовать ее для проверки проблем с запуском.

Шаг 3

Найдите реле. Это будет в разных местах в зависимости от конкретного автомобиля. Некоторые автомобили имеют реле под капотом в длинном ящике, в котором находятся предохранители и реле. У других реле стартера будет прикреплено к правому крылу с помощью винтов. Иногда реле стартера находится под приборной панелью и за автомагнитолой.Если вы не можете найти реле в своем автомобиле, обратитесь к его руководству.

Шаг 4

Для реле адсорбера: отсоедините аккумулятор и другие клеммы, сняв гайки, удерживающие провода к реле. Удалите крепежные винты. Снять реле стартера блока предохранителей не составляет труда. Их личность обычно указывается на крышке блока предохранителей. Используйте его, чтобы определить положение реле стартера. Затем осторожно, но сильно вытащите его.

Обратите внимание на ориентацию с целью замены, чтобы не установить его неправильно после ремонта.Для снятия некоторых реле стартера может потребоваться другой способ снятия, обычно это удаление крепежных винтов. Используйте соответствующий метод для удаления компонента.

Шаг 5

Осмотрите монтажные клеммы реле на предмет корродированных деталей. Удалите коррозию, соскоблив ее. Если клеммы установлены глубоко, как в случае с реле стартера блока предохранителей, пригодится металлический разметчик.

Шаг 6

Пришло время осмотреть, протестировать, очистить или починить реле.Проверьте его на наличие следов коррозии или грязи, особенно в местах, где должен протекать электрический ток. Осмотрите корпус на предмет признаков плавления. После выявления возможных причин неисправностей по внешним признакам переходите к следующему шагу.

Шаг 7

Начните с определения типа реле стартера, которое есть в вашем автомобиле. Обычно они бывают двух типов: один с двумя первичными разъемами, а другой с четырьмя или более. Проверить реле с двумя разъемами намного проще, поскольку клеммы первичной обмотки четко идентифицируются.

Шаг 8

После того, как вы определили реле стартера вашего автомобиля, приступайте к испытаниям. Подготовьте инструменты для тестирования: аккумулятор, мультиметр и соединительные провода.

Испытание реле стартера с двумя разъемами (тип, часто устанавливаемый на стене крыла)

Источник: http://www.youtube.com

Обратите внимание, что полярность клемм не имеет значения при проверке реле стартера. Любой может подключаться к любому выводу аккумулятора, будь то отрицательный или положительный.

Шаг 1

Подключите первичные клеммы к аккумулятору. Подайте питание на катушку, завершив подключение батареи. Слушайте любой звук. Реле может издавать слышимый щелчок. Это не значит, что в нем нет недостатков. Может произойти щелчок, но контакты могут быть корродированы или сгорели и не пропускают достаточный ток. Чтобы получить истинное представление о состоянии реле, перейдите к шагу 2.

Шаг 2

Установите мультиметр на измерение сопротивления или сопротивления.Подключите щупы к вторичной обмотке реле. Подайте питание на первичную обмотку реле, замкнув цепь батареи и считывая сопротивление.

Должно быть некоторое значение сопротивления, но не слишком высокое. Если его нет, вторичная сторона реле неисправна. Высокое сопротивление или отсутствие непрерывности во вторичной цепи, когда первичная сторона находится под напряжением, может указывать на перегоревшие контакты. Это означает, что реле нуждается в замене.

Шаг 3

Снимите показания сопротивления первичной цепи, подключив щупы мультиметра к маленьким штырям.Из-за длинной катушки сопротивление должно быть несколько большим. Однако оно не должно превышать 5 Ом. Слишком высокое сопротивление означает плохую первичную обмотку.

Проверка реле стартера с четырьмя разъемами (тип, часто встречающийся в блоке предохранителей или панели)

Источник: http://www.youtube.com

Реле обычно использует четыре основных разъема вместо двух. Чтобы проверить это, используйте следующую процедуру.

Шаг 1

Используя сторону сопротивления мультиметра, определите разъемы, образующие первичную катушку.Если у вас возникли проблемы с их поиском, воспользуйтесь мультиметром. Установив ручку на измерение сопротивления, поместите щупы мультиметра на два контакта одновременно и измерьте сопротивление.

Контакты, регистрирующие высокое значение, должны быть соединениями катушки. Проверить сопротивление. Оно не должно превышать 5 Ом. Если это так, то сторона катушки неисправна. Переходите к следующему шагу.

Шаг 2

Подключите мультиметр к вторичной обмотке реле. Штифты различны и легко идентифицируются.

Шаг 3

Считайте сопротивление. Он должен указывать небольшое значение, чтобы показать непрерывность цепи. Если сопротивление слишком велико или совсем отсутствует, контакты сгорели или сильно корродировали, и реле больше нельзя использовать.

Как починить реле

Если реле покрыто коррозией или загрязнением, очистка соединений может восстановить прохождение тока. Некоторые даже очистят внутреннюю конструкцию реле.В большинстве случаев очистка внешних частей работает нормально. Используйте пищевую соду и металлическую щетку, чтобы удалить коррозию и грязь. Вы также можете использовать вентилятор для удаления грязи или ткань из микрофибры для очистки поверхностей реле.

Чаще всего целесообразнее заменить вышедшее из строя реле стартера. С новым реле вы уверены, что проблема будет решена раз и навсегда. Эти компоненты могут длиться более ста тысяч миль. Очевидно, что установка нового стоит своих затрат. Как заменить реле стартера? В следующей главе объясняется этот процесс.

Электроэнергия для HVAC Flashcards

Учебное пособие по базовым знаниям релейной электроники с видео

Теплые подсказки: слово в этой статье примерно 3200 , а время чтения составляет примерно 20 минут.

Введение

В качестве электрического устройства управления электрическое реле представляет собой своего рода электрическое устройство, которое заставляет регулируемую переменную иметь ступенчатое изменение в электрической выходной цепи, когда изменение входного объема (объема возбуждения) соответствует указанным требованиям.Он имеет интерактивную взаимосвязь между системой управления (входной цепью) и управляемой системой (выходной цепью). Обычно используемый в схемах автоматического управления, это на самом деле «автоматический переключатель», который использует небольшой ток для управления работой большого тока. Он играет роль автоматического регулирования, защиты, цепи преобразования и так далее. В этом руководстве по электронному реле мы узнаем, что такое электрическое реле, принцип работы реле, типы реле, основные характеристики реле, как проверить реле, электрические символы реле, функции реле и так далее.

Что такое реле? Как работает реле?

Каталог

I Описание реле

1.1 Что такое реле?

Реле — это электрическое устройство, которое включает или выключает управляемую выходную цепь, когда входное значение (например, напряжение, ток, температура и т. Д.) Достигает заданного значения. Его можно разделить на электрические реле (например, реле тока, напряжения, частоты, мощности и т. Д.) И неэлектрические реле (например, реле температуры, давления, скорости и т. Д.).). Оба они обладают преимуществами быстрого реагирования, стабильной работы, длительного срока службы и небольших размеров. Они широко используются в защите электроэнергии, автоматизации, перемещении, дистанционном управлении, измерениях и связи.

Структурная схема реле

1.2 Принцип работы реле

Существует множество типов реле, которые можно классифицировать по разным принципам. Международная электротехническая комиссия (IEC) делит реле на две категории в зависимости от характеристик их использования.В этой части мы разделим эти реле по принципу работы и конструктивным особенностям.

Форма: Классификация по принципу действия и конструктивным особенностям

Является ли система кнопок мошенничеством? ДА! Вот доказательство.

Джей Браун не первый (и не последний), кто пообещал использовать кнопочную систему как способ безграничного богатства без каких-либо усилий, но является ли система Push Button мошенничеством?

В верхней части написано: «Зарабатывать деньги никогда не было так просто!»

После просмотра видео я бы не стал винить, что вы можете зарабатывать деньги в Интернете одним щелчком мыши или одним нажатием кнопки. Они говорят такие вещи, как:

«Ни за что! Это невероятно! Я нажал одну кнопку, и теперь у меня на банковском счете 23 052 доллара.Это годовая зарплата одним щелчком мыши ».

По правде говоря, это не что иное, как не очень продуманная афера в Интернете. Хотя вы определенно можете получать доход (создавая настоящий онлайн-бизнес), вы только потеряете деньги с этой системой.

The Push Button System имеет рекламное видео, в котором показаны наемные актеры, наемные машины и наемный особняк, чтобы попытаться убедить вас отдать свои кровно заработанные деньги.

В последнее время я просмотрел много подобных мошенников, и они продолжают появляться по всей сети — как только вы разоблачаете одно, оно отключается и снова поднимает свою уродливую форму под новым именем. Это нескончаемо!

По сути, The Push Button System — это мошенничество с торговлей бинарными опционами, при котором вы передаете свой минимальный депозит в 250 долларов для торговли. Магическая система автоматически решает, когда «поставить» или «уточнить». В лучшем случае у вас есть 50/50 шансов вернуть свои деньги.

Это азартная игра на ваши деньги — ни больше ни меньше .

Тысячи людей потеряли деньги из-за этого. По правде говоря, здесь нет кнопочной системы и сверхсекретной формулы.Брокеры полностью не регулируются и не имеют лицензий, что означает, что вы можете навсегда попрощаться со своими деньгами.

Не поддавайтесь этой афере, эти мошенники уже украли достаточно денег у достаточного количества людей, и я не хочу, чтобы вы были следующими.

Есть реальные и законные способы заработка в Интернете, без мошенничества. Но для того, чтобы это произошло, потребуются работа и усилия, и поэтому это не для всех.

Некоторые из вас, читая это, будут рабами офисной работы с 9 до 5 до тех пор, пока не выйдете на пенсию на скудную пенсию, в то время как некоторым из вас суждено вырваться из крысиной гонки и стать полностью независимыми онлайн-предпринимателями.

Если это вы, то я могу помочь вам в этом. Я зарабатываю онлайн в течение 5 лет и зарабатываю более 7000 долларов, потому что я прошел правильное обучение и приложил усилия.

Это не «волшебная кнопка», но вы получите реальные результаты

Что мы расскажем в этом обзоре:

Что такое кнопочная система?

Обман

Система Push Button System утверждает, что использует преимущества сложного алгоритма обучения, который разрабатывался более десяти лет и который может гарантировать, что вы будете зарабатывать деньги каждый день недели.

Опыт не требуется. Никаких работ не требуется. Гарантированная прибыль — все тактики, используемые для создания ложного чувства безопасности.

По словам актера на видео, вы просто нажимаете волшебную кнопку и расслабляетесь, пока идет прибыль.

Вот актуальная цитата:

«Что такое кнопочная система? Что это за кнопка?

Где эта кнопка?

Кто и зачем сделал эту кнопку?

И самое главное, как мне достать эту кнопку?

Кнопка настоящая.Доход реальный. Люди настоящие. Ни актеров, ни фальшивых доказательств. Просто реальные деньги, получаемые в реальном времени ».

«Если вы сами хотите стать миллионером, все, что вам нужно сделать, это найти эту кнопку».

Реальность

Если вы хотите нажать эту удивительную кнопку, вам сначала придется выложить 67 долларов (со скидкой до 37 долларов, когда вы попытаетесь покинуть страницу).

После того, как вы передадите данные своей кредитной карты и контактную информацию, вас передадут одному из их нелицензированных брокеров (вероятно, базирующихся в Болгарии), который попросит вас внести 250 долларов.

Вот как владелец кнопочной системы и его брокер получают свою долю.

Что касается программного обеспечения, это просто стандартное программное обеспечение для торговли, которое позволяет вам устанавливать максимальное и минимальное значение для сделок пут или колл. В этом нет ничего особенного или уникального, и это, конечно, не может гарантировать, что вы будете зарабатывать деньги на каждой сделке.

Никакое программное обеспечение не может знать все переменные финансовых рынков, и основывать на этом вашу будущую финансовую безопасность — глупость.Даже самые опытные трейдеры с Уолл-стрит не могут дать гарантий, которые дает этот парень Джей Браун.

Есть обещание индивидуального обучения. На самом деле это означает, что вам будут звонить по телефону и сообщать, что причина, по которой вы не выиграли на этот раз, была из-за сбоя в системе, но вы обязательно выиграете, если внесете больше.

Чем больше вы доверяете системе Push Button, тем больше денег вы потеряете.

Является ли система кнопок мошенничеством?

На мой взгляд, абсолютно да, это афера; мошенничество, которое использует обман и шумиху, чтобы втянуть вас в себя.И печально то, что многие люди поверят в то, во что они отчаянно хотят верить, и пойдут дальше и потеряют свои деньги.

Все еще не уверены?

Позвольте мне показать вам, почему система кнопок — это афера, которую следует избегать любой ценой:

Открыты красные флажки 4-кнопочной системы

1. Загадочное программное обеспечение без реального объяснения

«Что, если бы я мог указать вам на одну кнопку, которая вытягивает деньги из воздуха…?»

Говорить людям, что теперь они могут заработать огромные суммы денег, но просто щелкнуть волшебную кнопку — это самый старый трюк в книге.

Только за последний месяц я просмотрел десятки интернет-мошенников, все из которых утверждают, что используют программное обеспечение для торговли «квантовая скорость » с « невероятными математическими алгоритмами », в том числе:

Единственное, что объединяет все эти мошенничества, — это обещание легко и быстро получить деньги.

Понятно, кто бы этого не хотел?

Но это всего лишь уловка, чтобы сыграть на своих эмоциях и обойти логику.

В 10-минутном видеоролике рассказывается об этой меняющей жизнь кнопочной системе без каких-либо объяснений того, как она на самом деле работает, что делает система и как вы зарабатываете деньги.

2. «Ограниченное количество мест» всегда доступно

Хорошо известный трюк, используемый мошенниками, называется тактикой дефицита — с помощью трюка с ограниченными точками и таймера обратного отсчета они пытаются заставить вас думать, что вам нужно действовать быстро, чтобы не упустить!

Что забавно, так это то, что я был на веб-сайте Push Button System несколько раз за последние несколько дней, и цифры постоянно меняются.

Бьюсь об заклад, я смогу проверить это через 3 месяца, и они все еще будут доступны.

3. В промо-видео задействованы наемные актеры

Вы помните тех людей на видео, которые были так шокированы и поражены тем, сколько денег они заработали с помощью системы кнопок?

Они дали вам ложные заявления о доходах. Они читали сценарий, который им кто-то дал.

Есть веб-сайты, где вы можете нанять актеров-любителей примерно по 10 долларов за штуку и заставить их говорить все, что вы хотите.

Подумайте об этом, если бы система Push Button была законной, вы могли бы показать реальные результаты от реальных людей.Люди как сумасшедшие делились бы этим в своих социальных сетях, об этом рассказывали в Forbes и Fox News. Но, конечно, это афера, поэтому им приходится нанимать актеров.

Как я узнаю, что им платят актеры? Потому что прокрутите страницу вниз до конца, и они вам скажут!

Серьезно, вот что там написано:

«Отзывы, включенные в это рекламное видео, являются оплачиваемыми актерами, изображающими результаты владельцев в реальных жизненных ситуациях.”

4. Торговое видео VS. Заявление об ограничении ответственности

В видео так много шумихи, что невозможно проанализировать все это, но давайте просто скажем, что они делают несколько довольно громких и смелых заявлений, которые делают вид, будто вы собираетесь заработать деньги к концу дня

Это резко контрастирует с их заявлением об отказе от ответственности, где внезапно их вера в удивительное супер-пупер нано-скоростное программное обеспечение, кажется, исчезает…

Сейчас вы увидите, что во мне проявляется вся яростная сторона, но, честно говоря, это лучшие условия, которые я когда-либо читал.Они не только говорят вам, что все видео — фальшивка, они даже очень четко заявляют:

Обычный покупатель не зарабатывает на этой системе.

Какие еще доказательства могут вам понадобиться? Зачем кому-то платить 67 долларов за эту чушь?

Это та же самая старая афера, которую я видел много раз раньше, и я надеюсь, что в этом обзоре системы кнопок я сделал достаточно, чтобы убедить вас держаться подальше от этой аферы и хранить свои деньги в своем кошельке, где они и должны.

Кроме того, если это программное обеспечение может точно прогнозировать рынок и зарабатывать 1000 долларов в день, как предлагает видео, то что он делает, пытаясь заставить вас откупиться у него за 37 долларов?

Просто не складывается, не так ли? 🙂

Как я уже сказал в начале, существует множество реальных и законных способов заработать реальные деньги в Интернете, но азартные игры на фондовом рынке — не лучший вариант.

Я зарабатываю деньги в Интернете с 2014 года, создавая веб-сайты на любую интересующую вас тему и превращаясь в процветающий и прибыльный онлайн-бизнес.

Получите доступ к бесплатному курсу для начинающих здесь. Кредитная карта не требуется.

Ваши мысли?

А пока, если у вас есть какие-либо вопросы по поводу этого обзора системы кнопок, дайте мне знать, и я сделаю все возможное, чтобы помочь.

Если вы хотите поделиться своим опытом работы с этим сайтом, не стесняйтесь оставлять свои комментарии ниже.

Саймон Кроу — основатель The Make Money Online Blog и его миссия — помочь как можно большему количеству людей поцеловать своих боссов на прощание.

Получите его бесплатное руководство по партнерскому маркетингу для новичков, чтобы узнать, как именно получить реальный доход в Интернете и воплотить бизнес своей мечты в реальность.

Electronics Club — Переключатели — SPST, SPDT, DPST, DPDT, реверсивный, ON-ON, ON-OFF-ON, мгновенный ON- (ON), нажимной, поворотный, многоходовой, наклонный, язычковый

Electronics Club — Переключатели — SPST, SPDT, DPST, DPDT, реверсивный, ВКЛ-ВКЛ, ВКЛ-ВЫКЛ-ВКЛ, мгновенное ВКЛ- (ВКЛ), толкающий, поворотный, многоходовой, наклонный, язычковый

Переключатель контактов (полюс, бросок и т. Д.)
Стандартные переключатели (SPST, DPDT и т. Д.)
Специальные переключатели (многоходовые, наклонные, язычковые и т. Д.)

Смотрите также: Реле | Последовательный и параллельный

Выбор переключателя

Особенности, которые следует учитывать при выборе коммутатора:

• Тип контактов , например DPDT.
• Номинальные значения для напряжения и тока.
• Принцип работы тумблер, сдвиг и т. Д.

Следующие термины используются для обозначения различных типов стандартных переключателей:

SPST = однополюсный, одинарный
SPDT = однополюсный, двусторонний

DPST = двухполюсный, одинарный бросок
DPDT = двухполюсный, двойной бросок

Контакты переключателя

Для описания переключающих контактов используется несколько терминов:

• Полюс — количество контактных групп переключателя.
• Throw — количество проводящих позиций (используется только для одинарных и двойных)
• Путь — количество ведущих позиций.
• Мгновенно — переключатель возвращается в нормальное положение при отпускании.
• Обрыв — положение выключено, контакты не токопроводящие.
• Замкнут — положение включено, контакты проводящие, позиций может быть несколько.

Простой двухпозиционный выключатель

Простой двухпозиционный переключатель имеет один набор контактов, однополюсный ,
и одно положение переключения, которое проводит, , одиночный ход .Этот тип переключателя называется SPST (однополюсный, однопозиционный).
и его действие описано как ВКЛ-ВЫКЛ .
Механизм переключателя имеет два положения: закрыто = включено и открыто = выключено, но это называется «однопозиционный».
потому что ведет только одна позиция.

Простой нажимной переключатель

Простой кнопочный выключатель, например, дверной звонок, имеет один набор контактов и положение включения.
только на мгновение, как только вы отпустите переключатель, он снова выключится.
Это действие называется нажатием на включение (нажатие для замыкания контактов).Кратковременное действие показано в скобках: (ON) -OFF .

Номинальные характеристики контактов переключателя

Контакты переключателя рассчитаны на максимальное напряжение и ток, и могут быть разные
рейтинги для переменного и постоянного тока. Значения переменного тока выше, потому что ток падает до нуля.
много раз в секунду, и вероятность образования дуги на контактах переключателя снижается.

Для проектов низковольтной электроники номинальное напряжение не имеет значения, но может потребоваться
чтобы проверить текущий рейтинг.Максимальный ток меньше для индуктивных нагрузок (катушек и
двигатели), потому что они вызывают большее искрение на контактах при выключении.

Стандартные переключатели

Фотографии © Rapid Electronics

ВКЛ-ВЫКЛ, SPST

SPST = однополюсный, односторонний

Простой двухпозиционный выключатель.

Этот тип может использоваться для переключения источника питания на цепь. На фотографии представлен тумблер SPST

.

При использовании в сети электропитания этот тип переключателя должен быть в токоведущем проводе,
но лучше использовать переключатель DPST, чтобы изолировать как фазу, так и нейтраль.

Rapid Electronics: Тумблер SPST

(ВКЛ.) -ВЫКЛ., «Нажми и делай», SPST Momentary

При отпускании нажимной выключатель возвращается в свое нормально разомкнутое = выключенное положение.
кнопку, это показано скобками вокруг (ON). Это стандартный переключатель дверного звонка.

Rapid Electronics: нажимной выключатель

ВКЛ. (ВЫКЛ.), Push-to-break, SPST Momentary

Размыкающий переключатель возвращается в свое нормально замкнутое = включенное положение, когда вы отпускаете кнопку,
это показано скобками вокруг (ВЫКЛ).

Rapid Electronics: нажимной выключатель

ON-ON, SPDT

SPDT = однополюсный, двойной бросок

Этот переключатель может быть включен в обоих положениях, в каждом случае включается отдельное устройство.
Его также называют переключателем переключения .

Например, переключатель SPDT может использоваться для включения красной лампы в одном положении и зеленой лампы в другом положении.

Переключатель SPDT может использоваться как простой выключатель, подключившись к COM и одному из A или B
клеммы, показанные на схеме.A и B взаимозаменяемы, поэтому переключатели обычно не имеют маркировки.

Тумблерные, ползунковые и перекидные переключатели SPDT

ON-OFF-ON, SPDT Center Off

Это специальная версия стандартного переключателя SPDT, показанного выше.
Он имеет третье положение переключения в центре, которое выключено.

Быстрая электроника:
Центральный выключатель SPDT

Мгновенные (ВКЛ) -ВЫКЛ- (ВКЛ) версии также доступны, когда переключатель возвращается в центральное положение выключения при отпускании.Скобки используются для отображения мгновенного действия.

Быстрая электроника:
(ON) -OFF- (ON) переключатель

Двойное включение-выключение, DPST

DPST = двухполюсный, одинарный бросок

Пара двухпозиционных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).

Переключатель DPST часто используется для электросети, поскольку он переключает как активные, так и нейтральные соединения.

Быстрая электроника:
Кулисный переключатель DPST

Двойной ON-ON, DPDT

DPDT = двойной полюс, двойной бросок

Пара включенных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).

Реверсивный переключатель

DPDT-переключатель можно подключить как реверсивный переключатель для двигателя, как показано на схеме ниже:

Быстрая электроника:
Ползунковый переключатель DPDT

ON-OFF-ON, DPDT Center Off

Это специальная версия стандартного переключателя DPDT, показанного выше.
Он имеет третье положение переключения в центре, которое выключено.
Это может быть полезно для управления двигателем, поскольку у вас есть прямое, выключенное и обратное положение.

Быстрая электроника:
DPDT центральный выключатель

Мгновенные (ВКЛ) -ВЫКЛ- (ВКЛ) версии также доступны, когда переключатель возвращается в центральное положение выключения при отпускании.Скобки используются для отображения мгновенного действия.

Быстрая электроника:
DPDT центральный выключатель без фиксации

Специальные переключатели

Фотографии © Rapid Electronics

Двухпозиционный переключатель (например, ВКЛ-ВЫКЛ, SPST)

Выглядит как кнопочный выключатель мгновенного действия, но это стандартный двухпозиционный выключатель SPST:
нажмите один раз, чтобы включить, нажмите еще раз, чтобы выключить. Это называется блокирующим действием .

Rapid Electronics: Двухпозиционный переключатель SPST

Микровыключатель (обычно ON-ON, SPDT)

Микропереключатели

предназначены для переключения полностью открытыми или полностью закрытыми в ответ на небольшие движения и небольшие силы.Они доступны с прикрепленными рычагами и роликами.

Микропереключатели

часто используются в качестве датчиков в машинном оборудовании для определения положения деталей, включая двери, например.
они могут использоваться для остановки машины, если открывается дверь или панель, открывающая движущиеся части.

Нормальные выключатели могут страдать от повреждения дуговым разрядом (искрой) на своих контактах, когда
они не полностью открыты или закрыты, микровыключатели предназначены для предотвращения этой проблемы.

Rapid Electronics: микровыключатели

Ключевой переключатель

Переключатель с ключом.Показанный пример — SPST.

Rapid Electronics: клавишные переключатели

Переключатель наклона (SPST)

Переключатели наклона содержат токопроводящую жидкость, и при наклоне она замыкает контакты внутри, замыкая переключатель.
Их можно использовать в качестве датчиков для определения положения объекта.
Некоторые переключатели наклона содержат ядовитую ртуть.

Геркон

Контакты геркона замыкаются путем поднесения небольшого магнита к переключателю.
Они используются в цепях безопасности, например, для проверки того, что двери закрыты.Стандартные герконы — это SPST (простое включение-выключение), но также доступны версии SPDT (переключаемые).

Внимание: герконы имеют стеклянный корпус, который легко разбивается!
Для получения рекомендаций по обращению посетите веб-сайт Electronics in Meccano.

Rapid Electronics: герконы

DIL-переключатель

DIL = двухрядный.

DIL-переключатель — это набор миниатюрных двухпозиционных переключателей SPST, в показанном примере 8 переключателей.
Размер корпуса такой же, как у стандартной интегральной схемы DIL.

DIL-переключатели используются для настройки цепей, например, установки кода пульта дистанционного управления.
Они также известны как переключатели DIP (Dual In-Line Parallel).

Rapid Electronics: DIL-переключатели

Многополюсный переключатель

На рисунке показан 6-полюсный двухпозиционный переключатель, также известный как 6-полюсный переключающий переключатель.
Его можно настроить на мгновенное или фиксирующее действие. Действие фиксации означает, что он ведет себя как кнопочный переключатель,
нажмите один раз для первой позиции, нажмите еще раз для второй позиции и т. д.

Быстрая электроника:
6-полюсный переключатель

Многопозиционный переключатель

Многопозиционные переключатели имеют 3 или более проводящих положений и могут иметь несколько полюсов (контактные группы).

Символ показывает 1-полюсный 4-позиционный переключатель.

Популярный тип имеет вращающееся действие и доступен с различными схемами контактов от 1-полюсного 12-контактного до 4-полюсного 3-контактного.
Количество путей (положений переключателя) можно уменьшить, установив упор под крепежную гайку.Например, если вам нужен 2-полюсный 5-позиционный переключатель, вы можете купить 2-полюсный 6-позиционный переключатель и отрегулировать упор.

Сравните многополюсный переключатель (много положений переключателя) с описанным выше многополюсным переключателем (множество наборов контактов).

Rapid Electronics: многоходовые поворотные переключатели

Rapid Electronics
любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку.
У них есть широкий ассортимент переключателей и других компонентов для электроники, и я рад
рекомендую их как поставщика.

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.
Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет
используется только для ответа на ваше сообщение, оно не будет передано никому.
На этом веб-сайте отображается реклама, если вы нажмете на
рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден.
Рекламодателям не передается никакая личная информация.
Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.
