Погружной фекальный насос с измельчителем для выгребных ям: Фекальные насосы с измельчителем для выгребной ямы: советы, какой лучше купить

Содержание

Рейтинг фекальных насосов — ТОП 6 лучших 2020 и советы по выбору

Если на вашем приусадебном или садовом участке есть септик или выгребная яма, то периодически вы сталкиваетесь с необходимостью их опорожнения. Наиболее простой способ самостоятельного выполнения такой операции предполагает использование фекального насоса.

Производители подобного оборудования выпускают широкий ассортимент изделий с различными характеристиками и конструктивными особенностями, поэтому неспециалисту трудно сделать окончательный выбор. Для облегчения задачи мы собрали в этом обзоре лучшие на наш взгляд модели и перечислили основные аспекты, на которые следует обратить внимание при покупке.

Фекальные насосы

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Pedrollo BCm 15/50

Pedrollo BCm 15 50

Основные характеристики:

  • Максимальный напор — 16 м;
  • Пропускная способность — 48 куб. м/час;
  • Потребляемая мощность — 1100 Вт.

Корпус. Корпус и основные детали изготовлены из чугуна и нержавеющей стали, что позволяет эксплуатировать насос в условиях химически агрессивной среды с абразивными включениями.

Двигатель. Однофазный электрический двигатель с встроенной тепловой защитой потребляет 1100 Вт, чего достаточно для откачки вязкой смеси в количестве 48 м3/час. Такому расходу соответствует диаметр выкидного патрубка 2½’. Для исключения варианта работы в сухом режиме насос оснащен поплавковым выключателем, размыкающим цепь питания при снижении уровня жидкости до критической отметки.

Помпа. Сдвоенное рабочее колесо помпы создает достаточно большой напор равный 15 метров и успешно заменяет собой измельчитель. Съемная крышка дает возможность быстро добраться до помпы для ревизии или очистки в случае засорения.

Устройство Pedrollo BCm 15/50.

1. Корпус насоса.
2. Основание насоса.
3. Рабочее колесо.
4. Корпус двигателя.

5. Крышка двигателя.
6. Вал двигателя.
7. Двойное механическое торцевое уплотнение вала с промежуточной масляной камерой.

8. Подшипники.
9. Конденсатор.
10. Электродвигатель.
11. Кабель электропитания.
12. Внешний поплавковый выключатель.

Применение. Конструкция данной модели рассчитана на погружение в воду до глубины 5 метров, поэтому длина силового кабеля составляет 10 метров. Насос предназначен для откачки фекальных масс и прочих жидкостей с температурой не выше 40оС. Диаметр твердых частиц не должен превышать 50 мм. При ширине 250 мм и высоте 450 мм он легко проходит в смотровой люк стандартного размера.



Плюсы Pedrollo BCm 15/50

  1. Качественные материалы.
  2. Надежное уплотнение вала.
  3. Высокая производительность и достаточно большой напор.
  4. Низкий уровень шума.
  5. Защита от сухого хода и перегрева двигателя.



Минусы Pedrollo BCm 15/50

  1. Тяжелый.
  2. Дорого стоит.



Pedrollo VXm 8/50-N

Pedrollo VXm 8 50 N

Основные характеристики:

  • Глубина погружения — 5 м;
  • Максимальный напор — 6.5 м;
  • Пропускная способность — 27 куб. м/час;
  • Потребляемая мощность — 550 Вт.

Корпус. Для большей надежности корпус насоса изготовлен из чугуна с катафорезным покрытием.

Двигатель. Агрегат оснащен однофазным электродвигателем с вмонтированным в него датчиком тепловой защиты. Его мощности 550 Вт хватает для перекачки жидкости расходом до 27 м3/час при максимальном напоре 6,5 метров. Для подключения напорного трубопровода предназначен штуцер с резьбой на 2 дюйма. Насос может эксплуатироваться в автоматическом режиме с поступлением управляющих команд от внешнего датчика поплавкового типа.

Помпа. Основные элементы рабочего колеса, вала и двигателя выполнены из нержавеющей стали AISI 304 или 431. Измельчитель не предусмотрен. Двойной уплотнитель и запорная камера с масляным наполнением защищают мотор от поступления влаги и даже обеспечивают возможность безаварийной работы в течение некоторого времени при сухом ходе.

Применение. Данная модель подходит для перекачки фекальных масс, донного ила и прочих загрязненных жидкостей с размером механических включений не более 50 мм. Ее можно опускать на глубину до 5 метров. Насос устанавливается в вертикальном положении на дно емкости или подвешивается на тросе за рукоятку в верхней части корпуса. Для эффективного охлаждения двигателя при продолжительной работе температура перекачиваемой жидкости должна быть не выше 40оС.



Плюсы Pedrollo VXm 8/50-N

  1. Качественные материалы и отличная сборка.
  2. Защита от перегрева и сухого режима.
  3. Возможность работы в автоматическом режиме.
  4. Длительный срок эксплуатации.
  5. Минимальное техническое обслуживание.
  6. Двухлетняя гарантия.



Минусы Pedrollo VXm 8/50-N

  1. Ограниченный напор не позволит откачивать жидкость на высоту или большое расстояние.
  2. Высокая стоимость.



BELAMOS DWP 1300CS

BELAMOS DWP 1300CS

Основные характеристики:

  • Глубина погружения — 5 м;
  • Максимальный напор — 12 м;
  • Пропускная способность — 18 куб. м/час;
  • Номинальная мощность — 1300 Вт.

Корпус. Корпус насоса выполнен из чугуна. В верхней части есть рукоятка, которую удобно использовать для переноски, опускания и подвешивания изделия. Агрегат имеет разборную ремонтопригодную конструкцию.

Рукоятка для переноски
Рукоятка для переноски.

Двигатель. Насос оборудован однофазным электродвигателем мощностью 1600 Вт с интегрированной в электросхему защитой от перегрузок и перегрева. Поплавковый выключатель защищает прибор от работы в сухом режиме.

Помпа. Рабочее колесо помпы выполнено из качественного чугуна, а рабочий вал – из нержавейки. Герметичность обеспечивается керамо-графитовыми уплотнениями. Для измельчения крупных частиц и волокнистых включений имеется режущая насадка. Максимального напора 14 метров столба жидкости и расхода 20 м3/час достаточно для быстрого опорожнения любой выгребной ямы, септика, подтопленного подвала или летнего бассейна. Диаметр нагнетательного патрубка 2 дюйма.

Применение. Насос этой марки рассчитан на сложные условия эксплуатации. Такой фекальный насос можно погружать в воду на глубину до 5 метров. Длины кабеля 10 метров хватит для выполнения необходимых подключений. Перекачиваемая жидкость должна иметь температуру ниже 40оС, показатель кислотности в пределах от 4 до 10, содержание механических примесей не боле 5%. При весе 25,5 кг и габаритах 38х19х52 см его можно доставить сквозь любой стандартный люк и установить даже в стесненных условиях.



Плюсы BELAMOS DWP 1300CS

  1. Высокий напор и производительность.
  2. Простая и надежная конструкция.
  3. Наличие ножа-измельчителя.
  4. Защита от сухого хода и перегрева обмотки двигателя.
  5. Адекватная стоимость.



Минусы BELAMOS DWP 1300CS

  1. Тяжелый.
  2. Выкидной штуцер далеко выступает вбок за габариты корпуса, что доставляет неудобство при опускании насоса в колодец.



UNIPUMP FEKACUT V1100DF

UNIPUMP FEKACUT V1100DF

Основные характеристики:

  • Тип погружной фекальный
  • Глубина погружения 5 м
  • Максимальный напор 8 м
  • Пропускная способность 13.8 куб. м/час
  • Напряжение сети 220/230 В
  • Потребляемая мощность 1100 Вт

Корпус. Этот погружной центробежный насос изготовлен из чугуна и нержавеющей стали. Он работает в вертикальном положении. Для установки на дно резервуара или колодца предусмотрены невысокие опорные ножки. Есть рукоятка для переноски и трос, на котором можно подвесить изделие.

Двигатель. Электродвигатель мощностью 1100 Вт питается от сети переменного тока напряжением 220 вольт и имеет встроенную защиту от перегрева. Наружный датчик поплавкового типа сам отключит питание при снижении уровня жидкости ниже критического.

Устройство UNIPUMP FEKACUT V1100DF
Устройство UNIPUMP FEKACUT V1100DF.

1. Рукоятка для переноски.
2. Корпус (из чугуна и нержавейки).
3. Трос для подвешивания.

4. Наружный датчик поплавкового типа.
5. Невысокие опорные ножки.
6. Кабель электропитания.

Помпа. В приемной камере закреплена пластина с отверстиями и вращающийся вместе с валом тройной нож, действующий по принципу мясорубки. Напора в 7 метров и максимального расхода 13,8 м3/час достаточно для быстрого опорожнения неглубоких подземных емкостей, колодцев, ям и подвалов. Для подключений используется трубное соединение на 2 дюйма.

Тройной нож
Тройной нож.

Применение. Насос этой марки рассчитан на погружение в воду на глубину до 5 метров. Для полноценного охлаждения двигателя температура перекачиваемой жидкости не должна быть выше 40оС. При плотности смеси выше 1200 кг/м3 возможно снижение технических характеристик оборудования. Узкая форма агрегата при габаритах 19,5х24,5х47,5 см позволяет использовать его в условиях ограниченного пространства.



Плюсы UNIPUMP FEKACUT V1100DF

  1. Качественное исполнение.
  2. Достаточно высокая производительность.
  3. Наличие ножа-измельчителя.
  4. Защита от перегрузок и сухого хода.
  5. Доступная стоимость.



Минусы UNIPUMP FEKACUT V1100DF

  1. Небольшой напор не позволяет откачивать воду из глубоких емкостей и колодцев.
  2. Нож не справляется с волокнистыми включениями и кусками ткани.



Pedrollo VXm 15/50

Pedrollo VXm 15 50

Основные характеристики:

  • Глубина погружения — 5 м;
  • Максимальный напор — 11 м;
  • Пропускная способность — 30 куб. м/час;
  • Потребляемая мощность — 1100 Вт.

Корпус. Этот центробежный фекальный насос погружного типа изготовлен из прошедшего антикоррозионную обработку чугуна и нержавеющей стали. У него есть ручка для переноски.

Двигатель. Здесь установлен двигатель мощностью 1100 Вт, работающий от сети переменного тока напряжением 220 вольт. Двигатель оборудован автоматом защиты от перегрева и своевременно размыкает электрическую сеть при неблагоприятных условиях эксплуатации. Поплавковый выключатель обеспечивает блокировку двигателя при достижении минимального уровня жидкости. Это исключает вероятность работы в нежелательном режиме сухого хода. Двигатель обеспечивает стабильность рабочих характеристик насоса.

Помпа. Основной конструктивной особенностью агрегата является особая форма улитки и свободновихревого рабочего колеса, которая не позволяет примесям привести к засорению жидкостного тракта. По этой причине разработчикам удалось отказаться от использования измельчителя. Двойное уплотнение вала с промежуточной масляной полостью предотвращает попадание воды на токоведущие элементы. Напор в статическом состоянии равен 11 метрам, а расход достигает 39 м3/час.

Применение. Насос предназначен для откачки фекальных масс, донного ила, грязной воды и прочих слабоагрессивных жидкостей, содержащих волокнистые включения и твердые элементы размером до 50 мм. При весе 16,2 кг, диаметре 250 мм и длине 446 мм он легко помещается в любом колодце или выгребной яме. Поскольку охлаждение двигателя происходит за счет теплообмена с перекачиваемой водой, ее температура не должна превышать 40оС. При установке на дно емкости он способен откачать нечистоты до остатка 60 мм.



Плюсы Pedrollo VXm 15/50

  1. Надежная конструкция.
  2. Малая вероятность засорения.
  3. Защита от перегрева и сухого режима.
  4. Низкий уровень шума.
  5. Высокие технические характеристики.
  6. Приемлемый вес и габариты.



Минусы Pedrollo VXm 15/50

  1. Дорогой.
  2. Короткий силовой кабель.



Sturm WP9775SW

Sturm WP9775SW

Основные характеристики:

  • Глубина погружения — 5 м;
  • Максимальный напор — 11 м;
  • Пропускная способность — 18 куб. м/час;
  • Потребляемая мощность — 750 Вт.

Корпус. Корпус фекального насоса этой марки полностью изготовлен из чугуна, что гарантирует его надежность и защиту от коррозии. Есть рукоятка для переноски с отверстием для крепления шнура.

Двигатель. Агрегат оснащен электрическим двигателем мощностью 750 Вт, работающим от стандартной сети переменного тока напряжением 220 вольт. Он обеспечивает максимальный напор 9 метров и расход 15 м3/час. Его вес 18,5 кг является типичным для моделей с такими характеристиками.

Помпа. Вал и рабочее колесо выполнены из нержавейки. Герметичность обеспечивается двойным уплотнением. Диаметр прорезей приемного устройства безопасен для внутренних рабочих инструментов. Режущее устройство не предусмотрено. В качестве напорного трубопровода используются шланги диаметром 2 дюйма, соединяемые с применением хомутов.

Отсутствие режущего элемента
Отсутствие режущего элемента.

Шланг диаметром 2 дюйма
Использование шлангов размером 2 дюйма.

Применение. Насос применяется для перекачки жидкостей с различной степенью загрязнения и максимальным размером твердых включений до 7 мм. Конструкция рассчитана на погружение не глубже 5 метров. Перекачиваемая жидкость не должна быть нагрета выше 35оС. Компактные габариты дают возможность установки прибора в ограниченном пространстве.



Плюсы Sturm WP9775SW

  1. Простая и надежная конструкция.
  2. Минимальное техническое обслуживание.
  3. Тройная защита двигателя от перегрева, скачков напряжения и работы в сухом режиме.
  4. Невысокая стоимость.



Минусы Sturm WP9775SW

  1. Небольшой размер перекачиваемых твердых включений.



Какой фекальный насос выбрать для дома

Для перекачки фекальных масс, продуктов их разложения и просто грязной воды применяются насосы центробежного типа, специально предназначенные для работы в таких условиях. Их изготавливают из устойчивых к коррозии материалов, а основные элементы у них имеют усиленную конструкцию. Они оборудуются лишь выкидным патрубком. Поскольку такой агрегат всегда эксплуатируется в погруженном состоянии, приемный штуцер заменяет небольшая камера, обеспечивающая беспрепятственное поступление жидкости.

Как определиться с типом фекального насоса

Основная проблема, с которой сталкиваются разработчики фекальных насосов, заключается в наличии в перекачиваемой жидкости твердых включений. Они способны привести к засорению жидкостного тракта, заклиниванию колеса или поломке крыльчатки. Эта задача решается разными способами.

Фекальные насосы с измельчителем

Оборудование этого типа имеет на приеме вращающийся вместе с валом нож особой формы. Он измельчает попадающиеся в жидкости куски до приемлемого размера. Именно на него ложится основная нагрузка борьбы с твердыми включениями, зато рабочее колесо работает в относительно благоприятных условиях. Обычно измельчитель делают заменяемым.

Фекальный насос с измельчителем
Фекальный насос с измельчителем.

Фекальные насосы без измельчителя

Альтернативный вариант предполагает использование перфорированных пластин, сита или сетки с размером отверстий, сквозь которые могут проникнуть лишь частицы, неспособные привести к заклиниванию рабочего колеса. Такой насос может откачать основную часть жидкости, а крупный мусор придется извлекать вручную или дожидаться его биологического разложения.

Фекальный насос без измельчителя
Фекальный насос без измельчителя.

Некоторые модели имеют специальную конструкцию помпы, которая может справляться с различными включениями без измельчителя.

Как определиться с мощностью и производительностью

Производительность – важнейшая характеристика насоса, выражаемая в кубических метрах жидкости, перекачиваемых за час. От нее будет зависеть скорость опорожнения вашей емкости. В паспорте изделия обычно указывается максимальная величина, полученная на выходе с насоса без подключенных к нему шлангов или трубопроводов. В реальных условиях ее можно определить по прилагаемому к документам графику зависимости расхода от суммы статического и динамического сопротивления, выраженной в метрах столба жидкости или кПа.

Мощность и производимость

Потребляемая электродвигателем мощность всегда соответствует производительности и напору насоса. При покупке мощного оборудования необходимо учитывать возможности вашей электрической сети, чтобы избежать перегрузок.

Какой должна быть высота подъема насоса

Напор, выражаемый в метрах, показывает, на какую высоту в статическом состоянии может быть теоретически поднята жидкость. Существует обратная зависимость между ним и расходом. На предельной высоте скорость потока будет нулевой, а на уровне насоса – максимальной.

При практических расчетах учитывают еще и длину трубопровода. Считается, что каждые 10 метров трубы дают сопротивление, равное 1 метру столба жидкости.

Например, при откачке воды на 50 метров с перепадом высот в 4 метра минимальный напор насоса должен быть 9 метров. С учетом запаса вам придется купить агрегат с напором не менее 12 метров.

Почему нужно учитывать температуру воды

Особенностью погружных насосов является охлаждение двигателя за счет теплообмена с перекачиваемой жидкостью. По этой причине производитель указывает максимальную температуру среды. Нарушение рекомендаций может привести к перегреву и выходу из строя всего агрегата.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

для выгребных ям, бытовой, для дачи, цена

Когда с работой не справляются дренажные перекачивающие агрегаты, на помощь может прийти насос фекальный погружной с измельчителем. Можно приобрести также полупогружную или поверхностную модель в зависимости от конкретных условий. Несмотря на отличия в технических характеристиках и разные способы установки этих изделий, все они имеют общее принципиальное отличие от машин иного предназначения – способность перерабатывать крупные, но мягкие длинноволокнистые включения.

Назначение агрегатов

Кажется, что название определяет, для каких целей используется фекальный насос с измельчителем – для выгребных ям, резервуаров септиков и пр. На самом деле, сфера применения таких агрегатов значительно шире. Специальные приспособления способны измельчать не только фекалии, но и другие органические включения – опавшую листву, водоросли, пищевые отходы и пр. Таким образом обеспечивается проходимость загрязненных стоков через насос, снижается нагрузка на мотор и вероятность его заклинивания. Благодаря этому бытовые фекальные насосы с измельчителем подходят для транспортировки ливневых и дождевых вод с листьями, стоков с кухонной раковины и посудомоечной машины.

  • Модели с измельчителями подходят для канализационных систем там, где из-за большого количества пользователей нельзя проконтролировать отсутствие посторонних предметов в стоках — в кемпингах, на предприятиях.
  • Эффективным оказывается их применение на пищеблоках, где в слив попадают очистки овощей и остатки еды при мытье посуды.
  • С помощью агрегатов данного типа можно перекачивать воду из естественных водоемов и затопленных котлованов для осушения, а также подавать из озера или пруда воду, в которой содержится ил (органическое удобрение) для полива.

На фото фекальный насос и измельчители

Необходимы фекальные насосы и в тех случаях, когда канализационная система выполняется из труб с небольшим сечением (до 50 мм).

Принцип работы

Измельчение мягких (в большинстве случаев – органических) включений в агрегатах данного типа может производиться различными способами.

  • Крыльчатка особой формы – шнековой конусной с лопастями, заточенными по наружной стороне.
  • Эффект ножниц, создаваемый близким расположением лопастей с острыми краями к нижней внутренней поверхности цилиндра.
  • Отдельно, но соосно крыльчатке установленные перед входом в камеру ножи.
  • Ножевой блок, установленный отдельно и работающий при помощи редукторной передачи.

В остальном принцип работы и устройство фекальных насосов практически не отличается от аналогичных параметров дренажных моделей. Перекачивающие агрегаты с измельчителями также состоят из корпуса, электрического двигателя (для бытовых моделей – рассчитанного на питание 220, а для промышленных – 380 вольт).

Еще одной отличительной особенностью фекальных моделей является использование прочных и химостойких материалов для изготовления корпуса и основных узлов агрегатов. Это позволяет применять фекальный насос с режущим механизмом без всякого риска получить абразивные повреждения при попадании в стоки песка или других мелких твердых примесей, а также при наличии в воде агрессивных веществ (например, чистящих, моющих, дезинфицирующих средств).

Материалами для изготовления корпуса могут служить:

  • нержавеющая сталь,
  • чугун,
  • пластик (бюджетные модели, не рассчитанные на очень интенсивную эксплуатацию).

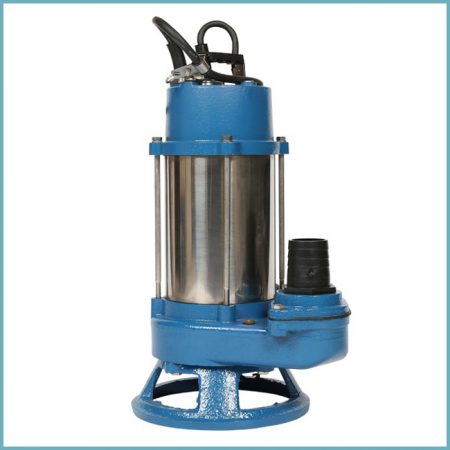

Фекальный насос с чугунном корпусом

Вал с ножами и рабочее колесо могут быть выполнены из нержавейки либо стали с защитным (от коррозии и абразивного воздействия примесей) покрытием.

Виды моделей

Все перекачивающие агрегаты можно разделить на три типа по месту и способу монтажа.

  • Погружной фекальный насос с измельчителем для откачки выгребных ям или других резервуаров работает в толще воды. Его преимущество – большая подъемная возможность, измельчение включений диаметром до 50 мм. Недостатком варианта является сложность осмотра, обслуживания и ремонта оборудования.

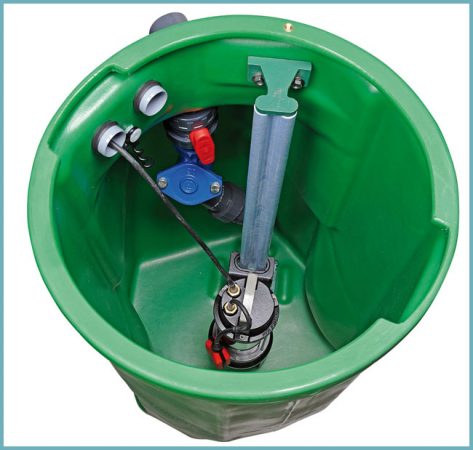

    Погружной насос в канализационном резервуаре

  • Поверхностные агрегаты располагаются на суше, сточные воды в камеру поступает через специальную трубу или шланг с большим диаметром.
    Подобные поверхностные фекальные насосы используют когда размер включений составляет не более 5 мм, так как они не имеют измельчителя

    Если канализационный стояк, септик или выгребная яма находятся выше уровня точки слива (например, когда туалет или моечная расположены в подвальном помещении), специальный поверхностный агрегат устанавливают рядом с точкой слива (унитазом, кухонной мойкой и пр.).

    Наружный бытовой насос с измельчителем для принудительной канализации устанавливается рядом с унитазом

  • Полупогружные насосы устанавливаются в большинстве случаев в приемных колодцах с гидроизоляцией и не имеют измельчителей. Диаметр частиц должен быть не более 15 мм.

    У полупогружного фекального насоса всасывающая часть погружена в жидкость, а двигатель находится на поверхности, что обеспечивает его воздушное охлаждение

Можно классифицировать технику по сфере применения:

  • Промышленные фекальные насосы с измельчителем, к которым относятся агрегаты для крупных объектов (предприятий, ремонтных мастерских, офисных зданий и учреждений), а также модели, транспортирующие жидкость от коллектора жилого дома до центрального трубопровода системы, и используемые для опустошения септиков или выгребных ям (хотя маломощные агрегаты этого типа можно отнести к бытовым).
  • К категории бытовой техники относят насосы для унитазов и кухонь, устанавливаемые в квартирах и частных домах.

Важным параметром для оценки и сравнения моделей при выборе является способность перекачивающих агрегатов выдерживать высокую температуру жидкости.

  • Насос для фекальных масс с измельчителем, использующийся только в туалете, обычно выбирают на работу с жидкостями низких температур.
  • Модели для кухни или общего коллектора, куда заводятся стоки стиральной и посудомоечной машины, способны выдерживать температуру до 80-90° C.

Установка насосов

Способ установки насоса зависит от его типа, а тот, в определенной мере – от режима эксплуатации.

Для постоянной работы

Для постоянного перекачивания стоков целесообразно выбрать погружную или полупогружную модель фекального насоса. Говоря о полупогружных насосах, они устанавливаются стационарно и демонтируются только на время ремонта. Лучшее место для монтажа агрегатов данного типа – специально построенный приемный колодец. Его габаритные размеры должны быть не менее, чем 500х500х500 мм. Приемный колодец представляет собой своеобразный накопитель, в который заводятся все трубы системы (например, ветка из дома, бани, уличной душевой и пр.).

Важным нюансом установки агрегатов этого типа является необходимость точной настройки автоматики. Порог отключения насоса должен обеспечивать поддержание колодца постоянно в почти опустошенном состоянии, при этом не допуская захвата воздуха.

Для периодической откачки

Периодически погружной фекальный насос с измельчителем для дачи используется при опустошении содержимого септиков или выгребных ям. Устанавливать стационарный полупогружной или поверхностный агрегат в данном случае нецелесообразно. При использовании переносных погружных моделей важно обеспечить плавную и точную установку агрегата на место, для чего часто используются трос и специальные направляющие. Двигаясь по ним, насос занимает правильное положение, а после опорожнения резервуара аналогичным образом извлекается.

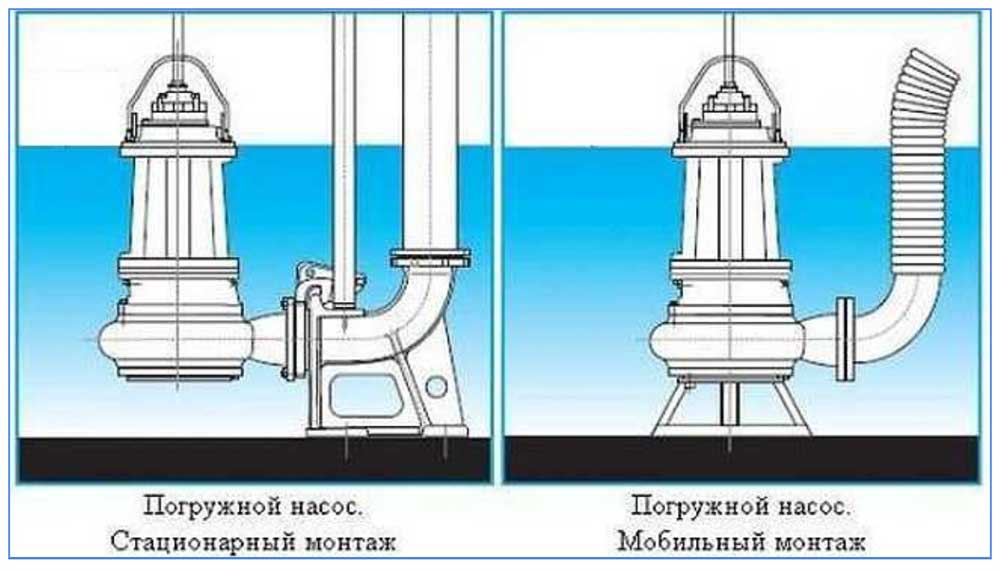

Монтаж погружного фекального насоса в резервуаре

Для продления срока службы техники, погружные фекальные насосы с измельчителем для дачи перед хранением во время перерыва в эксплуатации в обязательном порядке очищают и высушивают, после чего отправляют в сухое отапливаемое помещения (подсобку, кладовую, гараж и т.п.).

Погружные фекальные насосы могут также устанавливаться и стационарно

Агрегаты для унитазов в домах и квартирах

Бытовые модели для унитазов рассчитаны на широкий круг потребителей, поэтому их конструкция максимально унифицирована и не требует проведения сложных работ при установке, нет необходимости и в настройке оборудования.

Все элементы конструкции помещаются в одном корпусе из прочного пластика, поэтому пользователю не потребуется выполнять сборку. На этом же корпусе располагаются соединительные фланцы с уплотняющими вкладками (его используют для прямого подключения насоса к унитазу). Соединение в канализационным трубопроводов осуществляется при помощи специальных патрубков. Их количество может быть разным, наличие более, чем одного патрубка дает возможность подключения к насосу дополнительных точек слива.

Насос измельчитель для туалета Grundfos Sololift2

Включение перекачивающего агрегата происходит в автоматическом режиме – двигатель включается сразу же при поступлении жидкости в систему и отключается при опорожнении емкости.

Более подробно про туалетный насос-измельчитель для принудительной канализации и его применение мы рассказали в отдельной статье.

Популярными канализационными агрегатами являются фекальные насосы Грундфос от одноименного датского производителя. Обзор различных моделей есть у нас на сайте.

А советы по выбору гидроаккумулятора можно найти здесь.

Популярные модели и бренды

Grundfos (серия SEG)

Погружные фекальные насосы с измельчителем Grundfos изготавливаются из прочного и устойчивого к химическому и температурному воздействию чугуна, а конструкция позволяет устанавливать модели стационарно или транспортировать на другие объекты. Это расширяет сферу применения машин и позволяет использовать их для автономных канализационных систем, ливневых стоков, осушения резервуаров, подачи воды для полива из естественных водоемов.

Преимуществами продукции бренда являются:

  • повышенная прочность цельнолитого корпуса,
  • отличные рабочие характеристики,
  • два защитных реле, исключающих вероятность перегрева двигателя.

В ассортименте бренда есть не только погружные, но также и поверхностные фекальные насосы с измельчителем (серия Sololift) для стоков из унитаза.

Джилекс (серия Фекальник)

Модели этого производителя экономичны, однако их низкая стоимость сочетается со впечатляющими техническими возможностями, что делает насосы Джилекс популярными среди бытовых моделей. Напор – от 6 до 11 м, максимальный размер отдельных элементов примесей – 35 мм, производительность – 150-220 л/мин.

Важно: Фекальные насосы Джилекс не имеют измельчителя, учитывайте это при выборе.

Sprut (модель V1300D)

Модель этой марки подойдет тем, кто ищет бытовой фекальный насос с измельчителем, цена которого будет оправдана высокими эксплуатационными характеристиками. Агрегат перекачивает стоки с температурой до +40° C с механическими примесями до 5 кг/м3, максимальный размер включений – не более 35 мм.

Herz (серия WRS)

Фекальные насосы Herz выгодно отличаются от аналогов наличием защиты от возможных негативных факторов (попадания жидкости в мотор, механического повреждения, перегрева и пр.). При этом стоимость моделей при сравнении с отечественными аналогами со схожими характеристиками – лишь незначительно выше.

Фекальный насос Herz погружного типа

На что обратить внимание при покупке

  • Мощность насоса напрямую влияет на его возможности — производительность, напор, способность перекачивать воду с большим количеством примесей. Но чем больше мощность, тем больше энергопотребление агрегата.
  • Корпус и основные узлы (ножи, крыльчатка, вал) должны быть изготовлены из прочных материалов (износостойкого пластика, чугуна, стали).
  • Наличие защитных устройств обеспечит безаварийную и безопасную работу насосов. Защитой от перегрева можно пренебречь при эксплуатации погружных моделей – они охлаждаются естественным образом, окружающей их жидкостью. Агрегаты также должны оснащаться поплавковыми выключателями, контролирующими уровень жидкости, обратными клапанами, предотвращающими ток воды в противоположном направлении.
  • Не всегда самая дорогая модель имеет лучшие характеристики. Отзывы пользователей и мнения специалистов по каждой модели можно найти в Интернете. Не лишней будет и консультация профессионала.
  • Известные бренды, как правило, имеют разветвленные сети пунктов сервисного обслуживания. Это облегчает решение проблем при поломке. Проверьте, есть ли такой сервисный центр в вашем населенном пункте. Не стоит покупать агрегат марки, у которой лишь несколько сервисов, каждый из которых находится на значительном удалении.

Выбираем фекальный насос с измельчителем для туалета или выгребных ям: бытовые или промышленные

виды фекальных насосов

виды фекальных насосовФекальные насосы – вещь, которая всегда пригодится в хозяйстве, но и стоимость этого незаменимого помощника далеко не бюджетная поэтому, покупая фекальный насос с измельчителем важно выбрать модель, отвечающую всем нуждам.

Фекальные насосы предназначены для перекачивания чистой воды или загрязненной волокнистыми и органическими включениями. На участке их используют для откачки септиков и выгребных ям, устраняют паводки в подвалах, поливают огород или высушивают на зиму бассейн, реже используют для выкачивания воды из колодца.

Правильно выбрав насос можно решить большинство задач, связанных с откачиванием воды в хозяйстве. И сразу стоит отметить, что универсальная модель обязательно должна быть оснащена измельчителем.

фекальный насос как выбратьфекальный насос как выбратьОдна из моделей фекального насоса

Сфера применения фекальных насосов с режущим механизмом

  • Перекачка канализационных стоков от сантехники (туалета, ванной, раковины, посудомоечной и стиральной машины и т.п.), которые расположены ниже чем канализационная сеть;
  • Очистка септиков и выгребных ям;
  • Откачка воды из дренажного колодца, ливневки и других водозаборных сооружений;
  • Очистка канализационных систем от илистых отложений.
  • Установка в канализацию производственных объектов перерабатывающей и пищевой промышленности, в стоки которых попадают органические отходы.

фекальный насос для дачифекальный насос для дачиРазновидности фекальных насосов

Фекальный насос с режущим механизмом: типы, особенности

Канализационные насосы отличаются по конструкции в зависимости от предназначения.

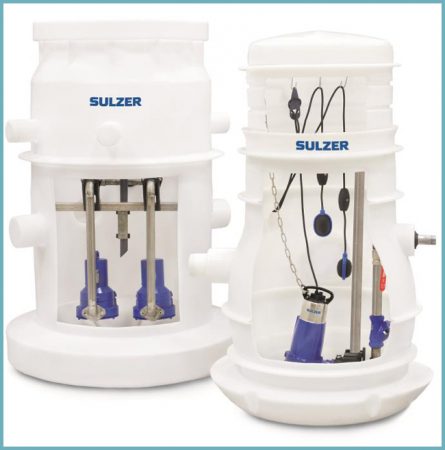

  • Фекальный насос с измельчителем для туалета устанавливается непосредственно за унитазом. Он позволяет перекачивать сточные воды по трубопроводу диаметром 30-35 мм. Как правило, такие модели оснащены автоматическим механизмом включения и срабатывают при каждом сливе. Насос с легкостью справиться с волокнистыми и органическими включениями, но твердые отходы, например, камни или песок приведут к поломке. Также стоит отдать предпочтение модели с возможностью одновременного подключения нескольких бытовых устройств (душевая кабина, биде, унитаз, ванна), при этом агрегат должен отличаться максимально заниженным входным отверстием.

как установить фекальный насоскак установить фекальный насосПример установки фекального насоса для туалета

  • Фекальный насос с измельчителем для перекачки стоков от раковин или посудомоечных машин должен быть предназначены для работы с горячими стоками температурой около 80-90°С. Такие насосы нуждаются в ежегодной профилактической очистке, поскольку на их поверхностях оседает большой слой жировых отложений. При активной эксплуатации чистка может потребоваться чаще.

как установить фекальный насос в ваннойкак установить фекальный насос в ваннойПример установки насоса для стоков

  • Отдельной группой можно выделить погружные, полупогружные и наружные насосы с измельчителями, которые используются на даче, в частных домах или на предприятиях для откачки стоков из септиков, выгребных ям, водоемов. Такие агрегаты отличаются широкими проточными каналами и высокими техническими показателями, поэтому без затруднений перекачивают большие объемы воды с достаточно крупными органическими примесями.

Важно! В зависимости от компоновки рабочего патрубка различают агрегаты с горизонтальным или вертикальным расположением. Стоит сказать, что принципиального значения в работе это не имеет и не влияет на характеристики насоса, но более практичной считается вертикальная компоновка.

Погружные, полупогружные и поверхностные насосы с измельчителем

В зависимости от особенностей конструкции и способа монтажа фекальные насосы разделяются на погружные, полупогружные и поверхностные.

  • Погружные агрегаты, как понятно из названия, полностью опускаются в откачиваемую жидкость и оснащены поплавком, который определяет уровень стоков. При помощи таких устройств можно выкачать воду из подвальных помещений, загрязненных колодцев, септика или выгребной ямы. Высокая функциональность и простота в эксплуатации делают погружные насосы оптимальным вариантом для дачи.

как устроен погружной фекальный насоскак устроен погружной фекальный насосПогружной фекальный насос с измельчителем

  • Полупогружные фекальные насосы опускаются в жидкость только нижней частью корпуса, где расположен засасывающий механизм, в верхней части агрегата находится двигатель, он остается на поверхности. Монтаж полупогружных агрегатов несколько сложнее, они располагаются на специальном поплавке, который контролирует их правильное положение во время работы. Также существуют ограничения допустимых примесей.

как установить полупогружной фекальный насосПолупогружной фекальный насос с измельчителем

  • Поверхностные насосы с измельчителем устанавливаются на площадке возле резервуара с жидкостью. Процесс откачки сточных вод происходит за счет двух шлангов. Один соединяет резервуар с жидкостью с насосом, а второй, отводит стоки, которые прошли через измельчитель к месту излива. Длинна шлангов обычно не превышает 7 метров. Также стоит учесть, что эти агрегаты предназначены для работы на поверхности и их не гидроизолируют, поэтому осадки, туман и прочая влага им противопоказаны.

Режущий механизм насоса

Независимо от конструкции режущий механизм имеет одно предназначение – измельчение примесей органического происхождения для получения однородного стока. Некоторые дорогие надежные модели могут справиться с мелкими камушками и песком, но их попадание в агрегат должно быть исключением, а не закономерностью. Различают следующие конструктивные типы режущих механизмов:

  • Крыльчатка с режущей кромкой – самый простой и недорогой вариант. Таким механизмом раньше были оснащены практически все модели, но производительность подобных насосов не слишком высокая.

как работает насос с измельчителемУстройство режущего механизма фекального насоса

  • Двухлопастный нож – расположенные перпендикулярно лезвия обеспечивают достаточно эффективное измельчение компонентов. Также встречаются модели с тремя лезвиями, они отличаются большей производительностью и надежностью.
  • Комбинированный режущий механизм в насосах предполагает наличие трех лезвий, которые плотно прижаты к перфорированной мембране из износоустойчивого материала. Кроме того, что включения рассекаются ножом, они дополнительно протираются, проходя через диафрагму. В итоге однородную смесь можно транспортировать по трубам небольшого диаметра.

На что обратить внимание при выборе фекального насоса с режущим механизмом

Рынок насосного оборудования сегодня переполнен, что заметно усложняет выбор необходимой модели, особенно если не знать основные характеристики, на которые стоит обратить внимание:

  • Частота и длительность эксплуатации;
  • Глубину погружения насоса;
  • Расстояние от забора до места слива;
  • Подбирают желаемую производительность;
  • Диаметр канализационной трубы должен совпадать с диаметром патрубков насоса, если агрегат не может быть оснащен переходниками;

При выборе насоса учтите все заданные параметры, чтобы без проблем установить устройствоПри выборе насоса учтите все заданные параметры, чтобы без проблем установить устройствоПри выборе насоса учтите все заданные параметры, чтобы без проблем установить устройство

  • Чистоту откачиваемых вод и диаметр возможных включений;
  • Мощность двигателя – один из наиболее важных показателей от него напрямую зависит производительность и срок службы, но наряду с этим, чем больше мощность, тем выше затраты на электроэнергию.

Совет! Выбирая фекальный насос лучше отдать предпочтение известным брендам, таким как Grundfoss, HOMA или Vortex (Германия), Sprut (Китай), Джилекс (Россия), Espa (Франция), Сололифт (Дания), Vigicor (Испания). Все эти компании специализируются на насосном оборудовании и в случае поломки будет легче найти нужную деталь, да и в ремонт их берут охотнее.

Материалы, используемые в производстве фекальных насосов

Корпус устройства и внутренних элементов должны быть выполнены из прочных долговечных материалов, поскольку фекальные насосы часто предназначены для работы в достаточно агрессивных средах. Нержавеющая сталь считается оптимальным вариантом, она обеспечивает значительный ресурс насоса, но и стоимость таких изделий высокая.

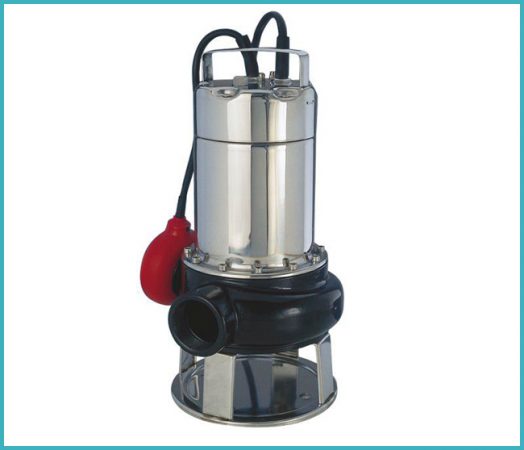

корпус фекального насосаНасос из нержавеющей стали

Различные типы прочного пластика позволяют несколько снизить цену на насосное оборудование, при этом они уступают другим агрегатам в прочности и эксплуатационных характеристиках. Прочными и долговечными считаются чугунные насосы, их главный недостаток в значительной массе, которая усложняет монтаж.

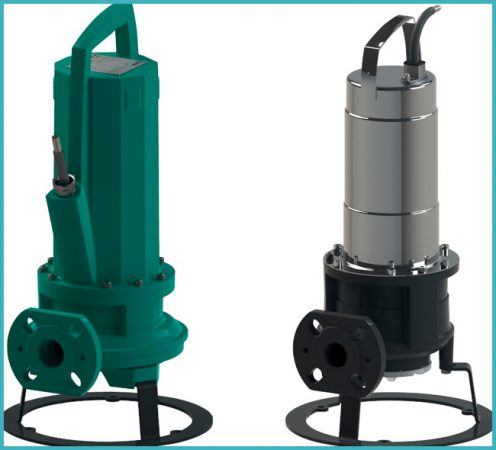

Промышленные и бытовые фекальные насосы

Промышленные насосы используются для очистки канализационных систем в сельском хозяйстве, на пищевых комплексах, а также для откачки воды из подвала многоэтажных зданий, аварийно-спасательных мероприятиях и других объемных работах. Иногда промышленные насосы используются в частном хозяйстве для выкачивания нечистот из больших стоков и выгребных ям, но учитывая их стоимость, такое решение редко целесообразно.

промышленный насос с измельчителемпромышленный насос с измельчителемУстройство промышленного фекального насоса

Бытовые насосы предназначены для откачки и транспортировки воды с органическими нечистотами в канализационной системе квартиры, частного дома или дачи. А также для отвода жидкости из ливневых каналов, бассейнов или водозаборных баков. Более мощные агрегаты с измельчителями могут использоваться для откачки жидкости из септика, выгребной ям.

Как работает фекальный насос: видео

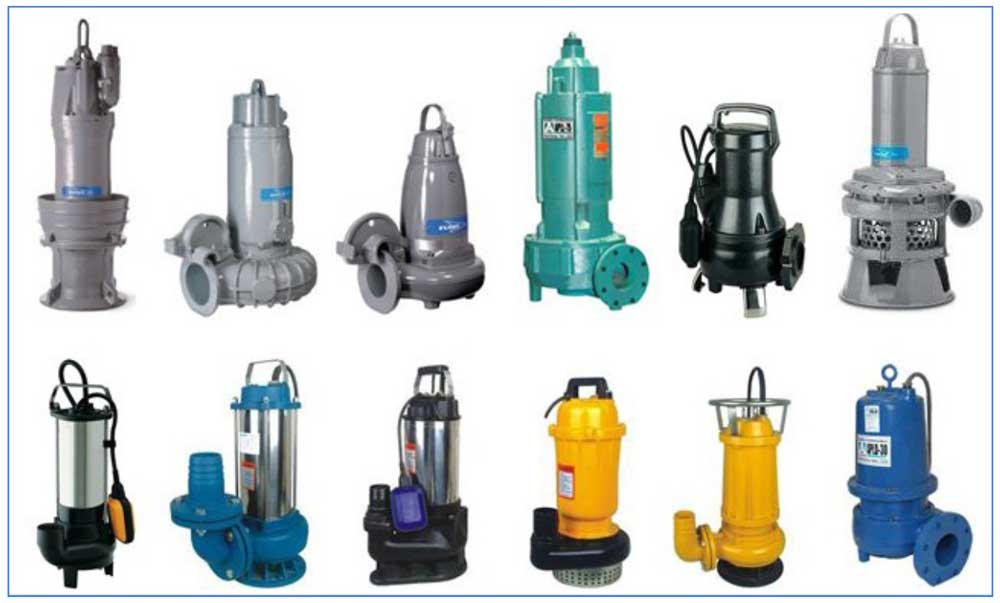

Виды фекальных насосов: фото

виды фекальных насосов

виды фекальных насосоввиды фекальных насосов

виды фекальных насосоввиды фекальных насосов

Фекальные насосы с измельчителем для канализации в частном доме: принцип работы и цена

Содержание статьи:

Для откачки загрязненной жидкости используют два вида насосов – дренажные и фекальные. Разница этих агрегатов в том, что дренажные установки способны перекачивать осветленную воду с небольшими включениями песка, ила, мусора, а фекальное насосное оборудование рассчитано на вязкую густую жидкость, которую необходимо измельчить и доставить в резервуар для хранения. Фекальный насос с измельчителем для выгребных ям – нужный элемент автономной канализации, без которого не возможна стабильная работа системы.

Назначение фекальных насосов с измельчителем

Схема фекального насоса с измельчителем для унитаза

Потребность в фекальном насосе возникает, когда хозяин сталкивается с проблемой очистки выгребной ямы, ведь в нее попадает крупный мусор, пищевые продукты, отходы жизнедеятельности человека. Есть выход – взболтать смесь в септике, откачать, затем снова залить воду и снова откачать. Но это слишком трудоемкий процесс, вдобавок неприятный. Осадок на дне септика имеет тенденцию спрессовываться. Справиться с твердым содержимым способен лишь измельчитель на фекальном оборудовании.

Если на дне ливневого отстойника соберется ил, дренажный насос может заклинить, так как это очень густая жидкость, по ходу откачки ее нужно в любом случае измельчать. Функции измельчения в дренажных агрегатах нет.

Принцип работы

Фекальный насос с измельчителем для туалета работает по следующей схеме:

  1. Жидкость засасывается в рабочую камеру.
  2. Режущий механизм расположен на входе, то есть в трубу отходы поступают уже измельченными до мелких частиц.
  3. Поток набирает скорость и под напором поступает в трубы, по которым выводится наружу.

При покупке агрегата нужно обращать внимание на маркировку. От наличия определенных букв зависит, какие отходы и какого размера прибор способен пропустить:

  • если в аббревиатуре присутствуют только цифры, оборудование может перекачивать и измельчать отходы до 5 мм в диаметре;
  • если присутствует буква «ф», прибор измельчает и качает длинные фракции – ветошь, мусор – диаметром до 35 мм;
  • если есть буква «н», агрегат способен работать в агрессивной жидкости длительное время, все его детали изготовлены из соответствующих материалов.

Подобные конструкции устанавливаются на ассенизаторных машинах, которые вызывают для освобождения автономных септиков.

Устройство прибора

Устройство фекального насоса

Отличительной особенностью фекальных насосов являются широкие рукава, способные пропустить мусор до 5–7 см в диаметре.

Конструкция внутри несколько сложнее, чем у обычного насосного оборудования. Его составные части:

  • ротор;
  • статор;
  • корпус;
  • рабочий вал;
  • всасывающий патрубок в зависимости от модели;
  • рабочее колесо;
  • масляная камера для охлаждения агрегата, если он не погружной;
  • накопительный резервуар небольшого объема;
  • в некоторых моделях поплавок для контроля уровня жидкости, который при необходимости отключает устройство.

Есть различные модификации, которые применяют в домашней канализации. Если подключать фекальный насос, который будет принудительно транспортировать стоки в септик, нет необходимости учитывать уклон труб при их укладке. Агрегат способен перемещать массы как в вертикальном положении, так и в горизонтальном.

Работает оборудование от электросети, поэтому желательно, чтобы перепадов напряжения не было. Для этого устанавливают стабилизаторы, что способствует длительному сроку эксплуатации без необходимости ремонта.

Виды фекальных насосов

Определенной классификации фекальных насосов не существует, так как в каждой конкретной ситуации необходимо подбирать агрегаты, исходя из таких параметров:

  • производительность;
  • длительность рабочего времени;
  • температурный режим, так как некоторые модели способны работать при высоких температурах, а другие для этого не приспособлены;
  • конструктивные особенности – с измельчителем или без данной функции.

По конструкции фекальные насосы бывают:

  • погружные;
  • полупогружные;
  • поверхностные.
Погружной
Полупогружной насос
Поверхностный

Погружные модели рассчитаны на постоянное пребывание в агрессивной среде, поэтому для их производства применяют самые прочные материалы – нержавеющую сталь, чугун, противоударный пластик. Погружной фекальный насос с измельчителем для дачи издает меньше шума, так как находится в слое жидкости. Могут иметь измельчитель, но есть модели без него.

В полупогружных конструкциях рабочий блок расположен в верхнем слое стоков. Это напоминает поплавок, нижняя часть которого всасывает жидкость и таким образом поднимает ее на поверхность. Материалы для изготовления алюминий или пластик. Модели менее прочные и подвержены механическим повреждениям. При работе издают шум.

Поверхностные приборы не соприкасаются с отходами – они поступают на поверхность через шланг или трубу. По мощности насосы значительно слабее двух предыдущих моделей и могут откачивать отходы не глубже 15 м. Их приобретают в тех случаях, когда нужно менять месторасположение прибора. Например, чтобы периодически опустошать выгребную яму, чистить домашний водоем или откачивать воду из подвала после весенних паводков. Для стационарной установки необходимо подготовить отдельное помещение с теплоизоляцией, чтобы в зимнее время прибор не перемерзал. Также устройство издает много шума, поэтому помещение также звукоизолируют. Поверхностные насосы не оборудованы измельчителем, поэтому не подходят для прокачки выгребных стоков с крупными частицами, ветошью и мусором.

Критерии выбора

В процессе выбора устройства для бытовых нужд необходимо обращать внимание не только на марку изделия, но и наличие символов в аббревиатуре, чтобы оборудование соответствовало всем требованиям.

  • Мощность. Если септик расположен глубоко, поверхностные модели не справятся с подъемом на такую высоту.
  • Наличие ножей. Для стоков из домашнего или уличного туалета не подойдет оборудование без функции измельчения.
  • Режим работы при высоких температурах. Такие агрегаты в основном покупают для промышленных предприятий. В домашних условиях высоких температур не предвидится.
  • Маркировка. Исходя из размеров крупных частиц, которые придется измельчать и перекачивать, на приборе должно быть указано, что он рассчитан на такую работу.

Тип конструкции учитывают в том случае, когда планируется использовать модель только стационарно или для перемещения. Наиболее мощным и выносливым оборудованием считаются погружные фекальные насосы с измельчителем, но их всегда применяют стационарно. Разбирать и перемещать такой прибор достаточно проблематично.

Длительность работы определяется количеством времени, которое прибор будет перекачивать стоки. Этот параметр важен, если планируется ежедневное освобождение сточных ям от отходов. Постоянная работа ведется на домашних животноводческих фермах, где каждый день собирается определенное количество отходов, подлежащих утилизации.

Проведение необходимых расчетов

Все приборы рассчитаны на электросеть напряжением 220 В, но при этом необходимо рассчитать, что потребуется сделать заземление для собственной безопасности, а также подключить стабилизатор, что также потребует финансовых расходов.

Первый параметр, который учитывается при подборе оборудования – глубина септика. Для дачного участка достаточно 500 Вт, что позволит перекачивать около 150 л/минуту. Для частного дома придется покупать более мощную модель. Если глубина от 5 до 8 метров, подойдет насос 1100 Вт. Объем стоков 650 литров такое устройство перекачивает за минуту.

Высота водяного столба для вязких жидкостей отличается от водяных насосов, где 1 метр по вертикали соответствует 10 метрам по горизонтали. Здесь соотношение равняется ¼ метрам, то есть 1 метр вертикали равняется 4 метрам по горизонтали.

Не рекомендуется экономить и покупать погружные модели из пластика. Сталь надежнее и прослужит дольше.

Особенности монтажа

Если планируется использовать фекальный насос только в зависимости от сезона, нет смысла покупать дорогие модели и устанавливать их стационарно. Другое дело, если он будет работать постоянно в частном доме. Установить можно по двум схемам:

  • На дне делается бетонная площадка, на которую закрепляется корпус изделия. Достать такое сооружение проблематично, так как придется вызывать водолазов-сантехников, если понадобится ремонт.
  • Гораздо практичнее устанавливать насос так, чтобы его можно было достать при необходимости самостоятельно. Обычно крепят прочный капроновый шнур или цепь, чтобы поднять насос с глубины. Минус способа в том, что при этом применяются гофрированные трубы, которые приходится часто менять из-за загрязнения. Чистить их крайне неприятно.

Иногда из общего септика нужно откачать отходы, но он расположен в таком месте, куда не может подъехать ассенизаторная машина, поэтому оборудуют промежуточную яму, в которую с помощью насоса перекачивают отходы и далее заказывают машину с обычным шлангом. Это дешевле, чем искать ассенизатор с длинным шлангом, вызов которого обходится в половину стоимости фекального насоса средней ценовой категории.

Эксплуатация и обслуживание

Чтобы реже ремонтировать оборудование, его нужно правильно подбирать и не использовать в ситуациях, для которых оно не предназначено. Нельзя ставить фекальный насос без измельчителя в выгребную яму, диаметр частиц в которой больше 35 мм. Насос не выдержит и сгорит.

При наличии перепадов напряжения любые агрегаты быстрее выходят со строя, поэтому лучше организовать подачу электроэнергии так, чтобы напряжение было постоянным.

Для ремонта насосов лучше вызывать профессионалов, так как они могут правильно определить причину поломки и дать рекомендации для дальнейшей эксплуатации.

Преимущества и недостатки фекальных насосов с измельчителем

Достоинства моделей определяются его конструкцией и условиями работы. Погружные модели способны поднимать жидкость с большой глубины, при наличии контролирующего поплавка работают в режиме автомата, дополнительное охлаждение не требуется, так как устройство находится в слое стоков и не перегревается, не шумит. Недостатки практически отсутствуют, если куплено дорогое оборудование из прочных материалов.

Достоинства полупогружных моделей:

  • низкая стоимость;
  • ремонт обходится дешевле;
  • нет необходимости в гидроизоляции.

Недостатки – небольшая глубина, невозможность перекачивать крупные частицы, так как нет возможности установить измельчитель.

Недостатком поверхностных фекальных насосов является кавитация: если глубина больше той, что обозначена в инструкции, в жидкость попадает воздух и мотор останавливается или сгорает, поэтому используют их только для неглубоких септиков. Также поверхностное оборудование громоздкое и шумное. Преимущество – мобильность, возможность использовать для всех хозяйственных нужд.

Рейтинг и цены

Цены на фекальные насосы для откачки канализации в частном доме зависят от мощности и высоты подъема жидкости, а также от материала, из которого изготовлен прибор. Полупогружные и поверхностные агрегаты стоят дешевле. Самые дорогие – погружные конструкции импортного производства.

Самые дорогие приборы из нержавеющей стали и чугуна. Противоударный пластик стоит дешевле. Сфера применения может быть разной – чем универсальнее оборудование, тем оно дороже. Если, к примеру, в доме есть баня с горячей водой, придется покупать дорогой фекальный насос с измельчителем для горячей воды. Такое устройство может работать с жидкостями, температура которых достигает 90 градусов.

Самыми популярными моделями являются насосы немецких, итальянских производителей – Pedrollo, Calpeda, Grundfos. Оборудование работает без ремонта около 10 лет, есть сервисные центры по всей стране, где можно купить запасные детали или пригласить мастера для обслуживания.

устройство, принцип работы, как выбрать

Оборудование частного дома надежной системой канализации довольно часто сталкивается на первый взгляд с неразрешимой проблемой – невозможностью в силу различных причин подключения постройки к централизованной системе отвода сточных вод и трудностями установки автономной канализации на участке. Однако для современных технологий такая ситуация совсем не является неразрешимой, решение проблемы здесь довольно простое – установка системы принудительного удаления сточных вод, вот только для этого нужно правильно подобрать фекальный насос.

Содержание

Принцип работы и конструкция фекальных насосов
Способ установки фекальных насосов и особенности дополнительного оборудования
Как правильно выбрать фекальный насос с режущим оборудованием

Принцип работы и конструкция фекальных насосов

фекальный насос

Установка принудительной перекачки фекальных масс в частном домовладении во многом вещь необходимая и дающая возможность решить несколько проблем всего одним комплектом оборудования. Фекальные насосы в отличие от обычных циркуляционных, применяемых для водоснабжения дома или полива участка, имеют  возможность перекачивать жидкости, имеющие более вязкую консистенцию и содержащие, кроме всего прочего, твердые вкрапления различных размеров и структуры.

Фекальные насосы применяются:

  • Для откачки нечистот из септиков и выгребных ям автономной канализации;
  • Для принудительного отвода стоков из накопителей в систему централизованной канализации;
  • Для осушения подвалов, цокольных этажей, гаражей и других помещений при подтоплении грунтовыми водами;
  • Для полива участка из источника водозабора, содержащего твердые вкрапления.

Возможность перекачки загрязненной воды реализуется при помощи установки в корпус насоса дополнительного оборудования в виде режущих ножей, которые измельчают твердые вкрапления до размеров, которые могут быть откачаны насосом. Для классификации используются буквенно-цифровые обозначения, в которых зашифровано предназначение насоса и его класс.

Фекальные насосы различаются:

  • По мощности оборудования;
  • По размерам перерабатываемых твердых вкраплений;
  • По способу установки;
  • По назначению.

Насосы малой мощности предназначены для установки в дренажных системах и зданиях, для откачки загрязненных вод и способных перекачивать небольшое количество жидкости. Такое оборудование имеет небольшие габариты, низкий уровень шума и рассчитан на непродолжительный режим работы.

Насосы средней мощности обеспечивают более продолжительный режим работы и соответственно больший объем перекачиваемых стоков. Их основное назначение – это установка в автономных системах канализации, откачка грунтовых воды из дренажной системы.

Насосное оборудование большой мощности устанавливается в канализационно-насосных станциях и предназначено для постоянной работы с большими объемами сточных вод. Как правило, в таких агрегатах устанавливаются мощное режущее оборудование, способное разрезать вкрапления до 35 мм.

По фракциям оборудование делится:

  • для переработки крупных вкраплений до 35 мм;
  • средних вкраплений до 15 мм;
  • мелких вкраплений до 5 мм;
  • для перекачивания загрязненных стоков, не содержащих нерастворимых примесей.

По способу установки насосы могут быть:

  • погруженные;
  • полупогруженные;
  • поверхностные.

По назначению:

  • бытовые;
  • промышленные.

Способ установки фекальных насосов и особенности дополнительного оборудования

фекальный погружной насос

 Правильный выбор насосного оборудования во многом зависит от многих факторов, в том числе и от конструкции фекального насоса и способа его установки. Для канализационных систем с большим объемом перекачивания сточных вод предпочтительнее установка мощных насосных станций погруженного типа. Такие установки обычно устанавливаются для перегонки фекалий с накопительного резервуара в центральную систему канализации и обычно применяется в качестве узловой насосной станции для нескольких домовладений или многоквартирного дома.

   Погруженный насос устанавливается непосредственно в самом резервуаре ниже уровня воды. Постоянное пребывание оборудования в агрессивной среде, а сточные воды могут содержать как кислоты так и щелочи, иметь примеси фосфатов и органических веществ отражается на компоновке оборудования и специфике его комплектации. Корпус, такого погруженного фекального насоса, изготавливается из чугуна или стали, имеет многослойное защитное покрытие. Ножевое оборудование выполняется из высококачественных марок стали и имеет не один, а, как правило, несколько режущих элементов. Для погруженных насосов большой мощности установка проводится на фермы или монолитное бетонное основание, а вот насосы средней мощности и маломощные экземпляры могут быть установлены при помощи подвеса на тросах или цепях. Установка при помощи подвеса обеспечивает удобство монтажа и обслуживание, но подключение к магистральной лини канализации при этом должно учитывать вибрацию насоса при работе, и обычно для этого применяется гофра. Выбор погруженного насоса проводится с учетом объема необходимых для перекачивания стоков и высоту подъема. Для отдельных моделей, кроме всего прочего, существует возможность установки дополнительного оборудования для измельчения отходов. В стандартной комплектации для насосов мощностью 40 кВт подъем стоков обеспечивается на 20 метров, при этом размер твердых вкраплений может достигать 35 мм.

   Полупогруженные насосные станции обеспечиваются оборудованием, рассчитанным на работу в полупогруженном состоянии, когда под поверхностью находится турбина и измельчитель, а электродвигатель находится над поверхностью жидкости в резервуаре. Такое несколько нестандартное расположение корпуса насоса имеет свои особенности – насосы такой компоновки обычно слабее погруженных моделей, работа измельчителя и турбины рассчитывается на перекачку слабозагрязненных или первично отстоянных вод, когда крупные частицы осели на дно резервуара. Традиционно измельчитель на такие модели не устанавливается, но крыльчатка насоса из нержавеющей стали, без труда пропускает частицы до 15 мм, в том числе и имеющие длинные волокнистые структуры. Установка фекальных полупогруженных насосов обычно в стационарные септики или коллекторы частных домовладений обычно не делается, они чаще всего применяются для оперативных задач по откачке фекалий и стоков из подвалов, погребов, затоплении полуподвальных помещений.

Фекальные насосы наружного способа установки обычно используются для работы со слабозагрязненными стоками, в которых вкрапления могут быть не более 5 мм. Это небольшие по размеру и мощности насосы, которые можно установить недалеко от края резервуара или ямы, забор жидкости при этом осуществляется при помощи гибкого шланга, опущенного в жидкость. Такие агрегаты очень мобильны, не требуют специальных условий установки, правда, и это необходимо учитывать при эксплуатации, наружные фекальные насосы не обладают специальными защитными свойствами от проникновения вовнутрь воды, и поэтому должны эксплуатироваться только в сухую погоду в теплое время года. Для дач и приусадебных участков, на которых полив осуществляется с открытых водоемов, такой насос отлично справится с задачей поставки на участок воды для полива.

Как правильно выбрать фекальный насос с режущим оборудованием

фекальный насос с измельчителем

Плоскость практического применения фекальных насосов для обслуживания частных домовладений чаще всего не требует слишком выдающихся технических характеристик, объем стоков для одной усадьбы относительно невелик. Но вот критерии, по которым необходимо проводить выбор все-таки следует учитывать достаточно точно.

Рассматривая варианты подбора оборудования для септика необходимо учитывать:

  • высоту подъема перекачиваемой жидкости;
  • дистанцию транспортировки стоков трубопроводом от насоса;
  • производительность насоса и мощность электродвигателя;
  • место установки и глубину монтажа оборудования;
  • размер и характеристики твердых частиц, которые может перемалывать измельчитель;
  • пропускная способность трубопровода для транспортировки стоков.

При выборе оборудования необходимо обратить внимание на тип измельчителя – для недорогих версий и насосов, рассчитанных на перекачивание загрязненной воды с небольшими вкраплениями твердых частиц, обычно роль измельчителя отводится заточенным краям зубчатого колеса. Отдельный нож или даже несколько ножей в измельчителе не только дает возможность перемалывать большие по размерам вкрапления, но и обеспечивает более продолжительную работу оборудования.

 При выборе фекального насоса следует обратить внимание на мощность и производительность насоса – оборудование, устанавливаемое в стационарном варианте, должно обеспечивать не только подъем стоков на необходимую высоту, но и транспортировку их на заданное расстояние к месту сброса. Приблизительно определить параметры насоса здесь можно по простой формуле: глубина установки насоса (метров) + длина трубопровода от точки выхода на поверхность до точки сброса (метры) деленная на 10. Так, если насос устанавливается на глубине 3 метра, а сброс осуществляется на расстоянии 30 метров, то 3+30/10=6. Значит, для этого случая при выборе насоса необходимо ориентироваться на модели, способные производить перекачивание стоков на высоту минимум 6 метров.

Вам также может понравиться

Фекальный насос для откачки канализации

Автор Монтажник На чтение 14 мин. Просмотров 5k. Обновлено

При отсутствии централизованной канализационной магистрали собственникам приходится самостоятельно обустраивать систему очистки, утилизации стоков, отправляя их в септик или накопительную емкость. В самотечных системах отходы транспортируются по трубам, уложенным под землей с некоторым уклоном, если подобная прокладка от подключенных сантехнических приборов технически невозможна, для транспортировки и подачи сточных вод дополнительно используют фекальный насос для откачки канализации.

На рынке насосного оборудования фекальные электронасосы представлены широким рядом моделей от разных производителей, перед тем, как выбрать подходящий агрегат, анализируют его стоимость, бренд, срок службы, рассматривают технические параметры. Многие самостоятельно устанавливают насос для канализации – для этого необходимо знать способ монтажа и правила эксплуатации оборудования, схему его подключения, полезно изучить рекомендации специалистов и опытных пользователей.

Фекальный насос для откачки канализации

Рис. 1 Фекальные электронасосы

Принцип работы фекальных насосов

Фекальный электронасос представляет собой устройство центробежного принципа действия, которое способно втягивать сточные воды с высоким содержанием вязких, волокнистых, крупных мягких фракций и подавать их под напором на определенное расстояние. Обычно помпы устанавливают в вертикальном положении, втягивающим элементом является рабочее колесо различной формы, закрепленное на валу электродвигателя.

Конструкцию электронасоса можно разбить на две части: электрическую, в которой помещается двигатель в виде статора с обмоткой и ротором, и гидравлическую, расположенную внизу. В рабочей камере гидравлической части корпуса установлено дисковое колесо с лопастями (или s-образная модификация), стоки попадают на него сквозь центральное отверстие и выталкиваются через боковой патрубок.

Агрегаты, устанавливаемые в источник с канализационными стоками, оснащают поплавковыми выключателями, прерывающими питание после падения уровня жидкости ниже предельной отметки. Для работы с волокнистыми и трудновсасываемыми отходами в некоторых помпах предусмотрена установка измельчителя в виде ножей, иногда втягивающее колесо оснащено острыми кромками, выполняющими функции по механическому разрушению труднопроходимых материалов.

Практически любой прибор для откачивания фекальных стоков можно использовать, как дренажный насос для канализации, при работе с очищенными серыми сточными водами – перекачке их в резервуары септиков, дренажных колодцев или выкачивании жидкости из затопленного паводком подвала, погреба.

Представители отдельной группы фекальных приборов – установки для откачки канализации в домах, представляющие собой насос, установленный в герметичный корпус с патрубками для подключения к стандартным трубам, идущим от бытовой техники (стиральная и посудомоечная машина) или сантехнических приборов (унитаз, раковина, ванна). Рабочая камера насоса может иметь различное количество входных и выходных патрубков диаметром 32, 40, 50 и 110 мм для подсоединения к разнообразному оборудованию, модели также отличаются способами подключения и монтажа.

Конструкция фекального насоса Pedrollo VXКонструкция фекального насоса Pedrollo VX

Рис. 2 Конструкция типового фекальника на примере Pedrollo VX

Виды фекальных насосов по типу установки

Любой насос для канализации в частном доме размещают относительно рабочей среды различными способами, по этому признаку все модели можно условно разбить на следующие категории.

Погружные

Погружную помпу помещают на дно резервуара, из которого производится откачка канализационных стоков, такие модели имеют в нижней части основание (ножки) для установки на дно и оснащены поплавковым выключателем – их двигатель без водяного охлаждения быстро выходит из строя. Фекальные насосы для канализации погружного типа – наиболее распространенный в быту вид, при размещении в резервуаре с отходами использует два основных метода установки: ставят устройство непосредственно основанием на дно или прикрепляют боковым патрубком к отдельно стоящей платформе (рис. 15).

Внутреннее устройство фекального насосаВнутреннее устройство фекального насоса

Рис. 3 Внутреннее устройство погружных агрегатов

Полупогружные

Дренажные насосы полупогружного типа для перекачки канализационных вод представляют собой агрегат с разнесенными электрической и гидравлической частями. Двигатель оснащен длинным валом, на конце которого закреплено дисковое колесо, перекачиваемая жидкость из камеры гидравлической части подается наверх по жесткому трубопроводу, конструктивно связанному с электронасосом. При заборе фекальных отходов помпу погружают на дно, устанавливая на жесткое основание в нижней части, некоторые модели рассчитаны на ручное или механическое удержание с возможностью перемещения по дну емкости. Помпы полупогружного типа удобны при быстрой откачке фекальных отходов из сложных мест и применяются в профессиональных целях, в быту агрегаты не нашли широкого применения из-за высокой стоимости и специфики использования.

Для перекачки канализационных стоков используются следующие методы погружения всасывающей гидравлической части насоса в источник:

  1. Агрегат размещают на жесткой площадке, опирающейся на стенки объекта, из которого производят откачивание фекальных отходов. Для страховки на край емкости крепят поплавковый выключатель, работающий на отключение электропитания при подъеме жидкости – это предотвращает выход из строя незащищенного электродвигателя в случае попадания на него воды.
  2. Помещают электронасос на плавающую платформу – такое размещение позволяет откачивать жидкость с больших глубин в широком диапазоне без постоянной переустановки агрегата.
  3. Подвешивают перекачивающий насос на стенку резервуара с фекальными отходами, данный метод применяют при работе с небольшими агрегатами.

Полупогружные фекальные насосыПолупогружные фекальные насосы

Рис. 4 Полупогружные разновидности фекальников – внутреннее устройство

Поверхностные

Насосы для откачки канализации поверхностного типа работают по центробежному принципу действия и мало чем отличаются от водяных внешним видом, они устанавливаются на поверхность рядом с источником канализационных отходов, забор производится опущенным в резервуар жестким шлангом или трубой. На поверхностные электронасосы распространяется правило для всех наружных агрегатов – глубина погружения всасывающего патрубка в жидкость не может быть выше 9 м. Следует отметить, что поверхностные модели не используют в бытовом хозяйстве, не слишком часто они встречаются и в профессиональном или промышленном применении.

Конструктивные особенности различных фекальных насосов

Как отмечалось выше, практически все фекальные насосы работают по центробежному принципу действия, втягивая воду рабочим колесом через нижнее, расположенное на центральной оси вала отверстие, и выталкивая ее через боковой патрубок. Рабочие колеса агрегатов в зависимости от производителя имеют разную конструкцию и рассчитаны на перекачку канализационных стоков с размерами частиц до 50 мм.

Поверхностные фекальные насосы Поверхностные фекальные насосы

Рис. 5 Поверхностные фекальники

С измельчителем

Нередко в канализацию для уменьшения количества мусора в квартире или доме спускают предметы гигиены большого размера с волокнами, иногда туда попадают тряпки и крупный мусор, прохождение которого через обычное рабочее колесо затруднено и во многих случаях может его заклинить. Для борьбы с крупными и волокнистыми отходами примеряют измельчители, которые устанавливают перед рабочим колесом на фильтрующей решетке.

Типовой нож имеет форму в виде трехлучевой звезды и помимо измельчения отходов повышает производительность насосного агрегата – из-за более мелких перекачиваемых фракций технические зазоры между центробежным колесом и стенками рабочей камеры могут быть меньше, что позволяет снизить гидравлические потери в рабочей камере. Нередко можно встретить модели электронасосов для выкачивания фекалий, в которых рабочее колесо имеет остро заточенные грани – это позволяет эффективно измельчать любые попавшие на него волокнистые материалы. Другие разновидности рабочих колес для измельчения отходов оснащены различного вида канавками, насечками и прорезями с острыми гранями.

Измельчители фекальных насосовИзмельчители фекальных насосов

Рис. 6 Разновидности измельчительных насадок

Насосы без измельчителя

Для выкачки канализационных отходов в фекальные электронасосы обычно устанавливают рабочие колеса открытого или полуоткрытого типа, представляющие собой плоский диск с расположенными на его поверхности изогнутыми от центра к краям лопастями. Ведущим мировым производителем насосного оборудования – датский фирмой Grundfos, разработаны рабочие колеса инновационной конструкции с коммерческим названием S-tube в форме буквы s. Применение колеса подобной формы в агрегатах Grundfos позволяет прокачивать канализационные стоки с размером частиц до 50 мм с минимальными гидравлическими потерями – это существенно повышает КПД оборудования и снижает энергопотребление.

Рабочие колеса фекальных насосовРабочие колеса фекальных насосов

Рис. 7 Типовые рабочие колеса фекальников

Насосные установки для работы с холодными и горячими сточными водами в домах

В частных домах иногда возникают ситуации, когда сантехническое оборудование размещают в цокольном, подвальном помещении или на уровне гаража, при этом появляется необходимость в подъеме сточных вод на некоторую высоту или подаче их в канализационный трубопровод под напором. Для реализации этих функций на рынке насосного оборудования можно приобрести специальные агрегаты с фекальным электронасосом марок Sololift, SFA и прочие, в которых предусмотрено удобное подключение к канализационным трубам.

Установки представляют собой пластиковый бак, из которого выведены патрубки для подключения к канализационному трубопроводу различного диаметра, в нем размещены электродвигатель, вентиляционные и обратные клапаны, реле уровня, защищающее агрегат от переполнения, часто устанавливают в резервуар измельчитель.

Насос для откачки канализации в домашних условиях автоматически включается, когда жидкость в резервуаре достигает пускового уровня, и отключается при ее падении до порога отключения. Установки Sololift выпускаются в обычном и компактном вариантах, в маркировке указан вид сантехники, к который их подключают, стандартное расположение приборов – внизу за унитазом под бачком.

Насос принудительной канализацииНасос принудительной канализации

Рис. 8 Внешний вид и основные узлы установки принудительной канализации

Как правильно подобрать фекальный насос для откачки канализации

Основные параметры, по которым выбирают любой электронасос – это объем прокачиваемой жидкости в единицу времени (производительность) и напор. В отличие от индивидуального водоснабжения, где при недостаточном количестве подаваемой воды у потребителя могут возникнуть проблемы, откачка канализационных стоков не столь критична к перекачиваемым объемам, за исключением внутридомовых систем.

Выбор производительности. Следует отметить, что при выборе системы Sololift или ее аналогов от ведущих европейских производителей, нет необходимости в расчете на прокачиваемые объемы – эту работу проделали разработчики, выведя патрубки для подключения конкретных сантехнических приборов, установив в систему фекальный насос с соответствующими параметрами и указав в инструкции, сколько приборов и электрооборудования можно подключить к системе.

Обычно средних объемов прокачки внутридомовых агрегатов 150 л в минуту более чем достаточно для подключения к насосу унитаза и нескольких дополнительных сантехнических приборов или бытовой техники.

Определение напора. Что касается высоты подъема жидкости, или напора, данный параметр указан в паспортных данных, показатель указывает, на какую высоту по вертикали насос может транспортировать жидкость. Единственное, что следует понимать потребителю – в документах приведено максимальное значение при нулевой подаче, рабочий параметр определяют по объемно-напорным характеристикам. Оптимальная точка при наивысшем КПД располагается посередине кривой, и если рассматривать систему Sololift2 WC-1, то ее оптимальный рабочий напор составит 5,5 – 6 м при максимуме 8 м – именно на такую высоту внутридомовой насос для дренажа канализации может подавать фекальные стоки.

Фекальный насос Sololift2 WC-1 от GrundfosФекальный насос Sololift2 WC-1 от Grundfos

Рис. 9 Система принудительной канализации Sololift2 WC-1 от Grundfos

Размер частиц. Максимальный размер частиц, который способен прокачивать агрегат, важен с точки зрения экономичности – рабочие колеса насосов для подачи отходов с крупными фракциями имеют большие зазоры и соответственно обладают более низким КПД, чем устройство для откачки более чистых вод. Если насос в основном используют для дренажа или перекачки серых вод из септика в дренажный колодец, выбирают агрегат с малым размером прокачиваемых фракций. При откачке отходов с высоким содержанием органических соединений и посторонних волокнистых предметов применяют помпу с проходным размером фракций в 50 мм или ножами-измельчителями.

Температура жидкости. Горячая вода обычно присутствует только в доме, снаружи после прохождения по трубам она охлаждается, поэтому любой наружный погружной насос не критичен к ее температуре. Внутридомовые агрегаты рассчитаны на функционирование с максимальным температурным режимом до 70 С, что вполне приемлемо для любых режимов спуска стоков.

Глубина погружения. Параметр важен для погружных моделей электронасосов и указывает, какой столб воды может выдержать корпус агрегата без деформации, обычно его высота не превышает 10 м.

Защита. Все погружные бытовые агрегаты имеют поплавковый выключатель, но желательно иметь прибор и с внутренней защитой от перегрева – при работе в грязной среде поплавок может не утонуть, и встроенное термореле защитит прибор от перегорания обмотки.

Цены на полупогружные фекальные насосыЦены на полупогружные фекальные насосы

Рис. 10 Цены на полупогружные откачивающие электронасосы НЦИ

Производители и популярные модели насосов

На рынке насосного оборудования для дренажа канализации, откачки фекалий, широко представлена продукция ведущих европейских холдингов Grundfos (Бельгия), Hammer, Wilo (Германия), Pedrollo, Quattro Elementi, DAB, Speroni (Италия), SFA (Франция), Elpumps (Венгрия), отечественных (Джилекс, Вихрь, Belamos, Unipump, Millennium) и китайских фирм (Sturm, Patriot). Рядовой потребитель чаще приобретает два вида фекальных насосов – внутридомовые установки для принудительной откачки канализационных стоков и наружные агрегаты для дренажа канализации, обычно подающие очищенные в септиках стоки на дренажные поля или в фильтрующие колодцы. Для наружного дренажа хозяева частных домов чаще приобретает следующие модели, являющиеся лидерами рейтингов.

Grundfos SEG.40.09.2.1.502 – одноступенчатый погружной насос с радиально расположенным напорным патрубком, корпус сделан из полированного чугуна. Малогабаритная компоновка прибора делает его пригодным для стационарного и мобильного применения, агрегат оснащен режущим механизмом. В приборе имеется ручка для установки и перемещения, предусмотрена регулировка зазора рабочего колеса, есть защита от заклинивания (программируемый пуск с интервалами), основные характеристики Grundfos SEG:

  • подача: 15 м3/ч;
  • напор: 14,5 м;
  • глубина погружения: 10 м;
  • температура жидкости: до 40 °С;
  • мощность: 900 Вт;
  • размер частиц: до 10 мм;
  • защита: два термореле;
  • вес: 38 кг.

Цены на фекальные насосные станцииЦены на фекальные насосные станции

Рис. 11 Прайс-лист 2019 г на внутридомовые установки для монтажа в принудительную индивидуальную канализацию

Pedrollo BCm 15/50 (MCm 15/50) – мощный погружной фекальный агрегат с вертикальной установкой и открытым рабочим колесом Vortex, корпус выполнен из чугуна и оснащен ручкой для транспортировки, основные параметры Pedrollo BCm:

  • подача: 48 м3/ч;
  • напор: максимум 16 м;
  • глубина погружения: 10 м;
  • температура жидкости: до 40 °С;
  • мощность: 1100 Вт;
  • размер частиц: до 50 мм;
  • защита: от холостого хода, заклинивания и перегрева;
  • вес: 34 кг.

Jeelex Fekalnik 140/6 – отечественный фекальный насос популярной торговой марки, оснащен поплавковым выключателем и имеет удобную ручку, корпус сделан из высокопрочного пластика, параметры Джилекс:

  • подача: 8,4 м3/ч;
  • напор: максимум 6 м;
  • глубина погружения: 8 м;
  • температура жидкости: до 35 °С;
  • мощность: 250 Вт;
  • размер частиц: до 15 мм;
  • защита: от сухого хода.

Популярные бытовые фекальные насосы Популярные бытовые фекальные насосы

Рис. 12 Стоимость популярных бытовых фекальников 2019 г

Quattro Elementi Sewage 1100 F Ci-Cut – погружной фекальный насос вертикальной установки с поплавковым выключателем и режущей насадкой, корпус выполнен из чугуна и нержавейки, агрегат имеет следующие характеристики:

  • подача: 13,98 м3/ч;
  • напор: 7 м;
  • глубина погружения: 5 м;
  • температура жидкости: до 40 °С;
  • мощность: 1100 Вт;
  • размер частиц: до 15 мм;
  • защита: от перегрева и сухого хода;
  • вес: 5,4 кг.

Sturm! WP9709SW – один из лучших представителей бюджетных моделей китайского производства с вертикальной установкой, агрегат оснащен поплавковым выключателем и измельчителем, его основные параметры:

  • подача: 14 м3/ч;
  • напор: 12 м;
  • глубина погружения: 5 м;
  • температура жидкости: до 35 °С;
  • мощность: 900 Вт;
  • размер частиц: до 36 мм;
  • защита: от сухого хода и перегрева;
  • вес: 17,8 кг.

Основные узлы электронасоса Grundfos SEGОсновные узлы электронасоса Grundfos SEG

Рис. 13 Основные узлы электронасоса Grundfos SEG

Как правильно эксплуатировать

При использовании фекальных мобильных электронасосов необходимо соблюдать следующие основные правила их эксплуатации:

  • Рабочая среда, которая перекачивается фекальными электронасосами – вода с органическими компонентами и длинноволокнистыми включениями, запрещается их использование для транспортировки агрессивных химических веществ, огнеопасных жидкостей (бензина, масел).
  • Агрегат следует подбирать такой мощности, чтобы избежать превышения предельно допустимого количества циклов его повторного включения и выключения, для увеличения срока службы желательно максимально уменьшить данный показатель.
  • При подключении к электронасосу трубопровода канализационной трубы, последняя должна иметь по всей длине внутренний диаметр, равный размерам выходного патрубка – это предотвратит снижение производительности и засорение трубопровода фекальными отходами.
  • При нахождении в канализации длинноволокнистых отходов обязательно устанавливают измельчительную насадку или используют специальное, разрушающее волокна рабочее колесо.
  • Агрегаты помимо поплавкового выключателя должны быть оснащены внутренней защитой от сухого хода, перегрева обмотки – это предотвратит их выход из строя при некорректной работе отключающего питание поплавка.
  • В процессе эксплуатации периодически проверяют уровень масла и его состояние в агрегатах – если оно приобрело молочно-белый цвет, это говорит о нарушении герметичности уплотнений и попадании в него воды.

Примеры размещения принудительных насосов канализацииПримеры размещения принудительных насосов канализации

Рис. 14 Принудительная канализация с насосом – примеры размещения в доме

Рекомендации по самостоятельной установке

Фекальные мобильные насосы устанавливают в емкость с рабочей средой в соответствии с инструкцией по эксплуатации, при этом полезно придерживаться следующих рекомендаций:

  • Насос должен устанавливаться так, чтобы откачиваемые отходы с дна не забивали его входной патрубок, если там находится большой слой грязи, агрегат ставят на прочное и ровное основание.
  • При установке фекальника необходимо обеспечить свободное перемещение поплавка в приямке, выбирая место его расположения с наибольшей удаленностью от стенок резервуара.
  • Для транспортировки жидкости от погружных насосов лучше использовать жесткий полимерный трубопровод – его гладкие стенки по сравнению с другими материалами имеет наименьшее гидравлическое сопротивление – это увеличивает производительность агрегата и предотвращает забивание проходного канала отходами.
  • Для предотвращения ухода сточных вод обратно в источник при отключении электронасоса, в систему устанавливают обратный клапан, если он не предусмотрен в конструкции агрегата.

Cпособы монтажа погружного фекального насосаCпособы монтажа погружного фекального насоса

Рис. 15 Основные способы монтажа погружного фекальника

Фекальные насосы широко используют в бытовом хозяйстве для организации принудительной канализации в составе домашних компактных установок, и для наружного применения при наполнении дренажных колодцев, откачки отходов из выгребных ям. На рынок насосного оборудования агрегаты поставляются европейскими производителями из Италии, Германии, Дании, конкуренцию им составляет продукция российских брендов, изготовленная на китайских и отечественных производственных площадях.

Эжекторные насосы для сточных вод -vs- Насосы для измельчения сточных вод

В отдел продаж Septic Solutions® мы получаем много телефонных звонков по поводу погружных насосов для сточных вод. Подавляющее большинство клиентов, которым нужен насос для очистки сточных вод, автоматически считают, что им нужен насос для измельчения сточных вод. Обычно это неправильное название, из-за которого многие люди думают, что ВСЕ насосы для перекачки сточных вод на самом деле являются насосами-измельчителями. Это совсем не так. Насосы для перекачки сточных вод обычно делятся на две категории в жилых и легких коммерческих / промышленных секторах: насосы для эжектора сточных вод и насосы для измельчения сточных вод.

Чтобы пролить больше света на тему сравнения насосов эжекторных сточных вод и насосов измельчителей сточных вод, в этой статье мы подробно обсудим правильные применения для каждого агрегата.

Эжекторные насосы для сточных вод (4/10 л.с. — 2 л.с.)

Эжекторные насосы для сточных вод считаются погружными насосами для работы с твердыми частицами большого объема / низкого давления. Насосы эжектора сточных вод не имеют шлифовальных ножей. Они используют спиннинг, который забирает неочищенные сточные воды через нижнюю часть насоса и выталкивает их под давлением из выпускного отверстия в напорную трубу.Эжекторные насосы для сточных вод обычно предназначены для работы с твердыми частицами диаметром до 2 дюймов.

Чаще всего насосы для эжектора сточных вод используются для перекачки неочищенных сточных вод из жилого помещения в септик или самотечный канализационный трубопровод. Эти устройства обычно имеют разряд в 2 дюйма и диапазон от 4/10 л.с. до 2 л.с. Эжекторные насосы для сточных вод могут перекачивать большие объемы сточных вод (до 220 галлонов в минуту). Эти насосы предназначены для работы на коротких расстояниях (до 750 футов) и могут выдерживать давление напора почти 75 футов.

Типичным примером эжекторного насоса для сточных вод может служить насос в яме в подвальном этаже, предназначенный для отвода сточных вод из ванной комнаты в подвале на основной уровень. Другой пример — использование эжекторного насоса при добавлении жилого помещения или ванной комнаты в пристройку, гараж или сарай, чтобы вытеснить отходы обратно в септик главного дома.

При перекачке в септик или септическую систему всегда необходимо использовать эжекторный насос для сточных вод вместо насоса для измельчения сточных вод.

НАСОСЫ ДЛЯ МЕЛЬНИЦЫ ДЛЯ КАНАЛИЗАЦИИ (2 л.с. и больше)

Насосы для измельчения сточных вод

считаются погружными насосами для работы с твердыми частицами высокого давления / малого объема.Насосы для измельчения сточных вод имеют режущие лезвия, которые измельчают неочищенные сточные воды в суспензию перед их пропусканием через сливную линию. Насосы для измельчения сточных вод предназначены для работы с материалами того же типа, что и эжекторные насосы для сточных вод, но способны пропускать более жесткие твердые частицы.

Насосы для измельчения сточных вод обычно используются при перекачке из жилого помещения в городскую канализационную сеть под давлением. Поскольку напорная канализационная магистраль находится под давлением другого канализационного насоса, необходим насос, способный преодолеть это давление, чтобы перекачивать жидкости в эту магистраль.Насосы для измельчения сточных вод обладают такой способностью, перекачивая жидкость почти со скоростью 60 P.S.I. Насосы измельчителя сточных вод обычно имеют напор 1-1 / 4 ’’ и диапазон от 2 л.с. и выше. Они будут перекачивать небольшие объемы сточных вод (30 галлонов в минуту или меньше), но могут перекачивать их на большие расстояния (тысячи футов) и выдерживать напор до 130 футов.

Не рекомендуется использовать насос для измельчения сточных вод при перекачке сточных вод из жилого помещения в септик. Сточные воды перемалываются в такую ​​мелкую суспензию, что, попав в септик, твердые частицы никогда не отделяются от жидкости и переходят во вторичную систему.Это быстро разрушит ваше поле подземного выщелачивания.

Насосы измельчителя сточных вод 2,0 л.с. также требуют минимального давления напора от 20 до 30 футов для правильной работы. Использование насоса для измельчения сточных вод при низком напоре (очень небольшой вертикальный подъем, короткий горизонтальный ход) быстро сожжет насос. Большинство производителей полагаются на это минимальное давление напора, чтобы снизить частоту вращения электродвигателя. Когда это давление в головке отсутствует, двигатели вращаются быстрее, заставляя их потреблять больше силы тока и нагреваться, что в конечном итоге приведет к их выходу из строя намного быстрее, чем обычно.

КАКОЙ НАСОС СЛЕДУЕТ ИСПОЛЬЗОВАТЬ?

Вы должны использовать насос для измельчения сточных вод только в том случае, если к вашему применению применимо одно из следующих условий:

  1. При перекачке в канализационную магистраль под давлением.
  2. При перекачивании на очень большое расстояние (750 футов или более)
  3. У вас есть большое вертикальное расстояние для подъема сточных вод (минимум 30 футов)

Ниже приведены сценарии, при которых насос для выталкивания сточных вод будет работать лучше всего:

  • При перекачке сточных вод в септик.
  • При перекачке сточных вод в самотечную канализацию.
  • При перекачивании сточных вод на короткие расстояния (750 футов или меньше)
  • У вас есть небольшое вертикальное расстояние для подъема сточных вод (до 70 футов)
  • Таким образом, не все насосы для перекачки сточных вод являются насосами-измельчителями, а насос-измельчители сточных вод — не всегда нужно перекачивать неочищенные сточные воды. Фактически, в большинстве случаев насос эжектора сточных вод — гораздо лучший вариант. И есть определенные сценарии, когда вы можете использовать любой из этих типов.

    ИСКЛЮЧЕНИЕ ИЗ ПРАВИЛА

    1.0 HP Liberty ProVore Residential Grinder и насосы 1.0 HP Myers VRS Residential Grinder представляют собой специальные устройства, предназначенные для использования вместо бытовых насосов для выбрасывания сточных вод мощностью от 4/10 до 1,0 л.с. Для этих агрегатов нет требований к минимальному напору, и они обладают таким же режущим действием, что и более крупные коммерческие насосы-измельчители, но с меньшим двигателем мощностью 1,0 л.с. Хотя это будет хорошо работать при перекачивании из дома в городскую канализацию, поскольку он по-прежнему перемалывает сточные воды в жидкий раствор, мы все же не рекомендуем использовать его для перекачивания в септик.

    Если информация, описанная в приведенной выше статье, не дает ясного представления о том, какой насос вам необходимо использовать, позвоните нам по телефону 1-877-925-5132, и мы будем рады показать вам, какой именно насос подойдет лучше всего. для вашего приложения.

    Zoeller Автоматические и ручные погружные насосы для сточных вод

    Часто задаваемые вопросы

    Q. «Что такое листинг UL?»

    A. Лаборатория U nderwriters L когда-то была организацией страховой отрасли, но в настоящее время она является некоммерческой и проверяет электрические компоненты и другое оборудование на предмет потенциальных опасностей.UL является надежным источником соответствия продукции во всем мире.

    Q. «Что означает» коэффициент обслуживания «?»

    A. «Коэффициент обслуживания» — это множитель, который указывает приблизительную перегрузку, с которой может справиться двигатель. Коэффициент обслуживания 1,0 может выдерживать не более заданной мощности на постоянной основе, тогда как коэффициент обслуживания 1,2 позволяет безопасно выдерживать периодические нагрузки, на 20% превышающие определенную мощность.

    Q. «Что такое кольца буна-н (нитрила)?»

    А.Кольца из бутадиен-нитрила или нитрила обладают превосходной стойкостью к маслам и топливам на нефтяной основе, воде и спиртам. Также они обладают хорошей устойчивостью к кислотам и щелочам, за исключением тех, которые обладают сильным окислительным действием.

    Q. «В чем разница между автоматическим и неавтоматическим насосом?»

    A. Автоматический насос имеет встроенный поплавковый выключатель, который автоматически включает насос при фиксированном уровне воды. После того, как вода будет откачана до определенного уровня воды (заданного уровня), насос отключится.Неавтоматический насос не имеет встроенного переключателя, поэтому он будет включаться при подключении к сети и выключаться при отключении. На неавтоматических насосах можно установить отдельный элемент управления, такой как поплавковый выключатель (поплавковый выключатель переменного уровня), чтобы обеспечить переключатель с гибкостью для регулировки диапазона откачки.

    Q. «Как работает VLFS (поплавковый выключатель переменного уровня)?»

    A. Насосы с поплавковым выключателем переменного уровня не являются автоматическими. Вы просто прикрепляете поплавковый выключатель, и насос будет вести себя как автоматический насос.Однако VLFS позволяет указать уровень воды (от 6 до 36 дюймов), при котором будет включаться / выключаться ваш насос. Это отличается от обычных автоматических насосов, у которых есть предварительно установленный уровень воды, который включает и выключает их. Поскольку VLFS является съемным, насос также можно использовать как неавтоматический.

    Q. «В чем разница между VLFS (поплавковый выключатель переменного уровня) и проводным поплавковым выключателем?»

    A. Проводной поплавковый выключатель — это то же самое, что и VLFS, за исключением того, что он подключается непосредственно к насосу.VLFS подключается к насосу шнуром.

    Q. «В чем разница между насосом эжектора сточных вод и насосом дробилки?»

    A. Эжекторный насос для сточных вод имеет рабочие колеса, которые позволяют насосу пропускать твердые вещества заданного размера без засорения выпускного отверстия. Насос измельчителя имеет режущие лезвия, которые измельчают и срезают твердые отходы и предметы, которые обычно не встречаются в сточных водах, но могут быть смыты в унитаз. Эти более мелкие частицы могут затем проходить через рабочие колеса насоса на выходе.

    Q. «Что означает« сточные воды »?»

    A. Сточные воды — это термин, обычно используемый в отрасли обезвоживания для обозначения любых отходов в жидкой форме.

    Q. «Что такое крыльчатка Vortex и для чего она нужна?»

    A. Крыльчатка Vortex справляется с мусором лучше, чем другие рабочие колеса. Из-за конструкции самого рабочего колеса, водоворота или вихря, создается действие для перемещения материала, что приводит к меньшему количеству засоров, поскольку вихревые рабочие колеса утоплены и, как правило, вообще не контактируют с твердыми частицами.В отличие от этого, лопастные или двухлопастные рабочие колеса находятся в прямом контакте с твердыми частицами и поэтому могут быть более подвержены засорению. Ниже приведен пример крыльчатки Vortex.
    vortex impeller

    Q. «Что делает автоматический сброс защиты от тепловой перегрузки?»

    A. Если насос станет слишком горячим, защита от тепловой перегрузки отключит его, пока насос не остынет (чтобы предотвратить повреждение двигателя). Насос снова включается после того, как достаточно остынет. Эта функция резервной защиты полезна, если какой-то мусор вызывает перегрев насоса.

    Q. «Что означает« герметично закрытый »?»

    A. Это означает, что в двигатель ничего не входит и не выходит, и вам никогда не придется добавлять масло.

    Q. «Что означает« обезвоживание »?»

    A. Насосы называются насосами для обезвоживания, потому что они предназначены для удаления воды и перекачки ее в другое место.

    Q. «В чем преимущество двойного уплотнения перед насосом с одинарным уплотнением?»

    A. Внутреннее уплотнение обеспечивает дополнительную защиту на случай выхода из строя первичного уплотнения.

    Q. «Почему это называется погружной насос?»

    A. Эти насосы предназначены для установки непосредственно в воду. Они вытягивают воду из нижней части насоса.

    Q. «Что такое NEMA type 6?»

    A. Кожухи типа 6 предназначены для использования внутри и снаружи помещений, где случаются периодические погружения в воду. Он защищает закрытое оборудование от статического напора воды высотой 6 футов в течение 30 минут, пыли, брызг или внешней конденсации неагрессивных жидкостей, падающей или направляемой из шланга воды, ворса и просачивания.

    Q. «Что это за материал« неопрен »?»

    A. Неопрен — это высококачественный синтетический каучук, обладающий следующими характеристиками:

    • Устойчив к разложению под воздействием солнца, озона и погодных условий
    • Хорошо работает при контакте с маслами и большинством химикатов
    • Остается полезным в широком диапазоне температур
    • Обладает высокой физической выносливостью
    • Фантастическая устойчивость к повреждениям при изгибе и скручивании

    Q. «Что значит» отключаемая головка «?»

    A. Это означает, что насос не может перекачивать выше (измеряется по вертикали), чем указанная высота (без учета потерь на трение).

    Погружные насосы для сточных вод Pedrollo TRITUS с измельчителем

    Описание

    УСТАНОВКА И ИСПОЛЬЗОВАНИЕ

    Насосы серии Pedrollo TRITUS для измельчения сточных вод изготовлены из прочного чугуна большой толщины, устойчивого к истиранию и долговечны.Они оснащены отличным измельчителем из закаленной нержавеющей стали, который полностью измельчает твердые тела и волокна в сточных водах и сточных водах бытовых и гражданских зданий и под давлением передает их в канализацию по трубам малого диаметра.

    СТРОИТЕЛЬСТВО

    Корпус насоса: Чугун с эпоксидным электролитическим покрытием, порт с резьбой в соответствии с ISO 228/1
    Рабочее колесо: Открытый тип:
    — технополимер для TR 0,75, TR 1.1
    — прецизионная литая нержавеющая сталь AISI 304 для TR 1.5, TR 2.2

    Шлифовальный станок: Закаленная нержавеющая сталь AISI 440C
    Корпус двигателя: Чугун с эпоксидным электролитическим покрытием
    Вал двигателя:
    Нержавеющая сталь сталь EN 10088-3 — 1.4104 для TR 0.75, TR 1.1
    — Нержавеющая сталь AISI 431 для TR 1.5, TR 2.2

    Порт —
    TR0.75 / TR1.1: 1 1/4 ″ BSP
    TR1.5 / TR2.2: 1 1/2 ″ BSP
    Длина кабеля питания: 10 м
    Источник питания: 230 В, однофазный (230/1/50) или , трехфазный, 400 В (400/3/50)

    ДИАПАЗОН РАБОТЫ

    Расход до 260 л / мин (15.6 м³ / ч)
    Напор до 31 м

    ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ

    — максимальная глубина погружения 10 м
    (с достаточно длинным силовым кабелем)
    — Максимальная температура жидкости + 40 ° C
    Всасывание до 50 мм над уровнем земли
    — Прохождение взвешенных твердых частиц до Ø 40 мм
    Всасывание вниз над уровнем земли:
    85 мм для TR 0,75-1,1
    95 мм для TR 1,5-2,2
    — Минимальная глубина погружения для непрерывной работы:
    300 мм для TR 0 .75-1.1
    350 мм для TR 1.5-2.2

    ПУЛЬТ УПРАВЛЕНИЯ

    (только для однофазных версий)

    С ручным отключением от перегрузки и с конденсаторами для запуска и работы.

    Насос однофазный (220-230 В или 240 В)

    Емкость рабочего конденсатора

    Емкость пускового конденсатора

    ТРм 1.5

    50 мкФ 450 ВЛ

    80 мкФ 450 ВЛ

    Однофазные версии поставляются в комплекте с внешним поплавковым выключателем, панелью управления с конденсаторами, ручным отключением от перегрузки
    Трехфазные насосы имеют защиту от тепловой перегрузки, встроенную в обмотки.

    Насосы для сточных вод и насосы для сточных вод септиков Page 1

    Насосы для сточных вод и сточных вод септиков

    Канализационные насосы, как следует из их названия, используются для перекачки сточных вод, сточных вод и воды из септических резервуаров к месту обработки и вокруг него.Когда сточные воды необходимо перемещать в гору или на большое расстояние, насосы для перекачки сточных вод обычно используются над гравитационными системами из-за давления, которое они могут обеспечить. Насосы для сточных вод можно найти как в бытовых, так и в промышленных применениях, включая дома, стоянки для трейлеров и фабрики, а также на очистных сооружениях.

    Хотя они в основном работают с жидкими отходами, часто присутствуют твердые частицы, и поэтому для работы с абразивными и вязкими жидкостями требуется насос для сточных вод.Благодаря способности перекачивать эти типы жидкостей при высоком давлении, насосы для септических сточных вод часто представляют собой винтовые насосы винтового типа или центробежные насосы измельчителя, оснащенные вихревым или мацераторным рабочим колесом для измельчения твердых частиц перед прохождением через них.

    Посмотреть дополнительную информацию о канализационных насосах

    Канализационные насосы, как следует из их названия, используются для перекачки сточных вод, сточных вод и воды из септических резервуаров к месту обработки и вокруг него. Когда сточные воды необходимо перемещать в гору или на большое расстояние, насосы для перекачки сточных вод обычно используются над гравитационными системами из-за давления, которое они могут обеспечить.Насосы для сточных вод можно найти как в бытовых, так и в промышленных применениях, включая дома, стоянки для трейлеров и фабрики, а также на очистных сооружениях.

    Хотя они в основном работают с жидкими отходами, часто присутствуют твердые частицы, и поэтому для работы с абразивными и вязкими жидкостями требуется насос для сточных вод. Благодаря способности перекачивать эти типы жидкостей при высоком давлении, насосы для септических сточных вод часто представляют собой винтовые насосы винтового типа или центробежные насосы измельчителя, оснащенные вихревым или мацераторным рабочим колесом для измельчения твердых частиц перед прохождением через них.

    Сортировать по:

    Актуальность Макс. Расход Давление

    WQ Погружной насос для сточных вод | LEO

    Погружной насос для сточных вод WQ

    Приложение
    — Отвод сточных вод заводов, строительных площадок и коммерческих объектов.
    — Дренажная система на городских очистных сооружениях.
    — Канализационная станция в жилых кварталах.
    — Муниципальные проекты.
    — Метановые бассейны и орошение полей в сельской местности.

    Погружной насос для сточных вод WQ Характеристики
    — Максимум. Глубина погружения: 25 м.
    — Максимум. температура жидкости: + 40 ℃.
    — Значение pH жидкости: 5-9.
    — Максимум.плотность жидкости: 1,2×10³ кг / м³

    Двигатель погружного насоса для сточных вод WQ Характеристики
    — Медная обмотка.
    — Класс изоляции: Б.
    — Класс защиты: IP68.

    Технические данные погружного насоса для сточных вод WQ

    Модель Напряжение Мощность двигателя Выход Фитинг направляющей Макс.поток Макс. Голова Скорость Проход рабочего колеса
    В кВт л.с. в м³ / ч м об / мин мм
    50WQ10-10-0.75 380 0,75 1 2 50-50 28 13 3000 25
    50WQD10-10-0.75 220 0,75 1 2 50-50 28 13 3000 25
    50WQ8-16-1.1 380 1,1 1,5 2 50-50 25 19 3000 20
    50WQD8-16-1.1 220 1,1 1,5 2 50-50 25 19 3000 20
    65WQ15-10-1.1 380 1,1 1,5 2 1/2 50-65 28 15 3000 25
    65WQD15-10-1.1 220 1,1 1,5 2 1/2 50-65 28 15 3000 25
    50WQ8-20-1.5 380 1,5 2 2 50-50 25 22 3000 20
    50WQD8-20-1.5 220 1,5 2 2 50-50 25 22 3000 20
    65WQ15-15-1.5 380 1,5 2 2 1/2 50-65 35 20 3000 25
    65WQD15-15-1.5 220 1,5 2 2 1/2 50-65 35 20 3000 25
    65WQ15-20-2.2 380 2,2 3 2 50-50 38 23 3000 25
    65WQ25-17-2.2 380 2,2 3 2 1/2 65-65 44 22 3000 25
    80WQ40-9-2.2 380 2,2 3 3 65-80 65 16 3000 30
    50WQ15-26-3 380 3 4 2 50-50 47 29 3000 25
    65WQ25-22-3 380 3 4 2 1/2 65-65 55 26 3000 30
    80WQ40-13-3 380 3 4 3 80-80 72 21 3000 30
    100WQ60-9-3 380 3 4 4 80-100 88 19 3000 30
    65WQ25-28-4 380 4 5.5 2 1/2 65-65 55 32 3000 25
    80WQ40-18-4 380 4 5,5 3 80-80 80 24 3000 30
    100WQ60-13-4 380 4 5.5 4 80-100 89 24 3000 30
    50WQ15-40-5.5 380 5,5 7,5 2 50-50 50 43 3000 25
    80WQ30-30-5.5 380 5,5 7,5 3 80-80 47 37 3000 30
    100WQ65-15-5.5 380 5,5 7,5 4 100-100A 108 25 3000 30
    100WQ56-22-7.5 380 7,5 10 4 100-100A 90 31 3000 35
    150WQ100-10-7.5 380 7,5 10 6 150–150 140 20 3000 35
    100WQ65-15-5.5 (4П) 380 5,5 7,5 4 100-100 145 21 1500 55
    150WQ110-10-5.5 (4P) 380 5,5 7,5 6 150–150 200 16 1500 55
    100WQ100-15-7.5 (4П) 380 7,5 10 4 100-100 170 21 1500 55
    150WQ150-10-7.5 (4P) 380 7,5 10 6 150–150 220 16 1500 75
    100WQ100-25-11 (4P) 380 11 15 4 100-100 180 26 1500 50
    150WQ130-15-11 (4P) 380 11 15 6 150–150 270 20 1500 50
    200WQ300-7-11 (4P) 380 11 15 8 200-200 360 18 1500 65
    100WQ100-30-15 (4P) 380 15 20 4 100-100 190 32 1500 50
    150WQ130-20-15 (4P) 380 15 20 6 150–150 300 23 1500 50
    200WQ250-11-15 (4P) 380 15 20 8 200-200 380 22 1500 65
    150WQ180-20-18.5 (4П) 380 18,5 25 6 150–150 300 26 1500 50
    200WQ250-15-18.5 (4P) 380 18.5 25 8 200-200 400 25 1500 65
    150WQ180-25-22 (4P) 380 22 30 6 150–150 330 28 1500 50
    200WQ300-15-22 (4P) 380 22 30 8 200-200 450 28 1500 65
    150WQ180-30-30 (4P) 380 30 40 6 150–150 350 38 1500 70
    200WQ250-22-30 (4P) 380 30 40 8 200-200 500 34 1500 70
    250WQ600-9-30 (4P) 380 30 40 10 250-250 600 28 1500 70
    300WQ800-7-30 (4P) 380 30 40 12 300-300 1000 18 1500 80
    150WQ160-45-37 (4P) 380 37 50 6 150–150 380 43 1500 70
    200WQ350-25-37 (4P) 380 37 50 8 200-200 500 38 1500 70
    250WQ600-12-37 (4P) 380 37 50 10 250-250 720 32 1500 70
    300WQ900-8-37 (4P) 380 37 50 12 300-300 1200 22 1500 80
    200WQ380-28-45 (4P) 380 45 60 8 200-200 800 38 1500 70
    250WQ600-15-45 (4P) 380 45 60 10 250-250 600 43 1500 70
    300WQ800-12-45 (4P) 380 45 60 12 300-300 1300 25 1500 80

    Гидравлические характеристики погружного насоса для сточных вод WQ
    Таблица материалов погружного насоса для сточных вод WQ

    Часть Материал
    1 Ручка Сталь
    2 Верхняя крышка Чугун
    3 Конденсатор
    4 Термозащитное устройство
    5 Седло верхнего подшипника Чугун
    6 Беринг
    7 Статор
    8 Ротор
    9 Подшипник
    10 Корпус двигателя Чугун
    11 Седло подшипника Чугун
    12 Корпус насоса Чугун
    13 Рабочее колесо Чугун
    14 База Чугун
    15 Кабель
    16 Торцевое уплотнение Sic-Sic / карбон-керамика (<7.5 кВт) Sic-Sic / Sic-Sic (> 7,5 кВт)
    17 Сальник
    18 Шланговая муфта Чугун
    19 Клеммная коробка Чугун
    20 Кронштейн уплотнения Чугун
    21 Клемма для подключения

    LEO — компания, зарегистрированная в Китае (складской код 002131). LEO — ведущий производитель насосов для сточных вод и сточных вод, предлагает только высококачественные насосы.Компания LEO произвела миллионы насосов, которые сейчас используются в более чем 140 странах, и предлагает коммерческие водяные насосы, погружные насосы, центробежные насосы, бустерные насосы с индивидуальными решениями. Насосы для сточных вод LEO могут удовлетворить любые потребности в коммерческих насосных системах.

    .
