Подключение полотенцесушителя: схемы, подводные камни, ошибки

Невозможно найти человека, равнодушного к комфорту собственного дома. Особенно это касается кухонь, ванных комнат, совмещенных санузлов, которыми приходится пользоваться постоянно. Если говорить о последних, то для этих помещений очень важен подходящий температурный режим, а также отсутствие чрезмерной влажности. Чтобы обеспечить комфорт и решить обе задачи, необходима установка и подключение полотенцесушителя. Операция не так сложна, чтобы требовать помощи профессионала, однако перед монтажом дополнительного источника тепла не помешает вооружиться некоторыми знаниями. Они позволят сделать работу грамотно, помогут избежать потенциальных переделок в дальнейшем.

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

При выборе полотенцесушителя принцип работы, привлекательный вид не главные критерии. Необходимо учитывать максимально допустимое давление в отопительных либо водопроводных трубах, потому что материал должен с честью выдерживать потенциальные неприятности — гидроудары.

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант — подключение непосредственно к стояку. В этом случае полотенцесушитель (разных форм) становится его неотъемлемой частью. Такой монтаж можно увидеть в домах, имеющих старую систему водоснабжения. Данная схема не предусматривает установку шаровых кранов либо иных запорных элементов, так как при их запирании перекрывается стояк, а значит, соседи остаются без горячего водоснабжения. Поэтому, для того чтобы получить возможность отключения или самостоятельной регулировки температуры в полотенцесушителе, подключают байпас.

Боковой, диагональный подвод

Подключение полотенцесушителя с запорными элементами и байпасом возможно этими двумя способами. Разница между ними мала, но каждый мастер делает выбор, исходя из своих соображений. Эффективной работы данной схемы можно добиться, если следовать нескольким правилам:

Полотенцесушитель, располагающийся в 2000 мм (или более) от стояка, должен иметь врезку верхнего отвода выше, чем сама точка подключения у конструкции, нижняя — ниже. Если расстояние меньше этой цифры, то допускают монтаж прямых подводов, так как уклон в этом случае не нужен.
Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю врезку располагают ниже полотенцесушителя. Точно так же поступают, когда байпас имеет смещение. Нижняя врезка всегда обязана находиться ниже конструкции.
В этом случае тоже рекомендуется теплоизоляция подводов, запрещены «горбы». Использование воздухоотводчика — крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

Технология подключения

Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.

Материалы, инструменты

После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:

карандаш, рулетка;
кран Маевского, муфта, 2 тройника;
крепежи, кронштейны;
нож, паяльник для ПВХ труб;
отвертка, молоток;
пакля либо ФУМ-лента;
разводной ключ;
ПВХ трубы;
уровень;
фитинги — прямые, угловые;
шаровые краны.

Монтаж водяного полотенцесушителя

Это наиболее частый вид конструкции, подсоединяемой к системе горячего водоснабжения. Подключение полотенцесушителя в этом случае не создаст трудностей для тех, кто умеет обращаться с инструментами. Возможный первый этап — демонтаж старого изделия. В этом случае сначала перекрывают горячую воду и снимают старую конструкцию. Если ее нет, то работы проводят по такой схеме:

Используя строительный уровень и карандаш, на стене обозначают участки, предназначенные для крепления сушителя. Не забывают о требуемом уклоне подводки (от 3 до 10 мм).
Перекрывают подачу горячей воды. Устанавливают, фиксируют полотенцесушитель.
Монтируют перемычку-байпас, на концах трубы устанавливают тройники, шаровые краны.
С помощью фитингов подключают отводы, регулируют их направление.
Устанавливают на сушку для полотенец кран Маевского.

Все соединения уплотняют лентой (паклей). После проверки герметичности включают подачу воды, затем снова тестируют качество стыков.

Подключение электрического оборудования

Такая сушка может быть установлена в любом помещении, где есть розетка. В этом случае конструкцию закрепляют на стене, потом подключают к электросети. Так как в ванной всегда повышенный уровень влажности, нормам безопасности уделяют особое внимание:

заземление в квартире — условие обязательное;
устанавливают только скрытую изолированную проводку, безопасные розетки;
использование УЗО — мера необходимая.

К установке электрических полотенцесушителей тоже предъявляют свои требования:

нижняя часть конструкции должна отстоять от пола как минимум на 200 мм;
расстояние от сушки до умывальника либо ванной должно быть не менее 600 мм, до мебели — 700 мм;
между полотенцесушителем и стеной нужно оставить 300 мм.

Розетка для электроприбора не должна находиться в близком контакте с горячими контурами сушки для полотенец. Такой вариант обычно выбирают для частных домов.

Распространенные ошибки

Так как подключение полотенцесушителя не подразумевает особых трудностей, часто работу делают самостоятельно. Однако после монтажа все равно возникают проблемы. Возможные причины — ошибки при подсоединении.

Обратка (нижний подвод), установленная на уровне либо выше нижней точки сушки. Следствие — застой теплоносителя.
Монтаж сушителя выше подвода, в этом случае движение воды затрудняется.
Использование труб-подводов, имеющих изгибы. Результат — воздушная пробка, препятствующая свободной циркуляции теплоносителя.
Недопустимая схема, когда отводящая и подводящая трубы меняются местами.
Несовпадение диаметров стояка, подводки, змеевика.

Нередкая неприятность — наличие воздуха в системе. Чтобы избежать подобных эксцессов, для его стравливания устанавливают кран Маевского. Это приспособление позволит не знать подобных проблем на протяжении всего срока службы простой, но эффективной конструкции для сушки.

Подключение полотенцесушителя, а также выбор оптимальной схемы нельзя назвать очень сложными, миссия эта выполнима домашними мастерами. Важное условие — следование правилам. В этом случае шанс встретиться с ошибкой сводится к минимуму.

Для лучшего понимания операции «Подключение полотенцесушителя» не помешает заранее увидеть и услышать, что думают и как делают ее другие мастера. Один из полезных роликов можно посмотреть здесь:

Как подключить полотенцесушитель, необходимые материалы и инструменты

Иметь возможность быстро сушить вещи независимо от времени года, то ради чего мы приобретаем полотенцесушители. Чтобы не было проблем со способами подсоединить устройство к системе горячего водоснабжения или отопления рекомендуется приобретать отечественные изделия. Российские производители создают модели менее восприимчивые к коррозийным процессам, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса как подключить полотенцесушитель, потому что диаметр изделия будет заведомо совпадать с принятыми у нас стандартами.

Способы установки

На сегодняшний день потребителям предлагаются полотенцесушители трех модификаций:

с ТЭНом,
водяные,
комбинированные.

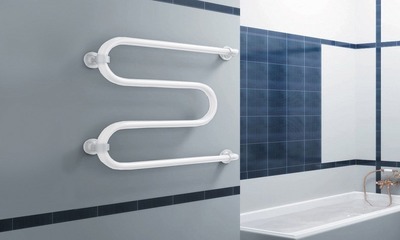

Водяной

Комбинированные

С ТЭНом

Монтаж полотенцесушителя своими руками доступен для водяных моделей. Здесь вы можете справиться без посторонней помощи. Подключение устройства электрического или комбинированного типа требует специализированных навыков. Вам будет необходимо вмешательство профессионального электрика:

водные и комбинированные модели более ограниченные в местах монтажа. Полотенцесушитель в ванной предоставляет возможность задействовать трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционен для российского жилья и удобен для сушки белья и полотенец;
полотенцесушитель электрический имеет собственную внутреннюю среду, которая нагревается под действием ТЭНа. Такую модель можно монтировать в любом удобном месте при условии доступного электропитания.

Если вам предстоит замена старого полотенцесушителя советского образца нужно при покупке новой модели выбирать устройство, предназначенное для нижнего подключения с аналогичным диаметром.

Самым оптимальным считается полотенцесушитель водного типа. В результате подсоединения к системе горячего водоснабжения вы получаете устройство функционирующее круглый год. Возможность контролировать подачу воды позволяет проводить ремонтные и монтажные работы вне зависимости от сезона.

Нужно помнить, что подключение полотенцесушителей к системе отопления накладывает на его работу сезонное ограничение. Быстро сушить белье вы сможете исключительно до тех пор, пока длится отопительный сезон.

Это же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подсоединить его нужно будет ждать летнего периода. Провести врезку в систему отопления зимой вам никто не позволит, так как эти манипуляции станут причиной заморозки стояка.

Скрытые в стене трубы, имеющие снаружи исключительно выходы, позволяют произвести монтаж водяного полотенцесушителя с боковым подключением. Считается, что установка подобного образца более трудоемкая, однако эстетически устройство смотрится намного выгоднее других моделей. Также следует обратить внимание на тщательную гидроизоляцию соединения. Устранение протечек в этом случае будет крайне сложной задачей.

Технология по подключению полотенцесушителя

Самая простая технология подключения электрических моделей. Здесь нет сложных соединений. Процесс правильного подключения полотенцесушителя заключается в фиксации крепежей на стене рядом со стационарной розеткой, при условии соблюдения правил электробезопасности. Это значит, что на устройство не должны попадать брызги и вода. Рекомендуемое минимальное расстояние от ванной или душевой кабины 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Здесь предстоит два этапа работы. Демонтаж ранее подключенного, старого устройства и установка на его место нового.

Материалы и инструменты

Прежде чем будет рассмотрено подключение полотенцесушителей к стояку горячей воды схема, нужно определиться с перечнем требуемых материалов и инструментария, с помощью которого устройство соединяется системой ГВС либо отопления. Для успешной установки и корректного подключения потребуются:

полотенцесушитель с диаметром соответствующим размеру труб в системе;
кронштейны для закрепления устройство на стену;
муфты и фитинги;
сверла и дюбели для крепежа кронштейнов;
нож;
трубы Ø 23 или 32 мм;
2–3 шаровых крана;
аппарат для сварки используемых труб;
ключ разводного типа;
тройники.

Для электрического типа из предложенного списка потребуются лишь сам полотенцесушитель, кронштейны для крепежа, сверла и дюбеля, с которыми устройство крепится на стеновую поверхность.

Шаровые краны

Паечная американка (муфта)

Паяльник для сварки труб

Труборезка

Демонтаж старого устройства

Отвечая на вопрос как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу установленного ранее устройства. Первым делом необходимо перекрыть подачу воды. Если дело касается системы отопления, то все манипуляции нужно предварительно согласовать с курирующими службами —управляющей компании или ЖЭКом.

Если ваше устройство соединяется с трубопроводом системы посредством резьбовых соединений, то вам необходимо открутить их и снять полотенцесушитель с крепежа. Когда речь идет о полотенцесушителях приваренных к трубам, прибегают к использованию болгарки, оставляя отрезок трубы, на котором далее будет произведена новая нарезка резьбы.

Демонтаж старого полотенцесушителя

Итак, алгоритм выглядит следующим образом:

перекрывается водоснабжение в трубах системы;
откручивается соединение резьбового типа, убирается прибор;
болгарка используется исключительно в случае, если полотенцесушитель был до этого приварен к трубе, или же из-за времени соединяющая резьба прикипела и открутить ее нет возможности.

Если планируется подключение полотенцесушителя в процессе ремонтных работ, необходимо на стене нанести метки, где конкретно будет смонтирован прибор. Для подвода труб штробятся каналы. По окончании этой процедуры можно переходить следующему шагу.

При демонтаже старого устройства нужно учитывать, что длины оставшихся труб должно быть достаточно для нарезания новой резьбы

Монтаж кранов (байпаса)

Байпас — труба перемычка для установки шарового крана. Он требуется для осуществления циркуляции воды в системе, если возникла необходимость отключить полотенцесушитель. Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас. Для электрического полотенцесушителя он не требуется.

Для изготовления байпаса берут трубы из того же материала, из которого изготовлена система. Наилучшим вариантом считается нержавеющая сталь. Это долговечный, устойчивый к взаимодействию с трубопроводной воды материал.

Виды байпасов

При монтаже байпаса первоначально монтируются шаровые краны. Если на используемых трубах не было резьбы, ее нарезают. Далее, на входе и выходе из змеевика полотенцесушителя устанавливается по одному крану. Обязательно обеспечьте качественную герметизацию соединений. Иначе в будущем придется устранять протечки.

Байпас не является обязательным элементом при установке полотенцесушителя, хуже функционировать устройство не будет. Байпас требуется на случай аварийных ситуаций, например, образования в зоне соединения полотенцесушителя и трубы течи. Возможно перекрыть воду на стояке, но в этом случае вам придется ждать пока не будет устранена поломка, оставаясь без горячего водоснабжения. Не самый удобный вариант. В случае полотенцесушителей, подключённых к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит посредством шаровых кранов перекрыть подачу воды на прибор. При этом вода будет продолжать циркулировать по основной системе. Для удаления воздушных пузырей на байпас устанавливается еще один кран в дополнение к имеющимся.

Монтаж полотенцесушителя

Для соединения полотенцесушителя с трубами вам потребуются фитинги. Они могут быть прямыми или угловыми. Фитинги соединяются с трубами посредством сварки.

Алгоритм осуществления работ выглядит следующим образом:

перекрывается подача воды на стояке. При осуществлении работ в многоквартирном доме требуется согласовать действия с организацией курирующей подачу воды;
устанавливаются три крана — на входе и выходе из змеевика полотенцесушителя, и ещё один на перемычку байпас. Это позволит в будущем легко осуществлять замену или ремонт полотенцесушителя;
по отметкам смонтировать на стене кронштейны или другие крепежные элементы для прибора. Между облицовкой стены и устройством должно выдерживаться предельное расстояние. Для диаметра трубы свыше 23 мм оно должно быть равно 50 мм, если диаметр менее 23 мм, то оставляете зазор 35 мм;
далее к прибору подсоединяется трубы с приваренными фитингами. Обязательно применяйте льняную подмотку для уплотнения места соединения. Аккуратно, чтобы не испортить резьбу, затяните;
проверьте результат на герметичность. Для этого в систему осуществите подачу воды. При правильно произведённых работах протеканий не возникнет.

Разметка перед установкой

Сверху вертикальные элементы полотенцесушителя будут зафиксированы в кольцах кронштейнов

Сбор полотенцесушителя

Монтаж полотенцесушителя

Этот алгоритм позволит качественно подключить полотенцесушитель так, что он будет длительно и стабильно работать. При желании вы можете осуществить установку своими руками.

Схемы подключения

При подключении диагональным или боковым способом необходимо располагать отводы на одном уровне с входами сушителя. Допустимо лишь небольшое отклонение. Если расположение отводов оказалось на расстоянии меньшем, чем длина между входами полотенцесушителя, то схема функционировать не будет.

При осуществлении подключения отводы должны монтироваться строго горизонтально. Максимально допустимое отклонение расстояние составляет около 2 процентов, то есть 2 сантиметра на 1 метр. Уклон определяется в зависимости от выбранной схемы и того, к какому концу трубы будет присоединяться отвод.

Подключение	Полотенцесушитель	Направление подачи горячей воды	Расположение отводов	Дня нормальной работы нужно
Нижнее	Лесенка	Любое	Ниже края сушилки	КПД максимальное. Установка на верхних выводах воздухоотводчиков – механических или автоматических. Отводы – труба; диаметр на 1 шаг меньше диаметра стояка. Байпас – прямой, с заужением трубой на 1 шаг меньшего диаметра.
Нижнее	Лесенка	Допустима подача сверху	Край сушителя между отводами	КПД снижается. Допускается верхний отвод смонтировать выше низа сушителя.
Универсальное боковое	Любая стандартная форма	Верхняя подача	Горизонтально, допускается минимальное отклонение	Байпас – прямой, незауженный. На лесенке воздухоотводчики не нужны, оставляют заглушки. При верхней подаче заужение на байпасе трубой на шаг меньшего диаметра или смещение перемычки ближе к устройству сушителя повысит КПД.
Универсальное боковое	Любая стандартная форма	Верхняя подача	Расположение верхнего отвода ниже верха сушителя	Требует установки кранов Маевского для стравливания воздуха
Диагональное	Лесенка	Функционирует при верхней подаче	Верхний отвод – к дальнему краю; нижний – к ближнему	КПД равно эффективности при подключении сбоку. Допускается зауженный и смещенный байпас.
Диагональное	Лесенка	Подача снизу	–	Байпас без заужения, четко по стояку.
В зависимости от модели	Полотенцесушители усложненной, нестандартной формы	В зависимости от гидродинамики изделия	–	–

Схемы будут работать исправно при условии, что отводы выполнены прямо. Любые изгибы, кольца и дуги —это области скопления воздуха. Неровный отвод воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Также нарушить циркуляцию могут фитинги с сильным сужением просвета. Внутри системы ничто не должно увеличивать гидравлического сопротивления. Тока воды должен быть свободным.

Схема крепежа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВС

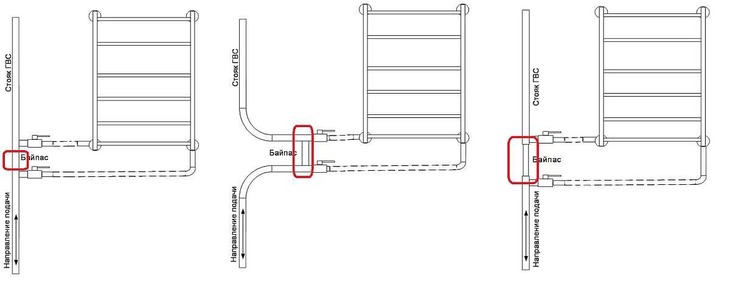

Схема подключения полотенцесушителя с байпасом

Схема подключения через «американки» с шаровыми кранами

Схема трёх видов подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют лишь на период отопления. Владельцы квартир, чтобы получить возможность сушить белье в любое время, устанавливают полотенце сушилки комбинированного типа, которые способны работать как от системы отопления или ГВС, так и от электросети. Для этого в устройство типа лесенка в нижнюю левую подводку производится монтаж электронагревателя оснащенного термостатом. Схема подключения полотенцесушителя к стояку горячей воды или системе отопления будет выглядеть следующим образом:

при перекрытии кранов устройство наполняется через подводку слева вверху на которую устанавливается кран Маевского;
полотенцесушитель наполняясь, приобретает среду благодаря которой производится нагрев от ТЭНа.
Если его отключить от розетки и открыть краны, возобновится обеспечение горячей водой из центральной системы.

Для кобминированного полотенцесушителя также нужна подводка воды

Необходимо предусмотреть место под розетку с заземлением для полотенцесушителя

Помните, что сушилки имеют высокое энергопотребление. Именно поэтому для них требуется отдельная розетка, к который подходит кабель способный выдержать высокое напряжение и запитывается непосредственно от электрощитка. Такая линия в проводке в обязательном порядке обеспечивается отдельным автоматом. К общей сети комбинированные сушилки не подключатся без риска для электропроводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков работы по монтажу электрокабелей, воспользуйтесь помощью специалистов. Они помогут грамотно произвести установку устройства и обеспечить качественную подачу электроэнергии.

Грамотное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное, грамотно подойти к процессу установки. Приборы значительно сэкономят ваше время, независимо от времени года.

Видео

Правильное подключение полотенцесушителя

Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Какие конструкции бывают

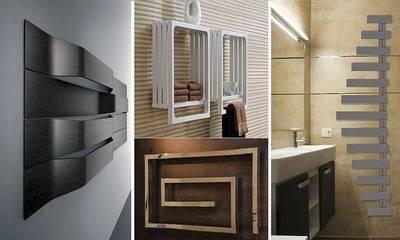

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
достаточного давления (2 атм или больше)
отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как располагать отводы (способы подключения)

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

Универсальное нижнее подключение полотенцесушителя «лесенки»

Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной (может хуже греться).

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

Возможный вариант нижнего подключения для подачи сверху

При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его заужении греться должно нормально. Этот способ не самый лучший, но рабочий.

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой незауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов — не меньше диаметра полотенцесушителя.

Боковое универсальное подключение полотенцесушителя

Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Но еще раз: такая схема будет работать только при верхней подаче воды.

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Возможный вариант бокового подключения (не самый лучший)

Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха в процессе.

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается (во всяком случае существенного улучшения нет), а расход труб больше, длиннее требуются и штробы, а это трудоемко. Хотя схема работоспособна.

Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

Диагональное подключение при верхней подаче

В этом случае тоже можно делать зауженый и смещенный байпас, но и без этого все должно работать «на ура». При нижней подаче байпас без заужения, ровно по стояку, подключение

Полотенцесушители сложной формы: как подключать

В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать еще и особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

Тут выбрано диагональное подключение, потому что другое попросту работать не будет

Установка полотенцесушителя Сунержи Элегия выбрано боковое, так как при любом другом циркуляция будет нарушена. Тут вариантов вообще нет.

Еще одна модель — с нижним подключением и сложной конструкцией имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй,чуть хуже — первый, самый малоэффективный — третий.

Варианты нижнего подключения с верхним разливом

При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

отводы сделаны уже чем межосевое расстояние полотенцесушителя;
сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Процесс монтажа

Само подсоединение полотенцесушителя к готовым выведенным отводам стандартное для сантехники — подходящие фитинги, лен и упаковочная паста или фум-лента. Для крепления к стене есть кронштейны или специальные зажимы-держатели, в которые труба вдавливается. Подробно процесс показан в видео.

Самые лучшие посты

Как подключить полотенцесушитель к системе отопления, водоснабжения

С байпасом или без

Перемычка между входом и выходом полотенцесушителя и есть байпас

При подключении без байпаса никаких кранов

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Схема 3 боковое и диагональное подключения с зауженным или смещённым байпасом.

Абсолютное большинство сантехников считают, что между отводами на ПС обязательно должно быть заужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы №№ 1 и 2), а во-вторых, в случае нижней подачи воды в стояке и слабой циркуляции заужение мешает работать полотенцесушителю вплоть до полного охлаждения, несмотря на внешне нормальное подключение. Поэтому всегда стоит стремиться к тому, чтобы диаметр байпаса был равен диаметру стояка.

Рисунок 21. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Боковое подключение.

Рисунок 22. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Боковое подключение.

Рисунок 23. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Диагональное подключение.

Рисунок 24. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Диагональное подключение.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже

При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже.

Минусы этой схемы:

Гарантируется стабильная работа только для верхней подачи.

Плюсы этой схемы:

Однозначно и стабильно работает при верхней подаче в стояке.
Не требуется стравливание воздуха из ПС после отключения воды.
Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

Ещё раз напомним, что при нижней подаче заужение/смещение между отводами препятствует работе ПС вплоть до полной его неработоспособности! При верхней подаче допустимо заужение байпаса максимум на 1 шаг от диаметра стояка. Заужение смещённого байпаса вообще никогда не требуется.
Нижний отвод стояка должен быть ниже низа ПС, а верхний отвод стояка — выше верха ПС.
Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
Не должно быть «горбов» (совершенно недопустимы, в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции).
Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

а) Замедляет циркуляцию во всём стояке (падает температура горячей воды).
б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.

Как подключить полотенцесушитель на стояк горячего водоснабжения

Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.

Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.

Так выглядит узел подключения по закрытой схеме:

Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:

1′′×1/2′′ или 1′′×3/4′′;
3/4′′×3/4′′ или 3/4′′×1/2′′.

Узел подсоединения по открытой схеме:

По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.

Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:

3,5 сантиметра – при диаметре трубы до 23 миллиметров;
5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.

Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.

Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.
