Поплавок для включения насоса: Как подключить поплавковый выключатель к насосу

Содержание

Для чего предназначен и как работает поплавковый выключатель

Надежный, практичный и удобный поплавковый выключатель обеспечивает корректную автоматическую регулировку работы электрических насосов в канализационных, дренажных, водоотводных и водоподающих системах, исполняет роль датчика уровня воды и предохраняет оборудование от «сухого хода».

Правильно подключенный прибор следит за функционированием коммуникационных элементов и включает либо отключает насос при изменении допустимого уровня воды или другой жидкости в системе. Размещается в различных накопительных баках, емкостях, резервуарах, колодцах и пр.

Содержание статьи:

Конструкционное устройство и возможности агрегата

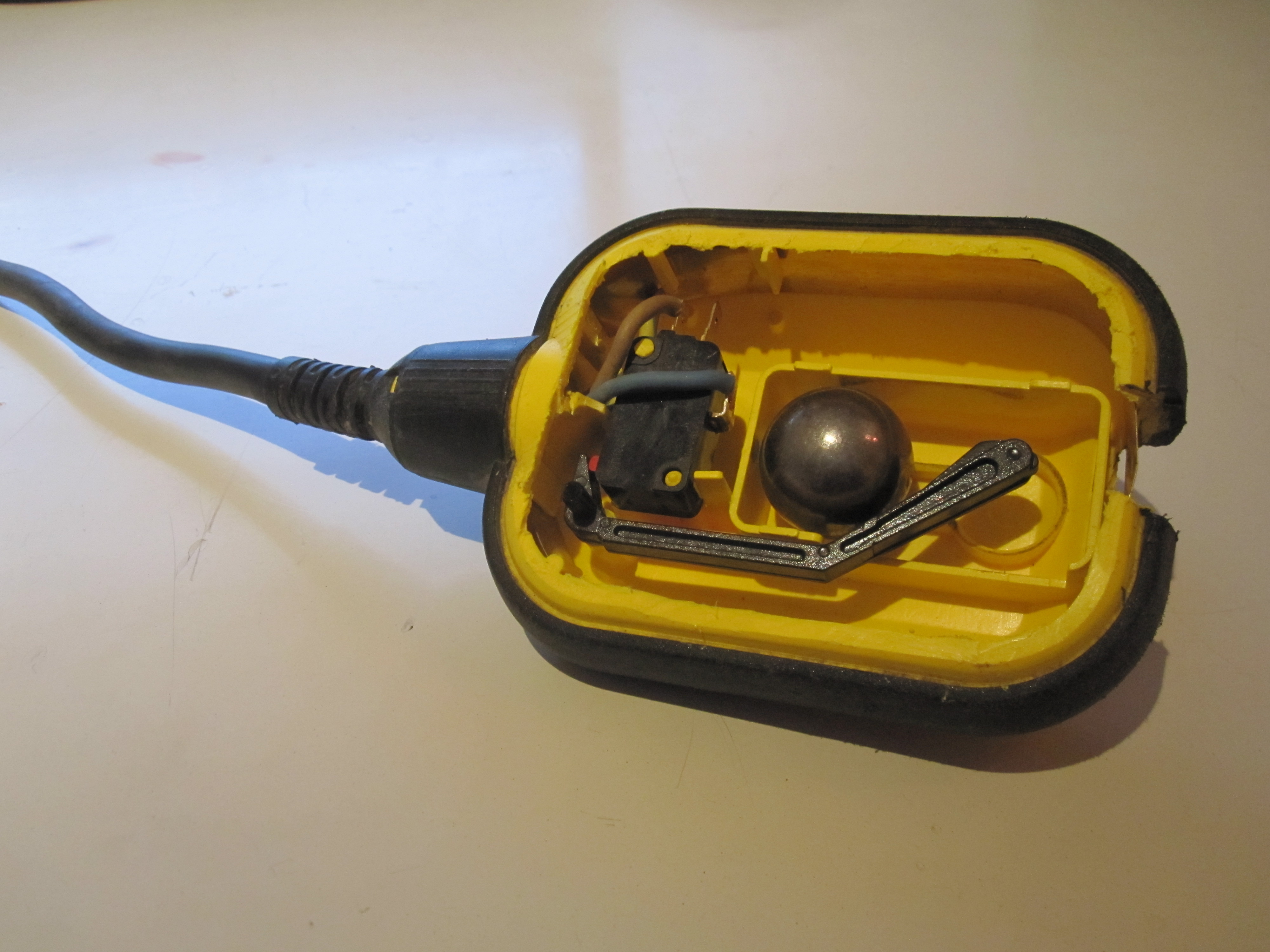

Выключатель поплавкового типа имеет элементарную конструкцию. Внутри корпуса, сделанного из прочного термостойкого пластика, располагается рабочий электрический переключатель. Там же находится рычаг для переброски контактов в переключателе и стальной шарик, меняющий положение рычажного элемента при изменении положения самого поплавка.

Устройства такого типа относятся к универсальным вариантам бытового оборудования, потому что одинаково корректно срабатывают как в случае переполнения, так и при опустошении накопительного резервуара.

Несмотря на конструкционную простоту, поплавковый выключатель демонстрирует высокую эффективность и может решать параллельно сразу несколько задач. Наличие этого устройства существенно облегчает управление оборудованием и продлевает его полноценное, качественное функционирование

От переключательного узла ответвляется кабель, состоящий из трех проводов – синего, коричневого и черного. Один из них (черный) является общим, коричневый выходит от нормально закрытого, а синий – от нормально открытого контактов переключателя.

Когда поплавок в резервуаре находится в нижнем положении, цепь замыкается между синим и черным проводами. Если прибор переходит в верхнее положение, происходит замыкание контактов между коричневым и черным элементами. В каждом отдельном случае провод, не задействованный в схеме подключения, должен быть надежно и качественно заизолирован

К подводящему кабелю и коробке корпуса тоже предъявляются особые требования. Первый элемент просто обязан иметь максимально высокий уровень влагостойкости, а вторая деталь должна быть полностью герметична и непроницаема для воды.

Выходное отверстие прибора укрепляется дополнительным высокопрочным уплотнителем и оснащается практичным приспособлением, обеспечивающим нейтрализацию в кабеле механических напряжений.

Поплавковый выключатель защищает насос от холостого хода, возникающего в момент, когда из резервуара почти полностью откачана накопившаяся жидкость

Заизолированная полая часть кабельного ввода заполняется полимерной смолой. Это исключает попадание внутрь влаги или любой другой жидкости, в которой функционирует оборудование.

Корпус и оболочка кабеля обладают высокой прочностью и термостойкостью. Благодаря этому они практически неуязвимы к воздействию таких элементов агрессивной среды, как жидкие масла, фекальные воды, мочевая и фруктовая кислота, бензин и пр.

Для более точного контроля работы насоса в коммуникационной системе можно разместить внутри резервуара с жидкостью несколько поплавковых выключателей. Каждый из них будет выполнять определенную функцию и существенно облегчит процесс эксплуатации оборудования

Внутреннее пространство корпуса выключателя заполнено воздухом. Поэтому прибор стремится всплыть на поверхность и занять максимально высокое положение. Когда уровень жидкости в резервуаре падает, поплавок естественным путем опускается вниз.

Длина провода, предусмотренного для перемещения механизма, регулирует разброс между верхним и нижним положениями поплавка. Базовую отправную точку, относительно которой осуществляется движение, задает груз, перемещающийся вдоль кабеля выключателя.

Пластиковый корпус обладает гладкой, непористой поверхностью. К ней не пристают загрязнения и не прилипают фрагменты отходов жизнедеятельности человека, оказавшиеся в сточных или канализационных водах.

Песок, бумага и любые другие твердые или плотные кусочки и элементы соскальзывают с агрегата, никак не влияя на его работоспособность, плавучесть и функциональность.

Выключатели-поплавки мультифункциональны и способны решать целый комплекс заданий разного уровня сложности.

Всего несколько модулей, смонтированных в одном резервуаре, обеспечивают:

  • эффективное функционирование главного насоса коммуникационной системы;
  • полноценную работу вспомогательной помпы.

Кроме того, они могут играть роль аварийного контроллера, четко фиксируя резкое понижение уровня жидкости в резервуаре и выступать в качестве датчика-сигнализатора перелива.

Дренажный насос, оснащенный выключателем поплавкового типа, поможет в период таяния снегов или в сезон дождей осушить прилегающую к домовладению местность или выкачать воду из бассейна для плановой чистки и дальнейшей полноценной эксплуатации

Это даст возможность снизить нагрузку на оборудование и защитит от лишнего износа, перехода на «сухой ход» и прочих неприятных, но потенциально возможных происшествий.

Общая классификация устройств

Поплавковые современные выключатели подразделяются на два типа. Легкие модули предназначаются для насосных комплексов, осуществляющих отвод или снабжение потребителей проточной водой для бытовых целей. Тяжелые приборы используются при управлении дренажным и .

Сколько поплавков разместить в резервуаре, определяется отдельно в каждом индивидуальном случае, и напрямую зависит от числа подключенных насосов и общей потребности системы в предохранительных агрегатах

Покупать поплавковый выключатель для насоса нужно с четким пониманием задач, которые необходимо решить. Легкие элементы привлекают клиентов низкой ценой, но могут работать только в чистой воде, предназначенной для питья и бытовых нужд.

Тяжелые агрегаты эффективно функционируют в среде любого уровня агрессивности, однако применять их для обычной воды считается нецелесообразным из-за высокой стоимости.

Условия совершения правильной покупки

Перед покупкой сигнализатора-поплавка необходимо обозначить область и способ применения оборудования, необходимые электрические характеристики, размеры модуля и длину кабеля.

Когда в коммуникациях используется насос старого образца, не оснащенный выключателем, всегда есть риск того, что оборудование может выйти из строя благодаря внезапно возникшей сверхнормативной нагрузке

Чтобы избежать неприятностей, стоит отдельно приобрести поплавковый элемент и подключить его к системе своими руками или посредством вызова на дом профессионала.

Если поплавком планируется оснастить водоотводную или , достаточно будет приобрести недорогой модуль легкого типа. Он обладает хорошей плавательной способностью, четко реагирует на уровень воды в резервуаре и сразу же подает сигнал другим элементам системы, если вдруг случаются какие-то изменения.

Для дренажно-канализационных систем подойдут тяжелые поплавки без грузила, предназначенные для нахождения в агрессивной среде высокой плотности.

Нюансы электрических характеристик

Сила тока и напряжение поплавкового выключателя должны четко соответствовать параметрам электрического насоса. Уровень напряжения, как правило, составляет 220 В. Допустимы колебания этого показателя в пределах 5-10%, как в большую, так и в меньшую сторону.

Что касается силы тока, эта величина у выключателя должна превышать параметры, прописанные для насоса. В документации поплавка обычно пишется максимально допустимый показатель для реактивной и активной нагрузок. При подключении насосного оборудования обычно учитывают число, соответствующее реактивной позиции.

Дополнительные критерии выбора

Температурный диапазон поплавковых выключателей довольно велик. Благодаря этому для забора воды из колодца или скважины можно выбрать любой агрегат, максимально подходящий для поставленных задач по всем остальным параметрам.

Средний показатель диапазона температур у поплавков составляет 0-60℃. Однако отдельные производители изготовляют еще более термостойкие модули, способные выдерживать температуру до +70℃

А вот на размер исходящего соединительного кабеля придется обратить особое внимания. Обычно длина этого элемента составляет от 2 до 10 метров. Приборы с коротким проводом больше подойдут для резервуаров малой глубины, а детали, оснащенные длинным кабелем, успешно поработают в колодцах и современных большой глубины.

Особенности монтажа поплавка

Корректно установить поплавковый выключатель можно несколькими способами. Перед началом работ в первую очередь следует убедиться, что ток, потребляемый насосом, меньше, чем максимально допустимый показатель тока, прописанный в документах по эксплуатации оборудования.

Простая установка для одного модуля

Наиболее простой, быстрый и не слишком трудозатратный способ установки сводится к монтажу поплавка в емкость посредством водонепроницаемого кабеля и специального грузила, которое обычно входит в базовый комплект агрегата.

Работы по установке осуществляются в следующем порядке:

  1. Грузило нанизывается на кабельный трос. Потом путем эксперимента определяется длина плеча свободного хода поплавкового устройства.
  2. Затем положение грузила фиксируется на кабеле с помощью специальной практичной защелки.
  3. Кабель посредством соединительных элементов крепится к наружной стороне резервуара.
  4. Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Монтаж и настройка оборудования проводятся согласно схемам, содержащимся в документации, прилагающейся к устройству.

По окончании всех необходимых действий оборудование обязательно тестируется на работоспособность. Для этого насос под контролем хозяев запускается в обычном режиме на 2-3 часа.

Монтировать выключатель поплавкового типа на подводящий кабель допустимо лишь в том случае, когда в резервуаре будет работать всего один такой агрегат. Также не должно быть никаких предпосылок к тому, что прибор за что-нибудь зацепится или зависнет внутри емкости

Если прокачка воды идет нормально и не дает сбоев, значит, установка и последующее подключение были сделаны с соблюдением всех правил.

Правила монтажа двух и более изделий

Если согласно проектной документации требуется установить несколько поплавковых приборов, имеет смысл использовать штанговый способ монтажа. На роль крепежного элемента (штанги) подойдет фрагмент прочной пластиковой трубы. Его четко и надежно закрепляют внутри емкости, предназначенной для наполнения.

Затем на штанговую основу осуществляется монтаж поплавков. Они равномерно распределяются по всей длине трубы так, чтобы после фиксации и регулировки вокруг каждого модуля оставалось свободное пространство, обеспечивающее приборам возможность четко выполнять свои функции, при этом не мешая друг другу.

Отходящие от выключателей кабели прикрепляются к штанге с помощью хомутов. Этот способ позволяет установить практически любое количество выключателей, взяв таким образом под контроль полноценный комплекс, состоящий из нескольких насосов.

В случае надобности допустимо использовать две и более штанги и монтировать на них необходимое число поплавков, соответствующее количеству используемых насосов или пультов управления.

Принцип работы поплавка в разных системах

Область применения выключателей поплавкового типа очень широка. Элемент корректно функционирует в стандартных , эффективно контролирует наполнение и опустошение емкости накопительного бака резервуара, предохраняет оборудование от работы вхолостую и продлевает его эксплуатационный срок.

Роль выключателя в водоподающих комплексах

Устройство, помещенное в емкость, всплывает на поверхность, когда резервуар наполняется водой, и своевременно отключает действующий насос, не допустив таким способом перелива. Когда уровень воды понижается, поплавок опускается вместе с ним и сразу же активирует насос для последующего наполнения емкости водой.

Находясь на поверхности резервуара (при заполненной емкости), прибор подаст сигнал к работе и отключит ее, когда опустится на дно (при опорожнившейся емкости).

Многие производители современных бытовых насосов изначально комплектуют свои изделия практичным, удобным, высокопрочным, термостойким и водонепроницаемым плавающим выключателем. Приобретя такой агрегат, хозяевам уже не придется подбирать к нему поплавок и возиться с корректным подключением прибора к качающему воду оборудованию

Закрыть клапан или опустить задвижку с сервоприводом поплавок скомандует, оказавшись на поверхности наполнившейся жидкостью емкости. Опустившись на дно (при пустом резервуаре) прибор опять откроет клапан или задвижку, заново активируя наполнение емкости водой.

На диспетчерский пункт или непосредственно оператору поплавок пошлет сигнал, когда окажется на поверхности заполнившейся емкости. Об отсутствии воды в баке устройство сообщит, когда опустится на дно рабочей емкости.

Контакт с дренажной или канализационной системой

Для , фекальных и рекомендуется использовать тяжелый поплавковый выключатель. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами.

Прибор четко следит за работой насосного комплекса и, всплыв на поверхность при заполненной емкости, сразу же активирует оборудование. Отключение осуществляется в тот момент, когда устройство опускается на дно в результате опорожнения резервуара.

Наличие в дренажно-канализационной системе выключателя поплавкового типа позволяет автоматически отключить насос в тот момент, когда резервуар будет опустошен. Сигнал для остановки работы подаст регулятор барореле, располагающийся в поплавковом устройстве

Функционал допускает подключение двух насосов к одному поплавковому выключателю. В этом случае качающие агрегаты будут работать по очереди. Один начнет наполнять емкость, когда поплавок займет нижнее положение, а второй включится в работу, когда выключатель окажется наверху.

Однако специалисты указывают на малую эффективность системы и обращают внимание на потенциально возможные перепады с поставкой бытовой воды во время наполнения емкости.

Обслуживание и ремонт оборудования

Выключатель поплавкового типа – конструктивно простой и доступный прибор. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок. При соблюдении эксплуатационных правил, заявленных производителем, вырабатывает весь гарантийный срок и после него также качественно продолжает выполнять свои обязанности.

Наличие поплавка позволяет дер

принцип работы, виды и характеристики

Дренажный насос с поплавковым выключателем обладает компактными размерами

Дренажный насос относится к надежным и функциональным устройствам, применяемым для перекачки жидкости. Можно монтировать несколько поплавков, каждый из которых предназначен для выполнения самых различных функций. Это может быть приспособление управления насосом, датчик перелива и уровня жидкости. Их применение дает возможность комплексно защитить насосное оборудование от поломок, а также предотвратить перелив в случае переполнения емкости.

Содержание статьи

Области применения и функции

Существуют модели, конструкция которых дает возможность выкачивать грязную воду. Средний по мощности насос позволяет буквально за минуту выкачать примерно 180 л воды. Производительность значительно снижается при погружении, а также некоторого удаления от места откачки.

Дренажный насос с поплавковым выключателем рекомендуется покупать в проверенных магазинах, предоставляющих гарантию

Приборы с встроенным поплавком предназначены для выкачивания жидкости из:

  • Колодцев;
  • Искусственных водоемов;
  • Скважин.

Важно! Многие представленные на рынке модели не предназначены для выкачки горячей воды.

Конструкция агрегата состоит из двух труб: входной и выходной. Входная труба предназначена для засасывания жидкости из заполненной емкости. Выходная труба служит для отвода грязной воды за пределы участка. Важно следить за тем, чтобы жидкость не попала в двигатель, так как это может привести к возникновению неисправности. Устройство должно перекачивать стоки гораздо быстрее, чем поднимается уровень воды в котловане.

К канализационной системе дренажные устройства подключаются при помощи патрубка. Именно поэтому при монтировании агрегата обязательно нужно знать точные параметры канализационной трубы.

Основным плюсом подобных приспособлений является то, что их при надобности можно перемещать в совершенно любое место.

Чтобы обеспечить защиту насосного аппарата, применяются поплавковые устройства, имеющие различные плюсы. Поплавок бывает легким и тяжелым. Принцип работы заключается в том, что если поплавок расположен в нижнем положении, то замыкается цепь с проводом. Когда же он расположен наверху, то замыкаются контакты закрытых проводков. Стоит отметить, что прибор должен быть герметичным. Погружные насосы широко применяются для монтирования в резервуарах, баках и емкостях для накопления воды.

Несколько поплавков могут быть установлены в одной емкости для выполнения различных функций:

  • Управление насосом;
  • Контроль перелива жидкости;
  • Быть аварийными датчиками уровня.

Поплавок – плавающее устройство, расположенное в пластиковой коробке. Внутри нее расположен переключатель. От электрического переключателя отходит кабель с 3 проводами разного цвета, один из них общий, а два других отвечают за открытие и закрытие контактов. Стальной шарик предназначается для обеспечения нормального функционирования электроцепи при изменении положения поплавка.

При проведении монтажа этого устройства нужно проверить величину тока, потребляемого насосом. Он должен быть несколько меньше максимально допустимого, указанного в инструкции по эксплуатации. Самым простым способом будет монтирование его в емкости. При этом применяется поплавок вместе с кабелем, а также специальный грузик.

Устройство дренажного насоса с поплавком

Почвенный дренаж помогает предотвратить накопление лишней влаги на участке. Однако бывают такие ситуации, например, ливень, неисправность системы водоотведения, авария на водопроводе, когда потребуется дренажное оборудование для устранения загрязненной воды.

По общему принципу работы подобное устройство можно разделить на:

  • Погружные;
  • Поверхностные;
  • Полупогружные.

Погружной насос является внутренним и предназначен для работы в скважинах и колодцах. Оборудование полностью погружается в резервуар с жидкостью, так как конструкция это позволяет сделать. Корпус и детали прибора изготавливаются из прочных материалов, которым не грозит разрушение от сточных вод.

Дренажный насос обладает достаточно простой конструкцией, поэтому им легко пользоваться

Погружные насосы считаются наиболее надежными, и это самый лучший вариант для частного дома. Устройство монтируется стационарно. Еще до момента установки можно предусмотреть возможность подъема прибора при надобности осуществления демонтажа для обслуживания, замены и ремонта. Изготавливается насос из нержавеющей стали, пластика и чугуна, а также применяются их различные сочетания.

Принцип работы оборудования

Дренажные насосные системы в последнее время начали пользоваться большой популярностью, так как они способны перекачивать даже сильно загрязненные жидкости. Именно поэтому их зачастую применяют владельцы дачных участков и загородных домов. Самым оптимальным вариантом подобного оборудования считается насос со встроенным поплавком, работа которого происходит с автоматическим включением. Это позволяет минимизировать риск возникновения неисправностей.\

Дренажный насос – удобное и надежное приспособление, предназначенное для откачивания загрязненной воды из подвала, колодца и других емкостей.

Неисправности и способы ремонта дренажных насосов с поплавком

Содержание статьи:

Дренажные насосы на дачных участках выполняют не самые приятные операции. С их помощью осушают сточные колодцы, бассейны, подвалы, помогают септикам производить сброс очищенной (осветленной) воды за пределы территории. Но, как и все оборудование этого типа, дренажные насосные установки имеют свойство со временем выходить из строя. Поэтому приходит момент, когда потребуется ремонт дренажных насосов.

Как устроен дренажный насос

Этот тип насосного оборудования относится к категории «центробежных». На вал электродвигателя насажена крыльчатка, которая и перекачивает воду. По этому принципу работает большое количество разных моделей. Но дренажная от остальных отличается тем, что у нее крыльчатка изготовлена из стали, при этом стенки лопастей толще, чем у обычных приборов. Кроме того, проход между корпусом агрегата и стенками, ограждающими камеру подачи и отсек, где располагается электродвигатель, больше. Это позволяет свободно перемещаться по зазору песку, мелким камешкам, органическим включениям и прочим частицам с большими размерами.

Производители предлагают дренажные насосы с поплавковым выключателем. Последний реагирует на уровень откачиваемой воды. И если он снизился до критической отметки, насос тут же отключается. Поплавок выполняет функции защиты от сухого хода.

Причины поломки

Причин неисправностей дренажных насосов не так много. Но выявить одну из них не всегда просто. К тому же может выйти из строя отработавший много лет агрегат или только что приобретенный. В последнем случае это может быть заводской дефект, либо были допущены ошибки при монтаже насосного оборудования. К примеру, насос был опущен на недостаточную глубину, поэтому всасывающее отверстие оказалось над поверхностью водной глади.

Чаще все неисправности проявляют себя в процессе работы прибора. Очень важно правильно эксплуатировать его по контрольным параметрам, которые производитель обязательно указывает в паспорте изделия. Если насосное устройство использовать неправильно, нагрузки просто разрушат его, выведут из строя рабочие узлы и детали. К таким контрольным параметрам относятся размеры частиц, расположенных в перекачиваемой воде. Если они больше, чем указано в паспорте, это в первую очередь приведет к выходу из строя крыльчатки или электродвигателя.

То же самое можно сказать, если насосный агрегат работает вхолостую. Охлаждение электродвигателя производится перекачиваемой водой. Если она в корпус насоса не попадает, через несколько минут работы мотор перегреется и высока вероятность, что его обмотки сгорят.

Отсутствие профилактики тоже может стать причиной выхода из строя дренажного насоса. Большое количество поломок можно предупредить, если вовремя обнаружить предпосылки для их появления.

Виды поломок и способы их устранения

Принцип работы поплавкового выключателя

Можно разделить поломки на простые и сложные. Последние невозможно исправить своими руками. К примеру, произвести ремонт электродвигателя. К категории простых относятся неисправности, которые можно устранить, не обращаясь в сервисный центр. Обычно это замена вышедшей из строя детали на новую или банальная чистка внутренностей насосной установки.

Банальная ситуация – не работает дренажный насос с поплавковым выключателем – не включается при необходимости.

Причины:

  • Вышел из строя электрический кабель питания. Это нередко случается при его перегибах, перекрутках, или в процессе транспортировки отошла одна из клемм прибора. Найти обрыв не всегда получается, поэтому оптимальное решение – сделать замену на новый провод. Важно грамотно открыть крышку клеммной коробки. Под ней находится резиновая прокладка, которая создает герметичное примыкание к коробке. Если манжета порвется, придется менять и ее. Главная задача при замене питающего кабеля – точно подсоединить жилы нового провода к клеммам. Перепутать ничего нельзя.
  • Одна из причин касается самого поплавкового выключателя. Работает он по принципу рычага, который то соединяет клеммы между собой, отчего подается питание на электродвигатель, то разъединяет их. Часто случается так, что плоскости соприкосновения клемм покрываются грязью или ржавчиной. Их надо просто очистить любыми средствами, для чего придется разобрать дренажный насос с внешним поплавком, очистить клеммы и собрать устройство заново.
  • Иногда происходит излом провода, который соединяет поплавок с насосом. Чтобы проверить, так ли это на самом деле, необходимо параллельно установить новый провод и попробовать включить насос. Если он заработал, проблема именно в кабеле. Его и надо заменить.

Причины на самом деле несложные. Но не всегда надо с ними разбираться самостоятельно. Находящийся в воде прибор создаст большие проблемы с его вскрытием за счет заржавевших крепежных деталей. Поэтому лучше отвезти его в сервисный центр.

Если вода слишком грязная, насос может засориться

Вторая поломка: гудит электродвигатель, но насос не качает воду. Причины:

  • засорился подающий трубопровод;
  • большой износ крыльчатки или полный излом лопастей;
  • размеры примеси в перекачиваемой воде больше паспортных;
  • упало напряжение в сети.

Первую проблему решить несложно. Надо поднять насос из колодца, открутить подающий шланг и промыть его напором воды. Вторая решается более сложными манипуляциями – придется заменить крыльчатку на новую, вскрыв камеру всасывания жидкости. Проблема с падением напряжения решается установкой в сеть питания повышающего трансформатора.

Третья неприятность: гудит насос, но не крутиться. Эта одна из сложных поломок, в основе которой лежит заклинивание подшипников. Своими руками, если вы не специалист по ремонту насосного оборудования, устранить эту неприятность не получится. Но есть и другая причина, не менее неприятная. Может сгореть одна из обмоток электродвигателя. Его придется менять на новый или производить ремонт в плане установки новых обмоток (всех без исключения, даже неповрежденных).

При включении дренажного насоса выбивает автомат. Здесь две причины:

  • короткое замыкание между витками обмотки мотора;
  • короткое замыкание между жилами питающего кабеля.

С первой причиной справиться самостоятельно невозможно. Насос придется везти в сервисный центр. Как показывает практика, даже в центре мастера не берутся за перемотку двигателя. Поэтому оптимальный вариант – приобрести новый насос. Вторую проблему можно решить самостоятельно. Главное точно определить, что она является причиной выбивания автомата. Для этого можно использовать мультиметр, проверив провод на сопротивление.

Чтобы избежать серьезных поломок, рекомендуется периодически проводить осмотр оборудования и его профилактику.

Профилактика и обслуживание дренажного насоса

Чтобы насосная установка прослужила долго и на создавала больших проблем, надо следовать рекомендациям производителя. Это касается правил монтажа и эксплуатации.

Один раз в год надо дренажные насосы вскрывать и очищать от залипшей грязи и мусора внутри отсеков прибора. В это же время проверяются детали на износ. Это в первую очередь касается защитной сетки, расположенной внутри всасывающего патрубка, и крыльчатки. К последней особые требования: она не должна быть меньше в размерах. Это влияет на производительность агрегата. Если параметры крыльчатки стали меньше, ее надо заменить.

Обязательно в процессе обслуживания проверяется поплавок, вскрывается клеммная коробка, в которой очищаются контакты. Проверяется питающий провод на предмет изломов и обнаружения поломок жил. Учтите, что даже простая чистка внутренних полостей дренажного насоса увеличит его эксплуатационный ресурс в несколько раз.

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

  1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
  2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
  3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

  1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
  2. Приборы имеют широкий функционал для управления.

К преимуществам относят увеличение срока эксплуатации электрического насоса и остальных узлов. Автоматика для скважин помогает экономить электроэнергию, упрощает контроль, диагностические мероприятия, настройку и управление.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Установка поверхностного электронасоса

Для установки поверхностного электронасоса, наружных станций требуется сделать и оборудовать скважину. В частных и загородных домах, на дачных участках рекомендуется делать кессон. Он бывает металлическим, пластиковым, бетонным. Такие конструкции отличаются между собой формой — круглые, квадратные или прямоугольные.

Экономичными вариантами считаются кессоны из пластика. Они имеют небольшой вес, легкие в обустройстве и монтаже. Но грунтовая вода может поднять материал наружу, поэтому произойдет разрушение конструкции. Для дачного дома можно купить бетонные кессоны, которые сделаны из отдельных колец. Этот материал пропускает воду, поэтому внутри конструкции будет влага.

Оптимальный вариант — использование металла, но он дорогостоящий, требует затрат при обустройстве и монтаже. Внутри кессона располагают водозаборное оборудование, гидравлический аккумулятор, насос. В поверхностных насосах глубина забора составляет не больше 9 м. Для подключения поверхностного оборудования нужна глубокая и большая яма.

Схема установки поверхностного электронасоса.

Повысить уровень давления воды в системе и защитить узлы сможет всасывающий патрубок. Его опускают на 1 м. После установки выполняют подключение, проверяют работоспособность оборудования и устраняют ошибки.

Установка погружной помпы и ее подключение

Чтобы установить погружную помпу, требуется оголовок. Его помещают в кессонную яму с адаптером или оборудованием. Оголовок врезается в боковую часть обсадной трубы. Они бывают стальными (из нержавеющий, эмалированной, оцинкованной стали), асбестоцементные, пластиковые. Чтобы правильно выбрать материал, нужно участь глубину залегания грунтовой воды, технологию бурения, диаметр скважины, тип грунта.

Чтобы определить приблизительный горизонт, рассчитывают глубину скважины, проводят анализ химического состава воды. В частных домах устанавливают обсадные трубы из металла, которые имеют срок эксплуатации 10-15 лет. Единственная проблема заключается в появлении ржавчины, коррозии. Сталь выдерживает движение грунта.

Если владелец участка выбирает адаптер, который врезают в обсадную трубу, то автоматика и важные узлы должны размещаться в жилом доме. Можно построить отдельное хозяйственное строение. Автоматика должна работать в сухих условиях, чтобы влага не проникала внутрь узлов.

При выборе насоса один из главных критериев — это стоимость. Она зависит от уровня мощности и габаритов техники. Если монтируется недорогой электрический насос, то автоматика должна быть простой, с минимальным набором функций. Для нормального функционирования дорогостоящих аппаратов требуются настройки, которые связаны с частотным регулированием скорости.

Последовательность и рекомендации по подключению погружного насоса:

  1. На вход насоса подключают ПВХ-трубу, которая выполняет функцию забора воды. Оптимальный диаметр должен составлять 25-35 мм.
  2. С использованием фитинга на второй конец трубы крепят обратный клапан, опускают его вниз в скважину. Длина должна быть такой, чтобы основание погрузилось в воду минимум на 1 м. Если не соблюдать такое требование, то во время работы насоса в трубу будет поступать воздух вместе с водой.
  3. Перед первым включением двигателя нужно заполнить водой заливное отверстие, заборную трубу.
  4. Если подключения надежные и выполнены согласно установленным требованиям, то после включения насоса будет слышен характерный звук заполнения системы.

Система не должна работать на полную мощность. Насос будет функционировать не правильно, с регулярными и частыми перебоями. Существует вероятность непропорционального перерасхода электрической энергии, несрабатывания автоматики. При подключении проводки делают надежные и крепкие колодки клемм с соблюдением полярности насоса.

Схема управления насосом автоматического наполнения емкости

Недавно наткнулся в интернете на один видеоролик, где воплотили мою детскую мечту в реальность На видео продемонстрировали, как можно собрать устройство автоматического наполнения емкости водой. Всю работу очень наглядно продемонстрировали, однако схему не показали.

Дело в том, что в детстве в летнее время мне часто приходилось поливать огород и у меня всегда появлялись идеи по автоматизации данного процесса, но воплотить в реальность свои мысли так и не получилось. Сегодня я исполню  часть своей мечты, правда, пока только теоретически.

Представим такую ситуацию: у вас на даче или дома есть емкость с водой, для полива огорода или еще для каких-то целей. В эту емкость вы закачиваете воду с помощью насоса. Чтобы закачать воду, каждый раз приходится включать насос и следить пока емкость не заполнится водой. Заполнение емкости водой можно очень легко и достаточно дешево автоматизировать.

Ниже представлена структурная картинка нашего устройства.

Структурная схема поплавкового уровнемера

Для автоматизации наполнения емкости водой нам придется немного доработать емкость. На верхней части бочки устанавливается стержень высотой не менее глубины емкости, на котором закрепляются два геркона. К стержню также крепится подвижный шток с поплавком, который перемещается в зависимости от уровня воды в емкости. На штоке закреплен постоянный магнит, для управления герконами.

На следующей картинке можно увидеть пример выполнения стержня и подвижного штока.

Пример реализации поплавкового уровнемера

А сейчас самое интересное: схема автоматического наполнения емкости водой.

Для реализации данного устройства нам понадобится автоматический выключатель для защиты насоса, электромагнитный контактор для включения и отключения насоса и два геркона (контакт магнитоуправляемый герметизированный) для управления контактором.

Электрическая схема автоматического наполнения емкости водой

Нижний геркон должен быть замыкающий, верхний – размыкающий. К примеру, нам вполне подойдет геркон МКС-27103, т.к. он имеет переключающий контакт. Для сигнализации нижнего уровня в схеме используется нормально разомкнутый контакт, для сигнализации верхнего уровня – нормально замкнутый контакт геркона. В момент когда уровень воды в емкости достигнет критического значения, магнит расположится в одном уровне с нижним герконом, который под действием магнитного поля переключит контакт и тем самым отправит сигнал на включение насоса. После этого поплавок начнет подниматься до верхнего уровня, где верхний геркон отключит насос.

В данной схеме не реализован ручной режим, хотя следовало бы предусмотреть на случай выхода из строя наших уровнемеров. Проще всего взять кнопку с фиксацией для ручного управления насосом. Я думаю, как включить кнопку в полученную схему, у вас не составит труда.

Разумеется можно купить готовые уровнемеры и не изобретать велосипед, тем боле что промышленностью они выпускаются. Однако, один такой уровнемер вам обойдется не менее 30$, а один геркон МКС-27103 стоит 2-3$.

Контакт магнитоуправлеяемый гермитизированный (МКС-27103)

Вот так можно сделать автоматическое наполнение емкости водой. Еще у меня идея была, чтобы с этой емкости вода уходила на полив (например помидоров, огурцов) через дренажные трубки. Возможно в теплицах так и делают.

Надеюсь и у меня когда-нибудь появится дача, где я смогу воплотить полностью свою мечту, не потому что я люблю в огороде копаться, просто я люблю, чтобы за меня другие работали, я имею ввиду устройства

Советую почитать:

реле холостого хода Включение насоса по уровню воды

Владельцы индивидуальных строений возводят около своих жилищ колодцы или артезианские скважины, которые обеспечивают их водой.

Еще несколько десятков лет назад ее носили ведрами. Однако мы живем в то время, когда система автоматизации стала доступной для простого человека.

Она способна значительно облегчить тяжелый физический труд, высвободить время для продуктивной интеллектуальной деятельности.

В публикуемой статье подобраны советы домашнему мастеру по изготовлению простого автомата управления водяным насосом на основе доступной микросхемы К561ЛА7. Он хорошо справляется с водоснабжением частного дома. Его несложно изготовить своими руками. Излагаемый материал дополняется поясняющими картинками, схемами и видеороликом.

Микросхема К561ЛА7 в качестве основного элемента логики

Ее производство было широко налажено во времена СССР. Конструктивным исполнение стал пластмассовый корпус с двумя рядами четырнадцати выводов: по 7 штук с каждой стороны.

В основу работы логики управления микросхемы КМОП структуры заложены четыре одинаковых элемента с двумя входами, работающими по принципу «И-НЕ».

Как сделать автоматику насосной станции

В статье рассматривается вопрос, когда водоснабжение дома уже организовано, то есть имеется колодец с водой и в нем смонтирован электрический насос, способный создавать необходимый напор для водоподъема.

Нам остается спланировать схему его управления в автоматическом режиме и выполнить ее монтаж отдельным блоком. Для этого потребуется и небольшой комплект электронных деталей.

Основные принципы работы силовой части

Управление насосом может проводиться двумя способами:

  1. в ручном режиме;
  2. автоматически.
Особенности подключения питания

Предлагаемый автомат предусматривает изготовление блока автоматики в виде отдельного корпуса, подключаемого в разрыв питания силовой цепи ручного режима.

Это означает, что обычный водяной насос, например, бюджетная модель «Ручеек», включается в работу после того, как вилка шнура его питания вставляется в розетку и на нее подается напряжение включением .

На блоке автоматики тоже делается шнур питания с вилкой и выходная розетка, от которой будет подаваться напряжение на насос. Это позволяет в любой момент перевести схему на работу в ручном режиме для того, чтобы выполнить профилактику или ремонт схемы управления.

Как контролируется уровень воды

Логическая часть микросхемы автоматики постоянно сканирует состояние датчиков. Они выполнены просты

Поиск и устранение неисправностей трюмной помпы

— журнал BoatUS

Получить цитату
Стать членом
Продлить членство

Продукция и Услуги

  • Страхование лодок

    • Охват буксировки лодки
    • Механическая поломка
    • Согласованная стоимость корпуса
    • Фактическая денежная стоимость
    • Только ответственность
    • Варианты страховых выплат
    • Информация о претензиях
    • FAQ
  • Буксировка лодки

    • Договор о буксировке
    • FAQ
  • Членство

    • Отдел по делам потребителей
    • Планы
    • Экономия
    • FAQ
  • Надпись на лодке

    • Названия лодок
    • Инструкции по установке
    • Информация об отправке и транспортировке
    • Свяжитесь с нами
    • FAQ
  • Лодочные ссуды

    • FAQ
  • Приложение BoatUS

Совет эксперта

  • Лодки и буксиры

    • Новые и подержанные лодки

      • Рыбалка
      • Малолитражки
      • Понтоны
      • Powercruisers
      • Парусные лодки
      • Спортивные катера
    • Консультации по покупке и продаже
    • Прицепы и трейлеры

      • Техническое обслуживание
      • Методы
      • Эвакуаторы
  • Как сделать и сделать своими руками

    • Make & Create
    • Ремонт и переоборудование
    • Установить и отремонтировать

      • Принадлежности
      • Электроника
      • Внешний вид
      • Оборудование
      • Интерьер
      • Системы
    • Обслуживание

Общие сведения о значениях с плавающей запятой — Справка разработчика

Переключить навигацию

  • Инструменты разработки
    • Какие инструменты мне нужны?
    • Программные инструменты
      • Начни здесь
      • MPLAB® X IDE
        • Начни здесь
        • Установка
        • Введение в среду разработки MPLAB X
        • Переход на MPLAB X IDE
          • Переход с MPLAB IDE v8
          • Переход с Atmel Studio
        • Конфигурация
        • Плагины
        • Пользовательский интерфейс
        • Проектов
        • Файлы
        • Редактор
          • Редактор
          • Интерфейс и ярлыки
          • Основные задачи
          • Внешний вид
          • Динамическая обратная связь
          • Навигация
          • Поиск, замена и рефакторинг
          • Инструменты повышения производительности
            • Инструменты повышения производительности
            • Автоматическое форматирование кода
            • Список задач
            • Сравнение файлов (разница)
            • Создать документацию
        • Управление окнами
        • Сочетания клавиш
        • Отладка
        • Контроль версий
        • Автоматизация
          • Язык управления стимулами (SCL)
          • Отладчик командной строки (MDB)
          • Создание сценариев IDE с помощью Groovy
        • Поиск и устранение неисправностей
        • Работа вне MPLAB X IDE
        • Другие ресурсы
      • Улучшенная версия MPLAB Xpress
      • MPLAB Xpress
      • MPLAB IPE
      • Программирование на C
      • Компиляторы MPLAB® XC
        • Начни здесь
        • Компилятор MPLAB® XC8
        • Компилятор MPLAB XC16
        • Компилятор MPLAB XC32
        • Компилятор MPLAB XC32 ++
        • Кодовое покрытие MPLAB
      • Компилятор IAR C / C ++
      • Конфигуратор кода MPLAB (MCC)
      • Гармония MPLAB v2
      • Гармония MPLAB v3
      • среда разработки Atmel® Studio
      • Atmel START (ASF4)
      • Advanced Software Framework v3 (ASF3)
        • Начни здесь
        • ASF3 Учебники
          • ASF Audio Sine Tone Учебное пособие
          • Интерфейс LCD с SAM L22 MCU Учебное пособие
      • Блоки устройств MPLAB® для Simulink®
      • Утилиты
      • Инструменты проектирования

      • FPGA
      • Аналоговый симулятор MPLAB® Mindi ™
    • Аппаратные средства

Можно ли выключить насос для аквариума на ночь? [Обновление 2020]

Итак, вот что я выяснил:

Отключение воздушного насоса на ночь зависит от многих факторов. Если у вас воздушный насос работает независимо от фильтра, аквариум большой, а обитателей меньше, то на ночь воздушный насос можно отключать. Но если ваш воздушный насос интегрирован с фильтром, аквариум маленький или / и аквариум слишком многолюден, отключение воздушного насоса не будет хорошей идеей.

Давайте погрузимся глубже, чтобы узнать, почему в некоторых случаях это вредно для рыб, если вы выключаете воздушный насос на ночь, каждый день.

Почему не следует выключать насос для аквариума на ночь? (Видео)

Что такое воздушный насос?

Воздушный насос — важное оборудование аквариума, которое необходимо установить сразу после покупки резервуара.

Почему это важно? Потому что он увеличивает насыщение воды кислородом за счет увеличения площади поверхности для газообмена, а также за счет перемешивания. Когда воздушный насос производит пузырьки, избыток углекислого газа уходит из воды, а кислород из воздуха растворяется в воде.

Минусы воздушного насоса в том, что он издает шум, который может беспокоить вас ночью, если аквариум находится прямо в вашей спальне. Даже если вы купите бесшумный, даже в этом случае потребляемая мощность делает практически невозможным для некоторых поддерживать его в режиме 24/7.

Итак, если вы один из них и действительно хотите знать, можно ли хотя бы выключить аквариумный насос на ночь, то читайте ниже.

Можно ли выключить насос аквариума на ночь?

Ну, это зависит от типа воздушного насоса и многих других факторов (да, это не так просто).

В некоторых случаях это нормально, в то время как в других вам действительно нужно дважды подумать, так как отключение воздушного насоса может привести к удушению рыб и их смерти.

Итак, давайте сначала рассмотрим тип воздушных насосов.

Воздушный насос, который работает независимо

Некоторые воздушные насосы имеют собственный кабель, независимый от фильтра. В этом случае можно отключить воздушный насос на 6-8 часов ночью . Но опять же, это не единственный решающий фактор.

Когда воздушный насос, работающий независимо от фильтра, выключен, уровень кислорода существенно не падает, поскольку фильтр перемешивает воду в достаточной степени, чтобы хорошо регулировать газы.

Фильтр очищает воду, регулируя ее, и это регулирование также увеличивает газообмен.Так что этого регулирования достаточно, и он работает хотя бы в ночное время.

Но это не значит, что воздушный насос не играет никакой роли. Воздушный насос специально разработан для повышения уровня кислорода в аквариуме тем или иным способом.

Итак, важно, чтобы воздушный насос оставался включенным хотя бы днем, а затем вы можете выключить его на ночь. Это сэкономит немного денег и вы выспитесь крепко.

Воздушный насос, интегрированный с фильтром

Теперь поговорим о аквариумном насосе, который подключается к тому же разъему, что и фильтр.Значит, при выключении воздушного насоса отключается и фильтр.

Можно ли в этом случае выключить воздушный насос? Абсолютно не . Вы не можете позволить себе выключать фильтр каждый день на ночь. Фильтр очищает воду от аммиака, нитратов и других отходов. Фильтр усиливает естественный цикл разложения в аквариуме, регулируя полезные бактерии в аквариуме, чтобы они могли легко поглощать все отходы.

Итак, если фильтр выключить на всю ночь, вполне возможно, что в резервуаре начнут скапливаться отходы.Также могут погибнуть хорошие бактерии. Этот сценарий смертельно опасен для вашей рыбы, поскольку рыбы не могут справиться с таким количеством отходов в своей среде обитания.

Итак, речь идет не о регулировании кислорода, а о накоплении отходов, когда воздушный насос, встроенный в фильтр, выключен.

Вот почему в этом случае не рекомендуется выключать воздушный насос.

Другие факторы, которые имеют значение, если вы хотите выключить воздушный насос на ночь

Вам действительно нужно учитывать размер вашего резервуара и другие факторы, прежде чем решать, можете ли вы выключить воздушный насос или нет.

Прежде чем перейти к факторам, важно отметить, что воздушный насос сам по себе не подает кислород. Он просто производит достаточно перемешивания в воде, чтобы облегчить газообмен и, как следствие, повысить уровень кислорода в воде.

Итак, следует учитывать все факторы, которые могут препятствовать газообмену при выключенном воздушном насосе.

Размер вашего аквариума

Если размер аквариума невелик, то есть вероятность, что ваша рыба задохнется, если вы выключите воздушный насос на ночь.Небольшой резервуар означает меньшую площадь поверхности для газообмена. Кроме того, ваша рыба может столкнуться с серьезными проблемами, если этот маленький аквариум будет перенаселен. Ваша рыба может задыхаться и испытывать недостаток кислорода. Рыбе было бы чрезвычайно трудно дышать. Так что в этом случае не следует выключать воздушный насос, даже если фильтр включен.

Напротив, если аквариум достаточно большой, ваша рыба не задохнется, даже если вы выключите насос на ночь. Там будет достаточно места для газообмена и в баке не будет накапливаться углекислый газ.Кроме того, если в вашем большом резервуаре меньше жителей, то наверняка можно отключить насос на ночь.

Итак, если у вас бак от маленького до среднего, не выключайте воздушный насос, в то время как для большого бака верно обратное.

Количество рыб в аквариуме

Имеет значение не только количество, но и размер рыб. Больше рыбы и более крупная рыба — больше жабр, поглощающих кислород. Так что, если выключить воздушный насос, то есть вероятность, что уровень кислорода упадет.

Но если рыбки в вашем аквариуме маленькие и их меньше, то даже если вы выключите воздушный насос, рыба будет легко дышать. Но помните, что и в этом случае не отключайте фильтр.

Итак, если рыба большая и многочисленная, то не выключайте воздушный насос на ночь, а если рыбок мало и меньше, то вы можете выключить насос на ночь.

Растения в аквариуме

Растения в аквариуме обеспечивают кислород в дневное время путем фотосинтеза.Но ночью, когда нет света, растения дышат. Они используют кислород и выделяют углекислый газ.

Если в аквариуме слишком много растений, то днем ​​это хорошо для рыб. Но ночью растения также будут поглощать кислород из воды. В этом случае не рекомендуется выключать насос на ночь, так как рыбкам будет трудно дышать.

Но если бы растений было меньше, они бы не потребляли столько кислорода. Итак, вы можете выключить насос на ночь, с включенным фильтром.

Итак, если в вашем резервуаре много растений, не выключайте насос, а если растений меньше, вы можете выключить воздушный насос на ночь.

Тип фильтра

Некоторые фильтры погружены в воду, а некоторые нависают над ними и образуют водопад. Хотя оба служат цели, но работают они по-разному.

Тот, который погружен в воду, не производит сильного перемешивания, и, следовательно, происходит меньший газообмен. В то время как тот, который производит водопад, предлагает больший газообмен на поверхности за счет движения воды.

Если вы отключите воздушный насос с погруженным фильтром, существует риск падения уровня кислорода. Хотя, если у вас есть фильтр, который висит сверху, то вы легко можете выключить воздушный насос на ночь.

Обратите внимание, что учитывается не только тип фильтра, но и другие факторы. Вы можете выключить воздушный насос, если у вас есть навесной фильтр, большой аквариум, меньше рыб и растений. Но подумайте дважды, если фильтр погружен в воду, резервуар небольшой, но в нем много обитателей (рыб и растений).

Знаки, указывающие НЕ выключать воздушный насос

Даже если вы принимаете во внимание указанные выше факторы, вам также следует обратить внимание на знаки, указывающие на то, что отключать воздушный насос на ночь не рекомендуется.

Ниже приведены обстоятельства, при которых нельзя выключать воздушный насос. Эти случаи возникают, когда вы выключаете воздушный насос на ночь и замечаете необычные условия.

Если вы обнаружите, что ваша рыба поднимается на поверхность воды и задыхается, значит, ей становится трудно дышать.Быстро включите воздушный насос и замените от 10 до 20% воды.

Если рыба беспокойно плавает и быстро открывает пасть, значит, в воде недостаточно кислорода. В этом случае также включите воздушный насос и не выключайте его снова.

Если вода становится мутной, это означает, что вода недостаточно регулируется. В этом случае меньше кислорода может связываться с водой. Не выключайте воздушный насос, так как он приведет к дефициту кислорода в воде. Как можно скорее замените фильтр и замените воду.

The Takeaway

Воздушный насос — важное оборудование аквариума. Но часто хочется выключить его на ночь. Причина может заключаться в слишком большом потреблении энергии или слишком большом количестве шума. В обоих случаях вы заметили определенные вещи, и если они благоприятны, вы можете выключить воздушный насос на ночь.

Если у вас большой аквариум, в нем меньше рыб и растений, есть эффективный фильтр для навешивания, то вы, несомненно, можете выключить воздушный насос на ночь.

Если вы выключите воздушный насос и обнаружите, что ваша рыба беспокоится, быстро включите воздушный насос.Также хорошо произвести подмену воды и никогда больше не выключать воздушный насос.

Если вы сомневаетесь, то желательно купить бесшумный воздушный насос и держать его постоянно включенным, так как ночью он не будет мешать вам.

Связанные вопросы

Можно ли выключить свет в аквариуме на ночь?

Да, вам следует выключать свет в аквариуме на ночь.
