соотношение песка и цемента, как развести правильно

Изготовление цементного раствора

Для возведения стен из кирпича или цементных блоков в строительстве используется цементно-известковый, цементно-глиняный или цементный раствор. Выбор конкретного состава обусловлен видом конструкций и условиями их эксплуатации.

Если вы решились на строительство, вам обязательно понадобиться в процессе работы раствор цемента. Вода, песок и цемент – вот и все составляющие цементного раствора, однако не все так просто, как кажется на первый взгляд.

Раствор из цемента – наиболее простой, доступный и распространенный состав из одного вяжущего компонента (непосредственно цемента).

Его чаще всего используют для кладки фундамента или других элементов, если они подвержены интенсивным осадкам или располагаются ниже уровня грунтовых вод. В состав цементной смеси входят 3 основных компонента:

• песок;
• вода;
• цемент.

Именно их пропорции формируют разные марки цементного состава с отличающимися показателями подвижности и прочности. Раствор из цемента может смешиваться непосредственно на объекте или же изготавливаться на заводе. Последний вариант предпочтительнее для больших объемов строительства. Чтобы самостоятельно приготовить смесь из цемента, вам понадобится:

• емкость для смешивания,
• строительный миксер (сгодится обычная дрель со специальной насадкой),
• ведро (или другое приспособление для измерения).

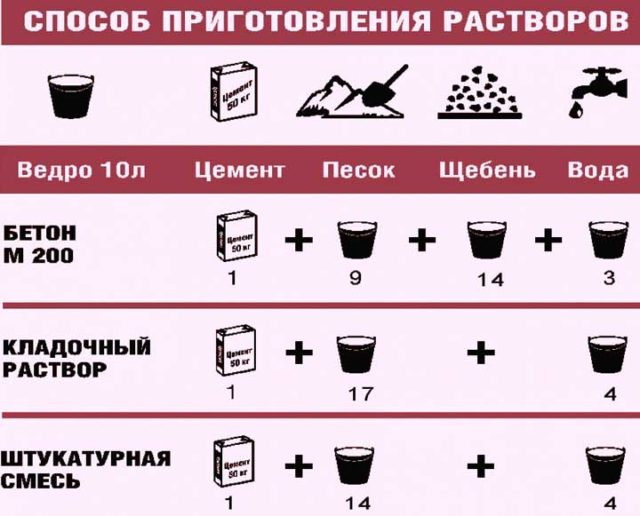

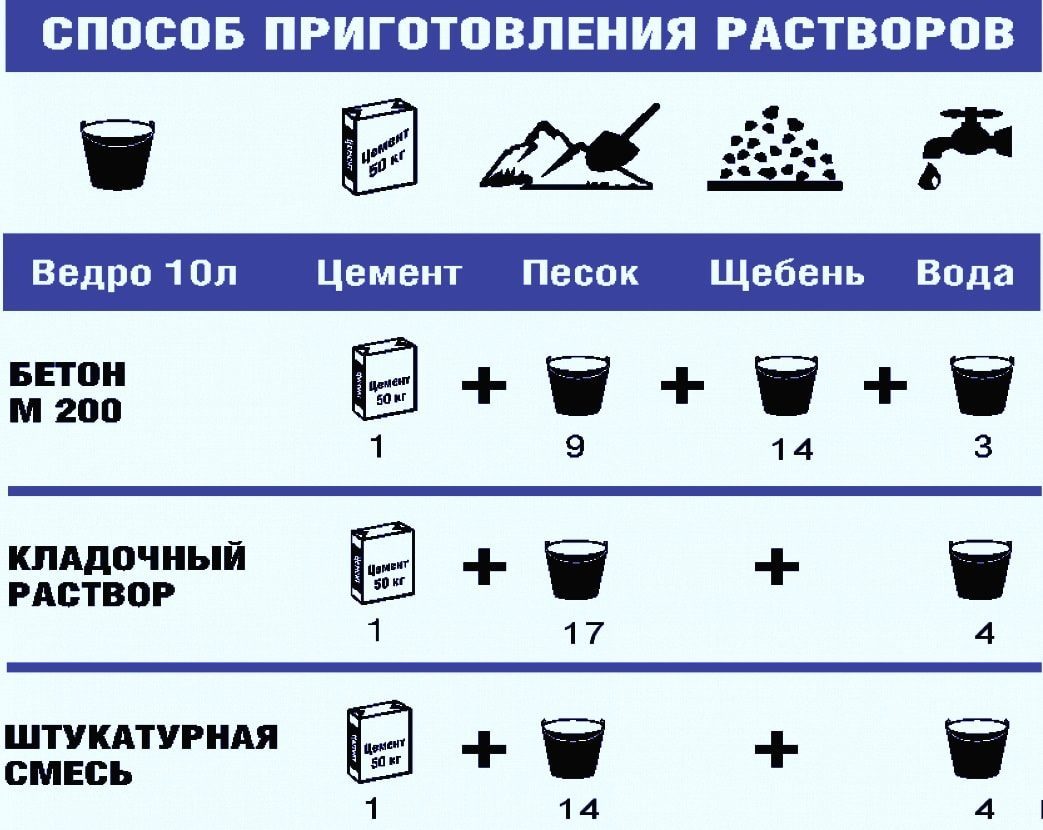

Для качественного смешивания раствора используется строительный миксер, в качестве его можно использовать обычную электродрель, установив на нее специальную насадку.

Песок и цемент в растворе смешиваются в сухом виде. Желательно засыпать их в емкость слоями и небольшими партиями поочередно, но это не обязательное условие. Смесь тщательно перемешивается в сухом виде до полной однородности. Для приготовления особо стойких цементных составов компоненты следует дополнительно перетереть через сито. Только после этого добавляется вода, также небольшими порциями. Температура воды не должна быть слишком холодной или горячей, лучше остановиться на умеренной величине. Воды нужно совсем немного, чтобы раствор получился по консистенции не гуще сметаны. Смешивать его удобнее всего специальным строительным миксером или дрелью с соответствующей насадкой.

Использовать смесь нужно сразу же, в течение максимум часа, так как при длительном хранении без помешивания начинается необратимый процесс отвердевания мелких частиц, и раствор теряет прочность. Поэтому, если только у вас не работает целая бригада каменщиков, смешивать большое количество цемента нецелесообразно. Помимо времени, на качественные характеристики смеси влияет также погода: жара уменьшает срок годности цемента, а сырая и дождевая погода увеличивает.

Доля песка в цементном раствора

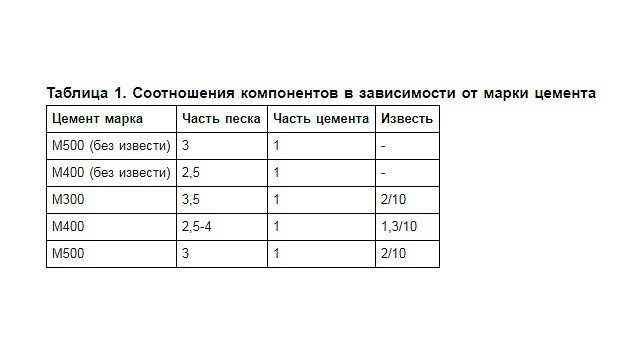

Весовое отношение количества цемента и песка в зависимости от марки цемента и марки растворов.

Пропорции для состава варьируются в зависимости от необходимой на выходе прочности и цели применения. Самый стандартный вариант соотношения цемент:песок составляет 1:3. Увеличение количества песка в пропорции соответствует повышению прочности. Однако такой состав отличается и крайней непластичностью. Он плохо наносится на поверхность, легко откалывается. Также на пропорции цементного раствора влияет и марка цемента. Для изготовления смеси марки М-100 из цемента марки М-400 нужно смешать последний и песок в пропорции 1:4. Для получения состава этой же марки из цемента М-500 песок берется в пропорции 1:5. То есть марка раствора = марка цемента/количество песка.

Выбор марки смеси зависит от марки строительных материалов. Так, для монолитной кладки подходит кирпич М-100 и раствор М-100. Для лицевой кладки из кирпича М-350 следует выбрать цементную смесь М-115 (компоненты смешиваются в пропорции 2:7). При возведении стен из различных блоков обычно используют цементный состав М-100.

Особое внимание следует обратить на дозировку воды, ведь при ее избытке состав получится жидким и непрочным после высыхания. Структура смеси должна быть строго однородной, без комков, чтобы избежать угрозы разрушения конструкций. Вода и песок, используемые для смеси, тоже должны быть максимально чистыми, без примесей и добавок. Иногда к раствору добавляются пластификаторы (специальные вещества для придания большей пластичности смеси) или красители (сажа или графит для придания контрастности швам кладки). Последними не стоит злоупотреблять, так как они снижают прочность цементного раствора.

Ввиду высоких связующих свойств и недорогой стоимости, цемент повсеместно используется в строительстве: при заливке фундамента, кирпичной кладке, для изготовления бетона и скрепления отдельных материалов. Несмотря на обилие нюансов, смешать цементный раствор самостоятельно совсем не сложно. Главное – это определиться с ключевыми параметрами, чтобы ваша конструкция была прочной и простояла максимально долго, без разрушений или трещин.

Пропорции цементных растворов в лопатах и вёдрах

Вот просмотрел первые страницы поиска по пропорциям бетона, и мозги потихоньку начали вскипать.

Всё дано в частях, у кого по весу, у кого по объёму, да ещё с оговорками, сносками на ТУ и ГОСТ, да ещё в цифрах с десятыми долями, и значит всё это нужно перемерить и перевзвесить, а под рукой только бытовой безмен с крючком. Точный — аж жуть.

Но и не это самое интересное. Везде в пропорциях даются отдельно песок и гравий, но вот бетон, почему-то, все в основном делают из ПГС.

И сколько в привезённом ПГС одного, и сколько другого, и соответствует ли он заявленным ТУ? Кто-то может сталкивался с проверкой качества бетона и раствора? Мне приходилось по работе. Частнику делать там нечего.

Можно конечно перемыть разделить и перемерить. А чё, нормальный вариант для мазохиста трудоголика.

Но я то нормальный человек, и читатели мои — тоже, надеюсь. Поэтому все пропорции бетона и растворов, даю в тех единицах, с которыми частник работает реально в жизни, то есть в лопатах и вёдрах.

Лопата обычная совковая, ведро цинковое 10-и литровое, и чтоб уж окончательно развеять все сомнения, вот эта лопата, и вот это ведро:

Аббревиатура

• ПГС — песчано-гравийная смесь
• ОПГС — песчано-гравийная смесь обогащённая крупными булыжниками
• ОПС — Речной песок обогащённый мелкой галькой (до 3 мм. )
• Цемент — М-400

Бетон для фундамента

1. ПГС — 40 лопат.

2. Цемент — один мешок 50 кг — 3 ведра.

3. Вода — 4 ведра. ^*
———————————————————————————————

1. ОПГС — 35 лопат.

2. Цемент — один мешок 50 кг — 3 ведра.

3. Вода — 4 ведра. ^*

Бетон должен быть относительно хорошо текучим. ПГС, при этом, должна сохранять плавучесть.

Бетон для плит перекрытия

1. ПГС — 30 лопат.

2. Цемент — 50 кг — 3 ведра.

3. Вода — 3 ведра. ^*

В процессе заливки бетон обязательно должен подвергаться вибрации вибратором, или перфоратором снизу по опалубке в режиме «Отбойник».

Ещё лучше с присадкой Sika ViscoCrete 5-600 N PL. С ней можно без вибрации.

Бетон для погребов и ёмкостей для воды

1. ПГС — 30 лопат.

2. Цемент — 50 кг — 3 ведра.

3. Вода — 2 ведра. ^*

4. Присадка Sika ViscoCrete 5-800 — 150 гр.

Про присадку будет отдельный пост, а пока воспользуйтесь данными из интернета.

Бетон для стяжки

1. ОПС (обогащённый песок) — 40 лопат.

2. Цемент — 50 кг — 3 ведра.

3. Вода — 3 ведра. ^*
————————————————————————————————

1. Речной песок — 30 лопат.

2. Цемент — 50 кг — 3 ведра.

3. Вода — 3 ведра. ^*

Бетон должен быть относительно сухим, настолько, насколько Вы сможете это сделать.

Керамзитобетон

1. Керамзит — 20 вёдер.

2. Песок — 15 лопат.

2. Цемент — 1 мешок 50 кг. — 3 ведра.

3. Мел — 1.5 ведра.

4. Вода — 3-4 ведра, в зависимости от фракции керамзита. ^*

Керамзит не должен плавать в растворе, но вся его поверхность должна быть хорошо этим раствором покрыта.

Раствор для кладки

1. Песок — 30 лопат.

2. Цемент — 1 мешок 50 кг — 3 ведра.

3. Мел — 1.5 ведра.

4. Вода — 4 ведра ^*.

Раствор должен быть довольно-таки жидким, особенно при работе с красным кирпичом. Он с трудом должен держать форму.

Раствор для штукатурки

1. Песок — 30 лопат.

2. Цемент — 1 мешок 50 кг — 3 ведра.

3. Мел — 1.5 ведра.

4. Вода — 3.5 ведра. ^*

Раствор должен нормально держать форму, но не быть густым.

Известковый раствор для штукатурки

Наружная:

1. Известковое тесто — 1 ведро.

2. Песок — 4-8 лопат.

3. Цемент — 1 ведро.
—————————————————————————————————

Внутренняя:

1. Известковое тесто — 1 ведро.

2. Песок — 4-8 лопат.

3. Цемент — 0.3 ведра.

При покупке готового известкового раствора добавляется только цемент и вода, необходимая для достижения нужной консистенции.

Глиняный раствор для печи

1. Карьерный песок — 1 ведро.

2. Сухая глина — 1 ведро.

3. Вода — 0.5-1 ведро. ^*

Глина должна быть размочена до состояния каши, потом в неё добавляется песок.

Глиняный раствор определяется скорее не точными пропорциями, а консистенцией и свойствами готового раствора, так как глина может быть очень различной в разных территориальных точках.

Вообще-то, желательно использовать так называемую красную глину, так как в ней практически нет песка, и можно довольно точно подобрать пропорцию.

Раствор должен быть очень пластичным, но не слишком липким, должен хорошо держать форму, не должен течь, но должен хорошо и тонко размазываться.

Если это Вам поможет, то вот фотография готового раствора:

Про воду

Вода даётся в примерном количестве. Точное количество подбирается в зависимости от таких показателей, как влажность и чистота песка или ПГС.

Например если всю ночь лил дождь, а ПГС был не накрыт, а потом весь день палило солнце, то с утра на замес нужно будет одно количество воды, а к вечеру уже другое — побольше.

Ещё на количество воды для замеса, влияет её качество. Например, дождевой потребуется меньше, чем водопроводной.

Оптимальное количество воды фиксируется по достижении раствором или бетоном нужной консистенции, и при последующих замесах надо придерживаться полученных результатов.

Желаю трудовых успехов в изготовлении цементных растворов.

Раздел Стройка >>>Подраздел Бетон и раствор >>>

Пропорции цементного раствора для стяжки, заливки и кладки

Цементный раствор наиболее часто используется при кладке стен из различных блоков, изготовлении стяжки, а также в отделочных штукатурных работах. В зависимости от квалификации строительной бригады, доступности материалов и потребностей конкретного объекта, кладочная смесь изготавливается различными способами. Наиболее распространённый состав — это цемент и песок в соотношении 1:3 — 1:6. Опытные мастера для получения прочной долговечной кладки рекомендуют добавлять в раствор известь. Её включение в смесь значительно облегчает процесс работы с раствором, делает его более пластичным и предотвращает крошение кладочного шва после высыхания.

Чтобы говорить о точных пропорциях цементного кладочного раствора, следует учитывать два основных фактора. Во-первых, это требуемая марка прочности, она должна быть в среднем вдвое ниже марки стенового материала, чтобы стену не «порвало» в последствии под воздействием различных сил. Так, для получения раствора М100 на 1 кг цемента М400 следует добавлять 4,7 кг карьерного песка. В объёмном соотношении это будет 1 к 4,3. Во-вторых, обязательно учитывается подвижность раствора, то есть его способность растекаться. Данная характеристика определяет то, насколько легко будет работать с материалом, а это напрямую влияет на скорость кладки и её итоговое качество.

Пластичность раствора повышается за счёт добавления в него извести или специальных пластифицирующих добавок. Самый простой метод сделать раствор более пластичным — это добавить в него больше воды, однако такой подход значительно понижает прочность материала. Поэтому специалисты рекомендуют добавлять при замесе небольшое количество пластификатора, либо кроме песка и цемента включать в смесь известь. Пропорции раствора для кладки кирпича на основе цементно-песчано-известковой смеси будут следующими: на 1 часть цемента М400, 0,56 частей извести и 5,5 частей песка. Указанное соотношение даст раствор с прочностью М75, для получения М100 компоненты следует смешивать в пропорции 1:0,36:4,3.

Чтобы создать стяжку небольшой толщины без использования крупного заполнителя, типа щебня или гравия, допускается применение чистого цементно-песчаного раствора. В данном случае чтобы получить стяжку из раствора М100 потребуется на 1 объёмную часть цемента добавлять 3 части карьерного или просеянного речного песка. Такая пропорция подойдёт как для стяжки пола внутри помещения, так и для наружных покрытий, например, для дорожек в саду или на даче.

Вес, объем и пропорции цемента для изготовления строительных растворов

При замешивании цементного раствора неудобно пользоваться рецептурой ГОСТ, где компоненты указаны в долевом соотношении друг к другу. Удобнее использовать привычные меры: мешки или килограммы. Тогда рецепт раствора становится простым и понятным и, смешав все компоненты можно получить материал с заданными техническими характеристиками.

Сколько кг цемента в одном мешке или кубическом метре? Какой объем занимает 1 мешок сухого цемента? Эти вопросы актуальны при расчете стройматериалов, при выборе, т. к. фасовка бывает разной, а также при подборе транспорта для доставки. Каждая марка сухого цемента имеет свой вес, а значит и соотношение компонентов при замешивании цементно-песчаного раствора будет разным.

От чего зависит вес цемента?

Удельный вес строительного материала по СНиП II-3-79 — это физическая величина, показывающая отношение веса материала к объему, которое он занимает. Сухой цемент занимает значительно меньше места, чем цементный раствор, поэтому из одного килограмма цементного вяжущего получится несколько кг цементно-песчаной смеси.

Удельный вес цемента зависит от многих факторов:

• марки и состава;
• степени помола компонентов;
• способа производства;
• длительности хранения.

Вес свежего цементного порошка (при условии соблюдения температурного и влажностного режима хранения) составляет 1200 кг/м3. Это минимальный показатель, обусловленный тем, что частицы свежепомолотого материала имеют положительный и отрицательные электрические заряды. За счет разности зарядов частицы отталкиваются друг от друга, плотность порошка уменьшается, а значит, снижаются весовые показатели.

В дальнейшем цементный порошок фасуется, транспортируется, хранится. Электрические заряды исчезают, уходит вовлеченный при производстве воздух и плотность материала повышается. Строители говорят: цемент слёживается. В среднем вес одного кубометра вяжущего через полгода после выпуска при правильном хранении составляет 1550 кг.

При нарушении условий хранения материал может впитывать влагу, что приводит к повышению плотности и соответственно веса. Чем мельче помол порошка, тем больше воды он впитывает и тем больше его масса. Учитывая, что мелкий помол имеют высокие марки цемента, то чем выше марка, тем требовательнее материал к условиям хранения. В зависимости от марки один кубический метр (м3) цемента может давать разницу при взвешивании до 400 кг/м3. Именно поэтому при приготовлении раствора учитывается не только вес, но и марка. Например, для марки М200 соотношение цемент/песок будет 1 к 3, а при использовании марки М400 — 1 к 2,2.

При грубых расчетах строители используют средний показатель — 1300 кг/м3. Исходя из этого, можно рассчитать, что стандартный мешок на 50 кг содержит примерно 0.04 м3 сухого вяжущего. Параметр имеет решающее значение при заказе транспорта для доставки стройматериалов, т. к. вместимость машины или объем багажника всегда считается в м3 или литрах.

Пропорции цементных растворов

Вес мешка с цементом указан на таре, а вот о плотности производители умалчивают. При этом плотность порошка может изменяться даже в пределах одной марки до 50% в зависимости от условий и продолжительности хранения. Для приготовления цементно-песчаного раствора или бетонной смеси нужно научиться одну величину переводить в другую.

Для замешивания бетона на основе портландцемента М500 пропорция компонентов по ГОСТ 27006-2019 будет такой:

• 1 часть вяжущего;
• 2 части мелкого наполнителя;
• 4 части крупного заполнителя.

Из рецептурного соотношения легко определить объем каждого компонента. Для этого нужно общий объем раствора разделить на количество частей. Например, если нужен 1 м3 смеси, то одна часть — это 1/7 = 0,142 м3. То есть 1 часть любого из компонентов равна этому показателю. Учитывая, что плотность цемента 1300 кг/м3 рецептура в привычных килограммах будет выглядеть следующим образом:

• 184 кг вяжущего или 3,68 мешка по 50 кг;
• 213 кг мелкого наполнителя;
• 197 кг крупного заполнителя (гравия).

Если используется другой крупный заполнитель, то вес последнего компонента будет отличаться: гранит — 192 кг, известняк — 183 кг, бут — 213 кг, базальт — 241 кг.

Для расчета количества мешков цемента нужно полученный вес разделить на количество килограммов в мешке. Например, для замешивания 1 кубометра бетона потребуется 4 мешка по 50 кг или 8 мешков по 25 кг.

Где взять рецепты бетонных смесей и ЦПС для составления пропорции компонентов и расчета? Рецептура для каждого типа раствора рассчитывается индивидуально, но обязательно с учетом ГОСТ 27006-2019. Рецепт должен быть таким, чтобы обеспечить приготовление раствора с заданными техническими характеристиками.

Основные виды растворов готовят по такой рецептуре с соотношением цемент/песок/щебень:

1. Бетон М100 — 1/4,5/7 на портландцементе М400 или 1/5.8/8 на портландцементе М500.
2. Бетон М250 — 1/2/4 на портландцементе М400 или 1/2,5/4,5 на портландцементе М500.
3. Бетон М400 — 1/2,3/7 на портландцементе М400 или 1/1,5/3,2 на портландцементе М500.

Эту рецептуру можно использовать для производства товарного бетона, применяемого при строительстве домов, заливки фундаментов и чаш бассейнов, тротуарных дорожек, изготовления бордюрного камня, буронабивных свай.

Сколько весит 1 куб готового раствора?

Вес одного кубометра готового строительного раствора имеет значение при его транспортировке или подачи на высоту, когда подбирается грузоподъемность автомобиля или производительность бетононасоса. Вес жидкого бетона и цементно-песчаного раствора зависит от плотности компонентов, входящих в его состав и пропорции, в которой они использовались. При использовании тяжелых крупных заполнителей, таких как гранит, базальт, магнетит вес 1 м3 бетонной смеси может в 2-3 раз отличаться от массы раствора, замешанного на гравии.

Средний вес 1 кубического метра бетонной смеси по ГОСТ 7473-2010, замешанного на гранитном заполнителе, в зависимости от марки и класса прочности будет следующим:

• М100 (В7.5) — 2494 кг;
• М200 (В15) — 2432 кг;
• М250 (В20) — 2348 кг;
• М300 (В22,5) — 2389 кг;
• М350 (В25) — 2502 кг;
• М400 (В30) — 2376 кг;
• М500 (В40) — 2980 кг.

Вес 1 м3 бетонного раствора, замешанного на других заполнителях по СНиП II-3-79:

• железобетон — 2500 кг;
• туфобетон — 1200…1400 кг;
• пемзобетон — 800…1600 кг;
• на вулканическом шлаке — 800…1600 кг;
• керамзитопенобетон — 500…1800 кг;
• шунгизитобетон — 100…1400 кг;
• перлитобетон — 600…1200 кг;
• термозитобетон — 1000…1800 кг;
• на доменных гранулированных шлаках — 1200 кг;
• вермикулитобетон — 800. ..1000 кг;
• газо-, пенобетон, пеносиликат — 300…1100 кг.

Вес 1 куба строительных растворов по СНиП II-3-79 составляет:

• цементно-песчаный (ЦПС) — 1800 кг;
• цементно-песчано-известковый — 1700 кг;
• известково-песчаный — 1600 кг;
• цементно-шлаковый — 1400 кг;
• гипсовый — 1000 кг.

Расчет цемента для транспортировки

При транспортировке мешков цемента или насыпного порошка важно знать, сколько материала поместиться в той или иной машине. Например, для перевозки 10 м3 цемента потребуется два КАМАЗа грузоподъемностью 7 тонн или один 15-тонник.

Не менее важное значение имеет транспортировка материалов непосредственно на стройплощадке. При отсутствии бетононасоса материалы для замешивания раствора подаются, как правило, ведрами. Один кубический метр сухого цемента — это 84 10-литровых ведра или 50 20-литровые бадьи.

Для расчета того, сколько мешков можно привести в багажнике легкового автомобиля, нужно знать объем 1 мешка и вместимость багажника. Удельная плотность сухого цементного порошка — это вес 1 м3 материала. Средний показатель плотности составляет 1300 кг/м3. Для определения объема цемента в 50-киллограмовом мешке нужно решить пропорцию:

1300 кг/м3 — 100%

50 кг — Х%, отсюда Х = 3,85%. Именно такой процент от 1 кубометра содержится в мешке. Берем полученный процент от кубометра и получаем величину в привычных кубометрах — 0,0385 м3 или 38,5 литров. Зная объем багажника машины, можно рассчитать, сколько мешков туда теоретически можно загрузить. Именно теоретически, т. к. в реальных условиях нужно учитывать грузоподъемность автомобиля и способ укладки мешков с цементом.

Фасовка цемента

Производители фасуют цемент в мешки по 5, 10, 25 и 50 кг, давая покупателю возможность выбрать наиболее удобный и экономичный вариант. Если при расчете пропорции получилось, что для строительно-монтажных работ нужно 5,2 мешка цемента по 50 кг, то целесообразно купить 5 мешков по 50 и один 10 кг. При расчетах не нужно забывать о технологических потерях и к любому полученному результату прибавлять 5-7%.

Песок и раствор в строительстве

Раствор представляет собой однородную смесь связующего материала, мелкого заполнителя и воды. Когда вода добавляется к сухой смеси связующего материала и инертного материала, связующий материал приобретает свойство, связывающее не только инертный материал, но также окружающие камни и кирпичи. Если вяжущим материалом является цемент, то раствор известен как цементный раствор. Другими обычно используемыми растворами являются известковый и глиняный раствор. В качестве инертного материала используется песок.В этой главе сначала дается введение в песок из инертного материала, а затем объясняется дозирование, смешивание, отверждение, свойства и использование различных строительных растворов. В конце главы представлены различные испытания минометов.

Песок — это натуральный продукт, получаемый в виде речного, наллового и карьерного песка. Однако морской песок нельзя использовать по следующим причинам:

1. Он содержит соль, поэтому структура остается влажной. На растворе появляются высолы и появляются пузыри.
2. Содержит раковины и другие органические вещества, которые через некоторое время разлагаются, сокращая срок службы раствора.

Песок можно получить искусственно путем дробления твердых камней. Обычно искусственный песок получают как побочный продукт при дроблении камней с целью получения студня (крупнозернистого заполнителя). Песок используется в растворах и бетонах для следующих целей:

1. Он разделяет пасту связующего материала на тонкие пленки и позволяет ей прилипать и растекаться.
2. Заполняет зазор между строительными блоками и распределяет связующий материал.
3. Увеличивает плотность раствора.
4. Предотвращает усадку вяжущего материала.
5. Позволяет углекислому газу из атмосферы проникать на определенную глубину и тем самым улучшать схватывание.
6. Стоимость вяжущего материала на единицу объема снижается, поскольку этот недорогой материал увеличивает объем раствора.
7. Кремнезем песка способствует образованию силикатов, в результате чего затвердевшая масса.

Свойства хорошего песка:

1.Он должен быть химически инертным.
2. Он не должен содержать органических или растительных веществ.
3. Он не должен содержать соли.
4. Он должен содержать острые, угловатые и крупные зерна.
5. Он должен быть хорошо оценен.
6. Это должно быть сложно.

Механические свойства и микроскопический механизм кораллового песчано-цементного раствора

В этой статье изучались удобоукладываемость и механические характеристики кораллового песчано-цементного раствора (сокращенно коралловый раствор) и модифицирующие эффекты минеральных добавок на коралловый раствор.Результаты показали, что прочность кораллового раствора была ниже, чем у стандартного раствора, но прочность кораллового раствора была улучшена за счет композиции с минеральной добавкой, что можно отнести к улучшению микроструктуры и переходной области межфазной границы. Сканирующая электронная микроскопия (SEM), энергодисперсионная рентгеновская спектроскопия (EDS), дифракция рентгеновских лучей (XRD) и инфракрасная спектроскопия с преобразованием Фурье (FTIR) были использованы для изучения микроскопического механизма, вовлеченного в механические свойства, стабильность объема и гидратация раствора.Анализ показал, что эффект внутреннего отверждения кораллового песка улучшает механические свойства раствора и его способность противостоять усадке. Неровная поверхность кораллового песка образовывала зацепление в тесном сочетании с затвердевшим цементным раствором, что помогло улучшить объемную стабильность раствора. Ионы Ca ²⁺ и Mg ²⁺ из кораллового песка участвовали в реакции гидратации цемента, что способствовало образованию большего количества продуктов гидратации. Кроме того, заполнение микроагрегатов и пуццолановые эффекты летучей золы и шлака улучшили механические свойства кораллового раствора и устойчивость к диффузии хлорид-ионов.

1. Введение

Ресурсы песка и камня являются важным сырьем для строительства национальной инфраструктуры. В последние годы, когда в Китае истощились запасы природного речного песка, заменитель природного песка привлек внимание академических и инженерных ученых. Добыча искусственного песка может в некоторой степени уменьшить нехватку природного речного песка, но большое количество энергии будет потребляться из-за измельчения искусственного песка [1, 2].Более того, разрушение горной структуры, загрязнение пылью и проблемы с селевыми потоками происходят из-за чрезмерной эксплуатации искусственного песка [1, 3], а транспортировка по-прежнему затруднена для островов и прибрежных районов [4]. Поэтому, чтобы не допустить разрушения местной экологической среды, измельченные кости кораллов на островах используются для приготовления бетона вместо речного песка [5, 6]. Это имеет важное практическое значение для островного инженерного строительства.

После Второй мировой войны коралловый песок использовался во многих современных военных и гражданских морских строительных проектах [7–9].В Тихоокеанском регионе инженерия коралловых островов быстро развивалась. Благодаря удобству эксплуатации коралловый песок широко используется при строительстве островов, волноломов и аэропортов в прибрежных районах [10–12]. Коралловый раствор по сравнению со стандартным раствором имеет лучшую объемную стабильность. Коралловый песок имеет свойство непрерывно выделять кальцит в строительный раствор [13, 14]. Кальцит, заполненный межфазной переходной зоной кораллового раствора, помогает улучшить плотность раствора [15], что может улучшить механические свойства и устойчивость к усадке раствора.Летучая зола и шлак обладают хорошей пуццолановой активностью, эффектом наполнения и иммобилизирующим действием на хлорид-ионы. Таким образом, коралловый раствор, содержащий летучую золу и шлак, имеет лучшие механические свойства и устойчивость к проникновению хлоридов. Howdyshell et al. исследовали возможность использования кораллового песка для бетона и обнаружили, что коралловый песок имеет неровную поверхность и пористую структуру с высокой водопоглощающей способностью [16], что может повысить прочность бетона. Кроме того, по сравнению с обычным стандартным раствором, межфазная переходная зона кораллового раствора более компактна [17, 18].Однако из-за ненадежных источников кораллового песка и его нестабильного состава и градации экспериментальные результаты кораллового раствора сильно различаются, и параллельное сравнение между различными литературными отчетами также не имеет теоретической поддержки. Поэтому в данном документе был изучен строительный раствор, приготовленный из высококачественного кораллового песка со строгим контролем состава и гранулометрического состава, а его рабочие характеристики, механические характеристики, стабильность объема и микроскопические характеристики также сравнивались с характеристиками стандартного строительного раствора.В этой работе также исследовалось влияние минеральных примесей на свойства кораллового раствора. Полученные результаты могут служить теоретическим ориентиром для разработки подходящего состава кораллового раствора.

2. Эксперимент

2.1. Сырье

Обычный портландцемент (OPC) CEM I 42,5 с плотностью 3,13 г / см ³ и площадью поверхности 350 м ² / кг. Летучая зола (FA), используемая в строительном растворе, пропускалась через сито с размером ячеек 0,045 мм, вес остатков сита составлял 7.8%, потери от горения составили 2,3%, а коэффициент водопотребления составил 97%. Индекс активности, плотность и удельная поверхность шлака (SG), использованного в строительном растворе, составляли S95, 2,86 г / см ³ и 4200 см ² / г, соответственно. Химический состав вяжущих материалов приведен в Таблице 1. Коралловый песок был получен из измельченной коралловой кости с пористостью 41,3% [14]. Гранулометрический состав представлен в таблице 2. Модуль крупности используемого стандартного песка составлял 2,5 мм, а его максимальный диаметр составлял 5 мм.На рис. 1 показана морфология агрегатных частиц. Сжиженный поликарбоксилатный суперпластификатор типа SDS- (додецилсульфат натрия) с содержанием твердого вещества 10% был добавлен для уменьшения удельного объема воды.

2.2. Процедура испытаний

2.2.1. Приготовление образца и испытание на текучесть

Пропорции при смешивании раствора показаны в таблице 3, где соотношение вода-цемент составляло 0,4, а соотношение вяжущее-песок составляло 0,5. Связующие материалы и песок добавляли в смеситель по очереди и равномерно перемешивали. Затем воду добавляли постепенно, не более 2 мин. После добавления всей воды перемешивание продолжали в течение 2 мин. Затем смешанный раствор помещали в форму усеченного конуса в два слоя. Высота первого слоя в форме с усеченным конусом составляла около двух третей, а затем его прижимали от края к центру 15 раз утрамбовкой.Затем в форму снова залили максимально возможное количество раствора и 10 раз прижали утрамбовкой от края к центру. Ножом соскребли излишки раствора, и верх формы усеченного конуса сплющили. Форма была удалена, и прыжковый стол был запущен и вибрировал 25 раз. В соответствии с методом ISO «Методы испытаний цементов — определение прочности» в каждой группе было приготовлено по три образца. Затем образцы трех видов были отлиты в стальные формы размером 40 мм × 40 мм × 160 мм.Образцы строительного раствора были отверждены в течение указанного времени в стандартной среде отверждения, а затем были протестированы их механические свойства, стабильность объема и микроскопические свойства.

Устройство для определения текучести использовалось для проверки характеристик текучести раствора. Расстояние колеблющейся части от стола составляло (10 ± 0,2) мм, форма усеченного конуса использовалась для определения текучести цементного раствора. Калибр верхнего горла составлял (70 ± 0,5) мм, нижнего — (100 ± 0,5) мм, высота — (60 ± 0,5) мм. Экспериментальная частота колебаний составляла 1 Гц, период колебаний — 25 раз.

Для испытания FTIR образцы строительного раствора, отвержденные в течение заданного времени, измельчали ​​в агатовой ступке до тех пор, пока они не прошли через сито размером 200 меш.Затем 1-2 г порошка смешивали со 100-200 г бромида калия и непрерывно измельчали ​​до однородного состояния. Наконец, прозрачные срезы получали прессованием под давлением 8000–15000 кг / см ² в течение 1 мин на масляном прессе. Для приготовления образцов SEM небольшие фрагменты, полученные из средней части образцов строительных смесей определенного возраста, выдерживали в растворе ацетона в течение 3 дней (сокращенно «d» на рисунках и таблицах ниже), а затем сушили при 80 ° C в течение 8 часов. . Образцы XRD готовили следующим образом: образцы извлекали через 28 дней и прекращали их гидратацию.Затем их сушили в печи в течение 4 ч при 60 ° C. В конце отбирали средние части образцов, измельчали ​​в агатовой ступке и пропускали через сито размером 100 меш.

2.2.2. Определение содержания свободных и иммобилизованных хлорид-ионов в строительном растворе

Поскольку морская вода содержит большое количество хлорид-ионов, коралловые агрегаты, используемые в строительстве, также содержат определенное количество хлорид-ионов. Для определения содержания хлорид-иона в строительном растворе сравнивали содержание свободных ионов хлора и иммобилизованных ионов хлора в коралловом и коралловом растворах FA-SG.Затвердевший коралловый раствор измельчали ​​до тех пор, пока он не прошел через сито размером 100 меш. Затем шесть образцов кораллового раствора с таким же соотношением были разделены на одну группу, и вес каждого образца составил 30 г. Три образца каждой группы замачивали в дистиллированной воде на 24 часа и встряхивали несколько раз каждый час в течение 24 часов, чтобы хлорная соль в ступке полностью пропиталась. Остальные три группы замачивали в 0,5 моль / л растворе азотной кислоты и затем выдерживали при 105 ~ 110 ° C в течение 4 ~ 6 часов для полного растворения иммобилизованной соли хлора в ступке.Затем раствор фильтровали через коробку вакуумного фильтра. Фильтрат сохраняли, и pH фильтрата доводили до 7-8. Для титрования использовали раствор AgNO ₃ заданной концентрации, а в качестве конечного цветового индикатора — раствор K ₂ CrO ₄ (5 мас.%). По количеству расхода раствора AgNO ₃ было рассчитано содержание свободных ионов хлора ( M ₀ ) и общих хлорид-ионов ( M _t ) в затвердевшем коралловом растворе.Затем скорость иммобилизации хлорид-иона ( л ) строительного раствора может быть рассчитана по следующей формуле:

2.2.3. Испытание на скорость расширения образцов строительного раствора

Образцы были отлиты в стальные формы размером 20 мм × 20 мм × 280 мм. Затем, в соответствии с методом JGJ / T70-2009 «Стандарт для метода испытаний строительного раствора с характеристиками», они были использованы для проверки изменения объема [19]. После отверждения в течение 24 часов исходная длина образцов L ₀ была измерена с помощью компаратора (мм).Затем образцы помещали в стандартную среду отверждения, и через равные промежутки времени измеряли их длину L _t (мм). Была рассчитана скорость изменения объема выборок в соответствующем возрасте и, наконец, рассчитан средний результат.

2.2.4. Исследование электрохимических свойств строительного раствора

Были использованы три группы образцов строительного раствора размером 20 мм × 20 мм × 280 мм. Перед испытанием образцы помещали в стандартную среду для отверждения.Амплитуда синусоидального сигнала напряжения измерителя импеданса переменного тока составляет 5 мА, амплитуда переменного тока составляет 0,01 В, а диапазон частот измерения составляет 100 МГц – 10 кГц. Затем через 180 дней были отобраны образцы строительного раствора, которые сохранили поверхность сухой перед испытанием. Материалы на основе цемента можно рассматривать как состоящие из ряда соединенных отверстий, несвязанных отверстий и изоляторов (состоящих из агрегатов и продуктов гидратации геля). График Найквиста высокочастотных испытаний импеданса переменного тока показан на Рисунке 2 [20]. Точка пересечения на левой стороне полукруга со сплошной линией — сопротивление порового раствора, обозначенное R ₀ [21–23], а диаметр полукруга соответствует сопротивлению продуктов гидратации геля, обозначенному Р ₁ .

3. Результаты и обсуждение

3.1. Текучесть образцов раствора

Таблица 4 и рисунок 3 показывают, что коралловый раствор с летучей золой и шлаком (для краткости, коралловый раствор FA-SG) имел худшую текучесть, а текучесть кораллового раствора была хуже, чем у стандартного раствора. Это связано с тем, что в коралловом песке много измельченных костей и раковин кораллов, а их пористая структура может впитывать много воды, что снижает текучесть кораллового раствора. Кроме того, из-за большой удельной поверхности летучей золы и шлака большое количество воды дополнительно адсорбировалось, что привело к тому, что коралловый раствор FA-SG имел самую низкую текучесть.Плотность стандартного раствора и кораллового раствора была аналогичной, в то время как плотность кораллового раствора FA-SG была выше, чем у других образцов. Вероятно, это было связано с эффектом заполнения микроагрегатов летучей золой и частицами шлака.

Повторная фиксация швов строительных растворов в исторических зданиях из каменной кладки

КРАТКИЕ СВЕДЕНИЯ

Мягкий раствор для перетяжки.Фото: Джон П. Спевик.

Роберт С. Мак, FAIA, и Джон П. Спевик

Каменная кладка — кирпич, камень, терракота и бетонные блоки — встречается почти в каждом историческом здании . Сразу приходят на ум конструкции с цельнокаменными фасадами, но большинство других построек, по крайней мере, имеют каменные фундаменты или дымоходы. Хотя обычно кладка считается «постоянной», она подвержена износу, особенно в местах стыков раствора.Повторное наведение, также известное как «наведение» или — несколько неточно — «наложение» *, — это процесс удаления испорченного раствора из швов каменной стены и его замены новым раствором. Правильно выполненная перетяжка восстанавливает визуальную и физическую целостность кладки. Неправильно выполненная переориентация не только ухудшает внешний вид здания, но также может нанести физический ущерб самим каменным элементам.

Целью данного информационного бюллетеня является предоставление общего руководства по подходящим материалам и методам для повторного обозначения исторических каменных зданий, и он предназначен для владельцев зданий, архитекторов и подрядчиков.Краткое изложение должно служить руководством для подготовки спецификаций для переориентации исторических каменных зданий. Это также должно помочь развить чувствительность к особым потребностям исторической каменной кладки и помочь владельцам исторических зданий в сотрудничестве с архитекторами, реставраторами архитектуры, консультантами по сохранению исторических памятников и подрядчиками. Хотя данное руководство специально предназначено для исторических зданий, оно также подходит и для других каменных построек. Эта публикация обновляет сводку Preservation Briefs 2: Повторное определение швов из строительного раствора в исторических кирпичных зданиях , чтобы включить все типы исторической каменной кладки.Объем более ранней Краткой информации также был расширен, чтобы признать, что многие здания, построенные в первой половине 20-го века, теперь являются историческими и могут быть внесены в Национальный реестр исторических мест, и что они, возможно, изначально были построены с использованием портленда цементный раствор.

* Tuckpointing технически описывает преимущественно декоративное нанесение приподнятого шва из строительного раствора или известкового замазочного шва поверх ровных швов из строительного раствора.

Строительный раствор, состоящий в основном из извести и песка, использовался как неотъемлемая часть каменных конструкций на протяжении тысячелетий.Примерно до середины XIX века известь или негашеная известь (иногда называемая комовой) доставлялась на строительные площадки, где ее нужно было гашить или смешивать с водой. При смешивании с водой он закипал, и в результате образовалась влажная известковая замазка, которую оставляли для созревания в яме или деревянном ящике на несколько недель, вплоть до года. Традиционный строительный раствор готовился из известковой замазки или гашеной извести в сочетании с местным песком, обычно в соотношении 1 часть известковой замазки к 3 частям песка по объему. Часто в раствор также добавлялись другие ингредиенты, такие как измельченные морские раковины (еще один источник извести), кирпичная пыль, глина, натуральные цементы, пигменты и даже шерсть животных, но базовый состав известковой замазки и песчаного раствора оставался неизменным на протяжении веков. до появления портландцемента или его предшественника, римского цемента, природного гидравлического цемента.

Портландцемент был запатентован в Великобритании в 1824 году. Он был назван в честь камня из Портленда в Дорсете, на который он походил в твердом состоянии. Это быстротвердеющий гидравлический цемент, затвердевающий под водой. Портландцемент был впервые произведен в Соединенных Штатах в 1871 году, хотя он был импортирован до этой даты. Но до начала 20 века он не использовался по всей стране. Вплоть до начала века портландцемент считался в первую очередь добавкой или «второстепенным ингредиентом», помогающим ускорить время схватывания раствора.Однако к 1930-м годам большинство каменщиков использовали смесь портландцемента и известковой замазки в равных частях. Таким образом, раствор, используемый в каменных конструкциях, построенных между 1871 и 1930 годами, может варьироваться от чистой извести и песчаных смесей до самых разных комбинаций извести, портландцемента и песка.

В 1930-х годах в США появилось больше новых строительных растворов, предназначенных для ускорения и упрощения работы каменщиков. К ним относятся кладочный цемент , предварительно смешанный раствор в мешках, который представляет собой комбинацию портландцемента и молотого известняка, и гашеная известь , машинная гашеная известь, что исключило необходимость гашения негашеной извести в замазку на объекте.

Решение о переналадке чаще всего связано с некоторыми очевидными признаками износа, такими как рассыпающийся раствор, трещины в швах раствора, рыхлые кирпичи или камни, влажные стены или поврежденная штукатурка. Однако ошибочно полагать, что одно только повторное указание устранит недостатки, возникшие в результате других проблем. Первую причину ухудшения состояния — протекающую крышу или водосточные желоба, неравномерную осадку здания, капиллярное действие, вызывающее повышение влажности, или экстремальное погодное воздействие — всегда следует устранять до начала работ.

Каменщики практикуют использование известковой замазки для ремонта исторического мрамора. Фото: файлы NPS.

Без надлежащего ремонта для устранения источника проблемы износ строительного раствора будет продолжаться, и любое перенаправление будет пустой тратой времени и денег.

Использование консультантов

Поскольку существует множество возможных причин ухудшения состояния исторических зданий, может оказаться желательным нанять консультанта, например, исторического архитектора или реставратора архитектуры, для анализа здания.В дополнение к определению наиболее подходящих решений проблем, консультант может подготовить спецификации, которые отражают конкретные требования каждой работы, и может обеспечить надзор за незавершенной работой. Направления к консультантам по консервации часто можно получить в государственных учреждениях по сохранению исторических памятников, Американском институте сохранения исторических и художественных произведений (AIC), Ассоциации технологий консервации (APT) и в местных отделениях Американского института архитекторов (AIA).

Необходимо предварительное исследование, чтобы убедиться, что предлагаемые работы по переналадке физически и визуально соответствуют строению. Анализ частей исторического раствора, не подвергшихся атмосферным воздействиям, с которыми будет соответствовать новый раствор, может предложить соответствующие смеси для нового раствора, чтобы он не повредил здание из-за его чрезмерной прочности или непроницаемости для пара.

Этот гранит конца 19 века был недавно изменен, при этом профиль шва и цвет раствора тщательно подобраны к оригиналу.Фото: файлы NPS.

Осмотр и анализ блоков кладки — кирпичной, каменной или терракотовой — и методов, использованных при первоначальном строительстве, помогут сохранить исторический облик здания. Простая, нетехническая оценка блоков кладки и раствора может предоставить информацию об относительной прочности и проницаемости каждого — критических факторах при выборе раствора для повторного нанесения раствора — в то время как визуальный анализ исторического раствора может предоставить информацию, необходимую для разработки новые строительные смеси и методы нанесения.

Хотя это и не критично для успешного проекта по переориентации, для проектов, связанных с объектами особой исторической значимости, анализ раствора квалифицированной лабораторией может быть полезен, поскольку он дает информацию об исходных ингредиентах. Однако у такого анализа есть ограничения, и спецификации заменяющего раствора не должны основываться исключительно на лабораторных анализах. Анализ требует интерпретации, и существуют важные факторы, влияющие на состояние и характеристики строительного раствора, которые нельзя установить с помощью лабораторного анализа.Они могут включать: исходное содержание воды, скорость отверждения, погодные условия во время первоначального строительства, метод смешивания и укладки раствора, а также чистоту и состояние песка. Самая полезная информация, которую можно получить в результате лабораторного анализа, — это определение песка по градации и цвету. Это позволяет с некоторой точностью подобрать цвет и текстуру раствора, поскольку песок является самым крупным ингредиентом по объему.

При создании нового раствора, совместимого с каменной кладкой, цель состоит в том, чтобы получить такой раствор, который максимально соответствует историческому раствору, чтобы новый материал мог сосуществовать со старым в симпатии, поддержке и, при необходимости, жертвенная способность.Точные физические и химические свойства исторического раствора не имеют большого значения, если новый раствор соответствует следующим критериям:

• Новый раствор должен соответствовать историческому раствору по цвету, текстуре и инструментам. (Если будет проведен лабораторный анализ, можно будет сопоставить компоненты связующего и их пропорции с историческим строительным раствором, если эти материалы доступны.)
• Песок должен соответствовать песку в историческом растворе.(Цвет и текстура нового раствора обычно становятся на свои места, если песок удачно совмещен.)
• Новый раствор должен иметь на большую паропроницаемость и быть на мягче (измеряется по прочности на сжатие), чем каменные блоки.
• Новый раствор должен быть как паропроницаемый, и как мягкий или более мягкий (измеряется по прочности на сжатие), чем исторический раствор. (Мягкость или твердость не обязательно являются показателем проницаемости; старые твердые известковые растворы могут сохранять высокую проницаемость.)

Этот раствор является подходящей консистенцией для перетяжки исторического кирпича. Фото: Джон П. Спевик.

Методы анализа строительных растворов можно разделить на две большие категории: мокрый химический и инструментальный . Многие лаборатории, которые анализируют исторические растворы, используют простой метод влажной химии , называемый кислотным разложением, при котором образец строительного раствора измельчается, а затем смешивается с разбавленной кислотой.Кислота растворяет все карбонатсодержащие минералы не только в связующем, но и в совокупности (например, раковинах устриц, коралловом песке или других материалах на основе карбонатов), а также в любых других растворимых в кислоте материалах. Остается песок и мелкозернистый нерастворимый в кислоте материал. Существует несколько вариантов простого теста на переваривание кислоты. Один включает сбор углекислого газа, выделяемого при переваривании карбоната кислотой; на основе объема газа можно точно определить содержание карбната в строительном растворе (Jedrzejewska, 1960).Простые методы кислотного разложения являются быстрыми, недорогими и простыми в применении, но информация, которую они предоставляют об исходном составе строительного раствора, ограничивается цветом и текстурой песка. Метод сбора газа дает больше информации о связующем, чем простой тест на кислотное разложение.

Инструментальные методы анализа , которые использовались для оценки строительных растворов, включают микроскопию в поляризованном свете или микроскопию тонких срезов, сканирующую электронную микроскопию, атомно-абсорбционную спектроскопию, дифракцию рентгеновских лучей и дифференциальный термический анализ.Все инструментальные методы требуют не только дорогостоящего специализированного оборудования, но и высококвалифицированных опытных аналитиков. Однако инструментальные методы могут дать гораздо больше информации о миномете. Микроскопия тонких срезов, вероятно, является наиболее часто используемым инструментальным методом. Исследование тонких срезов строительного раствора в проходящем свете часто используется в дополнение к методам кислотного разложения, особенно для поиска агрегатов на карбонатной основе. Например, новый метод испытаний ASTM, ASTM C 1324-96 «Метод испытаний для исследования и анализа затвердевших строительных растворов», который был разработан специально для анализа современных известково-цементных и кладочных цементных растворов, сочетает в себе комплексную серию влажных химических анализов. с помощью микроскопии тонких срезов.

Недостатком большинства методов анализа строительных растворов является то, что образцы строительных растворов известного состава не анализировались для оценки метода. Исторические минометы не были приготовлены в соответствии с узкими спецификациями из материалов одинакового качества; они содержат широкий спектр материалов местного производства, объединенных по усмотрению каменщика. В то время как конкретный метод может быть в состоянии точно определить исходные пропорции известково-цементно-песчаного раствора, приготовленного из современных материалов, полезность этого метода для оценки исторических строительных растворов сомнительна, если только он не был протестирован на растворах, приготовленных из более широко используемых материалов. в прошлом.

Растворы для повторного наложения должны быть мягче или более проницаемыми, чем блоки кладки, и не более твердыми или непроницаемыми, чем исторический раствор, чтобы предотвратить повреждение блоков кладки. Распространенной ошибкой является предположение, что твердость или высокая прочность являются показателем пригодности, особенно для исторических строительных растворов на основе извести. Напряжения в стене, вызванные расширением, сжатием, миграцией влаги или оседанием, необходимо каким-либо образом учитывать; в каменной стене эти напряжения должны сниматься раствором, а не каменными элементами.Раствор с более высокой прочностью на сжатие, чем блоки каменной кладки, не будет «давать», таким образом вызывая снятие напряжений через блоки каменной кладки, что приводит к необратимым повреждениям кладки, таким как растрескивание и скалывание, которые нельзя легко отремонтировать.

Это здание начала 19 века ремонтируется известковым раствором. Фото: Трэвис Макдональд.

Хотя напряжения могут также нарушить связь между строительным раствором и каменными блоками, позволяя воде проникать в образовавшиеся микротрещины, это легче исправить в стыке путем перетяжки, чем если бы разрыв произошел в каменных блоках.

Проницаемость или скорость паропроницаемости также имеет решающее значение. Растворы с высоким содержанием извести более проницаемы, чем более плотные цементные растворы. Исторически сложилось так, что строительный раствор действовал как подстилочный материал — в отличие от компенсационного шва — а не «клей» для блоков кладки, и влага могла мигрировать через швы раствора, а не блоки кладки. Когда влага испаряется из кладки, она откладывает любые растворимые соли либо на поверхности в виде высолов , либо под поверхностью в виде субфлоресценций . В то время как соли, осевшие на поверхности кирпичной кладки, обычно относительно безвредны, кристаллизация соли внутри каменной кладки создает давление, которое может вызвать скалывание или расслоение частей внешней поверхности. Если раствор не позволяет влаге или водяным парам выходить из стены и испаряться, это приведет к повреждению блоков кладки.

Песок

Песок — самый крупный компонент раствора и материал, придающий раствору его характерный цвет, текстуру и сцепляемость.Песок не должен содержать примесей, таких как соли или глина. Три ключевые характеристики песка: форма частиц, градация и соотношение пустот.

При просмотре под увеличительным стеклом или микроскопом с малым увеличением частицы песка обычно имеют либо закругленные края, как в пляжном и речном песке, либо острые угловатые края, как в измельченном или искусственном песке. Для повторного нанесения раствора предпочтительнее окатанный песок или натуральный песок по двум причинам. Обычно он похож на песок в исторической ступке и обеспечивает лучшее визуальное совпадение.Он также обладает лучшими рабочими качествами или пластичностью и, таким образом, может легче вдавливаться в шов, обеспечивая хороший контакт с оставшимся историческим раствором и поверхностью смежных блоков кладки. Хотя промышленный песок часто более доступен, обычно можно найти запас окатанного песка.

Градация песка (гранулометрический состав) играет очень важную роль в прочности и когезионных свойствах раствора. Строительный раствор должен иметь определенный процент от крупных до мелких частиц для обеспечения оптимальных характеристик.Приемлемые рекомендации по гранулометрическому составу можно найти в ASTM C 144 (Американское общество испытаний и материалов). Однако в действительности, поскольку ни исторические, ни современные пески не всегда соответствуют стандарту ASTM C 144, сопоставление одного и того же внешнего вида и градации частиц обычно требует просеивания песка.

Совок песка содержит множество мелких пустот между отдельными зернами. Хорошо работающий раствор заполняет все эти небольшие пустоты вяжущим (комбинация цемент / известь или смесь) сбалансированным образом.Песок с хорошей сортировкой обычно имеет коэффициент пустотности 30% по объему. Таким образом, обычно следует использовать 30% связующего по объему, если только в историческом растворе не было другого соотношения связующее: заполнитель. Это представляет собой соотношение вяжущего к песку 1: 3, которое часто встречается в технических характеристиках строительных растворов.

Для переориентации песок обычно должен соответствовать ASTM C 144, чтобы гарантировать надлежащую градацию и отсутствие примесей; могут потребоваться некоторые изменения для соответствия исходному размеру и градации. Цвет и текстура песка также должны максимально соответствовать оригиналу, чтобы обеспечить надлежащее соответствие цвета без других добавок.

Лайм

В составах строительных растворов до конца 19 века в качестве основного связующего материала использовалась известь. Известь получают при нагревании известняка при высоких температурах, который сжигает углекислый газ и превращает известняк в негашеную известь. Существует три типа известняка — кальций, магний и доломит, которые различаются по содержанию карбоната магния, который придает строительный раствор особым качествам. Исторически кальциевая известь использовалась для строительных растворов, а не доломитовая известь (карбонат кальция-магния), наиболее часто используемая сегодня.Но также важно иметь в виду тот факт, что историческая известь и другие компоненты строительного раствора сильно различались, потому что они были натуральными, в отличие от современной извести, которая производится и, следовательно, стандартизирована. Поскольку некоторые виды извести, а также другие компоненты строительного раствора, которые использовались исторически, больше недоступны, даже если предпринимаются сознательные усилия для воспроизведения «исторической» смеси, это может быть недостижимо из-за различий между современными и историческими материалами.

Конопатка была использована не по назначению вместо раствора на верхней части стены. В результате он не был долговечным. Фото: файлы NPS.

Сам лайм при смешивании с водой в пасту очень пластичный и кремообразный. Он останется работоспособным и мягким на неопределенный срок, если хранить его в закрытой таре. Известь (гидроксид кальция) затвердевает в результате карбонизации, поглощая углекислый газ в основном из воздуха, превращаясь в карбонат кальция.После того, как известковый и песчаный раствор смешан и помещен в стену, начинается процесс газирования. Если известковый раствор высохнуть слишком быстро, карбонизация раствора уменьшится, что приведет к плохой адгезии и плохой стойкости. Кроме того, известковый раствор слабо растворим в воде и, таким образом, может повторно закрыть любые микротрещины, которые могут образоваться в течение срока службы раствора. Известковый раствор мягкий, пористый и мало меняется в объеме при колебаниях температуры, что делает его хорошим выбором для исторических зданий. Благодаря этим качествам известковый раствор с высоким содержанием кальция может быть рассмотрен для многих новых проектов, а не только для исторических зданий.

Для переориентации известь должна соответствовать ASTM C 207, тип S или тип SA, гидратированная известь для каменных целей. Эта гашеная известь предназначена для обеспечения высокой пластичности и водоудержания. Использование негашеной извести, которую необходимо гашить и замачивать вручную, может иметь преимущества перед гашеной известью в некоторых проектах восстановления, если позволяют время и деньги.

Известковая замазка

Известковая шпатлевка — это гашеная известь, имеющая консистенцию замазки или пастообразную консистенцию. Он должен соответствовать ASTM C 5. Строительный раствор может быть смешан с использованием известковой замазки в соответствии со спецификацией свойств или пропорций ASTM C 270.

Портлендский цемент

В качестве основного связующего материала в растворах 20-го века использовался портландцемент. Прямой раствор из портландцемента и песка чрезвычайно твердый, противостоит движению воды, дает усадку при схватывании и подвергается относительно большим тепловым движениям.При смешивании с водой портландцемент образует жесткую, жесткую пасту, которая не поддается обработке и очень быстро затвердевает. (В отличие от извести, портландцемент затвердевает независимо от погодных условий и не требует циклов смачивания и сушки.) Некоторые портландцементы улучшают удобоукладываемость и пластичность раствора, не влияя отрицательно на готовый проект; он также обеспечивает раннюю прочность строительного раствора и ускоряет схватывание. Таким образом, может оказаться целесообразным добавить немного портландцемента в строительный раствор на основе извести даже при повторной укладке относительно мягкого кирпича 18-го или 19-го века при некоторых обстоятельствах, когда требуется немного более твердый раствор.Чем больше портландцемента добавлено в состав раствора, тем тверже он становится и тем быстрее начинается первоначальное схватывание.

Для повторного нанесения портландцемент должен соответствовать ASTM C 150. Белый, не оставляющий пятен портландцемент может обеспечить лучшее соответствие цвета некоторым историческим растворам, чем более широко доступный серый портландцемент. Однако не следует предполагать, что белый портландцемент всегда подходит для всех исторических зданий, поскольку исходный раствор мог быть смешан с серым цементом.Цемент не должен содержать более 0,60% щелочи, чтобы избежать высолов.

Кладочный цемент

Кладочный цемент — это предварительно замешанная строительная смесь, которую обычно можно найти в строительных магазинах и магазинах домашнего ремонта. Он разработан для производства строительных растворов с прочностью на сжатие 750 фунтов на квадратный дюйм или выше при смешивании с песком и водой на строительной площадке. Он может содержать гашеную известь, но всегда содержит большое количество портландцемента, а также измельченный известняк и другие агенты удобоукладываемости, включая воздухововлекающие агенты.Поскольку кладочные цементы не обязательно должны содержать гашеную известь и, как правило, не содержат извести, они производят высокопрочные растворы, которые могут повредить историческую кладку. По этой причине они обычно не рекомендуются для использования на исторических каменных зданиях.

Известковый раствор (предварительно смешанный)

Растворы из гашеной извести и предварительно замешанные растворы для замазки извести с соответствующим песком или без него имеются в продаже. Также доступны нестандартные растворы в цвете.В большинстве случаев предварительно замешанные известковые растворы, содержащие песок, могут не обеспечить точного соответствия; однако, если проект требует полного изменения покрытия, можно рассмотреть возможность использования предварительно смешанного известкового раствора, если раствор совместим по прочности с кладкой. Если проект включает в себя только отобранное, «точечное» повторное наведение, то может быть лучше провести анализ раствора, который может предоставить заказной предварительно смешанный известковый раствор с подходящим песком. В любом случае, если будет использоваться предварительно смешанный известковый раствор, он должен содержать гашеную известь типа S или SA в соответствии с ASTM C 207.

Вода

Вода должна быть питьевой — чистой и не содержать кислот, щелочей или других растворенных органических веществ.

Прочие компоненты

Исторические компоненты

Помимо цвета песка, текстура раствора имеет решающее значение при воспроизведении исторического раствора. Большинство строительных растворов середины XIX века, за некоторыми исключениями, имеют довольно однородную текстуру и цвет. Некоторые более ранние строительные растворы не имеют такой однородной текстуры и могут содержать комки частично обожженной извести или «грязной извести», ракушку (которая часто служила источником извести, особенно в прибрежных районах), природные цементы, кусочки глины, сажи или других пигментов. или даже шерсть животных.Визуальные характеристики этих минометов могут быть воспроизведены за счет использования аналогичных материалов в строительном растворе.

Тиражирование таких уникальных или индивидуальных минометов потребует написания новых спецификаций для каждого проекта. Если возможно, должны быть включены предлагаемые источники специальных материалов. Например, измельченные раковины устриц различных размеров можно приобрести у дилеров по поставкам домашней птицы.

Пигменты

Некоторые исторические растворы, особенно в конце 19 века, были окрашены, чтобы соответствовать или контрастировать с кирпичом или камнем.Обычно использовались красные пигменты, иногда в виде кирпичной крошки, а также коричневые и черные пигменты. Доступны современные пигменты, которые можно добавлять в строительный раствор на стройплощадке, но они не должны превышать 10 процентов по весу портландцемента в смеси, а содержание технического углерода должно быть ограничено до 2 процентов. Для предотвращения обесцвечивания и выцветания следует использовать только синтетические минеральные оксиды, устойчивые к воздействию щелочей и солнечных лучей.

Современные компоненты

Добавки используются для создания определенных характеристик строительного раствора, и то, следует ли их использовать, будет зависеть от индивидуального проекта. Воздухововлекающие агенты , например, помогают раствору противостоять замораживанию-оттаиванию в северном климате. Ускорители используются для уменьшения замерзания раствора перед схватыванием, а замедлители схватывания помогают продлить срок службы раствора в жарком климате. Выбор добавок должен производиться архитектором или реставратором архитектуры как часть спецификаций, а не что-то, что обычно добавляют каменщики.

Как правило, современные химические добавки не нужны и могут, фактически, иметь пагубные последствия для исторических строительных проектов.Не рекомендуется использование антифризов. Они не очень эффективны с растворами с высоким содержанием извести и могут содержать соли, которые позже могут вызвать высолы. Лучше нагреть песок и воду и защитить выполненную работу от замерзания. Никакие окончательные исследования не определили, следует ли использовать воздухововлекающие добавки для защиты от воздействия мороза и повышения пластичности, но в зонах экстремального воздействия, требующих высокопрочных растворов с более низкой проницаемостью, может быть желательным воздухововлечение 10-16 процентов (см. для «суровых погодных условий» в растворах типа и смеси).Связующие вещества не заменяют надлежащую подготовку шва, и их обычно следует избегать. Если шов подготовлен должным образом, новый раствор будет хорошо сцеплен с прилегающими поверхностями. Кроме того, связующий агент трудно удалить, если он размазан по поверхности кладки.

Растворы для перепланировки проектов, особенно тех, которые связаны с историческими зданиями, обычно смешиваются на заказ для обеспечения надлежащих физических и визуальных качеств.Эти материалы можно комбинировать в различных пропорциях для создания раствора с желаемыми характеристиками и долговечностью. Фактическая спецификация конкретного типа раствора должна учитывать все факторы, влияющие на срок службы здания, включая: текущие условия площадки, текущее состояние кладки, функцию нового раствора, степень воздействия погодных условий и навыки каменщика. .

Здесь правильно используются молоток и долото для подготовки стыка к перетяжке.Фото: Джон П. Спевик.

Таким образом, не может быть двух абсолютно одинаковых проектов перераспределения. Современные материалы, предназначенные для повторного нанесения раствора, должны соответствовать спецификациям Американского общества испытаний и материалов (ASTM) или сопоставимым федеральным спецификациям, а полученный раствор должен соответствовать ASTM C 270, Строительный раствор для каменной кладки.

Указать пропорции перетяжки ступки для конкретной работы не так сложно, как может показаться.Пять типов строительных растворов, каждый с соответствующей рекомендуемой смесью, были установлены ASTM, чтобы отличать высокопрочный строительный раствор от мягкого эластичного раствора. ASTM обозначил их в порядке убывания приблизительной общей прочности как Тип M (2500 фунтов на квадратный дюйм), Тип S (1800 фунтов на квадратный дюйм), Тип N (750 фунтов на квадратный дюйм), Тип O (350 фунтов на квадратный дюйм) и Тип K (75 фунтов на квадратный дюйм). (Буквы, обозначающие типы, взяты из слов MASON WORK с использованием каждой второй буквы.) Тип K имеет самое высокое содержание извести среди смесей, содержащих портландцемент, хотя сегодня он редко используется, за исключением некоторых проектов по сохранению исторических памятников.Обозначение «L» в прилагаемой таблице обозначает прямую смесь извести и песка. Указание соответствующего строительного раствора ASTM по пропорции ингредиентов обеспечит желаемые физические свойства. Если не указано иное, размеры или пропорции строительных смесей всегда указываются в следующем порядке: цемент-известь-песок. Таким образом, смесь типа K, например, будет обозначаться как 1-3-10, или 1 часть цемента на 3 части извести на 10 частей песка. Другие требования для создания желаемых визуальных качеств должны быть включены в спецификации.

Прочность миномета может быть разной. При смешивании с большим количеством портландцемента получается более твердый раствор. Чем больше добавлено извести, тем мягче и пластичнее становится раствор, повышая его удобоукладываемость. Раствор, обладающий высокой прочностью на сжатие, может быть желателен для пирса из твердого камня (например, гранита), поддерживающего настил моста, тогда как более мягкий, более проницаемый известковый раствор будет предпочтительнее для исторической стены из мягкого кирпича. Ухудшение кладки, вызванное отложением солей, происходит, когда раствор менее проницаем, чем кладка.Крепкий раствор все же более проницаемый, чем твердый плотный камень. Однако в стене, построенной из мягкого кирпича, где сама кладка имеет относительно высокую проницаемость или скорость паропропускания, для сохранения достаточной проницаемости необходим мягкий раствор с высоким содержанием извести.

Перенастройка дорог и требует много времени из-за большого объема ручной работы и специальных материалов. Желательно переназначить только те области, которые требуют работы, а не всю стену, как это часто указывается.Но, если необходимо изменить точку на 25–50 или более процентов стены, изменение точки всей стены может быть более экономически эффективным, чем изменение точки.

При ремонте этой каменной стены каменщик соответствовал рельефному профилю оригинального крепления. Фото: файлы NPS.

Полная переналадка также может быть более разумной, когда доступ затруднен, требуя возведения дорогостоящих строительных лесов (если большая часть раствора не является прочной и вряд ли потребует замены в обозримом будущем).Каждый проект требует суждения, основанного на множестве факторов. Признание этого с самого начала поможет предотвратить чрезмерное повышение стоимости многих рабочих мест.

При планировании в первую очередь необходимо учитывать сезонные аспекты. Вообще говоря, температура стен от 40 до 95 градусов F (от 8 до 38 градусов C) предотвратит замерзание или чрезмерное испарение воды в растворе. В идеале перенаправление следует проводить в тени, вдали от сильного солнечного света, чтобы замедлить процесс высыхания, особенно в жаркую погоду.При необходимости для масштабных проектов может быть предоставлена ​​тень с соответствующими изменениями строительных лесов.

Также должна быть признана взаимосвязь переноса на другие работы, предлагаемые в здании. Например, если ожидается снятие краски или очистка, и если швы раствора в основном прочны и требуют только выборочной переналадки, обычно лучше отложить перенаправление до завершения этих работ. Однако, если раствор сильно разрушился, позволив влаге проникнуть глубоко в стену, перед очисткой следует выполнить повторную корректировку.Сопутствующие работы, такие как структурный ремонт или ремонт крыши, следует планировать так, чтобы они не мешали переналадке и чтобы во всех работах можно было максимально использовать преимущества возведенных лесов.

Механический шлифовальный станок, неправильно использованный для вырезания горизонтального шва и несовместимая переточка, серьезно повредил кирпич XIX века. Фото: файлы NPS.

Руководители зданий также должны осознавать трудности, которые может создать проект переориентации.Процесс занимает много времени, и строительные леса, возможно, придется оставить на месте в течение длительного периода времени. Процесс совместной подготовки может быть довольно шумным и может привести к образованию большого количества пыли, которую необходимо контролировать, особенно в воздухозаборниках для защиты здоровья человека, а также там, где она может повредить работающее оборудование. Время от времени входы могут быть заблокированы, что затрудняет доступ как арендаторам здания, так и посетителям. Ясно, что управляющим зданиями необходимо будет координировать работу по переналадке с другими событиями на объекте.

Выбор подрядчика Идеальный способ выбрать подрядчика — это спросить рекомендаций у знающих владельцев недавно отремонтированных исторических зданий. Квалифицированные подрядчики затем могут предоставить списки других проектов переназначения для проверки. Однако чаще подрядчик для проекта переориентации выбирается через процесс конкурентных торгов, над которым клиент или консультант имеет лишь ограниченный контроль. В этой ситуации важно обеспечить, чтобы в спецификациях оговаривалось, что каменщики должны иметь как минимум пятилетний опыт работы с реконструкцией исторических каменных зданий, чтобы иметь право участвовать в торгах по проекту.Контракты присуждаются участнику, предложившему самую низкую ответственную цену, и участники торгов, которые плохо проявили себя по другим проектам, обычно могут быть исключены из рассмотрения на этой основе, даже если у них самые низкие цены.

В контрактных документах должны быть указаны цены за единицу продукции, а также базовое предложение. Ценообразование за единицу продукции вынуждает подрядчика заранее определить, какие дополнительные или сокращенные затраты будут связаны с работами, которые отличаются от объема базовой заявки. Если, например, у подрядчика будет на пятьдесят погонных футов меньше перетяжки камня, чем указано в контрактных документах, но на тридцать погонных футов больше у кирпича, будет легко определить окончательную цену за работу.Обратите внимание, что каждый тип работы — изменение точки кирпича, изменение точки камня или аналогичные предметы — будет иметь свою цену за единицу. Цена за единицу также должна отражать количество; один погонный фут указателя в пяти разных точках будет дороже, чем пять смежных погонных футов.

Тестовые панели

Эти панели готовятся подрядчиком с использованием тех же методов, которые будут использоваться в оставшейся части проекта. Несколько местоположений панелей — желательно не на фасаде или в другом хорошо видимом месте здания — могут потребоваться для включения всех типов кладки, стилей швов, цветов раствора и других проблем, которые могут возникнуть при работе.

Неквалифицированная переналадка негативно повлияла на облик этого здания конца 19 века. Фото: файлы NPS.

Если, например, также должны быть проведены испытания на очистку, их следует проводить в том же месте. Обычно для кирпичной кладки достаточно площади 3 на 3 фута, в то время как для каменной кладки может потребоваться несколько большая площадь. Эти панели устанавливают приемлемый стандарт работы и служат ориентиром для оценки и принятия последующих работ над зданием.

Препарат для суставов

Старый раствор следует удалить на глубину, равную как минимум 2–2-1 / 2 ширины шва, чтобы обеспечить надлежащее сцепление и предотвратить «выскакивание» раствора. Для большинства кирпичных швов это потребует удаления раствора на глубину примерно от Ω до 1 дюйма; для каменной кладки с широкими швами может потребоваться удаление раствора на глубину нескольких дюймов. Любой рыхлый или распавшийся раствор сверх этой минимальной глубины также должен быть удален.

Хотя некоторые повреждения могут быть неизбежны, тщательная подготовка швов может помочь ограничить повреждение блоков кладки.Традиционный способ удаления старого раствора — использование ручных долот и молотков. Несмотря на то, что этот метод трудоемок, в большинстве случаев этот метод представляет наименьшую опасность повреждения исторических блоков каменной кладки и дает наилучший конечный продукт.

Однако наиболее распространенный метод удаления строительного раствора — использование пилы или шлифовального станка. Использование электроинструмента неквалифицированными каменщиками может иметь катастрофические последствия для исторической кладки, особенно для мягкого кирпича. Использование бензопилы на стенах с тонкими стыками, таких как большинство кирпичных стен, почти всегда приводит к повреждению блоков кладки из-за разламывания краев и перерезания на головке или вертикальных стыков.

Однако небольшие долота с пневматическим приводом обычно можно безопасно и эффективно использовать для удаления строительного раствора с исторических зданий, если каменщики сохраняют надлежащий контроль над оборудованием. При определенных обстоятельствах тонкие шлифовальные машины с алмазными лезвиями можно использовать для вырезания горизонтальных швов только на твердом портландцементном растворе, обычном для большинства каменных зданий начала 20 века. Обычно автоматические инструменты наиболее успешно удаляют старый раствор, не повреждая кирпичную кладку, когда они используются в сочетании с ручными инструментами при подготовке к перетяжке.Если горизонтальные швы являются однородными и довольно широкими, можно использовать механическую пилу по камню, чтобы облегчить удаление раствора, например, разрезая по середине шва; Окончательное удаление раствора с боковых сторон швов следует производить ручным зубилом и молотком. Фрезы для уплотнения с алмазными лезвиями иногда можно успешно использовать для вырезания швов без повреждения кирпичной кладки. Фрезы для конопатки работают медленно; они не вращаются, а вибрируют с очень высокой скоростью, что сводит к минимуму возможность повреждения каменных блоков.Хотя механические инструменты можно безопасно использовать в ограниченных обстоятельствах для вырезания горизонтальных швов при подготовке к повторной нарезке, их никогда не следует использовать для вертикальных швов из-за опасности поскользнуться и врезаться в кирпич выше или ниже вертикального шва. Использование электроинструментов для удаления раствора без повреждения окружающих блоков каменной кладки также требует высококвалифицированных каменщиков, имеющих опыт работы с историческими каменными зданиями. Подрядчики должны продемонстрировать навыки обращения с электроинструментами до утверждения их использования.

Использование любого из этих электроинструментов также может быть более приемлемым для твердого камня, такого как кварцит или гранит, чем для терракоты с его стекловидной глазурью, или для мягкого кирпича или камня. Испытательная панель должна определить приемлемость электроинструментов. Если разрешается использование электроинструментов, подрядчик должен разработать программу контроля качества для учета утомляемости рабочих и аналогичных переменных.

Раствор следует аккуратно удалить с блоков кладки, оставив квадратные углы на обратной стороне разреза.Перед заливкой стыки следует промыть струей воды, чтобы удалить все рыхлые частицы и пыль. Во время заливки швы должны быть влажными, но без стоячей воды. Для кирпичной кладки стен из известняка, песчаника и обычного кирпича, которые обладают высокой впитывающей способностью, рекомендуется наносить непрерывный водяной туман в течение нескольких часов до начала повторного нанесения.

Приготовление раствора

Компоненты строительного раствора следует отмерить и тщательно перемешать, чтобы обеспечить единообразие визуальных и физических характеристик.Сухие ингредиенты измеряются по объему и тщательно перемешиваются перед добавлением воды. Песок необходимо добавлять во влажном рыхлом состоянии, чтобы избежать чрезмерного шлифования. Строительный раствор для повторного нанесения обычно предварительно гидратируется путем добавления воды, чтобы он просто держался вместе, таким образом позволяя ему постоять в течение определенного периода времени до добавления последней воды. Следует добавить половину воды, а затем перемешать примерно 5 минут. Затем следует добавлять оставшуюся воду небольшими порциями до получения строительного раствора желаемой консистенции.Общий необходимый объем воды может варьироваться от партии к партии в зависимости от погодных условий. Важно свести количество воды к минимуму по двум причинам: во-первых, более сухой раствор чище для работы и его можно плотно уплотнить в швы; во-вторых, без испарения лишней воды, раствор затвердевает без усадочных трещин. Раствор следует использовать в течение примерно 30 минут после окончательного перемешивания, и нельзя допускать повторного темперирования или добавления воды.

Использование известковой замазки для приготовления раствора

Раствор, изготовленный из известковой замазки и песка, иногда называемый грубым или грубым веществом, должен измеряться по объему, и для него могут потребоваться несколько иные пропорции, чем для гашеной извести.Для достижения консистенции нанесения обычно не требуется никакой дополнительной воды, поскольку в замазке уже содержится достаточно воды. Сначала дозируется песок, затем известковая замазка, затем перемешивание в течение пяти минут или до тех пор, пока весь песок не будет полностью покрыт известковой замазкой. Но перемешивания, в привычном понимании переворачивания мотыгой, иногда может быть недостаточно, если необходимо добиться наилучших характеристик известкового замазочного раствора. Хотя старая практика рубки, взбивания и утрамбовки строительного раствора была в значительной степени забыта, недавние полевые работы подтвердили, что известковая замазка и песок, утрамбованные и взбитые деревянным молотком или рукоятью топора, с вкраплениями измельчения мотыгой, могут значительно улучшить обрабатываемость и производительность.Интенсивность этого действия увеличивает общий контакт извести и песка и удаляет излишки воды путем уплотнения других ингредиентов. Для более крупных проектов также может быть выгодно использовать для смешивания тарельчатую мельницу. Мельницы для производства цементных растворов, имеющие давние традиции в Европе, производят замазочный раствор высшего качества, недостижимый с помощью современных лопастных и барабанных смесителей.

Для более крупных проектов по переналадке известковую замазку и песок можно заранее смешать вместе и хранить неограниченное время на строительной площадке или за ее пределами, что устраняет необходимость в кучах песка на строительной площадке.Эту смесь, напоминающую влажный коричневый сахар, необходимо хранить в закрытых контейнерах, накрыв сверху влажным куском мешковины, или запечатать в большом пластиковом пакете, чтобы предотвратить испарение и преждевременное карбонизирование. Через несколько месяцев известково-песчаная смесь может быть преобразована в пластичное состояние без дополнительной воды.

Если портландцемент указан в известковой замазке и песчаном растворе типа O (1: 2: 9) или типа K (1: 3: 11), то портландцемент следует сначала смешать с суспензионной пастой, прежде чем добавлять ее в раствор. известковая замазка и песок.Это не только гарантирует, что портландцемент равномерно распределяется по всей смеси, но и при добавлении сухого портландцемента к влажным ингредиентам он имеет тенденцию «комковаться», создавая угрозу диспергированию. (Обычно после введения портландцемента в известковую замазку необходимо добавить воду и отшлифовать ее.) На этом этапе следует добавить любые цветные пигменты и перемешивать в течение полных пяти минут. Раствор следует использовать в течение 30 минут — 1 час, повторный темперирование не допускается. После добавления портландцемента раствор больше нельзя хранить.

Заполнение шва

Если существующий раствор был удален на глубину более 1 дюйма, эти более глубокие участки должны быть сначала заполнены, уплотняя новый раствор в несколько слоев. Задняя часть всего стыка должна быть заполнена последовательно, нанося примерно 1/4 дюйма раствора, хорошо утрамбовывая его в задние углы. Это приложение может вытягиваться вдоль стены на несколько футов. Как только раствор достигнет твердости отпечатка большого пальца, можно нанести еще один слой раствора толщиной 1/4 дюйма — примерно такой же толщины.Потребуется несколько слоев, чтобы заполнить шов заподлицо с внешней поверхностью кладки. Важно дать каждому слою время застыть перед нанесением следующего слоя; Большая часть усадки раствора происходит в процессе отверждения, и, таким образом, укладка слоев сводит к минимуму общую усадку.

Когда последний слой строительного раствора остается твердым, следует обработать шов, чтобы он соответствовал историческому шву. Правильный выбор инструмента важен для получения однородного цвета и внешнего вида. При слишком мягкой обработке цвет будет светлее, чем ожидалось, и могут появиться микротрещины; при слишком сильном оштукатуривании могут появиться темные полосы, называемые «прожиганием инструмента», и хорошее сцепление раствора с каменными блоками не будет достигнуто.

Если старые кирпичи или камни имеют изношенные, закругленные края, лучше всего слегка углубить окончательный раствор от лицевой стороны кладки. Эта процедура поможет избежать сустава, который визуально шире, чем сам сустав; это также позволит избежать образования большого и тонкого выступа, который легко повредить и впустить воду. После обработки излишки раствора можно удалить с края шва, нанеся щетку из натуральной щетины или нейлоновой щеткой. Щетки с металлической щетиной никогда не следует использовать для обработки исторической кирпичной кладки.

Условия отверждения

Предварительное отверждение растворов с высоким содержанием извести — тех растворов, которые содержат больше извести по объему, чем портландцемент, то есть типа O (1: 2: 9), типа K (1: 3: 11) и прямой извести / песка. , Тип «L» (0: 1: 3) — происходит довольно быстро, поскольку вода из смеси теряется на пористой поверхности кладки и из-за испарения. Слишком быстрое высыхание раствора с высоким содержанием извести (особенно типа «L») может привести к мелению, плохой адгезии и плохой стойкости.Периодическое смачивание заштрихованной области после того, как швы раствора стали жесткими и были обработаны финишной обработкой, может значительно ускорить процесс карбонизации. По возможности, распыление с помощью ручного опрыскивателя с тонкой насадкой может быть простым делом в течение дня или двух после повторного прицеливания. Частота намокания будет зависеть от местных условий, но сначала она может быть такой же часто, как каждый час, а затем постепенно снижаться до трех или четырех часов. Стены должны быть покрыты мешковиной в течение первых трех дней после перетяжки.(Можно использовать пластик, но его следует накрывать навесом, а не ставить прямо у стены.) Это помогает сохранять стены влажными и защищает их от прямых солнечных лучей. После того, как карбонизация извести началась, она будет продолжаться в течение многих лет, и известь наберет прочность, поскольку она снова превратится в карбонат кальция внутри стены.

Фронтон 18 века и окружающая стена имеют совершенно разные стыки из раствора. Фото: файлы NPS.

Старение строительного раствора

Даже при максимальных усилиях по подбору цвета, текстуры и материалов существующего раствора обычно будет заметная разница между старой и новой работой, отчасти потому, что новый раствор был подобран к неответренным частям исторического раствора.Другая причина небольшого несоответствия может заключаться в том, что песок более обнажен в старом растворе из-за небольшой эрозии извести или цемента. Хотя точечное повторное наведение обычно предпочтительнее и должна быть допустима некоторая разница в цвете, если разница между старым и новым строительным раствором слишком велика, в некоторых случаях может быть целесообразно переназначить целую область стены или целую конструкцию, такую ​​как залив , чтобы минимизировать разницу между старым и новым раствором. Если растворы подобраны должным образом, обычно лучший способ справиться с различиями в цвете поверхности — дать растворам стареть естественным образом.Перед применением следует тщательно протестировать другие способы устранения этих различий, в том числе очистку участков без повторных точек или окрашивание нового раствора.

Окрашивание нового раствора для достижения лучшего соответствия цвета обычно не рекомендуется, но в некоторых случаях может быть уместным. Хотя окрашивание может обеспечить первоначальное совпадение, старый и новый раствор могут выдерживать разную скорость, что приводит к визуальным различиям через несколько сезонов. Кроме того, смеси, используемые для окрашивания раствора, могут нанести вред кладке; например, они могут вводить соли в кладку, что может привести к высолу.

Очистка восстановленной кладки

Если работа по перетяжке выполняется аккуратно, то в очистке не будет необходимости, кроме удаления небольшого количества раствора с края шва после обработки инструмента. Это можно сделать с помощью жесткой натуральной щетины или нейлоновой кисти после высыхания раствора, но до его первоначального схватывания (1-2 часа). Затвердевший раствор обычно можно удалить деревянной лопаткой или, при необходимости, долотом.

Дальнейшую очистку лучше всего производить простой водой и щетками из натуральной щетины или нейлона.Если необходимо использовать химические вещества, их следует выбирать с особой осторожностью. Неправильная очистка может привести к порче блоков кладки, порче раствора, появлению пятен раствора и высолов. Швы нового раствора особенно подвержены повреждениям, потому что они не затвердевают полностью в течение нескольких месяцев. Химические чистящие средства, особенно кислоты, никогда не следует использовать для сухой кладки. Перед нанесением химикатов кладку следует полностью пропитать водой. После очистки стены следует еще раз промыть простой водой, чтобы удалить все следы химикатов.

Следует предпринять несколько мер предосторожности, если необходимо очистить свежую каменную стену. Во-первых, перед очисткой раствор должен полностью затвердеть. Обычно достаточно тридцати дней, в зависимости от погоды и воздействия; Как упоминалось ранее, раствор будет продолжать отверждаться даже после того, как затвердеет. Необходимо подготовить испытательные панели для оценки воздействия различных методов очистки. Как правило, на новых каменных стенах следует использовать только промывку водой под очень низким давлением (100 фунтов на квадратный дюйм) с добавлением жесткой натуральной щетины или нейлоновых щеток, за исключением глазурованных или полированных поверхностей, где следует использовать только мягкие ткани.**

Новое строение «цветение» или выцветание иногда появляется в течение первых нескольких месяцев после повторного наведения и обычно исчезает в результате обычного процесса выветривания. Если высолы не удаляются естественным путем, самый безопасный способ их удаления — сухая чистка щеткой с жесткой натуральной или нейлоновой щетиной с последующей влажной щеткой. Соляная (соляная) кислота обычно неэффективна, и ее не следует использовать для удаления высолов. Это может высвободить дополнительные соли, которые, в свою очередь, могут привести к увеличению количества высолов.

Заливка швов иногда предлагается в качестве альтернативы, в частности, повторной заливки кирпичных зданий. Этот процесс включает нанесение тонкого слоя раствора на цементной основе на швы раствора и границу раздела раствор / кирпич. Чтобы раствор был эффективным, он должен слегка выходить на поверхность каменных блоков, таким образом визуально расширяя шов. Изменение внешнего вида стыка может до неприемлемой степени изменить исторический характер сооружения.Кроме того, хотя маскировка кирпичей предназначена для того, чтобы не допускать попадания раствора на остальную поверхность кирпича, неизбежно останется некоторый уровень остатков, называемый «вуалированием». Затирка поверхности не может заменить более обширную работу по перетяжке и не рекомендуется для обработки исторической кладки.

** Дополнительная информация по очистке кладки представлена ​​в Записках по консервации 1: Оценка очистки и водоотталкивающих обработок для исторических зданий с каменной кладкой, Роберт С.Мак, FAIA, и Энн Э. Гриммер, Вашингтон, округ Колумбия: Служба технической сохранности, Служба национальных парков, Министерство внутренних дел США, 2000; и поддержание чистоты: удаление внешней грязи, краски, пятен и граффити из исторических каменных зданий, Энн Э. Гриммер, Вашингтон, округ Колумбия: Служба технической консервации, Служба национальных парков, Министерство внутренних дел США, 1988 .

Простое сравнение на месте с поможет определить твердость и состояние строительного раствора и блоков кладки.Начните со соскабливания раствора отверткой и постепенно постукивайте сильнее холодным зубилом и каменщиком. Таким же образом можно испытать кирпичную кладку, начиная с более осторожной процедуры, соскоблив ее ногтем. Этот относительный анализ, производный от 10-балльной шкалы твердости, используемой для описания минералов, обеспечивает хорошую отправную точку для выбора подходящего строительного раствора. Более подробно она описана в «Описание системы Russack для кирпича и строительного раствора», на которую имеется ссылка в списке для чтения в конце этого краткого обзора.

Образцы строительного раствора следует отбирать тщательно и брать из различных мест в здании, чтобы, по возможности, найти не выветренный строительный раствор. Некоторые части здания могли быть изменены в прошлом, в то время как другие части могут находиться в условиях, вызывающих необычный износ. Может быть несколько цветов раствора, относящегося к разным периодам строительства, или песок, использованный из разных источников во время первоначального строительства. Любая из этих ситуаций может дать ложные показания визуальных или физических характеристик, необходимых для нового строительного раствора.Следует отметить вариации, которые могут потребовать разработки более чем одной смеси.

1. Удалите долотом и молотком три или четыре образца раствора, не подвергавшегося атмосферным воздействиям, которые необходимо сопоставить, из нескольких мест в здании. (Отложите самый большой образец — он будет использован позже для сравнения с перетяжкой раствора). Удаление полного представления образцов позволит выбрать «средний» или средний образец раствора.
2. Разомните оставшиеся образцы деревянным молотком или молотком, если необходимо, до тех пор, пока они не разделятся на составные части.Материала должно быть пригоршня.
3. Изучите порошкообразную часть раствора — известковую и / или цементную матрицу раствора. Особенно обратите внимание на цвет. Существует тенденция думать, что исторические растворы имеют белые вяжущие, но серый портландцемент стал доступен к последней четверти 19 века, и традиционные известки также иногда были серыми. Таким образом, в некоторых случаях естественный цвет исторической папки может быть серым, а не белым. Раствор также мог быть окрашен для получения цветного раствора, и этот цвет следует определить на данном этапе.
4. Тщательно сдуйте порошкообразный материал (известковую и / или цементную матрицу, скрепляющую раствор).
5. С помощью лупы малой мощности (10 крат) исследуйте оставшийся песок и другие материалы, такие как куски извести или скорлупа.
6. Отметьте и запишите широкий диапазон цветов, а также различные размеры отдельных песчинок, примесей или других материалов.

Другие факторы, которые следует учитывать

Цвет

Независимо от цвета связующего или цветных добавок, песок является основным материалом, придающим растворам цвет.В одном образце исторического раствора можно обнаружить удивительное разнообразие цветов песка, а различные размеры песчинок или других материалов, таких как не полностью измельченная известь или цемент, играют важную роль в текстуре раствора для повторного нанесения. . Следовательно, при указании песка для повторного нанесения раствора может потребоваться получить песок из нескольких источников и объединить или просеять их, чтобы приблизиться к диапазону цветов песка и размерам зерен в историческом образце раствора.

Указывающий стиль

Тщательный осмотр исторической каменной стены и методов, использованных при первоначальном строительстве, поможет сохранить визуальные качества здания. Следует изучить стили указания и методы их создания. Важно смотреть как на горизонтальные, так и на вертикальные стыки, чтобы определить порядок, в котором они были обработаны, и были ли они одним стилем. Например, в некоторых зданиях конца 19-го и начала 20-го веков горизонтальные стыки были загнуты назад, а вертикальные стыки были обработаны заподлицо и окрашены в тон кирпича, что создает иллюзию горизонтальных полос.Стили наведения также могут отличаться от одного фасада к другому; Передние стены часто получали большее внимание к деталям из раствора, чем боковые и задние стены. Tuckpointing — это не настоящая повторная установка, а нанесение приподнятого шва или известкового замазочного шва поверх швов заподлицо. Карандаш — это чисто декоративная обработка окрашенной поверхности поверх строительного шва, часто контрастного цвета.

Каменная кладка

Каменные блоки также должны быть проверены, чтобы любые заменяемые блоки соответствовали исторической кладке.Внутри стены может быть широкий диапазон цветов, текстур и размеров, особенно из кирпича ручной работы или грубого камня, добытого в местных карьерах. Заменяемые блоки должны сливаться со всем набором каменных блоков, а не с отдельным кирпичом или камнем.

Соответствие цвета и текстуры переоборудованного раствора

Новый раствор должен соответствовать неответренным внутренним частям исторического раствора. Самый простой способ проверить соответствие — сделать небольшой образец предлагаемой смеси и дать ему отвердеть при температуре около 70 градусов по Фаренгейту в течение недели, или его можно запечь в духовке, чтобы ускорить отверждение; затем этот образец взламывают, и его поверхность сравнивают с поверхностью самого большого «сохранившегося» образца исторического раствора.

Если невозможно добиться правильного цветового соответствия с помощью натурального песка или цветных заполнителей, таких как крошка мрамора или кирпичной крошки, возможно, потребуется использовать современный пигмент для строительных растворов.

На ранних стадиях проекта следует определить, насколько новый миномет должен соответствовать историческому. Достаточно ли «достаточно близко» или «точно»? В спецификациях это должно быть четко указано, чтобы подрядчик имел разумное представление о том, сколько времени и затрат потребуется для разработки приемлемого соответствия.

То же самое решение будет необходимо при подборе замены терракоты, камня или кирпича. Если есть известный источник замены, он должен быть включен в спецификации. Если источник не может быть определен до проведения торгов, спецификации должны включать ориентировочную цену на заменяющие материалы с окончательной ценой, основанной на фактических затратах для подрядчика.

Для владельца / администратора

Владелец или администратор исторического здания должен помнить, что перенаправление может быть длительным и дорогостоящим процессом.Во-первых, должно быть достаточно времени для оценки здания и расследования причин проблем. Затем будет время, необходимое для подготовки контрактной документации. Сама работа точная, трудоемкая и шумная, а строительные леса могут на какое-то время закрывать фасад здания. Поэтому хозяину необходимо тщательно спланировать работу, чтобы избежать проблем. Таким образом, графики переназначения и других действий потребуют тщательной координации во избежание непредвиденных конфликтов. Владелец должен избегать тенденции спешить с работой или срезать углы, если историческое здание хочет сохранить свою визуальную целостность, а работа должна быть долговечной.

Для архитектора / консультанта

Поскольку основная роль консультанта заключается в обеспечении срока службы здания, важно знать исторические методы строительства и особые проблемы, возникающие в старых зданиях. Консультант должен помочь владельцу в планировании логистических проблем, связанных с исследованиями и строительством. Консультант обязан определить причину ухудшения строительного раствора и убедиться, что она устранена до повторной заделки кладки.Консультант также должен быть готов тратить больше времени на проверку проекта, чем это принято в современном строительстве.

Для масонов

Успешное перенаправление зависит от самих масонов. Опытные каменщики понимают особые требования к работе с историческими зданиями, а также дополнительные затраты времени и средств. Вся бригада каменщиков должна быть готова и способна выполнять работы в соответствии со спецификациями, даже если спецификации могут не соответствовать стандартной практике.В то же время каменщики должны без колебаний подвергать сомнению спецификации, если выясняется, что указанные работы могут повредить здание.

Заключение

Хорошая работа по перепрофилированию должна длиться не менее 30 лет, а лучше 50-100 лет. Быстрые пути и плохое мастерство приводят не только к уменьшению исторического характера здания, но и к работе, которая выглядит плохо и потребует в будущем переориентации раньше, чем если бы работа была сделана правильно.Раствор из раствора в историческом каменном здании часто называют «первой линией защиты» стены. Надлежащие методы перетяжки гарантируют долгий срок службы шва, стены и исторической конструкции. Хотя тщательный уход поможет сохранить свежеуложенные швы раствора, важно помнить, что швы строительного раствора предназначены для жертвоприношения и, вероятно, потребуют повторной заделки в будущем. Тем не менее, если исторические швы из строительного раствора доказали свою долговечность в течение многих лет, то осторожное повторное нанесение должно иметь такой же долгий срок службы, что в конечном итоге будет способствовать сохранению всего здания.

Полезные адреса

Американский институт кирпича
11490 Commerce Park Drive
Рестон, VA 22091

Национальная ассоциация извести
200 Н. Глеб-роуд, офис 800
Арлингтон, Вирджиния 22203

Портлендская цементная ассоциация
5420 Old Orchard Road
Скоки, Иллинойс 60077

Благодарности

Роберт К.Мак, FAIA , является руководителем архитектурной фирмы MacDonald & Mack, Architects, Ltd., специализирующейся на исторических зданиях в Миннеаполисе, штат Миннесота. Джон П. Спевик, CSI , Толедо, Огайо, каменщик в 5-м поколении и руководитель компании U.S. Heritage Group, Inc., Чикаго, Иллинойс, которая занимается индивидуальным подбором исторического раствора. Энн Э. Гриммер , старший историк архитектуры, Служба национальных парков, отвечала за разработку и координацию пересмотра этого краткого обзора по сохранению, включая профессиональные комментарии, и техническое редактирование.

Авторы и редактор выражают благодарность за предоставленный профессиональный и технический обзор: Марк Макферсон и Рон Петерсон, подрядчики по восстановлению каменной кладки, Macpherson-Towne Company, Миннеаполис, Миннесота; Лоррейн Шнабель, реставратор, John Milner Associates, Inc., Филадельфия, Пенсильвания; Лорен Б. Сикелс-Тейвс, доктор философии, архитектурный консерватор, Biohistory International, Хантингтон-Вудс, Мичиган; и следующие профессиональные сотрудники Службы национальных парков, в том числе: Э.Блейн Кливер, руководитель отдела исследования исторических зданий в Америке / журнала «Исторический американский инженерно-технический отчет»; Дуглас К. Хикс, заместитель суперинтенданта, Учебный центр по сохранению исторических памятников, Фредерик, Мэриленд; Крис Макгиган, специалист по надзору за выставками, Учебный центр по сохранению исторических памятников, Фредерик, Мэриленд; Чарльз Э. Фишер, Шарон С. Парк, FAIA, Джон Сандор, Отдел технических служб сохранения, Службы сохранения наследия, и Кей Д. Уикс, Службы сохранения наследия.

Первоначальная версия этой записки, Повторное определение стыков минометов в исторических кирпичных зданиях , была написана Робертом К.Маком в 1976 году, а в 1980 году он был переработан и обновлен Робертом Макком, де Тилом Паттерсоном Тиллером и Джеймсом С. Аскинсом.

Настоящая публикация подготовлена ​​в соответствии с Законом о сохранении национальных исторических памятников 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической защиты (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

Октябрь 1998 г.

Ашерст, Джон и Никола. Практическая консервация зданий. Vol. 3: Растворы, штукатурки и штукатурки. Нью-Йорк: Halsted Press, подразделение John Wiley & Sons, Inc., 1988.

Кливер, Э. Блейн. «Испытания для анализа образцов строительных растворов». Бюллетень Ассоциации Консервационных Технологий. Vol. 6, № 1 (1974), стр. 68-73.

Кони, Уильям Б., AIA. Восстановление каменной кладки зданий двадцатого века. Серия по сохранению штата Иллинойс. Номер 10. Спрингфилд, штат Иллинойс: Отдел служб сохранения, Агентство по сохранению исторических памятников Иллинойса, 1989 г.

Дэвидсон, Дж. «Кладочный раствор». Канадский строительный дайджест. CBD 163. Оттава, ONT: Отдел строительных исследований, Национальный исследовательский совет Канады, 1974.

Ферро, Максимилиан Л., AIA, RIBA. «Система Russack для кирпича и строительного раствора Описание: Полевой метод оценки твердости кладки.» Technology and Conservation. Vol. 5, No. 2 (Summer 1980), pp. 32-35.

Хукер, Кеннет А. «Полевые заметки о переориентации». Журнал масонства Абердина
Строительство. Vol. 4, № 8 (август 1991 г.), стр. 326-328.

Енжеевска, Х. «Старые минометы в Польше: новый метод расследования». Исследования в области сохранения . Vol. 5, No. 4 (1960), pp. 132-138.

«Роль Лайма в ступке». Абердинский журнал каменного строительства .Vol. 9, No. 8 (август 1996 г.), стр. 364-368.

Филлипс, Морган В. «Краткие заметки по предметам анализа красок и строительных растворов и записи профилей формования: проблемы с анализом красок и строительных растворов». Бюллетень Ассоциации Консервационных Технологий. Vol. 10, No. 2 (1978), pp. 77-89.

Приготовление и использование известковых растворов: Введение в принципы использования известковых растворов. Шотландский центр извести в исторической Шотландии.Эдинбург: Историческая Шотландия, 1995.

Ширхорн, Кэролайн. «Обеспечение постоянства цвета раствора». Абердинский журнал каменного строительства. Vol. 9, No. 1 (январь 1996 г.), стр. 33-35.

«Следует ли использовать минометы с воздухововлекающими добавками?» Абердинский журнал каменного строительства. Vol. 7, No. 9 (сентябрь 1994 г.), стр. 419-422.

Sickels-Taves, Лорен Б. «Ползучесть, усадка и минометы в исторической сохранности». Журнал тестирования и оценки, JTEVA. Vol. 23, № 6 (ноябрь 1995 г.), стр. 447-452.

Спевик, Джон П. История каменного раствора в Америке , 1720–1995. Арлингтон, Вирджиния: Национальная ассоциация извести, 1995.

Спуэйк, Джон П. «Переосмысление правильно: почему использование современного строительного раствора может повредить исторический дом». Журнал Old-House. Vol. XXV, № 4 (июль-август 1997 г.), стр. 46-51.

Технические комментарии к кирпичному строительству. Американский институт кирпича, Рестон, Вирджиния.

«Влагостойкость кирпичной кладки: техническое обслуживание». 7F. Февраль 1986 г.

«Растворы для кирпичной кладки». 8 Пересмотрено II. Ноябрь 1989 г.

«Стандартные технические условия на портландцементно-известковый раствор для кирпичной кладки». 8A Пересмотрено. Сентябрь 1988 г.

«Раствор для кирпичной кладки — выбор и контроль». 8B переиздан. Сентябрь 1988 г. (июль / август 1976 г.).

«Руководство по техническим условиям для кирпичной кладки, часть V строительного раствора и затирки.»11E Revised. Сентябрь 1991 г.»

«Связи и узоры в кирпичной кладке». 30 переиздан. Сентябрь 1988 г.

Разница между строительным раствором и бетоном | Что такое раствор и бетон

Самый важный момент в этой статье

Что такое раствор?

Раствор представляет собой смесь в различных пропорциях связующего материала, такого как цемент или известь, и инертного материала , такого как песок или сурхи (дробленый жженый кирпич) или щебня, смешанного с водой.

В соответствии с требованиями, определенное количество вяжущего материала, песка или сурхи и воды добавляется и тщательно перемешивается для получения пасты для связывания кирпичной или каменной кладки и обеспечения защитного и финишного покрытия на внутренней и внешней сторонах конструкции. как штукатурка .

Раствор выполняет различные функции в строительных конструкциях.

Он обеспечивает сцепление между кирпичами или камнями и после затвердевания удерживает материалов вместе, превращая их в единую массу значительной прочности .

Раствор образует ровный слой между двумя слоями кладки, который помогает передавать нагрузки с верхнего слоя на нижний .

Обеспечивает устойчивость к атмосферным воздействиям, особенно к дождю .

Кроме того, он действует как среда для равномерного распределения сил по всей конструкции.

Хороший строительный раствор должен быть легко обрабатываемым, т. Е. Не должен быть слишком жестким, слишком жидким или пластичным, и должен быть способным удерживать достаточное количество воды .

Он должен обладать достаточной стойкостью к проникновению воды и быть прочным.

Раствор должен быстро схватываться и затвердевать для более быстрого строительства . Кроме того, при высыхании на нем не должно образоваться трещин.

Раствор не должен вступать в химические реакции с материалами, используемыми для швов . Выбор раствора и его пропорции для обвязки кладки регулируется

Также прочтите: Раствор против раствора | Что такое мотор и раствор? Типы двигателей и растворов | Разница между раствором и раствором

Типы строительных растворов.

Раствор изготавливается с использованием одного или нескольких следующих цементирующих материалов в зависимости от характера работы, климатических условий и т. Д.

• Цементный раствор
• Известковый раствор
• Сурхинский раствор 75
• Минеральный раствор
• Гипсовый раствор

Что такое бетон?

Бетон — один из наиболее важных искусственных строительных материалов , используемых во всех крупных строительных проектах.

В настоящее время бетон играет важную роль в развитии инфраструктуры во многих отношениях.

Бетон ha s три основных ингредиента: заполнитель, цемент и вода .

Роль каждого ингредиента в бетоне различна, цемент связывает ингредиенты вместе, а вода придает бетону вязкость , благодаря которой ему можно придать требуемую форму .

Реакция между тремя ингредиентами придает бетону высокую прочность.

Бетон популярен, потому что, кроме цемента, все остальные ингредиенты бетона легко доступны , например, различные добавки, заполнители и вода .

Популярность бетонов привела к появлению ряда разработок и инноваций .

Вначале инженеры изо всех сил пытались разработать обычный бетон, но сегодня они могут производить бетон с новыми характеристиками, такими как легкий, высокоэффективный бетон, товарный бетон, самоуплотняющийся бетон и т. Д. .

Ранее для формирования бетона использовался только обычный портландцемент (OPC), но в настоящее время бетон формируется с использованием различных пуццолановых материалов, таких как летучая зола, микрокремнезем, вулканический пепел и шлак, а также цемент в бетоне .

Более того, в настоящее время, наряду с обычными ингредиентами, такими как бетоноподобный цемент, заполнитель и вода, также используются различные важные добавки для придания бетону необходимой прочности и долговечности, необходимых для конкретного применения .

Большой прогресс в развитии бетона возможен благодаря беспрецедентному признанию бетона как идеального строительного материала .

Хороший бетон демонстрирует высокую прочность на сжатие и долговечность .

Прочность — это вид долгосрочной гарантии работоспособности бетона в кладке без снижения прочности на сжатие .

Здание и конструкция, срок службы зависит от долговечности , которая прямо или косвенно зависит от таких факторов, как водоцементное (в / ц) соотношение, время уплотнения и отверждения и т. Д. .

Для повышения прочности бетона, , было начато использование смешанного цемента вместо обычного OPC .

Этот смешанный цемент образуется путем смешивания различных добавок, таких как шлак, летучая зола метакаолина и пары кремнезема, в OPC .

Повышает как прочность на сжатие, так и долговечность бетона.

Также прочтите: Типы кирпича в кирпичной кладке English Bond и Flemish Bond

Типы бетона.

Бетон формируется с использованием смешанной конструкции с желаемой удобоукладываемостью и прочностью . При изготовлении бетона учитывается несколько факторов, таких как стоимость различных добавок, заполнителей, типов цемента и т. Д. . В целом бетон можно разделить на три важных типа:

Известковый бетон

Цементный бетон

Полимерный бетон

Раствор против бетона

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Песок | Цемент и агрегаты

перейти к содержанию
Перейти в меню навигации

Wickes

• Строка заказа 0330123 4123

•


  Список проектов

• Обслуживание клиентов

• Войдите или зарегистрируйтесь

Поиск

Корзина

Корзина

0

вернуться наверх

Просматривать

Назад

• Магазин

  • Новое в

    • Ванные комнаты

    • Отопление

    • Кухни

    • Наружное освещение

    Просмотреть все Новое в

  • Кухни

    • Выставочный зал кухонь

      • Посмотреть все диапазоны

      • Кухня Галерея

      • Закажите БЕСПЛАТНУЮ встречу по дизайну

      • Брошюра о кухне

      • Продажа кухни

      • Офисная мебель

    • Готовые кухни

      • Посмотреть все диапазоны

      • Кухонные гарнитуры

      • Мэдисон Кухня

      • Орландо Кухня

      • Дакота Кухня

      • Кухня Огайо

    • Кухонный гарнитур

    • Метчики

      • Все смесители для кухни

      • Кухонные моноблочные смесители

      • Смесители для кухни

    • Аксессуары

      • Ручки и ручки для шкафа

      • Хранение на кухне

      • Отопление и электричество

      • Ящики для кухни

      • Освещение Кухни

      • Краска для кухни

      • Плитка для кухни

    • Раковины

      • Раковины из нержавеющей стали

      • Керамические мойки

      • Раковины из гранита и композитных материалов

      • Установки для утилизации отходов

    • Бытовая техника

      • Духовки

      • Варочные поверхности

      • Плиты

      • Вытяжки

      • Холодильники и морозильники

      • Посудомоечные машины

    • Обувь для скинали

    • Шкафы

      • Кухонные гарнитуры

      • Декоративные панели

      • Двери для бытовой техники

      • Цоколи и карнизы

      • Винные шкафы

    • Столешницы и Тумбы

      • Столешницы из ламината

      • Столешницы из массива дерева

      • Подставки

      • Фартуки

      • Рабочие поверхности из инженерного дерева

      • Столешницы барной стойки

    Посмотреть все кухни

  • Ванные комнаты

    • Выставочный зал в ванной

      • Посмотреть все люксы

      • Галерея Ванной

      • Брошюра для ванной

      • Продажа ванных комнат

      • Закажите БЕСПЛАТНУЮ встречу по дизайну

    • Ванная комната

      • Мебель и Шкафы

        • Мебель для умывальника

        • Шкафы и Хранение

        • Туалеты

        • Встроенная мебель для ванной

        • Модульная мебель для ванных комнат

        • Столешницы для ванной

        • Зеркала для ванной

      • Метчики

  Цементный песок по выгодной цене — Выгодные предложения на цементный песок от мировых продавцов цементного песка

  Отличные новости !!! Вы попали в нужное место за цементным песком.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

  Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

  AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот цементный песок в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили цементный песок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

  Если вы все еще не уверены в цементном песке и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

  А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести песок для цемента по самой выгодной цене.

  У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

  .
