Пустотные плиты перекрытия: характеристика, размеры и маркировка

Дата: 21 августа 2017

Просмотров: 3542

Коментариев: 0

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

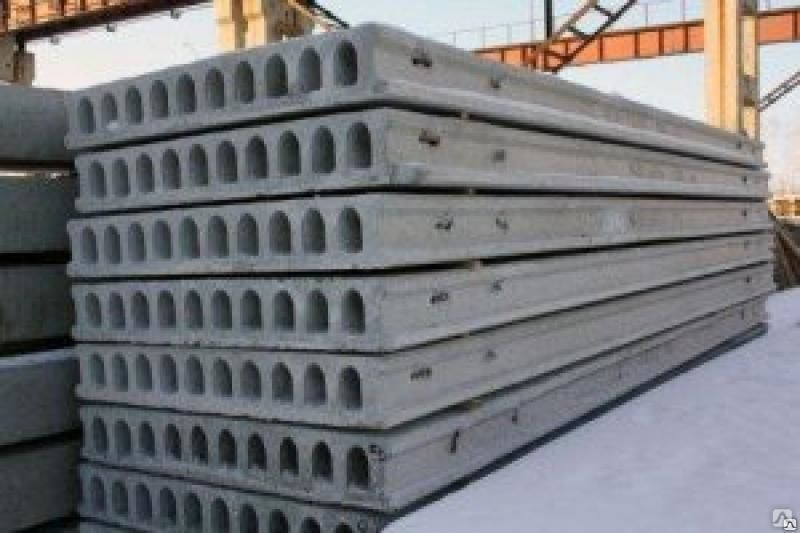

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

  • безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
  • путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

  • положительно влияет на прочностные характеристики;
  • улучшает теплоизоляционные характеристики;
  • облегчает процесс прокладки инженерных коммуникаций;
  • снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

  • повышенные прочностные характеристики;
  • уменьшенный по сравнению с полнотелыми конструкциями вес;
  • приемлемая цена;
  • высокая степень надежности;
  • теплоизоляционные свойства;
  • надежная звукоизоляция;
  • стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

  • ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
  • 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
  • 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
  • 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72. 15-12,5:

  • ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
  • 72 – округленный до дециметров размер изделия длиной 7180 мм;
  • 15 – соответствует ширине 1490 мм, округленной до дециметров;
  • 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

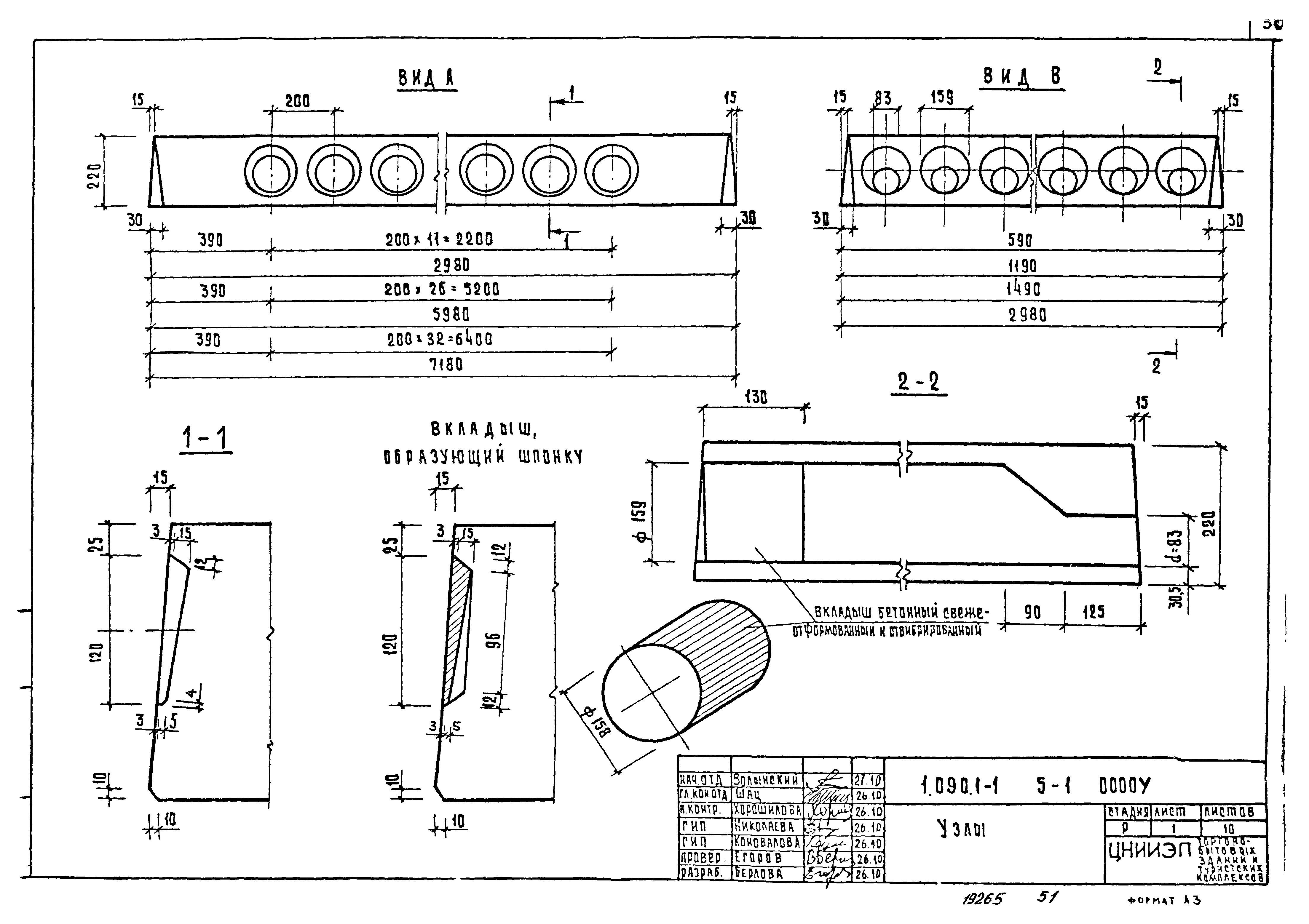

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

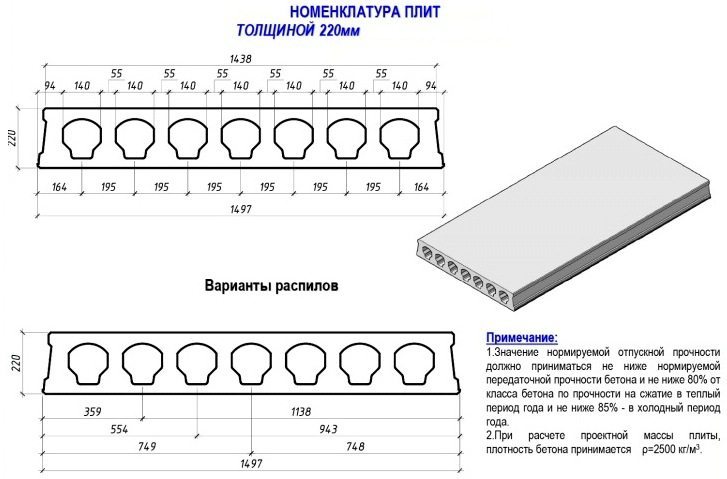

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

  • длина изделия, составляющая 1,68–12 м;
  • ширина панели 0,98–1,48 м;
  • толщина плиты, равная 22 см;
  • диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
  • марка бетона, из которого изготовлена строительная продукция М200–М400;
  • расход бетона, а также стальной арматуры для изготовления продукции;
  • масса конструкции 0,75–5 т;
  • величина расчетного усилия, выраженного в кгс/м2 800–

В зависимости от требований заказчика и области применения длина, ширина, толщина, а также диаметр каналов могут изменяться. Соответствие изделий требованиям государственного стандарта, соблюдение технологии изготовления являются гарантией надежности продукции, применяемой для формирования межэтажных оснований.

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

  • постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
  • динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

  • локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
  • распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

  1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
  2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
  3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

  • межкомнатных перегородок;
  • цементной стяжки;
  • материалов для утепления;
  • напольного покрытия;
  • мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

  1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
  2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
  3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
  4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
  5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
  6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Большинство выпускаемых панелей рассчитаны на восприятие стандартной нагрузки, равной 800 кг/м2. Указанное значение является оптимальным для большинства жилых помещений. Однако, при необходимости, можно использовать изделия, способные воспринимать на квадратный метр поверхности нагрузку, равную 1–1,6 тонны.

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

  • отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
  • ускоренные темпы выполнения строительных мероприятий;
  • повышенная прочность произведенных промышленным образом изделий;
  • расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
  • отсутствие усадки, обеспечивающее соответствие размеров;
  • повышенная плоскостность, облегчающая процесс дальнейшей отделки;
  • устойчивость к воздействию вибрации, повышенной влажности, коррозии;
  • стойкость к повреждению грызунами и различными насекомыми;
  • возможность применения в различных климатических районах;
  • сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.

Итоги

Высокие эксплуатационные характеристики, которые имеют пустотелые элементы, в полном объеме оценили специалисты проектных организаций и профессиональные строители. Это позволяет широко применять их в строительстве.  Материал статьи поможет более детально ознакомиться с необходимой в многоэтажном строительстве продукцией.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

описание, характеристики, размеры и цены

Плиты перекрытия — железобетонные изделия, которые используют в частном и профессиональном строительстве для разделения этажей подземных или надземных коробов жилых зданий, общественных, производственных построек с фундаментом, обладающим высокой несущей способностью. Их изготавливают из высокопрочного бетона и качественной обычной или предварительно напряженной стальной арматуры.

Оглавление:

  1. Технические параметры
  2. Особенности маркировки
  3. Разновидности ЖБИ
  4. Стандартные габариты
  5. Стоимость и от чего она зависит

Пустотные плиты — это элементы прямоугольной формы, внутри них расположены сквозные круглые воздушные камеры. За счет такого устройства имеют сравнительно небольшой вес, что помогает снизить общую нагрузку на фундамент и стены. Для перемещения с помощью техники на одной из сторон находятся стальные монтажные петли.

Характеристики плит

Достоинства:

  • прочность, долговечность;
  • водостойкость;
  • огнестойкость до 180 мин;
  • простой быстрый монтаж;
  • возможность применения в качестве несущих стен;
  • допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

  • повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
  • сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
  • применение в сейсмоопасных зонах;
  • высокая несущая способность;
  • проще транспортировка, монтаж;
  • увеличенный полезный объем помещений;
  • возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
  • сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

  • трещины шириной более 0,3 мм;
  • имеются участки с обнаженной арматурой;
  • не соответствует размер;
  • уклон поверхности более 8 мм;
  • раковины и размывы диаметром более 15 мм;
  • сколы на ребрах глубиной от 1 см и длиной от 5 см;
  • недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.

Маркировка

На торце находятся:

  • маркировка;
  • дата изготовления;
  • масса;
  • штамп ОТК.

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки). Пример: ПК 26-15-12,5та.

Виды и маркировка

Разновидности (серии):

  • ПК — стандартная толщиной 22 см со сквозными полостями цилиндрической формы, изготовленные из железобетона класса не ниже В15;
  • ПБ — изделие, полученное безопалубочным методом в конвейерных формах, с особым способом армирования, за счет которого возможна его резка вдоль и поперек без потери прочности, поверхность более ровная, упрощающая отделку полов или потолков;
  • ПНО — облегченная плита, изготовленная безопалубочным способом, отличается от ПБ меньшей толщиной — 16 см;
  • НВ — настил внутренний из железобетона класса В40 с однорядным предварительно напряженным армированием;
  • НВК — класса В40 с двурядным предварительно напряженным армированием, толщина — 265 мм;
  • НВКУ — то же, что и НВК, но из железобетона В45;
  • 4НВК — с четырехрядным армированием, толщина — 400 мм.

Напрягаемая (предварительно напряженная) арматура при производстве ЖБИ до заливки бетона подвергается сжимающему напряжению в точках, где каркас будет предположительно испытывать наибольшее растяжение. После такой обработки повышаются прочность, устойчивость к появлению трещин, снижается расход стали. В характеристиках указывают: «предварительно напряженная плита» или «с напрягаемой арматурой».

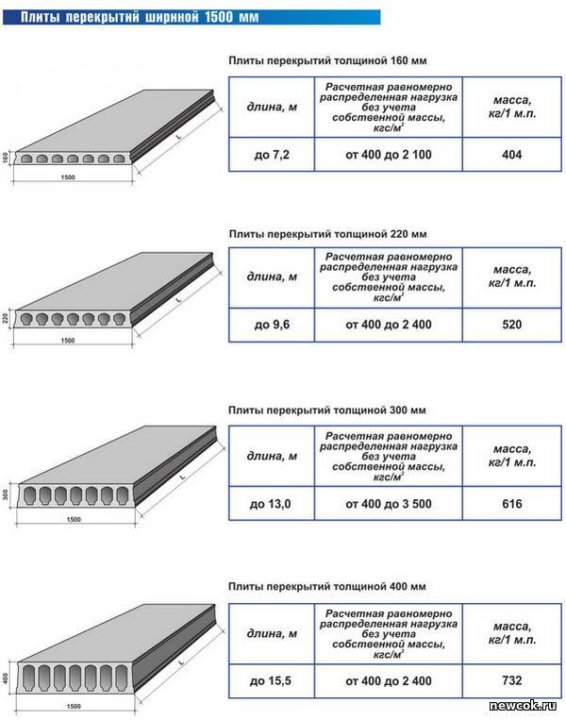

Стандартные размеры

Длина плит толщиной 22 см (серии ПК, ПБ, НВ) и 16 (серия ПНО): от 980 до 8980 мм (в маркировке указывают соответственно от 10 до 90). Шаг между соседними габаритами составляет 10-20 см. Ширина полноразмерных изделий может быть 990 (10), 1190 (12), 1490 (15) мм. Для того, чтобы избежать необходимости резки, используют доборные элементы. Их ширина: 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) мм.

ПБ могут иметь длину до 12 м. Если этот параметр более 9 м, то либо толщина должна быть больше 22 см, либо несущая способность будет ниже. Серии НВК, НВКУ, 4НВК могут иметь длину и ширину, не входящую в стандартную сетку.

При необходимости применения конструкций нестандартного габарита можно заказать их по индивидуальным чертежам. Но это существенно повышает стоимость ЖБИ.

Стоимость

Чем больше изделие, тем выше его цена. Технические характеристики, влияющие на расценки:

  • способ производства;
  • тип армирования;
  • количество арматурных прутьев в каркасе — минимальное, среднее, максимальное;
  • класс прочности бетона;
  • масса бетонного раствора.

Цены на железобетонные перекрытия ПК (выборочно):

Марка Цена за штуку, рубли
24-10-8 2400
24-12-8 2800
24-15-8 3400
25-10-8 2600
25-12-8 3100
25-15-8 3600
35-10-8 3600
35-12-8 4300
35-15-8 5100
50-10-8 4900
50-12-8 5900
50-15-8 7400
70-10-8 8800
70-12-8 9700
70-15-8 11700
90-10-8 17400
90-12-8 17400
90-15-8 20700

Примерная цена на ПБ, ПНО:

Марка, длина Цена за штуку, рубли
ПБ (1,6 — 8,4 м) 1800 — 11700
ПНО (1,6 — 6,3 м) 1950 — 8500

Стоимость пустотных плит НВ, НВК, НВКУ, 4НВК шириной 1190 мм:

Марка Армирование Цена за пог. м
НВ минимальное 1600
среднее 1800
максимальное 1900
НВК минимальное 1750
среднее 1850
максимальное 1950
НВКУ минимальное 2150
среднее 2250
максимальное 2500
4НВК минимальное 2650
среднее 2800
максимальное 2900

Многие производители делают скидки до 20% на крупные партии. Пустотные плиты перекрытия используют для частного или промышленного многоэтажного строительства. Этот вид ЖБИ обладает сравнительно небольшим весом при высокой несущей способности. Существует несколько их разновидностей. Они отличаются способом изготовления, типом, количеством рядов армирования, прочими характеристиками. Большой выбор стандартных размеров дает возможность подобрать нужное изделие для любых строений. При необходимости производители выпускают ЖБИ нестандартных габаритов с наценкой. Ограничения — соблюдение требований к минимальной величине допустимой расчетной нагрузки.

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

  1. Технические параметры
  2. Расшифровка маркировки
  3. Область применения
  4. Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

Тип Фактическая толщина, мм Длина (максимальная, включительно), м Приведенная толщина плит (отношение объема бетона к площади) мм Диаметр пустот, мм Номинальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК 220 7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны) 120 159 185
2ПК, 2ПКТ, 2ПКК 7,2 160 140
3ПК, 3ПКТ, 3ПКК 6,3 127
4ПК 260 9,0 159 *
5ПК 12 170 180 235
6ПК 150 203 233
7ПК 160 7,2 90 114 139
ПГ 260 12 150
ПБ 220 Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Маркировка многопустотных плит

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

  • Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
  • Улучшить изоляционные способности здания.
  • Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
  • Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

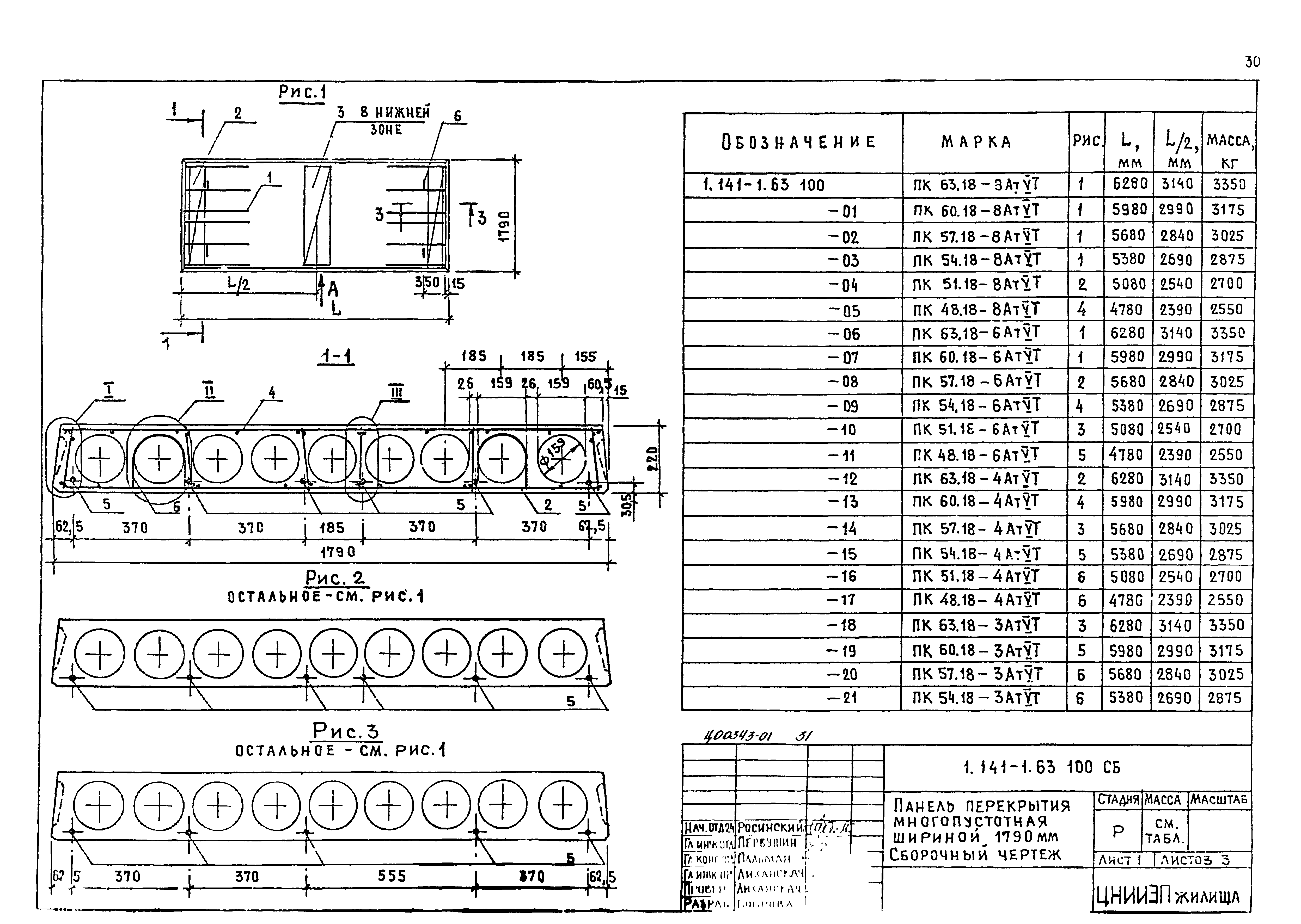

Стоимость плит для монтажа перекрытий

Серия Несущая способность, кг/м2 Размеры

(длина× ширина× толщина), мм

Вес, кг Цена за 1 шт, рубли
ПК 16.10-8 800 1580×990×220 520 2 930
ПК 20.12-8 1980×1190×220 750 4 340
ПК 30.10-8 2980×990×220 880 6 000
ПК 36.10-8 3580×990×220 1060 6 410
ПК 45.15-8 4480×1490×220 2120 12 600
ПК 60.18-8 5980×1780×220 3250 13 340
ПК 90.15-8 8980×1490×220 4190 40 760
2ПК 21. 12-8 800 2080×1190×220 950 3 800
2ПК 62.10-8 6180×990×220 2425 8 730

расшифровка, размеры, цены полнотелых и пустотных

Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.

Оглавление:

  1. Описание разных видов плит
  2. Расшифровка маркировки
  3. Стоимость

Виды плит перекрытия

В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.

Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:

1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.

2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.

3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.

Эти конструкции предназначены для эксплуатации при больших нагрузках, в частном строительстве они практически не используются (согласно СП 52-103-2007 их рекомендуют при превышении длины пролета одного помещения свыше 12-15 м).

Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:

  • Обозначение типа конструкции и изделия.
  • Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
  • Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м2).
  • Класс испытуемой арматуры.
  • Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка Тип и особенности плиты
П, ПП, ПТС Полнотелые монолитные перекрытия
ПГ, ПР Сплошная ребристая плита
ПВ То же, с проемами для вентиляции
ПС, ПФ То же, с отверстиями для фонарей
ПЛ То же, для легкосбрасываемой кровли
ПОВ, ПОС, ПОФ, ПОЛ Арочные и сводчатые ребристые плиты с аналогичными свойствами

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Обозначение плит Толщина, мм Тип пустот, особенности Номинальное расстояние между центрами пустот в плитах, не менее мм Диаметр, мм
1ПК (1 может не указываться) 220 Круглые 185 159
2ПК 140
3ПК 127
4ПК 260 То же, с вырезами в верхней зоне по контуру 159
5ПК Круглые 235 180
6ПК 233 203
7ПК 160 139 114
ПГ 260 Грушевидные Назначают в соответствии с параметрами формовочного оборудования предприятия изготовителя пустотных плит
ПБ 220 Изготовленные методом непрерывного формирования

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

Маркировка Размеры: Д×Ш×В, см Вес, кг Несущая способность, кг/м2 Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8 158×99×22 520 800 2940
ПК-30. 10-8 298×99×22 880 6000
ПК-60.18-8 598×178×22 3250 13340
ПК-90.15-8 898×149×22 4190 40760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8 238×120×22 380 800 3240
ПБ 30.12-12 298×120×22 470 1200 3950
ПБ 100.15-8 998×145×22 2290 800 29100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т 597×149×25 1230 500 12800
4ПГ 6-4 АтVт 597×149×30 1500 820 14150

Пустотные (многопустотные) плиты перекрытия: виды, размеры

Пустотные плиты перекрытия являются важной строительной конструкцией, которая создается с помощью передового оборудования и обладает массой эксплуатационных отличий. Изделия на основе железобетона достаточно легкие в сравнении с монолитными вариантами, надежные и долговечные. Они не боятся больших статичных и динамичных нагрузок.

Сферы применения

Пустотелые плиты активно задействуются при обустройстве перекрытий на стыках между этажами в кирпичных, бетонных и блочных постройках.

Конструкция нашла применение в строительстве многоэтажных помещений и частных жилищ. Железобетонные варианты могут выполнять роль несущих каркасов. При возведении промышленных комплексов используются многопустотные плиты перекрытия.

Еще плиты востребованы для укладки теплотрасс. Они позволяют разместить трубы и спрятать их под слоем земли, сохранив от повреждений.

В зависимости от конструкционных особенностей плиты бывают:

  1. Пустотными.
  2. Ребристыми.
  3. Полнотелыми.
  4. Монолитными.
  5. Сплошными доборными.
  6. Облегченными.

Полнотелые изделия обеспечивают надежную защиту от повреждений и прогибов. При минимальной толщине 160 мм они демонстрируют высокие теплоизоляционные свойства и не боятся агрессивных воздействий.

Пустотные разновидности разрабатываются для возведения построек из кирпичей, бетона и стеновых блоков и устанавливаются между этажами. Поскольку конструкция не является монолитной, ее тепло- и звукоизоляция улучшаются.

Ребристые изделия используются при обустройстве крыш в зданиях промышленного типа. В большинстве случаев их устанавливают в:

  1. Складах.
  2. Производственных гаражах.
  3. Ангарах.

Перечисленные постройки могут не отапливаться и иметь большую площадь.

Плюсом монолитных решений является их прочность, поскольку в процессе производства используется армированный железобетон. Еще они не боятся больших нагрузок и подходят для возведения многоэтажных построек.

Сплошные плиты создаются на основе бетона повышенной плотности, что обуславливает высокие прочностные характеристики и устойчивость к интенсивной эксплуатации.

Облегченный вариант обладает небольшим весом и многопустотной структурой. Его можно применять при возведении помещений с недостаточно прочным основанием. Плита снижает нагрузки на фундамент.

Конструктивные особенности

На строительном рынке предлагаются разные плиты перекрытия (ПК), которые отличаются конструктивными особенностями и характеристиками. Однако каждый тип основывается на следующих составляющих:

  1. Бетон. Создается на базе портландцемента марки М300 или выше. Качественная смесь способствует повышению прочности и надежности конструкции.
  2. Стальная арматура класса А3 или А4, которую устанавливают в напряженном или свободном положении. Применение армированных элементов обеспечивает высокую устойчивость к нагрузкам.

Многопустотные плиты перекрытия характеризуются такими конструктивными свойствами:

  1. Правильная геометрия. Изделию придают форму параллелепипеда с ровными гранями.
  2. Наличие сквозных полостей в торцевой зоне. Их задача заключается в улучшении свойств звуко- и теплоизоляции.
  3. Специфическая конфигурация поперечного сечения полостей. Их делают круглыми или овальными.
  4. Размеры. Показатели длины, ширины и диаметра отверстий определяются особенностями и типом плиты.
  5. Количество отверстий. Оно выбирается с учетом регламентированных стандартов и требований.

Наличие продольных каналов улучшает эксплуатационные характеристики плит, способствуя таким преимуществам:

  1. Упрощение монтажа инженерных коммуникаций.
  2. Повышение теплоизоляции перекрытия между этажами.
  3. Защита постройки от проникновения шумов извне.

Пустотные панели отличаются от цельных вариантов облегченным весом и отсутствием дополнительной нагрузки на основание. Еще они гарантируют хорошие звукоизоляционные свойства и теплозащиту.

Как изготавливают

Плиты перекрытий пустотные изготовляются на основе разных типов и серий бетона. В их числе:

  1. Силикатные.
  2. Легкие.
  3. Тяжелые.

При выпуске полых конструкций на базе перечисленных типов бетонной смеси задействуются разные технологии и способы:

  1. Без опалубки. Для изготовления таких изделий применяют автоматизированное оборудование с поддержкой функции вибрационного уплотнения. Заготовка постепенно проходит по линии и обрабатывается с помощью автоматики, которая придает ей правильную геометрию и габаритные размеры пустотных плит перекрытия. С целью повышения плотности конструкцию снабжают арматурными канатами.
  2. С опалубкой. Бетонная смесь помещается в стандартную металлическую опалубку с металлическими стержнями и арматурой. Когда круглопустотные плиты проходят процедуру трамбовки, их обрабатывают в гидротермических камерах. По завершении процесса пропаривания продукцию достают из опалубки и оставляют застывать.

Второй метод считается более востребованным, поскольку он выполняется без применения сложного оборудования и технологий. В большинстве случаев его задействуют на промышленных предприятиях, где выпускаются железобетонные многопустотные плиты. Наличие армированных элементов поднимает прочностные свойства.

Достоинства и слабые стороны

ПК-плита перекрытия характеризуется такими достоинствами:

  1. Уменьшенный вес. В отличие от цельной панели пустотелая конструкция демонстрирует повышенные прочностные свойства при одинаковых габаритах. При этом изделие не оказывает больших нагрузок на коробку и основание.
  2. Доступная стоимость. Плита перекрытия многопустотная дешевле цельной, поскольку для ее изготовления нужно меньше исходного сырья. Это снижает затраты ресурсов на производственный процесс.
  3. Улучшенная теплозащита и поглощение внешнего шума. Подобные свойства связаны с наличием воздушной прослойки, которую обуславливают продольные полости в бетоне.
  4. Соответствие современным требованиям качества и надежности. Продукция, выпущенная на промышленных предприятиях, не может быть низкокачественной, поскольку ее производство выполняется по заданной технологии.
  5. Ускоренный монтаж. Обустройство многопустотных панелей требует меньше времени, чем установка цельных массивных конструкций.
  6. Широкий выбор изделий с разными типоразмерами и конфигурацией.

Современные плиты основываются на базе высокопрочного бетона и производятся по инновационным технологиям. Благодаря этому их можно применять в условиях высокой сейсмической активности. При соблюдении правил монтажа стройматериал будет обеспечивать защиту постройки от проникновения влаги, пара и газа.

Если грамотно разместить опоры, все поверхности в доме будут максимально ровными. Материал достаточно надежный и долговечный, а уход за ним не требует больших усилий.

В составе отдельных разновидностей присутствуют пористые материалы, обеспечивающие повышенную устойчивость к отрицательным температурам.

За счет правильной конфигурации в плите можно размещать различные инженерные коммуникации и каналы. Еще многопустотные конструкции не боятся усадки и устойчивы ко всевозможным коррозийным процессам. При их использовании строителям не приходится обустраивать дополнительные опорные стойки.

Однако кроме плюсов у панелей имеются и минусы. В первую очередь это необходимость внедрения профессиональной грузоподъемной техники для проведения монтажных работ, что влечет за собой увеличение расходов и площади строительной площадки. Еще плита нуждается в выполнении математических расчетов с целью определения прочности. Перед установкой необходимо определить допустимую нагрузку и нагрузочную способность стены.

Чтобы сформировать перекрытия на основе пустотных панелей, следует провести бетонирование армопояса по периметру коробки.

Технические характеристики

Панель перекрытия многопустотная обладает такими характеристиками:

  1. Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
  2. Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
  3. Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
  4. Степень морозостойкости соответствует F200.
  5. Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
  6. Размеры пустотных плит ЖБИ определяются их конструкцией.

Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.

Нагрузка, которую способны выдержать пустотные панели

Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:

  1. Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
  2. Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.

Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.

Усиление

С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.

Еще производится усиление методом армирования, которое состоит из таких этапов:

  1. Натягивание прутьев из нержавейки.
  2. Монтаж стальной сетки.
  3. Заливка бетонной смеси опалубки с армированными элементами.
  4. Обрезка остатков арматуры, выступающих из затвердевшего бетона.

Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.

Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.

Размеры

Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:

  1. Показатели длины варьируются от 168 до 12000 см.
  2. Ширина может составлять 98-148 см.
  3. Диаметр внутреннего канала равен 114-159 мм.

При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.

Маркировка

На практике серии пустотных плит нет регламентированных марок. Однако в их описании могут указываться некоторые параметры.

Так, маркировка ПК 15-13-10 ПК — это ряд технических характеристик, таких как:

  1. 15 — длина конструкции в дециметрах.
  2. 12 — толщина в дециметрах.
  3. Цифра 10 является наиболее важной и указывает на допустимую нагрузку в 10 кг на 1дм2.

Монтаж

При укладке пустотных плит необходимо внимательно изучить все особенности монтажа, включая:

  1. Прокладку панелей на капитальные стены без больших зазоров.
  2. Заделку швов цементом.
  3. Использование анкерных болтов для повышения жесткости монтажа.

Если производятся монтажные операции, необходимо обеспечить величину опорной поверхности в диапазоне 100-120 мм. Чтобы монтаж был благополучным, важно задействовать подъемные приборы и специальную технику.

толщина пустотных перекрытий, ширина ЖБК, сборные железобетонные пустотелые, ГОСТ объем многопустотных, длина бетонной

Строительство зданий любого назначения можно существенно облегчить, если использовать стандартные унифицированные элементы. Одними из основных строительных единиц считаются плиты перекрытия. В нашей статье мы расскажем о железобетонных конструкциях плит перекрытия.

Это самый распространенный и экономичный вариант, обладающий существенными преимуществами перед другими материалами. Сортамент бетонных плит также достаточно широк, что позволит варьировать размерами и подобрать решение для любой архитектурной задачи.

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями. Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных.

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

Классификация согласно ГОСТ

Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.

Классификация изделий ведется по всем показателям:

  • Тип конструкции.
  • Габаритные размеры.
  • Класс используемой арматуры.
  • Вид бетона.
  • Дополнительная стойкость к внешним воздействиям.
  • Конструктивные особенности.

В статье можно узнать о размерах плит перекрытия пустотных по госту.

Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.

Тип конструкции согласно классификации ГОСТ

Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.

Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи.  О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.

Основные обозначения типа конструкции железобетонных изделий:

№ п/п: Условное обозначение: Наименование изделия:
1. С Сваи.
2. Ф Фундаменты (столбчатые, плиточные).
3. ФЛ Фундаменты ленточные.
4. ФО Фундаменты под оборудование.
5. ФБ Фундаментные блоки.
6. БФ Балки фундаментные.
7. К Колонны.
8. КЭ Колонные эстакады (для трубопроводов).
9. Р Ригели.
10. Б Балки (общее обозначение).
11. БК Балки под краны.
12. БО Балки обвязочные.
13. БП Балки подстропильные.
14. БС Балки стропильные.
15. БЭ Балки под эстакады.
16. БТ Балки тоннелей.
17. ФП Фермы подстропильные.
18. ФС Фермы стропильные.
19. П Плиты перекрытий монолитные.
20. ПД Плиты днищ тоннелей и каналов под коммуникации.
21. ПТ Плиты перекрытий тоннелей и каналов под коммуникации.
22. ЛК Лотки каналов.
23. ПК Питы перекрытия с круглыми пустотами.
24. ПП Плиты под парапет.
25. ПО Плиты под окна.
26. ОП Опорные подушки.
27. ЛМ Лестничные марши.
28. ЛП Лестничные площадки.
29. ЛС Лестничные ступени.
30. ЛБ Лестничные балки, косоуры.
31. СБ Стеновые блоки.
32. СБЦ Стеновые блоки цокольные.
33. ПС Панели стеновые.
34. ПГ Панели перегородок.
35. ПР Перемычки.
36. СТ Стенки под опоры.
37. Ш Шпалы железобетонные для железной дороги.
38. Т Трубы железобетонные безнапорные раструбные.
39. ТФ Трубы железобетонные безнапорные фальцевые.
40. ТН Трубы железобетонные напорные виброгидропрессованные.
41. БТ Бетонные трубы.

Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.

Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.

Дополнительные сведения

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.

Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.

Основные виды бетона:

  • Легкий бетон — «Л».
  • Жаростойкий — «Ж».
  • Силикатный — «С».
  • Ячеистый — «Я».
  • Мелкозернистый — «М».

Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.

По ссылке описаны плиты перекрытия пк гост, и где их применять

Классификация бетонной поверхности:

  • Бетон нормальной проницаемости — «Н».
  • Бетон пониженной проницаемости — «П».
  • Бетон особой проницаемости — «О».

Если бетонные конструкции разработаны с учетом сейсмоопасной местности и способны выдерживать до 7 балов колебаний, в маркировке присутствует отметка «С».

Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.

В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.

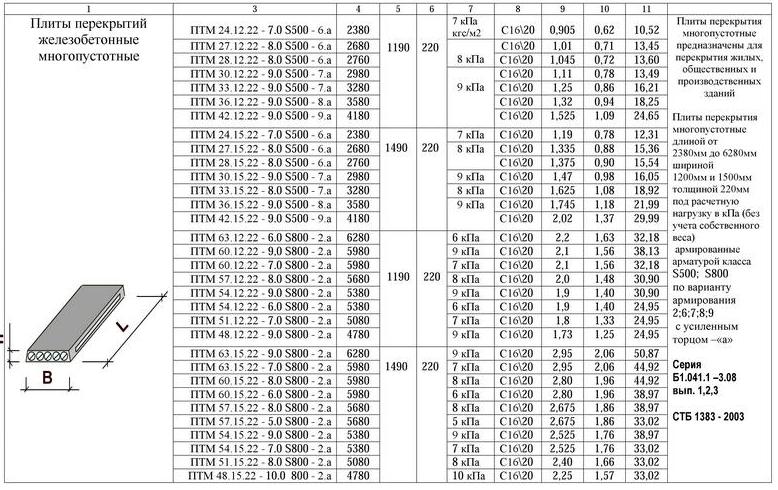

Габаритные размеры изделий

Для обеспечения большей унификации конструкций в названии указываются также и типоразмеры. Это могут быть конструкционные или координационные размеры. В случае с плитами перекрытия принято использовать следующую систему: если марка плиты ПК 20-10.8, это означает габаритные размеры 1980×990×220. В данном случае несоответствие указывает на необходимы при монтаже допуска. Толщина стандартных плит обычно 220 мм, для облегчения возведения зданий под любые размеры.

Информация для тех, кто будет делать ремонт в квартире, где потолки изготовлены из плит перекрытия. Для того, что бы приклеить какой-либо отделочный материал к потолку нужно подобрать правильный клей, например клей для плитки из пенопласта. Более подробно можно прочитать здесь.

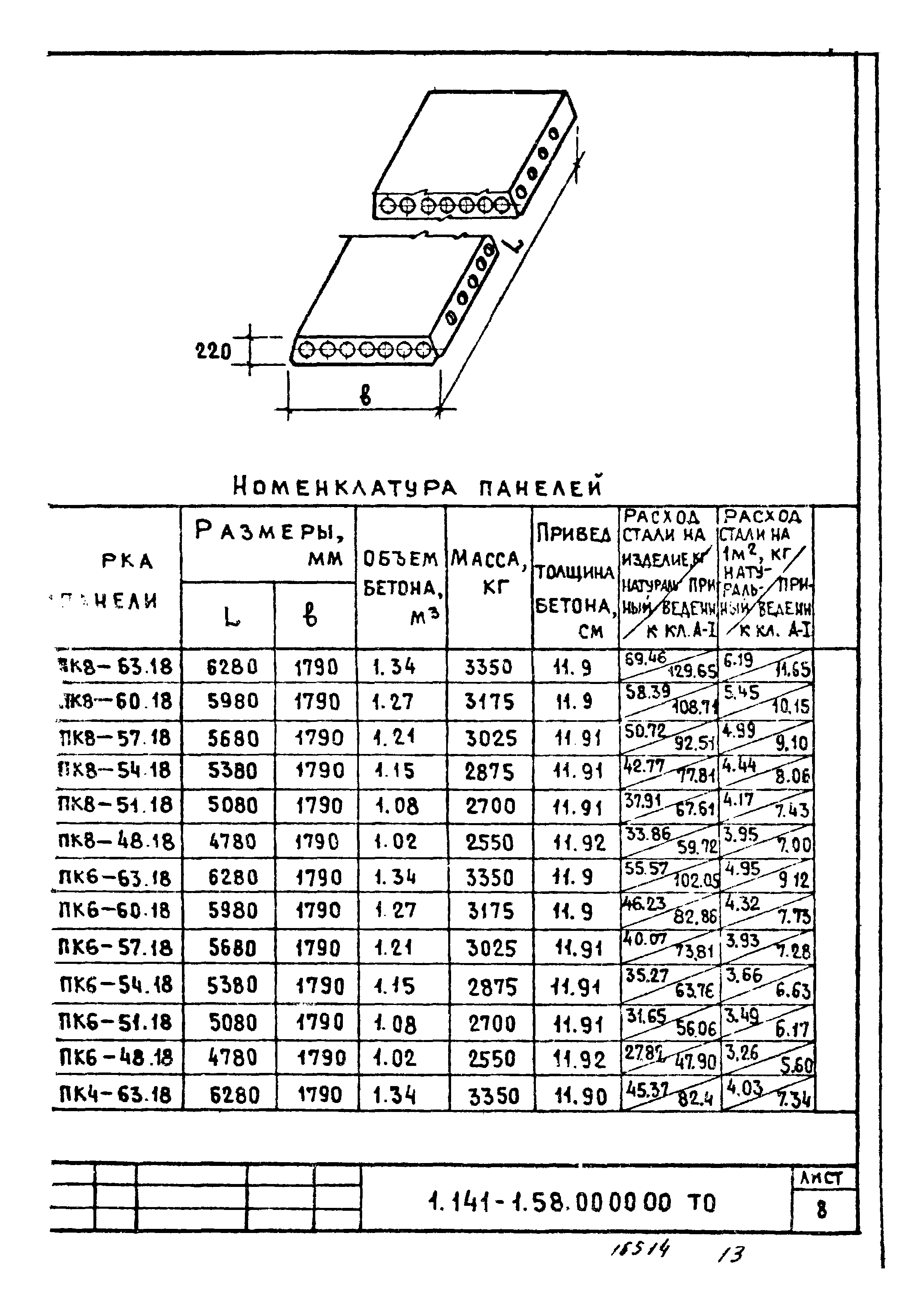

Основные габаритные размеры пустотных плит перекрытия:

п/п: Марка плиты: Длина изделия, мм: Ширина изделия, мм: Вес, т: Объем, м³:
1. ПК 17-10.8 1680 990 0,49 0,36
2. ПК 17-12.8 1680 1190 0,61 0,44
3. ПК 17-15.8 1680 1490 0,65 0,55
4. ПК 18-10.8 1780 990 0,38 0,38
5. ПК 18-12.8 1780 1190 0,65 0,46
6. ПК 18-15.8 1780 1490 0,86 0,58
7. ПК 19-10.8 1880 990 0,55 0,4
8. ПК 19-12.8 1880 1190 0,69 0,49
9. ПК 19-15.8 1880 1490 0,9 0,62
10. ПК 20-10. 8 1980 990 0,61 0,44
11. ПК 20-12.8 1980 1190 0,76 0,54
12. ПК 20-15.8 1980 1490 1,0 0,68
13. ПК 21-10.8 2080 990 0,65 0,475
14. ПК 21-12.8 2080 1190 0,8 0,571
15. ПК 21-15.8 2080 1490 0,97 0,71
16. ПК 22-10.8 2180 990 0,725 0,497
17. ПК 22-12.8 2180 1190 0,85 0,6
18. ПК 22-15.8 2180 1490 1,15 0,751
19. ПК 23-10.8 2280 990 0,785 0,52
20. ПК 23-12.8 2280 1190 0,95 0,62
21. ПК 23-15.8 2280 1490 1,179 0,78
22. ПК 24-10.8 2380 990 0,745 0,56
23. ПК 24-12.8 2380 1190 0,905 0,68
24. ПК 24-15.8 2380 1490 1,25 0,78
25. ПК 26-10.8 2580 990 0,825 0,56
26. ПК 26-12.8 2580 1190 0,975 0,68
27. ПК 26-15.8 2580 1490 1,325 0,84
28. ПК 27-10.8 2680 990 0,83 0,58
29. ПК 27-12.8 2680 1190 1,01 0,7
30. ПК 27-15.8 2680 1490 1,395 0,87
31. ПК 28-10.8 2780 990 0,875 0,61
32. ПК 28-12.8 2780 1190 1,05 0,73
33. ПК 28-15.8 2780 1490 1,425 0,91
34. ПК 30-10.8 2980 990 0,915 0,65
35. ПК 30-12.8 2980 1190 1,11 0,78
36. ПК 30-15.8 2980 1490 1,425 0,98
37. ПК 32-10.8 3180 990 0,975 0,69
38. ПК 32-12.8 3180 1190 1,2 0,83
39. ПК 32-15.8 3180 1490 1,6 1,04
40. ПК 33-10.8 3280 990 1,0 0,71
41. ПК 33-12.8 3280 1190 1,3 0,86
42. ПК 33-15.8 3280 1490 1,625 1,08
43. ПК 34-10.8 3380 990 1,05 0,74
44. ПК 34-12.8 3380 1190 1,24 0,88
45. ПК 34-15.8 3380 1490 1,675 1,11
46. ПК 36-10.8 3580 990 1,075 0,78
47. ПК 36-12. 8 3580 1190 1,32 0,94
48. ПК 36-15.8 3580 1490 1,75 1,17
49. ПК 38-10.8 3780 990 1,15 0,82
50. ПК 38-12.8 3780 1190 1,39 0,99
51. ПК 38-15.8 3780 1490 1,75 1,24
52. ПК 39-10.8 3880 990 1,2 0,85
53. ПК 39-12.8 3880 1190 1,43 1,02
54. ПК 39-15.8 3880 1490 1,8 1,27
55. ПК 40-10.8 3980 990 1,2 0,87
56. ПК 40-12.8 3980 1190 1,475 1,04
57. ПК 40-15.8 3980 1490 1,92 1,3
58. ПК 42-10.8 4180 990 1,26 0,91
59. ПК 42-12.8 4180 1190 1,525 1,09
60. ПК 42-15.8 4180 1490 1,97 1,37
61. ПК 43-10.8 4280 990 1,26 0,93
62. ПК 43-12.8 4280 1190 1,57 1,12
63. ПК 43-15.8 4280 1490 2,0 1,4
64. ПК 44-10.8 4380 990 1,29 0,95
65. ПК 44-12.8 4380 1190 1,61 1,15
66. ПК 44-15. 8 4380 1490 2,06 1,44
67. ПК 45-10.8 4480 990 1,33 0,98
68. ПК 45-12.8 4480 1190 1,62 1,17
69. ПК 45-15.8 4480 1490 2,11 1,47
70. ПК 48-10.8 4780 990 1,425 1,04
71. ПК 48-12.8 4780 1190 1,725 1,25
72. ПК 48-18.8 4780 1490 2,25 1,57
73. ПК 51-10.8 5080 990 1,475 1,11
74. ПК 51-12.8 5080 1190 1,825 1,33
75. ПК 51-15.8 5080 1490 2,475 1,67
76. ПК 52-10.8 5180 990 1,53 1,13
77. ПК 52-12.8 5180 1190 1,9 1,36
78. ПК 52-15.8 5180 1490 2,42 1,7
79. ПК 53-10.8 5280 990 1,6 1,13
80. ПК 53-12.8 5280 1190 1,91 1,38
81. ПК 53-15.8 5280 1490 2,46 1,73
82. ПК 54-10.8 5380 990 1,6 1,17
83. ПК 54-12.8 5380 1190 1,95 1,41
84. ПК 54-15.8 5380 1490 2,525 1,76
85. ПК 56-10. 8 5580 990 1,65 1,22
86. ПК 56-12.8 5580 1190 2,01 1,46
87. ПК 56-15.8 5580 1490 2,6 1,85
88. ПК 57-10.8 5680 990 1,675 1,24
89. ПК 57-12.8 5680 1190 2,05 1,49
90. ПК 57-15.8 5680 1490 2,75 1,86
91. ПК 58-10.8 5780 990 1,71 1,24
92. ПК 58-12.8 5780 1190 2,07 1,51
93. ПК 58-15.8 5780 1490 2,73 1,89
94. ПК 59-10.8 5880 990 1,775 1,26
95. ПК 59-12.8 5880 1190 2,11 1,54
96. ПК 59-15.8 5880 1490 2,825 1,93
97. ПК 60-10.8 5980 990 1,775 1,3
98. ПК 60-12.8 5980 1190 2,15 1,57
99. ПК 60-15.8 5980 1490 2,8 1,96
100. ПК 62-10.8 6180 990 1,83 1,35
101. ПК 62-12.8 6180 1190 2,21 1,62
102. ПК 62-15.8 6180 1490 2,91 2,03
103. ПК 63-10.8 6280 990 1,86 1,37
104. ПК 63-12.8 6280 1190 2,25 1,65
105. ПК 63-15.8 6280 1490 3,0 2,09
106. ПК 64-10.8 6380 990 1,88 1,39
107. ПК 64-12.8 6380 1190 2,26 1,67
108. ПК 64-15.8 6380 1490 3,0 2,09
109. ПК 65-10.8 6480 990 1,9 1,41
110. ПК 65-12.8 6480 1190 2,29 1,7
111. ПК 65-15.8 6480 1490 3,02 2,12
112. ПК 66-10.8 6580 990 1,94 1,43
113. ПК 66-12.8 6580 1190 2,32 1,72
114. ПК 66-15.8 6580 1490 3,1 2,16
115. ПК 67-10.8 6680 990 1,96 1,45
116. ПК 67-12.8 6680 1190 2,44 1,75
117. ПК 67-15.8 6680 1490 3,23 2,19
118. ПК 68-10.8 6780 990 2,01 1,48
119. ПК 68-12.8 6780 1190 2,5 1,79
120. ПК 68-15.8 6780 1490 3,3 2,25
121. ПК 69-12.8 6880 1190 2,54 1,78
122. ПК 69-15.8 6880 1490 3,16 2,22
123. ПК 70-10.8 6980 990 2,06 1,52
124. ПК 70-12.8 6980 1190 2,46 1,83
125. ПК 70-15.8 6980 1490 3,27 2,29
126. ПК 72-10.8 7180 990 2,12 1,56
127. ПК 72-12.8 7180 1190 2,53 1,88
128. ПК 72-15.8 7180 1490 3,36 2,35
129. ПК 73-12.8 7280 1190 2,64 1,91
130. ПК 73-15.8 7280 1490 3,41 2,39
131. ПК 74-12.8 7380 1190 2,67 1,93
132. ПК 74-15.8 7380 1490 3,45 2,42
133. ПК 75-12.8 7480 1190 2,8 1,96
134. ПК 75-15.8 7480 1490 3,49 2,45
135. ПК 76-12.8 7580 1190 2,74 1,98
136. ПК 76-15.8 7580 1490 3,53 2,48
137. ПК 77-12.8 7680 1190 2,78 2,01
138. ПК 77-15.8 7680 1490 3,59 2,52
139. ПК 78-12.8 7780 1190 2,82 2,04
140. ПК 78-15.8 7780 1490 3,83 2,55
141. ПК 79-12.8 7880 1190 2,85 2,06
142. ПК 79-15.8 7880 1490 3,68 2,58
143. ПК 80-12.8 7980 1190 3,063 2,09
144. ПК 80-15.8 7980 1490 3,73 2,62
145. ПК 81-12.8 8080 1190 3,1 2,12
146. ПК 81-15.8 8080 1490 3,78 2,65
147. ПК 82-12.8 8180 1190 2,95 2,14
148. ПК 82-15.8 8180 1490 3,82 2,68
149. ПК 83-12.8 8280 1190 2,99 2,17
150. ПК 83-15.8 8280 1490 3,86 2,71
151. ПК 84-12.8 8380 1190 3,02 2,19
152. ПК 84-15.8 8380 1490 3,92 2,75
153. ПК 85-12.8 8480 1190 3,06 2,22
154. ПК 85-15.8 8480 1490 3,96 2,78
155. ПК 86-12.8 8580 1190 3,3 2,25
156. ПК 86-15.8 8580 1490 4,0 2,81
157. ПК 87-12.8 8680 1190 3,13 2,27
158. ПК 87-15.8 8680 1490 4,06 2,85
159. ПК 88-12.8 8780 1190 3,16 2,3
160. ПК 88-15.8 8780 1490 4,1 2,88
161. ПК 89-12.8 8880 1190 3,17 2,32
162. ПК 89-15.8 8880 1490 4,15 2,91
163. ПК 90-12.8 8980 1190 3,2 2,35
164. ПК 90-15.8 8980 1490 4,2 2,94

Последнее обозначение цифра «8» в конце маркировки обозначает расчетную нагрузку, которая составляет стандартные для жилых зданий 800 кгс/м².

R-RBP Rawlbolt® — Проектирование болтов для использования в пустотных плитах и ​​керамических основаниях

Основной материал
  • Полнотелый глиняный кирпич ≥ 20 МПа

  • Пустотелый легкий бетонный блок LAC 5 ≥ 5 МПа

  • Пустотелый силикатный кирпич ≥ 15 МПа

  • Пустотный бетонный блок перекрытия (напр. Терива)

  • Пустотная плита C20 / 25

  • Пустотная плита C30 / 37-C50 / 60

Для использования также с
  • Бетон с трещинами C20 / 25-C50 / 60

  • Бетон без трещин C20 / 25-C50 / 60

  • Бетон неармированный

  • Железобетон

  • Натуральный камень (после испытаний на объекте)

Приложения
  • Рольставни
  • Противопожарные двери
  • Металлоконструкции
  • Защитные решетки
  • Тяжелая техника
  • Опора трубопровода / воздуховода
Руководство по установке
  1. Просверлить отверстие необходимого диаметра и глубины
  2. Снимите гайку и шайбу и вставьте анкер в отверстие. Постучите молотком по дому до тех пор, пока он не достигнет поверхности
  3. .

  4. Установите приспособление на выступающий болт
  5. Добавьте шайбу и гайку и затяните с рекомендованным моментом
  6. .

Загрузки

Нужны документы на другой товар? Посетите нашу техническую библиотеку.

пойти в библиотеку

RP Photonics Encyclopedia — волокна с полой сердцевиной, световод с фотонной запрещенной зоной, воздуховодные волокна

[1] R. F. Cregan et ​​al. , «Одномодовое фотонное наведение света в запрещенной зоне в воздухе», Science 285, 1537 (1999) (первая полая сердцевина PCF), DOI: 10.1126 / science.285.5433.1537
[2] J Benabid et ​​al. , «Вынужденное комбинационное рассеяние света в заполненном водородом фотонно-кристаллическом световоде с полой сердцевиной», Science 298, 399 (2002), DOI: 10.1126 / science.1076408
[3] B. Temelkuran et ​​al. , «Полые оптические волокна с масштабируемой длиной волны и большой фотонной запрещенной зоной для передачи лазера на CO 2 », Nature 420, 650 (2002), DOI: 10.1038 / nature01275
[4] P. J. Roberts et ​​al. , «Максимально низкие потери в фотонно-кристаллических световодах с полой сердцевиной», Опт. Экспресс 13 (1), 236 (2005), DOI: 10.1364 / OPEX.13.000236
[5] F.Каунти и др. , «Субваттный пороговый непрерывный ВКР-газовый лазер на основе фотонно-кристаллического световода с полой сердцевиной H 2 », Phys. Rev. Lett. 99 (14), 143903 (2007), DOI: 10.1103 / PhysRevLett.99.143903
[6] F. Couny et ​​al. , «Генерация и фотонное наведение многооктавных гребенок оптической частоты», Science 318, 1118 (2007), DOI: 10.1126 / science.1149091
[7] G. J. Pearce et ​​al. , «Модели для наведения в полых фотонно-кристаллических световодах со структурой кагоме», Опт.Express 15 (20), 12680 (2007), DOI: 10.1364 / OE.15.012680
[8] O.H. Heckl et ​​al. , «Генерация высоких гармоник в заполненном газом фотонно-кристаллическом световоде с полой сердцевиной», Прил. Phys. B 97, 369 (2009), DOI: 10.1007 / s00340-009-3771-x
[9] S. Im et ​​al. , «Управляющие свойства и контроль дисперсии полых фотонно-кристаллических световодов на решетке кагоме», Опт. Экспресс 17 (15), 13050 (2009), DOI: 10.1364 / OE.17.013050
[10] S.Im et ​​al. , «Генерация мощного солитонно-индуцированного суперконтинуума и настраиваемые ВУФ-импульсы длительностью менее 10 фс из HC-PCF на решетке кагоме», Опт. Express 18 (6), 5367 (2010), DOI: 10.1364 / OE.18.005367
[11] O.H. Heckl et ​​al. , «Временное сжатие импульсов в полой фотонно-кристаллической оптике типа Кагоме, заполненной ксеноном, при высокой средней мощности», Опт. Экспресс 19 (20), 19142 (2011), DOI: 10.1364 / OE.19.019142
[12] A.Прямиков Д. и др. , “Демонстрация волноводного режима для микроструктурированного оптического волокна с полой кварцевой сердцевиной с отрицательной кривизной границы сердцевины в спектральной области> 3,5 мкм”, Опт. Expr. 19 (2), 1441 (2011), DOI: 10.1364 / OE.19.001441
[13] A. Urich et ​​al. , «Доставка высокоэнергетического импульсного лазерного излучения Er: YAG с длиной волны 2,94 мкм через оптоволокно с полой сердцевиной из кварцевого стекла», Опт. Экспресс 20 (6), 6677 (2012), DOI: 10.1364 / OE.20.006677
[14] P. Ghenuche et ​​al. , «Зонд Кагоме с полым фотонно-кристаллическим волокном для рамановской спектроскопии», Опт. Lett. 37 (21), 4371 (2012), DOI: 10.1364 / OL.37.004371
[15] J. M. Fini et ​​al. , «Полые волокна с низкими потерями и повышенной одномодностью», Опт. Express 21 (5), 6233 (2013), DOI: 10.1364 / OE.21.006233
[16] Ka F. Mak et ​​al. , «Перестраиваемый источник сверхбыстрых импульсов от вакуума-УФ до видимого диапазона на основе газонаполненного Кагоме-ПКФ», Опт.Express 21 (9), 10942 (2013), DOI: 10.1364 / OE.21.010942
[17] K. F. Mak et ​​al. , «Два метода сжатия во времени импульса в фотонно-кристаллическом волокне kagomé с полой сердцевиной, заполненным газом», Опт. Lett. 38 (18), 3592 (2013), DOI: 10.1364 / OL.38.003592
[18] B. Debord et ​​al. , «Гипоциклоидное фотонно-кристаллическое волокно с полой сердцевиной. Часть I: Влияние кривизны дуги на удерживающие потери», Опт. Экспресс 21 (23), 28597 (2013), DOI: 10.1364 / OE.21.028597
[19] P. St. J. Russell et ​​al. , «Фотонно-кристаллические световоды с полой сердцевиной для газовой нелинейной оптики», Nature Photon. 8, 278 (2014), DOI: 10.1038 / nphoton.2013.312
[20] Ф. Полетти, «Вложенное антирезонансное безузловое полое волокно с полой сердцевиной», Опт. Экспресс 22 (20), 23807 (2014), DOI: 10.1364 / OE.22.023807
[21] А. В. Гладышев et ​​al. , «Эффективная генерация комбинационного рассеяния 1,9 мкм в заполненном водородом волокне с полой сердцевиной», Quantum Electron.45, 807 (2015), DOI: 10.1070 / QE2015v045n09ABEH015881
[22] M. Michieletto et ​​al. , «Полые волокна для передачи импульсов большой мощности», Опт. Express 24 (7), 7103 (2016), DOI: 10.1364 / OE.24.007103
[23] C. Wei et ​​al. , «Волокна с отрицательной кривизной», Adv. Опт. Фотон. 9 (3), 504 (2017), DOI: 10.1364 / AOP.9.000504
[24] J. C. Travers et ​​al. , «Сверхбыстрая нелинейная оптика в газонаполненных полых фотонно-кристаллических световодах», J.Опт. Soc. Am. B 28 (12), A11 (2018), DOI: 10.1364 / JOSAB.28.000A11
[25] I. A. Bufetov et ​​al. , «Револьверные оптические волокна с полой сердцевиной», Fibers 6, 39 (2018), DOI: 10.3390 / fib6020039
[26] M. Bache et ​​al. , «Модель бедняка полых антирезонансных волокон», J. Opt. Soc. Am. B 36 (1), 69 (2019), DOI: 10.1364 / JOSAB.36.000069
[27] И. А. Буфетов и др. , «Катастрофическое повреждение оптических волокон с полой сердцевиной под действием мощного лазерного излучения», Опт.Express 27 (13), 18296 (2019), DOI: 10. 1364 / OE.27.018296
[28] W. Li et ​​al. , «Монолитный лазер с фотонной запрещенной зоной, легированный Yb, мощностью 151 Вт с дифракционным ограничением на ∼978 нм», Опт. Express 27 (18), 24972 (2019), DOI: 10.1364 / OE.27.024972
[29] S. Habib et ​​al. , «Конструкции одномодового антирезонансного волокна с полой сердцевиной и низкими потерями», Опт. Экспресс 27 (4), 3824 (2019), DOI: 10.1364 / OE.27.003824
[30] L.Провино, «Влияние вложенных элементов на предотвращение пересечения между модами сердцевины более высокого порядка и воздушно-капиллярными модами в антирезонансных оптических волокнах с полой сердцевиной», Fibers 6 (2), 42 (2018), doi: 10.3390 / fib6020042
[31] B. Debord et ​​al. , «Технология полых волокон: рост« газовой фотоники »», Fibers 7 (2), 16 (2019), DOI: 10.3390 / fib7020016
[32] H. Sakr et ​​al. , «Полое волокно с рекордно низкими потерями для области 1 мкм», Труды Европейской конференции по лазерам и электрооптике и Европейской конференции по квантовой электронике 2019 г., статья CE 5 5 (2019)

Hollow -core slab — Infogalactic: ядро ​​планетарного знания

Пустотная плита , также известная как пустотная плита , пустотная плита или просто бетонная плита представляет собой сборную плиту из предварительно напряженного бетона, обычно используемую при устройстве полов в многоэтажных жилых домах.Плита была особенно популярна в странах, где основной упор в жилищном строительстве был сделан на сборный железобетон, включая Северную Европу и социалистические страны Восточной Европы ОАЭ. Популярность сборного железобетона связана с малосейсмическими зонами и более экономичными конструкциями из-за быстрой сборки здания, меньшего собственного веса (меньше материала) и т. Д.

Сборная бетонная плита имеет трубчатые пустоты, простирающиеся по всей длине плиты, обычно с диаметром, равным 2 / 3–3 / 4 плиты.Это делает плиту намного легче, чем массивная плита перекрытия из твердого бетона такой же толщины или прочности. Сниженный вес важен, так как снижает затраты на транспортировку, а также затраты на материалы (бетон). Плиты обычно имеют ширину 120 см и стандартную толщину от 15 до 50 см. В сборных железобетонных двутавровых балках между отверстиями находится стальной трос, обеспечивающий сопротивление изгибу изгибающему моменту от нагрузок.

Плиты из предварительно напряженного бетона обычно производятся длиной около 120 метров.Процесс включает экструзию влажного бетона вместе с предварительно напряженным стальным тросом из движущейся формы. Затем непрерывная плита разрезается большой алмазной циркулярной пилой в соответствии с длиной (и шириной), требуемой на чертеже. Заводское производство обеспечивает очевидные преимущества сокращения времени, труда и обучения. Другая производственная система производит пустотные плиты перекрытия из железобетона (без предварительного напряжения). Они изготавливаются на производственных линиях карусельного типа, точно по длине и в качестве стандартного продукта.Хотя длина ограничена примерно 7-8 метрами, этот тип гораздо более экономичен (требует меньше людей и быстрее). Этот метод широко используется в частном секторе, особенно в Бельгии.

Для соответствия современным стандартам звукоизоляции (как пустотных, так и массивных плит) пол необходимо покрыть мягким напольным покрытием, которое может заглушить звук шагов. Альтернативой является использование тонкой «плавающей» плиты из бетона, изолированной от пустотелых плит.

Производство сборных пустотных плит и стен может производиться на различных экструдерах.С помощью экструдеров по различным технологиям можно изготавливать плиты шириной 600-2400 мм, толщиной 160-500 мм и длиной до 24 м. [1]

Список литературы

Мосты

Пустотные плиты также используются при строительстве мостов.
