сортамент. Стальные швеллеры 10 и 12, 14 и 16, 20 и 30У, другие виды и размеры. Отличия от гнутых швеллеров

Горячекатаный швеллер относится к одному из видов стального проката, он изготавливается в технике горячей прокатки на специальном сортопрокатном стане. Его сечение имеет П-образную форму, благодаря чему изделие широко используется в самых разных сферах строительства и промышленности. Обо всех эксплуатационных характеристиках таких швеллеров и их отличиях от гнутых мы и поговорим в нашей статье.

Общее описание

Горячекатаный швеллер относится к одной из самых востребованных категорий стального металлопроката. Его можно назвать по-настоящему универсальным изделием, поскольку область его использования включает самые разные направления промышленности и строительства. Процесс производства строго регламентируется, наибольшее распространение получил ГОСТ 8240-89. В соответствии с этим нормативом швеллер может изготавливаться из стали различных марок и применяется при возведении металлоконструкций разных типов, включая несущие.

Способ изготовления подобного проката подсказан многовековым опытом. Достаточно просто вспомнить, как прежде работали кузнецы: сперва они хорошенько разогревали металлическую заготовку, а затем интенсивно обрабатывали её молотом. При изготовлении горячекатаного швеллера используется тот же принцип: раскаленная металлическая полоса подвергается прокатке через сортовой станок, где ей придается необходимая форма в виде русской буквы «П».

Швеллеры делают равнополочными, при этом полки могут быть параллельными или с уклоном. Уникальная форма стала основным достоинством горячекатаного швеллера и придаёт прокату свойства, востребованные в вагоно-, машиностроении, а также строительной сфере:

• жесткость, благодаря чему изделие выдерживает самые интенсивные силовые воздействия;
• стойкость к любым видам деформаций, включая нагрузки на разрыв и изгиб: это делает возможным использование горячекатаного продукта для сборки утяжеленных металлических конструкций, включая несущие;
• стойкость к внешним механическим воздействиям: особенности горячей техники производства швеллера по ГОСТу полностью исключают малейший риск возникновения в их структуре слабых зон, в которых могут возникнуть разрушения материала в случае удара.

Ещё одним преимуществом любого горячекатаного стального проката является стойкость к окислению и коррозии. Данная особенность выгодно отличает прокат, полученный в результате горячей прокатки от изделий, сделанных из чугуна. Не секрет, что для того, чтобы чугун в ходе эксплуатации не утратил высокой прочности из-за появления ржавчины, его приходится заливать бетоном.

Если сделать это не представляется возможным, приходится обрабатывать чугунный прокат краской, грунтовкой или какими-либо иными защитными составами. Но это будет не более чем временная мера, поскольку спустя некоторое время такое покрытие пойдет трещинами или попросту отслоится. В этом участке происходит окисление и швеллер начинает покрываться ржавчиной. Именно поэтому, когда планируется возведение МК, в которых швеллер будет эксплуатироваться в условиях агрессивных сред (вступать в контакт с влажностью или подвергаться температурным перепадам), то оптимальным решением станет горячекатаный прокат из нержавеющего сплава.

Однако у горячекатаных швеллеров есть одна особенность, которая несколько сужает область их использования. Прокат, выполненный методом горячей прокатки, не отличается высокой свариваемостью. В связи с этим в случаях, когда требуется собрать сварную конструкцию, предпочтение лучше отдать изделиям, выполненным холодным способом. Ещё один недостаток горячекатаного швеллера — его большой вес.

Впрочем, это и неудивительно, учитывая, что такую балку производят из цельной стальной заготовки. Никаких других недостатков стальное изделие не имеет.

Основные требования

Для производства горячекатаных изделий используются специальные сплавы Ст3 и 09Г2С. Реже в ход идет сталь 15ХСНД — это дорогая марка, поэтому прокат из нее изготавливают преимущественно под заказ. Производители выпускают швеллеры максимально длинными – 11,5-12 м, это объясняется особенностями их эксплуатации. Однако в пределах каждой партии допускается присутствие нескольких металлоизделий немерного типа.

Кроме того, ГОСТ точно устанавливает максимально допустимое отклонение от установленного регламента по всем показателям:

• высота полки балки, полученной горячей прокаткой, не должна отличаться от стандартного уровня больше, чем на 3 мм;
• длина не должна расходиться с показателями, определёнными в маркировке, больше, чем на 100 мм;
• предельный уровень кривизны не выходит за границу 2% от длины проката;
• вес готового стального швеллера не должен отличаться от норматива более, чем на 6%.

Готовые металлоизделия реализуют в связках общим весом по 5-9 т. Швеллер с номерами от 22 мм и более, как правило, не упаковывают: его транспортируют и хранят «навалом». Упакованные в связку балки не маркируются, маркировка содержится на бирке, закрепленной на каждой связке.

Швеллеры больших размеров содержит маркировку: её наносят краской на готовые изделия в 30-40 см от торца.

Сортамент

Изготовители предлагают несколько различных вариантов горячекатаного швеллера. От его типоразмера и величины во многом зависит область применения продукта. Поэтому покупателям стального проката следует знать, что же означают буквенно-цифровые символы на маркировке. Итак, все виды швеллеров, выпускаемых российскими производителями, делятся по номерам. При этом данный параметр соответствует высоте полок, указанной в сантиметрах. Наибольшее распространение получили швеллеры 10, 12, 14, 16, 20, реже используются балки с номерами 8 и 80. Номер обязательно сопровождается буквой: она указывает на разновидность стального изделия. К примеру, 30У, 10П, 16П или 12П.

По данному критерию выделяют пять базовых категорий продуктов.

• «П» означает, что полки изделия размещаются параллельно относительно друг друга.
• «У». Полки подобного проката предусматривают лёгкий уклон внутрь. В соответствии с ГОСТом, он не должен превышать 10%. По индивидуальному заказу допускается производство швеллеров с более значительным уклоном.
• «Э» — экономичный равнополочный швеллер, его полки располагаются параллельно.
• «Л» — швеллер с параллельно расположенными полками облегченного типа.
• «С» — эти модели относят к специализированным, сфера их использования существенно ограничена.

Разобраться с видами швеллеров несложно. С параллельными всё очевидно: полки в них располагаются под углом в 90 градусов по отношению к основанию. Первой претензией на специфичность являются модели, где боковые полки предусматривают лёгкий уклон. За изделия групп «Э» и «Л» говорят их названия: такие модели имеют свои характерные особенности по материалу изготовления и толщине профиля, которые отличают их от стандартного параллельнополочного варианта. Они изготавливаются из облегченных сплавов, поэтому 1 метр такого швеллера весит меньше. Кроме того, такие изделия чуть тоньше, их используют для каких-либо определенных целей. То же самое относится к швеллерам группы «C».

Кроме перечисленных вариантов, также имеются классы проката, которые принимаются в расчёт при создании горячекатаных изделий: «А» и «Б». Данное обозначение указывает на швеллеры высокой и повышенной точности, соответственно.

Данная классификация означает способ финишной обработки изделия и тем самым информирует специалиста о возможности подгонки металлических деталей в сборке.

Применение

Сфера применения швеллеров, полученных в технике горячей прокатки, напрямую связана с номером изделия. К примеру, швеллер с параметрами 100х50х5 широко применяется в качестве армирующего элемента металлоконструкций, используемых при сооружении зданий. Швеллер 14 обладает более высокой плотностью и прочностью. Он способен выдерживать существенные нагрузки, поэтому нашел свое применение при сборке несущих конструкций. В результате использования швеллера данного типа конструкция получается максимально лёгкой, при этом на монтаж уходит намного меньше металла.

Свои особенности эксплуатации имеют и балки, выполненные из различных типов стали. Прокат, полученный из низколегированных сплавов, наиболее востребован в условиях, когда возведённая металлоконструкция будет эксплуатироваться в условиях пониженных температур. К примеру, при сооружении зданий на Крайнем Севере любые другие металлы становятся хрупкими и начинают ломаться. Швеллеры используются для укрепления несущих конструкций, проведения инженерных коммуникаций и возведения каркасов зданий. Высокий запас прочности проката обуславливает продолжительный срок службы строения: дома, имеющие такой «скелет», будут стоять не один десяток лет. Швеллер повсеместно используется при строительстве мостов. Да и любые колонны с памятниками в большинстве случаев имеют основу из металлических швеллеров с П-образным сечением.

Профили из швеллеров уже много лет используются в станкостроении и изготовлении дорожно-строительной техники. За счет повышенной прочности такие балки могут выдерживать вибрации и нагрузки крупногабаритных станков. Включаются они и в остов железнодорожных вагонов, там швеллеры входят в состав элементов рамы и оснований для фиксации двигателя.

Без применения прочных балок с П-видным сечением эти машины вряд ли смогли бы выдержать нагрузки, которые возникают при движении больших составов и во время сцепки на всевозможных горках.

Швеллер 12 Главная

Швеллер 12 — это обычный швеллер, стандартный металлопрокат, имеющий характерную п-образную форму проката для швеллера, но указаны размеры ширины швеллера — они равняются 120 мм. То есть, более правильное название швеллера этого размера можно считать: швеллер 120 мм шириной или швеллер номер 12 (швеллера часто указывают по номерам, а номер швеллера равняется его ширине в сантиметрах). Однако, ширина швеллера 12 — это не единственный признак, описывающий такой вид швеллеров. Оказывается, что швеллера под номером 12 бывают разными. И совсем не зелёными, синими, красными, а отличающимися высотой полки и уклоном внутренних граней. Как это понять?

Есть два вида швеллера 12 , отличаются они друг от друга уклоном внутренних граней швеллера. Нагляднее это можно посмотреть на чертеже швеллера 12.

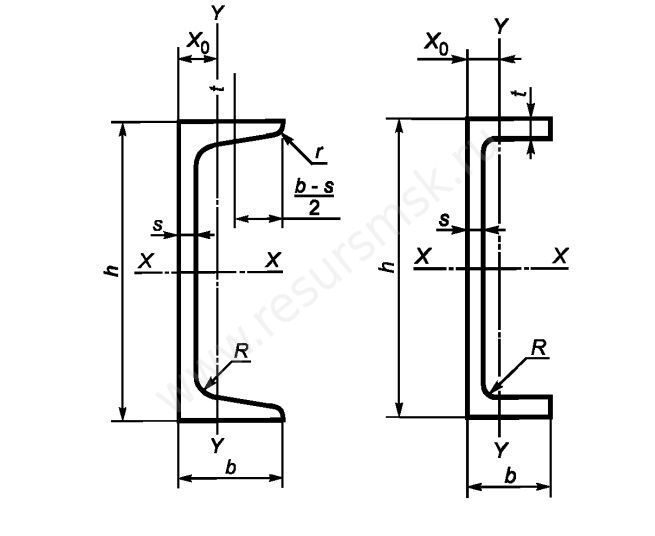

чертеж швеллера 12

чертеж швеллера 12

Первый вид швеллера 12 — модификация называется правильно: швеллер 12 с уклоном внутренних граней полок по ГОСТу 8240-72. Схема швеллера 12 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 12

чертеж швеллера 12

Второй вид швеллера 12- модификация называется правильно: швеллер 12 с параллельными гранями полок по ГОСТу 8240-72. Схема швеллера 12 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………..

Некоторые модификации швеллера выпускаются с разной высотой полки, на чертеже высота полки швеллера обозначается буквой в.

чертеж швеллера 12

Чертёж швеллера 12 полка 52

Так вот швеллер 12 имеющий ширину 120 мм выпускается  с высотой полки 52 мм. На фото чертёж швеллера 12, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………………

Аналогичная история и для другого вида швеллера с шириной полки 120 мм, модификации с параллельными гранями, он тоже выпускается с высотой полки

чертеж швеллера 12

Чертёж швеллера 12 с параллельными гранями и высотой полки 52 мм.

На фото чертёж швеллера 12 с параллельными гранями и высотой полки 52 мм. …………………………………………………………………………………………………………………………………………………………………………………………………………………………

Толщина швеллера 12 зависит от его модификации и на практике, когда мы говорим о толщине швеллера, то должны понимать, что обсуждаем толщину стенки его. На чертежах швеллера 12 приведенных выше, в начале статьи, мы видим что его толщина измеряется (продиктована ГОСТом) в двух местах. Это толщина стенки широкой полки швеллера (то, что мы называем шириной швеллера 12)  — S и толщина стенки узкой полки швеллера (то, что мы называем высотой швеллера 12) — t. Так вот, что касается конкретных значений толщины швеллера 12, то ГОСТом определены следующие величины.

Для швеллера 12 с уклоном внутренних граней, шириной 120 мм и высотой 52 мм, толщина швеллера определяется двумя величинами: S= 4.8 мм, t= 7.8 мм.

Для швеллера 12 с параллельными гранями, шириной 120 мм и высотой 52 мм, толщина швеллера определяется двумя величинами: S= 4. 8мм, t= 7.8 мм.

То есть, как мы видим, не смотря на разную форму швеллеров 12, они достаточно хорошо унифицированы, что удобно и при изготовлении конструкций из швеллера и при оценке его веса. Однако, ВНИМАНИЕ!!! Когда мы называем толщину узкой стенки для швеллера 12 с уклоном внутренних граней полок, то толщина t оказывается условным, средним значением, выбранным примерно по середине грани полки. Ближе к концу узкой полки толщина швеллера уменьшается, а ближе к широкой полке возрастает. Смотри чертёж швеллера 12 — там понятно нарисовано.

Говоря о площади этого вида проката из металла, мы можем обсуждать либо площадь сечения швеллера 12, либо площадь поверхности швеллера 12. Часто спрашивают, зачем нужна площадь поверхности швеллера? Вроде бы при изготовлении конструкций она не очень важна, не учитывается в расчётах и не входит, как параметр в формулы. Это правда, но одним из этапов изготовления конструкций из швеллера 12, завершающим, является покраска металлоконструкций краской для защиты от коррозии. Швеллер 12 тут не исключение. А для проектирования и планирования работ по изготовлению металлоконструкции нам надо будет заранее составить и смету на покраску. Для этого и пригодится площадь поверхности швеллера (1 метра погонного), для того чтобы рассчитать площадь окраски швеллера. Площадь окраски швеллера, в свою очередь связана с расходом краски на единицу площади и сроками выполнения работ. Так что рассчитать площадь окраски швеллера 12, можно исходя из табличных данных по ГОСТу — площадь поверхности швеллера.

Но, гораздо чаще нам нужна площадь сечения швеллера 12. Замечу, что в зависимости от того, под каким углом выполняется сечение швеллера по отношению к его оси, мы получим совершенно разные значения площади сечения. На практике, обычно в расчётах и формулах используют только один вид сечения — поперечное. Когда сечение выполняется под углом 90 градусов к оси швеллера. Так вот, площадь поперечного сечения швеллера 12 зависит от конкретной модификации проката.

Для швеллера 12 с уклоном внутренних граней, шириной 120 мм и высотой 52 мм, площадь поперечного сечения швеллера составляет = 13.3 кв.см.

Для швеллера 12 с параллельными гранями, шириной 120 мм и высотой 52 мм, площадь поперечного сечения швеллера составляет = 13.3 кв.см.

Обратимся снова к чертежам. Центр тяжести швеллера — это величина так же зависящая от конкретной модификации (формы) швеллера. Так, различают центр тяжести для всех видов швеллеров, то есть если мы имеем 2 разные формы швеллера, то для каждой из них центр тяжести будет другим. Посмотрим на чертеже и выписках из ГОСТа.

Вот, снова наш швеллер 12 с уклоном внутренних граней полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 12, шириной 120 мм и высотой 52 мм — центр тяжести равен — 1.54 см.

Вот, снова наш швеллер 12 с параллельными гранями полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 12, шириной 120 мм и высотой 52 мм — центр тяжести равен — 1.66 см.

У швеллера есть несколько радиусов, значение которых так же определяется ГОСТом. Выделяют важные для расчётов и формул радиусы


R


и


r


. Смотри чертёж швеллера соответствующего вида. Теперь табличные значения радиуса швеллера для каждой его модификации.

Для швеллера 12 с уклоном внутренних граней полок, шириной 120 мм и высотой 52 мм радиус


R


и


r


соответственно равны 7.5 и 3.0 мм.

Для швеллера 12 с параллельными гранями полок, шириной 120 мм и высотой 52 мм радиус


R


и


r


соответственно равны 7. 5 и 4.5  мм.

Радиус инерции швеллера — это одна из величин, зависящих не только от формы его, но ещё и от выбранной оси координат. Как мы видим на фото чертежа швеллера 12, в машиностроении и проектировании металлоконструкций используют главным образом 2 оси: X-X и Y-Y, где X-X — это ось проходящая через середину широкой полки швеллера, перпендикулярно плоскости полки, а Y-Y ось проходящая через центр тяжести швеллера параллельно его широкой полке. Так вот значения радиусов инерции швеллера 12 для разных осей обозначаются соответственно названию каждой из осей:


Rx


и


Ry


.

Для швеллера 12 с уклоном внутренних граней полок, шириной 120 мм и высотой 52 мм радиус


Rx


и


Ry






соответственно равны 4. 78 и 1.53 см.

Для швеллера 12  с параллельными гранями полок, шириной 120 мм и высотой 52 мм радиус


Rx


и


Ry






соответственно равны 4.79 и 1.62 см.

Когда задают вопрос — сколько весит швеллер 12, нужно уточнять, что же конкретно имеется в виду. Обычно, под вопросом: сколько весит швеллер 12 подразумевают немного другое, а именно: вес метра швеллера 12 (иначе, вес погонного метра швеллера, погонный вес швеллера, удельный вес швеллера, теоретический вес или расчётный, иногда называют табличный вес швеллера или вес швеллера по ГОСТу — всё это одно и то же). Действительно, как и для любых других видов металлопроката, для всех номеров швеллеров существуют стандартные табличные значения удельного веса одного метра погонного швеллера. Что касается именно веса швеллера 12 то масса одного метра (теоретический вес) зависит не от его формы, а от высоты. То есть, и швеллер 12 с параллельными гранями полок и швеллер 12 с уклоном внутренних граней полок весят одинаково, при одинаковой высоте швеллера.

Итак, ширина швеллера 120 мм. Если высота полки 52 мм, то удельный, теоретический вес швеллера 12 равен = 10.4 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 12 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

Итак, ширина швеллера 120 мм. Если высота полки 52 мм, то удельный, теоретический вес швеллера 12 равен = 10.4 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 12 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

Размеры 24 швеллера: Швеллер 24

Швеллер 24 | цена за метр на швеллер 24П, 24У

Швеллер 24

Швеллер 24 — разновидность фасонного проката.  Швеллер- изготавливают из стали обычного качества ст3пс и низколегированной стали 09г2с на профилегибочном оборудовании и соответствует ГОСту 8240-97. Швеллер 24 бывает с параллельными полками П и с уклоном внутренних граней У.

Пример обозначения: Швеллер №24П, Швеллер №24У.

Швеллер 24 У — с уклоном внутренних граней полок: H-240 мм, B-90 мм, S-5,6 мм;

Швеллер 24 П — с параллельными гранями полок: H-240 мм, B-90 мм, S-5,6 мм;

 H — высота, B — ширина полки, S — толщина стенки.

Швеллер 24 Э — экономичные с параллельными гранями полок: H-240 мм, B-90 мм, S-5,3 мм;

Швеллер 24 Л — легкой серии с параллельными гранями полок: H-240 мм, B-55 мм, S-4,2 мм;

Швеллер 24 С — специальные: H-240 мм, B-85 мм, S-9,5 мм.

• Главная
•
  Уголок
  •
    Равнополочный
  •
    Неравнополочный
•
  Швеллер
•
  Двутавр
  •
    Балочный
  •
    Широкополочный
  •
    Колонный
  •
    Дополнительный
  •
    Специальный
•
  Труба профильная
  •
    Квадратная
  •
    Прямоугольная
  •
    Круглая
  •
    Овальная
  •
    Плоскоовальная
•
  Труба круглая
  •
    Общего назначения
  •
    Электросварная
  •
    Горячедеформированная
  •
    Холоднодеформированная
  •
    Нержавеющая
• Труба ВГП
• Тавр

☰ Сортаменты

Страница не найдена

Возможно, она была перемещена, или вы просто неверно указали адрес страницы.

размеры швеллеров 24П и 24У, вес 1 метра. Сортамент. Масса погонного швеллера, размеры сечения и площадь поверхности

Швеллер типоразмера 24 относится к группе горячекатаного стального проката, его отличает сечение в виде русской буквы П. Как и всякий другой профиль, данный тип металлоизделий имеет как свои сходства, так и различия с другими балками. Обо всем этом мы и расскажем в нашей статье.

Общее описание

Как и любой другой вариант металлоизделий, полученный методом горячей прокатки швеллер 24 чаще всего изготавливают из конструкционной углеродистой стали на специализированных сортопрокатных станах. Обычно за основу берут марки Ст3, С245 либо С255 — отличительной чертой таких сплавов является высокая концентрация железа, его доля достигает 99-99,4%. Для изготовления швеллеров, которые будут использоваться в средах с повышенной влажностью, применяют сплавы марки 09Г2С.

Реже берутся низколегированные металлы 09Г2С, благодаря чему существенно снижается расход металлических заготовок.

Швеллер 24 отличают высокие прочностные характеристики, в том числе прочность на изгиб. Это изделие может выдерживать повышенные осевые нагрузки, поэтому широко эксплуатируется при строительстве мостовых конструкций и колонн. Нашел свое применение этот тип балок и при возведении зданий жилого или промышленного назначения. Балка 24 визуально напоминает стальной гнутый профиль. Однако, если внимательно приглядеться, можно заметить существенные различия в конфигурации поперечного сечения. Толщина различных элементов г/к швеллера, то есть полок, стенки, а также участка перехода между ними, варьируется. У гнутых разновидностей на всех участках сечения она одинакова.

Горячекатаный швеллер номер 24 предполагает закругленные с внутренней стороны переходы обеих полок в основную стенку, снаружи угол имеет чёткий прямой вид. У гнутых балок на этом участке изгиб с обеих сторон выполнен плавно. Отличается и принцип маркировки проката. Так, рассматриваемое изделие обозначается номером, который в точности соответствует высоте швеллера, то есть ширине основной стенки между наружными гранями полок, уменьшенной в 10 раз. То есть у изделия номер 24 высота полки будет соответствовать 240 мм. Поэтому если в смете, проектной документации или накладных указывается прокат, обозначенный как «швеллер 24», то можно тут же представить, что это за металлоизделие и как именно оно выглядит.

Для сведения! При маркировке гнутых швеллеров используются иные обозначения — они предусматривают длинный номер, состоящий из нескольких цифровых значений. Их расшифровка содержится в специализированных нормативных актах и регламентах. Для всех остальных разновидностей швеллеров величины указываются в маркировке, к примеру, швеллер 120x60x4.

Производится рассматриваемый элемент в соответствии с ГОСТ 8240. Он распространяется на все горячекатанные балки как общего, так и специализированного назначения в коридоре высот от 50 до 400 мм с шириной полок от 32 до 115 мм.

Сортамент

В соответствии с установленными нормативами сортамент балок 24 включает несколько модификаций. Основанием для классификации является форма полок в поперечном срезе изделия. В связи с этим прокат может быть:

• с параллельными полками — в этом случае внутренние и наружные грани зафиксированы перпендикулярно по отношению к основанию;
• с наклонными полками — конструкция таких полок предусматривает наклонную грань с тыльной стороны.

В зависимости от параметров поперечного сечения выделяют:

• У – прокат с полками первого типа, расположенными с уклоном;
• П – с параллельными полками второго типа;
• Э – экономичные металлоизделия с полками второго типа;
• Л – легкая модель балок с полками второго типа, подобные швеллеры изготавливаются из облегченных сплавов;
• С – специальные с полками первого типа, эта группа металлопроката предназначается для эксплуатации в определенных условиях.

Таким образом, в соответствии с действующим ГОСТ весь сортамент швеллеров номер 24 включает в себя 5 основных вариантов:

• 24У;
• 24П;
• 24Э;
• 24Л;
• 24С.

Размеры и вес

Толщина балки типоразмера 24 прямо зависит от его подвида. Обычно она измеряется на двух участках:

• S — ширина стенки, то есть то, что принято считать шириной самого швеллера;
• t — толщина более узкой полки, в обиходе ее определяют как высоту швеллера.

ГОСТ устанавливает следующие параметры величин для данного вида проката балок 24:

• для изделий высотой 90 мм с наклонно расположенными внутренними гранями: S= 5,6 мм, t= 10,0 мм;
• для изделий шириной 240 мм и высотой 95 мм с уклоном внутренних граней: S= 5,6 мм, t= 10,7 мм;
• для изделий высотой 90 мм с параллельными гранями: S= 5,6 мм, t= 10,0 мм;
• для изделий высотой 95 мм с параллельно расположенными гранями: S= 5,6 мм, t= 10,7 мм.

При этом следует иметь в виду, что толщина является усредненным показателем, ее замеряют примерно в центральной части грани узкой полки. По всей поверхности измеряемого элемента она может варьироваться. Так, по мере приближения к широкой полке этот показатель повышается, а возле узкой, соответственно, уменьшается.

В зависимости от подвида проката будет варьироваться и параметр поперечного сечения швеллера. Для типоразмера 24 установлены следующие показатели:

• для изделий высотой 90 мм с наклоном граней площадь соответствует 30,6 см2;
• для изделий высотой 95 мм с уклонными гранями — 32,9 см2;
• для изделий высотой 90 мм с параллельно расположенными гранями величина площади поперечного сечения равна 30,6 см2;
• для изделий высотой 95 мм с гранями, расположенными параллельно, этот показатель соответствует 32,9 см2.

Разница есть и в расчете удельного веса 1 погонного метра для балок разных типов:

• для 24У и 24П — 24 кг;
• для 24Э — 23,7 кг;
• для 24Л — 13,66 кг;
• для 24С — 35 кг.

Параметры веса одного погонного метра, так же, как и величина площади сечения, рассчитаны теоретическим способом для балок с номинальными типоразмерами. В этом случае масса установлена с учетом плотности стального сплава, соответствующей 7850 кг/м3.

Швеллер 24, выполненный в соответствии с регламентом ГОСТ 8240, выпускают в длинах от 2 до 12 мм. По отдельному согласованию с заказчиком допускается индивидуальное производство более длинных модификаций. При этом все балки поставляются партиями и могут иметь один из следующих вариантов исполнения:

• мерные — балки в такой партии в точности соответствуют нормативам ГОСТ, а также имеют длину, прописанную в договоре на поставку;
• кратные мерным — в этом случае длина швеллера может быть увеличена в 2–3 и более раз по отношению к мерной;
• немерные — в таких партиях длина швеллера, как правило, находится в определённом диапазоне длин, установленных стандартом либо договором;
• немерные с пограничными границами — в данном случае клиентом заранее оговариваются минимально и максимально допустимые длины швеллера в партии;
• мерные с включением немерных балок — в этом случае доля немерного проката не может превышать уровень в 5%;
• кратные мерным с немерными изделиями — как и в предыдущем случае, доля немерных балок в партии не может быть выше 5% от всего объёма поставляемого заказчику проката.

Сферы применения

Стальной горячекатанный швеллер номер 24 получил широкое распространение, причём области его использования с каждым годом только расширяются.

Основной сферой эксплуатации стального швеллера номер 24 является каркасное домостроение. В данном случае он востребован в качестве базового элемента возведения каркасов малоэтажных сооружений. Если швеллер используется в габаритных конструкциях, то выступает в качестве дополнительного. Помимо этого, балка получила распространение в таких направлениях, как:

• производство винтовых/маршевых лестничных пролетов;
• армирование фундаментов;
• монтаж ростверка свайного фундамента;
• возведение конструкций для рекламных объектов.

Геометрические характеристики швеллеров и особенности площади сечения позволяют использовать их при сооружении:

• мощных стержневых металлоконструкций;
• колонн;
• крышных прогонов;
• поддерживающих консолей;
• лестниц;
• стяжек в шпунтовых заграждениях;
• пандусов.

Среди других актуальных направлений на сегодняшний день можно выделить следующие. Машиностроение — балки могут использоваться в качестве самостоятельных конструкций, а также отдельных элементов, предназначенных для приема высоких изгибающих и осевых нагрузок. Также они получили распространение в вагоно-, станко- и автомобилестроении. Высокие технико-эксплуатационные характеристики в сочетании с доступной стоимостью делают металлопрокат популярным в строительной и производственной сферах. Рекомендация! Если в силу каких-либо обстоятельств использование г/к швеллера не представляется возможным, то техническим регламентом допускается его замена на стальной двутавр или другой аналог металлического профиля.

При этом нужно понимать, что при сборке любых металлоконструкций базовым критерием качества готового сооружения является плотность сопряжения швеллера с другими конструктивными элементами по всей внутренней поверхности. Учитывая, что швеллер 24 бывает с уклоном или без него — и эксплуатационные характеристики балок будут различными. При наличии наклона, даже самого незначительного, конструирование многократно осложняется. В связи с этим максимальное распространение получили балки, в которых грани располагаются перпендикулярно основанию — такое строение позволяет проводить максимально точные расчеты. Это конструктивные швеллеры, их параллельные грани во многом облегчают фиксацию заготовок.

В регионах с суровыми климатическими условиями, а также при эксплуатации в местах с повышенными нагрузками наибольшее распространение получили горячекатаные швеллеры 24 из низколегированных сталей. В соответствии с действующими регламентами такие сплавы должны содержать высокие концентрации марганца. Наиболее востребованы балки, сделанные из 09Г2С.

Уникальное сочетание эксплуатационных свойств позволяет повысить производительность использования этого типа металлического проката при применении в самых агрессивных и сложных средах.

Размеры швеллера 24п | ТРАСТ МЕТАЛЛ

Сортовой прокат

Листовой прокат

Нержавеющая сталь

Метизы и метсырье

Цветные металлы

Вид фасонного металлопроката, образующий в сечении букву «П». Швеллер 24П г/к ГОСТ 8240-97. Швеллер стальной продается как тоннами, так и за дополнительную приплату, метрами кратно хлысту. Правила хранения и отгрузки Покупателю. Швеллер 24П г/к ГОСТ 8240-97. Швеллер рассчитан на универсальное применение, как в строительстве, так и в производстве различных металлоизделий и металлоконструкций.

Размеры швеллера 24п

Если покупатель приобрел тонну швеллера 24П, то поставщик обязан отгрузить швеллер по фактическому весу. Хранится пачками по 3-5 тонн, увязанный стальной лентой или проволокой, допускается лёгкий налёт ржавчины. Покупка швеллера стального 24П. Марка стали ст3пс, ст3сп5, Ст1, Ст0. Производится швеллер длиной от 2 до 12 м: Допустимые отклонения по массе швеллера г/к согласно ГОСТ 8240-97 не более +/-4%, для партии, +/-6% для отдельного швеллера (шт.). В случае, когда покупателю не требуется оптовый объем, он может купить швеллер 24П штучно, оплатив за метр погонный кратно одному хлысту.

Отгружается в открытый кузов либо полувагон. Швеллер производится по ГОСТ 8240-97, изготавливается горячекатаным методом на прокатных станах, контроль качества проходят на предприятии-изготовителе каждые 300 тонн проката. Швеллер 24П области применения. Такая форма позволяет поместить в нишу швеллера 24П различные строительные изделия и надёжно их там закрепить. Швеллер стальной горячекатаный 24П ГОСТ 8240-97. Вес погонного метра берётся из сертификата завода изготовителя. Отгружается швеллер 24П по фактическому весу или кратно хлысту, погонными метрами.

Маркируется бирками предприятия изготовителя, сертификат выдаётся оптовому покупателю ОТК предприятия, во всех остальных случаях заверенная печатью копия. Технические характеристики. Хорошая свариваемость и удобная форма швеллера позволяет надёжно применить его в опорах ответственных инженерных конструкций. Полки швеллера придают основанию изделия прочность, являясь ребрами жесткости. Узнать свободный к продаже остаток, уточнить текущую цену за метр, хлыст или тонну швеллера 24П, можно по контактному телефону в Санкт-Петербурге, в отделе реализации компании ЛенСпецСталь.

Смотрите также

• Швеллер двутавр размеры

  «ТрастМеталл»: с уклоном внутренних граней и с параллельными гранями. Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Назначение…

• Швеллер двутавровый размеры

  Например: П – параллельное расположение внешних граней. ГОСТ 8240-97. h — высота швеллера, b — ширина полки, S — толщина стенки, R — радиус внутреннего…

• Размеры швеллера и двутавра

  Отличаются более высокими требованиями по отношению к содержанию вредных примесей. Среди многообразия видов металлопроката двутавр обладает наиболее…

• Швеллер 10 размеры

  При производстве добавляются только легкие металлы, к примеру, алюминий. «Э» эконом вариант. За счет большой жесткости изделие выдерживает огромные…

• Размеры швеллера 20

  Разбираемся в сортаменте швеллеров. Именно такие свойства позволяют успешно использовать швеллеры любых размеров для изготовления высоконагруженных…

Швеллер 24 Главная

Швеллер 24 — это обычный швеллер, стандартный металлопрокат, имеющий характерную п-образную форму проката для швеллера, но указаны размеры ширины швеллера — они равняются 240 мм. То есть, более правильное название швеллера этого размера можно считать: швеллер 240 мм шириной или швеллер номер 24 (швеллера часто указывают по номерам, а номер швеллера равняется его ширине в сантиметрах). Однако, ширина швеллера 24 — это не единственный признак, описывающий такой вид швеллеров. Оказывается, что швеллера под номером 24 бывают разными. И совсем не зелёными, синими, красными, а отличающимися высотой полки и уклоном внутренних граней. Как это понять?

Есть два вида швеллера 24 , отличаются они друг от друга уклоном внутренних граней швеллера. Нагляднее это можно посмотреть на чертеже швеллера 24.

чертеж швеллера 24

Чертёж швеллера 24

Первый вид швеллера 24 — модификация называется правильно: швеллер 24 с уклоном внутренних граней полок по ГОСТу 8240-72. Схема швеллера 24 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24

Второй вид швеллера 24 — модификация называется правильно: швеллер 24 с параллельными гранями полок по ГОСТу 8240-72. Схема швеллера 24 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………..

Но это ещё не всё, как я уже говори швеллер 24 может быть изготовлен с разной высотой полки, на чертеже высота полки швеллера обозначается буквой в.

чертеж швеллера 24

Чертёж швеллера 24 полка 90

Так вот швеллер 24 имеющий ширину 240 мм выпускается либо с высотой полки 90 мм. На фото чертёж швеллера 24, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24 полка 95

Либо с высотой полки 95 мм. На фото чертёж швеллера 24, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………..

Аналогичная история и для другого вида швеллера с шириной полки 240 мм, модификации с параллельными гранями, он тоже бывает двух вариантов изготовления: с высотой полки 90 и 95 мм.

чертеж швеллера 24

Чертёж швеллера 24 с параллельными гранями и высотой полки 90 мм.

На фото чертёж швеллера 24 с параллельными гранями и высотой полки 90 мм. …………………………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24 с параллельными гранями и высотой полки 95 мм.

На фото чертёж швеллера 24 с параллельными гранями и высотой полки 95 мм. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………

Толщина швеллера 24 зависит от его модификации и на практике, когда мы говорим о толщине швеллера, то должны понимать, что обсуждаем толщину стенки его. На чертежах швеллера 24 приведенных выше, в начале статьи, мы видим что его толщина измеряется (продиктована ГОСТом) в двух местах. Это толщина стенки широкой полки швеллера (то, что мы называем шириной швеллера 24)  — S и толщина стенки узкой полки швеллера (то, что мы называем высотой швеллера 24) — t. Так вот, что касается конкретных значений толщины швеллера 24, то ГОСТом определены следующие величины.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 90 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.0 мм.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 95 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.7 мм.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 90 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.0 мм.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 95 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.7 мм.

То есть, как мы видим, не смотря на разную форму швеллеров 24, они достаточно хорошо унифицированы, что удобно и при изготовлении конструкций из швеллера и при оценке его веса. Однако, ВНИМАНИЕ!!! Когда мы называем толщину узкой стенки для швеллера 24 с уклоном внутренних граней полок, то толщина t оказывается условным, средним значением, выбранным примерно по середине грани полки. Ближе к концу узкой полки толщина швеллера уменьшается, а ближе к широкой полке возрастает. Смотри чертёж швеллера 24 — там понятно нарисовано.

Говоря о площади этого вида проката из металла, мы можем обсуждать либо площадь сечения швеллера 24, либо площадь поверхности швеллера 24. Часто спрашивают, зачем нужна площадь поверхности швеллера? Вроде бы при изготовлении конструкций она не очень важна, не учитывается в расчётах и не входит, как параметр в формулы. Это правда, но одним из этапов изготовления конструкций из швеллера 24, завершающим, является покраска металлоконструкций краской для защиты от коррозии. Швеллер 24 тут не исключение. А для проектирования и планирования работ по изготовлению металлоконструкции нам надо будет заранее составить и смету на покраску. Для этого и пригодится площадь поверхности швеллера (1 метра погонного), для того чтобы рассчитать площадь окраски швеллера. Площадь окраски швеллера, в свою очередь связана с расходом краски на единицу площади и сроками выполнения работ. Так что рассчитать площадь окраски швеллера 24, можно исходя из табличных данных по ГОСТу — площадь поверхности швеллера.

Но, гораздо чаще нам нужна площадь сечения швеллера 24. Замечу, что в зависимости от того, под каким углом выполняется сечение швеллера по отношению к его оси, мы получим совершенно разные значения площади сечения. На практике, обычно в расчётах и формулах используют только один вид сечения — поперечное. Когда сечение выполняется под углом 90 градусов к оси швеллера. Так вот, площадь поперечного сечения швеллера 24 зависит от конкретной модификации проката.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 90мм, площадь поперечного сечения швеллера составляет = 30.6 кв.см.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 95 мм, площадь поперечного сечения швеллера составляет = 32.9 кв.см.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 90 мм, площадь поперечного сечения швеллера составляет = 30. 6 кв.см.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 95 мм, площадь поперечного сечения швеллера составляет = 32.9 кв.см.

Обратимся снова к чертежам. Центр тяжести швеллера — это величина так же зависящая от конкретной модификации (формы) швеллера. Так, различают центр тяжести для всех видов швеллеров, то есть если мы имеем 4 разные формы швеллера, то для каждой из них центр тяжести будет другим. Посмотрим на чертеже и выписках из ГОСТа.

Вот, снова наш швеллер 24 с уклоном внутренних граней полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 24, шириной 240 мм и высотой 90 мм — центр тяжести равен — 2.42 см. А, для швеллера 24 с высотой 95 мм, центр тяжести будет равен — 2.67 см.

Вот, снова наш швеллер 24 с параллельными гранями полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 24, шириной 240 мм и высотой 90 мм — центр тяжести равен — 2. 75 см. А, для швеллера 24 с высотой 95 мм, центр тяжести будет равен — 2.85см.

У швеллера есть несколько радиусов, значение которых так же определяется ГОСТом. Выделяют важные для расчётов и формул радиусы


R


и


r


. Смотри чертёж швеллера соответствующего вида. Теперь табличные значения радиуса швеллера для каждой его модификации.

Для швеллера 24 с уклоном внутренних граней полок, шириной 240 мм и высотой 90 мм радиус


R


и


r


соответственно равны 10.5 и 4.0 мм. А, для швеллера 24 с высотой 95 мм радиус


R


и


r


соответственно равны 10.5 и 4.0 мм.

Для швеллера 24 с параллельными гранями полок, шириной 240 мм и высотой 90 мм радиус


R


и


r


соответственно равны 10. 5 и 6.0 мм. А, для швеллера 24 с высотой 95 мм радиус


R


и


r


соответственно равны 10.5 и 6.05 мм.

Радиус инерции швеллера — это одна из величин, зависящих не только от формы его, но ещё и от выбранной оси координат. Как мы видим на фото чертежа швеллера 24, в машиностроении и проектировании металлоконструкций используют главным образом 2 оси: X-X и Y-Y, где X-X — это ось проходящая через середину широкой полки швеллера, перпендикулярно плоскости полки, а Y-Y ось проходящая через центр тяжести швеллера параллельно его широкой полке. Так вот значения радиусов инерции швеллера 24 для разных осей обозначаются соответственно названию каждой из осей:


Rx


и


Ry


.

Для швеллера 24 с уклоном внутренних граней полок, шириной 240 мм и высотой 90 мм радиус


Rx


и


Ry






соответственно равны 9. 73 и 2.60 см. А, для швеллера 24 с высотой 95 мм радиус


Rx


и


Ry






соответственно равны 9.84 и 2.78 см.

Для швеллера 24 с параллельными гранями полок, шириной 240 мм и высотой 90 мм радиус


Rx


и


Ry






соответственно равны 9.01 и 2.77 см. А, для швеллера 24 с высотой 95 мм радиус


Rx


и


Ry






соответственно равны 9.75 и 2.85 см.

Когда задают вопрос — сколько весит швеллер 24, нужно уточнять, что же конкретно имеется в виду. Обычно, под вопросом: сколько весит швеллер 24 подразумевают немного другое, а именно: вес метра швеллера 24 (иначе, вес погонного метра швеллера, погонный вес швеллера, удельный вес швеллера, теоретический вес или расчётный, иногда называют табличный вес швеллера или вес швеллера по ГОСТу — всё это одно и то же). Действительно, как и для любых других видов металлопроката, для всех номеров швеллеров существуют стандартные табличные значения удельного веса одного метра погонного швеллера. Что касается именно веса швеллера 24 то масса одного метра (теоретический вес) зависит не от его формы, а от высоты. То есть, и швеллер 24 с параллельными гранями полок и швеллер 24 с уклоном внутренних граней полок весят одинаково, при одинаковой высоте швеллера.

Итак, ширина швеллера 240 мм. Если высота полки 904 мм, то удельный, теоретический вес швеллера 24 равен = 24.0 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера24 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

Итак, ширина швеллера 240 мм. Если высота полки 95 мм, то удельный, теоретический вес швеллера 24 равен = 25.8 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 24 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

Стальной швеллер и его размеры 12, 14, 24 (различия, методы изготовления)

Маркировка швеллера — расшифровка обозначений и размеров по ГОСТ

Швеллер – вид металлопроката, широко используемый в частном, гражданском и промышленном строительстве. Имеет поперечное сечение П-образной формы. Изготавливается горячей прокаткой или гибкой на профилегибочных станах полосовых заготовок. Горячекатаные изделия выпускаются равнополочными, с параллельными внутренними гранями полок или расположенными под уклоном. Гнутые металлоизделия могут быть равнополочными и неравнополочными. Швеллер имеет буквенно-цифровое обозначение, в котором отображаются: конструктивное исполнение сечения, размеры, ГОСТ, регламентирующий производство. Также в маркировке указываются: марка стали, из которой изготовлено профильное изделие, и ГОСТ, регламентирующий ее производство.

Расшифровка маркировки горячекатаного швеллера

Эта металлопродукция выпускается в соответствии с ГОСТом 8240-97. В ее маркировке после наименования металлопродукции («Швеллер») ставится цифра, указывающая высоту стенки в сантиметрах. Диапазон размеров – 5-40 см. Этот показатель еще называют номером изделия.

После размера в обозначении стоит буква, характеризующая особенности конструктивного исполнения:

• У – внутренние грани полок расположены под уклоном друг к другу, уклон – 4-10%;
• П – внутренние грани располагаются параллельно друг другу;
• Л – облегченный вид проката, внутренние грани параллельные;
• Э – экономичная серия, также относится к продукции с параллельными внутренними гранями;
• С – специальная серия, имеет уклон граней.

После буквы, характеризующей конструктивные особенности проката, через дефис указывается точность проката. «В» – обычная точность, «Б» – повышенная точность прокатки. Между первой цифрой и буквой, обозначающей конструктив, может стоять маленькая буква «а», которая указывает на увеличенные ширину и толщину полки. В конце маркировки указывается ГОСТ, которому соответствует сортамент продукции.

Пример обозначения размеров и других характеристик горячекатаного швеллера: Швеллер 24Л-Б ГОСТ 8240-97. Это означает, что изделие имеет высоту стенки 240 мм, относится к легкой серии, точность прокатки повышенная, свойства продукции соответствуют ГОСТу 8240-97.

После характеристик самого швеллера через дробь указывают марку стали, из которой он изготовлен, а также ГОСТ, регламентирующий ее производство. Например:

24Л-Б ГОСТ 8240-97/Ст3сп ГОСТ 535-2005. Это металлоизделие изготовлено из углеродистой стали обыкновенного качества марки Ст3, степень раскисления – «спокойная». При производстве горячекатаного проката П-образной формы также могут использоваться качественные конструкционные и низколегированные стали.

Правила обозначения гнутого швеллера

Визуально изделия с П-образным сечением, изготовленные из полосы способом гибки на гибочных линиях, отличаются скругленными наружными углами. Размеры равнополочного гнутого швеллера и особенности его маркировки соответствуют ГОСТу 8278-83, неравнополочного – ГОСТу 8281-80.

Обозначение металлоизделий, изготовленных способом гибки, отличается от маркировки горячекатаной продукции.

Размеры отображены в форматах:

• «Высота стенки х ширина полки х толщина заготовки» – для равнополочной продукции. Все размеры указываются в мм.
• «Высота стенки х ширина первой полки х ширина второй полки х толщина заготовки» – для неравнополочных металлоизделий. Размеры указаны в мм.

После размеров указывается точность профилирования: А – высокая, Б – повышенная, В – обычная. В конце маркировки пишут номер ГОСТа, которому соответствует продукция. Во второй части дроби, как и для горячекатаного швеллера, отображается марки стали, использованная при производстве металлоизделия, и ГОСТ, в соответствии с которым она изготовлена.

Пример маркировки равнополочного гнутого швеллера с высотой стенки 100 мм, размером полок – 50 мм, толщиной заготовки – 4 мм, материал изготовления – Ст3 полуспокойная:

100х50х4 ГОСТ 8278-83/Ст3пс ГОСТ 535-2005.

Пример маркировки неравнополочного гнутого швеллера с высотой стенки 100 мм, размером полок – 50 мм и 25 мм, толщиной заготовки – 3 мм, материал изготовления – Ст3 спокойная:

100х50х25х3 ГОСТ 8281-80/Ст3сп ГОСТ 535-2005.

Полная маркировка швеллера указывается в документации, сопровождающей партию металлопроката.

Ui24R | Soundcraft — профессиональные аудиомикшеры

Soundcraft Ui24R — это полноценная, монтируемая в стойку, цифровая система микширования и многодорожечной записи, которая обеспечивает гибкий ввод-вывод, безупречное качество звука, интуитивно понятное беспроводное управление и надежную надежность — все в обтекаемой конструкции. Система может работать как сценический бокс и может управляться до 10 устройств через Ethernet или встроенный двухдиапазонный Wi-Fi, что позволяет управлять микшированием и многодорожечной записью по беспроводной сети из любой точки помещения.Благодаря известной системе обработки сигналов HARMAN, предусилителям, разработанным Studer, и многому другому — от студии до сцены, Soundcraft Ui24R — идеальная система для артистов, концертных площадок и инженеров, которым необходимо сэкономить место и обеспечить превосходный звук.

HARMAN Качество звука и надежность

Ui24R объединяет ведущие в отрасли технологии HARMAN для обеспечения беспрецедентной мощности и стабильности критически важных приложений. Известные предусилители Studer обеспечивают богатый звук для живого выступления и многодорожечной записи, а культовые ревербераторы, припевы, задержки и сжатие dbx Lexicon обеспечивают безупречные результаты для вокала, акустической гитары и многого другого.Автоматическое подавление обратной связи dbx AFS2 доступно на всех выходах монитора, обеспечивая отличное живое впечатление. Кроме того, моделирование гитарного усилителя DigiTech привносит множество эффектов в любое исполнение, особенно когда требуется низкая сценическая громкость.

Другие способы подключения

Если вам нужен микшер с широкими возможностями подключения и компактными размерами, Ui24R обеспечивает идеальное оптимизированное решение. Ui24R позволяет микшировать из нескольких источников, включая 10 комбинированных 1/4 «-TRS / XLR, 10 XLR, 2 линейных входа и 2 канала цифрового воспроизведения USB, всего 24 канала. Благодаря гибкому и высококачественному вводу-выводу, Ui24R дает площадкам, группам и инженерам пространство для роста с расширенными творческими возможностями.

Больше способов контроля

Управляйте Ui24R с любого устройства (планшет, телефон, ПК, Mac) через браузеры iOS, Android, Windows, Mac OS и Linux без установки приложений. Встроенный двухдиапазонный Wi-Fi гарантирует, что вы (и до 9 участников группы) всегда сможете контролировать ситуацию, не полагаясь на независимый маршрутизатор или WiFi в помещении.Музыканты могут настраивать свой индивидуальный микс на сцене, в то время как инженер FOH оптимизирует впечатление от аудитории.

Многодорожечная запись и воспроизведение

Ui24R — это больше, чем просто полноценная система микширования, это также первоклассный инструмент для записи. Наслаждайтесь спокойствием благодаря двухканальной многодорожечной записи всех 22 входов и стереомикса непосредственно на USB-накопитель И подключенный компьютер. Многоканальный аудиоинтерфейс USB также позволяет легко интегрировать Ui24R в вашу студию звукозаписи для работы с вашей любимой DAW.

Программное обеспечение Ableton Live 10 Lite входит в комплект поставки всех микшеров серии Ui. Раскройте свой творческий потенциал с помощью этой быстрой, гибкой и последовательной рабочей станции. Live 10 Lite дает вам все необходимое для создания, производства и исполнения — от встроенных инструментов, звуков и эффектов до функций записи и микширования.

Больше свободы

Традиционные микшеры предлагают множество функций, но ими можно управлять только с микшерной консоли.Микшер без поверхности Ui24R сочетает в себе мощность и универсальность широкоформатной консоли с компактным дизайном и полным контролем Wi-Fi. С Ui24R вы, наконец, можете получить необходимые функции, а также свободу управления микшером из любой точки помещения.

Новая прошивка Ui24R v3.0 уже доступна

Благодаря бесплатному обновлению прошивки v3. 0 в Soundcraft Ui24R добавлено каскадирование и ряд других важных новых функций.

Cascading позволяет соединить две системы Ui24R через Ethernet, чтобы расширить возможности микширования с помощью новой двунаправленной аудиошины 32×32. Добавьте второй Ui24R, чтобы удвоить свои микрофонные входы, или подключите два микшера Ui24R и управляйте двумя полностью независимыми миксами, такими как FOH и мониторы или FOH и потоковые миксы.

Возможности бесплатного обновления прошивки 3.0:

• Каскадирование: удвойте количество входов или удвойте количество миксов
• Cue Recall: сохраните настройки микса как Cues, а затем быстро и легко их вызывайте
• UDP Control Recall: для запуска снимков управления освещением
• Lexicon Reverb PreDelay: легко установить время до первых отражений от поверхности и имитировать желаемую акустическую среду
• Поддерживается более 25 новых сенсорных экранов
• И еще, описанное в загружаемом Ui24R 3.0 Документ приложения к прошивке

Чтобы получить доступ к обновлению прошивки Ui24R v3. 0, зарегистрируйте микшер и перейдите в раздел загрузки ниже.

Tascam Модель 24 | 22-канальный аналоговый микшер с 24-канальным цифровым записывающим устройством

Разработанный для использования в дороге и в студии, Модель 24 имеет четыре различных конфигурации полос каналов. Первые два канала имеют как вход XLR, так и переключаемый вход гнезда линейного / инструментального уровня.За ними следует разъем TRS Insert для удобного подключения компрессора, эквалайзера или других эффектов. Далее идут регуляторы усиления предусилителя (со светодиодным индикатором перегрузки), переключатели для среза низких частот 100 Гц и переключатель выбора уровня линии / инструмента.

За ними следует селектор режима маршрутизации, который является общим для всех каналов и позволяет выбрать назначение входа по вашему выбору — живой входящий сигнал, возврат из канала DAW или возврат от внутреннего многодорожечного записывающего устройства на каждый канал в течение Эквалайзер, обработка и контроль уровня. Стоит отметить, что переключатель низких частот и компрессор с одной ручкой подключены к сигнальному тракту до выбора режима маршрутизации. Это гарантирует, что записанные треки в полной мере используют функции обрезки низких частот и настройки компрессора.

Непосредственно под этим селектором и общим для первых 12 каналов находится компрессор с одной ручкой, который помогает быстро и легко приручить динамику во время живого выступления. Также для первых 12 каналов характерен музыкальный 3-полосный эквалайзер с регулируемой средней частотой.

За секцией эквалайзера следует набор из трех дополнительных посылов, помеченных как Monitor 1, Monitor 2 и FX, обеспечивающих дополнительную маршрутизацию к системам и эффектам фолдбэка. Далее идет секция фейдера, которая одинакова для всего микшера. Эта просторная зона управления может похвастаться регулятором панорамирования, переключателем включения записи с подсветкой и кнопкой отключения звука со светодиодным индикатором включения. Под ними Model 24 имеет полный набор 100-миллиметровых фейдеров уровня и отдельных селекторных переключателей для назначения на основной микс, подгруппу и прослушивание до фейдера.Еще раз, они являются общими для всех полос каналов.

Каналы 3–12 были модернизированы для включения микрофона XLR и 6,3-мм линейных входов.

Каналы 13/14 — 19/20 сконфигурированы как входные стереоканалы и имеют микрофонный вход XLR, а также два стереовхода диаметром 6,3 мм, при этом левый вход суммируется с моно, если правый входной разъем не используется. Поскольку эти каналы обычно используются для клавишных инструментов, драм-машин, модульных синтезаторов и процессоров эффектов, элементы управления звуком были упрощены, чтобы удалить компрессор с одной ручкой и включить интуитивно понятный фиксированный трехполосный эквалайзер.

Окончательная конфигурация каналов — каналы 21/22 были оптимизированы для использования с мобильными устройствами и имеют стереовходы RCA и mini-jack, а также сопряжение по Bluetooth ™. Этот канал также был оптимизирован для подачи на Монитор 1 и Монитор 2 с помощью поворотных регуляторов вспомогательного посыла.

Roland Pro, аудио / видео — M-200i

M-200i является частью линейки V-Mixer, в которую входят M-480 и M-300. Чтобы узнать больше о сравнении каждой модели, см. Сравнительную таблицу V-Mixer.

Благодаря встроенному порту REAC его легко расширить, добавив удаленный ввод-вывод, просто добавив головку Roland Digital Snake.

Расширьте возможности с помощью любого другого устройства из семейства REAC, включая персональные микшеры и / или технологию многоканального записывающего устройства / проигрывателя. Внутри он оснащен 32 полностью определенными каналами, плюс Main LR, 8 AUX, 4 Matrix выходами, а также 8 группами DCA.

Он оснащен четырьмя процессорами мультиэффектов и четырьмя 31-полосными графическими эквалайзерами, которые необходимы для любого профессионального создания живого звука.Другие популярные функции, включая запись / воспроизведение WAV с использованием USB-накопителя, дистанционное управление через ПК / Mac и запись DAW.

Добавьте мощное и универсальное приложение для iPad для управления V-Mixer M-300. Доступно в iTunes AppStore.

Гибкость и мобильность универсального управления iPad в сочетании с надежностью и точностью профессионального цифрового микшерного пульта.

Современная гибридная поверхность, сочетающая в себе iPad и физический контроллер.

iPad работает как большой сенсорный экран.Используйте iPad для интуитивного управления эффектами и других графических манипуляций, при этом физически регулируя громкость с помощью моторизованных фейдеров. Усовершенствованная поверхность «Touch & Turn» обеспечивает более удобную среду для микширования, чем когда-либо прежде, позволяя прикоснуться к элементу управления на iPad и управлять им с помощью физической ручки.

Включены все функции, необходимые для создания высококачественного живого звука.

Комфортная производительность микширования с 32-канальными входами + выходами Main / 8AUX / 4Matrix.Несмотря на свой компактный размер, M-200i обеспечивает комфортную 32-канальную емкость входного микширования. Выход имеет полные спецификации Main (LR) / 8AUX / 4Matrix, которые поддерживают многие приложения для микширования. Любой из 24 встроенных аналоговых входов, 40×40 каналов на порту REAC, выходы эффектов и USB-устройство записи в память можно назначить 32 каналам.

Очень гибкая производительность независимо от ваших рабочих предпочтений.

Благодаря iPad M-200i можно использовать в различных стилях для любой ситуации.Проверка звука может выполняться удаленно со сцены или с любого места / места в комнате с помощью iPad. В то же время все операции по-прежнему можно выполнять на консоли с помощью встроенного дисплея и специальных регуляторов и кнопок.

Все входные каналы оснащены двумя динамическими процессорами и 4-полосным параметрическим эквалайзером.

Гейт / экспандер, компрессор и 4-полосный параметрический эквалайзер доступны на всех 32 каналах. Основы любого микса начинаются с хорошей обработки каналов, и M-200i ее охватывает.Все выходные шины Main / 8AUX / 4Matrix оснащены компрессором, 4-полосным параметрическим эквалайзером, лимитером и задержкой.

Схема внутреннего или удаленного предварительного усилителя имеет цифровое управление для полного вызова.

Схема управления предусилителем полностью оцифрована, поэтому одним нажатием кнопки все параметры могут быть сохранены или вызваны мгновенно. Цифровая змейка с внешним подключением легко подключается и отлично управляется дистанционно с поверхности M-200i.

24×12 Аналоговый ввод / вывод, который легко расширяется с помощью REAC.

В компактный корпус входят 16 микрофонных / линейных входов, 8 линейных входов, 2 основных выхода и 10 назначаемых выходов. Подключите Digital Snake к порту REAC, чтобы увеличить количество входов и выходов. Он также оснащен цифровым стереовыходом (AES / EBU) для прямого подключения цифровых устройств, а также двумя выходами для наушников для мониторинга несколькими операторами.

Дискретная конструкция высококачественной схемы предусилителя. Мгновенно сохранить / вызвать все параметры.

16 входов оснащены дискретной схемой высококачественного микрофонного предусилителя. Полная спецификация цифрового управления позволяет мгновенно сохранять и вызывать все параметры, такие как входное усиление, заполнение и фантомное питание. Цифровая змейка с внешним подключением полностью управляется дистанционно.

Оснащен четырьмя универсальными мультиэффектными процессорами. Нет необходимости в подвесном оборудовании.

Четыре процессора мультиэффектов могут быть легко вставлены в любой входной канал, шину AUX, матричную шину и конечную выходную шину. Типы эффектов могут быть выбраны из пятнадцати видов процессоров, включая реверберацию и задержку, а также трех видов «винтажных эффектов» Roland, которые высоко ценятся звукорежиссерами во всем мире.

Тип эффекта

Stereo Reverb, REVERB + GATE, DELAY x 2, LONG DELAY, Multi Tap Delay, кросс-модуляционная задержка, стерео хорус, стерео фленджер, стерео фейзер, канальная полоса x 2, питч-сдвиг x 2, GEQ, STEREO FLANGER SBF-325 , ФАЗОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ SPH-323, РАЗМЕР D SDD-320

Четыре 31-полосных графических эквалайзера — критически важны для точной коррекции звука.

В комплект входят четыре 31-полосных графических эквалайзера, которые необходимы для живых выступлений. При использовании вместе с задержкой сигнала на входном канале и выходной шине, с помощью M-200i можно легко выполнить детальную настройку звука.В местах, где требуется более детальная коррекция звука, можно использовать еще четыре 31-полосных графических эквалайзера, выбрав графический эквалайзер из четырех мультиэффектов.

Встроенный USB-рекордер для записи в несжатом формате WAV.

Любые два выхода Main / 8AUX / 4Matrix можно записать как 16-битный несжатый файл WAV, вставив карту памяти USB в заднюю панель. Файлы WAV, хранящиеся на USB-накопителе, также можно воспроизводить с любого входного канала. Кроме того, USB-накопитель можно использовать для сохранения / загрузки файлов конфигурации на M-200i.

Комплексное управление с iPad позволяет еще лучше смешивать комнату.

Не только несколько функций, но и всесторонний контроль — новые рабочие процессы и способы смешать комнату. Дистанционно управляйте всеми аспектами микса с iPad и наслаждайтесь превосходным откликом и комфортной работой. Одной из неотразимых особенностей M-200i является удобство поверхности с фейдерами, ручками и кнопками, так тесно интегрированными с полнофункциональными экранами iPad, которые выходят далеко за рамки управления ограниченным набором функций.Беспроводное соединение устанавливается путем простого подключения беспроводного USB-адаптера WNA1100-RL или точки доступа беспроводной локальной сети, что, в свою очередь, позволяет пользователю удаленно управлять M-200i с помощью iPad со сцены или из любого места в доме. Эксплуатация M-200i не ограничивается его физическим местонахождением.

ДОК-КАБЕЛЬ для подключения iPad входит в комплект.

Разъем DOCK CABLE для iPad обеспечивает надежное проводное соединение и стабильную работу, на которую не влияют колебания электрического тока.Разъем DOCK CABLE также обеспечивает питание iPad. Используйте адаптер Apple Lightning — 30-контактный для подключения к новым iPad и iPad mini.

Дистанционное управление с ПК (Windows / Mac)

M-200i можно управлять удаленно с ПК (Windows / Mac) с помощью специального программного обеспечения M-200i RCS *. Вы можете управлять M-200i одновременно с iPad, ПК и самого M-200i. * M-200i RCS можно загрузить бесплатно.

Три типа беспроводного подключения.

M-200i и iPad могут быть подключены по беспроводной сети, подключив специальный беспроводной USB-адаптер «WNA1100-RL» (продается отдельно) или подключившись напрямую к устройству беспроводной локальной сети.Затем M-200i можно управлять с удаленного места, например, со сцены или с любого места в доме, с помощью iPad. В зависимости от ситуации, способ связи для iPad и M-200i можно выбрать из одного из трех типов: «кабельное подключение к локальной сети», «подключение к беспроводной локальной сети» или «одноранговое подключение».

Различные методы записи для любого места и приложения.

REAC — это простая установка для обеспечения высококачественной многоканальной записи в реальном времени с помощью M-200i. Подключите сетевой порт компьютера через кабель Cat5e / 6 к порту REAC и запишите до 40 каналов напрямую в программное обеспечение DAW «Cakewalk SONAR Producer». Редактируйте и микшируйте сразу после записи. При подключении 48-трекового рекордера / плеера R-1000 обеспечивается полноценная среда воспроизведения и записи для виртуальных репетиций, тренировок и записи в реальном времени. Таким образом, полностью интегрированная система воспроизведения и записи может быть построена без использования компьютера. Используйте устройство S-MADI для подключения к средам записи или вещания на основе MADI.Для записи в Cakewalk SONAR Producer требуется комплект драйверов S-RDK REAC. Для мониторинга требуется Roland OCTA-CAPTURE, FA-66 или VS-700R.

Превосходная управляемость панели управления позволяет выполнять все операции с самого устройства.

M-200i может выполнять все операции с движущимися фейдерами, кнопками и конбами на самом основном корпусе. Уровни параметров, настройки системы и индикаторы уровня можно проверить на ЖК-экране, расположенном в правом верхнем углу. Если с iPad возникнет непредвиденная проблема, все операции можно будет выполнять исключительно с помощью M-200i.

Интерфейс дистанционного управления, включая разъемы MIDI и RS-232. Поддерживает V-LINK для синхронизации с видеооборудованием.

Задняя панель оснащена разъемами MIDI для передачи и приема данных на внешние устройства, а также разъемом RS-232C для встроенной настенной панели и других типов пульта дистанционного управления. Разъемы MIDI поддерживают V-LINK, что позволяет подключаться к видеооборудованию Roland.Когда подключено такое устройство, как видеокоммутатор V-40HD, видеоизображения можно синхронизировать с регулятором громкости любого канала — настоящая конфигурация аудио-следует-видео.

Технология REAC

В основе системы V-Mixing лежит REAC — протокол передачи аудиосигналов Ethernet компании Roland, обеспечивающий низкую задержку и высокое качество передачи цифрового звука. Продукты, использующие технологию REAC, сегодня устанавливаются на многих объектах и ​​используются для проведения громких мероприятий по всему миру. 24-битный протокол 40×40 каналов REAC обеспечивает безупречный цифровой звук через легкий, недорогой и простой в установке кабель (Cat5e / 6). Технология REAC невосприимчива к ухудшению качества сигнала, вызываемому извне, или к гудению и гудению, которые обычно встречаются в аналоговых системах. У вас больше свободы при прокладке кабеля, что снижает стоимость и улучшает звучание. Узнайте больше о мощности и преимуществах REAC.

См. Готовые к работе предварительно настроенные системы V-Mixing.

Последние награды и номинации

Номинант на премию PAR Excellence Award 2013

Более подробную информацию о наградах и номинациях Roland Professional A / V можно найти на нашей странице наград.

Aurora (n) — Продукты — Lynx Studio Technology, Inc.

Теперь вы можете создать свой собственный магазин Aurora (n). Пожалуйста, выберите конфигурацию ниже, найдите ближайшего к вам дилера и отправьте ему подробную информацию.

Цена по запросу

Рекомендуемая производителем цена & доллар; 2,799 — LYN-AN08-USB

Рекомендуемая производителем розничная цена & доллар; 2,799 — LYN-AN08-HD2

Рекомендуемая производителем розничная цена & доллар; 3199 — LYN-AN08-TB3

Рекомендуемая производителем розничная цена & доллар; 3299 — LYN-AN08-DNT

Рекомендуемая производителем розничная цена & доллар; 4199 — LYN-AN08P08-USB

Рекомендуемая производителем розничная цена & доллар; 4199 — LYN-AN08P08-HD2

Рекомендуемая производителем розничная цена & в долларах; 4,599 — LYN-AN08P08-TB3

Рекомендуемая производителем розничная цена & доллар; 4699 — LYN-AN08P08-DNT

Рекомендуемая производителем розничная цена & доллар; 3,899 — LYN-AN16-USB

Рекомендуемая производителем розничная цена & доллар; 3,899 — LYN-AN16-USB

Рекомендуемая производителем розничная цена и доллар; 4299 — LYN-AN16-TB3

Рекомендуемая производителем розничная цена и доллар; 4,399 — LYN-AN16-DNT

Рекомендуемая производителем розничная цена & доллар; 4,999 — LYN-AN24-USB

Рекомендуемая производителем розничная цена & доллар; 5,399 — LYN-AN24-TB3

Рекомендуемая производителем розничная цена & в долларах; 5499 — LYN-AN24-DNT

Рекомендуемая производителем цена & доллар; 6099 — LYN-AN32-HD2

Рекомендуемая производителем розничная цена & в долларах; 6,499 — LYN-AN32-TB3

Рекомендуемая производителем цена & доллар; 6,599 — LYN-AN32-DNT

Рекомендуемая производителем розничная цена & доллар; 2,999 — LYN-AN08D16

Рекомендуемая производителем розничная цена & доллар; 3199 — LYN-AN08D16-USB

Рекомендуемая производителем розничная цена & доллар; 3199 — LYN-AN08D16-HD2

Рекомендуемая производителем розничная цена и доллар; 3,599 — LYN-AN08D16-TB3

Рекомендуемая производителем розничная цена & доллар; 3699 — LYN-AN08D16-DNT

Рекомендуемая производителем розничная цена & доллар; 4099 — LYN-AN16D16

Рекомендуемая производителем розничная цена & доллар; 4299 — LYN-AN16D16-USB

Рекомендуемая производителем розничная цена & доллар; 4299 — LYN-AN16D16-HD2

Рекомендуемая производителем розничная цена & доллар; 4699 — LYN-AN16D16-TB3

Рекомендуемая производителем розничная цена & доллар; 4799 — LYN-AN16D16-DNT

Рекомендуемая производителем розничная цена & в долларах; 5,199 — LYN-AN24D16

Рекомендуемая производителем розничная цена и доллар; 5,399 — LYN-AN24D16-HD2

Рекомендуемая производителем розничная цена & доллар; 5,799 — LYN-AN24D16-TB3

Рекомендуемая производителем розничная цена & доллар; 5,899 — LYN-AN24D16-DNT

Рекомендуемая производителем розничная цена & доллар; 2,099 — LYN-AND16-USB

Рекомендуемая производителем розничная цена & доллар; 2,099 — LYN-AND16-HD2

Рекомендуемая производителем розничная цена & в долларах; 2,499 — LYN-AND16-TB3

Рекомендуемая производителем розничная цена & доллар; 2,599 — LYN-AND16-DNT

Рекомендуемая производителем розничная цена и доллар; 2,399 — LYN-ANP04-USB

Рекомендуемая производителем розничная цена и доллар; 2,399 — LYN-ANP04-HD2

Рекомендуемая производителем розничная цена & доллар; 2,848 — LYN-ANP04-TB3

Рекомендуемая производителем розничная цена & доллар; 2,899 — LYN-ANP04-DNT

Рекомендуемая производителем розничная цена & в долларах; 2,599 — LYN-ANP04D16

Рекомендуемая производителем розничная цена & доллар; 2,799 — LYN-ANP04D16-USB

Рекомендуемая производителем розничная цена & доллар; 2,799 — LYN-ANP04D16-HD2

Рекомендуемая производителем розничная цена & доллар; 3199 — LYN-ANP04D16-TB3

Рекомендуемая производителем розничная цена & доллар; 3299 — LYN-ANP04D16-DNT

Рекомендуемая производителем розничная цена & доллар; 3,099 — LYN-ANP08

Рекомендуемая производителем розничная цена & доллар; 3 099 — LYN-ANP08-HD2

Рекомендуемая производителем розничная цена и 3,499 долл. США — LYN-ANP08-TB3

Рекомендуемая производителем розничная цена и доллар; 3,599 — LYN-ANP08-DNT

Рекомендуемая производителем розничная цена & доллар; 3299 — LYN-ANP08D16

Рекомендуемая производителем розничная цена & доллар; 3499 — LYN-ANP08D16-USB

Рекомендуемая производителем цена & доллар; 3499 — LYN-ANP08D16-HD2

Рекомендуемая производителем розничная цена и 3949 долларов — LYN-ANP08D16-TB3

Рекомендуемая производителем розничная цена & доллар; 3,999 — LYN-ANP08D16-DNT

Рекомендуемая производителем розничная цена & доллар; 3499 — LYN-AN08P04-USB

Рекомендуемая производителем розничная цена и 3,499 долларов — LYN-AN08P04-HD2

Рекомендуемая производителем розничная цена & доллар; 3,899 — LYN-AN08P04-TB3

Рекомендуемая производителем розничная цена и 3,999 долларов — LYN-AN08P04-DNT

Рекомендуемая производителем розничная цена & доллар; 4,599 — LYN-AN16P04-HD2

Рекомендуемая производителем розничная цена & доллар; 4,999 — LYN-AN16P04-TB3

Рекомендуемая производителем розничная цена & доллар; 5,099 — LYN-AN16P04-DNT

Рекомендуемая производителем розничная цена & доллар; 5699 — LYN-AN24P04-HD2

Рекомендуемая производителем розничная цена & доллар; 6099 — LYN-AN24P04-TB3

Рекомендуемая производителем розничная цена & доллар; 6199 — LYN-AN24P04-DNT

Рекомендуемая производителем розничная цена & доллар; 3,699 — LYN-AN08P04D16

Рекомендуемая производителем розничная цена & доллар; 3,899 — LYN-AN08P04D16-USB

Рекомендуемая производителем розничная цена & доллар; 3,899 — LYN-AN08P04D16-HD2

Рекомендуемая производителем розничная цена & доллар; 4299 — LYN-AN08P04D16-TB3

Рекомендуемая производителем розничная цена и доллар; 4,399 — LYN-AN08P04D16-DNT

Рекомендуемая производителем розничная цена и доллар; 4,799 — LYN-AN16P04D16

Рекомендуемая производителем розничная цена & доллар; 4,999 — LYN-AN16P04D16-HD2

Рекомендуемая производителем розничная цена

и доллар; 5,399 — LYN-AN16P04D16-TB3

Рекомендуемая производителем розничная цена и 5499 долларов — LYN-AN16P04D16-DNT

Ошибка.

Пожалуйста, попробуйте еще раз.

Babyface Pro FS — Аудиоинтерфейсы RME | Конвертеры формата | Предусилители

Два выхода для наушников с параллельными разъемами TRS и mini-jack имеют полностью отдельные каскады драйверов, чтобы идеально сочетаться с наушниками с низким и высоким импедансом, гарантируя безупречный звук независимо от типа наушников.

Выходная мощность наушников TRS 3,5 мм увеличивается до 90 мВт. THD обоих выходов наушников улучшился до 10 дБ.и теперь использует те же операционные усилители, что и ADI-2 Pro. Наконец, выходной импеданс 3,5 мм TRS был понижен с 2 Ом до 0,1 Ом.

Для основного ввода / вывода RME разработали разъем XLR, который легко интегрируется в корпус и экономит место. Два предусилителя с цифровым управлением обеспечивают индивидуально переключаемое фантомное питание 48 В. Эти схемы имеют диапазон усиления 76 дБ, регулируемый с шагом 1 дБ, включая управляемый реле PAD, что обеспечивает исключительную производительность EIN (эквивалентный входной шум), а также защиту от перегрузки линии и достаточное усиление даже для микрофонов самого низкого уровня. .

Невероятно эффективный дизайн

Babyface Pro почти никогда не требует внешнего источника питания — он совершенно стабилен при питании от шины USB 3, а также на большинстве портов USB 2, без ухудшения технических характеристик. Это делает его идеальным для мобильной записи, даже с парой ваших любимых конденсаторных микрофонов.

Полный набор функций продолжается оптическим вводом / выводом TOSLINK; использовать в качестве порта ADAT с поддержкой SMUX или SPDIF для сеансов до 192 кГц. В сочетании с внешним преобразователем ADAT Babyface Pro полностью поддерживает 12 аналоговых входов и 12 выходов, что делает его идеальным как для концертных, так и для студийных многодорожечных приложений.Вы можете подключить любой инструмент, линейный или высокоимпедансный, к входам 3 и 4 Babyface Pro. Записывайте свою гитару на ходу без дополнительного оборудования. MIDI-ввод / вывод через входящий в комплект соединительный кабель завершает комплект.

В цифровом аудио тактовая частота является важным фактором, так как она создает корреляцию между битами аудио и эталонным временем. К сожалению, тактовая частота не всегда так стабильна, как хотелось бы. Babyface Pro FS предлагает полную схему SteadyClock FS, как и ADI-2 Pro FS, для минимального джиттера и максимальной устойчивости к джиттеру.Превосходная производительность во всех режимах синхронизации и высококачественное аналоговое преобразование, позволяющее слышать микс таким, какой он есть. Преобразование цифрового формата в изделиях RME выполняется без каких-либо потерь или искажений, а SteadyClock FS гарантирует, что ваше звуковое изображение никогда не будет искажено. Это помогает оптимизировать записи и микширование, потому что звуковая сцена имеет большую глубину и четкость.

Как и все новейшие интерфейсы RME, Babyface Pro FS также включает мощный цифровой микшер реального времени TotalMix FX.Он обеспечивает полностью независимую маршрутизацию и микширование входных каналов и каналов воспроизведения для всех физических выходов. Независимые стереофонические субмиксы плюс обширная секция Control Room предлагают непревзойденные возможности мониторинга и непревзойденную гибкость маршрутизации.

Babyface Pro FS поставляется с TotalMix FX от RME, доступным для Windows и Mac OS X. Также доступна версия для iOS. Это удивительно универсальное программное обеспечение позволяет использовать Babyface Pro в любой ситуации. Например, микширование вашей гитары и вокала в наушниках никогда не было таким простым.Микшер DSP на базе FPGA добавляет гибкий 3-полосный параметрический эквалайзер ко всем входам и выходам. Также доступны эффекты реверберации и задержки.

Кроме того, новейшее программное обеспечение RME, TotalMix Remote, расширяет возможности Babyface Pro FS, обеспечивая удаленное управление через iOS, ПК или Mac. Благодаря простому процессу настройки — просто введите IP-адрес компьютера, которым вы хотите управлять с помощью TotalMix Remote, и приступайте к работе — пользователи могут быстро настроить любой аспект TotalMix FX на хост-системе, прогуливаясь по студии со своим планшетом или из диспетчерской, расположенной в другом месте объекта.

Микшер DSP на базе FPGA добавляет гибкий 3-полосный параметрический эквалайзер ко всем входам и выходам. Также доступны эффекты реверберации и задержки. Конвертеры AD / DA последнего поколения с малой задержкой в ​​сочетании с уникальной технологией RME SteadyClock FS обеспечивают исключительные характеристики, удовлетворяющие даже самых требовательных профессионалов. RME Babyface Pro сочетает в себе огромный набор функций с превосходным звуком и интуитивно понятным управлением, будь то в студии или в дороге.

Прямо к сути, без помех: эталонный дизайн Babyface Pro не оставляет желать лучшего. Устройства RME предназначены для сохранения музыки в том виде, в котором она есть. Аудиосигналы передаются полностью, ничего не добавлено, ничего не снято. В новом Babyface звуковые схемы были улучшены, чтобы соответствовать даже самым высоким уровням усиления с лучшим динамическим диапазоном. Умный пользовательский интерфейс информативен и четко изложен. Это делает доступ ко всем функциям и режимам настройки Babyface Pro интуитивно понятным и простым в использовании.

В рамках философии продукта RME мы постоянно совершенствуем и оптимизируем наши основные технологии. RME проложили путь для многоканального звука и были первыми, кто обеспечил профессиональную производительность через USB 2.0. Мы уделяем большое внимание разработке надежных, стабильных и регулярно обновляемых драйверов для наших продуктов и уделяем неизменное внимание качеству звука. Это гарантирует, что ваш Babyface Pro FS никогда не будет устаревшим и всегда будет обновляться.

И поскольку RME Audio разрабатывает собственное ядро ​​интерфейса, оно не зависит от сторонних разработчиков в отношении обновлений, модификаций или исправлений ошибок, поэтому клиенты могут использовать новейшие операционные системы без перебоев и задержек.

Сверточная нейронная сеть. Изучите сверточную нейронную сеть из… | автор: dshahid380

Изучите сверточную нейронную сеть с базового уровня и ее реализацию в Керасе

Оглавление

• Что такое CNN?
• Почему мы должны использовать CNN?
• Несколько определений
• Уровни в CNN
• Реализация Кераса

Компьютерное зрение быстро развивается день ото дня. Одна из причин — глубокое обучение. Когда мы говорим о компьютерном зрении, нам приходит в голову термин сверточная нейронная сеть (сокращенно CNN), потому что здесь широко используется CNN. Примерами CNN в компьютерном зрении являются распознавание лиц, классификация изображений и т. Д. Это похоже на базовую нейронную сеть. CNN также имеет обучаемый параметр, такой как нейронная сеть, т.е. веса, смещения и т. Д.

Проблема с нейронной сетью прямого распространения

Предположим, вы работаете с набором данных MNIST, вы знаете, что каждое изображение в MNIST имеет размер 28 x 28 x 1 (черно-белое изображение содержит только 1 канал).Общее количество нейронов во входном слое будет 28 x 28 = 784, этим можно управлять. Что делать, если размер изображения составляет 1000 x 1000, что означает, что вам нужно 10⁶ нейронов во входном слое. Ой! Кажется, для работы требуется огромное количество нейронов. Это правильно с вычислительной точки зрения. Итак, здесь идет сверточная нейронная сеть или CNN. Проще говоря, CNN извлекает особенность изображения и преобразует его в более низкое измерение, не теряя его характеристик. В следующем примере вы можете видеть, что исходный размер изображения составляет 224 x 224 x 3.Если вы продолжите без свертки, вам понадобится 224 x 224 x 3 = 100, 352 числа нейронов во входном слое, но после применения свертки размер входящего тензора уменьшается до 1 x 1 x 1000. Это означает, что вам нужно только 1000 нейронов в первом слое. нейронной сети прямого распространения.

Рис. Даунсэмплинг

Есть несколько определений, которые вы должны знать, прежде чем разбираться в CNN

3.1 Представление изображения

Думая об изображениях, легко понять, что они имеют высоту и ширину, поэтому имеет смысл представить содержащуюся в них информацию с двухмерной структурой (матрицей), пока вы не вспомните, что изображения имеют цвета, и чтобы добавить информацию о цветах, нам нужно другое измерение, и именно тогда тензоры становятся особенно полезными.

Изображения кодируются в цветовые каналы, данные изображения представлены в каждой интенсивности цвета в цветовом канале в заданной точке, наиболее распространенным из которых является RGB, что означает красный, синий и зеленый. Информация, содержащаяся в изображении, представляет собой интенсивность каждого цвета канала в ширину и высоту изображения, точно так же, как это

Рис. RGB-представление изображения

Таким образом, интенсивность красного канала в каждой точке с шириной и высотой может быть представленные в матрицу, то же самое касается синего и зеленого каналов, поэтому мы получаем три матрицы, и когда они объединяются, они образуют тензор.

3.2 Обнаружение краев

Каждое изображение имеет вертикальные и горизонтальные края, которые фактически объединяются для формирования изображения. Операция свертки используется с некоторыми фильтрами для обнаружения краев. Предположим, у вас есть изображение в оттенках серого размером 6 x 6 и фильтр размером 3 x 3 (скажем). Когда изображение с оттенками серого 6 x 6 сворачивается с фильтром 3 x 3, мы получаем изображение 4 x 4. Сначала матрица фильтра 3 x 3 умножается на первый размер 3 x 3 нашего изображения в градациях серого, затем мы сдвигаем один столбец вправо до конца, после этого мы сдвигаем одну строку и так далее.

Операция свертки

Операция свертки может быть визуализирована следующим образом. Здесь размер нашего изображения составляет 4 x 4, а фильтр — 3 x 3, следовательно, мы получаем результат после свертки 2 x 2.

Визуализация свертки

Если у нас есть размер изображения N x N и размер фильтра F x F, то после свертки результат будет

 (N x N) * (F x F) = (N-F + 1) x (N-F + 1) (примените это для вышеуказанного случая)

3.3 Шаг и отступ

Шаг обозначает, сколько шаги мы продвигаемся в каждом шаге в свертке.По умолчанию это один.

Свертка с шагом 1

Мы можем заметить, что размер вывода меньше, чем ввод. Чтобы сохранить размер вывода, как при вводе, мы используем отступы. Заполнение — это процесс симметричного добавления нулей во входную матрицу. В следующем примере лишние серые блоки обозначают отступы. Он используется для того, чтобы размер вывода совпадал с размером ввода.

Шаг 1 с отступом 1

Допустим, ‘p’ — это отступ

Изначально (без отступов)

 (N x N) * (F x F) = (N-F + 1) x (N-F + 1 ) --- (1)

После применения заполнения

После применения заполнения

Если мы применим фильтр F x F во входной матрице (N + 2p) x (N + 2p) с заполнением, то мы получим размер выходной матрицы (N + 2р-Ж + 1) х (Н + 2р-Ж + 1).Как мы знаем, после применения отступов мы получим тот же размер, что и исходный входной размер (N x N). Следовательно, мы имеем

 (N + 2p-F + 1) x (N + 2p-F + 1), эквивалентное NxN
N + 2p-F + 1 = N --- (2)
p = (F- 1) / 2 --- (3)

Уравнение (3) ясно показывает, что заполнение зависит от размера фильтра.

В CNN есть пять различных уровней

• Входной уровень
• Convo слой (Convo + ReLU)
• Pooling layer
• Fully connected (FC) layer
• Softmax / logistic layer
• Output layer

Различные слои CNN

4.

1 Входной слой

Входной уровень в CNN должен содержать данные изображения. Как мы видели ранее, данные изображения представлены трехмерной матрицей. Вам нужно преобразовать его в одну колонку. Предположим, у вас есть изображение размером 28 x 28 = 784, вам нужно преобразовать его в 784 x 1 перед подачей на ввод. Если у вас есть примеры обучения «m», то размер ввода будет (784, m).

4.2. Слой Convo

Слой Convo иногда называют слоем экстрактора признаков, потому что элементы изображения извлекаются внутри этого слоя.Прежде всего, часть изображения подключается к слою Convo для выполнения операции свертки, как мы видели ранее, и вычисления скалярного произведения между воспринимающим полем (это локальная область входного изображения, которая имеет тот же размер, что и размер фильтра) и фильтр. Результат операции — одно целое число выходного объема. Затем мы перемещаем фильтр по следующему принимающему полю того же входного изображения с помощью Stride и снова выполняем ту же операцию. Мы будем повторять один и тот же процесс снова и снова, пока не пройдемся по всему изображению.Результат будет входом для следующего слоя.

Слой Convo также содержит активацию ReLU для обнуления всех отрицательных значений.

4.3. Уровень объединения

Источник: CS231n Сверточная нейронная сеть

Уровень объединения используется для уменьшения пространственного объема входного изображения после свертки. Он используется между двумя сверточными слоями. Если мы применим FC после слоя Convo без применения объединения или максимального объединения, это будет затратно с точки зрения вычислений, и нам это не нужно. Таким образом, максимальное объединение — это единственный способ уменьшить пространственный объем входного изображения.В приведенном выше примере мы применили максимальное объединение в одном срезе глубины со значением Stride, равным 2. Вы можете заметить, что входное значение 4 x 4 уменьшено до измерения 2 x 2.

На уровне объединения нет параметра, но у него есть два гиперпараметра — фильтр (F) и шаг (S).

В общем, если у нас есть входной размер W1 x h3 x D1, то

W2 = (W1 − F) / S + 1

h4 = (h3 − F) / S + 1

D2 = D1

Где W2, h4 и D2 — ширина, высота и глубина вывода.

4.4. Полностью связанный слой (FC)

Полностью связанный слой включает в себя веса, смещения и нейроны. Он соединяет нейроны одного слоя с нейронами другого слоя. Он используется для классификации изображений по разным категориям путем обучения.

4.5. Softmax / логистический уровень

Softmax или логистический уровень — это последний уровень CNN. Он находится в конце уровня FC. Логистика используется для двоичной классификации, а softmax — для множественной классификации.

4.6. Выходной слой

Выходной слой содержит метку в форме горячего кодирования.

Теперь вы хорошо разбираетесь в CNN. Давайте создадим CNN в Керасе.

Мы будем использовать набор данных CIFAR-10 для построения классификатора изображений CNN. Набор данных CIFAR-10 имеет 10 различных меток

• Самолет
• Автомобиль
• Птица
• Кошка
• Олень
• Собака
• Лягушка
• Лошадь
• Корабль
• Грузовик

Имеется 50000 тренировочных данных и 10000 тестов данные изображения. Размер изображения в CIFAR-10 составляет 32 x 32 x 3.Поставляется с библиотекой Keras.

Рис. Визуализация модели

Если вы используете google colaboratory, убедитесь, что вы используете графический процессор. Чтобы проверить, включен ли ваш графический процессор или нет. Попробуйте следующий код.

Вывод:

 Найден графический процессор по адресу: / device: GPU: 0

Прежде всего, импортируйте все необходимые модули и библиотеки.

Затем загрузите набор данных и разделите его на обучающий и тестовый наборы.

Мы напечатаем форму обучающей выборки, форму тестовой выборки и общее количество классов, присутствующих в CIFAR-10.Как мы видели ранее, существует 10 классов. В качестве примера мы напечатаем два примера изображения из обучающего набора и тестового набора.

Вывод:

Найдите форму входного изображения, затем преобразуйте его во входной формат для обучающих и тестовых наборов. После этого измените все типы данных на числа с плавающей запятой.

Нормализуйте данные между 0–1, разделив данные поезда и тестовые данные на 255, затем преобразуйте все метки в один горячий вектор с помощью функции to_catagorical () .

Отобразите изменение метки категории с помощью однократного кодирования.

Вывод:

 Исходная метка 0: [6]
После преобразования в категориальную (горячую):
[0. 0. 0. 0. 0. 0. 1. 0. 0. 0.]

Теперь создайте нашу модель. Мы добавим слои Convo, а затем объединим слои. Затем мы подключим слой Dense (FC) для прогнозирования классов. Входные данные подаются на первый уровень Convo, выходные данные этого слоя Convo действуют как входные данные для следующего слоя Convo и так далее. Наконец, данные поступают на уровень FC, который пытается предсказать правильные метки.

Инициализируйте все параметры и скомпилируйте нашу модель с помощью оптимизатора rmsprops.Есть много оптимизаторов, например adam, SGD, GradientDescent, Adagrad, Adadelta и Adamax, не стесняйтесь экспериментировать с ними. Здесь партия 256 с 50 эпохами.

model.summary () используется для просмотра всех параметров и форм в каждом слое наших моделей. Вы можете заметить, что общее количество параметров составляет 276, 138, а общее количество обучаемых параметров — 276, 138. Необучаемый параметр равен 0.

Вывод:

Сводка модели

После компиляции нашей модели мы обучим нашу модель с помощью fit () метод, затем оцените его.

Вывод:

После обучения мы получили точность 83,86% и точность проверки 75,48%. На самом деле это совсем не плохо.

График потерь и эпох

График точности и эпох

Поздравляем! Вы создали сверточную нейронную сеть в Керасе, понимая ее основные концепции. Не стесняйтесь экспериментировать с ним, изменяя его гиперпараметры, и дайте мне знать в разделе комментариев.

Вы можете найти весь код в моем Github

Ссылки:

1. CS231n Сверточная нейронная сеть
2. Документация Keras
3. Лаборатория глубокого обучения
4. углубленное изучение.

Профили из конструкционной стали — archtoolbox.com

Доступен широкий выбор стальных профилей. Наиболее распространенные формы перечислены ниже; однако у многих производителей есть специальные формы.

Номенклатура стальных профилей соответствует двум стандартам:

1. Для широкой полки, несущей сваи, S-образных профилей, швеллеров и тройников: буква указывает форму, первая цифра указывает номинальную высоту, а вторая цифра указывает вес на 1 фут длины.Например, W12x36, указанный в таблице ниже, имеет форму с широким фланцем, номинальную высоту 12 дюймов и вес 36 фунтов на фут длины.
2. Для стальных труб, труб, пластин и уголков: 3 цифры обозначают высоту, ширину и толщину стали.

Широкий фланец

Номенклатура: W12x36

Поверхности фланцев параллельны; толщина полки не обязательно равна толщине стенки.

Несущая свая

Номенклатура: HP14x73

Поверхности фланцев параллельны; фланец и стенка имеют одинаковую толщину.

Американская стандартная балка

Номенклатура: S15x50

Внутренняя поверхность фланца имеет наклон.

Канал

Номенклатура: C12x30

Стандартные фланцы AISC имеют наклонные внутренние поверхности фланцев.

Тройник

Номенклатура: WT12x38, ST12x38, MT12x38

Профили

WT вырезаются из широкой полки.

Профили ST вырезаются из балок американского стандарта.

Профили MT вырезаются из нестандартных двутавров.

Полый стальной профиль или стальная труба

Номенклатура: HSS12x6x0,5

TS12x6x0,5

Любая номенклатура приемлема; однако чаще встречается HSS.

Угол

Номенклатура: L2x2x0,5, L6x3x0,5

Уголки бывают равнополочные и неравнополочные. На схеме слева показана неравная нога.

Труба

Номенклатура: Труба 4 STD

Пластина

Номенклатура: PL 0. 5×12″x30″

Очень маленькие пластины также могут называться стержнями.

Статья обновлена: 16 мая 2021 г.

Сколько существует каналов YouTube?

51 миллион каналов YouTube сильно различаются: некоторые каналы крошечные, некоторые огромные. У кого-то много видео, у кого-то только одно. Некоторые от брендов, некоторые от создателей, некоторые только частные….Они разнообразны, как животные. Недавно я проиллюстрировал это так:

Каждое животное означает определенное количество подписчиков YouTube. Данные для этой иллюстрации взяты из Socialblade. Имейте в виду, что Socialblade требует минимум пяти подписчиков для подсчета канала. Однако, как правило, каналы, у которых всего 5-10, тоже не всегда учитываются. Это означает, что количество каналов намного превышает представленные 38 миллионов общих номеров каналов. За последний год общее число выросло на 7 миллионов, что на 23 % больше, чем в 2019 году.

Интересно, что количество каналов с числом подписчиков от 100 до 1000 — лягушки на иллюстрации выше — сильно выросло в 2020 году. , стало немного легче преодолеть рубеж в 1000 подписчиков.

15 миллионов создателей загружают 80 миллионов видео каждый месяц Tubular Labs (сентябрь 2019 г.)

Сколько ютуберов имеют 1 миллион подписчиков

По состоянию на январь 2022 года насчитывается около 29 000 каналов YouTube более 1 миллиона, имеющих 900 подписчиков .Это динозавры пространства YouTube! Массивный по размеру. Большинство экземпляров появились давным-давно. И им потребовалось очень много времени, чтобы вырасти до этого размера. Генеральный директор YouTube Сьюзен Войжитски утверждает, что в 2019 году количество каналов YouTube, имеющих более 1 миллиона подписчиков, выросло на 65%. Они составляют основу бизнес-модели видеоплатформы и доходов YouTube. В 2016 году насчитывалось всего 2000 каналов с более чем миллионом подписчиков. С тех пор каждый день четыре канала YouTube достигают отметки в 1 миллион подписчиков.Общее количество каналов с 1 миллионом подписчиков выросло в 8 раз. Всего за 3 года! 700 из этих «динозавров» YouTube уже имеют более 10 миллионов подписчиков .

Почти половина всех этих 10 миллионов каналов из США . Вторая по популярности страна с лучшими каналами YouTube — Индия с более чем 60 каналами с более чем 10 миллионами подписчиков. В Мексике находится большинство популярных испаноязычных каналов, за которыми следует Испания.На крупных рынках, таких как Франция, есть только три канала с рейтингом 10+ миллионов, в Германии есть даже только один: Kurzgesagt. Два канала недавно смогли преодолеть барьер в 100 миллионов подписчиков: канал Феликса Кьельберга PewDiePie и T-Series из Индии . Они долго боролись за позицию №1. Наконец-то победила серия T. На момент написания этой статьи у T-Series было 161 миллион подписчиков.

Топ-10 самых популярных каналов YouTube

Рейтинг подписчиков канала

1.T-Series 161M

2.pewdiepie 107m

2.pewdiepie 107m

3.Cocomelon — детские рифмы 98 м

4. Комбратная Индия 88 м

5,5-минутные ремесла 70 м

6.Canal Kondzilla 69M

7.WWE 52M

8. Zee Music Company 47M

9.Dude Perfect 47M

10.Justin Bieber 47M

Другие огромные каналы «динозавров», например:

Вы также можете найти список каналов с наибольшим количеством подписчиков в Википедии. для Золотого уровня преимуществ YouTube.Это означает, что они получают VIP-поддержку от YouTube. Среди прочего, они получают доступ к специальным производственным программам, и YouTube также организует фан-мероприятия для этих каналов.

Сколько каналов YouTube имеют более 100 000 подписчиков

Около 306 000 каналов YouTube имеют более 100 тысяч подписчиков по состоянию на январь 2022 года . Я называю эти каналы Gorilla. Они тяжелые, управляются профессионалами. Они здесь, чтобы остаться. И они зарабатывают значительные деньги с YouTube! Когда вы достигаете рубежа в 100 000 подписчиков, YouTube предоставляет вам менеджера по работе с партнерами, который поддерживает вас в дальнейшем росте.В программе льгот YouTube этот этап называется Серебряным этапом. За 2019 год количество авторов, получающих пяти- или шестизначный доход, выросло на 40%.

Примеры каналов горилл включают:

Общее количество каналов горилл с большим количеством подписчиков выросло на 40% в 2020 году. В нижней части пищевой цепи находятся насекомые:

У кого меньше всего подписчиков на YouTube?

В нижней части экосистемы YouTube есть множество крошечных каналов.Я называю их ошибками. 25 миллионов каналов имеют от 10 до 100 подписчиков, около 17 миллионов каналов имеют номера подписчиков от 100 до 1000. Всего на 51 миллионе каналов более 10 подписчиков. Примеры:

• Schrack Technik Romania – румынская дочерняя компания компании по производству электрооборудования Schrack, на которой размещаются видеоролики брендов
• Zyxter – новый игровой канал, начинающийся с каналы на самом деле не очень активны, и над ними издеваются ютуберы, находящиеся выше по пищевой цепочке. Немецкий исследователь Матиас Бертль доказал, что в 2016 году 3 процента лучших каналов получают 90 процентов зрителей. Это означает, что 90 процентов создателей YouTube борются за оставшиеся 10 процентов. Однако данные также показывают, что новички могут быстро добиться успеха в категориях с целесообразным соотношением спроса и предложения. Каналы с менее чем 10 подписчиками чаще всего управляются частными лицами, размещающими частные видео. Сколько таких каналов существует… Только YouTube знает…Мое предположение о составляет не менее 20 миллионов . Наверное, гораздо больше… Как вы думаете?

  Номер по каталогу THCHNL-04X200, размер канала 1/4 дюйма Коническая шестигранная плоская верхняя часть канала Резиновая лента на Kuriyama of America, Inc.

  Единица измерения
  ImperialMetricОба

  Технические характеристики

  org/PropertyValue»>
  org/PropertyValue»>
  org/PropertyValue»>
  org/PropertyValue»>
  org/PropertyValue»>

  Твердость	Н/Д 65 Твердость по Дуро (дюрометр по Шору A)
  Прочность на растяжение	Н/Д 1650 фунтов на квадратный дюйм
  Удлинение	Н/Д 310 %
  Стиль	Н/Д THCHNL (коническая шестигранная плоская вершина)
  Тип	Н/Д Конический шестигранный плоский верхний канал

  Информация для заказа

  org/PropertyValue»>
  org/PropertyValue»>
  org/PropertyValue»>

  Размер канала	Н/Д 1/4 дюйма
  Линейная длина рулона	Н/Д 200 футов
  Прибл.Вес рулона	Н/Д 44 фунта

  Диапазон температур

  org/PropertyValue»>
  org/PropertyValue»>

  Темп.Диапазон [мин.]	Н/Д -40 ºF
  Темп.Диапазон [макс.]	Н/Д 235 ºF

  Размер

  org/PropertyValue»>
  org/PropertyValue»>
  org/PropertyValue»>
  org/PropertyValue»>

  Размер А	Н/Д 0.25 дюймов
  Размер B	Н/Д 0.65 дюймов
  Размер С	Н/Д 0.38 дюймов
  Размер D	Н/Д 0.63 дюйма

  » Сколько ионов проходит через ионный канал в секунду?

  Сколько ионов проходит через ионный канал в секунду?

  Режим чтения

  Рисунок 1: Различные механизмы блокировки ионных каналов. Зеленый канал закрыт трансмембранным напряжением. Синие каналы закрыты лигандами, которые связывают белок и вызывают конформационные изменения. Красный канал закрыт механическими силами.

  Клетки очень жестко регулируют концентрацию своих ионов. Идентичность, и количество различных видов ионов в клетках играют роль в накоплении энергии, функционировании белков, передаче сигналов и множестве других процессов. Как и многие другие ключевые клеточные параметры, расположение ионов внутри клеток тщательно контролируется как в пространстве, так и во времени.Действительно, существуют целые семейства белков (см. рис. 1), задачей которых является либо открытие, либо закрытие пор в мембране, что позволяет ионам (или другим частицам) входить и выходить из клетки, или активно перекачивать различные частицы, включая ионы. против градиента их концентрации.

  Рисунок 2: Характерная амплитуда тока, проходящего через канал, составляет несколько пикоампер. Канал переключается между закрытым и открытым состояниями. В открытом состоянии канал пропускает ионы, что измеряется как ток.(Адаптировано из R. Phillips et al., Physical Biology of the Cell, Garland Press, 2012.)

  Одномолекулярные исследования макромолекул клетки являются одним из центральных направлений современного биофизического анализа. Эти исследования берут свое начало в ранних работах, направленных на раскрытие свойств отдельных ионных каналов, участвующих в транспорте ионов при наличии некоторой движущей силы. Существуют различные классы движущих сил, которые могут блокировать ионные каналы. Некоторые каналы открываются в ответ на присутствие какого-либо растворимого лиганда, что означает, что движущей силой является концентрация лигандов, которые связываются с каналами и изменяют вероятность их открытия.В других случаях движущей силой является напряжение, прикладываемое к мембране, содержащей каналы. Наконец, упомянем об открытии за счет механического воздействия путем приложения натяжения мембраны. Эти различные механизмы стробирования проиллюстрированы на рисунке 1, где показаны схемы каждого из различных типов каналов.

  Рисунок 3: Расчет задней части конверта, показывающий, что характеристические токи, наблюдаемые в физиологических условиях, соответствуют примерно 10 миллионам ионов, проходящих через ионный канал в секунду после того, как канал открыт.

  Что токи, измеренные в исследованиях одиночных молекул, говорят о динамике этих каналов и количестве ионов, проходящих через них? Как показано на рисунке 2, результатом таких экспериментов является наблюдение, что характеристические токи через отдельные каналы измеряются в пА. Мы можем преобразовать эти уровни тока в соответствующее число зарядов, пересекающих канал каждую секунду, как показано на рис. одновалентный ион примерно равен 1.6 x 10 ^-19 кулонов (то есть заряд 1 электрона или 1 протона), то мы видим, что ток около одного пА соответствует примерно 10 ⁷ ионов, проходящих через канал каждую секунду. Это значение согласуется с измерениями (BNID 103163), даже если не с нашей повседневной жизненной интуицией, которой будет трудно представить 10 миллионов автомобилей, проезжающих по мосту, который может вместить только около 4 автомобилей в любой момент. Мы можем рационализировать экспериментально наблюдаемые скорости, рассмотрев диффузионные последствия градиента концентрации через мембрану и рассчитав ожидаемое количество ионов, пересекающих канал каждую секунду, как показано на рисунке 4.

  Оборотная сторона конверта расчета

  Ионы, протекающие по каналам, подобным ионным каналам выше, также приводят в действие жгутиковый двигатель бактерий, связывая двигатель с транспортом протонов по их хемиосмотическому градиенту. Скорость переноса протонов в этих каналах примерно на три порядка ниже и составляет 10 ⁴ в секунду (BNID 109822), и в результате это один из каналов с самой низкой проводимостью.

  34650 Всего просмотров 10 Просмотров сегодня

  2.1, 5.1, 7.1, 9.1 и многое другое!

  Когда вы настраиваете систему объемного звучания, вы столкнетесь с такими числами, как 2.1, 5.1, 7.1, 7.1.2, 9.1 и выше. Когда вы видите их снова и снова, вы можете начать задаваться вопросом, что они собой представляют.

  Что означают разные каналы динамиков? Когда речь идет о каналах объемного звучания, первое число определяет количество основных динамиков. Второе число определяет количество сабвуферов, а третье число определяет количество «высотных» динамиков.

  Давайте подробно рассмотрим различные акустические системы и то, как выглядит их структура каналов. Чтобы быстро перейти к нужной настройке звука, щелкните одну из ссылок ниже.

  Что означают цифры в каналах динамиков?

  Первое число (например, «5» в 5.1)

  Первое число конфигурации акустической системы определяет количество основных динамиков в установке. Говоря об основных динамиках, мы имеем в виду передний левый, передний правый, центральный и различные динамики объемного звучания.

  Второе число (например, «1» в 5.1)

  Второе число конфигурации акустической системы указывает количество сабвуферов в системе объемного звучания. Чаще всего можно увидеть 1, что означает, что в установке есть один сабвуфер, но время от времени вы можете встретить 2. В то время как большинство систем объемного звучания отлично работают только с одним сабвуфером, некоторые люди предпочитают звук двух для своей уникальной комнаты и потребностей.

  Третье число (пример: «2» в 7.1.2)

  Третье число конфигурации акустической системы указывает на количество «высотных» или «направленных вверх» динамиков.

  Как будто двух номеров недостаточно, вы можете встретить такие номера, как 7.1.2 или 9.1.2, в поиске вашего домашнего кинотеатра. Хотя эти цифры кажутся довольно сложными, они просто дают место для определения «высотных» динамиков в системе объемного звучания домашнего кинотеатра. Верхние динамики обычно располагаются на потолке комнаты домашнего кинотеатра, но они также могут быть динамиками, направленными вверх.

  Стереосистемы: 2.0- и 2.1-канальные акустические системы

  Стерео акустическая система 2.

  0

  В стереофонической акустической системе 2.0 у вас будет два динамика рядом с телевизором — один слева и один справа. Ваши динамики, скорее всего, будут питаться от хорошего ресивера или даже усилителя. В некоторых случаях динамики активны и не требуют отдельного источника питания. У вас не будет сабвуфера, а колонки будут совместимы с телевизором, DVD и мобильными устройствами, такими как телефоны и ноутбуки.

  Стереосистема 2.0 представляет собой базовую стереоустановку без объемного звука и обычно используется для прослушивания музыки. Это доступная установка, которая может стать отправной точкой для домашнего кинотеатра, и она помогает все упростить. Это даст фильму и телевидению более качественный звук, чем крошечные динамики, которыми оснащены телевизоры, поэтому в этой простой настройке нет ничего плохого.

  Акустическая система 2.1

  Стереосистема 2.0 придаст вашему домашнему кинотеатру более качественный звук по сравнению с единственной установкой с двумя динамиками. У вас будут левый и правый динамики с каждой стороны телевизора, а с добавлением одного сабвуфера вы получите дополнительные басы и глубину в звуковой системе домашнего кинотеатра.

  Поскольку окружающих динамиков нет, эта установка по-прежнему остается довольно простой, но добавление сабвуфера определенно улучшит звук, чтобы обеспечить более сложные ощущения. Вы будете лучше слышать низкие частоты, и вам понравится домашний кинотеатр без помех, без кучи проводов, тянущихся повсюду.

  Многие звуковые панели имеют 2.1-канальную настройку, и эта настройка обычно используется для просмотра фильмов, телепередач и музыки.

  3.1 Звуковая система

  Звуковая система 3.1 — это четырехканальная звуковая система с тремя основными динамиками и сабвуфером. Динамики будут состоять из левого, центрального и правого динамиков, расположенных соответствующим образом, а ваш сабвуфер должен быть расположен на полу в центре установки, однако, как мы объяснили в нашем руководстве, независимо от того, есть ли у вас ковровое покрытие или паркет. может повлиять на звук, поэтому обратите внимание.

  Добавление динамика центрального канала используется для воспроизведения диалогов, а левый и правый динамики будут использоваться для эффектов, музыки и других стереозвуков. Настройка системы 3.1 по-прежнему ориентирована только на звук спереди и не имеет динамиков объемного звучания. Это отличная установка для улучшения кинематографического звука.

  Система объемного звучания 5.1

  Система домашнего кинотеатра 5.1 — это настоящая система объемного звучания, и это одна из наиболее распространенных конфигураций домашнего кинотеатра.Вы увидите, что это очень часто упоминается при просмотре продуктов для домашних кинотеатров, а домашние кинотеатры всех форм и размеров полагаются на систему объемного звучания 5.1 для отличного звучания.

  Имеет шесть каналов, которые включают в себя пять основных динамиков и сабвуфер. Спереди расположены три динамика: слева, по центру и справа, а также два динамика объемного звучания в задней части комнаты — один слева и один справа.

  Несмотря на то, что существует множество конфигураций для этой установки, идеальной является установка, когда передние левый и передний правый громкоговорители расположены под углом 22–30 градусов от центрального громкоговорителя/телевизора, а громкоговорители объемного звучания — под углом 90–110 градусов от центральный динамик/телевизор.

  Объемный звук 5.1 является наиболее часто используемым форматом для передачи объемного звука, и он используется везде, от DVD до кинотеатров, цифрового телевидения и т. д. Многие ноутбуки и настольные компьютеры поставляются со звуковой картой 5.1, которая совместима с этой настройкой.

  7.1 и 7.1.2 Системы объемного звучания

  Система объемного звучания 7.1

  Система объемного звучания 7.1 включает в себя все компоненты 5.1-канальной системы и добавляет еще два тыловых динамика.Это восьмиканальная система, которая обычно используется в домашних кинотеатрах. В системе объемного звучания домашнего кинотеатра 7. 1 добавление двух динамиков сзади дает еще более полный и округлый звук. Это связано с тем, что два боковых динамика объемного звучания не будут отвечать как за задний, так и за объемный звук.

  Расположение динамиков для исходных шести каналов системы объемного звучания 5.1, но два задних динамика в идеале должны располагаться под углом от 135 до 150 градусов от центрального канала/телевизора для оптимального объемного звучания.

  7.1.2 Система объемного звучания

  Если посмотреть на цифры, эта конфигурация может показаться сложной, но система объемного звучания 7.1.2 просто означает настройку объемного звука 7.1 с добавлением двух потолочных или направленных вверх динамиков. Эта настройка в основном создается с помощью потолочных динамиков Dolby Atmos, и вы можете узнать больше о конфигурации и настройке динамиков Dolby Atmos 7.1.2 здесь.

  Эту объемную систему лучше всего использовать на плоском потолке из гипсокартона или штукатурки, а высота потолка не должна превышать 14 футов. Это первоклассный домашний кинотеатр.

  Хотя эта технология все чаще используется в домашних кинотеатрах, она обеспечивает первоклассный, реалистичный и захватывающий домашний кинотеатр, создавая звуковой купол в вашем домашнем кинотеатре. Если ваш ресивер совместим с Dolby Atmos, вы можете получить эту конфигурацию.

  Система объемного звучания 7.2

  Система объемного звучания домашнего кинотеатра 7.2 становится все более широко используемой компоновкой динамиков объемного звучания, и все больше ресиверов начинают поддерживать эту конфигурацию.В нем есть все элементы вашей системы объемного звучания 7.1, но вы добавляете еще один сабвуфер. Чтобы ресивер поддерживал эту конфигурацию, он должен иметь два выхода для сабвуфера.

  В то время как некоторые люди довольны только одним сабвуфером, другие используют настройку 7.2 для балансировки басов в домашнем кинотеатре. Вместо громких или тихих басов в разных частях комнаты басы распределяются равномерно, и независимо от того, где вы сидите, вы получаете одинаковые басы.

  Если вы любите басы и хотите инвестировать в дополнительный сабвуфер (подробнее о различных типах в нашем руководстве), система объемного звучания для домашнего кинотеатра 7.2 станет для вас отличным выбором. Будьте осторожны, ваших соседей может раздражать слишком сильный бас.

  9.1 и 9.1.2 Системы объемного звучания: максимальные впечатления

  Система объемного звучания 9.1 для домашнего кинотеатра

  9.1. Система объемного звучания домашнего кинотеатра представляет собой десятиканальную систему объемного звучания, включающую девять динамиков и сабвуфер.В дополнение к компонентам, включенным в систему объемного звучания домашнего кинотеатра 7.1, система объемного звучания 9.1 также включает в себя два передних верхних динамика. Фронтальные верхние динамики расположены в передней части комнаты, прямо над левым и правым основными динамиками. Для оптимального звучания они должны находиться примерно в трех футах над левым и правым передними динамиками и быть обращены прямо к слушателю.

  Это очень высококачественная установка объемного звука для домашнего кинотеатра, и она не так типична, как 7.1, 5.1 или ниже.Это используется очень преданными гуру домашнего кинотеатра, но это также может быть достигнуто путем медленного добавления компонентов в вашу систему домашнего кинотеатра.

  Лучше всего это сделать с помощью консультанта или эксперта, поскольку для правильной настройки системы такого типа необходимо учитывать множество компонентов и спецификаций.

  9.1.2 Система объемного звучания домашнего кинотеатра

  Система объемного звучания домашнего кинотеатра 9.1.2 имеет несколько иную настройку, чем система домашнего кинотеатра 9.1. Хотя вы можете подумать, что просто добавите два потолочных или направленных вверх динамика к 9.1, вы фактически будете иметь два фронтальных широких динамика вместо двух фронтальных верхних динамиков — в дополнение к двум потолочным или направленным вверх динамикам.

  Общие компоненты включают в себя левый и правый передние громкоговорители, центральный громкоговоритель, сабвуфер, левый и правый передние широкополосные громкоговорители, левый и правый громкоговорители объемного звучания, левый и правый тыловые громкоговорители, а также левый и правый потолочный динамик.

  Узнайте больше о Dolby Atmos 9.1.2 размещение динамиков. Эта установка также создает захватывающий высококачественный звук купола, который был у 7.1.2, но добавляет дополнительный уровень звука с левым и правым передними широкими динамиками.

  Есть ли еще?

  Хотя вы можете подумать, что рассмотренных нами настроек достаточно для любого домашнего кинотеатра, для домашних кинотеатров определенно доступно больше вариантов, поэтому, если вы не нашли идеальную настройку для себя, не расстраивайтесь. Вот еще несколько способов настройки акустической системы домашнего кинотеатра.

  Система объемного звучания 4.1

  Система объемного звучания домашнего кинотеатра 4.1 — еще одна широко используемая конфигурация, включающая передний левый, передний правый, задний левый и задний правый динамики с одним сабвуфером. Это пятиканальная установка, в которую не входит типичный динамик центрального канала.

  Система объемного звучания 6.

  1

  Конфигурация объемного звучания домашнего кинотеатра 6.1 аналогична системе объемного звучания 5.1, но включает дополнительный динамик.Этот дополнительный динамик будет расположен в центре задней части вашего домашнего кинотеатра, что поможет добавить еще одно измерение, не переходя на полную настройку объемного звука 7.1. Это создает более реалистичный звук и обеспечивает более широкий и полный звук в вашем домашнем кинотеатре всего с одним дополнением.

  Вместо того, чтобы вкладывать средства в два тыловых динамика, вы начнете с одного и получите отличный эффект за свои деньги. Некоторые люди начинают с одного и в конечном итоге добавляют еще один, чтобы перейти к настройке 7.1, но другие считают добавление одного тылового динамика ненужным.

  10.2 Система объемного звучания для домашнего кинотеатра

  Система объемного звучания для домашнего кинотеатра 10.2 была разработана создателем THX Томлинсоном Холманом, и лозунг этой установки — «вдвое лучше, чем 5. 1». Конфигурация включает семь фронтальных каналов: левый и правый широкие динамики, левый и правый верхние динамики, левый и правый фронтальные динамики и центральный фронтальный динамик. Есть три динамика объемного звучания, в том числе один левый, один задний и один правый, а также два сабвуфера.

  Эта система объемного звучания никоим образом не является типичным способом настройки среднего домашнего кинотеатра, но в настоящее время продаются некоторые продукты, соответствующие этой конфигурации.Только самые преданные гуру домашнего кинотеатра будут использовать систему объемного звучания домашнего кинотеатра 10.2.

  13.1-канальный объемный звук для домашнего кинотеатра и не только

  Dolby Digital Plus поддерживает системы объемного звучания до 13.1, а также существует множество других конфигураций объемного звука, таких как 12.2, 22.2 и другие. Хотя эти настройки объемного звучания увлекательны и сложны, они редко встречаются в обычном домашнем кинотеатре. Тем не менее, их интересно исследовать и узнавать, и нет ничего плохого в том, чтобы мечтать о возможностях!

  Связанные вопросы

  Существуют ли системы объемного звучания для домашнего кинотеатра с четным количеством динамиков? Если вы ищете четное количество динамиков для системы объемного звучания домашнего кинотеатра, вам подойдет 2.0, система объемного звучания 5.1 для домашнего кинотеатра, система объемного звучания 7.1 или 7.1.2 или система объемного звучания 9.1. Стереосистема 2.0 состоит из двух компонентов, система объемного звучания 5.1 имеет шесть каналов, 7.1 — восемь каналов, 7.1.2 — 10 каналов, а 9.1 — также 10 каналов.

  Какое оптимальное количество каналов для динамиков домашнего кинотеатра? Идеальное количество каналов динамиков домашнего кинотеатра зависит от вашей комнаты, особенно от ее размера. Если у вас небольшая комната, вы захотите использовать меньшее количество каналов динамиков, а большая комната будет оптимизирована с большим количеством каналов динамиков.

  Тем не менее, даже в небольшой комнате можно выиграть от размещения динамиков спереди, по бокам, сзади и на потолке (если это не очень низкий потолок), поэтому, как правило, вы получите лучший звук с большим количеством динамики оптимально расставлены по всей комнате, исходя из ее размера.

  Заключение

  Каналы объемного звучания не так уж сбивают с толку, если вы знаете, на что смотрите. Я надеюсь, что вы нашли эту статью и визуальные представления очень полезными! Если вы заинтересованы в покупке динамиков для домашнего кинотеатра, посетите нашу страницу рекомендуемых динамиков.Я провел бесчисленное количество часов, исследуя и тестируя, чтобы найти лучшие динамики по лучшей цене!

  2.6.1 — Номера каналов [Технический паспорт U6]

  Всего LabJack U6 имеет 16 встроенных аналоговых входов. Два из них подключены внутри (AIN14/AIN15), оставляя 14 аналоговых входов, доступных пользователю (AIN0-AIN13). Первые 4 аналоговых входа, AIN0-AIN3, появляются как на винтовых клеммах, так и на разъеме DB37. Сопротивление между дублированными соединениями составляет около 4,4 кОм, поэтому подключение сигналов к обоим не приведет к короткому замыканию сигналов, но они будут конфликтовать друг с другом.



  Таблица 2.6.1-1. Положительные номера каналов

  Положительный канал #
  0-13	Односторонний
  0,2,4,6,8,10,12	Дифференциал
  14	Датчик температуры (градус К)
  15	ЗЕМЛЯ
  16-127	Расширенные аналоговые входы
  193-241	DI, таймеры, счетчики





  Таблица 2.6.1-2. Отрицательные номера каналов

  Отрицательный канал #
  1,3,5,7,9,11,13	Дифференциал
  24,25,26,. ..	Расширенный дифференциал
  0,15,199	Односторонний (земля)



  Канал 14 не поддерживает потоковую передачу. Показания внутреннего датчика температуры (канал 14) требуют длительного времени установления, а для потокового режима это занимает слишком много времени.

  Каналы с 193 по 241 представляют собой специальные номера каналов аналогового ввода, которые считывают цифровые входы, таймеры или счетчики. См. раздел 3.2.1 для получения дополнительной информации.



  Аксессуар Mux80 использует микросхемы мультиплексора, чтобы легко увеличить общее количество доступных аналоговых входов с 14 до 84, или вы можете самостоятельно подключить микросхемы мультиплексора.

  Разъем DB37 имеет 3 линии MIO (общие с CIO0-CIO2), предназначенные для адресации ИС мультиплексора расширения (интегральные схемы), что позволяет использовать до 112 внешних аналоговых входов.DG408 от Intersil является рекомендуемым мультиплексором, и доступен удобный источник питания ±12 В, поэтому мультиплексоры могут передавать биполярные сигналы (см. обсуждение Vm+/Vm- в разделе 2.11). На рис. 2-2 показаны типичные соединения для пары мультиплексоров.

  Рис. 2-2. Типичные подключения внешнего мультиплексора

  Чтобы использовать внешние мультиплексоры, пользователь должен уметь читать простую схему (например, рис. 2-2) и выполнять базовые соединения на макетной плате без пайки (например, EB37).Первоначально рекомендуется протестировать базовую работу мультиплексоров без подключенных линий MIO. Просто подключите разные напряжения к NO0 и NO1, подключите ADDA/ADDB/ADDC к GND, и напряжение NO0 должно появиться на COM. Затем подключите ADDA к VS, и на COM должно появиться напряжение NO1.

  Если какой-либо из номеров каналов AIN, переданных функции U6, находится в диапазоне 16-127 (расширенные каналы), линии MIO будут автоматически настроены на выход и правильное состояние при выборке этого канала.Например, номер канала 28 приведет к тому, что MIO будет установлен на b100, а АЦП будет выбирать AIN1. Номер канала, кроме 16-127, не влияет на MIO. Отображение расширенного номера канала показано в таблице 2-2.

  Для дифференциальных расширенных каналов положительный канал должен сопоставляться с четным каналом от 0 до 12, а отрицательный канал должен сопоставляться с нечетным каналом на 1 выше (т. е. с 1 по 13). Это означает, что для расширенных номеров каналов отрицательный канал должен быть на 8 больше, чем положительный канал.Например, допустимой дифференциальной расширенной парой каналов будет Ch+ = AIN70 и Ch- = AIN78, поскольку AIN70 сопоставляется с AIN6, а AIN78 сопоставляется с AIN7. Для получения дополнительной информации о дифференциальных расширенных каналах см. техническое описание Mux80.

  В режиме команды/ответа после выборки расширенного канала линии MIO остаются в том же состоянии до тех пор, пока другой расширенный канал или другая функция не получат другую команду. При потоковой передаче с любыми расширенными каналами все линии MIO устанавливаются на низкий уровень вывода для любых нерасширенных аналоговых каналов. Для специальных каналов (цифровых/таймеров/счетчиков) MIO переводятся в неуказанные состояния. Обратите внимание, что StopStream может возникнуть во время любого образца в рамках сканирования, поэтому линии MIO будут сконфигурированы для любого из расширенных каналов сканирования. Если поток не имеет расширенных каналов, линии MIO не затрагиваются.

  Таблица 2.6.1-3. Расширенное сопоставление каналов

  У6	Мультиплексированный MIO
  Канал	Каналы
  0	16-23
  1	24-31
  2	32-39
  3	40-47
  4	48-55
  5	56-63
  6	64-71
  7	72-79
  8	80-87
  9	88-95
  10	96-103
  11	104-111
  12	112-119
  13	120-127

  RFC 4254 — Протокол подключения Secure Shell (SSH)

   Сетевая рабочая группа Т. Илонен
  Запрос комментариев: 4254 SSH Communications Security Corp.
  Категория: Трек стандартов C. Lonvick, Ed.
                                                       Сиско Системс, Инк.
                                                              январь 2006 г.


                 Протокол подключения Secure Shell (SSH)

  Статус этого меморандума

     Этот документ определяет протокол отслеживания стандартов Интернета для
     Интернет-сообщество, а также запросы на обсуждение и предложения по
     улучшения.Пожалуйста, обратитесь к текущему выпуску «Интернет
     Стандарты официальных протоколов» (STD 1) для состояния стандартизации
     и статус этого протокола. Распространение этой памятки не ограничено.

  Уведомление об авторских правах

     Авторское право (C) Интернет-сообщество (2006 г.).

  Абстрактный

     Secure Shell (SSH) — это протокол для безопасного удаленного входа в систему и других
     защищенные сетевые службы в незащищенной сети.

     В этом документе описывается протокол подключения SSH. Это обеспечивает
     интерактивные сеансы входа в систему, удаленное выполнение команд, переадресация
     Соединения TCP/IP и перенаправленные соединения X11. Все из этого
     каналы мультиплексируются в один зашифрованный туннель.

     Протокол подключения SSH был разработан для работы поверх
     Транспортный уровень SSH и протоколы аутентификации пользователей.


















  Трек стандартов Ylonen & Lonvick [Страница 1]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  Оглавление

     1. Введение ............................................... .....2
     2. Авторы.................................................. .3
     3. Условные обозначения, используемые в этом документе ......................................3
     4. Глобальные запросы ....................................................... ...4
     5. Канальный механизм ....................................................... .5
        5.1. Открытие канала ......................................5
        5.2. Передача данных ................................................7
        5.3. Закрытие канала ......................................................9
        5.4.Канальные запросы . ...............................................9
     6. Интерактивные сеансы ......................................................10
        6.1. Открытие сеанса ......................................................10
        6.2. Запрос псевдотерминала ................................11
        6.3. X11 Переадресация ................................................11
             6.3.1. Запрос переадресации X11 ................................11
             6.3.2. Каналы X11 ......................................12
        6.4. Передача переменных среды ................................12
        6.5. Запуск оболочки или команды ......................13
        6.6. Передача данных сеанса ......................................14
        6.7. Сообщение об изменении размера окна ................................14
        6.8. Локальное управление потоком ................................14
        6.9. Сигналы ................................................................ ..15
        6.10. Возврат состояния выхода . .....................................15
     7.Переадресация портов TCP/IP ......................................16
        7.1. Запрос переадресации портов ................................16
        7.2. Каналы пересылки TCP/IP ................................18
     8. Кодирование режимов терминала ......................................19
     9. Сводка номеров сообщений ......................................21
     10. Соображения IANA ......................................................21
     11. Вопросы безопасности .........................................21
     12. Ссылки ....................................................... .....22
        12.1. Нормативные ссылки ......................................22
        12.2. Информативные ссылки ......................................22
     Адреса авторов ...................................................... .23
     Уведомление о торговой марке ...................................................... ..23

  1. Введение

     Протокол подключения SSH был разработан для работы поверх
     Транспортный уровень SSH и протоколы аутентификации пользователей ([SSH-TRANS]
     и [SSH-USERAUTH]). Он обеспечивает интерактивные сеансы входа в систему, удаленный
     выполнение команд, перенаправление TCP/IP-соединений и перенаправление
     Соединения X11.

     «Имя службы» для этого протокола — «ssh-connection».





  Трек стандартов Ylonen & Lonvick [Страница 2]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     Этот документ следует читать только после прочтения архитектуры SSH.
     документ [SSH-ARCH]. В этом документе свободно используется терминология и
     нотация из архитектурного документа без ссылки или дальнейшего
     объяснение.2. Авторы

     Основными первоначальными участниками этого набора документов были:
     Тату Илонен, Теро Кивинен, Тимо Дж. Ринне, Сами Лехтинен (все из SSH
     Communications Security Corp) и Маркку-Юхани О. Сааринен
     (Университет Ювяскюля). Даррен Моффат был первоначальным редактором
     этот набор документов, а также внес очень существенный вклад.

     Многие люди внесли свой вклад в разработку этого документа на протяжении
     годы.  Люди, которых следует признать, включают Матса Андерссона, Бена
     Харрис, Билл Зоммерфельд, Брент МакКлюр, Нильс Моллер, Дэмиен Миллер,
     Дерек Фокус, Фрэнк Кьюсак, Хейкки Нусиайнен, Якоб Шлитер, Джефф
     Ван Дайк, Джеффри Альтман, Джеффри Хатцельман, Джон Брайт, Джозеф
     Гэлбрейт, Кен Хорнштейн, Маркус Фридл, Мартин Форссен, Николас
     Уильямс, Нильс Провос, Перри Мецгер, Питер Гутманн, Саймон
     Йозефссон, Саймон Татем, Вей Дай, Денис Бидер, дер Маус и др.
     Тадаёси Коно.Перечисление их имен здесь не означает, что они
     одобряют этот документ, но что они внесли в него свой вклад.

  3. Условные обозначения, используемые в этом документе

     Во всех документах, связанных с протоколами SSH, должны использоваться ключевые слова
     "ДОЛЖЕН", "НЕ ДОЛЖЕН", "ТРЕБУЕТСЯ", "ДОЛЖЕН", "НЕ ДОЛЖЕН", "ДОЛЖЕН",
     «НЕ ДОЛЖЕН», «РЕКОМЕНДУЕТСЯ», «МОЖЕТ» и «ДОПОЛНИТЕЛЬНО» для описания
     требования. Эти ключевые слова должны интерпретироваться, как описано в
     [RFC2119].

     Ключевые слова «ЧАСТНОЕ ИСПОЛЬЗОВАНИЕ», «ИЕРАРХИЧЕСКОЕ РАСПРЕДЕЛЕНИЕ», «ПЕРВЫЙ ПРИШЕЛ».
     ПЕРВОЕ ОБСЛУЖИВАНИЕ», «ЭКСПЕРТНАЯ ПРОВЕРКА», «ТРЕБУЕТСЯ СПЕЦИФИКАЦИЯ», «IESG
     УТВЕРЖДЕНИЕ", "КОНСЕНСУС IETF" и "ДЕЙСТВИЯ ПО СТАНДАРТАМ", которые появляются в
     этот документ при использовании для описания распределения пространства имен должен быть
     интерпретируется, как описано в [RFC2434].Поля протокола и возможные значения для их заполнения определяются в этом
     комплект документов. Поля протокола будут определены в сообщении
     определения. Например, SSH_MSG_CHANNEL_DATA определяется как
     следует.

        байт SSH_MSG_CHANNEL_DATA
        канал получателя uint32
        строковые данные





  Трек стандартов Ylonen & Lonvick [Страница 3]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     В этих документах при ссылках на поля они будут
     появляются в одинарных кавычках.Когда значения для заполнения этих полей
     ссылки, они будут заключены в двойные кавычки. Используя вышеизложенное
     например, возможные значения для «данных»: «foo» и «bar».

  4. Глобальные запросы

     Существует несколько видов запросов, влияющих на состояние
     удаленный конец глобально, независимо от каких-либо каналов.  Примером является
     запрос на запуск переадресации TCP/IP для определенного порта. Обратите внимание, что
     и клиент, и сервер МОГУТ отправлять глобальные запросы в любое время, и
     получатель ДОЛЖЕН ответить соответствующим образом.Все такие запросы используют
     следующий формат.

        байт SSH_MSG_GLOBAL_REQUEST
        Строковое имя запроса только в US-ASCII
        логическое значение хочу ответить
        .... данные по запросу следуют

     Значение «имя запроса» соответствует именованию расширяемости DNS.
     соглашение, изложенное в [SSH-ARCH].

     Получатель ответит на это сообщение
     SSH_MSG_REQUEST_SUCCESS или SSH_MSG_REQUEST_FAILURE, если требуется ответ
     ИСТИННЫЙ.

        байт SSH_MSG_REQUEST_SUCCESS
        .... конкретные данные ответа

     Обычно «конкретные данные ответа» отсутствуют.Если получатель не признает или не поддерживает запрос, он просто
     отвечает SSH_MSG_REQUEST_FAILURE.

        байт SSH_MSG_REQUEST_FAILURE

     Как правило, ответные сообщения не включают тип запроса.
     идентификаторы. Чтобы инициатор запроса мог
     определить, к какому запросу относится каждый ответ, ТРЕБУЕТСЯ, чтобы
     ответы на SSH_MSG_GLOBAL_REQUESTS ДОЛЖНЫ отправляться в том же порядке, что и
     соответствующие сообщения-запросы. Для запросов канала, ответы
     которые относятся к одному и тому же каналу, также ДОЛЖНЫ быть отвечены в правильном
     приказ.Однако запросы каналов для отдельных каналов МОГУТ быть
     ответил не по порядку.







  Трек стандартов Ylonen & Lonvick [Страница 4]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  5. Канальный механизм

     Все терминальные сеансы, перенаправленные соединения и т. д. являются каналами.
     Любая сторона может открыть канал. Несколько каналов мультиплексированы
     в единое соединение.

     Каналы идентифицируются номерами на каждом конце.Номер, относящийся
     к каналу может быть разным с каждой стороны. Запросы на открытие
     канал содержит номер канала отправителя. Любой другой канал-
     связанные сообщения содержат номер канала получателя для
     канал.

     Каналы контролируются потоком. Никакие данные не могут быть отправлены в канал, пока
     получено сообщение, указывающее, что место в окне доступно.

  5.1. Открытие канала

     Когда какая-либо из сторон желает открыть новый канал, она выделяет локальный
     номер для канала.Затем он отправляет следующее сообщение на
     другую сторону и включает в себя номер местного канала и начальное окно
     размер в сообщении.

        байт SSH_MSG_CHANNEL_OPEN
        строковый тип канала только в US-ASCII
        канал отправителя uint32
        uint32 начальный размер окна
        максимальный размер пакета uint32
        .... следуют конкретные данные о типе канала

     «Тип канала» — это имя, как описано в [SSH-ARCH] и
     [SSH-НОМЕРА] с аналогичными механизмами расширения. Отправитель
     канал» является локальным идентификатором канала, используемого отправителем
     это сообщение.«Начальный размер окна» указывает, сколько байтов
     данные канала могут быть отправлены отправителю этого сообщения без
     регулировка окна.  «Максимальный размер пакета» определяет
     максимальный размер отдельного пакета данных, который может быть отправлен
     отправитель. Например, можно использовать пакеты меньшего размера для
     интерактивные соединения, чтобы получить лучший интерактивный отклик на медленных
     ссылки.

     Затем удаленная сторона решает, может ли она открыть канал, и
     отвечает либо SSH_MSG_CHANNEL_OPEN_CONFIRMATION, либо
     SSH_MSG_CHANNEL_OPEN_FAILURE.Трек стандартов Ylonen & Lonvick [Страница 5]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


        байт SSH_MSG_CHANNEL_OPEN_CONFIRMATION
        канал получателя uint32
        канал отправителя uint32
        uint32 начальный размер окна
        максимальный размер пакета uint32
        .... следуют конкретные данные о типе канала

     «Канал получателя» — это номер канала, указанный в исходном
     открытый запрос, а «канал отправителя» — это номер канала, выделенный
     Обратная сторона.байт SSH_MSG_CHANNEL_OPEN_FAILURE
        канал получателя uint32
        код причины uint32
        строковое описание в кодировке ISO-10646 UTF-8 [RFC3629]
        строковый языковой тег [RFC3066]

     Если получатель сообщения SSH_MSG_CHANNEL_OPEN не поддерживает
     указанный «тип канала», он просто отвечает
     SSH_MSG_CHANNEL_OPEN_FAILURE.  Клиент МОЖЕТ показать «описание»
     строку пользователю. Если это сделано, клиентское программное обеспечение должно принять
     меры предосторожности, описанные в [SSH-ARCH].Значения кода причины SSH_MSG_CHANNEL_OPEN_FAILURE определены в
     следующую таблицу. Обратите внимание, что значения для «кода причины»
     даны в десятичном формате для удобства чтения, но на самом деле они uint32
     ценности.

               Код причины символического имени
               ------------- -----------
              SSH_OPEN_ADMINISTRATIVELY_PROHIBITED 1
              SSH_OPEN_CONNECT_FAILED 2
              SSH_OPEN_UNKNOWN_CHANNEL_TYPE 3
              SSH_OPEN_RESOURCE_SHORTAGE 4

     Запросы на присвоение нового «кода причины» SSH_MSG_CHANNEL_OPEN
     значения (и связанный с ними текст описания) в диапазоне 0x00000005
     на 0xFDFFFFFF ДОЛЖНО быть выполнено с помощью метода IETF CONSENSUS, т.к.
     описано в [RFC2434].IANA не будет назначать Channel Connection
     Значения «кода причины» сбоя в диапазоне от 0xFE000000 до
     0xFFFFFFFF.  Значения кода причины сбоя подключения к каналу в этом
     диапазон оставлен для ЧАСТНОГО ИСПОЛЬЗОВАНИЯ, как описано в [RFC2434].

     Хотя понятно, что IANA не будет контролировать
     диапазон от 0xFE000000 до 0xFFFFFFFF, этот диапазон будет разделен на два
     частей и управляется следующими соглашениями.





  Трек стандартов Ylonen & Lonvick [Страница 6]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     o Диапазон от 0xFE000000 до 0xFEFFFFFF должен использоваться вместе
        с местными назначенными каналами.Например, если канал
        предлагается с типом канала "[email protected]",
        но терпит неудачу, то ответ будет содержать либо «код причины»,
        назначается IANA (как указано выше и в диапазоне
        от 0x00000001 до 0xFDFFFFFF) или локально назначенное значение в диапазоне
        от 0xFE000000 до 0xFEFFFFFF. Естественно, если сервер не
        понять предлагаемый «тип канала», даже если это локально
        определен «тип канала», тогда «код причины» ДОЛЖЕН быть 0x00000003,
        как описано выше, если отправляется «код причины». Если сервер
        понимает "тип канала", но канал по-прежнему не может
        открыт, то сервер ДОЛЖЕН ответить локально назначенным
        Значение «кода причины», соответствующее предложенному локальному «каналу
        тип'. Предполагается, что практики сначала попытаются использовать
        IANA присваивает значения «кода причины», а затем документирует их
        локально назначенные значения «кода причины».

     o Нет никаких ограничений или предложений по началу диапазона
        с 0xFF.Никакой совместимости не ожидается для чего-либо, используемого в
        этот диапазон. В общем, для экспериментов.

  5.2. Обмен данными

     Размер окна указывает, сколько байтов может отправить другая сторона.
     прежде чем он должен дождаться настройки окна. Обе стороны используют
     следующее сообщение, чтобы настроить окно.

        байт SSH_MSG_CHANNEL_WINDOW_ADJUST
        канал получателя uint32
        uint32 байта для добавления

     После получения этого сообщения получатель МОЖЕТ отправить указанный номер
     байтов больше, чем было разрешено отправлять ранее; размер окна
     увеличивается. 32 - 1 байт.

     Передача данных осуществляется с помощью сообщений следующего типа.

        байт SSH_MSG_CHANNEL_DATA
        канал получателя uint32
        строковые данные

     Максимально допустимый объем данных определяется максимальным
     размер пакета для канала и текущий размер окна, в зависимости от того, что
     меньше. Размер окна уменьшается на количество данных
     послал. Обе стороны МОГУТ игнорировать все дополнительные данные, отправленные после разрешенного
     окно пусто.



  Трек стандартов Ylonen & Lonvick [Страница 7]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     Ожидается, что реализации будут иметь некоторые ограничения на транспорт SSH.
     размер пакета уровня (любое ограничение для полученных пакетов ДОЛЖНО быть 32768 байт
     или больше, как описано в [SSH-TRANS]).Реализация
     Уровень соединения SSH

     o НЕ ДОЛЖЕН объявлять максимальный размер пакета, который может
        транспортные пакеты большего размера, чем его транспортный уровень желает
        Получать.

     o НЕ ДОЛЖЕН генерировать пакеты данных больше, чем его транспортный уровень
        готов отправить, даже если удаленный конец готов принять
        очень большие пакеты.

     Кроме того, некоторые каналы могут передавать несколько типов данных. Ан
     Примером этого являются данные stderr из интерактивных сеансов.Такие данные
     может передаваться с сообщениями SSH_MSG_CHANNEL_EXTENDED_DATA, где
     отдельное целое указывает тип данных. Доступные типы и
     их интерпретация зависит от типа канала.

        байт SSH_MSG_CHANNEL_EXTENDED_DATA
        канал получателя uint32
        uint32 data_type_code
        строковые данные

     Данные, отправленные с этими сообщениями, занимают то же окно, что и обычные
     данные.

     В настоящее время определен только следующий тип. Обратите внимание, что значение
     для 'data_type_code' дается в десятичном формате для удобочитаемости,
     но значения на самом деле являются значениями uint32.Символьное имя data_type_code
                 ------------- --------------
               SSH_EXTENDED_DATA_STDERR 1

     Значения 'data_type_code' для передачи данных по расширенному каналу ДОЛЖНЫ быть
     назначаются последовательно.  Запросы на присвоение новых расширенных
     Значения 'data_type_code' передачи данных канала и связанные с ними
     Строки «данные» расширенной передачи данных канала, в диапазоне
     от 0x00000002 до 0xFDFFFFFF, ДОЛЖНО быть выполнено через IETF CONSENSUS
     как описано в [RFC2434].IANA не будет назначать расширенный
     Значения 'data_type_code' канала передачи данных в диапазоне
     от 0xFE000000 до 0xFFFFFFFF. Передача данных по расширенному каналу
     Значения 'data_type_code' в этом диапазоне оставлены для ЧАСТНОГО ИСПОЛЬЗОВАНИЯ, т.к.
     описано в [RFC2434]. Как отмечается, фактические инструкции
     IANA находится в [SSH-NUMBERS].





  Трек стандартов Ylonen & Lonvick [Страница 8]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  5.3. Закрытие канала

     Когда сторона больше не будет отправлять больше данных на канал, она ДОЛЖНА
     отправить SSH_MSG_CHANNEL_EOF.

        байт SSH_MSG_CHANNEL_EOF
        канал получателя uint32

     На это сообщение не отправляется явный ответ.  Тем не менее
     приложение может отправить EOF тому, что находится на другом конце
     канал. Обратите внимание, что канал остается открытым после этого сообщения, и
     больше данных все еще может быть отправлено в другом направлении. Это сообщение
     не занимает место в окне и может быть отправлено, даже если нет места в окне
     доступен.Когда одна из сторон хочет закрыть канал, она отправляет
     SSH_MSG_CHANNEL_CLOSE. Получив это сообщение, сторона ДОЛЖНА
     отправить обратно SSH_MSG_CHANNEL_CLOSE, если он уже не отправил это
     Сообщение для канала. Канал считается закрытым на
     сторона, когда она отправила и получила SSH_MSG_CHANNEL_CLOSE, и
     Затем сторона может повторно использовать номер канала. Сторона МОЖЕТ отправить
     SSH_MSG_CHANNEL_CLOSE без отправки или получения
     SSH_MSG_CHANNEL_EOF.

        байт SSH_MSG_CHANNEL_CLOSE
        канал получателя uint32

     Это сообщение не занимает место в окне и может быть отправлено, даже если нет
     есть место под окном.РЕКОМЕНДУЕТСЯ, чтобы все данные, отправленные до этого сообщения, были доставлены
     до фактического назначения, если это возможно.

  5.4. Канальные запросы

     Многие значения «типа канала» имеют расширения, специфичные для этого
     определенный «тип канала». Примером является запрос pty (псевдо
     терминал) для интерактивного сеанса.

     Все запросы, относящиеся к конкретному каналу, используют следующий формат.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строковый тип запроса только в символах US-ASCII
        логическое значение хочу ответить
        .... следуют специфические для типа данные





  Трек стандартов Ylonen & Lonvick [Страница 9]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     Если «хочу ответить» имеет значение FALSE, на запрос не будет отправлено никакого ответа.
     В противном случае получатель отвечает либо
     SSH_MSG_CHANNEL_SUCCESS, SSH_MSG_CHANNEL_FAILURE или по запросу
     сообщения о продолжении. Если запрос не распознан или не
     поддерживается для канала, возвращается SSH_MSG_CHANNEL_FAILURE.Это сообщение не занимает место в окне и может быть отправлено, даже если нет
     есть место под окном.  Значения типа запроса являются локальными для
     каждого типа канала.

     Клиенту разрешено отправлять дальнейшие сообщения, не дожидаясь
     ответ на запрос.

     Имена «типа запроса» соответствуют соглашению об именовании расширяемости DNS.
     изложены в [SSH-ARCH] и [SSH-NUMBERS].

        байт SSH_MSG_CHANNEL_SUCCESS
        канал получателя uint32


        байт SSH_MSG_CHANNEL_FAILURE
        канал получателя uint32

     Эти сообщения не занимают место в окне и могут быть отправлены, даже если нет
     есть место под окном.6. Интерактивные сессии

     Сеанс — это удаленное выполнение программы. Программа может быть
     оболочки, приложения, системной команды или некоторой встроенной подсистемы.
     Он может иметь или не иметь tty и может включать или не включать X11.
     пересылка. Несколько сеансов могут быть активны одновременно.

  6.1. Открытие сеанса

     Сеанс запускается отправкой следующего сообщения.

        байт SSH_MSG_CHANNEL_OPEN
        строка "сеанс"
        канал отправителя uint32
        uint32 начальный размер окна
        максимальный размер пакета uint32

     Клиентские реализации ДОЛЖНЫ отклонять любой открытый канал сеанса
     запросы, чтобы затруднить атаку поврежденного сервера на
     клиент. Трек стандартов Ylonen & Lonvick [Страница 10]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  6.2. Запрос псевдотерминала

     Псевдотерминал можно выделить для сеанса, отправив
     следующее сообщение.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "pty-req"
        логическое значение want_reply
        строковое значение переменной среды TERM (например, vt100)
        Ширина терминала uint32, символов (т.г., 80)
        высота терминала uint32, строк (например, 24)
        Ширина терминала uint32, пиксели (например, 640)
        высота терминала uint32, пиксели (например, 480)
        строковые режимы терминала

     «Режимы кодированного терминала» описаны в разделе 8. Нуль
     параметры размера ДОЛЖНЫ игнорироваться. Размер символа/строки
     переопределить размеры в пикселях (если они не равны нулю). Размеры пикселей относятся
     в область рисования окна.

     Параметры измерения носят только информационный характер.Клиент ДОЛЖЕН игнорировать запросы pty.

  6.3. X11 Переадресация

  6.3.1. Запрос переадресации X11

     Переадресацию X11 можно запросить для сеанса, отправив
     Сообщение SSH_MSG_CHANNEL_REQUEST.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "x11-req"
        логическое значение хочу ответить
        логическое одиночное соединение
        строковый протокол аутентификации x11
        строка cookie аутентификации x11
        uint32 x11 номер экрана

     РЕКОМЕНДУЕТСЯ, чтобы «файл cookie аутентификации x11», отправляемый
     быть поддельным, случайным файлом cookie, и этот файл cookie должен быть проверен и заменен
     реальным файлом cookie при получении запроса на подключение.Переадресация соединения X11 должна останавливаться, когда канал сеанса
     закрыто. Однако уже открытые переадресации не должны
     автоматически закрывается при закрытии канала сеанса.



  Трек стандартов Ylonen & Lonvick [Страница 11]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     Если 'single connection' имеет значение TRUE, должно быть установлено только одно соединение.
     отправлено. Никакие другие соединения не будут переадресовываться после первого, или
     после закрытия сеансового канала.«Протокол аутентификации x11» — это имя X11.
     используемый метод аутентификации, например, «MIT-MAGIC-COOKIE-1».

     «Файл cookie аутентификации x11» ДОЛЖЕН быть закодирован в шестнадцатеричном формате.

     Протокол X задокументирован в [SCHEIFLER].

  6.3.2. X11 каналов

     Каналы X11 открываются запросом на открытие канала. Результирующий
     каналы не зависят от сеанса, и закрытие сеанса
     канал не закрывает перенаправленные каналы X11.

        байт SSH_MSG_CHANNEL_OPEN
        строка "x11"
        канал отправителя uint32
        uint32 начальный размер окна
        максимальный размер пакета uint32
        адрес отправителя строки (т.г., "192.168.7.38")
        Порт отправителя uint32

     Получатель должен ответить SSH_MSG_CHANNEL_OPEN_CONFIRMATION
     или SSH_MSG_CHANNEL_OPEN_FAILURE.

     Реализации ДОЛЖНЫ отклонять любые запросы на открытие канала X11, если они
     не запрашивали переадресацию X11.

  6.4. Передача переменных среды

     Переменные среды могут быть переданы в оболочку/команду для
     началось позже. Неконтролируемая установка переменных окружения в
     привилегированный процесс может представлять угрозу безопасности. Рекомендуется, чтобы
     реализации либо поддерживают список допустимых имен переменных, либо
     устанавливайте переменные среды только после того, как серверный процесс упал
     достаточные привилегии.байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "окружение"
        логическое значение хочу ответить
        имя строковой переменной
        значение строковой переменной





  Трек стандартов Ylonen & Lonvick [Страница 12]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  6.5. Запуск оболочки или команды

     После того, как сессия настроена, программа запускается на удаленном
     конец. Программа может быть оболочкой, прикладной программой или
     подсистема с независимым от хоста именем.Только один из этих запросов
     может преуспеть на канал.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "оболочка"
        логическое значение хочу ответить

     Это сообщение запросит, чтобы оболочка пользователя по умолчанию (обычно
     определенный в /etc/passwd в системах UNIX), запускаться на другом конце.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "исполнение"
        логическое значение хочу ответить
        строковая команда

     Это сообщение попросит сервер начать выполнение
     данная команда.Строка «команда» может содержать путь. Нормальный
     ДОЛЖНЫ быть приняты меры предосторожности для предотвращения выполнения несанкционированных
     команды.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "подсистема"
        логическое значение хочу ответить
        строковое имя подсистемы

     Эта последняя форма выполняет предопределенную подсистему. Ожидается, что
     они будут включать общий механизм передачи файлов и, возможно,
     Другие особенности. Реализации также могут позволять настраивать больше таких
     механизмы. Поскольку оболочка пользователя обычно используется для выполнения
     подсистемы, желательно, чтобы протокол подсистемы имел
     «волшебный файл cookie» в начале транзакции протокола для
     отличить его от произвольного вывода, сгенерированного оболочкой
     сценарии инициализации и т. д. Этот ложный вывод оболочки может
     быть отфильтрованы либо на сервере, либо на клиенте.

     Сервер НЕ ДОЛЖЕН останавливать выполнение стека протоколов, когда
     запуск оболочки или программы. Все входы и выходы из этих
     СЛЕДУЕТ перенаправлять в канал или в зашифрованный туннель.РЕКОМЕНДУЕТСЯ запрашивать ответ на эти сообщения и
     проверено. Клиент ДОЛЖЕН игнорировать эти сообщения.



  Трек стандартов Ylonen & Lonvick [Страница 13]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     Имена подсистем соответствуют соглашению об именовании расширяемости DNS.
     указано в [SSH-НОМЕРА].

  6.6. Передача данных сеанса

     Передача данных для сеанса выполняется с использованием SSH_MSG_CHANNEL_DATA и
     Пакеты SSH_MSG_CHANNEL_EXTENDED_DATA и оконный механизм. То
     расширенный тип данных SSH_EXTENDED_DATA_STDERR был определен для
     стандартные данные.

  6.7. Сообщение об изменении размера окна

     Когда размер окна (терминала) изменяется на стороне клиента, он МОЖЕТ
     отправить сообщение другой стороне, чтобы сообщить ей о новых размерах.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "изменение окна"
        логическое ЛОЖЬ
        Ширина терминала uint32, столбцы
        высота терминала uint32, строк
        Ширина терминала uint32, пиксели
        высота терминала uint32, пиксели

     Ответ НЕ ДОЛЖЕН быть отправлен на это сообщение.6.8. Локальное управление потоком

     Во многих системах можно определить, является ли псевдотерминал
     используя управление потоком control-S/control-Q. Когда управление потоком
     разрешено, часто желательно делать управление потоком на клиенте
     end для ускорения ответов на запросы пользователей. Этому способствует
     следующее уведомление. Изначально сервер отвечает за
     управление потоком.  (Здесь, опять же, клиент означает сторону, инициирующую
     сеанс, а сервер означает другую сторону.)

     Приведенное ниже сообщение используется сервером для информирования клиента, когда он
     может или не может выполнять управление потоком (обработка control-S/control-Q).Если 'client can do' имеет значение TRUE, клиенту разрешено управлять потоком данных.
     используя контроль-S и контроль-Q. Клиент МОЖЕТ игнорировать это сообщение.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "xon-xoff"
        логическое ЛОЖЬ
        логический клиент может сделать

     На это сообщение не отправляется ответ.



  Трек стандартов Ylonen & Lonvick [Страница 14]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  6.9. Сигналы

     Сигнал может быть доставлен удаленному процессу/службе с помощью
     следующее сообщение. Некоторые системы могут не реализовывать сигналы, в которых
     случае они ДОЛЖНЫ игнорировать это сообщение.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "сигнал"
        логическое ЛОЖЬ
        строковое имя сигнала (без префикса "SIG")

     Значения «имя сигнала» будут закодированы, как описано в отрывке
     описывая сообщения SSH_MSG_CHANNEL_REQUEST с использованием «сигнала выхода» в
     эта секция. 6.10. Возврат статуса выхода

     Когда команда, работающая на другом конце, завершается, следующее
     сообщение может быть отправлено, чтобы вернуть статус выхода команды.
     РЕКОМЕНДУЕТСЯ вернуть статус. Подтверждение не отправляется
     это сообщение. Канал нужно закрыть
     SSH_MSG_CHANNEL_CLOSE после этого сообщения.

     Клиент МОЖЕТ игнорировать эти сообщения.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "статус выхода"
        логическое ЛОЖЬ
        uint32 exit_status

     Удаленная команда также может быть принудительно завершена из-за сигнала.На такое состояние может указывать следующее сообщение. ноль
     'exit_status' обычно означает, что команда завершилась успешно.

        байт SSH_MSG_CHANNEL_REQUEST
        канал получателя uint32
        строка "сигнал выхода"
        логическое ЛОЖЬ
        строковое имя сигнала (без префикса "SIG")
        логическое ядро ​​сброшено
        строковое сообщение об ошибке в кодировке ISO-10646 UTF-8
        строковый языковой тег [RFC3066]







  Трек стандартов Ylonen & Lonvick [Страница 15]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     «Имя сигнала» может быть одним из следующих (они взяты из [POSIX]).АБРТ
              БУДИЛЬНИК
              СПЭ
              ХУП
              БОЛЬНОЙ
              INT
              УБИЙСТВО
              ТРУБКА
              ПОКИДАТЬ
              SEGV
              СРОК
              USR1
              USR2

     Дополнительные значения «имени сигнала» МОГУТ быть отправлены в формате
     "sig-name@xyz", где "sig-name" и "xyz" могут быть любыми
     хочет конкретный разработчик (кроме знака "@"). Тем не менее, это
     предположил, что если используется сценарий «configure», любой нестандартный
     Значения «имени сигнала», которые он находит, должны быть закодированы как «SIG@xyz.конфиг.догадка",
     где «SIG» — это «имя сигнала» без префикса «SIG», а «xyz»
     - это тип хоста, определенный в "config.guess".

     «Сообщение об ошибке» содержит дополнительное текстовое объяснение
     сообщение об ошибке. Сообщение может состоять из нескольких строк, разделенных
     парами CRLF (возврат каретки — перевод строки).  Клиентское ПО МОЖЕТ
     показать это сообщение пользователю. Если это сделано, клиент
     программное обеспечение должно принимать меры предосторожности, описанные в [SSH-ARCH].

  7. Переадресация портов TCP/IP

  7.1. Запрос переадресации портов

     Стороне не нужно явно запрашивать переадресацию со своего конца на
     другое направление. Однако, если он желает, чтобы соединения с
     порт на другой стороне должен быть переадресован на локальную сторону, он должен
     явно запросить это.

        байт SSH_MSG_GLOBAL_REQUEST
        строка "tcpip-вперед"
        логическое значение хочу ответить
        строковый адрес для привязки (например, "0.0.0.0")
        номер порта uint32 для привязки







  Трек стандартов Ylonen & Lonvick [Страница 16]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     «Адрес для привязки» и «Номер порта для привязки» указывают IP
     адрес (или доменное имя) и порт, на котором соединения для переадресации
     должны быть приняты.Некоторые строки, используемые для «адреса для привязки», имеют
     семантика особого случая.

     o "" означает, что соединения должны приниматься по всем протоколам.
        семейства, поддерживаемые реализацией SSH.

     o "0.0.0.0" означает прослушивание всех адресов IPv4.

     o "::" означает прослушивание всех адресов IPv6.

     o "localhost" означает прослушивание всех семейств протоколов, поддерживаемых
        реализация SSH только на петлевых адресах ([RFC3330] и
        [RFC3513]).

     o "127.0.0.1" и "::1" указывают на прослушивание по шлейфу
        интерфейсы для IPv4 и IPv6 соответственно.Обратите внимание, что клиент по-прежнему может фильтровать соединения на основе
     информация, переданная в открытом запросе.

     Реализации должны разрешать перенаправление привилегированных портов, только если
     пользователь прошел аутентификацию как привилегированный пользователь.

     Клиентские реализации ДОЛЖНЫ отклонять эти сообщения; они есть
     обычно отправляется только клиентом.

     Если клиент передает 0 в качестве номера порта для привязки и имеет «хочу ответить» в качестве
     ИСТИНА, тогда сервер выделяет следующий доступный непривилегированный порт
     номер и отвечает следующим сообщением; в противном случае нет
     данные, относящиеся к ответу. байт SSH_MSG_REQUEST_SUCCESS
        порт uint32, который был привязан к серверу

     Переадресацию портов можно отменить с помощью следующего сообщения. Примечание
     что запросы на открытие канала могут быть получены до тех пор, пока не будет получен ответ на этот
     сообщение получено.

        байт SSH_MSG_GLOBAL_REQUEST
        строка "отмена-tcpip-вперед"
        логическое значение хочу ответить
        строка address_to_bind (например, "127.0.0.1")
        номер порта uint32 для привязки

     Клиентские реализации ДОЛЖНЫ отклонять эти сообщения; они есть
     обычно отправляется только клиентом.Трек стандартов Ylonen & Lonvick [Страница 17]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  7.2. Каналы пересылки TCP/IP

     Когда соединение приходит на порт, для которого удаленная переадресация
     был запрошен, открывается канал для переадресации порта на другой
     боковая сторона.

        байт SSH_MSG_CHANNEL_OPEN
        строка "forwarded-tcpip"
        канал отправителя uint32
        uint32 начальный размер окна
        максимальный размер пакета uint32
        строковый адрес, который был подключен
        порт uint32, который был подключен
        IP-адрес создателя строки
        Порт отправителя uint32

     Реализации ДОЛЖНЫ отклонять эти сообщения, если они не имеют
     ранее запросил переадресацию удаленного порта TCP/IP с заданным
     номер порта. Когда соединение поступает на локально переадресованный порт TCP/IP,
     следующий пакет отправляется другой стороне. Обратите внимание, что эти сообщения
     МОЖЕТ также быть отправлено для портов, для которых не было переадресации.
     явно запрошено. Принимающая сторона должна решить, следует ли
     разрешить переадресацию.

        байт SSH_MSG_CHANNEL_OPEN
        строка "прямой-tcpip"
        канал отправителя uint32
        uint32 начальный размер окна
        максимальный размер пакета uint32
        строка хост для подключения
        uint32 порт для подключения
        IP-адрес создателя строки
        Порт отправителя uint32

     «Хост для подключения» и «порт для подключения» указывают хост TCP/IP.
     и порт, к которому получатель должен подключить канал.Гостья
     для подключения» может быть либо доменным именем, либо числовым IP-адресом.

     «IP-адрес отправителя» — это числовой IP-адрес машины.
     откуда исходит запрос на соединение, и "инициатор
     port» — это порт на хосте, с которого было установлено соединение.

     Переадресованные каналы TCP/IP не зависят ни от каких сессий, и
     закрытие сеансового канала никоим образом не означает, что перенаправленный
     соединения должны быть закрыты.




  Трек стандартов Ylonen & Lonvick [Страница 18]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     Клиентские реализации ДОЛЖНЫ отклонять прямые запросы на открытие TCP/IP для
     причины безопасности.8. Кодирование терминальных режимов

     Все «закодированные режимы терминала» (как передано в запросе pty) закодированы
     в поток байтов. Предполагается, что кодирование будет переносимым
     в разных средах. Поток состоит из кода операции
     пары аргументов, в которых код операции является значением байта. Коды операций от 1 до 159
     иметь один аргумент uint32. Опкоды с 160 по 255 еще не
     определены и вызывают остановку синтаксического анализа (их следует использовать только после
     любые другие данные). Поток завершается кодом операции TTY_OP_END.
     (0x00).Клиент ДОЛЖЕН помещать в поток любые известные ему режимы, а
     сервер МОЖЕТ игнорировать любые режимы, о которых он не знает.  Это позволяет некоторым
     степень машинной независимости, по крайней мере, между системами, использующими
     POSIX-подобный интерфейс tty. Протокол может поддерживать другие системы как
     хорошо, но клиенту может потребоваться ввести разумные значения для числа
     параметров, поэтому pty сервера устанавливается в разумный режим (
     сервер оставляет все неуказанные биты режима в их значениях по умолчанию, и
     имеют смысл только некоторые комбинации).Именование значений кода операции в основном соответствует режиму терминала POSIX.
     флаги. Определены следующие значения кода операции. Обратите внимание, что
     значения, приведенные ниже, даны в десятичном формате для удобства чтения, но они
     на самом деле являются байтовыми значениями.

            мнемоническое описание опкода
            ------ -------- -----------
            0 TTY_OP_END Указывает на конец опций.
            1 символ прерывания VINTR; 255, если нет. так же
                               для других персонажей.Не все из этих
                               символы поддерживаются во всех системах.
            2 VQUIT Символ выхода (отправляет сигнал SIGQUIT на
                               системы POSIX).
            3 VERASE Удалить символ слева от курсора.
            4 VKILL Удалить текущую строку ввода.
            5 VEOF Символ конца файла (посылает EOF из
                               Терминал).
            6 VEOL Символ конца строки в дополнение к
                               возврат каретки и/или перевод строки.7 VEOL2 Дополнительный символ конца строки.
            8 VSTART Продолжает приостановленный вывод (обычно
                               контроль-Q).
            9 VSTOP Приостанавливает вывод (обычно control-S).
            10 VSUSP Приостанавливает текущую программу.
            11 VDSUSP Другой символ приостановки.



  Трек стандартов Ylonen & Lonvick [Страница 19]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


            12 VREPRINT Повторно печатает текущую строку ввода.13 VWERASE Стирает слово слева от курсора.
            14 VLNEXT Введите следующий символ буквально,
                               даже если это специальный символ
            15 VFLUSH Символ для сброса вывода.
            16 VSWTCH Переключение на другой уровень оболочки.
            17 VSTATUS Выводит строку состояния системы (загрузка, команда,
                               пид и др.).
            18 VDISCARD Переключает очистку вывода терминала.
            30 IGNPAR Флаг игнорирования четности.Параметр
                               ДОЛЖЕН быть 0, если этот флаг ЛОЖЬ,
                               и 1, если это ИСТИНА.
            31 PARMRK Пометить ошибки четности и кадрирования.
            32 INPCK Включить проверку ошибок четности.
            33 ISTRIP Удаление 8-го бита символов.
            34 INLCR Преобразовать NL в CR при вводе.
            35 IGNCR Игнорировать CR на входе.
            36 ICRNL Преобразовать CR в NL на входе.
            37 IUCLC Преобразование символов верхнего регистра в
                               нижний регистр.38 IXON Включить управление выходным потоком.
            39 IXANY Любой персонаж перезапустится после остановки.
            40 IXOFF Включить управление входным потоком.
            41 IMAXBEL Звонок при заполнении входной очереди.
            50 Сигналы включения ISIG INTR, QUIT, [D]SUSP.
            51 ICANON Канонизировать строки ввода.
            52 XCASE Включить ввод и вывод заглавных букв.
                               символы, предшествующие их нижнему регистру
                               эквиваленты с "\".(Чар).
            61 ECHOKE Визуальное стирание для уничтожения линии.
            62 PENDIN Повторно введите ожидающий ввод.
            70 OPOST Включить обработку вывода.
            71 OLCUC Преобразование нижнего регистра в верхний.
            72 ONLCR Преобразовать NL в CR-NL.
            73 OCRNL Переводить возврат каретки на новую строку
                               (вывод).
            74 ONOCR Перевод новой строки в каретку
                               возврат-новая строка (вывод).
            75 ONLRET Новая строка выполняет возврат каретки
                               (вывод).Трек стандартов Ylonen & Lonvick [Страница 20]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


            90 CS7 7-битный режим.
            91 8-битный режим CS8.
            92 PARENB Включение четности.
            93 PARODD Нечетность, иначе четность.

            128 TTY_OP_ISPEED Определяет входную скорость передачи в
                                бит в секунду.
            129 TTY_OP_OSPEED Определяет выходную скорость передачи в
                                бит в секунду.9. Сводка номеров сообщений

     Ниже приводится сводка сообщений и связанных с ними сообщений.
     номер.

              SSH_MSG_GLOBAL_REQUEST 80
              SSH_MSG_REQUEST_SUCCESS 81
              SSH_MSG_REQUEST_FAILURE 82
              SSH_MSG_CHANNEL_OPEN 90
              SSH_MSG_CHANNEL_OPEN_CONFIRMATION 91
              SSH_MSG_CHANNEL_OPEN_FAILURE 92
              SSH_MSG_CHANNEL_WINDOW_ADJUST 93
              SSH_MSG_CHANNEL_DATA 94
              SSH_MSG_CHANNEL_EXTENDED_DATA 95
              SSH_MSG_CHANNEL_EOF 96
              SSH_MSG_CHANNEL_CLOSE 97
              SSH_MSG_CHANNEL_REQUEST 98
              SSH_MSG_CHANNEL_SUCCESS 99
              SSH_MSG_CHANNEL_FAILURE 100

  10. Рекомендации IANA

     Этот документ является частью комплекта. Соображения IANA относительно SSH
     протокол, определенный в [SSH-ARCH], [SSH-TRANS], [SSH-USERAUTH] и
     этого документа, подробно описаны в [SSH-NUMBERS].

  11. Вопросы безопасности

     Предполагается, что этот протокол работает поверх защищенного, аутентифицированного
     транспорт. Аутентификация пользователя и защита от атак на сетевом уровне.
     Предполагается, что атаки обеспечиваются базовыми протоколами.

     Полные соображения безопасности для этого протокола представлены в
     [SSH-АРКА].В отношении данного документа РЕКОМЕНДУЕТСЯ
     реализации отключают все потенциально опасные функции (например,
     переадресация агента, переадресация X11 и переадресация TCP/IP), если хост
     ключ был изменен без уведомления или объяснения.




  Трек стандартов Ylonen & Lonvick [Страница 21]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  12. Ссылки

  12.1. Нормативные ссылки

     [SSH-ARCH] Илонен Т. и К.Лонвик, изд. , "Безопасная оболочка
                    (SSH) Архитектура протокола», RFC 4251, январь 2006 г.

     [SSH-TRANS] Илонен, Т. и К. Лонвик, изд., "Безопасная оболочка
                    (SSH) протокол транспортного уровня», RFC 4253, январь
                    2006.

     [SSH-USERAUTH] Илонен, Т. и К. Лонвик, изд., "Безопасная оболочка
                    (SSH) Протокол аутентификации», RFC 4252, январь
                    2006.

     [SSH-НОМЕРА] Лехтинен, С. и К. Лонвик, изд., "Безопасная оболочка
                    (SSH) Protocol Assigned Numbers», RFC 4250, январь
                    2006.[RFC2119] Брэднер, С., «Ключевые слова для использования в RFC для указания
                    Уровни требований», BCP 14, RFC 2119, март 1997 г.

     [RFC2434] Нартен, Т. и Х. Альвестранд, «Рекомендации по написанию
                    раздел рекомендаций IANA в документах RFC», BCP 26, RFC
                    2434, октябрь 1998 г.

     [RFC3066] Альвестранд, Х., «Теги для идентификации
                    Языки», BCP 47, RFC 3066, январь 2001 г.

     [RFC3629] Yergeau, F., "UTF-8, формат преобразования ISO
                    10646", STD 63, RFC 3629, ноябрь 2003 г.12.2. Информативные ссылки

     [RFC3330] IANA, «Адреса IPv4 специального назначения», RFC 3330,
                    Сентябрь 2002 г.

     [RFC3513] Хинден, Р. и С. Диринг, "Версия интернет-протокола
                    6 (IPv6) Архитектура адресации», RFC 3513, апрель.
                    2003.

     [SCHEIFLER] Шайфлер, Р., «Система X Window: полная
                    Ссылка на Xlib, X Protocol, Icccm, Xlfd, 3rd
                    издание.», Digital Press ISBN 1555580882, февраль
                    1992.Трек стандартов Ylonen & Lonvick [Страница 22]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


     [POSIX] ISO/IEC, 9945-1., «Информационные технологии.
                    Интерфейс операционной системы (POSIX) — Часть 1: Система
                    Интерфейс прикладных программ (API) C Language", ANSI/
                    IEE Std 1003.1, июль 1996 г.

  Адреса авторов

     Тату Юлонен
     Корпорация безопасности связи SSH
     Валимотие 17
     00380 Хельсинки
     Финляндия

     Электронная почта: ylo@ssh. ком


     Крис Лонвик (редактор)
     Сиско Системс, Инк.
     12515 Исследовательский бул.
     Остин 78759
     США

     Электронная почта: [email protected]

  Уведомление о торговой марке

     "ssh" является зарегистрированным товарным знаком в США и/или других странах.
     страны.























  Трек стандартов Ylonen & Lonvick [Страница 23]

  ---

  RFC 4254 Протокол подключения SSH, январь 2006 г.


  Полное заявление об авторских правах

     Авторское право (C) Интернет-сообщество (2006 г.).На этот документ распространяются права, лицензии и ограничения
     содержится в BCP 78, и, за исключением случаев, указанных в нем, авторы
     сохраняют все свои права.

     Этот документ и информация, содержащаяся в нем, предоставляются на
     Принцип «КАК ЕСТЬ» и УЧАСТНИК, ОРГАНИЗАЦИЯ, КОТОРУЮ ОН/ОНА ПРЕДСТАВЛЯЕТ
     ИЛИ ПОДДЕРЖИВАЕТСЯ (ЕСЛИ ЕСТЬ) ОБЩЕСТВОМ ИНТЕРНЕТ И ИНТЕРНЕТОМ
     ENGINEERING TASK FORCE ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ,
     ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ЛЮБОЙ ГАРАНТИЕЙ ТОГО, ЧТО ИСПОЛЬЗОВАНИЕ
     ДАННАЯ ИНФОРМАЦИЯ НЕ НАРУШАЕТ НИКАКИХ ПРАВ ИЛИ КАКИХ-ЛИБО ПОДРАЗУМЕВАЕМЫХ
     ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. Интеллектуальная собственность

     IETF не занимает никакой позиции в отношении законности или объема любого
     Права на интеллектуальную собственность или другие права, которые могут быть заявлены
     относятся к внедрению или использованию технологии, описанной в
     этот документ или степень, в которой любая лицензия в соответствии с такими правами
     может быть или не быть доступным; и не представляет, что у него есть
     предприняли какие-либо независимые усилия для определения любых таких прав. Информация
     о процедурах в отношении прав в документах RFC можно
     обнаружены в BCP 78 и BCP 79.Копии раскрытия информации о правах интеллектуальной собственности, сделанные в Секретариат IETF, и любые
     гарантии предоставления лицензий или результат
     предпринята попытка получить генеральную лицензию или разрешение на использование
     такие права собственности со стороны разработчиков или пользователей этого
     Спецификацию можно получить в онлайн-репозитории IPR IETF по адресу
     http://www. ietf.org/ipr.

     IETF предлагает любой заинтересованной стороне доводить до ее сведения любые
     авторские права, патенты или заявки на патенты, или другие проприетарные
     права, которые могут охватывать технологии, которые могут потребоваться для реализации
     этот стандарт.Пожалуйста, отправьте информацию в IETF по адресу
     [email protected].

  Подтверждение

     Финансирование функции редактора RFC предоставляется IETF.
     Деятельность по административной поддержке (IASA).







  Трек стандартов Ylonen & Lonvick [Страница 24]


  .
