Как правильно сделать кабельную разводку. Монтаж телефонной сети. АТС-Телеком

Большое значение, для качественной связи имеет кабельная разводка. Неправильно сделанный монтаж или плохие расходные материалы могут свести на нет все преимущества даже самой дорогой и хорошей АТС. Как показывает опыт, экономия на расходных материалах и выполнение монтажных работ неспециалистами оборачивается затем значительными расходами на устранение недостатков, а зачастую и полной заменой всех компонентов телефонной сети.

Очень часто выполнение кабельной разводки и закупку расходных материалов доверяют бригаде строителей, выполняющей ремонт помещения. Хорошо, если в такой бригаде окажется специалист, знакомый с принципами линейной кабельной разводки. Но как правило такого специалиста не оказывается и как следствие расходные материалы покупают на ближайшем рынке по принципу «чем дешевле, тем лучше», а сама разводка делается по наитию, со множеством лишних соединений и как правило, безо всякой маркировки и документации. Результатом является частичная или полная непригодность такой сети. Причем выясняется это уже тогда, когда закончен ремонт и доступ к проводке сильно затруднен. Переделка сети на этом этапе обойдется существенно дороже, чем своевременное и качественное выполнение разводки специалистами.

Нередко бывает и так, что про телекоммуникационную сеть вспоминают когда ремонт практически закончен, а никаких коммуникаций для телефонной и компьютерной сети не предусмотрено. И приходится портить внешний вид помещения наружной разводкой.

Приведем несколько правил выполнения кабельной разводки для телефонной сети, придерживаясь которых Вы сможете избежать многих проблем при дальнейшей эксплуатации сети:

• Первым шагом должно стать составление схемы расположения рабочих мест, оснащенных телефоном.
• Нужно определить место установки АТС. К этому месту должен быть легкий доступ для ее обслуживания и подведено электропитание.
• Схема телефонной разводки представляет собой звезду, лучи которой расходятся от места установки АТС к местам установки телефонных розеток. К каждой розетке должна подходить как минимум одна пара кабеля от места установки АТС. К аналоговым системным телефонам должны подходить 2 пары (в некоторых случаях даже 3 пары). Желательно делать проводку с запасом, чтобы в каждой розетке была хотя бы одна резервная пара. Это позволит в дальнейшем существенно снизить расходы на добавление новых рабочих мест и упростит устранение возможных повреждений кабеля.
• К месту установки АТС должны быть подведены все внешние линии, которые планируется завести в АТС.
• Монтаж от места установки АТС до телефонной розетки лучше всего вести ОДНОЖИЛЬНЫМ многопарным (2-х или 4-х парным) кабелем UTP («витая пара»). Для телефонной сети достаточно 3-й категории UTP кабеля. Вместо UTP можно использовать одножильный многопарный сигнальный кабель. НЕ ИСПОЛЬЗУЙТЕ для монтажа телефонный провод (так называемая «лапша» или «хлорка»). Не желательно и применение для монтажа многожильного провода. Он не обеспечит надежный контакт при подключении к кроссу и розетке. Такой провод обычно используется для подключения телефонного аппарата к розетке, с помощью специальных разъемов RJ-11 («джек»).
• По возможности нужно избегать лишних промежуточных соединений. Каждое такое соединение снижает надежность сети. Если соединений избежать не удается, нужно обеспечить надежный изолированный контакт в таком соединении. Как правило это должен быть кросс или специальные коннекторы. Промежуточные соединения как правило требуются в случае, если от АТС идут многопарные (10-и, 25-и, 50-и, 100-парные) кабели. Такой кабель должен заканчиваться кроссом, от которого уже пойдет разводка к телефонным розеткам кабелем меньшей емкости. Все места промежуточных соединений ОБЯЗАТЕЛЬНО должны быть доступны.
• Не экономьте на телефонных розетках. Приобретайте только качественные розетки. Они ненамного дороже, но при этом сэкономят Вам Ваши нервы и деньги за вызов специалиста. Согласитесь, обидно потратить немалые средства на приобретение и установку дорогостоящего оборудования и получить плохую связь только из-за того, что розетка, в которую включен Ваш телефон, оказалась отвратительного качества. Причем на вид она может быть вполне исправной и Вас будут посещать мрачные мысли о напрасно потраченных деньгах на приобретение и монтаж АТС
• Каждый кабель должен иметь уникальную маркировку, нанесенную на обоих концах. Розетки также должны быть промаркированы.
• На всю кабельную сеть обязательно должна быть документация. Потребуйте выполнения такой документации от исполнителей монтажа.
• В зависимости от способа установки мини-АТС (на стену или в 19″ стойку) следует выбрать соответствующий кросс. Для настенной установки мы рекомендуем использовать кроссы типа KRONE, устанавливаемые в закрытых настенных боксах, а для установки в 19″ стойку лучше применять патч-панели. Существуют также специальные 19″ панели для плинтов типа KRONE, однако на наш взгляд коммутацию удобнее осуществлять на патч-панелях с помощью патч-кордов. Это удобнее и для дальнейшего обслуживания

В заключение отметим, что если Вы обратитесь к нам для выполнения монтажных работ, то мы гарантируем соблюдение всех вышеперечисленных требований.

© Компания АТС-Телеком

Рекомендованные статьи

Часто приходится слышать вопрос от людей, интересующихся покупкой мини-АТС — «Что такое системный телефон, зачем он нужен и нельзя ли обойтись без него?». Часто также встречается заблуждение, что системный телефон нужен только для программирования АТС, ну или в крайнем случае для секретаря, чтобы она могла с него переключать звонки. По сравнению с обычными аналоговыми аппаратами, системные телефоны обладают целым рядом преимуществ, что делает их установку на рабочих местах экономически выгодной, за счет повышения производительности и эффективности работы сотрудников.
Читать дальше

У многих современных компаний имеются удаленные филиалы и подразделения. По статистике 70% всех соединений филиалов приходится на головной офис. При этом занимаются внешние линии, ограничивая поступление входящих звонков, кроме того приходится оплачивать исходящий трафик. В связи с этим возникает проблема связи головного офиса со своими филиалами, а также создания собственной сети, объединившей бы все подразделения компании в единое целое. Имеется множество способов решения данной проблемы. Рассмотрим некоторые из них:
Читать дальше

Современные АТС предоставляют функции, обеспечивающие совместную работу мобильных телефонов с мини-АТС, причем эти функции выполняются так, как будто пользователь мобильного телефона является внутренним абонентом УАТС. Это позволит достичь истинной мобильности в Вашей работе и будет особенно полезно в таких сферах деятельности как агентства недвижимости, страховые компании, юридические фирмы, службы доставки, строительный бизнес.
Читать дальше

Зачастую при открытии филиала или дополнительного офиса, у компаний возникают проблемы с подключением телефонных линий. Причины могут быть разные — нет возможности провести телефон из-за отстутствия кабеля или отстутствия в нем свободных пар, в данном конкретном месте присутствует только один оператор связи и его тарифы непомерно высоки из-за подобного монополизма и т.д.
Читать дальше

Качественное решение по монтажу мини-АТС в 19” стойку или телекоммуникационный шкаф. Коммутация станционной и абонентской проводки выполняется на патч-панелях, которые соединяются между собой патч-кордами. Дальнейшее обслуживание кабельногй сети (при переезде сотрудников или добавлении новых линий) сводится к простому «перетыканию» патч-кордов.
Читать дальше

Блог «Офис на связи»

Прокладка телефонного кабеля в СПБ/Монтаж телефонного кабеля/Цена прокладки телефонного кабеля в СПБ

ПРОКЛАДКА ТЕЛЕФОННОГО КАБЕЛЯ В КВАРТИРЕ,ДОМЕ,ОФИСЕ СПБ

СТОИМОСТЬ ПРОКЛАДКИ КАБЕЛЯ В САНКТ-ПЕТЕРБУРГЕ

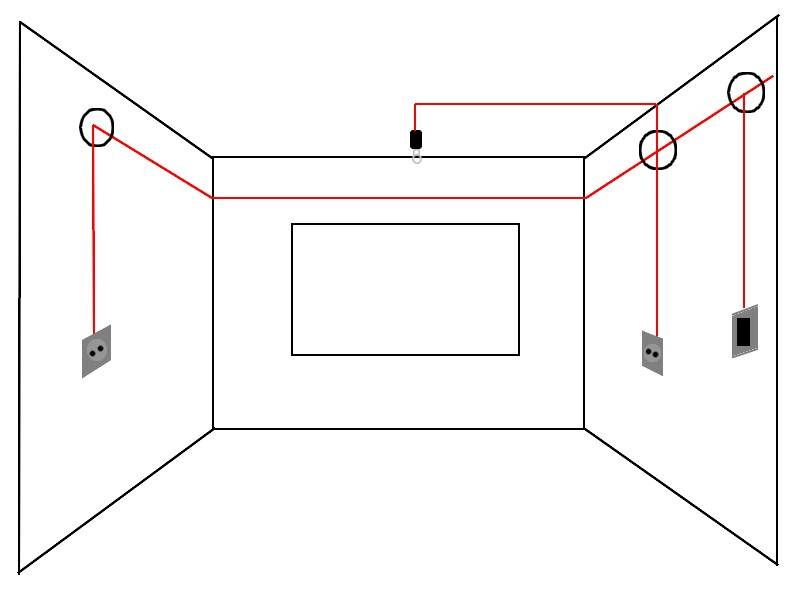

Правильный монтаж электричества позволит обеспечить  долгую и бесперебойную службу электротехники у Вас дома.  Обращайтесь в компанию «Ультра-Сервис»— мы всегда ответственно относимся к своей работе, у нас демократичные цены и гибкая система скидок. Наши электрики – специалисты с огромным опытом работ, с необходимыми навыками и сертификатами. Мы используем только профессиональное оборудование и качественные материалы, заключаем договора с клиентами и предоставляем гарантийные сроки. В случае возникновения проблем с электричеством, лучше вызвать опытного мастера на дом, а не устранять дефекты самостоятельно — это может быть опасно для жизни! Звоните 8(931)252-92-69 в СПБ

СТОИМОСТЬ ПРОКЛАДКИ ТЕЛЕФОННОГО КАБЕЛЯ В СПБ, ПРАЙС-ЛИСТ В САНКТ-ПЕТЕРБУРГЕ (ЦЕНА ЗА МЕТР):

Прокладка телефонного кабеля в квартире – необходимый элемент любого ремонта и ввода в эксплуатацию объектов  недвижимости. При правильной прокладке телефонного кабеля у Вас будет отличное качество связи и  отсутствие помех.Если Вам необходимо проложить телефонный кабель в квартире или офисе-обращайтесь в компанию «Ультра -Сервис» по телефону  8(931)252-92-69 в СПБ

Прокладка кабеля проводится скрытым способом или открытым.Скрытая прокладка кабеля требует штробления стен.Открытый монтаж кабеля проводится с помощью скоб,прокладка кабеля в кабель-канале, плинтусе,гофре и коробе.

Компания «Ультра-Сервис» выполняет все виды электромонтажных работ:

Звоните в компанию «Ультра –Сервис» и профессиональный мастер будет у Вас в назначенный день и час! Мы работаем быстро, качественно и недорого!Звоните по телефону 8(931)252-92-69 в СПБ.

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.

Хотя при постановке задачи мастера могут кивнуть головой, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень четко контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, — «А зачем мне подключать несколько компьютеров?». И на сегодняшний день, возможно, вы будете правы, — зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с возможностью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю предлагают услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с несколькими устройствами.

Перед тем, как ставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, — это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара». Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:

В зависимости от максимальной скорости передачи данных, который может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, — тем выше скорость и расстояние, на которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит/с. Категории 5е, 6 и 7 могут применяться для сетей, работающих на скоростях 1000 Мбит/с и выше. Чем выше категория кабеля, — тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит/с) будет вполне достаточно. На всякий случай, чтобы защититься от возможных помех, можно приобрести экранированный кабель.

Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные. Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, — 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с несколькими. Бывают также розетки с разными гнездами, — для подключения телефона (4-х контакта) и компьютера (8 контактов). Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно будет без проблем включить в компьютерную розетку. А это значит, что Вы можете сделать универсальную разводку как для подключения телефона, так и для подключения компьютера.

Как подключить розетку?

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкции и все розетки подключить одинаково. Зачастую кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:

Контакты в компьютерной розетке используются следующим образом:

Контакт — Предназначение

1 — передача сигнала

2 — передача сигнала

3 — прием сигнала

4 — не используется

5 — не используется

6 — прием сигнала

7 — не используется

8 — не используется

Как видите, контакты 4 и 5 для работы компьютера не используются. Но именно эти контакты будут задействованы, когда Вы подключите провод от телефона (разъем RJ-11). Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС – структурированные кабельные системы). Итого, у нас получится следующая картина:

Контакт  — Предназначение

1 — Компьютер

2 — Компьютер

3 — Компьютер

4 — Телефон

5 — Телефон

6 — Компьютер

7 — Не используется

8 — Не используется

Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, — а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф/щит. В этот же шкаф желательно завести несколько кабелей витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появится потребность подключении к какой-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть. Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит/с или 1000Мбит/с. Часто при подключении к Интернет, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, — размещение такого модема в металлическом щитке сделает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, — модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.

Шкаф на фото — самый простой, — наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее называют кроссом, а контактные панели (белые, размещены вертикально), — плинтами. Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, и специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Таккой вариант приемлем для офиса, но не для квартиры, где потом этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначеными для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дальнейшем всю коммутацию кабелей по квартире Вы сможете делать в этом щитке. Например, если Вам нужно подключить телефон к определенной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационной панели.

С левой стороны в коммутационном щите установлен коммутатор Ethernet. Ethernet — это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, — достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.

Как правильно подключить кабель к коммутатору?

Как подключить кабель «витая пара» в розетке, — мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

Существует несколько стандартов, которые в точности регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:

Контакт — Цвет провода (стандарт А) — Цвет провода (стандарт В)

1 — бело-зеленый — бело-оранжевый

2 — зеленый — оранжевый

3 — бело-оранжевый — бело-зеленый

4 — синий — синий

5 — бело-синий — бело-синий

6 — оранжевый — зеленый

7 — бело-коричневый — бело-коричневый

8 — коричневый — коричневый

На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подсоединении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы Вы использовали одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Также не забываем о том, что средняя пара (контакты 4 и 5) будут использоваться для подключения телефона, поэтому подключать их к коммутатору не рекомендуется. Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.

Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работу ноутбука устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя устанавливать в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.

Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схему необходимо будет установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же отдельным устройством. Этот модем также можно разместить в коммутационном щите.

Схема с коммутатором и ADSL-модемом.

Обратите внимание на то, что в ряде случаев для монтажа необходимо использовать специализированные инструменты. Поэтому лучше, если работы по созданию домашней компьютерной сети будет выполнять специалист. Но надеемся данная статья даст Вам возможность более четко поставить задачу и проконтролировать выполнение работ.

Подключение оборудования

1. Оборудование, необходимое для подключения к сети Интернет по технологии ADSL

Для подключения к сети Интернет по ADSL-технологии необходимы:

• Компьютер;
• ADSL-модем;
• Сплиттер;
• Набор кабелей для соединения модема к телефонной сети и компьютеру.

ADSL-модем (далее просто «модем») — устройство передачи данных по телефонной линии между оборудованием оператора и клиентским компьютером.

Сплиттер (делитель) — устройство, предназначенное для разделения сигнала в телефонной линии на две составляющие: обычный телефонный сигнал и высокочастотный модемный сигнал. Сплиттер защищает телефонные аппараты от высокочастотных модемных сигналов, передающихся по телефонной линии при использовании ADSL-технологии. В зависимости от схемы подключения вам могут понадобиться дополнительные микрофильтры.

Микрофильтр — устройство, устанавливаемое перед телефонным аппаратом для защиты его от высокочастотных сигналов модема.

Телефонная линия — участок кабеля, соединяющий телефонные розетки, установленные в квартире, с оборудованием АТС. При заключении договора на подключение по ADSL-технологии, на АТС производится переключение (кроссирование) телефонной линии таким образом, чтобы обеспечивалась одновременная работа телефона и ADSL.

Кабели — все необходимые для подключения кабели обычно входят в состав комплекта модема.

2. Порядок подключения оборудования

Схема подключения представлена на рисунке:

Подключение оборудования производится в следующей последовательности:

• Подключите сплиттер к телефонной розетке;
• Подключите к нему телефонный аппарат и модем;
• Подключите компьютер к модему;
• При необходимости параллельно подключить дополнительные телефонные аппараты, приобретите микрофильтры и подключите аппараты через них.

2.1 Установка сплиттера

Соедините разъем LINE на сплиттере с телефонной розеткой. Если в Вашей квартире установлены телефонные розетки старого образца (пятиштырьковые), то необходимо будет приобрести переходник на евроразъем (RJ11).

2.2 Подключение модема

Соедините разъем модема с надписью DSL с разъемом сплиттера с надписью MODEM, используя телефонный кабель из комплекта поставки. Если Вы подключаете модем к компьютеру через сетевую карту (Ethernet-адаптер), соедините порт LAN на модеме с Ethernet-портом на компьютере при помощи Ethernet-кабеля из комплекта поставки; если Вы подключаете модем к компьютеру через USB-порт — соедините порт USB на модеме с USB-портом на компьютере при помощи USB-кабеля из комплекта поставки. Подключите адаптер питания и включите модем.

Внимание! При подключении модемов некоторых производителей (например, ZyXEL) к компьютеру через USB-порт подключение модема к USB-порту компьютера следует производить только после появления соответствующего сообщения во время установки драйвера!

2. 3 Подключение телефонного аппарата

При помощи второго кабеля из комплекта поставки подключите телефонный аппарат к разъему PHONE на сплиттере.

2.4 Установка микрофильтров

Микрофильтр устанавливается в разрыв между телефонной розеткой и телефонным аппаратом. Микрофильтр не влияет на работу телефона и при правильном соединении телефонный аппарат должен работать также, как и до установки микрофильтра.

Перейти к настройке модема.

Подробности по телефону: 79-55-44.

Распиновка кабеля витой пары RJ45: технология правильной обжимки

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное — запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
4. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
5. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
6. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Похожие статьи

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель</h3>

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки</h3>

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно. Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать Инструкция к Legrand – скачать

Стандарты и схема подключения </h3>

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

• бело-оранжевый

На другой стороне:

• бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Подключение к роутеру и обжим коннектора</h3>

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

• бело-оранжевый

• бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения</h3>

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель</h3>

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6. С одной стороны две жилы заводите на контакты 1-2:

• бело-оранжевыйконтакт = бело-оранжеваяжила

• оранжевый= оранжеваяжила

а с другой, на контакты 3-6:

• бело-зеленыйконтакт = бело-синяяжила на кабеле

• зеленый = синяяжила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки</h3>1Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.3Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — https://cable.ru, Кабель.РФ

Для подключения абонентов к проводной телефонной сети используется кабель, который заводится в квартиру или офис от распределительной коробки. На конце этого кабеля устанавливается телефонная розетка, куда с помощью вилки подключается телефонный аппарат.

Розетка с вилкой создают надежное и удобное подключение стационарного телефона. Можно установить любое количество розеток в квартире, подключенных параллельно. Это позволит быстро переносить и подключать аппарат в другой комнате или установить 2 телефона на одной линии.

Для подключения телефонной линии в квартире используется кабель с двумя жилами, которые подсоединяются к розетке, оснащенной двумя контактами. Для создания офисных мини-АТС и подключения телефонных аппаратов на разные линии применяется 4-х, 6-ти жильные кабели или витая пара, которые подсоединяют к розеткам с соответствующим количеством контактов.

Подключение аппаратов к розетке осуществляют с помощью коммутационного кабеля, который оконечивается коннекторами. Для того, чтобы электрическая цепь замкнулось необходимо, чтобы контакты вилки совпадали с контактами розетки. То есть, для работы телефонной линии важно правильно сделать обжим телефонного кабеля.

Стандарты розеток и штекеров

Для упрощения процесса подключения коммуникационного оборудования создан единый стандарт, который описывает схемы коммутации и унифицирует используемые разъемы:

• RJ 11, RJ 14, RJ 25 – стандарты розеток и штекеров, которые используются для соединения проводных и радиотелефонов к линии связи
• RJ 45 – стандарт для коммутации локальных сетей и подключение к Интернету.

Хочется отметить, что в большинстве своем, и пользователи и даже поставщики этой продукции, путают название стандарта с самим разъемом.

Название разъема, которое определяет его характеристики, имеет буквенно-цифровое обозначение XPYC, где:

• X – количество посадочных мест
• Y — количество контактов

Телефонные розетки и штекеры (кроме разъемов трубка-телефон) имеют 6 посадочных мест, а количество контактов зависит от оконечного оборудования и, соответственно, кабеля. То есть, нельзя купить разъем RJ 11 или RJ 14. Телефонный разъем может быть 6P2C, 6P4C, 6P6C и все они описываются приведенными стандартами и имеют одинаковые физические размеры.

Стандарт RJ 9 описывает соединение «трубка-аппарат». Разъем маркируется 4P4C.

Стандарт RJ 45 описывает разъем 8P8C, который используется в розетках и штекерах для сетевого кабеля.

В данной статье мы рассмотрим схему обжима только телефонного кабеля.

Распиновка телефонного кабеля

Распиновка — это описание контактов разъема и схемы выводов, которые включают номер контакта, цвет проводов, электрические характеристики и назначение. Все параметры унифицированы, что облегчает сборку любого соединения. Все провода в коннекторе коммутационного кабеля должны быть заведены в зеркальном отражении

по отношению к соответствующим контактам в розетке.

Для обычного двухпроводного аналогового телефона, в том числе радиотелефона, могут использоваться 2 жилы кабеля, которые подключаются к средним «джекам» коннектора. Штекер 6P2C с двумя контактами подходит для любого вида разъема телефонных розеток.

Для подключения системных телефонов с расширенными функциями, в которых реализован принцип «директор-секретарь», или создания второй линии связи необходим 4-х жильный кабель. Первая линия — это центральная пара проводов, а вторая линия или системный телефон используют внешнюю пару.

Для обжима телефонного кабеля 4 жилы используется коннектор 6P4C, который подходит для 4-х контактной розетки.

Для наглядности приводим схему распиновки с учетом полярности и цветовой маркировки проводов:

В общем случае для аналоговой телефонии необязательно соблюдать полярность проводов, но некоторые телефонные аппараты требуют правильного соединения.

Порядок обжима кабеля

Телефонный разъем RJ для создания коммутационного провода состоит из прозрачного пластикового корпуса, в котором расположены 6 позиций для контакта. Разъемы отличаются только количеством задействованных контактов. Контактные ножи покрыты золотым напылением для улучшения электрофизических свойств.

Ножи бывают двух типов — для многожильного и для одножильного провода.

Как обжать телефонный кабель:

• с помощью специального ножа с кабеля снимают верхнюю оболочку на расстоянии 25-30мм, оставляя нетронутой изоляцию проводников
• подходящий коннектор поворачивают пластмассовым язычком вниз, провода выравнивают в ряд и аккуратно вставляют в гнезда согласно схеме распиновки. Они должны упереться в переднюю стенку разъема.
• Если проводники расположились правильно, коннектор вставляют в соответствующий паз обжимного инструмента и сдавливают его ручки.

Другой конец коммутационного кабеля оконечивается зеркально и подключается в телефонный аппарат.

Используемые источники:

• https://www.syl.ru/article/189211/new_raspinovka-rj-tsvetovyie-shemyi-objima-raspinovki-kabelya-vityih-par-v-vilke-rj-
• https://domikelectrica.ru/kak-pravilno-podklyuchit-internet-rozetku/
• https://cabelcenter.com.ua/articles/raspinovka-i-obzhatie-telefonnogo-kabelya/

Прозвонка кабеля с помощью телефонных трубок

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я хочу рассказать Вам о способе, который мы используем для прозвонки жил кабелей, а также показать применение данного способа на практике, т.е. непосредственно в работе.

Сначала я расскажу Вам небольшую предысторию, а потом перейду к сути. Буквально на днях у меня вышел из строя контрольный кабель КРВГ (14х1,5) цепей управления высоковольтного выключателя.

КРВГ — это контрольный кабель с медными жилами в резиновой изоляции и оболочкой из ПВХ пластиката.

Вот его внешний вид и бирка, с указанием номера линии (68) и пути прокладки (от щита управления ЩУ-5 до щита минимального напряжения ЩМН-3).

На щите постоянного тока сработал контроль изоляции цепей постоянного тока, а на миллиамперметре «красовалась» утечка в несколько десятков миллиампер.

Оперативный персонал определил фидер, на котором возникла утечка и передала нам замечание. Сейчас я не буду рассказывать о том, как мы определили именно этот кабель, об этом как-нибудь в другой раз.

В общем, с помощью мегаомметра М4100/5 напряжением 2500 (В) мы с коллегой прозвонили каждую жилу кабеля относительно «земли».

В результате выяснили, что сопротивление изоляции практически всех жил кабеля было 0 (МОм), а если быть точнее, то несколько сотен (кОм). Естественно, что кабель с такой изоляцией запрещен к дальнейшей эксплуатации.

Согласно требования ПТЭЭП (табл.37), сопротивление изоляции цепей управления, защиты, автоматики и телемеханики не должно быть меньше 1 (МОм).

Естественно, что мы решили заменить старый кабель на новый.

В итоге мы с коллегами проложили новый контрольный кабель, но только не КРВГ (14х1,5), а КВВГ (14х1,5). Согласно ГОСТ 1508-78, табл. 8, область применения этих двух кабелей одинаковая — для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Вот фотография нового, уже подключенного, кабеля в щите минимального напряжения (ЩМН-3).

А вот этот же кабель, только с другой стороны в щите управления (ЩУ-5).

Вдаваться в подробности прокладки я не буду, т.к. статья не много о другом, поэтому плавно перехожу к сути.

После прокладки кабеля необходимо прозвонить его жилы.

А что делать, если там на одном конце 10, 14, 19, 27 или еще больше жил?

Способов прозвонки жил, конечно же, имеется множество. Например, с помощью мегаомметра, омметра, омметра с магазином сопротивлений, специального трансформатора, мультиметра, самодельной прозвонки типа «Аркашка», современных переговорных устройств и гарнитур, и т. п.

Но Вам я хочу рассказать про способ, который мы чаще всего применяем — это прозвонка жил кабеля с помощью телефонных трубок.

Вот так выглядят наши телефонные трубки для прозвонки кабелей.

Этот метод, наверное, один из старых, но эффективный и очень удобный.

Устройство и схема подключения телефонных трубок

Устройство для прозвонки кабелей собирали еще мои коллеги-предшественники не один десяток лет назад из двух старых телефонных трубок. Я лишь за все это время несколько раз менял элемент питания.

Как же собрать подобное «переговорное» устройство?!

Берутся любые две телефонные трубки. Одна трубка будет основной (черным цветом), а другая — вспомогательной (красным цветом).

В каждой трубке должен быть установлен микрофон и телефонный капсюль. Естественно, что они должны быть исправными.

Капсюль — это преобразователь электрических сигналов в звуковые.

Вот микрофон, установленный в основной черной трубке.

Микрофон съемный и устанавливается в трубке на пружинных контактах.

В этой же основной трубке установлен телефонный капсюль ТК-67-Н.

Во вспомогательной красной трубке установлен немного другой микрофон (МК-60-Т), но зато такой же телефонный капсюль ТК-67-Н.

Микрофон лучше использовать угольный (старого образца), т.к. они обладают большей чувствительностью. Вполне подойдут вот такие активные угольные микрофоны: МК-10, МК-16 или МК-60-Т.

Еще существуют пассивные конденсаторные микрофоны, например, МКЭ-3, но для них необходимо предусматривать дополнительное питание для встроенного усилителя.

А вот телефонный капсюль, наоборот, желательно использовать по современнее — слышимый голос в трубке будет более громким и четким. Вот некоторые типы применяемых капсюлей: ТМ-2, ТА-4, ТА-56М, ТК-47, ТК-67-УТ-II, ТК-67-Н.

Капсюль и микрофон в каждой трубке должны быть соединены последовательно.

Соединение телефонного капсюля с микрофоном во вспомогательной (красной) трубке видно нагляднее, поэтому покажу на ее примере.

Аналогично выполнено и в основной (черной) трубке, только провода скрыты внутри корпуса телефонной трубки.

Затем берем любой элемент питания, в моем случае это «плоская» батарейка (3R12) напряжением 4,5 (В).

К выводам батарейки припаиваем два проводника, которые заводим в отделение, где установлен микрофон.

Для крепления батарейки к трубке в нашем случае применяется ХБ изолента. Вы же можете крепить батарейку любым удобным для Вас способом.

Теперь нам нужно подключить батарейку. Плюсовой вывод (+) соединяем с одним выводом микрофона, а минусовой вывод (-) соединяем с соединительным проводом. На фото ниже это соединение выполнено с помощью пайки и заизолировано красной изолентой. Осталось на свободный вывод телефонного капсюля подключить второй соединительный провод.

На соединительных проводах в качестве удобства подключения к жилам кабеля или к винтовым клеммам используются фиксированные зажимы типа «крокодил». В принципе, зажимы можете делать любыми для Вас удобные, но для меня «крокодильчики» будут в самый раз.

Одна трубка у нас готова. Это будет основная трубка, через которую будет подаваться напряжение в искомую жилу кабеля.

Во вспомогательной трубке необходимо просто соединить последовательно телефонный капсюль и микрофон, и по аналогии подключить к их свободным концам соединительные провода с зажимами типа «крокодил».

На представленных телефонных трубках Вы видите еще старые «крокодильчики», которым уже не один десяток лет, как и самим трубкам.

Сейчас же мы используем вот такие более современные «крокодилы».

Как прозвонить кабель с помощью телефонных трубок

О том, как пользоваться телефонными трубками я покажу Вам на примере прозвонки кабеля РПШ (14х2,5). Этот кабель объединяет между собой два поста управления магнитным пускателем для электродвигателя.

Кому интересно, то я могу написать отдельную статью о схеме управления магнитным пускателем с нескольких мест. Только дайте мне об этом знать, либо в комментариях, либо по почте.

Сначала, мы с напарником определяем общую жилу, с которой будем начинать прозвонку. Обычно это любая цветная жила.

В нашем кабеле две коричневые жилы, поэтому выбираем любую из двух. Как, вариант, можно их объединить. Таким образом, общей жилой у нас будет жила коричневого цвета. Относительно этой жилы мы и будем прозванивать остальные жилы кабеля.

Затем подключаемся одним зажимом основной трубки на эту общую (коричневую) жилу, а вторым — на любую другую искомую жилу.

С другой стороны кабеля один зажим вспомогательной трубки подключаем также на общую (коричневую) жилу, а вторым зажимом начинаем переключаться по всем жилам кабеля и искать ту жилу, на которой подключен напарник.

Итак, при подключении зажима вспомогательной трубки на искомую жилу кабеля, в трубке появятся характерные щелчки и потрескивания. Это значит, что образовалась замкнутая цепь между общей (коричневой) жилой и искомой жилой.

Далее, прямо по этим телефонным трубкам, мы договариваемся с напарником о маркировке найденной жилы. Предположим, что найденная жила имеет маркировку «10». С двух сторон на эту жилу одеваем заранее заготовленные бирочки с маркировкой.

Ну и затем весь процесс повторяется, пока не будут найдены и отмаркированы все остальные жилы кабеля.

После маркировки жил я опрессовал их с помощью втулочных наконечников НШВИ и подключил на клеммник.

Вот так получилось на посту управления №1.

А вот так на посту управления №2.

Я показал пример, когда в кабеле имеются цветные жилы. Но если их в кабеле нет, то прозвонку можно начинать абсолютно с любой жилы кабеля. Для этого подключаемся одним зажимом основной трубки на искомую жилу, а вторым — на «землю».

Но так мы делаем в том случае, когда контур заземления на объекте единый (соединен электрически), иначе связи по отношению к «земле» не будет или связь будет очень плохой.

Если же кабель бронированный, то вместо «земли» можно использовать его металлическую броню.

После нахождения первой жилы в кабеле, для лучшей слышимости при дальнейшем поиске остальных жил вместо «земли» или брони лучше использовать найденную жилу кабеля.

Во время прозвонки жил кабелей с помощью телефонных трубок можно дистанционно договариваться с напарником о маркировке найденных жил, уточнять их цвета и т.п. При этом кабель может быть проложен, как между разными помещениями, так и вовсе между разными зданиями. А это значит, что не нужно каждый раз бегать друг к другу, как например, при других способах прозвонки кабеля.

Как я уже говорил, в начале статьи, что это очень удобный и эффективный способ. В настоящее время можно пользоваться сотовыми телефонами, транковой и другими современными средствами связи. Но зачастую, в тех же кабельных подвалах или подземных переходах, просто напросто нет «сети», поэтому в такой ситуации в любом случае придется применять другие способы прозвонки, при этом использование телефонных трубок будет наиболее целесообразным выбором.

Смотрите видеоролик, где я показываю как пользоваться телефонными трубками для прозвонки жил кабелей на реальном примере:

Для информации: в некоторых случаях жилы кабеля также можно определить по их скрутке (развертке). Но об этом способе я расскажу Вам как-нибудь в другой раз.

P.S. Всем спасибо за внимание. А каким способом и чем Вы пользуетесь при прозвонке кабелей?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Разводка интернет кабеля

Во время ремонта квартиры, возникает ситуация когда нужно грамотно проложить проводку под Интернет. В данной статье я попробую доступно объяснить, как это делается.

На данный момент доступ Интернет в квартиру осуществляется несколькими способами:

1. Через телефонную линию (как правило, там, куда еще интернет-провайдеры не дотянули свою оптику)
2. Через ТВ-кабель (осуществляется телевизионными организациями)
3. Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента)
4. Через оптический кабель (в последнее время все чаще можно увидеть в новостройках)

В любом случае с коридорной площадки в вашу квартиру должен прийти сетевой или оптический кабель, от которого можно начинать разводку по квартире. Если нет не того и не другого, то проложить кабель придется самостоятельно, чтобы в будущем не портить отделку помещения.

РЕКОМЕНДАЦИЯ: Во время ремонта не поленитесь и проведите два сетевых кабеля UTP 5e, от щитка до будущего места расположения сетевого оборудования или слаботочного щита. В любой момент без особых проблем Вы сможете  использовать их для подключения: Интернета, телефона, домофона и т.п.

Для доступа Интернета, в зависимости от вида подключения используется различное оборудование – модем, маршрутизатор и т.д. Для него желательно найти удобное и доступное место. Если оборудования много (иногда требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует подумать о том, чтобы запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие «серверной комнаты». Если таковой возможности нет, то его можно разместить в предварительно встроенные слаботочные щиты. Благо, что сейчас их огромное разнообразие и по габаритам так и по цене. В такие щиты следует обязательно предусмотреть электричество для питания сетевого оборудования.

«Серверная» или слаботочный щит с сетевым оборудованием, будет считаться центром для всех сетевых кабелей, проложенных по квартире. Отсюда происходит разводка сетевых кабелей по всей квартире.

Куда и сколько прокидывать сетевых кабелей:

1. К каждому месту расположения стационарного компьютера или рабочему месту, где вы планируете постоянно работать с помощью ноутбука.
2. К каждой точке расположения телевизора. В будущем, через этот кабель вы сможете организовать вещание цифрового телевидения или с помощью других домашних мультимедийных устройств, смотреть фильмы или слушать музыку.
3. К каждому дополнительному месту, где вы предусматриваете сетевое оборудование.

НА ЗАМЕТКУ: Так называемая «лапша» или другой телефонный кабель и провод, уже не используется в квартирной проводке, на их смену пришла «витая пара». Так что если вам надо проложить кабель под домофон, телефон или сигнализацию, то следует использовать кабель UTP 5e.

В места куда прокладывается сетевой кабель планируйте специальные сетевые розетки. Очень удобно когда они монтируются в блоке с силовыми или другими розетками (ТВ, АУДИО).

Многие не желают тратить много сил на прокладку сетевого кабеля и ограничиваются сигналом WiFi. WiFi безусловно удобен и несомненно нужен! Но не смотря на его удобство существует множество факторов, которые в будущем переменят ваше мнение в пользу использования стационарных сетевых точек. Прежде всего это скорость. Если для Интернета сигнала WiFi более чем достаточно, то для цифрового телевидения, или при передачи локальной информации, скорость заметно будет ниже, чем при использовании для этих целей стационарного кабеля. Считаю, что использовать только WiFi, уместно в небольшой квартире с минимальным количеством пользователей.

Еще пару слов о прокладке сетевого кабеля.

При прокладке под штукатуркой используйте гофрированные трубки, для защиты изоляции кабеля. Изгиб кабеля не должен быть слишком сильным, иначе может заметно повлиять на скорость передачи информации. В идеале, радиус изгиба сетевого кабеля, должен быть не меньше 8 внешних диаметров прокладываемого кабеля.

Минимально допустимое расстояние между силовыми (электрическими) и сетевыми кабелями должно быть не менее 5 см (при горизонтальной прокладке)  и 30 см (при вертикальной прокладке).

Арендодатель должен предоставить одну телефонную розетку, провести определенные работы по прокладке электропроводки

В: Я сдаю таунхаус семье, у которой есть телефонная связь через местную телефонную компанию. Наши арендаторы говорят, что, поскольку это аренда, мы несем ответственность за весь необходимый ремонт телефона.

Чтобы получить бесплатную услугу ремонта от телефонной компании, арендатор должен подписаться на ее тарифный план с предоплатой за 1,20 доллара США в месяц. В противном случае ремонтный вызов стоит не менее 120 долларов.

Телефонная компания рекомендует всем жильцам подписаться на эту услугу, если только телефонная связь не включена в их арендную плату.

Какова реальная информация о телефонной проводке?

A: Управляющий недвижимостью Griswold: Вы несете ответственность за всю проводку в арендованном доме, начиная с места, где телефонная линия впервые соединяет здание с телефонной сетью, и заканчивая фактическими телефонными розетками в квартире.

Гражданский кодекс Калифорнии, раздел 1941.4, требует, чтобы арендодатель предоставил по крайней мере одну пригодную для использования телефонную розетку и поддерживал внутреннюю телефонную проводку в хорошем рабочем состоянии. Любой необходимый ремонт внутренней телефонной проводки является обязанностью арендодателя.

Обратите внимание, что домовладелец должен предоставить только одну телефонную розетку; тем не менее, я настоятельно рекомендую арендодателям отремонтировать все телефонные розетки, которые работали на момент вселения жильцов.

Если жильцы обнаружат, что их телефон не работает, и проблема связана с телефонной компанией, телефонная компания выполнит ремонт бесплатно.

Если проблема связана с телефоном арендатора или подключением к вашей телефонной розетке, арендатор несет ответственность за любой ремонт или замену оборудования.

Как правило, когда арендодатель получает уведомление о том, что телефон не работает в сдаваемом помещении, он должен предпринять следующие шаги, чтобы локализовать проблему.

Сначала арендатор должен подключить другой телефон и соединительный шнур к проблемному разъему. Если это не сработает, арендодатель должен связаться с телефонной компанией, чтобы проверить ее оборудование.Эти два шага должны изолировать проблему от внутренней телефонной проводки в вашем устройстве.

Что касается подписки арендатора на тарифный план телефонной компании, арендатор не имеет юридических обязательств по уплате ежемесячной платы, и для арендодателя было бы обременительно платить и/или возмещать арендатору 1,20 доллара в месяц.

Конечно, арендодатель и арендатор могут прийти к взаимному согласию о том, что арендатор подпишется на услугу с изменением условий аренды или без такового.Однако, если вы хотите быть уверены, что арендатор подписывается на эту услугу, вы можете предложить 15 долларов в качестве годовой арендной платы или возмещения в конце года.

Кроме того, я бы также оценил возраст и состояние арендуемой квартиры, чтобы определить вероятность того, что телефонная проводка может потребовать ремонта. Как арендодатели, мы не можем защитить себя от всех потенциальных проблем.

Хотя минимальная стоимость в 120 долларов звучит зловеще, вероятность понесения этих расходов настолько мала, что самострахование было бы оправдано.

Есть также много частных фирм, которые могут решить проблемы с внутренней телефонной проводкой по более номинальной почасовой ставке.

.

В: Я живу в дуплексе с общей прачечной.

Когда я въехал, моими соседями по съемной квартире были сын и внук хозяина. Хозяин сказал мне, что я могу пользоваться стиральной машиной и сушилкой в ​​прачечной общего пользования, но не сказал мне, что потребляемая ею энергия поступает от моего счетчика.

Недавно я обнаружил, что плачу за коммунальные услуги в прачечной. Я узнал об этом, когда сын хозяина съехал и ему отключили свет, но я все еще мог пользоваться прачечной.

Поскольку в моей семье всего два человека, мои счета за коммунальные услуги уже составляют от 80 до 100 долларов в месяц и, вероятно, будут еще выше с ростом тарифов на электроэнергию.

Тем не менее, теперь передняя съемная квартира занята большой семьей, которая, кажется, использует стиральную машину и сушилку каждый день и даже приглашает гостей постирать свои вещи.

Я связался со своим арендодателем, который вел себя так, как будто ничего не знал о ситуации, и отказался выплатить мне компенсацию.

С меня достаточно, поэтому я отключил электричество в прачечной.

Хозяину не нужно было говорить мне, что я плачу за электричество в прачечной? Кроме того, когда я подаю иск о мелких исках, чтобы вернуть свои деньги, должен ли я перечислять соседей, а также владельца?

A: Управляющий недвижимостью griswold: У вашего арендодателя было юридическое обязательство до того, как вы начали аренду, сообщать, что оборудование прачечной общего пользования не имеет отдельного счетчика и подключено через ваш счетчик и, таким образом, является частью ваших ежемесячных платежей за коммунальные услуги.

Гражданский кодекс Калифорнии, раздел 1940.9, гласит, что арендодатель должен предоставить вам заблаговременное уведомление, если он не предоставляет отдельные газовые и электрические счетчики для каждой арендуемой квартиры.

Это также применимо, когда для каждой квартиры установлены отдельные счетчики, и арендодатель знает, что счетчик обслуживает общую зону или территорию за пределами конкретной квартиры арендатора.

Это ситуация, с которой вы столкнулись. Арендодатель должен был сообщить вам об этом до первоначального заселения.Он также должен был согласиться либо платить за коммунальные услуги напрямую, повышая арендную плату за коммунальные услуги, которыми вы пользуетесь, либо снижать арендную плату, чтобы компенсировать плату за коммунальные услуги в местах общего пользования.

Поскольку ваш арендодатель не соблюдал закон и не желает решать вопрос мирным путем, вы можете потребовать компенсацию в суде мелких тяжб.

Вы должны назвать арендодателя только потому, что другой арендатор не является законной стороной ваших отношений между арендатором и арендодателем.

Раздел 1940.9 Гражданского кодекса также предусматривает специальные средства правовой защиты для арендодателей, которые не соблюдают закон. Суд может распорядиться, чтобы арендодатель стал зарегистрированным покупателем вашего счетчика, а также обязать его возместить вам все платежи за площади за пределами вашей квартиры.

Я бы посоветовал связаться с коммунальным предприятием, чтобы узнать, на какую сумму вы переплатили.

Затем отправьте арендодателю письменный запрос на эту сумму.Если вам не заплатят вовремя и если не будет достигнуто соглашение о будущих расходах, вашей следующей остановкой будет суд по мелким искам.

2005 г. Интерпретация Кодекса

Стремясь помочь электротехнической промышленности осуществить плавный переход к новому Электротехническому кодексу и обеспечить непрерывность выполнения электромонтажных работ, Департамент строительства разместит интерпретацию кодекса на своем веб-сайте. Ниже перечислены новые вопросы, связанные с кодексом, и соответствующие интерпретации Комитета по кодексу.Пользователи этого списка должны иметь доступ к NEC издания 2002 г. и связанным с ним поправкам штата Нью-Йорк к NEC 2002 г., а также (Местному закону 81/03), вступившему в силу 1 января 2004 г.

Все интерпретации основаны на NEC 1999 года и соответствующих поправках города Нью-Йорка.

Всякий раз, когда есть ссылки на несколько разделов, первый из них является «ведущим разделом», а остальные — второстепенными разделами. На все второстепенные разделы даны ссылки с целью предоставления дополнительных пояснений.

Щелкните тему или нажмите клавишу ввода на теме, чтобы открыть ответ.

Глава 1: Общие положения (раздел 110-2/110-59)

Раздел 110.3(В)

1. Раздел 330.12 NEC 2002 г. перечисляет неразрешенные виды использования кабеля типа MC, в том числе: непосредственное заглубление в бетон, а также там, где они подвергаются воздействию шлаковых наполнителей. В NEC 2005 года FPN, добавленный к тому же разделу, поясняет, что кабель MC, предназначенный для прямого заглубления, подходит для прокладки в бетоне.Можно ли прокладывать кабель MC в бетоне, как указано выше? (08.06.2005)
   Кабель должен быть установлен в соответствии с его спецификацией. См. Раздел 110.3(B).

Раздел 110.14

1. Статья 110.14 — Электрические клеммы, параграф (C) — Температурные ограничения, гласит, что «температуры выше, чем указанные для клемм, разрешается использовать для регулировки мощности, коррекции или того и другого». Можно ли использовать мощность при 90°C для снижения номинальных характеристик? (19.10.2005)
   Да.

Раздел 110.26

1. Мы находимся в процессе проектирования нескольких 8-квартирных жилых многоквартирных домов. Допустимо ли устанавливать электротехническое, распределительное и учётное оборудование в одном помещении с водопроводным, газовым и сопутствующим учётным оборудованием? (06. 04.2005)
   Допускается установка электротехнического оборудования в одном помещении с другими инженерными сетями. Минимальные зазоры должны поддерживаться в соответствии с требованиями Раздела 110.26.

Раздел 110.26(С)

1. Мы устанавливаем линию 1200А, 120/208В в электрощитовой высотой 7 футов. Коридор, ведущий в электрическую комнату, имеет высоту 5 футов. Есть ли требования по минимальной высоте для коридоров? (9/7/2005)
   Требования к высоте двери в электрощитовую должны соответствовать Разделу 110.26 (C) (2), а требования к высоте коридора должны соответствовать требованиям Строительных норм и правил г. Нью-Йорка. .

Глава 2: Подключение и защита (разделы кода с 200-1 по 280-25)

Раздел 210.4(D)

1. Электродвигатель 480В питается от сети службы «А», у которой защита от перегрузки по току 3-го уровня от точки обслуживания. Двигатель имеет обогреватель на 120 В, который питается от цепи от службы «Б», чье устройство защиты от перегрузки по току также является 3-м уровнем от точки обслуживания. Обе клеммы цепи на двигателе выполнены в одной и той же клеммной коробке.
   1. Требуется ли перегородка в клеммной коробке в соответствии с Исключением 2 Раздела 300.3(C) (1)?
      Нет, для защитных устройств 3-го уровня. Однако эти две цепи должны быть правильно идентифицированы в соответствии с Разделом 210.4(D).
   2. Если да, то будет ли по-прежнему необходим барьер, если знак используется для обозначения наличия нескольких источников? (07.09.2005)
      Не применимо.

Раздел 210.8

1. В подвале двухквартирного дома стены отделаны гипсокартоном, пол бетонный без покрытия.Стен и перегородок нет. Должны ли розетки, установленные вокруг подвала, иметь защиту GFCI? (08.06.2005)
   Подвальные помещения должны быть подключены в соответствии с планами, утвержденными DOB. Защита GFCI требуется в незавершенных подвалах. См. Раздел 210.8.
2. Требуется ли розетка на 110 В, установленная в подвальной котельной, с защитой от замыкания на землю?
   Для жилых помещений Да. Для других, кроме жилых единиц, № Раздел 210.8.
3. Требует ли розетка на 110 В, питающая дренажный насос через вилку и шнур, защиту GFCI? (19.01.2005)
   Нет, если это отдельная емкость, предназначенная для насоса.Раздел 210.8.
4. Подъемник для инвалидных колясок был установлен возле дома на одну семью, подключен к электрической системе. Требуется ли прерыватель цепи замыкания на землю (GFCI)? (19.10.2005)
   №

Раздел 210.8(В)

1. Раздел 212.12(B) требует защиты от дугового замыкания (AFP) для розеток в спальнях жилых домов. Требуется ли AFP для выделенной розетки на 20 А, обслуживающей оборудование жизнеобеспечения? (09.02.2005)
   Да. Раздел 210.12(В).

Раздел 210.12(В)

1. Требуются ли AFCI для розеток, установленных в спальных зонах:
   1. номеров и люксов отеля/мотеля, как указано в измененном Разделе 210.12(B)?
   2. Школьные общежития и аналогичные помещения, в которых нет условий для приготовления пищи, но которые соответствуют требованиям для проживания, сна и санитарии?

   Если размещение соответствует определению жилой единицы в статье 100, то требуется защита AFCI.

2. Есть ли поправка к кодексу относительно защиты от AFCI в жилых единицах? (07.09.2005)
   Да. См. Раздел 210.12(B).

Раздел 210.52

1. В общежитии колледжа, классифицируемом как размещение J-2, есть жилые помещения с помещениями для приема пищи, проживания, сна, приготовления пищи и санитарии. Мебель в этих единицах не закреплена на месте. Допускается ли размещение розеток в жилых помещениях в соответствии со статьей 210.60(B) вместо Раздела 210.52(A)? (08.06.2005)
   Расстояние между электрическими розетками должно соответствовать Разделу 210.52. Однако Раздел 210.60(B) может применяться только при наличии специального разрешения, если мебель закреплена на месте, а в каждой квартире предусмотрены постоянные условия для приготовления пищи и санитарии.

Раздел 215.2(А)(1)

1. Какой минимальный размер фидера для квартиры трехквартирного дома, если расчетная нагрузка 29.5 ампер и длина фидера шестьдесят футов? Применяется ли измененный раздел 215. 2(A)(1)? (12/7/2005)
   Минимальный размер фидера 3 x #8 AWG. Применяется измененный раздел 215.2(A)(1).

Раздел 220.18

1. Раздел 220.18 требует, чтобы «если два или более однофазных осушителя питаются от 3-фазного, 4-проводного фидера или сети, общая нагрузка должна рассчитываться на основе удвоенного максимального количества, подключенного между любыми двумя фазами. .» Кроме того, таблица 220.18 представлен коэффициент спроса, который следует использовать для расчета размеров питателя для электрических сушилок для белья. Эта таблица понятна только при номерах сушилок «1-11», «23» и «43 и более».
   1. Как следует рассчитывать общую нагрузку для 15-этажного многоквартирного дома с однофазной сушилкой 208 В, 5000 Вт на каждом этаже (всего 15)? Каждая сушилка питается от распределительного щита, расположенного на том же этаже.
      Используя Таблицу 220.18, как указано, общая нагрузка рассчитывается следующим образом:
      5 осушителей/фаза x 2 = всего 10 при коэффициенте нагрузки 50%.
   2. Какой коэффициент спроса следует использовать для определения размера фидера? (06.04.2005)
      При количестве сушилок от 12 до 22 коэффициент спроса уменьшается на 1% для каждой сушилки. Между 24-42 сушилками коэффициент спроса уменьшается на 0,5% на каждую сушилку.

Раздел 220.32(А)(2) и 220.15

1. Исключение из Раздела 220.32(A)(2) позволяет использовать необязательный метод расчета для жилых единиц без электрической плиты.Может ли такое же исключение быть распространено на квартиру с электрической плитой и фанкойлом с обогревом/охлаждением? Мы запрашиваем специальное разрешение на использование этого метода.
   Нет. Необходимо запросить специальное разрешение Консультативного совета.
2. Что такое фанкойл для обогрева/охлаждения (FCU)?
   Электрический код не определяет FCU.
3. Для квартир с дополнительным обогревом помещения (т. е. обогревом оконного плинтуса и обогревом напольного коврика в ванной), требования к отоплению должны соответствовать статье 220. 15? (7 декабря 2005 г.)
   Да.

Разделы 225.30, 240.21, 404.8 и 450.3(B)

1. При ответвлении параллельных проводников доступны два метода: один с использованием 2 одинарных соединителей на фазу, а второй — с использованием 1 двойного соединителя на фазу. Какой из двух методов соответствует коду?
   Из двух описанных методов приемлем только второй.
2. Разрешено ли устанавливать предохранительный выключатель на потолке (крышкой к полу), когда:
   1. Используется в качестве местного средства отключения для подвешенной к потолку вентиляционной установки?
      Да, в соответствии с разделом 404.8, Исключение 2.
   2. Используется для каких-либо других целей?
      См. Раздел 404.8.
3. Крупное медицинское учреждение состоит из нескольких зданий, которые соединены между собой и используются как одно учреждение. Объект имеет один налоговый участок и один адрес регистрации DOB. В каждом здании есть отдельная служба электроснабжения и собственный аварийный генератор. Допустимо ли, чтобы электропроводка в одном здании исходила от электросети, расположенной в одном из других зданий, без использования переключателя? Если да, существуют ли какие-либо требования к маркировке?
   Да.Установка должна производиться в соответствии с разделом 225.30.

.


4. В таблице 450.3 (B) приведены требования к защите от перегрузки по току для трансформаторов на 600 вольт и менее. Строка 1 таблицы «Только первичная защита» показывает, что вторичная обмотка для трансформаторов с номинальным током 9 А и более, где первичная максимальная токовая защита «Не требуется», защищена не более чем на 125 % от номинального тока трансформатора.

   В разделе 240.21(C) «Защита первичным устройством перегрузки по току» показано, что, за исключением однофазных двухпроводных трансформаторов и трехпроводных трансформаторов «треугольник-треугольник» с одинарным вторичным напряжением, вторичные проводники трансформатора не считаются защищенными первичными перегрузками по току. защитное устройство.

   Представляется, что существует конфликт между требованиями таблицы 450.3(B) и разделом 240.21(C) (1). Какие требования имеют приоритет? (07.09.2005)
   Между двумя наборами требований нет конфликта. В таблице 450.3(B) приведены требования к максимальной токовой защите трансформатора, а в разделе 240.21 приведены требования к максимальной токовой защите фидера.

Раздел 230.2

1. Проект включает преобразование четырех отдельных одноэтажных коммерческих зданий, каждое из которых имеет отдельный блок и номер участка, в единое здание с добавлением второго этажа.Четыре существующих здания и надстройка на втором этаже будут объединены в единый блок и участок. Каждое из 4 существующих зданий в настоящее время обеспечено выделенной системой электроснабжения Con Ed, состоящей из концевой коробки, сервисного выключателя, счетчика и соответствующего распределения. Допустимо ли обслуживание отдельных служб и отключение всех служб из одного удаленного места с помощью контактора или аналогичного устройства, установленного для каждой отдельной службы? (19. 01.2005)
   № См. Раздел 230.43

Раздел 230.43

1. Согласно новому коду:
   1. В жилой комнате по-прежнему требуются две отдельные цепи общего назначения?
      №
   2. Разрешено ли использование ПВХ на потолке подвала?
      Да, в домах на одну и две семьи, если они физически защищены.
   3. Можно ли уменьшить провода служебных вводов на один размер (т.е. для 200 А, с 3/0 до 2/0)?
      №
   4. Разрешено ли использование открытого BX на потолке подвала?
      Да, если физически защищен.
   5. Можно ли использовать ПВХ для рукавов Con Edison для новых услуг? (08.06.2005)
      Да, для рукавов. Нет, для трубопроводов. См. Раздел 230.2.

Раздел 230.79(D)

1. Для установки, состоящей из более чем двух 2-проводных ответвленных цепей, может ли номинал устройства отключения быть менее 60 А? (9/7/2005)
   № См. Раздел 230.79 (D).

Раздел 240.12 и 110.9

1. Можно ли добавить к стороне нагрузки существующего сервисного выключателя с плавкими предохранителями фидер с плавким разъединителем (менее 1000 кВА)? (19.01.2005)
   №См. разделы 240.12 и 110.9.

Раздел 240.21(B)(2)

1. Должна ли мощность ответвлений для отключения предохранителя пожарной сигнализации соответствовать разделу 240.21(B)(1)(4)?
   Нет, для служебных проводников. Да, для фидерных проводников.
2. Сеть на 4000 А подключается четырьмя наборами фидеров с номиналом 1/3 (1334 А) от номинала служебных проводников. Должен ли номинал устройства защиты от перегрузки по току для ответвлений быть меньше 1600А, 1200А, 800А, 400А или без ограничения?
   1200 А.См. Раздел 240.21(B)(2).
3. Если номинал устройства защиты от перегрузки по току может быть ниже допустимой нагрузки защищаемых ответвлений, существуют ли какие-либо другие ограничения в дополнение к следующим?
   • Корпус должен быть рассчитан на размещение линейных и нагрузочных проводников (физические размеры и рассеивание тепла).
   • Наконечники устройства защиты от перегрузки по току должны быть рассчитаны на размещение линейных и нагрузочных проводников.(08.06.2005)

   Оборудование должно соответствовать всем требованиям действующих норм.

Раздел 240.21(B)(2)(2)

1. Существующая шина на 1200 А подключается к новому фидеру на 600 А. Фидер будет подключен к главному разъединителю с плавким предохранителем на 600 А через АВР на 600 А. Устройства расположены в пределах 25 футов от крана.

   Мы считаем, что эта конструкция соответствует подразделу 240.21(B)(4)(d) по следующим причинам:

   Проводники ответвлений на 600 А оканчиваются одним главным разъединителем с предохранителем на 600 А, расположенным внутри панели, которая будет ограничивать нагрузку до допустимой нагрузки проводников отвода.АВР рассчитан на 600 А и является просто передающим устройством и не создает никаких дополнительных нагрузок. Таким образом, нагрузка на ответвлениях будет ограничена до 600 А главным разъединителем с предохранителем внутри панели, как того требует код. Верна ли наша интерпретация кода? (19.10.2005)
   Проводники ответвлений должны заканчиваться одним устройством максимального тока в соответствии с требованиями подраздела 240.21(B) (2)(2). В описанной конструкции ответвительные проводники оканчиваются безобрывным переключателем, который не является устройством максимального тока.Соответственно, предлагаемый проект не соответствует коду.
   [Вернуться к началу]

Раздел 250.8

1. Можно ли соединить нейтраль сервисного выключателя с помощью зеленого соединительного винта, поставляемого производителем? Если да, то какой максимальный размер служебного переключателя можно привинтить? (19.02.2005)
   Да. Для служебного коммутатора нет ограничений по размеру, пока он указан. См. Раздел 250.8.

Раздел 250.24

1. В магазине есть водоразборная колонка, счетчик и 4-проводной сервисный выключатель. Магазин делится на два небольших магазина, и мы намерены добавить вторую колонку из той же точки обслуживания, счетчика и сервисного переключателя в том же месте.

   Требуется ли дополнительное заземление для подключения к водопроводу или будет достаточно соединения с двумя сервисными выключателями? (12/7/2005)
   Требуется заземление и соединение. См. Раздел 250.24.

Раздел 250.30

1. Повышающий трансформатор 208–277/480 В типа «треугольник/звезда» обычно поставляется с центральным отводом вторичной обмотки, соединенным с корпусом. Как отдельная система, нейтраль трансформатора должна быть подключена к дополнительному заземлению (заземляющий стержень или строительная сталь).
   1. Можно ли оставить нетронутым заводское соединение центрального отвода и установить дополнительное заземление, подключенное к нейтральному стержню выключателя, или дополнительное заземление должно быть подключено к центральному отводу вторичной обмотки трансформатора?
   2. Можно ли снять центральный ответвитель и выполнить соединение и заземление в выключателе? (06.07.2005)

   Заземление и соединение должны быть выполнены в любом месте, трансформаторе или выключателе. См. Раздел 250.30(А)(1).

Раздел 250.53(G)

1. Можно ли устанавливать заземляющий стержень горизонтально через стену фундамента примерно на четыре-пять футов ниже уровня земли? (08.06.2005)
   Заземляющий стержень должен быть погружен на глубину 8 футов, если только не встречается каменистое дно. См. Раздел 250.53(G).

Раздел 250.122

1. Сторона нагрузки сервисного выключателя на 4000 ампер с предохранителем на 4000 ампер подключается (отвод в десять футов) с помощью 3 комплектов кабелей 600KCMIL, которые подключены к разъединителю на 1200 ампер.Требуется ли заземляющий провод оборудования в дополнение к металлическому желобу? Если да, то какого размера он должен быть? (19.01.2005)
   При необходимости размер заземляющего проводника оборудования должен составлять 500 KCMIL на комплект в соответствии с разделом 250.122.

Глава 3: Методы и материалы электропроводки (разделы норм с 300-1 по 384-37)

Раздел 300.

1(B) и 110.2

1. Что имеет приоритет: номер календаря продукта (выпущен в 2001 г.) или код, действующий на момент установки? (19.01.2005)
   Код, действующий на момент подачи заявки, имеет приоритет.См. разделы 300.1(B) и 110.2. Календарный номер может оставаться действительным, если не изменились требования к коду, влияющие на продукт.

Раздел 310.15(B)(6)

1. Мы используем провода № 4 AWG (85 А) для фидеров к ряду квартир. Может ли допустимая нагрузка по току проводов превышать 85 А, если используются выключатели магнитного типа HACR на 100 А? (06.07.2005)
   Да, для 120/240 В, согласно разделу 310.15(B)(6).
   Нет, для всех остальных приложений.

Раздел 348.20(A) и 320.30(D)(3)

1. Можно ли использовать открытый гибкий металлический кабелепровод диаметром 3/8 дюйма (Greenfield) с проводниками THHN № 12 или бронированный кабель 12/2 (BX) с проводниками THHN для установки подвесного рельсового освещения? (09. 02.2005)
   № для гибкого металлического кабелепровода, см. раздел 348.20(A). Да, для бронированного кабеля см. раздел 320.30(D)(3).

Раздел 362.10

1. Недавно добавленный подраздел 352.10(I) намеревался ограничить использование RNC тремя (3) этажными зданиями?
   RNC может быть установлен в соответствии с требованиями измененного Раздела 362.10.
2. Разрешает ли подраздел 352.10(A) использование RNC в четырехэтажных или более высоких жилых зданиях, если он скрыт в перекрытиях, стенах или потолках?
   Да, при условии соблюдения требований статьи 362 с поправками.
3. Есть ли недавно добавленный подраздел 352.12(G) позволяют использовать RNC в офисных зданиях выше трех (3) этажей.
   Да.
4. Можно ли устанавливать ЛОР в четырех (4) этажах или выше жилых зданий, если он скрыт и соответствует требованиям подраздела 362.10.2? (19.10.2005)
   Да, при условии соблюдения требований измененного Раздела 362. 10.

Глава 4: Оборудование общего назначения (разделы кода с 400-1 по 490-74)

Раздел 410.32

1. Для накладных светильников со сквозным питанием, какова максимально допустимая длина кабелепровода между светильниками без выхода? (09.02.2005)
   Ограничений нет.См. раздел 410.32

.

Раздел 422.31(B) и 422.34

1. В жилом доме в отдельных квартирах есть электрические плиты, которые не находятся в пределах видимости электрощита. Допустимо ли жесткое подключение диапазонов без средств локального отключения? (19.10.2005)
   Установка электрических плит должна осуществляться в соответствии с Разделом 422.31(B) или 422.34.

Раздел 445.18

1. Сколько разъединителей можно установить на аварийный генератор? (19.10.2005)
   Может быть установлено неограниченное количество средств отключения.См. Раздел 445.18.

Разделы 445.18 и 250.30

1. Разрешается ли устанавливать сервисный выключатель рядом с наружным генератором коммерческого одноместного здания, не снабженного коммунальными услугами? Сервисный выключатель находится во дворе, недоступном для публики.
   Да, выключатель генератора должен соответствовать Разделу 445.18. Этот переключатель не является служебным.
2. В приведенной выше ситуации последовательно с наружным выключателем внутри здания находится еще один разъединитель.Должен ли заземляющий электрод быть подключен к внутреннему или внешнему сервисному выключателю? (19.10.2005)
   Заземляющий электрод должен быть подключен к внутреннему разъединителю. При необходимости см. Раздел 250.30.

Глава 5: Специальные помещения (разделы Кодекса с 500-1 по 555-11)

Раздел 517.10

1. Являются ли процедурные кабинеты врачей, стоматологов и хиропрактиков медицинскими учреждениями, подпадающими под действие статьи 517? (08.06.2005)
   Да.См. Раздел 517.10.

Раздел 517.33(А)(8)

1. Мы проводим электромонтажные работы в больнице по катетеризации сердца. Работы включают в себя установку аппарата для катетеризации, освещения и емкостей. Раздел 517.30(B)(3) NEC требует, чтобы основное электрооборудование питалось от системы питания оборудования, а раздел 517.33(A)(8) требует, чтобы освещение задач, отдельные розетки и выбранные силовые цепи поставлялись критическим отделением. аварийной системы.Должна ли машина быть подключена к системе оборудования или к критической ветви аварийной системы? (06.04.2005)
   Аппарат для катетеризации должен быть подключен к критической ветви системы неотложной помощи в соответствии с разделом 517.33(A)(8)c.

Глава 6: Специальное оборудование (разделы кода с 600-1 по 695-14)

Раздел 604.1

1. Что касается измененного Раздела 604.1(A)1, требуется ли одобрение Консультативным советом Нью-Йорка систем электропроводки, внесенных в список UL:
   1. ?
      Да.Ознакомьтесь с правилами Консультативного совета.
   2. Требуется номер MEA или календарный номер Консультативного совета?
      Номер MEA не является требованием Электротехнических норм и правил. Однако требуется календарный номер, который предоставляется Консультативным советом. См. раздел 110.2.
2. Что касается измененного Раздела 604.1(A)6, мы намерены использовать промышленную систему электропроводки над подвесным потолком, решетка которого осталась открытой (без плитки).
   1. Можно ли считать открытую потолочную решетку подвесным потолком, и если да, то можно ли считать нижнюю поверхность линией потолка?
      №
   2. Можно ли подключить систему электропроводки к неаварийному освещению и напольным дисплеям? (7.12.2005)
      №

Раздел 620.13

1. При расчете фидера для питания нескольких двигателей и других нагрузок, как указано в статье 430-24 NEC, размер проводника основан на 125 % самого большого одиночного двигателя
   плюс сумма номинального тока при полной нагрузке остальные моторы. Когда номинал этого фидера, основанный на этом методе расчета, превышает 800 ампер, устройство защиты от перегрузки по току получает размер в соответствии со статьей 430. 62, в котором используется таблица 430.52, или применяется статья 240.4 (C), в которой говорится, что «если устройство максимального тока рассчитано на более 800 ампер, допустимая нагрузка защищаемых им проводников должна быть равна или превышать номинал устройства максимального тока»? Наша установка состоит из одного фидера, распределительного щита, расположенного в машинном отделении лифта, который обслуживает 6 двигателей лифта, 2 двигателя обработки воздуха и трансформатор 15 кВА для случайных нагрузок и цепей управления, связанных с лифтовым оборудованием.Двигатели лифта зафиксированы, и этот щит не обслуживает никаких дополнительных нагрузок. Каждый из 6 двигателей лифта индивидуально защищен устройством перегрузки по току внутри щита, также как и двигатели кондиционера и трансформатор. Все двигатели также снабжены отдельной защитой от перегрузки на соответствующих контроллерах. Используя статью 430.24 для расчета требуемой мощности фидера, наши расчеты дают требуемую мощность примерно 1200 ампер. Устанавливаем фидер, наши расчеты дают необходимую силу тока примерно 1200 Ампер.Устанавливаем и Таблицу 430.52, номинал нашего МТЗ для данного конкретного фидера 1600 Ампер. Пожалуйста, укажите, правильно ли мы интерпретировали метод определения размера проводника фидера и устройства максимального тока. (09.02.2005)
   См. Раздел 620.13 для выбора фидера двигателя лифта и устройства защиты от перегрузки по току.

Раздел 620.37(А)

1. Существующий лифт постоянного тока переоборудуется на переменный ток. Освещение машинного отделения лифта также работает от постоянного тока.Разрешается ли прокладка ответвленной цепи (цепей) для освещения вверх по шахте лифта в машинное отделение лифта? (19.10.2005)
   № См. раздел 620.37(A).

Раздел 620.37

1. Можно ли прокладывать через машинное отделение лифта электропроводку (без распределительных коробок), не связанную с работой лифта? (19.10.2005)
   №

Раздел 620.

51(А)

1. Город Нью-Йорк внес поправки в Раздел 620.51(А), удалив слово «предохранитель» перед словом «выключатель цепи двигателя».
   1. Означает ли это, что в машинном отделении лифта должны быть предусмотрены разъединители без предохранителей?
      Разъединительные устройства без предохранителей разрешены, если предусмотрены другие устройства защиты от перегрузки по току для надлежащей защиты цепи лифта.
   2. Применяется ли этот раздел ко всем элеваторам, включая несколько элеваторов с одним машинным отделением и подключенных к одному фидеру?
      Для нескольких элеваторов, подключенных к одному фидеру.Каждая цепь лифта должна быть надлежащим образом защищена.
   3. Если ответ на a. и б. выше ДА, как должна быть защищена проводка управления двигателем лифта, особенно полупроводниковые системы управления двигателем, такие как SCR, VVVF или системы типа гидравлического насоса? (06.07.2005)
      См. a. выше.

Раздел 645

1. Являются ли требования статьи 645 необязательными, если система электропроводки спроектирована в соответствии с другими главами?
   Требования статьи 645 применяются при наличии условий, описанных в статье.
2. Если не является обязательным, применяется ли статья 645 к телефонным комнатам/комнатам данных, расположенным на каждом этаже здания?
   См. а. выше.
3. Примечания, напечатанные мелким шрифтом (FPN) в NEC, используются только в информационных целях и, следовательно, не подлежат принудительному исполнению? (06.04.2005)
   Да.

Раздел 695.3(А)(1)

1. При чтении измененного Раздела 695.3(A)(1) становится ясно, что сервисный выключатель пожарного насоса может быть частью распределительного щита, при условии, что он занимает специальный отсек, отделенный барьерами от соседнего распределительного щита. кабинки.Другими словами, рабочий выключатель пожарного насоса не обязательно должен быть автономным выключателем, полностью отделенным от сервисного распределительного щита. Верна ли наша интерпретация? (08.06.2005)
   Настоящий кодекс строго не запрещает такую ​​установку. Электротехнический кодекс Нью-Йорка 2007 года, скорее всего, будет.

Раздел 695.3(B)(1)

1. Генератор питает распределительный щит через разъединитель с предохранителем. Переключатель с плавким предохранителем в аварийном распределительном щите питает пожарный насос.Предполагая, что оба комплекта предохранителей имеют правильный размер, допустимо ли для пожарного насоса иметь вторичный предохранитель? (19.01.2005)
   Нет. См. измененный Раздел 695.3(B)(1).

Раздел 695.4

1. Пожарный насос постоянного тока мощностью 200 л.с. питается через выпрямитель переменного/постоянного тока от устройства максимального тока распределительного щита 208 В. Требуется ли устройство защиты от перегрузки по току на стороне нагрузки выпрямителя? (09.02.2005)
   Не разрешено. См. Раздел 695.4.

Раздел 695.

7

1. Мы намерены установить специальный пожарный насос (в соответствии со Строительным кодексом Нью-Йорка RS-17, 2-5) в существующем 20-этажном офисном здании. Насос будет забирать воду из существующего резервуара для пожаротушения и обслуживать новые спринклерные системы на верхних этажах здания. Рассматривается следующая конструкция:
   • Новый насос должен быть расположен над цокольным этажом и не должен превышать 30 л.с. (Реальный размер насоса будет 15 л.с.).
   • В здании нет аварийного генератора.
   • Новый сервисный выключатель будет подсоединен со стороны сети к существующим главным сервисным выключателям и будет рассчитан на защиту от перегрузки по току на уровне 600 % полной нагрузки двигателя насоса.

   • Будет установлен новый фидер, от нового сервисного выключателя в подвале до нового контроллера насоса, расположенного на мансардном (21-м) этаже.

   • Новым фидером будет кабель THHN, установленный в ЕМТ и расположенный на существующей лестнице. Металлический кабелепровод не будет заключен в корпус, рассчитанный на 1 час.

   • Размеры фидеров должны быть рассчитаны на 125 % от полной нагрузки (NEC 2002, 695.6 (C)), расчетное падение напряжения не должно превышать 5 % при 115 % от полной нагрузки, а падение напряжения при запуске (LRA) составляет не более 15%. (НЭК 2002695.7).

   Мы просим разъяснить следующие вопросы:

   1. Соответствует ли описанная выше установка коду?
      См. следующее.
   2. Для специальных пожарных насосов допустимы ли какие-либо металлические направляющие?
      EMT, IMC и RMC в порядке.
   3. Требуется ли жесткий кабелепровод?
      №
   4. Можно ли установить питатель насоса на пожарной лестнице?
      Нет. См. Строительные нормы и правила г. Нью-Йорка.
   5. Можно ли уменьшить размер устройства максимального тока до 150% FLA?
      Да.
   6. Можно ли установить фидер без огнестойкого корпуса и/или огнестойкости?
      Да.
   7. Применяется ли упомянутое выше ограничение падения напряжения для запуска двигателя (NEC 2002 695.7) к насосам специального назначения?
      Да.
   8. Должны ли пожарный насос и источник питания контролироваться центральной системой пожарной сигнализации?
      Да. См. измененный Раздел 695.4.
   9. Если в здании имеется пустой кабелепровод, можем ли мы использовать его вместо установки нового кабелепровода?
      Да, если он соответствует всем требованиям кода.
   10. Можно ли подключить этот насос к местной электросети вместо фидера, питаемого от сервисного выключателя? (19.01.2005)
       Нет, если не доступен альтернативный источник.

Глава 7: Особые условия (разделы Кодекса с 700-1 по 780-7)

Раздел 700.1

1. Применяется ли Раздел 700.12 только к аварийным системам, требуемым по закону, и как таковые только к системам и помещениям, находящимся в здании, перечисленным в Разделе 27-396. 4 и Правиле 12.01 Строительного кодекса (СН)? (19.01.2005)
   Нет. Применяется раздел 700.1 Электротехнического кодекса г. Нью-Йорка.
2. Раздел 27-542 БК — «Аварийное освещение» для помещений собраний (Ф-1а, Ф-1б, Ф-2, Ф-3 и Ф-4) допускает подключение аварийного освещения впереди главный выключатель. Поскольку помещения Ассамблеи не указаны среди помещений в Разделе 27-396.4, для которых по закону требуется наличие аварийных систем в соответствии со Строительными нормами и правилами, соответствует ли подключение аварийного освещения перед главным выключателем в этих помещениях Кодексам и правилам г. Нью-Йорка? (19.01.2005)
   №См. раздел 700.1 Электротехнического кодекса г. Нью-Йорка.

Глава 8: Системы связи (разделы Кодекса с 800-1 по 830-58)

Раздел 830.2

1. Местный закон 41 от 2002 года содержит ссылки на электрические шкафы в разделах 800-52(f) и 830-3(e). Эти ссылки отсутствуют в местном законе № 81 от 2003 г. Произошли ли изменения в политике? Если нет, порекомендуйте способ подтверждения подрядчику, задающему вопросы, что эта ссылка по-прежнему применима.
   Политика не изменилась. Пожалуйста, используйте это письмо в качестве подтверждения применимости.
2. Раздел 830-3(e) Местного закона 41 от 2002 г. относится к «сетевому оборудованию широкополосной связи». Что означает «мощность сети»? (19.10.2005)
   См. Раздел 830.2.

Статьи: подраздел главы, состоящий из определенного количества разделов

Артикул 230

1. Старый электротехнический кодекс Нью-Йорка требовал бетонного покрытия всей проводки с напряжением выше 7 В.5 кВ на землю при прокладке внутри здания. Такого требования у НЭК не было и нет.
   1. Отменено ли это требование для г. Нью-Йорка?
      Служебные проводники устанавливаются в соответствии со статьей 230.
   2. Могут ли вводы на 13,2 кВ проходить в кабелепроводе только через здание? (19. 10.2005)
      Провода защищенные фидерные, допускается прокладка без кожуха, до 13,8 кВ. Такие установки требуют представления и одобрения Консультативным советом.

Артикул 352

1. Труба из ПВХ диаметром 1,5 дюйма должна быть заглублена в бетон и использоваться позже в качестве туннеля для прокладки кабелей. Это допустимо? (7 декабря 2005 г.)
   Да. Если труба из ПВХ используется в качестве кабельного канала, она должна быть установлена ​​в соответствии со статьей 352 и другими применимыми статьями.

Артикул 517

1. В существующей больнице мы хотели бы подключить аппарат для катетеризации к аварийному распределительному щиту, который обслуживает аварийное освещение, электропитание и механическое оборудование.Плата имеет простую маркировку «Аварийный распределительный щит». На автомате ввода резерва, обслуживающем плату, нет временной задержки. Соответствует ли подключение к этой плате целям Кодекса? (08. 06.2005)
   Такое приложение не соответствует целям текущего кода. Однако может быть запрошено специальное разрешение. См. статью 517.

Артикул 702

1. Можно ли использовать природный газ в качестве источника топлива для дополнительных резервных генераторов? (06.07.2005)
   Дополнительные резервные установки допустимы в соответствии со статьей 702.Применяются другие юрисдикции.

Артикул 725

1. Инженер предлагает широкополосную сотовую/распределенную антенную систему PCS (DAS), которая состоит из центрального базового блока, соединенного с удаленными блоками на каждом этаже через оптоволоконный стояк. Волоконно-оптический стояк представляет собой сблокированную армированную композитную кабельную сборку. Удаленные блоки будут питаться от источников питания класса 1, подключенных к центральной точке через 2 проводника # 14AWG, которые являются частью составной кабельной сборки.Разрешено ли для этого применения использовать композитный блокированный армированный кабель в соответствии со статьей 770? (08. 06.2005)
   Электропроводка класса 1 должна соответствовать требованиям раздела II статьи 725. См. также статью 830.

Административное: Общие требования

1. Какую из следующих формул следует использовать для расчета падения напряжения на стояке многоквартирного дома?
   1. Формула переменного тока: Vd=V +IRcosθ + IXsinθ — V V² — (IXcosθ — IRsinθ)²
   2. Модифицированная формула постоянного тока: Vd = (2 x K x L x I) / CM
   3. Формула постоянного тока: Vd = (2 x R x L x I) / 1000 (07.12.05)

   Расчеты падения напряжения должны основываться на соответствующих характеристиках системы.

2. Можно ли использовать отводы трансформатора для компенсации падения напряжения на длинных фидерах? (12/7/05)
   Нет. Расчеты падения напряжения основаны на расчетных условиях нагрузки для достижения требуемого напряжения на нагрузке. Использование фиксированных ответвлений трансформатора для удовлетворения требований по напряжению в условиях расчетной нагрузки приведет к возникновению условий перенапряжения на нагрузке в условиях низкой нагрузки.
3. Мы устанавливаем систему проводки под ковром в публичной библиотеке.Плоский кабель проходит от места общего пользования до электрического шкафа. Можно ли удлинять ковровое покрытие в электрический шкаф? (19.10.05)
   Электротехнические правила не запрещают использование коврового покрытия в электрическом шкафу. Однако применяются другие юрисдикции. Индивидуальные детали установки должны быть представлены Консультативному совету для утверждения.
4. Можно ли использовать непроницаемую для жидкости гибкую неметаллическую трубу в качестве прохода для подводящего соединения между электрифицированной мебельной перегородкой и настенной или напольной распределительной коробкой? Если да, то какова максимально допустимая длина? (07.09.05)
   №
5. Можно ли демонтировать внутренние части существующего блока предохранителей и заменить их внутренними частями новой панели автоматического выключателя? Если нет, требуется ли специальное разрешение в каждом конкретном случае? (9/7/2005)
   Нет. Требуется одобрение Консультативного совета в каждом конкретном случае.
6. Выпрямитель мощностью 75 кВт устанавливается в подвале здания. Нагрузки постоянного тока включают пожарный насос с предохранителем на 150 А.
   1. Какой должен быть номинал предохранителя фидера выпрямителя: на 125 % полной нагрузки выпрямителя или на 600 % нагрузки пожарного насоса плюс 100 % нагрузки лифта?
      Рабочий переключатель должен быть рассчитан на 600 % нагрузки пожарного насоса плюс 100 % других нагрузок.Выпрямитель и фидер со стороны сети должны быть рассчитаны на 125 % тока полной нагрузки и должны выдерживать характеристики пускового тока двигателя.
   2. Поскольку выпрямитель не находится в пределах прямой видимости от его выключателя питания, следует ли предусмотреть дополнительный местный разъединитель без предохранителя? (06.04.2005)
      №
7. Мы находимся в процессе проектирования жилого дома на 10 семей, в котором все подсобные помещения расположены последовательно. Чтобы войти в помещение электроснабжения, нужно пройти через помещение газоснабжения, а затем помещение обслуживания водоснабжения. Таким образом, выход из помещения электроснабжения должен осуществляться через помещение водоснабжения, а затем через помещение обслуживания газа. В каждой комнате будет четкий путь к выходу. Допустима ли такая схема? (06.04.2005)
   Для служб мощностью менее 1000 кВА допустимо расположение подсобных помещений в соответствии с описанной конфигурацией. Электрооборудование должно оставаться доступным.
8. Энергетический кодекс штата Нью-Йорк, раздел 102.6 требует, чтобы «во всех зданиях, имеющих индивидуальные жилые единицы, были предусмотрены меры для определения электроэнергии, потребляемой каждым жильцом, путем отдельного учета индивидуальных жилых единиц». Применяется ли это требование к общежитиям колледжей, которые классифицируются как жилые помещения J-2? (08.06.2005)
   С этим вопросом следует обратиться в Государственный департамент штата Нью-Йорк, 41 State Street, Albany, NY 12231. Мы рекомендуем обратиться к г-ну Стиву Роклину по телефону 518-478-4073.
9. Diverted Con Ed Service: к Бруклинскому музею добавляется новое расширение.Существующая сеть на 1500 ампер, 120/208 В, которая обслуживает существующее здание, должна быть изменена, потому что новое дополнение находится на пути вторичных сервисных фидеров Con Edison, выходящих из отсека для крабов ниже уровня земли. Совместно с Con Edison было разработано уникальное решение: временная концевая коробка/выключатель наружного обслуживания над уровнем земли в водонепроницаемом навесе будет установлена ​​рядом с отсеком для крабов, что позволит переключить существующие питатели обслуживания на концевую коробку (при условии с наконечниками ограничителя Con Edison), а затем подайте на выключатель предохранитель на 1500 ампер.
   1. Является ли наружный выключатель вышеуказанного класса рабочим?
   2. Требуется ли заземление выключателя с нейтралью, соединенной с землей и корпусом выключателя, и наличие заземляющего стержня, вбитого в землю на выключателе с заземлением оборудования в каждом комплекте к существующему внутреннему распределительному щиту?
   3. Могут ли проводники на стороне нагрузки переключателя быть типа THWN, установленные в кабелепроводе из эпоксидной смолы, армированной стекловолокном, заглубленной на 12 дюймов ниже уровня земли?
   4. Можно ли использовать кабель с минеральной изоляцией на стороне нагрузки коммутатора вместо проводников THWN в кабелепроводах FRE?
   5. Допустимо ли иметь конструкцию NEMA 1 в наружном водонепроницаемом навесе? (04. 05.2005)

   Для этой установки не требуется наружный выключатель.Однако при использовании такого переключателя потребуется специальное разрешение.

10. Работы по техническому обслуживанию: нелицензированные рабочие по техническому обслуживанию и инженеры по эксплуатации (стационарные инженеры), на которых не распространяется лицензия мастера или специального электрика, которым разрешено выполнять следующие работы: и связи.
    №
11. Замена предохранителей в электротехническом оборудовании.
    №
12. Измерение силы тока или напряжения с помощью ручных устройств.
    Нет, см. a. выше .
13. Замена низковольтных электрических термостатов.
    №
14. Модифицировать низковольтную проводку управления.
    №
15. Установка временных приборов учета.
    Нет, см. a. выше.
16. Прокладка телефонной/коммуникационной проводки. (04.05.2005)
    Может выполняться установщиком низкого напряжения.См. статью 27-3004 КоАП.

Местный закон 26 требует, чтобы для всех существующих указателей выхода с подсветкой был предусмотрен аккумулятор в качестве резервного источника питания. Является ли использование беспроводных средств управления или носителей линий электропередач приемлемыми методами для активации аккумуляторных блоков вместо специальных проводных средств управления? (09. 02.2005)
Любой проект с использованием описанных систем требует одобрения Консультативного совета и других юрисдикций.

Электротехнический кодекс г. Нью-Йорка 2011 г. – Административные положения и поправки NEC 2008 г. уже поступили в продажу в магазине CityStore.

Другие ссылки на интерпретацию кода:

Файл не найден

¹Безлимитные звонки основаны на обычном бытовом некоммерческом использовании. Для определения ненормального использования используется комбинация факторов, включая, помимо прочего: количество набранных уникальных номеров, количество переадресованных вызовов, количество использованных минут и другие факторы. В соответствии с нашей Политикой разумного использования и Условиями обслуживания.

ТРЕБУЕТСЯ ВЫСОКОСКОРОСТНОЙ ИНТЕРНЕТ.ДЕЙСТВИТЕЛЬНО ТОЛЬКО ДЛЯ НОВЫХ АККАУНТОВ. ЦЕНЫ ИСКЛЮЧАЮТ ИНТЕРНЕТ-УСЛУГИ, СБОРЫ И НАЛОГИ. Extensions® разрешает входящие и исходящие вызовы на два дополнительных зарегистрированных телефона по тарифам домашнего тарифного плана. Если вы подписаны на планы с ежемесячным выделением минут (например, США и Канада 400), все минуты звонков, сделанные как с вашего домашнего телефона, так и с зарегистрированных телефонов Extensions®, будут учитываться в вашем ежемесячном выделении минут. Для вызовов Extensions® с мобильных телефонов используются данные или эфирное время, и за них может взиматься дополнительная плата в зависимости от вашего мобильного плана.Процесс переноса номера занимает примерно 10 рабочих дней с момента подтверждения запроса на перенос. Сигналы тревоги, телетайп и другие системы могут быть несовместимы. Служба Vonage 911 работает иначе, чем традиционная служба 911. Подробную информацию см. на сайте www.vonage.com/911.

† Предложение ограничено по времени. Действительно только для новых клиентов, которые являются жителями 48 континентальных штатов США в возрасте 18 лет и старше. Не суммируется с любым другим рекламным предложением. Предлагайте хорошо, пока есть запасы. Ограничено одной предоплаченной или подарочной картой («Карта») на семью. Подходящий клиент должен быть активным и иметь хорошую репутацию и подписаться на Vonage в течение двух циклов выставления счетов. После подтверждения соответствия критериям выдача карты может занять 5-10 рабочих дней. Правила и условия применяются к Картам. Vonage имеет исключительное право решать все вопросы и споры, возникающие в связи с Картой, и все решения являются окончательными. Все налоги на Карты являются исключительной ответственностью Клиента. Vonage не несет ответственности за любой ущерб, нанесенный Карте во время доставки, или дефекты продукта любого рода.В случае, если Карта по какой-либо причине становится недоступной, Vonage оставляет за собой право предоставить замену аналогичного типа и стоимости. Предоплаченная карта Visa выпускается MetaBank ^® , членом FDIC, в соответствии с лицензией Visa U.S.A. Inc.

© 2022 Vonage

Предварительная проводка в квартире для телефона, FIOS и кабеля

DA написал это в ответ на

ссылка на форматирование

:
BetaB4 написал:

 Показать цитируемый текст

По сути, ваша существующая проводка для вашего старого медного телефона была
идет к серому ящику на внешней стене вашего дома. Медные провода
идущий от конца улицы (окончание) с одной стороны этой коробки (и, таким образом,
не несет ответственности за провода) и ваши внутренние провода заканчиваются
на другой стороне этой коробки (и ваша ответственность за провода за пределами
этот момент начинается). Блок FIOS — это активное устройство, которое нуждается в питании, имеет
батареи и т. д. и не предназначены для размещения снаружи. Ну, по крайней мере
те сорта, которые они обычно устанавливают в доме. Итак, ваш телефон
проводка в какой-то момент должна начаться внутри дома (гараж,
подвал).Они могут просто протянуть один кабель к серой коробке снаружи,
отключить старые медные провода от улицы, подключить провода от
блок FIOS, и это будет конец вашей переделки для телефона FIOS
услуга.
Однако кабельное телевидение и компьютеры — совсем другое дело: поскольку
Раньше у Verizon не было вашего кабельного телевидения, они не могут просто вернуться к
серая коробка (еще одна серая коробка на внешней стене, установленная вашим кабельным телевидением
провайдер), потому что он принадлежит конкуренту. Поэтому им придется разработать
способ протянуть коаксиальные кабели к коробке FIOS или к маршрутизатору Verizon, если
он расположен вдали от коробки.Компьютеры и кабельное телевидение заканчиваются на
маршрутизатор вместо коробки FIOS, что дает вам немного больше гибкости
потому что маршрутизатор НАМНОГО меньше и может быть расположен в любом месте дома.
Возможно, вы захотите продумать эту настройку и протянуть все кабели, которые вы
нужно точки, где вы думаете, коробка FIOS и маршрутизатор Verizon
будет находиться внутри дома. Сделайте это до того, как появится Verizon. Веризон
парень, который появится для установки, будет находиться под некоторым давлением, чтобы
установить это быстро, и, хотя он может тянуть несколько кабелей, шансы
Вам не понравится его мастерство.В любом случае будьте готовы к
оказать ему некоторую помощь: для протягивания кабеля требуется два человека (один
для каждого конца), но Verizon всегда отправляет парня одного, поэтому ему просто нужно сократить
некоторые углы, чтобы сделать что-нибудь.
Удачи!
\\//.
————————————-
##—————————————————————# #
Доставлено через

ссылка на форматирование

Форум по строительству и ремонту
Интернет
и RSS-доступ к вашей любимой группе новостей —
alt.home.repair — 347582 сообщения
и считаю!
##—————————————————————# #

Техническое обслуживание внутренней проводки — связь УВД

Техническое обслуживание внутренних проводов:  Обеспечивает обнаружение неисправностей и ремонт вашего простого внутреннего телефонного провода и разъемов, включая обнаружение неисправностей и ремонт внутреннего провода и разъемов, используемых для предоставления услуги ATC DSL, но исключая покрытие и обнаружение неисправностей оборудования для передачи данных, подключенного к или используется с вашим DSL-сервисом.Если неисправность обнаружена в вашем оборудовании для передачи данных (модем, компьютер и т. д.), используемом с услугой DSL, может взиматься отдельная плата за обслуживание.

Внутренний телефонный провод определяется как провод, идущий от нашей точки подключения (обычно небольшой коробки снаружи вашего дома) к телефонным гнездам или розеткам внутри вашего дома, к которым вы подключаете свой телефон. За исключением внутреннего телефонного провода и разъемов, обеспечивающих услугу ATC DSL, внутренний телефонный провод и разъемы не включают в себя провода или кабели, обслуживающие другие электронные системы, такие как компьютеры или развлекательные системы.Сюда не входят распределительные щиты или другие непроводные части так называемых структурированных проводных систем. «Место неисправности» означает, что мы определим, находится ли проблема в вас внутри телефонного провода и телефонных розеток или в вашем телефонном аппарате. Он не включает местонахождение неисправности, когда неисправность связана с оборудованием, подключенным или используемым с вашей DSL или любой другой высокоскоростной компьютерной службой.

Мы обеспечим наши ремонтные работы разумным образом, поэтому мы можем перенаправить провод вдоль плинтусов или в каком-либо другом месте, чтобы избежать замены или ремонта гипсокартона, штукатурки или других материалов и избежать ненужной работы.

План включает ремонт существующих, работающих розеток и электропроводки, но не первоначальную установку. По крайней мере, один домкрат в вашем доме должен работать, прежде чем План вступит в силу. Внутреннее техническое обслуживание не распространяется на проблемы, возникшие до установления телефонной связи или до установления Плана.

Выставление счетов:  План оплачивается ежемесячно, заранее и указывается как дополнительная услуга в вашем ежемесячном счете за телефон или как часть вашего пакета услуг.

Отмена:  При условии первоначального выставления счета вы можете отменить план без дополнительной оплаты в день, когда вы позвоните нам.Мы продолжим предоставлять план и ожидаем, что вы будете платить за него до тех пор, пока вы не отмените либо план, либо телефонную связь. Оплачивая или используя План, вы соглашаетесь с настоящими Условиями.

Приостановление:  Мы можем приостановить действие Плана или прекратить его действие без предварительного уведомления, если вам не предоставляется телефонная связь или если имеет место какое-либо неправильное использование или злоупотребление Планом, или если существует опасность или опасность для человека или имущества, которые могут помешать нашим техническим специалистам от безопасного выполнения работы.Мы также можем приостановить или прекратить действие Плана с уведомлением, если мы не получим оплату вовремя.

Депозит : В соответствии с любыми применимыми правилами или законами, если у нас есть депозит для вашего счета, мы можем применить его к любому невыплаченному остатку, который вы должны нам, когда услуги прекращаются по любой причине.

Изменения : В соответствии с любыми применимыми правилами или законами мы можем прекратить предлагать План, изменить любое из этих Условий и положений и увеличить ежемесячную плату за План. При значительных изменениях в Условиях или увеличении ежемесячной платы мы уведомим вас за 30 дней до даты вступления в силу изменения или увеличения, и, если применимо, вам будут отправлены новые Условия. Уведомление может быть включено в ваш ежемесячный счет, и ваше дальнейшее использование или оплата Плана после такого изменения означает, что вы согласны с ним. Снижение цен может быть сделано с уведомлением менее чем за 30 дней.

Налоги : Мы добавим к вашему счету все применимые налоги с продаж, использование и другие налоги или сборы.

Ограничение ответственности/Единственное средство правовой защиты:  Мы соглашаемся указать местонахождение неисправности и отремонтировать ваш внутренний телефонный провод и розетки в соответствии с нашими обычными методами. Если мы не сделаем это правильно, мы вернемся и исправим это. ЭТО ВАШЕ ЕДИНСТВЕННОЕ СРЕДСТВО ОТ ОШИБОК, УПУЩЕНИЙ И НЕРАБОТЫ, ДАЖЕ ЕСЛИ ЭТО ПО НАШЕЙ ОШИБКЕ. ДРУГИМИ СЛОВАМИ, НАША ЕДИНСТВЕННАЯ ОБЯЗАННОСТЬ ПЕРЕД ВАС ЯВЛЯЕТСЯ РЕМОНТОМ ВАШЕГО ПРОСТОГО ВНУТРЕННЕГО ТЕЛЕФОННОГО ПРОВОДА И РАЗЪЕМОВ НАШИМ ОБЫЧНЫМ СПОСОБОМ, И МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ, НЕЗАВИСИМО ОТ ТЕОРИИ, ПРЯМОЙ, КОСВЕННЫЙ, СЛУЧАЙНЫЙ, ОСОБЫЙ ИЛИ ПОСЛЕДУЮЩИЙ.

Ограниченная гарантия / Единственное средство правовой защиты: Мы гарантируем вам и никому другому, что работа, которую мы предоставляем, будет выполнена должным образом, в соответствии с отраслевыми стандартами, и что любые поставляемые нами материалы не будут иметь дефектов. Настоящая ОГРАНИЧЕННАЯ ГАРАНТИЯ распространяется только на работу, которую мы выполняем, и на материалы, которые мы поставляем. Если вы считаете, что наша работа или материалы имеют дефекты, немедленно свяжитесь с нами, и мы исправим дефекты в нашей работе или материалах, за которые мы несем ответственность, без дополнительной оплаты.УСТРАНЕНИЕ ОШИБОК ЯВЛЯЕТСЯ ВАШИМ СРЕДСТВОМ ОТ ЛЮБЫХ ПРЕТЕНЗИЙ, СВЯЗАННЫХ С ЭТОЙ ОГРАНИЧЕННОЙ ГАРАНТИЕЙ.

Наша ОГРАНИЧЕННАЯ ГАРАНТИЯ действительна в течение полных 30 дней после завершения работы, поэтому любые подразумеваемые гарантии и наша ОГРАНИЧЕННАЯ ГАРАНТИЯ истекают в это время.

Эта гарантия дает вам определенные юридические права, а также вы можете иметь другие права, которые различаются в зависимости от штата. Некоторые штаты не допускают исключения случайных или косвенных убытков или не относятся к вам.

Ничто в настоящих Положениях и условиях не предназначено для замены местных постановлений или строительных норм и правил.

  Исключения

• Ремонт или замена телефонных аппаратов и модемов или шнура, соединяющего телефонный аппарат или модем с розеткой.
• Сверление или резка металлических стен для облегчения ремонта.
• Установка новых домкратов и проводка или замена проводки. Для новых клиентов телефонных услуг мы повторно подключим имеющуюся работающую розетку к основной телефонной линии, если предыдущий клиент подключил розетку для обслуживания дополнительной линии.
• Кабель или электропроводка, которая проходит между отдельными зданиями, квартирами или жилыми единицами в многоквартирном доме.Если вы проживаете в многоквартирном доме, студенческом городке или военном корпусе, мы предлагаем вам обсудить ответственность за ремонт внутренних проводов с менеджером или владельцем. В некоторых случаях они договорились о ремонте телефонной проводки.
• Полная замена проводки для розеток и проводки, не установленных или существующих в соответствии с принятыми отраслевыми стандартами для телефонной проводки. Мы отремонтируем и перемонтируем, если необходимо, неработающую розетку или розетку, а также предложим выполнить другие перемонтажные работы, если потребуется, за нашу обычную плату за установку.
• Распределительные щиты или другие непроводные части так называемых структурированных проводных систем, а также никакие части какой-либо проводной системы, которая предоставляет вам услуги или предложения другой фирмы или поставщика.
• Провода или кабели, обслуживающие другие электронные системы, такие как компьютеры или развлекательные системы, за исключением любых внутренних телефонных проводов и разъемов, обеспечивающих обслуживание службы ATC DSL, но исключая обнаружение неисправностей или ремонт оборудования для передачи данных, подключенного к используемому нами с помощью службы DSL.

Подземная проводка в новых жилых районах

PAS опубликовала свой первый информационный отчет в 1949 году. Чтобы отметить эту историю, мы каждый месяц представляем новый отчет из архивов.

Мы надеемся, что вам понравится этот увлекательный снимок проблемы планирования прошлых лет.

Подземная проводка в новых жилых массивах

Скачать исходный отчет (pdf)

По мнению многих людей, рекламные щиты – это самое бельмо на глазу в наших городских районах. Но воздушные провода и опоры тоже давно с нами — настолько давно, что многие из нас, кажется, уже к ним привыкли. Однако визуальный хаос воздушной проводки в серийном подразделении побудил одного сторонника улучшения внешнего вида сообщества прокомментировать: ^l

Кто-то однажды сказал, что если смотреть на чудовище достаточно долго, то перестанешь его замечать. Может быть, некоторые люди так долго смотрели на чудовищные столбы, что не осознают, насколько ужасно они выглядят. Когда-нибудь внимательно посмотрите, что столбы делают с квадратными милями пригородной сельской местности. Когда у тебя есть деревья и ты живешь в двухэтажном доме, ты не замечаешь телефонных столбов. Но, как ни крути, в большинстве новых массивов одноэтажных домов можно увидеть только столбы.

К счастью, коммунальные предприятия и индустрия жилищного строительства в некоторых районах США и Канады начинают осознавать ценность подземных линий электропередач и телефонных линий в новых жилых районах.Канадская федерация мэров и муниципалитетов, например, активно продвигает подземную проводку не только в новых районах, но также в центральных районах и старых жилых кварталах, где Федерация призывает к постепенному захоронению существующих воздушных сетей. Некоторые коммунальные предприятия потихоньку приступили к строительству значительных подземных сооружений, но многие другие все еще сопротивляются этой идее, несмотря на значительный прогресс в оборудовании и методах установки. В некоторых случаях строители и застройщики берут на себя часть затрат на подземную установку, признавая потенциал продаж улучшенного внешнего вида жилой застройки.И кредиторы начинают давать дополнительную оценку подземным инженерным сетям.

В этом отчете представлены некоторые основные характеристики подземных распределительных систем. В нем будут рассмотрены причины широкого и продолжающегося использования воздушных линий электропередач, а также обзор важных достижений в области подземных сооружений и деятельности местных органов власти в этой области.

ВОЗДУШНАЯ РАСПРЕДЕЛЕНИЕ

Электроэнергетические и телефонные распределительные системы в США.С. и Канада были разработаны в основном с накладным строительством. Подземная установка использовалась в прошлом только там, где плотность нагрузки делала невозможным использование подвесного распределения. Например, многие центральные деловые районы крупных населенных пунктов и некоторые междугородние телефонные линии обслуживаются подземными системами. В некоторых городах подземные системы находятся в дорогих жилых районах, где более высокие затраты на установку оплачиваются застройщиком и, конечно же, в конечном итоге перекладываются на покупателя дома.

Принятие воздушной распределительной системы было основано прежде всего на ее преимуществах минимальных первоначальных инвестиций и менее сложной конструкции. Система была гибкой; дополнительные провода означали дополнительную емкость. Таким образом, распределение накладных расходов превосходно подходило для любого увеличения нагрузки на жилые, деловые и промышленные объекты.

На первоначальную конструкцию наших национальных энергосистем большое влияние, особенно в отношении методов распределения электроэнергии, оказали требования к эксплуатационной нагрузке, которые были довольно малы по сравнению с сегодняшними требованиями.Бытовое электроснабжение совсем недавно состояло в основном из осветительных приборов, разбросанных по всему дому. Только в последнее время значительное увеличение количества и типов бытовых приборов привело к соответствующему росту потребностей в электроэнергии в жилых помещениях.

Еще одним конструктивным фактором, стимулирующим использование воздушных линий электропередач, было использование однофазной трехпроводной системы подачи электроэнергии напряжением 110–220 вольт. В Европе, где подземное распределение является обычным явлением, в большинстве систем распределения электроэнергии используется расчетное напряжение, в два раза превышающее североамериканский стандарт, что является важным элементом в определении затрат, поскольку европейские линии с удвоенным напряжением могут проходить в четыре раза дальше при том же потери мощности или, наоборот, может нести в четыре раза большую нагрузку на то же расстояние.Следовательно, можно использовать большее и меньшее количество трансформаторов. Более низкие ставки заработной платы (значительная часть общих расходов на подземную установку в этой стране приходится на оплату труда) также играют роль в продвижении подземного распространения в Европе.

Еще одним фактором, стимулировавшим дальнейшее использование воздушных распределительных сетей в Северной Америке, был взрывной рост спроса на жилищно-коммунальные услуги после Второй мировой войны. Почти все проектировщики коммунальных служб не смогли осознать, что рост жилищной нагрузки, начавшийся несколько лет назад, оставался скрытым в течение всего военного периода.Опираясь на прецедент сокращения потребления электроэнергии после Первой мировой войны, они ожидали очередного сокращения спроса на электроэнергию в результате прекращения военного производства вместо продолжения роста спроса на электроэнергию, который действительно имел место. Перед лицом этого неожиданного всплеска коммунальные предприятия, оказавшиеся в затруднительном положении, проделали замечательную работу, расширив свои услуги на новые жилые комплексы, в то же время расширив свои возможности для удовлетворения возросшего спроса со стороны существующих жилых и коммерческих районов.Учитывая эти трудности, система распределения накладных расходов была уродливой, но функциональной.

Несмотря на остроту ситуации, были предприняты некоторые усилия для улучшения внешнего вида растения. Использование витых силовых кабелей для обслуживания дома, витых или витых силовых кабелей для вторичных и витых воздушных кабелей, которые устраняют необходимость в поперечинах на первичных линиях, значительно помогло. Сервитуты для задних опор и улучшение внешнего вида трансформатора также оказались эффективными. Но эти изменения могут лишь сделать непривлекательные воздушные линии и оборудование чуть менее нежелательными.

ПОДЗЕМНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ

Телефонные и энергетические компании более 50 лет назад начали заменять воздушные распределительные сети подземными установками в перегруженных районах наших крупных городов. Конверсия была произведена полностью для обеспечения лучшего обслуживания в районах с высокой нагрузкой, где коммунальные предприятия столкнулись с обширными и дорогостоящими сбоями в обслуживании, когда работа опоры была прервана. Таким образом, в этих местах подземная установка может быть экономически оправдана.Точно так же основные телефонные линии и междугородные магистральные линии были зарыты на долгие годы. На сегодняшний день полностью разработаны материалы и способы заглубления телефонных линий в жилых домах. Однако энергетика сталкивается с другими проблемами, связанными с более дорогостоящим и сложным распределительным оборудованием, что затрудняет подземную установку в новых подразделениях.

Американская телефонная и телеграфная компания поручила своим 20 операционным компаниям проложить подземные линии в новых подразделениях, где это практически возможно.В некоторых районах, где условия благоприятны, телефонные кабели могут быть закопаны по цене, равной или даже меньшей, чем затраты на строительство антенны. Например, компания Illinois Bell Telephone Company, которая с 1959 года установила подземную телефонную связь для более чем 25 000 жилых домов, приняла следующую политику в отношении подземного распределения: ²

.

1. Размещение подземных распределительных установок во всех местах, где это целесообразно и где сметная стоимость заглубленных установок не превышает сметную стоимость надземных установок более чем на десять процентов.

1. Следует приложить все усилия, чтобы сделать это совместным предприятием с энергетической компанией или другим предприятием, работающим под землей.
2. Однако отсутствие интереса со стороны энергетической компании не должно удерживать нас от использования преимуществ скрытых распределительных систем.

2. Если сметная стоимость заглубленного оборудования в … подразделениях превышает сметную стоимость надземного сооружения более чем на десять процентов, мы должны договориться со строителем или застройщиком на следующем основании:

1. Бесплатно, где застройщик или строитель выкапывает и засыпает траншеи для распределительного кабеля и всех служебных проводов в подразделении.
2. Если наша компания выкапывает и засыпает все траншеи, застройщик или строитель оплачивает стоимость, превышающую расчетную стоимость воздушной установки более чем на десять процентов.

В соответствии с изложенным выше заявлением о политике, подземные растения считаются стандартной конструкцией Illinois Bell. Конечно, могут быть отдельные случаи, когда размещение заглубленного растения не считается практичным или экономически выгодным. В этих отдельных случаях мы были бы обязаны размещать тип установки, продиктованный здравой инженерной оценкой.

За последние пять лет в области подземного электроснабжения жилых домов был достигнут значительный прогресс. Во многом из-за активного продвижения подземных кабельных систем несколькими коммунальными компаниями 78 % крупных коммунальных служб в США и 73 % в Канаде в настоящее время приняли программы подземной разводки жилых домов. Опрос электроэнергетических компаний, проведенный в 1961 году журналом Electrical World ³ , включал данные 78 коммунальных предприятий в 42 штатах, обслуживающих более 60 процентов населения США.S. метров и 11 коммунальных услуг в пяти провинциях Канады, обслуживающих около 40 процентов счетчиков Канады. Цифры обобщают эти данные.

На Рисунке 1 показан процент электроэнергетических компаний, предлагающих в настоящее время тот или иной тип подземной проводки в жилых домах. Во всех географических регионах, кроме двух, 70 или более процентов подотчетных коммунальных предприятий предлагают такие услуги, за исключением Новой Англии, где средний показатель составляет 45 процентов для шести штатов, и восточно-южно-центрального региона, где средний показатель составляет 50 процентов для четырех штатов. .

Рисунок 1. Коммунальные службы, предлагающие подземную проводку

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

На Рисунке 2 показан процент электроэнергетических компаний, которые внедрили новые методы прокладки подземной электропроводки в жилых домах за последние пять лет, и процент, которые планируют использовать новые методы в течение следующих пяти лет.

Рисунок 2. Коммунальные предприятия внедряют новые методы прокладки подземных проводов

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Планирование подземных систем

Сотрудник канадской коммунальной службы рассказал о некоторых проблемах, связанных с планированием систем подземной электропроводки: ⁴

Перед установкой какой-либо системы, воздушной или подземной, необходимо определенное планирование, и в этом отношении требуется больше внимания для подземной системы. Это связано с тем, что подвесная система, будучи легкодоступной, гораздо более гибкая и может быть добавлена ​​или модифицирована в соответствии с изменяющимися нагрузками или другими требованиями без особых трудностей.

Вполне вероятно, что различные подходы, используемые коммунальными службами при планировании, частично ответственны за различия в общей конструкции подземных систем. При планировании коммунальное предприятие обычно ищет систему, которая в соответствии с экономичностью обеспечит высокую степень непрерывности обслуживания, способна обслуживать, безопасна как для населения, так и для коммунальных служащих, а также может снабжать текущие и будущие нагрузки без дорогостоящих затрат. модификация или дополнительная конструкция.Используемые методы и степень достижения этих целей отражаются в основном устройстве и окончательном проекте подземной системы.

Расположение системы важно. Если кабели не могут быть проложены под тротуаром, они, вероятно, подвергаются большему повреждению на улице из-за эксплуатации и обслуживания других коммунальных услуг, таких как вода, канализация, газ, чем в тылу. Это должно быть сбалансировано с более сложным доступом к оборудованию, если потребуется техническое обслуживание, когда оно находится в тылу.

Знание текущих и будущих нагрузок важно при планировании любой системы и, вероятно, в большей степени для подземных [систем]. Многие коммунальные службы сегодня вынуждены снабжать потребителей электроотоплением в новых подразделениях, заранее не зная, сколько [установят единиц] или где они будут находиться. Поскольку электрическое отопление является такой большой нагрузкой, а электрические распределительные устройства обычно требуются до завершения строительства дома, коммунальное предприятие сталкивается со сложной проблемой.Если предусмотрено 100% электрическое отопление, то требуются значительно большие трансформаторы и домовые или вторичные проводники, а если эта нагрузка не развивается, установленная система становится явно нерентабельной и не будет поддерживаться полученными доходами. С другой стороны, если в первоначальной установке не предусмотрено достаточное количество электрического обогрева, а [потребность] в нагреве возникает, потребуются дополнительные мощности трансформатора и проводники. С надземной системой эти дополнения обычно не представляют проблемы, но с подземной они могут быть трудными и дорогими, если они не будут тщательно спланированы заранее.

Непрерывность обслуживания приобретает все большее значение. Хотя мы надеемся, что перебои в обслуживании в подземной системе будут реже, чем в воздушной, тем не менее они будут происходить и должны быть предусмотрены. Перебои в подземной системе обычно значительно длиннее, чем в воздушной, поэтому при планировании подземной системы необходимо предусмотреть соответствующие средства, чтобы избежать длительных перерывов в случае неисправности.

Эксплуатация и техническое обслуживание подземной системы обычно выполняются в гораздо более ограниченном пространстве, чем на воздушной линии, и поэтому для обеспечения безопасности линейных операторов обычно требуются специальные средства и методы работы. Следует также отметить, что операции на подземной системе, как правило, не так легко адаптируются к методам работы с канатными инструментами, как на надземной системе.

Другим аспектом планирования является вполне определенная тенденция из-за увеличения нагрузки к более высоким распределительным напряжениям.В подземной системе избыточная изоляция первичных кабелей для будущего более высокого напряжения является относительно дорогой, тогда как в воздушной системе установка больших изоляторов недорога.

Есть, конечно, и другие соображения, но достаточно сказать, что расположение и планирование более важны для подземных систем, чем для надземных.

Предполагаемый срок службы подземной проводки может быть на 50–100 % больше, чем у воздушной системы. Следовательно, проектирование подземной системы должно быть основано на увеличении нагрузки на дополнительные 15 или более лет по сравнению с воздушными системами. ⁵

Характеристики жилых подземных систем

Методы строительства подземных распределительных сетей сильно различаются. Для небольших систем, включающих несколько домов, может потребоваться один подземный отвод или ответвление от воздушной линии, ведущей в подразделение. Большим подразделениям могут потребоваться основные магистральные линии с альтернативными воздушными точками питания, или само основное питание может быть получено от подземных линий питания, напрямую связанных с центральной станцией.Телефонные линии и линии электропередач в некоторых районах могут быть проложены в отдельных траншеях; в других областях они могут быть помещены в общую траншею. Некоторые коммунальные предприятия требуют прокладки трубопроводов в стальных или волокнистых каналах; другие используют прямое захоронение.

На рис. 3 показана типичная подземная распределительная система для линий электропередач и телефонных линий в жилом квартале. На рис. 4 представлена ​​схема распределения электроэнергии, показывающая 12 домов, обслуживаемых одним трансформатором. Первичный кабель подает высоковольтную мощность на трансформатор, который понижает ее до напряжения дома для распределения по вторичному кабелю.На обоих рисунках телефонный кабель проложен в отдельной траншее.

Рис. 3. Типовая подземная распределительная система для жилых помещений

Из дома и дома , август 1959 г.

Рис. 4. Типовая схема распределения электроэнергии под землей

Из дома и дома , август 1959 г.

Местоположение . Подземные сооружения в новых микрорайонах обычно располагаются в сервитутах вдоль тыловых границ участков.Типичным является план сервитутов на рис. 5, подготовленный компаниями Detroit Edison Company и Michigan Bell Telephone Company. Руководство по сервитутам, подготовленное совместно двумя компаниями, предлагает следующие критерии проектирования подземных коммуникаций: ⁶

Рисунок 5. План сервитута для размещения подземных линий электропередач и телефонной связи

Из Планирование сервитутов для коммунальных услуг , Детройт Эдисон Ко. — Мичиган Белл Телефон Ко., 1962.

Расположение сервитутов

В целом расположение сервитутов для подземных коммуникаций аналогично расположению, требуемому для воздушных линий, в том смысле, что сервитуты должны располагаться вдоль задней или боковой линии участка или в некоторых случаях должны быть предусмотрены поперек участков. Кроме того, в некоторых местах потребуются сервитуты вдоль линии фронта.

Планировка участка, топография, естественные препятствия и использование этих сервитутов для водопроводных, канализационных и дренажных сооружений будут влиять на проектирование системы сервитутов, подходящей для подземной распределительной системы.

Ширина сервитутов

Ширина сервитута, необходимая для размещения подземных коммуникаций и других коммуникаций, включая водопровод, канализацию и т. д., указана в таблице 1.

Таблица 1. Ширина сервитута, необходимая для размещения подземных коммуникаций

Адаптировано из Планирование сервитутов для коммунальных услуг , Detroit Edison Co. — Michigan Bell Telephone Co., 1962.

Трубопровод и прямое захоронение. Существует два метода прокладки подземных распределительных систем — канальный и прямой заглубленный. В системе воздуховодов кабели протягиваются через трубы, которые могут быть залиты бетоном, а могут и не залиты.В системе заглубления кабели закапываются непосредственно в землю. В то время как прямое заглубление все чаще используется, введение новых типов силовых и телефонных кабелей означает, что по-прежнему необходимо использовать каналы для предотвращения повреждения кабеля в каменистых почвах, насыпи и под дорогами.

Телефонные компании используют почти исключительно прямое заглубление (за исключением случаев, когда грунтовые условия требуют использования каналов), но использование этого метода энергетическими компаниями не так широко распространено. Опрос Electrical World 1961 года (см. рис. 6) показал, что 48% U.Коммунальные предприятия Южной Америки и 50% канадских коммунальных предприятий практиковали прямое заглубление первичных кабелей. Прямое захоронение вторичных кабелей в среднем составляет 55 % в США и 88 % в Канаде.

Рисунок 6. Коммуникации, позволяющие закапывать кабель в землю

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Трансформаторы .Ранние подземные электрораспределительные установки использовали полузаглубленные корпуса трансформаторов, которые требовали дорогостоящих земляных работ и гидроизоляции. Разработка трансформатора и кожуха для поверхностного монтажа играет важную роль в снижении затрат на подземную установку. Здесь стандартный воздушный трансформатор в металлическом корпусе или новый, специально изготовленный трансформатор размещается на сборной бетонной площадке. Затраты можно было бы снизить еще больше, если бы трансформаторы с монтажной площадкой были стандартизированы, но производители не решаются заморозить эксперименты в настоящее время, когда новые разработки могут привести к более желательным и экономичным конструкциям.На рисунках 7 и 8 показана степень приемлемости трансформаторов, монтируемых на подушках, коммунальными компаниями США и Канады: на рисунке 7 показаны те компании, которые предпочитают трансформаторы, монтируемые на плите, для использования в будущих подземных жилых распределительных сетях, а на рисунке 8 показан процент компаний, которые внедрили этот тип установки в течение последних пяти лет, и процент, который предполагает внедрение в течение следующих пяти лет. На рис. 9 показан трансформатор с монтажной площадкой.

Рисунок 7. Коммунальные предприятия, предпочитающие трансформаторы с монтажом на подушке

Из Electrical World , 6 февраля 1961 г., © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Рис. 8. Электроэнергетические предприятия внедряют новые трансформаторные установки

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Рис. 9 (слева) Трансформатор, установленный на подставке, с опорами для телефонной связи

Рисунок 10 (в центре) Типовые опоры для подземной проводки: Телефон

Рис. 11 (справа) Типовые опоры для подземной проводки: Power

Фотографии предоставлены Illinois Bell Telephone Company.

Подставки для обслуживания . Для упрощения сервисных подключений и снижения затрат на обратный вызов телефонные и энергетические компании разработали надземные точки подключения, называемые сервисными постаментами (рис. 10 и 11). Эти терминалы почтового типа предлагают удобные средства для добавления новой услуги или отключения ее.

Траншеи . Глубина траншей варьируется от двух до четырех футов, большинство установок размещается на уровне от двух до трех футов (см. Рисунок 3). Линии электропередач и телефонные линии во многих подземных распределительных сетях до сих пор прокладываются раздельно, но на ряде участков линии связи и силовые провода укладываются в одну траншею.Силовые кабели укладываются на дно 36-дюймовой траншеи, которая затем засыпается на 12 дюймов для размещения телефонных кабелей.

В 1956 году Объединенный комитет Edison Electric Institute-Bell System назначил подкомитет для проверки прямого прокладки силовых и телефонных кабелей рядом друг с другом в общей траншее. Кабели для полевых испытаний были размещены вместе на дне траншеи без каких-либо усилий для сохранения разделения. Первоначальные опасения, что высокое напряжение может заглушить телефонные сигналы, оказались необоснованными, и объединенный комитет рекомендовал попробовать случайное разделение на экспериментальной основе.Однако в настоящее время случайное разделение является нарушением Национального кодекса электробезопасности и запрещено государственными нормами безопасности. В 1961 году совместная петиция, поданная Illinois Bell и Commonwealth Edison с просьбой об отказе от правила разделения, была одобрена Комиссией по торговле Иллинойса на экспериментальной основе. Имеющийся на сегодняшний день ограниченный опыт установки этого типа еще не позволяет оценить его эффективность, но представители компании уверены, что такие методы строительства позволят добиться существенной экономии.Например, при случайном разделении можно использовать траншею глубиной 30 дюймов, обрезав шесть дюймов по сравнению со старым методом. И телефонный, и силовой кабели могут быть проложены за одну операцию, что исключает операцию обратной засыпки, которая ранее требовалась для обеспечения разделения кабелей.

Затраты . Соотношение затрат на наземную и подземную установку в последние годы сократилось. С одной стороны, неровности современной криволинейной и тупиковой планировки жилых улиц создают проблемы с прокладкой столбов.В отличие от этого, компоненты подземных коммуникаций стали дешевле, чем раньше, а улучшенное оборудование для траншейных работ снижает трудозатраты. Поскольку телефонные компании переносят свои линии с опор и уходят под землю, энергетические компании больше не могут рассчитывать на разделение затрат на установку опор.

Реальная стоимость подземной электропроводки представляет собой разницу между стоимостью установки воздушной распределительной системы (основа тарифов на электроэнергию) и стоимостью установки подземной системы для предоставления той же услуги.Соотношение затрат между двумя системами сильно различается. House и Home сообщили о поразительном разнообразии цен на установку по всей стране. ⁷ Расценки коммунальных служб за предоставление подземных услуг составляли от 50 до 10 000 долларов за лот. В то время как соотношение затрат зависит от состояния грунта, мощности, метода строительства и количества обслуживаемых домов, такой широкий диапазон цен вполне может «отражать разницу в отношении в большей степени, чем разницу в реальных затратах.» ⁸

Затраты на подземные работы во многих областях могут быть снижены, если застройщик или строитель самостоятельно выполняет рытье траншей и земляные работы. Бригады, уже работающие по прокладке фундамента, канализации и водопровода, могут выполнить эту работу дешевле, чем бригады коммунальных служб. Однако в районе Чикаго полевые испытания, проведенные компаниями Commonwealth Edison Company и Illinois Bell Telephone Company, показали, что эти две компании могут сократить расходы на рабочую силу на 35 процентов, используя специальные бригады для рытья траншей и засыпки, вместо того, чтобы требовать, чтобы эти операции быть выполнено подразделением.Политика, действующая в настоящее время в их совместной зоне обслуживания, заключается в том, чтобы подразделение платило энергокомпании фиксированную плату в размере 50 долларов за лот (за установку телефона плата не взимается).

Для эффективного выполнения этой работы энергетическим и телефонным компаниям требуются полосы сервитутов, доступные для оборудования компании. Все препятствия внутри полос должны быть удалены. Линия участка и конечные стойки должны быть размещены с подходящими интервалами, а уклоны сервитута должны быть примерно на конечной отметке.Довольно большое количество лотов в подразделении должно быть готово в любой момент, чтобы монтажные работы проходили с максимальной выгодой. Во всех микрорайонах, находящихся в зоне обслуживания двух компаний, где должны быть поставлены подземные сооружения, каждая компания выкапывает половину метража траншеи и выставляет другой счет по взаимно согласованной фиксированной ставке за метр. (Эта процедура используется для выравнивания затрат на преодоление неожиданных препятствий.)

По словам инженеров Commonwealth Edison, указанная выше плата за подземную установку за лот основана на разнице между стоимостью наземных и подземных работ для подразделения, состоящего из 24 или более смежных участков, имеющих средний размер задней линии участка менее 125 футов. .Любые дополнительные расходы, связанные с переходом под улицами, переулками или другими участками, вымощенными до укладки траншей, должны быть оплачены застройщиком. Если имеется менее 24 лотов, застройщик должен заплатить минимальную плату в размере 1200 долларов США, исключая любые дополнительные расходы.

Эффективная организация программы подземных сооружений зависит от надлежащей координации между застройщиком и коммунальными службами. Значительная экономия времени и средств может быть достигнута за счет детального изучения участка с последующим продуманным планированием до начала строительных работ.Подземную проводку не следует добавлять задним числом, когда все остальные работы по проектированию подразделений завершены. Перед началом любой работы необходимо установить приблизительные оценки. Кабели должны быть проложены в быстрой последовательности за траншеекопателями с немедленной обратной засыпкой, чтобы свести к минимуму обвалы или повреждение кабеля.

Сотрудник телефонной компании перечислил некоторые проблемы взаимодействия застройщика и ЖКХ: ⁹

… Координация должна начаться во время разделения территории, чтобы можно было составить планы для всех служб.Строитель должен быть привлечен к общей картине, и его планы должны быть приспособлены к общему развитию. Одно из основных препятствий для экономичного подземного строительства сегодня возникает из-за того, что строитель накапливает материал из раскопок в подвале в задней части дома. В таких условиях установка нескольких столбов может стоить дешевле, чем прокапывание этих куч грязи. Предельные уровни также не очевидны. Запланированная утилизация этого материала может решить эту проблему. … Если электроэнергетическая компания находит условия настолько сложными, что на данном этапе ей приходится размещать столбы и антенный провод, для телефонной компании обычно оказывается экономичным совместное использование тех же столбов позже.

Детройтская компания Edison и телефонная компания Bell в Мичигане подготовили брошюру, которая поможет застройщикам установить подземные электрические и телефонные коммуникации в новых районах. ¹⁰ В этом руководстве, воспроизведенном в Приложении, и особенно в содержащемся в нем контрольном списке для разработчиков, излагаются конкретные обязанности двух коммунальных компаний и застройщика на этапе строительства подземной электропроводки.

Чтобы еще больше снизить затраты строителей на подземную проводку, некоторые компании предлагают финансовые скидки при гарантии повышенного энергопотребления.Включив в дом электрическое отопление или другое оборудование на 240 вольт, строитель может получить ряд скидок на всю сумму своих затрат на подземные работы.

Затраты на техническое обслуживание подземных систем электропроводки, установленных сегодня, трудно обеспечить на какой-либо надежной основе. Недавний опрос канадских коммунальных компаний показал, что лишь небольшая часть респондентов смогла оценить процентное снижение затрат на содержание подземных коммуникаций по сравнению с расходами, связанными с воздушными распределительными системами. ¹¹ Оценки такого снижения колеблются от 30 до 90 процентов. Шесть канадских общин, проводящих подземную электропроводку, сообщили о снижении затрат на техническое обслуживание как минимум на 80 процентов. Пять респондентов заявили, что их расходы на содержание были незначительными.

Мероприятие, которое может привести к дальнейшему снижению затрат на техническое обслуживание, все еще находится в стадии разработки. Ответственность за право собственности, установку и техническое обслуживание подземных электрических коммуникаций в индивидуальном жилище обычно несет заказчик.Однако телефонные компании взяли на себя такую ​​ответственность в пределах своих зон обслуживания. Если энергокомпании придерживаются аналогичной политики, то возможна совместная прокладка как телефонных, так и электрических коммуникаций от линии участка до дома. Если удастся разработать единый служебный кабель, содержащий как силовые, так и телефонные проводники, подключенные к единой опоре для совместного обслуживания, возможно дальнейшее снижение затрат для обеих компаний.

Commonwealth Edison — одна из компаний, которая недавно ввела политику принятия на себя ответственности за подземные работы. ¹² Право собственности коммунальной компании позволяет производить установку системы обслуживания совместно с Illinois Bell таким же образом, как и ранее описанная схема строительства подземной распределительной системы. В соответствии с этой политикой энергетическая компания взимает фиксированную абонентскую плату в размере 1,00 доллара за фут траншеи за установку, владение и обслуживание подземного подключения от подземной распределительной системы к дому. Плата является единообразной независимо от размера кабеля, но не распространяется на подземные службы, подключенные к воздушной системе.

МЕСТНЫЙ КОНТРОЛЬ РАЗРАБОТКИ

Энергетические и телефонные компании подлежат сложному государственному контролю. Ставки устанавливаются правительствами штатов и федеральным правительством; оборудование должно соответствовать минимальным спецификациям Национального кодекса электробезопасности и соответствующих государственных норм безопасности; и местные правила могут повлиять на расположение распределительной системы и завода. Государственные чиновники часто не уверены в влиянии государственных законов о коммунальных услугах на их собственные полномочия по управлению коммунальными услугами.Могут ли города требовать прокладки подземной проводки в новых жилых массивах? Правила коммунальных предприятий поднимают множество юридических вопросов, на которые Консультативная служба планирования ASPO не может ответить.

Многие города заключили соглашения с коммунальными предприятиями, согласно которым воздушные провода удаляются с определенного количества миль улиц в год, в основном в перегруженных центральных деловых районах. Однако есть несколько городов, которые требуют от коммунальных служб прокладки подземных телефонных линий и линий электропередач в новых районах. Муниципальные корпорации Маккуиллина сообщают, что:

Компании, использующие провода, могут быть вынуждены размещать свои провода под землей или в подземных кабелепроводах, когда этого требует удобство или добросовестное управление муниципалитета. Например, считалось, что требование к телефонной компании построить трубопроводы через немаркированные улицы в пригородных частях города и на открытой местности для прокладки проводов было явно неразумным проявлением власти полиции. … Но создать подземный район и потребовать, чтобы все столбы и провода, используемые в нем, были удалены с поверхности…. там, где подземная часть представляет собой перегруженный центр города, является действительным проявлением полицейской власти.

Два калифорнийских города — Пало-Альто и Палм-Спрингс — требуют от застройщика прокладки подземной проводки в новых жилых районах. Застройщик, предположительно, должен оплатить разницу в стоимости между подземными и надземными сооружениями. Требования к подземной проводке постановления Пало-Альто, принятого в 1960 году, просты:

.

Электрические, телефонные и все другие коммуникации должны быть проложены под землей подсобным хозяйством, если, по мнению городского инженера, особые условия не требуют иного.В таком случае такие установки должны быть в соответствии с указаниями городского инженера.

Постановление о подразделении Палм-Спрингс более подробно описывает подземную установку. Линии высокого напряжения исключены из положений:

Все подразделения должны быть подключены к газоснабжению, электроснабжению и телефонной связи города. Кроме того. подразделения могут быть подключены к местному телевидению. Все коммунальные и телевизионные линии, независимо от того, подпадают ли они под юрисдикцию Комиссии по коммунальным предприятиям или нет, должны быть проложены под землей в местах, указанных на схеме, хранящейся в настоящее время в офисе директора по планированию города Палм-Спрингс.Из этого положения исключены следующие инженерные коммуникации:

1. Электрические линии напряжением 33 000 вольт и выше.
2. Электрические линии, спроектированные или построенные для передачи 2000 киловольт-ампер или более.

Все инженерные сети, независимо от того, контролируются ли они Комиссией по коммунальным предприятиям штата Калифорния или их правопреемниками, должны быть проложены под землей только «вводы обслуживания» в тех местах на упомянутой плате, где указаны только подземные вводы. .

Все телефонные и электроэнергетические установки должны располагаться под землей в соответствии со спецификациями сервисной службы и ее правилами и положениями, хранящимися в Комиссии по коммунальным предприятиям.

Упомянутая платформа является платформой, разработанной директором по планированию, датированной 28 октября 1959 года и принятой здесь, как если бы она была полностью изложена.

Прокладка подземной проводки в Дирфилде, штат Иллинойс, (пригород Чикаго) не является обязательной. Тем не менее, застройщики, предоставляющие подземные распределительные системы, должны соответствовать следующим положениям постановления о подразделении:

.

Если телефонные и электрические линии полностью проложены под землей на разделенной территории, указанные трубопроводы или кабели должны быть размещены в пределах сервитутов или выделенных дорог общего пользования таким образом, чтобы не конфликтовать с другими подземными коммуникациями.Кроме того, все трансформаторные будки должны быть расположены таким образом, чтобы они не были неприглядными или опасными для населения.

В предварительном отчете комиссии по планированию городской менеджер Гринвилля, штат Иллинойс (население 5000 человек), указал, что требование прокладки подземной проводки в новых районах может быть неразумным в условиях типичной небольшой застройки этого города. Он сообщил, что затраты застройщика на прокладку подземной проводки в районе с 12 участками почти в три раза превышали стоимость монтажа в районе с 48 участками.Стоимость подземной установки в расчете на одну партию на участках с 12 участками оценивалась примерно в 480 долларов, а на участке с 48 участками эта цифра составляла примерно 180 долларов. В отчете сделан вывод: ¹³

Ключевой вопрос о подземной проводке для небольших предприятий, по-видимому, заключается в том, соответствуют ли требования подземной проводки. Не кажется, что это справедливое требование. Стоимость небольшой операции, вероятно, будет настолько высока, что только более дорогие подразделения смогут нести расходы без чрезмерных трудностей.Необходимо соблюдать осторожность, чтобы гарантировать, что не будут введены правила, которые могут помешать строительству нового жилья. Кажется, что подземная проводка слишком дорога для небольшого подразделения такого размера, которое мог бы предусмотреть Гринвилл. …

Предлагаемая поправка к правилам района Парк-Форест, штат Иллинойс, потребует подземной разводки и установки служб во всех многоквартирных жилых и коммерческих районах. Распределение накладных расходов по-прежнему будет разрешено вдоль тыловых линий в жилых и промышленных районах.

Отчет о необходимости прокладки подземной электропроводки, подготовленный для города Окленд, штат Калифорния, четко излагает предпосылки для принятия законодательства, требующего прокладки подземных коммуникаций в новых жилых кварталах, промышленных и коммерческих районах. Неприглядная воздушная проводка будет постепенно удаляться в застроенных жилых районах Окленда путем создания подземных районов, в которых владельцы собственности будут нести расходы на переход на подземные установки.

Высокая стоимость, указанная некоторыми коммунальными предприятиями, несомненно, отпугнула местных властей от принятия требований к подземной прокладке, даже несмотря на то, что положения постановления о подразделении обычно требуют строительства других улучшений без компенсации застройщику. Требования к подземной проводке не будут считаться действительными мерами власти полиции, если только суд не установит, что они в значительной степени связаны с общественным здравоохранением, безопасностью, нравственностью или общим благополучием. Несмотря на то, что было относительно мало судебных разбирательств, связанных с конституционностью административно-территориальных единиц, суды, как правило, поддерживали положения, требующие от территориальных единиц расходовать большие суммы денег на строительство таких необходимых улучшений, как улицы, канализационные и водопроводные линии, в качестве условия утверждения плацдарма. .

Несмотря на то, что в поле зрения Консультативной службы по планированию ASPO не поступало ни одного судебного разбирательства, связанного с положениями о подземной проводке в нормативных актах, некоторые суды могут прийти к выводу, что такие требования находятся в пределах разумного. Однако можно ожидать, что в двух отношениях юридические споры, касающиеся требований к подземной электропроводке, будут отличаться от других судебных разбирательств по благоустройству. Во-первых, требования к подземной проводке в значительной степени основаны на эстетических соображениях.Во-вторых, спор упирается не в то, должен ли разделитель предусмотреть необходимое сооружение, т. е. систему электропроводки, а в том, какое это сооружение — надземное или подземное.

Там, где плата за установку инженерных сетей невелика, обязательные требования к подземной прокладке, вероятно, находятся в пределах разумной муниципальной политики. В районах с высокими затратами на установку некоторые муниципальные чиновники могут счесть принуждение подразделений к прокладке подземной проводки необоснованной политикой.В настоящее время, к сожалению, нет конкретных мерок, которыми можно было бы предложить меру такой разумности. Однако муниципальная политика должна признать, что потребность в постоянном снабжении дома электроэнергией сегодня гораздо важнее, чем десять лет назад. Отопление, кондиционирование воздуха, охлаждение, приготовление пищи и освещение зависят от электричества. Перебои в подаче электроэнергии доставляют серьезные неудобства жителям, а подземные распределительные устройства, не подверженные штормам и другим авариям, намного надежнее надземных сетей.

В некоторых населенных пунктах подход «района благоустройства» может использоваться для обеспечения подземных систем в новых жилых районах таким же образом, как он использовался для удаления воздушных систем в застроенных районах. Специальная оценка может первоначально ложиться на застройщика, а затем переходить к покупателю дома либо как часть покупной цены дома, либо как специальная муниципальная оценка.

По крайней мере, необходимо оказать влияние муниципалитета, чтобы свести вместе представителей коммунальных служб и застройщиков для выработки общего подхода к проблеме прокладки инженерных сетей.В коммунальной отрасли накоплен достаточный опыт эксплуатации, чтобы показать, что затраты на подземную установку в жилых районах можно поддерживать на разумном уровне. Таким образом, муниципальные власти могут указать на множество успешных примеров в этой области, чтобы убедить свои местные коммунальные предприятия в целесообразности прокладки подземной проводки.

ССЫЛКИ

1. «Подземная проводка», апрель 1961 г., с. 141.

2. Illinois Bell Telephone Company, Заявление о политике размещения подземных городских распределительных сетей, 24 мая 1962 г.

3 «Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–33.

4. Г. А. Пайпер, «Жилой метрополитен в Канаде», доклад, представленный на симпозиуме Канадской электрической ассоциации по эстетике распределения электроэнергии, 2 мая 1962 г., стр. 2–4 (мимеографировано).

5. Ассоциация муниципальных электроэнергетических компаний (Онтарио), Руководство по муниципальным стандартам строительства подземных сооружений, , второе издание, июнь 1959 г., стр. 2–4.

6.Detroit Edison Company и Michigan Bell Telephone Company, Планирование сервитутов для коммунальных служб , 1962. стр. 13–15.

7. «Подземная проводка», соч. соч., с. 141.

8. Там же.

9. Представление от имени Телефонной ассоциации Канады Комитету по расследованию дизайна жилой среды Королевского архитектурного института Канады, февраль 1960 г. (мимеографировано).

10. Детройтская компания Эдисона и телефонная компания Мичиган Белл, Подземная электрическая и телефонная служба в новых подразделениях , 1962 год.

11. Джон Хендри, «Практична ли подземная проводка?» The Listening Post , том 22, номер 10, октябрь 1962 г., с. 3.

12. Дж. К. Смит и Дж. А. Шнайдер, «Подземная распределительная система для жилых подразделений», Передача и распределение , август 1962 г., с. 19.

13. Питер М. Росс и Норман Э. Таффорд, Подземные инженерные сети для Гринвилля? (предварительный отчет), офис городского управляющего, Гринвилл, Иллинойс, 1962 г.стр. 13–14.

ПРИЛОЖЕНИЕ

ПОДЗЕМНОЕ ЭЛЕКТРОСНАБЖЕНИЕ И ТЕЛЕФОННАЯ СЛУЖБА В НОВЫХ ПОДРАЗДЕЛЕНИЯХ

Подготовлен для использования в районах, обслуживаемых совместно Detroit Edison Company и Michigan Bell Telephone Company

1962

ТРЕБОВАНИЯ

1. ОТДЕЛЬНЫЕ СОГЛАШЕНИЯ

Для каждой утилиты требуется отдельное подписанное соглашение с разработчиком. В соглашениях будут подробно определены обязанности разработчика и каждой коммунальной службы.

2.СОВМЕСТНАЯ ДЕКЛАРАЦИЯ ОБ ОГРАНИЧЕНИЯХ

Ограничения собственности для объединенных подземных систем должны быть зарегистрированы ДО инженерных сооружений. Формулировка ограничений будет предоставлена ​​разработчику коммунальными службами.

Одним из наиболее важных имущественных ограничений является обязательное наличие заглубленных объектов обслуживания для каждого потребителя, обслуживаемого из подземной системы.

3. Сервитуты

Ответственность за предоставление сервитутов, приемлемых для обеих коммунальных служб, в отношении электричества, телефона и уличного освещения, лежит на застройщике.Эти сервитуты учитываются в разделительной доске как частные сервитуты для коммунальных услуг или сервитуты, предусмотренные отдельным актом.

4. УСТАНОВКА ОБОРУДОВАНИЯ ПЕРЕД ЗАПИСЬЮ ПЛАТФОРМА

1. The Detroit Edison Company

Трубопровод для пересечения улиц может быть установлен по специальному соглашению до регистрации ограничений по площади и имуществу. Однако установка всех других объектов не будет начата до тех пор, пока не будут зарегистрированы ограничения по плате и имуществу.Особое внимание будет уделено конкретным случаям.

2. Телефонная компания Мичиган Белл

Телефонная связь не будет размещена до тех пор, пока не будут зарегистрированы ограничения на использование жилья и имущества. Особое внимание будет уделено конкретным случаям.

5. КООРДИНАЦИЯ С ДРУГИМИ ПРЕДЛАГАЕМЫМИ ПОТРЕБИТЕЛЯМИ

Когда другие инженерные коммуникации предлагаются рядом с совместно заглубленными электрическими и телефонными сооружениями, которые занимают половину обычного 12-футового сервитута, требуется специальное согласование следующим образом:

1. Канализационные коллекторы

Если предлагается канализационные коллекторы, они должны располагаться в другой половине 12-футового сервитута и устанавливаться достаточно далеко заблаговременно, чтобы избежать оседания грунта на маршруте совместного заглубления.Все отводы канализационных линий, которые будут пересекаться под совместно заглубленными сооружениями, должны быть установлены при строительстве магистрального коллектора. Такие отводы канализационных линий должны быть доступны для подключения в точке на расстоянии 3 фута за пределами накладной полосы сервитута. Удлиненный канализационный кран уменьшит возможные повреждения заглубленных электрических и телефонных коммуникаций и облегчит подключение отдельных канализационных линий.

2. Дренажная плитка

Везде, где дренажная плитка должна быть уложена вдоль задней границы участка для ухода за поверхностными водами, электрические и телефонные коммуникации не должны располагаться на одном и том же 6-футовом сервитуте с плиткой, за исключением пересечений.Такая дренажная плитка должна быть показана в плане и профиле на чертежах ливневой канализации. Необходимо составить график монтажа дренажной плитки с инженерными коммуникациями.

3. Газ и вода

Электрические и телефонные линии не должны размещаться в одной траншее с газопроводом или водопроводом.

Если подземные электрические и телефонные коммуникации должны быть расположены в непосредственной близости от предполагаемых газопроводов и водопроводов, абсолютно необходимо составить график и согласовать все коммуникации.

6. КЛАССИФИКАЦИЯ

Окончательная планировка основного маршрута траншеи должна быть завершена до начала рытья траншей для подземных электрических и телефонных коммуникаций.

7. ТРЕБУЕМАЯ СТАВКА

Застройщик должен точно разметить все линии участков вдоль основных маршрутов траншей. После завершения рытья траншеи он должен, при необходимости, переразметить все линии участков, примыкающие к траншее, чтобы обеспечить правильное расположение наземного оборудования, такого как трансформаторы, пьедесталы вторичной обмотки, телефонные терминалы и т. д.

8. ПРОМЫВКА И ОБРАТНАЯ ЗАСЫПКА ОСНОВНОЙ ТРАНШЕИ

Застройщик должен обеспечить все траншеи и обратную засыпку для совместных заглубленных сооружений, как показано ниже.

Рис. 1. Траншея для совместной застройки

Рисунок 2. Траншея, занятая исключительно электрическими сооружениями

Таблица A (для использования с рис. 1 и 2)

ПРИМЕЧАНИЕ: Фактическая ширина должна быть указана на чертеже траншеи.

Рисунок 3 Траншея, занятая исключительно телефонными средствами

ПРИМЕЧАНИЯ:

1. Хотя минимальные глубины показаны на рисунках 1, 2 и 3, может потребоваться большая глубина из-за других существующих или предполагаемых заглубленных сооружений или препятствий
2. Вся засыпка не должна содержать щебня и комков твердой или замерзшей грязи, а также материалов, которые могут порезать, проколоть или иным образом повредить электрические или телефонные устройства. Использование грунта из траншеи в качестве обратной засыпки остается на усмотрение коммунальных служб.Если грунт замерзнет, ​​когда траншея открыта, застройщик должен предоставить песок для двухэтапной обратной засыпки следующим образом: 12 дюймов песка над электрическим каналом, 12 дюймов песка над телефонным кабелем и последние 12 дюймов обычного песка. испортить
3. Все совместно занятые траншеи должны быть засыпаны в два этапа.

Этап л. После установки энергообъектов требуется хорошо утрамбованная обратная засыпка, обеспечивающая минимальное покрытие 12 дюймов.

Этап 2. После установки телефонной связи завершается засыпка.

4. Все препятствия на траншейных трассах должны быть устранены, чтобы можно было проложить телефонные устройства. Протягивание телефонных устройств через препятствия или под них, как правило, нецелесообразно. Особое внимание будет уделено конкретным случаям.
5. Все размеры относятся к конечному классу.

ОБХОД ТЕЛЕФОННЫХ ЖЕЛОБОВ: ЭЛЕКТРИЧЕСКИЕ ТРАНСФОРМАТОРЫ И ВТОРИЧНЫЕ ОПОРЫ

Обычно требуется траншея, занятая исключительно телефонными аппаратами, чтобы обойти трансформаторы Detroit Edison и вторичные пьедесталы.Обходные траншеи являются частью основной системы траншей.

На рисунках 4 и 5 показано расположение обходных траншей.

Рис. 4 Канавка телефонного байпаса в месте расположения трансформатора

Рис. 5. Траншея обхода телефонной линии – расположение дополнительной опоры

9. ОСНОВНЫЕ ТРАНШЕЙНЫЕ СООРУЖЕНИЯ

A. Детройтская компания Эдисона

Все электрооборудование в основной траншеи будет предоставлено, установлено и обслуживается The D.E. Компания, за исключением служебных кабелей, которые предоставляются, устанавливаются и обслуживаются заказчиком.

Б. Мичиганская телефонная компания Bell

Все телефонные коммуникации в основной траншее, за исключением кабелепровода, указанного в пункте 12B, будут предоставлены, размещены и обслуживаться M.B.T. Компания.

10. ПРОМЫВКА ТРАНШЕИ И ЗАСЫПКА-ОБСЛУЖИВАНИЕ ТРАНШЕИ

(между основной траншеей и зданием)

Застройщик или владелец участка должен обеспечить прокладку траншей и обратную засыпку для соединения подземных электрических и телефонных проводов и кабелей, как показано ниже.

Рис. 6. Траншея службы совместного проживания

ПРИМЕЧАНИЕ. Вся засыпка не должна содержать щебня и комков твердой или замерзшей грязи, а также материалов, которые могут порезать, проколоть или иным образом повредить электрические или телефонные устройства.

11. ОБСЛУЖИВАНИЕ ТРАНШЕЙНЫХ СООРУЖЕНИЙ

A. Детройтская компания Эдисона

Все электрооборудование в сервисной траншее будет предоставлено, установлено и обслуживается заказчиком.

Служебный кабель, устанавливаемый заказчиком от трансформатора или пьедестала вторичной обмотки до жилого помещения, должен быть из меди 3-1/C 1/0 AWG или больше, с резиновой изоляцией типа RHW и неопреновой оболочкой.Кабель должен быть типа U.S.E. Эти кабели должны быть установлены в соответствии с D.E. Технические характеристики компании.

Если служебные кабели, установленные заказчиком, занимают основную траншею, D.E. Компания предоставит трубопровод в основной траншеи от трансформатора или вторичного основания до точки в основной траншеи, ближайшей к линии собственности заказчика.

Б. Мичиганская телефонная компания Bell

Все телефонные аппараты в служебной траншее будут оборудованы, размещены и обслуживаться М.Б.Т. Компания.

C. Запросы клиентов на электрические и телефонные услуги

Запросы на электрические и телефонные услуги должны быть размещены в соответствующих компаниях. Для этих установок используется совместная траншея, как показано на рис. 6. Поскольку электрические устройства всегда располагаются ниже телефонных устройств, D.E. Компания уведомит M.B.T. Компания, чтобы телефонные работы в траншее могли быть выполнены сразу после завершения первого этапа обратной засыпки. Желательно, но не обязательно, чтобы заказ на телефонную связь был размещен до этого шага.

12. ПРОВОД ДЛЯ ПЕРЕХОДА УЛИЦ И Т.Д.

A. Детройтская компания Эдисона

Все трубопроводы для пересечения улиц будут снабжены, установлены и обслуживаться D.E. Компания. Все рытье траншей, обратная засыпка или проталкивание труб будут выполняться застройщиком.

Б. Мичиганская телефонная компания Bell

М.Б.Т. Компания предоставит, а застройщик проложит все необходимые трубопроводы под дорогами и переулками, предлагаемыми в качестве маршрутов телефонных линий.

В случае необходимости прокладки телефонных линий на других земельных участках, предлагаемых для общего пользования, застройщик должен предоставить и установить необходимый трубопровод.

Все трубопроводы должны проходить на всю ширину (от границы участка до границы участка) дорог и переулков, как указано на схеме разделения.

После размещения трубопровод, предоставленный M.B.T. Компания останется, а трубопровод, предоставленный застройщиком, станет собственностью M.B.T. Компания.

ПРИМЕЧАНИЕ. В пунктах A и B выше застройщик несет ответственность за то, чтобы вся обратная засыпка, необходимая на пересечениях дорог, соответствовала всем правилам государственных органов, в юрисдикции которых находятся дороги.

13. УЛИЧНОЕ ОСВЕЩЕНИЕ

Когда подземное уличное освещение требуется государственным органам, все относящиеся к нему средства, включая прокладку траншей и обратную засыпку, кроме основной траншеи, будут предоставлены D.E. Компания.

14. КООРДИНАЦИОННОЕ СОВЕЩАНИЕ ПЕРЕД СТРОИТЕЛЬСТВОМ

Чтобы обеспечить экономичную работу застройщика и двух коммунальных служб, требуется, чтобы подрядчик застройщика и D.E. Компания и М.Б.Т. Полевые бригадиры компании встречаются на стройплощадке до начала рытья траншей.

На этом совещании будут подтверждены договоренности по рытью траншей и обратной засыпке и утвержден график работ.

№ Д.Е. Co. или M.B.T. Строительные работы Co. будут начаты до этой встречи.

15. ПРИМЕЧАНИЕ ДЛЯ ИНФОРМАЦИИ

Если требуется дополнительная информация, звоните по следующему номеру.

Детройтская компания Эдисона

г-н ________Тел. № ______

Мичиганская телефонная компания Bell

г.________Тел. № ______

КОНТРОЛЬНЫЙ СПИСОК РАЗРАБОТЧИКА

Этот список предназначен для проверки требований в их обычном порядке выполнения разработчиком и утилитами. Все требования должны быть выполнены до начала инженерного строительства в новых микрорайонах.

D — разработчиком, U — утилитой

.

БЛАГОДАРНОСТЬ

Консультативная служба по планированию ASPO выражает благодарность L.A. Kemnitz, Illinois Bell Telephone Company, и J.C. Smith, Commonwealth Edison Company, за их помощь в подготовке этого отчета.

БИБЛИОГРАФИЯ

Остин, Джеймс Э., и Кармак, Ховард. «Воздушные провода исчезают», The American City , март 1962 г., стр. 100–102.

Департамент городского планирования, Окленд, Калифорния. Переход от устаревшей воздушной проводки к современному метро: отчет о добавленных муниципальных ценностях , 1961.

«Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–53.

Планирование сервитута для коммунальных услуг .Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, пересмотренный вариант 1962 г., стр. 13–15.

Хендри, Джон. «Возможна ли подземная проводка?» Пост прослушивания , Vol. 22, № 10 (октябрь 1962 г.), стр. 3–4.

«Пришло время по-новому взглянуть на подземные линии электропередач и телефонные линии», House and Home , август 1959 г., стр. 112–117.

Пайпер, Г. А., «Жилой подземный метрополитен в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, май 1962 г. (на мимеографе), стр.2–4.

Презентации по проблемам подземного строительства для распределения электроэнергии в Онтарио. Торонто, Онтарио, Канада: Ассоциация муниципальных электросетей (Онтарио), май 1962 г.

Росс, Питер М., и Таффорд, Норман Э. Подземные инженерные сети для Гринвилля? (Предварительный отчет). Гринвилл, Иллинойс: Офис городского управляющего, 1962, стр. 13–14.

Смит, Дж. К., и Шнайдер, Дж. А. «Подземная распределительная система для жилых кварталов», Передача и распределение , Vol.14, № 8 (август 1962 г.), стр. 16–19.

Томпсон, Рут Мартин. «Хоронить или не хоронить», Municipal World , апрель 1957 г.

Подземная электрическая и телефонная связь в новых подразделениях . Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, 1962.

«Подземная проводка», House and Home , апрель 1961 г., стр. 138–141.

Воздушная проводка. Фото предоставлено Центральной ипотечной и жилищной корпорацией, Оттава, Онтарио.

Подготовлено Джеймсом Х. Пикфордом. Copyright © 1963, Американское общество должностных лиц по планированию

Сотовая сеть 100-квартирный домофон

Что, если бы вы могли избавиться от дорогостоящих и грязных траншей и проводки, необходимых для размещения домофонной системы у вашей двери или ворот, но когда посетитель прибыл и нажал кнопку, вы все равно могли бы поговорить с ними, где бы вы ни находились? Кроме того, вы могли бы даже отпереть или открыть эту дверь или ворота? Новый квартирный домофон сотовой сети позволяет вам делать все это.

Пока ваши ворота или дверь находятся в пределах досягаемости вышки сотовой связи, радиус действия этого домофона бесконечен. Вы могли бы быть на другой стороне Земли и по-прежнему общаться с посетителями по очень низкой цене за посетителя, если вам нужно приобрести новую услугу сотовой связи. Если у вас уже есть услуга беспроводной связи AT&T или T-Mobile, вы можете просто добавить этот домофон к существующему плану за небольшую ежемесячную плату.

Нажимая клавиши на клавиатуре телефона, вы можете открыть дверь или активировать устройство открывания ворот, чтобы, если курьер придет, когда вас нет дома, вы могли легко его впустить.Все, что вам нужно сделать, это ответить на звонок с домофона и нажать *, чтобы открыть ворота.

Этот интерком поддерживает до 100 квартир и может вызывать до 3 телефонных номеров последовательно. Вы можете запрограммировать до трех телефонных номеров на квартиру в этом устройстве, будь то стационарные телефоны или сотовые телефоны. Когда посетитель подходит к домофону и нажимает кнопку, он набирает первый номер. Если первый номер не отвечает, домофон набирает второй номер по истечении запрограммированного времени «нет ответа» и повторяет процедуру для третьего номера.Таким образом, ваши посетители всегда должны иметь возможность связаться с кем-то, и вы не пропустите важную доставку или посетителей.

Таким образом, для 30 единиц или менее посетители могут либо прокрутить страницу, чтобы найти человека или компанию, которую они ищут, либо они могут набрать номер напрямую, если они уже знают номер.

Клавиатура также может использоваться для отпирания двери или ворот путем ввода предварительно запрограммированных кодов доступа.

Существует также бесплатное загружаемое приложение для пользователей Android и iPhone, которым может пользоваться управленческий персонал.Приложение можно использовать для отправки текстового сообщения, чтобы запереть или разблокировать дверь или реле открывания ворот. Руководство может запирать или держать ворота открытыми в тех случаях, когда они хотят, чтобы люди свободно входили. Также доступна версия для ПК, которая подключается через порт USB.

Нет необходимости прокладывать телефонную линию или провода к системе, что устраняет расходы и беспорядок, связанные с этой задачей Вы можете оплатить долгие годы службы сэкономленными деньгами, а также получить дополнительные преимущества просто не могу получить из других систем.

Служба сотовой связи

В США для сотовой связи используются две технологии. Одним из них является GSM, что означает глобальную систему для мобильных устройств, используемую AT&T и T-Mobile, а также почти всеми другими операторами сотовой связи в других странах мира. Другой технологией является CDMA, что означает множественный доступ с кодовым разделением, и используется Sprint и Verizon в США, а также несколькими другими компаниями в Азии и Южной Америке. Помимо AT&T и T-Mobile, вы можете выбрать других поставщиков услуг, которые используют GSM (они просто заключают контракты с этими операторами GSM на использование их услуг, поэтому вы по-прежнему пользуетесь услугами AT&T и T-Mobile).

Для использования этого домофона вам потребуется телефонная служба 4G GSM. Служба мобильной связи на основе GSM требует использования модуля идентификации абонента (SIM), представляющего собой интегральную схему, которая надежно хранит информацию, необходимую для идентификации и аутентификации абонентов на устройствах мобильной телефонии.

В комплект этого устройства входит SIM-карта 4G и инструкции по ее активации. Щелкните эту ссылку для получения более подробной информации: План сети сотовой связи

Этот домофон имеет следующие характеристики:

• Конструкция «все в одном» со встроенным модулем управления для простоты установки
• Бесплатное приложение для программирования для смартфонов
• Бесплатное USB-приложение для программирования программного обеспечения для ПК
• Прочный промышленный корпус с навесом от дождя защищает от непогоды и вандалов
• Передняя дверца с замком на петлях для легкого доступа
• Прочная конструкция из нержавеющей стали
• 4-ваттный динамик обеспечивает дополнительную громкость для шумных Приложения
• Схема отверстий для крепления на стойке «гусиная шея» на задней панели для установки на одну из наших монтажных опор: Монтажные стойки на опоре
• Клавиатура входит в стандартную комплектацию, чтобы гости могли легко открыть ворота
