Тиристорный регулятор напряжения своими руками: конструктивные особенности

Содержание статьи:

Из-за использования в повседневной жизни большого количества электрических приборов (микроволновок, электрочайников, компьютеров и т. д.) нередко возникает необходимость регулировки их мощностей. Для этого применяют регулятор напряжения на тиристоре. Оно имеет простую конструкцию, поэтому собрать его самостоятельно несложно.

Нюансы в конструкции

Регулятор напряжения на тиристоре

Тиристор – это управляемый полупроводник. При необходимости он может очень быстро провести ток в нужном направлении. От привычных диодов устройство отличается тем, что имеет возможность контролировать момент подачи напряжения.

Регулятор состоит из трех компонентов:

• катод – проводник, подключаемый к отрицательному полюсу источника питания;
• анод – элемент, присоединяемый к положительному полюсу;
• управляемый электрод (модулятор), который полностью охватывает катод.

Регулятор функционирует при соблюдении нескольких условий:

• тиристор должен попадать в схему под общее напряжение;
• модулятор должен получать кратковременный импульс, позволяющий устройству контролировать мощность электроприбора. В отличие от транзистора регулятору не требуется удержание этого сигнала.

Тиристор не применяется в схемах с постоянным током, поскольку он закрывается, если нет напряжения в цепи. В то же время в приборах с переменным током регистр необходим. Это связано с тем, что в подобных схемах имеется возможность полностью закрыть полупроводниковый элемент. С этим справится любая полуволна, если возникнет такая потребность.

Тиристор обладает двумя устойчивыми положениями («открыто» или «закрыто»), которые переключаются при помощи напряжения. При появлении нагрузки он включается, при пропадании электрического тока выключается. Собирать подобные регуляторы учат начинающих радиолюбителей. Заводские паяльники, имеющие регулировку температуры жала, стоят дорого. Гораздо дешевле купить простой паяльник и самому собрать для него регистр напряжения.

Существует несколько схем монтажа устройства. Самый несложный – это навесной тип. При его сборке не используют печатную плату. Не потребуется также специальные навыки при монтаже. Сам процесс занимает мало времени. Поняв принцип работы регистра, будет просто разобраться в схемах и рассчитать оптимальную мощность для идеальной работы оборудования, где тиристор установлен.

Область применения и цели использования

Применение тиристорного регулятора мощности

Используют тиристор во многих электроинструментах: строительных, столярных бытовых и прочих. Он играет в схемах роль ключа при коммутации токов, при этом работая от малых импульсов. Выключается только при нулевом уровне напряжении в цепи. К примеру, тиристор контролирует скорость работы ножей в блендере, регулирует быстроту нагнетания воздуха в фене, координирует мощность нагревательных элементов в приборах, а также выполняет другие не менее важные функции.

В схемах с высокоиндуктивной нагрузкой, где ток отстает от напряжения, тиристоры могут не закрываться полностью, что приведет к поломке оборудования. В строительных приборах (дрелях, шлифовальных машинах, болгарках и т. д.) тиристор переключается при нажатии кнопки, которая находится в общем с ним блоке. При этом происходят изменения в работе двигателя.

Тиристорный регулятор отлично работает в коллекторном двигателе, где есть щёточный узел. В асинхронных движках устройство менять обороты не сможет.

Принцип действия

Специфика работы прибора заключается в том, что напряжение в нем регулируется мощностью, в также электроперебоями в сети. Регулятор тока на тиристоре при этом пропускает его только в одном конкретном направлении. Если устройство не отключить, оно так и будет продолжать работать, пока его не выключат после определенных действий.

Изготавливая тиристорный регулятор напряжения своими руками, в конструкции следует предусмотреть достаточно свободного места для установки управляющей кнопки или рычага. При сборке по классической схеме имеет смысл использовать в конструкции специальный выключатель, который при изменении уровня напряжения светит разными цветами. Это обезопасит человека от возникновения неприятных ситуаций, поражений током.

Способы закрывания тиристора

Выключение тиристора путем изменения полярности напряжения между катодом и анодом

Подача импульса на управляющий электрод неспособна прекратить его работу или закрыть. Модулятор только включает тиристор. Прекращение действия последнего происходит только после того, как на ступени катод-анод прерывается подача тока.

Регулятор напряжения на тиристоре ку202н закрывается следующими способами:

• Отключить схему от блока питания (батарейки). Устройство при этом не заработает до тех пор, пока не будет нажата специальная кнопка.
• Размокнуть соединение анод-катод с помощью проволоки или пинцета. Через эти элементы идет все напряжение, поступая в тиристор. Если перемычку разомкнуть, уровень тока окажется нулевым и устройство выключится.
• Уменьшить напряжение до минимального.

Простой регулятор напряжения

Схема регулятора мощности для паяльника

Даже самая простая радиодеталь состоит из генератора, выпрямителя, аккумулятора, а также переключателя напряжения. Такие устройства обычно не содержат стабилизаторов. Сам же тиристорный регулятор тока состоит из таких элементов:

• диод – 4 шт.;
• транзистор – 1 шт;
• конденсатор – 2 шт.;
• резистор – 2 шт.

Чтобы избежать перегрева транзистора, к нему устанавливают систему охлаждения. Желательно, чтобы последняя имела большой запас мощности, которая позволит заряжать в дальнейшем аккумуляторы с невысокой емкостью.

Способы регулирования фазового напряжения в сети

Изменяют переменное электрическое напряжение при помощи таких электрических приборов, как: тиратрон, тиристор и прочие. При изменении угла этих структур на нагрузку подаются неполными полуволнами, а в результате регулируется действующее напряжение. Искажение вызывает возрастание тока и падение напряжения. Последнее меняет форму из синусоидальной в несинусоидальную.

Схемы на тиристорах

Система включится после того, как на конденсаторе соберется достаточно напряжения. При этом момент открытия контролируется при помощи резистора. На схеме он обозначен как R2. Чем медленнее заряжается конденсатор, тем больше сопротивления у этого элемента. Регулируется электроток через управляющий электрод.

Эта схема дает возможность контролировать полную мощность в устройстве, так как регулируются два полупериода. Это возможно благодаря установке в диодном мосте тиристора, который воздействует на одну из полуволн.

Регулятор напряжения, схема которого представлена выше, имеет упрощенную конструкцию. Контролируется здесь одна полуволна, в то время как другая без изменений проходит через VD1. Работает по аналогичному сценарию.

При работе с тиристором импульс на управляющий электрод следует подавать в определенный момент, чтобы срез фаз достиг требуемой величины. Нужно определять переход полуволны в нулевой уровень, иначе регулировка не будет эффективной.

Заметки для мастера — Бытовой таймер

         Реле времени с дистанционным управлением.

Реле времени на 555 может быть дополнено системой дистанционного управления для удобства использования. Можно добавить возможность включать реле нажатием любой кнопки на любом пульте выдающем импульсы инфракрасного излучения (в основном такие пульты используются для управления телевизорами и др. бытовыми приборами). Схема реле времени дополненного приёмником инфракрасного излучения приведена на рисунке 1.

Рис.1

Конденсатор C2 нужен для предотвращения ложных срабатываний от наводок возникающих при коммутации нагрузки через реле К1. Фотодиод необходимо поместить в чёрную коробочку с окном. Для настройки подаётся питание и резистором R2 устанавливается напряжение на выводе 2 микросхемы чуть больше напряжения Uп/3 где Uп — напряжение питания. Если напряжение на выводе 2 микросхемы 555 будет меньше Uп/3 то реле будет включено. Если напряжение на выводе 2 микросхемы 555 будет меньше Uп/3 постоянно то реле будет включено постоянно.

Данным реле можно коммутировать множество разных приборов.

Периодическое автоматическое включение/выключение приборов.

        Схема для периодического автоматического включение/выключение приборов, в частности вентилятора для проветривания и т.п. можно сделать на таймере 555 NE555. Схема приведена на рисунке 2.

Рис.2

        Реле включается и замыкает источник питания на нагрузку только тогда, когда на выходе микросхемы будет низкий уровень напряжения, вытекающий ток из базы транзистора VT1 станет достаточным для того чтобы этот транзистор вошел в насыщение, этот транзистор не перегорит, так как у обмотки реле достаточное активное сопротивление, для того чтобы ток через транзистор был меньше предельно допустимого для КТ209К.

           Таймер на микросхеме NE555

       На рисунке 3, показана схема простого реле времени на NE555.

Рис.3

При указанных элементах реле времени работает в интервале времени от 1 до 100 секунд. Время срабатывания реле задается потенциометром R2. Емкость конденсатора С1 определяет основной диапазон времени срабатывания реле (100 секунд), уменьшив или увеличив емкость можно добиться других временных интервалов.

          Реле времени

        Реле времени предназначены для коммутации электрических цепей устройств с заданной временной выдержкой. Описываемые реле времени не содержат сетевого трансформатора, поэтому позволяют значительно снизить их массу и габаритные размеры. При налаживании и эксплуатации реле необходимо соблюдать меры предосторожности, так как цепи и элементы этих устройств находятся под сетевым напряжением. Если же необходимо обеспечить отсутствие гальванической связи с сетью, то проще всего питать реле времени через разделительный трансформатор соответствующей мощности.

Рис.4

        На рис. 4 изображена принципиальная схема реле времени с нагрузкой в виде осветительных ламп накаливания. Подобные реле могут быть установлены в коридорах, лестничных площадках, прихожих с целью экономии электрической энергии и увеличения срока службы ламп.

        Реле времени содержит тринистор (триодный тиристор) VS1 и времязадающий узел на транзисторе VT1, управляющий работой тринистора. В исходном состоянии конденсатор С1 заряжен до напряжения сети, транзистор и тиристор закрыты. При нажатии на кнопку S1 конденсатор С1 разряжается через резистор R5 и диод VD3. В каждый положительный полупериод сетевого напряжения конденсатор заряжается через эмиттерный переход транзистора VT1, в результате тиристор VS1 открывается и включает лампу h2. В отрицательный полупериод напряжения ток через устройство не протекает.

        После отпускания кнопки в каждый положительный полупериод напряжения ток через диоды VD1, VD2, резистор R4 и эмиттерный переход транзистора VT1 подзаряжает конденсатор С1 и накал лампы плавно убывает. Время каждого зарядного импульса примерно равно времени открывания тиристора. Благодаря этому при сравнительно небольших емкости конденсатора С1 и сопротивлении резистора R4 удалось получить значительную постоянную времени зарядки. После полной зарядки конденсатора ток через транзистор прекращается и тиристор закрывается. Нужную выдержку времени на выключение лампы устанавливают подстроенным резистором R3.

        Максимальная временная выдержка реле на отключении лампы около 10 мин. В конце выдержки накал лампы начинает убывать. В ждущем режиме устройство не потребляет тока от сети.

        В реле времени можно использовать любые диоды из серии КД105 или диоды Д226Б. Транзистор необходим с максимально допустимым напряжением коллектор — эмиттер 300 В. Конденсатор С1 желательно выбрать в герметичном исполнении. Тиристор VS1 должен быть рассчитан на обратное напряжение не менее 300 В.

          Таймер на микросхеме NE555

        Схема таймера показанная на рис.5, построена на базе микросхемы NE555.

Рис.5

        Нажатие кнопки SB1 приводит к запуску таймера, о чем сигнализирует светодиод HL1. По прошествии заданного времени загорается HL2. Если вместо второго светодиода поставить реле, то можно значительно расширить область применения устройства. Резистором R2 настраивается время срабатывания таймера.

          Таймер со светодиодной индикацией

Рис.6

        Данная схема (рис.6), может использоваться для контроля времени приготовления пищи, в фотолаборатории или как часть другой схемы. Время задержки может быть от нескольких секунд до 5 мин. и зависит

от величины емкости конденсатора С1.

Коваль В.А.

г. Чернигов

          Реле времени на симисторе

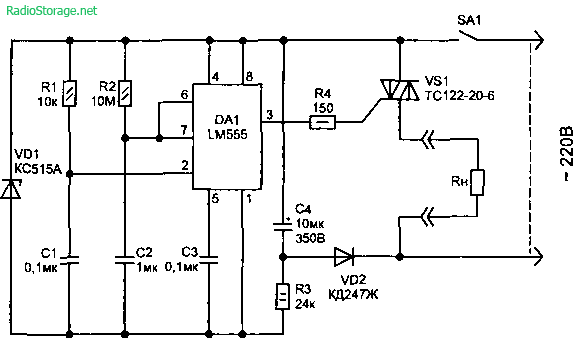

        Схема, показанная на рис.7, позволяет непосредственно (без реле) управлять отключением сетевой нагрузки.

Рис.7

        В качестве коммутатора использован симистор. Включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1. Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор С3 обязательно должен иметь маленькую утечку.

Шелестов И.П.

Радиолюбителям: полезные

схемы

        Таймер управления нагрузкой

        Реле времени, схема которого показана на рис.8, предназначено для управления одной нагрузкой, — включением электроприбора или его выключением через некоторое время, которое должно пройти с момента нажатия на кнопку «Пуск». Время это, при указанных на схеме номиналах С2, R2 и R3 можно устанавливать при помощи R3 в пределах от 15 минут до 10 часов.

Рис.8

        Особенность реле в том, что после того как будет отработана установленная выдержка времени и реле включит или выключит нагрузку, произойдет автоматическое отключение реле от электросети, и оно будет выключено до следующего нажатия на кнопку «Пуск».

        Наличие на выходе простого электромагнитного реле, дает возможность управлять любой нагрузкой .

        Роль времязадающего узла возложена на микросхему D1, имеющую в своем составе элементы мультивибратора и двоичный счетчик.

        В данной схеме RC-цепь совместно с счетчиком микросхемы позволяет получать практически любые выдержки от 1 секунды до нескольких суток, все зависит от параметров этой RC цепи, емкостная составляющая которой может быть от 50 пФ до нескольких мкФ, а сопротивление от 10 кОм до нескольких МОм.

        В данном случае, при емкости С2 равной 0,33 мКф, и сопротивлении R2+R3 в пределах 100 кОм … 2,3 МОм можно получать выдержки от 15 минут до 10 часов. Изменив параметры этой цепи можно получить другие выдержки.

        Включение и запуск реле времени производится кнопкой S1 не имеющей фиксации.

        Подстройкой R3 устанавливается время в течении которого после нажатия кнопки S1 реле будет автоматически поддерживаться в подключенном к электросети состоянии.

        Теперь о том, как подключается нагрузка. Может быть два варианта, в первом нагрузка включается после того как истечет установленное время, во втором нагрузка включается сразу при нажатии на S1, а выключается после того как пройдет установленное время. Выбор варианта производится тумблером S2.

        В показанном на схеме положении после нажатия на S1 нагрузка выключена, и включается только после того как реле времени отработает временную выдержку и контакты реле Р1 вернутся в исходное положение. В положении «OFF» тумблера S2 нагрузка включается одновременно с нажатием на S1 и выключается одновременно с выключением реле, то есть работает только в течении установленного времени.

        В качестве реле Р1 используется автомобильное реле «112.3747-10Е» от ВАЗ-2108, имеющее группу переключающих контактов. Реле выбрано из соображения наибольшей мощности контактов, чтобы можно было управлять любой нагрузкой, включая и электронагревательные приборы.

          Простой бытовой таймер

        Принципиальная схема таймера показана на рисунке 9.

Рис.9

        Временной интервал устанавливают переменным резистором R4, регулирующим частоту импульсов внутреннего мультивибратора микросхемы. А затем эти импульсы считывает счетчик. И после того как он насчитывает их 8192, происходит выключение реле Р1 и выключение мультивибратора при помощи диода VD1.

        Запускают таймер кнопкой S1 (нажать и отпустить). В момент нажатия кнопки через ее контакты на вывод 12 (вход обнуления R) поступает напряжение уровня логической единице. Это устанавливает счетчик в нулевое положение, когда на всех его выводах логические нули. Нуль будет и на самом старшем выходе (выв.3).

        Транзисторный ключ на VT1 и VT2 сделан на транзисторах структуры p-n-p, поэтому, для его открывания на базу VT1 нужно подать отрицательное, относительно эмиттера, напряжение, то есть, логический ноль. Это происходит при установке счетчика в нулевое положение. А далее, ключ открывается и подает ток на реле К1, контакты которого приходят в движение и либо выключают нагрузку либо ее выключают.

        После отпускания кнопки S1 напряжение на входе R счетчика падает до логического нуля и счетчик сможет считать импульсы, вырабатываемые мультивибратором, внешними деталями которого являются C2,R2,R4,R3.

        С поступлением 8192- го импульса (с момента отпускания кнопки S1) на выводе 3 микросхемы возникает логическая единица. Это приводит к закрыванию транзисторного ключа и выключению электромагнитного реле. Одновременно происходит блокировка мультивибратора через диод VD1. Счетчик останавливается в этом положении и будет оставаться в нем до тех пор, пока снова не будет нажата кнопка S1 (или пока не выключат питание).

        Промежуток времени, в течении которого реле Р1 включено устанавливают переменным резистором R4. Резистор R2 ограничивает минимальное сопротивление времязадающего сопротивления. Когда резистор R4 установлен в минимальное положение (крайнее левое, по схеме) временной интервал, отрабатываемый таймером, составляет около 27 минут. При крайне правом положении R4, — 170 минут. Уменьшить выдержки в два раза можно, если точку соединения резистора R6 и диода VD1 переключить с вывода 3 D1 на вывод 2. А если эту точку переключить на вывод 1, — устанавливаемая выдержка уменьшится в четыре раза. Можно сделать переключатель с положениями «1/1», «1/2» и «1/4».

        Можно сделать так, что нагрузка будет включатся периодически (например, 27 минут работает, 27 минут отдыхает), для этого надо убрать из схемы диод VD1.

        То, включается нагрузка или выключается, зависит от того, какие выводы реле включены в разрыв ее питания.

        Обмотка реле, — довольно мощная нагрузка, поэтому таймер питается не от батареи, а от сетевого источника. Например, реле WJ118-1C может включать нагрузку, питающуюся напряжением до 250 В при токе до 5 А. А номинальное напряжение обмотки реле 12 В. То есть, таймер может управлять сетевой нагрузкой мощностью до 1250 Вт.

        Транзисторы КТ361 можно заменить на КТ3107, КТ502. Транзистор КТ814, — на КТ816. Все диоды – КД522, КД521, 1N4148.

          Универсальный таймер

        Этот таймер выполнен по аналогово – цифровой схеме, его можно использовать для задержки включения или выключения различного электрооборудования, рис.10.

Рис.10

        Таймер может отрабатывать любую выдержку в пределах от 2 секунд до 3 часов. Нужное время устанавливается с помощью переменного резистора R3 и переключателя S1. Резистор регулирует частоту тактового генератора, а переключатель переключает коэффициент деления счетчика. Так получается два диапазона «2 сек… 2,4 мин» и «90 сек…3 часа». Диапазоны выбирают переключателем S1 («М»-«Ч»). Для установки выдержки вокруг рукоятки переменного резистора нанесены две круглые шкалы, а рукоятка со стрелкой. Конечно, такой способ не дает большой точности установки времени, так как и диапазоны широки, и шкалы коротки, и переменный резистор вещь нестабильная, но данный таймер предназначен для тех случаев, когда время нужно задавать «где-то так, примерно…». А таких случаев в практике много.

        Выход таймера – релейный. Это позволяет управлять практически чем угодно, важно чтобы мощность нагрузки не превышала допустимую величину для контактов данного реле.

        В основе схемы микросхема CD4060B и она содержит счетчик типа К561ИЕ16, и еще инверторы для кварцевого или RC-мультивибратора.

        Питается таймер от источника напряжением 12В. Вообще, величина этого напряжения может быть от 5 до 15В и зависит в первую очередь от номинального напряжения обмотки используемого реле.

        Микросхему CD4060B можно заменить аналогичной микросхемой других производителей, например, MPJ4060. Отечественного аналога нет. Реле BS115C с обмоткой на 12В можно заменить аналогичным с обмоткой на 5,6,9В, соответственно изменится и напряжение питания. Или, если нужно сохранить напряжение питания 12В, последовательно с обмоткой реле включите резистор, который возьмет на себя избыток напряжения. Сопротивление его можно подобрать экспериментально или рассчитать, зная сопротивление обмотки реле и его номинальное напряжение.

        Если реле будет другого типа, может потребоваться доработка печатной платы под его цоколевку и габариты.

         Налаживание, — дело кропотливое, сводится к градуировке шкалы резистора R3.

Каравкин В.

схема на 12в (фото, видео)

Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Простая радиосхема

Схема печатной платы реле на 12 в

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

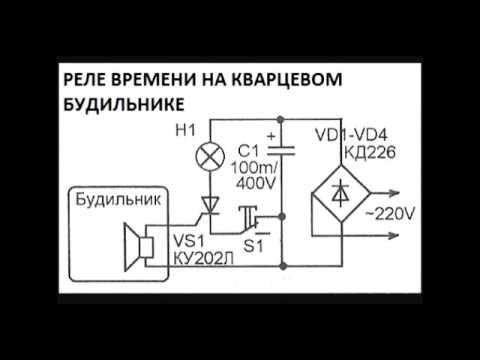

Схема

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

10 часовой таймер на микросхемах К155ЛА3 и К176ИЕ5

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Многофункциональные релейные устройства

Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.

Главными функциями работы реле в таких случаях считаются:

• Задержка выключения, происходящую за счет переключающихся контактов,
• Задержка срабатывания устройства.

Простое реле времени с задержкой включения своими руками

Здравствуйте уважаемые читатели сайта sesaga.ru. Совсем недавно возникла необходимость в реле времени с задержкой включения, через которое планировалось питать вытяжные вентиляторы в туалете и ванной комнате. Идея заключалась в том, чтобы зря не гонять вентиляторы если находишься в указанных помещениях менее минуты: здесь и экономия электроэнергии и меньший износ деталей вентилятора.

Покупать реле выходило дороговато, а в интернете схему с нужными параметрами не нашел. Поэтому пришлось заняться разработкой схемы реле времени самостоятельно, после чего на свет родилась вот такая простенькая конструкция. Причем такое реле может собрать любой начинающий радиолюбитель всего за один день.

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

1. Принципиальная схема реле времени с задержкой включения.

Реле времени содержит 12 деталей и состоит из двух частей: узла питания и узла реле времени.

Узел реле времени собран на интегральном таймере DA1 и реле KL1. Если узел питания убрать, то узел реле времени можно использовать для включения нагрузки на напряжение питания 12 Вольт, например, включение магнитолы, света или подсветки в салоне автомобиля.

Устройство работает так: при включении выключателя SA1 запускается счетчик таймера DA1 и с этого момента начинается отчет времени задержки, по истечении которого на выходе таймера DA1 формируется сигнал, включающий реле KL1, которое своими контактами KL1.1 включает вытяжной вентилятор.

Узел питания собран по бестрансформаторной схеме с гасящим конденсатором С3. Резистор R2 служит для ускорения процесса разрядки конденсатора С3 при выключении устройства. Напряжение после конденсатора С3 выпрямляется диодами VD4 и VD5 и стабилизируется стабилитроном VD3. Конденсатором С2 сглаживаются пульсации выходного напряжения, которое составляет 12 Вольт.

На интегральном таймере NE555 (отечественный аналог КР1006ВИ1) собран узел задержки включения реле. Узел задержки представляет схему одновибратора, управляемого по цепи питания.

В момент подачи питания таймер DA1 начинает отчет времени, по истечении которого на выходе (вывод №3) формируется положительный импульс выходного напряжения, включающий реле KL1, которое замыканием своих контактов KL1.1 подает питание на вытяжной вентилятор.

За счет того, что таймер NE555 обеспечивает на выходе ток нагрузки до 200mA, не пришлось устанавливать транзистор для управления выходным реле KL1.

Время задержки включения реле задается емкостью электролитического конденсатора С1 и величиной сопротивления резистора R1. При указных номиналах этих деталей на принципиальной схеме время задержки составляет 70 секунд.

Диод VD1 устраняет влияние возможных выбросов напряжения питания таймера в течение отчета времени задержки, а диод VD2 служит для надежного срабатывания реле KL1. Время задержки в секундах рассчитывается по формуле: Т = 1,1*R1*C1.

2. Конструкция и детали.

Все детали реле времени размещены на печатной плате размерами 84х29 мм, которая вмонтирована в корпус вентилятора.

Печатная плата рассчитана на установку постоянных резисторов типа МЛТ или на аналогичные импортные. Времязадающий резистор R1 составлен из резисторов 1МОм и 510 кОм мощностью по 0,125 Вт и включенных последовательно. Резистор R2 мощностью 0,5 Вт и сопротивлением 470 кОм.

Постоянный конденсатор С3 может быть емкостью от 0,68 до 1,0 микрофарад и напряжением не менее 400В. Времязадающий электролитический конденсатор С1 емкостью 47 микрофарад и напряжением 15В, а С2 емкостью 220 микрофарад и напряжением не менее 25 Вольт.

В конструкции использованы импортные диоды типа 1N4007. Можно устанавливать любые выпрямительные диоды, рассчитанные на ток 1 Ампер и напряжение не менее 300 Вольт. Стабилитрон VD3 с напряжением стабилизации 12 В. Обмотка реле KL1 на напряжение 12 В, а контакты KL1.1 должны коммутировать напряжение 220 В.

При исправных деталях и правильном монтаже реле времени начинает работать сразу и в налаживании не нуждается. Реле подключается параллельно лампе туалета или ванной комнаты в точках 1 и 2, указанных на схеме. Чтобы в процессе налаживания схемы не ждать полторы минуты, уменьшите сопротивление резистора R1 до 100 кОм.

Вы можете сделать свой чертеж печатной платы, используя материал этого видеоролика, в котором показан процесс, начиная от компоновки деталей на плате и заканчивая рисованием дорожек. Посмотрев этот видеоролик, Вы сможете составить чертеж печатной платы практически для любой конструкции такой сложности.

В этом ролике показан процесс подготовки печатной платы: сверление отверстий, нанесение рисунка дорожек, травление дорожек. Далее идет распайка деталей на плату и монтаж реле времени в корпус вытяжного вентилятора.

Как Вы уже поняли, это реле времени с задержкой включения универсально, и поэтому его можно приспособить под любые нужды. Также можно ознакомиться со схемой и конструкцией реле времени с задержкой выключения, материал которой для публикации на странице сайте предоставил один из читателей.

Удачи!

Литература: Коломбет Е. А. Таймеры. 1983г.

Объяснение схем простых таймеров задержки

В этом посте мы обсуждаем создание простых таймеров задержки с использованием очень обычных компонентов, таких как транзисторы, конденсаторы и диоды. Все эти схемы будут производить задержку включения или задержку выключения с интервалами времени на выходе на заранее определенный период, от нескольких секунд до многих минут. Все конструкции полностью регулируются.

Важность таймеров задержки

Во многих приложениях электронных схем задержка в несколько секунд или минут становится решающим требованием для обеспечения правильной работы схемы.Без указанной задержки схема может выйти из строя или даже быть повреждена.

Давайте подробно разберем различные конфигурации.

Вы также можете прочитать о таймерах задержки на основе IC 555. Рекомендуется для вас!

Использование одного транзистора и кнопки

Первая принципиальная схема показывает, как транзисторы и несколько других пассивных компонентов могут быть подключены для получения заданных выходов времени задержки.

Транзистор снабжен обычным базовым резистором для функций ограничения тока.

Светодиод, который используется здесь только в целях индикации, ведет себя как нагрузка коллектора схемы.

Конденсатор, который является важной частью схемы, занимает определенное положение в схеме, мы можем видеть, что он размещен на другом конце базового резистора, а не непосредственно на базе транзистора.

Кнопка используется для включения цепи.

При кратковременном нажатии кнопки положительное напряжение от линии питания поступает на базовый резистор и включает транзистор, а затем светодиод.

Однако в ходе вышеуказанного действия конденсатор также полностью заряжается.

При отпускании кнопки, хотя питание базы отключается, транзистор продолжает работать с помощью накопленной энергии в конденсаторе, который теперь начинает разряжать накопленный заряд через транзистор.

Светодиод также остается включенным, пока конденсатор полностью не разрядится.

Те значение конденсатора определяет время задержки или время, в течение которого транзистор остается в проводящем режиме.

Наряду с конденсатором, номинал базового резистора также играет важную роль в определении времени, в течение которого транзистор остается включенным после отпускания кнопки.

Однако схема, в которой используется только один транзистор, сможет создавать задержки, которые могут составлять всего несколько секунд.

При добавлении еще одного транзисторного каскада (следующий рисунок) указанный выше диапазон времени задержки может быть значительно увеличен.

Добавление еще одного транзисторного каскада увеличивает чувствительность схемы, что позволяет использовать более высокие значения резистора синхронизации, тем самым увеличивая диапазон временной задержки схемы.

Дизайн печатной платы

Видео демонстрация

Использование симистора:

На следующем изображении показано, как указанная выше схема таймера задержки может быть интегрирована с симистором и использоваться для переключения нагрузки, работающей от сети переменного тока

Вышеупомянутое может быть дополнительно модифицировано с помощью автономного силового бестрансформаторного источника питания, как показано ниже:

Без кнопки

Если вышеуказанная конструкция предназначена для использования без кнопки, то же самое может быть реализовано как показано на следующей схеме:

Следующая схема показывает, как связанная кнопка может стать неактивной, как только она будет нажата, и пока таймер задержки находится в активированном состоянии.

В это время любое дальнейшее нажатие кнопки не влияет на таймер, пока выход активен или пока таймер не завершит свою операцию задержки.

Двухшаговый последовательный таймер

Вышеупомянутая схема может быть изменена для создания двухступенчатого последовательного генератора задержки. Эта схема была запрошена одним из заядлых читателей этого блога, мистером Марко.

Простая цепь аварийной сигнализации отключения с задержкой показана на следующей диаграмме.

Схема была запрошена Dmats.

Следующая схема была запрошена Fastshack3

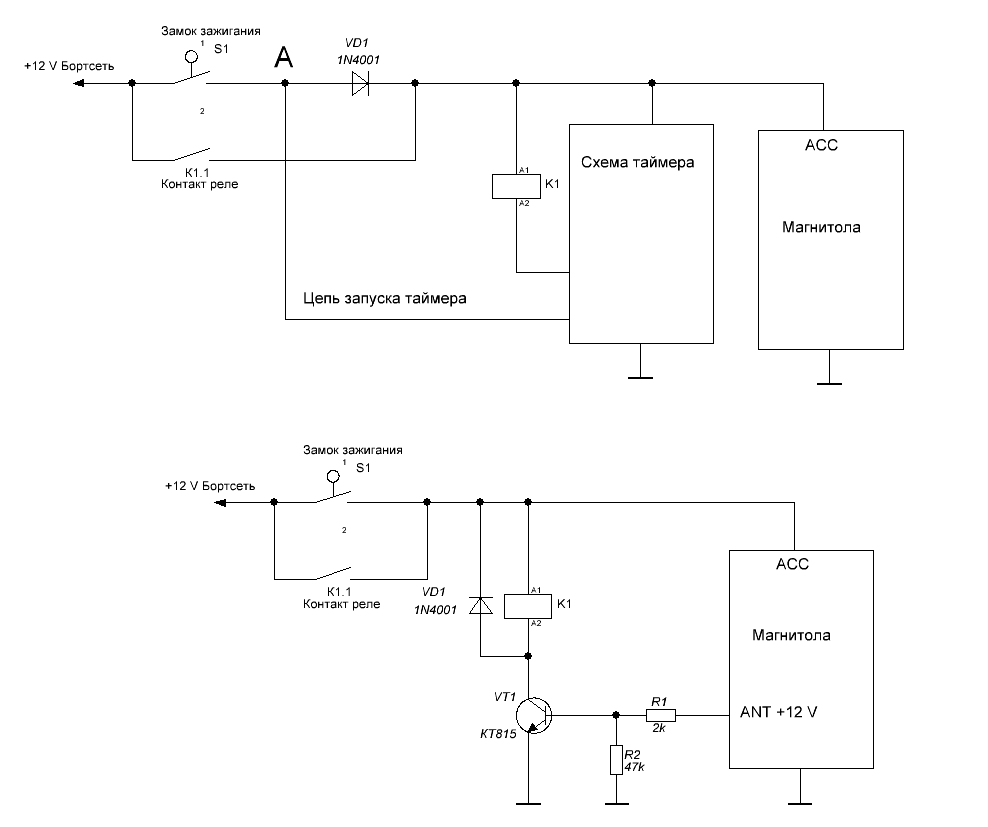

Таймер задержки с реле

«Я хочу построить схему, которая будет управлять выходным реле. Это будет сделано при 12 В, а последовательность будет инициирована ручным переключателем.

Мне понадобится регулируемая задержка времени (возможно, отображаемое время) после отпускания переключателя, тогда выход будет включаться в течение настраиваемого времени (также возможно отображается) перед выключением.

Последовательность не будет перезапущена, пока не будет нажата кнопка и снова выпустили.

Время после отпускания кнопки составляет от 250 миллисекунд до 5 секунд. Время «включения» выхода для включения реле составляет от 500 миллисекунд до 30 секунд. Дайте мне знать, если вы можете что-нибудь поделать. Спасибо! »

До сих пор мы научились делать простые таймеры задержки выключения, теперь давайте посмотрим, как мы можем построить простую схему таймера задержки включения, которая позволяет подключенной нагрузке на выходе включаться с некоторой заданной задержкой после выключения питания. ВКЛ.

Объясненная схема может использоваться для всех приложений, которые требуют начальной задержки включения для подключенной нагрузки после включения сетевого питания.

Схема работы схемы таймера задержки включения

Показанная диаграмма довольно проста, но очень впечатляюще предоставляет необходимые действия, кроме того, период задержки является переменным, что делает установку чрезвычайно полезной для предлагаемых приложений.

Функционирование можно понять по следующим пунктам:

Предполагая, что нагрузка, требующая задержки включения, подключена к контактам реле, при включении питания 12 В постоянного тока проходит через R2, но не может достичь базы T1, потому что изначально C2 действует как короткое замыкание на землю.

Таким образом, напряжение проходит через R2, падает до соответствующих пределов и начинает заряжать C2.

Как только C2 заряжается до уровня, который развивает потенциал от 0,3 до 0,6 В (+ стабилитрон) на базе T1, T1 мгновенно включается, переключая T2, а затем реле … наконец, нагрузка получает тоже включен.

Вышеупомянутый процесс вызывает необходимую задержку для включения нагрузки.

Период задержки может быть установлен соответствующим выбором значений R2 и C2.

R1 гарантирует, что C2 быстро разряжается через него, так что схема достигает положения ожидания как можно скорее.

D3 блокирует достижение зарядом базы T1.

Список деталей

R1 = 1o0K (резистор для разряда C2, когда цепь выключена))
R2 = 330K (синхронизирующий резистор)
R3 = 10K
R4 = 10K
D1 = стабилитрон 3V (опционально, можно заменить на провод)
D2 = 1N4007
D3 = 1N4148
T1 = BC547
T2 = BC557
C2 = 33 мкФ / 25 В (синхронизирующий конденсатор)
Реле = SPDT, 12 В / 400 Ом

PCB Design

Замечания по применению

узнайте, как приведенная выше схема таймера задержки включения становится применимой для решения следующей проблемы, представленной одним из активных последователей этого блога, г-ном.Нишант.

Проблема цепи:

Здравствуйте, сэр,

У меня есть автоматический стабилизатор напряжения 1 кВА. У него есть один дефект: при включении очень высокое напряжение выдается в течение 1,5 с (поэтому лампы и лампочка часто перегорают) после что напряжение становится нормальным.

Я открыл стабилизатор, он состоит из автотрансформатора, 4 реле 24 В, каждое реле подключено к отдельной цепи (каждое из

10K предустановок, BC547, стабилитрон, BDX53BFP npn, пара транзисторов Дарлингтона IC, конденсатор 220 мкФ / 63 В. , Конденсатор 100uF / 40V, 4 диода и несколько резисторов).

Эти схемы питаются от понижающего трансформатора, и выходной сигнал этих схем берется через соответствующий конденсатор 100 мкФ / 40 В. и подается на соответствующее реле. Что делать для решения проблемы. Пожалуйста, помогите мне. Нарисованная вручную принципиальная схема прилагается .

Решение проблемы цепи

Проблема в приведенной выше схеме может быть вызвана двумя причинами: одно из реле на мгновение включается, соединяя неправильные контакты с выходом, или одно из ответственных реле устанавливает правильное напряжение через некоторое время после включения питания.

Поскольку существует более одного реле, выявление неисправности и ее устранение может быть немного утомительным … Схема таймера задержки включения, описанная в вышеупомянутой статье, может быть действительно очень эффективной для обсуждаемой цели.

Подключения довольно простые.

Используя 7812 IC, таймер задержки может питаться от существующего источника питания 24 В стабилизатора.
Затем замыкающие контакты реле задержки могут быть соединены последовательно с проводкой выходного разъема стабилизатора.

Вышеупомянутая проводка мгновенно решила бы проблемы, так как теперь выход будет переключаться через некоторое время во время включения питания, давая достаточно времени внутренним реле, чтобы установить правильные напряжения на их выходных контактах.

Отзыв от г-на Билла

Привет, Свагатам,

Я наткнулся на вашу страницу, проводя исследование в Интернете, чтобы сделать мою задержку более последовательной. Сначала немного справочной информации.

Я гоняю за скобами и запускаю машину при первом взгляде на третью янтарную лампочку, когда рождественская елка падает.

Я использую выключатель транс-тормоза, который нажат, чтобы заблокировать автоматическую коробку передач одновременно переднего и заднего хода.

Это позволяет увеличить обороты двигателя для увеличения мощности для запуска. Когда кнопка отпущена, трансмиссия выключается с заднего хода и движется вперед на высоких оборотах.

Это все равно, что выскакивать сцепление на автомобиле с механической коробкой передач, в любом случае моя машина реагирует на это быстро, и в результате появляется красный свет, уезжает слишком рано, и вы проигрываете гонку.

Уменьшение времени реакции на запуск — это все, и это игра на сотни тысяч с большими мальчиками, поэтому я поставил переключатель транс-тормоза на реле и наложил комбо на 1100 мкФ на реле, чтобы задержать его запуск.

Из-за автомобильной электроники я не верю, что есть точное напряжение, заряжающее эту крышку каждый раз, когда я активирую эту схему, и точность является ключевой, поэтому я купил стабилизатор мощности на Ebay, который потребляет 8-15 вольт и дает постоянный 12вольт на выходе.

Это перевернуло мой сезон, но я считаю, что эту схему можно было бы сделать более точной и более легким способом варьировать время задержки, а не заменять комбо.

Также я должен установить диод перед реле, а не сейчас, потому что все, что есть, это выключатель — куда пойдет ток? Я ни в коем случае не инженер-электрик, но у меня есть некоторые знания по устранению неисправностей в аудио высокого класса в течение многих лет.

Хотел бы получить ваши мысли — спасибо

Билл Кореки

Анализ и решение схемы

Привет, Билл,

Я приложил схему регулируемой цепи задержки, пожалуйста, проверьте ее. Вы можете использовать его для указанной цели.

Предустановка 100K может использоваться и настраиваться для получения точных коротких периодов задержки в соответствии с вашими требованиями.

Тем не менее, обратите внимание, что для правильной работы реле на 12 В напряжение питания должно быть минимум 11 В, если это не выполняется, цепь может работать неправильно.

С уважением.

Простой таймер задержки от 5 до 20 минут

В следующем разделе обсуждается простая схема таймера задержки от 5 до 20 минут для конкретного промышленного применения.

Идею предложил мистер Джонатан.

Технические требования

Пытаясь найти решение моей проблемы в Google, я наткнулся на вашу публикацию выше.

Я пытаюсь понять, как создать лучший контроллер Sous Vide.Основная проблема в том, что у моей водяной бани очень высокий гистерезис, и при нагреве от более низких температур температура будет превышать примерно 7 градусов по сравнению с температурой, при которой прекращается питание.

Он также очень хорошо изолирован, с зазором между внутренним и внешним резервуаром, который заставляет его действовать как термос, из-за чего требуется очень много времени, чтобы спуститься от любого превышения температуры. У моего ПИД-регулятора есть выход управления SSR и выход реле аварийной сигнализации.

Аварийный сигнал может быть запрограммирован как аварийный сигнал ниже предела со смещением от заданного значения.Я могу использовать источник питания на пять вольт, который у меня уже есть, для моего циркуляционного двигателя, чтобы он работал через реле сигнализации и управлял тем же SSR, что и управляющий выход.

Чтобы обезопасить себя и защитить ПИД-регулятор, я добавлю диод как к сигнальному напряжению, так и к управляющему напряжению, чтобы предотвратить обратную подачу одного выхода на другой.

Затем я установлю будильник, чтобы он оставался включенным, пока температура не поднимется выше заданного значения минус 7 градусов. Это позволит отрегулировать настройку ПИД-регулятора без учета начального повышения температуры.

Поскольку я знаю, что последние несколько градусов будут достигнуты без какой-либо подачи питания, мне бы очень хотелось отложить любое распознавание управляющего сигнала примерно на пять минут после отключения будильника, поскольку он все равно будет звонить для тепла.

Это та часть, для которой я еще не разобрался в схеме. Я имею в виду нормально замкнутое реле, включенное последовательно с управляющим выходом, которое удерживается разомкнутым сигналом тревоги.

Когда сигнал тревоги прекращается, мне нужна задержка порядка пяти минут, прежде чем реле вернется в свое нормально замкнутое состояние «выключено».

Я был бы признателен за помощь с задержкой отключения части схемы реле. Мне нравится простота начального дизайна на странице, но у меня такое впечатление, что с ними не справиться и около пяти минут.

Спасибо,

Джонатан Лундквист

Схема схемы

Следующая схема простой схемы таймера задержки от 5 до 20 минут может быть подходящим образом применена для указанного выше приложения.

Схема использует IC4049 для необходимых вентилей НЕ, которые сконфигурированы как компараторы напряжения.

Параллельно 5 вентилей образуют чувствительную секцию и обеспечивают триггер с требуемой временной задержкой для последующих каскадов буфера и драйвера реле.

Управляющий вход поступает от выхода тревоги, как указано в приведенном выше описании. Этот вход становится коммутационным напряжением для предлагаемой схемы таймера.

При получении этого триггера вход 5 вентилей НЕ изначально удерживается на логическом нуле, потому что конденсатор заземляет первоначальный триггер через потенциометр 2 м2.

В зависимости от настройки 2м2 конденсатор начинает заряжаться, и в тот момент, когда напряжение на конденсаторе достигает распознаваемого значения, вентили НЕ возвращают свой выход на низкий логический уровень, который преобразуется как высокий логический уровень на выходе правого сингла. НЕ ворота.

Это мгновенно запускает подключенный транзистор и реле для требуемого выхода задержки через контакты реле.

Потолок 2M2 можно отрегулировать для определения требуемых задержек.

Принципиальная схема

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Объяснение 2 лучших схем таймера большой продолжительности

В этом посте мы узнаем, как сделать 2 точные схемы таймера большой продолжительности в диапазоне от 4 до 40 часов, которые можно дополнительно модернизировать для получения еще более длительных задержек. Концепты полностью регулируемые .

Таймер в электронике — это, по сути, устройство, которое используется для создания интервалов задержки для переключения подключенной нагрузки. Время задержки устанавливается пользователем извне в соответствии с требованиями.

Введение

Пожалуйста, помните, что вы никогда не сможете добиться длинных точных задержек, используя только одну ИС 4060 или любую КМОП ИС.

Я практически подтвердил, что через 4 часа IC 4060 начинает отклоняться от своего диапазона точности.

IC 555 как таймер задержки еще хуже, получить точные задержки даже на час с этой микросхемы практически невозможно.

Эта неточность в основном связана с током утечки конденсатора и неэффективной разрядкой конденсатора.

Так что остерегайтесь вводящих в заблуждение проектов и концепций.

ИС, такие как 4060, IC 555 и т. Д., В основном генерируют колебания, которые регулируются от нескольких Гц до многих Гц.

Если эти ИС не интегрированы с другим устройством счетчика делителей, таким как IC 4017, получение очень точных временных интервалов может оказаться невозможным. Для получения 24-часовых или даже дневных и недельных интервалов вам необходимо интегрировать ступень делителя / счетчика, как показано ниже.

В первой схеме мы видим, как два разных режима ИС могут быть соединены вместе, чтобы сформировать эффективную схему таймера большой продолжительности.

1) Описание схемы

См. Принципиальную схему.

1. IC1 — это микросхема счетчика генератора, состоящая из встроенного каскада генератора и генерирующая тактовые импульсы с различными периодами на выводах 1,2,3,4,5,6,7,9,13,14,15.
2. Выход из контакта 3 дает самый длинный временной интервал, поэтому мы выбираем этот выход для питания следующего каскада.
3. Потенциал P1 и конденсатор C1 микросхемы IC1 могут использоваться для регулировки временного интервала на его выводе 3.
4. Чем выше значение вышеуказанных компонентов, тем больше период на выводе №3.
5. Следующий этап состоит из декадного счетчика IC 4017, который ничего не делает, кроме увеличения временного интервала, полученного от IC1, до десяти раз. Это означает, что если временной интервал, генерируемый выводом №3 IC1, составляет 10 часов, время, генерируемое на выводе №11 IC2, будет 10 * 10 = 100 часов.
6. Аналогично, если время, генерируемое на выводе №3 IC1, составляет 6 минут, это будет означать высокий выходной сигнал с вывода №11 IC1 через 60 минут или 1 час.
7. При включении питания конденсатор C2 обеспечивает надлежащий сброс выводов сброса обеих ИС, так что ИС начинают отсчет с нуля, а не с какой-то несущественной промежуточной цифры.
8. Пока идет подсчет, на выводе № 11 IC2 остается низкий логический уровень, так что драйвер реле остается выключенным.
9. По истечении установленного времени на контакте № 11 IC2 появляется высокий уровень, активируя ступень транзистора / реле и последующую нагрузку, подключенную к контактам реле.
10. Диод D1 гарантирует, что выход с вывода № 11 IC2 блокирует счет IC1, обеспечивая сигнал защелки обратной связи на его выводе № 11.
    Таким образом, весь таймер блокируется до тех пор, пока таймер не будет выключен и снова не запущен для повторения всего процесса.

Список деталей

R1, R3 = 1M
R2, R4 = 12K,
C1, C2 = 1 мкФ / 25 В,
D1, D2 = 1N4007,
IC1 = 4060,
IC2 = 4017,
T1 = BC547,
POT = 1M линейный
RELAY = 12V SPDT

Схема печатной платы

Формула для расчета выхода задержки для IC 4060

Период задержки = 2.2 Rt.Ct.2 (N -1)

Частота = 1 / 2.2 Rt.Ct

Rt = P1 + R2

Ct = C1

R1 = 10 (P1 + R2 )

Добавление селекторного переключателя и светодиодов

Вышеупомянутая конструкция может быть дополнительно улучшена с помощью селекторного переключателя и последовательных светодиодов, как показано на следующей диаграмме:

Как это работает

Основным элементом схемы синхронизации является 4060 КМОП-устройство, состоящее из генератора и 14-каскадного делителя.

Частоту генератора можно настроить с помощью потенциометра P1, чтобы выходной сигнал Q13 составлял примерно один импульс каждый час.

Период этого тактового импульса может быть очень быстрым (около 100 нс), так как он дополнительно сбрасывает всю микросхему 4060 через диод D8.

Тактовый импульс «один раз в час» подается на второй счетчик (деленный на десять), 4017 IC. Один из нескольких выходов этого счетчика будет иметь высокий логический уровень (логическую единицу) в любой момент времени.

Когда 4017 сбрасывается, выход Q0 становится высоким. Сразу через час выход Q0 станет низким, а выход Q1 может стать высоким и т. Д. В результате переключатель S1 позволяет пользователю выбрать временной интервал от одного до шести часов.

Когда выбранный выход становится высоким, транзистор выключается, а реле выключается (отключая подключенную нагрузку).

Как только разрешающий вход 4017 подключен к дворнику S1, любые последующие тактовые импульсы не влияют на счетчик.Следовательно, устройство будет продолжать находиться в выключенном состоянии до тех пор, пока пользователь не нажмет кнопку сброса.

Встроенная микросхема буфера CMOS 4050 вместе с 7 светодиодами обеспечивает индикацию диапазона ho

% PDF-1.3
%
64 0 объект
>
endobj
xref
64 68
0000000016 00000 н.
0000001725 00000 н.
0000001867 00000 н.
0000002006 00000 н.
0000002523 00000 н.
0000002754 00000 н.
0000002834 00000 н.
0000002958 00000 н.
0000003064 00000 н.
0000003170 00000 н.
0000003224 00000 н.
0000003331 00000 н.
0000003385 00000 н.
0000003536 00000 н.
0000003590 00000 н.
0000003687 00000 н.
0000003741 00000 н.
0000003829 00000 н.
0000003912 00000 н.
0000003966 00000 н.
0000004071 00000 н.
0000004125 00000 н.
0000004179 00000 п.
0000004283 00000 п.
0000004337 00000 н.
0000004471 00000 н.
0000004525 00000 н.
0000004578 00000 н.
0000004660 00000 н.
0000004762 00000 н.
0000004815 00000 н.
0000004868 00000 н.
0000004922 00000 н.
0000005004 00000 н.
0000005101 00000 п.
0000005154 00000 н.
0000005208 00000 н.
0000005409 00000 н.
0000005615 00000 н.
0000006302 00000 п.
0000006412 00000 н.
0000006628 00000 н.
0000006724 00000 н.
0000006940 00000 н.
0000007635 00000 п.
0000007657 00000 н.
0000008402 00000 п.
0000008424 00000 н.
0000008537 00000 н.
0000008843 00000 н.
0000008930 00000 н.
0000009632 00000 н.
0000009654 00000 н.
0000009767 00000 н.
0000010474 00000 п.
