Реле времени условное обозначение на схеме: Электрические реле времени, классификация и условные графические обозначения

Содержание

Электрические реле времени, классификация и условные графические обозначения

Оглавление

Введение
Раздел 1. Классификация реле времени
Раздел 2. Условно-графическое обозначение реле времени и их контактов на схемах
Список используемой литературы

Раздел 2. Условно-графическое обозначение реле времени и их контактов на схемах

Контакты реле времени

На сегодняшний день в России действует ГОСТ 2.755-87 «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения». И ГОСТ 2.756-76 «Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств». При проектировании или написании научной статьи принято руководствоваться этими ГОСТами.

Но в практике иногда встречаются электрические схемы или книга старого издания, в которых условно графические обозначения отличаются от ныне принятых. Они соответствуют таким документам, как ГОСТ 7624-62 «Обозначения условные графические для электрических схем» с изменением №1 от 1965 г. и еще более старый ГОСТ 7621 -55 «Обозначения условные графические электрооборудования и проводок на планах». Поэтому ниже привожу таблицы с некоторыми условно графических обозначениями контактов реле времени и их катушек по старым и новым ГОСТам.

В соответствии с ГOCTами изображение контактов, как правило, должно соответствовать обесточенному состоянию воспринимающей системы реле или автомата, т.е. положению, когда реле не включено в схему (даже если на чертеже воспринимающий орган показан включенным под напряжение). По УГО замедление происходит при движении в направлении от дуги к ее центру.

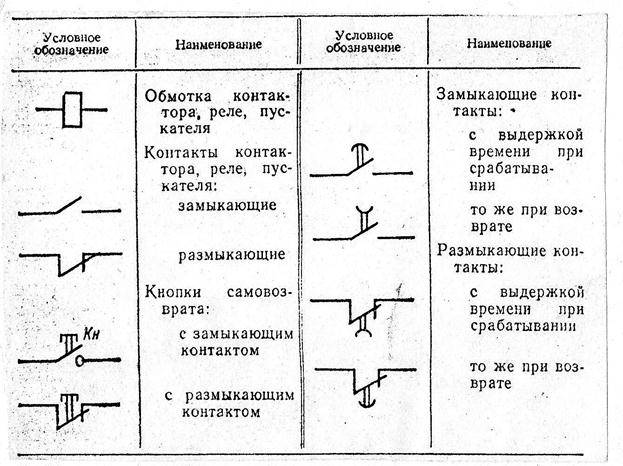

Таблица 1. УГО контактов реле времени.


Конечно, это далеко не все условно графические обозначения функций и типов контактов реле, так например, иногда еще встречаются схемы, где нормально разомкнутый контакт реле обозначается как
— да, именно, также как обозначается и конденсатор постоянной емкости, а нормально замкнутый контакт обозначается как
— да, почти как конденсатор переменной емкости. Эта неразбериха существовала до 1955 года, когда впервые появился ГОСТ на обозначения условные графические в схемах. В ГОСТ 7621 -55 просто разрезали конденсатор пополам, что получилось, смотрите в таблице 1.

Также существует множество других обозначений функций контактов, я постарался описать лишь те, которые наиболее применимы к реле времени.

Страница 7 из 9«‹3456789›»


Обновлено: 30 Августа, 2020 17:08

Рейтинг: 5
Просмотров: 231698
Печать

Рейтинг

18 89 Отлично

В этом разделе

  • Контакты реле. Материалы контактов электромагнитных реле30 Августа, 2020

  • Промежуточные реле. История, классификация, УГО6 Сентября, 2020

  • Электротепловые реле. Типы, классификация, конструкция, УГО23 Января, 2022

  • Электромагнитное реле обратного тока8 Января, 2014

  • Переделка контактов сигнальных реле ЭС-218 Января, 2014

Войти со своими данными


Реклама


Условные обозначения в электрических схемах | «АльфаПолюс»

Основное

обозначение

Наименование элемента Дополнительное

обозначение

Вид устройства
А Устройство

АА

АК

AKS

Регулятор тока

Блок реле

Устройство

В Преобразователи

ВА

BF

BK

BL

BM

BS

Громкоговоритель

Телефон

Датчик тепловой

Фотоэлемент

Микрофон

Звукосниматель

C Конденсаторы

CB

CG

Батарея конденсаторов силовая

Блок конденсаторов зарядный

D Интегральные схемы, микросборки

DA

DD

ИС Аналоговая

ИС цифровая, логический элемент

Е Элементы разные

ЕК

EL

Теплоэлектронагреватель

Лампа осветительная

 F

Разрядники, предохранители,

устройства защитные

FA

FP

FU

FV

Дискретный элемент защиты по току

мгновенного действия

То же, по току инерционного действия

Предохранитель плавкий

Разрядник

 G

Генераторы, источники

питания

GB

GC

GE

Батарея аккумуляторов

Синхронный компенсатор

Возбудитель генератора

 Н

Устройства индикационные

и сигнальные

HA

HG

HL

HLA

HLG

HLR

HLW

HV

 Прибор звуковой сигнализации

Индикатор

Прибор световой сигнализации

Табло сигнальное

Лампа сигнальная с зеленой линзой

Лампа сигнальная с красной линзой

Лампа сигнальная с белой линзой

Индикаторы ионные и полупроводниковые

 K Реле, контакторы, пускатели

КА

КН

КК

КМ

КТ

KV

KCC

KCT

KL

Реле токовое

Реле указательное

Реле электротепловое

Контактор, магнитный пускатель

Реле времени

Реле напряжения

Реле команды включения

Реле команды отключения

Реле промежуточное

 L  Катушки индуктивности, дроссели LL

LR

LM

Дроссель люминесцентного освещения

Реактор

Обмотка возбуждения эл/двигателя

 Двигатели  МА Электродвигатели
P  Приборы измерительные

РА

PC

PF

PI

PK

PR

PT

PV

PW

Амперметр

Счетчик импульсов

Частотомер

Счетчик активной энергии

Счетчик реактивной энергии

Омметр

Измеритель времени действия, часы

Вольтметр

Ваттметр

Q

Выключатели и

разъединители силовые

QF Выключатель автоматический
R Резисторы RK

RP

RS

RU

RR

Терморезистор

Потенциометр

Шунт измерительный

Варистор

Реостат

S Устройства коммуникации

в цепях управления,

сигнализации и измерительных цепях

SA

SB

SF

Выключатель или переключатель

Выключатель кнопочный

Выключатель автоматический

T Трансформаторы,

автотрансформаторы

TA

TV

Трансформатор тока

трансформаторы напряжения

U Преобразователи UB

UR

UG

UF

Модулятор

Демодулятор

Блок питания

Преобразователь частоты

V Приборы электровакуумные

и полупроводниковые

VD

VL

VT

VS

Диод стабилитрон

Прибор электровакуумный

Транзистор

Тиристор

X Соединители контактные XA

XP

XS

XW

Токосъемник

Штырь

Гнездо

Соединитель высокочастотный

Y Устройства механические с

электромагнитным приводом

YA

YAB

Электромагнит

Замок электромагнитный

принцип действия, виды и производители

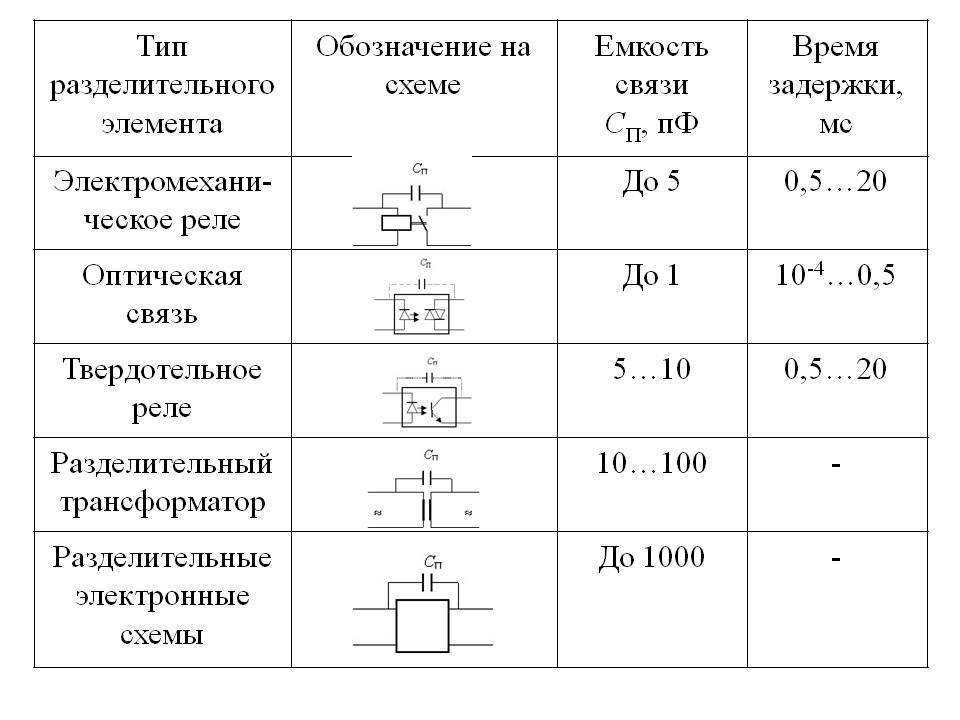

Обозначение реле на схемах или в буквенной форме необходимо, чтобы квалифицированные специалисты могли без труда найти его. Как уже было сказано, в случае с буквенным обозначением используется К. Однако здесь будет справедливо сказать, что существуют такие чертежи, как электрические принципиальные или просто электрические, на которых не используются буквенные названия. В таком случае применяется условное обозначение реле в графическом виде. Тогда реле будет описано, как прямоугольник, от больших сторон которого отходит по одному контакту.

Что такое рел

Реле – это коммутационное устройство, или просто КУ. Основное предназначение этого предмета – это соединение или же разъединение цепи электрической или электронной схемы в том случае, если определенным образом меняются входные величины тока. Что касается сферы использования, то впервые этот прибор как рабочий агрегат был применен в телеграфе. Использование же в электронных и электрических цепях пришло гораздо позже.

Устройство оборудования

Стоит сказать, что обозначение реле в буквенной форме К используется достаточно редко, так как на сегодняшний день есть много разных видов этого приспособления, а они имеют другое обозначение. Однако же начальное устройство этих приборов примерно одинаковое.

Реле – это катушка, которая имеет немагнитное основание. На данное основание наматывается медный провод с изоляцией из ткани или синтетики. Однако чаще всего используется диэлектрическое лаковое покрытие. Внутри же катушки, которая стоит на нетокопроводящем основании, размещается сердечник из металла. Кроме этого, имеются такие части, как пружины, якорь, контакты и соединительные элементы.

Если буквенное обозначение реле – всего одна буква К, то принцип работы данного устройства следующий. При подаче тока на обмотку соленоида сердечник начнет притягивать якорь. Так как элементы металлические, то при их соединении произойдет замыкание цепи. Если сила тока начнет слабеть, то при определенном уровне сила пружины станет больше, из-за чего она оттолкнет якорь обратно, и цепь разомкнется. Само по себе реле будет работать достаточно резко. Чтобы увеличить плавность и точность работы, обычно добавляют резисторы в схему, а чтобы защитить устройство от любых скачков перенапряжения, используются конденсаторы.

Если говорить кратко, то обозначение реле буквой К значит, что это самое простое оборудование, которые работает по принципу простейшей электромагнитной индукции. Из-за достаточно простого способа работы оно считается очень надежным.

Характеристики реле

У данного прибора есть несколько основных характеристик, на которые стоит обратить свое внимание.

  1. Очень важен такой параметр, как чувствительность. Он будет определять то, какая сила тока необходима, чтобы реле сработало.
  2. Есть такая характеристика, как сопротивление обмотки электромагнита.
  3. У каждого прибора есть свой порог включения и отключения цепи. Другими словами, каждое реле имеет свое минимальное значение тока для срабатывания и размыкания.
  4. Есть такая характеристика, как время притягивания и время отталкивания якоря.

Реле электромагнитного типа

Одна из наиболее распространенных разновидностей – это электромагнитное реле. Данное КУ принадлежит к электромеханическому типу, а принцип работы основан на том, что взаимодействует магнитное поле, которое создается в обмотке статичного типа, на якорь. Такие устройства, в свою очередь, делятся на два вида. Первый – это электромагнитные, которые реагируют только на величину входящего тока. Второй – это поляризованные, для которых важен как входящий ток, так и его полярность. Что касается буквенного обозначения реле, то здесь все еще можно оставить букву К. Если говорить о применении, то чаще всего они используются в цепях управления. В промышленности такие приспособления находятся на промежуточной позиции между сильноточными устройства и слаботочными.

КУ с током переменного типа

Как можно заметить из названия, срабатывание данного вида реле происходит при подаче переменного тока на входные клеммы. Что касается обозначения реле напряжения, то его часто обозначают как KV. Такая маркировка применима практически ко всем типам, так как почти все они работают со входным током и его напряжением.

Что же касается КУ переменного тока, то это прибор, который имеет контроль перехода фазы через ноль или же без него. Оборудование представляет собой цельную сборку таких модулей, как блок тиристоров, блок выпрямительных диодов и управляющие схемы. Также стоит отметить, что они могут быть двух видов, отличающихся модульной базой, на которой они выполнены. Могут быть виды с трансформаторной или оптической развязкой. Что касается применения, то, конечно же, используются они в переменных сетях с максимальным напряжением в 1,6 кВт. Что касается тока, то его величина не должна превышать 320 А.

Отдельно стоит сказать о приборах, которые рассчитаны на сети 220 В, так как они не могут функционировать без таких приспособлений. Используются такие устройства в том случае, если есть необходимость в замыкании или размыкании контактов разнонаправленного типа. Примером может служить прибор, освещающий местность и имеющий датчик движения. Тогда получается, что один из входов подключен к питанию, а другой – к сенсору.

КУ с постоянным током

Помимо таких приборов, используются и такие, как реле времени, обозначение которых – KT.

Коммутационное устройство постоянного тока может быть поляризованного или нейтрального типа. Отличие заключается в том, что поляризованные устройства чувствительны к тому, какая полярность у входящего напряжения. В зависимости от этих полюсов якорь КУ может менять свое направление движения. Нейтральные же не зависят от этого параметра. Чаще всего применяются такие приборы лишь в том случае, если нет возможности подключиться к сети с переменным током.

Это обусловлено тем, что стоимость таких приборов выше, чем с переменным током, а также с необходимостью подключения блока питания, для нормальной работы.

Устройство электронного типа

Кроме токовых устройств, имеются также и электронные или тепловые виды. К примеру, обозначение теплового реле КК. Область его применения также достаточно ясна, что следует из названия. Больше стоит обратить внимание на электронные устройства.

Что касается конструкции и принципа действия, то они не слишком отличаются от электромеханических. Существенная разница кроется в том, что для выполнения всех необходимых функций в данном случае используется диод полупроводникового типа. Наиболее распространено применение таких устройств в транспортных средствах, где большинство функций выполняется при помощи электронных релейных блоков управления. Полностью же отказаться от их использования пока не удается.

Производители устройств

На сегодняшний день имеется множество компаний, которые занимаются выпуском такой продукции, однако обратить внимание стоит лишь на некоторые из них.

К примеру, среди европейских производителей третье место занимает компания из Германии, которая называется Finder. Она занимается производством таких устройств, как реле общего назначения, твердотельные, силовые, реле времени. Есть также реле давления, обозначение которого – KP.

Если говорить об отечественных производителях, то можно выделять АО НПК «Северная Заря». Данная фирма занимается выпуском якорных электромагнитных моделей коммутационного типа. Основное предназначение – это индустриальное и специальное направления промышленности. Что касается обозначения реле, то в данном случае это К, так как они принадлежат к общему типу.

Есть производители из Японии. Компания называется Omran и занимается выпуском таких устройств, как реле твердотельного и электромеханического типов. Кроме того, выпускают и такую продукцию, как коммутационные устройства низковольтные.

Лидирующие строчки уже длительное время удерживает продукция от американской фирмы American Zettler. Фирма занимается выпуском около 40 различных видов КУ, которые подходят для самых разных целей.

Элементы дизайна — Выключатели и реле | Переключатели и реле — Библиотека векторных трафаретов

Библиотека векторных шаблонов «Выключатели и реле» содержит 58 условных обозначений электрических контактов, выключателей, реле, автоматических выключателей, селекторов, разъемов, разъединителей, коммутационных цепей, регуляторов тока и термостатов для электрических устройств.

«Выключателем в электротехнике называется электрический компонент, способный разрывать электрическую цепь, прерывая ток или перенаправляя его с одного проводника на другой.
Наиболее известная форма переключателя — это электромеханическое устройство с ручным управлением, имеющее один или несколько наборов электрических контактов, которые подключаются к внешним цепям. Каждый набор контактов может находиться в одном из двух состояний: либо «замкнут», что означает, что контакты соприкасаются и между ними может течь электричество, либо «разомкнут», что означает, что контакты разъединены и переключатель не проводит ток. Механизм, приводящий в действие переход между этими двумя состояниями (открыто или закрыто), может быть либо «тумблерным» (флип-переключатель для непрерывного «вкл.» или «выкл.»), либо «мгновенным» (нажатие для «вкл.» или «нажатие для» выкл») типа.
Человек может напрямую манипулировать переключателем в качестве управляющего сигнала для системы, такой как кнопка на клавиатуре компьютера, или для управления потоком энергии в цепи, такой как выключатель света. Автоматические выключатели могут использоваться для управления движением станков, например, для индикации того, что ворота гаража полностью открыты, или что станок готов принять другую заготовку. Переключатели могут управляться переменными процесса, такими как давление, температура, расход, ток, напряжение и усилие, действовать как датчики в процессе и использоваться для автоматического управления системой…. Переключатель, который приводится в действие другой электрической цепью, называется реле. Большие переключатели могут управляться дистанционно с помощью моторного привода. Некоторые выключатели используются для отключения электроэнергии от системы, обеспечивая видимую точку отключения, которую при необходимости можно заблокировать, чтобы предотвратить случайное срабатывание машины во время технического обслуживания или для предотвращения поражения электрическим током». [Switch. Wikipedia]

«Реле — это электрический переключатель. Многие реле используют электромагнит для механического управления переключателем, но также используются и другие принципы работы, такие как твердотельные реле.Реле применяют там, где необходимо управлять цепью маломощным сигналом (при полной гальванической развязке между управляющей и управляемой цепями), или там, где одним сигналом необходимо управлять несколькими цепями. Первые реле использовались в междугородных телеграфных цепях в качестве усилителей: они повторяли сигнал, приходящий из одной цепи, и повторно передавали его по другой цепи. Реле широко использовались в телефонных станциях и первых компьютерах для выполнения логических операций.

Тип реле, способный выдерживать большую мощность, необходимую для непосредственного управления электродвигателем или другими нагрузками, называется контактором.Твердотельные реле управляют силовыми цепями без движущихся частей, вместо этого для переключения используется полупроводниковое устройство. Реле с откалиброванными рабочими характеристиками, а иногда и с несколькими рабочими катушками, используются для защиты электрических цепей от перегрузок или неисправностей; в современных электроэнергетических системах эти функции выполняют цифровые приборы, которые до сих пор называют «реле защиты». [Реле. Википедия]

Пример формы «Элементы дизайна — переключатели и реле» был нарисован с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения «Электротехника» из раздела «Инженерия» в парке решений ConceptDraw.

Символы переключателей и реле

Все типы обозначений и схем реле

Реле представляет собой выключатель с электрическим приводом.Он имеет три набора клемм — входные клеммы, выходные клеммы и управляющие входные клеммы. Основная функция реле — замыкать или размыкать электрическую или электронную цепь в зависимости от входного управляющего сигнала.

Как правило, реле имеет два типа контактов — замкнутый контакт и разомкнутый контакт. В нормальных условиях замкнутый контакт остается замкнутым и пропускает электрический ток, а открытый контакт остается разомкнутым. Но при подаче управляющего сигнала на катушку реле его замкнутый контакт становится разомкнутым, а разомкнутые — замкнутым.

Существует так много различных типов реле в зависимости от их функции, конструкции, клемм и т. д. Здесь вы можете увидеть список различных типов реле, как показано ниже.

  • Электромагнитное реле
  • Тепловая перегрузка реле
  • SPST Relay
  • SPDT RELAY
  • RELAY SPDT
  • DPDT RELAY
  • DPDT Trafullay Relay
  • RELARE RELAY
  • дифференциальный реле
  • Emplay Relay
  • реле задержки
  • Реле остаточного сопротивления
  • Реле без напряжения
  • Реле переменного тока
  • Реле постоянного тока
  • Реле полярности
  • Реле расстояния или реле импеданса

Реле имеет катушку и электромагнитные контакты.Когда на эти катушки подается источник питания, он становится электромагнитом и притягивает контакты, чтобы замыкаться или размыкаться. Здесь вы можете увидеть символ электромагнитного реле.

Тепловое реле перегрузки не имеет магнитной катушки. Имеет биметаллическую полосу. В зависимости от силы тока биметаллическая полоска расширяется и вызывает размыкание или замыкание вспомогательных контактов. Здесь вы можете увидеть символ теплового реле перегрузки.

SPST или однополюсное однопозиционное реле имеет только один контакт, НО или НЗ.Он имеет в общей сложности четыре клеммы, включая клеммы катушки. Здесь вы можете увидеть символ реле SPST.

Реле SPDT или однополюсное двухпозиционное реле имеет в общей сложности пять клемм. Два на магнитную катушку и три на контакты. В контактном механизме он имеет одну общую клемму, одну замыкающую клемму и одну размыкающую клемму. Здесь вы можете увидеть символ реле SPDT.

Реле DPST или двухполюсное однопозиционное реле представляет собой параллельную комбинацию двух реле SPST с одной магнитной катушкой.Включая выводы катушки, он имеет в общей сложности шесть выводов. Здесь вы можете увидеть символ реле DPST.

Реле DPDT или двухполюсное двухпозиционное реле представляет собой параллельную комбинацию двух реле SPDT с одиночными магнитными катушками. Включая выводы катушки, он имеет в общей сложности восемь выводов. Здесь вы можете увидеть символ реле DPDT.

Реле с блокировкой с двойной катушкой имеют две магнитные катушки. Большинство реле с фиксацией относятся к типу DPDT и используют принцип блокировки для своей работы.Здесь вы можете увидеть символ фиксирующего реле.

Как следует из названия, реле максимального тока срабатывает, когда через него протекает максимальный ток. Он обеспечивает непрерывный поток тока через него и срабатывает, когда поток тока превышает предел. Здесь вы можете увидеть символ реле максимального тока.

Дифференциальное реле срабатывает, когда возникает разница в двух одинаковых электрических величинах. Как правило, он имеет две магнитные катушки, соединенные таким образом, что, когда возникает какая-либо разница в протекании тока в этих двух катушках, срабатывает дифференциальное реле. Здесь вы можете увидеть символ дифференциального реле.

Импульсное реле в основном предназначено для работы с импульсными сигналами. Импульсное реле используется там, где требуется частое включение/выключение на определенное время. Здесь вы можете увидеть символ импульсного реле.

Реле задержки включения/выключения имеет механизм регулировки времени. Он не срабатывает и не включается мгновенно. Он всегда включался или выключался после заданного времени задержки. Здесь вы можете увидеть символ реле времени с задержкой.

Реле остаточного сопротивления разработано с механизмом установки и сброса.Мы можем легко установить или сбросить его. Реле остаточной намагниченности доступно как в категориях переменного, так и постоянного тока. Здесь вы можете увидеть символ Remanence Remanance.

No Volt Relay или NVR предназначены для работы с очень низким напряжением. Как правило, реле пониженного напряжения также называют реле нулевого напряжения. Он срабатывает, когда на клемму его катушки подается низкое напряжение. Здесь вы можете увидеть символ реле без напряжения.

Реле переменного и постоянного тока различаются в зависимости от типа источника питания, необходимого для их работы. Катушки реле переменного и постоянного тока имеют разное внутреннее сопротивление и разную ном.оборотов.

Поляризованные реле состоят из постоянного магнита и магнитной катушки. Он дополняет магнитный поток электромагнитной катушки. Здесь вы можете увидеть символ поляризованного реле.

Реле расстояния также известно как реле импеданса. В основном используется в линиях электропередач. Он срабатывает в зависимости от расстояния повреждения на линии передачи. Дистанционное реле используется для определения места повреждения в линии передачи. Он вычисляет импеданс, чтобы узнать расстояние неисправности.Здесь вы можете увидеть символ реле расстояния или импеданса.

Твердотельное реле

Шаговое реле

Благодарим за посещение веб-сайта. продолжайте посещать для получения дополнительных обновлений.

Символы реле и электромагниты

Символы реле/электромагнитов

Символ Описание Символ Описание
Реле (катушка)
Общий символ
  Реле (катушка)
Общий символ
Реле   Реле с двойной катушкой
Реле с двойной катушкой   Две обмотки рабочего реле в противоположных направлениях
Реле с двойной катушкой   Реле максимального тока
Реле быстрого отключения   Реле дифференциального тока
Реле медленного возбуждения   Реле медленного выключения
Высокоскоростное реле, как для соединения, так и для отключения   Реле максимального напряжения
Быстродействующее реле   Реле срабатывает от дефектного напряжения
Реле с карточным управлением   Реле не зависит от переменного тока
Дифференциальное реле   Поляризованное реле
+ Информация
Реле с магнитной поляризацией   Реле замедленного действия при отключении
Электромагнитное реле   Термореле
Тепловое реле
Твердотельное реле
Электронное реле
+ Информация
  Шаговое или импульсное реле
Реле дистанционного управления   Импульсное реле
Остаток реле   Реле прерывистого действия
Остатки реле   Электрический клапан / электромагнитный клапан
+ информация
Реле переменного тока   Реле покоя с задержкой срабатывания
Реле механического резонанса
e. г. 25Гц
  Ступенчатое реле
Реле механической блокировки
Реле с световым пилотом

Символы измерительного реле

Реле максимального напряжения   Реле минимального напряжения
Реле низкого сопротивления   Реле отсутствия напряжения
Реле обнаружения с разделенным проводом   Реле малой мощности
Реле-детектор короткого замыкания между катушками   Реле обратного тока
Реле обнаружения неисправности в трехфазных линиях   Реле максимального и минимального тока
Реле блокировки ротора   Реле частоты
Реле автоматического повторного включения   Реле максимального тока с двумя измерительными элементами и диапазоном образца
эл. г. 1…5A Примерный диапазон
Реле максимального тока с задержкой срабатывания   Измерительное реле
Звездочка заменена буквами или символами, относящимися к реле

Электромагнитные символы / электромагнитные элементы управления

Электромагнит
Электромагнитный привод
+ Информация
  Электромагнит
Электромагнит
Электромагнитный привод
Символ США
  Контакт с электромагнитным анкерным механизмом
Герконовое реле / ​​Герконовый переключатель
+ Информация

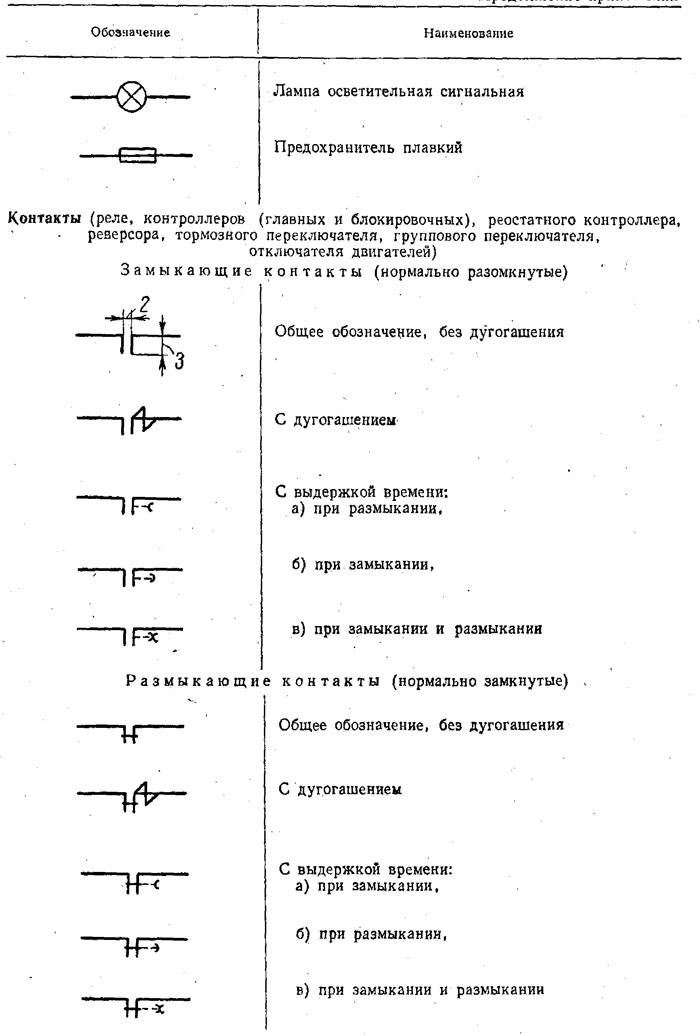

Символы контактов реле

Разомкнутые контакты
НО — Нормально разомкнутые
+ Информация
  Замкнутые контакты
НЗ — нормально замкнутые
Разомкнутые контакты
НО — нормально разомкнутые
  Замкнутые контакты
НЗ — нормально замкнутые
Разомкнутые контакты
НО — нормально разомкнутые
  Замкнутые контакты
НЗ — нормально замкнутые
Контакты рабочие   Контакты в покое
Переключающие контакты   Переключение контактов последовательно
Коммутатор/переключатель   Коммутатор/переключатель

Символы релейных устройств с контактами

Релейный/соленоидный привод
(катушка и переключатель)
Общий символ
+ информация
  Релейный/соленоидный привод
Релейный/соленоидный привод   Реле/соленоид
Катушка и кнопка
Релейный переключатель   Контактор
Реле — SPST
Однополюсное, однонаправленное
  Реле — SPDT
Однополюсное, сдвоенное
Реле — DPST
Двухполюсное, одинарное
  Реле — DPDT
Двойной полюс, двойной отвод
Реле — DPST
Двухполюсное, одинарное
  Реле — 3PDT
Трехполюсное, сдвоенное
Реле — 3PST
Трехполюсное, однорычажное

Картинная галерея реле и электромагнитов
Скачать символы

Что такое реле времени?

Всем привет, я Роуз. Сегодня я познакомлю вас с Реле времени. Реле времени — это электрический компонент, который используется в цепи с более низким напряжением или меньшим током для включения или выключения цепи с более высоким напряжением и большим током или для регулирования более высокого напряжения или большей мощности. Эта статья познакомит вас с некоторыми базовыми знаниями о реле времени.

Ⅰ. Внедрение реле времени

1.Что такое реле времени?

A Реле времени — это электрический компонент, который используется в цепи с более низким напряжением или меньшим током для включения или выключения цепи с более высоким напряжением и большим током или для регулирования более высокого напряжения или большего тока. сила.Электрический выключатель схемы подает управляющий ток на рабочую катушку реле, замыкая реле и включая или выключая соответствующий контакт. Реле также известно как контактор в цепи электропитания.

Основная функция Реле Времени — действовать как исполнительное устройство при простом программном управлении. Он начинает отсчет времени, когда получает стартовый сигнал. Когда отсчет времени завершен, рабочие контакты размыкаются или замыкаются, чтобы цепь продолжала работать. Как правило, характеристики задержки реле времени могут быть изменены в пределах расчетного диапазона, что упрощает регулировку продолжительности времени задержки.Реле времени может быть не в состоянии самостоятельно инициировать задержку закрытия. Он вновь откроется после непродолжительного периода закрытия. Реализуйте сначала задержку закрытия, затем задержку открытия, но в целом, создав набор реле времени и промежуточных реле. Это возможно.

2. Каков принцип работы реле времени?

Реле времени представляют собой тип электрического устройства управления, в котором используется электромагнитная или механическая концепция для обеспечения управления задержкой. Якорь и поддон притягиваются железным сердечником и мгновенно опускаются при срабатывании катушки, поэтому контакт мгновенного действия замыкается или разъединяется, но шток поршня остается неподвижным. Поскольку верхний конец штока поршня прикреплен к резиновой пленке в воздушной камере, рычаг и рычаг не могут одновременно упасть вместе с якорем. Воздух становится разреженнее, и демпфирование заставляет шток поршня неуклонно опускаться. Шток поршня опускается в заданное положение через определенное время, и действие контакта с задержкой приводится в действие рычагом, чтобы размыкать подвижно-размыкающий контакт и замыкать подвижно-замыкающий контакт. Время задержки реле — это время между подачей питания на катушку и завершением действия контакта задержки.Изменяя размер отверстия для впуска воздуха в воздушную камеру с помощью винта, можно изменять продолжительность времени задержки. Реле опирается на возвратную пружину после выключения притягивающей катушки. Функция реставрации.

3. Какова функция реле времени?

Во многих бытовых приборах используются реле времени. Это электронные компоненты, которые используются для включения или выключения цепей с более высокими напряжениями и токами в цепях с более низкими напряжениями или токами. Это реле также известно как контактор в цепи электропитания.

Реле времени с задержкой обычно используются в качестве вспомогательных реле для увеличения числа контактов и емкости контактов в различных схемах защиты и автоматического управления постоянным или переменным током, а продолжительность задержки можно свободно изменять в соответствии с потребностями.



Ⅱ. Сколько типов у реле времени?

1. Классификация по принципу работы

Реле времени классифицируются как реле времени с воздушным демпфированием, электрические реле времени, электромагнитные реле времени, электронные реле времени и т.д. в зависимости от принципа их действия.



(1) Реле времени демпфирования воздуха

Для получения временной задержки в реле времени демпфирования воздуха используется принцип демпфирования, когда воздух проходит через маленькое отверстие. Он состоит из трех частей: электромагнитной системы, механизма замедления и контакта. Электромагнитный механизм представляет собой двухпортовый механизм прямого действия с микропереключателем в качестве контактной системы и демпфером подушки безопасности в качестве механизма замедления.



(2) Электронное реле времени

Электронное реле времени основано на идее, что напряжение конденсатора в RC-цепи не может прыгать, а может лишь постепенно колебаться по экспоненциальному закону, получая задержку по характеристикам сопротивления.

Особенности включают большой диапазон задержки до 3600 с, высокую точность примерно 5%, небольшой размер, ударопрочность и простоту настройки.



(3) Реле времени моторного типа

Для получения задержки реле времени моторного типа приводит в действие редуктор с помощью небольшого синхронного двигателя.

Особенности: Диапазон задержки большой, до 72 часов, а точность задержки может достигать 1%. При этом колебания напряжения и изменения температуры окружающей среды не влияют на величину задержки.

Другие реле времени не могут соответствовать диапазону задержки и точности моторных реле времени. Сложная структура, огромный объем, короткий срок службы и высокая цена — вот некоторые из его недостатков. Частота источника питания влияет на точность.



(4) Электромагнитное реле времени

Электромагнитное реле времени построено по принципу медленного затухания магнитного потока после обесточивания электромагнитной катушки для задержки освобождения якоря магнитной системы, в результате контакт замедленного действия.Его отличительной особенностью является то, что он имеет большую контактную емкость, позволяющую регулировать его. Хотя емкость велика, диапазон времени задержки узок. Он в основном используется для управления цепями постоянного тока и имеет несколько меньшую точность.



2. Классификация по методу задержки

Реле времени подразделяются на два типа в зависимости от режима задержки: с задержкой при включении и с задержкой при выключении.



(1)Тип задержки включения

 После получения входного сигнала реле времени задержки включения начинает работать с задержкой.Когда задержка закончилась, исполнительный компонент отправляет сигнал для управления схемой управления; когда входной сигнал больше не присутствует, реле возвращается в свое предыдущее состояние.



(2) Тип задержки отключения питания

Реле времени задержки отключения питания является полной противоположностью реле времени задержки включения питания. Когда входной сигнал получен, исполнительный компонент немедленно получает выходной сигнал; однако при потере входного сигнала реле требуется определенное время, чтобы вернуться в прежнее состояние.



Ⅲ. Схема подключения реле времени и метод подключения

Схема подключения реле времени

Контакты 2 и 7 являются выводами катушки реле времени и подключены к источнику питания, как показано на схеме выше. 24 В, 220 В, 380 В и другие напряжения являются общими напряжениями катушки.



Выходы двух наборов реле: 1-3-4 и 5-6-8, 1 и 8 — общие контакты, 1-3 и 6-8 — нормально разомкнутые контакты.Контакты будут работать и замыкаться после задержки. В результате он также известен как подвижный контакт.



Обычно контакты 1-4 и 5-8 замкнуты. Контакты срабатывают и размыкаются после задержки, поэтому они также известны как контакты с подвижным размыканием.

Метод подключения реле времени

Для начала рассмотрим проводку управления как реле постоянного тока. Цифры 3, 7 и 2, 7 используются для соединения управляющих напряжений 12 В и 24 В соответственно. При использовании цифра 7 считается отрицательным полюсом постоянного тока и подключается к нейтральной линии.2 Подсоедините провод под напряжением 220 В к цепи.



Во-вторых, контроль работы: Таймер на панели определяет, играет ли управляющее напряжение управляющую роль или нет, несмотря на то, что оно подключено.



В-третьих, функциональное понимание: это однополюсный двухпозиционный переключатель с подвижным рычагом, похожим на подвижный рычаг стандартного рубильника. Активной точкой является 8, в то время как обычно закрытой точкой является 5. Две точки соединены, когда реле не движется.В путешествии числа 8 и 6 связаны.



В-четвертых, проводка нагрузки: нейтральный провод или отрицательная клемма источника питания подключается к нейтральному проводу или отрицательной клемме электроприбора. Подключите провод под напряжением или положительный полюс источника питания к контакту 8, а провод под напряжением или положительный полюс электрического прибора к контакту 6. Контакт 5 не используется, когда он свободен.



Пятый принцип заключается в том, что когда таймер недействителен, 8, 5 подключены, что сравнимо с отключенным состоянием выключателя света.Когда он работает, реле срабатывает, 8 и 6 соединяются, и электроприборы электризуются для работы, что равносильно включению выключателя света.



Ⅳ. Символ реле времени

Графические символы для схемы электромагнитных реле

Графический символ катушки реле времени

Реле включения и выключения питания разделены задержками времени. Графическое обозначение катушки задержки включения питания представляет собой прямоугольный блок с буквой «X» на одной стороне, а графическое обозначение катушки задержки отключения питания представляет собой прямоугольный блок черного цвета с одной стороны с текстовым символом «КТ.»



Графические символы контакта реле задержки времени

Направление полукруга размыкания контакта является основным графическим символом контакта реле задержки времени. Следует помнить, что контакт задержки действие направлено в том же направлении, что и полукруглое отверстие.

Ⅴ. Применение реле времени

Реле задержки времени может широко использоваться в схемах автоматического управления для контроля времени и индикации.

Символы реле. Обозначения катушек, соленоидов, электромагнитов и контактов

Символы реле — символы катушек, соленоидов, электромагнитов и контактов

Реле с электромагнитным управлением

Реле с электромагнитным управлением имеет катушку, намотанную вокруг сердечника, который создает магнитное поле, когда катушка возбуждается протекающим через нее током. Магнитное поле тянет рычаг (подвижный контакт), замыкая или размыкая контакт.

Электромагнитное реле с кнопкой

Это реле имеет нажимную кнопку вместо рычага. Катушка под напряжением втягивает кнопку, замыкая или размыкая контакт.

Универсальное реле

Реле представляет собой электрический переключатель, который имеет набор клемм управления и контактных клемм. Клеммы управления управляются одним или несколькими управляющими сигналами для переключения контактных клемм. Они используются для коммутации относительно мощных цепей с использованием сигналов малой мощности.

Реле с двойной катушкой

Реле этого типа имеют две катушки. Каждая катушка имеет отдельные клеммы управления. Любая из двух катушек используется для замыкания или размыкания контакта. Когда на катушку 1 подается питание, она замыкает контакт, а при подаче питания на катушку 2 контакт размыкается. Реле с двойной катушкой в ​​основном представляют собой фиксирующие устройства, контакты которых остаются в своем положении даже после отключения катушки.

Двойное реле с противоположным направлением обмоток

Реле с двумя катушками такого типа имеет обмотки, противоположные друг другу.Магнитное поле, создаваемое одной катушкой, противоположно другому. Каждая катушка меняет положение контактов при подаче питания.

Реле максимального тока

Реле максимального тока — это защитное реле, которое активируется, когда ток превышает предел для защиты системы. Он в основном изолирует систему от тока повреждения, размыкая промежуточный контакт.

Реле минимального тока

Это также реле защиты по току, используемое для защиты системы или цепи от слабого тока.Он активируется, когда ток снижается от заданного предела.

Дифференциальное реле тока

Дифференциальное реле работает на разнице фаз между входным и выходным током системы. Если есть какая-либо разница, это означает наличие тока повреждения, поэтому он начинает переключаться. Они используются для защиты трансформаторов, фидеров и двигателей и т. д.

Реле быстрого отключения

Как следует из названия, реле такого типа имеют очень высокую скорость отключения.Как только питание отключается от катушки, катушка немедленно обесточивается и, таким образом, переключает контакт.

Реле медленного возбуждения

Реле такого типа имеют медленно работающую катушку. Существует временная задержка при возбуждении катушки для переключения контактных зажимов.

Реле медленного выключения

Реле такого типа имеет временную задержку при отключении питания от его клемм управления.Параллельно подключен конденсатор, который держит катушку под напряжением в течение определенного времени в зависимости от ее характеристик. После разряда конденсатора катушка обесточивается и переключает контакты.

Реле быстрого переключения

Это быстродействующее реле, которое может очень быстро переключаться из активированного состояния в деактивированное состояние и наоборот. Катушка такого реле запитывается или обесточивается при подаче или отключении питания соответственно.Они используются для мгновенного переключения приложений.

Неисправное реле напряжения

Реле защиты такого типа срабатывает при дефектном напряжении в линии. Когда в линии возникает ошибка напряжения, которая может привести к повреждению оборудования, реле срабатывает для предотвращения такого повреждения.

Реле доступа к карте

Это электронное реле, работающее на специальных платах. Большинство реле доступа к картам являются беспроводными реле, которые идентифицируют карту и по беспроводной связи передают сигнал на реле для активации или деактивации.Они используются в целях безопасности.

Реле не зависит от переменного тока

Такой тип катушки реле не подвержен влиянию переменного тока.

Дифференциальное реле

Дифференциальные реле работают на разнице между двумя электрическими величинами. Они активируются, когда указанная разница превышает или уменьшает фиксированный предел. Большинство дифференциальных реле являются защитными реле, используемыми для защиты систем.

Поляризованное реле

Поляризованное реле — тип реле, переключение которого зависит от направления тока, протекающего через катушку. Некоторые реле имеют магнитную поляризацию, в других используется диод, включенный последовательно с катушкой, который предотвращает протекание тока в обратном направлении.

Реле с магнитной поляризацией

Поляризованное реле состоит из электромагнитной катушки и постоянного магнита. Магнитный поток катушки искажает магнитный поток постоянного магнита для переключения контактов в любое положение.У этих реле в основном три положения. Обычно он находится в нейтральном положении, и направление тока переключает его в любое из двух других положений.

Электромагнитное реле

Реле такого типа имеют электромагнитную катушку, на которую подается напряжение переменного или постоянного тока. Катушка создает магнитное поле, которое притягивает рычаг (контакт), чтобы замыкать или размыкать контакт.

Тепловое реле

Такой тип реле работает по температуре.Там есть биметаллическая полоса, которая изгибается под воздействием тепла. Элемент, выделяющий тепло внутри реле, из-за сильного тока изгибает металлическую полосу, разрывая или замыкая контакт. Они используются для защиты от перегрузок для машин.

Твердотельное реле

Твердотельное реле

(SSD) представляет собой тип реле, изготовленного из полупроводников и использующего оптопару для переключения главной цепи. В нем нет движущихся или механических частей, поэтому они имеют больший срок службы, поскольку механические контакты изнашиваются при переключении.Отсутствует шум переключения или влияние вибрации или движения на его переключение.

Шаговое реле

Шаговое реле — это тип реле, которое направляет входной ток через одну из множества выходных клемм с помощью серии управляющих импульсов. Импульсы перемещают контактный рычаг, вращая его пошагово, чтобы соединить его с одной из нескольких выходных клемм.

Реле дистанционного управления

Реле такого типа управляются с помощью беспроводного пульта дистанционного управления.Эти реле позволяют пользователю или любой системе управлять ею без какого-либо физического или электрического подключения. Их реле может включать/выключать или переключаться на один из нескольких выходов в зависимости от его типа.

Импульсное реле

Импульсное реле — это реле с фиксацией, которое активируется импульсом напряжения. Он сохраняет свое положение, т. е. либо ВЫКЛ, либо ВКЛ, пока не появится импульс напряжения.

Реле остаточного сопротивления

Реманансное или реманансное реле представляет собой тип реле с фиксацией, которое сохраняет свое положение благодаря остаточному магнитному полю в сердечнике.Сердечник обесточивается за счет протекания тока в обратном направлении.

Реле прерывистого режима

Реле такого типа имеют функцию задержки времени. После активации его контакты закрываются через определенное время, а затем снова открываются. Цикл повторяется до тех пор, пока не будет отключен источник питания.

Электромагнитный клапан

Электромагнитный клапан представляет собой электромеханический клапан, который используется для регулирования потока любой жидкости или переключения потока жидкости на другие порты. Существуют различные типы электромагнитных клапанов в зависимости от тока и его механизма.

Реле переменного тока

Как следует из названия, катушка такого реле получает питание только от подачи переменного тока. Переменный ток создает переменное магнитное поле в катушке, что приводит к притягиванию контактной клеммы.

Реле задержки времени ВКЛ/ВЫКЛ

Это символ, обозначающий реле, которое имеет функцию задержки времени как для активации, так и для деактивации.Контакты таких реле включаются и выключаются с регулируемой выдержкой времени для обеспечения импульсов мощности. Мигающие огни являются ярким примером применения реле задержки времени.

Реле механического резонанса

Реле такого типа обнаруживают механический резонанс в системе и активируются при возникновении резонанса. Механический резонанс — это явление, когда механическая частота становится равной собственной частоте системы. В этом случае резонансная частота составляет 25 Гц.

Реле блокировки

Реле блокировки

состоит из двух или более катушек с отдельными контактами, и подача питания на одну катушку зависит от положения контакта других катушек.

Герконовое реле

Герконовое реле выполнено из магнитного контакта, заключенного в трубку, заполненную инертным газом. Контакты заключены внутри электромагнитной катушки. Контакт замыкается, когда катушка находится под напряжением или при наличии внешнего магнитного поля.Он очень быстрый и чувствителен к малым токам, но имеет очень низкие номинальные значения тока и напряжения.

Реле перенапряжения

Реле защиты такого типа используется для защиты от высокого напряжения. . Он активируется, когда напряжение превышает указанный предел напряжения реле.

Реле минимального напряжения

Это тоже реле защиты, но оно срабатывает при снижении уровня напряжения от заданного предела. Он защищает цепь от низкого напряжения.

Реле без напряжения

Реле защиты по напряжению такого типа определяет наличие напряжения. При отключении питания он активируется. Он используется в пускателях двигателей для увеличения сопротивления при снятии напряжения, чтобы двигатель не запускался автоматически при низком сопротивлении якоря (что может привести к его повреждению).

Дистанционное реле

Дистанционное реле или реле импеданса воздействует на импеданс между неисправностью в линии и точкой ее установки.Импеданс измеряется номинальным током и напряжением от CT и PT. Как только импеданс уменьшится от предела импеданса реле, реле активируется.

Реле защиты от обрыва провода

Реле защиты такого типа используются для обнаружения обрыва проводника в 3-х фазной системе электроснабжения. Он работает на отношении тока прямой последовательности (I1) к току обратной последовательности. Соотношение значительно возрастает при обрыве фазы и реле активирует систему сигнализации.

Реле нижнего уровня

Такой тип защитного реле контролирует подачу мощности. Как только мощность снижается от своего порога, он активируется, чтобы разорвать или установить контакт.

Реле защиты от короткого замыкания в катушках

Это реле обнаруживает короткое замыкание между витками катушек и активирует меры защиты, чтобы предотвратить дальнейшее повреждение систем.

Реле обратного тока

Реле такого типа размыкают контакты при протекании тока в обратном направлении.Он используется в генераторах постоянного тока, когда напряжение батареи выше, чем у генератора, реле отключается, чтобы остановить разрядку батареи.

3-фазное реле обнаружения обрыва

Это защитное реле, используемое для трехфазной нагрузки, такой как двигатель или другое оборудование, для предотвращения его запуска из-за повреждения или перегорания во время обрыва фазы или сбоя в любой фазе.

Реле максимального/минимального тока

Такое реле защиты используется для защиты от малого или большого тока.Пока ток остается в своем пределе, реле не срабатывает, но как только ток пересекает любое ограничение (ошибочный ток), контакты размыкаются для защиты цепи.

Реле блокировки двигателя

Опрокидывание двигателя – это состояние, когда обмотка находится под напряжением, но ротор не вращается. Во время остановки двигатель потребляет большой ток, что может привести к перегреву. Это происходит из-за большой нагрузки при запуске или обрыве фазы. Реле блокировки защищает двигатель от таких условий.

Реле частоты

Этот тип реле работает на частоте энергосистемы. Они используются для обнаружения и защиты от аномальных частот (недостаточная частота и повышенная частота) в генераторах и т. д. Если частота превышает или уменьшается от указанного предела, он активируется для переключения контактов.

Реле автоматического повторного включения

Реле такого типа могут автоматически повторно включаться после размыкания из-за сбоя питания.Они используются в энергосистемах, где неисправность может устраниться после сбоя. Если неисправность сохраняется, реле блокирует контакты в разомкнутом состоянии после нескольких попыток.

Реле максимального тока с выдержкой времени

Такой тип реле защиты от тока добавляет функцию задержки времени. Они используются в энергосистеме, которая может выдерживать большой ток в течение короткого промежутка времени. Если ток остается высоким в течение заданного времени, реле размыкает контакт.

Реле контроля

Реле такого типа защиты или аварийной сигнализации контролируют или измеряют электрические величины и защищают цепи от них, когда они превышают установленный предел. Звездочка заменяется символом этого количества. Типы реле контроля: реле максимального напряжения/тока, минимального напряжения/тока и т. д.

Электромагнит

Электромагнит представляет собой проволоку, намотанную на магнитный сердечник.Ток, протекающий через катушку, создает магнитное поле, которое усиливается магнитным сердечником. Он используется в реле для приведения в действие контактных клемм.

Открытые контакты

Эти символы используются для обозначения разомкнутых контактов реле. Это означает, что контакт разорван и ток не течет

Замкнутые контакты

Эти символы обозначают закрытые или замкнутые контакты. Контакты короткие и через них может протекать ток.

Нормально разомкнутый контакт

Этот символ обозначает контакты реле, которые разомкнуты при отсутствии питания. Цепь разомкнута, ток не течет. Когда реле активируется, контакты размыкаются и начинается проводимость.

Нормально замкнутый контакт

Это контакт реле, который находится в закрытом положении при отсутствии питания. контакты размыкаются, когда реле активируется, чтобы разорвать цепь.

Перекидной контакт

Это переключающий контакт реле, который замкнут или соединен с одной клеммой (известной как нормально замкнутая клемма), когда реле деактивировано, а другая клемма разомкнута (известная как нормально открытая клемма). Он меняет положение контакта при срабатывании реле.

Переключатель

Эти два символа представляют собой переключающую часть реле, которая используется для включения/выключения или переключения тока с одной клеммы на другую.

Дополнительные символы в области электротехники и электроники:

реле времени с задержкой | IamTechnical.com

В некоторых случаях электрические сигналы необходимо передавать с временной задержкой. Примером этого является то, что свет на лестничной площадке должен оставаться включенным в течение определенного периода времени, прежде чем он снова автоматически погаснет. Такая задержка сигнала может быть реализована с помощью реле задержки времени . Здесь проводится различие между реле с задержкой срабатывания и реле с задержкой срабатывания или отпускания .

Реле задержки срабатывания:

В случае реле времени с задержкой срабатывания якорь вытягивается с (обычно регулируемой) выдержкой времени t V , а размыкание происходит без задержки. На следующем рисунке показана внутренняя конструкция реле времени в левом сегменте (область с синим фоном) и соответствующий символ цепи (правая часть изображения). Если переключатель S замкнут, конденсатор C заряжается через регулируемый резистор R1.В этом случае диод R3 смещается в обратном направлении и перестает проводить ток. Как только конденсатор достигает напряжения, необходимого для нормального срабатывания реле К (обычное реле), реле срабатывает. После отпускания S цепь размыкается, в результате чего конденсатор очень быстро разряжается через диод, который теперь смещен в прямом направлении, так что реле без задержки возвращается в исходное состояние. Таким образом, желаемое время задержки процесса включения можно установить, регулируя резистор R1: чем больше сопротивление, выбранное для R1, тем медленнее заряжается конденсатор, т.е.е. тем больше время запаздывания t V . Разрядный резистор R2 также предотвращает возникновение короткого замыкания, когда переключатель S замкнут.





На следующем рисунке показано, как реле с задержкой срабатывания изображено на принципиальной схеме (здесь на примере цепи для включения сигнальной лампы P с задержкой по времени). Этот тип реле отличается от простых реле тем, что на дальнем левом краю катушки есть прямоугольник с буквой X, а также символ срабатывания, прикрепленный к соответствующей кнопке, который намекает на эффект «парашюта», символизирующий отложенное переключение. на.





Реле задержки времени отключения:

Для реле с выдержкой времени с выдержкой времени якорь втягивается сразу после подачи напряжения на катушку, а выпадение якоря происходит с задержкой по времени после размыкания цепи катушки. реле задержки срабатывания. На следующем рисунке показана внутренняя конструкция этого типа реле, а также его условное обозначение.Единственная разница в схемотехнике заключается в полярности диода R3. После срабатывания переключателя S диод переключается на прямое смещение, так что конденсатор заряжается без задержки, и реле немедленно срабатывает. После отпускания ключа конденсатор разряжается через резисторы R1 и R2, которые затем соединяются последовательно, и одновременно через катушку реле К. Чем больше сопротивление R1, тем меньше ток, протекающий через резисторы, и тем больше ток. течет через катушку, а это означает, что он все еще может удерживать якорь в течение определенного периода времени. С этим типом реле временная задержка t V также может быть отрегулирована через R1.



На следующем рисунке показано, как реле с задержкой срабатывания изображено на принципиальной схеме (здесь на примере выключения сигнальной лампы H с задержкой по времени). Этот тип реле отличается от простых реле тем, что к левому краю катушки добавлен сплошной черный прямоугольник, а также соответствующий символ для нажатой кнопки, который перевернут по отношению к символу для реле с задержкой срабатывания.



Схема подключения 8-контактного реле времени



Схема подключения 8-контактного реле времени

Электрический таймер позволяет включать световую точку из одного или нескольких мест в комнате и оставлять эту световую точку включенной на регулируемый период времени.

Точки управления представляют собой кнопки со световыми индикаторами (чтобы их можно было найти в случае отключения).

Вы не должны использовать однократный выключатель для электрического таймера.

Реле времени представляет собой комбинацию электромеханического выходного реле и цепи управления, контакты которой размыкаются или замыкаются до или после предварительно выбранного временного интервала.

что такое 8-контактное реле

реле работает по принципу электромагнитной силы, когда катушка находится под напряжением, она намагничивается в 8-контактном реле, как показано здесь, есть 2 общих контакта 2 нормально разомкнутых контакта и 2 нормально замкнутых контакта реле управлять одной электрической цепью, размыкая и замыкая контакты в другой цепи.



Схема подключения 8-контактного реле времени

Электрический таймер позволяет включать световую точку из одного или нескольких мест в комнате и оставлять эту световую точку включенной на регулируемый период времени.

Точки управления представляют собой кнопки со световыми индикаторами (чтобы их можно было найти в случае отключения).

Вы не должны использовать однократный выключатель для электрического таймера.

Реле времени представляет собой комбинацию электромеханического выходного реле и цепи управления, контакты которой размыкаются или замыкаются до или после предварительно выбранного временного интервала.

что такое 8-контактное реле

реле работает по принципу электромагнитной силы, когда катушка находится под напряжением, она намагничивается в 8-контактном реле, как показано здесь, есть 2 общих контакта 2 нормально разомкнутых контакта и 2 нормально замкнутых контакта реле управлять одной электрической цепью, размыкая и замыкая контакты в другой цепи.

.
