Схема подключения конфорок электроплиты: Подключение конфорки — Схемы разные — Элекросхемы

Содержание

Подключение конфорки — Схемы разные — Элекросхемы

   Дорогие любознательные читатели, доброго вам времени суток.

Представляю вам на обзор две схемы подключения электрических конфорок, одна из которых имеет две, а другая три нагревательных элемента.
Да, было такое. Надо подключить электроплитку, а схемы нет, нумерации выводов нет. Давай шарить в интернете. Но информация разрозненная. То там, то сям по клочку соберешь. Что-то сам сообразишь, начертишь. Как видите из рисунков, что из этого получилось.
    Двухэлементная плитка имеет мощность примерно 800 Вт. Если у вас стерлись цифры на выводах конфорки, то перемыкая накоротко поочередно два вывода мерим между этой перемычкой и свободным концом вывода сопротивление. Оно должно быть в пределах R=U²/P=220²/800=60,5 Ом. Одиночный вывод будет у нас под цифрой «1». Затем убираем перемычку и мерим сопротивление между выводом «1»  и остальными двумя. На выводе, показавшем большее сопротивление, маркируем цифрой «2», другой будет соответственно «3». С переключателем, по моему, все понятно. Ближний вывод к движку переключателя будет первым, к нему подсоединяем вывод конфорки под цифрой «1» ну и так далее. В каком порядки переключаются контакты, можно разобраться на схеме. Дополнительно предлагаю таблицу переключений.

 Положение
переключателя
Соединение
элементов
R,
Ом
I,
А
Р,
Вт
 1  R1-R2  240 0,9
200
 2  R1  130  1,7  370
 3  R2  110  2  440
4
 R1||R2  60  3,64  800

    Следующая схема, конечно, посложнее. Их существует несколько вариантов в зависимости от марки плиты. Здесь дается как один из вариантов.
Ниже дается таблица соединений и их сопротивлений по мощностям в зависимости от положений переключателя для электроконфорок на 1 кВт и 1,5 кВт.



 Положение
переключателя
 Соединение
элементов
Для 1 кВт
Для 1,5 кВт
 R, Ом
I, А
Р, Вт
 R, Ом
I, А
Р, Вт
 1  R1-R2-R3  450  0,49  108  300 0,74
160
 2  R1-R2  250  0,89  195  180  1,23  270
 3  R2  150  1,46  320  100  2,2  485
 4  R1  100  2,2  485  80  2,75  605
 5  R1||R2  60  3,66  805  45  4,95  1090
 6  R1||R2||R3  46  4,7  1000  32  6,85  1500

   Ну и в заключение хочу вам, друзья, предложить вопрос на засыпку. Чему равно сопротивление R3 конфорки на 1 кВт и на 1,5 кВт?

Схема подключения конфорок эл плиты гефест. Ремонт, подключение электроплит — их электрические схемы

Современная электрическая плита может стать прекрасной альтернативой привычной всем газовой плиты. Ушли в прошлое времена, когда этот бытовой прибор выглядел громоздким и потреблял непомерное количество электроэнергии.

На сегодняшний день рынок электроплит весьма разнообразен. В каждой модели производители постарались гармонично объединить функциональность, компактный дизайн и энергосберегающие технологии.

Чтобы не обращаться к профессиональному электрику, необходимо знать, как подключить электрическую плиту самостоятельно. Большую часть работ, а иногда и установку такого оборудования в полном объёме, можно выполнить своими руками.

Перед тем, как самостоятельно подключить электроплиту, следует выяснить её мощность, а также определить к какому типу сети необходимо произвести соединение. Большинство частных домов и квартир оснащены общей сетью однофазной проводки (220 вольт). Реже встречаются трёхфазные линии.

  1. Настольные электрические плиты и отдельные духовые шкафы имеют мощность меньше 3000 Вт. Их можно подключить через вилку (на 13 Ампер) и розетку или через соединительное устройство, снабжённое предохранителем.
  2. Электроплиты с духовкой имеют мощность больше 3000 Вт. Их подключение выполняется через отдельную проводку, выходящую непосредственно на электрощит. Такой тип проводки называется радиальной сетью.

Для этого типа сети используется подключение прибора без розетки, чтобы повысить безопасность. Цепь питания удлиняется, устанавливается плавкий предохранитель. Касательно него можно (и даже нужно) проконсультироваться у электрика. Он подскажет, стоит ли традиционный мини-автомат заменять предохранителем такого типа.

В электрощит монтируется отдельный рубильник с предохранителем либо используется имеющаяся свободная колодка. В ней должен быть предохранитель. При установке рубильника необходимо убедиться, подходят ли к нему трубчатые предохранители.

Радиальной сети выбирается следующим образом:

  • плиты до 13,5 кВт – 4 кв. мм;
  • до 18 кВт – 6 кв. мм.

Защита осуществляется предохранителем на 30 ампер или мини-автоматом на 32 ампера. Проводка трёхжильная. Одна из жил используется как заземление.

Разбираемся, как правильно подключить электроплиту к радиальной сети

Схему подключения электрической плиты своими руками в таком случае следует делать в следующем порядке.

Особенности установки через соединительное устройство

Порядок работ при таком варианте установки следующий:

  1. Если блок выключателя выходит непосредственно на запасную колодку электрощита, красная жила провода подключается к самой колодке (это фаза), чёрная к нейтральной шине, а жила заземления соответственно к шине заземления (отмечается жёлто-зелёным кембриком).
  2. Второй вариант подключения осуществляется через выключатель, оснащённый предохранителем. Он крепится возле электрощита с помощью шурупов.

Провода от плиты подключаются к клеммам следующим образом:

  • жила с красной изоляцией крепится к фазе;
  • чёрная – на нейтраль;
  • жила заземления подводится к соответствующей клемме (помечается двуцветным кембриком).

Подключается к выключателю с помощью двух многожильных проводов в двойной изоляции. Сечение 16 кв. мм (можно взять провода тоньше, на 10 кв. мм и выполнить подключение более короткими отрезками этих проводов). Чёрный провод крепится к нейтральной клемме щита и выключателя (N). Красный к фазе (L). Заземление из многожильного провода той же длины укрепляется на клемме в соответствующем месте щита (цвет жёлто-зелёный).

Затем устанавливается предохранитель и крышка электрического щита закрывается.

Внимание! Нельзя к общей клемме точно так же, как и нельзя запитывать новую сеть до проверки правильности монтажа профессиональным электриком и выдачи им заключения о соответствии всем техническим нормам. Этот документ подаётся в электрическую компанию вместе с просьбой подключения к её сети.

Способы монтажа разных схем

При установке с помощью розетки всё происходит намного проще. Применяется кабель для подключения электроплиты со специальным разъёмом – парой из розетки и вилки (РШ-ВШ). Выпускаются он двух типов: для скрытой и .

Плиты бывают с мощностью 220 и 380 вольт. Схема подключения обязательно указывается производителем для обеспечения правильного подведения проводов сети к клеммам плиты. Этот схематический рисунок чаще расположен на задней стенке прибора, либо в инструкции к нему.

На заметку. На схеме зажимы для фаз обозначаются: L1, L2, L3; нейтральные указаны буквой N. Непосредственно в клеммной коробке фаза отмечена цифрами: 1, 2, 3; нейтраль – это 4 и 5.

  • Перемычка между фазными клеммами изначально установлена производителем «по умолчанию» на подключение электроплиты к однофазной сети.
  • Для трехфазного подключения электроплиты перемычка снимается. Очерёдность соединения проводов к фазным зажимам значения не имеет.
  • Для двухфазной проводки перемычка устанавливается между клеммой 1 и 2. Подключается одна фаза. Вторая крепится к зажиму под номером 3.

Пример однофазного подключения электроплиты можно увидеть на рисунке.

Принцип установки при всём разнообразии плит, представленных на рынке, стандартный. Встраиваемые, обыкновенные бытовые и даже промышленные электроплиты подключаются по одной общей схеме. Незначительные нюансы обусловлены количеством фаз в сети. Разобраться в этом совсем несложно. Поэтому с подключением электрической плиты справится, по сути, любой хозяин.

Видео о подключении электроплиты своими руками


Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра

Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый — из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта

Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

Обратите внимание!
На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за отключение при достижении определенной температуры.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание!
Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

К необходимым инструментам для подключения можно отнести следующее:


  • перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
  • плоскогубцы для работы с кабелем;
  • отвертка;
  • индикатор;
  • дрель;
  • измерительные приспособления для разметки положения всех элементов цепи;
  • изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит

Однофазное

Наиболее распространенная схема
, так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная для жилы «земля».

Двухфазная система

Используется довольно редко.
Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных.
Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Пошаговая инструкция


Для начала выделим некоторые нюансы:

  1. Следует создать план будущей цепи питания.
  2. Согласно составленному плану
    проводим разметку будущего расположения электрического кабеля, розетки и .
  3. Проводим создание штроб
    под электрический кабель.
    Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
  4. Проводим создание посадочного отверстия под розетку.
    Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
  5. После того, как была выполнена предыдущая работа
    , проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
  6. Проводим подключения силовой вилки
    к плите согласно вышеприведенным схемам.
  7. Если в сеть включается автомат
    , нужно провести его установку в электрическом щитке.
  8. Проводим подключение кабеля к автомату
    или другому источнику питания.

При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.


Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

  1. Открываем заднюю крышку плиты
    и получаем доступ к клеммам, через которые и будет происходить питание.
  2. Под задней крышкой скрыт массивный блок.
    Проводим откручиванием болтиков наполовину.
  3. Очищаем концы жил провода
    так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
  4. Загибаем концы жил
    и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
  5. Закручиваем болтики
    , не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
  6. Закрываем крышку.

Возможные сложности:

  1. Образование правильной ниши под розетку.
    Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
  2. Часто можно встретит ситуацию
    , когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
  3. Можно встретить ситуацию, когда отрезанного кабеля не хватает.
    В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.

Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.

Руководство по заземлению

При работе в сетях старого образца, даже специалисты часто допускают грубые ошибки. Примером можно назвать случай, когда заземление выполняют на шине рабочего ноля. В ситуации, когда проводом обрывается ток, подается на электроприбор и пользователя ударит током. Также, можно часто встретить ситуацию, когда жила «ноль» и фаза путаются.

Результат подобного подключения также приведет к удару током пользователя. Однако, отказывается от подключения «ноля» нельзя.

Для начала, следует узнать, есть ли заземление у щита.
Для этого можно воспользоваться помощью электрика или посетить ЖЭК, другую обслуживающую организацию с подобным вопросом.

Ответ на поставленный вопрос должен быть дан четко, должна быть предоставлена подтверждающая документация. В противном случае, верить словам не стоит.

Жильцы первого этажа или собственного дома могут решить проблему следующим образом:

  1. Снаружи
    проводится вкапывание трех труб длиной 250 сантиметров и диметром не менее 16 миллиметров.
  2. Проводится их соединение
    между собой.
  3. Оконцованный наконечником провод
    от щита выводится к вкопанным трубам.
  4. Проводим подключени
    е нулевой шины.

Подобным образом можно создать отводящий электричество контур.

Если возможности создать отводящий контур нет, следуем нижеприведенным инструкциям:

  1. Заглушаем провод
    , который отвечает за «ноль».
  2. При установке плиты
    обращаем внимание на то, чтобы она не находилась в контакте с другими проводящими электричество элементами, к примеру, с трубами.
  3. Возле плиты
    следует положить сухой коврик, который обладает диэлектрическими свойствами.
  4. Обычный автомат
    меняем на дифференциальную модель с пределом 30 А.
  5. Проявляем осторожность
    при использовании плиты.

Требования к электропроводке и другим элементам цепи

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

  1. Один из пунктов ПУЭ определяет
    , что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
  2. Если дома или в квартире однофазное питание
    , следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель. В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
  3. При выборе кабеля
    особое внимание уделяется величие поперечного сечения. Согласно принятым нормам. при питании плиты от сети 220 В, должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв. мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет. Поэтому в этом важном расчете помощь специалиста уже не нужна.
  4. Последним критерием выбора
    можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель. Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой.
Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью.
Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

  1. Во время выполнения работы
    нужно быть уверенным в том, что никто не включит подачу тока снова.
  2. Также, не стоит спешить во время работы
    , так как допущенные ошибки могут иметь серьезные последствия.
  3. Ранее было популярно проводить заземление через трубы отопления и канализации.
    Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
  4. Проводить заземление
    через другие коммуникации также запрещается.


С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание
! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

  • ПУЭ 7,
  • ПТЭЭП,
  • технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

  • количество фаз,
  • напряжение сети,
  • потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки
. Также все параметры указываются на корпусе.

Внимание
! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам.
Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание
! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А
. В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет
! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание
! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом.
Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание
! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

  • коричневый,
  • чёрный,
  • чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

  1. Установить перемычки на клеммы L1 и L2, L2 и L3.
  2. К L2 подсоединить коричневый провод под фазу.
  3. Установить перемычку на N1 и N2.
  4. К N2 подключить нейтраль.
  5. На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм
. Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность – это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция
подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты
:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 – Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 – Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

  • поставить перемычку между клеммами L1 и L2, L2 и L3,
  • подключить к L2 фазный провод — коричневого цвета;
  • оставить перемычку между клеммами N1 и N2;
  • подключить к N2 нейтральный провод — синего цвета;
  • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Подборка видео-руководств

Схема устройства и принцип работы электроплиты

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне устанавливаются электрические плиты. Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

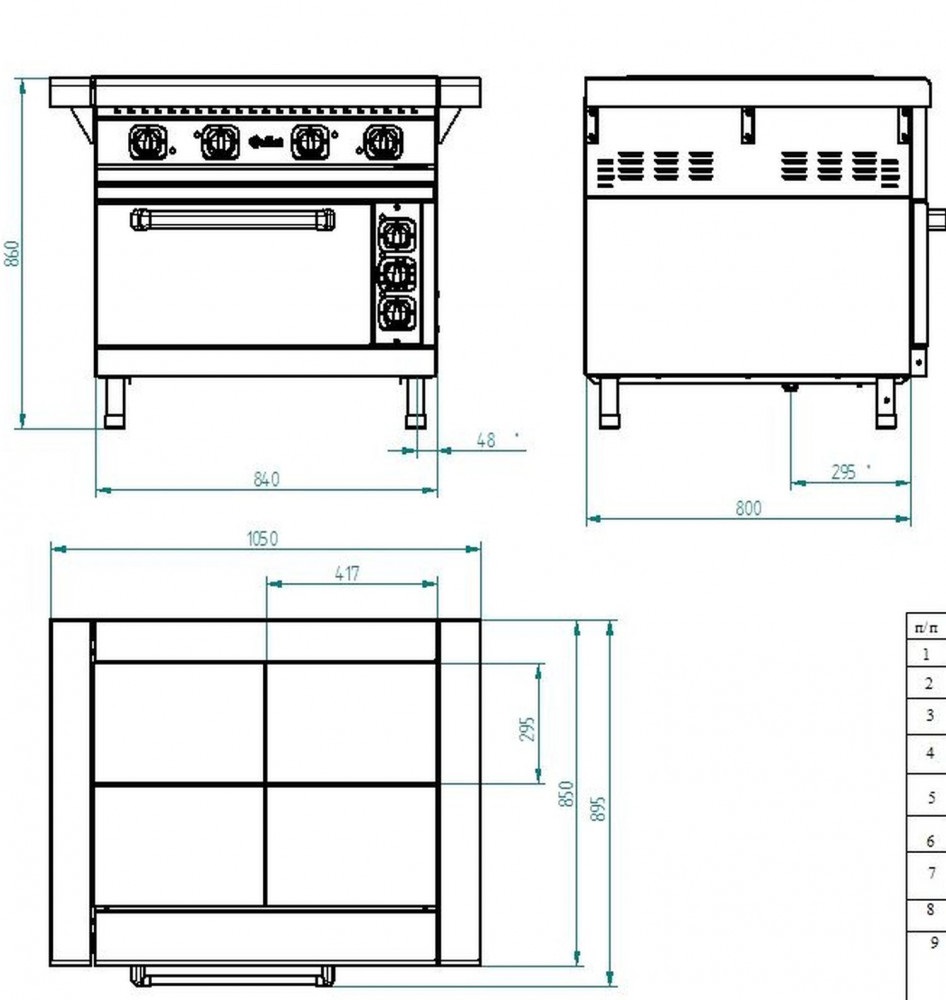

Общая схема работы

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

  • варочную поверхность с конфорками;
  • духовой шкаф;
  • нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора: один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

  1. регулятор мощности;
  2. клеммная коробка;
  3. конфорка;
  4. опорная планка;
  5. датчик температуры духовки;
  6. петля;
  7. стопор;
  8. держатель тэна духовки;
  9. тэн духовки;
  10. внутренняя облицовочная панель;
  11. фиксатор защелки дверцы;
  12. гнездо защелки;
  13. изолирующая прокладка;
  14. тэн для гриля;
  15. ободок конфорки;
  16. шнур электропитания;
  17. земляная клемма;
  18. регулировочные ручки.

Виды электроплит по принципу нагрева

Совершенно естественно, что при разработке бытовой кухонной техники инженеры стараются предложить пользователю максимум удобства и эффективности применения электроплит. Поэтому сегодня классическая электроплита уходит в прошлое, уступая дорогу более современным и высокотехнологичным решениям, также работающим на электричестве.

Электроплита классической конструкции

Основной рабочий элемент данной плиты — нагреватель, накрытый достаточно толстой чугунной пластиной. Такая конструкция имеет ряд недостатков. В частности, блок неэффективно транспортирует тепло из-за наличия воздушных прослоек.

Такая конфорка имеет значительную инерционность. Невозможно правильно контролировать температурные режимы из-за того, что эта деталь медленно нагревается и остывает.

Из-за своей относительно низкой энергоэффективности и значительного расхода классические плиты теряют популярность у потребителя. А если добавить к их недостаткам сложность ухода за пластиной конфорки, такое негативное отношение становится еще более обоснованным. Однако классическое решение имеет и свои достоинства. Среди них:

  • доступный ценник;
  • инерционность поверхности конфорок позволяет некоторое время подогревать пищу;
  • можно использовать любой тип посуды;
  • конфорки ремонтопригодны, легко заменяются даже своими руками.

А перечень главных недостатков выглядит так:

  • конфорка долго нагревается, подобрать режим готовки сложно;
  • стоимость потребленной электроэнергии высока в сравнении с другими решениями;
  • время безаварийной эксплуатации конфорок весьма мало.

Печи индукционного нагрева

Безопасность, скорость установки режима транспорта тепла, гибкое управление — все это индукционные печи предлагают своим владельцам. За ними легко ухаживать. Основной энергогенерирующий орган здесь — катушка индуктивности, которая находится за слоем из каленого стекла. Оно прочное, не царапается, легко отмывается от любых загрязнений.

При этом нет опасности ожогов. Пока на конфорку не установлена металлическая емкость или сковородка, транспорта энергии не происходит. Стекло быстро остывает, и получить ожог невозможно. То есть, печь нагревает не свою поверхность, а непосредственно стенки металлической посуды.

У индукционных электроплит масса достоинств.

  1. Выбрать режим приготовления можно очень точно. Параметры работы катушки индуктивности устанавливаются достаточно строго даже аналоговыми регуляторами.
  2. Хорошая энергоэффективность. Печь передает энергию только стенкам металлической посуды. Она не тратит ее на подогрев воздуха, своей поверхности. Как только посуда снята, передача энергии мгновенно прекращается. Экономия достигает от 30 до 60% в сравнении с классическими решениями.
  3. Поверхность плиты безопасна, об нее нельзя обжечься. Специальное прочное стекло почти невозможно разбить при обычной эксплуатации устройства.
  4. За электроплитой легко ухаживать. К стеклу ее поверхности не прикипают никакие загрязнения.

Но есть и ряд недостатков такого, казалось бы, идеального решения. Во-первых, у индукционных плит высокий ценник. Однако стоит честно отметить, что с каждым днем он становится доступнее. Во-вторых, для индукционной плиты понадобится специальная посуда. Если у нее нет нужной поверхности дна, печь не сможет передать энергию и просто не запустится.

Галогенные плиты

Галогенные печи претендуют на звание продукта с применением самых современных технологий. Источник тепла в них — стеклянные трубки со смесью газов и солей металлов, называемой галогеном. Применяются и ленточные нагревательные катушки. При подаче напряжения галоген или металлический элемент разогревается до высокой температуры, начиная передавать тепло инфракрасным излучением.

Трубки или ленточные нагреватели во время работы светятся красным, сигнализируя об опасности высокой температуры и одновременно обозначая зону для установки посуды. С применением такого класса источников тепла достигается большое удобство управления. Причем не только температурой. Включая или выключая отдельные нагреватели, можно получить область для посуды с круглым дном разного размера. Или выделить зону для установки овальных емкостей.

Поверхность галогенных плит делается из керамики. Во время работы она нагревается до высокой температуры. Это потенциальный источник опасности ожогов. Однако большинство современных моделей плит оснащаются индикаторами нагрева, кроме этого, керамика быстро остывает. Плиту легко настроить на определенный тепловой режим, отдача энергии очень интенсивная, поток постоянный, подается без задержки.

У галогенных плит масса достоинств.

  1. Посуда и пища в ней очень быстро прогреваются, общий процесс готовки становится короче.
  2. Поверхность плиты остывает быстро, устройства снабжаются индикацией.
  3. Управление точное и понятное. Современные системы предлагают как цифровые решения с пультами ДУ и без них, так и надежные аналоговые регуляторы.
  4. Поверхность плиты легко моется.
  5. Устройство стильно смотрится.

Но минусов у галогенных электроплит тоже достаточно.

  1. Ценник на устройства очень высок.
  2. Устройство потребляет значительную мощность, для него в большинстве квартир понадобится отдельная линия подключения.
  3. Попадание влаги на горячую керамику может повредить ее. На плиту запрещено ставить мокрую посуду.
  4. При чистке поверхность со временем покрывается царапинами.
  5. На плиту нельзя ставить посуду с неровным дном.

Но главный недостаток галогенных плит — их срок службы. Среднее время наработки на отказ нагревателей составляет от 5 до 8 лет при каждодневном использовании.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов. В бюджетных моделях ТЭН один и расположен снизу. В большинстве современных электродуховок 2 ТЭНа: внизу и вверху. Как правило, верхний отвечает за функцию «гриль». Самые продвинутые модели имеют еще боковые ТЭНы, позволяющие готовить пищу еще быстрее. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором.

Большинство духовых шкафов оснащаются таймером, который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют конвекцию — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали, благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — пиролитическая очистка, при включении которого весь капающий жир мгновенно превращается в пепел.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет выбрать электроплиту соответственно личным приоритетам.

Замена переключателя мощности электроплиты своими руками

Переключатель мощности конфорок для электроплиты позволяет настраивать оптимальный уровень тепла, выделяемого тэном (нагревательным элементом). Это позволяет готовить абсолютно разные блюда, ведь для некоторых требуется определенная температура приготовления. Также данный переключатель изменять время приготовления, так как на низкой температуре еда приобретает нужный вид медленнее. Именно поэтому очень важно, чтобы абсолютно все были в рабочем состоянии.

Но он может ломаться, что сильно сказывается на возможностях техники. Именно поэтому мы и расскажем о замене данной детали.

  • Конфорки не работают. То есть сама деталь вращается, однако это действие ни к чему не приводит. Вообще, данный признак может также свидетельствовать о коротком замыкании, поэтому лучше проверьте еще несколько пунктов.
  • Вы не можете сдвинуть с места переключатель. Это свидетельствует о том, что механизм регулировки разрушен, поэтому ответной реакции и не существует. Тут можно почистить место соединения от загрязнений, но, если и это не помогает, то следует заменять.
  • Также о поломке говорит тот факт, что при движении ручкой Вы слышите треск или хруст. Видимо, система регуляции настолько износилась, что запчасти трутся друг об друга и ломаются. Такое уже не починить, нужно покупать новую запчасть.

Теперь самое время рассказать о этапах, из которых состоит замена переключателя мощности для электроплиты. Свой рассказ для Вашего удобства мы дополним фотографиями. Они будут отражать на себе сам процесс, поэтому Вы с легкостью повторите его на своей технике!

Пошаговая инструкция по замене детали

Так как работа будет тесно связана с подключением проводов, то мы рекомендуем запастись камерой и фотографировать подключения. Так Вы сможете присоединить новую деталь правильным образом с первого раза. Это небольшой совет на все случаи ремонта, поэтому старайтесь пользоваться им почаще.

1. Отключите технику от сети электропитания

Так Вы исключите все варианты, где Вы можете быть поражены током. С такими вещами лучше быть осторожным!

2. Снимите заднюю и верхнюю крышку

Это откроет доступ к внутренним запчастям.

3. Взглядом найдите переключатель

Сфотографируйте схему соединения. Это значительно облегчит сборку техники.

4. Открутите деталь

Она останется держаться только на проводах.

5. Отсоедините клеммы и провода

Сделайте это максимально аккуратно, ведь они могут порваться.

6. Замените старую деталь на новую и подсоедините все провода

Воспользуйтесь фотографией, которую Вы сделали ранее.

7. Прикрутите деталь к плите и наденьте на штырь «ручку»

8. Соберите плиту обратно

Вот Вы и произвели замену. Будьте уверены, она прослужит Вам максимально долго при бережном отношении.

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Видеоинструкция по замене (на примере ЭП Hansa)

Электрическая схема плитки. Схема подключения электроплиты

Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

Как подключить электроплиту самостоятельно

Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы
должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

Установка электрической плиты

Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

  • удобное расположение для приготовления пищи;
  • возможность установки вытяжки над местом размещения прибора;
  • соседство с холодильником и прочими электроприборами должно быть не очень близким;
  • ровная площадка, чтобы можно было отрегулировать ножки по уровню;
  • провод должен позволять передвигать агрегат при необходимости.

Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам
, которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

Как правильно подключить электроплиту

Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть
с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты
должен быть медным и с сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается
исходя из потребляемого агрегатом тока. Если потребляемый ток 32 Ампера, то автомат должен быть не менее 40 А.

Обязательно в схеме должно присутствовать УЗО. Для заземления используются любые доступные способы.

Монтажные работы по установке кабеля

В квартирах современной постройки гораздо проще делать какие-либо подключения, так как там есть и устройства защитного отключения
(УЗО) и розетки на 380 вольт могут уже стоять. Другое дело, когда всё приходится делать самому. Перед прокладкой кабеля нужно определиться, каким будет соединение. Есть три варианта установки провода:

  1. Напрямую от электроплиты до электросилового щита.
  2. Подключать через раздаточную коробку.
  3. Устанавливать отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надёжный способ — это подсоединение напрямую. При таком способе кабель и техника не будут перегреваться, так нет дополнительных соединений
проводов. Часто встречается в новых квартирах торчащий из стены провод. Это значит, что подводка уже сделана, осталось только концы кабеля соединить с розеткой или плитой.

Второй вариант подсоединения кабеля подразумевает наличие раздаточной коробки. Если её не было, то придётся купить и установить. Данная вещь изготавливается из металла или пластика. и представляет собой коробку
внутри которой закреплены зажимные клемы. Сверху закрывается крышкой. Установить коробку не проблема. Крепится она на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от неё до электроплиты должно быть не менее двух метров.

Подключение электрических проводов происходит внутри коробки. Схема соединения такова:

  • с одной стороны к зажимным клемам подключаются три провода от силового кабеля;
  • с противоположной стороны крепятся такие же три провода от плиты.

Куда какой провод должен подходить
определяется расцветкой. Синий — это всегда ноль, и подключать его нужно там, где написана буква N. Жёлтый провод крепится к заземлению. Чёрный провод является фазой и соединяется в местах, обозначенных цифрами. Аналогично крепятся провода и второго кабеля.

Устанавливая электрическую розетку, нельзя забывать, что она должна быть с заземлением. Существуют три вида специализированных розеток:

  • два отверстия параллельно друг друга, а одно перпендикулярно им;
  • все три отверстия расположены под углом 120 градусов относительно друг друга;
  • розетки европейских стандартов могут иметь от трёх до пяти круглых отверстий.

Всё описание дано для того случая, когда кабель уже вмурован в стену. Но не всегда всё проходит гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это делать своими руками
, то займёт немало времени, но зато сэкономит деньги. Кабель прячется в стену и зашпаклёвывается. Место укладки выравнивается. После окончательного высыхания можно будет подсоединять провода к электротехнике.

Схема подключения электроплиты

Оказывается, подключать варочную панель с комфорками, духовку или цельный аппарат можно к любому виду сети. То есть независимо от того однофазная это сеть, двухфазная или трёхфазная.

Самая известная всем — это однофазная сеть. Она есть в каждой квартире и предназначена для установки приборов на 220 вольт. Когда электроприбор потребляет 22
0 вольт и снабжён вилкой для обычной розетки, то его подключать не нужно. Но вот когда на плите нарисована схема, тут уже придётся следовать инструкции.

Стыковка осуществляется трёхжильным проводом с использованием перемычек. Перемычки обычно есть в комплекте. Подключение происходит так:

Двухфазная схема использует четырёхжильный провод. Выглядит она так:

Подключение трёхфазной схемы в квартирах почти не применяется. Но если придётся подключать электроплиту к трёхфазной сети
, реализация проекта также возможна своими руками. Тут используется пятижильный кабель и розетка европейского стандарта. Порядок соединений таков:

Все три способа установки не такие уж и сложные. Однако, чтобы правильно осуществить подключение
, понадобится консультация у специалиста и просмотр видео как наглядного пособия.

Проверка работоспособности и меры безопасности

После всех монтажных работ проверяем сделаны ли они правильно. Проверяем каждую конфорку плиты. Если хотя бы одна не будет работать
, это значит, что что-то выполнено не так. Конфорки отдельно не подключаются, но если перепутать провода работать не будут.

  • При работах с электрическими проводами все линии должны быть отключены. Проверьте, что переключатель с плавкими предохранителями находится в положении «отключено».
  • Установка электротехники осуществляется в резиновых перчатках.
  • Жильцы дома (квартиры) должны знать о работах.
  • В качестве заземления лучше всего выбрать специальную жилу в щите.
  • Нельзя использовать для заземления трубы и батареи.

Если подключение электроплиты своими руками осуществить можно, то с комбинированной техникой такие эксперименты самому лучше не проводить. Установку электроплиты с газом и электричеством проводит газовая служба. После чего проверяется работоспособность
каждой конфорки и переключателей с электрического на газовый режим. Газовщики выдают документ о проверке и сами её осуществляют.

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.


Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

  • варочную поверхность с конфорками;
  • духовой шкаф;
  • нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры.
Для удобного управления на передней лицевой панели расположены регуляторы
— они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора
: один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

  1. регулятор мощности;
  2. клеммная коробка;
  3. конфорка;
  4. опорная планка;
  5. датчик температуры духовки;
  6. петля;
  7. стопор;
  8. держатель тэна духовки;
  9. тэн духовки;
  10. внутренняя облицовочная панель;
  11. фиксатор защелки дверцы;
  12. гнездо защелки;
  13. изолирующая прокладка;
  14. тэн для гриля;
  15. ободок конфорки;
  16. шнур электропитания;
  17. земляная клемма;
  18. регулировочные ручки.

Разновидности поверхностей электроплит

На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.

Эмаль

Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:

  • невысокая стоимость;
  • простое обслуживание и ремонт.

Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям
от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:

  • длительное время приготовления пищи;
  • часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
  • уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?

  • вся варочная поверхность покрыта высокопрочным листом керамики;
  • нагрев происходит только в зоне конфорки
    , что обеспечивает безопасность использования;
  • гладкая поверхность исключает случайное опрокидывание посуды;
  • габариты конфорок могут быть до 60 см в диаметре;
  • быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
  • — поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков
, которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и минусы:

  • нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
  • это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Визуально они очень похожи на нагревательный элемент электрочайника
— это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют сплошную поверхность
, которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем
: обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок
, в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.

Керамические устройства

Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити
— рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит.
Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов оснащаются таймером
, который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали
, благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов
, действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет соответственно личным приоритетам.

К необходимым инструментам для подключения можно отнести следующее:


  • перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
  • плоскогубцы для работы с кабелем;
  • отвертка;
  • индикатор;
  • дрель;
  • измерительные приспособления для разметки положения всех элементов цепи;
  • изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит

Однофазное

Наиболее распространенная схема
, так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная для жилы «земля».

Двухфазная система

Используется довольно редко.
Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных.
Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Пошаговая инструкция


Для начала выделим некоторые нюансы:

  1. Следует создать план будущей цепи питания.
  2. Согласно составленному плану
    проводим разметку будущего расположения электрического кабеля, розетки и .
  3. Проводим создание штроб
    под электрический кабель.
    Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
  4. Проводим создание посадочного отверстия под розетку.
    Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
  5. После того, как была выполнена предыдущая работа
    , проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
  6. Проводим подключения силовой вилки
    к плите согласно вышеприведенным схемам.
  7. Если в сеть включается автомат
    , нужно провести его установку в электрическом щитке.
  8. Проводим подключение кабеля к автомату
    или другому источнику питания.

При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.


Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

  1. Открываем заднюю крышку плиты
    и получаем доступ к клеммам, через которые и будет происходить питание.
  2. Под задней крышкой скрыт массивный блок.
    Проводим откручиванием болтиков наполовину.
  3. Очищаем концы жил провода
    так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
  4. Загибаем концы жил
    и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
  5. Закручиваем болтики
    , не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
  6. Закрываем крышку.

Возможные сложности:

  1. Образование правильной ниши под розетку.
    Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
  2. Часто можно встретит ситуацию
    , когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
  3. Можно встретить ситуацию, когда отрезанного кабеля не хватает.
    В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.

Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.

Руководство по заземлению

При работе в сетях старого образца, даже специалисты часто допускают грубые ошибки. Примером можно назвать случай, когда заземление выполняют на шине рабочего ноля. В ситуации, когда проводом обрывается ток, подается на электроприбор и пользователя ударит током. Также, можно часто встретить ситуацию, когда жила «ноль» и фаза путаются.

Результат подобного подключения также приведет к удару током пользователя. Однако, отказывается от подключения «ноля» нельзя.

Для начала, следует узнать, есть ли заземление у щита.
Для этого можно воспользоваться помощью электрика или посетить ЖЭК, другую обслуживающую организацию с подобным вопросом.

Ответ на поставленный вопрос должен быть дан четко, должна быть предоставлена подтверждающая документация. В противном случае, верить словам не стоит.

Жильцы первого этажа или собственного дома могут решить проблему следующим образом:

  1. Снаружи
    проводится вкапывание трех труб длиной 250 сантиметров и диметром не менее 16 миллиметров.
  2. Проводится их соединение
    между собой.
  3. Оконцованный наконечником провод
    от щита выводится к вкопанным трубам.
  4. Проводим подключени
    е нулевой шины.

Подобным образом можно создать отводящий электричество контур.

Если возможности создать отводящий контур нет, следуем нижеприведенным инструкциям:

  1. Заглушаем провод
    , который отвечает за «ноль».
  2. При установке плиты
    обращаем внимание на то, чтобы она не находилась в контакте с другими проводящими электричество элементами, к примеру, с трубами.
  3. Возле плиты
    следует положить сухой коврик, который обладает диэлектрическими свойствами.
  4. Обычный автомат
    меняем на дифференциальную модель с пределом 30 А.
  5. Проявляем осторожность
    при использовании плиты.

Требования к электропроводке и другим элементам цепи

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

  1. Один из пунктов ПУЭ определяет
    , что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
  2. Если дома или в квартире однофазное питание
    , следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель. В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
  3. При выборе кабеля
    особое внимание уделяется величие поперечного сечения. Согласно принятым нормам. при питании плиты от сети 220 В, должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет. Поэтому в этом важном расчете помощь специалиста уже не нужна.
  4. Последним критерием выбора
    можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель. Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой.
Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью.
Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

  1. Во время выполнения работы
    нужно быть уверенным в том, что никто не включит подачу тока снова.
  2. Также, не стоит спешить во время работы
    , так как допущенные ошибки могут иметь серьезные последствия.
  3. Ранее было популярно проводить заземление через трубы отопления и канализации.
    Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
  4. Проводить заземление
    через другие коммуникации также запрещается.

Приезжает «Скорая» по вызову, смотрят — Новый русский лежит в обмороке на пороге квартиры, рядом стоит растеряный электрик. Спрашивают, что случилось. Электрик говорит:
— Позвонил я к нему в квартиру — показывает на НР в обмороке — и говорю: — Ну все, мужик, счетчик включен.

В большинстве советских электрических плит используется конфорка типа ЭКЧ. В этой статье я расскажу о всех преимуществах и недостатках этих конфорок.

ЭКЧ. Описание и маркировка

Название расшифровывается довольно просто — электрическая конфорка чугунная. Далее идут три цифры. Первая показывает установочный размер: 145, 180 и 220 миллиметров. Потом указывается мощность конфорки: 1000, 1500, 2000 или 2600 Вт. И следом не всегда, но указывается напряжение: 220 вольт.

Конфорки могут иметь другой тип, но нам важна техническая сторона.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

ЭКЧ. Электрическая схема.

Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:

  • №1 — контакты 3 и 2
  • №2 — контакты 3 и 1
  • №3 — контакты 1 и 4

Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.

ЭКЧ. Взаимозаменяемость с другими конфорками.

Если у вас к старой конфорке подключалось только два провода, а не четыре, то конфорку ЭКЧ можно установить. А вот обратная замена не получится. Дело в том, что если у вас только два провода, значит регулировка мощности осуществляется переключателем с плавной регулировкой. В таких переключателях температура регулируется биметаллической пластиной. В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей. Чтобы подключить ЭКЧ к переключателю с плавной регулировкой надо объединить между собой контакты 4-3 и 2-1, а затем подключить два провода к этим парам. В итоге вы получаете конфорку, которая регулируется переключателем посредством биметаллической пластины. Если же наоборот, у вас есть ступенчатый переключатель, а вы на него пытаетесь подключить конфорку с одной спиралью, то в каком-то одном положении она у вас будет все время работать на полную мощность.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Подключение электроплит Харьков, установка электрической плиты, схема подключения


Подключение электроплиты Харьков

Мастера сервисного центра «Экспрессэлектросервис» занимаются установкой и подключением электроплит стеклокерамических и с чугунными конфорками и имеют опыт сборки схем подключения таких производителей, как: Hansa, Gefest, Gorenje, Fagor, Freggia, Greta,  Candy, Clatronic, De Luxe, Electrolux, Elenberg, Hotpoint-Ariston, Indesit, Kaiser, Liberton, Liberty, Miele, Mirta, Mora, Nord, Privileg, Pyramida, Rainford, Siemens, Samsung, Smeg, Whirlpool, Zanussi, Ardesia, AEG, Ardo, Beko, Bomann, Bosch, Электра.

Если у Вас есть действующий допуск по электробезопасности и схема подключения электроплиты, наши специалисты могут бесплатно проконсультировать по телефону, как осуществить подключение электроплиты своими руками. Но, если у Вас нет соответствующего допуска, а соответственных знаний по технике безопасности и навыков подключения электробытовой техники, мы не рекомендуем производить подключение электроплиты самостоятельно, во избежание поражения электрическим током, а также возможной поломки электрической плиты. Если электроплита была подключена неправильно, не по схеме и закоротила, то ее ремонт по гарантии – невозможен.

Мастера нашего сервисного центра перед подключением проверяют наличие заземления, делают замер напряжения,  измеряют цепи электрической плиты мультиметром («прозванивают») на выявление заводских дефектов и только после этого собирают схему подключения электроплиты, тем самым беря на себя ответственность на момент подключения за исправность электроплиты.

Вариантов подключения три. Можно осуществить подключение электроплиты к трехфазной сети, двухфазной и однофазной сети при напряжении 220-240В. На рисунке показаны схемы подключения электроплиты.

Наши мастера могут проконсультировать Вас, как правильно установить электроплиту по уровню, можно ли устанавливать электроплиту рядом с холодильником, какую электроплиту выбрать, если Вы еще не определились с выбором – с ЭКЧ или стеклокерамику.

Какая схема переключателя мощности электроплиты?

К счастью, это не представляет сложностей и с этой задачей справится даже новичок. Итак, у такой плиты есть 4 конфорки, а схема подключения для каждой из них индивидуальна. Первая пара нагревательных элементов имеет индекс Н1 и Н2. Их главное отличие – трубчатая структура. Третья конфорка Н3 изготовлена из чугуна и достаточно больше – 20 см. Н4 тоже изготовлена из чугуна, и имеет размер в 14.5 см.
За регулирование температур отвечают регуляторы Р, но у них отсутствуют ступени мощности. Такой недостаток можно с лихвой компенсировать тем фактом, что вместо них есть переключатели семиступенчатого типа П3 и П4. В свою же очередь, ПШ будут отвечать за духовку, и иметь сразу 3 позиции. За функцию блокировки отвечает переключатель типа П5. Индикаторные лампы конфорок в электросхеме для плиты обозначены как Л1-Л4. Л5 дает возможность подсвечивать духовку, а еще есть и Л6. Его подключают, когда в шкафу температура соответствует заданному уровню.
За нагревание духовки будет отвечать элемент Н5-Н6. Седьмой элемент отвечает за гриль, а терморегуляционный элемент обозначен просто, буквой Т. Еще есть клавишный включатель В, а седьмая Л отвечает за освещение в духовом шкафу. Интересно, что мотор-редуктор обозначают буквой М.

Другие схемы

Естественно, что схема подключения плиты Мечта и Электра были наиболее популярны в свое время, но на данный момент люди привыкли покупать уже новые бренды, другую продукцию и даже другие типы плит. А кто-то может быть даже помнит бренд «Лысьва», и хотя такие плиты на данный момент мало кто решается купить, при многообразии более красиво и респектабельной техники, но круг потребителей компании достаточно большой. Ниже вы найдете множество схем подключений для остальных популярных брендов.
При помощи этих схем подключения вы сможете выполнить все работы самостоятельно, но для того, чтобы все было качественно, не помешают минимальные знания о работе электрических сетей и приборов.

Нюансы подсоединения ТЭНа и проверка

ТЭН позволяет обеспечивать нормальную работу конфоркам в электрических плитах. Фактически это даже основной элемент, и без него нормальное функционирование невозможно.
Но для того, чтобы все получилось как надо, следует учесть некоторые нюансы, а именно:

  • Контактные соединения не должны прикасаться к корпусу электрической плиты, так как в противном случае все может закончиться крайне печально.
  • Контакты следует хорошо заизолировать, и для этой цели лучше всего подойдет кембрик. В крайнем случае допускается использование обычной изоленты, но ее надежность в разы хуже.
  • Очень важно выполнить тестирование ТЭНа в конфорке плиты, чтобы будущее подключение было успешным.

Для выполнения тестирования конфорки в электрической плите, потребуется использование особого прибор, который называется омметром. Мультиметр в целом тоже подойдет. Такие приборы были созданы для измерения сопротивления по схеме. Если вы используете второй вариант устройства, то для начала следует выставить соответствующий режим измерений. После этого два провода следует подсоединить к нужным гнездам.
Теперь подключите прибор и при помощи двух щупов измерьте сопротивление ТЭНа. Чтобы выполнить эту операцию, следует щупами подключиться к контактам ТЭНа конфорки для электрической плиты. Если вы используете мультиметр, то после подключения вы сразу увидите результат на дисплее (при условии, что это цифровое устройство).
Есть три варианта положения:

  • Полная непригодность.
  • Разрыв.
  • Сопротивление.

Естественно, что для подключения ТЭНа от конфорки к плите по схеме следует сделать так, чтобы мультиметр показывал сопротивление, а иначе у вас попросту ничего не выйдет. После того, как будет выполнено подключение ТЭНа плиты каждый человек задается вопросом, а будет ли она правильно работать? Все ли провода правильно подсоединены? Это на самом деле важно.
Важно! Диагностика подключения проводов к общей схеме должна быть выполнена в пассивном состоянии.
Для выполнения диагностики потребуется тот же омметр или мультиметр. Перед началом теста следует отключить нагрузку электрической плиты, а после подключить переключатель мощности и выполнить подключение щупов к вилке. Дисплей отобразит результат.

%PDF-1.4
%
1 0 объект
>
эндообъект
2 0 объект
>
/Содержание [ 5 0 Р ]
>>
эндообъект
3 0 объект
>
эндообъект
4 0 объект
>
эндообъект
5 0 объект
>
поток

конечный поток
эндообъект
6 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание [ 94 0 R 95 0 R 96 0 R 97 0 R 98 0 R 99 0 R 100 0 R 101 0 R 102 0 R ]
/StructParents 0
>>
эндообъект
7 0 объект
>
поток

конечный поток
эндообъект
8 0 объект
>
/Шрифт >
>>
/Содержание 122 0 Р
/StructParents 1
>>
эндообъект
9 0 объект
>
поток

конечный поток
эндообъект
10 0 объект
>
/Шрифт >
>>
/Содержание 123 0 Р
/StructParents 2
>>
эндообъект
11 0 объект
>
поток

конечный поток
эндообъект
12 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 128 0 Р
/Группа 129 0 Р
/StructParents 3
>>
эндообъект
13 0 объект
>
поток

конечный поток
эндообъект
14 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 154 0 Р
/Анноц 145 0 Р
/Группа 129 0 Р
/StructParents 4
>>
эндообъект
15 0 объект
>
поток

конечный поток
эндообъект
16 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 162 0 Р
/Анноц 159 0 Р
/Группа 129 0 Р
/StructParents 5
>>
эндообъект
17 0 объект
>
поток

конечный поток
эндообъект
18 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 163 0 Р
/Группа 129 0 Р
/StructParents 6
>>
эндообъект
19 0 объект
>
поток

конечный поток
эндообъект
20 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 164 0 Р
/Группа 129 0 Р
/StructParents 7
>>
эндообъект
21 0 объект
>
поток

конечный поток
эндообъект
22 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 165 0 Р
/Группа 129 0 Р
/StructParents 8
>>
эндообъект
23 0 объект
>
поток

конечный поток
эндообъект
24 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 173 0 Р
/Анноц 170 0 Р
/Группа 129 0 Р
/StructParents 9
>>
эндообъект
25 0 объект
>
поток

конечный поток
эндообъект
26 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 174 0 Р
/Группа 129 0 Р
/StructParents 10
>>
эндообъект
27 0 объект
>
поток

конечный поток
эндообъект
28 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 188 0 Р
/Анноц 175 0 Р
/Группа 129 0 Р
/StructParents 11
>>
эндообъект
29 0 объект
>
поток

конечный поток
эндообъект
30 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 189 0 Р
/Группа 129 0 Р
/StructParents 12
>>
эндообъект
31 0 объект
>
поток

конечный поток
эндообъект
32 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 193 0 Р
/Анноц 190 0 Р
/Группа 129 0 Р
/StructParents 13
>>
эндообъект
33 0 объект
>
поток

конечный поток
эндообъект
34 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 203 0 Р
/Анноц 194 0 Р
/Группа 129 0 Р
/StructParents 14
>>
эндообъект
35 0 объект
>
поток

конечный поток
эндообъект
36 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 209 0 Р
/Анноц 204 0 Р
/Группа 129 0 Р
/StructParents 15
>>
эндообъект
37 0 объект
>
поток

конечный поток
эндообъект
38 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 215 0 Р
/Анноц 210 0 Р
/Группа 129 0 Р
/StructParents 16
>>
эндообъект
39 0 объект
>
поток

конечный поток
эндообъект
40 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 219 0 Р
/Анноц 216 0 Р
/Группа 129 0 Р
/StructParents 17
>>
эндообъект
41 0 объект
>
поток

конечный поток
эндообъект
42 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 223 0 Р
/Анноц 220 0 Р
/Группа 129 0 Р
/StructParents 18
>>
эндообъект
43 0 объект
>
поток

конечный поток
эндообъект
44 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 233 0 Р
/Анноц 228 0 Р
/Группа 129 0 Р
/StructParents 19
>>
эндообъект
45 0 объект
>
поток

конечный поток
эндообъект
46 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 234 0 Р
/Группа 129 0 Р
/StructParents 20
>>
эндообъект
47 0 объект
>
поток

конечный поток
эндообъект
48 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 235 0 Р
/Группа 129 0 Р
/StructParents 21
>>
эндообъект
49 0 объект
>
поток

конечный поток
эндообъект
50 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 239 0 Р
/Анноц 236 0 Р
/StructParents 22
>>
эндообъект
51 0 объект
>
поток

конечный поток
эндообъект
52 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 243 0 Р
/StructParents 23
>>
эндообъект
53 0 объект
>
поток

конечный поток
эндообъект
54 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 244 0 Р
/Группа 129 0 Р
/StructParents 24
>>
эндообъект
55 0 объект
>
поток

конечный поток
эндообъект
56 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 252 0 Р
/Анноц 249 0 Р
/Группа 129 0 Р
/StructParents 25
>>
эндообъект
57 0 объект
>
поток

конечный поток
эндообъект
58 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 256 0 Р
/Анноц 253 0 Р
/Группа 129 0 Р
/StructParents 26
>>
эндообъект
59 0 объект
>
поток

конечный поток
эндообъект
60 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 257 0 Р
/Группа 129 0 Р
/StructParents 27
>>
эндообъект
61 0 объект
>
поток

конечный поток
эндообъект
62 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 262 0 Р
/Группа 129 0 Р
/StructParents 28
>>
эндообъект
63 0 объект
>
поток

конечный поток
эндообъект
64 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 263 0 Р
/Группа 129 0 Р
/StructParents 29
>>
эндообъект
65 0 объект
>
поток

конечный поток
эндообъект
66 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 264 0 Р
/Группа 129 0 Р
/StructParents 30
>>
эндообъект
67 0 объект
>
поток

конечный поток
эндообъект
68 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 268 0 Р
/Анноц 265 0 Р
/Группа 129 0 Р
/StructParents 31
>>
эндообъект
69 0 объект
>
поток

конечный поток
эндообъект
70 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 269 0 Р
/Группа 129 0 Р
/StructParents 32
>>
эндообъект
71 0 объект
>
поток

конечный поток
эндообъект
72 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 276 0 Р
/Анноц 273 0 Р
/Группа 129 0 Р
/StructParents 33
>>
эндообъект
73 0 объект
>
поток

конечный поток
эндообъект
74 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 292 0 Р
/Анноц 279 0 Р
/Группа 129 0 Р
/StructParents 34
>>
эндообъект
75 0 объект
>
поток

конечный поток
эндообъект
76 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 302 0 Р
/Анноц 293 0 Р
/Группа 129 0 Р
/StructParents 35
>>
эндообъект
77 0 объект
>
поток

конечный поток
эндообъект
78 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 307 0 Р
/Группа 129 0 Р
/StructParents 36
>>
эндообъект
79 0 объект
>
поток

конечный поток
эндообъект
80 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 312 0 Р
/Группа 129 0 Р
/StructParents 37
>>
эндообъект
81 0 объект
>
поток

конечный поток
эндообъект
82 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 313 0 Р
/Группа 129 0 Р
/StructParents 38
>>
эндообъект
83 0 объект
>
поток

конечный поток
эндообъект
84 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 314 0 Р
/Группа 129 0 Р
/StructParents 39
>>
эндообъект
85 0 объект
>
поток

конечный поток
эндообъект
86 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 315 0 Р
/Группа 129 0 Р
/StructParents 40
>>
эндообъект
87 0 объект
>
поток

конечный поток
эндообъект
88 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 316 0 Р
/Группа 129 0 Р
/StructParents 41
>>
эндообъект
89 0 объект
>
поток

конечный поток
эндообъект
90 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 317 0 Р
/Группа 129 0 Р
/StructParents 42
>>
эндообъект
91 0 объект
>
поток

конечный поток
эндообъект
92 0 объект
>
/ExtGState >
/Шрифт >
/XОбъект >
>>
/Содержание 318 0 Р
/StructParents 43
>>
эндообъект
93 0 объект
>
поток

конечный поток
эндообъект
94 0 объект
>
поток
HWYoH~ׯh`\Dds1 vSrD!e U˔LYir\glzWɻXl2*VˊΛ]6NS6 d)cj4Rbu4″mj»

317b7569p031r16

%PDF-1. 5
%
1 0 объект
>/OCGs[10 0 R]>>/Страниц 3 0 R/Тип/Каталог>>
эндообъект
2 0 объект
>поток
приложение/pdf

  • rosy.guevara
  • 317b7569p031r16
  • Adobe Illustrator CC 22.1 (Windows)2019-11-08T12:47:27-05:002019-11-08T12:47:28-06:002019-11-08T12:47:28-06:00

  • 256168JPEG/9j/4AAQSkZJRgABAgEASABIA /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA
    AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
    DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f
    Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAqAEAAWER
    AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
    AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
    UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE
    1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ
    qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
    obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
    0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo
    +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9D6h+Y3kHTria2vvMOn2
    1xbv6dxFLcxK8b7jg6lqq3wnY4qpH8z/AMuRbJcnzNpot5HeKOb61FxZ4lVpFB5blVkUn5jFW7X8
    zfy6u5hDbeZdMmlZgoSO6hYksQo2Dd2YD54qrL+YXkRktnHmDTyt4VW1P1mL94WdowE+Lcl42X5g
    4qoxfmd+XUsLTR+ZdNaJKB3F1FQEq7ip5bfDE5+jFUbonnTyjrty9rous2WpXEaGWSK1njmYICF5
    EIT8NWAriqc4q7FXYq7FXYq7FXknnL8j9Z1vzDLq2lea7rRUnu5LmSGL134rJDCnFP36qCs0csoo
    v7dO2KoG/wDyF83Xc6TRee7yxCvI/wBWtln9FOdvDEqR+rcSycQ8JJDu1VoBxNSVUwufya82yfXF
    i86XEQup/XWX05mljCt6scKj6x6PppKiN/d8iC4LfFsqirv8sfPV1ZeX4280xQ3mgyTMlzDb3KiZ
    Hkt5Y/UX638TA27o3IlSjkcQd8VSu2/IfzDaXVlPB5zu+enmGSOR1mZ5pLeWWVPXHr8GRhIiOOO4
    Qe+KqetfkP5u1G91q4i8+XtrFqc9xNb2yLKyQrPPDKEPKc7KsJX4OJ6b8aqVUP5d/wCcefMFjqAu
    NW843Op24Nsfq3+kRikNxFJKKi4/3bDG8df8uuKvbZJI442kkYJGgLO7EAAAVJJPQDFWNxfmZ5Dl
    W2aPWYCt3wEDfEAfUcxx1JHw83UheVK0NOmKqS/mt+XjMwGuQDgquzEOFCtC1wvxFePxRIWG++Kq
    i/mb5EYREaxEUmnNrG4WTgZ1CkxFuPEN+8XYnviqufP/AJPFtbXTanGtvdyNFBKyuFLJxLVJX4Vp
    Ip5NQUINAYqtj/MXyTJGJI9XgkUtEg4cmNZohOhoATx9NgxboO9MVUo/zN8hSW63Ca1AYnWd1PxA
    lbWJZ5iFK1osTq/uDtXFU30XzBoutwTT6TeR3kNvM1vNJEahZVVWZD7gODiqYYq7FXYq7FXYq8t8
    76doml6Yt1Z+Un1y91OWK5vobKFZZJp5o5laWVWqP7syryI/aI6bMqlXm7TPJlta6VDoll5aVNQY
    wRya16yRyxBYGiFusYo5HGP92SPsrSmKsYtovLVlexyxR/l7EJCWtVSW4Sdm+E2rLQtyUzLU0FAA
    CKnFVWf/AAjZRWvpf4AhuIYYp7W5aaYp60aj1hDGGX4BdLIEKEle5WoNVUZFp/l2awt7LTh5Dmkl
    ZDdpWZYvrBVjbenCJWL1j50PLpWm1cVZp+VPle0gjudXh0/Qba0vRxsb/wAuNMizRKQGEjFqGkin
    p+uuKsp8xXE9noWpSwG4d7eWIxJBMiTNvEfTSS4JQcyaUY0NaVHXFXjC+d40aOeHzP5jvrMvHEs8
    Wp+XPTeSWP1fTYMyOj05Lx2O1RiqoPOdxJpvrprfmhxJKiRst75f5uRA8x9Nl5R8PTTke/Q74qq2
    n5ivLFcPBquuNPeFo1g/Sfl52teMiSOU5OAF4sE5SVYVp1IOKtW35ipPMIIdY168aGGS6nNvqXl+
    RmWQId1V1YJEvQqq/I1xVPtE/O3QdL02aCeW51QW7/Df3mpaGXlMjfCitHdRqPhqy8wPhBqa9VWb
    Q+cfMEtyFXyhqLWbyBIr5J9OaNo2Yj1gouuXDjRulaHpiqTfnBq3mTToNObRZ7qD1BOs31MOWYn0
    lTlwstRIChmbZQdu4rirA183ecJ7KR31LVoTILmO3dUuVPG3X10Ll9IHBm5cPsVIA48nriq62vfz
    IeXnLqmtxXDW3rwxRi4khKmKqcmfRFAkanxIASD0X9jFV+l61+YVzqIuo7nV5IIWSOO0umuoIpG9
    NUSSRDpKTemzqxdg3X5lcVTyP84fPUyyND5TA9FecgePWgSvqBPhH6LqSOW4Fdt+xoq9P8v6lcan
    ollqFzb/AFWe5iWSW2IlHpsRutJo4JNv8qNT7Yqv1G9MDJCbO4uYp0k9SSAKyoEWvF6srVetF4g+
    9MVedReTfIdrb2kMXlPWjbhUnaANOyFobppI0uYzcUlaN2Z1DBhxY0640qATyL+Xc0hjk8ka76KC
    3VUlaUwkwqqR0T60RULHQsR02J+LdpWVaN+WvkP0CtvoMunxQyRssEjyxguEEgkCpKwP97xY+K0/
    ZGKo+b8tvKc1lZ2U0NxLbWLs9uj3l0x4uFBiZmlLPFxjVfTYlaDpiqXw/kp+W0NotrHpTLEvp1Iu
    bnk6wszIkj+pydaufhY06eAoq0v5J/lolu1uukkQsnpqouLgcAY/Sf06SfAZE/vCPt/tvxVkXlny
    ноХлизмстDtRZ2s8xuJYgzuDKY0jLfGWIqsS4qm+KuxV2KuxV2KvAfzJ80X1/eXflq4+oXmm20du
    YLR47YyNKYEcRtJ+lbSVW+IvxaJaqppUYqxrUfOFxrFoTqOp2kEOkxNDBaWs0diyEFQvOK211Fb4
    iVHLcN7VxVK7bzDf20QCavUsYrn0/r6syiPlw5c/MNeJjNSu6kEV6CgVF/pW8+urpcWpG5+ulUe3
    S9DTMfVAEMckuveoWqpX4DStRvyOFWQxecfyvhRy1vrLGZBCXfzFAvEh2kdU9XU1MbRtQHod/A1K
    rkPy182flkl/NcQXdxot0ATFaalri3y3CTKZ2kWD63dAMFoxYqD4E/Fir1u2AaW77gyj/k1Hir54
    t7u4NnOx8q6wJ2YROJNS8zmALOso3JtnJp8PxUpud125Kqy6xPJa2PDynqCpCpHprc+ZdnKpH8RF
    g3McEUn/ACz4/FiqJS+limezs/LF4oiS4jhlNz5mhVrVg8jFn+pOxkArxHxEH7DEmmKoAuY5pYbH
    ynqrQXqrHOlze+akcuQgbf6mwj5Upy57oN6A0xVMNVlkttT+sW/l3UbiWdHueh27zM6NI7srrwit
    ЗИЛХЭфД/АМРПТФУРпН5еСзС6Ои6хХдРХкЛхл7взПКпмПМвн/АЭи3г4Q/бДжиВоРХ9кЫq9М896Хпт
    8NPa88or5rKs8aB1tSLZJeHNyLpk+1wh3anbFWNXHlTy88t8ZPyqt5pI1SWN1XTSLh4K8whd0oU5
    H7dK098VZE3mXzBp9vHbWXkq+eGFVjhjgnsEREVEoKNOhoKlfhDfZ+WKpr5Z1rWNVtppdT0O40KS
    NwscNzLBK0i0ryBgeQAdt8VTnFXYqoX17b2NrJdXHMQRULLI3LIBIFeMYZqCu5psNztiqimt6NI6
    xpf2zu5CoizRklmNAAAdyTiq/UdUsdOjikvJDFHNKsKvwdlDvWnMqGCLt9pqKPHFVGTULG+hltLH
    U4o7uaN1hlgeKWSNippIqNzVinWjAjxxVglmPzAuvON1oa+aVfSrWF3a9hGmPeiYiKiy2/pNwVSX
    h3OvU9BhVm9r5i0P6uvqalFzQmKQ3DLBKXRuDc43EZUlh/KPbbAqMuL+2gsXvi3qWyR+rzi+OqUr
    yWnUU3xVSTW9GkdY0v7Z3chURZoySzGgAAO5JxVVn1LToJjBPdQxTiMzGJ5FV/SWvKTiTXiKGp6Y
    ql3lvzj5Z8zR3Mmh48d6LOT0rlVDI6MRUVRwrUbfi1KGhodjiqinn3ym+vt5fW+rqyNwa39KanLl
    x4+pw9Ovty6b9MaVNG1jSE1FNMa+t11KQEx2RlQTSAvikR15n4RXp0xVF4q8M80eW/M175ou7nS1
    uYIZobeFbprlvR+OBbecJCmrWtKB+dTCvEoacmIxVZoH5d+Y9Tb9JalrH6PnRmWKzvJb4MCFISQC
    DWrmPjyoSncLT4a1xVFTfkxezB0fzXA0RRRGjzasw5bFwwOq/YYg7dd+u26qOT8rtR9YS3HmOxnM
    ZneEqdTiYSXKqkh5HU5aDivwgfZPxLQ1xVQf8n7mS7nZ/NUbWbvJJbw+vqimMsD6VeOphWEZpsqp
    XxHTFWSWHlzzDpFs8OjeYdLj5Ns15b3N44RTRFMkt9zJC9yfo8FWT2Vi2oaZNa6ncR3kvqxNcXFo
    Ht0eSJYnDIokkZByQbcirw6Dyt+Y72nNhe27ryU2/1mdXIYEKRx1/jU8aAlgdqh5aYqitJ0DzrD
    fwxPJqMd6kcIcS3krxxyNKsplaNtcZmRUfg603KmhIPEqpTJoP5gpKYw15K0YR46ajNQF1VlRuXm
    JCrq5YNt1G1a4qjLjy7+Y0d0spi1RhFMbWea1vSYrmJfTt0VUk1usT0DVZwxr8R3GKomTRvPcWrW
    +vWjahMCiysi3LTCK7AKlZY5daWDgspDemFZePw96lV6f5N1vzpqWuXw1ezNrpEcdLPlFbqzOCqk
    mWG8uWatGIBhT7xiqX/nHoPmbWbDSoNAiuHmjuS80ttI0ZjQrx5MUvNPbv2ZvkOuKvOpfy1/MpoZ
    LOEK7uYLCN5Lb0ppozcTTqAaOdXVv3bnlSSleJoRyxVNNO/KTz1qd7fXN/qb6fciVbiNphetDJJI
    PUYrHBqrKOLkginHwFOirII/yW1N7aKG88wSPwRUc276lbhl9aWVxwW/K0PqhRUGlD4gKqmelfk5
    owtg+uXd3fao3NZrm1vdQtIWUkqnGAXMnEiOgPxGp3xVnGm6dbadZRWVtz9CGoT1HaRviJY1dyzH
    c9zirA/zw0LVNU8qMbESyiOkUlpDMIpJjcTRRoihopVZidhyIAr3whXL+SAP+a3mOx8n6d+gJ7K0
    0mC0gZ2toPUUleEhmZnmIkjUx/aj+ySPjqAMKq3mvyb5ktovJWpaHaHWXW0t7iOxEMLqODWpZp4Fj
    RXi5SUJWjCvLlUE4pVfMGjfmB5m8+2V5rWjyaboMtzb21zOkMMbmCacqiyy/E8kkZmWIFloAPg48
    35KGbaZ5W1WbXPOGmWAtrCGNrK2trlAI7oRRx28iASojfCY1k5clJJpgS800zT/zJk/LO78r6d5d
    uRZahKkks8lvbTNJFJb25Z42ZYo2rIrMklCyj9ouobChGzflnrMn5aafrEqTzaubt11nTFaGKV5X
    1IQ+nADDKnPqD6lR8+mNqhvNlh+a/mHRfLkEugS2VrpNpEkji0t0KFoUinJL8HiQx1/dKONftCir
    irPPLvlq5h/MDQ7hP+OZZ2VvGiy2cPNmezmkDR3agOFD1+EAAnl4bhKRaRZ+adP/ACtvkOoXum6l
    c68I1uOUquookcnHkVchnVg45faB7iuFWH61+Q35oyeZDqN1JHNpVvaWxnupbrkzfUxDJKAJfrbo
    80sDS1UU3I2DEY2h7Hpnl/zufLmm2tvaaU9ulzBqiSS3dwJyUdbhYzILZ6MXHAyUP7v4eJ+1gVmH
    1vznRf8AcXp1TTkP0jPt40/0LfArGfNP5m/l5LpWpWVx5jn0z6tcSWN3eWcVys0FxayD1YldYm+K
    q02+0Ps1xVjWkt5NvpLbQbL8xvMM2oTrIUkeeZZxUmWkzyQCOJkEbLSQA9VpXFWIv+YlhDrN7Dpe
    q+YNa0Z09MaxLqbW0cZ/RwV2SM24dZAksk3xAL6iKy71AVS8+fhrRdYtV8x21qk/qT3FjrNYYBG7
    NNCszWyuVW3YzD1PtBQuzVUKvQtTu/I9rc3U9z+YWuRHVWNzbRRzzsluvIzcYlSFuCcLtF4v2C+G
    yqL8tfml+Vnl9ZdMfzlearNLNGqvqK3VxKjLbRoED+iPtCPmfF2bvtir0BfM+ky+Xk8wWjS3umSx
    rNC1rBLNK6OQAUhRTK3Xpxrirxe68jeQbeKCwhtddhjvHF3wi8u2lwqq4KRrMf0fIP3IZ6cjzAc8
    sVbtvLPk2znuzEfMZuZeUTzx+XrSMh5njmZ1cacooeA+1s29N8VWjyV5HWKRYZPMsURi43jny9AH
    mRZAqAltMDF+ZQggh5V9iQqyDQvyk8p67b3F+sl8EM8nGPVNJ02BhMWiaWdIprGOT96IlUs25377
    4qi4v+cefKKXBle4MqMGVoW07RlShrT+7sUIKk164qmvk38orHynqEV3pmr3IjUcbi1FtpsKTqOX
    FZHt7WGUhS3Ifh2xVZ+auu63pd5oP6Mlu4VeWWW7Nmk8xaGJoQ6NFDZagH+FydzGdtm64qwK082/
    mHDA/wBa1PVWZGt7h4S3lnY2zAep6P8AuEhRnCT8zGd1Kb0AfFVG585fmLGsNrHqd/yDR1u2juUZ
    hInMB66DLCn2qN3WgrT4sVcvmb8yptNA+ua0JY6XMj+hdRkUYBQkn6Cb1AfWo6eltwBG3IlVMI/N
    P5kQn9h40mpC9tkDvdxRXMkciqIpWKsujLGS0ayLxpWo4j4m5BVOfy31jzpqevW8GtX2piKJJbmR
    ZraaOKUk8Y4i8ulaegj4vy2cNyFKEdFXqOp6ZaalaG0uw7Qs8cn7uSSFw8MiyxsskTI68XQHY4qg
    W8qaWylTPqFCKGmpagD94nxVQi8jeX4TbmL67H9UjMFtx1G/HCIhQUWk/wBn4F29h5Y2qS+fY/LX
    lvy6+rakmo3NrFPbggalfKiSNMvpSSuZ6IiS8SWoaeBwhXl/5cfmNpN95lTTNS0vU4bzzHcmezu4
    dT1AyGCU1t/WR5l5JFF8HqoaEL9nCr2638naLbW8VvA99HBCixxRrqN+AqIKKo/f9ABkVedD8uPz
    Tgt10+LUNMuLFJlmW4nvNbE5dZWm9RlW49Pm0gRyf5i3thtWfWnkqxGkw2d/dX91L6Cw3cp1G/Hq
    twCyN/fj7RrirG7P8upPMa61O8uqpFosVxE+nIk+qSXotkZuUBlF5DFHRHZEIjc0Y42rIbr8uvK11
    AG0nS9e39VrgRnUb+glZi5cfv/tc2LfPG1YlqfkXzFY6HEmtebJ7u2W4tYbu6ha+s55I57lIZPUd
    r6aALwkPSEdPnjapl+UEfmaKx1aDVdTGpabZ3sllo7lhI4igd6sZKcmDBlC8mNKbbYlXoGBXy7qi
    +Wx518xXDWVrcrHqV1cai7TWqMHhlMlfj1jZuKulTCteRUqo5gqphp/5gaj5N0aLTtFnsoITHC1u
    twLD06iBWkCmXWudOLquxIqp3atcVTP/AJW75xSKErc6Zdz3sLXNo0FvYch6RYSqyfpj4mWMK1VN
    KV60xVDx/nf5jjjninvtMj1CKduamPSyvA7AbawtfTETcvirUr2G6qIufzc8yWWsLYPROjS7tHPI
    lrZIkbs4jf1Q2r+pyialVVTyh5Kp3+X/AOZGteYPOMGlzarpkls0Zk9CGC0aWQCMyEI9vqV06t3d
    jDx22pXFXoP5gWSU/lC7tmklgidrZC1vHPJIAbiMcVS1eGYg9Dwcbe22KvI4dGnGlN6XmPUIZYmk
    RZzZ6/MwV4ZPXAAvuhSNfRBJKt0+NxiqgNOuJbZLMeZNTS5WV5FmNj5kgDLIgPACW9V5PsFQocAE
    9t6qrk8uasVlS0803rQycLSaV7XzBQElW9X49S5J8acaqNtw2xFVVGeNYBDHDrWrMYHWaf19L8y3
    QM8AU/ADej4PtNQniV7tTFVy3afW7O5m1m5niVnlEUWieYTG6zKA6IPrjxmqycQGU8W7YquNpO08
    NiNcvHkMcM9xKmm+YY1MUdmEhFI75VikMZcP8QLNT4eQ3Ve6ax5Z8u608L6vpttqD26ypA1zEkpR
    bhQkyryBoJFFG8cVS23/AC2/L62ikit/LemxRy19VEtYQGrG8W9F3/дювыY+OKqcf5WflrGQU8r
    6WpVuaEWkNVYACqnjt0HTFWTRRRxRrFEoSNAFRFFAANgABiq7FXYq7FXYq7FWGfm/wCXNY8yeQr/
    AEXSkWSa7ktxMpK8vRjnSSQxhwUL0TYN+umEK8W8h6L+Y1x5y8ueZxo3qReV7NdEnR4DaBbe1ikt
    3o0/pepKG5qfSLqDtsMKs5/L5/Nuq36+Zo7zVrvTI5JIU0Ka7h5Rko0i+s7kGUcZUA+EMDQljQjA
    Vetabc3lzZRzXlo1jcty52rukhSjED44yynkAG2PfAqJxVL/ADBaaheaJe2mnS+heXMLQxT+o0Rj
    Mg4l0kRXZXUElTQ/FTFWIaF+W+rw6hJe6rr+pM0YRLWOLUJJUYJEIjJIJIUpI4UFuJoTv4AG1RXm
    выжHFpMckl/qN4i3un8rVriokh26h5aUTr/rDFVf8vPLes6NHq0mqahqV4by9kazh2O5W5aG2Un0
    ghVpAvLlv8XhsMSrLsCvnTW30G51XV3Tz3DbQR3F1eENBryekHm9OSJpY76KNlV1QfDtUkqqjqqs
    SL3yjeA2WnfmDFJdmOeV+cOvueEKGaZ0Jv0O0ES8dzX4up26BVZd/oCGO5hn87iCG3upQ/G18wpL
    FcpE8q0k+tnihgqxKrwIqR2xVdby+W7K/invPPsE0VxMZZl+r66HAKEfvog5vpBD8MlWUjYlTTZc
    Veq6T+XfkTUbWHVdPn1Ga1vYi0cn6S1FVdZIzHzKNMKNQk1I5Bt+uKsh0Dyjougy3UmnLODdsrSL
    Pcz3CJx5UESTO6xL8Z2QAfcMVQv5iLpjeTtQXU7mws7FvREtxq1uLuyWs6cfVhLxBqtQL8Qo1D2x
    V5/oafkxbWF3Y6/ceV76ewmkkkNnp8dmsAYxxuXjZ7jixdF+MEdh3riqbXLf848ymKS5g0Cb4JWi
    Z4YH+BUF3IRVTtwuPVr/AJVcVTDRdM/JXUbhLfSdP0a4uIXmsUjjtoSyMA0s0FCm1KsxX3OKpx/y
    rT8uzM0x8taYZZOXqObSEly4IYv8PxFg5qT1rirT/lh+XDxLC3lfSjCjM6R/U4OIZwFZgvCgJCLX
    5DFVkP5V/lrDISkXlbS0kRuaOLSHkGrWoPHt28O2KspxV2KuxV2KuxV2KuxV2KrJp4IEDzSLEhZI
    wzkKC8jBEWp7s7BQO5NMVYT+c2gfpnySyC3uLySyvLS6S0tE9SWUCZY5VC+lOf7mVzUIaGh6A4Qr
    EbG2RfPOg2trrd1HpOsX2ux3nl+O4ngCPby3EkbIiNG0K/DUrtv41NFXrmlaVY6Tp8On2KNHaQAi
    JHd5SAzFj8cjO53Pc4FReKuxVLdW8zeXtIntoNU1G3sprxglrHPIqGRiaUWvviqZYqkXnUoNBq8j
    RILzTy0kf21h26h5loDuO22IVB/l43mltM1AeY72XULiPULiOyuZrQWLNaoFEf7kKM1eRDU3wlWU
    4FeHzXnng6lJZQ+a9KlI+tlYG1qySZo3DUfiuls6NAaSDdgCPiJxVtIvPR1NbAecLN1QNE4TV7AT
    t6jcopDD+i/gdhOvRjWo+0PtKsm0XVtOh8mai8/nq0vtVurNqXz32ntHaTtC0dY7iGGBSokXZ3jP
    2em1MVYWLnzitsb9/PulQl5XuLaD9MWRtfT5xKE9RrBmCBZmHw1pVN6nZV7hok7z6RZyySRSytCn
    RPBYCAIYAUfhIqRB1DAivBfkOmKo3FWNfmNbR3XlC8tpJZYFleAerbxXU0qkTow4LZyQzA1GzBwB
    +1VagqvEYvLUqSmGfzLfyIsMcxn+p+YpIm9fhQLJDqTI3FpFLjr1PQVxVXfTrD0VvE1rVi4AFsx0
    7zUyq6+m3Lgb0twKF+/7XXY1VRDaXIEh2rzJfG3ua3kM8Fh5ijKkrFK5dhfOUX0SVCGgDHbdSMVX
    См3аВ5мвтЫ1ВбК3х+qx/о3зЖГыхПУМЦПрф72ипВ34АекФвДФВ8рПЛк13М/мС+Я29ззаО30зГс
    ReILFxUpd+nISeJHDZtyVIIoqp6zpka3AvI/MOpxQOokSJtO80SkObdHdmEV8ixgmY0og47r1U4q
    +gIIzFBHEWLlFClySSaClSWLH7ziq/FXYq7FXYq7FXYq7FUm8yPqJNlBawxSQzSkTetcSWw5KOUS
    iSKOVwS45Aim60rvTFXnHnTUtS07zPp9prVzc2Xlm7t549VjsJ7q/wDTZELRu0rRxNCWLL2fYCgW
    vLClLLW/ufLfl2DXNA80AwtcXYt9E1N44xLbJezuRRgjmeZofSR2FeTca9KFD0ebU/MIhjYW+oxG
    4eKH6xINMMEf1iRYvVVY5nkonPkoq3vXArLMCuxV5p5rFqvmbUJryddVn/cR2Gk2mqyQahAgiDFb
    awjRUeZnZpOUkgqvGpVVwqifLn5l6rcw29ndeXNWu7iEenc6xBbg2NxwleEXNvIfT9RJli9UcUFF
    ZaVBrjSo7zV5hютKjt5NF1Bo5b7T1dJbccGX69DVW5NTcbb4qjvy9sdYstBli1S0/R8r317Pb2H
    KKT0ILi4eZIxJCzIwXntsKD4abVKVZNgV8zatHaPe376bZmSFonVH/Rs6SPNLOzGrfoW4MnwyPxI
    Yg/y9WxVF+UNVu9P+ppL5Ztr65kNvbA3tncwtbOk/NX4waPAgXj6XFmKqCm3QnFUT/iTQiFhh/Ln
    SVif0jJDPZ6nGokO9GX9EtHRJZn4tX32riqITzN5YgtbNYvIGlvcuiy/VY7O/CRmWR4/tHTKKf8A
    RoN3A7/yjkqnVn+b2vW+nQRWfli2gPNALeP9JiJUulEkLKU00/bJfn8NFIAY1NAqraT+c/mK8vrW
    3n0SONLi5t4eSQ6yf3UlVlcM+nRryrQoDtQNUjY4q9D856XFqnly6spjYLHIYyzarbi7sxxkVv3k
    Jkh5dPh+MUahxV55Y/lxa2sbslz5PCThi8kejJGh5cfRNBdlaJOFZvuHE74qvg/KlL2y9G2PlC4j
    ilZlMWgK8aNIqhiEW8NHPAd96DbFVR/ybv5bp7ieHynPJI/qSvJ5dJZ2O7libytSxrirI9D/ACv8
    SQ2KjW9E0W81OhjlurbT44EeIECNSsjTMaKq/ac4qmM35deQZpY5ZfLunPJCeULTbREo2xqvw7fZ
    HTFVE/lb+Wx5V8r6WSyhWJtIa8VAAX7PQADbFWUYq7FXYq7FXYq7FXYq7FUj1rW4tOd4tUaxjtLt
    lisRcziIOAhab1+a8VUUoOPKtRWlcVY3c/mLFZ6hDoWiada311dQvJZtp9ws1qsnLhxnaOMej8bp
    8T8VPIANY2w0rEFn1bTV/TutaR6FrLdX8WpXCNaTRiRrybisACKaaqupBdlai91WvEpekaLpmm6D
    YWcNtp90LK1VYrFriczOrP8AAv7uaQ+mZC4VaUpUhgi4EMlhdpIkdo2iZ1DNE/EspIrxbiWWo9iR
    gVdirzfzHrvk+w84tbzS3JbUjFHqV1baw1pb28yn0FMkK3MPCThx5lVrQL1OFU3078yvyxt79fLN
    lrtmtxYRxxLashMUcax1RfXNYtkX+f2640q7zX5o8rXWlRW8WrW07y32nKIbW4V52rfQbRrCxl5f
    6m+KovyBFq0GgvbanNcXMlveXUdtdXglW4ltxOxieT1fi+yaD/JpiVZJgV4Df/kb5xfU5JraPThE
    0omSXnYRsHAFHeMaM3MoWfiS9adx3VZB5V/JJobK8/SYg0u7nlQxCwi024VYkRgByOm2v7T1oyt9
    kGvXFU51H8jvKt3azWkUrWdvOV5Rw2unMAoVVdF9W1kCq/pRtQdCq06Yqsj/ACR0ePU21BNSkhkk
    kjlnSCy0uMSPHQlnf6o0h5sCzVbqTSmKqJ/5x+8m/Wo5VKiFE4G3+oaUQ3wFKljaF67169sVTTTv
    yh8v2F7ps8MgNvplwbqKzNpYCMyAExHkluroYnJdCjKRU4qjvzUttNu/I1/aalPbW9ncNAks15LH
    BCv79CCXmhuo+Qp8IaM1NOnUKvBbPyzptZYLfUvL08npLb3Nqb7SwnrO7RohSLRqPSSkiKx+1SoO
    Kpxod5faHozRad5z0nTLO4ikFvHHqumQxpciZXPD09KUMDHIHrSo5049GxVMLrzd5qSOK1fz3pkJ
    T0pri6Gr2fqKsqKAKHSqcDtICVUHlxrSmKtjXvNCT3Fo/wCZVibkM7Bf0lYBvRjqxcj9GH0ysSOz
    rvuB8QxVFp5x8x2UrfXPOmmSSD0JGiuNVtYaGIPFdU46Ynw+unCm9TVVPs4ql0nmfznBaBZPP+ne
    u1TDx1iwKyKEMsjeodJIAVFQrt+1Ut0BVe/WbmS0gcuJC8asXVgwaqg1DAKDXxpiqrirsVdirsVd
    irsVdiqhd2vriNkf054W9SCSnIBuJX4l/aUhiCPuINDirH9f8hWPmGW2udVu7gX1lzNncWTtbeiX
    HEtGtZKN3qSd/kMNqxUeR/NX6Pn8utcXi6EpuRBMPs55mE1zOTyaZgzerbz8HLdtgob48VZDoHlA
    tZ2L6xoukWeoQNHPLPYwrz9SFxInGsa+maqCxDN3A/mxVmGBXYq8o85eSvNup3GoJZaTYLHPewzR
    XETSI5RJo5DIT9ZHUSUUlqRj4vH7RKWe+WLHULeO/ub+IQ3N/cidow6ysBHbw2ytI6rGpdxb8jQU
    FadsCEB+YmtWWl6RZvd3MVpFLqFnWeU7L6M63FeI3apiCmnY4QqfaRqUGqaVaajAQYbyFJk4nkKO
    obY0FeuBUXirwbX7HRo7p2n/ADB0jTjcxRiGNpNSgk9EPVG4pqkVasigyca0FOgxVkeh3v5UGa1s
    n82tda1NEIuEWuagvqm4i+1FDJeSsOaOGWhPYg4qypfyx8uLA0IudWo1av8ApbUee/D9r16/7rh5
    +JxVq6/LDy7cvza71eNuXJvT1bUEBr2IE9KfLFW2/LHy0zq7T6q3EAcW1fUipUGvFgbg8gaCoPXF
    U/0nSLXS4ZYbZ53WaQzMbieW4YMwC0Vpmcqvw/ZG1d+pOKoHznFpknlu7GpxXs9kOBki0w3IumIk
    Xj6YtCsx+KlQvbrtirFtD81eT9G06GCz0jXTbvPNFH9Y03ULiZWhVCeTSI8oT4wFZu4O+xxVMbb8
    wfKsnwJpeqRtweUo2jX4ApH6jLUQceZX9mtSduuKplpHm7RNX1BrG2s76OXhyMl1p13bREAV4+pp
    FGtRX7JNe3XFU+9CD/fa9COg6HrirTW1s32okb5qD74qtks7OX+8gjehBHJFO4NR1HjviqsBTYdM
    VdirsVdirsVdiqV+aNeh8v8Al++1qeJpoNPiM88afa9NSOZH+qtTirzi1/5yF0+41C3szoN3EZZY
    YpWkdR6Zlma3blQEDhMhWrMB7jFVGw/5yR0K7t0nOkXNuj+mQ0zoFYSSSx0jIDF3rCeKqN99xxJx
    VMtc/PbSdI1W802bTpJp7e5ls4RDNG5eaNJTGki05RtM8QWMUNa17Yqg9Q/5yJ0O1YCHS57gusci
    oh5yCN4GnLyJxPpjih58juPiPFd8Vdq//OReg6dLcRfou5neGS6CKjLWSG2aNVuFFP7qXk/FunwH
    FXreKuxV2KuxVhfn/wAlan5jutOe3nRrW1blLaTOsScldWDoy280vJgCG+NdgONCScIVPfKWkXuj
    6BaadeXLXEtuixrUxssaIoRI0aOG2qqqu3JK+5wKm+KvKbH8vHh2iS+1DzNaz6aztJJbrLqCPHHI
    XCrDLJqUscY5NTaKhpQAdlU6n/L38vnEUM2oXYFuDEIxq93HQo5eh5TrQqZabUoCB0AxVUg8neRb
    WOaMaxehGkVpOet3pKyp6lTzNxyHL1jzWtDsSKjFV9r5J8iW80VzDqV5/ozRyKDrV+8f7ujpyRrl
    kK8R0IoR1xVER5A8r3kKmK91KWFVCKY9X1BhSisPiE5NfhU9f1mqqO8v+S9I0G6kubGe+keVPTkW
    7vru8Q7g8gtxJKFbalVptiqB/NW5Nt5D1OUMqGtunJnEYHO5jT7bXNhxPxbh20NehrtirwW58xXE
    tvAXser3E8KpHHeSx6kfRVo1VlXfzAqxyelH8XLlyIrU1OKoWTzA00kBh2+QySxq8doNVlkZnEvD
    6uZB5h58yPjrsCp/m2IVEXXmq5KWcMOqNJdXTiV7mHUGVHEqI6wof8QRMXhlDxn4qHotB9oqyHSY
    Nc1i2uLzy1cX2s2lo0ttwt9QluHEkqyRrI5/TMS0SPcbhzyB+EgnFUVY/l/+Yl/q/wBWv01Gzjnj
    LRav9YuUjtriRFkYNCmtzMy8eUR9NQAem2+Kvd7FLuOyt47yRJrtIkW5mjUojyBQHZUZnKqW3ALG
    nicVVsVdirsVdirsVdiqndQtPbTQpI0LSoyLMoVmQsKBgHDoSOvxKR4jFUmn0HW3eUxa/PEJERUA
    t7RuDKtGcExbl2+Jq7V6UG2KoQ+VfMpYU813SKo2RLPT6VA+E/FA3Rt8KptpWlXloB9c1GTUX4/G
    8sVvGWk5Eh/3Mce4UhR7DxwKmBiiJJKLUih3HQAj+OKuMcZNSoJpxrQdPDFur8wRX7fUXtIZ7gJc
    AXUNvOLcmB43ViWLJXi3FgAa1FNhXFWP2Pni0l8q20sbtLMbeNGnkubRGdwAjty9dWBY1owU+IDd
    CaSk+gebPM63duk0l1qiXUMciTQwx3ltDHPM4X1ms0ULLFEqs371uVTTqKKprq3nTW9KuJA9rc3U
    MjKLaVNOdVZyFBijD3EbcqcmHLqaitKY0hGQ+adWnjgEcZS4u7d54Em0+7UJ6ckQo5iaZTySU/Zb
    r44qt0TzbrN9qt+lzaiHTLS6mt4mjtb55pEQLwY1iVUNW3617eJVa85aqZ7WK1tG1K2do7uX14I5
    RYVis5iiNK6xgNzIdBWhK7+6FeG391+Xb3LBDO0sBlkaWGTyrLKqRIsqx8pRyaOIoxWvxda1+E4F
    VNSvvy8jv5b1lkuY7iZZxGz+VGjvVQsst09OEjAvE7UZh8fh0CqiyeQYrT61ex3EkN00ziKV/KHD
    1SCouKkIrnlyC0Y1KHkKbFVHHX/IYmup7h7u/NxCqzNLP5VCzUBtjLzV0Kq0Ia3rt8LUpyOKq+le
    etP0i3lt9P1PWbey9OkYtJ/KqIgjCR+qEjYLssBQlqqB4GmKs/8AJ3nnzBJoq3trpGs+aI7uR3F2
    bnQ5EiKfAYle0mgjI5LX7Nd8VensiOvF1DKeoIqNt8VQ169jZ2s15PFWK3VpX9KFppKKKtwjiV5G
    bbooJOKsfg8/eU5bmK2S31JJbllSMPouqRqS3SrPaqoXxJNBirI5WsoKeoEjEhNWK0X/AGRpQbnv
    3xVWVFWvEAV60FMVbxV2KuxV2KuxV2KuxV2KuxV2KvFde/PfVLSextdMtorm9nRzcQXFlexGqcf9
    5zG03rD7ZJHYDxw0qzSvz51WS7uLTVYba2ufREllFb2t3MXYqT8fJ4lWP/LrTDSXtuRQ7FXYqxkW
    lxc6ToyCO7ktfqQ9X6nOIHWTjCYySZIq7B/HCrHLVvLVzqpubODXZdX0+OCJ75eU8nohnkjT1JGk
    R0cseVPtU371Ur9ctL3Ui8kN35ntJ3AVmjQpGECstFjgaBVNWrz+179KKprpN61gbdpLbXLx7eF4
    F+sQK/8AeMjMxYkyk1jFOTnbFUdN54soG4zaffxNts8Kqd6kdX70ONIQGv8AmFb2GG3GnX1vzW6Y
    TTw8IvhsZ9uXI7mu2KVreXvzJ+r+nH5g0r1OThpX0hjWJqFPhW7Uc0PL2NegpuELxon5l8ajW9GR
    gaoH6KlZR0NR/pakVapp/SpVVX0X8wTckprOlLbGMAI2mSNJ6oj+2WF0qket8VOI22qDviqn+gfz
    EE85XW9IMLzGSFH0qQlIySPSJW7Tl8NBz/DFU18vaXr9vE669dWOoSKR9We0s2tOIFSSwea4qT7U
    xVOIoYYU4RIsaVJ4oAoqxqTQeJOKumMoiYwqrygfAjMUUnwLANT7sVY/d2+p6xYQ2Ws28mmzSNzZ
    dMv7la8aCguoFtZlG5JHCh338FXSKi6fLbWc0iu80Zc3krz8WlmUIySyM9OgKx1B3Gyk7qUzvJYU
    k/0gNBFHQR3DAOpJpuSQ/Hi/EgtTceHVQol5uKXMLSNG4jKyW5EqsgjLkshA3biBUCpFONCcUoga
    MEIDSrzanJvRBYhAvMsUPx0HTpU7UG9MUIO+1PzG6q+i6Za3aVdZDeXrWpDoSpAEVveV+IUNad/p
    VTWze7e1ha8iSG7ZFM8MUhljRyPiVJGSIuAehKLXwGKquKuxV2KuxV2KuxV2KsSk/LPRJNSstSa8
    1D67pqNFYSi5b9yjqUZUFKUKmmG1UP8AlU3lz9ILqJutQN6sAtRN9aaphCGPgQBxI4sR0xtWaYFd
    irsVYLa3/wCYjada/orTbaOyjtLMwi5ZWmkJC+qAUmCqONevQUI5ElVKpP5Q0jSNPvI/Mcug3Vne
    xQpHc30s8cFs73Ma8pYkkm4vzZgm7UHbfFKYWP5oWjXBu5tNukiuyYVQXVtI6tAHNfqrSo8Yahq3
    Hf4exGNIRjfmXytZL+30qR7NVURwyT20V20nq+nJ+4MhIQLurE706cSGxpUm812nlvzHei/u9Ctb
    ma0SKa1llv7WJ7hlJ/cTxhmHFSa0ZqEV6fZZSgNKs4v0Ouu/olri+vWveWrRPCnrKILwa/VzLwhI
    BpRfp3xVA+c/NE+v6nd2hmZbC2uJLW2ton+CRomKeo1NnZ2UlK9B9kNuciWQCTeXtfufLsoubG6J
    evKS1LgRzqKnjIoZ4w3HZSpqp60wKQ9ntPOOn3+kNqWnxTSJygEaTRSwmRLl1WOVBwdnjblVWVSD
    Q0yTGkvn8+TRDVydOJ/Q8Ykn+Kb4gYfWoP8AR/g+H/fnHx6b4qwn/oZTSCsZXRmd5lLRouo6aSf3
    hjAH7/epX9mvh22xQmMP59adNf29lFpfN7pecLreWzAj0ROKIrNM1Vb9hD4/ZIJUvU8UIW/Qsjtx
    J4wy0ZSAwPwkcanrtscVavLeNbV5FDF4VZ0PIhqhCv2tzXjtyNcVUPq0tpFIbblGsdI4owCUK7Fe
    KJ6gHxMQSEH/AAKjFLnQpZXggSNb5EeRlh/dh5XTkGNDX4jtyOKFWwKXlstzJGQ7EhfUCeooQlRu
    nfYnbpXFXaNKkumxSqhQuXaVT/vwuxk7nq9TiqNxV2KuxV2KuxV2KuxV2KvMP+chtb1jSPJVncaV
    fXGnzy6lFDJPasyyem0MzcaoyNTko74QqX/lBquqXfmm+juNUvL+1a2mkijup5JkHG4QIyByafC2
    JS9fwIdirsVYJH5w16DTLOHSfL1zeQQ2tkWupFliDepxDrHGY+TUSu9dj9qi0LFVKx89aVPoGn2a
    Q3L3lvJp8NxFHBKQsgeOQIGdY+RKo3QdjjSUTY+bfKcV/ea9JHeQR3a/ub59PnSJ4o46uRJHGS/w
    2/OsvxAbDYUChMpvzA0SOxudQEN7Jp1uYwLxLWYxSc34MYjxqwjJ+I0p/LyNRjSomfzZCgla30zU
    byKK3W5WWG2YLIGLDhH6hjLOKDanRgR0biFSLU9ZtW0MD0roE3OpmhtbgUrHedTwp3wpYN5x8tv5
    d1O9nkh/0K5neezuSv7gNKzSBHY1RWj5EAP+yKimQLIFJdE0V/MvKw0sK1zK1Jby25eioOxlcnaP
    b9nap6CpFFSXsug+Q7TStA/Q8l5PeD9youJeDFYrVg0EKI4dBHHx+zQ9Se+Fja6byBo0q3ytJIP0
    gnp3BCWwoOHp/u/3P7vb+Sm+/XCtpC/5GeTnRUN5q4CgjbUbkVBYtv8AFuanqd8UIo/k75W+sLOL
    nUBIgKqv1pmjoY/T+KJgYm+H+ZTvv1JxVnOKrJ2jWM+p9liEP+zIUfrxV08KTwSQvXhKrI1DQ0YU
    NDiq/FUJHp4jmuZefMXKBShG1Q0h/ESAdO2Koe39ZL8FTSO6pIsZ3oiqzOem37yRcUonTRALRFhF
    F+0wrX4pP3jb1PdsUIrFXYq7FXYq7FXYq7FXYqw380/Il1500G0022uY7WW1vY70SSrzQ+lHIoUp
    Rg28g2IphCofyN+Xc3lrWZ74yq0MkDwRxB+RHKVXHSKFei0+EAe2JKs6wK7FXYq8uuNe/L4+W101
    9H/SUK6dAbproOOKNKSKUWP1Q8TguUNOP2+i8jUYUomz1H8uW8r6TCo08zQGwV4isU0sbI8THmV9Q
    8im+5qfvxVX0mT8rU1m9uIr7S/R41traRo/SQDk80sPrfCORNW9E8OPEnxxQml1r/wCWdrHdSzSa
    eI7J447l1hVwrzMqqAURuVOY5ca8Bu1Biqpc6t+Xds06yCyY20IuZjFbiYLCxZedY0cHdaGnSq1+
    0tVUqvdX8tweXUgtr2zihW41P0oo5YlUL6d5TiqmlN8Us+wIdirsVdirsVdirsVU7lFeIg8agqU5
    dOasClf9kBiri7qQKcqk7NQGnxh5ex6dPDriqnKwjjmeh5ZgpCo1QpcAuKDoftblev0Yqtil+q2F
    v6wYlURHKrU14/yjfc7UA64qlmlwmSxsZLxjDqHELG7gxSsWjMix/Eq/ZUkslGHw79DilMNJA9CZ
    gal7icn4uQ/vWAp0/ZANMUI3FXYq7FXYq7FXYq7FXYq8g/Mr8xtf0nXbjSNJvpbadZ4iZRbx3EUM
    LwRkcg0XLeV6khnPGuw2wgJY/pX5p+d4L+S31PUpL+O5t+VnJb29tAkblPVWVmaNmZAleQ4Vr09z
    Svf8ih3KuxVikXnfyzo+l2dtfXfG5hsoJHhjjkkYBo1oCUVlDHbYnoQTsRhpWvqOjxeXrCAxx2d5
    evpxuFT/AEa5kkjmhY8+PCXmtd67jFVLTPLGiS3c1g13Je6ZEjyWNm1yzIpnaVbjj6c5eROEix0l
    T4d+JoxAVTKXRfKdtAdNlkENuqqxsnu5UQLJJxQ+mZAKNKaDbdvfAqpND5Z0+ttNfm0+rxK5he/m
    i9OI8gjcTKOKfump2+E+GKpXfQpB5dWFCxRLnUwpkdpGp6d51dyzN8ycKWX4EOxVhsH5x/llPLBD
    B5gtpZrlGkgjTmzOqFgeIC1JrG1F6nt1GKqlr+bf5c3XA22twzRvN9XWZFlMXq8o14+pw4D4pkFa
    0+IYqmeh+dfK2vXctpo+oJfTQp6svpByqry4bvx4cuW3GtfbFU7xV2KoDXbTVbzSLq20m/Gl6jKn
    G21Awrcei1R8fpOQr7djiqno9hq0EKfpS7ivLpURDcQRNAHYbyOYi8qLzY/s/ecVRpQqvEr8G1Qu
    4KhdxxNaDalFxVA6nptzfsqWmpy2Bt5InlNusErP6fJvSlE8c1FbkrVWjeBGKt3d3fQ3FnYJaXV0
    s/FbjUY/QWOMAEs0lZI3BbjT4EP2tvZVFWVitoZ+MskizSCRVldn4AIqcELEkL8HL5k4qicVdirs
    VdirsVdirsVdirBvNH5O+VPMutXGr6nLdm5uVjR0SRBGqxBQoVWRqD4KnfrXDatH8nvLrXlteNf6
    k1xaRmGFzcLUKYDbH/df++jxxtWdYFdirsVYK8VpZ+V7c6Z5fim1IQWqz2dxp8yep6I2RmEVOUbs
    SpOw38a4VUdG8vaRLp9xLq+jLp2s3lyJ7oWdpPOqNby/uwjzRTRmqpQlBxIO3Y4qhf8AAXl/64I2
    ic6Z6s12rJpjR3izSSIzKLZucNWlNBw4iifEmwbSrXnlHyxDo02l2lneTpMGZUksKqXLqQZZWtv
    U4qWB2avBaKNguKqPliD6618uoWj21tFysCqabWSUxP8fLnZ0aFiFZK7nqRiqexeX/LLS6daQ6UJ
    LS4mkmknsPTHGWKYtyZoY46F5AOIxQmXnNfNjeXp18ptAmuc4vq7XVPS4CVTLyqG6x8qbdcCsBs7
    T/nIoQQNdXumtN6ZFzGEj4+p6rUKMFU0MTL8iPfFUitfyt8/Wgu/qmi6DbmXS5LaNYo0RDdvdrIQ
    3FQ/1cwjZakg0rVhyxVQH5T/AJmfUHjex8v+s0twY4EtUFtEHVQkihqszPVywP7XDcryUqptonk/
    85NGunbTodGsopYFWaS2VVlaUW/HdShQgXBMgP8ALt3xVkNpB+dyalGJrmxl09b+AyO6xh304Sh2
    hxRRxnMdN6lSegXFXo2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KpP5vtobrQJ7WdpVguJLeKVoOXq
    8HuI1bhwBblQ7cd8VeL3ptrWygutAllWaW2N3IXkvY1SOeeNliku7aN2qtCyqo3FPioMklMrTRP
    Ixk1G40zXtYvCtu/orMkksbyuskrx+nJbcAFSNWUqAQCd6YqyP8ALm88saPZ65ew6nLNp0Rie4ur
    mSWcJzlm9MCSS3tm3Rk+AKQpNAT1IKGaWvnDypd2qXdvrFlJbuCyyCeMCgFT1bag64FRDnrWj30v
    pWV9b3UvD1PThlSRuFePOiknjXauKozFUo83XmrWXly9u9JUNfQIsiBuFOCuDKfjIXaPkRU4qw7y
    J568xX2tXtlr8TALG0sIt4DKilJAjKjwCSq1Y0LE1Xia77khLKNY876PpYijlW4e7ueYs7UwyQtK
    yAFgrzrFGKVHVvlvtjSET5a8zWPmCzkuLZJIXgcRXFvKFDo/EPQ8SynZuoOBU3xV2KuxVL/MWkNr
    Oh4ulrdzWDXkTRC8tW4TRcv2kbsRirEZPyrvZL6G7bzbrFIXZzbC4YRSB5/X4yLXcD7I9sVQj/k3
    etqYvl86a6irGkYshcsbYhLcW9WjJNSwXkxr1xVFeWfyou9D8wW2sSebta1P6uZC1le3Jkt5PUi9
    P406fD9pf8rFWf4q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUPqGn2eoWj2l5H6tvIVLpVlqUYOu
    6kHZlGKsWf8AKD8u5I445NKLrFQxlrm6YjieQ+Iy164bVE/8qy8k1Y/o9iWBVq3FyaghloayeDnG
    1Rei+R/K2i295bafYBbe/VUvIZpJbhJEUMArCdpBxo52wWqrb+TfKFsyNbaHp8DRkmNo7WBCpYFW
    K8VFKhiDiqZQWNlbtygt44mpxqiKp41rTYdMVVW5cTxIDU2JFRX5bYqx+/8ALeo6hqMF3e3VncQ2
    0bpHaS2Ikj5uysZCXlZuQ9MUoRhVq68uXCwvJa2ekT3SqfRjlszCjE9mkV5io27IcVeeeYbPzaeF
    jqWo+StHlH98oXjKeav0W5V6fuviFKHY70xtUx8oeZ77TktNOk17yYumALbothdOJRLxCrQPIRMx
    IpQlS3WvbFWb/pkelbS/p3TPSvSy2cnD4ZmQEsIj9Zo5UKa8cCorTL2W8mk9LUrK9jt3MV0lsh5J
    IB9hmE8nBh4BXFUzxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku
    xV2KuxV2KpVqflTyxqsjyalpNpeySDjI88EchYU40JYHagpirCtf/L+6TUbl9F8neVb2xuGBb67G
    0E7bIzGRkgnV+UgO21KDrXZVvVPLHnHULG1sLvyr5VvLC2LSR2dxJM0aSOFZjGDbMqfG0lWA+LY0
    FSMVZT5Q0u/sIb032labpc9xOZCdLZmWbYD1JeUUJ5/8F88Vf//Z
  • xmp. сделал: 5ee7526b-c97d-8f4e-a1f6-31154df4dee8uuid: 38867aa0-9685-4846-a3f1-f545be3d68a6uuid: 1B46D795C893E511AF288F25E7A9EFA3proof: pdfuuid: 424e7134-973b-4a94-944e-d24d0fff49edxmp.did: e1aa5f27-d6d7-6648-b398-63bb5a008a71uuid: 1B46D795C893E511AF288F25E7A9EFA3proof: pdf

  • сохраненныйxmp.iid:ad713ad4-413a-4f45-a797-8274522560692018-07-20T11:19:58-05:00Adobe Illustrator CC 22.0 (Windows)/
  • сохраненоxmp.iid:5ee7526b-c97d-8f4e-a1f6-31154df4dee82019-11-08T12:47:24-06:00Adobe Illustrator CC 22.1 (Windows)/
  • 1FalseFalse17.00000011.000000Inches

  • ArialMTArialRegularOpen TypeVersion 6.90Falserial.ttf
  • Arial-BoldMTArialBoldOpen TypeVersion 6.90Falserialbd.ttf
  • ArialNarrow-BoldArialNarrow BoldOpen TypeVersion 2.40FalseARIALNB.TTF
  • Calibri-BoldCalibriBoldOpen TypeVersion 6. 12Falsedicationlib.ttf
  • Голубой
  • Пурпурный
  • Желтый
  • Черный
  • Grupo de muestras por дефекто 0
  • Библиотека Adobe PDF 15.00

    конечный поток
    эндообъект
    3 0 объект
    >
    эндообъект
    12 0 объект
    >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/XObject>>>/Thumb 18 0 R/TrimBox[0. 4ӿй РШ)В’енаQR3?l1jrQyp,cYW! /{3ynZmVMȬl(勘yKHyϳ3iѴ>#YWڔ&c
    m,)sdĎeD~*|*|9YBXc

    Руководство по ремонту электрической плиты, духовки и плиты: диагностика неисправностей

    Симптом

    Проверка
    Нажмите на подчеркнутые элементы для получения дополнительной информации

    Ничего не работает или работает с перебоями

    Одна горелка не нагревает

    Одна горелка работает только с перерывами



    Одна конфорка работает только при высокой температуре

    Горелки не работают или не достигают полной температуры

    Индикатор включения горелки не работает

    • Возможно перегорела лампочка

    • Проверить подключение светильника к выключателю управления горелкой

    • Проверка переключателя управления горелкой

    Духовка не нагревается

    • Проверьте настройки таймера и часов

    • Переустановите элемент

    • Проверка элемента

    • Проверка соединителей элементов

    • Проверка контроля температуры печи

    • Проверка селектора духовки

    Духовка не поддерживает заданную температуру

    • Переустановите элемент

    • Проверка элемента

    • Проверка соединителей элементов

    • Проверить колбу термометра

    • Проверка контроля температуры печи

    • Проверка селектора духовки

    • Повторная калибровка регулятора температуры

    Температура печи не соответствует контрольной

    Бройлер не работает

    • Переустановите элемент

    • Проверка элемента

    • Проверка соединителей элементов

    • Проверка контроля температуры печи

    • Проверка селектора духовки

    Функция конвекции не работает

    Часы не работают

    Освещение духовки не работает

    • Заменить лампочку

    • Проверка переключателя

    Функция самоочистки духовки не работает

    • Убедитесь, что дверца закрывается и надежно фиксируется

    • Проверка элемента

    • Проверка контроля температуры

    • Проверка селектора духовки

    Дверца духовки плохо закрывается

    Индикатор не работает

    • Заменить лампочку

    • Проверить соединение

    Духовка снаружи слишком горячая

    Как очистить конфорки электрических плит

    Мы самостоятельно выбираем эти продукты — если вы покупаете по одной из наших ссылок, мы можем получить комиссию.

    Ваша кастрюля часто переливается? Если вы являетесь участником клуба, который регулярно включает дымовую пожарную сигнализацию во время приготовления ужина, скорее всего, горелки вашей плиты отчаянно нуждаются во внимании. По вашей вине или по вине предыдущих жильцов, горелки сами себя не почистят.

    Или они? Ну и да, и нет. Вы можете включить конфорки на максимум, убрать все кастрюли или сковородки и позволить им сжечь пригоревшую пищу в течение нескольких минут, но этот метод не может зайти так далеко.Чтобы получить действительно хорошую, глубокую, чистую-чистую, вам нужно фактически снять горелки с плиты и использовать старую добрую смазку для локтя.

    1. Подождите, пока конфорки полностью остынут (это нельзя не подчеркнуть!), затем снимите их с плиты. Большинство из них должны выдвигаться легким рывком и подниматься из точки соединения, но если у вас есть вопросы, обратитесь к своему руководству (или найдите руководство для своей печи в онлайн-руководствах).

    2. С помощью ткани и небольшого количества мягкого средства для мытья посуды и воды смойте все остатки со змеевиков горелки.Будьте осторожны, чтобы не намочить какую-либо часть электрического соединения, и не погружайте какую-либо часть горелок в воду.

    3. Если есть пригоревшие остатки пищи, которые не удаляются мыльно-водной смесью, используйте следующий метод: сделайте пасту из пищевой соды и воды, затем нанесите ее на проблемное место. Дайте ему постоять около 20 минут, затем почистите и промойте горелку.

    4. Убедитесь, что горелки полностью высохли, прежде чем пытаться их заменить.

    У вас есть отличный проект «сделай сам» или мастер-класс, которым вы хотите поделиться с другими? Дайте нам знать! Нам нравится проверять, что вы делаете в эти дни, и учиться у наших читателей.Когда вы будете готовы, нажмите здесь, чтобы отправить свой проект и фотографии.

    Эшли Поскин

    Автор

    Эшли променяла тихую жизнь маленького городка в большом доме на суету Города Ветров. В любой день вы можете обнаружить, что она работает над фриланс-фотографией или ведет блог, спорит со своим маленьким любимым или выгуливает боксера Чака.

    Инструкции по установке — Справка по продукту Fisher & Paykel

    • Внимательно прочтите эти инструкции перед установкой или использованием данного продукта.
    • Пожалуйста, предоставьте эту информацию лицу, ответственному за установку продукта, так как это может снизить ваши затраты на установку.
    • Во избежание опасности этот прибор необходимо устанавливать в соответствии с данными инструкциями по установке.

    Эта варочная панель была разработана и изготовлена ​​в соответствии со следующими нормами и спецификациями:

    АС/НЗС 60335-1 Общие требования к бытовым электроприборам
    АС/НЗС 60335-2-6 Частные требования к бытовым электроприборам для приготовления пищи
    АС/НЗС 1044 Требования к электромагнитной совместимости.



    Размеры изделия и зазоры

    Установка должна соответствовать размерам на рис. 1 и 2, принимая во внимание следующие требования:

    • Минимальный зазор 40 мм для моделей CE302 и 30 мм для моделей CE604 должен оставаться между нижней частью варочной панели и верхней частью подстольного прибора или термозащитным барьером (см. рис. 5-7).
    • Зазоры над головой. Расстояние между самой высокой частью варочной панели и вытяжкой ни в коем случае не должно быть менее 600 мм.Любая другая горючая поверхность, обращенная вниз и возвышающаяся менее чем на 600 мм над самой высокой частью варочной панели, должна быть защищена по всей ширине и глубине варочной поверхности в соответствии с действующими местными нормами. Однако расстояние до любой поверхности ни в коем случае не должно быть менее 450 мм.
    • Боковые зазоры. Если расстояние от периферии ближайшей конфорки до любой вертикальной горючей поверхности составляет менее 50 мм (модели CE302) или 100 мм (модели CE604), поверхность должна быть защищена в соответствии с действующими местными нормами для высота не менее 150 мм над варочной панелью по полному размеру (ширине или глубине) площади варочной поверхности.

    Одна сторона варочной панели всегда должна оставаться свободной.

    • Защита горючих поверхностей — Требуемая защита должна обеспечивать, чтобы температура горючих поверхностей не превышала температуру окружающей среды на 50 °C.
    • Для удовлетворительного выполнения этого требования прикрепите к поверхности керамическую плитку толщиной 5 мм или прикрепите к поверхности огнеупорный материал и накройте листовым металлом (минимальная толщина 0.4 мм).

    При нормальном использовании нижняя поверхность варочной панели может нагреваться до температуры, превышающей 95 °C.

    Рис. 1 Модели CE302 зазоры

    Рис.2 модели CE604 зазоры

    Рис. 3 Модели CE302 и размеры выреза

    Рис. 4 Модели CE604 и размеры выреза

     Установка теплозащитного барьера

    Если варочная панель устанавливается над выдвижными ящиками или шкафами и ее нижняя поверхность становится доступной после установки, необходимо установить термозащитный барьер не менее чем на 40 мм (для моделей CE302) или 30 мм (для моделей CE604) ниже основания варочной панели. (см. рис.5 и 6). Этот барьер должен быть изготовлен из материала с низкой теплопроводностью и установлен в соответствии с инструкциями по установке.

    • Вышеприведенное требование не применимо, если варочная панель установлена ​​непосредственно над духовкой.
    • Для доступа к варочной панели для обслуживания или установки убедитесь, что барьер можно снять снизу.
    • В задней части шлагбаума допускается зазор 20 мм (см. рис. 7) для электрического подключения и вентиляции.

    Крепление монтажных кронштейнов

    • Каждая варочная панель поставляется с монтажным комплектом, включающим кронштейны и винты для крепления варочной панели к полкам толщиной от 20 до 40 мм.
    • Модели

    • CE302 снабжены четырьмя кронштейнами типа F.
    • Модели

    • CE604 снабжены двумя кронштейнами типа R (для задней части варочной панели) и двумя кронштейнами типа F (для передней части варочной панели).
    1. Сделайте вырез в соответствии с размерами на рис.3 или рис.4.
    2. Натяните прокладку «D» (рис. 10 и 11) по краю выреза, стараясь перекрыть края соединения.
    3. Переверните варочную панель вверх дном, положите ее на мягкую поверхность и закрепите кронштейны F и R в соответствующих отверстиях, не затягивая пока винты B.Убедитесь, что выступы установлены правильно, как показано на рисунке. Поверните выступы так, чтобы варочную панель можно было вставить в вырез.
    4. Вставьте варочную панель в вырез и правильно расположите.
    5. Установите кронштейны F и R на место; зуб А брекетов должен войти в отверстие (рис. 10 и 11).
    6. Затяните винты B, пока варочная панель полностью не прикрепится к столу.
    7. С помощью острого резака или ножа для обрезки обрежьте излишки уплотнительного материала по краю варочной панели.Будьте осторожны, чтобы не повредить верстак.

    Рис. 8 Модели CE302

    Рис. 9 Модели CE604

    Рис. 10 Модели CE604, задняя сторона

    Рис.11 Модели CE302, передняя и задняя стороны Модели CE604, передняя сторона

    Электрические требования

    • Прибор необходимо подключить к электросети, убедившись, что напряжение соответствует значению, указанному на табличке с техническими данными, и что секции кабеля питания могут выдерживать нагрузку, указанную на табличке.
    • Кабель питания и вилка НЕ ​​входят в комплект поставки прибора. Подходящий кабель должен быть подключен, как показано на рис.12–14 (модели CE302) или рис. 15-17 (модели CE604).
    • Подходящий разъединитель должен быть встроен в стационарную электропроводку, установлен и расположен в соответствии с местными правилами и нормами электромонтажа. Выключатель должен быть утвержденного типа, установленный в стационарной проводке, и обеспечивать расстояние между контактами 3 мм во всех полюсах в соответствии с местными правилами электропроводки.
    • В Австралии и Новой Зеландии выключатель утвержденного типа с воздушным зазором 3 мм должен быть установлен в активном (фазном) проводнике стационарной проводки.
    • Только модели

    • CE302: можно установить стандартную вилку на 15 А, подходящую для мощности, потребляемой
    • .

    • прибор. Вилка должна быть подключена к заземленной розетке в соответствии со стандартами безопасности.
    • Только для моделей

    • CE604: из-за номинальных характеристик устройства НЕВОЗМОЖНО использовать стандартную вилку. Варочная панель должна быть подключена к электрической системе с помощью стационарной проводки.
    • Кабель питания не должен касаться каких-либо горячих частей и должен быть расположен так, чтобы его температура не превышала температуру окружающей среды на 50°C.
    • После установки прибора выключатель или розетка всегда должны быть доступны.
    • Если кабель питания поврежден, он должен быть заменен только производителем или его сервисным агентом или лицом с аналогичной квалификацией во избежание опасности.
    • Этот прибор должен быть заземлен.
    • Если установка требует внесения изменений в бытовую электрическую систему, вызовите квалифицированного электрика. Электрик также должен проверить, соответствует ли сечение кабеля розетки мощности, потребляемой прибором.

    Подключение кабеля питания — модели CE302

    1. Переверните варочную панель, положите ее на мягкую поверхность и снимите крышку клеммной колодки, вставив отвертку в два крючка A (рис. 12).
    2. Откройте кабельный зажим, отвинтив винт F (рис. 14), и отвинтите клеммные винты.
    3. Подключите сетевой и заземляющий провода к соответствующим клеммам в соответствии со схемой подключения (рис. 13).
    4. Натяните кабель питания и зафиксируйте его зажимом F.
    5. Правильно замените крышку клеммной колодки, не натягивая кабель питания.

    Используйте кабели H05RR-F или эквивалентные с номинальным минимумом V-90.

    • 230-240 В~ 3000-3300 Вт 50 Гц

    Рис. 12 Снятие крышки клеммной колодки

    Рис.13 Схема подключения

    Рис. 14 Крепление кабеля питания

    Подключение кабеля питания — модели CE604

    1. Переверните варочную панель и поставьте ее на мягкую поверхность.
    2. Снимите крышку клеммной колодки, вставив отвертку в два крючка C (рис. 15).
    3. Отвинтите винт D и полностью откройте кабельный зажим E (рис.17).
    4. Убедитесь, что перемычки F вставлены в клеммную колодку A, как показано на рисунке (рис. 16–17).
    5. Подсоедините провода фазы, нейтрали и заземления к клеммной колодке А в соответствии со схемами на рис. 16 — 17.
    6. Натяните кабель питания и зафиксируйте его кабельным зажимом E (закрутив винт D).
    7. Закройте крышку клеммной колодки (убедитесь, что два крючка C правильно зацеплены).

    Для подключения кабеля питания НЕ откручивайте винты, фиксирующие накладку B за клеммной колодкой.

    Силовой кабель специального сечения типа «H05V2V2-F» или аналогичный номинальный минимум V-90.

    Устойчивость к температуре 90°C

    Рис. 15 Подключение кабеля питания

    Рис. 16 Схема подключения

    Рис.17 Соединительные звенья

    Схема подключения — модели CE302

    Рис. 18 Схема подключения CE302

    Ключ
    F1/2 Выключатели конфорок
    С1 Контрольная лампа линии
    Р1 Быстрая конфорка 2000 Вт — 230 В
    Р2 Обычная конфорка 1000 Вт — 230 В
    М Клеммная колодка
    Т Заземление

    Схема подключения — модели CE604

    Рис. 19 Схема подключения CE604

    Ключ
    F1/2/3/4 Выключатели конфорок
    С1 Контрольная лампа линии
    Р1 Быстрая конфорка 2000 Вт — 230 В
    Р2 Быстрая конфорка 1500 Вт — 230 В
    Р3 Обычная конфорка 1500 Вт — 230 В
    Р4 Обычная конфорка 1000 Вт — 230 В
    М Клеммная колодка
    Т Заземление

    Контрольный список установки

    Пожалуйста, проверьте предоставленный список, чтобы обеспечить правильную установку.
