Схема соединения лампочки с выключателем: Как подключить лампочку к выключателю, схемы на 1,2,3,4,5 лампочек

Содержание

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

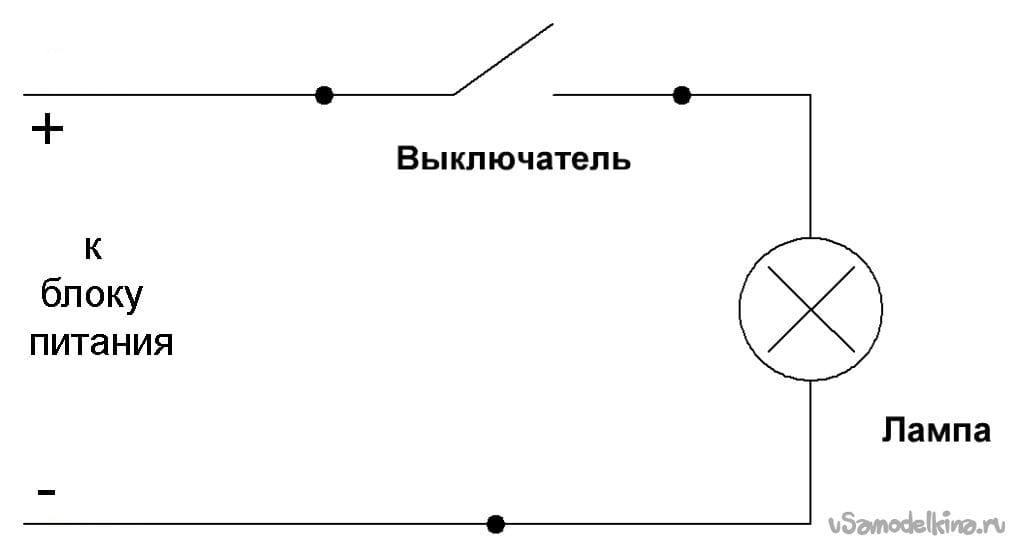

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

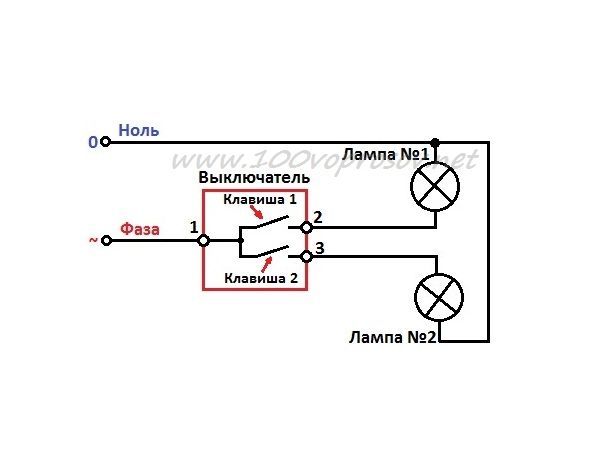

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

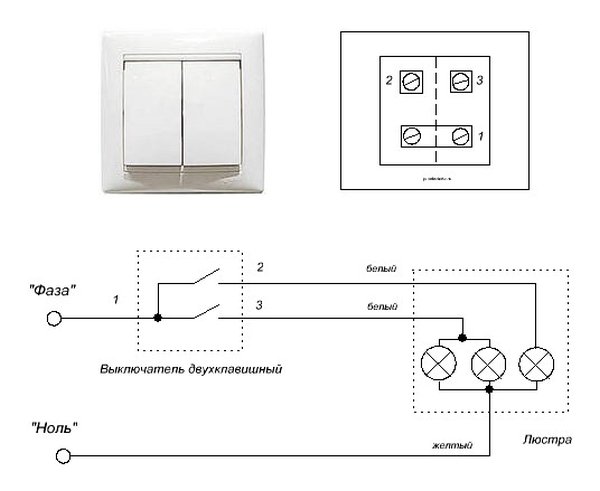

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Схема подключения выключателя.

Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • — непосредственно сам выключатель;
  • — распределительная коробка;
  • — соединительные провода;
  • — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.


Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как подключить лампочку через выключатель: схемы и инструкции

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

  • Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
  • Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
  • Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
  • Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
  • Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
  • Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
  • Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

  1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
  2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
  3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
  4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
  5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
  6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
  7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
  8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя
состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается
к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Выключателем света может быть простое электротехническое устройство, а также сложный коммутационный аппарат. Они предназначены для разных схем управления приборами освещения

При монтаже проводки важно правильно подключить выключатель света. Схема подключения в классическом варианте — это применение простейшего устройства с одной клавишей

Его контакты размыкаются при отключении освещения и замыкаются при включении. При этом фаза проходит через выключатель, а ноль подключен к лампе. Путать порядок подключения нельзя, иначе на лампе постоянно будет напряжение.

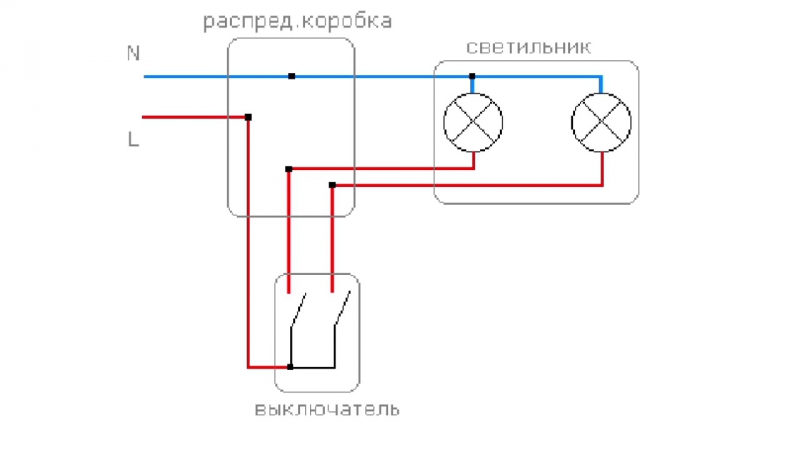

Соединение лампы с двухклавишным выключателем

Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.

До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.

Трехклавишный выключатель подключается точно так же, как подключить двойной выключатель, только к нему добавляется еще один вывод и дополнительная клемма в распределительной коробке.

Кол-во блоков: 8 | Общее кол-во символов: 9317 Количество использованных доноров: 3 Информация по каждому донору:

Схема выключателя и розетки питания через одну распределительную коробку.

Ноль помечается синим цветом, фаза красным.

Выключатель три клавиши три светильника Выкл.

Подключение двухклавишного выключателя Двухклавишный выключатель рис.

Провода разных линий между собой тогда соединяются при помощи скруток. На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении.

См. также: Двухклавишный выключатель схема подключения

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Особенно характерно это для дешевых моделей, выполненных с низким качеством. Чаще всего коробки имеют внутри пустое пространство. Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию.

В правильно собранной схеме на коммутационное устройство подается фаза. Устройство выключателя Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз. Все контакты в местах соединения должны быть надежно зажаты и изолированы; 4. При таком соединении вторая клавиша будет отключена.
Подключение одноклавишного выключателя

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображенийФото из Разберем для начала схему. Двухклавишный выключатель — устройство, управляющее двумя разными осветительными приборами из одного места или двумя секциями люстры Вводим провода в разветвительную коробку. Подключение ламп к выключателем с парой выходов и одним входом производится с помощью этого распределительного узла В распаечной коробке на две лампы и выключатель должно быть два нулевых провода для ламп, два фазных провода для отрезка между выключателем и лампой и один вход В распаечной коробке нули, предназначенные для ламп, соединяются с нулевой жилой питающего провода Фазную жилу силового провода, входящего в распаечную коробку, соединяют с фазным проводником на выключатель Оставшиеся в распаечной коробке жилы проводов соединяются аналогичным образом, затем коробку закрывают крышкой Возможность включаться лампочек при смыкании фазы механизмом выключателя проверяют поочередно для каждой лампы отдельно Включение с выключением ламп может производиться поочередно и одновременно при нажатии клавиш выключателя Шаг 1: Схема с выключателем на 2 клавишиШаг 2: Распаечная коробка для подключения лампШаг 3: Группы проводов в распаечной коробкеШаг 4: Соединение нолей в распаечной коробкеШаг 5: Соединение фазной жилы с выключателемШаг 6: Установка крышки распаечной коробкиШаг 7: Проверка подключения лампочекШаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Сейчас читают

Подключение

Подготовив монтажное место, можно приступать к подключению. Выключатель 1 клавишный имеет два контактных зажима, где зачищенные провода фиксируются болтами. Каждая из жил должна быть зачищена от изоляции на 5-8 мм

После этого оголенные концы проводов вставляются в зажимы и фиксируются болтами, причем неважно, какой из проводников к какому контакту будет подключен

По окончании подключения следует проверить надежность фиксации, и только после этого, устройство можно монтировать в (на) стену. Выключатель 1 клавишный для открытой проводки просто прикручивается к подрозетнику. У встраиваемых моделей этот процесс немного сложней. После фиксации проводников к контактам рабочего механизма, он помещается в монтажную коробку. «Лапки», при этом должны упираться в ее стенки. Закручивая винты «лапок», последние начнут раздвигаться, все больше упираясь. Когда рабочий механизм будет надежно закреплен, можно прикручивать к нему декоративную рамку и устанавливать клавишу.

Осталось только включить электричество и проверить результаты своей работы.

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Источник: https://vodatyt.ru/elektrika/podklyuchaem-svet-po-sheme.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

   Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Поместить провода в клеммы рис. Разъяснение схемы подключения для упрощения понимания Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой.

Он повышает сроки службы, минимизирует размеры их колб.
✅Подключение одноклавишного выключателя

Затем нужно проверить работоспособность еще. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами.

Соединенные провода аккуратно укладываются внутри монтажной коробки.

Схема подключения Подключение к распределительной коробке Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке.

Нет, проверяем соединения.

Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов.

Подключение розетки и выключателя

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.

Зачистка изоляции выполняется на расстояние мм от края жилы. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.

Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Одна из жил служит для создания непрерывной сети.

В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.

Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки. Простой способ.

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Электрические схемы переключателя лампы

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это вилка на шнуре лампы, широкий контакт — нейтраль, а узкий — горячий. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Розетка используется с трехсторонней лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной установкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампочками, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.

Больше похожих на эту в справке «Сделай сам».com

Электропроводка выключателя света — электрическая 101

Типовые соединения провода заземления

Все провода заземления и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе. Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный

Схема электрических соединений обычного выключателя

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительной арматуры.

Альтернативная проводка переключателя (в калифорнийском стиле)

С альтернативной проводкой переключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод передает линию, черный провод — коммутируемую линию. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для наглядности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

цепей: один путь к электричеству — Урок

Быстрый просмотр

Уровень оценки: 4
(3-5)

Требуемое время: 45 минут

Зависимость урока: Нет

Тематические области:
Физические науки

Ожидаемые характеристики NGSS:


Резюме

Учащиеся начинают понимать явление электричества, изучая электрические цепи.Учащиеся используют основную дисциплинарную идею использования доказательств для построения объяснения, поскольку они узнают, что движение заряда по цепи зависит от сопротивления и расположения компонентов схемы. Студенты также изучают основные дисциплинарные идеи и сквозные концепции энергии и передачи энергии в контексте энергии от батареи. В одном из связанных практических занятий студенты строят и исследуют характеристики последовательных цепей. В другом задании учащиеся конструируют и собирают фонарики. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).

Инженерное соединение

Принципиальная схема — это язык электрического проектирования и инженерии. Эти диаграммы представляют собой карты, которые каждый может прочитать, чтобы увидеть, как построить схему. Когда инженеры проектируют или строят любую электрическую схему, они либо создают новую принципиальную схему, либо используют существующую. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.После постройки эти электрические цепи используются для освещения наших домов, питания компьютеров, запуска автомобилей и почти всех современных устройств, использующих электричество.

Цели обучения

После этого урока учащиеся должны уметь:

  • Опишите, как изменяется ток в последовательной цепи, когда лампочка или аккумулятор добавляются или удаляются из цепи
  • Поймите, что химическая энергия в батарее преобразуется в электрическую энергию в цепи, которая преобразуется в тепловую энергию и свет в лампочке.Кроме того, звуковая энергия может вырабатываться из электричества посредством движущегося диффузора динамика. В этом примере электричество преобразуется в механическое движение (для перемещения динамика), которое затем производит звуковую энергию в виде движущихся воздушных волн.
  • Опишите связи между изображениями символов схем.
  • Найдите напряжение последовательно соединенных батарей, суммируя напряжения отдельных батарей.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными предметами K-12,
образовательные стандарты в области технологий, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются Сетью стандартов достижений (ASN) ,
проект D2L (www.achievementstandards.org).

В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика;
внутри типа по подтипу, затем по классу, и т. д. .

NGSS: научные стандарты нового поколения — наука

Ожидаемые характеристики NGSS

4-ПС3-2.
Проведите наблюдения, чтобы доказать, что энергия может передаваться с места на место с помощью звука, света, тепла и электрического тока.(4 класс)

Вы согласны с таким раскладом?


Спасибо за ваш отзыв!

Нажмите, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов.

Этот урок посвящен следующим аспектам трехмерного обучения NGSS:
Наука и инженерная практика Основные дисциплинарные идеи Сквозные концепции
Доказательства использования (e.g., измерения, наблюдения, закономерности) для построения объяснения.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Энергия может передаваться с места на место с помощью движущихся объектов, звука, света или электрического тока.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Свет также передает энергию с места на место.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Энергия также может передаваться с места на место с помощью электрического тока, который затем может использоваться локально для создания движения, звука, тепла или света.С самого начала токи могли быть созданы путем преобразования энергии движения в электрическую.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Энергия может передаваться различными способами и между объектами.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Международная ассоциация преподавателей технологий и инженерии — Технология

ГОСТ

Колорадо — наука

  • Покажите, что электричество в цепях требует замкнутого контура, по которому может проходить ток.
    (Оценка
    4)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?

    Спасибо за ваш отзыв!

  • Опишите преобразование энергии, происходящее в электрических цепях, в которых возникают световые, тепловые, звуковые и магнитные эффекты.
    (Оценка
    4)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?

    Спасибо за ваш отзыв!

Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Больше подобной программы

Цепи

Студенты знакомятся с несколькими ключевыми понятиями электронных схем.Они узнают о некоторых физических принципах схем, ключевых компонентах схемы и их распространении в наших домах и повседневной жизни.

Параллельная схема и закон Ома: много путей для электричества

Студенты изучают состав и практическое применение параллельной схемы по сравнению с последовательной схемой.Студенты проектируют и строят параллельные схемы, исследуют их характеристики и применяют закон Ома.

Электроны в движении

Студенты узнают о текущем электричестве и необходимых условиях для существования электрического тока. Учащиеся конструируют простую электрическую схему и гальванический элемент, чтобы помочь им понять напряжение, ток и сопротивление.

Сила еды

Студенты воображают, что они застряли на острове и должны создать как можно более яркий свет с помощью скудных принадлежностей, которые у них есть под рукой, чтобы привлечь внимание спасательного самолета. В небольших группах учащиеся создают схемы, используя предметы из своих «наборов для выживания», чтобы создать максимальное напряжение, измеряемое…

Предварительные знания

Батарея, простая схема, ток электричества, сопротивление, напряжение, ток

Введение / Мотивация

Рис. 1. Схема простой схемы. Авторское право

Copyright © 2012 Карли Самсон, Университет Колорадо в Боулдере

Спросите студентов, были ли у них когда-нибудь электронная игра или игрушка, для которых требуются батарейки? (Многие ответят утвердительно.) Спросите сколько батареек нужно для игры или игрушки? (Возможные ответы: одна, две, три или четыре батарейки.) Попросите учащихся подумать, почему для некоторых электронных игр или игрушек требуется больше батарей, чем для других игр или игрушек? (Возможные ответы: некоторым игрушкам нужно больше энергии, некоторым играм нужно больше электричества.) Три батареи AA, подключенные последовательно, могут обеспечить большее напряжение, чем одна батарея AA. Это связано с тем, что химическая энергия в батарее преобразуется в электрическую в цепи, и в цепи с тремя батареями AA «последовательно» доступно больше химической энергии, чем в цепи только с одной батареей AA.Электрические цепи, а также батареи могут быть «последовательно» или «параллельно». В ходе сегодняшнего урока мы узнаем, что означает «последовательно» и «параллельно».

Откуда инженеры-электрики знают, сколько батарей необходимо для работы электронной игры или игрушки? Один из способов определить необходимое напряжение и ток — это создать карту цепи. Инженеры-электрики могут использовать карту или принципиальную схему , чтобы определить, сколько энергии необходимо устройству для работы.

Спросите студентов, почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: Батареи вырабатывают ток другого типа, чем стенная розетка.) Ток, который исходит от батареи, называется постоянный ток (постоянный ток). Ток, который идет от розетки в наших домах или школах, называется переменного тока (AC). Объясните учащимся, что многие телевизоры, компьютеры, DVD-плееры и стереосистемы имеют внутри устройства оборудование (оборудование), которое преобразует переменный ток (AC) в постоянный (DC) для работы устройства.

Предпосылки и концепции урока для учителей

Что такое принципиальные схемы?

Принципиальные схемы — это графические изображения цепей или электрических устройств.Каждому компоненту схемы соответствует соответствующий стандартный символ (см. Рисунок 2). При отрисовке эти символы соединяются вместе, чтобы показать построение цепи; Получившаяся диаграмма представляет собой карту, которую каждый может прочитать, чтобы увидеть, как построить схему. Фактически, принципиальная схема — это язык электрического проектирования и инженерии. Когда инженеры проектируют или строят любую электрическую схему, они либо создают, либо используют существующую принципиальную схему. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.

Рис. 2. Выбор графических обозначений принципиальной схемы. Авторское право

Авторское право © Дарья Котис-Шварц, Лаборатория ITL, Университет Колорадо в Боулдере, 2004 г.

Провода с очень низким сопротивлением представлены прямыми или угловыми линиями, соединяющими электрические компоненты. Резистор — это устройство, используемое для регулирования силы тока в цепи. Существует множество различных резисторов с сопротивлением от нескольких Ом до миллионов Ом.Резистор обозначен зигзагообразной линией. Есть разные способы изобразить лампочку в цепи. В этом устройстве символ, используемый для лампочки, представляет собой круг с «x», как показано на рисунке 2. Ячейка, или электрохимическая ячейка, представлена ​​двумя линиями разной длины, расположенными перпендикулярно проводной линии, чтобы показать, что между положительной и отрицательной клеммами есть напряжение; более короткая линия — отрицательная клемма аккумулятора. Батарея состоит из нескольких ячеек.Обратите внимание, что символ батареи выглядит как две ячейки подряд или последовательно. Символ переключателя показывает, что электрическое соединение может быть разомкнутым и замкнутым на контакте.

Чтобы нарисовать принципиальную схему существующей последовательной цепи, нарисуйте макет схемы и соответствующий символ по мере того, как вы встречаетесь с каждым элементом схемы. Хотя провода в цепи обычно изогнуты, нарисуйте провода на принципиальной схеме в виде прямых или угловых, изогнутых линий.

Как электрические элементы соединяются в цепи?

В схемах можно использовать множество компонентов: батареи, лампочки, провода и переключатели.Части схемы могут быть соединены двумя разными способами. Когда они соединены так, что между ними есть один проводящий путь, они, как говорят, соединены последовательно. Схема слева на Рисунке 3 показывает два последовательно включенных резистора. Когда элементы схемы подключаются через общие точки, так что через схему проходит более одного проводящего пути, они подключаются параллельно . Схема справа на рисунке 3 показывает два резистора, включенных параллельно.Обратитесь к упражнению «Лампочки и батарейки в ряд», чтобы научить студентов строить свои собственные схемы из нескольких компонентов. Типичное электрическое устройство состоит из множества более мелких последовательных и параллельных частей. В общем, только очень простые цепи могут быть полностью последовательными. Рисунок 3. Два резистора, включенных последовательно (слева) и два резистора, включенных параллельно (справа). Авторское право

Авторские права © 2012 Карли Самсон, Университет Колорадо в Боулдере

Закон Ома и последовательные цепи

Закон Ома — это фундаментальное математическое уравнение, описывающее взаимосвязь между напряжением, током и сопротивлением.Фактически, закон Ома определяет сопротивление: R = V / I, где R = сопротивление элемента схемы, V = общее напряжение, подаваемое в схему источником питания (например, аккумулятором), а I = ток через схема. Уравнение можно изменить (V = I * R), чтобы спрогнозировать падение напряжения на элементе схемы с известным сопротивлением и известным током, проходящим через него. Напряжение, подаваемое в цепь, V, и полное падение напряжения во всей цепи V T должны быть одинаковыми и противоположными.Это означает, что V + V T = 0. Общее падение напряжения в цепи равно: I * R T = V T , где R T — полное сопротивление в цепи. Мы рассмотрим, как найти полное сопротивление R T , в этом уроке для последовательных цепей, а также в следующем уроке и упражнениях в этом модуле для цепей с параллельными элементами.

Последовательная цепь и ее схема согласования показаны на рисунке 4. Поскольку существует только один путь для движения заряда по цепи, ток во всей цепи одинаков.Когда электроны движутся по цепи, их потоку препятствует каждая лампочка, так что полное сопротивление движению заряда является суммой всех сопротивлений на пути. Из закона Ома (записанного в виде I = V / R) мы знаем, что полный ток равен напряжению, деленному на общее сопротивление. На каждой лампочке есть падение напряжения. Сумма падений напряжения равна напряжению источника питания, которым в данном случае является аккумулятор. Поскольку ток одинаков во всей последовательной цепи, падение напряжения на каждой лампочке прямо пропорционально сопротивлению этой лампочки (путем перестановки уравнения закона Ома V = I * R).

Рисунок 4. Последовательная схема (слева) и соответствующая принципиальная схема (справа). Авторское право

Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.

Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Итак, если мы сделаем схему с тремя последовательно включенными батареями 1,5 В в качестве источника напряжения, общее напряжение составит 4,5 В, как показано на рисунке 5. Вот как производители батарей делают батареи с более высоким напряжением; они просто соединяют несколько батарей (с одинаковым потенциалом) последовательно.

Рис. 5. Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Авторское право

Авторские права © 2012 Карли Самсон, Университет Колорадо в Боулдере

В чем разница между постоянным и переменным током?

Постоянный ток или постоянный ток означает движение заряда в цепи только в одном направлении. Батареи, фотоэлементы и некоторые генераторы обеспечивают постоянный ток. Например, в фонарике с батарейным питанием электроны покидают отрицательную клемму батареи и перемещаются по цепи фонарика к положительной клемме.Попросите учащихся построить свой собственный фонарик с помощью действия «Осветите свой путь: проектирование-создание серийной схемы фонарика». Многие повседневные портативные устройства работают на постоянном токе. Предложите учащимся применить свои знания о таких устройствах для проектирования и сборки своих собственных игрушек в упражнении «Построить мастерскую игрушек».

В переменном или переменном токе электроны движутся вперед и назад по цепи. Из-за этого электроны перемещаются только на небольшое расстояние вокруг относительно фиксированного положения в цепи.Хотя генераторы переменного и постоянного тока похожи, переменный ток оказался более эффективным способом передачи электроэнергии. Каждый раз, когда вы подключаете электрическое устройство к розетке, вы используете переменный ток. Направление тока меняется, потому что направление напряжения на электростанции меняется. В США мы используем ток, который меняет направление 60 раз в секунду, называемый током 60 Гц.

Сопутствующие мероприятия

Закрытие урока

На классной доске нарисуйте пример последовательной цепи, которая включает в себя несколько компонентов (например, см. Рисунок 4).Качественно сравните ток и напряжение в разных частях схемы. Попросите учащихся сравнить ток в трех последовательно соединенных лампочках с увеличивающимся сопротивлением. (Ответ: ток везде одинаковый во всей последовательной цепи.) Затем сравните напряжение на каждой из этих трех лампочек. (Ответ: напряжение падает, когда оно встречается с сопротивлением лампочки, поэтому первая лампочка будет иметь наибольшее напряжение, а каждая последующая лампочка будет испытывать меньшее напряжение.) Что происходит с общим напряжением при последовательном подключении аккумуляторов? (Ответ: общее напряжение — это сумма напряжений каждой батареи.)

Рис. 4. Последовательная принципиальная схема, показывающая провод, три лампочки, батарею и выключатель. Авторское право

Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.

Словарь / Определения

переменный ток: электрический ток, который через определенные промежутки времени меняет направление на обратное.Сокращенно AC.

принципиальная схема: графическое представление схемы с использованием стандартных символов для представления каждого компонента схемы.

постоянный ток: электрический ток только в одном направлении. Сокращенно DC.

передача энергии: движение энергии в системе. Может включать преобразование одного вида энергии в другой (с некоторыми потерями). Соответствующие примеры включают электричество для движения (вентилятор), электричество для света и тепла (лампочка) и электричество для звука и движения (звуковая система).

нагрузка: устройство или сопротивление устройства, на которое подается электричество.

параллельная цепь: электрическая цепь, обеспечивающая более одного проводящего пути.

резистор: устройство, используемое для управления током в электрической цепи путем обеспечения сопротивления.

Последовательная цепь: электрическая цепь, обеспечивающая единственный проводящий путь, так что ток проходит через каждый элемент по очереди без разветвлений.

Оценка

Оценка перед уроком

Вопрос для обсуждения: Запрашивайте, объединяйте и обобщайте ответы студентов:

  • Почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: Батареи вырабатывают ток [постоянный ток], отличный от стенной розетки [переменного тока])

Оценка после введения

Голосование: Задайте вопрос «правда / ложь» и попросите учащихся проголосовать, подняв палец вверх за истину и вниз за ложь.Подсчитайте голоса и запишите итоги на доске. Дайте правильный ответ.

  • Верно или неверно: три батареи AA, соединенные последовательно, обеспечивают большее напряжение, чем одна батарея AA. (Ответ: Верно.)
  • Верно или неверно: Батареи могут быть включены «последовательно» или «параллельно». (Ответ: Верно.)
  • Верно или неверно: инженеры-электрики используют принципиальную схему, чтобы определить, сколько энергии необходимо устройству для работы. (Ответ: Верно.)
  • Верно или неверно: батареи вырабатывают ток того же типа, что и настенная розетка.(Ответ: Неверно. Батареи вырабатывают ток [постоянный] другого типа, чем стенная розетка [переменный ток].)
  • Верно или неверно: ток, который исходит от батареи, называется переменным током. (Ответ: Неверно. Ток, который выходит из розетки в наших домах или школах, называется переменным током [AC]. Батареи имеют постоянный ток [DC].)
  • Верно или неверно: (Звуковая энергия может быть получена из-за электричества или удара по столу? Ответ: Верно, что электрические источники, такие как батареи, могут питать небольшие динамики, и ваша рука может создавать звуковые волны, ударяясь о твердую поверхность стола.)

Итоги урока Оценка

Быстрый опрос: Раздайте студентам лист бумаги и попросите их записать ответы на следующие три вопроса.

  • Что вам больше всего понравилось в уроке?
  • Что можно было сделать лучше?
  • Что вы узнали, чего не знали раньше?

Нумерованные головы: Попросите учеников каждой команды выбрать числа (или числа), чтобы у каждого члена был свой номер.Задайте учащимся приведенные ниже вопросы (при желании дайте им временные рамки для ее решения). Члены каждой команды должны работать вместе над вопросом. Все в команде должны знать ответ. Наберите произвольный номер. Студенты с этим номером должны поднять руки, чтобы ответить на вопрос. Если не все ученики с этим номером поднимают руки, дайте командам поработать еще немного. Спросите у студентов:

  • Если вы удалите одну лампочку из последовательной цепи с тремя лампочками, цепь станет (n) _________ цепью.Открытый или закрытый? (Ответ: Открыто.)
  • Что произойдет с другими лампочками в последовательной цепи, если одна лампочка перегорит? (Ответ: Все гаснут.)
  • При добавлении дополнительных ламп к последовательной цепи каждая лампа становится _____________. Ярче или тусклее? (Ответ: Диммер.)
  • При последовательном соединении аккумуляторов напряжение на них ____________. Увеличивается, уменьшается или остается неизменным? (Ответ: Увеличивается.)
  • Нарисуйте принципиальную схему последовательной цепи с двумя батареями и тремя лампочками.(Ответ: он должен выглядеть, как на Рисунке 4, с переключателем, замененным на вторую батарею.)

Рисунок Рисунок Гонки: Напишите символы схемы на доске. Разделите класс на команды по четыре человека так, чтобы у каждого члена команды был другой номер, от одного до четырех. Позвоните по номеру и попросите учащихся с этим номером поспешить к доске, чтобы нарисовать правильную принципиальную схему. Дайте очко команде, чей товарищ по команде первым закончит розыгрыш. Попросите учащихся нарисовать принципиальные схемы следующего:

  • Последовательная цепь с одной батареей и двумя лампочками
  • Последовательная цепь с двумя батареями, одной лампочкой и одним выключателем
  • Последовательная цепь с одной батареей, одной лампочкой и одним резистором
  • Последовательная цепь с тремя батареями, двумя лампочками и двумя резисторами
  • Последовательная цепь с одной батареей, двумя резисторами, двумя лампочками и одним переключателем
  • Последовательная цепь с тремя батареями, четырьмя лампочками и одним выключателем
  • Последовательная цепь с одной батареей, тремя переменными лампочками и резисторами и одним переключателем

Домашнее задание / Самостоятельная практика:

  • Попросите учащихся подсчитать количество трансформаторов в их домах.Дополнительную информацию о трансформаторах см. В разделе «Действия по расширению урока».

Мероприятия по продлению урока

Изучите историю развития фонарика. В Музее фонарей можно найти множество фотографий старинных фонариков и портативных осветительных приборов по адресу: http://www.flashlightmuseum.com/.

Узнайте о трансформаторах: трансформатор — это электрическое устройство, используемое для преобразования мощности переменного тока с определенным уровнем напряжения в мощность переменного тока с другим напряжением, но с той же частотой.Значительное количество энергии теряется при передаче энергии по распределительной сети. Дополнительная энергия потребляется трансформаторами на подстанциях. Для многих бытовых электронных устройств требуются трансформаторы, которые всегда включены и потребляют электроэнергию, даже если никто не использует электрическое устройство.

  • Попросите учащихся подсчитать количество трансформаторов, имеющихся у них дома . Трансформаторы могут быть прикреплены к компьютерам, принтерам, сканерам, динамикам, автоответчикам, беспроводным телефонам, зарядным устройствам для мобильных телефонов, электрическим отверткам, электродрелям, радионяням, модемам и видеокамерам.Трансформеры не всегда легко распознать; Очевидно, трансформаторы выглядят как коробки большего размера (обычно того же цвета, что и шнур), прикрепленные к концу шнуров в том месте, где вы подключаете устройство к электрической розетке.
  • Если вы дотронетесь до теплого трансформатора, вы почувствуете, что электрическая энергия (потраченная впустую) превращается в тепловую. Попросите учеников подсчитать количество энергии, ежегодно теряемой трансформаторами в их доме. . Потребляемая мощность невелика — порядка от 1 до 5 Вт на трансформатор, но в сумме все равно.Допустим, у вас есть пять трансформаторов, каждый из которых потребляет 5 Вт. Это означает, что 25 Вт постоянно тратятся впустую. Если в вашем районе киловатт-час стоит 10 центов, это означает, что вы тратите 10 центов на каждые 1000 ватт-часов / 25 Вт = 40 часов. В году 8760 часов, поэтому 8760 часов / 40 часов = 21,90 доллара в год.
  • Попросите учащихся подсчитать общее количество энергии, теряемой трансформаторами по всей стране . В Америке 100 миллионов семей. Если каждое домохозяйство тратит на эти трансформаторы 25 Вт, это 2.5 миллиардов ватт. По цене 10 центов за киловатт-час, это 2 500 000 000 ватт / 1000 ватт или 250 000 долларов в час. Это 2 190 000 000 долларов (2 миллиарда долларов), потраченных впустую каждый год.

Рекомендации

Берг, Эрик. Старший специалист по машиностроению, Колорадская горная школа, «Как работает трансформатор?» http://www.physlink.com/ Проверено 28 апреля 2004 г.

Хьюитт, Пол Г. Концептуальная физика . 8-е издание. Нью-Йорк, штат Нью-Йорк: Addison Publishing Co., 1998. Ралофф, Джанет. «Мы должны вытащить вилку?» Новости науки. 25 октября 1997 г.

Ропейк, Дэвид. MSNBC — Как сеть поддерживает континент . 23 января 2001 г. MSNBC News. http://www.msnbc.msn.com/id/3077316/ns/technology_and_science-science/t/how-grid-powers-continent/#.T4M6w_WfzTo, по состоянию на 7 апреля 2004 г.

Шнайдер, Стюарт. Музей фонарей . Wordcraft.net. По состоянию на 7 апреля 2004 г.

Сильберман, Стив. Wired News: подготовка к электросети . 14 июня 2001 г. Журнал Wired. www.wired.com По состоянию на 7 апреля 2004 г.

Авторские права

© 2004 Регенты Университета Колорадо

Авторы

Ксочитл Замора Томпсон; Сабер Дурен; Джо Фридрихсен; Дарья Котыс-Шварц; Малинда Шефер Зарске; Дениз В. Карлсон; Карли Самсон

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере

Благодарности

Содержание этой учебной программы по электронной библиотеке было разработано за счет грантов Фонда улучшения послесреднего образования (FIPSE), U.S. Департамент образования и Национальный научный фонд (грант ГК-12 № 0338326). Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.

Последнее изменение: 1 мая 2021 г.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем.Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете реализовать аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока.По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

Этот тип соединения обычно называют конструкцией «Разрыв перед включением», так как первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который является просто замыкающим или размыкающим устройством.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

  • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
  • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к) Коммутатор 2 COM (подключен к) Состояние индикатора
L1 L1 ВЫКЛ
L1 L2 L2 9018

L2 L1 ВКЛ
L2 L2 ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и на промышленных предприятиях. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухпозиционным переключателем

COM переключателя 1 (подключен к) COM переключателя 2 (подключен к) Состояние индикатора
L1 L1 ВКЛ.
L1 L2 ВЫКЛ.
L2 L1 ВЫКЛ. этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухстороннего переключателя или проводки по лестнице, а также схема подключения.

Как работают электрические схемы | Основы освещения

Основные схемы

Электрическая цепь — это непрерывный путь, по которому электрический ток существует и / или может течь.Простая электрическая схема
состоит из источника питания, двух проводов (один конец каждого подсоединяется к каждой клемме ячейки) и небольшой лампы для
к которым прикреплены свободные концы проводов, идущих от ячейки.

Когда соединения выполнены правильно, цепь «замкнется», и ток пройдет через цепь и зажжет лампу.

Простая электрическая схема

После того, как один из проводов отсоединен от источника питания или в потоке сделан «разрыв», цепь теперь «разомкнута» и лампа
больше не будет светиться.

На практике цепи «размыкаются» такими устройствами, как переключатели, предохранители и автоматические выключатели. Две общие схемы
классификации бывают последовательными и параллельными.

Элементы последовательной цепи соединены встык; один и тот же ток течет по его частям одну за другой.

Цепи серии

В последовательной цепи ток через каждый из компонентов одинаков, и
напряжение на компонентах — это сумма напряжений
по каждому компоненту.

Пример последовательной цепи

Параллельные схемы

В параллельной цепи напряжение на каждом из компонентов одинаковое, а полный ток представляет собой сумму токов.
через каждый компонент.

Если два или более компонента соединены параллельно, они имеют одинаковую разность потенциалов (
напряжение) на их концах. Потенциальные различия между
компоненты одинаковы по величине и имеют одинаковую полярность.Одно и то же напряжение применимо ко всем цепям
компоненты соединены параллельно.

Если каждая лампочка подключена к аккумулятору отдельным контуром, считается, что лампы параллельны.

Пример параллельной схемы.

Пример схемы

Рассмотрим очень простую схему, состоящую из четырех лампочек и одной на 6 В.
аккумулятор.
Если провод соединяет батарею с одной лампочкой, второй лампочкой, третьей лампочкой, а затем обратно с батареей в одну непрерывную петлю,
говорят, что луковицы соединены последовательно.Если три лампочки соединены последовательно, через все
их, а падение напряжения на каждой лампочке составляет 1,5 В, и этого может быть недостаточно, чтобы они светились.

Если лампочки соединены параллельно, ток, протекающий через лампочки, объединяется, образуя ток.
протекает в батарее, а падение напряжения на каждой лампочке составляет 6,0 В, и все они светятся.

В последовательной цепи каждое устройство должно функционировать, чтобы цепь была замкнутой.Одна лампочка перегорела в последовательной цепи
разрывает цепь. В параллельных цепях каждый фонарь имеет свою собственную цепь, поэтому все лампы, кроме одного, могут перегореть, и
последний по-прежнему будет работать.

Схема подключения переключателя света

для вашего дома

Уважаемый г-н электрик: Какие варианты электрических схем переключателя света можно выбрать для подключения переключателя света к потолочному свету?

Ответ: Электросхемы выключателя света приведены ниже.Выбор материалов и схем электропроводки обычно определяется электриком, который устанавливает электропроводку, а также электротехническими и строительными нормативами, действующими на момент строительства. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon или EBay.

Если вы планируете установить потолочный вентилятор, посетите мой пост «Электрические схемы потолочного вентилятора».

В коммерческом и промышленном строительстве методы и материалы проводки иногда определяются архитекторами и инженерами, разработавшими проект.Схемы подключения выключателя света иногда предоставляются подрядчикам, выполняющим установку.

Для интеллектуальных коммутаторов WiFi необходимо соблюдать инструкции производителя по подключению.

Недавнее обновление Национального электротехнического кодекса (NFPA 70, 2020) в статье 314.27 (C) теперь требует, чтобы все электрические коробки потолочного освещения в жилых помещениях с вероятным расположением потолочных вентиляторов были рассчитаны на поддержку потолочных вентиляторов.

Вышеупомянутая схема подключения двухпроводного переключателя взята из старых домов и, вероятно, больше не используется, в зависимости от того, какая кодовая книга действует в каждой юрисдикции.Предполагается, что на двухжильном кабеле от потолочной коробки до переключателя света белый провод будет повторно идентифицирован другим цветом, потому что он используется не как нейтральный, а как горячий провод.

Повторная идентификация провода выполняется с помощью цветной изоленты . Некоторые электрики используют перманентный маркер.

Хотя повторная идентификация провода является требованием кода, на практике это не применялось так часто, как следовало бы. Следовательно, довольно часто можно найти белый провод в распределительной коробке, который является горячей ЛИНИЕЙ, а черный провод — это ножка переключателя, подключенная к НАГРУЗКЕ.

Вы не можете подключить розетку к этому типу проводки переключателя , потому что в распределительной коробке нет нейтрального провода, но вы можете подключить к потолочной электрической коробке, при условии, что есть достаточно места для дополнительных проводов.

Национальным электрическим кодексом (NFPA 70) требуется наличие нейтрального проводника в каждой электрической коробке переключателя света. См. Статью 404.2 (C). Нейтраль необходима для использования электронных диммеров, таймеров и устройств умного дома WiFi, которые можно установить вместо обычного выключателя света.Вот почему приведенная выше схема подключения больше не используется. Вся статья 404 касается установки выключателей.

Очень важно соблюдать электрические и другие строительные нормы и правила для обеспечения безопасности и защиты вашего дома и семьи.

Схема подключения переключателя света от потолочного светильника к переключателю света с помощью 3-жильного кабеля к переключателю. Электропитание поступает в электрическую коробку потолочного освещения и отводится к однополюсному настенному выключателю с помощью трехжильного кабеля.

На фотографии выше изображена электрическая схема потолочного светильника и выключателя света с питанием от панели автоматического выключателя, поступающим в потолочную электрическую коробку. От потолка используется трехжильный кабель с заземляющим проводом для подачи питания на выключатель света. Заземляющий провод не показан для упрощения схемы подключения.

Схема подключения выключателя света, изображающая электрическую мощность от панели автоматического выключателя, поступающую в электрическую коробку настенного выключателя и затем идущую к двум потолочным светильникам через двухжильный кабель.Заземляющий провод в кабеле не показан для упрощения схемы.

Как показано на схеме выше, легко подать питание на несколько осветительных приборов . Вы просто устанавливаете кабель или кабелепровод от потолочной коробки к следующей потолочной коробке. Главное, на что следует обратить внимание, — это слишком много проводов в одной электрической коробке. Существуют предписанные кодексом ограничения на количество проводов, которые могут быть в электрической коробке, а также физические ограничения.

Вообще говоря, для каждого отдельного провода №14 требуется два кубических дюйма пространства внутри электрической коробки.Для провода №12 требуется 2,25 кубических дюйма. Переключатель считается двумя проводами. Кроме того, необходимо сделать вычеты для разъемов, зажимов и шпилек внутри электрического блока. Прочтите статью 314 Национального электротехнического кодекса (NFPA 70).

Amazon предлагает огромный выбор выключателей света

Если вы хотите управлять двумя фонарями отдельно от двух разных переключателей в одной коробке, то к первому фонарю необходимо подключить трехжильный кабель с заземлением вместо двухжильного кабеля.При первом свете вы соединяете черный и белый провода. Красный провод продолжался бы к следующему свету вместе с белым проводом, используя двухжильный кабель.

Конечно, вы также можете подключить два отдельных двухжильных кабеля к каждой лампе от выключателей.

Схема подключения однополюсного выключателя света с подключенными электрическими розетками

На приведенной выше схеме подключения выключателя показано, как мощность от панели автоматического выключателя поступает в электрическую розетку, а затем переходит в следующую розетку, а затем на однополюсный настенный выключатель, а затем в другой выход.

Несколько розеток можно соединить с осветительными розетками, как показано на приведенной выше схеме подключения переключателя света. Дуплексные розетки предназначены для передачи энергии от одной розетки к другой. Вышеупомянутая электрическая схема была сделана с использованием только двухжильного кабеля с заземлением. Заземляющий провод не показан для упрощения схемы.

Если вместо осветительной арматуры будет установлен потолочный вентилятор , необходимо установить электрическую коробку с потолочным вентилятором.Кроме того, я бы установил трехжильный кабель с заземлением от переключателя до потолочной коробки. Это позволило бы иметь два переключателя: один для вентилятора, а другой — для комплекта освещения на вентиляторе. Вы можете прочитать мой пост об установке старого рабочего потолочного вентилятора .

Обычно заземляющие проводники должны быть соединены вместе в каждой коробке переключателя и розетки, а также должен быть подключен кабель для подключения заземления на зеленом винте каждой дуплексной розетки и однополюсного переключателя.

Если электрические коробки металлические, то они также должны быть заземлены с помощью дополнительного провода заземления , который подключается с помощью крепежного винта 10/32 к резьбовому отверстию в задней части металлического электрического шкафа.

Листовой металл, шурупы Tek и шурупы для дерева не допускаются для заземления. См. Часть VII, начинающуюся со статьи 250.130 в Национальном электротехническом кодексе (NFPA 70).

Схема подключения выключателя света, изображенная здесь, показывает, что питание от панели автоматического выключателя поступает на настенный выключатель, а затем продолжается к потолочному светильнику с трехжильным кабелем.От потолочной коробки к электрической розетке подается питание.

На схеме выше показан двухжильный кабель от панели автоматического выключателя к настенному выключателю. От выключателя до потолочного светильника идет трехжильный кабель. Электропитание в розетке на потолке осуществляется по двухжильному кабелю с заземлением. Заземляющий провод не показан для упрощения схемы.

При черновой прокладке проводки для потолочного освещения я обычно подключаю питание от панели автоматического выключателя к настенному выключателю и подключаю только один кабель к электрической коробке потолочного освещения или коробке потолочного вентилятора.Я стараюсь не кормить другие предметы из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить место освещения до завершения строительства или через много лет после завершения строительных работ.

Схема подключения переключателя света с подачей питания в потолок и подключенной электрической розеткой

На схеме подключения переключателя света выше показана электрическая мощность, поступающая в электрический шкаф потолочного светильника, а затем переходит к настенному переключателю с использованием трехжильного кабеля. От настенного выключателя используется двухжильный кабель для подачи питания на две электрические розетки.

Наличие нейтрального проводника в распределительной коробке позволяет подавать питание на другие объекты, такие как розетки, как показано на приведенной выше схеме. Его также можно использовать для подачи питания на другой выключатель, который управляет освещением в другой части дома. От светильника до выключателя необходимо использовать трехжильный кабель.

Хотя разрешено подключать фонари и розетки к одной цепи, я обычно избегаю этого ради людей, живущих в доме.Если случайно кто-то подключит электрический обогреватель или что-то еще к розетке, и это приведет к перегрузке цепи, сработает автоматический выключатель. Если в этом сценарии светильники и розетки соединены вместе, в комнате не будет света, пока проблема не будет решена.

Если фары подключены отдельно от розеток, они останутся включенными, пока проблема не будет устранена. Если фонари и розетки подключены по многопроволочной схеме, это не имеет значения, поскольку обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, все равно отключатся.

ПЕРЕКЛЮЧАТЕЛИ WIFI SMART ДЛЯ ALEXA, GOOGLE DOT И APPLE HOMEKIT

Электронные интеллектуальные переключатели подключаются немного иначе, чем стандартные настенные переключатели. Во-первых, соединение ЛИНИИ и НАГРУЗКИ должно быть выполнено правильно. С помощью стандартного однополюсного настенного выключателя ЛИНИЯ и НАГРУЗКА могут переключать клеммы. Для работы интеллектуальных переключателей также требуется нейтральный провод.

Если в распределительной коробке нет нейтрального провода, как показано на схеме вверху этой страницы, вы, вероятно, не сможете использовать интеллектуальный переключатель.Хотя может быть несколько типов интеллектуальных переключателей, которые предназначены для работы без нейтрального подключения, тип функций, которые они предлагают, может быть ограничен. Изучите, прежде чем покупать какой-либо умный выключатель или диммер.

Требование наличия нейтрали в распределительной коробке было введено в Национальный электротехнический кодекс лишь несколько лет назад. До этого человек, который изначально проводил электромонтаж в вашем доме, устанавливал проводку подходящим для него способом.

Нельзя использовать заземляющий провод для подключения нейтрального провода интеллектуального переключателя. Это может создать опасные условия в доме и вызвать проблемы с электроприборами. Это запрещено статьей 404.22 Национального электротехнического кодекса.

Перед покупкой интеллектуального переключателя или регулятора освещения ознакомьтесь с инструкциями по установке и спецификациями производителя. В стандартных схемах освещения жилых помещений в Соединенных Штатах напряжение составляет 120 вольт при частоте 60 Гц (Гц).Переключатель должен быть совместим с этим. Некоторые из умных переключателей, которые я видел, имеют диапазон напряжения от 120 до 277 вольт, что соответствует коммерческому освещению.

Чтобы заменить настенный выключатель интеллектуальным выключателем , сначала выключите питание, используя автоматический выключатель для этой цепи. Снимите настенную пластину, закрывающую существующий переключатель, открутив два винта. Снимите переключатель, открутив винт вверху и винт внизу. Осторожно отодвиньте выключатель от стены.Иногда провода слишком короткие, чтобы тянуть переключатель далеко.

Если вы видите белый провод на существующем переключателе, это не нейтраль. Это либо ЛИНИЯ, либо НАГРУЗКА. Обычно при подключении только двухжильным кабелем белый цвет используется как ЛИНИЯ, а черный — как НАГРУЗКА. Как я объяснил выше, белый должен быть отождествлен с другим цветом, но им часто пренебрегают.

ПЕРЕД РАБОТОЙ С ВЫКЛЮЧАТЕЛЕМ СОЕДИНИТЕЛЬНЫЕ СХЕМЫ

Вы должны идентифицировать ЛИНИЮ и провода НАГРУЗКИ внутри существующей распределительной коробки перед установкой интеллектуального переключателя.По цветовому коду невозможно определить, какой из проводов является ЛИНИЕЙ и проводом НАГРУЗКИ. Убедитесь, что питание отключено, используя бесконтактный датчик напряжения .

Убедитесь, что питание отключено, с помощью вольтметра категории III (CAT III) или категории IV (CAT IV) или вы можете использовать розетку с косичкой с лампочкой.

Отсоедините два провода от винтовых клемм сбоку или вставных соединений на задней панели существующего однополюсного переключателя. Вы можете использовать крошечную отвертку или скрепку, чтобы удалить вставленные провода.Не обрезайте провода. Провода в распределительной коробке — это все, с чем вам придется работать.

Теперь вытащите белые провода, которые находятся внутри распределительной коробки, но не разбирайте их. Снимите соединительный элемент с белых проводов, чтобы обнажить оголенный провод. Держите соединенные белые провода отдельно от проводов выключателя.

Снова включите питание и наденьте электрически изолированные перчатки с защитными перчатками и защитную маску ВНИМАТЕЛЬНО (вы можете получить удар током или получить удар током) проверьте с помощью вольтметра или электрической лампочки, какой провод является ЛИНИЕЙ.

Поместите один из выводов вольтметра (или косичку) на белые провода и коснитесь другим выводом одного из проводов, которые были отсоединены от переключателя. Затем проверьте другой провод, который был снят с переключателя. Провод переключателя, который показывает около 120 вольт с белыми проводами, является ЛИНИЕЙ. Другой провод без напряжения — НАГРУЗКА. Игнорируйте показания напряжения, которые намного ниже 120 вольт. Снова выключите питание.

После того, как вы определили ЛИНИЮ, НАГРУЗКУ и НЕЙТРАЛЬНЫЙ провод внутри существующей электрической коробки настенного переключателя и питание отключено, вы можете приступить к подключению интеллектуального переключателя, следуя инструкциям производителя.

Я заметил, что на некоторых схемах подключения интеллектуальных переключателей от производителя заземляющий провод оборудования окрашен в желтый цвет. Согласно стандартным правилам подключения к электросети в Соединенных Штатах, заземляющий провод должен быть зеленого цвета или неизолированного неизолированного провода. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой.

Схема подключения коммутатора WEMO WiFi с красным для нагрузки, черным для линии, белым для нейтрали и зеленым заземляющим проводом

В распределительной коробке у вас должен быть один или несколько заземляющих проводов, соединенных вместе с помощью соединителя или обжима проводов.К нему должен быть подключен заземляющий провод от интеллектуального переключателя. Если провода обжаты и нет пигтейла для подключения, вам нужно будет удалить обжим. Я делаю это, аккуратно разрезая обжим параллельно проводам, используя диагональные плоскогубцы Knipex с большим усилием рычага . Старайтесь не обрезать провода.

Теперь, когда провода заземления отделены от обжима, плотно скрутите концы вместе плоскогубцами. Плотно скрутите заземляющий провод интеллектуального переключателя на эту группу заземляющих проводов.Накрутите на конец соединитель провода подходящего размера.

В некоторых случаях путь заземления устанавливается через металлическую броню кабеля или металлический кабелепровод. В этих случаях металлическая коробка будет заземлена, и вы можете подключить заземляющий провод к задней части металлической распределительной коробки с помощью крепежного винта 10/32. В некоторых очень старых металлических распределительных коробках с черной эмалью используются крепежные винты 10/24. Удалите из коробки все неиспользуемые зажимы.

Интеллектуальные переключатели обычно совместимы с настенными панелями, подходящими для переключателей Decora, хотя цвета могут не совпадать.

Для схемы подключения трехпозиционного переключателя идут в мой пост.

Схемы подключения четырехпозиционного переключателя размещены здесь.

Схемы подключения к розеткам с переключателем и половинным переключением см. В моем сообщении здесь .

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это установка для подключения освещения лестницы .Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя. В настоящее время на рынке существует множество различных типов переключателей, и лишь некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с двухпроводной коммутацией , один — это , 2-проводное управление, , а другое — , 3-проводное управление, . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухпозиционного переключателя

  • Два двухпозиционных переключателя
  • Лампа
  • Электропитание переменного тока
  • Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод создания двустороннего коммутационного соединения, это старый метод .Если вы собираетесь установить новый, используйте три метода управления проводом.

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии свет будет в состоянии ВЫКЛ , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как и в таблице истинности выходных вентилей, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения двухпроводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двухпозиционного переключателя:

  • В основном на лестничной клетке.
