Ростверк на сваях — Свайный фундамент на забивных железобетонных сваях

Особенности фундамента с ростверком на железобетонных сваях

Ростверк представляет собой горизонтальную перемычку из бетона, которая связывает воедино все элементы свайного фундамента.

В результате этого, создается ровная площадка для последующего проведения строительных работ.

Такая конструкция обеспечивает долговечность основания независимо от типа будущей постройки.

Главная задача ростверка – равномерное распределение нагрузочных усилий от несущих конструкций объекта на столбы/сваи, передающие нагрузку на грунт.

Железобетонные сваи изготавливают из армированного бетона, на бетонных заводах.

Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания сваи в грунт.

При использовании этого типа свай земляные работы могут не проводиться вообще, либо снимается только дерн.

Фундамент с ростверком на железобетонных сваях: где заказать?

Наша компания занимается изготовлением бетонных свай и сооружением свайно-ростверкового фундамента, которые соответствуют всем нормам и ГОСТам.

Высокое качество изготовления продукции и оказываемых услуг обусловлено использованием современного оборудования и соблюдения технологии.

Имеем все необходимые лицензии и допуски для проведения строительных, земляных и монтажных работ.

Предоставляем гарантию на весь ассортимент изготавливаемой продукции.
Выгодные и доступные цены – покупатель сотрудничает с нами напрямую без посредников.
Соблюдение технологии изготовления.
Индивидуальный подход к каждому клиенту – учитываем все пожелания.
Своевременная доставка по Москве и области.
Оперативная помощь при возникновении вопросов – связаться с консультантами можно по телефону или воспользовавшись электронной почтой.

Что отличает данный фундамент от классического

Главное отличие такого основания – связующая лента из бетона или другого материала находится в приподнятом состоянии, т. е. она не касается земли.

Эта особенность позволяет сооружать дома даже в тех грунтах, где уровень вод увеличен, что уже не допускает сооружение обычного фундамента.

Несмотря на относительную молодость данной технологии, тысячи человек уже успели убедиться в ее практичности и надежности.

Кроме этого, практически все выделяют доступную стоимость создания свайно-ростверкового фундамента – она намного ниже, чем для сооружения стандартного.

Преимущества ростверка на сваях:

Отличные несущие показатели – основное требование для фундамента.
Возможность строительства домов и объектов на любых типах грунта, что делает эту технологию универсальной и практичной.
Сооружение возможно при высоком уровне вод – ростверк не касается земли.
Требуется небольшое количество работ для подготовки участка.
Отсутствуют большие объемы земляных работ, что уже уменьшает расходы на строительство – не нужно арендовать спецтехнику и нанимать строителей на длительный промежуток времени.

Свайно-ростверковый фундамент имеет и недостатки, которые заключаются в следующем:

Проблема в создании подвального помещения – из-за конструкции такого фундамента, сооружение подвала невозможно или имеет существенные ограничения.
Бетонные забивные сваи устанавливаются только при помощи профессиональной спецтехники – другими способами выполнить их монтаж невозможно.

В любом случае, каждый человек самостоятельно решает о необходимости в создании свайного фундамента и ростверка – решение рекомендуется принимать после изучения всех плюсов и минусов предложенной технологии сооружения основ для домов.

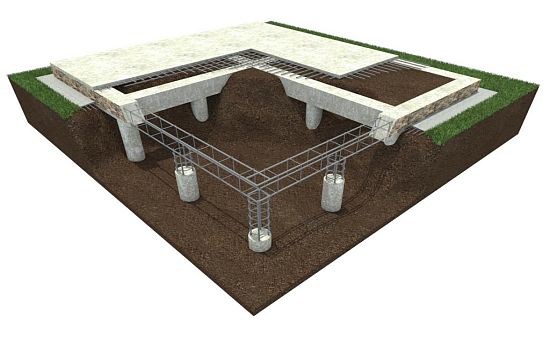

Схема фундамента с ростверком на забивных сваях

12 забивных железобетонных свай
(6х6 метров)
Цена — 42 000 р.

16 забивных железобетонных свай
(6х8 метров)
Цена — 56 000 р.
20 забивных железобетонных свай
(6х9 метров)
Цена — 70 000 р.

Для заказа расчета фундамента с ростверком на забивных бетонных сваях свяжитесь с нашим консультантом по телефону или закажите бесплатный звонок.

Забивные сваи с ростверком — лучший железобетонный союз

Забивные сваи с ростверком – это один из наиболее востребованных типов фундамента. Он помогает передать нагрузку на более глубокие слои грунта, от чего его можно устанавливать даже на проблемных участках земли. Цена на фундамент на забивных сваях с ростверком отличается дешевизной, а потому к ней прибегают в последнее время все чаще. Заказав забивные сваи с ростверком у нас, вы гарантируете качественное основание для дома. Мы работаем по всей территории Московской области. Это значит, что совершить заказ могут как жители Москвы, так и Подмосковья. Сколько будет стоить заказ, поможет рассчитать калькулятор на сайте.

Забивные сваи с ростверком

Верхней частью свайного фундамента, задача – распределить тяжесть несущих компонентов сооружения, называют ростверком. Сбоку конструкция напоминает стол. Представляется рамой из железобетона, устанавливаемой под стенами здания; стоит на забивных сваях. Внешний вид ростверка – это балки, которые объединяются оголовками свай.

Ростверк на забивных железобетонных сваях

Сваи с ростверком используются при строительстве зданий с малым количеством этажей, бань, загородных домов, коттеджей. Вид конструкции при таком строительстве – это монолитная лента. Фундамент здания на ж/б сваях применяют в тех случаях, когда использование другого типа основания не является возможным. Если грунт слабый, необходимо передать тяжесть здания на более глубокие слои почвы. Именно с этой задачей справляются сваи с ростверком. Сложный рельеф располагает к постройке здания на сваях из железобетона. В таких случаях только этот вариант является возможным.

Типы ростверка на сваях ж/б

Классификация происходит в зависимости от технологии производства свай:

Монолитные ростверки – тип, представляющийся лентой из бетона с арматурами, которая служит соединителем всех краев свай сверху. Сооружение такого ростверка ничем не отличается от ленточного фундамента. Лишь некоторые ситуации заставляют изготовить ростверк в виде сплошной плиты. Главное преимущество – возможность возведения свайного основания без серьезных затрат строительных материалов, времени и сил.
Сборные ростверки. Монтаж происходит из обычных балок из железобетона. Берут определенное количество готовых элементов особой конфигурации (под ключ). После этого происходит замоноличивание.
Сборно-монолитные конструкции изготавливаются путем комбинирования различных типов ростверков.

Мы всегда используем на практике только первую технологию производства работ. Именно монолитный тип самый надежный. Нет лишних стыков и соединений. Соответственно, нет риска возникновения деформаций, трещин и прочих неприятных последствий.

Преимущества применения забивных свай с ростверком

Возможность формирования на разных типах грунта;
Трата времени на работу с землей сводится до минимума;
Возможность выполнения свайного основания с ростверком даже зимой;
Гарантирована способность выдерживать высокие нагрузки несущих элементов здания;
Стоимость подобного основания куда ниже, чем, например, у ленточного аналога.

Монтаж такого типа фундамента осуществляется путем ввинчивания или забивания (в зависимости от типа) свай в грунт на необходимую глубину. Затем, чтобы верхние концы были на одинаковом уровне, их подрезают с помощью болгарки или отбивают отбойником.

Области использования забивных свай с ростверком

В основном, применение распространено на проблемных грунтах с высоким содержанием глины. Но и в обычных условиях, благоприятных к другим типам фундамента, сваи с ростверком встраиваются отлично. Потому строители нередко прибегают именно к этому типу основания.

Кстати, в редких случаях возможно применение и такого материала, как швеллер. Чаще всего он применяется в купе с винтовыми опорами. В этом видео запечатлен один из наших монтажей, где материалом для ростверка забивного фундамента послужил именно швеллер:

Буронабивные сваи с ростверком — технология, устройство, расчет.

Буронабивной фундамент с ростверком в Москве

Не всегда при возведении дома есть возможность заложить под него традиционные фундаментные конструкции: ленту, плиту или столбы. Потому что не каждый грунт может выдержать большую массу сооружаемого здания. Поэтому сегодня наша компания предлагает новые технологии, с помощью которых можно гарантировать высокое качество строительства зданий. Одна из них – буронабивные сваи.

Специалисты ООО «ПСК Основания и Фундаменты» имеют 20-летний опыт устройства буронабивных свай с ростверком.

По сути, буронабивные сваи — это забитые или вкрученные в грунт трубы, заливаемые бетонным раствором. Чтобы равномерно распределить нагрузки, на них укладывают ростверк. Ростверк на буронабивных сваях – это ленточный фундамент, упирающийся своей нижней плоскостью в верхние торцы свай.

Преимущества фундамента на буронабивных сваях

Надо отдать должное этой разновидности фундаментов, потому что она обладает приличным количеством достоинств.

Высокая прочность каждой сваи. Данный параметр зависит от сечения конструкции, но в целом один элемент выдерживает до 1,5 тонны веса.

Возможность закладки под любые здания и сооружения на любых видах участков.

Низкая себестоимость.

Быстрота проведения монтажных работ.

Сохраняется ландшафт.

Нужен фундамент из буронабивных свай? обращайтесь в нашу компанию — рассчитаем и установим!

Опыт работы — более 10 лет.

Мы занимаемся устройством оснований всех типов и порекомендуем вам самый подходящий вариант в зависимости от условий строительства. А также в кратчайшие сроки составим проект и предоставим вам готовую смету.

Где используются сваи с ростверком

Свое применение буронабивные сваи с ростверком нашли при различных строительных ситуациях.

Чаще эту фундаментную конструкцию используют на мягких подвижных грунтах, потому что динамические нагрузки от смещения грунта распространяются на отдельные элементы, а не на фундамент в целом.

Если рельеф местности сложный: с уклоном, с обрывом, неравномерный.

На участках рядом с водоемами, где присутствует возможность подтопления.

В регионах с повышенным уровнем грунтовых вод.

В районах, где твердые грунты залегают слишком глубоко.

Виды ростверков

Ростверк является объединяющей сваи конструкцией, основное предназначение которой равномерно распределить нагрузки от дома на фундаментные опоры. При этом необходимо учитывать, что сами сваи выставляются в процессе сооружения строго по вертикали, ростверк по горизонтали.

В строительстве домов на буронабивных сваях используются разные ростверковые конструкции, которые отличаются друг от друга материалами, а также местом расположения элемента. По материалам разделение такое:

Монолитный ростверк. Его заливают из бетонного раствора с возведением опалубки и укладки в нее армирующего каркаса.

Сборный. Для этого обычно используют или металлические профили, или деревянные брусы. Вариант – сложный в производстве монтажных работ и низкой прочности соединения элементов фундамента.

Сборно-монолитный. В частном домостроении не используется, потому что связан со сложностью изготовления элементов конструкции, которые соединяются между собой при помощи замков, шпонок и других деталей.

По способу расположения ростверка эта разновидность фундамента делится на два типа:

с висячим ростверком;

с заглубленным.

В первом случае горизонтальная конструкция не касается земли, во втором она частично погружена в грунт.

Этапы строительства фундамента на буронабивных сваях с ростверком

Строительство буронабивного фундамента с ростверком надо начинать с расчетов, при которых определяется количество свай и их диаметр. Оба параметра будут зависеть в основном от веса дома. Определить его сложно, ведь придется учитывать большое количество используемых для его возведения стройматериалов. Но на практике строители пользуются упрощенным расчетом, где в основном учитывается вес стен, который затем умножается на коэффициент 1,3.

Расчеты

Чтобы определиться с массой стен дома, надо учитывать, из каких материалов они возводились. Потому что у каждого материала своя плотность. Эта величина постоянная, так что остается лишь определиться с объемом несущих стеновых конструкций. Сама стена в сечение по вертикали – это прямоугольник, площадь которой определяется по формуле: S = a x b, где «a» и «b» — это высота стены и ее ширина. По проекту здания это определить несложно.

Теперь полученное значение площади надо умножить на длину стены. Для этого в проекте замеряются все длины стен в независимости от их расположения. То есть, это и внешние, и внутренние. Полученное от перемножения значение и есть общий объем всех стен. Теперь его надо умножить на плотность материала, из которого дом планируется возводить. Вот несколько позиций по основным стройматериалам.

Материал	Плотность, кг/м³
Кирпичи	1800
Бетон	2400
Пенобетон	300-1400
Брус сосновый	500

К примеру, если дом сооружается из кирпича, а его размерные габариты: высота 4 м, длина всех стен 100 м, ширина кладки в полтора кирпича, то есть 40 см, то можно подсчитать примерный вес дома.

4х100х0,4=160 м³ – это общий объем стен.

160х1800=288000 кг или 288 тонн – это вес стен дома.

Теперь последнее значение надо умножить на повышающий коэффициент: 288000х1,3=374400 кг. Это полный вес дома, который берется при расчете буронабивного фундамента с ростверком.

Расчет веса ростверка

К полученному значению надо еще приплюсовать вес самого ростверка. Обычно у него квадратное сечение со стороной, равной ширине стены. В нашем случае это 40 см. Длина сооружения будет равна длине внешних стен, поэтому их придется замерить по проекту. Пусть это будет 50 м. Если ростверк заливается из бетона, тогда берем для него плотность из выше обозначенной таблицы. Теперь проводим следующие математические выкладки:

0,4х0,4х50=8 м³ – объем ростверка;

8х2400=19200 кг – масса ростверка.

Теперь вес дома и ростверка надо сложить: 374400+19200=393600 кг, почти 400 тонн.

Расчет несущей способности сваи

У каждой марки бетона есть своя прочность на сжатие, которая обозначается в маркировке материала. К примеру, бетон М400 – у него прочность составляет 400 кгс/см². Если для устройства буронабивного фундамента с ростверком взять для примера сваю диаметром 30 см, залитую раствором М400, то несложно подсчитать, какой вес она может выдержать.

Для этого надо найти площадь сечения сваи, которая собой представляет круг. Фот формула: S=πD²/4, где π – Архимедово число, равное 3,14. Подставляем числовые значения:

S=(3,14х30²)/4=706 см².

Теперь надо умножить полученную площадь на прочность бетона: 706х400=282400 кг. Это и есть максимальная нагрузка, которую может выдержать одна свая. Для нашего примера с расчетом веса дома в 400 тонн, потребуется всего лишь 2 сваи, и их хватит с запасом. Понятно, что это всего лишь пример, он просто показывает, как надо проводить расчеты. Но в данном конкретном случае можно выйти из положения, уменьшив диаметр свай и понизив марку бетона.

Расчет буронабивного фундамента с ростверком на этом не заканчивается, потому что кроме несущей способности бетона надо учесть и несущую способность грунта.

Расчет количества свай

Для его проведения потребуются значения несущей способности грунта, при которых он не поддается усадке.

Тип грунта	Несущая способность, кгс/см²
Мелкий песок	3
Средней фракции	3,5
Крупный	4,5
Глина твердая	6
Глина пластичная	3
Щебень, гравий, галька	6

Если свая имеет диаметр 30 см, то его площадь равна 706 см². Сооружается она на песчаном грунте с крупным песком, у которого несущая способность 4,5 кгс/м². Перемножаем между собой эти показатели: 706х4,5=3177 кг, округляем до 3 тонн. Такой вес может выдержать свая, не продавливая под собой грунт. А значит, надо равномерно распределить нагрузку от дома на каждую сваю, то есть, надо рассчитать их количество. Это делается так: 400/3=133 штуки.

Обычно исходят от обратного. То есть, в проекте указывается количество опор, расстояние между буронабивными сваями в ростверке, а уже на основании всех остальных данных рассчитывается диаметр столбов. К примеру, в проекте указано, что под дом будет установлено 20 свай.

Рассчитываем несущую способность каждой: 400/20=20 тонн или 20000 кг.

Делим полученный результат на несущую способность грунта: 20000/4,5=4440 см² – это площадь сечения сваи.

Определяем по формуле площади круга диаметр: D= (4S/3,14)= (4×4440/3,14)=238 см, округляем до 240 см. Это и есть диаметр одной сваи.

Монтаж свайного фундамента с заглубленным ростверком

Существует три способа строительства фундамента на буронабивных сваях с ростверком.

Сухой. Это когда в грунте делаются скважины без усиления их стенок. Эту технологию используют на устойчивых почвах.

С использованием глинистого раствора, который формирует стенки скважины.

С использование обсадной трубы, которую опускают в скважину, чтобы стенки последней не обвалились.

В подготовленную скважину опускается армирующий каркас, а затем она заполняется бетонным раствором.

Что касается технологии заливки буронабивного фундамента с ростверком заглубленным, то для его сооружения вместе со скважинами подготавливаются траншеи глубиною до полуметра, где ростверк будет заливаться. Они соединяют между собой готовые скважины. В принципе, сам процесс очень похож на сооружение ленточной конструкции:

в траншеи делается песчано-гравийная подсыпка;

монтируется вертикальная опалубка;

внутрь устанавливается армокаркас, которые проволокой соединяется с каркасом свай;

производится заливка бетона.

Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи

Все работы — под ключ!

По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Монтаж свайного фундамента с висячим ростверком

Технология буронабивных свай с ростверком висячим ничем от предыдущей не отличается. Единственное дополнение – это усложненная конструкция опалубки, потому что ростверк будет располагаться на определенном расстоянии от поверхности грунта. А значит, под нижнюю его плоскость надо установить прочную основу. Это щиты опалубки, которые устанавливаются на подпорки: кирпичи, бетонные блоки, доски, уложенные друг на друга, брусы или металлические профили.

Устройство ростверка на буронабивных сваях – один из приемов соорудить ленточный или плитный фундамент на опорных столбах, которые закладываются ниже уровня промерзания грунта.

Самостоятельно проводить работы по возведению фундаментной конструкции не рекомендуется – слишком большой объем, плюс непростые расчеты. Поэтому рекомендуем обратиться к нам, в компанию ООО «ПСК Основания и Фундаменты». Специалисты компании точно рассчитают фундамент и проведут все требуемые работы.

Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

Заливка монолита с ростверком

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

повышенный;
высокий;
заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

монолитной;
сборно-монолитной;
сборной.

В зависимости от материала изготовления различают ростверки:

металлические;
деревянные;
бетонные;
железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
кольцевого дренажа, расположенного на уровне подошвы ростверка;
бетонной подготовки в виде стяжки без арматуры;
гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

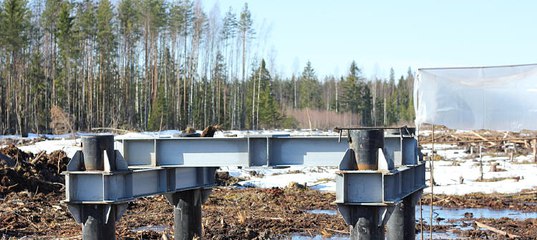

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

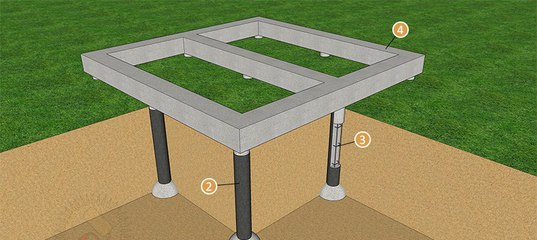

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк. Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания
Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

одиночному;
ленточному;
полосами;
в виде куста;
полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

штыковая и подборная лопата;
лом;
колья;
веревка;
деревянные доски или листы ДСП для опалубки;
комплект стальных винтовых свай;
арматура для армирования свай и ростверка;
металлические трубы;
бетонный раствор;
отвес;
нивелир или гидроуровень;
рулетка;
специальные химикаты;
плиты пеноплекса;
песок;
щебень;
битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

очистка и выравнивание основания;
бурение отверстий в намеченных местах необходимой глубины и размера для свай;
утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
монтаж винтовых или буронабивных свай согласно технологии производства работ;
подготовка песчаной подушки для монолитного ростверка;
устройство опалубки;
в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
выполнение заливки бетоном;
создание деревянной опалубки для монолитного ростверка;
после застывания бетона выполняется сбор арматурного каркаса для ростверка;
монтаж опалубки для обвязки;
бетонирование ростверка;
снятие опалубки после того, как бетон наберет требуемую прочность;
выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным. При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

очистка территории от растительности с последующей обработкой химикатами;
разметка участка на основании проекта;
создание отверстий для будущих столбов;
трамбование грунта на дне ямы;
создание песчаной подушки высотой не менее 15 см;
укладка геотекстиля;
засыпка щебнем;
выполнение опалубки для каждой ямы;
накрывание полиэтиленом опалубочной системы;
создание каркаса для армирования свай;
формирование столбов путем заливки в отверстия бетона;
обработка поверхности столбов битумной мастикой;
монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
устройство песчаной подушки;
бетонирование ростверка с армированием конструкции;
создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Свайно-ростверковый фундамент — устройство, фото, видео

Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.

Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.

Данное основание прекрасно подходит для следующих домов:

Деревянных

Каркасных

Газо — пенно — бетонных

Кирпичных.

Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.

Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

Бетона

Стали

Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.

Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.

Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.

Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.

Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.

Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.

Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента

Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Расположение свай при строительстве ростверка

Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.

Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.

Разметка

В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома. Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.

Возводим свайно-ростверковый фундамент согласно технологии

Возведение фундамента проходит в несколько этапов:

Геологическая разведка – анализируется тип и однородность грунта.

Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.

Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.

Монтаж конструкций из свай — сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.

В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.

Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.

Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.

Распределение и этапы заливки ростверка

Свайно ростверковый фундамент определяется несколькими этапами заливки:

Формируется каркас для опалубки

Засыпается песок

Обязательная закладка пенополистерола.

Заливается бетоном.

Утепление фундамента

После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.

Недостатки

Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.

Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.

В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.

Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.

Основные ошибки при закладке фундамента

Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:

Недостаточная связь свай с ростверком. В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки — механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.

Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.

Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.

Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.

<br />

Буронабивные сваи с ростверком

Буронабивные сваи с ростверком – один из самых распространенных методов, согласно которому монтируется фундамент на наиболее сложных грунтах с гарантией последующей целостности фундамента, поскольку разумным и приемлемым на сегодня вариантом при строительстве здания является свайный фундамент, идеально подходящий для домов из газобетона или кирпича.

Выдержать фундамент среднестатистического особняка способна не каждая местность, в виду чего при строительстве зданий приходится прибегать ко все большим уловкам и хитростям, особенно если речь заходит о строительстве загородных домов.

Буронабивные сваи с ростверком применяются нашими специалистами при строительстве фундамента зданий довольно часто, поэтому если вы закажете у нас установку буронабивных свай с ростверком, то можете быть уверены в гарантированном качестве и высоком профессионализме при выполнении каждого этапа работ.

Что представляют собой буронабивные сваи с ростверком?

Изначально название ростверк происходит от немецкого Rostwerk, то есть решетка (Rost) и строение (Werk). Как результат – получается конструкция, которой удается объединить сваи в одно целое.

Ростверк в качестве фундамента играет существенную роль, так как благодаря нему любые нагрузки на сваи распределяются равномерно. Ростверк может быть представлен и в качестве балки, и в качестве железобетонной плиты.

Устройство буронабивных свай с ростверком также играет еще одну немаловажную роль – ростверк через сваи передает нагрузку от всей наземной части строения на грунт. В случае с деревянными домами подобную роль играет самый нижний венец конструкции, то рассматривать мы будем кирпичные постройки.

Виды ростверка и его устройство

Фундамент ростверк, как правило, можно выполнить либо в виде ленты, либо в виде плиты. Если плитный ростверк будет объединять оголовки каждой сваи, то ленточный – оголовки только рядом стоящих свай, расположенных под стенами конструкции.

Специалисты буровой компании «АТМ-Аква» для устройства ростверка могут применять различные материалы: сталь, дерево, сборный или монолитный железобетон. Металл применять мы не рекомендуем, поскольку его расход в этом случае довольно велик.

Для устройства металлического ростверка нельзя обойтись без крана и последующей антикоррозийной обработки. Наиболее практичным и технологически выгодным и недорогим вариантом мы считаем монолитный ростверк из железобетона.

Буронабивные сваи с ростверком – наиболее популярный вариант при строительстве

Так как сваи в целом являются весьма недорогим материалом для укрепления фундамента (они намного дешевле, чем основательный монолитный и ленточный фундамент), стоит также отметить и то, что у таких свай большая несущая способность.

Одна свая способна выдержать порядка 1600 килограмм, а для того, чтобы укрепить фундамент дома достаточно около 30-50 свай размером 1600 килограмм.

Располагаются буронабивные сваи с любым видом ростверка ниже уровня, на котором промерзает грунт и после этого обязательно заключаются в «рубашку», то есть в два слоя рубероида. Такая рубашка значительно снижает давление на сваи в морозные дни, когда из-за него сваи выталкиваются наружу, а также надежно гидроизолирует.

Этапы строительства фундамента на основе буронабивных свай с ростверком

Мы гарантируем неизменно качественные работы независимо от времени года, а когда речь заходит о строительстве фундамента свайно-ростверкового типа, устройство его будет происходить следующим образом:

Мы установим опалубку поверх свай.

Затем установим арматурный каркас внутри опалубки.

После этого можно заливать ростверк бетоном (здесь стоит отметить, что технология заливки аналогична той, что применяется в случае с ленточным фундаментом).

Высотка ростверка должна быть в идеале не менее 30 сантиметров, а в ширину конструкция должна быть немного больше, чем толщина стен здания, то есть около 40 сантиметров.

Важно отметить, что фундамент на буронабивных сваях не потребует большого количества земляных работ, а также времени и затрат. Если вы остановите свой выбор именно на таком способе постройки, то получите качественный и надежный фундамент, отвечающий всем современным требованиям.

Типы свайно-ростверкового фундамента

Есть две разновидности такого фундамента: с заглубленным ростверком и с висячим ростверком. Позвоните нам или оставьте сообщение в форме обратной связи, если желаете получить исчерпывающую консультацию относительно конкретно вашего случая.

Как правило, с висячим ростверком получается фундамент, идеально подходящий не только для легких каркасных домов из дерева, но и для тяжелых, с более мощными конструкциями.

Фундамент на сваях с заглубленным ростверком рекомендуется для деревянных домов, стены которых будут выполнены из брусьев толщиной до трехсот миллиметров. Но также этот вариант прекрасно подойдет, если планируется строительство дома из кирпича или монолитных домов.

Буронабивные сваи с ростверком: технология заливки фундамента

Технология буронабивных свай с ростверком достаточно часто применяется в частном строительстве. Установка и изготовление особенно необходимы при строительстве на слабых грунтах. Буронабивной фундамент также сможет выручить при высоком расположении уровня грунтовых вод. Но в этом случае на время выполнения строительных работ потребуется предусмотреть мероприятия по водопонижению. В противном случае бурение скважин под фундаменты станет невозможным.

Особенности

Технология предусматривает наличие отдельно стоящих опор и связующего элемента – ростверка. Глубина заложения свай зависит от геологических условий на участке и конструктивных особенностей здания. Бурение скважин на большое расстояние позволяет увеличить площадь соприкосновения опоры здания с грунтом. За счет этого увеличивается трение. Такие фундаменты способны выдерживать большие нагрузки.

Схема устройства

Устройство буронабивных свай обладает одним серьезным недостатком: все опоры работают по отдельности. Такой вариант увеличивает вероятность неравномерных осадок, которые опасны практически для всех видов зданий. Чтобы предотвратить разрушение стен, предусматривают железобетонный ленточный ростверк. Его армирование позволяет хорошо воспринимать изгибающие нагрузки и объединять все опоры в один фундамент. Технология изготовления ростверка может быть различной в зависимости от геологических условий.

Преимущества

Бурение скважин и установка в них свай позволяет добиться сразу нескольких положительных результатов:

Высокая несущая способность. Буронабивной фундамент с ростверком под кирпичный дом прекрасно справляется со своей задачей. Основание хорошо воспринимает нагрузки даже от массивного здания. Обязательным условием становится гидроизоляция между ленточным элементом и стенами здания. Так удается уберечь от разрушения разные по свойствам материалы.
Бурение скважин и заливка фундамента не оказывает разрушительного воздействия на соседние постройки. Можно проводить строительные работы даже вблизи от существующих зданий.
Установка возможна при сложных геологических условиях. Также железобетонные опоры подойдут при расположении в земле существующих инженерных коммуникаций.
Технология проста и предполагает минимальные трудовые затраты на разработку грунта. Бурение скважин позволяет избежать необходимости отрывать котлован или траншеи.
Фундамент на буронабивных сваях изготавливается на строительной площадке. Нет необходимости в большегрузной технике или специальных устройствах. Для увеличения скорости работ часто нанимают бетононасос.

Свайный фундамент с монолитным ростверком изготавливается в несколько этапов.

Подготовка к началу работ

Перед тем, как изготовить ростверковый фундамент своими руками, необходимо выполнить геологические исследования и запроектировать опорную часть здания. Можно заказать полноценные исследования, но стоить это будет достаточно дорого. При возведении частного дома определить показатели грунта можно самостоятельно. Для этого отрывают шурфы (ямы) или применяют бурение скважин. Почву разрабатывают на глубину на 50 см ниже, чем проектируемая отметка подошвы фундамента. Зная тип и характеристики грунта, можно будет точно рассчитать шаг и армирование свай и ростверка. Без лишнего запаса. А это в свою очередь снизит общие затраты на фундамент.

Результатом данного этапа должны стать известными:

типы грунтов на участке;
уровень расположения грунтовых вод;
водонасыщенность почвы.

От влажности грунта и уровня расположения влаги будет зависеть, какая гидроизоляция необходима фундаменту:

Простая гидроизоляция – рубероид – применяется на сравнительно сухих грунтах

Гидроизоляция пластиковыми трубами – применяется при высокой влажности грунтов

На основании полученных данных проектируют фундамент. Процесс здесь заключается в подборе следующих характеристик:

глубина заложения свай;
их сечение;
расстояние между сваями;
сечение ростверка;
армирование свай и ростверка.

Лучше, если работу выполнит опытный проектировщик. При самостоятельном назначении отметки заложения и прочих характеристик, необходимо тщательно изучить информацию по теме и нормативную документацию.

Проводят два расчета:

Расчет свай. Железобетонные элементы рассчитываются на сжимающие нагрузки. По причине того, что бетон хорошо работает на такие усилия, мощное армирование не потребуется. Расчетом назначается глубина заложения опор, сечение и шаг.
Расчет ростверка. Ленточный элемент рассчитывается как многопролетная балка. Но важно учитывать условия работы: лежит лента на земле или висит в воздухе. При проведении расчетов необходимо назначить сечение и армирование.

На этапе проектирования необходимо не только назначить армирование, но и класс бетона. Для разных элементов часто используют разные материалы:

для свай достаточно будет бетона класса В15–В20;
для ростверка необходимо использовать материал не ниже класса В20.

Вот пример рассчитанного фундамента с подобранными сечениями арматуры и класса бетона.

После выбора всех параметров фундамента, можно приступать к их изготовлению.

Разметка участка

Свайный фундамент с монолитным ростверком начинают строить с выноса расположения опор на местность. Сначала снимают плодородный слой почвы. Для того чтобы разметка не помешала земляным работам, необходимо изготовить обноску.

Обноска изготавливается обычно из дерева. Для ее установки потребуются стойки и перемычки. Устанавливают элемент по периметру здания на некотором расстоянии. Важно, чтобы можно было без препятствий выполнить бурение скважин.

В доски обноски забивают гвозди, к которым будет привязываться шнур, обозначающий оси здания. При строительстве обноски важно контролировать перпендикулярность и параллельность линий. Рекомендуется изучить метод треугольника, которым часто пользуются строители.

После завершения разметки можно приступать к следующим этапам.

Бурение скважин, армирование и заливка свай

Важно отметить, что свайно-ростверковый фундамент под деревянный дом и свайно-ростверковый фундамент под газобетон, например, возводятся практически одинаково. Отличия заключаются только в следующих характеристиках:

шаг свай;
их сечение;
армирование опор и ростверка;
сечение ростверка.

Технология же возведения не имеет существенных отличий. Свайно-ростверковый фундамент под деревянный дом будет менее мощным, чем под кирпич или бетон. Это вызвано тем, что при строительстве используются менее массивные материалы для стен и перекрытий. Все нагрузки должны быть заранее учтены в расчете.

Схема устройства буронабивного фундамента

Бурение скважин под заливку выполняется по разметке, описанной на прошлом этапе. Глубина заложения должна быть назначена ранее расчетом.
В пробуренную скважину устанавливают опалубку и армирование. Работа выполняется методом вдавливания. После того, как буром достигнута глубина заложения, необходимо изъять со дна скважины рыхлый грунт. Опорную часть основания трамбуют, после чего укладывают подушку из крупного или среднего песка. Толщина подушки назначается от 30 до 50 см. Она должна учитываться, когда назначается глубина заложения и отметка бурения.

Установив армирование, можно приступать к заливке бетонной смеси. Для удобства и увеличения скорости работ рекомендуется арендовать бетононасос. Если глубина заложения небольшая (как и объем работ), укладку бетона можно выполнять вручную.

Буронабивной фундамент своими руками (каждая опора) должна заливаться за один прием. Только так можно обеспечить целостность элемента.

Ленточный ростверк

Технология заливки ростверка немного сложнее, чем свай. Это вызвано особенностями работы конструкции. Работы по его изготовлению включают в себя следующие этапы:

установка опалубки;
установка арматурных каркасов;
заливка бетона, желательно за один раз;
вертикальная гидроизоляция;
горизонтальная гидроизоляция.

Отметка заложения ростверка может быть различной.

При залегании на участке крупнообломочных грунтов или песков средней и крупной фракции, можно опирать ленточный ростверк непосредственно на землю.

При залегании на участке пучинистых почв (глина, суглинок, супесь) придется предусмотреть демпфирующую прослойку. Она не даст грунту повредить ростверк при морозном пучении. Отметка заложения в этом случае назначается выше поверхности земли на 10–15 см.

Устройство опалубки ростверка

Для обеспечения зазора можно использовать песчаную подушку, которая после застывания вынимается из-под конструкции. Также используют полистирол, его вынимать после завершения работ не нужно. При подборе заложения используют данные, полученные на этапе геологических исследований.

Вязка арматуры: важно связать выпуски арматуры из свай с каркасом ростверка

Буронабивной фундамент своими руками нуждается в такой защите как гидроизоляция. Вертикальная позволит защитить бетон ростверка от негативных влияний окружающей среды. Гидроизоляция такого типа обычно устраивается из обмазочных материалов.

Горизонтальная гидроизоляция ростверка

Горизонтальная гидроизоляция необходима для разделения материалов с разными характеристиками. Ленточный ростверк в этом случае покрывается несколькими слоями рулонных материалов. Гидроизоляция позволяет предотвратить появление плесени и грибка при соприкосновении разных по свойствам материалов. Гидроизоляция необходима при кладке кирпичных стен на бетон, а также кладке стен из дерева и легких бетонов.

Свайно ростверковый фундамент своими руками прослужит долго, но для этого необходимо грамотно подобрать материалы, соблюдать технологию. Важным элементом обеспечения долговечности становится гидроизоляция. Особенно важно грамотно изготовить ленточный ростверк, который свяжет все опоры в единую систему.

Что такое грильджи? | Стальные фундаменты

18 мая 2017 г. 10:36

Решетки — это гибкое и экологически чистое решение для фундамента. Они используются, когда группы свай необходимы в качестве альтернативы бетону, и часто используются у подножия колонны, когда требуется передача тяжелых структурных нагрузок на грунт с низкой несущей способностью. Решетки работают особенно хорошо, если земля мягкая или влажная, и их невероятно быстро установить.

Стальные ростверки, поставляемые компанией ScrewFast, изготавливаются из прокатных стальных балок и представляют собой экономичный, экономичный и быстрый метод соединения групп свай с надстройкой.Их можно использовать с любым из наших свайных решений и они предназначены для поддержки любой конструкции.

Решетки намного удобнее бетона, потому что они не только значительно сокращают время сборки, но и более экологичны и могут быть переработаны. Более того, здания и земля, окружающие проект, с меньшей вероятностью будут разрушены, потому что нет необходимости в глубоких земляных работах, которые требуются при использовании бетона.

В ScrewFast вы можете выбирать из множества стандартных типов ростверков, которые очень универсальны и поэтому могут быть адаптированы для удовлетворения требований вашего проекта.Доступны следующие типы ростверков:

Крестообразный
Y-образный
Т-образный
6-, 8- и 10-свайные ростверки

Y-образные и Т-образные ростверки могут быть установлены менее чем за два часа и обычно используются для поддержки камер видеонаблюдения, сигнальных постов и осветительных колонн. Благодаря меньшему количеству необходимых строительных материалов, более быстрой установке и ограниченному количеству перебоев при транспортировке, при использовании ростверков достигается значительная экономия средств.

Если ни один из этих типов ростверков не подходит для вашего проекта, вы можете изготовить свои ростверки в соответствии с вашими конкретными потребностями.Они будут гибким, эффективным и устойчивым решением. Если у вас есть какие-либо вопросы о применении стальных ростверков или любых других наших услугах, не стесняйтесь обращаться к нам.

Категория: Без категории

Грили | Индивидуальные фонды | ScrewFast Foundations Ltd

Решетки — это каркас из одно- или двухъярусных балок, уложенных крест-накрест и используемых для стабилизации фундамента. Они особенно хорошо работают на мягкой или влажной земле.Решетки используются для защиты всего, от дорожных знаков до телекоммуникационных вышек.

Стальные решетки

Термин «ростверк» происходит от французского слова «greille», означающего решетку из металла или стальных прутков. Стальные ростверки ScrewFast изготовлены из катаных стальных балок и представляют собой быстрый и экономичный способ соединения групп свай с надстройкой. Состоящие из каркаса из предварительно сваренных балок, ростверки могут быть спроектированы так, чтобы поддерживать любую конструкцию, и их установка чрезвычайно быстра и экономична.

Решетки можно использовать с любыми свайными решениями ScrewFast.

Типы стальных решеток

Компания Screwfast имеет большой опыт в проектировании и установке стальных решеток. У нас есть несколько стандартных типов ростверков, которые можно адаптировать к конкретным требованиям проекта:

Y-образная
Т-образная
Крестообразная
6-, 8- и 10-свайные ростверки

Также могут быть спроектированы индивидуальные ростверки. Эти фундаменты жестко и надежно соединяют конструкцию с сваями.Сочетание быстрой установки и изготовления на месте делает эту форму очень универсального соединения чрезвычайно популярной альтернативой традиционному методу использования бетона для перекрытия свай.

Стальные ростверки

Стальные ростверки обычно используются там, где требуются группы свай. Применения стального ростверка включают:

Телекоммуникационные башни
Портальные стойки
Указатели
Электрификационные мачты воздушных линий

Использование стального ростверка вместо имеющихся альтернатив означает, что установка может быть завершена быстро и удобно.Заливать бетон не нужно, что еще больше упрощает монтаж. Снижение затрат на протяжении всего процесса за счет меньшего количества строительных материалов, более быстрой установки и минимальных перерывов в транспортировке. Окружающая инфраструктура также менее разрушена, потому что мы избегаем глубоких земляных работ, которые необходимы при закладке фундаментов из бетона.

(PDF) Исследование взаимодействия свай разной длины и ростверка в фундаментах многоэтажных домов

ИССЛЕДОВАНИЕ ВЗАИМОДЕЙСТВИЯ СВАЙ РАЗНОЙ ДЛИНЫ

И РЕШЕТКИ В ФУНДАМЕНТАХ ВЫСОКОГО -НАСТРОЙКИ

Применение модели нелинейно деформированного грунтового основания приводит к

сложности определения многих параметров грунта, которые изменяются в течение

деформации.Стандартные методы инженерно-геологических изысканий

не обеспечивают полного набора параметров грунта. Следовательно, необходимо провести

дополнительных исследований и осуществить интерпретацию параметров. Для этого в

представляем результаты испытаний свай в виде графика «нагрузка — осадка».

По нему выполнено моделирование испытаний свай, а также идентификация параметров

для принятой модели деформирования грунта

среда.Это позволило получить заданные значения напряжений в грунте и перераспределение усилий

на

в фундаменте.

4.2. Расположение свай в типовых местах фундамента

Как известно, сваи в свайном фундаменте не имеют одинаковой нагрузки. Это подтверждается

экспериментальными данными [2, 3] и результатами численного моделирования [4, 6]. В тех же работах

было отмечено, что больше всего нагружены сваи краевых зон, а в

— наименьшая нагрузка на сваи центральных зон.Это зависит от многих факторов,

одним из которых является расположение свай внутри ростверка. На практике очень часто можно наблюдать расположение свай на регулярной сетке с заданным шагом. Этот выбор

правильный только на первый взгляд. На самом деле он имеет ряд недостатков: периферийные сваи

перегружены в 1,5-3 раза по сравнению с расчетной нагрузкой на одиночную сваю

, тогда как нагрузка на центральные сваи, доля которых в фундаменте

составляет около 50%. , составляет 50-60% расчетной на одну стопку.Это приводит к значительному перерасходу

материалов (бетон и дополнительные усилия) в сваях и, как следствие,

, увеличивает стоимость строительства. Учет нелинейной деформации грунтового основания

позволяет смоделировать перераспределение усилий

между сваями, работающими до предела своей несущей способности. Задача проектировщика

— найти оптимальное положение свай в фундаменте.Типичные зоны фундамента

— угловые, контурные и средние, где сваи

работают по-разному. Угловая и контурная зоны вместе составляют периферийную зону

, в которую входят одноименные сваи. В средней зоне расположены средние сваи

и сваи ядра жесткости (рис. 4). Отметим, что боковая поверхность периферийных свай

работает наиболее эффективно. Что касается средних свай, то грунт

зажат между боковыми поверхностями свай, что снижает или устраняет

боковое трение.Таким образом, средние сваи недогружены, а периферийные сваи

перегружены. В этом случае возникает вопрос об эффективном использовании несущей способности

свай. Этого можно добиться рациональным геометрическим

расположением свай в фундаменте (рис. 4). Критерием рационального расположения

свай является более равномерное перераспределение усилий между сваями, обеспечивающее

эффективное использование материала свай.Поэтому сваи

целесообразно переместить из средней зоны в контур здания и расположить под несущими конструкциями

. Этот подход требует увеличения числа

Без аутентификации

Дата загрузки | 23.11.17 2:05

Винтовые сваи

получили новый сертификат промышленного одобрения FLI Structures

Винтовые сваи

(PRWEB)
9 сентября 2010 г.

FLI Structures является лидером в проектировании, производстве, поставке и установке стальных конструкций и их фундаментов, включая винтовые сваи и стальные ростверки.

Из своего опыта в разработке и производстве винтовых свай; который отображается на их веб-сайте, FLI Structures недавно была награждена престижным сертификатом «Реестра квалифицированных подрядчиков стальных конструкций для мостовых сооружений».

FLI Structures получили этот сертификат, поскольку они предоставляют исключительные услуги и качественные продукты. Эти продукты можно просмотреть на веб-сайте FLI Structures. Все больше подрядчиков на строительстве мостов используют эти инновационные продукты, такие как стальные ростверки, закрепленные винтами / винтовые сваи, поскольку эти новые решения для фундаментов позволяют строить мосты быстрее, сокращая задержки при проведении инженерных работ.

Винтовые сваи

FLI будут поддерживать конструкции как при растяжении, так и при сжатии, обеспечивая идеальное решение при значительных опрокидывающих моментах. Винтовые сваи разрабатываются инженерами FLI индивидуально с учетом конкретных условий грунта на объекте. Вращающие моменты регистрируются во время установки, чтобы подтвердить, что была достигнута соответствующая мощность. При необходимости тестирование можно провести просто.

Винтовые сваи только недавно были обнаружены как эффект затрат и проверенная замена оригинальным методам для фундаментов, основные преимущества, которые содержат винтовые сваи по сравнению с другими фундаментами, включают:

Винтовые сваи устанавливаются быстро — экономия времени и денег
Никаких раскопок или вывоза отвалов — экономия денег, особенно на загрязненной земле
Нет бетона или времени затвердевания — ускоряет ввод объекта в эксплуатацию
Компактность — позволяет использовать небольшие базы в ограниченных зонах
Винтовые сваи имеют гибкую конструкцию — рамы могут быть спроектированы так, чтобы перекрывать услуги, позволяя строить перегруженные зоны, что исключает необходимость перенаправления кабелей.
Экологичное решение — винтовые шпильки можно снимать и использовать повторно.
Монтаж при низких температурах — без простоев, в отличие от бетона
Винтовые сваи — экономичное решение в мягком грунте, где традиционные сваи более дорогие, а бетон технически непригоден.

Винтовые сваи винтовые

Винтовые сваи со спиральной опорой, отличающиеся простой элегантностью и утонченным дизайном, представляют собой новейшую технологию создания фундаментов.Винтовая свая состоит из вала из оцинкованной стали, на который приварен ряд стальных пластин с низким шагом круглого сечения.

Винтовые сваи имеют другие преимущества по сравнению с обычными сваями, в том числе —

Винтовые сваи быстро устанавливаются
Без вибрации, бесшумно и практически без дыма
Нет раскопок или отвалов для удаления с участка
Нет бетона или времени схватывания
Малая занимаемая площадь — винтовые сваи с винтовой опорой идеально подходят для участков с ограниченным доступом
Винтовые сваи со спиральными зубьями обладают гибкостью конструкции
Устойчивость (съемная и многоразовая)

Специалисты по стальным ростверкам

FLI Structures также производит стальные ростверки.Стальной ростверк — это жесткая конструкция, которая размещается на достаточной глубине под землей, чтобы вес почвы, удаленной для ее установки, равнялся весу поддерживаемой конструкции. Стальные ростверки могут удерживать различные типы конструкций, например, железнодорожные опоры OLE и дорожные указатели. Стальные решетки — это промежуточные конструкции, которые часто связывают лежащие ниже сваи с вышележащими конструкциями.

FLI Structures также производит множество других продуктов, имеющих отношение к Bridgeworks.Два других основных источника фундаментов, которые обеспечивают хорошие решения для фундаментов в сложных грунтах, включают: —

Забивные сваи

Для ситуаций, когда нельзя использовать свайный фундамент, компания FLI Structures предложила решение с использованием забивных свай. Забивные сваи являются новинкой в отрасли и используются, когда грунт очень прочный, и для установки сваи требуется только сила.

Новые мини-сваи

Еще одна альтернатива забивным сваям — это относительно новые мини-сваи (также называемые микро-сваями).Мини-сваи — это еще одна версия винтовых свай для основного продукта FLI Structures, однако их снова можно использовать для различных почвенных ситуаций. Компания FLI Structures только что создала новую страницу на своем веб-сайте, чтобы продемонстрировать преимущества мини-забивки свай.

Этот обновленный сайт является ценным онлайн-ресурсом по установке винтовых свай.

FLI Structures гордится тем, что является частью Реестра квалифицированных подрядчиков по монтажу металлоконструкций для мостовых сооружений. Винтовые сваи предлагают привлекательные преимущества экономии времени и денег для многих строительных проектов.Их недавно расширенный веб-сайт предлагает простой в использовании ресурс для всех, кто задает вопросы о резьбовых соединениях или кому нужно понимать различные способы их использования. Все эти новые продукты, упомянутые выше, недавно были созданы в виде новых веб-страниц на веб-сайте FLI Structures, где доступна дополнительная информация.

Для получения дополнительной информации об этом или любом из наших продуктов посетите наш веб-сайт или свяжитесь с нами по телефону 44- (0) 1452-722200

###

Поделиться статьей в социальных сетях или по электронной почте:

Страница не найдена | Пирс Атлас

Лори Кэмп

«Atlas Piers проделали большую работу по ремонту нашего тонущего фундамента.У нас действительно было несколько перерасходов в счетах из-за непредвиденных проблем с работой, но они были любезны договориться о цене с доступной для нас. Спасибо за охрану нашего дома!

Дивья Сукумар

«Мы позвонили в Atlas Piers, чтобы получить экспертное заключение о фундаменте нашего дома. У нас был продавец гидроизоляционной компании, который сказал нам, что наш фундамент тонет, и предложил установить опоры. Уэйн тщательно оценил наш дом и подтвердил, что наш фундамент в хорошем состоянии и не работает. нужны простенки.Он был очень услужливым и хорошо осведомленным и явно заботился о наших интересах, а не просто пытался совершить продажу. Очень рад, что мы подтвердили наши подозрения — очень рекомендую этот бизнес!

Дэйв Кольер

«Меня направил в Атлас Пирс мой друг, который занимается внутренним ремонтом и реконструкцией. Я использовал их, чтобы решить небольшую проблему урегулирования в моем доме. Они установили (2) Пирса для поддержки конструкции. Довольны качеством работать и ценить вовлеченного владельца, который пришел проверить и проследить за мной после того, как работа была завершена.

Лаура Стил

«Atlas Piers — первоклассная компания. Они невероятно профессиональны, своевременны, хорошо осведомлены и поддерживают свой продукт. Мы позвонили им по поводу спиральных стяжек, которые они установили для предыдущего домовладельца 12 лет назад. Несмотря на то, что мы не были первоначальным владельцем и На них не распространялась какая-либо гарантия, они немедленно назначили встречу, и владелец вышел посмотреть. Они втиснули нас для быстрого ремонта в течение этой недели, и с тех пор у нас не было никаких проблем.Очень ценю их профессионализм и то, что они стоят за своим продуктом. Обязательно порекомендую их всем, кому эта услуга может понадобиться в будущем.

Эндрю Хитдеркс

«Они искренне прислушиваются к вашим потребностям и откликаются на них. А не на деньги.

Уэйн Д

«seripor. Флойд Мур, приехал осмотреть мою собственность. У меня была трещина в фундаменте на кирпичной внешней стене, которая со временем увеличилась.Мистер Мур провел тщательный осмотр и не обнаружил серьезных повреждений фундамента. Он был полезным, информативным и, прежде всего, ЧЕСТНЫМ. Другая компания (которая постоянно рекламирует) пыталась взимать с меня тысячи за работу, в которой я не нуждался. Когда придет время, я обязательно позвоню в Атланту Пирс. Ваша честность и профессиональные манеры — вот что мы больше всего ценим в этом мире… A +.

Филип Роджерс

«Мы использовали опоры Atlas Piers для стабилизации и подъема кирпичного дома у бассейна.Ранее мы работали с известной компанией по ремонту гидроизоляции и фундамента, чтобы решить эту проблему. По сравнению с этим объем работы, выполненной другой компанией, был ничтожным. Опоры этого домика у бассейна не были сделаны должным образом и не могли поддерживать устанавливаемые опоры. Проект был отложен, пока мы работали над укреплением фундаментов. Компания Atlas Piers сохранила гибкость в отношении своих рабочих бригад, своевременно выполняющих работу.

Юджин Хирш

«Авторитетная и профессиональная компания, навсегда решившая мою проблему поселения.У них отличное обслуживание клиентов, они своевременны и эффективны. Я бы ни с кем не имел дела для такой работы.

Джеймс Рис

«Уэйн (владелец) дал нам твердую оценку нашей проблемы. Он был открыт и практичен в отношении наилучшего решения, а цена была конкурентоспособной. Команда Atlas Piers была оперативна в назначенный день, очень хорошо общалась и отлично справлялась с работой. Они убрал, убедился, что я доволен, и оставил меня вполне довольным, что наша проблема была решена.

Кристи Кроуфорд

«Мои покупатели были обеспокоены проблемами с фундаментом в доме, который они покупали, поэтому мы пригласили Атлас Пирс (мистер Фаррис) взглянуть на него. Он был очень хорошо осведомлен и честен. В доме не было серьезных структурных проблем, вызывающих беспокойство, просто регулярное заселение дома. Мистер Фаррис делал ремонт не только для того, чтобы получить деньги за работу. Он был честен, и поэтому я всегда буду к нему обращаться в будущем.

Питер Чыонг

«У меня в доме появилась трещина в опорной стойке.Вышел инженер, посмотрел, сказал мне, что мне не нужно ничего делать с этим, сказал мне, при каких конкретных обстоятельствах мне нужно над ним поработать, а затем сказал мне, как не допустить, чтобы вода разъедала стены моего дома в качестве дополнительного бонус. Все это дружелюбное, своевременное обслуживание, и мне не взяли ни цента. Они могли легко продать мне пирс за 2000 долларов, но не хотели тратить зря свое время или мои деньги. Обычно я совершаю покупки, прежде чем найду подрядчика, но в следующий раз, когда мне понадобится инженер-строитель, я просто пойду в Атлас.

Эрик Карлсон

«Уэйн пришел ко мне домой сегодня утром как раз вовремя. Очень честно. Я очень рекомендую эту компанию.

Эрик Чизм

«Мы использовали Atlas для создания спиральных затворов в доме, который мы приобрели в январе 2018 года. Их первоначальная работа была своевременной и профессиональной. В декабре 2018 года, через три дня после Рождества, во время особенно сильного дождя (обширные ливневые наводнения по всей Атланте, ручьи, дороги, подвалы), у нас возникла небольшая проблема с болтами в анкерных креплениях.После вызова Тони в течение часа к нам домой приехала бригада. Экипаж быстро оценил и в приятной, профессиональной манере исправил ситуацию. Замечательный продукт и обслуживание клиентов!

Гвен Боннер

«Чад Костелло, вице-президент Atlas Piers, человек большой добросовестности. Команда, выполнявшая эту работу, была хорошо осведомленной и профессиональной. Очень рекомендую эту компанию.

Kudzu Обзор

«Бригада работала эффективно и профессионально на нашем крутом склоне двора, чтобы добраться до нашей плиты, чтобы поднять часть нашего дома.Они действительно знали, что делают.

Kudzu Обзор

«Наше крыльцо опускалось. Атлас Пирс вышел, осмотрел работу, сказал нам, что нужно. Их команда была абсолютно исключительной: вежливая, прилежная и, прежде всего, эффективная. Нас не так легко впечатлить большинством подрядчиков — этих ребят и компания абсолютно феноменальная!

Kudzu Обзор

«Компания и сотрудники были очень профессиональны и готовы помочь.Работа была сделана своевременно. Настоятельно рекомендую для любых работ по фундаменту, которые могут вам понадобиться.

Google Обзор

«Большое дерево упало на мой дом, и мне нужно было поднять его в исходное положение. Атлас проделал большую работу. Дом был восстановлен, а ландшафт вернулся в исходное состояние. Я буду использовать их снова

Google Обзор

«Атлас был очень профессионален и выполнил работу в срок.Они были, безусловно, лучшими из 5 компаний, к которым я обратился с предложением отремонтировать мои подвальные стены. Я их настоятельно рекомендую.

Google Обзор

«Эти ребята профессиональные, с ними очень легко работать. Я рекомендую их всем!

Google Обзор

«Одна из самых профессиональных компаний, с которыми мы работали, работала у нас дома. Они очень дружелюбны, отлично обслуживают клиентов, быстро и, что самое главное, сделали свою работу правильно с первого раза.

Google Обзор

«Я очень доволен выполненной работой и профессионализмом бригады. Я бы порекомендовал их для ремонта вашего фундамента или даже если вы хотите узнать мнение о новых фундаментных работах.

Google Обзор

«Чад определил настоящую проблему всего за несколько минут осмотра. Мой фундамент не проседал. Это было большим облегчением …Другая компания дала мне дорогое предложение всего за 5 дней до визита Чада.

Список клиентов Энджи

«Они сказали мне, что, по моему мнению, мне не нужно, и направили меня к тому, кто занимается проверками фондов. Они были абсолютно честными и полезными.

Обзор списка Энджи

«Отлично. Атлас был так сговорчив с нашей неотложной ситуацией.Они сделали работу за один день; это было прекрасно и позволило нам закрыть наш дом в соответствии с графиком. Дата оказания услуги: 2014

Обзор списка Энджи

«Я чувствовал себя очень комфортно, выбрав Атлас для выполнения работы. Бригадир был чрезвычайно профессионален и нашел время, чтобы ответить на мои многочисленные вопросы. Бригада отлично справилась с уборкой.

Обзор списка Энджи

«Эти люди знают, что делают, и делают это очень эффективно, хорошо и по разумной цене.Я бы определенно использовал их снова для любых будущих проблем с фундаментом и настоятельно рекомендую их

Обзор списка Энджи

«Уэйн был очень честен, и я определенно воспользуюсь ими снова. Очень профессионально и хорошо осведомлен.

Обзор списка Энджи

«Atlas Piers отлично справились с установкой опор для большой передней ступеньки. Они пунктуальны, высокопрофессиональны и выполнили работу без каких-либо проблем.Я очень рекомендую их для любой работы. Они очень честны.

Обзор списка Энджи

«Это была очень трудная работа, и с ними было так много всего. Они постоянно держали меня в курсе всего процесса. Я очень рекомендую их.

Обзор списка Энджи

«Сьюзен так мило разговаривала по телефону, что я сразу же захотел оставить отзыв. Она направила меня к специалисту, чтобы узнать то, что я искал.Спасибо.

Билл Хантер

«Я вызвал их посмотреть на какой-то поселок в доме 75-летней давности. Атлас приехал, провел тщательный осмотр и решил, что поселок довольно старый, и нет необходимости устанавливать опоры, так как он больше не оседает. . Их честность и порядочность сэкономили мне 10-15 тысяч долларов.

Брук Джайлз

«Очень хорошо осведомлен, профессионален и заслуживает доверия.НАСТОЯТЕЛЬНО рекомендую им позвонить в самый первый раз.

Выставка спиральных свай-анкеров-анкеров и образовательный семинар

Запланированы демонстрации установки в реальном времени и выставки наружного оборудования для выставки-ярмарки спиральных свай, шпинделей и анкеров и образовательного семинара

4-5 июня, Цинциннати, Огайо

Хоторн, штат Нью-Джерси — Запланирована уникальная программа выставки Helical Piles-Tiebacks-Anchors и образовательного семинара, организованного Deep Foundations Institute (DFI) и Helical Pile World (HPW) , 4-5 июня 2019 г., по адресу: Выставочный центр округа Гамильтон в Цинциннати, штат Огайо.

Мероприятие включает в себя структурированную программу технического обучения в помещениях каждое утро, за которой следует выставка оборудования на открытом воздухе, а также демонстрации установки и испытаний в реальном времени, в которых подчеркиваются продукты, ресурсы и опыт, используемые для проектирования, установки и испытания спиральных свай и анкерных элементов для структурной поддержки и удержания грунта Приложения. На мероприятии также представлены общие экспонаты производителей и дистрибьюторов винтовых свай и анкеров, подрядчиков по установке и производителей оборудования, компаний, предоставляющих услуги по испытанию свай, и компаний, оказывающих инженерные услуги.

Техническая образовательная программа для помещений включает презентации экспертов по спиральным сваям по дизайну, кодам, процессам контроля качества и инновациям. Программа также включает в себя соревнование по прогнозированию свай, в котором участники изучают информацию о геологической среде и установке свай и пытаются предсказать сопротивление сжатию сваи, установленной на площадке, при различных смещениях головки сваи.

Программа на открытом воздухе

Во второй половине дня в оба дня посетители будут перемещаться по наружным станциям, включая зону проверки нагрузки и экспонаты оборудования, представленные ведущими производителями и поставщиками.На каждой станции отраслевые эксперты представят информацию обо всех аспектах установки и испытаний спиральных свай, новых применениях и инновациях в области использования и строительства спиральных свай.

Зона нагрузочных испытаний : Компании-члены DFI пожертвовали различные типы свай для установки и тестирования в Зоне нагрузочных испытаний. На протяжении всего семинара будут проводиться испытания на растяжение, сжатие, поперечную нагрузку и динамические испытания. У участников будет множество возможностей увидеть нагрузочное тестирование в действии и задать вопросы о настройке, процедурах тестирования и анализе результатов.Образовательная программа Load Test Area поддерживается Conte Company, Hubbell Power Systems-Chance, Magnum Piering, CTL-Thompson и GRL Engineers.

Hubbell Power Systems-Chance демонстрирует различные подходы к сопротивлению изгибающим моментам, боковым нагрузкам и неограниченной длине с использованием винтовых свай посредством поэтапных дисплеев различных предварительно собранных конструкций и живых демонстраций. Будут представлены изделия со спиральными сваями, кронштейны, адаптеры, моделируемые надземные конструкции дощатого настила, разбитые (наклонные) сваи, стальной ростверк, опирающийся на несколько винтовых свай для монопольных или решетчатых башенных конструкций, установка сваи с цементным раствором и ремонт опор / фундамента.

MacLean Power Systems и Pileworks демонстрируют альтернативные свайные фундаменты с композитным свайным фундаментом, альтернативой пробуренным стволом 48 дюймов, состоящей из трех стальных свай 4,5 дюйма без цемента, соединенных композитной крышкой диаметром 5,5 футов, соединенных болтами для поистине революционный дизайн. Во время демонстрации будет проведено испытание на сжатие нагрузки на трех сваях в группе и испытание на боковую нагрузку на одной свае, демонстрирующее ее способность выдерживать поперечную нагрузку в слабых грунтах.Представители MacLean и Pileworks представят и ответят на любые вопросы, касающиеся этих приложений.

SSRG и Ideal демонстрируют различные применения винтовых свай. Экспозиция включает в себя временное складское здание, возведенное на четырех вертикальных винтовых сваях; макет стены (10 футов в высоту и 6 футов в ширину), показывающий спиральную закрепку с анкерной головкой, опорными плитами и 100-тонным домкратом; установка для испытания под нагрузкой, включающая четыре реактивные сваи на испытательной свае диаметром 3-1 / 2 дюйма; и установка винтовых свай большого диаметра (6 и 7 дюймов).Представители SSRG и Ideal выделят процессы настройки, установки и детали соединений / якорных головок для этих приложений.

Американское сваебойное оборудование (APE) и Pileworks демонстрируют установку свай большого диаметра и установят трубу 9‑5 / 8-дюймов с винтами 18/24, а также проведут испытания на сжатие и поперечное сечение. APE также установит 14-дюймовую сваю со спиралями 22/28 и представит платформу APE Equipment Platform. Представители APE расскажут о различных пакетах оборудования для установки и приложениях, в которых лучше всего использовать эти элементы большого диаметра.Представители Pileworks представят прогнозы пропускной способности в корреляции с геотехнической информацией и расскажут о преимуществах добавления цементного раствора в проект для потенциального увеличения пропускной способности.

Magnum Piering демонстрирует контроль качества установки в полевых условиях, различные устройства контроля крутящего момента, каротаж свай с акцентом на безопасное строительство и методы проверки. На выставке будут представлены сваи большого диаметра, композитные сваи, соединения крышек свай и другие винтовые изделия.На протяжении всей программы отраслевые эксперты будут рядом, чтобы ответить на вопросы о проектировании и установке винтовых свай.

Ожидается, что в мероприятии примут участие подрядчики, инженеры, должностные лица, работающие в сфере строительства, специалисты коммунальных служб и транспорта, профессора гражданского строительства и студенты.

Чтобы получить дополнительную информацию или зарегистрироваться для участия или выставки, посетите веб-сайт www.dfi.org/helical19 .

Фундамент ростверк и его основные характеристики

Фундамент ростверк с металлическим каркасом, его преимущества и основные характеристики, советы по монтажу.

Что такое ростверк? Это определение можно было слышать и раньше из-за его широкой популярности в дачной строительной жизни. Фундамент ростверк — это разновидность свайного фундамента, для которого характерно наличие железобетонных фундаментных балок или ростверка. Этот плотный фундамент укладывается на сваи фундамента и располагается на высоте 6-8 дюймов над землей.

Особенности фундамента ростверка

Ростверк соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай.Чаще всего этот фундамент устраивают в виде монолитной железобетонной конструкции. Прочность ему обеспечивает металлический каркас (фундамент стальной ростверк).

Виды фундаментов ростверков

Конструкции фундаментов ростверков делятся на разные типы по типу используемых свай:

винтовые сваи,
сборные файлы,
сваи подвесные
буронабивных свай.

Достоинства и недостатки ростверка

Преимущества ростверка:

требует меньше времени и материалов на установку;
уменьшает тепловыделение дома с помощью фундамента, так как не засыпается мерзлым грунтом;
снижает уровень вибрации дома (очень актуально, если дом построен рядом с магистралями).

Недостатки ростверка :

необходимость устройства свай на достаточно большой глубине;
Пространство под ростверком необходимо залить и утеплить.

Целесообразность ростверкового фундамента

Фундамент данного типа целесообразно возводить для зданий из легких строительных материалов (брус, бетонные блоки, бетон и др.) На хрупких грунтах. Другими словами, ростверк следует выбирать в том случае, если:

есть желание сэкономить до 30% на возведении фундамента;

№

характеристики грунтов и условия их залегания на местности (высокий уровень грунтовых вод, пучинистые почвы, большая глубина промерзания) не позволяют строить другой тип фундамента;
: нагрузка на будущий дом будет относительно небольшой.

Советы и рекомендации по установке

Сваи

По периметру будущего фундамента дома пробурены колодцы под сваи. Глубина таких колодцев должна быть на 2 фута больше, чем глубина обычного промерзания почвы в данном регионе. Глубина и диаметр отверстий для свай рассчитываются в зависимости от характеристик грунта и чаще всего их глубина находится в пределах 4 дюймов, а диаметр составляет около 8 дюймов.

Высота рамы должна быть такой, чтобы верхние концы задвижки выводились над затопленными сваями для соединения с рамой будущего ростверка. Это необходимо для надежного соединения ростверка и свай. Элементы каркаса связаны между собой мягкой стальной проволокой. После монтажа сваи заливаются бетоном. Бетон предварительно готовят в бетономешалке с использованием кварцевого песка и гравия. После заливки сваи оставляют на месяц для окончательного схватывания бетона и приобретения достаточной прочности.

Решетка

Ростверк может быть выполнен из сборных сборных железобетонных элементов или в виде монолитной ленты. Второй вариант предпочтительнее, так как цельный монолитный ростверк намного надежнее.

Для изготовления монолитного железобетонного ростверка сначала необходимо изготовить и установить опалубку. Он может быть изготовлен из обрезных досок в виде прямоугольных желобов и должен быть установлен так, чтобы между нижней частью будущего ростверка и землей получился зазор около 6-8 дюймов.Высота его обычно составляет около 1 фута, а ширина должна быть равна минимальной толщине стены будущего дома.

Внутри оболочки следует установить каркас соединений арматуры с помощью вязальной проволоки. Такие каркасы могут быть выполнены в виде одного или двух рядов клапанов, соединенных перекрещенными стержнями, или в виде сеток для укладки, в которых два ряда соединяются посредством специально изогнутых зажимов. Нижнее количество фитингов необходимо разместить на опоре высотой около 25–3 мм, чтобы обеспечить полное погружение в бетон при заливке.Минимальное расстояние от каркаса до боковых стен опалубки должно быть таким же. Арматура соединяется такой же вязальной проволокой с выпусками арматурных свай. С помощью бетономешалки приготовьте необходимое количество бетона и в непрерывном цикле заливайте его в опалубку. В процессе заливки бетона необходимо внимательно следить за его плотной укладкой, чтобы не образовались незаполненные пустоты. Для лучшей усадки бетона можно использовать вибратор или обычную штыковую лопату.

После полного заполнения ростверка поверхность фундамента выравнивается и оставляется до полного высыхания бетона. При очень жаркой и очень солнечной погоде поверхность ростверка необходимо периодически увлажнять. После высыхания бетона опалубку можно снимать. Теперь ваш фундамент ростверк готов.

Надеемся, эта статья помогла вам получить необходимую информацию о фундаменте ростверка.

Рекомендовать:

Основные виды фундаментов для домов, их особенности и недостатки.

Типы свайных оснований в строительстве.
