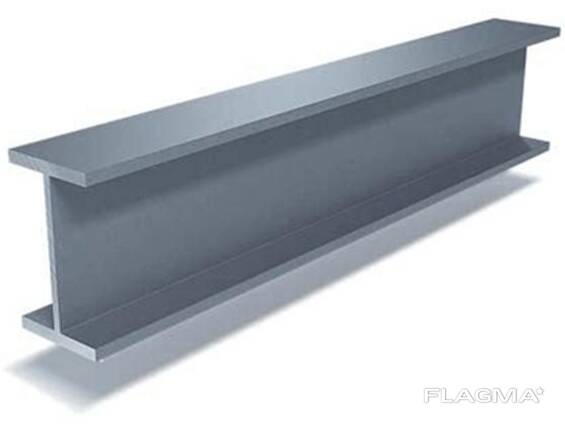

Двутавровые сварные балки | Сварной двутавр

Наиболее широко они используются при возведении металлических конструкций в строительной сфере. Они воздвигаются в качестве каркасов абсолютно любого здания: сельскохозяйственных и общественных строений, жилых домов, зданий промышленного назначения и т.п. Как показывает практика большинства известных строительных компаний — металлоконструкции из сваренного двутавра экономично выгодней во время возведения сооружения, чем их аналоги. ПСК НЗМК имеет собственное ТУ 5261-001-90116746-2014 и Сертификат соответствия ГОСТ Р на весь ассортимент выпускаемой продукции.

Изготовление

Изготовление — это довольно сложный процесс, который состоит из огромного количества этапов. С самого начала происходит — раскрой метала, то есть, металл раскраивается на полосы необходимой длины и ширины. После этого, чтобы улучшить провар происходит разделка кромок на специальном станке. Дальше производится сборка ранее подготовленных полос – заготовки при помощи крана укладываются на входной конвейер сборочного стана, после этого зажимается при помощи трех комплектов, позиционируется и фиксируется. Последним этапом является сварка. На специальном сварочном станке установлены два комплекта сварочных головок, которые перемещаются по порталу. С одновременным движением изделия по рельсам, происходит проверка при помощи лазерной системы слежения, которая следит за качеством сварки, за тем, чтобы не было пропусков, чтобы не снизить надежность конструкции. После процесса сварки под флюсом на специальном оборудовании идет правка, торцевание фрезой и сверловка на 3D станках с ЧПУ.

После того, как конструктив готов – наступает этап очистки при помощи дробеструйной установки. При помощи дроби, под разными углами происходит удаление ржавчины, жирового налета, грязи и т.п., чтобы существенно улучшить качество нанесенного лакокрасочного покрытия.

Преимущества сварного двутавра.

Преимущества данного стройматериала при реконструкции, или же строительстве имеет огромное количество преимуществ:

• Во-первых, применение в качестве каркасных металлоконструкций позволяет существенно снизить вес деталей и элементов, при этом детали будут иметь высочайший коэффициент прочности;




• Во-вторых их использование позволяет возводить экономичные формы опор, что положительно сказывается на весе, что в свою очередь позволит экономить на фундаменте;




• В-третьих, легкость в эксплуатации позволяет создавать здания различной архитектурной направленности;




• В-четвертых, в не зависимости от направления возводимого здания, они признаны наиболее прочными и экономически выгодными.

Мостовые кран-балки

Специалисты компании «НЗМК» осознают всю ответственность данных металлоконструкций, поэтому мы предоставляем только высококачественные изделия, которые изготовлены на лучшем европейском оборудовании. Абсолютно все изделия, что были изготовлены на нашем заводе, отвечают международным стандартам качества, что еще раз подтверждает их уровень.

Помимо этого, в наших силах предоставить клиентам любые сварные конструкции по эскизам заказчика. Также, есть возможность изготовления в зависимости от предоставленного им проектной документации будущего сооружения.

Металлоконструкции из листового проката выгодны в экономическом плане при возведении зданий и сооружений. Основное назначение это использовать их в металлических строительных конструкциях, используемых в качестве каркасов при строительстве быстровозводимых зданий промышленного назначения, жилых домов, общественных и сельскохозяйственных строений.

НЗМК использует новейшую автоматизированную линию для быстрого и качественного изготовления, производственная мощность которой составляет 800 тонн продукции в месяц!

Производственные и промышленные здания

Двутавры изготавливаются на линиях автоматической резки, сборки и сварки под флюсом. Это обеспечивает полный провар, отличную геометрию и прекрасный внешний вид. Производится 100% УЗИ (ультразвуковой) контроль сварочного шва.

Металлоконструкции в составе которых присутствуют они, дают ощутимую экономическую выгоду при возведении различного типа и направленности сооружений и зданий. Применение их в каркасных металлоконструкциях позволяет существенно облегчить элементы, которые имеют завышенный коэффициент запаса прочности. К тому же их применение позволяет создать экономичные формы опор. А это, в свою очередь уменьшает массу всей металлоконструкции.

Производители металлопроката не выпускают катаные балки размером, больше чем 60Б. Поэтому, когда требуются конструкции, жесткость и несущая способность которых превышают возможности прокатных профилей, используют сварные.

Применение различных марок стали, когда наиболее напряженные участки изготавливаются из стали повышенной прочности, а наименее напряженные — из малоуглеродистой стали, позволяет снизить стоимость.

• Возможность применения в сечении разных типов сталей для полок и стенок. Это дает возможность уменьшить цену до пяти процентов.




• Возможность изготовления переменного сечения.




• Возможность изготовления с вырезами и отверстиями, а также перфорированных.

Перфорированная стенка образуется разрезанием стенки по зигзагообразной линии с последующим сдвигом половинок и сваркой встык частей по выступам стенки. Несущая способность таких сквозных двутавров выше несущей способности исходного, поскольку достигается за счет их большей высоты.

Без отходные технологии производства определяются возможностью изготовления их требуемой длины с экономией на отходах до 25%. Составное сечение можно подобрать более оптимальным по сравнению с прокатным, благодаря чему вес конструкции может снизиться еще до 10%, разнообразить архитектуру сооружений, увеличить широту пролета зданий, до 35% уменьшить вес несущих конструкций, значительно повысить рентабельность проектов.

Номенклатура сварных двутавров:

П — с параллельными гранями полок;

Б — нормальные;

Ш — широкополочные;

К — колонные;

У — с уклоном граней полок;

М — для подвесных путей;

С — для армирования шахтных стволов.

• Сортамент типоразмеров Б, Ш, К из углеродистых сталей С245, С255 и низколегированных сталей С345 (09Г2С). Стыковые швы для всех типов выполняются с разделкой фасок и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Типы швов С12, С15, С21 по ГОСТ 8713-79.




• Сортамент прокатных двутавров от 30 до 150 (Ш, Б, К и др. типоразмеров) по ГОСТ 26020-83.Для рядовых двутавров, используемых в качестве колонн, а также малонагруженных  и с постоянными нагрузками поясные (тавровые) сварные швы выполняются по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т3 по ГОСТ 8713-79.




• Сортамент прокатных двутавров от 30 до 150 (Ш, Б, К и др. типоразмеров) по СТО АСЧМ 20-93,




• Двутавры специальные по индивидуальным размерам на основании чертежей Заказчика,




• Перфорированная балка (облегченная балка с «окнами» в стенке с сохранением всех механических параметров)




• Балка переменного сечения (балка с изменением высоты стенки вдоль длины)




• Разно полочная балка (балка с различной шириной полок)




• Усиленная балка (балка, усиленная ребрами жесткости). Для нагруженных балок, а также балок с циклическими и переменными нагрузками, подкрановых балок поясные (тавровые) сварные швы выполняются с разделкой фасок, зачисткой корня шва и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т8 по ГОСТ 8713-79.




• Крановая балка. Для нагруженных подкрановых балок поясные (тавровые) сварные швы выполняются с разделкой фасок, зачисткой корня шва и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т8 по ГОСТ 8713-79.

Вы можете также заказать и другие типоразмеры двутавров, размеры поперечного сечения, которых отличаются от приведенных в сортаменте, при соблюдении следующих условий:

Соответствие требованиям ГОСТ 26020-83 и ТУ 0925-001-81769030-2007 для аналоговых двутавров и для не аналоговых — ГОСТ 23118-78 и СП 53-101

Сварной двутавр цена.

По требованию заказчика предоставляется сертификат соответствия и качества на листовой прокат. Цена за тонну рассчитывается по следующей формуле: цена = металл + работа. Так как цены на листовой прокат непостоянны, стоимость тонны зависит от текущих цен на листовой металлопрокат.

Стоимость работы за тонну усеченного, перфорированного, биметаллического профиля, с ребрами жесткости или фланцевыми соединениями, определяется индивидуально под заказ, согласно техническому заданию. Под заказ также осуществляется обработка торцов, дробеструйная очистка и грунтование.

Наша компания при работе с клиентами руководствуется принципом индивидуального подхода — на все этапы сделки за вами закрепляется персональный менеджер, и вы можете в любое время получить от него ответы на вопросы, связанные с готовностью и доставкой Вашего заказа.

Таблица и сортамент сварной двутавровой балки.

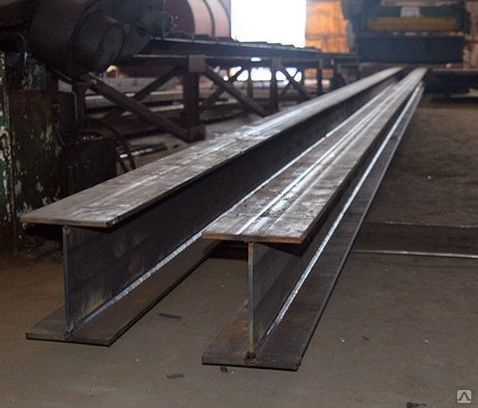

Балка Сварная

Завод производит сварную двутавровую балку типоразмеров Б, Ш, К из углеродистых сталей С255 (3сп) и низколегированных сталей С345 (09Г2С). Балка изготавливаются на высокопроизводительном оборудовании – на линии автоматической сварки под флюсом. Оборудование позволяет выпускать балку длиной от 4000 мм до 17000 мм, высотой вертикальной стенки от 200 мм до 2000 мм, с шириной полки от 200 мм до 800 мм.

На сегодняшний день довольно много компаний, которые специализируются на изготовлении балок и сварной конструкции. Балки являются основным элементом сварных каркасов и основой сооружений из металлоконструкций. Изготовление балок – ответственный род деятельности, поскольку сварная балка выполняет несущую функцию, что подразумевает большую нагрузку на металл и сварные швы. Именно от качества изготовления балок и сварной конструкции зависит долговечность и безопасность будущего здания из сварной балки.

Наш завод по производству сварных конструкций занимается производством балок самой разной конструкции. Любая сварная балка, которою мы изготавливаем, специально рассчитывается под условия эксплуатации и определенные нагрузки. Мы подберем для клиентов не только форму сварной балки, но подскажем, какой металл выбрать для сварного двутавра. Также, исходя из проектной документации, выберем оптимальное оформление сварной конструкции. Наш завод по производству балки возьмет на себя всю ответственность по изготовлению балок из любого типа металла.

Мы и наше производство обладаем всеми необходимыми производственными и техническими мощностями, которые гарантируют необходимые объемы готовых изделий из металлопроката (сварные конструкции), также их качество и надежность. Наши квалифицированные работники выполняют все виды сварочных работ, четко придерживаются данных из проектной документации. Автоматизированное производство позволяет изготавливать сварные конструкции (балки) самой разной сложности по индивидуальным параметрам.

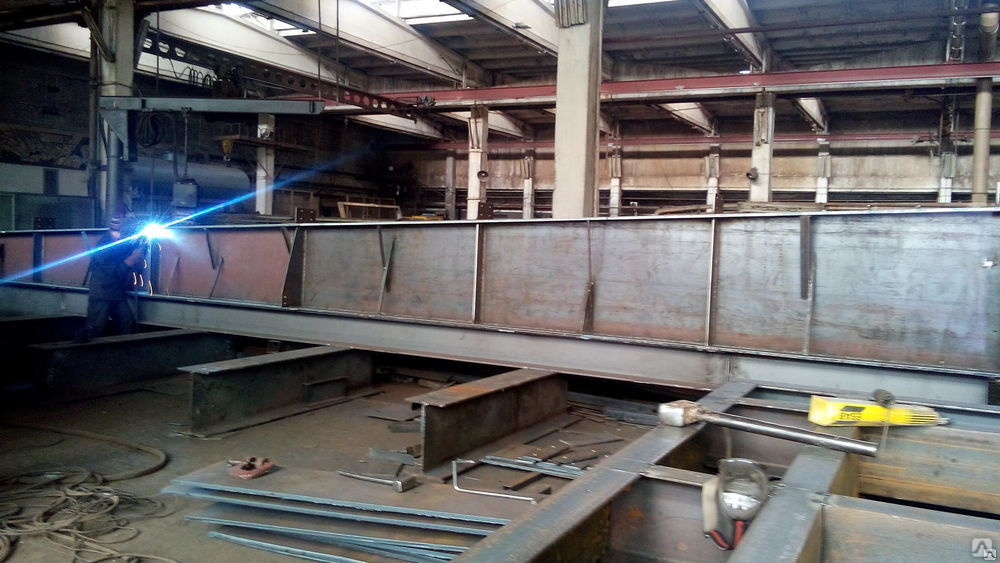

Технология изготовления сварной балки

Каждое производство имеет свои нормы и технологию, изготовление сварных конструкций (балок) не исключение. Технология изготовления балки включает пять основных пунктов:

• Разделение листового металла на полосы. Металлический лист на станках с ЧПУ разрезается по необходимым параметрам. Наше современное оборудование позволяет распускать металл на части со скоростью до одного метра в минуту, что довольно быстрое производство.
• Фрезеровка кромок. Благодаря этой процедуре обеспечивается надежность и необходимая плотность будущих швов и самой сварной конструкции. Весь процесс происходит на специализированном оборудовании.
• Сборка балки. Если все элементы изготовлены с точным соблюдением проектных данных, то процесс сборки балки не предоставляет особых затруднений. Необходимо в точности соблюдать симметрию и перпендикулярность деталей.
• Сварка элементов. Этот процесс полностью автоматизирован, сварные швы контролируются специальными приборами.
• Правка геометрии балок. Во время изготовления балок, часто наблюдается смещение полок и стенок. Необходимо тщательно следить за всем процессом производства, и когда это необходимо поправлять расположение элементов.

Сортировать:

Не сортировать

Сварная балка — технология производства, сварка балок, особенности

Для постройки многоэтажных домов, мостов, технический сооружений применяются балки. Их изготавливают из различных металлических сплавов, а для производства чаще всего применяется сверхпрочная легированная сталь. В зависимости от технологии производства различают несколько видов балок. В России популярность получила сварная балка, которая создается методом сварки отдельных стальных элементов друг с другом. При соблюдении всех сварочных правил получившая деталь получится прочной и надежной, с ее помощью можно возвести любое строение (мост, дом, навесную конструкцию). Но как они создаются? Какие у них есть конструктивные преимущества?

Общие сведения

Сварная балка — разновидность балочных конструкций, которые изготавливают методом сварки отдельных металлических заготовок. Основным материалом для производства запчастей этого типа является сталь, которая может содержать небольшое количество марганца, хрома, ванадия, титана или свинца. Обычно их делают в виде двутавровых конструкций, напоминающих букву «Н». Сама конструкция выглядит так:

• Посередине детали располагается длинная плоская деталь-перемычка, обладающая постоянной шириной. Для получения сужающихся двутавров могут применяться металлические перемычки переменной ширины, когда ширина одного края меньше ширины другого края. Такие запчасти используются для монтажа навесных конструкций или креплений.
• По бокам к перемычке перпендикулярно привариваются две детали, которые выполняют роль своеобразных «стенок». Стенки обладают постоянной шириной, хотя иногда могут использоваться сужающиеся стенки, если нужно создать перекрытие.
• Для маркировки может наноситься «штамп», который будет отражать основные сведения о запчасти. Ключевая информация — марка металла, тип запчасти, категория детали, дата производства, информация о заводе-изготовителе.

Особенности и преимущества

Двутавровая сварная балка изготавливается из листовой стали, которая нарезается на отдельные пластины. Чтобы скрепить пластины, выполняется следующие операции — зачистка краев, фрезерование и металлосварка. Главное преимущество сварных балок — невысокая металлоемкость и простота. Для производства отдельной запчасти не нужно оборудование, а затраты листовой стали будут минимальными. Сварная балка обладает высокой прочностью и надежностью, не деформи

Двутавровая балка: характеристики, способы производства, плюсы

Двутавровая балка — это строительный элемент в виде горизонтального бруса. При возведении зданий и сооружений, балка выступает незаменимой деталью конструкции, так как на нее оказывается значительное давление. Важно при расчетах выбрать правильные параметры изделия для безопасной эксплуатации постройки.

Особенности двутаврового профиля

Двутавровая балка — разновидность сортового металлопроката. Профиль двутавра характерен Н-образной формой сечения. Такая конструкция используется для перераспределения нагрузки по вертикали и горизонтали. Двутавровые балки различные размеры и весовые категории.

Для обозначения профилей введена специальная нумерация и маркировка, что облегчает выбор конструктивного элемента. Так как при выборе габаритов балки учитываются особенности возводимого объекта и расчетные нагрузки на конструкцию здания.

Балки характеризуются устойчивостью к повышенным нагрузкам и отсутствию реакции на изменения во внешней среде.

Благодаря своим характеристикам двутавр широко используется при возведении каркасных зданий и сооружений.

Помимо металлических двутавровых изделий существуют балки, выполненные из древесины, которые также имеют разнообразный размерный ряд. Использование деревянных профилей снижает нагрузку на основание, ускоряет процесс строительства и уменьшает расходы при устройстве фундамента.

Применение

Двутавровая балка широко используется при возведении гражданских, промышленных и общественных зданий. Для строительства крупнопанельных зданий, а также частных домов высокой и малой этажности. Профиль выступает в качестве несущего элемента во многих сооружениях:

• эстакады и мосты;
• шахты и метро;
• тоннели для железнодорожного и обычного транспорта;
• конструкции котлованов и устройств укрепления береговой линии;
• производственные цеха, склады;
• грузовые платформы, железнодорожные вагоны и транспортные суда.

Помимо этого строительный элемент довольно популярен при устройстве мансардных помещений. Успешно применяется в стропильных системах и при монтаже кровли.

Балки используются не только в строительстве железобетонных сооружений или металлоконструкций, но и при возведении деревянных домов и лес

Сварные двутавры | TSB

Сварная двутавровая балка представляет собой двутавровую конструкцию, изготовленную путем сварки трех полос из легированной или углеродистой стали. По своим механическим свойствам балка не уступает аналогичным горячекатаным изделиям. В нашей стране сварные балки широко используются в промышленном и гражданском строительстве ввиду редкости и дороговизны крупногабаритных горячекатаных двутавров, а также из-за возможности изготовления сварных балок с геометрическими размерами и длинами. предоставляется заказчиком.Это позволяет снизить расход металла, ускорить производство и сократить сроки строительства.

Балки сварные двутавровые применяются в конструкции одноэтажных и многоэтажных домов, настилов перекрытий, колонн, столбов, а также в качестве свай, подкрановых конструкций кранов и т. Д.

Основная проблема, с которой сейчас сталкиваются инженеры, — это минимизация металлоемкости при сохранении необходимой несущей способности конструкции при правильно подобранном сечении сварного двутавра. В конце концов, это будет основой для будущей сметной стоимости проекта.

Кроме того, возможность изготовления усеченной сварной балки и множество вариантов перфорации стенок балки не только сделают ваше здание более долговечным, но и увеличит его эстетическую привлекательность. Их часто используют архитекторы и дизайнеры.

Thermasteel Ukraine имеет линию сварки двутавров и многолетний опыт изготовления металлоконструкций из такой продукции. Наше оборудование рассчитано на производство сварных двутавров производительностью до 4 000 пм в месяц. Все сварные двутавры изготавливаются на заказ с учетом всех пожеланий заказчика и требований конструкторской документации по размерам, длине, допускам, качеству очистки и антикоррозийной защите поверхности. Окружные швы балок свариваются автоматической сваркой под флюсом по сертифицированной технологии. Сварщики, выполняющие данные виды работ, также прошли европейскую аттестацию. На каждом этапе производства продукция проходит регулярный производственный контроль. На каждую партию продукции выдается заводской сертификат качества.

Предлагаем нашим клиентам сварные балки, заменяющие горячекатаные двутавры, выпускаемые на металлургических заводах России по ГОСТ 26020-83 и СТО АСЧМ 20-93.

Двутавровые балки — пожалуй, самая распространенная форма двутавровых балок сегодня. Без них не обходится ни одна стройка. Они широко используются в промышленном и гражданском строительстве и рассчитаны на постоянные изгибающие нагрузки. Балки двутавровые служат составными частями балок перекрытий, перекрытий, перекрытий, каркасов, пространственных конструкций, путепроводов, мостов и других конструкций.

Как сделать прочные сварные соединения двутавровых балок?

Хотите более прочные сварные соединения двутавровых балок? В этой статье мы объясняем, что необходимо знать термины сварки, полезные для подготовки к сварке двутавровых балок.

Сварочная терминология

В терминологии лучевой сварки часто бывает много путаницы. Ниже приводится объяснение некоторых из этих терминов.

Геометрия пересечения

перекос

Острый угол между осями стержня в горизонтальной плоскости.

Наклон

Острый угол между осями стержня в вертикальной плоскости. Также называется «наклон».

Форма

Фактическая геометрия для создания торцевого надреза, выреза или отверстия для правильной посадки.

Подготовка к сварке

Угол канавки φ

Угол между противоположными гранями соединяемых деталей, которые образуют канавку для заполнения сварочным материалом. Может быть внутренним или внешним уголком канавки для подготовки к сварке.

Угол скоса β

Угол, образованный между центральной линией, перпендикулярной стене, и лицевой стороной стены. Равен углу резания и может быть отрицательным или положительным.

• Перпендикулярный разрез имеет β = 0 °;
• Наибольшая β плазмы 45 ° (- или +).

Двугранный угол ψ

Угол между внешними гранями соединяемых стен. Расчеты для оптимальной подготовки шва основаны на ψ.

Корневое отверстие (П)

Разделение на стыке стен после монтажа. Техника увеличения проплавления швов для более прочных соединений.

Крышка

Отверстие в стенке прямо под фланцем для полного проплавления фланцевого соединения и проведения неразрушающих испытаний.Подробнее про крысиные норы ниже

Типы сварных швов

• Угловой шов
• Сварка с разделкой кромок
• Под сварку встык

Руководство по подготовке к сварке соединений двутавровых балок

HGG разрабатывает станки для резки балок для резки выступов и подготовки сварных швов с различными типами фаски.

Наклонная резка

Нет

Предпочтительно для болтовых соединений или для угловых швов.

Одинарный паз

Срез под сварку с разделкой кромок. Подготовка к сварке на верхней или нижней стороне.

Одинарная канавка с выступом

Срез под фаску для сварного шва с широкой кромкой корня. Подготовка к сварке на верхней или нижней стороне.

Двойной паз

X-образная фаска для сварных швов X или K. Малый корень можно наносить после срезания.

Двойная канавка с выступом

X-образная фаска для сварных швов с X- или K-образной канавкой с широкой корневой поверхностью.

Крысиные отверстия

Это открытое отверстие в стенке вплотную к фланцу обеспечивает непрерывные сварочные проходы на фланцевых соединениях поперек стенки с полным проваром стыка. Необходимое уменьшение полотна позволяет избежать таких дефектов, как неоднородности, включения и неполное проникновение проходов. Крышки позволяют проводить неразрушающий контроль всего соединения. В зависимости от контрактной документации и включенных правил сварки производитель может отказаться от использования отверстий.Это позволяет избежать уменьшения полотна, но при расчете прочности необходимо учитывать возможные дефекты, которые невозможно проверить.

Нет
Без уменьшения секции стенки для полной прочности. Неразрушающий контроль сварных швов, расположенных поперек стенки, невозможен.

Тип 1
Традиционная рама. Требуемое расстояние от резака до фланца для резки стенки требует минимум шлифовки.

Тип 6
Крышка оптимизированная для HGG.Шлифовка не требуется.

AWS 6.2
Сварное контрольное отверстие для соединений на сейсмический момент (только CAD-CAM).

Практический пример

Примеры, приведенные ниже, помогут вам понять структуру этого документа. Доступны разрезы для торцевых форм, отверстий и вырезов. Для определения формы конца балки необходимо четыре пропила. Верхняя полка, верхняя стенка, нижняя стенка и нижняя полка. Подготовка к сварке показана справа от разреза.

Сварное соединение балки с балкой, полностью закрепленное для высокопрочных стальных конструкций.

Сварное соединение балки с балкой, закрепленное с помощью кулисы для опорных элементов в стальных конструкциях с высокими эксплуатационными характеристиками.

См. Другие примеры в статье «7 наиболее часто используемых соединений балок».

Узнать больше о сварных соединениях двутавровых балок

Хотите узнать больше о создании прочных сварных соединений двутавровых балок?
