видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото
С течением времени постепенно, но уверенно водоснабжение и отопительное системы из металла переходят на полимеры. Примечательно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять можно в любых единицах, но документация создаётся в метрической системе).
Мы недаром упомянули про PPR, так как речь пойдёт именно о нём, то есть, о модификации, маркировке и размерах, которые применяются для транспортировки жидкостей разной температуры. Если вам это интересно, то более подробная информация находится ниже. А кроме того, вы увидите видео в этой статье, которое наглядно продемонстрирует нашу тему.
Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем
PPR

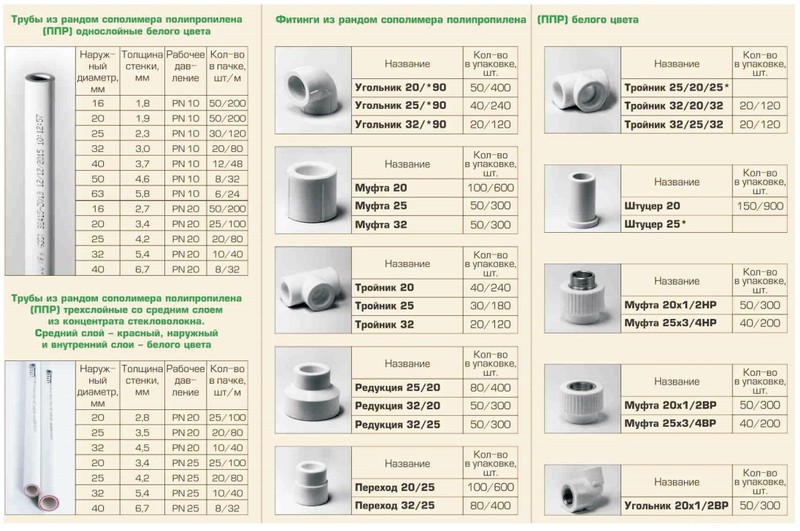

Маркировка полипропиленовых труб
Так маркируются PPR полипропиленовые – труба 25 мм и другие сечения
- Наиболее популярная продукция такого типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости – такие изделия используют для холодного и горячего водоснабжения, а также систем отопления. Как бы там ни было, в любом случае первые буквы аббревиатуры будут PP.
Но вы можете встретить PPH или PP-1, это означает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления. - Символы PN указывают на номинальное давление в барах. Например, если PPR – полипропиленовые – труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,4кг/см2. Среди всей символики в данном случае можно выделить четыре категории – это PN10, PN16, PN20 и PN25.
Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги. - Помимо основных данных, маркировка указывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стенки, нормативный документ данного продукта.
Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.
Геометрические параметры
Номинальное давление | Маркировка | Диаметр наружный (мм) | Толщина стенки (мм) | Диаметр внутренний (мм) |
PN10 | 20×1,9 | 20 | 1,9 | 16,2 |
25×2,3 | 25 | 2,3 | 20,4 | |
32×3,0 | 32 | 3,0 | 26,0 | |
40×3,7 | 40 | 3,7 | 32,6 | |
50×4,6 | 50 | 4,6 | 40,8 | |
63×5,8 | 63 | 5,8 | 51,4 | |
75×6,9 | 75 | 6,9 | 61,2 | |
90×8,2 | 90 | 8,2 | 73,6 | |
110×10 | 110 | 10 | 90,0 | |
PN20 | 16×2,7 | 16 | 1,6 | 10,6 |
20×3,4 | 20 | 3,4 | 13,2 | |
25×4,2 | 25 | 4,2 | 16,6 | |
32×5,4 | 32 | 5,4 | 21,2 | |
40×6,7 | 40 | 6,7 | 26,6 | |
50×8,4 | 50 | 8,4 | 33,2 | |
63×10,5 | 63 | 10,5 | 42,0 | |
75×12,5 | 75 | 12,5 | 50,0 | |
90×15,0 | 90 | 15 | 60,0 | |
PN25 | D, мм | D1, мм | D2, мм | S, мм |
20 | 13,2 | 21,2 | 4,0 | |
25 | 16,6 | 26,2 | 4,8 | |
32 | 21,2 | 33,2 | 6,0 | |
40 | 26,6 | 41,4 | 7,4 | |
50 | 33,2 | 52,5 | 9,1 | |
63 | 42,0 | 65,9 | 11,3 | |
75 | 50,0 | 77,9 | 13,3 |
Таблица размеров полипропиленовых труб PN10, PN20 и PN25
PPR разного диаметра
Обратите внимание на таблицу, и вы увидите, как изменяются геометрические показатели в зависимости от номинального давления при одинаковом наружном сечении.
Например, полипропиленовая труба 20 мм, здесь:
- PN10 будет иметь внутренний диаметр 16,2 мм, стенку – 1,9 мм;
- PN20 – внутренний диаметр 13,2 мм, стенку – 3,4 мм;
- PN25 – внутренний диаметр 13,2, стенку – 4,0 мм, но здесь уже немного увеличивается наружное сечение – в данном случае оно получается 21,2 мм.
Точно также изменяются геометрические пропорции и у других сечений, например, полипропиленовые трубы 32 мм:
- PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
- PN20 – внутренний диаметр 21,2 мм, стенку – 5,4 мм;
- PN25 внутренний диаметр 21,2 мм, стенку – 6,0 мм.
И опять-таки PN25 окажется чуть-чуть толще условного сечения – оно уже будет не 32 мм, а 33,2 мм.
Зачистка PPR шейвером
Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение PN25 слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя PPR и фольги.
Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.
Сечение (мм) | Глубина сварочной посадки (мм) | Время нагрева (сек) | Время охлаждения (сек) |
20 | От 14 до 17 | 5-6 | 2-3 |
25 | От 15 до 19 | 6-7 | 3-4 |
32 | От 16 до 22 | 8-9 | 4-5 |
40 | От 18 до 24 | 12-13 | 5-6 |
50 | От 20 до 27 | 18-19 | 6-7 |
63 | От 24 до 30 | 24-25 | 7-8 |
75 | От 26 до 32 | 30-31 | 8-9 |
90 | От 29 до 35 | 40-41 | 9-10 |
Глубина и время пайки в зависимости от размеров
Как вы понимаете, при монтаже PPR полипропиленовые – труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.
Также от сечения зависит время удержания деталей при сварке и после неё – при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.
Сварка произведена правильно. Разрез
Сварочные параметры чрезвычайно важны для каждого размера, ведь если PPR полипропиленовые – труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.
Применение
Гофрированный PPR для канализации
Помимо привычного для нас использования полипропиленовых труб для водоснабжения и систем отопления, которые зачастую многие домашние умельцы монтируют своими руками, их также используют для системы наружной канализации и вентиляции помещений.
Например, для канализационных стоков используют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.
Вентиляция из полипропилена
Для вентиляционных каналов, как на верхнем фото, используют те же диаметры, что и для наружных канализационных стоков, но только вот конфигурация сечения может быть здесь не только круглой, но также овальной, квадратной или прямоугольной. Основным требованием к вентиляционным каналам является не повышенная прочность и низкая теплопропускная способность, а малый вес.
Заключение
При выборе полипропиленовых труб вы, безусловно, будете обращать далеко не последнее внимание на стоимость материала. При этом вам следует учитывать, что цена складывается не только из размеров и номинального давления стен, но и от марки. Брендовые производители всегда продают свою продукцию дороже, хотя по качеству им могут не уступать (и даже перегонять) совсем неизвестные начинающие производители.
Таблица соответствия стандартов размеров стальных труб
Таблица соответствия условного прохода стальных труб, дюймовой резьбы и наружных диаметров стальных и полимерных труб | ||||
---|---|---|---|---|
Условный проход трубы Dy, мм |
Диаметр резьбы G», дюйм |
Наруженный диаметр трубы Dn, мм | ||
ВГП |
ЭС, БШ |
Полимерная | ||
10 |
3/8″ |
17 |
16 |
16 |
15 |
1/2″ |
21. 3 |
20 |
20 |
20 |
3/4″ |
26.8 |
26 |
25 |
25 |
1″ |
33.5 |
32 |
32 |
32 |
1 1/4″ |
42.3 |
42 |
40 |
40 |
1 1/2″ |
48 |
45 |
50 |
50 |
2″ |
60 |
57 |
63 |
65 |
2 1/2″ |
75. 5 |
76 |
75 |
80 |
3″ |
88.5 |
89 |
90 |
90 |
3 1/2″ |
101.3 |
- |
- |
100 |
4″ |
114 |
108 |
110 |
125 |
5″ |
140 |
133 |
125 |
150 |
6″ |
165 |
159 |
160 |
160 |
6 1/2″ |
- |
180 |
180 |
200 |
- |
- |
219 |
225 |
225 |
- |
- |
245 |
250 |
250 |
- |
- |
273 |
280 |
300 |
- |
- |
325 |
315 |
400 |
- |
- |
426 |
400 |
500 |
- |
- |
530 |
500 |
600 |
- |
- |
630 |
630 |
800 |
- |
- |
820 |
800 |
1000 |
- |
- |
1020 |
1000 |
1200 |
- |
- |
1220 |
1200 |
ВГП — трубы стальные водоводогазопроводные ГОСТ 3263-75
ЭС — трубы стальные электросварные прямошовные ГОСТ 10704-91
БШ — трубы стальные бесшовные горячедеформированные ГОСТ 8732-78, ГОСТ 8731-74 (от 20 до 530 мм)
ISO дюйм |
ISO мм |
SMS мм |
DIN мм |
Ду |
1/8 |
10,30 |
|
|
5 |
1/4 |
13,70 |
6,35 |
|
8 |
3/8 |
17,20 |
9,54 |
12,00 |
10 |
1/2 |
21,30 |
12,70 |
18,00 |
15 |
3/4 |
26,90 |
19,05 |
22 (23) |
20 |
1/2 |
33,70 |
25,00 |
28,00 |
25 |
1 1/4 |
42,40 |
31,75 |
34 (35) |
32 |
1 1/2 |
48,30 |
38,00 |
40 (43) |
40 |
2 |
60,30 |
50,80 |
52 (53) |
50 |
2 1/2 |
76,10 |
63,50 |
70,00 |
65 |
3 |
88,90 |
76,10 |
84 (85) |
80 |
4 |
114,30 |
101,60 |
104,00 |
100 |
5 |
139,70 |
129,00 |
129,00 |
125 |
6 |
168,30 |
154,00 |
154,00 |
150 |
8 |
219,10 |
204,00 |
204,00 |
200 |
10 |
273,00 |
254,00 |
254,00 |
250 |

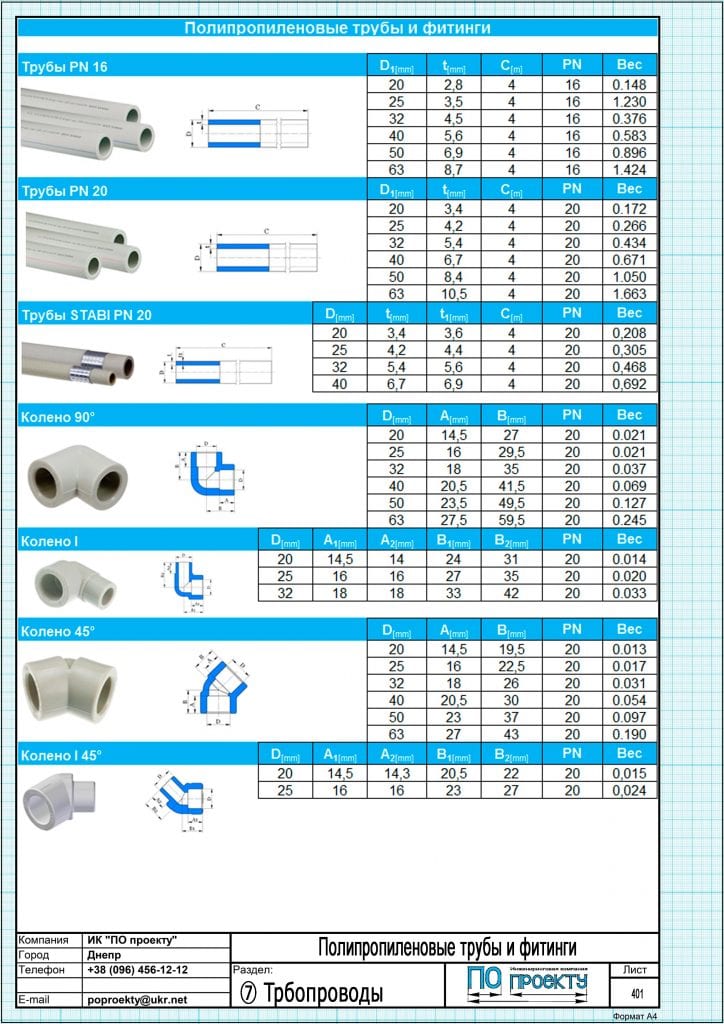

Полипропиленовые трубы цена за метр, таблица, размеры
Полипропиленовые трубы используются широко и повсюду. По многим параметрам они выигрывают у стальных и чугунных аналогов.
Основные преимущества труб полипропиленовых
-
Их срок службы более значителен – до 50 лет для труб холодной воды и около 25 для горячей. Кроме этого, у труб ПП небольшая теплопроводность и стопроцентная электроизоляция.
-
Полипропилен устойчив к гидроударам, не создает вибрации при таковых. Трубы, как известно, имеют гладкую поверхность, и вследствие этого образование засоров крайне низко, а также практически не скапливаются бактерии.
-
Монтаж систем из полипропиленовых труб значительно проще, чем из металлических аналогов. Их легко разрезать, для сварки требуется гораздо более безопасное оборудование. Да и в процессе монтажа при плавлении не выделяются токсичные вещества.
Выбор труб ПП по техническим характеристикам
Обычно в процессе выбора полипропиленовых труб руководствуются следующими характеристиками:
-
Предельное давление. Для монтажа домашней системы годятся практически все виды труб, кроме тонкостенных, срок службы которых несколько низок.
-
Внутренний диаметр. Он зависит от типа монтируемой системы. Внутри квартиры обычно используется диаметр 20-25 мм, в стояках – порядка 40. Для магистральных систем, разумеется, применяют более значительные размеры.
-
Верхний температурный предел.
-
Коэффициент температурного расширения. Необходимо иметь в виду, что есть трубы, которые могут деформироваться в процессе эксплуатации под воздействием тепла и портить вид помещения, если их проложить открытым способом.
Существует три основных типа полипропиленовых труб
-
РРВ. Трубы повышенной ударопрочности. Прокладываются чаще всего по полу, применяются для холодных жидкостей.
-
PPH. Трубы с расширенным диаметром поперечного сечения. Используются для систем водопровода и вентиляции.
-
PPR. Универсальный тип. Применяются для воды любой температуры.
Наша компания предлагает своим покупателям трубы ПП высокого качества брендов Pro Aqua и Tebo.
Высокое качество бренда Pro Aqua
Компания Pro Aqua производит изделия из особого сплава пропилена с этиленом – «рандом сополимер». Это высококачественный материал, изделия из которого служат достаточно долго и не теряют эксплуатационных свойств. Трубы используются для всех видов прокладки – в грунте, в бетоне, открытым способом.
Преимущества Pro Aqua следующие:
-
достаточно большой срок службы;
-
устойчивость к коррозии и забиванию;
-
простота прокладки;
-
большая скорость монтажа по сравнению с металлическими аналогами;
-
хорошая герметичность соединяемых деталей;
-
устойчивость к химическим воздействиям;
-
устойчивость к перепадам температур;
-
экологичность материала.
Продукция Pro Aqua изготавливается на самом совершенном оборудовании европейского качества. Очень многие потребители останавливают свой выбор на трубах Pro Aqua.
Турецкий бренд Tebo
Турецкий бренд Tebo производит полипропиленовые трубы высокого качества, и они востребованные во всем мире. Круг их использования достаточно широк – водопроводные системы горячей и холодной воды, теплосети, трубопроводы для химической промышленности.
Отличительные особенности труб Tebo следующие:
-
высококачественное сырье из Германии и Южной Кореи;
-
жесткий контроль технологического процесса на всех его этапах;
-
постоянное тестирование изделий в части устойчивости ко всем видам воздействий;
-
значительный ассортимент изделий, включая фитинги и другие элементы;
-
высокий срок службы – до 50 лет для холодной воды и до 30 лет для горячей;
-
соответствие мировым стандартам качества, а также российским ГОСТам;
-
обращайтесь в нашу компанию, и мы подберем для вас идеальный вариант.
ПНД трубы напорные, таблица диаметров труб ПНД ГОСТ 18599-2001
Напорные трубы ПНД производятся согласно ГОСТ 18599-2001 из полиэтилена низкого давления (ПНД). Для производства ПНД труб используется первичный полиэтилен ПЭ 80 и ПЭ 100 (полиэтилен с MRS 8 МПа и 10 МПа). Синие продольные маркировочные полосы, выполненные методом соэкструзии, указывают на предназначение трубы для питьевой воды.
Таблица диаметров ПНД труб (ГОСТ 18599-2001)
SDR | SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | |||||
ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | |||||
ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
Диаметр | е, мм | 1 кг/м | е, мм | 1 кг/м | е, мм | 1 кг/м | е, мм | 1 кг/м | е, мм | 1 кг/м |
20 | — | — | — | — | — | — | — | — | 2,0 | 0,116 |
25 | — | — | — | — | — | — | 2,0 | 0,148 | 2,3 | 0,169 |
32 | — | — | — | — | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 |
40 | — | — | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 |
50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
90 | 3,5 | 0,969 | 4,3 | 1,18 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
110 | 4,2 | 1,42 | 5,3 | 1,77 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
125 | 4,8 | 1,83 | 6,0 | 2,26 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
140 | 5,4 | 2,31 | 6,7 | 2,83 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
160 | 6,2 | 3,03 | 7,7 | 3,71 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
180 | 6,9 | 3,78 | 8,6 | 4,66 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
200 | 7,7 | 4,68 | 9,6 | 5,77 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
225 | 8,6 | 5,88 | 10,8 | 7,29 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
250 | 9,6 | 7,29 | 11,9 | 8,92 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
280 | 10,7 | 9,09 | 13,4 | 11,3 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
315 | 12,1 | 11,6 | 15,0 | 14,2 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
355 | 13,6 | 14,6 | 16,9 | 18,0 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
400 | 15,3 | 18,6 | 19,1 | 22,9 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
450 | 17,2 | 23,5 | 21,5 | 29,0 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
500 | 19,1 | 29,0 | 23,9 | 35,8 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
560 | 21,4 | 36,3 | 26,7 | 44,8 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
630 | 24,1 | 46,0 | 3,0 | 56,5 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
710 | 27,2 | 58,5 | 33,9 | 72,1 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
800 | 30,6 | 74,1 | 38,1 | 91,4 | 47,4 | 112,00 | 58,8 | 137,00 | 72,6 | 166,00 |
900 | 34,4 | 93,8 | 42,9 | 116,0 | 53,3 | 142,00 | 66,1 | 173,00 | — | — |
1000 | 38,2 | 116,00 | 47,7 | 143,0 | 59,3 | 175,00 | 73,5 | 214,00 | — | — |
1200 | 45,9 | 167,00 | 57,2 | 206,0 | 71,1 | 252,00 | — | — | — | — |
ПНД трубы до 110 мм в диаметре поставляются в бухтах и отрезками по 12 метров.
ПНД трубы диаметром более 110 мм поставляются только отрезками по 12 метров.
ПЭ бухты диаметрами 90 и 110 мм, считаются негабаритным грузом, так как при погрузке привышают максимально допустимый размер. Для транспортировки таких бухт используется специально оборудованный транспорт.
Таблица диаметров бухт ПНД
Диаметр ПНД трубы, мм | Длина бухты, м | Габаритные размеры, м |
32 | 100 | 1,2 |
40 | 100 | 1,4 |
50 | 100 | 1,5 |
63 | 100 | 2 |
75 | 100 | 2,2 |
75 | 50 | 1,9 |
90 | 100 | 2,7 |
90 | 50 | 2,5 |
110 | 100 | 3 |
110 | 50 | 2,8 |
SDR — это отношение наружнего диаметра напорной ПНД трубы к толщине стенки.
Самые широко используемые напорные водопроводные трубы — трубы ПЭ 100 SDR 17.
Компания «Астра. Инженерные системы» предлагает купить ПНД трубы, напорные трубы по отличным ценам в Санкт-Петербурге и Ленинградской области. Получить информацию, прайс-лист ицены на напорные трубы ПНД Вы можете у специалистов нашей компании.
См. также — труба Прагма — дренажные трубы — трубы ПВХ для наружной канализации
Таблица соответствия Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
Условный диаметр | Диаметр в дюймах, | Наружный диаметр трубы D, мм | |||
DIN / EN | ВГП | ЭС, БШ | Полимерная | ||
10 | 3/8″ | 17,2 | 17 | 16 | 16 |
15 | 1/2″ | 21,3 | 21,3 | 20 | 20 |
20 | 3/4″ | 26,9 | 26,8 | 26 | 25 |
25 | 1″ | 33,7 | 33,5 | 32 | 32 |
32 | 1 1/4″ | 42,4 | 42,3 | 42 | 40 |
40 | 1 1/2″ | 48,3 | 48 | 45 | 50 |
50 | 2″ | 60,3 | 60 | 57 | 63 |
65 | 2 1/2″ | 76,1 | 75,5 | 76 | 75 |
80 | 3″ | 88,9 | 88,5 | 89 | 90 |
90 | 3 1/2″ | 101,6 | 101,3 | 102 | 110 |
100 | 4″ | 114,3 | 114 | 108 | 125 |
125 | 5″ | 139,7 | 140 | 133 | 140 |
150 | 6″ | 168,3 | 165 | 159 | 160 |
160 | 6 1/2″ | 177,8 | — | 180 | 180 |
200 | 8″ | 219,1 | — | 219 | 225 |
225 | 9″ | 244,5 | — | 245 | 250 |
250 | 10″ | 273 | — | 273 | 280 |
300 | 12″ | 323,9 | — | 325 | 315 |
400 | 16″ | 406,4 | — | 426 | 400 |
500 | 20″ | 508 | — | 530 | 500 |
600 | 24″ | 609,6 | — | 630 | 630 |
800 | 32″ | 812,8 | — | 820 | 800 |
1000 | 40″ | 1016 | — | 1020 | 1000 |
1200 | 48″ | 1219,2 | — | 1220 | 1200 |
Где:
- DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.
- ВГП — трубы стальные водогазопроводные ГОСТ 3262-75.
- ЭС — трубы стальные электросварные по ГОСТ 10704-91.
- БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.
- Полимерная — трубы ПЭ, ПП, ПВХ.
- Диаметр условного прохода (DN, Ду) — условная величина внутреннего диаметра труб в миллиметрах или округленно в дюймах. Это основная размерная характеристика водогазопроводных и оцинкованных труб, соединительных частей к ним, фитингов и запорной арматуры. Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100 или Ду 100.
- Диаметр наружный (Дн) — измеряется в миллиметрах и регламентируется действующими ГОСТами.
- Диаметр внутренний (Дв) — измеряется в миллиметрах, или вычисляется по формуле: Дв = Дн — 2хS. Где: S — толщина стенки в миллиметрах. Внутренний диаметр труб (Дв) обычно не равен диаметру условного прохода (Ду). Например, у труб с наружным диаметром 159 мм при толщине стенки 8 мм истинный внутренний диаметр составляет 143 мм, а при толщине стенки 5 мм — 149 мм, однако в обоих случаях условный проход принимается равным 150.
Обычно размеры черных и оцинкованных водогазопроводных труб обозначают по внутренним диаметрам, а остальных типов — по наружным.
Металлобаза «Аксвил» реализует оптом и в розницу, со склада в Минске, широкий сортамент металлических труб: оцинкованные, водогазопроводные, электросварные, профильные, бесшовные, восстановленные, бывшие в употреблении по очень выгодным ценам!
Смотрите также: Теоретический вес металлических труб.
Таблица размеров труб из ПВХ
— FORMUFIT
Продукция
FORMUFIT совместима с большинством трубопроводных систем из ПВХ по спецификации. Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, который будет работать с продуктами FORMUFIT.
Каждое из следующих измерений отделено графиком в каждой таблице и соответствует правилам «Номинальный размер». См. Диаграмму ниже для объяснения каждого измерения. Чтобы получить подробное описание графика и его применимости к трубам из ПВХ, нажмите здесь.
Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы. Это измерение известно как «номинальный», что означает «только по названию» или по названию, на которое делается ссылка. Одна из проблем, с которыми сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (OD) трубы, который дает совершенно другой (и больший) размер трубы из ПВХ.
Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, воспользуйтесь приведенными ниже таблицами:
- Измерьте OD и посмотрите во втором или третьем столбце (Фактический OD) каждой таблицы ниже.
- После определения наружного диаметра трубы посмотрите на крайний левый столбец заряда ниже (Размер трубы). Это будет номинальный размер трубы или размер фитингов, которые вы хотите заказать.
ПВХ График 40 Таблица размеров
ПВХ-труба
Schedule 40 совместима со всеми изделиями FORMUFIT с наружной и внутренней посадкой.
Размер трубы | Десятичный OD | Фракция OD | Метрический OD | Средний ID | Мин.Стена |
---|---|---|---|---|---|
1/2 « | 0,840 « | 13/16 « | 21,33 мм | 0,622 « | 0,109 « |
3/4 « | 1.050 « | 1-1 / 16 « | 26,67 мм | 0,824 « | 0,113 « |
1 « | 1,315 « | 1-5 / 16 « | 33,40 мм | 1. 049 « | 0,133 « |
1-1 / 4 « | 1.660 « | 1-5 / 8 « | 42,16 мм | 1,380 « | 0,140 « |
1-1 / 2 « | 1.900 « | 1-7 / 8 « | 48,26 мм | 1,610 « | 0,145 « |
2 « | 2.375 ” | 2-3 / 8 ” | 60,32 мм | 2.067 ” | 0,154 « |
ПВХ График 80 Таблица размеров
Труба из ПВХ Schedule 80 совместима только с изделиями FORMUFIT с наружной посадкой. Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с ПВХ SCH 80 из-за меньшего внутреннего диаметра.
Размер трубы | Десятичный OD | Фракция OD | Метрический OD | Средний ID | Мин. Стена |
---|---|---|---|---|---|
1/2 « | 0,840 « | 13/16 « | 21.33 мм | 0,546 « | 0,147 « |
3/4 дюйма | 1.050 « | 1-1 / 16 « | 26,67 мм | 0,742 « | 0,154 « |
1 « | 1,315 « | 1-5 / 16 « | 33,40 мм | 0,957 « | Wall»> 0,179 « |
1-1 / 4 дюйма | 1,660 « | 1-5 / 8 « | 42,16 мм | 1,278 « | 0.191 « |
1-1 / 2 ” | 1.900 « | 1-7 / 8 « | 48,26 мм | 1.500 « | 0.200 « |
2 « | 2.375 ” | 2-3 / 8 ” | 60,32 мм | 1,939 « | 0,218 « |
Таблица размеров тонкостенных ПВХ
Тонкостенная труба из ПВХ совместима только с изделиями FORMUFIT с наружной посадкой. Продукты FORMUFIT для внутренней подгонки, такие как внутренние купольные колпачки, регулируемые колена, внутренние муфты и другие продукты, которые подходят внутри трубы из ПВХ, не будут работать с тонкостенным ПВХ из-за большего внутреннего диаметра.
Обратите внимание, что не все размеры ПВХ доступны для тонкостенных труб из ПВХ.
Размер трубы | Десятичный OD | Фракция OD | Метрический OD | Средний ID | Мин. Стена |
---|---|---|---|---|---|
3/4 дюйма | 1.050 « | 1-1 / 16 « | 26,67 мм | 0,920 дюйма | 0,065 ” |
1 « | 1,315 « | 1-5 / 16 « | 33. 40 мм | 1,185 дюйма | 0,065 ” |
1-1 / 2 ” | 1.900 « | 1-7 / 8 « | 48,26 мм | 1,750 ” | 0,075 ” |
Труба из ХПВХ
Труба из ХПВХ
, также известная как пластиковая труба с размером медной трубы (CTS), использует другую систему измерения и несовместима с продуктами FORMUFIT из ПВХ. Пожалуйста, посетите нашу страницу идентификации CPVC для получения дополнительной информации.
Дополнительные рейтинги
Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для сантехнических систем.Хотя наши продукты имеют те же характеристики, что и стандартные водопроводные трубы и фитинги из ПВХ Schedule 40 и Schedule 80, они не были протестированы Национальным санитарным фондом (NSF) для этого применения.
Продукция Polymold — Таблица размеров трубы PPH
Расширение трубы PPH и расчет падения давления Расчетные параметры
Изменения длины пластиковых трубопроводов обычно вызваны тепловым расширением из-за изменений температуры окружающей среды и изменений температуры перекачиваемой среды.Изменение длины полипропилена будет составлять 0,0000837 дюйма на дюйм длины при изменении температуры на градус Фаренгейта. Таким образом, если температура 100-футовой прямой трубы увеличится с 30F (-1C) до 80F (27C), она вырастет на 5 дюймов. Трубопровод должен быть установлен таким образом, чтобы можно было учесть это расширение. Обычной практикой является использование для этого либо петель расширения, либо изменения направления. В обоих этих случаях длина трубы, идущей перпендикулярно изменению длины, используется для поглощения расширения при изгибе.
Расчет падения давления используется для обеспечения правильного размера трубы и насоса. Суммируя значения падения давления на каждой длине трубы, фитинга и клапана, можно найти общее значение для системы. Это значение можно использовать для выбора насоса. Если значение слишком велико для имеющихся насосов, то следует рекомендовать использовать трубы, фитинги и клапаны большего диаметра, чтобы уменьшить допустимый перепад давления для выбранной скорости потока. Правильная опора также необходима для предотвращения провисания и повреждения трубы.Расстояние между трубными скобами зависит от диаметра трубы и удельного веса среды, а также от максимальной рабочей температуры и температуры окружающей среды. Если обрабатываемый носитель горячий, часто бывает полезно обеспечить
непрерывная горизонтальная опора путем укладки трубы в V- или U-образные каналы из металла или термостойкого пластика. Хомуты для труб предпочтительно должны быть изготовлены из пластика и должны допускать продольное перемещение трубы. Хомуты, которые плотно прижимаются к внешней стороне трубы, не допускают надлежащего расширения и могут вызвать повреждение трубы
Таблица размеров труб из ПВХ
для Sch 40 / Sch 80 (O.
D., PSI)
Эта запись была опубликована 12 сентября 2020 г. автором admin.
Ищете размеры труб из ПВХ? Компания Commercial Industrial Supply составила спецификации размеров для трубопроводов по Приложению 40 (белый) и График 80 (серый). В приведенной ниже таблице размеров ПВХ-труб указан наружный диаметр. (внешний диаметр), а также I.D. (внутренний диаметр) и номинальные значения PSI.
Sch 40 Размеры трубы из ПВХ
Sch 80 Размеры трубы из ПВХ
Размеры ПВХ фитингов от Lasco
Ищете конкретные спецификации фитингов? Lasco предоставляет отличную документацию по фитингам, см. Здесь: Sch 40, Sch 80, 80 CPVC
Все размеры труб из ПВХ, перечисленные выше, являются стандартными номинальными размерами трубы.Если не указано иное, размеры указаны в дюймах. Эта таблица размеров ПВХ-труб точна для всех производителей ПВХ-труб, поскольку номинальный размер используется во всей отрасли. Для правильного соединения труб и фитингов всегда используйте трубы и фитинги с одинаковым номинальным размером трубы.
Примечание: трубы и фитинги из ПВХ сортов 40 и 80 имеют одинаковый внешний диаметр (внешний диаметр) и при необходимости могут использоваться взаимозаменяемо. Имейте в виду, что трубы из ПВХ сортамента 40 действительно имеют более низкое номинальное давление, поэтому использование деталей из сортамента 40 в основном трубной системе сортамента 80 не рекомендуется.
Имейте в виду, что, хотя все фитинги из ПВХ с номинальным размером трубы подходят друг к другу с трубой из ПВХ с номинальным размером, не все производители фитингов используют одни и те же формы, и поэтому некоторые размеры могут немного отличаться. Если важны точные размеры фитингов, обратитесь к производителю за информацией о размерах. См. Информацию о фитингах Spears и Lasco выше для справки.
У нас также есть фитинги George Fischer, Harvel и Charlotte Pipe.Информация о размерах для этих брендов должна быть доступна в Интернете на веб-сайтах каждой компании. Если у вас есть конкретный вопрос, на который невозможно ответить через эти онлайн-ресурсы, свяжитесь с нами для получения помощи.
Стандартные размеры трубы — archtoolbox.com
Номинальный размер трубы
Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы.Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. При указании конкретных труб требуются NPS, график и материал.
За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.
Понимание терминологии спецификаций трубопровода
Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы. Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации приблизительно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).
В дополнение к номерам расписаний вы часто будете видеть Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS).Это были оригинальные термины, использовавшиеся до системы расписания, которая была внедрена в 1927 году. Первоначально предполагалось, что они будут постепенно отменены, но они иногда появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.
Двумя наиболее распространенными размерами графиков, которые можно увидеть в зданиях, являются Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных сетей и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.
Трубы и трубы
Трубы используются для транспортировки газов или жидкостей. Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.
С другой стороны, трубы являются конструктивными элементами и измеряются с точным внешним диаметром и мм. Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.
Размеры стальных труб — Таблица 40
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0.405 « | 0,269″ | 0,068 « | 0,24 фунт / фут |
1/4 | 0,540 « | 0,364″ | 0,088 « | 0,42 фунт / фут |
3/8 | 0,675 « | 0,493″ | 0,091 « | 0,57 фунт / фут |
1/2 | 0,840 « | 0,622″ | 0,109 « | 0,85 фунт / фут |
3/4 | 1. 050 « | 0.824 « | 0,113″ | 1,13 фунт / фут |
1 | 1,315 « | 1,049″ | 0,133 « | 1,68 фунт / фут |
1-1 / 4 | 1,660 « | 1,380″ | 0,140 « | 2,27 фунт / фут |
1-1 / 2 | 1,900 « | 1,610″ | 0,145 « | 2,72 фунт / фут |
2 | 2,375 « | 2,067″ | 0.154 « | 3,65 фунт / фут |
2-1 / 2 | 2,875 « | 2,469″ | 0,203 « | 5,79 фунт / фут |
3 | 3,500 « | 3,068″ | 0,216 « | 7,58 фунт / фут |
3-1 / 2 | 4.000 « | 3.548″ | 0,226 « | 9,11 фунт / фут |
4 | 4,500 « | 4,026″ | 0,237 « | 10.79 фунтов / фут |
5 | 5,563 « | 5,047″ | 0,258 « | 14,62 фунт / фут |
6 | 6,625 дюйма | 6,065 дюйма | 0,280 дюйма | 18,97 фунт / фут |
8 | 8,625 « | 7,981″ | 0,322 « | 28,55 фунт / фут |
10 | 10,750 « | 10,020″ | 0,365 « | 40,48 фунт / фут |
12 | 12. 75 « | 11,938″ | 0,406 « | 53,52 фунт / фут |
14 | 14,000 « | 13,124″ | 0,438 « | 63,50 фунт / фут |
16 | 16,000 « | 15,000″ | 0,500 « | 82,77 фунт / фут |
18 | 18,000 « | 16,876″ | 0,562 « | 104,70 фунт / фут |
20 | 20,000 « | 18.812 « | 0,594″ | 123,10 фунт / фут |
24 | 24,000 « | 22,624″ | 0,688 « | 171,30 фунт / фут |
Размеры стальных труб — Таблица 80
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,215″ | 0.095 « | 0,32 фунта / фут |
1/4 | 0,540 « | 0,302″ | 0,119 « | 0,54 фунт / фут |
3/8 | 0,675 « | 0,423″ | 0,126 « | 0,74 фунт / фут |
1/2 | 0,840 « | 0,546″ | 0,147 « | 1,09 фунт / фут |
3/4 | 1,050 « | 0,742″ | 0,154 « | 1. 47 фунтов / фут |
1 | 1,315 « | 0,957″ | 0,179 « | 2,17 фунт / фут |
1-1 / 4 | 1,660 « | 1,278″ | 0,191 « | 3,00 фунт / фут |
1-1 / 2 | 1.900 « | 1.500″ | 0.200 « | 3,63 фунт / фут |
2 | 2,375 « | 1,939″ | 0,218 « | 5,02 фунт / фут |
2-1 / 2 | 2.875 « | 2,323″ | 0,276 « | 7,66 фунт / фут |
3 | 3,500 « | 2,900″ | 0,300 « | 10,25 фунт / фут |
3-1 / 2 | 4.000 « | 3.364″ | 0,318 « | 12,50 фунт / фут |
4 | 4,500 « | 3,826″ | 0,337 « | 14,98 фунт / фут |
5 | 5,563 « | 4.813 « | 0,375″ | 20,78 фунт / фут |
6 | 6,625 « | 5,761″ | 0,432 « | 28,57 фунт / фут |
8 | 8,625 « | 7,625″ | 0,500 « | 43,39 фунт / фут |
10 | 10,750 « | 9,562″ | 0,594 « | 64,42 фунт / фут |
12 | 12,75 дюйма | 11,374 дюйма | 0. 688 « | 88,63 фунт / фут |
14 | 14,000 « | 12,500″ | 0,750 « | 106,10 фунт / фут |
16 | 16,000 « | 14,312″ | 0,844 « | 136,58 фунт / фут |
18 | 18,000 « | 16,124″ | 0,938 « | 170,87 фунт / фут |
20 | 20,000 « | 17,938″ | 1,031 « | 208.92 фунт / фут |
24 | 24,000 « | 21,562″ | 1,219 « | 296,58 фунт / фут |
Размеры труб из нержавеющей стали
— Спецификация 40S
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,269″ | 0,068 « | 0,25 фунт / фут |
1/4 | 0. 540 « | 0,364″ | 0,088 « | 0,40 фунт / фут |
3/8 | 0,675 « | 0,493″ | 0,091 « | 0,58 фунт / фут |
1/2 | 0,840 « | 0,622″ | 0,109 « | 0,87 фунт / фут |
3/4 | 1,050 « | 0,824″ | 0,113 « | 1,20 фунт / фут |
1 | 1,315 « | 1.049 « | 0,133″ | 1,68 фунт / фут |
1-1 / 4 | 1,660 « | 1,380″ | 0,140 « | 2,27 фунт / фут |
1-1 / 2 | 1,900 « | 1,610″ | 0,145 « | 2,72 фунт / фут |
2 | 2,375 « | 2,067″ | 0,154 « | 3,65 фунт / фут |
2-1 / 2 | 2,875 « | 2,469″ | 0.203 « | 5,79 фунт / фут |
3 | 3,500 « | 3,068″ | 0,216 « | 7,58 фунт / фут |
3-1 / 2 | 4. 000 « | 3.548″ | 0,226 « | 9,11 фунт / фут |
4 | 4,500 « | 4,026″ | 0,237 « | 10,79 фунт / фут |
5 | 5,563 « | 5,047″ | 0,258 « | 14.62 фунт / фут |
6 | 6,625 дюйма | 6,065 дюйма | 0,280 дюйма | 18,97 фунт / фут |
8 | 8,625 « | 7,981″ | 0,322 « | 28,55 фунт / фут |
10 | 10,750 « | 10,020″ | 0,365 « | 40,48 фунт / фут |
12 | 12,75 « | 12,000″ | 0,375 « | 49,56 фунт / фут |
14 | 14.000 « | 13,250″ | 0,375 « | 54,57 фунт / фут |
16 | 16,000 « | 15,250″ | 0,375 « | 62,58 фунт / фут |
18 | 18,000 « | 17,250″ | 0,375 « | 70,59 фунт / фут |
20 | 20,000 « | 19,250″ | 0,375 « | 78,60 фунт / фут |
24 | 24,000 « | 23. 250 « | 0,375″ | 94,62 фунт / фут |
Размеры труб из нержавеющей стали
— Спецификация 80S
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,215″ | 0,095 « | 0,32 фунт / фут |
1/4 | 0,540 дюйма | 0,302 дюйма | 0.119 дюймов | 0,54 фунт / фут |
3/8 | 0,675 « | 0,423″ | 0,126 « | 0,74 фунт / фут |
1/2 | 0,840 « | 0,546″ | 0,147 « | 1,09 фунт / фут |
3/4 | 1,050 « | 0,742″ | 0,154 « | 1,47 фунт / фут |
1 | 1,315 « | 0,957″ | 0,179 « | 2.17 фунтов / фут |
1-1 / 4 | 1,660 « | 1,278″ | 0,191 « | 3,00 фунт / фут |
1-1 / 2 | 1. 900 « | 1.500″ | 0.200 « | 3,63 фунт / фут |
2 | 2,375 « | 1,939″ | 0,218 « | 5,02 фунт / фут |
2-1 / 2 | 2,875 « | 2,323″ | 0,276 « | 7,66 фунт / фут |
3 | 3.500 « | 2,900″ | 0,300 « | 10,25 фунт / фут |
3-1 / 2 | 4.000 « | 3.364″ | 0,318 « | 12,50 фунт / фут |
4 | 4,500 « | 3,826″ | 0,337 « | 14,98 фунт / фут |
5 | 5,563 « | 4,813″ | 0,375 « | 20,78 фунт / фут |
6 | 6,625 « | 5.761 « | 0,432″ | 28,57 фунт / фут |
8 | 8,625 « | 7,625″ | 0,500 « | 43,39 фунт / фут |
10 | 10,750 « | 9,750″ | 0,500 « | 54,74 фунт / фут |
12 | 12,75 « | 11,750″ | 0,500 « | 65,42 фунт / фут |
14 | 14,000 « | 13,000″ | 0. 500 « | 72,09 фунт / фут |
16 | 16,000 « | 15,000″ | 0,500 « | 82,77 фунт / фут |
18 | 18,000 « | 17,000″ | 0,500 « | 93,45 фунт / фут |
20 | 20,000 « | 19,000″ | 0,500 « | 104,10 фунт / фут |
24 | 24,000 « | 23,000″ | 0,500 « | 125.50 фунтов / фут |
Размеры труб из поливинилхлорида (ПВХ) — Таблица 40
Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,269″ | 0,068 « | 0.05 фунт / фут |
1/4 | 0,540 « | 0,364″ | 0,088 « | 0,09 фунт / фут |
3/8 | 0,675 « | 0,493″ | 0,091 « | 0,12 фунт / фут |
1/2 | 0,840 « | 0,622″ | 0,109 « | 0,17 фунт / фут |
3/4 | 1,050 « | 0,824″ | 0,113 « | 0,23 фунт / фут |
1 | 1. 315 « | 1,049″ | 0,133 « | 0,33 фунт / фут |
1-1 / 4 | 1,660 « | 1,380″ | 0,140 « | 0,45 фунт / фут |
1-1 / 2 | 1,900 « | 1,610″ | 0,145 « | 0,54 фунт / фут |
2 | 2,375 « | 2,067″ | 0,154 « | 0,72 фунт / фут |
2-1 / 2 | 2,875 « | 2.469 « | 0,203″ | 1,14 фунт / фут |
3 | 3,500 « | 3,068″ | 0,216 « | 1,49 фунт / фут |
3-1 / 2 | 4.000 « | 3.548″ | 0.226 « | 1.79 фунт / фут |
4 | 4,500 « | 4,026″ | 0,237 « | 2,19 фунт / фут |
5 | 5,563 « | 5,047″ | 0,258 « | 2.87 фунтов / фут |
6 | 6,625 дюйма | 6,065 дюйма | 0,280 дюйма | 3,73 фунта / фут |
8 | 8,625 « | 7,981″ | 0,322 « | 5,62 фунт / фут |
10 | 10,750 « | 10,020″ | 0,365 « | 7,97 фунт / фут |
12 | 12,75 « | 11,938″ | 0,406 « | 10,53 фунт / фут |
14 | 14. 000 « | 13,126″ | 0,437 « | 12,46 фунт / фут |
16 | 16,000 « | 15,000″ | 0,500 « | 16,29 фунт / фут |
18 | 18,000 « | 16,876″ | 0,562 « | 20,59 фунт / фут |
20 | 20,000 « | 18,814″ | 0,593 « | 24,18 фунт / фут |
24 | 24,000 « | 22.626 « | 0,687″ | 33,65 фунт / фут |
Размеры труб из поливинилхлорида (ПВХ) — Таблица 80
Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0.215 | 0,095 | 0,06 фунт / фут |
1/4 | 0,540 « | 0,302″ | 0,119 « | 0,11 фунт / фут |
3/8 | 0,675 дюйма | 0,423 дюйма | 0,126 дюйма | 0,15 фунт / фут |
1/2 | 0,840 « | 0,546″ | 0,147 « | 0,21 фунт / фут |
3/4 | 1,050 « | 0,742″ | 0. 154 « | 0,29 фунт / фут |
1 | 1,315 « | 0,957″ | 0,179 « | 0,42 фунт / фут |
1-1 / 4 | 1,660 « | 1,278″ | 0,191 « | 0,59 фунт / фут |
1-1 / 2 | 1,900 « | 1,5″ | 0.200 « | 0,71 фунт / фут |
2 | 2,375 « | 1,939″ | 0,218 « | 0.98 фунтов / фут |
2-1 / 2 | 2,875 « | 2,323″ | 0,276 « | 1,50 фунт / фут |
3 | 3,500 « | 2,900″ | 0,300 « | 2,10 фунт / фут |
3-1 / 2 | 4.000 « | 3.364″ | 0,318 « | 2,45 фунт / фут |
4 | 4,500 « | 3,826″ | 0,337 « | 2,94 фунт / фут |
5 | 5.563 « | 4,813″ | 0,375 « | 4,08 фунт / фут |
6 | 6,625 дюйма | 5,761 дюйма | 0,432 дюйма | 5,61 фунт / фут |
8 | 8,625 « | 7,625″ | 0,500 « | 8,52 фунт / фут |
10 | 10,750 « | 9,562″ | 0,594 « | 12,64 фунт / фут |
12 | 12,75 дюйма | 11. 374 « | 0,688″ | 17,38 фунт / фут |
14 | 14,000 « | 12,500″ | 0,750 « | 20,85 фунт / фут |
16 | 16,000 « | 14,312″ | 0,844 « | 26,81 фунт / фут |
18 | 18,000 « | 16,124″ | 0,938 « | 33,54 фунт / фут |
20 | 20,000 « | 17,938″ | 1.031 « | 41,05 фунт / фут |
24 | 24,000 « | 21,562″ | 1,219 « | 58,23 фунт / фут |
% PDF-1.4
%
313 0 объект
>
эндобдж
xref
313 79
0000000016 00000 н.
0000002321 00000 н.
0000002477 00000 н.
0000003038 00000 н.
0000003592 00000 н.
0000004214 00000 н.
0000004407 00000 н.
0000006787 00000 н.
0000009095 00000 н.
0000009259 00000 н.
0000012406 00000 п.
0000015433 00000 п.
0000015933 00000 п.
0000016116 00000 п.
0000019333 00000 п.
0000022102 00000 п.
0000023902 00000 п.
0000025718 00000 п.
0000025830 00000 н.
0000025944 00000 п.
0000026058 00000 п.
0000026171 00000 п.
0000026286 00000 п.
0000026378 00000 п.
0000031364 00000 п.
0000031883 00000 п.
0000032487 00000 п.
0000032585 00000 п.
0000038041 00000 п.
0000038636 00000 п.
0000039274 00000 п.
0000039781 00000 п.
0000040090 00000 н.
0000040395 00000 п.
0000043303 00000 п.
0000043710 00000 п.
0000044164 00000 п.
0000044612 00000 п.
0000044890 00000 н.
0000045186 00000 п.
0000083346 00000 п.
0000083385 00000 п.
0000118997 00000 н.
0000119036 00000 н.
0000119113 00000 н.
0000119191 00000 н.
0000119379 00000 н.
0000119457 00000 н.
0000119645 00000 н.
0000119723 00000 н.
0000119908 00000 н.
0000119986 00000 н.
0000120172 00000 н.
0000120250 00000 н.
0000120438 00000 н.
0000120516 00000 н.
0000120704 00000 н.
0000120782 00000 н.
0000120970 00000 н.
0000121048 00000 н.
0000121236 00000 н.
0000121314 00000 н. 20t} 4w * OH | C’31’Boev
Размеры и размеры труб из ПВХ
Размеры труб ПВХ даны по «ID» или внутреннему диаметру трубы Schedule 40.
Что это значит?
Это означает, что для стандартной трубы из ПВХ Schedule 40 промышленность ПВХ использует в качестве размера размер «отверстия» внутри трубы из ПВХ . Это измерение от верха до низа внутренней части трубы из ПВХ.
Слишком часто люди измеряют внешний диаметр (OD) своей трубы из ПВХ и заявляют, что это размер трубы из ПВХ. Это неверно и приводит к покупке трубы слишком большого размера! Лучший способ узнать, какого размера у вас ПВХ труба:
- Прочтите маркировку производителя на боковой стороне трубы.
- Измерьте OD и ID и сравните их с таблицей ниже.
- Распечатайте размеры наших труб из ПВХ Ссылка ниже
Прочтите маркировку производителя
Если вы приобрели трубу из ПВХ в строительном магазине, вы можете использовать маркировку на боковой стороне трубы , чтобы узнать, какой у вас размер. Обычно размер указывается в десятичной или дробной части, близкой к названию производителя, например, «1,25» (для 1–1 / 4 дюйма) или «3/4» (для 3/4 дюйма)…очевидно). Используйте этот размер при заказе фурнитуры или аксессуаров для вашего проекта из ПВХ.
Pipeworks Конструкционная ПВХ труба не имеет маркировки, поэтому вам нужно будет измерить трубу, чтобы определить, какой у вас размер. См. Ниже, как это сделать.
Измерьте внешний и внутренний диаметр
Вы можете измерить внешний диаметр (OD) и внутренний диаметр (ID) вашей трубы из ПВХ, чтобы узнать, какой у вас размер. Используйте приведенную ниже таблицу, чтобы определить размер трубы из ПВХ.
Обратите внимание: ID считается «средним», так как он может варьироваться от трубы к трубе и от производителя к производителю.
Используйте наш каталог размеров труб из ПВХ
Вы можете загрузить прилагаемый документ «Размеры трубы из ПВХ» Справочник , в котором будут распечатаны полноразмерные профили каждого из наших размеров трубы из ПВХ. Убедитесь, что в настройках печати для параметра «Масштаб» установлено значение 100% или «Фактический размер». Затем вы можете:
- Поднесите трубу к каждому из профилей , чтобы посмотреть, какого размера у вас труба ПВХ.
- Если вам нужно определить размер фитинга, вырежьте каждый профиль , чтобы увидеть, какой из них подходит внутрь вашего фитинга из ПВХ.
Загрузить Справочник размеров труб из ПВХ
Вы можете загрузить наш справочный документ о размерах труб из ПВХ , нажав кнопку ниже:
Загрузка файла
Размеры труб из полипропилена
и размеров труб из полиэтилена высокой плотности (HDPE): в Австралии стало проще благодаря Matrix Piping
Обновлено: 15 февраля 2017
Какие размеры труб из ПНД доступны?
В Matrix Piping вы найдете широкий ассортимент трубопроводов из полиэтилена высокой плотности, соответствующих вашим потребностям.
В Австралии размеры труб из полиэтилена высокой плотности измеряются по внешнему диаметру трубы в миллиметрах. Существует огромный выбор размеров труб из полиэтилена высокой плотности: от внешнего диаметра 16 мм до внешнего диаметра 2000 мм. Доступные диаметры варьируются от 20 до 800 мм.
Вы, вероятно, найдете следующую простую таблицу размеров труб из ПНД очень полезной, в ней приведены коды заказа, внешние и внутренние размеры в миллиметрах для этого диапазона диаметров. Он также разделяет размеры на 6 м длины и 12 м длины.
Для получения более подробной таблицы доступных размеров, наша Таблица размеров полимерных труб дает более сложный и тщательный взгляд на все аспекты определения размеров и очень полезна для определения веса труб, толщины стенок и диаметров.
Чтобы запросить ценовое предложение по вашим требованиям к трубам, посетите наши страницы продуктов для труб из полиэтилена высокой плотности и нажмите на нужный тип полипропиленовых труб, выберите требуемый диаметр, длину и количество, нажмите «Добавить в предложение», и мы свяжемся с вами. рад помочь вам в дальнейшем.
Какой диаметр трубы из полиэтилена высокой плотности мне нужен?
В зависимости от ваших конкретных требований вы, как правило, можете определить, какие размеры трубы вам понадобятся, с помощью инструмента гидравлического расчета размеров трубы. В идеале, лучший способ в долгосрочной перспективе — это воспользоваться услугами квалифицированного консультанта по гидравлике. Для тех из нас, кто хочет чего-то более простого, и если вы знаете диаметр трубы, которая вам нужна в NB, вы можете найти следующую ссылку для скачивания полезной:
Скачать таблицу размеров полиуретановых труб
Диаметр и номиналы труб из ПНД
Размер Диаметр OD мм | PE100 PN4 SDR41 ID мм | PE100 PN6.3 SDR26 ID, мм | PE100 PN8 SDR21 ID мм | PE100 PN10 SDR17 ID мм | PE100 PN12. 5 SDR13.6 ID мм | PE100 PN16 SDR11 ID мм |
16 | – | – | – | – | 13.7 | 12,6 |
20 | – | – | – | 17,7 | 16,7 | 16,1 |
25 | – | – | – | 21,7 | 21,1 | 20,1 |
32 | – | – | 28.7 | 28,1 | 26,9 | 25,9 |
40 | – | 36,9 | 36,1 | 35,0 | 33,8 | 32,3 |
50 | – | 46,2 | 45,1 | 43. 9 | 42,4 | 40,4 |
63 | – | 58,1 | 56,9 | 55,2 | 53,3 | 51,0 |
75 | – | 69,2 | 67,7 | 65,8 | 63.7 | 60,9 |
90 | 85,6 | 82,9 | 81,3 | 78,9 | 76,5 | 73,1 |
110 | 104,7 | 101,3 | 99,2 | 96,5 | 93,3 | 89.4 |
125 | 118,9 | 115,4 | 112,9 | 109,9 | 106,1 | 101,5 |
140 | 133,2 | 129,2 | 126,5 | 123,1 | 118,9 | 113,9 |
160 | 152. 3 | 147,6 | 144,5 | 140,7 | 135,9 | 129,9 |
180 | 171,5 | 166,3 | 162,7 | 158,3 | 152,8 | 146,3 |
200 | 190,5 | 184.6 | 180,6 | 175,8 | 169,9 | 162,5 |
225 | 214,4 | 207,9 | 203,3 | 197,8 | 191,1 | 182,9 |
250 | 237,9 | 230,9 | 226.1 | 219,9 | 212,4 | 203,4 |
280 | 266,7 | 258,7 | 253,0 | 246,3 | 237,9 | 227,8 |
315 | 300,1 | 290,9 | 284,9 | 277. 1 | 267,6 | 256,3 |
355 | 338,2 | 327,9 | 321,0 | 312,1 | 301,6 | 288,8 |
400 | 381,1 | 369,5 | 361,5 | 351,9 | 339.9 | 325,4 |
450 | 428,9 | 415,8 | 406,8 | 395,9 | 382,4 | 366,1 |
500 | 476,3 | 461,9 | 451,9 | 439,9 | 424,9 | 406.8 |
560 | 533,6 | 517,4 | 506,3 | 492,6 | 475,8 | 455,7 |
630 | 600,4 | 582,1 | 569,8 | 554,4 | 535,5 | 512,6 |
710 | 676. 5 | 655,9 | 641,9 | 624,6 | 603,4 | 580,9 |
800 | 762,3 | 739,2 | 723,4 | 703,9 | 680,0 | 654,5 |
Все внутренние диаметры основаны на средних значениях
КАКОВЫ СТАНДАРТ ИЗГОТОВЛЕНИЯ ПОЛИТРУБЫ В АВСТРАЛИИ?
Размеры полипропиленовых труб и производственные параметры в Австралии указаны в стандарте AS / NZS4130: 2009, а дополнительные инструкции предоставлены PIPA.Нужна цитата или дополнительная информация? Оставьте свой запрос в форме внизу этой страницы.
КАКОЙ ДЛИНЫ ВХОДИТ ПОЛИТРУБКА?
Вы найдете удобное руководство с указанием размеров труб из полиэтилена высокой плотности, доступных в Австралии.
Длина труб из поли (HDPE)
варьируется в зависимости от размера, однако, как правило, размеры до 110 мм доступны в виде прямых отрезков длиной 6 метров или бухт 50, 100 или 150 метров. Размеры 125 мм и выше обычно доступны с длиной 12 метров, что дает огромную экономию средств за счет сокращения количества соединений на месте.Когда количества достаточно для особого производственного цикла, длина для диаметров 110 мм и выше может быть увеличена с 12 метров до 20 метров и где-то между ними. Если вам нужен список цен на трубы Poly, перейдите по этой ссылке.
ГДЕ МОЖНО ПОЛУЧИТЬ ПОСТАВКИ ПОЛИТРУБ В АВСТРАЛИИ?
Matrix Piping всегда специализировалась на поставках полиэтиленовых трубопроводов. Мы также предлагаем широкий ассортимент ирригационных систем, дренажных систем и фитингов из полимерных труб в соответствии с вашими потребностями.Просто просмотрите наши страницы продуктов из полипропиленовых труб и запросите расценки сегодня. Вы можете связаться с нами по телефону 1800 634 644 или с помощью нашей простой онлайн-формы.
