Уличный датчик включения света: ТОП-5 моделей + рекомендации по выбору и подключению

Содержание

ТОП-5 моделей + рекомендации по выбору и подключению

Освещение необходимо исключительно в темное время суток, и с наступлением сумерек приходится включать фонарь у крылечка или светильники в витрине магазина. Но зачем это делать вручную, когда есть автоматические устройства, не правда ли?

Уличные датчики чутко реагируют на уровень естественного света: самостоятельно включаются, когда темнеет, и выключаются при появлении первых лучей солнца. Контролировать процесс работы фотореле не нужно.

Предлагаем рассмотреть современные модели и выяснить, какой датчик освещенности для включения света уличный соответствует нашим, сугубо индивидуальным требованиям. В рейтинг попали популярные устройства, имеющие высокий процент реализации и получившие множество положительных отзывов.

Содержание статьи:

ТОП-5 уличных сумеречных датчиков

Место

Продукт

Рейтинг

Степень защиты (IP)

Рабочая температура мин/макс

Габариты

Цена

#5

IP44

-25°С/+45°С

77*63*78 мм

#4

IP40

-25°С/+50°С

88*34*62 мм

#3

IP44

-25°С/+45°С

77*63*78 мм

#2

IP44

-20°С/+40°С

90*70*70 мм

#1

IP65

-25°С/+50°С

92*74*42 мм

#5

IEK ФР 601 серый

Бюджетный вариант с возможностью регулировки

Экспертный рейтинг:

Фотореле в корпусе серого цвета подходит для эксплуатации в помещении и на улице. Применяется для включения/выключения освещения, а также подсветки рекламных конструкций, витрин.

Устройство представляет собой комбинацию из основания и корпуса. На основании установлены фотоэлемент и электронная плата, защищенная кожухом. Корпус датчика изготовлен из поликарбоната, не поддерживающего горение.

Нагрузку коммутирует реле электромеханического типа. Порог срабатывания можно регулировать с помощью переключателя «LUX», поворачивая регулятор в одну из сторон – «+» или «–».

Технические характеристики:

  • тип – встроенный;
  • монтаж – настенный, открытая установка;
  • материал – термопласт;
  • возможность регулировки – да;
  • сумеречный порог (мин/макс) – 5-50 лк;
  • степень защиты – IP44;
  • раб. t°С (мин/макс) – -25°С/+45°С;
  • габариты (в*ш*г) – 77*63*78 мм.

Устройство изготавливают согласно ГОСТ. Его приобретают для бюджетных организаций, применяют в коммерческих целях и частном хозяйстве.

Достоинства

  • Бюджетная стоимость
  • Простая настенная установка
  • Чуткая реакция

Недостатки

  • Быстро выходит из строя
  • Не выдерживает большую нагрузку
  • Боится перепадов температуры

#4

Line Energy FR-135-01 серый

Фотореле с выносным датчиком и установкой в электрощит

Экспертный рейтинг:

Автоматическое устройство предназначено для включения освещения в магазинных витринах, рекламных конструкциях, на стоянках, стройках, для подсветки придомовой территории. Также подходит для установки в промышленной автоматике.

Порог освещенности настраивают в зависимости от назначения. Регулятор расположен на корпусе, значение устанавливают в границах 2-200 лк. На внешней панели корпуса находится светодиодная индикация. Есть защита от помех и ложных срабатываний.

Устройство включается, если уровень освещенности снижается ниже установленного потребителем, выключается при достижении максимального установленного порога. Задержка от случайного срабатывания может составлять 15-40 секунд.

Технические характеристики:

  • тип – выносной;
  • монтаж – настенный, DIN-рейка;
  • материал – пластик;
  • возможность регулировки – да;
  • сумеречный порог (мин/макс) – 2-200 лк;
  • степень защиты – IP40;
  • раб. t°С (мин/макс) – -25°С/+50°С;
  • габариты (в*ш*г) – 88*34*62 мм.

Выносной датчик подходит для частного и промышленного использования, отличается установкой в электрощит.

Достоинства

  • Выносной монтаж
  • Светодиодная индикация
  • Защита от помех

Недостатки

  • Высокая стоимость

#3

Navigator NS-PC03-B синий

Универсальное устройство для наружной установки

Экспертный рейтинг:

Фотореле предназначено для питания электроприборов, светильников, элементов сигнализации в автоматическом режиме. Нагрузка коммутируется с помощью электромеханического реле, заключенного в пластиковый корпус.

Работает с различными типами ламп. Макс. нагрузка ламп накаливания – 1300 Вт, люминесцентных и светодиодных ламп – 780 Вт. Для монтажа применяют металлический уголок, которым укомплектовано устройство. Установку производят в вертикальном положении.

Технические характеристики:

  • тип – выносной;
  • монтаж – настенный, открытая установка;
  • материал – пластик;
  • возможность регулировки – да;
  • сумеречный порог (мин/макс) – 5-15 лк;
  • степень защиты – IP44;
  • раб. t°С (мин/макс) – -25°С/+45°С;
  • габариты (в*ш*г) – 77*63*78 мм.

Устройство изготовлено по ГОСТ. Подходит для закупок бюджетными организациями и применения в частном порядке – для освещения коттеджей, придомовых зон.

Достоинства

  • Простая установка
  • Нетребовательный к условиям монтажа

Недостатки

  • Недостаточная герметичность

Функциональный прибор без возможности регулировки

Экспертный рейтинг:

Фотореле предназначено для улицы, автоматически выключает/включает свет в зависимости от степени освещенности. Используется с целью экономичного расхода электроэнергии.

Встраивается в сеть легко, установка производится на металлическое крепление на стену или другую вертикальную конструкцию (например, столб). Порог срабатывания до 15 лк, его настраивают во время монтажа и в дальнейшем не меняют – регулировка не предусмотрена.

Корпус выполнен из прочного пластика, не поддерживающего горение. Внутри корпуса – встроенный фотодатчик.

Технические характеристики:

  • тип – выносной;
  • монтаж – настенный, открытая установка;
  • материал – термопласт;
  • возможность регулировки – нет;
  • сумеречный порог (мин/макс) – -/15 лк;
  • степень защиты – IP44;
  • раб. t°С (мин/макс) – -20°С/+40°С;
  • габариты (в*ш*г) – 90*70*70 мм.

Прибор без возможности изменений настроек прост в использовании, рекомендуется для приобретения в места, где не нужна регулировка степени освещенности.

Достоинства

  • Самостоятельный монтаж
  • Хорошая защита от влаги
  • Герметичный корпус

Недостатки

  • Не рассчитан на большие перепады температур
  • Не регулируется диапазон освещенности

#1

F & F AWZ-30 серый

Максимальная защита и высокие эксплуатационные качества

Экспертный рейтинг:

Датчик предназначен для автоматического подключения нагрузки при снижении степени освещенности в сумерки и отключения при повышении степени освещенности на рассвете.

Применяется для установки на улице, в магазинных витринах и рекламных конструкциях, на автостоянках и стройках, у ж/д переездов и остановок. Имеет хорошую защиту, используется в различных автоматических устройствах бытового и промышленного типа.

Срабатывает в зависимости от качества освещения в соответствии с начальными настойками. Регулировку порога включения/отключения производят потенциометром. Для предотвращения ложных срабатываний предусмотрена задержка 2-10 секунд.

Технические характеристики:

  • тип – встроенный;
  • монтаж – настенный, открытая установка;
  • материал – термопласт;
  • возможность регулировки – да;
  • сумеречный порог (мин/макс) – 2/100 лк;
  • степень защиты – IP65;
  • раб. t°С (мин/макс) – -25°С/+50°С;
  • габариты (в*ш*г) – 92*74*42 мм.

Функциональное и герметичное устройство покупают для коммерческих и бюджетных организаций, встраивают в охранные системы.

Достоинства

  • Отличная герметичность
  • Прочный корпус
  • Защита от случайных срабатываний

Недостатки

  • Высокая стоимость
  • Требует профессионального подключения

Рекомендации по выбору уличных датчиков света

Встроенные или выносные датчики, работающие в автоматическом режиме, значительно упрощают жизнь. Если вы хотите, чтобы наружное освещение придомовой территории, подсветка дорожек или витрин включались самостоятельно, просто установите устройство в месте активного движения.

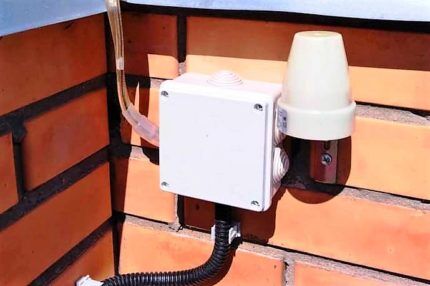

Датчик освещения на кирпичной стене домаДатчик освещения на кирпичной стене дома

Приборы не рекомендуется устанавливать в затененных зонах или на высоте ниже 2 м – случайное затемнение или яркий свет фар вызовут ложно срабатывание

Монтаж датчика – это еще и простой способ экономии электроэнергии, особенно при использовании ламп накаливания. Осветительные приборы включатся в сумерках, когда видимость снижается, а выключатся при наступлении рассвета.

Благодаря налаженной системе освещения в летний период не придется вставать в 4-5 часов утра специально, чтобы отключить уличные фонари на придомовой территории.

А сейчас рассмотрим, какие характеристики приборов важно учитывать при покупке.

Критерий #1 — конструкция и способ установки

Условно все устройства можно разделить на 2 категории: со встроенным светочувствительным датчиком и с выносным. В первом случае фотореле интегрировано в корпус и устанавливается вместе с лампой на улице, во втором – крепится на DIN-рейку вместе с автоматическими выключателями, а наружу выводится непосредственно провод с датчиком.

Детально о мы рассказали в следующей нашей статье.

Корпус и крепление датчика освещенияКорпус и крепление датчика освещения

Если вы предпочитаете самостоятельную или быструю установку, подойдет встроенная модель. Она напоминает фонарик, а монтаж производится очень легко – на металлический уголок

Для подключения к сети нужно использовать схему, прилагаемую к изделию производителем. У бюджетных моделей следует присоединить 3 проводника, выходящие из-под основания корпуса.

Критерий #2 — возможность регулировки

Очень важно, какое именно освещение вы считаете недостаточным, чтобы установить настройки датчика. Можно отрегулировать нижний и верхний порог отключения. Проще говоря, при одних настройках устройство включится, когда слегка стемнеет, при других – только глубокой ночью.

Регулятор чувствительности сумеречного датчикаРегулятор чувствительности сумеречного датчика

Для настройки на корпусе устанавливают регулятор (тумблер или колесико), который можно плавно перемещать. Регулировку целесообразно проводить в зависимости от времени года и, соответственно, длины светового дня

Есть недорогие модели с максимальным сумеречным порогом (например, 20 лк), но без возможности регулировки. Есть вероятность, что такой прибор может вас не устроить, так как будет зажигаться слишком рано или, наоборот, только ночью.

Критерий #3 — степень защиты

К уличным устройствам предъявляются повышенные требования, так как они находятся в неблагоприятных условиях. Максимальная защита особенно актуальна для дождливых регионов или пыльных локаций.

Таблица по выбору степени защиты датчикаТаблица по выбору степени защиты датчика

Благодаря этой таблице вы сможете определить, с какой степенью защиты датчик потребуется вам. Нужно учесть, есть ли над ним козырек и как высоко он закреплен над землей (чем выше, тем меньше пыли)

Если показатель IP небольшой, можно соорудить нечто вроде дополнительного чехла – например, надеть сверху отрезок пластиковой бутылки. Но не нужно забывать протирать от грязи и корпус, и защитный экран, чтобы прибор не выдавал ложные срабатывания.

Критерий #4 — рабочая температура и размеры

Рабочая температура — это диапазон, при котором рекомендуется применять датчик. На практике выбор прибора не всегда соответствует действительности. Обычно нижний порог ограничен температурой -20-25°С, а в зимний период она бывает и намного ниже. Что делать? По мере возможности утеплить корпус, разместить датчик в стенной нише или купить более дорогую модель, рассчитанную на сильные холода.

Размеры устройства — для встроенных устройств габариты не так важны, так как чаще всего они крепятся на любом свободном участке стены и имеют высоту не более 10 см. А вот корпус выносного фотореле размещается внутри электрощита, среди множества защитных устройств. Под него заранее нужно выделить место, а также продумать, как лучше вывести наружу датчик.

Если вы еще сомневаетесь о целесообразности покупки фотореле, тогда предлагаем присмотреться к или к уличным .

Как подключить фотореле в сеть?

Первый ответственный момент – выбор места. Не забывайте, что уличные приборы требуют регулярного ухода и обслуживания, поэтому точка установки должна быть доступной.

Советы по монтажу:

  • Фотоэлемент должен быть максимально доступен лучам солнца, в идеале – освещаться в течение всего дня.
  • Для предупреждения аварии или разрыва проводов основание для установки должно быть прочным, а крепежи следует закреплять надежно.
  • Не нужно размещать фотореле рядом с искусственным источником света. При включенном освещении оно не будет срабатывать.
  • Высота установки должна быть такой, чтобы свет фар проезжающих мимо автомобилей не попадал на датчик.

Корпус придется протирать регулярно, в зависимости от степени загрязнения. Если влагозащита прибора слабая, нужно поместить его в прозрачную капсулу.

Схема подключения есть в комплекте.

Схема подключения уличного датчикаСхема подключения уличного датчика

Простейшая схема подключения уличного фотореле к лампе через распределительную коробку, которая может находиться и внутри дома, и снаружи. При соединении проводов важно учитывать цветовую маркировку

Рассмотрим наиболее популярный вариант – монтаж настенного встроенного устройства. Заранее подводим провода или устанавливаем рядом влагозащищенную распределительную коробку.

Порядок работ:

  1. На стене находим место установки, делаем отметки для крепления.
  2. Дрелью делаем отверстия под уголок или кронштейн, устанавливаем его.
  3. Прикручиваем корпус прибора, выводим провода.
  4. Заводим проводники в коробку и подключаем согласно прилагаемой схеме. Можно использовать клеммы, если нет – не забываем изолировать скрутки.
  5. Закрываем распределительную коробку, тестируем.

Если вы устанавливаете выносной датчик, схема будет другой. Корпус крепится на Дин-рейке, датчик выносится на улицу. Учтите, что длина проводов, идущих в комплекте, ограничена.

Если регулятор находится в недоступном после монтажа месте, произведите настройки до установки.

Выводы и полезное видео по теме

Наглядно, подробно и доступно о конструкции и подключении датчиков:

Как вы уже поняли из рейтинга и краткого обзора характеристик, сумеречные уличные датчики могут отличаться и внешним видом, и техническими нюансами. О качестве приборов в какой-то мере можно судить по их стоимости: дорогие обычно надежнее и служат гораздо дольше.

Недорогое «умное» устройство поможет вам сделать придомовую или садовую территорию комфортнее, при этом оно автоматически будет выключаться с наступлением утра, то есть экономить электроэнергию.

Мы выбрали пять популярных моделей, на самом же деле их огромное количество. Если у вас установлен другой прибор, отпишитесь в комментариях: чем он лучше или хуже, что нужно учесть при монтаже и подключении? Каких производителей вы предпочитаете и почему? Ждем полезных рекомендаций!
