USB Type C распиновка и описание @ pinoutguide.com
USB type-c details
Developed at roughly the same time as the USB 3.1 specification, but distinct from it, the USB Type-C Specification 1.0 defines a new small reversible-plug connector for USB devices. The Type-C plug connects to both hosts and devices, replacing various Type-B and Type-A connectors and cables with a standard meant to be future-proof, similar to Apple Lightning and Thunderbolt. The 24-pin double-sided connector provides four power/ground pairs, two differential pairs for USB 2.0 data bus (though only one pair is implemented in a Type-C cable), four pairs for high-speed data bus, two sideband use pins, and two configuration pins for cable orientation detection, dedicated biphase mark code (BMC) configuration data channel, and VCONN +5 V power for active cables. Type-A and Type-B adaptors and cables will be required for older devices in order to plug into Type-C hosts; adaptors and cables with a Type-C receptacle are not allowed.
USB type-C pinout
| Pin Number |
Pin Name |
Description |
|---|---|---|
| 1 | A1 | GND |
| 2 | A2 | TX1+ |
| 3 | A3 | TX1- |
| 4 | A4 | VBUS |
| 5 | A5 | CC1 |
| 6 | A6 | D+ |
| 7 | A7 | D- |
| 8 | A8 | SBU1 |
| 9 | A9 | VBUS |
| 10 | A10 | RX2- |
| 11 | A11 | RX2+ |
| 12 | A12 | GND |
| 13 | B1 | GND |
| 14 | B2 | TX2+ |
| 15 | B3 | TX2- |
| 16 | B4 | VBUS |
| 17 | B5 | CC2 |
| 18 | B6 | D+ |
| 19 | B7 | D- |
| 20 | B8 | SBU2 |
| 21 | B9 | VBUS |
| 22 | B10 | RX1- |
| 23 | B11 | RX1+ |
| 24 | B12 | GND |
USB type-C cable
Full-featured USB Type-C cables are active, electronically marked cables that contain a chip with an ID function based on the configuration data channel and vendor-defined messages (VDMs) from the USB Power Delivery 2.
0 specification. USB Type-C devices also support power currents of 1.5 A and 3.0 A over the 5 V power bus in addition to baseline 900 mA; devices can either negotiate increased USB current through the configuration line, or they can support the full Power Delivery specification using both BMC-coded configuration line and legacy BFSK-coded VBUS line.
Alternate Mode dedicates some of the physical wires in the Type-C cable for direct device-to-host transmission of alternate data protocols. The four high-speed lanes, two sideband pins, two USB 2.0 pins and one configuration pin can be used for Alternate Mode transmission. The modes are configured using vendor-defined messages through the configuration channel.
USB type C cable is also known as some Genuine USB cables: Huawei HL1289, LG DC12WB-G, Sony UCB20 cable and some others.
Should be compatible with :
- Samsung Galaxy A5 (2017), Galaxy A3 (2017), Galaxy A7 (2017), Galaxy S8 (2017), Galaxy S8+, Galaxy Note 7, Galaxy Note 8, Galaxy S8 Active, Galaxy Note FE, Galaxy C5 Pro, Galaxy C7 Pro, Galaxy C9 Pro, Galaxy Tab S3 9.
7 - Leeco Letv Le Superphone, Letv Le 1, Letv Le 1 Pro, Letv Le Max, Le Max 2, Le 2 Pro, Letv Le 2 X527, Le Pro 3 AI Edition, Le Pro3 Elite, Le S3, Le Pro3
- Huawei P9 (2A), P9 plus (2A)
- Huawei Mate 9 (5A), Mate 9 Pro (5A)
- Huawei P10, P10 Plus, G9 Plus
- Huawei Nova, Nova 2, Nova 2 plus
- Huawei Honor 9, Honor V8, Honor 8 Pro, Honor Magic
- Huawei Maimang 5 MLA-AL10, Mate 9, Nexus 6P
- LG V20, G5, G6, X CAM, X SCREEN, Nexus 5X, G Pad III 10.1, Q8
- HTC M10, Bole, U11, U Ultra, U Play, 10 evo, 10
- OnePlus 3 A3000, 3T, 2 Two, 5
- Nokia Lumia 950 XL, Lumia 950, N1, Nokia 8
- Xiaomi 5s, 5S plus, 4C, 4S
- Xiaomi Mi 5, Mi 5X, Mi 5S, Mi 5S Plus, Mi 5c, Mi 6, Mi Note 2, Mi Max 2, Mi Pad 3, Mi Mix
- Meizu Pro 5, Pro 6, Pro 6s, Pro 6 Plus, M3x, M6 Note, Pro 7, Pro 7 Plus, MX6
- Microsoft Lumia 950, Lumia 950 XL
- Lenovo Zuk Z1, Zuk Z2, ZUK Edge, Z2 Plus, ZUK Z2 Pro
- Lenovo Tab 4 10 Plus, Tab 4 8 Plus, Yoga Tab 3 Plus
- ZTE Nubia Z9 Max, Nubia N2, Nubia M2, Nubia Z11 mini S, nubia Z11 mini, Nubia M2 lite, Nubia Z17, Z17 mini, nubia N1, nubia Z11, nubia Z11 Max
- ZTE Blade V8 Pro, Blade Z Max Blade V7 Max, ZTE Axon 7s, Axon 7, Axon 2, Axon Max, Axon 7 Max, Axon 7 mini
- ZTE Zmax Pro, Max XL, Project CSX, Hawkeye, Grand X4, Grand X Max 2
- Sony Xperia L1, Xperia XZs, Xperia XZ Premium, Xperia XA1 Ultra, Xperia XA1, Xperia XZ, Xperia X Compact, Xperia Z5
- Google ChromeBook Pixel, Pixel XL, Pixel C, Nexus 6P, Nexus 5X
- Motorola Moto M, Moto Z Play (XT1635-03), Moto Z2 Play, Moto Z , Moto Z2 Force
- Asus Zenfone 3, Zenfone 4, Zenpad Z8s, Zenpad 3S, Zenfone AR, Zenpad 3, Zenpad Z10, Zen AiO
- Vivo Xplay5 Elite, X5 pro
- BlackBerry DTEK60, Keyone DTEC 70
- Alcatel Pulsemix, Idol 5s, Flash (2017)
- BQ Aquaris X Pro, BQ Aquaris X
- Coolpad Cool M7, Cool1 dual, Cool S1, Cool Play 6
- Micromax Dual 5
- Yota YotaPhone 3
- ZOPO Speed 8
- Nextbit Robin
- Smartron t.
phone - Gionee S6, S Plus
- Intex Aqua Secure
- OnePlus Two
- Nintendo Switch
- HP Pavilion x2
- Apple New MacBook 12 inch
Please note that not all phones support QC2 or 3 (Quick charge 2 or 3).
Разъёмы и распайка USB | Схема распайки разъёмов USB
Universal Serial Bus (USB) схема распайки
Схема распайки разъёмов USB
Схема распайки разъёмов USB (кабель и устройство)
Схема распайки разъёмов USB (кабель и устройство)
Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.
|
Номер контакта |
Обозначение сигнала |
Цвет провода |
|
1 |
VBUS |
Красный |
|
2 |
D- |
Белый |
|
3 |
D+ |
Зелёный |
|
4 |
GND |
Чёрный |
VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания.
Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.
Разъёмы USB кабеля
Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).
Рис.7. Обычный разъём USB кабеля Тип A
В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.
Рис.8. «Фирменный» разъём USB кабеля Тип A
В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.
Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера
Рис.10. Обычный разъём USB mini кабеля Тип B

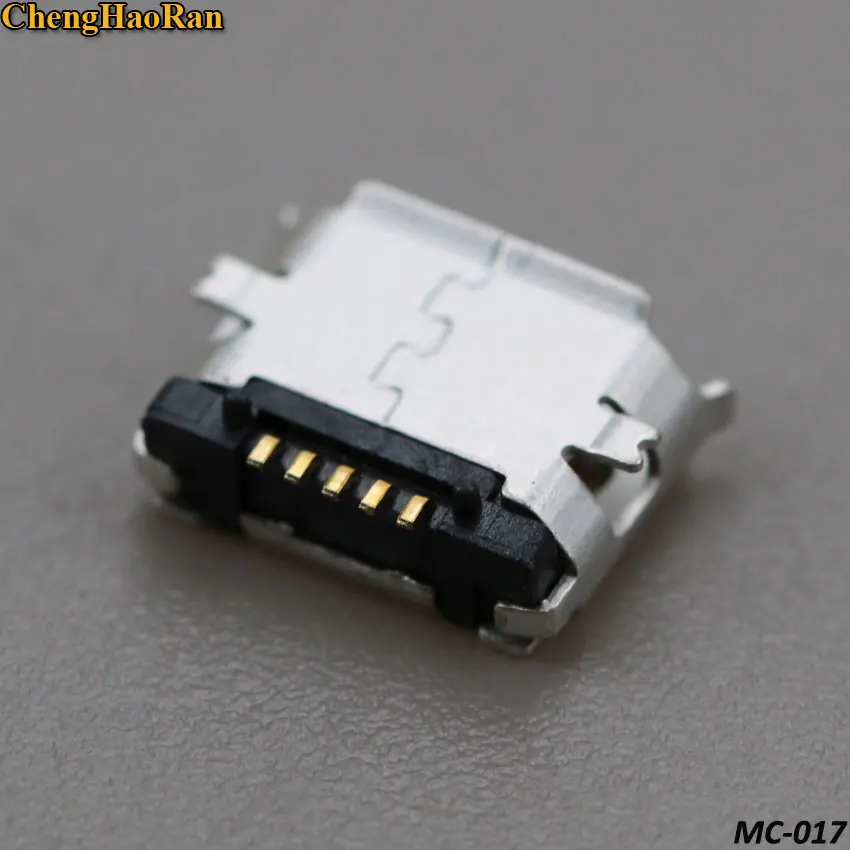

Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B
На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.
Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B
Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b
Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB
USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств.
Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.
Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)
Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)
Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см.
Рис.16. и Рис.17.
Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB
Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B
Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B
См. также Схема кабеля USB — Universal Serial Bus
Как подключить мобильное устройство к телевизору через адаптер
Всем привет! Как и обещал продолжаю описание того как подключить телефон к телевизору. В предыдущей статье на эту тему уже писалось о некоторых способах, а именно, о том, что нужно и чего ожидать от подключении формата USB – USB или HDMI- HDMI Но это можно сказать уже устаревшие способы. На смену им пришли форматы MHL и SlimPort, а также беспроводные способы подключения.
В этой статье рассмотрим ещё один способ подключения, с помощью особого переходника, что нужно знать чтобы не выбросить деньги напрасно?
Можно ли подключить телефон к телевизору через USB
На просторах интернета можно столкнутся с таким заблуждением “Чтобы подключить телефон к телевизору через MicroUsb порт в мобильном устройстве, достаточно приобрести переходник MicroUsb –HDMI” – Это далеко не так. Давайте разберёмся почему.
Такая возможность действительно есть. Но…. для этого ваш смартфон должен иметь не просто USB, а USB с поддержкой MHL. И как вы понимаете, не все модели именно такие. Вот боле менее актуальный список моделей гаджетов с поддержкой MHL.
Если не сильно вдаваться в подробности то разница между портами в следующем. С обычным USB можно:
- Передавать/принимать данные. Фото, видео и другое.
- Заряжать аккумулятор телефона.
А вот USB c расширением MHL, помимо указанных функций, способен передавать сигнал изображения и звука, причём в высоком разрешении.
По сути это USB и HDMI в одном флаконе. Но всё же это не HDMI в чистом виде, поскольку используется другой протокол передачи данных. И как результат – обычный вход телевизора HDMI не способен его обрабатывать!
Поэтому важно понимать, что для прямого подключения, без переходников, телевизор тоже должен иметь порт HDMI с расширением MHL. А пока далеко не все модели имеют такое расширение.
Образец обозначения входа HDM с расширением MHL
Но если с вашей техникой всё именно так, и мобильное устройство и телевизор поддерживают MHL то как говорится дело в шляпе, а вы в шоколаде. Остаётся дело за малым, нужен кабель для подключения.
Этот вопрос не праздный, просто так с наскока можно и промахнуться и всё дело в том, что среди фирм производителей нету единого стандарта, а есть сильное желание заработать на аксессуарах.
Так например в последних гаджетах от Samsung используется USB разъём с 11 контактами, в то время как другие применяют с 5 контактами, поэтому уточняйте этот момент при покупке.
В крайнем случае придётся использовать переходник 5pin\11pin, такие существуют. А во всём остальном это обычный кабель, на одном конце которого MicroUSB, а на другом HDMI.
Итак что мы имеем в чистом виде? Наверное это самый комфортный (из проводных) способ подключения гаджетов к телевизору, монитору и т.д. Помимо качественного изображения вплоть до 4К (Ultra HD) и восьмиканального звука 7.1. происходит синхронизация с пультом диста
Распиновка универсального кабеля 8-pin mini usb and av cable camera.
Внимание! если вы зашли на эту страницу, для того что бы самостоятельно сделать кабель
для своей фото камеры. Хочу вас предупредить, все что вы делайте, будет под вашу ответственность.
Так же обратите внимание! что разъем «8-pin mini usb» встречается во многих
камерах, но это не означает что распиновка будет подходить под вашу фотокамеру или видеокамеру. Производитель всегда рекомендует приобретать оригинальные аксессуары.
И в большинстве случаи публикует справочную информацию, о подходящих аксессуарах под ваше устройство.
Обратитесь к таким страницам в службе поддержки производителя как:
Какие аудио-/видеокабели можно использовать с моей фотокамерой?
Какой USB-кабель нужен для моей цифровой фотокамеры?
Пожалуйста обязательно прочитайте пункт *3 в самом низу страницы.
Для переделки кабеля, использовал внутреннюю распиновку коннектора (на следующем фото) с сайта wilneyweather.co.uk/fujifilmhack/ похоже что автор переделывал коннектор 8 pin UC-E6 mini usb, по свои нужды и не поленился прозвонить контакты.
Так же для более полного уточнения распайки обращался к сайту pinouts.ru.
Мне приходилось пару раз перепаивать кабель, так как выяснилось что при не правильной распайки, определения камерой функции кабеля были не верны. На таблице ниже размещена распиновка, само описание к таблице на русском вы найдете под ней.
*Warning! Attention! Caution! All your actions, are under your responsibility.
|
UC-E6, EG-CP14, | |
| Pin Number |
Pin Name |
Description |
|---|---|---|
| 1 | USB_VCC VBUS | USB +5v |
| 2 | USB_D- | USB Data- |
| 3 | USB_GND |
USB-Cable»UC-E6″ function.*1 Verified works for Nikon, |
| 4 | USB D+ | USB Data+ |
| 5 |
VIDEO_GND |
AV-Cable»EG-CP14″ function. *2 Verified works for Nikon coolpix l23. NOT works, for Panasonic lumix ls5, not intended, no support for camera. |
| 6 | LINE_OUT AUDIO | Audio out for TV. |
| 7 | VIDEO_OUT | Video out for TV. |
| 8 | GND others CABLE_DET |
Ground UC-E6,EG-CP14 If not working? look description for pin 3 and 5.  And look *1,*2 description down page.
|
Описание:
1 pin +5v usb
2 pin USB Data-
3 pin Замкнут проводником на pin 8, так камера определят, что к ней подключен кабель для передачи данных на PC. *1 пояснение читать внизу.
4 pin USB Data+
5 pin Так камера определят, что к ней подключен кабель для передачи изображения на TV или другое средство отображения со входом RCA. *2
6 pin Центральный сигнальный контакт, аудио коннектора типа RCA, для AV кабеля.
7 pin Центральный сигнальный контакт, видео коннектора типа RCA, для AV кабеля.
8 pin Ground Общий.
9 pin Да пин под таким номером есть, на фото он рядом с pin 5, сбоку справа. Этот контакт для экранной оплетки USB кабеля.
*1 Изначально у меня был кусок дата кабеля с разъемом 8-pin mini usb, от какой-то цифровой камеры, добравшись до внутренних контактов заметил что 3 pin замкнут на 8 pin.
Поэтому не стал пренебрегать таким видом распайки.
*2 С функцией отображения на экране телевизора пришлось повозится. Сначала спаял общий провод с 8 pin , а сигнальный на 7 pin. При подключении к телевизору, изображение на дисплее камеры гасло, но на телевизоре не было изображения. После решил задействовать еще и 5 pin для 8 pin так оно заработало. Возможно нужно, просто подать общий с RCA разъема на 5 pin, но проверить уже нет возможности.
*3 Ну и напоследок, еще раз предупреждаю что такой вид распайки возможно, не подходит для вашей камеры. На некоторых контактах данного разъема, выводится напряжение до 2.5 вольт, так что возможность получить не рабочую камеру, у вас 90% из 100 🙂 . Так же не стоит таким кабелем одновременно подключать камеру к телевизору и пытаться, что то получить на компьютере, через usb порт. Подключайте только отдельно. Не пренебрегайте оригинальными кабелями от производителя, тем более некоторые из них поставляются в комплекте с камерой.
Распиновка USB type C |
На страницах сайта 01010101.ru были рассмотрены распиновки практически всех видов USB. Теперь осталось рассмотреть распайку (распиновку) USB type C, или как его называют USB 3.1. Почему у USB 3.1 такое название. Многие ознакомлены, что существует USB type A (привычное нам USB) и USB type B для периферийных устройств (принтеров, сканеров и пр.). По своей форме они физически не совместимы. USB type C (USB 3.1) — третья модификация, которая не совместима физически с предыдущими двумя.
И зачем в таком случае нам нужен новый стандарт. Плюсы, безусловно, есть. Кроме тех сразу четырех плюсов (по питанию) и добавления каналов передачи данных USB type C еще и симметричен. Теперь неважно верхней или нижней стороной его вставлять. Кроме того, появилась поддержка обоих протоколов (тип А и тип Б).
После короткого экскурса по распиновкам остальных USB, приступим непосредственно к данному разъему.
Распиновка USB 3.0
Распиновка micro-USB 3.
0
Распиновка USB, mini- и micro-USB
Поскольку все преимущества, особенности, и отличия USB type C подробно расписаны в статье USB Type-C отличие от предыдущих коннекторов, в этой статье разберем только контакты разъема, их номера и назначение.
Количество контактов разъема USB type C — 24. 12 верхних пинов обозначены от А1 до А12. Внизу еще 12 пинов с обозначением от В12 до В1 (в обратную сторону). Таким образом получается симметрия, позволяющая вставлять порт как верхней, так и нижней стороной.
Сами контакты имеют 6 назначений (6 групп). Это питание, Земля, USB 3.1, USB 2.0, дополнительный и согласующий каналы. Ниже в цвете размещена картинка, на которой каждая группа обозначена отдельным цветом. Из рисунка видно какой группе принадлежит каждый номер контакта. Теперь разберем назначение групп.
USB 2.0 — группа контактов, выполняющая низкоскоростной режим передачи данных, скорость которого до 480 Мб/с. Контакты 6 и 7 (D+ и D-) служат для совместимости с устройствами, обладающими портом USB 2.
0, которых на данный момент большинство.
Vbus (питание +). 4 независимых контакта питания, позволяющие регулировать поток напряжения и силу тока в зависимости от надобности (зависит от потребления периферийного устройства). Максимальный выдерживаемый ток 5А, максимальное напряжение 20 вольт. Множим одно на другое. Получаем максимальную мощность 100 ватт.
USB 3.1 — группа контактов, выполняющая высокоскоростной режим передачи данных, скорость которого до 10 Гб/с. Контакты 2, 3, 10, 11, именуемые TX+, TX-, RX+, RX-. Контакты RX — передача данных, TX — прием данных. Поскольку кабель симметричный, то и контакты эти перекроссированы. То есть, если на передающем устройстве будет контакт RX, то приемное устройство получит его как TX.
GND — Земля (соединенная с корпусом). Также выполняет роль «минуса».
SBU — дополнительный канал, представленный контактом 8. Этот канал используется редко в неординарных случаях, одним из которых может быть передача видеосигнала по кабелю.
СС — канал конфигурации или согласования, представленный контактом 5. Мы уже разобрали, что USB type-C способна не только передавать данные, но и работать с разными устройствами. Этот канал способен определить тип устройства и зафиксировать включено оно или отключено. При включенном устройстве определяется «номинал» напряжения и тока, которое необходимо подать для устройства периферии. Также СС готов подать питание к активному кабелю при необходимости. Только что мы рассмотрели SBU как дополнительный канал. Канал СС как раз способен выявить такой неординарный случай.
Ниже расположена таблица с распайкой USB type C разъема. Все тоже самое, только в виде таблицы.
Распиновка USB type C разъема таблица
|
№ |
Pin |
Назначение |
Обозначение |
|
1 |
A1 |
Земля (Общий — ) |
GND |
|
2 |
A2 |
Высокоскоростная передача данных + |
TX1+ |
|
3 |
A3 |
Высокоскоростная передача данных — |
TX1- |
|
4 |
A4 |
Питание Плюс |
VBUS |
|
5 |
A5 |
Согласующий (конфигурирующ. |
CC1 |
|
6 |
A6 |
Низкоскоростная передача данных + |
D+ |
|
7 |
A7 |
Низкоскоростная передача данных — |
D- |
|
8 |
A8 |
Дополнительный канал |
SBU1 |
|
9 |
A9 |
Питание Плюс |
VBUS |
|
10 |
A10 |
Высокоскоростная передача данных — |
RX2- |
|
11 |
A11 |
Высокоскоростная передача данных + |
RX2+ |
|
12 |
A12 |
Земля (Общий — ) |
GND |
|
13 |
B1 |
Земля (Общий — ) |
GND |
|
14 |
B2 |
Высокоскоростная передача данных + |
TX2+ |
|
15 |
B3 |
Высокоскоростная передача данных — |
TX2- |
|
16 |
B4 |
Питание Плюс |
VBUS |
|
17 |
B5 |
Согласующий (конфигурирующ. |
CC2 |
|
18 |
B6 |
Низкоскоростная передача данных + |
D+ |
|
19 |
B7 |
Низкоскоростная передача данных — |
D- |
|
20 |
B8 |
Дополнительный канал |
SBU2 |
|
21 |
B9 |
Питание Плюс |
VBUS |
|
22 |
B10 |
Высокоскоростная передача данных — |
RX1- |
|
23 |
B11 |
Высокоскоростная передача данных + |
RX1+ |
|
24 |
B12 |
Земля (Общий — ) |
GND |
) канал
) канал
USB type C кабель распиновка
Если бы знать, что кто-то действительно соберется паять кабель USB 3.
1 type C, но нарисовал бы еще подробнее. Собственно, не совпадают только некоторые цвета, а именно:
Все контакты GND не имеют изоляции, а представляют собой экранный кабель.
Провода питания (+) А4, А9, В4, В9 нарисованы коричневым. По факту они белые.
Контакты USB 2.0 соединены между собой только с одной стороны (как на рисунке).
На верхнем рисунке схема USB type C для прозвонки (коннекторы лицом к пользователю), на нижнем схема USB type C для распайки (вид со стороны контактов для пайки).
Вид с лицевой стороны:
Вид со стороны пайки:
Стоит отметить и то, что касается соединении с контактами A11, A12, B2, B3, A2, A3, B10, B11. Эти провода могут иметь и другой цвет, поскольку стандарт не регламентирует цвет соединения с этими контактами. А если учесть, что в официальной спецификации цвета пока не обозначены… В общем распиновка USB type C переходника именно в цвете не совсем получилась.
Представим себе шнурок для обуви. когда мы шнуруем ботинок, то нам без разницы где у него левая сторона, где правая, где верх, а где низ (особенно если длина его цилиндрическая).
Переходник USB type C симметричен и не имеет понятий где А-коннектор, а где В.
Остается только добавить нововведенные аббревиатуры для распознания устройств:
UFP — пассивное устройство;
DFP — активное устройство;
PSC — заряжаемое устройство;
PSP — устройство, как источник заряда.
Устройства, способные изменять свой «статус» динамически получили название DRD.
Автор: Александр Кравченко.
https://01010101.ru/kommutaciya/raspinovka-kabelja-usb-type-c.htmlРаспиновка USB type CadminКоммутациякоммутацияНа страницах сайта 01010101.ru были рассмотрены распиновки практически всех видов USB. Теперь осталось рассмотреть распайку (распиновку) USB type C, или как его называют USB 3.1. Почему у USB 3.1 такое название. Многие ознакомлены, что существует USB type A (привычное нам USB) и USB type B для периферийных устройств (принтеров,…admin
Administrator

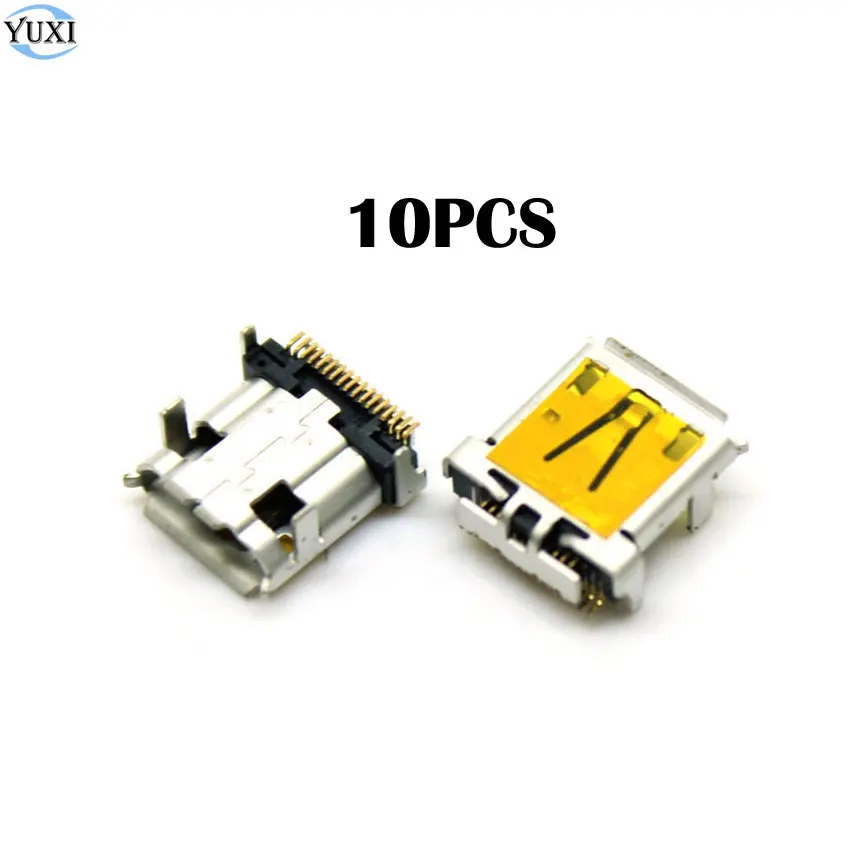

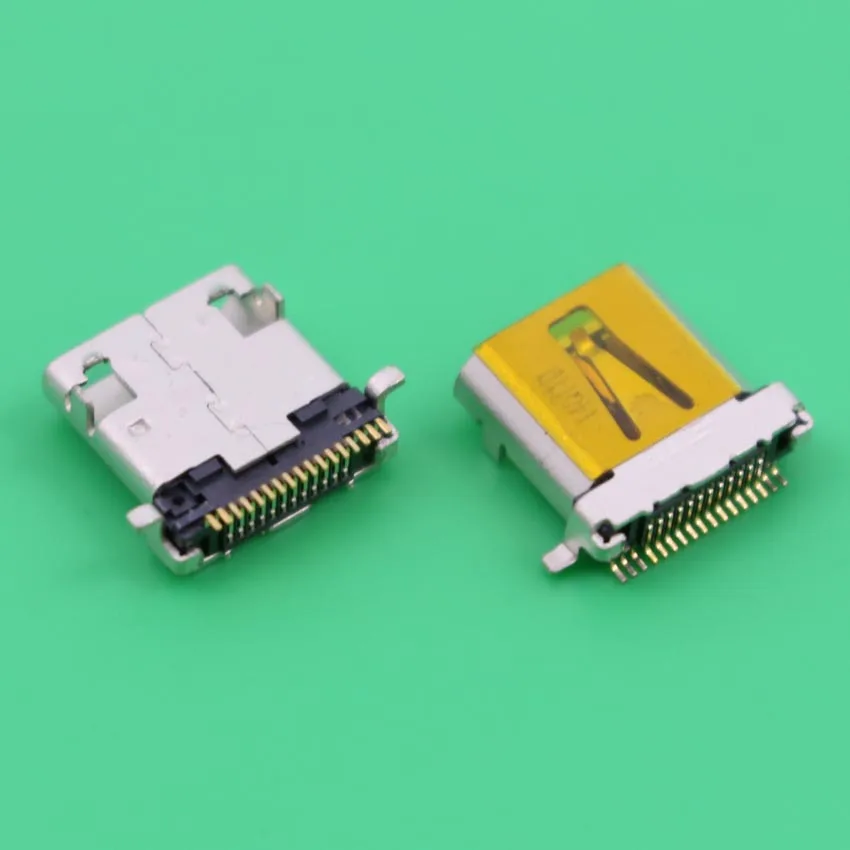

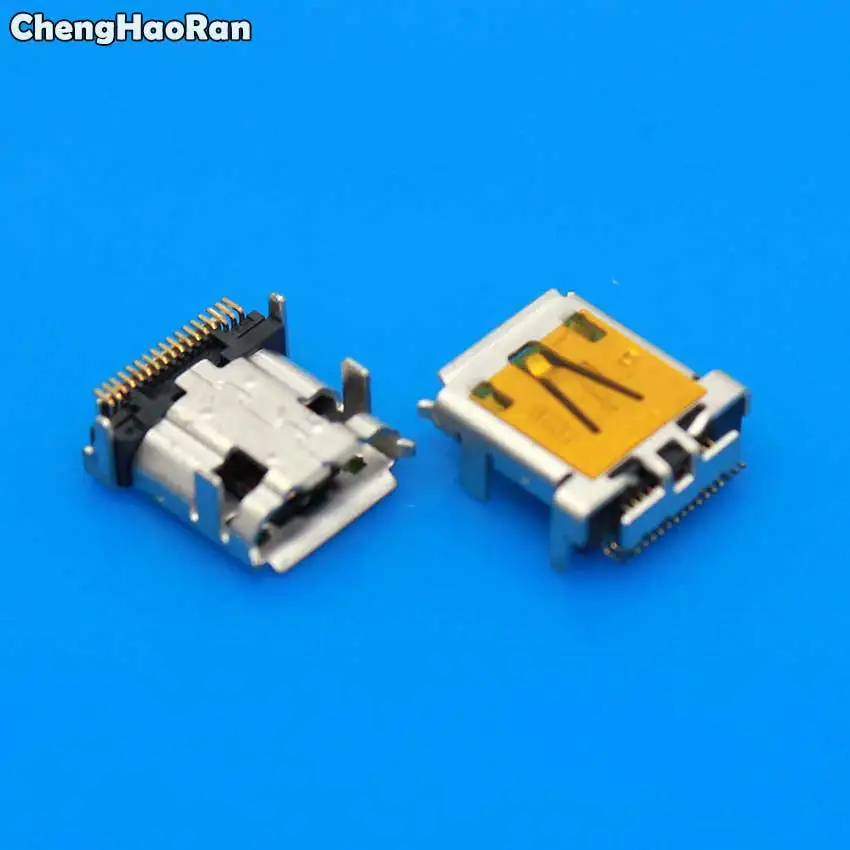

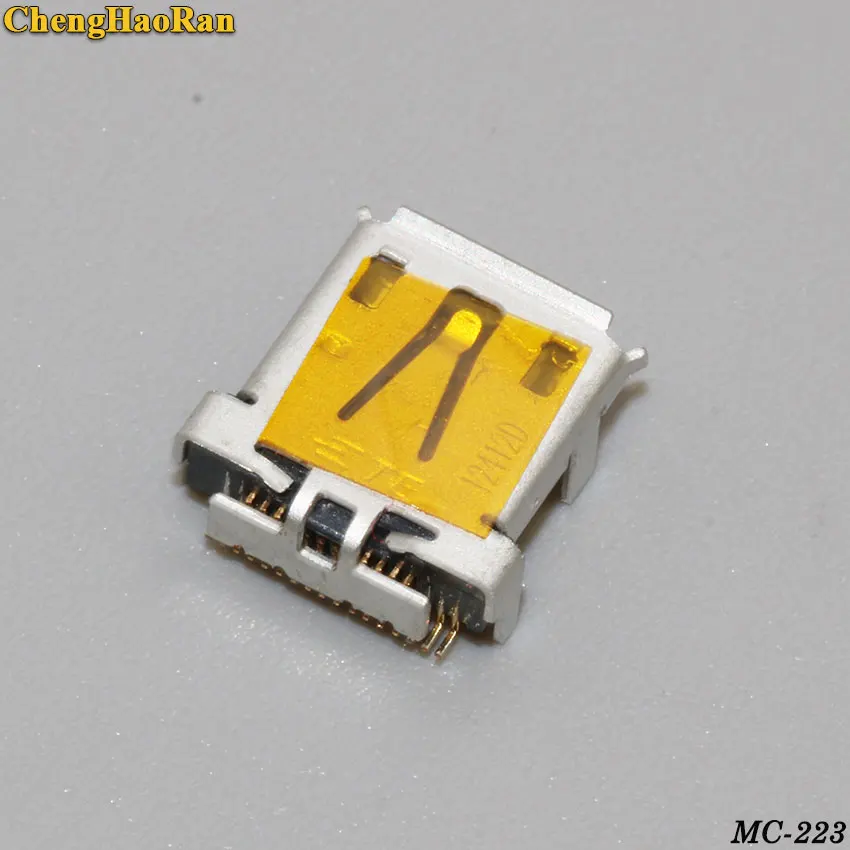

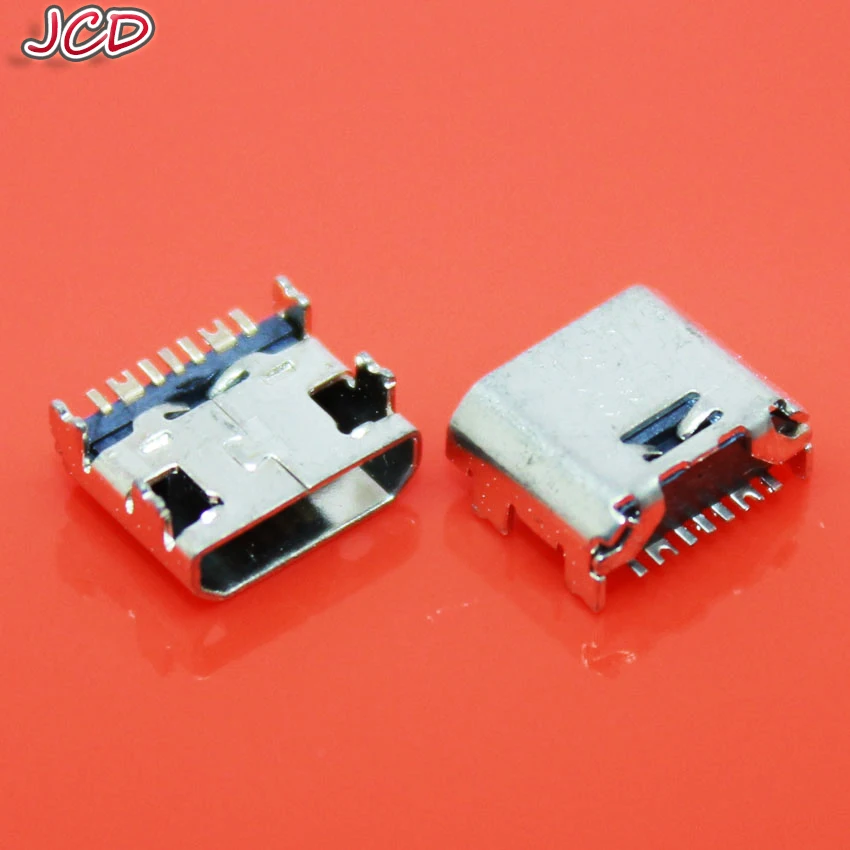

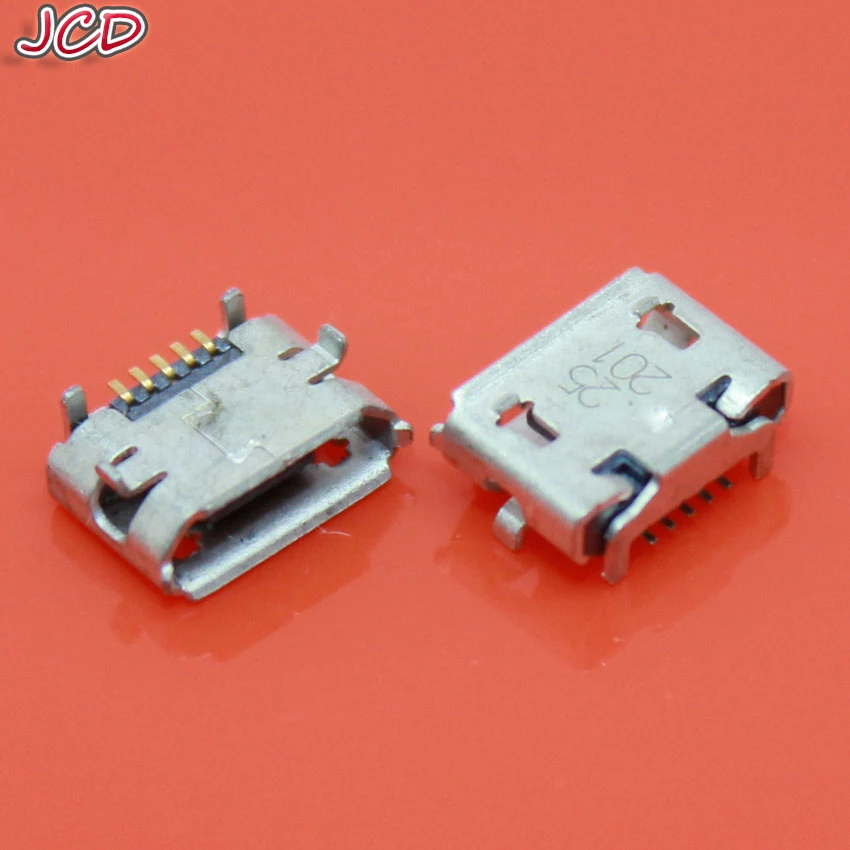

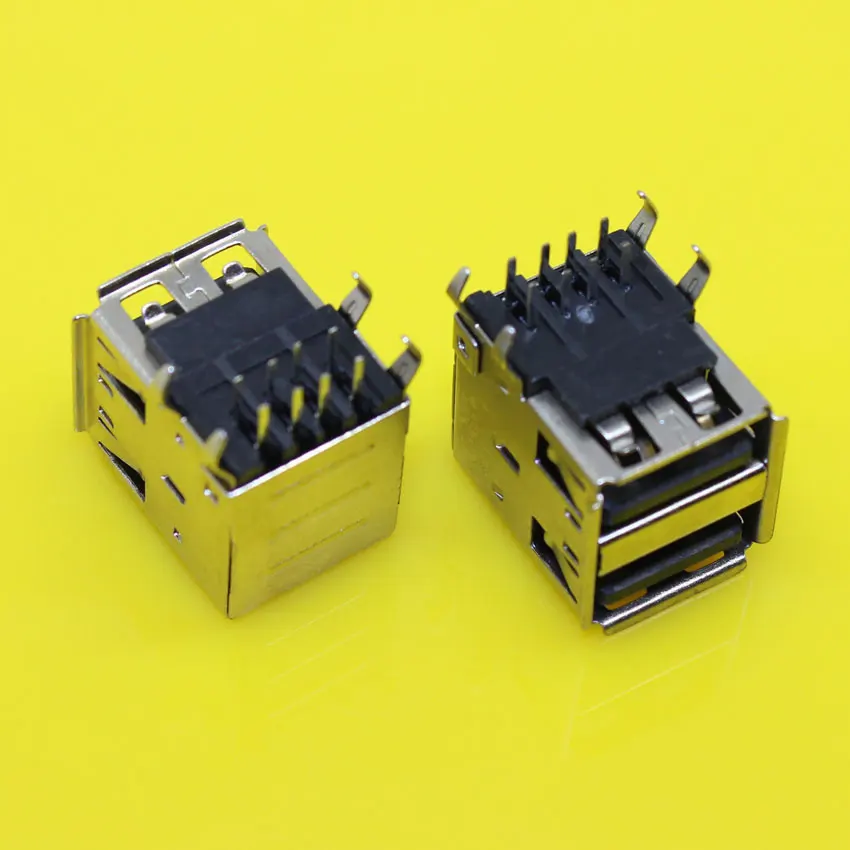

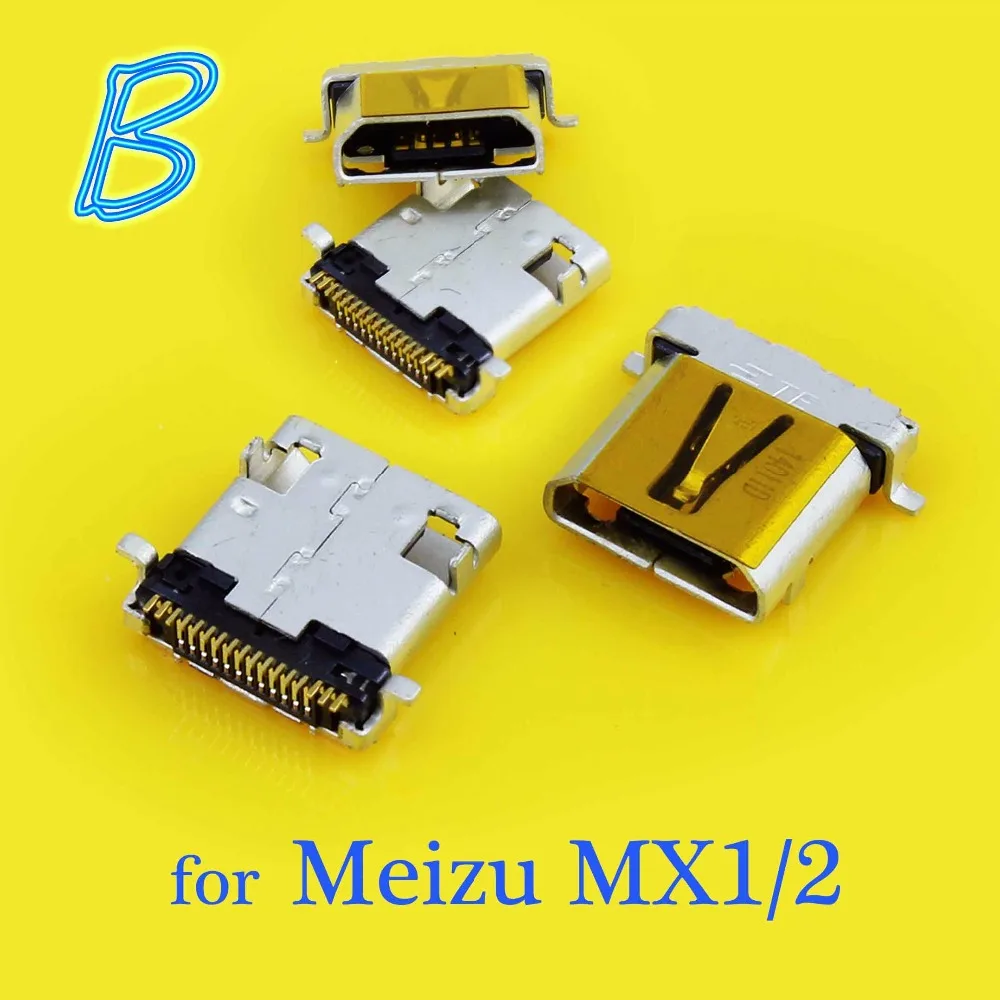

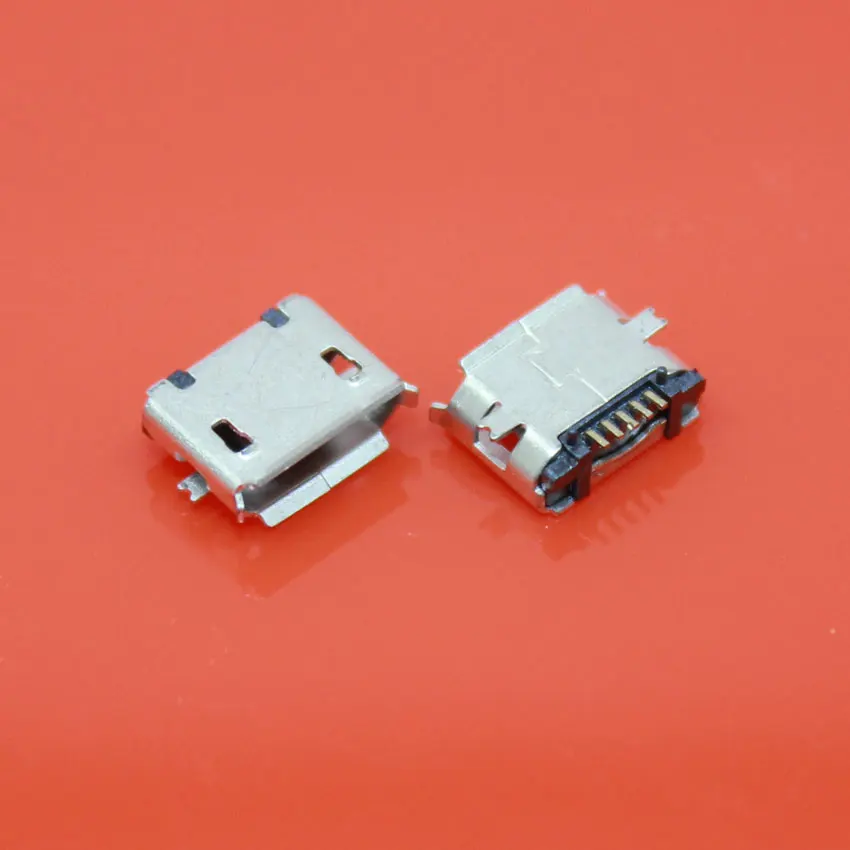

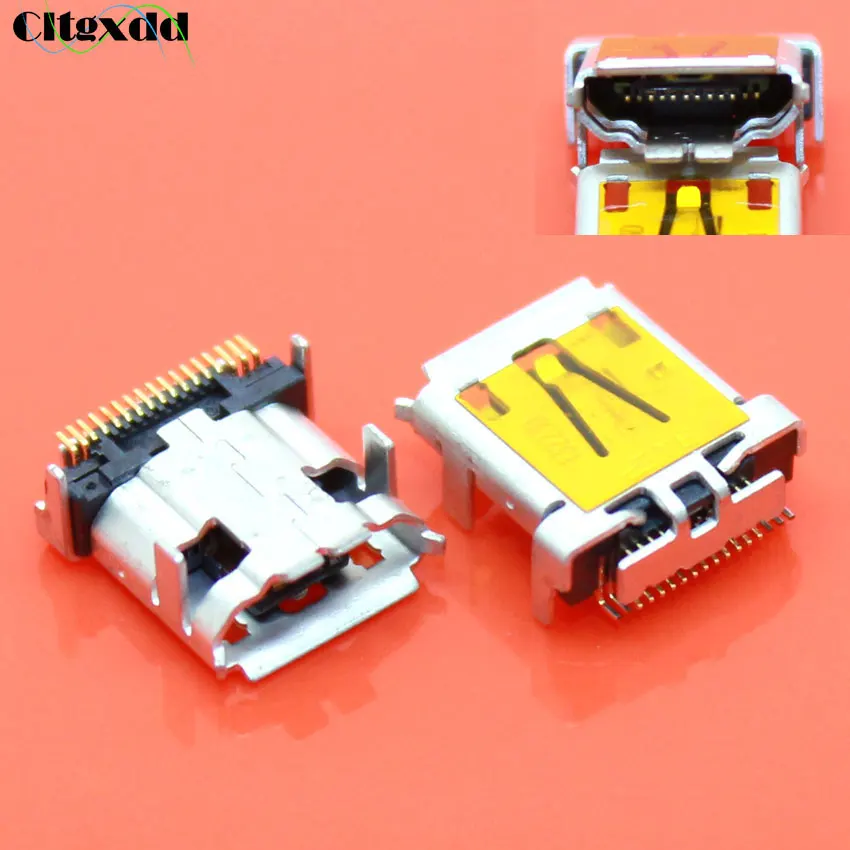

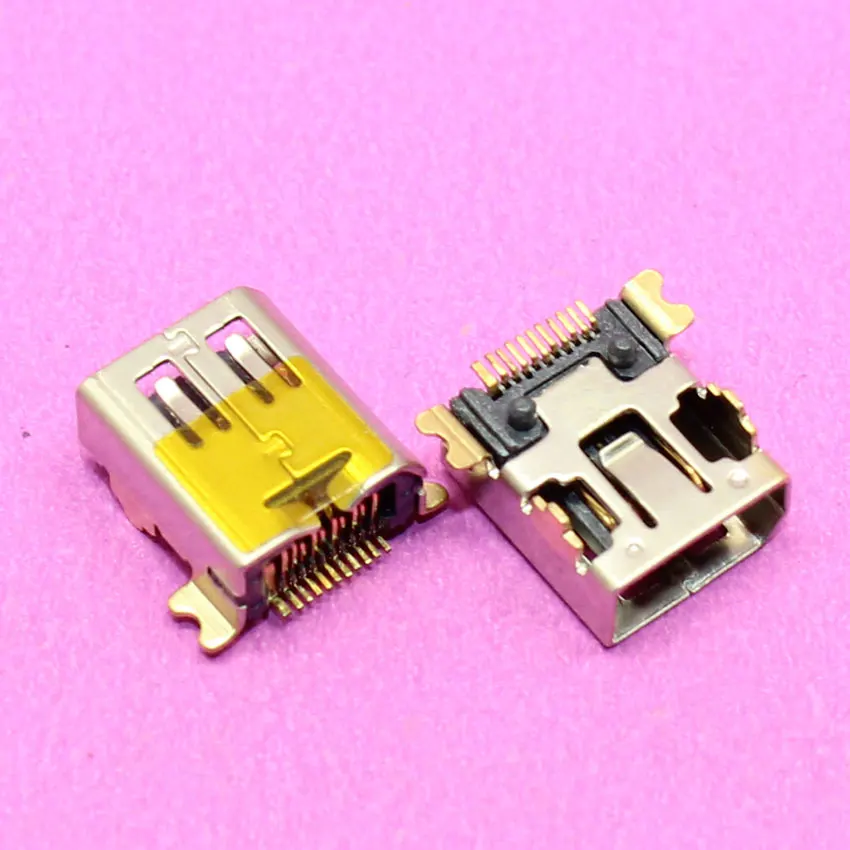

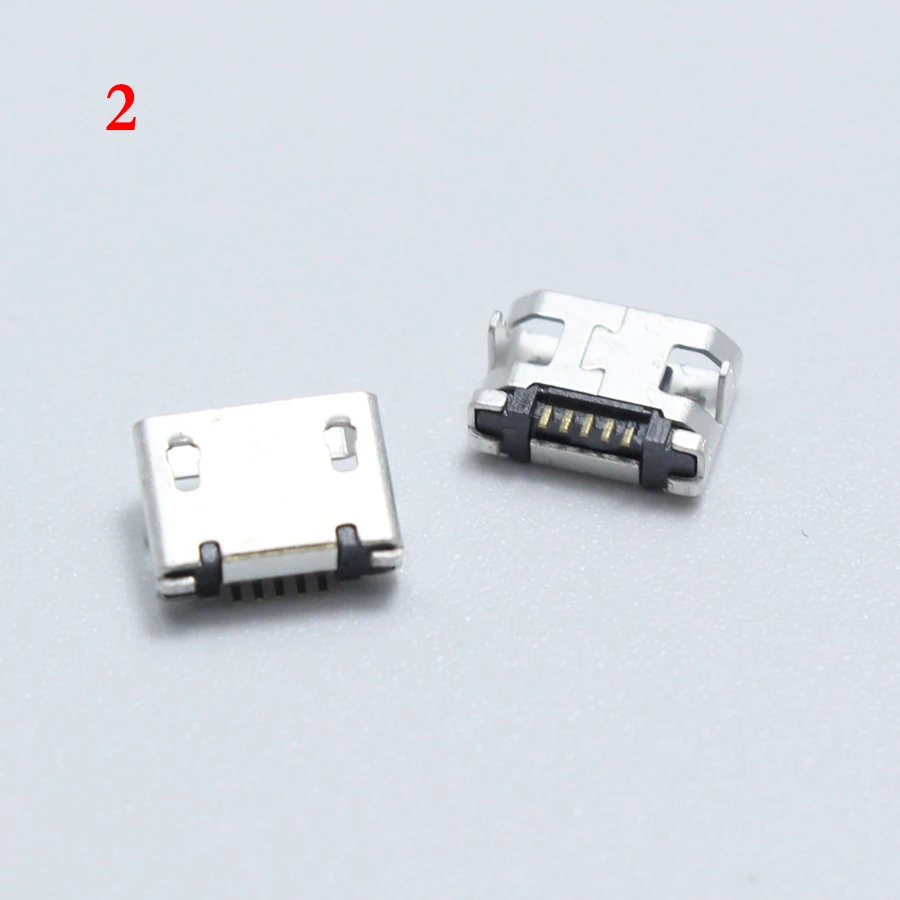

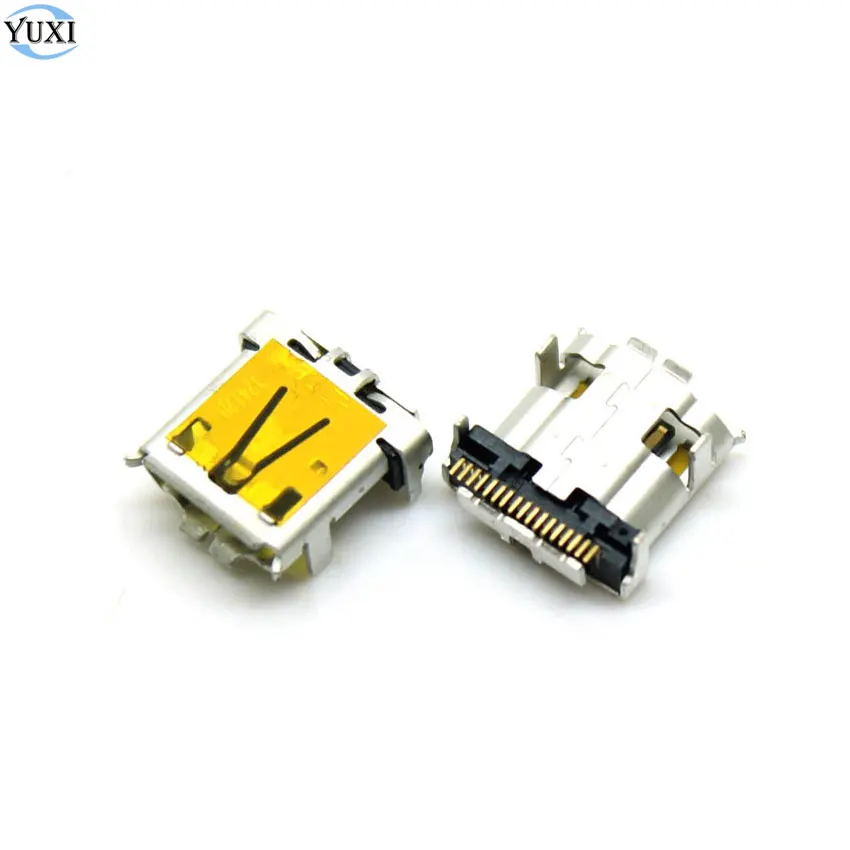

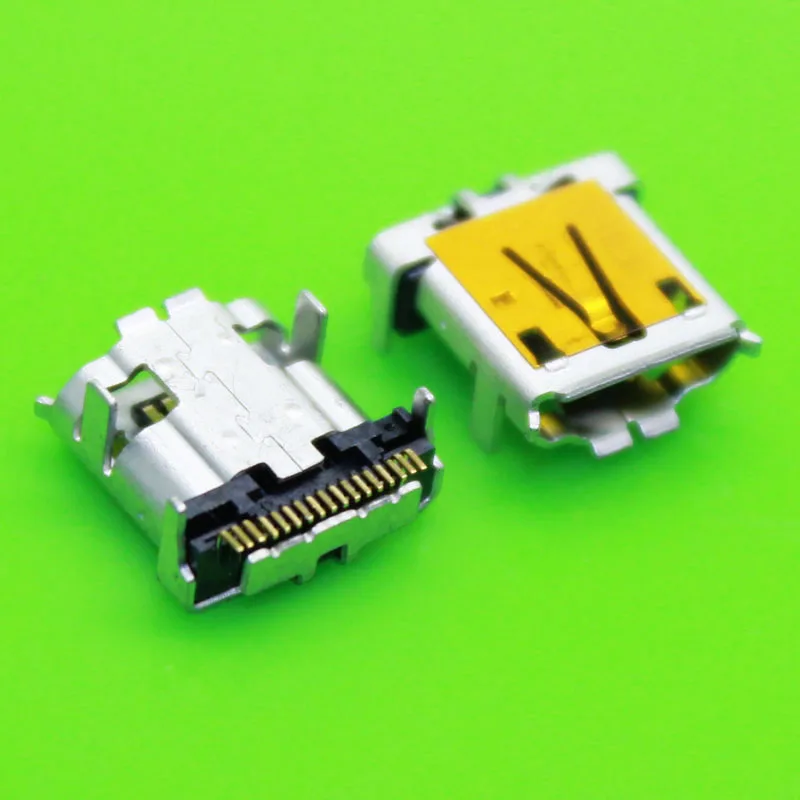

Лучшее соотношение цены и качества 17-контактный USB-порт — Отличные предложения на 17-контактный USB-порт от мировых продавцов 17-контактных USB-разъемов
Отличные новости !!! Вы находитесь в нужном месте для 17-контактного USB-порта.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны.
Но вам, возможно, придется действовать быстро, так как этот верхний 17-контактный разъем USB в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 17-контактный USB-порт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в 17-контактном USB-разъеме и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести usb 17 pin по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

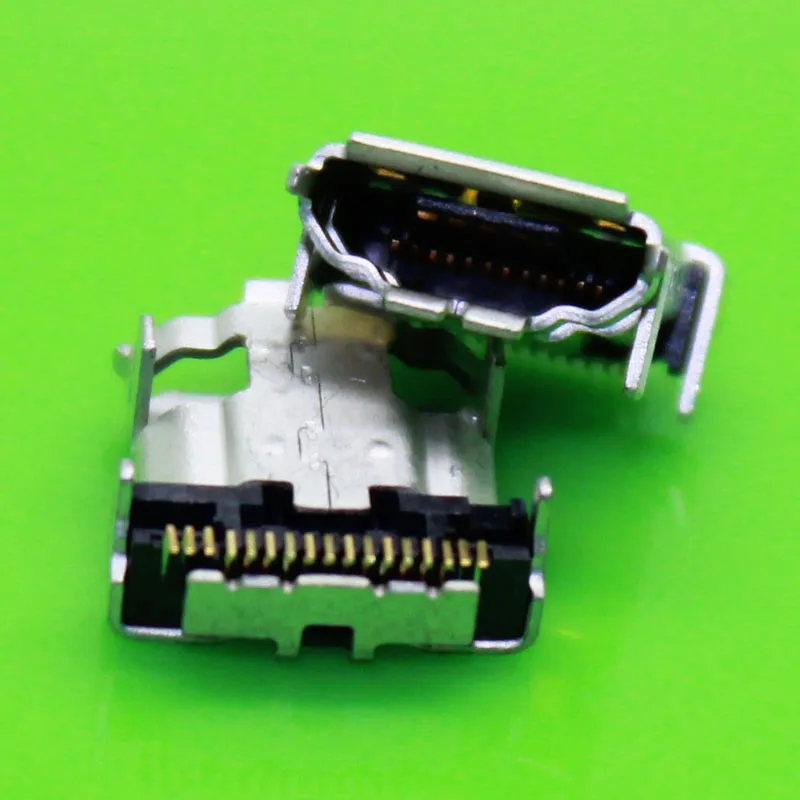

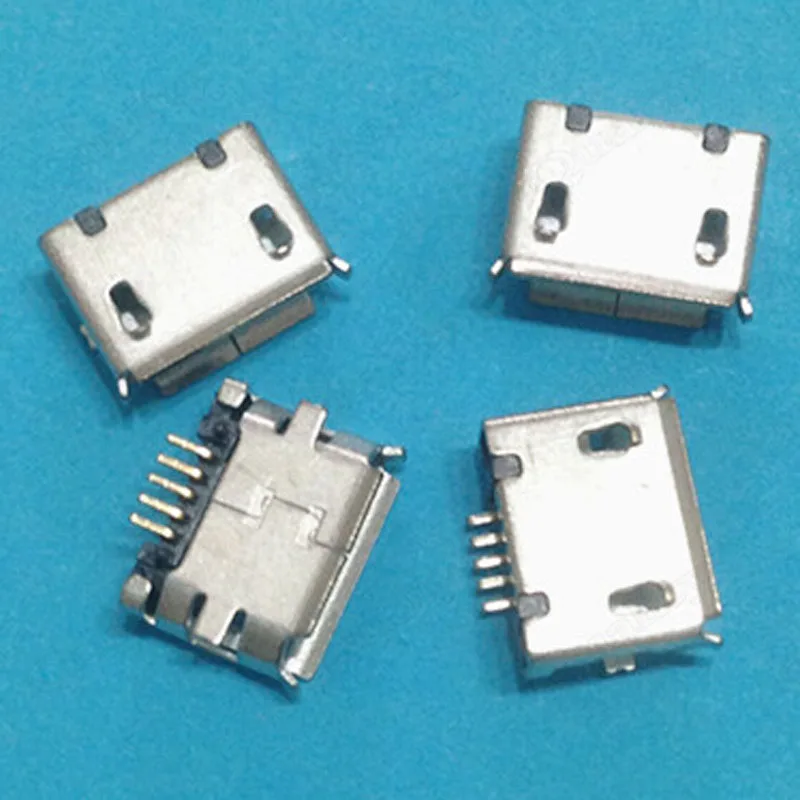

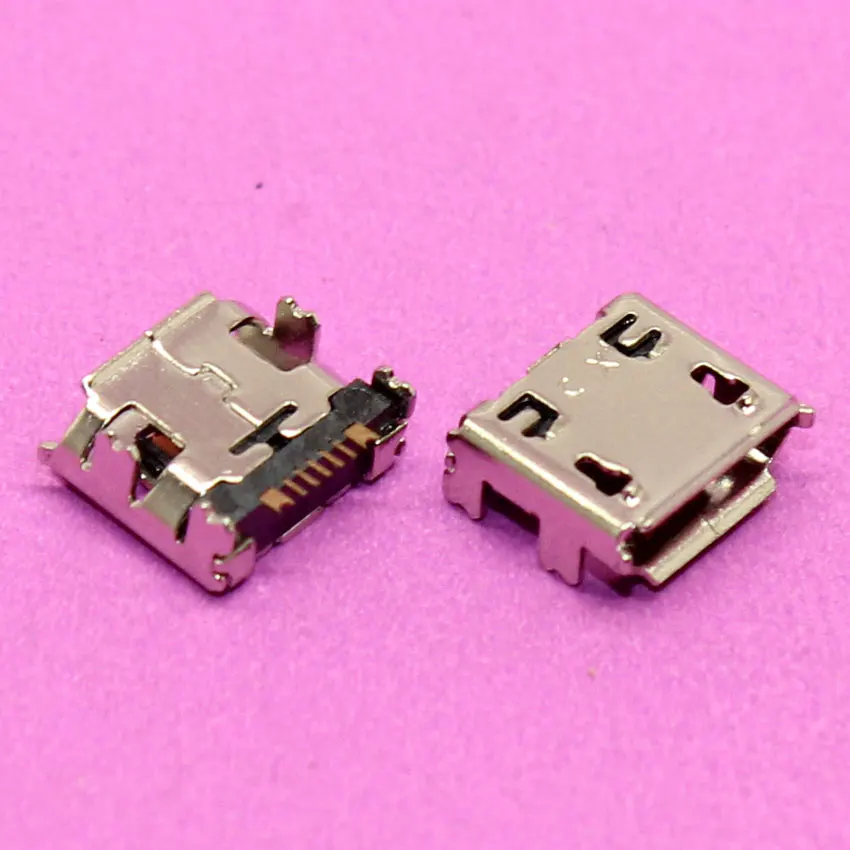

Лучшее соотношение цены и качества 17 usb-разъем — Выгодные предложения на 17 usb-разъем от мировых продавцов 17 usb-разъемов
Отличные новости !!! Для разъема USB 17 вы оказались в нужном месте.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот USB-разъем из 17 лучших в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 17 USB-разъем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в разъеме USB 17 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 17 usb connector по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
USB-коннекторы
| RS Components
USB-коннекторы | Компоненты RS
USB-коннекторы
USB-разъемы (универсальная последовательная шина) представляют собой электрические разъемы, которые имеют плоское соединение, обычно прямоугольной формы, в которое вставляется соответствующий разъем.Их обычно можно найти на компьютерах, концентраторах или любом другом периферийном оборудовании, таком как принтеры, сканеры, аудиоинтерфейсы, испытательное оборудование и многое другое.
USB-разъемы имеют много типов вариаций и разную скорость Однако все они выполняют одну и ту же работу. Обычно работа USB заключается в передаче данных и питания на устройство через различные протоколы связи. Наши USB-разъемы также могут быть соединены с различными USB-аксессуарами для дальнейшего улучшения ваши варианты.
Как работает USB-разъем?
USB-разъемы можно подключать к печатным платам или использовать для создания USB-кабелей с помощью клемм на разъемах. Их также можно использовать вместе с разъемами для монтажа на панели или для их замены, например, в интерфейсах аудиопанелей или компьютерных системах.
Типы разъемов USB
< ul>
Каждый из USB-накопителей бывает разной скорости, типов и способов связи протокол, с которым они могут использоваться.При выборе подходящего разъема важно учитывать ключевые атрибуты , такие как;
- Тип крепления: независимо от того, где вы нужен прямой тип подключения к печатной плате или устройство, подключаемое к кабелю.
- Пол: USB-порты бывают женского или мужского пола.
- Версия USB : Версия USB определяет, какой формы будет USB. USB C — самый современный и самый быстрый разъем на сегодняшний день.
Различные типы крепления для USB-разъемов
Вы можете выбрать один из множества вариантов монтажа, включая панель, поверхность , сквозные и кабельные крепления. Существуют конструкции с водонепроницаемым корпусом (например, из прочного термопласта) для дополнительной защиты и долговечности, они подходят для суровых условий, где важна защита от воды и пыли. Вы также можете просто выбрать вилки шасси и розетки для печатных плат.
Наш веб-сайт использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший сервис при поиске или размещении заказа, в аналитических целях и для персонализации нашей рекламы для вас.
Вы можете изменить настройки файлов cookie, прочитав нашу политику использования файлов cookie. В противном случае мы будем считать, что вы согласны с использованием файлов cookie.
Хорошо, я понимаю
9004 4 | |||
| ПОРТ ЦИФРОВОЙ ПЛОСКОЙ ПАНЕЛИ (DFP) | |||
| Сопрягаемая поверхность MDR20 с внутренней резьбой | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | TX1 + | 11 | TX2 + |
| 2 | TX1- | 12 | TX2 — |
| 3 | SHLD1 | 13 | SHLD2 |
| 4 | SHLDC | 14 | SHLD0 |
| 5 | TXC + | 15 | TX0 + |
| 16 | TX0- | ||
| 7 | GND | 17 | NC |
| 8 | + 5V | 18 | HPD |
| 9 | NC | 19 | DDC_DAT |
| 10 | NC | 20 | DDC_CLK |
| DVI 9005 0 | |||||||
| Сопрягаемая поверхность DVI мама | |||||||
| PIN # | SIGNAL | PIN # | SIGNAL | ||||
| 1 | T.MDS DATA 2- | 16 | HOT PLUG DETECT | ||||
| 2 | TMDS DATA 2+ | 17 | TMDS DATA 0- | ||||
| 3 | TMDS DATA 2/4 SHIELD | 18 | TMDS DATA 0+ | ||||
| 4 | TMDS DATA 4- | 19 | TMDS DATA 0/5 SHIELD | ||||
| 5 | TMDS DATA 4+ | 20 | TMDS DATA 5- | ||||
| 6 | ЧАСЫ DDC | 21 | T.M.D.S DATA 5+ | ||||
| 7 | DDC DATA | 22 | T.M.D.S ЗАЩИТА ЧАСОВ | ||||
| 8 | АНАЛОГ. SYNC | 23 | TMDS CLOCK + | ||||
| 9 | TMDS DATA 1- | 24 | TMDS CLOCK- | ||||
| 10 | TMDS DATA 1+ | ||||||
| 11 | TMDS DATA 1 / 3 SHIELD | C1 | АНАЛОГОВЫЙ КРАСНЫЙ | ||||
| 12 | T.MDS DATA 3- | C2 | АНАЛОГОВЫЙ ЗЕЛЕНЫЙ | ||||
| 13 | TMDS DATA 3+ | C3 | АНАЛОГОВЫЙ СИНИЙ | ||||
| 14 | ПИТАНИЕ + 5 В | C4 | ANALOG HORZ | 15 | ЗЕМЛЯ | C5 | АНАЛОГОВАЯ ЗЕМЛЯ |
|
Кабели DVI NTI распространяют сигнал на расстояние до 10 футов. Подробнее см. КАБЕЛИ DVI . |
|||||||
| EVC | ||||||
| Поверхность сопряжения с внутренней резьбой EVC | ||||||
| PIN # | SIGNAL | PIN # | SIGNAL | |||
| 1 | T.MDS DATA 2+ | 19 | 1394 VG | |||
| 2 | TMDS DATA 2- | 20 | 1394 VP | |||
| 3 | TMDS DATA 2 RTN | 21 | TMDS DATA 0- | |||
| 4 | SYNC RTN | 22 | TMDS DATA 0+ | |||
| 5 | ГОРИЗ. SYNC TTL | 23 | T.M.D.S DATA 0 RTN | |||
| 6 | VERT.SYNC TTL | 24 | STEREO SYNC TTL | |||
| 7 | TMDS ЧАСЫ RTN | 25 | DDC RTN | |||
| 8 | ЗАРЯДКА PWR INPUT + | 26 | DDC DATA | 1394 ПАРА A, ДАННЫЕ | 27 | DDC CLOCK SCL |
| 10 | 1394 ПАРА A, ДАННЫЕ + | 28 | +5 В постоянного тока | |||
| 11 | T.ДАННЫЕ M.D.S 1+ | 29 | 1394 ПАРА B, ЧАСЫ + | |||
| 12 | ДАННЫЕ T.M.D.S 1- | 30 | 1394 ПАРА B, ЧАСЫ- | |||
| 13 | T.M.D.S. ДАННЫЕ 1 RTN | C1 | КРАСНЫЙ ВЫХОД ВИДЕО | |||
| 14 | ЧАСЫ TMDS + | C2 | GRN ВЫХОД ВИДЕО | |||
| 15 | ЧАСЫ TMDS- | C3 | PX CLOCK OUT | |||
| USB DATA + | C4 | BLU VIDEO OUT | ||||
| 17 | USB DATA- | C5 | ОБЩИЙ GND RTN | |||
| 18 | 1394 ЩИТ / ВХОД МОЩНОСТИ ЗАРЯДА — | |||||
|
Адаптеры EVC NTI подключают монитор VGA к видеопорту EVC. Подробнее см. АДАПТЕРЫ EVC . |
||||||
| ИНТЕРФЕЙС RS232 DB9 | |||
| Сопрягаемая поверхность вилки RS232 DB9 | |||
| PIN # | СИГНАЛ | PIN # | СИГНАЛ |
| 1 | DCD | 6 | DSR |
| 2 | RXD | 7 | RTS |
| 3 | TXD | 8 | CTS |
| 4 | DTR | 9 | RI |
| 5 | GND | ||
| RS232 RJ45 | |||
| Сопрягаемая поверхность гнезда RS232 RJ45 | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | RTS | 5 | GND |
| 2 | DTS | 6 | RXD |
| 3 | TXD | 7 | DSR |
| 4 | 8 | CTS | |
| ВИДЕО VGA с DDC (VEXT-FLT-xx, VEXT-FLT-xx-MM) (VEXT-THN-xx, VEXT-THN-xx-MM) |
|||
| Сопрягаемая поверхность 15-контактного HD-вилки | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | КРАСНЫЙ | 9 | DDC + 5 |
| 2 | ЗЕЛЕНЫЙ | 10 | SYNC RTN |
| 3 | СИНИЙ | 11 | ID0 |
| 4 | ID2 | 12 | ID1 или DDC DATA |
| 5 | GND | 13 | HSYNC |
| 6 | КРАСНЫЙ ЭКРАН | 14 | VSYNC |
| 7 | ЗЕЛЕНЫЙ ЭКРАН | 15 | ЧАСЫ ID3 или DDC |
| 8 | СИНИЙ ЩИТ |
5 | |
| КЛАВИАТУРА PS / 2 ИЛИ МЫШЬ | |||
| Сопрягаемая поверхность 6-контактного разъема miniDIN | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | DATA | 4 | +5 |
| 2 | NC | 5 | ЧАСЫ |
| 3 | ЗЕМЛЯ | 6 | NC |
|
Кабели для клавиатуры и мыши NTI позволяют удлинить клавиатуру и мышь ПК до 100 футов без потери сигнала. Подробнее см. PS / 2 КАБЕЛИ . |
|||
| ПК / НА КЛАВИАТУРЕ | |||
| Контактная поверхность 5-контактного разъема DIN | |||
| PIN # | СИГНАЛ | PIN # | СИГНАЛ |
| 1 | ЧАСЫ | 4 | GND |
| 2 | ДАННЫЕ | 5 | +5 |
| 3 | NC | ||
| КЛАВИАТУРА И МЫШЬ SUN | |||
| Контактная поверхность 8-контактного разъема miniDIN с внутренней резьбой | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | GND | 5 | KYBD RCV |
| 2 | GND | 6 | KYBD XMT |
| 3 | +5 | 7 | PWRN |
| 4 | МЫШЬ | 8 | +5 |
| КЛАВИАТУРА МАК ИЛИ МЫШЬ | |||
| PIN # | СИГНАЛ | PIN # | СИГНАЛ |
| 1 | ДАННЫЕ | 3 | +5 |
| 2 | PWRN | 4 | GND |
| СЕРИЙНАЯ МЫШЬ | |||
| Сопрягаемая поверхность вилки 9D | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | NC | 6 | NC |
| 2 | RX | 7 | RTS |
| 3 | TX | 8 | NC |
| 4 | DTR | 9 | NC |
| 5 | GND | ||
| RS232 DB25 INTERFACE | |||
|
Контактная поверхность вилки RS232 DB25 |

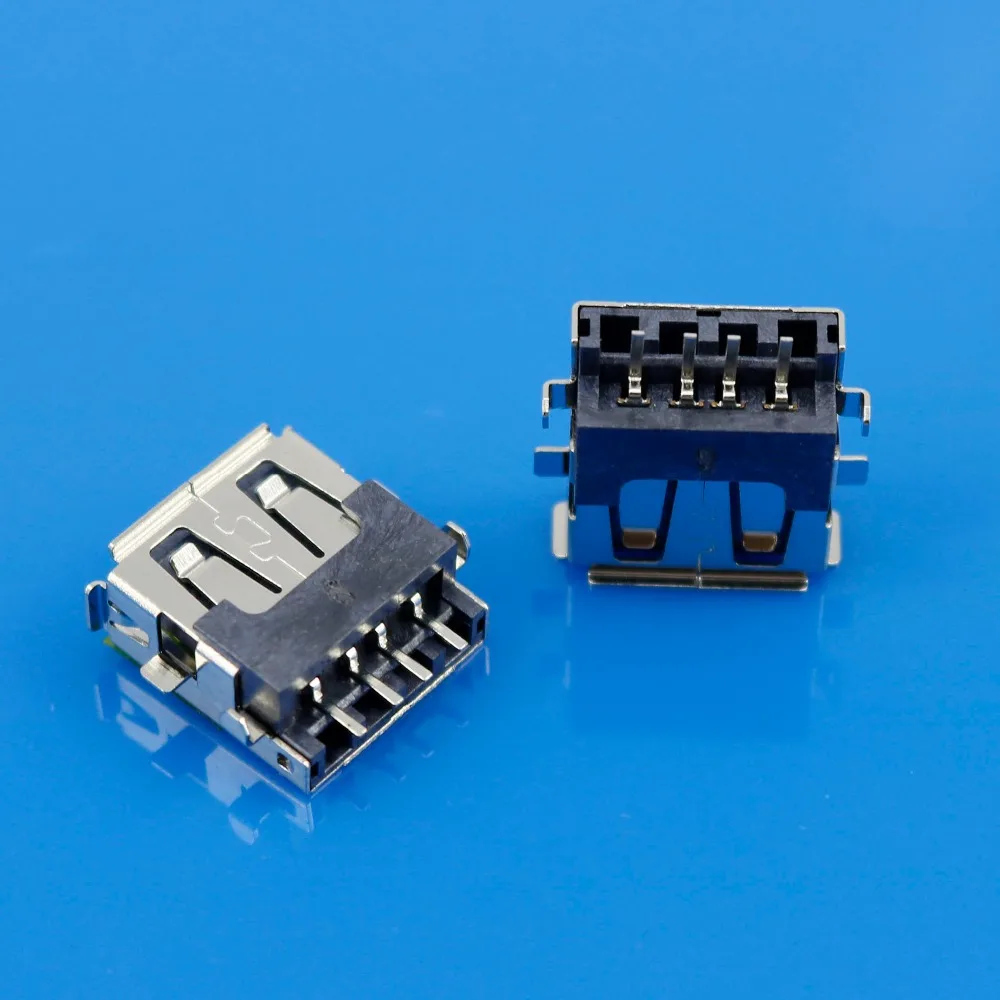

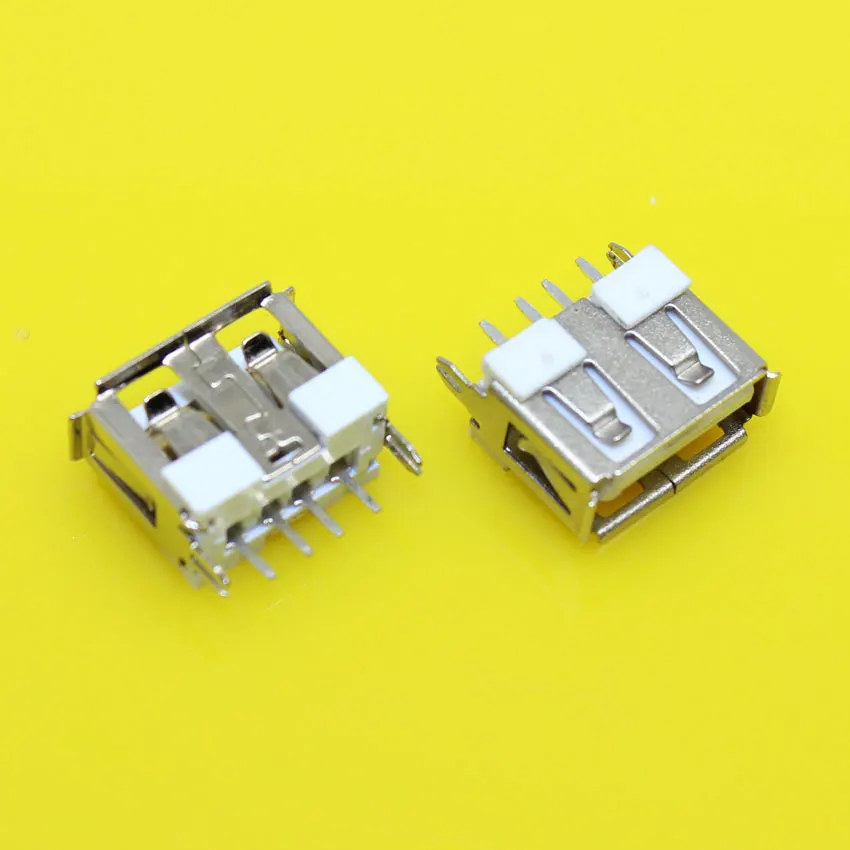

|||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | N / A | 14 | N / A |
| 2 | TXD | 15 | Н / Д |
| 3 | RXD | 16 | Н / Д |
| 4 | RTS | 17 | Н / Д |
| 5 | CTS | 18 | Н / Д |
| 6 | DSR | 19 | Н / Д |
| 7 | GND | 20 | DTR |
| 8 | DCD | 21 | НЕТ A |
| 9 | Н / Д | 22 | RI |
| 10 | Н / Д | 23 | Н / Д |
| 11 | Н / Д | 24 | Нет данных 900 50 |
| 12 | НЕТ | 25 | НЕТ |
| 13 | НЕТ | ||
| USB ТИП A и B | |||||
|
|||||
| PIN # | SIGNAL | PIN # | SIGNAL | ||
| 1 | +5 | 3 | + Data | ||
| 2 | -Данные | 4 | GND | ||
|
Кабели USB KVM NTI увеличивают длину монитора VGA и USB-клавиатуры / мыши до 15 футов. Подробнее см. USB-КАБЕЛИ . |
|||||
| Мини-USB ТИП B | |||
| Контактная поверхность 5-контактного разъема Mini USB типа B, розетка | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | +5 | 4 | NC |
| 2 | — ДАННЫЕ | 5 | GND |
| 3 | + ДАННЫЕ | ||
| Контактная поверхность 4-контактного разъема Mini USB типа B, розетка | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | +5 | 3 | + DATA |
| 2 | -ДАННЫЕ | 4 | ЗЕМЛЯ |
| IEEE 1394 | |||
|
Контактная поверхность 6-контактного разъема FireWire |
|||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | POWER | 4 | TPB + |
| 2 | GND | 5 | TPA- |
| 3 | TPB- | 6 | TPA + |
|
Контактная поверхность 4-контактного разъема FireWire |
|||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | TPB- | 3 | TPA- |
| 2 | TPB + | 4 | TPA + |
| Кабели и адаптеры FireWire IEEE 1394 NTI увеличивают длину устройств FireWire до 5 метров.
Подробнее см. КАБЕЛИ И ПЕРЕХОДНИКИ . |

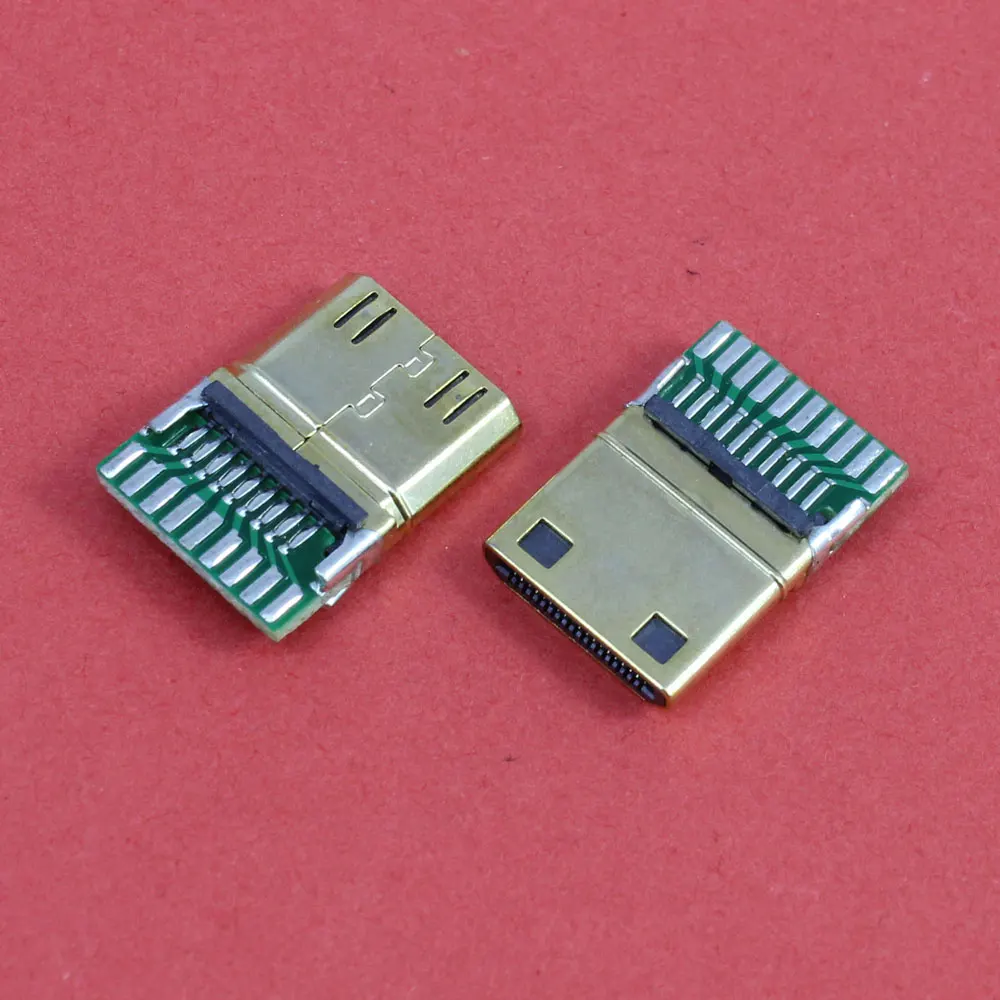

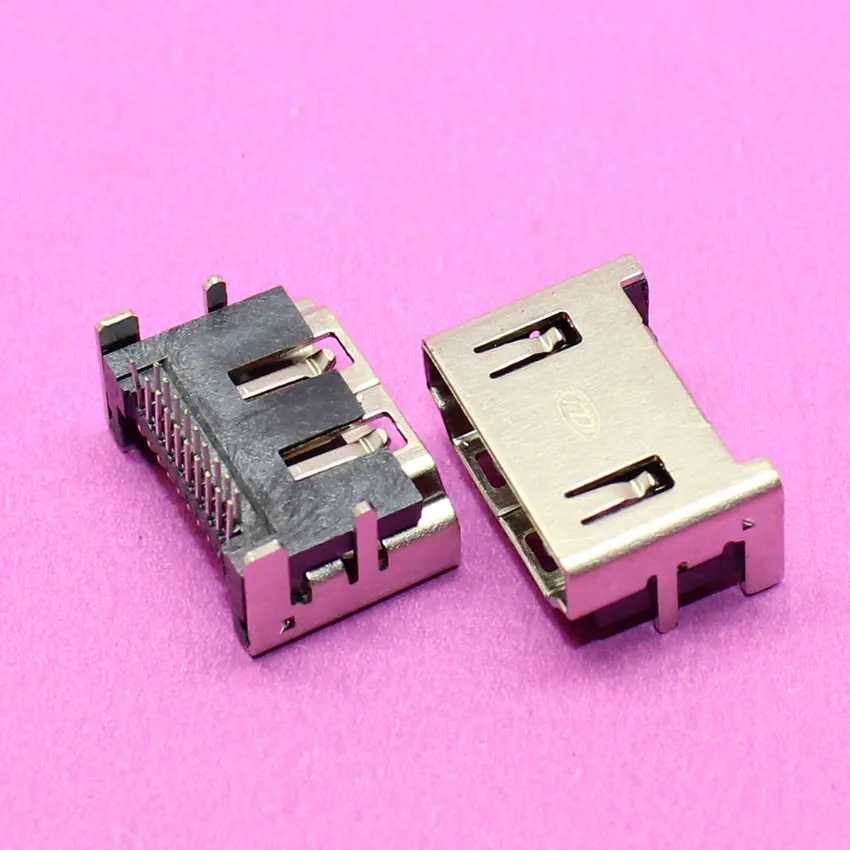

|||
| HDMI | |||
| Контактная поверхность вилки HDMI типа A | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | TMDS Data2 + | 11 | TMDS Clock Shield |
| 2 | TMDS Data2 Shield | 12 | TMDS Clock- |
| 3 | TMDS Data2- | 13 | CEC (не используется) |
| 4 | TMDS Data1 + | 14 | Зарезервировано (N.C. на устройстве) |
| 5 | TMDS Data1 Shield | 15 | SCL |
| 6 | TMDS Data1- | 16 | SDA |
| 7 | TMDS Data0 + | 17 | Заземление DDC / CEC |
| 8 | TMDS Data0 Shield | 18 | Питание + 5 В |
| 9 | TMDS Data0- | 19 | Обнаружение горячего подключения |
| 10 | TMDS Clock + | ||
@ |
FRONTX — Назначение контактов USB на материнской плате
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ ПРОДУКТА
FRONTX Dual USB Type A Внутренний
КОД ПРОДУКТА
CPX108-2
ИСПОЛЬЗОВАНИЕ ОТСЕКА
Половина большой бухты
РАЗЪЕМЫ
USB тип A, розетка
гнездовой разъем 2×5
КАБЕЛЬ
Кабель USB 2.0 (UL 2725)
Длина — 2,5 фута (762 мм)
НАЗНАЧЕНИЕ ПРОВОДОВ
Красный: + 5V / Напряжение + / VCC
Белый: USB — / Data — / D —
Зеленый: USB + / Data + / D +
Черный: GND / Напряжение — / Земля
Черный: S-GND / перегрузка по току
Провод S-GND толще и его легко узнать.
Экраны двух кабелей закорочены (соединены) внутри и
сведены в один провод S-GND. Подключение провода S-GND к
Штифт заголовка не является обязательным.
НАПРАВЛЯЮЩИЕ ДЛЯ СОЕДИНЕНИЯ ЖАТКИ
Схема 1: На большинстве материнских плат разъем / распиновка USB состоит из 9 контактов.
расположены в 2 ряда; и каждый заголовок допускает 2 подключения USB (т.е.
USB1 и USB2). Обычно контакты USB1 и USB2 находятся в отдельных рядах.
Схема 2: Просто вставьте разъем в разъем таким образом, чтобы;
провода правильно подключены к соответствующим контактам (т. е. провод
назначения и назначения контактов совпадают).
Возможно, вам придется переставить провода в соответствии с
с назначением контактов или при необходимости замените соединительный разъем,
в зависимости от расположения заголовка USB.
На некоторых материнских платах в разъеме USB есть контакт NC. Вы можете
подключите провод S-GND к этому контакту. NC просто означает «нет связи» и
Вывод NC — это «пустой» вывод.
ЖАТКА 2X5 ШТИФТОВ
См. Схему ниже, разъем 2×5 контактов имеет 2 контакта S-GND. Вы можете
оставьте один из контактов S-GND неподключенным. Пожалуйста, убедитесь, что цветовая кодировка
провода подключены к правильным контактам. Возможно, вам придется переставить
провода при необходимости.
2X4 ШТИФТА ЗАГОЛОВОК
См. Схему ниже, разъем 2×4 контакта не имеет контакта S-GND. Вы можете
оставьте провод S-GND неподключенным. Возможно, вам придется переставить
провода, если необходимо, таким образом, чтобы назначение проводов и контактов
совпадают правильно.
АКТИВНЫЕ ШТИФТЫ НЕ В ОДНОМ РЯДЕ
Схема 1: На некоторых материнских платах 4 активных контакта не расположены в
один такой же ряд.
