Правильный монтаж фундаментных блоков — технологическая карта

ФБС – это фундаментные блоки стен. Другое их название — блоки для постройки стен в подвалах. Практическое предназначение блоков ФБС для создания конструкций сооружений, которые имеют разное назначение и будут эксплуатироваться при частых воздействиях температуры воздуха в температурных рамках от -70°С и до +50°С.

С чего начинается работа?

ФБС – это бетонные блоки которые могут быть использованы в строительстве фундамента в разных климатических зонах и при любом типе грунта. Обычно работа начинается с отмера и разбивки осей предполагаемого фундамента. Разбивка фундамента начинается с того, что оси переносят на подготовленное основание для постройки фундамента.

Необходимо для этого:



  • натянуть осевые точки по обноске;
  • при помощи отвесов переносить точки пересечения этих осей на дне траншеи или котлована.



От точек, которые в итоге получились отмеряют размеры фундамента по проекту и закрепляют их при помощи штырей из металла так, чтобы шнур-причалка, который в это время натянут между ними, был не ближе а дальше на 2-3 мм до боковой грани ленты фундамента.

Начало монтажа фундамента

Монтаж фундаментных блоков начинается с укладывания их на основу. Чаще всего такой основой под фундамент может служить выравнивающий слой песка, или же, если предусмотрена проектом, то какая-то другая подложка. Подошва основания (а обычно это грунт) в траншее и котловане стараются выровнять отметкам, которые определены проектом.

На песчаных грунтах блоки фундамента необходимо укладывать непосредственно лишь на основание, которое выровненное. Если же грунты иные, то укладывают на сделанную песчаную подушку по толщине не меньше 5 – 10 см. Под основной подошвой фундамента не оставляют насыпной и разрыхлённый грунт. Длина и ширина основания из песка делается на 200—300 мм больше, чем размер самого фундамента, для того, чтобы в дальнейшем не было отвисания блоков с этой песчаной подушки.

Если же строительство фундамента будет с подвалом и ведется на сухих грунтах, то ФБС можно смонтировать непосредственно на само основание грунта, которое выравнивается песком. Такой вариант конструкции применяют также и при постройке фундамента дачного дома, который малозаглубленный даже без использования элементов фундамента в виде ленты.

Для того, чтобы увеличить несущую способность фундамента, фундаментные блоки размеры которых определяются зависимости от заранее просчитанной площади фундамента, с учетом толщины возводимых стен и перекрытий, необходимо монтировать на фундаментные подушки ФЛ, которые уложены предварительно.

Основным предназначением ФЛ является расширение подошвы фундамента (так называемое увеличение площади опоры).

Необходимо перед строповкой основательно убедиться, что находится кран от края котлована на безопасном расстоянии и что все его опоры, такие как гусеницы, аутригеры и колеса, должны быть расположены за пределами области призмы предполагаемого обрушения.

Не допускается установка фундамента на основание, которое в снегу или в воде. Монтаж необходимо начинать с установки в местах, где стены пересекаются и по углам маячных блоков. После того как маячные блоки уложены, на их грани необходимо натянуть причалку и по ней уже расположить все промежуточные.

Контроль завершающего положения блоков

В ходе монтажа причалку переносят все дальше вверх на каждый очередной ряд. Завершающее положение блоков по плану необходимо проконтролировать по осевым рискам по верхним граням фундамента с помощью отвеса или теодолита.

Отвес нужно опускать с осевых проволок, которые натягивают по обноске. Все небольшие отклонения можно устранить, если блок передвинуть стальным ломом. Верх маячных блоков необходимо проверить нивелиром, а остальных блоков — визированием по блокам, установленным ранее или по причалке.

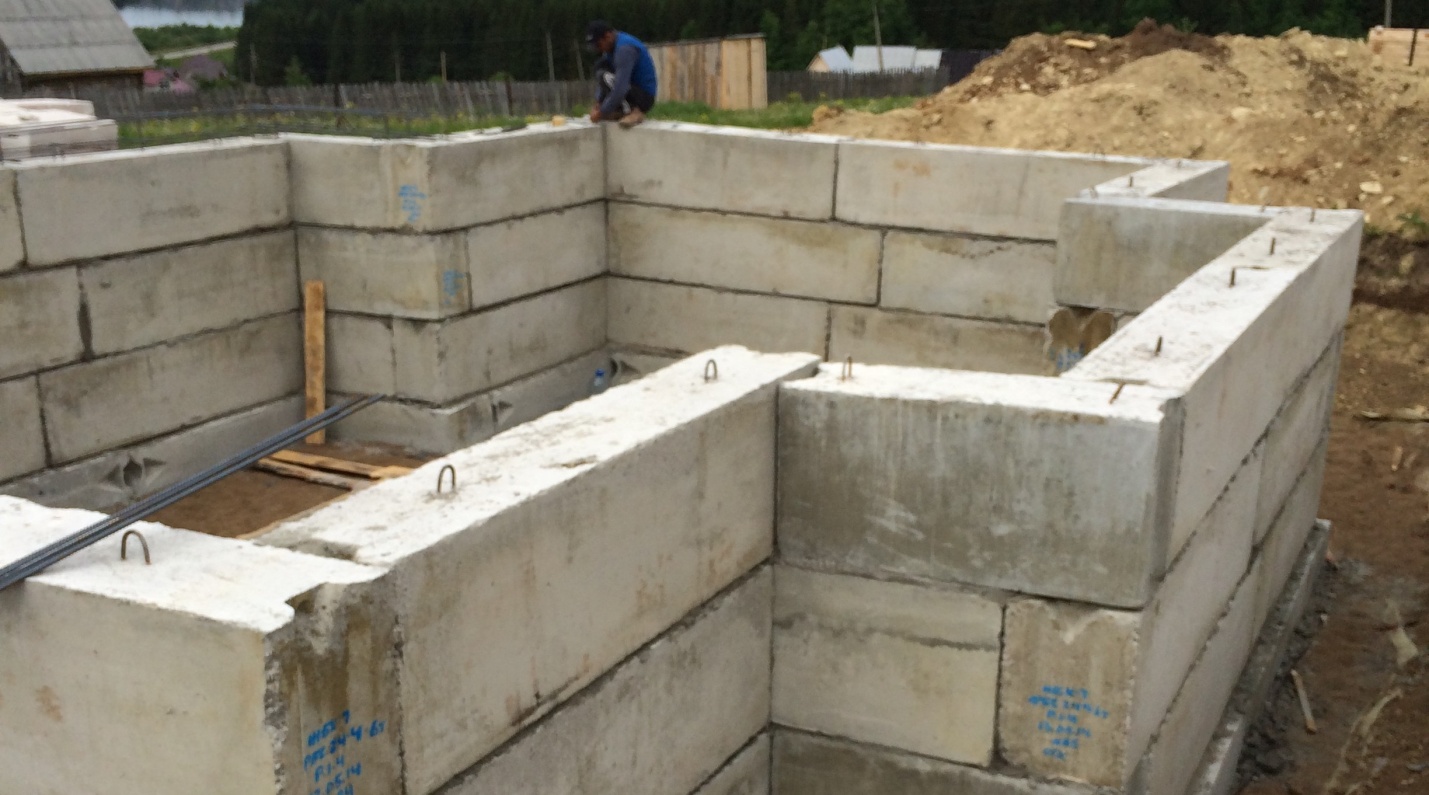

Если случается так, что блок уложен и есть отклонения, которые превышают все допустимые нормы, его необходимо поднять краном, отвести в сторону и заново выровнять основание и только лишь после этой процедуры вновь этот блок необходимо уложить на основание. Монтаж ведут вразбежку, на подобие кирпичной кладки обязательно на цементном растворе, примерно в четыре-пять рядов по высоте.

Монтаж должен быть выполнен со всеми возможными и необходимыми перевязками всех стен как внешних так и внутренних. Блоки стен фундамента обычно кладут на раствор и ведут перевязку вертикальных швов, где глубина даной перевязки должна быть не менее 0,4 высоты блока на грунте, который малосжимаемый и не менее 0,6 высоты блока на грунте, который сильносжимаемый, просадочный или набухающий. Перевязка вертикальных швов.

Готовя постель, поверхность блоков от мусора очищают и смачивают водой, а раствор подают и разравнивают лопаткой. Укладка блоков фундамента осуществляется на раствор размером не менее 2 см. Самое лучшее качество постели получится, когда раствор разравняется по рамке рейкой, которая гарантирует горизонтальность постели и максимально зафиксирует его толщину.

Все вертикальные стыки между блоками в ходе монтажа заполняются раствором с уплотнитедлем за методом штыкования. Блоки для стен подвала нужно выравнять по плоскости, которая смотрит в сторону помещения, а блоки внутренних подвальных стен — по одной из их плоскостей.

Если же длина блоков фундамента не будет кратна длине сторон здания, то между ними будут образовываться промежутки. Промежутки эти необходимо заполнить монолитными вставками (пломбами) или блоками, которые добираются. Между ними оставляют расстояние для прокладки канализационных труб и труб водоснабжения, электроснабжения, теплоснабжения и прочих.

После установки и контроля, кельмой необходимо срезать весь лишний раствор со швов расположенных горизонтально, а если раствора не хватит, то добавить его и по возможности уплотнить его.

Горизонтальные и вертикальные междублоковые швы должны заполнятся раствором, а с обеих сторон должны быть расшитыми. Стены сборного фундамента ленточной формы могут быть и потоньше стен здания, что строится, так как они обычно изготавливаются из материала, который более прочный, чем вся надземная часть здания, которое строится. При этом может быть допустимым свес стены здания. Свес не должен превышать 13 см.

Как укладывать фбс блоки, укладка фундаментных блоков

Под аббревиатурой ФБС понимают блоки фундаментные, стеновые. Некоторые строители называют их стенами подвальных помещений. Основное предназначение изделий – сооружение всевозможных конструкций, которые можно эксплуатировать от -70° мороза до +50° жары. Монтаж блоков возможен на любом типе грунта в любом климатическом регионе страны.

Подготовка подошвы

Установка фундаментных блоков начинается после разбивки осей будущего основания. Стартует эта процедура с выноса на местность углов фундамента и всех его осей. Для этого используются «скамейки» обноски и ручной обмер всех параметров.

Монтаж ФБС производится на хорошо утрамбованную подушку из песка-отсева, если проектная документация не предписывает устройство иного типа основания. Грунта в подошве выравнивается строго по проектным ориентирам.

Что касается участков с песчаным грунтом, подушку на них можно не делать – достаточно хорошо уплотнить саму почву. Если монтаж будет производиться на песчаную подложку, ее толщина должна быть более 5-ти см, оптимальное же значение – 10 см.

Песчаное основание под блоки ФБС должны выступать с каждой стороны на 20-30 см, это предотвратит свисание фрагментов с опоры. Чтобы увеличить несущую способность основания будущего здания и несколько компенсировать вес блоков ФБС, в качестве основания выкладываются специальные подушки – ФЛ. Эти строительные элементы выполняют единственную функцию – расширяют подошву опоры.



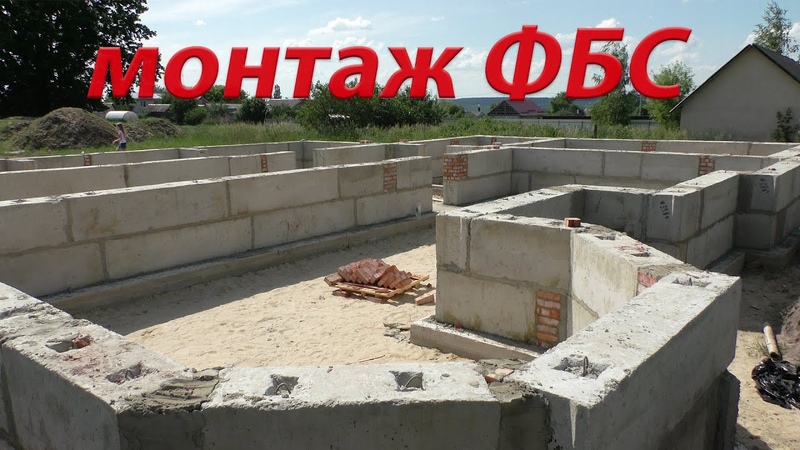

Непосредственно сам монтаж

Ручной монтаж фундаментных блоков практически невозможен, поэтому для работ привлекается подъемная техника. Связано это в первую очередь с тем, что вес фрагментов будущего основания немаленький.

Диапазон размеров ФБС чрезвычайно широк

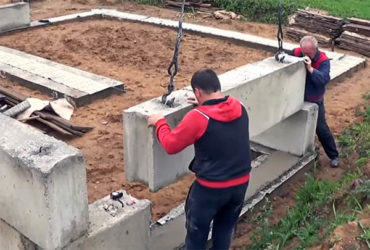

Началу строповки должен предшествовать тщательный осмотр положения крана – гусеницы и колеса машины должны располагаться за границами призмы возможного обрушения.

Монтаж выполняется поэтапно и подразумевает соблюдение определенной последовательности действий:

1) укладка угловых маячных блоков, а также разметка опорами участков стенового пересечения;

2) натяжение по грани угловых маяков причалки, равнение по ней промежуточных блоков;

3) когда закончен один ряд, причалка поднимается выше и все равно выступает ориентиром;

4) расположение блоков согласно плану контролируется по рискам, нанесенным на верхние грани фундамента, при этом используется отвес или теодолит;

5) при неровной укладке блока он поднимается краном, основание выравнивается и фрагмент опускается обратно. Тягать блоки и применять ручной способ формирования основания – неразумно;

6) установка ФБС ведется «вразбежку» по типу кирпичной кладки – блоки фиксируются на цементном растворе, число рядов – от 3 до 5.

Кладка стеновых блоков производится на раствор, вертикальные швы – перевязываются на глубину до 40 см (зависит от типа грунта: просадочные, сильносжимаемые, набухающие и т.д.).



Некоторые особенности процесса

Вес конструкции не позволяет повсеместно использовать ручной метод формирования фундамента, но в частном домострое встречаются случаи самодельного производства блоков более меньшего объема и устройство на их основе опоры для дома. Ручной способ перемещения заводских блоков ФБС, вес которых варьирует в диапазоне 0,31-1,96 т, физически невозможен.

Перед укладкой на подошву стеновые блоки очищаются от грязи, смачиваются водой из шланга и располагаются на цементном растворе толщиной 20 мм. В вертикальные зазоры по ходу монтажа наливается раствор, который в обязательном порядке штыкуется для избавления от воздушных пустот.

Если длины всех блоков, уложенных в одну линию, недостаточно для стороны здания, строители делают между строительными фрагментами промежутки. В эти зазоры помещают доборные блоки или монолитные вставки, именуемые пломбами. Кроме того, часто между ФБС элементами оставляют промежутки для прокладки инженерных коммуникаций.

Когда выполнен полный монтаж фундаментных блоков, излишки раствора срезаются, а недостатки – заполняются снова .

Важно: толщина блоков фундамента не обязательно должна быть шире стен основного здания, но максимальный свес стены с одной стороны не может превышать 13 см.

Размеры и вес фундаментных стеновых блоков приведены в таблице

Марка строительного блока Масса в тоннах Размеры в мм
ФБС 24-3-6т 0,975 2380 x 300 x 580
ФБС 24-5-6т 1,63 2380 x 500 x 580
ФБС 12-3-6т 0,49 1180 x 300 x 580
ФБС 12-5-6т 0,814 1180 x 500 x 580
ФБС 12-4-3т 0,31 1180 x 400 x 280
ФБС 9-5-6т 0,51 880 x 500 x 580
ФБС 12-6-3т 0,46 1180 x 600 x 290
ФБС 12-5-3т 0,38 1180 x 500 x 280
