Устройство стропильной системы двухскатной крыши: шаг стропил конструкции, особенности устройства, как сделать своими руками

Содержание

Устройство стропильной системы двухскатной крыши: общие понятия, виды

Выбор формы кровли во многом будет зависеть от размеров и конфигурации самого дома, от наличия мансардного этажа и от природных особенностей местности. Но чаще всего выбирают двухскатный вариант. В этом случае сочетается простота и быстрота возведения, а также относительно низкая стоимость. Но и устройство стропильной системы двухскатной крыши имеет свои тонкости. Именно о них и пойдет речь в этой статье.

Общие понятия

Прежде чем говорить об устройстве стропильной системы двухскатной крыши, стоит разобраться с самой конструкцией. Такой вариант крови считается самым распространенным. Причина такой популярности в преимуществах двухскатного варианта крыши. Среди них специалисты выделяют следующие плюсы:

  1. Практичность в использовании. Двухскатный вариант крыши создает довольно много свободного пространства на чердаке. Его можно с успехом использовать как в качестве кладовой, так и для проживания. В последнем случае часто используют ломаный вариант устройства стропильной системы двухскатной крыши.
  2. Так как скаты имеют оптимальный уклон, и на самой кровле нет существенных препятствий, с крыши будет эффективно отводится вода и сходить снег. Такая особенность позволяет снизить нагрузку на стропильную систему, а также упрощает обслуживание.
  3. При возведении можно использовать практически любой кровельный материал. Все плоскости двухскатной крыши имеют прямоугольную форму. Такая особенность позволяет выбрать любой вариант материала. При этом его расход более экономным, так как «обрезков» будет минимальное количество.
  4. Устройство стропильной системы двухскатной крыши не имеет сложных элементов. Проще этого варианта только конструкция плоской кровли.
  5. Также такой вариант обойдется дешевле, чем вантовая или четырехскатная крыша. Меньше затрат требует только все та же плоская кровля.

Какие варианты устройства стропильной системы для двускатной кровли бывают?

Также к преимуществам можно отнести и внешний вид. Двухскатная крыша считается традиционной и более привычной глазу. А если используется более сложный ломаный вариант, то внешний вид существенно выигрывает.

Если говорить о недостатках, то их не так уж много. В первую очередь специалисты отмечают то, что такую конструкцию трудно применить при сложной планировке дома. Двухскатная крыша прекрасно подходит для стандартного прямоугольного строения. Если дом имеет выступы или неровные (по архитектурным причинам) стены, то такой вариант крови использовать будет затруднительно.

Очень часто при строительстве частных домов выбирают простой двухскатный вариант крыши. Такая конструкция обходится дешевле, чем вальмовый или другой вид кровли. Кроме того, само устройство двухскатной крыши несложное, как в возведении, так и в обслуживании. Единственным минусом можно считать трудности использования подобного варианта при сложной планировке дома. Но тут можно подключить ваш творческий потенциал и найти выход из ситуации, при этом значительно улучшить внешний вид.

Стропильная система двухскатной крыши

Самое важное в любом сооружении – это несущие конструкции. Именно они принимают на себе все нагрузки. Поэтому, при возведении кровли очень важно уделить особое внимание устройству стропильной системы двухскатной крыши. От этой работы во многом будет зависеть долговечность всего дома.

Прежде чем приступить к возведению крыши, нужно составить ее схему. Тут учитываются многие факторы. Так, в первую очередь определяют угол наклона ската. От этого показателя будет зависеть и размеры всех элементов стропильной системы.

В строительстве используют две основные схемы стропильной системы для двухскатного варианта крыши:

  • Висячая. Такой вариант используют для небольших по ширине домов без несущей стены посередине. В этом случае нижний край стропил упирается в мауэрлат, а верхний упирается в парную стропилу;

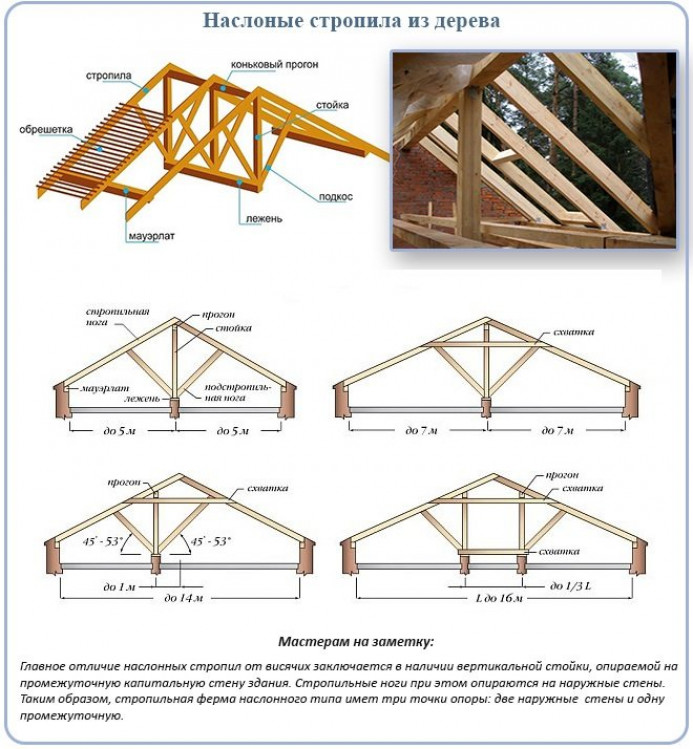

  • Наслонная. Такая конструкция подразумевает дополнительную опору по оси дома – прогон. Она упирается в несущую стену, которая располагается посередине. В этом случае стропила упирается в мауэрлат, а верхом крепится к прогону.

К основным элементам любой из перечисленных систем можно отнести сами стропила и мауэрлат. Они обязательно присутствуют в обоих вариантах. Стропильные ноги служат основой всей крыши. Именно они берут на себя весь вес других элементов, а также от воздействия от атмосферных осадков и ветра. В качестве стропил используют деревянные брусья, сечение которых высчитывается в зависимости от нагрузок, которые должна выдержать крыша.

Мауэрлат – это деревянный брус, который крепят при помощи анкерных соединений по всему периметру строения. Он служит для равномерного распределения нагрузки. Мауэрлат можно не использовать, если стены сделаны из кирпичной кладки.

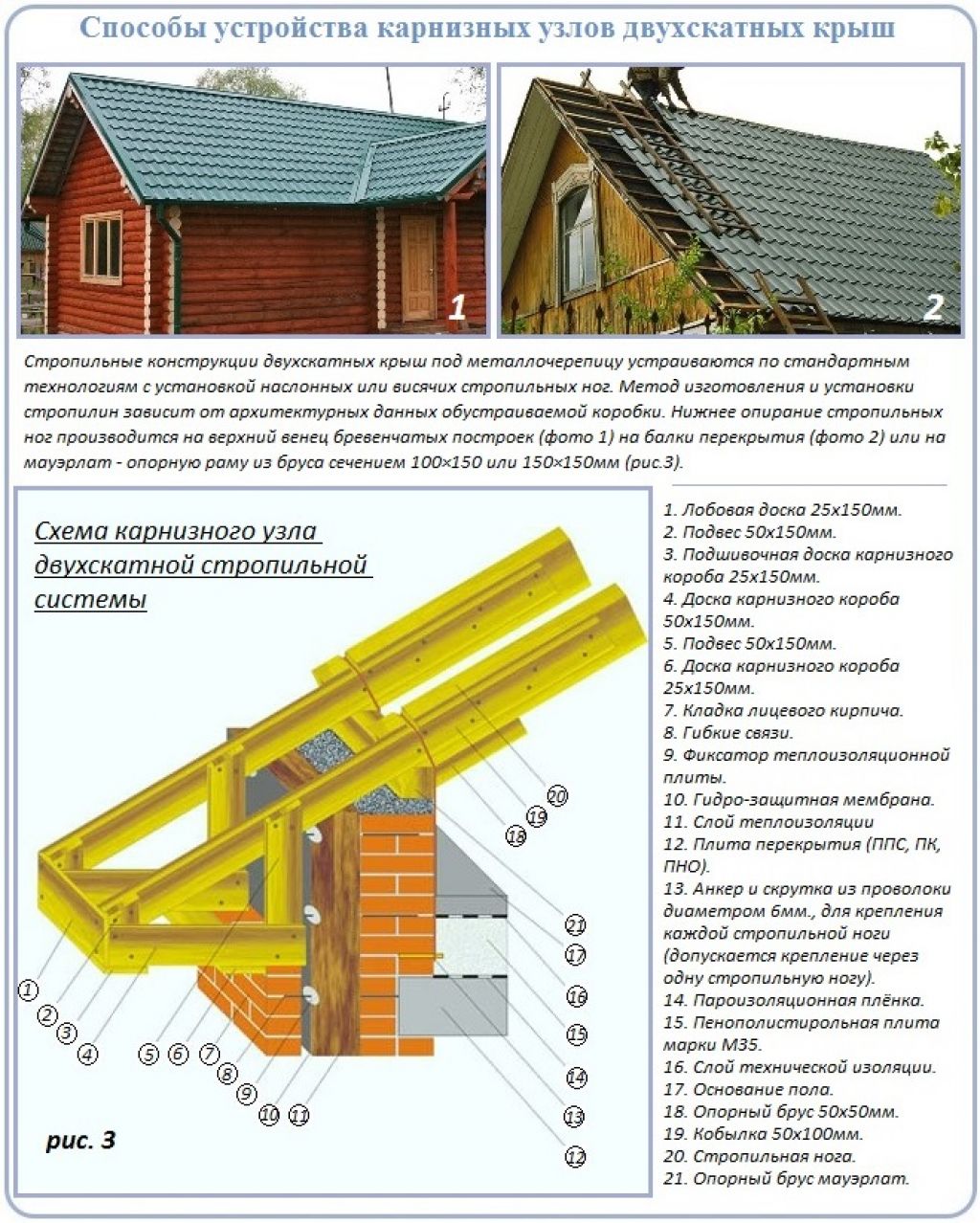

Схема устройства стропильной системы двускатной крыши

Кроме основных элементов устройство стропильной системы двухскатной крыши содержит и другие. Их количество напрямую зависит от того, висячую или наслонную конструкцию имеет кровля. В стропильной системе могут использоваться следующие элементы:

  1. Стойка и прогон. Эти элементы применяют в наслонной конструкции. Стойка упирается в несущую стену (или балку перекрытия). Их в конструкции может быть две и более штук. На стойки сверху крепится прогон. Именно к нему в наслонной системе монтируется верхний конец стропильной ноги.
  2. Затяжка – этот элемент используется в висячей системе. Он предназначен для того, чтобы компенсировать растяжную нагрузку, которую испытывают стропильные ноги. Затяжка, как правило, располагается снизу. В некоторых случаях этот элемент может быть расположен и в верхней части стропильного треугольника, в этом случае он носит название приподнятая затяжка.
  3. Подкосы. Они используются в основном в наслонных конструкциях. Нижним концом подкосы упираются в несущую стену (или балку перекрытия) расположенную по оси дома. Верхний конец крепится к стропильной ноге. Подкосы выполняют роль поддерживающих элементов. Они применяются в тех случаях, когда длина стропильной ноги слишком большая.
  4. «Бабка». Элемент, применяемый в висячей системе. Он предназначен для того, чтобы поддержать верхний угол стропильного треугольника. Нижний конец упирается в затяжку (в этом случае использовать приподнятую затяжку нельзя), а верхний в стык стропильных ног.

Кроме этого, могут применяться и другие элементы, например, ригели, схватки и так далее. Очень часто к стропильной системе относят и обрешетку. Но этот элемент во многом зависит от используемых кровельных материалов. Например, для мягкой черепицы нужна сплошная обрешетка, а для профлиста или металлочерепицы разряженная.

Стропильная система для двухскатной крыши имеет более сложное устройство, чем у плоского варианта. Но все-таки сделать ее самостоятельно вполне возможно. Первым делом нужно определиться с типом данной системы. Висячий вариант используется при ширине дома менее десяти метров. Наслонную систему применяют для более крупных строений. К основным элементам можно отнести сами стропила и мауэрлат. Остальные компоненты используются в зависимости от применяемой модели системы. Главное – это сделать правильный расчет сечения всех элементов. Если здесь сделать ошибку, то стропильная система может не выдержать нагрузки.

стропильная система под профнастил, фото, чертеж. Расчет, монтаж своими руками стропильной системы двускатной крыши. Расстояние между стропилами двускатной крыши под профнастил

Расстояние между стропилами – один из ключевых параметров, влияющих на прочность конструкции. Грамотный расчет шага установки стропил позволяет возвести кровлю, устойчивую к высоким эксплуатационным нагрузкам.

Из чего состоит крыша двускатного типа?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

  1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
  2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
  3. Конек – это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
  4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
  5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
  6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
  7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
  8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
  9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
  10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Онлайн-калькулятор двускатной крыши

Предварительный расчет двускатной кровли на угол наклона и площади всей конструкции выполняется с помощью виртуального калькулятор. В расчетную форму необходимо ввести точные или приблизительные данные параметров крыши, обрешетки, стропильной системы, указать снеговую и ветровую нагрузки, которые соответствуют конкретному региону и типу местности.

С помощью калькулятора можно получить дополнительные данные:

  • Приблизительную массу всех кровельных материалов, сколько потребуется рулонов изоляции.
  • Шаг, объем, масса обрешетки, а также количество рядов.
  • Минимальное сечение, количество и масса стропил, нагрузка на стропильную систему, объем бруса.

Для получения результата остается нажать клавишу «Рассчитать».

Укажите кровельный материал: —— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2) кг/м2Введите параметры крыши:Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123 Рабочий участок бокового стропила (не обязательно) (см)Расчёт обрешётки:Ширина доски обрешётки (см)Толщина доски обрешётки (см)Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки:Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2) Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVII Высота до конька здания 5 мот 5 м до 10 мот 10 м Тип местности Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетовКрыша:Угол наклона крыши: 0 градусов. Угол наклона подходит для данного наклона для данного материала желательно увеличить!Угол наклона для данного материала желательно уменьшить!Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 :Нагрузка на стропильную систему: 0 кг/ стропил: 0 см. Количество стропил: 0 шт.

Обрешетка:Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

Обрешетка под металлочерепицу

Пример обрешетки

Если в качестве материала покрытия кровли выбрана металлочерепица, то первым делом рекомендуется выполнять именно монтаж стропильной системы под металлочерепицу.

Это связано с тем, что крыша рассчитывается в зависимости от испытываемых нагрузок, к которым относятся:

  • Собственный вес кровли;
  • Вес человека, выполняющего на ней работы по ремонту или обслуживанию;
  • Нагрузки снега и ветра и т. д.

Собственный вес крыши во многом зависит от материала ее покрытия. Так, вес 1 м2 натуральной черепицы составляет около 50 килограмм, а металлочерепица весит от 3,6 до 7 килограмм, соответственно, различаются и затраты на их конструкции стропил.

На общий вес системы стропил оказывает влияние также сумма весов отдельных ее элементов: стропила + ендова+ обрешетка и т.д. В зависимости от конструкции кровли к ее обрешетке также предъявляются определенные требования.

Стропильная система – ендова

Стропила под металлочерепицу изготавливаются из досок древесины хвойных пород, размер которых составляет 150х50 мм. Шаг (расстояние между центрами соседних стропил) стропил составляет 600-900 мм. Для обеспечения эффективного стекания дождевой и талой воды угол уклона кровли должен составлять как минимум 14 градусов.

Прежде чем приступать к монтажу обрешетки, рекомендуется выполнить следующие работы:

  1. Установка лобовой доски, прибиваемой к нижним торцевым частям ног стропил;
  2. Выполнение подшивки кровельного свеса, для этого можно использовать сайдинг, доски или металлочерепицу. В подшивке следует предусмотреть отверстия для вентиляции, которые обеспечат приток воздуха в пространство под кровлей, особенно в случае ее последующего утепления;
  3. Монтаж крюков, к которым будет крепиться водосточный желоб. Их крепление обычно производятся к стропильным ногам. Короткие крюки крепят к торцам, а длинные – поверх ног стропил;
  4. Далее выполняют укладку пленки гидроизоляции. Благодаря этому стропильная система ендовы, чердачное помещение и прочие подкровельные элементы будут надежно защищены от конденсата, который образуется с внутренней стороны покрытия кровли, а также от протечек, которые могут возникнуть в негерметичных местах кровли:
    • Полосы пленки следует укладывать снизу вверх, располагая перпендикулярно направлению стекания вод. При этом полосы должны нахлестываться друг на друга как минимум на 15 см.
    • Нижний край первой полосы следует свесить в желоб для водостока. Верхнюю полосу заканчивают под коньком, не доводя ее до верхней его части. Это позволит создать между кровлей и пленкой зазор, обеспечивающий вентиляцию.
    • Герметизация стыков полос осуществляется при помощи специальной ленты.
    • Провис гидроизоляции должен составлять приблизительно 2 см, что позволяет избежать ее разрывов при температурных деформациях и смещении стропил.
    • Первоначальное крепление пленки выполняется при помощи степлера. Затем ее дополнительно крепят при помощи брусков контробрешетки, сечение которых составляет 50х50 или 50х30 мм.

Ендова — стропильная система

Далее можно приступать к монтажу обрешетки. Для этого используются доски, сечение которых составляет 100х32 или 100х25 мм, либо бруски сечением 50х50 мм.

Монтаж обрешетки осуществляется в несколько этапов:

  • В нижней части ног стропил крепится начальная обрешетка, представляющая собой доску, верх которой скошен в горизонтальной плоскости. Высота данной доски должна на высоту волны, составляющую 1-2 см превышать бруски или доски обрешетки, поскольку она укладывается под верхнюю ступеньку металлочерепицы;
  • Со стороны желоба для водостока к начальной обрешетки крепится планка карниза;
  • Выполняется укладка обрешетки, при этом расстояние между ее центрами должно быть равно шагу металлочерепичного профиля, составляющему обычно 35-40 см;
  • Расстояние между начальной и последующей обрешеткой должно быть меньше на 5 см и составляет обычно 30-35 см, поскольку металлочерепица кладется впадинами на обрешетку и гребнями на начальную обрешетку;
  • В области конька укладывают подряд две доски обрешетки;
  • В местах установки таких элементов, как окна мансарды, выступающие элементы, стропильная система состоит из многих частей, выполняют сплошную обрешетку.

Система стропил призвана обеспечить надежную укладку слоев изоляции кровли и материала ее покрытия. От того, как выполнен расчет стропильной системы, в частности – шага стропил, зависит долговечность и эффективность построенной крыши.
