назначение, характеристики и схемы установки

Проблемы с проводкой часто становятся причиной возгорания. Старые кабели особенно подвержены ухудшению изоляционных свойств, которое приводит к их нагреву и короткому замыканию. Для борьбы с подобным явлением применяют противопожарное УЗО.

Назначение дифференциальных выключателей

Дифференциальные автоматические выключатели предназначаются для защиты электросети от коротких замыканий и асимметрии токов. Принцип работы подобных устройств основан на сравнении значений и направлений токов, протекающих в L и N жилах питающей сети. Если они равны, то дифференциальный автомат остается во включенном состоянии. Если отличаются, то он отключит нагрузку.

Принцип работы дифференциального автомата

Особенностью работы дифференциального автомата является то, что помимо сравнения токов друг с другом, он замеряет их абсолютное значение. Таким образом, диф автомат, кроме сравнивающей функции, выполняет задачу по отсечке потребителя при перегрузке по мощности. В этом плане его роль схожа с обыкновенным автоматическим выключателем.

В итоге можно выделить 2 задачи, которые выполняет диф автомат:

• защита при перекосе нагрузки или утечки тока на землю;
• отключение потребителя при перегрузке или КЗ.

Следует понимать отличия между устройством защитного отключения и дифференциальным автоматическим выключателем. УЗО используется только для обнаружения утечки. Диф автомат же работает по схожему принципу, но дополнительно защищает сеть от замыканий и перегрузок по току.

к содержанию ↑

Как УЗО предотвращает пожар

Для подобных целей применяются специальные противопожарные устройства защитного отключения. Их особенность состоит в высоком токе утечки. Его значения подбираются, исходя из мощности потребителя и нормальных токов утечки (возникают из-за старения изоляции). Ориентировочные значения следующие:

• до 100 мА — для рядовых потребителей, квартир и частных домов;
• до 300мА — для промышленных потребителей, мастерских и небольших цехов.

В большинстве случаев пожар возникает из-за некачественного контакта или плохой изоляции проводки. Ток начинает протекать через защитный слой кабеля на окружающие его предметы. Например, арматуру или металлические корпуса электрических аппаратов. Протекание тока приводит к нагреву поврежденного места. С течением времени его температура возрастает до воспламенения изоляции.

Роль противопожарного защитного устройства заключается в заблаговременном отключении потребителя при возникновении нагревающих токов утечки. Впоследствии такое отключение спасает проводку от пожара. А УЗО не позволит подать напряжение, пока поврежденное место не будет найдено, а проблема устранена.

Дополнительная информация. Если устройство защитного отключения слишком часто срабатывает без ведомой на то причины, то следует обратить внимание на исправность самого прибора. Нередки случаи, когда виновником ложных срабатываний является само УЗО. Во избежание подобных неприятностей лучше приобретать автоматику от надежных производителей, таких как ABB.

к содержанию ↑

Выбор противопожарного защитного устройства

Существует огромное количество различных моделей УЗО. Каждая из них оптимально подходит под определенную задачу. Например, для защиты обычных квартир применяют однофазные защитные устройства, а для небольшой мастерской уже пригодится трехфазный прибор.

Разница существует и в максимальных токах, которые способно пропускать УЗО. Для квартиры достаточно устройства на 25-32 А. Для промышленных объектов, как правило, требуется аппарат минимум на 63 А, что соответствует потребителю мощностью около 15 кВт.

Поэтому существует ряд критериев, по которым следует выбирать устройство защитного отключения. Самые значимые из них таковы:

1. Ток утечки. Для противопожарных моделей он лежит в диапазоне 100-300 миллиампер.
2. Электронное или электромеханическое УЗО. Этот фактор влияет на надежность прибора.
3. Селективное или неселективное устройство. Зависит от масштабов и сложности схемы.

к содержанию ↑

Ток утечки УЗО

Типичные значения составляют 100-300 мА. При выборе следует исходить из двух факторов:

1. Разветвленность электропроводки. Чем она больше, тем выше утечка.
2. Состояние изоляции. Чем она старее, сырее и грязнее, тем сильнее утечки.

Для квартиры применяют УЗО на 100 мА. Объясняется это малой разветвленностью и общей длиной проводки. Ведь чем больше площадь проложенных в стенах кабелей, тем проще току найти слабое место в изоляции и утечь на близлежащие заземленные конструкции.

У больших промышленных потребителей маршруты электроснабжения более разветвленные. Также они имеют большую протяженность. Поэтому току проще найти слабую изоляцию и покинуть токоведущую жилу.

Дополнительная информация. Здесь стоит подчеркнуть, что утечка тока и короткое замыкание на землю — вещи разные. При КЗ сопротивление изоляции падает практически до нуля. Поэтому возникают огромные и разрушительные токи замыкания, сопровождающиеся искрами и горением дуги. Утечка тока через изоляцию — явление обычное и нормальнее. В разумных пределах оно присутствует даже у новых электрических кабелей.

Другой важный фактор, повышающий ток утечки — это состояние изоляции. Влага, частички грязи, металлическая пыль и трещины уменьшают сопротивление защитного слоя. Такое обычно происходит со старой проводкой. Из-за этого возрастают утечки тока. Поэтому если проводка старая или находится во влажной среде, то желательно выбрать УЗО, рассчитанное на большие утечки.

к содержанию ↑

Электронное или механическое устройство

Представленные в продаже противопожарные защитные устройства по исполнению делятся на 2 вида:

1. Электронные. Содержат небольшую печатную плату, управляющую контактами.
2. Электромеханические. Работают без сложной электроники.

Электронные устройства обладают недостатком. Для их работы необходимо напряжение в защищаемой линии. Поэтому если перед УЗО происходит обрыв нулевого проводника, то оно теряет работоспособность и не срабатывает при повреждении изоляции.

Электромеханические устройства в этом плане надежнее. Они не столь критичны к качеству питающего напряжения и менее восприимчивы к его скачкам и просадкам.

к содержанию ↑

Обычное УЗО или селективное

Обычные защитные устройства пригодны для небольших потребителей. Они подходят для квартир с малым числом комнат и надежной изоляцией проводки. Главный недостаток таких устройств — это невозможность оперативно выяснить, где именно произошла утечка тока. То есть если где-то в квартире повредилась изоляция, то электропитание всей площади отключится.

УЗО селективного действия используются для формирования избирательной защиты. Обычно это устройства категории S. Их применение позволяет локализовать место повреждения изоляции и отключить от электропитания только и именно проблемный участок.

Селективное устройство EKF

Селективные устройства защитного отключения устанавливаются на вводе в электрощит. Они целесообразны для крупных разветвленных потребителей или многокомнатных квартир, в которых поиск места утечки тока способен занять слишком большое время.

к содержанию ↑

Где используется противопожарное защитное устройство

Противопожарные УЗО применяются для защиты от возгорания в многоквартирных домах. Жильцы устанавливают защитное устройство в свои распределительные щиты на вводе в квартиру. При этом УЗО по требованиям энергоснабжающей организации устанавливается после прибора учета. За редким исключением используют стандартные противопожарные устройства с током утечки до 100 мА. Для средней квартиры с современной проводкой такой номинал является оптимальным.

Другая сфера применения противопожарного УЗО — это защита для частного дома из древесины. Материал стен здесь принципиален. Дерево в большей степени подвержено горению. Оно обладает меньшим удельным сопротивлением, чем бетон. Поэтому в доме из дерева риск возникновения пожара из-за проблем с проводкой на порядок выше, чем в бетонном здании. Соответственно УЗО для построек из натуральных материалов гораздо актуальнее, чем для кирпичных или бетонных.

УЗО может использоваться и в составе более сложных систем пожаротушения. Например, в сочетании с противопожарным оборудованием таких компаний как AAB Technology.

к содержанию ↑

Монтаж и типовые схемы подключения противопожарного УЗО

Для установки противопожарного устройства защитного отключения потребуется минимальный набор инструментов, немного опыта электромонтажных работ и подходящая для потребителя схема. Перед монтажом нужно ориентироваться на следующий список инструментов и материалов:

• пассатижи, кусачки, 1-2 м провода сечением от 2,5 кв. мм;
• индикаторная отвертка, мультиметр или контрольная лампочка;
• само УЗО и инструкция по его установке;
• подходящая схема подключения.

Важно! Перед установкой защитного устройства требуется снять с электрощита напряжение. Для этого необходимо отключить вводной автоматический выключатель, затем убедиться в отсутствии опасного потенциала при помощи индикатора или вольтметра. В идеале лучше использовать контрольную лампу накаливания.

Сложности существуют с подбором правильной схемы. Квартирный щиток может быть оснащен заземляющим проводом, а может быть и без него. Некоторые потребители для работы требуют 3 фазы питания, а некоторые только одну. Поэтому ниже приведены несколько типичных схем подключения противопожарного УЗО.

к содержанию ↑

Подключение однофазного УЗО

Одна из наиболее популярных схем. Она применима в квартирах и частных домах с однофазным питанием без заземляющего провода:

1. На вводе в электрощит устанавливается автоматический выключатель. Он защитит последующие цепи от КЗ.
2. За ним следует прибор учета. В данном случае он однофазный.
3. Далее подключается УЗО. Монтаж проводов выполняется согласно маркировке на корпусе прибора.
4. После УЗО ноль следует подсоединить на общую N шину, а фаза расходится по групповым автоматам.

к содержанию ↑

Подключение трехфазного УЗО

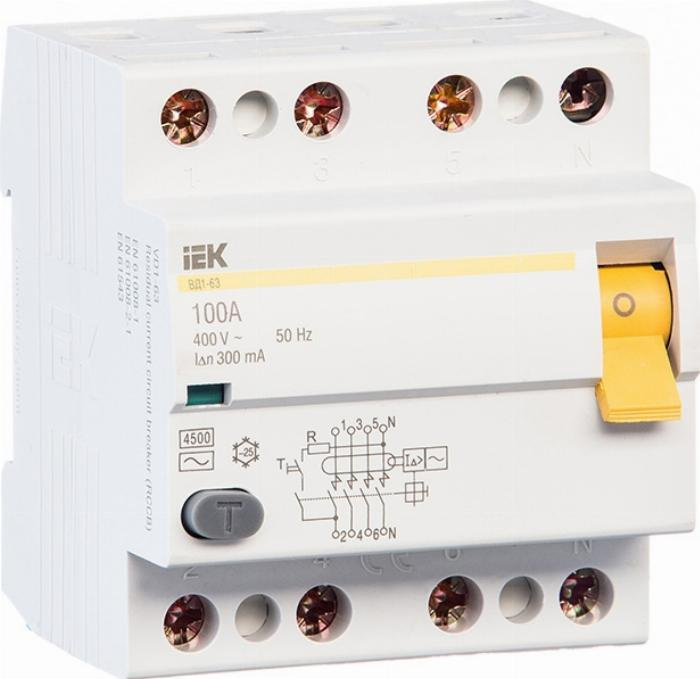

Для защиты от пожара трехфазной сети потребуется четырехполюсное устройство на 380 В. Остальные же принципы монтажа остаются теми же. Сначала идет вводной автомат, затем счетчик и групповые автоматы или УЗО.

Основная задача противопожарного УЗО — это защита от возгорания проводки. Устройства этого класса рассчитаны на сравнительно высокие токи утечки до 300 мА. Поэтому они не подходят для обеспечения безопасности человека от поражения электротоком.

Схема подключения противопожарного УЗО

На ток утечки противопожарного УЗО оказывает влияние состояние и возраст проводки. Также сказывается ее протяженность и разветвленность. Чем хуже состояние кабелей, тем выше риск ложных срабатываний устройства защиты.

Противопожарное УЗО: назначение, характеристики и схемы установки

УЗО противопожарное — для чего и зачем нужно

Рад приветствовать вас, уважаемые читатели сайта elektrik-sam.info!

Давайте рассмотрим, что такое противопожарное УЗО, для чего оно нужно и где применяется.

Применяются противопожарные УЗО в многоступенчатых (многоуровневых или каскадных) схемах, как первая ступень дифференциальной защиты.

Для защиты человека от поражения электрическим током используются УЗО с уставкой по току утечки 30мА и 10мА. Все, что больше этих значений, 100мА, 300мА, 500мА — человека не защищают. Это я подробно рассматривал в курсе «Автоматические выключатели, УЗО и дифавтоматы — подробное руководство».

Противопожарные УЗО человека не защищают и применяются в системах электроснабжения квартир и домов, как первая ступень дифференциальной защиты с уставками по току утечки 100мА и 300мА.

Обычно они устанавливаются в щитах учета или в этажных распределительных щитах.

Их основная задача:

• защита вводного кабеля;
• защиты линий потребителей, в которых дифференциальная защита не установлена;
• как дополнительная ступень защиты на случай, если в результате неисправности нижестоящий под ним аппарат диф.защиты не сработает.

Необходимо обратить внимание на один момент. Как я уже объяснял ранее, для обеспечения селективности дифзащиты в каскадных схемах, необходимо выполнение двух условий:

• чувствительность по току утечки у этих УЗО должна отличаться минимум в 3 раза;
• время срабатывания также должно отличаться минимум в 3 раза.

Поэтому, для обеспечения селективности при применении противопожарного УЗО, оно помимо уставки в 100мА или 300мА, должно еще быть селективным, т.е. с задержкой на срабатывание. В противном случае, при срабатывании нижестоящего УЗО будут срабатывать или оба (в группе и противопожарное), или только противопожарное.

Это надо понимать при проектировании схем электроснабжения.

Более подробно этот вопрос с разъяснениями каждого пункта, я объяснил в видео.

Подробное видео Противопожарное УЗО — для чего оно нужно:

Как выбрать УЗО. Пример расчета

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

В предыдущих двух статьях мы подробно рассмотрели, как выбрать УЗО:

Как выбрать УЗО. Часть 1.

Как выбрать УЗО. Часть 2.

Теперь пришло время закрепить полученную информацию на конкретном примере.

В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:

1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).

2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.

Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.

Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:

— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.

— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;

— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;

— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;

— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;

— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;

— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;

Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.

Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во влажной среде.

Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:

IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где

IΔэп — ток утечки электроприемника, мА;

IΔсети — ток утечки сети, мА;

Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;

Lпровода — длина фазного проводника, м.

IΔ=0,4х1850/220+0,01х8=3,45 мА.

Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

3 IΔ=3х3,45=10,35 мА.

Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.

УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.

Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.

Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.

По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.

На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.

Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.

Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.

Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.

После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.

Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.

Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.

Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.

Выбираем все УЗО одой марки, для примера АВВ.

В результате расчетов у нас получилась следующая схема:

— первый вариант, если используются два групповых УЗО;

— второй вариант, если используются три групповых УЗО.

Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

Как рассчитать и выбрать УЗО. Часть 1

Здравствуйте, уважаемые читатели сайта elektrik-sam.info.

В предыдущей серии публикаций мы подробно разобрали, что такое УЗО, как оно устроено и как работает, рассмотрели основные параметры и технические характеристики. В этой статье речь пойдет о том, как выбирать УЗО.

Для защиты от возможного возникновения пожара из-за износа или повреждения изоляции служат УЗО с уставкой по току утечки 30 мА (для простых неразветвленных схем) и с уставкой 100 или 300 мА (для каскадных разветвленных схем). Они обычно используются в качестве вводных, так называемых «противопожарных» УЗО.

Для удобства и наглядности процесс расчета и выбора УЗО будем проводить пошагово по пунктам.

Последовательность выбора УЗО

Шаг 1.

Первым делом определимся с типом электросети, в которой будет использоваться УЗО: в однофазной сети напряжением 220В используются 2-х полюсные УЗО, соответственно в трехфазной сети напряжением 380В используются 4-х полюсные УЗО.

При этом 4-х полюсные могут подключаться без нейтрали, например, при подключении 3-х фазного электродвигателя, обмотки которого подключены треугольником.

Шаг 2.

Основной показатель УЗО — значение тока утечки. Прежде, чем выбирать УЗО, необходимо рассчитать значение тока утечки в электроустановке. При расчете тока утечки в электроустановке ПУЭ (п. 7.1.83) предписывают принимать ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки цепи из расчета 10 мкА на 1 м длины фазного проводника.

Дальше, согласно требованиям ПУЭ (7-е изд., п. 7.1.83) «Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального отключающего дифференциального тока IΔn УЗО». Т.е. номинальный дифференциальный отключающий ток УЗО (который нанесен на корпусе) должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

Также из раздела о технических характеристиках УЗО помним, что УЗО может срабатывать при значениях: от 0,5 IΔn.

Для защиты человека от поражения электрическим током служат УЗО чувствительностью (уставкой по току утечки) 10 и 30 мА.

При выборе необходимо учитывать следующее:

— Для влажных групп, если для них выделена отдельная линия (например, отдельная линия — на бойлер, отдельная — на стиральную машину и т.д.), необходимо устанавливать УЗО с током срабатывания 10 мА.

— В остальных случаях ставится УЗО с током утечки 30 мА (например, одна линия используется совместно для ванной, коридора и для кухни).

— В индивидуальных жилых домах для защиты групповых линий внутри дома (группы розеток, группы освещения) обычно ставится УЗО с уставкой по току утечки 30 мА, поскольку при меньшем значении уставки возможны ложные срабатывания.

Если при расчете получается, что суммарный фоновый ток утечки слишком велик — сеть сильно разветвлена и имеет большую общую протяженность, к сети подключено большое количество электроприборов. А также, если по условиям электробезопасности выбор УЗО с большой уставкой недопустим (например, УЗО с IΔn = 30 мА недостаточно, а УЗО с IΔn=100 мА не защищает человека от поражения электрическим током). В этом случае рекомендуется разделить сеть на две или более групп и установить УЗО на каждую.

Для вводных УЗО аналогично. Рассчитываем ток утечки в электроустановке и выбираем уставку вводного УЗО, соблюдая условие:

IΔn > = 3 IΔ.

При этом для небольшой квартиры с несильно разветвленной проводкой можно устанавливать одно общее УЗО на 30 мА, если оно подходит по расчетам; 100 мА обычно для жилых квартир; 300 мА для коттеджей и офисов.

Снова повторюсь, проводим расчет и выбираем уставку УЗО, исходя из результатов расчета.

Смотрите видеоверсию Как выбрать УЗО. Часть 1:

В следующих статьях мы продолжим рассмотрение алгоритма выбора УЗО. Поэтому, чтобы держать руку на пульсе и не пропустить выход продолжения этой темы, подписывайтесь на новости сайта, форма подписки внизу этой статьи.

Как выбрать УЗО. Часть 2.

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

Противопожарное УЗО на 100 и 300мА

Каталог

Автоматические выключатели

Модульные автоматы

Силовые автоматы

Воздушные автоматы

УЗО

Дифавтоматы

Автоматы защиты двигателя

Устройства защиты от дуги

Фурнитура

Рубильники и разъединители

Рубильники/выключатели нагрузки

Предохранительные разъединители

Фурнитура

Кнопки и переключатели

Кнопки

Переключатели

Переключатели на 3 положения с фиксацией

Потенциометры

Концевые выключатели

Кнопочные посты

Поплавковые выключатели уровня воды

Кулачковые переключатели

Джойстики

Фурнитура

Светосигнальное оборудование

Сигнальные лампы

Диммеры/звонки

Элементы световых колонн

Лампочки

Фурнитура

Плавкие вставки

Ножевые

Высоковольтные

Цилиндрические

Выхлопные

Другие типы предохранителей

Держатели

Держатель плавких вставок

Фурнитура

Контакторы

Мини контакторы

Контакторы

Модульные контакторы

Контакторные сборки

Полупроводниковые контакторы

Реле перегрузки

Фурнитура

Клеммы и разъемы

Клеммы

Разъемы

Промышленные разъемы

Распределительные блоки

Корпуса для разъемов

На печатную плату

Клеммные коробки

Зажимы экранированного кабеля

Клеммные коробки

Фурнитура

Не распределенное

Шкафы

Пластиковые шкафы

Металлические шкафы

Серверные шкафы

Взрывозащищенные шкафы

Изолированные оболочки

Корпуса

Климатическое оборудование

Освещение для шкафа

Вентиляторы с фильтром

Фурнитура

Розетки и выключатели

Выключатели квартирные

Розетки квартирные

Выключатель с розеткой

Розетки RJ45

Розетки оптоволоконные

Фурнитура

Промышленные вилки с розетками

Розетка

Розетка телефонная RJ11

Термостат

Розетка TV

Розетки на DIN

Релейное оборудование

АВР

Релейный модуль

Реле предельного значения

Измерительные преобразователи

Диодные модули

Комбинированное реле

Преобразователи постоянного тока

Промежуточное реле

Реле давления

Энкодеры

Троссовые выключатели

Реле контроля температуры

Реле сопряжения

Реле контроля состояния изоляции

Анализаторы электроэнергии

Счетчики

Индикаторные модули

Промышленное реле

Преобразователи сигналов

Модульное реле

Реле контроля уровня жидкости

Миниатюрное реле

Силовое реле

Универсальное реле

Реле контроля напряжения

Реле контроля фаз

Реле контроля тока

Термисторное реле

Реле приоритета

Интерфейсные модули реле

Реле для печатного монтажа

Шаговое реле

Фотореле

Реле безопасности

Вентиляторы с фильтром

Термостаты

Детекторы

Таймеры

Розетки для реле

Твердотельное реле

Реле времени

Фурнитура

Моностабильные реле

Реле контроля чувствительности

Беспроводное управления электроприборами

Датчики

Грозозащита/УЗИП

Грозозащита

Разрядник

Счетчик импульсов

Система измерения тока молний

Фурнитура

Трансформаторы

Трансформаторы

Трансформатор тока 200 5

Трансформатор тока 300 5

Фурнитура

Блоки питания

Блоки питания

Фурнитура

Инструмент и оснастка

Шайбы

Гайки

Саморезы

Сверла

Винты

Трубный ключ

Электромобильные принадлежности

Кабельные коробки

Для кабельных вводов

Кабельные стяжки

Кусачки и клещи

Инфракрасный термометр

Универсальный инструмент

Инструменты для пробивки отверстий

Маркировочный инструмент

Другой инструмент

Автоматические машины

Тестеры и мультиметры

Наборы инструментов

Штифтовой ключ

Кабельные наконечники

Обжимной инструмент

Фурнитура

Отвертки

Режущий инструмент

Инструменты для снятия изоляции

Индикаторы напряжения

Индикатор напряжения на DIN-рейку

Хранение инструмента

Шины питания

Din-рейки

Автоматизация и Ethernet

Маршрутизатор

Мультиплексор

Цифровые индикаторы

Разделитель сигналов

Модуль контроля

Модули расширения

Коммуникационный модуль

Модули питания

Коммутаторы

Антенны

Амперметры/Вольтметры

Измерители мощности

Разделитель питания

Модемы

Патч-панели

Модули Ethernet

Промышленные компьютеры

Оборуд. Автоматиз. Зданий.

Шлюзы

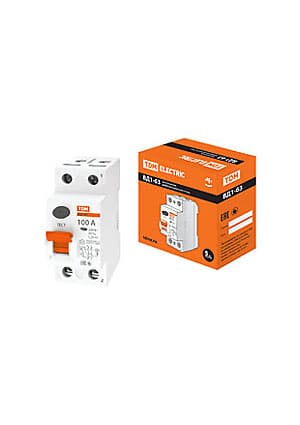

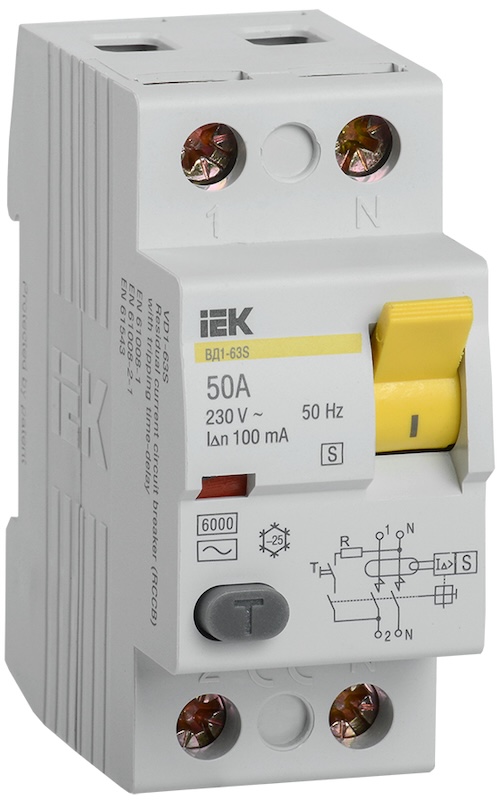

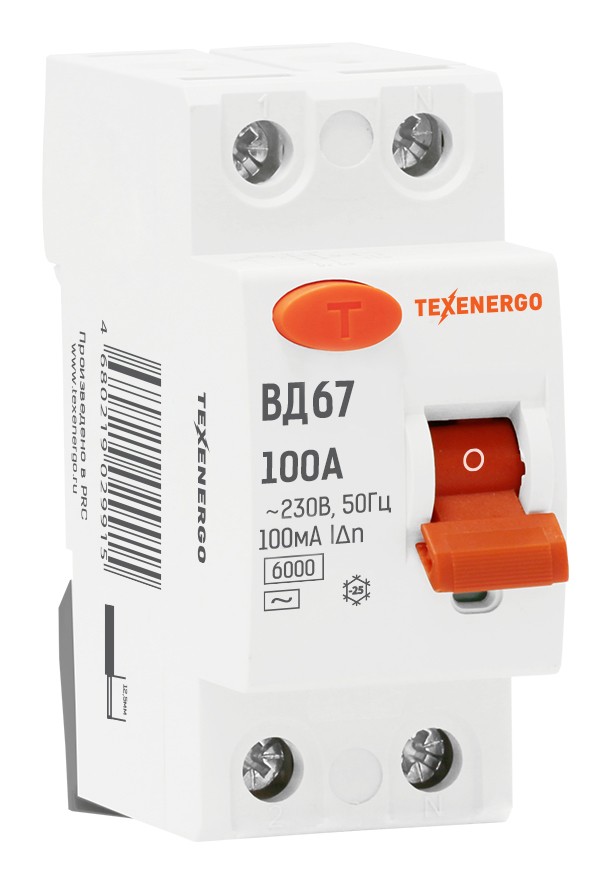

Как выбрать УЗО

УЗО (выключатель дифференциального тока) предназначено для защиты от пожара и от поражения человека электрическим током. Прежде чем купить УЗО, следует определить какого типа устройство нужно для вашей электрической цепи. Чтобы это определить, достаточно ответить на несколько вопросов:

1. Какой у меня в квартире (в доме, в офисе и т.п.) тип проводки: Однофазная или трехфазная.

Если вы не можете сами ответить на этот вопрос, лучше обратитесь к специалисту.

2. Какой уровень энергопотребление в цепи, для защиты которой приобретается УЗО?

Чтобы ответить на этот вопрос, нужно суммировать мощность всех электроприборов, подключаемых к данной цепи. Следует помнить, что в расчет берутся не только постоянно подключенные приборы, но и те, которые будут включаться время от времени. Например, если УЗО будет защищать две розетки, в одну из которых постоянно подключена микроволновая печь мощностью 700Вт, а в другую будет подключаться кухонный комбайн (500Вт) или утюг (2000Вт), то расчет будет выглядеть так:

700Вт+2000Вт. (т.е. мощность печи + мощность утюга, как наибольшего из двух оставшихся потребителей) .

Если же розетки три, то суммируется мощность всех трех потребителей:

700Вт + 500Вт + 2000Вт. (печка + комбайн + утюг).

Не имеет значения, что вы не собираетесь включать все эти приборы одновременно. Достаточно того, что есть три розетки, в которые, теоретически, их можно включить. Чтобы понять, какой силы ток пойдет через контакты УЗО при данном энергопотреблении, полученное значение в ваттах, нужно разделить на напряжение цепи 220В. В первом случае:

700Вт+2000Вт= 2700Вт/220В=12,27А Т.е. контакты УЗО должны выдерживать ток силой, минимум, 12,27А. С таким амперажем УЗО не существует, потому округляем в большую сторону — 16А. Во втором случае расчетная мощность — 14,54А. Соответсвенно также подойдет УЗО на 16А. Но можно взять и 20-и амперное. А вообще, чем больше мощность УЗО, тем лучше. Но, в любом случае, ампераж УЗО должен быть не ниже, чем автоматического выключателя защищающего эту линию. Больше — можно, меньше — нет.

3. Для чего будет использоваться УЗО, в первую очередь: для защиты проводки от пожара, или для защиты человека от поражения электрическим током?

Для защиты людей используют УЗО с высокой чувствительностью, но такие устройства не рекомендуется ставить на большие участки цепи, т.к. велика вероятность ложных срабатываний.

Для защиты человека от поражения электрическим током используют УЗО с большей чувствтительностью. Т.е. устройства реагирующие на самый маленький ток утечки: 10мА или 30мА. Для защиты от пожара применяют УЗО с низкой чувствительностью: 100мА, 300мА,, 500мА.

Ответив на все эти вопросы, вы легко определите УЗО с какими параметрами вам подойдет:

• Число полюсов: 2P, 1P+N, 4P

Для однофазной сети использут двухполюсные УЗО или УЗО типа 1Р+N. В трехфазных цепях применяются четырехполюсные УЗО.

• Сила тока (измеряется в амперах).

Расчитывается в зависимости от мощности нагрузки. Чем выше — тем лучше.

• Максимальный ток утечки (измеряется в миллиамперах): 10мА, 30мА, 100мА, 300мА, 500мА

Для защиты человека от поражения током используют УЗО, реагирующие на ток утечки 10мА или 30мА.

Для защиты проводки от пожара при повреждении изоляции используют УЗО реагирующие на ток утечки 100мА и больше.

Чем более чувствительно УЗО, тем больше вероятность ложного срабатывания, потому УЗО на 10мА и на 30мА никогда не ставят на большие участки цепи. Только на отдельных потребителей (электроплита, стиральная машина), либо на небольшие помещения (розетки в ванной комнате, в кухне, в детской).

Важным является каждый из этих парметров!

Также стоит обратить внимание на такой параметр как тип тока утечки, на который реагирует УЗО. Он может быть AC или A.

УЗО типа AC реагируют только на переменный синусоидальный ток утечки. В большинстве случаев устройства данного типа достаточно для обеспечения безопасности.

УЗО типа А реагируют на переменный синусоидальный и пульсирующий постоянный ток утечки. Эти устройства стоят дороже, но обеспечивают гораздо более надежную защиту. Их рекомендуется использовать в цепях с современными электробытовыми приборами имеющими в своей схеме выпрямители, импульсные блоки питания и тп. А это почти все электроприборы: стиральные машины, компьютеры, телевизоры. Если ток утечки возникнет в цепи после выпрямителя, УЗО типа AC на него не отреагирует, в то время как устройство типа А обязательно сработает и в этом случае.

Следует помнить, что УЗО не защищает от перегрузок и коротких замыканий. Для этого предназначен автоматический выключатель! Следовательно, для обеспечения полной безопасности, УЗО используют только совместно с автоматическим выключателем! Либо, вместо УЗО (выключателя дифференциального тока), используют дифференциальный автомат (автоматический выключатель дифференциального тока). Дифференциальный автомат является комбинированным устройством и выполняет функции УЗО и автоматического выключателя: защищает от перегрузок, от коротких замыканий и от токов утечки.

Купить УЗО в интернет-магазине.

Конвертировать ма в единицы измерения

››
Перевести миллиамперы в амперы

Пожалуйста, включите Javascript
использовать конвертер величин

››
Дополнительная информация в конвертере величин

Сколько мА в 1 А?
Ответ — 1000.
Мы предполагаем, что вы конвертируете между миллиампер и ампер .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
мА или
a
Базовой единицей СИ для электрического тока является ампер.
1 ампер равен 1000 ма, или 1 а.
Обратите внимание, что могут возникнуть ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как преобразовать миллиамперы в амперы.
Введите ваши собственные числа в форму для преобразования единиц!

››
Таблица быстрой конвертации ma в

1 мА до a = 0,001 a

10 мА при a = 0,01 a

50 мА при a = 0,05 a

100 мА при a = 0,1 a

200 мА до a = 0,2 а

500 мА до a = 0.5 а

1000 мА при a = 1

››
Хотите другие единицы?

Вы можете произвести обратное преобразование единиц измерения из
от a до ma, или введите любые две единицы ниже:

››
Преобразователи общего электрического тока

ма на электромагнитный блок
ма на декаампер
ма на мегаампер
ма на дециамп
ма на гауссианский
ма на гигаампер
ма на сименс вольт
ма на аттоампер
ма на килоампер
ма на статампер

››
Определение: Миллиампер

Префикс системы СИ «милли» представляет собой коэффициент
10 ^-3 , или в экспоненциальной записи 1E-3.

Итак, 1 миллиампер = 10 ^-3 ампер.

››
Определение: Amp

В физике ампер (символ: A, часто неофициально сокращенно — ампер) является базовой единицей СИ, используемой для измерения электрических токов. Нынешнее определение, принятое 9-й ГКПМ в 1948 году, гласит: «Один ампер — это тот постоянный ток, который, если его поддерживать в двух прямых параллельных проводниках бесконечной длины и пренебрежимо малого круглого сечения, и помещенных на расстоянии одного метра в вакууме, будет производить между этими проводниками действует сила, равная 2 10 ^-7 ньютон на метр длины ».

››
Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн
калькулятор преобразования для всех типов единиц измерения.
Вы также можете найти метрические таблицы преобразования для единиц СИ.
в виде английских единиц, валюты и других данных. Введите единицу
символы, аббревиатуры или полные названия единиц длины,
площадь, масса, давление и другие типы. Примеры включают мм,
дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см,
метры в квадрате, граммы, моль, футы в секунду и многое другое!

1 шт. 12 В 200 мА 300 мА 400 мА 500 мА 600 мА 700 мА 800 мА переменного тока 100 В 240 В преобразователь Импульсный адаптер питания постоянного тока 5.5 мм x 2,5 мм ЕС США Великобритания AU | Адаптеры переменного / постоянного тока |

100% Совершенно новый адаптер зарядного устройства 100–240 В переменного тока в постоянный
Вход: 100–240 В 50/60 Гц
Выход: 12 В постоянного тока 200 мА или 300 мА или 400 мА или 500 мА или 600 мА или 700 мА или 800 мА

Выходной адаптер: 5,5 x 2,5 мм (совместим с 5,5 x 2,1 мм)

Длина кабеля: 110 см

адаптеры Разъем внутри положительный (+) снаружи отрицательный (-)

Блок питания со светодиодным индикатором

упаковка: 1 шт. Блок питания США, ЕС, Великобритания или Австралия Plug

* Выполняйте заказы OEM или крупный опт.

У нас есть блок питания с вилкой для США / Великобритании / ЕС / Австралии (3 В / 4,5 В / 5 В / 6 В / 7,5 В / 9 В / 12 В / 24 В или другие модели). Если вам нужна какая-либо модель, сначала свяжитесь с нами.

Информация о доставке:

Большинство заказов отправляются в течение 1-2 рабочих дней ПОСЛЕ получения оплаты (кроме выходных).

Товар отправлен авиапочтой Почтовым отделением; прибудет в большинство стран в течение 10-20 рабочих дней.

Срок доставки зависит от пункта назначения и других факторов; иногда это может занять до 30-45 рабочих дней.

Экспресс-доставка FedEx / DHL / UPS / EMS … 5-7 дней прибывает

После того, как мы отправим товар, мы отправим вам информацию о доставке по электронной почте. Только для экспресс-доставки номер для отслеживания будет предоставлен после отправки.

Политика возврата:

Возврат принимается в течение 14 дней после получения товара покупателем.
Если товар неисправен при получении, у покупателя есть до 14 дней с даты получения для обмена на новый.
Если вы не полностью удовлетворены своей покупкой, вы можете вернуть ее нам для быстрого обмена или мы вернем вам оплату.
Неиспользованный / неоткрытый товар будет полностью зачислен.
Обратите внимание, что все покупки необходимо вернуть в течение 60 дней с момента покупки. Возврат или обмен не принимаются по истечении 60 дней с даты покупки.
Укажите свое имя, адрес, товар, телефон в дневное время, способ оплаты и запрашиваете ли вы возврат или обмен.
После получения возвращенного товара мы вернем покупателю деньги по его цене (без учета стоимости доставки туда и обратно).

1 шт 13.5V 200mA 300mA 400mA 500mA 600mA 700mA 800mA AC 100V 240V Адаптер преобразователя Источник питания EU Plug 5,5 мм x 2,1 2,5 мм | Адаптеры переменного / постоянного тока |

100% новый адаптер питания 100–240 В переменного тока в постоянный

* Вход: 100 ~ 240 В, 50 ~ 60 Гц

* Выход: DC
13,5 В 200 мА или 300 мА или 400 мА или 500 мА или 600 мА или 700 мА или 800 мА

* Размер штекера постоянного тока Внешний диаметр:
5. 5 мм
. Внутренний диаметр:

2,1-2,5 мм

* Технические характеристики вилки:
Вилка европейского стандарта

* Разъем переходников: внутри положительный (+). вне отрицательного (-)

упаковка:
1 шт. Блок питания EU plug

* Выполняем заказы OEM или крупный опт.

Может быть настроен для подключения блока питания США / Великобритании / ЕС / Австралии

(3 В / 4.5 В / 5 В / 6 В / 7,5 В / 8 В / 9 В / 10 В / 12 В / 12,5 В / 15/18 В / 24 В / 36 В / 48 В / или другие модели).

Штекер постоянного тока
5,5 мм * 2,5 мм / 4,8 мм * 1,7 мм / 4,0 мм * 1,7 мм / 3,5 мм * 1,35 мм

3,0 мм * 1,1 мм / 2,5 мм * 0,7 мм или другое

Если вам нужна какая-либо модель, пожалуйста, сначала свяжитесь с нами.

Информация о доставке:

Большинство заказов отправляется в течение 1-2 рабочих дней ПОСЛЕ получения оплаты (кроме выходных).

Товар отправлен авиапочтой Почтовым отделением; прибудет в большинство стран в течение 10-20 рабочих дней.

Срок доставки зависит от пункта назначения и других факторов; иногда это может занять до 30-45 рабочих дней.

Экспресс-доставка FedEx / DHL / UPS / EMS … прибывает 5-7 дней

После того, как мы отправим товар, мы отправим вам информацию о доставке по электронной почте. Только для экспресс-доставки номер для отслеживания будет предоставлен после отправки.

Политика возврата:

Возврат принимается в течение 14 дней после получения товара покупателем.
Если товар неисправен при получении, у покупателя есть до 14 дней с даты получения для обмена на новый.
Если вы не полностью удовлетворены своей покупкой, вы можете вернуть ее нам для быстрого обмена или мы вернем вам оплату.
Неиспользованный / неоткрытый товар будет полностью зачислен.
Обратите внимание, что все покупки необходимо вернуть в течение 60 дней с момента покупки. Возврат или обмен не принимаются по истечении 60 дней с даты покупки.
Укажите свое имя, адрес, товар, телефон в дневное время, способ оплаты и запрашиваете ли вы возврат или обмен.
После получения возвращенного товара мы вернем покупателю деньги по его цене (без учета стоимости доставки туда и обратно).

1 ШТ. 13,5 В 200 мА 300 мА 400 мА 500 мА 600 мА 700 мА 800 мА Переменный ток 100 В 240 В Адаптер преобразователя Источник питания Европейская вилка 5,5 x 2,1 2,5 мм |

100% новый адаптер питания 100-240 В переменного тока в постоянный

* Вход: 100 ~ 240 В, 50 ~ 60 Гц

* Выход: 13,5 В постоянного тока 200 мА или 300 мА или 400 мА или 500 мА или 600 мА или 700 мА или 800 мА

* Размер штекера постоянного тока Внешний диаметр: 5. 5мм. Внутренний диаметр: 2,1-2,5 мм

* Технические характеристики вилки: EU Plu

* Разъем переходников: внутри положительный (+). вне отрицательного (-)

упаковка: 1 шт. Блок питания EU plug

* Выполняем заказы OEM или крупный опт.

Может быть настроен для подключения блока питания США / Великобритании / ЕС / Австралии

(3 В / 4.5 В / 5 В / 6 В / 7,5 В / 8 В / 9 В / 10 В / 12 В / 12,5 В / 15/18 В / 24 В / 36 В / 48 В / или другие модели).

Штекер постоянного тока 5,5 мм * 2,5 мм / 4,8 мм * 1,7 мм / 4,0 мм * 1,7 мм / 3,5 мм * 1,35 мм

3,0 мм * 1,1 мм / 2,5 мм * 0,7 мм или другое

Если вам нужна какая-либо модель, пожалуйста, сначала свяжитесь с нами.

Информация о доставке:

Большинство заказов отправляется в течение 1-2 рабочих дней после получения оплаты (кроме выходных).

Товар доставляется авиапочтой почтовым отделением; прибудет в большинство стран в течение 10-20 рабочих дней.

Срок доставки зависит от пункта назначения и других факторов; иногда это может занять до 30-45 рабочих дней.

Экспресс-доставка FedEx / DHL / UPS / EMS … 5-7 дней прибывает

После того, как мы отправим товар, мы отправим вам информацию о доставке по электронной почте. Только для экспресс-доставки номер для отслеживания будет предоставлен после отправки.

Политика возврата:

Возврат принимается в течение 14 дней после получения товара покупателем.
Если товар неисправен при получении, у покупателя есть до 14 дней с даты получения для обмена на новый.
Если вы не полностью удовлетворены своей покупкой, вы можете вернуть ее нам для быстрого обмена или мы вернем вам оплату.
Неиспользованный / неоткрытый товар будет полностью зачислен.
Обратите внимание, что все покупки необходимо вернуть в течение 60 дней с момента покупки. Возврат или обмен не принимаются по истечении 60 дней с даты покупки.
Укажите свое имя, адрес, товар, телефон в дневное время, способ оплаты и запрашиваете ли вы возврат или обмен.
После получения возвращенного товара мы вернем покупателю деньги по его цене (без учета стоимости доставки туда и обратно).

Аппарат электрокардиографа

Allengers, 100 млн. Лет, 300 млн. Лет,

О компании

Год основания 1987

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 1001 до 2000 человек

Годовой оборот 100-500 крор

Участник IndiaMART с апреля 2013 г.

GST04AABCA2332h3ZB

Код импорта и экспорта (IEC) 22980 *****

Основанная в 1987 году, мы, Allengers Medical Systems Limited , эффективно занимаемся производством и экспортом медицинского диагностического оборудования. Мы предлагаем широкий и обширный ассортимент товаров, включая радиологию, кардиологию и неврологию. Мы устанавливаем образец в отрасли, создавая фирменные проекты, надежную обработку изображений, превосходное качество изображения и простые в обслуживании продукты, обеспечивающие более длительный срок службы. Мы гордимся тем, что предоставляем продукцию высокого качества, своевременную доставку по очень доступным ценам. Эта стратегия принесла нам беспрецедентную нишу на рынке. Добавьте к этому нашу политику компании, ориентированную на клиента, а также на качество; позволили нам собрать широкую клиентскую базу на этом конкурентном рынке.
Мы открыли современное производственное предприятие, оснащенное передовыми инструментами и устройствами для разработки продуктов. Разработанный в соответствии с промышленными стандартами, он имеет достаточно места для регулярного размещения различных материалов и оборудования. Кроме того, у нас есть вместительные складские помещения, разделенные на разные складские площади. Кроме того, у нас есть команда преданных своему делу и талантливых сотрудников, которые обслуживают потребности наших уважаемых клиентов. Тщательные стандарты высокого качества начинаются с составления спецификации на сырье и строго соблюдаются на протяжении всей разработки продукта до момента поставки продукта.

Видео компании

% PDF-1.4
%
63 0 объект
>
endobj
xref
63 66
0000000016 00000 н.
0000001685 00000 н.
0000001820 00000 н.
0000001974 00000 н.
0000002825 00000 н.
0000003104 00000 п.
0000003185 00000 п.
0000003268 00000 н.
0000003358 00000 п.
0000003462 00000 н.
0000003516 00000 н.
0000003632 00000 н.
0000003686 00000 н.
0000003806 00000 н.
0000003860 00000 н.
0000003977 00000 н.
0000004031 00000 н.
0000004135 00000 н.
0000004189 00000 п.
0000004330 00000 н.
0000004384 00000 п.
0000004526 00000 н.
0000004580 00000 н.
0000004692 00000 н.
