Организация вентиляции бассейна: лучшие способы обустройства

Пренебрежение устройством систем вентилирования в бассейнах неизменно ведет к повышению влажности, появлению грибка и созданию в помещении неблагоприятного для здоровья микроклимата. Накопление конденсата повреждает отделку и разрушает конструктивные элементы здания.

Согласитесь, перспектива преждевременного капитального ремонта мало кого обрадует. Предотвратить негативное воздействие повышенной влажности поможет продуманная вентиляция бассейна – система обеспечивает воздухообмен в пределах санитарно-гигиенических норм.

Вопрос организации вентилирования необходимо решить на стадии проектирования помещения. В статье мы рассмотрели типовые схемы обустройства вентсистемы бассейнов закрытого типа, описали эффективные способы контроля влажности, привели рекомендации по разработке проекта и выбору климатического оборудования.

Содержание статьи:

Особенности воздухообмена бассейнов

Во время строительства плавательных бассейнов общественного и частного назначения иногда не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.

Галерея изображений

Фото из

Борьба с повышенной влажностью

Побочный полезный эффект

Моноблочные виды оборудования

Нюансы проектирования

Подготовка воздуха перед подачей

Приточный вариант вентиляции

Расположение оборудования системы

Установка с одним вентилятором

Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.

Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность

Вентиляция помещений бассейна выполняет две основные функции:

поддержание оптимальных показаний влажности;
обеспечение воздухообмена согласно санитарно-гигиенических норм.

Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательных бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м²и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Схема воздухообмена в бассейне частного дома выполняется согласно проекта, в котором учтены площадь ванны, тип и мощность системы отопления (+)

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

водный температурный режим +26-29°С;
воздушный температурный режим +27-32°С;
значение относительной влажности в летний период 65%;
значение относительной влажности в зимний период 50%;
подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена.

Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

Проект бассейна закрытого типа обязательно включает вентиляционную систему, т.к. поставку свежего воздуха и поддержку комфортных параметров среды может осуществлять только она

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП “Проектирование бассейнов”.

Последовательность проектирования вентиляции осуществляется в таком порядке:

Расчет влагопоступления и теплопотерь.
Выбор схемы вентиляции и осушения.
Расчет предполагаемого воздухообмена.
Подбор оборудования и трассировка воздуховодов.
Аэродинамические и гидравлические расчеты.
Оформление чертежей.
Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальных и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат.

Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

Система вентиляции дополнена канальными осушителями, производящими забор свежей порции воздуха за пределами бассейна. Излишек воздушной массы отводится вытяжными устройствами (+)

Способы контроля влажности

Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.

Метод #1 – использование осушителей воздуха

Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.

Определяем оптимальную относительную влажность бассейна в частном доме для выбора необходимых характеристик осушителя

Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха.

Осушители по назначению разделяются на типа:

Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.

По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.

Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.

Нужен ли в бассейне осушитель воздуха настенного типа или необходимо установить канальный вариант выбирает хозяин дома

В основном существующие не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично.

Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.

Настенные осушители могут понижать уровень влажности в закрытом помещении, но они не способны поставлять свежий воздух (+)

Метод #2 – организация полноценной вентиляции

Вентиляционная установка в свою очередь содержит такие элементы, как , вентилятор, нагреватель, рекуператор и систему автоматики.

В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.

Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.

Приточно-вытяжные установки для вентиляции бассейна наиболее эффективны в зимний период (+)

Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы.

Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.

Методы организации вентилирования бассейнов

Предотвратить испарение воды с водной поверхности бассейна практически невозможно. Можно несколько понизить уровень влажности и сократить расходы на вентилирование применением специальных непроницаемых покрытий для водной поверхности.

Если во время эксплуатации уменьшить температуру воды и увеличить температуру воздуха, то испарение води с бассейна уменьшится.

Также предотвратить избыточное испарение можно, не нарушая приточных и вытяжных потоков воздуха. Для наиболее эффективного воздухообмена и вентиляции бассейнов наиболее рациональным и действенным есть применение систем и оборудования, специализированно выпускаемых для нужд искусственных водоемов.

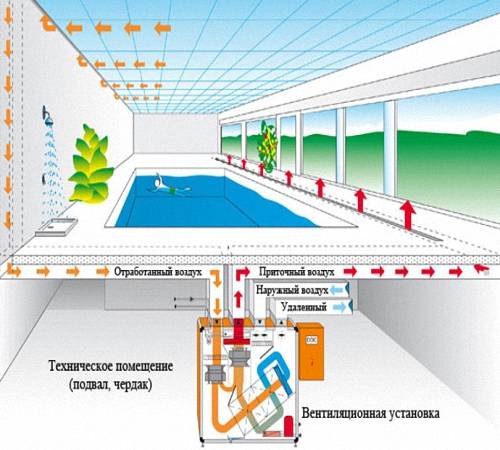

Приточно-вытяжная вентиляция

Хорошую вентиляцию в помещении бассейна обеспечивает специально спроектированная вентиляция на базе воздуха. Такая система производит забор части воздуха с улицы и смешивает ее с частью имеющегося в помещении.

После подогрева смешанный воздушный поток поставляется в бассейн. За счет подмешивания к свежей части теплой порции воздуха, находящегося в бассейне, сокращаются затраты энергии на достижение требующейся температуры.

С помощью приточно-вытяжной схемы снижается до нормативной влажность и устраняются неприятные диффузии. Благодаря подмесу “уличного” воздуха, сокращается доля взвешенных частиц, негативно воздействующих на дыхательные каналы людей и в целом на здоровье.

В приточно-вытяжных устройствах никогда не смешиваются встречные потоки. Приточные решетки устанавливают на разных уровнях с вытяжными отсосами.

Преимущества приточно-вытяжной системы вентиляции с рекуператором состоит в высоком энергосбережении

Системы вентиляции такого типа очень эффективны в бассейнах с небольшой площадью зеркала воды и не очень интенсивным режимом эксплуатации. Вариант отличается экономичностью, но не всегда гарантирует комфортный уровень влажности.

Принцип действия системы заключается в осуществлении обмена влажного воздуха из бассейна на более сухой из внешней среды. Для большей экономии электроэнергии система оборудуется частотными регуляторами. С их помощью снижается производительность системы в зависимости от необходимости вентилирования.

С помощью приточно-вытяжных систем обеспечивается интенсивный воздухообмен на протяжении года, хотя в летний период она менее эффективна ввиду повышенной атмосферной влажности. Этот метод способен осушать воздух в 98% случаях.

Преимуществом признано наличие оптимальных параметров, возможность регулирования производительности, большой поток свежего воздуха и хорошая энергоэффективность. К недостаткам можно отнести возможность кратковременного превышения показателя расчетной влажности в летний период.

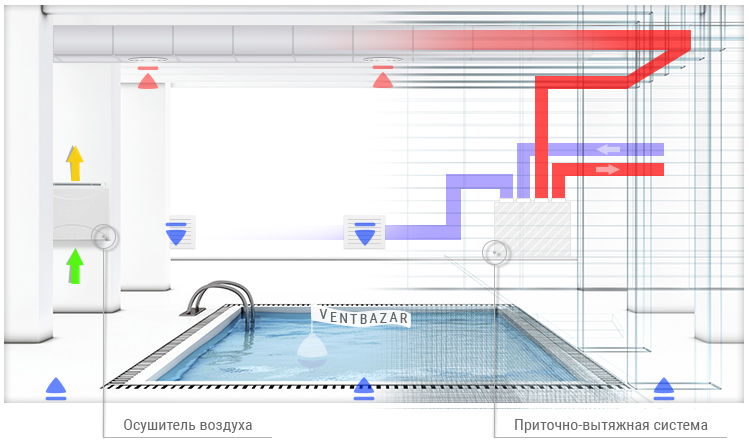

Комбинация вентиляционной установки и осушителя

Применение осушения воздуха и использование принудительных приборов вентиляции по отдельности не могут гарантировать должного эффекта, поэтому на практике их совмещают. При комбинации осушителей воздуха с минимальным воздухообменом вентиляционных установок можно легко получить оптимальную влажность в бассейне.

Отопление, осушение воздуха и вентиляция бассейнов в комплексе приносит максимально полезный результат. Однако вместо разрозненных систем, собранных в комплекс, лучше установить систему кондиционирования, в одиночку справляющуюся с перечисленными функциями

Устройства приточно-вытяжной вентиляции доукомплектовываются настенными или кассетными осушителями. Настенные варианты находятся в помещении бассейна, а осушители канального типа размещаются в подсобных помещениях. Целесообразно использование одновременно двух приборов осушения.

В этом случае вентиляция осуществляется в таком порядке: посредством приточного вентилятора воздух подается в канальный осушитель, смешивается с рециркуляционным, затем осушается и подается в помещение. Удаление воздуха происходит через вытяжной вентилятор из верхней зоны.

Такой принудительный тип воздухообмена с осушителем наиболее целесообразно использовать в частных бассейнах коттеджей, в отелях или учебных заведениях. Канальные осушители используют при водном зеркале более 50 м².

Преимуществом способа есть минимальная стоимость, простота монтажа и эксплуатации. Недостатком является обеспечение только санитарно-гигиенической нормы свежего воздуха, высокая температура помещения, а также повышенный расход электроэнергии летом.

Для обработки бассейна бывает недостаточно установки только приточно-вытяжной вентиляции. Она лишь частично удаляет излишек влажности. Хорошие результаты система способна показать в тандеме с осушителями воздуха (+)

Симбиоз вентиляции, осушителя и кондиционирующих систем

Самым энергоэффективным методом снижения влажности в бассейне есть установка универсальных климатических систем, являющихся совмещением элементов осушения воздуха, вентиляции и кондиционирования.

В этом случае работа приточно-вытяжной вентиляции стандартная. Система дополняется секциями охлаждения и автономными осушителями.

Симбиоз осушителя воздуха и механической приточно-вытяжной вентиляции гарантирует наиболее оптимальное вентилирование бассейна (+)

Основная нагрузка ложится на приточно-вытяжную вентиляцию. При повышенной влажности и в пиковые периоды включаются в работу элементы систем осушения и кондиционирования. Зимой влажность регулирует осушитель воздуха, а система вентиляции осуществляет необходимый воздухообмен.

Сегодня потребителю предлагаются высокотехнологичные агрегаты с объединением всех трех функций, то есть вентиляция, осушение, кондиционирование. Такие инновационные установки укомплектовываются двухступенчатыми утилизаторами тепла, встроенными осушителями с тепловым насосом и встроенной системой автоматики.

Наличие автоматики позволяет подобрать наиболее оптимальный режим обработки воздуха. Преимуществом системы есть наличие максимальной энергоэффективности и гарантия соблюдения необходимых параметров влажности бассейна круглый год. Комплекс имеет высокую первоначальную стоимость.

Монтаж климатических комплексов

В бассейнах с площадью водной поверхности более 50 м² применяются для целей воздухообмена и вентилирования современные климатические комплексы. Эти многофункциональные агрегаты предназначены для поддержания микроклимата в заданных режимах в течении круглого года.

Они способны проводить очистку, осушение и нагрев воздушных масс помещения. Эти агрегаты модульного типа поставляются полностью готовыми к монтажу.

Комплекс состоит из таких элементов:

приточные и вытяжные вентиляторы;
рекуператор;
осушитель;
калорифер;
фильтр;
воздушные клапаны;
блок управления.

Комплектация индивидуальная и может изменяться по предпочтениям заказчикам. Такой комплекс работает в разных режимах.

Его датчики реагируют на изменения параметров воздуха и агрегат автоматически меняет режим работы на более подходящий. Такие климатические комплексы отличаются внушительными габаритами, поэтому для их монтажа необходимо выделять специальное помещение.

Климатический комплекс является мощной установкой с внушительными габаритами и расширенным функционалом

Такая мощная климатическая установка способна поддерживать необходимый микроклимат в помещениях с большой площадью.

Применение этого климатического комплекса может заменить отопительные приборы, осушители, приточно-вытяжные установки во всем помещении. Комплексы такого типа часто устанавливаются в коттеджах, частных домах, лечебных и спортивных бассейнах.

Выводы и полезное видео по теме

Ролик об устройстве приточной вентиляции бассейна загородного дома:

Для безопасного и комфортного использования бассейнов закрытого типа в частных домах в первую очередь нужно поддерживать необходимые параметры влажности и воздухообмена. Это осуществляется путем осушения воздуха и организации качественной системы вентиляции.

Выбор наиболее оптимального способа устройства воздухообмена осуществляются индивидуально в соответствии с техническими параметрами помещения бассейна и личными приоритетами.

Есть, что дополнить, или возникли вопросы по организации вентиляции бассейна? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства вентсистемы . Форма для связи находится в нижнем блоке.

Проектирование вентиляции бассейнов: этапы и схемы

Бассейн с точки зрения инженерных систем – сложное сооружение, требующее пристального внимания на этапе проектирования. Это связанно с особенностью внутренней среды, а именно открытой ванной с водой, ограниченной ограждающими конструкциями из металла, бетона, кирпича, пластика. Климат внутри характеризуется высокой влажностью, скачками температуры и выпадением конденсата. Поэтому проектирование вентиляции бассейнов связанно с обработкой большого объема данных, тщательной проверкой результатов, грамотной подборкой оборудования. Это касается как больших общественных бассейнов на несколько сотен посетителей, так и частных плавательных дорожек в коттедже.

Чем опасна малоэффективная вентиляция

В бассейне постоянно испаряется вода, на поверхности конструкций и механизмов выпадает конденсат, температура повышается до +35⁰С. Это негативно сказывается на техническом состоянии ограждающих конструкций, рабочих механизмов, ощущениях посетителей, а также:

Металлические детали покрываются ржавчиной, теряя эксплуатационные характеристики.
Декоративная отделка помещений разрушается.
Интенсивно размножается грибок.
Разрушаются инженерные сети (электрическая проводка, водопроводы, коммуникационные линии).

Избавиться от воздействия негативных факторов, сделать бассейн комфортным поможет конструктивно верно спроектированная система вентиляции.

Основные нормы проектирования

Расчетные данные находятся в СНиП 2.08.02-89 «Проектирование бассейнов». Также есть строительные правила СП 31-113-2004 «Бассейны для плавания». Системы, отвечающие за микроклимат внутри плавательного бассейна, а именно вентиляция, отопление, кондиционирование проектируются исходя из нормативных показателей:

Температуры воды
Температуры воздуха и кратности его обмена на приток и вытяжку
Относительной влажности

Температура воды будет значительно отличаться, в зависимости от специфики бассейна:

Вид ванной	Температура для расчёта, ⁰С
Спортивная	от +24 до +28
Для обучения детей	от + до +32
Для охлаждения	не больше +12
Специализированные ванны «джакузи»	до +39
Ванны с охлажденной водой при банях	до +15
Ванны для прыжков в воду	от +28 до +30

В СНиП не рекомендуется рассчитывать систему вентиляции с температурой больше +35⁰С. Для бассейнов это предельное значение. Всё что выше рассчитывается исходя из норм для бань.

Температура воздуха, кратность его обмена:

Название рабочей части комплекса	Температура воздуха для расчёта, ⁰С	Кратность воздухообмена за 1 час
		Приточная		Вытяжная
Все залы, где располагаются ванны бассейнов	Принимается на 1-2⁰С выше, чем нормативная температура воды	На значение влияет много факторов. Минимальный порог 80 м³/ч на одного человека в бассейне, 20 м³/ч на одного зрителя во время соревнований
Тренировочные залы	+ 18	Требуется индивидуальный расчет. Минимальное значение 80 м³/ч на одного посетителя
Душевые	+25	5	10
Кабинет массажа	+22	4	5
Комната отдыха	+22	3	3
Кабинеты для обучения	+18	3	2
Комнаты для хлорирования воды	+16	10	12

Нормативные значения, указанные выше, предназначены для расчета вентиляционных систем общественных и частных бассейнов. Для второй группы используются не все значения, так как классический пример частного бассейна – это небольшое помещения из одной комнаты.

Проектировщик обращают особое внимание на подвижность воздушных масс. От интенсивности их движения зависит качество перемешивания и удаления старого отработанного воздуха, а также отсутствие сквозняков. В основном зале скорость движение не больше 0,2 м/с. В остальных помещениях до 0,3 м/с. Если есть трибуны, то расчет выполняется дважды, когда они заполнены зрителями и когда зал пустой. Предельное расчетное значение относительной влажности 65% для основного зала и 60% для вспомогательных помещений.

Баланс температур

Схема конденсации влаги

Первоочередной параметр, оказывающий решающее влияние на расчет вентиляционной системы. Он влияет на влажность насыщения. Это количество водяного пара, растворенного в воздухе.

Вода не перестает испаряться. Задача проектировщика снизить интенсивность процесса. От этого зависит общая мощность и стоимость вентсистемы.

Влажность насыщения будет минимальной при разнице температур воздуха и воды 1-2⁰С. Воздух всегда теплее воды. Если наоборот, то испарение и конденсирования влаги ускорится. Потребуются более мощные вентиляционные установки.

Виды вентиляции

Крупные общественные и небольшие частные бассейны вентилируются тремя способами:

осушение;
ассимиляция;
комбинированный метод

Осушение

Принцип осушения воздуха

Метод основан на принципе «точка росы». Воздушные массы, насыщенные влагой, прогоняются через конденсационные осушители. Там установлены охлаждающие элементы, попадая на которые он отдает большую часть влаги в виде конденсата. Затем воздух нагревается и подается обратно. Некоторые установки оснащены системой приточной вентиляции, которая подкачивает свежий воздух, повышая эффективность работы конденсационных осушителей.

В вентсистемах применяются два типа осушителей:

Бытовые. Используются в частных бассейнах. Представлены небольшими настенными установками, к модности которых не предъявляются серьезные требования. Такая система осушения воздуха шумит.
Промышленные. Они предназначены для осушения воздуха общественных бассейнов с отдельным помещением для вентиляционного оборудования. Это канальные осушительные установки. Компрессор устанавливается в техническом помещении, в плавательный зал выходят воздуховоды с решётками.

Конденсационные осушители оборудованы датчиками, контролирующими влажность воздуха. Если она выше 60-65%, то система автоматически включается, чтобы привести параметры воздуха к нормативным показателям.

Ассимиляция

Схема ассимиляции

Процесс удаления влажного воздуха методом замещения. По этому принципу работает приточно-вытяжная вентиляция. Устанавливается в крупных и небольших бассейнах. Воздух, поступающий через систему принудительной приточной вентиляции, замещает собой отработанный внутри помещения. Он удаляется посредством вытяжных вентиляторов на потолке.

Кратность воздухообмена не менее 5. В холодных климатических зонах система оборудуется рекуператором. Входящие потоки воздуха нагреваются за счет исходящих. Это позволяет снизить расходы на отопления более чем в два раза. Когда идет дождь эффективность ассимиляции резко сокращается. Кроме забора влаги приточно-вытяжная вентиляция обеспечивает постоянную циркуляцию, а, следовательно, удаление неприятных запахов.

Комбинированный метод

Конденсационные осушители встраиваются в систему приточно-вытяжной вентиляции. В бассейнах площадью до 50 м² устанавливаются настенные осушители. Если площадь чаши больше, то применяются канальные.

Комбинированная схема осушения воздуха

Важно правильно распределить точки входа и выхода воздуха. Приточные воздуховоды устанавливаются внизу, а вытяжные вверху или на потолке. Также на воздуховоды монтируются обратные клапаны, предотвращающие промерзание системы и тягу холодного воздуха при выключенных вентиляторах.

В крупных общественных бассейнах предпочтение отдается климатическому комплексу. Это сложносоставная вентиляционная установка, в которой совмещены процессы осушения, конденсирования и нагрева воздушных масс. Состоит из:

вытяжных и приточных вентиляторов;
установки для нагревания воздуха – рекуператора;
конденсационных осушителей;
калориферов;
воздушных заслонок и клапанов;
воздуховодов;
вильтров;
набора датчиков и автоматической системы управления.

Автоматика следит за основными параметрами воздуха, вовремя реагирует, включая нужную установку. Рабочий блок занимает много места, поэтому он находится в отдельном техническом помещении.

Микроклимат в частных бассейнах

Проектирование вентиляции начинается с определения исходных данных. Они разняться, в СНиП одни значения, в Европейских нормах другие. Для создания боле комфортной среды лучше остановиться на втором варианте. Температура воды 28-32⁰С. Воздух на 2-4⁰С теплее. Относительная влажность воздуха 40-45%.

В советских нормах разница между температурой воды и воздуха 1-2⁰С. Такое минимальное расхождение может вызвать дискомфорт у посетителей.

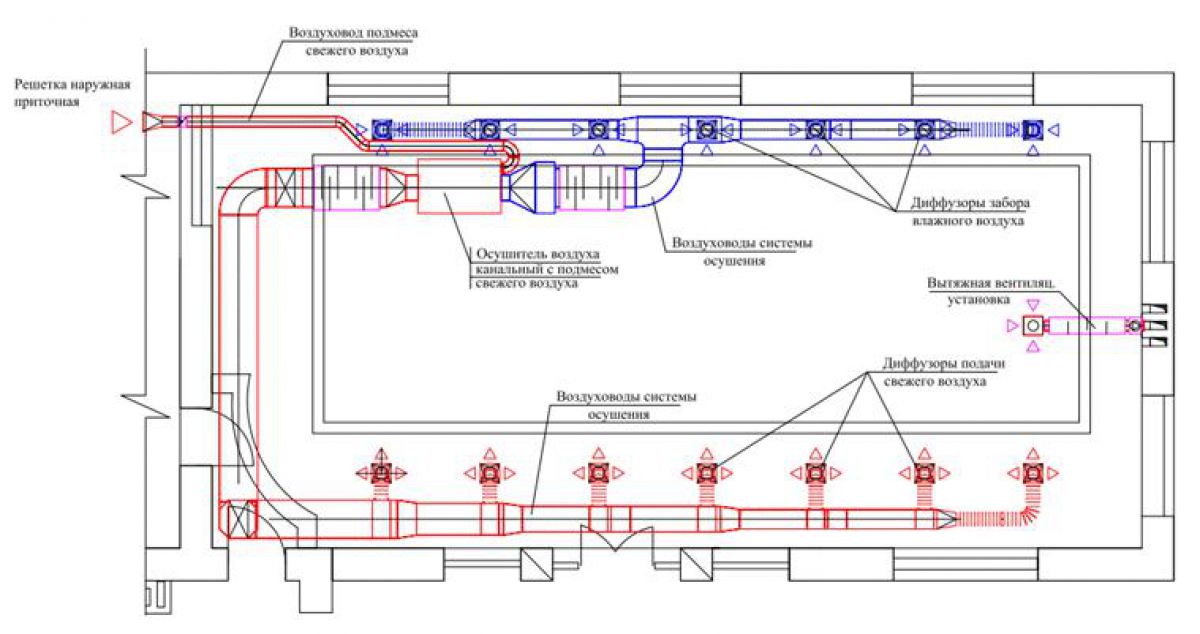

Схема воздухообмена в частном бассейне

Можно использовать только конденсационный осушитель настенного типа или только приточно-вытяжную вентиляцию. Оптимальный вариант – осушитель обрабатывает 30% от расчетного объема поступающей влаги, остальные 70% удаляются приточно-вытяжной вентиляцией.

Калорифер для приточной установки обеспечивается непрерывной подачей воздуха с улицы. Датчик температуры устанавливается в точке входа воздуха в здание. Он регулирует работу смесительной камеры.

Конденсационный осушитель оборудуется гидростатом, установленным в доступном, но защищенном от случайного механического воздействия месте. На систему принудительной вентиляции монтируется регулятор интенсивности потока. Чтобы всегда можно было открыть и закрыть клапан. Ниже приведена принципиальная схема оборота воздуха в частном бассейне:

Пример проекта

Разработка проекта вентиляции связанна с большим числом сложностей, конструктивных и технических особенностей водного комплекса. Это интенсивность потока посетителей, скорость испарения воды и выпадения конденсата, сквозняки или малонасыщенный воздушный поток и многое другое. Плюс желание заказчика сэкономить, не потеряв в качестве вентилирования. Выполнить проект правильно с инженерной, строительной и экономической сторон могут только профессиональные проектировщики.

Именно такие сотрудники работаю в компании «Мега.ру». Мы специализируемся на разработке и внедрении систем вентиляции для крупных плавательных и небольших частных бассейнов. Работаем в Москве и Московской области, а также ближайших регионах. Возможно удаленное сотрудничество на всей территории РФ.

Чтобы с нами связаться, перейдите в раздел «Контакты».

Для домов-Вентиляция в бассейнах

Существует несколько схем вентиляции в бассейнах:

схема №1 «приточно-вытяжная вентиляция»

Классическая схема вентиляции, которая решает две задачи: проветривает помещение и контролирует влажность. Для экономии тепла и электричества в зависимости от влажности меняется производительность системы или применяется рециркуляция.

Эта схема для небольших бассейнов с площадью зеркала воды до 20 м².

схема №2 «приточно-вытяжная вентиляция с осушителем воздуха»

В этом случае приточно-вытяжная вентиляция обеспечивает санитарный (минимальный) воздухообмен, а осушитель воздуха контролирует влажность. Оптимальная схема с точки зрения функциональности, надежности и экономии. Применяется в бассейнах с площадью зеркала воды до 40 м².

В бассейнах применяются, как правило, осушители конденсационного типа. Влажный воздух бассейна сначала охлаждается и одновременно осушается, далее подогревается и возвращается в помещение, и так по кругу.

По конструктивному исполнению осушители для бассейнов бывают настенного и канального типов. Настенный осушитель монтируются на стене в самом бассейне или в соседнем помещении, канальный монтируется в подсобном помещении — чердак, раздевалка, подвал — и соединяется с бассейном сетью воздуховодов. Расстоянием от канального осушителя до бассейна обычно не превышает 20-25 метров. В канальный осушитель можно добавить подмес свежего воздуха.

плюсы:

простота монтажа

экономия энергии на отопление. Осушитель не связан с улицей, все тепло остается в помещении

минусы:

настенные осушители работают довольно шумно

высокий расход электроэнергии в теплый период года

схема №3 «приточно-вытяжная вентиляция с рекуперацией тепла»

Вентиляцию и осушение воздуха обеспечивает единая приточно-вытяжная установка с пластинчатым рекуператором, который экономит до 70% энергии на нагрев приточного воздуха.

Для экономии электричества применяется автоматическое снижение мощности установки в зависимости от влажности или частичная рециркуляция.

Данная схема в силу своей экономичности и относительной простоты применяется в бассейнах всех типов.

Рекуператор -модуль, через который по каналам, разделенным тонким стальным листом, проходят встречные потоки свежего уличного и грязного удаляемого воздуха. Происходит обмен теплом, за счет которого холодный уличный воздух нагревается за счет уходящего загрязненного.

Главная функция рекуператора — экономить тепло, которое необходимо для нагрева приточного воздуха зимой.

Окупается рекуператор при объёме воздуха свыше 1000м3/ч, т.е при площади зеркала воды более 40м2. (читать подробнее про рекуператор)

схема №4 «приточно-вытяжная вентиляция с рекуперацией тепла и тепловым насосом»

В этой схеме применяется установка с многоступенчатой системой утилизации энергии. Самая высокая на сегодня экономичность до 90%, поскольку применяются все возможные способы возврата тепла —рекуперация и рециркуляция (повторное использование воздуха). В установку встроен осушитель воздуха —тепловой насос. Данные установки применяется в частных бассейнах категории «люкс», спортивных и общественных бассейнах, аквапарках и т.п.

Правила создания вентиляции в бассейне — схемы, способы, расчеты

Бассейн – специфическое помещение. В нем постоянно происходит испарение влаги из воздуха и воды. Как следствие, это приводит к повышенному уровню влажности.

Правильно организованная вентиляция бассейна позволит контролировать влажность и обеспечит приток кислорода, убережет помещение от плесени и коррозии. Посетители будут чувствовать себя комфортно, исключится риск обмороков и головокружения.

Блок: 1/16 | Кол-во символов: 405
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Разделы статьи

Зачем нужна вентиляция в помещении с бассейном, и что произойдет, если ее не делать?

Вентиляционная система в бассейне проектируется по нескольким причинам. Прежде всего она нужна для предотвращения излишней влажности воздуха, а также для притока свежего воздуха.

Система также позволяет в любое время регулировать температуру в помещении.

Если же вентиляционную систему не обустроить (или обустроить, но неверно), возможны следующие проблемы:

Спертость воздуха, излишняя влажность или наоборот сухость воздуха.
Появление конденсата на окнах (зимой).
Быстрое образование ржавчины на металлических конструкциях.
Слишком длительное высыхание поверхностей в помещении.
Возможно появление плесени и грибка, что может привести к аллергическим реакциям у человека, а также к развитию бронхиальной астмы или изолированного удушья. Вдобавок плесень портит и внешний вид, и структуру разных материалов (из-за чего отделка быстро теряет свою привлекательность, обрастая пятнами плесени).
Отслаивание обоев (если использовались для отделки), набухание деревянных изделий, трещины и осыпание штукатурки.

Как результат, отсутствие нормального воздухообмена намного быстрее приведет в негодность помещение, и вдобавок создаст неприятные условия для нахождения в нем.

Блок: 2/4 | Кол-во символов: 1253
Источник: https://climatdoma.net/ventilyatsiya-dlya/nezhilyh/ventilyaciya-basseyna-v-dome. html

В чем необходимость вентиляции

Если пренебречь установкой вентиляции, бассейн быстро придет в негодность. Как правило, площадь зеркала воды в бассейнах достаточно большая, около 10-20 м в длину. Влага испаряется непрерывно и оседает всюду. Это касается не только пола, стен и потолка, но также электроприборов и металлических деталей. Если не позаботиться об установке вентиляции, действие конденсата пагубно скажется на материалах.

Чем чреват отказ от воздухообмена:

Распространение грибка по стенам.
Коррозия металлов.
Порча осветительных приборов.
Порча стекла (особенно при большой площади остекления).
Вздутие оштукатуренных поверхностей.
Риск удара током из-за увеличения проводимости изоляционных материалов.
Потускнение окрашенных материалов.

Следует иметь в виду, что высокий уровень влажности и отсутствие притока свежего воздуха негативно отражаются на здоровье людей. Среди наиболее частых побочных эффектов следует выделить:

Головокружение.
Обморочное состояние.
Тошноту.
Затруднение дыхания.
Зрительные галлюцинации.

Также заметим, что такая среда – рай для размножения инфекционных бактерий. Кроме того, возрастает риск развития аллергических реакций.

При монтаже вентиляции все перечисленные проблемы решаются. Выравнивается микроклимат, посетители чувствуют себя комфортно, а здание бассейна не разрушается изнутри.

Блок: 2/16 | Кол-во символов: 1334
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Особенности воздухообмена бассейнов

Во время строительства плавательных бассейнов общественного и частного назначения часто не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

Галерея изображений

Фото из

Организация вентиляции в бассейне — мера, необходимая для осушения и поставки свежей порции воздуха

Вентиляционные установки, удаляющие из плавательного зала с ванной излишек влаги, заодно выводят неприятные запахи

В зависимости от площади ванны и частоты посещений бассейна подбирают вентиляционное оборудование. Это могут компактные моноблоки или массивные установки с климатическими функциями

Стационарные вентиляционные системы оснащаются устройствами для поставки свежего воздуха с улицы, который должен обогреваться системой отопления

Чаще всего подготовка свежего воздуха, поставляемого на замену удаленной отработанной воздушной массе, подогревается водяным или паровым отоплением

Вывод отработанного воздушного потока и осушение воздуха в бассейне невозможно без использования приточно-вытяжной механической системы. Установка может работать либо на вытяжку, либо на приток

Движение воздушной массы в вентиляционных схемах побуждаются вентилятором. Его вместе с системами фильтрации и подогрева воздуха располагают в подвале либо на чердаке, либо в подсобном помещении рядом с бассейном

Если вентиляционная установка оборудована лишь одним вентилятором, система работает исключительно на приток. Отработанный воздух вытесняется свежей массой

Борьба с повышенной влажностью

Моноблочные виды оборудования

Подготовка воздуха перед подачей

Приточный вариант вентиляции

Расположение оборудования системы

Установка с одним вентилятором

Вентиляция помещений бассейна выполняет две основные функции:

поддержание оптимальных показаний влажности;
обеспечение воздухообмена согласно санитарно-гигиенических норм.

Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку некомфортно, он ощущает излишнюю духоту и утомительную тяжесть. Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

Блок: 2/7 | Кол-во символов: 3214
Источник: https://je7.ru/organizaciya-ventilyacii-basseyna-luchshie-sposoby-obustroystva/

Нормы и стандарты: оптимальный микроклимат помещения с бассейном

Для каждого типа помещений имеются свои нормативные показатели, так как нужный микроклимат и условия могут быть разнообразными.

Монтаж вентиляции для бассейна

Проектирование частного бассейна обычно делается не по шаблону, а с индивидуальными нюансами. Индивидуальный подход необходим, потому что бассейны в частных домах и банях нередко сильно отличаются между собой. Одни хозяева делают большие помещения под них, совмещая с комнатой для отдыха. Другие обустраивают небольшую комнатку без окон, с маленьким бассейном. Третьи делают огромный бассейн, и располагают его в подвальном помещении. Естественно, что во всех этих случаях вентсистема нужна своя.

Бассейн создают обычно на первом этаже, выделяя для него отдельное помещение, или в подвале. Средняя площадь водной поверхности (напомним: мы ведем речь про небольшие бассейны) обычно составляет около 10-30 м² при глубине до 1. 5-3 метров. Вокруг резервуара с водой организуют дорожки с шириной до трех метров.

В обязательном порядке помещение оснащается системой отопления. Несколько сложней дела обстоят с системой проветривания.

Отечественные стандарты предписывают температуру в 30-32 градуса в самом бассейне и 31-33º в зале (самом помещении). Европейские правила иные: там температура в бассейне должна быть примерно 28º, а в зале – на 2-4º больше (но нельзя делать ее выше 34º).

Крайне важно создать и поддерживать правильную влажность в помещении: она не должна превышать показатель в 65%. На одного посетителя должно поступать примерно 80-85 м³ воздуха в час, но не меньше того. Скорость воздушных масс должна быть до 0,2 метров в секунду.

Максимальный уровень шума в помещении – до 60 децибел (это имеет значение, поскольку надо выбирать оборудование, которое не будет шуметь сильнее).

Делаем расчет

Зная количество влаги, которая проникает в воздух здания за один час, можно без труда провести расчет объема приточного воздуха и, соответственно, определить необходимую мощность осушителя. Схема расчета такова: разницу давления необходимо перемножить на коэффициент интенсивности испарения влаги.

Однако на практике такие расчеты достаточно сложны, и их стоит выполнять разве что проектировщикам. Обычному человеку достаточно знать планируемую температуру воды и температуру воздуха в зале, с коэффициентами их использования. Прочие данные можно найти в специальных таблицах.

Обустроенный бассейн с системой вентиляции

Рассмотрим, как пример, расчет для закрытого бассейна в коттедже. Такой бассейн будет иметь коэффициент в 0,5-1 единицу, тогда как, например, в аквапарке коэффициент составит 25-30 (из-за большого количества людей в течение суток).

Важно помнить: чем больше воды – тем интенсивнее происходит испарение. Но можно не вдаваться в такие дебри, достаточно понимать, что для большинства частных бассейнов достаточно 200-300 г/м².

Однако такой расчет актуален только в том случае, если соблюдены нормативные температуры воды и воздуха, а также нормирована влажность. И вот эту величину, приведенную выше, следует умножить на площадь бассейна.

Количество приточного воздуха считается, основываясь на следующих параметрах:

сколько испаряется влаги в зале;
сколько содержится влаги в воздухе и на улице;
удельная плотность воздуха при заблаговременно спланированной температуре в бассейне.

Проблемы могут возникнуть с показателем влажности, поскольку он меняется от времени года и от погодных условий. Поэтому нужно взять среднее значение, актуальное для большинства случаев – 9 г/килограмм. Если вы проживаете в южных или северных регионах, то этот показатель лучше узнать точнее.

Дальше производим расчет: параметр испаряемой влаги делим на разность количества жидкости в воздухе и на улице и умножаем на плотность воздуха. Полученный результат должен быть главным ориентиром при подборе мощности установок и оборудования для вентиляционной системы.

Блок: 3/4 | Кол-во символов: 3891
Источник: https://climatdoma.net/ventilyatsiya-dlya/nezhilyh/ventilyaciya-basseyna-v-dome.html

Задачи вентиляции

Основными задачами стоит назвать регулировку уровня влажности и организацию притока свежего воздуха. Также устройство вентиляционных систем позволяет избежать появления затхлых запахов и развития инфекционных бактерий. Вентиляция сохраняет здоровье посетителей и продлевает срок службы оборудования, электроприборов и осветительных ламп, задействованных в помещении.

Блок: 3/16 | Кол-во символов: 386
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Виды систем вентиляции

Существует несколько схем вентиляционной системы для бассейна. Какую конкретно нужно выбрать – зависит от параметров помещения (его размеров, как часто им будут пользоваться, сколько людей будет находиться одновременно, какая планировка).

Условно схемы можно поделить на две разновидности:

приточно-вытяжная система;
приточно-вытяжная система с осушителем воздуха.

Применение только одного осушителя, без спланированной вентиляционной системы, особых результатов не даст: нужно обеспечить приток свежего и удаление отработанного воздуха, а не только его осушение. Также нужно понимать, что в 99% случаев используют принудительные системы. Естественные схемы практически не применяются: они не обеспечивают быстрого воздухообмена, не могут нормально регулироваться, и эффективность их работы во многом зависит от погодных условий. Как следствие, при повышенной влажности они будут обновлять воздух слишком долго.

Приточно-вытяжная

И приток, и удаление воздуха в них осуществляются через вентиляторы. Как вариант, в небольших помещениях (или в помещениях с небольшим по размеру бассейном и невысоким уровнем влажности) принудительной может быть только система удаления, а приток осуществляется через клапана или окна.

Схема вентиляции для бассейна

Такая система отличается простотой и сравнительно небольшой стоимостью, так как дополнительного климатического оборудования (осушителей) не требуется. Ее целесообразно использовать для бассейнов с площадью до 20 м² (зеркала воды).

Иногда достаточно просто открыть окно в помещении, причем только на время проветривания (то есть после купания).

Приточно-вытяжная с осушением

Такая система подразумевает минимальный (или, как его еще называют, санитарный) воздухообмен. Влажность понижается не за счет отвода воздуха, а за счет специальной техники: осушителей.

Использовать такую систему целесообразно для помещений с бассейном площадью до 40 м² (зеркала воды).

Схема вентиляции в бассейне (видео)

Применение климатических комплексов

Если площадь водной поверхности превышает 50 м², то необходимо применять климатические комплексы. Эти агрегаты способны поддерживать оптимальную влажность и температуру круглогодично. То есть они могут делать очистку, прогревание и осушение воздуха в зале.

Комплекс включает такие элементы:

Приточные и вытяжные вентиляторы.
Блок управления.
Фильтр.
Осушитель.
Рекуператор.
Калорифер.
Клапана/анемостаты/вентиляционные решетки.

Кондиционеры и иное вспомогательное оборудование докупается отдельно. Также комплект может меняться в зависимости от параметров помещения.

Система может иметь датчики, реагирующие на изменение показателей, при этом аппарат автоматически может менять режим работы, подстраиваясь под них. К примеру, если повышается влажность, то либо усиливается работа осушителей, либо повышается скорость вытяжной системы.

Проблема только в том, что климатические комплексы занимают достаточно много места, имеют высокую стоимость, и сложны в монтаже. Такие установки ставятся только в больших помещениях: к примеру, в бассейнах школ и секций плавания.

Блок: 4/4 | Кол-во символов: 3066
Источник: https://climatdoma.net/ventilyatsiya-dlya/nezhilyh/ventilyaciya-basseyna-v-dome.html

Как снизить уровень влажности в помещении с бассейном

Владельцы частных или же общественных бассейнов применяют один из трех способов снижения влажности в помещении. Существуют следующие варианты:

Конденсация.
Ассимиляция.
Смешанный метод.

Полностью избежать испарения воды из бассейна и оседания конденсата на поверхностях невозможно. Но зная особенности каждого метода, можно понизить нежелательный уровень влажности.

Блок: 5/16 | Кол-во символов: 421
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Способы контроля влажности

Метод #1 — использование осушителей воздуха

Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.

По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.

В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично. Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.

Метод #2 — организация полноценной вентиляции

Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств. Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.

В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.

Приточно-вытяжные установки для вентиляции бассейна наиболее эффективны в зимний период (+)

Блок: 4/7 | Кол-во символов: 3480
Источник: https://je7.ru/organizaciya-ventilyacii-basseyna-luchshie-sposoby-obustroystva/

Способ конденсации влаги

Такие вентиляционные установки для малых бассейнов чаще всего применяются в частных коттеджах. Суть метода заключается в том, что на осушитель идет основная нагрузка и работа. Воздух проходит через него. Влага превращается в конденсат, а воздух нагревается до необходимой температуры. Затем он возвращается в зал. Особенность метода в том, что воздушные массы в помещении смешиваются с наружным воздухом.

У способа конденсации есть ряд минусов:

Большая затрата электроэнергии.
Недостаточное количество свежего воздуха.
Повышение температуры в зале.

Из преимуществ следует отметить простоту установки и высокую эффективность для небольших частных бассейнов.

Блок: 6/16 | Кол-во символов: 683
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Выводы и полезное видео по теме

Ролик об устройстве приточной вентиляции бассейна загородного дома:

Блок: 7/7 | Кол-во символов: 564
Источник: https://je7.ru/organizaciya-ventilyacii-basseyna-luchshie-sposoby-obustroystva/

Виды конденсационных осушителей

Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:

Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.

Выбор осушителя основывается на размерах помещения и площади резервуара.

Блок: 7/16 | Кол-во символов: 603
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Комбинированный (смешанный) метод

Комбинированный метод выбирают для бассейнов с большой посещаемостью и площадью водного пространства как минимум в 50 м². Использовать его для частных домов нет смысла. Системы вентиляции и осушения могут быть либо независимыми друг от друга, либо объединяться в общую систему. Смешанный метод отличается дороговизной установки, но бюджетным обслуживанием. Одинаково эффективно работает и в теплый, и в холодный период.

Блок: 9/16 | Кол-во символов: 455
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

В каких случаях необходимо установить климатические комплексы

Климатические комплексы – это крупногабаритное оборудование, предназначенное для поддержания оптимального микроклимата на протяжении всего года, то есть и в холодный сезон, и в теплый период. Их устанавливают в бассейнах с площадью более 100 м².

Задачи комплексов:

Очистка воздуха.
Осушение.
Нагревание воздуха.
Циркуляция воздушных потоков.

Составные части климатического комплекса:

Приточный вентилятор.
Вытяжной вентилятор.
Рекуператор.
Осушитель.
Фильтры.
Калорифер.
Воздушные клапаны.
Блок управления.

Под оборудование выделяется отдельное помещение по соседству с бассейном. Обычно установка осуществляется в подвал или прилегающую подсобку. Возможность использования климатических комплексов в каждом конкретном случае нужно рассчитывать, исходя из размеров помещения.

Блок: 13/16 | Кол-во символов: 839
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Варианты схем вентиляции для бассейна

Для того чтобы создать оптимальный микроклимат в бассейне, необходимо организовать подходящую схему и режим вентиляции. Владельцы могут выбрать систему с:

Приточной установкой.
Вытяжным вентилятором.
Осушителем воздуха, который работает автономно.

Однако чаще всего выбор падает на режим самостоятельной приточно-вытяжной вентиляции с рекуперацией. Она состоит из:

Приточного и вытяжного вентилятора.
Рекуператора с байпасом.
Фильтра притока.
Фильтра вытяжки.
Электронагревателя.
Блока управления.
Поддона для сбора конденсата.

В задачи такой важной детали, как рекуператор, входит снижение теплопотерь.

Блок: 10/16 | Кол-во символов: 643
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Плюсы приточно-вытяжной схемы

Владельцы бассейнов выбирают приточно-вытяжную систему из-за ее многочисленных плюсов.

Основные преимущества:

Простая корректировка рабочих параметров.
Управление осуществляется с обычного пульта.
Возможность вывода показателей на монитор компьютера.
Нет нужды покупать дополнительное оборудование для вентиляции бассейнов зимой или летом.
Экономия электрической энергии благодаря работе рекуператора.

Используя приточно-вытяжную систему, получается легко регулировать влажность воздуха и настраивать подходящий микроклимат.

Блок: 11/16 | Кол-во символов: 556
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Установка вентиляции в закрытом бассейне

Установка вентиляции в закрытом бассейне требует соблюдения некоторых правил. В частности, нужно провести подготовку: расчеты воздухообмена, относительную влажность внутренней температуры, время среднего влаговыделения и другие параметры:

Замерить площадь зала, в котором будет оснащен бассейн.
Рассчитать необходимую порцию воздуха на человека.
Проанализировать допустимое количество людей, то есть рассчитать вместимость бассейна.
Определить оптимальную температуру в помещении.
Замерить показатели давления.

Также надо позаботиться о самочувствии будущих посетителей. Комфорт будет обеспечен при таких параметрах:

45-65 % – значения относительной влажности;
2° C – максимальная разница между температурами воды и воздуха.

Кроме того, нельзя допускать образования сквозняков и сильного движения воздушных масс. При игнорировании данного дополнения посетители будут переохлаждаться, что приведет к простудным заболеваниям.

Блок: 12/16 | Кол-во символов: 966
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Установка вентиляции для частных бассейнов в коттеджах

Нередко за городом можно увидеть коттеджи с бассейнами. Такие купальни рассчитаны максимум на 5-7 человек. Как правило, бассейн строится для одной семьи и гостей, приезжающих в дом. В частном доме он проектируется по индивидуальному плану. Принимаются во внимание все пожелания хозяина. Главная задача при создании проекта – реальность воплощения его в жизнь и безопасность установки бассейна, как для дома, так и для хозяев.

Параметры:

Бассейн организовывается на первом этаже коттеджа.
Отопление прокладывается по периметру зала.
18-50 м² – средняя площадь.
4-6 м – средняя глубина.
3 м – ширина дорожек около бассейна.

Использование бассейна в частном коттедже может носить постоянный, сезонный или периодический характер.

Блок: 14/16 | Кол-во символов: 782
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Требования к бассейнам в коттеджах

Требования заключается в соблюдении определенных параметров. Среди них:

30-32° – допустимая температура воды в резервуаре.
Температура воздуха на 2° выше, чем воды.
До 65 % – влажность.
60 дБ – максимальный уровень шума.
80 м³/ч – расчет воздуха для одного человека.

При соблюдении данных правил купание в бассейне будет полезным и приятным. Вентиляция бассейна в частном загородном доме так же необходима, как в общественных местах и купальнях.

Блок: 15/16 | Кол-во символов: 482
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Выбор кондиционеров для бассейнов

В задачи кондиционеров входит создание комфортного микроклимата. Они работают по автоматизированной системе. Управление осуществляется с помощью пульта, сведения и показатели выводятся на экран.

Кондиционеры функционируют по нескольким режимам:

Отопление зала.
Осушение воздуха.
Усиленное осушение.
Подмес свежего воздуха.
Летний режим – в этом режиме вентустановка работает в жаркий период года.

Кондиционеры обычно применяют в загородных коттеджах. Для спортивных комплексов и лечебниц приобретают более продвинутые модели, оснащенные дополнительными функциями.

Таким образом, установка вентиляции – это необходимая процедура для любого типа бассейна. При правильно организованном воздухообмене и создании оптимального микроклимата он станет комфортным местом для посетителей и будет приносить им только пользу. Кроме того, вентиляция убережет здание от разрушения, ржавчины и распространения грибка. Все приборы и детали, задействованные в помещении бассейна, прослужат дольше. Также не пострадает внешний вид зала.

Блок: 16/16 | Кол-во символов: 1065
Источник: https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

Кол-во блоков: 20 | Общее кол-во символов: 25088
Количество использованных доноров: 3
Информация по каждому донору:

https://je7.ru/organizaciya-ventilyacii-basseyna-luchshie-sposoby-obustroystva/: использовано 3 блоков из 7, кол-во символов 7258 (29%)
https://climatdoma.net/ventilyatsiya-dlya/nezhilyh/ventilyaciya-basseyna-v-dome.html: использовано 3 блоков из 4, кол-во символов 8210 (33%)
https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html: использовано 14 блоков из 16, кол-во символов 9620 (38%)

Вентиляция в бассейне частного дома

Грамотная вентиляция бассейна в частном доме, что на нее влияет и в чем ее особенности

Вентиляция бассейна в частном доме – это ключевой элемент в создании и поддержании комфортного микроклимата. Помещение, в котором планируется установить бассейн, считается специализированным, и требует особого подхода к оборудованию в ней вентиляционной системы. Это крайне необходимо, прежде всего, в связи с повышенной влажностью воздуха, которая, при неудовлетворительной вентиляции может спровоцировать образование плесени, коррозийных изменений строительных и отделочных материалов, а также проявление неприятного запаха.

Отсутствие вентиляции — норма или проблема

Если в бассейне нет вентиляции, то через некоторое время хозяин и окружающие, находясь там, станут замечать некоторое ухудшение самочувствия. Казалось бы, все должно быть наоборот, но головная боль, головокружение, а позже, аллергические реакции и приступы удушья — это возможные последствия воздействия на организм повышенной влажности, отсутствия притока свежего воздуха и воздействия на дыхательную систему человека растущих грибков и плесени.

Но это еще не все. Повышенная влажность и разница температур воздуха и различных поверхностей, неизбежно приводит к появлению конденсата. Сам по себе он не страшен, но когда он длительное время попадает в микротрещины строительных и отделочных материалов, то постепенно приводит к их разрушению. Это касается не только облицовки. Конденсат воздействует на перекрытия и опорные сооружения. Только на одну секунду представьте себе последствия их разрушения. На этом ресурсе вы всегда сможете узнать какой должна быть правильная вентиляция для собственного дома.

Как решается проблема повышенной влажности в помещениях с бассейном

Помещение оборудуется приточно-вытяжной системой вентиляции, преимущественно канального типа. Расчет воздухообмена в бассейнах производится с учетом нормативных требований и рекомендаций по проектированию бассейнов в коттеджах (СНиП).

Основные требования гласят:

Приточно-вытяжная система вентиляции в бассейнах должна быть автономной, т. е. не связанной с жилой частью дома.
Объем втягиваемого воздуха должен быть в 5 раз больше чем приток свежего.

Температура воды в нем по Российским стандартам должна быть в пределах 30 -32 град. Европейские нормы несколько ниже: 28 град.
Температура воздуха в помещении с бассейном должна быть на 1 – 4 град выше, чем температура воды.
Российские нормы регламентируют максимальную влажность в этом помещении 64%, но как показала практика, для комфортного самочувствия влажность воздуха не должна превышать 45-55%.
Отсутствие в частном доме с бассейном сквозняков и наличие хорошего воздухообмена.

Сооружение вентиляции для дома с бассейном – это сложный процесс, с большим количеством точных расчетов по каждому параметру в отдельности. Для этого нужно знать, сколько влаги испаряет бассейн за конкретный промежуток времени, чтобы исходя из полученных данных, определить необходимый объем приточного воздуха. Если кроме бассейна вам необходимо произвести расчет вентиляции и жилого помещения, рекомендуем обратиться к статье по расчету приточно-вытяжной вентиляции для бытовых условий.

Расчет количества испаряемой влаги

Если произвести расчет количества влаги, которое попадает в окружающий воздух за 1 час, то можно определить объем приточного воздуха и требуемую мощность осушителя для конкретного помещения. Это можно сделать способам расчета разницы давлений, умноженных на коэффициент интенсивности испарения. Но этот метод довольно сложный и требующий незаурядных познаний в физике.

Мы не будем вам забивать голову сложно-произносимыми терминами, которые используются в расчетах. Самое главное, что нужно знать, это: планируемую температуру воды и воздуха в помещении, и коэффициент его использования. Это та изменяющаяся величина, от которой напрямую зависит количество влаги испаряемой бассейном. Остальные данные вы можете найти в специальных таблицах.

Вентиляция в бассейне — пример расчета. Закрытый бассейн в частном доме, как правило, будет иметь этот коэффициент равным 0,5 – 1, в то время как в бассейне аквапарка, с активно купающимися на протяжении дня людьми, коэффициент уже составит 25-30. Чем больше площадь воды, тем интенсивнее испарение. А наличие волны, от активно купающихся людей увеличивает площадь соприкосновения воды с воздухом.

Но не стоит сильно переживать о таких сложностях. Основываясь на многолетнем опыте многих компаний по проектированию вентиляции, мы можем авторитетно заявить, что для большинства бассейнов в частных домах эта цифра варьируется в пределах 200 – 300 г/м.кв, при условии нормативных температур воздуха и воды, а также влажности в помещении. Теперь все просто: Зная эту величину, ее умножают на площадь бассейна. В итоге мы имеем первую часть данных для сооружения эффективной вентиляции.

Но не нужно забывать и о мощности приточного воздуха, который необходим для поддержания комфортного уровня влажности в помещении. Для того чтобы получить данные по притоку, нужно знать несколько параметров:

Количество испаряемой влаги в помещении.
Содержание влаги в воздухе (на улице).
Удельную плотность воздуха при планируемой температуре в помещении бассейна.

Но с влажностью может быть проблема, так как она меняется в зависимости от времени года и погодных условий. Большинство компаний, занимающихся подобными расчетами, используют для этого среднее значение содержания влаги в окружающем воздухе 9г/кг. Дальше все рассчитывается по формуле: количество испаряемой влаги бассейном делится на разность содержания воды в воздухе помещения и улицы, и умножается на плотность воздуха. Полученная цифра и будет ключевой при подборе мощности оборудования и сооружении вентиляции в частном доме с бассейном.

Вентиляция в бассейне, расчет которой мы вам продемонстрировали, будет максимально эффективной, если получением и анализом данных займутся профессионалы. Поверьте, мы это рассказали исключительно для того, чтобы вы понимали, как это все происходит, и за что берут деньги компании, которые занимаются проектированием систем вентиляции. На самом деле, они используют еще около десятка различных данных, довольно сложное оборудование и дорогостоящее программное обеспечение, благодаря которому и получается максимально точный результат.

Самостоятельное обустройство бассейна приточно-вытяжным оборудованием

Если вы все же решили заняться обустройством вентиляции для бассейна своими руками, то вам нужно знать несколько основных правил воздухообмена в этих помещениях:

Вытяжки лучше всего размещать в верхней части помещения, так как влажный и теплый воздух поднимается вверх.
Используйте достаточно большие вентиляционные решетки для обеспечения хорошей скорости рециркулируемого воздуха.
Вентиляционные приточные решетки не располагайте в нижней части бассейна. Такое размещение может вызвать у вас дискомфорт.

Кроме того, обустраивая вентиляцию для бассейна в коттедже, необходимо разобраться с ее составляющими. Прежде всего, это приточно-вытяжной вентилятор, нужной для вашего помещения мощности. Также вам потребуются: определенное количество коробов нужного сечения для отвода и притока воздуха, фильтр очистки от механических примесей. Для качественной работы вентиляционной системы вам понадобится двойной приточный клапан и такой прибор, как «рекуператор», который поможет вам наиболее эффективно использовать тепловую энергию.

И напоследок: Если вы прислушались к нашим советам и все же отдали свое предпочтение канальным приточно-вытяжным устройствам, то обратите внимание на установки, выпускаемые под брендами Calorex и Dantherm. Это компании, которые производят наиболее современные устройства приточно-вытяжной вентиляции со встроенным тепловым рекуператором, для бассейнов любой площади.

И помните, что грамотно спроектированная вентиляция убережет вас от множества проблем со здоровьем, больших затрат на электроэнергию, и даст возможность полноценного активного отдыха в собственном бассейне долгие годы. Обращайтесь к специалистам!

Как сделать вентиляцию бассейна в частном доме?

Благоприятная атмосфера домашнего бассейна достигается не только отоплением, подогревом воды, но и качественной вентиляцией. Она необходима для создания необходимого влажностного и температурного режима в помещении, упреждения образования плесени, грибков, вызывающих тяжелые инфекционные заболевания, сохранения отделки, комфортного времяпровождения.

Типы применяемой вентиляции

Как правило, домашние бассейны располагаются на первом этаже строения, имеют небольшую площадь водного зеркала. Реже – в подвальных или цокольных этажах.

Без установки специального оборудования в помещениях с бассейном не реально удерживать комфортный и безопасный микроклимат. Применяемые механизмы и агрегаты должны обеспечить обмен воздушных масс, который не создает угрозу здоровью человека как по влажности воздуха, так и по температурному режиму.

Для решения целого комплекса задач по поддержанию желательного микроклимата в помещении с домашним бассейном, упреждению проникновения излишней влаги в другие части жилого дома или коттеджа применяют 3 варианта систем вентиляции.

Принудительная

Естественная вентиляция для помещений с повышенной влажностью не применяется через свою малоэффективность. Наиболее часто применяемый вариант – принудительная приточно-вытяжная вентиляция, отличающаяся своей достаточной производительностью и возможностью использовать различное дополнительное оборудование.

Основная задача этого варианта вентиляции – гарантировать максимальную аэрацию. При работающей системе воздушные массы направляются вдоль стен к потолку, обеспечивая циркуляцию воздуха с минимальной скоростью над водным зеркалом бассейна и по периметру всего помещения. Это способствует:

отсутствию конденсата влаги на потолке и стенах;
снижению испарения с поверхности бассейна;
повышению комфортности купающимся.

Часто с приточно-вытяжной системой бассейна используется модуль по рекуперации тепла, то есть возвращение тепла отработанного воздуха входящему, что способствует снижению затрат на электрическую энергию для подогрева атмосферного воздуха.

Кроме приведения в норму состояния влажности воздуха, приточно-вытяжное вентилирование удаляет неприятные запахи сырости, придавая ему ощущение свежести. Установка дополнительной автоматики позволяет регулирование процесса вентилирования применительно к режиму эксплуатации бассейна.

К недостаткам такого варианта вентилирования можно отнести работу всей системы в летний период года, когда не всегда удается достичь нормативных показателей по влажности помещения.

Приточно-вытяжная с дополнительным осушением воздуха

Приборы снижения взвешенной влаги в воздухе без соответствующего вентилирования не дают ожидаемого эффекта. Только в совместном применении можно достичь требуемых показателей влажности воздуха – главного критерия закрытого домашнего бассейна.

Осушители воздуха для бассейна могут быть:

настенные, устанавливаемые в помещении с бассейном;
кассетные или канальные, устанавливаемые в подсобных помещениях.

При использовании канального осушителя внутренний воздух подается на осушение, после смешивания с циркуляционным – в помещение бассейна. Настенный устанавливается непосредственно в помещении. Без системы вентилирования они не справляются со своей функцией.

Специалисты рекомендуют применять оба варианта осушения воздуха одновременно, что дает хороший положительный эффект. Относительно невысокая стоимость при высокой эффективности – основные достоинства осушителей. Но как часто бывает, система не всегда справляется с «обязанностями» в жаркую летнюю погоду.

Комбинация вентиляции, осушения и кондиционирования

Наиболее эффективный метод указанной комбинации по поддержанию заданных параметров влажности и температурного режима в бассейне. Приточно-вытяжная вентиляция функционирует в штатном режиме. В пиковые нагрузки включаются осушители и кондиционеры.

Климатические агрегаты, состоящие из вентиляционных, осушительных систем и приборов кондиционирования воздуха, включаются и регулируются автоматикой, которая выбирает установленные параметры влажности и при необходимости включает ту или иную систему. В холодное время года влажность регулирует осушитель воздуха, а воздухообмен – вентиляция.

В представленном видеоролике разъяснено необходимость устройства вентиляции помещения с бассейном, и почему нельзя добиться качественной вентиляции простым открыванием окон:

Варианты схем вентиляции в бассейне

Профессионально спроектированная и смонтированная система вентиляции в бассейне частного дома должна полностью удалять все испарения воды, поддерживать комфортный микроклимат в помещении.

Приточно-вытяжная система вентиляции в бассейне бывает 2 типов:

1. С рекуперацией тепла.

Вся система изготавливается в одном блоке, который занимает немного места и более экономичен в процессе эксплуатации. Благодаря рекуперативному блоку, экономия электроэнергии составляет до 75%, так как приточный воздух нагревается за счет удаляемого без смешивания с ним. Это способствует поддерживанию температурного режима в бассейне за счет собственного тепла. Мощность применяемых энергетических установок снижается в 2 раза в сравнении с применением раздельной вентиляции.

Такие системы комплектуются следующим обязательным оборудованием:

фильтр для очистки воздуха;
рекуператор тепла;
обогреватель входящего воздуха;
приточно-вытяжной вентилятор;
система из 2 клапанов, перекрывающая доступ холодного воздуха при выключенной системе.

Как часто бывает, такую систему дополнительно комплектуют осушителем воздуха, автоматикой для регулирования количества водяных паров в воздухе методом включения/отключения осушителя воздуха, температурного режима.

2. С разделением приточных и удаляемых воздушных масс.

Нагнетание свежего и удаление отработанного воздуха производится отдельными энергетическими системами по своим воздуховодам. Такие системы более крупногабаритные, требуют увеличенных эксплуатационных затрат. В домашнем бассейне при отсутствии специального помещения для ее монтажа эту систему вентиляции применять не рационально из-за габаритов.

Оба направления работают синхронно: одно нагнетает атмосферный воздух, второе удаляет отработанный по каналу, оборудованному в период выполнения общестроительных работ. На стороне подачи монтируются:

фильтр для очистки поступающего воздуха;
нагреватель атмосферного очищенного воздуха;
всасывающий вентилятор;
блок управления объемом заборного воздуха и его температурным режимом в период подогрева.

Как правило, на вводном канале со стороны улицы устанавливается клапанная система, предохраняющая попадание воздуха из вне в период отключения вентиляции.

Осушители воздуха

В домашних бассейнах чаще устанавливают осушители, где невозможно установить громоздкую систему приток-отток. Воздух, попадая в установку, нагревается и возвращается в бассейн, влага – конденсируется и удаляется.

Типы осушителей, применяемые в бассейнах, разделяются на 3 группы:

Настенные открытого типа. Устанавливаются на стену после завершения отделочных работ в помещении бассейна.
Настенные скрытого типа. Монтируются в соседней комнате. С бассейном соединяются через предусмотренный проем в стене.
Стационарные. Для установки такого типа аппаратуры необходима отдельная комната, прилегающая к бассейну. Обладают повышенной мощностью. Применяются в системах приточно-вытяжной и комбинированной вентиляции.

В представленном видеоролике приведены примеры применения осушителей воздуха для бассейнов, принцип их работы, необходимость монтажа:

Комбинированные системы

Комбинированные агрегаты выполняют несколько функций, имеют довольно громоздкое оборудование, монтируемое в отдельной комнате. Такое оборудование называют климатическим, так как оно поддерживает оптимальный режим эксплуатации в закрытом домашнем бассейне вне зависимости от погодных условий.

Применяемое оборудование в комбинированной вентиляции:

приточный и вытяжной вентиляторы;
рекуператор;
осушитель воздуха;
система фильтрации воздуха;
оборудование для нагрева воздуха;
система клапанов;
автоматический блок управления.

Набор оборудования позволяет выполнять одновременно вентилирование, осушение, нагрев воздуха в холодное время года или охлаждение его летом.

Особенности проведения монтажных работ

Разработка проектного решения устройства вентиляции в помещении с бассейном выполняется квалифицированными инженерами с учетом всех необходимых параметров. На этом этапе просчитывается не только самый эффективный вариант по вентилированию, но и обосновывается его экономическая целесообразность.

Работы по устройству вентиляции начинают проводить во время выполнения общестроительных работ: устраивают каналы, прокладывают штробы. Вентиляционные шахты выполняются под потолком помещения с последующей облицовкой отделочными материалами.

Воздуховоды монтируются из пластиковых или металлических профильных труб, изготовленных из оцинкованного листового металла. Последний вариант применяется в случае использования воздуховодов для подогрева помещения.

Схема воздуховодов монтируется так, чтобы была предусмотрена возможность регулировать направление воздушного потока по всему помещению равномерно.

Блок питания не желательно располагать в помещении с повышенной влажностью, лучше – в изолированном помещении. При отсутствии такового – можно использовать пространство чердачного перекрытия.

Критерии безопасности

Как и при выполнении всех строительно-монтажных работ, при устройстве системы воздухообмена в индивидуальном жилом доме или коттедже необходимо придерживаться конкретных правил:

Каждый работник должен иметь средства индивидуальной защиты, специальную обувь и одежду.
Рабочие места производства конкретного вида работ должны быть ограждены, упреждая попадание незадействованных в монтаже людей в рабочую зону.
Рабочая зона должна быть освещена.
Под монтируемыми воздуховодами на высоте не должны находиться посторонние работники.
Сварочные работы выполняются работниками с соответствующей квалификацией.
После завершения рабочего цикла электроинструмент должен быть отключен и обесточен.
Работы по монтажу оборудования на высоте запрещается проводить без закрепления и дополнительной страховки стремянок, подмостей.
Выполнение наружных высотных работ в гололед и дождь запрещается.
Все монтажные работы системы воздуховодов необходимо выполнять попарно.

Устройство вентиляции в помещении с бассейном в домашних условиях – дело сложное, требующее определенного уровня знаний и подготовки. Лучшим вариантом выполнения качественной вентиляции будет поручение такого вида работ, как проектирование и монтаж, специалистам соответствующей категории.

Обеспечение вентиляции в бассейне частного дома

Как и другие помещения частного дома, бассейн требует обеспечения в нем нормального микроклимата. Здесь следует поддерживать приемлемую влажность и температуру. Только когда обеспечены эти два параметра, можно выполнять дальнейшие работы. Вентиляция в бассейне частного дома может быть обеспечена различными способами. Она подразумевает учет некоторых параметров внешней среды.

Общая схема вентиляции бассейна.

Существующие нормы параметров

При создании вентиляции в бассейне частного дома нужно учитывать следующие факторы внешней среды:

влажность воздуха не более 65%;
температура воздуха, которая не будет отличаться от температуры воды в бассейне более чем на 2°;
температура воды должна быть не выше 32°;
скорость перемещения воздуха не должна быть более 0,2 м/с.

Именно эти параметры считаются основополагающими в формировании благоприятного микроклимата такого помещения, как бассейн. При проектировании системы очень важно учитывать разницу между объемом приходящего воздуха и уходящего из системы.

Расчет вентиляции бассейна.

Этот параметр напрямую будет зависеть от того, какова скорость воздушных потоков. Вентиляция в бассейне частного дома должна быть организована по принудительному принципу. Естественных воздушных потоков не всегда достаточно для того, чтобы микроклимат был действительно благоприятным.

Уровень шума не должен превышать того уровня, который установлен законом. Чаще всего это значение составляет 60 дБ. При выборе техники и оборудования обязательно нужно учитывать, что она должна иметь достаточно высокую производительность.

Разработка проекта: особенности

Одним из самых важных этапов в организации вентиляции в бассейне частного дома является ее проектирование. Важно учитывать все нюансы работы системы. При проектировании нужно обеспечивать не только эффективный воздухообмен между внутренней и внешней средой, а также исключить образование различных вредных факторов, которые могут отрицательно сказаться на организме человека. Одним из таковых является образование конденсата внутри шахты. Это может пагубно сказаться на ее сроке эксплуатации. Именно поэтому шахты в обязательном порядке нужно утеплять. Причем делать это можно как изнутри, так и снаружи. Иногда система дополняется специальными нагревательными клапанами. Обязательным условием является использование поддонов для сбора конденсата.

Схема приточно-вытяжной вентиляции в бассейне.

Бассейн частного дома — это то место, которое не всегда активно используется людьми. Именно поэтому на этапе проектирования обязательно нужно продумать, чтобы можно было экономить электрическую энергию. Здесь все реализуется достаточно просто. Когда бассейн заморожен, не нужно использовать оборудование на полную мощность. Лучше всего приобретать такие устройства, которые позволят в нерабочие периоды обеспечивать циркуляцию воздуха, но на минимальном уровне. Когда человек захочет активно пользоваться бассейном, он легко сможет включить все имеющееся оборудование на максимальную мощность. Очень удобный способ экономии электроэнергии.

Современная приточно-вытяжная вентиляция может решать сразу несколько задач. Она содержит несколько основных узлов. Обязательно в ее состав входят: вентиляторы, фильтры и калорифер. Можно использовать и дополнительное оборудование. Таковым, например, может выступать рекуператор. Это приспособление позволяет приблизительно на 1/4 сократить расход электрической энергии. Современные бассейны частных домов используют водяное отопление. Его, как правило, располагают по всему периметру чаши.

При этом система вентиляции бассейна частного дома чаще всего отделяется от основной.

Расчет вентиляционной системы

Схема устройства рекуператора.

Очень важно правильно рассчитать вентиляционную систему бассейна частного дома. Это позволит создать комфорт и уют в помещении. При расчетах учитываются различные параметры. В этом помещении допускается уровень влажности, равный 65%. В некоторых случаях этот параметр приходится снижать до 50.

Бассейн — место, где постоянно ощущается избыток влажности в воздухе. Это неизбежно. Даже тогда, когда вытяжная вентиляция организована правильно, можно не рассчитывать на то, что дискомфорта не будет. Разумеется, человек будет себя чувствовать намного лучше, чем тогда, когда ее нет. При повышенной влажности воздуха наблюдается выпадение конденсата на стенках помещения. Это неблагоприятный фактор, с которым обязательно нужно бороться. Все дело в правильных расчетах.

Аналитические вычисления могут завести человека достаточно далеко. Однако это вовсе не означает, что люди сами не могут произвести все необходимые расчеты. Все делается предельно просто.

Для начала необходимо определить расход воздуха.

Параметр воздухообмена определяется на основании данных, которые содержатся в специальных таблицах. Выбираются они в соответствии с площадью чаши бассейна.

Итак, все расчеты производятся на основании совокупности данных. Здесь можно выделить следующие аспекты:

Схема работы вентиляции бассейна.

площадь чаши бассейна;
площадь дорожек, которые предназначены для обхода;
общая площадь помещения, где располагается бассейн;
показания температуры снаружи и внутри помещения в теплый и холодный период;
температура воды и воздуха внутри помещения;
особенности перемещения воздуха внутри помещения, этот параметр может очень сильно сказываться на результате;
количество человек, которое одновременно будет плавать в бассейне.

Количество параметров велико. Все они обязательно должны учитываться в процессе проектирования. Однако необязательно, что один из них не примет нулевого значения. Современные конструкторские бюро располагают огромным количеством материала, который позволяет им делать расчеты систем вентиляции бассейнов частных домов. Эти параметры получаются путем многолетних экспериментов и получения аналитических расчетов. На основе этих данных и создается приблизительный или точный параметрический анализ. Самостоятельно производить расчеты можно, но не всегда можно получить достоверный результат. Помощь специалистов, работающих в этом направлении, может пригодиться.

Дополнительные моменты

Если вентиляция проектируется самостоятельно, то любой стандартный расчет должен содержать в себе несколько вычислительных операций. Основными из них считаются:

Вычисление явного тепла. Под таким теплом понимается температура нагревательных приборов, температура тела человека, который находится в бассейне, температура всех обогревателей и т.д.
Поступление влаги во внешнюю среду. Это влага, которая исходит от человека, самого бассейна или от обходных дорожек. Нельзя терять из виду ни один параметр. Ведь это может негативно сказаться на всех последующих расчетах.
Рассчитывается теплообмен исходя из параметров влажности и явного тепла. Это значение сравнивается с нормативами, которые располагаются в специальной таблице. На основе полученного значения и выбирается параметр для бассейна.

Итак, в расчетах нет ничего сложного. Они позволяют грамотно и в короткий срок подсчитать все параметры, необходимые для составления проекта. На основе уточнения результатов можно в любой момент вносить коррективы в проект.

К примеру, он может изначально не предполагать использования мощного оборудования. Если в ходе расчетов получились неоднозначные результаты, то можно внести корректировки в оборудование. Всегда можно установить дополнительную систему охлаждения для воды и отопительный прибор для нагрева в зимний период.

Создаются универсальные таблицы, которые на основании начальных значений помогут выбрать любые варианты устройств. Это очень важно как на этапе проектирования, так и на этапе реализации уже готовой системы вентиляции.

Вентиляция бассейна частного дома

Вентиляция бассейна в коттедже под ключ в Москве и Московской области. Весь цикл работ – от разработки, до монтажа и сдачи в эксплуатацию!

Мы работаем с Объектами разного уровня сложности. Вентиляция в бассейне частного дома устанавливается с не меньшим качеством и вниманием чем на больших общественных плавательных Объектах.

Цена на вентиляцию бассейна

В таблице указана ориентировочная стоимость разработки и установки системы «под ключ». Она включает в себя все необходимые материалы, оборудование и монтажные работы.

Каждый Объект данного типа – индивидуален. Он обладает рядом особенностей, присущих именно ему. Поэтому точная стоимость системы может быть определена только после его детального изучения. Также, необходим выезд нашего специалиста на Объект.

После этого мы сможем предоставить Вам оптимальное для Вашей ситуации техническое решение и рассчитать его стоимость.

Если речь идет о масштабном и сложном Объекте, то мы можем разработать проектную документацию и уже на ее основании обозначить цену.

Основные требования к системе вентиляции крытых бассейнов

Воздухообмен в соответствии с регламентирующей документацией
Поддержание влажности воздуха в необходимых пределах

Необходимые данные для расчета

Характеристики помещения (габариты, планировки и прочее)
Материал ограждающих конструкций и их структура
Исходный температурно-влажностный режим
Требуемые значения воздухообмена
Смежная инженерия и ее технические параметры
Приблизительный маршрут прокладки трасс
Пожелания Клиента

Борьба с постоянной повышенной влажностью

Схемы решения проблематики осушения

Вентиляционная система с применением осушителя
Вентиляционная система без осушителя – в этом случае осушение выполняется вентиляционной установкой со специально подобранной комплектацией и параметрами
Только осушитель

Вентиляционная установка
Осушитель. Он может быть, как отдельно расположенный, так и интегрированный (канальный). Кроме функции осушения воздуха, он позволяет решить еще одну задачу — частичную его очистку от пыли и различных примесей
Калорифер. Его функционал – это подогрев поступающих снаружи воздушных масс

Применение только осушителей

Основные правила установки и расположения элементов

Приточная установка обычно монтируется в специально выделенной технической комнате (вентиляционной камере), либо в подпольном (цокольном) пространстве. Если вентилятор располагается близко к зоне, в которой находятся отдыхающие и купающиеся люди, целесообразно устанавливать шумоглушитель
Необходимо исключить сквозняки. Они вредны для здоровья, особенно в условиях высокой влажности. Для исключения сквозняков должен быть соблюден баланс между приточными и удаляемыми воздушными массами. Отсутствие сильных потоков воздуха (не более 0,3 м/с) достигается за счет грамотного расположения относительно друг друга вытяжных и приточных устройств
Проектирование вентиляции бассейна, по схеме с притоком и вытяжкой воздушных масс, предполагает установку приточных решеток в полу под окнами. Подобный подход обеспечивает прямой контакт с окружающим воздухом, который, будучи осушенным и подогретым, не дает оседать конденсату на оконных стеклах
Размеры вентиляционных решеток, а также их количество должно быть пропорционально объему проходимых через них воздушных масс. Если количество решеток меньше, чем необходимо или их сечения недостаточны, то скорость струй воздуха, выходящего из решеток, увеличивается. Повышается уровень шума. Все это приводит к определенному дискомфорту
Необходимо обеспечить превышение мощности вытяжной составляющей вентиляционной системы над приточной составляющей ориентировочно на 13% — 17%
Чтобы не происходили интенсивные испарения с водной глади, воздушные потоки (приточный и вытяжной) не должны проходить рядом с этой поверхностью
Проектирование вентиляции бассейна может осуществляться по схеме с открытым или скрытым расположением воздуховодов. Второй вариант является предпочтительным. Каналы прикрепляются к черновой потолочной поверхности. Для этого перекрытия во время строительства делаются с небольшим запасом по размеру. Достаточно часто приточные короба монтируются в подвальной (цокольной) зоне, воздух при этом выводится через решетки в полу. Как правило, скрытая схема прокладки воздуховодов предполагает их монтаж во время строительства, до этапа конечной чистовой отделки. В итоге видны только рамки решеток или панели диффузоров
Если монтаж вентиляционной системы выполняется уже после постройки здания, то приходится применять открытую схему укладки воздуховодов. Чтобы оцинкованная сталь каналов не портила вид помещений и в целях сохранения эстетики, короба целесообразно облицовывать, соблюдая стилистику внутренней отделки
Вариант применяемой формы воздуховодов зависит от конфигурации конкретного помещения и пожеланий Заказчика. Необходимо помнить, что сопротивление трассы, смонтированной на основе воздуховодов круглого сечения, несколько ниже, поэтому эффективность соответствующей системы выше
Прямоугольные вентиляционные короба компактнее, и при той же площади сечения визуально экономят пространство. К тому же плоскую поверхность короба проще прикреплять к стене или потолку. Поэтому дизайнеры чаще используют схемы с прямоугольными трассами. Тем ни менее, помня об их недостатке, необходимо свести к минимуму количество длинных участков, поворотов и отводов, которые сильно снижают скорость потока
Вытяжная установка обычно устанавливается скрыто за потолком. Это обусловлено тем, что воздух с наибольшей влажностью, который подлежит удалению наружу, концентрируется именно там. В ее состав обязательно должен входить обратный клапан. Он препятствует поступлению наружного воздуха в помещение по вытяжному каналу

Рекуперация тепла

Доверяйте и работайте только с профессионалами!
Экономьте свое время, деньги и нервы!

Как сделать вентиляцию бассейна в частном доме?

Типы применяемой вентиляции

Принудительная

отсутствию конденсата влаги на потолке и стенах;
снижению испарения с поверхности бассейна;
повышению комфортности купающимся.

Приточно-вытяжная с дополнительным осушением воздуха

Осушители воздуха для бассейна могут быть:

настенные, устанавливаемые в помещении с бассейном;
кассетные или канальные, устанавливаемые в подсобных помещениях.

Комбинация вентиляции, осушения и кондиционирования

Варианты схем вентиляции в бассейне

Приточно-вытяжная система вентиляции в бассейне бывает 2 типов:

1. С рекуперацией тепла.

Такие системы комплектуются следующим обязательным оборудованием:

фильтр для очистки воздуха;
рекуператор тепла;
обогреватель входящего воздуха;
приточно-вытяжной вентилятор;
система из 2 клапанов, перекрывающая доступ холодного воздуха при выключенной системе.

2. С разделением приточных и удаляемых воздушных масс.

фильтр для очистки поступающего воздуха;
нагреватель атмосферного очищенного воздуха;
всасывающий вентилятор;
блок управления объемом заборного воздуха и его температурным режимом в период подогрева.

Осушители воздуха

Типы осушителей, применяемые в бассейнах, разделяются на 3 группы:

Настенные открытого типа. Устанавливаются на стену после завершения отделочных работ в помещении бассейна.
Настенные скрытого типа. Монтируются в соседней комнате. С бассейном соединяются через предусмотренный проем в стене.
Стационарные. Для установки такого типа аппаратуры необходима отдельная комната, прилегающая к бассейну. Обладают повышенной мощностью. Применяются в системах приточно-вытяжной и комбинированной вентиляции.

Комбинированные системы

Применяемое оборудование в комбинированной вентиляции:

приточный и вытяжной вентиляторы;
рекуператор;
осушитель воздуха;
система фильтрации воздуха;
оборудование для нагрева воздуха;
система клапанов;
автоматический блок управления.

Особенности проведения монтажных работ

Критерии безопасности

Каждый работник должен иметь средства индивидуальной защиты, специальную обувь и одежду.
Рабочие места производства конкретного вида работ должны быть ограждены, упреждая попадание незадействованных в монтаже людей в рабочую зону.
Рабочая зона должна быть освещена.
Под монтируемыми воздуховодами на высоте не должны находиться посторонние работники.
Сварочные работы выполняются работниками с соответствующей квалификацией.
После завершения рабочего цикла электроинструмент должен быть отключен и обесточен.
Работы по монтажу оборудования на высоте запрещается проводить без закрепления и дополнительной страховки стремянок, подмостей.
Выполнение наружных высотных работ в гололед и дождь запрещается.
Все монтажные работы системы воздуховодов необходимо выполнять попарно.

Вентиляция в бассейне своими руками

Помещение с бассейном является весьма специфическим из-за наличия в нем большого количества паров воды. Влага конденсируется на поверхности с более низкой температурой, в результате чего начинаются процессы коррозии, гниения и образования грибка. В комнате с бассейном запотевают окна, влага скапливается на находящихся там предметах. Устраняет все эти неудобства качественная вентиляция помещения с бассейном.

Для чего нужна вентиляция бассейнов
Приточно-вытяжная система вентиляции с рекуперацией тепла
Вентиляция с разделением притока и оттока воздуха
Автоматизирование вентиляции
Нормы параметров воздуха в бассейне
Нюансы разработки проекта вентиляции
Как разработать проект вентиляции бассейна

Для чего нужна вентиляция бассейнов

Характеристики воды и воздуха в помещении с бассейном благоприятствуют испарению воды из чаши, остановить этот процесс невозможно. Влага оседает на предметах интерьера и различных конструктивных элементах, что приводит к их порче. Грамотно спроектированная и смонтированная система вентиляции отведет все воздушные испарения из помещения.

Второй негативный фактор от паров воды – дискомфорт находящихся в бассейне людей. Влажный воздух негативно сказывается на органах дыхания и психологическом состоянии. Третий фактор – порча находящегося в бассейне электрического оборудования. Страдают даже прикрытые стеклом потолочные светильники.

Вентиляционные системы для лучшего эффекта оборудуют осушителями воздуха. Среди всех разновидностей вентиляционных система выделяют две наиболее распространенные:

Приточно-вытяжная с рекуперацией тепла
С разделением притока и оттока воздуха.

Приточно-вытяжная система вентиляции с рекуперацией тепла

Данный тип вытяжной системы работает в одном блоке. На этапе закупки всех необходимых материалов данная система требует больших расходов, но в процессе эксплуатации более экономна, чем проточная вентиляция. Преимущества использования:

Не требует много места для монтажа. Все комплектующие располагаются в одном блоке, а потому занимают небольшую площадь, чем вентиляция с разделенными элементами. Оптимально подходит для небольших по площади бассейнов и потому часто используется в частных домах.
Во время работы установка имеет уменьшенное энергопотребление, благодаря наличию рекуператора. Этот прибор экономит до 50-70% энергии, так как приточный воздух нагревается за счет вытягиваемого газа, но не смешивается с ним. То есть температура в комнате держится на одном уровне за счет своего же резерва тепла. Благодаря этому необходимая мощность используемого мотора уменьшается в 2-2,5 раза.

Система вентиляции бассейна приточно-вытяжного типа содержит такие элементы:

Вентилятор приточно-вытяжной.
Фильтр для очистки входящего воздуха.
Двойной клапан, перекрывающий проход холодному воздуху во время выключения системы.
Рекуператор тепла.
Обогреватель входящего воздуха.

Приточно-вытяжная вентиляция бассейна с рекуператором тепла в некоторых случаях оснащается автоматизированным регулировщиком показателей количества водяных паров и температуры. Также в дополнение устанавливают устройства, распределяющие прогретый воздух в другие комнаты и осушитель воздуха.

Вентиляция с разделением притока и оттока воздуха

Данная система является раздельной, вход и выход воздуха производится разными системными элементами вентиляции. Оборудование в данном случае стоит дешевле, чем для первого типа вентиляции, но в процессе эксплуатации она потребует больших расходов. Также раздельная вентиляция имеет довольно крупные габариты и не так удобна для использования в маленьких помещениях.

Проточная вентиляция бассейна характеризуется раздельной подачей свежего воздуха в помещение с одновременным удалением уже увлажнившегося воздуха наружу. Оборудование данного типа вентиляции проходит на этапе общих строительных работ по возведению бассейна. Основной ее элемент – встроенный в вытяжные каналы вентилятор. Приток воздуха проводится с помощью следующего оборудования:

Забирающее воздух устройство, оборудованное клапаном, который не пропускает в помещение холодный поток во время отключения системы.
Очищающий поступающий воздух фильтр.
Обогреватель поступающего воздуха.
Вентилятор для закачки воздуха.
Управляющий блок для поддержания температурного уровня и объема поступающего воздуха.

Автоматизирование вентиляции

Автоматизированная система осуществляет полный контроль над системой вентиляции, регулирует ее функции. Работа, которую выполняет автоматизированная система:

Держит на заданном уровне влажность и температуру воздуха, а также производительность самой вентиляционной системы.
В заданные промежутки времени включает или отключает отдельные структурные элементы системы или всю ее в целом.

Уведомляет о возникающих аварийных ситуациях и неполадках системы.
Прослеживает последовательность всех проходящих в системе операций.
Обеспечивает защиту системы в целом и отдельных ее составляющих, предохраняет водные калориферы от замораживания в них влаги, падения напряжения и т.д.
Осуществляет связь вентиляции с системой «умный дом».

Нормы параметров воздуха в бассейне

Вентиляционная система подбирается под определенные показатели, которые соблюдаются в комнате с бассейном. При создании безопасных и приятных условий в комнате выдерживаются следующие цифры:

Влажность воздуха не более 65%.
Температурное соотношение воздуха и воды не превышает 2оС в пользу воздуха.
Температурный показатель воды держится до отметки 32оС.
Выходящий из вентиляции поток газа не превышает скорость в 0,2 м/с, так как более высокие значения создают ощутимый кожей сквозняк.
Нормированное значение воздухообмена составляет 80 м3/ч на одного находящегося в помещении человека. Но во время проектирования допускается использовать не эту цифру, а расчетное значение.

Нормы допускают разницу количества входящего и выходящего воздуха в размерах половины кратности воздухообмена бассейна. Здесь, однако, принимается во внимание скорость потока газа. При расчете проекта также учитывают количество децибел шума в комнате, его максимальный порог – 60 дБ. Естественная вентиляция не создает в бассейне описанные выше параметры, потому комната в обязательном порядке оборудуется механизированной системой вентиляции.

Нюансы разработки проекта вентиляции

При создании проекта вентилирующей конструкции любого типа учитывают функциональные характеристики самой конструкции, для обеспечения ею заданных условий, и негативные факторы, влияющие на структурные элементы конструкции. Одним из самых первых вредящих вещества является конденсат. Его скопление на поверхности вентиляционной шахты станет причиной коррозии и порчи оборудования. Чтобы избежать этого, шахту изолируют или применяют клапаны с электроподогревом. Также вентиляционную шахту дополняют поддоном для стекания собирающейся влаги.

В системе вентиляции бассейна любого типа и размера необходимо предусмотреть возможность работы в меньшей производительности, чтобы экономить энергию во время простоя бассейна. Соответственно, необходимо оборудование устройством повышенной мощности, чтобы вентиляция эффективно справлялась со своими функциями, когда в бассейне много людей. Данные дополнения не обязательны, но помогают экономить электроэнергию при круглосуточной работе, при этом эффективность работы системы не упадет. Особенно актуально это дополнение для частных домов, в которых оборудование используется гораздо реже, чем в бассейнах общественного пользования.

Самое важное правило при расчете проекта – учет площади помещения, расчет значений кратности воздухообмена и расхода воздуха, наличие функции нагрева комнаты. Приточно-вытяжная вентиляция бассейна является многофункциональной и решает все задачи. Она имеет различные структурные элементы – систему фильтрации, калорифер и вентилятор. Это обуславливает выполнение ею всех указанных функций. Вентиляция бассейна монтируется обособлено от основной домовой системы. Снижают испарение воды из бассейна с помощью зашторивания его на период простоя.

Как разработать проект вентиляции бассейна

Как уже было сказано выше, когда проектируется вентиляция бассейна, расчет ведется с учетом влажности воздуха 65%, но данное значение на практике зачастую снижается на 15-20%. Это происходит из-за тактильного ощущения повышенной влажности. Если вентиляционная система оборудована правильно и обеспечивает необходимый показатель влажности, все же замечается конденсат и дискомфорт. В результате функциональные характеристики вентиляции меняют, при этом описанные явления пропадают, но показатель влажности не соответствует заявленным нормам.

При расчете проекта учитывается расход воздуха. Специальные формулы и таблицы помогают определить необходимый воздухообмен при имеющемся температурном показателе и площади водного пространства бассейна.

Все показатели, которые учитывают при расчете:

Общий размер водного пространства.

Размер всех обходных дорожек.
Размер всей комнаты.
Средний температурный показатель воздуха вне помещения в зимний и летний период.
Температура воды.
Температура воздуха в самой комнате.
Среднее количество посетителей бассейна.
С учетом того, что потоки теплого воздуха стремятся вверх за счет меньшей массы, необходимо учитывать температурный показатель воздуха под потолком.

При самостоятельном расчете проекта вентиляции для бассейна проводят также такие вычисления:

Учитывают поступление тепла от купающихся людей, внешнего солнечного воздействия, обходных дорожек, освещения, от самой воды.
Учитывается поступление влаги от купающихся людей, водной поверхности, от обходных дорожек.
Воздухообмен рассчитывается по влаге и общему теплу, учитывается нормативный воздухообмен.

По стандарту общества немецких инженеров воздухообмен рассчитывается в зависимости от площади водяной глади, ее температурного показателя, общей влажности

воздуха и функциональных особенностей бассейна. Для расчетов используется формула:

W= exFxPb-PL, кг/ч. Здесь:

F – общий размер водяной поверхности бассейна, м2.
Pb – показатель давления паров воды в насыщенном воздухе с учетом температурного показателя воды в бассейне, Бар.
PL – показатель давления водяных паров при заданном температурном режиме и влажности, Бар.

Для ввода показателя давления в кПа учитывают, что 1 Бар = 98,1 кПа.

e в данной формуле – коэффициент испарения, кг(м2*час*Бар), определяет функциональные особенности бассейна. Для разных типов бассейнов он равен:

Прикрытая пленкой водная гладь – 0,5.
Неподвижная водная гладь – 5.
Конструкция небольших размеров с небольшим количеством посетителей – 15.
Конструкция общественного пользования со средним показателем активности пловцов – 20.
Конструкция для мест активных развлечений и отдыха – 28.
Конструкция, оборудованная водяными горками и с образованием волн – 35

В расчетах ориентируются на выделение влаги во время использования бассейна, это создает запас прочности всей системы. Для расчета воздухообмена в бассейне пользуются формулой: mL=GWXB-XN, кг/ч, это формула для вычисления массового расхода. Объемный расход определяют по формуле: L=GWrxXB-XN, кг/ч. Здесь:

L – расход входящего воздуха объемный, м3/ч.
mL – расход входящего воздуха массовый, кг/ч.
GW – объем всей испаряющей влаги в помещении, г/ч.
XN – содержание влаги снаружи помещения, г/кг.
XB – содержание влаги внутри помещения, г/кг.
r – показатель плотности воздуха при температурном режиме внутри помещения, кг/м3.

Показатель содержания влаги снаружи помещения имеет тенденцию меняться с изменением времен года. Это изменение зимой достигает 2-3 г/кг, летом – 11-12 г/кг. Практикующие специалисты ориентируются на показатель 9 г/кг, потому как сезонное изменение данного показателя по времени не продолжительно. Что касается величины XB, то она принимается чуть больше расчетной, так как в летний сезон количество появляющегося конденсата незначительно.

В процессе монтажа вентиляции все воздуховоды тщательно герметизируют и теплоизолируют. Поток воздуха не направляют на поверхность воды. Небольшую систему вентиляции устанавливают между капитальным и подвесным потолком. Если в помещении установлена вентилирующая система, то использование в нем кондиционера не рекомендовано.

Вентиляция в бассейне частного дома своими руками

Общая схема вентиляции бассейна.

Существующие нормы параметров

При создании вентиляции в бассейне частного дома нужно учитывать следующие факторы внешней среды:

влажность воздуха не более 65%;
температура воздуха, которая не будет отличаться от температуры воды в бассейне более чем на 2°;
температура воды должна быть не выше 32°;
скорость перемещения воздуха не должна быть более 0,2 м/с.

Расчет вентиляции бассейна.

Вернуться к оглавлению

Разработка проекта: особенности

Схема приточно-вытяжной вентиляции в бассейне.

Бассейн частного дома – это то место, которое не всегда активно используется людьми. Именно поэтому на этапе проектирования обязательно нужно продумать, чтобы можно было экономить электрическую энергию. Здесь все реализуется достаточно просто. Когда бассейн заморожен, не нужно использовать оборудование на полную мощность. Лучше всего приобретать такие устройства, которые позволят в нерабочие периоды обеспечивать циркуляцию воздуха, но на минимальном уровне. Когда человек захочет активно пользоваться бассейном, он легко сможет включить все имеющееся оборудование на максимальную мощность. Очень удобный способ экономии электроэнергии.

При этом система вентиляции бассейна частного дома чаще всего отделяется от основной.

Вернуться к оглавлению

Расчет вентиляционной системы

Схема устройства рекуператора.

Бассейн – место, где постоянно ощущается избыток влажности в воздухе. Это неизбежно. Даже тогда, когда вытяжная вентиляция организована правильно, можно не рассчитывать на то, что дискомфорта не будет. Разумеется, человек будет себя чувствовать намного лучше, чем тогда, когда ее нет. При повышенной влажности воздуха наблюдается выпадение конденсата на стенках помещения. Это неблагоприятный фактор, с которым обязательно нужно бороться. Все дело в правильных расчетах.

Для начала необходимо определить расход воздуха.

Итак, все расчеты производятся на основании совокупности данных. Здесь можно выделить следующие аспекты:

Схема работы вентиляции бассейна.

площадь чаши бассейна;
площадь дорожек, которые предназначены для обхода;
общая площадь помещения, где располагается бассейн;
показания температуры снаружи и внутри помещения в теплый и холодный период;
температура воды и воздуха внутри помещения;
особенности перемещения воздуха внутри помещения, этот параметр может очень сильно сказываться на результате;
количество человек, которое одновременно будет плавать в бассейне.

Вернуться к оглавлению

Дополнительные моменты

Вычисление явного тепла. Под таким теплом понимается температура нагревательных приборов, температура тела человека, который находится в бассейне, температура всех обогревателей и т.д.
Поступление влаги во внешнюю среду. Это влага, которая исходит от человека, самого бассейна или от обходных дорожек. Нельзя терять из виду ни один параметр. Ведь это может негативно сказаться на всех последующих расчетах.
Рассчитывается теплообмен исходя из параметров влажности и явного тепла. Это значение сравнивается с нормативами, которые располагаются в специальной таблице. На основе полученного значения и выбирается параметр для бассейна.

Как построить крытый бассейн — восемь ключевых факторов, которые следует учитывать

Строительство крытого бассейна часто требует больших вложений, и важно правильно защитить здание бассейна от плесени, гниения и коррозии, установив соответствующую систему осушения.

Слишком много частных и общественных закрытых бассейнов было разрушено из-за того, что инвентарь, стены и строительные конструкции были разъедены плесенью, гнилью и коррозией — потому что не была установлена адекватная система осушения.

Установка осушителя имеет решающее значение для работы с большими объемами воды, постоянно испаряющейся с поверхности бассейна и с влажной плитки вокруг бассейна. За один день из бассейна может испариться несколько тысяч литров воды.

Выбор подходящего осушителя — сложный процесс, и необходимо учитывать ряд факторов. В этой статье мы перечисляем самые важные из них, чтобы дать вам общее представление о процессе.

Чтобы получить еще более подробное руководство, подпишитесь на наше 44-страничное «Руководство по выбору осушителя для бассейнов» прямо здесь.

Содержание товара

1. Убедитесь, что химический состав воды правильный.
2. Выберите правильные материалы
3. Выберите правильный тип осушителя
4. Использование осушителя для управления температурой
5. Определение рабочих условий
6. Расчет нагрузки по влажности
7. Циркуляция и распределение воздуха
8. Использование средства расчета для определения размеров осушителя

1. Проверьте химический состав воды.

Первый шаг касается не самого осушителя, а создания в помещении бассейна среды, удобной для пользователей и не слишком агрессивной для интерьера.

Недостаточно очищенная вода приводит к ухудшению гигиены, а чрезмерно обработанная вода приводит к образованию газов в воздухе, содержащих хлор, который может раздражать глаза и вызывать затруднения дыхания.

В то же время неправильный состав химических ингредиентов в воде может быстро разрушить инвентарь, включая осушитель и другое оборудование, установленное для обработки воздуха.

2. Выберите подходящие материалы

Основные материалы, используемые в осушителе для теплообменников, вентиляторов и поверхностей, могут иметь разные классы коррозии в зависимости от требуемого срока службы.

Рекомендуется, чтобы в качестве основного материала использовался алюминий или горячеоцинкованная сталь с порошковым покрытием. Теплообменники должны быть изготовлены из алюминия, покрытого эпоксидной смолой.

Испарители и конденсаторы, в частности, должны иметь хорошую защиту, сначала грунтовкой с эпоксидным покрытием, а затем верхним покрытием.

В целом, оцинкованная сталь или алюминий с порошковым покрытием являются единственными материалами, которые подходят для бассейнов.Нельзя использовать стандартную нержавеющую сталь.

3. Выберите подходящий тип осушителя воздуха

В основном, внутренний бассейн можно осушить двумя способами: с помощью конденсационных осушителей или с помощью вентиляционных осушителей.

В небольших бассейнах и спа редко требуется большой объем наружного воздуха. В этих случаях часто выбирают осушитель конденсата, поскольку он прост в использовании и требует небольших вложений.

В бассейнах среднего размера, частных бассейнах или отелях выбор будет между конденсационным осушителем и вентиляционным осушителем, в зависимости от нескольких факторов: требований к объему наружного воздуха, уровня комфорта и размера бюджета.

Если есть строгие требования к объему наружного воздуха и комфорта, а бюджет достаточно велик, предпочтение будет отдано вентиляционному осушителю.

В больших общественных плавательных бассейнах из-за большого количества пользователей требования к объему наружного воздуха часто означают, что вентиляционный осушитель является лучшим решением.

4. Использование осушителя для регулирования температуры

Помимо осушения, осушитель также может использоваться для регулирования температуры воздуха и воды в бассейне.Однако воду в бассейне можно подогреть только с помощью встроенного охлаждающего контура.

В зависимости от того, какой осушитель был выбран, доступны различные варианты регулирования температуры. Нагревательный змеевик — самый популярный способ контролировать температуру.

Когда через окна светит летний солнечный свет, температура в бассейне часто превышает желаемую. С вентиляционным осушителем у вас будет возможность использовать естественное охлаждение.При естественном охлаждении более холодный наружный воздух проходит через теплообменник через байпас, так что наружный воздух не нагревается.

В некоторых странах естественного охлаждения недостаточно, и в этих случаях можно встроить тепловой насос в реверсивный охлаждающий агрегат с использованием 4-ходового клапана. В этом случае наружный воздух проходит через холодный змеевик и охлаждается.

5. Определение условий эксплуатации

При определении условий эксплуатации осушителя необходимо учитывать ряд факторов.Пять самых важных:

Комнатная температура

Обычно рекомендуется устанавливать на 2 ° C выше температуры воды

Температура воды — типичные значения ниже

Частные бассейны и отели: 26-30 ° C
Общественные бассейны: 26-28 ° C
Соревнования по плаванию: 24-27 ° C
Лечебные ванны: 30-36 ° C
Спа: 36-40 ° C

Относительная влажность воздуха

Уставка обычно около 50% относительной влажности зимой и до 60% летом

Содержание воды в наружном воздухе

Североевропейский стандарт VDI — 9 г воды / кг воздуха

Прочие характеристики наружного воздуха

6.Расчет влажности нагрузки

Есть три фактора, которые необходимо учитывать при расчете нагрузки влажности от плавательного бассейна.

Испарение из бассейна — положительно влияет на влажность
Наблюдатели и пользователи — положительно влияют на влажность
Наружный воздух — обычно отрицательно влияет на влажность

Расчет испарения из бассейна может производиться по разным формулам.В Dantherm мы используем немецкий стандарт VDI 2089, который является нормальным стандартом в Европе.

Чтобы получить подробное руководство по определению рабочих условий и расчету влажности, подпишитесь на наше 44-страничное «Руководство по выбору осушителя для плавательного бассейна» прямо здесь.

7. Циркуляция и распределение воздуха

Циркуляция воздуха в помещении бассейна важна, потому что движущийся воздух не конденсируется так же легко, как стационарный воздух.

Циркуляция воздуха определяется как общее количество раз, когда объем воздуха циркулирует в помещении в течение часа.Воздух обычно должен циркулировать 3–10 раз каждый час в зависимости, например, от изоляции здания. Плохо изолированные здания часто имеют проблемы с холодными поверхностями, которые требуют более высокой циркуляции воздуха, чтобы избежать конденсации.

Распределение воздуха в бильярдной также играет важную роль. Если вы добавляете в комнату наружный воздух, то вытяжной воздух также необходимо выводить из комнаты. В противном случае в помещении возникнет избыточное давление, которое может привести к образованию конденсата в стенах и появлению запаха хлора в прилегающих помещениях.

Для обеспечения разрежения объем вытяжного и вытяжного воздуха должен быть примерно на 10% больше, чем объем приточного воздуха.

8. Использование средства расчета для определения размеров осушителя

Определение размеров осушителя для внутреннего плавательного бассейна может быть сложной задачей из-за множества факторов, которые необходимо учитывать.

Управляемый способ справиться с этим процессом — использовать «Dantherm Selection Software» и выполнить следующие три шага.

1. Определите эксплуатационные данные для проекта. Рекомендуется использовать контрольный список (см. Иллюстрацию), чтобы убедиться, что вы все включили.

2. Рабочие данные вводятся в раздел расчетов программного обеспечения DanCalcTool, где они используются для расчета возможных решений для проекта.

3. В качестве последнего шага можно выбрать одно или несколько решений и смоделировать и проверить их в разделе конфигурации, DanConfTool.r5t

Полное руководство по выбору осушителя

Для более глубокого ознакомления с особенностями выбора и определения правильного осушителя воздуха для вашего крытого бассейна:

Подпишитесь на «Руководство по выбору — Осушение бассейна» ПРЯМО ЗДЕСЬ!

Dantherm — ведущий поставщик энергоэффективных решений по контролю климата для клиентов по всему миру.Спросите у поставщика бассейнов продукцию Dantherm.

Вентиляция, контроль влажности и рекуперация тепла в плавательных бассейнах

Температурный микроклимат в помещении определяет уровень комфорта.

Бассейн — это спортивный объект, требующий огромного количества энергии. Хорошо спроектированная энергоэффективная установка для обработки воздуха для бассейнов регулирует качество воздуха, температуру воздуха и влажность внутреннего климата. Предотвращение повреждения конструкции здания конденсатом — важная цель.

Кроме того, при выборе правильного сочетания установки для обработки воздуха, технологии управления и распределения воздуха необходимо достичь оптимального баланса между финансовыми, энергетическими требованиями и требованиями к комфорту. КПД 90% не гарантирует минимальных эксплуатационных расходов!

В закрытых плавательных бассейнах значительное количество воды превращается в водяной пар из-за высокой температуры помещения и воды. Площадь бассейна, влажные зоны, посетители, горки и гидромассажные ванны — все это имеет значение.

Степень испарения зависит от ряда факторов:

температура воды
температура помещения
Внутренняя влажность
Поверхность бассейна и влажных зон
скорость воздуха в бассейне
заполняемость бассейна

Все эти факторы создают постоянно увеличивающееся количество водяного пара в воздухе, что приводит к повышению относительной влажности в помещении бассейна.Помимо неприемлемого климата, это неизбежно будет иметь негативные последствия, такие как конденсация водяного пара на мостиках холода, запотевание окон, коррозия и появление плесени, а также повреждение конструкции здания. Эти последствия можно предотвратить только за счет уменьшения количества водяного пара в воздухе с помощью современных установок осушения.

Производство водяного пара

Степень образования водяного пара определяет мощность и потребление энергии вентиляционными и / или осушающими установками, отвечающими за отвод водяного пара из ограждения бассейна.У современного бассейна площадью 300 м2 скорость испарения составляет примерно от 60 до 75 литров воды в час! Комбинированная температура воздуха и относительная влажность определяют абсолютное содержание влаги. Предпочтительная относительная влажность определяется исходя из комфорта, конструкции здания и потребления энергии и составляет от 50 до 65%. Придется найти компромисс между вышеупомянутыми фактами. В конце концов, высокая относительная влажность приведет к снижению потребления энергии. Однако чем выше относительная влажность в бассейне, тем больше внимания необходимо уделять мерам по снижению парообразования и тем быстрее произойдет конденсация.

Критерии комфорта

Помимо хорошей акустики, освещения и атмосферы — важных аспектов для посетителя — необходимым условием является хороший термальный климат в помещении. Бассейн, который не соответствует или недостаточно отвечает потребностям в приятном внутреннем климате, не будет очень привлекательным для посетителей. Это могло не только привести к уменьшению количества посетителей, но и негативно сказаться на качестве здания. Это сложный аспект бассейнов, поскольку существует разница как в уровне активности, так и в одежде людей, которые пользуются бассейном.Зоны комфорта пловцов и не умеющих плавать (полностью одетых) не пересекаются. Спрос на большее количество бассейнов для отдыха — одна из причин повышения температуры воды и воздуха. Температура воды 28ºC и температура воздуха 30ºC в наши дни очень распространены. Повышение этих температур, конечно, сказалось:

увеличение потребления энергии
отрицательно влияет на микроклимат в помещении для не умеющих плавать
Повышенный риск образования конденсата на окнах и других частях здания.

Помимо правильного выбора установок для обработки воздуха, чрезвычайно важно правильно определить желаемое распределение воздуха. Во избежание «мертвых» зон требуется воздухообмен, по крайней мере, в 4-5 раз больше, чем в ограждении бассейна. Максимально допустимая скорость воздуха в зоне бассейна составляет 0,12 м / с, более высокая скорость ощущается как тяга у мокрых пловцов. Помимо вентиляционных отверстий, Interland Techniek также производит пластиковые воздухораспределительные трубы, которые (в ярких цветах) являются идеальным выбором для бассейна как с эстетической, так и с технической точки зрения.

Эффективность системы

Очевидно, что выбрана система осушения воздуха с максимально возможной эффективностью. В Нидерландах обычно говорят только о мощности теплообменника. Однако система осушения воздуха также должна быть оценена по другим аспектам.

Помимо мощности воздухоочистного агрегата, очень важна удельная мощность вентилятора. Interland Techniek основывается на общем объеме производства. Разработчик системы не должен позволить себе ошибиться, если мощность электрического вентилятора станет намного выше, чтобы компенсировать внутреннюю потерю давления в рекуператоре тепла.

Удельная мощность вентилятора

Оценка системы очистки воздуха с КПД 90% (или более) должна выполняться более тщательно. Конечный пользователь извлекает выгоду из производительности всей системы, а не только теплообменника как компонента.

Стандарт EN 13779 дает определение так называемой удельной мощности вентилятора по отношению к потреблению электроэнергии при транспортировке воздуха. Он описывает «совокупное количество электроэнергии, потребляемой всеми вентиляторами в системе распределения воздуха, деленное на общий расход воздуха через здание в условиях расчетной нагрузки, в Дж / м3 /.Также в Нидерландах пользователь и консультант помимо выходной мощности должны будут определить удельную мощность вентилятора установки, чтобы получить представление об уровне потребления электроэнергии.

Различные страны, такие как Дания и Швеция, уже начали работать в соответствии с этим новым стандартом. Помимо выходной мощности, удельная мощность вентилятора позволяет лучше понять общую эффективность системы. Важной задачей при проектировании системы очистки воздуха является поиск оптимального решения для достижения низкой удельной мощности вентилятора при наиболее благоприятной выходной мощности системы при минимально возможных инвестициях.Правильное сочетание этих трех факторов приведет к наиболее благоприятной работе системы очистки воздуха!

Таким образом, необходимо найти правильный баланс между этими тремя основными элементами.

Выбор системы

Существуют системы осушения воздуха для частных и общественных бассейнов. Interland Techniek является крупным поставщиком климатического оборудования более 50 лет и 25 лет специализируется на системах очистки воздуха для плавательных бассейнов.Существует решение для каждого типа бассейнов, от частных до больших общественных. От стандартного продукта Dantherm до индивидуального решения. С продуктом Dantherm найдется решение для каждого бассейна.

Interland Techniek обладает обширным ноу-хау в области измерительной и контрольной техники и распределения воздуха, когда дело доходит до проектирования и производства вентиляционных установок. Обширный ассортимент вентиляционных отверстий позволяет нам создавать пространство без сквозняков и конденсата для каждого бассейна. Сознательно выбрав подходящий микроклимат в помещении, можно создать устойчивое здание.Расходы на электроэнергию и техническое обслуживание снизятся, а количество посетителей увеличится, что приведет к увеличению дохода.

Общественные бассейны

При составлении графика требований к большому плавательному бассейну следует учитывать ряд аспектов, касающихся конструкции системы управления климатом Dantherm:

Температура воздуха
температура воды
относительная влажность
количество воздухообменов
Скорость воздуха в корпусе бассейна
количество посетителей
требования к вентиляции
необходимость энергосбережения
требования к системе управления зданием

Мы обсудим три популярные системы осушения воздуха Dantherm и объясним, какую систему и когда следует использовать.Каждая стандартная концепция может быть расширена в зависимости от требований пользователя с помощью типа управления по их выбору.

1. Вентиляция с простой рекуперацией тепла
(перекрестный теплообменник)
2. Конденсация и фиксированный объем наружного воздуха
3. Конденсация и вентиляция с рекуперацией тепла
и регулируемым объемом свежего воздуха

1. Вентиляция с простая рекуперация тепла

Традиционное решение для уменьшения количества водяного пара в воздухе в помещении (снижение относительной влажности) — это просто обогрев и вентиляция всего ограждения бассейна и любых прилегающих пространств.Свежий воздух всасывается и нагревается. Нагретый воздух поглощает влагу, присутствующую в ограждении бассейна, и затем выводится наружу. Это простое решение в наши дни часто не оправдывает ожиданий из-за более высоких затрат на электроэнергию, особенно потому, что крытый бассейн практически необходимо подогревать в течение всего года. Это решение может вызвать проблемы, особенно в летние месяцы, когда наружный воздух уже содержит много влаги. Объем наружного воздуха регулируется в зависимости от относительной влажности в помещении.Поэтому в зимние месяцы объем наружного воздуха будет меньше. Пластинчатый теплообменник обычно используется для основной рекуперации тепла (только разумной). Вскоре будет потеряно много ценной энергии (в плавательных бассейнах скрыто около 50% энергии). Эта система была популярна с семидесятых годов и до сих пор часто используется из-за своей простоты.

Резюме:

почти вся скрытая теплота теряется (около 50%)
наружный воздух, необходимый в ночное время
Блок рекуперации тепла средней мощности +/- 60-65% (почти полностью физическое тепло)
Регулировка относительной влажности с простым контролем смешивания наружного воздуха
возможность до 100% вентиляции по желанию
относительно более высокое потребление энергии по сравнению с системами 2 и 3
низкие вложения

2.Конденсация и фиксированный объем наружного воздуха

При применении этого принципа объем наружного воздуха сохраняется на минимальном уровне (макс. 30%). Воздух в помещение поступает по системе воздуховодов. Воздух, который подается через испаритель, охлаждается до точки насыщения. Водяной пар, присутствующий в воздухе, конденсируется на испарителе и удаляется в виде воды. Воздух снова нагревается теплом компрессора и конденсатора. Прежде чем попасть в конденсатор, поступающий наружный воздух смешивается с осушенным воздухом.Впоследствии температура воздуха, конечно, еще больше повышается за счет тепла, выделяемого двигателем вентилятора.

В зимние месяцы встроенная тепловая батарея может подавать оставшееся необходимое тепло, а в летние месяцы любое избыточное тепло может быть возвращено в воду бассейна через конденсатор с водяным охлаждением.

Когда водяной пар конденсируется в блоке, выделяется значительное количество тепла конденсации. Это так называемое «скрытое тепло» остается внутри системы и не теряется в наружный воздух, как это происходит в случае осушения посредством вентиляции (система A).В результате непрерывной циркуляции воздуха в помещении через машину, почти независимо от внешних условий, влажность в помещении поддерживается на заданном уровне, и вся энергия, выделяемая в процессе осушения, эффективно используется на все 100%. Следует также понимать, что использование принципа конденсации (или принципа теплового насоса) для осушения бассейна гарантирует постоянный уровень влажности в течение всего года.

Резюме:

полная рекуперация скрытой теплоты
Осушение ночью по принципу конденсации без вентиляции
низкое потребление энергии
максимальный объем наружного воздуха 30%
Простое регулирование относительной влажности с помощью двухпозиционного регулятора компрессора (ов)
ограниченное количество настроек
низкие вложения

3.Конденсация и вентиляция с рекуперацией тепла и регулированием объема наружного воздуха

Комбинация предыдущих систем используется, когда количество посетителей велико и требуется максимальная рекуперация тепла. В этой системе объединены преимущества систем A и B.

Резюме:

интегрированная технология управления регулирует всю установку. В зависимости от требований и внутренних / наружных условий выбирается наиболее эффективная настройка.
Осушение ночью по принципу конденсации без вентиляции
возможность 100% вентиляции при желании
подходит для большого и разного количества посетителей
доступна как версия plug-and-play

Заключение:
В зависимости от размера, структуры здания и количества посетителей Interland Techniek может предложить индивидуальное решение для каждого бассейна с помощью продукции Dantherm.Основными задачами являются создание:

Комфортный микроклимат в помещении
структура без конденсации
установка без сквозняков
минимально возможное потребление энергии
выгодная операция
предоставление субсидии
простая в обслуживании установка
и самое главное: довольный пользователь .

Как только цель и другие основные пожелания заказчика были отражены в Таблице требований , рекомендуется продолжить подготовку в проектной группе, в которую входит ряд экспертов.Путем полного согласования энергосберегающей и доступной системы обработки воздуха, технологии управления и распределения воздуха с Графиком требований для бассейна можно достичь оптимального баланса между финансовыми, энергетическими требованиями и требованиями к комфорту.

Вентиляция плавательных бассейнов

Соображения по проектированию естественной вентиляции

Спроектировать систему вентиляции для бассейна может быть непросто. Для удобства обитателей в этих помещениях требуется поддерживать относительную влажность от 40 до 60% круглый год.Для пловцов наиболее комфортна влажность от 50 до 60%. Однако уровень влажности ниже 50% может значительно увеличить потребление энергии, а уровень влажности выше 60% может вызвать повреждение из-за плесени, грибка и конденсата.

Помимо требований к влажности, плавательные бассейны обычно требуют более высокой температуры воздуха. Система вентиляции должна обеспечивать температуру воздуха от 75 ° F до 90 ° F (от 24 ° C до 32 ° C), в зависимости от типа зоны бассейна, а также обеспечивать достаточное количество наружного воздуха для зоны бассейна.

Алюминиевая решетка серии 600 — отличный вариант для вентиляции бассейнов и природных бассейнов.

Плавательные бассейны обычно обрабатываются химикатами для поддержания хорошего качества воды, фильтрации, уровня pH и нагрева воды. Несоблюдение правильного химического состава воды в бассейне приводит к серьезным проблемам с качеством воздуха и ухудшению механических и строительных систем. Проблемы с качеством воздуха обычно возникают из-за образования связанного хлора в результате реакции хлора и биологических отходов.

ASHRAE Standard 62 предписывает интенсивность вентиляции наружного воздуха, которая предназначена для обеспечения приемлемых условий качества воздуха для среднего бассейна с использованием хлора для процесса первичной дезинфекции, что относится к среднему бассейну. Это требование к вентиляции может быть чрезмерным для частных бассейнов и установок с малой нагрузкой, и может оказаться недостаточным для общественных установок с высокой посещаемостью. Для получения дополнительной информации об определении требований к вентиляции для плавательных бассейнов, пожалуйста, обратитесь к Руководству по применению ASHRAE.

При планировке системы вентиляции необходимо контролировать баланс между вентиляционным и вытяжным воздухом, чтобы поддерживать отрицательное давление в пространстве бассейна, чтобы предотвратить миграцию влаги и запахов в другие части здания. Приточный воздух должен подаваться в зону дыхания на террасе бассейна для обеспечения надлежащего качества воздуха. Выходы приточного воздуха низкого уровня идеальны, но во многих случаях воздух подается из воздуховодов на высоком уровне. В этом случае необходимо тщательно выбирать расход диффузора, чтобы он попадал в зону дыхания, не создавая сквозняков.Также следует позаботиться о том, чтобы в помещении поступали надлежащие воздухообмены и воздух однородного качества по всему пространству. Приточный воздух должен быть направлен на внутренние поверхности оболочки, которые также склонны к конденсации, особенно на окна.

Некоторое движение воздуха на палубе и уровне воды в бассейне необходимо для обеспечения приемлемого качества воздуха за счет перемещения загрязненного воздуха к месту выпуска и для контроля выбросов связанного хлора на поверхности воды. Однако чрезмерная скорость воздуха над водой вызовет нежелательное испарение.

Дизайнер не может использовать в зоне бассейна те же стандарты скорости воздуха, что и для других зон. В бассейне люди, как правило, носят меньше одежды и могут быть мокрыми, поэтому склонны к ощущению сквозняка даже при низкой скорости воздуха в помещении. Скорость воздуха в обслуживаемой зоне бассейна, как правило, не должна превышать 30 футов в минуту. Это требует особой осторожности при выборе воздуховыпускного отверстия, особенно при выбрасывании.

Входные отверстия для рециркуляционного и отработанного воздуха необходимо располагать таким образом, чтобы утилизировать теплый влажный воздух и вернуть его в систему вентиляции для обработки и минимизировать рециркуляцию связанного хлора.Возвратные решетки должны располагаться как низко, так и высоко в помещении, чтобы утилизировать теплый влажный воздух и свести к минимуму рециркуляцию связанного хлора. Приточные отверстия для вытяжного воздуха лучше всего располагать непосредственно над гидромассажными ваннами, которые являются наиболее теплыми зонами. Отработанный воздух забирается непосредственно за пределы здания.

Алюминиевая линейная решетка LBP — еще один оптимальный выбор для бассейнов.

При выборе решеток, регистров и диффузоров для бассейнов очень важно, чтобы они были устойчивы к ржавчине и коррозии. Нержавеющая сталь не рекомендуется для бассейнов , так как она легко подвергается воздействию хлоридов во влажной среде и коррозии. Алюминиевая конструкция — оптимальный выбор для бассейнов.

Некоторые популярные варианты:

Чтобы узнать больше о решетках, регистрах и диффузорах (GRD), загрузите руководство по продукту GRD или свяжитесь с одним из наших инженеров по применению по адресу [email protected] для получения поддержки по продукту.

Могут ли датчики CO2 в системе вентиляции бассейна помочь уменьшить изменчивость концентрации тригалометана, наблюдаемую в воздухе помещения?

Основные характеристики

•: Летучие тригалометаны (tTHM) образуются при хлорировании воды в бассейне.
•: Не существует датчика для мониторинга концентраций воздействия тригалометанов.
•: CO _{2 датчика} могут уменьшить изменчивость, наблюдаемую в THM.
•: CO _{2 датчики} могут создавать более динамичную подачу воздуха в соответствии с потребностями пользователя.

Реферат

Летучие и опасные соединения образуются при хлорировании воды в бассейне. Мониторинг компонентов в воздухе, таких как четыре тригалометана; хлороформ, дихлорбромметан, дибромхлорметан и бромоформ (tTHM) — сложная задача.Датчики углекислого газа (CO ₂) используются для контроля качества воздуха в различных зданиях и могут быть установлены в системах вентиляции для постоянного наблюдения и мониторинга. Однако такие датчики не используются в помещениях для плавания в помещении. В этом исследовании образцы tTHM и CO ₂ были собраны и проанализированы вместе с другими параметрами качества воздуха и воды, такими как связанный хлор, чтобы оценить, можно ли использовать датчики CO ₂ для объяснения наблюдаемой изменчивости концентрации tTHM. в помещении для плавания и тем самым снизить воздействие tTHM на людей, пользующихся бассейном.Модели случайного пересечения были построены для концентраций tTHM и CO ₂, соответственно, и результаты показывают, что взаимосвязь между связанным хлором в воде, CO ₂ в воздухе и количеством пассажиров объясняет 52% изменчивости tTHM. . Корреляция между присутствием людей и концентрацией CO ₂ (ρ = 0,65, p ≤ 0,01) предполагает, что следует использовать датчики CO ₂, чтобы подача воздуха соответствовала потребностям пользователей.

Ключевые слова

Плавательный бассейн

Двуокись углерода

Тригалометан

Вентиляция

Качество воздуха

Модель случайного перехвата

Сокращения

AR (1)

авторегрессивная дезинфекция первого порядка

DBP-

000 сумма четыре наиболее распространенных тригалометана

Рекомендуемые статьиЦитирующие статьи (0)

Цитирующие статьи

Советы по установке газового обогревателя в бассейне | Новости бассейна и спа

Правильно выполненная установка обогревателя гарантирует долгие годы безотказной работы клиентов и технических специалистов. Но неправильно установленный обогреватель может стать настоящим кошмаром для обслуживания из-за множества эксплуатационных проблем. Что еще более важно, эти обогреватели представляют собой риск для клиентов и технических специалистов, с которыми необходимо иметь дело, даже если они не имеют никакого отношения к установке.Если вы обслуживаете бассейн с неправильно установленным нагревателем и получаете травму, вы можете понести ответственность независимо от того, имели ли вы какое-либо отношение к аварии или нет. Если вы видите проблемы, связанные с установкой, вы должны уведомить своего клиента о ситуации, желательно в письменной форме. Это поможет вам избежать ответственности.
Для этого вы должны знать, на что обращать внимание при оценке установки. Хотя большинство требований, как правило, одинаковы среди поставщиков, вы всегда должны строго соблюдать собственные инструкции по установке каждого производителя на стройплощадке.

Соблюдайте дистанцию

Первый шаг в правильной установке касается размещения обогревателя относительно его окружения, в частности, его зазоров.

Американский национальный институт стандартов помогает в этом, предлагая руководящие принципы (стандарт ANSI 2223.1), разработанные для удержания обогревателей, независимо от того, установлены они внутри или снаружи, на безопасном расстоянии от всех горючих материалов, содержащихся в близлежащих стенах, ландшафтах или конструкциях. (Поскольку этот стандарт устанавливает требования к зазорам в зависимости от внешней температуры обогревателей, зазоры могут отличаться.)

• С тыльной стороны и сторон нагревателя без водопровода должен быть зазор не менее 6 дюймов • Сторона подключения воды должна иметь зазор не менее 12 дюймов — рекомендуется 18 дюймов.
• Перед нагревателем должен быть зазор не менее 24 дюймов.

Кроме того, следующие зазоры основаны на Национальном кодексе по топливному газу и являются универсальными для всех моделей газовых обогревателей:

• При установке обогревателя под выступом должно быть не менее 4 футов вертикального зазора от верхней части обогреватель к свесу, причем подогреватель должен быть открыт с трех сторон.• Верх обогревателя должен быть не менее чем на 5 футов ниже или смещен на 4 фута от ближайшего отверстия в здании, например окна или двери; Кроме того, верх обогревателя должен быть не менее чем на 3 фута выше любых приточных воздухозаборников, расположенных в пределах 10 футов от агрегата.

Все обогреватели должны быть установлены на расстоянии не менее 5 футов от внутренней стены гидромассажной ванны, если она не отделена от гидромассажной ванны забором, стеной или другим постоянным барьером.

Надежная грелка

Обогреватель должен быть установлен на ровном негорючем основании, например, из кирпича или бетона.Если необходимо построить новую подушку, на ней должен быть зазор не менее 1 фута со всех сторон нагревателя.
Если в качестве основы используется бетонный шлакоблок, он должен быть выровнен так, чтобы все ячейки указывали одинаково; конец следует оставить открытым. Когда используется пустотелая кладка, подушка должна быть не менее 4 дюймов в высоту и покрыта куском листового металла 24-го калибра (или более тяжелым). Другой вариант: узнайте у вашего дистрибьютора, нет ли синтетической легкой негорючей прокладки для включения обогревателя.

Далее рассмотрим элементы.Если обогреватель размещается в зоне, подверженной сильным ветрам, блок необходимо установить на расстоянии не менее 3 футов от ближайшей стены, либо необходимо сконструировать ветрозащитный блок, чтобы минимизировать влияние ветра, отражающегося в обогреватель. (Большинство производителей предоставляют рекомендуемые уровни ветра, при которых также требуется устройство, известное как вентиляционная крышка. Некоторые производители теперь также оборудуют свои обогреватели низкопрофильными вентиляционными узлами.) Без надлежащего воздушного потока вокруг обогревателя эффективное сгорание невозможно и сгорит ископаемое. топливо не может быть безопасно удалено.Хотя это очевидная проблема на открытом воздухе, установка в помещении еще более чувствительна к таким соображениям, особенно в отношении вентиляции.

Внутренняя установка

Основные правила для обогревателей с герметичными камерами сгорания, устанавливаемых в помещении, являются простыми и жесткими:

• Если обогреватель устанавливается в месте, откуда удаляемый воздух поступает из другого внутреннего помещения, пространство, где установлен обогреватель, должно быть соединенным с дополнительным воздушным пространством двумя вентиляционными отверстиями, а общая площадь помещения, где расположен обогреватель, и эта дополнительная комната должны составлять не менее 50 кубических футов на 1000 БТЕ входной мощности обогревателя.(Потребляемая в БТЕ любых других газовых приборов в этом помещении, например, домашнего водонагревателя, также должна быть учтена в этом расчете.)

• Помещение должно иметь два отверстия, одно из которых начинается на высоте 12 дюймов над полом, другие 12 дюймов от потолка, в соответствии с кодом. Верхнее отверстие предназначено для замещающего воздуха (вентиляции), а нижнее — для воздуха для горения (то, что использует обогреватель).

• Каждая модель обогревателя имеет особые требования к вентиляции для обеспечения надлежащего горения и предотвращения образования сажи.Производители выражают требования к вентиляции как квадратные дюймы чистого свободного воздуха. Типичное требование — 1 квадратный дюйм на 1000 БТЕ на входе для беспрепятственного открытия. При вентиляции обогревателей не угадайте. Всегда консультируйтесь с производителем или читайте руководство, чтобы узнать о требованиях к размеру вентиляционных отверстий для конкретной используемой модели.

• Для пространств, вентилируемых наружу, в помещении также должны быть верхние и нижние вентиляционные отверстия для ограниченного пространства. Отверстия должны соединяться напрямую или соединяться воздуховодами с внешней средой.В качестве альтернативы вентиляционные отверстия должны подключаться к такой области, как чердак или подполье, напрямую выходить на улицу.

• Независимо от того, где блок получает воздух, для установки внутреннего обогревателя требуется вытяжной колпак, который выводит побочные продукты сгорания, в частности, оксид углерода, за пределы здания. Несоблюдение этого требования может привести к пожару или отравлению угарным газом. (Некоторые модели имеют конструкцию встроенного вытяжного колпака, которая не требует дополнительного внешнего кожуха.)

Диаметр вытяжного кожуха основан на Национальном кодексе топливного газа и может варьироваться от модели к модели.К вытяжному шкафу присоединена вентиляционная труба, выводящая продукты сгорания в наружный воздух; он должен иметь диаметр, равный или превышающий диаметр вытяжного кожуха.

Хотя вентиляторным обогревателям не требуется столько места, выпускное отверстие в вентиляционной трубе для других моделей обогревателей должно быть не менее чем на 2 фута над поверхностью крыши и как минимум на 2 фута выше самой высокой точки на крыше в пределах 10 метров. футовый радиус расположения трубы. Поскольку вентиляционная труба подвергается воздействию элементов, она также должна быть закрыта одобренной вентиляционной крышкой, которая не позволяет ветру и воздуху вытеснять продукты сгорания обратно в вентиляционную систему.

При достижении этой точки безопасной вентиляции производители призывают монтажников избегать горизонтальных участков трубопроводов, если это возможно. Если горизонтальные участки неизбежны, вентиляционная труба должна иметь подъем не менее 1 дюйма на каждый фут горизонтального участка и иметь опору не менее чем через каждые 5 футов. Производители также говорят, что не стоит отказываться от углов: соединения колен под углом 90 градусов должны быть сведены к минимуму. Наконец, должно быть расстояние не менее 4 футов от всех электрических и газовых счетчиков для трубопроводов.

Под давлением

Когда потребность в вентиляции будет удовлетворена, подумайте, получает ли агрегат достаточный запас топлива.Чтобы ответить на этот вопрос, посмотрите на линию, идущую от газового счетчика к обогревателю, и определите, подходит ли она по размеру для работы.

Давление газа измеряется в дюймах водяного столба или WCP, специальной мере давления на квадратный дюйм. Требуется 28 дюймов WCP, чтобы равняться 1 фунту на квадратный дюйм. Как правило, нагревателям, работающим на природном газе, требуется от 4 до 10 дюймов WCP во время работы нагревателя для обеспечения плавной работы. Нагреватели на жидком топливе требуют более высокого давления подачи.

Производители предлагают своим клиентам удобные таблицы размеров труб, ориентируясь на диаметры от 3/4 до 2 дюймов и работая с пробегами до 300 футов. (Для более длительных пробегов обратитесь к производителю.) Еще один фактор: большинство обогревателей приспособлено для работы на высоте менее 2000 футов над уровнем моря. За инструкциями по установке на больших высотах обращайтесь к производителю специальных высотных моделей.

Затем в списке топлива определите основные требования к установке газового соединения, а именно:

• Главный запорный газовый клапан и штуцер должны быть установлены в пределах 6 футов от обогревателя и снаружи рубашки обогревателя.• Газовый трубопровод должен иметь отстойник перед газовыми регуляторами нагревателя.
• Необходимо использовать жесткие газопроводы. (Никогда не следует использовать гибкую линию.)

После установки трубопровода систему необходимо испытать под давлением, чтобы убедиться в целостности. При испытании газовый трубопровод отсоединяется от нагревателя, чтобы избежать повреждения газорегулирующего оборудования нагревателя. Здесь труба закрывается колпачком в месте соединения и прикладывается давление, при этом на все стыки наносится мыльный раствор. (Никогда не проверяйте утечку газа спичкой или каким-либо пламенем.Кроме того, в некоторых местных нормах и правилах могут быть даже более строгие требования к испытаниям.)

Если при нанесении мыльного раствора образуются пузырьки, значит, утечка требует ремонта. Тестирование продолжается до тех пор, пока не будет обнаружено утечек.

Некоторые производители предлагают описанную выше процедуру для проверки горелки и трубки пилота. Здесь необходимо следить за тем, чтобы испытательное давление оставалось ниже 10 дюймов от WCP, чтобы не повредить газорегулирующий клапан.

Вода, холодная или теплая

Нагреватель должен быть установлен после насоса и фильтра и перед любым автоматическим дезинфицирующим оборудованием.То есть вода не должна содержать твердых частиц или грязи, когда она попадает в нагреватель, а контакт с агрессивными химическими веществами должен быть сведен к минимуму за счет их размещения ниже по потоку.

Его также следует устанавливать как можно ближе к бассейну или гидромассажной ванне на участке водопровода, чтобы предотвратить ненужные потери тепла.

Нагреватель лучше всего размещать на уровне поверхности бассейна или как можно ближе к уровню, поскольку производители предварительно настраивают реле давления для установок обогревателя, которые обычно находятся на 3 фута выше или ниже поверхности бассейна.Проконсультируйтесь с производителем для получения конкретных рекомендаций для надземных или подземных установок. Опять же, определение размеров имеет решающее значение: производители предоставляют конкретные рекомендации по выбору размеров труб или таблицы размеров труб в зависимости от скорости потока и расстояния пробега.

Одно важное соображение: при использовании труб из ПВХ расположите радиатор между нагревателем и трубопроводом — обычно это металлическая труба длиной примерно от 2 до 4 футов. Для получения наилучших характеристик полученных соединений ПВХ / металл используйте металлический фитинг с наружной резьбой и фитинг с внутренней резьбой из ПВХ.Там, где это разрешено правилами и инструкциями производителя, ХПВХ — высокотемпературный вариант ПВХ — может быть подключен непосредственно к нагревателю. Для компенсации расширения трубы на всех соединениях труб следует использовать гибкий герметик.

Примечание. Некоторые нагреватели теперь предназначены для прямого подключения ПВХ.

Во избежание повреждения пластиковых фильтрующих элементов, которое может быть вызвано обратным сифоном горячей воды в фильтр, на линии между фильтром и нагревателем должен быть установлен обратный клапан.Аналогичным образом, для предотвращения попадания воды с высокой концентрацией химикатов в нагреватель и возможной коррозии теплообменника между проточным устройством подачи химикатов и нагревателем должен быть специальный химически стойкий обратный клапан.

Установка может потребовать или не потребовать использования внешнего байпасного клапана и клапана сброса давления: обязательно ознакомьтесь с руководством по установке на предмет требований каждой модели и других условий, при которых могут потребоваться такие устройства управления.

ПРОВОДКА ДЛЯ НАГРЕВА

Милливольтные (или непрерывные пилотные) системы не требуют электрического обслуживания нагревателя.Однако для повышения энергосбережения в некоторых областях потребовались обогреватели для использования систем прерывистого зажигания, которые требуют подключения к электросети или сетевого напряжения.

В большинстве случаев квалифицированный, лицензированный электрик должен выполнять или оценивать эту часть работы — от панели автоматического выключателя до нагревателя или от стороны нагрузки таймера до нагревателя.

Большинство моделей нагревателей рассчитаны на питание 120 или 240 вольт. Национальный кодекс топливного газа требует, чтобы медный провод 14-го калибра использовался для электрического обслуживания газовых обогревателей.Электропроводка должна быть проложена в водонепроницаемом кабелепроводе и жестко подключена к устройству.

Если циркуляционная система работает с таймером, старые нагреватели должны быть оборудованы переключателем низкого напряжения, который отключает нагреватель перед выключением насоса. Эта схема называется переключателем пожарного обогревателя.

Для милливольтного нагревателя длина провода между нагревателем и таймером не должна превышать 30 футов. Сопротивление при длительных пробегах снизит милливольт до уровня, который не будет поддерживать надежную работу газового клапана.

Наконец, все такие высоковольтные цепи требуют заземления и соединения в соответствии с Национальным электротехническим кодексом.

PSN благодарит Raypak Inc. за помощь в написании этой статьи.

Советы по установке теплового насоса для бассейна

В этой статье изложены наши советы по установке теплового насоса для бассейна, которые представляют собой наилучший способ установки теплового насоса для бассейна.

Установка теплового насоса для бассейна — довольно простая задача, которую может выполнить владелец бассейна, местный инженер или один из наших опытных инженеров по установке.Однако всегда следует соблюдать рекомендации производителя, чтобы не аннулировать гарантию или помешать правильной работе теплового насоса.

Если вы хотите, чтобы мы установили для вас тепловой насос, свяжитесь с нами, чтобы получить расценки на установку.

Вот несколько советов, если вы решите установить тепловой насос для бассейна самостоятельно: —

Для теплового насоса требуется: —

1. Подходящее место

Выберите место для вашего теплового насоса, где к нему будет хорошо циркулировать воздух.Оптимальная эффективность теплового насоса зависит от хорошей циркуляции воздуха.

По возможности тепловой насос следует всегда устанавливать на открытом воздухе, чтобы он мог получать хороший приток свежего воздуха для работы и отвода тепла.

Минимальные зазоры для тепловых насосов с горизонтальным вентилятором показаны выше

Минимальные зазоры для тепловых насосов с вертикальным вентилятором показаны выше

Убедитесь, что воздух, выбрасываемый вентилятором, не сталкивается с какими-либо препятствиями и может рециркулировать обратно в тепловой насос.

Тепловые насосы для бассейнов

бывают двух основных типов — модели с вертикальным вентилятором и горизонтальным вентилятором. Вертикальные модели с вентилятором будут втягивать воздух по бокам теплового насоса и выдувать более холодный воздух вверх из верхней части устройства. Вы должны убедиться, что над тепловым насосом нет препятствий, которые могут вызвать рециркуляцию удаляемого воздуха обратно в блок, так как это снизит его эффективность, например, низко висящие деревья или крыши и т. Д.

Аналогичным образом модели с горизонтальным вентилятором будут втягивать воздух с задней стороны блока и выдувать более холодный воздух с передней стороны теплового насоса.Лучше больше места, но, как минимум, вы должны оставить 300 мм позади теплового насоса и 2 метра перед ним. Опять же, удаляемый воздух должен иметь возможность уноситься ветром, не ударяясь о препятствия, например, живые изгороди, заборы и т. Д., Которые могут вызвать рециркуляцию воздуха.

Вертикальные модели вентиляторов должны иметь зазор не менее 2 футов (600 мм) по бокам и никаких препятствий сверху, как показано на схеме ниже.

Минимальные требования к допуску

Требуемые зазоры для теплового насоса типа Duratech

Тепловые насосы для бассейнов следует по возможности устанавливать на открытом воздухе, чтобы обеспечить приток свежего воздуха.Однако некоторые из них могут быть установлены внутри насосной станции — см. Раздел ниже.

Постарайтесь разместить тепловой насос рядом с насосом для бассейна, чтобы минимизировать трение в трубах. Если у вас слишком длинный участок трубы, возможно, у вас недостаточный расход воды через тепловой насос, и вам может потребоваться модернизировать насос для бассейна или использовать трубы большего диаметра к тепловому насосу и от него, чтобы уменьшить трение в трубах и поддерживать хорошую воду. скорость потока.

Большинство тепловых насосов указывают номинальный расход воды в своих таблицах технических характеристик.Если поток воды через тепловой насос слишком низкий, тепловой насос может перегреться, и предохранительный механизм выключит агрегат.

Not Like This — Зал стыда!

Некоторые примеры неправильной установки теплового насоса в бассейне.

Примеры правильной установки тепловых насосов см. В нашей фотогалерее

2. Расход воды

Большинство наших тепловых насосов для бассейнов указывают требуемый расход воды в таблице технических характеристик.Если расход воды слишком низкий, вода в тепловом насосе перегреется, и тепловой насос выключится.

Проверьте расход воды из насоса бассейна и через фильтр, чтобы убедиться, что он достаточно высок для теплового насоса бассейна.

Обратите внимание, что существует максимально возможный поток через трубу бассейна любого размера независимо от мощности вашего насоса. Для больших тепловых насосов может быть невозможно обеспечить достаточный поток воды через маленькие трубы (например, трубы 1,5 дюйма). Пожалуйста, свяжитесь с нами для получения консультации по этому поводу.

Мы продаем расходомеры воды, которые покажут вам расход в ваших трубах.

См. Раздел «Аксессуары».

Вам также следует регулярно промывать фильтр для бассейна, чтобы обеспечить надлежащий расход воды.

3. База

Основание теплового насоса должно быть ровным и прочным. Можно использовать как бетонное основание, тротуарную плитку, уложенную на песок, так и деревянный настил.

Вибрация теплового насоса будет минимальной и не повредит тротуарную плитку.

Тепловой насос может быть установлен выше или ниже уровня воды. Единственным условием является то, что циркуляционный насос бассейна достаточно мощный, чтобы обеспечивать расход воды, необходимый тепловому насосу для работы.

Мы также продаем монтажные ножки и легкие плиты для монтажа теплового насоса. Это помогает поднять тепловой насос над землей, а также снижает уровень шума и вибрации.

Во время работы теплового насоса с него может капать конденсат, особенно во влажных условиях.Вы должны учитывать конденсат, который будет выходить из агрегата в базовой конструкции, поскольку количество воды может быть значительным и вызвать образование лужи. Например, если агрегат установлен на деревянном настиле, в настиле можно сделать отверстия, чтобы конденсатная вода могла стекать и не вызывала гниение древесины.

У некоторых тепловых насосов есть выпускная труба для воды, которая отводит конденсат, или к ней можно присоединить кусок шланга, чтобы отвести воду в определенное место.

Некоторые клиенты ошибочно полагают, что в тепловом насосе есть утечка, хотя на самом деле вода, поступающая из теплового насоса, представляет собой нормальный конденсат.

4. Электроснабжение

Перед покупкой теплового насоса для бассейна вы должны проверить рабочий ток и пиковый ток, указанные в листинге для вашей желаемой модели.

Убедитесь, что ваша электрическая сеть достаточна для поддержки рабочих и пусковых токов для устройства.

Обычно рекомендуется проложить специальный кабель к потребителю электроэнергии для теплового насоса и установить специальный выключатель для теплового насоса.

Большинство тепловых насосов при запуске потребляют более высокий электрический ток. Это длится всего миллисекунду или около того, пока компрессор запускается, а затем ток возвращается к нормальному рабочему току для устройства.

Требуемый размер автоматического выключателя обычно указывается в перечне для каждого теплового насоса и обычно немного превышает пусковой ток.

Обычно вы используете автоматический выключатель (предохранитель) типа «D» с тепловым насосом. Автоматический выключатель типа «D» позволяет использовать более высокий ток при запуске (при запуске компрессора) без отключения выключателя.

Если у вас очень «чувствительное» электроснабжение, некоторые тепловые насосы имеют дополнительную (или встроенную) опцию «плавного пуска». Опция плавного пуска «снижает» пусковой ток до рабочего тока, чтобы избежать скачков мощности при запуске.

Комплект / опция плавного пуска обычно требуется только для установок с большим однофазным тепловым насосом (например, 30 кВт) с ограниченным или чувствительным источником питания. В экстремальных ситуациях при запуске теплового насоса может мигать освещение в доме или срабатывать автоматический выключатель.Комплект плавного пуска помогает предотвратить это.

Вариант плавного пуска обычно не требуется в Великобритании, на небольших тепловых насосах или трехфазных тепловых насосах. Пожалуйста, свяжитесь с нами для получения дальнейшей информации.

Мы продаем сторонний модуль плавного пуска, который можно добавить практически к любому тепловому насосу. Это указано в разделе

«Аксессуары».

Обычно для питания теплового насоса используется армированный кабель. Это необходимо для предотвращения случайного повреждения кабеля (например, при прокалывании его лопатой).

Требуемый размер (толщина) кабеля зависит от длины используемого кабеля.Для более длинного кабеля потребуется более толстый кабель из-за повышенного сопротивления длинного кабеля.

Армированный кабель следует проложить к поворотному разъединителю, который должен быть расположен в пределах 1 метра от теплового насоса, чтобы можно было легко отключить питание теплового насоса.

Электромонтажные работы должны выполняться квалифицированным электриком, который может рассчитать необходимое сечение кабеля.

Тепловой насос также должен быть правильно заземлен.

Поскольку тепловой насос находится на открытом воздухе, электрическая цепь также должна быть защищена УЗО

Большинство домов имеют однофазное электроснабжение.Трехфазное электроснабжение обычно встречается только на больших объектах или в коммерческих установках. Если вы не уверены, возможно, у вас однофазное электроснабжение, но попросите электрика подтвердить это.

Однофазные источники питания работают при напряжении около 230–240 В в Великобритании и имеют один провод под напряжением, нейтраль и землю и являются наиболее распространенным типом питания в жилых домах.

Более крупные объекты могут иметь трехфазное питание. Обычно он работает при напряжении 380–415 В и использует три провода под напряжением, нейтраль и заземляющий провод.

Обратите внимание, что большинство 3-фазных установок рассчитаны на 380–415 В, однако во Франции можно найти как 380–415 В, так и некоторые старые трехфазные источники питания на 220 В, поэтому перед заказом проверьте, какой тип у вас установлен.

Все наши тепловые насосы предназначены для работы с источниками питания 50 Гц (которые используются по всей Европе)

Обратите внимание, что в США используется источник питания 60 Гц. Тепловые насосы согласно спецификации США не будут работать в Великобритании или Европе. Все наши тепловые насосы рассчитаны на питание от сети 50 Гц.

Мы можем поставить электрическую соединительную коробку со встроенным таймером для вашего насоса для бассейна — см. Раздел «Аксессуары».

Электрические блоки управления могут быть изготовлены по индивидуальному заказу в соответствии с вашими требованиями. Пожалуйста, свяжитесь с нами для цитаты.

5. Сантехника

Тепловой насос легко добавить к существующей системе трубопроводов бассейна.

Сначала проверьте, какой у вас размер труб.

В Великобритании это обычно трубы диаметром 1,5 или 2 дюйма. В Европе чаще встречается 50 мм. Проверьте начертание на ваших существующих трубах и коленах, чтобы узнать, какой у вас размер. Не измеряйте только внешний диаметр труб или фитингов, так как он часто отличается от требуемого размера, и вы можете случайно заказать трубы и фитинги неправильного размера!

например, труба бассейна 1,5 дюйма имеет внешний диаметр примерно 1,9 дюйма (1,5 дюйма относятся к внутреннему диаметру труб для британских размеров и внешнему диаметру для метрических размеров).

Как только вы узнаете размер существующей трубы, вы будете знать, какой размер соединителей и колен вам понадобится.

В Великобритании наиболее распространены трубы диаметром 1,5 дюйма, а в Европе — трубы диаметром 50 мм.

Каталог трубопроводной арматуры см. В разделе «Аксессуары».

Если у вас есть существующий обогреватель бассейна, например, газовый или масляный котел, то, если он все еще работает нормально, мы рекомендуем вам оставить его на месте и установить тепловой насос в соответствии с существующим котлом.

Это позволит вам запустить и тепловой насос, и бойлер, если это необходимо для быстрого нагрева бассейна. Старый обогреватель также может помочь дополнить тепло от теплового насоса в очень холодную погоду, чтобы продлить купальный сезон.

По возможности вода должна проходить сначала через тепловой насос, а затем через существующий нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению. Термостат на существующем нагревателе (например, газовом бойлере) можно установить ниже, чем на тепловом насосе, чтобы существующий нагреватель работал только в случае необходимости.

К тепловому насосу всего две трубы — «подающая» и «обратная».

Мы рекомендуем вам установить «байпасную» схему с вашим тепловым насосом

Байпас представляет собой серию из 3-х вентилей.Они позволяют изолировать тепловой насос, чтобы вода не протекала через него.

Байпас также позволяет регулировать расход воды для достижения оптимальной производительности теплового насоса. Мы с радостью посоветуем, как соответствующим образом отрегулировать расход в зависимости от марки и модели используемого теплового насоса.

Как правило, вы должны стремиться к тому, чтобы разница между температурами воды на входе и на выходе составляла примерно 1-2 градуса

Мы продаем байпасные комплекты в разделе «Аксессуары»

Это требуется зимой, когда вам нужно слить всю воду из теплового насоса, чтобы предотвратить повреждение в результате замерзания, однако у вас может быть замерзание на насосе бассейна, и вы, возможно, захотите продолжить циркуляцию воды по трубам вашего бассейна.

Установка байпаса также позволяет регулировать расход воды, проходящей через наш тепловой насос. Слегка открыв перепускной клапан, вы можете уменьшить поток воды через тепловой насос.

Не допускайте замерзания воды внутри теплового насоса зимой, так как это может привести к растрескиванию теплообменника и обычно не покрывается гарантией производителя на повреждения от замерзания / замерзания. Мы продаем различные зимние чехлы для тепловых насосов бассейнов, чтобы защитить ваш агрегат — см. Раздел «Аксессуары»

Трубопроводы к тепловому насосу и от него можно изолировать, чтобы уменьшить потери тепла.

Тепловой насос обычно устанавливается в качестве последнего элемента в потоке воды перед возвратом воды в бассейн, т. Е. После фильтра.

Единственное исключение — если у вас есть блок хлорирования, и в этом случае он должен быть последним перед возвращением воды в бассейн, чтобы концентрированный хлор не проходил через тепловой насос, так как это может вызвать преждевременную коррозию теплообменника. .

Тепловой насос можно установить рядом с любым имеющимся у вас нагревателем (например, газовым нагревателем).Это позволяет вам использовать газовый обогреватель, а также тепловой насос, если необходимо, либо для быстрого нагрева бассейна, либо если температура воздуха слишком низкая для эффективной работы теплового насоса, например, в сезон купания.

Постарайтесь, чтобы вода проходила сначала через тепловой насос, а затем через газовый / масляный нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению, а существующему бойлеру необходимо было только «поднять» температуру.

6. Несколько тепловых насосов

Для больших бассейнов можно использовать два тепловых насоса вместе

Бассейны

и даже больше могут использовать четыре тепловых насоса

Несколько тепловых насосов можно подключить последовательно или параллельно.Пожалуйста, свяжитесь с нами, чтобы узнать, какой метод лучше всего использовать в вашей ситуации.

7. Установка тепловых насосов внутри помещений

По возможности, тепловой насос следует всегда устанавливать на открытом воздухе, поскольку для работы и отвода тепла требуется постоянный приток свежего воздуха. Однако можно установить некоторые модели внутри помещения для растений. Для моделей с вертикальными вентиляторами можно сконструировать воздуховоды, отводящие удаляемый воздух через стену здания.

Для моделей с горизонтальным вентилятором их можно разместить вплотную к стене и проделать в стене отверстие на одной линии с вентилятором, чтобы выпускаемый воздух мог выходить наружу.

Следует избегать рециркуляции удаляемого воздуха обратно в тепловой насос.

При установке в помещении необходимо также обеспечить поступление воздуха в насосную станцию. На противоположной стороне насосной следует установить вентилируемую дверь или решетку, которая должна быть достаточно большой, чтобы свежий воздух попадал в комнату с той же скоростью, что и выходит из комнаты.

Для закрытых бассейнов размещение теплового насоса внутри здания бассейна может помочь осушить воздух за счет втягивания свежего воздуха в комнату бассейна и использования теплового насоса для удаления влажного воздуха.

Недостатком такой схемы является то, что температура воздуха в помещении бассейна скоро снизится до такой же, как температура наружного воздуха. Для закрытых бассейнов это может быть нежелательно, и тогда может потребоваться какой-то подогрев воздуха, что сведет на нет пользу от размещения теплового насоса в помещении.


Воздуховод вертикального теплового насоса с вентилятором на улицу	Установка горизонтального теплового насоса с вентилятором в производственном помещении

8.Крытые бассейны

Внутренние бассейны предъявляют другие требования к открытым, главное отличие состоит в том, что необходимо осушать влажный воздух, а также нагревать воздух зимой.

Обычно в закрытых бассейнах температура воздуха должна быть на 1 градус выше, чем температура воды в бассейне. например, вода в бассейне = 28 ° C, температура воздуха = 29 ° C.

Для закрытых бассейнов мы продаем все в одном устройстве от Heatstar или Calorex, которое обеспечивает подогрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне.Пожалуйста, свяжитесь с нами для получения подробной информации.

Есть два основных варианта закрытых бассейнов: —

Тепловой насос для бассейна и отдельные напольные или настенные осушители. Осушители могут иметь встроенные электрические обогреватели для подогрева воздуха в помещении бассейна зимой.
Все в одном устройстве, обеспечивающее нагрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне. Этим агрегатам нужны воздуховоды, чтобы обдувать осушенным воздухом любые стеклянные окна, чтобы предотвратить образование конденсата.


Heatstar Gemini — все в одном устройстве	Отдельно стоящий осушитель воздуха Calorex Vaporex

Мы также можем спроектировать систему, которая приводится в действие тепловым насосом бытового типа с воздушным источником, питающим буферный резервуар.

Мы предлагаем услуги по проектированию крытых бассейнов, чтобы помочь выбрать и определить все оборудование для закрытых бассейнов.

Дополнительную информацию см. На нашей странице «Крытые бассейны»

9.Тепловые насосы для гидромассажных ванн и купален

Наши тепловые насосы также могут быть установлены в гидромассажных ваннах и бассейнах.

Использование теплового насоса обычно приводит к значительному снижению эксплуатационных расходов по сравнению с электрическим нагревателем, и использование теплового насоса в спа-салонах и гидромассажных ваннах становится все популярнее.

Требуемая температура воды может быть установлена максимум на + 40 ° C

Тепловой насос просто подключается к существующему контуру спа

Мы рекомендуем оставить существующий электронагреватель в качестве резервного нагревателя теплового насоса для очень холодных (минусовых) температур воздуха.

В идеале вода должна проходить сначала через тепловой насос, а затем через электрический нагреватель.

Свяжитесь с нами, если вы хотите получить какой-либо совет по установке теплового насоса в гидромассажную ванну или бассейн для плавания.

10. Примеры установки

Ниже приведены некоторые изображения из нашей фотогалереи установок, выполненных с использованием тепловых насосов, поставляемых компанией HeatPumps4Pools


Установка Heat Perfector 20 кВт в графстве Эссекс, Великобритания. Агрегат установлен на тротуарной плитке. Трубопровод изолирован. Существующие трубопроводы выходят из бассейна к тепловому насосу.	Устройство водопровода — обратите внимание на систему перепускных клапанов, позволяющую изолировать агрегат и слить воду зимой

Тепловой сифон, установленный на юге Франции в 2009 году.	Установка Heat Perfector 32 кВт

Чтобы увидеть другие примеры установки, пожалуйста, посетите нашу фотогалерею

Дополнительные советы по установке теплового насоса см. Также на странице часто задаваемых вопросов.

11.Услуги по установке — Давайте установим его для вас

Мы предлагаем полный комплекс услуг по установке тепловых насосов для бассейнов с привлечением наших квалифицированных инженеров.

Наши инженеры — квалифицированные электрики и опытные инженеры по тепловым насосам, которые установят ваш тепловой насос в соответствии с инструкциями производителя.

Мы можем установить тепловые насосы в большинстве районов Великобритании

Свяжитесь с нами, чтобы узнать стоимость установки

12. Запросы?

Если у вас есть вопросы по установке теплового насоса, свяжитесь с нами по адресу questions @ heatpumps4pools.com

Или воспользуйтесь нашим онлайн-чатом

(PDF) Стратегия снижения энергопотребления для закрытых плавательных бассейнов

16 К. Ратайчак и Э. Щеховяк / Энергетика и здания 206 (2020) 109574

(3) Снижение тепла в результате децентрализации

системы вентиляции для агрегатов без теплового насоса —

на 13%, а для агрегатов с тепловым насосом — 17%.

(4) Введен новый алгоритм управления подготовкой воздуха

.Он основан на изменении процентного содержания внешнего воздуха

, что позволяет использовать достаточное количество внешнего воздуха,

, когда бассейн работает, и отсутствия внешнего воздуха, когда бассейн

закрыт. При меньшем количестве холодного воздуха снаружи зимой,

, требуется меньше тепла для подготовки приточного воздуха.

Предложенная стратегия снижения энергопотребления по

с предложенным алгоритмом могла бы работать на реальном объекте. Для этого используется вентиляционная установка, оснащенная контроллером en-

, позволяющим внедрить новую стратегию управления.

Заявление о конкурирующих интересах

Авторы заявляют об отсутствии конкурирующих интересов.

CRediT Заявление об авторском вкладе

Катаржина Ратайчак: концептуализация, методология, формальный анализ

, курирование данных, написание — оригинальный черновик, написание — рецензирование и

редактирование. Эдвард Щеховяк: концептуализация, методология.

Благодарности

Ведущий автор этой статьи получил стипендию Национального фонда плавательных бассейнов

в 2015 и 2016 годах (

от Национального фонда плавательных бассейнов, Колорадо-Спрингс,

США) и был стипендиатом проекта. «Schol-

arship support for Ph.D. Студенты, специализирующиеся на стратегических направлениях

для развития Великой Польши », подмера 8.2.2 Human Cap-

ital Операционная программа, финансируемая Европейским Союзом

в рамках Европейского социального фонда.

Финансирование

Исследование финансировалось из фондов уставной деятельности

Института инженерной экологии г. Позна

n Университета

Технологии (01/13 / DSPB / 0809).

Ссылки

[1] E. Trianti-Stourna, K. Spyropoulus, C. Theofylaktos, K. Droutsa, C.A. Balaras,

M. Santamouris, D.N. Asimakopoulus, G. Lazaropoulus, N. Papanikolaou, En-

Стратегии сохранения энергии

для спортивных центров: часть B. Бассейны, En-

ergy Build. 27 (2018) 123–135.

[2] В. Кампель, Б. Аас, А. Бруланд, Характеристики энергоэффективного плавания

объектов — тематическое исследование, Energy 75 (2014) 508–512.

[3] А. Мусия, А. Dimound, Энергетические показатели открытых бассейнов в

Греции, Energy Build. 90 (2015) 166–172.

[4] Ф. Зуккари, А. Сантианджели, Ф.

Ореккини, Энергетический анализ бассейнов для занятий спортом

: рентабельные решения для повышения эффективности, Энергетика

Процедуры 126 (2017) 123–130.

[5] Л. А. Тагли, Ф. Скарпа, Г. Тальяфко, Ф. Валсуани, Подход к энергосбережению

Оценка тепловых насосов с использованием солнечной энергии для нагрева воды в плавательных бассейнах —

, Energy Build.55 (2012) 833–840.

[6] I.S. Маринопулос, К. Кацифаракис, Оптимизация использования энергии и воды —

бассейнов. Пример из практики в Салониках, Греция, Procedure Envi-

ron. Sci. 38 (2017) 773–780.

[7] D.Al. Кацапракакис, Сравнение альтернативных пассивных и активных систем отопления бассейнов на основе возобновляемых источников энергии в Южной Европе,

Energy 81 (2015) 738–753.

[8] Т.Т. Чоу, Ю. Бай, К.Ф. Фонг, З. Лин, Анализ системы теплового насоса с солнечной батареей —

tem для воды в закрытых плавательных бассейнах и отопления помещений, Прил. Энергия 100

(2012) 309–317.

[9] Дж. П. Дельгадо, Ф. Вера Гарсиа, Дж. Р. Гарсия Каскалес, Использование прогнозирующего управления для повышения энергоэффективности закрытых плавательных бассейнов с использованием солнечной энергии

, Solar Energy 17 9 (2019) 380–390.

[10] М. Йордан, Р. Нараянан, Численное исследование различных вариантов отопления

, применяемых к бассейну для экономии энергии, Energy Procedure 160 (2019)

131–138.

[11] О. Кинчай, З. Утлу, У. Акбулут, Технико-экономический анализ эффективности использования солнечной энергии в закрытых плавательных бассейнах

, приложение, J. Solar

Energy Eng. 134 (2012) 0145021–0145028, DOI: 10.1115 / 1.4005106.

[12] А. Буономано, Г. Де Лука, Р. Д. Фигай, Л. Ваноли, Динамическое моделирование и тер-

Мос-экономический анализ системы обогрева фотоэлектрических / тепловых коллекторов для

крытого и открытого бассейна. Energy Conserv.Manag. 99 (2015) 176–192.

[13] З. Лю, Ю. Чжан, Л. Чжан, Ю. Луо, З. Ву, Дж. Ву, Ю. Инь, Г. Хоу, Моделирование и

моделирование фотоэлектрического термопреобразователя

система термоэлектрического вентилятора

tem, Appl. Энергия 228 (2018) 1887–1900.

[14] М.Е. Куюмку, Х. Тутумлу, Р. Юмрутасм, Эффективность системы обогрева бассейна

за счет утилизации отработанной энергии, отброшенной с ледового катка с резервуаром для хранения энергии

, Energy Conserv.Manag. 121 (2016) 349–357.

[15] Х. Юттеманн, Wärmerückgewinnung in Raumtechnischen Anlagen, Verlag C.F.

Мюллер, Карлсруэ, 1980.

[16] Л. Вестерлунд, Дж. Даль, Использование открытого абсорбционного теплового насоса для энергосбережения

обслуживания в общественном плавательном бассейне, Прил. Энергия 49 (1994) 275–300.

[17] Р.М. Лаццарин, Г.А. Лонго, Сравнение систем рекуперации тепла

в общественных плавательных бассейнах с

дверьми

, Прил. Therm Eng.16/7 (1996) 561–570.

[18] Л. Йоханссон, Л. Вестер Лунд, Энергосбережение в закрытых плавательных бассейнах: сравн.

сравнение различных систем рекуперации тепла, Прил. Энергия 70 (2001)

281–303.

[19] W.-S. Ли, К.-Кунг, Оптимизация системы теплового насоса в закрытом плавательном бассейне

с использованием алгоритма роя частиц, Прил. Therm. Англ. 28 (2008) 1647–1653.

[20] Г. Панарас, М. Маркогианнаки, Э.И. Tol is, Y. Sakellaris, J.G Bartzis, Experimental

и теоретическое исследование скорости воздухообмена в закрытом аквацентре,

Sustain. Cities Soc. 39 (2018) 126–134.

[21] Пэн Сун, Цзин И Ву, Ру Чжу Ван, Ю Сюн Сюй, Анализ внутренней среды-

Психологические условия и системы энергоснабжения тепловых насосов в закрытых плавательных бассейнах

бассейны, Energy Build. 43 (2011) 1071–1080.

[22] K. Ratajczak, E. Szczechowiak, Analiza działania centrali goylacyjnej z

pomp ˛a

ciepła w instalacji krytego basenu pływackiego (Анализ воздушного теплового насоса для плавательного бассейна

— 9000) , ciepłownictwo,

ogrzewnictwo, Wenty lacja 47 (9) (2016) 370-37 (на польском языке), doi: 10.15199/9.

2016.9.5.

[23] А. Лиман, Х. Феллуа, Н. Галанис, Моделирование потока воздуха с теплом и массой

передачи в закрытом бассейне с помощью OpenFoam, Int. J. Heat Mass Transf.

109 (2017) 862–878.

[24] П. Раджагопалан, Э. Джамей, Температурный комфорт нескольких групп пользователей в закрытых помещениях

водных центров, Energy Build. 105 (2015) 129–138 https://doi.org/10.1016/j.

enbuild.2015.07.037.

[25] Б. Юс, Х.Ли, Ю. Рез гуй,

И. Петри, Б. Джаян, Ч. Янг, Использование искусственной нейтральной сети

для прогнозирования энергопотребления и уровня теплового комфорта: пример из закрытого бассейна

, Energy Build. 80 (2014) 45–56.

[26] Г. Карузо, Л. Де Сантоли, М. Мариотти, Оптимизация систем HVAC в

больших зданиях «Cittàdello sport» в Риме с использованием моделирования CFD,

в: Climamed Energy, Climate и комфорт в помещении в странах Средиземноморья,

AICARR, 2007, стр.1089–1102.

[27] Г. Карузо, Л. Де Сантоли, М. Мариотти, Проектирование вентиляции в больших корпусах для

спортивных мероприятий

с использованием CFD: залы

«Cittàdello sport» в Роме, in: Pro-

потолков Климы, 2007.

[28] К. Ратайчак, Э. Щеховяк, Энергоэффективная система отопления, вентиляции и кондиционирования воздуха в закрытых бассейнах

, в: Материалы 11-го Всемирного конгресса REHVA

Clima 2013 — Energy E cient, Smart and Healthy Buildings, 06, Praha , Чехия

Республика, 2013, стр.16–19.

[29] S.J. Джадд, Г. Баллок, Судьба хлора и органических материалов в плавательных бассейнах

, Chemosphere 51 (2003) 869–879.

[30] W.A. We aver, J. Li, J. Wen, J. Johnston, M.R. m Blatchley, E.R. Blatchley III,

Анализ летучих побочных продуктов дезинфекции из хлорированных бассейнов в закрытых помещениях

, Wate r Res. 43 (2009) 3308–3318.

[31] S.-C. Weng, W.W. Мы пр., М.З. Афи, Т. Блатчли, Дж. Крамер, Дж.Чен,

E.R. Blatchley III, Динамика газофазного трихлорамина (NCl3) в хлорированных,

закрытых плавательных бассейнах, Indoor Air 21 (2011) 391–399.

[32] Х. Ким, Дж. Шим, С. Ли, Образование побочных продуктов дезинфекции в хлорированной воде плавательного бассейна

, Chemosphere 46 (2002) 123–130.

[33] J. Lee, K.T. Ха, К.Д. Зох, Характеристика производства тригалометана (ТГМ) и оценка связанного с этим риска для здоровья

в воде плавательных бассейнов, обработанной различными методами дезинфекции

, Науки.Tota l Environ. 407 (6) (2009) 1990–1997.

[34] Р. Тардиф, М. Родригес, К. Катто, Г. Чарест-Тардиф, С. Симард, Концентрации побочных продуктов дезинфекции

в бассейне после модификации процесса очистки воды

: исследовательское исследование, J.

Вентиляция в бассейне схема: Вентиляция бассейна. Необходимая система и оборудование для вентиляции в бассейне

Организация вентиляции бассейна: лучшие способы обустройства

Особенности воздухообмена бассейнов

Проектирование бассейна частного дома

Способы контроля влажности

Метод #1 – использование осушителей воздуха

Метод #2 – организация полноценной вентиляции

Методы организации вентилирования бассейнов

Приточно-вытяжная вентиляция

Комбинация вентиляционной установки и осушителя

Симбиоз вентиляции, осушителя и кондиционирующих систем

Монтаж климатических комплексов

Выводы и полезное видео по теме

Проектирование вентиляции бассейнов: этапы и схемы

Чем опасна малоэффективная вентиляция

Основные нормы проектирования

Баланс температур

Виды вентиляции

Осушение

Ассимиляция

Комбинированный метод

Микроклимат в частных бассейнах

Для домов-Вентиляция в бассейнах

Правила создания вентиляции в бассейне — схемы, способы, расчеты

Зачем нужна вентиляция в помещении с бассейном, и что произойдет, если ее не делать?

В чем необходимость вентиляции

Особенности воздухообмена бассейнов

Нормы и стандарты: оптимальный микроклимат помещения с бассейном

Делаем расчет

Задачи вентиляции

Виды систем вентиляции

Приточно-вытяжная

Приточно-вытяжная с осушением

Схема вентиляции в бассейне (видео)

Применение климатических комплексов

Как снизить уровень влажности в помещении с бассейном

Способы контроля влажности

Метод #1 — использование осушителей воздуха

Метод #2 — организация полноценной вентиляции

Способ конденсации влаги

Выводы и полезное видео по теме

Виды конденсационных осушителей

Комбинированный (смешанный) метод

В каких случаях необходимо установить климатические комплексы

Варианты схем вентиляции для бассейна

Плюсы приточно-вытяжной схемы

Установка вентиляции в закрытом бассейне

Установка вентиляции для частных бассейнов в коттеджах

Требования к бассейнам в коттеджах

Выбор кондиционеров для бассейнов

Вентиляция в бассейне частного дома

Грамотная вентиляция бассейна в частном доме, что на нее влияет и в чем ее особенности

Отсутствие вентиляции — норма или проблема

Как решается проблема повышенной влажности в помещениях с бассейном

Расчет количества испаряемой влаги

Самостоятельное обустройство бассейна приточно-вытяжным оборудованием

Как сделать вентиляцию бассейна в частном доме?

Типы применяемой вентиляции

Принудительная

Приточно-вытяжная с дополнительным осушением воздуха

Комбинация вентиляции, осушения и кондиционирования

Варианты схем вентиляции в бассейне

Осушители воздуха

Комбинированные системы

Особенности проведения монтажных работ

Рекомендации по созданию системы вентиляции

Критерии безопасности

Обеспечение вентиляции в бассейне частного дома

Существующие нормы параметров

Разработка проекта: особенности

Расчет вентиляционной системы

Дополнительные моменты

Вентиляция бассейна частного дома

Цена на вентиляцию бассейна

Основные требования к системе вентиляции крытых бассейнов

Необходимые данные для расчета

Борьба с постоянной повышенной влажностью

Схемы решения проблематики осушения

Применение только осушителей

Основные правила установки и расположения элементов

Соблюдайте дистанцию
