размеры, вес, характеристики, область применения
Швеллер 5П – вид металлического проката, полученного способом горячей прокатки, с поперечным сечением П-образной формы и параллельными внутренними гранями полок. В размерном ряду стандартных швеллеров это изделие имеет наименьшие размеры. Высота стенки составляет 50 мм.
Особенности производства
Для изготовления металлопроката рядового применения используются углеродистые стали обыкновенного качества, производимые в соответствии с ГОСТом 380-2005. Наиболее распространена марка – Ст3 различных степеней раскисления. Для использования в условиях низких температур, при высоких статических и динамических нагрузках предназначены изделия из низколегированных сталей типа 09Г2С. Для этой марки характерно повышенное содержание марганца и кремния. Благодаря такому химсоставу, 09Г2С сохраняет рабочие характеристики в широком температурном интервале – -70…+450°C, может использоваться для создания металлоконструкций, эксплуатируемых в регионах с высокой сейсмической активностью.
Стали Ст3 и 09Г2С относятся к малоуглеродистым, поэтому для них характерна свариваемость без ограничений. Это означает, что процесс сварки может осуществляться без предварительного и сопутствующего нагрева.
Для повышения коррозионной стойкости фасонный металлопрокат обрабатывают лакокрасочными материалами или цинкуют. Наиболее распространенным промышленным способом является горячее цинкование, которое осуществляется в ваннах с расплавленным цинком. Цинкование обеспечивает не только барьерную защиту основного металла по типу ЛКМ, но и электрохимическую протекцию.
Характеристики швеллера 5П в соответствии с ГОСТом 8240-97
Производство горячекатаного швеллера 5П с параллельными гранями полок осуществляется в соответствии с ГОСТом 8240-97.
По точности прокатки изготавливают прокат:
- Б – повышенной точности;
- В – обычной точности.
В продажу этот металлопрокат поступает хлыстами длиной 4-12 м.
По заказу изделия могут иметь большую длину.

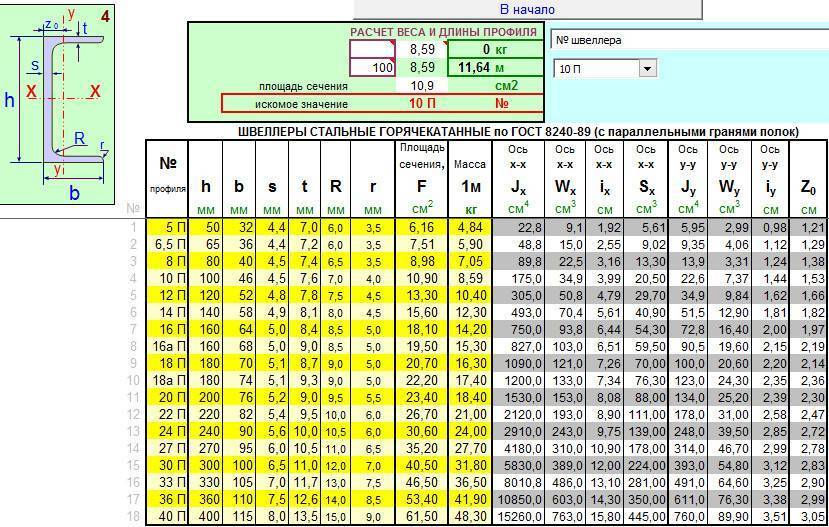

Таблица размеров и веса 1 м швеллера 5П
|
Высота стенки, мм
|
Ширина полки, мм
|
Толщина стенки, мм
|
Толщина полки, мм
|
Масса 1 м, кг
|
Количество м в тонне
|
|
50
|
32
|
4,4
|
7,0
|
4,84
|
206,6
|
Масса 1 м проката рассчитывается по номинальным размерам и средней плотности стали, принимаемой 7850 кг/м3. Это справочное значение, которое может отличаться от фактического.
Области применения швеллера 5П
Этот вид фасонного проката имеет небольшие размеры, а следовательно, не способен воспринимать высокие нагрузки.
Обычно он используется:
- в роли основного элемента при создании малонагружаемых конструкций;
- в качестве связующего звена в металлоконструкциях различного назначения;
- для изготовления технологических линий, каркасов сосудов, нестандартных производственных установок;
- в машиностроении;
- для защиты инженерных коммуникаций;
- для создания малых архитектурных форм, используемых в благоустройстве придомовых территорий;
- в отделочных работах – в качестве каркаса под облицовочные материалы;
- в строительстве – для армирования железобетонных конструкций;
- при проведении работ по ремонту и реконструкции старых зданий.
При необходимости повышения прочностных характеристик швеллер сваривают «в коробку».
Купите швеллеры по лучшей цене!
- Швеллер гнутый
АО «Металлоторг» реализует горячекатаный и гнутый швеллер в Казани, изготовленный из углеродистых обычного качества, качественных, а также легированных сталей. Продукция полностью соответствует сортаментам следующих ГОСТов: 8278-83, 8240-97, 8281-80, 19425-74, 12950-67.

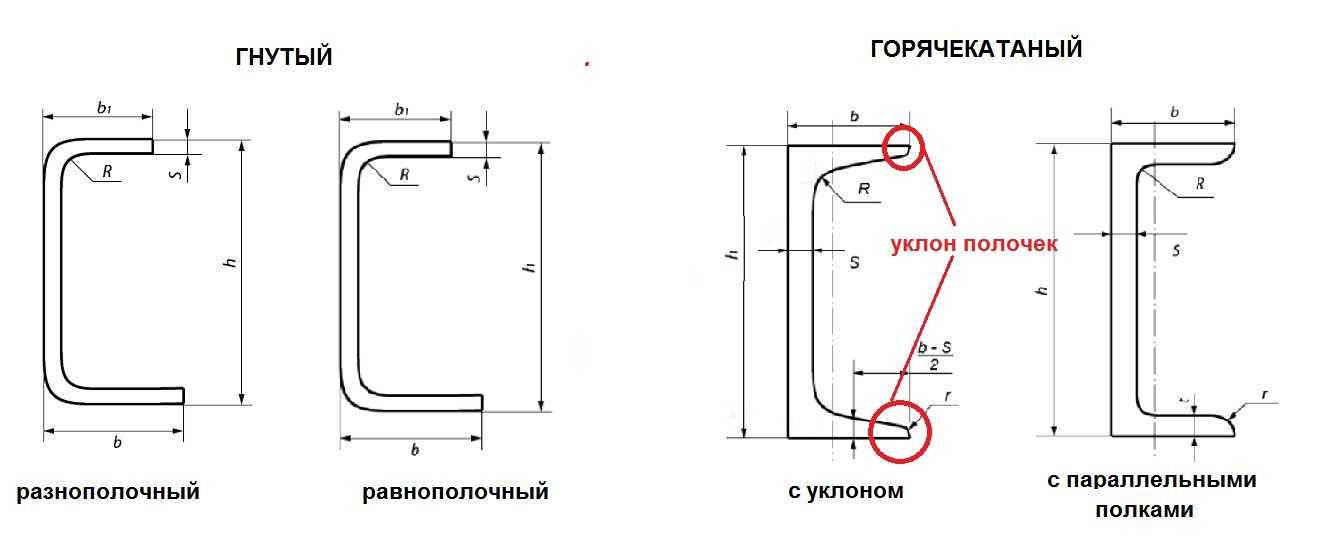

Горячекатаный швеллер: цена, размеры
Стандартный горячекатаный швеллер (цена за метр выше в сравнении с холодногнутым прокатом) – высокопрочный П-образный прокат, рассчитанный на большие поперечные нагрузки у успешно применяется в армировании несущих конструкций, а также служит основным несущим элементов в высотном строительстве. Сортамент ГОСТ 8240-97 определяет следующий диапазон высоты профиля – 40-400 мм, ширины полок – 32-115 мм. Купить швеллер в Казани можно как с полками без уклона внутренних граней, так и с уклоном. Также доступны экономичные швеллера стальные и швеллера легкой серии с параллельными гранями полок, специальные швеллера горячекатаные.
Толщина стенки – 4,4-8 (11,5 – спец.), толщина полки – 4,8-16 мм. Стандартная длина металлопроката – 2-12 м (по согласованию с потребителями – более 12 м).
Гнутые швеллера

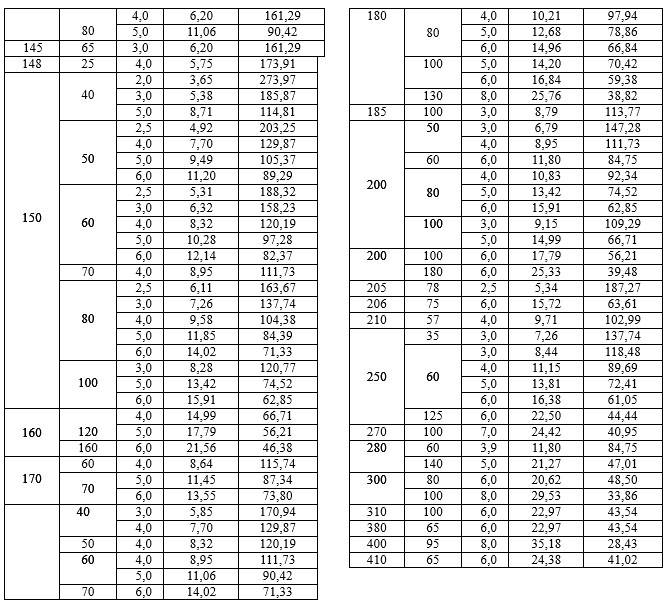

Сортамент проката, изготовленного на профилегибочных станах методом холодной гибки, определяется ГОСТами 8278-83 и 8281-80. Поставляется как равнополочный, так и неравнополочный гнутый швеллер. Цена может зависеть от марки используемой стали (углеродистые качественные, ОК, легированные). Размерности равнополочного профиля бывают следующие: высота – 25-310 мм, ширина полки – 26-100 мм, толщина стенок – 2-8 мм. В случае неравнополочного швеллера цифры выглядят так: высота – 32-300 мм, ширина полок 22-80 мм и 12-40 мм. Толщина стенок – 2-8 мм. Длина гнутых швеллеров находится в пределах 4-11,8 м.
Таблица швеллеров, размер, масса стального горячекатанного швеллера У (с уклоном внутренней грани полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне
Таблица швеллеров, размер, масса стального горячекатанного швеллера П (с параллельными гранями полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне
Таблица швеллеров, размер, масса стального гнутого равнополочного швеллера (ГОСТ 8278-83), вес 1 метра швеллера, количество метров в тонне
Таблица швеллеров, размер, масса стального гнутого неравнополочного швеллера (ГОСТ 8281-80), вес 1 метра швеллера, количество метров в тонне
Купить швеллер в Казани
У нас вы можете купить швеллер производства следующих заводов: ЗАО «Металлоторг», «Нижнетагильский металлургический комбинат», ОАО «Зап-Сиб» («Западно — Сибирский металлургический комбинат»), Северсталь, ОАО «НОСТА», ОАО «Азовсталь», ОАО «Уральская Сталь», ОАО «АМК».
Швеллера применяются в:
— строительной сфере;
— производстве металлоконструкций, в том числе рекламного назначения;
— машино-, судо-, автомобилестроении и т.д.
__________________________________________________________________________________________
Чтобы купить швеллер, воспользуйтесь удобным для вас способом заявки:
— позвоните по телефонам: +7 (843) 239-53-86
— отправьте запрос на email [email protected] или [email protected];
— сделайте он-лайн заказ через контактную форму прямо на сайте.
Работаем как с юридическими (безналичный расчет), так и с физическими лицами (оплата наличными по факту отгрузки продукции).
Таблица 14. Масса и размеры швеллера горячекатаного специального (ГОСТ 8240-89)
| ||||||
| СТРУКТУРНЫЕ КАНАЛЫ АСТМ А-36 Длина приклада 20 футов и 40 футов | Вес, | ||||||
| Размер Х Вес. За фут. | А Глубина | Б | С Веб Толщина Дюймы | По | 20 футов Длина | 40 футов Длина | |
С 3 х 4. 1 | 3 | 1.410 | .170 | 4.1 | 82 | 164 | |
| С 3 х 5 | 3 | 1,498 | .258 | 5 | 100 | 200 | |
| С 3 х 6 | 3 | 1.596 | .356 | 6,0 | 120 | 240 | |
| С 4 х 5,4 | 4 | 1,584 | . 184 | 5,4 | 108 | 216 | |
| С 4 х 7.25 | 4 | 1,721 | .321 | 7,25 | 145 | 290 | |
| С 5 х 6,7 | 5 | 1,750 | .190 | 6.7 | 134 | 268 | |
| С 5 х 9 | 5 | 1,885 | . 325 | 9,0 | 180 | 360 | |
| С 6 х 8.2 | 6 | 1,920 | .200 | 8,2 | 164 | 328 | |
| С 6 х 10,5 | 6 | 2,034 | .314 | 10,5 | 210 | 420 | |
| С 6 х 13 | 6 | 2. 157 | .437 | 13,0 | 260 | 520 | |
| С 7 х 9,8 | 7 | 2,090 | .210 | 9,8 | 196 | 392 | |
| С 7 х 12.25 | 7 | 2,194 | .314 | 12,25 | 245 | 490 | |
| С 7 х 14,75 | 7 | 2,299 | . 419 | 14,75 | 295 | 590 | |
| С 8 х 11.5 | 8 | 2,260 | .220 | 11,5 | 230 | 460 | |
| С 8 х 13,75 | 8 | 2,343 | .303 | 13,75 | 275 | 550 | |
С 8 х 18. 75 | 8 | 2,527 | .487 | 18,75 | 375 | 750 | |
| С 9 х 13,4 | 9 | 2,433 | .233 | 13,4 | 268 | 536 | |
| С 9 х 15 | 9 | 2.485 | .285 | 15,0 | 300 | 600 | |
| С 9 х 20 | 9 | 2,648 | . 448 | 20,0 | 400 | 800 | |
| С 10 х 15.3 | 10 | 2.600 | .240 | 15,3 | 306 | 612 | |
| С 10 х 20 | 10 | 2,739 | .379 | 20,0 | 400 | 800 | |
| С 10 х 25 | 10 | 2. 886 | .526 | 25,0 | 500 | 1000 | |
| С 10 х 30 | 10 | 3,033 | .673 | 30,0 | 600 | 1200 | |
| С 12 х 20.7 | 12 | 2,942 | .282 | 20,7 | 414 | 828 | |
| С 12 х 25 | 12 | 3,047 | . 387 | 25,0 | 500 | 1000 | |
| С 12 х 30 | 12 | 3.170 | .510 | 30,0 | 600 | 1200 | |
| С 15 х 33,9 | 15 | 3.400 | .400 | 33,9 | 678 | 1356 | |
| С 15 х 40 | 15 | 3. 520 | .520 | 40,0 | 800 | 1600 | |
| С 15 х 50 | 15 | 3,716 | .716 | 50,0 | 1000 | 2000 | |
| МС КАНАЛЫ (Разные каналы) | Вес, | ||||||
| Размер Х | А Глубина Дюймы | Б Фланец | С Веб Толщина | По | 20 футов Длина | 40 футов Длина | |
МС 3 х 7. 1 | 3 | 1,938 | .312 | 7,1 | 142 | 284 | |
| МС 4 x 13,8 | 4 | 2.500 | .500 | 13,8 | 276 | 552 | |
| MC 6 x 12 | 6 | 2.497 | .310 | 12,0 | 240 | 480 | |
| MC 6 x 15,3 | 6 | 3. 500 | .340 | 15,3 | 306 | 612 | |
| МС 6 х 16.3 | 6 | 3.000 | .375 | 16,3 | 326 | 652 | |
| MC 6 x 18 | 6 | 3,504 | .379 | 18,0 | 360 | 720 | |
МС 7 х 17. 6 | 7 | 3.000 | .375 | 17,6 | 352 | 704 | |
| MC 7 x 19,1 | 7 | 3,452 | .352 | 19,1 | 382 | 764 | |
| МС 7 х 22.7 | 7 | 3,603 | .503 | 22,7 | 454 | 908 | |
| MC 8 x 8,5 | 8 | 1,875 | . 188 | 8,5 | 170 | 340 | |
| МС 8 х 18.7 | 8 | 2,978 | .353 | 18,7 | 374 | 748 | |
| MC 8 x 20 | 8 | 3,025 | .400 | 20,0 | 400 | 800 | |
МС 8 х 21. 4 | 8 | 3.450 | .375 | 21,4 | 428 | 856 | |
| MC 8 x 22,8 | 8 | 3,502 | .427 | 22,8 | 456 | 912 | |
| МС 9 х 23.9 | 9 | 3.450 | .400 | 23,9 | 478 | 956 | |
| MC 9 x 25,4 | 9 | 3. 500 | .450 | 25,4 | 508 | 1016 | |
| МС 10 х 6.5 | 10 | 1,125 | .150 | 6,5 | 130 | 260 | |
| МС 10 x 8,4 | 10 | 1.500 | .170 | 8,4 | 168 | 336 | |
| МС 10 x 22 | 10 | 3. 376 | .312 | 22,0 | 440 | 880 | |
| МС 10 х 25 | 10 | 3.405 | .380 | 25,0 | 500 | 1000 | |
| МС 10 х 28.5 | 10 | 3,950 | .425 | 28,5 | 570 | 1140 | |
| MC 10 x 33,6 | 10 | 4. 100 | .575 | 33,6 | 672 | 1344 | |
| МС 12 х 10.6 | 12 | 1.500 | .190 | 10,6 | 212 | 424 | |
| МС 12 х 31 | 12 | 3,670 | .370 | 31,0 | 620 | 1240 | |
| МС 12 х 35 | 12 | 3. 767 | .467 | 35,0 | 700 | 1400 | |
| МС 12 х 37 | 12 | 3.600 | .600 | 37,0 | 740 | 1480 | |
| МС 12 х 40 | 12 | 3.890 | .590 | 40,0 | 800 | 1600 | |
| MC 12 x 45 | 12 | 4. 012 | .712 | 45,0 | 900 | 1800 | |
| МС 12 х 50 | 12 | 4.135 | .835 | 50,0 | 1000 | 2000 | |
| MC 13 x 31,8 | 13 | 4.000 | .375 | 31,8 | 636 | 1272 | |
| MC 13 x 40 | 13 | 4. 185 | .560 | 40,0 | 800 | 1600 | |
| MC 13 x 50 | 13 | 4.412 | .787 | 50,0 | 1000 | 2000 | |
| МС 18 х 42.7 | 18 | 3,950 | .450 | 42,7 | 854 | 1708 | |
| MC 18 x 45,8 | 18 | 4. 000 | .500 | 45,8 | 916 | 1832 | |
| МС 18 х 51.9 | 18 | 4.100 | 600 | 51,9 | 1038 | 2076 | |
| MC 18 x 58 | 18 | 4.200 | .700 | 58,0 | 1160 | 2320 | |
За фут.Размеры стальных балок типа UNP и UPE Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2
| УНП | Высота В | Ширина Ш | вес кг/м |
| 80 | 80 | 45 | 8. 82 |
| 100 | 100 | 50 | 10,8 |
| 120 | 120 | 55 | 13,6 |
| 140 | 140 | 60 | 16,3 |
| 160 | 160 | 65 | 19,2 |
| 180 | 180 | 70 | 22,4 |
| 200 | 200 | 75 | 25.7 |
| 220 | 220 | 80 | 30,0 |
| 240 | 240 | 85 | 33,8 |
| 260 | 260 | 90 | 38,6 |
| 280 | 280 | 95 | 42,7 |
| 300 | 300 | 100 | 47,0 |
| 320 | 320 | 100 | 60.6 |
| 350 | 350 | 100 | 61,8 |
| 380 | 380 | 102 | 64,3 |
| 400 | 400 | 110 | 73,2 |
| УНП | Высота В | Ширина Ш | вес кг/м |
| УНП | толщина тф | толщина тв | площадь поверхности м2/м |
| 80 | 8 | 6 | 0. 313 |
| 100 | 8,5 | 6 | 0,372 |
| 120 | 9 | 7 | 0,429 |
| 140 | 10 | 7 | 0,487 |
| 160 | 10,5 | 7,5 | 0,545 |
| 180 | 11 | 8 | 0,603 |
| 200 | 11,5 | 8,5 | 0.660 |
| 220 | 12,5 | 9 | 0,718 |
| 240 | 13 | 9,5 | 0,776 |
| 260 | 14 | 10 | 0,833 |
| 280 | 15 | 10 | 0,891 |
| 300 | 16 | 10 | 0,949 |
| 320 | 17,5 | 14 | 0.984 |
| 350 | 16 | 14 | 1,05 |
| 380 | 16 | 13,5 | 1. 11 |
| 400 | 18 | 14 | 1,18 |
| УНП | толщина тф | толщина тв | площадь поверхности м2/м |
Размеры указаны в миллиметрах, если не указано иное.
Размеры стальных балок UPE
NEN-EN 10025-1/2
| УПЭ | Высота В | Ширина Ш | вес кг/м |
| 80 | 80 | 50 | 9,05 |
| 100 | 100 | 55 | 11.1 |
| 120 | 120 | 60 | 13.5 |
| 140 | 140 | 65 | 16,0 |
| 160 | 160 | 70 | 19,0 |
| 180 | 180 | 75 | 22,0 |
| 200 | 200 | 80 | 25,3 |
| 220 | 220 | 85 | 29,4 |
| 240 | 240 | 90 | 34. 0 |
| 270 | 270 | 95 | 39,5 |
| 300 | 300 | 100 | 45,3 |
| 330 | 330 | 105 | 54,2 |
| 360 | 360 | 110 | 62,3 |
| 400 | 400 | 115 | 73,5 |
| УПЭ | Высота В | Ширина Ш | вес кг/м |
| УПЭ | толщина тф | толщина тв | площадь поверхности м2/м |
| 80 | 8 | 4.5 | 0,342 |
| 100 | 8,5 | 5 | 0,401 |
| 120 | 9 | 5,5 | 0,460 |
| 140 | 9,5 | 6 | 0,519 |
| 160 | 10 | 6,5 | 0,577 |
| 180 | 10,5 | 7 | 0,636 |
| 200 | 11 | 7. 5 | 0,695 |
| 220 | 12 | 8 | 0,754 |
| 240 | 13 | 8,5 | 0,810 |
| 270 | 14 | 9 | 0,889 |
| 300 | 15 | 9,5 | 0,968 |
| 330 | 16 | 11 | 1,04 |
| 360 | 17 | 12 | 1.12 |
| 400 | 18 | 13,5 | 1,22 |
| УПЭ | толщина тф | толщина тв | площадь поверхности м2/м |
Размеры указаны в миллиметрах, если не указано иное.
Весовая таблица прочных стальных швеллеров для прочных конструкций
Alibaba.com представляет ошеломляющую коллекцию профессиональных, прочных и оптимальных стандартов.использует.Эти изделия отличаются прочностью и повышенной износостойкостью, что позволяет им прослужить долгое время. Весовая таблица жесткого стального швеллера , представленная на сайте, является экологически чистой и имеет точную обработку поверхности для оптимальной производительности и устойчивости. Ведущие поставщики и оптовые продавцы стального швеллера на сайте предлагают эти продукты по выгодным ценам и по выгодным ценам.
Широкая коллекция стальных швеллеров , весовая таблица диапазонов на Alibaba.com изготовлены из высококачественных материалов, которые обеспечивают постоянную прочность и помогают продуктам выдерживать все виды внешних воздействий и помех.Продукция изготавливается с использованием новейших технологических достижений для превосходной устойчивости и поддержки строительных работ. Вы можете выбрать из таблицы веса стальных каналов , которые имеют порошковое покрытие и обладают высокой прочностью и устойчивостью к сжатию.
На Alibaba.com вы можете выбрать одну из нескольких разновидностей стального швеллера , весовая таблица различных цветов, размеров, форм, характеристик, качества материалов и т. д. в зависимости от модели и ваших индивидуальных требований.Эти выдающиеся весовые характеристики стальных швеллеров могут похвастаться антикоррозийными свойствами, горячим цинкованием, холодным изгибом и огнестойкими характеристиками для превосходной производительности. Таблицы веса стальных швеллеров также применимы не только к строительным конструкциям, но и к солнечным электростанциям, электростанциям и железным дорогам.
Просмотрите таблицу веса стального швеллера по нескольким категориям , которые могут соответствовать как вашему бюджету, так и функциональным требованиям. Эти продукты имеют сертификаты ISO, AiSi, ASTM и полностью настраиваются в соответствии с вашими потребностями.
использует.Эти изделия отличаются прочностью и повышенной износостойкостью, что позволяет им прослужить долгое время. Весовая таблица жесткого стального швеллера , представленная на сайте, является экологически чистой и имеет точную обработку поверхности для оптимальной производительности и устойчивости. Ведущие поставщики и оптовые продавцы стального швеллера на сайте предлагают эти продукты по выгодным ценам и по выгодным ценам.
Таблица веса стального швеллера совместима со всеми видами профессиональных принадлежностей и проста в установке.
Установка на месте, послепродажное обслуживание и наличие OEM-заказов — вот несколько преимуществ, которые вы получаете при покупке этих продуктов. Поставщики C-образных каналов из мягкой стали, Китайские производители C-образных профилей из конструкционной стали — OneSteelMetals
ЯПОНСКИЙ СТАНДАРТ Сталь U CHANNEL
OneSteelMetals является одним из крупнейших поставщиков Китая, мы поставляем японские стандартные каналы с высоким качеством и разумной ценой для каждого импортера. . Он был изготовлен ведущим сталелитейным заводом Китая.
Доступная марка стали для стального U-образного швеллера: SS400 A36
Стандарт качества Китайский японский стандартный швеллер: JISG3192-1994
Стандарт допуска на размер для японского стандартного швеллера: JISG3192-1994
Доступная длина для японского стандартного швеллера: 6 -16M
Поверхность: окрашенная ИЛИ оцинкованная
Металлы One Steel поставляют швеллер японского стандарта, как показано в следующей таблице, включая вес на метр и свойства стали.
U РАЗДЕЛ | 92 079 ГЛУБИНА | 92 079 ШИРИНА | 92 079 ТОЛСТАЯ | 92 079 WEB | Вес |
| 92 079 Н | 92 079 B | t2 | t1 | кг / м | |
мм | мм | мм | мм | ||
75 х 40 | 75 | 40 | 7 | 5 | 6. |
100 х 50 | 100 | 50 | 7,5 | 5 | 9,36 |
125 х 65 | 125 | 65 | 6 | ||
150 х | 150 | 75 | 10 | 6.5 | 18,6 |
150 х 75 | 150 | 75 | 12,5 | 9 | 24 |
180 х 75 | 180 | 75 | 10,5 | 7 | 21,4 |
200 х 80 | 200 | 80 | 11 | 7. | 24,6 |
200 х 90 | 200 | 90 | 13,5 | 8 | 30,3 |
250 х 90 | 250 | 90 | 13 | 34,6 | |
250 x90 | 250 | 90 | 14.5 | 11 | 40,2 |
300 х 90 | 300 | 90 | 13 | 9 | 38,1 |
300 х 90 | 300 | 90 | 15,5 | 10 | 43,8 |
300 х 90 | 300 | 90 | 16 | 12 | 48. |
380 х 100 | 380 | 100 | 16 | 10,5 | 54,5 |
380 х 100 | 380 | 100 | 16,5 | 13 | 62 |
380 х 100 | 380 | 100 | 20 | 13 | 67. |
92
5
6
3| IPN | 80 | IPN — 80 | 42 | 5.9 | 5.9 | 80 | 3.9 | RU 10365: 2017 | Конический фланец «I» Beams | ||||||
| IPN | 100 | IPN — 100 | IPN — 100 | 50 | 6.8 | 100 | 8.32 | EN 10365: 2017 | Конический фланец «I» Beams | ||||||
| IPN | 120 | IPN — 120 | 58 | 7.7 | 120 | 120 | 5.1 | 11.2 | RU 10365: 2017 | Конический фланец «I» Лучи | |||||
| IPN | 140 | IPN — 140 | 66 | 66 | 8.6 | 140 | 5.7 | 14.4 | EN 10365: 2017 | Конический фланец «I» Лучи | |||||
| 160 | 74 | 74 | 9. 5 | 160 | 6.3 | 6.3 | 17.9 | EN 10365: 2017 10.4 | 180 | 180 | 6,9 | 21.9 | EN 10365: 2017 | Taper Flange «I» Beam | |
| IPN | 200 | IPN — 200 | 90 | 90 | 11.3 | 200 | 7.5 | 26.3 | ru 10365: 2017 | Конический фланец «I» Лучи | |||||
| IPN | |||||||||||||||
| 220 | 98 | 9000 | 12.2 | 220 | 8.1 | 8.1 | 31.1 | EN 10365: 2017 13.1 | 240 | 240 | 8.7 | 36.2 | EN 10365: 2017 | Фланец для конусности «I» Beam | |
| IPN | 280 | IPN — 280 | 119 | 15.2 | 280 | 10. 1 | 48 | EN 10365: 2017 | Конический фланец «I» Beam | ||||||
| IPN | 300 | 125 | 16.2 125 | 16.2 | 300 | 300 | 10.8 | 54.2 | EN 10365: 2017 | Двутавровая балка с конической полкой | |||||
| IPE | 80 | IPE — 80 | 46 | 5.2 | 80 | 80 | 3.8 | 6 | 6 | Paralel Flange «I» Beam | |||||
| IPE | |||||||||||||||
| IPE | 100 | 100 | 55 | 5.7 | 100 | 4.1 | 8.1 | EN 10365: 2017 | Paralel Flange «I» Beam | ||||||
| 120 | 64 | 64 | 6. 3 | 120 | 4,4 | 10.4 | EN 10365: 2017 | Балки двутавровые с параллельными полками | |||||||
| ИПЭ | 140 | ИПЭ — 140 | 73 | 6.9 | 140 | 140 | 4,7 | RU 10365: 2017 | Paralel Flange «I» Beam | ||||||
| IPE | |||||||||||||||
| 160 | 82 | 82 | 7.4 | 160 | 5 | 15.8 | EN 10365: 2017 | Paralel Flange «i» Beam | |||||||
| 180 | 91 | 8 | 8 | 180 | 5.3 | 18.8 | EN 10365: 2017 | Балки двутавровые с параллельными полками | |||||||
| ИПЭ | 200 | ИПЭ — 200 | 100 | 8.5 | 200 | 5. 6 | 5.6 | RU 10365: 2017 | Paralel Flange «I» Beam | ||||||
| IPE | 220 | IPE — 220 | 110 | 110 | 9.2 | 220 | 5,9 | 26.2 | RU 10365: 2017 | Paralel Flange «I» Beam | |||||
| IPE | 240 | 120 | 9.8 | 9.8 | 240 | 6.2 | 6.2 | 30.7 | EN 10365: 2017 | Балка двутавровая с параллельными полками | |||||
| ИПЭ | 270 | ИПЭ — 270 | 135 | 10.2 | 270 | 270 | 6.6 | 36.1 | EN 10365: 2017 | Paralel Flange «I» Beam | |||||
| IPE | 300 | IPE — 300 | 150 | 10.7 | 300 | 7.1 | 42.2 | EN 10365: 2017 | Paralel Flange «I» Лучи | ||||||
| IPE | |||||||||||||||
| IPE | 330 | IPE — 330 | 160 | 11,5 | 330 | 7. 5 | 49.1 | EN 10365 | EN 10365: 2017 | Paralel Flange «I» Beam | |||||
| IPE | IPE — 360 | 170 | 170 | 12.7 | 360 | 8 | 8 | EN 10365: 2017 | Paralel Flange «I» Beams | ||||||
| 400 | IPE — 400 | 180 | 180 | 400 | 400 | 8.6 | : 2017 | EN 10365: 2017 | Parralel Flange «I» Beams | ||||||
| ИФЭ | 450 | ИФЭ — 450 | 190 | 14.6 | 450 | 9.4 | 9.4 | 94 | 77.6 | 97.6 | Paralel Flange | 1 | |||
| IPE | |||||||||||||||
| 500 | IPE — 500 | 200 | 16 | 16 | 500 | 10. 2 | 90.7 | EN 10365: 2017 | Paralel Flange «I» Лучи | ||||||
1 | 100 | 100 | 100 | 100 | 8 | 96 | 5 | 5 | 16.7 | EN 10365: 2017 | Широкий фланец «H» Beams | ||||
| HEA | 120 | 120 | 120 | 8 | 114 | 54 | 5 | 19.9 | EN 10368 | EN 10365: 2017 | Широкий фланец «H» Beams | ||||
| 140 | 8.5 | 8.5 | 5.5 | 24,7 | EN 10365: 2017 | Широкий фланец «H» Лучи | |||||||||
| Hea | 160 | 160 | 9 | 9 | 6 | 6 | 30.4 | EN 10365: 2017 | Широкий фланец «H» Beams | ||||||
| НЕА | 180 | НЕА — 180 | 180 | 9. 5 | 171 | 171 | 6 | EN 10365: 2017 | Широкий фланец «H» Beam | ||||||
| 200 | 200 | 200 | 10 | 10 | 190 | 6.5 | 42.3 | EN 10365: 2017 | Широкий фланец «H» Лучи | ||||||
| 220 | 220 | 220 | 11 | 7 | 7 | 50,5 | EN 10365: 2017 | Двутавровые балки с широкими полками | |||||||
| HEA | 240 | HEA — 240 | 240 | 12 | 080 2305 | 60.3 | EN 10365 | EN 10365: 2017 | Широкий фланец «H» Beam | ||||||
| 260 | 260 | 12. 5 | 250 | 7.5 | 7.5 | 68.2 | EN 10365 : 2017 | Широкий фланец «H» Beams | |||||||
| 280 | 280 | 13 | 13 | 8 | 8 | 764 | RU 10365: 2017 | Широкий фланец «H балки | |||||||
| ВЭЗ | 300 | ВЭЗ — 300 | 300 | 14 | 290 | 8.5 | 88.3 | 88.3 | RU 10365: 2017 | Широкий фланец «H» Beam | |||||
| 320 | 300 | 300 | 310 | 9 | 9 | 97.6 | EN 10365 : 2017 | Широкий фланец «H» Лучи | |||||||
| 340 | 300 | 300 | 16.5 | 330 | 9. 5 | 105 | EN 10365: 2017 | Широкий фланец «H » балки | |||||||
| ВЭД | 360 | ВЭУ — 360 | 300 | 17.5 | 350 | 350 | 10 | RU 10365: 2017 | Широкий фланец «H» Лучи | ||||||
| Hea — 400 | 300 | 300 | 19 | 390 | 11 | 125 | RU 10365: 2017 | Широкий фланец «H» Beam | |||||||
| HEB | 100 | 100 | 100 | 10 | 10 | 100 | 6 | 20.4 | EN 10365: 2017 | Тяжелые двутавровые балки с широкими полками | |||||
| HEB | 120 | HEB — 120 | 120 | 11 64 | 26.7 | EN 10365 | EN 10365: 2017 | тяжелый широкий фланец «H» Beams | |||||||
| 140 | HEB — 140 | 140 | 140 | 12 | 140 | 7 | 33. 7 | EN 10365: 2017 | тяжелые широкие фланец «H» Beams | ||||||
| 160 | HEB — 160 | 160 | 160 | 160 | 8 | 42,6 | EN 10365: 2017 | двутавровые балки полки | |||||||
| HEB | 180 | HEB — 180 | 180 | 14 | 180 | 8.5 | 51.2 | RU 10365 | RU 10365: 2017 | тяжелых широкого фланца «H» Beams | |||||
| Heb | 200 | HEB — 200 | 200 | 15 | 200 | 9 | 61.3 | EN 10365: 2017 | тяжелые широкие фланец «H» Beams | ||||||
| HEB | 220 | HEB — 220 | 220 | 220 | 220 | 9.5 | 9.5 | EN 10365: 2017 | двутавровые балки полки | ||||||
| HEB | 240 | HEB — 240 | 240 | 17 | 240 3 | 42 | EN 10365: 2017 | тяжелых фланца «H» Лучи | |||||||
| 260 | Heb — 260 | 260 | 260 | 17. 5 | 260 | 10 | 93 | EN 10365: 2017 | Тяжелый широкий фланец «H» Beams | ||||||
| 280 | Heb — 280 | 280 | 280 | 18 | 10.5 | 10.5 | 103 | EN 10365: 2017 | Тяжелый фланцевый «Beams | ||||||
| Heb | 300 | 300 | 19 | 300 | 11 | 117 | Тяжелые Широкие фланца» H «Лучи | ||||||||
| Евр. | 320 | ЕВР-320 | 300 | 20.5 | 320 | 320 | 11.5 | RU 10365: 2017 | тяжелых фланца «H» Beams | ||||||
| Heb | 340 | Heb — 340 | 300 | 300 | 21,5 | 340 | 12 | 135 | EN 10565: 2017 | тяжелых широкого фланца «H» Beam | |||||
| HEB | 360 | 3004 | 300 | 22. 59 | 360 | 12.5 | 142 | EN 10365 : 2017 | Тяжелый фланец «H» Лучи | ||||||
| HEB | 400 | HEB — 400 | 300 | 24 | 400 | 13.5 | EN 10368 | EN 10365 | EN 10365: 2017 | тяжелых фланца «H» балки | |||||
| UPN | 80 | 80 | 45 | 45 | 8 | 80 | 80 | 6 | 8,64 | EN 10365: 2017 | конус фланца «U» каналов | ||||
| UPN | 100 | 50 | 50 | 100 | 6 | 6 | 10.6 | EN 10365: 2017 | Taper Flange » Швеллер U» | ||||||
| УПН | 120 | УПН — 120 | 55 | 9 | 120 | 8 19004 | EN 10365 | EN 10365: 2017 | Конический фланец «U» каналов | ||||||
| UPN | 140 | 140 | 60 | 60 | 10 | 140 | 7 | 16 | 16 | Taper Flange «U» каналы | |||||
| UPN | 160 | UPN — 160 | 65 | 10. 5 | 160 | 1608 | 7.5 | 18.8 | EN 10365: 2017 | Конический фланцевые каналы | |||||
| UPN | 180 | UPN — 180 | 70 | 70 | 11 | 8 | 8 | 8 | 22 | EN 10365: 2017 | Конический фланцевые каналы | ||||
| UPN | 200 | УПН — 200 | 75 | 11.5 | 200 | 8.5 | 25.5 | EN 10365: 2017 | Конический фланец «U» каналов | ||||||
| UPN | 220 | 220 | 80 | 80 | 12.5 | 220 | 9 | 29.4 | RU 10365: 2017 | Конический фланец «U» каналов | |||||
| UPN | 240 | 85 | 85 | 13 | 13 | 240 | 9. 5 | 33.2 | EN 10365: 2017 | Конический фланец «U» каналов | |||||
| UPN | 260 | UPN — 260 | 90 | 14 | 260 | 10 | 37.9 | EN 10368 | EN 10365: 2017 | Конический фланец «u» каналы | |||||
| UPN | 300 | 300 | 100 | 100 | 16 | 300 | 10 | 10 | 46.2 | Конический фланец «U» каналов | |||||
| UPE | 80 | UPE — 80 | 50 | 50 | 80 | 4 | 4 | 7.7 | EN 10365: 2017 | Parallel Flange «U» каналы | |||||
| УПЭ | 100 | УПЭ — 100 | 55 | 7.5 | 100 | 45 | 9.5 | 9. 7 | RU 10365: 2017 | Параллельный фланец «U» каналов | |||||
| UPE | 120 | UPE — 120 | 60 | 60 | 8 | 120 | 5 | 11.9 | RU 10365: 2017 | Parallel Flange «U» каналы | |||||
| UPE | 140 | 140 | 65 | 65 | 9 | 9 | 140 | 5 | 14.3 | EN 10365: 2017 | U-образные параллельные фланцевые каналы | ||||
| UPE | 160 | UPE — 160 | 70 | 9.5 | 160 | 5.5 | 5.5 | EN 10365: 2017 | Parallel Flange «U» каналов | ||||||
| UPE | 180 | UPE — 180 | 75 | 75 | 10.5 | 180 | 5.5 | 19.6 | EN 10365: 2017 | Parallel Flange «U» каналы | |||||
| UPE | 200 | 200 | UPE — 200 | 80 | 11 | 200 | 6 | 22. 6 | EN 10365: 2017 | Параллельный фланец «U» каналов | |||||
| 220 | 220 | 85 | 12 | 220 | 6.5 | 26.5 | EN 10365: 2017 | Параллельный фланец «U» каналов | |||||||
| UPE | 240 | 90 | 90 | 240 | 7 | 7 | 30.1 | EN 10365: 2017 | Parallel Flange «U» каналы | ||||||
| УПЭ | 270 | УПЭ — 270 | 95 | 13.5 | 290 | 270 | 7.5 | 35.1 | EN 10365: 2017 | Parallel Flange «U» каналов | |||||
| UPE | 300 | UPE — 300 | 100 | 100 | 15 | 300 | 9.5 | 44.5 | RU 10365: 2017 | Parallel Flange «U» каналов | |||||
| UPE | 330 | UPE — 330 | 105 | 16 | 16 | 330 | 11 | 53. 1 | EN 10365: 2017 | Parallel Flange «U» каналов | |||||
| UPE | 360 | 360 | 110 | 110 | 17 | 360 | 12 | 12 | 61.2 | EN 10365: 2017 | Parallel Flange «U» каналов | ||||
| UPE | 400 | UPE — 400 | 115 | 13.5 | 13.5 | EN 10365: 2017 | Parallel Flange «U» каналы | ||||||||
%PDF-1.7
%
52 0 объект
>
эндообъект
внешняя ссылка
52 82
0000000016 00000 н
0000002449 00000 н
0000002621 00000 н
0000003121 00000 н
0000003156 00000 н
0000003269 00000 н
0000003381 00000 н
0000003594 00000 н
0000003737 00000 н
0000004875 00000 н
0000005751 00000 н
0000006847 00000 н
0000007762 00000 н
0000008732 00000 н
0000009749 00000 н
0000009882 00000 н
0000010338 00000 н
0000010363 00000 н
0000010474 00000 н
0000010721 00000 н
0000011251 00000 н
0000011551 00000 н
0000012486 00000 н
0000014353 00000 н
0000048978 00000 н
0000049102 00000 н
0000049225 00000 н
0000049343 00000 н
0000049461 00000 н
0000049565 00000 н
0000049689 00000 н
0000049758 00000 н
0000049842 00000 н
0000070556 00000 н
0000070830 00000 н
0000070995 00000 н
0000086245 00000 н
0000088894 00000 н
0000088967 00000 н
0000089045 00000 н
0000089140 00000 н
0000089287 00000 н
0000089600 00000 н
0000089653 00000 н
0000089767 00000 н
0000089836 00000 н
0000089931 00000 н
0000111742 00000 н
0000112002 00000 н
0000112378 00000 н
0000112448 00000 н
0000112533 00000 н
0000115876 00000 н
0000116143 00000 н
0000116309 00000 н
0000116697 00000 н
0000116794 00000 н
0000116939 00000 н
0000117013 00000 н
0000117126 00000 н
0000117438 00000 н
0000117469 00000 н
0000117543 00000 н
0000121175 00000 н
0000121504 00000 н
0000121570 00000 н
0000121686 00000 н
0000121713 00000 н
0000122203 00000 н
0000122335 00000 н
0000122362 00000 н
0000122664 00000 н
0000122799 00000 н
0000123065 00000 н
0000123453 00000 н
0000123684 00000 н
0000123804 00000 н
0000123949 00000 н
0000124023 00000 н
0000124321 00000 н
0000128544 00000 н
0000001936 00000 н
трейлер
]/Предыдущая 200355>>
startxref
0
%%EOF
133 0 объект
>поток
hb«`f`a`g` Ȁ
Канал из нержавеющей стали | Канал из нержавеющей стали
Информация о продукте
У нас есть большой выбор каналов из нержавеющей стали для удовлетворения потребностей наших клиентов.
Наш канал из нержавеющей стали доступен из нержавеющей стали 304 и нержавеющей стали 316 для обеспечения высокой прочности и коррозионной стойкости. Наш канал из нержавеющей стали доступен в нескольких размерах, чтобы соответствовать спецификациям вашего проекта. Просмотрите обзор наших продуктовых предложений.
Размеры
У нас есть большой ассортимент швеллеров из нержавеющей стали, чтобы удовлетворить потребности наших клиентов как можно быстрее.Пожалуйста, ознакомьтесь с размерами нашего продукта, чтобы подтвердить свои спецификации.
Размеры и вес труб
Есть много размеров стальных ниппелей на выбор. Эта диаграмма труб может помочь вам в выборе и указать доступные сварные ниппели сортамента 40 и сортамента 80, доступные в Shaw Stainless.
Стандартные характеристики
Наши каналы из нержавеющей стали доступны во многих размерах и вариациях для удовлетворения ваших строительных потребностей.Ознакомьтесь с таблицей стандартных спецификаций.
Нержавеющая сталь марки
Просмотрите нашу таблицу классов ресурсов нержавеющей стали. В нем перечислены многочисленные области применения различных марок нержавеющей стали.
Справочный каталог
Наш справочный каталог предназначен для идентификации нашей продукции, включая наши швеллеры из нержавеющей стали.Таблицы спецификаций и иллюстрации с общими размерами помогают идентифицировать продукты.
Теоретическое давление разрыва
Просмотрите теоретическое давление разрыва для различных труб из нержавеющей стали.
Дополнительная информация
Швеллерная балка или C-образная балка представляет собой тип конструкционной стали, используемой в строительстве зданий и гражданского строительства.Когда вы смотрите на швеллерную балку, она выглядит как буква C. Концы конического швеллера узкие, тогда как концы неконусного швеллера имеют размер стали, из которой он сформирован, с прямыми краями. Известно, что C-образная или швеллерная балка приваривалась спиной к спине для создания двутавровых балок.
.
