Виды анкерные болты: Анкера для бетона: размеры, виды, характеристики

Содержание

Анкера для бетона: размеры, виды, характеристики

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть



Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.






Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

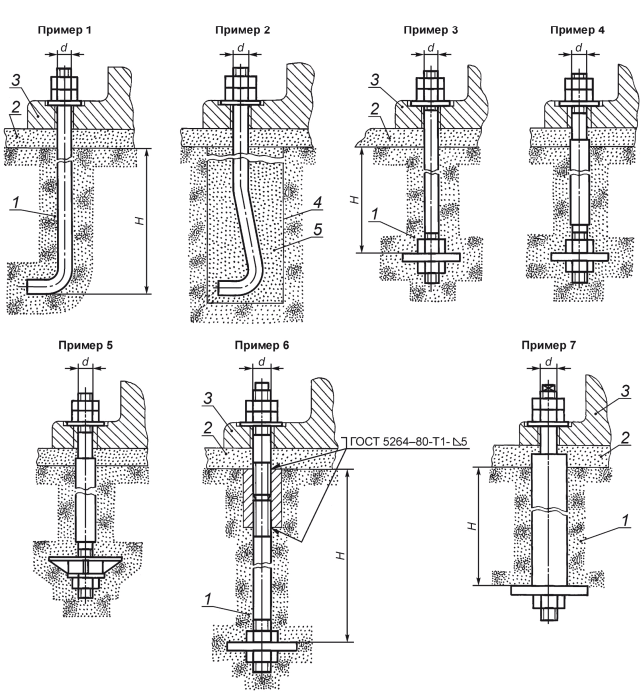

Схемы установки механических анкеров




Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера



Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне



Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.





Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

виды крепежа для кирпичной кладки

Кирпич на протяжении долгого времени является одним из самых популярных строительных материалов, и конструкции из него можно встретить в подавляющем большинстве как старых, так и современных зданий. Для монтажа различных предметов на таких конструкциях используются крепежные изделия разных типов, но наиболее эффективными и надежными из них являются анкерные болты, специально разработанные для кирпича – с учетом прочностных характеристик и особенностей внутренней структуры этого строительного материала.

Разновидности анкеров

Что собой представляют анкерные болты для кирпичной кладки

Анкер для кирпича – это универсальное крепежное изделие, которое одинаково успешно используется как в сфере капитального строительства, так и при выполнении несложных работ по ремонту и благоустройству зданий и помещений различного назначения. При помощи такого крепежа, представляющего собой болт специальной конструкции, на поверхности стены из кирпича можно надежно зафиксировать предметы и элементы, отличающиеся даже значительным весом. Такими анкерными болтами, в частности, могут быть закреплены предметы мебели и интерьера, светильники и люстры, подвесные потолки, фасады навесного типа и многое другое.

Конструктивные особенности болта данного типа и принцип, по которому он действует, заложены в его названии: анкер в переводе с немецкого означает «якорь». Элементом, обеспечивающим надежное сцепление такого крепежа с внутренними стенками предварительно просверленного в кирпиче отверстия, выступает специальная гильза. Помещенная в отверстие в стене, она при закручивании головки анкерного болта начинает увеличиваться в диаметре, распирая внутренние стенки отверстия и входя с ними в надежное зацепление.


Для того чтобы сцепление гильзы анкерного болта со стенками отверстия в кирпиче было еще более надежным, на боковые части ее наружной поверхности наносится специальная насечка.






Основные виды крепежа для кирпичных стен

Анкеры, специально предназначенные для монтажа в строительных конструкциях из кирпича, отличаются не только своими размерами, различия также могут состоять в конструкции и технических характеристиках. Соответственно, различаются и сферы применения такого крепежа, каждая из разновидностей которого предназначена для решения определенных монтажных задач. Именно поэтому, чтобы обеспечить высокую надежность крепления предметов, которые фиксируются на поверхности из кирпича, подходить к выбору анкерных болтов следует очень ответственно.

Специалисты, работающие в сфере современного строительства и ремонта, часто сталкиваются с необходимостью выполнения монтажных работ на конструкциях из кирпичной кладки. Эта задача решается при помощи анкерных болтов нескольких типов:

  1. забивных;
  2. клинового типа;
  3. типа MSA;
  4. двухраспорных;
  5. крепежей, верхняя часть которых вместо стандартной шестигранной головки оснащена кольцом;
  6. работающих по принципу химического крепления.

Каждый из вышеперечисленных типов крепежа, используемого для выполнения монтажных работ на стенах из кирпича, заслуживает того, чтобы остановиться на нем подробнее.


Анкерные крепежные элементы забивного типа

Такие анкерные болты относятся к самому простому виду крепежных элементов подобного типа. Используют забивные анкеры для выполнения крепежа на строительных конструкциях из полнотелого кирпича. Принцип работы такого анкерного болта заключается в том, что после установки в предварительно подготовленное и тщательно очищенное отверстие в стене, в нем приводят в действие распорный элемент, который и обеспечивает надежную фиксацию крепежа. После того как забивная часть болта надежно закрепляется в кирпиче, в него вкручивают резьбовой элемент.

Параметры и монтаж забивного анкера



Анкерный крепеж клинового типа

В конструкции такого анкерного болта, как понятно уже из его названия, имеется специальный элемент, который расклинивается в процессе установки. Расширяясь в отверстиях, выполненных в кирпичной кладке, клиновой элемент надежно фиксирует крепеж на строительной конструкции. Чаще всего крепежные изделия данного типа оснащают винтами, имеющими головку утапливаемого типа.

Характеристики анкер-болтов клинового типа



Анкерные крепежные изделия, относящиеся к типу MSA

Особенностью анкерных болтов данного типа является наличие в их конструкции гильзы из латуни. На боковой части такой гильзы выполнены продольные прорези, которые делят ее на отдельные лепестки, расширяющиеся в процессе монтажа крепежного элемента. Чтобы обеспечить значительное расширение распорной гильзы в процессе вкручивания в нее резьбового элемента, внутреннее отверстие в ней выполняют в форме конуса, а не цилиндра.

Размеры и параметры анкеров MSA




Анкерные болты, работающие по химическому принципу

Эти анкерные болты, фиксируемые в предварительно подготовленном отверстии при помощи специального клеевого состава, являются самым надежным типом крепежа для стен из пустотелого кирпича и пористых материалов. Клеевой состав, используемый для крепежа химического типа, заполняет внутренние полости в пустотелом и пористом материале, тем самым надежно фиксируя болт в отверстии.

Химический анкер в стене

Правила монтажа таких крепежных элементов достаточно просты и заключаются в следующем: в кирпичной кладке или в конструкции из пористого материала высверливается отверстие, которое необходимо тщательно очистить. В отверстие помещается капсула с клеем (или клеевой состав нагнетается в него из специальной тубы), а затем вставляется болт.

Естественно, что для полного застывания клеевого состава, используемого для монтажа химических анкеров, требуется определенное время, которое зависит как от состава клея, так и от температуры окружающего воздуха. Производители, занимающиеся выпуском таких анкеров для кирпича, обязательно указывают в рекомендациях к ним период, необходимый для полного застывания клеящего состава.

Инжекционная масса химического анкера может находится внутри капсулы или в отдельной тубе



Анкерные крепежные изделия с кольцом

Кольцо, которое вместо стандартной шестигранной головки присутствует в конструкции таких анкерных болтов, предназначено для более удобного монтажа различных предметов: светильников и люстр, кабельных трасс, элементов коммуникаций различного назначения и др. Производители такого крепежа выпускают его с кольцами разных размеров, чтобы потребители могли выбирать болт в зависимости от веса и габаритов фиксируемых с его помощью предметов. Разновидностью такого анкерного болта является крепеж с крюком вместо кольца, что позволяет снимать с него закрепленный предмет, если в этом возникает необходимость.

Характеристики анкерных болтов с кольцами





Двухраспорные анкерные изделия

Анкерные болты данного типа, в конструкции которых имеется распорная втулка, разжимающаяся в процессе монтажа не в одном, а сразу в двух местах, позволяют выполнить надежный крепеж в том числе и в пустотелом кирпиче. Высокая надежность использования таких изделий объясняется тем, что хотя бы один из его распорных элементов придется не на пустотелую часть кирпичной кладки, а на твердую часть ее внутренней структуры.

Параметры двухраспорных анкеров (нажмите для увеличения)

В приведенном выше обзоре перечислены лишь наиболее популярные виды анкерных изделий, применяемых для выполнения крепежа в кирпиче. На самом деле современная промышленность выпускает и другие анкеры, которые могут быть использованы для кирпича и формировать с таким строительным материалом надежные соединения. Различаются такие крепежные изделия не только по своим конструктивными особенностями и техническими характеристиками, но и по стоимости, что обязательно следует учитывать при их выборе.



Как правильно выполнить монтаж анкера в кирпичной кладке

Анкерные изделия, используемые для крепления различных предметов на конструкциях из кирпича, разработаны таким образом, чтобы их монтаж не вызывал никаких сложностей. Выполняется он в следующей последовательности.

  • В конструкции, на которой необходимо выполнить крепеж, просверливается отверстие. Его диаметр должен соответствовать диаметру анкерного изделия.
  • После тщательной очистки отверстия в кирпич вбивается, вставляется или ввинчивается анкерный болт.
  • Затягивая головку болта, необходимо добиться максимального разжимания распорной втулки, о чем будет свидетельствовать надежная фиксация крепежного элемента в кирпичной кладке.

Принцип установки анкера

Выбирая место для сверления отверстия, следует обращать внимание на то, чтобы оно не приходилось на промежуток между кирпичами, заполненный цементным раствором. Выполнять это отверстие надо только в теле самого кирпича.

Необходимо также уделить внимание состоянию материала, из которого выполнена строительная конструкция, потому что трещины в нем могут значительно ослабить формируемое соединение.




Оценка статьи:

Загрузка…

Поделиться с друзьями:

Виды анкерных болтов | Применение | Анкерные болты


Анкера, отличающиеся прочностью, подходят для крепления конструкций разного веса. Области применения анкерного болта – строительство и промышленность. Он подходит для крепления материалов разной прочности. Он достаточно востребован на рынке благодаря своей универсальности. В большинстве случаев анкера используют для монтажа на прочных конструкциях. Если речь идет пористых, неоднородных структурах, лучше применять специально разработанные виды прочного анкерного болта. Только так вы сможете обеспечить надежное крепление.



Анкерный болт фиксируется благодаря нескольким факторам:

  1. сила трения. Втулка прочно соприкасается с отверстием, фиксируя положение;
  2. сила распорного механизма;
  3. свойства адгезионных компонентов, которые удерживают болт за счет склеивающей основы.

Разновидности анкерного болта


Анкерные болты бывают не только универсальными, но и для решения конкретных строительных задач. В этих случаях их наделяют особыми свойствами, совершенствуя конструктивные особенности. В результате из модельного ряда анкерного болта удастся подобрать крепеж для решения любой монтажной проблемы.


При выборе анкерного болта нужно не просто знать о различных модификациях, их полюсах и минусах, технических особенностях, но и ориентироваться, какой вариант больше подойдет под условия эксплуатации.


Востребованные виды болтов на рынке:

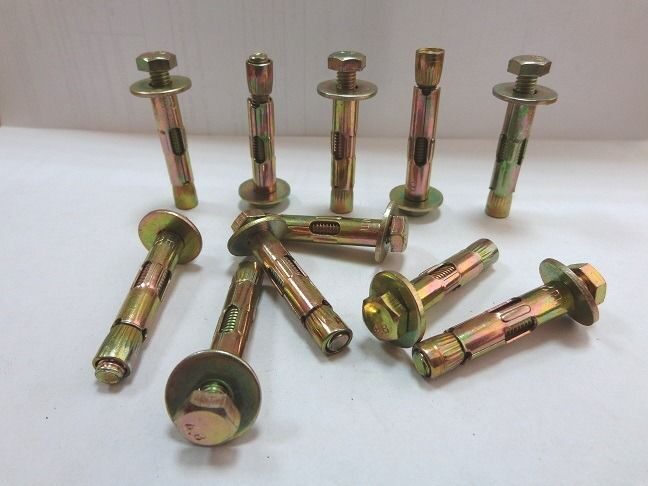

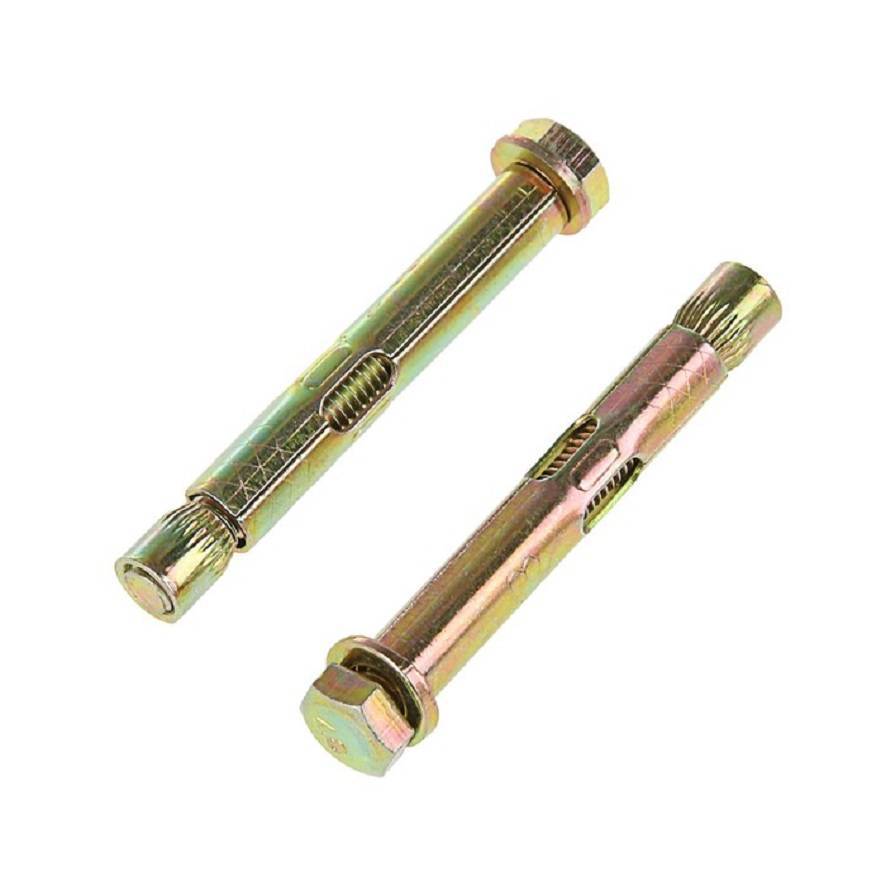

Анкерный болт с гайкой. Это самый упрощенный тип по своему строению. Состоит из нескольких элементов: шпильки с резьбой, наконечником в форме конуса, гайки и втулки. С помощью гайки фиксируют анкера. Схема монтажа стандартная. Предварительно нужно просверлить отверстие по диаметру крепежной системы. Затем прочно зафиксировать гайкой. В этот момент наконечник расширяет втулку, увеличивая ее диаметр. Так достигается надежная фиксация анкерного болта в лазейке. Анкерные гаечные болты можно использовать в любых условиях эксплуатации. Даже если речь идет об агрессивной среде, местах повышенной влажности. Болты выпускаются в широком ассортименте. Диаметр анкерного болта колеблется 6 — 28 мм. По длине они бывают 6 — 30 см. Исходя из этих параметров, легко подобрать тип крепежа для решения разных строительных задач. Анкерный крепеж будет эффективным только в том случае, если вы монтируете болт в материалы прочной структуры. Например, однородный кирпич или бетон. Для работы с пористыми поверхностями существуют специально разработанные анкера.


Анкерный болт с крюком. Имеет много общего с предыдущим видом. На конце стержня в этой модификации установлен изогнутый крюк. С ним проще монтировать подвесные конструкции. Например, элементы подвесных потолков. Функция гайки в болте с крюком заключается в разжиме втулки, за счет чего болт надежно фиксируется. При монтаже конструкции на крюк при необходимости ее легко извлечь. Такой вариант подходит для установки сантехники.


Тип анкера с кольцом. На ко

Принцип действия анкерного болта | Зачем нужен анкерный болт


Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.


Зачем нужен анкерный болт и его разновидности


Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

  1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
  2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
  3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
  4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
  5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
  6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
  7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.


Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты


Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

  • конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
  •  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
  • латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами


При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.


Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.


Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.


Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

  • возведения колонн;
  • строительства балок, перекрытия плитами;
  • оконных и дверных проемов;
  • козырьков и навесов;
  • строительства сооружений;
  • подвесных работ и других целей.

Монтаж анкерных болтов: важные детали


В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.


Для формирования отверстия ну

Анкерный болт — принцип действия. Виды анкеров



Если надежность – это один из принципов вашей работы и одно из главных качеств тех строительных конструкций, которые вы создаете для себя или для своих заказчиков, вам будет полезна эта статья.


Вам нужно прикрепить к стене из бетона или кирпича балку, мебель, металлическую или деревянную конструкцию, оборудование? Вы хотите быть уверены, что сделанное простоит долгие годы и выдержит нужную нагрузку? Тогда имеет смысл тщательно подойти к выбору крепежа. Неверно выбранный крепёж поставит под угрозу прочность крепления, вашу репутацию, а то и безопасность людей!


В наше время мастера традиционно используют две группы крепежа: дюбеля и анкерные болты. Принцип действия этих двух крепежных элементов сходный и дальше мы его подробно разберем на примере анкерного болта с гайкой.


Анкерный болт: принцип действия

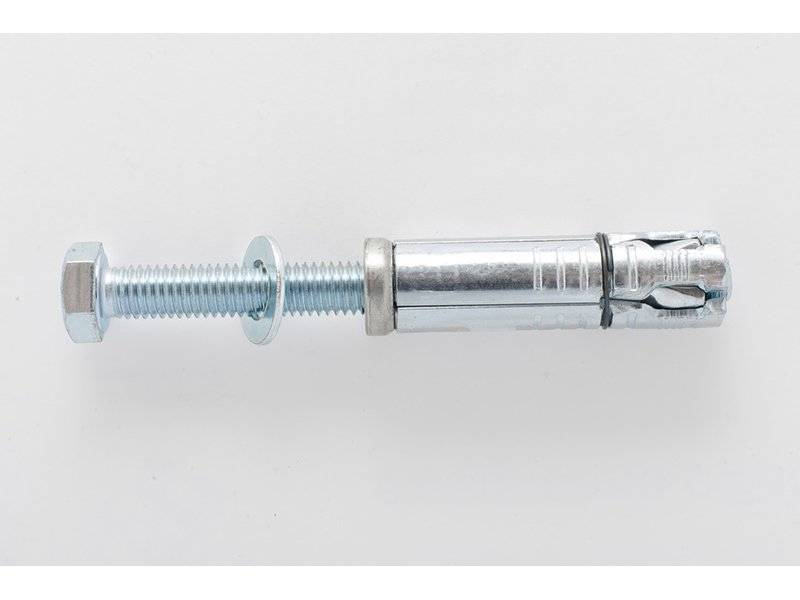

Обычный анкерный болт состоит из распорной втулки, винта с конической хвостовой частью и фланцевой гайки. Изготовлен анкерный болт из стали с цинковым антикоррозийным покрытием или из нержавеющей стали.


Как работает анкерный болт? В просверленное отверстие в бетоне или кирпиче забивается анкер, после чего гайка закручивается до упора накидным, разводным или рожковым ключом.


Что происходит при затягивании гайки? Гайка при закручивании подтягивает винт, коническая хвостовая часть винта втягивается во втулку, распирает и прижимает её к стенкам отверстия, тем самым надежно расклинивая крепежный элемент в отверстии. Эта расклиненная часть втулки удерживает анкер в стене, причем как при боковой нагрузке «на срез», так и при продольной нагрузке «на вырыв». Принципы действия других видов анкерных болтов – аналогичные.


Виды анкерных болтов по конструкции и назначению:


  • Анкерный болт с гайкой или «шестигранником». Для крепления конструкций, в том числе тяжелых, к стенам, полам и потолкам.


  • Анкерный болт с крюком или кольцом. Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.


  • Рамный дюбель. В его состав входит винт с резьбой и потайной головкой, разжимная втулка и клиновидная гайка. Применяется для крепления рам окон и дверей к стенкам проемов.


  • Забивной анкер. Короткая втулка с внутренней резьбой забивается в отверстие вровень с поверхностью, втулка расклинивается бородком и в нее вкручивается болт подходящей длины. Забивной анкер применяют для крепления к стенам и потолкам труб, коробов, воздуховодов.


  • Анкер-клин. Для сквозного монтажа закладных под гипсокартон, реек и других несъемных конструкций. В просверленное отверстие через прикрепляемый элемент вставляется анкер, который сначала забивается молотком по шляпку, а затем забивается собственно клин вровень со шляпкой.


  • Потолочный анкер. Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого — плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.


Три секрета установки анкеров


Секрет №1. Когда вы забиваете анкер с гайкой в отверстие, ударяйте не напрямую по гайке, а используйте «прокладку», например, из деревяшки. Если бить напрямую по гайке, есть вероятность повреждения резьбовой части.


Секрет №2. Если забивной анкер проворачивается и вытаскивается из отверстия, возьмите кусочек оцинковки шириной порядка 10 мм и длиной чуть больше самого забивного анкера и вставьте в то отверстие, куда должен устанавливаться анкер. После этого забивайте анкер, расклинивайте его и вкручивайте болт или шпильку.


Секрет №3. Если вам потребовалось организовать подвесную конструкцию на месте анкерного крепления или установить резьбовую шпильку, вы можете просто аккуратно выкрутить болт. Распорная втулка и расклинивающая гайка при этом остаются в стене, вы вкручиваете шпильку подходящего диаметра на место болта, накручиваете и затягиваете гайку. Всё, шпилька работает.





А вот секретами разных видов дюбелей и их установки мы поделимся в другой статье. Надежного вам монтажа!

Как правильно сделать расчет анкерного болта. WikiСтатья.


Анкерный болт, клиновой анкер, рамный анкер — это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.


Для быстрого перехода на крепеж анкерной техники указываем доп.ссылки здесь:
клиновой анкер, анкерный болт, с гайкой и крюком, рамный анкер

Применение анкерного болта и возможные разрушения при эксплуатации


Вот только несколько примеров применения анкеров:

  • установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
  • монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
  • надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание


Подбирая тип и размер анкера, надо учитывать следующие факторы: характеристики несущей поверхности и ожидаемые нагрузки


В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).


Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.


Ниже приведена таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу.



























Размер

клинового

анкера

Резьба

Длина

анкера,

мм

max

толщина

прикрепл.

материала,

мм

Диаметр

сверла

Глубина

анкеровки,

мм

min

вырывающая

сила,

kН (бетон В25)

Вес

1000 шт,

кг

6х40

М6

40

5

6

35

1,4

9,98

6х60

М6

60

30

6

35

1,4

14,00

6х80

М6

80

50

6

35

1,4

18,00

8х50

М8

50

10

8

40

1,6

22,00

8х80

М8

80

40

8

40

3,3

34,00

8х90

М8

90

55

8

40

3,3

34,60

8х105

М8

105

65

8

40

3,3

44,00

8х120

М8

120

80

8

40

3,3

49,30

10х65

М10

65

15

10

45

5,0

43,00

10х80

М10

80

35

10

45

5,0

53,00

10х95

М10

95

50

10

45

5,0

62,00

10х120

М10

120

75

10

45

5,0

77,00

10х130

М12

130

70

10

45

5,0

84,00

12х100

М12

100

45

12

55

5,0

93,00

12х120

М12

120

65

12

55

6,0

111,00

12х135

М12

135

75

12

55

6,0

125,00

12х150

М16

150

95

12

55

6,0

138,00

16х105

М16

105

45

16

60

7,5

174,00

16х140

М16

140

80

16

60

9,4

229,00

16х180

М16

180

120

16

60

9,4

292,00

16х220

М16

220

160

16

60

9,4

355,00

20х160

М20

160

40

20

100

12,3

406,00

20х200

М20

200

130

20

75

12,3

505,00

20х300

М20

300

225

20

75

12,3

751,00


Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, — это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.


Немаловажно здесь и качество материала, из которого изготовлен крепёж.


Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры


Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите «для себя» или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.

На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

Расчеты при определении размера анкерного болта


Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.


Для обеспечения надежности конструкции рабочая нагрузка на крепёж не должна превышать 25% от расчётной нагрузки на анкер (вырывание/срез).


Рассмотрим самый простой пример.

Необходимо повесить кухонный шкаф. Его масса вместе с духовкой, коробкой и всякой утварью составит 100 кг. Анкерный болт при этом необходим такой, чтобы выдержать нагрузку равной четырём массам этого шкафа:


Р = m (масса, кг) × 4 (чтобы соблюсти правило выше) × g (Ускорение свободного падения = 9,81 м/с²)


P = 100 кг × 4 × 9,81 м/с² = 3 924 кг х м/с²,

а кг × м/с² = Н (Ньютон), что в итоге и составляет 3,924 кН


Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.


Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l
(плечо силы, м), воспользуйтесь формулой


M = m x g x l

Технические характеристики крепежа из анкерной техники


Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

Технические характеристики клинового анкера







Диаметр анкера, мм

М6

М8

М10

М12

М16

М20

Бетон В20

без трещин

Расчётное усилие

на вырыв, kН

4,20

6,00

10,70

13,30

23,30

33,30

Расчётное усилие

на срез, kН

4,00

7,30

11,60

16,80

31,40

49,00

Бетон В20 растянутая зона,

с раскрывающимися

трещинами

Расчётное усилие

на вырыв, kН

2,20

3,30

6,00

8,00

16,70

20,00

Расчётное усилие

на срез, kН

4,00

7,30

11,60

16,80

31,40

49,00

Параметры монтажа клинового анкера











Диаметр бура, мм

М6

М8

М10

М12

М16

М20

Глубина бурения, мм

55

65

70

90

110

130

Глубина установки, мм

49

58

62

82

102

121

Диаметр отверстия

в прикрепляемой детали, мм

7

9

12

14

18

22

Момент затяжки, Нм

8

15

30

50

100

200

Стандартное расстояние

между анкерами, мм

120

141

180

210

246

303

min расстояние

между анкерами, мм

50

55

60

70

90

110

стандартное расстояние

до края, мм

60

71

90

105

123

152

min расстояние до края, мм

45

50

55

60

70

130

Технические характеристики анкерного болта







Размер анкера, мм

М6,5

М8

М10

М12

М14

М16

М20

Бетон В20

Расчётное усилие

на вырыв, kН

0,7

1,4

2,1

2,8

3,1

4,2

5,6

Расчётное усилие

на срез, kН

1,1

2,5

4,5

7,3

8

8,8

10,5

Кирпич М150

Расчётное усилие

на вырыв, kН

0,4

0,5

0,6

0,8

0,85

0,9

-

Расчётное усилие

на срез, kH

0,65

1

1,2

1,6

1,7

1,8

-


Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.


Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

Параметры монтажа анкерного болта













Размер анкера, мм

М6,5

М8

М10

М12

М14

М16

М20

Диаметр резьбы, мм

М5

М6

М8

М10

М10

М12

М16

Диаметр бура, мм

6,5

8

10

12

14

16

20

min глубина отверстия, мм

40

50

60

70

75

80

90

Отверстие в прикрепляемой детали, мм

7

9

11

13

15

17

21

min толщина материала основания, мм

60

70

80

90

95

100

120

Размер гайки под ключ, мм

8

10

13

15

15

19

24

Критическое расстояние до края, мм

40

55

65

70

75

80

85

Критическое осевое расстояние, мм

45

60

70

75

80

90

95

Момент затяжки в бетоне, Нм

5

8

25

40

45

50

80

Момент затяжки в кирпиче, Нм

2,5

4

12,5

20

22,5

25

-

Технические параметры рамного анкера
















Размер рамного анкера

MF 8

MF 10

Диаметр бура, мм

8

10

min глубина установки, мм

45

50

min глубина отверстия, мм

глубина установка + 5 см

Момент затяжки, Нм

4

8

Шлиц

Pz 2

Pz 3

Расчётная нагрузка в бетоне В20

на вырыв, kH

1,4

1,7

на срез, kH

0,4

0,5

Расчётная нагрузка в полнотелом кирпиче М150

на вырыв, kH

0,6

0,8

на срез, kH

0,4

0,5

Расчётная нагрузка в пустотелои кирпиче М150

на вырыв, kH

0,4

0,5

на срез, kH

0,2

0,3

Расчётная нагрузка в ячеистом бетоне В3,5

на вырыв, kH

-

0,1

на срез, kH

-

0,1


Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.

Анкерные болты: типы и применение

Анкерные болты предназначены для крепления элементов конструкций к бетону. В нашей промышленности анкерные болты обычно используются для крепления стали к бетону. Один конец заделан в бетон, а другой конец имеет резьбу для крепления структурной опоры. Существует четыре основных типа анкерных болтов: L-образные, двухконцевые стержни с пластиной, головкой и клин. У каждого типа есть свои возможности, размеры и преимущества. Давайте рассмотрим каждый тип анкерных болтов и то, как они используются в конструкциях каждый день.

Анкерные болты L-образной формы

Анкерные болты

L-образной формы используются в различных сферах, включая осветительные опоры, конструкции знаков, тяжелое оборудование и инструменты. В Birmingham Fastener мы продаем L-образные болты диаметром 3/8 ”-2,5” и любой длины, необходимой в соответствии со следующими стандартами: A307, F1554 -36, F1554-55, F1554-105, A193 B7, нержавеющая сталь 304, нержавеющая сталь 316. , и любой степени, которая может потребоваться заказчику.

Двухсторонние стержни с пластиной

Эти типы анкеров представляют собой двухконцевые стержни с пластинчатой ​​шайбой, прикрепленной к одному концу.Пластина может быть либо приварена к самому анкерному болту, либо прихваточно приварена к гайке, закрепленной в бетоне. Пластинчатые болты используются в основном при строительстве колонн для зданий, дорожных знаков и других целей. В Birmingham Fastener мы распределяем прямые с пластинчатыми болтами диаметром 3/8 «-4» и любой длины, требуемой в соответствии со следующими стандартами: A307, F1554 -36, F1554-55, F1554-105, A193 B7, нержавеющая сталь 304, нержавеющая сталь 316 , и любой степени, которая может потребоваться заказчику.

Анкерные болты с головкой

В отличие от большинства анкерных болтов, анкерные болты с головкой имеют кованую головку на нерезьбовом конце.Обычно это шестиугольник, толстый шестигранник или квадратная голова. Головка встраивается в бетон для защиты различных конструкций, включая несущие колонны, перила моста и фонарные столбы. В Birmingham Fastener мы поставляем анкерные болты с прямой головкой диаметром 1/2 ”-2” и любой длины, необходимой в соответствии со следующими стандартами: A307, F1554 -36, F1554-55, F1554-105, A193 B7, нержавеющая сталь 304, 316 нержавеющая сталь любого сорта, который может потребоваться заказчику.

Болты Swedge

Болты Swedge состоят из круглого стального прутка с резьбой на одном конце и закругленной кромкой на другом.«Сведенный» означает, что на одном конце будет несколько углублений, позволяющих бетону стекать в них. Болты Swedge на 100% отечественные, так как используются для соединения балок и опор. Большинство стяжных болтов оцинкованы горячим способом и имеют диаметр от 5/8 дюйма до 4 дюймов. Они также доступны в других материалах, включая нержавеющую сталь.

Чтобы упростить чтение таблицы, просмотрите нашу таблицу длины анкерных болтов.

Болты различных типов

Различные типы болтов доступны онлайн, чтобы соответствовать различным отраслевым требованиям.Ниже приведены наиболее часто используемые типы болтов, которые используются в различных областях и сферах применения. Посмотри!

# Анкерные болты

Анкерные болты используются для крепления к бетону различных объектов и конструкций. Эти болты доступны в различных исполнениях, которые подходят практически для любых отраслевых требований. Эти типы заклепок имеют резьбовой конец, к которому крепятся гайка и шайба для внешней нагрузки.

Эти крепления широко используются во всех сферах, от атомных электростанций и стандартных зданий до плотин и ремонта домов. Они помогают надежно закрепить имплантированные плиты на бетонном фундаменте с использованием элемента конструкционной стали.

Одной из самых простых форм является анкер для литья на месте , который является самым прочным типом крепежа. Он оснащен стандартным болтом с шестигранной головкой, который фиксируется в мокром бетоне до его схватывания.Используется в тяжелых машинах, устанавливаемых на бетонных полах.

Характеристики

  • Устойчивость к коррозии
  • Прочность
  • Высокая консистенция

Другие часто используемые конструкции имеют изогнутый болт и крючок на конце. Щелкните здесь, чтобы узнать больше об этих болтах.

# Кровельные болты

Анкерный болт обычно состоит из вала для впрыска в предварительно просверленное отверстие, в основном в кровле шахты.

Головка таких болтов уравновешена относительно продольной оси вала, так что при вращении заклепки с помощью головки вал образует круг большего диаметра со смещением от 0,08 до 0,25 дюйма. Обычно противовес должен составлять от 0,10 до 0,16 дюйма.

Этот метод реализован так, что по крайней мере 90% изготовленных на данный момент болтов имеют центральную ось головки, уравновешенную с продольной осью вала на 0.08 ″.

Стандартный механический кровельный болт включает в себя 3-створчатую механическую распорную стенку.

При установке расширительный кожух активируется за счет приложения крутящего момента к концу гайки, тем самым заставляя кожух расшириться и войти в отверстие.

Преимущества

  • Обеспечивает универсальную систему для укрепления горных пород
  • Оказывает немедленную поддержку при установке на расстоянии 300 мм от забоя
  • Простая установка и экономия времени производства
  • Экономичный метод поддержки
  • Меньше взрывоопасных повреждений лица
  • Легко ладит с механическим оборудованием

# Болт с головкой под торцевой ключ

Это шестигранные болты, специально разработанные для соответствия различным отраслевым стандартам.Шестигранник показан на всех болтах с шестигранной головкой SAE, болтах класса A. ASTM A307. На рынке доступны тяжелые болты с внутренним шестигранником, которые требуются для A307 класса B, A325 и A490, требующих шестигранной формы.

Они используются в различных приложениях, включая дерево, сталь и строительные материалы, необходимые для мостов, доков, зданий и дорожных сооружений. Эти заклепки также известны как анкерные болты с головкой.

Характеристики

  • Стандарт: DIN912
  • Размер: M6-M64
  • Материал: углеродистая сталь, нержавеющая сталь
  • Обработка поверхности: самоцвет, оцинковка, H.D.G

# Болты лифта

Эти болты были введены в производство в середине 18 века. В то время они использовались для крепления подъемных ковшей ремнем, чтобы зерно можно было поднимать и хранить в вертикальных зерновых шкафах подъемника. Сегодня эти заклепки используются в широком диапазоне применений, которые преобразуются в системы транспортировки.

Характеристики

  • Материал: углеродистая сталь общего назначения, углеродистая сталь с цинкованием, нержавеющая сталь
  • Интенсивность болта: класс 4-8
  • Модель

  • : стандартный болт, болт с потайной головкой, болт с клыком (зубчатый болт), болт ремня.
  • Стандарт: ГБ, ISO, ANSI, DIN, BSW, JIS
  • Размер: M3-M22
  • Длина: 10 мм-600 мм
  • Классы: 4,8, 6,8, 8,8, 10,9, 12,9

Посетите здесь, чтобы узнать больше об этих болтах.

# Т-болты

Т-образные болты

обеспечивают надежное и удобное соединение. Эти застежки поворачиваются в нужное положение, поэтому их можно легко зафиксировать вскоре после сборки конструкции. Они используются в строительстве, инструментах, автомобилях, мебели и т. Д.Эти заклепки доступны из алюминия, латуни, углеродистой стали, нержавеющей стали и меди. Они также доступны в оцинковке, черном цвете, хромированной пластине, HDG и т. Д.

Характеристики

  • Их можно установить в любом месте вдоль Т-образного паза профиля и повернуть в положение
  • Их канавки «врезаются» в профиль, чтобы зафиксировать Т-образный болт в нужном положении, обеспечивая ESD
  • защита и устойчивость к вибрации
  • Огромная контактная поверхность улучшает захват str

Понимание анкеров — Fastener Mart


Технические данные крепежа | Общие сведения о серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; В некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном … просто чтобы упомянуть несколько отличий.

Ниже приводится список характеристик, в которых обобщены основные характеристики различных типов анкеров…

  • Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но во время установки не возникает напряжения расширения.
  • Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
  • Некоторые анкеры имеют резьбу под крепежные винты, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с растяжкой. В этих случаях вам, скорее всего, потребуется поставить винт.
  • Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
  • Многие якоря нельзя использовать для служебных приложений.
  • После установки откручивание винта приведет к ослаблению некоторых анкеров.
  • Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
  • Для установки или «установки» определенных анкеров требуется специальный инструмент.
  • Для некоторых анкеров требуется отверстие, размер которого превышает размер винта (например, болты с коленчатым рычагом).
  • Некоторые анкеры съемные, некоторые считаются постоянными, а другие защищены от несанкционированного доступа.
  • Анкеры часто классифицируются как легкие, средние и тяжелые.
  • Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
  • Иногда во время установки рекомендуется использовать перфоратор.
  • Винт приводит в действие одни якоря, другие — под действием силы тяжести или пружины.
  • Доступны несколько анкеров в длинных и коротких версиях, а также для использования в неглубоких скважинах.
  • Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
  • Минимальная глубина заделки зависит от конструкции.
  • Иногда требуется дополнительная глубина во время установки, например, для болтов.
  • Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
  • При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
  • Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
  • В некоторых случаях винт или гвоздь являются полноценным анкером.
  • Некоторые анкеры специально рассчитаны на вибрацию.

Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой под ключ или резьбовыми стержнями, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона).Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

Анкерные болты

Экраны расширения машинного болта

Таблица 1. Анкеры с внутренней резьбой.
Якорь Также известен как Описание
Забивные анкеры Многофункциональные вставные анкеры Red Head, универсальные распорные анкеры Разработанные для анкеровки в бетоне, Multi-Set Drop-In Anchors Red Head имеют внутреннюю резьбу и вставку с расширительным конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с выступами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже поверхности, выберите анкер без выступа. Используется с винтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры раковинного типа можно использовать для подвесного анкерного крепления.
Крепежный винт
Анкеры
Забивные анкеры состоят из предварительно собранного конуса расширителя с внутренней резьбой и заглушки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотняющую втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Из-за своей небольшой длины они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
Двойное расширение
Экраны
Двусторонние расширительные щитки машинных болтов, двухсторонние распорные анкеры Двойные расширительные щиты на машинных болтах с системой двойного расширения хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
Одинарное расширение
Экраны
одиночные, одиночные анкеры расширения Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

Химические капсулы

Анкеры-шпильки

Клиновые анкеры

Таблица 2. Анкеры с внешней резьбой .
Якорь Также известен как Описание
Химические анкеры

Химический капсульный анкер, узел шпильки долота используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях кладки, химическое соединение сопротивляется расшатыванию от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
Анкер-шпилька B Анкер-шпилька с красной головкой с красной головкой предварительно собраны и состоят из корпуса болта и торцевой заглушки с расширителем.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, тем самым устраняя необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
Анкер клиновой A Анкер клиновой Эти усиленные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конического расширительного конца анкера.
Анкер клиновой B Клиновые анкеры с красной головкой Эти усиленные клиновые анкеры с красной головкой, доступные в вариантах с резьбовыми шпильками диаметром от 1/4 до 1 1/4 дюйма, разработаны для бетонных работ. Диаметр анкера — это необходимый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной, превышающей его длину. Разверните анкер, затянув гайку.
Анкер клиновой C wej-it Анкер клиновой wej-it — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму ослабление клина из-за вибрации.

Винтовые и штифтовые анкеры по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / камню необходимо предварительно просверлить отверстие, и они снимаются.Булавки не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа по дереву или шурупа с растяжкой — как указано и не входит в комплект. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

Расширительные щиты

Анкеры типа «Аллигатор»

Таблица 4. Анкерные болты.
Якорь Также известен как Описание
Стяжной винт
Экраны
Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкерные болты с запаздыванием разработаны для бетонных и растворных стыков блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
Ребристый пластик
Анкеры
Полисеты Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы захватить стену, когда вы затягиваете винт для дерева или листового металла (не входит в комплект).
Пластиковые конические
Анкеры
Пластиковые анкеры-шурупы Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают поворот конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатый пластик
Анкеры
Пластиковые дюбели, дюбели, пластиковые заглушки Эти легкие трубчатые пластиковые анкеры, разработанные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и дерева (не входят в комплект).При установке винта анкер расширяется. Не для накладных расходов.
Анкер-крокодил
(Toggler)
Нейлоновые анкеры Toggler Alligator для сплошных / полых стен Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые переключатели Длинные переключатели Poly Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly Пластиковый фиксатор — это пластиковый анкер, предназначенный для обшивки панелей, стеновых панелей и массивной кирпичной кладки, который привинчивается винтами (винт не входит в комплект). Обломайте внешние крылья при установке в твердые основные материалы.

Анкер для полых стен рассчитан на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтом или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

Болты с шарнирным соединением

Таблица 5. Анкеры для пустотелых стен.
Якорь Также известен как Описание
Анкер для полых стен

Анкеры для полых стен в стиле сверла, анкеры Молли, Болты Молли, анкеры для полых стен Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Тем временем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает отверстие в гипсокартоне.
Самостоятельное сверление
Анкеры Wallboard
анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор Эти одноступенчатые, цельные самосверлящие анкеры предназначены для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. Заостренный наконечник просверливает небольшое отверстие, затем анкерные винты в стенной плите устанавливают заподлицо. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
Т-образные анкеры Анкер для полых стен Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
Переключатели ремешка Анкеры с шарнирным рычагом, никогда не падающие анкеры с шарнирным соединением Фирма Toggler Анкеры с перекидными болтами похожи на болты с откидной головкой и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсовые плиты; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуется отверстие меньшего размера, чем у сопоставимых болтов с шарнирным соединением, поэтому они идеально подходят для тяжелых нагрузок.
Стопорный болт продольные болты шарнирного соединения грибовидной головки, продольные шарнирные болты с круглой головкой используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку из двух частей, состоящую из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены, как только они выйдут из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Крылья с пружинным переключателем продаются отдельно.)
Переключатель крыльев Крылья пружинного переключателя (без винтов) Это те же пружинные перекидные крылья, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с шарнирным соединением представляют собой анкеры для полых стен (см. Список болтов).
Анкер-крокодил
(Toggler)
Нейлоновые анкеры Toggler Alligator для сплошных / полых стен Нейлоновые анкеры для сплошных / полых стен марки Toggler Alligator — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.

Гильзовые анкеры используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

Анкеры с гильзой

Таблица 6. Анкеры-гильзы .
Якорь Также известен как Описание
Анкеры втулки

Анкеры с гайкой Acorn, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с круглой головкой, Одношаговые анкеры, Болтовые анкеры , включающие в себя типы «Желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, которое должно быть такого же размера, как диаметр анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

Таблица 7. Приводные анкеры .
Якорь Также известен как Описание
Заклепки ведущего пальца
(кладка)
Заклепки с захватом для штифта для каменной кладки, заклепки для каменной кладки Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Заклепки крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
Молоток
Анкеры
Анкеры с забивным гвоздем, забивные анкеры, гвозди Эти легкие анкеры с защитой от взлома используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы развернуть корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

При выборе анкера следует учитывать несколько важных фактов…

  • Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена ​​к толщине стены, если анкер крепит приспособление напрямую.
  • Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
  • Минимальная температура монтажа для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
  • Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразных шпилек).
  • Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
  • Во многих случаях требуемый размер отверстия равен размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов с шарнирным соединением.

Если вы ищете анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

Технические данные крепежа | Общие сведения о серии Введение

США: ЯКОРЯ v1.1

Анкер с дужкой, болт типа

0574-58226131
[email protected]
rita_jera

Английский

  • Дом
  • Продукты
    • Волоконно-оптический кабель
      • Оптоволоконный кабель FTTH
        • Круглый ответвительный кабель FTTH
        • Плоский ответвительный кабель FTTH
        • Самонесущий плоский ответвительный кабель FTTH
    • Волоконно-оптические распределительные устройства
      • Оптоволоконный патч-корд
        • Распределительный патч-корд
        • Отводной патч-корд
      • Зажимы и кронштейны для оптоволоконных кабелей
        • Анкерные зажимы для кабелей ADSS
        • Подвесные зажимы для кабелей ADSS
        • Подвесные зажимы для тросов в форме восьмерки
        • Зажимы для кабелей FTTH
        • Анкер и подвески
        • Анкерные зажимы для кабелей восьмерки
        • Гасители колебаний
      • Волоконно-оптическая распределительная коробка
        • Волоконно-оптическая оконечная коробка
        • Оптическая розетка
      • Затворы для сращивания волоконно-оптических кабелей
        • Купол типа FOSC
        • Горизонтальный тип FOSC
        • Защитный кожух для оптоволоконной трубки
      • Волоконно-оптические распределительные коробки
        • Оптоволоконные распределительные коробки для монтажа в стойку 19 ″
        • Оптоволоконные распределительные коробки для настенного монтажа
      • Адаптер оптоволоконный
        • Волоконно-оптические адаптеры, одномодовые
        • Волоконно-оптические адаптеры, многомодовые
      • Оптоволоконный разветвитель PLC
        • Кассетный делитель с ПЛК
        • Мини-кассетный делитель с ПЛК
        • Разветвитель ПЛК, модуль ABS
        • Разветвитель ПЛК, мини-модуль (безблочный разветвитель ПЛК)
        • Разветвитель ПЛК, мини-модуль, оптоволокно без разъема, без разъема
      • Инструменты для вытягивания оптоволоконного кабеля
        • Штанга для стекловолокна, тип колеса
        • Штанги для стекловолоконных каналов, тип дозатора
        • Блок натяжной потолочный
        • Приходите
        • Динамометр
    • Принадлежности для распределения электроэнергии
      • Низковольтные аксессуары ABC
        • Изолированные пробивные соединители
        • Тяговый зажим для линий LV-ABC
        • Сервисные зажимы
        • Болтовые зажимы
        • Хомуты подвесные
        • Зажимы с параллельными пазами
        • Заземляющее оборудование
        • Патрон предохранителя
        • Заглушка LV ABC
        • Кабель вниз
        • Крючки
        • Анкер и подвески для аксессуаров ABC
        • Инструмент для протягивания троса LV-ABC
      • Кабельные соединители и наконечники
        • Биметаллические наконечники с изоляцией
        • Алюминиевые проушины на болтах
        • Предварительно изолированные биметаллические соединители
        • Алюминиевые соединители на болтах
      • Принадлежности для среднего и высокого напряжения
        • Фитинги для полимерных изоляторов
        • Зажимы глухие клиновые
        • Пистолетные натяжные зажимы
        • Хомуты подвесные
        • U-образный болт
        • Анкерные скобы
        • Торцевой ключ
        • Гнездо ушко (язычок)
        • Шаровой глаз
        • Звено одинарное
        • Соединительная пластина двойная
        • Тяга регулируемая
    • Фитинги со спиральной линией
      • Захваты тупиковые
        • Захваты для оттяжек ADSS
        • Захваты для растяжек из проволоки
        • ACCC, захваты растяжек ACSR
      • Изолятор предварительно отформованный
        • Стяжки с покрытием
        • Стяжки боковые
        • Хомуты
        • Верхние стяжки
      • Захваты подвески
        • Захваты подвески со стержнями амортизатора
        • ADSS Винтовые подвесные зажимы
    • Бинты из нержавеющей стали
      • Ремешки из нержавеющей стали
        • Ремешки из нержавеющей стали SUS 201
        • Ремешки из нержавеющей стали SUS 202
        • Ремешки из нержавеющей стали SUS 304
      • Пряжки из нержавеющей стали
        • Пряжки L-образные
        • Пряжки Т-образные
      • Инструмент для бандажа
        • Пистолетный инструмент для стяжки кабеля
        • Инструмент с храповым механизмом
        • Инструмент типа колеса
      • Кабельные стяжки
        • Хомуты из нержавеющей стали с покрытием
        • Хомуты нейлоновые
  • О нас
    • Сертификаты
    • Экспортная доставка
    • Объем лабораторных испытаний
      • Испытание на УФ и температурное старение
      • Испытание диэлектрического напряжения в воде
      • Испытание на коррозионное старение
      • Испытание на предел прочности при растяжении
      • Испытание на крутящий момент срезающей головки
      • Испытание на механическое воздействие
      • Низкотемпературное испытание сборки
      • Испытание на электрическое старение
      • Проверка толщины гальваники
      • Испытание на твердость материала
      • Испытание на огнестойкость
      • Испытание вкладываемых и возвратных потерь
      • Тест отражения волоконно-оптического сердечника
      • Циклические испытания температуры и влажности
    • Производственный комплекс
      • Цех формования пластмасс
      • Цех штамповки
      • Цех формовки спиральной проволоки
      • Мастерская станочного центра с ЧПУ
      • Мастерская токарных станков с ЧПУ
      • Цех литья под давлением алюминия и цинка
      • Металлообрабатывающий цех
      • Мастерская производственного инструмента
      • Цех сборки изделий
      • Цех оптоволоконного кабеля
    • Склад
  • НОВОСТИ
  • Свяжитесь с нами
  • Главная
  • Продукция
  • Принадлежности для распределения электроэнергии
  • Принадлежности для среднего и высокого напряжения
  • Якорные скобы

Категории продуктов

  • Волоконно-оптический кабель
    • Оптоволоконный кабель FTTH
      • Круглый ответвительный кабель FTTH
      • Плоский ответвительный кабель FTTH
      • Самонесущий плоский ответвительный кабель FTTH
  • Волоконно-оптические распределительные устройства
    • Оптоволоконный патч-корд
      • Распределительный патч-корд
      • Отводной патч-корд
    • Адаптер оптоволоконный
      • Волоконно-оптические адаптеры, одномодовые
      • Волоконно-оптические адаптеры, многомодовые
    • Зажимы и кронштейны для оптоволоконных кабелей
      • Анкер и подвески
      • Анкерные зажимы для кабелей ADSS
      • Анкерные зажимы для кабелей восьмерки
      • Зажимы для кабелей FTTH
      • Подвесные зажимы для кабелей ADSS
      • Подвесные зажимы для тросов в форме восьмерки

.
