Виды стабилизаторов напряжения: Трехфазный стабилизатор напряжения: схемы подключения, выбор

Содержание

Трехфазный стабилизатор напряжения: схемы подключения, выбор

Качество электроэнергии это не абстрактное понятие, а набор определенных показателей, регулируемых нормами ГОСТа 32144-2013. Соответственно, производители электрооборудования, для обеспечения функциональности своей продукции, также должны ориентироваться на нормированные характеристики питающих сетей. Но что делать в случаях перепадов или скачков напряжения в электрической сети, проявление которых не поддается прогнозированию? Самый оптимальный вариант решения задачи – установить трехфазный стабилизатор напряжения.

Устройство и принцип работы

Практикуется два варианта исполнения трехфазных стабилизаторов:

  1. Единая конструкция, включающая в себя три контура стабилизации, независимых друг от друга.
  2. Три однофазных стабилизатора (одного типа), подключенных «звездой» и размещенных в одной стойке.

Исполнение 3-х фазных стабилизаторов: единая (1) и модульная (2) конструкции

Единые конструкции, как правило, применяются для стабилизации питания маломощных потребителей. В этом случае моноблочная конструкция обойдется дешевле модульных стабилизаторов, не если выйдет из строя один из контуров нормализации напряжения, в ремонт придется сдавать всю установку.

Основное преимущество модульной конструкции заключается в том, что при неисправности одного из блоков стабилизации функция «байпас» включает подачу питание напрямую, минуя проблемный модуль. Это позволяет не прерывать подачу электроэнергии, пока производится ремонт и не требует доставки в мастерскую всей конструкции.

Что касается принципа работы трехфазных стабилизаторов, то он такой же, как у однофазных приборов, которые мы уже рассматривали, в одной из предыдущих публикаций.

Типы трехфазных стабилизаторов напряжения

Классификация приборов, обеспечивающих нормализацию качества электроэнергии, производится в зависимости от их принципа действия и способа управления. На текущий момент применяются следующие виды стабилизаторов:

  • Электронные (тиристорные), устройства данной группы управляются автоматически, то есть отсутствует необходимость настройки пользователем. Широко применяются для защиты бытовых электрических приборов от перекоса фаз, скачков напряжения и т.д.
  • Сервоприводные (электромеханические), трехфазные модели выпускаются под рабочее напряжение 0,4-11,0 кВ, как правило, предназначены для промышленного использования.
  • Релейные, в настоящее время данный вид стабилизаторов вытесняется более современными моделями с электронными ключами.
  • Феррорезонансные.
  • Инверторные.

Кратко опишем особенности перечисленных выше видов.

Релейные

В основу работы приборов данной группы заложен дискретный принцип нормализации электроэнергии. Для этого осуществляется переключение между обмотками блоков трансформаторов, чтобы повысить или понизить уровень выходных напряжений, с целью максимального приближения к номинальным параметрам. Коммутация обмоток осуществляется при помощи силовых реле, за работу которых отвечает электронный блок управления.

Ниже представлено фото релейного однофазного модуля с обозначением основных элементов.

Основные элементы релейного стабилизатора

Обозначения:

  • А – Электронный блок контроля работы.
  • В – Блок коммутации.
  • С – Стабилизирующий трансформатор.

Тиристорные

В качестве базовой основы данного вида стабилизаторов используется тот же принцип что и у релейных модификаций. Единственное отличие заключается в блоке коммутации, где вместо силовых реле используются электронные ключи – тиристоры или симисторы (сдвоенные тиристоры), что отразилось в названии приборов этого типа.

Устройство стабилизатора Vektor Energy на электронных ключах

Обозначения:

  • А – Автотрансформатор.
  • В – Электронные ключи (в данной модели используются симисторы).
  • С – Блок управления.

Иногда тиристорные стабилизаторы называют электронными, что тоже считается правильным, поскольку тиристоры, по сути, являются электронными ключами.

Электромеханические

Основным элементом данной конструкции является автотрансформатор, снабженный подвижным токосъемником. За счет перемещения последнего производится плавное управление коэффициентом трансформации, что позволяет корректировать линейное напряжение в однофазных и трехфазных сетях, обеспечивая высокую точность стабилизации.

В ранних моделях данного вида управление выходным напряжением осуществлялась вручную. Сегодня этот процесс полностью автоматизирован, перемещение токосъемника по обмотке автотрансформатора обеспечивает сервопривод, управляемый электронным контролером. Ниже представлено изображение трехфазного стабилизатора электромеханического типа и основные элементы одного из его модулей.

Особенности конструкции релейного стабилизатора

Обозначения:

  • А – Сервопривод, перемещающий токосъемник.
  • В – Плата управления.
  • С – Токосъемный механизм.
  • D – Автотрансформатор.

Феррорезонансные

Данный вид можно без преувеличения назвать прародителем бытовых нормализаторов напряжения. В нашей стране их широкое применение началось в середине 50-х годов прошлого века, когда ламповые телевизоры и другая бытовая техника стали доступны широким слоям населения.

В основу работы этого прибора заложен феррорезонансный эффект, в ходе которого устанавливается электромагнитное взаимодействие двух дросселей с насыщаемым и не насыщаемым сердечниками. Основные элементы такой конструкции представлены ниже.

Основные элементы феррорезонансного стабилизатора

Обозначения:

  • A – Трансформатор.
  • В – Дроссель с насыщаемым сердечником (выходной).
  • С – Дроссель с не насыщаемым сердечником (входной).
  • D – Сглаживающий конденсатор.

Инверторные

Это наиболее современная разработка нормализаторов питания. Принцип работы таких устройств коренным образом отличается от более ранних модификаций. В основу положено двойное преобразование. То есть, на первом этапе входной переменный ток преобразуется в постоянный. На втором этапе производится обратное инвертирование в синусоидальное напряжение с максимальным приближением к номинальным параметрам электрической сети.

Блок схема и устройство инверторного стабилизатора

Обозначения:

  • А – Входной фильтр.
  • B – Блок преобразования и коррекции сетевого напряжения.
  • С – Управляющий блок и входящие в него исполнительные элементы.
  • D – Контролер управления электронными ключами.
  • Е – Сглаживающий емкостной фильтр.
  • F – Инверторный преобразователь.

Гибридные приборы

Гибридные типы устройств комбинируют в себе свойства двух стабилизаторов, например, электромеханического и тиристорного. При небольших скачках напряжения нормализация осуществляется при помощи электромеханической составляющей, когда уровень превышает рабочий диапазон, электронные ключи осуществляют перекоммутацию обмоток трансформатора. Благодаря такой комбинации гибридные стабилизаторы позволяют использовать преимущества того или иного способа нормализации напряжения, правда, следует учитывать, что недостатки тоже суммируются.

Преимущества и недостатки

Предлагаем ознакомиться с плюсами и минусами различных типов нормализаторов напряжения, перечисленных выше. Начнем с релейного типа:

  1. Преимущества, к таковым следует отнести: относительно невысокую стоимость и быстродействие (в пределах 20,0 – 40,0 мс).
  2. Недостатки:
  • Не подходит для промышленного применения из-за недостаточной выходной мощности.
  • Большая дискретность и погрешность, последняя может быть на уровне 7,5%.
  • Небольшой уровень перегрузочной устойчивости (около 120%-160%).
  • Применение механических контактов существенно сокращает срок эксплуатации (как правило, не более 5-ти лет).

Теперь рассмотрим особенности моделей, в которых применяются электронные ключи:

  1. Плюсы:
  • Достаточно высокое быстродействие (около 20-ти мс).
  • Большой рабочий ресурс (порядка 10-и – 20-и лет).
  1. Основные минусы: высокая дискретность и низкая устойчивость к перегрузке.

У электромеханических приборов также имеются свои сильные и слабые стороны, к первым можно отнести:

  • Плавное изменение уровня напряжения.
  • Высокая скорость быстродействия и низкая погрешность стабилизации.
  • Перегрузочная устойчивость может составлять 500%-1000%.
  • Широкий диапазон рабочей температуры (от -25°С до 55°С ) и большой эксплуатационный ресурс (30 лет и более).

Что касается недостатков, то у электромеханических моделей их всего два: значительный вес и высокая стоимость.

У феррорезонансных стабилизаторов напряжения самый продолжительный срок эксплуатации (до 50-и лет), небольшой уровень погрешности (порядка 1%) и вполне приемлемая перегрузочная устойчивость (до 300%). Но данному виду присущи специфические недостатки, а именно характерный гул при работе, большой вес и габариты, а также сравнительно высокая стоимость.

Инверторные модели обладают более широким диапазоном входных напряжений, чем у других модификаций нормализаторов. Помимо этого они обеспечивают высокую точность выходного напряжения (погрешность составляет не более 1%) и его плавное регулирование. Инверторные приборы обладают небольшим весом, малыми габаритами и значительным рабочим ресурсом (до 25-и лет эксплуатации). К сожалению, относительно небольшой запас выходной мощности не позволяет использовать такие модели на промышленных предприятиях и объектах.

Что касается гибридных моделей, то их достоинства и недостатки определяются составляющими.

Схемы подключения

Подключение стабилизаторов на 3 фазы осуществляется в соответствии с прилагающийся инструкцией, пример типовой схемы показан ниже.

Типовое подключение 3-х фазного стабилизатора

При подключении 3 однофазных блоков для нормализации сети 380 В, или более высокого напряжения, питающего промышленное оборудование, может быть задействована схема подключения, представленная ниже.

Подключение 3-х однофазных блоков стабилизации

Обратим внимание, что обеспечить надежную защиту техники, запитанной от 3-х фазной сети, стабилизируемой от трех отдельных однофазных устройств, необходимо использовать блок синхронизации. Пример такого подключения показан ниже.

Подключение 3-х модулей с применением блока синхронизации

Обозначения:

  • А – Электросчетчик.
  • В – Блок синхронизации.
  • С – Распределительный шкаф, для подключения нагрузки.
  • D, Е, F – Однофазные модули нормализации напряжения.

Как выбрать – основные критерии

Перечисли факторы, требующие особого внимания при выборе стабилизатора:

  1. Тип электросети, в зависимости от этого используют однофазные или трехфазные нормализаторы.
  2. Качество электроэнергии. То есть, в насколько широком диапазоне происходят колебания напряжения. Соответственно, выбирается модель с соответствующими показателями.
  3. Суммарная мощность нагрузки должна соответствовать номинальной мощности нормализатора. Например, если общая нагрузка 3 кВт, то прибор должен быть рассчитан на мощность 3 и более киловатт. Для повышенной надежности защиты электроприборов рекомендуется иметь запас по мощности.
  4. С какой скоростью прибор регулирует напряжение, если этот параметр критичен, следует отдать предпочтение релейным, тиристорным или инверторным моделям.
  5. Точность параметров выходного напряжения (величина погрешности), при повышенных требованиях рекомендуется использовать высокоточные трехфазные феррорезонансные или инверторные нормализаторы. Они обеспечивают высочайший уровень точности.

Рекомендуем с осторожностью относиться к изделиям неизвестных китайских брендов, низкая цена — единственное их достоинство. При этом, в большинстве своем, они не могут обеспечить стабильное напряжение при приближении к номинальной нагрузке.

Будет полезно прочитать:

Виды стабилизаторов напряжения

Стабилизатор напряжения – это катушка с двумя мотками проволоки. Катушка является автотрансформатором, а мотки – первичной (напряжение на входе) и вторичной (напряжение на выходе) обмоткой.


При одинаковом количестве мотков напряжение на входе и выходе оказывается равным. Для смены напряжения на выходе потребуется уменьшить или увеличить число витков на вторичной обмотке.

С этой целью один из контактов в трансформаторе делают подвижным. В зависимости от направления движения контакта можно повысить или снизить напряжение. Решение относительно выбора, в какую сторону необходимо двигать контакт, принимается автоматически электронным блоком управления, снимающим показания с вольтметра.

В современных моделях данная функция осуществляется микропроцессором.

Поскольку изменение количества витков вторичной обмотки может изменяться различными способами, стабилизаторы напряжения подразделяются на несколько типов:

  • электромеханические
  • релейные
  • гибридные
  • тиристорные

Рассмотрим каждый из них несколько подробнее.

Электромеханические

Нередко из называют также сервоприводными. Стабилизация напряжения происходит при помощи контакта-щетки, передвигающегося за сет сервопривода (электрического двигателя). Блок управления производит анализ показаний вольтметра. При выявлении напряжения, отклонившегося от нормы, сервопривод получает соответствующий сигнал, после чего начинается вращение в нужном направлении. Щетка будет продолжать движение по виткам до полной нормализации напряжения.

Отличительной особенностью стоит выделить высочайшую точность стабилизации, что позволяет использовать даже для чувствительной аппаратуры. Напряжение регулируется плавно.

Что касается недостатков, то здесь стоит отметить:

  • более низкую скорость регулировки, по сравнению с релейными стабилизаторами
  • возможность работы лишь при положительных температурах
  • движущиеся щетки со временем подвергаются физическому износу

Таким образом, электромеханические стабилизаторы напряжения могут использоваться:

  • в отапливаемых зданиях
  • в регионах, где часто бывают проблемы с напряжением
  • при подключении осветительных оборудований, высокочувствительных и дорогостоящих бытовых приборов, для которых важна плавная регулировка напряжения

Релейные

Стабилизация напряжения происходит с помощью реле ступенчато. Как правило, бывает 4-9 ступеней. И чем их больше, тем плавне осуществляется процесс. Устройство релейного стабилизатора имеет само реле, плату и вольтодобавляющий трансформатор, отвечающий за добавление или отключение обмоток катушки.

Процесс нормализации происходит следующим образом. После получения данных плата посылает сигнал на трансформатор, который приводит в действие реле, подключающее/отключающее нужное число обмоток.

Каждая последующая обмотка прибавляется последовательно до того момента, пока не будет восстановлено нормальное напряжение.

Преимуществами релейного устройства можно отметить:

  • высокую скорость реагирования
  • обширный диапазон входного напряжения
  • возможность работы при температуре -30˚C
  • оптимальную цену, по сравнению с иными типами стабилизаторов

Среди недостатков выступает:

  • более низкая точность стабилизации – погрешность варьируется в пределах 5-10%
  • при переключении реле (добавлении дополнительной обмотки) могут немного приглушаться или помаргивать лампы, слышаться характерные щелчки.

Стабилизаторы напряжения для дома могут использоваться:

  • для обеспечения надежной защиты газового оборудования и бытовой техники, требующей максимально высокой точности выходных показателей сети
  • в неотапливаемых зданиях
  • в регионах, где наблюдаются частые скачки напряжения, которые могут достигать экстремальных показателей

Гибридные

Достаточно новый вид стабилизаторов, который объединил в себе принципы работы предыдущих двух типов – релейного и электромеханического. Такой подход позволяет существенно расширить диапазон входного напряжения. При напряжении в 140-260 В стабилизатор работает, как электромеханический. При выходе за рамки основных показателей подключается система реле, которая нормализует экстремальные скачки.

Таким образом, гибридный стабилизатор отличается мгновенной реакцией на существенные перепады напряжения и стабильной работой в основном диапазоне. В числе недостатков остается возможность эксплуатации при положительных температурах. Сфера применения схожа с электромеханическими видами.

Тиристорные

Функционируют по аналогии с релейными. Основное отличие заключается в переключении, которое осуществляется тиристорами (симисторами). Вся работа по управлению и регулированию напряжения выполняется электронно. За счет этого обеспечивается точность и высокая скорость реагирования, что позволяет использовать их даже с особо чувствительным оборудованием.

Тиристорные стабилизаторы напряжения для дачи морозостойки и работают практически бесшумно. Поскольку в них отсутствуют движущиеся элементы, износа никакого не происходит, а соответственно, и срок эксплуатации повышается в разы.

Единственным недостатком можно отметить более высокую стоимость. Это связано с тем, что для их изготовления требуются дорогостоящие элементы.

Ознакомиться с ассортиментом стабилизаторов напряжения можно по ссылке

Виды стабилизаторов напряжения | «Энергия»

В этой статье мы вкратце раскроем суть устройства стабилизатора напряжения, а также коснёмся самых важных отличительных черт, плюсов и минусов каждого из его видов.

Грубо говоря, стабилизатор представляет собой катушку с двумя мотками проволоки. Катушка – это автотрансформатор, а мотки проволоки – это первичная и вторичная обмотки.


Первичная обмотка – входное напряжение, а вторичная – выходное. При равном количестве витков на обеих обмотках они выдают одинаковое напряжение на входе и на выходе. Напряжение на выходе можно менять, увеличивая или уменьшая количество витков на вторичной обмотке.


Чтобы сделать это возможным, один из контактов в устройстве трансформатора делают подвижным. Напряжение увеличивается или уменьшается в зависимости от того, в какую сторону двигается контакт.


Решение, куда же двигаться контакту принимается электронным блоком управления, который снимает показания с вольтметра. Как правило, в современных стабилизаторах таким блоком является микропроцессор.


Есть стабилизаторы напряжения для однофазных (220 В) и трёхфазных (380 В) сетей. Не всегда для трёхфазной сети нужно брать только трёхфазный стабилизатор. Об этом читайте в статье «2 причины брать однофазные стабилизаторы для трёхфазной сети».


От того, каким способом происходит изменение числа витков вторичной обмотки, зависит, какой это тип стабилизатора. В настоящее время активно используются 4 вида стабилизаторов:


  • электромеханические
  • релейные
  • гибридные
  • тиристорные




Тип стабилизаторов напряжения: электромеханические


Эти стабилизаторы еще называются сервоприводными. Они стабилизируют напряжение с помощью контакта-щётки, а иногда двух, которая двигается по катушке за счёт электродвигателя (именно его называют сервоприводом):


  1. Блок управления анализирует показания вольтметра, который измеряет входное напряжение. Если напряжение отличается от нормального, он посылает сигнал.
  2. Сигнал получает сервопривод и начинает вращаться в нужную для данного случая сторону.
  3. Вращение двигателя заставляет двигаться щётку. Щётка будет двигаться по виткам обмотки до тех пор, пока блок управления не отправит двигателю сигнал, что напряжение нормализовано и можно останавливаться.

ПЛЮСЫ:


— высокая точность стабилизации, подходят даже для чувствительной аппаратуры


— плавно регулируют напряжение


МИНУСЫ:


— скорость регулировки в 2 раза ниже, чем у релейных стабилизаторов


— работают только при положительных температурах


— движущиеся щётки, при помощи которых осуществляется стабилизация, подвержены физическому износу


ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ ЭЛЕКТРОМЕХАНИЧЕСКИЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?


  1. для загородных домов с отапливаемыми техническими помещениями
  2. для районов, где проблемы с напряжением – не скачки, а постоянно пониженное или повышенное напряжение.
  3. если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.
  4. для подключения высокочувствительного оборудования. К такому могут относиться как дорогостоящие бытовые приборы, так и медицинское или звуковое оборудование.


Тип стабилизаторов напряжения: релейные


Релейные стабилизаторы регулируют напряжение ступенчато, при помощи системы реле. Обычно бывает от 4 до 9 ступеней. Чем больше ступеней, тем более плавно происходит процесс стабилизации. Устройство релейного стабилизатора составляют реле, плата – «мозг» устройства и вольтодобавочный трансформатор, который добавляет или отключает дополнительные обмотки катушки, тем самым стабилизируя напряжение. Ход процесса:


  1. Плата считывает данные, измеряет входной ток и определяет его «нормальность», так рассчитывается величина в вольтах, на которую должно повыситься или понизиться выходной ток
  2. Плата посылает сигнал на вольтодобавочный трансформатор, он подключает необходимое количество обмоток, задействуя реле.
  3. Подключение обмоток происходит ступенчато, сначала срабатывает реле на одной обмотке, добавляя определённое количество вольт. Затем, если уровень выходного напряжения еще не соответствует норме, срабатывает другое реле и происходит подключение еще одной обмотки.

 ПЛЮСЫ:


— высокая скорость срабатывания, независимо от того, насколько большой скачок напряжения зафиксирован


— широкий диапазон входного напряжения


— морозостойкость – релейные стабилизаторы выдерживают морозы до -30˚C


— более доступные цены по сравнению с другими типами стабилизаторов


МИНУСЫ:


— точность стабилизации релейных стабилизаторов обычно ниже, чем у других видов. Погрешность в среднем может составлять от 5 до 10%


— ступенчатое переключение реле. Лампы накаливания и галогенные лампы чувствительно реагируют на переключение реле и могут помаргивать или немного приглушаться в моменты подключения дополнительных обмоток


— некоторые пользователи относят к минусам слышимость работы релейных стабилизаторов. При переключении реле раздаются характерные щелчки и чем больше в сети скачков напряжения, тем больше щелчков будет издавать стабилизатор.


ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ релейные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?


  1. релейные стабилизаторы небольших мощностей – прекрасное решение для защиты газовых котлов.
  2. для дач, здесь пригодятся такие плюсы релейников, как морозостойкость и невысокая цена.
  3. для районов, где проблемы с напряжением – не постоянно пониженное или повышенное напряжение, а скачки в сети.
  4. если скачки в сети достигают экстремальных значений и скорость реакции стабилизатора имеет важное значение.
  5. для защиты большинства бытовой техники и другого оборудования, которые не требуют высокой точности выходных показателей сети.


Тип стабилизаторов напряжения: гибридные


Этот вид стабилизаторов напряжения относительно новый и подразумевает в себе сочетание двух принципов стабилизации напряжения – электромеханического и релейного. Это позволило расширить диапазон входного напряжения и сочетать положительные стороны обоих типов стабилизаторов.


  1. В основном диапазоне напряжения (140 – 260В) гибридный стабилизатор работает как электромеханический, то есть регулирует напряжение плавно при помощи щёток.
  2. Если же напряжение выходит за пределы основных значений, то подключается система реле и моментально реагирует на эти экстремальные скачки, выводя эти показатели из критических значений.

ПЛЮСЫ:


— широкий диапазон входного напряжения


— плавность работы в основном диапазоне и мгновенная реакция на сильные перепады напряжения


— высокая точность стабилизации в основном диапазоне напряжения


МИНУСЫ:


— возможность эксплуатации только при положительных температурах


— повышение погрешности, когда подключается релейный принцип


ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ гибридные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?


  1. для загородных домов с отапливаемыми техническими помещениями
  2. для районов, где в основном наблюдается стабильно низкий или повышенный уровень напряжения, но иногда бывают большие скачки, которые вредят бытовой технике
  3. если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.
  4. для подключения высокочувствительного оборудования. В этих случаях обращайте внимание насколько часто случаются скачки в сети и насколько они велики.




Тип стабилизаторов напряжения: тиристорные


Тиристорные стабилизаторы работают по той же схеме, что и релейные, с разницей в переключении, которое выполняется тиристорами (симисторами). Работа этих стабилизаторов построена полностью на электронном управлении и регулировании напряжения


ПЛЮСЫ:


— высокая точность стабилизации позволяет использовать их даже с самым чувствительным медицинским и лабораторным оборудованием


— высокая скорость реакции стабилизирует напряжение практически незаметно для техники


— морозостойкость. Стабилизаторы можно устанавливать даже в неотапливаемых помещениях


— стабилизаторы работают бесшумно, в них ничего не гудит и не щелкает


— так как в тиристорных стабилизаторах нет движущихся деталей, изнашиваться нечему и потому срок их беспроблемной эксплуатации, как и гарантийный срок – дольше, чем у других типов стабилизаторов.


МИНУСЫ:


— цена на тиристорные стабилизаторы заметно выше, чем на другие их виды, потому конструкция этих стабилизаторов сложнее и для их производства требуются высококачественные дорогостоящие детали


ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ тиристорные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?


  1. долгосрочная защита техники в загородных домах и коттеджах
  2. для разных проблем с напряжением – тиристорные стабилизаторы надёжно выровняют как скачки, так и постоянно пониженное/повышенное напряжение.
  3. если планируется подключать чувствительное к качеству напряжения оборудование и дорогостоящую бытовую технику.




Источник изображения: http://www.thenakedscientists.com/HTML/content/interviews/interview/1000710/

Тэги: стабилизаторы напряжения, стабилизаторы, виды стабилизаторов, обзоры, плюсы и минусы, полезно знать, советы по выбору

Стабилизатор напряжения. Виды и работа. Применение и как выбрать

В жизни современного человека есть много электроприборов, которыми он постоянно пользуется как в быту, так и на работе. Есть такие потребители, которые требуют поддержания напряжения в строгих пределах и чтобы этого добиться, необходимо использовать стабилизатор напряжения.

Виды
В зависимости от технического решения, стабилизаторы могут быть нескольких видов:

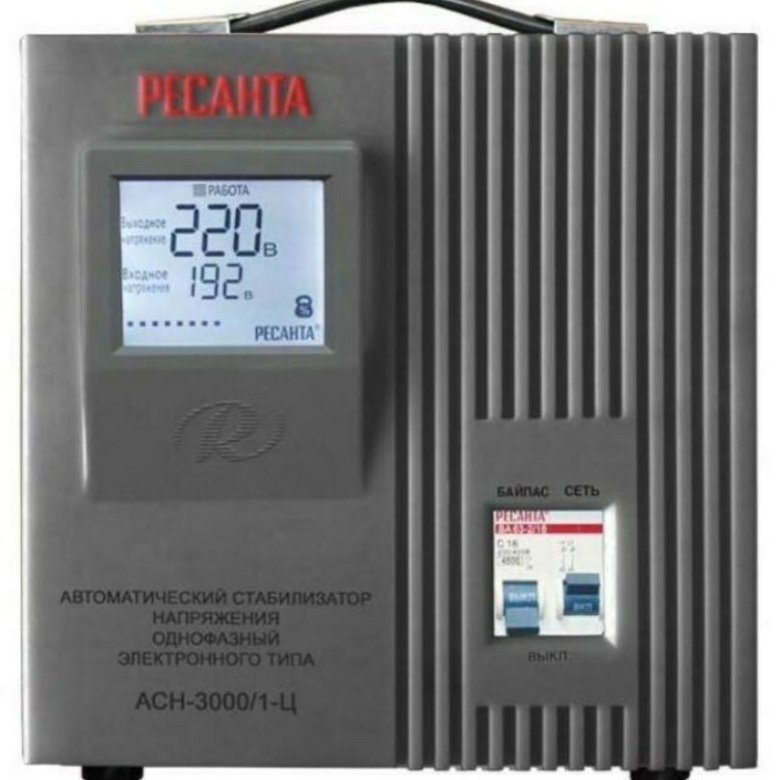

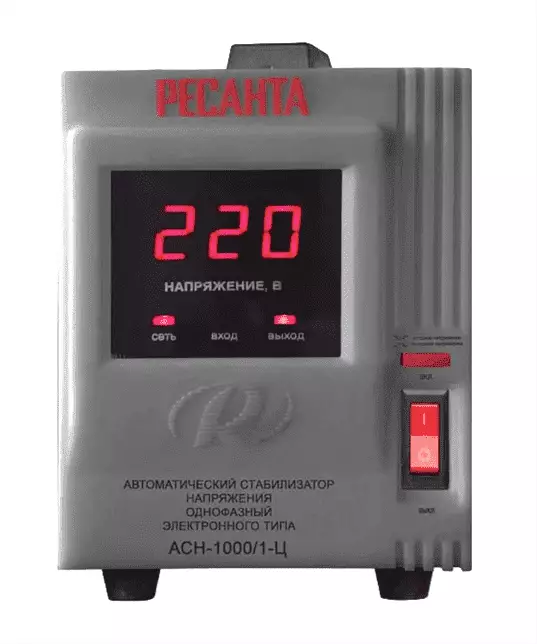

  • Релейные. Они обеспечивают ступенчатую регулировку и состоят из автотрансформатора и силового реле. Такие приборы не могут с высокой точностью регулировать выходное напряжение. Для улучшения качества стабилизации, усложняют конструкцию автотрансформатора, но это приводит к увеличению стоимости оборудования. Такие стабилизаторы используются с маломощными приборами.
  • Симисторные. Это электронные приборы, которые работают по принципу релейных, но обмотки в них переключаются симисторами (электронные ключи). Так как нет механического реле, то скорость переключения увеличивается, они более надежные, тише работают, но также не могут обеспечить высокую точность выходного напряжения.
  • Электромеханические или сервоприводные. Они работают по принципу реостата (электропривод передвигает контакты по обмотке автотрансформатора), поэтому могут плавно изменять выходное напряжение. Такое оборудование может использоваться в сетях, где нет резких скачков напряжения.
  • Феррорезонансные. Данное оборудование непрерывно регулирует выходное напряжение в заданном диапазоне. Такой вариант имеет ряд нерешенных проблем, поэтому его применение ограничено.
  • Инверторные. Это самые современные стабилизаторы, которые работают по принципу двойного преобразования напряжения: сначала оно преобразуется из переменного в постоянное, а потом снова из постоянного в переменное. В этом случае нет громоздкого трансформатора, поэтому такие приборы имеют небольшие размеры и вес. Данное оборудование имеет высокую точность, она в переделах 1%. Независимо от напряжения на входе, на выходе мы получаем практически идеальные 220 В.
Как устроен стабилизатор
Стабилизатор напряжения состоит из нескольких основных частей, которые есть в таком оборудовании, независимо от его вида:

  • Автотрансформатор. Он может иметь алюминиевую обмотку, используется в дешевых моделях, и медную – применяется в качественных приборах.
  • Электронная схема управления. У разных торговых марок она будет отличаться, поэтому стабилизатор напряжения одного вида, но разных изготовителей будет выполнять свои функции неодинаково. Отличие состоит в алгоритме замыкания ключей, поэтому идентичные по типу приборы имеют значительные отличия в работе.
  • Замыкающие ключи. Эти элементы стабилизатора определяют тип его коммуникации: электронные или электромеханические. Более предпочтительные электронные стабилизаторы, так как у них скорость срабатывания в пределах 10-20 мс, а у электромеханических она будет 40-50 мс.
  • Элементы защиты. К основным относится тепловой и магнитный расцепители, а к дополнительным — защита от молнии.
  • Байпас – устройство, которое обеспечивает непрерывность питания, подключает напрямую к сети.
Принцип действия

Принцип работы оборудования основан на отслеживании входящего напряжения и корректировки его на выходе, в зависимости от происходящих изменений.

Когда на входе происходит изменение напряжения, стабилизатор тратит некоторое время на проведение замера. В электронных моделях на это требуется до 20 мс, а у электромеханических до 50 мс. На следующем этапе работы происходит соответствующая реакция на возникшую ситуацию. Все изменения напряжения выравниваются до 220 В.

Когда на входе показатели снижаются, стабилизатор напряжения поднимает его показатели на входе, насколько хватает возможностей автотрансформатора. Когда значения на входе превышают заданный диапазон, то прибор автоматически отключает подачу напряжения. Стабилизатор напряжения не пропускает на подключенное оборудование импульсные скачки.

Напряжение регулируется за счет подключения добавочных обмоток трансформатора при помощи ключей, которые могут быть электронными или релейными. Процесс коммутации контролируется процессором, который не позволяет одновременного включения более одного ключа.

Область применения

Стабилизаторы напряжения нашли широкое применение как в промышленности, так и в быту. Нестабильное напряжение в сети делает использование такого оборудования очень актуальным.

У каждого в доме есть такое дорогостоящее оборудование как компьютер, стиральная машина, холодильник и другая аппаратура, для которого очень важно качественное электропитание. Оптимальным и недорогим решением, позволяющим надежно защищать бытовые приборы и различное промышленное оборудование, является стабилизатор напряжения.

Привести к выходу из строя или к нестабильной работе различной бытовой техники может пониженное или повышенное напряжение, а также его пиковые скачки. Наличие стабилизатора позволяет выравнивать возникающие перепады напряжения, на выходе он выдает номинальное напряжение, которое необходимо для корректной работы подключенного электрооборудования.

Как выбрать стабилизатор напряжения

Для совершения правильного выбора, специалисты рекомендуют обращать внимание на такие особенности:
  • Способ монтажа, стабилизатор может устанавливаться рядом с обслуживаемым устройством, стационарные устройства монтируются на стену в горизонтальном или вертикальном положении.
  • Если используется прибор на 220 В, то точность его работы должна составлять 1-3%.
  • Мощность, надо приобретать прибор, мощность которого будет на 30% больше мощности подключаемого оборудования.
  • Могут быть одно и трехфазные стабилизаторы.
  • Быстродействие прибора, измеряется этот показатель в миллисекундах.
  • Наличие защиты, эта функция защитит прибор от короткого замыкания, резких скачков напряжения и других негативных моментов.
  • Имеют значения и размеры оборудования, а также уровень шума, который он издает во время работы.
  • Стоимость, качественный прибор не может стоить дешево, лучше приобрести более дорогое, но качественное оборудование.
  • Гарантийный срок службы, у качественного стабилизатора он будет несколько лет, тогда как у дешевых моделей вообще может не быть никаких гарантий.

Если подключается оборудование с мощным электродвигателем, то надо учитывать реактивную составляющую мощности, так как при запуске мотора, ток сильно повышается и если такой параметр не учесть, то стабилизатор не справится с нагрузкой, возникающей при запуске электродвигателя.

Достоинства и недостатки
Преимущества и недостатки таких приборов будут зависеть от их вида:
  • Релейные. Главное достоинство релейного стабилизатора – высокая скорость регулирования напряжения. Недостатки таких приборов в том, что изменение напряжения происходит ступенчато, точность стабилизации низкая и искажается синусоида.
  • Симисторные. Достоинства в том, что во время работы они имеют низкий уровень шума, процесс коммутации быстрый, а изменение напряжения происходит плавно. Главный их недостаток в низкой точности регулирования напряжения.
  • Сервоприводные. Такие стабилизаторы плавно регулируют выходные параметры, не искажают синусоиду и обеспечивают высокую точность регулирования. Недостатки такого оборудования в невысокой скорости реакции и низкой скорости регулирования, а наличие механически передвигаемых деталей, снижает надежность таких приборов.
  • Феррорезонансные. Данное оборудование обеспечивает высокое быстродействие и точность стабилизации. Оно имеет большой срок службы и высокую надежность. Недостаток таких стабилизаторов в том, что происходит искажение синусоиды, они имеют небольшой диапазон регулировки, у них большой вес и КПД всего 70-80%. Кроме этого, не допускается работа такого оборудования при больших перегрузках и в режиме холостого хода.
  • Инверторные. Они обеспечивают высокую точность и скорость регулировки, могут работать как с очень низким, так и с высоким входным напряжением. Такие приборы могут работать без нагрузки, подавляют импульсы и помехи, создают правильную синусоиду. Основные их недостатки и в низком КПД, сложности ремонта и высокой стоимости.

Срок службы электроприборов и качество их работы будут зависеть от параметров подаваемой электроэнергии. Чтобы защитить технику от изменения напряжения в сети и обеспечить ее надежную и долгую работу, достаточно установить современный стабилизатор напряжения.

Похожие темы:

Типы стабилизаторов напряжения: плюсы и минусы видов

В последнее время многие люди сталкиваются с проблемами низкого напряжения в сети. Проблема считается достаточно популярной и поэтому для ее решения вам потребуются стабилизаторы напряжения (СН). Они способны защитить всю технику, которая находится в вашем доме. Перед тем как совершать покупку вам необходимо узнать, типы стабилизаторов напряжения.

В этой статье мы рассмотрим плюсы и минусы стабилизаторов напряжения. Также мы предоставили картинки, благодаря которым вы сможете узнать больше информации об этих устройствах. Если вам будет интересно, тогда можете прочесть, как защитить проводку стабилизатором.

Релейные

Ступенчатые стабилизаторы на сегодняшний день пользуются высокой популярностью. Обычно их применяют в частном доме или на даче. Релейные модели для стабилизации напряжения переключают обмотки на трансформаторе с помощью силового реле. Это устройство способно срабатывать в автоматическом режиме.

Это устройство также может иметь и ряд недостатков. К основному недостатку относится то, что устройство регулирует напряжение ступенчатым типом. В результате этого может образовываться значительное искажение синусоиды на выходе. Если изучить отзывы, тогда можно понять, что это устройство считается достаточно популярным. Многие люди выбирают именно этот тип продукции. Популярным изготовителем этой продукции считается компания Ресанта.

Электронные

Электронные СН могут быть симисторными или тиристорными. Они имеют простой принцип работы, который построен на переключении обмотки автотрансформатора. Переключение обмотки происходит с помощью симистора. Благодаря этому производителю удалось достичь быстрого срабатывания.

Кроме этого, симистроные стабилизаторы работают практически бесшумно. Тиристорные модели также хорошо себя зарекомендовали. Единственным недостатком этой продукции считается высокая стоимость. При необходимости можете прочесть про стабилизаторы для дачи.

Электромеханические

Электромеханические стабилизаторы считаются сервоприводными. Они выполняют свою работу за счет электрода, который передвигается по обмоткам трансформатора.

Эти устройства способны защитить бытовые приборы не только на даче, но и в частном доме. Преимущество стабилизаторов этого типа низкая стоимость продукции и плавная регулировка напряжения. К минусу этого товара считается повышенный шум при работе.

Феррорезонансные

Феррорезонансные стабилизаторы считаются достаточно популярными. Принцип их работы основан на эффекте феррорезонанса напряжения в сети конденсатор-трансформатор. Этот тип стабилизатора имеет слишком высокий шум во время своей работы.

К плюсу этого устройства можно отнести длительный срок работы и высокую точность регулировки. Также использовать эти устройства можно в помещениях с повышенной влажностью.

Инверторные

Этот тип стабилизаторов считается дорогостоящим, так как применять его можно не только в частном доме, но на производстве. Принцип их работы заключается в том, что устройства проводят нормализацию входного напряжения. Процесс стабилизации напряжения происходит благодаря микроконтроллеру и кварцевому генератору.

Преимуществом этого устройства считается то, что они имеют широкий диапазон входного напряжения и компактные размеры. При необходимости вы также сможете найти устройства, которые будут иметь дополнительные функции. Основным недостатком этого устройства считается высокая цена.

Если вы желаете найти больше информации о стабилизаторах напряжения, тогда вам необходимо посмотреть видео, которое мы поместили ниже.

Это основные типы стабилизаторов напряжения. Также вам следует знать, что стабилизаторы могут быть однофазные и трехфазные. Выбирать подобные модели вам необходимо в зависимости от того, какое напряжение в вашей сети.

Рекомендуем прочесть: электромеханический стабилизатор напряжения.

Стабилизаторы напряжения. Основные виды стабилизаторов напряжения.








Для работы электронных аппаратов надо поддерживать выходное напряжение на заданном уровне стабилизации. Диапазон изменения напряжения для импульсных (цифровых) устройств находится в пределах 5 ÷ 10 % от номинального значения с учётом пульсации.

Пример: для электронного микроскопа 0,005 %, для усилителей постоянного тока и приборах высокого класса точности нестабильность напряжения не более 0,001 %.

Различают следующую стабильность

1. Низкая стабильность изменения питающего напряжения, всё что больше 5 %

2. Средняя стабильность, 1 ÷ 5 %

3. Высокая стабильность, 0,1 ÷ 1 %

4. Прецизионная, всё что меньше 0,1 %

К факторам дестабилизирующим напряжение , относятся не только колебания сети переменного тока, но и температура окружающей среды, а также сопротивление нагрузки.Стабилизатором напряжения (тока) называется устройство автоматически поддерживающее с требуемой точностью напряжение (ток) на потребителе (Rн) при изменении дестабилизирующих факторов в определённых пределах.Существует три основных метода стабилизации напряжения и тока.

1. Параметрический

2. Компенсационный

3. Комбинированный

1. Параметрический метод – дестабилизирующий фактор непосредственно действует на параметр нелинейного или управляемого элемента. Что в значительной мере ослабляет действие дестабилизирующей величины.

2. Компенсационный метод предусматривает сравнение стабилизируемой величины с какой либо эталонной. Результатом сравнения является разносные напряжения или токи, которые оказывают влияние на уменьшение дестабилизирующей величины. Основным параметром стабилизации является коэффициент стабилизации (Кст), который всегда должен быть многобольше единицы.

Кст – это отношение относительного изменения дестабилизирующего фактора к вызванному им относительному изменению стабилизируемой величины.

При этом принимается, что остальные дестабилизирующие факторы не действуют.

Существует два коэффициента стабилизации.

Интегральный коэффициент и дифференциальный коэффициент.




Интегральный коэффициент определяет стабилизацию в заданном диапазоне дестабилизирующего фактора. Дифференциальный коэффициент определяет стабилизацию в одной точке диапазона.

при

— коэффициент передачи напряжения со входа на выход

Значительно большее практическое значение имеет интегральный коэффициент стабилизации.

Входное сопротивление – это отношение напряжения на выходе стабилизатора к вызвавшему его приращение тока нагрузки.

при

Рассматривая амплитуды переменных составляющих на входе и выходе как приращение напряжений, получим что интегральный коэффициент стабилизации есть в тоже время и коэффициент сглаживания эквивалентного фильтра. Кинт ≈ Кф

Стабилизаторы постоянного напряжения и тока



Для питания низковольтных устройств широко используются полупроводниковые стабилизаторы постоянного напряжения. Стабилизаторы делятся на два основных класса: параллельного и последовательного типов. Наибольшее распространение получили стабилизаторы последовательного типа.

К основным параметрам стабилизаторов напряжения относятся: выходное сопротивление, коэффициент стабилизации, коэффициент полезного действия стабилизатора.

Выходное сопротивление стабилизатора напряжения равно отношению изменения выходного напряжения к соответствующему изменению тока нагрузки.

Коэффициент стабилизации равен отношению относительного изменения входного напряжения к относительному изменению выходного напряжения:

Коэффициент полезного действия – это отношение номинальной мощности в нагрузке к номинальной входной мощности.

На рисунке 4.18 приведена схема параметрического стабилизатора постоянного напряжения. Рассмотрим случай идеального стабилитрона. Рабочая ветвь вольтамперной характеристики идеального стабилитрона может быть представлена в виде двух отрезков прямых. Дифференциальное сопротивление такого стабилитрона равно бесконечности при напряжениях меньших напряжения стабилизации и равно нулю при напряжении равном напряжению стабилизации. На рисунке 4.19а показана зависимость выходного напряжения параметрического стабилизатора напряжения с идеальным стабилитроном от напряжения, подаваемого на вход стабилизатора. На рисунке 4.19б показана зависимость выходного напряжения этого же стабилизатора от силы тока нагрузки. Пунктиром показана зависимость выходного напряжения этого стабилизатора от тока нагрузки при отключенном стабилитроне.

На рисунке 4.20 приведена схема компенсационного стабилизатора постоянного напряжения. Рассмотрим принцип работы этого стабилизатора напряжения как системы автоматического регулирования. Учтем, что при входных напряжениях, которые больше напряжения стабилизации стабилитрона VD1, напряжение на стабилитроне не зависит от входного напряжения. Нестабильность выходного напряжения может быть обусловлена как изменением сопротивления нагрузки, так и изменением входного напряжения.






Предположим, что сопротивление нагрузки не изменяется, а входное напряжение увеличивается (уменьшается). Если бы никаких изменений с транзистором VT1 не происходило, то напряжение на нагрузке Rн увеличилось (уменьшилось) бы. Напряжение на стабилитроне равно сумме напряжения на переходе база-эмиттер транзистора и напряжения на нагрузке. При увеличении напряжения на нагрузке напряжение база-эмиттер транзистора уменьшается. В результате ток коллектора транзистора уменьшается и напряжение на нагрузке уменьшается, стремясь к своему первоначальному значению (никогда его не достигая).



Теперь рассмотрим случай, когда входное напряжение неизменно, а изменяется сопротивление нагрузки. Пусть сопротивление нагрузки уменьшается. Если бы при этом не происходило никаких изменений с транзистором, то напряжение на нагрузке уменьшилось бы. Уменьшение напряжения на нагрузке при неизменном напряжении на стабилитроне приведет к увеличению напряжения база-эмиттер транзистора VT1, в результате чего увеличится ток коллектора и напряжение на нагрузке тоже будет увеличиваться. Своего первоначального значения напряжение на нагрузке, конечно, не достигнет.



На рисунке 4.21 приведена схема компенсационного стабилизатора постоянного напряжения, в котором имеется возможность плавно регулировать величину выходного напряжения. Однако в таком стабилизаторе напряжения выходное напряжения будет изменяться при изменении сопротивления нагрузки. Это обусловлено тем, что при изменении сопротивления нагрузки изменяется сила тока, протекающего через верхнюю часть переменного резистора R2. Существенно уменьшить влияние сопротивления нагрузки на выходное напряжение позволяет стабилизатор, собранный по схеме рисунка 4.22.

Стабилизатор, собранный по схеме рисунка 4.23, имеет электронный предохранитель, ток срабатывания которого регулируется резистором R2. После устранения короткого замыкания в нагрузке, или перегрузки по току предохранитель возвращают в рабочее состояние с помощью кнопки Sb1. Светодиод HL1 является индикатором срабатывания предохранителя. Если ток нагрузки превысит номинальный ток срабатывания предохранителя, то начнет увеличиваться напряжение между коллектором и эмиттером транзистора VT2. Транзистор VT1 начнет открываться, закрывая транзистор VT2. Транзисторы VT1, VT2 будут переходить из одного состояния в другое лавинообразно, подгоняя друг друга. При срабатывании электронного предохранителя ток короткого замыкания в нагрузке очень мал, так как он протекает через резисторы R5, R8, а транзистор VT2 закрыт. Наличие конденсатора С1 позволяет нажимать кнопку Sb1 даже при коротком замыкании в нагрузке. Резистор R1 обеспечивает разрядку конденсатора C1. При отсутствии электронного предохранителя и коротком замыкании в нагрузке очень велика вероятность выхода из строя транзисторов VT3, VT4.

Имеется достаточно широкий ассортимент микросхемных стабилизаторов напряжения. На рисунке 4.24а приведена схема стабилизатора напряжения на микросхеме КР142ЕН12А. Микросхемы КР142ЕН12А и КР142ЕН12Б представляют собой регулируемые стабилизаторы напряжения компенсационного типа с защитой от короткого замыкания. Масса микросхемы не более 2,5г. Вид микросхемы показан на рисунке 4.24б. Внешний делитель напряжения на резисторах R1, R2 позволяет регулировать выходное напряжение от 1,3 до 37В. Максимально допустимое входное напряжение 45В, выходное напряжение 37В, ток нагрузки 1А. Максимальная мощность, рассеиваемая микросхемой без теплоотвода, при температуре окружающей среды от -10°С до +40°С равна 1Вт. Мощность, рассеиваемая микросхемой с теплоотводом, не должна превышать 10 Вт. Микросхема имеет защиту от перегрузки по выходному току.



На рисунке 4.25 показана схема стабилизатора тока на биполярном транзисторе, а на рисунке 4.26 – на полевом транзисторе. Резистор R3 и стабилитрон VD1 образуют параметрический стабилизатор постоянного напряжения.





Читайте также:





 Стабилизаторы напряжения

могут увеличивать мощность и крутящий момент — факт или вымысел

Тестирование Скоттом Цунейши

Уважаемый Import Tuner ,
Я пишу, чтобы предложить вам продукт для тестирования фактами или вымыслом: стабилизаторы напряжения. Кажется, что каждая компания JDM делает их, но они никогда толком не объясняют, как они работают, просто их установка сделает вашу машину лучше во всех отношениях. Но все в сети говорят о них дерьмо. Они работают? Как они работают? Стоят ли они своей цены?

Спасибо,

— Джереми Панза,


через factorfiction @ importtuner.com

Фото 2/13
|
Стабилизаторы напряжения могут увеличить мощность и крутящий момент — факт или вымысел

Если когда-либо и существовала загадочная область функциональности автомобиля, то это электрическая система автомобиля. Динамику двигателя, настройку подвески, размер тормозов и даже настройку легко понять, потому что мы можем чувствовать, наблюдать и визуализировать, что происходит.Больший рабочий объем означает сжигание большего количества воздуха и топлива для большей мощности. Меньший крен кузова и более низкий центр тяжести улучшают управляемость. Более крупные тормоза означают большую площадь поверхности для распределения тепла и меньший износ тормозов. Предварительное зажигание и повышенная температура выхлопных газов? Добавьте еще топлива. Просто.

Но это не тот случай в мире электроники, где все происходит со скоростью света субатомными частицами, которые сообщают о своем присутствии только при замыкании или поджигании предметов.Следом идут сомнительные продукты, которые обещают сделать отличные вещи для электрической системы автомобиля. В конце концов, если вы не можете сказать, насколько хорошо что-то работает, вы не можете с уверенностью сказать, действительно ли продукт компании X не делает его лучше. Но вот почему мы здесь.

Претензия:
Стабилизаторы напряжения позволяют увеличить мощность и крутящий момент.

В этом месяце мы протестировали четыре самых популярных стабилизатора напряжения на рынке. Не путать с системами заземления, которые дополняют заземление оригинального аккумулятора и шасси автомобиля, стабилизаторы напряжения, иногда называемые «конденсаторами», подключаются непосредственно к аккумулятору автомобиля на положительной и отрицательной клеммах и предназначены для регулирования потока электричества, идущего от аккумулятор автомобиля к его электрическим компонентам, сглаживание холостого хода, улучшение выходной мощности фар и аудиооборудования, увеличение срока службы аккумулятора и повышение эффективности сгорания для увеличения мощности / крутящего момента и снижения выбросов.

Фото 3/13
|
Стабилизаторы напряжения могут увеличить мощность и крутящий момент — факт или вымысел

Первое, что нужно помнить, это то, что автомобильный аккумулятор уже действует как большой стабилизатор напряжения. Электроэнергия, вырабатываемая генератором, отправляется по мере необходимости на аккумулятор и электрические устройства. В периоды низкого потребления электроэнергии (например, фары, аудиосистема, кондиционер выключен) избыточное электричество, вырабатываемое генератором, заряжает аккумулятор, а не проходит через систему.Но когда потребность в электрической системе автомобиля превышает то, что может генерировать генератор переменного тока (например, во время низкого холостого хода и / или высокого потребления электроэнергии), электричество разряжается от батареи в количествах, необходимых для компенсации провисания. Проблема в том, что традиционный свинцово-кислотный аккумулятор не может переключаться с заряда на разряд достаточно быстро, чтобы подавить мелкомасштабные колебания напряжения или электрический «шум», который может отрицательно повлиять на электрические компоненты автомобиля. Более продвинутые (дорогие) аккумуляторы и электрические системы новых автомобилей могут почти идеально стабилизировать ток ржавчины, но в любом случае, как говорят производители комплектов стабилизаторов напряжения, можно многого добиться, добавив систему вторичного рынка. конденсаторы к смеси.

Фото 4/13
|
Стабилизаторы напряжения могут увеличить мощность и крутящий момент — факт или вымысел

Наши испытания начались с того, что мы привязали новый (для него) KA24DE ’95 240SX с двигателем KA24DE ’95 240SX Эллиотта «Mr. дроссельная заслонка тянет сначала в качестве базовой линии без установленной системы напряжения, а затем снова с каждым из четырех претендентов на место.

Первым был Raizin Pivot, японский производитель которого может похвастаться уверенностью в изготовлении продукта с прозрачным корпусом. Его конструкция проста: четыре конденсатора для зарядки и разрядки постороннего электрического тока быстрее, чем автомобильный аккумулятор, небольшая положительная и отрицательная проводка, два сменных предохранителя и светодиод, указывающий на правильность установки.

Следующим был конденсатор Racing Spec Condenser от Buddy Club. Судя по тому, что мы могли видеть через окно в его корпусе, он построен так же, как Raizin, но с большими конденсаторами и добавлением дополнительных заземляющих лент.

Нашим третьим и последним японским претендентом была почтенная система Hyper Voltage от Sun Auto, одна из первых таких комплектов на рынке. В ней использовалась медная проводка, покрытая нержавеющей сталью, большего размера, чем в любой другой системе, и полностью герметичный модуль — отличный вариант для защиты от загрязнений, но не такой хороший для удобства обслуживания или наблюдения за его работой.Тем не менее, он показал лучшие пиковые показатели из всей группы.

Наш «загадочный стабилизатор» (названный так потому, что он был подарен для тестирования без какой-либо маркировки), был последним, кто попал под микроскоп.Его алюминиевый корпус радиатора является общим для нескольких брендов, как и его черно-красная проводка в стиле Home Depot. Мы не будем спекулировать на том, какой бренд мы думаем.

Вердикт:
Каждый стабилизатор слегка увеличивал мощность и крутящий момент во всем диапазоне оборотов, и, за исключением Raizin, который потерял долю лошадиных сил, каждая система увеличила пиковую мощность и крутящий момент. Но величина увеличения мощности и крутящего момента (в среднем 0,5 л.с.и 1,5 фунт-фут крутящего момента) достаточно мала, чтобы считаться стандартным отклонением при параллельных тестах 15-летнего автомобиля с впечатляющей историей испытаний. чек-двигатель фары.Тем не менее, основываясь на универсальных характеристиках устройства Sun Auto и низких характеристиках устройства Buddy Club, а также на том факте, что Эллиот клянется, что устройство Sun Auto на самом деле делает его поцарапанные желтые фары ярче, мы должны признать, что в конце концов, эти вещи могут принести пользу.

Фото 13/13
|
Стабилизаторы напряжения могут увеличить мощность и крутящий момент — факт или вымысел

Смотреть фото галерею (13) Фото

Лучшие стабилизаторы напряжения в Индии Обзоры и руководство по покупке 2020

Колебания напряжения довольно распространены в Индии.Они могут нанести вред большинству электроприборов в вашем доме, таких как холодильник, телевизор, кондиционер и т. Д. Иногда они могут даже навсегда повредить прибор.

Правильный выбор стабилизатора для электроприборов в вашем доме может помочь вам избавиться от этой проблемы. Хороший стабилизатор предотвращает попадание нежелательных колебаний напряжения в электрические приборы, что упрощает работу.

Есть два основных фактора, которые следует учитывать перед покупкой стабилизатора напряжения.Это:

Рабочий диапазон стабилизатора:

Каждый стабилизатор имеет минимальное и максимальное входное напряжение, до которого он может стабилизировать выходное напряжение. Например, предположим, что диапазон входного напряжения стабилизатора напряжения составляет 150 В (мин.) –250 В (макс.). Теперь, если напряжение в вашем доме упадет ниже 150 В или выше 260 В, стабилизатор отключит электропитание прибора.

Однако, если напряжение находится в рабочем диапазоне i.е. если оно равно 170 В или 200 В, то стабилизатор попытается стабилизировать его, чтобы обеспечить желаемый диапазон выходного напряжения.

Тип стабилизатора:

Стабилизаторы напряжения разработаны на основе устройства, с которым вы собираетесь их использовать. Вы не можете просто выбрать стабилизатор и использовать его с любым устройством. На рынке доступны следующие типы стабилизаторов:

  • Стабилизатор для холодильника разной мощности
  • Стабилизатор для AC
  • Стабилизатор для стиральных машин, микроволновых печей и т. Д.
  • Цифровые стабилизаторы для ТВ, музыкальной системы и т. Д.

Чтобы помочь вам купить лучший стабилизатор, мы отобрали 10 лучших стабилизаторов напряжения для телевизоров, кондиционеров, холодильников и стиральных машин. Мы отобрали их на основе качества бренда, отзывов клиентов и различных требований клиентов.

Чтобы помочь вам понять факторы, которые играют важную роль в принятии решения о его эффективности, мы включили руководство по покупке в конце статьи.

Лучшие стабилизаторы напряжения в Индии 2020

Лучшие стабилизаторы напряжения для инвертора переменного тока

1. Стабилизатор напряжения V-Guard VWI 400 для инвертора переменного тока

Выбор V-Guard — лучшее, что вы можете сделать Защитите свой инвертор переменного тока от колебаний напряжения. Он предназначен исключительно для защиты инвертора переменного тока до 1,5 тонн. Диапазон входного сигнала для этого стабилизатора напряжения составляет от 140 до 280 В.

Помимо обычных возможностей стабилизации, он включает в себя некоторые расширенные функции безопасности, которые делают его самым прочным и безопасным стабилизатором в списке.Они защищают ваш ценный переменный ток от скачков высокого напряжения, короткого замыкания, перегрева и многого другого. Кроме того, стильный дизайн и белый корпус идеально сочетаются с декором вашей комнаты.

Функции безопасности:

  • Отключение низкого и высокого напряжения,
  • Интеллектуальная задержка времени,
  • Защита от тепловой перегрузки,
  • Микроуправляемая схема,
  • Цифровой дисплей,
  • Огнестойкий корпус из АБС-пластика,
  • Настенная конструкция шкафа

Гарантия и обслуживание: 3 года гарантии и обслуживание клиентов.Вы должны перейти на их официальный сайт и зарегистрировать продукт, чтобы потребовать дополнительную 2-летнюю гарантию.

V-Guard производит один из лучших стабилизаторов в Индии. И у них есть отзывчивая команда поддержки клиентов. V-Guard также принимает запросы на установку. Обычная гарантия — 1 год. Для получения любой информации, связанной с продуктом, вы можете позвонить по телефону 1800-103-1300 или 1860-180-3000. Или отправьте электронное письмо по адресу [email protected]

Плюсы:

  • Защита от отключения высокого и низкого напряжения
  • Интеллектуальная задержка по времени защищает от скачков напряжения
  • Защита от тепловой перегрузки защищает ваше устройство от перегрева или сгорания
  • Микроуправляемые схемы проверки минимальных колебаний напряжения
  • Цифровой дисплей для монитора
  • Элегантный дизайн и компактный размер

Минусы:

  • Дорого
  • Для некоторых людей дисплей с синим светом может быть слишком ярким

Вердикт:

V- Guard VWI — наш лучший стабилизатор в списке.Это самый безопасный из всех, с отличным качеством, 3-летней гарантией и, самое главное, с дизайном, который никогда не будет выглядеть уныло или скучно на вашей стене. Цена немного выше, но если вы инвестировали в дорогой инвертор переменного тока и хотите для него лучший стабилизатор, выберите V-Guard.

Купить сейчас на Amazon

2. Microtek EM4170 + стабилизатор напряжения для инвертора переменного тока

Если вы хотите защитить свой инвертор переменного тока, но не хотите тратить много средств на стабилизатор, то это идеальный вариант для тебя.Microtek EM4170 подходит для переменного тока до 1,5 т. Он также имеет защиту от отключения по высокому и низкому напряжению, такую ​​как V-Guard. Рабочее напряжение для этого стабилизатора составляет от 170 до 270 В.

Это, безусловно, очень доступный вариант, но имеет несколько ограничений. Вот почему мы рекомендуем стабилизатор переменного тока 2 nd . Например, в Microtek отсутствует функция временной задержки. И дизайн также не очень привлекателен, как у V-Guard .

Но самое приятное то, что он поставляется с трехлетней гарантией, а также предлагает обслуживание на месте.Вы также можете закрепить его на стене.

Функции безопасности:

  • Отключение высокого и низкого напряжения,
  • Внутреннее управление температурой,
  • Автозапуск,
  • Усовершенствованная работа с микрочипом,
  • Настенный монтаж

Гарантия и обслуживание: Гарантия 3 года.

Microtek — единственный бренд стабилизаторов в Индии, который предлагает обслуживание на месте. Вы можете позвонить им в любое время по телефону 7283838383 и попросить о помощи.Судя по отзывам, большинство из них положительные. По словам пользователей, установка была очень простой, и клиенты остались ей довольны.

Плюсы:

  • Отключение высокого и низкого напряжения
  • Автозапуск после сбоя питания
  • Внутренний контроль температуры
  • Настенный
  • Недорого

Минусы:

  • Нет функции задержки по времени
  • Громоздкий дизайн

Вердикт:

Стабилизатор напряжения Microtek — лучший стабилизатор в своем ценовом диапазоне.Он защитит ваш ценный переменный ток от колебаний напряжения, не отягощая карман. В нем отсутствуют некоторые функции, такие как временная задержка, цифровой дисплей, но они не являются серьезными тревогами. В целом, если у вас небольшой бюджет и вы хотите защитить свой кондиционер, нет лучшего варианта, чем этот.

Купить сейчас на Amazon

3. Стабилизатор напряжения MONITOR для инвертора переменного тока

Стабилизатор напряжения MONITOR 4 кВА — один из самых популярных стабилизаторов в Индии.И это наш лучший стабилизатор переменного тока 3 rd в списке. Диапазон входного напряжения для этого стабилизатора составляет от 170 до 270 В. Он имеет медную катушку, благодаря которой потребление энергии исключительно низкое. Вы можете использовать его для инвертора переменного тока мощностью до 1,5 тонн.

Несмотря на то, что он является наиболее энергоэффективным стабилизатором, мы поместили его на 3 rd , поскольку ему не хватает дополнительных функций безопасности. Например, временная задержка, тепловая защита, светодиодный дисплей и т. Д., Которые вы получаете с V-Guard. Он также стоит дороже, чем Microtek.

С другой стороны, он имеет защиту от отключения по высокому и низкому напряжению. Дизайн изящный и компактный. Вы можете установить его на стене или на полу.

Характеристики:

  • Прочная медная обмотка,
  • Защита от высокого и низкого напряжения,
  • Энергосберегающий,
  • Настенное и напольное крепление

Гарантия и обслуживание: 5 лет гарантии

МОНИТОР Стабилизатор поставляется с годовой гарантией на бесплатную замену при дефектах производителя (включая детали, трансформатор).Для получения дополнительной 4-летней гарантии вам необходимо отправить электронное письмо с подробной информацией о продукте по адресу [email protected] в течение 10 дней с момента покупки.

По любым другим вопросам, связанным с обслуживанием, вы можете позвонить в службу поддержки клиентов MONITOR по телефону 040-65151617 / 040-24745279

Плюсы:

  • 100% медная проводка
  • Энергоэффективность
  • Маленький и компактный дизайн
  • Высокая и защита от низкого напряжения
  • Варианты настенного и напольного монтажа
  • 5 лет гарантии

Минусы:

  • Нет дисплея ввода-вывода
  • Соблюдение 5-летней гарантии может быть затруднено

Вердикт:

Стабилизатор напряжения MONITOR — это устройство с большой экономией энергии, продуманным и элегантным дизайном и защитой от высокого и низкого напряжения.У него нет высокотехнологичных функций безопасности, таких как V-Guard, но он предлагает достойную работу и надежную гарантию. Выберите его, если вы не можете позволить себе стабилизатор напряжения V-Guard.

Купить сейчас на Amazon

Лучшие стабилизаторы напряжения для телевизора

4. Стабилизатор напряжения V-Guard для телевизора

Для небольшого телевизора и небольшой гостиной вам также понадобится небольшой размер стабилизатор по размеру и хорошо выглядеть. Этот стабилизатор напряжения V-Guard — идеальный выбор для телевизора с экраном до 32 дюймов.

Вы можете подключить свой светодиодный телевизор к приставке. Диапазон входного напряжения для этого стабилизатора составляет от 90 до 290 В. Этого достаточно, чтобы защитить ваше ценное устройство от скачков напряжения в широком диапазоне.

Характеристики:

  • Защита от тепловой перегрузки,
  • Защита от отключения высокого и низкого напряжения,
  • Защита от скачков напряжения,
  • Защита от короткого замыкания,
  • Цифровой дисплей

Гарантия и обслуживание: 3 года гарантия.Стандартная гарантия составляет 1 год. Чтобы получить дополнительные 2 года гарантии, вам необходимо зарегистрироваться на их сайте, указав подлинные сведения о продукте.

Если говорить об этом конкретном продукте, то практически не было одной-двух претензий по гарантии и обслуживанию. По любым дополнительным вопросам вы можете позвонить в службу поддержки V-Guard по телефону 1800-103-1300 или 1860-180-3000 или написать по электронной почте: [email protected]

Плюсы:

  • TV + стабилизатор приставки
  • Тепловая защита от перегрузки предотвращает перегрев и выгорание.
  • Усовершенствованная технология IC определяет малейшие колебания напряжения и обеспечивает более безопасное выходное напряжение.
  • Защита от скачков напряжения защищает дорогие детали от повреждений из-за внезапных скачков напряжения
  • Цифровой монитор
  • 3 года гарантии

Минусы:

  • Короткая длина провода
  • Невозможно подключить что-либо, кроме телеприставки

Вердикт:

V-Guard — один из лучших стабилизаторов качества, и это не исключение. Этот мини-предохранитель напряжения V-Guard небольшой, компактный и оснащен всеми факторами безопасности, чтобы сохранить ваш ценный телевизор в безопасности.Если вы используете небольшой телевизор с диагональю 32 дюйма или меньше, этот стабилизатор будет лучшим соотношением цены и качества.

Купите сейчас на Amazon

5. Стабилизатор напряжения Everest ECC 100 для телевизора

Если вы вложили средства в большой и дорогой телевизор, вам также необходимо установить надежный стабилизатор, чтобы защитить их от скачков напряжения. Этот стабилизатор Everest ECC 100 предназначен для самых больших светодиодных или интеллектуальных телевизоров с размером экрана до 72 дюймов. Он поддерживает входное напряжение от 170 В до 270 В.

Благодаря 100% медному трансформатору, этот стабилизатор экономит энергию.Вы можете подключить домашний кинотеатр, компьютер, DVD-плееры и сделать их безопасными. Вы можете закрепить его на стене или поставить на пол.

Характеристики:

  • Трансформатор с медной обмоткой,
  • Отсечка низкого и высокого напряжения,
  • Защита от тепловой перегрузки,
  • Защита от скачков напряжения,
  • Предотвращение короткого замыкания,
  • Настенный монтаж

Гарантия и Сервис: 5 лет гарантии

Эверест довольно популярен.Они обеспечивают надежное послепродажное обслуживание. Что касается гарантийного обслуживания этого конкретного элемента, то пользователи не сообщают ни о каких проблемах. Для получения любой информации вы можете позвонить им по телефону 08048983622.

Плюсы:

  • Трансформатор с медной обмоткой экономит энергию
  • Функция задержки времени
  • Защита от шума
  • Защита от тепловой перегрузки
  • 5 лет гарантии

Минусы :

Вердикт:

Этот 72-дюймовый стабилизатор телевизора имеет все новейшие функции безопасности, но при этом не стоит бомбы.Медный передатчик экономит ваши счета за электроэнергию, а кроме того, вы получаете 5 лет гарантии на продукт. Рабочий диапазон напряжения сравнительно короче, поэтому внимательно обратите внимание на уровни колебаний напряжения в вашем районе.

Купить сейчас на Amazon

6. Стабилизатор напряжения Microtek EMT1390 для телевизора

Стабилизатор Microtek EMT — лучший выбор для телевизоров среднего размера с экраном до 48 дюймов. Он может работать в диапазоне напряжений от 90 В до 300 В, достаточных для защиты во время скачков напряжения.

Если у вас хорошо оформленная гостиная и вы хотите получить лучший стабилизатор дизайна, это может быть идеальным вариантом. Этот стабилизатор имеет красивый и гладкий дизайн и никогда не будет скучно с вашим интерьером. Вы также можете подключить приставку или DVD-плеер к отдельному 2-контактному разъему.

Характеристики:

  • Защита от отключения высокого напряжения,
  • Технология энергосбережения,
  • Схема на основе микросхем,
  • Настенный монтаж

Гарантия и обслуживание: Гарантия 3 года

дюйма Если вы заметили какие-либо повреждения или дефекты в продукте, вы можете подать жалобу на их официальный сайт.Чтобы получить трехлетнюю гарантию, вам необходимо зарегистрировать продукт на их сайте. Для получения любой помощи вы можете позвонить по телефону 7283838383. Или отправьте электронное письмо по адресу [email protected] Их служба поддержки клиентов доступна 24/7.

Плюсы:

  • Отключение высокого и низкого напряжения
  • Технология экономии энергии
  • Маленький и стильный корпус
  • Отличное качество
  • Надежное обслуживание клиентов

Минусы:

  • Без задержки характеристика
  • Нет защиты от тепловой перегрузки

Вердикт:

Этот стабилизатор Microtek представляет собой мощный стабилизатор напряжения с широким диапазоном рабочего напряжения высокого и низкого напряжения.Это, безусловно, один из лучших стабилизаторов для 32-48-дюймовых телевизоров, но с чуть более высокой ценой. Судя по отзывам, у этого устройства все хорошо. Жалоб на дефектную продукцию очень мало, в остальном большинство отзывов положительные.

Купите сейчас на Amazon

7. Стабилизатор напряжения монитора для телевизора

Если вы хотите защитить светодиодный телевизор от колебаний напряжения и не имеете каких-либо бюджетных ограничений, стабилизатор напряжения монитора может быть умная покупка.Он идеально подходит для телевизоров с экраном до 65 дюймов. Рабочий диапазон напряжения составляет от 140 до 290 В.

Этот стабилизатор совместим с 3D TV, Smart TV, LED и LCD TV. Вы также можете подключить домашний кинотеатр, игровую консоль, компьютеры, проигрыватель Blue-ray и т. Д. Этот стабилизатор имеет обмотку из чистой меди для экономии энергии. Единственным недостатком является его цена, которая намного выше, чем у других в списке .

Характеристики:

  • 100% медная обмотка,
  • Защита от высокого и низкого напряжения,
  • Настенное / напольное крепление

Гарантия и обслуживание: 5 лет.Фактическая гарантия составляет 1 год, в течение которого вы можете потребовать замену в случае возникновения проблем с обслуживанием. Для получения дополнительной 4-летней гарантии вам необходимо зарегистрироваться на их сайте в течение 10 дней с момента покупки.

Теперь поговорить об услуге установки данной модели очень просто. За исключением нескольких проблем с дефектным продуктом, серьезных претензий к его работе не поступало. По любым вопросам, связанным с гарантией, вы можете обращаться по телефону 040-65151617 / 040-24745279. Или отправьте электронное письмо на адрес monitorwarranty @ gmail.com

Плюсы:

  • Медная обмотка
  • Энергосбережение
  • Защита от отключения низкого и высокого напряжения
  • Две 3-контактные розетки
  • Гарантия 5 лет

Минусы:

  • Дорогой продукт
  • Нет защиты от тепловой перегрузки
  • Нет защиты от короткого замыкания

Вердикт:

Характеристики этого стабилизатора, несомненно, хорошие. Он изготовлен из высококачественных материалов и оснащен функциями безопасности, чтобы защитить дорогостоящие устройства от скачков напряжения.У вас также 5 лет гарантии. Главный недостаток — это ценовой фактор. Если для вас важны гарантия и энергосбережение, выберите стабилизатор напряжения монитора.

Купить сейчас на Amazon

Лучшие стабилизаторы напряжения для других устройств

8. Стабилизатор напряжения V-Guard VGSD 50 для холодильника

Мы всегда рекомендуем покупать холодильник со встроенным стабилизатором . Но на случай, если вы используете старый холодильник или как-то его пропустили, вот лучший стабилизатор для защиты от скачков напряжения.

Идеально подходит для однодверных или двухдверных холодильников объемом до 300 литров. Рабочий диапазон напряжения от 130 В до 290 В. Вы также можете подключить любые типы цифровых дисплеев, такие как компьютер, проигрыватель Blue-ray, игровые консоли и т. Д. Этот стабилизатор самый маленький из всех. Но не путайте это с производительностью. Вы можете держать его в верхней части холодильника.

Характеристики:

  • Отключение низкого / высокого напряжения,
  • Задержка по времени,
  • Медная обмотка,
  • Защита от тепловой перегрузки,
  • Защита от всплесков,
  • Защита от короткого замыкания

Гарантия и обслуживание: Гарантия 3 года.1 год гарантии на продукт и 2 года дополнительной гарантии после регистрации в V-Guard

Для этого продукта также большинство отзывов положительные. Претензии к дефектным деталям или гарантийные претензии практически отсутствуют. Если вы почувствуете, что вам когда-либо понадобится помощь, вы можете позвонить в службу поддержки по телефону 1800-103-1300 или 1860-180-3000, отправить электронное письмо по адресу [email protected] или отправить электронное письмо в V-Guard.

Плюсы:

  • Функция задержки времени
  • Защита от всплесков и термической перегрузки
  • Медная обмотка
  • Маленький и компактный дизайн
  • Экономия энергии
  • Идеально подходит как для однодверных, так и для двухдверных холодильников

Минусы :

  • Пластиковый корпус выглядит хлипким

Вердикт:

В этом стабилизаторе V-Guard нет ничего плохого.В нем есть все, от его ценных функций до симпатичного и компактного дизайна, чтобы никогда вас не разочаровать. Цена немного выше, чем у других, но если вы хотите получить максимальную отдачу от своих денег, не ищите больше нигде.

Купите сейчас на Amazon

9. Стабилизатор напряжения SYSPRO для холодильника

Если стабилизатор напряжения V-Guard оказался слишком тяжелым для вашего кармана, это альтернативный способ уберечь холодильники от сбоев питания.Можно использовать для ретритеров с большей емкостью до 350 литров.

Рабочий диапазон напряжения этого стабилизатора составляет от 170 В до 290 В. Вы также можете подключить свой светодиодный телевизор с диагональю до 42 дюймов. Это один из самых доступных стабилизаторов, но с более эффективной медной обмоткой. Не только это, но и встроенная защита от тепловой перегрузки.

Характеристики:

  • Отключение высокого / низкого напряжения,
  • Защита от перегрева,
  • Подавитель скачков тока,
  • Автоматический и ручной сброс,
  • Лампа ввода / вывода

Гарантия и услуги: Гарантия на товар 1 год.Дополнительная гарантия 3 года после регистрации

SYSPRO — это мировой бренд. Вы можете доверять их качеству. В Индии не так много сервисных центров SYSPRO. Так что замена или ремонт потребуют времени. Но они реагируют на жалобы клиентов. Также нет проблем с неисправными продуктами, кроме одного или двух. Для получения дополнительной информации, связанной с гарантией, отправьте электронное письмо на [email protected] или позвоните по телефону +919825028282

Плюсы:

  • Защита от отключения при низком / высоком напряжении
  • Обмотка из 100% меди для большей экономии энергии
  • Стабилизирует холодильник до 350 литров
  • Низкий уровень шума при работе
  • Доступный

Минусы:

  • Сложное обслуживание и ремонт

Вердикт:

Это один хороший стабилизатор со всеми прибамбасами.И это не стоит бомбы. С точки зрения безопасности недостатков у этого устройства нет. По дизайну он не занимает много места и при этом выглядит достойно. Это полноценный продукт, если вы не беспокоитесь о гарантии и послепродажном обслуживании. Поскольку сервисных центров SYSPRO немного, по крайней мере, в Индии.

Купите сейчас на Amazon

10. Стабилизатор напряжения V-Guard VM 500 для стиральной машины

Выбор стабилизатора напряжения V-Guard VM — лучшее, что вы можете сделать, чтобы защитить свои новые стиральные машины, микроволновую печь , духовки и даже беговые дорожки.Рабочий диапазон напряжения этого устройства составляет от 150 до 280 В. А общая пропускная способность по току составляет до 14 А, что достаточно для любой стиральной машины или микроволновой печи, которую вы решите подключить.

Он имеет отсечку по высокому и низкому напряжению и отсрочку пуска после кратковременного отключения электроэнергии для обеспечения максимальной защиты от электрических помех. Самое приятное то, что он выглядит прилично и к тому же расходует намного меньше энергии по сравнению с другими стабилизаторами.

Характеристики:

  • Защита от отключения высокого и низкого напряжения,
  • Отсрочка пуска,
  • Технология первичного переключения,
  • Пластиковый корпус из ABS

Гарантия и обслуживание: 3 года гарантии

Нравится любой другой стабилизатор V-Guard также получил хорошие отзывы от клиентов.Тем не менее, если вы заметили какие-либо споры, вы можете зарегистрировать жалобу на их официальном сайте. Или позвоните в службу поддержки клиентов по телефону 1800-103-1300 или 1860-180-3000 или отправьте электронное письмо по адресу [email protected]

Плюсы:

  • Отключение низкого и высокого напряжения
  • Функция задержки по времени
  • Экономия энергии
  • Элегантный дизайн
  • Компактный корпус
  • Надежный бренд и послепродажное обслуживание

Минусы:

  • Невозможно подключить более одного устройства

Вердикт:

Каждый V-Guard стабилизатор-это ум.Для вашей стиральной машины и микроволновой печи мы не могли найти другого лучшего варианта, чем этот. Как будто в нем есть все, от отключения низкого / высокого напряжения до задержки по времени и экономии энергии. Нельзя сказать, что это недорого, но оно того стоит.

Купите сейчас на Amazon

На что следует обратить внимание перед покупкой стабилизатора напряжения

Вы не можете просто позволить своим новым электроприборам выйти из строя из-за постоянных колебаний напряжения. Следовательно, покупка стабилизатора напряжения является обязательной, и эти факторы помогут вам решить, какой стабилизатор лучше всего подходит для вашей техники.

1. Рабочий диапазон стабилизатора:

Перед покупкой стабилизатора напряжения для дома очень важно записать диапазон входного напряжения, который вы получаете у себя дома. Как правило, в Индии вы получаете входное напряжение 230 В.

Также проверьте диапазон стабилизатора напряжения. Если вы покупаете стабилизатор с диапазоном от 150 В до 260 В, стабилизатор автоматически отключает подачу тока, когда напряжение падает ниже 150 В или выше 260 В.Это предотвратит прохождение тока к прибору в таких сценариях.

Однако, если напряжение находится в рабочем диапазоне, то есть между 160 В и 250 В, стабилизатор начнет работать над стабилизацией входного напряжения и установит его в соответствии с желаемым диапазоном выходного сигнала.

Если вы хотите подключить к стабилизатору более одного устройства, будет лучше, если вы купите основной стабилизатор. Этот тип стабилизатора устанавливается между основным источником питания вашего дома и другими приборами.Он разработан для сглаживания колебаний напряжения, исходящих от основного источника питания, чтобы обеспечить постоянное электроснабжение всех устройств. Чтобы узнать больше о стабилизаторах mainline, прочтите эту статью.

2. Защита от перенапряжения:

Вы всегда должны покупать стабилизатор напряжения, который предлагает защиту от перенапряжения или защиту от скачков напряжения. Всякий раз, когда возникает проблема с коротким замыканием из-за молнии или грома, напряжение может сильно колебаться.

В таких условиях функция защиты от перенапряжения немедленно отключает подачу тока на все устройства, подключенные к стабилизатору.Это гарантирует, что ни одно из устройств не будет повреждено.

3. Монтаж:

Так как стабилизатор напряжения работает от электроэнергии, всегда существует риск намокания или повреждения стабилизатора, когда вы кладете его на землю или в другое опасное место.

Таким образом, большинство производителей позволяют крепить стабилизатор к стене, чтобы вы могли разместить его на безопасном и более высоком уровне. Он не только защищает стабилизатор от повреждений, но и защищает вашу семью от риска поражения электрическим током, особенно если у вас дома есть дети.

4. Индикаторы:

Современные стабилизаторы напряжения оснащены специальными светодиодными индикаторами, отображающими входное и выходное напряжение. Это также поможет вам отслеживать уровни колебаний напряжения и работу приборов и стабилизатора. Почти каждый стабилизатор, который мы упомянули в нашем списке, снабжен индикатором.

В более ранних моделях вы найдете индикаторы типа гальванометра, где вам нужно будет понять показания, внимательно наблюдая за движением стрелок на индикаторах.

5. Системы с выдержкой времени:

Компрессор блокируется, если его работа прерывается кратковременным или денежным отключением электроэнергии (менее 10-15 секунд). В этом состоянии двигатель потребляет сильный ток. Компрессор из-за этого сильно нагревается. Когда система защиты от перегрева отключает источник питания, это также может привести к отключению компрессора.

Эту проблему можно решить с помощью функции задержки включения в стабилизаторах напряжения.

Поскольку это отключение питания нарушает работу компрессора, функция задержки включения ожидает завершения задержки по времени.До тех пор компрессор снова не включается. Это помогает компрессору выйти из периода блокировки.

6. Оцифровано:

Большинство брендов сосредотачиваются на оцифровке стабилизатора напряжения, чтобы сделать его более надежным и точным. Эти современные и оцифрованные модели отлично работают с большинством устройств.

Все, что вам нужно сделать, это переставить стабилизатор с одного устройства на другое и дать ему поработать. Некоторые из этих моделей можно даже подключить к генераторам.

7. Защита от перегрузки:

В случае короткого замыкания или перегрузки по току функция защиты от перегрузки помогает полностью отключить выход стабилизатора.

8. Гарантия:

Большинство брендов предлагают 3-5 лет гарантии на стабилизаторы напряжения, чтобы обеспечить достаточную защиту бытовой техники в вашем доме. Всегда убедитесь, что вы покупаете стабилизатор, который разработан специально для бытовой техники в вашем доме.

Как стабилизаторы напряжения защищают ваши электрические приборы?

Стабилизаторы также называются автоматическими и безопасными регуляторами напряжения. Это статические устройства, которые работают над стабилизацией входного напряжения перед его передачей напрямую на приборы.

Стабилизатор заранее определяет колебания напряжения и затем регулирует их, чтобы обеспечить единообразный диапазон выходного напряжения для приборов.

Если напряжение в электросети низкое, стабилизатор определяет его и повышает его до необходимого уровня, а затем подает его на подключенное устройство, чтобы обеспечить бесперебойную работу.Когда напряжение высокое, он отключает напряжение, пока оно не достигнет предела, а затем пропускает его через устройство.

Стабилизаторы выполняют эту задачу с помощью электронной системы, которая изменяет требуемые отводы встроенного автотрансформатора с использованием высококачественных электромагнитных реле для получения желаемого напряжения. Кроме того, если требуемое напряжение выходит за пределы допустимого диапазона, требуемый ответвитель трансформатора переключается с помощью механизма, который переводит напряжение питания в безопасный диапазон.

Таким образом, стабилизатор здесь действует как предохранитель между электросетью и вашими приборами, постоянно наблюдая и непрерывно стабилизируя колебания напряжения, возникающие в электросети.Этот процесс гарантирует, что электрические приборы в вашем доме будут получать постоянный и стабильный диапазон напряжения, необходимый для бесперебойной или беспроблемной работы. Это также увеличивает срок службы устройств.

Могут ли колебания напряжения повредить электроприборы в вашем доме?

В Индии идеальное входное напряжение в домашней электросети находится в диапазоне от 220 до 230 В переменного тока (переменного тока). Когда входное напряжение падает ниже 220 В или поднимается выше 230 В, это называется колебанием напряжения.

Автоматические выключатели предназначены для защиты электрических цепей от любого повреждения, вызванного перегрузкой по току или коротким замыканием. Следовательно, вы заметите, что почти все домашние электрические цепи поставляются с предустановленными автоматическими выключателями. Благодаря этому, в случае колебаний напряжения, цепь автоматически отключается и предотвращает повреждение прибора.

При восстановлении подачи тока существует небольшая вероятность скачка напряжения. Этот скачок часто приводит к повреждению прибора.

Таким образом, автоматический выключатель очень важен, так как приборы могут быть повреждены из-за низкого напряжения. Это больше применимо к приборам, которые работают с двигателями или компрессорами.

Для решения этой проблемы необходимо установить стабилизатор напряжения. Это гарантирует, что ток сначала проходит через стабилизатор, а затем подается в прибор.

Что вызывает колебания напряжения в доме?

Колебания напряжения возникают по нескольким причинам.Одна из основных причин этого — колебания подачи электроэнергии из основной сети.

Неадекватное заземление или плохая проводка также могут привести к колебаниям напряжения. Иногда колебания напряжения также возникают из-за короткого замыкания.

В некоторых случаях колебания напряжения возникают всякий раз, когда вы внезапно включаете мощное устройство. Некоторые из этих устройств представляют собой электродвигатели, насосные агрегаты или переменного тока.

Перегрузка также может вызвать колебания напряжения.

Часто задаваемые вопросы

1. Существуют ли разные стабилизаторы для разных типов приборов?

Все стабилизаторы напряжения оптимально спроектированы в зависимости от устройства, с которым вы собираетесь их использовать. Эти стабилизаторы различаются по пределу энергии и особенностям конкретного электроприбора.
Каждый прибор имеет определенный предел энергии, и, учитывая эти ограничения и ограничения, стабилизаторы спроектированы соответствующим образом. На рынке представлены различные типы стабилизаторов *:
* Стабилизаторы для холодильников
* Стабилизаторы для кондиционеров
* Стабилизаторы для стиральных машин, микроволновых печей, беговых дорожек
* Цифровые стабилизаторы (для LED / LCD телевизоров, музыкальных систем)
* Стабилизаторы для телевизора CRT
* Mainline Stabilizers

2. Существуют ли разные стабилизаторы для однофазных и трехфазных?

Да, есть. Однако стабилизатор трехфазного напряжения используется только тогда, когда стабилизация напряжения требуется для трехфазного двигателя или при стабилизации напряжения для полной трехфазной установки.
Вся бытовая техника, которую мы используем дома, может работать только от однофазного стабилизатора напряжения. Возможно, вам не понадобится трехфазный стабилизатор напряжения, пока вы не попытаетесь стабилизировать напряжение всего дома при трехфазном подключении.
Обычно не рекомендуется ставить стабилизатор на весь дом, так как стабилизаторы напряжения также используют для работы электричество. Таким образом, если вы используете его для всего дома, стабилизатор будет потреблять электроэнергию в течение дня. С другой стороны, если вы используете стабилизатор только для определенного устройства, вы можете выключить стабилизатор, когда вы не используете устройство.

3. Имеются ли в последних или современных моделях кондиционеров или холодильников встроенный стабилизатор напряжения?

Большинство современных приборов, таких как холодильник и кондиционер, имеют больший диапазон напряжений для беспроблемной работы.Это означает, что если более ранние модели холодильников работали в диапазоне 200-240 В, последние модели предлагают больший диапазон 170-290 В.
Таким образом, холодильники поставляются со встроенным отсечкой низкого и высокого напряжения, но они не поставляются со встроенными стабилизаторами напряжения. Использование стабилизатора напряжения может быть не так важно, если напряжение в вашем регионе постоянно не поднимается или опускается за пределы или ниже.

4. Нужен стабилизатор для холодильника?

Большинство современных моделей холодильников имеют двигатели

Электронный стабилизатор напряжения — Регуляторы и стабилизаторы напряжения

На главную ›Продукция› Регуляторы

Если бы электрические распределительные сети функционировали идеально, нам не нужно было бы использовать регулятор напряжения .Именно из-за того, что электрические линии имеют сопротивление, и чем длиннее линия, тем выше сопротивление, поэтому напряжение на выходе блока потребителя сильно меняется.
Существует множество возможных причин: от длины линий и их неадекватности для удовлетворения растущего потребительского спроса до доведенных до предела трансформаторов на подстанциях и многих других.
Многие нагрузки, такие как компрессоры, используемые в холодильниках и кондиционерах, большие электромагниты, станки, погружные насосы, гидравлические блоки управления и т. Д., При включении поглощают высокий уровень тока, до 6 раз превышающий их номинальные значения, и это означает: падение напряжения на линии питания и, как следствие, понижение напряжения.

Это явление часто приводит к неисправности машин, особенно электронных средств управления, которые не могут выдержать больших колебаний сетевого напряжения . Чтобы избежать и предотвратить эти проблемы, одно- или трехфазный стабилизатор напряжения вставляется в линию подачи в мастерскую или домой. На рынке доступно множество типов регуляторов, и каждый тип машины имеет разные характеристики, свои преимущества и недостатки.Например, в 1950-х и 1960-х годах регуляторы «насыщенного железа» использовались для питания телевизоров. Они подходили для нагрузок малой мощности, но много весили, имели низкие выходы и, что важно, вносили искажение третьей гармоники в форму волны. Стабилизатор напряжения с «железным резонансом» , аналогичный стабилизаторам с насыщенным железом, все еще выпускается с лучшей формой выходного сигнала, но заметными массой и габаритами, а также высокой стоимостью. По этим причинам они не получили широкого распространения. С появлением электроники и ростом использования персональных компьютеров был создан электронный стабилизатор напряжения.Небольшие по размеру, с высокой скоростью сброса и гораздо более низкой стоимостью, эти стабилизаторы напряжения широко продавались для питания компьютеров. Их наиболее важные недостатки — это ограниченная мощность, достижимая в недорогих моделях, их неадекватность для питания таких устройств, как осветительные приборы, поскольку они вызывают раздражающие изменения яркости, их низкая способность выдерживать пики тока, поскольку электронные переключающие элементы должны нести весь ток. нагрузки, их низкая точность стабилизации, обычно ± 3%, и, наконец, что не менее важно, внесение небольших искажений формы сигнала.Параллельно с упомянутыми типами регуляторов напряжения были также созданы устройства, называемые «электромеханическими», так называемые потому, что в них используются механические части. Это, несомненно, регуляторы с лучшими электрическими характеристиками на сегодняшний день — очень прочные, обеспечивающие точное регулирование, размер и вес, невысокие по сравнению с их мощностью, легкие в изготовлении и, что важно, способные достигать значительных значений мощности. порядка нескольких МВА. Их принцип работы прост: трансформатор в семействе в линии используется для добавления или вычитания правильного напряжения, так что выходное напряжение остается постоянным при изменении напряжения сети.Это достигается путем пилотирования трансформатора семейства с сервоуправляемым варистором напряжения (Variag), так что он подает точное напряжение, которое нужно добавить или вычесть для поддержания постоянного выходного сигнала. В 1999 году компания VARAT s.r.l., производящая электромеханические регуляторы с 1983 года (см. Фото), представила регулятор, сочетающий в себе все преимущества как «электромеханических», так и «электронных» регуляторов, и назвала его « Digistab ».

Регулятор насыщенного железа
Сделано RA.RO (1957)

Исходя из того же принципа, что и электромеханический регулятор, компания разработала и запатентовала машину с системой регулирования напряжения со статическими элементами, которые не работают с линейным током, а только с процентом, необходимым для поддержания желаемого выходного напряжения. . Очень простая система, которая устраняет все механические движущиеся части, обеспечивая высокие пики тока, высокую скорость сброса и почти полностью бесшумную работу.
Одним из преимуществ статического стабилизатора напряжения является то, что высокая скорость сброса остается постоянной как для малых, так и для мощных машин, чего не могут сделать электромеханические системы, поскольку они должны замедлять свою скорость вращения по мере увеличения механических масс.

Предел мощности не является узким, как в «электронных» стабилизаторах напряжения, так как переключающие элементы не влияют на ток в линии, и поэтому можно легко достичь мощности порядка нескольких МВА.Система механического регулирования, используемая «электромеханическими» регуляторами, если она подвергается значительным нагрузкам, как это происходит, например, когда питание или нагрузка сильно меняются, неизбежно недолговечна. Статическая система не подвержена износу, и при постоянных колебаниях подачи электричества или нагрузки она всегда работает безупречно, с одинаковой скоростью и без напряжения. VARAT s.r.l., сочетая хорошо зарекомендовавший себя принцип с электроникой высокого уровня, заложил основы действительно инновационной эволюции в создании нового поколения регуляторов напряжения и электронных стабилизаторов напряжения .Как показано на рисунке A, время отклика этих машин высокое и почти линейное, поскольку наименьший шаг составляет порядка 1%. Электромеханические регуляторы, ошибочно считающиеся линейными, на самом деле являются ступенчатыми, поскольку варистор напряжения имеет изменение с шагом примерно 1 В из-за своей конструкции. Выход статического стабилизатора напряжения под названием « Digistab » или « Megadigistab » очень высок, в отличие от электромеханических регуляторов, в которых элементы сопротивления (съемные щетки) увеличивают свои потери пропорционально квадрату подаваемого тока. (Pp = Rx12) переключающие элементы линейно увеличивают свои потери (Pp = Vtxl).Трансформаторы семейства, которые мы производим, имеют очень высокий ресурс и качество, которое отличает все продукты VARAT . Стабилизированный выход не имеет искажений и не зависит от коэффициента мощности нагрузки, и поддерживает перегрузки до 5-кратного номинального тока (5xln). Эти устройства не имеют дефекта, обнаруженного в электромеханических регуляторах, в которых выходное напряжение слишком высокое, когда устройство, которое не работает при низких напряжениях сети, снова включается при номинальном или повышенном сетевом напряжении.Когда включается регулятор « Digistab », он подает такое же напряжение на выходе, что и на входе, проверяет правильность значения выходного напряжения и, если оно не в пределах правильных параметров, приводит его к точному значению в доли секунды. Электроника управления и контроля имеет простую и удобную конструкцию, а управление и мониторинг системы стабилизации управляется микропроцессором с программным обеспечением очень высокого уровня, которое анализирует как состояние, так и чистоту напряжения, отличая истинные отклонения от аномальных пиков. .Он автоматически и постоянно контролирует частоту, 50 или 60 Гц, и, как и в случаях с испытательной комнатой, если частота меняется с одной на другую, он мгновенно обнаруживает изменение и адаптирует свой цикл к новому значению. Фильтры ЭМС установлены в семействе как на входе, так и на выходе, чтобы защитить устройство от любых помех со стороны источника питания и нагрузки. Трехфазные регуляторы постоянно независимо контролируют три фазы и поэтому должны иметь нейтральный вход; если нейтральный вход отсутствует, внутренне генерируется стабильная нейтраль.Если нейтраль сети отсутствует, но это необходимо для однофазных нагрузок, питающих нагрузку, может быть подана выходная нейтраль, подходящая также для полной мощности. Мы можем с уверенностью утверждать, что эти регуляторы представляют лучшее, что рынок может предложить сейчас, в начале третьего тысячелетия. Их статический характер и качество изготовления делают их чрезвычайно надежными и долговечными машинами, не требующими обслуживания даже в сложных условиях, бесшумными для офисных установок, технически продвинутыми и практически безграничными с точки зрения мощности и рабочего напряжения.

Семейство регуляторов VSG / 3000, называемое Boardstab, — это регуляторы, специально разработанные для установки на направляющих DIN внутри плат управления. Когда возникают проблемы, связанные с колебаниями напряжения в сети, выходящими за пределы обычных пределов, эти регуляторы являются лучшим доступным решением, имеют небольшие размеры и чрезвычайно просты в установке. Используемая сложная технология означает, что мы смогли создать небольшое, простое и функциональное устройство, безопасное и легкое в установке, с очень широким диапазоном регулирования.Регулирование является ступенчатым, то есть микроконтроллер, который управляет регулятором, подает команду на переключение на 5%, если есть изменения в сети, приводящие к выходному напряжению, которое превышает или не достигает заданного предела. Система управления VSG имеет обратную силу, то есть считывается входное напряжение, а не выходное напряжение, и это решение означает, что состояние выходного напряжения может постоянно проверяться в зависимости от изменений нагрузки и сети, а не просто сеть. При подаче питания Boardstab представляет одинаковое выходное и входное напряжения, и за доли секунды он считывает выходное значение и, если оно не находится в заданном процентном соотношении, выполняет правильное переключение, чтобы привести его к предварительно заданному значению.Этот регулятор был разработан для решения проблем, вызванных очень низкими напряжениями питания, такими как трудности с отключением счетчиков или подачей электронного оборудования за пределы нормальных процентов. 5% отклонение выходного напряжения, гарантированное «Boardstab», более чем достаточно, чтобы гарантировать правильное функционирование любого компонента или единицы оборудования.

Однофазный электромеханический регулятор VARAT

Семейство регуляторов VSG / 3100, называемое «Midistab», представляет собой экономичные устройства с высокой надежностью, особенно полезные в местах, где напряжение сети сильно отличается от номинального значения.Применяемая сложная технология означает, что мы смогли создать простое, но функциональное устройство с минимальным использованием компонентов и максимальным диапазоном регулирования. Регулирование является ступенчатым, то есть микроконтроллер, который управляет регулятором, подает команду на переключение на 5%, если есть изменения в сети, приводящие к выходному напряжению, которое на 5% выше или ниже установленного предела.

Статический регулятор
«ДИГИСТАБ»

Это переключение выполняется «интеллектуальным» способом; например, если есть «разрыв» в сети, микроконтроллер отмечает это и поддерживает текущий статус, действуя аналогичным образом, если есть положительный пик, который выше, чем пиковое значение.Систему управления VSG можно определить как полуреактивную, решение, которое позволяет постоянно контролировать состояние выходного напряжения, и переключение сброса происходит не только как функция отклонения сетевого напряжения от номинального значения, но и как функция колебаний из-за нагрузки. При подаче питания Ministab показывает одинаковое выходное и входное напряжения, считывает выходное значение и, если оно не находится в заданном процентном соотношении, выполняет правильное переключение, чтобы довести его до предварительно заданного значения.

Электронные стабилизаторы напряжения, производимые и распространяемые компанией Varat, обладают как высокими характеристиками, так и безопасной надежностью — характеристиками, присущими всей продукции компании. Действительно, трехфазные и однофазные стабилизаторы — это продукты, которые сделали компанию лидером на рынке устройств для электротехнической промышленности. Фактически, выбор электрического стабилизатора Varat означает максимальное использование многочисленных преимуществ, предлагаемых с точки зрения эффективности и экономии затрат, что позволяет достичь двойной цели — повышения производительности установки и снижения затрат.

.
