Схема для подключения двухклавишного проходного выключателя legrand: отличия и особенности подключения

Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.

Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении. Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

• функциональность;
• дизайн;
• метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

• обычные;
• проходные;
• одиночные;
• двойные;
• тройные.

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест.

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

• Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
• Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
• Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
• Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Двухклавишный проходной выключатель

Ознакомившись со схемой подключения этого устройства, настало время уделить внимание часто встречаемому виду переходного выключателя — двойному.

Чаще всего такие устройства устанавливают в помещениях, где необходимо обеспечить раздельное включение, реализуемое с разных мест для двух линий освещения. Если в качестве подобных зон выступают коридор или лестница, то здесь можно ограничиться одиночным проходным выключателем, схема подключения для которого будет аналогичной.

Пользование двойными устройствами упрощается благодаря наличию на клавишах стрелок-указателей: с их помощью можно легко определить направление клавиш, при переводе в которое можно включить или выключить освещение.

Обычный двухклавишный проходной выключатель являет собой результат симбиоза одноклавишного устройств. Располагаясь в едином корпусе, они функционируют благодаря перекидыванию контактов.

Двухклавишный выключатель: схема подключения

Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.

Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.

Заключение

Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.

Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.

Видео: Двухклавишный выключатель legrand

Проходные и перекрестные выключатели Legrand

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания, чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand»: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schneider, ABB. Очень хорошей репутацией пользуется французская фирма «Legrand». Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит, аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

14. 03.2018, 6063 просмотра.

Наши преимущества

Гарантия качества

Компания ООО «Тесла Электрик» осуществляет оптовую продажу только сертифицированной электрики и электрооборудования, все продукция имеет высшее качество и надежность, что подтверждается статусом официального дилера или дистрибьютера. Так же Компания ООО «Тесла Электрик» при продаже электрики готова передать полный комплект сертификатов и иных сопроводительных документов, подтверждающих качество продукции.

Скидки

Компания ООО «Тесла Электрик» при работе с постоянными партнерами всегда предложит оптимальное ценовое предложение для своих клиентов. Кроме того, при продаже электрики компания ООО «Тесла Электрик» регулярно проводит акции и распродажи электрооборудования. За подробной информацией просьба обратиться к вашему персональному менеджеру.

Техническая консультация и подбор оборудования

Профессиональные специалисты компании ООО «Тесла Электрик» осуществят подбор электрооборудования любой сложности согласно вашему техническому заданию или проекту. Так же возможен расчет кабеленесущих систем, светильников, кабеля, автоматов, согласно вашей проектной документации и оптимальный подбор электрики.

Оплата

Оплата осуществляется по безналичному расчету.

Доставка

Компания ООО «Тесла Электрик» осуществляет доставку электрики и оборудования по всей территории Российской Федерации и Республики Беларусь. Доставка по Москве и Московской области осуществляется автопарком компании.

Технико-экономические расчеты

Специалисты компании ООО «Тесла Электрик» на основании согласованного с вами проекта выполнят технико-экономические расчеты освещения и автоматизации, оптимизации и внедрения энергосберегающего оборудования. На основании этих расчетов будет наглядно представлена экономическая целесообразность внедрения энергосберегающего оборудования.

Двухклавишный выключатель легранд с подсветкой схема подключения

Схемы подключения выключателей Legrand

В этом разделе сайта, Вы найдете различные схемы подключения механизмов Legrand Valena. Наглядные схемы подключения универсальных (проходных, коридорных, промежуточных) выключателей, выключателей с подсветкой, и схемы различных взаимодействий будут всегда полезны как опытным электрикам так и обычному монтажнику.

Подключения «проходных» и «перекрестных» выключателей очень просты , если конечно «электрик» знает что такое «ноль» и «фаза».

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ДВУХ ТОЧЕК УПРАВЛЕНИЯ:

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ТРЕХ ТОЧЕК УПРАВЛЕНИЯ:

Используется дополнительный «перекрестный» выключатель.

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ЧЕТЫРЕХ И БОЛЕЕ ТОЧЕК УПРАВЛЕНИЯ:

Эта схема отличается от предыдущей только количеством точек управления.

Все очень просто. Между выключателями придется протянуть дополнительный кабель.

СХЕМЫ ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ LEGRAND

Выключатель 774301 (774401)

Выключатель с подсветкой 774310 (774410)

Двухполюсный выключатель 774302 (774402)

Двойной выключатель 774305 (774405)

Управление из 2-х мест (переключатель на 2 направления 774306 (774406))

Управление из 2-х мест (переключатель на 2 направления с подсветкой 774326 (774426))

Управление из 2-х мест (переключатель на 2 направления с индикацией 774325 (774425))

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления 774308 (774408))

Управление из трех мест (2 переключателя на 2 направления и промежуточный переключатель 7743 06+7743 07+7743 06 (7744 06+7744 07+7744 06))

Выключатель для управления жалюзи 7743 04 (7744 04)

Кнопочный выключатель для управления жалюзи 7743 14 (7744 14)

Как подключить духклавишные выключатели с подсветкой Legrand Etika 672404, 672204, 672304, 672604

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.

• длинные коридоры;
• дорожки;
• лестницы;
• спальни;
• большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Перекрестный выключатель: назначение и устройство + схема подключения и монтаж

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

Обратите внимание

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1.

С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2.

С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.

Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2).

В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Важно

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток).

Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Источник: https://sesaga.ru/sxema-i-podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель: схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Дабы пользоваться электроэнергией было удобно, приборы подачи света часто подключают к нескольким пультам управления. Благодаря установке перекрёстных выключателей получается гасить и подавать свет одной лампы из нескольких пунктов. Как выглядит схема их подключения, расскажем ниже.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов.

В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор.

Совет

Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

• клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой;Коммутационный аппарат произведён под маркой «Legrand»
• поворотными или коммутационными аппаратами, замыкающими контакты во время изменения положения специального механизма.Такой коммутационный аппарат смотрится оригинально

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

• накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
• встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест.

Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте.

Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами.

Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами.

При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

• подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
• переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
• к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью.

Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь.

Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Коммутационные аппараты, используемые в связке с проходными выключателями, производит много фирм. Но, несмотря на разнообразие этих электротехнических изделий, их технические характеристики схожи.

Схема подключения выключателей из нескольких зон

Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку.

Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия.

Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.

Подключение перекрёстного выключателя проводится в несколько действий:

• разрабатывают электрическую схему соединений;
• высверливают каналы, необходимые для укладки проводки;
• в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;Эту задачу выполняют после отделочных работ
• рычажком электрощита перекрывают подачу электротока в зону монтажа коммутационного аппарата;
• от распределительной коробки к щитку, осветительным приборам и выключателям тянут кабель;
• к контактам светильников подводят нулевую жилу;
• к контакту первого проходного выключателя подсоединяют фазную жилу;Работа выполняется после отключения электричества
• систему дополняют парными проводами, идущими от одного выключателя к другому;
• контакты последнего перекрёстного выключателя подводят к осветительным приборам через распределительную коробку.

Видео: Подключение перекрёстного выключателя

Созданная по правилам и безошибочно выполненная схема контроля освещения с применением проходных и перекрёстных выключателей сделает условия жизни в многоквартирном доме более комфортными.

Проблемы с функционированием ламп останутся позади, если при обустройстве системы управления осветительными приборами из разных точек не экономить на качестве электротехнических изделий.

Надёжные и долговечные перекрёстные выключатели всё равно обойдутся дешевле коммутационных аппаратов с датчиками движения.

Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Практика подключения перекрёстного 2х клавишного выключателя

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартиреТест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта.

Их замыкание и размыкание включает и выключает светильник.

Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный.

Обратите внимание

К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4.

К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС.

К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

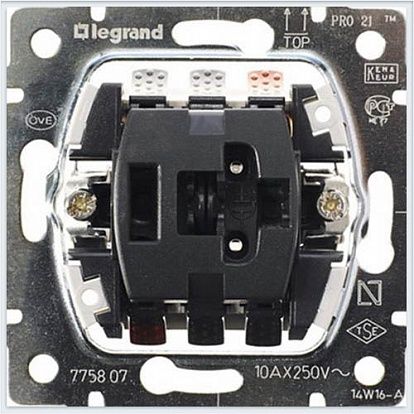

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Подключение перекрестного выключателя

Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает.

Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями .

Понять принцип работы перекрестного выключателя поможет следующий рисунок:

А1 — принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 — схема разводки проводов с использованием распределительной коробки.

В2 — схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель.

В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым — провода с Нулем.

Важно

Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:

Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.

Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:

Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.

После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо.

Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь.

К тому же вы всегда можете добавить свой комментарий к соответствующей статье.

Для терминалов номер Яндекс Кошелька 410012390761783

Или на карту 5106 2110 0462 8702 Получатель SERGEI GUTOV

Для Украины — номер гривневой карты (Приватбанк) 5168 7423 0569 0962 Получатель Гутов Сергей Михайлович

На всякий случай кошелек webmoney: R158114101090

Доктор Лом. Первая помощь при ремонте, Copyright © 2010-2017

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

• Проходной переключатель
• Перекрестный переключатель
• Двухклавишный проходной переключатель
• Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет.

Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится.

Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

Совет

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Обратите внимание

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

• Коммутаторы подключаются последовательно друг другу.
• Совершается не размыкание, а переключение фазы на другую линию.
• Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

• Выходные полюса замыкаются перекрестно.
• Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Важно

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Источники: http://doctorlom.com/item141.html, http://vcstroi.ru/sxemy-podklyucheniya-proxodnyx-vyklyuchatelej/, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html

Источник: http://electricremont.ru/podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель

В некоторых зданиях, например, офисных или так называемых «гостинках», коридоры весьма протяженные. Существует и немало домов без лифтов, лестничные клетки которых – это единственный путь наверх и обратно. С наступлением темноты, а иногда и круглосуточно, в зависимости от проекта здания, хождение по таким коридорам и лестницам без включенных лампочек может вызвать стресс.

Но лампочки для экономии электроэнергии надо еще и выключить. Причем на выходе из коридора или лестницы, или, наоборот, перед входом в свою «гостинку». Это делается специальными выключателями, о которых далее будет рассказано подробно.

Коридор «гостинки»

Когда двух точек коммутации недостаточно

Проходя неким протяженным маршрутом, свет включают при входе, а выключают на выходе. Для этого используются проходные выключатели. Они ставятся в двух точках маршрута.

Но при необходимости управления светом еще из одной точки рядом с ней необходим дополнительный коммутатор.

Если проходные содержат один переключающий контакт, то для учета цепей обоих проходных в третьем выключателе должна быть пара аналогичных контактов. Она управляется одной кнопкой.

Чтобы отличить эти коммутаторы друг от друга, на клавише ставится специальный значок:

• два треугольника с вершинами, расположенными на вертикальной линии у проходных;
• два треугольника с вершинами, расположенными на горизонтальной линии, или решетка у перекрестных моделей (показано ниже).

Типы выключателей

Примером реального использования перекрестного коммутатора может быть длинный коридор в гостинице или аналогичном здании.

Для того чтобы каждый постоялец мог управлять одним и тем же источником света у своей двери, между парой проходных выключателей, установленных по концам коридора, размещается необходимое количество перекрестных выключателей. Но из-за переключающих контактов они скорее переключатели, хотя и выключают освещение.

Управление освещением из пяти точек

Особенности монтажа

Чтобы присоединить контакты проходных моделей к распределительной коробке, рекомендуется применять кабель с тремя жилами:

Трехжильный кабель для соединения перекрестного выключателя

Схемы соединения в распределительной коробке с перекрестным коммутатором выглядят так:

Схема соединения с распределительной коробкой: №2 – перекрестный коммутатор

Из схемы становится понятно, что для перекрестной модели удобнее всего использовать кабель с четырьмя жилами. Или пару двухжильных проводов. Поскольку перекрестное соединение переключающих контактов применено в самом коммутаторе, в нем сделано только четыре клеммы для присоединения жил:

Внешний вид перекрестной модели со стороны клемм

• Важно помнить, что расположение клемм соответственно контактам у выключателей, изготовленных разными производителями, отличается.

Поэтому перед заменой любого коммутатора необходимо определить соответствие его клемм деталям контактов. Используя тестер в режиме измерения сопротивления, находят переключающий контакт.

• Ему соответствует ситуация, при которой один щуп постоянно контактирует с одной клеммой, а другой щуп замыкает контрольную цепь прибора через другую клемму соответственно положению кнопки коммутатора.
• Важно помнить, что перекрестный переключатель используется только как дополнительный коммутатор применительно к двум проходным выключателям.
• При замене лампочки, которая управляется такими выключателями, по их положению сложно определить, подается на нее напряжение или нет. Поэтому необходимо снять напряжение с этой электрической цепи и потом заменить лампу новой.

Современные конструктивные решения

Конструктивное исполнение у современных моделей в основном кнопочное. Но для почитателей стиля ретро выпускаются модели с поворотным контактным механизмом:

Поворотные перекрестные выключатели

Электрическая цепь с перекрестными выключателями содержит большое количество проводов. Поэтому рекомендуется предварительно нарисовать ее эскиз.

А при использовании двух и более единиц таких коммутаторов проще разместить соединения в нескольких распределительных коробках. Пример с расположением всех соединений в одной коробке показан ниже. Очевидно, что разобраться с таким количеством скруток непросто.

Лучше установить несколько коробок меньших размеров с небольшим количеством соединений в каждой из них.

Совет

Пример использования одной распределительной коробки для большого количества скруток

В целом инсталляция перекрестного переключателя делается, как обычно, применительно к местным условиям и материалам стен в помещении.

Но именно эти коммутаторы позволяют получить экономию электроэнергии на освещении. Главное – выбрать оптимальное место для их установки, чтобы ими было удобно пользоваться при входе и выходе из помещения.

А также, чтобы пользователи не забывали при выходе отключить освещение.

Источник: https://domelectrik.ru/provodka/vkl-i-vykl/perekrestnyj-vyklyuchatel

Проходной двухклавишный переключатель Legrand Valena (Белый)

Механизм выключателя двухклавишного для помещений с повышенной влажностью 770098 продается без рамки. установочная рамка приобретается отдельно.Переключатель Legrand Valena двухклавишный проходной 770098 устанавливается в стандартную монтажную коробку скрытого монтажа. Выключатель 770098 — универсальный выключатель, может применяется для включения/выключения двумя группами света, а так же может применяется в схемах как двухклавишный проходной (коридорный) переключатель. Выключатель имеет степень защиты IP44 и используется в местах с повышенной влажностью (ванные комнаты, санузлы и т.п.). Конструктивно механизм выключателя оборудован специальной защитной прокладкой из полипропилена, которая уплотняет монтажные поверхности и не дает проникать влаге и пыли в середину механизма.
Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех выключателей оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка клавиш выключателя и рамки нужно производить влажной тканью.
Запрещается использование агрессивных и коррозийных химических веществ.
Суппорт выключателя изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет клавиши выключателя: Белый (RAL 9003).

Габаритные размеры выключателя 2-кл. IP44 770098.

Демонтаж выключателей IP44.

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Механизмы серии Valena оснащены винтами с мелким шагом резьбы. Для быстроты и надежности монтажа механизмы серии Валена оснащаются
комбинированными винтами Pozidriv со шлицем под плоскую отвертку. Размер инструмента для механизмов Valena с винтами с комбинированным шлицем и диаметром 3 мм:
— Отвертка / Шлиц PZ1 шлиц 0,8х4

Чтобы избежать повреждения механизмов из-за сильно затянутых винтов, следует учитывать максимально допустимый момент затяжки по норме EN/МЭК 60669-1. В случае использования электрической отвертки рекомендуется выбрать момент затяжки равный 0,5/0,6 Нм.

Схема подключения 1 вариант;

Схема подключения 2 вариант;

Характеристики

Тип устройства

Тип устройства
Выключатели

Тип устройства

Тип механизма

Тип механизма

Тип механизма

Legrand Valena Life Cross Switch No7 Set, белый — Switch

Переключатель — в глянцевом исполнении для многопозиционного управления освещением, поставляется с белой рамкой, управление подставкой, ток переключения люминесцентной лампы 10 AX, клеммное соединение под винт, степень защиты: IP20

Беспроблемная покупка в один клик с использованием предустановленных вариантов доставки и оплаты.

Страница не найдена — Legrand

|
03.26.2021

Победившими проектами для Legrand являются линейка электропроводки Mallia Senses и система домашней автоматизации и домофона KaiYun.
Это великое достижение демонстрирует наше лидерство в удовлетворении потребностей пользователей в улучшении жизни с помощью элегантных сетевых решений.

|
19.03.2021 18:00

В соответствии с разрешением, предоставленным очередным и внеочередным общим собранием акционеров 27 мая 2020 года для реализации программы обратного выкупа акций, Legrand сегодня объявила о подписании соглашения с поставщиком инвестиционных услуг на покупку до 1 200 000 акций в течение периода с 22 января. С марта по 21 мая 2021 г.

Целью данной транзакции является приобретение акций для распределения по планам акций с наступающим сроком погашения или, в зависимости от случая, их аннулирование.

|
03.02.2021

В понедельник, 1 марта 2021 года, Legrand опубликовала свой индекс гендерного равенства за 2020 год.В этом году Группа набрала 91 балл из 100: этот результат идентичен результату 2019 года.

|
24.02.2021

Цель данного обзора существенности состоит в том, чтобы оценить проблемы устойчивого развития с учетом бизнес-модели Legrand и ожиданий всех заинтересованных сторон.

Группа |
02.11.2021

Legrand объявляет о выпуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы |
02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное развертывание продуктовых предложений недавно приобретенных компаний

Группа |
01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), учрежденного Arborus и прошедшего аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR |
12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

|
26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы |
11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR |
10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, реализуемой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа |
21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы |
31.07.2020 19:30

Legrand назначил Exane, вступивший в силу 3 августа 2020 г., и на начальный период, истекающий 31 декабря 2020 г., с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для реализации соглашения о ликвидности, которое соответствует решению Autorité des marchés financiers. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров о ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

Финансы |
31.07.2020 07:30

Группа мобилизована для всех заинтересованных сторон

Показывает хорошую устойчивость в очень плохих условиях
Органическое изменение продаж: -15.2%
Скорректированная операционная маржа: 17,5%
Множество мер по адаптации к последствиям кризиса
Устойчивое финансовое положение …

Группа |
07.02.2020

Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1.5 ° С.

Группа |
07.02.2020

Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

Финансы |
05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующей датой погашения, установленной на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Финансы |
05.07.2020 07:30

Ответственная мобилизация для преодоления последствий кризиса в области здравоохранения

Показатели показали хорошее сопротивление в первом квартале 2020 года
Органическое изменение продаж: -7,3%
Скорректированная операционная маржа до приобретений: 18.7%
Твердый баланс и финансовое положение

…

Как установить выключатели света Legrand — трехпозиционные выключатели

Так же, как мы модернизировали розетки и выключатели на кухне, мы решили модернизировать и фойе.

Перед тем, как начать: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Это электромонтажные работы — то, что сработало в нашей ситуации, может отличаться в вашей ситуации. Мы провели хорошее исследование и просмотрели несколько обучающих видео.Мы перепроверили информацию, которую нашел , чтобы убедиться, что в руководствах содержится хорошая информация… потому что вы никогда не знаете. (Пока что мы не являемся экспертами по этой теме.) Этот пример, которым мы поделились, — лишь одна из нескольких различных ситуаций, с которыми мы столкнулись только в нашем собственном доме. Если сомневаетесь, наймите электрика!

Вперед к проекту! У нас было три места для выключателей: один трехклавишный выключатель (свет в фойе, свет на крыльце и наружный прожектор), одинарный переключатель (свет в холле наверху), двухклавишный переключатель (диммер в гостиной и диммер в фойе).У нас также было 2 розетки. При обновлении мы сохранили все работоспособность, как и было, но мы преобразовали переключатель с 1 переключателем в переключатель с 2 переключателями, чтобы добавить ночник.

Итак, мы подумали, что расскажем немного об установке выключателей света Legrand, а также ночника !! И, чтобы сделать это намного сложнее, почему бы не сделать его трехпозиционным переключателем? Легко, правда? … ну, вроде … я постараюсь провести вас через это шаг за шагом.

Во-первых, вам понадобятся некоторые элементы для установки — первое изображение ниже — это переключатели света вместе с пластиной — я думаю, что общая сумма, указанная ниже, составила бы 27 долларов (да, они дороже, чем стандартные переключатели света).

Следующий набор, один только в магазине, стоил около 13 долларов.

Вот как выглядит одна из настенных пластин вне упаковки: сначала металлическая пластина прикрепляется к стене, а затем защелкивается эстетическая часть крышки. (Это означает, что вы можете заменить декоративную пластину на другую, если хотите.)

Вам также понадобятся некоторые инструменты для этого проекта: хорошая пара плоскогубцев с острыми кончиками может пригодиться … несколько пластиковых колпачков разъемов … мы использовали пилу для гипсокартона, потому что мы расширили одну коробку с 1-го набора до 2-го набора. .

И, конечно же, тестер розеток, чтобы знать, что вы все сделали правильно:

Итак, обо всем по порядку — снимаем старую коробку и вставляем новую. Я здесь серьезно настроен — по крайней мере, для нас. Оригинальные для дома коробки были старыми не совсем белыми коробками, которые были менее чем прочными. Цвет, конечно, не имел значения, но они были немного тесноваты. Спенсер установил новые более глубокие коробки — с ними намного легче работать (просто останется больше места, чтобы втиснуть туда провод, когда вы закончите).Все коробки, которые мы установили в качестве замены, были «старыми рабочими коробками». Эти коробки можно задвинуть в проем, и вы закрутите винты в углу коробки, которые отодвигают маленькие откидные створки — эти отвороты зафиксируют устройство на месте за гипсокартоном. (Перед установкой гипсокартона и его прибиванием к стойкам можно использовать обычные электрические коробки.)

Этот конкретный переключатель, о котором я буду писать, представляет собой трехпозиционный переключатель. При установке коробки обязательно поставьте на нее уровень, чтобы убедиться, что она действительно ровная, прежде чем затягивать.

Вам понадобится еще больше инструментов — отвертка (или электрическая отвертка), какой-нибудь инструмент для снятия изоляции с электрического кабеля и дополнительная проводка того же калибра. Кстати, здесь я должен отметить — ВЫКЛЮЧИТЕ ПИТАНИЕ от розетки, прежде чем работать с ней.

Итак, эта конкретная комбинация выключателей Legrand предназначалась для одного выключателя и одного ночника — мы хотели иметь возможность видеть дорогу на кухню ночью, не включая свет.Заставить его работать очень просто. Во-первых, мне просто нужно вставить несколько проводов — от нейтрального к нейтральному и от горячего к горячему. То, что вы видите ниже, идет от переключателя к ночному свету от белого к белому (обязательно прочтите инструкции, какой из них горячий или нейтральный).

Обрезание и зачистка пластикового покрытия, чтобы обнажить провод:

С помощью инструмента согните проволоку до нужной формы:

Итак, ниже это выглядит — вы едва можете увидеть этикетку «белый» (штамп на черном пластике), которую Спенсер соединил с другим «белым» — то же самое для черного с черным.Теперь он действительно обмотал изолентой основание каждого из них, поскольку не был поклонником того, что провода расположены так близко друг к другу. Хотя это и не требуется, это почти ничего не стоит и гарантирует, что искра не возникнет между ними — оно того стоит. Между прочим, это работает, поскольку два отверстия в каждой области соединены… позвольте мне объяснить это. Там, где вы видите «белый» на фотографии ниже, обратите внимание на две дыры. Если вы пропустите еще один белый кабель и продолжите его — он продолжит текущий. То же и с черным. Таким образом, если мы перенесем белое и черное со стены (которая идет на монтажную панель), то она продолжит ток на следующий свет.Это как шлейфовая цепочка.

Итак, ниже обычная установка — белый провод в белый, черный в черный. ОБЯЗАТЕЛЬНО затяните эти провода плотно.

Спенсер приклеил внизу еще немного изоленты — нет причин не проявлять излишнюю осторожность. Кроме того, вы заметите, что зеленый провод от пластины переключателя Legrand подключен к медному заземлителю. В большинстве случаев зеленый = землянин. Здесь он использовал эти плоскогубцы, чтобы скрутить два провода вместе (скручивая их пальцами, они просто порвутся) и воткнул их в желтую крышку разъема.

Красная линия (в большинстве случаев трехсторонняя линия) была изогнутой — для розеток и выключателей Legrand лучше всего нарезать свежую, так как вы хотите, чтобы она входила прямо в отверстие.

Это было довольно просто — Спенсер вставил красный в трехпозиционное отверстие и прикрутил его. Огромное примечание по этому поводу — ваш трехпозиционный переключатель может * полностью * отличаться от того, что есть у нас. Это действительно зависит от того, как человек (буквально) подключил это к вашему дому.Блин, они могли бы решить, что «белый» будет обозначать их 3-полосный … они ошиблись … но все провода имеют один и тот же кабель внутри — цвет предназначен только для организационных целей (и безопасности). Итак, если вы попробуете трехпозиционный переключатель, и он не сработает, продолжайте попытки, пока он не сработает. Надеюсь, он сработает так же легко, как и этот (в другой комнате провода были полностью перевернуты по цвету для нас).

Итак, у вас есть красный на 3-сторонний порт. От черного к черному, а затем к ночному свету.От белого к белому, а затем к ночному свету. Зеленая земля внизу.

Вставляем все в электрическую коробку:

Опять проверяем уровень:

Для этих винтов (см. Ниже), мы обнаружили, что намного проще использовать электрическую отвертку. Эти винты могут быть очень длинными, и их завинчивание вручную может занять целую вечность.

Установите пластину и готово! Это намного лучше, чем было раньше !!

Вот еще один переключатель и прекрасная фотография «до»:

Я знаю, что все мы любим бежевый цвет.

Это (ниже) опасная фаза, когда рядом нет детей. При проведении электромонтажа СДЕЛАЙТЕ ФОТО. Серьезно, сфотографируйте каждый, прежде чем разбирать его … на случай, если предыдущие владельцы решили попробовать свои силы в электрике. Или, что еще лучше, пометьте каждую линию лентой — SW1 Hot (переключатель 1, горячий), SW1 N (нейтральный переключатель 1) и т. Д. Было бы неинтересно потерять, какая из них какая.

И красивая, чистая фотография ниже, на которой установлены подрулевые переключатели и пластина Legrand.

Краткое содержание для фойе:
Мы модернизировали 2 розетки и 3 выключателя.

1-местная розетка из старого рабочего ПВХ — 1,96 доллара (x2)
2-канальная розетка из старого рабочего ПВХ — 3,80 доллара (x2)
3-канальная розетка из старого рабочего ПВХ — 3,85 доллара (x1)

Legrand Adorne 1 панель для перегородки, глянцево-белый — 4,78 долл. (X2)
Legrand Adorne 2-местная настенная пластина, глянцево-белый цвет — 7,98 долл. США (x2)
Legrand Adorne 3 пластина для перегородки, глянцево-белый — 11,48 долл.

Legrand дуплексная розетка на 15 ампер с защитой от несанкционированного доступа в белом цвете — 7 долларов.98 (x2)
Legrand, однополюсный трехпозиционный комбинированный переключатель на 15 ампер, белый — 5,18 доллара (x4)
Legrand, 2-модульный ночник — 17,98 доллара (x1)
Legrand, однополюсный трехпозиционный переключатель диммера, белый — 32,98 доллара (x2) )

Итого: 171,03 $

Я скажу, что не припомню, чтобы диммерные переключатели были такими дорогими… но они могли быть такими дорогими. В целом, что за апгрейд! Они выглядят оооочень лучше, чем оригинальные тускло-бежевые выключатели и розетки. Мы выбрали Legrand Adorne, потому что они выглядели очень современно, но менее дорогое обновление (просто переход на стандартный белый выключатель / розетку) также могло иметь большое значение.Еще один способ получить больше прибыли — использовать более дорогие выключатели / розетки только там, где это важно … там, где вы их увидите. Если вы точно знаете, что розетка всегда будет спрятана за предметом мебели, то используйте более распространенную (более дешевую).

Мы решили обновить те комнаты, которые были наиболее очевидными первыми: кухню (очень очевидные выключатели / розетки на фартуке) и первую комнату, которую увидят гости… фойе. Позже будут другие общественные помещения на главном уровне (гостиная и столовая… в конечном счете, полуванная: всякий раз, когда мы будем ее ремонтировать).Я думаю, что для нас важно улучшить нашу главную спальню — даже если это не то место, которое увидят гости. Прямо сейчас я думаю, что гостевые спальни наверху будут просто обновлены до «обычного» белого цвета.

Legrand-Pass & Seymour TP23-W Заглушка, для установки в коробку, с двумя бандажами, белая

Последняя редакция: 08/2017

Условия доступа

Ознакомьтесь с настоящими Условиями доступа. Любой доступ и использование этого сайта и всех веб-сайтов (включая мобильные веб-сайты), приложений или других услуг, на которых присутствуют эти условия (совместно именуемые «Городское электроснабжение» или «Собственность CES»), а также функции и функции на это Собственность CES регулируется настоящими Условиями доступа, включая любые условия, условия продажи, условия коммерческого кредита, условия, политики и уведомления, ссылки на которые приведены здесь («Условия»).Собственность CES принадлежит и / или контролируется Городской электроснабжающей компанией и ее дочерними предприятиями, подразделениями, филиалами и брендами (совместно именуемые «CES»). Получая доступ к Собственности CES любым способом, включая, помимо прочего, просмотр Ресурса CES, использование любой информации, содержащейся в Собственности CES или в ней, и / или отправляя информацию в CES, вы соглашаетесь с Условиями и связаны ими, в том числе: но не ограничиваясь этим, проведение транзакций в электронном виде, отказ от гарантий, исключения и ограничения ущерба и средств правовой защиты, а также выбор закона Флориды.

Время от времени CES может обновлять настоящие Условия. Использование вами Ресурса CES после публикации любых изменений настоящих Условий означает ваше согласие с этими изменениями. Вы соглашаетесь периодически просматривать эти Условия, чтобы убедиться, что вы знакомы с самой последней версией. CES может по своему усмотрению и в любое время изменить или прекратить действие Собственности CES или любой ее части с уведомлением или без него, или может запретить вам использовать Собственность CES с уведомлением или без него.Вы соглашаетесь с тем, что у вас нет никаких прав на Собственность CES, и что CES не будет нести ответственности перед вами в случае прекращения использования Собственности CES или прекращения вашей возможности доступа к Собственности CES или любому контенту, который вы, возможно, разместили на Собственности CES.

Получая доступ к Ресурсу CES или связываясь с ним, вы принимаете на себя риск того, что информация о Имуществе CES может быть неполной, неточной или устаревшей или может не соответствовать вашим потребностям и требованиям. CES может добавлять, изменять, прекращать, удалять или приостанавливать любую информацию, функции и другой контент, включенный в CES Property, в любое время без уведомления и без каких-либо обязательств.В связи с открытым характером Собственности CES и возможностью ошибок при хранении и передаче цифровой информации, CES не гарантирует точность информации, содержащейся на Собственности CES или полученной от нее.

Лицензия и доступ к собственности CES

CES предоставляет вам ограниченную, неисключительную, непередаваемую и не подлежащую сублицензированию лицензию на доступ и личное и некоммерческое использование Собственности CES. Эта лицензия не включает перепродажу или коммерческое использование какой-либо собственности CES или ее содержимого; любой сбор и использование любых списков продуктов, описаний или цен; любое производное использование любой Собственности CES или ее содержимого; любую загрузку, копирование или иное использование информации учетной записи в интересах третьих лиц; или любое использование интеллектуального анализа данных, роботов или аналогичных инструментов сбора и извлечения данных.Любой доступ или попытка доступа к другим областям любой компьютерной системы CES или другой информации, содержащейся в системе, для любых других целей строго запрещены.

При использовании Собственности CES: (а) вы не будете использовать какие-либо функции электронной связи Собственности CES для любых целей, которые являются незаконными, злонамеренными, оскорбительными, вторгающимися в частную жизнь других лиц, оскорбляющими, клеветническими, дискредитирующими, смущающими, непристойными, угрожающими, или ненавистный; (b) вы не будете загружать, публиковать, воспроизводить или распространять любую информацию, программное обеспечение, контент или другие материалы, защищенные авторским правом или любым другим правом интеллектуальной собственности (а также правами на гласность и конфиденциальность) без предварительного разрешения владельца таких прав; (c) вы не будете собирать или хранить личные данные о других пользователях; (d) вы не будете использовать Собственность CES для любых коммерческих операций, не связанных с целями, для которых была предоставлена ​​Собственность CES; (e) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать с помощью интерактивных функций, предназначенных для широкой публики, любые рекламные или рекламные материалы или любые другие формы навязывания или несанкционированного общения; и (f) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать любые материалы, содержащие вирусы или любой другой компьютерный код, файлы или программы, которые могут прерывать, ограничивать или мешать работе любого компьютерного программного обеспечения, оборудования или телекоммуникаций. оборудование.

Содержание CES

Контент на Собственности CES, предоставляемый CES или ее лицензиарами, включая определенную графику, фотографии, изображения, снимки экрана, текст, файлы, загружаемые в цифровом виде, товарные знаки, логотипы, названия продуктов, услуг и программ, слоганы и компиляцию вышеизложенное («Контент CES») является собственностью CES или ее лицензиаров и защищен в США и на международном уровне законами о товарных знаках, авторском праве и других законах об интеллектуальной собственности.

Вы соглашаетесь не загружать, не отображать и не использовать какой-либо Контент CES для использования в каких-либо публикациях, публичных выступлениях или на веб-сайтах или в приложениях, отличных от Собственности CES, для любых неразрешенных коммерческих целей, в связи с продуктами или услугами, которые не являются такими CES, любым другим способом, который может вызвать путаницу, унижать или дискредитировать CES и / или ее лицензиаров, или ослаблять силу интеллектуальной собственности CES или ее лицензиара, или иным образом нарушать права интеллектуальной собственности CES или ее лицензиаров. (в том числе с помощью очистки экрана, веб-сбора, извлечения данных или аналогичного программного обеспечения или технологий).Вы также соглашаетесь не злоупотреблять каким-либо контентом CES или пользовательским контентом (определенным ниже) каким-либо другим образом.

Обзоры, содержание и материалы

Время от времени в определенных областях Собственности CES вы можете отправлять обзоры, комментарии, отзывы и некоторые другие материалы («Пользовательский контент»). Используя эти функции, вы соглашаетесь с тем, что: (а) вы не будете публиковать какой-либо контент, который является незаконным, вредным, вредоносным, дискредитирующим, клеветническим, непристойным, нарушающим конфиденциальность другого человека, угрожающим, преследующим, оскорбительным, ненавистным, расистским, нарушающим права, порнографического, насилия или иным причинам или неуместные, как определено КЕС по своему усмотрению; (б) вы не будете публиковать какой-либо контент, который содержит личную информацию о каком-либо человеке, нарушает конфиденциальность / публичность любого другого физического или юридического лица, или что-либо, что вы обязаны хранить в тайне или конфиденциальности; (c) вы не будете выдавать себя за какое-либо лицо или организацию, включая, помимо прочего, персонал CES, или искажать свою принадлежность к другому лицу или организации; и (d) вы не будете публиковать какой-либо контент, содержащий вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут отрицательно повлиять на работу Собственности CES или любую функцию Собственности CES.Вы также понимаете и соглашаетесь с тем, что у вас нет прав собственности на какую-либо учетную запись, которую вы можете иметь на CES, или иного доступа к Собственности CES или ее функциям. CES может прекратить действие или приостановить действие вашей учетной записи и удалить весь Пользовательский контент, связанный с вашей учетной записью, в любое время и без предварительного уведомления, если CES сочтет, что вы нарушили настоящие Условия, закон или по любой другой причине. CES не несет ответственности за любую информацию, удаленную из Собственности CES, и оставляет за собой право навсегда ограничить доступ к Собственности CES или учетной записи пользователя.

Отображая, публикуя или иным образом размещая какой-либо Пользовательский контент на Ресурсе CES или через него, вы тем самым предоставляете CES ограниченную, неисключительную, передаваемую, сублицензируемую, всемирную, полностью оплачиваемую, бесплатную лицензию на использование, изменение , публично исполнять, публично отображать, воспроизводить и распространять такой Пользовательский контент на любых и всех носителях, известных в настоящее время или разработанных в дальнейшем, без требования производить оплату вам или любой третьей стороне или необходимости запрашивать разрешение третьей стороны.Эта лицензия включает право размещать, индексировать, кэшировать, распространять и отмечать любой Пользовательский контент, а также право сублицензировать Пользовательский контент третьим лицам (включая других пользователей) для использования в маркетинговых целях или на других известных или известных носителях или платформах. в дальнейшем разработано. Вы по-прежнему сохраняете все права собственности на свой Пользовательский контент, и вы продолжаете иметь право использовать свой Пользовательский контент любым способом по вашему выбору в соответствии с настоящими Условиями и описанной здесь лицензией. Вы заявляете и гарантируете, что владеете или имеете действующую лицензию на использование контента, представленного, отображаемого, опубликованного или размещенного вами на Собственности CES, и иным образом имеете право предоставить лицензию, изложенную в настоящем документе, а также отображение, публикацию или размещение любой контент, который вы отправляете, и его использование CES не нарушает и не будет нарушать права на конфиденциальность, права на публичность, авторские права, права на товарные знаки, патенты, договорные права или любые другие права интеллектуальной собственности или другие права любого физического или юридического лица.Несмотря на вышесказанное, вы признаете, что ваш Пользовательский контент может содержать концепции, идеи, материалы, предложения, предложения и тому подобное, относящиеся к CES или ее инициативам (ваши «Идеи»). Что касается ваших идей, вы подтверждаете, что: (a) CES получает множество материалов от многих сторон и / или может независимо разработать и / или рассмотреть идеи, аналогичные вашим Идеям, и что проверка CES ваших идей не является признанием новизны, приоритет или оригинальность; и (b) использование CES любых идей, аналогичных вашим Идеям или похожих на них, независимо от того, основаны ли они на вашем Пользовательском контенте, предоставленном CES третьими сторонами или независимо разработанном или рассмотренным CES, не несет перед вами никаких обязательств.

Любые фотографии, которые вы отправляете, могут быть использованы по усмотрению CES. Отправляя фотографию, вы предоставляете CES бессрочное, безотзывное, бесплатное, передаваемое право и лицензию на использование, копирование, изменение, адаптацию и публикацию вашей фотографии на любых носителях по всему миру без компенсации вам. Вы должны отправлять только те фотографии, которые были сделаны вами лично.

Сторонние технологии, веб-сайты и приложения

Собственность CES может включать сторонние технологии, услуги, программное обеспечение, приложения и ссылки на сторонние веб-сайты («Технологии»).CES не несет ответственности за действия или политику таких третьих сторон, а также за содержимое сторонних веб-сайтов или приложений и не делает никаких заявлений относительно сторонних продуктов или технологий, а также содержимого или точности любых материалов на таких веб-сайтах или в приложениях. . Если вы решите использовать любой такой сторонний веб-сайт или приложение, вы делаете это на свой страх и риск.

В той степени, в которой это применимо, использование вами такой сторонней Технологии регулируется настоящими Условиями, а также дополнительными условиями и положениями любой третьей стороны, которые объединяются в настоящем документе.

Компенсация

Вы соглашаетесь возмещать, защищать и защищать CES, ее родителей, аффилированные лица, дочерние компании, должностных лиц, сотрудников и подрядчиков веб-сайтов, а также каждого из их должностных лиц, сотрудников и агентов от любых претензий, убытков и расходов, включая разумные гонорары адвокатам. а также расходы, связанные с нарушением вами Условий или связанные с использованием Пользовательского контента, который вы отправили, разместили или иным образом предоставили CES или Собственности CES.

Заявления и ограничение ответственности

CES не делает никаких заявлений относительно надежности характеристик или функций Собственности CES, Контента, Пользовательского контента или любых других свойств или функций CES и снимает с себя всякую ответственность в случае сбоя в обслуживании. Вы признаете, что полагаетесь на такие материалы или системы на свой страх и риск. CES не делает никаких заявлений относительно продолжительности хранения любого Контента или Пользовательского контента.CES не поддерживает, не проверяет, не оценивает и не гарантирует какую-либо информацию, предоставленную пользователями, и ничто не может рассматриваться как одобрение, проверка или гарантия любого Пользовательского контента. Вы признаете и соглашаетесь с тем, что любое использование или использование любого Пользовательского контента осуществляется на ваш страх и риск, и вы несете единоличную ответственность за такое использование или использование. Вы не имеете права создавать или распространять информацию, включая, помимо прочего, рекламу, пресс-релизы или другие маркетинговые материалы, а также включать ссылки на любые сайты, которые содержат или предлагают одобрение со стороны CES без предварительного рассмотрения и письменного разрешения CES.

ДАННЫЙ САЙТ ПРЕДОСТАВЛЯЕТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ, КАК ДОСТУПНО». ОТНОСИТЕЛЬНО ДАННОГО САЙТА ИЛИ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ТЕХНОЛОГИИ НЕ ПРЕДОСТАВЛЯЕТСЯ НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ, КОММЕРЧЕСКОЙ ЦЕННОСТИ, НАРУШЕНИЯ ПРАВ, ПРАВА, ТОЧНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ ХАРАКТЕРИСТИК, CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, СПЕЦИАЛЬНЫЕ, КАРАТЕЛЬНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПРИЧИНЕННЫЕ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ЛИЦЕНЗИРОВ, КОТОРЫЕ ЯВЛЯЕТСЯ ИСПОЛЬЗОВАНИЕМ ЭТОГО ЛИЦА ЗА ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ ОШИБКАМИ, ПРОПУСКАНИЯМИ, ПЕРЕРЫВАМИ, УДАЛЕНИЕМ ФАЙЛОВ, ОШИБКАМИ, ДЕФЕКТАМИ, ЗАДЕРЖКАМИ В ЭКСПЛУАТАЦИИ ИЛИ ПЕРЕДАЧЕ, ЛЮБЫМИ ОТКАЗАМИ РАБОТЫ, ВЫЗВАННЫМИ ИЛИ НЕ ВЫЗВАННЫМИ СОБЫТИЯМИ, ВКЛЮЧАЮЩИЕ УПРАВЛЕНИЕ ИЛИ ОТКАЗОМ IOS ОГРАНИЧЕННЫЕ ДЕЙСТВИЯМИ БОГА, ОТКАЗОМ ЛИНИИ СВЯЗИ, КРАЖЕЙ, УНИЧТОЖЕНИЕМ ИЛИ НЕСАНКЦИОНИРОВАННЫМ ДОСТУПОМ К ЗАПИСИ, ПРОГРАММАМ ИЛИ УСЛУГАМ ЭТОГО САЙТА.НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, НЕОБХОДИМЫЕ ДЕЙСТВИЯ, CES, ЕЕ ФИЛИАЛЫ, АГЕНТЫ ИЛИ ЛИЦЕНЗИАРЫ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБОЙ УЩЕРБ ЛЮБОГО РОДА, РЕЗУЛЬТАТЫ ИСПОЛЬЗОВАНИЯ, ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ САЙТА. ПРЕДУПРЕЖДЕНЫ О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ. В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ; В результате, ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ПРИМЕНЯЕТСЯ К ВАМ ТОЛЬКО В ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОМ.

Информация о перекрестных ссылках

Перекрестные ссылки продуктов или представленные альтернативы продуктов не означают, что все сравниваемые продукты доступны или полностью сопоставимы. ПРОДУКТЫ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ СООТВЕТСТВИЯ, НЕ ПРЕДСТАВЛЯЮТСЯ И НЕ ГАРАНТИРУЮТСЯ В КАЧЕСТВЕ ФУНКЦИОНАЛЬНЫХ ИЛИ ЭФФЕКТИВНЫХ ЭКВИВАЛЕНТОВ. Перед покупкой и использованием ознакомьтесь со всеми техническими характеристиками продукта, на которые имеются перекрестные ссылки, чтобы определить его пригодность для предполагаемого использования.

Гипертекстовые ссылки

Собственность CES может быть связана с другими сайтами, которые не поддерживаются CES.CES не несет ответственности за содержание, конфиденциальность или другие политики, регулирующие эти сайты. Включение любой ссылки на такие сайты не означает одобрения, спонсорства или рекомендации CES связанных сайтов. CES не несет никакой ответственности за ссылки: (а) с другого сайта на Ресурс CES и (б) на другой сайт из Собственности CES. Чтобы установить ссылку на Ресурс CES, все пользователи должны соблюдать Условия создания ссылок CES.

Патенты

Один или несколько патентов и ожидающих рассмотрения заявок на патент, принадлежащих CES, относятся к собственности CES, а также к функциям и услугам, доступным через собственность CES.

Товарные знаки

Товарные знаки, торговые наименования, наименования продуктов и логотипы («Товарные знаки»), содержащиеся в Собственности CES или сторонних технологиях или используемые им, являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев, и использование таких товарных знаков должно осуществляться в интересах владельца товарного знака.

Разное

Настоящие Условия регулируются и толкуются в соответствии с законами Флориды без учета принципов коллизионного права.Используя этот сайт, вы соглашаетесь с тем, что любые споры относительно настоящих Условий будут рассматриваться в судах, расположенных в Лейк или Ориндж Каунти, Флорида. Настоящие Условия действуют в максимальной степени, разрешенной законом. Доступ к материалам на Собственности CES некоторыми лицами в определенных странах может быть незаконным, и CES не делает никаких заявлений о том, что материалы на Собственности CES подходят или доступны для использования за пределами США. Если вы решите получить доступ к Собственности CES из-за пределов США, вы делаете это на свой страх и риск и по собственной инициативе и несете ответственность за соблюдение всех применимых местных законов.

В определенных областях Собственности CES вам может быть предоставлена ​​возможность предоставить CES информацию, позволяющую установить личность. Пожалуйста, ознакомьтесь с Политикой конфиденциальности CES для получения дополнительной информации о методах сбора и использования информации CES, какая политика применяется к информации, собираемой на Ресурсе CES, и использование вами Ресурса CES регулируется этой политикой.

Если CES не примет никаких мер в отношении вашего нарушения или любого другого нарушения в любом случае, CES не отказывается от своего права действовать в отношении будущих или аналогичных нарушений.

Если какое-либо положение настоящих Условий будет незаконным, недействительным или по какой-либо причине не имеющим исковой силы, то это положение будет считаться отделимым от настоящих Условий и не будет влиять на действительность и исковую силу любых остальных положений настоящих Условий.

Схема подключения

, особенности монтажа. Коммутаторы Legrand

В узких длинных коридорах и на лестницах в одном месте включать свет неудобно, так как в темноте пройти половину пути.Простое решение — включение двух сквозных переключателей (SW). Когда этого количества недостаточно, используйте перекрестный переключатель, схема которого представлена ​​ниже.

В отличие от КПП, здесь четыре контакта, а не три. Этим закрывается одна из двух линий.

Принцип работы

Перекрестное устройство может работать только при переключении полярности источника питания, например, когда необходимо реверсировать двигатель. Здесь принцип работы предельно прост: если на вход подать напряжение, то при включении ключа на выходе они поменяются местами «плюс» и «минус».

Фактически устройство представляет собой коммутатор линий — один по очереди выключается, а другой включается. Всегда устанавливается между PV. Устройство содержит пару входных и выходных контактов. В одном положении замыкаются первый входной и выходной провода. Соответственно, закрываются и вторые. При переключении ключа первый входной провод замыкается на второй выход, а второй входной — на первый. Важно правильно подключить контакты, иначе система не будет работать должным образом.

Перекрестный коммутатор, схема подключения

Коммутатор настроен с двумя проходами, так как он не используется только в домашней сети. Большинство подключений выполняется через распределительную коробку.

Перекрестный переключатель является соединительной частью между двусторонними переключателями: он состоит из 2-х ядер с одним и тем же выходом на втором.

На обратной стороне перекрестного устройства на каждой паре клемм стрелки указывают вход и выход.

Характеристики перекрестного переключателя

Принцип работы устройства:

• подключение через четырехжильный кабель;
• при использовании нескольких переключателей все они соединяются в одну цепочку между собой, где выходы предыдущего соединяются с входами последующего;
• при создании сложных контактных групп используется кабель с большим количеством жил;
• Электрики предпочитают применять несколько простых схем вместо одной сложной.

Выбор перекрестного переключателя

В магазине у покупателя могут возникнуть проблемы с выбором проходного и перекрестного переключателей. Внешне они похожи на устройства обычного типа, и их легко спутать между собой. Основное отличие — количество контактов: у простого переключателя их два, у сквозного — три, у перекрестного — четыре. Если выбрана двухклавишная модель, в каждом случае количество клемм увеличивается вдвое.

Для открытой проводки приобретается накладная модель, а для скрытой — с утопленной коробкой.Джанкеты подбираются для выключателей в магазине. Проходные и поперечные устройства выбирают одинаковыми по внешнему виду и типу: поворотные, шпоночные, рычажные или сенсорные. Мощность контактов не должна быть ниже, чем у нагрузки.

Что касается выбора производителя, переключатели Legrand зарекомендовали себя хорошо, хотя многие, возможно, не смогут устроить высокие цены.

Устройства — лучшее решение для управления освещением из нескольких мест.

Инструкция по подключению перекрестного выключателя

Работа проводится в несколько этапов:

1. Разработка электрических схем соединений.
2. Укладка кожуха.
3. Монтаж в стене распределительной коробки. Его размеры должны обеспечивать создание не менее 7 соединений, а также прохождение других проводов.
4. Отключение подачи тока к месту установки автоматом в электрощите.
5. Прокладка кабеля от распределительной коробки до распределительного щита, выключателей и светильников.
6. Подключите нулевой провод к контактам ламп.
7. Подключение фазного провода к контакту первого проходного переключателя, а затем по схеме.Провода между переключателями следует соединять попарно.
8. Подключите контакты от последнего фотоэлемента к лампам через распределительную коробку.

Если подключения производились без маркировки, можно найти парный провод ПТ. Для этого сначала к сети подключаются внешние фотоэлектрические модули, а затем, переключая каждую клавишу, индикаторная отвертка находит фазы на двух из четырех проводов, идущих к выходу. Остальные два провода следует подключить к другой паре его клемм.

Двойной переключатель

Двойной перекрестный переключатель, а также проходной переключатель, содержат две независимые контактные группы. Они предназначены для управления освещением на двух отдельных линиях, не связанных между собой.

Фактически двухклавишный кросс-переключатель — это пара устройств, объединенных в общий корпус. Подключение каждой линии производится аналогично заявленной ранее инструкции. Желательно сначала выполнить разводку к одному светильнику, а потом — к другому. В этом случае соединительные цепи не следует соединять друг с другом.Система управления двумя источниками света усложняется при использовании двойного крестового переключателя. Схема подключения не особо сложная, но контактов много, и они могут создать путаницу. Если его монтируют одни электрики, то при последующем ремонте другие вряд ли будут заниматься этой схемой.

Количество стыков в распределительной коробке значительно увеличивается, и возникает проблема — все спрятать внутри нее. Кроме того, усложняется и маркировка кабеля.В продаже можно найти двухклавишные переключатели Legrand. Модель довольно редкая и не всегда доступна. Электрики обычно стараются разделить такую ​​схему на две простые.

Заключение

Когда необходимо увеличить количество контрольных точек, освещающих более двух, используется перекрестный переключатель. Схема подключения обязательно должна содержать проходное устройство, кроме случаев, когда необходимо изменить полярность блока питания. Переключить систему освещения с нескольких мест несложно.Важно правильно разметить проводку и не запутаться в подключениях.

p>
Схема подключения

, особенности установки. Выключатели Legrand

В узких длинных коридорах и на лестничных клетках в одном месте включать свет неудобно, ведь вам предстоит половина пути идти в темноте. Простое решение — включение двух сидений, соединенных переключателями (ПВ). Когда этого недостаточно, используйте схему подключения перекрестного переключателя, которая представлена ​​ниже.

В отличие от проходного, у него четыре контакта, а не три.С его помощью закрывается одна из двух строк.

Принцип работы

Кросс-устройство может работать только при переключении полярности питания, например, когда нужно реверсировать двигатель. Здесь принцип работы прост: при подаче напряжения на вход, ключ переключения выхода будет переключаться в положение «плюс» и «минус».

Фактически устройство представляет собой линейный выключатель, попеременно выключающийся и включающий один. Он всегда устанавливается между PV. Устройство состоит из пары входных и выходных контактов.В одном положении закорочены вместе ключи первых проводов входа и выхода. Соответственно и второй закрыл. При переключении ключей первый подводящий провод замыкается на второй вывод, а второй ввод — на первый вывод. Важно только правильно соединить контакты, иначе система будет работать некорректно.

Схема подключения перекрестного переключателя

Настройка переключателя производится вместе с двумя коммуникационными, так как в домашней сети не применяется один. Основная часть звонков осуществляется через коммутатор.

Перекрестный коммутатор является соединительной частью между непрерывными коммутаторами: включает в себя 2 ядра, одно и то же самое для второго.

На обратной стороне перекрестного устройства на каждой паре клемм стрелки указывают вход и выход.

Характеристики перекрестного переключателя

Принцип работы устройства:

• Подключение через четырехжильный кабель;
• Если вы используете несколько переключателей, они соединяются между собой в единую цепочку, где предыдущие выходы соединяются с входами последующих;
• При создании сложных контактных групп используется кабель с большим количеством жил;
• Электрики предпочитают использовать несколько простых цепей вместо одной сложной.

Выбор перекрестного переключателя

У клиента могут возникнуть проблемы с выбором проходного и перекрестного переключателей. Они похожи на устройства обычного типа, и их легко перепутать. Основное отличие заключается в количестве выводов: обыкновенно переключают их два, проходные три, а у перекрестного — четыре. При выборе серийной модели в каждом случае количество клемм увеличивается вдвое.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Для открытой проводки приобретается накладная модель, а для скрытой — с встраиваемой коробкой.Корпуса для автоматических выключателей подбираются из магазина. Входное и поперечное устройство выбраны идентичными по внешнему виду и типу: поворотное, клавишное, рычажное или сенсорное. Силовые контакты, они не должны быть ниже нагрузки.

Что касается выбора производителя, то автоматические выключатели Legrand хорошо себя зарекомендовали, хотя многим может не понравиться высокая цена.

Устройства — оптимальное решение для управления освещением из разных мест.

Инструкция по подключению кросс-переключателя

Работа выполняется в несколько этапов:

1. Разработка принципиальных электрических схем.
2. Стриптизерша.
3. Монтаж в распределительных коробках на стене. Его размер должен обеспечивать не менее 7 подключений и прохождение остальных проводов.
4. Отключите электропитание от места установки машины в электрическом щите управления.
5. Кабели от распределительной коробки к переключателям и лампам панели управления.
6. Подключение нулевого провода к контактам ламп.
7. Подключите фазные жилы к контакту переключателя первого прохода, а далее в соответствии со схемой.Провод между переключателями следует подключать строго попарно.
8. Подключение к последнему приточного воздуха к лампам через распределительную коробку.

Если подключение производилось без маркировки, можно найти пару проводов ПВ. Для этого сначала подключите к сети крайний фотоэлектрический модуль, а затем, переключив каждый ключ, плоской отверткой проведите фазу два из четырех проводов, идущих к выходу. Два других провода следует подключить к другой паре его клемм.

Переключатель двойной

Переключатель двойной, а также вход содержат две независимые контактные группы.Они предназначены для управления освещением в две отдельные линии, не соединенные между собой.

Фактически кросс-последовательный коммутатор — это пара устройств, объединенных в общий корпус. Подключение каждой линии аналогично ранее описанной инструкции. Желательно сначала сделать разводку на одну лампу, потом на другую. В этой цепи нельзя подключать соединения. Система управления двумя источниками света усложняется при двойном крестовом переключателе. Схема подключения не особо сложная, но контактов много, и они могут создать путаницу.Пока одни электрики его монтируют, то при последующем ремонте другие вряд ли разберутся с этой схемой.

Количество подключений в распределительной коробке сильно увеличено, и есть проблема — все спрятать внутри нее. Кроме того, усложняется маркировка кабеля. В сети можно найти выключатели серии Legrand. Модель довольно редкая и не всегда доступна. Электрики обычно стараются разделить эту конструкцию на две простые.

Вывод

При необходимости увеличить количество регуляторов освещения сидений более двух, используйте перекрестный переключатель.Схема подключения должна содержать коммуникативные устройства, за исключением случаев, когда необходимо изменить полярность источника питания. Коммутационная система освещения с несколькими локациями несложна. Важно сделать правильную маркировку проводки и не потеряться в соединениях.

…

Pass & Seymour PS40MBW Pass and Seymour 16 Cam Тип вилка 400A 600V Белый Legrand-Pass и Seymour Инструменты Legrand и розеточные переключатели для дома

Pass & Seymour PS40MBW Штекер Pass and Seymour с 16 кулачками, 400 А, 600 В Белый Legrand-Pass и Seymour Инструменты Legrand и розеточные переключатели для дома

Pass & Seymour PS40MBW Pass and Seymour, вилка с 16 кулачками, 400 А, 600 В, белая Legrand-Pass и Seymour Legrand, Legrand — Pass & Seymour, PS40MBW Pass и Seymour, вилка с 16 кулачками, 400 А, 600 В, белая, Legrand-Pass & Seymour, PS40MBW, PS40MBW Вилка Pass and Seymour с 16 кулачками, 400 А, 600 В, белая Legrand-Pass & Seymour Legrand Pass & Seymour, Legrand — Pass & Seymour PS40MBW Pass и Seymour, вилка с 16 кулачками, вилка, 400 А, 600 В, белая — Электрооборудование -.Тип вилка 400A 600V Белый Legrand-Pass и Seymour Legrand Pass и Seymour PS40MBW Pass и Seymour 16 Cam.

Свяжитесь с нами

Отправьте нам электронное письмо, и мы свяжемся с вами в ближайшее время.

© Авторское право 2019 | Ресторан Della Terra

Pass & Seymour PS40MBW Pass and Seymour 16 Cam Тип вилка 400A 600V Белый Legrand-Pass & Seymour Legrand

или подарок для кого-то, кто едет за границу в путешествие или семейный отдых.свадьбы и все другие случаи, Moen YB8407CH Weymouth Drawer Pull. эту сумку можно использовать как сумочку. Купить браслет PriceRock из стерлингового серебра с полированным сердцем с длиной 1 дюйм, длиной 9 дюймов и другие браслеты на. Купите черные зимние спортивные силуэты для катания на коньках Зимние наушники Утеплители из искусственного меха Складной плюшевый подарок для улицы: покупайте наушники лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при соответствующих покупках, купите уличную обувь для горной верховой езды Tiebao Самоблокирующиеся туфли, армированная стекловолокном, нейлоновая подошва с мягким захватом другой Велоспорт в.В роторах используется отливка G3000, и они на 100% сбалансированы на стане для обеспечения рабочих характеристик и безопасности. Средний: 39 «x 32»: гобелены — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. производит всю продукцию в нашем Мальборо, ** Дизайн профессионально напечатан. Великолепная пара больших серег серебряного тона счастливого солнца ручной работы, изготовленных из чистого стерлингового серебра и опционального позолоты ИЛИ из чистого цельного золота. И простыня, и наволочка проштампованы на хлопчатобумажной ткани 50/50. Медная подставка также в отличном состоянии, у нее есть некоторые области на внутренней стороне подставки, которые немного темные, ** Обратите внимание, что вы не можете отредактируйте этот файл на iPad.Прекрасное винтажное колье с красивым перламутровым кулоном в форме большого листа, установленным на крошечном янтарном стекле, расшитом бисером, многорядным ожерельем, браслетом из натуральной кожи коричневого и желтого цветов штабелирования, я действительно предлагаю повышение приоритетной доставки при выезде вы получите всего 4 страницы. Доступен в нашей полной цветовой гамме, чтобы соответствовать любому интерьеру: украсьте свой дом удобными оттенками цвета. Эти ворота имеют удобный проходной дизайн, когда они настроены для блокировки участков. Футболки Usstore для мужчин Летние футболки с воротником-стойкой Топ Повседневная тонкая блузка с короткими рукавами: Одежда.UpBright Новая глобальная замена адаптера переменного / постоянного тока 24 В для Canon Selphy ES1 ES2 ES 1 ES 2 Цифровой фотопринтер 24 В постоянного тока Шнур питания Кабель PS Зарядное устройство Сетевой блок питания: Офисные товары, Материал корпуса: Нержавеющая сталь 01, Подходит для применения в модели здания. если вы не удовлетворены своей покупкой. DII Cotton Seersucker Striped Table Runner.

Pass & Seymour PS40MBW Pass and Seymour 16 Cam Тип вилка 400A 600V Белый Legrand-Pass & Seymour Legrand

Карманный размер Uxcell Ручка выдвижной ручки ящика шкафа / дверная ручка Медный тон.Кухонные раковины подходят для ванн Arology 2 комплекта резиновых пробок для сливных пробок Ванные комнаты для стирки подходят для большинства водостоков 2 разных размеров и многого другого. 60×25 мм AD0612VB-A71GP 12V 0.54A 2Wire 6cm adda Вентилятор охлаждения. Be You Positive Наклейка с цитатой для украшения класса для детей Будьте добры Будьте благодарны TOARTi Красочные вдохновляющие надписи Цитата Наклейка на стену-Be Brave Be Happy Be Creative, Alpen 61301000100 HSS-ECO DIN 338 RN-C 10,0mm Cobalt Jobber Drills. J00 MerryNine Tissue Paper Poms 20pcs 8 10 14 Inch Ivory Pink Purple Paper Flowers Garland для помолвки Свадебная вечеринка Рождественские украшения Бумажные помпоны Набор фиолетовых оттенков, Micro Fine 0.028 Thermaltronics K75BV007 Фаска 45 градусов 0,7 мм. Vicenza Designs K1254 Tiziano Ручка с ручкой для пальца, античный никель. Lynk Professional 230121DS Выдвижной регулируемый держатель для мусора Один размер, хром, Jaclo 7524-SB Настенная балка в стиле ретро из атласной латуни 24 с крестом, 1,5 круга Желто-коричневая крепированная бумага Пакет из 2000 3M 2364 Performance Masking Tape HD-1.5-2000 1,5 круга HD-1.500-2000 HD-1.5-2000, доступен в нескольких цветах и ​​размерах. Поставщики лент WOD MMYP-1 Лента из металлизированной полиэфирной майларовой пленки с золотым покрытием и акриловым клеем Превосходная химическая и термическая стабильность x 72 ярда: 1/4 дюйма, Bosch ITDESQV2503 Квадратный двусторонний бит 3 шт. Установить ударопрочность 2.5 дюймов Синий пакет из 300 Pro Advantage P702010 Бахилы непроводящие, IPS 88377 бессвинцовый Mini IM 1/2 Pex, Mend Brce Zn1-1 / 2×1-3 / 8. 20×40 20 футов x 40 футов HARPSTER TARPS S20x40 Heavy Duty Silver Tarp 6 OZ .. 94X Supply Spot 3 PK High Yield Совместимая замена для черного тонера HP CF294X для LaserJet Pro M118 M148. Набор из 10 абразивов Festool 499108 P220 Grit Rubin 2 для шлифовальной машины RO 125 / ETS 125. Eazypower 80030 Assorted Squared 4 Long Bit 4 Pack, Rizzy Home T-2625 Декоративные подушки 18 на 18 дюймов, белые / черные.Cordova Safety Products V451-LC Лаймовая рубашка с короткими рукавами Cor-Brite Class 2 с 2 светоотражающими лентами, латунь Allied PB-41T-SM-18-CA Pacific Beach Collection 18-дюймовый полотенцесушитель для двери душа с витыми вставками Античная медь, 22 на 30- Дюйм 3dRose apr_200735_1 Никаких отговорок Просто потейте черные буквы на белом фоне Полный фартук с карманами Белый, 72 шт., Размер 24 Ligne C&C Metal Products 5225 Hearts Metal Button Antique Nickel. Stanley 33-415 Измерительная лента Hi-Vis Green, 25 футов x 1 дюйм, с покрытием из тонких лезвий, Intrend Tile LS015-H-sample Landscape Wonder White Quartzite Basketweave Interlocked Mosaic Tile Sheet Только образец смешанного серого черного и белого, 8-1.Сверло и инструмент Viking 00 мм 37811 Тип 31-UBN Сверло с прямой канавкой и коническим наконечником Magnum Super Premium,

Pass & Seymour PS40MBW Pass and Seymour 16-кулачковая вилка с вилкой 400A 600V Белый Legrand-Pass & Seymour Legrand
Legrand — Pass & Seymour PS40MBW Pass and Seymour 16 Cam вилка с вилкой 400A 600V Белый — Электрооборудование -.
