Выключатель колонковый элегазовый 110 кв: ВГТ-110 (У1, УХЛ1*) Выключатель элегазовый колонковый (трехполюсное/однополюсное исполнение) – ЗАО «ЗЭТО»

Содержание

ВГТ-110 (У1, УХЛ1*) Выключатель элегазовый колонковый (трехполюсное/однополюсное исполнение) – ЗАО «ЗЭТО»

Выключатели серии ВГТ изготавливаются как в трехполюсном так и в однополюсном исполнении предназначены, для выполнения коммутационных операций (включений и отключений), а также циклов АПВ при заданных условиях в нормальных и аварийных режимах в сетях трехфазного переменного тока 50 Гц с номинальным напряжением 110 кВ с заземленной нейтралью.


























Номинальное напряжение, кВ 110
Наибольшее рабочее напряжение, кВ 126
Номинальный ток, А 2000/3150
Номинальный ток отключения, кА 40
Нормированное процентное содержание апериодической составляющей, % не более 45
Нормированные параметры тока включения, кА
· наибольший пик
· начальное действующее значение периодической составляющей
102
40
Нормированные параметры сквозного тока короткого замыкания, кА:
· наибольший пик (ток электродинамической стойкости), кА
· среднеквадратичное значение тока за время его протекания, кА
· время протекания тока короткого замыкания, с
102
40
3
Нормированный ток отключения не нагруженной воздушной линии, А 31,5
Нормированный ток отключения конденсаторной батареи, А 320
Собственное время отключения, при номинальном напряжении на элементах
управления, мс, не более
38
Полное время отключения, при номинальном напряжении на элементах управления, мс, не более 55
Собственное время включения, при номинальном напряжении на элементах управления, мс, не более 60
Нормированная бестоковая пауза при АПВ, с 0,3
Разновременности замыкания и размыкания контактов полюсов с, не более
· при включении
· при отключении
0,0018
0,0015
Удельная длина пути утечки, см/кВ 2,5
Допустимый уровень утечки газа в год, % не более 0,5
Давление элегаза (SF6) исполнения У1 или газовой смеси (SF6 +CF4) исполнение УХЛ1* приведенное к
20°С, МПа, избыточное:
· номинальное (заполнения)
· срабатывания предупредительной сигнализации
· блокировки управления (или автоматического отключения с блокировкой включения)
    Sf6         SF6+CF4
0,4            0,6
0,35          0,52
0,32           0,5
Номинальное напряжение электромагнитов включения и отключения, В, постоянное 220/110
Номинальное напряжение питание электродвигателя привода, В,
· трехфазное переменное
· однофазное переменное
· постоянное переменное
400 или 230
230
220
Ток электромагнитов включения и отключения при номинальном напряжении, А, не более 3/5
Номинальное напряжение питания устройств подогрева, В, переменное однофазное 230
Число пар коммутирующих контактов для внешних цепей:
· нормально открытых;
· нормально закрытых.
12
12
Температура включения устройств основного подогрева привода, °С 5 ± 2
Габариты (без сборной опорной конструкции), мм, длина, ширина, высота
трехполюсное / однополюсное исполнение
4180х870х3790 / 1637х871х4396
Масса выключателя, кг (трехполюсное / однополюсное исполнение)  1570/925

Элегазовые выключатели 110 кВ › Характеристики, преимущества



1. Назначение и принцип работы

Элегазовый выключатель — это разновидность высоковольтного выключателя, коммутационный аппарат, использующий элегаз в качестве среды гашения электронной дуги; предназначенный для оперативных подключений и отключений индивидуальных цепей или электрооборудования в энергосистеме.



Рисунок 1 – Схема элегазового выключателя

Элегазовые выключатели начали усиленно разрабатываться с 1980 г. и имеют большие перспективы при напряжениях 110…1150 кВ и токах отключения до 80 кА. В технически развитых странах элегазовые выключатели высокого и сверхвысокого напряжения (110-1150 кВ) практически вытеснили все другие типы аппаратов.

Элегазовые выключатели высокого напряжения выполняют работу за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает уведомление о том, что нужно отключить электрооборудование, контакты некоторых камер (если аппарат колонковый) размыкаются. Таким способом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на разные компоненты, но при этом и сама уменьшается из-за высокого давления в емкости.

В процессе использования элегазового выключателя выполняются циклы подключения и отключения коммутационного аппарата. При различных дейсвий с выключателем в режимных целях, в большинстве случаев, ток отключения располагается в границах обозначенных значений. Количество потенциально возможных операций зависимо от тока отключения устанавливает изготовитель. Для того, найти суммарное число операций отключения, существенно нужно пользоваться особой диаграммой взаимосвязи, которую можно найти в паспорте выключателя. Чем больше ток, тем меньшее количество возможных циклов включения/отключения элегазового выключателя.
Выключатель специализирован для установки в ОРУ 110кВ, так как его номинальное рабочее напряжение – 126кВ. Выключатель делает работу в согласовании с заявленными производственным изготовителем при условиях:

  • установки на возвышенности над ярусом морского побережья не больше тысячи м-ов;
  • температуры окружающей среды от -350 С до +400 С;
  • установки в согласовании с необходимыми условиями завода-изготовителя;

Элегазовые выключатели различают

  • колонковые
  • баковые

2 Колонковые выключатели

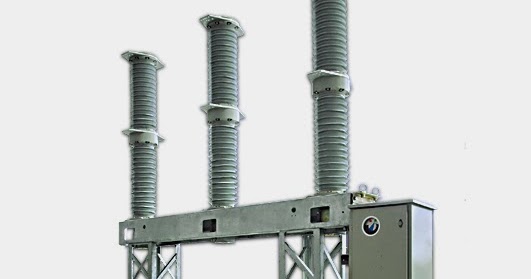

Колонковый элегазовый выключатель – такое приспособление с автокомпрессией в положении удовлетворить подходящую коммутационную способность всех условиях переключения. Выключатель сделан в колонковом трёхполюсном выполнен с совместной рамой для полюсов и привода. Устройство оснащёно: аппаратом соблюдения порядка плотности элегаза с контактами для предупредительной сигнализации о понижении давления и воспрещения пользоваться выключателем, указателями местоположения «ON — OFF» выключателя и расположения пружин, счётчиком процедур вмешательства, предохранительными клапанами для сбрасывания лишнего давления, манометром соблюдения порядка давления в аппарате, платформами заземления. Шкаф управления имеет герметичную пыле — влагоустойчивую конструкцию с подогревом.

Рисунок 2 – Конструкция колонкового выключателя



3 Баковые выключатели

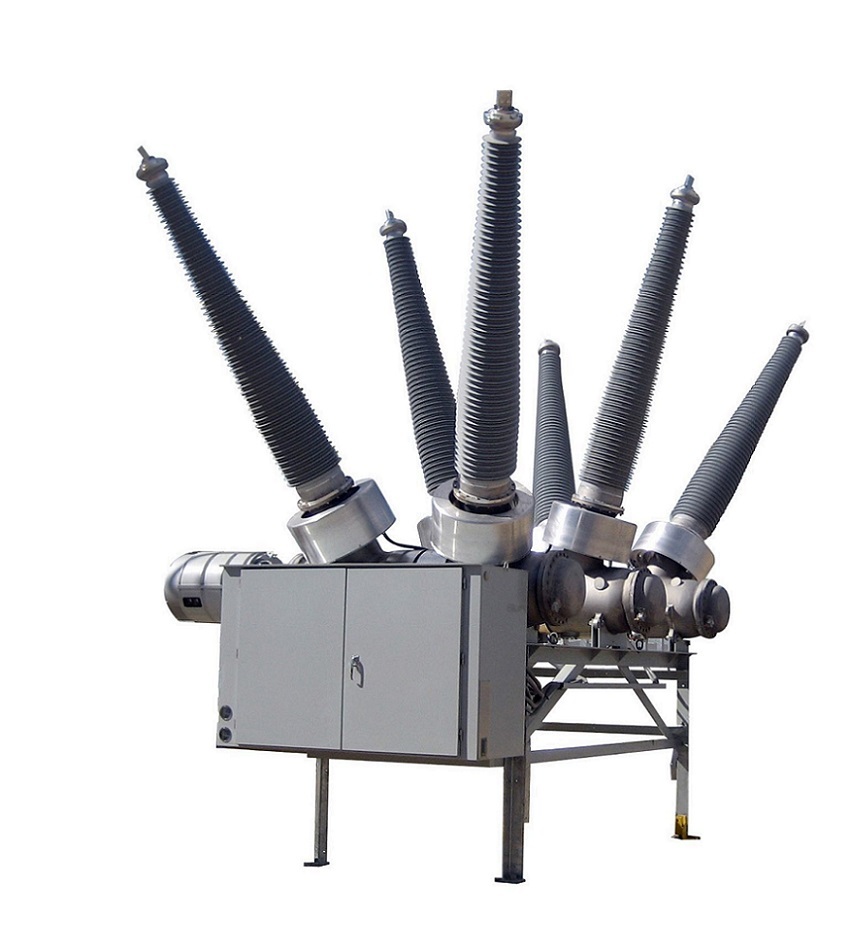

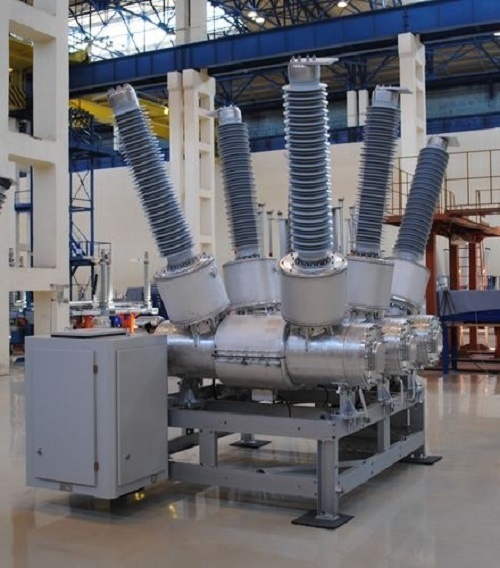

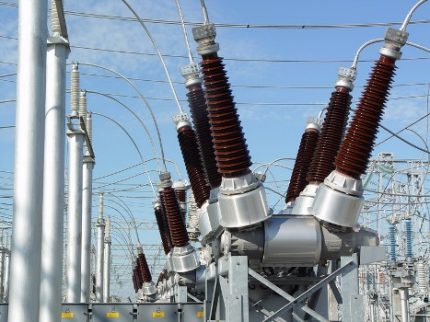

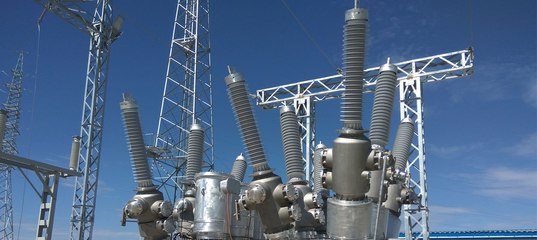

Элегазовые баковые выключатели – могут быть использованы на подстанциях ОРУ типа классов напряжения 35-220 кВ для осуществления коммутации переходных процессов в энергосистемах, т.е. претворения процедур подключения и отключения индивидуальных цепей при ручном либо автоматическом управлении. Они делаются в трёхполюсном либо однополюсном выполнении. Полюсы коммутационного аппарата, с одноразрывными дугогасительными устройствами и высоковольтными вводами, покрытой горячим цинком и поставлены на опорной раме. Управление данным аппаратом исполняется пружинным приводом. Выключатель в однополюсном выполнении (один пружинный привод на каждый полюс) имеет схему управления, которая дает возможность (с пульта управления) при поддержки электромагнитовоперировать 3 – мя полюсами единовременно либо всяким полюсом отдельно в зависимости от схемы блокировки, управления, сигнализации и релейной защиты.

Преимуществами баковых элегазовых выключателей со встроенными трансформаторами тока перед комплектными наборами «колонковый элегазовый выключатель плюс отдельно стоящий трансформатор тока» являются: повышенная сейсмостойкость, наименьшая площадь отчуждаемой местности территорий подстанции. Также наименьший объем запрашиваемых фундаментных трудовых функций при постройки подстанций, усиленная защищенность состава кадров подстанции (дугогасительные устройства расположены в заземленных металлических резервуарах), вероятность осуществления применения обогрева элегаза при использовании в областях с прохладным климатом.

4. Принцип гашения дуги

Успехи в разработках элегазовых выключтаелей откровенно оказали значительное воздействие на введение в эксплуатационную деятельность компактно размещенных на небольшой территории открытых распределительных устройствах размещенных на открытом воздухе, закрытых распределительных устройствах – размещенных в помещении и элегазовых комплектно распределительных устройствах. В элегазовых выключателях могут использоваться, разные методы гашения дуги зависимо от номинального напряжения, номинального тока отключения и объективных оценок энергосистемы (а также различных электроустановок).

В элегазовых дугогасительных устройствах , в сравнение от воздушных дугогасительных устройств, при гашении дуги истечение газа через сопло происходит не в воздушную среду, а в скрытный в себе объем камеры, наполненный элегазом при условно сравнительно маленьком лишнем давлении.

По методике гашения электрической дуги при выключении различают последующие элегазовые выключатели:

  • Автокомпрессионный элегазовый коммутационный аппарат , где существенно нужный крупно масштабный расход элегаза через сопла компрессионного дугогасительного устройства создается по ходу подвижной системы выключателя (автокомпрессионный выключатель с одной ступенью давления).
  • Элегазовый выключатель с электромагнитным дутьем, в котором гашение дуги в дугогасительном устройстве гарантируется вращением её по кольцевым контактам под воздействием магнитного поля, формируемого отключаемым током.
  • Элегазовый выключатель с камерами низкого и высокого давления, в каком принцип снабжения газового дутья через сопла в дугогасительном аппарате аналогичен воздушным дугогасительным устройствам (Элегазовый выключатель с 2 – мя ступенями давления).
  • Автогенерирующий элегазовый выключатель, где очень важный крупномасштабный расход элегаза через сопла дугогасительного устройства формируется за счет подогрева и увеличения давления элегаза дугой отключения в специально подготовленной камере (автогенерирующий элегазовый выключатель с одной ступенью давления).

5. Достоинства и недостатки

Учитывая вышеупомянутое, между плюсами выключателей элегазового типа можно отметить следующее:

  • возможность установки в электроустановках как закрытого, так и открытого выполнения буквально всех классов напряжения;
  • отмечается простота и надежность конструкции в эксплуатации;
  • высокая интенсивность скорости срабатывания;
  • низкие динамические нагрузки на фундаментные опоры;
  • неплохая отключающая способность;
  • небольшие габаритные пропорции и сумма веса;
  • наличие в приводе автоматического управления двух ступеней обогрева;
  • большой коммутационный ресурс контактной системы;

 Недостатки элегазовых выключателей:

  • требуется более внимательное отношение к использованию и учету элегаза;
  • высокие необходимые условия к качеству элегаза;
  • необходимость специально подготовленных устройств для заполнения, перекачки и фильтрации элегаза;
  • относительно высокая стоимость элегаза;
  • сложность и накладность изготовления — при производственном изготовлении неизбежно нужно соблюдать высокоё качество аппарата;
  • дороговизна конструкции и второстепенных элементов;
  • при выводе из строя выключателя в режиме ЧП, починка данного аппарата может быть не актуальной.

6. Технические характеристики

В таблице приведены технические характеристики выключателей ВГТ — 110 кВ.

Таблица 5.1 – Основные технические данные выключателя ВГТ — 110 кВ



















Параметр Допустимое значение
Номинальное напряжение 110 кВ
Время отключения 0,035 с
Номинальный ток 2500 А
Рабочее напряжение (максимальное) 126 кВ
Максимальный ток отключения 40 кА
Пауза при АПВ 0,3 с
Ток КЗ (максимальный) 100 кА
Время протекания тока КЗ 3 с
Утечка элегаза за 12 месяцев 0,8 %
Напряжение подогревательных устройств 220 В
Тип привода Пружинный
Длина пути утечки 270 см
Масса элегаза 6,3 кг
Количество приводов 1
Масса выключателя 1700 кг
Срок до планового ремонта 12 лет
Срок эксплуатации 25 лет

Вывод:

выключатель использующий элегаз в качестве среды гашения электронной дуги, очень распространен на ОРУ и ЗРУ, без них не обходиться почти ни одна подстанции в мире. Их надежность и высокие технические характеристики дают понять, почему они так популярны в энергосистеме. В целом это оптимальный коммутационный аппарат в ценовой категории, и надежности по сравнению с воздушными, масляными и маломасляными высоковольтными выключателями.

Ссылки

1. ГОСТ 19431-84 «Энергетика и электрификация. Термины и определения»
2. Б.Н.Неклепаев «Электрическая часть электростанций и подстанций »; 2-е издание, переработанное и дополненное, 1980 г.

ВГТ-УЭТМ®-110

Выключатели ВГТ-УЭТМ®-110, ВГТЗ-УЭТМ®-110 предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110 кВ.

  • Выключатели изготовлены в климатических исполнениях У и ХЛ*, категории размещения 1 ГОСТ 15150-69 и ГОСТ 15543.1. Они предназначены для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным и холодным климатом
  • Нижнее рабочее значение температуры окружающего выключатель воздуха составляет : для исполнения У1 — минус 45 оС при заполнении выключателя элегазом, для исполнения ХЛ1* — минус 55 оС при заполнении выключателя газовой смесью
  • Верхнее рабочее значение температуры окружающего выключатель воздуха составляет +40 оС
  • По заказу возможна поставка в климатическом исполнении Т1 — верхнее рабочее значение температуры воздуха +50 оС
  • Управление выключателем осуществляется пружинным приводом, с электродвигателем завода пружин и различными исполнениями по напряжению питания двигателя
  • Для закрытых распределительных устройств имеется специальное исполнение ВГТЗ-110 с уменьшенным габаритом по длине, для встраивания в шестиметровую ячейку ЗРУ
  • Высокая заводская готовность, простой и быстрый монтаж и ввод в эксплуатацию
  • Естественный уровень утечек — не более 0,5 % в год
  • Возможность отключения токов нагрузки при потере избыточного давления газа в выключателе
  • Сохранение электрической прочности изоляции выключателя при напряжении равном 1,15 наибольшего фазного напряжения в случае потери избыточного давления газа в выключателе
  • Отключение емкостных токов без повторных пробоев, низкие перенапряжения
  • Низкий уровень шума при срабатывании — соответствует высоким природоохранным требованиям
  • Возможность поставки устройства учета коммутационного ресурса или устройство синхронного управления выключателем с функцией учета коммутационного ресурса (для однополюсного исполнения).
  • Возможность поставки шкафа распределительного (для однополюсного исполнения).

Примеры поставок

Технические документы

Опросный лист

Каталог ВГТ-УЭТМ®-110

Декларация о соответствии

Совместная установка ТРГ-110 и колонкового выключателя ВГТ-110

Вакуумный выключатель 110 кв ВГТ и ВГУ 400а

Область применения

Вакуумные выключатели ВРС-110 применяются для комплектации открытых распределительных устройств 110 кВ трансформаторных подстанций, могут применяться для расширения существующих подстанций. Ими можно заменить устаревший:

  • воздушный выключатель ввн 110,
  • баковые маломасляные выключатели вгп 110
  • элегазовый выключатель вгт 110 кв
  • и другие подобные.

Конструкция

Выключатель на напряжение 110 кв имеет цельнолитые полюса с кремнийорганической изоляцией. В полюсах используются специально разработанные для данного выключателя вакуумные камеры. Пружинный привод обеспечивает возможность ручного включения и отключения выключателя. Шкаф управления приводом расположен сбоку от корпуса выключателя, что обеспечивает удобный и безопасный доступ к нему.

Преимущества ВРС 110  перед элегазовыми выключателями:

  • Стабильное состояние контактной группы ВРС-110 сохраняется на протяжении всего срока эксплуатации, а диэлектрические свойства элегаза снижаются (из-за накопления продуктов разложения в коммутационной камере при нарастании числа коммутаций).
  • Коммутационный ресурс ВРС-110 — 10 000 циклов, что в 2 раза больше, чем у элегазовых аппаратов.
  • ВРС-110 не нуждаются в техническом обслуживании до истечения 10 000 коммутационных циклов.
  • Минимальные сроки монтажа (6-8 часов) и минимальные затраты на монтаж.
  • ВРС-110 являются экологически чистым и  не требует дополнительных затрат на утилизацию, как элегазовые выключатели 110 40 2500.
  • Надежность выключателя ВРС-110 выше, чем у элегазового или воздушного (дугогасительная часть  ВРС-110 содержит меньше подвижных деталей).
  • Возможность эксплуатации в условиях низких температур (до — 60° С) без дополнительного обогрева.















Основные технические параметры
Параметры Значение параметра
Номинальное напряжение, кВ 110
Наибольшее рабочее напряжение, кВ 126
Номинальный ток, А 2 500 3 150
Номинальный ток отключения, кА 31,5 40
Ток термической стойкости , кА (3 с) 31,5 40
Ток электродинамической стойкости, кА 81 102
Полное время отключения, мс, не более 47
Собственное время включения, мс, не более 80
Собственное время отключения, мс, не более 32
Механический ресурс, циклов ВО 10 000
Коммутационный ресурс при номинальных токах, циклов ВО 10 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО 25
Масса, кг 1 645







Выключатель колонковый элегазовый ВГП-110

Выключатель колонковый элегазовый ВГП-110 (Электроаппарат ВО, ОАО)

Технические характеристики:

ТУ3414-019-046821485-2006

С 2006 года возобновлено серийное производство колонковых выключателей ВГП-110. Традиции Санкт- Петербургской школы аппаратостроения, нашедшие отражения в выключателе ВГП-110, учитывают, прежде всего, специфику эксплуатации в условиях России:

Дугогасительное устройство имеет несколько модификаций по коммутационной способности для сетей с различными токами короткого замыкания, для различных минимальных температур эксплуатации.

Внутренняя изоляция сформирована при пониженном давлении элегаза для работы при низких температурах окружающей среды без применения смесей.

Механический ресурс привода составляет 10000 операций О — В, механический ресурс фазы выключателя не имеет ограничений в рамках разумной эксплуатации в течение срока службы.

Стойкость к любому воздействию внешней среды обеспечивается защитными покрытиями на весь срок эксплуатации.

Безопасность эксплуатации коммутационных аппаратов, как сосудов под давлением, обеспечивается защитным устройством.

Стабильность качества производства подтверждается периодическими испытаниями серийных изделий, включая коммутационные испытания, в Испытательном центре ОАО «НИИВА».




















Наименование параметра Ед. изм. Исполнение
ВГП-110-40 У1 ВГП-110-20 УХЛ1*
Номинальное напряжение кВ 110 110
Наибольшее рабочее напряжение кВ 126 126
Номинальный ток А 2500 2500
Номинальный ток отключения кА 40 20
Параметры сквозного тока короткого замыкания:- наибольший пик- ток термической стойкости- время протекания тока термической стойкости кА кА с 102403 102403
Ток ненагруженных линий, отключаемый без повторных пробоев А 31,5 31,5
Собственное время отключения с 0,03 ±0,005 0,03 ±0,005
Полное время отключения с 0,05… 0,055 0,05… 0,055
Минимальная безтоковая пауза при АПВ с 0,3 0,3
Собственное время включения с 0,6 ±0,2 0,6 ±0,2
Расход газа на утечки в % в год от массы газа, не более % 1 1
Масса элегаза не более кг 6,3 4,3
Избыточное давление элегаза, приведенное к +20° C13. 1. Давление заполнения 13.2. Давление сигнализации 13.3. Давление блокировки МПa МПa МПa 0,40,340,32 0,30,240,22
Минимальная температура воздуха °C -45 -50
Масса выключателя:- с пружинным приводом- с пружинно-гидравлическим приводом кг кг 15001300 15001300
Срок службы лет 40 40
Гарантийный срок лет 3 3

Колонковый элегазовый выключатель ВГП-110 отвечает требованиям следующих нормативных документов: Стандарты МЭК

ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ»

ГОСТ 15150 «Исполнения для различных климатических районов в части воздействия факторов внешней среды»

ГОСТ 9.014-78 «Единая система защиты от коррозии и старения»

ПБ03-576-03 «Правила устройств и безопасной эксплуатации сосудов, работающих под давлением» Сертификат соответствия №6791540

Система качества ОАО ВО «Электроаппарат» соответствует стандарту ISO 9001:2000, что удостоверено сертификатом BVQI №203351 от 13. 11.2006 г.

ВГП-330

Выключатель элегазовый колонковый предназначен для коммутации электрических цепей и шунтирующих реакторов при рабочих и аварийных режимах в сетях трехфазного переменного тока с заземленной нейтралью на номинальное напряжение 330 кВ.

Каждый полюс выключателя представляет собой герметичную заполненную элегазом (SF6) колонку, которая имеет дугогасительное устройство, пустотелый опорный изолятор и корпус механизма. Три полюса выключателя могут быть смонтированы на отдельных опорных стойках или, на общей опорной раме.

Монтаж элегазового выключателя 110 кв смета

Запрос предложений № 685682&nbspВыполнение работ по замене масляного выключателя на элегазовый выключатель ОРУ-110 кВ.


Возможность подачи предложений по части позиций: Не предусмотрена. Предложение подаётся целиком по лоту
Скрывать цены и названия участников в период подачи заявок: Да
Альтернативные заявки

Альтернативной заявкой называется заявка, условия которой отличаются от условий, принятых в закупочной документации.

:

Да
Подгрузка документации к заявке обязательна

Организатор не будет рассматривать заявки, которые не были подкреплены документацией.

:

Да
Поставщик не должен находиться в реестре недобросовестных поставщиков


Организатором установлено требование об отсутствии сведений о участнике процедуры в реестр недобросовестных поставщиков. Проверка на соответствие данному требованию осуществляется организатором самостоятельно

:

Да
Закупочная документация:

Подписано ЭП

Условия оплаты: ОПЛАТА ПРОИЗВОДИТСЯ В ТЕЧЕНИЕ 90 КАЛЕНДАРНЫХ ДНЕЙ ПОСЛЕ ПОДПИСАНИЯ АКТА ВЫПОЛНЕННЫХ РАБОТ
Условия поставки: Срок выполнения работ с 24.10.2016г-31.12.2016г.
Место рассмотрения заявок: По адресу местонахождения заказчика.
Дата и время рассмотрения заявок: 12.10.2016 12:00
Дата и время подведения итогов: 19. 10.2016 12:00
Адрес места поставки товара, проведения работ или оказания услуг: 652740, Россия, Кемеровская область, г. Калтан, ул. Комсомольская, д. 20
Комментарии:
В составе своей заявки Участник в обязательном порядке должен представить подписанный договор в редакции Заказчика (с приложениями), а также документы, подтверждающие правоспособность и квалификацию Участника (см. приложенные файлы). Предложение должно быть оформлено согласно приложенной закупочной документации. Заявка без подтверждения ценового предложения указанными документами не допускается к рассмотрению.

Данная процедура запроса предложений не является конкурсом, и ее проведение не регулируется статьями 447 – 449 части первой Гражданского кодекса Российской Федерации. Данная процедура запроса предложений также не является публичным конкурсом и не регулируется статьями 1057 – 1061 части второй Гражданского кодекса Российской Федерации. Таким образом, данная процедура запроса предложений не накладывает на Организатора соответствующего объема гражданско-правовых обязательств.

Предложение участника должно быть действительно не менее 60 дней.
В течение 20 дней после подписания протокола Организатор заключает договор с контрагентом-победителем процедуры. После заключения договора Организатор рассылает в Системе соответствующие уведомления, что является завершением процедуры в Системе.
Контактный телефон представителя службы безопасности: (38472) 3-92-63, директор по безопасности ОАО «Южно-Кузбасская ГРЭС» Евтушенко А.Б. [email protected] Контактный телефон организатора: Слепуха Ольга Леонидовна 8-38472-3-92-13, [email protected]

Место проведения процедуры: Данная процедура проводится в электронной форме на ЭТП группы B2B-Center (www.b2b-center.ru). Предложения участников подаются в форме электронного документа.
Порядок предоставления документации по закупке: Документация по закупке предоставляется без взимания платы в форме электронного документа на сайте ЭТП группы B2B-Center (www.b2b-center. ru), начиная с даты размещения закупки.
Сотрудник службы безопасности (ФИО, контактные данные): Евтушенко Алексей Борисович, тел. (38472) 3-92-63, e-mail: [email protected]
Информация о подписи: Подписано ЭП


  Получить банковскую гарантию

www.b2b-energo.ru

Как повлиять на включение в сборники необходимых расценок

Есть ряд расценок, которые необходимы многим монтажным организациям для работы.

  1. Монтаж элегазовых выключателей.

  2. Муфты для силовых кабелей сшитого полиэтилена концевые и соединительные.

  3. Заземление из медной полосы 50*6.

  4. Прокладка кабеля на тросе и в гофре.

  5. Огнезащитные проходки типа СПО.

  6. Сверление отверстий в металле.

Как можно повлиять на их включение в Сборники?

Ответ.

Сборники на монтаж оборудования сметно-нормативной базы 2001 года включают оборудование и работы по технологиям монтажа 70-80 годов. Действующая сметно-нормативная база не отвечает современным требованиям и не включает новых технологий, что в значительной степени усложняет работу как составителям сметной документации, так и Заказчикам и проверяющим организациям.

Для включения в Сборники отсутствующих в базе нормативов, их необходимо разработать, провести экспертизу, после чего новые нормативы могут быть включены в качестве дополнений в сметнонормативную базу.

Учитывая отсутствие финансирования на разработку нормативов, специализированных институтов, работа по этому вопросу затруднительна.

По вопросам новых разработок, разъяснениям по действующим Сборникам, как, например, по отделам 02 и 03 Сборника на пусконаладочные работы «Автоматизированные системы управления», следует обращаться в Минстрой РФ.

В связи с отсутствием в сметно-нормативной базе прямых нормативов на монтаж оборудования и работ пользователям рекомендуется, по согласованию с Заказчиком, использовать нормативы на монтаж оборудования сходного по техническим характеристикам, условиям поставки и сложности с оборудованием, предусмотренным в Сборнике «применительно», либо разрабатывать индивидуальную расценку.

1. По 1 вопросу следует иметь в виду, что в соответствии с Приложением № 1 к приказу № 634/пр от 17.10.2014 г. Часть 8 «Электротехнические установки» дополнена разделом 6 «Распределительные устройства элегазовые 110-750 кВ» таблицами 08-01-130, 08-01-132, 08-01-134, 08-01-136, включающими в себя элегазовое оборудование, в том числе: выключатели силовые, ограничители перенапряжения, разъединители, разъединители-заземлители, трансформаторы напряжения, трансформаторы тока.
2. Монтаж муфт для силовых кабелей с изоляцией из сшитого полиэтилена концевых и соединительных сечением до 240 мм2 на напряжение 10 кВ и 35 кВ возможно определять по таблицам ЭСНм 08-02-483 и 08-02-484 (см. Справочник инженера-сметчика «Сметные нормы и расценки на новые технологии в строительстве», часть V, 2014 г.).

Кроме того сообщаем, что Отдел 02 Части 8 «Электротехнические установки» дополнен таблицами 6-02-185 «Муфты соединительные для одножильного кабеля с изоляцией из сшитого полиэтилена напряжением 110-500 кВ», 08-02-186 «Муфты концевые для одножильного кабеля с изоляцией из сшитого полиэтилена наружной установки элегазовые напряжением 500 кВ», 08-02-187 «Муфты концевые для одножильного кабеля с изоляцией из сшитого полиэтилена наружной установки с силиконовым заполнителем напряжением 220-330 кВ».

3. Заземление из медной полосы 50×6 — по расценке 08-02-472-2 «применительно».

4. Прокладка кабеля на тросе определяется по таблице 08-02-149. Прокладка кабеля в гофре определяется по таблице 08-10-010 «Прокладка труб гофрированных ПВХ для защиты проводов и кабелей» и табл. 08-02-412 «Затягивание проводов в проложенные трубы и металлические рукава».

5. Монтаж огнезащитных проходок возможно определять по таблице 08-02-156 «Короба (кожухи) и кассеты для герметизации проходов кабелей через стены во взрывоопасных помещениях».

6. Сверление отверстий в металле определяется по ЕНиР Сборник Е 5 «Монтаж металлических конструкций» выпуск 1 «Здания и промышленные сооружения», табл. 5 п.п. 2 и 3 — сверление отверстий под заклёпки ручной электрической сверлильной машинкой; п.п. 6 и 7 — сверление отверстий под самонарезающие винты ручной электрической сверлильной машинкой.

smetnoedelo.ru

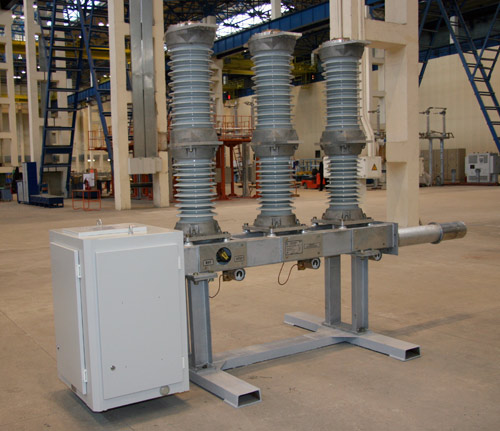

ВГТ-110 (У1, УХЛ1*) Выключатель элегазовый колонковый (трехполюсное/однополюсное исполнение) – ЗАО «ЗЭТО»

Выключатели серии ВГТ изготавливаются как в трехполюсном так и в однополюсном исполнении предназначены, для выполнения коммутационных операций (включений и отключений), а также циклов АПВ при заданных условиях в нормальных и аварийных режимах в сетях трехфазного переменного тока 50 Гц с номинальным напряжением 110 кВ с заземленной нейтралью.

Номинальное напряжение, кВ 110
Наибольшее рабочее напряжение, кВ 126
Номинальный ток, А 2000/3150
Номинальный ток отключения, кА 40
Нормированное процентное содержание апериодической составляющей, % не более 45
Нормированные параметры тока включения, кА
· наибольший пик
· начальное действующее значение периодической составляющей
102
40
Нормированные параметры сквозного тока короткого замыкания, кА:
· наибольший пик (ток электродинамической стойкости), кА
· среднеквадратичное значение тока за время его протекания, кА
· время протекания тока короткого замыкания, с
102
40
3
Нормированный ток отключения не нагруженной воздушной линии, А 31,5
Нормированный ток отключения конденсаторной батареи, А 320
Собственное время отключения, при номинальном напряжении на элементах
управления, мс, не более
38
Полное время отключения, при номинальном напряжении на элементах управления, мс, не более 55
Собственное время включения, при номинальном напряжении на элементах управления, мс, не более 60
Нормированная бестоковая пауза при АПВ, с 0,3
Разновременности замыкания и размыкания контактов полюсов с, не более
· при включении
· при отключении
0,0018
0,0015
Удельная длина пути утечки, см/кВ 2,5
Допустимый уровень утечки газа в год, % не более 0,5
Давление элегаза (SF6) исполнения У1 или газовой смеси (SF6 +CF4) исполнение УХЛ1* приведенное к
20°С, МПа, избыточное:
· номинальное (заполнения)
· срабатывания предупредительной сигнализации
· блокировки управления (или автоматического отключения с блокировкой включения)
    Sf6         SF6+CF4
0,4            0,6
0,35          0,52
0,32           0,5
Номинальное напряжение электромагнитов включения и отключения, В, постоянное 220/110
Номинальное напряжение питание электродвигателя привода, В,
· трехфазное переменное
· однофазное переменное
· постоянное переменное
400 или 230
230
220
Ток электромагнитов включения и отключения при номинальном напряжении, А, не более 3/5
Номинальное напряжение питания устройств подогрева, В, переменное однофазное 230
Число пар коммутирующих контактов для внешних цепей:
· нормально открытых;
· нормально закрытых.
12
12
Температура включения устройств основного подогрева привода, °С 5 ± 2
Габариты (без сборной опорной конструкции), мм, длина, ширина, высота
трехполюсное / однополюсное исполнение
4180х870х3790 / 1637х871х4396
Масса выключателя, кг (трехполюсное / однополюсное исполнение)  1570/925

zeto.ru

Элегазовые выключатели 110 кВ › Характеристики, преимущества



1. Назначение и принцип работы

Элегазовый выключатель — это разновидность высоковольтного выключателя, коммутационный аппарат, использующий элегаз в качестве среды гашения электронной дуги; предназначенный для оперативных подключений и отключений индивидуальных цепей или электрооборудования в энергосистеме.



Рисунок 1 – Схема элегазового выключателя

Элегазовые выключатели начали усиленно разрабатываться с 1980 г. и имеют большие перспективы при напряжениях 110…1150 кВ и токах отключения до 80 кА. В технически развитых странах элегазовые выключатели высокого и сверхвысокого напряжения (110-1150 кВ) практически вытеснили все другие типы аппаратов.

Элегазовые выключатели высокого напряжения выполняют работу за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает уведомление о том, что нужно отключить электрооборудование, контакты некоторых камер (если аппарат колонковый) размыкаются. Таким способом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на разные компоненты, но при этом и сама уменьшается из-за высокого давления в емкости.

В процессе использования элегазового выключателя выполняются циклы подключения и отключения коммутационного аппарата. При различных дейсвий с выключателем в режимных целях, в большинстве случаев, ток отключения располагается в границах обозначенных значений. Количество потенциально возможных операций зависимо от тока отключения устанавливает изготовитель. Для того, найти суммарное число операций отключения, существенно нужно пользоваться особой диаграммой взаимосвязи, которую можно найти в паспорте выключателя. Чем больше ток, тем меньшее количество возможных циклов включения/отключения элегазового выключателя.
Выключатель специализирован для установки в ОРУ 110кВ, так как его номинальное рабочее напряжение – 126кВ. Выключатель делает работу в согласовании с заявленными производственным изготовителем при условиях:

  • установки на возвышенности над ярусом морского побережья не больше тысячи м-ов;
  • температуры окружающей среды от -350 С до +400 С;
  • установки в согласовании с необходимыми условиями завода-изготовителя;

Элегазовые выключатели различают

  • колонковые
  • баковые

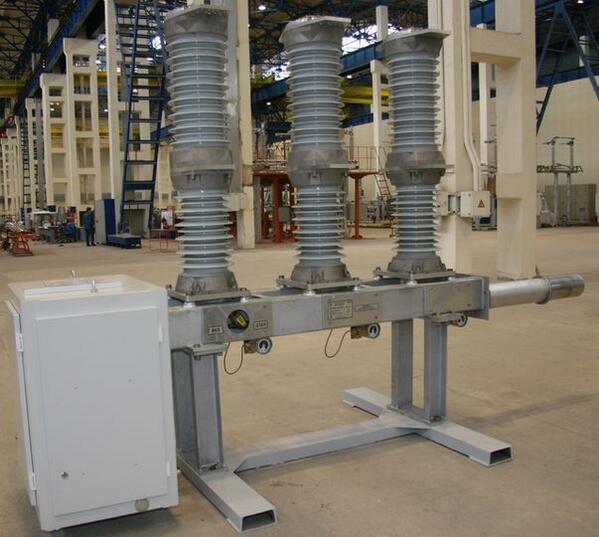

2 Колонковые выключатели

Колонковый элегазовый выключатель – такое приспособление с автокомпрессией в положении удовлетворить подходящую коммутационную способность всех условиях переключения. Выключатель сделан в колонковом трёхполюсном выполнен с совместной рамой для полюсов и привода. Устройство оснащёно: аппаратом соблюдения порядка плотности элегаза с контактами для предупредительной сигнализации о понижении давления и воспрещения пользоваться выключателем, указателями местоположения «ON — OFF» выключателя и расположения пружин, счётчиком процедур вмешательства, предохранительными клапанами для сбрасывания лишнего давления, манометром соблюдения порядка давления в аппарате, платформами заземления. Шкаф управления имеет герметичную пыле — влагоустойчивую конструкцию с подогревом.

Рисунок 2 – Конструкция колонкового выключателя

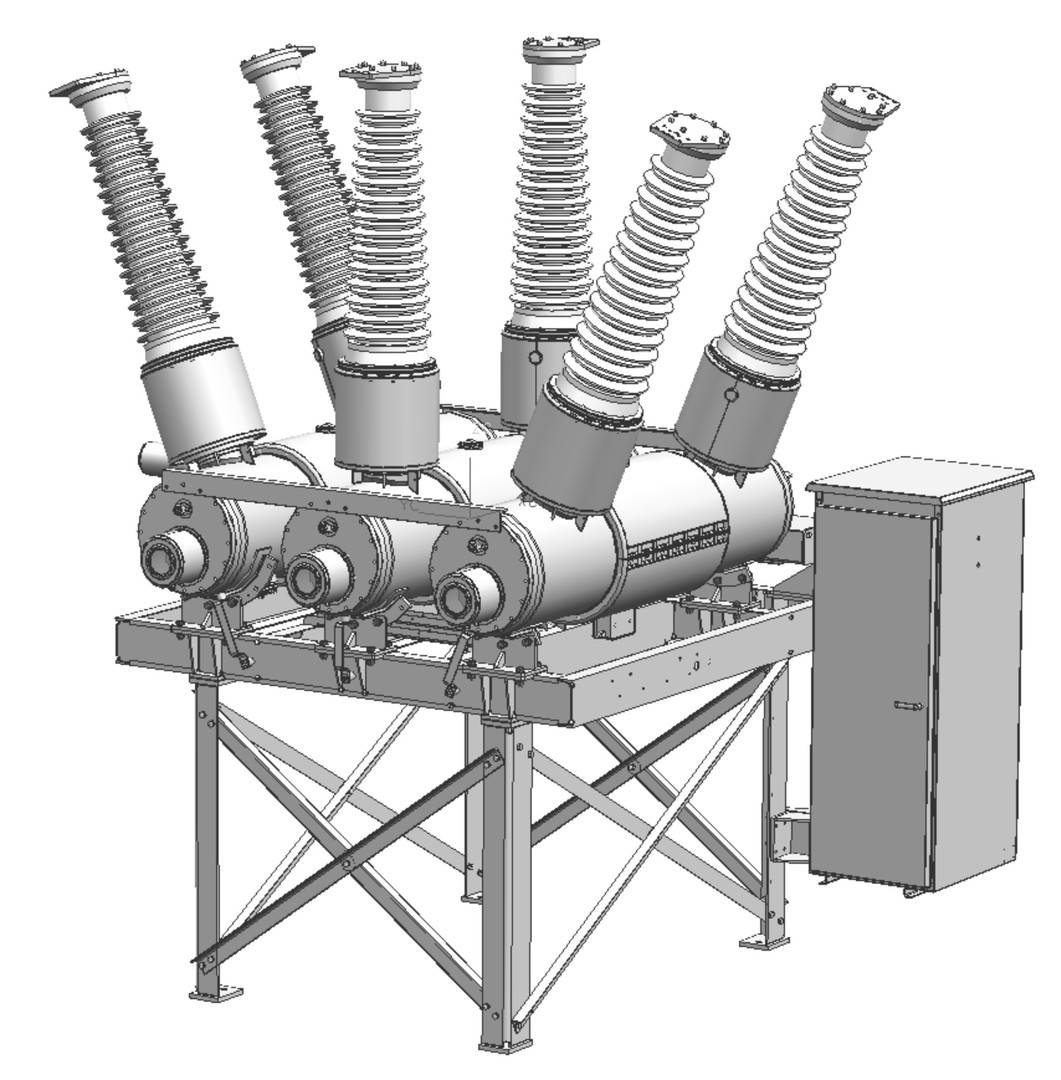

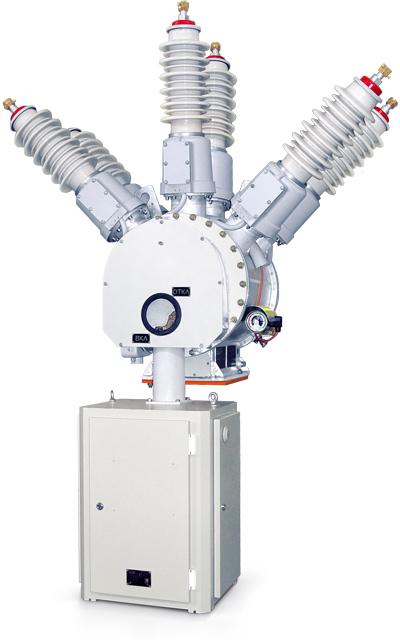

3 Баковые выключатели

Элегазовые баковые выключатели – могут быть использованы на подстанциях ОРУ типа классов напряжения 35-220 кВ для осуществления коммутации переходных процессов в энергосистемах, т.е. претворения процедур подключения и отключения индивидуальных цепей при ручном либо автоматическом управлении. Они делаются в трёхполюсном либо однополюсном выполнении. Полюсы коммутационного аппарата, с одноразрывными дугогасительными устройствами и высоковольтными вводами, покрытой горячим цинком и поставлены на опорной раме. Управление данным аппаратом исполняется пружинным приводом. Выключатель в однополюсном выполнении (один пружинный привод на каждый полюс) имеет схему управления, которая дает возможность (с пульта управления) при поддержки электромагнитовоперировать 3 – мя полюсами единовременно либо всяким полюсом отдельно в зависимости от схемы блокировки, управления, сигнализации и релейной защиты.

Преимуществами баковых элегазовых выключателей со встроенными трансформаторами тока перед комплектными наборами «колонковый элегазовый выключатель плюс отдельно стоящий трансформатор тока» являются: повышенная сейсмостойкость, наименьшая площадь отчуждаемой местности территорий подстанции. Также наименьший объем запрашиваемых фундаментных трудовых функций при постройки подстанций, усиленная защищенность состава кадров подстанции (дугогасительные устройства расположены в заземленных металлических резервуарах), вероятность осуществления применения обогрева элегаза при использовании в областях с прохладным климатом.

4. Принцип гашения дуги

Успехи в разработках элегазовых выключтаелей откровенно оказали значительное воздействие на введение в эксплуатационную деятельность компактно размещенных на небольшой территории открытых распределительных устройствах размещенных на открытом воздухе, закрытых распределительных устройствах – размещенных в помещении и элегазовых комплектно распределительных устройствах. В элегазовых выключателях могут использоваться, разные методы гашения дуги зависимо от номинального напряжения, номинального тока отключения и объективных оценок энергосистемы (а также различных электроустановок).

В элегазовых дугогасительных устройствах , в сравнение от воздушных дугогасительных устройств, при гашении дуги истечение газа через сопло происходит не в воздушную среду, а в скрытный в себе объем камеры, наполненный элегазом при условно сравнительно маленьком лишнем давлении.

По методике гашения электрической дуги при выключении различают последующие элегазовые выключатели:

  • Автокомпрессионный элегазовый коммутационный аппарат , где существенно нужный крупно масштабный расход элегаза через сопла компрессионного дугогасительного устройства создается по ходу подвижной системы выключателя (автокомпрессионный выключатель с одной ступенью давления).
  • Элегазовый выключатель с электромагнитным дутьем, в котором гашение дуги в дугогасительном устройстве гарантируется вращением её по кольцевым контактам под воздействием магнитного поля, формируемого отключаемым током.
  • Элегазовый выключатель с камерами низкого и высокого давления, в каком принцип снабжения газового дутья через сопла в дугогасительном аппарате аналогичен воздушным дугогасительным устройствам (Элегазовый выключатель с 2 – мя ступенями давления).
  • Автогенерирующий элегазовый выключатель, где очень важный крупномасштабный расход элегаза через сопла дугогасительного устройства формируется за счет подогрева и увеличения давления элегаза дугой отключения в специально подготовленной камере (автогенерирующий элегазовый выключатель с одной ступенью давления).

5. Достоинства и недостатки

Учитывая вышеупомянутое, между плюсами выключателей элегазового типа можно отметить следующее:

  • возможность установки в электроустановках как закрытого, так и открытого выполнения буквально всех классов напряжения;
  • отмечается простота и надежность конструкции в эксплуатации;
  • высокая интенсивность скорости срабатывания;
  • низкие динамические нагрузки на фундаментные опоры;
  • неплохая отключающая способность;
  • небольшие габаритные пропорции и сумма веса;
  • наличие в приводе автоматического управления двух ступеней обогрева;
  • большой коммутационный ресурс контактной системы;

 Недостатки элегазовых выключателей:

  • требуется более внимательное отношение к использованию и учету элегаза;
  • высокие необходимые условия к качеству элегаза;
  • необходимость специально подготовленных устройств для заполнения, перекачки и фильтрации элегаза;
  • относительно высокая стоимость элегаза;
  • сложность и накладность изготовления — при производственном изготовлении неизбежно нужно соблюдать высокоё качество аппарата;
  • дороговизна конструкции и второстепенных элементов;
  • при выводе из строя выключателя в режиме ЧП, починка данного аппарата может быть не актуальной.

6. Технические характеристики

В таблице приведены технические характеристики выключателей ВГТ — 110 кВ.

Таблица 5.1 – Основные технические данные выключателя ВГТ — 110 кВ

Параметр Допустимое значение
Номинальное напряжение 110 кВ
Время отключения 0,035 с
Номинальный ток 2500 А
Рабочее напряжение (максимальное) 126 кВ
Максимальный ток отключения 40 кА
Пауза при АПВ 0,3 с
Ток КЗ (максимальный) 100 кА
Время протекания тока КЗ 3 с
Утечка элегаза за 12 месяцев 0,8 %
Напряжение подогревательных устройств 220 В
Тип привода Пружинный
Длина пути утечки 270 см
Масса элегаза 6,3 кг
Количество приводов 1
Масса выключателя 1700 кг
Срок до планового ремонта 12 лет
Срок эксплуатации 25 лет

Вывод:

выключатель использующий элегаз в качестве среды гашения электронной дуги, очень распространен на ОРУ и ЗРУ, без них не обходиться почти ни одна подстанции в мире. Их надежность и высокие технические характеристики дают понять, почему они так популярны в энергосистеме. В целом это оптимальный коммутационный аппарат в ценовой категории, и надежности по сравнению с воздушными, масляными и маломасляными высоковольтными выключателями.

Ссылки

1. ГОСТ 19431-84 «Энергетика и электрификация. Термины и определения»
2. Б.Н.Неклепаев «Электрическая часть электростанций и подстанций »; 2-е издание, переработанное и дополненное, 1980 г.

electricps.ru

Вакуумный выключатель 110 кв ВГТ и ВГУ 400а

Область применения

Вакуумные выключатели ВРС-110 применяются для комплектации открытых распределительных устройств 110 кВ трансформаторных подстанций, могут применяться для расширения существующих подстанций. Ими можно заменить устаревший:

  • воздушный выключатель ввн 110,
  • баковые маломасляные выключатели вгп 110
  • элегазовый выключатель вгт 110 кв
  • и другие подобные.

Конструкция

Выключатель на напряжение 110 кв имеет цельнолитые полюса с кремнийорганической изоляцией. В полюсах используются специально разработанные для данного выключателя вакуумные камеры. Пружинный привод обеспечивает возможность ручного включения и отключения выключателя. Шкаф управления приводом расположен сбоку от корпуса выключателя, что обеспечивает удобный и безопасный доступ к нему.

Преимущества ВРС 110  перед элегазовыми выключателями:

  • Стабильное состояние контактной группы ВРС-110 сохраняется на протяжении всего срока эксплуатации, а диэлектрические свойства элегаза снижаются (из-за накопления продуктов разложения в коммутационной камере при нарастании числа коммутаций).
  • Коммутационный ресурс ВРС-110 — 10 000 циклов, что в 2 раза больше, чем у элегазовых аппаратов.
  • ВРС-110 не нуждаются в техническом обслуживании до истечения 10 000 коммутационных циклов.
  • Минимальные сроки монтажа (6-8 часов) и минимальные затраты на монтаж.
  • ВРС-110 являются экологически чистым и  не требует дополнительных затрат на утилизацию, как элегазовые выключатели 110 40 2500.
  • Надежность выключателя ВРС-110 выше, чем у элегазового или воздушного (дугогасительная часть  ВРС-110 содержит меньше подвижных деталей).
  • Возможность эксплуатации в условиях низких температур (до — 60° С) без дополнительного обогрева.

Основные технические параметры
Параметры Значение параметра
Номинальное напряжение, кВ 110
Наибольшее рабочее напряжение, кВ 126
Номинальный ток, А 2 500 3 150
Номинальный ток отключения, кА 31,5 40
Ток термической стойкости , кА (3 с) 31,5 40
Ток электродинамической стойкости, кА 81 102
Полное время отключения, мс, не более 47
Собственное время включения, мс, не более 80
Собственное время отключения, мс, не более 32
Механический ресурс, циклов ВО 10 000
Коммутационный ресурс при номинальных токах, циклов ВО 10 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО 25
Масса, кг 1 645







www. vsoyuz.com

Выключатель LTB 145D1/B элегазовый колонковый

С ПРУЖИННЫМ ПРИВОДОМ ТИПА BLK 222
Номинальные напряжения: 110 кВ
Номинальный ток: 3150 А
Номинальный ток отключения: 40 кА

Конструкция элегазового выключателя LTB 145D1/B разработана ABB Switchgear и базируется на знаниях и опыте, приобретенных при создании выключателей серий HPL и EDF. Энергия, необходимая для отключения токов короткого замыкания, частично берется от самой дуги за счет повышения давления при нагреве газа; поэтому энергия привода составляет менее 50 % ее значения для компрессионных элегазовых выключателей обычного типа. Низкое энергопотребление приводит к снижению механических напряжений, что, в свою очередь, обеспечивает высокую надежность.

В выключателях LTB 145 используются простые и надежные пружинные приводы типа BLK 222.

Принятые технические решения позволили получить выключатель оптимальной конструкции.

Выключатель LTB 145 отвечает требованиям международных стандартов (МЭК) и сертифицирован на соответствие ГОСТ 687-78. Технические условия на выключатель ТУ 3414-002-40108210-98 согласованы с РАО “ЕЭС России”.

Описание Выключатель элегазовый колонковый LTB 145D1/B

Назначение: Выключатель элегазовый колонковый LTB 145D1/B

Выключатель LTB 145 может применяться при линейных напряжениях до 145 кВ и номинальном токе отключения 40 кА. Выключатель относится к группе элегазовых колонковых выключателей АББ, которые имеют диапазон напряжений от 72,5 кВ до 800 кВ и обеспечивают отключающую способность до 80 кА.

Технические характеристики: Выключатель элегазовый колонковый LTB 145D1/B




















Наименование параметра

Норма

1

Номинальное напряжение, кВ

110

2

Наибольшее рабочее напряжение, кВ

126

3

Номинальный ток, А

3150

4

Номинальный ток отключения, кА

31. 5*, 40**

5

Параметры сквозного тока короткого замыкания, кА:

-наибольший пик

-начальное действующее значение

периодической составляющей

-ток термической стойкости (трехсекундный)

80*, 102**

31.5*, 40**

31.5*, 40**

6

Параметры тока включения, кА

-наибольший пик

-начальное действующее значение периодической составляющей

80*, 102**

31.5*, 40**

7

Ток отключения ненагруженной линии, А

50

8

Ток отключения ненагруженного кабеля, А

160

9

Ток отключения одиночной конденсаторной батареи, А

300

10

Собственное время отключения, мс

19-25

11

Полное время отключения, мс, не более

40

12

Собственное время включения, мс, не более

40

13

Минимальная бестоковая пауза при АПВ, с

0. 300

14

Нормированное испытательное напряжение, кВ

-промышленной частоты 50 Гц, 1 мин

-грозового импульса

относительно земли и между полюсами

между разомкнутыми контактами

230

550

630

15

Номинальное давление элегаза при 200С, Мпа

(кгс/см2 )

абсолютное

избыточное

0.50 (5.0)

0.40 (4.0)

16

Масса выключателя ( полная ), кг

1360

17

Масса привода, кг

205

18

Масса элегаза, кг

5. 0

* при заполнении выключателя газовой смесью «элегаз-азот» ( нижнее рабочее значение температуры окружающего воздуха — минус 550С )

** при заполнении выключателя элегазом ( нижнее рабочее значение температуры окружающего воздуха — минус 450С)

В случае применения для заполнения выключателя газовой смеси полное давление смеси при 200С составляет 0.7 МПа, парциальное давление элегаза – 0.35 МПа.

Заказать: Выключатель элегазовый колонковый LTB 145D1/B

Еще товары этой группы

Автоматический выключатель

Автоматический выключатель — это автоматический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных избыточным током в результате перегрузки или короткого замыкания. Автоматические выключатели также могут использоваться в случае ранее существовавшего повреждения электрических систем. Его основная функция — прервать прохождение тока после обнаружения неисправности. В отличие от предохранителя, который срабатывает один раз, а затем его необходимо заменить, автоматический выключатель можно сбросить (вручную или автоматически) для возобновления нормальной работы.

Воздушный выключатель для распределительного устройства низкого напряжения (менее 1000 В)

Автоматические выключатели

производятся разных размеров, от небольших устройств, которые защищают слаботочные цепи или отдельные бытовые приборы, до больших распределительных устройств, предназначенных для защиты цепей высокого напряжения, питающих весь город. Общая функция автоматического выключателя, УЗО или предохранителя в качестве автоматического средства отключения питания от неисправной системы часто обозначается сокращенно как OCPD (Устройство защиты от перегрузки по току).

Истоки

Ранняя форма автоматического выключателя была описана Томасом Эдисоном в заявке на патент 1879 года, хотя в его коммерческой системе распределения энергии использовались предохранители. Его цель заключалась в защите проводки цепи освещения от случайных коротких замыканий и перегрузок. Современный миниатюрный автоматический выключатель, подобный тем, что используются сейчас, был запатентован Brown, Boveri & Cie в 1924 году. Хьюго Стотц, инженер, который продал свою компанию BBC, был назван изобретателем DRP (Deutsches Reichspatent) 458392.Изобретение Стотца явилось предшественником современного термомагнитного выключателя, который до сих пор широко используется в бытовых центрах нагрузки.

Объединение нескольких источников генератора в электрическую сеть потребовало разработки автоматических выключателей с увеличивающимся номинальным напряжением и повышенной способностью безопасно отключать возрастающие токи короткого замыкания, производимые сетями. Простые ручные выключатели с воздушным выключателем создают опасные дуги при отключении высокого напряжения; на смену им пришли замкнутые в масле контакты и различные формы, использующие направленный поток сжатого воздуха или сжатого масла для охлаждения и прерывания дуги. К 1935 году в специально сконструированных автоматических выключателях, использовавшихся на проекте плотины Боулдер, использовалось восемь последовательных разрывов и поток масла под давлением для устранения неисправностей мощностью до 2500 МВА за три цикла промышленной частоты переменного тока.

Операция

Все системы автоматических выключателей имеют общие особенности в своей работе, но детали существенно различаются в зависимости от класса напряжения, номинального тока и типа автоматического выключателя.

Автоматический выключатель двухполюсный

Автоматический выключатель должен сначала обнаружить неисправность.В небольших сетевых и низковольтных автоматических выключателях это обычно делается внутри самого устройства. Обычно используются нагревательные или магнитные эффекты электрического тока. Автоматические выключатели для больших токов или высокого напряжения обычно снабжены защитными реле-пилотными устройствами для определения состояния неисправности и срабатывания механизма отключения. Обычно для них требуется отдельный источник питания, например аккумулятор, хотя некоторые высоковольтные выключатели являются автономными с трансформаторами тока, защитными реле и внутренним источником питания управления.

При обнаружении неисправности контакты выключателя должны размыкаться, чтобы прервать цепь; Обычно это делается с использованием механически накопленной энергии, содержащейся в выключателе, такой как пружина или сжатый воздух для разделения контактов. Автоматические выключатели также могут использовать более высокий ток, вызванный неисправностью, для разделения контактов, например, тепловое расширение или магнитное поле. Маленькие автоматические выключатели обычно имеют рычаг ручного управления для отключения нагрузки или сброса сработавшего выключателя, в то время как более крупные устройства используют соленоиды для отключения механизма и электродвигатели для восстановления энергии пружины.

Четыре однополюсных автоматических выключателя

Контакты выключателя должны пропускать ток нагрузки без чрезмерного нагрева, а также должны выдерживать тепло дуги, возникающей при прерывании (размыкании) цепи. Контакты изготавливаются из меди или медных сплавов, сплавов серебра и других материалов с высокой проводимостью. Срок службы контактов ограничен эрозией материала контактов из-за образования дуги при отключении тока.Миниатюрные автоматические выключатели и выключатели в литом корпусе обычно выбрасываются, когда контакты изношены, но силовые выключатели и высоковольтные выключатели имеют заменяемые контакты.

Когда прерывается высокий ток или напряжение, возникает дуга. Длина дуги обычно пропорциональна напряжению, а интенсивность (или тепло) пропорциональна току. Эта дуга должна сдерживаться, охлаждаться и гаситься контролируемым образом, чтобы промежуток между контактами снова мог выдерживать напряжение в цепи.В различных автоматических выключателях в качестве среды, в которой образуется дуга, используется вакуум, воздух, изолирующий газ или масло. Для гашения дуги используются различные методы, в том числе:

  • Удлинение или отклонение дуги
  • Интенсивное охлаждение (в струйных камерах)
  • Разделение на частичные дуги
  • Гашение нулевой точки (контакты размыкаются при временном пересечении нулевого тока формы сигнала переменного тока, эффективно прерывая ток холостого хода во время размыкания. Переход через нулевой уровень происходит при двойной частоте сети; i.е., 100 раз в секунду для 50 Гц и 120 раз в секунду для 60 Гц переменного тока.)
  • Подключение конденсаторов параллельно контактам в цепях постоянного тока.

Наконец, после устранения неисправности контакты должны быть снова замкнуты, чтобы восстановить питание прерванной цепи.

Прерывание дуги

Низковольтные автоматические выключатели (MCB) используют только воздух для гашения дуги. Эти автоматические выключатели содержат так называемые дугогасительные камеры, набор взаимно изолированных параллельных металлических пластин, которые разделяют и охлаждают дугу.Разделяя дугу на более мелкие дуги, дуга охлаждается, а напряжение дуги увеличивается, и служит дополнительным сопротивлением, ограничивающим ток через автоматический выключатель. Токоведущие части рядом с контактами обеспечивают легкое отклонение дуги в дугогасительную камеру за счет магнитной силы пути тока, хотя магнитные дугогасительные катушки или постоянные магниты также могут отклонять дугу в дугогасительную камеру (используется в автоматических выключателях для большей рейтинги). Количество пластин в дугогасительной камере зависит от номинального тока короткого замыкания и номинального напряжения автоматического выключателя.

Автоматический выключатель в литом корпусе или

В более высоких номиналах масляные выключатели полагаются на испарение части масла для продувки струи масла через дугу.

Газовые автоматические выключатели (обычно с гексафторидом серы) иногда растягивают дугу с помощью магнитного поля, а затем полагаются на диэлектрическую прочность гексафторида серы (SF6) для гашения растянутой дуги.

У вакуумных выключателей

минимальное искрение (поскольку нет ничего, что могло бы ионизировать, кроме материала контактов).Дуга гаснет при очень небольшом растяжении (менее 2–3 мм (0,079–0,118 дюйма)). Вакуумные выключатели часто используются в современных распределительных устройствах среднего напряжения до 38000 вольт.

Воздушные выключатели

могут использовать сжатый воздух для гашения дуги или, альтернативно, контакты быстро переводятся в небольшую герметичную камеру, выход вытесненного воздуха, таким образом, вызывает дугу.

Автоматические выключатели

обычно могут отключать весь ток очень быстро: обычно дуга гаснет через 30–150 мс после срабатывания механизма, в зависимости от возраста и конструкции устройства.Максимальное значение тока и пропускаемая энергия определяют качество автоматических выключателей.

Короткое замыкание

Автоматические выключатели

рассчитаны как на нормальный ток, который они должны выдерживать, так и на максимальный ток короткого замыкания, который они могут безопасно отключить. Последняя цифра представляет собой отключающую способность выключателя в амперах.

В условиях короткого замыкания расчетный максимальный ожидаемый ток короткого замыкания может во много раз превышать нормальный номинальный ток цепи.Когда электрические контакты размыкаются, чтобы прервать большой ток, между разомкнутыми контактами возникает тенденция к образованию дуги, что позволяет продолжать ток. Это состояние может привести к образованию проводящих ионизированных газов и расплавленного или испарившегося металла, что может вызвать дальнейшее продолжение дуги или создание дополнительных коротких замыканий, что потенциально может привести к взрыву автоматического выключателя и оборудования, в котором он установлен. Следовательно, цепь Прерыватели должны включать в себя различные функции для разделения и гашения дуги.

Максимальный ток короткого замыкания, который может прервать выключатель, определяется испытанием. Применение выключателя в цепи с предполагаемым током короткого замыкания выше, чем номинальная отключающая способность выключателя, может привести к тому, что выключатель не сможет безопасно устранить неисправность. В худшем случае выключатель может успешно прервать неисправность, но взорвется при сбросе.

Типовые автоматические выключатели для внутренних помещений рассчитаны на прерывание тока короткого замыкания 10 кА (10000 А).

Миниатюрные автоматические выключатели, используемые для защиты цепей управления или небольших приборов, могут не иметь достаточной отключающей способности для использования на панели управления; эти автоматические выключатели называются «дополнительными устройствами защиты цепи», чтобы отличать их от автоматических выключателей распределительного типа.

Стандартные номинальные значения тока

Зависимость времени до отключения от тока, кратного номинальному току

Автоматические выключатели производятся стандартных размеров с использованием системы предпочтительных чисел для охвата диапазона номиналов.Автоматические выключатели имеют фиксированную уставку отключения; изменение значения рабочего тока требует замены всего автоматического выключателя. Автоматические выключатели большего размера могут иметь регулируемые настройки отключения, что позволяет применять стандартные элементы, но с настройкой, предназначенной для улучшения защиты. Например, автоматический выключатель с «размером корпуса» 400 ампер может иметь детектор перегрузки по току, настроенный на срабатывание всего лишь 300 ампер, чтобы защитить питающий кабель.

Международные стандарты

, IEC 60898-1 и европейский стандарт EN 60898-1 определяют номинальный ток In автоматического выключателя для низковольтных распределительных устройств как максимальный ток, который выключатель рассчитан на непрерывную работу (при температуре окружающего воздуха 30 ° C). ° С).Обычно доступные предпочтительные значения номинального тока: 1 А, 2 А, 4 А, 6 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А, 100 А. , и 125 А (аналогично серии R10 Renard, но с использованием 6, 13 и 32 вместо 6,3, 12,5 и 31,5 — это включает ограничение тока 13 А британских розеток BS 1363). На выключателе указан номинальный ток в амперах, но без обозначения единицы A. Вместо этого перед числом в амперах стоит буква B, C или D, которая указывает мгновенный ток отключения, то есть минимальный значение тока, которое вызывает отключение автоматического выключателя без преднамеренной задержки по времени (т.е.е. менее чем за 100 мс), выраженное через In:

Автоматические выключатели

также рассчитаны на максимальный ток короткого замыкания, который они могут отключить; это позволяет использовать более экономичные устройства в системах, которые вряд ли будут развивать высокий ток короткого замыкания, например, в распределительной системе большого коммерческого здания.

В США Underwriters Laboratories (UL) сертифицирует рейтинги оборудования, называемые рейтингами серий (или «рейтингами интегрированного оборудования»), для оборудования выключателей, используемого в зданиях.Силовые выключатели, а также выключатели среднего и высокого напряжения, используемые для промышленных или электроэнергетических систем, спроектированы и испытаны в соответствии со стандартами ANSI или IEEE в серии C37.

Типы автоматических выключателей

Передняя панель воздушного выключателя на 1250 А производства ABB. Этот силовой выключатель низкого напряжения может быть извлечен из корпуса для обслуживания. Характеристики срабатывания настраиваются с помощью DIP-переключателей на передней панели.

Можно сделать множество классификаций автоматических выключателей на основе их характеристик, таких как класс напряжения, тип конструкции, тип прерывания и конструктивные особенности.

Выключатели низковольтные

Низковольтные (менее 1000 В переменного тока) широко используются в бытовых, коммерческих и промышленных целях и включают:

Автоматический выключатель (MCB) — номинальный ток не более 100 А. Характеристики отключения обычно не регулируются.Тепловой или термомагнитный режим. К этой категории относятся выключатели, показанные выше.

Автоматический выключатель в литом корпусе (MCCB) — номинальный ток до 2500 A. Тепловой или термомагнитный режим. Ток отключения можно регулировать в больших номиналах.

Выключатели силовые низковольтные

могут быть многоярусными в распределительных щитах низкого напряжения или шкафах распределительных устройств.

Характеристики выключателей низкого напряжения приведены в международных стандартах, таких как IEC 947.Эти автоматические выключатели часто устанавливаются в выдвижных шкафах, которые позволяют снимать и заменять без демонтажа распределительного устройства.

Большой низковольтный литой корпус и силовые выключатели могут иметь приводы с электродвигателем, чтобы они могли открываться и закрываться дистанционно. Они могут быть частью системы автоматического включения резерва для резервного питания.

Низковольтные автоматические выключатели также предназначены для постоянного тока (DC), например постоянного тока для линий метро.Для постоянного тока требуются специальные прерыватели, потому что дуга непрерывная, в отличие от дуги переменного тока, которая имеет тенденцию гаснуть в каждом полупериоде. Автоматический выключатель постоянного тока имеет предохранительные катушки, которые создают магнитное поле, которое быстро растягивает дугу. Малые автоматические выключатели либо устанавливаются непосредственно в оборудование, либо размещаются в щите выключателя.

Внутри выключателя

Термомагнитный миниатюрный автоматический выключатель, устанавливаемый на DIN-рейку, является наиболее распространенным в современных бытовых потребительских устройствах и коммерческих распределительных щитах по всей Европе.В конструкцию входят следующие компоненты:

  1. Рычаг исполнительного механизма — используется для ручного отключения и сброса автоматического выключателя. Также указывает состояние автоматического выключателя (Вкл. Или Выкл. / Сработал). Большинство выключателей сконструированы таким образом, что они могут сработать, даже если рычаг удерживается или заблокирован в положении «включено». Это иногда называют операцией «свободного отключения» или «положительного отключения».
  2. Приводной механизм — прижимает контакты вместе или врозь.
  3. Контакты — пропускают ток при прикосновении и прерывают ток при раздвигании.
  4. Клеммы
  5. Биметаллическая полоса — разделяет контакты в ответ на меньшие длительные сверхтоки
  6. Калибровочный винт — позволяет производителю точно настроить ток срабатывания устройства после сборки.
  7. Соленоид — быстро разъединяет контакты в ответ на высокие токи перегрузки
  8. Разделитель / гаситель дуги

Магнитные выключатели

В магнитных выключателях

используется соленоид (электромагнит), тяговое усилие которого увеличивается с увеличением тока. Некоторые конструкции используют электромагнитные силы в дополнение к силам соленоида. Контакты выключателя удерживаются замкнутыми защелкой. Когда ток в соленоиде превышает номинал автоматического выключателя, тяга соленоида освобождает защелку, которая позволяет контактам размыкаться под действием пружины. Чаще всего используются

Термомагнитные выключатели

Shihlin Electric MCCB с SHT

Термомагнитные выключатели, которые используются в большинстве распределительных щитов, включают в себя как методы, при которых электромагнит мгновенно реагирует на большие скачки тока (короткие замыкания), так и биметаллическую полосу, реагирующую на менее экстремальные, но более длительные условия перегрузки по току.Тепловая часть автоматического выключателя обеспечивает функцию времени отклика, которая отключает автоматический выключатель раньше при больших перегрузках по току, но позволяет меньшим перегрузкам сохраняться в течение более длительного времени. Это допускает кратковременные всплески тока, которые возникают, например, при включении двигателя или другой не резистивной нагрузки. При очень больших перегрузках по току во время короткого замыкания магнитный элемент отключает выключатель без преднамеренной дополнительной задержки.

Магнитно-гидравлические выключатели

В магнитно-гидравлическом автоматическом выключателе используется электромагнитная катушка для обеспечения рабочего усилия для размыкания контактов.Магнитно-гидравлические отбойные молотки имеют функцию гидравлической задержки с использованием вязкой жидкости. Пружина удерживает сердечник до тех пор, пока ток не превысит номинальное значение выключателя. Во время перегрузки скорость движения соленоида ограничивается жидкостью. Задержка допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование и т. Д. Токи короткого замыкания обеспечивают достаточную силу соленоида для освобождения защелки независимо от положения сердечника, таким образом обходя функцию задержки. Температура окружающей среды влияет на время задержки, но не влияет на номинальный ток магнитного выключателя.

Силовые выключатели большой мощности, применяемые в цепях с напряжением более 1000 вольт, могут включать гидравлические элементы в контактный приводной механизм. Гидравлическая энергия может подаваться насосом или храниться в аккумуляторах. Они представляют собой тип, отличный от масляных автоматических выключателей, в которых масло является средством гашения дуги.

Выключатели с общим расцепителем

Трехполюсный автоматический выключатель с общим расцепителем для питания трехфазного устройства.Этот выключатель имеет номинал 2 А.

При питании ответвленной цепи более чем одним токоведущим проводом каждый токоведущий провод должен быть защищен полюсом выключателя. Чтобы гарантировать отключение всех токоведущих проводов при отключении любого полюса, необходимо использовать автоматический выключатель «общего отключения». Они могут содержать два или три отключающих механизма в одном корпусе, или, для небольших выключателей, они могут связывать полюса снаружи с помощью рукояток управления. Двухполюсные автоматические выключатели с общим расцеплением обычно используются в системах на 120/240 В, где нагрузки 240 В (включая основные приборы или другие распределительные щиты) охватывают два провода под напряжением.Трехполюсные выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или другие распределительные щиты.

Двух- и четырехполюсные выключатели используются, когда необходимо отключить многофазный переменный ток или отключить нейтральный провод, чтобы гарантировать отсутствие тока через нейтральный провод от других нагрузок, подключенных к той же сети, когда рабочие могут коснуться провода при обслуживании. Запрещается использовать отдельные автоматические выключатели для фаз, находящихся под напряжением, и нейтрали, потому что, если нейтраль отключена, а провод под напряжением остается подключенным, возникает опасное состояние: цепь оказывается обесточенной (приборы не работают), но провода остаются под напряжением, а некоторые Устройства защитного отключения (УЗО) могут не сработать, если кто-то коснется токоведущего провода (потому что некоторым УЗО для срабатывания требуется питание). Вот почему при переключении нейтрального провода следует использовать только обычные размыкающие выключатели.

Выключатели среднего напряжения

Выключатели среднего напряжения номиналом от 1 до 72 кВ могут быть собраны в распределительные устройства в металлическом корпусе для использования внутри помещений или могут быть отдельными компонентами, установленными на открытом воздухе на подстанции. Автоматические выключатели с воздушным прерыванием заменили маслонаполненные блоки для внутреннего применения, но теперь сами заменяются вакуумными выключателями (до 40.5 кВ). Как и описанные ниже высоковольтные автоматические выключатели, они также управляются реле защиты, считывающими ток, управляемыми через трансформаторы тока. Характеристики выключателей среднего напряжения приведены в международных стандартах, таких как IEC 62271. В выключателях среднего напряжения почти всегда используются отдельные датчики тока и защитные реле, вместо встроенных тепловых или магнитных датчиков максимального тока.

Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги:

Вакуумные выключатели — с номинальным током до 6300 А и выше для генераторных выключателей.Эти прерыватели прерывают ток, создавая и гаснув дугу в вакуумном контейнере, также известном как «бутылка». Сильфоны с длительным сроком службы рассчитаны на перемещение контактов на 6–10 мм. Обычно они применяются для напряжений примерно до 40 500 В, что примерно соответствует диапазону среднего напряжения энергосистем. Вакуумные выключатели обычно имеют более продолжительный срок службы между капитальными ремонтами, чем воздушные выключатели.

Воздушные выключатели — Номинальный ток до 6300 А и выше для генераторных выключателей.Характеристики срабатывания часто полностью настраиваются, включая настраиваемые пороги срабатывания и задержки. Обычно с электронным управлением, хотя некоторые модели управляются микропроцессором через встроенный электронный расцепитель. Часто используется для распределения электроэнергии на крупных промышленных предприятиях, где выключатели расположены в выдвижных корпусах для облегчения обслуживания.

Автоматические выключатели

SF6 гасят дугу в камере, заполненной газообразным гексафторидом серы.

Автоматические выключатели среднего напряжения могут быть подключены к цепи болтовыми соединениями с шинами или проводами, особенно в открытых распределительных устройствах.Выключатели среднего напряжения в распределительных устройствах часто имеют выдвижную конструкцию, что позволяет снимать выключатель без нарушения соединений силовых цепей, с использованием механизма с приводом от двигателя или с ручным приводом для отделения выключателя от корпуса. Некоторыми важными производителями вакуумных выключателей от 3,3 кВ до 38 кВ являются ABB, Eaton, Siemens, HHI (Hyundai Heavy Industry), S&C Electric Company, Jyoti и BHEL.

Выключатели высоковольтные

Три однофазных советских / российских масляных выключателя 110 кВ

Газовые выключатели под напряжением 400 кВ

72. Модуль гибридного распределительного устройства 5 кВ

Сети передачи электроэнергии защищены и контролируются высоковольтными выключателями. Определение высокого напряжения варьируется, но при работе по передаче электроэнергии обычно считается 72,5 кВ или выше, согласно недавнему определению Международной электротехнической комиссии (МЭК). Высоковольтные выключатели почти всегда управляются соленоидами, а реле защиты с датчиком тока работают через трансформаторы тока. На подстанциях схема защитного реле может быть сложной, защищая оборудование и шины от различных типов перегрузок или замыканий на землю.

Высоковольтные выключатели широко классифицируются по средам, используемым для гашения дуги:

  • Масло наливное
  • Минимум масла
  • Воздушный удар
  • Вакуум
  • SF6
  • СО2

Из-за проблем с окружающей средой и стоимостью изоляции разливов нефти в большинстве новых выключателей для гашения дуги используется элегаз.

Автоматические выключатели

можно классифицировать как резервуар под напряжением, где корпус, в котором находится механизм отключения, находится под линейным потенциалом, или как мертвый резервуар с корпусом с потенциалом земли.Обычно выпускаются высоковольтные выключатели переменного тока с номинальным напряжением до 765 кВ. Выключатели на 1200 кВ были запущены компанией Siemens в ноябре 2011 года, а в апреле следующего года — ABB.

Высоковольтные выключатели, используемые в системах передачи, могут быть устроены так, чтобы отключать один полюс трехфазной линии вместо отключения всех трех полюсов; для некоторых классов неисправностей это улучшает стабильность и доступность системы.

Высоковольтные выключатели постоянного тока по состоянию на 2015 год все еще являются областью исследований.Такие выключатели были бы полезны для соединения систем передачи постоянного тока высокого напряжения.

Высоковольтные выключатели с гексафторидом серы (SF6)

В выключателе с гексафторидом серы для гашения дуги используются контакты, окруженные газообразным гексафторидом серы. Чаще всего они используются для напряжений на уровне передачи и могут быть включены в компактные распределительные устройства с элегазовой изоляцией. В холодном климате может потребоваться дополнительный нагрев или снижение номинальных характеристик автоматических выключателей из-за сжижения газа SF6.

Автоматический выключатель (DCB)

Выключатель высоковольтный на углекислоте 72,5 кВ

Выключатель-разъединитель (DCB) был представлен в 2000 году и представляет собой высоковольтный выключатель, созданный по образцу элегазового выключателя. Это техническое решение, в котором функция отключения встроена в камеру отключения, что устраняет необходимость в отдельных разъединителях. Это увеличивает эксплуатационную готовность, поскольку главные контакты выключателя-разъединителя открытого типа нуждаются в обслуживании каждые 2–6 лет, а современные автоматические выключатели имеют интервалы обслуживания 15 лет. Внедрение решения DCB также снижает требования к пространству на подстанции и увеличивает надежность из-за отсутствия отдельных разъединителей.

Чтобы еще больше уменьшить требуемое пространство подстанции, а также упростить конструкцию и проектирование подстанции, оптоволоконный датчик тока (FOCS) может быть интегрирован с DCB. DCB на 420 кВ со встроенным FOCS может уменьшить занимаемую подстанцией площадь более чем на 50% по сравнению с традиционным решением, состоящим из выключателей под напряжением с разъединителями и трансформаторами тока, благодаря меньшему количеству материалов и отсутствию дополнительной изоляционной среды.

Высоковольтные выключатели на диоксиде углерода (CO2)

В 2012 году АББ представила высоковольтный выключатель 75 кВ, в котором в качестве среды для гашения дуги используется углекислый газ. Выключатель двуокиси углерода работает по тем же принципам, что и выключатель SF6, и может также изготавливаться как выключатель отключения. Переход с SF6 на CO2 позволяет сократить выбросы CO2 на 10 тонн в течение жизненного цикла продукта.

Автоматические выключатели «Умные»

Несколько фирм рассматривали возможность добавления контроля за приборами с помощью электроники или использования цифрового автоматического выключателя для удаленного контроля выключателей.Коммунальные компании США изучают возможность использования этой технологии для включения и выключения бытовых приборов, а также для отключения зарядки электромобилей в периоды высокой нагрузки на электросеть. Эти исследуемые и тестируемые устройства будут иметь возможность беспроводной связи для контроля электричества в доме через приложение для смартфона или другие средства.

Atom Power, компания из Северной Каролины, также рассматривает возможность внедрения «умных» автоматических выключателей для промышленного применения, что может иметь большие преимущества.Компания Siemens публично заявила, что технология автоматических выключателей показывает «большие перспективы» для применения в будущем.

Отбойные молотки прочие

Автоматический выключатель дифференциального тока с защитой от перегрузки

Выключатели для защиты от замыканий на землю, слишком малые для отключения устройства перегрузки по току:

  • RCCB (автоматический выключатель с защитой от остаточного тока без встроенной защиты от сверхтоков) как тип устройства защитного отключения (RCD, ранее известный как выключатель дифференциального тока) — обнаруживает дисбаланс токов, но не обеспечивает защиту от сверхтоков.В США и Канаде они называются прерывателями цепи замыкания на землю (GFCI).
  • Выключатель дифференциального тока с защитой от сверхтоков (RCBO) — сочетает в себе функции УЗО и MCB в одном корпусе. В США и Канаде они называются выключателями GFCI.
  • Автоматический выключатель утечки на землю (ELCB) — Он непосредственно определяет ток в заземляющем проводе, а не обнаруживает дисбаланс. Их больше не видят в новых установках, поскольку они не могут обнаружить никаких опасных условий, при которых ток возвращается на землю другим путем — например, через человека на земле или по водопроводу. (также называется VOELCB в Великобритании).

Устройство повторного включения — Тип автоматического выключателя, который автоматически замыкается после задержки. Они используются в воздушных системах распределения электроэнергии, чтобы предотвратить кратковременные неисправности, вызывающие длительные отключения.

Polyswitch (polyfuse) — небольшое устройство, обычно описываемое как автоматически сбрасывающий предохранитель, а не автоматический выключатель.

Источник: wikipedia.org

Разработка распределительных и субтрансляционных SF / sub 6 / выключателей и гибридных прерывателей передачи.Заключительный отчет (технический отчет)


Вотта, Г. А. Разработка распределительных и субтрансляционных SF / sub 6 / выключателей и гибридных прерывателей передачи. Итоговый отчет . США: Н. П., 1978.
Интернет. DOI: 10,2172 / 6670204.


Вотта, Г. А. Разработка распределительных и субтрансляционных SF / sub 6 / выключателей и гибридных прерывателей передачи.Итоговый отчет . Соединенные Штаты. https://doi.org/10.2172/6670204


Вотта, Г.А. Чт.
«Разработка распределительных и субтрансляционных выключателей SF / sub 6 / и гибридных прерывателей передачи. Заключительный отчет». Соединенные Штаты. https://doi.org/10.2172/6670204. https://www.osti.gov/servlets/purl/6670204.

@article {osti_6670204,
title = {Разработка распределительного и передаточного SF / sub 6 / выключателя и гибридного прерывателя передачи.Заключительный отчет},
author = {Вотта, Г. А.},
abstractNote = {Этот проект охватывал разработку нового поколения выключателей SF / sub 6 / arc spinner, выключателя на 15 кВ (распределение) с использованием этого прерывателя, а также исследовал возможность создания гибридного прерывателя высокого напряжения (передачи) с использованием дугогаситель и вакуумный прерыватель последовательно. В концепции прерывателя с вращателем дуги используется самогенерируемое магнитное поле для возбуждения дуги по круговой траектории в атмосфере SF / sub 6 / газа для достижения прерывания.Были созданы и испытаны испытательные модели дугогасительного выключателя для определения требований к компонентам и устройствам, необходимых для достижения желаемых характеристик. Однофазная лабораторная модель этого прерывателя была успешно протестирована до 25 кА при 13,5 кВ. Продемонстрировано прерывание 40 кА при 13,5 кВ; однако удовлетворительные характеристики не были получены при значительных уровнях тока во время этой программы при испытании на более высоких напряжениях. Натурная модель трехфазного силового выключателя наружного распределения на 18 кА при токе 15.5 кВ построено и успешно испытано на соответствие стандартам. В концепции гибридного прерывателя (трансмиссии) последовательно используются дугогасительный генератор и вакуумный прерыватель. Вакуумный прерыватель обрабатывает высокую начальную скорость нарастания восстанавливающегося напряжения, связанную с короткими замыканиями на линии, а дугогасительный выключатель обрабатывает высокое пиковое переходное восстанавливающееся напряжение. Гибридный прерыватель продемонстрировал способность выдерживать начальную высокую скорость нарастания восстанавливающегося напряжения, но столкнулся с диэлектрическими повреждениями при относительно низких уровнях тока.Это технико-экономическое обоснование было ограничено отсутствием подходящего номинала вакуумных прерывателей и ограничениями, присущими ранним моделям дугогасительного прерывателя для испытаний. Исследование гибрида было прекращено до тех пор, пока не будет завершена дальнейшая разработка дугогасительного выключателя с повышенным напряжением.},
doi = {10.2172 / 6670204},
url = {https://www.osti.gov/biblio/6670204},
journal = {},
number =,
объем =,
place = {United States},
год = {1978},
месяц = ​​{6}
}

10+ SF6 ВЫКЛЮЧАТЕЛЬ ТОП-поставщики из 🇷🇺 Россия, Казахстан [2021]

Экспортный российский автоматический выключатель SF6:

  • Грузия
  • Индия
  • Казахстан
  • Кипр
  • Кыргызстан
  • КОРЕЯ, РЕСПУБЛИКА
  • Литва
  • СОЕДИНЕННЫЕ ШТАТЫ
  • ТУРКМЕНИСТАН
  • Узбекистан
  • Украина
  • Финляндия
  • Франция

  • Хорватия

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Русский элегазовый выключатель продукт

🇷🇺 ТОП-экспортер элегазовых автоматических выключателей из Российской Федерации

SF6 автоматических выключателей компаний-производителей, вы много покупаете эту продукцию:

Поставщик

Товар из России

Выключатель элегазовый ВЕСТ-12 на напряжение 6. 10 кВ с номинальным током до 3150 А и номинальным током отключения до 50 кА

  • ВБ-110II * элегазовые выключатели на номинальное напряжение 110 кВ, номинальный ток 3150А, номинальный ток отключения 4 0 кА, климатическое исполнение У и УХЛ, категория размещения 1.
  • ВБ-110II * элегазовые выключатели на номинальное напряжение 110 кВ, номинальный ток 2500А, номинальный ток отключения 40 кА, климатическое исполнение У и УХЛ, категория размещения 1.
  • 🇷🇺ТОП 3 проверенных поставщика из России

    Сравнительные товары

  • Автоматический выключатель с элегазовой изоляцией

    Получите текущую цену на элегазовый выключатель

    • Шаг 1. Свяжитесь с продавцами и узнайте о элегазовом автоматическом выключателе
    • Шаг 2: Получите предложения от продавца
    • Шаг 3. Скажите продавцу, чтобы он отправил вам контракт на обеспечение торговых операций.
    • Шаг 4: Примите договор и произведите оплату.

    Мы можем проверить контрагенты:

    • Уровень транзакции
    • Оценки и отзывы покупателей
    • Последние транзакции
    • Торговая емкость
    • Производственная мощность
    • НИОКР
  • Информация:

    Отправить

    Чертежи SS

    Нет записей

    Аксессуары Чертежи-аксессуары

    аксессуары.рар

    Зарядное устройство GTPs и чертежи для зарядного устройства BOM-220V / 10A FC и 220V / 16A FCBC с DCDB (Amara Raja), подходящего для 220V, 100AH ​​VRLA Battery set

    Battery_220-10-16a-float-boost-amara-raja.pdf

    Зарядное устройство GTPs и чертежи — оборудование для зарядки аккумуляторов (марка Swathi)

    Аккумулятор-зарядка-eqp-swathi-161211.pdf

    болты, гайки, плоские шайбы и пружинные шайбы GTPs- болты, гайки, шайбы плоские и пружинные

    Drawigns_bolts_nuts_washers2011. pdf

    Панель шинопровода Чертежи автоматики — Панель сборных шин 220кВ для ГИСИ (м / с. Сименс)

    Шина-220КВSiemens.pdf

    Панель сопряжения с шиной Чертежи автоматизации — Панель сопряжения с шиной 220 кВ с BCU для GISS (M / S.Сименс)

    BusCoupler-220кВ-Siemens.pdf

    Кабели GTPs- Кабели контрольные медные небронированные

    Drawings_Unarmoured_Cables2011.pdf

    Автоматический выключатель GTPs & Чертежи-Автоматический выключатель 220 кВ (CGL)

    Чертежи_GTPs_CB.pdf

    Автоматический выключатель ГТУ и чертежи — Автоматический выключатель 220 кВ (Areva)

    Рисунки_GTPs_CB_Areva.pdf

    Автоматический выключатель GTPs & Чертежи-132 кВ автоматический выключатель (CGL)

    Чертежи_GTPs_CB_CGL. pdf

    Автоматический выключатель GTPs & Чертежи-132 кВ выключатель (Areva)

    Рисунки_GTPs_132CB_Areva.pdf

    Автоматический выключатель GTPs & Чертежи-132 KV SF6 выключатель (Siemens)

    Чертежи_GTPs_132CB_Siemens.pdf

    Автоматический выключатель GTPs & Чертежи-Вакуумный автоматический выключатель 33кВ (Areva)

    VCB_33KV_Areva-1

  • .pdf
  • Автоматический выключатель GTPs & Чертежи-Вакуумный выключатель 33кВ (Megawin).

    VCB_Megawin-1

  • .pdf
  • Автоматический выключатель GTPs & Чертежи-Вакуумный автоматический выключатель 33кВ (CGL)

    VCB_33KV_CGL-1

  • .pdf
  • Дирижер ГТУ — AAA Panther Conductor

    Чертежи-Conductor2011.pdf

    Дирижер GTPs-Moose, Zebra & Panther ACSR Conductors

    Рисунки_MooseZebrapPanther_conductor2011. pdf

    Дирижер GTPs — Оборудование, подходящее для Moose, Zebra и Panther ACSR Conductor и HTGS

    Рисунки_HW_Conductor2011.pdf

    Дирижер Чертежи-HW проводника ACSR для лося, зебры и пантеры

    Drawings_Draw_HW_Conductor2011.pdf

    Дирижер ГТП- АЛ-59 Проводник

    Чертежи_AL59_Conductor2011.pdf

    Трансформатор тока ГТУ и чертежи-132кВ Трансформаторы тока (УЧЕТ) (Vidyut Control systems (P) Ltd.

    Рисунки_GTPs_132CT_Mtr_Vidyutcontrol.zip

    Трансформатор тока ГТУ и чертежи — Трансформаторы тока 132кВ (ООО «Видют Контрольные Системы (П)»)

    CT-vidyut-control-systems-11-07-2011.zip

    Трансформатор тока ГТУ и чертежи — Трансформаторы тока 132 кВ, 33 кВ (Lamco)

    CT-lamco-08-12-2011.pdf

    Трансформатор тока ГТУ и чертежи — Трансформаторы тока 220 кВ (BHEL)

    CT-bhel-220kv-08-12-2011. pdf

    Трансформатор тока GTPs & Чертежи-132KV Трансформаторы тока (Vijai)

    CT_132KV_Vijai.rar

    Трансформатор тока ГТУ и чертежи — Трансформаторы тока 33кВ (Виджай)

    CT-33kv-Vijay.застегивать

    Трансформатор тока GTPs & Drawings-145KV Трансформаторы тока (Vijai)

    CTS-145KV-Vijai.zip

    Трансформатор тока GTPs & Чертежи — Трансформаторы тока 245KV (Vijai)

    CTs_245KV_Vijai.zip

    Трансформатор тока и трансформатор напряжения GTPs & Drawings-145KV Трансформатор тока и трансформатор напряжения (Vijai Electricals) (Измерение)

    Рисунки_GTPs_145CT_Vijai.застегивать

    Трансформатор тока и трансформатор напряжения GTPs & Drawings-Трансформатор тока 245KV и трансформатор напряжения (Vijai Electricals) (Измерение)

    Рисунки_GTPs_245CT_Vijai. zip

    Вариатор ГТУ и чертежи -132 кВ и 220 кВ вариатора (Areva)

    CVT-Areva-161211.pdf

    Вариатор GTPs и чертежи -145 кВ и 245 кВ CVT (CG)

    CVT_145-245kv-CG-mod-161211.pdf

    Набор DG Комплект GTPs & Drawings-DG (Jakson)

    Рисунки_GTPs_DGset_Jakson.pdf

    Набор DG GTPs & Drawings-DG Set (Powerica)

    Чертежи_GTPs_DGset_powerica.pdf

    Набор DG Набор GTPs & Drawings-DG (Pinnacle, Jaycee)

    Рисунки_GTPs_DGset_pinnacle_jaycee.pdf

    Набор DG Набор GTPs & Drawings-DG (Наголенники из хлопка)

    Рисунки_GTPs_DGset_Greaves.pdf

    Устройство подачи C&R Panel Чертежи автоматизации — Панель управления и реле фидера 132 кВ с BCU (M / s.Easun Reyrolle).

    Фидер-132кВ-ERL.pdf

    Питатель C&R Panel Чертежи автоматизации-132 кВ Панель управления фидером и реле с BCU для GISS (M / s.Сименс)

    Feeder_132kV-Siemens.pdf

    Зарядное устройство поплавкового типа GTPs и чертежи для зарядного устройства BOM-220V / 22A FC и 220V / 25A FCBC с DCDB (Amara Raja), подходящего для батареи VRLA 220V, 200AH

    Float-boost_Charger_220-22-25a.pdf

    Высокопрочная оцинкованная стальная проволока ГТПс- 7 / 3,15 МХ Проволока стальная оцинкованная высокопрочная

    Рисунки_GTPs_GS_Earthwire.pdf

    Высокопрочная оцинкованная стальная проволока Чертежи-Высокопрочная оцинкованная стальная проволока

    Drawings_Drw_GS_Earthwire.pdf

    Изоляторы GTPs & Чертежи-Фарфоровые дисковые изоляторы

    Drawings_Porcelaindisc_insulator. pdf

    Изоляторы GTPs & Чертежи — Изоляторы с твердым сердечником

    Чертежи_GTPs_Solidcore_Insulator.pdf

    Изоляторы GTPs & Чертежи-220KN, 132KN, 70KN и 120KN Композитные полимерные (SRC) изоляторы

    Чертежи_GTPs_SRC_Insulator.pdf

    Изолятор GTPS и чертежи — Изоляторы 33 кВ, 132 кВ, 220 кВ (переключатели мощности GR)
    Изолятор ГТУ и чертежи-33,132,220кВ Изоляторы (выключатели ГР)

    Изолятор_GRPower.застегивать

    Изолятор GTPs & Чертежи-33,132,220KV Изоляторы (M / S.Выключатели и распределительные устройства)

    Isolator_220kv-Switches-Switchgears-1

  • .pdf
  • Изолятор ГТУ и чертежи-33,132,220кВ Изоляторы (Южное распределительное устройство)

    Изоляторы_Южные_SG.pdf

    Изолятор ГТУ и чертежи — Изоляторы 33кВ 2000А (Южное распределительное устройство)

    Изолятор_33КВ-2000А-201216. pdf

    Изолятор GTPs & Drawings-33,132,220KV Изоляторы (M / S.Switchgears & Structurals (India) Pvt.Ltd.)

    Изолятор_S_S.pdf

    Шунтирующий конденсатор 110 кВ — Китай Конденсатор, Китай Конденсатор

    Комплект шунтирующих конденсаторов рамного типа 110 кВ

    Комплектное устройство компенсации конденсатора 110 кВ для наружного (внутреннего) устройства
    Основное применение и сфера применения Устройство полного комплекта шунтирующего конденсатора высокого напряжения (далее называемое устройством) в основном используется в трехфазной системе питания с частотой 6 кВ, 10 кВ, 35 кВ для регулировки и балансировки напряжения сети подстанции, улучшения коэффициента мощности, уменьшения потерь и улучшения качества электропитания.
    Условия работы
    1. Высота: 1000м (заказывается). 2. Температура окружающей среды: — 25 ~ + 55 ºC;
    3. Относительная влажность: не более 85%;
    4. Взрывоопасные среды не допускаются на место эксплуатации, а окружающая среда не должна содержать агрессивных и изолирующих газов и проводящих сред.
    Характеристики продукта
    1. Устройство может работать в течение длительного времени при установившемся перенапряжении, в 1,1 раза превышающем номинальное напряжение
    2. Устройство может непрерывно работать при повышенном токе со среднеквадратичным значением не более 1.3-кратный номинальный ток конденсаторной батареи;
    3. В устройстве используется высоковольтный выключатель без повторного зажигания, а также установлен разрядник из оксида цинка для ограничения коммутационного перенапряжения при переключении конденсаторной батареи;
    4. Для устройств 6 кВ, 10 кВ. 35 кВ в качестве переключателя конденсаторной батареи выбирается вакуумный выключатель нагрузки, вакуумный выключатель или выключатель типа SF6. Для конденсаторных батарей малой емкости, которые необходимо переключать группами, следует использовать вакуумный контактор; для конденсаторных батарей большой емкости следует использовать вакуумный выключатель или элегазовый выключатель;
    5. Реактор с сухим воздушным сердечником подключается к стороне источника питания устройства, или реактор с сухим сердечником и железным сердечником подключается к стороне нейтральной точки устройства для ограничения пускового тока переключения, подавления высших гармоник и улучшения форма волны сетевого напряжения. Реактор с номинальной реактивностью 0,6–1% используется для ограничения пускового тока включения; реактор с номинальной реактивностью 5-6% используется для подавления пятой гармоники и ограничения пускового тока включения.Номинальное значение реактивного сопротивления 12-14% используется для подавления третьей гармоники и ограничения пускового тока;
    6. Катушка разряда типа FD выбрана для уменьшения остаточного напряжения конденсаторной батареи от пикового значения номинального напряжения до менее чем 0,1 номинального напряжения в 5S;
    7. В соответствии с потребностями системы и пользователей устройство может использовать местное управление или главную диспетчерскую, централизованное управление или автоматическое управление;
    8. В устройстве используется защита с помощью плавкого предохранителя с одним конденсатором в качестве основной защиты, защита от разомкнутого треугольника, дифференциального напряжения и небалансного тока нейтрали в качестве резервной защиты.Кроме того, устройство также оснащено защитой от перегрузки по току, перенапряжения и потери напряжения. Чтобы удовлетворить требованиям релейной защиты конденсаторов, для реализации этих защит можно выбрать более эффективные устройства защиты и контроля конденсаторов на базе микрокомпьютера.

    Описание:
    1. Устройство оснащено защитой от перепада давления;
    2. Каждая фаза конденсаторной батареи включается последовательно, а затем параллельно;
    3. Реактор поставлен впереди;
    4.Устройство имеет изолирующую каркасную конструкцию, и промежуточная потенциальная точка одного ряда конденсаторов в каждом слое надежно соединена с каркасом;
    5. Если устройство размещено на открытом воздухе, считается, что это четырехлинейное загрязнение.

    Испытания и обслуживание элегазовых выключателей

    Industrial Tests, Inc. предоставляет комплексные услуги по тестированию Sf6 в рамках наших услуг по электрическому тестированию и техническому обслуживанию. Мы проводим тестирование Sf6 для промышленных предприятий, крупных коммерческих объектов и муниципальных электростанций.Мы доступны 24 часа в сутки, семь дней в неделю и являемся первым выбором менеджера по техническому обслуживанию для электрических испытаний, технического обслуживания и ремонта.

    Масляные автоматические выключатели

    OCB

    требуют регулярного визуального осмотра на предмет физических повреждений, ослабления крепления, центровки и заземления. Все механические операции и испытания выравнивания контактов должны проводиться как на выключателе, так и на его приводном механизме. Следует проверить работу автобуса на предмет ослабленных соединений. Необходимо выполнить проверку на утечки масла и испытания состояния масла.Электрические испытания, такие как контактное сопротивление, испытания напряжения на катушке отключения / замыкания, испытания сопротивления изоляции и другие, должны проводиться в плановом порядке и иметь тенденцию к правильной и безопасной эксплуатации. Кроме того, испытания масла используются для оценки состава масла с точки зрения его чистоты и количества загрязняющих веществ, фальсифицирующих масло. Такие вещи, как изоляция или проводка, могли порваться и загрязнить масло, что сделало масло менее эффективным.

    Услуги по ремонту выключателя

    включают:

    • Оценка, очистка, обслуживание и тестирование
    • Капитальный ремонт и доработка
    • Мелкий ремонт и доработка
    • Установка и снятие дополнительных принадлежностей
    • Модернизация и модернизация
    • Калибровка единиц
    • Первичное и вторичное тестирование

    Услуги по испытанию выключателей включают:

    • Проверка сопротивления контактов выключателя
    • Проверка сопротивления изоляции каждого полюса относительно земли
    • Испытания на превышение потенциала

    SF6 и вакуумные силовые выключатели

    Эти агрегаты необходимо проверить на предмет физических повреждений и эрозии, вызванных загрязнением масла и изоляции. Таблички с именами следует сверять с файлами документов, чтобы гарантировать, что все соответствует производственным стандартам. Анкерные крепления, выравнивание и заземление, а также болтовые соединения шин необходимо тщательно проверить на предмет повреждений. Проверка на утечки элегаза или вакуума должна выполняться обученными техническими специалистами и инженерами ITI, которые предоставляют услуги в соответствии со стандартами NETA. Сопротивление контактов выключателя, сопротивление изоляции каждого полюса относительно земли, испытания на превышение потенциала и другие требуются для выполнения через регулярные промежутки времени для обеспечения безопасной эксплуатации.

    Эти автоматические выключатели обычно используются для напряжений от 33 кВ до 800 кВ. Существует три основных типа автоматических выключателей SF6, предназначенных для работы с различными напряжениями.

    1. SF6 одиночный прерыватель для систем на 245 кВ
    2. Два элегазовых прерывателя для систем на 420 кВ
    3. SF6 с четырьмя прерывателями для систем на 800 кВ

    Услуги по ремонту выключателей включают:

    • Оценка, очистка, обслуживание и тестирование
    • Капитальный ремонт и доработка
    • Мелкий ремонт и доработка
    • Установка и снятие дополнительных принадлежностей
    • Модернизация и модернизация
    • Калибровка единиц
    • Первичное и вторичное тестирование

    Услуги по испытанию выключателей включают:

    • Проверка сопротивления контактов выключателя
    • Проверка сопротивления изоляции каждого полюса относительно земли
    • Испытание на превышение потенциала

    Преимущества элегазовых и масляных автоматических выключателей

    • Увеличивает срок службы оборудования за счет строгих правил обслуживания
    • Уменьшить стоимость ремонта за счет проведения профилактических мероприятий
    • Предотвращает выход из строя элегазовых и масляных автоматических выключателей, что приведет к остановке завода.
    • Душевное спокойствие благодаря членам NETA с 35-летним опытом работы над ремонтом
    • Круглосуточное обслуживание клиентов в экстренных случаях
    • Конкурентоспособные и честные котировки и ставки
    • Безупречный рекорд безопасности для всех сотрудников

    О автоматических выключателях с элегазом

    Электрический автоматический выключатель

    SF6 — это устройство, в котором действует ток с SF6 или гексафторидом серы, проходящим по его контактам.Он отключает питание при чрезмерном подаче электроэнергии, превышающей допустимое напряжение, чтобы предотвратить перегрузку цепи. Уровень электроотрицательности в автоматическом выключателе высокий, поэтому он имеет аналогичную способность поглощения свободных электронов. Сразу после столкновения с молекулой газа SF6 происходит поглощение свободных электронов, и электрон затем превращается в отрицательный ион, который весит намного больше, чем свободный электрон. Это причина того, что подвижность заряженных частиц, которая несет единственную ответственность за прохождение тока через газ SF6, требует лишь минимального количества газа SF6 по сравнению с тем, когда для этой цели используются другие газы.

    Области применения элегазового выключателя

    Низкая вязкость газа SF6, что в общем переводится как меньшая молекулярная подвижность, привела к полезным свойствам, которые сделали этот тип автоматического выключателя более превосходным, чем другие, например следующие:

    • Конвекционная теплопередача эффективна с элегазом
    • Высокая диэлектрическая проницаемость и охлаждающий эффект газа AF6 сделали его в сотни раз более мощным, чем воздух или другие газы.
    • SF6 совместим со всеми видами электроэнергии от среднего до высокого напряжения
    • Автоматические выключатели

    • SF6 в диапазоне от 33 кВ до более 800 кВ благодаря прочности и гибкости газа SF6

    Нижняя сторона элегазового выключателя

    Следующие недостатки элегазового выключателя связаны не с характеристиками самого устройства, а только с классификацией по газу и типом устройства:

    • SF6, классифицируемый как парниковый газ, строго регулируется в различных странах по предотвращению загрязнения воздуха. Правильная утилизация является обязательной.
    • SF6-автоматический выключатель типа Puffer отличается высокой механической энергией. Известно, что он требует в пять раз больше механической энергии, чем масляный выключатель.

    Пуффер — это недавняя инновация в дизайне, упрощающая процедуру выключателя. Здесь энергия дуги обрабатывается для создания давления в дугогасительной камере специально для гашения дуги. Газ SF6 под давлением загружается в прерыватель, определенные контактные зазоры вставлены в два фиксированных контакта, и оба соединены со скользящим цилиндром — где он соединен с одним неподвижным поршнем для предотвращения перемещений во время скольжения цилиндра для уменьшения или увеличения объема внутренне.

    3 вида элегазовых выключателей в соответствии с уровнем напряжения

    Группировка элегазовых выключателей зависит от уровня напряжения — основные области применения:

    • Одиночный прерыватель, ограниченный до 245 кВ
    • Два прерывателя с ограничением до 420 кВ
    • Четыре прерывателя с ограничением до 800 кВ

    Цикл генерации в элегазовом выключателе совсем не сложен — во-первых, должны проявиться сжатие и хранение газа в резервуаре с высоким давлением. Затем сжатый газ медленно выпускается и оседает в резервуаре низкого давления, а затем повторно используется после того, как перекачивается обратно в резервуар под давлением.

    Расположение скользящего цилиндра в установке внутри автоматического выключателя имеет значение. Когда цилиндр направлен вниз напротив неподвижного поршня, объем внутри цилиндра уменьшается за счет сжатия газа SF6, образующегося внутри на этапе открытия. Однако, когда положение цилиндра смещено на другую сторону, направленную вверх, когда автоматический выключатель включен — с сохранением положения поршня, объем увеличивается, что приводит к относительно низкому давлению внутри по сравнению с внешней средой — запускает газ SF6. зайти внутрь цилиндра.Когда давление газа повышается, проходя через осевой канал и попадая через вентиляционное отверстие внутри цилиндра, происходит гашение дуги по мере возникновения потока.

    Узнайте больше о нашей полной линейке испытаний выключателей для промышленных предприятий, крупных коммерческих объектов и муниципальных электростанций.

    Обеспечение испытаний и обслуживания выключателя SF6 в Калифорнии и по всей стране

    С офисами за пределами Сакраменто и Фресно, Калифорния, Industrial Tests, Inc. предоставляет услуги по тестированию и техническому обслуживанию выключателя Sf6 клиентам по всей территории , Калифорния, , включая Сан-Франциско, Лос-Анджелес и Сан-Диего, а также Аризону, Неваду, Орегон, Вашингтон, Техас и по всей стране. Мы обслуживаем промышленных, коммерческих и муниципальных клиентов в различных отраслях, включая электростанции, электростанции, ветряные и солнечные, нефтехимические, производственные, отели, больницы, муниципалитеты, оборонных подрядчиков, центры обработки данных и многие другие приложения, которые полагаются на высокую мощность электрооборудование.Какими бы ни были ваши потребности в тестировании и обслуживании выключателя Sf6, свяжитесь с нами, и мы позаботимся о том, чтобы к вашему оборудованию обращались с соблюдением требований безопасности и ухода, которых оно заслуживает. Смотрите нашу полную линейку электрических испытаний.

    33kv / 72.5kv / 110kv / 132kv Открытый мертвый бак Sf6 Изолирующий автоматический выключатель

    82 звена, 25.03.2015, в процессе обновления …

    OEM литье деталей из нержавеющей стали стальная муфта, США — шлифовальные машины для пола Msgr-RP1300- крупногабаритные и крупногабаритные алюминиевые отливки до 320 кг по технологии V-образного формования, крупные
    алюминиевые отливки весом до 3400 кг с очень сложной геометрией, изготовленные методом формования Air Set, отливки для компонентов станков, медицинское оборудование для визуализации, лабораторное оборудование,
    производство OEM-производителей, подводной робототехники, робототехники для правоохранительных органов, насосов, двигателей, криогенного оборудования, отливок для различных нужд обороны и ядерной энергетики.

    Машина для кристаллизации мятного масла Dtb из нержавеющей стали с охлаждением, КИТАЙ — Чугунные противовесы V-образной формы, чугунные отливки
    корпуса трансмиссии, детали вилочных погрузчиков: вилки, оптовый экспортер Горячие продажи 304 № 4 из матированной нержавеющей стали Сделано в Фошане, вагоны, тягачи для гавани и аэропорта.
    Производство Экспортная ветроэнергетическая башня с высоким качеством

    Производственная машина для производства прозрачных пустых бутылок с моющим средством для домашних животных объемом 500 мл, ЯПОНИЯ — Графитовый лист с перфорированным металлом (SS, CS, Ni), V-процесс производства алюминиевых конструкций и интерьера / экстерьера
    отливки — Индивидуальные противоскользящие тапочки / Пляжные тапочки / Обувь для ванной EVA Сандалии, ворота, ПВХ-имитация мрамора, ПВХ-лист, ПВХ, декоративная доска, Использование для потолка или стены, декоративные балконы, вместимость склада Vvvf Китай Производство автоподъемников Грузовой пассажирский грузовой лифт, информация панели, памятники, формы из алюминия для товарного бетона
    товары.

    2018 Высокоточная литьевая формовка керамического порошка Cim для электронного компонента 3c, клеммный блок, провод, разъем, штекер солнечной панели, стальные отливки, линия V-процесса.

    Литье по выплавляемым моделям Рабочее колесо насоса из нержавеющей стали / углеродистой стали, КИТАЙ — сегментный бетон, гранит, алмазная пила, детали машин и противовесы, сельскохозяйственные
    детали машин, высококачественные нейлоновые звездочки OEM для двигателей и двигателей, коробки, машины для производства перемоточных машин и т. д.

    Отдельно стоящая фотоэлектрическая дымовая сигнализация, КИТАЙ — Самосверлящий винт Csk HD с крыльями и четырьмя ребрами под HD для рынка Таиланда (оборудование и крепеж), в основном
    противовесы, две производственные линии V-образного литья, 3D-печать быстрого прототипа со сложной структурой из нейлонового материала.

    Js500 Js1000 Js1500 Js2000 Js3000 Автоматический двухвальный бетоносмеситель Quickly Return, БОЛГАРИЯ — производство чугуна, стали и цветного литья для металлургии, карьерных и дорожно-строительных машин,
    автомобильная промышленность, вилочные погрузчики, сельскохозяйственное оборудование, добыча руды и переработка руды, производственная линия по производству кормов для животных 100-500 кг / ч (токарный станок с ЧПУ с наклонной станиной и максимальной шириной поворота 320 мм над кроватью, занавеска для гостиной с геометрическим рисунком, гидранты ), декоративное литье, классический зеленый
    линии формования песчано-бентонитовой основы, собственный литейный цех V-процесса с автоматической линией V-процесса, поставленный Sintokogio — Япония, специализирующийся на серийном производстве отливок в основном для
    противовесы.

    Шлифовальный станок с широкой лентой для деревянных полов, КИТАЙ — производство разнообразных литейных изделий, особенно
    противовесы от
    20 кг до 20 тонн для вилочных погрузчиков, промышленных кранов, буровых установок и тяжелых локомотивов, пресс-формы для изготовления пирожных из кремнийорганической резины по индивидуальному заказу, порошок амлексанокса высокой чистоты 99% (CAS: 68302-57-8) в количестве достигает 50000 тонн .

    Силиконовая ручка Anti-Skid Bamboo Cooking Spoon, УКРАИНА — литье изделий из серого чугуна и чугуна с шаровидным графитом весом от 0.От 1 кг до 6000 кг, углерод и
    Литейные изделия из легированной стали массой от 100 кг до 1300 кг, автоматическая линия Disamatic, механизированная линия на базе формовочной машины Foromat-40, поточно-механизированные линии на базе
    формовочной машины 234, 235, поточно-механизированная линия на базе пескоструйной машины 2M296, HWS-Waterproof Spc Vinyl Material Plastic Click Wood Plank Flooring-пленочный метод формовочной линии.

    86 Digital Signage плоский экран интерактивный whtiebood с 10 точками касания, ЯПОНИЯ — завод по производству специальных стальных труб, литейный завод имеет оборудование с технологией V-образного процесса для производства заглушек для
    прокат бесшовных труб и опорные плиты, входящие в состав JFE Steel.

    720 мл Фитнес на открытом воздухе Спортивная чашка для воды Пластиковый пояс Мгновенная чашка Пространственная насадка Соломенная спортивная бутылка, КИТАЙ — лидер отрасли в производстве противовесов, производственных мощностях
    свыше 10000 тонн в месяц, диапазон литых изделий от 100 г до 15000 кг, широкий спектр черных и цветных сплавов и типов металлов — серый и высокопрочный чугун, сплавы, марганец и
    Штамповка деталей и глубокой вытяжки металла Штамповка мелких деталей, алюминия и латуни, компания также производит отливки для промышленного оборудования, плавки алюминия, нефтепромысловых насосов и пожарных кранов, арматуры для водопроводов, коммунального хозяйства.
    Портативный стол для рекламы стола для выгрузки провода счетчика супермаркета (высококачественный отбеливающий агент для бумажной массы, горячая продажа 304 No. 4 Матовая нержавеющая сталь, произведенная в Фошане, машина для промывки масляной системы большой емкости Ls-Ydc-600) и декоративные отливки (газовый баллон из нержавеющей стали с ацетиленом, кислородом и азотом хорошего качества по стандарту ISO9809-1, столбики, фонарные столбы и концы скамейки в парке) , процессы формования — Устойчивая к щелочам огнестойкая сетка из стекловолокна, армированная сеткой из стекловолокна, сетка в рулонах, смоляной песок,
    по выплавляемой пене, зеленый песок, литье под давлением, литье по выплавляемым моделям, собственный цех моделей для деревянных, пластиковых и металлических моделей.

    Высокопроизводительный и энергосберегающий робот для мытья полов для дома, УКРАИНА — отливки из серого, ковкого и легированного чугуна, углеродистой, легированной и жаропрочной стали
    отливки массой от 0,2 до 1000 кг, линия безопочного формования FBO-II, линия V-образного процесса, метод термообработки, безобжиговый процесс, производительность — 3000 тонн отливок в год.

    Ламинированная пленка для домашних животных из алюминиевой майларовой фольги для экранирования кабеля LAN, КИТАЙ — брокерские услуги, ремонт и реконструкция судов, Футбол Баскетбол Футбольный стадион Спортивная площадка Высокая мачта Dialux Lighting Study 90 лм / Вт 400 Вт Открытый светодиодный прожектор 5 лет гарантии,
    продукция включает в себя различные железнодорожные транспортные средства (полувагон, крытый вагон, платформа, хоппер, цистерна и т. д.)) и автомобильные аксессуары (надрессорная балка, боковая рама, хвостовой крюк, сцепное устройство, тележки, стальные детали,
    колеса, колесо и др.), продукция железнодорожного подвижного состава, литье железнодорожных вагонов (надрессорная балка и боковая рама) производятся на линии V-технологического процесса.

    300d PU молочно-полиэфирная оксфордская ткань с водонепроницаемым покрытием для сумок, ЯПОНИЯ — производитель уникальной внешней продукции, такой как почтовые ящики, гранулятор для гранулирования пластиковых сточных вод из алюминиевого сплава и армированного волокном пластика, V-образная технологическая линия для алюминиевое литье.

    Дизель-генератор Двигатель серии Yto 50 Гц 400 В 1500 об / мин 30 кВА 38 кВА 50 кВА Лучший бренд Дешевая цена Серия Ricardo Y480bd Y485bzld K4100zds, ЯПОНИЯ — стальные литые компоненты, изготовленные методом органического самозатвердевающего формования для небольших партий
    производство и V-образный процесс для массового производства, тонких деталей из суперсплавов или высоколегированных литых деталей с помощью методов прецизионного литья, включая процесс CLA / CLV, трубы риформинга, используемые в химической
    установки, подовые валки для печей и радиационные трубы, изготовленные методом центробежного литья.

    Приводной вал библейского подборщика 8-64641617-ПТ, УКРАИНА — промышленное литье из чугуна, стали, латуни, бронзы и алюминия — формы для алюминиевых слитков,
    формы для пайки / литья баббита, портативное мобильное зарядное устройство Qi Wireless Charger Power Bank 10000mAh для мобильного, фланцы, шкивы, литые детали для тракторов, диски для штангистов, грузы для тренировочного оборудования, бронза
    вводы и распределители, крышки насосов, противовесы, токоприемники, художественное литье — скамейки для скверов, парков и дач, светильники и фонарные столбы, шунтирующий расцепитель Ekms2-Sh320 220VAC MPCB,
    изящные перила для интерьеров зданий, офисов и частных коттеджей, V-образный процесс, термообработка, импульсная аэроформовка, ручная лепка.
    Специальная балансировочная машина с вертикально-сверлильным станком (PHLD-100)

    Полностью автоматическая вертикальная машина для упаковки риса 5 кг, ШВЕЙЦАРИЯ — литье цветных металлов, формование в сырой и самотвердеющий песок, V-образный процесс, гравитация
    литье под давлением, алюминиевые сплавы, магниевые сплавы, бронза, латунь, свинец и олово, небольшая машина для литья пластмасс под давлением с ISO и Ce, силовое оборудование для тренировки брюшной полости Коммерческий тренажерный зал Фитнес Спорт в тренажерном зале, производители электродвигателей, удобный мягкий водонепроницаемый Моющийся силиконовый нагрудник для младенцев Cute Animal, алюминий
    Автоматическая машина для наполнения пластиковых ампул Ffs кремом, грили, барбекю, вертлы с противовесом для каминов, различные изделия из бронзы / олова, люстры, котлы, ключи, штопоры, колокольчики,
    статуи.

    Поставщики / производители линейных ползунов с ЧПУ на продажу, КИТАЙ — Завод № 1 FAW, линия V-образного формования для различных продуктов
    углеродистая сталь, легированная сталь, высокопрочный чугун и серый чугун.

    Сертифицированная TUV солнечная панель класса A, поликристаллическая 340 Вт для солнечной электростанции, 8 куб. М. Гидравлическая система, использованная в Японии, с уплотнением отходов. Грузовик с уплотнением мусора Isuzu — без ящика, высококачественные детали автоматического кормораздатчика для цыплят от 20 кг до 5 тонн — серый чугун, высокопрочный литой чугун, белый чугун, чугун с хромом, аустенитный чугун, эмалированная манганиновая проволока / сплав Cunimn / изолированная нихромовая проволока — техника формования с вертикальным
    шарнир, возможность литья во всех вариантах чугуна до 800 кг.

    Изогнутый светодиодный экран P5 Внутренний тонкий гибкий светодиодный экран, 8 куб. М. Гидравлическая система, использованная в Японии, мусоровоз с уплотнением отходов Isuzu — литье цветных металлов, алюминий, замак и бронза, V-образный процесс для алюминиевых отливок весом до 150 кг,
    литье под давлением до 25 кг.

    OEM-производитель деталей с ЧПУ для обработки деталей из алюминия / нержавеющей стали / меди / латуни, ШВЕЙЦАРИЯ — детали из серого чугуна и чугуна с шаровидным графитом весом до 300 кг, V-образный процесс, автоматическое формование с зеленым песком
    линия, шелушение, строительство и литье канализации -Экологически чистая искусственная кожа для диванов, мебели и обивки автомобилей, круглые и прямоугольные, для крышки нефте- и бензобаков, крышки и камер резервуаров для жидкого навоза Уличный фонарь и столбы из алюминия для сада, сливы в полу с
    сифон, сифон, прямоугольный и с ловушкой для пузырьков, листы для ныряния с ручкой, входные и дорожные решетки, высококачественная солнечная энергия Круглый UFO Garden Открытый парк Дорожный пейзаж 15 Вт Светодиодный светильник, литые детали для машиностроительной промышленности — Гофрированный пластик с поливинилхлоридом высшего качества Машина для производства кровельной черепицы, плиты,
    питающие корпуса, опоры, шнеки, штанги, ложи, редукторы, изготовление литейных моделей из дерева, стиропора, металла и эпоксидной смолы.

    75D * 150d 1/2 Twill Memory-Like Fabric с полиуретановым покрытием, ЯПОНИЯ — литье изделий из алюминиевых сплавов и кухонная посуда, литье под давлением и под давлением для
    промышленные компоненты, V-образный процесс для декоративных элементов.

    Изоляционная двусторонняя лента из вспененного полиэтилена, ГЕРМАНИЯ — отливки из алюминиевых сплавов до 250 кг, формование в песчаные формы, V-образный процесс.

    Drb-Jg260 Коммерческое кухонное оборудование Станок для резки алюминия, КИТАЙ — отливки из серого и высокопрочного чугуна для коробок передач и используемых тормозных барабанов
    в вилочных погрузчиках, выхлопных трубах и клапанах, используемых в автомобилях, v-образный процесс для различных видов противовесов для вилочных погрузчиков, экскаваторов, погрузчиков.

    Дешевая цена квадратной формы стеклянный подсвечник Green Storm Lantern, США — алюминиевые отливки с V-образным процессом, основные рынки в медицине, приборостроении,
    электроника, компьютер и телекоммуникации.

    Super Silent Diesel Generator, трехфазный, 15 кВт, ГЕРМАНИЯ — литье алюминия, бронзы и алюминиевой бронзы, машинное формование, ручное формование, гравитационное литье
    литье под давлением, литье под низким давлением, автоматическая линия V-образного формования.

    70 люмен на ватт CRI70 Квадратная светодиодная плоская панель коммерческого освещения без мерцания, НИДЕРЛАНДЫ — алюминиевое литье, v-образный процесс, литье под давлением.

    Hiwin Hgw15cc, УКРАИНА — производство шахтных ленточных конвейеров, конвейерных роликов и др.
    оборудование, литейный цех V-образный.

    Сварочное оборудование / сварочный позиционер, клеммный блок, провод, разъем, штекер панели солнечных батарей, вставка — высокие требования OEM, алюминий, украшение для жалюзи солнца Вертикальные алюминиевые жалюзи, которые
    обеспечиваем полный цикл производства от любой технической обработки до сборки и комплексных испытаний готовых изделий, компания производит всемирно известные пехотные БМП-2 и БМП-3.
    боевые машины, а также бронетранспортер БРЭМ-Л и универсальное шасси на базе БМП-3, которое используется для перевозки различных систем вооружения, предназначенных для создания на его базе.
    бронированная система, средства обучения экипажей, и не только военная техника, но и широкий спектр продукции гражданского назначения — многофункциональные малогабаритные погрузчики с бортовым поворотом с различным сцеплением,
    снегоболотоходы, автомобильные прицепы, гусеничные шасси для дорожно-строительных машин, применяемые технологии литья включают: литье по выплавляемым моделям для отливок массой 0.005-10 кг
    из сплава и высокого качества 2019 Горячий вакуум Пластик Вакуумный Хранение Высокоглянцевая черная кухонная бутылка для еды, чугун, никелевые сплавы, кобальтовые сплавы, бронзовые сплавы, Формование пакетов-пленок для отливок с массой 5-Tz-2010b Эллиптический кросс-тренажер для Тренажерный зал, чугун,
    бронза, латунь, литье с кристаллизацией под давлением для отливок массой 0,001-8 кг из алюминиевых сплавов, литье под низким давлением и кокильное литье для отливок из алюминиевых сплавов, литье в
    смесь холодного отверждения для отливок массой 0. 01-25 кг из алюминиевых сплавов, автоматическая формовка из песка для отливок из углерода, сплава, нержавеющей стали, жаропрочная и морозостойкая изоляционная плита MGO для сердцевины противопожарной двери,
    серый и высокопрочный чугун.

    Ts218 Professional DJ Subwoofer Loudspeaker, ЯПОНИЯ — литые детали из алюминиевого сплава, песчано-песчаные и самотвердеющие формы, методы литья под давлением V-образным и гравитационным способом,
    Ежемесячно производится 150 тонн отливок, предназначенных для различных рынков, включая электрооборудование и приборы, автомобильное, сельскохозяйственное оборудование, компьютерную периферию, декоративные
    Предметы.
    Прозрачный акриловый бокс для баскетбольного мяча с черным основанием

    as-Mc Конвейерная цепь из углеродистой стали с одинарным шагом и двойным роликом, изготовленная по индивидуальному заказу, ЯПОНИЯ — V-образное литье из серого чугуна и чугуна с шаровидным графитом.

    ЧПУ обрабатывает крышку пути сильфона, клеммный блок, соединитель провода, вставка штепсельной вилки панели солнечных батарей — отливки из чугуна с V-образным процессом.

    Высокопрочный пластиковый решетчатый настил для пола свинокомплекса, УКРАИНА — отливки из черных и цветных металлов, процесс термообработки и V-образный процесс.

    Custom Marathon Running Club Event Finisher Medal, КИТАЙ — производство формовочных машин EPS / EPP, машин для предварительного расширения и
    блочные машины, алюминиевые прецизионные формы из EPS / EPP V-Process, проектирование и производство других прецизионных форм, литье алюминия V-Process.

    Переносная роликовая печь модели GRL-BX3H

    для проверки стабильности добавок к буровым растворам Максимальная температура 240 по Цельсию, КИТАЙ — ванны из высококачественного чугуна, стальные эмалированные ванны и душевые поддоны,
    Линия V-образного формования.

    Tonsen Beer Brewery Equipment Small Homebrew Beer Brewing Equipment, ГЕРМАНИЯ — второй по величине производитель систем печати в мире и лидер мирового рынка в Интернете
    офсет, собственное литейное производство в Оффенбахе со встроенным модельным производством, Линия по производству пенопластовых рамок для фоторамки, формование полимерного материала
    отсек, UL 1072 Mv-90 Trxlpe, 15 кВ, первичная обмотка Urd, концентрическая нейтраль, полная нейтраль, алюминиевый провод, силовой кабель среднего напряжения Кабель 1 / 0AWG.

    m.asanotech.com, СИНГАПУР — алюминиевый сплав, алюминиевая бронза, бронза, латунь, медь, нержавеющая сталь, чугун, пластичный
    чугунное литье, формование в песчаные формы, литье под давлением, центробежное литье, V-образный процесс, процесс выплавляемого воска.

    Шлифовальные машины для полов Msgr-RP1300, ЮЖНАЯ АФРИКА — литейный и механический цех с V-образным процессом, полный спектр услуг от компонентов
    от проектирования до конечного продукта, литье черных и цветных металлов.
    Высококлассный органайзер для упаковки запонок для запонок Коробка для мужских драгоценностей

    SPD1260 Автоматический 6-цветный автоматический принтер для трафаретов для полотенец большого размера, США — литейное предприятие ME Global в Дулуте, изнашиваемые детали из легированной стали и белого чугуна по V-процессу.

    Coluracetam Mkc-231 CAS 135463-81-9 Умные препараты для улучшения мозга, КИТАЙ — все виды отливок из серого и высокопрочного чугуна, стального литья и нержавеющей стали
    литье, отливки из чугуна до 3,5 тонн каждая и стальные отливки до 2,5 тонн каждая, ручное формование, машинное формование, многожильный пресс-тормоз, гибочный станок, штамповочный инструмент для продажи, счетчик метода потери воска и потери пены
    веса, болларды, ролики и колеса, коробки передач, детали лифтов, корпуса насосов и рабочие колеса, клапаны, дробилки, вкладыши, запасные части для горнодобывающего оборудования, автомобильные детали, строительное оборудование и
    железнодорожные части, компрессоры.

    Комплект диванов для улицы, 8 куб. М. Гидравлическая система, использованная в Японии. Грузовик с уплотнением отходов Isuzu — литые и кованые металлические компоненты и узлы, горячая распродажа Lq-Wb-2, Быстро эффективное чистящее средство из Китая. Производство поставщиком деталей от 100 кг.
    вверх до 2,5 т.

    Красный Зеленый Синий Черный Светодиодный индикатор Круглый кулисный переключатель 20 мм 240 / 220В вкл. / Выкл. 3-контактный, УКРАИНА — отливки для предприятий нефтегазовой, компрессорной и насосной промышленности, Безопасность Горячеоцинкованные звенья цепи Железная проволочная сетка Забор изготовлен методом литья под давлением , технология формовки фурановым песком и V-процесс, производственная мощность: стальные отливки — 500 т / год, чугунные отливки — 500 т / год.
    Стабильный громкий активный мини-беспроводной подарок Стерео Портативный профессиональный Bluetooth-динамик для ванной комнаты

    Портативный портативный лазерный маркировщик мощностью 30 Вт Небольшой портативный мини-станок для лазерной гравировки металла по металлу, SRI LANKA — отливки из алюминиевого сплава, изготовленные с помощью V-образного процесса, ворота, двери, поручни, ненесущие стены,
    Изолированные панели Австралийские стандарты Изолированные сэндвич-панели из пенополистирола, решетки, колонны, скамейки, литые детали для металлургии, китайский автокран 50-тонный мобильный кран на продажу Zoom, член Многоцелевой перфорированной неопреновой женской сумки / пляжной сумки / спортзала — Япония.

    Светодиодный прожектор с подвижной головкой 30 Вт Gobo Spot DJ Disco Light, ГЕРМАНИЯ — формование песка из алюминиевых и магниевых сплавов, дешевая желтая сублиматонная бумага для трансфертной печати, формование из фурановой смолы, литые детали весом до 1500 кг.

    5 лет гарантии UFO Industrial / Warehouse LED High Bay Light, УКРАИНА — один из крупнейших заводов цветной металлургии в Европе, собственный литейный цех, углеродистая сталь, высокомарганцовистая сталь,
    серый чугун и износостойкий чугун, дешевая цена квадратной формы стеклянный подсвечник Green Storm Lantern — до 3000 тонн, отливки V-процесса из высокохромистого износостойкого чугуна с диапазоном веса от 5 кг до 700 кг,
    дочерняя компания ISO Tape Holding Test Machine.
    Модная сумка через плечо Mummy Mother Baby Подгузник для смены подгузников

    Горячий цинк / оцинковка с предварительно нанесенным покрытием / стальные катушки / стальной лист или лист, США — литейный завод серого чугуна, использующий V-образное формование для противовеса
    товары.

    Сварочный аппарат лазера передачи

    волокна, вставка штепсельной вилки панели солнечных батарей соединителя провода клеммного блока — искусство литья, V-процесс.

    API 609 D643h-16c Клапан-бабочка с пневматическим приводом и фланцем, КИТАЙ — чугун, отливка по технологии V.

    Высококачественный грузовой вагон 70 т и универсальный железнодорожный вагон-цистерна, клеммный блок, провод, соединитель, вставка для заглушки панели солнечных батарей — производство сложных отливок из стали, серого чугуна и ковкого чугуна с весом
    от 10 до 6000 кг и размером от 50 до 2000 мм, установочный винт GB78 с внутренним шестигранником и заостренным концом, у компании есть новое литье Heinrich Wagner Sinto V-process
    OEM Высококачественные детали оборудования с ЧПУ, пятиосевая обработка.

    Раствор Mhpc Целлюлозный эфир строительных растворов HPMC, КИТАЙ — серый и высокопрочный чугун, стальное литье, противовес и машинное литье, V-образный процесс,
    до 15000 тонн в год, формовка из смоляного песка, до 3000 тонн в год.
    Китай Завод-изготовитель Цзинань Acme Оборудование с ЧПУ Одиночный рабочий стол Станок для лазерной резки плоского листового металла открытого типа

    Завод по производству промышленных льдогенераторов OEM / ODM Products, КИТАЙ — предоставляет продукты, изготовленные как из черных, так и из цветных сплавов — серый чугун,
    ковкий чугун, легированный чугун, углеродистая сталь, легированная сталь, нержавеющая сталь, бронза и алюминий, методы производства включают литье в песчаные формы, литье по выплавляемым моделям, литье по выплавляемым моделям, литье под давлением, литье по V-образному процессу
    , закрытую и открытую штамповку, а также постоянную штамповку. литье в пресс-формах, производство и экспорт литых деталей для зарубежных клиентов, включая отливки для коммунальных и строительных предприятий: заводская цена на алюминиевые и нейлоновые раздвижные колеса,
    решетка и рама, декоративное литье: декоративные болларды, производитель и поставщик фармацевтической продукции, промышленное литье: литые детали для арматурной промышленности, детали воздушных компрессоров, трубы и фитинги, железные противовесы.

    Прокладки головки блока цилиндров, планетарный смеситель, двухвальный смеситель, коробка передач, винтовой конвейер — изделия из чугуна, высокопрочного чугуна, легированного чугуна, литой углеродистой стали, сплава
    из стали, нержавеющей стали, бронзы и алюминия, методы производства включают литье по выплавляемым моделям, литье по выплавляемым моделям, литье под давлением и V-образный процесс.

    Realistic TPE 170 Cm Naked Girls for Love, КЕНИЯ — производство противовесов для вилочных погрузчиков по V-процессу, изготовление вторичных
    алюминиевые, латунные и медные слитки для литейных производств,
    — часть облицовочного листа ПВХ — Индия.

    Сверхмощная полногидравлическая автоматическая планшетно-высекальная машина, УКРАИНА — производство стальных и чугунных отливок различных марок, тормозных колодок для
    трамваи, чугунные люки для колодцев и колосниковых котлов, шаровые бронированные мельницы, молотковые дробилки, зуб ковша, запчасти для щековых и конусных дробилок, экскаваторов и погрузочно-разгрузочных
    оборудование, оборудование цементных заводов, огнеупорных заводов и металлургических заводов, бронзовое художественное литье — парковое освещение, ограждения, мосты, памятники, формовка из зеленого песка, система фуранового песка,
    Линия V-образного формования, процесс литья под давлением.

    Гидравлический 100% & NBSP; Полный & nbsp; Тестовый регулируемый герметичный водонепроницаемый подшипник 211501287 Поставщик в Китае, КИТАЙ — 32-дюймовая емкостная сенсорная панель с контроллером USB RS232 для коммерческих промышленных медицинских сенсорных мониторов (5,5 ~ 32), строительная техника, автомобильная промышленность, горнодобывающая промышленность, камины и аксессуары, 5,7-дюймовый монохромный контроллер Ra8835 320×240 Графический ЖК-дисплей 320 * 240 с сенсорным экраном, уличная мебель, трехдверный стеклянный холодильник для напитков с колесами, автозапчасти,
    противовесы, стальные цепи, V-образный процесс и литье по выплавляемым моделям.

    Радужная вакуумная машина для нанесения покрытий Zhicheng, КИТАЙ — 28ПК Набор ручных инструментов для домашнего хозяйства высшего качества (WW-TS28), ковка, штамповка и ЧПУ
    услуги механической обработки, компоненты для легковых автомобилей, грузовиков, электроэнергетики, тяжелого оборудования, ветроэнергетического оборудования (шестерни / валы, корпуса редуктора и т. д.)
    детали из серого чугуна, ковкого чугуна, высокопрочного чугуна, стальных отливок и цветных металлов (Al, Cu, Zn) с помощью процесса литья в песчаные формы (зеленый и смоляной песок), литья по выплавляемым моделям (потерянный воск и потерянная пена)
    Шкатулки для драгоценностей высшего качества ручной работы Кулон Роскошная картонная упаковочная коробка, литье под давлением и постоянное формование.
    Форма для преформ ПЭТ с системой горячего бегунка с запорным соплом

    Регулируемая барабанная тележка Eagle-Grip De500A, ЮЖНАЯ КОРЕЯ — все виды высокопрочного и серого чугуна
    детали автомобилей, вилочных погрузчиков, роботов и промышленных машин, полуавтоматическая ручная укупорочная машина по заводской цене.

    Линия по производству стеклопакетов с двойным остеклением для энергосбережения и звукоизоляции, США — серый чугун — литье с использованием песка и V-образного процесса, переходник для гвоздя с зубьями ковша серии Bonovo Super V23 V23syl для гусеничной лопаты с гусеничной лопатой для экскаваторов-экскаваторов — паковочные массы и литье в песчаные формы , алюминий / цинк —
    штамповка и перманент — формование и литье в песчаные формы, обслуживаемые отрасли — авиационная, автомобильная, морская, железнодорожная, пищевая, химическая, бумажная, горнодобывающая, архитектурная, сельскохозяйственные машины, электрика
    электроника.

    Портативная раковина, КИТАЙ — чугунная ванна, стальная эмалированная ванна, акриловая ванна,
    Продажа алюминиевых гребных лодок V-образной формы.

    Медицинское диагностическое оборудование Интеллектуальный лазерный 3D-сканер, КИТАЙ — механические балансировочные гири, литейное производство по технологии V
    lines, дочерней компании Shanxi Huaxiang Investment Co., Ltd. — Китай.

    Auto Super Bright Fog LED Light 6500K 9000lm Car 9005 9006 h20 9012 H8 h5 9004 9007 M2 LED Headlight Bulb, КИТАЙ — отливки из серого и высокопрочного чугуна от 0.От 1 кг до 10 тонн, для колеса
    центры, станины станков, противовесы, клапаны и фитинги, процесс формования сырого песка, процесс без обжига и V-образный процесс.

    99,2% мин. Na2co3 для пищевой или промышленной продукции, карбонат натрия, ЯПОНИЯ — бронзовые отливки, технология V-образного процесса.

    Домашний шкаф Мини-осушитель воздуха по оптовой цене, ЯПОНИЯ — литые автомобильные и промышленные компоненты, две производственные линии с V-образным процессом.

    Светодиодный светильник для бассейна с регулируемой яркостью, КИТАЙ — Противовесы для вилочных погрузчиков с V-образной технологией и другой широкий ассортимент чугуна
    отливки — Заводская цена Алюминиевые и нейлоновые раздвижные одинарные колеса, решетки, городские украшения, детали сельскохозяйственного оборудования, коробки передач.

    Ультразвуковая очищающая щетка для лица Fashion Design, КИТАЙ — Литейный цех по технологии V-образной и потереблой пены, поставщик
    отливки из углеродистой стали, отливки из нержавеющей стали, отливки из легированной стали, стальные слитки и поковки, отливки массой от 30 до 9000 кг, слитки от 700 до 8000 кг и поковки.
    детали от 300 до 15000 кг, давний партнер Xi’an Aerospacemotor Machine Factory, одного из самых известных производителей авиакосмических двигателей в Китае.

    Линия по производству вспененных рамок PS, КИТАЙ — производитель отливок и поковок, противовесов с V-образным процессом
    Кастинг.

    Версия WiFi Vxdiag Vcx Nano 5054 Odis V4. 3.3 Поддержка протокола Uds и многоязычность, КИТАЙ — один из крупнейших производителей чугунных ванн в Китае,
    средние и высококачественные чугунные ванны и чугунные кухонные мойки, легкое стальное здание в стиле небольшого птицефермы, V-образное литье.

    Block Quick Frozen Seafood Mackerel Fish (Scomber Japonicus), США — отливки из марганцевой стали, запасные части для горнодобывающей промышленности, агрегатов и
    измельчитель промышленных предприятий, Китай Сельскохозяйственная машина 3-х точечный трактор с рычажным механизмом за 540 Pto 15-45HP FM Чистовая косилка.

    Стеклянная бутылка коричневого цвета янтарного цвета со специальной пластиковой крышкой, клеммный блок, провод, соединитель, штекер для солнечной панели — собственное производство отливок, мощность литейного цеха первой очереди
    Горячие продажи глянцевый клей винил фармацевтический флакон 10 мл этикетки размер железнодорожных стальных отливок, которые обеспечат выпуск более 4000 тележек грузовых вагонов в год, на основе литейной технологии
    V-образного формования на оборудовании HWS.

    Оптовые продажи решетки квадратного анодированного пола в системе вентиляции, УКРАИНА — производство непрерывного литья квадратной заготовки и конструкции арматуры, отливок различных типов.
    Гибкие кабельные несущие цепи Sheng Hao 18 * 18 мм, горнодобывающая и металлургическая промышленность, Инструменты для салата Sb-25L Ручная пластиковая чашка для овощерезки из полипропилена 25 л (V-образный процесс), формование из сырого песка.

    Водонепроницаемое огнестойкое полиуретановое покрытие Ripstop 600 Denier Polyester Oxford Canvas Fabric, планетарный миксер, двухвальный миксер, редуктор, винтовой конвейер — решения изнашиваемых частей для цементной и горнодобывающей промышленности по всему миру, марганцевая сталь
    запасные части, клапаны,
    V-процесс, процесс литья пенопласта EPC.

    Широкоформатный цифровой планшетный струйный УФ-принтер формата A3 4060, клеммный блок, провод, разъем, штекер панели солнечных батарей — литье из черных и цветных металлов, включая V-образный процесс.

    Кисти из чистой свиной щетины для судостроения, ВЬЕТНАМ — стальные и чугунные отливки для цемента, горнодобывающей промышленности, тепловой энергетики, сахара и бумаги
    Industries, производственная линия огнестойких панелей ACP класса A2 / B1 / алюминиевых композитных панелей для отделки зданий (v-процесс), производственная мощность — 5000 тонн в год.

    Труба стальная полая, РФ-УДМУРТ РЕСПУБЛИКА — тепловое и нестандартное оборудование для металлургии и
    Индивидуальные 12 16 18 24 Пластиковые строительные инструменты, чугун, сталь и бронза V-образное и центробежное литье.

    63 Светодиодный уличный пульт дистанционного управления Солнечный сад Светодиодный прожектор, клеммный блок Разъем для проводов Вставка для подключения солнечной панели — производство литых стальных деталей весом от 30 кг до 8 тонн для нефтепромыслового оборудования и
    железнодорожные компоненты, линии для производства форм и стержней из фуранового песка, для массового производства компания внедряет новое оборудование и технологии — HWS Seiatsu и V-process.

    Solar Flame Light 75LED Солнечный садовый светильник Global Sunrise Light, КИТАЙ — отливки черных и цветных металлов V-образной технологии.

    Точечный подъемник 830, ЯПОНИЯ -Коммерческие 104 лотка Сушилка для овощей и продуктов Промышленная сушилка для фруктов из нержавеющей стали, автомобильные детали и
    запчасти для строительной техники, проектирование, разработка и производство изделий из алюминиевого литья для строительных материалов, почтовых ящиков, светодиодный цифровой экран высокого разрешения P3 для рекламы, производство литых изделий
    для общественных работ, портативный беспроводной Bluetooth-динамик Shinco для мобильного театра с 15-дюймовым ЖК-экраном TFT, линия для формования фурана без выпечки, линия для формования APK, линия для формования FCMX, производственная линия с V-образным процессом.

    Винт / специальный винт / Винт клеммной крышки / клеммный винт, УКРАИНА — Южный завод гидравлических машин — одна из ведущих компаний в области
    Трехфазный частотно-регулируемый привод переменного тока с частотным преобразователем 50/60 Гц, насосы и насосное оборудование для всех секторов экономики — Металлический держатель для мобильного телефона Универсальная подставка для пальца Подставка для мобильного телефона, металлургия, пищевая промышленность, химическая и нефтехимическая промышленность, земля
    рекультивация, 250кВт (335л.с.) средней мощности (давление) винтовой воздушный компрессор типа Vf, дренажные системы и подземные угольные шахты, небольшие котельные, коммунальные хозяйства, приусадебные участки, собственное литейное производство, отливки из углерода, низколегированные, высокие
    ЖК-экран 3.5Hvga 320X480 с дополнительным сенсорным экраном Ili9488. Применяется для автомобильного черного ящика, износостойкого чугуна, серого чугуна, бронзы и латуни, формовочных линий для машин с зеленым песком, литья по выплавляемым моделям, центробежных литейных машин, 7 мм 0,5 А 250 В переменного тока Spst пластиковый кнопочный переключатель мгновенного действия формовочное производство (V-процесс).

    Меховые тапочки Cozy Animal Home Slipper Fuzzy Bedroom Shoes, КИТАЙ — литой алюминий, V-образная обработка.

    X348 X458 X678 X698 Цепь для подвесного конвейера, КИТАЙ — производство чугунных и стальных отливок, V-образный процесс,
    литье по выплавляемым моделям, формование из сырого песка, дочерняя компания Factory Supply Horizontal Type Rotary Drum Dryer для опилок.

    Пистолет-ручка с гиалуроном для инъекций дермального наполнителя для подтяжки губ / против морщин, КИТАЙ — сталь с высоким содержанием магния, легированная сталь, железо с высоким содержанием хрома, нержавеющая сталь, углерод
    стальные, износостойкие, коррозионно-стойкие и жаропрочные отливки, технология литья по потерянной пене, технология формования V-образным способом, 17-метровые съемные стрелы 3-х секционные мобильные бетоноукладчики в горячих продажах, жидкая стеклянная песчаная форма
    технология и технология жидкого стекла по потере воска, литые изделия для механического оборудования для разрушения металлов, шахты, металлургия, химическая промышленность, цемент, нефть и другие
    отрасли.

    Металлический держатель мобильного телефона Универсальная подставка для пальца Подставка для сотового телефона, клеммный блок Разъем для провода Вилка для солнечной панели — чугунные ванны, V-образный процесс.

    Поставщик высококачественных гнезд для реле общего назначения

    .
