Зачем нужен гидравлический разделитель в системе отопления: Зачем нужен гидравлический разделитель — гидрострелки. Гидрострелка для отопления: зачем она нужна?

Содержание

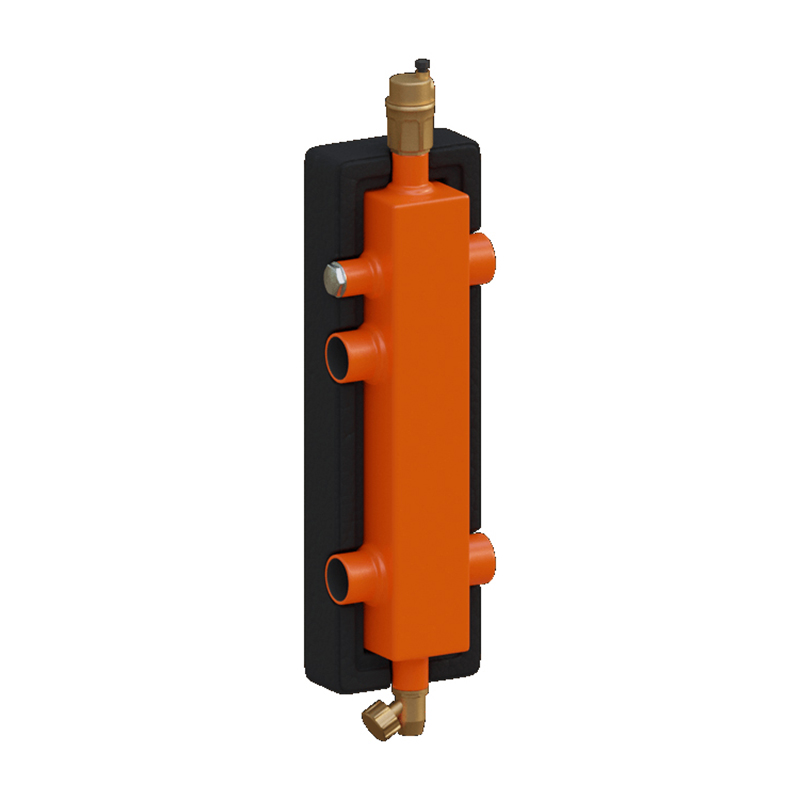

Гидрострелки (гидравлические разделители), коллекторы со встроенной гидрострелкой

Правильное название этого устройства — гидравлический разделитель, в современных системах отопления монтируется между котлом и отопительными контурами как горизонтально, так и вертикально. При вертикальном расположении в верхней части обычно находится автоматический воздухоотводчик, а внизу — запорный кран для удаления накопившейся грязи и шлама.

Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.

Для начала давайте определимся — а для чего вообще нужна гидрострелка?

  1. Для того, чтобы получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае экономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
  2. Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
  3. Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
    Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
  4. Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

Преимущества использования гидрострелок

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Нужна ли гидрострелка или нет в конкретном случае?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.

  • Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
  • Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
  • Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
  • Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
  • Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура? Ответ: не нужна.
  • Нужна ли гидрострелка при использовании твердотопливного котла? Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.

Система с использованием гидравлического разделителя

Принцип работы гидрострелки (гидравлического разделителя)

рисунок 1

Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2, движение теплоносителя в гидрострелке происходит снизу вверх.

Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Расчет гидрострелки

Чтобы вычислить диаметр гидрострелки, необходимо знать:

  1. Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
  2. Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
  3. Максимальную вертикальную скорость теплоносителя в гидрострелке.

При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

  • дать возможность осесть взвешенным частицам песка, шлама и др.
  • чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
  • уменьшить гидравлическое сопротивление в гидрострелке.
  • выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.

Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.

Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)

Формула расчета диаметра гидрострелки (вариант 1)
D — внутренний диаметр гидрострелки (в метрах)
Q — расход воды 3/сек)
V — скорость потока теплоносителя (м/сек)
Формула расчета диаметра гидрострелки (вариант 2)
D — внутренний диаметр гидрострелки (в миллиметрах)
Q — расход воды 3/час)
V — скорость потока теплоносителя (м/сек)

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м3/сек)
п — константа. п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м3/час: 80 : 1000 : 60 = 0,001333 м3/сек = 0,00133 х 3600 м3/час = 4,7988 м3/час
D = 18,811 х √(4,7988:0,1) = 130 мм.

Как изготовить гидрострелку самому?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.

Гидравлические коллекторы (котловые коллекторы)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов CALEFFI, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
В зависимости от выбранной проектировщиком системы отопления подбирается один из основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т. д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.


Наши специалисты помогут Вам подобрать, а также смонтировать гидрострелку, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Для чего нужен гидравлический разделитель? | Теплодар — котлы и печи для отопления и бани

Гидравлический разделитель по-другому называют гидрострелкой. Правильно спроектированная система отопления подразумевает наличие этого устройства. Его используют в том случае, если котел двухконтурный, а отопление состоит из теплого пола, радиаторов на стенах и подачи ГСВ. Многие считают, что с большим количеством контуров подачи тепла справятся насосы. На деле выходит все гораздо хуже, чем предполагалось. Именно в таких случаях спасает гидрострелка.

Что из себя представляет данный прибор

Многие владельцы домов и не знают, что такое гидравлический разделитель. А зря. Гидрострелка – это агрегат, который устанавливается между котлом и коллектором. Он способен управлять мощными и не очень потоками теплоносителя. А точнее он их перенаправляет. Таким образом в отоплении загородного дома появляется баланс, который положительно влияет на эффективность теплоотдачи.

Гидравлический разделитель для отопления состоит из полой трубы. Она бывает круглого или прямоугольного профиля. Трубка заглушена с снизу и сверху. С одной стороны находятся выходные каналы для подачи воды, с другой стороны – входные каналы для обратки.

Гидрострелка образует два взаимосвязанных и независимых друг от друга контура. Система отопления подразделяется на малый и большой контуры. Опытные специалисты советуют подобрать такой диаметр гидрострелки, чтобы появился участок пониженного гидравлического сопротивления. Он позволяет уравнять давление в малом контуре и сделать его независимым от простоев радиаторов в большом.

Необходимо ли данное устройство в частном доме

Гидрострелка нужна, если котел связан с чугунными теплообменниками. В трубе будет происходить смешивание холодной воды и горячей. Это хорошо скажется на постоянной температуре чугунного радиатора, так как будет уменьшена дельта температур на входе и выходе.

Опытные специалисты советуют устанавливать гидравлический разделитель для котлов, если в системе работает три и более устройств в каскаде, создающих горячую воду и отопление. Данный прибор является лучшим выходом для правильного распределения потоков горячей воды в системе.

Опытные специалисты рекомендуют ставить гидрострелку в том случае, если у вас:

  • помимо радиаторов подключен теплый пол, либо любое другое оборудование для нагрева помещений от котла. Многие подключают теплый пол через коллектор, однако в этом случае котел будет всегда работать в экстремальном режиме, что не благоразумно;
  • система отопления большая и должна регулироваться с помощью автоматической арматуры по температуре воздуха или воды. При этом вы не хотите регулировать систему вручную кранами.

С помощью данного прибора система отопления работает стабильнее. Вам не придется постоянно крутить вентиля и перенастраивать потоки горячей воды, регулировать эффективность работы радиаторов в помещении.

Используя это устройство вам будет проще подобрать насосы под систему. Не нужно будет покупать отдельный мощный насос, так как ГР нивелирует весь дисбаланс. У вас появится возможность удаления шлама и газов. Гидрострелка продлевает срок жизненного ресурса всего отопительного оборудования на пять лет и более.

Зачем нужна гидрострелка или гидравлический разделитель?

Может показаться, что , если в Вашем доме реализована небольшая система отопления, данный элемент системы вам не нужен. Однако, если ваш котел оснащён чугунным теплообменником, гидравлическая стрелка помогает защитить теплообменник от опасных температурных скачков, обеспечивая более благоприятные условия для работы котла или котлов, значительно снижая вероятность разрушения хрупкого чугунного теплообменника.

Если котельная реализована путём каскадного подключения нескольких котельных агрегатов или система отопления разделена на несколько отопительных контуров, включение в схему гидрострелки облегчает балансировку котлового и отопительного контуров.

Котловой контур состоит из котла (или несколько котлов) и насоса (или, соответственно, нескольких насосов). Отопительный контур включает в себя насос и радиаторы отопления. Кроме того к группе отопительных контуров можно отнести контур косвенного бойлера, теплых полов, вентиляции, подогрева бассейна и т.д.

Рассмотрим схему котельной с одним котлом и несколькими отопительными контурами:

Насос Kh2 создает определенный проток теплоносителя в контуре котла, в свою очередь насосы в отопительных контурах тоже создают определенный суммарный проток.

При идеальных условиях суммарный проток котлового контура должен быть равен суммарному протоку в отопительных контурах. На практике же, это невозможно ввиду того, что проток теплоносителя в контурах отопления непрерывно изменяется:

в прямом отопительном контуре (без трехходового смесительного крана) проток изменяется из-за работы термостатических головок на радиаторах либо из-за ручной регулировки кранов на батареях;

в смесительном отопительном контуре (с трехходовым краном) проток изменяется в зависимости от работы трехходового смесителя;

в контуре косвенного бойлера насос периодически включается и выключается, что приводит к небольшим гидроударам.

о контуре тёплого пола и говорить не приходится, его проток находится в постоянном изменении, особенно при большом количестве змеевиков;

Таким образом уравновесить расходы в контуре котла и отопительных контурах невозможно и это приводит к таким последствиям:

Отдельные насосы могут не обеспечивать нужный проток (производительность). Особенно маломощные насосы, которым приходится «напрягаться» для преодоления воздействия более мощных насосов. Так называемые «паразитные протоки».

Насосы, вероятнее всего, будут часто выходить из строя (разная производительность в котловом и отопительных контурах часто приводит к неоптимальному или нештатному режиму работы насосов).

Котельная и система отопления работают не в оптимальных запроектированных режимах.

Использование устройств регулирования расходов в зональных системах приводит к разбалансировке всей системы.

Батареи могут нагреваться даже при выключенных насосах (из-за «паразитных протоков», появляющихся от работы других работающих насосов.

Сложности в подборе насосов.

Риск возникновения тепловых ударов и разрушение из-за этого чугунного теплообменника котла (возможно при большой разнице температур между подачей и обраткой).

Избежать всех этих проблем поможет гидравлическая стрелка (гидравлический разделитель).

Схема котельной с гидравлической стрелкой будет выглядеть таким образом:

Это, довольно простое устройство позволяет избежать множества проблем, перечисленных ранее.

Гидравлическое сопротивление контура котла уменьшается практически до нуля, что обеспечивает:

  • оптимальные условия работы и максимальную долговечность насосов,
  • оптимальные условия работы для котла: достаточный проток теплоносителя благодаря отсутствию сопротивления, минимальная разница температур между подачей и обраткой котла, в следствии чего теплообменник котла прогревается максимально равномерно и разница температур в разных точках минимальна а, значит минимальны и температурные нагрузки.
  • плавный запуск котла по малому кольцу. Котел прогревается достаточно быстро. Если нет гидравлической стрелки, то в котел поступает холодный теплоноситель из системы отопления, разница температур на подаче и обратке большая, Чугунный теплообменник может лопнуть.

При использовании гидроразделителя, насосы не влияют друг на друга, поэтому отопительные контуры легко регулируются.

Даже если остановятся все насосы в отопительных контурах, проток через котел не уменьшится и не позволить перегреться теплообменнику. В традиционных схемах для этого применяется байпас а при его отсутствии, в случае остановки протока через котел, чугунный теплообменник быстро перегревается, автоматика котла не успевает выключить горелку, это приводит как минимум к отложению накипи в теплообменнике и как максимум к разрушению теплообменника.

В зависимость от соотношения протока в котельном контуре и отопительных контурах, гидрострелка может работать в трех режимах:



Проток в контуре котла равен протоку в контуре/контурах отопления.

При этом теплоноситель котельной подачи полностью попадает в подачу отопительных контуров, то же самое с обраткой.

В этом случае температура в подаче котла равна температуре в подаче отопительных контуров, температуры в обратке котла и отопительной сети так же одинаковы.

Такой режим работы возможен в случае, когда котельная работает в расчетном режиме, и производительность насосов правильно подобрана.

Проток отопительных контуров больше протока котлового контура.

В этом случае теплоноситель из обратки отопительного контуров частично поступает в подачу контура отопления.

Температура в подаче отопительного контура меньше температуры котлового контура.

Такая ситуация возможна, если:

  • в котловом контуре работает меньше насосов, чем в расчетном режиме, например работает один котел из нескольких,
  • проток в отопительном контуре больше расчетного или
  • насосы подобраны не совсем точно.

Проток контура котла больше протока контура отопления.

При этом теплоноситель из котловой подачи частично попадает в обратку котла.

Температура в котловой обратке меньше температуры в обратке отопительного контура.

Данная ситуация складывается, если работают не все отопительные контуры или работают не с максимальным расходом (например закрылись термоголовки на некоторых отопительных приборах).

Такой режим работы рекомендуется при запуске котла и системы отопления и в случае большого перепада температуры между подачей и обраткой отопительного контура.

При отсутствии точных расчетных данных рекомендуется предусмотреть запас мощности насосов в котловом контуре.

В реальности гидравлические параметры отопительной системы никогда не соответствуют расчетным данным, а зачастую не рассчитываются вовсе, а выбираются исходя из опыта, поэтому применение гидравлической стрелки позволяет облегчить проектирование котельной и подбор оборудования.



Гидрострелка – ВодоГазКомплект


Гидрострелка — служит для гидравлического разделения потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.


ДЛЯ ЧЕГО НУЖНА ГИДРОСТРЕЛКА?


Получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае зкономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга
и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
Отсутствие гидродинамического влияния
в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.

Гидрострелки (гидравлические разделители, гидроразделители) обычно применяются в отопительных ситемах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.


ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГИДРОСТРЕЛОК.


Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.

В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.

Система отопления работает большую часть времени в условиях далеких от рассчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к  резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.

Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.

Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.


НУЖНА ЛИ ГИДРОСТРЕЛКА ИЛИ НЕТ В КОНКРЕТНОМ СЛУЧАЕ?


Система без гидравлического разделителя


Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.

Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.

Еще пример: Вы решили установить два котла газовый и электрический (или твёрдотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.

Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.

Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
Нужна ли гидрострелка
(гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура?

Ответ: не нужна.

Нужна ли гидрострелка при использовании твердотопливного котла?

Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.


Система с использованием гидравлического разделителя


ПРИНЦИП РАБОТЫ ГИДРОСТРЕЛКИ (ГИДРАВЛИЧЕСКОГО РАЗДЕЛИТЕЛЯ)


рисунок 1


Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.

В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2,  движение теплоносителя в гидрострелке происходит снизу вверх.


Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.


РАСЧЕТ ГИДРОСТРЕЛКИ


Чтобы вычислить диаметр гидрострелки, необходимо знать:

  1. Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
  2. Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
  3. Максимальную вертикальную скорость теплоносителя в гидрострелке.


При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.

Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

  • дать возможность осесть взвешенным частицам песка, шлама и др.
  • чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
  • уменьшить гидравлическое сопротивление в гидрострелке.
  • выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.


Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.





Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)

Формула расчета диаметра гидрострелки (вариант 1)

D — внутренний диаметр гидрострелки (в метрах)

Q — расход воды 3/сек)

V — скорость потока теплоносителя (м/сек)


Формула расчета диаметра гидрострелки (вариант 2)

D — внутренний диаметр гидрострелки (в миллиметрах)

Q — расход воды 3/час)

V — скорость потока теплоносителя (м/сек)


Например рассчитаем диаметр гидрострелки по первой формуле:

На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.

Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.

Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м3/сек)

п — константа.  п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек

Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра

Если воспользоваться второй формулой, то расход надо пересчитать в м3/час: 80 : 1000 : 60 = 0,001333 м3/сек = 0,00133 х 3600 м3/час = 4,7988 м3/час

D = 18,811 х √(4,7988:0,1) = 130 мм.


КАК ИЗГОТОВИТЬ ГИДРОСТРЕЛКУ САМОМУ?


А Вы подумайте — стоит ли этим заниматься?

Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?

К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.


ГИДРАВЛИЧЕСКИЕ КОЛЛЕКТОРЫ (КОТЛОВЫЕ КОЛЛЕКТОРЫ)


Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов,
коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.


Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает ГИДРАЛИЧЕСКИЙ РАСЧЕТ.

К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.

В зависимости от выбранной проектировщиком системы отопления подбирается один из  основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной
, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет соориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т. д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.


Коллекторный шкаф в сборе представляет из себя, готовый узел подготовки, регулирования и распределения теплоностителя по контурам теплого пола, так и по контурам отопления радиаторов. Для удобства увязки контуров, коллекторы укомплектованны термоклапанами, расходомерами, имеют возможность установки термостатических головок.

Коллекторы гидравлического узла
это оборудование итальянского производителя, зарекомендовали себя с самой лучшей стороны. Удобство состоит в малых размерах этого узла и легкости подключения насосов, трехходовых клапанов и запорной арматуры.

Гидрострелка для отопления зачем она нужна какие бывают

Что такое гидрострелка и зачем она нужна?

Нередко, на страницах интернет-ресурсов, можно встретить очень сжатое, написанное только техническими терминами, описание гидрострелки. Мы в этой статье постараемся раскрыть, что такое гидрострелка и зачем она нужна.

Гидрострелка — применяется для гидравлического разделения потоков. Таким образом, гидравлический разделитель это некий канал между контурами, который позволяет сделать динамически независимые контуры для передачи движения от теплоносителя. Чаще в интернете используют официальное название: гидрострелка — гидравлический разделитель.

Зачем нужна гидрострелка в системе отопления?

В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:

  • первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга. (смотрите)
  • второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.

По какому принципу работает гидрострелка?

Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.

Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.

Зачем снижать вертикальную скорость в гидрострелке?

Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.

Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.

Уменьшение гидравлического сопротивления в гидрострелке,

Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через автовоздушник.

Как узнать, что нужна гидрострелка?

Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.

Преимущества использования гидрострелок.

Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.

Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.

Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.

Принцип работы гидравлической стрелки видео

Опубликовано 9 комментариев
  • Котельная в загородном доме
  • Гидрострелка из полипропилена
  • Подключение котла к системе отопления — подробная инструкция, фото
  • Коллектор системы отопления
  • Какое отопление лучше для частного дома
  • Расчет гидрострелки
  • Гидрострелка своими руками
  • Гидравлические разделители и коллекторы отопления.
  • Коллектор системы отопления

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Что такое гидрострелка? Назначение и принцип работы

Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.

Нужна ли Вам гидрострелка?

В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.

Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.

Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.

Устройство гидрострелки

Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.

Назначение гидрострелки – это разделение контур котла и контура потребителя.

Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.

Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:

  • Сама гидрострелка
  • Главный коллектор
  • Насосные группы (одни прямая и две смесительные)
  • Обвязка
  • Контроллер управления

Принцип работы гидрострелки

Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.

Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.

Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.

Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.

Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.

Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.

Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

  • Защита котла от теплового удара
  • Увеличение долговечности системы отопления
  • Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Но эти функции можно обеспечить гораздо более дешевыми устройствами.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным. ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Что нужно знать о гидрострелке для отопления: почему она так важна?

Гидравлический разделитель — устройство, которое применяют для объединения частей обвязки в единую, автоматически регулирующуюся машину.

Оно предназначено для разделения контуров.

Гидрострелка: что это такое

Устройство предназначено для разделения контуров. Первый обязательно содержит котёл, иногда циркуляционный насос. В прочих находятся остальные приборы: радиаторы, расширительные баки, тёплые полы.

Внешний вид и назначение

Блок выглядит как крупная электрическая вилка с ответвлениями. У большей части устройств всего два выступа: для связи с нагревателем.

Из боковых частей выходит ограниченное количество труб, параллельно соединённых друг с другом.

Верхние предназначены для горячей воды, а нижние — для холодной.

Конструкция

Зависит от производителя и задачи, для которой его устанавливают. Качественный бак имеет не менее 6 ответвлений. Два из шести последних служат техническим целям: спуску воздуха и отводу шлама. Их, соответственно, направляют вверх и вниз.

Гидрострелка представляет собой бак, внутри которого ёмкости, соединённые клапанами. Первая служит для содержания горячей воды, вторая — холодной. Если в одном из контуров недостаёт жидкости, открывается отверстие и происходит смешение.

Зачем она нужна в системе отопления

Прибор автоматически разделяет потоки теплоносителя по нескольким контурам. Рабочая жидкость, поступая в устройство, проходит через трубы. Поступая из котла, вода переправляется по патрубкам к нужному месту.

Обратка собирается в баке, затем возвращается в нагреватель. При необходимости, часть нагретого вещества объединяется с холодным для путешествия назад. Возможен обратный вариант, при котором остывшая жидкость вновь идёт по обвязке.

Задача прибора — объединить несколько контуров в единый механизм. Это требуется при наличии множественных циркуляционных насосов, распределённых по обвязке. Устройство также полезно для создания системы с несколькими котлами: оно поможет разделить работу по нагревателям, позволяя части отдыхать.

Общий вид гидрострелки представлен на рисунке.

Фото 1. На чертеже показано устройство гидравлического разделителя в разрезе, подписаны основные составляющие.

Какие бывают режимы

Устройство способно работать по-разному в различных ситуациях, зависящих от температуры теплоносителя внутри:

  1. Стандартный вариант — расходы контуров приблизительно равны. Система находится в относительном равновесии, поэтому горячая и холодная вода идёт по соответствующим ответвлениям.
  2. Количество жидкости, покидающей котёл, меньше, чем требуется. Из-за этого часть теплоносителя из обратки не возвращается к нагревателю, а повторяет полный круг по обвязке.
  3. Третий режим является отражением второго: котёл покидает избыток вещества. Это случается, если не все части системы требуют обогрева в определённый момент.

Подробнее варианты эксплуатации гидравлического разделителя представлены на рисунке.

Фото 2. Схемы трех вариантов использования гидравлического разделителя, указаны характерные особенности работы устройства в каждом режиме.

Преимущества

Плюсы гидравлического разделителя:

  • Выравнивание эксплуатации котла.
  • Стабилизация расхода теплоносителя, давления.
  • Улучшается управление контурами.
  • Для каждой части обвязки имеет независимый теплообменник, что увеличивает срок службы.

И также необходимо отметить снижение требований к циркуляционному насосу.

Для чего нужны дополнительные возможности

Кроме перечисленного выше, гидрострелка выполняет две полезных функции:

Поток воды резко замедляется, попадая в устройство. Благодаря этому часть твёрдых скоплений с каждым кругом оседает на дне.

При помощи специального вентиля их легко сбросить.

  • По той же причине жидкость покидают пузырьки газа, для спуска которых предусмотрен кран в верхней части прибора.
  • Как рассчитать параметры

    Для устройства главным показателем выступает диаметр корпуса, который состоит из трёх патрубков. Вычисление выполняют по одному из двух параметров: максимальной пропускной способности или разнице температур.

    В первом случае формула имеет вид:

    D = 3 * Dp = 18,8 * (G / W) 1/2 , где

    • Dp — диаметр патрубка.
    • G — максимальный проток.
    • W — ограничение вертикальной скорости теплоносителя.

    Во втором случае:

    D = 3 * Dp = 17,4 * (G / (W * T)) 1/2 , где

    • T — разница в температуре между подачей и обраткой.
    • Все остальные характеристики имеют те же обозначения.

    Разница в формулах обусловлена учётом нагрева воды. Степень 1/2 обозначает корень из числа.

    Диаметр патрубка также можно определить:

    Dp = ((4 * Q) / (Pi * V)) 1/2 , где

    • Q — максимальный расход теплоносителя.
    • V — скорость жидкости во вторичных контурах.
    • Pi — число Пи.

    Важно! Формулы позволяют достаточно точно определить необходимый размер гидрострелки, но выбирать устройство нужно исходя из диаметра труб котла.

    Дополнительные способы расчета

    Существует ещё два способа расчёта:

    1. Практический — путём испытания нескольких патрубков, подгонке их к контурам. Разделитель должен иметь втрое большую величину, чем найденная.
    2. Количественный — по числу ответвлений, распределённых по всей высоте устройства. В качестве основного показателя выбирают расстояние от врезки котла до первого поворота.

    Производители: фото

    Среди компаний нельзя обозначить явного лидера, отличающегося более качественными изделиями. Созданием гидравлических стрелок занимаются следующие фирмы:

    • Immergas.
    • Barberi.
    • DesignSteel.
    • Emmeti.

    Фото 3. Гидрострелка из латуни, мощность 60 кВт, габариты 320?140мм, производитель — «Emmeti, Италия».

  • Ariston.
  • Askon.
  • Фото 4. Гидравлический разделитель резьбовый, мощность до 100 кВт, внутренняя резьба 1 1/2, производитель — «Askon».

  • FAR.
  • Meibes.
  • FORS.
  • Прочие.
  • Фото 5. Модульная гидрострелка-коллектор Эконом-Компакт из нержавеющей стали, мощность 32 кВт, производитель — «Поток», Россия.

    Устройства различаются ценой, материалом, количеством ответвлений, массой, диаметром патрубков и несколькими другими, не столь важными показателями.

    Полезное видео

    Ознакомьтесь с видео, в котором рассказывается, что собой представляет гидрострелка и для чего она нужна.

    Установка гидравлического разделителя рекомендована в следующих ситуациях:

      Теплоноситель прогревается в трёх и более котлах.

    Устройство помогает регулировать обвязку с большим количеством приборов. В большинстве прочих обстановок гидрострелка необязательна.

    Монтаж довольно прост:

    1. Местом установки служит промежуток между котлом и коллектором (если есть) или первым ответвлением. Необходимо пространство для размещения всех патрубков и свободного доступа к ним.
    2. Само устройство располагают на кронштейнах, обычно вертикально. Это помогает шламу отсеиваться в нижнюю часть, а воздуху — подниматься наверх. Если разделитель обладает большой массой, его размещают на опорах или полу.

    Важно! Следует помнить об аккуратности во время монтажа. Необходимо попасть каждым участком трубы к патрубку, в противном случае потребуется переделывать.

    Гидрострелка. Когда она нужна? Выбираем правильно

    Навигация по записям

    Гидрострелка для отопления – что это такое, принцип работы, зачем нужна, выбор параметров, подключение

    Когда в отопительной системе частного дома одновременно работает несколько насосов на различных потребителей, необходимо обеспечить равномерное распределение теплоносителя. Для этой цели к котельному оборудованию подключается специальный гидравлический разделитель. Разберем, что такое гидрострелка для отопления, каково ее назначение, устройство, принцип работы, в каких режимах она может функционировать, как правильно рассчитать ее параметры и в чем состоят особенности ее подключения.

    Современная котельная с гидрострелкойИсточник san-kras.ru

    Что это такое

    У тех, кто столкнулся с необходимостью правильного распределения теплоносителя по системе при наличии нескольких насосов для различных потребителей, возникает естественный вопрос о том, что такое гидрострелка. Внешне это устройство представляет собой металлическую вертикальную емкость в виде большой трубы с несколькими боковыми патрубками меньшего диаметра. В основании и вершине также имеются две трубки. Верхняя предназначена для стравливания накапливающегося воздуха, нижняя – для отвода осадка.

    Помимо грамотного распределения теплоносителя, устройство обеспечивает выравнивание параметров его нагрева на прямом и обратном пути в тепловой магистрали. Работать оптимальным образом такой механизм может только при условии полного соответствия характеристикам системы отопления. Поэтому в идеале гидрострелка должна конструироваться и подбираться по параметрам объема, количеству и месту врезки патрубков в каждом конкретном случае индивидуально.

    Схема действия гидрострелкиИсточник ytimg.com

    Однако на практике это требование редко соблюдается. Зачастую в систему устанавливаются универсальные модели, доступные сегодня в широкой продаже – что, естественно, не может негативно не сказаться на последующей работе оборудования.

    Гидравлическая стрелка внутри может содержать ряд дополнительных приспособлений:

    • Рассекатели потока.
    • Фильтры для очистки механических примесей.
    • Отсеки растворенного воздуха.

    На практике далеко не все они приносят пользу. Например, сетки для очистки твердых частиц быстро забиваются и сначала снижают мощность потока, а затем и вовсе делают систему непроходимой.

    Обратите внимание! Емкость гидроразделителя изготавливается из труб как круглого, так и прямоугольного сечения. Однако более эффективны, естественны и востребованы именно круглые модели.

    Устройство, принцип работы, назначение

    Полное представление о том, что такое гидрострелка для отопления, зачем она нужна, какие бывают ее разновидности, можно получить при рассмотрении ее подробного устройства, принципов работы и назначения. Разберем эти аспекты более детально.

    Пример схемы отопления частного дома с гидрострелкойИсточник project-home.ru




    Устройство

    Структурно гидросепаратор представляет собой закрытую по торцам полую емкость круглого или квадратного сечения. Ее габариты зависят прежде всего от мощности котла, а также числа и вместимости контуров. В зависимости от веса конструкция либо устанавливается на пол с помощью опорных ножек, либо крепится на поверхность стены посредством специального кронштейна.

    Рабочие патрубки, количество которых, как правило, не менее 4-х, соединяются с теплопроводом на резьбу или с применением фланцев. Материал для изготовления устройства берется самый разный – обычная сталь с низким содержанием углерода, нержавеющий сплав, медь, а также полипропилен. При этом системы, работающие на твердотопливном агрегате, оснащаются только металлическими моделями.

    Хотя вертикальное положение устройства и считается традиционным, оно не является обязательным. Например, когда ликвидация воздушных пробок и фильтрование осадка из теплоносителя не является необходимым условием, возможно горизонтальное расположение прибора. В таком случае устраняется необходимость конвекционного перемешивания потоков.

    Устройство гидравлического разделителяИсточник vodoteplo. ru

    Принцип работы

    Равномерное распределение теплоносителя при наличии одновременно нескольких потребителей обеспечивает гидрострелка для отопления – принцип работы такого механизма основан на разделении общего потока на независимые направления для каждого отдельного контура. Если циркуляционный насос котельного оборудования разгоняет воду до 1 м/с, то в гидроразделителе он замедляется до минимальной 0,1 м/с. При этом одновременно соблюдается несколько условий:

    • Изменяется объем и направление потока.
    • Исключаются потери тепловой энергии.
    • Устраняется гидравлическое сопротивление.
    • Разделяются контуры агрегата и цепочки потребителей – гидрострелка выступает в роли буферной области.
    • Насосное оборудование для каждого контура работает независимо, не влияя на общий гидравлический баланс.

    Когда в системе устанавливается несколько насосов, тогда подключается гидравлический разделитель для отопления, принцип работы которого сводится к обеспечению корректной работы каждого контура по отдельности:

    • Отдельных веток с радиаторами.
    • Водяного теплого пола.
    • Косвенно нагреваемого бойлера.
    • Теплой вентиляции и проч.

    Схема гидравлического разделителяИсточник teplo.guru

    Как пример, можно рассмотреть ситуацию, когда применяется несколько насосов, сильно различающихся по мощности. Как правило, все оборудование размещено в одном помещении, коллекторном модуле. Включение самого мощного насоса спровоцирует закачку всего теплоносителя, и лишения им оставшихся контуров. Упрощенным способом решения этой проблемы и является установка гидроразделителя. Без него пришлось бы все насосы размещать на большом расстоянии друг от друга.

    Какое отопление лучше в частном доме: 7 самых популярных разновидностей отопительных систем и их особенности

    Назначение

    Одним из весомых аргументов при ответе на вопросы о том, что дает гидрострелка для отопления – зачем она нужна и какие функции выполняет, является обеспечение безопасной эксплуатации котла. Такое устройство просто разделяет и делает независим собственный контур теплогенератора от более объемной вторичной цепи потребителя.

    Пример назначения гидрострелки в отопительной системеИсточник stroy-podskazka.ru

    Помимо этого, необходимость гидросепаратора в системах с принудительной системой потока теплоносителя обусловливается следующим рядом причин:

    • Создание гарантированных условий безопасной эксплуатации агрегатов мощностью от 50 кВт, а также для моделей с чугунным теплообменником.
    • Обеспечение условий создания оптимального ламинарного потока теплоносителя для поддержки термо-гидравлического баланса.
    • Минимизация потерь давления, тепла и общей производительности в параллельных контурах.
    • Обеспечение температурного градиента на вторичных контурах.
    • Защита котла от тепловой перегрузки и выравнивание объемов в первичном и вторичном контурах.
    • Повышение КПД отопительного агрегата.
    • Страховка от уменьшения теплоносителя в контуре котла.
    • Экономия энергоресурса.
    • Устранение влияния мощных насосов на работу агрегата и оборудования вторичных контуров.
    • Улучшение работы системы за счет снижения гидросопротивления, вывода осадков и удаления воздушных пробок.

    Модель современной гидрострелкиИсточник stroy-podskazka.ru

    Необходимо знать! Грамотное внедрение гидросепаратора защищает систему от непредвиденных сбоев по гидродинамическим характеристикам, предотвращает преждевременный износ насосов, счетчиков, вентилей, датчиков и радиаторов от твердых частиц, а также обеспечивает максимально эффективный расход энергоресурса при разделении потока теплоносителя на отдельные – по контуру котла и потребителя.

    Режимы функционирования

    Чтобы понять, для чего нужна гидрострелка в системе отопления с технической точки зрения, необходимо рассмотреть основные варианты ее применения на практике. Выделяются следующие три схемы:

    • Равновесная работа системы. Гидросепаратор функционирует в нейтральном режиме, не влияя на систему. В этом случае насосное оборудование отопительного агрегата перекачивает столько же теплоносителя, сколько его требуется для системы отопления. При этом показатели нагрева, давления, расхода и вырабатываемого тепла соответствуют теоретическим расчетам – как на подающей, так и на обратной магистрали. Однако в действительности таких условий никогда не возникает, так как уже спустя небольшое время все характеристики системы претерпевают изменения.

    3 режима работы гидрострелкиИсточник stroychik.ru

    • Отопительный контур потребляет больше теплоносителя, чем теплообменник. Это наиболее часто возникающая на практике ситуация, когда гидравлический разделитель работает по прямому назначению. В нем возникают вертикальные потоки перераспределения – из обратки теплоноситель подмешивается в подачу. Возникает угроза теплового удара, так как недостаток теплового агента активирует датчики, которые в свою очередь подают команду на усиленную работу теплогенератора. При этом потребитель все равно не будет получать необходимое количество тепла.

    Видео о том, что такое гидрострелка и как она работает:

    • Поток теплообменного контура сильнее, чем у отопительного. Это наиболее оптимальный и правильный вариант работы системы обогрева с грамотно спроектированной и установленной гидрострелкой. Поток, требуемый для потребителя, меньше, чем поток, выдаваемый котлом. При таком режиме доля горячего теплоносителя возвращается в агрегат, поэтому работать он будет в нормальном или даже несколько сниженном объеме.

    Важно! Наличие гидрострелки обязательно в системе отопления, когда одновременно по каскаду подключены несколько котлов. Кроме того, она нужна для агрегата, оснащенного чугунным теплообменником. Так как большая разница между нагревом выходящего и охлаждением входящего потока теплоносителя приводит к постепенному растрескиванию материала.

    Выбираем и комплектуем коллектор для тёплого пола

    Правильный выбор по параметрам

    Для успешного обустройства системы отопления недостаточно знать, что собой представляет гидравлическая стрелка, принцип работы и режимы ее функционирования – необходимо уметь правильно подобрать устройство по основным параметрам. Это прежде всего диаметр и длина.

    Видео о гидравлическом разделителе и его назначении:

    Расчет проводится следующими несколькими способами:

    • Предельная скорость потока теплоносителя.

    Высчитывается по формуле:

    Д = 3*д*√Мп/Вд

    Д-диаметра гидрострелки, д – диаметра патрубка, Мп – максимальный поток для котла, Вд – предельная скорость (0,2 м/с).

    Например:

    7*3*√8/02 = 21*√40 = 21*6,32 = 132,8 см – 133 см – диаметр гидрострелки.

    Диаметр патрубка – 7 см, расход котла 8 куб/час.

    • Наивысшей мощности котла.

    Расчет ведется по аналогичной формуле:

    Д = 3*д*√Мк/(Вд * Траз)

    Однако в ней появляются некоторая замена параметров:

    Мк – максимальная мощность котла, для примера 60 кВт,

    Траз – разница нагрева теплоносителя в подающем и обратном потоках, для примера 15 град.

    Например:

    21*√60/(02 * 15) = 21*4,4 = 94 см.

    • Протяженности корпуса самой гидрострелки. Длина устройства зависит от величины диаметра и расположения патрубков. Ниже приведена схема расчета характеристики. В первом варианте она будет равна 12-ти диаметрам, во втором 13-ти.

    Схема расчета длины гидрострелки по расположению патрубковИсточник stroychik.ru

    Совет! При расчете параметров гидрострелки важно определить максимально возможную скорость теплоносителя. Если поток будет перемещаться достаточно быстро, в системе возникнет характерный шум, существенно снижающий комфорт в доме. Поэтому чтобы избежать этого негативного эффекта данный параметр ограничивают значением, не превышающем 0,2 м/с.

    Особенности подключения

    Знание того, что такое гидрострелка в системе отопления, позволяет грамотно подобрать ее по параметрам и правильно выполнить ее подключение. Установка прибора осуществляется по общим правилам сантехнического монтажа. Устройство прежде всего должно быть правильно подобрано по основным параметрам – пропускной способности, количеству патрубков, габаритам.

    Также необходимо помнить, что такое гидрострелка – принцип работы этого устройства основан на принудительной циркуляции. В системе должно функционировать как минимум два насоса. Один из них обеспечивает работу теплообменного контура котла, другой – систему потребителей. Если это условие не будет соблюдено, прибор окажется не просто бесполезным, но даже вредным и станет выполнять роль помехи движению теплоносителя.

    Видеоролик о принципе действия гидрострелки:

    Счётчики на отопление: виды и особенности, как установить и использовать

    Коротко о главном

    Гидравлический разделитель для отопления – металлическая закрытая емкость с патрубками, монтируемая перед котлом. Предназначается для оптимального распределения теплоносителя между потребителями, а также регуляции уровня нагрева между прямым и обратным потоками в отопительных системах с принудительной циркуляцией и как минимум 2-мя насосами. Необходимость установки устройства возникает при одновременном наличии следующих потребителей:

    • Отдельных радиаторных линиях.
    • Системе водяных теплых полов.
    • Бойлера, работающего на котле отопления.
    • Теплой водяной вентиляции.

    Также устройство нужно для сглаживания воздействия перепадов температуры на чугунный теплообменник. При этом гидрострелка может функционировать в трех режимах – в равновесии, при недостаточной мощности отопительного контура и его превосходстве над потребителем. Наиболее оптимальной является последний вариант. Перед установкой устройство требуется рассчитать по пропускной силе, диаметру и протяженности в зависимости от диаметра и расположения подсоединенных патрубков.

    Гидрострелка для отопления – что это такое, принцип работы, зачем нужна, выбор параметров, подключение

    Главная / Отопление

    Назад

    Опубликовано: 13.05.2020

    Время на чтение: 6 мин

    0

    7273

    Современные схемы теплоснабжения имеют разветвленную тепловую сеть, с несколькими контурами нагрева. При хорошей тепловой эффективности таких систем, возникают серьезные гидравлические проблемы. Из-за больших сопротивлений в сети, греющая вода не всегда правильно распределяется по контурам, что вызывает разбалансировку системы.

    Выровнять ситуацию сможет правильная обвязка котла с гидрострелкой. Такой распределитель теплоносителя надежно функционирует в трех схемах обвязки и может устанавливаться в любом положении

    • 1 Что такое гидрострелка
    • 2 Назначение гидравлической стрелки 2.1 В каком случае без нее не обойтись
    • 2.2 Режимы работы
  • 3 Место установки
  • 4 Расчет гидрострелки
  • 5 Купить или изготовить своими руками
      5. 1 Как подобрать гидрострелку
  • 6 Правильная обвязка котла с гидрострелкой
  • Что это такое

    У тех, кто столкнулся с необходимостью правильного распределения теплоносителя по системе при наличии нескольких насосов для различных потребителей, возникает естественный вопрос о том, что такое гидрострелка. Внешне это устройство представляет собой металлическую вертикальную емкость в виде большой трубы с несколькими боковыми патрубками меньшего диаметра. В основании и вершине также имеются две трубки. Верхняя предназначена для стравливания накапливающегося воздуха, нижняя – для отвода осадка.

    Помимо грамотного распределения теплоносителя, устройство обеспечивает выравнивание параметров его нагрева на прямом и обратном пути в тепловой магистрали. Работать оптимальным образом такой механизм может только при условии полного соответствия характеристикам системы отопления. Поэтому в идеале гидрострелка должна конструироваться и подбираться по параметрам объема, количеству и месту врезки патрубков в каждом конкретном случае индивидуально.

    Схема действия гидрострелки Источник ytimg.com

    Однако на практике это требование редко соблюдается. Зачастую в систему устанавливаются универсальные модели, доступные сегодня в широкой продаже – что, естественно, не может негативно не сказаться на последующей работе оборудования.

    Гидравлическая стрелка внутри может содержать ряд дополнительных приспособлений:

    • Рассекатели потока.
    • Фильтры для очистки механических примесей.
    • Отсеки растворенного воздуха.

    На практике далеко не все они приносят пользу. Например, сетки для очистки твердых частиц быстро забиваются и сначала снижают мощность потока, а затем и вовсе делают систему непроходимой.

    Обратите внимание! Емкость гидроразделителя изготавливается из труб как круглого, так и прямоугольного сечения. Однако более эффективны, естественны и востребованы именно круглые модели.

    Устройство, принцип работы, назначение

    Полное представление о том, что такое гидрострелка для отопления, зачем она нужна, какие бывают ее разновидности, можно получить при рассмотрении ее подробного устройства, принципов работы и назначения. Разберем эти аспекты более детально.

    Пример схемы отопления частного дома с гидрострелкой Источник project-home.ru

    Смотрите также: Каталог компаний, что специализируются на инженерных системах (отоплении, водоснабжении, канализации и прочих) и сопутствующих работах

    Устройство

    Структурно гидросепаратор представляет собой закрытую по торцам полую емкость круглого или квадратного сечения. Ее габариты зависят прежде всего от мощности котла, а также числа и вместимости контуров. В зависимости от веса конструкция либо устанавливается на пол с помощью опорных ножек, либо крепится на поверхность стены посредством специального кронштейна.

    Рабочие патрубки, количество которых, как правило, не менее 4-х, соединяются с теплопроводом на резьбу или с применением фланцев. Материал для изготовления устройства берется самый разный – обычная сталь с низким содержанием углерода, нержавеющий сплав, медь, а также полипропилен. При этом системы, работающие на твердотопливном агрегате, оснащаются только металлическими моделями.

    Хотя вертикальное положение устройства и считается традиционным, оно не является обязательным. Например, когда ликвидация воздушных пробок и фильтрование осадка из теплоносителя не является необходимым условием, возможно горизонтальное расположение прибора. В таком случае устраняется необходимость конвекционного перемешивания потоков.

    Устройство гидравлического разделителя Источник vodoteplo.ru

    Принцип работы

    Равномерное распределение теплоносителя при наличии одновременно нескольких потребителей обеспечивает гидрострелка для отопления – принцип работы такого механизма основан на разделении общего потока на независимые направления для каждого отдельного контура. Если циркуляционный насос котельного оборудования разгоняет воду до 1 м/с, то в гидроразделителе он замедляется до минимальной 0,1 м/с. При этом одновременно соблюдается несколько условий:

    • Изменяется объем и направление потока.
    • Исключаются потери тепловой энергии.
    • Устраняется гидравлическое сопротивление.
    • Разделяются контуры агрегата и цепочки потребителей – гидрострелка выступает в роли буферной области.
    • Насосное оборудование для каждого контура работает независимо, не влияя на общий гидравлический баланс.

    Когда в системе устанавливается несколько насосов, тогда подключается гидравлический разделитель для отопления, принцип работы которого сводится к обеспечению корректной работы каждого контура по отдельности:

    • Отдельных веток с радиаторами.
    • Водяного теплого пола.
    • Косвенно нагреваемого бойлера.
    • Теплой вентиляции и проч.

    Схема гидравлического разделителя Источник teplo.guru
    Как пример, можно рассмотреть ситуацию, когда применяется несколько насосов, сильно различающихся по мощности. Как правило, все оборудование размещено в одном помещении, коллекторном модуле. Включение самого мощного насоса спровоцирует закачку всего теплоносителя, и лишения им оставшихся контуров. Упрощенным способом решения этой проблемы и является установка гидроразделителя. Без него пришлось бы все насосы размещать на большом расстоянии друг от друга.

    Достоинства

    Коллекторный метод имеет своих поклонников как среди профессионалов, так и среди обывателей.

    Это связано с положительными особенностями, которые гарантирует такой способ отопления.

    • Тепло распространяется равномерно. Априори положено, чтобы температура, поступая в трубы из коллектора, не падала. В связи с этим достигается равномерный прогрев и поддержание температуры во всех приборах, подключенных к системе. При этом всегда есть возможность понизить температуру, если это необходимо.
    • Возможность настройки. При желании можно не только регулировать температуру, но и полностью отключать какое-либо из ответвлений. Например, если в одной из комнат не нужен обогрев, то можно просто отключить радиатор, тем самым предотвратив холостую отдачу тепла. Это особенно удобно, если вы живете в большом доме, например, в 3-х этажном особняке, и не всегда пользуетесь всеми комнатами. Регулировка осуществляется из коллекторного шкафа.
    • Простота ремонта. Если какая-либо из деталей системы сломается, вам не придется отключать всю систему (речь не идет о поломке самого коллектора). Достаточно будет перекрыть подачу тепла в поврежденное ответвление.
    • Эстетическая привлекательность. Подключая коллектор, вы получаете возможность расположить трубы где угодно, а не только над радиатором. Многие пользуются этим обстоятельством и делают трубы скрытыми, пряча их под плинтус или за фальшстену.

    Режимы функционирования

    Чтобы понять, для чего нужна гидрострелка в системе отопления с технической точки зрения, необходимо рассмотреть основные варианты ее применения на практике. Выделяются следующие три схемы:

    • Равновесная работа системы. Гидросепаратор функционирует в нейтральном режиме, не влияя на систему. В этом случае насосное оборудование отопительного агрегата перекачивает столько же теплоносителя, сколько его требуется для системы отопления. При этом показатели нагрева, давления, расхода и вырабатываемого тепла соответствуют теоретическим расчетам – как на подающей, так и на обратной магистрали. Однако в действительности таких условий никогда не возникает, так как уже спустя небольшое время все характеристики системы претерпевают изменения.

    3 режима работы гидрострелки Источник stroychik.ru

    • Отопительный контур потребляет больше теплоносителя, чем теплообменник. Это наиболее часто возникающая на практике ситуация, когда гидравлический разделитель работает по прямому назначению. В нем возникают вертикальные потоки перераспределения – из обратки теплоноситель подмешивается в подачу. Возникает угроза теплового удара, так как недостаток теплового агента активирует датчики, которые в свою очередь подают команду на усиленную работу теплогенератора. При этом потребитель все равно не будет получать необходимое количество тепла.

    Первое правило

    Наиболее важное правило, которое нужно всегда соблюдать – это так называемое «правило трех диаметров», то есть диаметр установленной вами гидрострелки должен быть в три раза больше по сравнению с данным параметром у патрубков. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

    • отделять из системы шлам;
    • выводить газы;
    • выравнивать гидравлическую разницу;
    • подавать подогретую воду котлу, чтобы обеспечить его большую долговечность.

    Многие предпочитают экономить и изготавливать гидрострелки самостоятельно из полипропилена, но на самом деле это абсолютно неверное решение, принимаемое в основном людьми, мало понимающими особенности работы такого оборудования.

    Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой технологии и будут действительно эффективно себя показывать на протяжении всего срока эксплуатации такой системы.

    Самое важное условие надлежащего функционирования отопительной системы – полноценный обогрев всех помещений в доме. Гораздо проще от одного котла отвести потоки воды в разные комнаты, чем в каждой монтировать новый котел. Именно для распределения тепла и служит коллектор, с помощью которого также можно контролировать температуру.

    Видео описание

    Видео о том, что такое гидрострелка и как она работает:

    • Поток теплообменного контура сильнее, чем у отопительного. Это наиболее оптимальный и правильный вариант работы системы обогрева с грамотно спроектированной и установленной гидрострелкой. Поток, требуемый для потребителя, меньше, чем поток, выдаваемый котлом. При таком режиме доля горячего теплоносителя возвращается в агрегат, поэтому работать он будет в нормальном или даже несколько сниженном объеме.

    Важно! Наличие гидрострелки обязательно в системе отопления, когда одновременно по каскаду подключены несколько котлов. Кроме того, она нужна для агрегата, оснащенного чугунным теплообменником. Так как большая разница между нагревом выходящего и охлаждением входящего потока теплоносителя приводит к постепенному растрескиванию материала.

    Как в такой ситуации осуществляется монтаж

    Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

    • Два контура теплых полов.
    • В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрического котла, а также контур гидрострелки, то есть 5 контуров.

    В данном случае нет ничего сложного в том, как нарисовать схему коллектора – достаточно иметь хоть какое-то понимание того, как осуществляется работа такой системы.

    Видео описание

    Видео о гидравлическом разделителе и его назначении:
    Расчет проводится следующими несколькими способами:

    • Предельная скорость потока теплоносителя.

    Высчитывается по формуле:

    Д = 3*д*√Мп/Вд

    Д-диаметра гидрострелки, д – диаметра патрубка, Мп – максимальный поток для котла, Вд – предельная скорость (0,2 м/с).

    Например:

    7*3*√8/02 = 21*√40 = 21*6,32 = 132,8 см – 133 см – диаметр гидрострелки.

    Диаметр патрубка – 7 см, расход котла 8 куб/час.

    • Наивысшей мощности котла.

    Расчет ведется по аналогичной формуле:

    Д = 3*д*√Мк/(Вд * Траз)

    Однако в ней появляются некоторая замена параметров:

    Мк – максимальная мощность котла, для примера 60 кВт,

    Траз – разница нагрева теплоносителя в подающем и обратном потоках, для примера 15 град.

    Например:

    21*√60/(02 * 15) = 21*4,4 = 94 см.

    • Протяженности корпуса самой гидрострелки. Длина устройства зависит от величины диаметра и расположения патрубков. Ниже приведена схема расчета характеристики. В первом варианте она будет равна 12-ти диаметрам, во втором 13-ти.

    Схема расчета длины гидрострелки по расположению патрубков Источник stroychik.ru

    Совет! При расчете параметров гидрострелки важно определить максимально возможную скорость теплоносителя. Если поток будет перемещаться достаточно быстро, в системе возникнет характерный шум, существенно снижающий комфорт в доме. Поэтому чтобы избежать этого негативного эффекта данный параметр ограничивают значением, не превышающем 0,2 м/с.

    Особенности подключения

    Знание того, что такое гидрострелка в системе отопления, позволяет грамотно подобрать ее по параметрам и правильно выполнить ее подключение. Установка прибора осуществляется по общим правилам сантехнического монтажа. Устройство прежде всего должно быть правильно подобрано по основным параметрам – пропускной способности, количеству патрубков, габаритам.

    Также необходимо помнить, что такое гидрострелка – принцип работы этого устройства основан на принудительной циркуляции. В системе должно функционировать как минимум два насоса. Один из них обеспечивает работу теплообменного контура котла, другой – систему потребителей. Если это условие не будет соблюдено, прибор окажется не просто бесполезным, но даже вредным и станет выполнять роль помехи движению теплоносителя.

    Коротко о главном

    Гидравлический разделитель для отопления – металлическая закрытая емкость с патрубками, монтируемая перед котлом. Предназначается для оптимального распределения теплоносителя между потребителями, а также регуляции уровня нагрева между прямым и обратным потоками в отопительных системах с принудительной циркуляцией и как минимум 2-мя насосами. Необходимость установки устройства возникает при одновременном наличии следующих потребителей:

    • Отдельных радиаторных линиях.
    • Системе водяных теплых полов.
    • Бойлера, работающего на котле отопления.
    • Теплой водяной вентиляции.

    Также устройство нужно для сглаживания воздействия перепадов температуры на чугунный теплообменник. При этом гидрострелка может функционировать в трех режимах – в равновесии, при недостаточной мощности отопительного контура и его превосходстве над потребителем. Наиболее оптимальной является последний вариант. Перед установкой устройство требуется рассчитать по пропускной силе, диаметру и протяженности в зависимости от диаметра и расположения подсоединенных патрубков.

    Оценок 0

    Прочитать позже

    Куда ее устанавливают

    Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большой разницы в температурах во время первого старта отопительной системы. К примеру, при помощи данного оборудования стандартные стальные котлы могут защититься от создаваемого конденсата, в то время как чугунные устройства можно обезопасить от возможности выхода из строя отдельных секций.

    Что такое гидравлический сепаратор и как он работает?

    Гидравлические сепараторы впервые появились около восемнадцати лет назад из-за потребности в многонагрузочной/мультитемпературной системе, которая не позволяла всем необходимым циркуляционным насосам в этой системе мешать друг другу. Подробнее о происхождении читайте здесь.

    Решение? Гидравлический сепаратор – в настоящее время все чаще встречается в гидравлических системах отопления и охлаждения.

    Как работает гидравлический сепаратор?

    Гидравлический сепаратор имеет форму, похожую на изображение, которое вы видите в этой статье, с близко расположенными тройниками – верхним тройником и нижним тройником.

    Существует три возможных пути потока, каждый из которых зависит от потоков в первичном и вторичном контурах. Давайте возьмем систему отопления в качестве примера, чтобы объяснить различные пути потока.

    Путь потока 1

    Расход в первичном контуре такой же, как и во вторичном контуре. Называемый сбалансированным потоком, этот поток и температура от котла будут равны системе распределения. Горячая вода из котла будет изолирована в верхних тройниках или портах 1 и 2.

    Нижние два тройника – порты 3 и 4 – работают аналогичным образом, при этом расход и температура из котла такие же, как и у воды, возвращающейся в котел. Это гарантирует минимальное перемешивание в сепараторе.

    Путь потока 2

    Другим примером является расход вторичного контура, где расход больше, чем у первого.

    В этом случае потоки не уравновешены, и температура, поступающая в контур, не совпадает с температурой из котла.Чтобы удовлетворить спрос, часть воды, возвращающейся из системы в порт 3, смешивается с водой, поступающей в PSH (первичный вторичный коллектор) из котла в порту 1. Это означает, что температура потока ниже во втором тройнике, поступающем в порт 1. система.

    Путь потока 3

    В третьем пути потока поток в первичном контуре больше, чем поток во вторичном контуре. Это означает, что поток несбалансирован, но в направлении, противоположном пути потока 2; системная потребность меньше, чем мощность котла.

    Поток, возвращающийся из системы, смешивается с горячей водой из котла, повышая температуру обратки котла.

    Во всех вышеописанных потоках воздух и грязь отделяются от воды, поступающей в гидросепаратор.

    Компания MCH Hydraulics гордится своей высококвалифицированной и хорошо обученной командой. Таким образом, какими бы ни были ваши требования, мы можем гарантировать, что вы получите именно то, что вам нужно. Свяжитесь с нами сегодня, чтобы обсудить ваши требования.

    idronics Гидравлическая сепарация: новые методы реализации устоявшейся концепции

    ГИДРАВЛИЧЕСКОЕ РАЗДЕЛЕНИЕ

    Новое оборудование обеспечивает множество функций и простую установку

    Важным преимуществом водяного отопления является возможность создания нескольких независимо контролируемых зон внутри здания. Часто это делается путем подачи и возврата каждой цепи зоны из общего набора заголовков, как показано на рисунке 1.

    Такое расположение трубопроводов распространено в традиционных гидравлических системах, где используется источник тепла с малым гидравлическим сопротивлением (например, чугунный котел). Такие котлы и коллекторный трубопровод большего диаметра, соединяющий их с зональными контурами, создают очень небольшое сопротивление потоку и, таким образом, могут обеспечивать относительно высокие скорости потока с минимальными помехами между зональными контурами.Короче говоря, гидравлические характеристики этих систем редко создают проблемы.

    Времена изменились: Сегодня во многих водяных системах в качестве источника тепла используются компактные котлы. Эти котлы имеют гораздо более высокое сопротивление потоку по сравнению с чугунными котлами. Если такой бойлер просто заменить бойлером с малым сопротивлением потоку, показанным на рис. 1, могут возникнуть проблемы, прежде всего помехи между одновременно работающими циркуляционными насосами. Схема на рис. 2 иллюстрирует ситуацию, которой следует избегать.

    Разработчик такой системы может предположить, что поток в каждом контуре зоны зависит от гидравлического сопротивления его трубопровода и циркуляционного насоса в этом контуре. По сути, при таком мышлении каждая цепь зоны рассматривается как «автономная цепь», на которую не влияют соседние цепи.

    Это упрощение игнорирует тот факт, что общий поток всех зональных контуров должен проходить через источник тепла с высоким сопротивлением. Последний будет выступать в роли «узкого места» потока и значительно снизит поток внутри контура каждой зоны.Чем больше зональных цепей работает одновременно, тем хуже эффект узкого места. Возникающее в результате падение потока через контуры отдельных зон может привести к недогреву, что, вероятно, приведет к жалобам на неадекватную подачу тепла в некоторых зонах.

    Разделяй и властвуй: Решением этой проблемы является гидравлическое разделение. Короче говоря, это концепция предотвращения взаимодействия потока в одном контуре с потоком в другом контуре. Когда существует гидравлическое разделение между контурами, проектировщик может правильно представить каждый контур как отдельный объект и спроектировать его соответствующим образом.Это не только упрощает системный анализ, но и предотвращает ранее описанные проблемы помех потока.

    Хотя термин «гидравлическое разделение», возможно, является новым для многих проектировщиков водяных систем в Северной Америке, это не новое открытие в технологии водяного отопления. Концепция первичного/вторичного трубопровода, возможно, является самой известной формой гидравлического разделения, используемой в настоящее время в гидротехнической промышленности Северной Америки. Он основан на использовании двух очень близко расположенных тройников, как показано на рисунке 3.

    Поскольку тройники расположены очень близко друг к другу, падение давления между ними из-за потери напора практически равно нулю. Следовательно, давление на боковом отверстии каждого тройника почти одинаково. Поскольку между тройниками нет перепада давления, практически отсутствует тенденция к развитию потока во вторичном контуре, даже если поток проходит через тройники в первичном контуре. Поэтому говорят, что вторичный контур «гидравлически отделен» от первичного контура.Поток будет развиваться во вторичном контуре только тогда, когда работает вторичный циркулятор.

    Эта концепция может быть распространена на несколько вторичных контуров, обслуживаемых общим первичным контуром, как показано на рис. 4. Каждый вторичный контур, включая вторичный контур через котел, соединяется с первичным контуром с помощью пары близко расположенных тройников для обеспечения гидравлическое разделение.

    Конфигурация, показанная на рис. 4, более точно называется последовательной первичной/вторичной системой.При таком подходе все вторичные контуры последовательно располагаются вокруг общего первичного контура.

    Несмотря на то, что между всеми контурами существует гидравлическое разделение, возникает и часто нежелательный эффект — падение температуры подаваемой воды от одного вторичного контура к другому всякий раз, когда два или более вторичных контура работают одновременно. Хотя бывают ситуации, в которых это падение температуры не представляет проблемы, оно добавляет сложности, которые предусмотрительные проектировщики должны оценить и компенсировать.

    Конфигурация трубопровода, показанная на рис. 5, известна как параллельная первичная/вторичная система. Здесь основная петля разделена на два или более «переходных моста». Внутри каждого переходного моста есть пара близко расположенных тройников, которые обеспечивают гидравлическую изоляцию между каждым вторичным контуром, а также первичным контуром.

    На рис. 7 показано место установки устройства в типичной водяной системе отопления.

    Геометрические пропорции гидравлического сепаратора важны для правильной работы.Во многих гидравлических сепараторах используется соотношение 1:3 между размером соединения трубопровода и диаметром вертикального цилиндра. Это обеспечивает надлежащее перемешивание в гидравлическом сепараторе (когда поток в контуре котла отличается от потока в распределительном контуре). Эти пропорции также обеспечивают относительно низкую скорость потока внутри вертикального цилиндра, что сводит к минимуму падение давления, позволяя пузырькам воздуха подниматься вверх, а частицы грязи оседать на дно.

    Дефлектор специальной конструкции, расположенный в верхней части вертикального цилиндра в некоторых гидравлических сепараторах, также способствует удалению воздуха.Перфорированная поверхность этой перегородки позволяет пузырькам воздуха сливаться и подниматься над зоной потока. Затем пузырьки улавливаются в верхней камере сепаратора и выбрасываются через вентиляционное отверстие поплавкового типа в верхней части устройства.

    Многочисленные преимущества: Как следует из названия, гидравлический сепаратор обеспечивает гидравлическое разделение. Он делает это, используя те же физические принципы, что и в близко расположенных тройниках первичной/вторичной системы трубопроводов.

    Также важно понимать, что некоторые гидравлические сепараторы выполняют дополнительные функции, а именно сепарацию воздуха и сепарацию осадка. В системах с близко расположенными тройниками для гидравлического разделения эти функции требуют дополнительных компонентов. Такие компоненты обычно стоят дороже при покупке и установке по сравнению с «многофункциональным» гидравлическим сепаратором, который выполняет все три функции в одном устройстве, как показано на рис. 8.

    Отдельные компоненты также требуют больше места для установки и увеличивают потери тепла в системе по сравнению с одним гидравлическим сепаратором с изолированной рубашкой.

    Возможности расхода: Температура на двух выходных отверстиях гидравлического сепаратора (например,например, порты 2 и 3 на рис. 6) зависят от температуры на двух входных портах
    (например, порты 1 и 4 на рис. 6), а также от расхода как в контуре котла, так и в распределительной системе.

    Возможны три случая:

    1. Расход в распределительной системе равен расходу в контуре котла. 2. Расход в системе распределения больше, чем расход в контуре котла.

    3. Расход в распределительной системе меньше расхода в контуре котла.



    Мы рассмотрим каждый случай, используя базовую термодинамику, которая управляет всеми ситуациями смешивания.

    Дело №1. Распределительный расход равен расходу котла: В этом случае, который обычно является скорее исключением, чем нормой, расход и температура на выходе из выпускного отверстия распределительной системы (порт 2) гидравлического сепаратора практически совпадают с температурой горячая вода поступает во входной порт котла (порт 1), как показано на рисунке 9.

    Очень малое смешивание происходит, потому что потоки уравновешены. Горячая вода, поступающая в порт 1, остается в верхней части гидравлического сепаратора из-за ее плавучести. Большинство пузырьков воздуха, поступающих в порт 1 или образующихся внутри гидравлического сепаратора, поднимаются к верхней части устройства и выбрасываются через вентиляционное отверстие.

    Аналогичная ситуация и на нижних портах сепаратора. Поскольку потоки уравновешены, температура на выходе, возвращаемая в котел из порта 3, равна температуре, возвращающейся из распределительной системы в порт 4.Опять же, в сепараторе происходит очень незначительное перемешивание. Частицы грязи, поступающие в сепаратор через порт 4, будут стремиться оседать на дно сепаратора, откуда их можно будет периодически смывать через сливной клапан.

    Если в системе используется обычный (без конденсации) котел, проектировщик должен убедиться, что температура воды на возвратной стороне распределительной системы достаточно высока, чтобы предотвратить постоянную конденсацию дымовых газов внутри котла.

    Дело №2. Расход распределительной системы больше, чем расход котла: Поскольку расход в контуре котла и распределительной системе неодинаков, в гидравлическом разделителе происходит смешивание. В этом случае часть более холодной воды, возвращающейся из распределительной системы, движется вверх через сепаратор и смешивается с горячей водой, поступающей из котла, как показано на рисунке 10.

    Это смешивание снижает температуру воды, подаваемой в распределительную систему.Это не обязательно плохо, но дизайнер должен осознавать, что это может произойти.

    Формулу 1 можно использовать для расчета температуры смеси (T2), подаваемой в распределительную систему при этих условиях.

    Формула 1

    Где: f4 = расход, возвращающийся из распределительной системы (галлонов в минуту) f1 = расход, поступающий из котла (котлов) (галлонов в минуту) T4 = температура жидкости, возвращающейся из распределительной системы (oF) T1 = температура жидкости, поступающей из котла (oF)

    Формула 1 действительна как для воды, так и для других системных жидкостей при условии, что вся жидкость, поступающая и выходящая из гидравлического сепаратора, одинакова.Его также можно использовать с любым последовательным набором единиц измерения расхода и температуры.

    Вот пример использования Формулы 1. Предположим, что система распределения, содержащая несколько одновременно работающих циркуляционных насосов, работает с общим потоком 25 галлонов в минуту. Вода возвращается из распределительной системы при температуре 120°F и поступает в порт 4 гидравлического сепаратора. При этом расход котла составляет 10 галлонов в минуту, а температура воды, подаваемой на порт 1, составляет 160°F. Какова температура смешанной воды, выходящей из порта 3 и направляемой на сторону подачи распределительной системы? И какая температура воды, возвращающейся в котел?

    Температура смешанной воды находится по формуле 1:

    Обратите внимание, что температура воды, подаваемой в распределительную систему (136°F), значительно ниже температуры воды, подаваемой из бойлера (160°F).Это результат смешивания в гидравлическом сепараторе.

    Поскольку в нижней части сепаратора не происходит смешивания, температура воды, возвращающейся в котел, такая же, как и при возврате из распределительной системы: 120oF.

    Если мощность котла регулируется в зависимости от температуры подачи в распределительную систему, необходимо, чтобы датчик температуры, обеспечивающий

    Информация о температуре подачи

    для модулирующего контроллера расположена после выпускного отверстия распределительной системы (порт 2) гидравлического сепаратора.

    Случай №3: Расход в распределительной системе меньше, чем расход в котле: Опять же, поскольку расход на противоположных сторонах гидравлического сепаратора неодинаков, внутри сепаратора произойдет смешивание. В этом случае часть горячей воды, поступающей из контура котла, движется вниз через сепаратор и смешивается с холодной водой, поступающей из распределительной системы, как показано на рисунке 11.

    Это состояние возникает, когда тепловая мощность котла (временно) превышает текущую нагрузку системы.Проще говоря, тепло поступает в систему быстрее, чем нагрузка отводит тепло. Это приводит к относительно быстрому увеличению температуры обратной линии котла. Если используется модулирующий котел, это приведет к относительно быстрому снижению расхода топлива, поскольку система пытается достичь теплового равновесия.

    В этом сценарии температура возврата в котел (T3) может быть рассчитана по формуле 2:

    Формула 2

    Где:

    T3 = температура жидкости, возвращаемой в котел (котлы) (oF) f1 = расход, поступающий из котла (котлов) (галлонов в минуту) f2, f4 = расход распределительной системы (галлонов в минуту)

    T1 = температура жидкости, поступающей из котла (котлов) (oF) T4 = температура жидкости, возвращающейся из распределительной системы (oF)

    Вот пример: предположим, что температура на подаче в котел составляет 170°F, а скорость потока из котла в порт 1 гидравлического сепаратора составляет 15 галлонов в минуту. Вода возвращается из распределительной системы и поступает в порт 4 гидравлического сепаратора при температуре 100°F и расходе 10 галлонов в минуту. Какая температура воды возвращается в котел?

    Подстановка этих рабочих условий в формулу 2 дает:

    Обратите внимание, что температура на входе в котел примерно на 23°F выше, чем температура на возврате распределительной системы. Это опять-таки происходит из-за перемешивания в гидравлическом сепараторе.

    Если в системе используется обычный (неконденсирующийся) котел, можно было бы считать повышение температуры обратной линии котла выгодным, поскольку это уводит режим работы котла от потенциальной конденсации дымовых газов.Однако этот эффект повышения температуры может быстро уменьшиться, если поток через распределительную систему увеличивается (т. е. включается больше цепей нагрузки) или если температура обратного трубопровода распределительной системы падает ниже
    пс. Использование только гидравлического сепаратора ни при каких обстоятельствах не предотвращает конденсацию дымовых газов. Единственным способом обеспечения такой защиты является установка автоматических смесительных устройств на контурах нагрузки, которые контролируют температуру обратки котла и уменьшают расход горячей воды, когда это необходимо, чтобы не допустить падения температуры обратки котла ниже заданной минимальной температуры.Эта концепция показана на рисунке 12.

    Здесь инжекторный насос с регулируемой частотой вращения представляет собой смесительное устройство, которое контролирует температуру на входе в котел и, когда это необходимо, уменьшает поток горячей воды в низкотемпературную распределительную систему для предотвращения конденсации дымовых газов внутри котла. Обратите внимание, что инжекторный насос с переменной скоростью подключен параллельно циркуляционному насосу с фиксированной скоростью, обслуживающему контур нагрузки с более высокой температурой. Это возможно благодаря очень низкому перепаду давления в гидросепараторе, а также низкому перепаду давления в коллекторах с правой стороны гидросепаратора. Смешивание, необходимое для повышения температуры возврата котла, происходит в гидросепараторе, а не в тройнике ниже по потоку в первичной/вторичной системе. Для нагнетательного насоса и циркуляционного насоса с фиксированной скоростью требуется обратный клапан для предотвращения обратного потока.

    Размеры и применение: Гидравлические сепараторы должны иметь правильный размер, чтобы обеспечить надлежащее разделение гидравлики, воздуха и грязи. Чрезмерно высокие скорости потока будут препятствовать этим функциям.

    Размер прост.Сначала определите максимальный расход, который будет иметь место как в контуре котла, так и в распределительной системе, затем отметьте большее из этих значений. Затем найдите в таблице ниже размер трубного соединения гидравлического сепаратора, необходимый для работы с таким максимальным расходом.

    Коллекторный трубопровод, соединяющий распределительную сторону гидросепаратора, должен быть рассчитан на скорость потока 4 фута в секунду или менее при условиях максимальной скорости потока. Все трубопроводы коллектора также должны быть как можно короче, чтобы свести к минимуму падение давления.

    Убедитесь, что все контуры нагрузки с отдельными циркуляционными насосами снабжены соответствующими обратными клапанами. Это необходимо для предотвращения обратного потока, а также миграции тепла через этот контур, вызванного плавучестью, когда его циркулятор выключен. Допустимы внутренние подпружиненные обратные клапаны, входящие в комплект некоторых циркуляционных насосов, а также обратные клапаны потока или подпружиненные обратные клапаны, установленные на стороне нагнетания циркуляционных насосов. Стандартный поворотный обратный клапан не обеспечивает защиту от прямой миграции тепла и не подходит для этой цели.

    Гидравлические сепараторы

    — это идеальный способ подключения новых котлов, особенно с теплообменниками с высоким сопротивлением потоку, к существующим распределительным системам. Они устраняют потенциальные узкие места потока, которые могут возникнуть в системах, где в противном случае полный поток системы распределения направлялся бы через котел. Их способность собирать и утилизировать отложения также делает их идеальными для старых систем, где отложения встречаются чаще. Это особенно актуально для систем, которые когда-то работали на паре, а затем были переведены на горячую воду.

    HydroLink: Принцип гидравлического разделения в сочетании с одинаковой температурой воды, подаваемой в распределительные контуры, желателен как в больших, так и в малых гидравлических системах.

    Как уже говорилось, гидросепаратор Caleffi идеально подходит для средних и больших систем. Доступные в настоящее время модели могут работать со скоростью потока до 485 галлонов в минуту с размерами трубопровода от 1 до 6 дюймов.

    Для небольших систем Caleffi также предлагает HydroLink, как показано на рис. 14.

    В этом изделии предусмотрена камера для гидравлического отделения контура котла от распределительных контуров. Он также представляет собой автономную коллекторную станцию, которая питает до четырех независимо управляемых нагрузок

    .

    контура с одинаковой температурой подачи. Эти элементы и соответствующие им трубопроводы показаны на рис. 15.

    Важнейшей деталью HydroLink является камера гидравлического разделения на левой стороне агрегата.Эта камера отделена от коллекторных камер перегородкой с двумя близко расположенными отверстиями. Учитывая их размер и расположение, эти отверстия действуют аналогично паре близко расположенных тройников, устраняя любую значительную разницу давлений между верхней и нижней камерами коллектора. Это препятствует тому, чтобы поток в контуре котла индуцировал поток в любом из распределительных контуров, соединенных с коллекторной камерой.

    На рис. 16 показано функциональное сходство между Hydro Separator в более крупной системе с коллекторами, построенными на месте, и HydroLink в системе меньшего размера.

    Гидравлические сепараторы и гидролинки Caleffi

    в настоящее время устанавливаются в жилых и коммерческих гидравлических системах по всей Северной Америке.

    На рис. 17 показан небольшой (размер трубы 1 дюйм) гидросепаратор, установленный в системе отопления жилого дома. Корпус сепаратора заключен в облегающую изоляционную оболочку для минимизации потерь тепла в механическое помещение. Этот гидросепаратор устанавливается между модулирующим котлом и распределительной системой отопления помещений, содержащей несколько зональных циркуляционных насосов.

    На рис. 18 показан 4-дюймовый гидросепаратор, установленный в более крупной коммерческой системе, где он обеспечивает связь между системой с несколькими котлами и несколькими независимо управляемыми распределительными контурами.

    На рис. 19 показан четырехконтурный HydroLink, установленный в системе отопления жилого дома. Подобно гидросепаратору на рис. 17, эта система HydroLink оснащена облегающим изоляционным кожухом для минимизации потерь тепла. В этой системе он обеспечивает гидравлическое разделение между высокопроизводительным котлом и несколькими независимо управляемыми зонами распределения тепла, каждая со своим циркуляционным насосом.

    Резюме: Гидравлическое разделение, при правильном выполнении, позволяет нескольким независимо управляемым циркуляционным насосам сосуществовать в системе без помех. При использовании в виде гидросепаратора или гидролинка также достигаются дополнительные преимущества равномерной температуры подачи, разделения воздуха и грязи. Эти устройства устраняют необходимость в циркуляционном насосе первичного контура, что снижает затраты на установку и эксплуатацию системы. Благодаря подходящей паронепроницаемой изоляционной оболочке устройства Hydro Separator или HydroLink также могут обеспечивать эти преимущества как в системах с охлажденной, так и с горячей водой.Это действительно современный способ достижения синергии функциональности и простоты установки.

    Полное руководство от Heat Geek Experts

    Большая трубка пустой трубы. конец.

    Нет, серьезно, заголовки с низкими потерями не являются чем-то сложным или таинственным искусством. Это просто большая труба или коробка с водой с подающим и обратным соединениями, чтобы обеспечить поток воды и тепла.

    Коллекторы с низкими потерями обычно используются в качестве «гидравлического разделения» между любыми двумя или более циркуляционными насосами в системе отопления.Такое гидравлическое разделение позволяет каждому насосу работать независимо со своей скоростью потока. Не тяня и не толкая другого. Без установленного гидравлического разделения в какой-либо форме подключенные насосы не смогут работать со своей собственной скоростью потока для этой зоны. Это может вызвать такие проблемы, как обратная циркуляция, а также несбалансированные системы.

    Дополнительная проблема с двумя насосами, тянущими или толкающими друг друга, особенно с модуляционными насосами, заключается в том, что они будут мешать отклику обратной связи друг друга.Это может вызвать неустойчивую и колебательную/пульсирующую реакцию друг на друга. Два немодулирующих насоса с фиксированной производительностью будут меньшей проблемой.

    Зачем вам два или более насоса в системе отопления?

    Как правило, вы увидите коллекторы с низкими потерями в коммерческих установках, где может быть много насосов. Каждый рассчитан на свою индивидуальную задачу или зону. Однако в бытовых или небольших коммерческих системах отопления они обычно устанавливаются там, где внутреннему насосу котла не хватает мощности или скорости для системы.Например, для подогрева полов требуется расход воды в 3 раза выше, чем у радиаторов, чтобы обеспечить равномерную температуру пола, насосы котлов могут с трудом достичь такого большего объема. Или, если у вас есть хорошо изолированное большое здание или здание с особенно маленькими трубопроводами, сопротивление всех трубопроводов и изгибов может быть слишком большим для внутреннего насоса котла, чтобы преодолеть его с достаточным потоком.

    В обеих этих ситуациях необходимо установить заголовки с низкими потерями.

    Как известно, вода всегда идет по пути наименьшего сопротивления. Большая камера внутри коллектора с низкими потерями создает кратчайший путь между подающим и обратным трубопроводами. Если котел с внутренним насосом качает в коллектор с низкими потерями, почти 100% воды вернется обратно в котел. Очень небольшой поток, если он вообще будет, будет поступать в систему. Это позволяет установить системный насос с другой стороны коллектора и работать таким же образом с минимальным нарушением работы коллектора со стороны котла.

    Однако насосы

    LLH предназначены не только для нескольких насосов.Их можно использовать для подключения нескольких котлов и источников тепла в единую систему. Может возникнуть много гидравлических проблем с несколькими источниками тепла, которые можно обойти с помощью LLH или буфера (сверхбольшого LLH). Есть даже немного более сложные LLH, которые учитывают разные температуры подачи и обратки для различных источников тепла. В них используются перегородки, чтобы отводить наименьшую отдачу к лучшим источникам тепла, чтобы максимизировать эффективность и результативность. Некоторые буферы имеют несколько отводов и кожухов, которые используют стратификацию накопителя (более теплая вода вверху и более холодная внизу), чтобы создать своего рода тепловую батарею, которая опять же позволяет системам использовать источники тепла с разными температурами подачи.

    Когда поток воды достигает большого отверстия коллектора, скорость воды сразу же замедляется, по крайней мере, до половины скорости/скорости, с которой она двигалась по трубопроводу. Эта среда позволяет взвешенным частицам грязи падать на дно устройства, а мелкие пузырьки воздуха также отделяются и поднимаются вверх. Чем больше блок и, в свою очередь, чем медленнее поток через блок, тем эффективнее будет LLH при разделении грязи и воздуха. Еще одним преимуществом здесь является то, что, в отличие от магнитных фильтров, этот низкоскоростной фильтр также собирает немагнитные загрязнения, такие как медь, латунь, олово и свинец.Даже сталь и железо из-за традиционной системы коррозии со временем теряют свой магнетизм.

    Стоит отметить, что это преимущество доступно только в том случае, если заголовок является вертикальным, а не горизонтальным. Дизайнеры также предусмотрели точки смыва и вентиляции. Некоторые производители делают еще один шаг вперед, устанавливая турбулизатор сетчатого типа. Это поможет отделить грязь и воздух, хотя мы советуем соблюдать осторожность при использовании некоторых из них.

    При условии, что он хорошо изолирован, так как он потенциально может быть довольно большим нежелательным радиатором, основным недостатком является дополнительная стоимость.Однако, если вам требуется несколько насосов или источников тепла, этого нельзя избежать очень элегантным способом.

    Единственная проблема, с которой вы можете столкнуться при использовании любой гидравлической сепарации, — это деформация. См. видео выше, сделанное еще в 2017 году. По сути, искажение относится к более высоким температурам, необходимым для котла, чтобы нагреть эмиттеры (обычно радиационные или теплые полы) до подходящей температуры, если скорости потока по обе стороны от коллектора с низкими потерями отличаются, что они почти всегда будут.Эти более высокие температуры в источнике тепла могут вызвать небольшую потерю эффективности газовых котлов. Тем более с тепловыми насосами, а также со всеми другими проблемами, связанными с высокотемпературными системами, отмеченными здесь. Это вызвано смешиванием или смешиванием подающей и возвратной воды в коллекторе. Это не относится к подогреву обратки котла, а вместо этого требуется одинаково более высокая температура подачи и обратки на источнике тепла по сравнению с нагревателем.

    Это не достаточная причина, чтобы вообще не использовать заголовок с малыми потерями.Но это больше причин для более тщательного рассмотрения, действительно ли это необходимо или его можно разработать. Если это необходимо, искажения следует свести к минимуму при вводе системы в эксплуатацию, если вы хотите максимизировать эффективность и производительность системы. Если он не будет введен в эксплуатацию компетентным инженером, это может привести к недостаточной температуре эмиттера, комнатной температуре и медленному времени загрузки цилиндра.

    Существует множество причин, по которым вы можете отказаться от установки заголовка с низкими потерями. Например, стоимость, пространство или простота системы.Чтобы избежать его использования, во многом будет зависеть от причины, по которой он вам нужен.

    Во-первых, сделайте правильные расчеты. В этой отрасли наблюдается пандемия чрезмерного завышения требований к теплу для недвижимости. Завышенная тепловая нагрузка приведет к нереалистичным значениям расхода и приведет к экспоненциальному увеличению расчетных потерь в системе. Практические правила быстро устаревают. Особенно, когда негабаритные системы все еще «работают», если у вас нет динамической системы, учитывающей изоляцию, я бы не стал беспокоиться. У нас есть руководство по потерям тепла в собственности, которое может помочь здесь с краткими руководствами, чтобы проверить ваши практические правила. Чтобы узнать, как рассчитать требуемый расход, см. эту статью о массовом расходе.

    Когда вы уверены, что ваши расчеты верны, требования к коллектору с малыми потерями обычно сводятся к трем основным причинам.

    Требуется высокая скорость потока в системе, высокое сопротивление в системе/насосе котла слишком мало, или несколько источников тепла для помещения.

    Высокое сопротивление системы или насос котла слишком мал

    Есть несколько способов избежать установки коллектора с низкими потерями, если вы просто устанавливаете его, потому что не верите, что ваш бойлерный насос справится с работой.

    Во-первых, стоит отметить, что с тех пор, как вышла директива ERP, все насосы сделать модулирующими. Почти каждый внутренний котельный насос теперь является 7-метровым тепловым насосом. На 20 % выше, чем у предыдущих внутренних насосов с напором 5/6 м. Вы можете быть удивлены, где новые ограничения.

    Во-вторых, установите насос большего размера. Если вы работаете с системой, в которой насос является внешним по отношению к котлу, то модернизация насоса даст больше энергии там, где это необходимо, с меньшими затратами и сложностью. Предполагая, что вы знаете, что ваш старый насос не был неисправным или слабым, в этом случае ваш насос просто нуждается в замене.

    Наконец, увеличьте размер, где это возможно. Если ваши расчеты близки, может быть более практичным обновить некоторые компоненты. Особенно, если вы уже занимаетесь такими работами, как замена котла.Модернизация проходного сечения основного трубопровода, модернизация термостатических клапанов радиаторов до полнопроходных/большепроходных и запорных клапанов до полнопроходных клапанов или клапанов с более низким значением KV на самых дальних радиаторах. Часто простого увеличения размера основного котла/источника тепла до ближайшего главного тройника более чем достаточно, так как скорость потока и сопротивление трубы после этого резко падают.

    Требуемый системный расход слишком высок

    Если ваша главная причина избегать коллектора с низкими потерями — это пространство, то тройник с близкой муфтой (или близко расположенный тройник, если вы предпочитаете) будет вашим другом.Близко расположенный тройник — это ориентация трубопровода, включающая 2 тройника, которые расположены достаточно близко друг к другу. Непосредственная близость тройников означает, что потери давления между ними настолько малы, что вы можете создать два отдельных гидравлических контура, которые будут работать независимо друг от друга и оказывать минимальное влияние друг на друга. Это тот же принцип, что и у заголовка с низкими потерями, и поэтому заголовок с низкими потерями получил свое название. Подробнее о моноблочных тройниках.

    Если у вас есть и радиаторы, и теплый пол, то требуемая высокая скорость потока при напольном отоплении часто превосходит то, с чем может справиться котел, в этом случае мы предлагаем тройник на коллектор теплого пола вместе с зональным клапаном и балансировочный клапан, чтобы избежать выхода из байпаса системы. Затем насос котла может обслуживать радиаторы по мере необходимости.

    Опять же, я бы проверил ваши расчеты. Чаще всего старые эмпирические правила больше не работают. В некоторых случаях можно управлять новым домом с 3 спальнями, полностью оборудованным теплыми полами, сразу за насосом котла. Не говоря уже о квартире. На самом деле, каждое свойство сильно отличается.

    Если ваш насос является внешним по отношению к котлу или источнику тепла, мы рекомендуем проверить максимально допустимый расход котла, чтобы увидеть, можно ли просто заменить внешний насос на более мощный.Однако некоторые инженеры хотят воспринимать эти данные с долей скептицизма. Это связано с тем, что вы обнаружите, что максимально допустимый расход зависит от мощности котла. Несмотря на то, что большинство котлов имеют одинаковые внутренние устройства во всем их диапазоне. Мы скептически относимся к максимально допустимым расходам котлов, но, конечно же, всегда советуем следовать инструкциям производителя.

    Несколько источников тепла

    Технически правильно избежать этого невозможно.В любом случае заголовки с низкими потерями являются идеальным инструментом, и их следует использовать.

    Если вы используете несколько И разных типов источников тепла, еще лучше использовать буфер. Это гораздо лучший способ контроля и использования различных температур потока от источников и максимизации эффективности. Хотя это увеличивает стоимость и может занимать ценное пространство.

    Существует 4 основных правила, которые мы бы предложили, когда речь заходит о конструкции коллектора с низкими потерями, и это хорошо подходит для крупных бытовых/небольших коммерческих приложений.Однако вы по-прежнему увидите, что эти правила используются и для более крупных установок.

    Калибровка, 1 поддерживать скорость ниже 0,3 м

    Основной целью коллектора с низкими потерями является минимизация потерь давления между портами. Именно это сводит к минимуму влияние насосов друг на друга. Несмотря на то, что гидравлический коллектор с малыми потерями получил свое название из-за потери низкого давления, во избежание многословных и ненужных расчетов основное эмпирическое правило состоит в том, чтобы поддерживать скорость воды ниже 0.3мпс. Это будет означать, что самый простой путь для воды будет возвращаться туда, откуда она пришла.

    Чтобы вычислить это, вам нужно определить максимальный расход вашей системы. Затем преобразуйте это в скорость для выбранного диаметра жатки. Вы также прочтете такие цифры, как скорость 0,2 м/с для заголовков с низкими потерями, но для базовых бытовых систем и небольших коммерческих. Мы находим 0,3 штрафа как максимум просто отлично. Большие отверстия дадут меньшую скорость и помогут в отделении воздуха и грязи, однако, как всегда, существует баланс между стоимостью, размером и отдачей.Чтобы рассчитать расход и скорость, следуйте нашему руководству по массовому расходу.

    Не используйте несколько ответвлений

    Находясь в поле, вы будете регулярно видеть множественные постукивания по жаткам, что, на наш взгляд, является большой ошибкой. Множественные ответвления — это когда вместо одного потока и возврата для стороны коллектора, являющейся источником тепла, и одного потока и возврата для стороны вашей системы (также называемой первичной и вторичной стороной), у вас есть разные ответвления для разных цепей или источников тепла.Это использовалось / используется, потому что вы можете качать прямо из коллектора без необходимости установки зональных клапанов или других фитингов, таких как обратные клапаны, для остановки обратной циркуляции, когда одна зона отключена.

    Многоотводной коллектор с низкими потерями

    Проблема с несколькими ответвлениями заключается в том, что при включении более 1 контура некоторые контуры замыкаются накоротко и в качестве подающей воды используется вода обратной температуры. В результате одни контуры нагреваются сильнее, чем другие.

    Если у вас несколько контуров, мы рекомендуем установить их на 1 общую трубу.Различные насосы могут быть сняты. Это, однако, потенциально может мешать друг другу и потенциально вызывать обратную циркуляцию или влиять на расход других насосов. Вы можете и должны установить зональные клапаны и/или обратные клапаны, чтобы предотвратить обратную циркуляцию в этой ситуации. Или вместо этого используйте заголовок распределения.

    Более простой способ подключения нескольких контуров к разделителю с низкими потерями без необходимости использования зональных клапанов или обратных клапанов, которые потенциально могут выйти из строя, заключается в установке распределительного коллектора.Это просто тот случай, когда общая труба, соединяющая разные контуры, рассчитана, опять же, на низкую скорость (менее 0,5 м/с). Это дает точно такой же эффект снижения потерь давления, как и коллектор с низкими потерями. Это означает, что ваши отдельные насосы будут работать одинаково во всех системных сценариях и не допустят обратной циркуляции.

    Ваш распределительный коллектор может быть того же размера, что и ваш коллектор с низкими потерями, что, по сути, просто превращает весь фитинг в один большой боковой H-образный заголовок. Но позволит максимизировать производительность и свести к минимуму движущиеся части. Недостатком, конечно, является пространство и стоимость. Что может быть очень трудно оправдать на небольших коммерческих установках, не говоря уже о домашних установках.

    Горизонтальные заголовки с низкими потерями таковы, как они звучат. Заголовок с низкими потерями повернулся на бок. Они отлично подходят для экономии места и часто поставляются с коммерческими комплектами для установки котлов. Однако ему не хватает способности эффективно разделять воздух и грязь. Без этого дополнительного преимущества мы не видим большого преимущества по сравнению с установкой тройника в бытовых установках.Возможно, если вы устанавливаете несколько котлов и помещение тесное. Однако, как всегда, не существует универсального решения для всех, и необходимо использовать инженерную оценку.

    Дальнейшее чтение

    Руководство Riello по разделителям с низкими потерями. Это руководство больше относится к аспекту потери давления в разделителях с низкими потерями. Это действительно суть коллекторов с низкими потерями и гидравлического разделения. Приведенное выше объяснение не слишком углубляется в упрощение. Они упоминают «переработку» (другие называют это микшированием) на страницах 9, 10 и 11, что приводит к искажению.Но опять же, ни слова о негативном воздействии на конденсационные котлы.

    Idronics #15 — отличное место для изучения гидравлического разделения. Хотя будьте осторожны, мы находим их информацию немного устаревшей. Особенно, когда они последовательно ссылаются на гидравлическую сепарацию. Тем не менее, нет упоминания о негативных последствиях или потере эффективности с конденсационными котлами. Кажется, что большая часть их информации (как и большая часть американской информации) относится к технологиям без конденсации. Они упоминают микширование в заголовке, но снова не упоминают о падениях, которые мы снова находим устаревшими.

    Не забудьте подписаться на нашу рассылку наших последних статей!

    Буферный бак эффективности системы (SEB)

    Буферный бак эффективности системы (серия SEB) Первичный/вторичный буферный бак CEMLINE®, воздушный сепаратор

    • Повышает эффективность системы отопления
    • Устраняет необходимость в воздушном сепараторе
    • Первичный/вторичный гидравлический сепаратор

    Первичные/вторичные буферные резервуары Cemline повышают эффективность системы, предотвращая проблему коротких циклов котлов.
    Котлы с низким содержанием воды, работающие при низких нагрузках, будут иметь короткий цикл, что приведет к образованию сажи, преждевременному выходу компонентов из строя и ложным отключениям. Если котел будет работать как минимум несколько минут, можно достичь полной эффективности котла, предотвращая образование сажи, преждевременный отказ компонентов и ненужные отключения.

    Котельные установки рассчитаны на обогрев здания в самые холодные дни. Когда наружная температура превышает минимальные внешние расчетные условия, котлу может потребоваться только короткий период топки для обогрева здания, что приводит к короткому циклу работы котла.Установка первичного/вторичного буферного резервуара предотвращает этот короткий цикл. Многие производители котлов не рекомендуют запускать котлы более чем на 6 циклов в час.

    Первичные/вторичные буферные резервуары Cemline удаляют воздух из системы отопления, что позволяет отказаться от отдельного воздухоотделителя.
    Для котловых систем требуется зона с низкой скоростью в системе, чтобы можно было отделить вовлеченный воздух от котловой воды. Первичный/вторичный буферный резервуар будет иметь чрезвычайно низкую скорость и использоваться в качестве воздухоотделителя, что устраняет необходимость в отдельном воздухоотделителе.

    Первичный/вторичный буферные резервуары Cemline действуют как гидравлический разделитель, разделяя первичную и вторичную части котловой системы.
    Первичный/вторичный гидравлический разделитель позволяет системам переменного объема работать с современным котлом в соответствии с инструкциями ASHRAE 90.1.

    Первичные/вторичные буферные резервуары Cemline поставляются в комплекте с изолированными кожухами [R-12.5] с застежками-липучками для простой установки в полевых условиях.

    Первичные/вторичные буферные резервуары Cemline имеют отверстие для установки системы автоматизации здания или датчиков температуры, поставляемых заказчиком. В качестве опции может поставляться заводской цифровой электронный термостат для циклического включения котлов при запросе тепла. Этот цифровой электронный термостат оснащен ЖК-дисплеем температуры и может быть легко запрограммирован на месте для минимальной разницы температур в 2 o F и максимум в 30 o F .

    SEB представляют собой вертикальные резервуары емкостью 120, 200, 300 и 500 галлонов. Стандартные опции для SEB включают сосуд высокого давления ASME (рабочее давление 125 фунтов на квадратный дюйм при 400 F), вентиляционное отверстие, изолированный кожух, устанавливаемый на месте, и термометр.Дополнительным оборудованием является цифровой электронный программируемый термостат.

    Майк Гаррен – TEC News

    Гидравлический сепаратор стального бака Niles разработан
    для сокращения коротких циклов работы котельной системы и
    для разделения циркуляции здания и котла. Гидравлический сепаратор NST
    использует хранящуюся в котле воду для буферизации
    нагрузки системы, когда котел производит больше
    БТЕ, чем может выдержать здание. Когда у здания
    минимальная потребность, оно тянет из бака
    , позволяя котлу «отдохнуть».Гидравлический сепаратор
    подключен по трубопроводу, поэтому поток здания отделен от потока котла
    , что обеспечивает независимую циркуляцию.

    Гидравлический сепаратор действует как разъединитель, обеспечивающий независимую циркуляцию как в контуре здания, так и в контуре котла. Когда в гидросистеме здания возникает потребность в тепле, циркуляционные насосы здания тянут воду из гидравлического разделителя ( рис. A ) до тех пор, пока не будет достигнуто достаточное падение температуры в баке для включения котла. Когда это происходит, активируются и котел, и циркуляционные насосы здания, позволяя прямому потоку через бак ( Рис.В ). Поскольку потребность здания удовлетворена, а циркуляционные насосы остановлены, в баке все еще есть потребность в возвращении его к рабочей температуре ( рис. C ). Котел будет продолжать циркулировать и работать до тех пор, пока температура бака не будет удовлетворена.

    Гидравлические сепараторы стальных резервуаров Niles рассчитаны на давление 125 фунтов на кв. дюйм (дополнительно 150). Стандартные размеры варьируются от 120 галлонов до 860 фактических галлонов. Доступны нестандартные размеры и дополнительные приспособления.

    Для получения дополнительной информации свяжитесь с вашим TM, Inside Engineering или Майком Гарреном по телефону 708-256-4776 или по электронной почте [email protected]

    Буферные емкости для охлажденной воды являются важными компонентами современных систем охлаждения. Когда пропускная способность трубопроводов системы охлаждения недостаточна, компрессоры будут работать с коротким циклом, и поддерживать температурный контроль в здании будет сложнее. Производители чиллеров рекомендуют от 3 до 10 галлонов на тонну номинальной холодопроизводительности в системе трубопроводов. В зависимости от уровня точности контроля температуры могут потребоваться более высокие объемы.

    Компания Niles предлагает объемы от 130 галлонов до 1000 галлонов и более; дополнительные размеры доступны, связавшись с нашим отделом продаж. Буферные резервуары сконструированы в соответствии со стандартом ASME, раздел VIII, раздел I. Имеются вертикальные и горизонтальные конструкции резервуаров с центральной перегородкой. В верхней части резервуара имеется отверстие NPT для вентиляционного отверстия. Доступны стандартные предложения по дизайну продукта, а также индивидуальные конфигурации с альтернативными подключениями к системе.Доступные соединения: внутренняя трубная резьба, фланцы ANSI и концы труб с канавками. Также доступна изоляция из напыляемой пены с закрытыми порами R-16.

    Изоляция и верхнее покрытие

    • Альтернатива стальной оболочке и изоляции
    • Лучшее значение R, чем у стальной оболочки и изоляции
    • Стоимость меньше, чем стальной кожух
    • Возможность ремонта в полевых условиях
    • Наружное применение
    • Доступны двойные приложения к R-32
    • Может применяться к резервуару любого размера

    Для получения дополнительной информации нажмите здесь или свяжитесь с вашим TM или TEC Inside Engineering.

    Высокоэффективный водонагреватель Infiniti Tankless™

    Высокоэффективный водонагреватель Bradford White Infiniti Tankless™ с технологией SRT™ (технология уменьшения накипи) предлагает полностью конденсационную конструкцию, потребляемую мощность 199 000 БТЕ/ч, полностью модулирующую горелку и исключительную температурную стабильность. RTG-199HE имеет энергетический фактор 0,95. Конденсационная конструкция использует тепло выхлопных газов для предварительного нагрева поступающей холодной воды, что повышает эффективность и снижает выбросы.

    Особенности и преимущества:

    • Благодаря технологии уменьшения накипи SRT™  Значительно снижает вероятность образования накипи, которая, как известно, приводит к снижению производительности, дополнительному техническому обслуживанию и преждевременному выходу из строя компонента или продукта.
    • Конструкция вертикальной модулирующей горелки — Горелка со сверхнизким уровнем выбросов NOx равномерно распределяет тепло по всей площади поверхности, устраняя горячие точки, которые могут вызвать накопление извести и нагрузку на материал, которые, как известно, снижают эффективность и срок службы изделия.
    • Конфигурация с двумя вентиляторами — Способствует равномерному распределению тепла по всему теплообменнику, повышая эффективность и уменьшая накопление накипи.
    • Внутренние турбулизаторы — Создают значительную турбулентность воды при ее прохождении через теплообменник, что значительно снижает образование накипи во всей системе.
    • Двойной теплообменник –  Первичный теплообменник состоит из меди, а вторичный конденсационный теплообменник состоит из алюминиевого корпуса, чтобы лучше противостоять тепловым нагрузкам.Оба теплообменника имеют медные водоводы для обеспечения высокой теплопроводности.
    • Встроенное цифровое управление Высокий
    • Температурный комплект (дополнительно)
    • Активный байпас
    • Комплект каскадирования (дополнительно)
    • Отвод гибкого газа
    • Гибкость подключения
    • Входной водяной фильтр
    • Установка для экономии места
    • Встроенная защита от замерзания
    • Возможность внутренней и внешней установки
    • Соответствует последним требованиям сверхнизкого содержания NOx (10 нг/Дж Nox)

    Для получения дополнительной информации просмотрите это видео или свяжитесь с Майком Гарреном: 708-256-4776, mike. [email protected]

    Bradford White Коммерческие водонагреватели MAGNUM Series® широко используются проектировщиками, архитекторами, инженерами, механическими подрядчиками и владельцами зданий практически для всех типов коммерческих установок. Эта обширная линейка предлагает решения множества проблем, возникающих при выборе, покупке и установке промышленных водонагревателей.

    OnGuard RMT™ — это пример системы управления водонагревателем Bradford White, которая может повысить ценность вашего бизнеса.После подключения и активации системы OnGuard специалисты службы поддержки Bradford White постоянно контролируют водонагреватель, чтобы обеспечить его оптимальную работу. Этот протокол мониторинга освобождает клиента от необходимости контролировать свой водонагреватель и экономит драгоценное время. Кроме того, Bradford White может связаться с авторизованным подрядчиком по обслуживанию для выполнения любого необходимого ремонта или технического обслуживания и покрыть расходы на этот ремонт и обслуживание.

    Особенности:

    • Круглосуточный удаленный мониторинг
    • Круглосуточная техническая поддержка оператора
    • Уведомление о неисправности по электронной почте или по телефону от службы технической поддержки BWC конечному пользователю
    • Контакт с авторизованным сервисным подрядчиком, оценка ситуации и отправка
    • Ежемесячный отчет о состоянии каждого водонагревателя, оборудованного OnGuard RMT™, предоставляется по электронной почте предпочтительному контактному лицу, зарегистрированному в OnGuard
    • .

    • Улучшено время отклика службы и сокращено время диагностики на месте
    • Отслеживание рабочих характеристик, таких как циклы горелки, часы работы горелки и приблизительный расход топлива
    • Профилактическое техническое обслуживание. По прошествии двух лет коммерческие водонагреватели, оснащенные активной системой OnGuard RMT™, проходят полную проверку системы и необходимое техническое обслуживание в соответствии с указаниями производителя или
    • производителя.

    • Каждый коммуникационный шлюз может контролировать до четырех коллекторных водонагревателей и предоставлять статус и статистические данные по каждому

    Для получения дополнительной информации щелкните здесь или обратитесь к представителю TEC.

    TEC с гордостью представляет водонагреватели General Electric с гибридным тепловым насосом GeoSpring. Новые правила Министерства энергетики 2015 года требуют, чтобы все электрические водонагреватели емкостью 55+ галлонов имели энергетический коэффициент (EF) почти 2,0 (в зависимости от объема бака). Водонагреватели с электрическим сопротивлением, как правило, имеют сопротивление менее 0,95 с технологическим максимальным коэффициентом полезного действия 1,0 и, следовательно, будут запрещены законом. Через полтора года тепловые насосы будут единственными жизнеспособными. Продолжить чтение «TEC теперь запасает водонагреватели GE с гибридными тепловыми насосами в соответствии с правилами Министерства энергетики»

    19 ноября AHRI уведомила всех производителей котлов о том, что процедура тестирования эффективности бытовых котлов Министерства энергетики США была ошибочной, что привело к несколько завышенной эффективности. Похоже, что пострадали 2-ступенчатые и модулирующие конденсационные газовые котлы. Все производители этих котлов обязаны выполнить одно из следующих действий: (1) снизить рейтинг до 90% AFUE; (2) прекратить использование модели; или (3) предоставить результаты испытаний, включающие испытания на нагрев и охлаждение, которые поддерживают рейтинг выше 90%. Прочтите выпуск новостей AHRI

    Гидравлический сепаратор для котлов в Китае Производители, поставщики — Прямая оптовая продажа с завода

    «Отделить» означает отсоединить или отделить.Слово «отдельный» имеет несколько значений в контексте водяных систем отопления или охлаждения.

    Многие гидравлические системы содержат несколько циркуляционных насосов, некоторые из которых должны работать одновременно. В идеале работа любого из этих циркуляционных насосов не приведет к изменению расхода или напора любого другого циркуляционного насоса в системе, который также работает. Когда это достигается, говорят, что циркуляционные насосы гидравлически отделены друг от друга.

    Многие гидравлические системы содержат несколько циркуляционных насосов с независимым управлением.Эти циркуляционные насосы могут сильно различаться по характеристикам потока и напора. Некоторые могут работать на фиксированных скоростях, а другие будут работать на переменных скоростях. Когда два или более циркуляционных насоса работают одновременно в одной и той же системе, каждый из них пытается установить перепад давления на основе своих собственных характеристик насоса. В идеале, каждый циркуляционный насос в системе будет устанавливать перепад давления и скорости потока, на которые не влияет наличие другого работающего циркуляционного насоса в системе. Когда это желательное условие достигается, говорят, что циркуляционные насосы гидравлически отделены друг от друга.

    И наоборот, отсутствие гидравлического разделения может создать очень нежелательные условия работы, при которых циркуляционные насосы будут мешать друг другу. Такие помехи могут сильно повлиять на результирующие потоки и скорость переноса тепла в системе, часто в ущерб надлежащей подаче тепла.

    Современные методы гидравлического разделения

    Любой компонент или комбинация компонентов с очень низкими потерями напора, общие для двух или более гидравлических контуров, могут обеспечить гидравлическое разделение между этими контурами.

    Одним из способов снижения потерь напора является очень короткий путь потока через общий трубопровод. Другим способом создания низких потерь напора является значительное снижение скорости потока через общий трубопровод.

    Примеры устройств, использующих эти принципы, включают:

    1. Источник тепла с очень низкими потерями напора

    2. Пара близко расположенных тройников

    3. Буферный резервуар с особым расположением трубопроводов

    4 .Гидравлический сепаратор

    5.Специальные компоненты, такие как Caleffi HydroLink

    Каждый из этих методов может обеспечить гидравлическое разделение между одновременно работающими циркуляционными насосами, а также одинаковую температуру подаваемой воды для каждого контура нагрузки.

    Чувствуете себя разлученными? — Механический бизнес

    Боб «Хот Род» Рор



    Интересный факт:

    Моим первым моментом «ага» было узнать о точке отсутствия изменений давления (PONPC), читая и перечитывая «Откачку» Дэна Холохана, которую необходимо прочитать всем профессионалам и любителям гидравлики.Точно так же, как это знание изменило то, как я понимал гидравлические системы и трубопроводы, так же изменилось и введение в сепарацию. Я учился, как правильно подключать системы трубопроводов, и эти системы работали очень хорошо. Конечно, мои клиенты также пожинали плоды.

    Еще один момент «ага» произошел, когда я познакомился с гидравлическими сепараторами. Обратите внимание, что заголовок с низкими потерями — это еще один термин, используемый для описания сепаратора. Знание гидравлических сепараторов сильно изменило траекторию моего подхода к гидронике.

    На самом деле, механика гидравлического разделения была заключена в концепции первично-вторичных (P/S) трубопроводов. Следует отдать должное сотрудникам Bell and Gossett за внедрение трубопроводов P/S в промышленность. Он был задуман как хороший обходной путь для переоборудованных самотечных трубопроводных систем в крупных коммерческих проектах.

    Насколько я помню, трубы P/S и близко расположенные тройники в жилых домах начали использоваться в 1990-х годах. Поскольку низкотемпературные радиационные системы стали популярными, трубопровод P / S был одним из способов отделить высокотемпературный котел от низкотемпературных радиационных температур.При правильном проектировании и подключении котел может работать без низких температур обратного потока, например, при подаче низких температур на излучающие плиты.

    Ключ к правильной работе заключается в близком расположении тройников в цепи. Это пространство между тройниками имеет решающее значение для работы трубопровода P / S. Это пространство обеспечивает гидравлическое разделение между различными контурами трубопроводов. При правильном выборе размера, установке и контроле трубопровод P/S остается отличным вариантом трубопровода. Это еще раз обеспечивает ценность для котлов мод-кон с ограничением расхода. Это отключение P / S позволило котлу иметь «бойлерный» насос правильного размера. Вторичные трубопроводы и циркуляционные насосы были гидравлически разделены, поэтому каждая сторона, первичная и вторичная, обеспечивала надлежащий и достаточный поток.

    Трубопровод контура серии P/S позволяет использовать несколько вариантов распределительных трубопроводов. Это позволило подключить непрямой резервуар и правильно накачать его. Трубопроводные системы с P/S стали модными. В руководствах по установке котлов стали указываться варианты трубопроводов P/S.В гидравлическом мире все было хорошо, отчасти благодаря правильному трубопроводу, который P/S мог предоставить.

    Где-то в начале 2000-х меня познакомили с устройством гидравлического сепаратора. Ко мне в магазин приехал фабрикант с подарками в виде стальных сосудов, называемых сепараторами. По сути, все важные функции гидравлического разделения были заключены в один стальной резервуар или сосуд. Производители специализированных гидравлических систем проделали некоторую работу с числами, чтобы получить правильные размеры цилиндра или сосуда, чтобы обеспечить идеальное разделение.

    Наряду с обеспечением этого широкого участка трубопровода было добавлено дополнительное преимущество удаления воздуха. Для проектировщика и монтажника одним и довольно простым компонентом стал и гидравлический сепаратор, и центральное устройство удаления воздуха.

    Почему бы не дать сепаратору шанс доказать свою ценность при следующей работе с трубопроводом? Хотя визуально вы можете не увидеть разницы, жидкости и переносы, происходящие внутри, принесут пользу.



    Масштабируемость с несколькими функциями

    Как только вы разберетесь с расчетами, гидравлические сепараторы станут очень масштабируемыми.Обычно сепараторы бывают размером от одного дюйма до 24 дюймов или больше. Гидравлический сепаратор продолжает развиваться вместе с отраслью.

    Несколько функций теперь встроены в один разделитель, который обеспечивает:

    • Гидравлическое разделение.
    • Удаление воздуха, вплоть до размера микропузырьков.
    • Удаление грязи и частиц размером до пяти микрон.
    • Магнитная сепарация теперь является функцией, обеспечивающей удаление железосодержащего материала до размера частиц 0,05.
    • Сухие и влажные камеры – варианты добавления датчиков или манометров.

    Эти функции теперь доступны в устройствах «пять в одном».



    Внутри общего гидравлического сепаратора

    Предпосылка очень проста: предоставьте достаточно места или пространства для «уживания» нескольких потоков.

    Возможны три условия:

    1. Равный поток сторон A и B. В этом случае поток проходит непосредственно через сепаратор и перемешивания не происходит.
    2. Условие 2 может заключаться в большем потоке на стороне A по сравнению со стороной B, поэтому внутри происходит некоторое перемешивание жидкости.
    3. Наконец, на стороне B поток может быть больше, чем на стороне A.

    Важно помнить, что при условиях 2 и 3 температуры могут быть разными как на входе, так и на выходе сепаратора, в зависимости от скорости потока. Эти температуры можно рассчитать. Мы используем общую формулу температуры смешанной жидкости (см. Формулу 1) для прогнозирования температуры в любом порту при любой температуре или состоянии потока.



    Формула 1

    Предположим, 10 галлонов в минуту из котла в сепаратор при 160ºF.

    На стороне распределения поток составляет 25 галлонов в минуту, а температура возврата в сепаратор составляет 120ºF.

    Обратите внимание, что подача в распределитель смешивается с температурой 160ºF и возвращаемой температурой 120ºF со стороны системы.



    ПРЕИМУЩЕСТВА

    Преимущество гидравлического сепаратора заключается в том, что все вторичные трубопроводы, отходящие от стороны B, будут иметь одинаковую температуру подачи. Это невозможно в последовательном первичном контуре, поскольку каждый набор тройников ниже по потоку имеет более низкую смешанную температуру, вызванную более холодной обратной жидкостью, поступающей в контур.

    Понимание того, что делает многоцелевой сепаратор, дает вам представление о преимуществах, которые он предоставляет. Мы знаем, что системы с замкнутым контуром должны быть безвоздушными, так как мельчайшие микропузырьки снижают эффективность теплообменника как в котле, так и внутри теплогенераторов. Грязь, ржавчина, осадок, любые частицы, проходящие через систему, могут причинить вред и привести к поломке.Насосы, клапаны и трубы предпочитают чистую рабочую среду.

    В циркуляционных насосах ECM с мокрым ротором добавление магнитной функции помогает предотвратить уменьшение количества мелких частиц или препятствие правильному вращению двигателя в жидкости.

    Точка подключения для «откачки» установлена ​​на гидроразделителе. Удобно, что датчики контроля, датчики давления и температуры могут быть расположены в центре сепаратора.
