Существует большое количество коммерческих изделий, для дистанционного управления раздвижными или распашными воротами. Но что делать, если есть механизм, но нет электроники или она вышла из строя?
Мы предлагаем для решения задачи дистанционного управления использовать модуль MP325M. В своем составе модуль содержит два 10А силовых реле на рабочее напряжение 250В с нормально разомкнутыми и нормально замкнутыми контактами, что вполне достаточно для управления любого рода моторов и два входа для подключения концевиков ограничения открытия/закрытия.
В качестве питания приемника используем компактный AC-DC преобразователь PW1245. Вы скажете, что практичнее было использовать понижающий стабилизатор на одной микросхеме с источника питания механизма открывания, согласен. Но применение отдельного источника питания увеличит надежность системы в целом. Благодаря винтовым контактам данные модули можно подключить без пайки. Это большой плюс при монтаже и обслуживании любой системы.
В качестве концевиков открытия и закрытия были использованы механические датчики роликового типа MP607. Данные датчики тоже из каталога Мастер Кит. Собственно говоря, так как ток управления небольшой, в качестве концевиков можно использовать герконы с нормально разомкнутыми контактами, а в роли активатора использовать магниты. Причем магниты смогут сами себя закрепить на воротах, что вполне удобно. Как говорится на вкус и цвет… Но я рекомендую использовать механический датчик. Корпус датчиков имеет степень защиты IP65, что вполне подходит для уличного применения. А мощная пружинная группа контактов 5А 250В будет долго и надежно выполнять свои функции.
Датчик имеет две группы контактов — нормально замкнутую NC и нормально разомкнутую NO. В нашем случае необходима будет использовать нормально разомкнутую группу NO. При необходимости, контакты можно соединить таким образом, что они будут способны переключать подводимое напряжение как обычное реле. Что может быть полезно для другого решения. Внешний вид датчика можно увидеть на фото ниже.
Источник питания приводов выбирается исходя из рабочего напряжения и мощности моторов. Он может быть как по трансформаторной схеме так и импульсный. Схему управления приводами можно увидеть на эскизе ниже.
Она вышла несложной и эффективной, что собственно и требовалось получить.
При применении модуля MP325M хотелось бы отметить, что данный модуль рассчитан на эксплуатацию при температуре не ниже -15С. Поэтому, если планируете установку электроники на открытом воздухе, где температура может понижаться до -40С рекомендую использовать модули MP324M с базовыми блоками MP146.
Дальность работы системы можно настроить с помощью антенны на приемнике. Для уменьшения дистанции необходимо понемногу укорачивать его, проверяя дальность. Для заявленной дистанции антенный провод на приемнике должен быть длинной 43 см. Его не стоит скручивать и перегибать, а также размещать в металлических нишах. В идеале, его необходимо разместить вертикально над воротами. Для большей дальности можно собрать направленную антенну. В интернете их масса и имеют хорошую повторяемость.
Возможно, кто-то захочет повторить или улучшить данное решение, или предложить своё.
Автор решения: Рублёв Владимир (UA4LOU)
РАСПАШНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА
На просторах Интернета есть интересные разработки управления распашными воротами. Предлагаю на суд ещё одну разработку, Soir программное обеспечение + консультативная поддержка. Александрович — монтаж, настройка, доводка. Как показали испытания работает устройство великолепно. Основа конструкции — микроконтроллер ATmega8. Автоматические распашные ворота — принципиальная схема (клик для увеличения):
Устройство позволяет управлять воротами непосредственно с кнопок панели блока автоматики (или выносного пульта) или, подключив модули радиоуправления, управлять дистанционно. Управление производится тремя кнопками: открыть – стоп – закрыть. Кнопка стоп позволяет остановить движение ворот в любом положении. Как только ворота начали открываться – включается освещение, освещение будет гореть до тех пор пока ворота не закроются. На панель управления выведены светодиоды для индикации положения концевых выключателей. Светодиод горит, когда контакты концевого выключателя замкнуты (створка ворот находится в крайнем положении). На ЖКИ отображается работа концевых выключателей, а в меню настроек можно задать временные интервалы работы механизма управления воротами. Для дистанционного управления воротами применил готовый модуль передатчика-приемника 433 МГц. В качестве резервного питания используется аккумулятор. Схема резервного питания с подзарядкой аккумулятора собрана на L200+LM358, работает отлично.
Проект на этом не закрывается, свободные ножки 24-27 контроллера планируется на доработку, установка электрозамка, токовая защита, бесперебойное питание 12-36 вольт. Но это уже в дальнейших материалах. Скачать прошивки и печатные платы контроллера автоматики можно в одном архиве.
1. Описание работы автоматических ворот
1.1. При нажатии кнопки OPEN происходит открытие створок ворот. После того, как сработает конечный выключатель открытия, актуатор работает еще 2 секунды, затем останавливается. На дисплее отображается положение каждой створки. Положение определяется по заданному времени работы актуатора, которое устанавливается в настройках для каждой створки. Если за заданное время конечный выключатель не сработал, то на индикаторе мигает указатель положения соответствующей створки. Так как система управления разрабатывалась для распашных ворот, то имеет значение очередность открытия/закрытия створок. Левая створка начинает открываться сразу же после нажатия кнопки. Правая створка через время задержки, устанавливаемое в настройках. Таймер задержки начинает отсчет после того, как разомкнутся контакты конечного выключателя открытия левой створки.
1.2. При нажатии кнопки CLOSE обе створки начинают закрываться сразу, но после того, как левая створка займет положение заданное параметром «Ожидание» левый актуатор останавливается и ждет пока не сработает конечный выключатель закрытия правой створки. Когда сработает конечный выключатель закрытия правой створки и створка дозакроется в течении 2 сек, левая створка продолжит закрытие (до срабатывания конечного выключателя + 2 сек на дозакрытие).
1.3. Кнопкой STOP можно приостановить работу актуаторов. Возобновляется работа нажатием на OPEN/CLOSE.
1.4. Во время открытия/закрытия на дисплей выводится условное обозначение положения створок и оставшееся время.
1.5. Воротами можно управлять одной кнопкой RC (Remote Control). В зависимости от состояния конечных выключателей, кнопка открывает ворота, если оба конечных выключателя закрытия замкнуты. Закрывает, если оба конечных выключателя открытия замкнуты. Останавливает движение, а повторным нажатием возобновляет движение в первоначальном направлении.
1.6. Если хотя бы один из конечных выключатель закрытия створок разомкнут, включается свет. Отключатся свет после срабатывания обоих концевых выключателей закрытия.
2. Настройка блока управления воротами
2.1. Нажатие на кнопку SET переводит устройство в режим настроек. Сначала задается время движения левой створки, затем правой, затем время задержки, а затем время ожидания левой створки при закрытии. Переключение между режимами – повторное нажатие на SET. Время движения используется только для визуализации процесса управления воротами.
2.2. Установка производится – кнопками PLUS и MINUS. Пределы установок – 0-99 сек. Для времени ожидания левой створки от 0 до времени движения левой створки.
2.3. Через 10 секунд от последнего нажатия на кнопки новые значения настроек запишутся в энергонезависимую память, а устройство выйдет из режима установки.
Видеоролик, наглядно показывающий процесс работы самодельных автоматических ворот, смотрите ниже:
Блок управления представляет собой пластиковый бокс, защищающий плату управления от воздействия атмосферных осадков. В нашем случае давайте установим блок управления на заборе, возле правого привода Rotelli MT400.
А сигнальную лампу — на несущем столбе.
Также необходимо установить фотоэлементы безопасности. Их будем крепить с наружной стороны на несущих колонах — при закрытии и открытии ворот луч фотоэлементов не должен пересекаться. Если створка распашных ворот будет пересекать луч, ворота будут открываться. Такое бывает, когда фотоэлементы стоят очень близко к створке, а центральный упор деформировался и при закрывании ворота движутся дальше, чем необходимо — при этом ворота пересекают луч и блок управления дает команду на открытие створки. Не все правильно интерпретируют поведение автоматики, возмущаясь и воспринимая это как «глюки» блока управления, хотя на самом деле причина в слабом упоре и близости датчиков безопасности к створке ворот.
Необходимо провести и уложить необходимые провода. Конечно, лучше всего закладывать провода на этапе изготовления несущих столбов и проема, но у нас сначала делают, а потом думают. В 80-90% случаев провода отсутствуют. Если Вы своевременно уложили провода, то Вас можно отнести к думающему меньшинству нашего населения. Если Вы только готовите проем для установки автоматики для распашных ворот, то приведенная схема поможет правильно подобрать кабеля и не ошибиться какой куда вести.
Для подключения сигнальной лампы следует использовать кабель ПВС 2*0,75
Также этот кабель используется для подключения фотоэлемента, находящегося дальше от блока управления, хотя можно использовать ПВС 2*0,5.
Для фотоэлемента, который находится ближе к блоку управления, подводят кабель ПВС 4*0,75 (можно использовать и ПВС 4*0,5 но такой кабель тяжело найти в свободной продаже.
Для подключения двигателя оптимальный вариант — ПВС 4*1,5
Так как автоматика для распашных ворот Rotelli MT400 рассчитана на рабочее напряжение моторов 220В, то для подключения привода использется четырехжильный кабель. Три жилы используются для работы привода, а четвертая — заземление.
Поэтому если у Вас отсутствует заземляющий контур и Вы не планируете подключать заземление, то можно обойтись трехжильным кабелем ПВС 3*1,5. Но мы все-таки рекомендуем использовать заземление, так как это безопасность Ваших близких.
Для подачи входящего напряжения в блок управления подойдет кабель ПВС 3*1,5.
Единственное, что мы просим — не использовать два кабеля по две жилы вместо одного четырехжильного. Просто тогда очень легко запутаться — ведь в блоке управления будет восемь одинаковых двухжильных кабелей — даже опытный электрик имеет высокий шанс «тупануть» и спалить блок управления или фотоэлементы безопасности.
Элемент автоматики для распашных ворот | Провод |
Входящее напряжение | ПВС 3*1,5 |
Сигнальная лампа | ПВС 2*0,75 |
Фотоэлемент 1 | ПВС 4*0,75 |
Фотоэлемент 2 | ПВС 2*0,75 |
Привод 1 | ПВС 4*1,5 |
Привод 2 | ПВС 4*1,5 |
Кабеля желательно уложить в гибкий гофр, кабель — канал или специальные трубки для кабелей. А еще лучше заложить кабеля в момент закладки столбов — это будет практичнее и красивее, ведь сопли из болтающихся кабелей не украшают ворота.
Следует обратить внимание на качество гофры — она должна быть предназначенна для наружных работ и стойкий для ультрафиолетового излучения, иначе через год — другой гофр превратится в труху.
С кабелями вроде-как разобрались, теперь самое главное — все правильно подключить. Давайте рассмотрим, что и на какой контакт подключать.

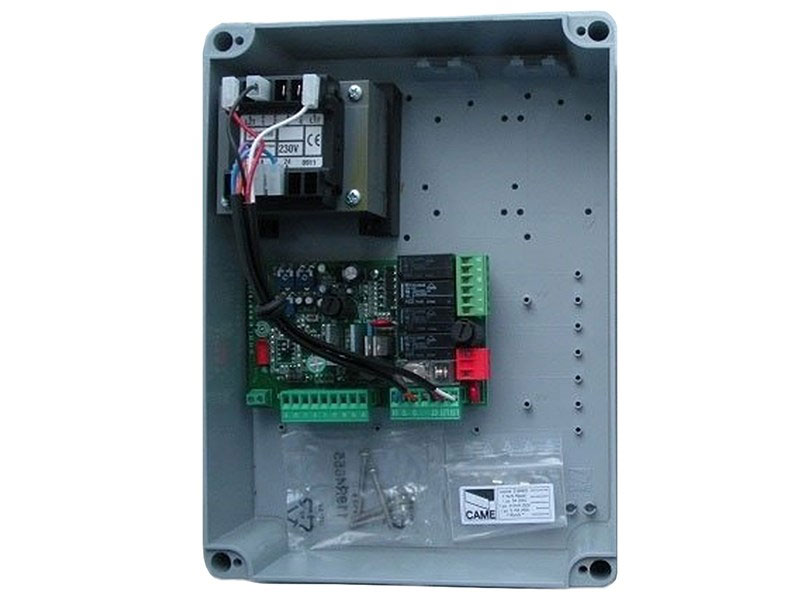

Что представляет собой блок управления? Это пластиковый короб, внутри которого есть плата управления автоматикой для распашных ворот, все провода подключаются в блоке управления.
А это и есть плата управления. С завода установлены необходимые перемычки, с правого клемника торчит длинный проводок. Этот проводок выполняет роль антенны — его можно снять только в том случае, если будет подключаться внешняя антенна.
Снимаем разъемы и видим 17 контактов на двух клемных колодках — на одной десять контактов, на другой — семь. К ним будут подключаться все провода.
К левому клемному разхъему подключается питание, моторы и сигнальная лампа — все приборы с напряжением 220 вольт.
А к правому клемному разъему подключаются 12-24 вольтовые потребители — фотоэлементы безопасности, внешние прийомники, GSM модули и прочие устройства.
К контакту L подключаем фазу, к контакту N — ноль.
Первый двигатель подключаем согласно цветовой гамме проводов — серый провод подключается к контакту COM, черный — к OPEN1, коричневый — к контакту CLOSE1.
Второй двигатель подключается аналогично первому, единственное отличие — коричневый провод подключается к контакту OPEN2, а черный к CLOSE2.
Не забываем подключить конденсаторы к контактам OPEN и CLOSE.
Сигнальная лампа подключается к контактам COM и LAMP.
Двухконтактный фотоэлемент — передатчик подключаем к контактам 12VAC на блоке управления. Куда какой провод значения не имеет, так как с платы управления подается переменный ток, который, как известно, полярности не имеет.
Фотоэлемент — приемник (на котором 5 контактов) подключается к клемной колодке при помощи четырехжильного кабеля.
Контакты — и + подключаются к контактам 12VAC. Контакт GND платы управления подключается к контакту COM на фотоэлементе, а контакт PHOTO необходимо подключить к контакту NC. Пятый контакт фотоэлемента NO не подключается.
Внимание! При подключении фотоэлементов безопасности необходимо удалить заводскую перемычку между контактами GND и PHOTO, вторая заводская перемычка между контактами GND и PHOTO2 остается, так как при ее отсутствии ворота работать не будут.
Если надо подключить кнопку либо внешний приемник, то подключать их следует к контактам GND и START.
Если Вы планируете подключать внешнюю антенну, то подключать ее необходимо только при помощи экранированного кабеля, при этом центральный провод антенны подключается к контакту ANT, а экран к контактуGND.
Как видите, подключение к блоку управления понятное и исключительно несложное. Пришло время первого пуска и настройка параметров блока управления.
Первый пуск и настройка блока управления
Подключите блок управления к внешней сети 220 Вольт.
Далее необходимо записать пульты дистанционного управления в память приемника. Привод позволяет настроить открывание как двух створок, так и одной (режим калитки).
Для записи пульта дистанционного управления в память приемника необходимо осуществить кратковременное нажатие (менее одной секунды) на кнопку L1, расположенную на блоке управления при этом диод L1 на плате должен загореться ровным светом. Нажмите необходимую кнопку на пульте дистанционного управления и подержите ее нажатой на протяжении нескольких секунд — пульт ДУ запишется в память приемника.
Если необходимо записать пульт ДУ для открытия одной створки, нажмите еще два раза на кнопку L1 — светодиод L1 начнет мигать с периодичность один раз в секунду. Нажимаем и удерживаем нужную кнопку на пульте дистанционного управления — кнопка обучится как одностворчатая.
Для очистки памяти приемника нажмите и удерживайте кнопку L1на блоке управления более трех секунд.
Внимание! При записи пультов обращайте внимание на светодиод L1 — светится он постоянным светом или мигает, так как неправильная запись пультов в блок управления приведет к некорректной работе — так называемым ы в народе «глюкам».
Разблокируйте привода Rotelli MT400, установите створки ворот с вреднее положение и заново заблокируйте. Сделайте пробный пуск двигателя на две-три секунды при помощи пульта дистанционного управления или кнопки.
Если первый пуск — открытие ворот, то подключения сделаны правильно. Если закрытие, то необходимо поменять между собой провода OPEN — CLOSE на обоих моторах.
На плате управления Rotelli MT400 есть красный DIP переключатель режимов работы. На нем есть три маленьких рубильничка, переключая которые мы изменяем режимы работы привода. Давайте посмотрим, какой за что отвечает.
Первый выключатель отвечает за режим работы сигнальной лампы — прерывистый или постоянный режим работы. Если первый выключатель выключен, лампа будет работать в прерывистом режиме. Если включен — в постоянном режиме, то есть не будет мигать.
Второй DIP выключатель отвечает за включение замедления. Если он включен, замедление активировано, выключен замедление работать не будет.
И третий выключатель активирует функцию автоматического закрытия ворот — если этот выключатель включен, ворота будут самопроизводино закрываться по истечению времени, которое вы можете выставить при помощи резистора P2.
На плате расположены три резистора, вращая который Вы можете менять значение той функции, за которую эти резисторы отвечают. Вращаем резистор против часовой стрелки — значение уменьшается, по часовой стрелке — увеличивается.
Резистор D1 отвечает за задержку второго привода. Рекомендуем придерживаться минимального или близкого к минимальному значения — главное, что бы створки распашных ворот друг другу не мешали.
Резистор А2 регулирует время автоматического закрывания. Крутим по часовой — время увеличивается, против — уменьшается. Если DIP выключатель №2 находится в положении OFF, регулировать резистор А2 нет необходимости.
Резистор F3 регулирует усилие, развиваемое приводами для распашных ворот. Крутим против часовой стрелки — усилие уменьшается, по часовой стрелке — увеличивается. Если выставлено минимальное усилие, то привода работать не будут! Учитывайте этот факт при диагностике оборудования.
При помощи резистора F3 отрегулируйте усилие, необходимое для устойчивой работы приводов. Помните, что максимальное усилие может привести к деформации створок ворот и в некоторых случая даже к поломке привода! Правильно выставленное усилие — залог долгой и беспроблемной эксплуатации автоматики для ворот.
Для выставления необходимого времени работы служат две кнопки — T1 и Т2.
ВАЖНО! Перед выставлением времени работы следует перевести DIP выключатель №2 в положение OFF. Если он будет включен во время программирования времени работы створок, то будет программироваться время работы замедления, а не время работы створок. Поэтому не забывайте выключать DIP 2 во избежание ошибок.
Время работы двигателя №1 программируем при помощи кнопки Т1. Для этого удерживаем ее не менее 3-х секунд — в результате должен загореться светодиод, расположенный возле кнопки. Дальше необходимо ввести время работы створки, нажимая на кнопку Т1. Одно нажатие на кнопку равно одной секунде работы привода. Например, 20 нажатий на кнопку будет равно 20 секундам работы двигателя. Для завершения установки времени работы необходимо нажать и удержать нажатой кнопку Т1 в течении 3-х секунд. Если вы сделали все правильно, светодиод мигнет столько раз, сколько было установлено при программировании — в нашем примере это 20 секунд.
Если необходимо, включите замедление при помощи DIP 2 — створка будет мягко подходить к ограничителям хода ворот, минимизируется ударная нагрузка и возрастает ресурс механических частей привода.
И вот, мы на финише установки автоматики на распашные ворота. Ворота уже открываются — закрываются, но надо подогнать настройки — задержку створки, усилие и замедление привода.
Монтаж закончен. Створки открываются и закрываются в автоматическом режиме, нет нужды напрягать жену или дочь открывать в ненастье ворота. Как видите, установка установка автоматики на распашные ворота своими руками не такая сложная — немного фантазии, пару часов потраченного времени и дело в шляпе. Самое главное — не бояться. Ведь в этой статье мы так подробно разжевали процесс установки, что тяжело найти человека, которому это будет не под силу.
Автоматика распашных ворот — самодельный механизм управления створками
Как предлагают психологи, во всём отрицательном следует искать положительный элемент. Так давно известно, что лень является двигателем прогресса. Вот и автор идеи, о которой пойдёт здесь разговор, ну просто утомился открывать ворота, выезжать со двора, выходить из машины, закрывать ворота, и только потом ехать по делам. Это раздражение и привело его к решению, что автоматика распашных ворот будет спасением от плохого настроения.
Подбор узлов и деталей для привода
Приняв решение сделать привод из подручных средств и дистанционное управление, начал свои действия с приобретения частей, которые понадобятся для механизма:
- Два небольших планетарных редуктора, взяты от старых вышедших из употребления станков. Они прошли в его руках подгонку до нужного состояния.
- Моторы от стеклоподъёмников от «калины» на авторынке оказались самыми недорогими.
- Комплект управления автоматических ворот заменил одноканальной тревожной сигнализацией, которая, как указано в инструкции, применяется в том числе и для управления движением панелей ворот.
Элементы механизма, приводящие в движение створки
Конструирование механизма
Для нормальной работы механизма выточили фланцы и переходники с моторов для редуктора. Подборку делали методом примерок, пока всё не подошло так, как требуется для стабильной работы. И хотя все функционировало, но скорость вращения от 12 вольт была великовата. Ворота слишком быстро двигались, и пришлось снизить напряжение.
Вид привода на месте установки
Управление при помощи одноканальной тревожной сигнализации имеет четыре режима. Этот режим триггера подходит к придуманной конструкции. Происходит всё просто – первое нажатие на кнопку включает реле, повторное нажатие реле выключает. К схеме купил четыре бесконтактных индуктивных датчика, схему разрабатывал под эти комплектующие.
Перед окончательной установкой опробование производили на одной створке. После испытания оборудование было установлено окончательно. Автор идеи получил распашные ворота, автоматика которых наконец-то заработала.
Дистанционное управление двустворными воротами
Электрическая часть конструкции
Трансформатор пришлось перематывать, и примерно из 14В сделать 10В с выходами обмоток на 8.5 и 7 В. Когда было 14В, и ещё не стояли концевики, створки закрывались слишком быстро, при стыковке был слишком сильный удар и стоял слишком сильный грохот. При этом гнулись болты, гнулись рычаги, отрывались сварочные прихватки. Поэтому пришлось ограничить мощность — снизить напряжение, и установить автомат на 6А.
Электрическая схема управления приводом створок
Обнаружился ещё недостаток в работе схемы: при «моргании» света, ворота сами закрываются, приёмник не запоминает своего последнего положения, пока не установил концевики. Мы можем сделать из всего этого вывод, что при сборке приходится делать слишком много доводок, а на это тоже уходят определённые денежные средства, которые вы не планировали.
Альтернатива составления конструкции привода
Подобные конструкции работают на распашных воротах довольно добротно, но их эстетика мало кого устраивает, поэтому многие самодельщики компонуют свои приводные устройства из готовых и подходящих по соединению узлов, таких как актуаторы. Блоки управления можно подобрать из готовых плат.
Блок управления распашными воротами
На снимке показано, что работу двустворных ворот постепенно можно совершенствовать, подключая дополнительные системы. Постепенно можно приобрести сигнальную лампу, фотоэлементы и другие электронные и сенсорные устройства для обеспечения безопасного движения в зоне двустворных ворот.
Актуаторы, линейный привод
Актуатор
Актуатор представляет собой компактное устройство с готовой системой согласования с современным двигателем от постоянного тока, редуктором, и выдвигающимся штоком, имеющим резьбу в форме трапеции и гайку ШВП, или же передаточный вариант винт — гайка. Выдвигаясь, шток не поворачивается вокруг своей оси, его движение поступательно.
Длина хода штока бывает от 50мм до полуметра, кроме того, можно заказать нестандартные размеры хода. Шестерни редуктора прямозубые, имеют цилиндрическую форму из стали или бронзы. Двигатель устройства потребляет эл.энергию от источника постоянного тока, дающем напряжение в 12 или 24 В. Иногда источники питания не входят в комплект.
Диапазон температур, при которых работают устройства, от +5 С° и до +40 С°. Отдельные экземпляры актуаторов специально выпускаются для низких температур двух категорий от -20 С° и от -40 С°. Актуаторы имеют защиту от повышенной влажности, запылённости и других агрессивных воздействий окружающей среды.
Блок-схема устройства с актуаторами
Управляющая аппаратура поставляется отдельно в виде блоков со встроенным внутри выпрямителем тока и панели разъёмов для подключения одновременно до 6-ти актуаторов, так же на панели имеются гнёзда для подключения системы ДУ и сенсоров, обеспечивающих безопасность в зоне движения вороных панелей. Блок-контроллер потребляет переменный ток напряжением 100В, 110В, 220В и 230 Вольт.
Все актуаторы возможно обеспечить концевыми выключателями. Позиционерные датчики и оптические сенсоры являются опциями, дополняющими и расширяющими диапазон возможностей автоматики, обслуживающей движение ворот.
Актуаторы выдерживают нагрузки в диапазоне 200 — 10 000 Ньютон. Скорость перемещения панелей в зависимости от частоты использования от 4 до 46 мм/сек. Кроме того, нагрузочный цикл составляет 10% расчетного времени.
Актуатор, установленный на воротной панели
Финансовая выгода
Всем, кому понравятся актуаторы, следует помнить, что экономия при приобретении их для эксплуатации в качестве линейных приводов будет не так значительна, как при создании устройства из бывших в употреблении материалов. Однако следует заметить, что новая техника будет работать дольше, срабатывать четче.
Вы можете солидно сэкономить на установке, потому что в состоянии произвести монтаж своими руками. При этом стоит помнить, что воротные панели должны быть установлены со строгим соблюдением вертикальных и горизонтальных направлений.
Монтаж
Совет! Если масса одной воротной панели более 250кг, а длина превышает 2 метра, то между воротными опорами рекомендуется проложить армированный ленточный фундамент, чтобы столбы не смогли со временем начать крениться навстречу друг другу.
Панели должны быть навешены на прочно установленные столбы. Стояк, или сердцевина, столба из любого материала должны быть сечением около 10х10см, которые должны быть забетонированы с расчетом глубины промерзания почвы и не менее 1,5м. Кроме того, ещё при установке распашных ворот подготовить места крепления приводов и возможность прокладки питающих проводов и кабелей управления.
Схема установки столбов
Перед тем как устанавливать любую автоматику, самодельную или фирменную, следует отрегулировать лёгкость хода воротных панелей. Они не должны двигаться сами по себе или от лёгкого дуновения ветерка, но прилагаемое усилие не должно быть больше, чем лёгкий толчок рукой. Иначе автоматика будет капризничать, быстро изнашиваться, и портить вам настроение.
На ролике показано первое включение системы, описанной в начале статьи.
Пробный пуск
Источник: http://rusograda.ru/vorota/avtomatika-raspashnyx-vorot
Распашные ворота открываются наружу — Ремонт распашных ворот — Мариуполь сервис
Автоматические распашные ворота своими руками
Содержание
Благодаря современным технологиям постоянно появляются новые возможности и приспособления, делающие нашу жизнь легче и проще. Сюда следует отнести и распашные автоматические ворота.
Эта конструкция достаточно проста, именно ее можно сделать своими руками. Сама установка распашных ворот. имеющих автоматический механизм, не отличается от обычных. Главное – это правильно установить качественную автоматику. Покупая такой механизм, лучше всего обращать внимание на известных производителей.
Тогда будет намного проще найти дополнительные детали, произвести их замену и прочее. Перед непосредственной разработкой и установкой ворот своими руками необходимо купить автоматический механизм.
Как правильно выбрать автоматику
Следует помнить, что на работу автоматического распашного устройства влияет несколько факторов:
- Площадь и вес створок
- Интенсивность открывания
- Легкость хода створок.
Для того чтобы автоматический механизм работал долго, необходимо внимательно рассмотреть каждую из этих трех характеристик и подобрать такой комплект, который бы отлично подойти к предназначению распашных ворот.
Площадь и вес створок
Эти два параметра очень связаны между собой. На привод и створку постоянно идет ветровая нагрузка. Если поставить своими руками комплект автоматики, которая рассчитана на 100 кг, но при этом не учесть площадь ворот, то есть большая вероятность того, что при сильных порывах ветра они просто разлетятся в разные стороны.
Именно поэтому необходимо провести достаточно простые расчеты. Для этого нужно знать приблизительную ветровую нагрузку местности. Допустим, этот показатель составляет 50 кг/м. Тогда на ворота из обычного профнастила размером в 2х2 м ветровая нагрузка будет 2х2х50 = 200 кг. К этому значению прибавить фактический вес створки в 100 кг – и выходит 300 кг.
Таким образом, для таких распашных ворот нужно устанавливать привод, который рассчитан на вес от 400 до 800 кг. Тогда есть большая вероятность, что эта конструкция будет служить долго, привод не потеряет своих возможностей, и всевозможные ухудшения погодных условий ей не страшны.
Интенсивность открывания
Данный показатель также является очень важным. Его выражают в процентах, он показывает время работы за один час. Измерить эту характеристику, которую имеет комплект автоматики, также достаточно просто. Допустим, что ворота открываются и закрываются по 20 секунд. Если автоматический механизм имеет показатель в 30 %, то в течение часа он может открываться 18 минут, то есть 1080 секунд (60*30%). Если на открытие и закрытие ворот необходимо 40 секунд, то в течение часа этот механизм способен пропустить 27 машин (1080/40). Для дома этот показатель более чем хорош. А вот для установки на каком-то предприятии или же в корпоративном гараже его будет недостаточно.
Лёгкость хода створок ворот
Этот параметр зависит от различных погодных условий и от правильности установки петель на столбах. Именно поэтому лучше всего выбирать привод, который имеет запас мощности. В противном случае, в зимние холода привод не сможет исполнять поставленных заданий, и нужно будет открывать ворота своими руками.
Определившись с главными характеристиками автоматики, можно с легкостью выбрать необходимый комплект и приступить к сооружению распашных ворот своими руками. На сегодняшний день установить автоматику можно в три разных способа. Рассмотрим каждый из них.
Распашные ворота, открывающиеся наружу
Автоматические распашные ворота очень удобны и привычны для обычного человека, ведь занимают всего по 15 см с каждой стороны. Следует отметить, что такой тип в некоторых странах запрещен для установки законодательством.
Итак, процесс работы начинается из изготовления столбов. В основном принято использовать кирпичные столбы. В центр такого столба необходимо установить трубу, размером 10х10 см. Потом к трубе приваривают арматуру и выводят три закладные, на которые потом крепится профильная труба. Как раз к ней и привариваются петли ворот. Каркас необходимо сделать своими руками из трубы размером 50х50 или 60х30 и трубой внутри в 40х30 мм. Как раз к ней и будет впоследствии устанавливаться профнастил.
Также нужно взять металлическую трубу размером 40х20 мм и приварить посредине большой трубы. Это позволит сделать процесс зашивки профнастилом легче и проще. После сварки всех элементов можно приступать к их покраске. Когда краска высохла, тогда нужно установить ворота на петли. Когда все уже практически готово, можно устанавливать автоматический механизм. На сегодняшний день купить необходимый комплект автоматики достаточно просто. Его предлагают практически в каждом строительном магазине. В такой комплект в основном входят следующие элементы:
- Самозапирающийся привод правосторонний
- Самозапирающийся привод левосторонний
- Блок управления воротами — это наличие платы управления и трансформатора в одном корпусе
- Комплект фотоэлементов. Сюда нужно отнести и пульт дистанционного управления, приемник, передатчик и другие фотоэлементы
- Дополнительные элементы, среди которых комплект необходимых болтов и гаек, ключи для аварийной разблокировки
- Набор крепежных пластин.
Имея такой комплект автоматики, установить ее на ворота своими руками не составит труда. Важно только соблюдать все советы и размеры, которые имеет конкретный автоматический механизм.
Установка автоматики на распашные ворота, открывающиеся наружу
В первую очередь нужно приварить два кронштейна – первый — к трубе каркаса, второй — на закладную столба. Очень важно соблюдать те размеры, которые имеет комплект автоматики. В противном случае автоматические распашные ворота своими руками не будут открываться, или же прослужат недолго и некачественно.
Следует знать, что данный тип самый распространенный и имеет ряд ограничений. Сюда в первую очередь относится расстояние от края столба до центра петли. Оно не должно быть более 60 мм. Столбы в этом варианте устанавливаются так же, как и в предыдущем способе. Потом из столба необходимо вывести три закладные. Именно на них нужно установить трубу в 60х30 мм для последующего крепления петлей. Очень важно, чтобы расстояние между краями столбов и закладными было не менее 6-10 см. После этого в крайних точках открывания и закрывания привариваются своими руками упоры. Такими упорами могут быть и уголок, и арматура.
Следует обратить внимание на то, что в центре проезжей части упор достаточно сделать небольшой, всего в 3-4 см, а вот на ворота сделать основательный упор. Выводить закладные необходимо так же, как и при открывании наружу. Только вот расстояние теперь должно быть 10 см от края столба. Установка автоматики на распашные ворота, которые открываются внутрь, ничем не отличается от автоматического комплекта для тех ворот, которые открываются наружу. Таким образом, легко и просто можно своими руками установить прекрасные распашные ворота для гаража или для дома с автоматическим приводом, и долгие годы наслаждаться их превосходной работой.
Как сделать автоматические распашные ворота своими руками просто и недорого
Распашные ворота настолько хорошо зарекомендовали себя в течение тысячелетий, что даже появление модного тренда откатных ворот не смогло откатить их в тень непопулярности.
Прежде чем решать, как сделать правильно и недорого автоматические распашные ворота своими умелыми руками, нужно определиться, какие именно ворота вы выбираете:
- Распахивающие створки на улицу.
- Такие, которые открываются вовнутрь двора.
- Открывающиеся вовнутрь, но с петлей посередине кирпичного столба, который имеет нишу для монтирования автоматики.
Помимо этого, нужно уяснить себе -существуют разные системы и механизмы для автоматического движения створок распашных ворот, но какие бы вы не выбрали — насколько успешно они будут функционировать зависит от того, насколько правильно вы подготовили и смонтировали сами ворота.
Различные варианты существующих систем автоматизации по комплектации состоят из:
Сим-сим — открой ворота наружу
Это один из самых популярных вариантов. Производя предварительные расчеты размеров комплектующих, вспомните, что сами привода займут приблизительно по 15 сантиметров с каждой стороны в проеме ворот. В самом начале установочных работ по центру каждого столба по бокам проема нужно заложить трубу или швеллер 100×100, к ним привариваются три закладных, к которым прикрепляют сваркой профильную трубу 60×30 для приваривания петель.
На высоте приблизительно 1 метр с каждой стороны приваривается закладная для приводов. На нижние внешние углы створок в крайних точках закрывания и открывания нужно прикрепить упоры, на одно из полотен приварить притворную планку — полосу из металла шириной порядка 5 cm.
Затем подготавливают кабели, по которым подается питание к элементам автоматики:
Как видим, проводов оказывается довольно много, поэтому их лучше всего объединить в кабеле.
Створки всех ворот держатся на петлях, и насколько ровно они будут смонтированы, то есть насколько легко они будут ходить, настолько хорошо они и будут работать, когда установится автоматика.
На высоте 500-600 мм от грунта на столбах, ограничивающих проем, размещают фотоэлементы.
Итак, все подготовительные работы окончены и можно монтировать непосредственно саму автоматику. Если вы используете готовые комплектующие от какой-либо промышленно изготовленной системы — в этом случае нужно строго придерживаться того описания работы, которое дается в инструкциях. Однако, в любом случае будет одно общее действие — приваривание кронштейнов приводов. Необходимо производить процедуру с максимальной точностью, если будет допущен перекос — вся система автоматического открывания ворот очень быстро выйдет из строя, поскольку шток поршня будет постоянно заклинивать.
Автоматика ворот, которые открываются внутрь
В подготовке воротного проёма есть одно отличие от той, которая производится для автоматических ворот, открывающихся наружу. От края столба до центра петли расстояние не должно быть больше 60 mm. Таким образом ворота получаются смещенными от центра столба к двору. Если нарушить этот параметр, то привод будет упираться в угол столба, а если попытаться удлинить кронштейн к воротной стойке, то ворота не будут до конца открываться.
В случае установки автоматики на уже существующие ворота, где петля размещена посередине столба, нужно сделать нишу в нем, в которую и будет установлен привод.
Для стандартных приводов:
Если в столбе установлена труба, то выбрать нишу следует так, чтобы дойти до нее. К ней будет привариваться кронштейн привода.
Устанавливая бок управления используйте коаксиальные кабели. Их применение увеличивает радиус действия управляющего пульта.
Общие замечания
Если вы используете промышленно изготовленные комплектующие — строго придерживайтесь рекомендаций производителя — отклонение всего на несколько сантиметров не даст воротам открываться и закрываться на требуемый угол, а также шток привода для ворот будет использовать только часть своего рабочего хода. Это будет приводить к повышенным механическим нагрузкам на электропривод и он быстро выйдет из строя.
Перед тем, как сваркой прикрепить к кронштейнам привода открытия ворот — не забудьте их разблокировать.
Как и при монтаже автоматики для автоматического открывания ворот наружу, после установки приводов необходимо проверить параллельность движения приводов и ход створки. Недопустимы подклинивания, перекосы в движении, стуки и щелчки в механизме. Не думайте, что если ворота тяжело открывать руками, то мощные механизмы справятся с этой проблемой. Некачественно смонтированная автоматика долго не проработает.
После установки приводов можно приступать к выставлению упоров на закрывание и открывание. Их можно приварить на столбы, можно установить в бетон, даже просто в землю.
Обычно рекомендуют такой способ установки ограничителя хода. Нужно полностью открыть ворота и нарисовать на земле линию самого большого открытия ворот. Затем немного прикройте створку, буквально на 5 cm, и приваривайте упор. Таким же образом определите место упоров для закрытых створок.
Если в системе автоматики, которую вы устанавливаете, используются червячные передачи, то обратите внимание, чтобы при полностью открытых и закрытых створках ворот шток (червяк) не выкручивался максимально, оставляя хотя бы 1 cm свободного хода. Если причиной остановки ворот будет полное выкручивание червяка — это вызовет закусывание, что повлечет высокий износ и поломку червяка.
Интересно отметить, что распашные ворота могут распахиваться практически полностью, угол раскрытия почти 180 градусов, так что створки будут располагаться вдоль забора. Как это сделать — видно на приведенном рисунке.
Наиболее популярные системы автоматического открытия распашных ворот
Мы рассмотрели варианты монтирования систем автоматического открытия распашных ворот из готовых комплектующих уже существующих систем промышленного производства.
Сегодня на рынке широко представлена продукция многих фирм, наиболее популярны:
Так что выбирать вам придется, судя по всему что-то из предлагаемого эти производителями. Все они сопровождают свою продукцию детальным описанием. Так что не поленитесь вместе с купленным товаром взять и все инструкции.
Распашные ворота для дачи
Забор без ворот, все равно, что самолет без крыльев. Ворота бывают распашные и откатные. Эта статья расскажет вам про распашные ворота для вашей дачи или загородного дома, а про откатные ворота мы поговорим в одной из следующих статей.
Многие владельцы загородных участков выбирают распашные ворота. Они имеют простую конструкцию в виде двух несущих рам, обшитых облицовочным материалом. В зависимости от облицовочного материала, ворота делятся на следующие виды:
- Металлические ворота (кованые ворота)
- Деревянные ворота
- Ворота из профнастила
Но независимо от выбранного материала, все распашные ворота имеют общие принципы изготовления. Обычно их делают таким образом, чтобы они открывались вовнутрь, но можно сделать и так, чтобы они открывались наружу.
Но простота конструкции не единственный плюс, за который многие люди выбирают этот тип ворот. Они полюбились за следующие свои преимущества:
- Удобство.
- Возможность установки электропривода, что поможет вам не выходить каждый раз к воротам, чтобы открыть их.
- Респектабельный внешний вид (благодаря универсальности облицовочного материала, существует множество красивых дизайнерских решений).
- Простота эксплуатации.
Но было бы не честно не назвать вам минусы таких ворот. Самой большой проблемой может стать то, что распашные ворота трудно открывать зимой, когда выпадет много снега. Поэтому придется регулярно очищать путь открывания створок. Или можно соорудить навес, по радиусу открывания ворот.
Это тоже доставит некоторые трудности (особенно если ворота открываются наружу), но при варианте открытия внутрь, это придаст некоторую экстравагантность вашему двору в целом.
Как сделать ворота своими руками
Первое что нужно сделать – определиться с размерами. При этом необходимо учитывать ширину транспорта, который должен будет проезжать через них.
Лучше всего сделать с запасом – опять же зимой это будет только на руку. То же касается и высоты арки, если такая, конечно, будет.
Выбрав место для установки ворот, осмотрите его, чтобы ничего не препятствовало открыванию створок. Теперь определяемся, на какую сторону будут открываться ворота.
Уделите особое внимание столбам, к которым будут крепиться створки ворот. Лучше их не просто вкопать, а сделать буром отверстие на глубину до 0,8 м.
Створки должны стоять идеально ровно, и надежно забетонированы, чтобы не было перекоса.
Дополнительно к воротам ставится калитка. Она может быть встроенной в одну из створок ворот или сделана отдельно в заборе.
Оптимальным вариантом было бы сделать калитку отдельно от ворот. Но если вы выбираете вариант встроенной калитки, то в какую сторону не открывались бы ворота, калитку лучше сделать открывающейся вовнутрь – это несколько удобнее.
А если вы хотите сделать откатные ворота. то читайте об этом в нашей следующей статье.
Изготавливаем распахивающийся портал самостоятельно
Содержание
Такие обычные для нас ворота, как распашные, стоят у большей части дачников, и у других хозяев загородных территорий. Сделать чертеж распашных ворот очень просто, ведь собой они представляют две створки на петлях, которые могут открываться наружу или внутрь двора. Створки обычно имеют прочный каркас и декоративную облицовку (зашивку). Зашить распашные ворота можно любым имеющимся материалом – всё зависит от Ваших предпочтений, архитектуры других строений и забора, а также ландшафта.
Типы и особенности конструкции
Конструктивно распахивающийся портал состоит из 2 симметричных створок (эти и остальные элементы обязательно содержат чертежи ворот распашных), которые приварены на навесах к раме или опорам. Ворота, выполненные из металла, лучше всего подходят для дачных участков, частных домов, гаражей, общественных и промышленных объектов.
Особенности изготовления и зашивки створок
Створка, в свою очередь, — это сварной каркас, изготовленный из уголка, швеллера или профилированных труб (прямоугольное, квадратное сечение).
Простота конструкции ворот позволяет использовать любой материал для зашивки, но чаще всего все-таки делают наполнение из:

Несколько расцветок профнастила
В гаражных воротах в створке делают такой конструктивный элемент, как калитка 700х2000 мм. С внутренней стороны можно сделать утепление, или просто обшить оцинкованным листом. Размеры на чертеже необходимо изменить и подобрать индивидуально, ведь ширина и высота должны отвечать имеющемуся проему. Ниже представлены ворота со стандартными размерами 3 Х 2,5 метра.
Источники:
vorotagate.ru, www.vashcottage.ru, sait-pro-dachu.ru, rusograda.ru
Приводы для подъездных ворот Приводы для распашных, раздвижных, колонных, подземных, заглубленных, подземных и подвесных автоматических ворот
Приводы ворот представлены в различных стилях для распашных и раздвижных ворот. У нас представлены товары большинства основных брендов, включая Platinum Access, Viking Access, DoorKing, Liftmaster, Eagle Access, Ramset, Apollo, All-O-Matic, Linear OSCO, FAAC, US Automatic и Byan.
Приводы с поворотным рычагом обычно устанавливаются на бетонную подушку и имеют выходной вал с приводом от редуктора, который управляет ножничным рычагом для открытия и закрытия ворот. Это самый прочный тип распашных ворот, на который обычно предоставляется гарантия от 5 до 10 лет. Плата управления, трансформатор, аккумуляторы и т. д. монтируются на самом приводе. Положительным моментом является долговечность, недостатком — более высокая цена, более сложная установка и менее эстетичный внешний вид.
Приводы для монтажа на колонне Как правило, являются хорошим выбором для эстетически привлекательной установки на воротах, которые крепятся к колоннам/колоннам или устанавливаются в переулке. Они используют небольшой двигатель и редуктор с прикрепленным ножничным рычагом и отдельной коробкой для шкафа управления.Эти устройства движутся медленнее, чем стиль поворотного рычага, и менее долговечны, но намного приятнее эстетически. Гарантия на такие устройства обычно составляет от 2 до 4 лет. Плюсом является простота установки и низкопрофильный внешний вид, недостатком — меньшая долговечность и медленная скорость.
Линейные манипуляторы — это наиболее часто продаваемые устройства открывания ворот типа для установки в жилых помещениях или в домашних условиях. Они используют отдельный шкаф управления, который управляет механическими или гидравлическими рычагами домкрата, чтобы либо выталкивать распашные ворота, либо втягивать их.Конструкция проста в установке, но работает медленнее, чем поворотный рычаг, и менее долговечна. Этот стиль хорош для крепления к стальному столбу, но не подходит для использования на воротах с большими столбами или колоннами. Из-за геометрии установки вам нужно будет вырезать часть колонны, чтобы установить рычаги. Это НЕ проблема, если вы толкаете ворота наружу. Гарантия на эти устройства обычно составляет от 2 до 5 лет. Положительным моментом является простота установки, более низкая стоимость и низкопрофильный внешний вид, недостатком — более низкая долговечность и медленная скорость, а также проблемы с установкой на каменные колонны.
Приводы для скользящих ворот используются на воротах, которые передвигаются по рельсам или консольно выдвигаются на колесах для труб. Большинство устройств имеют цепной привод и имеют панель управления, расположенную на борту оператора, но в некоторых моделях используется рейка, установленная на воротах, которая движется на шестерне на операторе, с отдельным шкафом для панели управления. Приводы откатных ворот являются наиболее прочным типом привода, но требуют гораздо большего количества оборудования и бетонных работ для установки, а также имеют больше проблем с безопасностью во время движения.Гарантия на эти устройства обычно составляет от 5 до 10 лет. Положительными сторонами являются скорость открытия и долговечность, а недостатками — дополнительные расходы на установку, дополнительные затраты на оборудование и потенциальные опасности защемления и защемления при таком стиле установки.
Подземные приводы – самые эстетичные и компактные установки ворот. Этот тип установки обычно встречается в очень дорогих домах и нестандартных воротах, в переулках или других ограниченных пространствах. Вы даже можете обнаружить, что они используются для управления распашными гаражными воротами.Плата управления размещается в отдельном шкафу, а двигатель и выход монтируются в металлическом или пластиковом корпусе у основания колонны или стойки. При грамотном размещении платы управления установка может быть практически незаметной. Поскольку привод установлен ниже уровня земли, крайне важно обеспечить достаточный дренаж, чтобы операторы не заполнялись водой. Это также может затруднить работу с двигателем, поскольку он находится ниже самих ворот. Единственными преимуществами этой установки являются низкая видимость и компактность установки, а недостатками являются короткие гарантии, сложность установки, высокие затраты на установку и высокие затраты на техническое обслуживание.НЕ рекомендуется в качестве самостоятельной установки.
Устройство для открывания ворот Apollo — Устройство для открывания одинарных распашных ворот Apollo 1550 с бесплатным набором для самостоятельной сборки (1550)
«Apollo NICE 1550, 1650, 1500 и 1600 — это выбор владельцев ранчо, когда речь идет об открывателях сельскохозяйственных ворот. Компания Apollo является лидером в области производства устройств для открывания ворот на солнечных батареях и производит устройства для открывания ворот на века.
Apollo 1550 подходит для 16-футовых ворот и веса 600 фунтов.
Двигатель на Apollo 1550 имеет длину примерно 4 с половиной дюйма и диаметр примерно 2 с половиной дюйма.Двигатель вращает прочную цельнометаллическую шестерню, которая вращает большую ведущую шестерню. Шестерня главного привода диаметром около 5 дюймов, изготовленная из стали толщиной 1/4 дюйма, поворачивает поршень внутрь и наружу, а также приводит в действие концевые выключатели. Концевые выключатели на Apollo 1550 магнитные и очень надежные. Эти выключатели полностью герметичны, что продлит срок службы вашего открывателя ворот.
Устройство для открывания ворот Apollo 1550 выполнено из нержавеющей стали и алюминия. Внешняя часть устройства для открывания ворот покрыта черным порошковым покрытием, которое продлевает срок службы устройства для открывания ворот.Гарантия на этот дверной доводчик составляет 2 года.
Разница между Apollo 1550 и Apollo 1500 заключается в том, что модель 1550 предназначена для использования человеком/автомобилем, тогда как модель 1500 предназначена только для использования в сельском хозяйстве. Apollo 1550 оснащен датчиком рабочего тока, который определяет движение рычага открывателя ворот. Если движение не совпадает с вращением двигателя, переключатель останавливает открыватель ворот и переводит его в режим заднего хода. Это дополнительная функция безопасности, предназначенная для защиты ваших ворот, устройства открывания ворот и автомобиля в случае контакта с вашим автомобилем.
В Apollo 1550 можно использовать две разные платы управления: либо плату управления Apollo 1050, либо плату управления Apollo 310 Mercury. Интеллектуальная плата управления Apollo 1050 имеет несколько встроенных функций, таких как таймеры, диагностика, вольтметр и многие другие встроенные функции. Эта плата управления является одной из самых сложных плат управления на современном рынке. Плата управления Apollo 310 Mercury имеет разъемы для необходимых принадлежностей, таких как устройства выхода, входы, выходы, предохранительные устройства и источники питания.
Когда вы покупаете устройство для открывания ворот Apollo 1550 в компании Gate Crafters, мы предоставляем вам полный комплект для сборки. Этот комплект включает в себя болт на кронштейнах, которые прикрепляют ваш открыватель ворот к вашей стойке, приемник и 2 передатчика, силовой трансформатор и зарядную плату, если вам это нужно для вашего открывателя ворот. GateCrafters.com также продает клавиатуры, которые работают без проводов с прилагаемым приемником.
Я основал GateCrafters.com еще в 2002 году с целью предоставить домовладельцам высококачественные устройства для открывания ворот, которые хотели бы сделать это самостоятельно.Пожалуйста, позвоните нам, воспользуйтесь чатом на нашем веб-сайте или отправьте нам электронное письмо, чтобы поговорить с одним из наших экспертов, который поможет вам найти подходящие ворота и устройство для открывания ворот для вашего дома или бизнеса».
Как вручную открыть жилые автоматические ворота?
Как вручную открыть жилые автоматические ворота?
Нужна помощь, чтобы узнать, как открыть электрические ворота во время отключения электроэнергии? Большинству домовладельцев открытие автоматических ворот вручную может показаться сложным или пугающим, но это относительно легко сделать. Мы расскажем о нескольких простых шагах, которые помогут вам не оказаться запертыми в воротах из-за отключения электроэнергии. Внимательно следуя этим шагам, вы сможете вручную открыть ворота, не повредив механизм открывания ворот.
Существуют различные типы открывателей ворот, поэтому для каждых электрических ворот может использоваться свой процесс ручного открывания. К счастью, у каждого типа автоматических ворот есть рычаг ручной разблокировки, ключ или ручка. Снимите крышку. На некоторых крышках раздвижных ворот есть винты, которые нужно будет снять.Положите винты в безопасное место, чтобы они не потерялись.
Вот несколько распространенных типов электрических ворот и способы их открытия вручную. Найдите ворота, которые больше всего похожи на ваши электрические ворота.
Электрические раздвижные ворота
Для ручного управления раздвижными воротами может быть предусмотрена педаль разблокировки, рукоятка или в аварийных ситуациях можно снять цепь. Откатные ворота имеют более мощный двигатель, чем распашные.
Открыть с помощью рукоятки:
- Найдите рукоятку (надеюсь, ее вернули под крышку).
- Вставьте рукоятку в отмеченное целое и начните поворачивать, пока ворота не откроются настолько, насколько вам нужно. В основном это работает с приводами ворот LiftMaster SL3000.
- Если у вас есть привод ворот All-O-Matic, он имеет либо ручную рукоятку, либо ножную педаль. Если это ручная рукоятка, вставьте ее сбоку от ведущего шкива коробки передач и поверните, чтобы открыть до упора.
Электрические распашные ворота
Распашные ворота среднего размера:
- На новых или старых распашных воротах LiftMaster в верхней части стрелы находится крышка с ключом разблокировки под ней.Используйте ключ, чтобы разблокировать и сделать пол-оборота на ручке, это позволит воротам свободно двигаться.
- На большинстве других приводов ворот снятие шплинта с петли только на воротах позволит воротам свободно двигаться.
- Если у вас есть двустворчатые ворота и вы хотите их открыть, повторите действия, описанные выше.
- Закончив вручную открывать и закрывать ворота, заблокируйте двигатель, чтобы снова включить гидравлику ворот. Если не зафиксировать, то работать не будет.
Большие распашные ворота:
- Отсоедините шплинт от затвора.
- Вручную откройте ворота.
Не забудьте проверить руководство по эксплуатации ваших ворот, чтобы точно знать, что вам нужно сделать, чтобы открыть их вручную. Если вы не хотите самостоятельно выполнять все шаги, вы можете позвонить, чтобы назначить встречу с одним из наших сертифицированных специалистов по воротам A1, который поможет вам отремонтировать ваши ворота. Обслуживание всего района Далласа, включая Лукас Техас.
Автоматические распашные ворота своими руками стр.
Хотите самостоятельно установить автоматические распашные ворота.Без проблем. Компания Automatic Solutions предлагает все необходимое для сборки и установки автоматических распашных ворот. Вам даже не нужно делать ворота, если вы выберете. У нас есть ряд комплектов Easy Gate по настолько низким ценам, что вы, вероятно, заплатите больше только за материал и компоненты. У нас также есть плоские ворота, нарезанные по размеру или изготовленные на заказ по вашему дизайну.
Примечание. Информация на этой странице предназначена только для ознакомления с типичной установкой. Размеры будут варьироваться в зависимости от типа ваших ворот и настройки ходовой части.
НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя
Ограничители ворот
Готов к включению и программированию.
Планирование и подготовка.
Чем больше времени вы потратите на этом этапе, тем меньше ошибок и времени будет потрачено впустую на доработку, поэтому потратьте немного времени на то, чтобы правильно выполнить эту часть. Есть просто сотни способов повесить распашные ворота, поэтому мы сосредоточимся здесь на типичной установке, позволяющей автоматизировать. Любые распашные ворота имеют только несколько ключевых частей, которые требуют внимания: стойки, ворота и петли.Конечно, в разделе автоматизации есть много других соображений, но на данный момент мы сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.
Первое, что вам нужно, это две определяемые точки для определения открытия ворот. У вас могут быть существующие кирпичные или бетонные опоры или, возможно, между двумя стенами. Если нет, вам нужно будет разрешить установку столбов или опор.
Если вы устанавливаете новые столбы, я бы предложил квадрат 100 мм или 125 x 75 в качестве хорошего размера, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами.(См. раздел о пост-установке). Обратите внимание, что при выборе столба необходимо учитывать пространство, необходимое для вашего двигателя. Некоторым двигателям потребуется 125 мм, предлагаемый более широкой стойкой.
После того, как вы определили две точки, вы можете начать искать и записывать некоторую информацию —
1. Ширина проема между двумя стойками или простенками.
2. От этого нужно сделать отчисления для учета зазоров. В приведенном выше примере у меня ширина проема 3200 мм, и я хочу установить пару автоматических распашных ворот.Я проверил, и мои двигатели идеально подходят за 100-миллиметровыми стойками. Поэтому мои расчеты будут такими:
3200 ширина проема минус 200мм для двух стоек у меня выходит 3000мм.
3000 мм минус 150 мм для петель (я выбрал «Большие петли», для которых требуется 75 мм с каждой стороны). Это оставляет меня с 2850 мм.
2850 мм минус 20 мм зазор в центре моих двух ворот дает мне 2830 мм
2830 мм, деленное на два, дает мне 1415 мм каждая в качестве ширины моих ворот.
Ваш филиал Automatic Solutions поможет вам выбрать петли, моторы и т.д.и сообщить необходимые отчисления.
Вы также можете написать нам по электронной почте здесь для помощи и загрузить фотографии, если они у вас есть.
3. Теперь вам нужна высота. В приведенном выше примере я хочу получить готовую высоту 1800 мм. Мой центральный упор для моих ворот требует минимального зазора 20 мм и максимального 40 мм. Я вычту 25 мм из своих 1800 и сделаю ворота высотой 1775 мм. Кстати, исходя из этого, я могу сделать свои стойки длиной 2700 мм (1800 мм плюс 900 мм в бетон), если, конечно, я не буду прикручивать свои стойки к стене, и в этом случае я обрежу их длиной 1800 мм.
Установка мотора.
Каждый двигатель будет иметь несколько разные способы монтажа и размеры, но есть ряд ключевых моментов, которые необходимо учитывать при рассмотрении вопроса о монтаже вашего двигателя.
Если ваш мотор может раскачиваться от центра ворот вертикально, это будет лучше, чем снизу. Помимо простого механического преимущества, он удерживает его от земли, куда легко проникают грязь и пыль.
Кронштейн, установленный на столбе, можно зафиксировать различными способами.Сварка популярна, хотя мы предпочитаем использовать шурупы или болты. Предполагая, что вы использовали разумную толщину для своей стойки (3 мм), тогда тексы будут отлично держаться при нормальной работе, но, по всей вероятности, будут срезаны, если будет приложено избыточное усилие, что позволит избежать повреждения вашего двигателя и позволит легко установить его.
Кронштейн на ваших воротах, возможно, придется приварить или прикрутить болтами, так как эта точка требует большого давления. Используйте винты Tek для позиционирования и проверки. Когда вы довольны своим результатом, болт или сварка.
Ограничители ворот .Для всех автоматических ворот требуется стопор открытия и закрытия для обеспечения безопасности и программирования. Для одинарных распашных ворот это обычно означает надежную остановку открывания, и часто электрический замок ворот обеспечивает остановку закрывания. Двойные ворота немного сложнее, так как теперь нам нужны два открывающих упора и центральный упор. Не поддавайтесь искушению использовать встроенные ограничители двигателя в качестве замены надежно установленных ограничителей ворот. Встроенные устройства нормально работают на небольших открытых воротах в качестве ограничителей открывания, но не вызывают ничего, кроме разочарования, как ограничители закрывания.Установите хорошие механические упоры и избегайте обслуживания и разочарований.
Готов к включению и программированию .
На этом этапе я предполагаю, что вы профессионально подключили питание, и все остальные соединения были завершены. Мое простое предложение состоит в том, что вы оставляете большинство дополнений, таких как лучи фотоэлементов и клавиатуры, не подключенными, и что у вас есть все необходимые петли, установленные до тех пор, пока вы не запрограммируете и не запустите ворота. Подключенные колокольчики и свистки только усложнят ситуацию, если что-то пойдет не так, как ожидалось.Имея базовые знания, поиск неисправностей становится намного проще.
Электромеханический привод для одинарных распашных ворот SW-4000XLS DIY – сварщик или электрик не требуются
SW-4000XLS предназначен для одинарных распашных ворот весом 1000 фунтов и высотой 20 футов на каждую створку. Pro Heavy Duty — Сделай сам, НЕ ТРЕБУЕТСЯ ЭЛЕКТРИК или СВАРЩИК. Низковольтный привод распашных ворот, предназначенный для трубчатых стальных, виниловых, деревянных или декоративных ворот для жилых, сельскохозяйственных и коммерческих целей. SW-4000XLS предназначен для одинарных распашных ворот. Эта модель обеспечивает высокую скорость открытия/закрытия всего за 18 секунд.Эта система способна обслуживать жилые дома на одну семью или многоквартирные комплексы до 20 семей, а также аналогичные коммерческие приложения. Серьезное улучшение без повышения цены по сравнению с предыдущей моделью. 12-вольтовая система, для установки не требуется электрик Ворота будут работать во время отключения электроэнергии Быстрая и простая установка, с удобными инструкциями «The Shadow» спроектирован так, чтобы гармонировать с вашими воротами. Зарядное устройство на солнечных батареях доступно для удаленных мест. 20 футов в длину и весом до 1000 фунтов.каждой створки, если соблюдены все надлежащие процедуры установки. Примечание. Петли на шарикоподшипниках следует использовать на всех воротах весом более 250 фунтов (113,4 кг). Может работать от 100 до 150 циклов ворот в часы пик, в зависимости от размера и веса ворот (см. ссылку на таблицу циклов ниже) Блок управления может быть установлен в защищенной зоне вдали от приемника (может потребоваться более длинный кабель) Размеры блока управления 18-1/ Высота 2 дюйма x ширина 14-1/4 дюйма x глубина 7-1/2 дюйма Приемник с антенной и 10-футовым кабелем может быть размещен в наилучшем месте для приема сигнала Может управляться дистанционным передатчиком, цифровой клавиатурой, кнопкой или Комбинация Полная система, способная «добавляться по готовности» Плата управления для тяжелых условий эксплуатации включает регулируемое обнаружение препятствий, последовательность ворот и настройки автоматического закрытия (0–120 секунд) Возможность большого количества циклов с по-настоящему плавным пуском и остановкой Готовый к полному доступу комплект включает аккумулятор, радиоприемник , входной преобразователь, трансформатор переменного тока и все необходимое монтажное оборудование для стандартной установки.
Может работать в режимах «нажми, чтобы открыть» или «потяни, чтобы открыть» (указать при заказе — для открытия «нажми» требуется дополнительное оборудование) Сертифицировано UL для класса I, II , III и IV.Система сертифицирована на соответствие 5-му изданию UL 325. На замену деталей распространяется двухлетняя ограниченная гарантия. ПОЛЕЗНАЯ ТАБЛИЦА ПРИНАДЛЕЖНОСТЕЙ ПО НОМЕРАМ НА ЧЕРТЕЖЕ И СПИСОК ПРОДУКЦИИ
1-преобразователь | 2-Универсальный приемник | 3-Внутренняя базовая станция внутренней связи | 4-Беспроводная внутренняя связь/клавиатура | 5-цифровая клавиатура | 6-Кнопочная панель/Пьедестал внутренней связи | Датчик автомобиля на 7 подъездах | 8-контурный детектор | 9-кнопочное управление | 10 фотолучей | 11-Автоматический замок для ворот | 12-Замок для пешеходных ворот Bulldog | 13-Солнечные панели | 14-подъездная сигнализация | 15-Беспроводной датчик автомобиля
|
||||||||||||
Автоматические въездные ворота обеспечивают безопасность подъездных путей к домам и ранчо, предотвращая проникновение нежелательных автомобилей на территорию и открывая их с помощью пульта дистанционного управления или клавиатуры.![]() |
||||||||||||
Статьи по теме: Подъездная дорога, Забор, Садовые ворота, Ландшафтный дизайн |
||||||||||||
Что должно быть включено: | ||||||||||||
Дополнительные расходы: |
||||||||||||
Скидки: |
||||||||||||
Покупка въездных ворот: |
||||||||||||
|
||||||||||||
Новости CostHelper | ||||||||||||
Сколько люди платят — последние комментарии | ||||||||||||
|
||||||||||||
|
||||||||||||
16 ‘ ворота с одной стороны открываются и отдельные ворота для пешеходов |
Автор: Каллан из Лос-Анджелеса, Калифорния. | Опубликовано: 12 ноября 2015 г. 08:11 |
Распашные ворота. В стоимость входят все материалы, кроме работы. |
Опубликовано: LDS в Денвере, CO. | Добавлено: | Опубликовано: 09:10 |
Установщик: Сам |
$ 2k для основных приворотных железных ворот . |
Добавил: Big T в С. Принс-Джордж, Вирджиния. | Добавлено: | Опубликовано: 1 октября 2014 06:10 |
Материал: Сталь |
|
|
Одиночные качающие ворота, Оператор, Выездная петля, 2 петли безопасности, Домофон, камера. Стоимость указана только за материалы, без работы, включая стоимость доставки 800 долларов.Подача электроэнергии к воротам добавляет еще 1000 долларов США за проводку и кабелепровод (350 футов). Смета рабочей силы составила 10 000 долларов +, поэтому я сделал часть работы сам, чтобы снизить затраты на рабочую силу. |
Опубликовано: Manny Z в Lakewood, Co.![]() |
Опубликовано: Добавлено: 18 июня 2014 03:06 |
Материал: Сообщения / Оборудование / Краткое CRET | Дизайн: Качатель ворота |
Установщик: сам |
Я использовал некоторые материалы из существующего забора |
- www.Amazinggates.com/San_Francisco_Slide_Driveway_Gate_p/11-sg-san-francisco-hdg.htm
- www.lowes.com/pd_144405-60740-G1612-KIT_0__?productId=3013625&Ntt=driveway+gate&pl…
- 9
- www.homepot.com / p / t / 100668739? Langid = -1 & Storeid = 10051 & catalogid = 10053 & n = 5yc1vz1x …
- www.pacificgegateworks.com/details.asp?prodid=23045&category=
- www.amazinggates.com/single_swing_gate_opener_s/58.
htm
- www.amazinggates.com/Bi_parting_Swing_Gate_Openers_s/59.htm
- www.amazinggates.com/Sliding_Gate_Openers_s/60.htm
- www.lowes.com/SearchCatalogDisplay?storeId=10151&langId=-1&catalogId=10051&N=0&new…
- www.acehardware.com ?kwCatId=&kw=keypad&origkw=keypad&sr=1
- www.amazinggates.com/Gate_Telephone_Entry_s/48.htm
- www.amazinggates.com/Gate_Reversal_Devices_s/75.htm
- . com/how. a+DoItYourself+Automatic+Swing+endecate_1277317952_
- www.homedepot.com/webapp/wcs/stores/servlet/Search?keyword=drive+gate&langId=-1…
- www.lowes.com/SearchCatalogDisplay?storeId=10151&langId=-1&catalogId=10051&N=0&new…
- www.amazinggates.com/Driveway_Gates_s/22.htm
- www.amazinggates.com/Automatic_Driveway_Gate_System_Design_s/56.htm
+dInstall+
Другие темы для дома и сада
|
Страница не найдена — Allomatic
OH-200 Накладные расходы постоянного тока
Новый привод All-O-Matics OH-200 DC для подвесных ворот является первым и единственным коммерческим приводом для подвесных ворот, доступным с настоящей встроенной резервной батареей длительного действия. Привод для подъемных ворот постоянного тока OH-200 оснащен первым в отрасли бесщеточным двигателем постоянного тока, встроенной стойкой с петлей, алгоритмом медленного пуска/остановки, прочной рамой и деталями, рассчитанными на весь срок службы. OH-200 DC обеспечивает бесперебойную работу в течение нескольких дней в случае сбоя питания. В отличие от других доступных в настоящее время аккумуляторов с открытыми и однотактными аккумуляторами, в случае сбоя питания OH-200 DC плавно переключается с питания переменного тока на резервный режим и работает от прилагаемых аккумуляторов (2–8 Ач).Для многоквартирных и коммерческих объектов, таких как многоквартирные дома или большие подземные парковки, нет другого выбора, кроме привода подвесных ворот All-O-Matic OH-200 DC. На все приводы ворот All-O-Matic распространяется наша гарантия производителя сроком на 5/7 лет.
Приводы постоянного тока
оснащены платой управления, которая предлагает множество функций, включая программируемое реле и задержку створок, алгоритм медленного пуска/остановки и возможность использования солнечной энергии. Встроенная резервная батарея обеспечивает до двух недель бесперебойной работы в случае отключения электроэнергии.Бесщеточные двигатели постоянного тока работают плавно и бесшумно, но при этом являются мощными и долговечными и не требуют обслуживания.
Для получения дополнительной информации свяжитесь с нами или вашим местным дистрибьютором.
Загрузить брошюру
Скачать руководство
Скачать выдувные чертежи
OH-200 Спецификации накладных расходов постоянного тока
Соответствует UL 325 2018 | |
Максимальный вес ворот | 800 фунтов. |
Максимальная длина ворот | 22 фута |
Гарантия | 5 лет коммерческого использования |
Двигатель | Бесщеточный двигатель 24 В пост. тока – двигатель ½ л.с. |
Скорость ворот | 20 секунд для полного открытия (6.![]() |
Опции питания | Однофазная 115/230 В перем. тока и солнечная панель 24 В пост. тока |
Рабочий цикл | Непрерывный |
Резервный аккумулятор | Встроенный, с (2) аккумуляторами 7 Ач 12 В постоянного тока |
Емкость резервного аккумулятора | 100 циклов на воротах весом 800 фунтов |
Диапазон температур | от -40 до 160° |
Передаточное число коробки передач | 30:1 |
Ширина X Длина X Высота | 13” X 144” X 8” |
Транспортировочный вес | 110 фунтов. |
Аварийная разблокировка | Запираемый быстроразъемный рычаг и каретка |
Размер ремня | 4L-200 (AX18) |
Размер главной звездочки | 41B15X5/8 |
Размер цепи | 41NP |
Звездочка коробки передач | 41B15X5/8 |
Звездочка предельного вала | Н/Д |
Требования к выключателю | Выделенный ток 20 А |
Шкив редуктора | 2 ½” с отверстием ½” |
Шкив двигателя | 2 дюйма с отверстием 5/8 дюйма |
OH-200 Накладные расходы постоянного тока
ОГРАНИЧЕННАЯ ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ
Гарант дает гарантию на все приводы SL-100, SL-150, OH-200, SW300 и SW350. ALL-O-MATIC INC гарантирует отсутствие дефектов электрических цепей, двигателя, коробки передач и сборки в течение пяти (5) лет при установке в коммерческих целях и в течение семи (7) лет при установке в жилых помещениях. . Настоящая гарантия распространяется с даты покупки у первоначального владельца. Warrantor отремонтирует или, по своему усмотрению, заменит любое устройство, которое, по его мнению, требует обслуживания. Это устройство должно быть отправлено гаранту за счет потребителя. Гарант возвращает отремонтированное или замененное устройство покупателю за счет потребителя.Оплата труда дилера по обслуживанию или замене осуществляется за счет владельца. Эти гарантии заменяют все другие гарантии, выраженные или подразумеваемые, и ALL-O-MATIC INC не несет ответственности за косвенный ущерб. Настоящим отказываются от любых подразумеваемых гарантий товарной пригодности и/или пригодности для определенной цели. Это ограничение недействительно в юрисдикциях, которые не допускают ограничения случайных или косвенных убытков или ограничения гарантийных периодов.
Предостережение: чтобы получить эту политику, заполните регистрационную карточку и отправьте ее по почте в течение 30 дней с момента покупки у ALL-O-MATIC INC. или у вашего УСТАНОВЩИКА. В случае отсутствия регистрации предоставляется только один год гарантии на все детали.
OH-200, номера деталей для накладных расходов постоянного тока
ПОЗИЦИЯ | OH-200 DC НАИМЕНОВАНИЕ ДЕТАЛИ | НОМЕР ДЕТАЛИ | ||
---|---|---|---|---|
1 | ТОЛЬКО РАМА | OH-200FM | ||
КОРОБКА ПЕРЕДАЧ | ||||
2 | КОРОБКА ПЕРЕДАЧ | GBX-200 | ||
3 | ШКИВ КОРОБКИ ПЕРЕДАЧ | PLY-25B | ||
4 | ВЕДУЩАЯ ЗВЕЗДОЧКА КОРОБКИ ПЕРЕДАЧ | 41B15X5/8 | ||
БЕСЩЕТОЧНЫЙ ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА | ||||
5 | БЕСЩЕТОЧНЫЙ ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА 1/2 Л.![]() |
MTR-1500 | ||
6 | КРОНШТЕЙН БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА | BTR-1500B | ||
7 | ШКИВ БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА | PLY-2 | ||
8 | ПРИВОДНОЙ РЕМЕНЬ БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА | 4L-200 (AX18) | ||
БЛОК УПРАВЛЕНИЯ В СБОРЕ | CBX-AY200 | |||
9 | БЛОК УПРАВЛЕНИЯ | CBX-200 | ||
10 | КРЫШКА БЛОКА УПРАВЛЕНИЯ | CBC-200 | ||
11 | БЛОК УПРАВЛЕНИЯ ПЛАТА УПРАВЛЕНИЯ ПОСТОЯННОГО ТОКА — 1/2 л.с. | BLDC-ULPCB | ||
12 | БЛОК УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯ | COM-1005 | ||
13 | БЛОК УПРАВЛЕНИЯ МОСТ ВЫПРЯМИТЕЛЬ | COM-1006 | ||
14 | БЛОК УПРАВЛЕНИЯ ЛИНЕЙНЫЙ ЖГУТ ПРОВОДОВ | COM-1016 | ||
15 | БЛОК УПРАВЛЕНИЯ РАДИОПРИБОРНАЯ ПОЛОСКА | COM-1003 | ||
16 | БЛОК УПРАВЛЕНИЯ КНОПКА СБРОСА | COM-1004 | ||
БЛОК КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ | LSB-AY200 | |||
17 | ПЛАСТИКОВАЯ ГАЙКА КОНЕЧНОГО ВЫКЛЮЧАТЕЛЯ | COM-1008 | ||
18 | СТОЛ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ | LST-200 | ||
19 | КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ | COM-1007 | ||
20 | ПЛАСТИНА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ | LSP-200 | ||
21 | ПЛАСТИНЧАТЫЕ ПРУЖИНЫ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ (2 ШТ.![]() |
SPG-7575 | ||
22 | ЖГУТ ПРОВОДОВ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ | LSH-200 | ||
БЛОК ПИТАНИЯ | PSB-AY200 | |||
23 | БЛОК ПИТАНИЯ | ПСБ-200 | ||
24 | ДВОЙНАЯ КРЫШКА ИСТОЧНИКА ПИТАНИЯ | PSC-200 | ||
25 | ЖГУТ ПРОВОДОВ ПИТАНИЯ | ПШ-200 | ||
26 | ТРАНСФОРМАТОР ПИТАНИЯ | СКР-480 | ||
27 | ПЛАТА ПИТАНИЯ | EMI-PCB | ||
БАТАРЕЯ | ||||
28 | АККУМУЛЯТОР 7АЧ | BTY-1270 | ||
29 | КРЫШКА БАТАРЕЙНОГО ЯЩИКА | BTC-200 | ||
30 | ЖГУТ ПРОВОДОВ АККУМУЛЯТОРНОЙ БАТАРЕИ | BTY-h300 | ||
НАКЛАДНЫЕ РЕЛЬСЫ | OTR-AY200 | |||
31 | НАБОР РЕЛЬСОВ ПОДВЕСНЫХ НАПРАВЛЕНИЙ (2 ШТ.![]() |
ТКР-200 | ||
32 | ПОДКЛАДНАЯ ЦЕНТРАЛЬНАЯ ПЛАСТИКОВАЯ НАКЛАДКА С ВАЛОМ | CIR-200 | ||
33 | ПЛАСТИКОВАЯ НАКЛАДКА С ВАЛОМ | EIR-200 | ||
34 | КОМПЛЕКТ КРОНШТЕЙНОВ ДЛЯ РЕГУЛИРОВКИ ПОДВЕСНЫХ ГУСЕНИЦ | ABT-200 | ||
35 | КОНЦЕВОЙ КРОНШТЕЙН ПОДВЕСНОЙ ГУСЕНИЦЫ | EBT-200 | ||
ПОДВЕСНАЯ ТЕЛЕЖКА | OTC-AY200 | |||
36 | ПОДВЕСНАЯ КАРЕТКА ОСНОВАНИЕ UHMW | CGB-200 | ||
37 | ПОДВЕСНАЯ ПЛАСТИНА | CGP-200 | ||
РАЗНОЕ | ||||
38 | БЫСТРОРАЗЪЕМНАЯ РЫЧАГ | QRA-200 | ||
39 | ВНЕШНЯЯ ПЛАСТИКОВАЯ КРЫШКА | EPC-200 | ||
40 | СТОЙКА ДЛЯ ПЕТЛИ | LPR-1 | ||
41 | ЖГУТ ПРОВОДОВ СТОЙКИ ПЕТЛИ | LPR-h300 | ||
42 | ПОДВЕСНАЯ ЦЕПЬ BULLET | CCB-200 | ||
.
