Циклонный фильтр для пылесоса своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Многим из Вас приходилось убирать строительный мусор после ремонта, либо работ в мастерской. Даже при наличии мощного строительного пылесоса, существует проблема забивающихся фильтров. При многократном использовании они достаточно быстро выходят из строя, стоят недешево. Кроме того сам бак пылесоса заполняется всего на ¼. Его приходится постоянно опустошать, а фильтры очищать от мелкодисперсной пыли.

А если применять для этого обычный бытовой пылесос — то он очень быстро захочет познакомить Вас с его сервисным центром.
В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как изготовить фильтр циклонного типа, который задержит в себе практически всю пыль, при этом не снижая эффективность работы пылесоса.

Эта самоделка крайне проста в изготовлении, а все материалы доступны в строительном магазине. Изготовив себе такую, Вы сэкономите время на опустошении бака пылесоса, и очень сильно продлите жизнь его штатным фильтрам.

Материалы.
— Канализационные трубы, заглушки, уголки
— Листовая фанера
— Стальные хомуты
— Малярная и изоляционная лента
— Саморезы по дереву
— Наждачная бумага.

Инструменты, использованные автором.
— Болгарка
— Отрезной и зачистной диски
— Шуруповерт, дрель
— Коронки
— Электрический лобзик
— Фен строительный
— Линейка, угольник, маркер, карандаш.

Процесс изготовления.
Итак, в качестве основного бака мастер будет использовать оранжевую канализационную трубу диаметром 160 мм. Он отмечает отрезок длиной 500 мм, и наматывает вокруг трубы малярный скотч. Таким нехитрым способом можно точно отметить нужный разрез.

Труба отрезается по разметке, затем с края среза снимается фаска зачистным диском.

На листовой фанере автор отмечает центры для двух стоек. Их функцию будут выполнять тонкие трубы. Высверливает в фанере отверстия для них коронкой.

На первой заготовке размечает небольшое закругление, выпиливает его, и зачищает край наждачной бумагой.

Таким же способом изготавливается и нижняя планка.

Теперь к ним прикручиваются стальные хомуты.

При помощи угольника и линейки мастер находит центр на заглушке, и высверливает его коронкой чуть меньшего диаметра, чем труба.

Разогревает область вокруг отверстия, и запрессовывает в него трубу.

Таким же способом изготавливается и входное отверстие фильтра, оно должно быть максимально смещено к краю заглушки.

Далее автор приступает к сборке отвода от фильтра к пылесосу. На последний уголок наматывает небольшой слой изоленты так, чтобы он плотно входил во входное отверстие пылесоса.

Из короткого соединителя вытаскивает одну резинку. Оставляет вторую, и вставляет в соединитель верхнюю заглушку с отверстиями.

Вторая заготовка будет нижней частью фильтра. На ней отверстие просто закрывается заглушкой.

На двух трубах, которые будут служить стойками, отмечает в нижней части 130 мм, и наматывает в этом месте слой изоленты.

Итак, все элементы конструкции уже готовы, можно приступать к сборке. Это тоже очень просто.

Стоевые трубы вставляются в штатную планку на пылесосе, и устанавливается нижняя планка.

Верхняя планка надевается на трубы, и прикручивается к крышке пылесоса короткими саморезами. Не переживайте, у этой модели пылесоса в крышке нет электроники, это просто пластиковая накладка с ручкой для переноски.

Уголок подсоединяется ко входному отверстию пылесоса, и подключается трубами к баку. Центральная трубка должна зайти вглубь на 150-200 мм. С этим можно и нужно экспериментировать.

На шланг надевается 45-градусный уголок. Его край нужно направить по касательной к стенке бака. Таким образом воздух с мусором и пылью будет закручиваться внутри бака, и осаждать пыль на его дне.

Осталось вставить нижнюю часть бака, и зафиксировать ее хомутом.

Вот с такой кучей опилок и тяжелой цементной пыли с обрезками досок пылесос справился за несколько секунд.

Теперь о причине применения именно такой трубы, а не стандартной серой ПВХ. Оранжевая труба имеет намного более высокую прочность, и не сжимается даже при полном перекрытии шланга. Некоторые самодельщики даже изготавливали из нее вакуумную камеру.

А что же пыль? Да вот она вся! Теперь нужно будет только вытряхивать мусор из нижней части бака.
В плане улучшения конструкции стоит заменить нижний хомут на такой же, но с защелкой. Тогда не придется каждый раз откручивать прижимной винт, ослабляя хомут. Также стоит жестко зафиксировать подающий уголок, чтобы он не изменил положение относительно стенки. Он должен быть направлен строго вдоль нее. Причем, не стоит направлять поток воздуха под углом вниз искусственно. Лучший эффект будет, если его направить строго перпендикулярно оси фильтра.

Благодарю автора за очень простую и полезную идею конструкции циклонного фильтра для пылесоса!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

[media=https://www.youtube.com/watch?v=aNloYhiObM8]

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Циклон своими руками (пылеуловитель) в мастерской | Своими руками

Изготовление прекрасной деревянной мебели таит в себе для работника производства или частной мастерской опасность — это мельчайшая древесная пыль, которую приходится вдыхать.

Применение индивидуальных средств защиты — очков и респираторов позволяет сохранить чистоту дыхания, но воздух в столярной мастерской в любом случае должен быть максимально чист от древесной пыли. Иначе атмосфера станет в прямом смысле взрывоопасной — древесная пыль прекрасно горит.

Циклон — это тип воздухоочистителя, который используют в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки инерционный, с использованием центробежной силы. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются в разных областях промышленности. Даже некоторые модели современных бытовых пылесосов используют инерционную очистку. Принцип действия простейшего противоточного циклона наглядно показан на рисунке.

Принцип работы пылеуловителя «Циклон»

Поток запылённого воздуха вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный в низ конической части аппарата. Под действием центробежной силы частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Затем очищенный от пыли газовый поток движется снизу вверх и выводится из циклона через соосную выхлопную трубу. Центробежный вентилятор, установленный в верхней части рабочей камеры, создаёт разрежение в корпусе циклона, в результате чего воздух закачивается через входной патрубок. Проходя по спирали под действием центробежной силы, тяжёлые фракции отделяются и оседают в бункер, воздух же выходит через выхлопную трубу и попадает в фильтр, где задерживаются более мелкие частицы.

В обычных условиях оптимальная скорость воздуха в цилиндрической части циклона составляет 4 м/с. На скорости 2,5 м/с пылеуловитель лучше всего справляется с очищением воздуха от тяжёлых примесей. Для понижения уровня шума агрегат помещают в отдельную комнату со звукоизоляцией. Контроль заполнения бункера облегчается с помощью небольшого источника света, помещённого за прозрачным гофро-шлангом. Если свет тускнеет — бункер заполнен. Кстати, применение шлангов большого диаметра, а также шлангов из антистатических

материалов улучшает их проходимость. Для подключения таких шлангов используют соединения подходящего диаметра. При достаточной производительности устройство можно использовать для уборки мастерской в качестве промышленного пылесоса, В результате из 20-мм фанеры и листа оцинкованной стали получился вот такой агрегат (фото 1).

Ссылка по теме: Как выбрать сварочный аппарат – типы сварочных аппаратов, инверторы, оборудование для сварки, виды электродов.

Центробежный вентилятор для Циклона своими руками

Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью

ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).

Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.

Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.

Читайте также: Как правильно пользоваться (красить) краскопультом распылителем

Корпус циклона своими руками

Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее

в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-

соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.

Ссылка по теме: Как и какой выбрать компрессор для работы по дому и в мастерской.

Циклон своими руками – фото

  1. Циклон в сборе. Такая установка обеспечивает высокий уровень очистки воздуха.
  2. Заготовки для вентилятора.
  3. Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм.
  4. Готовые для сборки корпус и вентилятор.
  5. Перед приклеиванием лопастей.
  6. Барабан с крыльчаткой выглядят как промышленно изготовленные детали.
  7. Клеевой пистолет выручает именно в тот момент, когда он просто незаменим.
  8. Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу.
  9. Мощный мотор может превратить циклон в настоящий пылесос!
  10. Заготовки для корпуса циклона.
  11. Верхний корпус-цилиндр из оцинкованной кровельной стали.
  12. Готовая конусная часть ожидает сборки.
  13. Пропиленовые трубы как элементы подводящей и отводящей магистралей.
  14. Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую.
  15. Камазовский фильтр для тонкой очистки воздуха после циклона.
  16. Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали.
  17. И правда, пыли стало значительно меньше, можно и доску начисто пройти.

© Олег Самборский, г. Сосновоборск Красноярского края

DIY. Циклонный фильтр (циклон) в домашнюю мастерскую своими руками.

Watch this video on YouTube

КАК СДЕЛАТЬ ВЫТЯЖКУ ДЛЯ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ВАРИАНТЫ, ОТЗЫВЫ И СПОСОБЫ

Вытяжка для мастерской своими руками

После работы в мастерской остается много опилок и пыли. Чтобы ускорить процесс уборки, смастерил систему вытяжки с циклоном. Своей идеей хочу поделиться с коллегами по столярному делу.

Понадобилось: оцинкованная листовая сталь толщиной 1 мм сантехнические трубы d 50 мм и переходники для них пылесос ведро из-под краски.

  1. Начертил эскиз циклона и схему проводки для удаления пыли и опилок (см. рис. на стр. 17). Вырезал заготовки корпуса и крышки циклона
  2. Загнул кромки прямых сторон жестяной детали корпуса (на чертеже отмечено штрих-пунктиром) на ширину 10 мм — для соединения.
  1. На обрезке трубы придал получившейся заготовке округлую конусную форму. Застегнул замок (загнул кромки в зацеп) и опрессовал жесть.
  2. Сверху и снизу корпуса под угол 90 град, отогнул кромки шириной 8 мм для крепления крышки и мусоросборника.
  3. В цилиндре вырезал овальное отверстие, установил в него боковой патрубок d 50 мм (фото 1), который закрепил внутри полоской оцинковки.
  4. В крышке вырезал отверстие, зафиксировал в нем входной патрубок d 50 мм (фото 2), закрепил готовую деталь на корпусе и завальцевал стык на наковальне.
  5. Циклон приклепал к горловине ведра (фото 3). Стыки всех элементов промазал силиконовым герметиком.
  6. Вдоль стены закрепил два канала вытяжной системы (фото 4) с заслонками изменения потока (фото 5) Рядом установил бытовой пылесос, а на пол поставил ведро с циклоном (см. фото 3). Все соединил резиновыми шлангами.

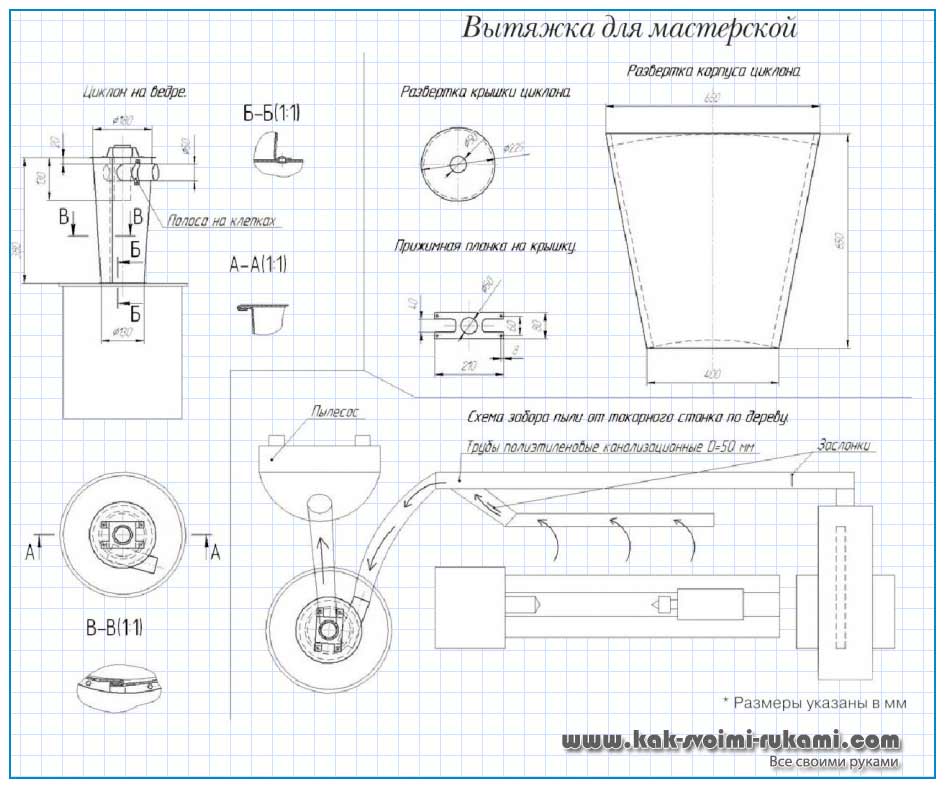

СХЕМА ВЫТЯЖКИ-ЦИКЛОНА И ФОТО

© Автор: Анатолий Матвейчук, г. Заводоуковск. Фото автора

ЦИКЛОН ДЛЯ МАСТЕРСКОЙ – СДЕЛАТЬ СВОИМИ РУКАМ ИЛИ УСТАНОВИТЬ ГОТОВЫЙ?

© Автор:  Кирилл Ковальский

Здравствуйте, дорогие читатели. И каждый раз мы замечаем, что наши клиенты зачастую не знают о принципах работы циклонного фильтра или не уверены в его эффективности. В данной статье мы с коллегами собрали наиболее важную и полную информацию о циклонном фильтре и рассказали, почему важно встраивать его в систему аспирации.

ЗАЧЕМ НУЖЕН ЦИКЛОН В МАСТЕРСКОЙ

Циклонный фильтр (Циклон, фильтр Циклон) – это устройство для отделения взвешенных частиц разных фракций и разной плотности от воздуха или газа. В результате его работы частицы оседают в пылесборнике, на который установлен Циклон, а очищенный воздух с остаточными элементами мусора выводится через вертикальный патрубок прибора.

По эффективности фильтрации мусора Циклон, в зависимости от условий работы, находится в диапазоне фильтров тонкой очистки, имея между тем аэродинамическое сопротивление в разы меньше, а износостойкость значительно выше, чем у фильтров других конструкций. Основным преимуществом циклонного фильтра является то, что в нем отсутствуют элементы, требующие регулярной очистки или замены, что позволяет достичь большей экономии при использовании данного семейства фильтров.

С фильтром Циклон у вас всегда будет чистый воздух и незагрязненный пылесос или стружкоотсос, который прослужит гораздо дольше. Также пропадет потребность постоянно покупать для них мешки-пылесборники и другие комплектующие, так как устройство направляет весь мусор в емкость, которую очень легко опустошить. Причем его применение не ограничивается только любительской сферой. Благодаря вышеперечисленным качествам эти приборы очень популярны как в столярном деле, на производстве и строительных площадках, так и в зуботехнических лабораториях, пескоструйных камерах и камерах для порошковой покраски.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ЦИКЛОНА

А теперь давайте разберемся, как же работает циклонный фильтр.

Циклон является инерционным уловителем, в котором разделение загрязненного воздуха на мусор и очищенный воздух происходит под действием центробежной силы, возникающей при вращении загрязненного воздуха в корпусе особой конфигурации и размеров.

Для создания воздушного потока к верхнему патрубку Циклона подсоединяют бытовой или промышленный пылесос, или радиальный вентилятор от стружкоотсоса.

Воздух, перемешанный с частицами мусора, поступает во входное отверстие бокового патрубка циклонного фильтра (рис. 1).

Внутри Циклона воздух с частицами мусора приобретает вращательное движение по нисходящей спирали и поступает вниз по направлению к пылесборной емкости. Во время

такого винтообразного движения потока внутри корпуса циклонного фильтра одновременно происходят два очень важных процесса:

За счет центробежной силы большая часть мусора начинает прижиматься к стенкам фильтра. Чем выше плотность и размер частиц, тем они быстрее и с большей вероятностью достигнут стенок устройства.

В центральной части корпуса Циклона создается разряжение относительно части пространства, расположенного ближе к его стенкам, в результате чего воздух, который имеет значительно меньшую плотность, чем мусор, начинает стягиваться к центру корпуса прибора.

После того, как завихренный поток проходит нижнее пылевыпускное отверстие циклонного фильтра и попадает в пылесборную ёмкость, он резко теряет скорость. Вследствие чего практически весь находящийся в нём мусор направляется в пылесборную ёмкость, где и остается. А очищенный воздух продолжает винтообразное движение вверх к вертикальному патрубку циклона и далее попадает в тяго-дутьевое устройство с минимальным остаточным содержанием только очень мелких частиц мусора, которые не успели прижаться к стенкам Циклона. Таким образом, циклонный фильтр позволяет пылесборным мешкам и фильтрам пылесоса или стружкоотсоса не забиваться крупным и мелким мусором.

Иногда в интернете можно найти негативные отзывы о работе Циклона из-за низкой эффективности фильтрации. Существует несколько причин таких заявлений:

  1. Человек демонстрирует работу самодельного Циклона. На первый взгляд, конструкция циклонного фильтра представляется чрезвычайно простой, и так как чаще всего устройство используют мастеровые, то появляется большой соблазн сделать его самостоятельно. К тому же в интернете можно найти множество роликов про самодельные циклонные фильтры.

Но аспирация на основе Циклонов – это отдельный раздел науки. Инженеры и конструкторы тратят много сил и времени, чтобы создать по-настоящему эффективный фильтр с оптимальными параметрами, используя специализированное оборудование и методики, доступные только в лабораторных условиях. Далее проводится множество экспериментов, только после этого та или иная модель циклонного фильтра появляется на рынке.

Поэтому сделать действительно эффективный самодельный Циклон без должного опыта и оборудования — крайне трудная и кропотливая задача. В лучшем случае такой фильтр будет собирать лишь самую крупную фракцию, а мелкая пыль будет забивать мешки и фильтры пылесоса.

  1. Следующей причиной является неправильный монтаж Циклона на пылесборник. Если фильтр не герметично установлен на крышку ёмкости, и имеется хоть малейшее отверстие, через которое может происходить паразитив-ный подсос воздуха внутрь, то эффективность циклонного фильтра значительно падает. Если под прибором в пылесборнике недостаточно свободного пространства, то и в этом случае эффективность фильтрации падает, так как начинается вынос уже сброшенного в пылесборник мусора через Циклон в пылесос или в стружкоотсос.
  2. Еще одна частая причина не столь очевидна и связана как с условиями эксплуатации, так и с неправильным выбором модели циклонного фильтра под тот или иной тип мусора. Данный аспект подробнее разберем ниже.

Как показывает практика, эффективность работы Циклона зависит от целого ряда факторов, большинство из которых непредсказуемы и слабо управляемы. Качество фильтрации циклонного фильтра может резко измениться под влиянием казалось бы незначительных внешних факторов, к которым относятся:

  • изменение влажности воздуха или атмосферного давления в столярном цехе,
  • влажность обрабатываемого материала,
  • нестабильность напряжения питания силовой установки (пылесоса или радиального вентилятора),
  • интенсивность и равномерность поступления потока в Циклон и его скорость.

Точно определить эффективность работы Циклона в тех или иных условиях можно только практическим путем в лаборатории. Однако статистические данные многих исследований показывают, что степень очистки правильно спроектированного циклонного фильтра в среднем достигает: для мусора с условным диаметром свыше 50 микрон – до 99, 5%, для мусора с условным диаметром от 20 до 50 микрон – до 97, 0 %, для мусора с условным диаметром от 10 до20 микрон – до 95, 0 %, для мусора с условным диаметром от 5 до 10 микрон – до 90, 0 %.

Наряду с эффективностью фильтра Циклон его немаловажной характеристикой является пропускная способность. Следует отметить, что эффективность и пропускная способность в этих приборах обратно пропорциональны между собой, то есть с увеличением пропускной способности эффективность фильтрации уменьшается. Таким образом, основное назначение применения циклонного фильтра – в разы снизить концентрацию мусора в потоке, который после Циклона поступит в пылесос или в радиальный вентилятор. В результате такого применения до двигателя долетает несопоставимо меньшее количество мусора по сравнению с тем, как если бы мусор поступал в пылесос, радиальный вентилятор или стружкоотсос напрямую.

ЦИКЛОННЫЙ ФИЛЬТР И ДЕРЕВООБРАБОТКА

Сегодня люди все больше внимания уделяют своему здоровью, эта замечательная тенденция не обошла стороной и мир столярного дела. Давайте же разберемся, чем опасна древесная пыль и почему циклонный фильтр является отличным инструментом для ее нейтрализации.

Опасность древесной пыли сложно недооценить, ведь ее размер зачастую составляет менее 5 микрон, что делает ее совершенно невидимой для человеческого глаза. Эти малейшие частицы вдыхаются и вызывают микроскопические раны и рубцы на легких человека, особенно это касается пыли от древесины твердых пород. Вред может показаться незначительным, но он имеет страшный накопительный эффект – постоянное вдыхание древесной пыли приводит к серьезному снижению объема лёгких, появлению аллергических реакций, а также вызывает отдышку, зуд, кашель, сыпь и даже астму.

Помимо всего вышеперечисленного древесная пыль крайне тяжело выводится из организма. А теперь представьте, что случится с необработанной древесиной, которую поместили во влажную и теплую среду, аналогичную нашим лёгким. При достаточном количестве накопленной древесной пыли в нашем организме появление плесени останется лишь вопросом времени. Она же, в свою очередь, провоцирует рост недоброкачественных клеток, что зачастую приводит к страшным последствиям вплоть до онкологии.

Малый размер древесной пыли усложняет процесс её сбора, так как всевозможные фильтрационные материалы либо пропускают её через себя, либо очень быстро забиваются. В отличие от них фильтр Циклон этих недостатков лишен, однако мы рекомендуем использовать его в качестве первой ступени очистки и НЕРА-фильтр на выходе, чтобы минимизировать возможность попадания пыли в воздух.

ГЛАВНЫЕ ПРЕИМУЩЕСТВА ЦИКЛОНА

  1. Увеличивается срок службы пылесоса или радиального вентилятора. 95-99% мусора оказывается в пылесборнике, не долетая до двигателя, значит в турбину попадает гораздо меньше мусора.
  2. Денежная экономия. Менять мешки для пылесоса или стружкоотсоса и складчатые фильтры нужно практически в 20 раз реже.
  3. Экономия времени. С Циклоном возможно использовать пылесборник объемом до 300 литров, что позволяет реже выносить мусор и не отвлекаться от работы.
  4. Циклон прост в установке и легок в использовании. Время монтажа конструкции от сборки до эксплуатации составляет 10-15 минут.
  5. Забота о здоровье. Благодаря циклонному фильтру даже самая мелкая пыль не попадёт в ваши лёгкие.

СОВЕТЫ ПО УСТАНОВКЕ ЦИКЛОННОГО ФИЛЬТРА

  1. На первой стадии фильтр Циклон устанавливается на пылесборную ёмкость, которая выполняет роль накопителя мусора, сепарируемого устройством. Сборка такой конструкции проста, но невыполнение хотя бы одного из обязательных условий сводит на нет работу прибора:
  • герметичная посадка Циклона на крышку пылесборной ёмкости. Для этого нужно использовать прокладку с ответным фланцем или скелетный крепеж;
  • герметичное прилегание крышки к пылесборной ёмкости;
  • герметичная пылесборная ёмкость;
  • в процессе работы под Циклоном в пылесборнике должно всегда оставаться свободное пространство высотой 70-150 мм в зависимости от модели циклонного фильтра.
  1. На второй стадии подключения Циклона необходимо соединить шланг от пылесоса или стружкоотсоса с верхним патрубком циклонного фильтра. Используйте только шланги спиральной конструкции, которые обеспечивают минимальное аэродинамическое сопротивление потоку.
  2. На третьей стадии подключения циклонного фильтра требуется соединить второй шланг, которым будет собираться мусор, с боковым входным патрубком Циклона.
  3. На последней, четвертой стадии шланг от входного патрубка соединяется с пылесосной насадкой, со станком, ручным инструментом или другим оборудованием.
  4. Вместе с тем Циклон допускает и некоторые фривольности при монтаже, например:
  • негерметичность присоединений шлангов к устройству и самих шлангов никак не влияет на эффективность фильтрации Циклона и ведет лишь к незначительной потере скорости потока;
  • при определенных условиях Циклон с присоединенным к нему пылесборником может работать и в горизонтальном положении, но на практике это почти не используется.

Тенденция установки аспирационных систем с циклонным фильтром в нашей стране набирает обороты. Владельцы как частных мастерских, так и больших производств все чаще задумываются о том, как упростить и ускорить процесс работы при обработке различных материалов, не отвлекаясь на вездесущий мусор, и сэкономить на расходных комплектующих, при этом не забывая о мерах безопасности. В данной статье мы привели пример простого решения всех перечисленных проблем. Надеемся, что она была полезна, и мы помогли разобраться в обширной теме циклонных фильтров.

ЦИКЛОН В МАСТЕРСКУЮ СВОИМИ РУКАМИ – ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Как установить фильтр для воды своими руками Установка фильтра для воды своими…
  • Мини-пылесос своими руками (фото) Как сделать мини пылесос из…
  • Очистка воды серебром – улучшение заводского фильтра своими руками (+ чертеж) Добавка к фильтру для очистки…
  • Мусоросборник для сверления своими руками – фото Пылесборник для сверления стен своими…
  • Ремонт садового опрыскивателя своими руками
    Если протекает баллон садового опрыскивателя



    Зашел…
  • Абиссинский колодец с гидрофором своими руками – фото Как сделать абиссинский колодец на…
  • Сбор дождевой воды своими руками – красиво, дешево и надежно Приспособление для сбора и хранения…

    Подпишитесь на обновления в наших группах и поделитесь.


    Будем друзьями!




    • Принцип работы циклон для пылесоса своими руками, фото

    Циклонный фильтр, пылесос, сделанный своими руками

    О фильтрах.
    Циклонный фильтр не задерживает больше 97% пыли. Поэтому, зачастую к ним добавляются дополнительные фильтры. С английского «HEPA» переводится как High Efficiency Particulate Air» — фильтр для содержащихся в воздухе частиц.

    Согласитесь, что даже Вы не представляете свою жизнь без такой необходимой техники, как пылесос? Они справляются не только с пылью, но и с грязью.

    Конечно, пылесосы могут использоваться не только в домашних условиях, но еще они бывают различными: аккумуляторными, моющими, пневматическими. А так же автомобильными, низковольтными промышленными, ранцевыми, бензиновыми и т.д.

    Принцип работы пылесоса циклон

    Джеймс Дайсон первый создатель циклонного пылесоса. Первым его творением стал, G-Force в 1986 г.

    Чуть позже в 1990-х годах он подал прошение об изготовлении циклонных аппаратов и уже собрал свой центр по созданию пылесосов. В 1993 году в продажу поступил его первый пылесос – известный как «Dayson DC01».
    Так все-таки, как же работает это чудо циклонного типа?

    Похоже, создатель Джейм Дайсон был замечательным физиком. Благодаря центробежной силе задействован в сборе пыли.

    Аппарат двухкамерный и делится он на два типа — внешняя и внутренняя. Воздух, который крутится внутри пылесборщика, двигается вверх, словно по спирали.

    По закону крупные пылинки попадают во внешнюю камеру, а во внутренней остается все остальное. А очищенный воздух выходит из пылесборника через фильтры. Вот как работают пылесосы с циклонным фильтром.

    Пылесосы с циклонным фильтром, особенности

    Не останавливайте свой выбор на тех моделях, которые требуют мало мощи. Такая уборка Вам точно не понравится и скорее всего, захотите выбросить такой прибор.

    Интересно! Как варить полуавтоматом с углекислотой, здесь!

    Не тратьте деньги зря, а подходите к покупке пылесоса более серьезно. Стоит только обратиться к продавцу консультанту и он вам поможет с выбором того или иного пылесоса.

    Аппарат стоит выбирать, который на 20-30% мощнее мешкового пылесоса. Лучше всего брать тот, что с мощностью 1800 Вт. Практически все производители пылесосов выпускают модели с данным фильтром, что не может не радовать.

    Плюсы циклонных пылесборников

    1.Скаждым, наверно, такое бывало, когда нечаянно нужный вам предмет оказывался в пылесборщике? Теперь это не проблема, потому что он прозрачен! И Вы всегда сможете заметить предметы, которые нужно оттуда скорее вытащить.

    Это один из важнейших плюсов.

    2. Мощность таких пылесосов максимальна и не сбавляет обороты и мощность, даже при забитом контейнере. Уборка намного приятнее, мощность не падает, уборка чище.

    Такой пылесос способен задерживать на много больше, чем вы представляете. До 97%!!! Не вероятно, правда? Хотя некоторые недовольны и таким результатом, так как предпочитают пылесосы с водным фильтром.

    3. Покупая циклонный пылесос, вы не только делаете выгодную покупку, но и экономите место для его хранения, так как его вес довольно легок. Вам не придется таскать тяжести.

    4. Не нужно постоянно менять бумажные мешки, для пылесоса.

    5. Мощность. Она не теряется от наполненности.

    6. Его можно хорошенько промыть водой и высушить.

    Минусы циклонных пылесборников

    1. Один из минусов данных пылесосов не очень приятен. Это мытье и чистка фильтра. Конечно, не придется каждый день вычищать с помощью щетки контейнер, но все, же это один из минусов. Лень присутствует в каждом человеке. Да, конечно неприятно сталкиваться с тем фактом, что нужно испачкать ручки.

    2. Шум. Шума от такого вида пылесоса на много больше, нежели от обычного.

    3. Энергопотребление. Оно так же на много выше, чем от обычного пылесоса. Это маленькое торнадо.

    Покупать это маленькое чудо или нет, решать только Вам. На самом деле все его достоинства перекрывают те не многие его недостатки. Чистота в доме на много приятнее, чем не до конца доделанная приборка, согласитесь?

    Личные впечатления

    По сравнению со старым пылесосом, циклонный пылесборник выглядит довольно скромно по габаритам. Невозможно поверить, что такая малютка способна на что-то серьезное. Теперь старый пылесос можно использовать только при влажной уборке.

    Достаю принадлежности, при первом использовании, вставляю не большую в диаметре трубу, включаю аппарат, и вот что действительно удивляет, щетка чистит ковры значительно лучше, чем мой предыдущий помощник.

    Он чистит все. Грязь, шерсть наших домашних питомцев. Раньше приходилось прилагать не малые усилия, чтобы справляться с такими «теперь мелочами».

    В коридоре у меня ламинированное покрытие и оно так же легко очистилось. Дело в том, что у меня в запасе есть еще одна щетка, более жесткая, чем предыдущая для ковров, поэтому я так просто справился и с этой задачей. Вы знаете, и звук этого пылесоса не настолько громкий как писали об этом в интернете.

    Меня радует этот аппарат тем, что он легкий и не такой уж, и громкий. Еще понравился отсек для хранения всех нужных насадок, это очень удобно, что он встроен в сам пылесос.

    Как только я узнал, на что способен этот маленький торнадо, пришло время почистить контейнер. Слава богу, когда я стал вытряхивать из пылесборника мусор, он падал плотными большими комками.

    Так как мусор был утрамбован потоком воздуха. Клубков пыли не видно, и он не поднимался в воздух! Так я закончил свою первую уборку со своим циклонным пылесосом. Промыл контейнер и на этом уборка закончилась!

    Циклон для пылесоса фото

    Циклон для пылесоса своими руками

    Все пылесосы предназначены для одной цели – чистота. Речь идет обо всех пылесосах
    Промышленные и строительные пылесосы обычно используют на станках или для уборки любых помещений. Эти пылесосы дороговаты, так как принцип работы пылесоса циклон фильтра необходимо подбирать тщательно.
    Так же следует знать, что чаще всего промышленными аппаратами пользуются при ремонте и стройке. Оставлять свое рабочее место нужно в чистоте.

    Циклон своими руками, из прозрачного пластика видео


    Строительные работы проводят после его подготовки и очистки поверхности. Как Вы понимаете, Генеральную уборку невозможно совершить обычным пылесосом. Иначе говоря, это чревато поломкой аппарата.
    Даже мелкий мусор, такой как: песок, масло, сухие смеси порошковые абразивы и деревянная стружка – рассчитан только на промышленный пылесос.
    Если вы вдруг пойдете выбирать пылесос для строительных работ, то обязательно уточняйте те виды загрязнений, с которыми он будет сталкиваться.
    Задумали использовать пылесос в ремонтных условиях? Тогда рассмотрите вариант циклон для пылесоса своими руками. Есть много примеров, как можно сделать такого рода пылесос.

     Циклон для пылесоса своими руками

    1. Для того чтобы сделать такой пылесос самостоятельно потребуется Пылесос Урал ПН-600, ведро пластиковое (подойдет даже из-под краски), патрубка 20 см длиной и диаметром 4 см.
    2. Шильдик тоже откручивают, а отверстия нужно заклеивать.
    3. Патрубка довольно толста и не войдет в отверстие, поэтому надо сточить заклепки при помощи болгарки и удалить крепления патрубка. Перед этим сняв пружины с фиксаторами. На заглушку намотать изоленту и вставить на заглушку.
    4. На дне сделать отверстие сверлом посередине. Потом его расширить до 43-х мм специальным инструментом.
    5. Для его уплотнения вырезают прокладки диаметром 4 мм.
    6. Затем нужно все сложить, крышку ведра, прокладку, патрубок центрирующий.
    7. Теперь нам потребуются саморезы длиной 10 мм и диаметром 4.2 мм. Саморезов потребуется 20 штук.
    8. С бока ведра вырезаем отверстие по всасывающий патрубок. Угол выреза должен составлять 10-15 градусов.
    9. Примеряемся и редактируем форму отверстия с помощью специальных ножниц, которые режут по металлу.
    10. Не забывайте, что и внутри тоже нужно примеряться. Так же изнутри оставьте полосы для саморезов.
    11. Маркером, разметьте отверстие в ведре и обрежьте лишний материал ножницами. Закрепите патрубок снаружи к ведру.
    12. Чтобы все герметизировать нужно, использовать бинт 30x. Из обыкновенной аптечки и клей вроде «титана» для пенопласта. Обмотайте бинт вокруг патрубка и пропитайте клеем. Желательно не один раз!
    13. Пока высыхает клей, можно проверить как будет работать этот пылесос. Включите пылесос и нагрузите его, перекрывая ладонью патрубок. Во время проверки работы пылесоса улучшается процесс герметизации и соединения с патрубком. Маловероятно, что он в скором времени изживет себя.
    14. Пылесос лучше всего хранить в чехле.



    А также вы можете посмотреть видео пылесос + Циклон мобильная база

    10 Лучший пылеуловитель Cyclone для домашнего магазина 2020? [ОТЗЫВЫ]

    Пылеуловитель

    Cyclone — лучший вариант для сбора пыли и другого мусора из коммерческих и промышленных помещений. Это помогает нам поддерживать чистоту и безопасность на рабочем месте. Особенно пыльная среда вредна для нашего здоровья. Итак, если вы выполняете задачу, которая делает окружающую среду пыльной, например, обработка дерева с помощью магнитной дрели Milwaukee, вы должны использовать циклонный пылеуловитель для вашей собственной безопасности.

    На рынке представлены циклонные пылеуловители различных марок, от малых до крупных.Между тем, некоторые люди также строят свои собственные циклонные пылеуловители. В соответствии с вашими требованиями вы должны определить мощность циклона-пылеуловителя. В этой статье я в основном сосредоточусь на циклонных пылеуловителях для дома. Они не такие уж большие, как промышленные циклонные пылеуловители. Кроме того, не требуется много энергии для работы. Но емкости достаточно, чтобы очистить от пыли в нашем домашнем магазине.

    Взгляните на наше быстрое сравнение обзоров лучших циклонных пылеуловителей 2019/2020

    Название Двигатель Размер Воздушный поток Проверить лучшую цену на Amazon
    1 Grizzly G0637 (выбор редакции)
    (выбор редакции)     		7.5 л.с., 220/440 В 90x39x42 дюйм 3468 CFM
    2 Jet JCDC-3 3 л.с., 230 В 54,7×30,1×38,6 дюйма 2111 CFM
    3 Baileigh DC-2100C 3 л.с., 220 В — 2111 CFM
    4 Циклоны Clear Vue CV1800LH 5 л.с., 220 В — 1442 CFM
    5 Магазин Fox W1823 1.5 л.с., 110-220 В 35x21x21 дюйм806 CFM
    6 Laguna Tools MDC0680 3 л.с., 220 В 47x35x84,5 дюйма 2200 CFM
    7 Jet JCDC-2 2 л.с., 230 В 47,5×27,2×41 дюйм 1538 CFM
    8 Shop Fox W1816 3 л.с., 220 В 64x42x29 дюймов 1489 CFM
    9 Oneida Mini Gorilla 1.5 л.с., 110 В — 583 куб. Футов в минуту
    10 Grizzly G0601 5 л.с., 440 В 61x30x37 дюймов 2184 CFM

    Почему мы рекомендовали пылеуловитель Grizzly G0637?

    • Grizzly — одна из самых популярных в мире марок циклонных пылеуловителей.
    • Grizzly G0637 идеально подходит для средних и больших деревообрабатывающих мастерских
    • Мощный двигатель 7-1 / 2 л.с., обеспечивающий высокую мощность всасывания для сбора всех видов древесных отходов.
    • Система с двумя фильтрами более эффективна, чем модель с одним фильтром

    Основные типы пылеуловителей

    На рынке представлены два основных типа пылеуловителей.

    1. Одноступенчатый пылесборник — его также называют мешковыми пылесборниками. Его крыльчатка вращается и всасывает через себя крупные частицы, такие как щепа. Но он не может удалять мелкие частицы пыли. Мешковые пылесборники дешевы. Это единственное преимущество одноступенчатых пылеуловителей перед циклонными.Идеально подходит для удаления крупных частиц.
    2. Двухступенчатый пылеуловитель (циклонный пылеуловитель) — Используется двухступенчатое устройство для удаления частиц пыли. Первоначально воздуходувка создает воздушный циклон внутри воронкообразного барабана (называемого циклоном). Он отделяет крупные и мелкие частицы пыли и сбрасывает тяжелые частицы в бункер в нижней части циклона. Другие мелкие частицы поступают на второй этап устройства для фильтрации. Он отделяет мелкую пыль и воздух через мешки для пыли.

    Как работает циклонный пылеуловитель?

    Одноступенчатый и циклонный пылеуловитель

    При рассмотрении обоих пылесборников я лично рекомендовал циклонные пылеуловители.Потому что пылеуловители Cyclone также могут удалять мелкие частицы пыли.

    Преимущества циклонного пылеуловителя

    • Эффективная очистка воздуха в рабочих зонах по сравнению с одноступенчатыми пылеуловителями
    • Отличный выбор для тех, у кого высокий уровень пыли и раздражающих веществ в воздухе
    • Простота обслуживания
    • Очень проста в эксплуатации
    • Высокая прочность
    • Идеально подходит для дерева, керамики, цеха по производству бумаги, заполнителей, пищевых продуктов и железа

    10 лучших циклонных пылеуловителей Обзоры 2019/2020

    # 1: Grizzly G0637 (3-фазный) пылеуловитель — лучший в целом

    Циклонный пылеуловитель Grizzly — один из лучших циклонных пылеуловителей для деревообработки.Сочетанный мотор мощностью 7,5 л.с. дает ему невероятную мощность для улучшения качества воздуха на рабочем месте. Кроме того, с двойными фильтрами, пропускной способностью воздушного потока 3468 кубических футов в минуту и ​​максимальным статическим давлением 14,7 дюйма этот циклон идеально подходит для средних и крупных цехов с несколькими одновременно работающими пылеулавливающими машинами. Он оснащен инновационным глушителем выхлопного воздуха, который снижает уровень шума без снижения эффективности. Мы настоятельно рекомендуем этот циклонный пылеуловитель гризли для вашего домашнего магазина.

    Основные характеристики

    • Двигатель: TEFC, класс «F» 7.5 HP 220V / 440V, 3 фазы 25A / 12.5A
    • Размер всасывающего отверстия: 10 ″
    • Площадь поверхности фильтра: 261 кв. Футов
    • Рабочее колесо: 18 ″ стальное радиальное ребро
    • Мощность всасывания воздуха: с двумя фильтрами 3468 CFM @ 14,7 ″ SP
    • Максимальное статическое давление 546-9663
    • Максимальное статическое давление 7 дюймов Этот циклон идеально подходит для средних и крупных магазинов

    # 2: Jet JCDC-3 Комплект пылесборника мощностью 3 л.с.

    Циклонный пылеуловитель Jet — еще один отличный вариант для улучшения качества воздуха в мастерской.Он обеспечивает высокую эффективность при удалении частиц пыли из воздуха. Он имеет три воздухозаборника диаметром 4 дюйма каждый. Таким образом, очень просто подключить три воздухозаборника, поступающие из трех разных мест, без дополнительных стыков. Этот двухступенчатый циклонный пылеуловитель обеспечивает больше рабочих кубов в минуту, чем одноступенчатые агрегаты сопоставимой мощности. Идеально подходит для обработки мусора. Он оснащен фильтром прямого монтажа, радиочастотным пультом дистанционного управления и большим мусорным баком. Фильтр с прямым креплением устраняет неэффективность изгиба и гибкости ребристых шлангов.В частности, этот пылеуловитель Jet Cyclone способен улавливать мельчайшие частицы пыли размером до 1 микрона и ниже. Под циклоном имеется бочка емкостью 66 галлонов для улавливания тяжелого мусора и возможность быстрого выпуска. Это идеальный циклонный пылеуловитель для домашнего или небольшого магазина. Он также использует низкую мощность.

    Основные характеристики

    • Высокоэффективный двухступенчатый пылеуловитель
    • Однофазный двигатель мощностью 3 л.с. с нагнетателем
    • Низкое энергопотребление
    • Барабан для сбора большого количества мусора объемом 66 галлонов и быстросъемный рычаг и независимые ролики для быстрого опорожнения
    • Фильтр прямого монтажа устраняет неэффективность из-за гибкого трубопровода и изгибает
    • Способность улавливать самую мелкую пыль размером до 1 микрона и ниже

    # 3: Baileigh DC-2100C Циклонный пылеуловитель

    Еще один отличный циклонный пылеуловитель для домашнего магазина.Циклонный пылеуловитель Baileigh оснащен двигателем мощностью 3 л.с., 220 В, 2111 куб. Футов в минуту, барабаном на 63 галлона.

    Основные характеристики

    • Фильтр 1 микрон
    • Роликовая основа и канистра
    • Тройное входное отверстие 4 ″
    • Устройство быстрого подъема цилиндра
    • Радиочастотный пульт дистанционного управления

    # 4: Циклоны Clear Vue CV1800LH диаметром 18 дюймов, всасыванием 6 дюймов Комплект циклона для сбора пыли

    Циклонная система пылеулавливания CV1800 является мощной и эффективной.Он идеально подходит для плотников, малых предприятий или других организаций, нуждающихся в улавливании мелкой пыли. Основанный на конструкции циклона Билла Пента, мощный однофазный двигатель Leeson мощностью 5 л.с., 220 В в сочетании с нашим 15-дюймовым нагнетателем, наклоненным назад, производит 1442 кубических футов в минуту. Входной патрубок рассчитан на прием 6-дюймового канализационного и дренажного ПВХ. Два фильтра Wynn NANO удаляют 99,999% пыли размером до 0,5 микрон, возвращая очищенный воздух обратно в магазин.

    Основные характеристики

    • На основе конструкции Билла Пента
    • Создает 1442 кубических футов в минуту — входное отверстие размером 6 дюймов для S&D PVC
    • 220 В, однофазный двигатель 5HP Leeson
    • Фильтры NANO исключают 99.999% пыли до 0,5 микрона
    • Требуется высота установки 96 дюймов. Возможна альтернативная установка для потолков с более низкой высотой.

    # 5: Магазин Fox W1823 Portable

    Переносной пылеуловитель Cyclone генерирует движение воздуха 806 кубических футов в минуту с максимальным статическим давлением 10,4 дюйма. Идеально подходит для небольших мастерских. С собранной пылью легко справиться, используя 20-галлонную бочку с роликами и вкладышами из полиэтиленовых пакетов. Смотровое окно в канистре избавляет от каких-либо догадок при определении, когда пора опорожнять барабан.

    Основные характеристики

    • 1,5 л.с., двигатель 110/220 В
    • Мощность всасывания воздуха 806 куб. Фут / мин при максимальном статическом давлении 10,4 дюйма
    • Радиочастотный переключатель дистанционного управления
    • Бочка объемом 20 галлонов оснащена колесиками для мобильности, рычагом быстрого отсоединения и вкладыши из пластикового пакета для легкой очистки и прозрачное окно для контроля внутреннего уровня опилок
    • Y-образный адаптер 4 дюйма на 6 дюймов обеспечивает подключение к нескольким машинам или аксессуарам для сбора пыли

    # 6: Laguna Tools MDC0680 3 HP Cyclone Auto Clean

    Циклонный пылеуловитель Laguna 3HP с автоматической очисткой оснащен автоматической очисткой фильтра после каждого использования.Небольшой мотор вращает чистящий агрегат на 30 секунд вперед и 30 секунд назад. Это преимущество в больших магазинах или в магазинах, рассчитанных на одного человека, которые требуют максимума.

    Циклонная конструкция позволяет отделять древесные частицы и пыль от воздушного потока перед их попаданием в гофрированный картриджный фильтр. Это обеспечивает превосходный сбор пыли и фильтрацию воздуха, в то время как древесные частицы не проходят через эффективный вентиляторный блок. Пыль собирается в металлическом барабане емкостью 60 галлонов, который оснащен рычагами быстрого подъема и отдельными колесами для быстрого и легкого опорожнения.Уникальной особенностью является стальная рама, которая позволяет одноразовым пакетам оставаться на месте, не засасывая их в циклон в пустом состоянии, обеспечивая при этом максимальную вместимость. Высокочастотный пульт дистанционного управления позволяет запускать / останавливать машину практически из любой точки магазина и не требует прямой видимости. Еще одним преимуществом высокочастотного управления по сравнению с лазером является то, что они не мешают работе флуоресцентных ламп. Вся установка находится на поворотных роликах, что позволяет легко перемещать ее по магазину.

    Основные характеристики

    • Двигатель: 3 л.с. TEFC | Напряжение: 220 1PH
    • Всасывание: 2200 куб. Футов в минуту — 16.2 ″ Статическое давление | Уровень шума: 78 дБ
    • Вход: 8 ″ — 3 x 4 ″ Разделитель
    • Емкость барабана: 60 ​​галлонов
    • HFRemote Control
    • Фильтр: гофрированный картридж 1 микрон
    • Размер: 47 ″ x 35 ″ x 84,5 ″, Вес (нетто / корабль): 397/447 фунтов.

    # 7: Jet JCDC-2 2 л.с.

    Еще один отличный циклонный пылеуловитель JET. Он оснащен двигателем мощностью 2 л.с., двумя входными отверстиями диаметром 4 дюйма каждый, барабаном на 30 галлонов для сбора тяжелых частиц и портативностью. Идеальный двухступенчатый пылеуловитель для небольших мастерских.

    Основные характеристики

    • Двухступенчатый высокоэффективный пылеуловитель
    • Два воздухозаборника и один выход воздуха
    • Фильтры прямого монтажа
    • Способность улавливать мельчайшие частицы размером до 1 микрона и ниже
    • Бочка объемом 30 галлонов с быстросъемными рычагами и независимыми роликами для быстрого опорожнение

    # 8: Shop Fox W1816 3 HP

    Это идеальный переносной циклонный пылеуловитель для домашнего магазина. Он оснащен стальным сборным барабаном с роликами, магнитным переключателем с дистанционным управлением, двигателем класса F, двойными гофрированными фильтрами с чистящими щетками и заслонками для очистки, которые увеличивают эффективность фильтра.

    Основные характеристики

    • Двигатель: 3 л.с., TEFC, класс F, 220 В, однофазный, 22 А.
    • Цикл / об / мин: 60 Гц / 3450 об / мин
    • Размер всасывающего отверстия: 8 дюймов
    • Площадь поверхности фильтра: 90,42 кв. Фута каждый
    • Размер рабочего колеса: 14-1 / 2 дюйма
    • Мощность всасывания воздуха: 1489 CFM

    Трубопровод для сбора пыли и тестирование

    Недавно я модернизировал свой пылесборник на циклонный пылесборник Clear Vue CV1800.Если вы еще не видели это видео и статью, обязательно ознакомьтесь с ними. Обновление было тем, что я давно хотел сделать, и я рад, что наконец-то это осталось позади. Но для того, чтобы полностью использовать преимущества более мощной системы, необходимо было заменить старые трубопроводы. Использование для новой системы ничего, кроме 4 дюймов, резко сократит воздушный поток и приведет к голоданию системы.

    Задолго до того, как у меня появился коллектор, я провел много исследований по трубам, а также по поводу того, что использовать и от чего держаться подальше.Я читал много исследований Билла Пента по этой теме. Если вы хотите внести изменения в систему сбора пыли в своем помещении, я рекомендую вам зайти на его веб-сайт и впитать как можно больше. Я решил использовать ПВХ 6 дюймов для большей части системы и надеюсь поддерживать постоянный диаметр 6 дюймов для воздуха, проходящего через систему все время. После показа фотографий для сбора пыли из ПВХ в социальных сетях, одно и то же распространенное заблуждение повторялось снова и снова; Статическое электричество от труб из ПВХ может вызвать взрыв пыли в вашей системе сбора пыли.ЛОЖНЫЙ. Если вам интересно узнать, почему это миф, не стесняйтесь ознакомиться с этими двумя замечательными статьями по этой теме: статья 1 и статья 2.

    Обновление

    : многие люди спрашивали подробности о том, что я использовал, поэтому вот краткий список. Все ссылки откроются в новой вкладке:

    • Lee Valley Tools 6-дюймовые противовзрывные ворота. Купил 5 за 97 долларов.
    • SDR35 Труба и фитинги. Я заплатил 422,55 доллара за свой заказ, но мне нужно вернуть еще около 100 долларов. Я купил дополнительно, так как не был на 100% уверен, что мог бы внести изменения в макет.
    • Использованный бочонок с хазматом емкостью 55 галлонов. Я заплатил 63 доллара. Это может оказаться плохой сделкой, так как внутри довольно ржавый. Сначала у меня были проблемы с запечатыванием. Он используется, поэтому я не могу его забрать. Возможно, мне придется купить новую бочку. Новый с рычагом блокировки крышки онлайн стоит чуть меньше 200 долларов с доставкой. Я сначала немного по магазинам.
    • Комплект циклона Clear Vue CV1800 стоит 2045 долларов + доставка на момент написания этой статьи (02-2017).
    • Гибкий шланг 6 ″. Я заказал 25 футов в Wynn Environment за 121 доллар.92 включая доставку. Я думаю, что у меня был тупой момент, когда я заказал его, потому что мне это не нужно. Я совершил ошибку, заказав 25 футов вместо 10. Я использовал только 7 футов шланга. Думаю, остальное я оставлю для использования позже, если расширю систему.
    • Адаптер с 6 ″ на двойной 4 ″. Я заказал два за 90 долларов, включая доставку.

    Помня о материалах, я выбрал SketchUp, чтобы упростить перемещение инструментов и найти макет, который будет работать с новой системой сбора пыли, а также поддерживать хороший рабочий процесс и организацию в магазине.Станция торцовочной пилы, верстак, сборочный стол, тележка циклона, тележка воздухоочистителя и тележка токарного станка были импортированы из предыдущих моделей SketchUp, которые я создал. Настольная пила, строгальный станок, фуганок, ленточная пила, сверлильный станок с тележкой, пылесборник CV1800 и гаражные ворота были импортированы из SketchUp 3d Warehouse. Однако некоторые предметы не подходят по размеру для моих инструментов. Итак, для фуганка я нашел тот, который был похож на мой, затем использовал команду S для масштабирования, чтобы масштабировать его до общих размеров моего фуганка.То же самое для тележки сверлильного станка. Это сэкономит вам массу времени на моделирование инструментов вашего магазина, а также позволит вам получить очень точное представление о вашем пространстве, которым вы можете управлять, не беспокоясь.

    Планирование выполнено, коллектор установлен, все мои принадлежности доставлены. Время заняться. Большинство моих разрезов труб было сделано за 3 разреза торцовочной пилой. Выделенная настройка рабочей поверхности и Упор моей митры пилы станции действительно помогла с обработкой больших секций труб.Это был первый раз, когда я видел трубы длиной 14 дюймов. Одна из вещей, которые мне больше всего нравятся в этой станции для торцовочной пилы, — это возможность с легкостью обрабатывать заготовки большой длины. Обычно это 12-дюймовые грубые пиломатериалы из твердых пород дерева или что-то подобное, но в этом случае он легко справляется с трубой.

    Чтобы уменьшить турбулентность в коллекторе, рекомендуется начинать трубопровод из циклона с 5-дюймовой прямой трубы без фитингов. Вот что я сделал. Вы можете видеть здесь, что угол всасывания циклона не горизонтален.Он расположен под небольшим углом, чтобы помочь собрать пыль в бункере под циклоном. Местоположение циклона и длина первой трубы были очень хороши, чтобы очистить поручни от ворот гаража в моем гараже … Я имею в виду … Это магазин.

    Упрощение сбора пыли для ваших деревообрабатывающих электроинструментов

    Если вы вложили средства в мощный пылеуловитель, это отличный первый шаг к созданию здоровой торговой среды. Для целей этой статьи я предполагаю, что вы работали со своим поставщиком, чтобы выбрать пылеуловитель, способный обеспечить достаточный воздушный поток (в идеале 1000 кубических футов в минуту при 4000 футов в минуту) на каждый инструмент, чтобы удалить все мелкие частицы. пыли, которую он производит (минимум 2 л.с. с 12-дюймовым рабочим колесом на 400 кв.ft., но сделайте себе одолжение и не экономьте).

    Теперь вы хотите убедиться, что делаете все возможное, чтобы извлечь из этого максимальную пользу. Во-первых, если вы не хотите перетягивать шланг от инструмента к инструменту каждый раз, когда вы делаете разрез (не обманывайте себя; это боль), вам нужно будет настроить воздуховод, чтобы отводить пыль от каждого инструмента в вашем магазине на централизованный пылесборник. Правильная конструкция воздуховода — это, пожалуй, наименее понятная тема, связанная с пылеулавливанием, и очень важно, чтобы вы изучили ее, чтобы правильно использовать ее в своем магазине.Я бы сказал, что многие продукты, которые продаются в этой категории, не справляются с задачей удаления.

    Пусть пылесборник «делает свое дело»

    Правильная система воздуховодов — это создание сети, которая позволяет вытягивать воздух из каждого инструмента индивидуально с достаточной скоростью и перемещать достаточный объем воздуха для удаления как стружки, так и образующейся очень мелкой пыли. Главный враг идеального пылеулавливания — статическое давление. В прикладных терминах статическое давление можно рассматривать как силу, ограничивающую поток воздуха.К факторам, которые увеличивают статическое давление в пылеулавливании, относятся меньшие воздуховоды, более длинные расстояния, изгибы трубы и гибкие трубки, поэтому мы сосредоточим наши усилия на минимизации того, что существенно увеличивает статическое давление в наших системах.

    Проектирование воздуховодов для сбора пыли — сложная наука, и я намеренно упрощаю ее, потому что я думаю, что основы могут быть потеряны в кровавых деталях, и, следуя нескольким основным рекомендациям, достаточно легко добиться потока воздуха, который является «хорошим». довольно».Для моей цели чрезмерного упрощения я предлагаю «D.O.G. Простой »метод проектирования воздуховодов для пылеулавливания малых цехов:

    — D = Прямой; сделайте ваши воздуховоды как можно короче. Более длинные участки приводят к более высокому статическому давлению и снижению производительности.
    — O = открыто; Трубы большего диаметра обеспечивают большее движение воздуха и создают меньшее статическое давление, если у вас есть пылесборник, который может достаточно быстро перемещать воздух по трубе.
    — G = Нежный; № , чтобы пыль легче проходила через трубы, используйте трубы с гладкими стенками (минимизируйте гибкость трубы), а при необходимости поворотов делайте их как можно более плавными и плавными.

    Сначала выберите оружие: ПВХ или металл

    Для начала нужно выбрать материал для воздуховодов. Хорошо подойдет ПВХ или металл. Если вы выберете металл, вам следует использовать диаметр 26 или больше, чтобы он не разрушился под давлением всасывания. Также подумайте о спиральной трубе, которая более долговечна и легче герметизируется, хотя и более дорогая. Трубопровод HVAC в большинстве домашних центров имеет диаметр 30 или меньше, поэтому он не является хорошим выбором для сбора пыли. Вам нужно будет покупать либо у поставщика пылеуловителя, либо у поставщика систем отопления, вентиляции и кондиционирования воздуха, который имеет воздуховоды большего диаметра.Покупка местных может дать экономию из-за высокой стоимости доставки больших труб.

    Если вы выберете ПВХ, имейте в виду, что на рынке представлены материалы разной толщины, и вам следует выбирать самые тонкие материалы, которые вы можете найти. Обычно это называется «Канализация и сток», иногда обозначается как ASTM d-3034 или ASTM D-2729. Чем тоньше и легче ПВХ, тем легче работать. Не выбирайте график 40 или 80, потому что они дорогие и тяжелые, а вся дополнительная масса тратится на сбор пыли, что оказывает чрезвычайно низкое давление на ПВХ по сравнению с сантехническими приложениями, которые обычно требуют графиков 40 или 80.Чтобы максимально увеличить воздушный поток, сосредоточьтесь на трубе диаметром 6 дюймов, иногда и 4 дюйма, когда это необходимо, но не меньше, чем для стационарных инструментов.

    Я использую ПВХ, потому что в моем районе он намного дешевле, и я предпочитаю работать с ним, а не с металлом. Но если бы у меня не было хорошего доступа к трубам и фитингам из ПВХ, мне было бы удобно использовать металл. Для резки ПВХ я просто использую лобзик с любым лезвием для резки дерева, которое у меня есть на пиле, и оно проходит сквозь него.

    Нужно ли заземлять ПВХ (или можно ли его заземлить)?

    Это горячо обсуждаемые темы в Интернете. Я никогда не слышал о реальных примерах пожара в результате статического разряда, но есть вероятность того, что вы можете получить удары статическим электричеством от вашей системы воздуховодов из ПВХ, если вы живете в сухом климате. Если это ваша ситуация, вы можете найти в Интернете множество предложений по заземлению воздуховодов из ПВХ. За 10 лет эксплуатации воздуховодов из ПВХ в двух разных цехах я ни разу не испытал шока, поэтому я никогда не удосужился заземлить свой.

    D.O.G. Простой метод в деталях

    «D» означает «Прямой».

    Сделайте ваш воздуховод прямым и прямым с минимальным количеством поворотов. Расположите инструменты таким образом, чтобы крупные пылеуловители (настольная пила, строгальный станок и т. Д.) Находились ближе всего к пылеуловителю, так как поток воздуха будет максимальным на самых коротких участках. Одна из распространенных ошибок — прокладка воздуховодов по периметру комнаты, что требует более длинных участков и большего количества поворотов воздуховодов для некоторых инструментов, и в результате страдает производительность.

    «O» означает «Открытый». Размер имеет значение в пылеулавливании. Если ваш воздуховод слишком мал, вы не сможете переместить достаточный объем воздуха для удаления мелкой пыли, но если он будет слишком большим, у вас не будет достаточной скорости воздуха для удаления чего-либо. Поэтому при покупке пылесборника важно иметь в виду схему воздуховода и попросить поставщика предложить модель, которая может обеспечить достаточную всасывающую способность ваших инструментов. Если вы выбрали пылесборник с достаточным всасыванием для конфигурации вашего магазина, то самый простой подход с ПВХ — это прокладывать трубу диаметром 6 дюймов, где это возможно, и трубу диаметром 4 дюйма, где это необходимо.Это означает, что вам, вероятно, придется изменить порты некоторых инструментов, о чем я расскажу чуть позже в этой статье. Это не так сложно, и стоит затраченных усилий. С металлическими воздуховодами доступны дополнительные размеры, и вы можете делать более постепенные шаги вниз, чтобы потенциально выжать немного больше производительности из вашей системы, но если вы правильно настроили свой пылесборник, вы сможете получить соответствующий воздушный поток, используя 6 ″ И 4 ″ трубы.

    «G» означает «нежный». Цель состоит в том, чтобы делать длинные плавные переходы, чтобы пыль не слишком сильно замедляла движение по поворотам и за счет уменьшения размера трубы. Представьте, что вы проектируете трассу для гоночных автомобилей и хотите, чтобы машины двигались на высокой скорости в поворот, потому что, когда они замедляются, их трудно снова заставить двигаться быстро, и мы хотим избежать скопления машин, или в нашем случае пыль. Конкретные варианты, которые помогают продвигать мягкие пути пыли, включают:

    45-е, а не 90-е . Вместо поворота на 90 градусов с коротким радиусом используйте два изгиба по 45 градусов с участком прямой трубы посередине, что позволит частицам кричать прямо на протяжении поворота.Если вы можете найти локти, специально разработанные как локти с «длинной разводкой», вы можете использовать их, но они обычно не доступны в моем районе.

    Уайс не тройники . По той же причине, что и при обсуждении колен, когда вам нужно разделить трубу на несколько участков, используйте тройник, а не тройник, за которым следует отрезок прямой трубы, а затем, если необходимо, еще один поворот на 45 градусов. Опять же, это позволит пыли проходить здесь, не замедляясь настолько сильно и со временем не скапливаясь в трубе.Я обнаружил, что это особенно полезно для моей настольной пилы, где я обычно протягиваю более длинные куски (тонкие трещины, которые проходят через игольную пластину) через воздуховоды.

    Конический переходник против крутого . Если вам необходимо уменьшить размер воздуховода в линию, используйте переходник с плавным конусом, а не резким переходом. Это улучшит поток воздуха и уменьшит турбулентность в трубе.

    Свернуть гибкую трубу . Проложите жесткую трубу как можно ближе к инструменту и используйте только ту гибкую трубу, которая вам нужна для удобства на случай, если вам понадобится переместить инструмент.Кроме того, выбирайте гибкую трубу хорошего качества с гладкими внутренними стенками, разработанную специально для сбора пыли. Некоторые из более дешевых вещей, которые я использовал, чрезвычайно жесткие, поэтому с ними ужасно работать. Хорошая гибкая труба стоит дорого, поэтому я достаточно мотивирован, чтобы минимизировать ее по этой причине.

    Другие варианты воздуховодов

    Дополнительные порты . При установке воздуховодов подумайте об установке дополнительных портов в логических местах для возможного расширения в будущем.Это легче сделать сейчас, чем потом разрывать протоки. Вы можете добавить противовоздушный затвор, чтобы быть готовым к работе, или просто накройте трубу крышкой, что немного дешевле. Это также может обеспечить хорошую очистку в удобном месте на случай, если что-то застрянет в ваших воздуховодах.

    Заделать стыки? Если вы используете ПВХ, особенно 6 дюймов, в местах с большим перекрытием стыков, вам не нужно герметизировать большинство стыков. В нескольких ключевых областях, например, там, где воздуховод соединяется с пылесборником, я использую ленту X-Treme для герметизации стыка.Эта лента не оставляет следов клея, поэтому при переделке воздуховода ее легко удалить и не требуется чистка. Я не люблю использовать клейкую ленту или герметик для воздуховодов, поскольку считаю, что это не нужно для ПВХ. На металле вам, вероятно, потребуется герметизировать стыки, чтобы минимизировать утечку.

    Добавьте винты там, где это необходимо, для фиксации стыков . На вертикальных участках и некоторых горизонтальных участках, где соединения немного ослаблены, я вставляю пару саморезов # 8 x 1/2 ″ для листового металла в соединение, чтобы надежно удерживать его.Они легко снимаются при перестановке воздуховодов.

    Прикрепите воздуховоды к стойке с помощью сантехнической ленты . Обычная старая металлическая лента сантехника является эффективным и экономичным средством крепления воздуховодов к вашим стенам и потолку. Закрепите шурупами для гипсокартона 1-1 / 4 ″. Пары ремней на 10 футов трубы должно хватить, чтобы удерживать все прочно.

    Взрывные ворота . Есть много вариантов. Если вы используете металлические воздуховоды, вам следует использовать металлические противовзрывные ворота.Я также использую металлические воздуховоды для труб из ПВХ, потому что они более долговечны, чем дешевые пластиковые. Если бы я начинал с нуля, я бы использовал воздухозаборники Clear Vue Cyclones для всех моих 6-дюймовых воздуховодов, потому что они намного лучше по качеству, чем дешевые пластиковые, и обеспечивают лучший воздушный поток, потому что они расположены снаружи труба, а не внутри. Я также видел планы по изготовлению автоматических ворот из ПВХ и фанеры, что довольно круто, но я не мог найти время, чтобы их построить.

    Отверстия для инструментов . Я призываю вас принять тот факт, что у большинства инструментов недостаточно портов для инструментов. В последние пять лет ситуация, похоже, улучшается, но все еще не очень. Помните, что в идеале вы должны разместить 6-дюймовый порт как можно ближе к месту образования пыли, и я никогда не покупал инструмент, у которого был стандартный 6-дюймовый порт, или даже дополнительный, если на то пошло. Таким образом, вам придется сделать свои собственные порты, а в некоторых случаях вырезать отверстия в ваших инструментах, чтобы приспособить порт.На картинке изображена мастерская, сделавшая 6-дюймовые отверстия на фуговальном станке, в который вставлено сверло, чтобы проиллюстрировать огромный размер. Этот порт обеспечивает массовое движение воздуха и позволяет моему пылесборнику тянуть все, что не прикреплено к инструменту.

    Просто сделать . Возьмите кусок ПВХ толщиной 6 дюймов, поместите его на кусок фанеры или МДФ, проведите линию по внешней стороне трубы и вырежьте отверстие. Вставьте ПВХ в отверстие и заделайте его снаружи. Затем поместите поролоновый уплотнитель по периметру фанеры и прикрепите к инструменту шурупы для листового металла.Если отверстие для отверстия для заготовки на инструменте недостаточно велико или его нет, используйте лобзик с подходящим режущим лезвием для металла, чтобы изменить или создать отверстие.

    Быстроразъемное соединение со стандартной муфтой из ПВХ . Вот эффективные способы изготовления быстроразъемных фитингов для ПВХ 4 и 6 дюймов. Используйте стандартную муфту из ПВХ, чтобы легко проскользнуть через отверстие в отверстии для инструмента, сделанном в магазине. Затем вставьте гибкую трубу в другой конец муфты. Я обнаружил, что он идеально подходит как для 4-дюймовых, так и для 6-дюймовых воздуховодов, требуя только давления, чтобы оставаться на нем, с небольшой заметной утечкой воздуха.Если посадка немного болтается, вы можете использовать клейкую ленту X-treme, чтобы надежно закрепить и запечатать. Мне они нравятся намного больше, чем имеющиеся в продаже системы быстрого отключения, к тому же я не встречал коммерчески доступных быстроразъемных соединений для 6-дюймовых воздуховодов. При наличии хорошей системы быстрого отсоединения можно легко разделить канал между двумя инструментами, если вы предпочитаете, и это позволяет сократить длину гибкого шланга, чтобы минимизировать статическое давление, поскольку для перемещения инструмента для очистки, обслуживания и т. Д. Требуется всего лишь простой процесс отключения.

    Сводка

    Если вы хотите более подробно остановиться на этой теме, некоторые поставщики пылесборников предлагают рекомендации и услуги в этой области, а независимые исследователи, такие как Билл Пентц, также предоставляют обширную информацию по этой теме. Однако я уверен, что для большинства небольших магазинов, если вы будете следовать этим основным рекомендациям, чтобы спроектировать воздуховод и снабдить его пылесборником, способным пропускать достаточный объем воздуха, вы будете довольны (или даже удивлены) с производительностью.

    После того, как ваша система спроектирована так, чтобы обеспечивать достаточный воздушный поток, следующее, что вам нужно подумать, — это как лучше всего загнать пыль на каждом инструменте. Некоторые инструменты предоставляют соответствующие порты для сбора пыли, в то время как другие (большинство) нет, и вам нужно будет разработать свои собственные улучшения. В отдельной статье я расскажу о конструкции пылеуловителя на каждом инструменте в моем магазине, чтобы помочь вам завершить разработку вашей системы сбора пыли.

    Посмотрите следующий информационный бюллетень, чтобы узнать, как я оптимизировал сбор пыли с помощью различных инструментов в моем магазине.

    Фото автора

    Источник:
    X-Treme Tape, самоклеящаяся лента из силиконовой резины в рулоне 20 футов, 14,99 долл. США
    www.xtremetape.com
    800-867-8968

    Как работает циклонная сепарация | HowStuffWorks

    Начнем с основ. Циклонная сепарация может удалять твердые частицы, такие как грязь и пыль, из потока воздуха, газа или жидкости. Инженеры иногда называют эти торнадо-пылеуловители центробежными сепараторами.Это потому, что в основе этих машин лежит нечто, называемое центробежной силой [источник: Университет штата Делавэр].

    Вспомните свой школьный урок физики. Центробежная сила — это тенденция объекта, двигающегося по кривой траектории, улетать от центра кривизны. Помните эксперимент с мячом и струной? Конечно, знаешь. Вы перекинули мяч на веревочке над головой. Что произошло, когда вы отпустили струну? Мяч улетел по траектории, касательной к его радиусу в точке выброса.Это центробежная сила, которую не следует путать с центростремительной силой , движением объекта к центру или оси (или тому, что заставляет мяч продолжать движение по кругу над вашей головой, пока вы его не отпустите).

    Объявление

    Тем не менее, центробежная сила — это не реальная сила, а форма инерции, тенденция объекта двигаться по прямой линии, пока на него не воздействует другая сила. В циклонном сепараторе обычно воздух, содержащий грязь и пыль, прокачивается через верх вертикального цилиндра с коническим днищем.Быстро движущийся воздух попадает в камеру в верхней части цилиндра и начинает бурно вращаться. Когда это происходит, образуется мини-торнадо или циклон [источник: Wacharawichanant].

    Воздух и пыль бешено вращаются по спирали. Поскольку частицы имеют большую массу, чем молекулы воздуха, требуется большая сила, чтобы частицы двигались по кругу. Но внутри циклонической камеры такой силы нет. По мере того, как вращающаяся масса воздуха вращается, более тяжелые частицы начинают расходиться и двигаться к стенке камеры.Поскольку эти крупные и плотные частицы обладают слишком большой инерцией, чтобы следовать кривизне воздуха, они отбрасываются в стороны. Удар, частицы врезаются в стену и соскальзывают на дно пылесборника или мусорного бака [источники: Вачаравичанант, Университет штата Делавэр].

    Наконец, «чистый воздух» в нижней части циклона меняет направление и движется вверх по центру цилиндра к выхлопной трубе или выпускному отверстию, которое обычно соединено с фильтром, улавливающим любые оставшиеся мелкие частицы [источник: Университет Делавэра ].

    Преимущества циклонных пылеуловителей для обработки пластмасс

    • Сайт в Индии
    • Заказать онлайн
    • Карьера
    • Вход в Экстранет
    • Блог
    • 724-584-5500
    • Поиск
