Встроенный шкаф-купе своими руками, нюансы планирования и сборки

На чтение 8 мин. Просмотров 4.4k.

Для малогабаритных квартир или комнат отлично подходит встраиваемая мебель. Она экономит пространство, при этом оставляя его комфортным и многофункциональным. Оптимальный вариант — собрать конструкцию в нише. Перед этим нужно решить, из каких элементов она будет состоять. Когда есть столярные навыки, создать встроенный шкаф-купе своими руками достаточно просто. Главное — следовать пошаговым инструкциям.

Необходимые материалы и инструменты

В первую очередь нужно определить, из чего собрать мебель. Чаще всего она изготавливается из следующих материалов.

1. Натуральная древесина (доски, брус, вагонка, планки). Экологичное, привлекательное внешне, прочное сырье. Однако для ниши подходит не каждый вид дерева. В ней воздух более влажный, чем в комнате. Нестойкая к воде древесина будет разбухать, деформироваться, гнить. Чтобы этого не происходило, для шкафа нужно выбирать прямослойный пиломатериал без сучков, трещинок, сколотых участков. Он должен быть хорошо просушен и пропитан олифой либо влагозащитной антисептической грунтовкой.
2. Гипсокартон. Он легко обрабатывается (режется, сверлится, равняется), фиксируется, есть варианты листов с защитой от влаги. Но листы гипсокартона тяжелые, недостаточно прочные. Под собственным весом и при сильной нагрузке материал прогибается, при вертикальном монтаже коробится. Поэтому корпус и дверцы шкафа из него не делают. Гипсокартон используют для обустройства полочек, простенков, облицовки ниш в мебели. Монтаж производится на каркас из металлопрофиля.
3. Продукты деревообработки (ЛДСП, ДВП, толстая мебельная фанера, МДФ). Это лучшее решение для изготовления шкафа-купе своими руками. Материалы прочные, без проблем обрабатываются, защищены от влаги полимерными добавками и ламинирующим покрытием. Пленка может быть окрашена в разные цвета, имитировать текстуру дерева, камня. Для изготовления каркаса, систем хранения и дверок мебели применяются плиты высокой плотности, которые не повреждаются, не деформируются при нагрузках.

Для работы понадобится такой инструментарий:

• рулетка, пузырьковый уровень, отвес, карандаш;
• электролобзик, пила по дереву, строительный нож;
• шуруповерт, крестовые отвертки, шестигранный ключ, электродрель;
• столярный молоток;
• углошлифовальная машинка с кругами по металлу и дереву.

Нужно подготовить и крепеж: болты, шурупы, саморезы, металлические уголки, держатели.

Элементы наполнения и фурнитура выбираются исходя из конструкции шкафа. Это могут быть рельсы, ролики, защелки, фиксаторы, ручки для створок, а также стойки, держатели для штанги, различные вешала и крючки, направляющие для ящиков.

Создание чертежа

Первоначально чертится план встроенного шкафа-купе своими руками. Для этого нужно определиться с дизайном и размерами мебели. Они зависят от местоположения и габаритов ниши.

Без опыта проектирования и установки сложной мебели не стоит собирать непростые по форме, например, полукруглые конструкции. Лаконичным должен быть и декор фасада. Перед тем как сделать схему шкафа, нужно замерить нишу. Часто бывает, что у нее неправильная форма. Из-за этого измерять габариты будущего места установки шкафа следует так:

• в первую очередь измеряются верх, середина и низ задней стенки;
• таким же образом определяются размеры фронтальной части углубления;
• высота выемки определяется по ее передней, центральной и дальней сторонам.

Замеры нужно производить максимально точно. Иначе сделанный без учета погрешностей короб не пролезет в нишу или между ними обнаружатся большие щели. Далее можно приступать к планированию фасадов и наполнения мебели. Чертежи делаются от руки (на бумаге) или в специализированной компьютерной программе, затем распечатываются. Отличным выбором станет проектировщик «Базис-Шкаф». Он при одном нажатии кнопки выдает число и габариты нужных элементов конструкции.

Когда ниша просторная, размеры конструкции выбираются по закону золотого сечения. Согласно ему отношение высоты к длине равно 1,62. Когда потолок расположен на уровне 280 см, оптимальные габариты мебели составляют 173 см (280:1,62=172,82).

Составляя чертеж и описание шкафа, нужно учесть толщину материала и кромки. В этом случае распилы закроются полностью. Стоит оставить запас в 10 см и для раздвижной системы створок.

Стандартная глубина полок, ящиков равна 0,6 м. Длиннее их проектировать не следует. В противном случае будет сложно вынимать далеко лежащие вещи.

Этапы изготовления

После того как проект шкафа будет готов, можно начинать его изготавливать. В первую очередь необходимо раскроить элементы мебели. Тут есть свои нюансы.

Подготовка деталей

Распил элементов шкафа — процесс тонкий, сложный, ответственный. Перед тем как самому сделать раскрой, нужно взвесить все плюсы и минусы такого решения. При отсутствии подходящего инструментария и профессиональных навыков работу лучше доверить профессионалам, иначе есть риск испортить материалы и понести убытки. Преимущества такого решения:

• столяры могут использовать свой материал, это уменьшает затраты на 20%;
• по предоставленным схемам корпуса наполнения шкафа рабочие напилят элементы на компьютеризированном станке — точно, без дефектов, погрешностей;
• раскрой будет осуществлен быстро, без излишних временных и трудовых затрат;
• мебельщики сделают торцевание спилов специальным полимерным материалом, он защитит детали от проникновения влаги и повысит их эстетичность.

Кромки бывают плоскими, они наклеиваются на концы элементов. Есть и толстые ленты с фасками, эта разновидность вставляется во фрезерованный торец. Когда шкаф делается из ЛДСП, МДФ, для короба выбирается полоса толщиной от 1,6 см и больше, для створок — 2,5 см.

Сборка каркаса

Встраиваемый шкаф производится в двух разновидностях:

• первый тип имеет отдельный корпус, который просто вставляется в имеющуюся нишу;
• во втором случае крышкой, днищем, задней стенкой и боковинами мебели служат пол, потолок и соответствующие поверхности углубления, каркасом тут является фальшь-панель, к которой фиксируется шурупами раздвижная система створок.

Второй вид – экономичен. При фиксации основы конструкции предельно важно компенсировать перепады, уклоны поверхностей ниши. Если их не учесть, раздвижная система дверок перекосится, из-за этого створки не будут открываться.

Для выравнивания применяются вставки из МДФ, ЛДСП, фанеры, досок, бруса. Каркас мебели ровняется по отвесу и фиксируется шурупами или саморезами к стенкам вместе с ними. Возможные щели между корпусом мебели и стенками декорируются фризами. Это планки, которые заранее вырезаются на станке из материала, используемого для корпуса шкафа.

Отдельный корпусФальшь-панель

Установка дверей

Самая сложная часть работы — это монтаж раздвижного механизма створок. Систему нужно закрепить так, чтобы она была полностью функциональна, обеспечивала легкое проскальзывание роликов, не скрипела. Перед тем как сделать своими руками встроенный шкаф-купе, нужно подобрать разновидность подвесов:

1. Нижний желоб. Тут опорой является напольная половина механизма, верхний же профиль пресекает выпадение створки. Этот вариант наиболее надежный и распространенный. При монтаже системы оба рельса нужно установить в паз. Затем они приподнимаются и до упора подкручиваются.
2. Верхний подвес. В этом случае ролики находятся на верхней направляющей. Узел загрязняется мало, не гремит. Однако он не очень надежен, при неосторожной эксплуатации легко ломается.
3. Монорельс. Представляет собой каретку с двумя парными колесиками. При этом подвес каждого полотна передвигается к другому желобу.

Профили и ролики выбранной раздвижной системы прикручиваются шурупами к дверкам, полу или фальшь-панели. Потом в канавки вставляются створки. Встроенный шкаф на этом этапе почти готов, осталось разобраться с его наполнением.

Нижний желобВерхний подвесМонорельс

Внутреннее наполнение

На среднем уровне шкафа монтируется продольная штанга с вешалками для верхней одежды. Перед этим при помощи пузырькового уровня делается разметка под крепления, затем они прикручиваются саморезами. К тыльной стороне верхней полки фиксируется проходной держатель, он не даст трубе прогибаться.

Оставшееся место в центральной части конструкции заполняется выдвижными ящиками для мелких вещей и аксессуаров. Перед этим к боковинам мебели фиксируется необходимое число парных направляющих.

В нижнем отсеке, на всю длину шкафа монтируются 1-2 стеллажа под обувь. Делаются они из толстой фанеры, ЛДСП. Закрепляются на поперечных опорных брусках, прикрученных к стенкам шкафа.

Верхняя часть конструкции оснащается открытыми полками. Сначала производится разметка для фиксации монтажных уголков. Делается это с помощью пузырькового уровня и карандаша. Перед тем как встроить стеллажи, их подрезают под ширину, глубину мебели.

При длине системы хранения больше 80 см нужно посередине конструкции поставить опорные стойки, без них панель будет прогибаться.

Финишная отделка и освещение

Установка встроенного шкафа завершается его декорированием. Все дефекты на внутренних, наружных поверхностях должны быть устранены. Шляпки шурупов-саморезов утапливаются, иначе они будут портить вещи. Углубления от них замазываются шпатлевкой по дереву.

Натуральная древесина, фанера или ДСП без ламината, ДВП грунтуются, затем покрываются краской. Ее цвет должен гармонировать с дизайном помещения. Природный материал будет хорошо смотреться, если на него нанести морилку, а затем залакировать.

Створки тонируются перед тем, как собрать конструкцию окончательно. Когда они просохнут, их вставляют в направляющие раздвижной системы. После этого по периметру полотен можно набить молдинги, фризы и другие резные украшения. Дверные фасады также можно декорировать зеркалом.

Если встроить шкаф нужно в темном помещении или он очень большой, его оснащают подсветкой. Для нее лучше всего подходят точечные светодиодные лампочки. Они компактные, экономичные, не раскаляются. Их мощности хватает для того, чтобы найти в шкафу любой необходимый предмет.

Самостоятельно встроить шкаф-купе в нишу — оптимальный вариант для людей, умеющих работать руками. Перед этим нужно определиться с конструкцией и дизайном мебели, начертить ее план, осуществить раскрой материалов. Если все сделано правильно, собрать конструкцию не составит труда.

Прогрунтовать поверхностиПокрыть краскойУстановить двериСделать подсветку

Видео

Двери для шкафа-купе своими руками, чертеж, пошаговая инструкция

На чтение 9 мин. Просмотров 4.7k.

Практичность и функциональность раздвижных систем не вызывают сомнений, единственным минусом такого исполнения дверных полотен считается высокая стоимость. Существенная экономия средств достигается при изготовлении двери для шкафа-купе своими руками, на основе готовых или самостоятельно составленных чертежей. Такая работа отличается средней степенью сложности и требует тщательной планировки. Основные трудности возникают при подборе комплектующих и деталировки, при отсутствии опыта на этом этапе стоит воспользоваться помощью профессионалов. Все остальные действия, включая сборку или установку, выполнимы своими силами.

Материалы и инструменты

Для изготовления двери на шкаф купейного типа потребуются (на примере рамочной навесной системы):

1. Наполнитель: плитные древесные материалы, матовое стекло или зеркало с толщиной не менее 4 мм, защищенные пленкой.
2. Верхние и нижние направляющие (двухтрековые при стандартной схеме установки дверей).
3. Боковой профиль С для ручек открытого типа, Н — закрытого.
4. Рамки для обрамления двери, включая верхнюю с каналом для вкрутки сборочных винтов, нижнюю с таким же каналом, но с более высокой полкой, и среднюю, используемую при сборке дверей из разных материалов или отдельных частей.
5. Верхний ролик, подбираемый с учетом типа бокового профиля ручки, по 2 штуки на каждую створку.
6. Опорный роликовый механизм, 2 штуки.
7. Сборочные винты-саморезы.
8. Силиконовый уплотнитель, используемый при изготовлении дверей для шкафа-купе из стекла или зеркал.
9. Шлегель — уплотняющая полоса, проклеиваемая по желанию владельца в специальные пазы бокового профиля ручки с целью смягчения ударов створок и защиты от пыли.

К дополнительным элементам относят стопоры, доводчики, торцевые заглушки или замки. Такие комплектующие приобретаются исходя из возможностей и желания владельцев и являются необязательными. Это же касается прямых и фасонных упоров, используемых при сборке своими руками дверей шкафа-купе из ЛДСП.

Из-за высоких требований к точности размеров все плитные материалы разрезаются с помощью специального оборудования в момент приобретения. При отсутствии такой возможности для распила ЛДСП используется электрический лобзик. Этот же инструмент задействуется при разрезании профилей и рамок (альтернатива — ножовка по металлу) при условии установки специальной пилы. Для сверления отверстий в профиле потребуется дрель или сверлильный станок, для зачистки его краев — напильник с частой надсечкой. Монтаж и закрутка саморезов, регулировка дверей выполняются с помощью шуруповерта, шестигранных ключей и бит на 6 мм. На всех этапах сборки шкафа используются уровень, отвесы и другие измерительные инструменты.

Конструкция раздвижной системыДСПТонированное стеклоМатовое стеклоЗеркало

Создание чертежа

Изготовление раздвижных дверей для мебели начинается с подбора их размеров. На этом этапе можно пользоваться готовыми эскизами (при условии полного совпадения размеров комнаты и конструкции шкафа), результатами расчета онлайн-калькуляторов или выполнить чертежи своими силами. Исходными данными служат размеры дверного проема, число и способ расположения створок, тип выбранной системы и ширина направляющих. Избежать ошибок помогает деталировка, учитывающая точные размеры используемых комплектующих.

Высота створки, а также длина бокового профиля, рассчитываются просто: от высоты проема шкафа отнимается 40–45 мм (точное значение зависит от типа профиля). При расчете ширины учитываются несколько факторов, включая:

1. Потребность в достаточно плотном примыкании створки — в закрытом состоянии дверей должна быть видна только одна ручка, без перекрытия соседних полотен.
2. Правильное расположение дверей — створки не должны перекрывать полки и ящики. При правильном подходе ширина дверок подбирается с учетом внутренней планировки шкафа-купе.
3. Соблюдение оптимального коэффициента ширины в пределах от ¼ до ½ от высоты двери. Игнорирование этого требования отрицательно сказывается на устойчивости и надежности крепления дверного полотна.

Оптимальная ширина створки рассчитывается по формуле: (ширина проема шкафа + число перехлестов × ширину профиля ручки): число дверей.

На заложение раздвижной системы в глубине шкафа отводится как минимум 100 мм, точное значение этого параметра зависит от вида направляющих, числа створок с их планировкой. Отдельное внимание обращается на способ установки нижней направляющей, в системах врезного типа высота дверного полотна рассчитывается по-другому, простого вычитания высоты направляющих уже недостаточно. Это же относится к сборным конструкциям, высота их отдельных элементов рассчитывается за вычетом размеров соединительного профиля.

Параметры для измеренияТаблица размеровВозможные варианты размещения раздвижных створок

Этапы изготовления

Стандартная пошаговая инструкция по изготовлению дверей для шкафа-купе своими руками состоит из трех основных этапов:

• подготовку деталей с учетом выбранных размеров;
• сборку самого шкафа и дверных полотнищ;
• монтаж всех профильных элементов, закрепление роликовых механизмов.

При установке в шкаф-купе крупногабаритных полотнищ работы стоит проводить в комнате стационарного размещения мебели. Резку или сверление металлического профиля в любом случае выполняют на ровном устойчивом основании.

Подготовка деталей

Этот этап начинается с подготовки дверных полотнищ, а именно распила плитных материалов и обработки торцов:

1. Элементы из ДЛСП оклеивают специальной лентой с помощью утюга или строительного фена, из натурального древесного массива — шлифуют наждачной бумагой и вскрывают лаком.
2. Стеклянные или зеркальные детали оклеивают пленкой по всей площади с обязательной защитой краев силиконовым уплотнителем. Правильно закрепленный материал должен обтягивать весь периметр хрупких вставок и отступать от краев рамы на 2–3 мм, излишки обрезают на этапе сборки.
3. Резку профиля с направляющими зачастую проводят после тщательной разметки перпендикулярных линий, исключительно с тыльной стороны, без снятия защитной пленки (при наличии).
4. Случайно поврежденные края аккуратно шлифуют напильником с мелкой насечкой.
5. Отверстия в горизонтальных направляющих, закрепляемых внутри шкафа-купе, сверлят диаметром в 3 мм, через 25–35 см друг от друга.
6. Выемки для окончательного крепления рамы делают на вертикальном участке профиля ручки, с 8 мм отступом сверху, 8 и 42 мм — в нижней части.

Рекомендуемый диаметр отверстия с внутренней стороны составляет 5,5 мм, в наружной стенке — 10 мм. Соответственно, для их получения при первом сквозном проходе используют сверла с диаметром в 5 мм. С наружной стороны отверстие досверливают насадкой большего диаметра.

В ходе резки деталей рекомендуется сверять параметры параллельных участков. По правилам они должны полностью совпадать. Нарезанный профиль стоит разложить на полу или ровном участке с целью проверки размеров, маркировки точек сверления и определения правильного поворота ручек (актуально при работе с С-профилем).

Фиксация направляющих

Монтажу направляющих непосредственно в шкафу уделяется особое внимание. Эти элементы фиксируют с помощью отвесов и выверяют по вертикали до миллиметра. Первыми фиксируют верхние горизонтальные направляющие, после проверки их ровности — нижние. Способ их расположения зависит от типа бокового профиля. При монтаже дверей с асимметричными С-профилем нижняя направляющая смещается от линии фасада вплоть до совпадения с внутренней полосой верхней направляющей. При использовании Н-профиля все горизонтальные направляющие располагаются в одной плоскости и совпадают друг с другом.

Сборка рамы и профиля

Схема сборки дверного полотна зависит от его типа. При использовании стеклянных вставок первым на торец устанавливают силиконовый уплотнитель. После этого все элементы полотна соединяют средними рамками. В отличие от уплотнителя, легко натягиваемого пальцами, на этом этапе могут возникнуть трудности, в особо сложных случаях наполнитель пристукивают резиновым молотком (что не всегда возможно при работе с зеркалом или стеклом). Верхний и нижний рамный профиль закрепляют на уже собранном полотне, с аналогичными усилиями.

Боковой профиль устанавливают последним, начиная с верхней части:

1. Для скрепления рамы в просверленное ранее отверстие аккуратно вставляют винт, с выходом заостренного наконечника на 10–15 мм.
2. Данный наконечник направляют в паз рамочного верхнего профиля и закручивают ключом-шестигранником до 3–4 мм зазора.
3. В полученное пространство вставляют вилку верхнего поддерживающего ролика, после чего винт закручивают до упора.
4. Процесс сборки дверей шкафа завершают закреплением нижней части рамки на расстоянии в 42 мм от края и фиксацией опорного ролика (аналогичным образом, но без тщательного затягивания).

Некоторые мастера подходят к процессу сборки по-другому: первой скрепляют раму дверей без наполнителя, после проверки работы эту конструкцию частично развинчивают и заполняют стеклом или ДСП-полотном. Описание этого способа легко найти на тематических ресурсах, основные правила сборки и фиксации профиля остаются неизменными. Во избежание ошибок стоит собрать двери шкафа-купе, как рекомендует производитель раздвижных систем, и уточнить этот момент заранее.

Нюансы установки конструкции

Крепление дверей начинают с аккуратного перемещения ранее собранных створок к проему шкафа. Первыми нужно вставить дальние створки, размещаемые на задних полозьях направляющих, потом, после проверки их движения, устанавливают ближние дверцы. При монтаже рельсовых систем работы ведут по простой схеме:

1. Верхнюю часть створки с ранее закрепленными роликами размещают в пазах верхнего профиля.
2. Дверное полотно приподнимают с целью окончательного захода роликов в паз.
3. Колеса нижних роликовых систем слегка придавливают пальцами.
4. Створку еще раз приподнимают и закрепляют в нижнем профиле, роликовый механизм отпускают и окончательно фиксируют. Далее операцию повторяют со вторым нижним углом.

Установка дверей шкафа роликового типа завершается регулировкой. Ее выполняют с помощью ключа-шестигранника, которым вращают регулировочный винт. Поворот по часовой стрелке способствует выходу ролика наружу и поднятию створки, против часовой — ее опусканию. Правильно установленные двери располагаются на одном и том же уровне с нижней направляющей. Также важно проследить, чтобы не было никаких перекосов или отклонений по вертикали бокового профиля.

Поставить подвесную систему с одной стороны проще: в верхней части специального профиля фиксируют как минимум 2 сдвоенных ролика (такие двери выигрывают в надежности и удерживают больший вес), после чего створка легко перемещается в нужном направлении. При количестве створок более 2 возникает потребность в установке стопора — пластикового уголка-ограничителя, закрепляемого на внутренней стороне наружной двери с целью контроля ширины открытия дверей.

Вне зависимости от типа и конфигурации раздвижной системы, перед тем как установить дверь шкафа-купе, стоит проверить геометрию дверного проема. Любые отклонения от уровня устраняют до начала фиксации направляющих. Этим правилом не стоит пренебрегать, ведь чем ровнее будет собран сам шкаф, тем дольше прослужит конструкция.

Видео

Как сделать шкаф-купе своими руками

Меблировка жилья — финальный шаг, объединяющий все ремонтно-дизайнерские этапы. В современной мебели должно сочетаться несколько важнейших качеств: эксплуатационная функциональность, внешний вид как таковой, соответствие общей дизайнерской идее.

Купе-системы или их элементы присутствуют практически в каждом жилье. Удобство и функциональность этой мебели бесспорны, а для таких дизайнерских стилей, как минимализм, урбан, хай-тек и вовсе незаменимы. В статье приводятся исчерпывающие рекомендации по самостоятельному изготовлению шкафа купе.

Преимущества

Рассмотрев плюсы и минусы этого класса мебели, мы получим полное представление о современном понятии шкаф с купе-системой открывания дверей.

Недостатков значительно меньше, но они есть:

Разновидности по форме

Существует несколько разновидностей, они имеют конструктивные и внешние отличия:

• встроенные;
• отдельно стоящие;
• угловые;
• диагонально-угловые.

Рассмотрим каждую из них по отдельности.

Встроенный

Встроенная мебель позволяет экономить место

При сооружении такого шкафа отсутствует верх, задняя стенка и основание. Изготавливаются только перегородки. Прикручивается вся конструкция непосредственно к потолку, стенам и полу. В качестве фиксации используются металлические уголки.

Это стационарная конструкция, и она является неизменной частью созданного интерьера.

Отдельно стоящий

В этом случае шкаф не привязывается к стене

Имеет боковины, верхнюю, нижнюю, заднюю часть и раздвижные двери. Это полноценный отдельный предмет меблировки. Возможно его перемещение, не привязывается ни к каким элементам оформления.

Угловой

Размещение в углу также позволяет экономить место

Отличное решение для небольших квартир, где дорог каждый метр. Повторяет форму угла и позволяет рационально использовать пространство помещения.

Диагонально-угловой

Диагонально угловой шкаф оригинально смотрится в помещении

Это разновидность углового, но фасад не повторяет форму угла, а делается диагональным. Повышенная вместительность такой конструкции определяет частое её использование как гардеробной.

Используемый материал

Мебель с раздвижной системой дверей изготавливается из разнообразных материалов. В таблице приведены основные из них:

Типы по конструкции

Классификация по конструктивным отличиям следующая:

1. встраиваемые;
2. корпусные.

Встраиваемый. Отсутствует потребность в верхней, нижней и боковых частях. Их функцию выполняют стены, пол и потолок ниши. Для изготовления можно использовать гипсокартон, что уменьшит общие затраты на изделие.

Корпусной. Главное отличие от обычного шкафа – метод открывания дверей. При необходимости, можно передвигать. Возможна перевозка (переезд) без разборки. Минус – повышенный расход материалов, так как изготавливаются боковые, нижние и верхние стенки, тыльная часть.

Теперь подробнее рассмотрим организацию внутреннего объёма шкафа.

Конструктивные особенности

Чертеж конструкции

При проектировании следует учитывать эргономико-эксплуатационную специфику.

Рассмотрим основные конструктивные элементы шкафа купе.

Ширина дверей

Выбор размера дверей зависит от факторов:

• производители раздвижных систем ограничиваются определенными размерами. Некоторые системы позволяют изготавливать створку шириной до 120 см;
• на ширину влияет количество внутренних секций. К каждой секции должен быть свободный доступ;
• на выбор влияют личные предпочтения. Правил особых нет, если это не выходит за рамки ограничений, перечисленных выше.

Оптимальная ширина, отработанная на практике — это от 600 до 900 мм. Такой размер обеспечивает наиболее комфортные условия пользования.

Раздвижные системы

Раздвижные двери должны иметь надежную систему

Раздвижные системы классифицируются по двум основным критериям:

1. материал профиля;
2. принцип раздвижения.

Для изготовления профиля подвижной системы используют алюминий или сталь. Материал раздвижной системы выбирается, как правило, такой же, как и применённый для каркаса двери. Стальные конструкции дешевле, но в большинстве случаев предпочтение отдаётся алюминиевым.

Конструктивно производятся два типа систем — нижнеопорная и верхнеподвесная. В нижнеопорной — дверь с роликами двигается по рельсе. В верхнеподвесной — её ролики перемещаются по верхним направляющим.

Высота

Высота должна быть достаточной чтобы можно было расположить все необходимые вещи

Высота выбирается произвольная. Единственным ограничением могут быть потолки или маленький рост хозяев квартиры/дома. Изготавливаются конструкции как от потолка до пола, так и меньшей высоты.

Стандартная длина используемого материала для стенок 270 см. Стандартная квартира имеет высоту потолка 260–270 см. Практически совпадающие размеры позволяют не пилить и не наращивать элементы конструкции.

Для потолков выше 270 мм (при желании иметь шкаф от пола до потолка) есть два решения. Первое — листы материала стыкуют до необходимой длины. Второе — собирается антресоль. Стыковать листы можно на высокоточном оборудовании специализирующихся на таких услугах компаний.

Глубина полок

Важно не путать глубину общую и рабочую

Глубина полок определяет повседневное удобство пользования шкафом. Оптимальный и рекомендованный показатель — 60–70 см. Обычно в шкафу размещается штанга для плечиков, ширина которых около 48 см. Глубина в 60 см полностью исключит контакт внутренней поверхности двери и одежды, повешенной на плечики. Большинство мебельных аксессуаров (коробки, лотки и др.) имеет ширину 50 см. Глубже полки делать не следует, так как добираться «под стенку» при размещении вещей уже будет неудобно.

Не всегда габариты помещений позволяют устанавливать мебель с максимально рекомендованной глубиной полок. Но и по минимальной глубине есть ограничения. Оптимальным вариантом может быть глубина 40 см. Учитывая, что 10 см уходит под механизм раздвижных дверей, можно приобрести небольшие плечики шириной 30 см. Как вариант, монтаж подвесной штанги (штанг), перпендикулярной дверям и задней стенке, в этом случае, ширина размещаемых плечиков не ограничена.

Такое решение намного лучше, чем полностью отказаться от установки шкафа, тем более, что даже такая «узкая» конструкция для малогабаритных квартир — идеальное решение.

Длина

При проектировании длина шкафа выбирается в соответствии с местом его дальнейшей установки.

Высота расположения полок и штанг

Для полок и штанг выделяется отдельное пространство

Высота между полками составляет 250–350 мм. Правило выбора простое: больше глубина полок — больше расстояние между ними, меньше глубина — расстояние меньше. Такая зависимость связана с удобством доступа к стопкам белья расположенным в глубине полки (у задней стенки).

При проектировании антресоли следует учитывать размеры вещей, предполагаемых к хранению на ней. Если это чемоданы, то высота антресоли должна быть равной высоте чемодана, плюс небольшой запас.

Высота монтажа штанги для плечиков определяется длиной размещаемой на ней одежды. Максимальная высота будет равна самой длинной вещи. Усреднённая длина типичных предметов гардероба:

• рубашки — до 100 см;
• куртки — до 110 см;
• длинная одежда — до 130 см;
• плащи и шубы — до 150 см.

Эти вычисления приблизительные, так как длина одежды зависит от роста, фасона и других параметров.

Видео:

Схемы и чертежи

На схемах показаны различные варианты проектов и технологии сборки мебели:

Устройство внутри

При проектировании наполнения шкафа купе, в первую очередь, делается зонирование внутреннего пространства. На рисунке показана универсальная схема разбивки на зоны хранения различных вещей:

Важно грамотно распределить внутреннее пространство шкафа купе

Покупая готовое изделие, придется согласиться с конфигурацией наполнения, предложенной производителем. Самостоятельное изготовление позволит максимально учесть размеры, функциональное назначение, место расположение различных зон и многое другое, что, в конечном итоге, обеспечит максимальный эксплуатационный комфорт.

Ниже приведена таблица с примерами часто используемых элементов внутреннего наполнения и зонирования шкафа купе с их помощью.

Характеристики основных элементов наполнения:

• выдвижные и стационарные полки. Для удобного использования, расстояние между ними от 350 до 450 мм;
• выдвижные ящики. Два типа — полностью выдвижные (на 100%), частично выдвижные (на 80%). Могут быть оборудованы доводчиками, обеспечивающими плавное полуавтоматическое закрытие ящика;
• антресоли, известные как труднодоступные полки. Располагаются в верхней части. На них хранятся редко используемые и габаритные вещи;
• штанги необходимы для плечиков. Монтируются по ширине шкафа;
• пантографы или специальные «мебельные лифты». Благодаря им одежда хранится на необходимом уровне и легко выдвигается специальной штангой. Бывают электрическими или механическими;
• корзины удобны для хранения мелких вещей. Оборудуются роликами и направляющими.

Фасады

Продуманное до мелочей внутреннее наполнение будет резко диссонировать с неудачно выбранными фасадами. Именно фасады придают всему шкафу особый законченный вид. Рассмотрим несколько вариантов их исполнения.

Зеркальные

Зеркальный фасад

Зеркало визуально увеличивает пространство и делает помещение более светлым. Может быть цельным или поделенным на несколько частей. Большой вес зеркала определяет необходимость подбора качественных и надежных роликов. Такой фасад создаёт дополнительные хлопоты по обслуживанию — зеркало быстро пачкается. Его придется регулярно вытирать и мыть, особенно, если в семье есть маленькие дети.

Для фасадных зеркал применяется разнообразная отделка — пескоструйные узоры и рисунки, напыление всевозможных оттенков (серебро, изумруд, золото и т.д.) для стекла, печать цветных изображений и многое другое. В целях безопасности зеркало с внутренней стороны покрывается противоударной (броне-) пленкой. Если зеркало разобьется, осколки не разлетятся.

Стеклянные

Матовое стекло оригинальное решение

Стекло не менее популярно, чем зеркало, фасады оснащаются небьющимся. Преимущественно используется матовое стекло с рисунком. Оригинально смотрятся вертикальные, горизонтальные полоски, делящие полотно на отдельные квадраты.

МДФ и ДСП

МДВ и ДСП отлично подходят для изготовления фасада

Эти материалы ламинируются пленкой. Фасады выглядят массивно и тяжело. Для их установки понадобятся надежные роликовые системы. Одно из преимуществ – огромный выбор цветов, оттенков и рисунков, по фактуре — от матовых до ярко глянцевых.

На МДФ и ДСП фасады можно наносить фотопечать.

Это основные виды фасадов, используемые при изготовлении шкафов купе. Можно комбинировать их между собой. В этой статье приводятся фотографии с немалым количеством оригинальных идей по изготовлению фасадов.

Пошаговая инструкция по изготовлению

Приклейка кромочной ленты

После нарезки всех элементов кромочная лента наклеиваетсяна торцы плиты. Последовательность выполняемых операций:

Обработка основных элементов проводится аналогично.

Сборка

Согласно проекту раскраиваются детали. Эту операцию лучше сделать в мастерской на специальном форматном станке. После раскройки и наклейки кромки собираем шкаф:

В такой же операционной последовательности можно собрать шкаф купе любой конфигурации.

Видео:

Изготовление дверей

Дверь состоит из каркаса, металлических направляющих и системы роликов. Заказывать её стоит в компании, профессионально занимающейся подобными системами. Специализированное программное обеспечение по заданным размерам просчитает все элементы и выдаст полную спецификацию для сборки. По размеру дверей вырезаются зеркала или плиты из других материалов для крепления в каркасы.

Основные детали для сборки дверей выполнены из алюминия. Все металлические комплектующие обязательно должны быть покрыты защитной пленкой, предохраняющей их от царапин во время транспортировки.

Сборка раздвижной системы

Рассмотрим пошаговую сборку дверного полотна. В нашем примере будут две створки из зеркала.

Дополнительно устанавливаем вспомогательные элементы — трубу для плечиков и др.

Видео:

На раздвижные двери рекомендуется установить защелки/зажимы.

Защелки устанавливаются на двери

Они необходимы для фиксации щетки на дверях шкафа купе.

Установка защелки

Зажим необходимо слегка сплющить плоскогубцами, чтобы край не терся об корпус шкафа. Аккуратно вставляем защелку.

Защелка аккуратно вставляется под уплотнитель

В итоге получается так:

В конце должно получится вот так

Предлагаем ознакомиться со схемами и чертежами. Они помогут создать собственный проект.

Видео:

Видео:

Фото

пошаговая инструкция, готовые чертежи, видео и фото

Автор статьи

Николай Смирнов

По образованию электрик. Имеет богатый опыт работы в самых разных сферах деятельности, включая ремонтные работы, изготовление мебели, сантехнические работы и пр. В настоящее время оказывает услуги «мужа на час» преимущественно частным заказчикам (мелкие работы по дому и саду, установка дверей и мебели, ремонт сантехники и электрики и т.п.).

Сделать шкаф-купе своими руками вполне под силу домашнему мастеру «с руками». Ведь такая идея является отличной альтернативой покупке готового изделия. Заказ заводского мебельного продукта, как правило, подразумевает переплату около 70 % от себестоимости товара. Однако есть выход – можно сделать шкаф-купе самому. Это, кстати, совсем не сложно, главное – правильно составить план действий и чётко ему следовать. Давайте рассмотрим подробно данный процесс.

Преимущества и недостатки

Сегодня шкаф-купе можно поставить в один ряд с наиболее популярными видами мебели. За счёт раздвижных дверей он позволяет существенно экономить место, что является немаловажным фактором для современных квартир. «Начинка» его может быть практически любой, исходя из желания хозяев, а днищем, верхом и даже стенками шкафа могут служить пол, потолок и стены комнаты, что позволяет сэкономить расходные материалы.

Перед проектированием изделия важно учесть его достоинства и нюансы.

Рассмотрим плюсы сооружения:

• Экономия пространства. Створки купе не требуют лишнего пространства, а само изделие устанавливается максимально близко к стене.
• Вместительность. Большой объем позволяет хранить множество необходимых вещей.
• Универсальность. Конструкцию можно адаптировать под любой интерьерный дизайн комнат.
• Внутреннее наполнение. Делая шкаф-купе своими руками, наполнение и дизайн продумывается под собственные “хотелки” и идеи.
• Зонирование. Часто шкафы типа купе применяются для разделения квартир-студий на отдельные зоны.
• Широкие конструкционные возможности. Существует множество разновидностей изделий, которые подойдут для размещения в вашем жилище.

Недостатками можно считать необходимость точных измерений, касающихся конструкции шкафа. Важно продумать ширину дверей, правильность расположения рельс и другие нюансы для нормальной эксплуатации изделия.

Рекомендуем пройти обучающий курс по изготовлению корпусной мебели в домашних условиях на профессиональном уровне. Вы не только научитесь делать мебель своими руками, но и сможете зарабатывать на этом навыке! Посмотреть бесплатный вводный урок можно по этой ссылке.

Определяемся с типом шкафа-купе

На удобство размещения в комнате и комфорт пользования влияет конструкция шкафа-купе. Существуют следующие распространенные типы:

• Встроенный. Задняя часть, боковые стороны, потолок и пол в нише являются стенками сооружения. Шкаф можно адаптировать под индивидуальные размеры, конфигурацию пространства. Недостатком становится невозможность переноса.

• Отдельно стоящий, корпусный. Похож на стандартный шкаф с отдельными стенками, но имеет раздвижные купе-двери. Недостаток – большая габаритность.

• Угловой. Может быть встроенным, корпусным. Удобен тем, что может размещаться не только по стене, но огибать конфигурации комнаты, например, арки, углы.

• Диагонально-угловой. Содержит модуль для закрытия распашной двери. Он сочетает колесики с рельсами и поворотный механизм, служащий удобной эксплуатации сооружения.

Выбираем материал

От правильности подбора сырья, из которого вы планируете сделать шкаф-купе в спальню своими руками, зависит его долговечность. Наиболее прочным и надежным считается красное дерево. Не менее качественным материалом станет дуб и бук. Более дорогой, но и прекрасной древесиной будет карельская береза, обеспечивающая длительный срок службы изделия.

В последнее время для изготовления мебели часто применяются ДВП, МДФ, ЛДСП, а также фанера. Сооружения из них отличаются по характеристикам надежности, но они дешевле по сравнению с древесным массивом. Что касается эстетических качеств, то ламинированные прессованные плиты и МДФ сегодня изготавливаются в различных дизайнерских вариациях. Внутренние составляющие тоже производятся из МДФ, ДСП, фанеры.

Гипсокартон в качестве сырья для производства шкафов применяется реже, так как предусматривает менее устойчивые ко внешним воздействиям параметры. Такое сооружение будет проблематично переместить, так как материал крошится при повторном раскручивании.

Мебельные щиты содержат особенную структуру древесины и часто попадаются бракованными, что влияет на их прочность. Такого рода материал может оказаться не слишком выгодным в сравнении с более прочными и надежными панелями МДФ, ЛДСП. Щиты подойдут для создания небольших шкафов в нишах. Для масштабных изделий рекомендуется применение крепкого массива. Фасад может быть декорирован стеклом, тонирован пленкой и другими материалами.

Конструктивные особенности

Важнейшим этапом становится планировка шкафа-купе. При самостоятельных расчётах размещения деталей нужно быть предельно внимательным, учитывая все конструкционные элементы. Длина и высота изделия замеряется с учётом габаритов помещения, объёма вещей, которые будут храниться в нём.

Конструкционные компоненты определяются типом выбранного шкафа. Но для любой разновидности важны характеристики высоты и глубины расположения полок, штанг. Нельзя забывать о грамотном расчёте положения раздвижных систем. Будьте внимательны, чтобы двери не ударялись друг об друга и стены во время закрывания. Для этого сегодня существуют ограничители.

Оптимальным вариантом станет создание наброска с точным расположением компонентов и их габаритами, способом крепления, описанием декоративных нюансов.

Как спроектировать шкаф-купе – готовые чертежи и схемы

Для создания качественного изделия необходимо изначально проработать детальный чертеж шкафа купе. Для этого нужно самостоятельно провести замеры помещения, где планируется монтаж.

Часто люди сталкиваются с проблемами неровности полов и стен, что влечет неурядицы в составлении плана сооружения. Потому во время проведения замеров важно отразить погрешности конфигурации помещения в набросках. Если разность высот, широт слишком велика, необходимо изначально выровнять поверхность.

Ниже приведены примеры готовых чертежей шкафа-купе. Данные схемы помогут сориентироваться в расчетах, необходимых для полноценного создания изделия.

Измерения можно проводить рулеткой или лазерным уровнем. Обратите внимание на все указанные в проекте точки, элементы. Старайтесь проводить измерения максимально точно, заносите размеры в схему.

Как сделать шкаф-купе в спальню своими руками

После выбора материала, из которого изготавливается сооружение, нужно определить перечень деталей. Описание и размеры указываются на отдельном листке. По нему будет выполняться распиловка элементов, а также подбираться фурнитура.

Распиловка и фурнитура

Преимущество самостоятельного выполнения распила заключается в контроле расхода материалов. Резать листы дерева, МДФ, ЛДСП, фанеры нужно с учетом описания чертежей шкафа купе своими руками. Поэтому предварительная подготовка и проектирование изделия является одним из ключевых этапов работы. Выполнять мероприятия по резьбе нужно с помощью качественного оборудования, чтобы не получить сколы на спилах. Края необходимо заклеить специализированной ПВХ-пленкой. Она приклеивается к поверхности посредством нагревания клеевой полосы.

Качественная фурнитура выполняет важнейшее значение в нормальном функционировании шкафа. От параметров элементов зависит правильная регулировка дверей-купе, надёжность крепления полок и штанги. Основные крепёжные детали не отличаются от используемых в производстве корпусной мебели компонентов.

Среди них можно отметить:

• дверные петли, если предусмотрены распашные механизмы;
• штанги;
• направляющие для выдвижных ящиков;
• брючница, обувница, пантограф, выдвижные вешалки;
• мелкая фурнитура: ручки, крепёж для зеркал.

Перечень этих деталей определяется выбранной конфигурацией изделия.

Крепление каркаса

Принцип крепления каркаса опирается на тип шкафа. Обычно опоры изготавливаются из металлических профилей, которые монтируются к стенам. Для правильного закрепления деталей нужна схема шкафа купе. Вырезанные по предварительно составленному чертежу профили прикручиваются к стенам при помощи дюбелей, располагаясь по ровным направляющим (вертикально и горизонтально). Они составляют каркас и основную опору для элементов.

К боковым элементам каркаса нужно прикрепить направляющие для полок. Если предусматривается перегородка из гипсокартона и других не слишком прочных материалов, их нужно укрепить. Для этого можно расположить в горизонтальных профилях подходящий по габаритам прочный брус.

Корпусный шкаф-купе не предполагает наличия профиля и собирается по принципу обычной мебели, исключая дверной механизм.

Подготовка дверей

Подготовка дверей – один из самых ответственных моментов сборки. Правильная установка предполагает максимальную точность. Потолочные и напольные направляющие монтируются при помощи саморезов. Важно, чтобы они располагались в одной вертикальной плоскости, так как отклонение даже на миллиметры создаст трудности в эксплуатации сооружения. Важно учитывать особенности пола и фактор загрязнения рельсов.

Распространенные системы подвески дверей:

1. Двухрельсовая с нижней опорой. Наиболее востребованный тип. Опорными выступают нижние ролики, а верхние в свою очередь предотвращают выпадение створки. При этой системе двери практически не заедают и не задевают друг друга при открывании. Но предусматривается высокая чувствительность к просадке пола. Сначала в паз вставляется верхний ролик, затем дверь приподнимается, заводится нижняя часть.
2. Двухрельсовая с верхней опорой. Верхний рельс является опорным, что делает работу створок тихой, так как нет просадки. Недостатки заключаются в необходим идеально ровный потолок для монтажа подвеса, при сильном нажатии створки могут впадать внутрь. При установке створку нужно наклонить.
3. Монорельсовая. В каретке располагается по 2 пары роликов, а подвес створок располагается в отдельных направляющих. Они более надежны. Но монтаж такой системы требует времени и навыков, так как сначала в рельс устанавливаются каретки, затем он крепится к потолку, после устанавливается дверное полотно. После подвески створок нужно регулировать ход.

Основной особенностью шкафа-купе становятся раздвижные двери. Они являются фасадом мебели, потому несут не только конструкционную, но и декоративную функцию. Это сложная конструкция, где требуются металлические или алюминиевые ролики и рельсы.

По способу установки системы бывают:

• подвесные – механизм расположен сверху;
• опорные – крепёж установлен снизу.

Край двери, который не соприкасается с рельсом, движется по направляющей. Раздвижные элементы лучше предпочесть металлические, так как они прочнее пластиковых рельс.

Крепление полок

Рекомендации по креплению полок:

1. Расстояние между полками изделия не должно быть менее 30 см. Это необходимо для удобства пользования шкафом.
2. Глубина отсека для вешалок-плечиков не должна быть менее 55 см.
3. Количество, размер и расположение выдвижных ящиков нужно отметить на схеме.
4. Учитываются габариты дополнительных элементов: выдвижные сетки, вешалки для зонтов, обуви, галстуков, головных уборов, корзины, пантограф и прочее.

Установку полок можно производить на специализированные крепежи, которые используются для конструирования обычной корпусной мебели. На современном рынке существуют более надежные механизмы крепления для систем хранения, состоящие из флипперов и штоков.

Покраска и установка дверей

После подготовки внутреннего наполнения проводится покраска и установка дверей. Окрашивать полотно можно при помощи специальных акриловых красителей, морилки, лака. Предварительно нужно покрыть древесину защитным противомикробным средством.

Принципы монтажа дверей с нижней и верхней опорой:

1. Закреплённые в двух верхних точках полотна подшипниковые элементы устанавливаются в верхний паз направляющей.
2. Дверь-купе слегка приподнимается, после чего ролики заводятся в нижний рельс.

Важно учитывать особенности подвесных систем, так как в некоторых случаях требуется дополнительный наклон створки. Монорельсовый крепёж отличается методом установки, который описан выше.

На рынке существуют различные стопорные конструкции, предотвращающие чрезмерный ход дверей-купе. Они устанавливаются на рельсовый механизм. После данных работ монтируются декоративные ручки, молдинги и другие элементы.

Освещение

Перед работами над каркасной частью необходимо учесть желаемый принцип освещения. На основе чертежа конструкции прорабатывается схема подключения освещения к проводке. Для врезного шкафа сооружается гипсокартонная конструкция на потолке, основанная на профильной опоре.

Свет можно провести в верхней части корпусного шкафа, заранее выполнив распил необходимого диаметра для светильников. Для обеспечения безопасности внутреннюю проводку необходимо поместить в гофрированные трубки.

Собрать шкаф купе своими руками в домашних условиях достаточно просто, если правильно произвести чертежи и следовать расчетам.

Когда основные мероприятия по монтажу изделия окончены, проводится свет и выполняется финишная отделка мебели. Для освещения изделий применяются люминесцентные и светодиодные лампы.

Такие светильники не нагреваются, создавая безопасные условия эксплуатации изделия. При выборе монтажа встроенного освещения внутри врезного шкафа необходимо позаботиться о нем до момента установки каркаса. Можно осветить мебель снаружи, что достигается путем монтажа ламп в карнизы мебели.

Декор

Декор шкафа купе своими руками осуществляется при помощи различных материалов. При этом важно предварительно выполнить подготовку изделия, то есть обезжирить, устранить остатки лака и краски с помощью наждачной бумаги. Многие люди ограничиваются подвешиванием зеркал и покраской мебели под цвет дерева. Но другие стремятся к созданию креативных мебельных моделей, в чем им помогает множество инструментов.

Сегодня наиболее популярны следующие методы.

Декупаж

На отшлифованную и очищенную поверхность наносится грунтовка и акриловый лак, затем шлифуется и снова покрывается лаком и грунтом, после этого крепится узор, лакируется. Можно дополнительно прорисовать детали изображения, чтобы создать эффект живописи. Результат закрепляется несколькими слоями акрилового лака.

Рисунок

Нанесение картины выполняется вручную или с помощью трафарета. Предварительно нужно прошлифовать поверхность и покрыть участок грунтовкой. Готовое изображение покрывается лаком.

Плёнка

Один из наиболее востребованных материалов обработки. Он подходит для декора различных поверхностей, в том числе мебели. Существует множество разновидностей пленки, включая целостный рисунок, отдельные элементы (цветы, птицы, завитки, геометрия). Она клеится на очищенную поверхность.

Как сделать встроенный шкаф купе. Идеи, чертежи, пошаговая инструкция, советы и мастер класс своими руками

Сооружать собственноручно встроенный шкаф — довольно хлопотное занятие. Без определенных столярных навыков работать с древесиной и в конце получить прекрасный результат — довольно трудно. Но ко всему можно прийти с опытом. И если начать обстраивать свой дом встроенными шкафами в каждой нише, начиная с незаметного шкафчика на балконе, потом на кухне, потом, найдя огромную нишу в гостиной — постепенно шкафы поддадутся.

Строить такие шкафы рекомендуется тем, у кого действительно в доме мало места и много вещей, кто хочет сэкономить на покупке готового шкафа, у кого в доме обнаружились прекрасные, созданные как раз под шкаф ненужные проемы и ниши в стенах.

Пристроенный к стене шкаф хорош тем, что устойчив, не шатается и не дребезжит от проходящего мимо человека. И главное — отсутствие боковых и задних панелей позволяет при тех же внешних размерах шкафа выигрывать значительный полезный внутренний объем: в целый дополнительный большой ящик (в 25 литров) или в две лишних повешенные шубы — это ли не удача для владельца десятка шуб и маленькой комнатенки?

У меня в доме продолжается ремонт, и сейчас пришло время подобрать новый шкаф для спальной. Я всегда хотела иметь большую гардеробную комнату, в которой бы поместилось всё, что нужно активной девушке. Чтобы и платья, и обувь, и куртки, и постельное белье, а если еще и места для спальника и лыж найти — то это вообще мечта! Однако в современных квартирах жилплощадь совсем не предназначена для такого женского раздолья. Тем не менее, оптимальное решение есть, и это — угловой шкаф-купе. Хочу такой же!

Угловой шкаф-купе в спальню

Шкаф в спальной. Сколько пикантных историй о горе-ухажерах и недальновидных молоденьких хозяйках хранится в его вместительных внутренностях! И если взглянуть на предметы подобных историй с другого ракурса, то такой шкаф должен действительно обладать достаточно вместительными размерами, даже если спальная комната не «блещет» своими габаритами.
1. Спальная комната — это зона отдыха, спокойствия и неги, где излишек вещей способен внести дисгармонию. Обустройство спальной комнаты шкафом-купе разгрузит пространство и даст возможность наведения порядка, способствующему идеальному отдыху.

2. Угловой радиусный шкаф-купе — просто потрясающее решение для небольшой, но очень уютной спальни.

3. А такой шкаф станет хорошим вариантом как для спальни родителей, так и для комнаты подростка.

4. Этот белый красавец занял свое почетное место в гостиной. Тем не менее, переместив его в спальню — он достойно может заменить все места хранения в спальне.

5. Просто и со вкусом!

6. Вот он — практически идеальный вариант для меня.

7. Оригинальное размещение подсветки играет определенную роль и считается основным аспектом при создании эффекта визуального расширения пространства.

8. А это уже практически полноценная гардеробная комната. Даже люстра есть!

9. В дизайнерском оформлении самую важную роль играют не финансовые возможности, а правильность пропорций и расставленных акцентов для получения живого и гармоничного интерьера.

10. Ну, а это решение применимо в любую из комнат. Занимает такой шкаф немало места, зато и выглядит очень эффектно!

11. Предлагаю тебе ознакомиться с чертежом небольшого углового шкафа.

12. А такой шкаф может украсить спальню маленькой принцессы или юного рыцаря.

13. Просто шикарный чертеж радиусного углового шкафа-купе.

14. А это чертеж большого и просторного гардеробного уголка.

15. Думаю показать мужу эту схему. Это именно то, что нужно для нашей спальни!

16. Еще один хороший чертеж шкафа.

17. Просторно и светло!

18. Совсем не большой, но достаточно вместительный.

19. Увеличению пространства и лучшей освещенности способствуют зеркала, установленные в створках шкафа-купе.
Это могут быть, как цельные зеркальные панели, так и инкрустированные при помощи пескоструйной печати с различными изображениями.

20. А такой шкаф — просто рай для любой женщины.

21. Отличное решение для любителей скругленных и волнообразных форм.

22. Этот вариант придется по душе всем влюбленным в восточную культуру и их искусство.

23. Я просто в восторге от этого решения. Вместится всё по-максимуму!

24. Стильная идея. Пожалуй возьму на вооружение!

25. Трапециевидная конструкция углового шкафа-купе имеет различные конфигурации и самый эффектный внешний вид. Как правило, такие устанавливают в больших просторных спальнях.

26. Очень мило, не правда ли?

27. А как тебе такой вариант. Интересно и очень функционально!

С помощью углового шкафа-купе можно использовать пространство помещения максимально полезно и рационально. Ведь этот элемент интерьера занимает минимальную площадь, довольно вместительный, имеет красивый внешний вид, а его раздвижные створки не создают физических неудобств.
И если ты, как и я, ищешь подходящее решение для своей спальни — непременно закажи или сделай такой шкафчик.
Красивого тебе ремонта, удачных интерьерных находок и вдохновения. Поделись этими полезными и интересными идеями со своими друзьями — они будут благодарны тебе за это.

Сохраните, чтобы не потерять.

Разобравшись со спецификой проектировки и монтажа, можно будет приступать к делу.

Проектировка

При проектировке внутреннего пространства полки и вешалки можно смоделировать под себя. Нужно подобрать такой интервал между полками, чтобы практически не оставалось пустого места.

Перекладину для вешалок лучше монтировать ближе к потолку, чтобы не терялось место.

Отсеки для белья и одежды — высотой 30-40 см.

Если в шкаф со временем планируется встроить телевизор или музыкальный центр, заранее оградить место под него.

После замеров составляют чертеж, можно даже попробовать рисовать всю комнату и проектируемый шкаф на компьютере при помощи специальных программ. Тогда появляется возможность детального моделирования и эскиз нагляднее.

Большую помощь или наоборот мороку могут привнести в строительство шкафа родные стены и потолок — вернее степень их кривизны. Если потолок и стены идеально выровнены и все углы между ними — 90 градусов, шкафу несказанно повезло. Выравнивание деталей будет несложным.

Другой вариант — выравнивать плоскости по уровню и отвесу (правильнее и точнее), но тогда стены встроенного шкафа могут значительно отходить от плоскостей стен (если они очень кривые) и это будет бросаться в глаза. В общем, выбор — по чему лучше ровнять шкаф — происходит опытным путем. Но все детали должны быть без щелей, прилегать к полу, стенам и потолку.

Для шкафа лучше использовать одинаковую фурнитуру — ручки одинаковых очертаний и цвета, пусть и разных размеров, прикрученных на одинаковом расстоянии от краев ящиков и дверец.

Бывают случаи, когда вырезать одну большую деталь (например, панель длинной боковой стены) из одного полотна сложно. Поэтому можно длинные боковые стенки сделать через бордюры, то есть скреплять несколько небольших досок внахлест. Тогда берутся две полосы равной длины, пристрагиваются одна к полу, другая — к потолку, строго друг над другом и приворачиваются шурупами. Потом в оставшееся расстояние между ними (размеры добавляют для нахлеста) вырезается третий лист, пристрагивается к стене и приворачивается к бордюрам внахлест. Так получится аккуратная стенка с бордюрами. С лицевой стороны эти бордюры могут красиво прикрываться дверцами (если их сделать на уровне нахлестов).

Шкаф лучше ставить на твердую поверхность (накладные полы или слои напольного «пирога» с утеплителями лучше убрать). Подумать — стоит ли разобрать основание пола до бетона. Твердые поверхности, такие как паркет, линолеум выдержат средний шкаф, ламинат, скорее всего, придется убирать, так как тяжелый шкаф может вызвать волны на покрытии.

Если в шкафу планируется делать стеклянные детали, стоит заранее подумать, вставлять их в дверцы или делать их полностью стеклянными. Второй вариант будет проще. Вместо стекла можно использовать зеркало, которое от царапин защищают специальным покрытием, например водостойким лаком.

При планировке и постройке шкафа не забывают и об особенностях материала, важной деталью, например, является направление волокон в древесной плите. В зависимости от этого можно правильно или неправильно раскроить материал. Дерево вдоль волокон гораздо прочнее, чем поперек. У фанеры слои волокон направлены перекрестно, так что качества на прочность в любой точке примерно одинаковые. В мебельных щитах важно следить, чтобы волокна были направлены от одной планируемой точки крепления к другой. Если волокна на материале явно не просматриваются, считается, что они идут вдоль длинной стороны листа, и выкраивать деталь, учитывая точки крепления надо по ней.

Во время монтажа нужно оставлять зазоры в несколько миллиметров для расширения крупных деревянных деталей от колебаний влажности воздуха. Эти зазоры можно заполнить мелкой щепкой, чтобы не проходила пыль. Слишком длинных деталей (свыше 80 см при ширине 60 см), которые ничем не будут поддерживаться посредине (например, горизонтальные полки) по-возможности лучше не делать, так как «текучесть» древесины проявит себя через несколько лет, и полка может провиснуть.
Строительство на примере шкафа-купе

Шкафы-купе отличаются от обычных встроенных только конструкцией дверок, поэтому принципы их монтажа в нише стены одинаковы.

Сначала изготовляют внутренний несущий каркас, на каркасе закрепляют тонкие панели из различных материалов: огралита, текстолита, стеклопластика. Несущие вертикальные панели (если используются они, а не стены) прочно крепятся к стене. Зазоры во внутренних углах закрывают точно подогнанными квадратными или профилированными рейками.

В качестве боковых стенок шкафа, а также пола можно использовать элементы комнаты. Но если стены слишком кривые, лучшей альтернативой будет установка в стену отдельно сколоченного шкафа. Особенно важно это для шкафа-купе, так как от кривизны плоскостей сильно будут страдать или даже не работать передвижные механизмы дверей — ролики и рельсы с дверцами.

Если установить шкаф-купе в нишу с неровными боковыми стенками и полом, механизмы конструкции шкафа быстро износятся. Поэтому перед монтажом выравнивают все поверхности при помощи фальш — панелей, брусьев. Если отклонение стен от вертикали незначительное, то стенки не выравнивают, а отклоняют дверь при помощи регулировочных винтов.

Проем шкафа-купе должен быть больше и выше, чем высота раздвижных панелей — где-то на 5 см. Ширина проема шкафа-купе должна предусматривать перехлест (когда одна дверь заходит за другую), он должен составлять минимум 2 см. Если в шкафу 4 створки, перехлест составит 4 см.

Обычно для шкафа-купе делают собственный пол внутри шкафа. Это делается не только с декоративной точки зрения, а главным образом для выравнивания пола под рельсы — нижнюю направляющую дверцы.

На линолеум и ламинат, если его не хотят разбирать, обязательно под рельсы вырезают полоску шириной в несколько см по периметру будущего шкафа. На «плавающие полы» шкафы-купе не ставят. Для ковролина делают дополнительный пол из ДСП или подложку под нижнюю направляющую дверцы, чтобы дверца не вжималась в ворс.

Верхнюю направляющую крепят к потолку. Нижнюю рельсу устанавливают на пол со смещением относительно верхней на 30 мм в глубь шкафа. Сначала проверяются двери, как они ездят в пазах, и только потом направляющие прикручиваются к полу «намертво».

Горизонтальную вешалку для одежды размещают в шкафу на расстоянии не менее 6 см от антресольной полки. От этой же палки до полки с обувью должно быть не меньше 150 см (чтобы висящая одежда не касалась обуви). От задней стенки вешалка должна отстоять минимум на 21 см.

Находясь в крайнем открытом положении, дверь не должна мешать выдвиганию ящиков. Внутреннее пространство шкафа удобно разделять на столько секций, сколько створок будет в шкафу — на две, если две створки, на три секции, если три створки.

Монтаж дверей в шкафу-купе осуществляют в самую последнюю очередь — после установки всех перегородок, стенок и пола и завершению работ по внутреннему устройству. Сначала ставят внутреннюю дверь (начиная со вставки верхних роликов). Потом устанавливают правую дверь. Перед монтажом дверей на боковые стены мебельной коробки устанавливают самоклеящиеся амортизаторы, которые смягчат удары двери о стенки шкафа-купе.

Все больше и больше людей стали предпочитать шкафы-купе огромным гардеробам и комодам. Они компактны, экономичны, удобны в использовании и помогают сохранить пространство в помещении. Поэтому сегодня мы хотим предложить вам 26 отличных идей с чертежами для создания шкафа мечты!
Угловой шкаф-купе в спальню. В восторге от этих идей!

Шкафы мечты

1.Спальня — это комфортная зона отдыха и уюта, поэтому внешний вид шкафа должен сочетаться с общим интерьером комнаты, не утяжеляя общий дизайн и атмосферу помещения.

2. Шкаф-купе благородного белого цвета прекрасно впишется в интерьер и заменит все места хранения в помещении.

3. Почти в каждой малогабаритной квартире есть угол, который можно эффективно использовать для хранения вещей, поставив угловой шкаф-купе.

4. Если вы любите читать, то рядом со шкафом-купе можно установить несколько полочек для любимых книг.

5. Дизайнерское решение с полупрозрачными дверками. Смотрится невероятно стильно!

6. Лично для меня этот вариант — идеальный, хоть он и не подойдет для маленьких комнат.

7. А этому решению позавидует любой дизайнер интерьера. Выглядит просто фантастически!

8. Если в квартире низкие потолки, визуально расширить пространство можно с помощью дополнительной подсветки.

9. Если не экономить на полочках и ящиках, то в шкаф-купе можно поместить весь гардероб.

10. А теперь давайте ознакомимся с чертежами угловых шкафов.

11. Такой шкаф наиболее вместителен. Туда войдет не только гардероб, но и подушки, одеяла, постельное белье и т. д.

12. Идеальный вариант как для детской комнаты, так и просторной спальни.

13. Только посмотрите, сколько здесь полочек.

14. А это целый уголок настоящей королевы.

15. То, что нужно!

16. Чем больше зеркал, тем просторнее выглядит помещение.

17. Шикарный вариант для просторной комнаты!

18. Райский уголок

19. Небольшой и одновременно вместительный шкафчик.

20. Вариант для любителей восточной культуры.

21. Практичная идея для любителей минимализма.

22. Волнообразные формы в стилистике шкафов.

23. Смотрится очень эффектно, не правда ли?

24. Идеальное решение для маленькой спальни!

25. Функциональный вариант, который подойдет для любой комнаты.

26. Главное — проявить фантазию!

Сохраните, чтобы не потерять

Источник

как сделать, схемы и чертежы, сборка (фото и видео)

Как сэкономить место в квартире и избавиться от громоздких шкафов – вопрос, который волнует отнюдь не только владельцев малометражек. Массивные комоды и пеналы утяжеляют интерьер, занимают проходы и на них постоянно скапливается пыль. Но есть очень простой, практичный и бесхитростный выход – встроенный шкаф-купе. А мы расскажем, как сделать его своими руками!

Материалы

Не будем долго разбирать, чем отличаются шкафы-купе и какими еще они бывают – это и так понятно. Перейдем сразу к делу – долговечность и надежность конструкции зависит от выбранного материала. И здесь есть несколько основных вариантов.

Встроенный шкаф-купе из ДСП

Древесно-стружечные плиты – самый доступный, простой и распространенный вариант для изготовления мебели. Они отличаются толщиной, фактурой и цветами, могут быть ламинированными или нет. Шпонированный слой – это тонкое покрытие из натурального дерева, благодаря которому ДСП выглядит дорого и благородно.

Для шкафов-купе лучше подойдет именно ЛДСП или шпонированные плиты. А вот ДВП можно использовать только для отдельных внутренних элементов – они слишком чувствительны ко влаге. Не забывай о том, что кромки нужно заклеивать специальной лентой, чтобы они не крошились, не разбухали и не трескались.

Встроенный шкаф-купе из МДФ

МДФ стоит дороже ДСП, но зато этот материал более экологичен, ведь в качестве вяжущего не используются формальдегиды. Второй плюс – высокая устойчивость к влаге: не зря из МДФ делают даже кухонные гарнитуры. Такие плиты можно гнуть и формировать, поэтому они подходят для более сложных дизайнерских решений.

Встроенный шкаф-купе из массива дерева

Дерево – самый натуральный, благородный и экологичный материал, но и стоит массив соответственно. Есть относительно недорогие породы, вроде сосны, но тут нужно учитывать прочностные характеристики. Чаще всего для встроенного шкафа дерево – не лучший вариант, потому что вся его красота прячется в нише и за дверцами.

Встроенный шкаф-купе из гипсокартона

Обычно гипсокартон не используют для изготовления мебели, но шкафы-купе, встроенные в ниши или в конструкцию стены – исключение. Помимо листов тебе понадобятся брусья или металлические профили для каркаса, который ты затем будешь обшивать. Это бюджетный и удобный вариант для сухих помещений, вроде спальни или гостиной.

Материалы для раздвижных дверей

Для раздвижных дверей чаще всего используются зеркала и стекло, которые визуально увеличивают комнату и облегчают конструкцию. Эффектно смотрится практичный и современный акрил, который почти невозможно повредить или разбить. Тяжелое натуральное дерево почти не используется, а вот недорогие ЛДСП, легкий и элегантный бамбук или изящный ротанг – вполне.

Инструменты для изготовления

Кроме материалов, заранее позаботься об инструментах, крепежах и других расходниках. Тебе понадобятся направляющие для дверей, саморезы с дюбелями, монтажные уголки, стойки, фризы, держатели для штанги. Основные инструменты – электролобзик, шуруповерт, отвертка, дрель, молоток, рулетка и уровень.

Наполнение встроенного шкафа-купе

Прежде чем браться за работу, продумай, как твой шкаф будет выглядеть изнутри – возможно понадобится скорректировать и габаритные размеры. Высота отдела со штангой должна быть такой, чтобы туда помещались даже платья или верхняя одежда. Снизу удобно оставить широкие секции для обуви и постельного белья, а сверху – импровизированную антресоль для сезонных вещей.

Продумай, нужен ли тебе отдел для пылесоса или гладильной доски, отдельные секции для головных уборов и аксессуаров, маленькие ящики или крупные выдвижные блоки. Возможно, целесообразнее оставить большие секции и разделить их органайзерами-вкладышами.

Как сделать замеры встроенного шкафа-купе?

Встроенный шкаф-купе обычно вписывается в существующую нишу или «растягивается» на всю стену. Поэтому здесь особенно важна точность всех размеров, чтобы нигде не остались щели. Снимай все замеры в трех разных точках – это компенсирует возможные неровности ниши.

Измерь заднюю стенку и фронтальную часть сверху, снизу и посередине, а высоту – со всех четырех углов. Ведь иначе «задник» может просто не войти в нишу, а слишком маленькая полка не будет держаться и провалится. На практике вполне может оказаться, что вместо ожидаемого прямоугольника тебе нужна трапеция или параллелограмм.

Не забывай закладывать во все расчеты толщину материла и кромок, а также сам механизм купе с направляющими, который займет еще около 10 см. Лучше заранее изучи в интернете разные чертежи и инструкции по сборке готовых шкафов, чтобы наглядно представлять конструкцию на практике.

Если у тебя нет богатого чертежного и конструкторского опыта, откажись от сложных элементов. Радиальные конструкции, изогнутые линии, сложные геометрические формы требуют профессионализма. Но ведь даже самый простой прямоугольный шкаф-купе вполне красив и функционален.

Сборка встроенного шкафа-купе

Обычные шкафы – это отдельный мобильный элемент мебели, который ты можешь поставить где угодно. У встроенных обычно нет своего каркаса – для этого используются стенки ниши, пол и потолок. Останется только установить панель, к которой крепятся направляющие для дверей.

Если тебе посчастливилось работать с идеально ровной нишей, ты можешь просто вкрутить в нее полки и вставить ящики – шкаф готов. Но если стены неровные, то все уклоны и дефекты лучше компенсировать заранее. Даже незначительный крен приведет к тому, что створки не будут двигаться.

Главное – идеально выровнять по уровню раму для фронтальной части. Все щели закрываются накладками из ламината или МДФ, либо же специальными декоративными планками-фризами. Такие же фризы выпиливаются под направляющие для механизма-купе. Крепятся они на монтажный клей или даже на двухсторонний скотч.

Крепление полок

Установка основных внутренних элементов делается еще до монтажа двери, чтобы точно убедиться, что все везде стыкуется и совпадает. Сначала разметь внутреннее пространство шкафа прямо по стенкам и не забывай про толщину материала. Для крепления подходят саморезы, кронштейны и мебельные уголки.

Для крестообразных полок и секционных блоков тебе понадобятся специальные шканты и клей. Широкие полки от 80 см дополнительно фиксируй посередине, чтобы они не проседали и не прогибались. В угловых шкафах хороши вертикальные угловые стойки – это самое эффективное использование пространства.

Установка двери

Во встроенных шкафах-купе обычно используются внутренние направляющие. Но при этом ролики могут быть снизу (упорными) или сверху (подвесными). Нижние тише и надежнее, но чаще требуют ухода или ремонта. Верхние – не такие практичные, но зато не забиваются пылью и грязью.

Если у тебя двери из ЛДСП или дерева, ролики можно крепить непосредственно к ним. А вот зеркала, акрил или пластик сначала берутся в специальную рамку. Часто используются комбинированные фасады из разных материалов.

Для установки достаточно 2-3 параллельных направляющих, чтобы несколько дверей не сталкивались, а перекрывали друг друга. Для этого они устанавливаются в шахматном порядке, а в закрытом состоянии остается нахлест примерно в 20-30 мм. Избегай створок разного размера, иначе у тебя останутся труднодоступные зоны, которыми в итоге никто не будет пользоваться.

Для встроенных шкафов-купе подходит и внешняя установка направляющих. Это проще и быстрее, ведь ты монтируешь отдельную раздвижную перегородку и нет строгой привязки к размерам ниши. Но такие дверцы занимают место снаружи, особенно – если ты хочешь убрать их в отдельный короб, который еще нужно собрать.

Покраска шкафа-купе

Если ты планируешь красить двери и полки, это лучше делать перед финишной сборкой. Так все детали просохнут, на поверхности не останется следов и ты ненароком не испачкаешь стену. Обязательно выбирай моющиеся краски и лаки – они гораздо неприхотливее в уходе. Не забывай лакировать и внутреннюю часть шкафа, чтобы она не пачкала одежду.

Подсветка встроенного шкафа-купе

В больших и вместительных шкафах делают подсветку, чтобы было удобнее искать вещи даже в самых дальних углах. Тем более, если у тебя встроенный шкаф в нише – протянуть светильники еще проще. Обязательно бери светодиоды – они не раскаляются и не прожгут вещи. Чаще всего в крупных секциях используются встроенные или накладные плоские светильники, а в секциях поменьше – светодиодная лента по периметру.

Видео: Встроенный шкаф-купе своими руками — DIY

DIY встроенный шкаф — Australian Handyman Magazine

Совместите пару плоских блоков с подвесными стержнями для практичного хранения.

В большинстве спален в недавно построенных домах есть отдельная зона для встроенного халата, которая находится в одной или всех спальнях.

Есть несколько способов использовать это пространство: от простой полки и одной подвесной штанги до штабелированных полок, ящиков, выдвижных ящиков для брюк, обувных полок и многого другого.

Готовые комплекты в плоской упаковке в большом количестве комбинаций доступны за небольшую часть от стоимости индивидуальных конструкций.Их легко собрать и установить своими руками, и их можно настроить для любого помещения.

В этой спальне место для гардероба было 2060 в высоту и 1800 мм в ширину и уже было оборудовано верхней полкой на высоте 1650 мм над полом. Все, что для этого требовалось, — это несколько блоков, которые аккуратно уместились бы в пространстве под полкой.

Как и в комнате молодой девушки, блоки были сконфигурированы так, чтобы максимально увеличить пространство ящиков с открытыми стеллажами для демонстрации сокровищ и обеспечения легкого доступа. Между блоками были добавлены две подвесные штанги, которые разнесены так, чтобы подходить для одежды меньшего размера.

Плоские комплекты

Мы использовали два комплекта гардероба в плоской упаковке из серии Multi-store Premia Organizer от Bunnings.

MAXI 16J3 (328 долларов) имеет три ящика и полки, а MAXI C16, 347 долларов, имеет пять ящиков и две полки. Оба блока имеют высоту 1650 мм, ширину 608 мм и глубину 450 мм, что идеально подходит для аккуратной и плотной посадки под верхней полкой.

СОВЕТ Не все продукты есть в магазине, перейдите на веб-сайт Bunnings и выполните поиск в мульти-магазине, чтобы найти полный ассортимент.

Установить подвесные стержни

Две штанги для подвешивания были закреплены между шкафами для одежды, одна располагалась в 50 мм от верха, а другая выровнялась с полками с обеих сторон. Измерьте расстояние между блоками, зажмите стержни в тисках и отрежьте до нужной длины с помощью ножовки. СОВЕТ Мы использовали стержни Award 900 x 25 мм по цене около 6 долларов за штуку и фланцы по цене около 3 долларов за пару. Awardbrands.com.au

НАМЕТЬТЕ ГАРДЕРОБНЫЕ УСТРОЙСТВА , надев овальные фланцы на концы стержней, расположив их между халатами, проверьте уровень и отметьте места отверстий для винтов.

ЗАКРЕПИТЕ СТЕРЖНИ , просверлив пилотные отверстия 1,5 мм на глубину 10 мм в отмеченных местах. Закрепите стержни через фланцы прилагаемыми винтами.

Добавление дверей

Для отделки шкафа Multi-store установите раздвижные двери. Выберите белые меламиновые двери 2010 x 910 мм по цене 206 долларов каждая, зеркальные двери по 245 долларов США или их комбинацию. Они устанавливаются на белые алюминиевые двойные гусеницы 1800 x 76 мм, цена 65 долларов, они закреплены в верхней и нижней части проема. Чтобы получить больше вариантов дверей, перейдите в универсальный магазин.com.au/brochures.php.

Шаг 1. Присоедините боковые направляющие

.

Расположите устройство стороной вниз. Установите внешние направляющие так, чтобы колесо находилось спереди и опиралось на указанные отверстия, закрепляя винтами. Зафиксируйте кулачковые штифты центральной полки.

Шаг 2.Соберите блоки

Поставьте пару сторон на их передние края и закрепите верх, основание и доску с одной стороны только винтами, прикрепив центральную полку.
с кулачковыми замками. Закрепите другую сторону.

Шаг 3. Закрепите заднюю панель

.

Установите заднюю панель, используя ее, чтобы углы устройства были квадратными.Отметьте линию 8 мм со всех краев в качестве ориентира и закрепите гвоздями с шагом 100 мм.

Шаг 4. Склеиваем V-образные стыки

.

Разложите ящики для ящиков с помощью
V-образные стыки обращены вверх. Нанесите полоску клея ПВА на стыки, распределите его шпателем, затем добавьте несколько капель клея в отверстия под дюбели.

Шаг 5. Соберите ящики для ящиков

Поместите основание в паз на внутреннем крае ящика и загните его по бокам. Совместите дюбели и отверстия, с усилием надавив вниз, чтобы зафиксировать дюбели на месте.

Шаг 6.Добавить направляющие ящика

Переверните ящик с выдвижным ящиком вверх дном, поместите направляющие колесами сверху и вставьте язычок направляющей в 5-миллиметровые отверстия в задней части коробки, закрепив направляющие винтами.

Шаг 7. Прикрепите рейки

.

Найдите шпильки на боковых стенках гардеробного пространства с помощью поисковика.Отрежьте сосновые рейки 42 x 19 мм по размеру и закрепите их на шпильках под встроенной верхней полкой винтами 65 мм x 8 г.

Шаг 8. Закрепите блоки

.

Расположите шкафы для одежды, проверьте отвес и просверлите 2 мм направляющие отверстия в рейках по бокам, закрепив винтами 40 мм x 8 г. Если можете, прикрепите его и к верхней полке.

Шаг 9. Установите ящики

.

Поместите U-образный канал в паз на передней части каждого ящика и закрепите ручки винтами, используя предварительно просверленные отверстия. Сдвиньте ящики на место, задействовав направляющие.

Как самому собрать встроенный шкаф и как этого не делать — Информационный центр DIY Wardrobes

Большой шкаф полностью поглощающий дымоход

Шкаф для спальни со встроенными дверцами в открытом положении

1 Измерьте доступное пространство — ширину, высоту и глубину.Сделайте поправку на неквадратность стен / полов, уменьшив все ваши окончательные размеры на 50 мм. Убедитесь, что двери не слишком широкие, иначе вы не сможете полностью открыть их, если рядом находится кровать! Хорошее практическое правило — дверь не должна быть шире 500 мм. У нас есть инструмент для проектирования кабинетов, который позволяет разрабатывать шкафы, необходимые для заполнения пространства.

2 Приобретите у нас индивидуальный комплект гардероба. Выберите свои размеры в нашем онлайн-инструменте для дизайна шкафа, чтобы создать свой собственный гардероб.Помните, что если ваш дизайн превышает 1 метр, подумайте о том, чтобы разбить его на отдельные шкафы, чтобы каждая дверь оставалась шириной менее 500 мм. Строить намного проще!

Конечно, мы являемся коммерческой компанией, поэтому мы рекомендуем приобрести наш комплект. Однако альтернативная хардкорная идея «сделай сам» рассчитать несколько размеров, затем пойти в B&Q, чтобы купить пару листов МДФ или какого-нибудь ужасного меламинового продукта, а затем попытаться соединить их вместе, полна потенциальных ловушек.
Это ни в коем случае не невозможно, и некоторые люди сделают большую работу.Однако проблемы, которые необходимо преодолеть (и мы создали бизнес-базу для их решения для вас), включают:
— резка листового материала (МДФ, фанера, меламиновая облицовка) без профессионального оборудования затруднительна! Рука не пила, лобзик шершавый. Может быть, циркулярная пила, но вам, вероятно, понадобится купить лезвие с мелкими зубьями.
Пила, необходимая для качественной работы, стоит 400+ фунтов стерлингов (например, Festool TS55). У вас должна быть прочная направляющая, по которой будет работать пила, вам нужно очень точно расположить ее на материале, а материал должен иметь хорошую опору во время резки для обеспечения точности.

— Если вы используете древесно-стружечную плиту (например, Contiboard), вам необходимо покрыть открытые края обрезки утюгом на кромке. Будьте осторожны, применяя его, чтобы он хорошо прилипал и не повредил его при обрезке. Отслоение, поврежденная кромка со временем только ухудшается и выглядит ужасно. Сравните это с кромкой, которую мы наносим на детали вашего шкафа толщиной 2 мм и наносим с помощью специальной кромкооблицовочной машины, которая накатывается на термоклей перед нанесением кромки под давлением.

Загрунтованные и кромкооблицованные в сравнении без кромкооблицовки

— Если вы используете МДФ и собираетесь красить, вам нужно заклеить края, иначе готовые края будут выглядеть грубыми. Есть несколько способов сделать это, в том числе: 1) покрыть края разбавленным ПВА или шеллаком; 2) покрыть твердой древесиной; 3) продолжить покраску и шлифование (возможно, потребуется четыре слоя). Для наших шкафов, заказанных у нас, мы применяем подготовительную ленту с кромкооблицовочным станком, который также наносит хороший радиус, чтобы получить продукт, готовый только к финишному покрытию.

— материал, поставляемый в магазины DIY, обычно имеет толщину 12-15 мм. При работе с тонким материалом нужно быть осторожным с горизонтальными пролетами более 500 мм, которые без опоры имеют тенденцию провисать и выглядеть ужасно. Лучше использовать материал толщиной 18 мм (как наши шкафы).

Петля открывающаяся 170 градусов на кухонный гарнитур

— ограниченный ассортимент или некачественные петли. Наши стандартные петли открываются на 120 градусов. Петли низкого качества с чашкой диаметром 35 мм сложнее отрегулировать, что увеличивает вероятность того, что у вас будут неуклюжие двери.А если вам нужно что-то особенное, мы можем предложить широкое открывание (170 градусов), медленное закрытие или открытие с толчком.

— посредственный дизайн. Если вы попробуете создать амбициозный дизайн с нуля, вы рискуете сделать ошибки в размере и в конечном итоге потратите вдвое больше времени на их исправление на этапе сборки. Если вы попробуете что-то очень простое (в основном, просто коробку), вы упустите детали, что приведет к чему-то просто ужасному. Лучше использовать наши инструменты дизайна для создания интересных комбинаций, которые, как вы знаете, не будут иметь ошибок размера.

3 Потратьте время на обдумывание деталей. Вы продолжите плинтус по низу шкафа? Вы выберете изящный дизайн без ручек с функцией открытия дверей нажатием кнопки? Именно детали имеют значение (и добавляют ценность).

4 Стремитесь построить и закончить работу за один уик-энд. Часто такая работа может длиться долго, так как у вас останется что-то незаконченное, хотя и пригодное для использования. Советы по быстрому выполнению работы:
— получите один из наших наборов (конечно!)
— включите в комплект все шпатлевки / разметчики, чтобы не тратить целую вечность на поиск кусков древесины, чтобы закрыть зазоры
— соберите шкафы саморезами.Тем не менее, вероятно, это самый быстрый способ, так как как только винт ввинчивается, он готов и шкаф не требует зажима. (Когда мы говорим о шурупах, мы имеем в виду высокотехнологичные современные шурупы, которые настолько хороши, что вы можете вбить их в край плиты МДФ без необходимости предварительного сверления — например, МДФ Spax. Вы не сможете купить их в B&Q и они стоят в 3 раза дороже обычного шурупа для дерева. Мы включаем эти шурупы в наши комплекты.)
— получите помощника, который поможет вам отнести все детали в комнату, где будет установлен шкаф.Все детали шкафа легко могут достигать 300 кг, поэтому вы хотите получить материал и как можно быстрее собрать базовые корпуса шкафа.
— просверлите отверстия для петель (у нас). Вероятно, самый неэффективный способ навесить дверцы гардероба — это измерить петли, когда каркас уже собран: неудобно, неточно и подвержено ошибкам.

Получите подсказки и советы по созданию собственного встроенного шкафа, загрузив наши практические руководства.

Начните создавать свой индивидуальный комплект гардероба прямо сейчас

Гардероб Австралия | Встроенный шкаф | Шкафы DIY | Модульный стеллаж

Если вы задумываетесь об обустройстве определенного места или комнаты, то наверняка задумываетесь о полках для шкафов.Это лучший инструмент для правильной расстановки и сохранения вещей, которые вам не нужно разбрасывать. Полки невероятно полезны для самых разных мест. В любом месте, где вы хотели бы иметь организацию, у вас должны быть полки и витрины. Помимо хранения, они также могут обеспечить безопасность хранящимся в нем вещам. Если ваш шкаф или полки приподняты или имеют двери, это определенно может защитить все ваши вещи от возможных факторов, которые могут их повредить.

Существует множество типов полок для шкафов, которые можно легко найти во многих мебельных магазинах, например, в магазинах розничной торговли на солнечном побережье.Каждый тип дает разные причины для помещения или места. Если вы не помните о дизайне, вы можете просто посетить эти магазины и выбрать те, которые они построили. Некоторые магазины также могут развлекать своих клиентов стилями.

Выбирая полку для покупки, следует выбрать материал, который будет в ней использован. Многие люди предпочитают использовать древесину для своих шкафов и полок. Дерево демонстрирует класс и изысканность. Кроме того, это самый прочный материал, который можно использовать для полок или шкафов.Он определенно прослужит долго, особенно при хорошем уходе.

Если вы ищете хороший материал, но карман не опустошает, подайте заявку на фанеру. Он может быть очень прочным и отлично выглядеть. Вы можете получить фанеру нескольких сортов и сортов. Он изготовлен из различных пород дерева, что придает дополнительную прочность. У вас будут планки полок из фанеры, чтобы вы могли быть уверены, что на них все будет надежно держаться.

Фанера класса А — это высшее качество из существующих.У вас будет легкая отделка, которую можно использовать в качестве полок, даже не покрасив их. Марка B несколько абразивна, чем марка A. Если он будет использоваться, он все равно требует некоторого сглаживания, чтобы он выглядел блестящим. Если вы не хотите, чтобы он был сглажен, вы можете просто покрасить его. Это действительно более доступно по сравнению с A-grade.

Что бы вы ни выбрали, вам просто нужно быть уверенным, что качество создания полок будет превосходным. Вы должны выбрать фирму или компанию, где вы будете приобретать полки, чтобы вы могли получить лучшее качество шкафов.Кроме того, вы должны осмотреть шкаф или полку, прежде чем забрать его домой. Вы должны быть уверены, что используемая древесина твердая для дополнительной прочности. Он должен быть сделан безупречно, без изъянов. Это окупает ваши деньги.

Если у вас есть дизайн стеллажей, которому вы бы хотели следовать, вы найдете магазины, которые обращаются к такому виду услуг. Вы также можете проконсультироваться с экспертами о том, какой именно дизайн вам потребуется, чтобы все было рассортировано и организовано. Выбирайте очень внимательно и убедитесь, что получите то, что хотите.

Удобные встроенные шкафы

Независимо от размера вашего дома хранилище — или его отсутствие — всегда кажется проблемой. В то время как более старые дома не лишены своего очарования, одна вещь, которую они часто без , — это встроенные гардеробы. Вы всегда можете купить отдельно стоящий шкаф, вешалку для одежды или буфет, но они часто слишком малы, чтобы вместить всю вашу одежду, не вписываются в интерьер или занимают слишком много ценного места на полу.

Построить собственное встроенное оборудование не так сложно, как кажется, и существуют тонны сборных или быстро собираемых комплектов гардероба.Для начала ознакомьтесь с Bunnings, Ikea и SmartPackKit. Если вы решите создать свой с нуля, есть также множество веб-сайтов DIY, предлагающих чертежи, подробные инструкции и «что можно и чего нельзя». Если вы не умеете разбираться в своих болтах или просто переживаете, что испортите работу, попросите помощи у друга, у которого есть инструменты, или обратитесь к профессионалу.

Чистка и отбраковка

Новый гардероб — прекрасный повод перебрать старую одежду и решить, что стоит хранить, а что лучше всего отправить в корзину для благотворительности.Тем не менее, убедитесь, что вы также учитываете пространство для новых покупок. Нет смысла строить новый гардероб только для того, чтобы обнаружить, что у вас нет места для обязательных вещей следующего сезона.

Измерьте и отметьте

Измерьте и разметьте область, которую вы хотите, чтобы ваш гардероб покрыл, убедитесь, что такие вещи, как двери, электрические розетки и окна не загорожены и не переполнены, и вы все еще можете свободно перемещаться через пространство вокруг выделенной области. Если вам нужно внутреннее освещение, убедитесь, что у вас есть доступ к электричеству в выделенном пространстве гардероба.

У

Bunnings есть отличный онлайн-инструмент, который поможет вам спланировать идеальный гардероб для вашей комнаты. Планировщик гардероба позволяет вам создать трехмерный дизайн гардероба вашей мечты, чтобы вы могли представить себе конечный продукт.

Арматура и приспособления

А теперь самое интересное: решить, как будет выглядеть ваш гардероб изнутри! Распространенная ошибка — неправильное соотношение полки / ящика и места для подвешивания. Не все предметы одежды можно повесить или сложить.

Другая ошибка — тратить ценное пространство наверху из-за неправильного его использования; Единственная полка над местом для вешалки может показаться в плане прекрасным, но если эта полка слишком высока, чтобы дотянуться до нее и не разделена на управляемые части, вы обнаружите, что она быстро превращается в черную дыру одежды. Также учитывайте такие предметы, как головные уборы, ремни и шарфы; существует множество изобретательных способов хранения или подвешивания аксессуаров, чтобы вы могли легко увидеть их все и получить к ним доступ.

Наконец, выберите двери нейтрального цвета и из материала, которые легко адаптируются к любым изменениям в отделке, которые вы можете внести в будущем.

Теперь, когда вы все распланировали, пришло время соединить эту встроенную систему и выбросить ваши вещи за закрытые двери.

Гардеробы по выгодной цене своими руками — Выгодные предложения на шкафы своими руками от мировых продавцов гардеробы своими руками

Отличные новости !!! Вы попали в нужное место для гардеробы своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший гардероб своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили гардероб своими руками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что делать своими руками, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy wardrobes по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Встроенные шкафы | Встроенные шкафы

Прекрасная альтернатива отдельно стоящим шкафам, встроенный шкаф Spaceslide идеально подходит, если вы хотите максимально увеличить пространство, будь то небольшая спальня или вам просто нужно больше места для хранения вещей в доме.

Инвестируйте в мебель для спальни, рассчитанную на срок службы, с 10-летней гарантией. При низких затратах и ​​возможности установки гардероба откройте для себя наш встроенный шкаф ниже.

Наши индивидуально подогнанные гардеробы — идеальный способ максимально увеличить пространство.

Независимо от размера вашего дома, размеров вашей комнаты или контуров вашего жилого пространства, встроенные шкафы являются идеальным решением для стильного и экономичного хранения вещей. Мы можем помочь вам адаптировать решения для хранения гардероба с раздвижными дверцами и органично вписать их в ваш интерьер, чтобы он соответствовал индивидуальному заказу.

Поскольку наши встроенные шкафы изготавливаются на заказ, мы можем создать гардероб, который идеально подойдет вам. Мы предлагаем множество вариантов индивидуальной настройки, от зеркальных дверей или обшитых панелями дверей до удобных внутренних вещей, таких как полки для обуви, подвесные поручни и многое другое. У нас вы выбираете все, от цвета до стиля и материала вашего гардероба.

Рассматриваете дополнительные стеллажи или направляющие, или, возможно, специальные полки для обуви для обширной коллекции обуви? Вы можете буквально настроить свой встроенный шкаф на каждом этапе.

В Spaceslide мы создаем шкафы на заказ, точно измеряя пространство в вашей комнате. Независимо от того, работаете ли вы с высокими потолками или с альковом в маленькой спальне, мы создадим для вас встроенный шкаф по индивидуальному заказу с помощью нашего конфигуратора.

Затем вы можете выбрать неподвластную времени и современную отделку, которая идеально подходит для спален, комнат для гостей и любой другой части вашего дома.

как строится односкатная крыша для бани

Для бани придумать что-то лучше односкатной крыши – довольно сложно: простая в конструкции, легкая в исполнении и не притязательная к кровельным материалам. И ко всему идеально вписывается в любой ландшафтный дизайн, выгодно отличаясь от соседских теремков.

Но нельзя подходить к сооружению такой крыши с беспечностью – существуют свои правила относительно устройства такой конструкции.  Просто побудьте немного архитектором, продумайте все грамотно – и ваша баня с односкатной крышей будет всем на зависть!

Уже давно позади мода на загородные замки с колоннами шпилями: сегодня все больше строится односкатных стильных построек в самом разном исполнении: и дома, и гаражи, и беседки, и даже русские парные. Причем зачастую проекты с ними настолько необычны, что бросаются в глаза даже с высоты, и уж точно выделяются из серой массы традиционных «избушек».

Иногда такие крыши строят так, что одним углом они как бы падают в землю, как клином, а иногда так, что на крыше с почти незаметным уклоном помещается целый сад. Ведь баня – не дом, и с ней намного приятнее и экономнее экспериментировать!

Вот одна из самых популярных моделей строительства таких бань:

Главный козырь односкатной крыши бани в том, что она отводит дождевую и талую воду только в одну сторону – как раз туда, куда вы сделаете слив. Удобно, не правда ли? И не нужно теперь будет оборудовать серьезный дренаж вокруг фундамента! И еще много-много преимуществ.

Но, если вы думаете, что из-за такового выбора вам придется отказаться от летней комнаты наверху (и где теперь гостям ночевать? Где бильярд поставить?), то вы ошибаетесь. Мансарда под односкатной кровлей получается светлой, просторной и оригинальной. Хотя бы с одной нормальной высокой стеной, где замечательно разместятся мансардные окна. И никакого темного и пугающего участка под коньком, как у двускатной крыши. Только свет!

Итак, переходим к проектированию. Из всех существующих крыш односкатная имеет самую простую конструкцию.  Вот уж где отдыхает глаз строителя: все просто и ясно, как небо над головой. Создаете ли вы сами проект односкатной крыши дома, либо нанимаете специалиста, в нем должны быть продуманы такие пункты:

1. Общий эскиз здания с крышей.
2. Выполнение отдельных точек обзора такой крыши: спереди, позади дома и по бокам.
3. Полный расчет комплексных нагрузок от снега, веса стропильной системы и кровельного покрытия.
4. Составление разрезов всех важных отдельных участков крыши.
5. Подробная схема важных узлов крыши и примыкания кровельного покрытия к стропильной системе.
6. Описание всех сложных мест, особенно примыкания стропильной системы к несущим перекрытия и стены.

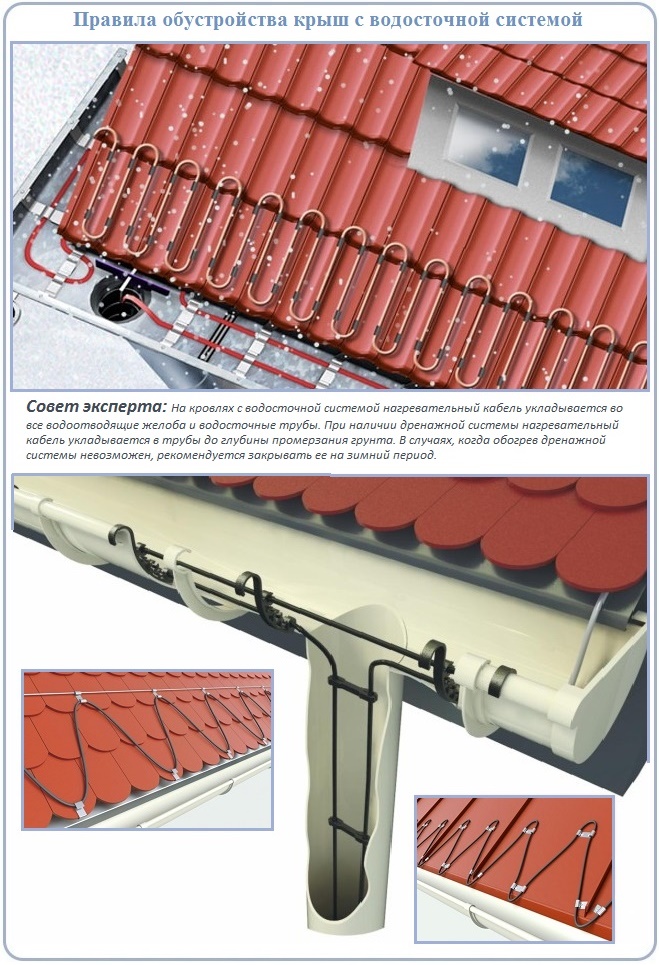

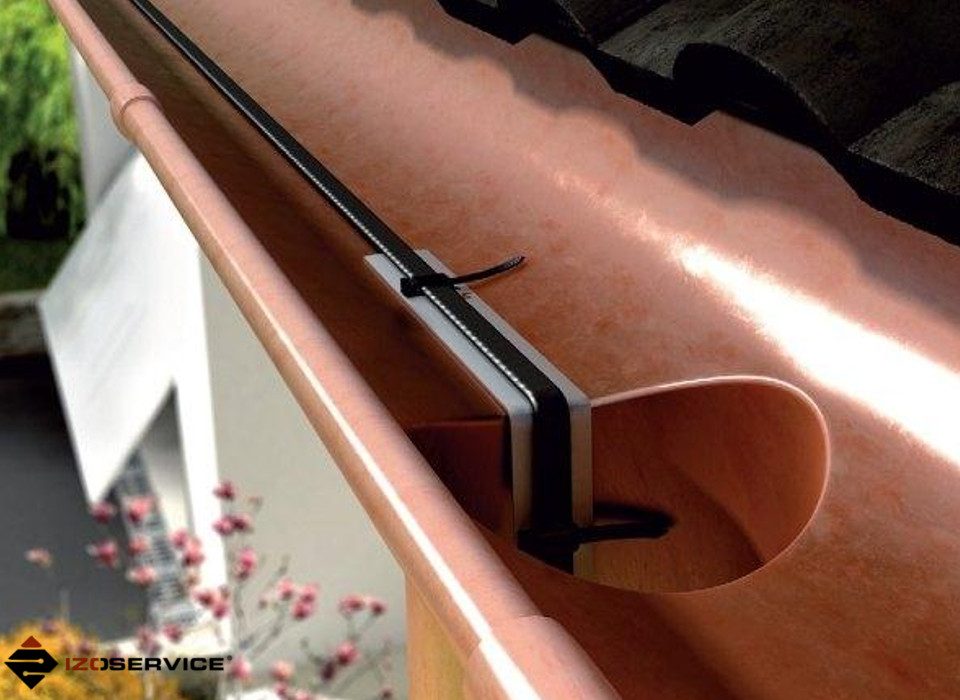

7. Схема водоотвода и снего-очистителей (либо электрического кабеля).

Причем, как показывает практика, главную роль в окончательной стоимости крыши играет не столько метраж, сколько наличие специальных элементов: ендов, коньков, торцевых планок и им подобным. Вот почему односкатная крыша получается выгодной и в этом плане.

Сам процесс строительства небольшой бани с односкатной крышей выглядит так:

А на практике так:

Как вы видите, для таких бань ввиду их малого веса серьезного фундамента не строят. Но, если в вашей бане будет хотя бы три-четыре помещения, задумайтесь о более солидном основании:

Для односкатной крыши самый простой вариант – это деревянный каркас. Просто, дешево и доступно в плане ремонта. Но вполне применимы и металлические стропила, которые отличаются прочностью и долговечностью. Главное только – не допустить их коррозии. Но и в первом, и во втором случае нужно правильно выбрать угол крыши и сложность стропильных ферм.

Выбор угла наклона и высоты крыши

Угол наклона выбирается не только из эстетических или экономических соображений. Его определяют материал покрытия крыши, снеговая и ветровая нагрузка и другие важные факторы. Особенное внимание нужно обратить на снег, который на односкатной крыше накапливается намного больше, чем на двускатной. А также на ветер.

Так, если в вашей местности ветра особенно сильные, тогда стропильные балки вам лучше не выдвигать за стену – чтобы уменьшить общую парусность крыши. А для отвода дождевой воды закрепите парапеты из листового металла. Даже в самую сильную бурю в этом случае ветер сорвет только парапеты, которые вполне заменимы, согласитесь.

При строительстве бани проще всего создать угол наклона крыши за счет разной высоты стен: просто одну строим выше, другую – ниже. Далее остается положить балки перекрытия и организовать обрешетку.

А определившись с углом крыши, можете начинать изготавливать стропила. В этом вам поможет специальный шаблон:

Выбор формы и конструкции стропил

А теперь давайте решим, за счет чего вы будете устраивать уклон крыши – разницы в высоте стен или дополнительными стропильными элементами.

В первом случае достаточно доложить пару блоков или бревен, и вы получите одну более высокую стену, верхний край которой послужит одновременно и коньком. Плюс такой конструкции в том, что здесь нет необходимости обустраивать чердак, и в помещении будет немного теплее. А стропильная система получится максимально упрощенной – всего лишь пару стропильных ног, перекинутых между стенами.

Во втором случае вам придется делать стропила в виде замкнутых треугольных ферм. Здесь уже пойдет больше строительного материала, и добиться нужной прочности немного сложнее. Зато в вертикальной части стропильной системы, которая продолжит стену по высоте, вы легко сделаете небольшие окна или обустроите вентиляционные отверстия. Не нужно будет вырезать окна прямо в блоках! Для гаража и подобной ему хозяйственной постройки такая крыша – замечательный вариант.

Выбор сечения стропил и длины стропильных балок

Но в общей сложности, какой бы односкатная крыша не была, длина стропильной ноги не должна превышать 6 метров. В противном случае вам придется усиливать этот элемент, иначе такая крыша будет опасной. Почему так? Вся древесина, которая идет в продажу в виде брусков, всегда распиливается максимум на 4 и на 6 метров.

Чаще всего для односкатной крыши бани изготавливаются стропильные фермы наслонного типа. Здесь стропила опираются на две основные точки – несущие стены. Общий вес кровли при этом небольшой, а потому нагрузка будет тоже малозначительной. Но максимальное расстояние между такими стенами не должно превышать 6 метров, иначе за этим пределом прочность стропильной системы упадет в 5 раз. Если расстояние больше 6 метров, значит, посередине крыши нужно будет обязательно сделать дополнительную опору – прогон, который упрется во внутреннюю стену дома.

Но для бани из бруса или бревен крепление стропил к стенам нужно делать скользящим. Дело в том, что такие стены со временем всегда «садятся», причем довольно заметно, и плохо, если стропильная система будет при этом замкнутой и геометрически нерушимой. В итоге по всей стропильной системе возникнет напряжение и пойдут первые трещины.

Вот как оно выглядит:

Выбор уровня сложности стропильных ферм

Исходя из этого решите: нужны ли вам в стропилах дополнительные укрепляющие элементы: подкосы или стойки. Дело в том, что они позволяют использовать стропильные ноги меньшего диаметра, чем если бы вы просто скрепили три бруска в стропильную ферму. Конечно, так строительство односкатной крыши усложняется, зато сама конструкция получается более надежной, экономной и легкой. А для стен из тех же блоков это важно. Вот почему такие конструктивные элементы еще называются разгружающими.

При необходимости стропильные фермы усиливаются дополнительными подкосами и распорками. Чем больше таких элементов, тем прочнее получается крыша, но и стоимость ее возрастает. Как и количество плотницких работ:

Если пролет большой, а сама баня включает в себя еще гараж, тогда стропильную систему нужно строить такой сложности:

Вопрос энергосбережения крыши

Самым низким в плане теплопотерь считает куб. Это касается как помещения, так и здания в целом: чем компактнее геометрия, тем меньше уходит тепла, а чем сложнее архитектурная форма – тем больше. Все просто: чем больше площади плоскостей, тем больше через них уходит тепловой энергии. А двускатная крыша в этом плане – не лучший вариант.

Но есть еще кое-что. Обычно на строительство собственной бани не хочется также тратится, как на постройку целого дачного домика. Не правда? Так вот, во всем мире становится модным делать крышу отдельно взятых помещений (особенно веранды и летней спальни) полностью прозрачной, из легкого гофрированного поликарбоната!

Для строительства односкатной крыши бани поликарбонат – один из самых лучших вариантов. Если отталкиваться от того, что в России односкатные крыши устраивают преимущественно только на небольших постройках, как мастерская или сауна, то и фундамент для них слишком серьезный делать никто не хочет. В сфере бюджетного строительства главная задача – соорудить ту же парную экономной, но при этом прочной и долговечной. А поликарбонат как один из самых легких вариантов идеально подходит для сооружения крыши на хрупкие блочные или каркасные стены.

Что может быть лучше прозрачного неба над головой в комнате отдыха, банной мансарде или пристроенной беседки с барбекю? А ведь это – не только эстетический момент! Если вы когда-нибудь собственноручно строили что-либо у себя на участке, то знаете, каких хлопот стоит проведение электричества от дома. И кроты в земле перегрызают кабель, и ветер обрывает, да и обходится эта затея недешево. А с прозрачной крышей из поликарбоната вам вообще не нужно будет об этом задумываться!

Например, при строительстве небольших саун модно делать прозрачной целую стену:

Чем больше остекления в доме, бане или подобным им постройкам – тем лучше. Больше света, приятная атмосфера, уютный и легкий дизайн… Для современных архитекторов остекление – один из самых важных моментов.

Квадратный метр окна всегда обходится минимум вдвое дороже квадратного метра обычной глухой стены, не говоря уже о потере тепла, которая в 5-8 раз превышает потери через стену. А потому большие или частые окна в одной стене сводят практически к нулю весь эффект от теплых стен. Вот почему в Европе принято делать поменьше окон и северный фасад – полностью глухим. А ведь главная задача стен бани – держать тепло!

Кроме того, в банном строительстве всегда стремятся создать атмосферу уюта и релакса, и как можно дальше отдалиться от стиля темных и душных офисов.  А вот поликарбонатная односкатная крыша в доме – выход из ситуации! Прозрачное небо над головой, минимум потерь тепла, отсутствие необходимости утепления и прочие преимущества! Зачем от них отказываться? Тем более, что в техническом плане все довольно просто.

По крайней мере, с односкатной крышей в бане вы можете пойти вот на такую хитрость, заменив традиционные окна поликарбонатным остеклением фасадов:

И поверьте, это намного дешевле и удобнее, чем ставить целые стеклопакеты, как в этом проекте:

На прочность и ударную стойкость поликарбоната влияет в первую вес и толщина листов. Чем больше – тем больше прочность и общая ударная стойкость. И тем выше показатели шупопоглощения и теплоизоляции.

Все металлическое крепление, которое вы будете использовать, должно быть антикоррозийным. Дело в том, что поликарбонат слишком хорошо держит тепло. Он пропускает через себя солнечные лучи, а вот невидимые инфракрасные (тепло, по сути) уже не выпускает. Для сравнения потрогайте в солнечный день подоконник – теплый, а вот стекло при этом холодное, хотя, по идее, должно было как раз нагреться первым. Или налейте в пластиковую бутылку воду и поставьте ее под солнце – жидкость быстро нагреется, а вот остывать будет долго.

То же самое и происходит с любой прозрачной крышей, под которой всегда намного теплее, чем на улице. В итоге кровельные поликарбонатные листы оказываются более холодными, чем воздух под ними, и весь невидимый водяной пар всегда устремляется к ним, вверх. И оседает в виде капель воды прямо на металлическом креплении, которое, в свою очередь, еще холоднее, чем поликарбонат. Такая вот физика! Этот процесс называется конденсатом, и для крепежа он оборачивается быстрой коррозией и окислением, если только вы не брали антикоррозийные аксессуары.

Единственная проблема, которая возникает с этим видом кровельного покрытия – утепление. Нет, проблема вовсе не в том, что поликарбонат какой-то особенный и под него нельзя класть утеплитель. И не в том, что через прозрачные листы откроется вовсе не приглядный вид, да и сама светопропускаемость будет потеряна. Проблема в том, что абсолютно все современные утеплители рассчитаны на то, что будут закрыты от солнечных лучей.

Для любопытства возьмите в магазине несколько рекламных образцов, и положите их под стекло под открытым небом. Через месяц все это превратится в труху! Потому что устойчивости к ультрафиолету такие материалы изначально не имеют – их ведь наглухо закрывают под обшивкой. Но поликарбонат держит тепло даже лучше, чем окна с тройным стеклопакетом, а потому его вообще нет смысла утеплять.

Изготовление и установка мауэрлата

На торце стен стропила принято крепить такими способами:

1. Прямо к стене при помощи анкерных болтов или шурупов.
2. К мауэрлату, при помощи штырей, саморезов или металлических уголков.

Стропильные фермы крепятся к несущим стенам при помощи мауэрлата – бруса 5х5 см или доски толщиной 4-5 см. Но мауэрлат нужно скачала закрепить на самой стене, и только тогда устанавливать и закреплять на нем стропильные фермы. В качестве крепежа мауэрлата к стене используйте анкерные болты, скрученную проволоку или штыри.

Постарайтесь взять для мауэрлата цельную доску или брус. Если таковых не найдете, то для небольшой постройки, как баня, можете использовать и обрезки по 1 метру длиной. Только между ними обязательно заделайте щели уплотнительным раствором. А если ваша баня будет отнюдь не миниатюрной, а с дополнительными помещениями или даже вторым этажом, тогда обязательно сделайте для мауэрлата армированный пояс:

Сборка всей конструкции

А теперь занимаемся балками. Нарезанные и хорошо высушенные брусья одинаковой длины обрабатываем специальной обработкой: антисептической и противопожарной.

Для изготовления стропильных ферм крыши используйте бруски из хвойных пород дерева. Таковые обладает нужной упругостью и устойчивостью к сжатию и растяжению. Но абсолютно все бруски должны быть без сучков – такие места более плотные по своей структуре и дают трещины при первых же нагрузках. Для всей стропильной системы это, естественно, плохо.

После всего этого теперь крепим стропильные ноги, которые станут основой для обрешетки. Для этого один край кладем на нижнюю часть крыши, а вторую – на вертикальное стропило или более высокую стену.  Итак, шаг за шагом:

• Шаг 1. На готовые стены бани укладываем наклонные балки, через каждые 60-70 см.
• Шаг 2. Крепим эти балки-стропила к мауэрлату при помощи анкеров или «скользячек».
• Шаг 3. Теперь кладем на эти стропила простые доски под ноги, чтобы передвигаться по ним. Потом вы их уберете.
• Шаг 4. Под строгим прямым углом к стропилам прибиваем рейки обрешетки, используя для этого бруски 5х5 см. Рассчитываем при этом, что кровельное покрытие должно будет выступать за края реек на 15-20 см.
• Шаг 5. Укладываем гидроизоляцию: пленку или мембрану. Обязательно внахлест по 10 см. Все стыки проклеиваем строительным скотчем, а саму изоляцию крепим степлером к обрешетке.
• Шаг 6. Монтируем выбранное кровельное покрытие.

У обрешетки есть две главные задачи: придать жесткость стропильной системе крыши и послужить основой для укладки кровельного материала. Для этого используйте бруски 50х50 или доски по 150х20 мм.

Вот облегченная обрешетка на небольшой крыше бани:

И более сложная на бане с хорошим фундаментом:

Крепить обрешетку нужно с верхнего угла. Самое практичное расстояние – 30 см, это просто и для монтажа самой стропильной системы, и для закрепления кровельного покрытия. Важно все деревянные элементы крыши использовать сухими, иначе потом, в процессе эксплуатации, их повыворачивает. Поверьте, проблем с этим будем много.

И, наконец, насколько бы простой вы не делали односкатную крышу, обязательно уложите на обрешетку под кровельный материал влагоизоляцию. Это – специальные пленки, устойчивые к растяжению и воздействию ультрафиолетовых лучей.

Что касается утепления такой бани, если в односкатной крыши есть чердак, тогда утеплитель в ней разложите прямо по перекрытию. Для этой цели подойдет как обычная стекловата, так и современная эковата. А стены и потолок утепляйте по традиционной схеме:

Если вы построили хорошую, прочную баню, но она мало чем напоминает русскую парную – не отчаивайтесь. Сегодня практикуются множество видов отделок, самый «русский» из которых –горбыль:

Вот и все хлопоты!

Каркасная баня с односкатной крышей

Кар­кас­ная баня с одно­скат­ной кры­шей — оче­ред­ная поша­го­вая обу­ча­ю­щая тех­но­ло­гия построй­ки бани. Фото про­ект для стро­и­тель­ства сво­и­ми рука­ми. Дан­ный про­ект пред­став­ля­ет собой нечто сред­нее меж­ду пол­но­цен­ной баней и малень­кой бань­кой для дачи, с одной лишь ого­вор­кой что это бюд­жет­ный вари­ант бани не усту­па­ю­щей по сво­ей функ­ци­о­наль­но­сти нор­маль­ной пол­но­цен­ной бани, раз­ве что толь­ко без бассейна.

Каркасная баня с односкатной крышей- фундамент

Для такой бани с одно­скат­ной кры­шей подой­дёт абсо­лют­но любой фун­да­мент, будь то столб­ча­тый, свай­ный, лен­точ­ный, или рост­вер­ко­вый. По это­му на этой теме зацик­ли­вать­ся не будем. Пусть будет лен­точ­ный мел­ко­за­глуб­лен­ный. После воз­ве­де­ния фун­да­мен­та укла­ды­ва­ем леж­ни как пока­за­но на фото. В каче­стве леж­ней будем исполь­зо­вать дос­ку 150×25 mm.

Про­фес­си­о­на­лы стро­и­те­ли сей­час обо­мле­ют. Сле­ду­ю­щим эта­пом будем делать пере­кры­тие. Пере­кры­тие будем делать из бру­са 50×50 mm. Эту тех­но­ло­гию стро­и­тель­ства пере­кры­тия я нашёл на про­сто­рах интер­не­та, пораз­мыс­лив над ней, я понял что эта тех­но­ло­гия име­ет пра­во на жизнь, но так как я её не про­бо­вал, боль­ше ска­зать нече­го. Поэто­му делюсь ей с вами, так ска­зать на свой страх и риск, но могу ска­зать что обя­за­тель­но опро­бую. Понра­ви­лась она мне тем, что ско­рость воз­ве­де­ния тако­го пере­кры­тия бьёт все рекор­ды. Ну а в осталь­ном, могу ска­зать что мож­но и обыч­ным пере­кры­ти­ем обой­тись, сде­лав его сво­и­ми рука­ми. И так, укла­ды­ва­ем брус на леж­ни, остав­ляя с каж­дой сто­ро­ны леж­ней по 5 сантиметров.

Свер­ху попе­рёк, укла­ды­ва­ем ещё один ряд брус­ков. Хочу доба­вить, на леж­ни мож­но уло­жить osb или 20 дос­ку, тем самым закрыть под­поль­ное про­стран­ство. И мож­но каж­дый слой уклад­ки бру­са утеп­лить мине­раль­ной ватой, тем самым полу­чит­ся доста­точ­но тёп­лый пол.

Укла­ды­ва­ем тре­тий слой брус­ка. Хотя я думаю может и двух за гла­за хва­тит, для бани. Но как гово­рят пирог дол­жен быть из трёх сло­ёв, поэто­му мы не будем отсту­пать от технологии.

По верх­не­му пери­мет­ру укла­ды­ва­ем 50×150 mm. дос­ку и всё осно­ва­тель­но скрепляем.

После чего насти­ла­ем пол. Пол для бани луч­ше насти­лать из дос­ки, но в прин­ци­пе мож­но и osb исполь­зо­вать тол­щи­ной 12 mm. в два слоя, укла­ды­вая его в шах­мат­ном порядке.

Каркасная баня — стены

При­сту­па­ем к воз­ве­де­нию кар­кас­ных стен сво­и­ми рука­ми. Для про­сто­ты вос­при­я­тия я буду сте­ны соби­рать стой­мя, в жиз­ни луч­ше соби­рать на гото­вом полу бани, после чего с помо­щью дру­га уста­но­вить на место.

Соби­ра­ем перед­нюю стен­ку бани. Соби­рать её будем из дос­ки 50×150 mm. или 50×100 mm. Я буду исполь­зо­вать 50×100 mm. Думаю это­го долж­но вполне хва­тить для такой бани. Высо­та перед­ней стен­ки будет 250 см. Стой­ки отре­жем по 260–270 см и к низу сто­ек при­бьём дос­ку. Свер­ху сто­ек дос­ку при­бьём сбо­ку, потом пой­мё­те зачем.

Соби­ра­ем по тому же прин­ци­пу и зад­нюю стен­ку. Высо­та её будет 220 см. Стой­ки отре­жем по 240–250 см.

Соби­ра­ем боко­вую стен­ку. Верх­ней боко­вой дос­кой выстав­ля­ем нуж­ный нам уклон. У нас в дан­ном слу­чае будет состав­лять 30 см меж­ду перед­ней и зад­ней стенкой.

После того как мы всё выров­ня­ли, про­сто берём и отре­за­ем лиш­нее на стойках.

В ито­ге полу­чим вот такую кон­струк­цию. Послед­нюю боко­вую стен­ку соби­ра­ем по преды­ду­щей, как по лекалу.

После чего при­кру­чи­ва­ем верх­ние дос­ки на сте­ны. боко­вые уда­ля­ем. Уста­нав­ли­ва­ем сте­ны на место, про­ве­ря­ем стро­и­тель­ным уров­нем ров­ность кон­струк­ции, после чего скреп­ля­ем их меж­ду собой осно­ва­тель­но, не забыв при этом при­кру­тить сте­ны к полу. Сле­ду­ю­щим эта­пом будем делать уко­си­ны. Фото­гра­фии с уко­си­на­ми нет, забыл. Думаю про­сти­те. Уко­си­ны при­да­дут осно­ва­тель­ную жёст­кость дан­ной кон­струк­ции, так что пре­не­бре­гать мы ими не будем. Уко­си­ны уста­нав­ли­ва­ют­ся реб­ром дос­ки от вер­ха угла к низу сере­ди­ны строения.

Дела­ем верх­нюю обвяз­ку. Верх­няя обвяз­ка долж­на пере­кры­вать стык сосед­ней стены.

Дела­ем двер­ной проём.

Каркасная баня — крыша

При­сту­па­ем к стро­и­тель­ству крыши.

Укла­ды­ва­ем стро­пи­ли­ны точ­но над стой­ка­ми. Стро­пи­ли­ны у нас будут делать­ся из дос­ки 150×50 mm. Кре­пить будем их на метал­ли­че­ские угол­ки к верх­ней обвяз­ке. Выступ све­сов кры­ши луч­ше рас­счи­тать зара­нее, что­бы он был кра­тен ширине дос­ки или вагон­ки, смот­ря чем буде­те обшивать.

Меж­ду стро­пи­ли­на­ми укла­ды­ва­ем отрез­ки дос­ки той же шири­ны и есте­ствен­но закрепляем.

неболь­шая баня с одно­скат­ной крышей

После чего обши­ва­ем 25 дос­кой стро­пи­ли­ны и све­сы кры­ши. С боков бани, так­же не забы­ва­ем сде­лать выступы.

Кар­кас­ная баня с одно­скат­ной крышей

После всех про­де­лан­ных мани­пу­ля­ций, насти­ла­ем кры­шу метал­ли­че­ским про­фи­ли­ро­ван­ным листом не забы­вая про­ма­зы­вать места нахлё­стов сили­ко­но­вым гер­ме­ти­ком. Обши­ва­ем сна­ру­жи сте­ны osb, луч­ше все­го ими­та­ци­ей бру­са или блок хау­сом, уста­нав­ли­ва­ем пере­го­род­ку для пар­ной, ста­вим печ­ку, душе­вую каби­ну, дела­ем полок ещё место и для туа­ле­та оста­нет­ся. Я делал такую бань­ку 3,5×4 мет­ра дру­гу. Полу­чи­лась прям в точь в точь как на кар­тин­ке. Osb я покра­сил фасад­ной крас­кой в белый цвет и в насколь­ко сло­ёв чтоб скрыть фак­ту­ру osb, почти полу­чи­лось. Внут­ри бани сте­ны обшил вагон­кой, пар­ную липой. Сте­ны тоже утеп­ля­ли. Сто­и­мость всей бани обо­шлась пару лет назад, поряд­ка 50000 руб­лей, что в прин­ци­пе я счи­таю недорого.

Каркасная баня с двускатной крышей

Для тех кому эта бань­ка будет малень­кая, есть обзор кар­кас­ной бани с дву­скат­ной крышей.

На этом всё кар­кас­ная баня с одно­скат­ной кры­шей гото­ва, я желаю Вам кос­ми­че­ско­го сча­стья, все­лен­ской уда­чи и веч­ной люб­ви. Пиши­те ком­мен­та­рии, ставь­те лай­ки, зада­вай­те вопро­сы. Пока.

Стра­ни­ца на фору­ме Баня кар­кас­ная с одно­скат­ной крышей.

как сделать проект каркасной бани, как построить из бруса правильно

Содержание:

Пожалуй, ни для кого не секрет, что русский народ особо ценит баню, как часть своей национальной традиции. В таком месте человек может не просто хорошо провести время, но и закалить свое тело. В этой статье мы расскажем о том, как построить каркасную баню с односкатной крышей своими руками, которая легко уместится даже на маленьком земельном участке.

Особенности односкатной крыши для бани

Естественно, что при наличии достаточных материальных средств можно возвести особую парную, но если вы нуждаетесь в простом сооружении, лучше всего обустроить баню из бруса с односкатной крышей.

Можно выделить ее такие отличительные особенности:

1. Легкость в изготовлении. Соорудить такую баню может даже начинающий мастер. Технология предполагает выполнение всех работ без привлечения дополнительной помощи, благодаря чему можно сэкономить часть денежных средств.
2. Невысокая стоимость. Односкатная крыша для бани своими руками требует в полтора или два раза меньше издержек в сравнении с двускатной крышей. Сэкономить удается за счет уменьшения расходов на узлы стропильной системы, которые необязательно в данном случае выполнять из дерева высокого качества, а также на кровельное покрытие.
3. Надежность. При правильном выполнении проекта, в котором будут четко просчитаны углы наклона ската и толщина опорных элементов, такая кровля сможет бесперебойно функционировать не один год, защищая баню от погодных условий любой сложности.
4. Удобство размещения. Благодаря компактным размерам, можно создать такой проект бани с односкатной крышей, согласно которому ее будет легко пристроить к существующему дому. При правильной организации можно сэкономить достаточно свободного пространства и стройматериалов, а также предусмотреть выход, как на улицу, так и в дом.

Стоит принять во внимание тот факт, что для обустройства бани нельзя использовать плоскую крышу. На первый взгляд может показаться, что это самый экономный выход, однако, для обеспечения нормальной циркуляции воздуха в подкровельном пространстве, в ней должен присутствовать хотя бы один скат.

Варианты конструкции

Перед тем как сделать односкатную крышу для бани, нужно тщательно разобраться в ее конструкции. Она считается довольно простой, состоящей из одного ската и плоскости, расположенной под определенным уклоном. Оптимальным считается уклон в 20-30 градусов, при котором снежные массы и дождевые осадки смогут беспрепятственно сходить с поверхности кровли.

Каркасную баню с односкатной крышей можно возводить такими способами:

• Используя разность высоты стен. В данном случае для получения нужного уклона, в процессе возведения стен одну из них делают выше другой. После чего осуществляют монтаж мауэрлата и системы стропил прямо на эти стены.
• Путем установки стоек. Отличие данного способа заключается в том, что стены возводятся одинаковой высоты, а уклон крыше придают путем монтажа особых стоек на одну из стен. Данный метод позволяет несколько сэкономить на материале, однако такая кровля будет иметь большие теплопотери, из-за чего потребует организации улучшенного утепления.

Опытные специалисты опираются на такое правило, согласно которому при возведении бани нужен тем более гладкий кровельный материал, чем меньший уклон крыши планируется использовать. Стоит учесть, что кровля бани должна иметь уклон как минимум в 10 градусов.

Необходимые материалы и конструкционные элементы

Для получения максимально прочной и теплосберегающей кровли должны быть использованы только качественные материалы, которые смогут выдержать любые эксплуатационные условия.

Для возведения односкатной крыши понадобятся такие материалы:

1. Для мауэрлата. Для изготовления опорного элемента, на который будут устанавливаться стропила, понадобится прочной брус из хвойных пород дерева сечением как минимум 150×150 мм. Для защиты древесины от гниения нужна укладка гидроизоляции путем обмазки мастикой или укладки рубероида.
2. Для стропил. Чтобы изготовить стропила, на которых будет удерживаться весь вес кровельного покрытия, нужны будут доски 50×150 мм из твердых пород дерева. Этого размера будет достаточно, чтобы придать конструкции достаточной прочности, а также, чтобы была возможность при необходимости уложить утеплитель толщиной 150 мм. Длина стропил должна быть такой, чтобы оставался запас на свесы. С обоих концов стропил делаются запилы под мауэрлат, а крепят их при помощи гвоздей или стальных накладок.
3. Для обрешетки. Обрешетку из реек 25-30 мм пришивают к стропилам под прямым углом – она необходима для распределения нагрузки на конструкцию между опорами. Существуют разновидности кровельных покрытий, для которых потребуется установка сплошной обрешетки из влагостойкой фанеры.
4. Для кровли. Должны быть использованы качественные, легкие, гладкие и прочные кровельные материалы – это может быть ондулин, мягкая черепица, профнастил или металлочерепица.

Стоит отметить, что для обустройства бесчердачной крыши понадобится использовать утеплитель из плит или других волокнистых материалов. Если же вы все-таки решили создать чердак, то утеплять скат не нужно. Но в любом случае вам потребуется приобрести гидроизоляционную пленку, антипиреновое и антисептическое средство, крепежи для кровельного материала и некоторые строительные инструменты.

Технология строительства односкатной кровли — как сделать своими руками

Чтобы построить односкатную крышу на бане как можно качественнее, и не бояться в течение долгих лет о ее внезапной поломке, строительство должно проходить по технологии.

Односкатную крышу изготавливают в такой последовательности:

• Возводят стены, одна из которых должна получиться выше другой. Для придания конструкции большей прочности, в данном случае устанавливаются более короткие стропила.
• На стены укладывают гидроизоляцию и монтируют мауэрлат. Брус для мауэрлата можно установить на анкера или стальные шпильки – это будет зависеть от материала изготовления стен бани.
• Делают шаблон стропила, по которому изготавливают требуемое их количество, учитывая шаг между стропилами в 50-80 см. Ногу пазом надевают на мауэрлат и скрепляют гвоздями, саморезами или стальными накладками.
• Под прямым углом к стропилам крепят контробрешетку, поверх которой укладывается пленка гидроизоляции. Между стропилами и пленкой предусматривается зазор, не дающий влаге и конденсату попадать внутрь конструкции.
• На гидроизоляцию устанавливают обрешетку. Если планируется укладывать жесткий и легкий кровельный материал, то рейки укладываются с шагом в 15-20 см, но если материал плохо держит форму, то потребуется уложить сплошную основу, например, из водостойкой фанеры.
• На последнем этапе поверх обрешетки стелют кровельное покрытие. Его монтаж стоит начинать сверху вниз с перекрытием в 10-15 см. Для крепления нужно использовать особые кровельные саморезы, оснащенные каучуковыми шляпками для предотвращения попадания в щели влаги. Если таких крепежей нет, можно изготовить резиновые прокладки самому, и использовать их вместе с простыми саморезами.

Финишным этапом монтажа кровельного настила будет обустройство фронтонов. Их зашивают, и устанавливают систему водостока. Этой информации должно быть достаточно, чтобы понять, как правильно сделать односкатную крышу для бани. Тогда такое сооружение, изготовленное своими руками, сможет максимально сохранить тепло, радуя тем самым хозяев и их гостей.

Баня с односкатной крышей своими руками

О горячей любви русского народа к бане ходят легенды, утверждают, что именно в этой процедуре скрывается секрет богатырского здоровья и долголетия жителей нашей северной страны. В мире, где никого не удивишь наличием современной душевой кабины в дачном доме, баня, построенная своими руками, необходима не просто для поддержания гигиены, а как ритуал приобщения к национальным традициям и закалки настоящего русского духа. Не каждый любитель банных процедур располагает большим земельным участком, но добротная баня с односкатной крышей уместится на самой скромной территории.

Содержание статьи

Преимущества односкатной крыши для бани

Конечно, настоящие ценители тратят огромные деньги на возведение парной согласно их особым требованиям, но, если необходима простая конструкция для строительства, лучше всего подойдет односкатная крыша для бани. Ее преимуществами опытные строители считают:

1. Простота. Сделать своими руками бюджетную баньку с односкатной крышей под силу неопытному мастеру, имеющего скромные познания в кровельном строительстве. Технология возведения позволяет выполнять работы в одиночку, что дополнительно сокращает затраты.
2. Низкий бюджет. Издержки на строительство односкатной крыши в 1,5-2 раза ниже, чем двухскатной для бани одной и той же площади. Экономия достигается за счет снижения расходов на элементы стропильной системы, выполняемые из высококачественной древесины, и кровельный материал, цена на который достаточно высока.
3. Надежность. Если сделать проект односкатной крыши для бани, правильно рассчитав угол наклона ската и толщину элементов опорного каркаса, она прослужит долгие годы, надежно защищая баню от дождя, снега и ветра.
4. Удобство. Компактную баню с односкатной крышей можно легко пристроить к имеющемуся дому, сэкономив свободное пространство и строительный материал. Если грамотно сделать проект, можно организовать пространство таим образом, что баня будет иметь выход на улицу и в дом.

   Баня с односкатной конструкцией крыши, пристроенная к дому

Обратите внимание, плоская крыша совершенно не подходит для строительства бани своими руками. Возможно, это самый экономичный вариант, однако, особенности эксплуатации помещения требуют обустройства хотя бы одного ската для обеспечения эффективной циркуляции воздуха.

Отличительные черты конструкции

Конструкция односкатной крыши для бани предельно проста, она состоит из одного ската, плоскости, наклон которой придает разность в высоте опорных стен. Опытные строители рекомендуют сделать уклон 20-30 градусов, он обеспечит самотечный сход снежных масс и влаги с поверхности кровли. Строительство своими руками односкатной крыши для бани обычно происходит следующими способами:

• За счет разной высоты стен. Чтобы обеспечить уклон крыше, во время возведения одну стену делают несколько выше, чем вторая. Затем прямо на верхний край этих стен укладывают мауэрлат и монтируют стропила.

  Устройство стропильной системы на разновысоких опорных стенах

• За счет монтажа стоек. Этот вариант отличается от первого тем, что опорные стены делают одной высоты, а уклон ската крыши формируют за счет установки специальных стоек на одну из стен. Этот вариант экономит материал, однако, считается, что сделанная таим образом баня нуждается в утеплении и заделки щелей, так как хуже держит тепло.

  Стропильная система с опорой на вертикальные стойки

У профессиональных кровельщиков есть одно правило, которым нужно пользоваться и при строительстве своими руками — чем меньше угол наклона крыши, тем более гладкий кровельный материал необходим. Уточним, что минимальный уклон составляет 10 градусов, на более пологих крышах скапливаются лужи и снежные наносы, отрицательно влияющие на срок эксплуатации.

Элементы конструкции и материалы

Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.

1. Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.

   Правила монтажа мауэрлата

2. Для стропил. Для изготовления стропильных ног, на которых лежит вся тяжесть кровельного материала, используют ровные доски сечением 50х150 мм из твердой древесины. Такой размер пиломатериала гарантируют достаточный запас прочности и позволяет легко использовать утеплитель толщиной 150 мм, если это необходимо. Длина стропил должна учитывать запас на свесы, защищающие стены бани от влаги. На каждом конце стропильной ноги изготовляют выпилы под мауэрлат и закрепляют на него с помощью гвоздей или металлических накладок.

   Узел опирания стропил на стену

3. Для обрешетки. Обрешетку приколачивают к стропильным ногам перпендикулярно им, она служит для распределения нагрузки кровли между опорами. Для некоторых видов кровельных материалов, которые подвержены деформации, необходимо обустройство сплошной обрешетки из влагостойкой фанеры, для остальных подойдет решетчатая конструкция из реек толщиной 25-30 мм.
4. Для кровли. Для бани с односкатной крышей следует выбирать долговечные, прочный и в то же легкий кровельный материал с достаточно гладкой структурой поверхности. Оптимальный выбор – ондулин, мягкая черепица, металлочерепица или профнастил.

Варианты конструкций стропильной системы односкатной крыши

Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется. Учтите, что в любом случае для строительства односкатной крыши своими руками потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.

Технология возведения

Чтобы крыша служила надежной защитой для бани долгие годы, строительство ведут согласно технологии, проверенной годами:

• Одну из длинных стен каркаса бани сооружают более высокой согласно проекту. Этот вариант удобен тем, что он предусматривает использование более коротких стропильных ног, для изготовления которых не требуется сращивать несколько доборных частей. Это придает большую прочность конструкции односкатной кровли.
• На верхнюю поверхность стен, защищенную гидроизоляционным слоем, устанавливают мауэрлат. Этот брус, обеспечивающий распределение нагрузки, можно установить на анкерные болты или металлические шпильки, в зависимости от материала стен бани.
• Изготовляют шаблон стропильной ноги, согласно которому изготавливают их необходимое количество, учитывая, что допустимое расстояние между стропилами 50-80 см. Паз, выпиленный в ноге, надевают на мауэрлат, закрепляют с помощью гвоздей, саморезов или металлических накладок.

  Процесс установки стропил

• Перпендикулярно стропилам приколачивают рейки контр-обрешетки, на которую с помощью скоб строительного степлера крепится гидроизоляционная пленка. Она необходима, чтобы создать между стропильными ногами и пленкой зазор, защищающий их от просачивания влаги, попадания конденсата.
• Поверх гидроизоляции монтируют обрешетку. Для тяжелых или неспособных держать форму кровельных материалов готовят сплошную основу из влагостойких фанерных листов. А для жестких и легких – решетчатую из реек с промежутком 15-20 см.
• На готовую обрешетку настилают кровельный материал. Важно, что монтаж необходимо начинать сверху вниз, нахлестывая листы друг на друга на 10-15 см. Используют для крепления кровли специальные саморезы с каучуковыми шляпками для защиты отверстий от проникновения влаги. В отсутствии специального крепежа можно выйти из положения, применяя резиновые прокладки в комплекте с обыкновенными саморезами.

После монтажа кровельного материала остается только зашить фронтоны, оборудовать водосточную систему, после чего баня, построенная своими руками, будет готова к установке теплогенерирующего оборудования, встрече первых гостей.

Видео-инструкция

каркасная односкатная баня с верандой, как построить конструкцию, проекты бань с навесом для машины, фото и видео

Содержание:

Традиционная русская баня стала в настоящее время не просто способом приятно провести время, но и возможностью приобщиться к культурной и духовной жизни народа. Даже если на вашем участке есть всего небольшой клочок свободной земли, все же место для бани с односкатной крышей и верандой наверняка найдется. Именно о том, как сделать односкатную крышу на бане и пойдет речь в данной статье с фото.

Чем хороши односкатные крыши для бань

Некоторые хозяева предпочитают возводить практически монументальное строение, поскольку располагают большим запасом ресурсов, места и времени. Для подобных строений можно подобрать самые различные проекты с двускатными или более сложными крышами.

А вот для небольших размеров сооружений подойдет конструкция односкатной крыши для бани, поскольку она наименее затратная, а изготавливается проще всего.

Среди преимуществ односкатных крыш можно назвать:

1. Простота монтажа. Даже начинающий мастер в состоянии сделать односкатную крышу бани своими руками, не привлекая помощников или профессиональных рабочих.
2. Минимальные затраты на стройматериалы. По сравнению с двускатной, крыша данной формы аналогичной площади обойдется в 1,5 раза дешевле, поскольку потребуется значительно меньше кровельных материалов и заготовок для стропил.
3. Долговечность. При грамотном расчете угла наклона, односкатная крыша сможет выдержать любые погодные условия – снег, дождь, сильный ветер, а баня прослужит намного дольше.
4. Удобство. Чем еще хороша односкатная крыша на бане – это тем, что ее удобно монтировать, если вы хотите пристроить баню к жилому дому. В таком случае и на материале сэкономите, и пространства такая конструкция будет занимать меньше. К тому же, в бане-пристройке можно сделать вход как с улицы, так и прямо из дома, или через террасу. Весьма удобным сооружением, которое можно оборудовать односкатной крышей, будет баня с навесом для машины.

Безусловно, существуют проекты уж совсем простых, плоских крыш, однако, они категорически не годятся для строительства бани. Хотя они и намного дешевле, чем все остальные конструкции, тем не менее, особенность бани в том, что в ней должен циркулировать воздух, следовательно, обязательно должен быть хотя бы один скат.

Особенности конструкции

Если рассматривать собственно строение односкатной крыши, то она представляет собой единую плоскость, расположенную под наклоном, который образуется в результате различной высоты опорных стен. Как правило, угол наклона составляет 20-30°, поскольку он позволяет осадкам самопроизвольно стекать с крыши, не повреждая и не перегружая ее.

Существует несколько способов, как построить односкатную крышу на бане:

• Возведение стен различной высоты. Поскольку крыша будет опираться на две противоположные стены, их выполняют с различной высотой, создавая тем самым угол наклона. Непосредственно на верхнее ребро стен стелют мауэрлат и закрепляют стропила кровли.
• Установка дополнительных стоек. В данном случае высота самих опорных стен будет одинаковой, а вот для создания наклона крыши на одну из них крепят специальные стойки. Хотя подобный подход будет несколько экономичнее в отношении количества материалов, такая крыша должна быть соответствующим образом утеплена, а все щели загерметизированы, чтобы тепло не уходило из парной на улицу (подробнее: «Как утеплить крышу бани своими руками – выбираем материал и способ утепления»).

Опытные строители при возведении кровли всегда руководствуются принципом, что материал для кровли нужно выбирать с учетом угла наклона. То есть, чем он меньше, тем менее рельефным должно быть покрытие для кровли. В любом случае, чтобы на крыше не скапливалась вода или снег зимой, а также различный мусор, ее угол наклона должен быть не менее 10 градусов. Тогда строение прослужит дольше и необходимость замены кровли возникнет нескоро.

Из чего состоит односкатная крыша

Каркасная баня с односкатной крышей будет тем долговечнее, чем более качественные материалы для ее постройки будут использованы. При этом важно учитывать и условия эксплуатации такого строения.

Возвести односкатную крышу самостоятельно можно из таких материалов:

• Мауэрлат, который укладывают на стены в качестве основы под стропила, выполняется из хвойных брусьев размером 15×15 см или несколько толще. Чтобы защитить этот элемент от плесени, гнили или паразитов, на него наносят слой мастики для гидроизоляции, либо укрывают его рубероидом.
• Стропила практически полностью принимают на себя вес кровельных материалов, поэтому для их изготовления используются твердые прочные доски размерами 5×15 см. Этой толщины достаточно, чтобы кровля была крепкой и надежной. Кроме того, есть возможность применить утеплитель 15 см толщины в случае необходимости. По длине стропила вырезают с запасом на свесы, которые предотвращают попадание влаги внутрь помещения. На концах каждого отдельного стропила нужно произвести выпилы для монтажа на мауэрлат, который производится с помощью накладок из металла или гвоздей.
• Обрешетка служит для того, чтобы тяжесть кровельных материалов равномерно распределилась между стропильными ногами. Если обрешетку выполняют из реек 25-30 мм толщины, то крепятся они перпендикулярно стропилам. Однако если предполагается укладка кровельных материалов, подверженных деформации, решетчатая конструкция не подойдет. В таком случае из влагостойкой фанеры крепят сплошную обрешетку.
• В каркасной бане односкатная кровля должна изготавливаться из надежных, легких и практически гладких материалов (прочитайте: «Как построить каркасную баню своими руками – инструкция по строительству»). Лучше всего для этих целей подходит ондулин, профнастил, металлочерепица или мягкая черепица.

Рассматривая проекты бань с односкатной крышей, можно остановиться на варианте с чердаком или без него. От того, какой из вариантов вы выберете, будет зависеть необходимость в дополнительном утеплении ската крыши. Итак, крышу без чердака нужно будет утеплить любым рулонным волокнистым материалом, плохо пропускающим тепло. А вот при наличии чердака, дополнительного утепления не нужно.

Тем не менее, в любом из вариантов обязательно наличие пленки для гидроизоляции, антипиренов и антисептических пропиток, крепежей для кровельных материалов, а также необходимых для работы инструментов.

Методика строительства

Пошаговая инструкция с фото по возведению односкатной крыши в бане, основанная на многолетнем опыте профессионалов, выглядит следующим образом:

1. На начальном этапе возводят стены различной высоты, согласуясь с проектом бани. Для подобной конструкции крыши потребуются более короткие стропила, так что составлять их из нескольких частей не нужно. Такая крыша является достаточно прочной.
2. Поверх стен укладывают гидроизоляционный слой и закрепляют мауэрлат. Фиксировать этот брус можно как анкерами, так и металлическими шпильками, в зависимости от типа стен.
3. Далее рассчитывают количество стропил, исходя из расстояния меду ними в 50-80 см, и вырезают шаблон. В каждой из стропильных ног вырезают пазы, которые соединяют с мауэрлатом и фиксируют саморезами, гвоздями или накладками.
4. Между стропилами крепятся рейки контр-обрешетки, которую укрывают слоем гидроизоляционной пленки, зафиксированной скобами. Такая обрешетка создает зазор между стропилами и пленкой, чтобы избежать попадания влаги или конденсата на древесину.
5. На гидроизоляцию перпендикулярно стропилам крепится обрешетка для распределения веса кровельного материала по всей плоскости крыши. Если материал легкий, используют рейки, прибивая их с зазором в 15-20 см. А вот для тяжелых или неспособных сохранять форму кровельных материалов используют сплошную обрешетку из влагостойкой фанеры.
6. Последним этапом работ будет обшивка кровли. Начинают крепление листов материала сверху вниз, укладывая их с нахлестом в 10-15 см. В качестве крепежных элементов используют саморезы с каучуковыми шляпками, чтобы в отверстия не попадала влага. Как вариант, можно взять резиновые накладки и обычные саморезы.

Когда все работы по установке кровли, ее утеплению и обшивке завершены, можно приступить к монтажу отливов, зашивке фронтонов и переходить к окончательной отделке бани внутри. Читайте также: «Как сделать крышу на бане от мауэрлата до конька кровли».

Надеемся, что информация в данной статье станет для вас полезной, а баня, возведенная своими руками, порадует теплом, уютом и приятной обстановкой.

Как построить односкатную крышу на бане

Большинство бань их владельцы стараются построить в виде отдельных построек, вынесенных от дома в укромный и чистенький уголок дачного участка или частного домовладения. Иногда выбор места, где планируется построить баню, продиктован желанием спрятать здание от посторонних глаз,но чаще расположение «привязывают» к источнику воды, дров или газа, стараясь поставить парилку с подветренной стороны основного здания или так, чтобы солнышко максимально нагревало односкатную крышу на бане.

Почему баню под односкатной крышей строят чаще всего

Первой и основной причиной, по которой баня с односкатной крышей более популярна среди любителей парилки, является практичность конструкции односкатной формы крыши. Если сравнивать его с любыми другими вариантами кровли для бани, становятся очевидными и другие преимущества:

• Проекты бани с односкатной крышей значительно проще и доступнее вальмовой или двухскатной схемы, при этом особых требований к красоте здания бани с односкатной крышей никто не предъявляет. Если, конечно, баню строят не в рекламных целях. Любая профессионально построенная баня с аккуратной односкатной крышей, как на фото, выглядит очень симпатично;
• Баня — не дом, поэтому чердак или мансарда для здания не нужны, а односкатная крыша на период посещения парилки обеспечит теплоизоляцию не хуже двухскатной;
• Вполне реально сделать односкатную крышу для бани своими руками или при участии одного-двух помощников, за два-три дня.

Совет! Прежде чем окончательно выбрать один из многочисленных проектов бани с плоской односкатной крышей, сориентируйте вариант расположения здания на местности так, чтобы ветер дул со стороны более низкой части кровли, и воздушные потоки как бы набегали на наклоненную плоскость крыши.

Построить односкатную крышу своими руками

Конструкция бани с односкатной крышей не представляет особой сложности в практической реализации. В открытых источниках можно найти подробные советы, и даже точные рекомендации, как сделать односкатную крышу. Но, прежде чем переходить к выбору окончательной схемы, составлению сметы и практической постройке односкатной крыши, следует определиться,как сделать односкатную крышу и расположить ее относительно крыльца, предбанника, парилки и печи бани. Чаще всего баня с плоской односкатной кровлей строится в следующих вариантах компоновки:

1. Вход в баню и комната отдыха с предбанником располагаются в более высокой части здания бани. Это позволяет поставить большое окно и сделать высокие потолки в предбаннике, но одновременно лишает возможности, используя свес крыши, построить летнюю террасу у входа в баню. Кроме того, печь придется устанавливать в центре крыши или на низком краю ската, что очень неудобно.
2. Крыльцо бани выполнить под свесом крыши. При этом парилка и печка будут располагаться в противоположной стороне здания. Такая компоновка позволит разбить потолочное пространство на две части и приподнять полы и потолки парилки на 0,5-1м над уровнем входа в помещение. Под свесом крыши при достаточной высоте стен можно достроить летнюю террасу и развернуть входом к солнечной стороне.
3. Расположение входа в помещение бани можно выполнить с торца здания, тем самым уменьшить влияние односкатной крыши на расположение помещений внутри бани. Но в этом случае потребуется значительно поднять высоту стен бани.

Любой из вариантов имеет свои преимущества и недостатки, поэтому, перед тем как сделать односкатную крышу, продумайте все нюансы заранее.

Строим односкатную крышу на баню своими руками пошагово

На первом этапе необходимо определиться с углом наклона и видом кровельного материала. Для гладких поверхностей из металла и профнастила можно взять угол в 15^о. Для мягкой кровли, битумной и глиняной черепицы, шифера угол односкатной кровли необходимо поднять до 25-30^о.

Следующим шагом потребуется рассчитать потребные размеры брусьев и балок для обустройства стропил и балок потолочного перекрытия. Если размеры здания бани не превышают 3х4м, в качестве балок для стропил можно использовать четырехметровую сосновую доску 50х150мм. Для балок перекрытия с шагом в 50 см берем стандартный брус 100х150 мм, хотя его прочности хватит с избытком для столь малого по площади помещения. Из такого же бруса необходимо будет сделать коньковый прогон, на который будут опираться стропильные ноги и передаваться вес кровли.

Чаще всего односкатная крыша с усиленным потолочным перекрытием строится для бани, у которой внутри помещения нет капитальной стены, которую можно использовать в качестве опор для подкосов или подпоров. Это небольшие здания с деревянными простенками внутри. Таким способом строят каркасные типы бань. Внутри такой бани устанавливается железная или чугунная печь на легком фундаменте или без него. Массивное потолочное перекрытие дает возможность принять на себя основную часть нагрузки.

Совет! Усиленное потолочное перекрытие пригодится, если вдруг, по объективным причинам, вы надумаете вместо легкой металлочерепицы уложить на порядок более тяжелый шифер или глиняную черепицу.

Для разгрузки центральной части стропил длинных односкатных крыш лучше использовать вертикальную балку подпора, чем подкос. Последний проще в изготовлении, но он менее эффективен.

Для бани с размерами стен 6х4 и более рекомендуется обязательно использовать в односкатной крыше промежуточные опоры для стропил и подкосы для конькового прогона. В этом случае жесткости потолочных балок односкатной крыши недостаточно, поэтому лучше предусмотреть внутреннюю кирпичную стену на фундаменте. Чаще всего в бане эта стена отделяет парилку от предбанника и служит опорой для лежней и подкосов односкатной крыши.

Перед сборкой каркаса односкатной крыши на кирпичные или шлакоблочные стены бани укладывается мауэрлат из толстой доски 200х50мм. Под доской нужно обязательно уложить слой гидроизоляции из рубероида и мастики. Если стены бани выполнены из деревянного бруса, верхний ряд уложенного материала можно использовать в качестве мауэрлата, при этом плоскость бруса необходимо тщательно выровнять по уровню горизонта.

Размеры досок под стропильные ноги определяем после установки опор и верхней балки конькового прогона. По изготовленному шаблону выполняем пропилы опорных поверхностей в верхней и нижней части каждой из стропил. Таким образом, каждая из стропил будет иметь две основные точки – на мауэрлат и одну разгрузочную на подпоре.

Сборка каркаса

Установку стропильных ног на мауэрлат и коньковую балку можно выполнить в двух вариантах. В первом случае стропильная балка в односкатной крыше опирается на коньковый прогон в центре и мауэрлат. Основная точка крепления стропил находится на коньковой балке. Для сборки балок обычно используют стальные скобы или ригеля. На мауэрлат стропила опираются в свободном состоянии, с проволочной затяжкой нижней части балки. Благодаря этому стропильная балка может слегка «играть» под нагрузкой без деформации каркаса односкатной крыши на бане.

Если баня собрана из бруса или оцилиндрованного бревна, специалистами рекомендуется устанавливать стропила на коньковую балку с шарнирным креплением. Это позволит всем стропилам односкатной крыши выровнять настил в случае проседания стены.

Если у вас мало опыта в сборке односкатной крыши, каркас из стропильных балок на бане лучше собирать «на черную», с предварительным креплением всех элементов с помощью саморезов по дереву размером в 100-120мм. При выравнивании положения всех элементов балки соединяют с помощью стальных скоб из арматуры, проволоки и деревянных накладок.

После сборки каркаса односкатной крыши на стропила набивается обрешетка из доски, толщиной 15-20мм.

Укладка теплоизоляции и кровли

Под обрешетку необходимо уложить слой пароизоляции и два слоя гидроизоляции. Для укладки профнастила потребуется набить дополнительный каркас под размеры листа так, чтобы места перекрытия соседних листов находились в одной плоскости. Для этого используют деревянную рейку и размерный шаблон, помогающий выдерживать шаг укладки крепления.

Под мягкую кровлю для бани потребуется зашить односкатную крышу всплошную доской или водостойким вариантом плиты ОСБ. Перед укладкой пароизоляции древесину нужно обработать антисептиком. Поверх плиты или доски мастикой наклеивают слой толя или рубероида с перекрытием краев на 10 см. Далее на расплавленную мастику укладывают непосредственно слой мягкой кровли.

Утепление потолка

Если угол наклона односкатной крыши невелик, в этом случае более удобным считается укладка потолочного утеплителя и пароизоляции до сборки настила. Для этого к балкам потолочного перекрытия подшиваются черепные бруски. С внутренней стороны к брускам будет крепиться облицовка потолка.

На черепные планки укладывается перекрытие из обработанной водостойким антисептиком сосновой или лиственной доски. Далее укладывается слой пароизоляционной полиэтиленовой пленки с отражателем из алюминиевой фольги. На следующем этапе выполняется вентиляционный зазор, толщиной до 3см, и по обрешетке настилается слой из матов теплоизоляции. Поверх теплоизоляции потолка бани набивается деревянная доска в 1,5-2 см или хвойная вагонка, швы между досками желательно заделать эластичным материалом.

Заключение

Односкатная крыша потребует дополнительной установки водостока, подбивки вагонкой пространства под свесом, герметичной заделки швов в верхней части уложенной кровли или шифера. Кроме того, торцевые края односкатной кровли необходимо заклеить мастикой и рубероидом, чтобы избежать подтекания воды под кровлю.

Как построить каркасную баню своими руками пошагово

Нет денег на строительство бани из бруса или кирпича, значит, придется воспользоваться дешевой технологией возведения каркасного здания. И хотя каркасная баня – это небольшие денежные вложения, все равно она будет отвечать поставленным задачам. Конечно, если правильно подойти к самому строительному процессу. Итак, для тех, кто хочет своими руками построить баню по каркасной технологии, предлагаем ознакомиться с основными его этапами и некоторыми нюансами.

Пошаговая инструкция строительства каркасной бани своими руками

Как и любой строительный процесс, сооружение каркасной бани делится на несколько этапов. У каждого этапа свои моменты и требования.

Сооружение фундамента

В первую очередь необходимо выбрать фундамент под каркасную баню. Так как это сооружение легкое, то можно предложить два варианта:

• Столбчатый.
• Ленточный (малозаглубленный).

Строительство столбчатого фундамента для каркасной бани основано на правильном выборе места для их заливки. Обычно это места под углами бани и несколько фундаментов промежуточных, на которые будут опираться несущие стены. Расстояние между столбами – 80-150 см. Этот показатель определяется несколькими факторами:

• Размеры столба;
• Состояние грунта;
• Вес каркасной бани;
• Этажность строения.

Если внизу скважины под фундамент сделать расширенное пространство, которое называется пятой, то можно уменьшить и число столбов, и их размеры. Все дело в том, что такая форма фундаментного столба увеличивает в два раза его грузоподъемность. Для создания такой формы придется воспользоваться специальным буром.

Итак, места установки фундаментных опор для каркасной бани определены, теперь необходимо выкопать ямы под них. Для этого можно воспользоваться садовым буром диаметром 200 мм. Своими руками эту операцию может осилить даже подросток. Глубина скважины – 1 м.

• В подготовленные скважины засыпается или песок, или щебень мелкой фракции толщиною 10-15 см.
• Устанавливается заранее подготовленный армирующий каркас в виде конструкции с треугольным или прямоугольным сечением из арматуры. Он должен возвышаться над краем грунта приблизительно на высоту 20 см.
• Из рубероида делается цилиндр, который опускается в скважину. Это своеобразный гидроизоляционный слой и элемент формирования гладкой поверхности опоры.
• Сверху над скважиной необходимо установить небольшую опалубку высотою, равной высоте выступа армокаркаса. Ее можно сделать из пластиковой канализационной трубы диаметром 200 мм. Кстати, эта опалубка может работать, как несъемная.

Заливается своими руками бетонный раствор, который по мере заливки штыкуется куском металлической арматуры или трубою. Здесь важно не только хорошо утрамбовать материал своими руками, но и удалить максимальное количество воздуха, которое попадает в него в процессе замеса. Именно воздух после застывания бетона определят количество пор, а они негативно влияют на качество бетонной конструкции.

Внимание! Обязательно в каждый столб во время заливки бетона устанавливается анкерный борт. Его длина не меньше полуметра, при этом над поверхностью опоры он должен торчать размером 25 см.

На этом строительство столбчатого фундамента своими руками для каркасной бани можно считать оконченным. Нагружать его можно только через 28 дней.

Что касается строительства малозаглубленного ленточного фундамента для каркасной бани, то эта конструкция прекрасно работает на песчаных и слабых грунтах. Для этого по периметру будущей постройки выкапывается траншея глубиною 500 мм и шириною 300 мм.

• Производится подсыпка подушки из крупного песка или мелкого щебня. Можно использовать гравий. Толщина подушки – 150-200 мм.
• Устанавливается армирующий каркас. В принципе, это могут быть любые металлические профили, соединенные между собой вязальной проволокой. Можно использовать плоский каркас в один слой. Его надо обязательно установить на подпорки, к примеру, на кирпичи. Очень важно, чтобы решетка оказалась внутри бетонного слоя, а не между подушкой и фундаментом.
• Если грунт песчаный, то придется устанавливать полную опалубку. Если глинистый, то можно обойтись опалубкой, расположенной над грунтом.
• Заливка бетона производится по той же технологии, как со столбчатым фундаментом для каркасной бани.

Не забываем установить анкера по углам фундаментной конструкции и в промежутке между ними.

Сборка каркаса бани

В первую очередь устанавливается мауэрлат (см. видео). Это брусы сечением 200х200 мм. Их устанавливают на фундамент бани, верхняя плоскость которого гидроизолируется. Это можно сделать при помощи рубероида, уложив его в два или три слоя, или при помощи битумной мастики. В брусах делаются сквозные отверстия для крепления анкерами, поэтому стоит точно определить места расположения этих отверстий. Крепление мауэрлата производится гайкой и шайбой на каждый анкер. Между собой брусы скрепляются металлическими уголками на саморезы.

Теперь по углам мауэрлата устанавливаются вертикальные стойки из брусьев сечением 150х150 мм, из них же придется устраивать и промежуточные стойки (см. видео). Крепления стояков осуществляется теми же уголками и саморезами. Чтобы при сборке верхней стяжки стойки не отходили от вертикального положения, их необходимо дополнительно закрепить укосинами и косынками из брусьев сечением 100х100 мм или 80х80 мм.

Теперь можно устанавливать верхний мауэрлат из брусов сечением 150х150 мм или 100х100 мм. Его крепление производится также уголками. В принципе, каркас бани готов. Как видите, построить каркасную конструкцию своими руками оказалось нетрудно.

Установка полов в каркасной бане

Необходимо понимать тот момент, что помещения внутри каркасной бани несут свои определенные нагрузки, то есть, у каждого свое назначение. Соответственно и полы в разных помещениях придется сооружать по-разному. К примеру, в раздевалке, в зоне отдыха и в парной хорошо будут смотреться деревянные полы. А вот в моечной, где в больших количествах льется вода, лучше установить бетонное основание с небольшим уклоном в сторону слива и отвода грязной воды.

Каркасная баня – сооружение, в котором нужно позаботиться о теплоизоляции, поэтому деревянные полы придется утеплять.

• Устанавливаются лаги, которые своими концами будут упираться в элементы мауэрлата. Крепление – уголки из стали и саморезы. В качестве лаг можно использовать доски толщиною 40 или 50 мм, можно брусы 50х100 мм.
• По лагам по нижним краям пробиваются продольные рейки.
• По рейкам устанавливается листовой материал: фанера, влагостойкая ДСП, металл, профнасти и так далее, можно б/у.
• Укладывается в межлаговое пространство утеплитель (минеральная или стекловата, пенопласт, пеноплистирольные плиты).
• По лагам укладывается гидроизоляционная мембрана, которая крепится к ним металлическими скобами, они прибиваются при помощи степлера, можно использовать гвоздики с широкой шляпкой.
• Установка шпунтованных досок.

Бетонное основание в моечном помещении каркасной бани тоже должно быть утепленным, поэтому снимается в этом месте грунт, засыпается перлит (мелкий речной песок, он и есть утеплитель в данном случае), укладывается гидроизоляция (мембрана или рубероид), заливается бетонный раствор, формирующий пол в моечной. Кстати, этого можно и не делать, если каркасная баня будет использоваться нечасто. Можно просто уложить по лагам доски, между которыми оставить зазоры по 5 мм. Небольшое количество воды будет впитываться в грунт, а чтобы не было неприятного запаха, в фундаменте каркасной бани необходимо оставить два сквозных отверстия, через которые и влажность, и запах будут удаляться наружу на улицу.

Сооружение стен каркасной бани

Что касается стен, то основная их задача, не только создать условия закрытого помещения, но и сделать внутренние помещения теплыми с минимальными тепловыми потерями. Это особенно важно для каркасной бани, плюс ко всему это сторона экономии денежных средств за счет снижения расхода топлива.

Начинать отделку каркаса можно как изнутри бани, так и снаружи. Для наружной облицовки каркасной бани лучше всего использовать листовой материал: влагостойкую фанеру или ДСП, плиты ОСП. Можно и вагонку, и доски, и так далее. Для внутренней отделки каркасной бани оптимальный вариант – вагонка.

К примеру, обшили с наружной стороны каркас бани, переходите внутрь, где производится процесс теплоизоляции стен. Для того чтобы увеличить прочность стеновых конструкций, можно между стойками смонтировать обрешетку.

Внимание! Утеплитель должен обязательно закладываться так, чтобы между ним и элементами каркаса бани не оставалось зазоров и щелей.

Это сто процентов мостики холода, что повлияет на качество постройки в плане теплопотерь. Добавим, что для каркасных бань лучше использовать утеплители с фольгированной стороной. Это еще одна характеристика, которая поможет отражать тепловую энергию внутрь бани.

Монтаж и утепление потолка каркасной бани своими руками

Построить потолок можно по той же технологии, что и полы – на лаги. Изнутри лаги обшиваются досками или влагостойкой фанерой. В парной фанеру лучше не использовать, в ее составе есть клей, который при высоких температурах начинает источать вредные вещества.

Утепления придется проводить со стороны чердака. Перед тем как обшить потолок каркасной бани досками изнутри, нужно своими руками уложить поверх лаг пароизоляционную мембрану. Утеплитель укладывается в межлаговое пространство без зазоров и щелей, сверху устанавливается гидроизоляционный слой, и уже последним слоем конструкция закрывается прочным материалом – та же фанера, ДСП, доски и прочее, можно б/у.

Строительство крыши каркасной бани своими руками

Форма крыши каркасной бани может быть любой. Самая простая – односкатная. Поэтому на верхнем мауэрлате со стороны фасада каркасной бани нужно установить несколько стоек из бруса сечением 100х100 мм. Их крепят к мауэрлату металлическими уголками. Количество стоек определяет длина фасада каркасной бани из расчета – через каждые 1,2-1,5 м. Высота стоек – до 1 м.

Поверх установленных опор укладывается брус, на который будут одним концом упираться стропильные ноги, по сути, это доски толщиною 40-50 мм. Второй конец стропил упирается в заднюю часть верхнего мауэрлата каркаса бани. Крепить все это можно уголками, гвоздями, проволокой. Расстояние между стропилами 80-150 см.

Следующий этап – укладка обрешетки. Элементами обрешетки могут выступать рейки сечением 40х40 мм или 50х50 мм, или доски толщиною 30-50 мм, шириною 100 мм. Крепление производится саморезами или гвоздями. И последнее – монтаж кровельного материала. Выбор покрытия за заказчиком.

Заключение по теме

Вот такая пошаговая инструкция, как построить своими руками каркасную баню. Скажем прямо, процесс этот несложный, если сравнивать его с сооружением бань из более фундаментальных материалов. Но в любом случае вам придется ознакомиться со всеми нюансами строительства каркасной бани. Поэтому предлагаем посмотреть видео, которое размещено на этой странице нашего сайта. Путь это будет для вас, как видео инструкция.

Как построить навес с навесом

Бесплатные планы, схемы и пошаговые инструкции для строительства простого навеса на открытом воздухе размером 4 на 6 футов. И пошаговые инструкции тоже!

Вы давно мечтали о сарае, где можно было бы хранить газонный и садовый инвентарь, спортивный инвентарь, компактную уличную мебель, а также различные инструменты и принадлежности? Когда незаметное функциональное хранилище — это все, что вам нужно, навес с навесом — идеальное решение.

Судя по названию, конструкция просто прислоняется к дому или гаражу для дополнительной поддержки и обеспечивает водонепроницаемое убежище для защиты оборудования от непогоды.Если у вас есть умеренные навыки и инструменты для самостоятельной работы, это проект выходного дня. Если вы решили, что это больше, чем вы ожидали, обратите внимание на эти удобные комплекты навесов для навесов на Amazon. Накладные навесы обеспечивают простое укрытие для садового инвентаря и многого другого. © Sunset Publishing Corporation

Обзор инструментов для этого проекта на Amazon
• Комбинированные квадраты
• Циркулярные пилы с приводом
• 4-футовые уровни
• 16-футовые рулетки
• Гвоздезабиватели рамы
• Воздушные компрессоры для блинчиков

Конструкция складского навеса

Поскольку навес спроектирован таким образом, чтобы примыкать к другой конструкции, фундамент должен быть оборудован только салазками, обработанными давлением, крыша наклонена только в одном направлении для отвода воды, а задняя стена обшита фанерой CDX толщиной 1/2 дюйма , который выдерживает непрямое воздействие влаги. Чтобы узнать больше о типичной конструкции навеса, см. Анатомию навеса или домика для игр. Сараи и гаражи на закате предлагают множество планов для многих типов наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Изменения в плане

Не обязательно, чтобы этот навес был построен у стены, но конструкция спроектирована так, чтобы использовать стену для прочности. Поэтому, если вы сделаете его отдельно стоящим сараем, вам нужно будет построить обычную стену с карнизами сзади и облицевать ее фанерным сайдингом того же типа, что и остальная часть сарая.Для получения информации о том, как разметить, вырезать и закрепить стенные стойки, см. Раздел «Как обрамить внутреннюю стену» (игнорируйте часть о работе с гипсокартоном, потому что вместо этого вы будете использовать наружный сайдинг T1-11).

В случае отдельно стоящего навеса вы можете построить навес поверх бетонной плиты (см. Заливка бетонной плиты) вместо салазок и балок перекрытия, подвергнутых обработке давлением; это фактически приведет к более прочной — более прочной — конструкции. В противном случае для отдельно стоящего сарая фундамент должен быть построен на бетонных опорах или наливных опорах (см. Заливка бетонных опор и опор).Имейте в виду, что постройка на опорах поднимет сарай над землей.

Необходимые материалы
Чтобы построить показанный здесь навес, вам понадобятся:

• Обработанные давлением 4×4 для салазок
• Обработанные давлением 2×4 для перекрытий перекрытий
• Фанера с пазом 3/4 дюйма для полов
• 2x4s Для шпилек, перемычки, стропил, гвоздезабивателей верхней плиты и т. д.
• T1-11 Фанерный сайдинг
• Фанера CDX 1/2 ″ для обшивки крыши
• Дверная обшивка 1 × 3
• Фасция 1 × 4 и грабли
• Кровельное покрытие из битумной черепицы, 15-фунтовый войлок, металлические каркасные кронштейны, дверные петли и защелки, различные оцинкованные гвозди и наружные винты, а также краска, морилка или консервант.Базовая схема строительства навеса с навесом

Строительство навеса

Показанный навес имеет длину 6 футов и ширину 4 фута. Вы можете легко увеличить его размеры с шагом 2 или 4 фута.

1 Чтобы построить каркас для пола сарая, отрезает две обработанные давлением 2 на 4 балки на длину 6 футов для балок обода. Затем поместите шесть балок пола длиной 45 дюймов между балками обода на 16 дюймов по центру (за исключением последней, как показано на детали балки пола справа).Прикрепите их гвоздями 16d. Деталь балки перекрытия

Отрежьте две обработанные давлением 4 на 4 шайбы на длину 6 футов для салазок. Поместите раму на салазки и, если она квадратная, пригвоздите балки пальцев ног к салазкам.

Прикрепите фанерный пол 3/4 дюйма с пазом и гребнем к раме.

2 Стены навеса строятся отдельно и затем поднимаются на раму. Схема каркаса стены навеса: передняя

Начните с задней стены, которая имеет высоту 8 футов с верхней и нижней пластинами длиной 6 футов и четыре шпильки размещены на 18 дюймов по центру.Верхние части стеновых стоек скошены под углом 18 градусов. Прикрепите стену к каркасу пола и временно закрепите ее.

Передняя стена имеет верхнюю пластину 6 футов длиной и две нижние пластины длиной 1 фут, оставляя место для двери шириной 4 фута. Четыре настенных стойки имеют длину 81 1/4 дюйма; установите их, как показано на передней детали рамы слева. Затем установите шпильки домкрата длиной 73 дюйма, а затем прикрепите сдвоенный заголовок длиной 51 дюйм. Наконец, прикрепите штифты длиной 6 1/4 дюйма.

Поднимите переднюю стену, прикрепите ее к полу и временно закрепите.

Боковые стенки имеют верхнюю и нижнюю пластины длиной 41 дюйм и шпильки высотой 81 1/4 дюйма. Поднимите их, прикрепите к полу и при необходимости временно закрепите. Когда все секции стены будут квадратными, прикрепите их по углам с помощью шурупов. Размеры стропила для односкатного сарая

3 Каркас крыши состоит из четырех стропил 2 на 4, разрезанных так, чтобы они опирались на переднюю и верхние пластины задней стенки, как показано на детали стропил справа. Установите шпильку фронтона прямо над центральными стойками на обеих боковых стенках, чтобы она могла поместиться между концевым стропилом и верхней плитой.Установите подрамник, а затем облицовку на передние концы стропил.

4 Расположите части сайдинга T1-11 спереди и по бокам сарая так, чтобы они были заподлицо с нижней частью балок обода. Прикрепите сайдинг оцинкованными гвоздями 8d через каждые 8 ​​дюймов.

Покройте заднюю стену фанерой CDX толщиной 1/2 дюйма от нижней части балок обода до вершин концов стропил.

5 Обшить стропила 1/2-дюймовой фанерой CDX ; расположите стыки в шахматном порядке, чтобы ни один из них не попал на стропило.Прибейте их гвоздями 6d. Прикрепите облицовку граблей, чтобы закрыть открытые края обшивки крыши, и установите водоотводную кромку. Раскатайте 15-фунтовый рубероид и установите черепицу (см. «Установка асфальтовой крыши»).

6 Постройте двери из сайдинга T1-11 и обрежьте их 1 на 3. Добавьте поперечные накладки по центрам обеих дверей и установите дверные защелки. Используйте петли для ремня, чтобы прикрепить двери.

Рекомендуемый ресурс: Найдите предварительно проверенного местного строителя навесов

СЛЕДУЮЩИЙ СМОТРЕТЬ:

• Анатомия навеса или игрового домика на открытом воздухе
• Строительство навеса или игрового домика
• Крепление крыши патио to the House
• Как построить конюшню

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнать больше о Доне Вандерворте

Односторонний или двусторонний? | Bathstore

Стиль и внешний вид важны, когда дело доходит до выбора новой ванны, и, конечно же, вы захотите, чтобы она идеально подходила для вашей ванной комнаты. Однако важнее стиля практичность. Перед тем, как вкладывать деньги, важно подумать, как вы собираетесь использовать ванну.

Если вы взвешиваете плюсы и минусы приобретения одинарной или двусторонней ванны, то у нас есть вся информация, необходимая для принятия правильного решения.

Односторонние ванны

Односторонние ванны обычно являются стандартной конструкцией встроенных ванн. И краны, и слив расположены на одном конце ванны, обычно краны расположены над зоной для слива. Кран и сливной конец ванны обычно прямой, тогда как противоположный конец ванны имеет пологий наклон для поддержки спины и плеч, пока вы наслаждаетесь расслабляющим купанием в ванне!

Этот стиль ванны обычно предназначен для одного человека, который может расслабиться в ней.Смесители, расположенные на одном конце, идеально подходят для душевых кабин с смесителем для душа, так как его можно прикрепить к стене прямо над смесителями и сливом.

Двухсторонние ванны

Двухсторонняя ванна имеет слив и краны, установленные в центре ванны или прикрепленные к стене. Это означает, что оба конца ванны имеют пологий уклон и что два человека могут купаться вместе. Оба конца ванны, как правило, идентичны, поэтому вы можете легко и удобно сидеть в ванне лицом к лицу.

Кроме того, различное положение смесителей позволяет вам растянуться в ванне, не задевая за смесители ступни и пальцы ног! Это особенно полезно, если вы достаточно высоки и вам нужно дополнительное пространство.

Помимо возможности принять расслабляющую ванну с любимым человеком, двухсторонняя ванна значительно облегчает купание детей, так как смесители расположены посередине и в ней больше места.

Многие отдельно стоящие ванны имеют тенденцию быть двухсторонними, и они особенно популярны для ванных комнат в традиционном стиле с отдельно стоящими ваннами и смесителями.Однако многие встроенные ванны также будут двухсторонними, особенно там, где просто не хватает места для установки кранов и трубопроводов на конце ванны.

Когда дело доходит до выбора между двухсторонней или односторонней ванной, все зависит от того, что вы получите наилучшим образом. Если вы используете ванну, чтобы купать детей или делить расслабляющую ванну с любимым человеком, то двусторонняя ванна может быть лучшим вариантом. С другой стороны, односторонняя ванна может быть лучшим вариантом, если вы только изредка купаетесь в ней в одиночестве.

Выбор подходящей ванны для вас — это очень личное решение, поэтому, выбирая одностороннюю или двустороннюю ванну, помните, как ваша новая ванна будет соответствовать вашему образу жизни.

Ванны на заднем дворе | Портленд ежемесячно

Нет ничего лучше бодрящего блаженства бега по струям из холодного шланга в жаркий летний день. В возрасте до 5 лет не имеет значения, в чьей компании вы находитесь — просто бросьте одежду, чтобы мгновенно освежиться в обнаженном виде каратэ через дугу разбрызгивателя на заднем дворе.Однако для большинства взрослых идея отказаться от натуральной одежды для шалости на заднем дворе может показаться слишком детской и даже потенциально незаконной. К счастью, это не так. Более того, установка ванны на открытом воздухе может превратить купание в стимулирующее и сенсорное мероприятие.

Если веселья недостаточно, подумайте о том, чтобы спасти планету. Средняя внутренняя ванна потребляет от 30 до 50 галлонов воды, и вся эта вода обычно попадает в очистные сооружения. Установив ванну снаружи и используя биоразлагаемое мыло, такое как Dr.Bronner’s, вы можете эффективно использовать воду в ванне, питая сад и садовые растения. А разбавленный мыльный раствор может быть даже естественным способом избавиться от тли. Сколько индульгенций такие чистые и зеленые?

{разрыв страницы}

Местоположение является ключевым

Конфиденциальность и дренаж — наиболее важные факторы, которые следует учитывать при выборе места для ванны. Поскольку нагота и купание, как правило, идут рука об руку, важно внимательно относиться к своему окружению. Используйте здравый смысл; Ваши соседи по достоинству оценят вашу удачно поставленную кедровую ограду или ландшафтный дизайн.Цель состоит в том, чтобы по-настоящему расслабиться, и чтобы сделать это в костюме для дня рождения, вам нужно знать, что вы и ваш резиновый утенок не появитесь на YouTube утром. Выберите место, которое также находится на большой высоте, чтобы обеспечить надлежащий дренаж вдали от места для купания и вашего дома.

Проверьте рейтинг своего сайта с помощью уровня. Если он не плоский, отрегулируйте его, когда будете строить фундамент ( см. Проектирование фундамента, следующая страница ).

Установка ванны на открытом воздухе может превратить купание в стимулирующее и чувственное событие.

Выберите колесницу

Самый доступный вариант — ушат переработанный. В Центре восстановления (3625 N Mississippi Ave, rebuildingcenter.org) и Rejuvenation (1100 SE Grand Ave, rejuvenation.com) есть много вариантов, некоторые всего за 50 долларов. Найдите подходящий баланс между бюджетом и стилем. Ванна с ножками на лапах — хороший выбор, поскольку нет необходимости строить каркас, чтобы удерживать ванну на месте. Посадите поблизости немного французской лаванды и глицинии, и вы будете на пути к воспроизведению обложки романа «Отчаянная герцогиня ».

Слишком женственно? Попробуйте хмель и акант, окружающие стандартную ванну, утопленную в кедровой палубе. Это обязательно скажет: «Настоящие мужчины принимают ванну». Или, если хотите стильно разориться, попробуйте офуро — японскую ванну для замачивания, сделанную вручную из массива дерева. Со вкусом оформленный с использованием эвкалипта и белых пионов, вы почувствуете, что можете написать свои собственные воспоминания о гейше (см. Варианты на cedartubs.com или rhtubs.com).

{разрыв страницы}

Дизайн фундамента

Галлон воды весит около восьми фунтов.Умножьте это на 30 галлонов, добавьте вес ванны и тела, и вы получите значительный вес. Таким образом, прочный фундамент — ключ к сохранению вашей ванны на долгие годы.

Во-первых, выберите кирпичи или брусчатку, которые создадут «пол» вашей ванны. Тогда начинайте копать. Вам нужно будет копать достаточно глубоко, чтобы уложить 8-дюймовый слой гравия и глубину ваших кирпичей или брусчатки. Например: если ваши кирпичи имеют толщину 3 дюйма, вам нужно выкопать всего 11 дюймов.Это позволит вашей готовой поверхности находиться на уровне земли и поможет предотвратить коробление кирпичей во время периодических зимних заморозков.

После того, как вы выкопали нужную глубину, разложите немного гравия без четверти (дробленый гравий кусками ¼ дюйма или меньше). Используйте утрамбовочный инструмент, чтобы выровнять и уплотнить материал (плоская сторона секции два на четыре — удобный инструмент). Когда ваша поверхность станет ровной и достигнет нужной высоты, аккуратно уложите кирпичи, чтобы получилась прочная, стабильная поверхность.Оставьте пространство примерно 10 квадратных дюймов на 6 дюймов глубиной, чтобы обеспечить легкий доступ для подсоединения дренажной трубы к дренажному узлу ванны (, см. Иллюстрацию ).

Примечание. Во избежание повреждения подземных канализационных сетей, водопроводных, газовых или электрических линий обязательно позвоните в Центр уведомлений Орегонских коммунальных предприятий по телефону 800-332-2344, чтобы узнать местонахождение инженерных сетей вашей собственности. Это требуется для любых земляных работ на вашем дворе, кроме общей обработки сада.

{разрыв страницы}

Дренаж, урок французского

Хорошие заборы — хорошие соседи, как и хороший дренаж.Чтобы убедиться, что вы не собираетесь отрицательно повлиять на чужую землю, направьте воду от вашего дома (и дома вашего соседа) в сторону участка с растениями, для которого может потребоваться дополнительный полив.

Если у вас большой сад с песчаной почвой с естественным дренажом, подключите слив ванны к своему саду с помощью трубы из АБС-пластика, которую можно купить в любом хозяйственном магазине. Но если пространство для вашего дренажного поля более ограничено, вы можете установить французский водосток.

Для этого выкопайте желоб глубиной 12 дюймов и шириной 12 дюймов, убедившись, что он находится на более низком уровне, чем ваша ванна, чтобы сила тяжести сделала свое дело.Шесть футов — хорошая длина для стрельбы, учитывая, что вы можете укоротить трубу, если ваша почва естественным образом высыхает быстро, или удлинить ее, если ваша почва стекает медленно. Дно желоба должно иметь уклон в направлении течения воды. Заполните желоб на три четверти гравием (здесь уместно гравий от ½ дюйма до 1 дюйма).

Подготовьте трубу из АБС-пластика диаметром 2 дюйма (длина определяется вашим желобом), просверлив ¼-дюймовые отверстия по длине трубы, которые позволят воде стекать.Поместите трубу в желоб и засыпьте гравием. Это будет иметь большое значение для того, чтобы помочь вашему двору вместить воду для ванны.

Поместите ванну

Если у вас есть прочная, ровная, дренируемая платформа, можно установить ванну на ножках, просто установив ее на место (с помощью нескольких друзей). Но для вставки в ванну из стекловолокна или акрила потребуется рама для поддержки.

Каждая рама будет уникальной для ванны, которую вы выберете, но цель состоит в том, чтобы построить четыре каркасных стены, которые, будучи прикреплены по углам, будут поддерживать край ванны на 1/2 дюйма выше вашего кирпичного фундамента (эти 1/2 дюйма предназначены для слоя раствора, что будет объяснено в ближайшее время).Используйте обработанные давлением два на четыре, чтобы построить «стены» этого каркаса; рекомендуется, хотя и не обязательно, использовать двойной заголовок (две доски, размещенные друг над другом вдоль верхней части рамы), который будет поддерживаться шпильками размером два на четыре, обрезанными по высоте и прибиваемыми (с использованием гальванизированных гвоздей) каждые 16 дюймов по центру ( см. Схему на предыдущей странице для примера сборки рамы ).

После того, как отдельные стены будут построены, прибейте их вместе по углам и сделайте пробный прогон с вашей ванной, чтобы увидеть, поместится ли она в раму, прежде чем продолжить.Вы должны убедиться, что край ванны хорошо прилегает к верхней части рамы, так она будет поддерживаться.

{разрыв страницы}

Если все в порядке, накройте внешнюю часть рамы устойчивым к гниению материалом. Прикрепление кедровых досок размером 1 на 5 футов к раме два на четыре поможет укрепить структуру, но вы также можете использовать экологически безопасный вариант, такой как сертифицированная FSC древесина Ipe. Помимо элегантного внешнего вида, он очень прочный, устойчивый к гниению и собран из экологически чистых лесов.

Чтобы установить ванну, смешайте немного раствора и обильно нанесите его на кирпичную поверхность ниже того места, где будет стоять ванна. Используйте достаточно, чтобы ванна, когда она установлена ​​на место, сместила часть раствора, создавая формованное гнездо, чтобы поддерживать вашу ванну и заглушать звук. Поместите ванну в раму и постойте в ней несколько секунд; затем снимите его с рамы, убедитесь, что вы нанесли нужное количество раствора, и отрегулируйте соответственно. Нанесите силиконовый герметик под кромку ванны и верните ванну на раму для окончательной установки.Дайте настояться на ночь.

Когда все будет на месте, используйте отрезки трубы из АБС-пластика с комбинацией колен и муфт для соединения дренажной трубы со сливным узлом ванны.

Fill ’Er Up

Чтобы сделать вашу ванну самой дешевой в обслуживании в городе, нет необходимости в подземном водопроводе. Просто попросите сантехника установить на стене вашего дома нагрудник для горячего / холодного шланга. Затем вы можете протянуть шланг к ванне, чтобы обеспечить теплой водой; он будет полезен и для других задач на свежем воздухе, например, для мытья собаки или машины.Прикрепите к концу шланга запорный клапан, который позволит вам включать и выключать воду по своему желанию, не выходя из ванны.

Когда вы закончите свою ванну, вам нужно будет просто обустроить свое пространство. Гирлянда, крючок для полотенца, небольшая полочка для бокала вина и, возможно, даже место для ударов по карате, которые вы захотите сделать после долгой омолаживающей ванны.

Реконструкция 101: Романтика в ванной: встроенные и отдельно стоящие ванны

Отдельно стоящие ванны имеют репутацию более роскошных, возможно потому, что старые отдельно стоящие ванны, часто называемые глубокими ваннами, были длинными и глубокими, поэтому купальщики могли легко погрузиться в воду.Теперь легко найти как отдельно стоящие, так и встроенные ванны, длинные и глубокие, поэтому нет причин считать ванну на ножках более роскошной.

Совет: если вы планируете купаться на двоих, возьмите ванну со смесителями и переливом посередине, а не в конце, чтобы вы оба могли удобно откидываться (ничто не упиралось в спину), глядя на глаза друг друга.

Отдельностоящая ванна тяжелее встроенной ванны?

Пол вашей ванной комнаты должен быть достаточно прочным, чтобы выдерживать не только вес выбранной вами ванны, но и вес, когда она наполнена водой и в ней кто-то сидит.Но это больше вопрос материала, чем отдельно стоящие или встроенные: большинство современных ванн изготовлены из акрила или чугуна с фарфоровой отделкой, а чугунные ванны, встроенные или отдельно стоящие, новые или винтажные, подойдут. всегда быть тяжелее акриловой ванны. К счастью, «в большинстве домов это не проблема», — говорит Саллик. «Но если ваш дом старый и шаткий, и вы планируете установить в нем большую чугунную ванну, вам может потребоваться проконсультироваться с сантехником или инженером, чтобы убедиться». (Решение может заключаться в усилении пола под ним.)

Вверху: Совсем не устаревшая: встроенная ванна из серого кафеля (со стеклянной душевой стенкой) в отеле Panache в Париже; см. Hotel Panache: The Power of Jolie Laide Style для получения дополнительной информации.

Отдельностоящая ванна теряет тепло быстрее, чем встроенная?

Некоторые говорят, что вода в отдельно стоящей ванне остывает быстрее, поскольку она окружена воздухом. Если вы хотите обеспечить длительную горячую ванну, подумайте о встроенной, где утеплитель, добавленный к стене позади нее, будет держать воду теплой еще дольше, или акриловую модель, которая будет удерживать тепло дольше, чем чугун.В любом случае, если вы хотите подождать, достаточно просто налить еще немного горячей воды.

Вверху: если вам нужна отдельно стоящая ванна, которую легче чистить, подумайте о ванне с плоским дном, как эта модель, отмеченная в «Ванная недели: в Лондоне, эффектная ванная комната из турецкого мрамора для пары, помешанной на дизайне». Фотография любезно предоставлена ​​MW Architects.

Сколько в целом стоит ремонт душа?

Продолжительный горячий душ — идеальный способ расслабиться после тяжелого дня. Но если у вас есть душевая кабина размером с консервную банку, устаревшую сантехнику или прожилки плесени, стекающие по вашей кафельной плитке, общее впечатление от принятия душа ухудшается.

Сколько вам будет стоить превратить свой старый неприглядный душ в оазис, похожий на спа?

Согласно данным о ремонте ванной комнаты, доступным в Интернете, средняя стоимость установки нового душа по стране составляет 4 130 долларов (на HomeAdvisor). Однако модификация душа , может стоить от 300 долларов за за экономичный вариант , такой как готовый комплект, до за 15 000 долларов за роскошную комбинированную душевую кабину .

Это большой диапазон!

Давайте углубимся в эти расценки и разберем ваши расходы на реконструкцию душа построчно.

Источник: (Sidekix Media / Unsplash)

Расходы на реконструкцию душа: высокий уровень

Если вы снимаете ванну, меняете планировку душа или используете роскошные материалы для ремонта душа, затраты вырастут, в то время как сборные комплекты и повторная укладка существующего душа, скорее всего, не потребуют от вас больших затрат. Для общего обзора сравним несколько наиболее авторитетных источников информации о расходах на реконструкцию душа в Интернете:

Источник: HomeAdvisor
Средняя стоимость ремонта душа: 300-3000 долларов (от 5% до 25% от общих затрат на ремонт ванной комнаты)
Роскошь (душевая кабина и глубокая ванна): 5000-15000 долларов
Экономичный ( готовый комплект): $ 200-8000
Методология: HomeAdvisor рассылает краткий опрос стоимости домовладельцам, которые используют его платформу для поиска профессионалов по ремонту дома.

Источник: HomeGuide
Средняя стоимость ремонта душа: 800-5000 долларов
Роскошь (душевая кабина с глубокой ванной): 5000-15000 долларов
Экономичный (готовый комплект): 4000 долларов
Meth odology: HomeGuide связывает людей с местными подрядчиками для получения расценок на проекты. Сайт отслеживает миллионы оценок от местных компаний и создает отчеты со средними значениями для их оценщика затрат на ремонт и благоустройство дома.

Источник: Thumbtack
Средняя стоимость повторного использования душа (от 25 до 400 квадратных футов): 547 долларов — 1 901 долларов США
Стандартная ванна с 6 × 8 футов плитки: 2000 долларов США
Средняя стоимость квадратного фута плитки: 25 долларов за квадратный фут
Meth odology: Thumbtack отслеживает оценки цен, которые он получает от миллионов людей ежегодно, и предоставляет данные о средних ценах по множеству проектов по благоустройству дома.

Источник: (Джоди Джонсон / Shutterstock)

Различные виды модернизации душа

Когда вы собираетесь переделать душ, вам также нужно будет выбрать один из следующих типов душа, что может существенно повлиять на ваши расходы:

Сборный душ (средняя стоимость: 815-930 долларов)

Согласно Networx, платформе для домашних профессионалов с 2004 года, сборные душевые кабины производятся оптом на заводе и обычно изготавливаются из трех материалов: пластика, стекловолокна гелькоута и акрила.Сборные блоки бывают стандартной ширины и их легче установить, чем нестандартные, поскольку вашему подрядчику нужно только собрать их, а не выложить плитку с нуля.

Сборные блоки

также отличаются прочностью и водонепроницаемостью и идеально подходят для домашних мастеров. Однако сборные душевые кабины более ограничены, чем плитка, когда дело доходит до цвета и дизайна, и вы захотите убедиться, что устройство пройдет через вашу дверь, прежде чем заказывать его, посоветуйтесь с экспертами по домашнему рено в The Spruce.

Классическая комбинация ванна-душ (от 4600 до 6600 долларов)

Комбинацию «ванна-душ» можно встретить во многих семейных домах — она ​​отлично подходит для купания детей, но также отлично подходит для ежедневного душа.Средняя стоимость установки новой ванны составляет 3600 долларов. Если вы повторно укладываете окружающую душевую кабину, рассчитывайте заплатить 12,50 долларов за квадратный фут и 25 долларов за квадратный фут за новую плитку (которая требует больше подготовительных работ, чем повторная укладка). Если вы потратите от 1000 до 3000 долларов на переоборудование, вы увидите проект стоимостью от 4600 до 6600 долларов на новую ванну со свежей плиткой на стенах.

Душевая кабина на заказ (средняя стоимость: 6000–10 000 долларов)

Душевые кабины, изготовленные на заказ для помещения, будут дороже, чем сборные душевые кабины.Вы можете потратить больше или меньше на этот проект в зависимости от материалов, которые вы выберете, и того, сколько настроек вы хотите. Promise Home Works, пятизвездочная компания по ремонту ванных комнат в центре Миссури, предоставляет следующую разбивку затрат на различные виды ремонта душевых кабин на заказ:

Входная дверь из акрила: 6000–7000 долларов
Входная дверь из оникса: 7000–8 500 долларов
Входная дверь со стенами, отделанными индивидуальной плиткой: 8 500 долларов США и 10 000 долларов США

Если вам нужно снять старую ванну, чтобы освободить место для прохода (обычное дело для индивидуального преобразования ванны в душ), вы заплатите от 1200 до 3600 долларов, чтобы снять ванну, подготовить поверхность и установить ларек.

Источник: (Abigail Lynn / Unsplash)

Распределение затрат на материалы

Вот сколько домовладельцы могут рассчитывать потратить на отдельные материалы для ремонта душа:

Душевые двери

Если вы не выберете готовый комплект, вам придется выбирать душевую дверь отдельно. Опять же, диапазон цен в значительной степени зависит от материала и индивидуализированных альтернатив по сравнению с готовыми альтернативами:

• Двери с рамой в среднем стоят около 200 долларов. Они относительно недороги и их легко найти, но обрамление стекла может нарушить общий дизайн душа.
• Раздвижные двери стоят около 300 долларов, их легко найти и установить. Однако раздвижной механизм означает, что одна часть душа всегда заблокирована, даже при открытой двери. В небольшом душе у людей может возникнуть клаустрофобия.
• Французские двери дороже (в среднем 900 долларов), так как изготавливаются на заказ. Однако дверь открывается полностью, делая небольшую душевую кабину более просторной.
• Безрамные двери сейчас наиболее популярны, — говорит Мэри Стюарт, агент по недвижимости в Хьюстоне, штат Техас, с 40-летним опытом работы в бизнесе.Она объясняет: «Раньше нельзя было получить его менее чем за 2500 долларов, поскольку их часто делали на заказ. Цены немного снизились. В Lowe’s и Home Depot продаются довольно симпатичные вещи примерно за 900 долларов «.

Плитка

Средняя стоимость облицовки душевой кабиной составляет 12,50 долларов за квадратный фут, и домовладелец может рассчитывать заплатить от 1000 до 3000 долларов за облицовку пола и стен в душе плиткой. Стандартные размеры душа варьируются от 36 x 36 дюймов до 36 x 38 дюймов.

Попробуйте использовать в душе керамическую или керамогранитную плитку — они более прочные и хорошо впитывают влагу.

«Мы используем много керамогранита [в душевых]», — объясняет Лорен Аренс, половина участников Austin Flipsters. Пара перевернула более дюжины домов почти за столько же месяцев и насчитывает более 65 000 подписчиков на YouTube. «Фарфор выглядит как мрамор, но намного доступнее и проще в уходе».

Светильники

Чтобы обеспечить долговечность реконструкции душа, замените поддон. Душевой поддон живет на всем полу душа под плиткой. Его наклонная поверхность обеспечивает надлежащий дренаж, а подкладка из ПВХ под цементом не дает влаге просачиваться глубже.Готовые умывальники стоят от 200 до 500 долларов, а изготовленные на заказ умывальники для уникального душа будут стоить не менее 650 долларов.

Насадка для душа

Благодаря насадкам для душа с функцией дождя, душ можно почувствовать как уединение в спа. Сделайте реконструкцию вашего душа более роскошной с помощью двойной душевой системы (629 долларов) или более бюджетной настенной душевой лейки с дождевым душем за 70 долларов.

«Теперь у них есть эти новые насадки для душа, которые устанавливаются под потолком», — объясняет Стюарт. Она видит, что все больше покупателей положительно реагируют на эту модную тенденцию к принятию душа.Потолочная душевая лейка American Standard за 195 долларов США — бестселлер Home Depot.

Возможно, вы беретесь за реконструкцию исключительно для личного качества жизни, но не «слишком улучшайте рынок», — предлагает Аренс. «Мы всегда рекомендуем проверять другие обновленные объекты на рынке, чтобы понять, за что будет продаваться ваш дом в случае обновления».

Сопутствующие затраты на рабочую силу

По данным HomeAdvisor, труд составляет от 40% до 65% проекта реконструкции дома.В случае ремонта душевой кабины затраты на рабочую силу могут возрасти: вам нужно будет вызвать не только сантехника, но также электрика и специалиста по укладке плитки, чтобы убедиться, что вы получаете красивую работу и в соответствии с нормативами.

Сантехнические работы

HomeAdvisor оценивает стоимость найма сантехника для ремонта душа в пределах от 1000 до 2000 долларов. Это включает замену приспособлений.

Профессиональная черепица

В среднем плитка для ванной стоит 25 долларов за квадратный фут при использовании профессионала.Установка отдельного душа с помощью профессионала будет стоить от 1600 до 2120 долларов за душевую кабину из керамической плитки.

Перетяжка действующего оборудования

Снос ванной комнаты стоит от 1000 до 2300 долларов, поэтому перенос нынешнего душа будет иметь тенденцию к снижению. Вы можете нанять подрядчика, который сделает это самостоятельно, или сэкономить несколько долларов на почасовой оплате, оказав помощь. Если вы опытный мастер по ремонту, возможно, вам даже будет комфортно делать это самостоятельно.

Ущерб от воды

Чтобы избежать появления плесени и влаги в будущем, лучше всего обратиться к профессионалу по гидроизоляции.Восстановление плесени в ванной в среднем стоит около 500 долларов, но значительный ущерб, нанесенный водой, может привести к затратам на восстановление, близким к 2700 долларам.

Разрешения

В большинстве районов для такой простой операции, как замена туалета, требуется разрешение. Стоимость разрешения варьируется от 350 до 1000 долларов, в зависимости от местности.

Модернизация душа увеличивает стоимость дома?

Ремонт душа — важная часть любого значительного ремонта ванной комнаты. Однако, если вы обновляете душ, не обновляя какие-либо другие функции ванной комнаты, убедитесь, что вы не создадите несоответствующий вид.

«Я ни разу за все свои годы не сказал:« О, вам нужно переделать душ », — говорит Стюарт. По ее опыту, покупатели жилья часто спрашивают, почему ремонтник остановился на душе, если остальная часть ванной кажется старомодной.

«После того, как ваш душ будет обновлен, остальная часть вашего пространства может выглядеть еще более устаревшей, чем раньше», — повторяет Аренс.

Есть еще одна загвоздка, когда дело касается бюджета. Экономия на материалах или рабочей силе может привести к увеличению затрат в долгосрочной перспективе.Замена устаревшего сборного дома на новый не обязательно повысит ценность. «Они могут быть действительно модными и дешевыми», — объясняет Стюарт; они не всегда нравятся покупателям.

Хотите сократить расходы с помощью проектов DIY? Если водопровод не установлен должным образом или корпус не имеет водонепроницаемости, вы рискуете серьезно пострадать от воды.

Источник: (ONNE Beauty / Unsplash)

Как добиться максимальной отдачи от ремоделирования душа

Мотивация к переделке душа может быть сугубо личной, но определенные дизайнерские решения или проекты могут максимизировать ценность этого проекта, когда придет время для перепродажи:

• Не бросайте каждую ванну.
  Если вы подумываете заменить одну домашнюю ванну на гидромассажный душ, подумайте дважды. «Вы всегда должны оставлять ванну где-нибудь в доме, потому что иногда будут люди, вроде меня, которые принимают только ванну», — советует Стюарт. Точно так же дома только с душем могут отпугнуть семьи с детьми или домашними животными, которые регулярно пользуются ванной.
• Стань большим.
  Сделайте душ настолько большим, насколько позволяет пространство. «Чем больше, тем лучше, когда речь идет о душах, особенно в главной ванной комнате», — говорит Аренс.«Мы делаем много стеклянных перегородок — это делает душевую кабину еще больше и придает ей современный вид, который нравится многим покупателям».
• Добавить встроенные ниши.
  В своих переворотах Аренс замечает, что покупатели ценят небольшие штрихи в душе. «Мы любим добавлять в наши душевые ниши индивидуальные ниши — отличное место для хранения шампуня и других предметов первой необходимости. Если вы все равно повторно используете душ, подумайте о том, чтобы добавить встроенные ниши, чтобы избежать ужасной душевой кабины или вешалки для ванной ».
• Выберите актуальные светильники.
  Матовая черная душевая кабина придает смелый вид открытой душевой кабине в минималистском стиле. Если вы ищете винтажный стиль, то возвращаются смесители и светильники из золота и латуни теплых тонов.

Модернизация душа: оно того стоит!

Согласно одному исследованию Houzz, в котором участвовало 1360 домовладельцев, 83% специалистов по ремонту ванных комнат предпочитают модернизировать душ, а почти половина наслаждается своей основной ванной специально для этого расслабляющего каскада воды. Если у вас есть время и средства на переделку душа, вы, вероятно, будете наслаждаться этим обновлением еще долгие годы.Просто постарайтесь, чтобы вся ванная комната выглядела новой и свежей для перепродажи!

Источник изображения заголовка: (Castorly Stock / Pexels)

Все названия продуктов, логотипы и торговые марки являются собственностью соответствующих владельцев. Все названия компаний, продуктов и услуг, используемые на этом веб-сайте, используются только в целях идентификации. Использование этих названий, логотипов и торговых марок не означает одобрения или какой-либо принадлежности к HomeLight.

Все о паровых душах: как они работают, стоимость и установка

В наши дни вы, возможно, слышали, что домовладельцы предпочитают вкладывать средства в паровой душ, чтобы воссоздать у себя дома роскошные спа-процедуры.Так что же такое паровой душ? Проще говоря, это теплая паровая баня, заменяющая обычную душевую кабину.

Наряду с пользой для вашей кожи и носовых пазух, паровой душ не требует много времени для выработки тепла, как гидромассажная ванна или сауна. А когда вы закончите готовку, просто включите душ, чтобы освежить полоскание.

Как работает паровой душ?

Анатомия парового душа Гарри Кэмпбелл

Конструкция парового душа довольно проста.Чтобы вызвать пар, просто нажмите на цифровое управление в душевой кабине. Это приводит в действие электрический клапан, чтобы заполнить парогенератор размером с хлебную коробку примерно галлоном холодной воды. Затем, как электрический чайник, электрический элемент генератора доводит воду до кипения. Труба направляет горячий пар к паровой головке или диспергатору, который наполняет стойло тропической влажностью, которая никогда не превышает безопасных 118 градусов по Фаренгейту.

Наслаждайтесь столько, сколько хотите: на приготовление на пару в течение 20 минут требуется всего 2 галлона воды.По таким подсчетам, пар — это «зеленый» способ купаться. (Даже водосберегающая насадка для душа распыляет около 50 галлонов воды за тот же период.) Однако ваш счет за электричество обязательно возрастет.

Размеры парогенераторов

зависят от объема стойла в кубических футах, его формы и того, чем оно покрыто. Для типичного стойла размером 4 на 5 на 8 футов (160 кубических футов), покрытого керамической плиткой, требуется генератор мощностью не менее 7 киловатт. Для ларька, облицованного каменной плиткой, вам потребуется вдвое больше паропроизводительности.

Установка парового душа и стоимость

Анатомия парового душа Гарри Кэмпбелл

Для установки одного из них дома требуются услуги нескольких профессионалов. Во-первых, вам понадобится дилер; вы можете найти его на сайтах основных производителей парогенераторов, таких как Mr. Steam, Steamist и Thermasol. Дилер найдет лучшее место, чтобы спрятать генератор, которое должно быть в пределах 25 футов от душевой кабины.(Постельное белье или гардеробная подойдут, если оборудование легко доступно для обслуживания.)

Тогда вам понадобится подрядчик по укладке плитки и установщик душевых дверей, чтобы построить паронепроницаемое ограждение. Когда все будет готово, дилер может пригласить сантехника, чтобы подключить все трубы, и электрика, чтобы подключить 220-вольтовый электрический кабель и цифровое управление генератора.

В целом система должна стоить вам около 2500 долларов за установку, плюс стоимость нового киоска и двери.Или примерно за 2000-4000 долларов вы можете получить автономный паровой корпус, к которому просто нужно подключить проводку и сантехнику, хотя внешний вид космической капсулы может быть немного неуместным в вашем элегантном интерьере. хозяйская ванна. В целом стоимость парового душа намного перевешивается его многочисленными преимуществами.

Основы парового душа

Что такое паровой душ?

Герметичная душевая кабина, способная выпускать облака пара до, во время или после душа.

Как это работает

Холодная вода, подаваемая в парогенератор, нагревается до точки кипения, а затем направляет свежий пар в отверстие в душевой кабине. Цифровое управление внутри душа позволяет пользователю регулировать температуру и продолжительность пара и даже может добавлять подаваемые ароматы, освещение и музыку.

На что обращать внимание

• Скорость подачи: более совершенным моделям требуется меньше минуты, чтобы создать напор пара.
• Пульт дистанционного управления: так вам даже не придется вставать со скамейки, чтобы настроить время или температуру пара.
• Автоматическая промывка: уменьшает отложения кальция на нагревательном элементе и избавляет вас от ручной промывки каждые 50 использований.

Сколько стоит паровой душ?

Установленный парогенератор стоит около 2500 долларов. За полноценный спа-салон — декоративную подсветку, стерео-док-станцию ​​для MP3 и насос для ароматерапевтических масел — придется заплатить еще 1800 долларов. Изготовленный на заказ паронепроницаемый, облицованный плиткой корпус является дополнительным. В общем, паровой душ стоит от 2000 до 4000 долларов.

Где найти

Ищите местных дилеров на сайтах крупных производителей, включая Amerec, Mr.Steam, Steamist и Thermasol.

Стойка для пара

Влага, которую генерирует паровой душ, окажет большое влияние на вашу душевую кабину, не говоря уже о всей вашей ванной комнате, если конструкция парового душа не построена должным образом с помощью гвоздей.

Как сделать стойло паронепроницаемым

1. Немного наклоните потолок. Если вы этого не сделаете, любой конденсирующийся пар будет стекать вам на плечи.
2. Защитите деревянный каркас листами пластика толщиной 6 мил, прикрепленными скобами к стойкам и балкам.Перекрывайте все края как минимум на фут.
3. Герметизируйте швы между бетонными панелями опорной плиты (которые не подвержены воздействию влаги) сетчатой ​​лентой и тонким слоем.
4. Покройте каждый дюйм подкладки водонепроницаемой мембраной. Используйте либо два слоя жидкого полимера, который наносится валиком, например Hydro-Ban от Laticrete, который при высыхании образует бесшовную эластичную пленку, либо заделайте листы флокированного полиэтилена, как мембрана Kerdi производства Schluter Systems, во влажном растворе.
5. Плитка и затирка как обычно.При использовании камня нанесите пропитку, чтобы запечатать камень. Вам нужно будет повторять это лечение каждые два года.
6. Закройте все приспособления, которые проникают в плитку, включая насадки для душа и пара, цифровые элементы управления и клапаны, с помощью прокладок или уплотнительных колец, поставляемых производителем.

Преобразование ванны в душ

| Стоимость преобразования ванны в душ

Если вы хотите превратить свою ванну в душ, знайте, что это финансовые обязательства.

Вот несколько советов, которые помогут не тратить деньги вместо ванны.

# 1 Не отказывайтесь от своей единственной ванны

Даже если вы используете свою ванну только для мытья мини-жалюзи, большинство агентов по недвижимости непреклонны в том, чтобы иметь хотя бы одну ванну в вашем доме, чтобы сохранить товарный вид.

Согласно недавнему опросу Houzz, 58% респондентов заявили, что «вы никогда не продадите этот дом без ванны».

Популярные чтения

12 наружных украшений Хэллоуина, чтобы напугать ваш дом


Слайдшоу

Хеллоуинские огни и идеи украшения, которые вы можете сделать своими руками.

10 разумных способов использования перекиси водорода


Очистка и разгрузка

Нетоксичен. Бюджетный. Перекись водорода — секретное оружие вашего очистительного арсенала.

7 естественных способов уничтожить дворовые сорняки


Двор и патио

Вот 7 способов убить сорняки с помощью предметов домашнего обихода. Вы сэкономите деньги, не проявив милосердия к этим незваным гостям.

Причина: многим покупателям жилья нужна ванночка для маленьких детей.

(Конечно, это всего лишь совет, поэтому, если ваше сердце настроено на дом только с душем, обязательно сделайте это. Вот почему у вас есть дом, поэтому вы можете делать то, что хотите. Наслаждайтесь и читайте дальше. ..)

# 2 Переделать ванну под душ: комплект — лучший недорогой вариант

Если ваша старая ванна находится в нише, вы можете снять ее и оставить место примерно от 30 до 34 дюймов в глубину и 5 футов в ширину — это хорошее место для душа.С небольшими изменениями ваши водопроводные и канализационные линии уже будут на месте, что сэкономит вам деньги на расходах на сантехнику.

Комплекты для душевой кабины — это фантастические недорогие варианты, которые можно разместить в углах и нишах старых ванн. Обычно они сделаны из акрила или стекловолокна и включают в себя заранее изготовленные боковины, противоскользящий поддон с бордюрами и сливным отверстием, а также стеклянную дверь на петлях. В некоторых из них есть дополнительные принадлежности, такие как встроенные сиденья и полки для туалетных принадлежностей. Стоимость от 200 до 2000 долларов в зависимости от варианта.

Если вам нужна индивидуальная душевая кабина , стоимость подскочит немного. Обычно от 1000 до 3500 долларов в зависимости от сложности, размера и типа плитки и приспособлений, которые вы выбираете. Добавьте еще 500–1000 долларов на отрывные работы, новые водопроводные трубы, арматуру и любые нестандартные столярные изделия.

# 3 Не строите вокруг окна

Если ваша ванна — это просто ванна, и она находится под окном, все может немного усложниться, если вы захотите сделать это правильно.

Потому что вам действительно не следует иметь окно в душе. Серьезно. Слишком много возможностей для проникновения воды в стены через оконную раму. Значит, вы говорите противную, противную плесень.

И серьезное повреждение дома.

Возможно, вам даже придется снести ваш новый душ. Это будет отстой.

Так что перестраховывайтесь. Разместите душ там, где нет окна. Или закройте окно.

Но вы все равно захотите расположить душ как можно ближе к существующим линиям водоснабжения и канализации, чтобы минимизировать расходы на сантехнику.

# 4 Выберите правильный размер

Большинство строительных норм и правил гласят, что пол в душевой кабине должен быть не менее 30 на 30 дюймов. Национальная ассоциация кухонь и ванных комнат (NKBA) рекомендует стойло шириной 36 на 36 дюймов. Если вы строите в соответствии со стандартами NKBA, существующий альков с ванной, вероятно, нуждается в модификации — например, добавлении коротких участков стены — чтобы глубина готового душевого пространства составила 36 дюймов.

Советы по ремонту ванны для душа:

• Готовая высота потолка: не менее 80 дюймов.
• Расстояние от стороны унитаза до стены душа: минимум 15 дюймов при измерении от центра унитаза до стены; Рекомендуется 18 дюймов.
• Расстояние от передней части унитаза до стены душа (или любой стены): минимум 21 дюйм при измерении от передней части унитаза до стены; Рекомендуется 30 дюймов.
• Распашная дверь душа: Должна убирать все препятствия, особенно туалет и туалетный столик. Раздвижные стеклянные двери или занавески для душа могут помочь решить проблему распашной двери.

# 5 В центре внимания душевая кабина (это важно)

Пол в душе (он же поддон) может многое сказать о стиле и стоимости ремонта вашей ванны. У вас есть выбор из двух основных типов поддонов: один загоняет воду с бордюрами, через которые вы переступаете при входе; другой — без бордюра.

Душевые поддоны с бордюрами образуют законченный корпус, в котором собираются брызги воды и направляются в канализацию. Дно поддона имеет подходящий уклон для слива воды.Души с бордюрами, как правило, проще и дешевле установить, чем душевые кабины без бордюров.

Безбарьерные душевые кабины (также называемые безбарьерные души) очень сложны, но их сложнее сделать — дренажный уклон пола должен быть ниже уровня окружающей поверхности пола. Это означает либо повышение уровня окружающего пола, либо опускание поддона для душа.

Если вы поднимете пол в ванной, он будет выше, чем любой другой этаж, с которым он встречается, например, пол в вашей главной спальне.Вам понадобится переходной порог, который может быть неудобным и сводит на нет преимущество душа без бордюра, если вы хотите кататься в инвалидной коляске.

причины неисправностей, как разобрать шуруповерт, редуктор, ремонт кнопки, трещотки своими руками, как проверить двигатель

Шуруповерт – многофункциональный электроинструмент, помогающий при сборке мебели, проведении мелкого ремонта или в выполнении иных задач. Но это устройство со временем ломается. Если нет денег на ремонт или приобретение нового устройства, попробовать починить его можно своими руками. Для этого стоит знать, какие неисправности характерны для инструментов этого типа и понимать, как их правильно устранить.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты. Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Как отремонтировать

Если невозможно включить шуруповерт, это означает, что проблема относится к электрической части. У сетевых инструментов последовательно проверяют розетку, вилку, шнур питания, кнопку, двигатель. На аккумуляторных диагностируют зарядный блок, аккумулятор, кнопку питания, мотор.

Проблемы с механической частью (посторонние звуки, шумы, вибрация) связаны с неисправностями редуктора, трещотки или зажимного мотора.

Зарядный блок

Если аккумуляторный шуруповерт не запускается, батарею извлекают, ставят заряжаться, а через пару часов проверяют ее работу. При сохранении проблемы диагностируют зарядное устройство (ЗУ) и аккумулятор, используя мультиметр.

Чтобы проверить ЗУ, на тестере выбирают измерение постоянного напряжения, устанавливают номинал 20 В (или 200 В, если номинал аккумулятора 24 В). Далее ЗУ включают в сеть и замеряют напряжение на выходных клеммах. Значение должно превышать параметры батареи примерно на 2В. Если значения ниже или показания отсутствуют, ЗУ неисправно. Отремонтировать его очень сложно, если нет умений работы с электроникой, поэтому более целесообразно приобретение нового зарядного устройства.

Аккумулятор

Чтобы проверить исправность аккумулятора, достаточно просто заменить его на рабочий и посмотреть, запускается ли техника. Если такой возможности нет, батарею ставят заряжаться и снимают через три-четыре часа. Далее к клеммам подключают тестер и делают замер напряжения на выходе. Если значения на мультиметре ниже, чем номинальные, аккумулятор сломан.

Для начала следует разобрать батарею. Для этого выкручивают винты и разделяют ее на две половины. Если АКБ неразборная, что бывает очень редко, ее утилизируют, а взамен приобретают новую.

Разобрав батарею, пользователь увидит некоторое количество бочонков (банок), в зависимости от напряжения аккумулятора. Номинал каждого из них равен 1 Вольт, чтобы получить 12В или иные значения, банки последовательно соединяют. Далее:

1. Осмотреть контакты между банками. При обнаружении обрывов восстановить цепь.
2. Замерить напряжение на каждом бочонке. Если оно ниже 1 В, этот элемент потребуется отпаять и заменить на аналогичный. Нужные детали можно купить или взять из старой неиспользуемой батареи.
3. Восстановив цепь и поменяв банки, аккумулятор собирают, заряжают и проверяют его работу.

Важно помнить, что в батарее находится электрический ток, поэтому все работы нужно проводить очень осторожно, соблюдая технику безопасности.

Проблемы с кнопкой

Ремонт кнопки шуруповерта потребуется, если ЗУ и аккумулятор исправны. Сначала проверяют напряжение, идущее от батареи к ее клеммам. Если оно отсутствует, ищут поврежденный провод или контакт, иначе проверяют кнопку.

Потребуется закоротить проводку, идущую от аккумулятора к входным контактам кнопки, а к выходным клеммам подключить щупы мультиметра, установленного в режим замера сопротивления и включить прибор. О том, что деталь цела, сообщат нули на экране. Иначе пользователь увидит значение бесконечности.

Если кнопка разборная, ее раскрывают и чистят внутри от грязи, а также проверяют контакты. Часто они подгорают, но после чистки наждачной бумагой работоспособность шуруповерта восстанавливается.

Если контакты сильно обгорели либо кнопка неразборная, стоит заменить ее на новую. Стоит она недорого, поэтому проще признать ее неподлежащей ремонту, чем тратить силы и время на попытку восстановления.

Электродвигатель

Следующий узел, нуждающийся в проверке – это электродвигатель. Обычно в нем стираются щетки, передающие напряжение на якорь двигателя. Если их длина сократилась более чем на 40%, детали меняют. Об этом также свидетельствует искрение, которое можно было заметить внутри корпуса, когда прибор работал. Эти элементы не подлежат ремонту, поэтому их меняют на аналогичные по форме и размеру.

Если щетки целы, причина в самом моторе. Потребуется проверить двигатель шуруповерта мультиметром, измерив сопротивление обмотки якоря. Значение бесконечности сообщает об обрыве обмотки. Эту деталь иногда меняют или перематывают, но проще приобрести и установить новый электромотор, т.к. отыскать якорь под шуруповерт, особенно китайского производства, бывает очень сложно.

Замена щеток

Чтобы поменять щетки, потребуется купить новый оригинальный комплект или подобрать идентичные по форме и размеру. Сам мотор бывает обслуживаемый или необслуживаемый. В первом случае действия просты – достаточно разобрать корпус, извлечь изношенные, установить новые и собрать. Во втором случае процесс сложнее – потребуется отогнуть вальцовку, чтобы извлечь деталь с щетками, затем заменить стершиеся элементы и вернуть их на прежнее место.

Редуктор

Редуктор – это механический узел, используемый для передачи на патрон крутящего момента с оси двигательно-силового блока и состоящий из комплекта шестерней. Если они металлические, деталь лучше починить, а не менять на новую. Узел разбирают, очищают от старой смазки, затем удаляют поврежденные шестерни, а на их место устанавливают новые, аналогичные по размеру. Затем редуктор аккуратно собирают в обратном порядке.

Если при работе слышен скрежет, а устройство дергается, это сообщает об искривлении вала. Появляется ощутимое биение. Редуктор подлежит полной замене.

Трещотка

Это регулировочное кольцо с цифрами, ограничивающее усилие при вращении патрона. Она позволяет настраивать глубину вкручивания самореза, предотвращает износ бит, срезание шлицов у крепежа. Каждая цифра обозначает определенное усилие – чем она больше, тем выше сила действия. Последний значок – это рисунок сверла, на нем установлен максимальный крутящий момент.

Ремонт трещотки шуруповерта своими руками состоит из внешнего осмотра, проверки целостности всех элементов, удаления загрязнений и последующей смазки.

Быстрозажимной патрон

Патроны в шуруповертах отличаются типом крепления.  Первый — Конус Морзе — обозначен символами «1-6 B10». Чтобы его выбить, наносят молотком удары по корпусу.

Другие два типа деталей крепятся резьбовым соединением или им же, но с фиксирующим винтом. Чтобы их снять, разжимают кулачки и выкручивают по часовой стрелке винт при его наличии. Далее в кулачках зажимают 10-мм шестигранный ключ Г-образной формы и наносят по нему удары молотком. Резьба смещается, а патрон выкручивается.

Если узел неисправен, об этом сообщают люфт или перекос зажатых бит, а также неровное выдвижение кулачков. Для устранения проблемы патрон разбирают, вытащив из основания пластиковую заглушку. Если она металлическая, ее выбивают ударом молотка. Далее снимают конусную гайку, выкручивают зажимные кулачки и проверяют резьбу на обеих деталях. Если она нарушена, поврежденные элементы заменяют.

В продаже кулачки или конусная гайка встречаются редко. Для замены их снимают с другого инструмента. Поэтому обычно патрон просто меняют на исправный.

Какие неисправности не подлежат ремонту

Неисправные детали чаще всего не ремонтируются. Целесообразно приобрести новые оригинальные или аналогичные элементы и установить их взамен поврежденных, чтобы не тратить время и силы на устранение поломки. Это касается неразборной кнопки питания, двигателя при обрыве обмотки якоря, искривленного вала редуктора, поврежденных частей патрона и т.д. Также не следует самостоятельно чинить зарядное устройство без соответствующего опыта.

Причины поломок разных марок шуруповертов

Обычно шуруповерты ломаются по общим причинам, независимо от их марки и стоимости. Чаще всего они связаны с неправильными действиями пользователя. Среди них:

1. Ошибки в эксплуатации. Технику используют только по назначению. Если маломощным прибором начать сверлить бетон, он проработает всего два-три дня.
2. Превышение допустимого времени работы. Шуруповерты предназначены для домашнего и профессионального использования. Первые должны работать не более пары часов в день, вторые допускается эксплуатировать дольше.
3. Несоблюдение правил хранения. Технику запрещается держать в сырых и холодных помещениях. Влага приводит к окислению механических и электрических частей, а холод разрушает аккумуляторы. Помимо сырости, устройства боятся прямых солнечных лучей. Перегревшиеся шуруповерты с высокой вероятностью сгорят во время работы.
4. Неправильная зарядка батарей. Не допускается оставлять их в течение долгого времени разряженными, а также превышать время зарядки. Не реже четырех – восьми раз в месяц инструмент запускают и позволяют ему недолго поработать.

Соблюдая рекомендации по уходу и использованию, владелец техники обеспечит ей долгий срок службы, независимо от того, в Китае или в Европе она была произведена.

При поломке шуруповерта провести диагностику устройства и выполнить его ремонт можно самостоятельно. Большинство сломанных деталей починить невозможно или достаточно сложно, поэтому их потребуется поменять на исправные. При покупке запчастей нужно проверять, чтобы новые элементы соответствовали старым. Если это не так, в лучшем случае технику не получится собрать, а в худшем – она будет полностью испорчена.

как разобрать, как собрать, ремонт кнопки, редуктора

Одной из разновидностей домашнего инструмента, отличающегося функциональностью, является шуруповерт. Интерскол — одна из самых популярных марок бытовых шуруповертов. Для длительной и эффективной работы важно знать, как осуществляется  ремонт шуруповерта Интерскол.

Как разобрать шуруповерт Интерскол

В состав инструмента входит немало рабочих элементов. Среди самых важных можно выделить следующие:

1. Электромотор. Электрический мотор включает в себя латунные втулки, якорь из стали. На якоре крепится несколько витков обмотки и шестерня. В нижней части якоря располагаются щетки из графита, посредством использования которых осуществляется передача тока до коллектора.
2. Редуктор. Предназначен для передачи вращения, используя механическую передачу. Может быть представлен в виде 1 или 2 ступенчатого редуктора. Как правило в шуруповертах используются 2 ступенчатые редукторы. Ремонт редуктора шуруповерта Интерскол своими руками можно осуществить, учитывая рекомендации опытных мастеров.
3. Аккумуляторная батарея. Состоит из нескольких батареек небольшой мощности. Они соединяются последовательно. Разные модели могут иметь разнообразный состав, что оказывает влияние на мощность и длительность работы без промежуточной зарядки. Для того чтобы продлить срок эксплуатации АКБ, его нужно правильно заряжать, что зависит от состава элемента. Специалисты рекомендуют после приобретения выполнить 3 полные цикла зарядки батареи, каждый из которых выполняется после полной разрядки аккумулятора.
4. Патрон. В шуруповертах используется быстрозажимной тип патронов. Он может крепиться несколькими вариантами (резьбовым, винтовым, конусом Морзе). Этот показатель определяет качество зажима насадки инструмента и способ его демонтажа.

Перед началом любого ремонта необходимо провести такую операцию, как разборка шуруповерта Интерскол. Для этого рекомендуется придерживаться такой последовательности действий:

1. Отсоединить аккумулятор.
2. Разъединить патрон, пружину и поворотный корпус. При этом следует обратить внимание на то, чтобы шарики не выкатились.
3. Раскрутить болты, соединяющие 2 половины корпуса (они расположены по периметру корпуса).
4. Аккуратно вынуть все элементы, находящиеся внутри корпуса.
5. Отключить пусковую кнопку.
6. Демонтировать переключатель скорости и муфту регулировки.
7. Вынуть электрический мотор.

Только после этого будет возможность осуществить ремонт любой части шуруповерта.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

• шестерня кольцевая;
• сеттелиты;
• водило.

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Редуктор шуруповерта нуждается в периодическом осмотре и смазке его частей. Это требует выполнения следующих манипуляций.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Просверлить отверстия в корпусе редуктора

Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора. Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба.

Вкрутить болты вместо новых зубьев

На место стертых зубьев можно установить болты, подходящие по диаметру. Каждый болт аккуратно вкручивается в заранее просверленное в корпусе отверстие.

Использовать бормашинку

Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.

При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению.

Собрать редуктор

Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.

Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.

Как починить кнопку шуруповерта Интерскол

Если зарядка от аккумулятора проходит нормально, но инструмент не включается, необходимо проверить состояние кнопки включения шуруповерта.

Для этого после разбора корпуса устройства получаем доступ к его кнопке. На клеммах, которые идут от кнопки, нужно замерить уровень напряжения при помощи мультиметра. При этом аккумуляторная батарея должна находиться в активном состоянии. Если напряжение поступает, контакты кнопки посредством использования зажимов нужно закоротить. При этом мультиметр переключается в режим Ом. Если напряжение близко к нулевой отметке, это означает, что кнопка находится в рабочем состоянии. В противном случае кнопка нуждается в ремонте.

Отпаять старый выключатель

Для начала необходимо отсоединить старый выключатель от корпуса шуруповерта. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярностей на отпаянных контактах старой кнопки.

Припаять новый выключатель

Если пришлось покупать новую кнопку, необходимо обратить внимание на то, что она должна быть полностью идентичная старой, иметь такие же размеры и плотно садиться во все пазы корпуса инструмента. Если есть небольшие погрешности, исправить их можно при помощи напильника и наждачной бумаги.

Соблюдая полярности, припаять новую кнопку к контактам электрического мотора. Дабы убедиться в том, что все операции были выполнены правильно, специалисты рекомендуют проверить кнопку на включение и плавность вращения шуруповерта. Только после этого можно приступать к сборке корпуса.

Как собрать шуруповерт Интерскол

После проверки работоспособности шуруповерта можно приступать к его сборке. Для этого нужно соблюсти последовательность действий, обратную разборке:

1. Поставить на место электродвигатель инструмента.
2. Установить в паз корпуса кнопку включения устройства, проверив прочность и правильность ее посадки.
3. Поставить муфту переключения скоростей вращения насадки и патрона.
4. Поставить на место редуктор, предварительно почистив и смазав все его рабочие элементы.
5. Закрутить болты, соединяющие 2 половинки корпуса. Важно не пережимать их сильно. Это может привести к растрескиванию их посадочного места.
6. Установить на место патрон и поворотный корпус. Все шарики при этом должны быть смазаны и стоять на своих местах.
7. Подсоединить аккумулятор.

Для того чтобы выполнить правильно сбоку устройства, разбирая его, следует все части складывать строго последовательно один за другим. В таком случае не возникнет вопросов, какой элемент идет в сборке за каким.

Продлить длительность использования инструмента можно, соблюдая правила его эксплуатации. Например, не приступать к работе, не проверив уровень зарядки аккумуляторной батареи, на протяжении длительного времени не использовать устройство на больших оборотах, при использовании насадки учитывать размер посадочного места патрона, перед началом работы проверить правильность фиксации насадки.

как разобрать и собрать, как снять и заменить патрон + фото и видео

Автор Наталья Панкова На чтение 14 мин. Просмотров 16.2k. Опубликовано 08.01.2019

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на попытки включения или выключения;
• работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

1. Снимите аккумулятор.
2. Открутите винты, соединяющие две половины корпуса.

   Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления

3. Снимите его верхнюю часть.
4. Выньте содержимое.
5. Отсоедините кнопку.

   Кнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода

6. Снимите переключатель скоростей.
7. Отсоедините двигатель, редуктор, регулировочную муфту и патрон.

   Для того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов

Видео: как разобрать шуруповёрт

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

1. Конусом Морзе.
2. Резьбовым соединением.
3. Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

• маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
• надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Тип резьбового крепление патрона обозначается на нижней части его корпуса

Если патрон оказался резьбовым, нужно выполнить следующие действия:

1. Разожмите кулачки патрона.
2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
3. Возьмите шестигранный Г-образный ключ размером 10 мм.
4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.

   Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.

Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

• криво зажимает биты;
• люфт между битами и кулачками;
• кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

1. Разберите патрон.
2. Снимите конусную гайку, которая состоит из двух частей.
3. Выкрутите зажимные кулачки.
4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.

   В процессе работы на кулачках или конусной гайке, которая управляет их работой, может выработаться или раскрошиться резьба, тогда эти детали нужно заменить

5. Соберите патрон в порядке, обратном разборке.

Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

Видео: разбор и ремонт патрона с металлической заглушкой

Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

1. Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
2. Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
3. Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.

Аккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя

Видео: устранение быстрого разряда аккумулятора

Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

Ремонт зарядного устройства

Частые поломки зарядного устройства:

• горит предохранитель;
• переламывается сетевой кабель;
• обрывается первичная обмотка трансформатора;
• пробиваются диоды.

Если разобрать зарядное устройство шуруповёрта, то мы увидим понижающий трансформатор и плату. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой, поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

Зарядное устройство шуруповёрта состоит из понижающего трансформатора и платы с электроникой

1. Замерьте мультиметром сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку. Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером.
2. Если предохранитель целый, проверьте сетевой провод, возможно, он перебит.
3. Если провод в порядке, проверьте обмотки. В случае пробоя замените трансформатор.

Видео: диагностика и ремонт зарядного устройства

Проблемы с кнопкой

Неисправность кнопки пуска может приводить к следующим нарушениям работы шуруповёрта:

• появляется самоход;
• прибор не включается;
• прибор работает нестабильно.

От кнопки два провода идут к контактам батареи и два — к двигателю. Если есть транзистор, то он подключается тремя проводами. Убедитесь, что проблема в кнопке:

1. Подключите аккумулятор. Нажмите на кнопку и тестером замерьте напряжение на её выходе, оно должно отсутствовать.
2. Снимите аккумулятор и извлеките верхний провод двигателя из корпуса кнопки.
3. Подключите двигатель напрямую к аккумулятору. Для этого возьмите два провода необходимой длины и подсоедините их к контактам аккумулятора. Другие концы проводов подсоедините к корпусу двигателя и к проводу, который был вставлен в кнопку. Если двигатель заработал, значит, кнопка неисправна.

Кнопка пуска двумя проводами соединяется с аккумулятором, а двумя другими — с двигателем

Видео: диагностика и замена кнопки шуруповёрта

Последовательность ремонта кнопки:

1. Провода, идущие от кнопки, отпаивать не надо. Аккуратно, чтобы не повредить основание, снимите нажимную часть кнопки, которая не попадает во внутреннюю область корпуса. Это нужно делать не рывком, а медленно вращать и тянуть на себя.
2. Снимите защитную крышку. Возьмите нож и плоскую отвёртку. Подденьте и освободите все защёлки. Вытащите элемент под номером 1 и снимите крышку отсека включения под номером 2. Если контакты слегка обгорели, их надо почистить. Но если они сгорели совсем, то кнопку лучше всего заменить. Она продаётся в комплекте с проводами. Если контакты целы, то идём дальше.
3. Придерживая пружину, аккуратно извлеките механизм включения. Посмотрите внутрь. Возможно, из-за низкого качества металла контактные площадки стёрлись и образовалась пыль, которая осела внутри пластмассовой коробки. Соответственно, диэлектрические поверхности стали проводить электрический ток. Это одна из причин самопроизвольной работы прибора. Вторая причина — вышедший из строя транзистор. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность. Теперь соберите всё в обратном порядке. Сгоревший транзистор замените. Включите инструмент.

   Причиной неисправности кнопки могут стать подгоревшие контакты, металлическая пыль или сгоревший транзистор

Осмотр и ремонт регулятора усилия

За патроном располагается регулировочное кольцо с пружиной, контролирующей усилие и отщёлкивающей патрон от редуктора. Эта пружина давит на шарики, которые упираются в выступы кольцевой шестерни редуктора. Разберите трещотку, проверьте целостность всех её элементов. Удалите грязь ветошью, смоченной спиртом, смажьте шарики.

Ремонт регулятора усилия заключается в визуальном осмотре, очистке от грязи и смазке

Видео: ремонт трещотки

Разборка и ремонт редуктора

Основные элементы редуктора:

• шестерни;
• водила;
• сателлиты.

Они изготовлены из металла и пластмассы. Кольцевая шестерня — это цилиндр с внутренними зубьями по всей окружности. По зубьям двигаются сателлиты.

Редуктор состоит из кольцевой шестерни с внутренними зубьями и двух ступеней шестерён-сателлитов

Первое водило имеет две шестерни с обоих концов. Первая солнечная — приводная шестерня двигателя. Она заходит между сателлитами первого водила. Вторая солнечная на противоположной стороне заходит между сателлитами второго водила. У двухступенчатого редуктора второе водило связано с валом, на который одевается патрон. У трёхступенчатого редуктора есть ещё один механизм. Все эти детали расположены внутри кольцевой шестерни.

Двигатель передаёт вращение сателлитам первой ступени через солнечную шестерню. Первое водило вращает вторую ступень сателлитов. Если есть третья ступень, то её вращает второе водило. Сателлиты всех ступеней вращаются внутри кольцевой шестерни. Последнее водило вращает вал патрона. С каждой передачей крутящего момента скорость падает.

Последовательность разборки редуктора:

1. Снятие патрона.
2. Раскручивание корпуса.
3. Отсоединение редуктора от двигателя.
4. Снятие пластины.
5. Изъятие всех деталей из корпуса.

   При разборке редуктора все детали снимаются последовательно: сначала сателлиты первой ступени, а потом второй

6. Выкручивание всех болтов, которые соединяют обе половины редуктора.
7. Коррекция диаметра пружины с использованием плоскогубцев с целью улучшения включения передачи.
8. Разборка муфты за счёт снятия стопорного кольца, шайб, насыпного подшипника.
9. Изъятие вала.

Все детали разбираемого редуктора раскладывайте по порядку, чтобы потом было легче собирать.

Детали лучше раскладывать в порядке снятия с редуктора, чтобы удобнее было собирать его обратно

1. Если при работе шуруповёрта слышен скрежет или он дёргается, значит, редуктор имеет дефекты. Во время работы приходится производить боковое нажатие и сильно нагружать инструмент. Из-за этого искривляется вал редуктора и возникает заметное биение. В этом случае узел меняется в сборе.
2. Если износилась опорная втулка и подшипник вала, то их можно заменить на аналогичные.
3. Поломка штифта сателлита сопровождается запуском и моментальной остановкой двигателя. Замените водило или редуктор.
4. Изнашивание зубцов шестерёнок также требует замены редуктора.

Часто ремонт редуктора сводится только к очистке и смазке. Не переборщите со смазкой, иначе прибор будет плохо работать.

Видео: разборка, сборка, очистка и смазка редуктора

Замена щёток

Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой. Они могут находиться внутри корпуса двигателя под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На износ щёток указывают следующие признаки:

• двигатель работает рывками;
• слышны несвойственные нормальной работе звуки;
• искрение;
• запах гари.

  При снятии и установке щёток нужно придерживать держатели, иначе под действием пружины они могут разлететься довольно далеко

Видео: замена щёток двигателя

Ремонт двигателя

В шуруповёрте используется двигатель постоянного тока в цилиндрическом корпусе с магнитами. Внутри находится якорь с обмотками и щётки. Для проверки двигателя отсоедините редуктор и провода, ведущие к кнопке, и замерьте сопротивление обмотки якоря мультиметром. Отсутствие показаний прибора говорит об обрыве, а очень низкое значение — о коротком замыкании. Сопротивление коллектора измеряется на валу и каждой пластине. Оно должно быть нулевым. Неисправности в якоре ведут к отключению при работе, потере мощности, искрению и задымлению.

Видео: тестирование обмотки якоря и пластин коллектора мультиметром

Часто при выходе из строя двигателя шестерня остаётся целой. Так как в большинстве двигателей она запрессована на валу, её снятие проходит с некоторыми трудностями. Купите специальный съёмник или воспользуйтесь подручными средствами. Не пытайтесь это сделать плоскогубцами или гвоздодёром — вы погнёте вал и испортите зубья шестерни.

1. Возьмите кусок профиля или швеллера. Сделайте продольную канавку болгаркой.
2. Вставьте вал в канавку перпендикулярно профилю и как бы подденьте шестерню.
3. Положите профиль на две твёрдые поверхности так, чтобы двигатель свисал между ними.
4. Возьмите гвоздь и молотком аккуратно постучите по краю вала. Шестерня легко сползёт.
5. Оденьте шестерню на новый двигатель с помощью молотка и твёрдой поверхности.

Видео: снимаем шестерню с вала двигателя

Шуруповёрт трещит, но не крутит

При появлении треска в работе шуруповёрта сначала попробуйте поменять положение регулятора скоростей. Возможно, он недовключился. Если эта процедура не помогла, разберите инструмент.

1. Если двигатель крутится, отсоедините патрон. Проверьте вращение вала редуктора и состояние шестерни двигателя.
2. Если вал не вращается и шестерня целая, разберите редуктор. Проверьте состояние зубьев сателлитов и шестерёнок.
3. Если двигатель не работает, проверьте щётки, обмотки и якорь.

Теперь вы знаете как разбирать, собирать и ремонтировать шуруповёрт своими руками.

Наталья. В копирайтинге впервые. Оцените статью: Поделитесь с друзьями!

разборка и сборка устройства, смазка, устранение поломок

Любое устройство, сочетающее в себе электрические и механические узлы, со временем приходит в негодность. Это связано как с условиями эксплуатации, так и естественным износом частей. Не исключение и шуруповёрт. В процессе работы его механические узлы быстро забиваются пылью, двигатель работает в тяжёлых условиях, теряется ёмкость аккумулятора. Ремонт шуруповёрта можно доверить сервисным центрам, но провести его самостоятельно выгодней, так как этот процесс совсем несложен.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Современные устройства постоянно совершенствуются, но в большей мере это относится к способу автономности и управления. Конструкция же устройства остаётся неизменной.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол. Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока.

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Нахождение причины поломки и её устранение

Окончательная поломка инструмента нередко сопровождается предварительными событиями, обращая внимание на которые можно предотвратить серьёзную неисправность: появление посторонних звуков, искрения, запахов горелого, увеличение вибрации, быстрая разрядка батареи.

Разобрав устройство, можно понять, какой узел неисправен. Все неполадки устройства разделяют на два типа:

• электрические;
• механические.

Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.

Если приобретение нового аккумулятора проблематично, можно попробовать его разобрать и заменить в нём неисправный элемент.

Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки.

Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение схемы зарядного устройства (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и выпрямительный мост.

Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.

Повреждения электрической части

Наиболее часто неисправности в электрической части связаны не только с невозможностью включить инструмент, но также и отсутствием переключения в режим реверса или возможности регулировать обороты.

Если аккумулятор исправен, а при подключении к схеме шуруповёрта напряжение на его клеммах падает, то это говорит о неисправности в элементах мотора устройства. Если напряжение нормальное, проверяется кнопка. Для этого тестер переключается в режим прозвонки и его щупы устанавливаются параллельно кнопке. При её нажатии мультиметр должен издать писк, в противном случае кнопка нерабочая. Деталь можно попробовать восстановить самостоятельно, почистив её контактные группы.

Проверка реверса происходит также с использованием мультиметра. Одним щупом следует дотронуться до входа кнопки, а другим до контакта электродвигателя. При переключении реверса должно возникнуть сопротивление, если оно отсутствует, то повреждение следует искать в проводке. Если не работает регулировка оборотов двигателя, то поломка связана с управляющим транзистором или кнопкой.

Проверка щёток электродвигателя осуществляется визуально, их износ должен быть не более 60 процентов. Если всё в порядке, следует проверить другие элементы двигателя. Чтобы померить сопротивление обмоток, контакты двигателя нужно отключить от остальной части схемы. При обрыве, межвитковом замыкании или замыкании на корпус обмотку потребуется перемотать. Таким же образом проверяется и якорь. Для измерения его сопротивления щупы тестера устанавливаются на пластинах коллектора. Величина сопротивления должна быть равна нулю. Если обмотку починить не получится, придётся приобрести новый двигатель.

Также электрическими неисправностями считаются искрение и потрескивание при работе. Связано это с износом щёток или медленным вращением коллектора из-за его засора.

Неполадки в механических узлах

Если во время работы появились посторонние звуки и происходит клин устройства, то это свидетельствует об износе втулок или подшипников. После разборки редуктора станет понятно, что могло сломаться. Нехарактерные шумы могут образовываться и при деформации вала. Такая поломка проявляется и при биении патрона. Если в патроне ослабевает затягивание, то необходимо проверить муфту на износ. При работе инструмента зубья изнашиваются, и муфта начинает прокручиваться.

Чтобы избежать поломок в редукторе, необходимо периодически его обслуживать. Для этого рекомендуется смазать все трущиеся механические части, желательно заранее удалив остатки старой смазки. Засорение конструкции также может влиять на обороты инструмента.

Посторонние звуки могут быть характерны не только из-за повреждения редуктора, но и быть вызваны двигателем. Шум возникает при оторвавшемся магните или при износе втулок якоря. Для восстановления работы якоря можно попробовать смазать его машинным маслом.

Таким образом, при механических поломках причину найти легко, но проведение ремонта потребует покупки новых комплектующих взамен сломанных. Для нахождения электрических неисправностей понадобится использовать мультиметр.

Originally posted 2018-04-06 09:23:38.

причины перехода на сетевое напряжение 220 В, схемы самоделок

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

1. Заменить батарею на новую.
2. Приобрести новый инструмент.
3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
2. Поставить батарею на зарядку.
3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

1. Нет необходимости подзарядки батареи.
2. Снижается нагрузка на механическую часть.
3. Множество вариантов блоков питания.
4. Увеличение качественных характеристик изделия.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

1. Адаптер питания для ноутбука.
2. Подключение компьютерного импульсного БП (блок питания).
3. Применение автомобильный аккумулятор на 12 В.
4. Сборка самодельного источника питания.

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Схемы и их описание

Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

Простой вариант БП

Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.

Схема 1 — Блок питания для шуруповерта 18 В

Трансформатор нужно подобрать с мощностью от 300 Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от 2000 мкФ (можно ограничиться емкостью на 470) и напряжением от 25 В и выше. Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе.

Универсальный адаптер питания

Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи (АКБ) и резервного источника питания при обесточивании сети (схема 2).

Адаптер собран на стабилизаторе напряжения, состоящего из транзистора VT3 и VD2-VD5 (стабилитроны). При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2. К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора (резервный источник питания) осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи.

Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ

При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.

Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:

1. VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
2. Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В.
3. АКБ является стандартной на 12 В.
4. Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
5. Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
6. Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
7. Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
8. Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
9. Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).

После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер на 12 В

Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.

Схема 3 — Блок питания для шуруповерта 12 В

Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В (для модели с питанием на 12 В постоянного тока) или 22 В (питание шуруповерта 18 В). Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В (возможно использовать уже готовые варианты). Сглаживающий фильтр представляет собой конденсатор высокой емкости около 10000 мкФ, но чем больше эта величина, тем лучше.

Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N3055 является транзистором p-n-p структуры и его можно заменить любым (аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А). Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии (ЛУТ).

Регулируемая модификация

Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора. Основным элементом является микросхема типа LM317. Усиление происходит при помощи двух транзисторов типа 2N3055, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения (кулер с персонального компьютера на 12 В).

Схема 4 — Регулируемый БП

Перечень деталей:

1. Трансформатор двухобмоточный на 15 В и током в 10 ампер.
2. Диоды D1-D4 (диодный мост): MR750 или другой аналог.
3. Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
4. Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
5. Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
6. Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
7. Микросхема: LM317.
8. Транзисторы: 2N3055.
9. Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).

При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

1. Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
2. Избегать работ на больших высотах.
3. Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

Originally posted 2018-04-18 12:15:52.

Как отремонтировать шуруповерт своими руками в домашних условиях

Шуруповерт — один из самых используемых инструментов для проведения ремонта. С его помощью можно закручивать шурупы для установки настенных панелей, отделки помещения древесиной, сверлить отверстия и даже мешать растворы и производить другие “экзотические операции”.  Поэтому поломка шуруповерта минимум вызывает сильную досаду. Можно отнести это устройство в мастерскую. А если он необходим срочно? Да и часто бывают поломки, устранить которые можно своими силами, сэкономив на оплате услуг ремонта. В этой статье мы рассмотрим, как починить шуруповерт своими руками.

Читайте также: Как выбрать шуроповерт для дома, дачи: 10 важных критериев

Как устроен шуруповерт

Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

1. Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика — Bosch GSR 10,8-2-LI, Black&Decker BDCDD12B и др. Существуют модели, в которых  используются эти два материала одновременно.
2. Однофазного коллекторного двигателя с электронной системой управления — направление вращения и регулировка скорости, выбор режима работы — закручивание, выкручивание шурупов, сверление.  Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.
3. Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.
4. Патрона, установленного на выходном валу редуктора.

Если это не сетевая, а аккумуляторная модель, то на ручке корпуса имеются крепления для подсоединения аккумулятора, обеспечивающие ему механическую связь с корпусом и электрическую связь с коллекторным двигателем. Также на корпусе есть кнопка пуска для включения шуруповерта. На некоторых моделях с ее помощью также регулируют скорость вращения путем изменения усилия нажатия.

Как видим, в шуруповерте могут быть электрические и механические неисправности. Рассмотрим их подробнее с указанием признаков, по которым можно идентифицировать поломку.

Читайте также: 10 лучших сетевых шуруповертов в 2017 году

Неполадки в электрической части

Признаками электрической неисправности девайса являются:

• При  нажатии  на кнопку пуска устройство не включается или вращение патрона замедленное.
• Инструмент работает, но наблюдается искрение и слышны щелчки.
• Наблюдается сильный нагрев корпуса даже при непродолжительной работе.
• Отсутствует какая-либо регулировка — скорости, направления вращения, режима работы.

Рассмотрим, какие неисправности могут вызвать признаки, описанные выше. Инструмент не включается и патрон вращается медленно по следующим причинам:

1. Разряжен или не заряжается аккумулятор.
2. Обрыв в электрической цепи между батареей и коллекторным двигателем.
3. Неисправность электродвигателя.

Если разряжена АКБ, ее необходимо зарядить или заменить на заряженную из комплекта — во многих моделях шуруповертов в комплекте идут 2 аккумулятора.

Причинами, почему не заряжается шуруповерт могут быть:

• Поломка зарядного устройства.
• Неисправность аккумулятора.

Поломка ЗУ выявляется замером напряжение на выходе из устройства и сравнения с паспортными данными. Вольтаж обычно составляет 10.8, 12, 14.4 или 18 вольт. Наиболее распространены 18В аккумуляторы.  Причем величина измеренного напряжения в случае исправного ЗУ должна быть немного выше паспортной. Если же напряжение меньше или отсутствует, то зарядное устройство необходимо ремонтировать или менять. Самостоятельно отремонтировать это устройство можно, но необходимо разбираться в электронике.

Если же с ЗУ все в порядке, виноват аккумулятор. Он будет либо не выдавать напряжение, либо выдавать по величине меньше номинала. Например, аккумулятор Fieldmann FDUZ 50001 имеет номинальной напряжение 18 В, а выдает 10-11 вольт. В этом случае будет наблюдаться медленное вращение патрона. Необходимо заметить, что медленное вращение вызывается и механической неисправностью. Но в этом случае работа шуруповерта будет сопровождаться характерным шумом.

Догадаться, что вышел из строя именно этот узел можно также по его нагреву. Почему греется аккумулятор шуруповерта объяснить легко — либо плохой электрический контакт между ним и двигателем, либо плохой электрический контакт внутри этого узла, между банками батареи.

Как реанимировать аккумулятор шуруповерта? В первом случае необходимо попробовать обезжирить и зачистить контакты. Во втором — разобрать АКБ, если конструкция позволяет и перепаять контакты. Этот вариант под силу лишь человеку, имеющему опыт такой работы.  Неисправной батареей можно объяснить и почему шуруповерт быстро разряжается. Он либо не набирает паспортной емкости при зарядке, либо большая ее часть уходит в тепло из-за плохих контактов.

В первом случае АКБ подлежит безусловной замене. Во втором можно попытаться почистить или перепаять контакты. Правда, статистика показывает,  что часто, даже в случае удачного восстановления батареи, надолго ее не хватает и, в конце концов, она заменяется.



Обрыв цепи между аккумулятором и двигателем — это воздушный зазор между контактами этих устройств. Обычно это происходит в случае неисправности кнопки пуска. Устраняется неисправность ее разборкой, ревизией деталей — их чисткой и промывкой в растворителе — спиртом или уайт-спиритом и зачисткой шлифовальной бумагой. Если кнопкой пуска регулируют еще и количество оборотов, как в модели DeWalt DCD710D2, то для ее ремонта необходимо знание электроники.

Одной из причин, почему шуруповерт не крутит является неисправность электродвигателя. Он подлежит разборке и осмотру. Вначале оцените состояние щеток. Очень частая причина неисправности — износ элементов, контактирующих с коллектором или ослабление пружины, которая осуществляет их прижатие.   Если это так, то щетки заменяются. Если с ними все в порядке визуально осматриваются коллектор и статор на предмет выявления обрыва обмотки, а также мультиметром замеряется сопротивление ее обмотки. Если присутствует обрыв, межвитковое замыкание или замыкание на корпус, обмотку необходимо перемотать. Делается это на специальном оборудовании и точно не в домашних условиях.

Читайте также: Как пользоваться шуруповертом? 5 основных правил

Теперь о том, почему искрит шуруповерт. Искры возникают в месте контакта щеток с коллекторными пластинами.Особенно это характерно для моделей большой мощности — Bosch GSR 6-45 TE и др.

Возможно искрение будет сопровождаться характерным потрескиванием.  Возникает это явление в 2-х случаях:

1. Из-за плохого контакта, что связано с износом щеток.
2. Медленным вращением коллектора из-за большой механической нагрузки — сверлением в бетона с приложением больших усилий и т.д.

В первом случае необходимо щетки заменить. Во-втором — относиться к шуруповерту более бережно.

Сильный нагрев корпуса вызывается:

• нагревом аккумулятора;
• нагревом в месте контакта АКБ и электродвигателя;
• искрением в месте контакта щеток и коллектора;
• большим трением в планетарном редукторе.

Первые три причины мы подробно рассмотрели выше. Последнюю мы рассмотрим, когда будем разбирать механические неисправности.

Отсутствие какой-либо регулировки объясняется неисправностями:

1. В системе регулировании оборотов — устраняется заменой переключателя или его полной ревизией с осмотром и чисткой  контактов, проверки работоспособности транзистора.
2. В переключателя направления вращения или переключателя режимом работы — сверловка, шуруповерт, ударный режим, устранение неисправности такое же, как и в первом случае.

Читайте также: ТОП-10 лучших производителей шуруповертов какая марка лучше

Неисправности механической части шуруповерта

О том,что с вашим девайсом что-то не в порядке в механике можно догадаться по следующими признакам:

• При работе возникает посторонний шум, скрежет.
• Сильная вибрация.
• Патрон медленно, часто с рывками вращается или периодически  останавливается.

Причинами наблюдаемых признаков являются:

1. Износ одного из подшипников коллектора.
2. Неисправность планетарного редуктора:

• износ опорного подшипника или втулки — одна из распространенных причин, почему трещит шуруповерт; в зависимости от модели, на бытовых шуруповертах ставятся втулки, на профессиональных — подшипники;
• деформация вала;
• износ зубьев шестерни — коронной, солнечной или одной из сателлитов;
• излом стопорящего винта одного из сателлитов;
• засорение конструкции редуктора — одна из причин, почему шуруповерт крутит медленно.

Локализация неисправности производится внимательным прослушиванием при работе. Помогает использование самодельного стетоскопа. Возьмите стальную трубку диаметром 10-15 мм и поочередно прикладывайте к различным частям корпуса шуруповерта. Так легко найти источник шума.

Все перечисленные неисправности, за исключением загрязнения, устраняются путем замены неисправной детали. Такая операция предполагает наличие определенных навыков и инструмент — плоскогубцы, набор отверток, молоток. зубило, набор гаечных ключей.

Читайте также: Как переделать аккумуляторный шуруповерт в сетевой: 3 основных метода

Неисправные детали и узлы можно заказать по интернету или попытаться заказать в какой-нибудь мастерской. Кстати, последний вариант, при хорошем исполнителе, поможет даже улучшить конструкцию шуруповерта. Например, в бытовой модели заменить пластиковый износившийся сателлит на стальной.

Теперь о патроне шуруповерта, в который вставляется хвостовик сверла, бита или хвостовик насадки. В зависимости от модели инструмента, патрон является или быстрозажимной, как Дніпро-М 1/2″х20 или с ключом, то есть в котором зажим производится при помощи специального инструмента. Самая частая неисправность этого узла — он плохо зажимает сверло, насадку или биту.  Наиболее распространенная причина, почему шуруповерт не зажимает биту — износ конструкции — кулачков и других элементов патрона. В этом случае патрон необходимо менять. запчасти к нему не продаются, разве что попробовать их сделать самостоятельно.

Еще один распространенный случай неисправности патрона  — после работы невозможно вытащить биту. Часто это происходит из-за ее деформации и больших нагрузок. Единственный способ вытащить инструмент — залить патрон керосином или WD-40 и попробовать вытащить плоскогубцами. В крайнем случае, зажать патрон в тиски и попробовать выбить из него застрявшую биту постукиванием по ней молотком.

Читайте также: Что лучше выбрать — дрель или шуруповерт для дома: 3 критерия выбора

Как видите, существует довольно много причин, почему не работает шуруповерт. Если говорить об электрических неисправностях, то для их обнаружения во многих случаях необходим мультиметр, например, Sturm MM12011, и умение пользоваться им.

При механических неисправностях ремонт инструмента проще. Но практически всегда необходима покупка новых комплектующих взамен изношенных. Однозначно то, что всегда для ремонта шуруповерта необходимо определенное умение. Поэтому нужно соблюдать правила безопасной и правильной эксплуатации этого инструмента.

Лучший инструмент для ремонта дома отвертка — Отличные предложения по ремонту дома инструмент отвертки от глобальных продавцов инструментов для ремонта дома

Отличные новости !!! Вы попали в нужное место для домашнего ремонта отвертки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший инструмент для ремонта дома в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили на AliExpress инструмент для ремонта дома отверткой. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как отремонтировать отвертку для дома и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести home repair a Screwdriver tool по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отвертки Phillips

Набор из 4 инструментов для ремонта часов — Отвертки для часов

• Запчасти для часов

• Инструменты для часовщика

  • Абразивы

  • Клеи, Клей

  • Скамейка и аксессуары

  • Инструменты для часов Bergeon

  • Книги, публикации

  • Щетки, стекловолокно и воздуходувки

  • Чистящие средства

  • Инструменты для оформления

  • Размагничивающие

  • Конверты, пакеты, бирки и коробки

  • Гибкий вал, сверла

  • Манометры

  • Молотки, Молоток

  • Инструменты для часов Horotec

  • Фары, Лампы

  • Лупы и лупы

  • Сделать собственные наборы часов

  • Новые инструменты для часовщиков

  • Масла и смазки

  • Инструменты для ремонта Rolex®

  • Пайка

Инструменты для ремонта — Инструменты для открывания — Отвертка — Страница 1

Переключить меню

• Добро пожаловать в Parts4repair.Com!

• Выберите валюту: USD

  • Австралийские доллары

  • Евро

  • Фунтов стерлингов

  • Российские рубли

  • долларов США

• 1-512-333-4635

• войти в систему

  или зарегистрируйтесь

• Сравнить

• Корзина

Поиск

Категории

• Запчасти для ноутбуков

  • Все запчасти для ноутбуков
  • Твердотельные накопители
  • RAM память

• Инструменты для ремонта

  • Все инструменты для ремонта

  • Инструменты для открывания

    • Все инструменты открытия
    • Набор инструментов для открытия
    • Поддевание и резка
    • Отвертка
  • Инструменты для чистки
  • Захват и удержание
  • Инструменты для измерения и тестирования
  • Микроскопы
  • Организаторы
  • Электрические инструменты
  • Ручные инструменты
  • Плоскогубцы
  • Инструменты для ремонта мобильных телефонов
  • Клей и клей
  • Перчатки

  • Пайка и электромонтаж

    • Вся пайка и проводка
    • Паяльная станция и серия утюгов
    • Жала паяльника
    • Держатель печатной платы
    • Вспомогательный материал для пайки

  • Форма для выравнивания УФ-клея (LOCA)

    • Форма для выравнивания УФ-клея (LOCA)
    • УФ-клей (LOCA) Клейкие аксессуары

• Детали игровой консоли

  • Все части игровой консоли

  • Запчасти для Nintendo

    • Все детали Nintendo
    • Детали переключателя Nintendo
    • Детали Nintendo Switch Lite

• Запчасти для сотовых телефонов Samsung

  • Все запчасти для сотовых телефонов Samsung
  • Samsung Galaxy M30
  • Samsung Galaxy M21
  • Samsung Galaxy M20
  • Samsung Galaxy M10
  • Samsung Galaxy A80
  • Samsung Galaxy A70 A705
  • Samsung Galaxy A60
  • Samsung Galaxy A50
  • Samsung Galaxy A40
  • Samsung Galaxy A30s
  • Samsung Galaxy A30
  • Samsung Galaxy A20
  • Samsung Galaxy A10
  • Samsung Galaxy S20 Ультра
  • Samsung Galaxy S20 +
  • Samsung Galaxy S20

  • Samsung Галактика S10 +

    • Все Samsung Galaxy S10 +
    • Samsung Galaxy S10 + SM-G975F
    • Samsung Galaxy S10 + SM-G975U
    • Samsung Galaxy S10 + SM-G975W

  • Samsung Галактика С10

    • Все Samsung Galaxy S10
    • Samsung Galaxy S10 SM-G973F
    • Samsung Galaxy S10 SM-G973U
    • Samsung Galaxy S10 SM-G973W

  • Samsung Галактика S9 +

    • Все Samsung Galaxy S9 +
    • Samsung Galaxy S9 + G9650 (Китай, Латинская Америка)
    • Samsung Галактика S9 + G965F
    • Samsung Galaxy S9 + G965U (США)
    • Samsung Galaxy S9 + G965W (Канада)

  • Samsung Галактика С9

    • Все Samsung Galaxy S9
    • Samsung Galaxy S9 G9600 (Китай, Латинская Америка)
    • Samsung Galaxy S9 G960F
    • Samsung Galaxy S9 G960U (США)
    • Samsung Galaxy S9 G960W (Канада)

  • Samsung Галактика S8 +

    • Все Samsung Galaxy S8 +
    • Samsung Galaxy S8 + G955V (Verizon)
    • Samsung Galaxy S8 + G955A (AT&T)
    • Samsung Галактика S8 + G955F
    • Samsung Galaxy S8 + G955FD (две SIM-карты по всему миру)
    • Samsung Galaxy S8 + G955P (Sprint)
    • Samsung Galaxy S8 + G955R4 (сотовая связь США)
    • Samsung Галактика S8 + G955S / G955K / G955L
    • Samsung Galaxy S8 + G955T (T-Mobile)
    • Samsung Galaxy S8 + G955U (разблокирован в США)
    • Samsung Galaxy S8 + G955W (Канада)

  • Samsung Галактика S8

    • Все Samsung Galaxy S8
    • Samsung Galaxy S8 G950A (AT&T)
    • Samsung Galaxy S8 G950F
    • Samsung Galaxy S8 G950FD (две SIM-карты по всему миру)
    • Samsung Galaxy S8 G950P (Sprint)
    • Samsung Galaxy S8 G950R4 (сотовая связь США)
    • Samsung Галактика S8 G950S / G950K / G950L
    • Samsung Galaxy S8 G950T (T-Mobile)
    • Samsung Galaxy S8 G950U (разблокирован в США)
    • Samsung Galaxy S8 G950V (Verizon)
    • Samsung Galaxy S8 G950W (Канада)
  • Samsung Galaxy S7 Активный

  • Samsung Galaxy S7 край

    • Все Samsung Galaxy S7 Edge
    • Samsung Galaxy S7 Edge G9350 (Гонконг)
    • Samsung Galaxy S7 Edge G935A (AT&T)
    • Samsung Galaxy S7 Edge G935F (Глобальный)
    • Samsung Galaxy S7 Edge G935FD
    • Samsung Galaxy S7 Edge G935P (Sprint)
    • Samsung Galaxy S7 Edge G935T (T-Mobile)
    • Samsung Galaxy S7 Edge G935V (Verizon)
    • Samsung Galaxy S7 Edge G935W8 (Канада)

  • Samsung Galaxy S7

    • Все Samsung Galaxy S7
    • Samsung Galaxy S7 G930A (AT&T)
    • Samsung Galaxy S7 G930F (Глобальный)
    • Samsung Galaxy S7 G930FD
    • Samsung Galaxy S7 G930P (Sprint)
    • Samsung Galaxy S7 G930T (T-Mobile)
    • Samsung Galaxy S7 G930V (Verizon)
    • Samsung Galaxy S7 G930W8 (Канада)

  • Samsung Галактика С6 Край

    • Все Samsung Galaxy S6 Edge
    • Samsung Galaxy S6 Edge G925A (AT&T)
    • Samsung Galaxy S6 Edge G925V (Verizon)
    • Samsung Galaxy S6 Edge G925F (Глобальный)
    • Samsung Galaxy S6 Edge G925I
    • Samsung Galaxy S6 Edge G9250 (Китай, Гонконг)
    • Samsung Galaxy S6 Edge G925FQ (Турция)
    • Samsung Galaxy S6 Edge G925P (Sprint)
    • Samsung Galaxy S6 Edge G925S / K / L (Корея)
    • Samsung Galaxy S6 Edge G925T (T-Mobile)
    • Samsung Galaxy S6 Edge G925W8 (Канада)

  • Samsung Galaxy S6 Edge +

    • Все Samsung Galaxy S6 Edge +
    • Samsung Galaxy S6 Edge + G928A (AT&T)
    • Samsung Galaxy S6 Edge + G928F (Европа)
    • Samsung Galaxy S6 Edge + G928G (Индия)
    • Samsung Galaxy S6 Edge + G928I
    • Samsung Galaxy S6 Edge + G928P
    • Samsung Galaxy S6 Edge + G928T (T-Mobile)
    • Samsung Galaxy S6 Edge + G928V (Verizon)

  • Samsung Галактика S6

    • Все Samsung Galaxy S6
    • Samsung Galaxy S6 G920A (AT&T)
    • Samsung Galaxy S6 G920F (Европа)
    • Samsung Galaxy S6 G920FD
    • Samsung Galaxy S6 G920T (T-Mobile)
    • Samsung Galaxy S6 G920FQ (Турция)
    • Samsung Galaxy S6 G920I
    • Samsung Galaxy S6 G920P (Sprint)
    • Samsung Galaxy S6 G920S / K (Корея)
    • Samsung Galaxy S6 G9200 (Гонконг)
    • Samsung Galaxy S6 G920V (Verizon)

  • Запчасти для Samsung Galaxy S5

    • Все запчасти Samsung Galaxy S5
    • Samsung Galaxy S5 G900A (AT&T)
    • Samsung Galaxy S5 G900P (Sprint)
    • Samsung Galaxy S5 G900F (Европа)
    • Samsung Galaxy S5 G900I (Азия, Австралия)
    • Samsung Galaxy S5 G900J (Япония)
    • Samsung Galaxy S5 G900K / L / S (Корея)
    • Samsung Galaxy S5 G900T (T-Mobile)
    • Samsung Galaxy S5 G900W8 (Канада)
    • Samsung Galaxy S5 G900M (Vodafone)
  • Запчасти для Samsung Galaxy S5 mini
  • Samsung I9500 Galaxy S4
  • Запчасти для Samsung Galaxy J7 Duo
  • Запчасти для Samsung Galaxy J8
  • Samsung Галактика J6 + J610
  • Запчасти для Samsung Galaxy J6
  • Запчасти для Samsung Galaxy J4 J400F
  • Запчасти для Samsung Galaxy J3 (2018)
  • Запчасти для Samsung Galaxy J2 Pro (2018)
  • Samsung Galaxy J7 Max G615F / DS
  • Samsung Galaxy J7 Perx J727
  • Запчасти для Samsung Galaxy J7 Prime 2
  • Samsung Galaxy J7 Prime
  • Samsung Galaxy J7 (2017)
  • Samsung Galaxy J5 (2017)
  • Samsung Galaxy J3 (2017)
  • Samsung Galaxy J7 (2016)
  • Samsung Galaxy J5 (2016)
  • Samsung Galaxy J3 Emerge
  • Samsung Galaxy J3 (2016)
  • Samsung Galaxy J1 (2016)
  • Samsung Galaxy J7
  • Samsung Галактика J5
  • Samsung Galaxy J2 Core
  • Samsung Galaxy J2 Prime
  • Samsung Galaxy J2
  • Samsung Galaxy J1 Ace
  • Samsung Galaxy J1
  • Samsung Galaxy J1 Nxt (J1 mini)
  • Samsung Galaxy C7 Pro
  • Samsung Galaxy C7 2017 C710F
  • Samsung Галактика C7
  • Samsung Galaxy C5
  • Samsung Галактика E7
  • Samsung Galaxy E5 SM-E500
  • Samsung Galxaxy A9 2018 года
  • Запчасти для Samsung Galaxy A8 Star
  • Запчасти для Samsung Galaxy A8 + (2018)
  • Samsung Galaxy A8 (2018) A530
  • Samsung Galaxy A7 2018 A750
  • Samsung Galaxy A6 + (2018)
  • Запчасти для Samsung Galaxy A6 (2018)
  • Samsung Galaxy A7 (2017)
  • Samsung Galaxy A5 (2017)
  • Samsung Galaxy A3 (2017)
  • Samsung Galaxy A9 Pro (2016)
  • Samsung Galaxy A9 (2016)
  • Samsung Galaxy A8 (2016)
  • Samsung Galaxy A7 (2016)
  • Samsung Galaxy A5 (2016)
  • Samsung Galaxy A8
  • Samsung Galaxy A7 SM-A700
  • Samsung Galaxy A3 (2016)
  • Samsung Galaxy A5 SM-A500
  • Samsung Galaxy A3 SM-A300
  • Samsung Galaxy On7 (2016) G6100
  • Samsung Galaxy On7
  • Samsung Galaxy On5
  • Samsung Galaxy Xcover 4
  • Samsung Galaxy Xcover 3 G388F
  • Запчасти для Samsung Galaxy Alpha (S801)
  • Samsung Galaxy Note 10+
  • Samsung Galaxy Note 10
  • Samsung Galaxy Note 9
  • Samsung Galaxy Note8
  • Samsung Galaxy Note7
  • Samsung Galaxy Note 5
  • Запчасти для Samsung Galaxy Note Edge
  • Запчасти для Samsung Galaxy Note 4
  • Samsung Galaxy Note 3 Neo
  • Запчасти для Samsung Galaxy Note 3
  • Запчасти для Samsung Galaxy Ace 3
  • Samsung Galaxy S6 Active (SM-G890)
  • Samsung Galaxy S5 Neo
  • Запчасти для Samsung Galaxy S4 zoom
  • Samsung I9295 Galaxy S4 Активный
  • Запчасти для Samsung Galaxy S4 CDMA SGH-I545
  • Samsung Галактика Мега 6.3 I9200
  • Samsung I9190 Galaxy S4 mini
  • Samsung Галактика Мега 5.8 I9150
  • Samsung I9105 Galaxy S II Plus
  • Samsung Galaxy Grand Neo Plus i9060i
  • Samsung Galaxy Гранд Нео I9060
  • Samsung Galaxy Экспресс I8730
  • Samsung Galaxy Win I8550
  • Samsung Galaxy S5 Active G870A
  • Samsung Galaxy Mega 2 G750
  • Samsung Galaxy Гранд Макс G7200
  • Samsung Galaxy Гранд Прайм G530
  • Samsung Galaxy Core Prime
  • Samsung Galaxy Avant SM-G386T
  • Samsung Galaxy V G313
  • Samsung Galaxy Packet 2 G110
  • Samsung Galaxy Гранд 2 G7102
  • Samsung Galaxy Win Pro G3812
  • Samsung Galaxy Core Plus G3500
  • Samsung Galaxy Core II
  • Samsung Galaxy S Duos 2 S7582
  • Samsung Galaxy Trend II Duos S7572
  • Samsung Galaxy Fame S6810
  • Samsung Galaxy Молодой S6310
  • Samsung Galaxy Star Pro S7260
  • Samsung Рекс 90 S5292
  • Samsung Z1 Z130H

  • Samsung до 2013 года

    • Все Samsung до 2013 года
    • Запчасти для Samsung Galaxy Note
    • Samsung I9300 Galaxy S III
    • Samsung I9100 Galaxy S II
    • Samsung I9070 Galaxy S Advance
    • Samsung Galaxy Nexus
    • Samsung I8530 Galaxy Луч
    • Samsung I8190 Galaxy S III mini
    • Samsung S7710 Galaxy Xcover 2
    • Запчасти для Samsung Galaxy Note II N7100

• Запчасти для планшетов Samsung

  • Все запчасти для планшетов Samsung
  • Вкладка Samsung Galaxy Tab E 8.0 T375
  • Samsung Galaxy Tab Active Pro
  • Samsung Galaxy Tab Active 2 LTE
  • Samsung Galaxy Tab Active LTE
  • Вкладка Samsung Galaxy Tab A 10.5 T590
  • Вкладка Samsung Galaxy Tab A 10.1 (2019) T510
  • Вкладка Samsung Galaxy Tab A 10.1 (2016)
  • Вкладка Samsung Galaxy A 9.7
  • Samsung Galaxy Tab A 8.0 (2019 г.)
  • Samsung Galaxy Tab A 8.0 и S Pen (2019)
  • Samsung Galaxy Tab A 8.0 (2018)
  • Запчасти для Samsung Galaxy Tab A 8.0 2017 T380
  • Вкладка Samsung Galaxy Tab A 8.0
  • Samsung Galaxy Tab A 7.0 (2016)
  • Вкладка Samsung Galaxy Tab S6
  • Вкладка Samsung Galaxy S5e T720
  • Вкладка Samsung Galaxy Tab S4 10.5 T830
  • Вкладка Samsung Galaxy Tab S3 9.7 T820
  • Вкладка Samsung Galaxy Tab S2 9.7
  • Вкладка Samsung Galaxy S2 8.0
  • Запчасти для Samsung Galaxy Tab S 10.5 T800
  • Запчасти для Samsung Galaxy Tab S 8.4 T700
  • Вкладка Samsung Галактики E 9.6
  • Вкладка Samsung Galaxy Tab Pro 12.2 SM-T900
  • Samsung Galaxy Tab Pro 10.1 Детали T520
  • Запчасти для Samsung Galaxy Tab Pro 8.4 T320
  • Запчасти для Samsung Galaxy Tab 4 10.1 T530
  • Детали Samsung Galaxy Tab 4 8.0
  • Запчасти для Samsung Galaxy Tab 4 7.0 T230
  • Запчасти для Samsung Galaxy Tab 3 8.0 T310
  • Вкладка Samsung Galaxy Tab 3 Lite 7.0 частей
  • Запчасти для Samsung Galaxy Note Pro 12.2 SM-P900
  • Запчасти для Samsung Galaxy Note 10.1 P600 (2014 Edition)
  • Запчасти для Samsung Galaxy Note 10.1 N8000
  • Запчасти для Samsung Galaxy Note 8.0 N5100
  • Запчасти для Samsung Google Nexus 10 P8110
  • Вкладка Samsung P7500 Galaxy Tab 10.1 3G Запчасти
  • Запчасти для Samsung Galaxy Tab 8.9 P7300
  • Запчасти для Samsung P6800 Galaxy Tab 7.7
  • Запчасти для Samsung P6200 Galaxy Tab 7.0 Plus
  • Запчасти для Samsung Galaxy Tab 3 10.1 P5200
  • Запчасти для Samsung Galaxy Tab 2 10.1 P5100
  • Вкладка Samsung Galaxy Tab 3 7.0 p3200 Детали
  • Запчасти для Samsung Galaxy Tab 7.0 P3100
  • Запчасти для Samsung Galaxy Tab P1000

• Запчасти для мобильных телефонов и планшетов Sony

  • Все запчасти Sony для мобильных устройств и планшетов
  • Sony Xperia 10 Plus
  • Sony Xperia 10
  • Sony Xperia XZ3
  • Sony Xperia XZ2 Premium
  • Sony Xperia XZ2
  • Sony Xperia XZ2 Компактный
  • Sony Xperia XZ1
  • Sony Xperia XZ1 Компактный
  • Sony Xperia XZs
  • Sony Xperia XZ Premium
  • Sony Xperia L3
  • Sony Xperia L2
  • Sony Xperia L1
  • Sony Xperia XZ F8332
  • Sony Xperia X Performance
  • Sony Xperia XA2 Ультра
  • Sony Xperia XA2
  • Sony Xperia XA1 Plus
  • Sony Xperia XA1 Ультра
  • Sony Xperia XA1
  • Sony Xperia XA Ultra (C6 Ультра)
  • Sony Xperia XA
  • Sony Xperia X Compact
  • Sony Xperia X
  • Sony Xperia C5 Ultra
  • Sony Xperia C4
  • Sony Xperia C3 S55
  • Sony Xperia C S39H
  • Sony Xperia E5
  • Sony Xperia E4g
  • Sony Xperia E4
  • Запчасти для Sony Xperia E3
  • Sony Xperia T3
  • Sony Xperia T2 Ultra
  • Sony Xperia Z5 Premium
  • Sony Xperia Z5 Compact (Z5 mini)
  • Sony Xperia Z5
  • Sony Xperia Z4 (Sony Xperia Z3 +)
  • Sony Xperia Z3 Dual D6633
  • Sony Xperia Z3
  • Sony Xperia Z3 Compact
  • Sony Xperia Z2
  • Sony Xperia Z1
  • Sony Xperia Z1 Compact (Sony Xperia Z1 mini)
  • Sony Xperia Z1s L39T
  • Sony Xperia Z Ultra XL39H
  • Sony Xperia ZR M36H
  • Sony Xperia Z L36H
  • Sony Xperia ZL L35H
  • Sony Xperia M5
  • Sony Xperia M4 Aqua
  • Sony Xperia M2
  • Sony Xperia M C1905
  • Sony Xperia L S36H
  • Sony Xperia SP m35h
  • Sony Xperia T LT30p
  • Sony Xperia TX LT29i
  • Sony Xperia ion LTE LT28
  • Sony Xperia V LT25I
  • Sony Xperia go ST27i
  • Sony Xperia j st26i
  • Sony Xperia miro ST23I
  • Sony Xperia tipo ST21i
  • Sony Xperia Neo L MT25I
  • Sony Xperia Sola
  • Sony Xperia U
  • Sony Xperia P
  • Sony Xperia acro S
  • Sony Xperia S
  • Sony Xperia E C1505
  • Планшет Sony Xperia Z4
  • Планшет Sony Xperia Z3 Compact
  • Планшет Sony Xperia Z2
  • Sony Xperia Table Z
  • Sony Tablet S

• Запчасти для сотовых телефонов Huawei

  • Все запчасти для сотовых телефонов Huawei
  • Аксессуары Huawei
  • Huawei Нова 5Т
  • Huawei Нова 5
  • Huawei Нова 5i
  • Huawei Нова 4
  • Запчасти Huawei Nova 3
  • Запчасти Huawei Nova 3I (P Smart +)
  • Huawei nova 2s
  • Huawei Nova 2 Plus
  • Huawei нова 2
  • Huawei nova Plus
  • Huawei нова
  • Huawei P Smart Z
  • Huawei P Smart 2019
  • Huawei P Smart
  • Huawei P40 Pro
  • Huawei P40
  • Huawei P30 Pro
  • Huawei P30
  • Huawei P30 Lite
  • Huawei P20 Pro
  • Huawei P20
  • Huawei P20 Lite
  • Huawei P10 Plus
  • Huawei P10
  • Huawei P10 Lite
  • Huawei P9 Plus
  • Huawei P9 Lite mini
  • Huawei P9 Lite
  • Huawei P9
  • Huawei P8
  • Huawei P8 Max
  • Huawei P8 Lite (2017)
  • Huawei P8lite
  • Huawei Ascend P7
  • Huawei Ascend P6
  • Huawei Mate 30 Pro
  • Huawei Mate 30
  • Huawei Mate 20 X
  • Huawei Mate 20 RS Porsche Design
  • Huawei Mate 20 Pro
  • Huawei Mate 20
  • Huawei Mate 20 Lite
  • Huawei Mate 10 Pro
  • Huawei Mate 10 Lite
  • Huawei Mate 10
  • Huawei Mate 9 Pro

.

Обогрев кровли и водостоков своими руками

При правильном выборе крутизны уклона скатов, крыши из гибкой черепицы не нуждаются в уборке снега. Однако, в районах с высоким уровнем осадков, частыми оттепелями и заморозками снежные пласты превращаются в ледяные глыбы, которые забивают водосточную систему, деформируют верхние слои кровельного пирога. Кроме того, сход льда может привести к серьезным травмам проходящих под карнизом людей.

Чтобы избежать протечек, порчи покрытий и других нежелательных явлений, рекомендуется установка систем обогрева. Их установка делается после укладки верхнего слоя кровельного пирога и монтажа водостоков.

Необходимость установки систем обогрева определяется крутизной скатов, типом помещений под чердаком, конфигурацией водостоков. Наледь и большие скопления снега образуются на крышах следующих типов:

• Кровлях над отапливаемыми мансардами или чердаками. Теплый воздух поднимается вверх и нагревает покрытие. Снег, лежащий на теплой поверхности, частично тает, на финишном покрытии образуется ледяная корка. При хорошей теплоизоляции системы обогрева на таких крышах настраивают на непродолжительную работу. Этого достаточно, чтобы обеспечить таяние снега и удаление влаги по водостокам.
• Кровлях с небольшим уклоном. Пологие скаты – места скопления снега и льда. Установка систем подогрева на таких крышах настоятельно рекомендуется. Кроме того, необходимо предусмотреть водосборные воронки и усиленную гидроизоляцию в наиболее проблемных местах.
• Крышах комбинированного типа. Многоскатные кровли с плоскими горизонтальными площадками, башнями, внутренними углами также сильно подвержены образованию наледи. Водостоки на таких крышах должны обеспечивать удаление воды, также рекомендуется установка электрического обогрева для ускорения скорости таяния снега.

Крыши над нежилыми холодными чердаками не нуждаются в установке антиобледенения. Это необходимо только в районах с высоким уровнем осадков, а также при небольшом уклоне. Нагревательные элементы устанавливают вблизи карнизов, в желобах и водосточных трубах.

Опасности обледенения

Скопления снега и льда ведут:

• К увеличению нагрузки на несущие конструкции, другие элементы кровли. Под весом снежной и ледяной шапки может сломаться стропильный каркас, повредиться и деформироваться основание и финишное покрытие.
• К механическим повреждениям верхнего слоя. Сход обледенелого снега может повредить и сорвать гонты, содрать минеральную крошку с поверхности гибкой черепицы.
• К травмам людей и повреждению автотранспорта. Внезапное падение сосулек и ледяных глыб может нанести серьезные повреждения прохожим и представляет опасность для припаркованных и приезжающих машин.
• К разрыву водосточных труб и скоплению воды на крышах. Замерзая, вода сильно расширяется, повреждая трубы и желоба. Плотины изо льда препятствуют своевременному оттоку воды, способствуют протечкам в местах стыков, примыканий к кровельным элементам.

Проводить регулярную чистку снега не всегда возможно, кроме того, при уборке механическим методом легко повредить битумную черепицу. Установка системы антиобледенения продлевает срок службы кровли и снижает расходы на ремонт.

Состав системы обогрева кровель

Системы антиобледенения состоят из следующих элементов:

• Греющий кабель.

Жилы нагревательного элемента выполнены из металла с высоким электрическим сопротивлением или полупроводникового материала. Различают резистивные и саморегулирующиеся кабели. Нагреватели первого типа имеют постоянную температуру. Полупроводниковые греющие кабели изменяют сопротивление в зависимости от собственной температуры.

• Датчики температуры и осадков.

Эти элементы формируют сигнал на включение системы при заданной температуре и обнаружении влаги.

• Терморегулятор на основе контролера.

Устройство обеспечивает задание температуры включения, времени и режимов работы. Очевидно, что при -100 С работа обогревателей нецелесообразна. Терморегулятор настраивают на включение при температуре таяния снега на поверхности и по сигналу от датчика воды.

• Монтажные и электроустановочные изделия.

К ним относятся герметичные кабельные муфты специального исполнения, распределительные коробки, крепежи, УЗО и другие устройства.

Существуют различные виды антиобледенителей, от простейших греющих кабелей с ручным включением до устройств, которые интегрируются в системы “умный дом” и могут управляется в полностью автоматическом режиме или с мобильного приложения.

Требования к системам обогрева крыш

При проектировании систем антиобледенения необходимо учесть следующие требования:

• Греющие кабели должны быть сертифицированы по стандартам пожарной безопасности. Для систем антиобледенения выбирают нагревательные элементы для наружной прокладки. Они имеют герметичную оболочку и армирующую оплетку.
• Система должна комплектоваться УЗО или дифавтоматами для защиты от токов утечки и коротких замыканий.
• Система должна иметь датчик и настраиваемый регулятор включения и отключения в зависимости от температуры воздуха и поверхности покрытия.
• Нагревательные элементы устанавливают по всему пути удаления воды, включая сборные лотки и водосточные трубы.
• Все электрические элементы системы обогрева кровли должны иметь степень пылевлагозащищенности не менее IP66.

Греющие элементы располагают на плоских участках, на стыках скатов крыш сложной конфигурации. В большинстве случаев достаточно установки греющих кабелей вдоль карнизов, в водосточных трубах и внутри лотков.

Суммарную мощность подбирают по таблице

В таблице приведены примерные значения для умеренной климатической зоны. При проектировании антиобледенения необходимо учитывать среднегодовой уровень осадков и суточный перепад температур.

Монтаж антиобледенения

Вдоль карниза кабели укладывают змейкой, высота одного витка составляет 50-120 см. При этом важно не повредить токоведущие жилы, радиус изгиба должен составлять не меньше 5 см. Шаг витков выбирают, исходя из тепловой мощности нагревательного элемента. Нижнюю часть петли спускают в водосточный желоб. При отсутствии лотка нижний край витка должен выступать за край свеса на 5-6 см. Талая вода будет стекать непосредственно с кабеля.

На дно водосточного желоба также укладывают нагревательный элемент. Нижние края витков и кабель, расположенный в лотке, соединяют хомутами.

Самые проблемные места на сложных кровлях – ендовы и внутренние углы на местах стыков скатов. Там монтируют 2 линии кабеля на длину не менее 2/3 от общей высоты. Это предотвратит появление ледяных плотин, препятствующих стоку влаги.

При небольшой удельной мощности кабеля или ширине водосборных лотков больше 20 см, количество линий в желобах или лотках можно увеличить. Тепловая мощность нагревательных элементов в этих местах должна быть 50-70 Вт на каждый метр.

Воронки и водосточные трубы также подвержены образованию наледи. При обильном таянии снега с последующими заморозками возможен их разрыв и деформации. Трубы до 10 см защищают одной линией греющего кабеля, который помещают внутрь. Водостоки большего диаметра требуют прокладки 2 линий. В нижней части трубы и в водосборной воронке греющий провод укладывают витками по периметру, эти места требуют дополнительного подогрева.

Фиксация кабеля вдоль карниза осуществляется при помощи специальных клипс или алюминиевой монтажной ленты с хомутами, которые крепятся саморезами или кровельными гвоздями. Места фиксации обрабатывают герметиком.

Для монтажа кабеля на мягких кровлях предпочтительно воспользоваться лентой с битумным клеящим слоем. Такое монтажное изделие надежно фиксируется к гонтам и исключает появление протечек.

Кабель внутри водосточной трубы закрепляют к стенкам металлическими скобами. При длине трубы больше 3 м используют несущий трос, который защищает линию от обрыва. Для фиксации греющего кабеля внутри желобов используют специальные монтажные зажимы, которые закрепляют по краям лотка.

Подключение кабеля к силовой линии осуществляется через распределительную коробку или термоусадочную муфту. Класс защиты электроустановочного изделия должен быть не менее IP66. Коробки монтируют на стене под карнизным свесом.

Защита от коротких замыканий и токов утечки обеспечивается УЗО или дифференциальными автоматами с уставкой срабатывания не больше 30 мА. Размещаются элементы защиты в распределительном щитке. После выполнения монтажа систему антиобледенения тестируют. При этом проверяют корректную работу датчиков температуры, управляющего блока, срабатывание защиты.

Внимание! При монтаже систем обогрева крыши требуется четко следовать общим правилам электробезопасности и требованиям производителя греющего кабеля.
Система антиобледенения поможет избежать множества проблем и сэкономить на ремонте крыш.

Инструкция по обогреву водостоков своими руками с использованием кабелей

Водостоки как система желобов и труб является непременным атрибутом любого строения. Если не отводить от здания дождевую или талую воду, которая стекает по кровле вниз, то она будет медленно, но верно разрушать отмостку и фундамент, не говоря уже о постоянных лужах под окнами, перед дверями и разводах на стенах.

При наступлении холодов на элементах водосточной системы образуются сосульки, а в некоторых местах водостока перемерзает. Это особенно часто наблюдается у домов, в которых не обустроена надежная теплоизоляция, особенно верхней части здания. Внутренние испарения ее нагревают, а тающий снег образует слой льда на всей поверхности кровли и сосульки по краям крыши.

Это влечет за собой деформацию и разрушение не только материала покрытия на краях скатов. При определенных условиях лед разрывает водосточные трубы, ломает желоба, которые на такую нагрузку не рассчитаны. Именно с целью предотвращения негативных последствий температурных перепадов следует организовать обогрев водостоков, что вполне по силам сделать своими руками. Его задача – исключить возможность кристаллизации влаги. Ведь, кроме всего прочего, лед в желобах и трубах будет препятствовать удалению жидкости со всей поверхности крыши.

Места установки нагревательных элементов

• Лотки, карнизы, желоба, водосборники.
• Водосточные трубы.
• Стыки скатов (при сложной конфигурации крыши) и другие места, где возможно скопление воды.

Что учесть

Климатические условия региона проживания. Особенно это касается суточных перепадов температуры и интенсивности выпадающих осадков.

Тип кровли –  они различаются по способу отделки. Теплыми крышами считаются те, в процессе монтажа которых не проводилось их достаточное утепление. Как уже указывалось, в зимний период в чердачном помещении, мансарде из-за повышенных теплопотерь сохраняется плюсовая температура, которая подтапливает снег, лежащий на крыше.

К холодным относятся покрытия с качественной теплоизоляцией. Образование сосулек происходит только при повышении температуры наружного воздуха (при оттепели).

Вариант схемы подсоединения – параллельное или последовательное. Суммарная электрическая мощность. Придется устанавливать отдельный щиток управления со своим автоматом защиты.

Материалы  для обогрева водосточной системы

Кабель резистивный

Состоит из оболочки, изоляционного слоя и центральной жилы. Так как она характеризуется определенным электрическим сопротивлением, то при прохождении по ней тока происходит выделение тепловой энергии. При неизменной его величине температура нагрева будет постоянной. Преимуществом является относительно низкая стоимость.

[box type=”info” ]По мощности кабель подбирается из расчета в среднем 20 – 50 Вт/п.м. при условии, что желоба из металла. Для пластиковых предельное значение – 17 Вт/п.м. Но есть и недостаток. Во-первых, неизменная температура нагрева, во-вторых, за ним нужен постоянный уход. Например, если он завален мусором, то начнет сильнее нагреваться и может «сгореть».[/box]

Кабель резистивный зональный

Это усовершенствованный вариант предыдущего типа. Он обладает повышенной надежностью, может работать даже при частичном повреждении, более удобен в монтаже.

Кабель саморегулирующийся

Роль нагревательного элемента играет специальная матрица, которая в зависимости от изменений внешней температуры меняет свое сопротивление, тем самым автоматически регулируя степень нагрева. Цена на него более высокая, но в плане эксплуатации он привлекателен тем, что потребление электроэнергии в общем значительно ниже. Кроме того, отсутствует необходимость установки в схеме температурного датчика.

Мощность саморегулирующегося кабеля подбирается в пределах 15 – 30 Вт/п.м. Однако нужно учесть, что срок его эксплуатации меньше из-за повышенного «старения» матрицы. Кроме того, у него есть «стартовый ток», и это нужно учитывать при подборе номинала автомата защиты.

Имеются 2 варианта исполнения такого кабеля: с линейным изменением мощности и со скачкообразным. Последний тип изделия более быстро набирает необходимую температуру.

Советы

• Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.

• Для обогрева именно водостоков лучше использовать кабель саморегулирующийся. А вот более дешевый, резистивный, можно использовать для кровли. Почему? На разных участках трассы образование льда происходит с различной интенсивностью. Это зависит от расположения дома, его дневной освещенности и многих других факторов. А кабель резистивный греет одинаково на всех участках. Получается перерасход энергии. Кроме того, в некоторых местах он может перегреваться.

Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.

• Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п. м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».

• Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.

• Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.

• При температуре на улице ниже -10 ⁰С систему подогрева включать не рекомендуется.

• Уложенные кабеля не должны препятствовать свободному току воды.

Конкретной рекомендации по прокладке кабелей быть не может (соотношение их длины с протяженностью водостока), расположение. Многое зависит от особенностей климата в данном регионе, материала желобов и труб, толщины их  стенок, ширины (диаметра).

Обогрев водостоков и желобов — Теплокабель

Установка системы обогрева водостоков, желобов и других элементов кровли «под ключ» включает следующие работы: изучение объекта; создание проекта, содержащего необходимые расчеты, схемы установки управляющей аппаратуры, прокладки греющих кабелей, подключения к питающему напряжению, спецификации необходимых материалов и оборудования; выполнение монтажа и пусконаладочные операции. Наши специалисты подберут оптимальное соотношение кабелей (резистивного и саморегулирующегося), их необходимые типы и другое оборудование.

Опыт свыше 15 лет Большой стаж работы в области систем обогрева труб

Бесплатные замеры Наш специалист приедет на объект бесплатно

Полный спектр услуг От проектирования до монтажа и техобслуживания

Индивидуальный подход Предлагаем гибкие условия каждому клиенту

Наши работы:

В зимние месяцы на кровле скапливаются большие объемы снега. Из-за перепада температур и повышенной влажности он подтаивает, вода стекает в систему водостока, и там образуется внушительный слой наледи. Получаем неприятные последствия: наросты льда приводят к сужению просвета в желобах и блокируют сток талой воды, из-за чего водосток начинает разрушаться изнутри, а по краю крыши вырастают огромные сосульки. Кроме того, крепления лотков могут не выдержать, и под действием льда весом в десятки килограммов лотки могут упасть.

Восстановление водосточной системы — достаточно дорогое «удовольствие». Чтобы предупредить возникновение подобных неприятностей, желательно заранее оснастить крышу системой обогрева.

В электрическом обогреве нуждаются:

• Желоба.
• Стыки отдельных участков кровли.
• Карнизы.
• Трубы и воронки.

Кроме того, подогреваемыми должны быть и такие элементы ливнестоков, как лотки и водосборники.

Из чего состоит система обогрева лотков и водостоков

Конструкция и способы подвода теплового оборудования могут незначительно разниться от производителя к производителю, однако в основе современных систем электрообогрева водостоков всегда лежит два основных компонента: греющий кабель и безопасная автоматика.

Экономическая эффективность конструкции, легкость монтажа и качество обогрева зависят от того, какой тип кабеля вы выберете: саморегулирующийся или резистивный.

Резистивный кабель — это герметично-изолированный проводник с большим активным сопротивлением. Удельное сопротивление такого кабеля постоянно, а соответственно, тепловыделение — постоянно, если он подключен к бесперебойному источнику питания. К недостаткам резистивного кабеля относятся неэкономичность и необходимость иметь строго определенную длину нагревательной секции.

Саморегулирующийся кабель, в отличие от резистивного, лишен этих недостатков. Он представляет собой более современное высокотехнологичное оборудование, обеспечивающее стабильную работу систем обогрева водостоков. Состоит из внешней и изоляционной оболочек, экранирующей оплетки и греющего элемента, который помимо токопроводящих жил включает полупроводниковую матрицу. Именно последней кабель обязан своим свойством саморегулирования, благодаря которому степень нагрева изменяется в зависимости от температуры. Особая конструкция позволяет не бояться возможных перегревов. И, кроме того, кабель можно нарезать на куски произвольной длины.

Наиболее целесообразно в плане соотношения цены и качества купить комбинированный комплект для обогрева водостоков и желобов. При его установке на обогреваемых участках кровли используются недорогие резистивные кабели, а на желобах, водостоках и других элементах ливневки — более дорогие саморегулирующиеся.

Как происходит монтаж

Установку системы обогрева водостоков, лотков и желобов начинают с прокладывания кабеля на горизонтальных участках водостока, предрасположенных к образованию наледи, и в местах, где сходит талая вода. Затем по всей длине водостока протягивают греющий кабель для водостоков, которые фиксируются к стенкам монтажной лентой. На вертикальных участках кабель крепится к специальному тросу и свешивается вниз.

Перед включением кабели в обязательном порядке проверяются на наличие коротких замыканий, которые могут возникнуть вследствие ошибок при монтаже или случайных повреждений.

Важно! Системы подогрева водостока и кровли желательно монтировать вместе. При раздельном монтаже прокладка кабеля будет не только малоэффективной, но, в отдельных случаях, и вовсе бесполезной. Конструкция системы антиобледенения включает оптимально подобранные греющие кабельные секции, терморегуляторы, датчики и пульт дистанционного управления.

Монтаж системы обогрева водостоков

Схема системы кабельного обогрева водостоков состоит из нагревательной секции, щита управления в комплекте с терморегулятором и распределительной электросети. При монтаже системы важно, чтобы греющий кабель находился там, где течет вода. Сложность монтажа состоит в том, что дополнительные отверстия в водосточной системе недопустимы. По этой причине саморегулируемый кабель для обогрева водостоков фиксируется внутри определенным способом. Особое внимание надо уделить тому, чтобы отток воды осуществлялся на каждом участке водосточной системы.

Объекты, выполненные нами:

• BMW;
• Автомобильный Торговый Центр «Москва» на Каширке;
• АЗС British Petrolium;
• ТНК г. Владивосток.

Используемые материалы

Обогрев водостоков и кровли: системы антиобледенения своими руками

В связи с климатическими особенностями местности, многие владельцы частных домов, будь то постройки с индивидуальными крышами сложной конфигурации или с простыми двускатными конструкциями, не раз сталкивались с проблемой скопления больших масс снега на них, что, с наступлением межсезонья, приводило к неутешительным последствиям. Среди наиболее распространенных из них разрушение материалов кровли, замерзшая вода в водосточных трубах и как следствие нарушение водоотвода, а также массовое таяние снега, устремляющегося бурным потоком в водосточные системы, которые не могут справиться с неконтролируемым потоком воды и грязи. Вода, образованная вследствие таяния лавинообразно сошедшего с крыш снега, устремляется в желоб, где она слой за слоем намерзает. Кроме того на желоба воздействуют неравномерные нагрузки, которые они испытывают в результате намерзания сосулек. Все это в конечном итоге выведет из строя водосточную систему. Для ликвидации этих неприятных последствий необходимо постоянно очищать поверхность от скопившегося снега и своевременно сбивать сосульки, которые к тому же создают травмоопасную для людей ситуацию. Чтобы радикально решить  проблему, максимально упростив уход за системой ливневых стоков, специалисты предлагают осуществить монтаж системы антиобледенения на основе греющего кабеля, который можно прокладывать в качестве самостоятельного элемента по краю кровли для предотвращения ее обледенения. Как разобраться в характеристиках греющих кабелей и как правильно произвести монтаж системы снеготаяния и антиобледения – рассмотрим далее.

Содержание

1. Принцип работы системы антиобледения кровли и водостоков
2. Функции и задачи системы антиобледенения
3. Устройство системы антиобледенения водостоков и кровли
4. Особенности системы обогрева водостоков и кровли
5. Монтаж системы антиобледенения водостоков и кровли своими руками

Принцип работы системы антиобледения кровли и водостоков

После того, как температура воздуха достигает отрицательных значений, начинается кристаллизация воды, что способствует снижению эксплуатационных качеств элементов водосточной системы. Как это происходит?

• Формирующаяся внутри труб и желобов ледяная корка создает препятствия при прохождении жидкости, снижая их максимальную пропускную способность;
• Замерзая, вода расширяется в объеме, что приводит к повреждению мест стыков, деформации элементов кровли и даже нарушениям целостности магистрали;
• Снижение эксплуатационных характеристик постройки – это следствие формирования ледяных пробок в желобах. Они образуются при наличии постороннего мусора в трубах и желобах и препятствуют стеканию воды, которая попадает на стены и фундамент.

Чтобы предотвратить все вышеперечисленные негативные последствия, в самых «неблагоприятных» местах  кровли (сливных трубах, желобах, ендовах) устанавливают нагревательные кабели, препятствующие образованию наледи по ходу движения талых вод. Питание кабеля осуществляется от электрической сети с напряжением 220-230 В.

Управление процессом нагрева осуществляется через специальный терморегулятор, работающий автоматически. Команды к терморегулятору поступают от датчиков, установленных на кровле. В случае возникновения ситуаций, которые могут стать причиной образования  льда, например, осадки в холодный период времени или оттепель с капельным таянием снега, термостат дает сигнал о необходимости подачи энергии, в результате чего начинается нагрев электрического кабеля. Это приводит к образованию воды, свободно стекающей по трубам и желобам. Сегодня на смену термостатам пришли программируемые терморегуляторы.

Важно! Специалисты не рекомендуют удешевлять работы и монтировать нагревательный кабель только на поверхности кровли, отказываясь от обогрева  водостоков. Это обусловлено тем, что снег и лед зачастую могут полностью забивать желоба и водосточные трубы, что может привести к нарушению их целостности. Чтобы этого не произошло, необходимо обеспечить беспрепятственное схождение талой воды с крыши.

Функции и задачи системы антиобледенения

• Осуществив монтаж антиобледенения кровли, вы предотвратите образование сосулек, скопление снежных масс на кровле и, как следствие их падение, которое является причиной травмоопасных ситуаций;
• Учитывая вышесказанное, можно утверждать, что установка антиобледения крыши способствует снижению механической нагрузки на ее конструкцию;
• Увеличение эксплуатационного срока кровельных материалов, системы водостоков и других конструктивных элементов  кровли;
• Установка системы обогрева водостоков и кровли позволит устранить проблему ручной очистки кровли от снега и ледяных масс;
• Организация регулярного и своевременного отвода талой воды с крыши и водостоков;
• Благодаря особенностям системы (наличию специализированных датчиков), вы получаете возможность полностью автоматизировать процесс подогрева крыши;
• В качестве преимущества системы можно рассмотреть максимальную доступность и легкость ее монтажа, который сможет осуществить самостоятельно даже неопытный мастер.

Важно! Если вы отказываетесь от монтажа системы обогрева водостоков и кровли, мотивируя это большими затратами  на электроэнергию, специалисты спешат развеять ваши сомнения – при условии правильной укладки кабеля, последний обеспечит надежный обогрев системы ливневых водостоков, потребляя при этом не более 200-500 Вт, что зависит от площади крыши.

Устройство системы антиобледенения водостоков и кровли

Нагревательная часть включает в себя:

• нагревательные кабели;
• крепежные элементы.

Распределительная и информационная часть представляет собой комплект, включающий:

• силовые и информационные (сигнальные) кабели;
• монтажные элементы;
• распределительные коробки, в которых осуществляется коммутация проводов.

Данная часть системы отвечает за передачу электрического питания к нагревательной части, а также передачу сигналов от датчиков контроля обогрева кровли к щитку управления.

Система управления, в состав которой входят следующие элементы:

• терморегулятор антиобледенения;
• пусковые и защитные приборы, например, входной трехфазный защитный автомат, прибор защитного отключения, защитные автоматы на каждую фазу и др.;
• сигнальная лампа.

Важно! В целом комплектация подсистемы управления подбирается с учетом мощности системы антиобледения водостоков и кровли. Нагревательная часть, для монтажа которой использовался саморегулирующийся кабель, может работать автоматического управления. Это обусловлено его способностью самостоятельно регулировать мощность под влиянием температуры и наличия осадков.

Особенности системы обогрева водостоков и кровли

Конструктивные особенности и принцип монтажа системы обогрева водостоков и кровли зависят от следующих факторов:

• Климатические особенности региона;
• Вид крыши;
• Тип электрического кабеля.

Особое внимание необходимо уделить  разновидностям кровли, напрямую определяющим конструктивные особенности системы антиобледенения водостоков.

• Теплая кровля. В связи с тем, что в процессе ее монтажа не уделяется достаточного внимания изоляции, зачастую на ней образуются ледяные наросты, которые, из-за конструктивных особенностей кровли, тают даже при отрицательных температурах, после чего вода, стекая на холодную кромку, замерзает. Специалисты рекомендуют учитывать это и прокладывать по кромке отопительные секции в виде петель, ширина которых составляет от 30 до 50 см, а удельная мощность – 200-500 Вт/кв. м;
• Холодная кровля, обогрев которой характеризуется принципиальными отличиями. В связи с тем, что они качественно изолированы и зачастую отличаются наличием хорошо вентилируемого чердачного помещения, для их обогрева специалисты рекомендуют осуществлять монтаж только системы антиобледенения водостоков, линейная мощность которой составляет 20-30 Вт/кв. м с постепенным увеличением до 60-70 Вт/кв. м. по мере увеличения длины водостока.

Монтаж системы антиобледенения водостоков и кровли своими руками

План проектирования системы

• Правильное определение зон обогрева кровли, где будет осуществляться укладка электрокабеля;
• Выбор подходящего типа электрического кабеля;
• Подбор системы управления и определение локализации соединительных коробок;
• Расчет длины и выбор способа укладки кабеля;
• Расчет мощности системы;
• Подбор крепежных элементов и укладка кабеля;
• Подбор автоматики для щитка управления.

Определение зон обогрева кровли

Зоны обогрева кровли – места наибольшего скопления снега и наледи, где необходимо произвести укладку электрического кабеля. Чтобы обеспечить беспрепятственный отвод талой воды, укладку кабеля производят на следующих участках:

• водосточные желоба, их элементы и пространство вокруг них;
• водосточные трубы на всем протяжении;
• водосборники и дренажные лотки;
• карнизы на кровле;
• на линиях стыков отдельных участков кровли и смежных стен, в ендовах.

Важно! Планирование обогрева  водостоков  должно осуществляться с учетом обогрева всей кровли, так как в противном случае снижается эффективность всей системы.

Важно! В процессе монтажа системы кабель антиобледенения укладывают по ходу стекания талой воды. Важно использовать только водонепроницаемые секции, а их фиксацию осуществлять максимально надежно. Зачастую поверх водосточных труб устанавливают ограничители натяжения кабелей.

Выбор типа электрического кабеля

Эксплуатация электрического кабеля, используемого для обогрева водостоков и кровли, осуществляется в технически сложных условиях – на него воздействуют влага, перепады температур, механические нагрузки. В связи с этим, он должен отвечать следующим требованиям:

• Быть герметичным и устойчивым к атмосферным воздействиям;
• Быть индифферентным к температурным перепадам и сохранять свои первоначальные характеристики даже при отрицательных температурах;
• Обладать высокой механической прочностью, чтобы без проблем выдерживать воздействие возможной снеговой нагрузки;
• Быть безопасным в плане электроизоляционных характеристик.

Важно! Приобрести электрический кабель можно в бухтах или в виде готовых греющих секций, представляющих собой фрагменты кабеля фиксированной длины с муфтой и проводом, предназначенным для подключения к сети.

Кабель, поставляемый в бухтах, чаще всего применяется для водоотливов и монтажа систем антиобледенения на кровлях сложной конфигурации, в связи с чем, в стандартных ситуациях опытные мастера советуют выбирать готовые секции. Они считаются более удобным вариантом, простым в монтаже.

Функционирование систем антиобледенения может осуществляться на базе греющих кабелей двух типов:

• Резистивные;
• Саморегулирующие.

Рассмотрим более подробно характеристики каждой группы.

Тип № 1. Резистивные кабели

Резистивные кабели – традиционный вариант, отличительной особенностью которого является одинаковая выходная мощность по всей длине и одинаковое тепловыделение. На разрезе представляет собой металлическую жилу, изоляционный слой, медную оплетку и внешнюю оболочку. В процессе монтажа систем антиобледенения водостоков рекомендуют использовать резистивные кабели, тепловыделение которых составляет 15-30 Вт/м, а рабочая температура – 250 градусов.

Важно! Одной из основных особенностей резистивного кабеля является постоянное сопротивление и одинаковый нагрев по всей длине. Степень нагрева определяется только силой тока и не зависит от внешних условий, которые могут быть диаметрально противоположными для разных участков кабеля. Например, один из участков кабеля может располагаться в трубе, другой – под открытым небом, а третий – прятаться под листвой или снегом. В связи с этим, для оптимального функционирования того или иного участка кабеля требуется различное количество тепла, однако резистивный кабель не может самостоятельно регулировать температуру в зависимости от внешних условий. Это является причиной высокого, но часто непродуктивного потребления  энергии.

Выделяют несколько разновидностей резистивных кабелей:

Последовательные резистивные кабели – разновидность, которая характеризуется достаточно простым строением. Его основу составляет сплошная токопроводящая жила, представленная медным проводом и сверху покрытая изоляционным слоем. Сверху провод покрыт экранирующей оплеткой, препятствующей электромагнитному излучению и выполняющей функцию заземления. Внешний слой провода представлен полимерной оболочкой, защищающей от короткого замыкания.

Преимущества последовательного резистивного кабеля:

• Высокая гибкость, благодаря которой его можно использовать при монтаже систем обледенения для кровли сложной конфигурации;
• Простота монтажа, обусловленная отсутствием необходимости задействовать «лишние» элементы;
• Доступная цена.

Зональные резистивные кабели – усовершенствованная разновидность последовательных кабелей, конструктивную основу которых составляют две параллельно расположенных жилы, проводящие ток. Вокруг них – нагревающая проволока, накрученная в виде спирали и характеризующаяся высоким сопротивлением. Обычно нихромовая, эта спираль через контактные окна в изоляции поочередно взаимодействует с обеими токопроводящими жилами, образуя независимые зоны тепловыделения. В случае перегрева, выйдет из строя только одна функциональная зона, тогда как остальные продолжат свою работу.

Преимущества резистивного зонального кабеля:

• Наличие независимых зон тепловыделения, позволяющее предотвратить перегрев кабеля;
• Высокая гибкость, позволяющая использовать его для обогрева кровель со сложной конфигурацией;
• Доступная цена.

Тип № 2. Саморегулирующиеся кабели

Саморегулирующиеся кабели – отличаются от своего резистивного аналога наличием матрицы – полупроводниковой прослойки, соединяющей две токопроводящие жилы. Помимо этого, на срезе саморегулирующегося кабеля можно увидеть фотополимерную изоляцию, экранирующую оболочку, представленную фольгой или проволочной оплеткой, а также наружную пластиковую изоляцию.

Важно! Благодаря наличию двух изоляционных слоев (внутреннего и наружного), саморегулирующий кабель приобретает высокую диэлектрическую прочность и устойчивость к ударным нагрузкам.

Важно! Матрица – основная отличительная деталь саморегулирующихся кабелей. Она меняет свое сопротивление в зависимости от температуры окружающей среды. Например, при повышении температуры атмосферного воздуха увеличивается сопротивление матрицы, что способствует снижению нагрева самого кабеля. Это и есть принцип саморегуляции, лежащий в основе работы саморегулирующегося кабеля.

Преимущества саморегулирующегося кабеля:

• Возможность регулировать степень нагрева в зависимости от температуры окружающей среды;
• Долговечность, обусловленная отсутствием риска перегрева и выгорания;
• Возможность нарезки на куски необходимой длины (до 20 см) непосредственно на месте укладки;
• Несмотря на то, что стоимость саморегулирующегося кабеля в 2-4 раза превышает стоимость резистивного, в целом этот вариант является более экономичным за счет экономного расхода энергии;
• Простота монтажа;
• Невысокая потребляемая мощность от 15 до 20 Вт/м.

Подбор системы управления и определение локализации соединительных коробок

В качестве устройств, используемых в качестве системы управления, можно отметить следующие:

• Терморегулятор, подающий команду для включения системы обогрева в заданном диапазоне температур – от -8 до +3 градусов;
• Термостат или метеостанция, помимо температуры мониторирующая ситуацию с осадками на кровли и их таяние. Основу метеостанции составляют датчик влажности и температурный сенсор.

Размещение соединительных коробок должно осуществляться таким образом, чтобы сохранялся свободный доступ к ним. Обычно их монтируют на кровле недалеко от нагревательных элементов. Также возможна установка под козырьком, на чердаке и парапетах.

Расчет длины и выбор способа укладки кабеля

Прежде чем приступать к монтажу кабеля, необходимо рассчитать его длину и определиться с местоположением. Так как участки, на которые производится укладка нагревательных элементов, мы рассматривали выше, обозначим, как определиться с длиной кабеля.

Для этого необходимо измерить длину всех частей системы с учетом количества и погонного  метража водостока, а также длину ендовы. На каждые 100-150 мм желоба потребуется мощность 30-60 Вт/м.

Расчет мощности системы

Рассчитывая мощность электрического кабеля, необходимо опираться на нормативные показатели. Если для кабелей резистивного типа, требуемая мощность составляет 18-22 Вт/м, то для саморегулирующегося – 15-30 Вт/м. Важно помнить, если для изготовления водосточной системы использовались полимерные материалы, мощность кабеля не должна превышать 17 Вт/м, что позволит избежать повреждений водосточной системы.

Подбор крепежных элементов и укладка кабеля: советы мастера

В процессе установки системы обогрева необходимо подготовить следующие элементы:

• Тепловой кабель, длина которого определяется общей площадью системы, диаметров элементов и типом самого кабеля;
• Крепежные элементы – для кровли используется армирующая сетка, для водостоков – анкерные пластины и самоклеящиеся ленты. Минимальное расстояние между крепежом должно составлять не менее 30 см. Если вы используете стальные пластины, обратите внимание на их поверхность – она должна быть оцинкованная, что предотвратит преждевременное ржавение.

На что обратить особое внимание?

• Следите за тем, что в секции греющая часть не перегибалась, не испытывала излом и растяжку и другие механические воздействия;
• В соответствии со СНиП, нагревательная секция нуждается в заземлении. Если вы предполагаете укладывать кабель витками, то диаметр водосточной трубы должен быть не менее 70 мм, что обусловлено минимальным радиусом изгиба кабеля;
• Следите за тем, чтобы в процессе монтажа нагревательных секций не нарушилась целостность изоляции кабеля. Это обусловлено гигроскопичностью матрицы, за счет которой нагревательные участки будут впитывать влагу и вскоре выйдут из строя.

Монтаж системы обогрева крыши своими руками

В холодное время года на крышах и водостоках достаточно быстро появляется наледь. Она опасна тем, что накопившийся и сорвавшийся с крыши лед может упасть на людей. Чтобы этого не произошло, на крышах здания и системах стока воды необходимо установить специальный обогрев. Его монтаж очень похож на схему установки «теплого пола». То есть, по всему периметру крыши монтируется греющий кабель. Этот процесс имеет множество нюансов, каждый из которых важно учитывать при монтаже, чтобы система обогрева работала исправно на протяжении многих лет.

Почему на кровле образовывается наледь?

Есть несколько причин образования наледи на кровле и водостоках.

1. Суточные и сезонные температурные колебания. Даже в тех случаях, когда кровля смонтирована правильно, наледь все равно будет образовываться при температурных колебаниях. Решающую роль в этом случае играет именно существенный перепад дневных и ночных температур. Так, в течение дня на дом попадают солнечные лучи, которые оттаивают снежные массы. Ночью же оттаявший снег образует ледяную корку. Если наледь образовывается из-за температурных перепадов, то лучше всего ставить кабельный обогрев крыши.

2. Плохое качество укладки теплоизоляционного слоя крыши. Снаружи температура поверхности кровли достаточно низкая, а под крышей отапливаемые помещения нагревают поверхность крыши, и в результате образовывается наледь таком случае в первую очередь нужно заняться утеплением крыши. Вполне вероятно, что после этого даже не потребуется укладывать греющий кабель.

Системы обогрева крыши

Система обогрева кровли функционирует по принципу теплоотдачи от прокладываемого кабеля. Такая система устанавливается по водосточным трубам, желобам, по площади крыши и во всех местах, где накапливаются снежные массы. За счет обогрева можно добиться постоянной температуры поверхности крыши, в результате чего снег будет таять равномерно и уходить в систему водостока, а не образовывать сосульки и наледь.

Функциональное предназначение системы обогрева:

• Отведение талой воды
• Предупреждение образования сосулек.
• Исключение необходимости регулярно убирать снег с крыши.
• Предупреждение закупорки водостока и его деформацию.
• Снижение механической нагрузки на кровлю.
• Отведение талой воды с поверхности крыши.
• Увеличение срока эксплуатации покрытия кровли.
• Система автоматизирует систему обогрева крыши не требуется вмешательство человека.

Схема обогрева кровли с составляющими элементами:

• Нагревочный электропровод.
• Детали, которые нужны для крепежа.
• Щитовая для управления.
• Защитный автомат трёхфазный входной.
• Контактор четырехполюсный.
• Устройство, необходимое для защитного отключения.
• Автоматы защитные для каждой из фаз.
• Сигнальная лампа.
• Автомат, используемый для защиты цепи. Он же управляет термостатом.
• Элементы распределяющей сети.
• Сигнальный провод.
• Силовой питающий провод.
• Коробки монтажные.
• Концевые и соединительные муфты, необходимые для нагревательного провода

Устройство системы обогрева кровли

Обогревающей частью в системе является электропровод, который греет водосток и кровлю. Этот провод идет через фронтальную часть ливнестоков, желобов, труб водосточных лотков и водосливов. Провод должен быть подобран таким образом, чтобы соответствовать всем требования пожаробезопасности, отличаться высокой прочностью и устойчивостью к разного рода механическим нагрузкам и температурным перепадам. Кабельный обогрев кровли не нужно демонтировать на летний период и может применяться для любого вида крыш.

Информационная и распределяющая часть в системе собирается из элементов монтажа, силовых проводов, распределяющих коробок. Именно эта часть выполняет распределяющую роль. Она даёт электропитание отопительным элементам и обеспечивает качественную передачу сигнала через датчики контроля в шкафу управления, а затем обратно.

Управляющая часть состоит из термодатчиков воздуха, терморегуляторов, щитка управления, пусковых деталей, устройств для осуществления регулировки. Подбор управляющей системы следует делать с учётом мощности нагревательных элементов. В тех случаях, когда система оборудуется саморегулируемыми проводами, то управляющая система не требуется, так как мощность их работы регулируется по температурным показателям. Однако для качественной эксплуатации не обойтись без регуляторов температуры.

Обзор монтажа системы обогрева кровли

Перед началом работы важно уточнить, что все нагревательные секции четко соответствуют площадям обогрева зон кровли. Далее из них необходимо будет вырезать куски нужного размера, смонтировать муфты, а после – разложить и скрепить.

Попрек желоба в водостоках нужно закрепить электрический кабель. Делается это при помощи монтажной ленты, которая должна быть, как можно толще. Шаг при монтаже ленты должен составлять для саморегулирующегося кабеля 0,5 м, а для резистивного провода – 0,25 м. в качестве дополнительного крепежного элемента в этом случае можно использовать герметик.

Для крепления электрокабеля по внутренней стороне водостока используется термоусаживаемая трубка либо также монтажная лента. При высоте труб водостока свыше 6 м потребуется дополнительный монтаж троса из металла, который снизит несущую нагрузку.

В воронке для крепления провода используются заклёпки и лента. К самой кровле кабель крепится при помощи герметика и монтажной ленты.
На следующем этапе устанавливаются и закрепляются монтажные коробки, далее их прозванивают, смотрят показатель сопротивления изоляции деталей нагрева.

Затем производится установка термостата, силовых и сигнальных проводов, монтируется шкаф управления. Все провода прозванивают и замеряют их сопротивление.

Завершающий этап – пуск и настройка системы.

Поэтапная работа по монтажу системы

1. Работа начинается с проектирования системы обогрева. Определяются зоны для обогрева, подбирается оптимальный вариант кабеля, рассчитывается мощность системы, подбирается автоматика для управляющего щита.
2. Определение зон для установки системы происходит следующим образом. Зонами обогрева считаются места, где накапливается больше всего снега и наледи. Оптимальная схема в этом случае – обогрев свеса кровли, ендов и водостоков. Длина электропровода всегда равна площади всех деталей кровли, на которых будут монтироваться нагревательные элементы. Там, где есть опасность схода снежных масс с крыши, нужно будет поставить систему для задержки снежных масс.
3. Подбор проводов. В системе обогрева кровли можно устанавливать один из двух разновидностей греющего кабеля – саморегулирующийся и резистивный. Последний выполнен из металлической жилы и изоляционного материала. Он отличается стабильными показателями сопротивления, мощности и нагрева. Основное преимущество резистивного кабеля – его невысокая цена. Установка такого провода – это оптимальный вариант для обогрева больших участков крыш и стоков. Чаще производится зональная укладка резистивного кабеля с нихромовой нитью. Саморегулирующийся кабель выполнен из матрицы, изоляционного слоя, оплетки, наружной оболочки. Это более технологичный вариант. Работает по принципу изменения показателей нагрева при температурных колебаниях. Если температура понижается, то повышается мощность саморегулирующегося кабеля. Также доступен третий вариант проводов для системы обогрева – смешанный. Он отличается приемлемой ценой.
4. Монтаж системы управления обогревом крыши, которая состоит из терморегулятора или метеостанции, контролирующей наличие каких-либо осадков на кровле.
5. Установка соединительных коробок и кабеля. В этом случае важно монтировать соединительные коробки так, чтобы было пространство для проведения необходимых технических работ. Обычно их ставят неподалеку от секций нагрева. Монтаж возможен, как на самой кровле, так и на парапетах, чердаке, под козырьками. Чтобы правильно установить систему обогрева, нужно начинать с расчета длины провода и выбора места для монтажа. При этом нужно замерить длину ендовы, составных элементов системы, рассчитать метраж и количество водостоков в системе водоотведения. На каждые 10-15 см желоба потребуется мощность от 30 до 60 Вт. Если желоб имеет диметр от 15 см, то мощность должна быть подобрана из расчета 200 Вт на квадратный метр. Провода нужно монтировать, как в стоках, так и вкруг них. Для расчета их длины используются специальные заранее подготовленные чертежи. Провода необходимо также проложить на карнизы, трубы и воронки стока. Саморегулирующийся провод необходимо применять для сточных систем. При установке резистивного кабеля нужно ставить разделители между нитками. Все провода нужно проложить через дренажные лотки, ендовы, водосборники и стыки элементов кровли.
6. Мощность системы обогрева должна рассчитываться, исходя из нормативных показателей: для резистивных проводов – 18-22 Вт на один метр, а для саморегулирующихся – 15-30 Вт на один метр. Мощность кабеля не должна превышать 17 Вт, когда покрытие кровли выполнено из полимерного материала. Обязательна установка блока утечки УЗО I ут=30 мА для защиты от удара электрическим током.
7. В тех случаях, когда крыша не имеет системы стока воды, необходимо установить с небольшим уклоном систему «капающая петля».

Обогрев крыши и водостоков — система в борьбе с наледью

Обогрев водостоков в российских климатических условиях — жизненная необходимость, а также прекрасный способ защитить транспорт и людей от обрушений отяжелевшей от снега кровли.

Водосточной системой оснащается практически любая кровля. Водосток служит защитой наружных стен и цоколя от воды, а также ограждает фундаментное основание от чрезмерного воздействия влаги. Водосточная система собирает воду с кровли в желоба с последующим отведением по трубам. Грамотно смонтированные водостоки не только не портят внешний вид здания, но и придают ему некоторую законченность. Как и любая система, водостоки нуждаются в уходе, одним из составляющих которого является обогрев.

Зачем обогревать водостоки

Обогрев водостока в первую очередь предусматривает возможность значительно продлить их эксплуатационный срок. Пренебрежение устройствами системы обогрева, способствует образованию при температурных перепадах наледи, которая значительно увеличивает нагрузку на крепежи. Такой процесс приводит к снижению эксплуатационных характеристик водосточной системы. В качестве тяжёлых последствий могут наблюдаться повышенные нагрузки на кровельную систему и несущий сегмент здания, протечки кровельного покрытия и разрушение фасада.

Водостоки каких крыш нужно обогревать обязательно

Вне зависимости от типа крыши, обогрев водостоков необходим для предотвращения образования сосулек и наледи, которые угрожают жизни и здоровью находящимся под ними людям. Кроме того, такие образования на кровле довольно часто становятся причиной повреждения транспортных средств, детских площадок и малых архитектурных форм, расположенных в непосредственной близости от зданий.

Совершенно точно необходимо обогревать водостоки крыш, если образование наледи является постоянным явлением, возникновению которого способствует:

• частая смена температурного режима, характеризующаяся переходом через нулевую отметку;
• Конструкционные особенности крыш и сложные типы кровли;
• Неправильное проектирование подкровельного пространства;
• Ошибки при возведении здания;
• Некачественные кровельные материалы или безграмотные монтажные работы при выполнении кровли.

Технологии обогрева водостоков




Обогрев водостока планируется одновременно с системой обогрева всей крыши. Раздельное планирование неэффективно. Структура антиобледенительных систем подразумевает наличие греющих секций из кабелей, терморегуляторов, датчиков, распределительной системы и пульта автоматического управления.

На современном строительном рынке существует два типа нагревательного кабеля – резистивный и саморегулирующийся.

Резистивный тип отличается простотой и привлекательной ценой. Кабель, по которому протекает электричество, может быть одно- или двужильным. Нагрев провоцируется омическим сопротивлением тока, а его рост сопровождается увеличением количества выделяемой теплоты. Сложность расчётов предполагает использование кабеля определённой длины. Конструкция нагревательного элемента представлена двумя токонесущими жилами, являющимися многожильными проводами под слоем теплостойкой изоляции. Изоляционный материал окружён экранирующей оплёткой и оболочкой. Стандартный кабель заводского производства может быть с одной стороны закрыт муфтой, а с другой — оснащён разъёмом для подключения.

Такой нагреватель постоянно функционирует на полную мощность, что способствует значительным затратам электроэнергии. По степени эффективности такой тип системы проигрывает другому виду обогревательного кабеля, обладающему аналогичным показателям мощности.




Принцип действия саморегулирующегося кабеля заметно отличается, что сказывается на его стоимости. Такой кабель является гибким нагревательным элементом, функционирующим за счёт протекания электрического тока и выделения тепла посредством специальной матрицы. Матричный пластик размещён между проводами питания и является резистивным элементом, зависящим от температурных условий. Изменение температурных показателей преобразует сопротивление материала и выделяемого тепла.

Таким образом, в условиях отсутствия снега и льда, выделение тепла минимизируется, и наоборот, в случае наслоения на кабель снежной массы выделяется значительное количество тепла. К большим плюсам такого кабеля относится возможность самостоятельного реагирования на температурные изменения в конкретном месте, что сводит возможность перегрева к нулю. Кабель этого типа выпускается любой длины.

Следует учитывать максимальный ток и предельно допустимый пусковой ток, показатели которых не спровоцируют разрушений контактов между металлом и пластиковой матрицей.

Мировая практика доказала эффективность использования для борьбы с сосульками и наледью технологии обогрева водостоков. Остаётся только оценить все плюсы и минусы кабелей разных типов, сделать правильный выбор и выполнить грамотный монтаж. Резистивная технология отличается нагреванием проводов, а для саморегулирующегося кабеля характерно нагревание пластика. Монтаж кабелей любых типов достаточно прост. Производители подобной продукции позаботились о выпуске готовых монтажных комплектов, которые приобретаются под конкретный тип кабеля.

Обогрев кровли и водостоков — залог долговечности крыши

Обогрев кровли и водостоков – это эффективная возможность противостоять формированию коварных сосулек, обледенению и скоплению снега. Понятно, что все эти факторы оказывают негативное воздействие на крышу и, следовательно, на весь дом. Установленный обогрев кровли позволяет сберечь домовые конструкции и исключить вероятность травмирования людей.

Что вы узнаете

Современная система обогрева кровли построена таким образом, что ее монтаж собственными руками под силу любому домовладельцу.

Система обогрева кровли: состав и предназначение элементов

Обогрев кровли и водостоков обеспечивается с помощью антиобледенительной системы, состоящей из:

• нагревательного отдела;
• информационно-распределительного сегмента;
• управляющего блока.

Кабель для обогрева кровли, представляющий собой нагревательный сегмент системы,  обеспечивает легкий подогрев скопившейся на крыше снежной массы, вызывающий ее таяние. Установка кабелей на поверхности крыши, а также в водостоках производится с использованием специальных крепежных элементов.

Информационно-распределительный отдел системы обогрева состоит из:

• магистрали питания;
• проводников, соединяющих датчики и автоматику;
• распределительные коробки;
• монтажные элементы.

Устанавливаемые на поверхности крыши управляющие датчики контролируют влажность, температуру воздуха и поверхности крыши. Вся автоматика, которой снабжена система обогрева кровли, объединена в управляющий блок.

Обогрев кровли и водостоков: функционирование

Система обогрева кровли функционирует так, чтобы:

• устранялось обледенение кровли;
• воспрещалось обледенение водостока;
• предотвращалось формирование льда в мансардных окнах.

Совокупность датчиков и автоматика, которыми обладает система обогрева кровли, настроены таким образом, что питание в кабель для обогрева кровли подается сразу же, как ими фиксируются параметры, способные спровоцировать образование скоплений снега, наледи, сосулек. Создаваемый таким образом обогрев кровли вызывает таяние. Автоматические средства системы обогрева контролируют уровень нагрева и исключают перегрев.

Зимой в сухую погоду обогрев кровли не используется. Необходимость в нем возникает лишь при наступлении оттепелей.

Обогрев кровли и водостоков эффективен лишь тогда, когда при определении его состава учтены следующие параметры:

• тип кровли и ее размер;
• наличие желобов и водосборных воронок;
• материал, из которого изготовлены элементы водостока;
• климат региона, где расположен дом.

Установка обогрева

Наибольшая эффективность антиобледенительной системы обеспечивается тогда, когда кабель для обогрева кровли равномерно распределен по поверхности крыши и по ее периметру.

В ходе установки системы особое внимание необходимо обращать на то, чтобы не повреждался материал кровли. Кабель должен устанавливаться так, чтобы дизайн и эстетичность кровли не нарушались.

Система обогрева может быть образована саморегулирующимися или резистивными кабелями. Удельная мощность, развиваемая системой, должна составлять порядка 300 Вт/м².

Визуальное проявление работающей системы подогрева

Схема установки системы, обеспечивающей обогрев кровли

Подогрев водосточной системы

Чтобы талая вода, стекающая в водосток, там не замерзала, все его элементы также должны подогреваться. Мощность подогревающего кабеля определяется размеров каждого конкретного элемента. К примеру, если диаметр сточной трубы или водосборного лотка превышает 125мм, в них рекомендуется устанавливать сразу два кабеля, чтобы получаемая мощность составляла порядка 40Вт/м. Выводящие патрубки труб можно снабдить несколькими кабельными витками, что исключит вероятность формирования в них ледяной пробки.

Обогрев окон в мансардах

Обледенение окон мансард может быть предотвращено путем укладки поблизости от них нагревательных кабелей. Это позволит исключить формирование наледи на прилегающих элементах крыши и проникновение влаги в саму мансарду. Обогрев мансардных окон может обеспечиваться кабелем любого типа.

Обогрев кровли и водостока —  важный компонент общего перечня мер, позволяющих обеспечить долговечность крыш и укрываемых ими зданий.

Как устанавливается кабель для обогрева кровли, какие операции при этом производятся – все это вы можете наглядно увидеть в следующем видеоматериале:

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Водостоки с подогревом и использование систем водосточных желобов: факты

По мере того, как дни становятся короче, домовладельцы все чаще задают вопрос о том, нужна ли вам система водостока с подогревом. Особенно для тех, кто помнит плохие зимы и знает об угрозе, когда полярный воздух снова захлестнет Арктика в этом году.

Обогреватели водостока

заслуживают внимания, если вы живете там, где снег и лед могут забить ваши водосточные системы. К сожалению, мало кто думает, что им когда-нибудь понадобятся водосточные обогреватели, пока не станет слишком поздно — тогда им придется решать проблемы с монстрами.

Первый вопрос, который следует задать при рассмотрении системы водосточных желобов с подогревом: «Где вы живете?»

Системы обогрева

— отличный вариант для домовладельцев, живущих в снежном поясе США, где могут возникать сосульки и ледяные завалы. Решая, покупать ли системы с подогревом, вам нужно смотреть на то, что ваша средняя зима принесет с собой холода и снега, а не принимать решение, основываясь только на погоде прошлой зимы.

Подумайте, как быстро тает ваш снег.Выпадает ли снег на дюйм или два, а затем быстро тает? Даже в холодном климате снег может растаять с вашей крыши всего за несколько дней.

Затем спросите: «Когда в последний раз мой чердак проверялся на достаточную изоляцию?»

Соответствует ли величина R-value действующим стандартам? Многим домам, построенным совсем недавно, в 1980-х годах, может потребоваться дополнительная изоляция.

Одна из причин образования обледенения и образования сосулек — отсутствие надлежащей теплоизоляции на чердаке. Тепло, выделяемое через вашу крышу, заставляет снег таять днем ​​и снова замерзать ночью.Если позволить этому циклу продолжаться всего несколько дней, это может вызвать серьезные проблемы.

Вы можете подумать, что можете решить их, используя только систему водосточных желобов с подогревом, но изоляция на чердаке не менее важна. Это также позволит вам снизить счета за отопление!

Наконец, подумайте о защите водосточного желоба от засорения с помощью системы с подогревом. Добавление нагревательного элемента усложняет очистку желобов.

Вы не можете просто вычерпать весь мусор, который скапливается в ваших водосточных желобах.Вам всегда придется обходить этот провод. Вот почему мы предпочитаем обогреваемые системы с защитой из микрочастиц, такие как MasterShield, поскольку вы можете защитить желоба от попадания чего-либо, кроме воды — весь мусор просто сносит с вашей крыши.

Каковы преимущества установки водонагревателей

1. Безопасность. Когда водосточные желоба заполняются льдом, увеличивается вероятность образования сосулек вдоль их передней кромки.Затем сосульки будут капать воду на вашу переднюю дорожку, ваш крыльцо, вашу террасу или подъездную дорожку перед вашим гаражом, превращая все эти поверхности в потенциальные катки. Никто не хочет рисковать падением, и обогреватели в первую очередь предотвратят возникновение проблемы.
2. Защищает ваши вложения. Повреждение водой из-за замерзших желобов может привести к дорогостоящему ремонту дома (листовой камень, изоляция, полы, сайдинг и т. Д.) И повреждению ценных предметов домашнего обихода. Обогреватели позволяют тающему снегу с вашей крыши продолжать стекать туда, где он может нанести наибольший ущерб.
3. Экономит ваши деньги. Установка обогревателей, вероятно, намного меньше вашей страховой франшизы и, при правильном использовании, может спасти вас от неожиданных проблем во время холода зимой.
4. Удобство и душевное спокойствие. Обогреватель водостока означает, что вы можете щелкнуть выключателем и забыть о снегопаде.

Как выбрать систему защиты водостока с подогревом

Какую систему вы выбрали?

Самый дешевый способ — это очень простая система, в которой нагревательный кабель прикрепляется к желобам, а затем спускается в водосточные трубы вашего дома, желательно рядом с розеткой.

Перед зимним штормом вы подключаете его к электросети, и провод отводит тепло, тем самым растапливая снег, который может скапливаться вокруг него. Это низковольтная система, предназначенная для использования до того, как снег накапливается в обогреваемой системе. Это лучше всего подходит для тех, кто находится в районах, где выпадает снег, но где зимы, как правило, не слишком суровые.

Вторая система с подогревом имеет более высокое напряжение и может в определенной степени растопить снег, накопившийся в системе, если ее не включить перед грозой. Эти системы устанавливаются и затем должны быть подключены электриком. Они часто поставляются с датчиками, которые ежедневно включают и выключают систему обогрева в зависимости от температуры наружного воздуха. Хотя это дорого, это необходимо для тех, кто живет в районе, где часто и обильно выпадает снег, или для тех, кому нужно удобство системы водосточных желобов с подогревом «поставил и забыл».

Особенности защиты водостока с подогревом

Мы не думаем, что крышка с подогревом должна стоить руки и ноги, и ее характеристики не должны отличаться от защиты без подогрева.Работая под руководством одного из крупнейших поставщиков термокабелей, мы составили список из 5 основных характеристик обогреваемого ограждения водостока.

1. Обогреваемая зона ограждения водостока не должна нарушать водоприемную зону крышки. Вы не хотите сужать зону приема воды продуктом, иначе вода может выйти за пределы ограждения водосточного желоба, особенно во время сильных дождей. Подогреваемая поверхность микрочастиц воды MasterShield не подвергается никаким изменениям, и нагревательный кабель не влияет на количество воды, с которым он может справиться в любое время года.
2. Позвольте теплу излучаться! Держите этот нагревательный кабель на открытом воздухе, насколько это возможно, чтобы все выделяемое тепло использовалось эффективно. Подумайте, что произойдет, если вы поместите твердую поверхность между теплом и другим предметом — вы повлияете на передачу тепла. Нужен быстрый пример? Положите руку на нагревательный элемент на плите на несколько дюймов — вы быстро почувствуете тепло! Затем поместите сковороду между элементом и рукой. Вы ничего не почувствуете, пока через несколько минут сковорода не начнет медленно распределять тепло и не станет горячей.Если нагретый металл сковороды не может излучать такое же количество тепла, которое вы ощущали прямо от самого пламени, то же самое произойдет с тепловым кабелем, снегом и льдом. Лучше всего работает прямой нагрев через открытый воздух.
3. Более тонкие изделия нагреваются быстрее, тепло будет передаваться большей части изделия, а более тонкие изделия нагревают меньше! Корпус нашего подогреваемого MasterShield перфорирован, поэтому тепло легко проходит через него и наш фильтр из нержавеющей стали. Сам фильтр на 99,7% проницаем для воздуха и воды, поэтому тепло проходит через него, как будто его вообще нет.Больше тепла попадает туда, куда вы хотите, решая проблему таяния снега, сосулек и льда. Как только металл нагреется, тепло может быстро перейти в желоб внизу. Для толстого ограждения с металлической крышкой потребуется установить термокабель большей мощности (читайте дороже). Тепло также будет проходить через меньшее количество продукта.
4. Дайте воде коснуться нагревательного кабеля. До тех пор, пока на кабеле не будет разрывов или разрывов, нет проблем с попаданием на него воды.Это позволит максимально передать тепло воде, капающей в желоб внизу.
5. Вам нужна гибкость в размещении нагревательного элемента. Вам нужно, чтобы нагревательный элемент располагался в оптимальном месте для размораживания. Большинство охранников с подогревом по 40 долларов за фут не дают вам выбора в отношении того, сколько тепла вы используете или где вы можете разместить его. MasterShield с подогревом может быть адаптирован к вашим требованиям , потому что ситуации и потребности варьируются от дома к дому. Таким образом, мы можем получить максимальную отдачу от энергии, которую вы готовы потратить, чтобы предотвратить возникновение проблем со льдом.

Небольшие дополнительные усилия при исследовании крышки с подогревом могут сэкономить тысячи долларов как на стоимости продукта, так и на стоимости использования его функций. Хотя системы обогрева водосточных желобов могут быть чрезвычайно важны для вас, они не должны разрушать берега, когда ваша главная цель — в первую очередь остановить проблемы ледяных плотин, сосулек и снега.

Защита от льда для водостоков и водостоков с подогревом

Как работает Ice Shield от MasterShield?

Защитный кожух MasterShield с подогревом растапливает лед и устраняет ледяные завалы.

Ice Shield можно нагревать с помощью саморегулирующегося термокабеля или термокабеля постоянной мощности. Вы можете обогреть такую ​​небольшую площадь, как над входом или весь желоб. Термокабель предотвращает образование льда и ледяных плотин в желобах, позволяя воде течь через желоба, которые обычно замерзают.

Представьте себе удовольствие войти в свой дом даже в самый снежный день, не беспокоясь о том, что поскользнется на обледеневшей крыльце. Растаявший снег с вашей крыши будет свободно стекать по желобам и водосточным водостокам.С крышками с подогревом вам никогда не придется беспокоиться о том, что водосточные желоба вырвутся из дома ..

Защита желобов с подогревом Ice Shield предложение:

• Никаких фундаментальных изменений в производительности нашей отмеченной наградами микросети. Мы не уменьшаем площадь фильтрации только для размещения нагревательного кабеля.
• Самая высокая водоприемная зона из всех обогреваемых ограждений. Никакая летняя гроза не может вылиться в водосточный желоб с нашей системой обогрева, что делает ее надежным укрытием на четыре сезона.
• Микро-сетчатый кожух желоба, который не пропускает весь органический мусор, от листьев до гравия.
• Возможность адаптировать наши системы отопления к потребностям вашего дома. Другие изделия могут нагревать только переднюю кромку желоба. Ice Shield от MasterShield полностью адаптируется к вашим уникальным потребностям и ситуации.

Лучше всего то, что вы получите все преимущества традиционного ограждения водостока MasterShield. Наша многократно запатентованная технология самоочищающейся микросети прошла тщательные независимые испытания строителей и экспертов по обустройству дома.

Вы по-прежнему сможете не пускать листья и другой мусор, а также собирать дождевую воду для весеннего и летнего садоводства. Больше не нужно чистить водосточные желоба каждую весну и осень. Добавьте лучшую гарантию в своем бизнесе, и вы больше никогда не будете беспокоиться о желобах в любое время года с нашими крышками с подогревом.

Часто задаваемые вопросы о защитных ограждениях и системах водостока с подогревом:

Будет ли обогрев водосточных желобов увеличивать мой счет за электроэнергию зимой?

Нет, не пойдет.Системы обогрева MasterShield можно заказать с саморегулирующимся термокабелем. Саморегулирующийся нагревательный кабель регулирует количество выделяемого тепла в зависимости от температуры поверхности. Это означает, что когда он не нужен, он не будет работать и не будет использовать электричество.

Будут ли мои обогреваемые решетки желоба видны круглый год?

Поскольку мы устанавливаем системы обогрева сами, это всегда делается самым ненавязчивым способом.

Являются ли обогреваемые водостоки потенциальной опасностью пожара?

Профессионально установленная и смонтированная система обогрева на 100% безопасна, когда она поставляется компанией MasterShield.

Повлияет ли обогреваемое ограждение желоба на работу моих медных защитных ограждений MasterShield?

Да, и они действительно улучшат работу ваших ограждений водостока! Это связано с тем, что в сочетании с новой медной технологией MasterShield ваши обогреваемые ограждения будут работать лучше в течение всего года. Наша новая медная технология вплетает медную проволоку чистотой 99,9% в фильтр из нержавеющей стали 316. В сочетании с системами с подогревом вам больше не придется беспокоиться о желобах!

Как они могут спасти ваш дом зимой

Замысловатые снежинки.Блестящие белые одеяла. Зима может предложить одни из самых потрясающих пейзажей. С наступлением снежного сезона приходит также трехбуквенное слово, которого опасаются многие домовладельцы — I-C-E. Хотя сосульки могут быть красивыми, если они свисают с деревьев или на природе, они неприятны, когда они начинают накапливаться в вашем доме, свешиваясь с водосточных желобов и делая ваши дорожки гладкими. Лед может нанести ущерб дому, поскольку он утяжеляет его, а затем тает в водянистый беспорядок. Обледенение водосточной системы — одна из самых неприятных (и частых) проблем, с которыми сталкиваются домовладельцы.Это может привести ко многим потенциальным угрозам целостности дома, включая фундаментальные проблемы, свисающие или провисшие желоба и ослабленную черепицу. Один из способов предотвратить образование ледяных плотин и спасти свой дом зимой — это система водосточных желобов с подогревом.

Водостоки с подогревом имеют множество преимуществ:

• Предотвращает обледенение
• Снижает проливы и скопление воды на тротуарах и проездах
• Минимизирует образование сосулек на свесах и желобах
• Обеспечивает безопасность входов и проходов
• Уменьшает скопление воды вокруг фундамента дома
• Предотвращает поднятие черепицы из-за скопления льда

Установка

Установка нагревательных кабелей в водосточную систему дома — это работа, которую лучше всего доверить профессионалам. Электрик или специалист по водосточным желобам сможет выполнить этот проект всего за один день. Для установки через желоба и водосточные трубы прокладывают нагревательный кабель. Их можно размещать вокруг всего объекта или только в проблемных местах, где обычно скапливается лед и вода. Чтобы ваш дом выглядел великолепно, убедитесь, что ваш подрядчик позаботится о том, чтобы кабели были спрятаны внутри системы.

Типы нагревательных кабелей

Не все нагревательные кабели одинаковы.Чтобы обеспечить оптимальную эффективность смыва воды вдали от дома, вам следует подумать о нагревательных кабелях с высокой плотностью. Эти кабели нагреваются сильнее, чем другие, но при этом остаются безопасными в использовании. Кабели с термостатическим управлением — отличный вариант, поскольку они с меньшей вероятностью перегреются, а ваши счета за электричество будут низкими. Нагревательные кабели также можно использовать только при необходимости их включения в холодную погоду.

Корень проблемы

Имейте в виду, что, хотя водостоки с подогревом могут быть отличным решением ваших проблем, связанных с обледенением, они не устраняют причину, по которой в доме возникают эти проблемы.Чаще всего виновата неправильная вентиляция крыши. Когда нагретый воздух из вашего дома попадает под крышу, он тает снег даже в период отрицательных температур. Эта талая вода затем снова замерзает в водосточной системе. Подрядчик по кровельным работам может помочь решить эту проблему, установив вентиляционные отверстия на потолке и коньке, чтобы обеспечить надлежащую вентиляцию крыши.

GutterSupply.com — один из крупнейших в стране онлайн-поставщиков инструментов и принадлежностей для водосточных желобов. Обслуживая как профессиональных подрядчиков, так и домовладельцев, мы стремимся держать вас в курсе последних тенденций и лучших практик в отрасли водосточных желобов.Регулярно посещайте наш блог, чтобы получить полезные советы от экспертов GutterSupply. com.

Сообщение навигации

Как это работает | Водосточный шлем

Сосульки и ледяные плотины образуются, когда снег тает на теплой поверхности крыши, и снова замерзает, когда таяние снега попадает на более холодные карнизы крыши. Helmet Heat снижает этот процесс за счет повышения температуры желоба выше точки замерзания. Это защитит вашу крышу, водосточные желоба и водосточные трубы от сильных снеговых и ледовых нагрузок, которые могут привести к повреждению льда и морозной эрозии.

Посмотрите на Helmet Heat в действии в следующем видео:

О наших саморегулирующихся тепловых кабелях

В системе Helmet Heat используются саморегулирующиеся нагревательные кабели, то есть сам кабель определяет изменения температуры окружающей среды и соответствующим образом реагирует. Наши кабели не могут перегреваться и имеют защиту GFCI (прерыватель цепи замыкания на землю). В отличие от других тепловых кабелей, Helmet Heat обеспечивает достаточно тепла, чтобы согреть желоба и растопить лед, но не настолько, чтобы кабели были горячими на ощупь.

Наши кабели имеют два параллельных никелированных медных шинопровода, которые служат в качестве нагревательного элемента. Между ними находится экструдированный сшитый излучением полиолефиновый проводящий сердечник. Когда температура окружающей среды падает, количество электрических путей через сердечник увеличивается, выделяя больше тепла. Обратное происходит при повышении температуры окружающей среды.

Поскольку Helmet Heat является саморегулирующимся, ни термостат, ни постоянный контроль системы не требуются.
Конструкция и технология наших тепловых кабелей делают их безопасным и практичным решением для защиты от обледенения для вашего дома. Кабели спрятаны под крышками водосточного желоба Gutter Helmet®, что делает их невидимыми и защищает от случайного повреждения.

Свяжитесь с нами сегодня
