Как сделать правильно теплый пол в доме: Как правильно сделать теплые полы в частном доме

Содержание

Как сделать теплый пол в частном доме

В последнее время все более популярным способом обогрева загородного дома становится теплый пол. Эта отопительная система может использоваться как основной и единственный источник тепла, а может служить для создания дополнительного комфорта.

Теплый пол в частном доме равномерно распределяет тепло по всей комнате, в отличие от радиаторной системы отопления. Нагревается сам пол и нижние слои воздуха, которые, постепенно поднимаясь вверх, увеличивают температуру помещения в целом.

Многообразие систем позволяет выбрать ту единственную, которая оптимально подходит для конкретного частного дома и потребностей его хозяина. Одним из преимуществ такого способа обогревать помещение является сочетание повышенного комфорта и привлекательного внешнего вида. Все составляющие системы спрятаны от глаз, при этом эффективно выполняя свою работу. Это не только радует глаз, но и делает дом надежным: нагревательные элементы размещены под покрытием. Таким образом, помещения полностью безопасны, что особенно важно, если в доме есть дети.





Разнообразие систем отопления

За создание теплого благоприятного микроклимата в доме отвечает отопительная система. В частном доме это могут быть батареи или теплый пол. Недостатком батареи является ее небольшая поверхность устройства. За счет повышения температуры увеличивается скорость движения воздуха. К тому же в батареях часто накапливается пыль.

Зато у теплого пола большая площадь теплоотдачи, что позволяет быстрее нагреть большие объемы воздуха. Наиболее распространенным видом теплого пола считается водяной пол, который работает от газового котла: тот нагревает воду, она идет по трубам и становится источником тепла для пола.

Все разнообразие видов теплых полов разделяется по следующим критериям:

  • по принципу действия: инфракрасные или конвективные;
  • по виду котла: онможет работать на твердом или дизельном топливе, на газу или электричестве;
  • по теплоносителю: ими выступаютвоздух, вода, электричество.

Выбор необходимой нагревательной системы – сложное и ответственное дело, которое стоит доверить профессионалам. Они могут учесть все достоинства и недостатки типов отопления и условия конкретного жилища. Система обогрева выбирается на этапе проектирования. Ведь одним из факторов, влияющих на выбор, является материал, из которого построено здание. Это также важно учитывать.



Устройство теплого пола с жидким теплоносителем

Если вы проживаете в загородном доме постоянно, стоит воспользоваться наличием централизованного газоснабжения и выбрать воду как теплоноситель. Если загородный дом используется как дача, на выходные, стоит присмотреться к антифризу. Он позволит вам не спускать воду каждый раз, когда вы приезжаете на дачу.

Теплые полы водяные в частном доме представляют собой замкнутый контур. Он выкладывается из труб и монтируется под напольным покрытием. Теплоноситель-вода циркулирует по трубам, которые вмонтированы в стяжку. Котел нагревает воду, из него она проходит в главный коллектор и попадает в распределительный узел. Отсюда равномерно распределяется по трубам, передавая тепло стяжкам. Потеряв температуру, уходит обратно в котел для следующего цикла.

Отопительная система с жидким теплоносителем бывает с открытым и с закрытым контуром. Различие между ними состоит в конструкции расширительного бачка.

В открытом контуре бачок сообщается с окружающей средой, в него при нагревании можно добавить жидкость, чтобы компенсировать ее недостаток.

Конструкция закрытого типа обладает особенностями, в частности наличием мембранного бака.

Водяная система укладывается одним из трех способов:

  • на грунт;
  • на основание, обычно это бетонная плита;
  • на деревянный пол.

На деревянный пол укладывают довольно редко. Чаще всего его убирают, заливают стяжку, после чего укладывают систему. Более простой вариант – когда все элементы системы укладываются на черновой пол (основание) и заливаются самовыравнивающимися смесями. Правда, при этом уменьшается полезный объем пола за счет увеличения его толщины. Этот вариант не будет удобен для помещений с низкими потолками.

Теплый деревянный пол в частном доме обычно устраивается на грунт. Теплый пол по грунту укладывается так: снимают верхний слой, формируют подушку до 10 см из песка и щебня, сверху стелют материал с гидроизолирующими свойствами. Как правило, это рубероид, специальная мембрана. На все это укладывается черновая стяжка, а на нее размещают трубы и утеплитель.

Проще всего с бетонным основанием. Его выравнивают, трещины заделывают, и основание для укладки теплого пола готово.

Система состоит из следующих компонентов:

  • труб, которые обычно изготавливают из полипропилена или металлопластика;
  • крепежей;
  • теплоизоляционных материалов;
  • коллектора и фитингов, с помощью которых подключают.

Для нагревания используется двухконтурный котел. Он же обеспечивает также горячую воду в жилище.

Водяной теплый пол не нагревает более 55°, обычно температура теплоносителя составляет 35-45° максимум. При этом температура поверхности пола – 26-31°: 26° в местах, где люди находятся постоянно, и 31° в помещениях, где пребывание временное.

Циркуляционный насос монтируется вне котла или встроен в него. Он позволяет выдерживать одно из требований, которые предъявляются к водяному полу: перепад температуры между поданной водой и обраткой должен быть не более 10°.

Существует большое количество вариантов подключения водяного теплого пола к системе отопления. Рассмотрим четыре схемы водяного теплого пола в частном доме.

  • Схема прямого подключения.
  • Схема с трехкодовым клапаном.
  • Схема с насосно-смесительным узлом.
  • Схема с терморегулирующим комплектом для одной петли.

В этой таблице мы увидим небольшой сравнительный анализ достоинств и недостатков этих схем. Это поможет выбрать лучшую схему для конкретного жилья.



Особенности монтажа водяного теплого пола

Перед тем, как залить теплый пол в частном доме, необходимо проложить качественную гидроизоляцию и обеспечить защиту от протечек. При монтаже теплого пола требуется оформить стяжку толстым слоем, только так можно хорошо скрыть трубы. Система складывается из нескольких слоев и представляет собой объемную конструкцию.

Так выглядит строение водяного теплого пола в загородном доме.

Укладка теплого пола осуществляется несколькими способами:

  • змейкой;
  • двойной змейкой;
  • угловой змейкой;

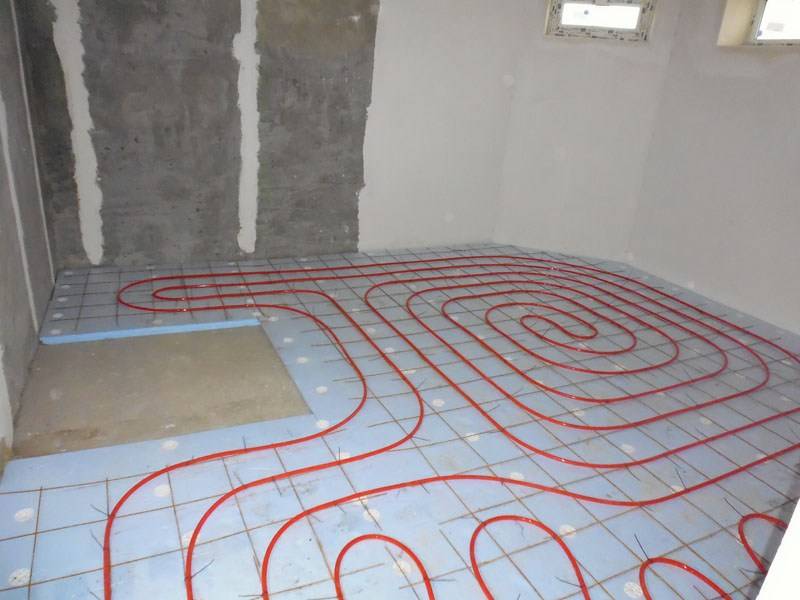

  • улиткой, или спиралью.

Монтаж водяного теплого пола в частном доме самостоятельно делать не стоит, слишком велик риск ошибиться. Лучше оставить это дело специалистам с опытом работы с подобными системами.



Плюсы и минусы использования водяных полов

Технология теплого пола водяного в частном доме обладает следующими преимуществами:

  • экономное расходование электроэнергии: устройство водяного теплого пола в частном доме позволяет существенно сократить расходы на обогрев;
  • равномерное прогревание всех помещений;
  • устранение вероятности ожога;
  • возможность использования такой системы обогрева как единственной во всем доме;
  • не создается электромагнитное поле;
  • воздух в комнатах не высушивается;
  • возможность регулирования микроклимата, если в каждой комнате будет свой отопительный контур;
  • его обслуживание обходится недорого;
  • для покрытия пола можно использовать любую технологию: нагрев поверхности не повредит ее и не приведет к выбросу токсичных веществ;
  • создается комфортное проживание всех жильцов. Особенно приятен теплый пол маленьким детям, которые большую часть своего времени проводят сидя на его поверхности.

При водяном отоплении намного проще производить перепланировку.

Для справедливости следует обозначить и недостатки водяного теплого пола:

  • монтаж довольно сложный и представляет собой длительный процесс. Например, бетонная стяжка сохнет не менее месяца;
  • иногда возникают протечки, для ликвидации их необходим полный демонтаж покрытия;
  • существует риск снижения давления в отопительной системе;
  • нужно устанавливать смесители, чтобы регулировать температуру;
  • на лестничных площадках загородного дома его установка невозможна;
  • цена водяных теплых полов в частном доме намного выше, чем электрической системы.



Используемые виды труб

Для обустройства теплого пола применяют трубы из металлопластика или пластика. Отличным выбором считается также полипропилен: он герметичен, устойчив к деформации, обладает высокой теплопроводностью.

При выборе труб важны их технические характеристики. Следует обращать внимание, пригодны ли они для систем обогрева или подходят только для водопровода. Поможет сориентироваться в этих тонкостях маркировка на изделии. На трубах для систем отопления должны быть указаны следующие показатели:

  • линейное расширение: до 0,025 мм/м;
  • теплопроводность: от 0,43 Вт/м°С.

Чтобы высчитать количество труб, необходимых для конкретной отопительной системы, нужно знать диаметр трубы и шаг укладки. Подбирать трубы лучше со специалистом, который обратит внимание и на качество, и на технические нюансы.



Устройство электрического теплого пола

Устройство теплого пола в частном доме бывает нескольких видов:

  • кабельные;
  • нагревательные маты;
  • инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон. Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки.

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.



Плюсы и минусы электрического теплого пола

Электрический теплый пол обладает большим количеством достоинств:

  • надежность и отсутствие протечек;
  • бесшумное функционирование;
  • эстетичный внешний вид;
  • длительность использования системы;
  • вся территория прогревается равномерно;
  • система проста в управлении.
  • простота монтажа;
  • низкая стоимость;
  • не поднимают пол слишком высоко.

Недостатки электрического теплого пола состоят в следующем:

  • большой расход электроэнергии;
  • возникает слабое электромагнитное излучение;
  • для эффективного обогрева всех помещений электрические полы используют параллельно с классическими радиаторами.

Электрические теплые полы иногда включают в только некоторых помещениях, к примеру, пол в которых покрыт кафелем. Таким образом они увеличивают комфорт отдельных комнат.



Особенности монтажа теплого пола в деревянном доме

Как сделать теплый пол в деревянном частном доме? Необходимо учитывать особенности древесины и помнить, что в целом температура в доме из дерева не должна быть выше 30°. В противном случае древесина будет высыхать, растрескиваться и терять свои свойства.

Чтобы сократить расходы на монтаж, следует обустраивать теплый дом любого вида во время строительства. Можно воспользоваться капитальным ремонтом.

Черновой пол утепляют. Для работ по укладке и подключению к системе обогрева рекомендуем приглашать специалистов, чтобы избежать ошибок и рисков.

Если монтируется электрический теплый пол, кабель обязательно должен быть в наружной металлической оплетке. Она защитит кабель от внешних повреждений, в том числе от грызунов. Электросеть при подключении должна обладать соответствующими параметрами. Необходимо установить приборы для защиты системы от короткого замыкания.

Если устанавливается водяной теплый пол, важно тщательно разровнять основание. Трубы для обогрева выкладывают в специальные короба, которые изготавливают из гипсокартона, дерева или материала, впитывающего влагу. Затем их накрывают досками и сверху укладывают покрытие для теплого пола, как правило ламинат.



Проектирование теплого пола

При проектировании системы теплого пола важно учитывать такие параметры:

  • высоту помещения. Система водяного теплого пола поднимает уровень пола на 100-120 мм;
  • месторасположения дверей. Из-за поднятия пола необходимо или сохранить стандартную высоту дверного проема 2200 м, или рассмотреть возможность его увеличения. Третий путь – изготовление двери на заказ исходя из полученных размеров;
  • ориентацию окон. В некоторых случаях потребуется увеличение мощности системы: если окна ориентированы на север – северо-запад, на ветреную сторону, имеют размеры крупнее стандартных;
  • насколько балки и плиты перекрытия способны выдерживать нагрузку. Теплый пол на 2 этаже частного дома можно выбрать настильный водяной, чтобы облегчить вес конструкции.

Для загородных домов чаще выбирают водяные полы, которые больше соответствуют требования частного дома.



Утеплители системы теплого пола

Как делают теплый пол в частном доме, чтобы монтаж был правильным, а результат радовал уютом? С использованием утеплителя, рекомендуют специалисты. Система теплого пола, как водяная, так и электрическая, часть тепла отдает материалу самих полов. Такие теплопотери дадут дополнительные расходы. Теплоизоляция, выполняя функцию теплового экрана, поможет предотвратить энергопотери и сэкономить.

Теплоизоляционный слой также обеспечивает равномерное прогревание комнаты. Качественная теплоизоляция должна отвечать следующим требованиям:

  • обеспечивать формирование теплового потока, идущего вверх;
  • снижать или устранять теплопотери вниз, на перекрытие;
  • быть устойчивым и прочным материалом, не разрушающимся со временем;
  • иметь низкий коэффициент теплопроводности;
  • быть устойчивым к нагрузке от труб наполненных водой, и стяжки поверх них;
  • восстанавливать исходную форму после снижения давления в процессе эксплуатации.

При выборе утеплителя важно правильно определить его толщину. Если она будет меньше необходимой, тепло будет теряться в направлении вниз. А нужная толщина позволит утеплителю окупиться за 3 года использования теплого пола, если источником энергии будет природный газ.

Приобретая утеплитель, ориентируйтесь на такие параметры:

  • советы специалистов и продавцов;
  • обзоры в интернете;
  • стоимость материала;
  • производитель и его репутация.

Виды утеплителя для теплых полов:

  • пенопласт. Имеет малый вес, высокую паропроницаемость, но не очень плотный, подвержен деформации при нагрузках, с течением времени слишком быстро стареет, к тому же выделяет токсичный газ. Рекомендуется укладывать пенопласт для повышения прочности между лагами;
  • пенополистирол. С высокой прочностью, способен выдерживать большие механические нагрузки. Однако при этом практически нулевая паропроницаемость;
  • пробковые утеплители. Имеет высокий уровень прочности на сжатие благодаря особой структуре. Материал довольно дорогой, поэтому обычно используется в помещениях с утепленным базовым основанием. В этом случае расход материала будет существенно ниже, что не так ударит по бюджету. Однако материал гигроскопичный, поэтому потребуется дополнительная гидро- и парозащита;
  • минеральная вата. Производится матами или твердыми плитами. Так как теплоизоляционные свойства минваты снижаются, когда она приминается под весом при укладке, то советуют ее сочетать с настильными конструкциями, которые собираются из деревянных лаг. Из минусов этого материала – низкая влагоустойчивость и наличие в составе пенофола, вредного для здоровья человека.

Поверхность пола для укладки теплоизоляции должна быть максимально выровнена.



Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

  • насколько сложный монтаж;
  • долговечность;
  • надежность;
  • пригодность к ремонту отдельных элементов нагревающей системы;
  • инерционность;
  • экономичность;
  • законно ли использование;
  • производит ли шум в процессе функционирования;
  • цена;
  • совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.



Выводы

Любой теплый пол следует устанавливать начиная с проекта. Водяной теплый пол можно использовать в частных домах, а пленочный – в любых жилищах. Каждый из видов теплого пола безопасен для здоровья. Важно установку системы отопления поручить специалистам с большим опытом монтажа подобных систем.

«Неправильный» водяной теплый пол в частном доме

Как и обещал ранее, попробую описать, как сделать «неправильный» водяной теплый пол. Почему «неправильный»? А потому что в очередной раз теория расходится с практикой. И толщина стяжки не та, и шаг укладки не тот, и подложка неправильная, и сетка. Но, тем не менее, все работает.

Что необходимо отметить? Так это то, что ответ на вопрос «Быть или не быть» ТП имеет один ответ – быть.

Если честно, то я не ожидал получившегося теплового эффекта от ТП. Уже на другой день после запуска ТП, придя на стройку, я ощутил более ровный нагрев помещения, как по горизонтали, так и по вертикали, отсутствие явно выраженных холодных зон, отсутствие движения холодного воздуха в районе окон. Посмотрев на газовый счетчик, я удивился, увидев такой же дневной расход, как и ранее, хотя в помещении было ощутимо теплее и на нагрев массы бетонной стяжки надо было потратить несколько кубов газа.

Так что ТП в частном доме, если не единственная отопительная система первого этажа, то, по крайней мере – основная.

Но это все лирика. А теперь немножко практики.

Перекрытие закончено, приступаем к монтажу ТП.

Я пошел в магазин и купил остатки подложки под ламинат. Толщина от 3 до 5 мм. Почему остатки? А они дешевле в 2 раза были, а куски – от 3 до 10 метров (я и под ламинат также остатки покупал).

Настилаем подложку на перекрытие с перехлестом 10-20 см и с заходом на стены. Заход нужен, чтобы отвязать монолитный пол от стен. Пусть они живут своими жизнями. На мои 50м2 промежуточных температурных швов не требовалось, но что-то подобное сделать пришлось, т.к. за один раз все помещение залить я не мог. И одна из причин была в том, что отсев был мерзлый и его надо было пару дней размораживать.

Уложив подложку, поверх нее укладываем арматурную сетку. Она выполняет несколько функций: собственно как арматурная, к ней крепим трубы, и она более равномерно распределяет тепло. Металл, как-никак.

А теперь самое главное: рисуем на стене чертеж укладки труб и фотографируем это. Почему на стене? А потому, что бумажный чертеж имеет привычку падать в воду, его съедает собака или жена заворачивает в него мусор.

Для ТП я выбрал металлопластиковые трубы диаметром 16 мм. На мои 50 м2 мне, после расчетов, требовалось около 160 м. Вон она, бухта, лежит под лестницей.

Для гибки труб я использовал попавшийся под руки шкив от старой стиральной машины диаметром около 20 см.

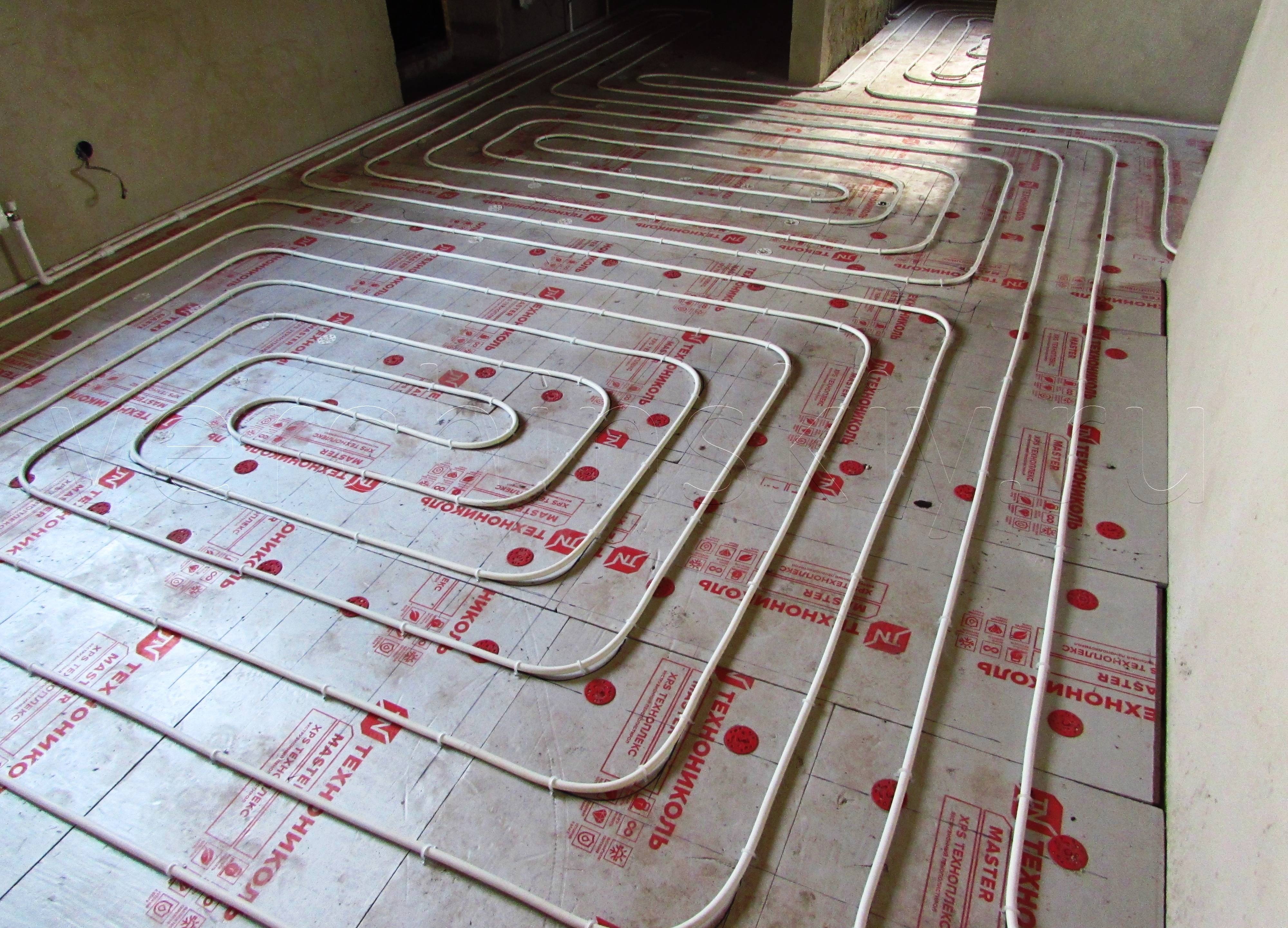

Выбранная схема укладки – улитка, при которой подводящая труба идет вдоль наружных стен, чередуясь с обраткой. Т.е. сначала укладываем подающую трубу, заворачиваем ее до середины, где он постепенно переходит в обратку, и возвращаемся обратно. Есть желающие сразу вести две трубы. Ни в коем случае нельзя, т.к. все равно ошибетесь в размерах (золотое правило «Сколько запаса не оставляй, все равно 50 см не хватит»), да и две трубы вести – тяжело.

Улитка, по сравнению со змейкой дает более равномерный нагрев.

Трубы крепил к сетке обычными пластиковыми стяжками. На последнем отрезке меряется, сколько необходимо до коллектора и только тогда труба отрезается. Для удобства работы с 160 метровым удавом его можно надеть на ножки перевернутого табурета. Можно попросить родственников, чтобы они помогали с раскруткой, но это обычно заканчивается морскими узлами и заломами.

Итак, трубы уложены, вроде бы все нормально. Фотографируем все, что получилось, можно даже линейку положить, чтобы уже фактически знать, где лежат трубы.

Когда мне потребовалось прикрепить унитаз я взял фотографии и … правильно… Два отверстия — в две трубы. Поэтому унитаз — приклеен.

Если считаете, что можно лить бетон, то ошибаетесь. О! Пресс, О! Вка. .. Т.е. опрессовка. Хорошо, зашел сейчас в магазин и купил, что надо. А вот когда в пещерах жили… В общем, покупаем коллектор вместе с кранами. Вот такой, или такой или сразу весь смесительный узел. Подключаем к нему выведенные трубы ТП, манометр, кран Маевского и… насос «Малыш». У вас ведь нет опрессовочной станции, не так ли? Опускаем насос в ведро с водой, включаем и ждем. Секунд несколько, т.к. при 6 атм. с насоса сорвет шланг. Ловим момент и перекрываем кран до срыва шланга. Манометр показывает 5 — 6 атмосфер. Отлично. С чистой совестью идем отдыхать, т.к. промучились с насосом до 12 ночи.

Придя на другой день, убеждаемся в герметичности системы и готовимся к бетонной стадии.

Да, чтобы сетка болеем лучше J выполняла свои армирующие функции, приподнимаем ее над подложкой минимум на 1 см.

Бетономешалка, установленная на месте проведения работ, существенно облегчает их выполнение. Желоб, по которому бетон выливался на пол, виден на фото.

Я заливал т.н. пескобетон (цемент – отсев), в качестве пластификатора использовал жидкое мыло. В качестве маячков – потолочный профиль для ГКЛ, поэтому толщина стяжки над трубами была от 3 см. самое сложное в бетонных работах — это выравнивание. Долго и на корточках. Кстати, если у вас есть вибратор (поручики — молчать) – это существенно облегчает работу.

На другой день по полу уже можно ходить.

А еще через …дцать – укладывать финишное покрытие.

Вот примерно так. Что-то забыл, о чем-то умолчал.

Водяной теплый пол как основное отопление дома

Вступление

Водяной теплый пол считается полноценной системой отопления, альтернативой системы отопления с радиаторами. В оценках водяных теплых полов, приводятся данные об экономии 20% тепла в обычном доме и 50% тепла в домах с высокими потолками от 5 метров. Так ли это?

Можно использовать водяной теплый пол как основное отопление дома?

Прочитав, достаточно много мнений по этому поводу, привожу несколько интересных мнений, которые можно назвать определяющими:

« …делаю вывод, в нашей стране можно делать всё. Если у вас есть желание обогревать дом только теплыми полами, сделайте правильный расчёт, иначе «деньги будут выброшены на ветер».

«… я бы не стал делать теплый пол основным отоплением. Батареи у окон, обеспечивают конвекцию воздуха, чего не может создать теплый пол. … отопление дома только теплыми полами неправильно».

«… в отопление дома только теплыми полами нет ничего плохого. Главное провести грамотный расчёт и проект. При этом важно, чтобы ваш дом был отлично утеплён».

Другие мнения аналогичны, есть масса практических доказательств об удачном отоплении полами, которые трудно проверить, но можно предположить, что отопление без радиаторов возможно, если:

  • Дом отлично утеплён;
  • Система теплых полов грамотно рассчитана и спроектирована;
  • Осуществлён грамотный монтаж системы.

Выводы сомнительны и не дают ответ на поставленный вопрос, потому что их можно и нужно отнести к любой системе отопления.

Давайте посмотрим, на перечисленные условия применительно к водяному тёплому полу.

Утепление дома

Нужно ли для использования системы отопления без радиаторов утеплять дом особым образом? Вопрос странный и не понятный. Если вы строите дом постоянного проживания и в вашем регионе холодные зимы, при этом вы не хотите отапливать улицу, то дом нужно хорошо утеплять в любом случае. Теплые полы тут не при чём.

Важно обратить внимание на:

  • Герметичность оконных и дверных блоков;
  • Качественную отделку наружных стен для влагозащиты дома;
  • Целостность и теплоизоляция кровли;
  • Не качественные водостоки дома;
  • Плохо сделанная теплоизоляция коммуникаций по дому, по чердаку, в подвале;
  • Температурный и влажностный режим подвала.

Грамотный расчет

Я не сомневаюсь, чтобы обеспечить комфортное отопление теплыми полами, крайне важен грамотный расчёт системы. В данном случае, расчёт лучше доверить профессионалам и не заниматься самодеятельностью. Слишком большой риск замёрзнуть в зимний период.

Правильный проект

Правильный проект должен быть результатом грамотного расчёта. В проекте нужно учесть не только сделанный расчёт, но и учесть все нюансы устройства теплых полов:

  • Учесть расстановку стационарной мебели;
  • Не превышать длину «ниток» 80-100 метров;
  • При необходимости планировать несколько коллекторных шкафов;
  • Длины контуров планировать с расхождением длины не более 14-15 метров;
  • Шаг между трубами, планируется по температуре в зимней период в регионе. 100 мм, если температура не опускается ниже 22˚. 150 мм, если температура в зимний период относительно теплая;
  • Начало контуров в схемы укладки теплого пола должно проходить сначала вдоль внешних стен дома.

Грамотный монтаж

Большое значение, в работе теплого пола имеет грамотный монтаж. Здесь важно всё:

  • Выбор утеплителя на пол;
  • Расположение трубы отопления в слое стяжки;
  • Закрепление труб;
  • Безопасность монтажа;
  • Толщина слоя стяжки над трубой;
  • Наличие отражающего слоя, для настильной системы.

Особе значение имеет правильное подключение теплого пола к источнику тепла. Синхронизация теплого пола с работой котла отопления должны быть согласованы через автоматику слежения и управления. Подключение теплого пола к системе отоплению должно быть в проекте теплого пола и топочной, выделены специально.

Вывод

К сожалению, нет нормативных документов, позволяющих чётко ответить на вопрос: можно использовать водяной теплый пол как основное отопление дома или нет. Слишком много переменных в этой задаче. По моему мнению,   если дом строится для постоянного проживания, нужно применять комбинированное отопление радиаторами и теплыми полами. Своё мнение вы можете оставить в комментарии.

©Obotoplenii.ru

Еще статьи





Теплый пол в частном доме и его эффективность

Поставьте лайк, поблагодарите автора за его труд!

(водяной см ниже)

Электрический теплый пол в частном доме

   Теплый пол в
частном доме имеет некоторые особенности, которые нужно учесть, и, в первую
очередь, это первый этаж которые примыкает непосредственно к земле. В таких
случаях стоит уделить большое внимание гидроизоляции и утеплению. Гидроизоляция
может быть любая, она имеет большое значение, так как при включении греющего пола он может втягивать влагу в бетон (все, что влажное обладает большей
теплопередачей, чем сухое). Далее позаботьтесь о теплоизоляции, это может быть
минеральная вата, керамзит или подобный материал иди экструдер (обычно толщина
3-5 см, обязательно плотность не ниже 35)

Узнайте как приобрести надежный теплый пол

Мощность для 1 этажа любого электрического теплого пола должна быть не ниже 150 Вт м2

Обязательно делайте тепло и гидроизоляцию, если теплоизоляцию позволяет иметь высоту 5 см и более берите пенопласт 35 плотности, если менее — экструдированный пенополистирол.

Устанавливая напольное отопление в частном доме на большие площади позаботьтесь о том, чтоб у вас хватило общей электрической мощности, так как напольное отопление на 30 м2, к примеру, потребует мощности нагрузки 4,5 кВт , хотя потреблять будет 1-1,5 кВт (так как после нагрева от будет работать 20-25% времени в активном режиме)

    Обеспечив надежную
тепло и гидроизоляцию, выбирайте системы обогрева не ниже 150 вт. на м2 для
первого этажа. Это может быть кабель в стяжку, нагревательные маты, стержневой
или пленочный пол. Также не забывайте об отступах от стен 10-15 см, а в местах,
где есть радиаторы, камин и т.п. – 15-20 см. Греющий пол в частном доме может
прекрасно служить как основное или дополнительное отопление, занимая не менее
65% от общей площади помещения
.  Температура,
поднимаясь снизу вверх отапливает именно ту зону, которая необходимая, а не
потолок. На больших площадях, используя терморегулятор, можно так же существенно
сэкономить  электроэнергию.



ВНИМАНИЕ!

Для уменьшения теплопотерь обязательно позаботьтесь об
утеплении и гидроизоляции. Наиболее популярная теплоизоляция — экструдированный пенополистирол плотностью 35 и толщиной 5 см.

Если у Вас есть собственная котельная или котел, то стоит
воспользоваться водяным теплым полом.



Водяной теплый пол в
частном доме

     Устройство напольного отопления в частном доме предполагает подключение низкотемпературной системы
отопления от индивидуального источника тепла (электрический, газовый или
твердотопливный котел). Лучше всего теплый пол подключать к газовому котлу, так
как современные газовые котлы имеют терморегулятор и позволяют напрямую
выдавать температуру 45-55 °С, которая идеальная для напольного отопления.
Электрический котел, также как и газовый, хорошо подходит под напольное отопление,
особенно если есть возможность использования электроэнергии по ночному тарифу.
Подключение теплого пола от твердотопливного котла, в отличии от предыдущих
вариантов, требует некоторых важных деталей.



    В первую очередь, это защита водяного теплого пола от перегрева.
Для этого обязательно устанавливается коллектор со смесительным узлом и
отсекающей термоголовкой, и в случае попадания жидкости выше 60°С, коллектор
смешивает горячий теплоноситель с холодным, который возвращается с контуров напольное отопления, предварительно отдав температуру на обогрев пола. Для отопления помещения гидравлическим греющим полом необходимо покрыть не менее 65% площади помещения. Вам понадобятся: коллектор в сборе (насос, гребенка, смесительный узел, термоголовка, спукник воздуха, евроконуса, термометр), трубы для водяного пола, подложки и комплектующие, ну и, само собой, любой подходящий котел (рекомендуем твердотоп или газовый кондинсационный)

      Для эффективной
и бесперебойной работы водяного напольное отопление в частном доме нужно обязательно
обезопасить систему от длительных перебоев электроснабжения, ведь замерзание
воды в трубе для теплого пола является недопустимым. Если же частный дом
эксплуатируется только по сезонам (дача, в которой зимой никто не живет), то
лучше всего вместо воды заливать в систему незамерзающую гликолиевую или антифризную жидкость, в противном случае на зиму
придется сливать воду с напольное отопление , а весной закачивать заново.



Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше

  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Теплый пол по грунту в частном доме – подготовка и монтаж

На чтение 10 мин. Просмотров 5.9k. Обновлено

Главная цель, которая стоит при строительстве любого дома — создание тепла и уютной атмосферы в жилом помещении. Отличное решение для частных домов, чтобы получить комфортную обстановку — обустройство тёплого пола по грунту. Кроме того, это ещё и возможность сэкономить, так как доступно подключение к печи.

Особенность таких полов в том, что создание данной системы допускается только в момент возведения здания, и только на первом этаже. Монтаж данного вида отопления не возможен, при проведении ремонта, когда здание уже эксплуатируется.

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

  1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
  2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
  3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

  • черновой бетонной стяжки;
  • остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

Тёплый пол не касается самого фундамента здания и стен, его укладка осуществляется на своё основание.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

  • создание надёжной тепловой изоляции в комнате;
  • предохранение от подземных вод;
  • устранение шумов внешнего характера;
  • удержания водяных паров;
  • обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Предлагаем ознакомится с статьей – как сделать в гараже водяной и электрический теплый пол своими руками.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный  прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

Многослойная структура пола выглядит следующим образом:

  • облицовка;
  • стяжка;
  • гидро- и теплоизоляция;
  • подкладка;
  • грунт.

Подготовка грунта для пирога

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Если не убрать растительные остатки, расположенные в верхнем слое почвы, то они будут разлагаться и источать неприятный запах. Кроме того, верхняя прослойка является рыхлым, что тоже может создать проблемы в дальнейшем.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Выбор и укладка гидро- и тепло- изоляционного слоя

По технологии монтажа тёплого пола по грунту требуется укладка гидро и теплоизоляции на основание.

  • Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

  • Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

Характеристики качественной теплоизоляции – наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

  • чистый — его необходимо укрывать полиэтиленом;
  • имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
  • экструдированный — не требуется покрытие.

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Опрессовка теплого пола

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны. Важно, чтобы воздухоотводы в этот момент были закрыты.

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Делается такое действие два раза, чтобы выявить разницу давления. Если она не велика, то конструкция пригодна к работе, остаётся проверить только отсутствие течи в контуре.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Особенности проектировании теплого пола при высоком уровне грунтовых вод

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Основные ошибки при укладке теплого пола на грунт

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Как сделать теплый пол в доме


    При выполнении ремонта или строительстве частного жилья обустройство теплого пола позволяет существенно повысить уровень комфорта и оптимизировать затраты на отопление.


В настоящее время в ассортименте продукции Caleo присутствует несколько актуальных решений для частных домов, коттеджей и дач. Поэтому вы можете выбрать наиболее рациональный вариант в зависимости от финансовых возможностей и требуемых эксплуатационных характеристик.


В зависимости от условий монтажа мы предлагаем системы двух типов:

  • для косметического ремонта рекомендуется инфракрасный теплый пол в виде термопленки, который отличается простым и быстрым методом укладки, не требуя выполнения большого объема подготовительных и строительных работ;
  • для капитального ремонта предназначены кабельные или стержневые системы, которые отличаются возможностью укладки как в стяжку (для последующего монтажа эластичных напольных покрытий), так и в слой плиточного клея (для последующей укладки керамогранита или кафельной плитки).


Как сделать теплый пол в частном доме при косметическом ремонте


Основным решением для утепления пола при небольших объемах ремонтных работ считается пленочный пол. В зависимости от конкретной модели можно выбрать бюджетную линейку Line, систему среднего сегмента Gold или теплый пол премиум-класса Platinum, подробные характеристики которых представлены на сайте Caleo.


Следует отметить, что основное внимание при выборе конкретной модели следует уделить условиям ее эксплуатации. Если теплый пол будет уложен в стандартном помещении и планируется в качестве дополнения системы радиаторного отопления, то экономически более выгодно использовать решения с потребляемой мощностью не более 160 Вт/м2. При большей удельной мощности системы подходят для лоджий, балконов и прочих помещений с холодными полами, в том числе и без обогрева батареями. Эти же закономерности требуется учитывать и при выборе стержневых или кабельных систем.


Этапы обустройства пленочного теплого пола:

  • проектирование системы и покупка комплектующих в зависимости от площади и мощности обогрева;
  • освобождение помещения от мебели, демонтаж старого напольного покрытия;
  • выравнивание и заделка трещин в стяжке;
  • укладка теплоотражающего материала «Изолон»;
  • раскрой и размещение термопленки на поверхности, соединение секций в соответствии со схемой монтажа;
  • укладка термодатчика и присоединение всех элементов к установленному на стене терморегулятору;
  • проверка системы и укладка финишного напольного покрытия.


В зависимости от типа покрытия, методика укладки пленочного теплого пола может отличаться:

  • для ламината и паркетной доски достаточно накрыть термопленку слоем полиэтилена;
  • для линолеума и ковролина требуется поверх полиэтиленовой пленки уложить слой фанеры или МДФ, который обеспечит жесткость всей системы.


При необходимости установки мебели на обогреваемую поверхность следует монтировать пленочный пол Platinum, который имеет функцию саморегуляции и предназначен специально для этих целей.


Как правильно сделать теплый пол в доме при капитальном ремонте


При капитальном ремонте или строительстве нового дома, как правило, осуществляется заливка стяжки, что можно использовать для параллельного монтажа более долговечных систем обогрева. Такие системы могут использоваться не только в качестве аналога термопленки, но и для последующей укладки плитки или керамогранита.


Как залить теплый пол в частном доме на базе кабельной системы


После подготовки пола под монтаж кабельных систем на базовую поверхность укладываются либо готовые маты Unimat, либо витки кабеля Caleo Cable. В последнем случае снижается стоимость комплектующих, но усложняется процесс монтажа. Подбор, проверка и присоединение нагревательных элементов и термодатчика к терморегулятору осуществляются по той же схеме, что и в случае пленочных полов (Изолон не используется). Следует учесть, что укладка теплого пола производится только на открытых участках без установки тяжелой мебели и на расстоянии не менее 100 мм от других нагревательных приборов.


После проверки работоспособности системы обогрева требуется залить стяжку. Для этого используется специальная смесь для теплого пола, которая выливается на базовую поверхность для формирования слоя толщиной 20-30 мм, разравнивается пластиковым шпателем и уплотняется игольчатым валиком. При заливке стяжки требуется использовать инструменты, которые не способны повредить кабельную систему. Монтаж финишного напольного покрытия можно производить после затвердевания стяжки.


Кроме стяжки, кабельные маты допускается укладывать в слой плиточного клея (следует выбирать смеси, подходящие для теплых полов) или использовать при заливке наливного пола. Также в качестве аналога нагревательных матов вы можете выбрать более бюджетный вариант – систему Caleo Cable, которая представляет собой просто отрезок кабеля с силовым проводом и аксессуарами в комплекте. Это решение наилучшим образом подходит для помещений нестандартной площади, но требует ответственного подхода к укладке самого кабеля в части соблюдения минимально допустимого расстояния между витками.


Как делать теплый пол дома с использованием стержневой системы


Стержневые теплые полы Unimat представляют собой специальные готовые маты из карбоновых стержней. По принципу работы они относятся к инфракрасным системам (как и термопленка), поскольку стержневые элементы излучают именно в этом спектре, позволяя сократить потери на сопротивление в проводнике.


Основные этапы монтажа стержневых теплых полов аналогичны укладке кабельных систем, однако для повышения эффективности рекомендуется использовать теплоотражающий материал «Изолон». На нашем сайте вы также можете изучить видео, как сделать теплый пол частного дома своими руками и методические материалы по технологии выполнения работ.







Как сделать теплый пол в частном доме: Инструкция + Видео!

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.

Как сделать теплый пол в частном доме

Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.

Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.

Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.

Используемые материалы

Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:

  1. Теплоизоляция – обычно пенополистироловые плиты.

    Пенополистироловые плиты – фото

  2. Также вам понадобиться труба для водяного отопления.

    Трубы для водяного отопления – фото

  3. Также запаситесь демпферной лентой.

    Демпферная лента для стяжки пола – фото

  4. Также вам понадобиться плотный полиэтилен и гофротруба.

    Гофротруба – фото

  5. Труба будет крепиться к арматурной сетке.

    Арматурная сетка для стяжки пола – фото

Подготовка поверхности

Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.

Подготавливаем поверхность пола в доме

Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.

В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.

Укладываем плотный полиэтилен в качестве гидроизоляции

По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.

Размещаем демпферную ленту – фото

К стене лента прикрепляется саморезами с широкими шляпками.

Крепление демпферной ленты с помощью саморезов со шляпками – фото

Затем на слой гидроизляции укладывается теплоизоляционный слой.

Обычно в таких целях используется вспененный полимерный материал.

Укладка на слой гидроизоляции теплоизоляционного материала

Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.

Укладка арматурной сетки

Монтаж греющих контуров

Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.

Укладка труб теплого пола – фото

Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.

Укладка труб для водяного теплого пола

Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.

Схема укладки труб методом – улитки

Подключаем контура отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.

Закрепляем с помощью уголков трубы теплого пола

Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.

Подвод труб теплого пола к коллектору

Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.

Соединение трубы с коллектором

На окончание трубы надевается соединительный разборный фитинг.

На конец трубы надеваем фитинги

К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.

Накладная гайка для коллектора

Балансировка коллектора

Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.

Тестирование системы водяного теплого пола

Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.

Проверяем систему водяного теплого пола на герметичность

Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.

После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно – песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.

Делаем бетонную стяжку – фото

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.

Видео – теплый пол в частном доме

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в солнечный холодный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали на протяжении веков, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта. — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черным полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые помещаются в ниши для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей черного пола. Поверх него можно укладывать любой вид готового напольного покрытия, включая паркет из твердых пород дерева, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, изгибов или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, меньше затрат на энергию

Лучистое отопление удобнее, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. К тому же лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, водяное лучистое тепло более эффективно, чем другие системы, потому что для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет сделала излучающие полы более простыми в установке и герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку из PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственный минус лучистого напольного отопления заключается в том, что его не так просто использовать для охлаждения. В обычной системе воздушного отопления те же каналы, по которым по каналам из печи подается горячий воздух, могут использоваться для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубки для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Стоимость систем теплого пола

Для нового строительства, система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от работы и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, он намного дороже в эксплуатации и поэтому обычно имеет смысл использовать его в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы поверх чернового пола, где они будут более эффективными, простыми в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть не слишком старый эффективный котел, его, вероятно, можно использовать для обогрева ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло.В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды по пластиковым трубкам, установленным в полу, обеспечивает лучистое отопление пола оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию и в конечном итоге окупается. Вставить его в новую конструкцию очень просто: специальные деревянные пластины, прикрученные к балкам, служат в качестве основания.Но переоборудование труб под существующий пол сопряжено с трудностями. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки.Под каждой комнатой на первом этаже будет петля по одной длине трубки. Фото Рассела Кея

Лучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, — это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу. Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода.«Пластик, такой как PEX, не является хорошей средой для переноса, — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы удерживают трубки на равном расстоянии от 6 до 8 дюймов, чтобы избежать холодных пятен. Змеи трубопровода непрерывно изгибаются от пролета к пролету через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки. Однако на кухне или в семейной комнате Ричард старается не размещать ее под шкафами или другими встроенными элементами. «Вы же не хотите, чтобы тепло было запечатано в герметичной коробке», — объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом, а также насоса для перемещения воды от одного к другому. При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду из бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды при температуре не выше 140 градусов по Фаренгейту.Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и деформировать древесину. В здании проекта температура в трубах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2. Утепление ванных и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу.Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки для ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться более сложной задачей. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху. По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, например подъема или срезания дверей.(Эти ограничения также относятся к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть изделия — Quik Trak от Uponor, климатическая панель Viega и Raupanel от Rehau, — которые позволяют сохранять дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут укладывать практически любой черный пол — доски, фанеру, OSB или даже бетон — если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Тем не менее, плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит излучение. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже планка, тем лучше», — говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная ценность ковра и подкладки — информация, которую должны иметь продавцы ковров или подрядчики по лучистому освещению — не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, лучистое тепло может распространяться. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки — близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду из котла в коллектор.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», — говорит Ричард. Если в подвал будет бетонная плита, PEX может обрушиться перед заливкой, прикрепив его к проволочной сетке или закрепив на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие трубы легким бетоном или гипсобетоном позволяет поглощать ее тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Значит, вам нужно отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка добавит к стоимости модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет никаких сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — это повседневный комфорт».

Альтернативное электрическое лучистое отопление

Как правило, электрические лучи — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — устанавливаются в отдельных комнатах, а не во всех домах.

Как правило, электрическое лучистое отопление — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — модернизируется в отдельных комнатах, а не во всех домах.Его быстрее и дешевле установить, и он может стать хорошим вариантом для модернизации, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третеви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Из-за высокой стоимости киловатт-часа это не лучший основной источник тепла, особенно в холодном климате», — говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой для передачи тепла.Период »

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы. Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном.Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей.Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов. Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, что может быть лучше вам подходит, см. «Теплый пол: электрический или водяной» подрядчик из Сан-Франциско Джефф Кинг из Jeff King & Co., член Директории архитекторов и дизайнеров Remodelista. .

Вверху: Монтаж системы электрического лучистого отопления от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрическое, , водяное, и воздушное, , .

Из этих трех чаще всего используются электрические и водные системы.

Водяной водяной теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты.Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с чувствительным термостатом Aube

Лучшая цена: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако только после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях она потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он работает под разными типами полов, поэтому не умаляет красоту вашего дома.

А так как воздух не проходит через воздуховоды, в вашем доме циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола — «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В сухой системе трубки или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будут разные температуры в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не нагревается сам по себе, лучистый потолок может создать очень комфортную комнату, не нарушая существующий пол.

Типы систем теплого пола

Следует рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это самый старый тип лучистого тепла, который впервые использовали в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и с любыми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться как в несущую плиту на уровне грунта, так и в системе подвесного перекрытия.

При установке плиты грунт выравнивается, затем покрывается слоем полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эта система не может быть установлена ​​всухую, что может быть проблематичным для установки на втором этаже и установки без плиты.

Воздух не может удерживать столько тепла, как вода, поэтому они обычно не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются в мокрой или сухой системе под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, также заделанные тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Warming Systems Электрические лучистые полы с подогревом с сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлический лучистый пол с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного теплого пола — открытый и закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда сделаны из полиэтилена, гибкого трубопровода, который не трескается, не корродирует и не ломается с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению системы лучистого водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Кредит изображения: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; При влажной укладке потребуется около 3 недель для отверждения, в то время как при сухой укладке верхний пол можно сразу положить, и можно будет ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Кредит изображения: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют электрические системы лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем обогрева полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах.Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под определенными типами полов?

Независимо от того, какой у вас вопрос о теплых полах, вы можете найти ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Будьте готовы потратить более 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле 2 .

Только материалы:

  • Электрический мат = от 35 до 80 фунтов за м 2
  • Электрический в стяжке = от 20 до 90 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = От 80 до 120 фунтов за м 2
  • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
  • Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

  • Электрический коврик = от 70 до 120 фунтов за м 2
  • Электрический в стяжке = от 60 до 110 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = от 120 до 160 фунтов за м 2
  • Горячая вода, последующие м 2 = от 45 до 95 фунтов за м 2
  • Элементы управления = от 100 до 200 фунтов за комнату

Дорогостоящий ли теплый пол в эксплуатации?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% эффективнее в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Полы с подогревом теплой воды

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, электрическая подпольная система длиной 30 м 2 будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с поверхностным отоплением

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Шестигранная напольная плитка по цене от 29,95 фунтов стерлингов за м 2 и настенная плитка Mono Patchwork по цене 49,95 фунтов стерлингов за м 2 , обе Стены и пол

Мокрый пол против сухого системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. а затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до последних идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Просмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств открытой планировки, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это тот, который сделан из стяжки, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Электрические системы теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный специалист.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, после чего следует отделка пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии проще и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и равномерное распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте платить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее о отоплении:

Напольное отопление — напольные покрытия Home Depot A-Z

То, что у вас под ногами (или как бы вы ни двигались), не менее важно, когда дело касается дома.Вот почему этой осенью мы совместно с The Home Depot разработали руководство от А до Я, которое придаст вам уверенности в выборе напольного покрытия, которое вам понравится. Ознакомьтесь со справочником от А до Я здесь.

Утро всегда приходит слишком быстро, со знакомыми резкими ритуалами. Будильник будоражит вас, а сложная комбинация зевоты и растяжки показывает, что вы каким-то образом сломали локоть (или шею, или спину) во время сна. Множество текстовых сообщений и рабочих писем уже освещают ваш мобильный телефон, мигая, требуя внимания.Затем — после всего этого ! — нас заставили на цыпочках ступить на холодный кафельный пол в ванной, чтобы подготовиться к новому дню. Большинству людей нужно успеть до 8 часов утра.

Но если вы подумываете о ремонте полов, вы можете легко устранить одно из следующих препятствий: Войдите в систему водяного отопления.

«Никто не думает, что им нужно тепло в полу, пока он не нагреется до пола», — говорит генеральный подрядчик Джо Труини. «Они такие:« О, черт возьми! Я должен был сделать весь дом! »

В Home Depot есть несколько различных типов систем обогрева и уровней напряжения на выбор, поэтому, где бы вы ни планировали установить систему подогрева пола, вы сможете сделать это правильно.

Лучистое тепло лучше всего подходит для плитки и камня

Хотя с технической точки зрения можно обогревать любого типа напольного покрытия, необходимо провести небольшое исследование, чтобы определить, подходит ли он для того материала, который вы хотите использовать. Плитка и камень являются лучшими проводниками для теплого пола, потому что они легко передают тепло поверхности пола и удерживают его. Твердая древесина представляет собой гораздо большую проблему из-за риска коробления, в то время как нагревание ковра зависит от толщины и плотности переплетения.(Для ламината и винила уточняйте у производителя.)

Плитка и камень являются лучшими проводниками для теплого пола, потому что они легко передают тепло поверхности пола и удерживают его.

К счастью, для тех из нас, кто боится холода в ванной по утрам, плитка и камень являются одними из самых распространенных напольных покрытий, которые можно найти повсюду, от дамских комнат до ванных комнат, что делает их идеальным местом для испытания небольшого оазиса блаженство полов с подогревом.

Бюджетный vs.отопление всего дома

Getty Images

Как правило, полы можно обогревать двумя способами: с помощью гидравлической энергии или электричества.

  • Гидравлическая энергия (вверху) обычно используется для больших работ или отопления всего дома, и, хотя в конечном итоге это довольно экономично, процесс установки часто довольно сложен и, вероятно, не является правильным выбором для чьей-то первой попытки при установке теплого пола.
    • Электрическое лучистое отопление (ниже), с другой стороны, довольно просто, и если капитальный ремонт напольного покрытия уже в работе, добавить согревающий компонент в смесь так же просто, как установить любой низковольтный электрические коврики или высоковольтная проводка.

      10 футов x 36 дюймов 240-вольтная система обогрева полов из ламината, винила и плавающих полов (покрывает 30 кв. Футов)

      Тихий
      homedepot.ком

      146,51 $

      Низковольтные электрические коврики — это, вероятно, единственный вариант, который можно сделать своими руками (если только у вас под рукой нет опытного электрика). Их можно вырезать по индивидуальному заказу, чтобы они подходили к вашему пространству — будь то кухня, прачечная или ванная, — а затем установить на черный пол при условии достаточной теплоизоляции.

      Или, в случае некоторых обогреваемых матов над полом, с дополнительным строительным раствором для защиты. Некоторые коврики поставляются с уже встроенной системой термостата, чтобы упростить регулирование скорости нагрева напольного покрытия, и если вы решили обогреть большее пространство (или несколько небольших помещений), ожидайте снижения вашего счета за отопление с ваш HVAC не будет облагаться таким налогом.

      Getty Images

      Ditra-Heat-Duo 3 фута 3 дюйма x 2 фута 7 дюймов. Отсоединяющий мембранный лист

      Schluter
      homedepot.com

      27,45 долл. США

      По словам Труини, электрические коврики

      бывают стандартных размеров и скроены по размеру. Он добавляет, что коврики даже бывают нестандартных размеров, чтобы они подходили к таким предметам первой необходимости, как туалетные столики и туалеты.Установка включает укладку подходящей основы для плитки, нанесение раствора, а затем укладку электрических матов в раствор с добавлением дополнительных покрытий сверху. Затем поверх коврика укладывается плитка. «Это означает, что тепло может проходить прямо насквозь!»

      Высоковольтная проводка работает несколько иначе, но ее также можно настраивать внутри помещения. Труини рекомендует посетить Ditra Heat немецкой компании Schluter, если вы хотите пройти этот маршрут. Провода встраиваются в сотовый узор системы, чтобы добавить тепла туда, где вы хотите.Например, объясняет Труини, вы можете поставить их близко друг к другу перед туалетным столиком, где вы часто можете стоять. Но если есть уголок, который используется нечасто, добавлять его не нужно.

      «Я действительно видел, как их устанавливали в душе, где они кладут их на скамейку и стены», — говорит Труини.

      Безопасность прежде всего, затем удовлетворение

      Конечно, безопасность должна быть вашей первоочередной задачей. Не будьте героем, когда дело доходит до выполнения любых электромонтажных работ, которые вызывают дискомфорт — для этого есть специалисты.И прежде чем начинать какой-либо проект с подогревом пола, обязательно проконсультируйтесь с электриком, который может дважды проверить, выдерживают ли ваши текущие цепи дополнительное тепло: 8 и 12 Вт на квадрат теплого пола — стандартная оценка использования.

      Вы заслуживаете немного экстравагантности в повседневной жизни, и можно утверждать, что полы с подогревом — это идеальный уровень экстравагантности. По словам Труини, когда идет снег, особенно приятно зайти по утрам в его отапливаемую ванную комнату.«Это просто роскошно», — говорит он. А кто не заслуживает роскоши?

      Советы по дизайну теплого пола | 2019-11-04

      Когда дело доходит до дизайна лучистого пола, нужно многое знать. Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

      Я был учеником в подвальной установке излучающего излучения в 1982 году.Это был первый раз, когда я окунул пальцы ног в сияющий пол. Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов. Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

      Откуда я это узнал?

      Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли.Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

      Вот что я помню как самые серьезные ошибки на той первой работе:

      1. Полудюймовые петли трубопровода длиной 1000 футов.

      2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

      3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

      4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

      5. Перед заливкой трубка не подвергалась испытаниям под давлением.

      6. Никакая изоляция не использовалась под трубами, и половина подвала была из разряда заброшенных.

      Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел последующий судебный процесс, но Южный Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

      Моя цель — помочь вам избежать этих ошибок и направить вас к успешному дизайну и укладке лучистого пола каждый раз.

      Систематический процесс проектирования

      Как и в любом успешном гидронном дизайне, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного легче сделать это правильно с первого раза, чем исправлять постфактум.

      А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

      Другие последствия плохого проектирования могут включать в себя дорогостоящее растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

      Ниже приводится способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди, намного более умные, чем я.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

      Программное обеспечение для проектирования

      Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

      • Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно использовать один и тот же тип пола повсюду.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

      • Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

      • Определите площадь комнаты в квадратных футах. Длина, умноженная на ширину, равна площади.

      • Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на площадь помещения в квадратных футах.

      • Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение БТЕ / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (БТЕ / час / sf ÷ 2) + заданная температура.

      Например…

      Уставка = 65 градусов

      Необходимые БТЕ / час / кв.фут. = 20

      Константа для лучистых полов = 2

      65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

      • Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами — вот лишь несколько примеров.

      • Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу.Размер трубки будет зависеть от способа установки. Для бетонных работ обычно используется 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

      • Определите коэффициент R для напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

      • Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

      • Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, БТЕ / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов это почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов.Перерасход бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

      • Определите температуру подаваемой воды. Четыре фактора дадут нам это число: БТЕ / час / фут; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

      • Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

      1.12 дюймов на центральной трубке x 1,0

      2. 9 дюймов на центральной трубке x 1,33

      3,8 дюйма на центральной трубе x 1,5

      4. 6 дюймов на центральной трубе x 2,0

      Длина поводка или хвоста — это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

      Трубка диаметром 1,3 / 8 дюйма: 200 футов

      2. Трубка 1/2 дюйма: 300 футов

      • Определите общее количество галлонов в минуту. Это тоже несложно. GPM = потери тепла в БТЕ / (расчетная дельта Т x 500). Пример: 100000 / (10 x 500) = 100000/5000 = 20 галлонов в минуту. 500 — это константа, которая получается из этих значений и уравнения:

      1. В одном галлоне воды содержится 8,33 фунта.

      2. В часе 60 минут.

      3. А 1 — удельная теплоемкость воды.

      4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

      • Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

      • Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые облегчают вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

      Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На обратной стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

      Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

      Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

      Давайте рассмотрим полный дизайн (см. Рисунок 4).

      Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

      Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

      Что нужно знать и чего избегать

      • Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если моя расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

      • Обучайте своих клиентов и понимайте их ожидания.

      1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

      2. Если они намереваются постелить коврики на полы с подогревом, им нужно знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем он будет хуже.

      • Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

      • Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

      • Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

      • Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.

      • Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм, как только они будут установлены.

      • Имейте в виду, что если вы используете смесь гликоля и воды, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

      • При установке трубок на черновой пол для переливов толщиной 1 1/2 дюйма, будьте осторожны, чтобы не класть все свои хомеруны в общий коридор. В таком случае зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Ваш расчет нагрузки для каждой комнаты определит, какой уровень утепления.

      • Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам потребуется.

      • Максимально увеличьте эффективность модулирующего конденсационного котла за счет максимально низкой температуры обратной воды (RWT). Чем ниже RWT, тем больше котел будет работать в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

      • Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но внимательно следите за появившейся в последнюю минуту нишей рабочего стола, добавленной к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это был мой промах в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.
