Как утеплить каркасный дом снаружи: технология сборки каркаса и монтажа утеплителя

Содержание

Как утеплить каркасный дом: материалы для защиты от холода, утепление снаружи и изнутри дома


Читайте в статье, какие материалы подходят для утепления каркасного дома, в чем особенности теплоизоляции снаружи и внутри помещения.

Чем утеплить каркасный дом


Каркасное строение — быстровозводимая конструкция. Ее создают из деревянных балок, чтобы сократить время на строительство при укладке фундамента, отрегулировать расстояние до земли, организовать слив воды. Чтобы отремонтировать такое здание, не нужно разбирать конструкцию целиком, достаточно заменить часть строения. Если каркасное здание использовать не только летом, но и зимой, необходимо провести теплоизоляцию. Утепление выполняют в процессе возведения дома.


Дерево — гибкий, пористый материал. Он пропускает влагу, склонен изменяться в размерах, что приводит к образованию зазоров. Поэтому при выборе материала для защиты строения от холода нужно обратить внимание на коэффициент теплопроводности, паропроницаемость, класс горючести, степень адгезии, реакцию на грибок и плесень.

Материалы для защиты конструкции от холода

  • Минвата. Утепление каркасного дома минватой — распространенное решение. Это мягкий материал. Его можно легко вставить в отверстия обрешетки, которую используют для разметки утеплителя, создать дополнительный слой у стены.
  • Пенопласт, а также экструдированный пенополистирол. Поставляют в плитах. В процессе монтажа их монтируют между лагами перекрытий. Отличительные свойства — небольшой вес и водонепроницаемость.
  • Пенополиуретан. Смесь из изоционатного и полиольного компонентов. Для утепления применяют закрытоячеистый ППУ. Наносят методом напыления. За счет вспенивания заполняет все щели и зазоры, липнет к любой поверхности, не пропускает влагу.

Утепление каркасного дома снаружи


Утепление внешних стен защищает конструкцию от деформации, резких перепадов температур, позволяет творчески подойти к отделке строения. Например, закрыть утеплитель извне сайдингом, штукатуркой, камнем.


Существует два способа утеплить каркасный дом снаружи: «мокрый» и вентилируемый фасад.


Для создания вентилируемого фасада между утеплителем и облицовкой нужно оставить расстояние в несколько десятков сантиметров. Это позволит влаге испаряться, конденсату выходить наружу.


При «мокром» фасаде утеплитель крепят к стене строения. После этого наносят финишное покрытие. Этот способ требует сноровки. Контролировать процесс сложнее из-за зависимости первого слоя от второго. Также здесь нужен монтаж гидроизоляции, подойдут ПВХ-мембраны или водонепроницаемые мастики.

Утепление каркасного дома изнутри


Теплоизоляция внутри — это дополнительный слой утеплителя и звукоизоляции. Преимущества внутреннего утепления каркасного дома в том, что можно провести весь процесс в любое время года самостоятельно. Главная задача — не оставить зазоров, через которые будет выходить теплый воздух на улицу. ППУ заполнит все микротрещины. Для утепления каркасного дома изнутри можно использовать пенополиуретан «Химтраст СКН-30 Г2», он подходит для утепления стен, чердаков, мансард.


С помощью ППУ можно утеплить и каркасный ангар. Подробнее можно прочитать в статье.

Альтернативные способы утепления


Для теплоизоляции подойдет минеральная вата, пенопласт, пенополиуретан.

Утепление минватой


При утеплении каркасного дома изнутри минвата легко монтируется на горизонтальные поверхности, а для вертикальных нужно использовать клей вместе с дюбелями. Из-за подвижной структуры материала особое внимание нужно уделить герметичности прилегания слоя утеплителя. Коэффициент теплопроводности минваты составляет 0,048 Вт/·К, при намокании это значение увеличивается на 30 %, то есть теплоизоляционные свойства теряются. Толщина слоя минваты должна быть не менее 15 сантиметров. Если прибавить к этому финишную отделку, получится минус 25–30 сантиметров полезной площади.



Минеральная вата может намокать, что приводит к образованию грибка, плесени.

Утепление пенопластом


Пенопласт или пеноплекс тоже используют для защиты стен здания. Коэффициент теплопроводности в среднем равен 0,033 Вт/·К, при намокании — 0,039 Вт/·К, что говорит об устойчивости к влаге. Но пенопласт поставляют в плитах, значит, добиться плотного прилегания к дереву практически невозможно. Для этого зазоры между лагами и пенопластом придется заливать монтажной пеной.



При горении пенопласт выделяет едкий токсичный запах. Класс его горючести Г4 — сильно горючий, что ставит под сомнение использование материала в деревянном строении.

ППУ в сравнении с другими утеплителями


От других утеплителей ППУ отличает способность заполнить все трещины и зазоры между балками и лагами. Его можно использовать как при теплоизоляции строящегося дома, так и при ремонте уже утепленной конструкции. Через несколько минут после напыления материал твердеет, но сохраняет внутреннюю подвижность. При усадке конструкции ППУ не трескается, не крошится. Его коэффициент теплопроводности 0,023. Вт/·К — один из самых низких среди утеплителей. О сокращении полезной площади внутри помещения можно не беспокоиться — для теплоизоляции каркасного дома достаточно 5–10 см материала.


ППУ применяют не только для утепления каркасного дома, но для теплоизоляции дверных проемов, балконов, вентиляционных шахт. Подробнее об областях использования можно узнать из этой статьи.

Преимущества ППУ для утепления каркасного дома


Утепление ППУ позволяет решить сразу несколько задач, важных при защите от холода. Среди них:

  • скорость нанесения материала;
  • теплоизоляция без швов и зазоров;
  • увеличение жесткости каркаса в 10 раз;
  • экономия на пароизоляции, а также гидроизоляции;
  • защита от мостиков холода, плесени, грибка;
  • экологичность, материал не выделяет токсины;
  • низкий класс горючести, можно не бояться пожара;
  • долгий срок службы — более 30 лет с сохранением эксплуатационных свойств.


ППУ «Химтраст СКН-30/141 Г3», «Химтраст СКН-40 Г1» позволяет провести бесшовное утепление каркасного дома полностью: защитить кровлю, фундамент, погреб, стены помещения. На сайте компании «Химтраст» доступна широкая линейка пенополиуретана для напыления. Вы можете получить бесплатную консультацию специалиста. Действует система скидок, доставка по России и странам СНГ.

Утепление каркасного дома | Каркасные дома

Утепление каркасного дома — ответственный процесс, от которого потом зависит, сколько вы будете платить за отопление и будет ли продувать у вас в дому, сможете ли вы даже зимой спокойно ходить босиком и позволять детям часами играть на полу, или же придется закупаться теплой домашней одеждой, носками и тапочками.

Определю важные понятия, нужные для понимания текста:
Закрытие контура дома — это итог того этапа стройки, когда дом закрыт крышей, в нем установлены двери и окна, т.е. мы закрыты от осадков с улицы.
Утепление «враспор» — это утепление, при котором куски утеплителя шире, чем полость, в которые мы его вставляем, что приводит к тому, что утеплитель держит сам себя за счет естественного распирания (мы ведь его сжимаем, чтобы он влез в нужную полость).

Давайте посмотрим на утепление различных элементов каркаса.

Утепление пола каркасного дома

Утепление пола в каркасном доме можно осуществлять самыми различными способами и различными утеплителями. Если у вас дом построен не на УШП, то этот момент для вас точно актуален. Вот такую схему я нарисовал, чтобы сразу выделить все виды утепления пола в каркаснике:

Риск утепления пола каркасного дома до закрытия контура состоит в том, что в утеплитель за время стройки, скорее всего, попадет влага и не один раз (дожди в России не редкость, а пол из фанеры или OSB влагу все же пропускает), а значит, утеплитель может потерять все свои утепляющие свойства (если, конечно, это не пенопласт).

Утепление пола каркасного дома после закрытия контура лишено этого риска, но зато требует дополнительных телодвижений: или снятия пола уже под крышей или залезания под дом и утепление его оттуда или постройка стен вообще без пола и установка стен каркасного дома сразу на лаги (не рекомендуется, это достаточно опасно).

Как вы уже поняли, пол каркасного дома можно также утеплять как сверху (находясь на этаже), так и снизу (из-под дома). Давайте рассмотрим все возможные варианты и потенциальные проблемы.

Вариант 1. Утепление пола каркасного дома сверху до закрытия контура.

Самый традиционный вариант. Сразу после закрепления лаг пола на своих местах, мы можем утеплить пол  каркасного дома до закрытия его фанерой.

Если наш утеплитель стекловата или минеральная вата, то просто нам нужно просто вставлять рулоны утеплителя враспор между лагами. Ширина утеплителя должна быть на 1-2 см больше, чем пространство между лагами (если утеплитель 600 мм шириной, то шаг лаг 630 мм, а пространство между ними 580 мм). Если шаг лаг и утеплитель не сходятся, то режем утеплитель до нужного размера.

Для упрощения этого процесса можно сначала подшить доски или фанеру снизу лаг, чтобы утеплитель не мог провалиться в подпол со временем. Для этого к лагам снизу перед установкой или прибивают черепные бруски, на которые уже будут крепиться плиты под утеплитель пола (картинка 1), или крепят ветрозащитную пленку, а под нее дюймовку с шагом 300-400 мм поперек лаг (картинка 2).

С пенопластом все проще и сложнее одновременно. Проще, потому что ему намокнуть не страшно, значит, утеплять пол каркасного дома пенопластом до заркытия контура нестрашно. Сложнее, потому что он жесткий и не встает враспор так легко, его нужно резать в точный размер просвета между лагами (или вообще ставить его к одной лаге сразу при установке и прижимать соседней лагой, тогда щелей не будет). Правда, когда доски рассохнутся (если, конечно, доска уже не была сухая), скорее всего, появятся щели между пенопластом и лагами, лучше это пространство запенить (можно из подпола потом). Под пенопласт тоже снизу необходимо что-то подшить (доски, фанеру или ветрозащиту).

Вариант 2. Утепление пола каркасного дома снизу после закрытия контура.

Если у вас есть подвал или ваш дом на свайном фундаменте, и он оторван от земли хотя бы на 40 см, то вы спокойно можете утеплять пол снизу. Для этого вам нужно будет подготовить рулоны утеплителя, подлезать под дом и размещать там утеплитель враспор. После чего таким же образом натягивать под утеплители ветрозащитную пленку (или плиты, поддерживающие утеплитель как в варианте 1). Помните, что даже если у вас высота свай над землей всего 30 см, то добавляя к ним ростверк, вы получаете расстояние до лаг пола 50 см, а это уже вполне рабочий вариант для утепления снизу.

Вариант 3. Утепление пола в каркасном доме сверху после закрытия контура.

Утеплять пол каркасного дома таким способом — это самый комфортный вариант, по моему мнению. Сначала мы ставим лаги, закрепляем их на своих местах, поверх кладем наш черновой пол, закрепляя его ВРЕМЕННО на 2-4 самореза к лагам.

После чего ставим на фанеру стены (но только несущие, ненесущие перегородки пока вообще не ставим), на стены ставим лаги перекрытия, стропила и т.д. пока не закроем весь контур стены-крыша-двери-окна.
Затем мы выкручиваем саморезы из фанеры в полу и вырезаем фанеру в местах, где на ней лежат несущие стены и утепляем все как в первом варианте (только не забывайте добавить перемычки под стыки вновь обрезанных вами мест в фанере).

Есть еще другая вариация. Если заранее до установки стен под них положить не цельные листы фанеры, а вырезанные кусочки 150 мм ширины. В таком случае не нужно делать дополнительные перемычки, а также не нужно ничего резать, просто выкручиваем саморезы, убираем черный пол и утепляем.

Эковата и утепление пола в каркасном дому сверху после закрытия контура.
С эковатой все то же самое, только к низу лаг обязательно нужно прикреплять ветрозащиту или чем-то его зашивать, т.к. эковата насыпная и ей нужно сплошное основание (есть также смысл вместо ветрозащиты применять в таком случае МДВП). Большой плюс эковаты — с ней вам в любом случае ничего не нужно будет подрезать, делайте шаг лаг под плиты черного пола(и само собой, под необходимую нагрузку).
Вообще, эковата, на мой взгляд — лучший утеплитель для каркасного дома. Если надумаете утеплять дом эковатой — обращайтесь ко мне утеплением дома эковатой, я работаю с настоящим профессионалом по задувке стен эковатой, который при этом выезжает в различные регионы.
Лично для себя я выбрал именно вариант с эковатой.

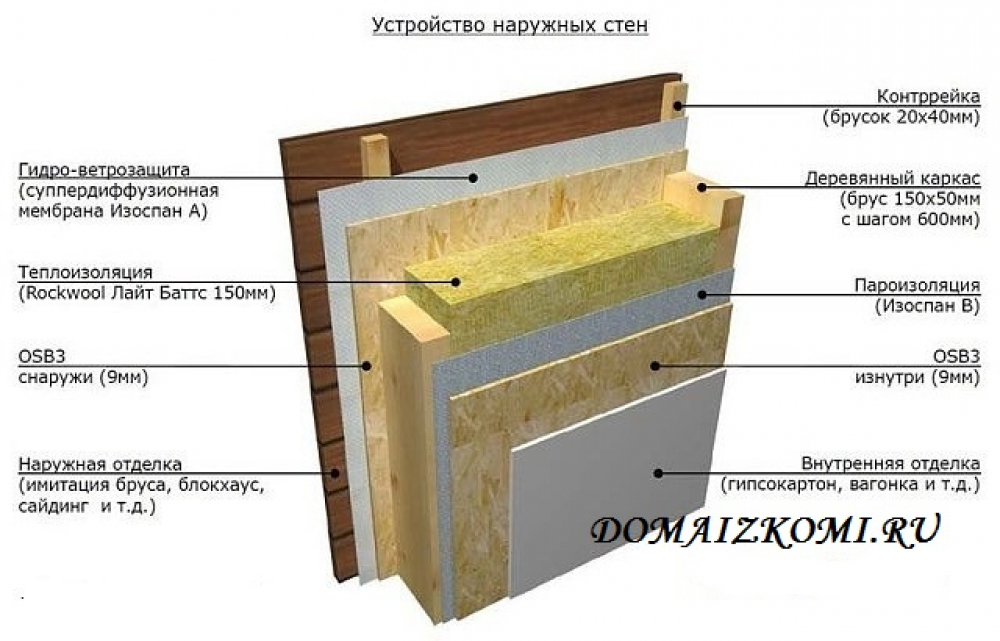

Утепление стен в каркасном доме

Утепление стен в каркасном доме идет похожим образом. Мы засовываем утеплитель враспор между стойками стен. Помните, что шаг стоек также должен быть на 20-30 мм больше, чем ширина утеплителя. Обычно шаг стоек делают 625 мм при 40 мм доске и 635 мм при 50 мм доске. К слову, мне кажется, лучше пару раз подрезать ОСП-3, чем постоянно подрезать утеплитель.

Видео про утепление стен в каркасном доме от компании Роквул (производитель одноименного утеплителя):

Утепление цоколя каркасного дома

Цоколь каркасного дома удобно утеплять пенопластом или экструдированным пенопластом, который крепят на специальные крепления.

Итак, в этой статье мы с вами познакомились с самыми разными вариантами утепления каркасного дома. Это очень ответственный этап, который может непосредственно повлиять на здоровье вас и ваших близких, поэтому призываю отнестись к нему ответственно.

И традиционно, напоминаю о наших услугах — у нас вы можете купить готовый проект каркасного дома или заказать его разработку по вашим нуждам, а если вас все же интересует утепление, мы утеплим ваш дом эковатой или привезем Изоплат

Утепление каркасного дома: пошаговая инструкция

Каркасные дома – это прекрасный вариант быстрой и недорогой индивидуальной застройки. Однако, несмотря на эти достоинства, один существенный недочет у них имеется: с учетом климатических особенностей на большей части страны они требуют конкретной «доработки» в виде масштабных работ по утеплению.  Каким образом и с помощью чего можно осуществить эту задачу? Вариантов может быть несколько. Имеет смысл остановиться на наиболее популярных способах утепления каркасного дома.

Содержание:

  1. Варианты утепления каркасного дома



Варианты утепления каркасного дома

Утепление каркасного дома минеральной ватой

Минеральную (каменную) вату в роли теплоизоляционного материала выбирают достаточно часто.

  • Объясняется это ее великолепными свойствами шумопоглощения и сохранения тепла. Она является экологичным и негорючим материалом, а ее пятисантиметровый слой с легкостью заменит кирпичную кладку почти в 60 см шириной (если сравнивать их по теплоизоляционным характеристикам).
  • Главная задача при монтаже базальтовой ваты – это грамотная и надежная защита роквула от влаги.
  • Образование конденсата на материале сведет на нет все его замечательные характеристики.

Поэтому если для утепления закуплен такой недешевый материал как минвата, то экономить на специальных мембранах и пароизоляционных пленках не имеет смысла.

Утепление каркасного дома фото

Последовательность работ при монтаже каменной ваты

  • Плиты базальтовой ваты помещаются в ячейки, образованные каркасом. Он собирается с таким расчетом, чтобы его вертикальные направляющие имели шаг строго в 60 см. Это ширина материала, выпускаемого в рулоне. Нарезанная плита должна входить между стойками немного с усилием и держаться плотно, без провисаний. Что касается толщины утепления каркасного дома, то она индивидуальна в зависимости от региона страны. В районах с более мягким климатом допускается наслоение в 10 см. Там, где зимы суровые, потребуется монтаж прослойки в 15-20 см.
  • Чтобы исключить образование «мостиков холода» в последнем варианте рекомендуется выполнять укладку следующим образом. Первые два слоя минеральной ваты (каждый по 5 см толщиной) укладываются в ячейки обрешетки. А финальный делается так, чтобы сверху перекрыть направляющие каркаса.
  • Каркасные дома с наружной стороны имеют обязательный слой пароизоляции, поэтому перед тем, как укладывать каменную вату, можно его не дублировать. А вот после того, как все слои утеплителя заняли свои места, нужно сверху создать защитный слой от влаги и конденсата. Единым куском материала обойтись не получится. Поэтому стыки пароизоляционной пленки аккуратно и тщательно проклеиваются строительным скотчем.
  • Для утепления пола в каркасном доме также используется минеральная вата. Но ее слой должен составлять не менее 20 см. Работы выполняются аналогично, как и при теплоизоляции стен.

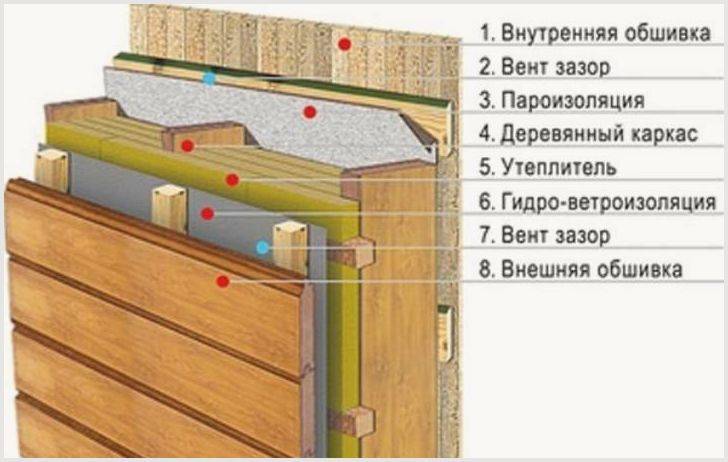

Схема утепления каркасного дома

Утепление каркасного дома видео

Эковата – альтернативный способ утепления каркасного дома

Этот материал относится к категории доступных утеплителей.

  • Это возможно благодаря тому, что производится он из двух основных недорогих компонентов: отходов производства картона, бумаги и макулатуры.
  • Обе составляющих образуют 80% всего материала, чуть больше 10% приходится на антисептик, чтобы предотвратить развитие микроорганизмов.
  • Остаток в этом процентном соотношении составляет на добавка, цель которой – минимизировать показатель горючести утеплителя.

Минусы материала

  • Области применения эковаты включают в себя и мелкое  строительство, но не всегда владельцы частных домов делают выбор в ее пользу. Это объясняется рядом особенностей материала, которые для некоторых мастеров являются существенными недостатками.
  • Хорошие показатели теплоизоляции, которые приписываются эковате, со временем снижаются за счет того, что под воздействием естественных процессов, утеплитель спрессовывается и уменьшается его объем. Потери могут доходить до 1/5 от общей массы. Во избежание таких неприятностей материал закладывается с аналогичным запасом. Избыток в 25% послужит гарантией сохранения теплопроводности материала на одном и том же уровне на весь период эксплуатации.
  • Как и все, что имеет основой бумагу, эковата способна впитывать значительное количество жидкости. Показатель по этому параметру колеблется в промежутке от 9 до 15%. И с каждым из них свойства материала удерживать тепло теряются. Поэтому крайне важно организовать утепляемое пространство таким образом, чтобы оно проветривалось, и имелась возможность вывода влаги.
  • Равномерный объем закачки утеплителя способно обеспечить только специальное оборудование. Считается, что профессиональная техника дает возможность контролировать плотность «набивки», чтобы минимизировать усадку. Следовательно, придется либо нанимать профессионалов, либо набираться опыта самостоятельно, рискуя получить уровень теплоизоляции по качеству ниже ожидаемого.
  • Можно применять «сухой» способ заполнения пустот. Его отрицательный момент – образование мелкой пыли, попадания которой на слизистые и в органы дыхания лучше избегать. «Влажный» метод нанесения требует просушки слоя утеплителя два-три дня. В зависимости от погоды, длительность ожидания может увеличиваться. В условиях ограниченного времени на возведение дома это считается большим минусом. Хотя из двух способов именно метод мокрого нанесения позволяет достичь лучших результатов.
  • Жесткость эковаты не позволяет использовать ее без сооружения каркаса, когда речь идет об утеплении горизонтальных поверхностей.
  • Несмотря на добавки, которые делают материал менее горючим, полной защиты от огня достичь невозможно. Поэтому использование эковаты не рекомендовано возле каминных труб, дымоходов и тем более рядом с источниками открытого пламени. Чтобы исключить возможность тления утеплителя, между ним и источником тепла сооружают защитный барьер. В качестве него применяются каменная вата с фольгированным покрытием или плиты асбестоцемента.
  • Особое внимание к соблюдению норм по заполнению эковатой требуется в момент утепления стен или наклонных конструкций. Игнорирование рекомендации расхода материала из расчета 65 кг на 1 м² приведет к скорой усадке и образованию участков, оставшихся без утепления.

Достоинства эковаты как теплосберегающего материала

Может показаться, что при таком обширном списке недочетов использование эковаты нецелесообразно. Это не так. При соблюдении технологии плюсы материала становятся еще более очевидными.

  • Начать нужно с того, что самого материала потребуется не так уж и много. Указанная выше норма в 65 кг на м² требуется не всегда, а минимально эковата расходуется от 28 кг на м³.
  • Утеплитель обеспечивает достойный уровень шумоизоляции. Слой в полтора сантиметра не пропускает звук до 9 дБ громкости.
  • Экологичность данного материала не нуждается в подтверждениях, если вспомнить, что является его основой. Собственно, об этом говорит и название. По «вине» эковаты в процессе эксплуатации не возникает аллергии у жильцов дома.
  • Единственное, на что следует обратить внимание, изучая состав, указанный производителем – какое вещество использовалось в качестве антигорючей добавки. Антипиреном лучшего качества считается бура (иногда называется боракс). Сульфаты аммония и борная кислота могут быть виновниками неприятного стойкого запаха, да и длительной защиты от огня не обеспечивают.
  • Благодаря бесшовной укладке материал заполняет пространство не оставляя пустот, следовательно, незащищенных участков не остается.
  • Доступная цена на утеплитель вкупе с хорошими эксплуатационными характеристиками часто играет решающую роль при выборе материала.

Технология утепления каркасного дома эковатой

Как упоминалось, основных путей для утепления этим материалом два: «сухой» и «влажный». Второй вариант может выполняться на водной основе или с применением клеевого состава. Но какого бы прекрасного результата он не давал, наиболее простым и популярным считается метод засыпки сухого утеплителя. Итак, чтобы выполнить работу  вручную, потребуется выполнить следующие манипуляции.

  • Полы утеплять немного легче. Закупленный материал надо разрыхлить специальным аппаратом, после чего прессованный брикет, весящий 15 кг, увеличится в объеме в три раза.
  • Подготовленную таким образом эковату засыпают между лагами. Делать это надо постепенно, разравнивая слои. В конце материал должен образовывать небольшую горку. Для чего нужен этот излишек уже упоминалось. Он утрамбуется под весом досок.
  • Чтобы провести работу на стенах, к стойкам направляющих крепится слой пароизоляционного материала или сразу производится обшивка листами гипсокартона или ОСП. Делается это не до конца, а оставляется зазор, через который  и засыпается эковата. Она постепенно будет заполнять пространство, уплотняясь под собственным весом. А вот на завершающем этапе ее придется утрамбовывать.
  • Все действия производятся с использованием защитных средств (очки и маска-фильтр), а процесс заполнения может быть оптимизирован, если применять для этого установку, которая выдувает материал, одновременно его разрыхляя. Некоторые строительные компании предоставляют возможность брать такое оборудование в аренду.
Пенопласт и пенополистирол для утепление стен каркасного дома. Что выбирать

Оба этих материала имеют практику применения в каркасных домах. Утепляют  ими фасады с наружной и внутренней стороны здания. При некоторой схожести, пенопласт проигрывает своему оппоненту по большинству показателей, но за счет неплохой теплоизоляционной характеристики и дешевизны, он пользуется спросом. Среди очевидных недостатков можно отметить:

  • не очень качественную звукоизоляцию,
  • выделение вредных веществ при горении
  • и очевидный интерес к нему со стороны грызунов.

Утепление каркасного дома пенопластом снаружи

  • Поверхность придется подготовить вместе со всеми несущими конструкциями. Для этого обязательно удаляются гвозди, остатки прочих материалов, трещины заделываются. Ровная поверхность позволит исключить воздушные зазоры между стеной и пенопластом. После выравнивания поверхности ее обрабатывают грунтовкой, предназначенной для работ снаружи. Расход состава ведется от 150 мл на м².
  • Поле того как просохнет грунтовка, сооружается система вертикальных подвесов с шагом в 60 (70) см. Благодаря этому удастся не допустить перекосов при креплении плит материала. Пенопласт сажается на клей, который наносят по пяти точкам в виде небольших кучек, а по периметру плиты полностью проводится клеевая полоса. Полотно с клеем плотно и с усилием прижимается к основанию. Последующие ряды укладываются на манер кирпичной кладки, то есть вразбежку. Порцию разведенного состава нужно успеть израсходовать в течение часа.
  • Ели в результате укладки образуются нестыковки между листами материала или получаются неровности, то все такие дефекты устраняют с помощью острого и нагретого ножа. Образующиеся щели можно заделать:
    1. смесью раскрошенного пенопласта и клея,
    2. пеноизолом (жидкий аналог материала),
    3. монтажной пеной.
  • Пластиковые дюбеля создают дополнительное крепление для утеплителя. Они потребуются в количестве не меньше пяти штук на одну пластину. Далее следует закрепление всей конструкции стекловолокном для особой прочности, а специальные профили для углов создадут надежные ребра жесткости. Шпаклевку лучше наносить в два слоя, а финальной отделкой может стать, например, фасадная краска.

Утепление каркасного дома пенопластом изнутри

Технология выполнения работ внутри помещений схожа. Этап подготовки поверхности отличается только применением грунтовочных материалов для внутренних работ.

  • В качестве клеевого состава можно использовать привычный плиточный клей для керамической плитки. Применение дюбелей также желательно.
  • Что касается размеров ячеек на армирующей сетке, то они могут быть от 3 до 6 мм. Крепить ее надо образуя нахлест и плотно прижимая к пенопласту.
  • Часто в качестве завершающего слоя используют гипсокартон. Нельзя забывать и об обязательной герметизации швов.

Утепление каркасного дома пеноплексом

  • Пенополистирол в монтаже отличается от пенопласта повышенными требованиями к созданию защиты от влаги и солнечных лучей. Технология крепления на стену принципиальных отличий не имеет.
  • Что конкретно предпочесть, придется решать самостоятельно. Оба материала действительно отличаются, в том числе и по цене. Последний стоит дороже, зато он более прочный и плотный.
Утепление каркасного дома стекловатой своими руками

Стекловату некоторые не принимают во внимание, считая ее материалом прошлого поколения, а зря.

  • Современные представители утеплителей этой категории отличаются от предшественников улучшенными характеристиками. К тому же она стоит меньше своих «собратьев», а тепло способна удерживать достаточно хорошо.
  • Принцип ее монтажа такой же, как и у каменной ваты. То есть для того, чтобы утеплить, например, полы, материал раскраивают из рулона таким образом, чтобы он был на пару сантиметров шире, чем расстояние между лагами.
  • Перед укладкой создают гидроизоляционную прослойку. Это может быть и толь и полиэтилен.

Чем в итоге будет утеплен каркасный дом – не так уж и важно, главное исходить из собственных сил и возможностей и во всем соблюдать технологию.

Утепление каркасного дома пенопластом своими руками

Утепление пенопластом – один из самых простых и известных методов подготовки как для временного, так и для постоянного проживания в загородном доме. Попробуем разобраться, как правильно утеплить каркасный дом этим недорогим популярным материалом, а заодно обсудим некоторые предубеждения против его применения, которые существуют в настоящее время у многих застройщиков и специалистов.

Основные характеристики пенопласта

Каркасно-щитовой дом – оптимальная конструкция для наиболее качественного утепления. Термоизоляционный материал, который закладывается между стойками каркасного блока, обеспечивает максимальную защиту от промерзания внутренней поверхности стен и предохраняет их от разрушения. При использовании пенопласта кроме низкой цены обеспечиваются такие важные преимущества, как удобная обработка, стойкость к влаге, простота монтажа и отсутствие усадки.

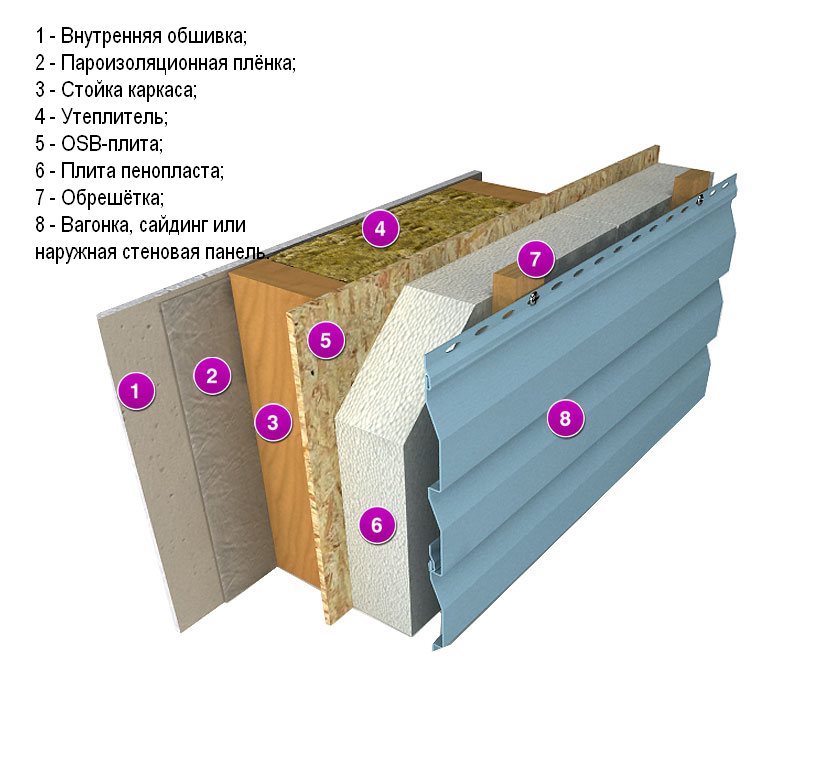

Наружное утепление стен каркасного дома пенопластом

Наряду с этим, часто можно встретить и отрицательные мнения относительно этого утеплителя, которые сводятся в основном к следующим утверждениям:

  • Его съедают мыши. На самом деле, никакие грызуны не питаются пенопластом, они устраивают в нем свои гнезда и ходы к ним. В этом смысле пенопласт не хуже (и не лучше) других материалов;
  • Он горюч. Для каркасного дома, сделанного из дерева, это не критично. К тому же, технология производства современного пенопласта предполагает добавление специальных огнестойких добавок;
  • Он выделяет вредные вещества. Это серьезное заблуждение скорее можно отнести к минеральной вате, пенопласт же с этой точки зрения абсолютно безвреден;
  • Утеплить пенопластом каркасно-щитовой дом невозможно, т. к. он пропускает холод по стыкам. При неумелом обращении с ним это действительно так. Однако правильное расположение плит внутри стен и их обработка в местах соединений обеспечит минимум теплопотерь.

Таким образом, эффект, который можно получить от утепления стен и других пропускающих холод частей дома, в большой степени зависит от соблюдения правил обращения с этим материалом и защиты его от вредных воздействий в течение всего срока службы. Об этом мы и поговорим в следующем разделе. А пока посмотрите видео о свойствах пенопласта, который в промышленности чаще называют пенополистиролом, и особенностях его производства:

Утепление стен

Чаще всего пенопластом в каркасном доме утепляют поверхность стен между стойками и обшивкой с обеих сторон. Делается это следующим образом.

Предварительная очистка и герметизация

Утепление пенопластом каркасного дома всегда начинается с обработки самого каркаса. Если этого не сделать, то даже самая тщательная укладка теплоизоляционного материала не поможет избежать термопотерь через оставшиеся в местах стыка воздушные каналы.

Несмотря на то, что технология утепления пенопластом предполагает высокую скорость обработки даже больших площадей как одно из своих главных преимуществ, предварительные действия нужно выполнять очень тщательно.

Все неровности, гвозди и другие торчащие острые предметы необходимо удалить. Имеющиеся зазоры и щели обязательно заливаются монтажной пеной. Если на этапе строительства древесина подвергалась воздействию влаги, сырые места обрабатываем строительным феном.

В итоге, каркас должен представлять собой сухую, ровную и герметичную конструкцию, готовую к закладке утеплителя.

Гидроизоляция

Гидроизоляционный слой укладывается с внешней стороны стен и предохраняет их от влаги и ветра. Многие специалисты утверждают, что пенопласт совсем не впитывает влагу, поэтому утеплить им дом можно и без внешней изоляции. Однако сырость и влажность, которая проникает внутрь каркаса при отрицательных температурах, может замерзать и разрушать материал утеплителя и стен.

Обычно в качестве гидроизоляции применяют:

  • пергамин;
  • полиэтиленовую пленку;
  • современные мембранные покрытия.

Гидроизоляционный материал обязательно укладывают с напуском одного ряда на другой (около 10 см) и проклеивают специальной лентой.

Укладка пенопласта

Листы утеплителя укладываются в проем между стойками каркаса и закрепляются в нем:

  • Если внутренняя или наружная поверхность стен уже готова, пенопласт крепят к ней на предварительно обработанную клеевым составом пропитку. Это делается для того, чтобы избежать воздушных зазоров. Для дополнительного крепежа утеплителя можно использовать пластиковые дюбели.

    Крепление пенополистирола на дюбели

  • Если стены каркасного дома будут монтироваться после утепления, то пенопласт крепят на саморезы через внутреннюю часть стоек и дополнительно фиксируют шпагатом, прикрепленным к каркасу.

Чтобы утеплить каркасно-щитовой дом с максимальным качеством, лучше использовать три слоя пенопласта толщиной 5 см каждый, укладывая их друг на друга и перекрывая следующим слоем стыки в предыдущем. Места соединения плит внутри одного слоя обязательно промазываются профессиональной морозоустойчивой монтажной пеной.

Одним из самых важных параметров, которые необходимо обеспечить при утеплении стен пенопластом, является размер зазоров между плитами. Дело в том, что в утеплитель каркасном доме подвергается расширению и сжатию при изменении температуры снаружи. Правильное расположение плит не позволит им коробиться при расширении и воздействовать на внешнюю обшивку.

Более подробно об укладке утеплителя при термообработке стен можно посмотреть на видео:

Пароизоляция и обшивка стен

С внутренней стороны стен прокладывается пароизоляционная пленка. Она защищает слой утеплителя от излишнего увлажнения из-за образования конденсата. Чаще всего для этих целей используются фольгированные материалы (пенофол) или специальные мембранные пленки.

Обратите внимание – все швы должны быть запенены

Внешнюю обшивку можно монтировать прямо по гидроизоляции. Вентилируемый фасад в случае утепления пенопластом не обязателен. Внутренняя отделка производится аналогично, при необходимости предварительного оштукатуривания поверхности используют армирующую сетку.

Утепление пола

В каркасном доме обязательно нужно хорошо утеплить пол. Технология построения «пирога» здесь такая же: снизу гидроизоляция, затем подложка из брусков, прибитых к краю лаг, пенопласт и пароизоляционная пленка. В качестве последней можно также использовать пенофол, уложенный фольгой вниз. В таком положении он защитит половую доску от сырости и не даст уходить теплу из помещения.

Утепление подкровельного пространства

Каркасно-щитовой дом чаще всего имеет скатную крышу, под которой находится холодный чердак. Потолок и кровлю проще всего утеплить, расположив листы пенопласта между балками в таком же порядке, как и для утепления стен. Не менее важным здесь является правильное пропенивание всех стыков – теплый воздух всегда поднимается вверх и стремится уйти наружу через всевозможные щели.

Описанные нами способы работы с пенопластом неопровержимо свидетельствуют о том, что утепление каркасного дома своими руками – дело вполне доступное и интересное. Надеемся, что приведенные советы и видео помогут вам сделать свой дом теплым и уютным и спокойно пережить в нем самые сильные морозы.

Как правильно утеплить каркасный дом минватой? – выбор теплоизоляционных материалов на основе минеральной ваты для утепления каркасного дома

Содержание

Каркасные дома необыкновенно популярны и отличаются многими достоинствами по сравнению с другими типами жилых построек. Их проектирование и возведение имеет ряд особенностей, главная из которых — технология утепления. В этом материале мы подробно остановимся на теплоизоляции каркасного дома, выборе утеплителя и правилах его монтажа.

На сегодняшний день каркасный дом — самый популярный формат индивидуального жилищного строительства в России. В 2020 году доля «каркасников» в общем объёме деревянного домостроения составила 66 %: за десять лет она выросла в полтора раза. При этом доля домов из массивной древесины — срубов — сократилась с 55 до 34 %. Лидируют «каркасники» и в рамках программ ипотечного кредитования ИЖС, которые российские банки начали активно предлагать в 2021 году. По данным АО «ДОМ.РФ», на долю застройки по каркасной технологии сейчас приходится 35 % всех выданных кредитов, что примерно в 2,3 раза превышает объём ипотеки на дома из газобетонных блоков.

Почему каркасные дома популярны: достоинства и недостатки

В том, что каркасные дома столь популярны, нет ничего удивительного. При условии соблюдения строительных нормативов такое решение наиболее эффективно и рационально по таким причинам, как:

  • самая высокая энергоэффективность: в каркасной постройке весь объём несущих конструкций заполнен утеплителем. Применение для теплоизоляции минеральной ваты (например, ИЗОВЕР Профи или ИЗОВЕР Тёплые Стены Стронг) позволяет на большей части территории России обеспечить качественное утепление при толщине стен 150–200 мм;
  • малый вес постройки: дома по каркасной технологии можно возводить на лёгком фундаменте либо на винтовых сваях;
  • возможность строить на любом грунте: свайный фундамент нетребователен к основанию и позволяет проводить строительные работы даже на подтопляемых участках и на вечной мерзлоте;
  • простота и экономичность: каркасной постройке не нужна дополнительная фасадная конструкция, поскольку облицовка фасада навешивается непосредственно на каркас. То же самое относится и к внутренней обшивке стен;
  • самая высокая скорость возведения. В отличие от строений из массивной древесины, газобетона, кирпича или силикатных блоков, «каркасники» не нужно выдерживать перед отделкой и заселением: они сразу готовы к эксплуатации. Сама технология строительства также позволяет закончить дом за короткое время и не включает «мокрых» процессов (приготовления растворов, штукатурных работ и т. п.).

Конечно, у каркасной технологии есть и свои недостатки. Например, к лёгким стенам сложнее крепить тяжёлую мебель. Однако этот вопрос решается путём включения в каркас закладных или применения для внутренней обшивки материалов с увеличенной несущей способностью (например, гипсовых плит повышенной прочности GYPROC СТРОНГ и GYPROC АКВА СТРОНГ), а также специального крепежа.

Другой недостаток — нормативный запрет на скрытый монтаж коммуникаций. Речь идёт о трубах и электропроводке. Впрочем, это одновременно и достоинство, поскольку проложенные открытым способом проводку и водопровод гораздо проще инспектировать, ремонтировать, а при необходимости совсем несложно поменять их конфигурацию.

Подходит ли каркасный дом для постоянного проживания?

Порой можно услышать, что каркасные дома ненадёжные, «некапитальные» и подходят только для временного жилья или дачи. Однако это в корне неверно. Подобные суждения опираются на практику строительства «каркасников» низкого качества: из дешёвых материалов, с каркасом упрощённой конструкции, из бруса уменьшенного сечения и т. д. Такие решения широко предлагают некоторые застройщики, специализирующиеся на возведении сезонных дач и стремящиеся максимально снизить стоимость своих проектов.

В то же время каркасный дом – наиболее распространённое решение в США и Канаде, где он служит именно для постоянного проживания, в том числе в регионах с суровым климатом. В России в настоящее время действует свод правил СП 31–105–2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», представляющий собой адаптацию Национальных норм по жилищному строительству Канады (National Housing Code of Canada 1998 and Illustrated Guide) с учётом российских условий и существующих нормативов. Кроме того, недавно вышла обновлённая третья редакция СП 64.13330.2017 «Деревянные конструкции», которая ужесточает требования к качеству используемых в строительстве древесины и пиломатериалов в соответствии с международной практикой. Благодаря этому можно возводить по каркасной технологии даже многоэтажные здания.

Почему минеральная вата: особенности и расчёт утепления каркасного дома

Каркасная технология наиболее критична к выбору утеплителя. Одним из главных требований в этом случае становится негорючесть. Кроме того, утеплитель должен обеспечивать высокое сопротивление теплопередаче при относительно небольшой толщине слоя, быть лёгким, долговечным, обладать высокой эластичностью и упругостью для удобства монтажа в каркас.

По сумме этих требований для утепления каркасных домов в большинстве случаев применяется минеральная вата — лёгкий и при этом энергоэффективный и экологически безопасный теплоизоляционный материал, относящийся к группе негорючих (НГ по ГОСТ 30244-94), в отличие от аналогов, которые являются горючими (Г1-Г2) и при нагреве могут выделять летучие ядовитые вещества.

К примеру, универсальный утеплитель ИЗОВЕР Профи с улучшенной теплопроводностью (λ = 0,037 Вт/(м•°С)) обеспечивает каркасным конструкциям необходимое сопротивление теплопередаче при толщине слоя от 150 (юг и средняя полоса России, включая Московскую область) до 250 мм (в регионах с наиболее суровой зимой, например в Якутии). Приблизительно рассчитать количество и стоимость материала можно с помощью калькулятора расчёта утепления и затрат на отопление от ISOVER. Он учитывает географическое положение, особенности конструкции дома и желаемую температуру внутри в период отопительного сезона. Для точного расчёта специалисты могут использовать проектный калькулятор ISOVER.

Преимущества минваты

В отличие от жёстких материалов, минеральная вата ИЗОВЕР Профи характеризуется повышенной упругостью и надёжно держится в каркасе без использования крепежа. Её улучшенная формостабильность гарантирует устойчивость конструкции в течение 50 лет и более. При монтаже минвата не крошится и не ломается, распрямляется и плотно прилегает к каркасу, без щелей заполняя все пустоты, что предотвращает образование мостиков холода.

Материал выпускается в формате длинных плит в рулонах шириной 1 220 мм (есть формат, в котором внутри рулона полотно разрезано по ширине на два по 610 мм) и длиной 4 100 мм (в развёрнутом состоянии). Полотно состоит либо из одного 100-миллиметрового слоя, либо из двух по 50 мм, которые можно использовать как вместе, так и по отдельности, формируя теплоизоляционный слой необходимой толщины. Благодаря небольшому весу минвату легко переносить и монтировать своими силами, в сжатом состоянии она помещается в легковой автомобиль в количестве шести — восьми рулонов.

ИЗОВЕР Профи — универсальный материал, который можно применять для утепления каркасных стен, полов и перекрытий, чердака и кровли, мансарды и балконов. Благодаря технологии AquaProtect он обладает водоотталкивающими свойствами (влагостойкостью). Применение одного вида материала для утепления всего дома существенно упрощает строительство и минимизирует количество отходов и обрезков.

Кроме того, утеплить стены можно с использованием минеральной ваты ИЗОВЕР Тёплые Стены Стронг, которая выпускается в виде упругих эластичных плит размером 610 х 1 000 мм и толщиной 50 и 100 мм. Она обладает ещё более высокими теплоизоляционными свойствами (λ = 0,034 Вт/(м•°С)), что позволяет сохранять в доме комфортную температуру в любое время года.

Монтаж утеплителя

Длинные плиты ИЗОВЕР Профи укладывают в конструкцию каркаса. При его стандартном шаге 600 мм дополнительные 10 мм ширины рулона позволяют установить утеплитель враспор. Он держится в каркасной конструкции благодаря собственной упругости, без дополнительного крепления в виде лески, гвоздей и т. п. При нестандартном шаге каркаса длинную плиту можно разрезать на части необходимого размера, обеспечив припуск 10–15 мм.


Изнутри, со стороны комнат, к каркасной конструкции с помощью строительного степлера крепят пароизоляционную мембрану, например ИЗОВЕР Паранет. Чтобы обеспечить герметичность такого решения, её монтируют с нахлёстом полотен 100 мм, а стыки между ними проклеивают пароизоляционной клейкой лентой ИЗОВЕР Паранет (КЛ).

Поверх пароизоляции к рёбрам каркаса крепится обрешётка из реек сечением 15–20 мм. Она прижимает мембрану и образует воздушный зазор между ней и внутренней обшивкой стен из гипсовых плит, ДВП или другого материала. Последние монтируются либо на металлическую каркасную конструкцию, либо непосредственно к обрешётке.

С внешней стороны дома аналогичным образом монтируют гидроветрозащитную мембрану (например, ИЗОВЕР Ветранет). При этом нахлёсты делают так, чтобы капли конденсата не затекали под неё. Поверх мембраны также устанавливают обрешётку, но уже толщиной не менее 40–50 мм, чтобы обеспечить достаточную вентиляцию, и крепят к ней наружную облицовку (сайдинг, панели, планкен и т. д.) либо зашивают стеновую конструкцию листовыми материалами под последующую покраску или штукатурку.

Методика утепления кровли, чердачного перекрытия, мансарды и пола в каркасном доме ничем не отличается от утепления в других типах построек. Подробно с особенностями выполнения этих работ можно ознакомиться в следующих статьях:

Важность пароизоляции

При утеплении каркасного дома пароизоляция имеет особое значение. В отличие от любых других стен, которые обычно утепляют снаружи, в составе каркасных конструкций нет стенового материала, который сам по себе полностью или частично препятствует увлажнению утеплителя проникающими изнутри влажными испарениями. Отсутствие мембраны приведёт к быстрому увлажнению минваты, что в разы снижает эффективность теплоизоляции, а при критическом накоплении влаги и обледенении делает её и вовсе бесполезной. Поэтому очень важно соблюдать технологию монтажа пароизоляции, обеспечить её непрерывность и герметичность по всей площади стен, пола и перекрытия верхнего этажа для формирования герметичного контура внутри дома. При этом не стоит забывать о необходимости вентиляции или проветривания (микропроветривания) для удаления излишков влаги (запотевшие окна — верный признак превышения влажности) и просто для притока свежего воздуха.

Крепить мембрану ИЗОВЕР Паранет следует так, чтобы ворсистой стороной с логотипами она смотрела внутрь помещения. Ворс впитывает избыточную влагу, которую затем испаряет при проветривании, тем самым предотвращая выпадение конденсата.

Внутренние перегородки и межэтажные перекрытия

Внутренние перегородки и межэтажные перекрытия в каркасном доме заполняют минватой в основном для звукопоглощения в составе звукоизоляционных конструкций с такими материалами, как гипсовые плиты GYPROC. Утепление в этом случае второстепенно. Хотя при использовании современных систем управления микроклиматом, позволяющих устанавливать индивидуальный температурный режим для каждой комнаты, оно также не будет лишним. Поскольку температурно-влажностный режим внутри дома примерно однороден, пароизоляцию в составе внутренних перегородок и межэтажных перекрытий (между тёплыми этажами) использовать не обязательно. Высокие звукопоглощающие свойства минваты ИЗОВЕР Шумка делают её оптимальным выбором для применения внутри строения.

Грамотный выбор утеплителя и соблюдение технологии его монтажа позволит построить надёжный и уютный каркасный дом для всей семьи, который прослужит долгие годы и ни в чём не будет уступать постройкам из кирпича, газобетона и других материалов.

Как утепляют каркасные дома – блог компании ТЕХНОНИКОЛЬ


В этой статье мы разберемся, за счет каких технологий и материалов каркасные DOM TECHNONICOL получаются теплыми и энергоэффективными.


Теоретические основы утепления каркасного дома


При расчете минимально допустимого слоя теплоизоляции в каркасном домостроительстве применяется термин «термическое сопротивление».


Термическое сопротивление, или сопротивление теплопередаче — физическая способность материалов тормозить рассеивание тепла за счет движения молекул.


Каждый материал, в том числе песок или воздух, обладают собственным термическим сопротивлением. Чтобы в процессе решения вопроса о том, как утеплить каркасный дом, получилась пригодная для комфортного проживания конструкция, суммарное сопротивление теплопередаче многослойной изоляции в ограждающих конструкциях дома — полу, кровле, стенах — должно превышать минимально допустимые значения.


Для конструкций деревянного дома, где в качестве утеплителя используется каменная вата, рекомендуемая толщина теплоизоляционного контура (для соответствия нормативам Средней России) составляет:


В проектах домов TECHNONICOL термическое сопротивление многослойной изоляции ограждающих конструкций с запасом перекрывает нормативные значения. В стенах толщина теплоизоляции составляет 250 мм, в скатах мансарды и перекрытиях первого этажа — 300 мм.

Теплоизоляционный контур


Утепление каркасного дома представляет собой монтаж теплоизоляционного контура во всех ограждающих конструкциях строения, соприкасающихся с окружающей средой: стенах, кровле, перекрытии первого этажа. Из-за своей многослойной структуры такой контур еще называют «теплоизоляционным пирогом».


В простейшем варианте «пирог» состоит из 3 элементов (снаружи вовнутрь):


  • ветровлагозащитная мембрана;


  • слой утеплителя;


  • пароизоляционная мембрана.


TECHNONICOL  в конструкции своих каркасных домов для утепления применяет более продвинутую и сложную структуру теплоизоляционного контура (снаружи вовнутрь):


  • внешний вентилируемый зазор под отделкой фасада;


  • ветровлагозащитная мембрана;


  • слой перекрестного утепления;


  • слой основного утепления;


  • пароизоляционная мембрана;


  • внутренний вентилируемый зазор под основанием чистовой отделки.

Утеплитель


Лучшим утеплителем деревянных каркасных домов считается каменная вата. Это связано с тем, что все несущие и силовые элементы каркасного дома — стойки, балки, стропила, ригели, укосины — выполнены из дерева и отличаются повышенной пожароопасностью, а каменная вата – негорючий материал, при нагревании не выдлеяет дыма и токсинов.


Помимо низкой теплопроводности и негорючести вата обладает рядом дополнительных полезных свойств. За счет волокнистой структуры она хорошо изолирует шумы и позволяет всей конструкции дышать. Для ее обработки и монтажа не требуются специальные приспособления — достаточно длинного острого ножа.


Конечно, каменная вата не идеальный материал, и у нее есть свои недостатки. Так, со временем вата накапливает внутри себя влагу, что приводит к снижению теплоизолирующих свойств. Но данный минус надежно нивелируется с помощью качественных пароизоляционных и влагозащитных мембран, не дающих влаге из внутренних помещений и окружающей среды проникнуть в утеплитель.

Утепление пола каркасного дома


В зависимости от типа фундамента — утепленная шведская плита или винтовые сваи — применяется разная технология утепления.

Утепленная шведская плита


В  случаях, когда  в качестве фундамента выступает УШП, для утепления каркасных домов используются 150-миллиметровая подушка из утрамбованного строительного песка мелкой фракции и 100-200 миллиметров экструдированного пенополистирола XPS CARBON ECO SP.


Контур из экструдированного пенополистирола полностью охватывает железобетонное основание плиты с внешней стороны и исключает возникновение мостиков холода.


В дополнение к пассивной теплоизоляции из песка и пенополистирола в толще бетона монтируется система теплого водяного пола, превращающего плиту в один большой радиатор отопления.








Структура теплоизоляционного контура


Песок

150 мм

Экструдированный пенополистирол TECHNONICOL Carbon XPS

100-200 мм
Свайно-винтовой фундамент


В случае использования свайно-винтового фундамента применяется технология перекрестного утепления каркасных домов. Между лагами перекрытия укладывается основной слой каменной ваты толщиной 200 мм. Затем поперек лаг монтируется обрешетка из бруса, в которую укладывается дополнительный слой ваты толщиной 100 мм.


В результате суммарная толщина утепления пола первого этажа каркасного дома составляет 300 мм. А перекрестный монтаж слоев утеплителя — отличная профилактика против появления мостиков холода.









Структура теплоизоляционного контура


Ветровлагозащитная мембрана Tyvek Housewrap TECHNONICOL

0,2 мм

Каменная вата Технолайт

300 мм

Пароизоляционная мембрана Оптима TECHNONICOL

0,3 мм

Утепление стен каркасного дома


Для стен каркасных DOM TECHNONICOL применяется перекрестное утепление с внешним и внутренним вентилируемыми зазорами. Во внутренний зазор удобно укладывать электропроводку и коммуникации.

Основной слой утепления — каменная вата толщиной 200 мм, уложенная между стоек. Дополнительный слой ваты в 50 мм укладывается между брусками контробрешетки.


Общая толщина теплоизоляционного «пирога» стен с учетом зазоров превышает 250 мм.








Структура теплоизоляционного контура


Внешний вентиляционный зазор

25 мм

Ветровлагозащитная мембрана Tyvek Housewrap TECHNONICOL

0,2 мм

Каменная вата Технолайт

250 мм

Пароизоляционная мембрана Оптима TECHNONICOL


0,3 мм


Внутренний вентиляционный зазор

25 мм

Утепление кровли каркасного дома


Для кровельных скатов мансарды используется прогрессивная схема утепления с терморазрывом. На стропильные ноги толщиной 200 мм с внешней стороны монтируется брус 50х50 мм из экструдированного пенополистирола TECHNONICOL CARBON, который полностью исключает утечку тепла из внутренних помещений через мостики холода.


В дополнение к терморазрыву на стропила с внутренней стороны набивается контробрешетка из деревянного бруса толщиной 50 мм, в которую укладывается дополнительный слой каменной ваты.


Суммарная толщина контура утепления с учетом внутренних и внешних вент зазоров превышает 350 мм.








Структура теплоизоляционного контура


Внешний вентиляционный зазор

50 мм

Ветровлагозащитная мембрана Tyvek Housewrap TECHNONICOL

0,2 мм

Каменная вата Технолайт

300 мм

Пароизоляционная мембрана Оптима TECHNONICOL

0,3 мм

Внутренний вентиляционный зазор

25 мм




Утепляем каркасный дом минеральной ватой изнутри и снаружи

Сегодня мы подготовили статью на тему: «утепляем каркасный дом минеральной ватой изнутри и снаружи», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Технология утепления стен каркасного дома минеральной ватой изнутри и снаружи

Каркасный дом – это практичный, прочный и весьма бюджетный вариант строительства. Обладает множественными преимуществами, особенно в сфере простоты конструкции и монтажа.

Неизменным для каркасного дома нюансом остается утепление, несмотря на базовые, заложенные в нишах утеплители, необходимо дополнительно обеспечить сохранение тепла.

Материал каркасного дома – это дерево или метал, чаще они дополняют друг друга. Поэтому используется дополнительное утепление либо снаружи, либо изнутри.

Утепление стен в каркасном доме уже давно перестало быть роскошью, сейчас это скорее необходимость. Так как в последнее время каркасные конструкции приобретают все большее распространение в холодных регионах страны, то стоит задуматься о тепле и уюте в доме.

Внутреннее и внешнее утепление – особенности и нюансы

Каждый вариант утепления заслуживает свое право на существование, так как в некоторых ситуациях показывает более высокие результаты. Следует разобрать по пунктам преимущества и недостатки каждого способа.

Внутреннее утепление обладает более высоким коэффициентом сохранения тепла, таким образом затраты на энергоносители станут минимальными.

Это обусловливается тем, что нет необходимости в прогреве стен, большая часть воздуха задерживается непосредственно в помещении. Ситуация двояка, так как стены тоже могут разрушаться из-за смещения точки росы. Так влага от холодного воздуха будет преображаться в капли практически в самом помещении.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Сравнение способов утепления

Также внутренний вариант изоляции более прост в монтаже, добраться до стены можно используя простую стремянку.

В противовес этому преимуществу, существует нюанс – это уменьшение разнообразия декора стен, то есть утеплитель менее прочен и крепление некоторых конструкций бывает затруднительным. Логично, что возведение дополнительного слоя на стенах приводит к общему уменьшению площади дома.

Крайне не рекомендуется использовать пенопласт и его производные из-за синтетичного происхождения материала и повышение риска возгорания. При горении выделяет токсины. Рекомендуем обратить внимание на эко-утеплители.

Внешнее утепление – это более стандартный и безопасный способ сохранения тепла. Данный вид утепления имеет следующие достоинства:

  1. Стены защищены от разрушения и менее подвержены влиянию погодных явлений;
  2. Не занимает место в помещении;
  3. Меньшие требования к экологической составляющей утеплителя;

Перечислите основные виды утеплителей и их краткое описание

Утеплители разделяются по свойствам и методу применения, но на сегодняшний день разнообразие материалов настолько большое, что описать все варианты очень сложно, поэтому будут затронуты только самые популярные способы.

Каменная вата – это материал, который используется повсеместно, ему отдают предпочтение многие фирмы застройщики. В основе популярности ваты лежит легкий монтаж, так как не требуются особенные навыки и можно обойтись подручными инструментами.

Из-за своего распространения вату можно найти практически в каждом крупном строительном магазине, при этом транспортировка возможна даже на собственном автомобиле. Главным требованием к монтажу ваты является ее плотность установки — щелей быть не должно.

Пенопласт – это более дешевый и влагостойкий утеплитель, но при этом довольно хрупкий. Монтаж пенопласта несколько более затруднительный и требует определенного опыта в этой сфере. Так как материал не впитывает влагу, отпадает необходимость во влаго/паро защитных мембранах, что удешевляет проект.

Эксплуатационные характеристики пенопласта несколько отталкивают многих людей из-за чего и разгораются нешуточные споры вокруг материала. В качестве негативных моментов отмечают, что материал совсем не экологичный и люди жалуются на ухудшение самочувствия после утепления.

Минеральная вата часто применяется в строительстве благодаря высоким термо/звуко изолирующим свойствам и минеральные вещества все больше набирают популярность в частном строительстве.

Вата имеет вид волокон, которые в несколько раз меньше волоса и все это в спрессованной форме. Длина волокна составляет 10-15см.

Из-за наличия огромного количества воздушных полостей в материале отлично задерживается тепло, а вместе с ним и звук. Монтаж ваты максимально прост из-за гибкости и эластичности блоков, при этом нет склонности к деформации. Отсутствует угроза возгорания.

Имеется множество других видов утеплителей, таких как:

Пирог утепления каркасной стены – из какие элементов состоит

Существует несколько основных вариантов постройки каркасного дома, первый – это заводской, когда изначально покупаются готовые блоки, называется он каркасно-панельный. Другой метод заключается в обустройстве и сборке панелей на месте, по сути вручную.

Оба варианта должны иметь в своем составе несколько важных слоев, каждый из которых несет свою определенную функцию. По сути, присутствует всего 5 основных слоев:

  1. Так первым, естественно, идет фасадная облицовка, сюда же относится и наружный утеплитель, поэтому функция состоит в привлекательном дизайне и защите от перепадов температуры;
  2. Далее ветрозащитная мембрана оберегает дом от сквозняков, выводит влагу и тем самым сохраняет тепло;
  3. Непосредственно каркас, он всегда содержит в себе какой-либо утеплитель;
  4. Слой пароизоляции защищает утеплитель от проникновения водяных паров, что в свою очередь обеспечивает долговечность постройки;
  5. Внутренняя обшивка. Здесь уже особых стандартов нет, можно использовать внутреннее утепление, разнообразный декор и все, что покажется уместным хозяину.

Обрешетка жизненно необходима в утеплении каркасного дома. Причина в

том, что крепиться к минеральной вате или любому другому наполнителю, просто нельзя, так как они не способны выдерживать нагрузки.

Дальнейшая работа подразумевает наличие обрешетки, материал может служить как обычный брус, так и профиль.

Сама обрешетка дополнительно служит для уплотнения внутреннего слоя утеплителя и его дополнительной вентиляции.

  • Перед подготовкой обрешетки необходимо предварительно заделать все щели, которые могут быть образованы вследствие неплотного прилегания утеплителя.
  • Нужно заполнять ниши в каркасе так, чтобы образовывалось небольшое давление утеплителя на опоры. Это делается для того, чтобы в случае усыхания балок, за счет наполнителя не образовывались зазоры, иначе большие потери тепла гарантированы.
  • Различные зазоры, которые не удается закрыть с помощью материала просто задувают пеной.
  • Сама обрешетка выполняется максимально просто. Для монтажа обрешетки используется доска размером 20х90мм. Обрешетка крепится на деревянные планки, которыми закреплена изоляция. Можно набивать брус абсолютно в любом направлении, это зависит от выбранного вами декора.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Правильное утепление стен каркасного дома минеральной ватой – подробно и по шагам

Стоит отметить, что минвата весьма хороший материал для утепления, но у него все же есть несколько негативных параметров, вроде выделения вредных веществ, что ограничивает ее использование внутри помещения.

Также отмечается, что материал боится влаги и водяных испарений.

Если минвата пропитается хоть на несколько процентов, то утеплитель теряет половину своих теплоизолирующих свойств.

Теперь следует выделить несколько основных шагов утепления стен своими руками при использовании минваты:

  1. Сначала необходимо обшить конструкцию изнутри пароизоляционным материалом;
  2. Затем зашить внутреннюю сторону каркаса, часто это делается при помощи ОСБ. Таким образом создаются ниши для дальнейшей герметизации;
  3. Обычно ниши производятся под размер минваты, но в случае необходимости придется подрезать лист простым ножом. Стоит учесть, что обрезать следует на 5 мм с каждой стороны больше, чем было замерено, это создает дополнительную защиту от возможных щелей;
  4. Выбор количества листов минваты. Каждый имеет 5 см толщину, расчет нужно проводить на основании местности, в обычных случаях достаточно 2 листов. Иногда выполняются ниши в несколько слоев, которые пересекаются;
  5. Теперь каркас снаружи обшивается ветрозащитой;
  6. Поверх изоляции идет обрешетка.

Утепление каркасных стен пенополистиролом – подробно и по шагам

Несмотря на то, что минвата хороший материал для утепления, стоит разобрать внутренние способы сохранения тепла. Здесь к выбору материала стоит отнестись серьезно, так как одним из самых важных критериев, помимо теплопроводности, становится экологичность продукта.

Лучшим материалом для внутреннего утепления, при чем во всех отношениях, является экструдированный пенополистирол. Обладает низкой теплопроводностью, легкий, не пропускает пары и тонкий, но увы, стоит несколько дороже других материалов.

Монтаж пенополистирола довольно прост:

  1. Укладывается слой ветрозащиты;
  2. Крепятся рейки, можно устанавливать в горизонтальном или вертикальном положении;
  3. Внутренность наполняет экструдированный пенополистирол;
  4. Обычно идет еще пароизоляция, но с данным материалом в ней нет необходимости, поэтому далее следует обрешетка и гипсокартон или любой другой отделочный материал.

Пароизоляция – это определенная пленка, которая не позволяет скапливаться влаге в слое с утеплителем. Таким образом блокируется проникновение любого пара со стороны помещения в различные слои утепления и обратно. Часто используется вместе с гидроизоляцией.

Гидроизоляция помогает минимизировать такое явление как точка росы. Блокирует попадание влаги в утеплитель, обычно применяется снаружи стены.

Утепление приносит комфорт и уют в дом, блокирует возникновение вредных, деструктивных явлений в конструкции и при этом сохраняет тепло.

Не даром каркасные дома часто называют термосами, ведь при правильной постройке, здание способно удерживать тепло даже в холодное время года в течение нескольких дней. Также не стоит забывать и о проветривании, так как циркуляция воздуха в помещении минимальна.

Утепление каркасного дома минеральной ватой. Рекомендации, инструкции

Утепление стенок каркасных домов при помощи минеральной ваты – это наиболее оптимальный вариант. все потому, что этот вариант не горит, превосходно сохраняет в себе тепло, изолирует помещение от посторонних шумов.

Кроме того, такая вата не вредна для здоровья, а также окружающей среды. Основная задача при работе с материалом состоит в создании герметичной пароизоляции с каждой стороны, сама вата как следует защитит материал от повышенной влажности. Кроме того, понадобится переоборудовать вентилируемый зазор промеж пароизоляции, который закрывает утеплитель, а также финишную обшивку стенок.

Для того, чтобы определить то, какой именно утеплитель оптимальнее подходит, необходимо рассмотреть основные виды.

Изготавливается из многочисленных базальтовых пород. Поставляют его блоками либо же рулонами, благодаря этому легко можно смонтировать его. Обладает характеристиками идентичными со стекловатой, помимо уже названных характеристик следует добавить то, что такого рода утеплители можно запросто порезать без задействования специализированной рейки. При этом, материал не отсыреет и является превосходным изолятором.

Материал, производимый из пенопласта с повышенной жесткостью. Практически всегда продается в листах, а это серьезно упрощает осуществление монтажных работ. Но при работе с ним сложно избежать появления щелей, кроме того, имеется вероятность растрескивания, потому что материал почти невозможно согнуть.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=a3qCLHQj-Ec&feature»]

Утеплитель изготавливают из шерсти в форме рулонов либо матов, а также обладает защищающим покрытием. Считается превосходным материалом при утеплении поверхности промеж стропил кровли. Второе преимущество было выявлено относительно недавно — войлоком связываются альдегиды. Основной минус состоит в том, что очень часто такой утеплитель портят грызуны или же различные паразиты.

Минвата имеет целый ряд особенностей:

  • превосходные теплоизоляционные качества;
  • негорючесть. При возгорании дома данный утеплитель не загорится, при этом в окружающую среду не будут распространятся вредоносные вещества. Температура плавления материала выше тысячи градусов;
  • отличная паропроницаемость. Пары идут под штукатурку, а также утеплитель, при этом, идущий конденсат мгновенной удаляется;поглощение шумов. Структура такой ваты пористая, именно поэтому у утеплителя превосходные акустические качества и выражена шумовая изоляция;

[alert color=»FFFFFF»]

[/alert]

Правила утепления каркасного дома минеральной ватой

Технология установки теплоизоляции в строительстве почти идентична для любого материала, следовательно, утепление стенок возможно разобрать на самой вате.

Каркас стенок внутри помещения обшивается древесностружечными плитками, состыковывая таковые в балки и обвязочные брусья. После этого стенки застилаются изоляционной пленкой, а также отделываются гипсокартоном либо же вагонкой. С наружной стороны слоями укладывается сам утеплитель. Его количество будет зависеть от района, где возводится дом. Для того, чтобы не допустить слишком низкой температуры внутри помещения, укладку необходимо провести с перекрытием каждого стыковочного шва прошлого слоя.

После установки утеплителя, самый последний слой накрывается защитной мембраной от ветра и закрепляется при помощи степлера. Поверх всего этого набивается обрешетка, она станет сдерживать утеплитель и создаст необходимый зазор промеж мембраны, а также обшивки снаружи.

Очень часто задействуется доменный шлак. Здесь самый маленький размер частиц, что обусловлено особенностями производства, а также особым составом сырья. По этой причине получается материал с минимальной жёсткостью, до 0,016 МПа (при сжатии). Кроме того, по теплопроводности такая вата не уступает прочим утеплителям. Неудобство при работе со такой ватой суживает круг потребителей, потому что простота при монтаже — это самый важный аспект при воборе частными застройщиками и простыми работниками.

Изготавливается из плавленного стекла (точнее его отходов) либо же горных пород повышенным содержанием кремния (силикаты). Особенностью данного материала в сравнении оставшимися является сравнительно длинная частица — не более 3 мм. Это обеспечивает хорошее сцепление между волокнами. При этом, для работы с этим материалом требуются специальные средства защиты.

Также изготавливают из аналогичных пород. При использовании этого материала вы получаете все плюсы, которые упоминались при рассмотрении двух предыдущих видов. Благодаря тому, что она сделана из небольшого количества ингредиентов, вы сможете провести монтаж довольно быстро. Именно поэтом, если у вас есть такая возможность, то выбирайте именно данный вид минеральной ваты.

Утепление стенок каркасных домов производится промеж стоек каркаса. Минвата, а также стекловолокно устанавливается в распор стоек. Пенопласт подрезают под размер в стойки и подпенивают. В тех местах, в которых располагаются укосины, утеплитель подрезают и вставляют в промежуток между стойками. В том случае, если укосины обладают меньшим сечением, чем стойки, то следует слой утеплителя (его ширина порядка 50 мм) уложить сверху укосины.

Первоначально производится установка каркаса. В данном случае необходимо закрепить профиль вертикально. На подготовленный каркас устанавливается пароизоляция. Устанавливайте блестящей стороной к помещению. Далее необходимо класть саму вату. Это делается между реками каркаса. Нужно прошлюпать поверхность и приступить у отделке.

Как утеплить стены снаружи здания при помощи минеральной ваты?

После того как вы утеплите строение изнутри, следует приступить к работе снаружи. Чтобы это сделать, следует приступить у обрешетке. Это необходимо, чтобы можно было удобно уложить утеплитель. Зависимо от того, какая у вас обрешетка, решите, сколько слоев ваты у вам понадобится. При утеплении в 2 слоя вам понадобится еще и вертикальная обрешетка. После ставится ветровая защита и проводится внешняя отделка.

Обязательно при помощи степлера прикрепите плиты гидроизолирующего материала внутри дома до каркасных стойкек. Каркас требуется полностью обшить. Плиты накладывают внахлест, крепление производится на стыке через каждые двенадцать сантиметров. После этого прикрепите пароизоляционный слой, вплотную до утеплителя, с помощью самого простого степлера. Далее уже можете ложить вату в тех объемах, в которых вам необходимо.

Когда вы дождетесь того момента, когда вата высохнет, можете начинать делать обшивку дома снаружи. Материал может быть абсолютно любым. Главное, чтобы он не отторгал утеплитель. Крепление также выбирайте подходящее — степлер, болты, гвозди и так далее. На этом работу по утеплению дома снаружи можно считать законченной.

Если потолок или пол сделан из дерева, то до начала работы поверхность следует обработать антисептиками. Хоть находится все в помещении, но лучше перестраховаться. Расположить бруски обрешетки следует от окна. Шаг в данном случае должен быть на пару сантиметров меньше, чем ширина минваты. Данный утеплитель очень мягкий, кроме того, уложить его следует таким образом, чтобы им было заполнено все расстояние промеж обрешетки. Создать обрешетку возможно с помощью уголков из железа, таким образом вы не испортите поверхность. Конечно же, нужна пароизоляция.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=tc7D91yQHV8&feature»]

Для старта работ требуется полностью убрать напольное покрытие. Необходимо оставить одно лишь основание. Зависимо от вида здания это будет или бетонная плита либо иное перекрытие.

Если данное покрытие еще довольно хорошее и новое, то снимите его бережно, ведь его после завершения процедуры можно уложить обратно. Чтобы правильно уложить покрытие обратно, разметьте его маркером или же мелом. Уберите покрытие, вынесите мусор. После демонтажа, проведите очистку от пыли поверхность, которую необходимо утеплить.

В большинстве домов полы не особо ровные. Следовательно рекомендуется выровнять их, ведь это не просто заметно облегчит последующие этапы работы, но также сделает нахождение в доме более комфортабельным. В большинстве случае, для того, чтобы сделать пол ровным, используется стяжка. Но помимо стяжки можно применять и прочие способы, которые зависят от вида перекрытия, а также Ваших собственных предпочтений.

Для утепления пола подходит не только минеральная вата в рулонах, но еще и плиты либо же маты. Применение плиток из минваты заметно облегчает процесс работы и позволяет минимизировать возможность возникновения зазоров.

Утепление каркасного дома минеральной ватой: схема и особенности технологии

Утепление каркасного дома – один их самых важнейших этапов строительства, так как слой утеплителя служит единственной преградой для проникновения холода в жилище, а также изолятором от ветра и влаги.

И до 80% всех каркасных домов утепляются минватой или материалами на ее основе.

Минеральная вата – это паропроницаемый утеплитель, являющийся наиболее популярным материалом для теплоизоляции. Минвата отличается высокой звукоизоляцией и экологичностью. На протяжении всего срока использования минвата остается в первоначальном виде.

Основные преимущества минеральной ваты:

  • Низкая теплопроводность. Данный коэффициент зависит от плотности минваты и может составлять от 0,032 до 0,039 Вт/(м*К). И чем жестче вата, тем меньшей теплопроводностью она будет обладать.
  • Долговечность. При правильном монтаже утеплитель может прослужить до 70 лет.
  • Простота монтажа. Материал легко режется ножом и удобен в обработке.
  • Пожаробезопасностью. Минвата не горит, а только плавится под воздействием высоких температур, при этом, не выделяя в атмосферу вредных веществ.

К недостаткам утепления минеральной ватой относят:

  • Высокую стоимость.
  • Необходимость в защите материала от влаги с помощью паро- и гидроизоляционной пленки.
  • Монтаж плит ваты необходимо осуществлять в костюме и респираторе для защиты от вредной пыли.

Минеральная вата бывает 3 видов:

  • Стекловата (сырьем служат расплавы стекла).
  • Каменная (изготавливается из горных пород).
  • Шлаковая (производится из шлака).

Ранее описанные достоинства и недостатки минеральной ваты присущи всем ее разновидностям, далее показаны отличительные плюсы и минусы каждого вида.

Стекловата – это волокнистый утеплитель, который является одним из видов минеральной ваты. Сырьем для ее изготовления служат расплавы стекла и связующие вещества – смолы.

Плюсы стекловаты:

  • Воздухопроницаемость.
  • Морозоустойчивость.
  • Устойчивость к химическим веществам.
  • Стойкость к плесени и поражению грибками.

Минусы утеплителя:

  • Короткий срок эксплуатации – до 10 лет.
  • Усадка до 80 %.

Каменная (базальтовая) вата – это паропроницаемый утеплитель, являющийся одним из лучших звуко- и теплоизоляционных материалов. Она изготавливается из горных пород с добавлением карбамидных смол и бентонитовой глины.

Плюсы каменной ваты:

  • Высокая плотность.
  • Минимальная усадка (около 5%).
  • Стойкость к гниению, плесени и грибку.

К недостаткам можно отнести высокое влагопоглощение каменной ваты.

Шлаковая вата изготавливается из доменных шлаков, являющихся отходами металлургических производств.

Плюсы шлаковаты:

  • гибкость и эластичность (может применяться для утепления округлых поверхностей).
  • Низкая стоимость.

Минусы утеплителя:

  • При попадании на вату воды происходит выделение кислоты, разрушающей металл.
  • Материал плохо переносит перепады температур.

Из таблицы видно, что каменная вата обладает самыми лучшими техническими показателями, плюс ко всему имеет минимальную усадку. Шлаковата заметно уступает стекло- и каменной вате по показателю теплопроводности и имеет невысокие показатели шумоизоляции.

Технология утепления пола основывается на виде фундамента дома. Большинство каркасных сооружений ставят на свайно-винтовой фундамент, но не зависимо от типа фундамента дома первым слоем утепления пола должна быть гидроизоляция.

Если дом расположен высоко от земли и под него можно залезть, то под лаги снизу сначала прикрепляют степлером гидроизоляционную пленку, а затем прибивают нижние обшивочные доски.

Их можно прибивать вплотную друг к другу или с шагом до 40 см. Они будут удерживать плиты минваты и пленку гидроизоляции от выпадения вниз.

Если под дом подлезть не получается, то под лаги набивают доски, а затем поверх лаг и досок изнутри стелют пленку. Минвата плотно укладывается между лагами на пленку. Расстояние между лагами должно быть 58-59 см, так как стандартная ширина плит ваты – 60 см.

В среднем толщина слоя минваты должна составлять 15 см, а высота лаг чуть меньше. Каждый новый слой ваты должен перекрывать стыки предыдущего и иметь напуск не менее 20 см.

Поверх минваты и лаг прикрепляют пароизоляционную пленку, стыки проклеивают 2-х сторонним скотчем. На пленку настилают листы фанеры, OSB или доски, которые послужат основой для чистовой отделки полов.

Схема утепления стен каркасного дома минеральной ватой

Стены в каркасном доме утепляют и снаружи и изнутри. Материалы для этого применяются одни и те же.

Технология утепления стен минватой снаружи включает в себя несколько этапов. Вначале каркас снаружи обшивается OSB плитами с расстоянием между плитами в 2-3 мм. Затем эти щели заполняют монтажной пеной.

Снаружи поверх плит натягивают гидроизоляционную пленку для защиты плит и слоя минваты от осадков, стыки пленок проходят двухсторонним скотчем.

Далее производится финишная отделка, в роли которой часто выступают панели сайдинга. Для этого на стены поверх пленки сооружают каркас из брусьев, к которому крепят панели сайдинга.

С внутренней стороны между брусьями каркаса вставляют плиты минваты. Стык второго слоя ваты должен перекрывать стык первого на 15-20 см.

После укладки всего утеплителя необходимо заполнить монтажной пеной все щели, которые появились на стыках досок и брусьев.

Поверх слоя минваты изнутри натягивается пароизоляционная пленка для защиты утеплителя от влаги, идущей изнутри помещения. Далее на пленку набивают листы OSB, фанеру или доски. В заключении производится финишная отделка стен.

Утепление внутренних стен каркасного дома в основном осуществляется для обеспечения звукоизоляции. Для этого можно воспользоваться минватой, другим видом утеплителей или специальными звукоизоляционными материалами.

Технология утепления стен внутри аналогична утеплению внешних стен, при этом гидро- и теплоизоляционные пленки можно не применять.

Утепление потолка является 1 из самых ответственных этапов технологии утепления жилища. Его рекомендуется проводить, пока крыша собрана еще не до конца, чтобы это не помешало плотной укладке минваты сверху на потолок.

Во-первых, на потолочные балки изнутри крепится пароизоляционная пленка. На нее прибивается доска толщиной 2,5 см, фанерный лист или плита OSB. Далее сверху крепятся плиты ваты по тем же правилам, как и для утепления стен и пола.

Если чердак не используется для проживания, то укладывать мембранные пленки нет нужды. Можно сразу обшивать фанерой или доской для удобства передвижения. В случае, когда утеплять потолок сверху нет возможности, применяется утепление изнутри. Для этого плиты минваты подвязывают к потолку. Затем нашивают пароизоляционную пленку и фанерные листы либо доски.

Так как теплый воздух всегда поднимается наверх, то при неграмотном утеплении потолка из помещения будет уходить большое количество тепла.

Технология утепления крыши аналогична теплоизоляции потолка за одним исключением. На слой утеплителя обязательно стелется гидроизоляционная пленка для защиты минваты от внешней среды (дождя, ветра или снега).

После монтажа стропильной системы снизу подшивают пароизоляционную пленку, на которую изнутри набивают подшивочные доски или фанерные листы.

Затем снаружи укладывают листы утеплителя, закрывая их гидроизоляционной пленкой. На пленку набивают контробрешетку, затем обрешетку под кровлю и сам кровельный материал.

Утепление крыши удобнее производить снаружи, так волокна ваты не будут опадать на лицо. В случае если крыша уже собрана, то утепление можно производить и изнутри. Но это менее удобно, так как нужно будет временно закреплять плиты минваты до натягивания пароизоляции.

В заключении можно сказать, что утепление каркасного дома минватой обеспечит минимальный отвод тепла через стены и сократит расходы на отопление в зимний период. Минеральная вата в качестве утеплителя обеспечивает естественную вентиляцию в доме и является отличным звукоизолятором от шумов с улицы.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3.4 проголосовавших: 14

Как утеплить каркасный дом?

Я инженер-механик компании Hughes Aircraft Co. в Фуллертоне. Я читал статью в Home Design от 15 января под названием «Украшение дома». В нем говорилось о преимуществах использования стали вместо дерева в жилищном строительстве. Он даже рекомендовал металлическую кровлю и сайдинг.

Я согласен, что конструктивно и экономически сталь лучше и не подвержена влиянию термитов, но как изолировать металлический дом от сильной жары и холода?

Древесина является хорошим изолятором, не позволяющим солнечному свету превратить ваш дом в печь.Зимой он не будет проводить тепло через стены.

Для предотвращения этого в металлическом доме потребуется какая-либо изоляция.

Кроме того, как предотвратить возможные замыкания на конструкцию? Мышь может прокусить (изоляцию) 220-вольтовую линию и заземлить ее на ваш дом!

Не могли бы вы ответить на эти вопросы?

ДЖЕЙМС М. ХЕНДЛЕР

Ла Хабра

Штатный сотрудник Джон О’Делл отвечает:

Это два хороших вопроса.

Стальной каркас имеет отверстия для водопровода и электропроводки, а некоторые компании производят пластиковые изолирующие втулки, которые вставляются в отверстия, чтобы металлические края не касались проводов. Люверсы соответствуют требованиям Единых строительных норм.

Конструктор стальных каркасов Билл Джастус сказал, что в маловероятном случае обрыва провода и удара оголенным концом о кусок металлического стержня пожара не будет, потому что это не горючий материал. «Вероятность такова, что он просто закоротит и сломает автоматический выключатель», — сказал он.

Что касается теплоизоляции и защиты от холода, Justus рекомендует вдуваемую изоляцию, укладываемую после возведения наружных стен и до укладки гипсокартона.

«Он проникает во все закоулки и щели в стене» и поставляется с различными значениями R (изоляционная мера), чтобы соответствовать всем требованиям местных норм для здания со стальным каркасом, сказал он.

Кроме того, строители могут использовать изоляционные листы из жесткого пенопласта с высоким коэффициентом теплопередачи в стандартных стальных стенах толщиной четыре дюйма или использовать шестидюймовый каркас для экстерьера и заполнить его дополнительными двумя дюймами стандартного рулонного изоляционного материала.

Архитектор или инженер может определить R-значение изоляции, которая потребуется для стального каркаса в любом заданном месте.

Внешняя изоляция: нестандартное мышление

Прогрессивная пена
Установка изоляции между рамой и сайдингом уменьшает тепловые мосты через шпильки.

Михаэль Аншель не сомневается в важности внешней изоляции. «Это то, как мы должны были строить последние 60 лет», — говорит Аншель, руководитель компании Otogawa-Anschel Design-Build из Миннеаполиса и известный консультант по экологическому строительству.«Это значительно лучший способ строительства».

Проблема заключается в потере энергии из-за теплового моста. В типичной конструкции изоляция сосредоточена в стенных полостях. Но около 25% площади стены приходится на элементы каркаса, которые являются хорошими проводниками энергии. В результате около 40% энергии, теряемой через традиционно утепленную стену с деревянным каркасом, приходится на стойки. Это означает, что типичная наружная стена с изоляцией из стекловолокна R-13 на самом деле имеет общий рейтинг R ближе к 10.75. Проблема еще более актуальна для стального каркаса.

«Важнейшая деталь» Контрольный список системы тепловых шкафов программы Energy Star Qualified Homes теперь включает тепловые мосты. Это «важная деталь для обеспечения того, чтобы квалифицированные дома постоянно поставляли полную систему теплового ограждения», — говорится в сообщении Агентства по охране окружающей среды.

Внешняя изоляция атакует эту проблему. В соответствии с Международным кодексом энергосбережения 2012 года строители в более холодных климатических зонах (6, 7 и 8) должны будут установить внешнюю изоляцию из жесткого пенопласта или использовать аналогичную стратегию изоляции стен.

Большое внимание уделяется новому строительству, но наибольшую выгоду получают старые дома в более холодном климате, говорит Мэтт Добсон, директор по нормам и правилам Института винилового сайдинга. «Мы изучаем модернизацию — именно здесь можно оказать наибольшее влияние на энергоэффективность», — говорит Добсон. «Большая часть жилого фонда существует».

Предоставлено Институтом винилового сайдинга
Примеры утепления виниловым сайдингом.

Институт изучает экономию энергии с помощью изолированного винилового сайдинга. Он заменил сайдинг в четырех существующих домах на утепленный сайдинг. В целом герметичность улучшилась на 12%. «Мы собирали счета за коммунальные услуги два года назад и собираем их через два года», — говорит Добсон. «Мы прогнозируем улучшение счетов за электроэнергию на 5-12%».

По оценкам экспертов, в среднем доме площадью 2000 квадратных футов изоляция сайдингом добавит около 20% к стоимости работ по сайдингу.Окупаемость консервативно составляет от двух до 10 лет, в зависимости от дома и климатической зоны.

Тонкий против толстого Несмотря на все преимущества, добавление жесткой внешней изоляции не обошлось без проблем. Когда продукт толщиной в дюйм, установка довольно проста и подпадает под действие гарантий для большинства наружных облицовок. Но некоторые рекомендации требуют добавления целых четырех дюймов жесткой изоляции. Это создает не только проблемы с гарантией, но и архитектурные проблемы, особенно вокруг окон, дверей и углов.

Прогрессивная пена
При установке сайдинга на каркас здания, на который была нанесена внешняя изоляция, необходимо обратить особое внимание, чтобы обеспечить правильное прилегание облицовки к каркасу.

Строители также должны учитывать ветровые нагрузки, высоту здания, кручение, провисание и растяжение крепежа, отрицательное давление и постоянные нагрузки. Чем дальше облицовочное изделие находится от конструктивного элемента (а не пенопластовой изоляции), тем выше вероятность провисания и растяжения крепежных элементов.Результатом является «ползучесть» или «провисание» облицовки, вызывающее неприглядную неровность или зазоры и возможные проблемы со сжатием. Обычное решение состоит в том, чтобы обработать стену, чтобы она соответствовала толщине внешней изоляции.

Затем возникает вопрос о крепежных элементах, используемых для крепления внешней облицовки к конструкции. В отчете Управления энергетических исследований и разработок штата Нью-Йорк за апрель 2010 г. подробно рассматривается добавление жесткой непрерывной изоляции поверх стальных стоек.Когда изоляция превышает два дюйма, стандартные крепления не могут использоваться для крепления облицовки к зданию. Вес сайдинга вместе со сплошной изоляцией изменяет нагрузки на крепеж «в дополнение к уже существующим сейсмическим и ветровым нагрузкам», говорится в сообщении. Исследователи обнаружили, что главная проблема заключалась в том, что некоторые из более длинных застежек не были доступны у местных поставщиков. Они рекомендовали заранее определить подходящие крепежные детали и заказать их непосредственно у производителей.

Еще одной важной проблемой, которую упомянули подрядчики, была способность поддерживать скорость производства. Строители часто используют гвоздезабивные пистолеты, но крепежные элементы, используемые в гвоздезабивных пистолетах, имеют длину не более 3-1/2 дюймов. Если толщина изоляции требует более длинных креплений, гвоздевые пистолеты использовать нельзя. В результате для работы, которую когда-то мог выполнить один плотник, потребовались двое.

Герметизация и изоляция существующих наружных стен — Краткий обзор соответствия нормам

Целью данного краткого обзора является предоставление информации о нормах и нормах по герметизации и изоляции существующих стен в существующих жилых зданиях, чтобы помочь гарантировать, что меры будут приняты как соответствующие требованиям код.Предоставление примечаний должностным лицам кодекса о том, как проводить проверки плана и выездные проверки, может предоставить должностным лицам юрисдикции информацию для принятия. Предоставление одной и той же информации строителям, подрядчикам, проектировщикам и другим лицам, как ожидается, приведет к более строгому соблюдению требований и меньшему количеству нововведений, подвергаемых сомнению во время проверки плана и/или полевой проверки.

С точки зрения кода модели может потребоваться представление строительной документации, разрешений, рассмотрение плана и выездная проверка в зависимости от конкретных деталей ремонта наружных стен существующего дома.Для герметизации и изоляции существующих наружных стен во время проекта реконструкции можно использовать несколько различных подходов. Например, изоляция может быть установлена ​​путем заполнения стенных полостей изоляцией из напыляемой пены с внешней/внешней стороны стены, при этом сохраняя нетронутыми стеновую обшивку, обшивку дома и облицовку. Изоляция может быть установлена ​​изнутри, где внутренняя стена подвергалась реконструкции, до элементов каркаса (удаление гипсокартона и/или обшивки). В следующем разделе «Обзор плана» представлены разделы кода для изменений, за которыми следуют подробности проверки изменения в разделе «Полевая проверка» в отношении герметизации и изоляции существующих наружных стен.Обратитесь к разделу «Техническая валидация/Исходные материалы» данного краткого обзора, чтобы получить информацию о технической валидации различных методов изоляции наружных стен, передовых методах и рекомендациях по измерению методов обеспечения герметизации и изоляции наружных стен.

Обзор плана

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробности, которые будут полезны при пересмотре плана в отношении положений, связанных с герметизацией и изоляцией существующих наружных стен.

В соответствии с 2015 г. Международного кодекса энергосбережения (IECC)/Международного жилищного кодекса (IRC), раздел R103.3/R106.3 Проверка документов , должностное лицо, ответственное за выполнение норм/строительных работ, должно проверить или обеспечить проверку строительной документации для соответствия коду.

Строительная документация . Ознакомьтесь со строительной документацией для получения подробной информации о реконструкции наружных стен, изоляционных и герметизирующих материалах, методах монтажа и строительства.

  • 2015 IECC/IRC, раздел R103.2/N1101.5 Информация о строительных документах.   Строительная документация должна включать:
    • Детали, связанные с реконструкцией наружных стен (например, повреждение водой/влагой, гидроизоляционный слой и дренаж)
    • Изоляционный материал (материалы) и их R-значения со стеной (стенами) и любыми отверстиями в стенах
    • Детали, указывающие, как изоляция должна быть установлена ​​на существующей стене (стенах) или внутренней и/или внешней части существующей стены (стен) и/или полости стойки
    • Детали уплотнения воздуха.
  • IECC/IRC 2015, Раздел R501.1.1/N1107.1.1 Изменения – Общие.   Изменения существующего здания или части здания должны соответствовать разделам R502/N1108, R503/N1109 или R504/N1110. Неизмененные части существующего здания не обязаны соответствовать требованиям.
    • R503.1/N1109.1 Общие.   Изменения в любом здании или сооружении должны соответствовать требованиям кодекса для нового строительства.Изменения не должны отрицательно сказываться на соответствии здания или сооружения положениям настоящего Кодекса; то есть соответствие нормам должно быть таким же, какое существовало для здания или сооружения до внесения изменений. Изменения не должны создавать небезопасные или опасные условия или перегружать существующие системы здания. Изменения должны быть такими, чтобы измененное здание или сооружение потребляло не больше энергии, чем существующее здание или сооружение до изменения.
    • R503. 2/N1103.2 Изменение кондиционирования помещений.   Любое некондиционируемое или низкоэнергетическое пространство, преобразованное в кондиционируемое, должно полностью соответствовать этому кодексу. (Это означает, что не только измененная сборка должна быть приведена в соответствие, но и все пространство или здание должно быть приведено в соответствие.)
    • R503.1.1/N1109.1.1 Конверт здания . Сборки ограждающих конструкций, которые являются частью изменения, должны соответствовать разделу R402.1.2/N1102.1.2 (Таблица изоляции и окон) или R402.1.4/N1102.1.4 (вариант U-фактора) и разделы с R402.2.1/N1102.2.1 по R402.2.12/N1102.2.12, R402.3/1/ N1102.3.1, R402.3.2/N1102.3.2, R402.4.3/N1102.4.3 и R402.4.4/N1102.4.4.
      • Исключение: Следующие изменения не обязательно должны соответствовать требованиям для нового строительства, если энергопотребление здания не увеличивается:
        • Существующие полости стен, открытые во время строительства, при условии, что полости заполнены изоляцией
        • Конструкция, в которой существующая стенная полость не открыта.
  • IECC/IRC 2012 г., раздел R101.4.3/N1101.3 и IECC/IRC 2009 г., раздел 101.4.3/N1101.4.3 Изменения – общие положения.  Внесение изменений в существующее здание или часть здания должно соответствовать положениям кодекса, поскольку они относятся к новому строительству, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу.
    • Исключение: Следующие изменения не обязательно должны соответствовать требованиям для нового строительства, если энергопотребление здания не увеличивается:
      • Существующие полости стен, открытые во время строительства, при условии, что полости заполнены изоляцией
      • Конструкция, в которой существующая стенная полость не открыта.
  • 2015 IECC/IRC, Раздел R402.1.2/N1102.1.2 Критерии изоляции.  Тепловая оболочка здания [1] должна соответствовать требованиям таблицы R402. 1.2/N1102.1.2, исходя из климатической зоны, указанной в главе 3 норм и правил, и строительных конструкций, связанных с наружной(ыми) стеной(ами), которые считается частью тепловой оболочки здания .
  • 2015 IECC/IRC, раздел R402.1.3/N1102.1.3 или IECC/IRC 2012, раздел R402.1.2/N1102.1.2 Расчет значения R.  Изоляционные материалы, используемые в слоях, такие как изоляция полости каркаса или непрерывная изоляция, должны быть суммированы для расчета R-значения соответствующего компонента. Для продуваемой изоляции следует использовать установленное производителем значение R. Расчетные значения R не должны включать значения R для других строительных материалов или воздушных пленок. (Добавлена ​​новая формулировка IECC/IRC 2015 г.: «Где используется изолированный сайдинг для соблюдения требований к непрерывной изоляции Таблицы R402.1.2/N1102.1.2, указанное производителем значение R для изолированного сайдинга должно быть уменьшено на R-0,6″)

Выдержка из Требования к изоляции и оконным ограждениям по таблицам компонентов :

IECC/IRC 2015, таблица R402. 1.2/N1101.1.2 или IECC/IRC 2012, таблица R402.1.1/N1102.1.1

(Значения R одинаковы для обеих версий, но сноски изменились с 2012 по 2015 IECC/IRC)

Климатическая зона 1 2 3 4 Кроме морского 5 и морской 4 6 7, 8
Стена с деревянным каркасом R-значение 13 13 20 или 13+5 a 20 или 13+5 a 20 или 13+5 a 20+5 или 13+10 а 20+5 или 13+10 а

a 2015 Сноска IECC/IRC: первое значение — изоляция полости, второе значение — непрерывная изоляция, поэтому «13+5» означает изоляцию полости R-13 плюс непрерывную изоляцию R-5.

a 2012 Сноска IECC/IRC: первое значение — изоляция полости, второе — непрерывная изоляция или изолированный сайдинг, поэтому «13+5» означает полостную изоляцию R-13 плюс непрерывную изоляцию R-5 или изолированный сайдинг. Если конструкционная обшивка покрывает <= 40% наружной поверхности, значение R непрерывной изоляции должно быть уменьшено не более чем на R-3 в местах, где конструкционная обшивка используется для поддержания постоянной общей толщины обшивки.

  • 2015 ICC/IRC, Раздел R402.1.4/N1102.1.4 или IECC/IRC 2012, раздел R402.1.3/N1102.1.3, альтернатива U-фактору.  Сборка с коэффициентом U, равным или меньшим, чем значение, указанное в таблицах эквивалентного коэффициента U, должна быть разрешена в качестве альтернативы значению R в таблицах требований к изоляции и фенестрации по компонентам IECC/IRC.

    Далее следует выдержка из таблиц эквивалентных U-факторов :

    2015 IECC/IRC, Таблица эквивалентных U-факторов R402.1.4/N1101.1.4

Климатическая зона 1 2 3 4 Кроме морского 5 и морской 4 6 7, 8
U-фактор деревянной рамной стены 0,084 0,084 0,060 0,060 0,060 0,045 0,045

2012 IECC/IRC, эквивалентный коэффициент U, таблица R402. 1.3/N1102.1.3

Климатическая зона 1 2 3 4 Кроме морского 5 и морской 4 6 7, 8
U-фактор деревянной рамной стены 0,083 0,083 0,057 0,057 0,057 0,048 0,048

Выдержка из 2009 IECC/IRC Требования к изоляции и фенестрации по компонентам Таблица 402.1.1/N1102.1 следует:

Климатическая зона 1 2 3 4 5 6 7-8
Стена с деревянным каркасом R-значение Р-13 Р-13 Р-13 Р-13 R-20 или 13+5 и R-20 или 13+5 и Р-21

a «13+5» означает изоляцию полости R-13 плюс изоляционную оболочку R-5. Если конструкционная обшивка покрывает <= 25% внешней поверхности, изолирующая обшивка не требуется там, где используется конструкционная обшивка. Если конструкционная обшивка покрывает > 25% наружной поверхности, конструкционная обшивка должна быть дополнена изоляционной обшивкой не менее R-2.

Герметизация/Контроль утечки воздуха

  • 2015 IECC/IRC, R402.4./N1102.4 Утечка воздуха . Тепловая оболочка здания должна быть сконструирована таким образом, чтобы ограничить утечку воздуха.
    • R402.4.1.1/N1102.4.1.1 Установка . Компоненты, перечисленные в Таблице установки воздушного барьера и изоляции, должны быть установлены в соответствии с инструкциями производителя и критериями, перечисленными в качестве применимого метода строительства. Ниже приведены общие требования и компоненты из таблицы, применимые к изоляции и герметизации наружных стен.
    • R402. 4.1/N1102.4.1 Тепловая оболочка здания .Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие.
  • 2015 IRC/IECC, Установка воздушного барьера и изоляции Таблица R402.4.1.1/N1102.4.1.1
    • Непрерывный воздушный барьер. [2]  Подтвердите, что в строительных документах указан непрерывный воздушный барьер для компонентов здания, связанных с изоляцией наружных стен. Разрывы или стыки в воздушном барьере должны быть загерметизированы.В качестве герметизирующего материала нельзя использовать воздухопроницаемый утеплитель.
    • Стены. Полости в углах и перемычках каркасных стен должны быть изолированы путем полного заполнения полости материалом с тепловым сопротивлением не менее R-3 на дюйм. Изоляция наружной тепловой оболочки для каркасных стен должна находиться в тесном контакте и непрерывно выровнена с воздушным барьером.
    • Краевые балки. Краевые балки должны иметь воздушный барьер и быть изолированы.
  • 2012 IECC/IRC, R402.4/N1102.4 Утечка воздуха.  Тепловая оболочка здания должна быть сконструирована таким образом, чтобы ограничить утечку воздуха.
    • R402.4.1/N1102.4.1 Тепловая оболочка здания . Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие.
    • R402.4.1.1/N1102.4.1.1 Установка . Компоненты, перечисленные в Таблице установки воздушного барьера и изоляции, должны быть установлены в соответствии с инструкциями производителя и критериями, перечисленными в качестве применимого метода строительства.Ниже приведены компоненты из таблицы, применимые для герметизации и изоляции стен.
    • R402.4.1.1/N1102.4.1.1 Таблица установки воздушного барьера и изоляции
      • Воздушный и тепловой барьер.  В ограждающей конструкции здания (стене) должен быть установлен сплошной воздушный барьер. Разрывы или стыки в воздушном барьере должны быть загерметизированы. Воздухопроницаемая изоляция не должна использоваться в качестве метода герметизации.
      • Стены. Место соединения верхней плиты и верхней части наружных стен должно быть герметизировано. Внешняя изоляция тепловой оболочки для каркасных стен должна быть установлена ​​в тесном контакте и непрерывном совмещении с воздушным барьером.
      • Краевые балки — язык аналогичен стандарту IECC/IRC 2015.
  • 2009 IECC/IRC, 402.4.1/N1102.4.1 Утечка воздуха, тепловая оболочка здания
    • Тепловая оболочка здания должна быть сконструирована так, чтобы ограничить утечку воздуха.Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие. Источники инфильтрации (см. список ниже) должны быть загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:
      • Все соединения, швы и проходки
      • Соединение краевой балки
      • Другие источники проникновения.

Контроль влажности

  • IRC 2015/2012, Раздел R702.7 Замедлители испарения. Пароизоляторы класса I или II требуются на внутренней стороне стен каркаса в климатических зонах 5, 6, 7, 8 и морской зоне 4.
    • Замедлители испарения класса III разрешены, если выполняется одно из условий согласно Таблице замедлителей испарения класса III R702.7.1




[1] Термин «тепловая оболочка здания » определяется как стены подвала, наружные стены, пол, крыша и любые другие элементы здания, которые ограничивают кондиционируемое пространство или обеспечивают границу между кондиционируемым пространством и свободным или некондиционируемым пространством.

[2] Термин «непрерывный воздушный барьер» определяется как комбинация материалов и сборок, которые ограничивают или предотвращают прохождение воздуха через тепловую оболочку здания.






Полевая инспекция

Согласно IECC 2015, раздел R104, инспекции , строительство или работа, для которой требуется разрешение, подлежат проверке. Строительство или работа должны оставаться доступными и выставленными для осмотра до тех пор, пока они не будут одобрены (в некоторых случаях осмотр может быть затруднен, особенно если изоляция просверлена и заполнена на существующей внешней стороне стен).Обязательные проверки включают в себя фундамент и фундамент, каркас и черновые работы, черновые работы по сантехнике, механические черновые работы и окончательную проверку.

В соответствии с 2015 IRC, Раздел R109, Инспекции , для строительства на месте, строительный служащий, после уведомления от держателя разрешения или его агента, может провести или инициировать любые необходимые проверки. Дополнительная информация предоставляется для проверок фундамента, водопровода, механики, газа и электричества, поймы, каркаса и каменной кладки, а также для окончательной проверки.Любые дополнительные проверки осуществляются на усмотрение строительного служащего.

В этом разделе содержится подробная информация о проверке конкретных положений по изоляции и герметизации существующих наружных стен, где для подтверждения соответствия может потребоваться один или несколько конкретных типов проверки в соответствии с IECC или IRC. Чтобы подтвердить соответствие нормам, обрамление и черновая обработка будут типичным типом проверки, выполняемой для нового строительства. Однако, поскольку этот документ касается существующих наружных стен жилых домов, где каркас уже существует, проверка каркаса будет включать в себя проверку того, что стена (стены), имеющие какие-либо источники утечки воздуха (внешние или внутренние), герметизированы, а существующий каркас является приемлемым (т.г., если несущая способность не нарушена).

  • Стыки, швы, отверстия и проходы загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы.
  • Убедитесь, что внешний вид изоляции внутренней/внешней стены, при необходимости, в полевых условиях соответствует тому, что указано в утвержденной строительной документации.
  • Если в документации использовался подход, основанный на значении R или коэффициенте U, убедитесь, что установленная изоляция соответствует минимальному значению R или максимальному коэффициенту U, требуемому для типа сборки и климатической зоны в соответствии с утвержденной строительной документацией.
  • Убедитесь, что непрерывный воздушный барьер установлен правильно. Убедитесь, что изоляция для каркасных стен установлена ​​в плотном контакте и постоянно выровнена с воздушным барьером.
  • Если применимо, убедитесь, что замедлитель пара установлен в соответствии с утвержденной строительной документацией.

Техническое подтверждение(я)

В этом разделе представлена ​​дополнительная информация и ссылки на материалы, применимые к данному положению.

  • 2015 IECC — Международный кодекс по энергосбережению
    Автор(ы): ICC
    Организация(и): ICC
    Дата публикации: май 2014 г. как граница, отделяющая нагретый/охлажденный воздух от некондиционированного наружного воздуха), механические системы, системы освещения и системы нагрева технической воды в домах и коммерческих предприятиях.

  • 2015 IRC—Международный жилой кодекс для домов на одну и две семьи
    Автор(ы): ICC
    Организация(и): ICC
    Дата публикации: май 2014 г.
    Этот кодекс для жилых зданий устанавливает минимальные правила для одно- и двухквартирные дома в три этажа и менее.Он объединяет все строительные, сантехнические, механические, газовые, энергетические и электрические условия для проживания на одну и две семьи.

  • 2012 IECC — Международный кодекс энергосбережения
    Автор(ы): ICC
    Организация(и): ICC
    Дата публикации: январь 2012 г. граница, отделяющая нагретый/охлажденный воздух от некондиционированного наружного воздуха), механические системы, системы освещения и системы нагрева технической воды в домах и коммерческих предприятиях.

  • 2012 IRC—Международный жилой кодекс для одно- и двухквартирных домов
    Автор(ы): ICC
    Организация(и): ICC
    Дата публикации: январь 2012 г.
    Этот кодекс для жилых зданий устанавливает минимальные правила для одно- и двухквартирные дома в три этажа и менее. Он объединяет все строительные, сантехнические, механические, газовые, энергетические и электрические условия для проживания на одну и две семьи.

  • 2009 IECC — Международный кодекс энергосбережения
    Автор(ы): ICC
    Организация(и): ICC
    Дата публикации: январь 2009 г. граница, отделяющая нагретый/охлажденный воздух от некондиционированного наружного воздуха), механические системы, системы освещения и системы нагрева технической воды в домах и коммерческих предприятиях.

  • 2009 IRC—Международный жилой кодекс для одно- и двухквартирных домов
    Автор(ы): ICC
    Организация(и): ICC
    Дата публикации: январь 2009 г.
    Этот кодекс для жилых зданий устанавливает минимальные правила для одно- и двухквартирные дома в три этажа и менее. Он объединяет все строительные, сантехнические, механические, газовые, энергетические и электрические условия для проживания на одну и две семьи.



Справочные руководства Building America Solution Center

Можно ли снаружи утеплить каркасный дом? – Первый законкомик.ком

Можно ли снаружи утеплить каркасный дом?

Деревянный каркас легче и дешевле изолировать и сделать воздухонепроницаемым, чем любой другой метод строительства. С другой стороны, внешняя изоляция означает, что у вас есть изолированная плита в качестве внешней стены (больше не блок!).

Хорошо ли утеплены деревянные дома?

Древесина хорошо сохраняет тепло и обеспечивает благоприятный микроклимат в помещении, имеет привлекательный дизайн. Однако в ряде случаев теплоизоляционных свойств материала недостаточно, поэтому выходом из положения становится утепление дома.

Должен ли я утеплять внешние стены?

Изоляция на наружных стенах создает барьер, похожий на одеяло, между вашим жилым помещением и экстремальными температурами наружного воздуха. Изоляция ваших стен может предотвратить это, ограничивая движение воздуха, что позволяет вам сэкономить до 40 процентов на счетах за отопление и охлаждение.

Какой утеплитель лучше для каркасного дома?

Деревянные рамы можно изолировать различными способами, но наиболее распространенными являются пенопластовые плиты, облицованные фольгой, или стекловолокно/минеральная вата, которые часто комбинируются с одеялом из фольги для улучшения коэффициента теплопередачи.

Какой толщины наружная стена из деревянного каркаса?

Деревянные стеновые рамы обычно имеют глубину 90 или 70 мм со стойками толщиной 35 или 45 мм в зависимости от нагрузки и расстояния — обычно 450–600 мм.

Как утеплить деревянный каркасный дом?

Я рекомендую изоляцию из напыляемой пены с закрытыми порами

  1. Пенопласт с закрытыми порами является превосходной изоляцией, эффективным барьером для воздуха и влаги.
  2. Предотвращает проникновение влаги внутрь (а также потери тепла) и предотвращает проникновение влаги/воды извне в сборку стены снаружи.

Какая изоляция необходима для стены прохода?

В верхней части стены находится стена с деревянным каркасом, которая переходит в полную стену с деревянным каркасом в задней части дома. Для этой проходной стены необходимо учитывать несколько деталей: Открытая бетонная стена фундамента (вверху слева и внизу) покрыта изоляционной плитой из пенопласта с закрытыми порами.

Хорошо ли утеплять наружные стены дома?

Экономия энергии определенно есть, по крайней мере, в холодном климате.Однако ваша внешняя краска может не продержаться так долго после того, как вы утеплили стены.

Какой утеплитель лучше для деревянного сайдинга?

Целлюлоза требует меньше энергии для производства, поэтому она дешевле и во многих случаях является лучшим выбором для окружающей среды. Но стекловолокно или минеральная вата могут быть лучшим вариантом во влажных, ветреных местах, особенно в домах с деревянным сайдингом, потому что, в отличие от целлюлозы, они не впитывают влагу.

Какая изоляция в моем доме?

Дом построен по классической схеме, со стенами 2х4, утеплением стекловолокном, обшивкой ДВП, обшивкой ДВП.Он планирует оторвать и сайдинг, и обшивку, удалить изоляцию из войлока, а затем нанести 3-дюймовую изоляцию из пенополиуретана в ниши для стоек.

Можете ли вы утеплить наружные стены снаружи?

Установка дополнительной изоляции в старом доме при ремонте может быть отличной идеей, но при изоляции наружных стен снаружи позаботьтесь о том, чтобы сделать это правильно. Ecohome исследует самые простые способы утепления стен.

Можете ли вы установить изоляцию на наружные стены?

Ecohome исследует самые простые способы утепления стен.Добавление дополнительной изоляции к наружным стенам старого дома при ремонте или реконструкции — отличный способ улучшить тепловые характеристики стен дома и сократить потребление энергии, одновременно уменьшая счета за отопление, углеродный след и повышая уровень комфорта в здании.

Какой утеплитель используется в деревянном каркасном доме?

В 2007 году наша тогдашняя строительная компания начала использовать изоляцию из древесного волокна, и это изменило все. Гибкая древесноволокнистая шерсть представляет собой форму шерстяной изоляции очень высокой плотности, которая обеспечивает быструю и эффективную изоляцию между деревянными стойками.

Как лучше утеплить деревянный фундамент?

Изоляция деревянного фундамента: Справочник Американского совета по дереву по постоянным деревянным фундаментам включает эту деталь, показывающую изоляцию полостей внутри и пароизоляцию, выступающую на фут ниже уровня земли. Пароизоляция загибается в стену и крепится к наружной фанерной стене. Обратите внимание на 2-дюймовый зазор в нижней части стены.

Изоляция вокруг окон и дверей

Q : Когда я строю изолированный коллектор, должен ли я размещать изоляцию внутри или снаружи узла?

A : Стивен Бачек, архитектор жилых домов из Рединга, Массачусетс. , который специализируется на проектировании прочных домов с низким энергопотреблением, отвечает : Как и на многие вопросы, касающиеся строительных технологий, ответ на этот вопрос таков: это зависит от обстоятельств. Прежде чем говорить об изоляции, мы должны признать, что основная задача коллектора — передача нагрузки вокруг оконных и дверных проемов — является структурной. Без этого структурного фактора коллектор практически бесполезен, независимо от того, где вы размещаете изоляцию. Но мы также должны признать, что во многих ситуациях заголовки не являются необходимым структурным элементом каркаса стены.Это тема, достойная отдельного обсуждения.

Тим Хили
Изоляция коллектора в холодном климате . Размещение изоляции снаружи 2-bys (слева) сохраняет тепло коллектора и помещает термический разрыв снаружи. С изоляцией внутри 2-bys (справа) влага из внутреннего воздуха может конденсироваться на холодных 2-bys, если изоляция не герметизирована должным образом, что может привести к гниению.

Однако в целях обсуждения предположим, что мы строим перемычку для стены 2×6, поэтому мы работаем с шириной 5 1/2 дюйма.Кроме того, предположим, что мы используем мерную древесину, чтобы сделать перемычку для дверного проема 3-0. Для структуры заголовка нам нужны два 2-байта, сколоченных вместе по утвержденному кодом графику с обеих сторон. Также необходим горизонтальный 2х6 под жатку для прибивания обшивки снаружи и гипсокартона внутри. Двойной коллектор 2 на 2 оставляет пространство 2 1/2 дюйма для изоляции, и большинство строителей используют 2-дюймовую жесткую пену и оставляют воздушное пространство 1/2 дюйма. Но здесь стратегии различаются.

Для достижения наилучших эксплуатационных характеристик здания размещение изоляции снаружи позволяет сохранить тепло коллектора и разместить термическое разделение снаружи коллектора (см. рисунок ниже).Обратите внимание, что в этом случае обшивку нельзя прибить непосредственно к перемычке. В качестве альтернативы, типичная обработка путем размещения слоя 2-дюймовой жесткой пены на внутренней стороне 2-bys также обеспечивает термическое разделение коллектора. Однако при использовании этого метода в холодном климате важно герметизировать края пены; в противном случае на холодной, внешней стороне утеплителя (против 2-байса) может образоваться конденсат и со временем привести к гниению.

Когда мы используем двойную перемычку 2-by в высокоэффективных домах, которые мы строим в районах с сильным ветром, мы всегда размещаем нашу конструкцию снаружи, что позволяет нам прибивать обшивку непосредственно к несущей перемычке.Установщики изоляции могут заполнить пространство внутри коллектора той же изоляцией полости, которую они используют в отсеках стоек. При такой конфигурации мы обычно обеспечиваем герметизацию всей стены на обшивке.

Существующая изоляция дома

Варианты изоляции для существующих домов

Существующие здания часто выигрывают от модернизации теплоизоляции.

На этой странице:

  • Строительные нормы и правила
  • Минимальные рекомендуемые значения R для модернизации изоляции
  • Деревянный каркас крыши
  • Деревянный каркас первого этажа
  • Бетонная плита первого этажа
  • Наружные стены Деревянный и стальной каркас
  • 9 бетонная кладка или монолитные бетонные стены
  • остекление.

Исследования BRANZ показывают, что 830 000 новозеландских домов не имеют теплоизоляции, соответствующей стандартам, предъявляемым сегодня к новым домам. Почти половина из них имеют менее 80 процентов покрытия 120-миллиметровой изоляцией подкровельного пространства. Почти пятая часть имеет менее 80-процентного покрытия площади пола. Если подсчитать цифры, то можно предположить, что 53 процента существующих домов могут выиграть от модернизации кровли и/или теплоизоляции пола.

С 1 июля 2019 года теплоизоляция является обязательным требованием для всех сдаваемых в аренду объектов, где ее установка целесообразна.

В большинстве домов теплоизоляция может быть достаточно легко добавлена ​​к пространствам под крышей и под деревянными полами. Утеплить стены сложнее. Для модернизации изоляции стен также требуется разрешение на строительство, если местный совет не сделал исключения для этой работы.

Если вы не уверены, будет ли хорошей идеей установка дополнительной теплоизоляции в вашем доме, вы можете обратиться за помощью (бесплатно) к службе Eco Design Advisor, предлагаемой советами в Окленде, Палмерстон-Норт, Лоуэр-Хатте. , Нельсон, Крайстчерч и Данидин.Другой вариант — использовать HomeFit, сервис, разработанный Новозеландским советом по экологическому строительству.

Строительные нормы и правила

Когда здание переделывается, Закон о строительстве требует, чтобы оно соответствовало Строительному кодексу, по крайней мере, в той же степени, что и до перестройки. Таким образом, при любом изменении, влияющем на тепловые характеристики, изменяемая часть здания должна будет соответствовать пункту h2 Energy Efficiency , по крайней мере, в той же степени, что и раньше.

Это означает, например, что при увеличении окна потребуется дополнительная изоляция, чтобы компенсировать возникающее в результате снижение тепловых характеристик.

Деревянный каркас крыши

Поскольку большая часть тепла теряется через крышу неизолированных домов, изоляция потолка очень эффективна и должна быть первоочередной задачей при модернизации.

Если пространство под потолком:

  • полностью доступно, установите объемную изоляцию между потолочными балками и над ними.
  • с частичным доступом, установить вдуваемую, насыпную изоляцию.

Если крыша является многоскатной, варианты включают:

  • установку обрешетки под существующий потолок, установку изоляции и новую обшивку потолка достаточная высота)
  • удаление существующей обшивки потолка и установка изоляции наиболее рентабельное время для этого, когда необходимо заменить облицовку
  • удаление кровли и установка изоляции, затем замена или повторная установка кровли.

При наличии утопленных в потолке светильников см. чертежи и подробности в NZS 4246:2016 Энергоэффективность Установка объемной теплоизоляции в жилых зданиях .


Добавление изоляции и нового потолка к скатной крыше

Установка обрешетки под существующий потолок, изоляция и новая обшивка потолка являются дорогостоящими, но обеспечивают улучшенную изоляцию. Производительность ограничена толщиной изоляции, которую можно установить.


Добавление подвесного потолка и теплоизоляции к многоскатной крыше

Установка подвесного или подвесного потолка стоит дорого, но обеспечивает очень эффективную изоляцию.

Деревянный каркас первого этажа

В существующих домах может отсутствовать изоляция пола или фольга. Фольга может запылиться, порваться или иным образом повредиться и потерять свою эффективность, поэтому ее следует удалить перед добавлением новой изоляции.

Установка изоляции из фольги под домами запрещена с 1 июля 2016 года. Люди, использующие скобы или гвозди для крепления фольги к деревянным элементам, иногда случайно протыкали электрический кабель под напряжением. В результате в Новой Зеландии было зарегистрировано пять смертей от электротока и один шок без смертельного исхода.

Выберите изоляционный продукт, специально предназначенный для использования под полом. Запатентованные продукты включают в себя полистирол, установленный с трением между балками, и сегменты, такие как полиэстер, стекловата или овечья шерсть, которые поставляются с язычками для фиксации или удерживаются на месте с помощью ремней. Убедитесь, что изоляция плотно прилегает к полу, чтобы между изоляцией и полом не было движения воздуха. Для открытых черных полов может потребоваться листовой материал, закрепленный под изоляцией, чтобы надежно удерживать ее на месте.

Если материал предназначен для крепления скобами к балкам, соблюдайте особую осторожность, чтобы избежать электрических кабелей. Некоторых монтажников убило током после того, как они вставили стальную скобу в кабель под напряжением.

Пока вы работаете под домом, рекомендуется также изолировать все трубы горячей воды, проходящие под полом.Трубки из теплоизоляционного пеноматериала с прорезью вдоль одной стороны могут быть напрессованы на трубопровод.

Если земля под домом влажная, постелите полиэтиленовую пленку на землю и по возможности улучшите вентиляцию пола.

Бетонная плита первого этажа

Улучшение теплового сопротивления существующей бетонной плиты на земле обычно нецелесообразно. Если предстоит ремонт (при условии достаточной высоты потолка в помещении), одним из вариантов является покрытие существующей плиты полиэтиленовой мембраной, полистирольной плитой толщиной 25 мм и плитой покрытия толщиной 75 мм (минимум). Новый бетон должен быть изолирован влагонепроницаемой мембраной от существующего деревянного каркаса, чтобы предотвратить поглощение влаги из бетона древесиной.

В качестве альтернативы установка коврового покрытия и подложки уменьшит потери тепла через существующий пол (хотя это не может быть использовано для удовлетворения минимальных требований Строительного кодекса, пункт h2 «Энергоэффективность»).

Наружные стены из дерева и стального каркаса

Несмотря на то, что на стены приходится значительная часть общих теплопотерь дома, модернизировать теплоизоляцию обычно слишком сложно и дорого.Самый экономичный вариант — дождаться замены облицовки стен или облицовки и в это время укладывать утеплитель. В противном случае более рентабельной альтернативой является дальнейшее снижение потерь тепла через крышу путем установки рулонной изоляции поверх сегментов изоляции между балками.

Варианты изоляции включают:

  • удаление внешней или внутренней облицовки, установку изоляции и установку новой облицовки или облицовки
  • установку системы облицовки EIFS поверх существующей облицовки
  • обрешетку существующей внутренней облицовки, добавление изоляции и установку новой внутренней облицовки

Наружные стены из бетонной кладки или монолитные бетонные стены

Варианты изоляции включают:

  • применение системы облицовки EIFS снаружи
  • обрешетка с каркасом 90 мм и добавлением изоляции и новой облицовки из гипсокартона внутри.

При наружном утеплении сохраняется теплоизоляция стен.

Вдуваемая изоляция для стен

Существуют варианты вдуваемой изоляции для модернизации существующих стен. Ключевые соображения при дооснащении вдуваемой стеновой изоляцией:

  • Используйте этот вариант только в том случае, если он подходит для существующей конструкции. Перед выполнением работ необходимо получить разрешение на строительство.
  • Старая конструкция может не иметь защиты в виде подложки (например, строительной бумаги), помогающей защитить каркас и изоляцию от воды, просачивающейся через облицовку, или полость стены (например, кирпичная облицовка), которая может быть важна для дренажа и осушающая способность стены.
  •  При наличии полностью функционирующей подложки здание, скорее всего, подойдет.
  •  Возможно, он все еще подходит для полости кирпичного шпона или при отсутствии подложки (или подложки повреждены), но это необходимо оценивать в каждом конкретном случае, особенно если установка выполняется без снятия облицовки или облицовки. Также важно в таких ситуациях использовать только такое сочетание материалов и методов установки, которые, как было продемонстрировано, не влияют на водоотведение стен, на которых они используются.
  • Если облицовка или облицовка удалены, то есть возможность установить подложку и/или создать дренажную полость на обратной стороне облицовки.

Государственные субсидии на утепление

Доступно государственное финансирование, покрывающее до 80% общей стоимости утепления потолка и пола. Квалификационные требования:

  • Домохозяева должны владеть домом, в котором они живут, и он должен быть построен до 2008 года.
  • В настоящее время в доме не должно быть изоляции потолка или пола.
  • Домовладелец должен иметь карту общественных услуг или жить в районе с низким доходом.

Дополнительную информацию можно найти на веб-сайте ВЕЦА.



Остекление

Для многих существующих окон можно установить изоляционные стеклопакеты (двойное или тройное остекление), но для всего дома это, вероятно, будет дорого.

Вторичное остекление может быть очень экономичным вариантом.При этом пластиковая пленка, пластиковый лист с магнитным креплением, обычное или низкоэмиссионное стекло устанавливается внутри существующего стекла с неподвижным воздушным зазором между ними. Исследования (в основном проведенные в BRANZ) показали, что вторичное остекление дает значения R от R0,36 до R0,57. Это подтверждает возможность использования вторичного остекления в качестве функциональной альтернативы модернизированным стеклопакетам в существующих бытовых однокамерных стеклопакетах. В зависимости от обстоятельств вторичное остекление может быть установлено только в зимние месяцы.

Для получения дополнительной информации об окнах с деревянными рамами см. Бюллетень BRANZ BU659 Повышение тепловых характеристик деревянных окон .

Подробную информацию см. в разделе остекление и стеклопакеты.



Обновлено: 04 октября 2021 г.

Как выставить стропила и при этом обеспечить изоляцию | Главная Руководства

Автор: Джозеф Уэст Обновлено 10 декабря 2018 г.

В типичной конструкции с деревянным каркасом изоляция крыши помещается между стропилами, а затем закрывается гипсокартоном.Когда стропила открыты, например, в каркасных домах, этот метод невозможен. Основной подход к утеплению крыши с открытыми стропилами заключается в размещении изоляции на внешней стороне чистового потолка и покрытии изоляции слоем обшивки. (см. Ссылку 1) Есть несколько вариаций на эту общую тему.

Финишный потолок

Изоляция открытых стропил устанавливается на внешней стороне чистового потолка. Часто это слой шпунтованных досок, прибитых к внешней стороне открытых стропил.Гипсокартон тоже вариант. Вы можете использовать обычные 1-дюймовые доски со склада или с лесопилки, если приемлем деревенский декор. Но вам понадобится слой строительной бумаги или что-то подобное, чтобы утеплитель не просвечивал сквозь щели между досками.

Минимальная изоляция

Если ваша конструкция не нуждается в хорошей изоляции, вы можете просто проложить слой изоляции из алюминиевой фольги или жесткого пенопласта между отделкой потолка и слоем обшивки. Поместите слой обшивки поверх утеплителя и закрепите его гвоздями, которые проходят через утеплитель в стропила.

Сборная крыша

Сборная крыша позволяет достичь высокого уровня теплоизоляции, так как обеспечивает больше пространства между чистовым потолком и наружной обшивкой. В сборной крыше 2-дюймовые пиломатериалы крепятся к внешней стороне чистового потолка и покрываются стандартными обшивочными материалами. Такое расположение образует полости, в которых можно разместить стекловолокно или напыляемую изоляцию.Вы можете выбрать ширину 2-дюймового пиломатериала в зависимости от необходимой вам изоляции.

Структурные изолированные панели

Широко распространенный метод изоляции открытых стропил заключается в использовании структурных изолированных панелей (SIP). Это сборные блоки, состоящие из пеноизоляции, зажатой между двумя листами ориентированно-стружечной плиты. SIP широко используются в деревянном каркасном строительстве, потому что они удобно обеспечивают как обшивку, так и изоляцию.
