Фундамент-плита для каркасного дома: полнотелая плита, чаша, УШП

Классический плитный фундамент — бетонная плита, лежащая на искусственном насыпном основании из песка или щебня. Достоинства монолитного фундамента — прочность и равномерное распределение нагрузки от здания на грунт. Все коммуникации монтируют в плите, после заливки ошибки исправить нельзя, поэтому нужна высокая точность расчетов. Существует несколько технологий создания плитного фундамента, применяемых в малоэтажном строительстве.

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

Фундамент — «перевернутая чаша»

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

УШП — новая технология

УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.

Недостатки:

• большие затраты;
• сложная технология строительства;
• возможность повреждения утеплителя грызунами;
• все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
• обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Видео: технология УШП в пошаговой инструкции

монолитная плита под каркасный дом цены под ключ от Строй-комплект

Цена под ключ на монолитную плиту под каркасный дом, стоимость в руб

Плита, м*м	h= 200мм	h=250мм	h=300мм	h=350мм	h=400мм
6х6	93 000 р.	117 000 р.	140 000 р.	163 000 р.	187 000 р.
6х8	124 000 р.	156 000 р.	187 000 р.	218 000 р.	241 000 р.
8х8	166 000 р.	208 000 р.	249 000 р.	291 000 р.	330 000 р.
8х10	208 000 р.	260 000 р.	312 000 р.	364 000 р.	410 000 р.
10х10	260 000 р.	325 000 р.	390 000 р.	453 000 р.	519 000 р.
10х12	312 000 р.	390 000 р.	468 000 р.	547 000 р.	612 000 р.
12х12	374 000 р.	468 000 р.	561 000 р.	655 000 р.	730 000 р.
*При условии, что на участке имеется электричество, вода и условия для проживания бригады. В стоимость входит: Планировка территории, разметка Земляные работы, рытье котлована Укладка геотекстиля Устройство подушки под фундамент, послойное трамбование Монтаж опалубки Устройство арматурного каркаса в 2 слоя Закладка труб под инженерные коммуникации Заливка бетона В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от города)   Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции.   **Более точную стоимость монолитного фундамента плиты под ключ вы можете узнать позвонив нам.

Монолитная плита под каркасный дом

Плитное основание имеет название «плавающий» фундамент. Железобетонная платформа двигается вместе с почвой под домом, что уберегает основание от трещин и деформации. Это является залогом целостности и устойчивости каркаса здания.
Монолитная плита подходит для строений любого типа, в том числе и каркасных домов. Она имеет идеально ровную поверхность, что обеспечивает ровный пол. Такая основа уже готова к настиланию любого покрытия и исключает необходимость создания чернового пола.
Установка плиты под каркасное здание предполагает следующие процедуры: произведение разметки, выемку грунта (при необходимости), настилание подушки из песка или гравия, установку гидроизоляции, формирование опалубки, вязку арматуры в два слоя, заливку бетона.

Высота монолитной плиты под каркасный дом составляет не менее 10 см. При необходимости можно углубить ее в землю и проложить слой утеплителя, который даст возможность использовать технологию теплого пола.
Монолитный фундамент – дорогостоящий вид основания. Этот недостаток с лихвой компенсируется многими позитивными аспектами.

1. Идеально ровная поверхность служит готовым полом, что уменьшает затраты на подготовку чернового варианта настила.

2. Возможность установки на грунтах любой сложности.

3. Простота монтажа и короткий срок изготовления.

4. Высокая прочность и долговечность основания.

Компания “Строй-комплект” предлагает изготовление фундамента любой сложности и размеров под ключ. Если вы планируете построить каркасный дом в Твери – добро пожаловать к нам! Опытные специалисты окажут весь спектр необходимых услуг быстро и на должном уровне. Своим клиентам мы предлагаем: подготовку проекта строения, заливку фундамента любой сложности, детальные консультации, подробный расчет, обсуждение всех деталей работы, своевременный отчет о процессе выполнения заданий.

Любой фундамент можно установить своими силами. Но за этим стоит большая работа по подготовке материалов, спецтехники, рабочей силы и нелегкий труд. Все мероприятия занимают много времени и энергии. Поручите это дело специалистам. Компания “Строй-комплект” за короткое время подготовит фундамент с учетом всех ваших пожеланий. Мы имеем большой опыт в этой сфере, поэтому гарантируем отличный результат работы. Если вам необходимо купить монолитную плиту под каркасный дом – спешите к нам! Мы рады каждому клиенту и готовы выполнить вашу задачу быстро и качественно.

Каркасный дом на монолитной плите — плюсы и минусы

Благодаря сравнительной лёгкости конструкции строительство каркасных домов допускается на любом типе фундамента. Однако бывают случаи, когда вполне оправданным и целесообразным является возведение такого жилья на монолитной плите. Несмотря на то, что это весьма недёшево и трудоёмко, неоспоримые преимущества плитного фундамента сполна оправдывают вложенные в него средства. Как обустраивается монолитный фундамент под каркасный дом, в чём его достоинства и недостатки — в общих чертах рассказано в этом материале.

Особенности обустройства монолитной плиты

Плитный фундамент представляет собой монолитную бетонную плиту, выполненную с применением армирования. Закладывается по всей площади будущего дома. Глубина залегания плитного фундамента под каркасные дома обычно берётся минимальная, так как нагрузка на него в силу лёгкости постройки, соответствующая. Как правило, без учёта песчаной подушки монолитная плита делается высотой всего 300 мм.

Формирование плитного фундамента под каркасный дом осуществляется в три этапа:

1. Земляные работы.
2. Монтаж опалубки.
3. Заливка бетона.

Земляные работы

Как и под любой другой тип фундамента, под монолитную плиту необходимо подготовить надлежащим образом участок. В том числе, площадка очищается от различного мусора, старых построек и растительности. Уже на этом этапе важно организовать удобные подъездные пути к стройплощадке, так как в будущем это потребуется для доставки достаточно большого объёма стройматериалов.

После подготовительных работ выполняется разметка периметра дома в соответствии с проектом. Границы монолитной плиты отмечаются обычными колышками, между которыми натягивается шнур. Это необходимо для того, чтобы избежать лишней трудоёмкой работы, связанной с подготовкой котлована под монолитную плиту.

После выемки грунта на требующуюся глубину осуществляется трамбовка дна котлована. Поверхность тщательно выравнивается и застилается геотканью. Поверх геоткани засыпается подушка из крупнозернистого песка. Как правило, её толщина при строительстве лёгких каркасных домов не превышает 300 мм.

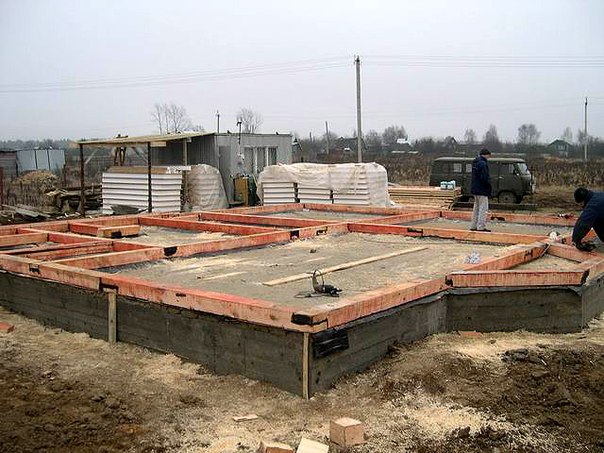

Монтаж опалубки

Опалубка нужна для придания формы фундаменту в процессе заливки бетона. Она изготавливается на основе деревянного каркаса, который зашивается обрезной 25-миллиметровой доской. Внутри опалубки монтируется арматурный каркас из 12-миллиметровой арматуры. На этом этапе при необходимости обустраиваются закладные под коммуникации каркасного дома.

Заливка бетона

Наилучшим вариантом для заливки качественной монолитной плиты является бетон заводского производства. Он доставляется на объект спецтранспортом и заливается в подготовленную опалубку. В некоторых случаях бетон готовится непосредственно на участке своими силами. Это целесообразно, если каркасный дом небольшой, а бюджет на его строительство ограниченный. После заливки бетона монолитная плита оставляется на месяц для твердения и набора прочности. Чтобы соблюсти технологию, фундамент накрывается плёнкой.

Преимущества и недостатки плитного фундамента

Стоит отметить, что в ряде случаев монолитная плита является единственным способом построить каркасный дом на участке. Сюда относятся, например, ситуации, когда стройплощадка находится на проблемных почвах, на которых иные виды фундаментов не смогут обеспечить нормального распределения нагрузки и передачи её на грунт. Также в пользу плитного фундамента склоняются те застройщики, которые могут себе позволить строить с огромным запасом и, так сказать на века.

Преимущества каркасного дома на монолитной плите:

• Можно строить на участках любой сложности.
• Огромная несущая способность.
• Высокий запас по прочности.
• Минимизация риска деформаций и других проблем с каркасной постройкой.
• Возможность использовать плиту в качестве черновых полов.
• Сокращение расходов на обустройство гидроизоляции и теплоизоляции пола.
• По сравнению с заглублёнными ленточными фундаментами требует меньше усилий при выполнении земляных работ.

Недостатки:

• самая высокая себестоимость;
• необходимость обустройства удобного подъезда для спецтехники;
• нельзя обустроить в доме цокольный этаж, подвал или подземный гараж;
• по сравнению со свайными фундаментами не может строиться зимой.

В целом, если вам пришлось строить каркасный дом на проблемном участке со слабыми нестабильными грунтами, то монолитная плита для вас является практически единственным удобным вариантом фундамента. В других случаях необходимости в столь дорогостоящем основании, если учитывать небольшой вес каркасных построек, никакой нет.

Каркасные коттеджи
Каркасные дома
Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Одноэтажный каркасный дом своими руками.

Как построить одноэтажный каркасный дом с плитным основанием и вальмовой крышей? Технология обустройства фундаментной плиты, сборки каркасных стен и монтажа кровли.

Наиболее простой и доступный для строительства «собственными руками» – одноэтажный дом каркасного типа. Для его возведения нет необходимости сооружать строительные леса и использовать подъёмную технику. Можно выполнить большую часть работ своими руками. Итак, обратимся к технологии – как построить  каркасный одноэтажный дом своими руками? Какие материалы использовать для обустройства фундамента, стен и кровли?

Одноэтажный каркасный дом

Перед тем как взяться за строительство собственного дома, необходимо внимательно изучить проекты одноэтажных каркасных домов. Определиться со строительными и отделочными материалами, стоимостью и сроками работ.

Чтобы построить одноэтажный каркасник своими руками, необходимо заложить фундамент, возвести стены, накрыть строение крышей, вставить окна и двери и выполнить внутреннюю отделку. А также проложить инженерные коммуникации – обеспечить будущую постройку водой, сливом, электроэнергией и отоплением.

Рассмотрим подробно, как обустроить фундаментную плиту и крышу, а после – как собрать пирог стены, чтобы обеспечить постройке высокую теплоёмкость. Рассмотрим как построить одноэтажный каркасный дом 100 кв.м. на фундаментной плите с вальмовой крышей.

Фундамент монолитная плита

Одноэтажные каркасные дома часто используют плитные конструкции фундаментов. Фундамент в виде монолитной плиты имеет ряд преимуществ. Почему плиту часто используют, когда начинают строительство одноэтажных каркасных домов?

• Плитный фундамент – достаточно прочный.
• Отличается высокой долговечностью.
• Позволяет соорудить одновременно фундамент и черновой пол.
• Стоимость – больше, чем мелкозаглубленной ленты.
• Она не предусматривает наличие подвала.

Монолитный фундамент с эркером.

Современное строительство различает три вида подобных оснований – русская, финская плита и шведская плита. Чем они отличаются, и которую из них лучше выбрать для каркасного строения?

• «Русская» – отличается наличием рёбер жёсткости. Она гарантирует высокую прочность и отличается более высокой стоимостью обустройства. Её заливают в два этапа, сначала – рёбра, после – саму плиту. Для лёгкого каркасного дома высотой в один этаж нет необходимости укреплять фундамент рёбрами. Поэтому «русская» плита в строительстве одноэтажных каркасных домов применяется редко.
• «Финская» – является холодной неутеплённой плитой, поверх которой кладут утеплитель толщиной от 150 мм, далее – льют стяжку. В верхней стяжке обустраивают «тёплый пол». Этот тип фундамента является многослойным, требует трудозатрат и капитальных вложений.
• «Шведская» – отличается от финской тем, что не имеет отдельного слоя утеплителя. Утепляющий компонент распределён по сечению фундаментной плиты, поэтому вся плита – «тёплая». Трубы тёплого пола монтируются непосредственно в плиту.

Как обустроить плитный фундамент

Для того чтобы обеспечить монолитное основание прочностью, бетонную плиту армируют металлическим прутом. Армирование производится в процессе заливки, который выполняется в несколько этапов:

Рубероид для гидроизоляции.

• Подготовка – снятие части грунта, 20-40 см.
• Отсыпка песком и щебнем – на дно насыпается слой песка для компенсации подвижек грунта и отвода грунтовой влаги. Песок проливается водой и утрамбовывается. Толщина песчаной подушки составляет 15-30 см, в зависимости от вида грунта.
• Установка опалубки.
• Гидроизоляция – укладывание плёнки или добавление водостойких компонентов в бетонную смесь.
• Укладывание арматуры – металлические арматурные стержни укладывают в перпендикулярных направлениях и связывают проволокой, также можно использовать вместо арматуры – металлическую сетку.
• Заливка бетона.

Утепление плитного основания пеноплексом.

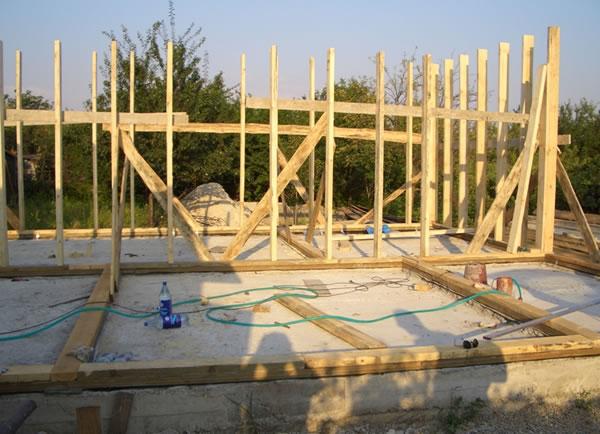

Одноэтажный каркасник на плите

Плита особо востребована на грунтах с глубоким промерзанием. Во-первых, проще и дешевле залить плиту, чем укладывать фундамент глубиной до 2,5 м. А во-вторых, важно учитывать, что одноэтажные каркасные дома для постоянного проживания имеют небольшой вес. Если возвести такой дом на сваях, то при зимнем промерзании грунт будет выталкивать сваи вверх. Неравномерный подъём свай дома вызовет подвижки стен, возможно – разрушения строения или трещины.

Отсюда вывод: при значительных зимних морозах лёгкие одноэтажные финские каркасные дома возводят на плитных фундаментах.

Многослойный строительный пирог стены

Стену каркасного дома называют «пирогом» утепления. Каркасная стена имеет как минимум, 4 слоя – облицовку, отделку, изоляцию, утепление. Каждый слой каркасной стены выполняет свои определённые функции.

Пирог стены каркаса.

Три основных слоя – утеплитель, внутренняя и наружная стеновая облицовка. Дополнительные слои – внутренняя и наружная отделка, ветрозащита, пароизоляция, те материалы, которые обеспечивают функциональность основных слоёв стены.

Как обустраивают стену каркасника

Укладывают утеплитель. В качестве теплоизолирующей прослойки используют плиты из минеральной ваты. Их укладывают между стойками каркаса, слегка сжимая.

Далее навешивают пароизоляцию и мембранную плёнку, гладкую с одной стороны и шершавую с другой. Гладкая сторона мембранной пленки – отталкивает влагу и воду, шершавая – проводит.  Пароизоляция в каркасном доме необходима для защиты минваты от влаги. Её укладывают с внутренней стороны стены, шершавой стороной – к утепляющему слою. Крепят скобами к каркасу.

На заметку

Важно не допускать конденсации влаги внутри ватного утеплителя. При намокании он теряет свои свойства на 60%. При этом стена промерзает, а доски каркаса – покрываются плесенью и гнилью.

С наружной стороны выполняют монтаж обрешётки. Это – планки, которые увеличивают расстояние между утеплителем и наружной стеной, и этим образуют воздушную прослойку – так называемый вентиляционный зазор для выведения влаги из утеплителя.

На заметку

Обрешётку можно не монтировать, если в качестве стоек каркаса используются доски шириной больше, чем толщина утеплителя. В таком случае между утепляющим слоем и наружной стеной будет воздушный зазор без монтажа обрешётки.

С наружной стороны – монтаж стеновых панелей из пластикового сайдинга, OSB, металлопрофиля.

С внутренней стороны – монтаж панелей внутренних стен – вагонкой, гипсокартоном, OSB, МДФ. Выбор стеновых панелей определяется условиями эксплуатации помещения и будущей отделкой. Под обои и покраску необходим гипсокартон. Для оштукатуривания – подходят гипсовые плиты и ОСБ. А вот МДФ сам по себе является внутренней стеной и отделкой одновременно.

Недорогие одноэтажные каркасные дома будет проще и быстрее купить. Зато построить каркасный дом для постоянного проживания – задача для настоящего творческого человека.

Устройство вальмовой.

Особенности и преимущества

Вальмовая крыша представляет собой четырёхскатную конструкцию. В отличие от традиционной двускатной крыши, вальмовая крыша одноэтажного каркасного дома не имеет вертикальных фронтонов по торцам строения. Вместо них на вальмовой крыше располагаются так называемые «вальмы» – наклонные участки треугольной формы, расположенные по бокам крыши. В основании вальмовой крыши лежит достаточно сложное соединение балок и стропил.

Рассматривая одноэтажные каркасные дома проекты, фото таких строений, где присутствует вальмовая крыша, кажутся очень привлекательными. Но сооружение каркасного дома с вальмовой крышей требует достаточного строительного мастерства.

Привлекательность вальмовой крыши

• Она отличается хорошей ветроустойчивостью.
• Эта конструкция прочнее обычной двускатной крыши.
• Четырёхскатная кровля позволяет обустроить большие свесы со всех четырёх сторон здания.

На заметку

Визуально вальмовая крыша «снижает» дом. Учтите это, когда планируете построить одноэтажный каркасный дом 6х6 .

Строительство четырёхскатной

Собираем стропильную систему. Для этого посередине возводим конструкцию традиционной двускатной крыши из наклонных балок и конька – опираем коньковую балку на наклонные стропила. Далее – поднимаем и устанавливаем угловые стропильные балки, они соединяют углы каркасного дома с концом коньковой балки. Далее – ставим ряды горизонтальных стропил со всех четырёх сторон крыши.

Стропильная система.

Обрешетка.

Обшиваем стропила обрешеткой и накрываем кровлей. Часто для каркасных строений выбирают металлический профиль; он долговечен и декоративен, при этом отличается относительно небольшим весом. Для сравнения, шифер тяжелее металлического профиля в 3 раза, 1 кв. м. кровли из металлочерепицы весит 5 кг, а 1 кв. м шифера – 14 кг.

Металлический профиль.

Если под крышей планируется жилой чердак или мансарда, то утепляем пространство между балками так же, как обустраивали стены – утеплитель, пароизоляция, стеновая отделка.

Многие начинают строить одноэтажные каркасные дома, фото демонстрируют возможность обустройства любого вида крыши. Вальмовая – одна из наиболее сложных строительных конструкций. Если вам необходимы именно вальмы, то при небольшом строительном опыте придётся обратиться к специалистам и заказать у них одноэтажный каркасный дачный дом.

Инженерные системы

Одно из преимуществ каркасного дома – возможность «спрятать» все коммуникации. Электрические провода, водопроводные трубы, газ, слив, телефон и другие инженерные коммуникации можно проложить внутри стены.

Инженерные системы.

Прокладывать инженерные сети необходимо в процессе сборки стен, до установки внутренних стеновых панелей. А также с учётом будущего расположение бытовых устройств, сантехники и электрических приборов.

Внутренняя отделка

Внутренняя отделка выполняется по готовым стенам внутри строения. Для неё используют традиционные отделочные материалы: ламинат и вагонку, МДФ и пробку, декоративную покраску и штукатурку, моющиеся и обычные обои. Перед тем, как делать окончательный ремонт, в проёмы устанавливают окна, двери.

Фундамент монолитная плита / Каркасный дом своими руками

Смотреть все проекты и предложения

В каждую цену включено утепление 150 или 200, 250мм мин. ваты и чистовая отделка.

Фундамент Ленточный (МЗЛФ) в50см х ш40см + 50-70т.р. (по проекту)

Фундамент монолитная плита

Плитный фундамент представляет собой сплошную железобетонную монолитную плиту, которая укладывается под всей площадью дома. Такой фундамент имеет наибольшую среди всех типов фундаментов опорную площадь, и благодаря этому может обеспечивать устойчивость тяжелого дома даже на грунтах с низкой несущей способностью. Так же благодаря своей большой площади плитный фундамент лучше противостоит силам пучения: под их действием поднимается и опускается вся плита, поэтому ее еще называют плавающей. Построенный на плите дом так же двигается только целиком, это избавляет его от перекосов.

Толщина монолитной плиты может быть от 10 см и более. Как и мелкозаглубленный фундамент, монолитная плита укладывается на утрамбованную песчано-гравийную подушку. На нее укладывается гидроизоляция, сверху ставится арматурный каркас. Арматурный каркас плитного фундамента состоит из двух арматурных сеток – верхней и нижней – которые жестко связаны между собой. Для армирования плитного фундамента нужно использовать арматуру диаметром 12-16 мм с переменным поперечным сечением (ребристую). Требования к армированию у плитных фундаментов выше, чем у ленточных. Ленточные фундаменты испытывают нагрузку на изгиб в продольном направлении, в поперечном направлении изгиба у них не возникает, потому что ширина ленточного фундамент меньше высоты. Поэтому в ленточных фундаментах ребристую арматуру надо использовать только при продольном армировании, поперечные прутки арматуры могут быть гладкими. Плитный же фундамент имеет совсем другие пропорции, и в нем будут возникать нагрузки на изгиб как вдоль, так и поперек. Кроме того, могут быть скручивающие нагрузки. Поэтому каждая часть арматурного каркаса должна быть выполнена из ребристой арматуры, чтобы обеспечивать наилучшее сцепление с бетоном. Расстояние между соседними прутками арматуры должны быть 20-40 см. Если закладывать арматуру с шагом 30 см, то на один квадратный метр плиты уйдет 3 раза по 1 м вдоль, столько же поперек (это верхний пояс жесткости), плюс столько же на нижний, плюс около 2 м для соединения верхнего и нижнего поясов жесткости. Итого порядка 14 м арматуры на 1 м2 фундамента. Расход арматуры для плитного фундамента значительно больше, чем для других типов фундамента, равно как и расход бетона, поэтому стоимость его строительства тоже значительно выше.

Схема армирования монолитной плиты.

Монолитная плита может быть гладкой, а может иметь ребра жесткости. Как правило, их делают на нижней стороне плиты, т.е. они направлены вниз. Во-первых, они делают плиту более устойчивой к деформации, а во-вторых, препятствуют ее перемещению в горизонтальном направлении. Верхняя сторона плиты остается гладкой, она служит полом подвального помещения или цокольного этажа. Использование плитного фундамента для строительства дома без подвала или цокольного этажа является не целесообразным.

Монолитный плитный фундамент может быть глубоко заглубленным и мелкозаглубленным. Для устройства заглубленного плитного фундамента роют котлован. Это подразумевает большой объем земельных работ, но зато плитный фундамент, опирающийся на слой плотного несжимаемого грунта обеспечивает максимальную несущую способность, достаточную для самых тяжелых зданий. В индивидуальном самостоятельном строительстве заглубленный плитный фундамент – большая редкость, потому что в такой несущей способности нет нужды, к тому же слишком много грунта нужно извлечь при рытье котлована. По этим причинам куда более распространен мелкозаглубленный плитный фундамент.

Для устройства мелкозаглубленного плитного фундамента снимают плодородный слой почвы, вместо него делают песчано-гравийную подушку, верхняя поверхность плиты в итоге оказывается немного выше уровня земли. Устойчивость мелкозаглубленной монолитной плиты к морозному пучению достигается с помощью утепления грунта вокруг фундамента.

Строительство плитного фундамента требует больше строительных материалов, но обеспечивает большую опорную площадь. Чтобы понять, нужна ли такая опорная площадь, нужно рассчитать нагрузку на фундамент и грунт и соотнести ее с несущей способностью грунта. Плитный тип фундамента нужно выбирать для строительства дома на слабом грунте или в местах с высоким уровнем грунтовых вод. Там, где характеристики грунта позволяют обойтись меньшей площадью опоры, лучше выбирать ленточный фундамент.

Читайте так же:

• Фундамент глубокого заложения
  Фундамент глубокого заложения, он же глубоко заглубленный фундамент, — это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

• Мелкозаглубленный фундамент
  Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

• Столбчатый фундамент: конструкция, армирование, строительство
  Столбчатый фундамент — наиболее экономичный в плане расхода строительных материалов, достаточно прост в строительстве. В этой статье содержится информация о конструкциях столбчатого фундамента, способах его устройства, случаях, в которых его строительство целесообразно.

• Фундамент на винтовых сваях
  Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

• Ленточный фундамент
  Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ноже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

Монолитная плита под каркасный дом

Каркасный дом на плите

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

Фундамент — «перевернутая чаша»

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

УШП — новая технология

УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.

Недостатки:

• большие затраты;
• сложная технология строительства;
• возможность повреждения утеплителя грызунами;
• все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
• обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Источник: https://Pro-karkas.ru/foundation/plate-foundation-frame-house/

Фундамент монолитная плита:

Плитный фундамент представляет собой сплошную железобетонную монолитную плиту, которая укладывается под всей площадью дома. Такой фундамент имеет наибольшую среди всех типов фундаментов опорную площадь, и благодаря этому может обеспечивать устойчивость тяжелого дома даже на грунтах с низкой несущей способностью. Так же, благодаря своей большой площади фундамент плита лучше противостоит силам морозного пучения: под их действием поднимается и опускается вся плита, поэтому ее еще называют плавающей. Построенный на монолитной плите дом, также двигается только целиком, это избавляет его от перекосов.

Толщина монолитной плиты может быть от 10 см и более. Как и мелкозаглубленный фундамент, фундамент монолитная плита укладывается на утрамбованную песчано-гравийную подушку. Затем укладывается гидроизоляция, сверху ставится арматурный каркас. Арматурный каркас плитного фундамента состоит из двух арматурных сеток – верхней и нижней – которые жестко связаны между собой. Для армирования плитного фундамента нужно использовать арматуру диаметром 12-16 мм с переменным поперечным сечением (ребристую). Требования к армированию у плитных фундаментов выше, чем у ленточных. Ленточные фундаменты испытывают нагрузку на изгиб в продольном направлении, в поперечном направлении изгиба у них не возникает, потому что ширина ленточного фундамент меньше высоты. Поэтому в ленточных фундаментах ребристую арматуру надо использовать только при продольном армировании, поперечные прутки арматуры могут быть гладкими. Плитный фундамент имеет совсем другие пропорции, и в нем будут возникать нагрузки на изгиб как вдоль, так и поперек. Кроме того, могут быть скручивающие нагрузки. Поэтому каждая часть арматурного каркаса должна быть выполнена из ребристой арматуры, чтобы обеспечивать наилучшее сцепление с бетоном. Расстояние между соседними прутками арматуры должны быть 20-40 см. Если закладывать арматуру с шагом 30 см, то на один квадратный метр плиты уйдет 3 раза по 1 м вдоль, столько же поперек (это верхний пояс жесткости), плюс столько же на нижний, плюс около 2 м для соединения верхнего и нижнего поясов жесткости. Итого порядка 14 м арматуры на 1 м2 плитного фундамента. Расход арматуры для плитного фундамента значительно больше, чем для других типов фундамента, равно как и расход бетона, поэтому стоимость его строительства тоже значительно выше.

Схема армирования монолитной плиты.

Монолитная плита может быть гладкой, а может иметь ребра жесткости. Как правило, их делают на нижней стороне плиты, т.е. они направлены вниз. Во-первых, они делают плиту более устойчивой к деформации, а во-вторых, препятствуют ее перемещению в горизонтальном направлении. Верхняя сторона плиты остается гладкой, она служит полом подвального помещения или цокольного этажа. Использование плитного фундамента для строительства дома без подвала или цокольного этажа является не целесообразным.

Монолитный плитный фундамент может быть глубоко заглубленным фундаментом и мелкозаглубленным фундаментом. Для устройства заглубленного плитного фундамента роют котлован. Это подразумевает большой объем земельных работ, но зато плитный фундамент, опирающийся на слой плотного несжимаемого грунта обеспечивает максимальную несущую способность, достаточную для самых тяжелых зданий. В индивидуальном самостоятельном строительстве заглубленный плитный фундамент – большая редкость, потому что в такой несущей способности нет нужды, к тому же слишком много грунта нужно извлечь при рытье котлована. По этим причинам куда более распространен мелкозаглубленный плитный фундамент.

Для устройства мелкозаглубленного плитного фундамента снимают плодородный слой почвы, вместо него делают песчано-гравийную подушку, верхняя поверхность плиты в итоге оказывается немного выше уровня земли. Устойчивость мелкозаглубленной монолитной плиты к морозному пучению достигается с помощью утепления грунта вокруг фундамента.

Строительство плитного фундамента требует больше строительных материалов, но обеспечивает большую опорную площадь. Чтобы понять, нужна ли такая опорная площадь, нужно рассчитать нагрузку на фундамент и грунт и соотнести ее с несущей способностью грунта. Плитный тип фундамента нужно выбирать для строительства дома на слабом грунте или в местах с высоким уровнем грунтовых вод. Там, где характеристики грунта позволяют обойтись меньшей площадью опоры, лучше выбирать ленточный фундамент.

Читайте так же:

• Фундамент глубокого заложения
  Фундамент глубокого заложения, он же глубоко заглубленный фундамент, — это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

• Мелкозаглубленный фундамент
  Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

• Столбчатый фундамент: конструкция, армирование, строительство
  Столбчатый фундамент — наиболее экономичный в плане расхода строительных материалов, достаточно прост в строительстве. В этой статье содержится информация о конструкциях столбчатого фундамента, способах его устройства, случаях, в которых его строительство целесообразно.

• Фундамент на винтовых сваях
  Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

• Ленточный фундамент
  Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

В разделе видео: можно посмотреть видео по данному типу фундамента:

Kd.i: 10 правил правильной плиты. Недорого, но надёжно!

Источник: https://KarkasDom.info/fundament_monolitaya_plita.html

Обустройство фундамента под каркасный дом. Какое основание выбрать — разбираем подробно!

Каркасные дома стали популярны с появлением новых материалов и внедрения европейских технологий строительства. Но и по сей день остались пробелы в знаниях обывателя об этом типе застройки. Сегодня мы коснемся важного этапа – выбора фундамента под каркасник.

Легкое сооружение – простой выбор

Небольшой вес ограждающей конструкции (даже в случае обшивки каркасного дома ЦСП дом намного легче, чем построенный из кирпича или бетона) и равномерная нагрузка на основание дают возможность выбора практически любого типа фундамента. Поэтому конструкция определяется типом грунта и другими геодезическими особенностями местности в пятне застройки.

Рассмотрим известные типы оснований под каркасный дом в подробностях.

Монолитная плита

Начнем с самого дорогого по стоимости фундамента – плитного. Здесь заливается сплошная армированная бетонная подушка под всю площадь здания. Этот вариант надежный и долговечный, но его стоимость превысит затраты на строительство самого каркасника.

Преимущества – прочность, долговечность, устойчивость к механическим воздействиям и пучению грунта. Недостатки – высокая цена, невозможность монтажа в местах с ярко выраженным рельефом, на торфяниках и пылистых песках (там он попросту будет медленно уходить в грунт, перекашивая плоскость).

Заглубленный ленточный фундамент

Это вариант для тех, кто хотел бы иметь в своем доме просторный подвал для оборудования мастерской, винного погребка, хранилища для домашних заготовок или других бытовых помещений. Стоимость его ниже, чем плитного, но затраты все же внушительные – как временные и трудозатраты, так и финансовая нагрузка. Заглубленная лента – надежное основание и для кирпичного здания с толстыми стенами, что уж говорить о легком каркаснике. Но есть и ограничения. Определенные неудобства возникнут при попытке заложить фундамент в местах с каменистым грунтом, придется вызывать спецтехнику. Песчаные, болотистые почвы и торфяники же не выдержат давления фундаментной конструкции. За 1-2 зимы сооружение перекосится.

Мелкозаглубленная или поверхностная лента

Такое основание обойдется дешевле, чем массивный заглубленный. А учитывая малый вес каркасных домов, фундамент подойдет для строительства. Выбирая конструкцию рассчитывают даже на миниатюрный подвал.

Основание подойдет для стабильных почв без заболачивания. Допустимо неглубокое залегание грунтовых вод. Минус – потребуется дополнительная привязка к точке незамерзания буронабивными сваями.

Буронабивной фундамент

Основание, которое выполняют даже самостоятельно, особенно для компактных зданий. В шурфы, выбитые по схеме, указанной в проекте, закладывается арматура, после чего заливается бетон. Удешевляют процесс использованием большого количества бута.

Полноценного подвала не будет. Но есть у этого типа огромный плюс – нормальная эксплуатация в условиях песчаных грунтов и торфяников. Каменистые почвы станут препятствием для сооружения буронабивного основания.

Свайно-винтовое основание

Металлические сваи – один из экономных, но практичных типов фундамента для каркасных и брусовых домов. Минус один – монтаж фундамента на каменистых грунтах практически невозможен. Ну и если одна свая по причинам вышла из строя – заменить ее будет непросто (хотя при соблюдении технологии изготовления и монтажа это потребуется максимум в 3% случаев). Свайный фундамент недорогой, быстро монтируется и готов показать свои возможности в заболоченной, подтапливаемой местности, на торфяных или песчаных почвах (плывунах). Не преграда для него и перепад рельефа.

Опорно-столбчатый фундамент

Этот тип обычно входит в базовую комплектацию легких дачных домов и зданий для сезонного пребывания. Надеяться на него особенно не стоит, только для небольших садовых домиков он и пригодится.

Если переоценить его возможности – потребуется скорый ремонт.

Для среднего веса каркасного дома выбирают чаще свайный или мелкозаглубленный ленточный фундамент – это оптимальное решение по стоимости и практичности. Если есть желание сэкономить – эти типы оснований вы вполне возведете самостоятельно. Фундамент под каркасный дом своими руками – это реально, главное грамотно рассчитать вес дома и, соответственно, запас прочности сооружения.

Что такое фундамент из стволовой стены? | 2020

основы строительства

жилищное строительство

01 июл.2020 г.

Стенки ствола являются основой одного из пяти типов фундаментов домов, распространенных в Соединенных Штатах, — фундаментов для подполья. Вот основы того, как эти короткие стены выдерживают большие дома.

Что такое стенка ствола?

Тип фундамента, распространенный на большей части территории Соединенных Штатов, стволовые стены короткие (до нескольких футов или высоты подполья) и прикреплены к бетонному основанию. Они обычно используются в домах с пространствами для прогулок, вентилируемыми или невентилируемыми, и особенно распространены в Калифорнии, Техасе, Северо-Западе и Юге. Они также являются популярным выбором среди архитекторов, проектирующих дома в районах, где часто происходят землетрясения.

Стеновые стены не будут использоваться в домах с полными подвалами, которые распространены в большей части Средней Атлантики и Северо-Востока, а также на Среднем Западе, или в тех, которые возвышаются на опорах, чтобы находиться выше уровня наводнения, как в случае со стенами, построенными в некоторых прибрежных районах.

Каковы преимущества фундаментов стеновых стволов?

Есть много причин, по которым фундаменты подполья со стенками ствола являются обычным явлением. Вот несколько самых важных:

1. Они прочные. Стены ствола передают нагрузку от дома к основанию (часто это раздвинутое основание, имеющее более широкую нижнюю часть), а затем она распределяется по большей площади.
2. Они защищают сам дом. Подняв фундамент дома, его стены защищены от затопления и некоторых других опасностей окружающей среды.
3. Они обеспечивают легкий доступ к водопроводу, электропроводке и другим механическим системам по сравнению с плиточным фундаментом.
4. Конечным результатом может быть более красивый дом. Поднимая основание дома, поднимается вся конструкция.

Особый случай: Если участок, на котором вы строите, расположен на склоне, фундамент стены ствола имеет определенные плюсы в том, что его высота может варьироваться в зависимости от отметки земли в разных точках.(В таких ситуациях количество бетона, необходимое для плиточного фундамента, может быстро стать дорогим.)

Как строятся фундаменты стеновых стволов?

Несмотря на то, что существуют разные конструкции стенок ствола, несколько первых шагов являются общими для всех из них:

1. Очистить сайт. Удалите все растения и прочий мусор. Вам нужно удалить все большие пни, а также подтвердить у местных властей, что никакие деревья на участке не защищены.
2. Уплотните земляное полотно. Используйте пластинчатый уплотнитель и при необходимости внесите в почву добавки (например, гравий), чтобы получить достаточно плотную и однородную почву для вашего проекта. Вам понадобится только крупное оборудование, такое как ролики, для более крупных проектов.
3. Залить фундамент для дома. Эти бетонные основания для стен ствола должны располагаться минимум на 12 дюймов ниже линии ненарушенного грунта и на 12 дюймов ниже линии промерзания (или они должны быть защищены от промерзания).Они также должны быть минимум 12 дюймов в ширину. Точные размеры опор могут отличаться и будут частично зависеть от типа почвы на участке. Если вы строите на материале с высокой несущей способностью (LBV), например на скальной породе, ваши опоры могут быть меньше, чем на участке с песчаным грунтом, который имеет низкую LBV.

Несущие стены из бетона иногда называют «фундаментом с двумя бетонными стенами». Первая заливка предназначена для опоры, а вторая — для самих стенок ствола.

Во время строительства стен ствола над опорой необходимо использовать вертикальные стержни, чтобы гарантировать, что стены не соскользнут с опоры (особая проблема в зонах, подверженных землетрясениям).

После того, как вы построили стену ствола, вы можете прикрепить подоконник (структурное основание каркаса дома) к стене ствола с помощью анкерных болтов (их количество и размер обычно определяется местными строительными нормами).

Из чего сделаны фундаменты стеновых стволов?

Каркасные стены чаще всего возводятся из кирпичной кладки (КМУ или шлакоблоки) или из бетона.Заливные бетонные стены обладают преимуществом большей прочности, что может быть необходимо в некоторых районах с сильными ветрами, а также в зонах затопления. Однако они требуют больших усилий и затрат, так как требуют создания форм и распорок. Стены бетонных стволов также могут потребовать дополнительных визитов инспекторов.

Некоторые считают стволовые стены из обработанной консервантом древесины (также известные как «пони-стены») менее дорогим решением в некоторых конструкциях — например, на участках с хорошим дренажем и в удаленных местах, где транспортировка бетона может быть невозможна.Чтобы защитить древесину, необходимы пароизоляция и другие виды обработки.

В чем разница между стеной ствола и монолитным фундаментом?

Распространенной альтернативой стенам из стволов, по крайней мере в некоторых более теплых частях США, являются монолитные фундаменты, иногда называемые монопластами. При монолитном бетонном фундаменте одинарная плита заливается увеличенной толщиной вдоль тех участков, которые будут поддерживать несущие стены.

Основное преимущество монолитных фундаментов в том, что они дешевле и быстрее возводятся, так как за один раз заливается весь фундамент.Поскольку в зданиях с монолитным фундаментом нет места для обхода, будущему домовладельцу остается на одну вещь меньше, чем нужно заниматься.

Монолитные фундаменты обычно используются в районах, где земля никогда не замерзает, и чаще встречаются в тропических регионах — в некоторых странах большинство домов строится с использованием этого метода. Однако в большинстве Соединенных Штатов они ограничены хозяйственными постройками, такими как садовые навесы или гаражи. Тем не менее, были достигнуты успехи в конструкции теплоизоляционных плит, также известных как защищенные от замерзания неглубокие фундаменты (FPSF), что расширило возможности их использования в областях, где температура опускается ниже нуля.

Даже в теплом климате монолитные плиты могут не подходить там, где грунт недостаточно уплотнен. Они также могут иметь тенденцию к растрескиванию на участках под несущими стенами.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Оставайтесь на связи!

Присоединяйтесь к нашему списку рассылки, чтобы получать последние новости и ранний доступ к нашим занятиям. Ваша информация не будет передана.

График строительства от infoforbuilding.com

Временный
Услуги | Геодезия
и макет | Земляные работы
| Опоры / Фундамент
| >> Фундамент
Опции | Subrough
Сантехника и HVAC | Гидроизоляция,
Гидроизоляция и оконные колодцы | Вода
и отводы канализации | Фонд
Слив, засыпка и грубый сорт |
Плита цоколя

Фундамент — это часть конструкции, которая контактирует с
Земля.Он должен удерживать конструкцию,
и предотвратить чрезмерное оседание. Строение дома
крепится к фундаменту. Сегодняшние фонды
обычно из бетона или CMU (цементная кладка
единиц или цементных блоков). Практически все фонды
армированный стальным стержнем, называемым арматурой.
Раньше фундаменты были из кирпича, камня.
и дерево.Дом отдыха построен в горах
или на пляже часто строятся на фундаменте пирса.
Есть четыре популярных типа фундаментов, которые
используется: подвалы, подполья, монолитная плита и
плита стены ствола. Выбранный вами тональный крем будет
зависят от климата, использования, бюджета и традиций строительства
в вашем районе.

Подвалы чаще всего строят в условиях холодного климата.
такие как Северо-Восток, Средний Запад и Скалистые горы.
Опоры в этом более холодном климате должны быть ниже
линия промерзания, довольно глубокая в этих областях.
Подвалы обеспечивают самые дешевые квадратные метры в большинстве
экземпляры.
Первоначальная стоимость подвальных помещений высокая, но стоимость
приобретенных квадратных футов сравнительно
недорого. Проверьте свой район на наличие подвалов. Если подвалы
популярны в вашем районе, отсутствие такового может сделать
свой дом продать сложнее. Есть три типа
подвалы стандартные, прогулочная и дневная.Стандарт
подвалы недоступны снаружи и не
имеют открытые стены подвала. Дневные подвалы имеют
одна или несколько стен открыты и обычно возводятся
на склонах холмов. В подвальные помещения можно попасть через
входная дверь и лестница на улицу. В
типичный график критического пути для подвалов: опоры,
фундамент, черновая сантехника и отопление, засыпка,
цокольная плита, каркас.

Crawlspace более популярен в умеренном климате, например
как Тихоокеанский Северо-Запад, Срединно-Атлантическое побережье.
Опоры размещаются ниже линии промерзания, и
стенка ствола кладется поверх опоры.Черновой пол
конструкция кладется поверх фундамента. В
Типичное расписание критического пути для пространств сканирования:
Опоры, фундамент,
сантехника, засыпка, обрамление и система отопления, вентиляции и кондиционирования воздуха (примечание: черновой пол
сантехника и HVAC могут быть выполнены после обрамления пола
при необходимости.)

Плиты чаще всего встречаются в более теплых районах, таких как Флорида,
Аризона, Калифорния и Техас.Поскольку часто бывает
неглубокая линия промерзания или отсутствие линии промерзания вообще
фундамент и плиту можно заливать прямо поверх
земля. Фундаменты и плиту часто можно заливать
в то же время. Когда залиты фундаменты и плита
вместе это называется монолитной плитой.
Плиты — самый быстрый и дешевый фундамент, потому что
они требуют меньше труда, навыков и затрат на материалы.Типичный график критического пути для монополей:
монолитная заливка,
черновая сантехника и отопление, засыпка (или упаковка
местами) заливка плиты и каркаса по форме

Если плита желательна для экономии средств или иным образом
в холодном климате стволовая стена / фундамент из плит — это
выбор.Фундаменты и фундамент построены
как фундамент для подполья. Заливка помещается внутрь
фундамент и утрамбовывается. Затем плита
залил. Мешки с песком используются иногда вместо
наполнять. Типичный критический путь выглядит следующим образом:
Фундаменты, фундамент, сантехника, засыпка ОВК, заливка
плита и обрамление.

Закажите наш настраиваемый
график для вашего проекта!

Плита

на уровне пола по сравнению с настилом с каркасом | Home Guides

Двумя наиболее распространенными типами жилых фундаментов являются фундамент из плиты на уровне земли и приподнятый каркас или фундамент для подполья. Между ними есть много различий, и разные мнения о том, что лучше. Как и в случае с большинством строительных вопросов, это частично зависит от проекта, а частично от личных предпочтений.Поскольку этот вопрос лежит в основе строительства вашего дома, перед тем, как сделать выбор, лучше обучить себя.

Фундамент из плит

Двумя основными типами фундамента из плит являются монолит и стенка ствола. Монолитные фундаменты заливаются как единая форма, с внешним краем, равным ширине стены, глубиной от 10 до 12 дюймов и глубиной центра плиты, как правило, от 4 до 6 дюймов. Фундамент стволовой стены заливается несколькими частями. Сначала заливается внешний край, немного глубже линии промерзания, чтобы предотвратить сдвиг.После того, как ствол затвердеет, поверх него заливают плиту, чтобы завершить фундамент.

Фундаменты с фальш-рамой

Фундаменты с фальш-рамой строятся с заливными опорами вокруг фундамента. Опоры могут иметь одну из трех форм. Заливается сплошной фундамент, похожий на стеблевую стену, с опорой вокруг внешнего края дома. Точечные опоры заливаются по углам и через равные промежутки времени по внешнему краю. Вокруг фундамента залиты опоры из однотонных балок, а разделяющие опоры разбивают территорию на секции.Фундамент закладывается в опоры сверху залитой стены из блоков. Внешний край каркаса пола называется балкой по краю и изготовлен из тяжелого бруса. Балочное перекрытие соединено с проходящими между ними деревянными балками.

Механический

Сантехнические и механические системы часто проходят через фундамент. С плиточным фундаментом это может быть проблематично. Сдвиг земли часто поднимает части фундамента из плит, вызывая трещины и повреждая водопровод и вентиляционные каналы.Одним из преимуществ плиты является то, что трубы не требуют дополнительной изоляции. С приподнятым фундаментом упрощается монтаж сантехники и воздуховодов. Ремонт и регулировка намного менее сложны, так как все механические элементы обнажены. Это также экономит время во время процесса проверки, поскольку другая работа может продолжаться, если проверка откладывается. При использовании плит ремонт требуется реже, но при необходимости может быть очень дорогостоящим и трудоемким.

Сдвиг

Сдвиг почвы, корни деревьев и эрозия почвы под фундаментом дома могут вызвать смещение фундамента, повлиять на двери и окна и привести к смещению элементов рамы.В случае приподнятых рамных фундаментов регулировку можно производить с помощью домкратов для выравнивания фундамента. Фундамент из плит выровнять гораздо сложнее. Часто все, что можно сделать, — это привязать фундамент к опоре, чтобы предотвратить дальнейшее скольжение.

Ссылки

Биография писателя

Марк Моррис начал профессионально писать в 1995 году. Он опубликовал роман и театральные постановки на студии SEEDS. Моррис специализируется на многих темах и имеет 15-летний профессиональный столярный опыт.Он учитель озвучивания, актерского мастерства и кино. Он также преподает сценическое искусство и читает лекции по драматургу в Христианском университете Оклахомы.

% PDF-1.4
%
138 0 объект
>
эндобдж
xref
138 72
0000000016 00000 н.
0000001791 00000 н.
0000002608 00000 н.
0000003057 00000 н.
0000003299 00000 н.
0000003449 00000 п.
0000003598 00000 н.
0000003748 00000 н.
0000003898 00000 н.
0000004047 00000 н.
0000004198 00000 п.
0000004347 00000 н.
0000004497 00000 н.
0000004646 00000 п.
0000004790 00000 н.
0000004934 00000 н.
0000005084 00000 н.
0000005227 00000 н.
0000005378 00000 п.
0000005522 00000 н.
0000005670 00000 н.
0000005818 00000 н.
0000005966 00000 н.
0000006114 00000 п.
0000006263 00000 п.
0000006412 00000 н.
0000006562 00000 н.
0000006709 00000 н.
0000006859 00000 н.
0000007009 00000 н.
0000007160 00000 н.
0000007310 00000 н.
0000008540 00000 н.
0000009759 00000 п.
0000010001 00000 п.
0000010260 00000 п.
0000010512 00000 п.
0000011737 00000 п.
0000014208 00000 п.
0000014457 00000 п.
0000015683 00000 п.
0000016912 00000 п.
0000017166 00000 п.
0000018289 00000 п.
0000018343 00000 п.
0000018397 00000 п.
0000018451 00000 п.
0000018505 00000 п.
0000018559 00000 п.
0000018614 00000 п.
0000018669 00000 п.
0000018724 00000 п.
0000018779 00000 п.
0000018834 00000 п.
0000018889 00000 п.
0000018944 00000 п.
0000018999 00000 п.
0000019054 00000 п.
0000019109 00000 п.
0000019164 00000 п.
0000019219 00000 п.
0000019274 00000 п.
0000019329 00000 п.
0000019384 00000 п.
0000019439 00000 п.
0000019494 00000 п.
0000019549 00000 п.
0000019604 00000 п.
0000019659 00000 п.
0000019714 00000 п.
0000001951 00000 н.
0000002586 00000 н.
трейлер
]
>>
startxref
0
%% EOF

139 0 объект
>
>>
эндобдж
208 0 объект
>
транслировать
Hb«b«

Фундаменты из моноплит: раз и навсегда

Фундаменты из моноплит

— это быстрая, прочная и надежная альтернатива традиционным методам строительства фундаментов.Этот тип фундамента идеально подходит для конструкций, построенных из предварительно спроектированных пакетов материалов.

Моноплитные фундаменты формируются путем однократной заливки бетона. Эти плиты для однократной заливки менее склонны к несоответствиям и имеют относительно небольшие временные затраты. Легко армируемые фундаменты из бетонных плит обеспечивают отличную долговечность поддерживаемых ими зданий.

Конструкции, в которых используется монолитный фундамент, получают баллы сертификации LEED благодаря эффективному использованию строительных материалов и лучшей изоляции.То, что они требуют минимальных земляных работ и не требует дорогостоящего бурения или взрывных работ, делает их особенно привлекательными для клиентов в регионах со скалистыми твердыми почвами.

DC Structures использует фундамент из монолитных плит для всех своих комплектов. Это усиливает нашу основную идею об эффективном и качественном обслуживании, поскольку весь наш процесс направлен на то, чтобы сэкономить ваше время, деньги и сэкономить связанные со стрессом головные боли.

Фундаменты из моноплит: тверже, лучше, быстрее, прочнее

Традиционные стили фундамента отнимут у вас много времени и ресурсов — и это еще до того, как вы начнете строить! Это вдвойне верно для регионов с каменистыми почвами.

Одна из самых больших проблем с другими основаниями заключается в том, что они требуют заливки бетона на разных этапах. Заливка бетона поэтапно означает, что вы должны дождаться, пока каждая секция полностью затвердеет, прежде чем переходить к следующей. Может показаться, что это не такая уж большая проблема, но затраты на рабочую силу со временем быстро накапливаются.

Фундамент из моноплит

поддерживает характерный стиль конструкции DC Structures — столбчатые и балочные здания с резко открытыми интерьерами. Стоечно-балочная конструкция использует необработанные тяжелые бревна.

Необработанная древесина предпочтительнее химически обработанной древесины из-за ее элегантного внешнего вида и отсутствия токсичных химикатов. По этой причине обработанные столбы должны быть закрыты и иметь короткий срок хранения — 40 лет, прежде чем они начнут гнить.

Конечно, фундамент из моноплит — не всегда лучшее решение. Если вы живете в месте, где замерзание является серьезной проблемой, вам может потребоваться более толстая плита или альтернативное решение для фундамента.

Запросите наш цифровой каталог, чтобы лучше понять, как наши наборы могут быть преобразованы в структуру вашей мечты.Мы разрабатываем пакеты, которые рассчитаны на долговечность, впечатляют и экономят ваше время и энергию.

основ качества | Блог Estes Builders

Слово «основание» вызывает мысли о силе, постоянстве и твердости — основе всего, что следует далее. Фундамент дома — это просто самая важная часть его строительства и общей производительности, если не самая важная часть внимания покупателей и владельцев жилья.

Причина, по которой существуют разные типы жилых фундаментов, связана с почвой и другими условиями участка, региональными строительными материалами, навыками местной рабочей силы и, где это возможно, потребностями и личными предпочтениями.Почти все фундаменты односемейных домов в США построены из бетона (что мы используем на северо-западе Тихого океана) или из каменных блоков или некоторых близких вариантов, таких как сборные бетонные панели или изолированные бетонные формы; некоторые построены из стали или обработанной древесины, но это редкость и для особых условий.
Тем не менее, новый дом имеет один из следующих трех типов фундаментов:
Плита. Фундамент из плит очень похож на звучание: монолитный горизонтальный блок из заливного бетона.Плита обычно поддерживается относительно неглубокой опорой по периметру, которая проходит по всей ее границе прямо под землей. Центр плиты опирается на стальную сетку или заделывается ею на хорошо утрамбованном и ровном основании.
Красота плиточного фундамента заключается в его невысокой стоимости и быстроте строительства, особенно для дома с простой опорой или планировкой. После того, как фундамент выкопан и установлена ​​опалубка и арматурная стальная сетка, потребуется всего несколько человек и несколько часов, чтобы залить бетон, утрамбовать и выровнять (или «выровнять») его, срезать контрольные швы для устранения поверхностных трещин. и вставьте любые соединители для следующего этапа строительства.Примерно через день плита готова для несущего каркаса. Плиты лучше всего подходят для теплого климата и ровных строительных площадок.
Crawlspace. Также называемый фундаментом из опор и балок или фальшполом, пространство для доступа создает неглубокую область между несущим каркасом и землей с использованием короткой стены по периметру из залитого бетона (называемой стеной «ствол») и стратегически расположенных коротких опорных столбов. (или опоры) посередине. Вместе стена и опоры поддерживают несущие балки и балки платформы первого этажа с деревянным каркасом, на которой построен остальной дом.Это создает около двух футов пространства, позволяющего облегчить доступ к водопроводу, электрическим трубопроводам и центральным воздуховодам, обслуживающим дом. Очень важно изолировать нижнюю часть платформы первого этажа (а также, если возможно, внутреннюю часть стенок ствола) для поддержания желаемого уровня комфорта жилого пространства наверху; влагобарьер на сырой земле и вентиляционные отверстия, встроенные в стенку ствола, помогут сохранить пространство для ползания сухим и свободным от повреждений, связанных с водой.
Полный подвал. Фундамент подвала представляет собой комбинацию двух других типов.Выкопанный на глубине около 8 футов под землей, он имеет бетонный пол (по сути плита) и стены по периметру из бетонных или каменных блоков с необходимыми опорными стойками. Каркас первого этажа возводится чуть выше готового уровня, создавая платформу для остальной части дома. Это распространенный метод в холодном климате, когда фундамент находится ниже линии глубокого промерзания.
Доступные из остальной части дома наверху, так называемые «полные» подвалы создают зазор не менее 8 футов между плитой и каркасом пола наверху.Таким образом, эта полноразмерная зона может быть использована в качестве жилого помещения или складского помещения, подсобного помещения (например, оборудования для обогрева и охлаждения и прачечной), а также механических и канальных участков.
Большинство из них представляют собой подвалы с дневным освещением, с глубокими оконными колодцами по периметру, которые обеспечивают естественное освещение и аварийный выход. В то же время, «прогулочные» типы используют наклон на одной стороне подвала, чтобы создать более традиционный внешний доступ в подвал… и, возможно, даже в жилую зону на открытом воздухе, такую ​​как внутренний дворик или сад.С нашим ландшафтом в Западном Вашингтоне это обычный подход к работе с наклонным участком. Посмотрите краткую иллюстрацию того, как приспособить к участку подвал с дневным освещением.
Независимо от типа, фундамент — это буквально основа прочности и производительности дома, от энергоэффективности до устойчивости к сильным ветрам. Хорошо спроектированный и хорошо построенный фундамент позволяет строить остальную часть дома максимально гладко и быстро и сохраняет его структурную целостность. Это может быть незаметно или не привлекательно, но прочная основа, возможно, лучший способ сохранить ценность жилья.Определение правильного подхода к проектированию фундамента — один из первых шагов профессиональных строителей при оценке строительной площадки. Если у вас есть вопросы о том, какой фундамент лучше всего подходит для вашей земли, позвоните нам. Мы рады предоставить вам «бесплатную» консультацию.
[действие]
Estes Builders проектирует и строит новые дома в Кингстоне, Поулсбо, острове Бейнбридж, Бремертоне, Сильвердейле, Порт-Анджелесе, Секиме, Порт-Таунсенд и в окрестностях полуострова Клаллам и Китсап.Estes Builders — национально признанный производитель домов на заказ.
Estes Builders — отмеченная наградами проектно-строительная компания, специализирующаяся на строительстве домов на заказ в Западном Вашингтоне. Мы заработали более 130 отзывов клиентов и заслужили репутацию самого надежного строителя домов на заказ в Западном Вашингтоне. Мы строим индивидуальные дома в Секиме, Порт-Анджелесе, Порт-Таунсенд, Порт-Ладлоу, острове Бейнбридж, Кингстоне, Сильвердейле, Порт-Орчард и прилегающих районах. Свяжитесь с нами для БЕСПЛАТНОГО анализа проекта, чтобы обсудить ваш проект.]]>

Строение из соломенных тюков и фундамент StrawBale.com

Плиты и фундамент фундамента

Есть много разных вариантов фундаментов. Бетонные стены и опоры ствола, опоры, монолитные бетонные плиты, траншея из щебня с бетонной связкой, а также мешки с песком и каменная наброска — все это возможно. Как правило, системы фундаментов содержат одно или несколько из следующего: опоры, опоры, стены стволов и / или плиты. Две наиболее распространенные системы — это монолитные плиты и стены из стволов с опорами.Для изготовления тюков соломы наиболее популярной системой является укладка плиты на уклон. Это может быть основная стена с опорами и плавающей плитой из бетона или земляного пола, или монолитная бетонная плита, объединяющая фундамент и чистовой пол в одной системе. С другой стороны, стволовые стенки особенно полезны на участках с глубокой линией промерзания. Если ваш кодекс требует, чтобы вы копали ниже линии промерзания, а ваша линия промерзания глубокая, вы также можете залить стены ствола фундамента и добавить подвал к своему плану.

Плита марки

Плавающая плита может работать вместе со стенами подвала; однако, если вам не требуется копать ниже глубоких линий промерзания, монолитная плита на уровне грунта будет гораздо более практичной. Монолитная плита обеспечивает за один прием систему пола, систему фундамента и теплоотвод. Теплоотвод создается, когда материалы с высокой тепловой массой устанавливаются в зоне, куда попадают прямые солнечные лучи. Солнце нагревает массу, а затем со временем накопленное тепло медленно выделяется в комнату.Это один из основных принципов пассивного солнечного дизайна. Бетонная плита является отличным теплоотводом. Это также верно при использовании системы лучистого теплого пола. Большая масса бетонной плиты обеспечивает отличную аккумуляцию тепла, снижая затраты на отопление.

Как и у любого другого материала, у использования бетона есть ряд недостатков. Производство самого продукта очень вредно для окружающей среды. Бетон, когда он используется в качестве нового продукта, требует огромных затрат энергии (ЭЭ).Процесс изготовления портландцемента, входящего в состав бетона, обеспечивает 100% -ное соотношение энергии. Другими словами, на каждый фунт портландцемента приходится один фунт углекислого газа. Столько отходов, сколько образуется продукта, что дает 100% -ный коэффициент энергоэффективности. Добавление каменной наброски, старых кусков затвердевшего бетона, разбитых на небольшие плиты, снижает потребность в новых материалах. Вместо портландцемента в смесь можно добавить минимальное количество летучей золы, золы из мусоросжигательных заводов. Некоторые конкретные компании не предлагают этот вариант, поэтому проверьте его заранее.

Плиты

так популярны из-за доступности материала и простоты конструкции (если вы все это разберетесь). Немного потренировавшись, любой желающий сможет залить красивый плиточный фундамент. Базовая плита состоит из широких опор по периметру или там, где требуется дополнительная опора, гравия под плитами внутри опор, пластика толщиной 6 мил, изоляции и песчаного слоя 2 дюйма. См. Диаграмму A ниже. Очень важно добиться надлежащего уплотнения материала вспомогательной плиты, чтобы уменьшить образование трещин в чистовой плите.После того, как плита сформирована, выровнена и придана квадратная форма, установка вышеуказанных материалов может быть относительно быстрой и простой. Например, простая плита площадью 200 квадратных футов может быть подготовлена ​​и залита одним человеком примерно за четыре дня. После заливки, как и в случае с любым другим бетоном, вы должны подождать минимум 45 дней, чтобы обеспечить надлежащее отверждение, прежде чем начинать строительство на бетоне. Добавление кислотной окраски или окрашивания — еще один плюс для бетонных плит. Сроки нанесения этих материалов зависят от выбранных вами материалов.При обтирке стали добавляются широковещательные цвета. Кислотный краситель добавляется после снятия форм.

Стены подвала

В районах, где глубокие раскопки необходимы для соблюдения норм, подвал может быть лучшим вариантом. Поскольку вам может потребоваться залить глубокие стены ствола, чтобы опуститься ниже линии замерзания, имеет смысл закончить эти стены и создать подвал. Добавленная стоимость минимальна для площади, которую вы можете реализовать. Стены из тюков могут быть размещены на балочной системе деревянного пола, перекрывающей стены фундамента.Если в коде вашего региона указано, что подшипник требуется для всей ширины тюков, вы можете свести к минимуму использование бетона, добавив каркасную стену на внутреннем краю тюков, который опирается на плиту пола подвала, а не увеличивайте ширину. бетонной стены ствола. Каркасные стены также позволяют разместить изоляцию между обогреваемым подвальным помещением и фундаментными стенами, создавая физически и эмоционально более теплое помещение.

Гидроизоляция внешних стен подвала имеет важное значение.Есть много способов добиться этого. Следующая система экономична и обеспечивает отличную гидроизоляцию. У стены фундамента снаружи здания кладется водонепроницаемая мембрана. Поверх мембраны используйте листовой дренажный материал, чтобы отвести воду от стен фундамента. Листовые трапы разработаны специально для этого и состоят из формованной полистирольной плиты, покрытой с одной стороны фильтровальной тканью. Ткань укладывается в сторону грунта и позволяет воде стекать в пенополистирол, сводя к минимуму воздействие грунта на систему.Затем листовой дренаж оборачивается вокруг перфорированной трубы, которая отводит воду от фундамента. См. Диаграмму B ниже.

Если стены правильно гидроизолированы, вы можете переключить свое внимание на внутренние стены и изоляцию. Обрамляя внутренние стены, вы создаете не только опору для тюков, но также место для изоляции и подкладки для гипсокартона или других отделочных материалов.

Независимо от того, выберете ли вы стену подвала или систему монолитных плит, тюки соломы подойдут для вашего проекта.Сверьтесь со своими кодами, определитесь с дизайном и спланируйте тяжелую работу. Независимо от того, какую систему вы используете, работать с бетоном сложно. Настройте заливку по утрам, чтобы позволить себе целый день работать с бетоном. Обратите внимание на погоду, так как дождь доставит много проблем при работе с бетоном. Наконец, убедитесь, что вы готовы к бетону, когда подъедет грузовик. Существует ограничение по времени, в течение которого бетон может вращаться, прежде чем он начнет возгораться. Не оставляйте грузовик на месте, пока не будете уверены, что готовы к работе.Прежде всего, будьте открыты процессу обучения и постарайтесь получить удовольствие.

Чтобы построить свою монолитную бетонную плиту, я рекомендую созданный мной учебный DVD. Пожалуйста, нажмите здесь, чтобы получить более подробную информацию о нашем DVD-диске для фундамента из бетонных плит.

ОБ АВТОРЕ

Эндрю Моррисон страстно увлекается изготовлением соломенных тюков, и ему соответствует только его желание поделиться своими знаниями с другими. Он имеет богатый опыт в проектировании и строительстве домов как из обычных, так и из соломенных тюков.
