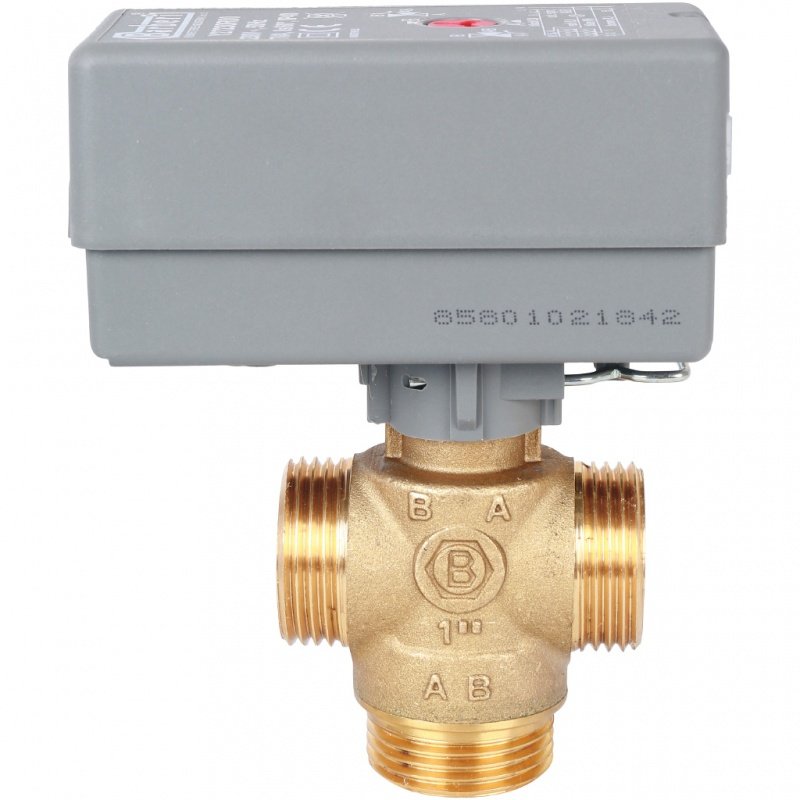

Кран трехходовой для отопления с электроприводом: Трехходовой клапан для отопления с терморегулятором: схема, выбор

Содержание

назначение, виды и устройство смесительной арматуры для отопления

Приветствую моего дорогого постоянного читателя! Эта статья посвящена рассказу о том, что представляет трехходовой клапан с электроприводом — вид трубопроводной арматуры, позволяющий смешивать или разделять два потока среды и регулировать параметры этого смешения с помощью электропривода и автоматики.

Мир вокруг нас стремится до минимума уменьшить нагрузку на человека и даже его присутствие при производственных процессах, и автоматические системы управления производством и инженерными системами зданий требуют применения современного автоматического оборудования.

Что это такое и для чего он нужен

Клапан — вид запорной арматуры для трубопроводов, имеющий три патрубка для подключения к трубопроводам. Трехходовой клапан является регулирующей арматурой, с его помощью можно:

  • Регулировать подачу одновременно двух сред.
  • Контролировать их расход.
  • Полностью перекрывать трубопровод.

Электропривод применяется при использовании трехходовой арматуры в автоматизированных системах отопления, вентиляции, производственных устройствах подачи химических реагентов и т.д. Применение электропривода обязательно при эксплуатации арматуры на трубопроводах больших диаметров.

При отоплении частного дома термовентили помогают экономить расход тепла — при правильной регулировке нагрева экономия топлива может достигать 30%.

Подсчитав, сколько стоит оборудовать радиаторы трехходовыми клапанами и сравнив это с экономией финансов на топливе, можно сделать вывод, что выгоднее применить современные терморегуляторы с электроприводом.

Назначение и область применения

Трехходовые клапаны широко применяются в быту и во всех отраслях народного хозяйства.

Раньше в любом доме стоял смеситель — трехходовой клапан. Сейчас такие устройства заменили более удобными кранами-смесителями с электроприводами. Но инженерные коммуникации домов постоянно усложняются, и сегодня невозможно обойтись без регулирующих клапанов при организации современных инженерных систем зданий. Трехходовые устройства в частных домах применяются в основном для регулировки нагрева радиаторов отопления, отопления в целом и системы теплого пола.

Не обходятся без трехходовых клапанов с электроприводом и системы кондиционирования и вентилирования жилья. В последние годы такие регуляторы устанавливают на трубопроводы для горячей воды.

В промышленности без регулирующих трехходовых клапанов с электроприводом не обойтись — они распространены на многих производствах, на которых необходима транспортировка и дозированная подача газов и жидкостей. Регулирующая трехходовая арматура с электроприводом используется:

  • В химической промышленности.
  • В машиностроении.
  • В металлургии.
  • На горно-обогатительных предприятиях.
  • В сельском хозяйстве.
  • В пищевой промышленности.

Применяются клапаны с электроприводом и в многочисленных гидравлических транспортных трубопроводах и рабочем оборудовании (такие имеются почти на всех производствах).

Характеристики

Основные характеристики клапанов трехходовых:

  • Разделительный или смесительный.
  • Диаметр патрубков для подключения.
  • Пропускная способность.

Из каких материалов изготавливают

Материалы для изготовления трехходовой арматуры с электроприводом:

  1. Обычная углеродистая сталь. Стальные изделия прочны, дешевы, достаточно долговечны. Серьезный недостаток — сталь подвержена коррозии. Для защиты применяют покрытие из никеля или хрома.
  2. Нержавеющая сталь с высоким содержанием хрома и никеля. Нержавейка долговечна, прочна, химически инертна (не подвержена коррозии). Существенный недостаток — дороговизна.
  3. Латунь — сплав меди с цинком. Латунь не ржавеет, прочна, долговечна, но теряет прочность уже при 200 °C — это ограничивает ее применение на производстве.
  4. Бронза — сплав меди с оловом (иногда с алюминием, кремнием, бериллием, свинцом). По технологическим свойствам бронза похожа на латунь.
  5. Титан. Легкий и прочный долговечный материал, но дорогой.
  6. Керамика. Новый материал. Долговечный, химически инертный, дорогой и хрупкий. Пока для изделий с электроприводом (и регуляторов вообще) практически не применяется.
  7. Чугун. Архаизм, но еще встречается.
  8. Силумин. Сплав алюминия с добавкой кремния. Качество и долговечность отсутствуют, на производстве не применяется. В быту продавцам иногда удается «втюхать» невнимательному или суперэкономному покупателю (поэтому будьте осторожны — скупой платит дважды).

Для инженерных систем в жилье обычно применяют трехходовые латунные изделия (реже бронзовые) — надежные, долговечные, нержавеющие и вполне доступные по цене.

Принцип работы и устройство

Трехходовые клапаны всегда имеют три патрубка для подключения. Принцип действия смесительной арматуры с электроприводом — смешивать две среды в одну с заданными параметрами (нужной температурой, нужным химическим составом газа или жидкости). Принцип действия разделительной арматуры — перераспределять поток среды на два выхода.

В любом случае клапан имеет:

  • Корпус с седлом.
  • Регулирующий элемент (плунжер на штоке, двигающийся в вертикальном направлении).
  • Уплотнители.

При опускании-поднимании плунжер частично или полностью перекрывает просвет арматуры и регулирует поток среды (распределяет между двумя выходами).

Сейчас все чаще и чаще в быту трехходовыми клапанами называют и устройства на основе крана — у него рабочий орган имеет форму шара, сегмента, конуса или цилиндра, для регулировки рабочий орган поворачивается вокруг своей оси. Результат у обоих видов трехходовой арматуры одинаковый, поэтому в дальнейшем в статье я буду для простоты называть такую арматуру с электроприводом словом клапан (или вентиль).

Преимущества и недостатки

Преимущества и достоинства трехходовых клапанов:

  • Простая надежная конструкция обеспечивает долговечность.
  • Высокая герметичность (возможность применения для газо- и пневмопроводов, особенно важно это свойство при использовании в химической промышленности).
  • Большой диапазон рабочих давлений и температур — от вакуума до 250 Мпа, от -200 до +600 °C.
  • Медленный износ уплотнительных элементов урежает необходимость ремонтов.
  • Простое обслуживание и ремонт.
  • Относительно компактные габариты (например, по сравнению с задвижкой).

Недостатки трехходовых изделий:

  • Высокое гидравлическое сопротивление трехходовых конструкций.
  • Конструкция корпуса обуславливает наличие застойных зон, которые могут служить местом скопления мусора, окалины, примесей.
  • Сложность регулировки потока среды при ручном управлении, впрочем, конструкции с ручным управлением постепенно уходят в прошлое. Уступая место электроприводу.

Виды

По принципу действия трехходовые клапаны подразделяются на:

  • Разделительные.
  • Смесительные (см. на фото).

Смесительные — смешивают две среды в определенной пропорции (например, горячую и холодную воду). Имеют два патрубка для подвода сред и один патрубок — для выхода. Применение в быту — для регулирования температуры среды в системах теплого пола. Для пола очень важно не допустить попадания слишком горячего теплоносителя в трубы и перегрев пола. Обычно трехходовой вариант устанавливается в коллекторном узле, получает информацию от нескольких датчиков, работает в автоматическом режиме от электропривода.

Разделительные (или распределительные) — имеют один вход среды и два выхода. Регулирующий элемент обычно не перекрывает ток теплоносителя, как двухходовой вентиль, а полностью или частично перераспределяет его между двумя выводами.

В быту это обычно термовентили на радиаторах и клапаны с электроприводом в обвязке котла отопления, в теплообменниках в системах вентиляции и кондиционирования. В любой системе с нагревательным прибором в обязательном порядке устанавливается байпас и трехходовой вентиль (при применении газовых котлов эти составляющие вмонтированы в котел).

При поступлении слишком горячей воды терморегулятор срабатывает от электропривода, часть воды подается на байпас — мимо радиатора. При установке за котлом часть воды подается на байпас и через обратку поступает в котел, терморегулятор при поступлении из обратки горячей воды отключает котел или снижает температуру нагрева.

По способу приведения в действие трехходовые клапаны подразделяются на:

  • Ручные.
  • Автоматические.

Трехходовые автоматические в свою очередь подразделяются на:

  • Термостатические — срабатывают от повышения давления при увеличении температуры. Это самый простой и недорогой тип термовентилей, его чаще используют для радиаторов.
  • С термоголовкой — на клапане имеется датчик температуры.
  • С электрическим приводом (поворот производится при помощи электродвигателя).

Привод может быть выполнен на основе соленоида (магнита) или электродвигателя:

  • С механической передачей (сервоприводом).
  • С пневматическим или гидроприводом (применяются на производстве в системах с большими давлениями).

Маркировка клапанов

На трехходовом клапане можно увидеть цифры и буквы. Сначала пишется название фирмы. Затем — серия и номер модели (в примере VTA 321). Затем условный диаметр в мм, например, DN 20. Затем температурный режим, например 20-43С — режим от 20 до 43 °С. Затем пропускная способность в кубах — KVS 1,6 — 1,6 м³/час. Для примера: полностью маркировка клапана с электроприводом фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-43C, kvs 1,6

Типоразмеры ходовых вентилей (и с электроприводом, и без): ½», ¾», 1″, 1¼» и так далее.

Срок службы

Срок службы запорной арматуры во многом зависит от режима работы (частоты срабатываний) и качества терморегулятора. В любом случае можно рассчитывать лет на пять, но при редком срабатывании трехходовой вентиль может проработать и больше. В первую очередь выходят из строя терморегулятор или электропривод, сам клапан может прослужить 10 лет и больше.

Советы по выбору

Арматура для регулировки отопления довольно дорога, поэтому не стоит гнаться за дешевизной и покупать ее на рынке или в интернет-магазинах. Лучше закупать оборудование для инженерных систем в строительном гипермаркете или в специализированных магазинах.

Обязательно наличие:

  • Сертификата.
  • Чека.
  • Гарантии (и печатей на гарантии или паспорте с гарантией).

До покупки определитесь с диаметрами подсоединительных патрубков (они должны быть равны диаметру труб или отверстия в пробке радиатора), формой вентиля (Т- или Г-образная). Оптимальный выбор материала — латунь или нержавейка.

Проверить арматуру в магазине не удастся, но обязательно посмотрите, чтобы не было повреждений, трещин, сколов, неправильной формы, замятостей, особенно в месте терморегулятора. Если вся партия товара имеет неодинаковую форму или дефекты — ищите другой магазин.

Регулирующая аппаратура ( в том числе с электроприводом) окупается через несколько лет использования, поэтому не следует сильно экономить — продукция сомнительного качества выйдет из строя быстро, придется покупать новые термоголовки и трехходовые клапаны.

Популярные производители

Лучшее качество у трехходовых клапанов, в том числе с электроприводом, у продукции шведской фирмы ESBE. Основательность шведов и более чем столетняя история фирмы тому подтверждение.

На втором месте американская компания Honeywell. К сожалению, цена изделий этих фирм опережает даже их качество.

Стоит упомянуть фирмы HEIMEIER, HERZ, Навьен, Danfoss.

Несколько более демократична по цене, но не хуже по качеству продукция совместного итальянско-российского производителя Valtec.

Примерная цена

На термовентиль для радиатора:

На трехходовой клапан с электропри

Трехходовой клапан в системе отопления: назначение и правила монтажа

Здравствуйте!

Сегодня я расскажу о таком редко используемом элементе запорной арматуры отопительной системы, как терморегулирующий трехходовой клапан. К сожалению, в силу безграмотности многих так называемых мастеров это устройство нечасто встречается в быту. А ведь именно оно – один из столпов энергоэффективного отопления.

Предлагаю избавиться от дремучей невежественности и разобрать все плюсы и минусы трехходового термосмесительного клапана.

Что это такое и для чего он нужен

Трехходовой терморегулирующий клапан – это смеситель, предназначенный для изменения температурного режима теплоносителя в системе отопления.

Назначение и область применения устройства

Даже если учесть все теплопотери и обустроить отопительный контур в полном соответствии с данными теплового расчета, исключить сбой в тепловом балансе в результате воздействия внешних факторов (температурных перепадов, ветряных нагрузок и пр.) не получится.

Чтобы своевременно реагировать на эти процессы, на протяжении долгого времени в помещении поддерживая комфортную температуру, в магистраль устанавливаются запорно-регулирующие вентили – трехходовые термостатические клапаны.

Они применяются как в обычной радиаторной схеме отопления, так и в системах теплого пола, где обеспечивают:

  • Перенаправление (распределение) потоков теплоносителя.
  • Смешивание потоков теплоносителей с разными температурами для получения заданной температурной планки.
  • Защиту напольного покрытия от перегрева (в системах теплого пола).

С этой же целью трехходовые термоклапаны часто используются в системах ГВС, где они выполняют функцию всем привычного смесителя.

Технические характеристики трехходовых клапанов

Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:

  • Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
  • Внутренний диаметр патрубков.

Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.

  • Максимальное рабочее давление.
  • Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).

На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.

Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.

Из каких материалов изготавливают трехходовые термоклапаны

Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:

Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.

Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.

Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.

Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.

Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.

Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.

Внутренний запорный механизм в бытовых изделиях может изготавливаться из керамики (за исключением трехходовых термоклапанов с электроприводом). Керамические механизмы химически инертны и долговечны, но крайне чувствительны к чистоте транспортируемого теплоносителя. Его низкое качество – причина быстрого износа керамических элементов.

Устройство и принцип работы трехходового клапана

Конструкция трехходового термоклапана схожа с тройником. С 3 сторон расположены отрезки труб (патрубки):

  1. Два (прямой и байпасный, на фото дальше обозначены как А и В) предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно.
  2. Один (общий, на фото – АВ) – для исходящего или входящего (также в режиме смешивания или разделения теплоносителя).

Внутри корпуса расположены:

  1. Шток, обеспечивающий движение затворного механизма.
  2. Запорный механизм (затвор).
  3. 2 седельных кольца, фиксирующие затвор (присутствует не во всех моделях).

В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.

Конструкция затворного механизма предполагает деление трехходовых клапанов на 2 основные группы – седельные и поворотные, несколько отличающиеся по принципу работы. Кроме того, различают смесительные и разделительные (распределительные) термоклапаны.

Седельные трехходовые клапаны оборудованы вращающимся штоком с закрепленным на нем шаровым, пластинчатым или цилиндрическим затвором. Поступательные движения штока приводят в действие затворный механизм. Его функции:

  1. В режиме смешивания, находясь в крайнем верхнем положении, перекрывает ток жидкости из патрубка А, одновременно открывая патрубок В. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
  2. В режиме разделения крайнее верхнее положение затвора приводит к закрытию патрубка В и одновременному открытию патрубка А. Крайнее нижнее положение, наоборот, закрывает патрубок А и открывает патрубок В.

Поворотные трехходовые клапаны оборудованы штоком радиального вращения на 90°:

  1. В режиме смешивания поворот штока налево перекрывает патрубок В, открывает ход теплоносителю с патрубка А. Поворот штока направо перекрывает порт А и открывает патрубок В.
  2. В режиме разделения потоков крайнее левое положение перенаправляет поток носителя в направление патрубка А, а крайнее правое положение – в направление патрубка В.

На заметку! Общий патрубок АВ ни в одном из вариантов не перекрывается, поэтому характеризуется постоянным гидравлическим режимом.

Достоинства и недостатки термостатических трехходовых клапанов

Несомненные плюсы использования трехходовых терморегулирующих клапанов:

  1. Легкость влияния на температуру рабочей среды.
  2. Практичность и энергоэффективность системы отопления.
  3. Простой монтаж и обслуживание.
  4. Долгий срок службы (зависит от материала, из которого изготовлен).

Из недостатков я бы отметила относительно высокую стоимость и необходимость фильтра в отопительном контуре для обеспечения высокой степени чистоты теплоносителя.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

  • У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.
  • У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
Плюсы Минусы
Низкая цена Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя Нельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
Плюсы Минусы
Относительно низкая цена Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации Неравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
Плюсы Минусы
Автоматический контроль температурного режима теплоносителя Высокая цена
Возможность изменить температурный режим Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого

виды смесительных термостатических кранов, схема подключения своими руками

Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

  1. Способ управления – механический или с помощью электропривода.
  2. Диаметры патрубков.
  3. Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
  4. Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

  • Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.
  • Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.
  • Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

  • Простая конструкция.
  • Стабильное регулирование.
  • Надежность.
  • Герметичность.
  • Достаточная точность регулировки (максимум точности – до 1°С).
  • Долговечность.
  • Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

  • Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
  • Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
  • Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Виды

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

  1. Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
  2. Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

  • Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
  • С термостатической головкой и выносным датчиком.
  • С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
  • На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.



Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

  • Название фирмы.
  • Серия и номер модели (например, VTA 321).
  • Условный диаметр в мм (DN 20).
  • Температурный режим, например 20-45С – режим от 20 до 45 °С.
  • Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Популярные производители

На первом месте по качеству – продукция шведской фирмы ESBE. Фирма более ста лет выпускает трубную арматуру различного назначения. Второе место занимает американская компания Honeywell. Распространена арматура фирм HEIMEIER, HERZ, Navien, Danfoss, Mut, Oventrop, Siemens. Стоимость этих изделий опережает качество. Более приемлемая цена у продукции совместного итальянско-российского производителя Valtec.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками.

Трехходовой кран для отопления — с электроприводом, терморегулятором и другие, принцип действия

Система отопления, не имеющая возможности регулировки температуры, функционирует в единственном режиме. Настройка микроклимата в помещении недоступна, поэтому нередко бывает слишком жарко или прохладно. Изменение режима работы системы выполняет трёхходовой кран для отопления. Это небольшое универсальное устройство, также подходящее и под другие системы тепловодоснабжения. Его схема проста, но позволяет эффективно и надёжно выполнять настройку температуры теплоносителя как в отдельных узлах, так и во всей конструкции, в зависимости от точки установки.

Виды

Существует несколько вариантов конструкции трёхходовых кранов, различающихся по параметрам.

По материалу корпуса:

  • латунные;
  • стальные;
  • чугунные.

По форме запорного устройства:

  • шар;
  • конус;
  • цилиндр.

По типу затвора:

  • L-образные;
  • Т-образные.

По способу установки затвора:

  • Сальниковые. Затвор устанавливается сверху, прижимается накидной гайкой и уплотняется сальником. Чувствителен к давлению воды.
  • Натяжные. Затвор натягивается гайкой, установленной снизу (с противоположной от регулировочного штока стороны). Этот вариант считается более прочным и надёжным.

По выполняемым функциям:

  • запорные;
  • регулирующие.

По типу управления:

  • Ручной. Настройка выполняется с помощью поворота рукоятки, для чего приходится подходить к устройству и настраивать режим по собственным ощущениям.Это простая разновидность старого образца
  • Автоматический терморегулятор (другое название — пневмопривод). Представляет собой специальную насадку на шток, имеющую ёмкость с газом. При повышении температуры газ расширяется и начинает давить на мембрану, которая соединена с поворотным механизмом. Последний, под нажимным воздействием, вращает (в других типах конструкции — перемещает вверх или вниз) шток крана, снижая или повышая температуру теплоносителя на выходе. Пределы нагрева или охлаждения устанавливаются заранее, для чего надо подходить к крану и производить настройку вручную.Пневмопривод является безопасным механическим устройством, в отличие от электропривода, создающего опасность удара током
  • Электропривод. Это устройство, оборудованное электрическим или магнитным приводом. Регулировка производится по сигналу с датчика температуры. Это самый современный вид настройки, он позволяет производить корректировку режима дистанционно, не подходя к самому крану. Все действия производятся на блоке (узле) управления, расположенном в удобном месте и соединённом с клапаном и датчиками проводами.
    Установка крана с электроприводом как самостоятельного устройства никакого смысла не имеет

Несмотря на разницу в управлении, сам затворный механизм и корпус у всех видов одинаковые, изменяются только устройства привода вращения, расположенные на штоке крана.

Принцип действия трёхходового крана для отопления

Корпус трёхходового крана имеет три отводных патрубка, один из которых является выходным, а два других — входными. По ним в корпус поступают горячий теплоноситель, подаваемый системой ЦО или от собственного котла и более холодная рабочая жидкость — обратка, т. е. поток, прошедший весь путь по системе (радиаторам, конвекторам или трубопроводам тёплого пола) и отдавший тепловую энергию.

Затвор, поворачиваясь вокруг своей оси, открывает просвет для одного канала, одновременно с этим перекрывая его на другом. В результате изменяется соотношение между горячим и остывшим теплоносителем. Готовая смесь с нужными температурными параметрами выходит в систему отопления.

Отличие принципов функционирования разных типов затвора невелики и непринципиальны

Диапазон регулировки находится в пределах температур горячего и остывшего потоков. Настройка производится подмешиванием к горячему теплоносителю остывшей обратки, выполняемым вручную или автоматически. Если полностью закрыт один канал, то в систему подаётся поток из другого, не смешанный ни с чем. Это свойство трёхходовых кранов удобно при установке на радиаторах, работающих от системы ЦО, если дальше на линии имеется ещё немало приборов потребления и нельзя перекрывать для них питание.

Трёхходовые клапаны, имеющие разные конструкции затворов (тип Т или L), выполняют смешивание потоков немного по-разному, но общий принцип работы от этого не нарушается.

Как выбрать

Выбор трёхходового крана производится на основе параметров имеющейся отопительной системы, размеров и типов присоединительных устройств трубопроводов, а также других критериев:

  • Несоответствие любых элементов вызовет либо полную невозможность установки трёхходового крана, либо потребует использования различных переходников, например, чтобы присоединить штуцерный тип к фланцу. Стандартные присоединительные размеры находятся в диапазоне 20–40 мм, но для систем с высоким давлением, предназначенных для обслуживания крупных зданий с большим количеством приборов потребления, используются трёхходовые краны с фланцевыми соединениями.
  • Важно обеспечить соответствие диаметров труб и крана, иначе давление в системе будет изменено, что повлечёт за собой перемену всех расчётных параметров. Для крупных и разветвлённых систем такое изменение может стать причиной отказов или сбоев, падения температуры теплоносителя и прочих проблем. Необходимо также приобретать краны, рассчитанные на давление, существующее в имеющейся системе.
  • При покупке надо иметь точное представление, нужен ли сервопривод, пневматический регулятор или настройка режима будет производиться вручную. Это важно, так как замена трёхходового крана во время работы представляет собой непростую задачу, требующую отключения от подачи теплоносителя. В зимнее время это мероприятие может стать причиной размораживания трубопроводов и выхода из строя.
  • Рекомендуется приобретать трёхходовые краны в латунных или медных корпусах. Они на практике показали своё превосходство перед стальными и чугунными устройствами в плане долговечности и надёжности.
  • Правильнее всего выбирать продукцию известных фирм. Стоимость таких кранов выше, чем у менее знаменитых или китайских образцов, но качество и соответствие рабочих параметров заявленным паспортным значениям будут гарантированы. Трёхходовые краны приобретаются не каждый день, поэтому можно один раз заплатить побольше.

Установка своими руками

Принцип монтажа крана прост — надо соединить нужные трубопроводы и соответствующие патрубки крана. Однако, на практике нередко возникает масса проблем, происходящих от неопытности или неосведомлённости мастера. Необходимо разбираться в маркировке патрубков:

  • А — прямой ход.
  • В — байпас или перпендикулярный ход.
  • АВ — объединённый вход или выход.

Кроме того, надо учитывать конструкцию затвора. Если устройство имеет Т-образный запорный механизм, то входными будут боковые патрубки, а выходом является средний, перпендикулярный им, штуцер. Для L-образных затворов входные патрубки находятся с торца и снизу (сбоку), а выход расположен на противоположном торцевом патрубке.

Для того, чтобы помочь при установке, производители указывают направление движения потока стрелками, нарисованными или нанесенными при отливке на корпус крана

При монтаже трёхходовой кран обязательно надо расположить приводом или рукояткой регулятора вверх. Место установки по возможности выбирается в зоне доступности.

Присоединяя кран, необходимо предварительно убедиться, что внутрь не попал мусор или пыль. Это особенно важно, если соединение выполняется сварным способом. Во время сварки необходимо следить за тем, чтобы не перегреть кран, для чего рекомендуется сделать для него теплоотвод. Подключение выполняется в закрытом положении, в системе должна быть перекрыта подача теплоносителя и слиты остатки.

Настройка и эксплуатация

Настройка крана сводится к выбору такого положения затвора, при котором теплоноситель имеет заданную температуру. В этом случае руководствуются собственными ощущениями, стремясь обеспечить максимально комфортный микроклимат. Положение затвора при этом может быть любым — от полностью закрытого, до открытого, это неважно. При необходимости производится дополнительная регулировка во время эксплуатации (иногда, при автоматической настройке, она выполняется несколько раз в сутки).

Производить изменения параметров потока вручную надо аккуратно, особенно во время регулировки параметров горячего потока. В это время корпус и затвор сильно нагреваются и приобретают излишнюю чувствительность к механическим воздействиям, и даже хрупкость.

Необходима периодическая очистка, смазка и наблюдение за состоянием крана, это поможет продлить срок службы и убережёт от внезапного выхода из строя.

Трёхходовой кран в системе отопления выполняет функции смесителя и регулировщика параметров теплоносителя. Он обеспечивает максимально комфортную температуру в помещениях. Установка нескольких клапанов позволяет отключить обогрев неиспользуемых участков для экономии или настроить в разных комнатах собственные температурные режимы. Правильная и устойчивая работа устройства зависит от точности выбора, установки и настройки режима, который изменяется по необходимости или желанию жильцов дома.

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

Трехходовой клапан для теплого пола: выбор, особенности, установка

Если воду из отопительного котла (ее температура зачастую доходит до 90-95°С) напрямую заводить в контуры системы теплого пола, в помещении будет слишком жарко. По нормативам, теплоноситель, поступающий в контуры, должен иметь температуру из определенного диапазона – 40-45°С. Чтобы обеспечить такие условия функционирования используется специальное устройство – трехходовой клапан.

Особенности конструкции и функции устройства

Главное функциональное назначение клапана – смешивание в определенной пропорции остывшей жидкости из обратного контура с горячей водой, идущей в контур из нагревательного котла. Трехходовой клапан также называют термостатическим, термосмесительным, либо узлом подмеса.

Устройство оборудовано тремя рабочими отверстиями:

  • Вход для горячего носителя, поступающего от котла.
  • Средний вход, куда поступает остывшая жидкость из обратного контура.
  • Выход, откуда в контур идет смешанный поток воды, имеющий необходимую температуру.

В пространстве между входами предусмотрена термочувствительная заслонка, регулирующая интенсивность прямого и обратного потоков посредством сжимания или расширения под действием температуры.

Обратите внимание! Определить правильную последовательность подключения помогут метки, нанесенные на корпус изделия.

Клапан работает в непрерывном режиме, обеспечивая постоянный цикл движения теплоносителя. Пошаговый принцип работы устройства можно представить следующим образом:

  • Горячий теплоноситель от котла доходит до термосмесительного клапана.
  • Устройство определяет уровень нагрева жидкости.
  • Если температура носителя оказывается больше заранее установленного порога, узел подмеса открывает путь для поступления воды из обратного контура.
  • Внутри устройства происходит смешивание двух потоков – нагретого и охлажденного.
  • Когда температура смешанного потока жидкости достигает порогового значения, вход от обратного контура перекрывается.

Для эффективного и полноценного функционирования клапана в контурах теплого пола должен поддерживаться постоянный уровень давления. Для этой цели в схему включается циркуляционный насос.

Варианты использования трехходового клапана для теплого пола

В помещениях малой площади (ванная, кухня, санузел) монтировать полнофункциональный смесительный узел вовсе необязательно. Затраты на него могут превысить совокупную стоимость прочих элементов теплого пола. Здесь вполне можно обойтись обычным трехходовым вентилем. Контроль за температурным режимом обеспечивает термостат. Существуют также варианты ручной регулировки потоков теплоносителя. Для этого используются устройства с рукояткой, но их точность, эффективность и удобство использования оставляют желать лучшего.

Для более габаритных систем включение в схему узла подмеса уже считается обязательным.

Устройство теплых полов в больших помещениях или многоэтажных домах предполагает монтаж нескольких отопительных контуров различной длины. Соответственно, и смесительных узлов придется установить несколько.

В таких схемах можно использовать совместную работу нескольких устройств:

  • Сервопривод. Устройство, способное подавать команды на открытие или закрытие заслонки по сигналам, идущим от датчиков. Позволяет осуществлять подачу теплоносителя различного уровня нагрева в те или иные зоны отапливаемого помещения.
  • Трехходовой клапан.
  • Контроллер.

Контроллер задает граничные значения температурного диапазона. Теплоноситель после прохождения узла может поступать в нужную комнату, либо проходить через коллектор, который распределит потоки по контурам.

Недостатки смешивающих узлов

Несмотря на очевидную пользу, трехходовые клапаны не лишены некоторых недостатков:

  • Увеличение гидравлического сопротивления системы. Это может оказаться особенно заметным в сложных сетях, имеющих несколько коллекторов, насосов и узлов смешивания.
  • Вероятность резкого заброса больших объемов горячей воды в контуры отопления. Это чревато завоздушиванием системы и может даже привести к образованию протечек. Такая проблема чаще проявляется на этапе запуска системы, поэтому к данному этапу работ стоит относиться очень ответственно.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

  • Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
  • Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства. Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза. Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

  • Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
  • При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

  • Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
  • Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
  • Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Установка термосмесителя для теплого пола

Трехходовой клапан монтируется в разрыв основного трубопровода и соединяется с обратным контуром системы. Установка осуществляется с использованием стандартного набора инструментов: гаечных ключей, пассатижей, подмотки, подходящих по размеру прокладок.

Это важно! Монтаж устройства осуществляется на этапе установки коллектора, до заливки бетонной стяжки.

В зависимости от конструкции, клапан имеет внутреннюю, либо внешнюю резьбу. На нее накручивается стандартная накидная гайка или фитинг (чрезмерных усилий при закручивании резьбы прилагать не следует, это может повредить прокладки).

Предварительно на резьбу наматывается подходящий уплотнитель. Места стыковки должны быть плотными и ровными, не иметь перекосов резьбы.

В зависимости от хода потоков теплоносителя, схема включения устройства в систему может различаться:

  • Симметричное подключение (Т-образная схема). Разогретый и охлажденный потоки поступают в боковые отверстия изделия, смешанный поток идет из центрального отверстия.
  • Асимметричное (L-образное) подключение. Горячий носитель и охлажденный поступают в два соседних отверстия, выходной поток идет через боковое.

При выборе того или иного варианта подключения, необходимо учитывать, как изделие будет вписываться в существующую обвязку трубопровода.

После завершения процедуры монтажа, система подвергается испытаниям. Тестирование должно продолжаться не менее 24 часов. Если все узлы функционируют исправно, можно осуществлять заливку и пользоваться системой в штатном режиме, наслаждаясь комфортом и уютом в исправно отапливаемых помещениях.

Смесительный клапан – один из главных узлов системы теплого пола. От его правильной работы зависит качество и точность регулировки температуры, что накладывает повышенную ответственность на проведение работ по его монтажу и обслуживанию.

Трехходовой кран для отопления виды, конструктивные особенности и принцип работы

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

Полезный совет! В случае городской квартиры, когда у вас нет доступа к котельной, остается регулировать энергию, уже выделяемую теплоносителем.

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

Полезный совет! В случае городской квартиры, когда у вас нет доступа к котельной, остается регулировать энергию, уже выделяемую теплоносителем.

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора

Роль клапана в системе

При проектировании зданий мощность приборов отопления подбирают исходя из площади и других факторов. Но эти расчёты не могут гарантировать, что в помещении всегда будет комфортная температура. Её может повысить или понизить множество факторов, например, сильный ветер, скачки температуры на улице. Солнце через окна с южной стороны дома может излишне нагревать помещение снаружи, а бытовые электроприборы, плита, духовка — изнутри. В таких ситуациях спасает трёхходовой клапан с терморегулятором. Благодаря ему в помещении поддерживается комфортная температура и вместе с тем отопительная система используется экономно.

Как повысить/понизить температуру с помощью трёхходового крана

  • Отрегулировать температуру воды, поступающей в радиатор. Это возможно, только когда дом отапливается отдельным котлом.
  • Изменить количество воды, поступающей в батареи. Способ подойдёт и владельцам автономных котлов, и хозяевам квартир, которые отапливаются городскими котельными. Разумеется, в случае централизованного отопления увеличивать поступление воды можно только в пределах, предусмотренных системой.

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации. Факторы, влияющие на работу радиатора, различны:

  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

Схема отопления с трехходовым клапаном

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Устройство трехходового клапана для отопления

Чтобы понять, как работают трехходовые клапаны в системе отопления, важно разобраться в его устройстве. Конструкция трехходового клапана для отопления

Конструкция трехходового клапана для отопления

Визуально данный прибор выглядит как обычный металлический тройник. В качестве материала для изготовления клапана обычно используют латунь, иногда берется чугун или сталь. В корпусе прибора три патрубка.

Однако, внутри тройника находится механизм, на котором и основан принцип работы трехходовых клапанов. Он автоматически регулирует тепловые потоки, позволяя поддерживать в комнате комфортный микроклимат.

1 Описание устройства и конструкция

Трехходовой кран для отопления зачастую с виду представляет тройник, выполненный из бронзы или латуни, на верхней части которого расположена шайба для регулировки. Под шайбой вы можете увидеть термочувствительное устройство, предназначением которого является активация рабочего штока, выходящая из корпуса.

С внутренней стороны штока установлен конусообразный элемент, который надежно и герметично установлен в так называемом седле. Ниже приведены основные компоненты, из которых состоит система клапан — терморегулятор:

  • непосредственно сам корпус;
  • вставка терморегулятора;
  • конусообразный компонент;
  • шток;
  • так называемое седло;
  • основной элемент – камера разгрузки по давлению;
  • уплотнительный компонент.

1.1 Принцип функционирования

Принцип работы клапана с электроприводом или для манометра заключается в следующем. Жидкость проходит через передний и правый шланги системы до того момента, пока температурный режим не увеличится до необходимого уровня.

Схема включения трехходового клапана в систему отопления

Суть функционирования заключается в том, чтобы выдержать необходимую температуру на выходе из котла в нужных пределах.

В том случае, если параметры носителя выходят за необходимые пределы, внешний элемент будет жать на шток. В этот момент, когда шток перемещается, конусообразный компонент будет выходить из седла, в результате чего будет открыто сообщение между всеми каналами. Эта процедура будет производиться до того момента, пока передний патрубок не перекроется полностью, если температура жидкости не начнет меняться.

В продаже также можно найти терморегулятор для котлов или манометра с другим типом механизма клапана, который по своему строению схож с шаровым краном. В таком устройстве, вместо седла с конусообразным элементом, расположена шаровая деталь со специальной выборкой.

В этом случае при перераспределении водных потоков привод системы терморегулятора не нажимает, а вращает шток с установленным сверху шаром.

На сегодняшний день терморегулятор с шаровым компонентом не обладают большим пропускным показателем, поэтому они используются в бытовых отопительных системах. Есть еще одна разновидность устройств: вместо шарика на штоке вмонтирован сектор. Рабочий элемент сектора может перекрывать полностью один или частично два водных потока.

Специальные краны для отопления разновидности и эксплуатация

Если в старых системах центрального отопления встретить кран на радиаторе можно было только для развоздушивания, то сегодня это устройство считается неотъемлемым элементом. Кран для батареи отопления является запорной арматурой шарового типа.

С помощью устройства не только происходит соединение труб с радиаторами, но и обеспечивается контроль над расходом теплоносителя. После установки, краны должны быть в закрытом или открытом состоянии, в противном случае их работоспособность нарушится.

Трехходовой кран для отопления с терморегулятором для системы обогрева

Ниже будем выяснять, какие краны лучше ставить на отопление и почему. Вы узнаете, зачем конкретно они нужны, где и как их монтируют.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Трёхходовой клапан в системе отопления

Установка трёхходового клапана на тёплый пол

Радиаторы рассчитаны на очень высокую температуру — от +75 до +95. В квартиру из городской котельной поступает вода именно такой температуры. Тёплый пол не может быть горячее +35 градусов. Это максимум, прописанный в санитарных нормах. Но рабочая температура тёплого водяного пола составляет примерно +50. Это связано с тем, что часть тепла трубопровод тёплого пола отдаёт стяжке, часть — напольному покрытию. Воду, поступающую в трубопровод системы тёплого пола, нужно немного остудить. Если этого не делать, то можно обжечься и повредить покрытие.

При подключении тёплого водяного пола не обойтись без трёхходового смесительного клапана. Горячая вода из радиатора проходит через такой клапан, температура снижается. В результате в трубопровод водяного пола поступает теплоноситель нужной температуры. Трехходовый клапан подключают к отопительному контуру пола согласно схеме. Самой производительной считается последовательная схема.

На пути горячего теплоносителя к коллектору находится трёхходовой клапан с термостатом. Если температура входного потока превышает допустимую для тёплого пола, то срабатывает клапан. Холодная обратка подмешивается к горячей. Когда температура достигает нужного значения, термостат заставляет клапан сработать снова.

Установка трёхходового клапана на твердотопливный котёл

Если дом отапливается твердотопливным котлом, то достигнуть того, чтобы температура теплоносителя была неизменна, сложно. Прямое подключение котла к системе — это ошибка. Когда он не разогрет, а во входящий трубопровод поступает холодная вода, то образуется конденсат. Смесь пепла с конденсатом образует на стенках топки нагар — наросты, которые очень непросто удалить. Из-за нагара ухудшается теплообмен, снижается эффективность работы котла.

Ещё одна проблема — внезапное отключение электричества. В таком случае, отключается насос и снова возникает скачок температуры. Котлы, особенно чугунные, очень чувствительны к таким перепадам. Поэтому подключение котла к системе требует использования трёхходового смесительного крана. Он заставляет воду проходить по малому кругу до тех пор, пока она не достигнет нужной температуры.

Функции трёхходового клапана на твердотопливном котле

  • Распределение. Клапан распределяет входной поток на два отопительных контура, которые работают при одинаковой температуре. В таком случае кран имеет один входной и два выходных патрубка.
  • Смешивание. Клапан даёт возможность подключить к котлу систему пола с подогревом. Теплоноситель для тёплого пола и для радиаторов должны иметь разную температуру. Поэтому у трёхходового клапана для тёплого пола — два патрубка на вход горячей и холодной воды и один патрубок на выход.

Трёхходовой термостатический смесительный клапан незаменим в системе водяного отопления. Он позволяет регулировать температуру. При установке тёплого пола необходимо подключить трёхходовой кран по последовательной схеме. Он поддерживает разную температуру в радиаторах и в трубопроводе водяного пола. Без трёхходового термостатического крана невозможна нормальная работа твердотопливного котла.

Трёхходовой кран принцип работы

Трёхходовые клапаны изготавливают из разных сплавов, например, латуни, бронзы. Смесительный клапан очень похож на тройник с шайбой для изменения температуры сверху. Он имеет три патрубка и работает по принципу смесителя. Один вход — для поступления горячего теплоносителя. Через второй патрубок проходит обратка, т. е. остывшая вода. Третий предназначен для выхода смеси нужной температуры. Внутри крана находится закрытая ёмкость цилиндрической формы, заполненная термочувствительным веществом. При нагревании вещество (газ или жидкость) увеличивается в объёме. Расширяясь, оно давит на исполнительный элемент терморегулятора и приводит механизм в работу.

Трёхходовые краны с терморегулятором отличаются типом исполнительного элемента. Они делятся на седельные, шаровые и секторные.

1) Седельный механизм. ​

В кране имеется шток, выходящий за пределы корпуса. На конце штока закреплён конус, входящий в седло. Отсюда и название механизма — седельный. Вода идёт по патрубкам — переднему и правому — и чтобы изменить температуру, из левого к ней подмешивается охлаждённый или горячий теплоноситель. Когда цель достигнута, на шток давит внешний привод. Конус покидает седло, освобождая место между тремя патрубками. Пока фронтальный патрубок открыт — процесс продолжается.

2) Шаровой механизм.

Клапан действует по идентичной схеме, только вместо седла и конуса — шар с проёмом. Привод вращает шток с закреплённым на нём шаром. Именно шар открывает и перекрывает движение воды между патрубками.

3) Секторный механизм.

Работает по сходному принципу, как и шаровой, только на конце штока находится сектор. Он наполовину или полностью перекрывает один или два потока теплоносителя.

Виды трёхходовых клапанов

  • Смесительные. Подмешивают к потоку горячей воды охлаждённую, чтобы понизить температуру. Имеют два входных патрубка и один выходной. Используются в системе водяных полов.
  • Разделительные. Делят поток теплоносителя на два, не меняя их температуру. Имеют один впускной патрубок и два выпускных. Используются, когда нужно разделить воду на два отопительных контура.

Приводы трёхходового клапана

Привод обеспечивает движение штока и всего смесительного клапана.

  • Термостатический привод. Термочувствительный элемент, замкнутый в специальной ёмкости, при повышении температуры расширяется. Он давит на шток и приводит в движение весь механизм. Бытовые трёхходовые краны, небольшие по диаметру, оснащены именно таким приводом. Но его нетрудно снять и заменить другим типом устройства.
  • Термостатическая головка. Она имеет собственный чувствительный к температуре элемент. Чтобы регулировать работу клапана в зависимости от температуры воды, термоголовка имеет температурный датчик. Он соединяется с приводом при помощи капиллярной трубки и находится в трубопроводе. Регулировка термостатической головкой считается более точной.
  • Электропривод под управлением контроллера. Он оснащён датчиками, который постоянно проверяют температуру теплоносителя. Если она повышена, датчики сигнализируют об этом контроллеру. Регулировка с помощью такого привода наиболее точная.
  • Сервопривод. Контроллер отсутствует. Вместо этого, привод, получив информацию от температурного датчика, управляет клапаном напрямую. В основном идёт в комплекте с секторными и шаровыми кранами.

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации. Факторы, влияющие на работу радиатора, различны:

  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

Схема отопления с трехходовым клапаном

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Клапан трехходовой для отопления с термостатом и электроприводом

Существует один из элементов запорного клапана, который часто используется в отопительных системах. Обойтись без него при проектировании ни в коем случае не удастся. Это трехходовой вентиль для отопления с термостатом. Устройство имеет форму тройника и предназначено для подключения или разделения потоков воды.

Смесительные клапаны

Управлять нагревом выходных потоков очень просто. Для этого достаточно определить температуру поступающих холодных и горячих жидкостей и отрегулировать их подачу в правильных пропорциях.По принципу действия трехходовые клапаны для систем отопления выполняют роль разделительных и смесительных клапанов. Как работает каждый тип устройства, можно понять по названию.

Смесительный клапан имеет два входа и один выход. Такое устройство предназначено для совмещения потоков, например, горячей и холодной воды, что необходимо для регулирования нагрева теплоносителя. Эти устройства идеально подходят для создания необходимой температуры в оборудованных системах теплых полов. Устройства этого типа также могут выполнять функцию разделения потоков, если настроены соответствующим образом.

Разделительные клапаны

Трехходовой клапан для отопления с терморегулятором разделительного действия делит основной поток на две части. Такие устройства чаще всего используются для подачи горячей воды по нескольким направлениям. Довольно часто специалисты устанавливают эти клапаны в пучки воздухонагревателей.

Разница между смесительными устройствами и разделительными

Оба устройства ничем не отличаются друг от друга внешним видом. Если рассматривать принципиальные схемы вентилей разного функционального назначения, то легко можно заметить существенную разницу.В смесительных устройствах установлен шток с одинарным шаровым краном. Он размещен по центру, чтобы перекрыть седло входа. Таких клапанов в сепарационных устройствах на одном стержне два, и они установлены в выходных патрубках. Когда первый открывает один проход, уходя от седла, второй в это время перекрывает поток воды по трассе.

Способы управления

Ежедневно пользующиеся популярностью покупатели используют трехходовой клапан отопления с электроприводом.Карманные устройства предпочитают покупать только из соображений экономии. Автоматические электрические системы часто используются при эксплуатации систем распределения тепла в частных домах.

Например, температуру в комнатах можно регулировать отдельно с учетом удаленности от котла. Такие клапаны легко совместимы с системами теплого пола. На тепловых трубках между корпусами часто устанавливают приборы с повышенной проходимостью.

Выбор клапана

Как и все другие устройства, трехходовые клапаны отличаются давлением охлаждающей жидкости и диаметром подающей трубы.Эти характеристики обуславливают создание ГОСТа, разрешающего сертификацию. Несоблюдение производителями государственных стандартов является грубым нарушением, поскольку проблема может быть связана с давлением в трубопроводах.

Функциональные преимущества

Следует понимать, что трехходовые термостатические клапаны для нагрева смесительного типа не изменяют давление теплоносителя, а лишь регулируют соотношение подачи холодной и горячей воды в системе. Шток всегда снабжен двойным кольцевым уплотнением, внешняя часть которого может быть заменена без необходимости слива воды из всей конструкции.Корпус клапана изготовлен только из материалов, устойчивых к коррозии. На сливе из нержавеющей стали имеется двойное кольцевое уплотнение. Соединения производятся при помощи паяных, резьбовых или приварных фитингов.

Автоматические системы

Трехходовой клапан для нагрева с регулятором температуры Valtec может автоматически регулировать температуру жидкости в автоматическом режиме. Для этого устройства оснащены специальной системой привода, которая принимает импульсы от различных датчиков. Различают гидравлические, пневматические, электрические и другие устройства.

Электроприводы

Наиболее распространены устройства с электроприводом, позволяющие максимально точно регулировать температуру теплоносителей. Пусковым механизмом в такой системе могут служить электромагниты (соленоиды) или сложные сервоприводы, построенные на трансмиссионных системах или маломощных электродвигателях. Трехходовым клапаном для отопления с термостатом можно управлять с помощью датчиков температуры или датчиков давления, которые установлены в соответствующих частях агрегатов.

Помимо электрического, на клапанах может быть установлен другой тип привода. Завершение такого типа расширит возможности выбора и установки нормативной системы, которая может оптимально обеспечить качественную работу в каждом конкретном случае.

Технической информация

Трехходовых регулируемый клапан для heatingIt является одной из разновидностей запорной арматуры и в основном сделан из нержавеющей стали, латуни или чугуна. По способу затвора или по форме такие механизмы делятся на шаровые, цилиндрические и конические.Возможна посадка в сальниковой коробке или под натяжением. Регулировка производится с нижней стороны устройства с помощью гайки или сверху с помощью сальника.

Выберите устройство

Если вам необходимо выбрать трехходовой клапан для отопления с термостатом, лучше сначала определиться с типом системы, в которой он будет применяться. Обратите внимание на тип привода, а также на регулирующий механизм механизма. Это может быть шар, вращающийся вокруг оси, или стержень, выполненный по определенному принципу.Регулирующие элементы распределяют потоки жидкости, а не перекрывают их. Такие устройства очень эффективны и достаточно надежны. Многие покупатели рекомендуют трехходовой вентиль для отопления с терморегулятором Esbe.

Цены на трехходовые клапаны

Стоимость клапанов на внутреннем рынке находится в очень широком диапазоне и может зависеть от определенных факторов. Эта особенность характерна для большинства теплового оборудования. Главный отличительный признак — материал, из которого изготовлено устройство.Клапаны из чугуна и стали чаще всего используются в системах отопления и трубопроводах с большим расходом. Поэтому цена на такие устройства будет выше, чем на латунные, которые намного меньше.

Сегодня альтернатива трехходовым клапанам, поэтому только благодаря этим устройствам можно регулировать температуру при подаче теплоносителя в систему отопления. Технология производства отработана до мельчайших нюансов, поэтому с выбором устройства, отвечающего конкретным требованиям, сложностей никогда не возникнет.Сегодня на отечественном рынке можно купить трехходовой вентиль для отопления передовых европейских производителей. Качество этих устройств проверено несколькими десятилетиями безупречной работы.

Особенности применения устройств с электроприводом

Такие клапаны часто используются при смеситель-разделении потоков горячей, холодной воды или воздуха. Инструменты работают вместе с приводными механизмами с регулируемой характеристикой. Регулирующие устройства нельзя устанавливать в местах, допускающих попадание воды.В некоторых устройствах необходимости в регулировке при сборке не возникает. Для этого предусмотрены специальные смесительные и распределительные клапаны.

Установка

Смесительный или разделительный трехходовой клапан для отопления необходимо установить в соответствии с назначением с обычными резьбовыми соединениями с плоскими прокладками. Необходимо избегать загрязнения. При установке в направлении потока следует обратить внимание. На гидроблоке для этого предусмотрены специальные стрелки.

Роторные заслонки

Такие аксессуары позволяют системе работать в человеке

Трехходовой клапан с электроприводом: виды и функции

Сегодня никто не может представить себе систему отопления withoutbalancing, запорные и регулирующие клапаны.В данном случае термостатические клапаны представляют собой регулирующие клапаны, которые выполняют 2 функции: обеспечивает комфортную температуру в помещении, а также контролирует экономию энергии. Следует отметить, что клапан регулирующий трехходовой с электроприводом может быть установлен как на отдельном радиаторе, так и на всей ветви, подающей теплоноситель к различным отопительным приборам. С помощью такой фурнитуры можно добиться комфортной температуры воздуха в помещении, а также установить дневной и ночной режимы.Если температура опускается ниже определенной, охлаждающая жидкость начинает циркулировать в радиаторе, что приводит к экономии энергии на тридцать процентов.

Группы трехходовых клапанов

Все клапаны, предназначенные для двухтрубных систем, делятся на 2 группы — без предварительной и с предварительной настройкой. Очевидно, что трехходовой термостатический клапан без предварительной регулировки обеспечивает, что в принципе на стояке все радиаторы будут иметь одинаковый расход теплоносителя. При этом его следует устанавливать в первую очередь в зависимости от теплопотерь помещения, которую необходимо компенсировать.Поэтому экономичнее использовать трехходовой клапан с электроприводом с предварительной настройкой.

Следует учитывать, что регулировка с их помощью очень проста, поскольку значения, расположенные на головке клапана, легко проверить и установить необходимую температуру.

Существует также альтернативная конфигурация с использованием клапана, расположенного на выходе из радиатора, хотя этот способ немного сложнее. Поскольку для начала требуется полностью закрыть, а затем открыть на необходимое количество оборотов, очевидно, что в этом случае произвести регулировку достаточно проблематично.Следовательно, многие такие клапаны не настроены, что приводит к ненужному расходу охлаждающей жидкости.

Выбираем трехходовой клапан с электроприводом

В последнее время на рынке представлен большой ассортимент регулирующих клапанов, но не следует забывать, что не все оборудование отличается отменным качеством. Таким образом, трехходовой клапан с электроприводом Danfoss предназначен для обеспечения удаленного распределения потоков между всеми потребителями с максимальной эффективностью. Комбинированный гидрораспределитель этой компании с мотор-редуктором представляет собой управляющий элемент с цифрой «1», обеспечивающий автоматическую балансировку.

Зачем нужен трехходовой клапан с электроприводом?

Это самое простое решение для создания комфортного горячего водоснабжения. Такие клапаны лучше всего использовать в автономных системах однотрубных, так как они обеспечивают установку секции закрытия и удобное подключение к требуемому устройству. Такой трехходовой клапан с электроприводом прост в эксплуатации, а также незаменим для безопасного использования теплой воды. Имеет ручку с замковой системой.

В применении наиболее интересен клапан, у которого в термостатических головках оси перпендикулярны стене.Следует отметить, что в радиаторных установках с аналогичным оборудованием гидравлические характеристики определяются перепадом давления между обратным и подающим патрубками в закрывающем сечении. Они зависят от расхода теплоносителя, находящегося в стояке, настройки протока, а также от гидравлических характеристик устройств прямого нагрева.

Клапан предназначен для теплых полов и горячего водоснабжения. В этом случае его также можно использовать для обогрева.

Основная функция

Основная задача термостатического клапана — разбавление потоков жидкости разной температуры для выхода смеси при заданной температуре.

Следовательно, можно разбавлять холодную воду теплой в системе горячего водоснабжения, чтобы из крана на выходе получить стабильную температуру воды в пятьдесят градусов. А вот для теплого пола происходит разбавление теплоносителя из обратного трубопровода теплоносителем из питающего трубопровода (до температуры тридцать градусов).

3-ходовой моторный клапан по выгодной цене — Отличные предложения на 3-ходовой моторный клапан от мировых продавцов 3-ходовых моторных клапанов

Отличные новости !!! Вы находитесь в нужном месте для 3-ходового моторного клапана.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот трехходовой моторный клапан должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили трехходовой моторный клапан на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трехходовом клапане с электродвигателем и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3-ходовой клапан с двигателем по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Обзоры на электрический трехходовой клапан

— интернет-магазины и отзывы на трехходовой электрический клапан на AliExpress

Отличная новость !!! Вы находитесь в нужном месте в отношении трехходового электрического клапана.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший электрический трехходовой клапан должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой трехходовой электрический клапан на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трехходовом электрическом клапане и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести трехходовой электрический клапан по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Отзывы на трехходовой клапан

— интернет-магазины и отзывы на трехходовой клапан с ручным управлением на AliExpress

Отличные новости !!! Вы попали в нужное место для трехходового клапана с ручным управлением.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот трехходовой клапан с ручным управлением вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили ручной трехходовой клапан на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трехходовом ручном клапане и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести трехходовой клапан с ручным управлением по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Что такое трехходовой электромагнитный клапан?

Трехходовые электромагнитные клапаны работают аналогично однополюсным двухпозиционным (SPDT) электрическим переключателям: с двумя путями для разделения потока на одну общую клемму.

3-ходовые электромагнитные клапаны

имеют три порта для жидкости, и аналогичные 2-ходовые клапаны могут называться нормально открытыми и нормально закрытыми.

Порты пневматического трехходового клапана обычно обозначаются буквами «P», «E» и «C», обозначающими давление (подача сжатого воздуха), выхлоп (выпуск в атмосферу) и цилиндр (приводной механизм). соответственно.

Кроме того, вы можете увидеть порт цилиндра, помеченный «A» (для привода) вместо «C». Если соленоидный клапан предназначен для использования в гидравлической (жидкостной) системе, для обозначения возвратного отверстия обычно используется буква «T», а не «E» (т.е. бак, а не выхлоп):

Схема 3-ходового электромагнитного клапана

Буквы, используемые для обозначения портов клапана, таких как этот, не только обозначают места назначения этих портов, но также служат для обозначения того, какой «прямоугольник» символа клапана является нормальным (состояние покоя).

На всех диаграммах гидравлической мощности вы увидите, что только одна из коробок на каждом золотниковом клапане будет иметь линии, соединяющиеся с ней, и / или метки на отверстиях для жидкости, и эта коробка будет выровнена, когда клапан не активирован.

В качестве альтернативы для обозначения одних и тех же портов можно использовать номера 1, 2 и 3. Однако числа не всегда относятся к портам источника давления (P) и выпуску (E), а скорее к «нормальному» состоянию 3-ходового клапана по сравнению с «приведенным в действие» состояниями.

Трехходовой клапан будет пропускать жидкость между портами 1 и 3 в его «нормальном» (состоянии покоя) и пропускать жидкость между портами 1 и 2 в активированном состоянии.

В следующей таблице показано соответствие между номерами портов и буквами портов для обоих типов 3-ходового электромагнитного клапана:

Другой способ думать об этой маркировке — рассматривать порт 1 как общий, порт 2 как нормально закрытый, а порт 3 как нормально открытый, аналогично электрическим переключателям SPDT (form-C).

Опять же, имейте в виду, что слова «открытый» и «закрытый» не означают то же самое для гидравлических клапанов, как для электрических переключателей.

«Нормально открытый» порт на клапане позволяет потоку жидкости в его «нормальном» состоянии, тогда как «нормально открытый» переключающий контакт предотвращает прохождение электрического тока в его «нормальном» состоянии.

Как и в случае двухходовых электромагнитных клапанов, стрелки указывают предпочтительное направление потока жидкости. Двунаправленные 3-ходовые клапаны будут обозначены двусторонними стрелками (указывающими в обоих направлениях).

В схемах контуров и P&ID используются символы, отличные от тех, которые представлены на диаграммах гидравлической мощности — еще одна символика, напоминающая символы клапанов общего назначения (ISA):

Сравнить 2-ходовые соленоидные и 3-ходовые электромагнитные клапаны

К сожалению, эти символы не так информативны, как те, что используются в диаграммах мощности жидкости.

Чтобы показать направления потока (особенно для 3-ходовых клапанов), необходимо добавить стрелки, показывающие «нормальные» (в состоянии покоя, DE) направления потока:

В качестве альтернативы пара стрелок показывает направления потока как в активированном (E), так и в отключенном (D) состояниях:

Фотографии настоящего трехходового электромагнитного клапана (этот, произведенного ASCO) можно найти здесь:

Вид паспортной таблички данного электромагнитного клапана показывает некоторые из его номинальных значений и характеристик:

Кредиты: Тони Р.
