Совмещение воздушного и водяного отопления в частном доме | Записки Старого Строителя

Изучив старинную техническую литературу об воздушном отоплении довольно больших помещений, примером может послужить Зимний Дворец, можно прийти к простому выводу, что в современных условиях, применяя все новации получим отличное отопление с очень высоким КПД.

На этом рисунке вроде все понятно, но теплоемкость подобных печей оставляет желать лучшего. Есть отличные примеры из прошлого. Например печи Собольщикова. Вот как он сам об этом пишет в своей книге.

“Печное мастерство” Василий Собольщиков 1865 год.

Сам Василий Собольщиков создал такие печи КПД которых достигало 90%, но в современных условиях эти печи можно упростить и совместить несколько различных направлений в одно.

“Печное мастерство” Василий Собольщиков 1865 год.

Все это меня очень заинтересовало и в результате родилась очень интересная конструкция. В ней совместилась и достижения Василия Собольщикова и современный вариант воздушного отопления из США.

Самый важный критерий это теплоемкость печи, чем она выше, тем меньше потребность в топливе и дольше держится тепло в помещении.

Второй не менее важный момент, нагнетание воздуха с возможностью переключения с уличного на внутренний.

Третий, не менее важный, глубина расположения самой печи, ведь если нет необходимости в естественной циркуляции, то минимальный перепад верха топки печи относительно пола первого этажа можно сделать совсем небольшим. А воздухозаборники будут на самом низком уровне, где наиболее минимальная температура.

Также вполне возможен вариант совмещения шахтной печи с воздушной и с встроенным водогрейным котлом для водяного отопления.

“Печное мастерство” Василий Собольщиков 1865 год.

Мной были найдены расчеты размеров воздушных каналов и описание устройства и принципа работы самой печи большой теплоемкости. В результате этого было построено комбинированное воздушно-водяное отопление, которое проработав около десяти лет полностью себя оправдало, как в качестве хорошей экономии по количеству топлива, так и в случае больших морозов (до -52 градусов).

Особенно совмещение двух видов отопления актуально для размещения печи не по центру дома, а в подвале и смещение печи компенсируется как водяным, так и воздушным обогревом.

Воздушное отопление частного дома в вопросах и ответах

Что такое воздушное отопление?

Давайте сначала разберёмся, что такое отопление вообще. ГОСТ 22270-76 определяет отопление как искусственное поддержание температуры воздуха в помещении на уровне более высоком, чем температура наружного воздуха. Таким образом, отопление – это всегда нагрев воздуха в помещении. Нагревать воздух можно локально, например радиаторами, конвекторами, калориферами с естественной конвекцией или принудительной (с помощью вентилятора), поверхностными нагревателями (тёплыми полами и стенами), а можно централизовано в воздухонагревателе, который обслуживает несколько помещений. В этом случае производится принудительный забор воздуха из помещений с подачей в воздухонагреватель и раздача подогретого воздуха по помещениям. Забор и подача воздуха производится по специальным каналам – воздуховодам. Воздухонагреватель с вентилятором может быть дополнен узлами, которые обеспечивают очистку воздуха, увлажнение или осушение. По специальному воздуховоду можно подмешать к внутреннему воздуху внешний в необходимом объёме, тем самым обеспечив приточную вентиляцию. Добавив в агрегат секцию охлаждения воздуха можно обеспечить поддержание заданной в помещении температуры круглогодично. Обработанный таким образом воздух в соответствии и ГОСТ 22270-76 называется кондиционированным воздухом, а сам агрегат кондиционером воздуха. Если агрегат обслуживает одно помещение, то он называется локальным кондиционером, а если несколько, то центральным кондиционером.

Воздушное отопление – это бытовое название системы кондиционирования воздуха, работающей на нагрев.

Интересует отопление загородного дома. Возможно, ли его отапливать воздухом?

Вы спрашиваете – можно ли нагреть воздух в доме? Да, можно. У вас есть сомнения, что стены будут тёплыми, если нет батарей? Но ведь батареи не обязательно стоят у всех стен (из личного опыта), а в помещении тепло. Можно ли нагреть воздух в разумных объёмах и до разумных температур, подать его в помещение, чтобы обеспечить в помещении требуемую температуру? Конечно. Но в отличие от батарей вы получите воздух не только тёплый, но и чистый, и свежий, и нужной влажности.

В чем преимущества воздушного отопления?

В том, что это не только отопление (нагрев воздуха в помещении), а система кондиционирования воздуха. В соответствии с ГОСТ 22270-76 Кондиционирование воздуха – это обеспечение в помещении требуемого температурно-влажностного и воздушного режимов. Кондиционирование воздуха может обеспечивать в помещении требуемые: температуру, относительную влажность, чистоту, скорость движения, давление, скорость изменения давления, а также газовый, ионный и бактериологический составы воздуха.

Правда, что воздушным отоплением можно осуществить быстрый нагрев холодного загородного дома или дачи?

Нужно понимать, что дом это не только воздух, который в нём есть, но строительные конструкции, мебель … Для того, чтобы нагреть дом недостаточно нагреть воздух, нужно нагреть и полы с потолками и стены с мебелью. Только тогда в доме станет комфортно. Теплоёмкость воздуха очень маленькая – в 4 тысячи раз меньше теплоёмкости воды. Поэтому нагреть воздух можно быстро, а нагреть холодный дом быстро не получится. Как показывает практика, каркасный или деревянный дом прогреваются порядка суток. Прогреть каменный дом зимой — очень долго. Для ускорения прогрева в доме должны быть дополнительные мощные источники быстрого тепла, например, закрытый дровяной камин.

Но, так или иначе, «воздушка» быстрее прогревает дом, чем иные системы отопления.

Интересует экологичное жильё. Я хочу дом, отвечающий «зеленым стандартам». Экология жилья для меня жизненно важна, поскольку я забочусь о здоровье детей и просто хотелось бы пожить в «правильных» условиях. Что даст моей семье воздушное отопление в плане экологии?

Воздушная климатическая система изначально предназначена для обеспечения необходимых для комфортного самочувствия параметров воздуха в доме. Это температура, влажность, подвижность, качество воздуха. Последнее обеспечивается «встроенной» в систему функцией вентиляции, предусматривающей автоматический подмес в циркулирующий в доме воздух воздуха с улицы в необходимом количестве. Это количество рассчитывается с учетом состава и загрязнённости внешнего воздуха. Смесь внутреннего воздуха с подмешанным постоянно подвергается очистке в системном фильтре перед подачей в жилые помещения дома. В системе «АНТАРЕС Комфорт» применяются механические фильтры с классом очистки не ниже М5 (EU5), что позволяет уже достаточно эффективно очищать воздух от пыли, в том числе и от печально известной pm2,5. По желанию пользователя можно установить фильтры еще более тонкой очистки (электронный фильтр и дополнительный НЕРА фильтр). Для устранения запахов имеется возможность установки угольных фильтров. При желании весь циркулирующий в доме воздух можно дополнительно обрабатывать ультрафиолетом. Для этого есть специальные лампы. Таким образом, дом с воздушной климатической системой оснащён хорошим общедомовым «противогазом» и способен обеспечивать соответствие внутреннего микроклимата «зеленым» стандартам качества воздуха. Естественно, полностью отпадает необходимость в «общении» с окружающей средой через открытые форточки.

У меня аллергия на цветочную пыльцу. Может ли установка вашей климатической системы как-то облегчить мне жизнь?

Когда Вы дома, да, может. Подробнее — читайте ответ к предыдущему вопросу.

Тёплый пол и камин, как эти источники тепла могут «сотрудничать» с воздушным отоплением?

Поскольку тёплый пол служит как нагреватель воздуха, то при проектировании воздушного отопления этот дополнительный приток тепла должен быть учтён. Если это сделано грамотно, то будет «сотрудничество». В противном случае будет перегрев помещения. Но в доме есть помещения, в которых это является необходимым. Это санузлы, бассейны, бани и прочие зоны СПА. В этих помещениях тёплые полы показаны (как говорят медики). Целесообразно делать тёплые полы во входной группе (тамбур, прихожая). Нужно отдавать себе отчёт, что при охлаждении дома зоны с тёплыми полами с большой вероятностью окажутся недоохлаждёнными.

При эксплуатации камина воздушная система «растащит» его тепло по всему дому, тем самым понизив температуру в зоне камина и уменьшив потребление основного топлива на нагрев дома.

Сейчас в моде фасадное остекление коттеджей, панорамные окна во всю стену загородных домов. Это, как правило, большие теплопотери зимой и сильная инсоляция летом. Что даст в этой ситуации ваша «воздушка»?

При современном уровне технологий производства окон теплопотери через них относительно невелики. В таких домах на первое место выходит не отопление, а охлаждение дома. Охлаждать дом «холодными полами и стенами» не есть хорошо. Велика вероятность заработать пневмонию. А вот воздушная система с этим справляется существенно лучше. Более того, центральное кондиционирование создаёт существенно более комфортные условия проживания, чем локальное кондиционирование, которое применяется повсеместно в жилых домах. При центральном кондиционировании нет явных сильных воздушных потоков. Воздух равномерно охлаждается во всём доме, не образуя «сквозняков». Плюсом является так же то, что в воздушной климатической системе присутствует приточно-вытяжная вентиляция, а в локальных кондиционерах (в сплит-системах) её нет.

У меня в загородном доме имеется т.н. второй свет. Я пришёл к выводу, что из-за него происходит перетапливание второго этажа. А как решается эта проблема при воздушном отоплении?

Обычно на нижний этаж подаётся воздуха немного больше, чем требуется по расчёту. Как показывает практика, при увеличении подачи воздуха на нижний этаж на 10% температура воздуха на верхнем этаже оказывается на 1-1,5⁰С ниже, чем на нижнем. Но при охлаждении дома на нижнем этажа будет чуть прохладнее, чем на верхнем. Поэтому, по хорошему, нужно делать систему поэтажного зонирования. Так же зонирование желательно делать в домах с большим остеклением на юг – юго-запад.

Слышал, что с воздушным отоплением достаточно просто можно сделать зонирование, т.е. управление параметрами климата отдельно по комнатам. Так ли это?

Ответ на этот вопрос не простой. Качество воздуха в помещении определяется несколькими параметрами: температура, влажность, свежесть, чистота. Свежесть и чистоту воздуха в целом по дому легко можно обеспечить центральным блоком. Фактически это приточно-вытяжная установка с очисткой свежего воздуха. Эта установка может быть с рекуперацией тепла и влажности. Кроме того, приточный воздух может быть доведён (нагрет/охлаждён) до некоторой температуры и влажности. Этот обработанный воздух доставляется по воздуховодам до всех зон здания. В каждой зоне устанавливается свой воздушный вентиляторный доводчик (фанкойл), задачей которого является обеспечение в зоне заданной температуры, влажности, подвижности, чистоты и свежести воздуха. Такая схема широко применяется в общественных зданиях (например, в гостиницах). Применение этой схемы в частном доме площадью меньше 400 м² экономически нецелесообразно. На одном центральном агрегате можно сделать систему зонирования по температуре, но в очень узком диапазоне – примерно 3⁰С-4⁰С. Причём эта разница может быть достигнута только на внешних температурах близких к граничным (ниже -25⁰С и выше +30⁰С). При наружной температуре выше -10⁰С разница температур по зонам будет меньше. Это связано с тем, что на таких температурах центральный агрегат большую часть времени работает в режиме вентиляции, перемешивая воздух во всём объёме дома.

Нужна ли регулярная санация системы воздушного отопления и ревизионные люки для чистки воздуховодов?

Пыль может скапливаться только возвратных воздуховодах, поскольку у них на входе нет фильтров. Но даже если эта пыль оторвётся от стенок воздуховода, то она попадёт на фильтр. Если фильтр периодически не чистить и/или заменять, то он сам начнёт пылить и, в первую очередь, забьёт теплообменники. До воздуховодов эта пыль практически не доберётся.

Вообще-то чистка воздуховодов – процедура не сложная. На YouTube есть масса роликов посвящённых этому процессу. Но нужно понимать, что после этой процедуры весь дом нужно будет отмывать, как после ремонта. Вся пыль из воздуховодов будет в доме.

Наш опыт эксплуатации показывает, что эту процедуру раньше чем 15-20 лет проводить нет необходимости.

В чем заключается обслуживание оборудования системы воздушного отопления?

• В первую очередь – чистка и/или замена воздушного фильтра и проверка качества электрических соединений.
• Проверка и при необходимости замена подушки увлажнителя.
• Проверка чистоты теплообменников. При необходимости их чистка или замена.
• Это справедливо для всех агрегатов.
• Если присутствует фреоновый охладитель, то проверка и при необходимости заливка фреона.
• При перегорании УФ лампы — её замена.

Как рассчитать стоимость эксплуатации системы воздушного отопления?

У нас на сайте есть разработанный нами калькулятор, который позволяет уже на этапе эскизного архитектурного проектирования дома примерно рассчитать капитальные и эксплуатационные затраты на воздушную климатическую систему — http://www.antarcom-m.ru/prices.

Алгоритмы вычисления капитальных и эксплуатационных затрат основаны на статистическом анализе реализованных проектов.

Можно ли рассчитать, имея на руках только архитектурный проект дома, стоимость системы воздушного отопления?

Читайте ответ к предыдущему вопросу.

Можно ли установить воздушное отопление в квартире? А в офисе?

В современных офисных центрах уже давно перешли на системы центрального кондиционирования. Поэтому в товарной линейке любого мало-мальски крупного производителя вентиляционного оборудования есть соответствующие агрегаты. С квартирами сложнее. Офисное оборудование слишком шумное для квартир. Но в нашей линейке есть такое оборудование – это серия UNIT (АВН 100, АВН150). Это оборудование рассчитано на квартиры 100 — 200 м². Для небольших квартир нами разработано оборудование более компактное, но пока оно не реализовано в железе. Установка описанного выше оборудования наиболее красиво реализуемо в новых домах с единым стояком центрального теплоснабжения и ответвлениями от него по квартирам. На этих ответвлениях могут устанавливаться тепловые счётчики. Применение компактных наших установок позволит сократить затраты на отопление квартиры примерно на 40-50% за счёт адаптивной системы вентиляции и рекуперации тепла вытяжного воздуха.

Где обычно производится размещение оборудования воздушного отопления?

Обычно в техническом помещении (топочной). Но бывают случаи, когда оборудование размещается в санузле, гардеробной, или во встроенном шкафу.

Что выигрывает дизайн интерьеров дома при использовании воздушной климатической системы?

Отсутствие труб и батарей.

Задумал построить дом. Когда лучше начинать проектирование системы воздушного отопления и какие исходные данные для этого необходимы

Начинать лучше на этапе эскизного архитектурного проекта. Нужны

• фасады
• разрезы
• 3D-модель тоже не помешает

А завершать одновременно с завершением разработки конструкторской документации, чтобы учесть к КД специфику воздушки.

Сколько обычно уходит время на проектирование и монтаж системы воздушного отопления для дома 150…180 квадратных метров?

Чистого времени на проектирование уходит порядка 2-5 дней. Но с учётом согласований может растянутся и на 5 лет (такие прецеденты есть). Монтаж обычно делается на 4-6 дней, но также может растянуться на годы. Мы заинтересованы быстро сделать и получить расчёт, а у заказчика часто бывает желание растянуть удовольствие расставания с деньгами.

Какова надежность Вашего оборудования?

Гарантийный срок – 3 года.

Реально за 8 лет производства оборудования был только один случай отказа двигателя вентилятора. Раньше были сложности с электрическими нагревателями. Но с переходом на другие нагревательные элементы это проблема была снята. От скачков напряжения были случаи перегорания предохранителей в блоке автоматики.

В чем особенности оборудования «АНТАРЕС Комфорт» по сравнению с зарубежным оборудованием для воздушного отопления?

АВН «АНТАРЕС Комфорт» по сути это тепловентилятор. В любом тепловентиляторе есть два элемента – вентилятор и теплообменник. Производители подобного оборудования до нас использовали вентиляторы с колесом с вперёд загнутыми лопатками и асинхронным двигателем. Мы стали использовать вентиляторы с назад загнутыми лопатками и вентильными двигателями. Это позволило существенно упростить управляющую автоматику и использовать в большом количестве воздуховоды с шумоподавлением.

Наш агрегат проще западных прототипов не только внутренне. Возможность плавной регулировки скорости вращения вентилятора позволяют несколько нивелировать огрехи проектирования и делать системы более тихими по сравнению с американскими. Кроме того, вентильные вентиляторы потребляют меньше электроэнергии, чем асинхронные такой же мощности.

Построил 2-х этажный дом с водяным отоплением. Хорошо вложился в утепление стен, крыши, подвала. В окна поставил дорогие стеклопакеты. Я, вообще, сторонник энергосбережения и хотел построить дом-термос. Поначалу казалось, что я достиг своей цели. Жить бы и радоваться, но со временем заметил, что приходится почти постоянно держать открытыми форточки. Иначе становится душно. Это обстоятельство привело меня к простой мысли: зачем было так тратиться на утепление, если форточки – те же дыры, из которых из моего «термоса» бесконтрольно вылетает тепло… Какое тут энергосбережение… Говорят, что при «воздушке» вообще форточки не нужны. Это так? И что можно сделать в моей ситуации для экономии тепла.

Да, действительно, форточки при «воздушке» не обязательны. Воздушное отопление в базовом варианте уже включает канальную приточную вентиляцию. Но форточки могут, все же, понадобиться, например, для мытья окон… В Вашей ситуации, когда закончена отделка помещений и водяная система отопления справляется со свой функцией (даже с открытыми форточками), разумнее поставить только приточную установку. Наша компания выпускает такие установки. Это АВН120/180VENT. Они выделяются среди аналогов применением контроллера СО2 и фильтра класса М5 с повышенной пылеёмкостью. Благодаря контроллеру установка будет автоматически включаться только тогда, кода будет превышен уровень углекислого газа, установленный Вами. А это уже немалая экономия. Также пользователем устанавливается температура, при которой включается нагрев приточного воздуха. Приточка, все же, потребует создание системы воздуховодов. Но, в отличии от воздушного отопления, это будут только приточные воздуховоды, значительно меньшие в сечении, которые намного проще проложить и «спрятать» в существующем интерьере.

Вы утверждаете, что система воздушного отопления в «базовом» исполнении имеет функцию приточной вентиляции, а вот на одном сайте утверждается, что это полуправда и, что реально подмешанного с улицы воздуха в вашей системе явно мало для нормальной вентиляции.

Странное утверждение. Подмес внешнего воздуха в систему может производиться от 0 до 100% воздуха проходящего через агрегат. Предельный случай, 100% подмес, используется во взрывоопасных производствах. В остальных случаях рассчитывается требуемый объём приточного воздуха в зависимости от интенсивности загрязнения и этот объём подмешивается в систему. Если по факту притока не хватает, то это вопрос к квалификации проектировщика.

Пассивный дом моя цель. Сочетается эта концепция с возможностями вашего воздушного отопления?

Директор ИПД д-р Вольфганг Файст определят пассивный дом как здание, в котором тепловой комфорт (ISO 7730) может быть достигнут путём дополнительного нагрева или охлаждения небольшого количества приточного воздуха, который требуется для достижения нормируемых характеристик качества воздуха — без необходимости дополнительной рециркуляции воздуха.

Рассмотрим дом 6х6 по внутреннему периметру 2 этажа с сопротивление теплопередачи ограждающих конструкций R=10 (400 мм утеплителя), площадью световых проёмов 16 м², в котором проживают 5 человек. В соответствии со СНИП в этот дом нужно подать воздуха 300 м³/ч. Прямоточная воздушная система нагревая приточный воздух не более чем до 50⁰С обеспечит компенсацию теплопотерь дома для московского региона и вентиляцию даже в лютые морозы. Т.о. данный дом попадает под определение пассивного дома. Хотя правильнее делать систему такую, что при отсутствии части постояльцев объём приточного воздуха уменьшался и увеличивался объём рециркуляционного воздуха проходящего через систему.

Применяется ли рекуперация тепла и влаги вытяжного воздуха жилого дома при воздушном отоплении?

Конечно. Более того, рекуператор эффективнее работает летом, чем зимой, снижая нагрузку на систему охлаждения.

У меня одноэтажный дом с печным отоплением. Топлю печку, верху жарко и душно, а ногам холодно. Открываю форточки – сквозняк. В морозы промерзает один угол… Что даст воздушное отопление в моем случае?

Если Вы ничего не хотите менять (избавится от печки), то повесьте люстру с вентилятором и тепло равномерно распределится.

Каковы недостатки воздушного отопления? Они же должны быть. Ведь не бывает ничего идеального.

В нашей стране, где только начинают появляться воздушные климатические системы в частных домах, принято считать главным недостатком воздушного отопления его шумность, якобы присущую самому принципу этого отопления. Второй недостаток, по мнению критиков, это огромные воздуховоды, которые надо как-то прятать в интерьере. Третий: в этих воздуховодах заводятся разные там легионеллы и золотистые стафилококки. Аргументация этих утверждений обычно основывается на абстрактном житейском опыте критиков, как правило, не имеющих личного опыта эксплуатации домов с воздушным отоплением. Есть, конечно, среди критиков и жертвы местных умельцев, взявшихся за «воздушку» впервые и «наломавших дров». Однако опыт нашей компании позволяет утверждать, что при грамотном подходе, все перечисленные выше недостатки не более чем «страшилки».

Ряд специалистов утверждают, что воздушное отопление хорошо только для огромных торговых центров, кинотеатров, школ и детсадов (?), при этом совершенно не годится для жилья, так как некуда прятать воздуховоды и невозможно бороться с шумом от движения воздуха по ним. А еще, в воздуховодах вместе с пылью заводится золотистый стафилококк и всякая другая патогенная флора…

Читайте ответ к предыдущему вопросу.

Некоторые специалисты по воздушному отоплению заявляют, что вы, позиционируя себя как разработчик первого отечественного оборудования для бытовых воздушных климатических систем, а в действительности «срисовали» свое оборудование с американского. Это правда?

Правда в том, что мы используем принцип «воздушного отопления», которое действительно нашло массовое применение в домах в США и Канаде. Наше оборудование разработано нами самостоятельно, естественно, с учётом американского опыта, но при этом оно обладает новизной не только в конструкции, но и новыми функциональными возможностями. Об этом свидетельствуют наши патенты РФ на изобретения и полезные модели (97482, 122154, 2439439, 2525818), которые, как известно, выдаются патентным ведомством только при доказанной мировой новизне в способе и техническом уровне.

Ваш коллега по воздушному отоплению, из компании, устанавливающий в России оборудование известного американского бренда, на форуме высказался в том смысле, что ваше оборудование скопировано с западного и вы используете самые дешевые зарубежные комплектующие, которые только вы смогли найти. Так ли это? Еще одно высказывание этого же специалиста (не дословно): «АНТАРЕС Комфорт» -это отечественные «Жигули» и на них можно доехать из точки А в точку Б, но на «Мерседесе» (читай оборудование воздушного отопления из США) это будет значительно комфортней и надежнее. Так, что скажете?

См. ответ на предыдущий вопрос. Можно только добавить, что в отличие от наших зарубежных коллег, мы применяем в нашем оборудовании самые современные вентиляторы нового поколения ведущего европейского производителя немецкой компании EBMPapst. Так, что мотор у нашего оборудования даже не от «Мерседеса», а от «Майбаха».

На нескольких «отопительных» сайтах утверждают, что воздушное отопление требует более частого обслуживания специалистами, чем гидравлические системы и имеет достаточно большое энергопотребление.

Безусловно, чем сложнее оборудование, тем более высокой квалификации должен быть обслуживающий персонал. Мы постарались довести сложность нашего оборудования до сложности пылесоса. Не нужно иметь высокой квалификации, чтобы поменять воздушный фильтр и пропылесосить теплообменник. А остальное (например, поменять перегоревший предохранитель) требуется только при выходе из строя какого-то узла. Но это не периодические работы.

С газовыми (американскими) фурнасами возни больше. Это всё-таки газовый агрегат повышенной опасности.

У меня в доме есть приточная вентиляционная установка и система распределительных воздуховодов. Можно ли все это использовать для воздушного отопления дома?

К сожалению, базе Вашей приточки систему воздушного отопления не построить. Дело в том, что приточные установки рассчитаны по производительности на приток свежего воздуха исходя из, если упрощено, 60м³ на человека в час. Т.е., для 3-х человек это 180 м³/ч. А теплопотери Вашего дома могут, примеру, составлять 15 кВт/ч. Помня, что 1м³ воздуха несет порядка 10 Вт тепла, то получается, что для отопления надо бы порядка 1500 м³/ч . Естественно, совершенно неразумно весь этот нагретый воздух выбрасывать через вентиляцию. По этой причине в системе воздушного отопления организована циркуляция этого воздуха внутри помещений дома. Для этого применяют подающие и возвратные воздуховоды. К воздуху, забранному из помещений, подмешивают свежий воздух, после чего смесь проходит очистку, нагревается и подается в помещения. Кстати, в отличии от Вашей приточной установки, подмешиваемый свежий воздух, в данном случае, можно никак не готовить.

В США и Канаде воздушка прижилась в каркасных домах по принципу дешевое отопление для дешевых домов. У нас же это преподносится как верх совершенства и соответственно за большие деньги. Что мешает сделать так же как за океаном?

В Северной Америке к проектированию домов подходят комплексно. То, что в доме будет воздушка известно до начала архитектурного проектирования, поэтому в архитектурные и строительные чертежи закладываются оптимальные решения и для внутренних коммуникаций.

Культура проектирования частных домов у нас пока не доросла до этих высот. Глядя на некоторые проекты создаётся впечатление, что архитектор вообще не предполагал, что в доме будет что-то кроме мебели.

Перефразируя 1 закон мира ЭВМ по Голобу

Неточно спланированная программа требует в три раза больше времени, чем предполагалось; тщательно спланированная — только в два раза, неточно спланированный дом стоит в 1,5 раза дороже, чем хорошо спланированный.

 Авторы: Егоров С.Н., Лубневский К.К.

схема, инструкция, цена, плюсы и минусы, видео

В настоящее время грамотно созданное своими руками устройство отопления в доме, коттедже или на даче – это залог комфортного проживания. Владельцы частных домов вопрос отопления начинают решать ещё на этапе возведения жилья, и это правильно, ведь только в этом случае можно точно разработать и оборудовать отопительную систему. В этой статье мы поговорим о том, какие варианты воздушного отопления частного дома существуют, их за и против, способы монтажа своими руками и многое другое.

Содержание:

Виды систем воздушного отопления

Сегодня существует несколько методов позволяющих организовать своими руками воздушное отопление частного дома: естественная и принудительная вентиляция.

Естественная (гравитационная) система вентиляции. Данный метод обеспечивает циркуляцию воздуха с помощью различного давления потоков воздуха. Воздушные потоки в помещении начинают образовываться благодаря тому, что разные температуры начинают между собой сталкиваться, то есть, это когда тёплые воздушные массы в помещении начинают вытеснять холодный воздух и постепенно заполняют собой всё пространство комнаты, а потом и уже всего частного дома.

Нужно отметить что высочайшая эффективность работы такой системы обусловлена расположением воздуховода под потолком, по нему поступает тёплый воздух во внутрь помещений и вытесняет холодный воздух снизу, данный метод можно назвать одним из лучших из всех существующих.

На фото выше можно видеть схему монтажа лучшего устройства отопления в доме методом гравитационной системы. Также на фото показано, как происходит циркуляция воздуха в помещении.

Такая схема на сегодняшний день является очень популярной, потому что работает вне зависимости от поступления электрической энергии, правда она не так сильно эффективна, потому как в большей степени схожа с вентиляционной системой, чем с отопительной.

Принудительная вентиляция. В этом случае в роли главного рабочего органа выступает вентилятор, который оборудован электроприводом. Вентилятор начинает гонять в помещении тёплый воздух, который нагревает генератор. Температура нагрева воздуха составляет от сорока до шестидесяти градусов.

На фото можно видеть схему устройства системы принудительной вентиляции и как происходит циркуляция воздуха.

На фото выше можно видеть устройство принудительной системы отопления в доме.

Чтобы понять, как осуществляется монтаж естественной и принудительной вентиляции посмотрите видео:

Переработанный воздух, прежде чем снова поступить в генератор очищается от запахов, пыли, вредных микроорганизмов, обогащается кислородом, потом в генераторе он нагревается до определённой температуры и поступает в комнату, и опять происходит всё что и раньше — очищается, обогащается, одним словом, круговорот одних и тех же действий.

Следует также отметить, что эти два варианта лучших систем отопления можно своими руками оборудовать специальными приборами увлажнения, они не только нас избавят от пыли, но и будут следить за коэффициентом влажности как в отдельно расположенной комнате, так и во всём деревянном доме.

Если вы решили организовать воздушное отопление частного деревянного дома своими руками, тогда в первую очередь определитесь с выбором отопительной системы и лишь только потом приступайте к её монтажу своими руками. Ниже мы рассмотрим три вида воздушного отопления частного дома, а какой из них лучше, это решать вам.

Газовое отопление

Здесь источником тепла служит газовая горелка. Нужно отметить, в стационарных устройствах, теплообменник расположен совсем рядом с горелкой, а под ним находится вентилятор. В мобильных приборах, например, тепловая пушка, воздух находящийся прямо над горелкой разгоняется по комнате при помощи вентилятора.

Вариант с газовым отоплением будет самым лучшим для постоянного отопления деревянного дома лишь в том случае, если вы будете подключены к магистральному газу, тогда как вариант с тепловой пушкой можно считать «дежурным» так как для постоянного отопления он не подходит, его можно использовать только для экстренного нагрева отопительной системы деревянного дома.

Электрическое отопление

Ни для кого не секрет, что электрическая энергия имеет более высокую цену чем газ, следовательно, если вы будете регулярно использовать для обогрева частного дома электрический котёл, то такое тепло влетит вам в немалую копеечку. Однако сегодня можно приобрести автоматизированные электроприборы, и ими можно даже управлять удалённо.

Если частный дом, дача или коттедж не нужно будет регулярно отапливать, но, однако, во время своего нахождения в деревянном доме вы хотите находиться в тепле, тогда установка своими руками электрического воздушного отопления дома станет для вас самым лучшим решением. Автоматизированные электрические приборы вы сможете самостоятельно запрограммировать на нужную вам температуру, также на включение и отключение в заданное время.

Солнечное отопление

Для тех, кто проживает в районах где наблюдается очень длинный световой день, вопрос касаемо устройства своими руками воздушного отопления частного дома можно решить с помощью солнечных батарей. Нужно сразу сказать, что цена на такие батареи очень высокая, однако она вскоре с лихвой окупится, потому как последующая экономия на топливе при таком методе обогрева в десятки раз может оправдать затраты.

Помимо всего, солнечную энергию можно будет самому аккумулировать для того, чтобы потом её использовать в то время, когда на улице стоит пасмурная погода. Этот метод обогрева можно считать самым лучшим, вложитесь один раз, но зато обеспечите постоянный комфорт в помещении при минимальных затратах.

Плюсы и минусы

В первую очередь речь будет идти обо всех особенностях методов воздушного отопления частного дома, дачи или коттеджа, о их плюсах и минусах, также о системе в целом. Здесь главным компонентом является теплоноситель – обычный воздух. И это бесспорный плюс воздушного отопления частного дома.

Так как воздух нельзя причислить к агрессивной среде, то он не вызывает коррозионных процессов материалов, с которыми взаимодействует, поэтому не нужно бояться того что во время утечки из воздуховода он сможет повредить вашу мебель и отделочные материалы в деревянном доме. Однако единственный и очень весомый минус утечки всё же существует – в отопительной системе упадёт давление, в результате этого помещения будут плохо прогреваться.

Ещё одним неоспоримым плюсом такой отопительной системы можно назвать высокую тепловую отдачу – коэффициент полезного действия очень высокий, больше девяноста градусов, такой показатель является самым лучшим для отопления больших помещений. А благодаря тому, что теплоноситель имеет невысокую инерционность можно очень быстро как нагреть комнаты в деревянном доме, так и охладить их.

Во время эксплуатации такой отопительной системы в частном доме к ней можно самому произвести подключение добавочных модулей, с их помощью можно эффективно очистить воздух от пыли и микробов, ионизировать и увлажнить его. Такие функции могут быть полезны особенно для тех людей, у кого есть аллергические заболевания.

Однако несмотря на множественные плюсы воздушного отопления частного дома, такая система имеет ряд своих минусов. В первую очередь из минусов следует отметить то, что на этапе создания проекта нужно производить грамотные расчёты, допущение даже самой малейшей ошибки может обернуться большой неприятностью.

Дело в том, воздуховоды обычно устанавливаются под полом или на потолке и в случае допущения неточности в расчётах ошибку исправить своими руками будет крайне сложно, и конечно же затратно. Самые основные ошибки, которые часто допускают при устройстве воздушного отопления частного дома следующие:

• Мощность теплового генератора была неправильно рассчитана, в результате этого прогрев помещения будет плохим.
• Был сделан неверный расчёт сечения установленных воздуховодов и местонахождение выходов.
• Были допущены ошибки во время расчёта тепловых потерь на стенах, потолке и на полу.

Именно поэтому, чтобы потом не переделывать всю отопительную систему в деревянном доме, будет лучше сразу же обратиться за помощью к профессионалам, они грамотно произведут необходимые расчёты, разработают нужный проект, качественно и быстро произведут монтаж воздушной системы.

Устройство воздушного отопления

Сегодня воздушное отопление частного дома по цене сопоставимо с обычной системой водяного отопления, а если учесть наличие системы кондиционирования и вентиляции приточной, то выйдет намного дешевле. Также следует отметить и незначительные эксплуатационные расходы на такую отопительную систему – расходы газа будут процентов на тридцать пять – сорок меньше, чем расход газа при устройстве своими руками водяной системы отопления.

Самый главный элемент воздушного отопления частного дома – это воздухонагреватель, который может работать не только на газе, но и на дизтопливе. Тепло в воздухонагревательном элементе при сжигании газа или дизтоплива, в теплообменнике передаётся воздуху, который нагнетается с помощью вентилятора. Горячий воздух очищается в фильтре и потом по установленным воздуховодам поступает в помещение, а продукты сгорания топлива уходя через дымоход на улицу.

Установленные воздуховоды, которые подают в комнаты нагретый воздух, подключаются к воздухонагревательному элементу, а потом уже остывший воздух отправляется по созданной системе возвратного воздуховода и поступает в печь нагревателя, данным образом получается рециркуляция воздуха внутри комнаты.

Благодаря встроенной автоматике осуществляется контроль за температурным режимом в помещениях, а это уже огромный плюс, ведь вам не нужно будет отвлекаться на то чтобы прибавить или убавить скорость горения. Для этого необходимо будет в комнате установить термостат, который можно будет своими руками регулировать так как вам нужно, с его помощью можно задать нужную температуру, а как только она будет набрана, то печь воздухонагревательного прибора автоматически отключиться, а в случае если температура в помещении понизиться на 1 градус, то отопительная система автоматически включиться.

Сегодня можно приобрести лучшие модели термостатов по невысокой цене, их можно запрограммировать по дням недели и даже по времени суток. Монтаж воздухонагревательного оборудования нужно осуществлять в пристройке к частному дому или в подвале.

Чтобы лучше понять, как сделать устройство воздушного отопления вы можете посмотреть подробное видео:

Расчет системы воздушного отопления частного дома

Нужно сразу же отметить, что расчёт воздушной системы отопления частного дома играет очень большую роль в том, чтобы отопительное устройство работало эффективно и без перебоев много лет. Если во время планирования и создания проекта устройства воздушной системы отопления своими руками будет допущена даже незначительная ошибка, у вас появятся большие проблемы, решение которых потребует дополнительных расходов. Так что же может произойти, если халатно подойти к подготовительному этапу устройства метода воздушной системы отопления:

• Во время работы теплонагревательный элемент может дать сбой и перегреться, что приведёт к его поломке. Тогда вам нужно будет саму ремонтировать систему отопления или покупать новое оборудование.
• Могут появиться вибрации, в результате этого и шум во время функционирования воздушной системы отопления частного дома, а самое главное, шум будет стоять всегда, и скорее всего, его уже нельзя будет убрать. Такая система отопления будет не только плохо работать, но и раздражать, а это уже большой минус, который вряд ли вам удастся исправить.
• Появление сквозняков.

Параметры расчета воздушной системы отопления своими руками

Первое – это мощность воздухонагревательного элемента. Исходя от того как будет функционировать водонагреватель станет ясно, какой размер площади ему под силу прогреть воздухом.

Второе – это скорость подачи. От скорости подачи в помещение нагретого воздуха будет зависеть показатель теплопотери, чем быстрей поступает горячий воздух, тем меньше тепловые потери. Если тепловых потерь не будет, тогда отопление комнат будет лучшим для обеспечения максимального комфорта проживающих в доме людей.

Третье – это диаметр установленных воздуховодов. Нужно отметить что этот показатель оказывает огромное влияние на расчёт аэродинамических характеристик воздушной системы отопления в целом. Именно поэтому диаметр воздуховодов нужно обязательно согласовывать со скоростью подачи, в ином случае воздух начнёт теряться в системе воздуховода, что повлечёт большие тепловые потери, и как следствие, отопление будет работать очень плохо.

Следует сказать, что самому произвести такой расчёт будет очень трудно. Допущенные при расчёте ошибки повлекут за собой кучу неприятных последствий: система отопительного оборудования во время работы может перегреться, произойдёт её поломка, шум и сквозняк в помещении. Именно поэтому будет правильным доверить работу по расчёту и созданию проекта системы воздушного отопления деревянного дома профессионалам.

Как только расчёт системы будет готов, вы можете приобрести отопительное оборудование для деревянного дома, при этом нужно обязательно огромное внимание уделить его качеству, функциональным возможностям, какой существует диапазон рабочих параметров и на многое другое. Сегодня цена на такую продукцию отопления в разных местах может сильно отличаться, поэтому прежде чем совершать покупку, вам нужно будет самому пройтись по рынку, магазинам и внимательно ознакомиться со всеми моделями и их стоимостью.

Разновидности отопительной продукции

Камин. Данный вид объединяет отопительную и вентиляционную систему. Такой метод для воздушного отопления дома привлекателен тем, что является экономичным так как его можно самому в любое время очень быстро запустить и отключить. Эффективность отопления от камина невысокая, около двадцати процентов, это и есть главный минус системы, именно поэтому такой метод воздушного отопления чаще используют для обогрева дачи.

Камину присуща высокая пожароопасность, поэтому за такой отопительной системой нужно постоянно следить. Многочисленные отзывы людей и специалистов о воздушном отоплении частного дома такого типа говорят лишь о том, что данный метод не предназначен для постоянного отопления. Цена на такой тип отопительного оборудования зависит от его конструктивных особенностей, модели и дизайна. Очень часто камин используют не как основной отопительный элемент, а в качестве украшения интерьеров.

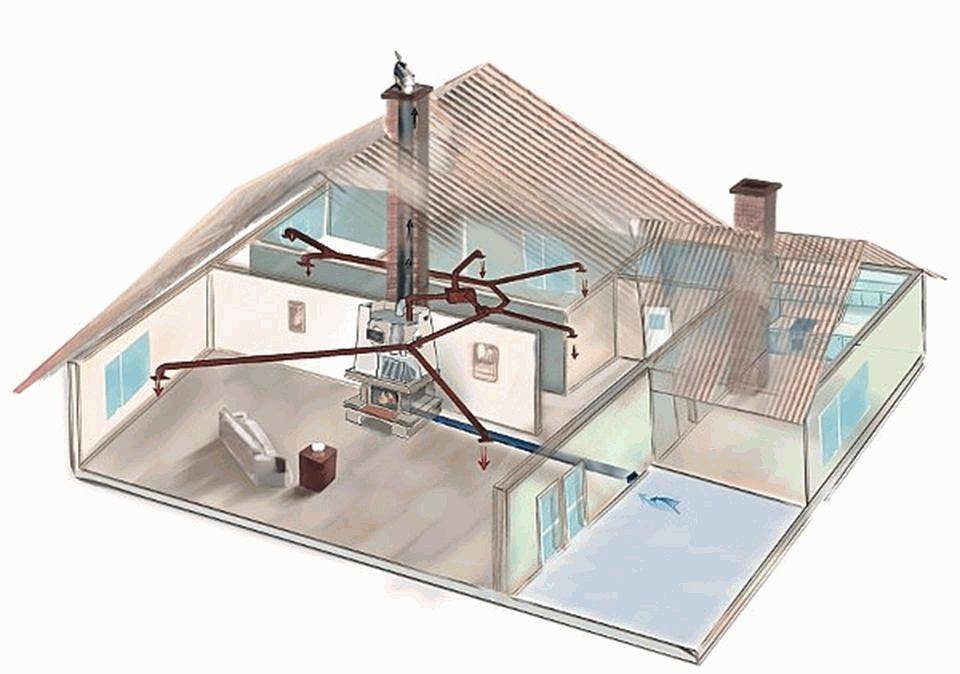

На фото показан монтаж системы каминного отопления в частном доме.

Фото: система воздушного отопления на основе камина.

Печь, оборудованная топкой состоящей из двух камер. Главное предназначение печи – воздушное отопление дома. Данный тип обогревательного оборудования имеет свои конструктивные особенности, которые позволяют осуществить воздушное отопление дома без использования насосов.

Воздух в помещении может нагреваться до плюс восьмидесяти градусов, а забор воздушных холодных масс осуществляется самостоятельно. Что касаемо цены на печь для воздушного отопления дома, то она также, как и в случае с камином будет зависеть от конструкции, комплектующих и модели. Эффективность работы такой системы отопления очень высокая, поэтому это лучший вариант для обогрева частного дома или коттеджа.

На фото можно видеть печь состоящую из двухкамерной топки.

Пушка тепловая. Это достаточно компактное отопительное оборудование, которое может работать на газе, дизтопливе или от электрической сети. Пушка может обеспечить в помещении как полную, так и частичную рециркуляцию воздушных масс. Работа тепловой пушки будет эффективной на небольших площадях. Такой метод воздушного отопления отличается неприхотливостью и может использоваться как для временного воздушного отопления в деревянном доме, так и для регулярного.

Если вы решили самостоятельно установить тепловую пушку, которая работает от электрической сети, тогда приготовитесь к тому что такое тепло вам обойдётся недёшево ведь цена на электрическую энергию постоянно растёт, поэтому будет лучше установить своими руками в доме дизельный вариант отопительной системы, такой метод является более дешёвым, при этом эффективность работы будет такой же высокой.

Фото: тепловая пушка.

Чтобы не ошибиться в выборе теплового оборудования для дома посмотрите видео:

Монтаж и проектирование

Во время создания проекта воздушного отопления дома или дачи непременно учитывают энергоноситель, при помощи которого будет осуществляться обогрев как отдельных помещений, так и всего дома. На сегодняшний день можно выделить несколько наиболее популярных отопительных систем, всем им присущи свои особенности, минусы и плюсы.

• Воздушная отопительная система.
• Водяная отопительная система.
• Электрическая отопительная система.
• Система открытого огня.

Грамотно разработанная проектная документация в себя включает:

1. Фирменный бланк с печатью компании.
2. Лицензия.
3. Пояснение к каждому существующему пункту созданного проекта.
4. Схема разводки магистралей (высотной тоже).
5. Спецификация отопительного оборудования и материалов.
6. Эскиз созданного проекта.
7. Подробный чертёж где будут указаны все узлы магистрали.
8. Подробный план подключения магистральных узлов и проводки нужных коммуникаций.

В роли теплового генератора для устройства воздушного отопления своими руками может выступать отопительный котёл или электрический нагреватель. В случае, когда для теплогенератора будет использоваться отопительный котёл, работающий на твёрдом топливе, тогда обратите внимание на то чтобы его конструкция позволяла менять скорость сгорания топлива.

Устройство газового отопительного котла должно быть оснащено автоматизированной системой, позволяющей включать его и отключать. Помимо этого, в газовом котле для воздушного отопления дома должна быть предусмотрена система, которая позволяет осуществлять контроль за температурой в нужном вам диапазоне.

Все элементы системы воздушного отопления дома, такие как воздуховоды, рукава, заслонки и прочие элементы покупаются уже в готовом виде. Если технология устройства отопительной системы предусматривает монтаж кондиционера, тогда в этом случае потребуется произвести утепление установленных воздуховодов, это нужно для того чтобы на их поверхности не образовывался конденсат.

Для изготовления воздуховодов используют оцинкованные стальные листы, а в качестве утеплительного материала можно взять самоклеящийся теплоизолятор, его можно приобрести в любом строительном магазине по невысокой цене.

В зависимости от конструкции воздушной отопительной системы может потребоваться использование воздуховодов гибких и жёстких, между собой их скрепляют при помощи армированного скотча или специальных хомутов. Для изготовления гибких воздуховодов, которые имеют круглое сечение используют термопластичные материалы, для того чтобы их можно было усилить применяют стальной каркас. Жёсткие воздуховоды имеющие любое сечение делают из металла.

На фото можно видеть, как выглядят гибкие воздуховоды, для усиления которых необходимо сделать каркас своими руками.

Фото: жёсткие воздуховоды для отопительной системы.

Фото: воздуховоды, установленные на каркасе.

На фото выше представлена схема принципа работы воздуховодов.

С технологией установки воздушной отопительной системы своими руками вы можете ознакомиться, посмотрев представленное для вас тематическое виде:

Фото: воздуховод спирально – навивной.

Воздушное отопление дома по канадской методике

В настоящее время очень много людей предпочитают технологию воздушного отопления дома по канадской методике. Это и неудивительно, ведь канадская методика широко используется во многих странах мирах, в том числе и в нашей. Так что же собой представляет канадская технология воздушного отопления? Благодаря монтажу дополнительных модулей можно будет самому не только нагревать воздух в комнатах, но ещё и очищать, увлажнять и кондиционировать его.

Чтобы было понятней, поясню, вместе с отопительной системой у вас появиться ещё и вентиляционная и очистительная система. Нужно сказать, что такая канадская методика не только эффективна, но и полезна для здоровья, ведь вам больше не нужно будет дышать сухим и пыльным воздухом. Особенно это важно для людей кто страдает астмой и аллергией.

Технология воздушного отопления, созданная самостоятельно в частном доме по канадской методике, является самым популярным способом отопления во всём мире. А огромную известность канадская методика получила благодаря тому, что технология такого отопления позволяет произвести монтаж множества дополнительных опций, которые позволяют улучшить работу отопительного оборудования, и снимают с хозяев часть обязанностей, таких как слежение за системой, её включение и отключение, контроль за температурой и многое другое.

На фото представлена система воздушного отопления по канадской методике.

Делаем воздушное отопление частного дома своими руками: инструкция с видео

Прежде чем приступить к монтажу отопительной системы по канадской методике, нужно грамотно выбрать оборудование и необходимые элементы: тепловой генератор, элементы крепления, герметик, воздуховоды, армированной скотч, решётки и ещё многое другое. На первом этапе работы следует установить магистральный подающий воздуховод.

Дальше от него надлежит произвести разводку небольших воздуховодов (гибких). Это делается так, в подающем воздуховоде нужно будет вырезать небольшие круглые отверстия, в них надобно установить врезки и хорошенько закрепить их при помощи скотча как показано на фото ниже.

Собранные воздуховоды потом крепят под потолком и скрывают под каркасом подвесной конструкции. Подвесной каркас для устройства потолка позволяет надёжно скрыть не только воздуховоды, но и проводку, разные коммуникации, это очень удобно при создании интерьеров.

Нужно сказать, что самостоятельно организовать такую конструкцию и каркас совсем не сложно, здесь главное знать обо всех нюансах, сложностях и подводных камнях, с которыми возможно вам придётся столкнуться при таком методе устройства.

Если вы до сих пор не решили, какая отопительная система лучше всего подойдёт для обогрева вашего дома, тогда посмотрите видео:
