Подготовка пола под теплые полы в частном доме: Водяной теплый пол своими руками под стяжку – технология монтажа

Содержание

Теплый пол по грунту в частном доме – подготовка и монтаж


На чтение 10 мин.
Обновлено

Главная цель, которая стоит при строительстве любого дома — создание тепла и уютной атмосферы в жилом помещении. Отличное решение для частных домов, чтобы получить комфортную обстановку — обустройство тёплого пола по грунту. Кроме того, это ещё и возможность сэкономить, так как доступно подключение к печи.

Особенность таких полов в том, что создание данной системы допускается только в момент возведения здания, и только на первом этаже. Монтаж данного вида отопления не возможен, при проведении ремонта, когда здание уже эксплуатируется.

Фото — Пирог тёплого пола по грунту

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

  1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
  2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
  3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

  • черновой бетонной стяжки;
  • остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

Тёплый пол не касается самого фундамента здания и стен, его укладка осуществляется на своё основание.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

  • создание надёжной тепловой изоляции в комнате;
  • предохранение от подземных вод;
  • устранение шумов внешнего характера;
  • удержания водяных паров;
  • обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Предлагаем ознакомится с статьей – как сделать в гараже водяной и электрический теплый пол своими руками.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный  прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

Многослойная структура пола выглядит следующим образом:

  • облицовка;
  • стяжка;
  • гидро- и теплоизоляция;
  • подкладка;
  • грунт.

Подготовка грунта для пирога

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Если не убрать растительные остатки, расположенные в верхнем слое почвы, то они будут разлагаться и источать неприятный запах. Кроме того, верхняя прослойка является рыхлым, что тоже может создать проблемы в дальнейшем.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

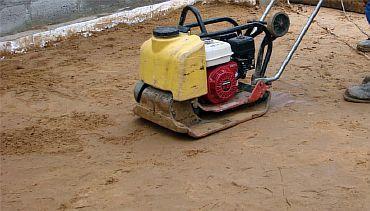

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Выбор и укладка гидро- и тепло- изоляционного слоя

По технологии монтажа тёплого пола по грунту требуется укладка гидро и теплоизоляции на основание.

  • Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

  • Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

Характеристики качественной теплоизоляции – наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

Фото — Укладка теплоизоляционных плит

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

  • чистый — его необходимо укрывать полиэтиленом;
  • имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
  • экструдированный — не требуется покрытие.

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

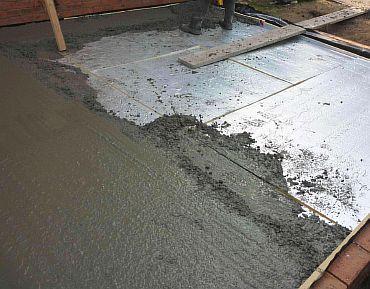

Фото — Заливка черновой стяжки

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

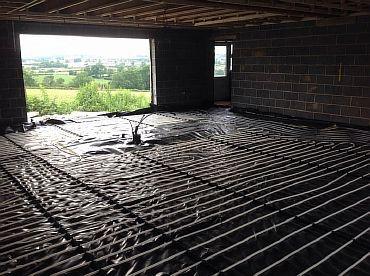

Фото - Монтаж тёплый водяной системы по грунту

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Опрессовка теплого пола

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны. Важно, чтобы воздухоотводы в этот момент были закрыты.

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Делается такое действие два раза, чтобы выявить разницу давления. Если она не велика, то конструкция пригодна к работе, остаётся проверить только отсутствие течи в контуре.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Особенности проектировании теплого пола при высоком уровне грунтовых вод

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

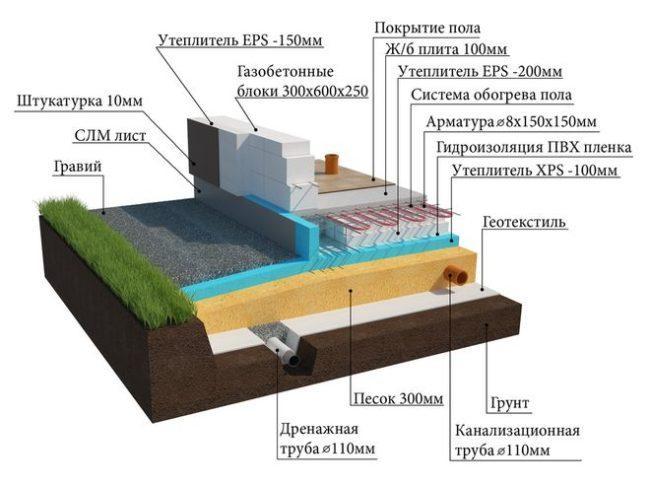

Фото — Обустройство дренажной системы

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Основные ошибки при укладке теплого пола на грунт

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU



Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

  • электрического кабеля;
  • нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

  1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
  2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
  3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
  4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
  5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
  6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
  7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
  8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
  9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

  1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
  2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
  3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
  4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
  5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

  • Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
  • Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
  • Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.



Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

  • трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
  • общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
  • длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
  • трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
  • при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Водяной теплый пол своими руками в квартире и частном доме.

Все больше людей задумываются о энергоэффективности своего жилища, поэтому водяной теплый пол становится не роскошью как это было всего 5-7 лет назад, а средством обогрева, но, как и во всем нужно понимать, что можно делать, что нельзя, как это делать и главное когда и на каких этапах – ведь переделка всегда сложнее и затратнее чем правильно выполненные работы. Здесь мы попробуем собрать краткую инструкцию по расчету, монтажу водяного теплого пола своими руками.  Надеемся, что наш труд будет полезен не только тем, кто выполняет работы сам, но и тому клиенту, который следит за выполнением работ монтажников (как показывает практика не всё то монтажник, что грязное, матерится и с руками из “плеч”).

Выбираем финишное покрытие для теплого пола

Котлы для водяного теплого пола

Как монтируется водяной теплый пол (пирог теплого пола)

Монтаж теплого пола в бетонную стяжку

Монтаж водяного теплого пола в наливной пол или плиточный клей

Монтаж на деревянное перекрытия или так называемый “сухой монтаж”

Материалы труб для теплого пола

Диаметр трубы для водяного теплого пола

Как подключать водяной теплый пол и как это работает

Когда нужен коллекторный шкаф а когда он не нужен

Из чего состоит коллекторный шкаф

Подключение теплого пола к радиаторной системе отопления

Как рассчитать водяной теплый пол

Теплотехнический расчет и проектирование

Самостоятельный расчет материалов для пола

Монтаж теплого пола своими руками

Подготовка основания

Гидроизоляция основания

Прокладка демпферов, температурных швов, проходов между помещениями, проходов сквозь стены и термошвы

Монтаж теплоизоляции

Разметка петель и контуров

Укладка трубы

Армирование стяжки

Сборка коллекторного шкафа

Подвод и подключение контуров к коллектору теплого пола

Заполняем систему

Гидравлические испытания и как их выполнить самостоятельно

Заливка стяжки или наливного пола

Балансировка петель теплого пол

Клапан преднастройки и с чем его едят

Когда можно включать теплый пол

Что делать если пробили трубу? Ремонт теплого пола своими руками

Как сделать водяной теплый пол в доме или в квартире?

Начнем с первого и самого важного пункта, чем регламентируются системы водяного теплого пола (скажу сразу что переписывать СНиП, СП или постановления цели нет, если интересно почитать полностью, то на просторах интернета вы их найдете)

Нормативная документация

Теплый водяной пол монтируется не только в частных домах и коттеджах, но и в квартирах, поэтому сразу разберемся, когда можно монтировать пол:

Для этого открываем СП 60.13330.2012 «Отопление, вентиляция, кондиционирование» пункт 6.3.3:

1.       Замоноличивать трубы допускается при следующих условиях:

·         в зданиях со сроком службы менее 20 лет;

·         при расчетном сроке службы труб 40 лет и более.

2.       Укладка трубы в стяжке не имеет ограничений, т.к. она является самостоятельной конструкцией, а не частью строительной конструкции, в частности этажного перекрытия.

3.       При скрытой укладке трубы (коей является укладка в стяжку) в местах соединений и арматуры необходимо предусмотреть ревизионные люки

— данный пункт является ключевым в моменте подбора петель и расчете теплого пола, кто бы не пытался Вас убедить в том, что ничего страшного нет в соединительном штуцере, это не так, если есть арматура и петля не целиковая, должен быть ревизионный люк. В остальном должен быть установлен коллекторный шкаф в котором будут собраны все соединения!

Теперь давайте поговорим о квартирном использовании водяных теплых полов:

Согласно Постановлению правительства г. Москва №883-ПП от 15 ноября 2005 года о реализации положений Жилищного кодекса РФ и правовых актах г. Москва, регулирующих переустройство, перепланировку жилых и нежилых помещений в жилых домах, в частности пункт 1.5 приложения 1:

·         Переустройство квартиры с установкой системы теплого пола должно производиться по проекту

·         Устройство теплых полов с подогревом от общедомовых систем водоснабжения и отопления ЗАПРЕЩЕНО

Согласно Постановлению Правительства Российской Федерации от 13 августа 2006 г. N 491 г. Москва об утверждении Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание и ремонт жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность пункты 1.5 и 1.6:

Внутридомовые инженерные системы горячего и холодного водоснабжения и внутридомовые системы отопления, в том числе установленное на них оборудование, являются общим имуществом.

— из вышесказанного можно сделать вывод – что установить водяной теплый пол в квартире своими руками вы можете, но только при наличии проекта, собственного источника тепла (котла) и установки пола с замкнутым контуром теплоносителя.

О температуре теплого пола согласно СНиП  41-01-2003 и СП41-102-98:

·         Температура пола в комнатах с постоянным пребыванием людей должна составлять 26 градусов Цельсия

·         Температура пола в комнатах с временным пребыванием людей должна составлять 31 градусов Цельсия

·         Перепад температуры на отдельных участках полна не должен превышать 10 градусов Цельсия

·         Температура теплоносителя в системе теплого пола не должна превышать 55 градусов Цельсия

Немного информации к размышлению почему же нельзя подсоединяться к трубам центрального теплоснабжения:

Самый печальный и опасный момент – обрыв трубы у коллектора (или свищ в трубе) – при системы замкнутого контура вы промочите максимум пару этажей соседей снизу, а вот если вы подключились к системе центрального теплоснабжения вода не остановится пока не приедет аварийная служба.

(вариации «да мы поставим краны перед коллектором» рассматривать не буду, т.к. Вас может не оказаться дома, да и вряд ли вы побежите по кипятку хлещущему фонтаном искать кран, есть сомнения? Откройте кран с горячей водой и суньте туда руку, думаю приятного будет мало)

Вопрос с нормативными документами исчерпан – вы можете сделать пол и дома и в квартире, но делайте его правильно.

Выбираем финишное покрытие для теплого пола.

Несмотря на все страшилки которые блуждают в интернете, водяной теплый пол можно уложить абсолютно под любое покрытие, что то нагревается лучше, что то хуже, у чего то есть ограничения по максимальной температуре, у чего то она ограничиваются только разумными пределами, но греть можно абсолютно всё, при правильном подборе материалов!

Начнем с материалов которые лучше всего подходят для использования с теплыми полами – керамическая плитка, керамогранит и вариации натурального камня.

Плитка, Керамогранит, Камень

Почему керамические и каменные покрытия лучше подходят для обогрева?

Во-первых, они имеют отличную теплопроводность, в отличии от древесных и синтетических материалов, у которых теплопроводность сменяется терм сопротивлением, и чем толще ламинат, тем оно выше. Благодаря этому свойству, прогрев помещения будет происходить быстрее, т.к. можно поддерживать более высокий температурный режим в полу, а соответственно сделать систему полного отопления помещения только на основе теплого пола.

Во-вторых, у данного покрытия практически нет ограничений по максимальной температуре, т.к. оно не будет выделять вредных веществ при перегреве, НО учтите, что ходить по перегретому полу ни просто не комфортно, но и очень опасно для здоровья! Поэтому стоит всегда ограничивать максимальную температуру пола 40-42 градусами Цельсия.

В третьих, в отличии от ламината и паркета, данные покрытия не боятся быстрого прогрева, если например вы пользуетесь теплыми полами в загород

«Неправильный» водяной теплый пол в частном доме

Как и обещал ранее, попробую описать, как сделать «неправильный» водяной теплый пол. Почему «неправильный»? А потому что в очередной раз теория расходится с практикой. И толщина стяжки не та, и шаг укладки не тот, и подложка неправильная, и сетка. Но, тем не менее, все работает.

Что необходимо отметить? Так это то, что ответ на вопрос «Быть или не быть» ТП имеет один ответ – быть.

Если честно, то я не ожидал получившегося теплового эффекта от ТП. Уже на другой день после запуска ТП, придя на стройку, я ощутил более ровный нагрев помещения, как по горизонтали, так и по вертикали, отсутствие явно выраженных холодных зон, отсутствие движения холодного воздуха в районе окон. Посмотрев на газовый счетчик, я удивился, увидев такой же дневной расход, как и ранее, хотя в помещении было ощутимо теплее и на нагрев массы бетонной стяжки надо было потратить несколько кубов газа.

Так что ТП в частном доме, если не единственная отопительная система первого этажа, то, по крайней мере – основная.

Но это все лирика. А теперь немножко практики.

Перекрытие закончено, приступаем к монтажу ТП.

Я пошел в магазин и купил остатки подложки под ламинат. Толщина от 3 до 5 мм. Почему остатки? А они дешевле в 2 раза были, а куски – от 3 до 10 метров (я и под ламинат также остатки покупал).

Настилаем подложку на перекрытие с перехлестом 10-20 см и с заходом на стены. Заход нужен, чтобы отвязать монолитный пол от стен. Пусть они живут своими жизнями. На мои 50м2 промежуточных температурных швов не требовалось, но что-то подобное сделать пришлось, т.к. за один раз все помещение залить я не мог. И одна из причин была в том, что отсев был мерзлый и его надо было пару дней размораживать.

Уложив подложку, поверх нее укладываем арматурную сетку. Она выполняет несколько функций: собственно как арматурная, к ней крепим трубы, и она более равномерно распределяет тепло. Металл, как-никак.

А теперь самое главное: рисуем на стене чертеж укладки труб и фотографируем это. Почему на стене? А потому, что бумажный чертеж имеет привычку падать в воду, его съедает собака или жена заворачивает в него мусор.

Для ТП я выбрал металлопластиковые трубы диаметром 16 мм. На мои 50 м2 мне, после расчетов, требовалось около 160 м. Вон она, бухта, лежит под лестницей.

Для гибки труб я использовал попавшийся под руки шкив от старой стиральной машины диаметром около 20 см.

Выбранная схема укладки – улитка, при которой подводящая труба идет вдоль наружных стен, чередуясь с обраткой. Т.е. сначала укладываем подающую трубу, заворачиваем ее до середины, где он постепенно переходит в обратку, и возвращаемся обратно. Есть желающие сразу вести две трубы. Ни в коем случае нельзя, т.к. все равно ошибетесь в размерах (золотое правило «Сколько запаса не оставляй, все равно 50 см не хватит»), да и две трубы вести – тяжело.

Улитка, по сравнению со змейкой дает более равномерный нагрев.

Трубы крепил к сетке обычными пластиковыми стяжками. На последнем отрезке меряется, сколько необходимо до коллектора и только тогда труба отрезается. Для удобства работы с 160 метровым удавом его можно надеть на ножки перевернутого табурета. Можно попросить родственников, чтобы они помогали с раскруткой, но это обычно заканчивается морскими узлами и заломами.

Итак, трубы уложены, вроде бы все нормально. Фотографируем все, что получилось, можно даже линейку положить, чтобы уже фактически знать, где лежат трубы.

Когда мне потребовалось прикрепить унитаз я взял фотографии и … правильно… Два отверстия — в две трубы. Поэтому унитаз — приклеен.

Если считаете, что можно лить бетон, то ошибаетесь. О! Пресс, О! Вка… Т.е. опрессовка. Хорошо, зашел сейчас в магазин и купил, что надо. А вот когда в пещерах жили… В общем, покупаем коллектор вместе с кранами. Вот такой, или такой или сразу весь смесительный узел. Подключаем к нему выведенные трубы ТП, манометр, кран Маевского и… насос «Малыш». У вас ведь нет опрессовочной станции, не так ли? Опускаем насос в ведро с водой, включаем и ждем. Секунд несколько, т.к. при 6 атм. с насоса сорвет шланг. Ловим момент и перекрываем кран до срыва шланга. Манометр показывает 5 — 6 атмосфер. Отлично. С чистой совестью идем отдыхать, т.к. промучились с насосом до 12 ночи.

Придя на другой день, убеждаемся в герметичности системы и готовимся к бетонной стадии.

Да, чтобы сетка болеем лучше J выполняла свои армирующие функции, приподнимаем ее над подложкой минимум на 1 см.

Бетономешалка, установленная на месте проведения работ, существенно облегчает их выполнение. Желоб, по которому бетон выливался на пол, виден на фото.

Я заливал т.н. пескобетон (цемент – отсев), в качестве пластификатора использовал жидкое мыло. В качестве маячков – потолочный профиль для ГКЛ, поэтому толщина стяжки над трубами была от 3 см. самое сложное в бетонных работах — это выравнивание. Долго и на корточках. Кстати, если у вас есть вибратор (поручики — молчать) – это существенно облегчает работу.

На другой день по полу уже можно ходить.

А еще через …дцать – укладывать финишное покрытие.

Вот примерно так. Что-то забыл, о чем-то умолчал.

Какой пол для теплого пола лучше всего?

Основное различие между различными напольными покрытиями и их пригодность для использования с системой заключается в теплопроводности материала, означающем, насколько быстро и эффективно выделяемое тепло передается на поверхность пола. Лучшее напольное покрытие для теплого пола — это пол с хорошей проводимостью, поскольку он быстрее нагревается, дает больше тепла и более эффективен в эксплуатации. Однако это не означает, что для теплых полов нельзя использовать менее проводящие материалы.

Floor Types compatible with underfloor heating

Лучшим напольным покрытием для полов с подогревом является плитка и камень. Однако подходящую систему лучистого отопления можно найти практически для любой отделки пола. Подходящие полы включают:

  • Плитка, камень и полированная стяжка
  • Полы из дерева и инженерной древесины
  • Ламинированные полы
  • Виниловые полы
  • Ковровые покрытия и ковровые покрытия
  • Резиновые полы

Независимо от того, ремонтируете ли вы или выбираете пол Для новостройки в этой статье мы расскажем, что вам нужно знать о различных напольных покрытиях для теплого пола.

ВИДЫ ПОЛОВ

Теплый пол можно использовать под любым полом. Единственная разница между тем, какую отделку пола использовать с системой подпольного покрытия, — это теплопроводность материала.

ПЛИТКА, КАМЕНЬ И ПОЛИРОВАННАЯ СТЯЖКА

Лучшим напольным покрытием для полов с подогревом является плитка и камень . Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола.Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной. Благодаря отличным тепловым свойствам плитка и камень идеально подходят для использования с полом с подогревом в помещениях с высокими потерями тепла, таких как зимние сады. Их можно нагреть до до 29 ° C, и более, обеспечивая высокую тепловую мощность до 200 Вт / м².

Толщина плитки и камня мало влияет на тепловую мощность, но немного увеличивает время нагрева, поэтому рекомендуется придерживаться максимальной толщины 20 мм, если вы ищете высокочувствительную систему.

tile stone and polished screed flooring for underfloor heating

Плиточные и каменные полы обладают высокой проводимостью, что делает их лучшим напольным покрытием для полов с подогревом.

Керамическая и каменная плитка
  • Лучший материал для полов с подогревом
  • Отличные теплопередающие свойства и тонкий профиль
  • Легко поддерживать в чистоте
Полированный бетон
  • Высокая проводимость, обеспечивающая быстрое время нагрева
  • Подходит для использования с электрическими и водяными полами с подогревом
Сланец и каменная плита
  • Естественно, высокая проводимость и отлично подходит для полов с подогревом
  • Износостойкая отделка пола, идеально подходящая для мест с высокой пешеходной нагрузкой
Мрамор
  • Хорошая теплопроводность, но медленнее нагревается
Советы по установке: теплый пол с плиткой и камнем
  • При укладке теплого пола с плиткой необходимо использовать качественный двухкомпонентный клей для гибкой плитки.
  • При установке на бетонный черный пол всегда используйте изоляцию.

ДЕРЕВЯННЫЕ ПОЛЫ

Различные типы деревянных полов имеют разные термические свойства, поэтому существуют различия в их пригодности для использования с системой теплых полов. Чем плотнее и тоньше половые доски, тем лучше они проводят тепло и, как правило, больше подходят для использования с теплыми полами.

Инженерная древесина — лучший тип деревянных полов для использования с системой подогрева пола, так как она хорошо работает при изменении температуры пола.Можно использовать и другие деревянные полы, но с более мягкой и менее плотной древесиной следует обратить внимание на толщину половиц, чтобы половые доски не действовали как изолятор, блокирующий тепло. Как правило, для деревянных полов температура поверхности пола не должна превышать 27 ° C .

Обогрев пола изменяет влажность древесины, поэтому следует выбирать деревянные полы, которые могут адаптироваться к изменениям температуры пола без изменения внешнего вида пола.Сушеная в печи древесина лучше всего подходит для полов с подогревом, но всегда уточняйте у производителя напольных покрытий, подходят ли они для использования с подогревом.

wood flooring for underfloor heating

Полы с подогревом можно использовать с разными типами деревянных полов, но следует обращать внимание на толщину половиц, чтобы они не действовали как изолятор, блокирующий тепло.

Конструкционная древесина

Лучшее деревянное покрытие для полов с подогревом. Он хорошо справляется с изменяющейся температурой пола и приспосабливается к изменяющемуся содержанию влаги.

Массив лиственных пород

Склонен к изменениям влажности и температуры, которые могут привести к образованию зазоров, коробов и венцов.Следует проявлять осторожность при рассмотрении возможности использования с подогревом пола, чтобы обеспечить совместимость и достаточно высокую тепловую мощность — всегда уточняйте у производителя, подходит ли он для использования с подогревом пола

Мягкая древесина

Подходит для использования с подогревом пола, но следует обратить внимание на толщина полов, обеспечивающая достаточно высокую теплоотдачу

Паркетный пол

Доступен либо из массивной древесины, либо из конструкционной древесины, и большинство типов подходят для использования с теплыми полами

Бамбук

Подобно конструкционной древесине в строительстве и поскольку она является хороший проводник тепла, хорошо подходит для полов с подогревом.

Советы по установке: теплый пол с деревянным полом.

Древесина — это натуральный материал, на который влияет влажность окружающей среды.Вот почему важно обеспечить правильное содержание влаги в деревянном полу во время укладки и правильный цикл нагрева при установке теплого пола

Инженерная древесина может укладываться непосредственно на теплый пол с плавающим полом или системой реек / сочленений. Доски толщиной менее 20 мм следует поддерживать и фиксировать, чтобы обеспечить подходящую структурную поддержку. При укладке досок поверх стяжки рекомендуется использовать подложки с низким тогом.

ЛАМИНАТНЫЙ ПОЛ

Этот синтетический пол имитирует дерево и обеспечивает покрытие пола, устойчивое к пятнам и царапинам.Легко укладывать и экономичное решение. Большинство ламинатов подходят для полов с подогревом, но перед установкой системы рекомендуется проконсультироваться с производителем напольного покрытия.

ВИНИЛОВЫЕ ПОЛЫ

Виниловые полы можно безопасно использовать с полами с подогревом. Винил быстро нагревается и остывает. Виниловые полы подлежат ограничению температуры верхнего этажа, обычно 27 ° C, что ограничивает тепловую мощность, поэтому их не рекомендуется использовать в помещениях с высокими потерями тепла, таких как старые зимние сады.

РЕЗИНОВЫЕ ПОЛЫ

Резина может использоваться для полов с подогревом. Полы из твердой резины обычно обладают высокой проводимостью, поэтому они быстро нагреваются и обеспечивают высокую теплоотдачу. Обязательно проконсультируйтесь с производителем, чтобы убедиться в пригодности для использования с полом с подогревом.

КОВРОВЫЕ ПОЛЫ

Ковер подходит для использования с полами с подогревом при условии, что материал ковра или подкладки не действует как изолятор, блокирующий тепло. Общая сумма всех материалов, включая любые нижние и верхние слои, не должна превышать 2.5 tog , чтобы система обеспечивала достаточную тепловую мощность.
carpet flooring for underfloor heating
Ламинат и ковровые покрытия подходят для полов с подогревом, но вы должны убедиться, что общее количество всех материалов не превышает 2,5 тг, чтобы система могла обеспечить достаточную тепловую мощность.

ВРЕМЯ НАГРЕВА РАЗНЫХ ПОЛОВ

Выбор материала напольного покрытия влияет на время нагрева, поскольку каждый материал имеет разную тепловую массу и проводимость. Чем ниже тепловая масса и выше проводимость, тем быстрее тепло от трубы или провода теплого пола передается на поверхность пола.Однако это также означает, что материалы с низкой тепловой массой охлаждаются быстрее, чем материалы с высокой тепловой массой. Отзывчивость системы может быть улучшена путем использования изоляционных плит , способствующих передаче тепла к отделке пола.

comparative heat-up times graph of different flooring materials for underfloor heating

ВЛИЯНИЕ НАПОЛЬНОГО МАТЕРИАЛА НА ОТВОД ТЕПЛА

Выбор напольного покрытия влияет на максимальную тепловую мощность системы , поскольку некоторые виды отделки пола имеют ограничение по максимальной температуре, ограничивая максимальную тепловую мощность. Тепловая мощность системы зависит от общей площади обогреваемого пола, а также температуры воздуха и пола. На тепловую мощность влияет любой из этих трех факторов. Как правило, проще всего изменить отделку пола, так как размер комнаты и комфортная температура воздуха уже в значительной степени установлены.

Важно следить за тем, чтобы тепловая мощность пола превышала тепловые потери помещения. Как показано на приведенном ниже графике, разница в температуре пола в два градуса существенно влияет на тепловую мощность.Итак, если выбранный вами пол можно нагреть только до 27 ° C, и это не дает вам необходимой тепловой мощности, вы можете получить выгоду от перехода на отделку пола, которая может быть нагрета до 29 ° C, чтобы дать больше тепла. Кроме того, вы можете рассмотреть возможность добавления дополнительного отопления, чтобы ваша система отопления соответствовала вашим ожиданиям.

heat output and floor temperature chart for underfloor heating

Максимальная тепловая мощность напрямую связана с температурой пола. График показывает максимальную тепловую мощность системы теплого пола при заданной температуре в помещении 21 ° C и отапливаемой площади 10 м².

Если вы хотите получить пол с подогревом, взгляните на наш ассортимент продукции для теплого пола , чтобы найти систему, подходящую для выбранной вами отделки пола, или запросите бесплатное предложение здесь .

.

6 Плюсы и минусы теплого пола, о котором вы не знали

Подогрев пола, также называемый лучистым отоплением, — это роскошная домашняя особенность и популярная тенденция в новом жилье, а также при ремонте, ориентированном на чистоту, комфорт и дизайн. вел живую. Хотя нельзя отрицать, что теплый пол — самый удобный способ согреть пальцы ног, стоит ли это дополнительных затрат и хлопот? Или для обогрева дома лучше использовать традиционные радиаторы? В этом сообщении блога обсуждаются преимущества и недостатки теплого пола.Начнем с плюсов, а потом перейдем к минусам.

Коротко о плюсах и минусах:

(+) Энергоэффективное отопление (+) Легкость работы (+) Больше места и свобода дизайна (+) Работает со всеми напольными покрытиями (+) Безопасность и комфорт (+) Простота установки

(-) Стоимость установки (-) Время установки (-) Высота пола Проблема

Living room with underfloor heating blog

Плюсы напольного отопления

1. Энергоэффективное отопление

Существует два типа лучистого отопления , электрические системы и водяные .Оба обеспечивают обогрев помещения от пола вверх, обеспечивая постоянное и эффективное тепло. В системах горячего водоснабжения горячая вода проходит по трубам для создания тепла, тогда как электрические полы с подогревом нагревают проводку под полом для выработки тепла.

Традиционные радиаторы необходимо нагреть до высокой температуры (от 65 до 75 градусов Цельсия) для эффективного обогрева комнаты, тогда как напольное отопление должно работать только при температуре 29 градусов Цельсия или меньше, в зависимости от пола отделка, чтобы согреть комнату, тем самым потребляя меньше энергии и значительно снижая счета за электроэнергию.

Кроме того, радиаторы нагревают ближайший к ним в первую очередь воздух, поэтому помещения, обогреваемые радиаторами, склонны к «холодным точкам», то есть воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. . Обычно это приводит к открытию окна над радиатором, чтобы подать свежий воздух, и мы снова идем, позволяя всей энергии, потраченной на обогрев дома, ускользать из окна. Лучистое тепло обеспечивает теплом от пола вверх по всей комнате без каких-либо холодных пятен или духоты в обогреваемой зоне.

Подводя итог, в отличие от традиционных радиаторов, из-за которых в комнате иногда может быть холодно и слишком жарко в другое время, теплый пол не перегревается — вместо этого он достигает желаемой температуры, установленной вами с помощью встроенного термостата.

Лучистое тепло обеспечивает среднюю экономию в размере 15% на счетах за отопление благодаря эффективному способу обогрева дома

2. Легкость в эксплуатации

После установки теплый пол практически не требует обслуживания и имеет срок службы гарантия полного спокойствия.Контроллеры нагрева Warmup обеспечат наиболее эффективную работу вашего отопления либо автоматически с помощью термостата Smart WiFi, либо, если вы хотите, с помощью программируемого термостата, который можно запрограммировать на включение нагрева в определенное время, что дает вам возможность возможность выключить его в ночное время.

3. Больше места и свобода дизайна

Благодаря полам с подогревом вы можете наслаждаться всей комнатой без радиаторов на стенах.Даже самые современные радиаторы занимают место на стене, поэтому представьте, какую свободу дизайна вы имеете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать радиаторы.

4. Работает со всеми напольными покрытиями

Подогрев пола дает вам свободу спроектировать свой дом по вашему желанию, максимально используя пространство стен и пола.И вы по-прежнему можете выбрать тип пола, который вам нужен, поскольку пол с подогревом хорошо сочетается с ламинатом, деревом, плиткой, камнем, ковром и т. Д.

5. Безопасность и комфорт

Если у вас пол с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся молодые члены семьи. Система обогрева надежно убрана в сторону и не будет слишком горячей на ощупь.

Лучистое тепло также намного лучше влияет на качество воздуха в помещении, поскольку оно сохраняет воздух свежим и богатым кислородом.С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Тепловая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, приводит к тому, что вся пыль циркулирует по кругу, чего не происходит с системой подогрева пола.

6. Простота установки

Полы с подогревом легко установить, особенно если вы делаете их частью проекта строительства или ремонта. Например, решение StickyMat от Warmup может быть установлено как самостоятельный проект, поскольку его просто уложить с заранее разнесенными электрическими проводами, которые легко прикрепляются к сетке, и их можно развернуть на месте.Кроме того, есть даже дополнительное удобство уборки, так как поддерживать чистоту в комнатах проще без укромных уголков радиаторов.

Минусы напольного отопления

1. Стоимость установки

Электрические системы предлагают быстрое время установки, многие системы могут быть установлены в ванной среднего размера всего за 1-2 дня. Стоимость установки будет варьироваться в зависимости от выбранной вами системы, размера помещения и оплаты вашего установщика; вы можете рассчитывать на оплату труда от 200 до 300 фунтов в день.Вам также нужно будет вызвать квалифицированного электрика, чтобы подключить систему к источнику питания, это может занять несколько часов, и здесь также будут разные затраты.

Если вы ищете установщика для установки вашего нового электрического напольного обогревателя, свяжитесь с нами, и мы сможем порекомендовать одного из наших сертифицированных установщиков Warmup Pro, работающих в вашем регионе.

Системы на водной основе требуют больше времени для установки из-за более сложных требований к установке. Это означает, что установка системы водяного теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые влажными системами, могут компенсировать эту начальную цену.Узнайте больше о расходах на установку водяного теплого пола и посмотрите, какая система лучше всего подходит для вас.

2. Время установки

В некоторых системах электрического теплого пола требуется нанесение самовыравнивающейся смеси, поэтому вы должны учитывать время, необходимое для полного высыхания перед укладкой напольного покрытия — это обычно день-два. Однако некоторые из наших систем, такие как система развязки с подогревом DCM-PRO, могут быть облицованы плиткой, что делает установку очень быстрой — иногда менее чем за день в небольшом помещении.

Установка систем водяного теплого пола занимает больше времени, часто для полной установки требуется несколько дней, хотя обычно это не имеет большого значения, поскольку эти системы, как правило, устанавливаются в рамках более крупного проекта нового строительства или ремонта. Вы также должны знать, что если вы укажете систему, для которой требуется стяжка, время, необходимое для отверждения стяжки, также должно быть учтено в графике вашего проекта.

Warmup heating mats installation

3. Высота пола Проблема

Как правило, системы подогрева пола увеличивают высоту пола в комнате в среднем на несколько сантиметров, в зависимости от выбранной вами системы.Кроме того, вы можете разместить теплоизоляционные плиты под нагревательным оборудованием, чтобы максимизировать потенциал энергоэффективности, гарантируя, что все тепло идет вверх, а не вниз. Изоляционные плиты увеличивают высоту еще немного, примерно на дюйм.

Однако, если потеря высоты в комнате является для вас проблемой, тогда система подогрева пола StickyMat electric от Warmup может быть идеальной — поскольку она имеет очень тонкие кабели, прикрепленные к сетке, в результате этого она не будет значительно поднять высоту пола.

Резюме: стоит ли это теплых полов?

Полы с подогревом — это простой и энергоэффективный способ согреть ваш дом и сохранить ощущение комфорта. Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, существует различных вариантов , соответствующих вашему бюджету, и стоит иметь в виду, что теплый пол обеспечивает значительную экономию на счетах за электроэнергию в долгосрочной перспективе.

При ремонте ванной комнаты особенно стоит подумать о теплом полу. Вы значительно сэкономите на трудозатратах, если пол все равно будет поднимать и менять. Комфорт и экономия затрат на использование системы на счетах за отопление принесут вам выгоду в долгосрочной перспективе.

> СМЕТЬ ваш теплый пол ЭКСПЛУАТАЦИОННАЯ СТОИМОСТЬ ЗДЕСЬ

> ПОСМОТРЕТЬ теплые полы с подогревом АССОРТИМЕНТ ПРОДУКЦИИ ЗДЕСЬ

.

Стоимость теплого пола (Руководство на 2020 год)

Сколько стоит теплый пол?

Затраты на напольное отопление могут начинаться с 30 фунтов стерлингов для небольших проектов и подниматься от до 10 000 фунтов стерлингов для более крупных проектов . Стоимость будет зависеть от множества факторов, таких как:

  1. Систему теплого пола выбираете вы.
  2. размер вашей комнаты.
  3. Возраст вашего здания.

При внимательном рассмотрении и принятии решений, системы теплого пола — отличный выбор для домовладельцев, поскольку они обеспечивают равномерно распределенное тепло и комфорт.

Полы с подогревом делятся на две категории: электрические и водяные системы. В системе электрического теплого пола, широко известной как «сухая система » , под полом или внутри него устанавливается набор проводов, где тепловая мощность регулируется термостатом.

Водяной теплый пол, также известный как влажная система , обеспечивает циркуляцию горячей воды по трубопроводу по всему полу, подключенному к бойлеру или тепловому насосу. Разбивка цен представлена ​​в таблице ниже:

Стоимость теплых полов — модернизация по сравнению с новым домом
Тип теплого пола Новый или отремонтированный Стоимость материалов Стоимость труда Время завершения Общая стоимость теплого пола
Электрический После ремонта £ 3 600 + 480–720 фунтов стерлингов 2-3 ​​дня 4 000–4 500 фунтов стерлингов
Электрический Новая сборка £ 2 100 + 240–480 фунтов стерлингов 1-2 дня 2300–2 600 фунтов стерлингов
Вода После ремонта £ 9 000 + 1,200–1680 фунтов стерлингов 5-7 дней 10 000–11 000 фунтов стерлингов
Вода Новая сборка £ 4800 + £ 960-1440 4-6 дней 5 500–6 500 фунтов стерлингов

Примерная таблица цен для дома площадью 60 м² с почасовой оплатой подрядчика 30 фунтов стерлингов

Расходы на теплый пол для пленочной электроизоляционной пленки начинаются от 50 фунтов стерлингов за квадратный метр , без учета термостата.Для системы горячего водоснабжения вы можете рассчитывать заплатить 40 фунтов стерлингов за квадратный метр , не включая плату за установку и приобретение дополнительного оборудования.

На рынке предлагаются комплекты от 165 фунтов стерлингов для алюминиевой конструкции 140 Вт / м², включая термостат для регулируемой тепловой мощности и датчик температуры пола.

Если вы хотите получить дополнительную информацию о расходах на теплый пол, GreenMatch всегда готов помочь. Вы можете получить до 4 предложений, заполнив быструю форму вверху, и вскоре получите от нас известия.Форма предоставляется бесплатно, и никаких дополнительных обязательств в отношении службы нет.

Сколько стоит установка теплых полов?

Когда дело доходит до установки, на стоимость теплого пола может влиять ряд различных факторов:

  • тип напольного покрытия
  • Состояние собственности
  • тип теплого пола.

Больше всего будут стоить материалы, за ними следует оплата продавца. Расходы подрядчика могут варьироваться от до 200–300 фунтов стерлингов в день , и это зависит от продолжительности процесса установки.

Факторы, влияющие на затраты

Высококачественная изоляция и термостат являются важными факторами, которые повлияют на стоимость теплого пола .

Они различаются в зависимости от модели и размера собственности, но вы можете рассчитывать потратить от до 9000 фунтов стерлингов. Изоляция поможет системе распределять более высокий выход тепла. Термостат будет регулировать время выхода тепла.

Укладка труб для систем влажных полов будет проще в новом здании, где не нужно снимать старое покрытие пола.Если ремонтировать дом на электрический тип, теплые полы обойдутся дешевле материалов. Давайте посмотрим на стоимость установки ниже.

Ремонт дома Инсталляция

Одноместные номера или ванные комнаты отлично подходят для электрических полов с подогревом , особенно в небольшом проекте реконструкции.

Если вы не можете найти точный размер для своего проекта, всегда рекомендуется приобретать меньший размер и при желании добавлять дополнительный мат , который защищает от трещин. в неотапливаемых помещениях.Это позволит избежать ненужного перегрева в помещении.

Отдельный комплект кабелей для комнаты 4,5 м² стоит от 290 фунтов стерлингов .

Мокрые полы с подогревом в отремонтированном здании стоит около 150 фунтов стерлингов за м² , без учета трудовых работ, которые могут занять до 6-7 дней.

Монтаж нового здания

Расходы на подогрев пола

могут быть огромными, учитывая все сопутствующие расходы, но некоторые электрические системы являются отличным доступным решением для нового строительства.

Средняя цена за м² может начинаться с £ 35 , а установка может занять до двух дней. Однако использование электрических полов с подогревом во всем здании приведет к большим счетам за электроэнергию.

Системы теплой воды «теплый пол» больше подходят для новых домов. Мокрая система может стоить более 80 фунтов стерлингов за м², что более чем вдвое превышает сумму по сравнению с системой электрического пола.

Сколько стоит обогрев пола?

Эксплуатационные расходы водяного теплого пола зависят от многих факторов, таких как тип основного генератора системы — бойлер или тепловой насос.

Большим преимуществом водяного теплого пола является более низкая стоимость эксплуатации. Использование хорошего выравнивания пола может снизить необходимую температуру подачи на 20%. Наличие системы, работающей с более низкой температурой, может сэкономить вам около 10 фунтов стерлингов в год по фунтов стерлингов на каждый градус.

Как водяной, так и электрический теплый пол можно регулировать, чтобы предотвратить ненужное использование тепла. Не рекомендуется оставлять пол с подогревом постоянно включенным, особенно при хорошей теплоизоляции.

Возьмем, например, средний размер комнаты , ванная комната площадью 4 м², которая отапливается 4 часа в день. Средняя цена на электроэнергию в Великобритании составляет 14,37 фунта / кВт . Это может составить фунтов стерлингов 10–11 фунтов стерлингов в месяц .

Расчеты зависят от местоположения — например, в Северной Шотландии цены на электроэнергию могут быть выше, чем в Лондоне.

Типы теплых полов и оборудования

Электрические системы обеспечивают простоту и гибкость с точки зрения установки с широким ассортиментом матов , свободных кабельных вводов и систем нагревательной пленки на выбор.

Системы водяного пола более сложны с точки зрения материалов и монтажа, но при подключении к конденсационному котлу хорошего качества или тепловому насосу они обеспечивают очень эффективную выработку энергии.

Какой пол лучше всего подходит для моего дома?
Ср. Размер номера Подходящая электрическая система Подходящая система водоснабжения
4 м²

Электрический коврик

— Предварительно разнесенные, подходят для небольших домашних работ

Конденсационный котел

— Газ дешевле электричества

14 м²

Кабель со свободной посадкой

— Дешевле устанавливать в больших помещениях и вокруг нечетных углов и углов

Насос источника воздуха

— Более низкие эксплуатационные расходы со временем

Система электрического теплого пола

Материалы для электрических систем полов дешевле, но, учитывая более высокие цены на электроэнергию, можно ожидать, что в долгосрочной перспективе затраты на электрические полы будут выше, чем в мокрых системах.Вот почему электрические полы — отличное решение для небольших помещений или проекта модернизации здания .

Коврики для теплого пола

Коврики с подогревом

отлично работают, если их установить под камнем, плиткой, мрамором, потому что они хорошо сохраняют тепло, что делает систему очень эффективной.

Если вы планируете использовать электрический коврик в качестве основного источника тепла, для получения достаточного тепла рекомендуется мат типа 150 Вт / м²-200 Вт / м² .

Коврики или ролики предварительно разнесены, и вы можете выбрать нужный размер для комнат правильной формы.

Укладывая тонкий слой изоляции поверх бетонного пола, вы гарантируете быстрое время прогрева, поскольку тепло распространяется вверх, сводя к минимуму тепловые потери.

Инвестиции в мат с более высокой мощностью на оптимизируют использование тепла, так что вы сможете наслаждаться преимуществами равномерного рассеивания тепла без увеличения затрат на электроэнергию. Для достижения оптимального тепла за меньшее время и максимальной экономии энергии положите мат на хорошо изолированный бетонный черновой пол или плиточный пол.

Свободные кабельные вводы

Проволока со свободной посадкой обеспечивает большую гибкость при размещении параметра в нужной комнате. Этот тип электрического теплого пола идеально подходит для ванной комнаты с ванной или любых больших или комнат неправильной формы .

Стоимость теплого пола этого типа варьируется в зависимости от производителя, но если вы работаете в комнате 14 м² , ожидайте, что кабельная система будет на на 20% дешевле , чем покупка электрического мата для комнаты того же размера.

Незакрепленные кабели можно легко протянуть вокруг нечетных углов, а тяжелую мебель или бытовую технику можно закрепить на полу без дополнительных усилий по их удалению.

Пленка для обогрева пола

Пленочный теплый пол

легко укладывать в сухих помещениях и идеально подходит для деревянных полов , паркета и ламинатных полов . Лучше всего устанавливать этот вид поверх бетона или ДСП.

Его можно разместить под слоем теплоизоляции или использовать на деревянных и мягких полах, поместив покрытие, которое будет способствовать передаче тепла.

В зависимости от чернового пола может потребоваться дополнительная изоляция и подложка.

Система водяного отопления

Трубы для теплого пола можно подключать как к котлу, так и к тепловому насосу. Ключевой характеристикой этой системы является то, что она работает с водой с температурой ниже . По своей эффективности тепловые насосы считаются подходящим вариантом для систем обогрева полов. Однако в случае гораздо более высокой потребности в отоплении более подходящим может быть бойлер.

Если в доме уже есть бойлер, приобретение энергосберегающего котла сократит ваши счета за электроэнергию. Действующие нормативы указывают, что котлы, используемые для теплого пола, должны быть конденсационного типа.

Ожидайте, что при использовании конденсационного котла энергоэффективность повысится примерно на 25% по сравнению с радиаторами, в то время как тепловой насос даст еще большую разницу: до 40% более эффективной.

Температура подачи воды из бойлера может составлять от до 65 ° C в зависимости от покрытия верхнего этажа, в то время как некоторые тепловые насосы, такие как типа источника воздуха , работают с 35 ° C .Это потребует уменьшения расстояния между трубами и увеличения материальных затрат.

Инвестиции в систему водяного теплого пола окупятся в долгосрочной перспективе: эксплуатационные расходы на ниже , а на выше эффективность .

Этот тип отопления требует профессиональной установки и может привести к более высоким расходам на теплый пол в старом здании. С учетом необходимой подготовки пола, мокрые системы будет дешевле устанавливать на новые перекрытия из балок или в новостройках.

Стоимость нового котла может достигать £ 2000 для модели с рейтингом А.

С другой стороны, стоимость теплового насоса может быть даже выше, но в долгосрочной перспективе они считаются недорогими в эксплуатации.

Если вы не уверены, какой выбрать бойлер или тепловой насос, помните, что:

  • Тепловые насосы в три раза эффективнее и подходят для полов с подогревом с деревянными полами, требующими более низкой температуры.
  • Котлы , с другой стороны, могут быть более подходящими для небольших проектов и более эффективными в более холодных регионах за счет выработки большего количества энергии.
Коллекторы теплого пола

Коллекторы для теплых полов регулируют поток воды , чтобы обеспечить постоянное тепло по всему полу.

Открытые коллекторы для низких температур до 60 ° C распределяют равномерный поток и постоянную температуру без смесительного клапана.Циркуляция воды в системе теплого пола осуществляется с помощью тепловых насосов.

Коллекторы со смесительным насосом требуются там, где температура воды превышает 60 ° C, для обеспечения и поддержания правильной температуры.

Эксплуатационные расходы на пол с подогревом зависят от потребления энергии и стоимости электричества в районе собственности.

Стоит ли теплый пол дешевле, чем радиаторы?

Электроэнергия дороже газа, поэтому электрические теплые полы не будут стоить дешевле, чем использование газового радиатора.

Однако после начальной цены на материалы и установку, водяные теплые полы со временем окупятся очень дешевыми счетами. Тепло более эффективно распределяется по комнате и обеспечивает лучший контроль температуры.

Кроме того, домовладельцы в Великобритании, использующие возобновляемых источников энергии для выработки тепла, могут претендовать на схему финансового стимулирования.

Поощрение возобновляемого тепла

Renewable Heat Incentive (RHI) — это программа правительства Великобритании, которая поощряет домовладельцев использовать возобновляемых источников энергии .Он предлагает поддержку котлов, работающих на биомассе, тепловых насосов земля-вода и воздух-вода.

Ofgem, регулирующий орган RHI, имеет дополнительную информацию о том, как подавать заявку, как производятся расчеты и о последних изменениях в схеме.

Следует ли оставлять теплый пол постоянно включенным?

Да, в холодные зимние месяцы рекомендуется оставлять его постоянно включенным. Для подогрева полов требуется больше времени, и их отключение приведет к ненужной трате энергии. Установка термостатов для разных комнат обеспечит наиболее эффективное регулирование тепла и оптимальное распределение тепла там, где это больше всего необходимо.Современные термостаты предлагают пониженную температуру, которая автоматически понижает температуру ночью и позволяет сэкономить на ваших счетах.

Найдите подходящего поставщика теплых полов в Великобритании

Чтобы найти подходящего поставщика для полов с подогревом, необходимо тщательное планирование и принятие решений . Важно сравнить компании, чтобы найти подходящее решение для вашего дома. Ниже вы можете найти поставщиков из Великобритании, специализирующихся на системах теплого пола.

Выбор подходящей цены на теплый пол зависит от размера и состояния вашей собственности.Если вы хотите получить индивидуальное решение, соответствующее вашим потребностям, мы готовы помочь вам, предоставив необязательную бесплатную услугу . Просто заполните нашу контактную форму с вашими потребностями и спецификациями, и мы скоро свяжемся с вами и предоставим до 4 предложений от ближайших к вам поставщиков.

Написано

Рамона Гошева

Контент-писатель
Рамона — автор контента в GreenMatch, уделяющий большое внимание экологическим вопросам и устойчивости.Она получила образование в области творчества и письма, а также имеет опыт создания мероприятий и создания контента для различных сред.

.

Предложение системы теплого пола PCM с использованием метода веб-строительства

Многоквартирные дома в Корее приняли системы теплого пола с использованием методов веб-строительства на основе бетонных систем и систем горячего водоснабжения. Однако, поскольку такие системы потребляют значительное количество энергии для обогрева из-за их низкой способности аккумулировать тепло, необходимо разработать новую систему, которая может минимизировать потребление энергии за счет улучшения характеристик аккумулирования тепла в бетоне. В этом исследовании предлагается система напольного отопления из материала с фазовым переходом (PCM) для снижения потребления энергии в многоквартирных домах.Предложена оптимальная конструкция системы теплого пола из ПКМ и экспериментально оценена эффективность аккумулирования тепла предложенной системой. Температурный диапазон ПКМ для теплого пола также рассчитан с учетом предложенной конструкции и комфортных условий обогрева жилых домов. Результаты показывают, что система теплого пола PCM может быть построена в следующем порядке: () бетонная плита толщиной 210 ​​мм, () амортизирующий материал толщиной 20 мм, () раствор 40 мм, включая 10-миллиметровый резервуар для хранения тепла из PCM, и () 40 мм отделочного раствора, включая проволочную сетку и трубы для горячей воды.Температурный диапазон ПКМ, применяемого для теплых полов в жилых домах, составляет 32–45 ° C. Экспериментальные испытания показывают, что характеристики накопления тепла системами теплого пола, в которых в качестве типичных температур PCM используются 35, 37, 41 и 44 ° C, превосходят существующие системы.

1. Введение

Так как системы теплого пола (UFHS) используют излучение от поверхности пола для отопления помещений, они могут поддерживать температуру воздуха в помещении более комфортно, чем другие типы систем отопления [1–4].

В Корее UFHS широко используются в жилых домах. В частности, большинство многоквартирных домов, на которые приходится примерно 65% от общего числа жилых домов в Корее, используют этот тип системы отопления [5–10].

В отличие от других стран, которые в основном используют метод сухого строительства, большинство УФГС, применяемых в многоквартирных домах в Корее, возводятся с использованием метода мокрого строительства.

Строительство системы завершается укладкой материалов на бетонную плиту в следующем порядке: амортизирующий материал, автоклавный легкий бетон (ALC), проволочная сетка, трубы с горячей водой и отделочный раствор.Кроме того, в качестве источника тепловой энергии используется горячая вода, которая подается индивидуальными котлами или от Корейской корпорации централизованного теплоснабжения (KDHC) [11]. Среди этих материалов ALC и отделочный раствор важны для определения расхода тепловой энергии, поскольку они накапливают или отводят тепловую энергию, поставляемую горячей водой [12–17].

Однако низкая теплоаккумулирующая способность ALC и отделочного раствора требует большого количества горячей воды и увеличивает потребление энергии.Кроме того, при прекращении подачи горячей воды резко падает температура поверхности пола. Это недостатки УФГС [18–20].

Таким образом, следует разработать новый UFHS с превосходными характеристиками аккумулирования тепла для снижения потребления тепловой энергии многоквартирных домов в Корее.

Недавно в качестве альтернативы был представлен UFHS, использующий материал с фазовым переходом (PCM). Этот тип UFHS не требует дополнительной подачи тепловой энергии, но использует накопленное скрытое тепло для поддержания постоянной температуры [21–41].

В США, Китае, Японии и некоторых странах Европы такие УФГС с использованием ПКМ уже активно изучаются и применяются как в жилых, так и в нежилых зданиях [42–45].

Однако большинство систем, принятых в этих странах, используют метод сухого строительства и электричество в качестве источника тепла [25, 43]. По этой причине эти системы не подходят для многоквартирных домов в Корее, где в качестве источника тепла используется метод мокрого строительства и горячая вода.

Следовательно, необходимо разработать другой тип УФВС на основе PCM, который можно было бы применять в многоквартирных домах в Корее для снижения потребления энергии.В этом исследовании предлагается новая система теплых полов из PCM (PUFHS), в которой используется метод мокрого строительства и горячая вода.

Для этого в Разделе 2 мы анализируем действующий стандарт для теплых полов в жилых многоквартирных домах и предлагаем оптимальную конструкцию системы теплого пола PCM, которая может улучшить характеристики аккумулирования тепла в существующих системах. Также предлагаются диапазоны температур PCM, которые удовлетворяют как температуре в помещении, так и температурным условиям поверхности пола для обогрева.В Разделе 3 объясняются экспериментальный метод и условия для оценки характеристик аккумулирования тепла для предлагаемой системы теплого пола из ПКМ, а в Разделе 4 представлен анализ результатов, полученных в результате экспериментальных испытаний.

2. Проектирование системы теплого пола ПКМ
2.1. Стандарт для подпольных конструкций многоквартирных домов

В Корее стандартная тенденция для подпольных конструкций многоквартирных домов сосредоточена не на потреблении энергии, а на уровне шума между этажами, который недавно стал социальной проблемой [46, 47].Тем не менее, каждый многоквартирный дом должен соответствовать «стандарту конструкции для изоляции пола от ударного шума между этажами в целях предотвращения шума» Министерства земли, инфраструктуры и транспорта (MOLIT).

Ключевые положения этого стандарта следующие [11]: ① Ударный звук тяжелого пола подпольной конструкции должен составлять 50 дБ или ниже. ② Уровень шума от удара легкого пола в конструкции под полом должен составлять не более 58 дБ. ③ В противном случае следует принять одну из стандартных конструкций пола, предложенных MOLIT.

Подпольное покрытие многоквартирных домов должно соответствовать статьям ① и указанного стандарта. В противном случае, как показано на Рисунке 1, следует использовать одну из стандартных конструкций пола, представленных в статье ③.

В Корее большинство многоквартирных домов выбирают первую модель стандартных подпольных конструкций из статьи ③, предоставленную MOLIT, поскольку ее легко построить и поддерживать, а также низкие затраты на строительство [49].

Практически во всех многоквартирных домах используется первая стандартная конструкция пола, показанная на Рисунке 1; однако, как упоминалось во введении, эта структура включает ALC и финишный раствор, которые имеют очень низкую теплоаккумулирующую способность [18–20].Следовательно, чтобы решить проблему большого энергопотребления, вызванного полом с подогревом, необходимо улучшить теплоаккумулирующие характеристики ALC и отделочного раствора. Одна из наиболее эффективных альтернатив — встраивание в пол ПКМ, который представляет собой материал, аккумулирующий скрытую теплоту. Подробности этого решения описаны в следующих разделах.

2.2. Концепция системы теплого пола PCM

На рисунке 2 показана конструкция PUFHS, предложенная в этом исследовании для применения в многоквартирных домах в Корее.В соответствии со стандартом MOLIT для толщины пола и шума между этажами бетонная плита и амортизирующий материал должны быть такими же, как и раньше, в то время как ALC заменяется строительным раствором и PCM, чтобы улучшить характеристики аккумулирования тепла.

В этой конструкции 15 мм раствора, 10 мм ПКМ и 15 мм раствора последовательно укладываются поверх бетонной плиты и амортизирующего материала. После этого поверх затвердевшего раствора укладывается проволочная сетка и 40 мм финишного раствора, включая трубы с горячей водой.

В этом типе конструкции PCM может улучшить характеристики аккумуляции тепла как ALC, так и отделочного раствора, и все этапы этого процесса должны быть такими же, как и раньше, за исключением установки PCM, что также приводит к хорошей конструктивности.

Хотя стандарт MOLIT для звука удара легких и тяжелых полов требует тестирования и проверки, никаких дополнительных строительных материалов не требуется, если стандарт удовлетворен. По этой причине PUFHS, предложенный в этом исследовании, применим как к существующим, так и к новым многоквартирным домам в качестве альтернативной системы отопления с целью экономии энергии.

2.3. Выбор PCM для теплых полов

Первым шагом в создании PUFHS является выбор PCM, который может удовлетворять условиям внутренней температуры и температуры поверхности пола для многоквартирных домов в Корее.

Исходя из начальных условий температуры отопления в помещении, температуры поверхности пола и температуры PCM, температура поверхности каждого подпольного слоя может быть рассчитана с использованием (1), математическая модель которого показана на рисунке 3 [50].где (м 2 ), (Вт / м · ° C) и (м) представляют площадь поверхности, теплопроводность и толщину, соответственно. (W) — количество тепла, переданного от PCM в отапливаемое пространство.

Кроме того, (° C / Вт), (° C / Вт) и (° C / Вт) — это полное сопротивление теплопередаче, сопротивление теплопроводности материала с фазовым переходом и теплопередача через поверхность пола. сопротивление соответственно. (° C), (° C), (° C) и (° C) относятся к температурам PCM, теплового пространства, раствора и поверхности пола, соответственно.Кроме того, (Вт / м 2 · ° C) — это общий коэффициент теплопередачи поверхности пола.

Что касается начальных условий, температура отопления в помещении и температура поверхности пола находятся в диапазоне от 22 до 26 ° C и от 28 до 30 ° C, соответственно, как было предложено недавними исследованиями, проведенными в Корее [51, 52].

В таблице 1 приведены температуры для каждого слоя, рассчитанные с применением этих условий.

33,9

39,0


(° C) (° C) (° C) (° C)

38.0 22,0 32,5 28,1
39,0 22,0 33,2 28,5
40,0 22,0 33,8 28,8
41,0 22,0 29,2
42,0 22,0 35,2 29,6
43,0 22,0 35,8 30,0
44.0 22,0 36,5 30,4
45,0 22,0 37,1 30,7

32,0 26,0 29,9
33,0 26,0 30,6 28,7
34,0 26,0 31,3 29,0
35,0 26,0 31.9 29,4
36,0 26,0 32,6 29,8
37,0 26,0 33,2 30,2
38,0 26,0
30,6
26,0 34,6 30,9

При температуре в помещении 22 ° C была рассчитана температура PCM, удовлетворяющая предлагаемой температуре поверхности пола 28–30 ° C. находиться в диапазоне 38–45 ° C.Когда было 26 ° C, результат расчета составлял от 32 до 39 ° C.

В результате применимая температура PCM, которая удовлетворяет условиям температуры в помещении и температуры поверхности пола, составляет от 32 до 45 ° C.

Однако, поскольку PCM не производятся в Корее и доступны только некоторые типы импортированных PCM, типы PCM, которые удовлетворяют приведенным выше результатам, чрезвычайно ограничены.

Таким образом, учитывая рыночные условия в Корее, типы PCM, применимые для теплых полов, имеют соответствующие температуры 35, 37, 41 и 44 ° C, и была оценена эффективность хранения тепла PUFHS с использованием этих четырех типов PCM. экспериментами, представленными в следующем разделе [48].

3. Методика экспериментов
3.1. Материал с фазовым переходом

На основании результатов, определенных с помощью приведенной выше математической модели, для PUFHS можно использовать PCM с соответствующими температурами 35, 37, 41 и 44 ° C, а подробности каждого PCM показаны в таблице 2 [ 48].


Название продукта Химическое описание Точка плавления Теплоемкость
(° C) кДж / кг (Втч / кг)

Celsius PCM 35 Organic PCM 35 208 (57.6)
PCM Цельсия 37 Органический PCM 37 200 (55,4)
PCM Цельсия 41 Органический PCM 41 200 (55,4)
PCM Цельсия 44 Органический PCM 44 230 (63,7)

3.2. Контейнер для хранения тепла PCM

Для того, чтобы интегрировать выбранный PCM в раствор, требуется контейнер, который может стабильно сохранять и разряжать тепло посредством фазового перехода.

Для этой цели был изготовлен контейнер для хранения тепла PCM (PTSC) путем включения PCM в алюминиевый контейнер с высокой теплопроводностью, а также хорошей коррозионной стойкостью и долговечностью в растворе.

После того, как 1 кг затвердевшего ПКМ толщиной 10 мм был помещен в алюминиевый контейнер шириной 200 мм, глубиной 300 мм и толщиной 0,1 мм, воздух был удален из алюминиевого контейнера с помощью вакуумного устройства, и контейнер был запаивается горячей проволокой при температуре выше 200 ° C [53].

На рис. 4 показаны готовые PTSC, встроенные в PCM с соответствующими температурами 35, 37, 41 и 44 ° C.

3.3. Экспериментальный модуль системы теплого пола PCM

Как показано на рис. 5, был изготовлен небольшой модуль под полом для оценки теплоаккумулирующих свойств PUFHS, в котором используется PTSC.

Для сравнения существующий модуль UFHS (номер 1 на Рисунке 5) был изготовлен с толщиной 80 мм, в которую входили 40 мм ALC и 40 мм отделочного раствора.С другой стороны, модуль PUFHS, предложенный в этом исследовании (номера 2–5 на рисунке 5), был изготовлен с общей толщиной 80 мм, которая включала (последовательно) 15 мм раствора, 10 мм PTSC, 15 мм раствора и 40 мм финишного раствора.

Каждый модуль был изготовлен с использованием деревянной формы (ширина 300 мм × глубина 400 мм × высота 200 мм), и для экспериментальной оценки использовались достаточно затвердевшие ПКМ и строительный раствор.

3.4. Граничные условия

Поскольку основное внимание в этом исследовании было уделено разработке PUFHS с новой конструкцией пола, включающей подходящий PCM, процесс включения труб бойлера и горячей воды в систему пола был исключен из этого исследования.

Следовательно, потребовалась альтернативная система теплоснабжения; Таким образом, мы использовали небольшую камеру с постоянной температурой (ширина 750 мм × глубина 250 мм × высота 650 мм).

Поскольку эта камера может контролировать количество подаваемого тепла в диапазоне 0–70 ° C, достаточное количество тепла может подаваться из камеры в систему под полом, аналогично тому, когда в качестве тепловой энергии используется горячая вода. источник [54].

Кроме того, использовалась система мониторинга для сбора данных о температуре в течение заданного периода времени и для проверки изменения температуры в реальном времени [55].Подробная конфигурация системы показана на рисунке 6.

Для сравнения характеристик аккумулирования тепла между существующим UFHS и предлагаемым PUFHS, датчики температуры были установлены на поверхностях существующего модуля под полом и модуля PUFHS, чтобы контролировать изменения температуры поверхности во времени.

В частности, как существующие модули, так и модули PUFHS постоянно нагревали до 46 ° C, что превышает температуры плавления всех PCM, так что PCM мог сохранять как можно больше скрытой теплоты.

После того, как модули под полом были достаточно нагреты, подача тепловой энергии из камеры с постоянной температурой была прекращена, и сравнивалось снижение температуры поверхности между двумя модулями.

Результаты экспериментов, проведенных в этих условиях, представлены в следующем разделе.

4. Результаты и анализ

На рисунках 7–10 показаны сравнительные результаты временного изменения температуры поверхности между существующим модулем подпольного покрытия и модулем PUFHS, встроенным в PCM, с соответствующими температурами 35, 37, 41 и 44 ° C. соответственно, при прекращении подачи тепла из камеры постоянной температуры.




На рисунке 7 показан анализ температур поверхности существующего модуля и модуля PUFHS, встроенного в PCM 35 ° C. После того, как подача тепловой энергии из камеры постоянной температуры была прекращена, температура поверхностей обоих модулей снизилась примерно одинаково в течение определенного периода времени; однако примерно через шесть часов, когда скрытая теплота PCM начала отводиться, температура поверхности PUFHS поддерживалась на уровне примерно 35 ° C или постепенно снижалась.В частности, температура поверхности PUFHS резко не снизилась даже после исчерпания скрытой теплоты ПКМ. Это произошло потому, что физическое тепло, накопленное в PCM, было отведено. Общая разница температур поверхности между существующим модулем и модулем PUFHS была рассчитана в диапазоне приблизительно 0,7–2,9 ° C.

На Рисунке 8 показан результат анализа температур поверхности существующего модуля и модуля PUFHS, встроенного в PCM 37 ° C.Примерно через четыре часа после прекращения подачи тепловой энергии начался скрытый отвод тепла от PCM, что привело к разнице температур поверхности между существующим модулем и модулем PUFHS примерно от 1,3 до 4,4 ° C. Хотя использовались те же типы органических PCM, PCM при 37 ° C выделял явное тепло после короткого периода разряда скрытого тепла. Это произошло потому, что PCM при 37 ° C имел меньшую способность аккумулировать скрытую теплоту, чем PCM при 35 ° C. В этом случае потребуется большое количество ПКМ для поддержания постоянной температуры поверхности в течение длительного периода.Следовательно, если бы это было применено к реальному зданию, первоначальные инвестиционные затраты были бы выше, чем в других случаях.

На Рисунке 9 показан анализ температур поверхности существующего модуля и модуля PUFHS, встроенного в модуль PCM 41 ° C. Примерно через четыре часа после прекращения подачи тепловой энергии начался отвод скрытого тепла от PCM, что привело к разнице температур поверхности между существующим модулем и модулем PUFHS примерно от 1,7 ° C до 5,2 ° C. В этом случае возникла самая большая разница в температуре поверхности между двумя модулями в секции скрытой теплоты PCM.Кроме того, в этом случае продолжительность постоянной температуры, вызванная скрытой теплотой, была самой большой.

Наконец, на Рисунке 10 показан анализ температур поверхности существующего модуля и модуля PUFHS, встроенного в PCM 44 ° C. Разница температур поверхностей между существующими модулями и модулями PUFHS находилась примерно в диапазоне 0,7–4,1 ° C. Приблизительно через три часа после прекращения подачи тепловой энергии скрытое тепло было отведено. Однако примерно через час после разряда температура поверхности резко снизилась.Мы предполагаем, что это связано с тем, что PCM при 44 ° C имеет очень низкую скрытую и явную теплоемкость; таким образом, у него была самая низкая производительность для PUFHS среди кандидатов PCM.

На основании результатов нашего эксперимента мы пришли к выводу, что PCM при 41 ° C является наиболее эффективным PCM, который может быть применен в PUFHS для многоквартирных домов в Корее, поскольку он имеет большую скрытую и ощутимую теплоемкость и показывает самую большую разница температуры поверхности по сравнению с существующим модулем.

5.Заключение

В этом исследовании предложен PUFHS для многоквартирных домов и оценены его характеристики с помощью экспериментов, результаты которых следующие: (1) Структура PUFHS, использующая метод мокрого строительства и горячую воду для снижения тепловой энергии в многоквартирном доме, является следующим образом: ① Бетонная плита (210 мм) ② Амортизирующий материал (20 мм) ③ Строительный раствор (15 мм) ④ PTSC (10 мм) ⑤ Строительный раствор (15 мм) ⑥ Проволочная сетка ⑦ Трубы с горячей водой ⑧ Отделочный раствор (40 мм) ( 2) Для многоквартирных домов в Корее температурный режим отопления помещений и поверхности пола составляет от 28 до 30 ° C и от 32 до 45 ° C соответственно.Температура ПКМ, удовлетворяющего этим условиям, находится в диапазоне 32–45 ° C. (3) Для интеграции подпольной конструкции и ПКМ в качестве ПКМ можно использовать алюминиевый контейнер с хорошей теплопроводностью, коррозионной стойкостью и долговечностью. Контейнер для хранения тепла (PTSC). (4) Типы PCM, применимые к многоквартирным домам в Корее, — это PCM с соответствующими температурами 35, 37, 41 и 44 ° C, среди которых PCM 41 ° C является наиболее подходящим, поскольку он имеет наибольшую скрытую и ощутимую теплоемкость и показывает наибольшую разницу температуры поверхности по сравнению с существующим модулем подпольного покрытия.(5) Предлагаемый PUFHS, в котором используется метод мокрого строительства и горячее водоснабжение, может быть принят в качестве системы следующего поколения для снижения потребления тепловой энергии и выбросов парниковых газов в многоквартирных домах, которые составляют примерно 65% жилых домов в Корее.

Конкурирующие интересы

Нет никаких конкурирующих интересов, которые нужно декларировать.

Благодарности

Это исследование было поддержано Программой фундаментальных научных исследований через Национальный исследовательский фонд Кореи (NRF), финансируемой Министерством образования (№2016R1D1A1B01015616).

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
