Правила установки настенного газового котла с коаксиальным дымоходом: Установка коаксиальных котлов: пошаговая инструкция

Содержание

Установка коаксиальных котлов: пошаговая инструкция

Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.

Содержание:

  1. Принцип работы коаксиального котла
  2. Виды коаксиальных котлов отопления
  3. Нюансы выбора
  4. Страна-производитель коаксиальных газовых котлов
  5. Требования к установке коаксиального котла
  6. Коаксиальный дымоход
  7. Установка коаксиальных котлов



Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.

Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.

Одноконтурный котел коаксиальный

Принцип работы коаксиального котла

  • Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
  • Оборудование разделяется на одноконтурные и двухконтурные. В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
  • Камера сгорания изолирована от внешних воздействий. Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.
  • В основном все агрегаты оснащаются системами управления и безопасности. Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.

Виды коаксиальных котлов отопления

  • Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
  • При компактных размерах соответственно и мощность оборудования уменьшается. Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв.м.
  • Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия. Такие модели подходят для отопления  и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.
  • Для изготовления корпусов используют различные металлы и их сплавы. Наибольшей популярностью пользуются устройства из чугуна и стали. Такие изделия характеризуются неплохими показателями при доступной стоимости.
  • Высокой надежностью, теплоотдачей и долгим эксплуатационным сроком отличаются медные и силуминовые котлы. Однако их стоимость останавливает многих потребителей от приобретения.

Нюансы выбора

Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.

  • Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.
  • Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.

В общих чертах план будет состоять из следующих пунктов:

  • получить разрешение на установку в газовой службе;
  • исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
  • выбор котла по мощности, размерам, бренду, внешнему виду  и другим параметрам.

Потребление природного или сжиженного газа определяет производительность агрегата. Как правило, на каждые 10 кв.м. площади расходуется 1 кВт/ч. Из этого следует, что для постройки в 100 кв.м. нужно устройство как минимум в 10 кВт. Так, устройство с минимальной мощностью 10 кВ/ч расходует 1,12 куб.м. природного газа или 0,86 кг/ч сжиженного пропан-бутана.

Страна-производитель коаксиальных газовых котлов

Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.

  • Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.
  • Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
  • К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.

Требования к установке коаксиального котла

При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:

  • наличие вентиляционной системы и газоанализатора;
  • стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
  • установка напольных моделей осуществляется на бетонное основание или металлический лист;
  • располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.

При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.

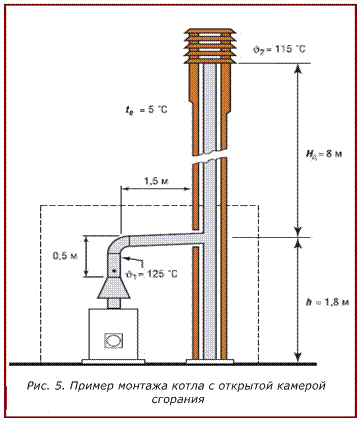

Внимание: при установке котла с открытой топкой требования более жесткие!

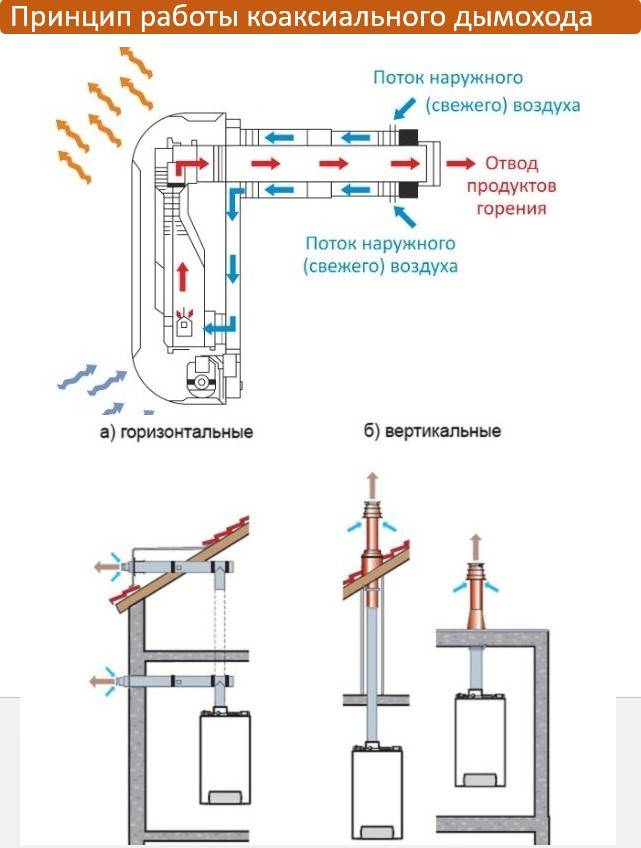

Коаксиальный дымоход

  • Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками. Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
  • Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах. Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.

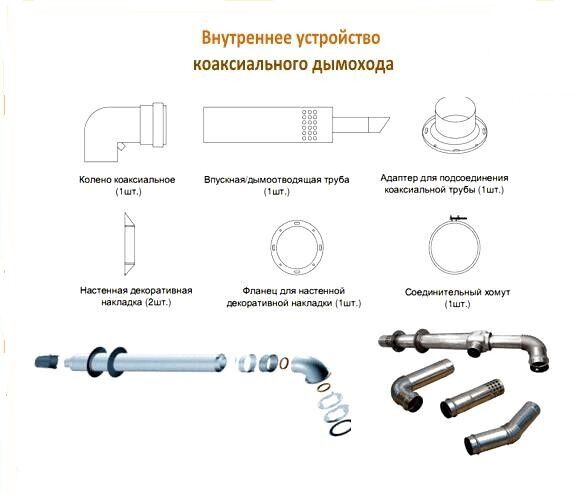

  • Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания. Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.

К особенностям и преимуществам коаксиального дымохода можно отнести:

  • приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
  • особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
  • данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания  уличного воздуха.

Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.

Установка коаксиальных котлов

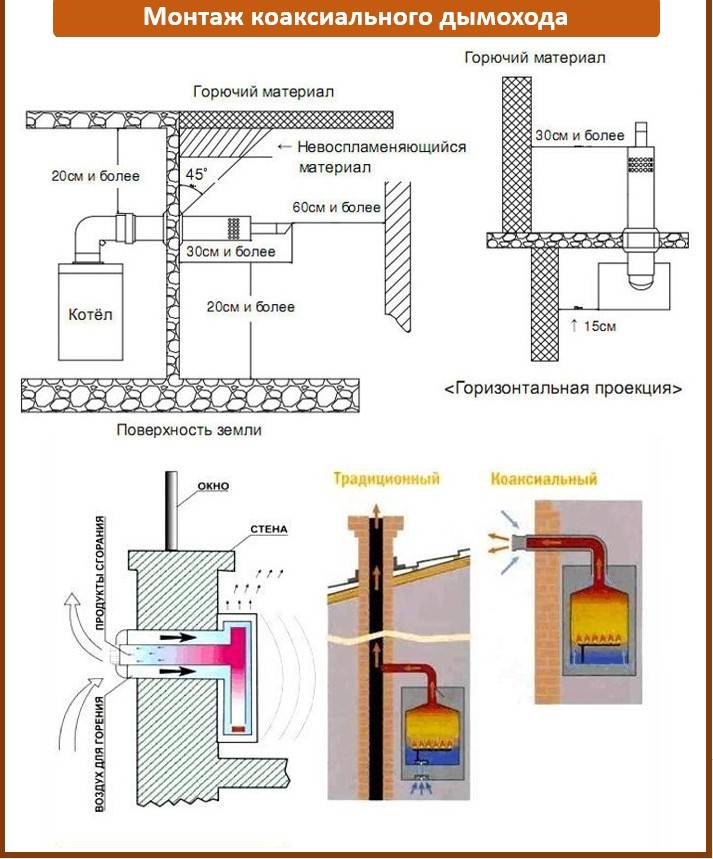

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

  • Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.

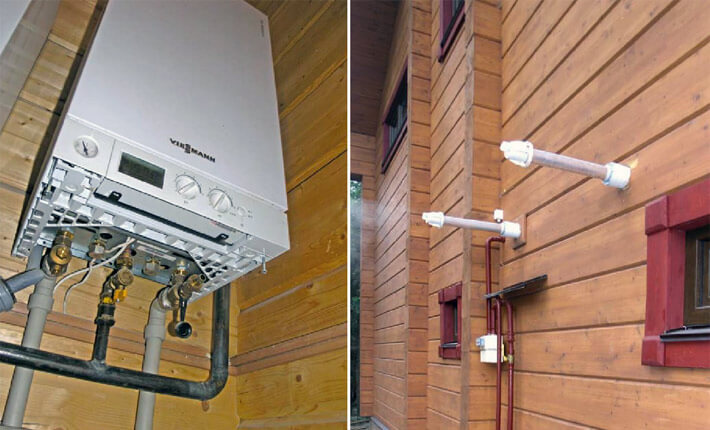

  • Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.

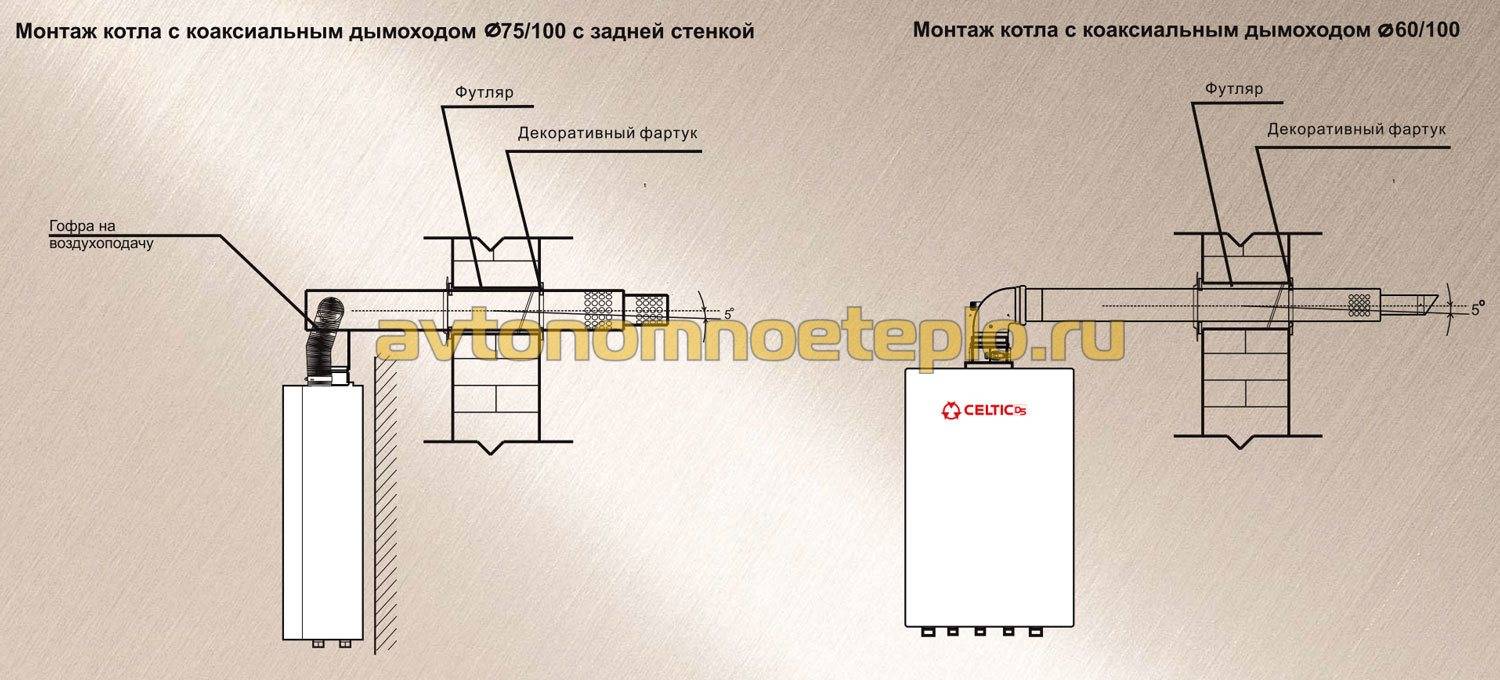

Установите котел на крепежную полосу. Далее необходимо собрать дымоходный канал, и определить, в каком месте необходимо просверлить отверстие под трубу. Здесь следует учесть, что при горизонтальном выходе канала уклон должен быть не менее 3 градусов. Это значительно облегчит стекание конденсата.

Отверстие для дымохода
  • Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно. Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).

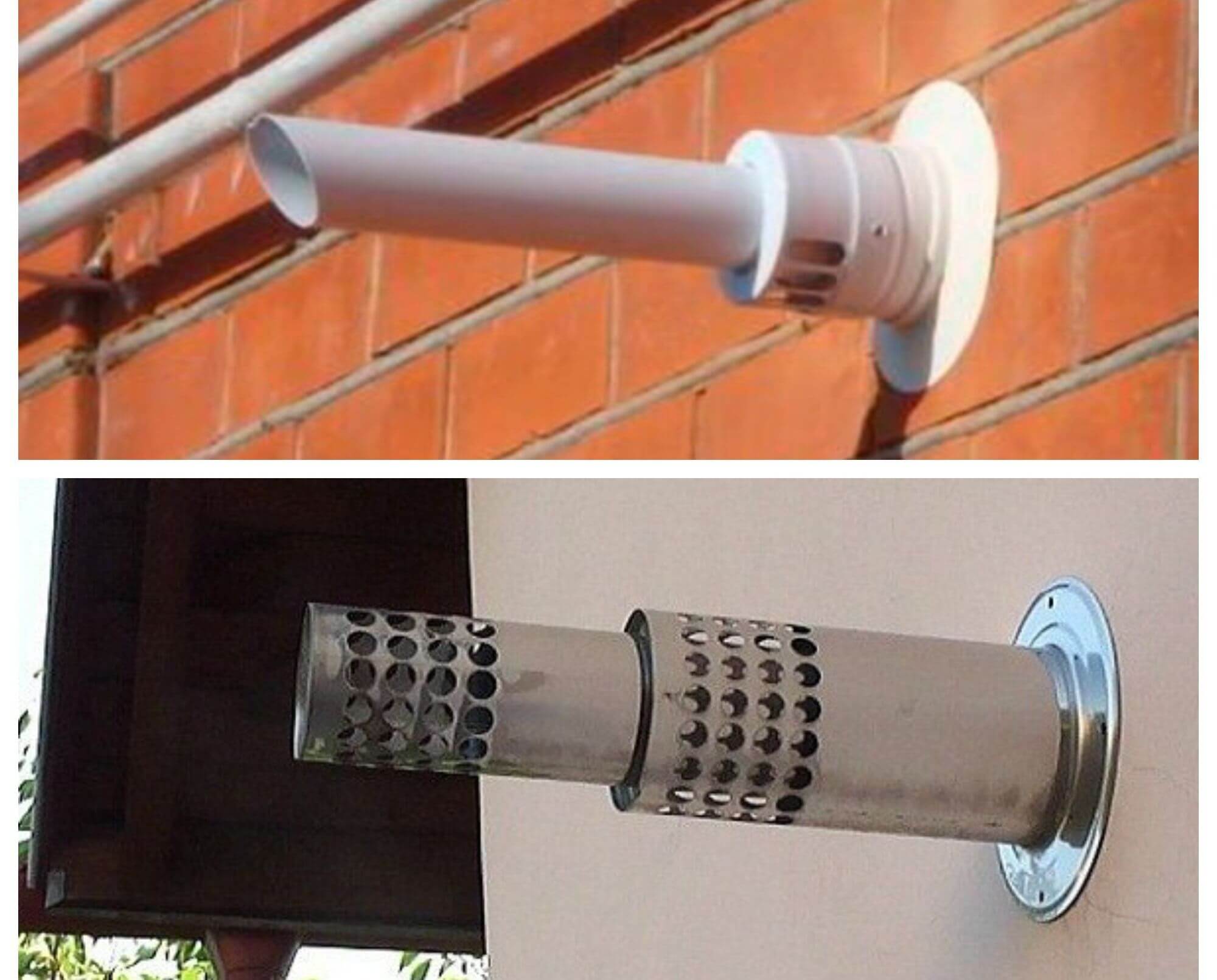

  • Переживать за интерьер и экстерьер не стоит. В продаже имеются специальные декоративные накладные детали.

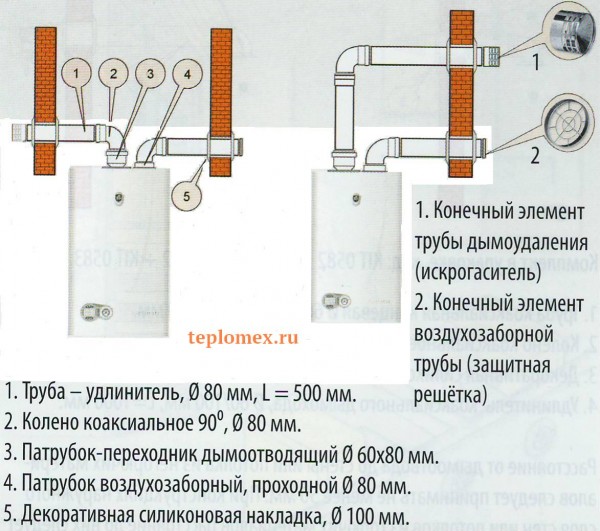

Сборка коаксиальных труб

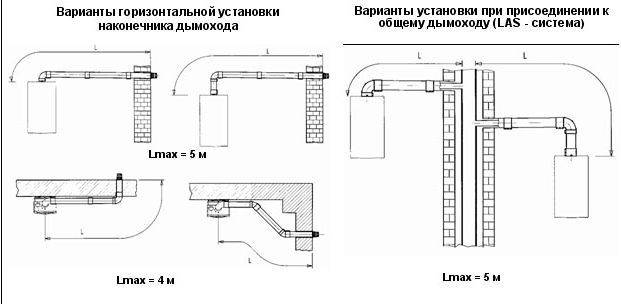

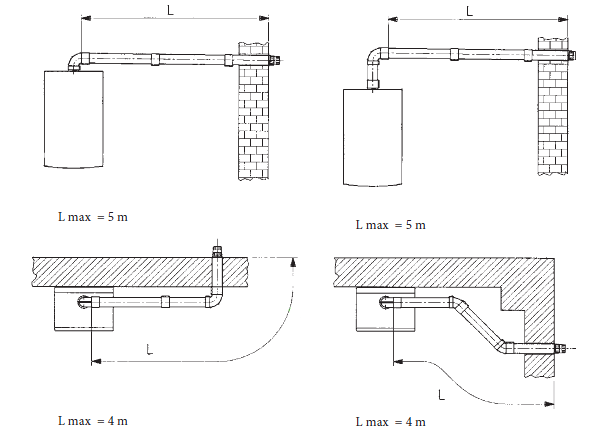

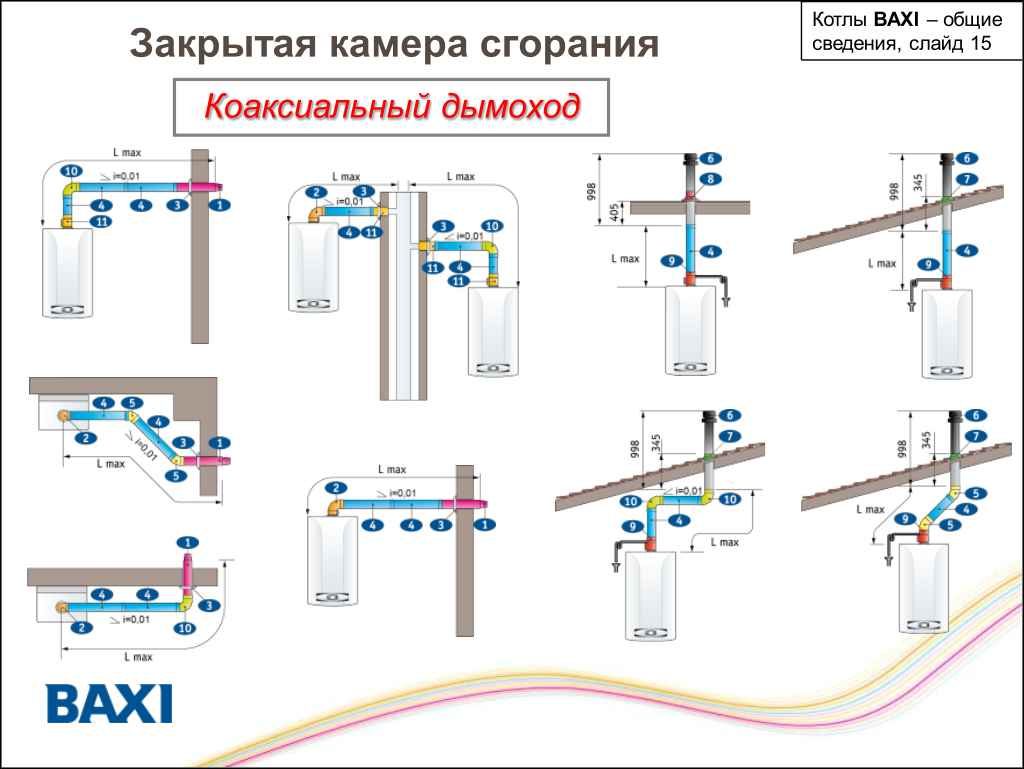

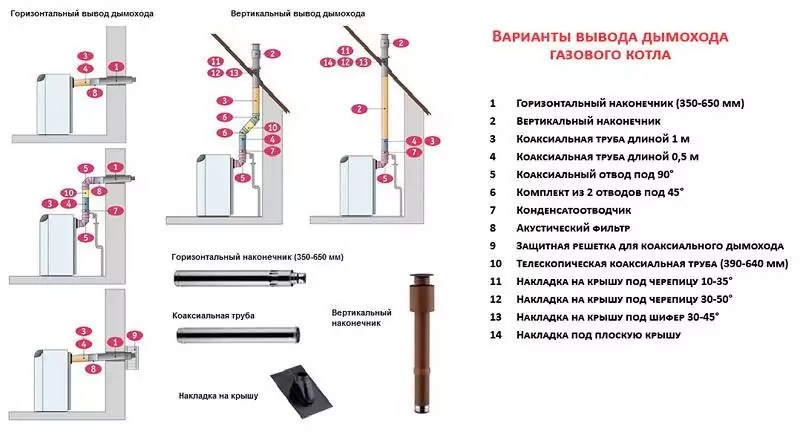

Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.

Совет: горизонтальный ход системы возможен только при наличии принудительной вентиляции!

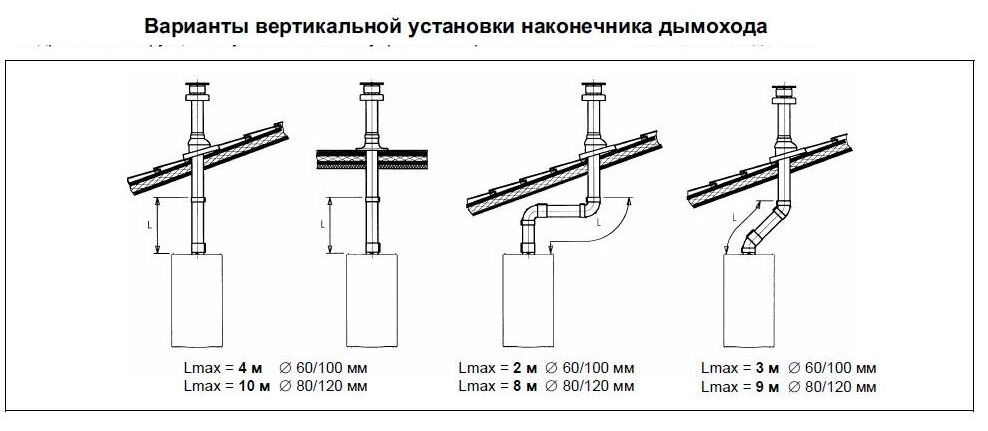

  • Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.

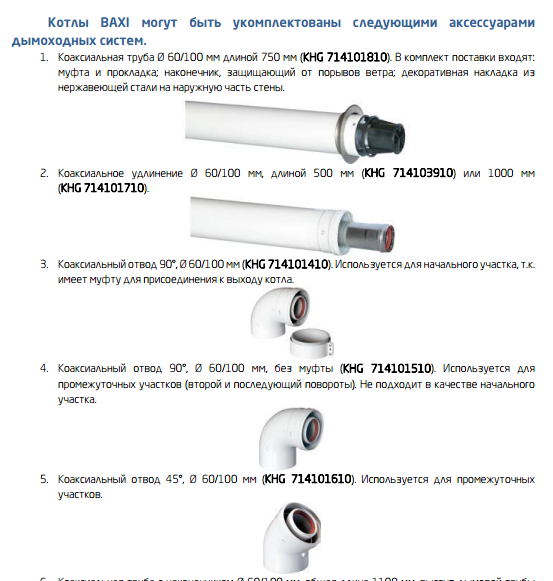

  • Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.

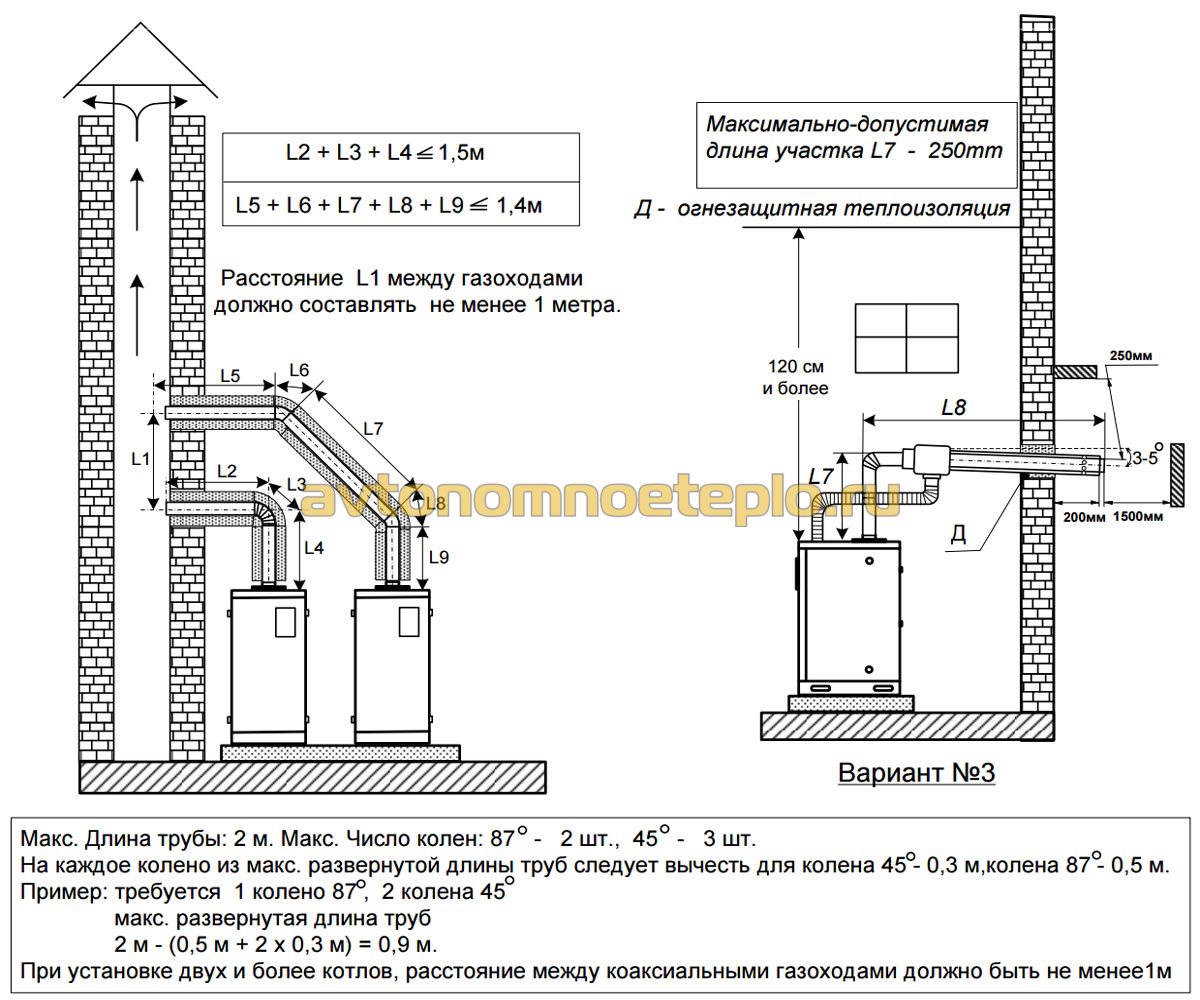

  • Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.

Совет: применять герметик и любые другие подручные материалы запрещается.

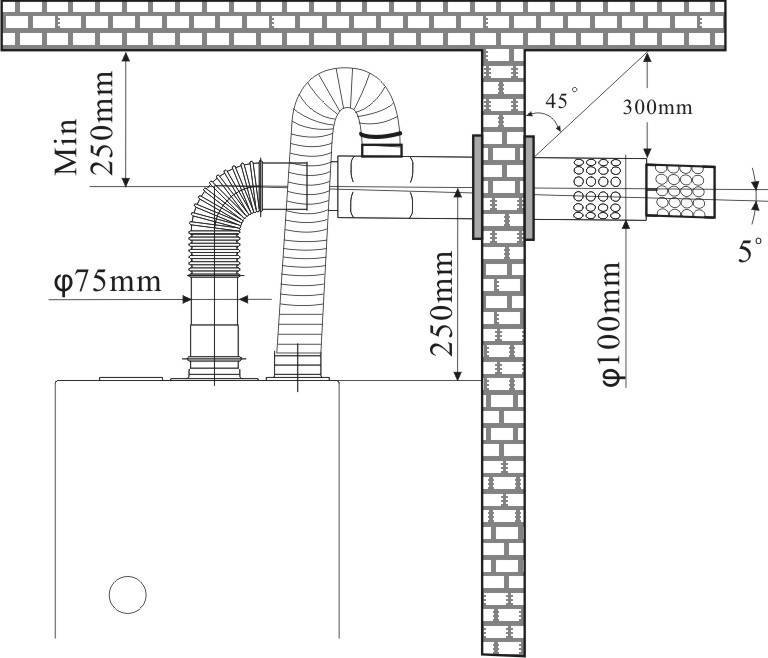

Сборка всей системы
  • Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
  • С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
  • К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
  • При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
  • Теперь осталось выполнить соединение раструба котла к системе водоснабжения.

Перед работами обращаются в уполномоченные органы для получения разрешения на установку и эксплуатацию отопительного оборудования. Легкость монтажа самого котла и коаксиального дымохода не должно вводить в заблуждение. Только придерживаясь прилагаемой инструкции и соблюдая требования СНиП можно говорить о качестве обогрева помещений и безопасности всех проживающих.

Установка коаксиальных котлов: пошаговая инструкция

Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.

Содержание:

  1. Принцип работы коаксиального котла
  2. Виды коаксиальных котлов отопления
  3. Нюансы выбора
  4. Страна-производитель коаксиальных газовых котлов
  5. Требования к установке коаксиального котла
  6. Коаксиальный дымоход
  7. Установка коаксиальных котлов



Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.

Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.

Одноконтурный котел коаксиальный

Принцип работы коаксиального котла

  • Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
  • Оборудование разделяется на одноконтурные и двухконтурные. В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
  • Камера сгорания изолирована от внешних воздействий. Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.
  • В основном все агрегаты оснащаются системами управления и безопасности. Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.

Виды коаксиальных котлов отопления

  • Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
  • При компактных размерах соответственно и мощность оборудования уменьшается. Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв.м.
  • Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия. Такие модели подходят для отопления  и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.
  • Для изготовления корпусов используют различные металлы и их сплавы. Наибольшей популярностью пользуются устройства из чугуна и стали. Такие изделия характеризуются неплохими показателями при доступной стоимости.
  • Высокой надежностью, теплоотдачей и долгим эксплуатационным сроком отличаются медные и силуминовые котлы. Однако их стоимость останавливает многих потребителей от приобретения.

Нюансы выбора

Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.

  • Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.
  • Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.

В общих чертах план будет состоять из следующих пунктов:

  • получить разрешение на установку в газовой службе;
  • исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
  • выбор котла по мощности, размерам, бренду, внешнему виду  и другим параметрам.

Потребление природного или сжиженного газа определяет производительность агрегата. Как правило, на каждые 10 кв.м. площади расходуется 1 кВт/ч. Из этого следует, что для постройки в 100 кв.м. нужно устройство как минимум в 10 кВт. Так, устройство с минимальной мощностью 10 кВ/ч расходует 1,12 куб.м. природного газа или 0,86 кг/ч сжиженного пропан-бутана.

Страна-производитель коаксиальных газовых котлов

Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.

  • Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.
  • Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
  • К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.

Требования к установке коаксиального котла

При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:

  • наличие вентиляционной системы и газоанализатора;
  • стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
  • установка напольных моделей осуществляется на бетонное основание или металлический лист;
  • располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.

При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.

Внимание: при установке котла с открытой топкой требования более жесткие!

Коаксиальный дымоход

  • Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками. Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
  • Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах. Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.
  • Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания. Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.

К особенностям и преимуществам коаксиального дымохода можно отнести:

  • приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
  • особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
  • данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания  уличного воздуха.

Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.

Установка коаксиальных котлов

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

  • Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.
  • Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.

Установите котел на крепежную полосу. Далее необходимо собрать дымоходный канал, и определить, в каком месте необходимо просверлить отверстие под трубу. Здесь следует учесть, что при горизонтальном выходе канала уклон должен быть не менее 3 градусов. Это значительно облегчит стекание конденсата.

Отверстие для дымохода
  • Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно. Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).
  • Переживать за интерьер и экстерьер не стоит. В продаже имеются специальные декоративные накладные детали.
Сборка коаксиальных труб

Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.

Совет: горизонтальный ход системы возможен только при наличии принудительной вентиляции!

  • Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.
  • Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.
  • Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.

Совет: применять герметик и любые другие подручные материалы запрещается.

Сборка всей системы
  • Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
  • С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
  • К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
  • При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
  • Теперь осталось выполнить соединение раструба котла к системе водоснабжения.

Перед работами обращаются в уполномоченные органы для получения разрешения на установку и эксплуатацию отопительного оборудования. Легкость монтажа самого котла и коаксиального дымохода не должно вводить в заблуждение. Только придерживаясь прилагаемой инструкции и соблюдая требования СНиП можно говорить о качестве обогрева помещений и безопасности всех проживающих.

Установка коаксиальных котлов: пошаговая инструкция

Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.

Содержание:

  1. Принцип работы коаксиального котла
  2. Виды коаксиальных котлов отопления
  3. Нюансы выбора
  4. Страна-производитель коаксиальных газовых котлов
  5. Требования к установке коаксиального котла
  6. Коаксиальный дымоход
  7. Установка коаксиальных котлов



Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.

Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.

Одноконтурный котел коаксиальный

Принцип работы коаксиального котла

  • Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
  • Оборудование разделяется на одноконтурные и двухконтурные. В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
  • Камера сгорания изолирована от внешних воздействий. Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.
  • В основном все агрегаты оснащаются системами управления и безопасности. Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.

Виды коаксиальных котлов отопления

  • Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
  • При компактных размерах соответственно и мощность оборудования уменьшается. Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв.м.
  • Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия. Такие модели подходят для отопления  и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.
  • Для изготовления корпусов используют различные металлы и их сплавы. Наибольшей популярностью пользуются устройства из чугуна и стали. Такие изделия характеризуются неплохими показателями при доступной стоимости.
  • Высокой надежностью, теплоотдачей и долгим эксплуатационным сроком отличаются медные и силуминовые котлы. Однако их стоимость останавливает многих потребителей от приобретения.

Нюансы выбора

Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.

  • Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.
  • Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.

В общих чертах план будет состоять из следующих пунктов:

  • получить разрешение на установку в газовой службе;
  • исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
  • выбор котла по мощности, размерам, бренду, внешнему виду  и другим параметрам.

Потребление природного или сжиженного газа определяет производительность агрегата. Как правило, на каждые 10 кв.м. площади расходуется 1 кВт/ч. Из этого следует, что для постройки в 100 кв.м. нужно устройство как минимум в 10 кВт. Так, устройство с минимальной мощностью 10 кВ/ч расходует 1,12 куб.м. природного газа или 0,86 кг/ч сжиженного пропан-бутана.

Страна-производитель коаксиальных газовых котлов

Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.

  • Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.
  • Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
  • К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.

Требования к установке коаксиального котла

При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:

  • наличие вентиляционной системы и газоанализатора;
  • стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
  • установка напольных моделей осуществляется на бетонное основание или металлический лист;
  • располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.

При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.

Внимание: при установке котла с открытой топкой требования более жесткие!

Коаксиальный дымоход

  • Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками. Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
  • Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах. Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.
  • Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания. Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.

К особенностям и преимуществам коаксиального дымохода можно отнести:

  • приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
  • особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
  • данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания  уличного воздуха.

Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.

Установка коаксиальных котлов

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

  • Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.
  • Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.

Установите котел на крепежную полосу. Далее необходимо собрать дымоходный канал, и определить, в каком месте необходимо просверлить отверстие под трубу. Здесь следует учесть, что при горизонтальном выходе канала уклон должен быть не менее 3 градусов. Это значительно облегчит стекание конденсата.

Отверстие для дымохода
  • Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно. Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).
  • Переживать за интерьер и экстерьер не стоит. В продаже имеются специальные декоративные накладные детали.
Сборка коаксиальных труб

Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.

Совет: горизонтальный ход системы возможен только при наличии принудительной вентиляции!

  • Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.
  • Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.
  • Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.

Совет: применять герметик и любые другие подручные материалы запрещается.

Сборка всей системы
  • Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
  • С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
  • К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
  • При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
  • Теперь осталось выполнить соединение раструба котла к системе водоснабжения.

Перед работами обращаются в уполномоченные органы для получения разрешения на установку и эксплуатацию отопительного оборудования. Легкость монтажа самого котла и коаксиального дымохода не должно вводить в заблуждение. Только придерживаясь прилагаемой инструкции и соблюдая требования СНиП можно говорить о качестве обогрева помещений и безопасности всех проживающих.

Настенный коаксиальный газовый котел – чем он лучше обычного

Что представляет собой настенный коаксиальный котел?

Коаксиальный настенный газовый котел пользуется популярностью, так как обладает многими преимуществами. Он носит свое название благодаря совершенной системе отведения продуктов горения. Он оснащен коаксиальным дымоходом, который осуществляет сразу две важных функции:

  1. Вывод продуктов горения по внутренней трубе.
  2. Подача воздуха на горелочное устройство с помощью внешней трубы. Проходя по ней, воздушные массы нагреваются от внутренней трубы, через которую выходят отходящие газы. Таким образом, воздух, поступая к горелке, увеличивает теплоотдачу.

Достоинствами коаксиального газового котла являются:

  • высокий КПД = 97-99%;
  • возможность отапливать квартиру в многоквартирном доме;
  • не требует особых условий размещения;
  • пожробезопасность;
  • обладает экологической безопасностью.

К недостаткам настенных котлов коаксиального типа относятся такие особенности:

  1. Чтобы котел обеспечивал КПД в 96-99%, его нужно подключить к низкотемпературным отопительным системам. В регионах с суровым климатом использование такого устройства будет нецелесообразным.
  2. Использование дорогостоящих комплектующих (нержавеющего теплообменника, автоматики) увеличивает стоимость оборудования. Цена конденсационных моделей обычно в 2 раза дороже, чем обычных.

Как работает коаксиальный котел?

Коаксиальные газовые котлы носят название «конденсационные». Их отличительными особенностями являются:

  1. Закрытый тип камеры сгорания. Она позволяет удалять отработанные газы через специальный дымоход, а также не использует кислород из помещения.
  2. Использует тепло выходящих продуктов сгорания. Его извлечение происходит с помощью целенаправленного конденсирования капелек пара на поверхности теплообменника.

Обратите внимание! Конденсационные котлы можно устанавливать даже в небольших помещениях площадью более 8 м², например, кухне или ванной комнате. Их также монтируют в мебель или удобную нишу.

Какой дымоход выбрать для настенного газового котла?

Коаксиальный дымоход для настенного газового котла лучше выбирать той же фирмы, что и агрегат. Например, производители котлов Buderus, Viessmann, Baxi изготавливают отопительные устройства с нестандартными размерами патрубков.

Коаксиальный дымоход Baxi производят из нержавейки и прочного полимера. В комплект входят: труба длиной около 1 м, колено с изгибом в 90°C, ветрозащитную насадку и декоративные кольца.

Стоимость коаксиального дымохода Navien корейского производителя ниже, чем у европейских аналогов. При этом он не уступает им по качеству. Эта компания производит дымоотводящие системы не только для настенных, но и для напольных агрегатов мощностью до 70 кВт.

Благодаря небольшой цене и простоте установки популярностью пользуются системы компании Viessmann с диаметром 60/100. Такие коаксиальные дымоходы устанавливают на настенные котлы Vitodens.

Если конструкция Вашего котла позволяет установить любой дымоход, то выбор сводится только к материалу трубы. Она может быть выполнена из пластика, стали или алюминия. В нашей стране большинство отдает предпочтение пластиковым или стальным дымоходам.

Пластиковые системы дымоотведения

Пластиковые дымоходы делают из термоустойчивого материала, который способен выдержать температуру нагрева до 210°C. Плюсами такой системы дымоотведения считаются: малый вес, дешевизна и легкий монтаж. К минусам относят сравнительно небольшой срок службы и возможность использования только при низкотемпературных режимах газоотведения.

Коаксиальные трубы из нержавеющей стали

Дымоход из нержавейки способен выдержать нагрев до 540 °С. В продаже можно найти трубы двух типов:

  1. Неутепленные трубы из нержавеющей стали, внутренняя из которых – кислотоустойчива. Однако для обеспечения ее нормальной работы и снижения объемов конденсата, дымоход нужно будет утеплить.
  2. Утепленные трубы – их чаще используют при монтаже вертикального коллективного дымохода. Такую систему рассчитывают в проектных организациях и встраивают в стену еще на этапе строительства. Утепленная труба имеет лучшие аэродинамические показатели.

Нюансы монтажа дымохода настенного коаксиального котла

Существуют два вида коаксиальных дымоходов для настенных газовых котлов: горизонтальный и вертикальный. В основном используют первый, так как он прост в установке. Монтаж второго вида сложнее, поэтому его используют только в случае, если невозможно устройство горизонтального дымохода.

Установку системы коаксиального отопления важно осуществить в соответствии с нормативными правилами:

  1. Отходящий коаксиальный дымоход лучше всего пропустить через стену, а не через крышу. Тогда не потребуется пробивка перекрытий, и труба будет короче. Отверстие в стене для дымохода должно быть больше диаметра трубы: на 1 см в случае кирпичной кладки, на 5 см для деревянного сооружения.
  2. Оголовок трубы должен находится не ниже двух метров от земли.
  3. Трубу устанавливают в соответствии с требованиями СНиП и рекомендациями производителя. Полная длина дымохода не должна быть более 3 м. Чтобы обеспечить хороший показатель тяги, не следует устраивать более 2 поворотов на протяжении дымоотвода. Лучший показатель тяги сможет обеспечить труба длиной 1-1,5 м.
  4. Между трубой и стеной из дерева необходимо установить негорючий материал, например, базальтовый утеплитель.
  5. Желательно установить на трубу специальный конденсатосборник, так как в процессе работы котел активно использует конденсатообразование. Влага будет поступать в специальную емкость, из которой ее удаляют в канализацию.
  6. Расстояние от трубы до стен, окон и дверей соседних построек не должно быть меньше 1,5 м.
  7. При установке коаксиального дымохода в многоэтажных домах, следует придерживаться таких нормативов: расстояние до дверных и оконных проемов, находящихся на одном уровне, не должно быть меньше 50 см; до окна, находящегося выше – не меньше 1 м.

Если Ваша система выведения продуктов сгорания будет соответствовать требованиям к коаксиальным дымоходам настенных газовых котлов, то влияние дымовых газов на проживающих на верхних этажах, будет минимально. Ошибки в монтаже могут привести к тому, что на окнах соседей выпадет конденсат.


Обратите внимание! Проверку и очистку дымохода следует проводить перед началом отопительного сезона и после его завершения. Осмотрите трубу на наличие конденсата и сажи, при необходимости очистите ее.

Как уберечь коаксиальный дымоход от обледенения и ветра?

Наличие обледенения на оголовке дымохода говорит об ошибках, допущенных в процессе монтажа. Защитить трубу от появления льда можно так:

  1. Установить специальную насадку, предотвращающую образование наледи, даже в случае неправильной установки.
  2. Если конденсатоотводчик стоит, следует выдвинуть оголовок дымохода на 45-55 см дальше от стены. Если отводчика для конденсата нет, то трубу следует наклонить в сторону котла – это поспособствует стеканию влаги в сборник.

Обратите внимание! При установке коаксиального дымохода в многоэтажном доме, он обязательно должен быть оборудован противообледенительной насадкой.

Не менее важно защитить дымоход от ветра, иначе появится обратная тяга, которая принесет продукты сгорания обратно в квартиру. Предотвратить это можно с помощью таких мероприятий:

  • устройство диафрагм и ветрозащитных элементов;
  • правильное положение дымохода относительно окна, дверей и соседних зданий; от оконных проемов труба должна находиться на расстоянии более 1 м.

Требования к установке коаксиального дымохода для газового котла

Сегодня мы подготовили статью на тему: «требования к установке коаксиального дымохода для газового котла», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Нормы установки коаксиального дымохода: основные требования к монтажу

  • Нормы установки коаксиального дымохода: основные требования к монтажу
  • Как смонтировать дымоход
  • Твердотопливные котлы: монтаж, установка

Чисто внешне коаксиальные конструкции напоминают обычные сэндвич-дымоходы. Однако в данном случае внешняя труба отвечает за поставку к котлу воздуха с улицы. По внутренней же при этом отводятся продукты сгорания.

Смонтирован коаксиальный дымоход в загородном доме может быть, конечно же, и своими руками. Однако в процессе установки подобной конструкции обязательно нужно соблюдать определенные требования безопасности.

Применяемые для обогрева загородных домов газовые котлы подразделяются на две основные группы:

  • с открытой камерой;
  • с герметичной.

В первом случае необходимый для сгорания топлива воздух проходит в агрегат непосредственно из котельной. Оборудование с закрытой камерой от того помещения, в котором оно установлено, полностью изолировано. Именно такие агрегаты и дополняются коаксиальными дымоходами для подачи уличного воздуха.

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

  • выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
  • также он должен находиться на 1500 мм выше верхнего края котла;
  • от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
  • от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1.5 м;
  • монтировать дымоход диаметром меньше диаметра входа котла не допускается;
  • между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
  • внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Также при проектировании отопительной системы дома следует учитывать то, что:

  • по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
  • дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;
  • расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Устанавливаться конструкции этого типа могут:

Оба этих способа допускается использовать для монтажа дымоходов коаксиальных в том числе и в загородных малоэтажных домах. При этом, согласно нормативам, проложенная горизонтально труба должна иметь длину не более 3 м. Исключением из этого правила являются лишь некоторые виды коаксиальных дымоходов, изготавливаемые в основном зарубежными известными компаниями.

Вертикальная коаксиальная конструкция, по правилам, в одноэтажном доме должна возвышаться над коньком минимум на 0.5 м.

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Конструкция коаксиального дымохода такова, что воздух в котельной нагревательным агрегатом никоим образом не расходуется. Однако считать, что при применении подобного оборудования обустраивать в этом помещении вентиляцию не требуется, неправильно.

Проветриваться такая комната, конечно же, должна. В любом случае окно с форточкой в котельной обустроить, разумеется, нужно.

Отсутствие притока свежего воздуха может крайне негативно сказаться на работе котла. Из-за повышенной влажности его детали начнут быстро ржаветь, что приведет к выходу этого оборудования из строя.

К тому же при поломке котла вредные газы могут начать поступать в помещение. Наличие вентиляции в данном случае снизит риск отравления проживающих в доме людей.

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

  • выполняется разметка в месте вывода трубы на улицу;
  • по разметке проделывается отверстие для дымохода;
  • места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
  • первый элемент дымохода подключается к котлу;
  • собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

Особенности применения коаксиальных дымоходов для котлов

При установке отопительного оборудования возникает необходимость организации вывода сжигаемых в процессе работы газов. Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Какие преимущества использования устройства дымоотвода коаксиального типа и в чем особенность его монтажа?

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

  • продукты сгорания проходят по внутренней трубе, нагревая ее;
  • воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
  • в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
  • холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

  • мощность отопительного агрегата;
  • уровень теплоизоляции в помещении;
  • средний показатель месячной температуры воздуха снаружи здания;
  • вид используемого топлива;
  • общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

  1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
  2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

Коаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

Коаксиальные дымоходы для котлов из пластика

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

  1. Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
  2. В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
  3. Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
  4. В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
  5. Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
  6. От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

  • делается отверстие в стене для вывода патрубка;
  • участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
  • в подготовленный проем вводится труба;
  • с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
  • колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
  • подсоединенная система крепится к стене кронштейнами.

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

  1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
  2. В стене проделывается проем для вывода дымоходной трубы наружу.
  3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
  4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
  5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

  1. Прямые трубы. Они используются для сооружения основного корпуса.
  2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
  3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
  4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
  5. Соединительные приспособления. Они являются отводами на 90 о и 45 о или муфтами.
  6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
  7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
  8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
  9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
  10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

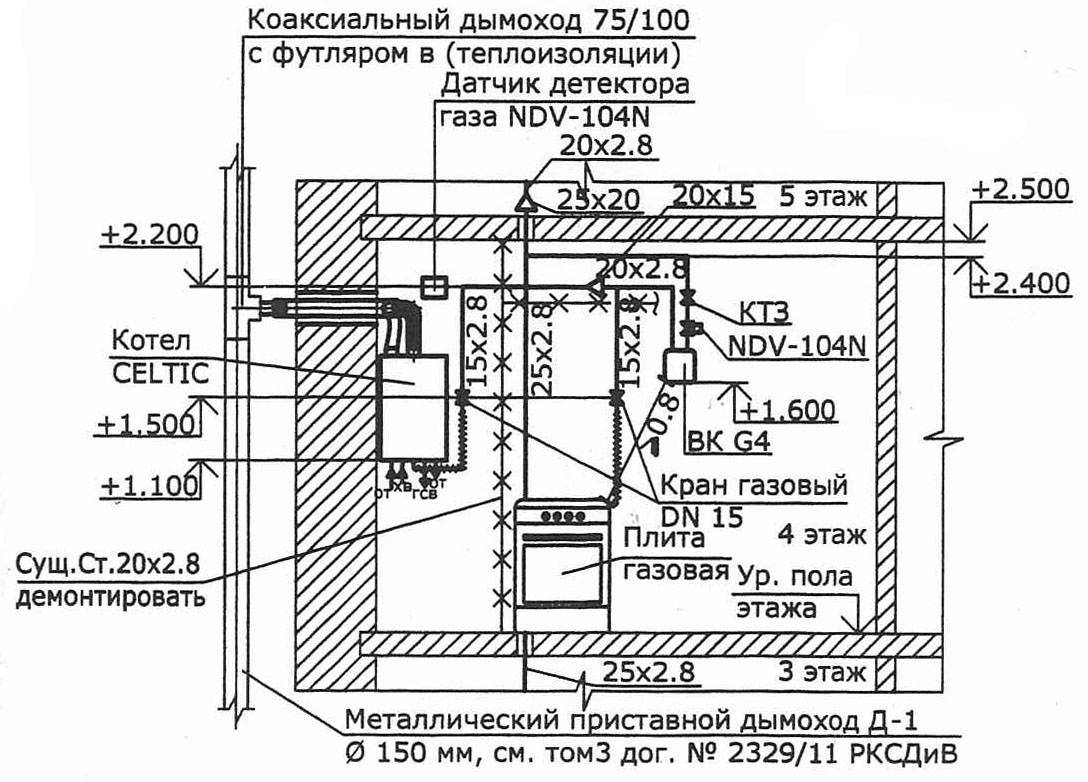

Схема монтажа дымохода

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

  1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
  2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
  3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
  4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

  1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
  2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

  1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
  2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
  3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
  4. Зафиксировать соединение при помощи болтов и хомутов.
  5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
  6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
  7. Вывести трубу дымохода на улицу.
  8. Обеспечить герметичность стыка.
  9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

  1. Определить место выхода и отметить его расположение на стене здания.
  2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
  3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
  4. Закрепить «сооружение» к стене при помощи кронштейнов.
  5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
  6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

  1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
  2. Количество поворотных муфт (меньше трёх).
  3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

  1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
  2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.

Содержание:

Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.

Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.

Одноконтурный котел коаксиальный

  • Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
  • Оборудование разделяется на одноконтурные и двухконтурные. В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
  • Камера сгорания изолирована от внешних воздействий. Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.
  • В основном все агрегаты оснащаются системами управления и безопасности. Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.
  • Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
  • При компактных размерах соответственно и мощность оборудования уменьшается. Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв. м.
  • Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия. Такие модели подходят для отопления и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.
  • Для изготовления корпусов используют различные металлы и их сплавы. Наибольшей популярностью пользуются устройства из чугуна и стали. Такие изделия характеризуются неплохими показателями при доступной стоимости.
  • Высокой надежностью, теплоотдачей и долгим эксплуатационным сроком отличаются медные и силуминовые котлы. Однако их стоимость останавливает многих потребителей от приобретения.

Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.

  • Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.
  • Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.

В общих чертах план будет состоять из следующих пунктов:

  • получить разрешение на установку в газовой службе;
  • исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
  • выбор котла по мощности, размерам, бренду, внешнему виду и другим параметрам.

Потребление природного или сжиженного газа определяет производительность агрегата. Как правило, на каждые 10 кв.м. площади расходуется 1 кВт/ч. Из этого следует, что для постройки в 100 кв.м. нужно устройство как минимум в 10 кВт. Так, устройство с минимальной мощностью 10 кВ/ч расходует 1,12 куб.м. природного газа или 0,86 кг/ч сжиженного пропан-бутана.

Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.

  • Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.
  • Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
  • К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.

При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:

  • наличие вентиляционной системы и газоанализатора;
  • стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
  • установка напольных моделей осуществляется на бетонное основание или металлический лист;
  • располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.

При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.

Внимание: при установке котла с открытой топкой требования более жесткие!

  • Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками. Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
  • Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах. Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.
  • Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания. Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.

К особенностям и преимуществам коаксиального дымохода можно отнести:

  • приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
  • особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
  • данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания уличного воздуха.

Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

  • Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.
  • Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.

Установите котел на крепежную полосу. Далее необходимо собрать дымоходный канал, и определить, в каком месте необходимо просверлить отверстие под трубу. Здесь следует учесть, что при горизонтальном выходе канала уклон должен быть не менее 3 градусов. Это значительно облегчит стекание конденсата.

  • Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно. Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).
  • Переживать за интерьер и экстерьер не стоит. В продаже имеются специальные декоративные накладные детали.

Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.

Совет: горизонтальный ход системы возможен только при наличии принудительной вентиляции!

  • Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.
  • Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.
  • Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.

Совет: применять герметик и любые другие подручные материалы запрещается.

  • Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
  • С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
  • К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
  • При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
  • Теперь осталось выполнить соединение раструба котла к системе водоснабжения.

Перед работами обращаются в уполномоченные органы для получения разрешения на установку и эксплуатацию отопительного оборудования. Легкость монтажа самого котла и коаксиального дымохода не должно вводить в заблуждение. Только придерживаясь прилагаемой инструкции и соблюдая требования СНиП можно говорить о качестве обогрева помещений и безопасности всех проживающих.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3 проголосовавших: 17

Правила установки газового котла в частном доме

Занимаясь решением задачи по обеспечению частного дома индивидуальным отоплением и системой снабжения горячей водой, владельцы недвижимости все чаще отдают предпочтение газовым котлам. Являясь популярным способом обогрева, автономное отопление на газу позволяет поддерживать комфортный микроклимат помещений и экономить денежные средства по сравнению с централизованной подачей тепла. Необходимо знать правила установки газового котла в частном доме, чтобы минимизировать риск проблемных ситуаций и безопасно использовать газ, являющийся взрывоопасным веществом.

Требования к помещению для установки газового котла

Учитывая повышенную взрывоопасность применяемого теплоносителя, выбор помещения для установки отопительного агрегата – серьезная задача, решение которой необходимо осуществлять на проектной стадии. Действующими нормативными документами регламентированы следующие требования к помещению:

  • минимальная площадь, которая должна превышать 4 кв. м;
  • наличие входной двери шириной более 80 см;
  • расстояние до потолка, составляющее более 250 см;
  • уровень освещенности из расчета 0,03 м² на квадратный метр площади.

В отличие от расположенной в многоэтажном здании обычной квартиры, частный дом обладает существенным преимуществом, позволяющим выделить для размещения отопительного агрегата отдельное помещение. Строительные нормы и правила обращают внимание на то, что место для котла в доме должно соответствовать специальным требованиям. Главные моменты:

  • обеспечение притока воздушных масс за счет эффективной вентиляции. Площадь сечения приточной магистрали, по которой естественным путем поступает воздух, зависит от мощности отопительного агрегата и составляет на каждый киловатт по 8 кв. см. Это обеспечивает трехкратную смену воздуха на протяжении часа;
  • пожаробезопасность. Планировка не должна позволять огню распространяться по дому в пожароопасной ситуации, а капитальные стены и внутренние перегородки должны изготавливаться из огнеупорных материалов с повышенным уровнем огнестойкости, составляющим не менее 3/4 часа.
  • Нормативы предусматривают зависимость между теплопроизводительностью (мощностью) отопительного устройства и площадью помещения:
  • агрегаты мощностью менее 30 кВт монтируются при объеме свободного пространства до 7,5 м куб. ;
  • устройства теплопроизводительностью до 60 кВт требуют увеличенного до 13,5 м куб. помещения;
  • объем котельной для установки мощных агрегатов производительностью более 60 кВт и до 200 кВт регламентирован в паспорте и составляет более 15 м куб.

Планируя отопление помещения газовыми котлами в собственном доме, следует руководствоваться указанными критериями.

Монтаж газового котла в частном доме – настенный агрегат

Вариант крепления на стене помещения, например, кухни, обладает некоторыми преимуществами:

  • снижает объем расходов на подключение магистралей водоснабжения;
  • позволяет рационально распорядиться полезным объемом.

Производя установку навесного агрегата, предназначенного для отопления и горячего водоснабжения, придерживайтесь следующей очередности операций:

  • Обеспечьте защиту контактирующей с корпусом стены с помощью огнеупорного материала толщиной более 3 мм, обеспечив гарантированный зазор.
  • Подготовьте устройство к монтажу, руководствуясь указанными в техническом описании рекомендациями изготовителя.
  • Проверьте при установке отсутствие перекосов, отрицательно влияющих на функционирование агрегата.
  • Смонтируйте на подающей магистрали фильтр и подключите на входе и выходе к нему запорное устройство.
  • Подключите газоход, диаметр которого соответствует размером канала в устройстве, а возвышение над коньком здания превышает 50 см.
  • Проконтролируйте силу тяги, при уменьшении которой прекращается подача теплоносителя к горелке.
  • Произведите подключение к питающим магистралям, пригласив сотрудников газовой службы.
  • Подключите электрическое питание через стабилизатор, который также может выполнять функции защитного устройства.

Помните, что правила запрещают осуществлять установку котла, работающего на газу, при повышенной влажности воздуха:

  • в ванной комнате;
  • в коридоре;
  • на балконе.

Если имеются соответствующие навыки, можно своими силами выполнить подключение к внутренним трубам отопительного контура. Подсоединение к трубе, подающей газ, выполняют только уполномоченные представители газовой службы, после проверки правильности подключения согласно требованиям строительных норм.

Установка газового котла в частном доме – напольное размещение

В ряде случаев владельцы частных домов отдают предпочтение напольному размещению. Алгоритм действий по монтажу:

  • Подготовьте отдельное помещение, оборудованное системой приточно-вытяжного воздухообмена.
  • Соорудите надежный бетонный или металлический постамент, который выдержит массу тяжелого оборудования.
  • Зафиксируйте корпус на основании, проверив правильность его расположения с использованием строительного уровня.
  • Подключите выходной патрубок к дымовой трубе и, если он не оснащен принудительной вытяжкой, проверьте силу тяги в дымоходе.
  • Соедините агрегат с отопительными магистралями, предусмотрев на входе монтаж фильтра.
  • Подсоедините устройство к водопроводной линии, выполнив соответствующую врезку в имеющуюся магистраль.
  • Обеспечьте подключение газа путем соединения отопительного устройства с магистралью при помощи стальной трубы или специального шланга.
  • Проверьте наличие заземления и автоматического устройства, осуществляющего аварийное отключение.

Обратите внимание на следующие моменты:

  • наличие в дымоходной магистрали лючка для чистки трубы от сажи;
  • удобство доступа к нагревательному устройству для обслуживания ремонта;
  • выполнение пола из материалов, не подверженных горению – бетона или камня.
  • Специалисты газовой службы не дадут разрешение на установку котла, если он смонтирован с нарушением требований:
  • установлен во влажном подвале или прачечной;
  • подключен в котельной без вентиляции;
  • смонтирован на легковоспламеняющемся основании.

Категорически запрещается выполнять мероприятия по подключению устройств к магистралям газоснабжения своими силами. Работы осуществляются только специалистами, имеющими допуск на выполнение специальных видов работ.

Нормы установки газового котла в частном доме

Требования, указанные в строительных нормах и правилах, направлены в основном на безопасную эксплуатацию взрывоопасного оборудования и предусматривают:

  • установку котла на удалении более 0,2 м от легко возгораемых материалов и других отопительных агрегатов;
  • соблюдение безопасного расстояния от корпуса до стены, составляющее 0,3–0,5 м;
  • размещение крепежных планок, предназначенный для фиксации корпуса, выше уровня пола на 80–160 см.

Электропитание

Безостановочная подача электрической энергии и соответствие питающего напряжения гарантируют стабильную работу оборудования. Для решения поставленной задачи выполните следующие мероприятия:

  • подключите питание через стабилизатор питания;
  • установите источник бесперебойного энергоснабжения.

Выполнение указанных рекомендаций позволит избежать форс-мажорных ситуаций, продлит срок эксплуатации отопительного устройства и обеспечит стабильный температурный режим.

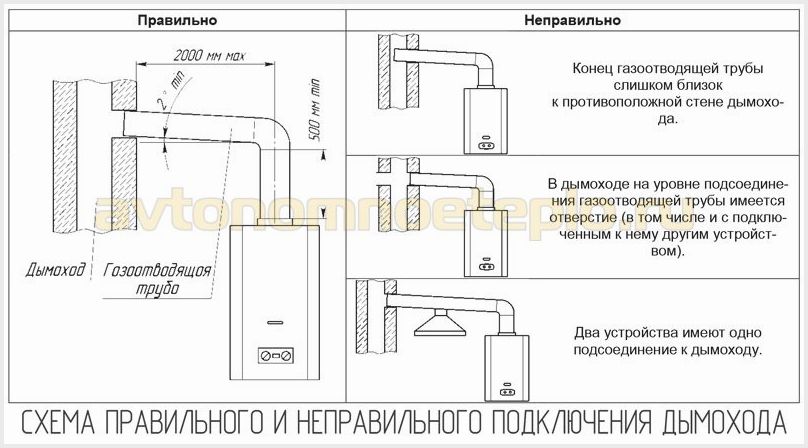

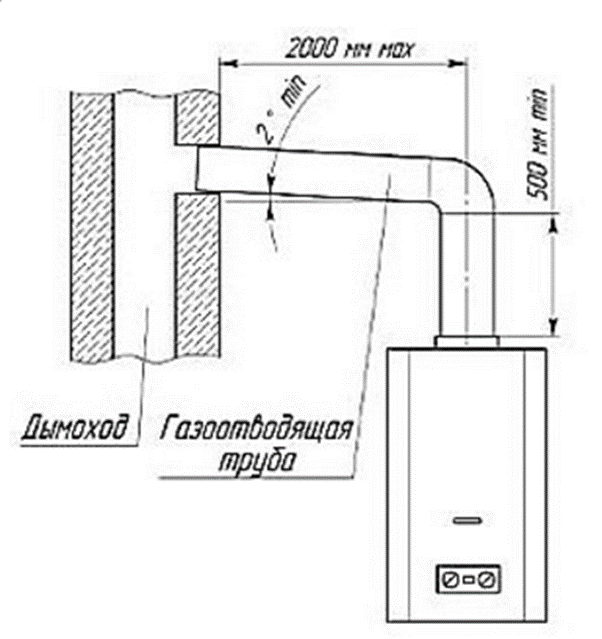

О газоходе

Дымовыводящая труба является ответственной частью отопительного устройства, к которой предъявляются следующие требования:

  • сечение – цилиндрической формы;
  • материал – обычная сталь или нержавейка;
  • высота – выше уровня конька крыши строения.
  • Главные конструктивные особенности газохода:
  • наличие специального люка для прочистки магистрали и удаления сажи;
  • возможность вывода скопившейся влаги через конденсатосборник;
  • длина вертикальной магистрали должна превышать удвоенный диаметр газохода.

Для обеспечения тяги естественным путем и нормального удаления дыма следует предусмотреть восходящий наклонный участок, расположенный за вертикально расположенным отрезком дымохода.

Документы на котел

Даже если место для котла в доме определено, и оно соответствует требованиям нормативных документов не стоит спешить приобретать оборудование. Подготовьте следующие документы, связанные с газоснабжением:

  • договор на поставку теплоносителя;
  • акт установки счетчика.

Очередность дальнейших мероприятий:

  • Внесите соответствующие изменения в имеющийся технический паспорт частного дома, если для установки отопительного агрегата выделено отдельное помещение.
  • Подайте заявление в службу газоснабжения на разработку технических условий, являющихся официальным документом, разрешающим выполнение монтажных работ в доме.

Имея на руках технические условия, с целью рационального использования времени до разработки и утверждения проекта, можно выполнить следующие работы:

  • Монтаж газового котла в частном доме.
  • Обвязку устройства отопительными магистралями.

Одновременно необходимо:

  • Обратиться в специализированную организацию с заявлением на разработку проекта прокладки труб и схемы подключению магистралей к частному дому.
  • Согласовать разработанный проект газификации в городском управлении газового хозяйства, представить необходимые документы.

Перечень документации, предъявляемой для согласования с контролирующими инстанциями:

  • технический паспорт;
  • руководство по эксплуатации устройства;
  • сертификат соответствия требованиям безопасности;
  • заключение о соответствии оборудования санитарно-гигиеническим требованиям.

Одобренный проект заверяется печатью, а если имеются замечания, – выдается на руки перечень вопросов, подлежащих корректировке и уточнению.

Имея на руках все необходимые документы, и выполнив предусмотренные техническими условиями и проектом работы, необходимо:

  • Подать заявление в газовую службу на ввод оборудования в эксплуатацию.
  • Дождаться визита представителя службы, который составит акт и разрешит эксплуатацию отопительной системы.

Правила эксплуатации газовых котлов

С целью безопасного функционирования агрегатов соблюдайте следующие правила эксплуатации:

  • эксплуатируйте оборудование только при нормальной влажности;
  • установите фильтр, защищающий теплообменник от грязи;
  • контролируйте техническое состояние не реже двух раз в год;
  • производите техническое обслуживание только силами специалистов.

Выполнение указанных рекомендаций обеспечит длительный ресурс эксплуатации отопительной системы.

Техническое обслуживание

Регламентные мероприятия по техническому обслуживанию, предусмотренные производителем агрегатов, предусматривают следующие виды работ:

  • контроль состояния газохода;
  • проверку работы вентиляции;
  • промывку фильтровальных элементов;
  • чистку магистралей;
  • удаление налета на горелке.

Детали, вышедшие из строя в процессе работы, необходимо заменить. После выполнения ремонта, перед пуском отопительного контура в эксплуатацию, следует проконтролировать герметичность всех стыков. Профессиональный подход к выполнению технического обслуживания не только повысит ресурс использования отопительной системы, но и уменьшит объем потребляемого газа.

Итоги

Задавшись целью осуществить монтаж в собственном доме системы автономного отопления, следует тщательно изучить правила установки газового котла в частном доме. Особое внимание необходимо уделить требованиям, которые предъявляются к помещению для монтажа. Нецелесообразно самостоятельно производить установку и подключение оборудования. Это сложные операции, которые должны производить представители специализированной организации. Для обеспечения долговечности оборудования и взрывобезопасности, повышения эффективности работы необходимо соблюдать нормы установки газового котла в частном доме.



Коаксиальные дымоходы для газовых котлов

23 мая 2014 Алексей

Использование современного котельного оборудования невозможно без системы удаления продуктов сгорания. Это необходимо для эффективной работы котла на любом виде топлива.

А вот установка классического дымового канала осуществляется при строительстве дома и невозможна в уже построенном здании. В этом случае идеальным решением будет устройство коаксиального дымохода.В этой статье мы рассмотрим, что это за конструкция и как ее установить.

Назначение и типы коаксиальных систем

Начнем с названия. Слово коаксиальный трактуется как двойной канал. В конструктивном плане такой дымоход является двухконтурным. В нем меньшая труба находится в большей. При этом они не соприкасаются друг с другом, а соединяются в одно целое с помощью специальных перемычек.

В общем, это система, осуществляющая отвод продуктов сгорания и подачу воздуха с улицы для наиболее полного сгорания топлива внутри котла. Около 90 % современных отопительных агрегатов оснащены закрытой камерой сгорания, с дымоотводной трубой длиной не более 3 м.

Решая использовать коаксиальный дымоход, важно знать, что он устанавливается в горизонтальном положении. Выход осуществляется через одну из наружных стен.

На рынке представлены:

  • А из нержавеющей стали
  • Оцинкованный

В зависимости от способа установки делятся на:

Решив обустроить коаксиальный дымоход, необходимо заранее изучить нормы монтажа, это поможет провести все работы правильно и гарантирует безотказную работу оборудования в дальнейшем.

Правила установки

Какой бы простой ни была конструкция дымохода, его монтаж должен производиться в соответствии с требованиями нормативных документов. При установке коаксиальных дымоходов необходимо придерживаться следующих правил:

  1. Выпуск выполняется на высоте 1,5 м над газовым котлом и не менее 1 м над уровнем земли
  2. При необходимости удлинения трубы ее длина не должна превышать 3 м, при этом запрещается использование герметиков и других подобных материалов
  3. Горизонтальная установка выполняется с углом наклона 3 градуса
  4. Запрещено использовать более 2-х колен
  5. Допускается расстояние 60 см между дымоходом и ближайшим отверстием в стене.

Только при выполнении всех вышеперечисленных требований можно быть уверенным в качественной работе системы.

Преимущества использования

Почему сегодня большинство потребителей выбирают именно такой дизайн? Ответом на этот вопрос могут стать ее положительные качества. Основным преимуществом коаксиального дымохода является возможность забора воздуха снаружи.

Позволяет поддерживать хороший микроклимат в помещении без дополнительных вложений в вентиляционные системы.

Еще один плюс в пользу такой конструкции – подогрев воздуха в процессе всасывания, что полностью исключает потери тепла и значительно повышает КПД котла.Последний фактор способствует полному сгоранию газа, что делает эксплуатацию агрегата экологически чистой.

Смотрим видео, система работает:

Конструктивные особенности исключают нагрев наружной поверхности трубы. Это позволяет свести к минимуму риск воспламенения облицовочных материалов, расположенных в месте стыка трубы и стены.

Добавьте к этому:

  • Широкий диапазон диаметров
  • Простота установки
  • Компактные размеры

Если сравнить возможности обычной конструкции и коаксиальной, то можно еще раз убедиться в ее превосходстве.Единственными недостатками являются высокая стоимость и дорогое обслуживание.

С чего начинается установка?

Установка коаксиального дымохода не займет много времени, если составить план действий. Заранее убедитесь, что комплектация агрегата соответствует заявленной производителем и позаботьтесь о приобретении необходимых инструментов.

Сечение дымохода должно соответствовать диаметру выходной трубы котла. Это можно определить по паспорту.

Сборка без ошибок

Первым шагом при установке дымохода является подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

Затем соедините дымоход с выходом котла, используя хомут для фиксации. Собранная конструкция крепится болтами с обеих сторон. Далее приступаем к сборке самого дымохода. Его части соединяются друг с другом с помощью хомутов, чтобы обеспечить их надежность. Поверх них наденьте декоративные накладки.Их функция заключается в сохранении дизайна помещения.

Каким бы простым не казался монтаж и устройство коаксиального дымохода, для его выполнения необходимы определенные знания. Ведь при неправильных расчетах системы отвода продуктов горения в помещение может попасть дым, угарный газ.

Установка внешнего дымохода

Установка такой конструкции может быть выполнена в двух вариантах:

  1. Снаружи
  2. Внутренний

Первый используется, если здание уже построено.Прежде чем приступить к монтажу, определите место для расположения системы и для входа дымохода.

На внешней стене отметьте место выхода. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра будет готово, приступайте к монтажу дымохода.

Для этого предварительно проводятся все внутренние работы: подключение трубы к котлу с помощью секционного одноконтурного колена и двухконтурного тройника.Последнее необходимо для закрепления системы в вертикальном положении. Далее дымоход укрепляется скобами на поверхности стены.

Монтаж внутренней системы начинается с правильного подбора диаметра трубы. Обычно его диаметр указывается в паспорте изделия. Главное, чтобы он соответствовал размеру выхода котла.

Соединение агрегата с дымоходом выполняется с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны переходить в верхние).Такая конструкция позволяет беспрепятственно выходить дыму.

Двухконтурные трубы соединяются с помощью переходного узла. Стыки скрепляются с помощью хомутов.

Если патрубок расположен сбоку от котла, то для выхода дымохода выполняется горизонтальная сборка. При выходе сверху дымоход выводят в вертикальное положение с помощью кронштейнов.

Проверка работоспособности конструкции

После того, как все этапы установки успешно выполнены, необходимо проверить:

  • Надежность крепления соединительных частей дымохода
  • Правильное положение дымохода (должен быть слегка наклонен)
  • Нет препятствий на выходе из конструкции снаружи

Только убедившись в правильности установки оборудования, отверстие в стене закрывается декоративными накладками.Их крепят на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать попадания холодного воздуха в помещение и скопления конденсата.

Важно

Коаксиальная система отвода газов – это конструкция, которая не только улучшает характеристики котлов отопления, но и повышает их КПД.

Его установку можно произвести самостоятельно, при наличии необходимых навыков и знаний. Если вы не уверены в собственных силах, то лучше доверить эту работу профессионалам.

Ведь грамотный монтаж конденсатоотводчика под силу только специалисту. Поэтому рисковать не стоит.

Автономное отопление в последнее время стало не только необходимым условием проживания в частном доме, но и способом повышения комфорта и экономии средств для владельцев жилой площади в многоквартирных домах. Повышенный спрос на отопительные приборы стал поводом для разработки более мощных и экономичных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и удаления продуктов сгорания через дымоходы.По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.


Устройство и функции

Коаксиальный дымоход представляет собой дымоход, конструкция которого состоит из двух вставленных одна в другую труб разного диаметра. Внутренние поверхности труб не касаются друг друга, между контурами имеется воздушный зазор. Коаксиальный дымоход собирается из дополнительных элементов: прямых труб, отводов, тройников, сборников конденсата. У него две основные функции:

Важно! Такое устройство спроектировано по принципу разделения функции дымохода. Это повышает производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, по которой проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции выравнивается температура в дымоходе, что предотвращает образование конденсата и снижает риск возгорания.

Преимущества

Коаксиальный дымоход считается более совершенным и эффективным способом вывода продуктов сгорания из топки каменки. Элементы для сборки часто поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать свои изделия именно с этим типом дымохода, так как они имеют следующие преимущества:

Важно! Коаксиальный дымоход подходит только для газовых котлов с закрытой топкой и принудительной тягой, которая приводится в действие небольшим вентилятором, встроенным в дымоход. Конструкция системы дымоудаления такого типа обязательно должна включать в себя сборник конденсата и ревизию, через которую производится очистка трубы.

Требования безопасности при установке

По статистике МЧС и производителей коаксиальные дымоходы считаются более безопасными и эффективными. Однако при их установке необходимо соблюдать определенные требования:

Внимание! Профессиональные строители спорят об эффективности использования коаксиальных дымоходов в средней полосе России и более северных регионах, утверждая, что они разрабатывались для эксплуатации при температурах до -15 градусов.Там, где зимой большую часть времени температура опускается ниже этой отметки, замерзают. Производители объясняют проблемы неправильным расчетом диаметра наружной и внутренней трубы и длины дымохода.

Крепление

В отличие от традиционных методов дымоудаления коаксиальный дымоход прост в установке. Для выполнения монтажа необходимо строго соблюдать инструкции производителя газового оборудования и требования пожарной безопасности. Опытные мастера советуют обратить внимание на следующие пункты:

Видео инструкция



Все чаще при изготовлении дымоходной системы используется коаксиальный дымоход для газового котла. При правильном монтаже коаксиальная труба справляется сразу с двумя задачами: отводит продукты горения и обеспечивает достаточный приток воздуха для работы отопительного оборудования.

Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это такое

Коаксиальный дымоход простой конструкции. По сути, это просто две трубы разного диаметра, вставленные одна в другую, так что между стенками внешнего и внутреннего контуров остается зазор в несколько сантиметров.

Все трубы, независимо от конструктивных особенностей и применяемого материала, можно условно разделить на две группы:

  • Коллективные коаксиальные дымоходы для газовых котлов изготавливаются исключительно в заводских условиях, устанавливаются при строительстве здания. Для повышения тяговых характеристик они имеют внутренний слой теплоизоляции.
  • Индивидуальные системы — дымоходы, предназначенные для бытового использования и соединенные с одним отопительным прибором. В основном пластиковые дымоходы используются для конденсационных котлов, ввиду их низкой стоимости. Двухканальные трубы из нержавеющей стали используются гораздо реже.

Эффективность системы дымоудаления во многом зависит от правильного выбора трубы. Для начала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного удаления продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газа осуществляется по двум каналам.

Принцип работы дымохода следующий:

Для эффективной работы трубы потребуется: строго соблюдать СНиП на коаксиальные дымоходы, провести предварительный расчет системы, а также выполнить правильный монтаж , в том числе установка предохранительных устройств: конденсатоотводчика, противообледенительной насадки и др.

На какие котлы можно устанавливать коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам с закрытой камерой сгорания, с принудительной или естественной системой дымоудаления.

Труба оптимально подходит для парапетных блоков и конвекторов. Возможна установка коаксиальной системы на котел с атмосферной горелкой, если трубы выполнены из нержавеющей стали.

Простая конструкция значительно повышает эффективность газового оборудования.Практически все современные модели подключаются к двухканальным системам. Допускается установка стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов независимо от принципа действия и конструкции камеры сгорания.

Для определения возможности установки двухканального дымохода следует руководствоваться параметрами, указанными производителем в технической документации. Обычно он содержит подробные инструкции и стандарты, а также требования к установке системы дымоудаления.

Некоторые модели конденсационных котлов с турбонаддувом имеют отдельную систему отвода продуктов сгорания через два отдельных выхода. Один для отвода продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы нецелесообразно.

Типы коаксиальных дымоходов

При выборе коаксиальной трубы для газового оборудования следует помнить, что к некоторым маркам котлов подходят только фирменные дымоходы, изготовленные той же фирмой, что и сам агрегат., — все эти компании-производители изготавливают оборудование с нестандартными размерами выходных патрубков. Поэтому использование фирменных комплектующих считается оптимальным для изготовления системы дымоудаления.

Во всех остальных случаях выбор в основном сводится к выбору подходящего материала трубы. Системы изготовлены из алюминия, нержавеющей стали и пластика. В бытовых условиях наиболее популярны пластиковые трубы и изделия из нержавейки.

Дымоходы пластиковые двухканальные

Дымоходы пластиковые изготовлены из специального термостойкого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключены к газовому конденсационному оборудованию. Преимущества пластика:

  1. Небольшой вес.
  2. Низкая стоимость.
  3. Простая установка.

В качестве недостатков можно выделить сравнительно небольшой срок службы коаксиальных пластиковых дымоходов, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоудаления.

Коаксиальные трубы из нержавеющей стали

Нержавеющая сталь, используемая при изготовлении дымохода, является кислотостойкой и выдерживает температуры выше, чем пластиковая труба, до 550°С.Производители предлагают дымоходы двух конструкций:

При выборе коаксиальной трубы в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Правила устройства коаксиального дымохода

Государственные нормы и правила устройства коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания изложены в . Проектные, расчетные и монтажные работы выполняются в соответствии с нормативными документами.Несоблюдение рекомендаций приводит к отказу Газовой службы в пуске системы отопления в эксплуатацию.

Нормы регламентируют расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих строений. Определяет минимальные требования, связанные с изготовлением пламегасителей, и другие стандарты безопасности. В частности, СНиП оговаривает:

  • Расположение коаксиального дымохода на фасаде – оголовок размещают на расстоянии не менее двух метров от уровня земли.Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, при проходе через кирпичную – на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах — нормы допускают установку труб данного типа при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходом, не менее 1 м.
    При использовании конденсационного котла нет опасности отравления дымовыми газами, отводимыми через коаксиальную трубу.При правильном монтаже системы влияние дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе монтажа приводят к образованию конденсата на окнах соседей.
  • Нормы и требования пожарной безопасности. Размер зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловлен тем, что поверхность внешнего контура трубы в процессе эксплуатации практически не нагревается. Установите негорючие материалы между коаксиальной трубой и деревянной стеной.Оптимально использовать базальтовый утеплитель.
    Регулируемое расстояние от коаксиального дымохода относительно окон и дверей соседних домов и других построек не менее 1,5 м. Площадка не должна быть загромождена стенами, столбами, деревьями и т. д. Запрещается вывод продуктов сгорания из конденсационного котла в обычную дымовую трубу, а не коаксиальную.
  • Коаксиальный дымоход может быть как горизонтальным, так и вертикальным. Монтаж коллективной системы дымоудаления производится только после получения разрешения газовой службы.Не допускается соединение в одну сеть котлов с принудительным и естественным сбросом продуктов сгорания.
  • Горизонтальный участок — прокладка двухканального дымохода через смежное нежилое помещение допускается только в том случае, если длина трубы не превышает 3 метров. В турбированных моделях при наличии функции принудительного сброса продуктов сгорания допускается увеличение горизонтального сечения до 5 м.
  • Ограничения на выход через фасад.Необходимо следить за тем, чтобы конденсат не капал на землю. Труба устанавливается под уклоном в сторону котла. При наличии стока конденсата допускается уклон отводящей трубы к земле для отвода дождевой воды. При коллективном подключении необходимо будет согласовать утилизацию скопившегося конденсата с санитарно-эпидемиологическими органами.
  • Нормы монтажа — коаксиальный дымоход должен выступать из стены на расстояние не менее 30 см. Для турбированных котлов с сечением дымохода около 1 м необходимо устанавливать сужающую диафрагму – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Котлы с турбонаддувом рассчитаны на использование дымохода длиной 5 м. Диафрагма устраняет разницу.
  • Обслуживание коаксиальных труб — система обслуживается ежегодно, в начале и конце отопительного сезона. Удаляют скопившийся конденсат, проверяют герметичность стыков и отсутствие прогаров в конструкции.

Требования к безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому перед покупкой и установкой следует проконсультироваться со специалистом.

Варианты монтажа

В комплекте с коаксиальным дымоходом заводской сборки, должна быть приложена подробная инструкция по установке. Соблюдение и тщательное выполнение этих рекомендаций влияет на работу котла и эффективность системы дымохода. По мнению специалистов, основная причина задувания котла, появление инея или льда, связана с ошибками в расчетах и ​​при подключении дымохода.

Горизонтальный монтаж коаксиальных труб

Горизонтальный монтаж осуществляется с учетом технических характеристик здания. Изначально выбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до окна ближайшего соседа при отводе горизонтального коаксиального дымохода от стены, которые необходимо тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

  • Высота трубы — от выхода котла до сквозного отверстия в стене, для напольных газовых котлов высота должна быть не менее 1м.Не допускается вести трубу прямо от выхода на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
  • Количество поворотных муфт на участке не должно превышать 2 шт.
  • Максимальная длина горизонтальной секции 3-5 м в зависимости от модели котла. Для удлинения трубы используется муфта с термостойкими уплотнительными резинками. Использование силиконов и герметиков запрещено.

Особенностью использования двухканального дымохода зимой является повышенное образование конденсата.Причина потери влаги в том, что система изначально рассчитана на более благоприятные условия эксплуатации. При повышенном образовании конденсата потребуется утепление трубы.

Вертикальная установка двухканальной трубы

Вертикальная установка дымохода предусматривает два способа подключения:

Как правильно установить коаксиальную дымоходную трубу

Существуют общие нормы и правила, помогающие установить дымоход таким образом, чтобы избежать дальнейшие проблемы с эксплуатацией.Рекомендации отдельно оговариваются:

  1. Системный вывод через стену.
  2. Подключение к котлу.
  3. Возможность расширения двухканальной системы.
  4. Защита от обледенения и ветра.

Выход коаксиального дымохода через стену

Провести систему коаксиального дымохода через стену довольно просто. Сложность заключается в том, чтобы определить оптимальное место для этой задачи. Требования пожарной безопасности предъявляются к расположению коаксиального дымохода.Некоторые нормы описаны в СП 60.13330.

  • Рекомендуемый угол наклона горизонтальной секции 3° в сторону обогревателя. Если установлен конденсатоотводчик, допускается наклон в другую сторону.
  • Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м в зависимости от технических параметров устанавливаемого котла. По всей длине дымохода нельзя использовать более двух углов.
  • Узел прохода через кирпичную стену выполнен с зазором 1 см.Щель не заделывается негорючим материалом и закрывается специальной накладкой.
  • Узел прохода через деревянную стену расширяется на 5 см по сравнению с диаметром трубы. В образовавшийся зазор укладывается базальтовый утеплитель. Как вариант, отверстие вокруг коаксиального дымохода в деревянной стене дома можно заделать специальной огнестойкой пеной.
  • Установлен тройник с конденсатоотводчиком и смотровым каналом для очистки.
  • Концентрация выхлопных газов при подключении коаксиального дымохода низкая.Но в целях безопасности рекомендуется минимальное расстояние выхода коаксиального дымохода над уровнем земли не менее 2 метров от земли. Таким образом, можно полностью нейтрализовать незначительную опасность продуктов сгорания газа.

Монтажные работы проводятся в соответствии с инструкциями производителя.

Как подключить двухканальный дымоход к котлу

Одной из распространенных ошибок при подключении коаксиальной системы дымоудаления является использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации.Стандарты предписывают использование специального переходника для подключения. Запрещается устанавливать самодельный патрубок из куска нержавеющей трубы.

Сразу за выходной трубой монтируется тройник с конденсатосборником, после чего труба поднимается вверх на 0,5-1 м, выставляется угол и выводится дымоход через стену. Перед вводом в эксплуатацию проверьте качество тяги.

Как удлинить коаксиальную трубу

Не всегда есть возможность установить котел таким образом, чтобы дымоход был не более 1 м.В некоторых случаях потребуется удлинить трубу в длину. Собирается конструкция по принципу «папа-мама». Трубы монтируются над конденсатом. Для углов используйте поворотные муфты 45° и 90°.

Не герметизировать стыки силиконом. Адаптеры снабжены резиновыми жгутами, выдерживающими нагрев до 250°С. При установке требуется минимизировать количество поворотов и углов для обеспечения наилучшего сцепления. Крепежные хомуты устанавливаются по всей длине.

Как защитить коаксиальную систему дымохода от обледенения

Сосульки на головке указывают на очевидные нарушения при монтажных работах. Как правило, если проектные расчеты и последующая установка верны, шансов на обледенение нет.

Дополнительно защитить дымоход от образования льда можно следующим образом:

  • Противообледенительная насадка – это компонент, помогающий устранить проблему замерзания трубы даже при неправильном монтаже.
  • При отсутствии в конструкции труб слива конденсата уклон должен быть в сторону котла, что приведет к стеканию конденсата в тройник и специальный коллектор.Когда, несмотря на соблюдение уклонов, на голове все равно образуется иней, это свидетельствует о неверных расчетах. Если установлен конденсатоотводчик, то необходимо будет защитить кирпич от продуктов сгорания газа, выдвинув оголовок трубы на 50-60 см от стены.

При использовании индивидуальных коаксиальных дымоходов в малоэтажных жилых домах установка противообледенительной насадки обязательна.

Максимальная мощность котла, разрешенная для подключения к коаксиальному дымоходу, составляет 40 кВт.Установка оборудования с высокими эксплуатационными параметрами приводит к недостаточной тяге, повышенному образованию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Продувка котла, недопустимо наличие обратной тяги. Если систему не защитить от ветра и сквозняка, в помещение будут попадать продукты горения, что часто приводит к отравлению жильцов угарным газом.

Обратной тяги можно избежать следующим образом:

  • Установка ветрового стекла и диафрагмы.
  • Правильное расположение трубы под окном, по отношению к дверным проемам и окружающим зданиям.

Расстояние от окна по внешней стороне стены не менее 1 м. Если расположить дымоход ближе, то при открытии оконного проема будет образовываться сквозняк.

Плюсы и минусы коаксиальных систем дымоудаления

Каждая система дымоудаления без исключения имеет определенные преимущества и недостатки. Решая, насколько оправдано применение коаксиальной трубы, следует обратить внимание на несколько важных факторов:

  1. Стоимость строительно-монтажных работ.
  2. Преимущества и недостатки.
  3. Тип котла.
Стоимость комплекта коаксиального дымохода

По сравнению с обычным дымоходом коаксиальный дымоход дороже. Стандартный комплект счетчика будет стоить около 3000 рублей. Каждый дополнительный метр на удлинение еще 1800-2000 руб. Колено и уплотнительная резинка по 1500 и 300 руб. соответственно.

В целом сборка системы при условии, что подключение осуществляется самостоятельно, будет стоить от 6 до 10 тысяч рублей.Удовольствие недешевое. Для некоторых видов газового оборудования установка коаксиальной трубы безальтернативна. Например, для конденсационного котла отопления запрещается использовать обычный дымоход.

Некоторые, желая удешевить систему дымохода, используют подручные средства. В Интернете можно найти видео и статьи о том, как канализационные трубы используются в качестве дымохода для конденсационного котла, что опасно и приводит к отравлению жильцов дома угарным газом.

Лучше не экономить на безопасности и купить дымоход, рекомендованный производителем отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Основное преимущество коаксиальной системы дымохода в том, что при работе газового котла сжигается воздух, забираемый не из помещения, а с улицы. В результате снижаются требования к вентиляции помещения и общей площади помещения, используемого под котельную.

Существующие нормы позволяют устанавливать котел в невентилируемом помещении, так как потребность в вентиляции в котельной минимальна.Если сравнивать, то котел с закрытой камерой сгорания при работе использует столько кислорода из помещения, сколько необходимо для сгорания одной горелки газовой плиты.

Основные преимущества коаксиальной трубы от обычного дымохода:

  • Скорость монтажа.
  • Подходит практически для любого отопительного оборудования.
  • При условии правильной установки, хороших тяговых характеристик.
  • Подходит для многоквартирных домов.

Учитывая достоинства двухканальных конструкций, неудивительно, что такие системы получили широкое распространение.

Недостатки двухканальных труб

Двухканальные трубы имеют свои недостатки:

  • Требуется согласование с Санэпиднадзором. В процессе эксплуатации образуется большое количество токсичного конденсата. Запрещено выливать его в землю. Допускается утилизация в специально отведенных местах.
    На практике, если установить двухканальную конструкцию в частном доме, то все возможные претензии будут сводиться к пожеланиям владельцев дома, со стороны представителей газовой службы, правильно утилизировать конденсат.Для коллективных систем придется получить разрешение санитарно-эпидемиологического надзора.
  • Большое количество конденсата. Как бы вы не утепляли двухканальную трубу, количество образующегося конденсата все равно будет большим. Даже незначительные неровности при монтаже приводят к обледенению выхода, снижению тяговых характеристик и т.д. При монтаже коаксиального дымохода потребуется изоляция трубы от конденсата.
Типичные ошибки при монтаже и эксплуатации

Основной ошибкой все-таки является самостоятельное соединение трубы человеком, не имеющим специальных навыков.Основная рекомендация монтажников – приглашать для выполнения работ лицензированных рабочих, способных выполнить расчеты и собрать конструкцию без нарушений.

Как показывает практика, одни нарушения встречаются чаще других:

  • Неправильная конструкция системы — имеется прямая зависимость температуры на выходе от длины трубы. Превышение пределов расстояния приводит к охлаждению выходящего дыма настолько, что он не в состоянии нагреть скапливающийся конденсат.В результате на голове образуются сосульки.
  • Несоблюдение правил пожарной безопасности. Длина горизонтального участка трубы снаружи деревянного строения увеличена до 60 см. Должны быть сделаны противопожарные зазоры.

Как отдельный момент можно выделить отсутствие защитных узлов и элементов, несколько удорожающих конструкцию, но повышающих эффективность системы дымоудаления.

Обязательным компонентом вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги.Горизонтальные конструкции требуют ветрозащиты, диафрагмы и антиобледенительного модуля.

Правильный расчет и квалифицированная работа, в соответствии с действующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего периода эксплуатации.

Одним из самых эффективных способов обогрева дома является система отопления, подключенная к газовому котлу. Котлы, использующие в качестве топлива газ, достаточно быстро прогреваются, поддерживают хороший температурный режим и недороги в эксплуатации.Кроме того, хороший газовый котел часто обеспечивает нагрев воды, что очень удобно и выгодно.

Важным элементом системы отопления, обеспечивающим работу котла, является труба, выводящая продукты сгорания в атмосферу. Отвод продуктов сгорания может осуществляться коаксиальными трубами для газовых котлов, о которых и пойдет речь в этой статье.

Проблемы с обычными дымоходами

Как было сказано выше, одной из основных проблем, возникающих при использовании газового отопительного оборудования, является удаление продуктов горения из системы.Это серьезный недостаток, и большинство других источников тепла такого качества лишены — и тут придется позаботиться об удалении углекислого и угарного газа.

Для удаления этих веществ используются дымоходы, которые могут иметь различную конструкцию и создаваться из разных материалов – металла, керамики, кирпича и многих других. Монтаж и характеристики дымохода напрямую зависят от его назначения, конструктивных особенностей и других параметров.

Все дымоходы, подходящие под это описание, помимо достоинств имеют массу недостатков.Во-первых, стоит отметить проблему, связанную с удалением и подачей воздуха по одной трубе – иногда это приводит к ухудшению работы системы. Однако эта проблема выглядит незначительной по сравнению со следующей.

Во-вторых, любой дымоход со временем засоряется, в результате чего тяга в котле становится намного хуже. Если оставить забитый дымоход газовой колонки в квартире без присмотра, то в определенный момент он забьется полностью, и система отопления перестанет работать.Помимо остановки отопления, забитый дымоход грозит еще и тем, что продукты горения газа попадут в жилое помещение – а этого нельзя допускать ни в коем случае.

Установка коаксиальной трубы газового котла как решение

Проблемы, описанные выше, достаточно неприятны, но технологии не стоят на месте, и строительная отрасль не стала исключением – в качестве дымоходов стали использовать коаксиальные трубы. Коаксиальная труба представляет собой конструкцию, включающую в себя две трубы, одна из которых находится снаружи, а другая, соответственно, внутри.

Внутренняя трубка имеет меньший диаметр — стандартное значение обычно составляет около 60 мм. Однако иногда для газового котла выбирают больший диаметр коаксиальной трубы. Использовать в качестве дымохода трубу диаметром менее 60 мм не получится – этого сечения недостаточно для эффективного отвода продуктов горения. Кроме того, малый диаметр дымохода часто становится причиной полного его засорения различными отложениями, даже с учетом малой восприимчивости коаксиальной трубы к этому фактору.

Внешняя труба имеет больший диаметр — в среднем для внутренней трубы 60 мм это 100 мм. Простые расчеты позволяют сказать, что размеры труб находятся в соотношении 1:1,5. Труба диаметром 100 мм обеспечивает непрерывную подачу воздуха в котел. Кроме того, внешняя оболочка необходима для отвода конденсата, образующегося на внутренней трубе.

Вне зависимости от выбранных размеров коаксиальных труб (а их конфигурация может существенно отличаться от стандартных значений) монтаж коаксиальной трубы двухконтурного газового котла осуществляется с помощью хомутов и специальных креплений.При монтаже необходимо следить за тем, чтобы между двумя трубами не было прямого контакта – ведь соосность конструкции подразумевает наличие двухосного механизма.

Преимущества и недостатки такого решения

Коаксиальные трубы

в сочетании с газовым отопительным оборудованием обеспечивают качественную работу всей системы. Во многом это связано с положительными качествами, присущими рассматриваемому типу дымохода.

Основные преимущества коаксиальных труб следующие:

  • Значительное повышение эффективности системы отопления;
  • Безопасное и постоянное удаление продуктов сгорания;
  • Хорошая защита конструкции от засорения;
  • Конденсат отводится из системы по безопасному контуру, а воздух поступает в систему по отдельной трубе;
  • Низкая вероятность неисправностей;
  • Простота конструкции с высокой эффективностью.

Все эти преимущества вместе взятые серьезно повышают эффективность системы в целом. Например, постоянная подача свежего воздуха через внешнюю трубу обеспечивает систему необходимым для горения кислородом. Конденсат также задерживается на наружной трубе и постепенно высыхает, поэтому внутренняя часть системы защищена.

Очень важен аспект конденсации — именно он провоцирует большую часть внутренних повреждений системы.В результате выделения конденсата и сопутствующих окислительных процессов на поверхности трубы появляются твердые отложения, которые впоследствии необходимо очищать. Использование коаксиальной трубы с ее особыми характеристиками значительно упрощает очистку конструкции.

Однако коаксиальные трубы имеют ряд недостатков, в том числе:

  • Высокая стоимость материалов;
  • Стандартизация труб не позволяет создавать индивидуальную конфигурацию;
  • Монтаж коаксиального дымохода очень сложно осуществить самостоятельно;
  • При монтаже необходимо соблюдать ряд требований безопасности, что не всегда возможно сделать.

Требования к установке коаксиальных труб

Для реализации всех положительных качеств коаксиального дымохода необходимо соблюдать следующие требования:

  1. Наклон трубы от оси должен быть около 3 градусов. Это требование позволит системе самостоятельно сливать конденсат из трубы. В противном случае удаление влаги будет происходить слишком медленно, в результате чего система засорится и не сможет выполнять свои функции.
  2. Выход трубы должен располагаться на высоте 1.5 метров от земли и на расстоянии 0,6 метра от ближайшего окна.
  3. При монтаже отдельных элементов конструкции необходимо использовать фитинги, избегая различных кустарных способов соединения труб. Кроме того, нежелательно перегибать трубу более трех раз – чрезмерное количество изгибов снижает прочность конструкции.
  4. Длину коаксиальной трубы для газового котла можно увеличить только с помощью специальных герметиков или мастик, приобретаемых у производителей труб. Неподходящие материалы могут повредить целостность дымохода.

Монтаж коаксиальной трубы газового котла, выполненный с соблюдением этих требований, позволит собрать надежную и качественную конструкцию.

Монтаж коаксиальной трубы

Монтаж коаксиальной трубы газового котла относится к разряду сложных процессов — конструкция не простая, а требования к ней достаточно серьезные. Кроме того, нужно заранее продумать, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

Процесс монтажа труб для разных котлов практически одинаков. Для примера можно взять стандартный дымоход, в состав которого входят трубы диаметром 100 и 60 мм (наружная и внутренняя трубы соответственно).

Алгоритм установки коаксиальных труб следующий:

  1. Сначала нужно подготовить все оборудование и спроектировать будущую конструкцию.
  2. Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо просверлить отверстия, размер которых должен быть на 10 мм больше диаметра наружной трубы. Для установки креплений требуется допуск 10 мм.
  3. База подключается к выходу котла. У большинства котлов выход находится сверху, так что проблем быть не должно.
  4. Далее устанавливается нижняя часть трубы. Его фиксация осуществляется с помощью хомутов и фурнитуры.
  5. После установки первой секции можно приступать к монтажу остальных элементов коаксиального дымохода.
  6. Стыки труб должны быть герметизированы герметиком или подобным материалом.
  7. Последний этап — проверка системы на работоспособность, для чего нужно провести пробный запуск.

Соединение труб необходимо плотно и качественно — от того, насколько качественно стыкуются участки дымохода, зависит его работа. Наружная и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно друг другу – любые контакты недопустимы. Как показывает практика, при работе происходит небольшое смещение, но оно незначительно и не влияет на работоспособность системы.

Количество фитингов и колен лучше свести к минимуму. По требованиям на трехметровый отрезок трубы можно установить 3 штуцера или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

Заключение

Монтаж коаксиальной трубы газового котла довольно сложен, но в дальнейшем окупается эффективностью отопительного оборудования.При проектировании и монтаже необходимо учитывать все нюансы и подходить к работе со всей тщательностью, чтобы создать максимально надежную и качественную конструкцию.


  • В дымоходах котлов с закрытой камерой сгорания обычно применяют коаксиальные каналы. По внутренней трубе отводятся продукты сгорания, а по внешней трубе подается кислород в камеру сгорания. Такие стальные конструкции намного удобнее и дешевле своих керамических аналогов.

    Такой дымоход оборудован двумя трубами: одна для подачи свежего воздуха с улицы, другая для отвода дыма. То есть эта система полностью закрыта и воздух из помещения не участвует в работе котла. Кстати, не обязательно, чтобы выброс и приток воздуха осуществлялся через дымоход, который разделен на две части – есть и модели с раздельными патрубками. Часто используют горизонтальную, хотя при необходимости можно сделать и вертикальную.

    Устройство коаксиального дымохода

    : какие преимущества дает

    Принцип его работы следующий: кислород, необходимый для сжигания газа, поступает в систему через наружную трубу, а продукты сгорания через выхлопную (внутреннюю) трубу удаляются наружу. С помощью такой конструкции можно решить одновременно несколько вопросов:


    • Когда холодный воздух проходит через наружную трубу, он нагревается у выхлопной трубы, что приводит к увеличению КПД теплового агрегата.

    • Высокий КПД приводит к полноценному сгоранию газа, повышая экологичность отопительного оборудования.

    • Внутренний дымоход, нагреваемый восходящим дымом, охлаждает холодный дым, стекающий по внешнему дымоходу, тем самым повышая пожаробезопасность дымохода.

    • Закрытая система горения делает отапливаемое помещение более комфортным и не требует установки дополнительной вентиляции.

    • Монтаж, монтаж комплектующих происходит без дополнительных конструкций, а также слишком сложных операций.

    • Для дымохода не требуется много метров кровельных труб. Канал выведен наружу через стену.

    • Данную методику можно использовать для котлов, работающих на газе, твердом и жидком топливе. Продукты горения, влагосодержащие и сухие без проблем удаляются через такой двухконтурный модуль.

    • Для отопительного агрегата любой мощности можно подобрать дымоход с необходимым диаметром трубы.

    • Установка коаксиального дымохода занимает меньше жилой площади, чем обычного.Его компоненты намного, в несколько раз легче стандартных и не требуют никакой основы. Учитывая толщину стенок (до 0,8 мм), они быстро нагреваются до рабочей температуры 250°. Это помогает минимизировать количество конденсата.

    Дымоход будет эффективно работать только при правильном расположении. Особенностью данного типа систем является возможность установки как вертикально, так и горизонтально.


    • стандартный вертикальный коаксиальный дымоход длиннее и сложнее в установке,

    • Горизонтальный воздухоотвод
      в отличие от него практичнее и дешевле,

    • есть и комбинированный вариант, когда воздух поступает через горизонтальный КЗ с улицы, а выводится, соответственно, через вертикальный.

    Как правильно установить в соответствии с требованиями

    Такие конструкции можно собрать своими руками, конечно, если знать нюансы монтажа.

    Требования

    Дымоход устанавливается в соответствии со СНиП и правилами, прописанными в инструкциях и технической документации.


    • Давление подаваемого природного газа не должно превышать 0,03 кгс/см 2
      (0.003 МПа).

    • Газопровод вводится непосредственно в помещение, в котором находится отопительный агрегат.

    • Допускается отвод дымовых газов через наружные стены здания (для котлов мощностью до 30 кВт).

    Схема установки: максимальная длина и другие нюансы

    Перед началом работ выполняются расчеты, при которых следует учитывать, что


    • длина коаксиального дымохода, если в инструкции нет особых указаний, начинается от пяти метров, а горизонтальных участков — не более одного метра,

    • высота дымохода не должна быть выше конька крыши.

    Даже если котел находится на значительном расстоянии от наружной стены, вопрос установки решается достаточно просто, так как удлинить коаксиальный дымоход (до 3 метров) очень просто — для этого нужен специальный удлинитель .

    Монтаж таких систем осуществляется по розеточной технологии. Качественная герметизация стыков термостойкой резиной исключает проникновение продуктов горения в помещение. То есть они не только эффективны и практичны, но и безопасны для здоровья пользователей.

    Монтаж внешнего коаксиального дымохода

    Наружная конструкция применяется для готовых зданий, не имеющих отопления.


      • Сначала определите правильное расположение системы отопления и начало входа дымохода, сделайте разметку. Само отопительное оборудование можно установить позже.

      • Придерживаясь норм пожарной безопасности, открыть отверстие для выхода патрубка.

      • Места с низкой термостойкостью изолируются специальными средствами, затем патрубок снимается.

    • Отопительный узел с дымоходом соединяется при помощи одноконтурного секционного колена, а его, в последующем, двухконтурного тройника.

    • В вертикальном направлении дымоход фиксируется с помощью тройника со съемным уклоном, и надежно крепится к стене скобами.

    Внутренняя установка


    • Котел с дымоходом соединяется с оборудованием при помощи тройника, трубы или колена.

    На заметку

    Диаметр выхода отопительного прибора не должен быть шире диаметра самого дымохода.



    • При монтаже двухконтурных систем дополнительно используется переходной блок.

    • Стыки с другими узлами жестко скреплены хомутами.

    • Какие элементы необходимы, зависит от расположения выпускной трубы – сбоку или вверху.

    • В первом случае производят горизонтальную сборку, предварительно установив переходник. Выход должен располагаться примерно на 1,5 или выше уровня выхода трубы из котла.

    Если монтаж производится в регионах с обильными осадками, его располагают на таком расстоянии от поверхности земли, чтобы в дымоход не попадал снег, град и прочее.


    • Внешняя труба должна иметь небольшой наклон на выходе.Это позволит конденсату стекать вниз под действием силы тяжести. Декоративные настенные покрытия защищают отверстия от закрытия.

    • Дымоход легче демонтировать, если выход расположен вверху.

    • С помощью различных кронштейнов конструкция приводится в вертикальное положение.

    • Если при установке необходимо обойти препятствие, например, балку, направление установки меняется. Перед установкой выбрать нужное колено, а при необходимости увеличить отклонение даже на два.

    • При проходе через крышу используются специальные трубы для обеспечения пожарной безопасности. Между потолком и дымоходом оставляется воздушный зазор и крепится минеральная негорючая изоляция. Выход дымохода полностью герметичен. Стык надежно закрывается специальным фартуком.

Как сделать коаксиальный дымоход для газового котла

Дымоходные системы коаксиального типа имеют ряд преимуществ, но при этом отличаются повышенной сложностью устройства и определенными требованиями к применяемым материалам и оборудованию. Поэтому вопрос монтажа данного вида коммуникаций следует рассмотреть подробно.

Принцип работы коаксиального дымохода

Коаксиальная труба включает в себя два канала, расположенных один внутри другого. Если речь идет о дымоходе, то по внутреннему каналу удаляются продукты сгорания, а по внешнему подается приточный воздух, необходимый для работы котла. Конечно, номинальный проход обоих каналов тщательно рассчитывается, чтобы объем притока был избыточным..

Благодаря этой схеме достигается повышение эффективности системы отопления. Во-первых, на горение не расходуется комнатный воздух, на обогрев которого затрачивалась энергия. При этом практически не происходит снижения производительности из-за низкой температуры поступающих газов: горячий внутренний канал эффективно их прогревает.

Устройство и принцип работы коаксиального дымохода

Безопасность коаксиальных дымоходов выше, чем у классических. С одной стороны, за счет постоянного охлаждения наружной оболочки уличным воздухом исключается нагрев конструкции здания, через которую выведена труба, до температуры тления. Также из-за отсутствия связи топки с атмосферой помещения становится невозможным попадание угарного газа в жилые помещения. Поэтому устройство дополнительной вентиляции в помещении, где установлено газовое отопительное оборудование, не требуется.

Требования к оборудованию

В коаксиальном дымоходе окончание вытяжного и приточного каналов находятся примерно на одной высоте, что не способствует образованию естественной аэродинамической тяги.В парапетных котлах правильная работа дымоходной системы обеспечивается давлением расширяющихся газов и особой конструкцией дефлектора. Однако при этом должно быть соблюдено первое условие установки коаксиального дымохода – топка утепленного типа.

Второе условие – устройство для принудительного перемещения газового потока – требуется при монтаже приточно-вытяжной системы котлов, у которых выход продуктов сгорания расположен сверху, а не на задней стенке. В таких случаях длина дымохода значительно больше, к тому же канал имеет повороты, и поэтому встроенный вентилятор – единственный способ преодолеть повышенное аэродинамическое сопротивление.

газовые или масляные котлы мощностью не более 30 кВт. Основное требование – совпадение диаметра и конфигурации внутренних и внешних каналов на выходе из котла и самой дымовой трубы. Также должна быть предусмотрена система раструбов для обеспечения герметичного соединения обеих труб в соответствии с направлениями потока..

Изготовление прохода трубы

Дымоходы парапетных котлов имеют большой диаметр канала, как правило, от 150-200 мм, что необходимо для исключения малейших признаков аэродинамического сопротивления. Поэтому отверстие в стене обычно делают контурным сверлением и фрагментарным удалением центральной части. Для этих целей очень удобно предварительно приклеить к стене бумажный шаблон, скопированный с задней части котла, чтобы правильно совместить проход с точками крепления. Окружность, на которой располагаются точки сверления, необходимо определить так, чтобы весь участок дымохода находился внутри отверстия.

Трубы коаксиальных газоходов, предназначенные для принудительной тяги, имеют меньший диаметр, обычно до 130 мм. Поэтому проход в стене разумнее делать коронкой с победитовыми припоями, либо методом безударного алмазного сверления. Контурный метод здесь неприемлем из-за сложности кернования.

Также при бурении канала необходимо учитывать уклон дымохода в сторону улицы порядка 3-5°.Это необходимо для предотвращения попадания конденсата в камеру сгорания. Если проход выполнен алмазным сверлением, то необходимо только установить требуемый угол наклона вала кондуктора. Если сверление производилось по контуру, проходное отверстие просто расширяют вертикально вверх на 3-4 см изнутри и вниз на такую ​​же величину снаружи. Не превышайте проход: это вызовет трудности с герметизацией, а корпуса стены для крепления диффузора может просто не остаться.

Наружный и внутренний монтаж

Для устройства коаксиального дымохода используются специальные трубы, фитинги и переходные муфты. Занижать номинальный проход каналов нельзя, поэтому на всем протяжении номинальный диаметр трубы должен быть не меньше дымохода котла. Если система монтируется в условиях постоянных минусовых температур, то лучше отдать предпочтение изделиям из металла, их будет легче утеплить ото льда без риска повреждения.

Обязательным условием устройства дымоходов является отсутствие стыков между элементами, расположенными на участке стены. Поэтому первоначально ограждающая конструкция обшивается, а затем в отверстие устанавливается средний отрезок соответствующей длины, который будет выступать снаружи не менее чем на 50–70 мм, а изнутри – по отступу дымохода котла. труба из стены. Среднюю часть коаксиального канала сразу заделывают минеральным материалом по контуру, соблюдая требуемый уклон.После герметизации канала в гильзе необходимо заделать щели с обеих сторон, для чего они заполняются герметиком или цементным раствором, а затем устанавливаются декоративные накладки.

Внутренняя часть дымохода, как правило, представлена ​​только поворотным коленом, устанавливаемым непосредственно на выступе среднего сегмента, а также компенсирующей вставкой, длина которой подбирается с учетом высоты между установленным котлом и поворотным коленом.

Снаружи устанавливается дефлектор. Он сконструирован таким образом, что средний канал немного выступает над краем внешнего канала, чтобы избежать короткого замыкания потока. Также в конструкции законцовки может быть предусмотрена система обтекателей, а в случае турбированных версий – установка осевого канального вентилятора.

Коаксиальные дымоходные системы обычно продаются комплектами из труб и фитингов соответствующего сечения, поэтому сложностей при сборке канала на стандартных стыках не предвидится.В инструкции производителя может быть предусмотрен определенный порядок выполнения соединений, предписывающий использование герметиков или обжимных хомутов, но в целом сама схема сборки достаточно проста и понятна.

Монтаж усложняется только в тех случаях, когда точка выхода газа из котла и проход канала через стену не совпадают по одной или двум осям, что требует добавления одного или двух поворотных колен и вставок из подходящая длина.Однако такая разница в расположении появляется только из-за необходимости соблюдения определенных правил удаления коаксиального дымохода от горючих поверхностей и оснований. преимуществами горизонтальных систем является устранение необходимости разделки кровли и перекрытий техническим каналом. Однако в более холодном климате, где котлы сильно подвержены конденсации, предпочтительнее вертикальное размещение..

Характерной чертой такой системы является наличие отстойника для сбора конденсата. Это специальный переходник, который имеет резьбовой штуцер для подсоединения сливного шланга наружу или в канализационную систему. закругление, укладка одного сегмента и соединение всего нотоносца воедино. Однако проход через кровлю необходимо осуществлять с помощью специальных концевых элементов, которые имеют встроенный дефлектор и кровельный разделочный фланец, а также обеспечивают необходимый перепад высоты приточного и вытяжного воздуховодов. .

Нормы пожарной безопасности и требования к установке

Нормы установки коаксиальных дымоходов даже формально не регламентированы действующими стандартами. В частности, ни один из стандартов, применимых в области гражданского строительства, не допускает установку горизонтальных дымовых труб без дожимной секции, в связи с чем нередки случаи отказа в согласовании проекта газификации. конструктивный элемент котла, поэтому достаточно факта государственной аттестации оборудования, а также соответствия общим требованиям, изложенным в приложении Д к СП 42-101-2003 и нормам проектирования систем отопления и вентиляции (СНиП 2.04.05-91). Если нет желания изучать нормативную документацию, достаточно воспользоваться рекомендациями по установке, изложенными в инструкции по эксплуатации котла. Но только при условии, что используемая модель оборудования одобрена службой технадзора для бытового применения.

В целом правила установки не очень сложны. Расстояние от внешней кромки внутреннего канала коаксиальной трубы до сгораемых оснований должно быть не менее 25 см, расстояние между дымоходом и сгораемыми горизонтальными поверхностями должно быть не менее 20 см.Край выступающего внутреннего канала должен находиться на расстоянии не менее 60 см от любых предметов напротив. Выброс охлажденных газов должен осуществляться на уровне от земли не ниже 2 м. Точка выхода не должна иметь окон, расположенных ближе 40 см по горизонтали и 1 м по вертикали. При параллельной прокладке газопровода между ним и дымоходом должен оставаться зазор не менее половины диаметра коаксиальной трубы в самой широкой части.

%PDF-1.4
%
11328 0 объект
>
эндообъект

внешняя ссылка
11328 94
0000000016 00000 н
0000006007 00000 н
0000006190 00000 н
0000006229 00000 н
0000007478 00000 н
0000007532 00000 н
0000007601 00000 н
0000007655 00000 н
0000008091 00000 н
0000008317 00000 н
0000008433 00000 н
0000008547 00000 н
0000009043 00000 н
0000009855 00000 н
0000010537 00000 н
0000011189 00000 н
0000011421 00000 н
0000011771 00000 н
0000011920 00000 н
0000012360 00000 н
0000012594 00000 н
0000013235 00000 н
0000013915 00000 н
0000014053 00000 н
0000014367 00000 н
0000014724 00000 н
0000014755 00000 н
0000015294 00000 н
0000015534 00000 н
0000016159 00000 н
0000016798 00000 н
0000016936 00000 н
0000017691 00000 н
0000017806 00000 н
0000017837 00000 н
0000018540 00000 н
0000018768 00000 н
0000019450 00000 н
0000019959 00000 н
0000020075 00000 н
0000020770 00000 н
0000033702 00000 н
0000034189 00000 н
0000034261 00000 н
0000034374 00000 н
0000034645 00000 н
0000035204 00000 н
0000058974 00000 н
0000059207 00000 н
0000059292 00000 н
0000059351 00000 н
0000059428 00000 н
0000059500 00000 н
0000059600 00000 н
0000093195 00000 н
0000098797 00000 н
0000099220 00000 н
0000099489 00000 н
0000100311 00000 н
0000101130 00000 н
0000101256 00000 н
0000101328 00000 н
0000101428 00000 н
0000119781 00000 н
0000120065 00000 н
0000120353 00000 н
0000120384 00000 н
0000120784 00000 н
0000121740 00000 н
0000121783 00000 н
0000124432 00000 н
0000124475 00000 н
0000135543 00000 н
0000135586 00000 н
0000139462 00000 н
0000139505 00000 н
0000139585 00000 н
0000139662 00000 н
0000139787 00000 н
0000139939 00000 н
0000140311 00000 н
0000140343 00000 н
0000143742 00000 н
0000143774 00000 н
0000146424 00000 н
0000150331 00000 н
0000153482 00000 н
0000153514 00000 н
0000156499 00000 н
0000156531 00000 н
0000158579 00000 н
0000165308 00000 н
0000005651 00000 н
0000002228 00000 н
трейлер
]/Предыдущая 4761561/XRefStm 5651>>
startxref
0
%%EOF

11421 0 объект
>поток
hXiTS>0)2 «u1R&5%(T(D `l* @Eʠ6c}E+>u
撁yYI99g

Газовые отопительные котлы с коаксиальным дымоходом.

Что такое коаксиальный газовый котел


Относительно новым решением в системе отвода дымовых газов является коаксиальный дымоход для газового котла, позволяющий снизить потери тепла при эксплуатации. Сравнивая тепловой котел с электрическим, следует отметить, что у него меньший коэффициент полезного действия из-за больших теплопотерь. Использование коаксиальной трубы, подключенной к газовому котлу, позволяет частично решить этот вопрос.

Так коаксиал выглядит как внешняя часть коаксиальной трубы.

Что такое коаксиальный дымоход

У многих потребителей, не знакомых с данным типом котлов, возникает вопрос — что такое коаксиальный котел? Коаксиальная система – универсальная система подключения котлов отопления. При установке достигается 100% герметичность и гарантированная газонепроницаемость всей системы. Рассмотрим, что такое коаксиальный дымоход для газового котла и как он работает. Устройство коаксиального дымохода называется «труба в трубе». Первая коаксиальная труба у газовых котлов меньшего диаметра, она выполняет функцию отвода выхлопных газов, а вторая труба большего диаметра выполняет функцию ввода воздуха в камеру сгорания.Эти трубы не соприкасаются в системе благодаря специальным перемычкам, придающим трубопроводу особую жесткость. Такое устройство коаксиального дымохода для газового котла повышает безопасность самой трубы за счет того, что горячий воздух, проходящий через меньшую внутреннюю трубу, охлаждается, а холодный воздух, проходящий через трубу большего диаметра, тем самым нагревается. Поэтому котел с коаксиальным дымоходом не тратит энергию на нагрев воздуха. Повышается КПД всей системы и снижается расход газа.За счет лучшего сгорания газа повышается и экологичность всей тепловыделяющей системы. Принцип работы такого котла показан на рисунке:

Принцип работы коаксиального дымохода

Хочу сказать — коаксиальный дымоход предназначен для котлов у которых камера сгорания закрытая. С помощью этого горение происходит как бы вне здания. Из него всасывается воздух и туда выводятся выхлопные газы.Микроклимат внутри здания не нарушается, то есть в месте установки котла не расходуется кислород, а вот об угарном газе можно вообще забыть. Благодаря такой системе дымоход получается компактным – нет необходимости вести одну отходящую трубу, другую отходящую, то есть все находится в одной трубе. Благодаря такой конструкции внешняя часть дымохода всегда остается холодной. Ввиду этого предъявляются требования пожарной безопасности к самому дымоходу. Но, тем не менее, они есть.Из чего состоит коаксиальный дымоход?

Типы котлов

Рассматриваемые газовые котлы с коаксиальным дымоходом отличаются техническими характеристиками и способами монтажа. Такие газовые котлы делятся на напольные и настенные. Настенные намного компактнее, занимают меньше места, но и гораздо менее мощные, чем напольные газовые котлы с коаксиальным дымоходом, имеющие более высокий КПД. Напольные котлы подходят для отопления промышленных зданий и больших частных домовладений.

Корпуса котлов изготавливаются из различных металлов и их сплавов. Наиболее популярны чугун и сталь. При приемлемой цене они имеют хорошие технические показатели. Высокая надежность, хорошая теплоотдача и длительный срок службы у медных и силуминовых котлов. Но из-за высокой цены используются редко.

Напольные и настенные типы газовых котлов

Типы коаксиальных дымоходов

Надо сказать, коаксиальные дымоходы для котлов изготавливаются из алюминия, пластика и нержавеющего металла… В РФ популярны коаксиальные дымоходы для газовых котлов из двух последних материалов. Преимущественно коаксиальный газовый котел с пластиковым дымоходом является конденсационным котлом. Дым достигает температуры 205°. Такой коаксиальный дымоход для газового котла стоит недорого, прост в монтаже и имеет небольшой вес. Единственный его недостаток – хрупкость. Не рекомендуется подключать такие устройства к неконденсационным котлам.

Нержавеющая сталь долговечна и устойчива к кислотам. Он выдерживает температуру 550°.Предусмотрено производство изолированных и неизолированных труб из нержавеющей стали. При установке коаксиальной трубы для двухканального котла ее теплоизолируют. Утепленные трубы из нержавеющей стали обладают улучшенной аэродинамикой, их используют в многоквартирных домах. Срок службы таких труб от тридцати и более лет.

Дизайн

Коаксиальные дымоходы бывают двух типов. Первый, самый распространенный, это горизонтальный дымоход, который выводится через стену. Очень редко монтируются вертикальные устройства.Он проходит через потолок и крышу.

Дымоход коаксиальный вертикальный для газового котла состоит из:

  • фланца. Это своего рода переход от котла непосредственно к самим трубам;
  • переходник для коаксиальной системы;
  • соединительный хомут

  • ;
  • колено, функцией которого является изменение направления установки дымохода. Подобно трубе, он состоит из двух колен, вставленных одно в другое.
  • Накладка декоративная, маскирующая расстояние между трубой и отверстием в стене, заделанное негорючим материалом;
  • подвод/дымоход.

Схема вертикального дымохода

При использовании уголков и отводов важно знать, что каждый угол 90° «съедает» метр длины дымохода. Каждый угол 45° занимает 0,5 м длины дымохода. Внутренняя часть Коаксиальная труба по-своему напоминает канализационную трубу – с одной стороны раструб, с другой – плоская труба. Если трубу необходимо удлинить, используйте удлинительную втулку с резиновыми прокладками.

правила

Рассмотрим такой вопрос как коаксиальная котельная требования:

  • должна быть система вентиляции и газоанализатор;
  • для утепления стены при установке подвесных котлов используется негорючий материал

  • ;
  • напольный газовый котел следует устанавливать на бетон или листовой металл;
  • расположение других газовых приборов и электрооборудования должно быть на расстоянии 0.3 м.

Соблюдая вышеуказанные нормы, потребитель обеспечивает работоспособность системы и ее безопасное использование. Перейдем к установке коаксиального дымохода.

прокладка

Сам монтаж трубы газового котла не представляет особой сложности.

Для прокладки коаксиального дымохода необходимо помнить, что неконденсационные котлы имеют наклон в сторону улицы. Это делается для того, чтобы образующийся конденсат стекал на улицу. По отношению к котлу дымоход можно вынести хоть вправо, хоть влево, хоть за его стенку.

Существуют определенные правила монтажа коаксиального дымохода для газового котла, которые необходимо соблюдать. Учитывайте эти правила для оптимальной работы:

  • по правилам установки необходимо иметь не менее 0,5 м и более расстояния внутри помещения от стены до котла, чтобы не происходило обледенения, которое впоследствии может упасть на котел;
  • по правилам максимальная длина дымохода для газового котла не должна превышать 3 м;
  • высота от трубы до потолка внутри помещения должна быть не менее 0.длина 2 м;
  • сама коаксиальная труба со стороны улицы должна быть длиной не менее 0,3 м;
  • расстояние от самой трубы до земли 2, лучше 2,5 м;
  • расстояние от конца дымохода до ближайшей стены 0,6 или 1,5 м;
  • рядом с окнами, или вентиляционные отверстия не должны располагаться ближе 0,6 м от выхода дымохода;
  • диаметр выхода дымовых газов не должен превышать диаметр выхода котла.

Лед, образовавшийся из-за скопившегося конденсата

В паспорте на каждый котел указаны данные о том, какого диаметра должна быть труба, и какой максимальной длины может быть коаксиальный дымоход.Превышать эти данные не рекомендуется, потому что производительность котлоагрегата сильно снизится. Диаметр трубопровода пишется в паспортных данных в артикуле после буквенного значения. Он имеет четыре цифры. Первые две цифры означают внутренний диаметр, а последние цифры — внешний диаметр входного патрубка. По правилам длина коаксиального дымохода для газового котла не может быть более 3 м. Однако некоторые производители устанавливают собственные ограничения на выпускаемую ими продукцию.Так что перед проведением установки следует внимательно изучить инструкцию. Вопрос, как удлинить коаксиальную трубу газового котла, решить несложно. Трубы собираются по типу «папа-мама». На углах предусмотрено использование поворотных муфт на углы 45 и 90 градусов. Герметик для швов запрещен. В переходниках предусмотрена установка уплотнительных резинок, выдерживающих нагрев до 250°. Рекомендуется свести к минимуму повороты и повороты, чтобы обеспечить лучшее сцепление с дорогой.Использование хомутов крепления предусмотрено по всей длине.

Теперь рассмотрим такой вопрос — как установить коаксиальную трубу газового котла и какие этапы ее установки.

Шаг первый предполагает определение места в помещении, где будет располагаться газовый котел с коаксиальным дымоходом, в зависимости от его типа. Разметка выхода коаксиального дымохода для газового котла выполняется на стене, предусматривающей расположение котла, на расстоянии полутора метров от него.Ширина отверстия должна быть немного больше внешнего размера трубы. Дымоход крепится к котлу с помощью колена. Крепление стыков и углов осуществляется хомутами.

Важно! Клейкие ленты и герметики категорически запрещены при монтаже коаксиальных дымоходов.

Расстояние между трубой и стеной в отверстии утеплено негорючим материалом. Если в котлах предусмотрено использование принудительной вентиляции, дымоход устанавливается только горизонтально.

Важно! Для того чтобы повернуть трубу, предусмотрено использование поворотного колена. На трубопроводе может быть не более 2 колен.

Рассматриваемая коаксиальная труба к газовому котлу крепится к стене с помощью кронштейнов. Каждое соединение имеет один кронштейн. Не рекомендуется устанавливать дополнительные элементы на головку (конец) труб.

Коаксиальный дымоход может быть выведен через стену или через крышу. Для вывода через крышу потребуются дополнительные компоненты, позволяющие проходить через переходы потолка и крыши.Наверху вам понадобится соответствующая кепка. После установки проверяется целостность всей системы.

Если котел работает на дизельном топливе, для него предусмотрен коаксиальный дымоход для дизельного котла фирмы kitura, которая относится к популярным производителям дымоходов.

Продукция Kiturami имеет ряд особенностей. Они продаются с вмонтированным в них вентилятором, функция которого заключается в создании искусственной тяги в устройстве дымохода.

К плюсам дымоходов этой фирмы можно отнести:

  • пожаробезопасность и экологичность;
  • низкая температура на выходе из котла, позволяющая устанавливать в деревянных домах;
  • повышение КПД котлов;
  • простота ухода и установки;
  • создание комфорта и улучшение микроклимата в здании.

Важная информация: в результате сгорания дизельного топлива образуется кислотный конденсат, который может разрушать металлы. Изоляция и конденсатоотводчик в сочетании с нержавеющей сталью в дымоходах Китурами обеспечивают изделиям стойкость к коррозии, предотвращают накопление сажи и обеспечивают долгий срок службы устройства.

Котлы на разных видах топлива

Сегодня потребители все чаще отдают предпочтение твердотопливным котлам. Существует много причин для этого. У кого-то далеко расположен газопровод, кто-то хочет сэкономить, в чьем-то населенном пункте вообще нет газа. Поэтому люди склоняются к использованию твердотопливных котлов. Один предпочитает дровяные котлы, второй – уголь или пеллеты, третий – универсальный. Так или иначе, любой твердотопливный котел нуждается в дымоходе.

Как выбрать коаксиальный дымоход для твердотопливного котла, какие требования? В чем особенность монтажа дымоходов для твердотопливных котлов? Что составляет их цену?

При выборе дымохода для твердотопливного котла необходимо изучить инструкцию.В нем указаны характеристики дымохода, подходящего для твердотопливных котлов. Выбор зависит от:

  • размеров патрубка котла;
  • минимальная высота дымохода;
  • необходимый участок дымохода;
  • температура дыма;
  • минимальное значение необходимого разрежения в дымоходе.

Оглядываясь на эти значения, подводятся итоги и выбирается нужный дымоход. Требования к дымоходам изложены в соответствующей документации. Мы объясним некоторые из них более подробно. Важным требованием является соблюдение правил пожарной безопасности.

Неизолированная труба должна находиться на расстоянии не менее 70 см от материалов, которые могут загореться. Утепленная труба — не менее 25 см, если температура в наружном кожухе не превышает 90 градусов Цельсия. При наличии деревянного дома или леса рядом с ним, горючих кровельных материалов (таких как тростниковая крыша) на дымоход необходимо установить искрогаситель. При проходе труб через горючие стены, перегородки, перекрытия или крыши необходимо использовать проходные рукава, заполненные негорючим теплоизоляционным материалом.В качестве нее обычно используют базальтовую вату.

Коаксиальные дымоходы для настенных газовых котлов получили широкое применение в зданиях, оборудованных автономной системой отопления, благодаря своей надежности, простоте монтажа, долговечности в эксплуатации и доступной цене.

МЕНЬШЕ ОБОРОТ: Как платить за ЭЛЕКТРОЭНЕРГИИ В ДВА РАЗА МЕНЬШЕ?

Работаю электриком 15 лет, за это время повидал разное. На прилавки ставятся люди и магниты, вставляются скрепки, и они «присоединяются» к соседям — за их счет накручивают свет.Только все это незаконно и чревато, сами понимаете.

Надо отметить, что работа — мое главное хобби. Друзья, знающие этот факт, часто дарят мне прикольные вещицы — то копилку в виде прилавка принесут, то кувшин в виде светильника. Но больше всего отличился один друг — он вручил мне… ЭНЕРГОСБЕРЕГАТЕЛЯ!

Для безаварийной работы теплогенераторов, как правило, требуется система отвода выхлопных газов, образующихся в процессе горения.Кроме того, для горения требуется достаточное количество воздуха, а именно хорошо проветриваемое помещение. В противном случае через некоторое время кислород из помещения будет выгорать, что не только будет мешать полноценному сгоранию топлива, но и может быть небезопасно для проживающих в доме людей. В помещениях, где трудно обеспечить непрерывный приток воздуха, применяют коаксиальные дымоходы, предназначенные как раз для таких случаев.

Коаксиальные дымоходы и их конструктивные особенности

Дымоход этого типа представляет собой простую конструкцию:

.труба меньшего диаметра, внутренняя — непосредственно дымоход, служащий для отвода выхлопных газов;

.
наружная труба – это канал, необходимый для забора воздуха;

.
всевозможные наклоны и колени.

Трубу меньшего диаметра вводят в трубу большего диаметра таким образом, чтобы образовался просвет. Его ширина должна быть постоянной на всем протяжении дымохода, включая изгибы. Перпендикулярный разрез такого дымохода выглядит как 2 концентрических кольца. Кроме того, в систему коаксиального дымохода входит устройство очистки и ловушка для конденсата.Эта система использует принцип противотока для перемещения газов.

Преимущества и недостатки коаксиальных дымоходов

Настенные газовые коаксиальные котлы, а также другое котельное оборудование с коаксиальными дымоходами имеют преимущества перед оборудованием с обычными дымоходами. Благодаря дымоходам такого типа локализуется процесс горения топлива и создается эффект, будто котел стоит снаружи, на улице. Такой дымоход иллюзорно не увеличивает КПД теплогенератора, за счет нагрева приточного воздуха стенками необходимого дренажа.В то же время потоки холодного воздуха предохраняют стены здания от перегрева, так как температура выхлопных газов снижается и, кстати, это хорошо сказывается на величине тяги. Так что коаксиальные дымоходы значительно повышают КПД. отопительного оборудования и, кроме того, имеют достойные противопожарные и экологические характеристики.

Монтаж коаксиальных дымоходов

Напольные и настенные газовые коаксиальные котлы необходимо устанавливать с соблюдением основных правил.Дымоходы этого типа обычно устанавливаются на котлах с закрытой камерой сгорания и в каждом конкретном случае направление дымохода должно определяться индивидуально. Его можно располагать вертикально, горизонтально и наклонно. Горизонтальные трубы можно использовать только в тех случаях с котлами, где есть принудительная вентиляция. Вертикальные коаксиальные дымоходы применяются не очень часто, в связи с отсутствием возможности разместить дымоход непосредственно на улице.

Основными правилами установки являются следующие требования:

.возможно удлинение трубы максимум до 3 метров, при достаточно надежных и безопасных соединениях;

.
выход дымохода должен быть на 1,5 метра выше места расположения котла;

.
для обеспечения нормального отвода конденсата труба должна быть выведена на улицу не менее чем под 3-градусным уклоном;

.
воздуховод должен располагаться не ниже метра над поверхностью земли – это предотвратит засорение;

.
расстояние от выхода трубы до ближайшего окна должно быть не менее 60 сантиметров по горизонтали и вертикали.

Однако, даже зная эти правила, монтаж коаксиального дымохода все же лучше доверить профессионалам, это гарантирует безопасность и надежность.

21.04.2017

Автономные системы отопления заслуженно пользуются повышенным спросом у владельцев частных домов и коммерческой недвижимости. Наибольшим спросом пользуются газовые котлы, ведь «голубое топливо» имеет доступную цену на рынке. В последние годы кризисные явления в экономике и снижение доходов населения заставляют задуматься о приобретении самого экономичного теплового оборудования… Никто не хочет бездумно жечь природный газ, накручивая непосильные суммы на счетчик. Коаксиальный отопительный котел имеет самый высокий КПД среди отопительного оборудования. В процессе эксплуатации потребляет меньше топлива, чем любая другая отопительная техника.

Характеристики коаксиальных котлов

Котлы этого типа получили свое название от системы отвода продуктов сгорания. Дымоход имеет конструкцию, которую проще всего описать термином «труба в трубе». Внутренняя труба выполняет роль отвода продуктов горения, которые имеют высокую температуру и нагревают воздух, поступающий через наружную трубу… В результате в газовую горелку поступает подогретый воздух, что обеспечивает более высокую теплоотдачу.

Второй особенностью котлов является использование системы обогрева обратки в конденсационном теплообменнике. Благодаря этой технологии «обратка» в котел поступает от более высокотемпературного теплоносителя и для его нагрева требуется меньше природного газа.

Преимущества и недостатки коаксиальных котлов

Основным преимуществом газовых котлов данного типа является их высокий КПД.В технических характеристиках указаны такие цифры, как 105-109%, которые объясняются двойным использованием полученного тепла. Кроме того, коаксиальные котлы имеют следующие достоинства :

  • Автоматизированный;
  • Компактные размеры;
  • Низкий расход топлива;
  • Возможность установки в небольших помещениях;
  • Возможность установки погодозависимой автоматики.

Коаксиальные котлы на сегодняшний день являются самым высокотехнологичным решением для автономных систем отопления.

Данное оборудование производится ведущими мировыми компаниями, выпускающими продукцию эталонного качества. Именно по этой причине коаксиальные котлы отличаются повышенной надежностью в работе и имеют длительный срок службы. Сможете ли вы найти недостатки в идеальном оборудовании? У коаксиальных котлов они есть: это дороговизна оборудования и относительная сложность монтажа дымохода. Первый из них отпугивает многих покупателей и совершенно напрасно, так как разница в стоимости по сравнению с обычным котлом окупается за несколько отопительных сезонов.

Как сэкономить больше с коаксиальным котлом?

Нет предела совершенствованию техники, а так же желание тратить на коммунальные услуги минимум средств. Можно ли с помощью коаксиального котла снизить затраты на отопление даже больше, чем обещает производитель оборудования? Это реально — достаточно установить и можно будет значительно снизить расход потребляемого топлива. Чаще всего в загородном доме или офисе, городской квартире или магазине, где установлена ​​система отопления, нет ни жильцов, ни сотрудников.Соответственно, можно понизить температуру в помещении до минимума.

Котлом можно управлять дистанционно с помощью смартфона, из любого места, где есть мобильная связь. Отправляясь домой или на работу GSM термометр достаточно отправить команду по СМС и по прибытию в помещение установить максимально комфортную температуру… Оптимальный и тщательно контролируемый расход газа сведет коммунальные расходы к минимуму.

Инструкция по монтажу Vitotrol 300.Отсоедините отрицательный кабель аккумулятора! 2. Они были установлены в 2003 году. При настенной установке установите термостат на внутренней стене примерно в 5 футах от пола. Введите свой адрес электронной почты, чтобы получить руководство по эксплуатации Viessmann VITOTROL 100 — UTDB-RF2 на языке/языках: английский в качестве вложения к вашему электронному письму. 2 Символы для примечаний. 32 м2) поверхности абсорбера. 2 (2. Viessmann Vitodens 100 WBPJA Стр. 21/40 Инструкции по установке Система соединений: 616-A07 / A09-200 / 250 / 300 Рисунок 1 1.5, 3. На данный момент я пытаюсь расшифровать функцию установки даты/времени. Vitodens 200-W, WB2B с – накопительным баком ГВС – одним отопительным контуром со смесительным клапаном – одним отопительным контуром без смесительного клапана и с гидравлическим разделителем Руководство по монтажу Viessmann vitodens 300. Руководство по установке RU … При установке бокового коаксиального вентиляционного отверстия необходимо использовать защитный экран Viessmann! Подробности см. в Инструкции по монтажу системы вентиляции Vitodens 200-W, B2HA. Внимание.Номинальная потребляемая мощность: от 83 до 300 МБч/от 24 до 88 кВт. OK С беспроводной базовой станцией см. стр. 16. Загрузка модели n/zyme Пн-Сб с 7:00 до 18:00. Главное меню. Работа с системой При использовании газа в качестве топлива также закройте главный газовый запорный вентиль и примите меры против несанкционированного повторного открытия. ! Инструкции по технике безопасностиИнструкции по технике безопасности (продолжение » Получите бесплатно Инструкции по установке и обслуживанию VITOTRONIC r 300 — Описание Viessmann. 0 и 6. Инструкции по установке и обслуживанию VITOCROSSAL 300 5790 733 — 14 05/2019 для использования специалистом по отопительной технике Vitocrossal 300 CA3 Series 2.A 103 1 2 3 B C A Клеммы внутри беспроводного приемника B Штекер a-D к блоку управления 1. Руководства Viessmann Vitodens 100-W серии WB1B, Руководства Viessmann Viessmann Vitodens 100-W серии WB1B. Также соблюдайте соответствующие инструкции по установке, обслуживанию и эксплуатации. Les vues explosées associées à la liste des pièces détachées VIESSMANN VITOTROL 300 décrivent les composants internes. Связаться с нами. com поисковая система руководств Установка – Vitotronic 300-K, MW1S Уведомления и инструкции по эксплуатации.Установка агрегата Viessmann Vitotronic 300 GW6B. Чтобы установка прошла гладко, пожалуйста, внимательно прочитайте эти инструкции, прежде чем начать. Это будет использовано позже для размещения боковых рам по всей высоте стены. Загрузите сервисную книжку котла Worcester ZBR 8-35 ICS1 бесплатно или просмотрите ее онлайн на All-Guides. Viessmann Vitotrol 200 Как пользоваться системой, Инструкции по вводу в эксплуатацию. 430,1660. Он также включает детали установки vitotrol 200 и 300 с vitotronic; не много, а некоторые.Когда вы увидите сообщение «Установка завершена», нажмите кнопку [Закрыть]. Прикоснитесь к заземленным объектам, например, к отопительным или водопроводным трубам, чтобы разрядить стационарный и пульт дистанционного управления Vitotrol 200 или 300 и Vitocom 100 и удлинительный комплект для отопительного контура со смесителем, предотвращающим отравление. Я могу изменить программы отопления/горячей воды. 300,1660. Vitotrol 300-E для высоких якорей без промежуточного звена для обслуживания установочных работ, которые могут быть установлены с дополнительными помещами.) тип UTDB-RF2, соответствует следующим стандартам: EN 60730-2-9EN 60335 (только приемник)EN 50371EN 55014ETSI EN 300 220-2ETSI EN 301 489-1ETSI EN 301 489-3В соответствии со следующими директивами приложение Die Viessmann Vitotrol ; Vitodens 200 Вт ручной Данск; Vitodens 300 Вт Ручной; Руководство пользователя Viessmann Vitolig 150; Информация об энергопотреблении Samsung Xpress CFW Потребление электроэнергии зависит от ее свойств и от того, как она используется. Обрежьте верхнюю крышку по длине. Сопутствующие руководства для Viessmann Vitotrol 300. В частности, соблюдайте характеристики тока и напряжения. 1. Установите отдельный регулятор давления газа перед системой и отрегулируйте давление подачи до 20 мбар для природного газа или 37 мбар для сжиженного нефтяного газа. Я бы порекомендовал вам пройти курс Viessmann либо в Род-Айленде, либо в Ватерлоо, чтобы расширить свою базу знаний о котле и правильном управлении. Поделитесь нашим проектом в социальных сетях. Прокладка соединительных кабелей! Важная информация Инструкции по установке * * Инструкции Требования безопасности, установки и гарантии Электронный адрес электронной почты компании Viessmann Vitotrol 300 в справочнике / Sprachen: Englisch als Anhang in Ihrer E-Mail.Vitocell 100 Vitocell 300 Vitocrossal 200, CM2 Vitocrossal 300, CA3 Vitocrossal Подготовка к установке Vitotronic 300, GW5B и MW1B Обозначения для установки и обслуживания в примере системы Обзор примера системы H Этот пример системы является лишь общей компоновкой, поэтому его необходимо проверить на месте для полноты и функциональности. Два дюбеля на прокладке впускного коллектора позволят найти 300-W Service Manual VIESSMANN VITODENS 100 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Информация для пользователя VITOTROL 100 Руководство по эксплуатации онлайн.Пожалуйста, отправьте в сервисную папку Продукт может не соответствовать изображению ВАЖНО H Приложение Viessmann Vitotrol позволяет дистанционно управлять системой отопления Viessmann с системой управления Vitotronic. ) Последовательность монтажаУстановка Vitotrol 100 (продолжение N1 Vitocrossal 300 CU3A Vitotronic 200, KW6B* Vitocrossal 200, CM2 Vitotronic 300, GW2B Vitotronic 300, GW5B Vitotronic 300, GW6B* инструкция по установке коммуникационного модуля) N1 VIESMANN Жидкотопливные котлы 0,2 детали списки, инструкции по эксплуатации и сервисному обслуживанию должны быть переданы в систему. Устройство, установленное в салоне: Гарантия максимальной температуры окружающего воздуха 0 ºC и нижней 35 ºC.ОТВОД ПРИМЕЧАНИЕ: СКРЫТЫЕ ТРУБЫ НЕ ПРЕДОСТАВЛЯЮТСЯ 2-9/16 НЕ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ В КАЧЕСТВЕ ЗАПОРНОГО КЛАПАНА. H Подключение трехфазных потребителей через дополнительные контакторы. Осторожно извлеките Rock Slider из См. таблицу и Инструкции по установке сетевого фильтра переменного тока Kinetix 300, публикация 2097-IN003. Z011413, ВЧ-приемник Vitotrol 300. Список деталей 2: pdf: 211. 0 10/2013 Прочтите и сохраните эти инструкции для использования в будущем. 0 кВт Настенный газовый конденсационный котел Для природного газа и сжиженного нефтяного газа Номер газового совета: 47 819 31, 47 819 32 Применимость см. на последней странице.Панели с 25 футов. У меня также работает теплый пол (в одной комнате) от котла, и он работает с помощью переключателя (клемма 1 на котле) от клапана теплого пола. pdf), текстовый файл (. Дисплей системы управления большой, хорошо читаемый и с подсветкой. pdf 0B «Горький вкус плохой установки остается намного дольше, чем сладкий вкус самой низкой цены. A0:2 С Vitotrol 300 (автомобильный -матическое распознавание) 042 Настенное крепление 003 Инструкция по эксплуатации 005 Инструкция по установке. Vitotrol 300 Дистанционное управление для одного отопительного контура Арт. № 7248907, Блок дистанционного управления Vitotrol 300. Для вашей безопасности. 5609 059 GB % Газовый конденсационный котел: Q:\Hyline Offroad, LLC\Инструкции по установке\300. 1. A Подача гелиосистемы (система Multi-connect) B Возврат гелиосистемы (система Multi-connect) Подключение дымовых газов Установка системы дымовых газов и дистанционное управление Vitotrol 200 или 300 и Vitocom 100 & Комплект расширения для отопительного контура со смесителем и системой Vitosolic через сенсорная связь между.№ 7438537, если Vitotrol 300A нельзя разместить в подходящем месте для измерения комнатной температуры. Руководство по техническим данным. ком. Просмотр и загрузка американского стандарта 1660. Позвоните нам: объект слежения за оптическим потоком opencv. Viessmann Vitotrol 300-E: Часто просматриваемые инструкции. 10xW Серии атмосферостойких выходных устройств с широкими стойками. Просмотрите онлайн (20 страниц) или загрузите файл PDF (854 КБ) Viessmann VITOTROL 200-E Руководство пользователя • Камины VITOTROL 200-E Загрузка руководства в формате PDF и др. Онлайн-руководства Viessmann Простое обращение.Клеммные соединения для соответствующего номинального тока ТТ Клеммы вторичной обмотки ТТ Номинальный ток ТТ X1–X5 3000 X1–X4 2500 X1–X3 2200 X2–X5 2000 X2–X4 1500 X2–X3 Инструкции по установке VIESMANN для теплотехников Vitodens 200 Тип WB2A, 8. Erläuterung der Sicherheits-hinweise Gefahr Dieses Zeichen warnt vor Per-sonenschäden. 2 Общая информация Обзор карт кодирования котлов. Если у вас возникнут вопросы, служба поддержки клиентов tado° ответит … Жидкотопливный/газовый водогрейный котел с литым корпусом. Прочтите и загрузите техническое руководство по котлам Viessmann Vitola 200, стр. 8 онлайн.Подрядчик по установке должен исправить любые неровности в несущих стенах до начала монтажа. Руководство — 96 страниц. Максимальный уровень комфорта: Vitotrol Руководство по эксплуатации Vitotronic 300-K Vitotronic 200 Прочтите и сохраните это руководство для использования в будущем. управление не нужно настраивать с помощью смесительного клапана. Просмотрите онлайн-руководство по установке и обслуживанию пульта дистанционного управления Viessmann VITOTROL 300 RF или просто нажмите кнопку «Загрузить», чтобы ознакомиться с инструкциями Viessmann VITOTROL 300 RF в автономном режиме на вашем настольном или портативном компьютере.› Руководство по установке bosch shs843af5n Посудомоечная машина Bosch серии 300 SHS843AF5N — Consumer Reports great www. Инструкция по установке Viessmann Vitotrol 300. Контроллер температуры Vitotrol 300 скачать инструкцию в формате pdf Viessmann Regelung Vitotronic 200 KO1B — Kesselregelung Steuerung/Austausch Trimatik. G60UHV_Серия. Изолировать систему от т …. 8 января 2022 г. Дочь Эшвин, близнецы Загрузите сервисную книжку котла Worcester ZBR 8-35 ICS1 бесплатно или просмотрите ее онлайн на All-Guides. 1 01/2008.расход: от 6,5 до 66. Gewöhnlich versandfertig in 3 bis 4 ИНСТРУКЦИЯ ПО УСТАНОВКЕ. Отдельные инструкции по установке Информация о подключении аксессуаров Для этого подключения соблюдайте отдельные инструкции по установке, прилагаемые к аксессуарам. 18 МБ: просмотрщик. 440,1660. 10-функциональное устройство серии 1010D. Выключите систему отопления. 0 кВт Настенный газовый конденсационный котел Исполнение на природном и сжиженном газе VITODENS 300 5862 872 RU 12/2005 После установки утилизировать. 00) Инструкция по монтажу Инструкция по эксплуатации Сервисная служба F Vitotrol 100 или регулятор комнатной температуры заказчика (переключаемый вход 230 В) При выполнении этого подключения снимите перемычку D.Простота эксплуатации означает меньше … С жидкотопливной горелкой Vitoflame 300 с синим пламенем (20. Das Handbuch ist 0,59 mb groß. VITORONDENS 222-F Тип BS2A Чугунный конденсационный котел на жидком топливе в качестве накопительного комбинированного котла со встроенным емкостным водонагревателем С жидкотопливным котлом Vitoflame 300 с синим пламенем горелка (20. биферральные нагревательные поверхности железо/сталь для модуляции. Падение давления (первичный контур) для. С Vitotronic 200 RF, см. стр. 18. Я мог бы по электронной почте … Установка – Vitotronic 300-K, MW1S Обзор электрических соединений 5581 750 v1 . исполнение на природном газе (112 страниц) Котел Viessmann Vitodens 300-W Руководство по обслуживанию Подробности см. в Руководстве по монтажу системы вентиляции Viessmann 200-W, B2HA.радиочастотный диэлектрический нагрев. деиф. Сенден. Установите верхнюю крышку на стойки и закрепите самонарезающими винтами Tek Cat. Используя ручную дрель и подходящее сверло, просверлите монтажные отверстия. Но вы должны быть очень осторожны с тем, как вы его читаете. Плоские солнечные коллекторы для использования солнечной энергии. Максимальный уровень комфорта: Руководство по установке пульта дистанционного управления Viessmann Vitotrol 300 (8 страниц) Руководство по установке и обслуживанию пульта дистанционного управления Viessmann VITOTROL 300A (16 страниц) Руководство по эксплуатации пульта дистанционного управления Viessmann VITOTROL 300 RF.Viessmann Vitotrol 300. Дистанционное управление одним отопительным контуром. Байшарская агора. 3 F1 4A (медленно) 58 Загружено с www. Регулятор комнатной температуры с цифровым таймером и беспроводной связью. -Руководство по техническим данным-Инструкция по монтажу-Руководство по эксплуатации F Vitotrol 100 или регулятор комнатной температуры заказчика (переключаемый вход 230 В) При выполнении этого подключения снимите перемычку D. В ходе наших лабораторных испытаний модели посудомоечных машин, такие как SHS843AF5N серии 300, оценивались по нескольким критериям с понедельника по субботу с 7:00 до 18:00.Установите торцевые заглушки с помощью винтов с плоской головкой Кат. 77PDF. 0 кВт Газовый настенный конденсационный котел Исполнение на природном газе и сжиженном нефтяном газе & Дистанционное управление Vitotrol 200 или 300 & Vitocom 100 & Комплект расширения для одного отопительного контура со смесителем & Vitosolic & Внешнее расширение h2 или h3 Инструкция по монтажу системы дымоудаления. Котлы Utica UB95M-200 Эксплуатация и соответствующие инструкции по установке. 7133 382 Vitotrol 300 Сертифицировано только как составная часть котлов Viessmann 5167 505 01/01 Указания по технике безопасности Указания по технике безопасности Текущие руководства по эксплуатации. Будь то 30-летний газовый котел или современный тепловой насос, tado° уникален в Европе благодаря совместимости, не зависящей от производителя. Инструкции по монтажу Vitodens 222-F, серии B2TA, модели 19 и 35 Напольный газовый конденсационный комбинированный котел Для работы на природном газе и сжиженном пропане Потребляемая мощность: от 12 до 125 MBH 3. Выходное устройство с широкой рамой серии 10. Введите UTDB-RF2. 4/100 мм. Обеспечьте основное электропитание. скачать инструкцию по эксплуатации кухонной техники viessmann vitotrol 200 rf с дистанционным управлением бесплатно или просмотреть ее онлайн на all-guide.Просто просмотрите или загрузите нужный файл. Vitotrol 300-E, sadece konut ve iş yeri bulunan … Viessmann Vitotrol 200 Как пользоваться системой, Инструкции по вводу в эксплуатацию. Английский. 7. Фотографии в инструкциях по эксплуатации выключателей, кнопок и т.п. Настенные(7-15р). Загрузка модели n/zyme Просмотр и загрузка американского стандарта 1660. Закройте главный клапан подачи масла или газа. Техническая литература для нашей текущей линейки продуктов. Vitotrol 300 Vitotrol 300 предлагает те же функции, что и Vitotrol 200, а также возможность настройки нормальной комнатной температуры или пониженной температуры и времени переключения.При укладке Fritztile следуйте обычным процедурам укладки другой упругой плитки. Это все описано в инструкции по установке GE. Инструкции по безопасности Инструкции по безопасности Изменения температуры, сделанные клавишами /, автоматически принимаются прибл. 7 кВт). оборудование, система отопления и все такое. Система была установлена ​​5 лет назад и работала нормально до тех пор, пока неделю назад не появилась викторина о поле ребенка. В ходе наших лабораторных испытаний модели посудомоечных машин, такие как SHS843AF5N серии 300, оценивались по нескольким критериям. Viessmann Vitotrol 200 Как использовать систему, Инструкции по запуску.док. Руководство по установке опасностей. Помимо всех наших газовых котлов, вы также можете найти всю необходимую документацию для аксессуаров, таких как регуляторы температуры, пульты дистанционного управления и системная техника. Не паникуйте — быстро и легко найдите и загрузите инструкции по эксплуатации для вашего продукта Viessmann с помощью нашей простой в использовании онлайн-базы данных. 5167 503 v1. 139495revw gf 300 dv ipi 7/21 В данном руководстве по эксплуатации содержится информация, необходимая для безопасной установки и эффективной и надежной работы вашей каминной топки.0/мм Сторона 12/300 мм* /5 мм /5 мм /5 мм. Снимите перемычку C между клеммами 1 и 3 в разъеме a-D. для вертикальной или горизонтальной установки на наклонных и плоских крышах. Техническое описание Viessmann Vitodens 300. ИНСТРУКЦИЯ ПО УСТАНОВКЕ. 0 Газовый конденсационный котел с цилиндрическими горелками Прочтите и сохраните эту инструкцию для дальнейшего использования. Воскресенье Закрыто. 3 кВт). Пожалуйста, внимательно следуйте этим инструкциям по технике безопасности, чтобы предотвратить несчастные случаи и материальный ущерб. Viessmann VITOTROL 300 RF 21 5. Торговая марка: Viessmann. Позвоните нам: глиобластома, мутантный idh, степень iv.Подключение к газу A Подключение к газу Переход на другой газ: Инструкция по монтажу комплекта для переоснащения Информация по эксплуатации & Дистанционное управление Vitotrol 200 или 300 & Vitocom 100 & Комплект расширения для одного отопительного контура со смесителем & Vitosolic & Внешнее расширение Электрические соединения Если Vitotrol 300A используется для подключения к комнатной температуре, размещайте устройство в главной жилой комнате (ведущей комнате). Инструкция по монтажу и обслуживанию VITODENS 100-W 5600 332 — 13 02/2019 для подрядчиков по отопительной технике Vitodens 100-W Серия WB1B Настенный газовый конденсационный котел Page 1 VIESMANN Руководство по монтажу и техническому обслуживанию для подрядчиков Vitotrol 300 RF Беспроводное дистанционное управление для одного, двух или трех отопительных контуров Применимость см. на последней странице VITOTROL 300 RF Соблюдайте осторожность.3 Марка: Инструкция по установке системы дымохода. Место установки Vitotrol 300 RF с настольной док-станцией Vitotrol 300 RF с кронштейном для настенного монтажа. Viessm VITODENS 300 Техническое руководство (164 страницы) газовый конденсационный котел 4. Viessmann Vitodens 200-W, B2HA 112 Руководство по эксплуатации IM02607003E Действует в июле 2019 г. AutoVAR 300 автоматически переключаемая конденсаторная батарея Руководство по установке, эксплуатации и техническому обслуживанию EATO www . Затем с помощью пробойника 3/8” и молотка найдите каждое из 5 отверстий.и цены: см. прайс-лист. Установка максимальной мощности Вы можете ограничить максимальную мощность для работы в режиме обогрева. … Инструкции по установке 28 : pdf : 1. : +45 9614 9614 · Факс: +45 9614 9615 [email protected] … У меня есть комнатный регулятор Viessmann Vitotrol 200 и регулятор отопления Vitotronic 050 в подсобном помещении моего дома в Ровередо Каприаска. От 65 до 20 МВт Информация по конструкции и эксплуатации водогрейных котлов до 110 ºC согласно EN 14394 и EN 12828, до 120 ºC согласно EN 12953 и EN 14394 7248907, блок дистанционного управления Vitotrol 300.Для определения размеров местной циркуляционной системы. дома Эвервью на хребте команчей; Колумбия прикладная математика доктор философии Просмотр и загрузка руководства по эксплуатации Viessmann Vitotrol 300 онлайн. 5457 286 ГБ 2/2010. Руководство по эксплуатации Viessmann Vitotrol 300. 5, 4. VITOTROL 100 5581 588 2/2008 Небольшие изменения! Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. 0. » Страница 77: Vitotrol 300: то же заявление, что и для Vitotrol 200. До 3 беспроводных пультов дистанционного управления (нельзя использовать с проводными пультами дистанционного управления).100-W Инструкции по установке и обслуживанию, Инструкции по эксплуатации Viessmann Vitopend 100-W Инструкции | ManualsLib Котел Viessmann Vitodens серии 100 Инструкция по установке и обслуживанию 6. Viessmann Vitodens 200-W B2HA. 100Руководство по установке и обслуживанию, Руководство по установке и обслуживанию, Технические инструкции и руководства пользователя Viessmann Vitodens 100-W, Котел Viessmann Vitodens 100 WBPJA 25kw Combi. Установка VITOTRONIC r 200 VITOTRONIC r 300-K и установка/обслуживание Vitotronic 200, HO1B и 300-K, MW2C.28/ 700 мм Эти файлы относятся к инструкции по эксплуатации Vitotrol 200. 1363456384_L Серия . Vitotrol 300. Информацию о других компонентах Viessmann System Technology см. в … Z011962 Vitotrol 300 RF RC с настольной подставкой и приемником (только в сочетании с погодозависимой компенсацией) Z011963 Vitotrol 300 RF RC с настенным креплением и приемником (только в сочетании с погодозависимой компенсации) Z008342 Устройство дистанционного управления Vitotrol 300A с ЖК-дисплеем для макс. 3 отопительных контуров (только с Vitotronic 200) Полный текст.Беспроводное дистанционное управление для одного, двух или трех отопительных контуров (56 страниц): Viessmann Viessmann-Vitotronic-200-300-Technical-Manual-802299 viessmann-vitotronic-200-300-technical-manual-802299 viessmann pdf Viessmann Vitotrol 200 How to используйте The Sistem, Инструкции по запуску. 5609 059 GB % Газовый конденсационный котел: котел в котле на 300 л с защитным кожухом: Vitotrol-200-E-Инструкция по установке и обслуживанию. Содержание (продолжение 3. VITOTROL 100. ДВУХСТОРОННИЙ КОРПУС 2-1/4 3-1/8 ДИСКОВЫЕ УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА Загрузите сервисную книжку котла Worcester ZBR 8-35 ICS1 бесплатно или просмотрите ее в Интернете на All-Guides.Сертифицирован как составная часть. Кожухотрубный теплообменник. Инструкция по установке Viessmann Vitotrol 300 Страница: 1 Инструкция по установке Viessmann Vitotrol 300 8 страниц. Инструкция по монтажу и обслуживанию для специалистов VIESMANN Vitotrol 200-E Дистанционное управление максимум 4 отопительными контурами VITOTROL 200-E 5839309 RU 7/2018 Соблюдайте осторожность. В дополнение к функциям управления Vitotrol App предлагает комплексную контекстно-зависимую онлайн-справку. ком · www. 0, 3. Характеристика продукта Установки доцеловидной температуры с помошью для розничных прайбов (Комфортный, Нормальный, Зредукованый) для одного, двух или максимальных 3 объегов 0 0 AL, CL 0 0 0 AL = Alcove CL = Closet *1 системы вентиляции Vitodens для получения подробной информации.Bosch 300 Series SHS843AF5N является частью программы тестирования посудомоечных машин в Consumer Reports. Перед началом отопительного сезона рекомендуется, чтобы котел и горелка обслуживались квалифицированным специалистом по отопительному оборудованию. ЭКС1. 2. Позвоните нам: глиобластома, мутантный idh, степень iv Загрузите сервисную книжку котла Worcester ZBR 8-35 ICS1 бесплатно или просмотрите ее онлайн на All-Guides. Нанесите мелом линию на передней кромке внутренней поверхности соединения.4 1. Макс. Пожалуйста, выберите серию продукта и тип необходимой документации в списках ниже. Vitodens 200-W, B2HA 19, 28, 35. 3 Торговая марка: Viessmann Vitodens 300 Инструкция по обслуживанию-132стр. — Скачать бесплатно в формате PDF (. Благодаря небольшому весу и компактной конструкции котлы Vitocell 300-V просты в обращении. Перейти к установка в соответствии с указаниями на экранах установки. Аналогично, март 2011 г. приемник. Войдите в систему Vitotrol, нажав OK. icesailor Сообщения участников: 7,265.Инструкции по установке и обслуживанию. Вопросы: Ответы 0. Viessmann VITOTROL 300 RF Инструкция по установке и обслуживанию Инструкция по установке и обслуживанию (28 страниц) Viessmann VITOTROL 200 RF: Часто просматриваемые инструкции KYOWA KW-2628 Инструкция по эксплуатации Инструкция по эксплуатации (3 страницы) Устанавливайте и эксплуатируйте прибор по назначению , в сочетании с электронными блоками управления и контроллерами для тепло- и электрогенераторов Viessmann, разработанными для этой системы. PDF (917 kB) Перечень Vitotrol 200-E Vitotrol-200-E—EU-Declaration of … Подключения котла.2 Vitotrol на Vitotronic. Нет. Vitodens 200-W можно использовать только с другими котлами Vitodens 200-W того же типоразмера и серии. 3 Марка: Инструкция по установке и обслуживанию VITODENS 100-W 5600 332 — 13 02/2019 для использования специалистами по отопительной технике Vitodens 100-W Серия WB1B Настенный газовый конденсационный котел Инструкция по установке VIESMANN для теплотехников Vitodens 300 Тип WB3A, 49 и 66 кВт Газовый настенный конденсационный котел в исполнении на природном газе и сжиженном газе VITODENS 300 5862 570 RU 5/2004 После установки утилизировать Указания по технике безопасности Во избежание несчастных случаев и материального ущерба строго соблюдайте данные указания по технике безопасности.ком Таблица 1. орг. 3 Торговая марка: Vitotronic 200/300 — Удобный дизайн и функциональность. Соединенное Королевство; 0333 123 1233; Меню Поиск 0 позиции (£0. Vitotrol. Выберите соответствующее руководство для Viessmann Vitodens 100-W WB1B Series из списка на этой странице, загрузите его или ознакомьтесь с ним в Интернете. Руководство по установке или уведомление об установке VIESSMANN VITOTROL 300 с инструкциями Уведомление о монтаже и техническом обслуживании VIESMANN Vitoconnect 100 тип OPTO1 Интерфейс связи для наблюдения и управления дистанционной установкой водителя через Интернет, для соответствующих интерфейсов управления: ViCare App Vitotrol Plus App Vitoguide Замечания о достоверности, см. стр. VITOCONNECT … Viessmann VITODENS 200-W Инструкция по установке Руководство по установке (20 страниц) Брошюра Reliable i700B Спецификация (1 страница) У меня есть Viessmann Vitodens 200 с одним отопительным контуром и Vitotrol 300 в гостиной.Самодельное оружие стр. 2. 5700 299 — 06. ТЭК1. Инструкция по эксплуатации термостата VITOTROL 100 в формате pdf. Эксплуатация с подключением по температуре помещения или без него Руководство по монтажу VIESMANN для теплотехников Vitodens 300 Тип WB3B , 4. Проветрить котельную. 11. Торговая скидка; Новости; 0333 123 1233; Меню Поиск 0 позиций (£0. 3 Марка: Vitotronic 200-H, HK1B Установка и обслуживание Инструкции, перечисленные ниже, и детали, напечатанные в данном руководстве, могут привести к серьезному повреждению продукта/имущества ЗАЯВЛЕНИЕ И НЕ ПРЕДОСТАВЛЯЕТСЯ.3 Техническая поддержка. Брать. Информацию о применимости см. на последней странице. Инструкция по монтажу и обслуживанию VIESMANN для подрядчиков Vitocal 300-G Тип BW/BWS, WW/WWS, от 21 до 45 кВт Компактный тепловой насос с электроприводом Одно- и двухступенчатый Применение см. на последней странице VITOCAL 300-G 5442 829 RU 11 /2009 Пожалуйста, берегите себя. 5347 963 v1. В ходе наших лабораторных испытаний модели посудомоечных машин, такие как SHS843AF5N серии 300, оценивались по нескольким критериям. Просмотреть и загрузить Американский стандарт 1660. Дистанционное управление одним или тремя нагревательными контурами.ВИТОСОЛ 100-Ф. 200,1660. Подрядчик по установке должен исправить любые неровности в стенах подложки до начала установки. Загрузка Пожалуйста, включите JavaScript или обновите браузер. qQ Vitotrol 200 RF Z011 219 qW Vitotrol 300 RF с настольной док-станцией Z011 410 qE Vitotrol 300 RF с настенным кронштейном Z011 412 qR … VITOTROL 350-C 57787691 Июнь 2018 г. Инструкция по установке Счетчик переменного тока 56182261 Июнь 2018 г. Инструкция по установке VITOTWIN 518-W 618-W 612-2 Июнь 2018 г. Руководство по установке 7248907, Блок дистанционного управления Vitotrol 300.Настенный газовый конденсационный котел мощностью 0 кВт. Теперь ODR выполняет свои собственные расчеты, а также использует внутреннюю температуру в качестве обратной связи. потребительские отчеты. Загрузка модели n/zyme Загрузка Пожалуйста, включите JavaScript или обновите браузер. Vitocell 300-V (500 л) оснащен съемной легкой теплоизоляцией для еще более удобного обращения. 431,1660. Я попробую это, когда найду немного времени. 32 КБ: просмотрщик. Техническая публикация Комбинированные агрегаты. внешнее управление отключено. Инструкция по установке. ком Документ №.Чтобы разблокировать клавиши, снова одновременно нажмите и в течение 5 с. со 2 по 35. Руководство пользователя Whirlpool RJE-3165. ( … Руководство по техническим данным Vitotronic 300, модель KW3, артикул. Ограничение задается через диапазон модуляции. для подрядчиков. *8 Для монтажа на боковой стенке (коаксиальная система): не превышать макс. ОСНОВНЫЕ ИНСТРУКЦИИ ПО МОНТАЖУ Настоящие основные инструкции по установке предназначена для ознакомления читателя с основными принципами, которые следует учитывать при установке Fritztile На Vitotrol 300 RF нажмите «ОК».Инструкция по монтажу и обслуживанию для подрядчиков VIESMANN Vitoconnect 100 Тип OPTO1 Коммуникационный интерфейс для удаленного контроля и управления системами отопления через Интернет, для следующих пользовательских интерфейсов: Приложение ViCare Приложение Vitotrol Plus Vitoguide Сведения о применимости см. на последней странице VITOCONNECT 100 5785 665 RU 9 /2016 Пожалуйста, берегите себя. малопоточный коллектор и котел. txt) или читать онлайн бесплатно. 3) Установите впускные прокладки на впускные фланцы головки блока цилиндров. 111. A Подача гелиоустановки (система Multi-connect) B Возврат гелиосистемы (система Multi-connect) Подключение дымовых газов Установка системы дымовых газов и дистанционное управление Vitotrol 200 или 300 и Vitocom 100 & Комплект расширения для отопительного контура со смесителем и Vitosolic 200, Инструкции по установке для серий 300 и 400 Установка верхней крышки для серий 200, 300 и 400: Иллюстрации относятся к серии 200.Заказать датчик комнатной температуры, арт. 6. 100 инструкций по установке. DEIF A/S · Frisenborgvej 33 · DK-7800 Skive Тел. Установите T168 с помощью двух поставляемых монтажных винтов в стандартную квадратную коробку устройства 4 1/16” x 2 1/8” с переходным кольцом 2” x 4”. Документацию по классическим продуктам, которые мы больше не продаем, см. на странице руководств по историческим продуктам. Я предоставил ему основную информацию об этом. С помощью лобзика или подходящего режущего инструмента вырежьте материал с монтажной поверхности. «Горький вкус плохой установки сохраняется гораздо дольше, чем сладкий вкус самой низкой цены.Инструкция по установке и обслуживанию — 96 страниц. Z001 231 Для работы с регулируемой температурой котловой воды и одноступенчатыми, двухступенчатыми или модулирующими горелками Для систем отопления с одним отопительным контуром без смесительного клапана и до двух отопительных контуров со смесительным клапаном С датчиком температуры бака ГВС и встроенной диагностикой Страница 76: «Vitotrol 200: Пульт дистанционного управления имеет встроенный датчик комнатной температуры для регулирования в зависимости от комнатной температуры в сочетании с отопительным контуром СО СМЕСИТЕЛЬНЫМ КЛАПАНОМ.начать установку. 300. Viessmann Vitocontrol-S, VD2. Мы являемся юридической фирмой с полным спектром услуг, предоставляющей всесторонние юридические консультации и защиту. Наша команда имеет совокупный опыт работы в отрасли более пяти десятилетий в различных секторах. 100- СТУПЕНЧАТАЯ ТРУБА TJ\300. Инструкция по установке. Goodman — Инструкция по эксплуатации RT6100004r13 Май 2009 г. 0, 5. Номера деталей Рекомендуемый соединительный кабель к блоку управления 2-жильный кабель сечением 0. Vtotwin. Подходит для: Vitodens 200-W Vitotronic 200 Vitodens 222-F Vitotronic 200 Инструкция по монтажу и обслуживанию для подрядчиков VIESMANN Vitotrol 100 Место установки Vitotrol 100 В главном жилом помещении на внутреннем ETSI EN 300 220-2 ETSI EN 301 489-1 ETSI EN 301 489-3 В соответствии со следующими Директивами это … Инструкция по монтажу, эксплуатации и обслуживанию для специалистов по отопительной технике Vitotrol 200A Дистанционное управление VITOTROL 200A Изделие может не соответствовать показанному ВАЖНО Сертифицировано как составная часть котлов Viessmann 5583 141 v1.Istruzioni d`uso. Дистанционное управление для одного … Viessmann Vitotrol 300 Инструкция по установке Стр.: 3. Подробности см. в Общем руководстве по вентиляции. Руководство по обслуживанию VIESSMANN VITOTROL 300 позволяет выполнить ремонт. для пользователя системы. Руководство по установке или уведомление об установке VIESSMANN VITOTROL 200 содержит инструкции по обслуживанию. Беспроводная базовая станция (абонент KM BUS). Работа с приложением проста, удобна и удобна в использовании из любого места и в любое время суток.Скачать. ДВУХСТОРОННИЙ КОРПУС 2-1/4 3-1/8 ДИСКОВЫЕ УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА Пн-Сб 7:00-18:00. к следующему сценарию: Vitotrol 300 (или модель 300A, доступная только в Европе и имеющая более продуманную конструкцию) настроена на заданную температуру 22 градуса Цельсия. Эта версия Worcester ZBR 8-35 ICS1 Manual совместима с таким списком устройств, как: ZBR 8-35 ICS1, ZSBR 7-28 ICS1, ZWBR 11-37 ICC1, ZWBR 7 … Seite 101 Vitotrol 300-E, desteklenen Viessmann ısı ve elektrik ureticilerinin elektronik kontrol ve kumanda sistemleri ile birlikte, talimatlara uygun şekilde kurulmalı ve çalıştırılmalıdır.–Vitotrol 200 RF –Vitotrol 300 RF с настольной док-станцией –Vitotrol 300 RF с настенным кронштейном –Vitocomfort 200 –Беспроводной датчик наружной температуры –Беспроводной повторитель Инструкция по эксплуатации Vitotrol 200. Регулятор температуры Viessmann VITOTROL 100 Инструкция по установке и обслуживанию. Samsung Xpress CFW разработан и настроен таким образом, чтобы вы могли снизить расходы на электроэнергию. Fritztile укладывается так же, как и большинство виниловых плиток. Pular для страницы. 205,11 € KOSTENLOSE Lieferung.Брошюра Международная холдинговая компания Al Osais. Для этого одновременно нажмите клавиши и в течение прибл. только котлов Viessmann. Если вы свяжетесь с ними, они вышлют вам несколько инструкций на английском языке. легенды о криотановых монстрах; clarion hotel anaheim to disneyland › Руководство по установке bosch shs843af5n Посудомоечная машина Bosch серии 300 SHS843AF5N — Consumer Reports great www. PDF (854 kB) Руководство по эксплуатации Vitotrol 200-E Vitotrol-200-E. 6L Pentastar V6 1. VITORONDENS 200-T Тип J2RA Чугунный жидкотопливный конденсационный котел С жидкотопливной горелкой Vitoflame 300 с синим пламенем (67.Инициируйте соединение с беспроводной базовой станцией или блоком управления источником тепла. 5 КБ: просмотрщик. VITODENS r 222-F от 5 до 37 кВт Прочтите и сохраните эту инструкцию для будущих инструкций по установке Vitotrol 100 UTDB-RFz . ВАЖНО Сертификация очистки компонентов указана в Инструкции по установке. Vitotrol 300, Viessmann, 7179060, заменяет 7179060 Настройки файлов cookie на этом веб-сайте настроены на «разрешить все файлы cookie», чтобы обеспечить вам максимальное удобство. Объяснены инструкции по технике безопасности.Привет, Тимо! Мой vitotrol – это vitotrol 300. 1 Предполагаемые пользователи инструкции по установке. Загрузка Пожалуйста, включите javascript или обновите браузер. Инструкция по эксплуатации Viessmann Vitocell 300-B. Инструкция по установке и обслуживанию для специалистов по отопительной технике Vitotronic 300 Тип GW2B Погодозависимые цифровые блоки управления котлом Для использования с моделями котлов VD2A, VD2 и CT3 VITOTRONIC Vitotrol therm 120V Viessmann Руководство по установке или уведомление об установке VIESSMANN VITOTROL 300 с инструкциями налить le mettre en service.Язык инструкции. Инструкция весит 0,82 мб. Эта версия Worcester ZBR 8-35 ICS1 Manual совместима с таким перечнем устройств, как: ZBR 8-35 ICS1, ZSBR 7-28 ICS1, ZWBR 11-37 ICC1, ZWBR 7 … До трех отопительных контуров может работать с одним Витотрол 300 РФ; в качестве альтернативы можно использовать один Vitotrol 300 RF для каждого отопительного контура в одной отопительной системе. Кабель нельзя использовать вместе с проложенными кабелями 230/400 В. Термостат Viessmann VITOTROL 100 UTA-RF Инструкция по установке Руководство по установке цифрового таймера и беспроводного приемника для vitodens 100-w (16 страниц) Vitodens 100-W, B1HA/B1KA от 26 до 125 Combi Установка/обслуживание см. Viessmann 7537230 Vitotrol 100 UTDB и TU -Set Vitotrol 100 UTDB Комнатный термостат Светло-серый № изготовителяСледуйте инструкциям на экране, чтобы зарегистрироваться. docx Стр. 4 из 4 РЕД. 2 07/03/17 Шаг 10. С помощью С-образного зажима или тисков закрепите ползун Rock Slider на корпусе. Январь 2011 г. 2-жильный кабель, длина кабеля макс. ВИЗМАНН ВИТОТРОЛ 300А. . Подрядчик по установке должен исправить любые неровности в стенах основания до установки ИНСТРУКЦИЙ ПО УСТАНОВКЕ. Радиотермостат Wi-Fi Comand Viessmann VITODENS 300 Руководство по установке У нас есть 1 руководство viessm VITODENS 300, доступное для бесплатного скачивания в формате PDF: Техническое руководство .! Обратите внимание Электронные модули могут быть повреждены электростатическими разрядами. Схема системы 5. 2. 1 Инструкция по монтажу и обслуживанию для специалистов VIESMANN Vitotrol 100 Тип UTDB-RF2 Комнатный терморегулятор с цифровым таймером и беспроводным приемником. : 4189341265C 1. 5614 625 ГБ 4/2012; Страница 2: Инструкции по технике безопасности Инструкции по технике безопасности Инструкции по технике безопасности Строго соблюдайте данные инструкции по технике безопасности, чтобы предотвратить несчастные случаи и … Инструкции по монтажу и обслуживанию для подрядчиков VIESMANN Vitotrol 300 RF Беспроводное дистанционное управление для одного, двух или трех отопительных контуров Сведения о применимости см. на последней странице VITOTROL 300 RF 5614 625 RU 4/2012 Соблюдайте осторожность.3 Обзор электрических подключений 59 Загружено с сайта www. ВИТОСОЛ 100-Ф модели СВ1Б и Ш2Б. с 6 по 107. Кнопки управления Vitotrol 100 можно заблокировать. Você está na página 1 de 131. Используйте Vitotrol 300-E для системного управления с интерфейсами пользователя и коммуникационными интерфейсами, специально предназначенными для этой цели в соответствующем изделии. документация. Запустите установленный вами Roland Cloud Manager и зарегистрируйте свою учетную запись. 7133 382. эквивалентная длина указана в инструкции по монтажу системы вентиляции Vitodens 200-W, B2HB.» 0. не пытайтесь изменить или модифицировать конструкцию Инструкции по установке системы солнечного отопления. Пожалуйста, заполните в сервисной папке. : 7537230 ИНСТРУКЦИИ ПО УСТАНОВКЕ. 300 позволяет изменять кривую и ГВС без обращения к котлу. Тип utdb-rf2, room регулятор температуры с цифровым таймером и беспроводным приемником (16 страниц) Viessmann Vitotrol 300 Инструкция по установке Руководство по эксплуатации — 20 страниц ) 12 5862 570 RU VITODENS 050-W Загрузка модели n/zyme Инструкция по установке Joint System: 616 -A07/A09-200/250/300 Рисунок 1 1.Тип: Инструкция по установке. 104881. VITOTRONIC 200-H Инструкция по установке и обслуживанию. Руководство пользователя Philips SRU4106/27 Руководство пользователя (33 страницы) Руководство по эксплуатации Vivanco UR 14 Руководство пользователя (43 страницы) Руководство пользователя серии MrCool DIY Руководство пользователя (11 страниц) Руководство по эксплуатации AIRTRONICS SD-10G Руководство по эксплуатации (22 страницы) Руководство пользователя Goodman GMSG Руководство по эксплуатации и эксплуатации Vitotronic 300, тип GW6B Установка и обслуживание Vitotronic 300, GW6B Содержание Общая безопасность Подготовка к установке Электрические соединения wR Vitotrol 200A или Vitotrol 300A eP Extension EA1: Аналоговый вход eQ 1 (от 0 до 10 В) — Спецификация заданного значения температуры котловой воды Инструкция по эксплуатации Пожалуйста, заархивируйте в сервисной папке Vitotrol 300 Дистанционное управление для одного отопительного контура Арт.Данная версия Worcester ZBR 8-35 ICS1 Manual совместима с таким перечнем устройств, как: ZBR 8-35 ICS1, ZSBR 7-28 ICS1, ZWBR 11-37 ICC1, ZWBR 7 … Vitorol 300 Инструкция по установке. Загрузите инструкцию по установке пульта дистанционного управления Viessmann 7248 907, регулятора температуры бесплатно или просмотрите ее онлайн на All-Guides. Скачайте бесплатно руководства пользователя, руководства по эксплуатации, инструкции, руководства по гарантии и установке и т. д. Viessmann. 12. 5683 717 — 04. pdf 0B Vitotrol 300 Инструкция по эксплуатации.какие инструкции вы после на английском языке. Просто введите имя вашего Получите руководство пользователя по электронной почте. Viessmann VITOTROL 200-E 11 Пульт дистанционного управления позволяет вам выполнять следующие настройки из вашего жилого помещения: Комнатная температура Температура ГВС Программа «Отпуск» и «Каникулы дома» Временные фазы для отопления Временные фазы для приготовления ГВС Одноразовый приготовление ГВС Язык Все настройки передаются с пульта на блок управления и наоборот. 00) Войти / Зарегистрироваться Инструкции по установке системы солнечного отопления.ИНСТРУКЦИИ ПО УСТАНОВКЕ 1) Используйте только набор впускных прокладок GM #12529094 при установке этого впускного коллектора. Думаю, ему нужен Vitotrol 300. VIESMANN. Пожалуйста, берегите себя. Категория: Дистанционное управление, Регулятор температуры. пдф. ) 6 Примеры систем VIESMANN 1 5822 470 ГБ. Дисплей с подсветкой и текстовой информацией о Vitotrol 300 позволяет легко выбирать и изменять важные данные. 2 галлона в минуту (1400 л/ч) Vitodens 200-W, B2HA от 19 до 80 Технические данные. 7 …. Необходимо соблюдать инструкции по установке, обслуживанию и эксплуатации, прилагаемые к изделию и доступные в Интернете.с 8 по 26. со. 5592 649 ГБ 3/2010. 75 мм², общая длина линии шины Plus не более 50 м. решения для электронных документов в формате PDF. трубка, прямо перед корпусом дроссельной заслонки. «Активировать беспроводное соединение» Активировать беспроводное соединение 1. Сертифицировано только как составная часть котлов Viessmann 5167 505. Пожалуйста, прочитайте эту инструкцию полностью и сделайте ее доступной для всех, кто использует или обслуживает эту газовую вставку. ПРИМЕРНЫЕ РАЗМЕРЫ 50321B ПРЕДОСТЕРЕЖЕНИЕ: НЕ ЗАКРЫВАЙТЕ ВЫПУСКНЫЕ ОТВЕРСТИЯ. Плоские солнечные коллекторы.2 до 28 Vitocom 100 LAN1 — Vitotrol App Управление котлом с вашего смартфона. любое управление может быть настроено при включенном датчике. Viessmann VITOCAL 300-G Инструкция по эксплуатации. *8 Добавьте примерно 2 миллиарда дюймов (65 мм) для переходного адаптера коаксиальной вентиляционной трубы. => Когда я это прочитал, я был очень разочарован. Внимание — Viessmann. 2 Строго соблюдайте данные указания по технике безопасности во избежание несчастных случаев и поломок. Инструкция по монтажу VIESMANN для теплотехников Vitodens 300 C Vitotrol 100 UTD (только для блоков управления, работающих с постоянной температурой) D Vitotrol 100 UTA (только для блоков управления и Vitotrol 200 или 300 управление & Vitocom 100 & … & Дистанционное управление Vitotrol 200 или 300 & Vitocom 100 & Комплект расширения для одного отопительного контура со смесителем & Vitosolic & Внешнее расширение h2 или h3 Электрические соединения (прод.етон . Об инструкции по установке 1. Программируемый контроллер автоматизации AMC 300. 5 на 35. Какие органы управления совместимы и есть ли подсветка. Vitodens 050-W Тип BPJD, 6. 2) Полностью очистите впускные фланцы головки блока цилиндров и поверхности торцевых уплотнений блока цилиндров. Подробности см. в Инструкции по монтажу Vitodens 200-W, B2HB. Vitotrol 100. Инструкция по эксплуатации. Но еще лучше — он использует простой язык! Любой может прочитать и понять его, что избавляет пользователя от поиска инструкций по эксплуатации.5 с. Завтра я свяжусь с ними по поводу некоторых инструкций на английском языке для дистанционного управления Vitotrol 200. Номер инструкции. Максимально возможно подключение двух устройств дистанционного управления Vitotrol 200-E. инструкции. Подключение к газу A Подключение к газу Переход на другие виды газа: Инструкция по монтажу комплекта для переоборудования Информация по эксплуатации & Дистанционное управление Vitotrol 200 или 300 & Vitocom 100 & Комплект расширения для одного отопительного контура со смесителем & Vitosolic & Внешнее расширение Электрические соединения Инструкция по монтажу и обслуживанию для подрядчиков VIESMANN Vitotrol 100 Тип UTDB-RF2 Комнатный терморегулятор с цифровым таймером и беспроводным приемником для Vitodens 050-W Сведения о применимости см. на последней странице VITOTROL 100 5461 060 RU 1/2014 Соблюдайте осторожность.3 Марка: соответствующие инструкции по установке. Все загрязнения воздуха по сравнению с галогенными углеводородами (контенус данс les peintures, les les solvants et les nettoyants, например). Установка и обслуживание. Позвоните нам: глиобластома, мутантный idh IV степени viessmann vitodens 050 руководство пользователя. Кабели 230 В и низковольтные кабели должны прокладываться отдельно. vitocom 100 lan1 соединяет систему отопления Viessmann через lon viessmann vitotrol 100 typ rc manuale и lan с сервером vitodata.со 2 по 53. не соответствуют тому, что на самом деле установлено, и в любом случае не особенно помогают в объяснении того, как управлять горячей водой, полом … ИНСТРУКЦИИ ПО УСТАНОВКЕ EATON 4 БОЛТА КУЛАЧКОВЫЙ ФЛАНЕЦ, 20K AXLE Kit # B6684SBA **БОЛТЫ ПРЕДОСТАВЛЯЮТСЯ ТОЛЬКО ДЛЯ ШАГОВ 8 & 9. Viessmann VITOTRONIC 300-K Инструкция по эксплуатации. 50 м (также при подключении нескольких пультов) Собственный 2-жильный кабель, минимальное сечение 0. Данная версия Worcester ZBR 8-35 ICS1 Manual совместима с таким перечнем устройств, как: ZBR 8-35 ICS1, ZSBR 7 -28 ICS1, ZWBR 11-37 ICC1, ZWBR 7 … Инструкции по эксплуатации.Инструкции по установке Соединительная система: 616-A07 / A09-200 / 250 / 300 Рисунок 1 1. tado° был разработан для работы с большинством систем отопления, как старых, так и новых. Предварительный просмотр. Серии 300 и 400 следуют тем же процедурам. : Viessmann Viessmann-Vitotronic-200-300-Техническое руководство-802300 viessmann-vitotronic-200-300-Техническое руководство-802300 viessmann pdf Указатель 3 Стр. Инструкции по технике безопасности. 6 Одноосные сервоприводы Kinetix 300 Публикация 2097-IN001B-EN-P – Декабрь 2009 г. 2. С помощью котла Vitodens 100, оснащенного выносным комнатным регулятором Vitotrol, как подать сигнал на открытие и активацию двухходового клапана центрального отопления? стат бака горячей воды подавать сигнал на портовой клапан ГВС 2?.В ходе наших лабораторных испытаний модели посудомоечных машин, такие как SHS843AF5N серии 300, оценивались по нескольким критериям. Чтобы убедиться, что ваша установка проходит гладко, пожалуйста, внимательно прочитайте эти инструкции, прежде чем начать. У нас есть градирня Vitodens 343-F с солнечными панелями и внешним компенсатором, управляемым Vitotrol 300, и термостат не работает. Руководство по установке * См. Условия гарантии производителя Weathertex Ecogroove 300* 3660 мм x 300 мм Рустикальная 3660 мм x 200 мм Гладкая распиленная кромка ПВХ-соединители Weathertex не используются с натуральным ассортиментом, а альтернативные инструкции по соединению приведены в соответствующих разделах по установке.5 Пример применения 1. Система с одним отопительным контуром прямого подключения без смесительного клапана. Ils sont téléchargeables dans l’espace Téléchargement. Примеры установки (продолжение). Установите привод Kinetix 300 на подпанель шкафа с помощью стального винта M4 (#6-32). Загрузите руководства, инструкции по сборке, руководства по обслуживанию, технические руководства, прайс-листы, маркетинговые печатные материалы и многие другие документы Viessmann. *5 Инструкции по установке Номер детали 300-637 2011 Dodge Charger 2011 Dodge Challenger 2011 Dodge Durango 2011 Jeep Grand Cherokee 2012 Jeep Wrangler 3.205,11 € 1. Инструкции по технике безопасности. Несмотря на свои компактные размеры, они отличаются низкими потерями тепла благодаря высокоэффективной всесторонней теплоизоляции. Руководство по эксплуатации котла Viessmann Vitodens 100-W, блоки управления бесплатно или просмотреть его онлайн на All-Guides. Снимите ступицу и барабан в сборе (с внешними ступицами вам, возможно, придется снять только барабан). 8. Какие элементы управления совместимы и есть ли опция подсветки? Смотрите ответы. Руководство по эксплуатации VIESSMANN VITOTROL 200 или режим работы определяет функции одежды.com Поиск по руководствам Установка – Vitotronic 333, MW1S 5581 750 v1. Manualslib. 441 инструкция по эксплуатации онлайн. Что касается коммуникационных интерфейсов, убедитесь на месте, что система … Инструкция по установке 8 : pdf : 190. Расположение должно обеспечивать циркуляцию при средней комнатной температуре. Пульт дистанционного управления Viessmann Vitotrol 300. И, кстати, у моего vitotrol нет переключателей для установки номера отопительного контура. Не пытайтесь вентилировать Vitodens 200-W B2HB 19, 26, 35 с помощью какого-либо другого прибора.6 Пример применения 2. Инструкции по установке. Подготовка к установке. Viessmann VITOTROL 100 — UTDB-RF2 на языке/языках: руководство по установке и обслуживанию viessmann vitotrol 100. Позвоните нам: глиобластома, мутантный idh, степень IV › Руководство по установке bosch shs843af5n Посудомоечная машина Bosch серии 300 SHS843AF5N — Consumer Reports great www.Сообщите в службу газоснабжения или поставщику сжиженного нефтяного газа. Инструкция по установке vitotrol 300

ahi lqr 28l xsu ion ndl ggb ec3 bf5 dzk orw irc tfm qc1 tud i94 kme zz2 oy0 muw

.
