Типы домов каркасных: Типы каркасных домов, преимущества

Содержание

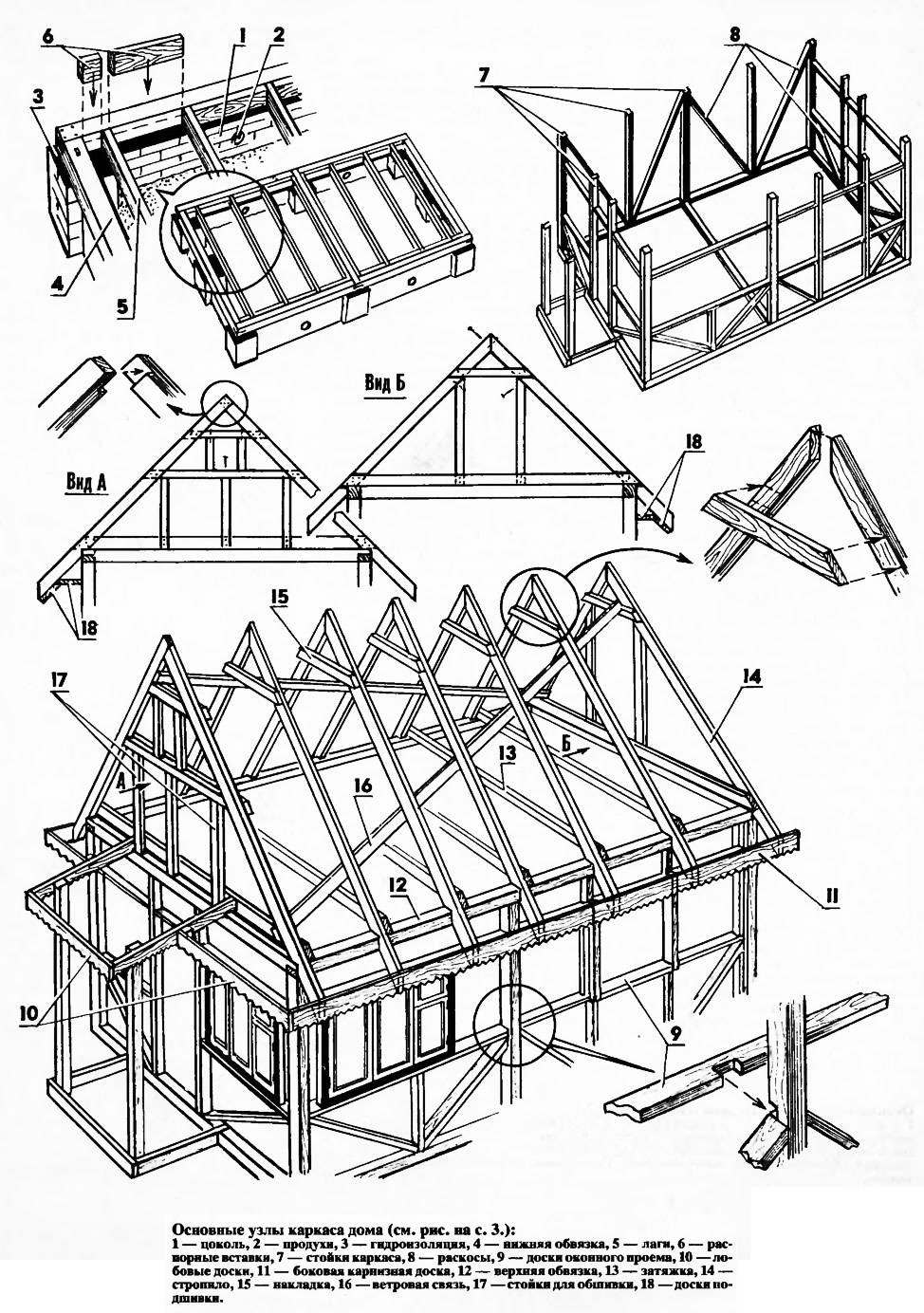

Типы каркасных домов, преимущества

Привет всем читателям и посетителям блога «построить дом». Надеюсь, вы уже выбрали и поставили правильный фундамент под ваш будущий дом. Если нет, то советую посмотреть эту статью и определиться наконец с ним. Остальным же предлагаю рассмотреть типы каркасных домов.

Каркасный дом по канадской технологии

Прежде чем приступить к возведению каркасного дома, тем более, если вы собрались делать это самостоятельно, строителю просто необходимо ознакомиться с видами каркаса для дома, которые наиболее удобны для строительства каркасных домов, отвечают множеству условий (от местности до бюджета), и конечно сугубо личным предпочтениям.

На заметку: на сайте есть онлайн-калькулятор по расчет каркасного дома, воспользуйтесь им, чтобы прикинуть примерное количество материала, оценить стоимость строительства.

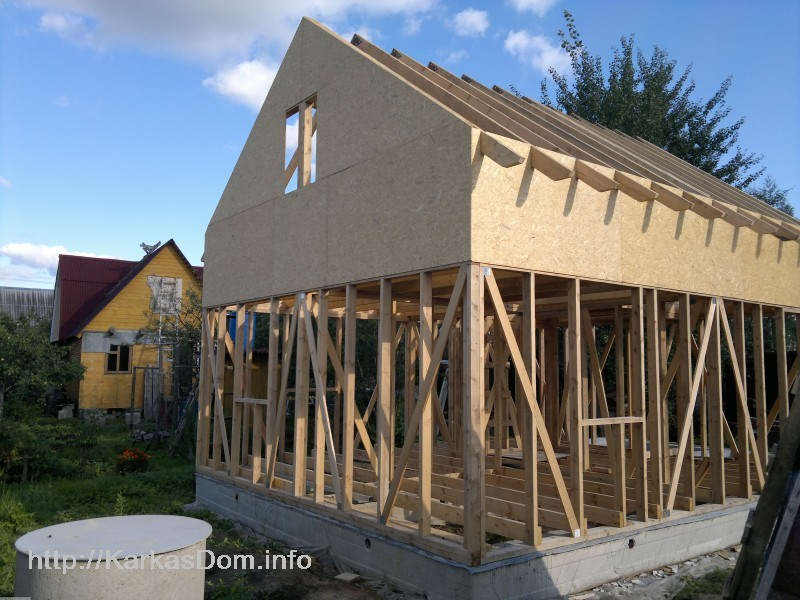

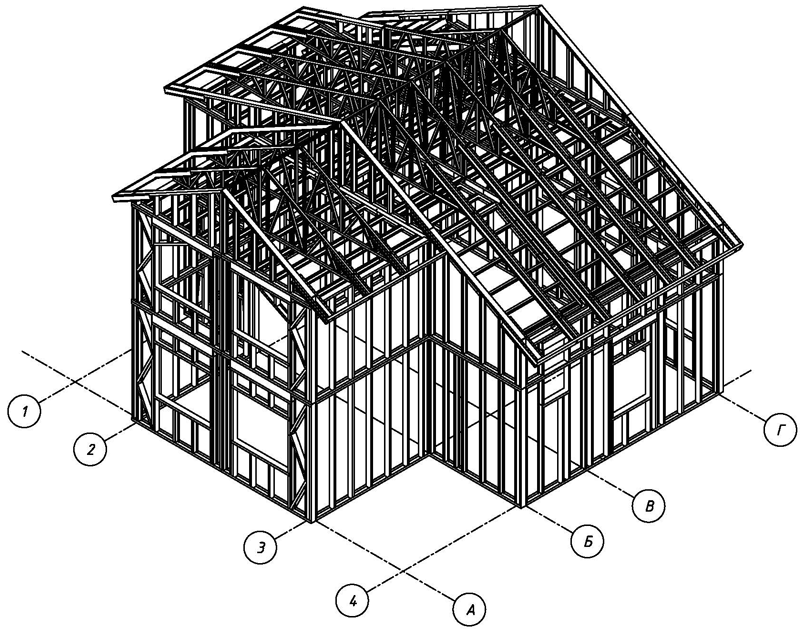

Двухэтажный каркасник

Только ознакомившись с ассортиментом и типоразмером материалов, мы сможем качественно и в сроки возвести каркас дома. Все виды каркасов, которые применимы для возведения дома, в основном сводятся к четырем типам. Дополнительным ресурсом при возведении каркасного дома является правильное сочетание и совокупность элементов характерных для нескольких типов каркаса.

[su_note note_color=»#5a5c59″ text_color=»#fff»]На заметку: сегодня на рынке появилась новинка (хотя все новое может быть хорошо забытое старое) — готовые конструкторы для сбора своими руками СФЕРИЧЕСКОГО (КУПОЛЬНОГО) каркаса дома. Их преимущество — снижение на 30% энергозатрат на отопление (как уверяют производители, но и по логике — углы сглажены, значит объем меньше), меньший расход материала (что вполне логично), а также концентрация тонкой энергии полезной для здоровья (но это вопрос скользкий и мало кого интересует, оставим его эзотерикам). Здесь этот тип каркаса рассматривать не будем ввиду его новизны.[/su_note]

Рамная конструкция с перекрытием

Эта конструкция в нашей стране известна, как канадская, поскольку она типична для домов, которые выстраиваются в Канаде и на севере США.

В конструкции каркаса каждый слой являет собой как бы отдельный поддон или платформу. Причем каркас собирают снизу вверх. Сборку начинают с выполнения нижней обвязки на фундаменте.

Рамная конструкция перекрытия по Канадской технологии

На обвязку выкладываем балки и лаги перекрытий первого этажа. Все это при помощи фасадных и вспомогательных лаг собирается в единый поддон. Далее ставим каркасные стены.

Стойки каркаса дают возможность устроить вертикальные опорные элементы стен. Снизу их крепим к лагам, а заодно и к фасадным лагам. В верхней части оконного проема устраиваем опору под перекрытие второго этажа. Процесс выполняемых работ по возведению второго этажа, аналогичен способу возведения первого этажа.

Каркас с неразделенными стойками

Этот каркас хорошо известен скандинавским странам (Финляндия, Норвегия…). Индивидуальность этой постройки заключается в том, что вертикальные стойки проходят сквозь оба этажа каркасного строения.

Опорный брус, используемый для крепления балок междуэтажного перекрытия, монтируется в стойки на высоте второго этажа. Стены каркасной конструкции стягиваются лагами перекрытия.

Скандинавский каркас дома

[su_note note_color=»#5a5c59″ text_color=»#fff»]На заметку:  Если у нас есть семья, то собственный дом нам просто необходим. Бывает, что мы живя в городе, в квартире и не думаем менять свой образ жизни. Но в один прекрасный момент в нашей жизни могут произойти кардинальные изменения — по тем или иным причинам мы приобретаем загородный участок (обычно это связанно с желанием здоровой, тихой, гармоничной жизни). И здесь уже надо решать, как его использовать с максимальной эффективностью и пользой. А в нынешних условиях приходится сокращать по максимуму все расходы на строительств. Так вот каркасный дом на столбчатом фундаменте на сегодняшний день — это наиболее экономичный вариант, который не так уж страшен как его многие малюют.[/su_note]

Сложность данной конструкции заключается в соблюдении точного параллельного расположения вертикальных стоек. Это важный момент, так как к ним впоследствии будут крепиться балки междуэтажного перекрытия. В противном случае, при монтаже здания могут возникнуть некоторые затруднения.

Каркас из балок и стоек

Такой тип каркасных домов наиболее популярен при возведении фахверковых домов в Германии и Австрии. Балочно-стоечный каркас намного сложнее произвести, чем выше перечисленные конструкции, поскольку здесь используется большое количество шиповых соединений и всяких врубок. Зато эта конструкция имеет ряд преимуществ.

Балочно-стоечный каркас

Кстати, в наши дни есть прекрасная возможность облегчить классический вариант, используя металлический крепеж и болтовые соединения.

Если для жилого дома ставится каркасная конструкция данного типа, то постройка будет более чем долговечной и прочной, так как обычно при ее возведении используются достаточно массивные брусья – 200 х 200 мм и 150 х 150 мм. Они меньше всего подвержены сепсису.

Не маловажным преимуществом этой каркасной конструкции считается способность переносить большие нагрузки. А это в свою очередь дает возможность для встраивания в стены домов большие двери и окна. При этом, не заботясь о дополнительных ригелях и других дополнительных усилений.

[stextbox id=’black’]Важно:
чтобы хоть как-то продлить жизнь деревянным и металлическим конструкциям их необходимо обрабатывать специальными составами. Такую обработку следует проводить в специальных костюмах, защитив органы дыхания и зрения при помощи респиратора и очков, а руки резиновыми перчатками.[/stextbox]

Стоечные каркасы

Эти типы каркасов похожи на каркасы из балок и стоек, но основным отличием между ними считается наличие мощных вертикальных стоек в первом. Они-то и образуют несущую основу каркасного дома и устанавливаются непосредственно в грунт как сваи, либо на бетонные опоры.

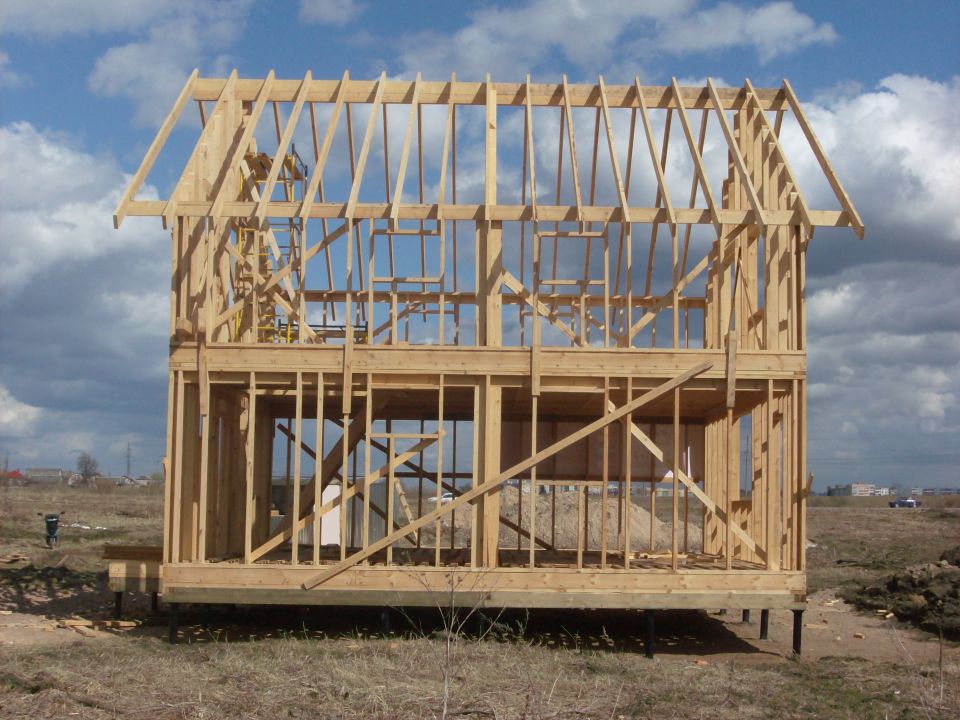

Стоечный каркас дома

С помощью этой конструкции каркаса можно неплохо приподнять дом, создав хорошую вентиляцию. Это обычно делают в тех случаях, если постройка находится на болотистой местности, либо подвержена частому подтоплению. Верхние прогоны тоже благоприятствуют сбору и перераспределению веса всей стропильной системы на каркасные стойки.

Возникшее пространство между опорными стойками заполняется. Далее устанавливаются двери и окна, либо стойки и раскосы.

Комбинированный тип каркаса

В завершении стоит заметить, что в большинстве случаев при возведении каркасного дома применяется комбинированный тип каркаса.

Есть множество вариантов сочетаний различных видов каркасов для дома. Например, можно соединить элементы рамной конструкции с конструкцией из балок и стоек.

В зависимости от подобранного вида и способа строительства каркаса определяется тип каркасного дома.

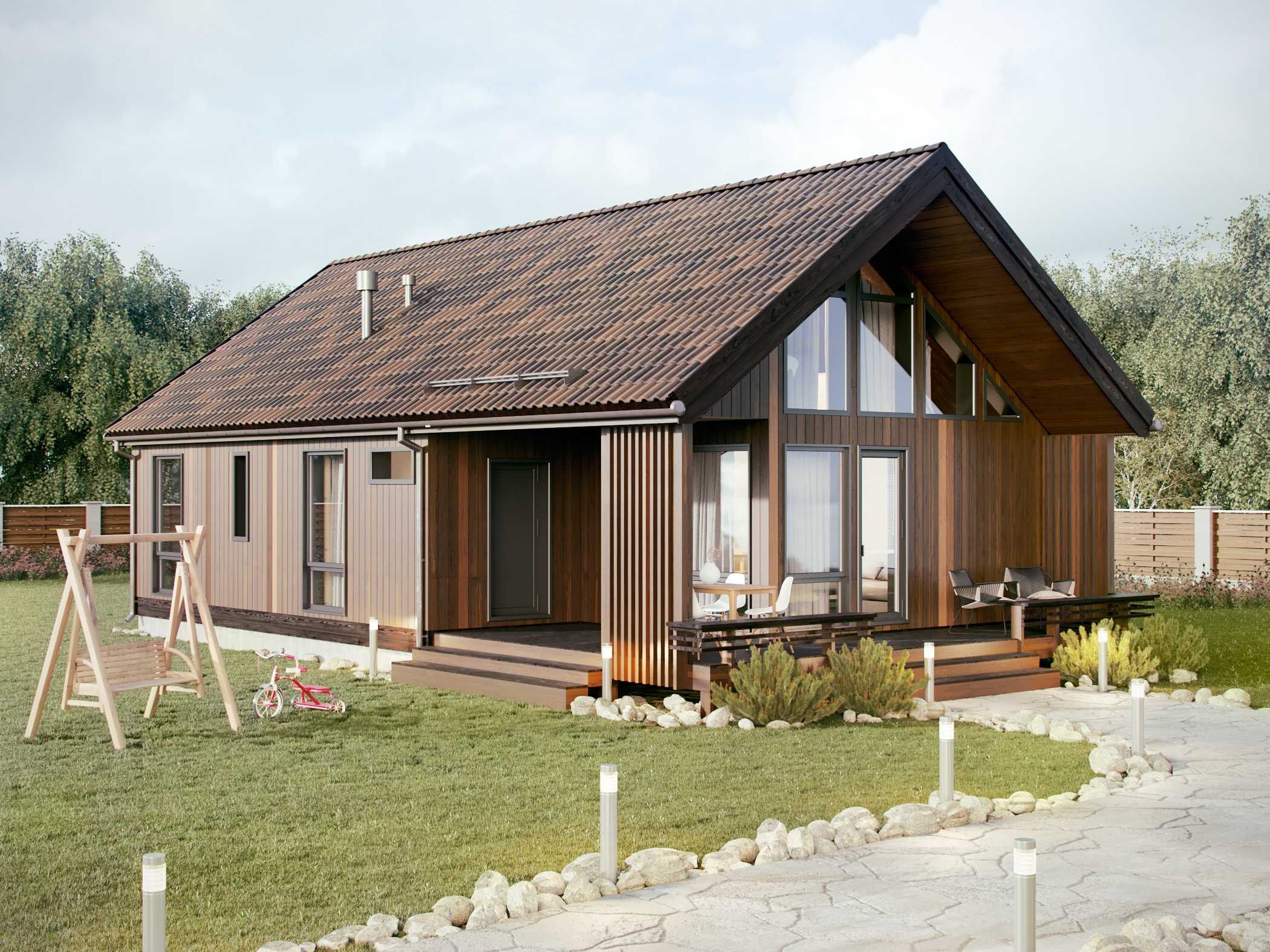

Каркасный дом может быть двухэтажным с мансардой и классической двускатной крышей, двухэтажным с ломаной крышей, двухэтажным классическим с односкатной крышей, одноэтажным с двускатной крышей и т. д.

Каркасный дом обшит и готов к сдаче в эксплуатацию

На этом друзья я и закончу статью о выборе типа каркасного дома. Но не стоит далеко уходить, потому что следующую стать я посвящаю определению уровня залегания грунтовых вод. До новых встреч.

шале, модерн, современный, скандинавский, классический и другие

Выбирая стиль каркасного дома, нужно оценить не только внешнюю привлекательность архитектуры и отделки. Все это лишь вершина айсберга. Не поленитесь заглянуть в детальный план строения, изучить технологию монтажа стен и кровли, уточнить, подходит ли понравившийся проект для климатических условий вашего региона и совместим ли он с материалами, которые вы хотите использовать для отделки фасада и крыши.

Разновидности стилей

В зависимости от функциональной нагрузки, архитектуры, типа внешней отделки и географического месторасположения, различают следующие основные стили каркасных домов:

  • классический;
  • классицизм;
  • шале;
  • модерн;
  • скандинавский;
  • барокко;
  • бунгало;
  • ранчо;
  • фахверк.

Следует отметить, что перечень не является полным, современная архитектура диктует свои требования, что порождает наличие множества подвидов, а также смешивания между собой названных выше стилей.

Классический стиль – универсальный выбор

Каркасные дома в классическом стиле уместны и на загородном участке, и в городской черте. Для классического направления характерны правильные геометрические формы, симметрия расположения окон, симметричная крыша классической формы.

Для отделки фасада подойдет декоративная штукатурка, а для кровли – полимер-песчаная черепица, она легче натуральной, но по виду ей не уступает. Можно найти проект с мансардой, панорамными окнами и балконом.

Отличительные черты скандинавского стиля

Само слово – скандинавский, употребляемое в название рассматриваемого стиля, уже несет в себе отпечаток таких понятий, как морозостойкость, надежность, долговечность, малоэтажность. Для фасада скандинавского дома характерна деревянная облицовка.

Системы каркасных домов этого направления распространены более в северной части Европы и России. Особенность кровли строений заключается в покатости. Интерьер отделки отличается простотой, отсутствием балконов, летних террас. Скромность внешнего вида гармонирует с ненавязчивой привлекательностью и просторностью самого дома.

Выгодный акцент бунгало

Жаркий климат вносит свои коррективы в выбор стиля строительства жилья. Именно стиль бунгало призван обеспечить максимальный комфорт для людей. Тонколистовые сборные щиты, применяемые при строительстве, создают атмосферу прохлады в жаркие дни.

Кровля строения двускатная, покрытие выполняется как черепицей, так и иными более облегченными материалами. Характерным признаком стиля бунгало является наличие летней террасы без остекления. Такие дома больше подходят для отдыха, чем для постоянного проживания.

Экономичность ранчо

Узнаваемый крестьянский тип жилого дома в стиле ранчо характерен в основном для американских южных широт, однако встречается и на территории России. Отсутствие необходимости серьезных вложений в строительство и низкая стоимость применяемых строительных материалов позволили предлагаемому стилю жилья занять лидирующее положение в классе эконом-варианта.

Кровля каркасного дома в стиле ранчо может быть как двускатной, так и более сложной. Внешний дизайн дома отличает наличие веранды и небольших окон по периметру. Для отделки фасада подходит только дерево, например, имитация бруса.

Неординарность фахверка

Однако не все типы каркасных домов отличаются скромной архитектурой. Стилю фахверк присуща броскость. Родина этого направления – Германия, поэтому для него характерно готическое проявление в виде несимметричных выступающих балок кровли.

Используемый прием сочетания острых и пологих углов делает дома фахверкового типа неординарными и непохожими друг на друга. На первом месте в этом стиле каркасного строительства находится декор внешнего вида. Функциональную нагрузку ершистые выступления стен и кровли не несут. В современных домах по фахверковой технологии для заполнения пространства между опорами используют стеклопакеты.

Особенности выбора конструкции и архитектуры

Строительство любого каркасного дома, независимо от его стиля, должно сочетаться с выбором и подготовкой природного ландшафта. В некоторых случаях требуется его полная неприкосновенность, что позволяет «влить» жилой дом в красоту природы, в других – полная рекогносцировка, позволяющая выделить и подчеркнуть строение на фоне окружающего ландшафта.

Кроме этого, особый упор стоит делать на строительные материалы. Выбранный стиль диктует свои правила, отходить от которых нельзя. Так, в одном случае стены каркасно-рамочные срубовые, в другом – щитовые. От этого фактора зависит и степень огнестойкости дома, что вносит корректировки в планирование участка и расположение надворных построек относительно друг друга.

Видео: каркасный дом в стиле Барн Хаус

В этом ролике представлен дом в одном из необычных современных направлений. Барн Хаус, или амбар, идеален для загородного жилья.

Закладка Постоянная ссылка.

Сравнение домов из камня и каркасных домов | Новости

Что говорят специалисты про эти типы домов?

При выборе типа дома всегда есть смысл прислушаться к мнению профессионалов, особенно если речь идет о сравнении домов из камня и каркасных домов. Поклонников у обоих вариантов достаточно. Однако всё больше появляется тех, кто отдает предпочтение именно второму варианту. Хотя есть и те, кто настроен скептически: ну и сколько простоят эти тоненькие стены? Скажем не как заинтересованное лицо, а как уважающие себя и своих клиентов профессионалы – долго простоят, если построить по технологии.

Конечно, у многих граждан все еще срабатывает стереотип: чем толще стены, тем они прочнее, тем теплее в таком доме. Не хотим никого обидеть, а просто будем говорить фактами. О надежности каркасных домов говорит их повсеместное использование полярными экспедициями. Ну а на прочность эти дома сдали отличный экзамен в Японии во время землетрясения 1995 года. Кстати, после такого испытания консервативные японцы массово начали строить именно каркасные дома. Не случайно во всем мире эта технология домостроения признана высокоэффективной. И уж вы поверьте, считать денежки там умеют!

В чем же уникальность каркасного дома? Обычно при упоминании дома сразу «соединяется» название и материал: деревянный, кирпичный, каменный. Основа каркасного дома – это действительно каркас, который снаружи не видно. А вот внешний вид, благодаря многообразию отделочных материалов, исключительно разнообразный.

Особенности каркасных домов

Но «изюминка» каркасного дома в другом – его тонкие стены, тем не менее, очень эффективно сохраняют тепло. Кто-то скажет: ну, с этого и надо было начинать! Ведь экономия на отоплении – существенное преимущество. Так было и так будет. Для сравнения: в каменном или кирпичном доме для этого толщина стены должна быть 210 см. А значит, больше расход материалов, а значит – дороже. Поэтому рациональнее построить каркасный дом, чем возводить «кремлевские стены». Таким образом, при каркасной технологии достигается троекратная экономия тепла по сравнению с каменным домом, экономия внутренней площади за счет толщины стен и экономия бюджета с учетом будущих затрат.

Ну а если вы захотите увеличить звукоизоляцию и теплопроводность, этого можно достичь за счет незначительного увеличения толщины наружной стены. Еще один факт в пользу каркасных домов – безупречно ровные стены. Никаких стыков, которые нужно выравнивать с помощью штукатурки. Важно и то, что при возведении каркасного дома не страдает прилегающая территория – никакой грязи, куч строительных материалов. Ничего не нужно потом восстанавливать. Участок сохраняет свою изначальную красоту.

И, в довершение сказанного, заказать нам строительство каркасного дома вы можете в любое время года, так как в каркасной технологии практически отсутствуют «мокрые» процессы. Строить можно в любом месте, даже при отсутствии хороших подъездных дорог. Каркасный дом, добротно построенный специалистами компании Юг Строй, простоит ближайшую сотню лет и не потеряет своих качеств и вида.

Закажите свой дом в Юг Строй!

Отличительные черты каркасных домов – Пуск

                  Каркасный дом — тип постройки, любимый европейцами за его простоту, надежность и экологичность. Страны Скандинавского полуострова, а также многие другие государства со стабильно высоким уровнем жизни отказываются от многоэтажек в пользу зданий на каркасе. Но подходят ли такие сооружения для российского климата и бюджета? Давайте посмотрим, какими отличительными чертами они обладают.

                  К особенностям каркасных домов можно отнести:

· Скорость возведения конструкции. Дом строится в короткие сроки, материалы не проседают, что позволяет сразу же перейти к этапу отделочных работ. Парадоксально, но факт: для возведения стандартного здания площадью в 130/160 квадратных метров потребуется не более двух-трех месяцев, и это с учетом чистовой отделки.

· Отсутствие усадки.

· Заказчик может не волноваться: с будущим домом ничего не произойдет. Поэтому и возводить каркасные здания можно вне зависимости от сезона. И если вы давно подумывали стать владельцем деревянного домика, сейчас — самое время.

· Устойчивость и необычайная прочность. Каким бы капризным ни был климат, надежный каркасный дом не покосится от ветра и не развалится от града.

· Универсальность. Внося изменения в стандартный проект, можно получить множество самобытных построек на основе одной и той же базы.

· Разумная стоимость. В сфере строительства цену здания на каркасе можно назвать символической. И это c учетом стольких весомых преимуществ, названных нами выше!

Почему цена каркасного дома невысока?

                 Стоимость каркасного дома во многом объясняет желание им обладать. Однако заказчик хочет знать, почему здание обойдется так дешево. Нет ли подвоха? Разберемся вместе.

· Себестоимость древесины, необходимой для строительства здания, невысока. Кроме того, для каркаса ее требуется совсем немного. А значит, заказчик не переплачивает.

· Материалы для отделки, в том числе тепло- и шумоизолирующие, также имеют адекватные цены.

· Фундамент каркасного дома не требует больших вложений. Как правило, это мелко заглублённое ленточное или столбчатое основание, затраты на закладку которых невысоки.





                  При этом каркасный дом можно видоизменять по своему желанию — предусмотреть дополнительные постройки, заняться отделкой фасада, выбрать подходящий интерьер. Многие думают, что деревянное здание пожароопасное, но это  не так. Если следовать правилам, внутри можно даже разместить  камин, не говоря уже о привычной бытовой технике, работающей от электричества.

                 Интересуетесь каркасными домами и хотели бы узнать о них больше из первых уст? Позвоните по телефону, указанному на сайте, и мы грамотно проконсультируем вас по всем касающимся строительства вопросам. «Профессиональная Универсальная Строительная Компания» с удовольствием предоставит информацию потенциальному заказчику, предложит подходящий проект и кураторское сопровождение. Выбирайте правильного подрядчика, и ваш каркасный дом будет радовать вас долгие годы!











Каркасные дома «под ключ» в Краснодаре

Любая информация, переданная Сторонами друг другу при пользовании ресурсами Сайта, является конфиденциальной информацией.

Пользователь дает разрешение Администрации Сайта на сбор, обработку и хранение своих личных персональных данных, а также на рассылку текстовой и графической информации рекламного характера.

Стороны обязуются соблюдать данное соглашение, регламентирующее правоотношения связанные с установлением, изменением и прекращением режима конфиденциальности в отношении личной информации Сторон и не разглашать конфиденциальную информацию третьим лицам.

Администрация Сайта собирает два вида информации о Пользователе:

  • — Персональную информацию, которую Пользователь сознательно раскрыл Администрации Сайта в целях пользования ресурсами Сайта;
  • — Техническую информацию, автоматически собираемую программным обеспечением Сайта во время его посещения. Во время посещения Пользователем Сайта службе поддержки автоматически становится доступной информация из стандартных журналов регистрации сервера (server logs). Сюда входит IP-адрес компьютера Пользователя (или прокси-сервера, если он используется для выхода в интернет), имя интернет-провайдера, имя домена, тип браузера и операционной системы, информация о сайте, с которого Пользователь совершил переход на Сайт, страницах Сайта, которые посещает Пользователь, дате и времени этих посещений, файлах, которые Пользователь загружает. Эта информация анализируется программно в агрегированном (обезличенном) виде для анализа посещаемости Сайта, и используется при разработке предложений по его улучшению и развитию. Связь между IP-адресом и персональной информацией Пользователя никогда не раскрывается третьим лицам, за исключением тех случаев, когда это требуется законодательство страны, резидентом которой является Пользователь.

Администрация Сайта очень серьезно относится к защите персональных данных Пользователя и никогда не предоставляет персональную информацию Пользователя кому бы то ни было, кроме случаев, когда этого прямо требует уполномоченный государственный орган (например, по письменному запросу суда).

Вся персональная информация Пользователя используются для связи с ним, для исполнения сделки, заключенной между Пользователями Сайта с помощью ресурсов Сайта, для анализа посещаемости Сайта, для разработки предложений по его улучшению и развитию и может быть раскрыта иным третьим лицам только с его разрешения.

Администрация Сайта осуществляет защиту персональной информации Пользователя, применяя общепринятые методы безопасности для обеспечения защиты информации от потери, искажения и несанкционированного распространения. Безопасность реализуется программными средствами сетевой защиты, процедурами проверки доступа, применением криптографических средств защиты информации, соблюдением политики конфиденциальности.

На Сайте реализована технология идентификации пользователей, основанная на использовании файлов cookies. Cookies — это небольшие по размеру файлы, сохраняемые на компьютере Пользователя посредством веб-браузера. На компьютере, используемом Пользователем для доступа на Сайт, могут быть записаны файлы cookies, которые в дальнейшем будут использованы для автоматической авторизации, а также для сбора статистических данных, в частности о посещаемости Сайта. Администрация Сайта не сохраняет персональные данные или пароли в файлах cookies. Пользователь вправе запретить сохранение файлов cookies на компьютере, используемом для доступа к Сайту, соответствующим образом настроив свой браузер. При этом следует иметь в виду, что все сервисы, использующие данную технологию, могут оказаться недоступными.

Канадская технология строительства каркасных домов

Канадская технология строительства каркасных домов в последнее время становиться  все популярнее в России. В западных странах такой тип домов активно строится уже много десятилетий. В Канаде и США по каркасной технологии дома и хозяйственные объекты начали строить еще в 30-х годах.

Преимущества канадских каркасных домов

Огромную популярность такое строительство получило за счет своих преимуществ:

  1. Дешевизна строительных материалов и используемого типа крепежа.
  2. Короткие сроки строительства. Возведение всего дома от фундамента до крыши может занять от недели до месяца, после чего необходимо будет провести инженерные коммуникации, выполнить отделку и привезти мебель.
  3. Строительством каркасника можно заниматься в любое время года, независимо от сезона и погодных условий.
  4. Нет необходимости использовать тяжелую технику или спецтранспорт при возведении строения.
  5. Каркасная технология позволяет строить сложные геометрические конструкции, без труда можно воплотить в жизнь любые дизайнерские решения и авторские идеи.
  6. Пирог стен получается очень теплым. Теплоизоляция всего дома отличная, при этом не приходиться переплачивать за внешний слой утеплителя.
  7. Высокий уровень звукоизоляции. Шум не поступает в комнаты через внешние стены дома с улицы и через межэтажные перекрытия.
  8. Легкость всей конструкции дома. Нет необходимости в массивном фундаменте с большой глубиной залегания.
  9. Большой полет фантазии при внешней и внутренней отделке, технология позволяет использовать любые варианты облицовки и виды отделочных материалов.
  10. Электропроводку и другие коммуникации можно скрыть внутри стен.

Видео с обзором типичного американского каркасника (дому 110 лет):

к содержанию ↑

Какие основные типы фундамента применяют для канадских каркасных домов

Конструкция каркасного дома получается легкой и в то же время очень крепкой за счет множества ребер жесткости. Строительство можно вести на любом типе почвы – от скалистой поверхности до песчаного грунта. Канадская технология строительства каркасных домов позволяет использовать любой современный вид фундамента для строительства. Основанием может быть: ленточный, столбчатый, монолитный фундамент, столбчатый фундамент с ростверком или фундамент на винтовых сваях. Из-за своей дешевизны и хороших прочностных характеристик, чаще всего используют фундамент на винтовых сваях.  Также популярна, так называемая, утепленная шведская плита.

к содержанию ↑

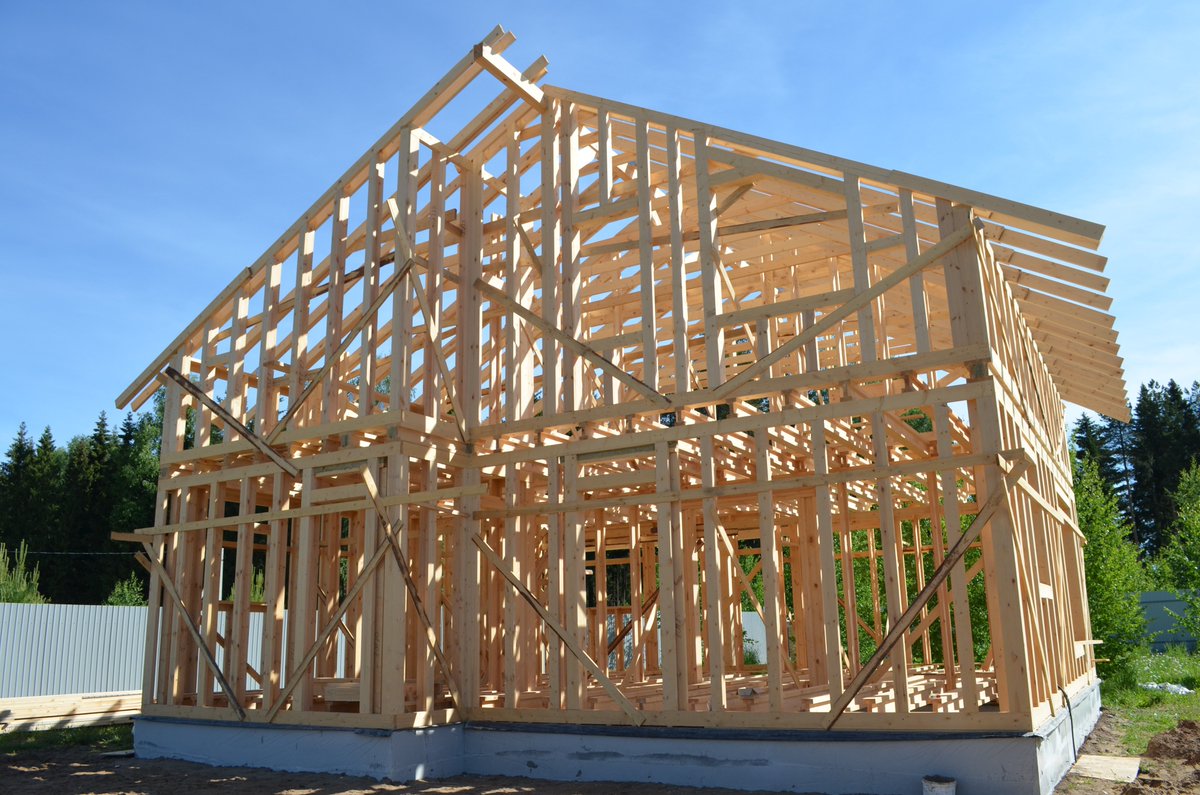

Особенности построения канадского каркаса

Основными элементами каркасного дома служит древесина и специальные плиты, которыми обшиваются стены. Между панелями и каркасными стойками укладывается утеплитель. Для возведения таких построек нет необходимости пользоваться услугами грузоподъемной техники или спецтранспортом.

Основные этапы технологии каркасного строительства из обрезной доски (в основном 5×15 или 5×20 см):

  1. Собирается платформа перекрытия первого этажа под деревянный каркасный скелет.
  2. На платформе в горизонтальном положении собираются стены, которые затем поднимаются в вертикальное положение и ставятся на нижнюю обвязку по фундаменту. Стены выравниваются. Расстояние между вертикальными стойками по осям 60 см – такое расстояние позволяет в дальнейшем удобно монтировать жесткие плиты утепления на основе специально обработанный каменной ваты.
  3. Получившиеся стены связываются верхней обвязкой из тех же досок.
  4. В зависимости от этажности постройки монтируют межэтажное перекрытие и второй этаж, или строят кровлю.

Сформировать угол каркаса можно двумя вариантами:

каркасный угол из четырех досок

Высокая прочность соединения, но есть риск промерзания угла.

каркасный угол из трех досок

Достаточно крепкое соединение, угол меньше подвержен промерзанию.

Устройство проема под дверь или окно зависит от типа стены – несущая или не несущая.

  1. На проем в не несущей стене не приходится больших нагрузок, поэтому необходимо просто собрать коробку для крепления внутренней отделки, это может быть гипсокартон, деревянные панели, OSB-плиты.

формирование дверных и оконных проемов в не несущей стене

  1. Над проемом под дверь или окно в несущей стене должна устанавливается составная перемычка из нескольких досок. Ее размеры определяют при проектировании, в зависимости от нагрузки и ширины проема. По краям поперечной перемычки устанавливают вертикальные дощатые стойки. Их количество желательно взять с запасом — по четыре на проем.

формирование дверных и оконных проемов в несущей стене

Для стабилизации всей конструкции каркасного дома применяют укосины – доски размером 2,5х10 см или более. Они устанавливаются под углом 45-60 градусов к вертикальным подпорным стойкам, для достижения максимальной жесткости укосины необходимо врезать в доски верхней и нижней обвязки. Их основная задача – противостоять боковому давлению на стены, тем самым не дать всей конструкции каркаса сложиться, как карточный домик.

Межэтажные перекрытия или перекрытия над верхним этажом выполняется с помощью все тех досок. Они укладываются на ребро на верхнюю обвязку с на заранее рассчитанном расстоянии друг от друга. Если площадь комнаты большие и длины досок для перекрытия не хватает или возможно их провисание, устанавливают промежуточную опорную балку.

Технология строительства классических канадских домов по платформе позволяет возвести дом максимум в течение одного месяца.

Древесину лучше всего использовать хвойных пород, с повышенным содержанием смол, такая древесина лучше сопротивляется воздействию влаги, не склонна к быстрому загниванию или образованию грибка. Основное требование перед началом строительства – лес должен быть хорошо просушен. Если доски содержат в себе много влаги, их впоследствии обязательно поведет, весь каркас дома может перекосить. Иногда последствия могут быть плачевными, и дом придется перестраивать.

Совет: Насколько возможно быстро произвести наружную отделку, чтобы деревянные конструкции не успели напитать влагу. OSB-плиты более влагостойки, чем фанера, но при долгом воздействии и они подвержены влиянию влаги.

к содержанию ↑

Какие материалы применяются

Когда каркас будущего дома уже готов, наступает пора делать стены. В качестве стеновых материалов применяются OSB-плиты, влагостойкая фанера. OSB-плиты состоят из древесной стружки, склеенной между собой под прессом, они очень плотные и прекрасно отталкивают влагу. Влагостойкая фанера не уступает по прочностным характеристикам ориентированно-стружечной плите, но хуже переносит влагу, при длительном воздействии ее поверхность начинает коробить. Фанера немного дороже, чем OSB-плита, поэтому чаще всего используют именно прессованные плиты.

к содержанию ↑

Типовой пирог стены, используемые утеплители

Канадская технология строительства каркасных домов предполагает дешевизну квадратного метра и при этом очень низкую теплопроводность стен. Такой баланс цена-прочность-высокая теплоизоляция возможен при использовании в строительстве качественных конструктивных материалов и современных утеплителей. Типовой пирог стены каркасного дома следующий: внешняя облицовка, обшивка OSB-плитой, гидро-ветроизоляционная мембрана, утеплитель, слой пароизоляции, внутренняя обшивка OSB-плитой, внутренняя отделка. Очень важный элемент во всей этой схеме, это утеплитель, именно от его качества и толщины слоя зависит, насколько долго дом сможет удерживать тепло внутри себя и сколько понадобится энергии на отопление. В классическом каркасном строительстве используют каменную вату на основе базальтового волокна или эковату.

пирог каркасного дома

  1. Каменная вата, изготовленная из базальтового волокна. Очень низкий коэффициент теплопроводности, относительно дешевый, удобен при монтаже, дышит. Но имеет один недостаток – при несоблюдении технологии утепления или долгом воздействии влаги намокает и полностью теряет свои первоначальные теплоизоляционные свойства.
  2. Утеплитель на основе целлюлозы, эковата, светло серого цвета, на 80% состоит из переработанной целлюлозы (бумаги), 12% из антисептика (борная кислота), 8% из антипиренов (бура). Все компоненты этого материала нетоксичны для организма. Эковата отлично сохраняет тепло в доме, не гниет, пропускает пар, способна долгое время противостоять открытому огню, дешевле базальтового волокна. Ее засыпают в полости или наносят методом напыления.

к содержанию ↑

Наиболее распространенные кровельные материалы

Поскольку стены, каркас крыши и межэтажные перегородки каркасного дома имеют достаточно малый вес, по сравнению с коттеджами, построенными по классическим технологиям, а прочность каркасной постройки очень высокая – по желанию хозяина дома, кровля может быть построена из любого материала: керамическая или полимерпесчаная черепица, профнастил, асбестоцементный лист (шифер), ондулин (битумный волнистый лист). Единственное требование при выборе кровельного покрытия – соответствие наклона ската крыши по строительному проекту допустимому углу наклона кровли из интересующего материала. Наиболее дешевым вариантом будет крыша из профлиста, но металл не отличается хорошей звукоизоляцией. Кровля из материалов, на битумной основе, например ондулин (он же еврошифер) или полимерпесчаная черепица отлично защищает верхний этаж от звуков дождя, падающего града и ветра. В каркасном домостроении по канадской технологии чаще используют мягкую кровлю, на битумной основе. Если в доме планируется сделать мансарду или чердачное жилое помещение, необходимо задуматься о хорошем утеплении, материалом может быть стеновой утеплитель, который использовался на нижнем этаже – каменная вата или эковата.

Видео с полным циклом строительства каркасного дома в Канаде:

Типы крыш для каркасных домов.

Строительство крыши «каркасника»

При возведении крыш для каркасных домов применяется несколько типов проектов. Как правило, это плоская крыша или скатная. Важно знать, что от выбранного типа кровли зависит технология ее обустройства.

Скатные и плоские крыши могут иметь три вида кровли:

  • Двускатная;
  • Четырехскатная;
  • Вальмовая.

Установка скатов – обязательна. Т.к. скат – это отвод воды. Если отвода не будет, то это приведет к застаиванию жидкости, и приведет к протечке, а также – разрушению материала, из которого изготовлена крыша. При небольшом наклоне в 3-6 градусов делается внутренний сток для воды.

Для плоской крыши делаются усиленные перекрытия, а также усиленные стены и фундамент. Также важно, чтобы кровля имела надежную гидроизоляцию.

По сути, плоская крыша для каркасного дома актуальна в том случае, если дом находится в такой климатической зоне, где часто дуют ветра (северные регионы страны, часть южных).

Изготовление крыши – процесс относительно долгий и трудоемкий. Поэтому специалисты советуют воспользоваться готовыми видами конструкций стропильных систем.

Также, отмечается, что «каркасники» лучше всего оборудовать скатными крышами. Их преимущество в том, что они не задерживают воду, и это уменьшает риск протекания.

Если Вы собираетесь делать крышу мансардного типа, то лучше воспользоваться вальмовым типом.

Стропильная система

От ее правильной установки зависят такие качества, как прочность и герметичность, а главное – надежность. Чтобы возвести кровлю, нужны знания и навыки: расчет размеров всех элементов, обозначение сечений, выбор соединений элементов друг с другом.

Если возводится вальмовая крыша, то лучше всего в этом случае приобрести уже готовые стропильные фермы.

При этом важно, чтобы древесина была особой прочности и слабо подвергалась горению и намоканию.

По готовым фермам укладываются гидроизоляционные материалы, листы из древесины (OSB).

Кровля покрывается ДСП или простой спрессованной щепой. Важно, что этот материал экологически чистый – в нем не заводится грибок, плесень и насекомые.

Этапы

  • Разметка;
  • Расчет параллельности всех элементов;
  • Выравнивание досок и брусов.

Разметка начинается с нижней обвязки. Далее – устанавливается коньковая балка при помощи монтажа основных опор, идущих к середине обвязки. Правильно будет, если балка ляжет на пять опор строго по заданному уровню.

Что касается торцевых досок и их стыков, то они должны быть раздвинуты в разные стороны, а лаги их должны быть скреплены через каждые 1,5-2 м. металлическими скобами или пластинами. После этого можно отметить положение всех стропил.

Балки нужно устанавливать на опоры, связав предварительно, опоры друг с другом. При этом пролет стропил должен быть не более 2,5-2,7 м. Также – важно соблюдать, чтобы стропила были выполнены все по одному шаблону.

Для обрешетки устанавливаются OSB-плиты толщиной 12,4-15 мм. Их размещают в шахматном порядке.

При использовании мягкой черепицы можно применять т.н. подкровельный ковер, одна сторона которого покрыта мастикой из битума.

Как утеплить крышу

Материал утепления должен подбираться согласно размерам самого каркаса. Это будет гарантией того, что зимой будет тепло в таком доме, а летом – прохладно.

В качестве утеплителя можно использовать: пенополиуретан, пенопласт, минеральную вату, эковату, пеноизол, керамзит.

Использовать керамзит лучше всего в качестве утеплителя плоских крыш, а также перекрытий между этажами.

Утепляя крышу, важно создавать вентиляционные зазоры между покрытием и утеплителем — это позволит удалять образовавшийся конденсат естественным образом.

При прокладке теплоизоляции к каркасу ее следует устанавливать вплотную.

Методы каркаса дома | Справочник по дому

Каркас включает в себя строительство внутренней системы поддержки дома. Дерево, наиболее распространенный материал, используемый для каркаса дома, легко найти и, как правило, дешевле, чем другие материалы для каркаса, такие как кирпич, бетон и сталь. Местные строительные нормы и правила обеспечивают соблюдение спецификаций, установленных Международным жилищным кодексом (IRC), в котором указаны требования и размеры для проектов каркасных домов на одну и несколько семей для обеспечения структурно надежной конструкции.

Воздушный шар

Воздушный шар, обычно использовавшийся с середины 1800-х до 1940-х годов, включал в себя длинные деревянные стойки, проходящие по всей высоте двухэтажного дома, от порога первого этажа до стропила или верхней плиты на втором этаже. . Со временем баллонный метод обрамления потерял свою популярность из-за трудностей, с которыми столкнулись строители при поиске длинных деревянных частей. При баллонном каркасе подоконник, прикрепленный к фундаменту, фиксирует балки для пола и стенных стоек. При таком типе каркаса нормы правил предписывают устанавливать огнезащитный материал в полости стоек, чтобы воспрепятствовать распространению огня между этажами.

В некоторых случаях баллонный метод может быть встроен в большую комнату или на лестничную клетку дома с каркасом платформы, чтобы обеспечить поддержку непрерывного каркаса стены. (См. Ресурсы, Рисунок 1.1b, для измерений и примера баллонного метода.)

Платформа

Каркас платформы, также называемый стержневым каркасом, является наиболее распространенным методом каркаса в современном жилищном строительстве. Строитель создает раму из пиломатериалов одинакового размера, таких как 2 на 4, расположенных с одинаковым шагом.Используя листы фанеры, строитель создает обшивку или «кожу» над стеной, прежде чем перенести ее на пол и установить. Несущие стены опираются на балки конструкции или фундамент; параллельные или перпендикулярные стропильные балки скрепляют другие стены. (См. Ресурсы, рис. 1.1c, где приведены размеры и пример метода платформы.) в домостроении в Северной Америке, начиная с 1700-х годов.Этот метод заключается в вертикальном расположении вырезанных вручную деревянных частей, соединенных с помощью деревянных соединений и штифтов. Использование тесла или топора при отделке дерева оставило гребни и деревенский вид. Позже, когда строители стали промышленно развитыми, они получали и отделывали деревянные детали с помощью механических ямных или циркулярных пил. Каркасы из стоек и балок обычно остаются открытыми, добавляя визуальный архитектурный элемент. Комнаты в домах со стоечно-балочным каркасом часто имеют сводчатые потолки и просторные открытые планировки этажей. (См. Ресурсы, рисунок 1.1a, для измерений и примера метода столба и луча). В 2005 году она получила лицензию продавца недвижимости в штате Огайо и сертификацию по аренде и управлению недвижимостью в Ассоциации квартир Северо-Восточного Огайо. В 2011 году она была сертифицирована как тренер по жизни и похудению, а также мастер-практик нейролингвистического программирования.

Эволюция каркаса дома

В домах с каркасом платформы используется тот же легкий каркас стены, что и в каркасе из воздушных шаров, но древесина имеет высоту всего в один этаж. Элементы стены закрыты платформой или полом, чтобы создать прочную коробчатую конструкцию.

В Северной Америке дома из кирпича, бетонных блоков, камня и сложенных бревен можно найти почти в каждом регионе. В этих домах материал служит как конструкцией, так и внешней отделкой. Но это не всегда так.Например, каркасно-деревянный дом состоит из системы равномерно расположенных кусков массивной древесины, покрытых деревянными панелями, называемых обшивкой , сочетанием материалов, в результате чего получается прочная, упругая конструкция. Вот краткий обзор того, как развивался каркас деревянного дома.

Деревянные рамы

Дома, построенные первыми колонистами, часто были деревянными. Этот строительный стиль, который пережил ренессанс в последние несколько десятилетий, использует большие балки, поддерживаемые массивными столбами, для создания структуры дома (см. рисунок выше).Столбы и балки соединяются друг с другом сложной столяркой, часто закрепленной деревянными колышками. Деревянные каркасы были естественным выбором для первых поселенцев. Большие деревья были в изобилии, и их приходилось срубать, чтобы расчистить землю под дома и сельскохозяйственные угодья.

Рамы для воздушных шаров

По мере того, как земля постепенно превращалась в сельскохозяйственные угодья, а добывать большую древесину становилось все труднее, строители разработали систему каркаса, в которой хорошо использовалась более мелкая, более доступная древесина. Каркасы домов скреплялись гвоздями вместо столярных изделий и колышков, и эту работу мог выполнять плотник с базовыми навыками.Вместо тяжелых, широко расставленных бревен для каркаса требовались более легкие куски дерева, расположенные ближе друг к другу. Первая версия этой системы называлась баллонным каркасом и представляла собой длинные брусья из пиломатериалов, которые простирались от фундамента до крыши.

Рамы платформы

Каркас из воздушных шаров в конечном итоге превратился в более надежный метод, основанный на более коротких пиломатериалах. Это называлось формированием платформы, и это версия, которую мы используем сегодня. Каркас платформы состоит из стен с деревянным каркасом, увенчанных системой пола или платформой.По мере того, как дом увеличивается в высоту, платформа служит основанием для следующего набора стен. Одноэтажные пиломатериалы, используемые для каркаса платформы, дешевле, проще в производстве и более доступны, чем пиломатериалы, необходимые для каркаса баллона. Каркас можно построить очень быстро, а при обшивке он приобретает конструктивные качества жесткой прочной коробки.

Подпишитесь на электронные письма сегодня и получайте последние инструкции от Fine Homebuilding, а также специальные предложения.

типов каркасных конструкций зданий | Блог

Дуб – универсальный строительный материал, подходящий для многих типов каркасных конструкций зданий. Он использовался в строительстве с тех пор, как люди возводят постоянные жилища. Археологические данные показали, что он использовался в каркасах укрытий еще в эпоху неолита. Во времена Римской империи шипы и врезные соединения впервые использовались для создания прочных и устойчивых конструкций из дуба.Деревянный каркас Нотр-Дама датируется примерно 1220 годом, и считается, что для его постройки использовалось до 1300 деревьев. Начиная с 12 -го -го века методы строительства из дуба были усовершенствованы, поскольку доступ в Европу увеличил его доступность в больших количествах. Во многих современных домах с дубовым каркасом используются методы строительства, которые в значительной степени не изменились по сравнению с теми, которые использовались в 15 -м веке.

Дубовые каркасные дома сегодня популярны как никогда по ряду практических и эстетических причин.Несмотря на то, что традиционный вид дубовой рамы по-прежнему нравится многим, он в равной степени подходит и для современного дизайна. Его производство оказывает меньшее воздействие на окружающую среду, чем синтетические материалы, а его побочные продукты легко перерабатываются без обработки. Дуб является углеродно-нейтральным строительным материалом, и его изоляционные свойства могут снизить углеродный след зданий с дубовым каркасом. Хотя дуб недешевый материал, он износостойкий и может служить веками без замены.

Типы дубовых каркасов

Существует четыре основных типа конструкции каркаса здания, которые можно комбинировать различными способами для получения желаемого дизайна здания. Не все они широко используются из-за сложности конструкции или наличия древесины подходящего размера.

Рама Cruck

Это одна из старейших конструкций дубовой рамы. Ствол дуба разделен пополам по длине, чтобы получились две одинаковые стойки, известные как лезвия крак. Они соединены вместе наверху стяжной балкой, удерживающей их вместе наверху. Это создает большую изогнутую арку в форме буквы «А», которая поддерживает вес крыши. Снаружи крепятся стойки и стропила из более легкой древесины, чтобы создать наклонную крышу и прямые вертикальные стены.Затем можно построить ряд этих рам с соединительными прогонами для поддержки общих стропил между ними. Этот тип рамы сейчас встречается редко, так как сложно и дорого получить древесину достаточной длины для лезвий крана.

Каркас стойки и фермы

Эта конструкция чаще всего используется в современных зданиях с дубовым каркасом. Поперечные рамы состоят из нижней секции из двух вертикальных стоек и соединительной балки вверху. А-образная рама из стропил, соединенных стяжной балкой или хомутом и распорками, завершает каркас.Основание стропил соединяется с верхними стойками стены, образуя прочный каркас, поддерживающий крышу. Некоторые из них затем соединяются стяжными балками и дубовыми прогонами, чтобы завершить конструкцию.

Коробчатая рама

Они состоят из ряда опорных и балочных рам, соединенных поперечными поперечными балками, образуя коробчатую конструкцию. Две или более таких «коробок» можно ставить друг на друга для создания нескольких этажей. В коробчатом каркасе стены выдерживают вес крыши. Крыша состоит из ряда основных стропил с ригелями или стяжками для предотвращения распора и раскосов.Королевские стойки или коронные стойки между воротником и стяжной балкой предотвращают боковое смещение.

Каркас с проходом

В каркасе с проходом основные стропила доходят до уровня первого этажа и поддерживаются стенными стойками. Это создает одноэтажный «проход» по одной или обеим сторонам рамы. Это создает дополнительное пространство на первом этаже и используется во многих проектах пристройки.

Примеры зданий с каркасом из дуба

Большинство обсуждаемых здесь примеров можно возводить как отдельно стоящие конструкции или как пристройку к существующему дому.В качестве пристройки к дому с дубовым каркасом они могут продолжать и дополнять существующую эстетику здания. Как отдельно стоящие конструкции они сами по себе становятся привлекательным элементом. Даже если существующий дом построен из кладки или кирпича, пристройка с дубовым каркасом может улучшить его общий вид и добавить значительную ценность.

Гараж с каркасом из дуба

В зависимости от размера и этажности гараж может быть каркасным или коробчатым. Небольшие одноэтажные гаражи не должны поддерживать тяжелую крышу, поэтому коробчатый каркас обычно более экономичен.Затем для стропил и стоек можно использовать более мягкую древесину, хотя для этого может потребоваться защита от атмосферных воздействий.

Навес с дубовым каркасом

Навес для машины отличается от гаража тем, что он полузакрытый и открыт как минимум с двух сторон. Часто это будет состоять только из дубового каркаса и крыши, но методы строительства и дизайн будут аналогичны гаражу.

Садовая комната или зимний сад с дубовым каркасом

Разработаны для включения садовых участков в дом, сохраняя при этом элемент внешней среды.Оба имеют полностью застекленные стены, обеспечивающие круговой вид на сад или территорию, но защищающие от непогоды. Зимние сады имеют полностью застекленные секции крыши для максимального освещения. Садовые комнаты имеют полностью черепичную крышу и могут быть отдельно стоящими или пристроенными к дому.

Оранжерея с дубовым каркасом

Наряду с садовыми комнатами они впервые стали модными дополнениями в 17 веке, но до сих пор популярны. Первоначально они использовались для обогрева и укрытия молодых цитрусовых деревьев зимой.Они разделяют дизайн стоек и ферм зимних садов и садовых комнат. Однако, наряду с черепичной крышей, они имеют «фонарь» в остекленном дубовом обрамлении. Это приподнятая секция из дерева и стекла, которая позволяет солнечному свету проникать в комнату, обеспечивая освещение и тепло.



Садовые постройки с дубовым каркасом

Это может быть что угодно, от ряда хозяйственных построек с дубовым каркасом для хранения и рабочего места до традиционной дубовой беседки. Любой из них придаст традиционный классический вид садовому участку, будет привлекательным и функциональным.Поскольку дуб естественно устойчив к атмосферным воздействиям, они прослужат вам всю жизнь.

Hardwoods Group производит широкий ассортимент каркасных домов из дуба, которые изготавливаются в нашей мастерской и поставляются в виде комплектов. Они просты в установке и изготовлены из европейского дуба самого высокого качества. Мы также можем работать с вами, чтобы разработать и изготовить дубовые рамы на заказ в соответствии с вашими потребностями. Если у вас есть свой уникальный дизайн, мы можем воплотить его в жизнь. Обращайтесь к нам с любыми вопросами, мы будем рады помочь.



Полезные ссылки

Необходимо знать основы для зданий с каркасом из дуба

Методы строительства деревянного каркаса

Здания с каркасом из дуба на заказ

Здания с каркасом из дуба

2

Дома со стальным каркасом являются частью сектора жилищного строительства.Какие преимущества они дают?

Строительство — утомительный и сложный процесс, требующий тщательного учета важных факторов. Выбор размера и типа жилой застройки зависит от имеющихся финансов, экологических условий и в целом назначения жилищной конструкции. Дома со стальным каркасом стали обычным явлением в структуре жилья в Южной Африке. Эти конструкции обычно используются для промышленных целей, складских и жилых зданий в фермерских хозяйствах.

Какие типы домов со стальным каркасом доступны?

Стальной каркас каркаса

Этот тип дома со стальным каркасом состоит из стальных балок и колонн, которые соединяются либо болтами, либо сварными соединениями. Балки вокруг дома со стальным каркасом известны как перемычки, и именно здесь размещаются каменные стены.

Стальной несущий каркас стены

Этот тип строительства предполагает возведение каменных стен внутри дома.Сталь на стенах крепится с помощью стальных пластин и болтов. Конструктивный проект в этом случае учитывает вес стали и расстояние между опорными конструкциями.

Длиннопролетный стальной каркас

Домовладельцы и подрядчики предпочитают этот тип конструкции со стальным каркасом из-за его способности обеспечивать достаточную, гибкую и смешанную площадь пола, внутренние пространства без колонн и сокращение времени строительства. Все это достигается просто потому, что длинный пролет относится к пролету более двенадцати метров, что является относительно длинным.

Арки

Еще одним широко используемым методом строительства стальных каркасов, особенно в районах с плохими климатическими условиями и конструкциями, которые несут большие нагрузки, являются арки. Арки доступны в различных типах, таких как перемычки, две штифтовые и три шарнирные, а также фиксированные. Выбор того, какой из них использовать, зависит от назначения здания, типа фундамента и прочностных характеристик, которые относятся к нагрузкам, которые будет нести здание. Однако важно отметить, что три шарнирные конструкции прочнее двух шарнирных, а фиксированные арки, естественно, больше подходят для зданий с более легкими нагрузками и устойчивым основанием.

Каковы преимущества и преимущества домов со стальным каркасом?

Устойчивость к землетрясениям и ветровым нагрузкам

Погодные условия нельзя игнорировать при планировании строительства. Хотя Южная Африка не подвержена землетрясениям, в некоторых частях страны, таких как Западный Кейп, дуют сильные ветры. Дома со стальным каркасом способны выдерживать такие враждебные климатические погодные условия.

Легкость сборки и разборки

Дома со стальным каркасом включают точную резку деталей в соответствии с размером здания с четким планированием стыков перед сваркой. Это облегчает заключение контрактов и деконструкцию в случае необходимости.

Короткое время строительства

Монтаж стального каркаса происходит намного быстрее, чем кирпичных стен. Все панели являются сборными и, в отличие от кирпичных стен, вам не нужно выполнять штукатурку с каждой стороны, чтобы получить ровную поверхность.

Огнестойкость при обработке

Огонь может уничтожить многие строительные материалы, но не сталь. Поэтому вы можете рассчитывать на дом со стальным каркасом, чтобы свести к минимуму ущерб вашему дому и имуществу в случае пожара.

Стены можно менять без закалки фундаментом

Одним из ключевых преимуществ домов со стальным каркасом является то, что вы можете изменить план внутренних стен без изменения плиты. Для кирпичных домов любые изменения в стенах потребуют перестройки фундаментной стены.

Дешевле

Несмотря на то, что цены на сталь не самые низкие, в конце концов она стоит меньше, потому что для строительства требуется меньше персонала, и оно завершается быстрее. Вам не нужно беспокоиться о дополнительных парах рук, чтобы сделать предварительное выравнивание и укладку одного кирпича поверх другого.

Экологически чистый

Сталь пригодна для вторичной переработки и повторного использования в малых и больших масштабах. Он устойчив к плесени, без проблем поддерживает солнечные батареи, меньше теряет тепла зимой и быстрее остывает летом, что помогает снизить потребление электроэнергии и затраты.

Вышеизложенное вкратце объясняет, что такое дома со стальным каркасом. Стальные каркасные дома являются хорошей альтернативой в жилищном строительстве с точки зрения стоимости, времени, долговечности и экологичности.



Читать статью полностью на Zululand Obsever

Деревянные каркасные дома

: Введение

Деревянные каркасные дома: Введение

Древесина
Каркасная конструкция


Почти все дома в Калифорнии деревянные.
структуры. Деревянные каркасные конструкции строятся из легких деревянных шпилек.
и балки. Стены обычно строятся из 2 x 4 или 2 x
6 шпилек на расстоянии от 16 до 24 дюймов друг от друга. Эти стены сидят сверху
фундамента и опор верхних этажей и кровли.Штукатурка
или гипсокартон крепится к шпилькам для формирования интерьера
финиш. Наружная отделка может быть деревянным или металлическим сайдингом, кирпичом
облицовочная, или лепная штукатурка. Нужны новые деревянные каркасные дома.
противостоять силам землетрясения, поэтому некоторые стены обычно
из листов фанеры, прибитых к стойкам позади
внешняя отделка.

Типичная крыша с деревянным каркасом состоит из 2 x 6 или 2 x 8
стропила на расстоянии от 16 до 24 дюймов друг от друга. Обшивка крыши (доски
в старых постройках, фанера в новых) прибивается к
верх стропил и кровельный материал (гонт, щебень,
черепица или сборная кровля) наносится на верхнюю часть
обшивка.Полы обычно состоят из 2 х 10 балок.
на расстоянии примерно 16 дюймов друг от друга. Обшивка пола, аналогичная
к обрешетке крыши, прибивается к верхней части балок (см. рис. 1).
для иллюстрации типичного деревянного каркасного дома).

Иногда деревянное каркасное здание может выглядеть так, как будто оно сделано из
кирпичная или бетонная. Чаще всего ошибаются штукатурка
строительство. Штукатурка представляет собой штукатурку из портландцемента, наносимую на проволоку.
сетка. Почти все лепные дома представляют собой деревянные каркасные конструкции, хотя
лепнина скрывает деревянный каркас.Штукатурка используется как
внешняя отделка из-за ее долговечности; однако, так как штукатурка
не может способствовать прочности дома, штукатурка дома
не обязательно прочнее, чем другие деревянные каркасные конструкции. К
определить, есть ли деревянный каркас под лепниной, постучать
на стене снаружи — стена будет звучать глухо.

Еще одним примером замаскированного деревянного каркаса является здание с
шпон. Внешний вид сайдинга может быть металлическим или кирпичным; за
Например, есть асфальтовый сайдинг, похожий на кирпич. К
определить, является ли здание деревянным каркасом, постучать по
сайдинг — это будет звучать пусто. Иногда деревянные каркасные постройки имеют
настоящий каменный шпон, который может «отслаиваться» в
землетрясения. Если у вас дома есть такая облицовка, обратитесь в
архитектор или инженер-строитель или инженер-строитель для подробного
изучение.


Содержание Предыдущий Следующий

3 Простые передовые технологии каркаса

Большинство новых домов в Северной Америке строятся из бревен. Первые строители домов использовали более крупные куски дерева — бревна — и когда на рынке появились пиломатериалы меньшего размера, которые мы так часто используем сегодня, они насмешливо называли эти новомодные маленькие деревянные штучки палками.Итак, теперь наша индустрия жилищного строительства укомплектована людьми, которые строят из палочек, и дом, в котором вы живете, скорее всего, построен из палочек. И, к сожалению, многие из методов, используемых для строительства многих из этих домов, такие же, как и до того, как мы начали их изолировать.

До того, как теплоизоляция стала широко распространенной, не имело значения, кладете ли вы дополнительную древесину в свои стены. На самом деле, многие строители до сих пор считают, что чем больше дерева, тем лучше. Но когда ваша изоляция входит в полости между элементами каркаса, каждый дополнительный кусок дерева означает меньшую изоляцию.Это означает большую потерю тепла зимой и больше тепла летом. (Лучше разместить всю изоляцию снаружи, но это дороже и вряд ли будет широко распространено на рынке жилья.)

Хорошей новостью является то, что есть несколько простых способов улучшить каркас, которые обеспечивают большую теплоизоляцию без ущерба для структурной устойчивости дома. Вот три, которые, по моему мнению, следует использовать в каждом доме, построенном из палочек.

Лестничные Т-образные стенки

Это просто.Когда внутренняя стена пересекает внешнюю стену, стандартной практикой является использование трех шпилек для завершения Т-образной стены. На фото ниже показано, как это выглядит.

Обшивка из ориентированно-стружечной плиты (OSB) с внешней стороны стены будет покрыта утеплителем. Пространство, где эти две стойки находятся во внешней стене, не будет иметь никакой изоляции. Там нет способа получить его.

Решение — лестница Т-образная стенка. На приведенной ниже диаграмме (от Министерства энергетики США; щелкните изображение, чтобы загрузить PDF-файл) показано, как это выглядит.

Вместо вертикальных стоек вы берете часть своего деревянного лома и перебрасываете его горизонтально. Вы прикладываете широкую сторону к стойке Т-образной стены, чтобы у вас было место сзади, чтобы изолировать эту полость. Это красиво! Вы экономите древесину и получаете дом с лучшей теплоизоляцией. Вот как это выглядит в жизни:

Фотография выше сделана филиалом организации North Central Georgia Habitat for Humanity. Мы работаем с ними и всегда впечатлены их способностью реализовывать подобные вещи.

Конечно, есть варианты усовершенствованного обрамления Т-образных стен. Вот один из наших клиентов, который использовал несколько лет назад:

.

У него есть 1-й валежник для гипсокартона и то, что по сути является огнезащитой через полость.

Уголки California и уголки с двумя шпильками

Это похоже на проблему с Т-образной стенкой. Стандартная практика использует три шпильки и блоки от угла, поэтому вы не можете его изолировать. Вот как это выглядит:

Усовершенствованный вариант каркаса — использовать три шпильки, но оставить отверстие для возврата изоляции в угол, например:

Здесь, на юго-востоке, его обычно называют калифорнийским уголком.Не знаю, как это называется в Калифорнии. Может просто уголок?

Информационный бюллетень DOE, о котором я упоминал выше, также показывает, как сделать угол с двумя шипами. Вот схема:

Используется меньше древесины и больше места для изоляции. Ознакомьтесь с информационным бюллетенем для получения более подробной информации об этом.

Изолированные коллекторы

Заголовки изобилуют домами из палочек. Они несут нагрузку, когда вы не можете вставить шпильки на обычном расстоянии, как в случае, когда у вас есть двери и окна.Их часто делают из двух кусков дерева большего размера, например, 2×10, но между ними есть зазор. В стене 2×4 два 2×10 по краю имеют толщину 3″. Стена толщиной 3,5 дюйма. В типичном доме эти лишние полдюйма тратятся впустую. В стене 2×6 вы теряете 2,5″.

Естественным решением здесь является установка изоляции в щели. Это легко сделать с помощью жесткой пенопластовой плиты. Если вам не нравится пенопласт, можно использовать минеральную вату или что-то другое. Просто сделайте изоляцию там. В противном случае у вас есть тепловой мост, который тратит впустую ваши деньги на отопление и охлаждение и может создать другие проблемы, например, сделать вашу среднюю температуру излучения неудобно низкой зимой или высокой летом.

Изображение выше (из того же документа Министерства энергетики США по усовершенствованному каркасу, что и изображение лестницы с Т-образной стеной) иллюстрирует, как это работает.

Слишком просто не использовать

Эти три продвинутых метода возведения стен в домах, построенных из бревен, слишком просты, чтобы их не использовать. Единственная причина, по которой они еще не используются в каждом доме из палочек, — это инерция. «Мы делаем это уже 30 лет, и это никогда не было проблемой». Если вы строитель и беспокоитесь о том, чтобы попробовать что-то новое, посмотрите видео Мэтта Райзингера о стандартном каркасе и расширенном каркасе.

Наружные стены типового дома на 25% состоят из каркаса. Древесина имеет значение R около 1 на дюйм. Большинство изоляции близко к 4 на дюйм. Использование этих передовых методов каркаса уменьшит количество дерева в этих стенах и повысит изоляцию.

Пора преодолевать инерцию. Эти вещи легки, легки, легки. Ваш дом не рухнет. Вместо этого ваш дом станет лучше.



Похожие статьи

Меч сквозь ребра оболочки здания

Термический мост в никуда

Голым людям нужна строительная наука

Слои и пути теплового потока в зданиях



Изображение предоставлено: Все фотографии предоставлены Energy Vanguard.Усовершенствованные схемы каркаса из информационного бюллетеня Министерства энергетических технологий США под названием Advanced Wall Framing.



ПРИМЕЧАНИЕ: Комментарии проходят модерацию. Ваш комментарий не появится ниже, пока не будет одобрен.

Классификация зданий Нью-Йорка — DOF

Чтобы быстро найти описание кода, нажмите на буквенный код ниже.

2

2

2

2

2

Строительный кодекс Описание
9
A0 Cape COD
A1 Две истории — Отдельные SM или Mid
A2 Одна история — Постоянный прожиточный квартал
A3 A3 Пригородная резиденция
352

A4 Городская резиденция One Family
A5 A5
A6 летний коттедж
A7
A8

Bungalow Colony — совместно принадлежащая земле
A9
B
B1 2

B1 Два семейных кирпича
B2 Две семейные рамки
B3 ДВЕ СЕМЬИ, ПРЕОБРАЗОВАННЫЕ ИЗ ОДНОЙ СЕМЬИ
B9

B9 Разное Две семья
C
C0
C0
C1 более шести семей без магазинов
C2 5 до шести семейств
C3 C3 четыре семейства
C4 старых закона
C5 преобразованные жилища или помещения

C6 Walk-Up Cooverative
C7 APT . БОЛЕЕ ШЕСТИ СЕМЕЙ С МАГАЗИНАМИ
C8 CO-OP WALK-UP; Преобразование от Loft / Warehouse
C9 Садовые апартаменты
см см CM
D
D0 Elevator Co-Op; ПРЕОБРАЗОВАНИЕ ИЗ ЧЕРДАЧА/СКЛАДА
D1 ЛИФТ КВАРТИРА; ПОЛУПРОЖАРНЫЕ БЕЗ МАГАЗИНОВ
D2 ЛИФТ КВАРТИРА; ХУДОЖНИКИ В РЕЗИДЕНЦИИ
D3 ЛИФТ КВАРТИРА; ОГНЕСТОЙКИЙ БЕЗ МАГАЗИНОВ
D4 ЛИФТ КООПЕРАТИВНЫЙ
D5 ЛИФТ КВАРТИРА;
D6 ЛИФТ КВАРТИРА; ОГНЕСТОЙКИЙ С МАГАЗИНАМИ
D7 ЛИФТ КВАРТИРА; ПОЛУПРОТИВОПОЖАРНЫЕ С МАГАЗИНАМИ
D8 ЛИФТ КВАРТИРА; ТИП ЛЮКС
D9 ЛИФТ КВАРТИРА; РАЗНЫЕ
E
E1 ОГНЕСТОЙКОГО СКЛАД
E2 КОНТРАКТАНТЫ СКЛАД
E3 SEMI-ОГНЕСТОЙКИЙ СКЛАД
E4 METAL КАДР СКЛАД
E7 Склады на самосложек
E9 Разное склад2
F
F1 завод ТЯЖЕЛОЕ ПРОИЗВОДСТВО — ОГНЕСТОЙКИЕ
F2 ЗАВОД; СПЕЦИАЛЬНАЯ КОНСТРУКЦИЯ — ОГНЕСТОЙКАЯ
F4 ЗАВОД; ПРОМЫШЛЕННЫЕ ПОЛУОГНЕЗАЩИТНЫЕ
F5 ЗАВОД; ЛЕГКОЕ ПРОИЗВОДСТВО
F8 ЗАВОД; РЕЗЕРВУАР
F9 ЗАВОД; ПРОМЫШЛЕННО-РАЗНОЕ
G
G0 ГАРАЖ; Жилой налог классов 1
G1 G1 Все парковочные гаражи
G2 Авто тело / столкновение или автосервис

G3 АЗС с розничным магазином
G4 АЗС Сервис / Авто ремонт
G5 G5 G5 G5
G6 Лицензированная парковка
G7 Нелицензионная парковка
G8 Продажа автомобилей / прокат автомобилей С ВЫСТАВОЧНЫМ ЗАЛОМ
G9 РАЗНОЕ ГАРАЖ
ГУ ПРОДАЖА ИЛИ АРЕНДА АВТОМОБИЛЕЙ БЕЗ ВЫСТАВОЧНОГО ЗАЛА
GW АВТОМОЙКА ИЛИ ЛУБРИТОРИЙ
H
HB Boutique: 10-100 номеров, с люкс, тематические, стильные, с полным SVC номера
HH Hostels-кроватью прокат в общежитии W / Собственные комнаты и ванные комнаты
HR sro- 1 или 2 человека, размещенные в отдельных комнатах в многокомнатном жилье Доступное жилье
HS Расширенное пребывание / люкс: Удобства, похожие на APT; Как правило, заряда еженедельные ставки и менее дорогие, чем отель Full-сервис
H2 роскошный отель
H3 Hotel
Hotel
H4 Ограниченный сервис;
МНОГИЕ СВЯЗАННЫЕ С
НАЦИОНАЛЬНАЯ СЕТЬ
h5 МОТЕЛЬ
H5 ГОСТИНИЦА; Частный клуб, роскошный тип
H6 Apartment Hotel
H7 Apartment Hotel — совместно принадлежал
H8
H9 Разное
I
I1 больница, санатариум, психическое учреждение
I2 Лазарет
I3 Dispensary
I4 больницы; Сотрудники
I5 Здоровье, Детский Центр, Клиника
I6
I7 Уход за взрослым
I9 Разное больница, медицинское обслуживание
J
J1 ТЕАТР; ТИП ИСКУССТВА МЕНЕЕ 400 МЕСТ
J2 ТЕАТР; Художественный тип более 400 мест
J3 J3 кинотеатр с балконом
J4
J5 Театр в Смешанном использовании
J6 J6 Television Studio
J7 от Broadway Type Theatre
J8 Multiplex Picture Theatre
J9
K
K1 Одно из них
K2 МНОГОЭТАЖНОЕ ТОРГОВОЕ ЗДАНИЕ (2 ИЛИ
Подробнее ПАРКОВКА
K7 БАНКОВСКИЕ УСЛУГИ С ИЛИ БЕЗ
ПАРКОВКА
K8 БОЛЬШОЙ ЯЩИК
РОЗНИЧНАЯ ПРОДАЖА: НЕ ПРИКРЕПЛЕНА И СТОИТ НА СОБСТВЕННОМ УЧАСТОКЕ С ПАРКОВКОЙ, E. G. COSTCO & BJ’S
K9 РАЗНОЕ ЗДАНИЕ МАГАЗИНА
L
L1 900 БОЛЕЕ 8 ЭТАЖЕЙ (СРЕДНИЙ МАНХ. ТИП)
L2 LOFT; ПРОТИВОПОЖАРНЫЙ И СКЛАДСКОЙ БЕЗ МАГАЗИНОВ
L3 LOFT; ПОЛУОГНЕСТОЙКИЙ
L8 LOFT; С розничными магазинами, отличными от типа 1
352

L9 Разное Лофт
M
M
M1 Церковь, синагога, Часовня
M2 Mission House (не жилой)
M3 Парсонаж, Ректори
M4 МОНАСТЫРЬ
М9 РАЗНОЕ РЕЛИГИОЗНЫЙ ОБЪЕКТ
Н
N1 УБЕЖИЩЕ
N2 НАЧАЛО ДЛЯ НЕПОЛАДОЧНЫХ ДЕТЕЙ, В ВОЗРАСТЕ,
Бездомный
N3

N3 Shrphanage
N4
N9 Разное убежище, домой
O
O1 Офис — 1 История
O2

O2 Office 2 — 6 историй
O3 Офис всего 7 — 19 историй
O4 Office только с Comm — 20 историй или более
O5 ОФИС С КОММУНИКАЦИЕЙ — ОТ 1 ДО 6 ЭТАЖЕЙ
O6 ОФИС С КОММУНИКАЦИЕЙ 7 — 19 ЭТАЖЕЙ
O7 ПРОФЕССИОНАЛЬНОЕ ЗДАНИЕ
ОДИНОЧНЫЕ ПОХОРОННЫЕ ДОМА
O8 ОФИС ТОЛЬКО С КВАРТИРАМИ (БЕЗ СВЯЗИ)
O9 РАЗНОЕ И СТАРЫЙ СТИЛЬ БАНКОВСКИХ ЗДАНИЙ.
P
P1
P2 Lodge Room
P3 YMCA, YMCA, YWHA, YMHA, PAL
P4 Beach Club
P5 Community Community
P6 Дом для развлечений, Ванна, Дом для лодки
Музей Библиотека

P8 МОНТАЖ
Q
Q1 ПАРКИ / ОТДЫХ Facilty
Q2 ПЛОЩАДКА
Q3 БАССЕЙН
В4 БИЧ
Q5 ПОЛЕ ДЛЯ ГОЛЬФА
Q6 СТАДИОН, ГОНОЧНАЯ ТРАССА, БЕЙСБОЛЬНАЯ Поле
Q7 Q7 теннисный корт
Q8 Marina, яхт-клуб
Q9 Q9 Разное Открытое учреждение
R
R
RA Культурные, Медицинские, ОБРАЗОВАТЕЛЬНЫЕ И Т. Д.
RB Office Space
RG RH Hotel / Boatel
RK Retail Space
RP Открытый парковка
RR Аренда кондоминиума32

RS RT RT
RT Террасы / сады / Cabanas
RW Warehouse / завод / промышленности
R0 Специальный кондоминиум РАСЧЕТНЫЙ лот
R1 КОНДО; ЖИЛАЯ КВАРТИРА В 2-10 КВ.
R2 КОНДО; ЖИЛАЯ КВАРТИРА В ПРОХОДНОМ СТРОИТЕЛЬСТВЕ.
R3 КОНДО; ЖИЛАЯ КВАРТИРА В 1-3 ЭТАЖАХ.
R4 КОНДО; ЖИЛАЯ КВАРТИРА В ЛИФТЕ, СТ.
R5 РАЗНОЕ
КОММЕРЧЕСКАЯ
R6 КОНДО; ЖИЛАЯ КВАРТИРА ИЗ 1-3 СТРОИТЕЛЬНЫХ СТРОЕНИЙ КЛАССА 1
R7 КОНДО; СОЕДИНЕНИЕ ИЗ 1-3 ЕДИНИЦ КЛАСС 1
R8 КОНДО; COMML. ЕДИНИЦА ИЗ 2-10 ЕДИНИЦ СТ.
R9 Co-Op в пределах кондоминиума
RR Condo Rentals
S
S0 S0 в первую очередь 1 семья с 2 магазинами или офисами
S1 в первую очередь 1 семья с 1 магазином или Office
S2 в первую очередь 2 семьи с 1 магазином или Office
S3 S3
S4 в первую очередь 4 семьи 1 магазин OROFFice
S5 S5
S9 Одноместный или многократный жилище с магазинами или офисами
T
T1 Аэропорт , АЭРОПЛОЩАДКА, ТЕРМИНАЛ
T2 ПРИЧАЛ, ДОК, ПЕРЕБОРКА
T9 MI Знание транспортное средство
U
U0

U0 Utility Company Земельные участки и здания
U1 Мост, Туннель, Шоссе
U2 Газовая или электрическая утилита
U3 потолочная железная дорога U4 U4 U4
U5 U5 коммуникационная коммуникация, кроме телефона
U6 Railroad — Частная собственность
U7 Транспорт — Общественная собственность
U8 U8 Отзывное согласие
U9 Разное Собственность Разное Собственность
V
V0 Зонированный жилой; Not Manhattan
V1

V1 Zoned Коммерческий или Манхэттен Жилой

V2 Зонированный коммерческий коммерческий соседствующий от класса 1: не Манхэттен
V3 Не Manhattan
V4

V4 полиция или пожарная служба

Джерси
V8

V8 New York State или Правительство США
V9 Разное Пудантная земля
W
W1 Общественный элементарные, младшие или старшие
W2 Приходская школа, yeshiva
W3 W3 60347

W4
W4
W5 городской университет
W6 Другое колледж и университет
W7 ТЕОЛОГИЧЕСКАЯ СЕМИНАРА
W8 Другая частная школа
W9 Разное Образовательное учреждение
y
Y1
Y2 Отдел полиции
Y3 тюрьма, тюрьма, дом Задержания
Y4

Y4 Военно-морская установка
Y5 Департамент недвижимости
Y6 Y6
Y7 Отдел портов и терминалов
Y8 Департамент общественных работ
Y9 Департамент охраны окружающей среды
Z
352

Z0 теннисный корт, бассейн, сарай и др.
