Каким должен быть дренаж, чтобы ваш участок не затопило — ТЕХНОНИКОЛЬ

Обустраивая свой участок, так или иначе приходится на чем-нибудь экономить. Но если вы замечаете регулярные затопления на участке, значит вам точно нужно сделать качественный дренаж. Рассказываем, что это такое и как создать действительно надежную и долговечную систему.

Что такое дренаж и для чего он нужен

Дренажная система – это техническое сооружение, которое отводит избыток естественных вод (грунтовых, талых и дождевых) за пределы участка. Обычно она состоит из сети труб, колодцев и, при необходимости, насосов.

Дренаж предотвращает множество серьезных проблем, не только надоевшие лужи:

• не позволяет воде добраться до фундамента, чтобы дом не «поплыл» и бетон не треснул из-за морозного пучения;
• не дает воде попадать в подвал или цокольный этаж, чтобы не появились сырость, плесень и грибок;
• при наличии септика на участке не позволяет грунтовым водам «выдавливать» его из земли и размывать выгребные ямы;
• не дает воде застаиваться на участке, чтобы почва не страдала от переувлажнения и корни растений не гнили;
• не позволяет размывать плодородный слой почвы.

В каких случаях его нужно делать

По законам физики, вода после дождя или таяния снега будет под силой тяжести искать более низкое место. Если его нет, она пропитывает грунт, что приводит к его переувлажнению.

Дренаж необходим во множестве случаев:

• если участок расположен в низине, то есть в наиболее низком месте на территории – вода с других участков будет стекать и скапливаться у вас;
• если участок с сильным уклоном – потоки уходящей воды будут размывать плодородный слой почвы;
• если на участке преобладает глинистая или суглинистая почва, которая склонна к морозному пучению, – после любых осадков вода в ней будет застаиваться. Или плодородный верхний слой грунта будет пропускать ее глубже и вода будет сохраняться в самой почве;
• если у вас высокий уровень грунтовых вод, регулярно возникают сезонные затопления или участок находится на водоносном пласте;
• если рядом с участком болотистая местность;
• если участок расположен в пойме реки – могут возникать затопления, подмытие грунта и повышение уровня грунтовых вод.

Какие бывают виды дренажа

При выборе дренажной системы лучше всего ориентироваться на простые и эффективные с технической точки зрения варианты. Чем меньше элементов в системе, тем она надежнее и тем дольше прослужит без вашего вмешательства. Однако, не стоит забывать и о конкретных гидрогеологических условиях на вашем участке – это также определяет выбор дренажной системы.

Поверхностный дренаж нужен для отвода воды после осадков . Его делают вокруг дома и других построек, в том числе гаража и площадок.

Он может быть:

• Точечным – сбор воды с какого-то определенного места. Например, под водостоками, перед дверью в гараж, под садовыми кранами для полива.
• Линейным – сбор воды уже с большей площади. Он состоит из сети лотков и каналов, которые смонтированы с уклоном. Также при необходимости монтируют смотровые колодцы, чтобы контролировать систему и чистить ее, защитные решетки и пескоуловители.

Глубинный дренаж – это уже сеть дренажных труб, которые прокладывают там, где необходимо снизить уровень грунтовых вод. Трубы укладывают с уклоном в сторону, куда будет стекать вода: в коллектор, колодец или водоем. Дренаж закладывают ниже уровня подошвы фундамента здания или по периметру всего участка на глубину 1–1,5 м.

Трубы также могут укладывать в середине участка с рассчитанным интервалом между ними – в виде елочки. Тогда все они направлены к главной отводящей трубе.

Если необходимо, можно совмещать оба вида дренажных систем, чтобы как можно эффективнее решать проблему избытка воды. В любом случае главное – не забывать про пристенный дренаж. Он защищает фундамент и подвал от напора грунтовой воды и когда участок затоплен. А состоит он из дренажной мембраны и дренажной трубы или сети дренажных труб в траншеях вдоль стен фундамента.

Для качественного дренажа отлично подойдет профилированная мембрана PLANTER Geo со слоем термоскрепленного геотекстиля Typar SF27. Он устойчив к заиливанию в отличие от некоторых других видов геотекстиля, которые могут забиваться пылью и частицами грунта, после чего дренажная система перестает со временем работать.

Еще бывает пластовый дренаж – это самый сложный вид и его используют, когда другие системы не справляются и не снижают уровень грунтовых вод (например, если участок расположен на водоносном пласте). Он представляет собой подушку из песка, щебня или гравия, а также пористых материалов (например, которую укладывают на водоносный грунт под фундамент постройки и объединяют уже с трубами кольцевого или пристенного дренажа. Пластовый дренаж защищает от капиллярной влаги, подземных вод и эффективно отводит воду.

Как обустроить дренажную систему

Дренаж относится к сложным инженерным объектам. Поэтому, если у вас нет соответствующего образования и опыта, лучше доверить это дело профессионалам.

Но вы можете контролировать процесс: следить, чтобы работники ничего не упустили и все сделали правильно. Например, перед тем как выбирать вид дренажной системы, нужно определить рельеф участка, тип грунтов и уровень грунтовых вод. Для этого проводят геолого-геодезические исследования.

Также нужны гидрологические изыскания, чтобы получить всю информацию о том, как водные объекты вблизи участка, например, реки, ручьи и грунтовые воды, могут повлиять на его территорию.

Перед тем, как приступить возведению дренажной системы, у вас на руках должны быть:

• подробный план расположения всех строений на участке – дом, гараж, дорожки, теплицы, хозпостройки, беседки, бытовки;
• схема расположения коммуникаций и инженерных сетей на участке;
• данные геодезических и гидрогеологических изысканий, в том числе данные о составе и типе грунтов, данные о почвенных слоях;
• план участка с учетом особенностей рельефа;
• планы и разрезы по фундаментам строений, с указанием глубины их заложения.

Дальше стоит заказать проект дренажной системы. Его состав будет зависеть от особенностей и сложностей гидрогеологических условий на вашем участке и его рельефа. И, конечно же, проектирование дренажных систем должно проводиться с соблюдением всех нормативных документов, например СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления».

Со всеми исследованиями и готовым проектом дренажной системы вероятность ошибок снижается к минимуму, так что вы будете долгие годы спокойно наслаждаться комфортом на участке.

в каких случаях он нужен и что советуют специалисты?

В каких случаях необходимо делать дренаж? Ответ может быть только один. Когда дом построен на участке, где высокий уровень грунтовых вод. К тому же, если почва содержит много глины, которая мешает оттоку дождевой или талой воды, дренаж просто необходим.

Лишняя влага может принести существенные разрушения фундамента, в результате чего стены могут просесть, окна и двери не будут нормально закрываться и открываться.

Постоянная сырость фундамента рано или поздно станет причиной возникновения грибка и плесени, а это чревато не только разрушением конструкций, но приобретением различных болезней.

Некоторые хозяева при возникновении проблем с затоплением подвала решаются сделать дренаж вокруг дома своими руками. Но чтобы произвести все работы качественно и с большой надежностью, необходимо знать технологию производства этих работ.

Основные виды дренажной системы

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

Каждый вид имеет свою особенность и назначение. Часто одновременно выполняют несколько видов дренажа, при этом поверхностный отводит дождевую воду с крыши здания, а пристенный дренаж отводит грунтовые воды от основания фундамента.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Существует система т. н. фундамент дренаж лайт, применяемая для защиты подвальных помещений от подземных вод в глинистых грунтах. Обычно она используется для неэксплуатируемых подвальных помещений.

back to menu ↑

Дренаж разных типов фундамента

При правильном строительстве выполнить дренаж ленточного фундамента желательно при возведении дома, но можно и позже при эксплуатации строения.

Избежать создания дренажной системы можно, если вместо ленточного остановиться на свайном фундаменте. Дело в том, что дренаж свайного фундамента не требуется. Но, к сожалению, владельцы часто начинают задумываться над решением проблемы только тогда, когда обнаруживают в своем подвале воду, или при разрушении фундамента.
Выполняется дренаж плитного фундамента двумя способами:

• прокладка коммуникаций для отведения воды до момента заливки плиты под основание дома;
• если фундамент уже залит, систему монтируют по периметру, при этом в угловых точках предусматривают ревизионные колодцы.

В случае наличия напорных грунтовых вод, обустраивают пластовый дренаж под фундаментной плитой из гравийной засыпки толщиной 50 сантиметров.

Дренаж мелкозаглубленного фундамента необходим в том случае, когда гидроизоляция не в состоянии справиться с разрушающими воздействиями стоков и требуется их отвод.

Материалы и инструменты

Для устройства дренажа фундамента потребуются следующие материалы, которые необходимо приобрести заранее, учитывая составленный проект:

• перфорированная пластиковая труба;
• геотекстиль;
• смотровые колодцы;
• песок;
• щебень.

В случае необходимости можно воспользоваться имеющимися подручными материалами для устройства смотровых колодцев.

Плёнка для гидроизоляции.

Помимо материалов для качественного монтажа, потребуется необходимый инструмент:

• совковые и штыковые лопаты;
• отбойный молоток;
• тачка для перевозки грунта и щебня;
• нивелир лазерный или обычный;
• рулетка и колышки;
• шнур;
• болгарка для резки труб;
• нож для раскроя геотекстиля.

Все работы по устройству кольцевой водоотводящей системы вокруг дома не представляют большой трудности при их выполнении и могут выполняться своими руками, без привлечения специалистов. Однако проектную документацию, где оговаривается необходимость дренажной системы, необходимо заказывать в специализированных проектных организациях, которые могут оценить состав грунта на выбранном участке.

back to menu ↑

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

• Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)
Схема дренажа вокруг дома представлена на фото

• Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

• Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

• Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж
Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

• Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубы Уложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

• Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем
Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Устройство дренажа

Распространённым видом водоотводящей системы для фундамента дома является кольцевой дренаж. Его лучше выполнять параллельно с устройством фундамента дома. Рассмотрим поэтапно весь процесс монтажа такой системы. Перед выполнением дренажа должна быть выполнена гидроизоляция. Все работы можно условно разделить на следующие этапы:

• подготовка траншеи вокруг дома на глубину основания фундамента, ширина её может быть любой, но не менее 50 см, при этом днище выполняют с уклоном примерно 2 см на один метр;
• засыпка подстилающей подушки из песка толщ 150 — 200 мм;
• установка по углам здания ревизионных и дренажных колодцев, предварительно в их стенках должны быть проделаны отверстия;
• укладка на дно траншеи геотекстиля шириной до двух метров;
• устройство слоя из щебня средней фракции на дне траншеи поверх геотекстиля, этот слой должен быть толщиной до 20 см;
• прокладка перфорированных труб с уклоном;
• засыпка труб щебнем слоем примерно 30 — 40 см;
• оборачивание труб, укрытых щебнем, геотекстилем с нахлёстом;
• засыпка траншеи грунтом до уровня отмостки.

Дренаж фундамента может быть выполнен своими руками без привлечения специалистов. Рассмотренный вариант относится к устройству глубинного дренажа для борьбы с грунтовыми водами. По такой же технологии может быть выполнен поверхностный дренаж, выполняющий роль ливневой канализации, собирающий и отводящий дождевую воду с крыши и с придомовой территории.

Рассмотрим более подробно устройство глубинного дренажа для фундамента здания. Этот тип подходит для ленточного фундамента дома. Кольцевой, как и пристенный дренаж вокруг фундамента, может выполняться как после постройки дома, так и параллельно с устройством фундамента, что значительно предпочтительней.

Глубина заложения дренажа — разная, но в основном она зависит от глубины фундамента. Оптимально, когда водоотводящие трубы находятся на уровне нижней плоскости ленточного фундамента.

Для правильного проектирования уклона лучше всего использовать лазерный или оптический нивелир, задав уклон 2 см на погонный метр. Отметку траншеи легко определить, зная глубину закладки трубы для дренажа, – она примерно равна глубине заложения фундамента. При этом траншею углубляют на 300 мм ниже – для устройства песчаной подушки и щебёночной подсыпки.

После укладки труб и соединения их с ревизионными колодцами окончательно проверяется уклон, при необходимости делается подсыпка или углубление – это наиболее важный этап всей работы. Уклон проверяется на всем протяжении водоотводящей системы: между смотровыми колодцами, между кольцевым дренажем и последним колодцем, а также выход от него до уличного колодца или оврага. Везде должен быть уклон не менее 2 см на метр.

Пристеночный дренаж.

Следующий этап – засыпка труб слоем щебня и оборачивание этого «пирога» геотекстилем, чтобы полотно зашло с нахлёстом. Остаётся выполнить обратную засыпку, – её можно сделать песком или грунтом, предварительно вынутым из траншеи.

back to menu ↑

Технические особенности

Перед созданием отмостки для свайного фундамента, требуется тщательно ознакомиться с ее основными техническими характеристиками. Так можно избежать больших ошибок, например, при выборе материалов. Также важно выбрать правильную ширину – одновременно она должна быть не широкой, но достаточной для выполнения своих функций. В основном е ширина зависит от размера карниза: отмостка должна быть шире примерно на 20 см.

Основными слоями элемента являются подстилающий и покрытие. Толщина покрытия должна быть минимум 10 см, иначе конструкция со временем разрушится. Также важно придерживаться необходимого уклона, без которого невозможно обеспечить отвод воды. Минимальный уклон в 2º, однако, лучше делать больше.

Для обеспечения сухости дома необходимо выдерживать уклон отмостки, по которому будет уходить вода Источник ivd.ru

Это может быть интересно!
В статье по следующей ссылке читайте про опалубку для фундамента.

Ошибки при монтаже дренажа дома и его обслуживание

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ. Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа. Пристенный дренаж фундамента соединяется с дренажным колодцем, в который отводятся воды и с ливневой канализации в то же время он имеет выпуск в сторону уличного колодца или, если такого нет – за территорию участка в овраг.

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Видео по обустройству дренажа фундамента

back to menu ↑

Видео описание

На видео пример сооружения утепленной отмостки:

Тротуарная плитка с каждым днем становится все более популярной. Она представлена большим выбором форм и цветов, а ее толщина может составлять 4-8 см. Для такой отмостки характерен длительный срок эксплуатации и эстетические показатели. Выполняется она аналогично отмостки из брусчатки.

Отмостка свайного фундамента выложенная тротуарной плиткой смотрится красиво и аккуратно Источник udachnyi.ru

Это может быть интересно!
В статье по следующей ссылке читайте про гидроизоляцию фундамента.

Отмостка: виды и назначение

Отмостка – это широкая полоса с уклоном от здания из прочных материалов, способных выдержать средние механические нагрузки (вес человеческого тела, садовая мебель, велосипеды, детские прогулочные коляски).

Назначение отмостки

• Отмостка, сочетающаяся с остальными элементами декора, может стать отличным украшением участка
  Украшение фасада здания – отмостка, выполненная в едином стиле со всеми постройками на участке, увязанная в одной цветовой гамме, служит настоящим украшением самого здания и окружающего ландшафта.

• Защита фундаментов и техподполья от сырости и влаги (обеспечение надёжной гидроизоляции) во время выпадения атмосферных осадков. Фундаменты, защищенные от сырости, обладают повышенной прочностью и долговечностью, способны служить надёжной опорой для здания многие годы.
• Обеспечение теплоизоляции подвальных помещений и фундаментов – утепление отмостки, выполненное специальными материалами, позволяет значительно улучшить теплоизоляцию техподполья или подвала дома. Теплый подвал позволяет увеличить полезную площадь дома, в нем располагают ванные, сауны, кухни и прочие помещения.
• Создание прогулочной зоны вокруг домов и построек прочего назначения. Такие пешеходные зоны вокруг дома позволяют избежать загрязнения обуви в дождливые дни, что весьма удобно. В зимний период пользоваться пешеходной зоной для прогулок вовсе не безопасно – существует угроза обрушения с крыш домов слежавшегося снега или сосулек.

Особенности создания пластового дренажа

Если необходимо обеспечить качественную защиту здания от грунтовых вод на этапе подготовки к строительству, лучше сделать систему пластового типа. Процесс ее изготовления во многом напоминает кольцевую схему с той лишь разницей, что трубы дренажа прокладывают не параллельно фундаменту, а непосредственно под ним.

В случае работ на участке с высоким залеганием грунтовых вод нелишним будет, помимо создания контура по периметру здания, проложить несколько дренажных трубопроводов и внутри него. Это обеспечит водоотвод с большей площади, что заметно усилит защиту фундамента от влаги.

Фундамент – это основа здания. Именно от него зависит долговечность строения, его надежность. Не стоит пренебрегать защитой основания собственного дома, это чревато последствиями. Обеспечить качественный дренаж несложно, а поскольку вся работа выполняется своими руками, то и недорого.

Зачем нужна отмостка зданиям на сваях

Конструкционная схема отмостки свайного основания достаточно проста
При устройстве свайных оснований под здания (в том числе с помощью винтовых свай), часто возникает вопрос о необходимости возведения отмостки на таких объектах. Многие строители, возводящие дома своими руками, отказываются от устройства отмостки вокруг здания, считая, что она не нужна. Но это сильное заблуждение.

Обычно свайные фундаменты возводят на слабых или водонаполненных грунтах, которые имеют низкую несущую способность. Дождевые воды способны быстро размыть слабые грунты, в результате чего возникнет опасность подтопления фундаментов.

Если фундаментное основание возведено из винтовых металлических свай, мокрый грунт послужит ускорением для развития коррозийных процессов.

Металлические опорные стержни быстро придут в негодность, потребуется их замена. Демонтаж винтовых свай с заменой части опор – достаточно трудоемкая и дорогостоящая операция, поэтому лучше сразу предусмотреть вокруг дома устройство отмостки.

Правильный дренаж фундамента

Глядя на благоустроенную усадьбу, многие люди даже не задумываются, столько сил и средств, вложено в создание комфорта. А ведь под слоем почвы может быть скала или сам дом находится в низине либо у подножия склона. Чтобы фундамент меньше портился от подъема грунтовых вод летом и от пучения грунта зимой, еще на стадии проектирования здания предусматривают дренажную систему. Она может быть разных типов, оптимальный вариант выбирают специалисты после исследований на месте будущего строительства.

Если правильный дренаж не сделан, в подвале быстро появится сырость, а в помещениях — сквозняки. И за отопление придется платить больше. Мало того: за состоянием системы надо следить, по необходимости чистить ее и ремонтировать. Это в любом случае обойдется дешевле, чем строить все снова.

Обычно дренаж грунтовых вод представляет собой систему труб, проложенных по периметру или разветвленных по площади. В трубах есть отверстия, через них просачивается вода и стекает в коллектор, а оттуда — в приемник. По умолчанию коллектором является труба наибольшего диаметра, а приемником нередко служит ближайший водоем или канава. Чем больше система водоотвода, тем выше зависимость ее эффективности от точности изначальных расчетов (при проектировании) и текущего состояния.

Широко известны основные схемы: линейная (по горизонтали) и глубинная. Второй тип имеет разновидности: «елочка», параллельное размещение труб, организация выборочных зон осушения. Нередко обустраивается комбинированная схема. Местные особенности могут вынудить вместо водоприемника делать колодец с насосом для откачки, принимать иные меры для осушения участка.

Для заказчика все просто: достаточно вызвать специалистов, они сделают топосъемку участка и пробурят несколько скважин для проб грунта. Потом проектанты подготовят комплект документов: проект самой системы, план прокладки трасс, чертежи для выполнения работ, перечень требуемых материалов, смету реализации проекта. Обратившись к услугам нашей компании, можно решить все проблемы с дренажом любого объекта или участка комплексно, «под ключ». Не придется отдельно искать специалистов, согласовывать документы в инстанциях, закупать материалы, заниматься строительством — все хлопоты мы возьмем на себя, а у вас вскоре будет надежный дренаж фундамента и не только, причем за разумные деньги.

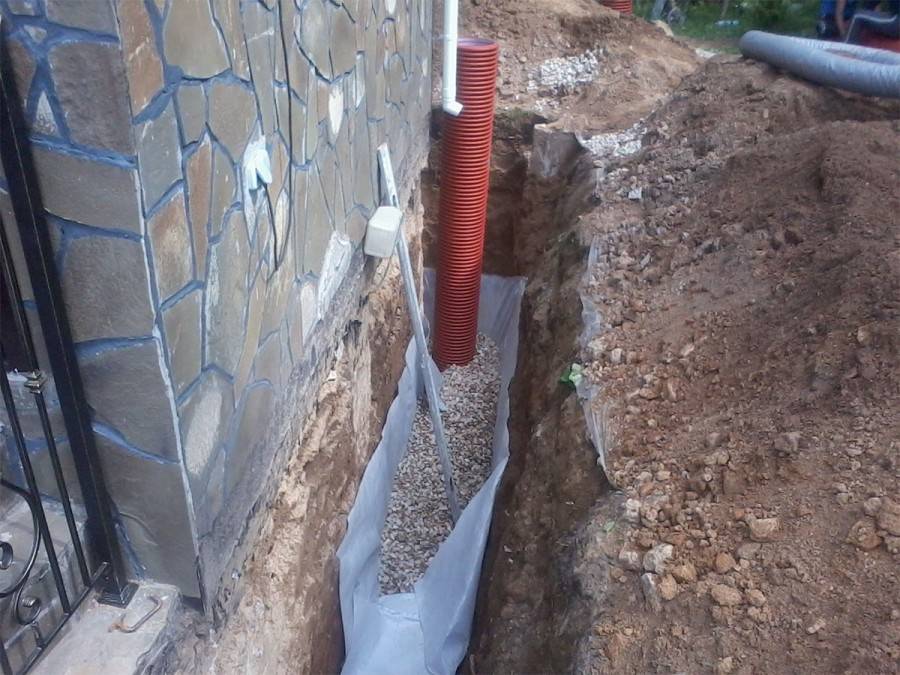

Пример выполнения работ по обустройству пристенного дренажа фундамента дома (видео).

ЗАКАЗАТЬ ВЫЕЗД СПЕЦИАЛИСТА ДЛЯ РАСЧЕТА СТОИМОСТИ И КОНСУЛЬТАЦИИ НА ОБЪЕКТЕ

Дренаж фундамента дома своими руками: схема, устройство

Дренаж фундамента необходим, чтобы защитить дом от проникновения влаги в него, подвальные помещения или цокольные этажи.

Лучше всего сделать дренаж фундамента еще на этапе строительства дома, т.к. в любом случае он будет необходим.

Возможно, у вас на участке предусмотрена гидроизоляция, однако она одна вряд ли справится с полной защитой от воды.

Дренаж возле дома необходим, если:

• в вашем доме будет цоколь или подвал;
• сучение почвы в месте строительства вашего дома повышено;
• для строений в глинистых почвах;
• если в подвале установлена электрическая система, на которую нельзя допустить проникновения влаги.

Устройство дренажа фундамента – довольно дорогая процедура, если вы заказываете ее у специалистов, однако не такая уж и сложная, чтобы не сделать ее своими руками.

Самодельный дренаж будет соответствовать СНиП так же, как и сделанный на заказ.

В статье вы узнаете все этапы укладки дренажа вокруг частного дома, а фото и видео помогут вам справиться с работой более качественно.

Типы и устройство дренажных систем

Схема дренажа фундамента – это соединенные трубы, огибающие дом по всему периметру так, чтобы система получилась замкнутой. Их укладывают под наклоном, чтобы вода могла свободно стекать.

При создании системы нужно придерживаться норм СНиП. В СНиП можно узнать все условия для устройства правильной дренажной системы своими руками.

Каждый из углов дренажной системы должен быть оборудован резервуаром для сбора вода или, проще говоря, колодцем. Все излишки воды будут скапливаться там.

Его также можно сделать своими руками без особых проблем, либо купить готовый.

От колодцев также идут трубы, которые выводят воду дальше так, чтобы она оказалась за пределами участка.

Сделать дренаж можно разными способами, и от этого зависит, как именно будет выглядеть схема системы.

Примеры вы можете увидеть на фото.

Фото:

Помимо дренажа, должна быть проведена гидроизоляция фундамента дома – это усилит защиту от попадания воды в систему.

Самая часто используемая схема такая: вокруг здания укладываются трубы с углом наклона в 5-8 градусов.

Дрены укладываются по всему периметру участка так, чтобы все здание, от верхней до нижней точки, было «обернуто» вокруг.

Главный дренажный колодец при этом типе системы один, и расположен он в самом конце системы.

В него также монтируют насос.

Для того чтобы кольцевой дренаж фундамента мог функционировать, трубы нужно выбирать с жесткостью от SN6, если будут меньше, то быстро испортятся, и дренаж не будет работать.

Дополнительные резервионные колодцы устанавливаются на каждом углу в 90 градусов – они препятствуют заливанию системы водой, а также собирают ил.

Довольно популярным видом системы является пристенный дренаж фундамента. Он может быть расположен как на поверхности, так и вмонтирован в землю.

Поверхностный дренаж представляют собой систему водоотводов, помогающих удалить воду с кровли и вывести, так же, как и при других видах дренажа, за пределы участка.

Глубинный дренаж служит защитой от попадания влаги в фундамент и нижние этажи дома.

Однако какой бы тип устройства вы не выбрали, прежде всего, вам придется заняться основанием дома.

Чтобы дренаж работал качественно, ему будет нужна очистка и тщательная гидроизоляция.

Подготовка фундамента и установка системы

Если на вашем фундаменте уже проводилась гидроизоляция при укладке, ее нужно удалить. Для этого откопайте основание и удалите деформированные остатки гидроизоляционного слоя.

После этого фундамент нужно просушить.

Если в вашем регионе достаточно тепло, то можно подождать, пока он высохнет самостоятельно на солнце (обычно это занимает около 2 дней). Если же нет – можете высушить его своими руками с помощью тепловой пушки.

Далее следует новая гидроизоляция. Гидроизоляция, как и дренаж, отличаются по типам для каждого вида фундамента.

Она может быть обмазочной, проникающей, оклеечной или из полиэтилена.

Самая экономичная гидроизоляция – с помощью битумной мастики (оклеечный способ).

Перед нанесением слоя гидроизоляции своими руками, углы дома нужно закруглить и затем сделать защитную систему против возможных повреждений гидроизоляционного слоя.

Более дорогой вариант – гидроизоляция с помощью рулонного материала, обычно рубероида.

Своими руками сделать ее немного сложнее, и выйдет она дороже, однако подобная гидроизоляцию будет гораздо более влагостойкой, и вероятность протечек будет гораздо ниже.

Защита для такой гидроизоляции не требуется. Наносится эта гидроизоляция на предварительно обработанный битумной мастикой фундамент.

Рубероид нужно располагать внахлест на 10-20 см и закреплять в два слоя.

Смотрите видео о том, как правильно сделать гидроизоляцию фундамента.

Видео:

После того, как гидроизоляция сделана, можно приступать к дренажу. Для разных типов фундамента укладка будет выполняться по-разному.

Так, сделать дренаж для мелкозаглубленного фундамента лучше всего еще на этапе строительства дома.

Трубы должны располагаться по всему периметру дома с наружной стороны.

Глубина траншеи для этого типа системы не должна превышать глубины подошвы фундамента. В углах системы должны располагаться резервуары для сбора воды.

Для плитного (монолитного) фундамента также лучше делать эту систему во время строительства.

Сложность плитного фундамента в том, что плиты, из которых он состоит, двигаются из-за подвижек грунта, что провоцирует движение и самого здания.

Дренаж на этапе закладке плитного фундамента поможет предотвратить это и сделать основание дома по-настоящему устойчивым.

Дренажная система для этого вида фундамента закладывается вокруг дома в специально вырытые рвы, отступ которых от фундамента должен быть не меньше, чем 3 метра, согласно СНиП.

Дно траншеи выкладывается кирпичным боем, а затем укрывается геотекстилем – это гидроизоляция. Для этой системы дренажа отводы для воды также необходимы.

Дренаж ленточного фундамента делается практически аналогично. Рвы выкапываются по всему периметру вокруг здания так, чтобы они получились глубже, чем сам фундамент.

Дно также выкладывают кирпичом. Для этой системы необходимо сделать перекрытие для укрепления основания – для этого можно использовать обычные ветки.

Далее следует укладка самой системы – труб и водоотводных колодцев.

Чтобы сделать систему дренажа своими руками, вам понадобятся следующие инструменты и комплектующие:

• трубы (лучше всего из полипропилена). Такие трубы продаются в комплекте со всем необходимым, поэтому самое главное – правильно выбрать жесткость. Она зависит от почвы и грунтовых вод, поэтому перед установкой системы нужно заранее узнать состав почвы, а также жесткость грунтовых вод;
• кирпич или щебень;
• речной песок;
• бочка, из которой будет сделан поглотительный колодец и несколько поворотных колодцев;
• зажимы для труб;
• геотексиль для гидроизоляции.

Прежде чем начинать работу, посмотрите фото и видео инструкции дренажа разного типа фундамента.

Видео:

Этапы работы

Монтаж дренажа вокруг здания состоит из нескольких этапов.

Прежде всего, нужно сделать ров.

Копается он под наклоном в 5-8 градусов от верхней точки. Ширина рва зависит от труб, но должна превышать их не менее чем на 20 см – эту площадь после установки системы нужно будет засыпать щебнем.

Не забывайте, что по углам системы вокруг дома вам нужно будет сделать смотровые колодцы, поэтому в этих местах рвы должны быть несколько шире, чем по всей остальной длине.

На дно рва нужно засыпать песок слоем в 20-30 см, и затем утрамбовать его под тем же углом, который вы предусмотрели для слива воды.

Сверху песчаной подушки нужно уложить геотекстиль – его размер должен позволять закрепить его на края рва.

На геотекстиль нужно засыпать щебень или раздробленный кирпич так, чтобы слой получился в 10-20 см и полностью закрывал материал.

Теперь можно устанавливать дренаж под фундамент. На поворотах труб нужно делать отводы для колодцев.

Они изготавливаются из труб ПВХ и соединяются с системой с помощью отверстия, которое нужно сделать самостоятельно.

Закрепить трубы нужно специальными зажимами из меди.

Когда устройство дренажа готово, в конце устанавливается основной колодец для слива воды. Яму колодца закрывают геотекстилем, а сверху устанавливают бочку с просверленными боковыми стенками.

На дно нужно засыпать щебень или битый кирпич.

Вся система должна быть установлена таким образом, чтобы замыкаться вокруг колодца и быть сведенной к этой точке. Последняя труба должна примыкать к бочке вплотную.

Сверху конструкция засыпается кирпичом или щебнем и укрывается геотекстилем внахлест.

Уложите сверху ветки – они создадут дополнительную защиту. Их нужно снова засыпать песком, а затем закрыть почвой.

В бочку должен быть вставлен насос, чтобы удалять оттуда лишнюю воду.

Это и есть дренаж фундамента дома. Устройство его своими руками – не такое уж сложное дело. Пользуйтесь фото и видео инструкциями на каждом этапе работ, чтобы сделать все правильно.

Гидроизоляция фундамента своими руками: Видео!

Гидроизоляция фундамента своими руками

Фундаментные основания являются основой вашего дома. От их качественного состояния во многом зависит срок службы вашего сооружения.

Постройки могут возводиться на разных грунтах, в разных климатических условиях. При наличии повышенной влажности как в атмосфере, так и почве бетонная составляющая фундамента может начинать набирать влагу извне, что неблагоприятно сказывается на ее прочности и сроке службы.

Особенно критична гидроизоляция фундамента в том случае, если вы предусматриваете размещение в своем строении подвала или цокольного этажа. В этом случае к изоляции фундамента от наружной влаги следует подходить особенно тщательно.

Дренаж фундамента

Отдельным дополнительным способом понижения влажности вокруг фундаментных конструкций является устройство дренажа. Обычно дренаж представляет собой систему каналов и колодцев, в которые под действием силы тяжести сливается вода во время дождей или таяния снега.

Дренаж фундамента

Устройство дренажной инфраструктуры следует предусмотреть еще на этапе подготовительных работ. Так, при устройстве котлованов в них в обязательном порядке устраиваются дренажные колодцы.

Также в дренажную инфраструктуру входят и отмостки – участки почвы по периметру фундамента, которые обрабатываются особым образом для того, что дождевая вода впитывалась в грунт не непосредственно возле конструкции фундамента, а на некотором отдалении.

Виды гидроизоляции фундаментов

Существуют два основных типа гидроизоляции фундамента – вертикальный и горизонтальный. Они отличаются в зависимости от того, какие поверхности вы покрываете гидроизолирующим материалом. Выбор необходимости вертикальной изоляции может быть обусловлен высоким уровнем грунтовых вод или повышенной влажностью почвы. Горизонтальная гидроизоляция фундамента выполняется практически во всех случаях, выстраивая барьер для влаги между грунтом и обитаемыми помещениями дома.

Используемые материалы

Гидроизоляция фундаментных конструкций может проводиться с широким выбором современных материалов. По способу нанесения они разделяются на рулонные и наносимые кистью. Хорошая гидроизоляция должна сочетать в себе оба вида.

Битумная мастика

Битумная мастика для гидроизоляции фундамента

Основным средством гидроизоляции фундаментов является битумная мастика. Она является продукцией переработки тяжелых фракций нефти – битумов. Для улучшения сцепляемости с поверхностью фундаментных оснований и увеличения срока службы в нее могут добавляться различные растворители, присадки и полимерные материалы.

Битумная мастика в зависимости от ее состава может наноситься как в холодном, так и горячем виде. При нагреве мастики следует использовать водяную баню — –о есть бочку с мастикой ставят в емкость с водой, которая, в свою очередь нагревается. Рабочая температура составляет от 30 до 50 градусов.

Рулонные материалы

Дополнительным средством гидроизоляции фундаментных оснований выступают рулонные гидроизолирующие материалы. В настоящее время в строительных магазинах представлен широкий спектр такой продукции. Такие предварительно нарезанные по размеру листы могут наноситься на поверхность фундамента с проклейкой битумными мастиками или с использованием паяльной лампы.

Гидроизоляция фундамента рулонными материалами

Существует несколько типов основных фундаментов. В зависимости от их конструкции состав работ по гидроизоляции фундамента своими руками может отличаться. Рассмотрим порядок их проведения.

Монолитный плиточный фундамент

Фундамент такого типа представляется собой монолитную бетонную плиту, которая заливается по опалубке на месте строительства, либо размещается на грунте в готовом виде.

Гидроизоляция монолитного плиточного фундамента

Наиболее простым и доступным способом гидроизоляции фундаментов такого типа является раскладка рулонного рубероида.

На начальном этапе работ вам необходимо осмотреть поверхность фундамента. В том случае, если на ней имеются значительные выбоины  — их необходимо заполнить бетонным раствором.

Поверхность фундамента из плиты далее необходимо очистить от строительного мусора. При этом можно воспользоваться обыкновенным веником.

Для улучшения сцепления рулонного материала с поверхностью плиты, а также в зависимости от характеристик рулонного материала поверхность фундамента можно первоначально обмазать битумной мастикой. Ряд рулонных материалов требует при их приклеивании использовать паяльную лампу, разогревающую клеящий слой на гидроизоляции.

Гидроизоляция ленточного фундамента

В том случае, если грунт на вашем участке отличается повышенной влажностью, вам будет необходимо проводить не только горизонтальную, но и вертикальную гидроизоляцию ленточного фундамента.

Гидроизоляция ленточного фундамента

Самым экономичным способом станет обмазка вертикальных поверхностей ленточного фундамента битумной гидроизоляционной мастикой. Однако для этого вам будет необходимо обеспечить доступ к вертикальным поверхностям фундаментной конструкции. Таким образом просто залить бетон с канаву с подготовленной опалубкой не получится.

Придется рыть полноценный строительный котлован, в котором строить опалубку для ленточного фундамента.

Проводить обмазку мастикой затвердевшего бетона после снятия опалубки необходимо в несколько этапов, руководствуясь инструкцией по эксплуатации. Наносить следующие слой придется после высыхания предыдущего.

Минусом такого способа гидроизоляции считают его недолговечность. Битумная мастика при высыхании становится неустойчивой к сдвигам, кроме того, для достижения действительно качественных характеристик битумная мастика требует нанесения на практически идеально ровную поверхность.

В качестве дополнительного средства гидроизоляции ленточного фундамента, а также для его горизонтальной гидроизоляции можно использовать рулонные материалы, которые наклеиваются или наплавляются на поверхность, предварительно обработанную битумной мастикой.

Оклейка ленточного фундамента рулонными материалами

Новаторским способом гидроизоляции фундаментов является использование напыляемых веществ.

Напыляемая гидроизоляция

По сути – этот вид гидроизоляции является таким же использованием резинобитумной эмульсии. Однако гидроизолирующий состав не наносится валиком или кистью, а размещается на стене с помощью специального распылителя, куда подается под давлением. Такие работы требуют профессионального оборудования.

 Гидроизоляция свайного фундамента

При строительстве сооружений на грунтах с высоким содержанием влаги зачастую используется свайный фундамент. Заливаемые в грунт опоры-сваи, как правило очень сложно гидроизолировать снаружи. Однако, это можно сделать хотя бы частично, если поместить в заранее выкопанную яму рулонный гидроизолирующий материал, свернутый в виде цилиндра. Он с одной стороны будет выполнять роль своеобразной опалубки, а с другой останется в конструкции заливаемой сваи и защитит ее от воздействия грунтовой влаги.

Гидроизоляция свайного фундамента

Популярным способом устройства свайных фундаментов является использование винтовых свай. Они представляют собой гигантские шурупы, которые вкручиваются в грунт. Для того, чтобы защитить металл винтовых свай перед воздействием влаги, его перед размещением в грунте окрашивают гидроизоляционными составами.

Винтовые сваи для фундамента

Продуманная гидроизоляция фундамента вполне может быть выполнена при строительстве своими руками. Она позволит вам значительно продлить срок службы вашего дома или хозяйственной постройки, а также существенно расширить жилое помещение дома, за счет создания обитаемых помещений в подвальных или цокольных этажах.

Видео — гидроизоляция фундамента своими руками

https://www.youtube.com/watch?v=WP39XxDeDw4

Дренаж Фонда Гейт Сити | Greensboro NC

Качественный и эффективный дренаж и бетонные решения

Ремонт затопленного подвала

У этого клиента уже была существующая дренажная система, но установщики спроектировали систему плохо и использовали некачественные материалы. В результате канальные стоки забились, а подвал затопило. Мы установили гораздо лучшую систему, используя сплошную трубу из ПВХ, и прикрепили части старой системы к нашей. Сейчас вода выведена на улицу, и существующие стоки текут очень хорошо.

Мы устанавливаем водопропускные трубы для различных целей. Этот заказчик хотел ровный передний двор вместо опасной дренажной канавы. Мы сотрудничали с NCDOT, чтобы установить эту 18-дюймовую трубу с двойными стенками и засыпать грязью, чтобы выровнять положение. французские водостоки с использованием перфорированного ПВХ сортамента 40 и углового гравия.Мы установили канал из каменной наброски, чтобы остановить дальнейшую эрозию, и обновили двор.

Водосточные желоба – существующий бетон

Водосточные желоба очень хорошо работают там, где вода течет по бетону или другим твердым поверхностям. Здесь мы устанавливаем небольшой участок канала для сбора большого количества воды, стекающей с проезжей части.

Водосточные желоба – заливка новым бетоном

Новый бетон часто используется для решения проблем дренажа, и это прекрасное время для установки водосточного желоба.Мы тесно сотрудничаем с опытными подрядчиками по бетону, которые понимают и решают проблемы дренажа синергетически!

Отстойники и водоотливные насосы

Иногда требуется отстойник, если нет возможности спуска воды вниз по склону. Мы устанавливаем автоматические насосы как часть интегрированного дренажного решения, чтобы вещи оставались сухими.

Ремонт фундамента — добавление опорных домкратов

Мы ремонтируем провисшие полы путем добавления опорных домкратов. При правильной установке они обеспечивают постоянную дополнительную поддержку фундамента.

Выравнивание + удаление лишней грязи

Задний двор этого домовладельца был наклонным и неровным. Это не только привело к затоплению его подвала, но и сделало двор непригодным для использования. Мы удалили большой объем грязи и изменили форму склона для надлежащего дренажа. Мы также подарили ему новый бетонный дворик.

Выравнивание + ввоз дополнительной грязи

Этот задний двор был размыт из-за многолетней избыточной поверхностной воды.После того, как мы исправили проблемы с дренажем, мы импортировали землю, чтобы восстановить двор. Мы даже уложили дерн и брусчатку для дорожек. Теперь у заказчика снова есть двор!

Жилищные инспекторы обычно не входят в затопленные подполья

Мы оцениваем подполья для клиентов, которые заключили контракт на покупку нового дома. Подполье — одна из самых важных частей вашего дома — оно содержит фундамент, структуру дома, водопровод и другие системы.Знание состояния и любых проблем критически важно для покупателя, покупающего новый дом. Мы оцениваем затопленные места для обхода как часть процесса должной осмотрительности при покупке.

Это всего лишь подъездная дорога…

Многие люди думают, что бетонные работы — это «пустяки», однако неправильная установка подъездных дорожек, патио и пешеходных дорожек может вызвать большие головные боли и серьезный ущерб вашему дому, если не установлен правильно.

Раствор для бетона и труб из ПВХ для затопления подвала.

 Пример того, как мы использовали бетон соответствующей марки вместе с дренажным раствором из ПВХ для решения проблемы затопления подвала.

Новый дренаж для патио и канала Решение проблемы затопления подвала

 Пример того, как мы использовали бетон соответствующего класса вместе с раствором для канализации для решения проблемы затопления подвала.

Новый патио решает проблему затопления подполья

 Пример того, как мы использовали бетон соответствующего сорта для решения проблемы затопления подполья.

Для чего может понадобиться французский водосток в подвале

Покупка дома с подвалом распространена на Северо-Западе. Иногда это готовый подвал, а иногда и нет. Когда мы покупаем дом, мы не ожидаем, что в нем будет мокрый подвал. Если это так, нужен ли вам французский водосток в подвале? Ответ может быть «да», если вам нужно перенаправить воду от дома. Однако есть и другие альтернативы со своими плюсами и минусами.

Давайте разберемся, зачем нужно знать о французских водостоках, что это такое, плюсы и минусы французских водостоков и других видов водостоков, чем помогает дренажный насос, как предотвратить попадание воды в подвал и когда вызывать мастера.

Почему важно знать о французском водостоке в подвале

Если у вас проблемы с водой в подвале, вам может понадобиться французская канализация. Что это? Это траншея с перфорированной трубой, которая забирает грунтовые и поверхностные воды и отводит их от дома.Он находится внутри периметра подвала и находится ниже уровня земли. Они необходимы в домах, чтобы защитить дом от воды и предотвратить рост плесени в подвале .

Однако есть и другие альтернативы.

Французский слив в подвале: что это такое

При установке французского дренажа важно вырыть траншею шириной не менее 12 дюймов (1 фут) и глубиной 1 фут для размещения дренажной трубы и гравия. Кроме того, промытый гравий и водопроницаемая ландшафтная ткань также необходимы, чтобы пропускать воду и контролировать рост сорняков.Окружение трубы гравием помогает предотвратить попадание всего, что может засорить ее в незавершенном подвале. Если подвал строится как «законченный», то стены строятся внутри водостока, чтобы его не было видно. Есть две французские дренажные системы — внутренние французские стоки и наружные стоки.

Плюсы:

1.    Если установить его во время строительства дома, он может увеличить стоимость фундамента на 1500-2000 долларов США, но вам не нужно беспокоиться об этом позже.

2.Собирает грунтовые воды и откачивает их с помощью водоотливного насоса на поверхность и подальше от дома.

Минусы:

1.     Установка дренажного желоба F в подвале после постройки дома сложна и дорога. . Вы также должны знать о подземных газовых и канализационных линиях. Наконец, установка одного будет стоить более 7000 долларов.

2. Может произойти засорение – возможно, что осадок и мусор могут засорить трубу, в результате чего она уйдет в подвал. Французский слив также может собирать осадок и забиваться, и его нелегко очистить.

3.     Происходит оседание с французским водостоком – после добавления французского водостока грунт вокруг фундамента начинает оседать, а во дворе начинает формироваться отрицательный уклон .

4.     Не препятствует проникновению воды – вода все еще может проникать через стену.

5.     Срок службы – слива может хватить только на 10 лет, после чего процесс придется повторить.

Вот видео о том, как работают французские сливы:

Прочие дренажные системы

Занавески

Если у вас есть вода, которая просто стоит во дворе, вам может понадобиться шторный водосток. Это отличается от французского дренажа. Как было сказано ранее, французский водосток позволяет воде, которая после бури течет не в том направлении, уходить во двор подальше от дома.

Трапы в полу

Часто добавляется во время строительства, так как пол должен иметь углубление для стока воды. Чаще всего это подсобные помещения в доме.

Плюсы : Во многих домах эта функция входит в стандартную комплектацию. Собирает воду из различных источников в доме, таких как протекающий водонагреватель или конденсат, выпадающий из кондиционера.

Минусы: Трудно установить после завершения строительства, так как в полу не будет естественного провала, а его добавление может стоить 5000 долларов и более.

Наружная водосточная плитка

Устанавливается по периметру фундамента и собирает грунтовые воды до того, как они попадут в дом. Это гибкая водосточная труба, которая собирает воду, которая скапливается на дне стен, а затем водоотливной насос возвращает ее на поверхность

.

Плюсы: не такой дорогой, если установить его во время строительства дома.

Минусы: дорогой, если добавляется после того, как дом построен, а также подвержен засорению, если в трубу добавлено недостаточное количество гравия.

Дренажные насосы

Стоки в подвале направляют воду к водоотливному насосу, который затем выталкивает воду на поверхность и, надеюсь, от дома.

Есть два типа:

Погружной

Устанавливается в подвале шириной около 2 футов и глубиной 1-½ фута. Обычно встречается там, где есть проблемы с грунтовыми водами. Когда она достигает нескольких дюймов от верха, включается водоотливной насос и отправляет воду за пределы дома.Они варьируются в цене от 100 до 400 долларов, а затраты на рабочую силу составляют дополнительные 600–1500 долларов. Более мощный, чем стационарный насос.

Подставка

Это на шесте и примерно на 4-8 дюймов выше сборной ямы. У него есть поплавок, и по мере подъема воды он поднимается. Когда она достигает определенной точки, включается водоотливной насос и забирает воду, чтобы вытекать во двор. Этот тип колеблется от 80 до 200 долларов, а установка — от 600 до 1500 долларов. Однако он менее мощный, чем погружной, поэтому, если у вас много проблем с грунтовыми водами, выбирайте погружной дренажный насос.

Убедитесь, что независимо от того, какой из них вы выберете, он подключен к розетке GFCI. Если электричество отключится, розетка GFCI предотвратит поражение электрическим током. Вы также хотите убедиться, что вы избегаете любого электрического возгорания

Как предотвратить попадание воды в подвал

1.    Озеленение

Убедитесь, что благоустройство подходит для дома с подвалом. Если у вас есть растения и кустарники, которые нужно поливать, они насытят землю рядом с домом и могут вызвать просачивание воды.Удалите растения, которые делают это, и подумайте о других типах ландшафтного дизайна, в которых не будет этой проблемы с водой.

2.    Оценка двора

, если у вас есть отрицательный уклон, , где земля наклонена к дому, вам нужно это исправить. Уклон должен быть вдали от дома, иначе вода попадет в подвал.

3.

Водостоки на доме

Важно установить водостоки в доме и убедиться, что они не засоряются. Их очистка должна быть частью ухода за домом. Важно добавить водосточных труб и убедиться, что они выходят из дома на 4-6 футов, но, если возможно, на 10 футов. Также добавление брызговика под водосточной трубой поможет отвести воду от дома.

 Все эти идеи помогут решить проблемы с канализацией во дворе и в подвале.

Когда следует звонить специалисту

Позвоните профессионалу, если у вас есть утечка воды в подвал, и вам нужен совет о том, что вам нужно установить.Кроме того, если вы решите установить один из водостоков, перечисленных выше, вам лучше всего обратиться к профессионалу. Наконец, если вы обнаружите в подвале плесень и не уверены, что это за источник, профессионал может помочь, осмотрев это место для вас.

Заключение

Отвод воды в некоторых домах может быть затруднен в зависимости от фундамента, уклона и дренажа во дворе. Французские водостоки полезны и выводят воду из дома, но есть и альтернативы.Вам нужно будет выяснить, что лучше всего работает в вашей ситуации. Мы проверим ваш подвал во время нашей домашней инспекции в штате Вашингтон. Вопрос о проникновении воды или правильной системе канализации для вашего дома или нуждаетесь в наших услугах? Комментарий ниже.

Дренаж фундамента, основные компоненты качества-
Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как строитель-собственник.

Мне как строителю часто задают вопрос: «Как правильно установить качественную дренажную систему для фундамента дома?» Независимо от того, строите ли вы новый дом или ремонтируете существующее, есть несколько ключевых элементов, которые должны быть на месте, чтобы предотвратить проблемы.Такие вещи, как укладка камней, дренажная плитка и фильтрующие мембраны, часто являются частью системы качества. Хотите верьте, хотите нет, но в некоторых редких случаях дренаж фундамента не требуется. Давайте посмотрим, когда необходимо установить, требования строительных норм и основных качественных компонентов, необходимых для предотвращения проблем.

Дренажная плитка с фильтрующей тканью

Когда требуется дренаж фундамента

В соответствии с большинством строительных норм и правил дренаж фундамента требуется вокруг всех бетонных или каменных фундаментов, которые удерживают землю и ограждают жилые или полезные пространства, расположенные ниже уровня земли.Однако есть одно исключение из этого требования. Согласно Международному жилищному кодексу 2012 года дренажная система не требуется, если фундамент установлен на хорошо дренированных грунтах или грунтах из песчано-гравийной смеси. Так как же определить, относится ли почва в вашем доме к одному из них? Конечно, Единая система классификации почв. После того, как вы определите тип вашей почвы, вы обратитесь к Единой системе классификации почв, чтобы определить, хорошо ли дренирована почва на вашем участке.

Как строитель, я могу сказать вам, что никогда не стал бы строить дом с подвалом, не установив какую-либо дренажную систему. Почему? Потому что большинство типов систем, предназначенных для сбора фундаментной воды, стоят не так уж и много. Не стоит того риска, на который вы идете, чтобы сэкономить несколько сотен долларов на своем новом доме. Установка дренажной системы в фундамент при строительстве нового дома обходится в разы дешевле, чем ее установка после постройки дома.

Компоненты дренажной системы фундамента

Наиболее важным компонентом любой дренажной системы фундамента является тот, который собирает воду по нижнему периметру стены фундамента и отводит ее либо в отстойник, либо на дневной свет.Одним из наиболее распространенных способов сбора и транспортировки является традиционная дренажная плитка. Современная дренажная плитка состоит из трубы (перфорированной или с отверстиями), камня, окружающего трубу, и фильтрующей ткани или бумаги для предотвращения попадания частиц ила из почвы в трубу и ее засорения.

Фундамент с традиционной дренажной плиткой

В соответствии с Международным жилищным кодексом 2012 года дренажная система фундамента должна…

• устанавливаться в защищаемой зоне или ниже нее
• сброс самотеком или механическими средствами в утвержденную дренажную систему
• иметь гравий, выступающий за внешний край основания не менее чем на фут и возвышающийся над основанием не менее чем на 6 дюймов
• иметь утвержденную фильтровальную ткань или бумагу, покрывающую гравий/камень
• иметь трубу, которая опирается не менее чем на 2 дюйма промытого гравия или щебня (если используется труба)
• иметь не менее 4 дюймов гравия или щебня под фундаментной плитой
• содержат замедлитель парообразования толщиной 6 мил (пластиковая пленка), уложенный поверх камня перед заливкой пола подвала
• установить отстойник для слива каменного слоя под цокольный этаж и фундаменты

Можете ли вы объяснить, как это работает, простым языком?   В основном дренажная труба (или другая одобренная система) устанавливается по всему периметру защищаемого фундамента. Камень устанавливается вокруг трубы, чтобы защитить трубу и помочь создать пористый слой, облегчающий движение воды. Фильтрующая ткань или другая бумага используются для предотвращения смывания ила из почвы наверху через камень в трубу. Вода собирается в трубе и стекает либо в сливную трубу самотеком на дневной свет (см. рисунок), либо в отстойник.

Дренаж фундамента на дневной свет

Камень под полом подвала или подвального помещения играет жизненно важную роль в дренажной системе фундамента.Это позволяет любым грунтовым водам, которые поднимаются под полом, мигрировать через пористый камень в отстойник. Не забывайте, что уровень грунтовых вод иногда повышается, и вода может подняться под цокольный этаж. Таким образом, четырехдюймовый каменный слой под полом помогает осушать эту область.

Есть несколько хороших статей Armchair Builder, посвященных дренажной плитке и предотвращению влаги в подвале. Ссылки на эти статьи приведены ниже. Если у вас есть какие-либо вопросы относительно вашей существующей или новой установки, не стесняйтесь обращаться к нам.

Что такое дренажная плитка?

Установка дренажной плитки

Сливная плитка и ваш подвал (видео)

Насадки для сухого подвала

Раскопки фундамента дома: проблемы с высоким уровнем грунтовых вод

Без тегов

French Drains — специалисты Foundation во Флориде

Foundation Professionals устанавливают французские дренажи по всему штату Флорида. Просто позвоните нам, и мы сразу же отправим кого-нибудь, чтобы осмотреть вашу недвижимость и предоставить вам бесплатную оценку.

Французский водосток — это просто канава с небольшим уклоном, труба с отверстиями и немного гравия. Ничего фантастического. Французские водостоки используют тот факт, что вода течет вниз по пути наименьшего сопротивления. Перфорированная труба собирает воду, отводит ее от фундамента или других низких мест на вашем участке и отводит в другое место.

Французские водостоки можно рассматривать как желоба для грунтовых вод. Когда идет дождь, вся эта вода должна куда-то уходить. Он может впитаться в ваш фундамент, что приведет к мокрому подвалу или бассейну на вашем участке, вызывая сырые пятна здесь и там на вашем газоне.Французские водостоки просто собирают воду и перемещают ее в другое место. Ваш подвал высыхает, и сырые пятна исчезают.

Да, французские водостоки существуют уже давно и являются популярным методом отвода воды от вашего дома или собственности.

Концепция французского водостока проста. Когда идет дождь, вода течет через гравий в перфорированную трубу с небольшим уклоном. Затем он проходит по трубе и выходит в заданном месте. Например, ливневая канализация или другой участок вашей собственности.Французские дренажи предназначены для перемещения воды из одного места (там, где она вам не нужна) в другое.

Французские дренажи

отлично подходят для отвода грунтовых вод от вашего дома или собственности. Общие сценарии включают…

• Влажные подвалы из-за заболоченного фундамента  – Подземные воды, ударяясь о фундамент вашего дома, в конечном итоге проникают внутрь. Результат – сырой подвал или даже затопление. Французские водостоки — отличный способ отвести воду от фундамента.
• Влажные пятна на газоне  – Вода может скапливаться в определенных местах и ​​вызывать влажные пятна. Французский слив, установленный под сырым местом, может собирать воду и направлять ее в другое место. Эти французские стоки часто неглубокие, обычно не более пары футов в глубину.
• Вы строите подпорную стену  – Подпорные стены часто используются в ландшафтных проектах и ​​используются для создания привлекательных террас и грядок. Проблема в том, что они непроницаемы для воды.Вода весит 62,4 фунта на кубический фут. Если вы не обеспечите сток воды, она будет давить на стену и в конечном итоге может привести к ее деформации или растрескиванию. Чтобы этого не произошло, избыточное давление воды (гидростатическое давление) должно быть сведено к минимуму как у подпорных, так и у подвальных стен.

Французские дренажи аналогичны канавкам, и вы можете слышать, что термины «французская канавка» и «канавка» используются взаимозаменяемо. Однако это не одно и то же. Болотина — это просто наклонная канава, заполненная гравием.Не содержит перфорированной трубы. Тем не менее, это работает так же. Вода попадает в заполненную гравием канаву, а затем проходит через нее, пока не найдет выход.

Во французских водостоках

наряду с гравием используется перфорированная труба. Перфорированная труба собирает воду и направляет ее в заранее определенное место.

Когда дело доходит до установки французского трапа, есть несколько основных шагов,

Несмотря на то, что правильно установленная французская канализация не требует обслуживания после установки, есть несколько вещей, о которых должен знать каждый владелец недвижимости…

• Французские стоки со временем могут забиваться мусором.Да, водопроницаемая дренажная ткань значительно снижает вероятность этого. Тем не менее, это все еще происходит время от времени. В большинстве случаев препятствие можно увидеть с помощью видеонаблюдения, а затем для его устранения можно использовать такое решение, как гидроструйная очистка.
• Трубы, используемые во французских водостоках, могут быть повреждены проезжающей по ним строительной техникой или другими транспортными средствами. Поэтому их нужно размещать в местах, свободных от движения транспортных средств.
• Как и все в этом мире, состояние грунтовых вод может меняться.Если это произойдет, вашего текущего французского стока может быть недостаточно для обработки нагрузки. Возможно, вам придется установить дополнительные стоки или даже выкопать и заменить тот, который у вас есть.

Несмотря на название, этот испытанный и верный метод отвода грунтовых вод от вашего дома и собственности возник не во Франции. Он был разработан Генри Флэггом Френчем, американским земледельцем 19-го века, изобретателем, юристом и помощником министра финансов при Улиссе С. Гранте.

Френч, который никогда не учился в колледже, страстно увлекался сельским хозяйством и в 1859 году опубликовал книгу под названием «Фермерский дренаж», в которой он рекомендовал метод дренажа, который он назвал «подвальный дренаж», или современный французский дренаж. Некоторые из дренажных систем, которые Френч построил сам, все еще работают сегодня, хотя им больше века.

Младший сын Генри Флэгга Френча решил, что его больше интересует искусство, чем сельское хозяйство и дренажные системы. Вы, вероятно, знакомы с его самой известной работой: статуя Авраама Линкольна в Мемориале Линкольна в Вашингтоне, округ Колумбия

.

Мы являемся профессионалами Фонда и с 1980 года предоставляем инженерно-геологические и консультационные услуги на юго-востоке США и на Виргинских островах США.Позвоните нам сегодня, чтобы получить бесплатную оценку и узнать, как французский дренаж может решить ваши проблемы с грунтовыми водами.

Фундаменты и земляные работы Проекты «сделай сам» — видеоуроки по укладке фундаментов

Фундамент нужен всем домам, чтобы обеспечить некоторую защиту стен от погружения в землю или противостояния естественному движению земли в зависимости от времени года. В этом разделе мы рассмотрим различные типы фундамента и способы их копания, а также различные типы дренажа, включая французские водостоки, дренажные каналы и наземные дренажи. земли или противостоять естественному движению земли при смене времен года.

Фундаменты являются неотъемлемой частью любого строительства

Исторически фундаменты или фундаменты были не очень глубокими, и если у вас средневековый дом, у вас может быть только несколько дюймов фундамента, сделанного из уплотненного камня или даже каменного фундамента. По мере того, как мы лучше понимаем процесс строительства, и по мере того, как наши здания становятся больше, мы осознаем, что нам нужен более глубокий фундамент, чтобы гарантировать, что наши дома не сдвинутся и не упадут.

Большинство современных фундаментов в Великобритании в настоящее время сделаны из бетона, который предлагает стабильное и прочное решение для обеспечения устойчивости вашего здания.

Что касается земляных работ, рытье траншей для фундамента легче выполнять с помощью техники, позволяющей доставить экскаватор на строительную площадку. Если вам нужно копать и вывозить землю вручную, у нас есть информация о том, как правильно загрузить тачку, чтобы убедиться, что вы используете ее безопасно.

Вам необходимо подумать, что вы собираетесь делать с отходами, которые вы выкапываете из котлованов фундамента, будете ли вы использовать их для озеленения сада или вывозить в контейнеры.Все эти варианты повлияют на стоимость вашей постройки, и, хотя освещение может показаться дорогим, чтобы тратить большие суммы на фундамент, подумайте, насколько дорого будет иметь фундамент, не отвечающий стандартам?

У нас также есть видеоуроки по закладке фундамента и фундамента, которые помогут вам в решении любых задач по благоустройству дома, которые вы планируете. Если ни один из них не удовлетворит ваше любопытство, у нас есть форум, который ответит на ваши индивидуальные вопросы о фундаментах и ​​основаниях, а также на любые другие вопросы об улучшении дома, которые могут у вас возникнуть.

Если вам нужно знать, как заложить основание сарая или для чего можно использовать скальпинг, вы обратились по адресу. Возможно, вы строите подъезд, пристройку или зимний сад и хотите знать, какая глубина фундамента вам нужна, и мы можем предложить вам руководство и совет, хотя вам все равно нужно будет проконсультироваться с местными властями.

Проект фундамента из глинобитного дома – для современного дома из глинобитного дома

Надлежащий проект фундамента дома из глины имеет решающее значение для успеха вашего здания из самана! Я подчеркиваю это каждый раз, когда говорю о фондах.Это не то, что можно легкомысленно пропустить, чтобы вы могли получить удовольствие от работы с саманом. Потратьте время и тщательно изучите и спланируйте свой фундамент. В видео и примечаниях ниже я даю вам некоторые важные аспекты дизайна, которые следует учитывать при включении в фундамент вашего глинобитного дома.

Что нужно сделать, прежде чем вы или ваш архитектор сможете спроектировать фундамент:

• Проведите тест почвы, чтобы увидеть:
  • Плотность почвы
  • Какой вес он может выдержать.
• Определите глубину линии промерзания , чтобы узнать, где промерзает почва.

(Эта информация определит, насколько широкими должны быть ваши фундаменты и насколько глубокими они должны быть для предотвращения морозного пучения.)

Фундамент из щебня

• Экономит бетон, который может быть экономичным.
• Запрещено во многих частях США. Обратитесь в местный отдел строительства.
• Меньше анкеровки в землю, так как бетонная стена ствола и фундамент значительно ниже уровня земли.
• Не рекомендуется в сейсмически активных регионах. Недостаточное крепление. Землетрясения могут отбросить здание от земли, если анкеровка фундамента недостаточна.
• Фундаменты из бутовых траншей можно закладывать только в более плотные грунты с несущей способностью более одной тонны на квадратный фут.

Бетонные фундаменты

• Фундамент должен быть шире стенки ствола. Ширина будет зависеть от плотности почвы, но обычно она будет в два-три раза шире стенки ствола.

Дренаж воды

• Существует множество способов возведения фундамента, и все они могут потребовать небольших изменений в планировании вашей системы управления водными ресурсами.
• Плохой дренаж воды может вызвать множество проблем; структурные и связанные со здоровьем.
• Система водоотвода предназначена для предотвращения проникновения воды в здание. Поддержание вашего здания в сухом состоянии имеет важное значение для его долговечности.
• Все начинается со стратегии сохранения фундамента сухим, которая включает в себя:
  • Уклон земли от здания.Если возможно, наклоните первые 10 футов вокруг здания примерно на 1 фут вниз на каждые 10 футов.
  • Перфорированная дренажная труба на дне фундамента или траншеи из щебня, которая может собирать воду и отводить ее от фундамента.
  • Перфорированная дренажная труба и дренажная каменная система для отвода и отвода воды от краев основания фундамента.
  • Водостойкое покрытие на стенах ствола фундамента ниже уровня земли. Помогает предотвратить попадание воды в фундамент и стены.
  • Водостойкий слой поверх стенок ствола фундамента для предотвращения проникновения воды в стены.
  • Использование водосточной системы с удлиненными водосточными желобами, отводящими воду от здания.
• Если уровень земли снаружи здания выше уровня внутреннего этажа:
  • Внешний уровень пола должен быть опущен как минимум на 6 дюймов ниже уровня внутреннего пола.
  • Рекомендуется построить подпорную стенку снаружи, чтобы предотвратить повышение уровня земли с течением времени.
  • Постройте дренажную траншею из щебня за пределами здания на расстоянии не менее 12 дюймов от стены. Включите перфорированную дренажную трубу на дне траншеи, чтобы отвести воду от фундамента.

Изоляция

• Из-за низкого значения теплопроводности глыбы (и любого земляного материала) для изоляции, я считаю, что вы можете получить больше одобрения от строительных отделов, уменьшив общие потери тепла внешней оболочки здания за счет высокой изоляции ствола стены и крыша.Это не гарантия, но то, что стоит обсудить с местным строительным отделом. В Великобритании существует метод всего здания, который допускает определенный уровень компромиссов между различными компонентами здания, а также принимает во внимание систему отопления здания и аспекты пассивного солнечного дизайна. Спросите, есть ли в вашем регионе подобный метод.
• Жесткая изоляция, нанесенная на внешнюю сторону стены ствола фундамента, помогает снизить влажность и потери тепла.
• Вы также можете нанести водонепроницаемое покрытие на стенку ствола, а затем поверх него нанести изоляцию.

Внутренняя плита или пол

• Уложите не менее 4 дюймов утрамбованного дренажного гравия под бетонную плиту или земляной пол. Это помогает предотвратить попадание воды в пол, служа капиллярным разрывом между почвой и плитой.
• Залейте бетонные плиты пароизоляцией из полиэтилена толщиной 6 мил. Предотвращает попадание влаги на пол.

Нажмите здесь, чтобы узнать, как построить традиционный каменный фундамент

Вы успешно подписались! Проверьте свой почтовый ящик на наличие ссылки для скачивания.

Установка и ремонт французского дренажа Шарлотта, Северная Каролина

Проблемы с дренажом обычно решаются путем установки французских дренажей по периметру фундамента или вдоль внутренней части фундамента. Являясь ведущим французским подрядчиком по дренажным системам, Foundation Doctor устанавливает их вокруг фундаментов или в подвальных помещениях, чтобы устранить избыточную воду и отвести ее от фундамента.

Обратитесь к французским экспертам по дренажным системам

ЗВОНИТЕ 980-228-9611

ПОЛУЧИТЬ БЕСПЛАТНУЮ ОЦЕНКУ

Устраните проблемы с канализацией в вашем доме, поручив доктору Фонда установить французский дренаж.Не ждите ни минуты.

Как работают французские дренажи?

Целью установки французских водостоков вокруг фундамента является транспортировка воды на безопасное расстояние от дома. Их иногда называют водосточными желобами, потому что они устанавливаются вокруг фундамента дома. Он собирает лишнюю воду и направляет ее в траншею, заполненную гравием. Оттуда он попадает в перфорированный трубопровод на дне траншеи. Затем он перемещается по трубопроводу либо к дренажному насосу, либо к нижней части для надлежащего дренажа вдали от дома.

Какие существуют разновидности французских дренажей?

Существует два основных типа французских водостоков, которые устанавливаются в зависимости от окружающих условий. Одним из них является конструкция открытой траншеи, которая используется в районах с быстрым движением поверхностных вод. Обычно поверх труб укладывают гравий или камень, чтобы в них могло попасть больше стоков. Этот сорт чаще всего используется в областях, где важна эстетика, потому что естественный вид камней создает приятный внешний вид.

Другой тип этих стоков закапывается на несколько дюймов под газон. Они используются чаще всего, чтобы помочь сохранить травяные участки сухими и предотвратить скопление и затопление. Они хорошо работают в таких ситуациях, потому что обеспечивают эффективный дренаж, сохраняя при этом внешний вид и функциональность травы.

Как устанавливаются французские дренажи?

Когда вы нанимаете нас для установки французского водостока вокруг вашего фундамента, мы начинаем с его осмотра и отмечаем места, где может скапливаться вода.Основываясь на наших наблюдениях, мы порекомендуем оптимальную конфигурацию для обеспечения эффективного слива вдали от вашего дома или офиса. Мы также проектируем эти системы таким образом, чтобы предотвратить их засорение грязью, камнями или мусором.

Когда придет время их установить, начнем с рытья траншеи. Как только этот шаг завершен, пришло время проложить трубопровод, который будет служить каналом для стока. Если вы выберете вариант открытой траншеи, мы покроем ее натуральным камнем или гравием.Если вы предпочитаете, чтобы ваши газоны не выглядели без изменений, мы покроем трубы землей и дерном, чтобы они выглядели так же, как до начала работы.

Начнем!

Мы являемся самой опытной французской компанией по установке водостоков в регионе.
