Утепленная шведская плита — это утепленный плитный фундамент малой глубины заложения. Особенность этой технологии в том, что вся монолитная конструкция возводится по слою эффективного утеплителя на хорошо подготовленном основании (подушке). Утепление грунта и дополнительный отвод воды от фундаментов позволяет полностью исключить деформации основания, вызываемые силами морозного пучения. Такой фундамент пригоден практически для любых грунтов и при любой глубине залегания грунтовых вод.

Технология «Утепленная Шведская плита» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему низкотемпературной системы отопления «Теплый пол». Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого напольного покрытия.

ТИП ГРУНТА

Суглинки/глины, супесь, песок

СРОК СТРОИТЕЛЬСТВА

1-2 недели

* в зависимости от времени года.

ЛУЧШЕЕ ВРЕМЯ ДЛЯ НАЧАЛА СТРОИТЕЛЬСТВА

Весна, лето, осень

— наиболее подходящее время для строительства
фундамента.

ОПЛАТА РАБОТ

Предоплата за материалы

* предоплата за материалы,
работы оплачиваются только после их выполнения

Преимущества:

• Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
• Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
• Слой теплоизоляции надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
• Грунт под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.
• Хороший вариант для строений на заболоченных и сложных грунтовых участках;
• Пригодны для любых типов зданий.

Недостатки:

• Отсутствует возможность сооружения подвала;
• Осуществление строительных работ затруднительно на холоде и в зимний сезон или несет за собой большие затраты;
• Ограниченная область применения, применяются при погонной нагрузке от стен до 48 кН/м (4,8 т/м).

Шведская плита (УШП) cтоимость

от 7500 руб/м²

В стоимость входят следующие работы и материалы:

Высота плиты с учетом слоев утеплителя: 300 мм

• 1. Геодезическая разбивка местности (определение высоты, выноска осей)
• 2. Разработка котлована.
• 3. Укладка геосинтетических полотен и систем дренажа при необходимости.
• 4. Производим устройство песчаной подушки.
• 5. Устройство коммуникаций первой очереди (вводы воды, электричества, слаботочных систем, монтаж канализации).
• 6. Устройство несъемной опалубки.
• 7. Монтаж коммуникаций второй очереди (разводка систем ХВС и ГВС, отопления).
• 8. Армирование ребер и плиты.

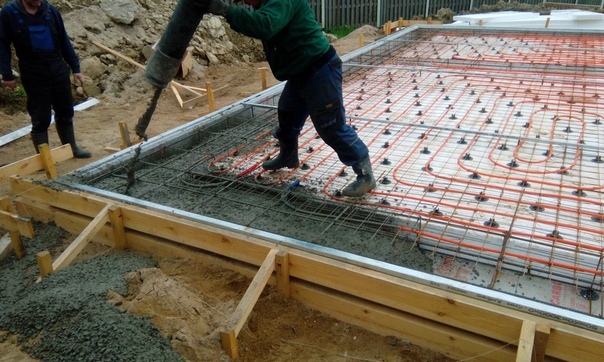

• 9. Бетонированиие, затирка, шлифовка поверхности.
• 10. Фундамент готов! Уже через неделю можно приступать к возведению надфундаментных конструкций!

Сделайте первый шаг к устройству фундамента —

закажите Бесплатный выезд специалиста на объект:

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент – начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) – на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен “посвященным” под аббревиатурой УФФ – Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП – Утепленная Шведская Плита

Вначале немного хвастовства :).   Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир “Таллин”.  Но вот совсем не многие при этом знают, что само название “Утепленная Шведская Плита” придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии – Рашен Страшен Каркашен)  –  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души – неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный – Владимир “Таллин”.  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП – шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира “Таллина” в отдельную ветку и немного подумав, назвали ее “Утепленная Шведская Плита”. А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал “гуру”,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать – в том, что УШП получило такое распространение, есть определенная моя личная заслуга.   Но перейдем к делу

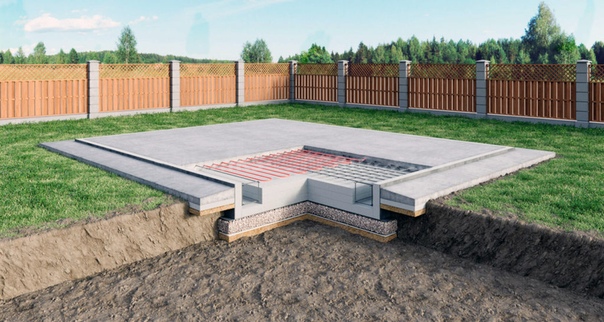

Общий принцип строительства УШП можно описать следующим образом: это некое огромное “корыто” из пенопласта “фундаментных” марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации – водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается “вертолетами” для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:

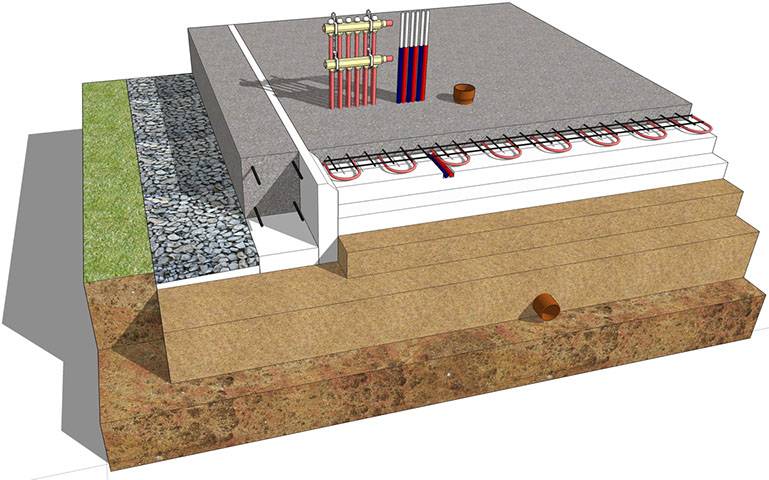

Оригинальная схема шведской фирмы Dorocell

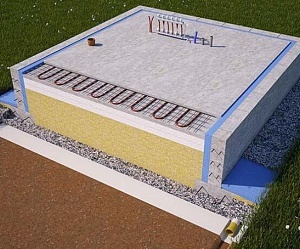

Интерпретация от Knauf

Преимущества строительства УШП

1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
3. Интегрированные в плиту коммуникации – разводка водопровода, канализации, части электрики и т. п.
4. Система дренажа и водоотведения вокруг дома
5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами – к которой достаточно просто подключить котельное оборудование
6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов – позволяющий экономить на отоплении
8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов – низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью –  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться “в копеечку”
2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все “строители с опытом” смогут взяться за такой фундамент и не накосячить
4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) – когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие – каркасные и деревянные дома
7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос – сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.   В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени “раскрученности” и квалификации исполнителей.  По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество “имортозависимых” материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить – плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке “профильных специалистов” может потянуть на 300-400тр.

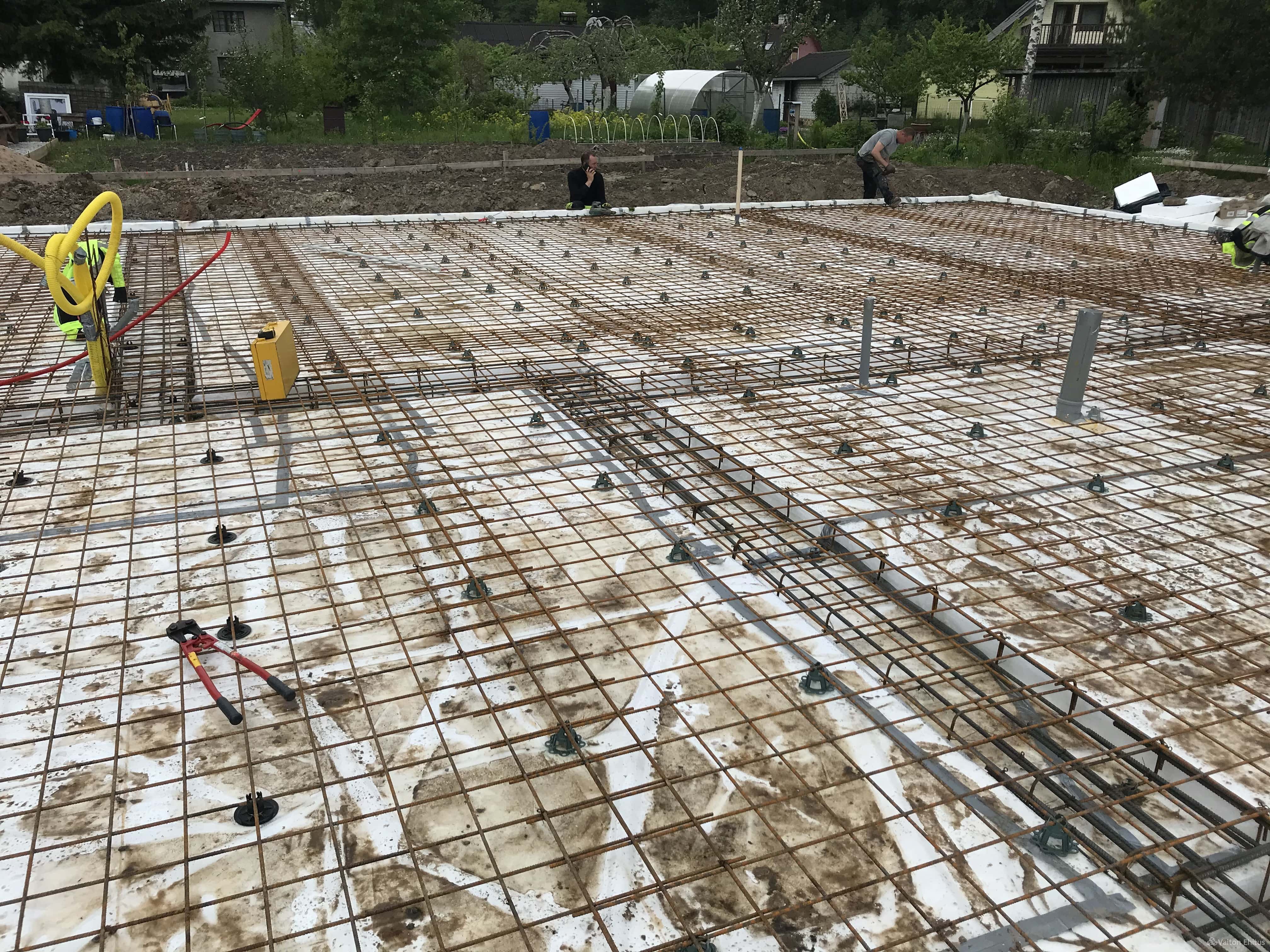

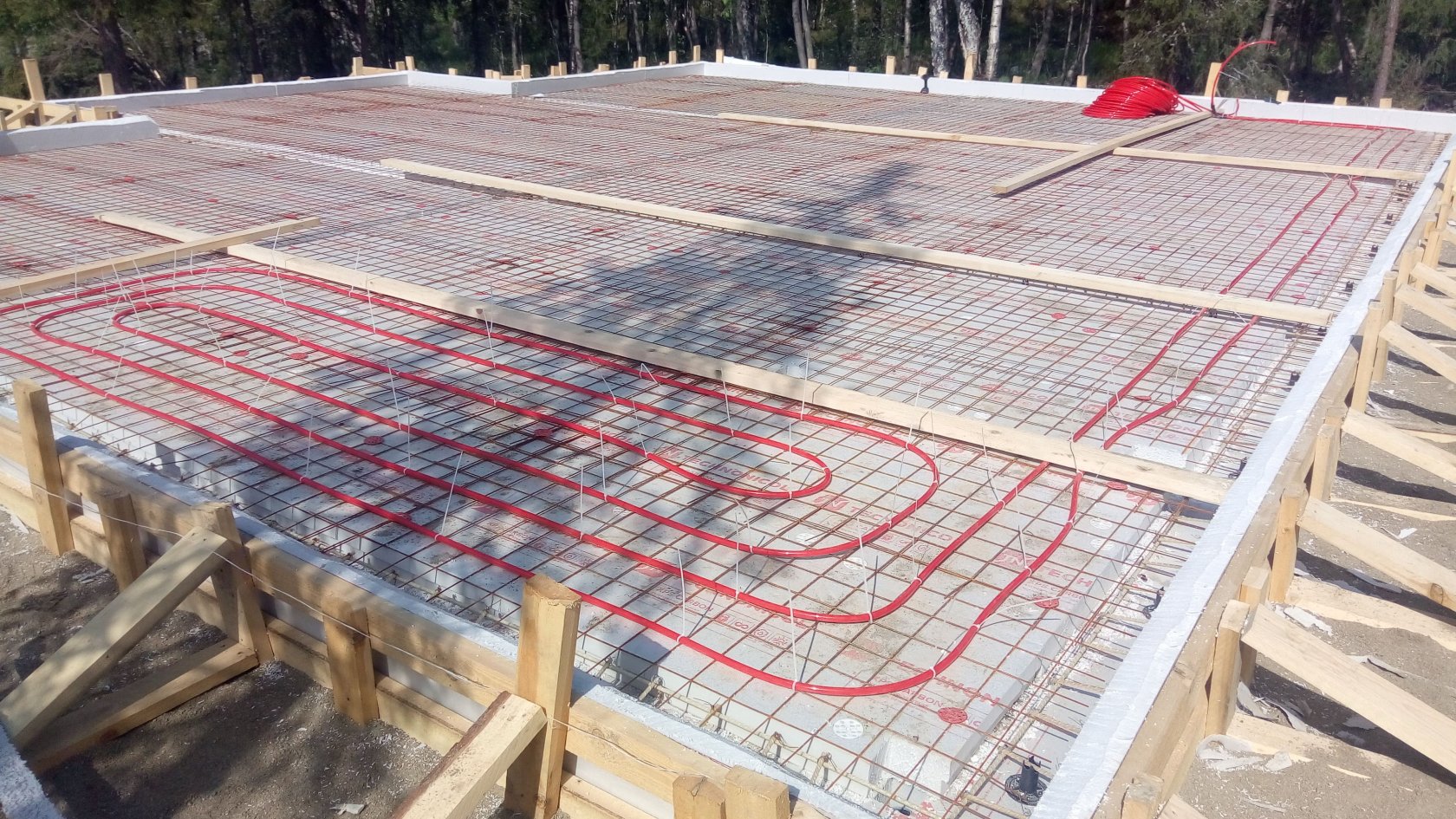

УШП перед заливкой бетоном, с разведенными трубами теплого пола

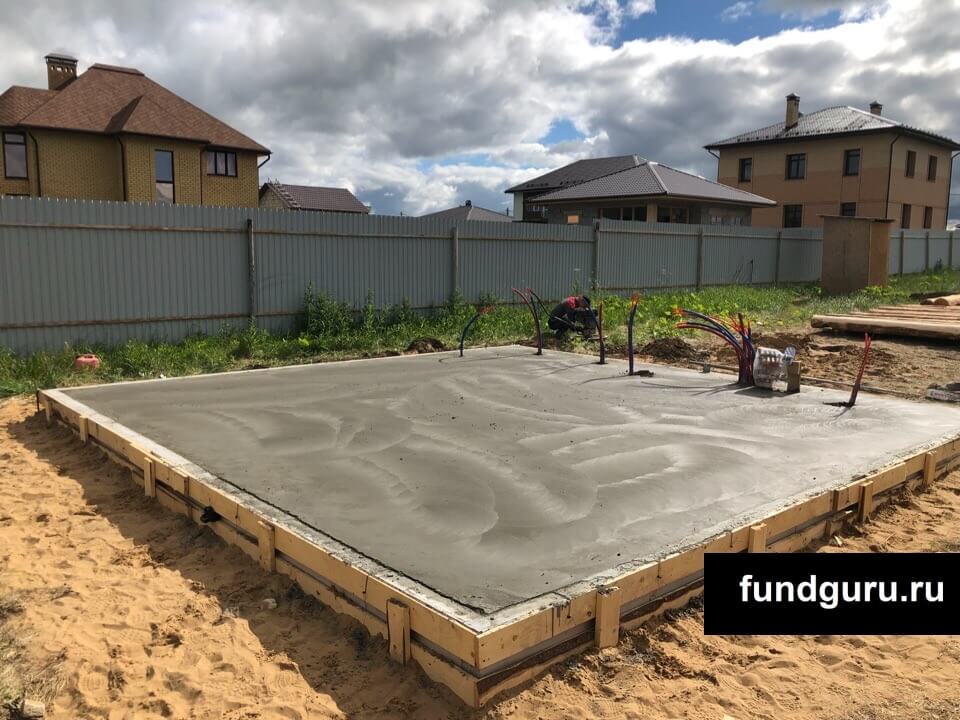

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ –  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.   Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”.  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много –  в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.   При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
2. Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
5. Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.   Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

(Visited 56 813 times, 1 visits today)

Зачем строителям «шведская плита» — Строительный портал ПрофиДОМ

Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой).

Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Монолитная плита в качестве фундамента получает все большее распространение при строительстве коттеджей. Для цельного жесткого основания, установленного под всем зданием, не представляют опасности движения грунта. Перемещения вместе с ним одновременно не вызывают концентрации напряжений в конструкции и не приводят к разрушению фундамента. Поэтому плита носит название «плавающая».

Достоинства утепленной шведской плиты

В технологическом процессе все коммуникации закладываются в фундамент. Утепленная шведская плита содержит водяной подогрев в монолитном полу, позволяющий не устанавливать на первом этаже радиаторы отопления. Трубы укладываются по всей площади, равномерно подогревая первый этаж здания. По обычным технологиям для теплого пола заливается стяжка, что в данном случае не требуется. —

В течение зимнего времени грунт под домом не промерзает, и поэтому пучинистость отсутствует. По сравнению с обычными фундаментами, намного экономичней по энергозатратам является утепленная шведская плита.

Отзывы о ее качестве в этом отношении поступают только положительные. Несъемная утепленная опалубка дополнительно защищает дом от холода при атмосферных воздействиях. Коммуникации выводятся из-под пола в необходимых местах с точностью до сантиметров. Уложенные по периметру дренажные трубы обеспечивают отвод лишней влаги от УШП. Утепленная шведская плита должна находиться на сухом основании. Дренажные стоки собираются в отдельные емкости или сбрасываются в общую систему.-

Проблемы, связанные с утепленной шведской плитой.

Основные трудности возникают преимущественно экономического характера. Высокая стоимость монтажа связана с затратами на материалы и высокими требованиями к квалификации изготовителей. Утепленная шведская плита своими руками не возводится, поскольку допущенные при строительстве ошибки в дальнейшем будет сложно исправить. Для небольших конструкций, например для бани, что-то подобное создать можно. Большие затраты при возведении фундамента впоследствии окупаются за счет последующих высоких показателей энергосбережения. Поэтому утепленная шведская плита в конечном счете имеет оптимальное соотношение цены и качества. Небольшая толщина плиты требует применения высоких технологий и современных материалов. Еще неизвестно, сколько лет простоит утеплитель под фундаментом. Отсутствие подвального помещения также является недостатком конструкции. Но при дальнейшем росте ее популярности наверняка появятся альтернативные варианты с большими функциональными возможностями. Возможность ремонта инженерных сетей остается под вопросом, если они замурованы в фундамент. Утепленная шведская плита проверку временем выдерживает, если при ее возведении обеспечено европейское качество монтажа.

Утепленная шведская плита под ключ в Тюмени

Использование Сайта Пользователем означает, что Пользователь принимает и обязуется соблюдать все
нижеприведенные условия настоящего Соглашения.
Администрация Сайта
http://sibirdomstroy.ru/
оставляет за собой право вносить в Соглашение изменения,
которые вступают в силу с момента публикации на этой странице. Дальнейшее использование вами
Сайта
http://sibirdomstroy.ru/
после внесения подобных изменений означает ваше согласие с ними.
Текст действующего Соглашения всегда доступен по адресу Сайт
http://sibirdomstroy.ru/agreement/
Если Вы не согласны соблюдать настоящее Пользовательское соглашение, не используйте Сайт. В Вашей
личной ответственности остается регулярный просмотр данной страницы для ознакомления с действующей
редакцией Соглашения.
1. Основные понятия и определения
1.1.
Сайт — совокупность размещенных в сети Интернет веб-страниц, объединенных единой темой, дизайном
и единым адресным пространством домена
http://sibirdomstroy.ru
. Стартовая страница Сайта размещена в
сети Интернет по адресу:
http://sibirdomstroy. ru
.
1.2.
Пользователь Сайта (Пользователь) — любое лицо, осуществляющее доступ к Сайту посредством сети
Интернет.
1.3.
Контент – информация создаваемая и размещаемая администрацией сайте, в том числе в виде текстов,
рецензий, отзывов, анонсов, фото, видео, в том числе новости и прочие материалы.
1.4.
Владелец Сайта – ООО «СибирьДомСтрой»
1.5.
Владелец Сайта и Пользователь Сайта в дальнейшем совместно именуются «Стороны», а по отдельности
«Сторона».
1.6.
Администрация Сайта (Администрация) — лица, уполномоченные Владельцем Сайта на осуществление
управления Сайтом и иные действия, связанные с его использованием. Администрация Сайта действует от
имени Владельца Сайта, если иное не будет указано отдельно.
2. Ограничение ответственности Администрации:
2.1.
Используя информацию с Сайта, Пользователь осознает и принимает риски, связанные с ее возможной
недостоверностью, а также с тем, что некоторая информация может показаться ему угрожающей,
оскорбительной, клеветнической, заведомо ложной, грубой, непристойной. Если это произошло,
Пользователь должен немедленно прекратить использовать Сайт.
2.2.
Администрация не гарантирует, что программное обеспечение, сервера и компьютерные сети,
используемые Сайтом свободны от ошибок и компьютерных вирусов. Если использование Сайта повлекло за
собой утрату данных или порчу оборудования Администрация не несет за это ответственности.
2.3.
Сайт и его сервисы, включая все скрипты, приложения, контент и оформление сайта поставляются как
есть. Администрация отказывается от всяких гарантий того, что сайт или его сервисы могут подходить или не
подходить для конкретных целей использования. Администрация не может гарантировать и не обещает
никаких специфических результатов от использования сайта и(или) его сервисов.
2.4.
Ни при каких обстоятельствах администрация сайта или ее представители не несут ответственности
перед Пользователями или перед любыми третьими лицами за любой косвенный, случайный, неумышленный
ущерб, включая упущенную выгоду или потерянные данные, вред чести, достоинству или деловой репутации,
вызванный в связи с использованием сайта, содержимого сайта или иных материалов, к которым
Пользователи или иные лица получили доступ с помощью сайта, даже если администрация предупреждала
или указывала на возможность такого вреда.
2.5.
Точка зрения Пользователей Сайта может не совпадать с мнением Администрации.
3. Администрация имеет право:
3.1.
В любое время изменять оформление Сайта, его Контент, список сервисов, изменять или дополнять
используемые скрипты, программное обеспечение и другие объекты, используемые или хранящиеся на
Сайте, любые серверные приложения в любое время с предварительным уведомлением или без такового;
3.2.
При необходимости отправлять пользователям по электронной почте сообщения, касающиеся
использования Сайта. При этом Администрация никогда не будет запрашивать в таких письмах
подтверждение сведений, содержащих личную информацию.
3.3.
Изменять или модерировать любой Контент, нарушающий настоящее Соглашение, а также
приостанавливать, ограничивать или прекращать доступ Пользователя ко всем или к любому из разделов или
сервисов Сайта с предварительным уведомлением или без такового;
3.4.
Устанавливать дополнительные ограничения на использование Сайта, а также изменять такие
ограничения в любое время.
4. Пользователь имеет право:
4.1.
Обращаться к Администрации Сайта с целью разрешения спорных вопросов или за помощью в
использовании Сайта;
4.2.
Бесплатно пользоваться всем Контентом сайта в личных целях, не сопряженных с целями получения
коммерческой выгоды. См. подробнее правила использования Контента ниже.
5. Пользователь обязуется:
5.1.
Соблюдать правила настоящего соглашения, а в частности — не производить запрещенных действий на
Сайте и не нарушать политику цитирования, копирования и распространения Контента.
6. Настоящим Соглашением на Сайте запрещается:
6.1.
Собирать и/или хранить личные данные о других пользователях для коммерческих целей. В частности,
собирать адреса электронной почты или другую контактную информацию пользователей Сайта
автоматизированными или иными способами, в том числе с целью несанкционированной рассылки почты
(спама) или другой нежелательной информации;
6. 2.
Использовать автоматизированные скрипты (программы) для сбора информации и/или взаимодействия с
Сайтом и его сервисами;
6.3.
Запрашивать у других Пользователей пароли и другую идентификационную информацию для ее
неправомерного использования, а также в коммерческих или корыстных целях;
6.4.
Любым способом, в том числе путем взлома, пытаться получить доступ к чужому Аккаунту вопреки воле
Пользователя, которому он принадлежит;
6.5.
Использовать Сайт любым способом, который может помешать нормальному функционированию Сайта и
его сервисов;
6.6.
Домогаться, притеснять, оскорблять, назойливо преследовать или иначе злонамеренно доставлять
беспокойство любому физическому или юридическому лицу, пользователю сайта;
7. Права на Контент, размещенный на Сайте
7.1.
Все объекты, размещенные на Сайте, в том числе элементы дизайна, текст, графические изображения,
иллюстрации, видео, скрипты, программы, музыка, звуки и другие объекты и их подборки (далее — Контент),
являются объектами исключительных прав Администрации и других правообладателей, все права на эти
объекты защищены;
7. 2.
Кроме случаев, установленных настоящими Правилами, а также действующим законодательством
Российской Федерации, никакой Контент не может быть скопирован (воспроизведен), переработан,
распространен, отображен во фрейме, опубликован, скачан, передан, продан или иным способом
использован целиком или по частям, без предварительного разрешения правообладателя, кроме случаев,
когда правообладатель явным образом выразил свое согласие на свободное использование материала
любым лицом;
7.3.
Использование Контента, к которому Пользователь получил доступ исключительно для личного
некоммерческого использования, допускается при условии сохранения всех знаков авторства (копирайтов)
или других уведомлений об авторстве, сохранения имени автора в неизменном виде, сохранении
произведения в неизменном виде;
7.4.
Любое использование Сайта или Контента, кроме разрешенного в настоящих Правилах или в случае явно
выраженного согласия автора (правообладателя) на такое использование, без предварительного
письменного разрешения правообладателя, категорически запрещено;
7. 5.
Если иное явным образом не установлено в настоящих Правилах, ничто в настоящих Правилах не может
быть рассмотрено как передача исключительных прав.
8. Правила использования материалов, опубликованных на Сайте.
8.1.
Настоящий пункт Пользовательского соглашения определяет правила, порядок и условия использования
материалов, размещенных на Сайте.
8.2.
Все материалы, исключительные права на которые принадлежат Администрации
Сайта
http://sibirdomstroy.ru
, могут быть воспроизведены в любых средствах массовой информации, на
серверах сети Интернет или на любых иных носителях без каких-либо ограничений по объему и срокам
публикации. Это разрешение в равной степени распространяется на газеты, журналы, радиостанции,
телеканалы, сайты и страницы сети Интернет. Условием перепечатки и ретрансляции является ссылка на
первоисточник
http://sibirdomstroy.ru
.
8.3.
Для Интернет-ресурсов обязательным условием любого вида цитирования является размещение
активной гиперссылки на
http://sibirdomstroy. ru
в начале материала, не закрытой от индексирования
поисковыми системами.

8.4.
При воспроизведении материалов не допускается переработка их оригинального текста. Сокращение или
перекомпоновка частей материала допускается, но только в той мере, в какой это не приводит к искажению
его смысла.
8.5.
При использовании в дайджестах прессы материалов не допускается их переработка в той мере, в какой
она приводит к искажению их смысла.
8.6.
Ответственность за искажение смысла материалов, возникшее вследствие их неточного
воспроизведения, лежит на Пользователе.
8.7.
Запрещено включение в RSS-рассылки сообщений, полностью дублирующих материалы Сайта.
8.8.
Если в поле ALT или в подписи к какой-либо фотографии или иллюстрации указано имя автора или
правообладателя, по вопросам их воспроизведения следует обращаться непосредственно к нему.
9. Используя Сайт, Пользователь обязуется не нарушать или пытаться нарушать информационную
безопасность Сайта, что включает в себя:
9. 1.
доступ к данным, не предназначенным для данного Пользователя или вход в систему под логином, не
принадлежащем данному Пользователю;
9.2.
попытки проверить уязвимость системы безопасности Сайта, нарушение процедуры регистрации и
авторизации без разрешения Администрации;
9.3.
попытки создать помехи в использовании Сайта другим Пользователям, что включает в себя
распространение компьютерных вирусов, порчу данных, постоянную рассылку повторяющейся информации,
пересылку электронной почты через сервер сайта, одновременную отправку большого количества
электронной почты и/или запросов к Сайту с целью намеренно вывести сервер сайта из строя и тому
подобные действия, выходящие за рамки нормального целевого использования Сайта, и могущие
умышленно или по неосторожности повлечь сбои в его работе;
9.4.
рассылку пользователям Сайта материалов, на которые они не давали своего согласия, «спама», любых
писем и рекламы без разрешения Администрации;
9. 5.
имитацию и/или подделку любого заголовка пакета TCP/IP или любой части заголовка в любом
электронном письме или размещенном на Сайте материале;
9.6.
использование или попытки использования любого программного обеспечения, или процедуры для
навигации или поиску на Сайте, кроме встроенной в Сайт поисковой машины и традиционных и
общедоступных браузеров (Microsoft Internet Explorer, Mozilla Firefox и других подобных).
9.7.
НАРУШЕНИЕ БЕЗОПАСНОСТИ СИСТЕМЫ ИЛИ КОМПЬЮТЕРНОЙ СЕТИ ВЛЕЧЕТ ЗА СОБОЙ
ГРАЖДАНСКУЮ И УГОЛОВНУЮ ОТВЕТСТВЕННОСТЬ. АДМИНИСТРАЦИЯ БУДЕТ РАССЛЕДОВАТЬ ВСЕ
СЛУЧАИ ВОЗМОЖНОГО НАРУШЕНИЯ БЕЗОПАСНОСТИ СО СТОРОНЫ ПОЛЬЗОВАТЕЛЕЙ САЙТА В
СОТРУДНИЧЕСТВЕ С КОМПЕТЕНТНЫМИ ОРГАНАМИ С ЦЕЛЬЮ ПРЕСЕЧЕНИЯ ПОДОБНОЙ
ЗЛОНАМЕРЕННОЙ ДЕЯТЕЛЬНОСТИ.
10. Условия обработки персональных данных
Обработка персональных данных на Сайте осуществляется с соблюдением принципов и правил,
предусмотренных Положением и законодательством РФ.
10.1.
Обработка персональных данных Пользователей Сайта осуществляется исключительно в целях
предоставления Пользователю возможности взаимодействовать с Сайтом.
10.2.
Источником информации обо всех персональных данных Пользователя является непосредственно сам
Пользователь.
10.3.
Согласно законодательству РФ, администрация сайта не осуществляет обработку специальных
категорий персональных данных, касающихся расовой, национальной принадлежности, политических
взглядов, религиозных или философских убеждений, состояния здоровья, интимной жизни.
10.4.
В случае достижения цели обработки персональных данных Администрация сайта прекращает
обработку персональных данных и уничтожить персональные данные в срок, не превышающий 30 рабочих
дней с даты достижения цели обработки персональных данных, если иное не предусмотрено договором,
стороной которого является субъект персональных данных.
10.5.
Администрация сайта обеспечивает конфиденциальность и безопасность персональных данных при их
обработке в соответствии с требованиями законодательства РФ.
Лица, осуществляющие обработку персональных данных, обязаны соблюдать требования регламентирующих
документов Оператора в части обеспечения конфиденциальности и безопасности персональных данных.
10.6.
По истечении вышеуказанного срока хранения персональных данных Пользователя персональные
данные Пользователя удаляются автоматически заданным алгоритмом, который задает Администрация
сайта

10.7.
Блокирование персональных данных на Сайте осуществляется на основании письменного заявления от
субъекта персональных данных.
10.8.
Уничтожение персональных данных осуществляется путем стирания информации, в ходе которого
становится невозможным восстановить содержание персональных данных.
10.9.
Администрация сайта при обработке персональных данных принимает необходимые правовые,
организационные и технические меры или обеспечивать их принятие для защиты персональных данных от
неправомерного или случайного доступа к ним, уничтожения, изменения, блокирования, копирования,
предоставления, распространения персональных данных, а также от иных неправомерных действий в
отношении персональных данных.
10.10.
Обеспечение безопасности персональных данных достигается, в частности:
– определением угроз безопасности персональных данных при их обработке в информационных системах
персональных данных;
– применением организационных и технических мер по обеспечению безопасности персональных данных при
их обработке в информационных системах персональных данных, необходимых для выполнения требований
к защите персональных данных;
– применением прошедших в установленном порядке процедуру оценки соответствия средств защиты
информации;
– оценкой эффективности принимаемых мер по обеспечению безопасности персональных данных до ввода в
эксплуатацию информационной системы персональных данных;
– учетом машинных носителей персональных данных;
– обнаружением фактов несанкционированного доступа к персональным данным и принятием мер;
– восстановлением персональных данных, модифицированных или уничтоженных вследствие
несанкционированного доступа к ним;
– установлением правил доступа к персональным данным, обрабатываемым в информационной системе
персональных данных, а также обеспечением регистрации и учета всех действий, совершаемых с
персональными данными в информационной системе персональных данных;
– контролем за принимаемыми мерами по обеспечению безопасности персональных данных и уровня
защищенности информационных систем персональных данных.
10.11.
Система защиты персональных данных должна соответствовать требованиям постановления
Правительства РФ от 1 ноября 2012 г. No 1119 «Об утверждении требований к защите персональных данных
при их обработке в информационных системах персональных данных».
10.12.
Основными методами и способами защиты информации в информационных системах персональных
данных Пользователей являются методы и способы защиты информации от несанкционированного, в том
числе случайного, доступа к персональным данным, результатом которого может стать уничтожение,
изменение, блокирование, копирование, распространение персональных данных, а также иных
несанкционированных действий.
10.13.
Выбранные и реализованные методы и способы защиты информации на Сайте должны обеспечивать
нейтрализацию предполагаемых угроз безопасности персональных данных при их обработке.
10.14.
Все сотрудники Администрации сайта, осуществляющие обработку персональных данных, обязаны
хранить тайну о сведениях, содержащих персональные данные, в соответствии с Положением, требованиями
законодательства РФ.
10.15.
Администрация прилагает все возможные усилия для того, чтобы избежать несанкционированного
использования персональной информации Пользователей.
10.16.
Однако Администрация не несет ответственности за возможное нецелевое использование
персональной информации Пользователей, произошедшее из-за:
10.17.
технических неполадок в программном обеспечении, серверах или компьютерных сетях, находящихся
вне контроля Администрации;
10.18.
перебоев в работе Сайта, связанных с намеренным или ненамеренным использованием Сайта не по
назначению третьими лицами, описанным в разделе «Информационная безопасность Сайта»;
10.19.
Используя Сайт, Пользователь соглашается и принимает, что Администрация оставляет за собой
право использовать его персональную информацию анонимно и в обобщенном виде для статистических
целей, а также для таргетинга рекламы, размещаемой на Сайте.

10.20.
Используя Сайт и любые его сервисы, Пользователь дает свое согласие Администрации сайта на
использование, хранение и обработку персональных данных: ФИО, телефон, адрес электронной почты и
иные индивидуальные средства коммуникации, указанных при заполнении на сайте всех форм, а именно:
– использовании сервисов обратной связи с Администрацией сайта;
В целях обеспечения реализации требований законодательства в области обработки персональных данных
Администрация сайта может:
– осуществлять обработку персональных данных путем сбора, хранения, систематизации, накопления,
изменения, уточнения, использования, распространения, обезличивания, блокирования, уничтожения
персональных данных;
– использовать автоматизированный способ обработки персональных данных с передачей по сети Интернет;
– осуществлять трансграничную передачу персональных данных.
В своей деятельности по обработке персональных данных Администрация сайта руководствуется
действующим законодательством о персональных данных и иными внутренними локальными нормативными
актами, посвященными вопросам обработки персональных данных и устанавливающим правила доступа к
персональным данным.
Администрация сайта принимает на себя обязательства по обеспечению целостности и сохранности
персональных данных субъектов персональных данных. Для данных целей Администрация сайта принимает
необходимые организационные и технические меры для защиты персональных данных, используя при этом
общепринятые методы и средства безопасности для обеспечения защиты информации от неправомерного
или случайного доступа к ней, уничтожения, изменения, блокирования, копирования, несанкционированного
распространения, а также иных неправомерных действий со стороны третьих лиц.
Контроль исполнения требований по вопросам обработки персональных данных осуществляется
ответственным за организацию обработки и обеспечение безопасности персональных данных
Администрации сайта. Ответственность должностных лиц Администрации сайта имеющих доступ к
персональным данным, за невыполнение требований норм, регулирующих обработку и защиту персональных
данных, определяется в соответствии с законодательством Российской Федерации.
10.21.
Администрация обязуется не предоставлять никакой персональной информации о Пользователях
частным лицами и организациям, заявляющим о возможном нецелевом использовании подобной
информации (рассылки несанкционированной рекламы, «спама», предоставлении информации другим лицам
и тому подобное), за исключением случаев, предусмотренных действующим законодательством РФ.
10.22.
Однако Администрация не отвечает за возможное нецелевое использование информации с Сайта
зарегистрированными пользователями или иными лицами и/или организациями, которое произошло без
уведомления Администрации с нарушением или без информационной безопасности Сайта.
10.23.
Права на Информацию, размещенную на Сайте, принадлежат Владельцам или иным
правообладателям (обладатели информации). Информация доступна на Сайте исключительно в режиме
цитирования в информационных целях. Пользователи не получают никаких прав на использование
Информации вне рамок возможностей, предоставляемых Сайтом, и несут полную ответственность перед
правообладателем за их неправомерное использование.
11. Общие положения
11.1.
Настоящее Соглашение носит исчерпывающий характер между Пользователями и Администрацией
относительно порядка использования Сайта и его сервисов и заменяют собой все предыдущие соглашения
между Пользователями и Администрацией;
11.2.
Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Российской
Федерации. Вопросы, не урегулированные Соглашением, подлежат разрешению в соответствии с
законодательством Российской Федерации.
11.3.
Если по тем или иным причинам одна или несколько норм настоящих Правил является
недействительной или не имеющей юридической силы, это не оказывает влияния на действительность или
применимость остальных норм.

Цены на фундамент УШП под ключ, стоимость строительства

Утепленная шведская плита — надежное энергоэффективное основание для современного дома. УШП включает качественное утепление, комфортную и экономичную систему отопления «теплый пол» и встроенные инженерные коммуникации. На гладкую ровную поверхность можно сразу укладывать напольное покрытие. Строительная Компания «Медный Всадник» предлагает построить фундамент УШП под ключ по максимально доступной  цене на высоком качественном уровне.

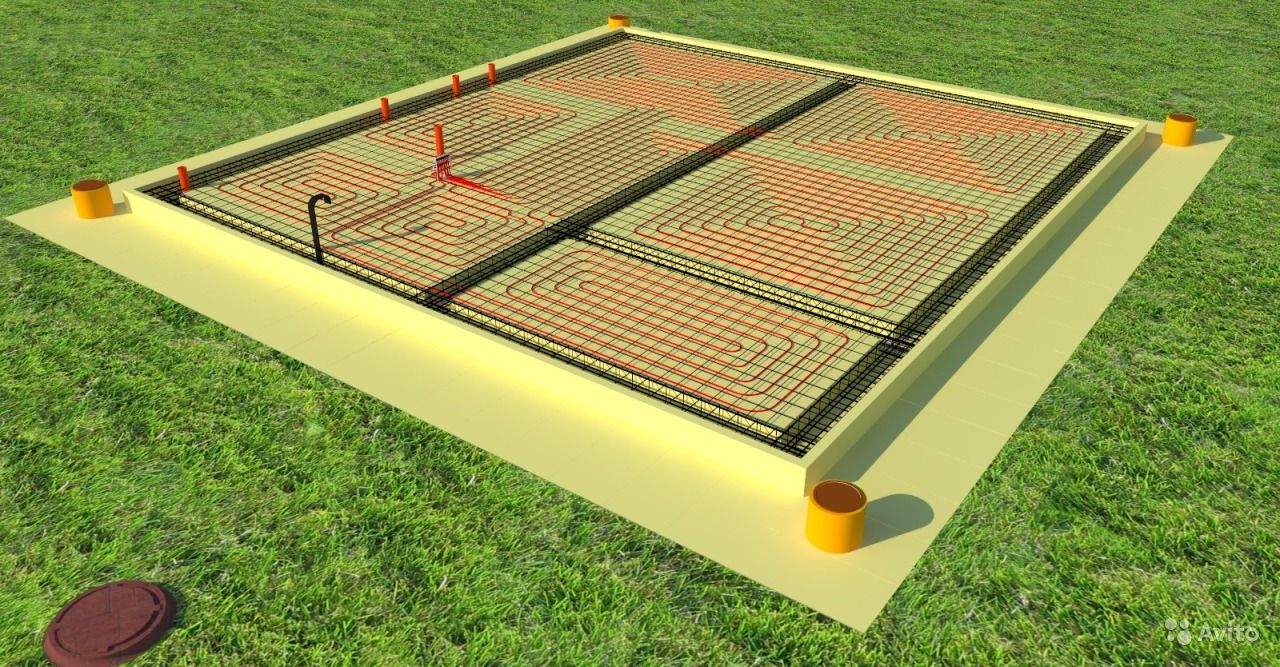

Что такое УШП

Утепленная шведская плита УШП — многослойный фундамент малого заложения со сложной структурой:

• толстый слой теплоизоляции сохраняет энергию для обогрева дома;
• бетонная плита воспринимает нагрузки и одновременно служит полом первого этажа;
• встроенная разводка обеспечивает быстрое подключение инженерных коммуникаций.

Цена фундамента по технологии УШП не относится к бюджетной, но по энергосбережению данная конструкция значительно превосходит традиционные аналоги.

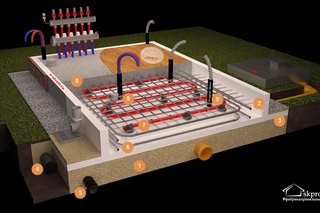

Устройство «утепленной шведской плиты» проводится в строгом соответствии с технологией:

1. Удаляется плодородный слой грунта. Площадь устраиваемого котлована превышает размер фундамента на 1 м по периметру.
2. Прокладывается прифундаментная дренажная система, оснащенная смотровыми колодцами.
3. На поверхность грунта укладывается геотекстиль, предотвращающий заиливание песчаного основания и позволяющий равномерно распределять нагрузку.
4. Устраивается песчаное основание с послойным трамбованием.
5. Прокладываются закладные гильзы под ввод электроснабжения и водоснабжения, монтируются трубы системы канализации.
6. Устанавливается опалубка и бортовые плиты утеплителя.
7. Укладывается утеплитель — экструдированный пенополистирол — согласно проекту.
8. Монтируются каркасы из арматуры и выполняется армирование плиты фундамента.
9. Проводятся трубы водяного «теплого пола» с подключением системы к распределительному коллектору.
10. Заливается бетон.
11. Осуществляется уход за бетоном.
12. Демонтируется опалубка фундамента.
13. Выполняется монтаж ливневой системы.

Преимущества УШП

Утепленная плита популярна не только в Скандинавских странах, но и в России. Оригинальная разработка обладает многими преимуществами перед традиционными технологиями закладки фундамента:

• Строительство УШП под ключ позволяет объединить в одном технологического процессе заложение фундамента, монтаж утеплителя и прокладку инженерных коммуникаций и сократить сроки возведения надземной части дома.
• Благодаря равномерному распределению нагрузки может использоваться на слабых непрочных грунтах.
• Утеплитель защищает от морозов не только площадь непосредственно под домом, но и цоколь с отмосткой. Это исключает возможность промерзания углов здания и песчаного основания, а также проявления сил морозного пучения, способных деформировать конструкции.
• Теплоизоляция из пенополистирола отлично сохраняет тепло, снижая расходы на отопление на 15-20%.
• Монолитная бетонная плита, или бетонное основание со стяжкой с теплым полом, в комплексе, являются прекрасным тепловым аккумулятором.

Чем выгодна УШП

Цена утепленной шведской плиты под ключ несколько выше чем обычных ленточных или свайных фундаментов. Устройство сложной инженерной конструкции требует труда квалифицированного персонала и применения более дорогих материалов. Но при анализе затрат вы увидите, что данная технология выигрышна как в отношении скорости и качества, так и экономичности в эксплуатации. В этом сможете убедиться в первый же отопительный сезон.

В стоимость УШП фундамента под ключ уже включены разводка коммуникаций, система отопления и черновые полы первого этажа. Вам останется построить стены, смонтировать крышу и провести отделочные работы. Если вы закажете дальнейшее строительство коттеджа под ключ в нашей компании, мы предоставим скидку.

УШП от СК «Медный Всадник»

Наша компания проводит монтаж фундамента УШП под ключ. Долговечность основания вашего дома обеспечивают:

• точный расчет нагрузок;
• грамотная подводка коммуникаций;
• строгое соблюдение требований при проектировании системы отопления «теплый пол»;
• применение качественных материалов.

Цена УШП плиты под ключ зависит от размеров объекта и особенностей участка. На эксплуатацию фундамента мы даем гарантию 10 лет.

Плитный фундамент

Сфера применения фундамента из монолитной плиты

Данный вид фундамента может возводиться практически на любых грунтах в нашей полосе, будь то глинистые, суглинистые, торфянистые и песчаные грунты. Еще одно преимущество фундамента в виде монолитной плиты, это возможность его монтажа в местах, где высокий уровень грунтовых вод.  При правильном проектирование и исполнении монолитной плиты для фундамента, она может быть использована практически для любых видов строений, для зданий с цокольным этажом и подвалом, и даже для многоэтажного строительства.

Виды монолитной плиты

Обычная монолитная плита.

Самый распространенный вариант исполнения фундамента в виде монолитной плиты для легких строений из газосиликатных блоков, а также строений из дерева. Важным моментом при выполнении данного вида фундамента, является планирование и монтаж всех коммуникаций перед началом работ по монтажу фундамента.

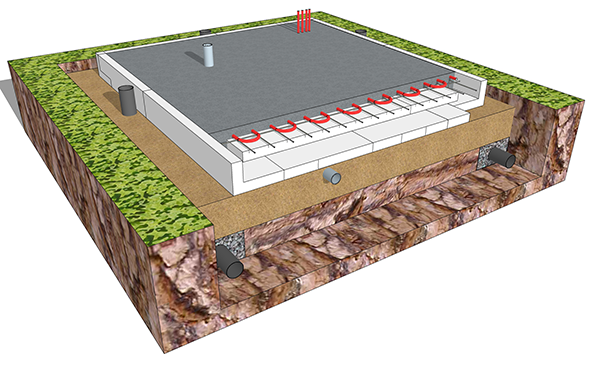

Утепленная шведская плита (УШП).

Данная разновидность монолитной плиты представляет собой фундамент в виде обыкновенной монолитной плиты, но с верхним ростверком. Ростверк в данном случае служит не только для более равномерного распределения нагрузки от несущих стен на основание фундаментной плиты, но и дополнительным мероприятием против выгибания основания фундаментной плиты. Пожалуй, данный вид монолитной плиты самый надежный, но в тоже время и самый затратный.

Монолитная плита с нижним ростверком.

Отличие данного вида фундаментной плиты от плиты с верхним ростверком, только в том, что в данном случае ростверк работает только на исключение вероятности прогибов плиты и не принимает участие в распределении нагрузок с несущих стен.

Этапы монтажа фундамента в виде монолитной плиты.

Первым этапом изготовления любого фундамента производится геодезическая разметка участка. Составляется мини карта высот, выбирается нулевая отметка. Далее следует разметить границы будущего строения. Продумать расположения всех коммуникаций, включая канализационные выводы, ввод электроэнергии и воды.

После того, как Вы все предусмотрели, можно приступить к выемке грунта для подготовки «подушки» фундамента. Обычно слой удаленного грунта колеблется от 300 до 700 мм, данное значение зависит от ряда факторов: состава грунтов, размеров и веса постройки, толщины монолитной плиты и др. Площадь «подушки» обычно увеличивают на 1 метр с каждой стороны фундамента, для последующего монтажа отмостки. Теперь можно приступить к засыпке песчано-гравийной подушки с послойным уплотнением при помощи виброплиты. Пирог такой «подушки» может отличаться в каждом отдельном случае, наиболее распространённый вариант вы можете увидеть на этой картинке.

Все коммуникации и закладные, а также монтаж треугольника заземления, производиться одновременно с монтажом «подушки».

Когда «подушка» готова можно приступать к сборке опалубки. При использовании для опалубки деревянной доски, рекомендуем использовать доску толщиной не менее 35 мм. Расстояние между распорками для крепления опалубки должно быть не более 1000 мм, это поможет избежать выгибание опалубки.

После монтажа опалубки следует армирование основания монолитной плиты. Армирование очень важная часть при строительстве фундамента. Чаще всего армирование монолитной плиты производиться в 2 слоя, арматурой А3 диаметром не менее 10 мм. Защитный слой бетона от 25 до 45 мм. При монтаже арматуры нельзя использовать сварку для соединения продольной арматуры с поперечной, для данных соединений используется только вязальная проволока.

После окончания процесса армирование, можно производить заливку фундамента бетоном. Для монолитных плит нужно использовать высокопрочные марки бетона, не менее М300, замешанного на твердых породах щебня. В зимнее время обязательным условием заливки фундаментной плиты, является добавление в бетон зимних присадок и пластификаторов.

Заливку бетона следует проводить с обязательным вибрированием, что позволит избежать в будущем, появления усадочных трещин на основании вашего фундамента. Заливку бетона можно производить как с миксера, так и при помощи бетононасоса.

При выполнении работ по строительству монолитного фундамента лучше обратиться с специалистам, не доверяйте столь ответственное дело дилетантам! Для получения бесплатной консультации, а также для расчета стоимости строительства фундамента, позвоните нам по телефонам: +7(495)502-36-35; +7(925)011-78-88

в чем отличие, плюсы и минусы, монтаж своими руками

Фундаментная плита Европейского образца – это новшество в строительных технологических решениях в России. То, что мы пробуем и соображаем по несколько лет, зарубежные коммерческие компании тестируют, улучшают и, в итоге, продают по всему миру. Подобное относится даже к фундаментным плитам, чьи минусы и плюсы, способы монтировки рассмотрим очень внимательно.

В чем разница

Фундаментная шведская или финская плита – это заграничные технологии, разработанные для местных почв или климатических зон. У нас есть «Русский» плитный фундамент, конструкционная особенность которого – это толстая плита и массивные ребра. Важнейшее в любом типе основы – это прочность и долговечность, поэтому предназначение именно «Русского» фундамента в большом прочностном запасе.

Финская плита (плитный фундамент) — это разработка финских инженеров. А многое из этой Европейской страны принято считать эффективным и продуманным. В сравнении с «Русской», финская плита чуть тоньше, но с замечательным утеплением. Этот тип плитного фундамента заранее просчитан не просто под тяжелый климат, а под систему теплого пола. Такая «модернизированная технология» — норма для стран Прибалтики. Финскую плиту еще называют холодным контуром.

К сведению! На такие плиты укладывают толстый слой утеплителя, от 15 см и более.

Вот для чего это придумано: толстый слой срезает перепад холода между плитой на грунте и теплым полом. Еще есть армированная стяжка, в которой и делают систему теплого пола. Что интересно, финская плита должна быть залита за один раз. Так процесс строительства идет гораздо быстрее.

Важно знать! Именно финский тип плит – это самый дорогой фундамент из представленных, поскольку без армированной стяжки теряет смысл.

Шведский тип фундамента или плиты пришел, естественно из одноименной страны. На деле это та же финская технология, но с несколькими отличиями. В шведских плитах не принято делать стяжку, и система теплого пола (ее трубы) располагаются прямо в плите. Такой подход делает плиты тоньше и дешевле. Но по энергосбережению такая система фундамент уступает финской технологии. Заливают шведские плиты так же, как и финские в один заход. Что гораздо экономнее в плане постройки, но не выгодно по утеплению, точнее расходу тепла в будущем.

Где принято применять

Шведскую и финскую технологию практикуют чаще с таких случаях:

1. При работе на почвах с повышенным уровнем влажности.
2. Под частные дома на слабых грунтах.
3. Если земля имеет высокие грунтовые воды.
4. Проблемные участки, где много перепадов высоты.

Что рекомендуют специалисты

До снятия грунта и начала разметки как для финского, так и для шведского фундамента желательно позаботиться о таких моментах:

1. Обязательно понадобится дренажная система. Без нее не будет отвода воды от постройки.
2. Песок и щебень лучше выдержать в равно пропорции и утрамбовываться очень тщательно.
3. Можно использовать геотекстиль. Его монтируют на грунт или между слоями.
4. Лучше продумать в теории подводку и проводку электричества. Также нужно рассчитывать отопление и канализационную систему.
5. Для финской плиты важен утеплитель, точнее его качество. На горизонтальный слой будут впоследствии естественные нагрузки, поэтому сэкономить не получится.
6. Для долговечности внутренней составляющей принято использовать в работе материалы из: полибутана, полиэтилена, меди и пластика.

Как монтировать

Начнем описание со шведских плит. Работу (подготовку) делают по такой последовательности:

1. Бережно снимают почву (ее верхний слой). Рассчитывают по площади фундамента, но правильнее, когда снято земли с запасом в метр или полтора.
2. Насыпают амортизацию в качестве песка. Достаточно слоя в 15-20 сантиметров. Сухой песок нужно обязательно увлажнить и уже потом утрамбовать.
3. Делают дренаж и необходимые для жизни коммуникации.
4. Засыпают гравий. Желательно выдержать ту же пропорцию, что и с песком.
5. Укладывают пенополистерол. В этом же цикле нужно позаботиться и об опалубке. Она образует бока будущей постройки.
6. Проверяют горизонт получившегося основания.
7. После проверки нужно устанавливать временные подставки. На них потом ставят армирующую основу для плит.
8. В этот же «слой» нужно поставить трубы для теплого пола, которые обязательно прокачиваются теплым воздухом.
9. Поверх всего заливается небольшой слой (до 10 см) бетона.

Несложная и относительно дешевая технология фундамента «шведская плита» — это непроверенная временем система. Нет конкретики в том, как будет себя «чувствовать» залитый пенополистерол через 30-40 лет. Да и не на каждом грунте можно без опасений выполнять такой вид фундамента.

Технологические этапы по «финской плите»:

1. Подготовительная работа.
2. Устройство подушки из песка.
3. Монтаж слоя гидроизоляции.
4. Монтаж закладных труб и инженерных коммуникаций.
5. Бетонирование самой плиты.
6. Монтаж толстого слоя утеплителя (от 15 см и более).
7. Установка плит с теплыми полами и дополнительными коммуникациями.

И это в поверхностном перечислении. Как видим, работа в сравнении со «Швецией» разница только в утеплителе и теплых полах. Но для общего понимания лучше добавить несколько слов о рабочем процессе.

Начинают работу с расчетов. Необходимо выяснить «нулевой» угол и разности высот по площади. Чаще всего берут нивелир. С помощью современного устройства легко рассчитать нужные работы по выравниванию, что положительно скажется на общей конструкции. И только после этого приступают к разметке.

Важно! Именно для «финской плиты» готовят неглубокий котлован. Не обязательно брать в расчет уровень грунтовых вод или глубину промерзания. Но даже скромный по глубине котлован необходим.

Итак, разница в монтаже такая:

И финский, и шведский утепляется обязательно. Но если второй защищают от потери тепла по бокам (грунтовая часть), то финский имеет внушительной слой утеплителя между стяжкой и бетоном. Получается, что именно финская технология дает высокий, теплый и современный тип фундамента. Интересно, что после высыхания стяжки можно сразу приступать к финишной облицовке.

Некоторые этап работ:

Укладка дренажных труб

Укладка геотекстиля

Арматура.

Окончательная заливка бетоном после укладки теплого пола.

Про плюсы и минусы

Начнем с финского, ведь любая, даже модернизированная система строительства должна иметь как плюсы, так и минусы. Из положительного:

1. Высокий цоколь. «Поднять» фундамент придется достаточно высоко от земли, что, конечно, только на руку для строительства дома.
2. Лучшая энергоэффективность. Полы уже защищены от мороза и оборудованы теплым полом по технологии.
3. Не нужно черновых полов.
4. Очень просто в процессе строительства сделать систему теплого пола на весь срок службы здания.
5. Не трудно поставить на любых рельефах.
6. Разрешается заливать и монтировать так, где высокие грунтовые воды или проблемная почва.
7. Чистовую отделку можно выполнить как только подсохнет стяжка.

Минусы:

1. Серьезные земляные работы. Нужен обычный по размерам котлован, а его создание стоит денег или трудозатрат рабочих.
2. Естественно, дорогая работа. Конструкция обойдется на 30-40% дороже в сравнении с классической «русской плитой».
3. Сам процесс монтажа занимает не одну неделю. Выполнить все циклы за несколько дней просто невозможно.

Для шведской плиты также есть вердикты. Из плюсов следующее:

1. Для создания сгодится любая твердая почва.
2. Теплый пол и коммуникации находятся в самой плите.
3. Верхний слой фундамента – это уже готовый пол, который не нуждается доработке или дополнительной отделке.
4. Монтаж не более 14 дней.
5. На плите разрешается планировать тяжелые конструкции по типу любых печей или каминов.

А минусы такие:

1. Пусть общая стоимость из всех плитных конструкций фундаментов не самая высокая, все равно это дорогой вид работ. Без квалифицированных бригад не обойтись, да и материалы потребуются самые качественные.
2. Требует инженерного проекта, потому что ошибки «на глаз» не допустимы.
3. Встроенные коммуникации обязательно просчитываются и утверждаются заранее, потому что потом ничего изменить или добавить нельзя.
4. Все, что внутри бетонной плиты ремонту или реставрации не подлежит.
5. Нет уверенности в пригодности технологии для Российского климата.

Итоги

Конечно, в Европейских странах по данным технологиям выполнено очень много жилых построек разного формата, но как «встанет» плитная импортная конструкция в холодных регионах Сибири или Урала не известно.

Обзор на видео

Видеоблог «Строительство дома. Просто о сложном» предлагает доходчивый и обстоятельный обзор УШП, с упором на характеристику его недостатков. Особый интерес представляют комментарии к видео- отписавшиеся со знанием дела комментируют подачу диктора.

Планы современных домов от архитектора Грегори Ла Вардера: Письма из Швеции

Одна проблема, которую мы не рассмотрели при рассмотрении изготовления домов на заводе, — это работы по фундаменту, которые выполняются до прибытия дома. Шведы также используют некоторые инновационные продукты для фундаментов, продукты, которые делают их дома статус-кво намного более энергоэффективными, чем наши здесь, в Штатах.

Новые дома в Швеции в основном строятся из плит, отчасти потому, что это целесообразно, но также и потому, что это, естественно, лучший способ иметь пол с подогревом. В холодном климате это единственный способ использовать плиту, иначе плита будет холодной и неудобной. Но плиту в холодном климате необходимо изолировать от непогоды, иначе она будет выбрасывать тепло своими краями. Обычно есть две стратегии, чтобы изолировать вашу плиту от холода.

Первая стратегия заключается в разрыве изоляции между плитой и фундаментной стеной. Обычно это делается с узким слоем изоляции. Чтобы поместить это между плитой и стеной, две конструкции должны быть построены в отдельных операциях.Сначала ломается стена, утеплитель, а затем внутри стен заливается плита. Два шага.
Вторая стратегия заключается в изоляции внешнего края плиты. Это позволяет залить плиту и стену фундамента за один прием, но придется вернуться и установить утеплитель по периметру. Это еще не конец. Эта изоляция, конечно, очень уязвима к повреждениям. Это мягкий материал, и он соответствует классу, поэтому он должен быть защищен чем-то жестким, обычно лучшим выбором является цементная плита. Изоляционно-защитная плита создает в лучшем случае второй шаг.
Хорошо, что шведы делают. Во-первых, они не строят глубокие фундаменты. Они строятся на мелкозаглубленных фундаментах с защитой от мороза. Все здания в холодном климате традиционно строятся на грунтах ниже линии промерзания. Как же тогда шведы избегают этого. Они хорошо изолируют плиту, чтобы изолировать нижележащую землю от замерзающего воздуха, а в более холодном климате дополняют это юбкой изоляции по периметру дома.Кроме того, их плиты изолированы по периметру, что позволяет системе лучистого панельного отопления оставаться в доме. В совокупности эти элементы служат для предотвращения промерзания и пучения грунтов под фундаментом. Так внезапно они убрали фундаментную стену и нужно только построить плиту на уровне. Большая экономия времени, сил и средств. Хорошо, но они все еще заканчиваются проблемами с изоляцией плиты, описанными выше. Нет, это не так. Они используют пенопластовую опалубку, которая формирует периметр плиты, и одновременно изолирует ее. И эта опалубка из пенопласта покрыта прочным цементным покрытием, которое защищает пену и предотвращает ее повреждение. И самое главное, это всего лишь один шаг.

Разметка плиты — сначала укладываются уголки.

Готово к заливке, кромочные формы, проволочная сетка, водопроводные и отопительные петли на месте.

Плита залитая. После того, как он вылечится, он будет готов к сборному дому.
Вот пример шведского производителя этих пенных форм:
Jakon Isolering

А теперь в наличии государственная сторона: WarmFörm
Ранее:
Письма из Швеции — доставить и установить
Письма из Швеции — сантехника сборная
Письма из Швеции — проводка дзен
Письма из Швеции — окна сказка
Письма из Швеции — панельное строительство в Швеции против США
Письма из Швеции — Европа другая, Швеция нет, вроде..
Письма из Швеции — земля современности, страна сборных домов
Письма из Швеции — беседы с иностранным строителем

Фундаменты мелкого заложения с защитой от мороза — перекрытия ICF из плит на грунте

Legalett был создан более 30 лет назад как простая решетка из труб, установленных в плите для распределения тепла от нагревателя, расположенного над плитой.

• Первая плита Legalett была спроектирована и изготовлена ​​в Кунгельве, Швеция
• Со временем конструкция системы была усовершенствована, чтобы использовать петли труб, а не сетку трубопроводов
• Нагреватели были затем переработаны, чтобы их можно было вставлять в плиту
• Компания была основана в 1983 году

Legalett Швеция:

• Legalett расширилась и образовала дочерние компании, в которые входят Legalett Finland, Legalett Germany, Legalett Japan, Legalett Lithuania, Legalett Canada & USA, Legalett Poland и Legalett Norway.
• дома Legalett были построены в Швеции менее чем в 100 милях от Полярного круга.
• Legalett стала нарицательной в Швеции.
• Нажмите здесь, чтобы посетить наших шведских друзей!!

Legalett в Северной Америке

Первая североамериканская установка Legalett была установлена ​​в Питерборо, Онтарио, Канада, в 1988 году. Legalett North America была основана в 1999 году как расширение Legalett International, и ее фирменный стиль был представлен в Канаде и США.Компания Legalett производит и продает плиты GEO-Slabs с воздушным и необогреваемым покрытием (неглубокие фундаменты с защитой от мороза), подвалы и подвесные плиты.

В настоящее время по всему миру установлено более 20 миллионов квадратных футов систем лучистого пола Legalett с воздушным обогревом.

Система Legalett включает предварительно сконструированную GEO-плиту (Конструкция морозостойкой конструкционной бетонной плиты с мелким фундаментом), используемую в жилищном, коммерческом и учрежденческом строительстве.

• Legalett успешно используется практически во всех сферах строительства, где требуется комфортное отопление.
• Сюда входят жилые, коммерческие, учреждения, предприятия легкой промышленности и т. д.
• Legalett становится все более популярным в качестве предпочтительной системы фундамента/теплого пола.
• Legalett идеально подходит для детских садов, школ и домов престарелых.
• Legalett – это единственная система фундамента с лучистым теплом ICF в Северной Америке.

В Канаде и США Legalett поставила продукцию Legalett общей площадью более 1 000 000 кв. футов в более чем 750 зданий. Это число неуклонно растет с каждым годом, так как все больше и больше людей выбирают Legalett в качестве полезной для здоровья системы отопления и фундамента.

Запрос информации

Технология строительства утепленных шведских плит

Основа технологии USB

Фундамент – основа любого здания, поэтому важно сделать его качественным и надежным.С каждым годом появляется все больше материалов и технологий нового поколения, позволяющих добиться высочайших показателей надежности, прочности и долговечности. Ниже мы рассмотрим одну из новых технологий в области устройства фундамента – УТП.

Содержание:

• Что такое УШП (утепленная шведская плита) ↓
• Определение ↓
• Суть техники ↓
• Схема устройства СШП ↓
• Достоинства и недостатки ↓
• Этапы строительства шведского фундамента ↓
• Пошаговая инструкция ↓
• Стоимость СШП ↓
• Отзывы ↓

Что такое УШП (утепленная шведская плита)

Фундаменты по технологии УСБ представляют собой высокотехнологичные мелкозаглубленные фундаменты, которые можно возводить в регионах с самыми разнообразными климатическими условиями.Главное удобство этого варианта – возможность параллельно со строительством провести все необходимые коммуникации под зданием.

Определение

Печь утепленная шведская представляет собой современный вариант

монолитного фундамента в виде плиты, утепленной снизу пенопластом, со встроенным отоплением и коммуникациями.

Суть технологии

Суть технологии устройства УСП заключается в создании многослойной конструкции фундамента, который после изготовления и монтажа может выполнять функции пола, так как имеет идеально ровное бетонное основание.Фундамент располагается на тщательно утрамбованной и армированной подушке из щебня и песка, что делает основание достаточно прочным (усилен ребрами жесткости толщиной около 20 сантиметров).

Для придания высоких теплоизоляционных характеристик, качественной теплоизоляции (основания и борта), кроме того, возможно обустройство коммуникаций, встроенных в фундаментные системы.

Схема устройства СШП

Послойно схему такого фундамента можно описать так:

1. Бетонное основание.
2. Система теплого пола.
3. Арматура.
4. Шведская технология CARBON ECO SP.
5. Слой гравия.
6. Песчаная прослойка.
7. Геологический текстиль.
8. Грунтовка.
9. Дренажная труба.
10. Почва.

Важной особенностью такой конструкции является небольшая толщина конструкции по сравнению с фундаментами, построенными по другим технологиям. Это открывает дополнительные возможности для дальнейшего строительства зданий.

Преимущества и недостатки

К основным положительным чертам технологии СШП относятся:

1. Возможность встраивания всех систем коммуникаций и совмещения обустройства фундамента с обустройством теплых полов.
2. Поверхность плиты СШП идеально ровная, что позволяет сэкономить время и деньги на стяжке перед укладкой пола.
3. Высокие теплоизоляционные характеристики, реализованные за счет широкого (20 см) слоя теплоизолятора.
4. Защита почвы от промерзания.
5. В технологическом процессе оснащения УСП помощь тяжелой и крупногабаритной спецтехники не требуется.

К недостаткам шведского фундамента можно отнести:

1. Высокая стоимость создания конструкции.
2. Ограничен диапазон веса построек.
3. Ограниченное использование в зависимости от типа почвы.
4. Невозможность обустройства подвала или погреба.

Этапы строительства шведского фундамента

Технологию строительства утепленной шведской плиты можно разделить на несколько этапов:

1. Подготовка котлована путем снятия верхнего слоя земли.
2. Укладка утрамбованного слоя песка.
3. Монтаж дренажной системы и коммуникационных труб.
4. Укладка уплотненного гравийного слоя.
5. Возведение вертикальной опалубки по периметру и утепление боковой стороны плиты.
6. Монтаж двухслойной теплоизоляции фундамента.
7. Процедура армирования металлическими стержнями диаметром 12 см.
8. Монтаж системы теплых полов.
9. Заливка бетонной плиты основания толщиной 10 см с последующим ее выравниванием и шлифовкой.

Пошаговая инструкция

Рассмотрим выполнение каждого из этапов строительства УСБ более подробно:

1. Подготовительный этап существенно не отличается от технологии устройства стандартного монолитного фундамента мелкозаглубленного типа. На участке по периметру предполагаемого строения (площадь расчищенного участка должна немного превышать площадь фундаментной плиты) необходимо расчистить пространство и снять верхний слой земли.На этом же этапе необходимо выкопать траншеи для последующей укладки труб дренажной системы по стенам фундамента. Далее выполняется утрамбованный 15 мм слой песка, на который насыпается геологический текстиль (плотность 200 г на квадратный метр). По углам устанавливаются смотровые колодцы, а по периметру прокладываются дренажные трубы. Поверх дренажной системы насыпают слой гравия (от 15 до 20 сантиметров), а второй слой песка утрамбовывают. Для облегчения процедуры утрамбовки материалы рекомендуется увлажнить.Поверх этого слоя выведены все коммуникации: канализация, водопровод, электричество и т.д.
2. Следующим важным этапом является теплоизоляция плиты. Для этого можно использовать Г-образные блоки или любые плиты теплоизоляционного материала. Г-блочный вариант менее трудоемок и заключается в утеплении плиты по периметру с помощью специальных угловых и торцевых элементов. Основой таких блоков является лист из асбоцемента и пенополистирола.Эти блоки имеют повышенную жесткость, что позволяет отказаться от возведения опалубки по периметру здания. В случае утепления обычным пенополистиролом для обеспечения жесткости конструкции в торцевой части сооружается опалубка из влагостойкой фанеры. В остальную часть плиты укладывается утеплитель (максимально плотно) слоем толщиной от 20 до 30 сантиметров в зависимости от климатических условий местности. По периметру раскладывают арматуру и трубы для системы теплого пола.
3. Завершающий этап – заливка УСБ бетоном, толщина слоя которого должна быть не менее 10 см. Через сутки, когда бетон высохнет, фанерную опалубку можно разобрать и приступить к очистке и шлифовке бетонного основания плиты.

Стоимость СШП

Из-за использования дорогих материалов стоимость утепленной шведской плиты довольно высока. При этом следует учесть, что стоимость его установки и заливки меньше по сравнению со стоимостью обустройства. другие виды фундаментов.

Такая экономия достигается за счет отсутствия необходимости использования специального оборудования. Но и в этом случае далеко не всегда оправдана установка СШП. Поэтому перед началом строительства и закупкой материалов рекомендуется проконсультироваться со специалистами.

отзывов

«Прежде чем приступить к строительству дома, мы изучили огромное количество вариантов и технологий, советовались как с друзьями, так и со специалистами, читали отзывы в интернете.В итоге остановили свой выбор на шведской печке, несмотря на то, что было не совсем понятно, как технологически можно спрятать все коммуникации в 20 сантиметрах, еще и с учетом утепления. Долго сомневался, но все же решился. Мы обратились в компанию с хорошей репутацией и уже два года не жалеем о потраченных деньгах. Дом оказался теплым и крепким, трещин не появилось, сырости не было, хотя зимы были довольно суровые. Андрей, г. Москва.

«Для строительства небольшого загородного дома я выбрал для фундамента шведскую плитную технологию. Сам монтировать не решился из-за особенностей грунта (есть торфяная основа). Меня привлекла возможность обустройства современного теплого пола, который бы создавал комфортные условия в холодное время года. Возиться с составлением проекта строительства и обследованием участка пришлось долго, да и стоило немало. Но сам фундамент построили очень быстро. Результат меня порадовал, и я считаю, что лучше один раз потратиться на качественный и надежный вариант фундамента, чем потом постоянно тратить время и деньги на ремонт.Иван, г. Тверь.

«Недавно построил баню, и решил построить парилку своей мечты на основе УТП. Доволен как слон, баня теплая, а обслуживание очень дешевое. Думаю, это все благодаря качественной основе. Хоть и дорого получилось, но построили все очень быстро. Технология, как по мне, предельно понятна, главное тщательно продумать подбор материалов и все этапы работы. Бане уже год, к фундаменту пока претензий нет.Всем рекомендую». Максим, г. Рязань.

Утепленный шведский плитный фундамент: своими руками USP

Если вы преследуете цель построить дом с нулевым энергобалансом, то одним из самых привлекательных видов фундаментов будет USB. Технология его устройства уже доведена до технического совершенства и проверена десятилетиями эксплуатации, сегодня мы опишем ее во всех подробностях. конструктивных особенностей, обеспечивающих ему выдающиеся показатели устойчивости и теплосбережения.Еще одной характерной особенностью шведского слэба является использование материалов премиального качества. Это подразумевает значительные финансовые вложения, но результат однозначно того стоит: при сроке службы более 50-70 лет застройщик получает чистовой пол с почти глухим утеплением и возможность установить многоэтажку даже на очень слабом и пучинистых грунтах с высоким УГВ.

Шведская плита утеплена специальным ассортиментом изделий из экструдированного пенополистирола.Так как даже при сравнительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу здания до 2-3 этажей, материал утеплителя должен обладать высокой устойчивостью к деформации при сжатии – от 200 кПа. Более дешевые ПСБ не могут похвастаться достаточно высокими прочностными показателями.

Устранение проявлений морозного пучения под фундаментом достигается сплошным поясом утеплителя по периметру фундамента и устройством отмостки, отводящей воду.Теплоизоляция под отмостку обычно составляет 50–70 мм, при этом коэффициент теплопроводности теплоизоляционных материалов не превышает 0,035 Вт/м*К. При тех же параметрах толщина самого слоя утеплителя плиты может достигать 200–250 мм. . Максимальная деформация качественного утеплителя при полной нагрузке при такой толщине составляет около 10-15 мм.

Еще одной особенностью СТЮ является повышенная прочность и пространственная жесткость, что достигается за счет особой конфигурации нижней части фундамента.По периметру и под несущими стенами плита имеет выступающие ребра, которые равномерно распределяют нагрузку по всей площади опоры и придают ей очень высокую жесткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6-0,8 кгс/см ² , соответственно здание будет устойчиво стоять даже на насыщенных влагой супесчаных, торфяных и пластичных грунтах. глина.

Ввиду особенностей, описанных выше, основная задача при возведении УСП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций.Обычно высота ребер жесткости составляет от 2 до 5 толщин плиты. При этом если пролет между ребрами превышает 50–70 значений их толщины, плиту усиливают либо более толстой схемой армирования, либо устройством дополнительных промежуточных ребер.

Земляные работы и подготовка

В реальности существует множество конфигураций шведской плиты, отличающихся толщиной и рисунком армирования. Однако сути технологии это не меняет по весьма экстраординарной причине, принять которую обычному человеку достаточно сложно.Дело в том, что долговечность и устойчивость УСБ обеспечивается не самой конструкцией плиты, а за счет правильной подготовки основания под нее.

Все начинается со снятия плодородного слоя почвы или перекопки более глубокая яма, если под домом планируется цокольный этаж. В этом случае снимается основная масса грунта на площади большей, чем сама плита. В каждую сторону от намеченной разметки фундамента нужно отступить по 40-50 см плюс глубина плиты, умноженная примерно на 1.35-1,5. Эта необходимость обусловлена ​​тем, что и под плиту, и под отмостку готовится плотная несжимаемая подстилка, которая легко «выпускает» воду. При этом ширина отмостки всегда определяется глубиной заложения фундамента, потому что распространение жидкости при ее просачивании через засыпку происходит веером. Таким образом, чем больше глубина, тем шире мокрое пятно. Радиус этого пятна для материала засыпки под плиту примерно в полтора раза больше глубины.

После удаления грунта котлован расчищается вручную и засыпается иглопробивным геотекстилем, затем производится обратная засыпка.Первый – это песок – качественный речной песок, без глинистых включений и с максимально низким коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и утрамбовывают вибрационным методом с плитой массой около 100–120 кг. Толщина песчаной подушки составляет не менее 20 см, но в целом может достигать 2-2,5-кратной номинальной толщины плиты. Создание более толстого слоя песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывается система дренажных труб, обернутых геотекстилем, во избежание заиления.Для обеспечения необходимого уклона в песке подкапывают небольшие желоба, при этом общая плоскость остается строго горизонтальной. После устройства дренажной системы котлован засыпается геотекстилем плотностью 250 кг/м ² , затем засыпается гравием фракцией от 15 до 30 мм. В лучшем случае используют гранитный щебень, который насыпают слоями с постепенным уменьшением фракции до 10-15 мм.

Гравийная подушка предназначена для дренажа нижней части плиты и распределения нагрузки.Обратная засыпка осуществляется до отметки, на которую планируется опирать края плиты. Глубина опирания определяется толщиной плиты с ребрами жесткости, принимая, что плоскость чистового пола будет на 20-25 см выше прилегающего грунта.

Устройство утепленной опалубки

Шведская плита имеет сплошной изоляционный пояс нижней плоскости без мостиков холода. Устроить такую ​​схему теплозащиты достаточно просто для плоского плитного фундамента, однако наличие ребер вносит свои коррективы.Специально для этого выпускаются специальные изделия для формирования несъемной опалубки.

Формирование наружных ребер жесткости осуществляется с помощью Г-образных лотков, которые устанавливаются по периметру плиты и выравниваются по разметочным шнурам и уровню. Внешний край лотков определяет общую толщину плиты и ребра, а внутренний формируется вручную из плит, вырезанных на месте. Необходимая прочность опалубки для выдерживания нагрузок при заливке обеспечивается наружными настилами из листовых материалов, опирающимися на вбитые в землю по верхнему и нижнему поясам кольям.

При сборке реберной опалубки пространство между ними заполняют с тщательным уплотнением смывом или вибрацией. Обратная засыпка может производиться песком или мелким дорожным щебнем, особой разницы в этом нет. Чтобы не нарушать геометрию опалубки, в лотки вставляют временные пластиковые перемычки.

При заполнении полостей между ребрами не выводится заподлицо с внутренними стенками. Вместо этого внутренние стены выступают на толщину используемых изоляционных плит.После сборки наружного пояса теплоизоляции опалубку укрывают гидроизоляционной мембраной профилированного типа. В углах гидробарьер аккуратно подрезают и укладывают друг на друга с нахлестом 150-200 мм, защелкивая шипованные замки.

Поверх гидроизоляции монтируется внутренний пояс утеплителя, представленный 2-3 слоями ЭППС по 50-70 мм. В этом случае размер лотков уменьшается на толщину утеплителя, что необходимо предусмотреть заранее.Фиксацию ЭППС обычно не проводят, так как опалубку сооружают за день до заливки или на день раньше. При сильном ветре плиты можно связать между собой небольшими порциями универсального клея или прижать с нажимом до сборки арматурного каркаса.

Армирование УШП

Утепленная шведская плита содержит небольшое количество арматуры, но она правильно распределена по толщине бетона для максимально качественного восприятия нагрузок.Сборку арматурного каркаса начинают с краев: в них укладывают П-образные хомуты из гладкой конструкционной арматуры диаметром около 8 мм, размер которых подбирается с учетом защитных слоев бетона по 50 мм с каждой стороны. Хвосты хомутов выпускают на 20-25 см выше верхней линии армирования общей плоскости.

Сама плита армирована двумя слоями сетки из стержней от 8 до 14 мм в два ряда, при этом толщина стержней в каждом слое разная.В связи с тем, что основная нагрузка на плоскость плиты приходится на сопротивление грунта, основная рабочая арматура, принимающая на себя растягивающие нагрузки, располагается в верхней зоне и толщина стержней здесь выше. Нижний ряд выполняется из более тонкой арматуры, но с меньшим размером ячеек, необходимо для придания монолитной прочности, также используется как монтажная система для крепления коммуникаций.

При укладке сетки ее вяжут по месту, располагая продольные стержни на дистанционных стульях, обеспечивая защитный слой снизу около 40 мм.Сверху укладываются поперечные прутья, все места пересечения обвязываются проволокой. Для надежной фиксации верхнего ряда к нижней сетке привязывают П-образные анкеры, к верхним хвостовикам которых прикрепляют проволокой продольные стержни основной арматуры. После полной вязки верхней сетки каркасы ребер жесткости слегка приподнимают, хвостовые концы загибают и привязывают к стержням верхнего ряда арматуры.

Прокладка коммуникаций

Сооружение УСП выполняется таким образом, чтобы в плите оставались все необходимые коммуникации или каналы для их прокладки.Чтобы ничего не упустить, вот максимальный список того, что можно спрятать в толще бетона:

1. Трубы теплого пола или нагревательный кабель;
2. Ввод воды в дом;
3. Каналы сточные с выходом в санузлы и стояки;
4. Сантехника для хозяйственных нужд;
5. Вводной электрический кабель в защитной оболочке или только оболочке со шнуром для протяжки;
6. Розетки электрические для уличного освещения и бытовых нужд;
7. 2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Следует иметь в виду, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может потребовать оформления акта скрытых работ. Чтобы коммуникации не могли повредиться при заливке, их прокладывают исключительно внутри жестких оболочек, самым бюджетным примером которых являются технические ПНД трубы из вторсырья. Чтобы трубы не сдавливались массой бетона, их глушат и врезают золотниковые клапаны для нагнетания воздуха под давлением 3–3.5 атм.

Заливка и обработка бетона

Преимущество шведской плиты в том, что бетонные работы происходят в один этап, поэтому скорость строительства одна из самых высоких. Настоящая шведская плита требует заводского бетона. Это требование связано не столько с необходимостью обеспечения точного значения марки, сколько с необходимостью заливки всей плиты за один раз без образования холодных швов.

осушенном участке, для его изготовления подходит бетон класса прочности В20 и выше, но без особых претензий по морозостойкости. Выпуск бетонной смеси начинают от центра опалубки, чтобы стенки лотков испытывали динамическое воздействие гидроудара только на завершающем этапе заливки. По мере заполнения формы бетон тщательно утрамбовывается глубинным вибратором, при этом из-за сравнительно небольшой толщины плиты можно не опасаться расслоения.

Выравнивание бетонной плиты может производиться ручным правилом с последующей шлифовкой, либо сразу доводиться до нуля с помощью виброрейки.Готовая поверхность пола в обоих случаях готова к укладке большинства легких покрытий, от линолеума до паркетной доски.

Сборные пенопластовые опалубки для плитного фундамента

Заимствуя идею шведских строителей, компания из Нью-Джерси начала продавать сборные пенопластовые опалубки, которые позволяют двум рабочим установить защищенный от мороза мелкозаглубленный фундамент за один день практически без затрат. копать.

Компания Bygghouse начала свою деятельность, когда Скотт Хеджес работал плотником в Швеции и заинтересовался широко используемыми строительными материалами и технологиями. Там формы из пенополистирола (EPS) обычно используются для плит (часто называемых «плитами с изоляционными плотами») в качестве альтернативы глубоким фундаментам и бетонным фундаментам. Для создания утепленной плиты бетон помещают в неглубокую «ванну» из пенополистирола.

Позже Hedges и архитектор Грег Ла Вардера разработали прототип своего продукта WarmFörm совместно с Bensonwood, фирмой из Нью-Гэмпшира, возглавляемой Теддом Бенсоном, и в 2012 году заложили в землю свою первую плотную плиту.Этим летом компания начала предоставлять котировки потенциальным клиентам.

Фундамент WarmFörm обычно укладывается на основание из щебня глубиной 8 дюймов, при этом верхняя часть щебня находится примерно на 8 дюймов ниже конечного уровня. Обычный фундамент обычно включает в себя бетонные стволовые стены на фундаментах, которые расположены ниже линии промерзания, чтобы они не вздымались зимой. Это может быть на 48 дюймов или более ниже уровня земли в более холодных частях страны.

Подход десятилетней давности

Мелкозаглубленные фундаменты с защитой от замерзания не новинка. Фактически, этот тип фундамента использовался Фрэнком Ллойдом Райтом в районе Чикаго в 1930-х годах. Исследовательский центр NAHB (теперь Лаборатория исследований домашних инноваций) опубликовал документ о том, как сделать их десять лет назад, хотя строителям приходилось лепить их вместе с листами жесткой пеноизоляции и обычными бетонными формами.

Старший редактор Green Building Advisor Мартин Холладей написал об изолированных плитах в блоге в 2010 году . В нем он перечислил несколько европейских производителей форм из пенополистирола, предназначенных для плит стропила.

Разметить опалубку, залить бетоном

Ла Вардера упомянула WarmFörm в посте GBA ранее в октябре р. Он сказал, что фирма надеется, что система приобретет здесь такую ​​же популярность, как в Швеции, «где почти все новые дома строятся на такой системе фундамента».

«Шведы усовершенствовали его до чрезвычайно эффективного и экономичного способа строительства. Они строят таким образом не только потому, что это энергоэффективно, но и потому, что это быстрее и дешевле, чем рытье фундаментов ниже уровня земли», — сказал он.

Опалубки, продаваемые Bygghouse, изготовлены из двух типов изоляции из пенополистирола (EPS). Горизонтальные секции, поддерживающие вес плиты и армирующей балки, изготовлены из пены типа IX. По словам ЛаВардера, вертикальные детали изготовлены из BASF Neopor, модифицированного графитом пенополистирола типа VIII с коэффициентом теплопроводности, приближающимся к коэффициенту теплопроводности экструдированного полистирола (XPS).

Снаружи вертикальная часть опалубки, часть которой будет открыта после отделки плиты, защищена армированным полиэфиром цементным покрытием.Вертикальная часть формы имеет толщину 4 дюйма, за исключением сужающейся части в верхней части. По словам Ла Вердара, горизонтальная опора под утолщенным краем плиты также имеет толщину 4 дюйма, в то время как поле из щебня в центре здания обычно покрыто 12-дюймовым горизонтальным пенополистиролом.

Bygghouse не имеет возможности хранить запасы форм из пенопласта, но работает с производителем и специалистом по нанесению покрытий в Нью-Джерси и готов поставлять формы строителям, которые хотят использовать эту систему.Формы стоят 25 долларов или меньше за погонный фут.

Формы слишком громоздкие для импорта из Европы

Компания Bygghouse рассматривала возможность импорта форм из Европы и продажи их здесь, но возникла пара проблем. Во-первых, формы, сделанные в Европе, изготавливаются с непривычными метрическими размерами, которые не совпадают с 4-футовыми. инкремент, который используют американские строители. Кроме того, доставка легких, но громоздких деталей из пенопласта не выглядела привлекательной с финансовой точки зрения.

«У них есть чему поучиться, ведь они уже проверили и преуспели», — сказал Ла Вердара о шведских строителях.«На самом деле нас очень расстраивает то, как мы пытаемся изобретать эти вещи, когда уже есть очень хорошо проверенные решения».

Он добавил, что по крайней мере еще одна североамериканская компания, Legalett , продает аналогичный продукт, используемый в сочетании с системой обогрева горячим воздухом, но, похоже, не заинтересована в продаже опалубки отдельно.

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$элемент}}

{{l10n_strings. ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$выбрать.выбранный.дисплей}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings. AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

различных типов фундаментов домов | Справочник по дому

Выбор фундамента для дома зависит от типа грунта на строительной площадке. Для домов, построенных на плохих почвенных условиях, может потребоваться глубокий фундамент, в то время как для большинства участков требуется только неглубокий фундамент.Климат – еще один фактор, который следует учитывать при выборе фундамента. Некоторые типы фундаментов плохо работают при затоплении или низких температурах. Проконсультируйтесь с инженером-строителем, если вы строите дом, чтобы обсудить, какой тип фундамента лучше всего подходит для вас.

Фундамент из литого бетона

Фундамент из литого бетона является наиболее распространенным типом фундамента дома, по данным BobVila.com. Фундамент из бетонной плиты формируется путем заливки нескольких дюймов бетона с более толстыми краями для обеспечения поддержки.Согласно ConcreteNetwork.com, «плита обычно опирается на слой гравия для улучшения дренажа». Плита заливается вся за один раз и идеально подходит для использования в районах, где грунт зимой не промерзает.

Фундаменты с защитой от замерзания

Как следует из названия, фундаменты с защитой от замерзания защищают бетон от повреждений, вызванных экстремальными температурами. Т-образный фундамент – традиционный выбор для холодных регионов. Этот метод фундамента обеспечивает дополнительную поддержку для фундамента из бетонной плиты с бетонными основаниями, которые проходят ниже линии промерзания.Фундамент мелкозаглубленный с защитой от замерзания (FPSF) обеспечивает защиту без копания ниже линии промерзания. В FPSF используется изолированный бетон для защиты плитного фундамента от повреждения морозом. По данным Toolbase Services, мелкозаглубленные фундаменты с защитой от замерзания используются более чем в 5000 зданий в США, а также в более чем миллионе домов в Швеции, Финляндии и Норвегии.

Постоянные деревянные фундаменты

Постоянные деревянные фундаменты используются с 1960-х годов, и, по данным Toolbase, «в настоящее время производители рекомендуют обработанную фанеру и пиломатериалы в качестве альтернативного материала для фундаментов подвальных помещений, фундаментов и стволовых стен.» Фундаменты изготовлены из обработанной консервантом древесины, которая очень легкая, устойчивая к гниению и проста в установке. Постоянный деревянный фундамент не требует заливки бетона или заливки, что делает процесс намного более удобным. Кроме того, фундаменты легко монтируются. изоляция и влагостойкость Более 300 000 домов в Соединенных Штатах используют постоянные деревянные фундаменты

Приподнятые фундаменты

Приподнятые фундаменты необходимы в прибрежных районах, которые получают большое количество осадков и подвержены наводнениям.
