Разметка фундамента своими руками

Введение

Перед тем как приступить непосредственно к самому строительству здания, следует провести подготовительные работы (разрешить все проблемы с документами, привести порядок на участке и другие). Построение жилого здания начинается с возведения фундамента, на котором и будет держаться вся конструкция. Первым делом приступая к работе вам потребуется провести разметку основания, отметить все необходимые замеры.

При возведение фундаментов ленточного или плитного типа, точность в проведение разметки не слишком важна. Самое главное в строительстве это точность в установке опалубки. При выборе оснований свайных и столбчатых, которые монтируют в определенных точках, погрешности не допускаются. При проведении разметки основания, вы можете выполнить всю работу самостоятельно, без привлечения строительной бригады, так как эта работа не считается сложной.

Нанесение разметки

Нанесение разметки

1. После того как вы наметите будущее расположение стены с помощью натянутого шнура, точка отсчета будет выявлена. Теперь вам потребуется определиться с размещением угла основания. Когда выбор окончен, необходимо провести метку при использовании колышка, только после этого вы сможете измерить длину стены. Конечным результатом работы послужит получившийся 2ой угол основания.
2. Этот же процесс работы можете повторить для другой перпендикулярно расположенной стены. Чтобы получить прямой угол, вам понадобится отметить на шнуре около трех единиц, которые должны располагаться друг от друга на определенном расстоянии. К примеру, если выбранная единичка будет один метр, то следует монтировать спустя три метра колья.

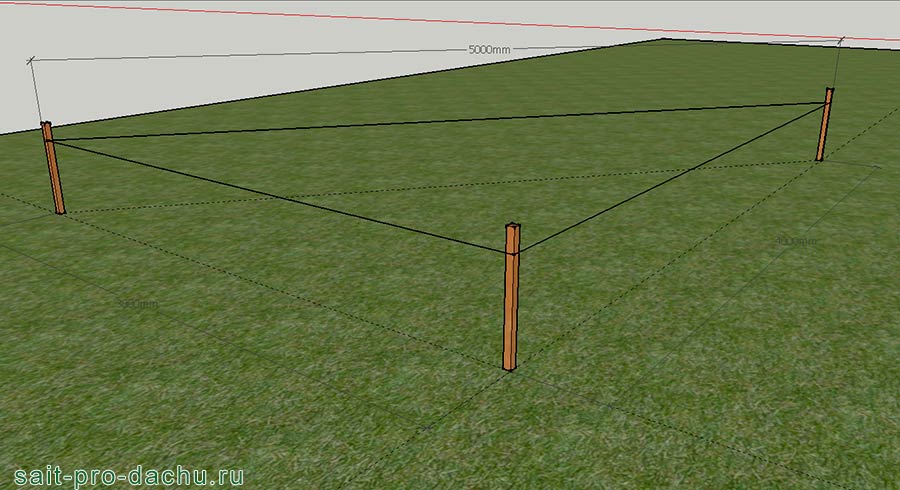

3. В месте закрепления строительной нити стоит отмерить четыре метра и забить колышек, при этом должно получиться расстояние около пяти метров. Замеры стоит проверить при помощи друга и рулетки.
4. Продолжайте далее работу по тому же принципу. От отмеченной точки пересечения необходимо отмерять три метра на строительной нити. Также измерьте расстояние между колышками. Продолжайте проводить замеры пока не получите ровно пять метров. После чего вы сможете порадоваться правильно выполненной разметки основания.
5. После выполненных измерений второй стены и забитого на это место колышка, у вас должен образоваться третий угол. После чего вам всего лишь нужно также выявить четвертый окончательный угол, с которым у вас больше не возникнет трудностей. Он должен получится на пересечении третьего и четвертого шнура.

Если у вас в работе возникали трудности, не беда, все мы на ошибках учимся. Погрешности в работе всегда можно с легкостью исправить. Если расстояние получилось менее пяти метров, то стоит перепроверить замеры угла. Угол должен быть ровно девяносто градусов. Если все таки ошибка была в измерении угла, то следует потянуть шнур в определенную сторону до того, как не добьетесь нужного результата.

Такой способ больше всего подойдет для разметки основания с наружней стороны. При проведении разметки внутреннего периметра, стоит воспользоваться другим методом. При строительстве плитного основания внутреннюю разметку можно не делать.

Однако строительство ленточного фундамента особенно нуждается в проведение точных замеров и расчетов. Внутреннюю разметку проводят с учетом ширины ленточного основания.

В этом моменте были изложены самые важные аспекты в выполнении фундаментной разметки. Такая работа должна проводится под очень тщательным контролем, так как от этого будет зависеть надежность вашего строения.

Схема разметки фундамента

Типы разметки

При выборе более сложного замудренного архитектурного строения, можно выполнить разметку основания своими силами, однако вам понадобится приложить по больше усилий. Этапы строительных работ остаются прежними, что качается определения наружных стен будущего строения и внутренних. Единственной разницей в работе считается в разделении сложных форм на упрощенные фигуры в виде прямоугольника, также в отодвигании скамеек выполненных из дерева и удерживающих веревки за намеченный периметр фундамента. Такая процедура называется обноской.

Для облегчения проведения строительных работ по углам устанавливают колышки, однако веревками их не обвязывают, линию проводят около двух метров за пределы очертаний будущего основания, и уже там выкапывают и устанавливают скамейки, в высоту они должны быть около тридцати сантиметров, ими очень удобно пользоваться нежели колышками. Далее вам потребуется вбить парочку гвоздей в скамейку, они должны быть строго по ширине основания, после чего привязываем на них веревку. В заключении у вас должен получится план вашего будущего сооружения созданный благодаря сплетению веревок в углах. Во время работ связанных с углублением веревки очень просто извлечь или вернуть на прежнее место.

Исходя из этого вы наверняка поняли, что выполнить разметку основы не такое уж невыполнимое задание. А еще из этого можно вывести еще один огромный плюс это экономия денежных средств на выполнении разметки специальной бригады строителей.

Разметка основания

Разметка основания своими силами

Для того чтобы грамотно выполнить фундаментальную разметку вам потребуется наличие качественных под рукой инструментов.

Инвентарь необходимый для выполнения разметки:

Для приобретения нужного инструмента по выполнению разметки фундамента, вам всего лишь потребуется заглянуть в обычный строительный магазин.

Что необходимо купить:

• Рулетка
• Линейка
• По желанию можно выбрать (веревка, леска, нить, шнур) разграничиваем этим материалом сам участок.
• Колышки. Ими отмечаем будущие углы сооружения.
• Скамейки или же доски. Благодаря им можно провести коррекцию разметки.

  Внутренний контур стены и разбивка несущих стен

Значение разметки при использовании обноски

Подробная инструкция по выполнению разметки такого типа:

1. Обноска это каркас, изготовленный из столбиков, а так же досок средней величины. Они закрепляются к стойкам при помощи гвоздей или шурупов. Следует выявить расположение стены строения на строительной площадке. Ее необходимо разместить параллельно к ограждению. В момент разметки нужно сделать равномерный отступ от линии ограждения. В обязательном порядке определяются метки углов строения, а затем фиксируются меточные колья. Образовавшуюся черту закрепляют при помощи обноски. Конструкцию следует установить на небольшом промежутке от откоса ямы. Ленточное основание не требует обноски большой величины.
2. Подбирается угол со стороны здания, от него будет производиться строительство. От метки следует натянуть строительную нить обязательно нужно выдержать угол 90 градусов. В практической работе это сделать довольно тяжело, поэтому очень часто делается небольшое отклонение от плана строительства. В место пересечения строительная нить закрепляется. После выявления более точного угла проводят монтаж обноски изготовленной, из деревянного материала.
3. От точки соприкосновения двух нитей помечают ровно 3 метра.
4. При использовании рулетки отмеряют длину между имеющимися метками. Все работы следует выполнять как минимум вдвоем. Один мастер этого сделать не сможет. Следом нужно закрепить строительный аппарат, предназначенный для измерительных работ. Сделать это необходимо в стартовой метке.
5. Если длинна равняется пять метров, то в таком случае работы проведены правильно, а угол составляет требуемые 90 градусов. После этого можно плавно перейти к последующим меткам. Катет треугольника нужно смещать до того момента, пока гипотенуза не будет иметь значение 5 метров.
6. После окончания установки можно переходить к следующим действиям. На первоначальной стороне, которая размещена параллельно ограждению берут дополнительную метку. Так же как и в предыдущей ситуации необходимо взять в учет вторичную метку и натянуть отталкиваясь от нее строительную нить.
7. На второй строительной нити делают пометки, от них измеряется угол прямого характера. Следом проводится установка 4й строительной нити. В случае выполнения правильного соединения нитей, переходим к окончательному действию.
8. Завершающей частью разметочной работы, является тщательная проверка построенного каркаса. Если все диагонали будут иметь равномерные части треугольника, то конструкция будет правильной.

Советы по выполнению разметки

В большинстве ситуаций при использовании легких инструкций по разметке участка под возведение здания. Особенно в те моменты, когда требуется высокоточный результат. Многие задаются вопросами: что тогда делать? В такой сложившейся ситуации лучшим помощником будет выступать нивелир размерного типа. Это действие поможет понести большие экономии в строительстве здания любого типа. Все этапы разметочных работ производят 2 человека. При выполнении четкой инструкции разметка фундамента своими руками будет проведена на все сто процентов. В случае если необходимо сделать полный монтаж для основания ленточного типа опалубка монтируется не всегда. В момент выбора размеров траншей, следует учитывать многие факторы.

В период проведения монтажа этого вида фундамента, армирующий слой должен выступать за пределы разметки.

Разметка фундамента для строительства дома своими руками, видео инструкция

Перед тем, как перенести проектный контур здания на местность, нужно правильно определить местонахождения угловых точек фундамента и разметить длину его сторон в соответствии с масштабом. От этого зависят не только симметричность и внутренняя планировка помещений, но также прочность и надежность возводимого объекта.

Оглавление:

1. Назначение
2. Способы разметки
3. Инструкция по шагам
4. Список инструментов

Для чего необходима?

Первоначально следует распланировать участок. Для этого на местности определяются конфигурация и габариты.

1. Разметка фундамента позволяет расположить опорные конструкции правильно, в строгом соответствии с архитектурными особенностями сооружаемого объекта.

2. Несоблюдение норм и требований земельно-подготовительных работ приведет к возникновению:

• несоответствия геометрии строения;
• погрешностей, влияющих на качество опор;
• неправильной работы несущих систем;
• отклонения угловых размеров, проблем с сопряжением стыков и скатов кровли.

Могут не подойти изготовленные по четко заданным параметрам сборные элементы, особенно если конструкция собирается из стеновых панелей.

3. Первый этап подготовки к строительству фундамента для дома заключается в определении местоположения здания на участке. Эти данные прописаны в пакете разрешающих документов и позволяют ориентироваться в точном расположении объекта.

4. Для прочности и устойчивости сооружения параметры основания должны отображаться на местности без искажения и с минимумом погрешностей:

• процесс предполагает перенос всех величин с имеющегося плана на участок;
• по ним определяется внешний вид объекта, его площадь, положение помещений;
• путем распланировки происходит привязка проекта к строительному участку.

5. Сделать разметку своими руками несложно, но для получения положительного конечного результата стоит уделить внимание следующим аспектам:

• ширина траншей для ленточного фундамента должна быть >45 см;
• для внутренних несущих стен производится дополнительная разметка;
• равенство диагональных линий проверяется в каждом прямоугольном элементе.

Верная распланировка углов помогает минимизировать давление на почву.

При геометрически сложных формах основания территория разбивается на отдельные участки с простой правильной формой для последующего соединения их в единое целое. После завершения земляных работ и размещении опалубки нужно сделать корректировку, а при необходимости — восстановление разрушенных линий планировки.

О способах разметки

Перенесение проектных параметров на участок — важный этап при создании дома, который позволяет исключить деформацию размеров. Главный ее принцип заключается в выявлении и установке внешних и внутренних границ основы.

1. Самым простым и надежным методом при вынесении плана на натуру является нивелирование, однако для этого требуется специальное оборудование и умение работать с ним.

2. Существует несколько способов, как сделать разметку без нивелира.

Метод	Нюансы
Египетский прямоугольный треугольник	Изначально определяется местонахождения самой длиной стены, она будет катетом треугольника. Остальные параметры берутся согласно пропорциям из теоремы Пифагора. На плоскости откладывается угол 90°, одна сторона которого делится на 4, а вторая — на 3. При правильном построении диагональ между сторонами будет кратна 5.
Формирование паутины	Способ основан на образовании диагоналей и контролируется их равенством. Для этого: вычисляется периметр объекта, по углам фундамента устанавливаются колышки, берется шнур по длине равный периметру и делается его натяжка на колышки. Работу лучше делать вдвоем.
Пересечение дуг окружностей	От вершины главного угла намечается первая стена. Так как смежная должна находиться в перпендикулярной плоскости, то по обеим сторонам линии стоит разметить равные расстояния, соответствующие габаритам проектируемого сооружения. Следующий этап — установка маячков. Они являются центрами окружностей, из которых проводятся идентичные дуги. В местах их пересечения надо делать перпендикуляр к основной линии.

1. При определении местоположения главного угла здания требуется:

• отмерить точные границы участка;
• произвести привязку фундамента к местности.

2. В качестве маячков лучше использовать арматурные прутки сечением 10-12 мм. После закрепления колышки должны возвышаться над поверхностью грунта > 15 см.

Натянутая бечевка не снимается до завершения формирования траншеи или сверления лунок.

Последовательность выполнения работ

Разметку фундамента начинают с выбора точки, от которой будет строиться прямой угол. Чтобы это сделать, нужно использовать внешний угол самой длинной стороны.

1. После нахождения первого угла работы ведутся в следующем порядке:

Первый шаг	Путем откладывания длин стен находятся 2-3 точки, от которых строится прямой угол.
Второй шаг	Забиваются маячки, вычисляется 4 точка и завершается построение контура.
Третий шаг	По внешнему периметру устанавливаются колышки, сверяются с чертежом углы и диагонали. К стойкам на середине их высоты крепятся горизонтальные рейки.
Четвертый шаг	От внешнего контура выполняется отступление на ширину основания здания. После чего нужно разметить внутренний контур, сверить внутренние углы с диагоналями.

2. Конструкция наружной разметки состоит из деревянных колышков с прибитыми к ним рейками. Она может быть сплошной или с разрывами.

Тип	Пошаговая инструкция
Столбчатый	Сооружаются стойки обноски с 2 горизонтальными досками. Первая из них соответствует уровню фундамента, а вторая – верхней точке ростверка. Обноска расставляется друг против друга, по 2 штуки с каждой стороны. Пары соединяются бечевкой так, чтобы в центре получился прямоугольник с углами 90⁰. В местах пересечения шнура устанавливаются метки, показывающие места расположения стоек. Так как шнуры будут мешать последующему бурению, их снимают.
Разметка ленточного фундамента	Наносятся внутренние и внешние границы траншеи. Намечается первый угол, от которого перпендикулярно натягивается бечевка к остальным углам дома. Если ленту планируется формировать в траншее, то от внешней обноски отступается 45-50 см для построения внутреннего контура здания. В случае использования котлована достаточно сделать только наружную распланировку.
Плитная разновидность	Сложность заключается в необходимости учитывать размер плит, придерживаться их общей площади и перед началом работ рассчитывать соотношение площади котлована с каждой плитой.
Основания сложной формы	Весь чертеж заключается в прямоугольник, который впоследствии откладывается на участке. Углы, не вошедшие в периметр, затем добавляются и вычитаются так же, как при построении обычной распланировки, только шнур натягивается не от границ участка, а от разметки будущей постройки.

Делая фундамент своими руками, стоит постоянно контролировать расположение диагоналей, даже если они были абсолютно точны, при необходимости поправлять их.

Инструменты

Процесс построения включает: подготовку земельного участка, вычисление параметров строения, перенесение линий периметра на грунт и формирование точного отражения чертежа. Для проведения работ потребуются инструменты:

• заостренные деревянные колышки или арматурные стержни длиной до 1,5 м;
• ровные рейки, бруски либо доски длиной >2 м для горизонтальной разметки;
• гвозди, саморезы, скобы для закрепления шнура к колышкам;
• рулетка с большой длиной измерительной ленты;
• леска, веревка или шнур;
• строительный уровень;
• кувалда с молотком;
• нож или ножницы;
• калькулятор.

Заранее изготовленные доски обноски оптимизируют процесс, ускоряя его. Проведение строительных работ облегчают специальные измерительные инструменты нивелир и теодолит, но их приобретение для строительства одного здания экономически неоправданно.

Как разметить фундамент: технология советы секреты!

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

• Колышки из металла или дерева.
• Строительные уровни.
• Рулетка и отвес.
• Нивелир и лазерный дальномер.
• Шнур.
• Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

• Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
• Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
• Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
• Отдельно подготавливается место для складирования разнообразных материалов.
• Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
• Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.

После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

• Перспектива проведения всех коммуникаций.
• Состояние дорог.
• Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Вернуться к содержанию

Этапы выполнения замеров

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Вернуться к содержанию

Начало разметки

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Обозначение внешних границ выполняется следующим образом:

1. Берется шнур размером 12 метров.
2. От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
3. Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
4. Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Вернуться к содержанию

Внутренние границы

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

Вернуться к содержанию

Выполнение обноски

После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

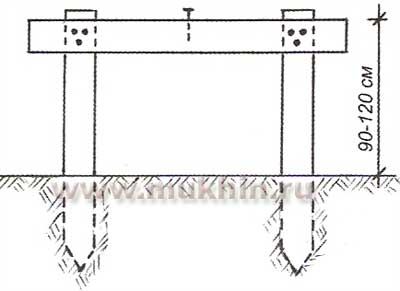

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

Вернуться к содержанию

Использование нивелира

Лазерный нивелир представляет собой уровень для произведения разметки. Внутренний пузырьковый уровень позволяет проконтролировать, ровно ли установлен нивелир. В современных моделях присутствуют автоматические механизмы, настраивающие уровень положения. Решая, как разметить фундамент своими силами, можно применить данный прибор.

При этом выполняются следующие действия:

1. От отметки угла здания, с помощью нивелира вычисляется и проводится линия, которая должна совпадать с одной из стен будущего здания.
2. Все замеры производятся из одной отправной точки. Это позволит повысить точность выполняемых замеров.
3. Нулевая отметка выполняется на каком-либо видимом элементе.

Вернуться к содержанию

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

• По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
• По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

1. В центральной части метка для оси стен фундамента.
2. Слева и справа от осевой — метка для ширины основы;
3. Дальше обозначается ширина подушки под основу.

Вернуться к содержанию

Как разметить столбчатый фундамент?

Столбчатый фундамент представляет собой более простой вариант свайного основания. Под столбчатый фундамент по осям постройки монтируются прямоугольные или круглые опоры в вертикальном положении. Их необходимо установить в самых нагруженных участках здания: в будущих углах здания, а также в местах пересечения несущих конструкций.

В большинстве случаев столбы ставят с промежутком 1,5-2 метра. Опоры соединяют при помощи балок. Пространство между ними заполняется щебнем с песком.

Разметка подобного фундамента требует сооружения обноски. Размер элементов зависит от высоты будущей основы. Обноска выполняется при помощи досок. Каждая пара должна располагаться друг против друга. Каждая из них ограничивается шнуром. При этом получается прямоугольник или квадрат. Все углы должны быть прямыми.

Столбы нужно располагать на одном уровне. Контрольные веревки выполняются по отметкам, которые делаются при помощи гидроуровня. В местах пересечения шнура монтируются колышки, которые обозначают места под бурение углублений для опор.

Затем убираются шнуры. На местах колышек выкапываются выемки. В углубления монтируются сваи и заливаются цементным раствором. После этого выполняется разметка основной части фундамента. Она выполняется в соответствии с общими правилами разметочных работ.

Вернуться к содержанию

Разметка плитного фундамента

Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.

Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

Не нашли ответов в статье? Больше информации по теме:

как разметить лазерным нивелиром самостоятельно

Качество и надежность любой постройки зависит от соблюдения конструктивных размеров всех узлов и элементов.

Именно поэтому все должна начинать качественная и правильная разметка под фундамент, от этого этапа будет зависеть и возможность выполнения всех строительных работ без лишних осложнений и последствий.

Инструмент для выполнения разметки

Для того чтобы выполнить разметку будущего фундамента необходимо позаботиться о наличие простого инструмента.

Обязательно понадобятся:

• Рулетка, желательно металлическая, дело в том, что матерчатые модели имеют свойство растягиваться, искажая показания замеров. Лучше если длина рулетки будет превышать размеры стороны будущего фундамента.
• Стальная проволока или бечева для нанесения разметки.
• Деревянные колья.
• Отвес и гидроуровень.

Ну и самый дорогостоящий инструмент — лазерный нивелир для разметки фундамента с функцией дальномера. Инструмент этого класса отличается высокой точностью.

Привязка к границам участка

В первую очередь необходимо начинать с привязки здания к местности. Необходимо учитывать все допустимые расстояния от границ участка. Следует помнить о том, что разметка должна осуществляться на максимально выровненном участке, наличие больших уклонов может внести погрешности.

Разметка фундамента под дом начинается со следующих действий:

• В первую очередь необходимо отметить две крайние точки одной из стен, параллельных границе. Для этого вбиваются колья по крайним точкам будущей стены.
• Третья точка должна соответствовать краю смежной стены. При этом необходимо выдержать прямой угол, любое отклонение приведет к нарушению геометрии здания.

Чтобы правильно отложить угол в 90 градусов на местности необходимо воспользоваться теоремой Пифагора, это первое, что нужно знать о том, как правильно разметить фундамент под дом:

А² + В² = С², где

А — длина первой стены, В — длина второй стены, С — расстояние между крайними точками этих двух стен (гипотенуза прямоугольного треугольника).

При помощи двух рулеток, можно использовать два отрезка шнура расчетной длины (В и С соответственно), определяется место установки третьего колышка. Таким же методом определяем и место расположения четвертого угла здания.

После того как определены все четыре угла будущей постройки, необходимо проверить насколько правильно сделана разметка участка под фундамент. Для зданий прямоугольной формы следует применять правило равенства диагоналей. Различий в этих замерах быть не должно. Можно проверить и правильность разметки углов, применяется та же теорема Пифагора, но в более упрощенном виде.

Запомните правило трех цифр — 3; 4; 5. На натянутых шнурах от одного угла откладывается по одной стене расстояние в 3 метра, по второй 4 метра. Замер между этими двумя точками должен показать 5 метров. Если эти данные совпадают, значит, угол будущего здания составляет 90 градусов.

Разметка под траншеи для фундамента

Отступив от углов 60-80 см, вбивают еще по два колышка по каждой стене. При этом расстояние между ними должно соответствовать ширине траншеи. Следующее что надо сделать, чтобы разметить участок под фундамент, определить его верхнюю отметку.

Для этого необходимо применить лазерный или простой нивелир:

• Каждый проект предполагает определение привязки к определенной геодезической отметке, которая покажет высоту конструкции фундамента.
• При помощи нивелира данная отметка переносится на все установленные колья.
• После этого между ними на этом уровне натягивается шнур или проволока по обеим сторонам будущей траншеи.

Благодаря этим линиям будет легко определить глубину канавы путем простого замера при помощи рулетки.

Если самостоятельный опыт работы с таким устройством отсутствует, стоит доверить этот этап работ профессионалу, который знает, как разметить фундамент нивелиром.

Основные правила следующие:

• Все замеры лучше всего осуществлять с одной точки, так значительно уменьшается объем работ и повышается точность выполняемых замеров. Учитывая то, что дальность действия современных лазерных нивелиров достаточно высока, выполнить замеры с одной точки не составит труда.
• При установке нивелира необходимо надежно зафиксировать треногу, любое изменение ее положения в процессе работ приведет к искажению результатов.
• Нивелир должен быть установлен строго в горизонтальной плоскости. Для этого используют регулировочные винты, которые позволяют осуществить достаточно точную настройку положения. Контроль ведется по обыкновенным пузырьковым уровням, встроенным в конструкцию. Гораздо проще работать с современными моделями, которые оснащены системами автоматической настройки уровня положения, в этом случае от замерщика требуется лишь приблизительная регулировка.
• Рекомендуется отложить на каком-нибудь стабильном объекте в зоне прямой видимости нулевую отметку, которой можно будет пользоваться на протяжении всего строительства. Это поможет избавиться от многих проблем в будущем.

Все эти прописные истины составляют основу понятия, как правильно сделать разметку под фундамент.

Некоторые особенности разметки котлована

Если под фундамент предполагается устройство общего котлована, а выемка земли будет осуществляться механизированным способом (экскаватором), необходимо помнить о следующих нюансах:

• Границы котлована должны превышать размеры фундамента, оптимальным считается отступление от каждой стены на 0,5 метра.
• Именно по этим меткам делается временная обноска шнуром. Следует помнить о том, что она может мешать передвижению техники, существует большая вероятность ее обрыва и потери ориентиров границ. Поэтому рекомендуется пробить под шнуром ряд ярких кольев по всему периметру, или провести отсыпку отличающимся по цвету материалом, например песком. После этого проволока или шнуры убираются и можно приступать к выемке грунта.
• Учитывая высокую производительность техники, стоит с особой тщательностью контролировать глубину котлована.

Лишние 20-30 сантиметров извлеченного грунта могут существенно повысить стоимость всех работ. Поэтому выполнять работы нужно с постоянно установленным ориентиром.

Стоит сказать и несколько слов о том, как выполняется вертикальная разметка фундамента своими руками в случае, если предполагается монтаж сборной конструкции из блоков. Для этого необходимо подготовить четыре рейки-раскладки, с нанесенными делениями, обычно шаг составляет 20 см.

• Данные элементы вбиваются по всем наружным углам будущего фундамента, при этом необходимо контролировать вертикальность реек. Раскладки погружаются в грунт до той поры, пока первая метка не выйдет на верхний уровень фундамента (нулевая отметка).
• После этого на этом уровне натягивается шнур, от которого при помощи простейшего отвеса можно контролировать наружную сторону фундамента при монтаже.
• В нижней части котлована, на уровне основы фундамента, так же натягивается шнур или проволока. Это позволит точно уложить подушку под блоки.
• После этого можно приступать к монтажу.

Помните — от того насколько точно выполнена разметка, зависит успех всего строительства.

Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.

Что вы узнаете

Разметка фундамента

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:

• колышки или обрезки арматуры достаточной длины. Можно использовать П-образные конструкции из арматуры или дерева;
• шнур;
• доски;
• кувалда (или топор) для забивания колышков, молоток, гвозди;
• длинная стальная рулетка, еще лучше – лазерная рулетка;
• большой угольник;
• нивелир или водяной уровень.

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

• для складирования земли;
• для хранения стройматериалов;
• подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

• как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
• в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Автор статьи: Светлана Любченко

Написание статей – увлекательное хобби. Помогает структурировать и систематизировать знания. А еще расширить и углубить их. И посмотреть на проблему под новым углом зрения. Строительство и ремонт дома, обустройство сада, дизайн – эти темы интересны всем. Читайте, пишите замечания – я всегда рада вашим комментариям, дорогой читатель!

Размечаем фундамент

Разметка фундамента начинается с определения его главных осей. Это две перпендикулярные линии от центров крайних несущих стен, точка пересечения которых должна совпадать с точкой пересечения диагональных осей от углов дома. Если дом простой формы и небольших размеров, то разбивку можно не делать, а сразу приступать к определению положения габаритных осей. Чтобы оси не расшатывались, их нужно закрепить твёрдыми штырями.

Габаритные оси фундамента

Это линии, которые указывают общие размеры дома на плане и конфигурацию объекта. Чтобы их найти, нужно на реальной территории участка вынести две точки, которые определят самую длинную продольную ось дома. Далее на чертеже нужно указать расстояния между всеми осями, привязку фундамента к осям (далее приступают к устройству обноски).

В разметке фундамента важно помнить и обязательно соблюдать 2 правила при разбивке осей:

1. Если дом квадратного или прямоугольного типа, нужно строго следить за тем, чтобы стены дома примыкали друг к другу под прямым углом (90°).
2. Если перекрытия будут из крупнопустотных плит, фундамент надо размечать под их размеры.

Поэтому разбивку осей фундамента нужно внимательно сопоставить с разбивками осей плит перекрытия.

Устройство обноски фундамента

Это два деревянных столбика, между которыми прибита горизонтальная доска. Обноску устанавливают, учитывая откос углов котлована и на расстоянии от будущих стен около 1,5 метра (это безопасное расстояние для рытья котлована). На доски между столбами переносят определения размеров котлована, местоположения стен, толщины и т.д.

В верхнюю грань доски (ее выравнивают по уровню) забивают гвозди в соответствующих местах. Далее между ними можно будет натянуть шнур-уровень. В итоге получится нулевой уровень дома. Если котлован планируется глубокий, обноску лучше сделать сплошной.

На обноску оси фундамента переносят при помощи теодолита для правильного определения углов дома. Можно мерить углы и вручную, используя египетский треугольник размерами 3, 4 и 5 метров.

Разметочные шнуры натягивают только для разметки. При выполнении других работ их нужно убирать, чтобы они не мешали и о них ничего не задевалось (тогда они отклонятся, и придётся все перемерять).

Помните, что слишком затянутое время разбивки осей фундамента (несколько месяцев) пагубно скажется на строительстве на пучинистых грунтах. Они могут съехать и сдвинуть разбивку и придётся всё делать заново.

Дальше больше!

Как правильно сделать разметку фундамента

После завершения подготовительных работ приходит черед заливки фундамента. Но прежде чем приступать к его возведению, необходимо выполнить разметку. От того, насколько хорошо она сделана, зависит то, правильно ли будет расположен фундамент в Егорьевске, и, следовательно, качество и долговечность всего строения.

С чего начинается разметка

Несмотря на то, что это очень ответственная работа, выполнить ее вполне можно и самостоятельно. При этом специальных дорогостоящих инструментов не понадобится. Для разметки будут нужны: шнур, рулетка, колья, угольник и уровень. Она проводится на основании готового проекта дома.

Разметка делается на предварительно выровненной площадке. Сначала выбирается начальная точка. Лучше, если она будет располагаться на фасадной стороне будущего строения с угла, ближе всего расположенного к меже. Последняя будет являться хорошим ориентиром. В эту точку вбивается колышек.

После этого измеряется длина фасадной стены, в этом углу тоже вбивается кол. После этого согласно чертежам колья вбиваются в два оставшиеся угла. В результате получается прямоугольник. Конечно, дом и, соответственно, фундамент в Коломне далеко не всегда имеют форму прямоугольника, сначала проводится лишь основная разметка. Остальное делается позже.

После этого осуществляется проверка правильности диагоналей. С этой целью проводится изменение расстояния между углами, находящимися напротив друг друга. Этот параметр должен совпадать. Если длина между углами различна, следует вооружиться угольником либо транспортиром. Проверяются все углы, они должны быть прямыми (90°).

Если нужно, производится выравнивание углов, колья переносятся на правильные места. После этого опять контролируется величина диагоналей. Если предполагается возведение монолитного основания, можно приступать к следующему этапу. Если же фундамент будет столбчатым или сделан из фс блоков, нужно будет осуществить разметку перегородок. Дело это несложное, все проводится в соответствии с чертежом.

Дальнейшие действия

После окончания первичной разметки, можно будет начинать второй этап мероприятия. Дело в том, что когда начнется копка котлована либо обустройство траншеи для основания, колья станут мешать работе. Чтобы этого не произошло, нужно сделать обноску. Она выполняется рядом с линией, на которой будет располагаться траншея. Обноска позволит установить внутреннюю линию основания.

Все детали обноски также соединяются между собой шнуром. Необходимо, чтобы он был параллелен тому, что натягивается между кольями. Уровень, на котором должен находиться шнурок обноски должен иметь ту же высоту, что и фундамент в Раменском. Для этого необходимо пользоваться гидроуровнем. Это устройство позволит обустроить обноску ровно, чтобы она совпадала с высшей линией строящегося фундамента.

Можно считать, что разметка завершена. После этого можно начинать копать траншею для фундамента. Ширина последней должна быть несколько больше ширины фундамента, ведь в ней будет находиться опалубка.

Как спланировать здание

Разметка здания — это процесс переноса архитектурных предложений с чертежей на землю. Он устанавливает точки расположения границ площадки, фундаментов, колонн, осевых линий стен и других необходимых конструктивных элементов. Кроме того, он устанавливает правильную протяженность, угол и уровень здания. Вся конструкция будет расположена и возведена в соответствии с первоначальным планом.

Таким образом, точная разметка является фундаментальной частью строительных работ, а исправление ошибок может быть очень дорогостоящим и трудоемким.Ее должны выполнять только компетентные лица, и вся работа должна тщательно проверяться, предпочтительно разным персоналом.

Разбивка обычно проводится после осмотра участка и кабинетного исследования, а также после очистки от любого мусора, нежелательной растительности или препятствий. Работы, необходимые для создания необходимых уровней, также могут быть завершены до начала процесса компоновки.

Положение и ориентация конструкции обычно описываются на чертежах архитектора или инженера и точно определяют, как должна быть организована планировка.

Контрольные размеры и ссылки на планах определяют расположение здания и, в частности, его фундамента. К ним относятся; общая длина и ширина, расстояния до осевых линий дорог и других сооружений, размеры внутренних конструкций, подходы и полосы отчуждения и т. д.

Затем контрольные точки конструкции могут быть отмечены, чтобы строительная бригада могла легко их идентифицировать. Обычно это включает в себя разметку углов здания, горизонтальных и вертикальных положений, использование кольев, досок с натянутыми линиями, просверливание отверстий, обозначение выемки и засыпки и другие методы.

[править] Временный контрольный показатель (TBM)

Временная реперная отметка — это фиксированная точка с известной высотой, обычно на уровне первого этажа. Его создание должно быть предпринято на ранней стадии. Это фиксированная точка, с которой начинается установка и с которой связаны все уровни. Там, где это возможно, TBM должен относиться к контрольной отметке боеприпасов. На объекте это может относиться к любому постоянному приспособлению, такому как крышка люка или прочно забитый столб. Как правило, это обозначается удобно расположенным штифтом или стальным уголком (например, рядом с офисом участка), забетонированным или отгороженным низкоуровневым деревянным каркасом.

Поскольку знаки «минус» легко считываются неправильно, положение TBM должно позволять всем остальным уровням быть положительными. ТПМ должна быть четко указана на всех чертежах с указанием всех уровней и вертикальных размеров, выраженных в метрах с точностью до трех знаков после запятой по отношению к ней.

[править] Базовый уровень

Обычно первой задачей компоновки является установление базовой линии, с которой может быть связана вся разметка. Базовая линия – это прямая опорная линия, относительно которой на местности расположены углы здания.Она часто совпадает с «линией застройки», которая является границей территории, или внешней границей дороги или бордюра, часто определяемой местными властями.

[править] Горизонтальное управление

Это точки с известными координатами относительно определенной точки. Затем можно найти другие точки, такие как углы макета. Следует использовать многочисленные контрольные точки, чтобы каждая точка плана могла быть точно расположена на местности.

[править] Вертикальные элементы управления

Они позволяют размещать расчетные точки на соответствующих уровнях.Вертикальные контрольные точки устанавливаются относительно заданной вертикальной точки отсчета — часто это деревянный столб, залитый бетоном. Но это также может быть определенная высота от близлежащей дороги или рельефа местности.

Горизонтальный и вертикальный контроль обычно осуществляется на этапе нивелирования с использованием теодолита или аналогичного прибора. Для получения дополнительной информации см. Геодезические инструменты.

Уровни на планах расположения должны обозначаться в метрах с точностью до трех знаков после запятой, например 32,350. Кроме того, предполагаемые уровни должны быть написаны в рамке, в то время как существующие уровни могут быть записаны как обычно.На планах следует использовать «x» или «+» для обозначения точной точки, к которой применяется уровень.

Для простого макета здания, такого как прямоугольник, контур здания отмечается линией, привязанной к угловым стойкам — для присоединения линии можно использовать гвоздь в верхней части стойки. Теодолит, площадной угольник или строительный угольник используются для выключения 90-градусных углов для остальных углов. Для установления прямой линии между угловыми стойками могут потребоваться рейки.

Угловые стойки обычно представляют собой деревянные стойки размером 50 x 50 мм, прочно вбитые в землю с гвоздем в центре стойки.Контур можно отметить на земле сухой известью или подобным порошком. В углах можно использовать деревянные профилированные доски. Профильные доски обычно имеют высоту от 0,6 до 1 м и состоят из двух стоек 50 х 50 мм, вбитых в землю не менее чем на 600 мм, с поперечной доской 150 х 38 мм.

Если контур здания более сложный, чем простой прямоугольник, может возникнуть необходимость установить диапазон точек таким же образом, как и при планировании простого прямоугольника. Тем не менее, требуется большая осторожность, так как более вероятно появление небольших ошибок по мере позиционирования большего количества точек.Часто самый простой способ планировки здания неправильной формы состоит в том, чтобы сначала выложить большой прямоугольник, который охватит все здание или большую его часть. Как только это будет сделано, можно будет сделать вычеты и изменения, чтобы получить точный требуемый макет.

Схема траншей устанавливает размер, форму и направление выемки, а также ширину и положение стен. Траншеи выкапываются после того, как будут намечены контуры здания. Ширина часто отмечается линией из сухих известковых порошков для точной выемки грунта вручную, тогда как центральная линия отмечается для точной выемки грунта машиной.

Плиты с контурным профилем часто используются для контроля положения, ширины и глубины траншеи. Чтобы они не мешали земляным работам, профилированные доски должны быть установлены на расстоянии не менее 2 м от позиций траншей. Уровень перекладины профиля должен быть связан с исходной точкой площадки и закреплен на удобной высоте над уровнем земли, часто с помощью шнуров, натянутых между двумя профилями на обоих концах траншеи. Полосы могут быть нарисованы на кроссборде для идентификации.

Колышки часто вбивают в дно траншеи, чтобы обозначить верхнюю часть бетонной полосы, которую затем заливают.

Углы стен переносят с пересекающихся шнуровых линий на точки раствора на бетонных основаниях, используя для точности ватерпас.

Выемку траншей необходимо проводить с большой осторожностью, особенно если они должны оставаться открытыми в течение длительного времени, так как существует вероятность обрушения стенок.

Общий контур области пониженного уровня можно задать, работая от базовой линии. Угловые столбы крепятся к контуру участка раскопок, а контур отмечается сухим песком или подобным материалом.Для контроля глубины раскопок устанавливаются смотровые планки на удобной высоте и в положениях, которые позволяют использовать путешественника.

Траверса представляет собой профильную доску с фиксированной высотой, используемую для контроля уровней выемки между профильными досками. Поместив путешественника на линию обзора между двумя досками уровня, можно увидеть, были ли раскопки выполнены на правильном уровне. Высота путешественника – это желаемый уровень визирной планки за вычетом уровня образования раскопанного участка.

Каркасные здания обычно связаны с сеткой, часто откладываемой от базовой линии. Пересечения линий сетки отмечают центральные точки для изолированных или подкладных фундаментов.

Разметка сетки устанавливается с помощью теодолита, а пересечения сетки отмечаются колышками. После того, как сетка будет установлена, можно закрепить смещенные колышки или профили, чтобы избежать каких-либо последующих земляных работ. Контроль глубины раскопок может осуществляться с помощью путешественника, находящегося между смотровыми рейками, или с помощью уровня и посоха, связанных с исходной точкой площадки.

«Танцующие молекулы» успешно восстанавливают тяжелые травмы спинного мозга

После того, как терапия выполнит свою функцию, материалы биоразлагаются в питательные вещества для клеток в течение 12 недель, а затем полностью исчезают из организма без заметных побочных эффектов. Это первое исследование, в котором исследователи контролировали коллективное движение молекул посредством изменений в химической структуре для повышения эффективности терапии.

Сэмюэл И. Ступп

«Наше исследование направлено на поиск терапии, которая может предотвратить паралич людей после серьезной травмы или болезни», — сказал Сэмюэл И. из Northwestern.Ступп, руководивший исследованием. «В течение десятилетий это оставалось серьезной проблемой для ученых, потому что центральная нервная система нашего организма, в которую входят головной и спинной мозг, не обладает сколько-нибудь значительной способностью восстанавливаться после травмы или после начала дегенеративного заболевания. Мы идем прямо в FDA, чтобы начать процесс одобрения этой новой терапии для использования у людей, у которых в настоящее время очень мало вариантов лечения».

Ступп является профессором попечительского совета в области материаловедения и инженерии, химии, медицины и биомедицинской инженерии в Северо-Западном университете, где он является директором-основателем Института бионанотехнологий Симпсона Куэрри (SQI) и его дочернего исследовательского центра, Центра регенеративной наномедицины. Он работает в Инженерной школе Маккормика, Колледже искусств и наук Вайнберга и Медицинской школе Файнберга.

Ожидаемая продолжительность жизни не увеличилась с 1980-х годов

По данным Национального статистического центра травм спинного мозга, в настоящее время в Соединенных Штатах около 300 000 человек живут с травмами спинного мозга. Жизнь таких пациентов может быть чрезвычайно трудной. Менее 3% людей с полной травмой когда-либо восстанавливают основные физические функции.И примерно 30% повторно госпитализируются по крайней мере один раз в течение любого года после первоначальной травмы, что обходится в миллионы долларов в среднем в течение жизни затрат на здравоохранение на одного пациента. Ожидаемая продолжительность жизни людей с травмами спинного мозга значительно ниже, чем у людей без травм спинного мозга, и не увеличивалась с 1980-х годов.

Я хотел изменить исход травм спинного мозга и решить эту проблему, учитывая огромное влияние, которое она может оказать на жизнь пациентов.

Сэмюэл И. Ступп
Материаловед

«В настоящее время не существует терапевтических средств, запускающих регенерацию спинного мозга, — сказал Ступп, эксперт в области регенеративной медицины. «Я хотел изменить исход травмы спинного мозга и решить эту проблему, учитывая огромное влияние, которое она может оказать на жизнь пациентов. Кроме того, новая наука о травмах спинного мозга может повлиять на стратегии лечения нейродегенеративных заболеваний и инсульта».

Новая инъекционная терапия формирует нановолокна с двумя разными биологически активными сигналами (зеленым и оранжевым), которые взаимодействуют с клетками, чтобы инициировать восстановление поврежденного спинного мозга.Иллюстрация Марка Сенива

«Танцующие молекулы» поражают движущиеся цели

Секрет нового прорывного терапевтического средства Ступпа заключается в настройке движения молекул, чтобы они могли находить постоянно движущиеся клеточные рецепторы и надлежащим образом задействовать их. Введенная в виде жидкости, терапия сразу же превращается в сложную сеть нановолокон, которые имитируют внеклеточный матрикс спинного мозга. Соответствуя структуре матрицы, имитируя движение биологических молекул и включая сигналы для рецепторов, синтетические материалы могут взаимодействовать с клетками.

«Рецепторы в нейронах и других клетках постоянно перемещаются», — сказал Ступп. «Ключевая инновация в нашем исследовании, которой никогда раньше не было, заключается в управлении коллективным движением более 100 000 молекул внутри наших нановолокон. Заставляя молекулы двигаться, «танцевать» или даже временно выпрыгивать из этих структур, известных как супрамолекулярные полимеры, они могут более эффективно связываться с рецепторами».

100 000 молекул движутся внутри нановолокон

Ступп и его команда обнаружили, что точная настройка движения молекул в сети нановолокон, чтобы сделать их более подвижными, приводит к большей терапевтической эффективности у парализованных мышей. Они также подтвердили, что составы их терапии с усиленным молекулярным движением показали лучшие результаты во время испытаний in vitro с человеческими клетками, что указывает на повышенную биологическую активность и клеточную передачу сигналов.

«Учитывая, что сами клетки и их рецепторы находятся в постоянном движении, вы можете себе представить, что молекулы, движущиеся быстрее, будут чаще сталкиваться с этими рецепторами», — сказал Ступп. «Если молекулы вялые и не такие «социальные», они могут никогда не вступить в контакт с клетками».

Одна инъекция, два сигнала

После подключения к рецепторам движущиеся молекулы запускают два каскадных сигнала, оба из которых имеют решающее значение для восстановления спинного мозга.Один сигнал побуждает регенерировать длинные хвосты нейронов в спинном мозге, называемые аксонами. Подобно электрическим кабелям, аксоны посылают сигналы между мозгом и остальной частью тела. Разрыв или повреждение аксонов может привести к потере чувствительности тела или даже к параличу. С другой стороны, восстановление аксонов увеличивает связь между телом и мозгом.

Zaida Álvarez

Второй сигнал помогает нейронам выжить после травмы, потому что он вызывает пролиферацию других типов клеток, способствуя повторному росту потерянных кровеносных сосудов, которые питают нейроны и важные клетки для восстановления тканей.Терапия также вызывает восстановление миелина вокруг аксонов и уменьшает глиальные рубцы, которые действуют как физический барьер, препятствующий заживлению спинного мозга.

«Сигналы, использованные в исследовании, имитируют естественные белки, необходимые для индукции желаемых биологических реакций. Однако белки имеют чрезвычайно короткий период полураспада и дороги в производстве», — сказала Зайда Альварес, первый автор исследования. «Наши синтетические сигналы — это короткие модифицированные пептиды, которые — будучи соединены вместе тысячами — будут выживать в течение нескольких недель, обеспечивая биологическую активность.Конечным результатом является терапия, которая дешевле в производстве и длится намного дольше».

Бывший доцент-исследователь в лаборатории Ступпа, Альварес теперь приглашенный научный сотрудник SQI и исследователь в Институте биоинженерии Каталонии в Испании.

Универсальное применение

В то время как новая терапия может быть использована для предотвращения паралича после тяжелых травм (автомобильных аварий, падений, спортивных травм и огнестрельных ранений), а также от болезней, Ступп считает, что основное открытие — что «супрамолекулярное движение» — это ключевой фактор биологической активности — может применяться к другим методам лечения и мишеням.

«Ткани центральной нервной системы, которые мы успешно регенерировали в поврежденном спинном мозге, аналогичны тканям головного мозга, пораженным инсультом и нейродегенеративными заболеваниями, такими как БАС, болезнь Паркинсона и болезнь Альцгеймера», — сказал Ступп. «Помимо этого, наше фундаментальное открытие об управлении движением молекулярных ансамблей для усиления передачи клеточных сигналов может быть универсально применено к биомедицинским мишеням».

String Информация об уровне линии | Как использовать линейные уровни String | Инструмент Чтение | Пузырьковые уровни

Информация об уровне строки строки | Как использовать линейные уровни String | Инструмент Чтение | Пузырьковые уровни | Компания Johnson Level & Tool Mfg

Покупайте все уровни для струнных линий и другие уровни специального назначения в Johnson Level.

Линейные уровни

(или «струнные» уровни) — это особая марка спиртового уровня, используемая для нивелирования на больших расстояниях. Их можно прикрепить к туго натянутой веревке, чтобы найти уровень между двумя кольями в земле, чтобы найти ровную поверхность. Линейные уровни являются гораздо более экономичной альтернативой линейным лазерным уровням, но требуют немного большей подготовки и терпения, чтобы обеспечить правильное выполнение работы.

Как пользоваться уровнем String Line

1. Соберите материалы для работы: линейный уровень, отрезок веревки, рулетку и какие-нибудь средства для закрепления обоих концов веревки (обычно две деревянные стойки в земле).
2. Прикрепите веревку к одной стороне или углу области, которую вы хотите выровнять.
3. Прикрепите линейный уровень к середине струны с помощью маленьких крючков на линейном уровне.
4. Туго натяните веревку, двигая уровень вверх по веревке в поле зрения.
5. Натяните достаточно сильно, чтобы избежать провисания струны. Даже малейший провал в струне негативно повлияет на ваше чтение.
6. Прижмите конец веревки к столбу или стене и перемещайте ее вверх и вниз, пока пузырек не окажется между черными линиями на уровне линии.
7. Закрепите веревку.
8. Вы нашли уровень между двумя точками. Вы можете использовать эти метки на столбах или стенах, чтобы сделать дальнейшие измерения для ваших строительных проектов.

Наверх

Как использовать линейный уровень для асфальтоукладчиков

1. Выкопайте большое пространство для патио или другой дорожки из брусчатки.
2. Вам необходимо убедиться, что земля под брусчаткой ровная или слегка неровная, чтобы обеспечить лучший дренаж.
3. Вставьте деревянные колья напротив друг друга с каждой стороны отверстия.
4. Привяжите каждый конец нейлоновой веревки к деревянным кольям, оставив ее достаточно свободной, чтобы ее можно было отрегулировать позже.
5. Поместите линейный уровень в середину веревки.
6. Плотно обвяжите веревку вокруг одного столба.
7. Подойдите к другому столбу и потяните веревку вверх или вниз, пока пузырь на флаконе не окажется между черными линиями.
8. Возьмите рулетку или измерительную линейку и определите правильное расстояние от струны до земли в зависимости от желаемой глубины.
9. Проведите измерения в нескольких точках вдоль струны, от струны до земли, убедившись в правильности глубины.
10. Копайте, засыпайте или утрамбовывайте землю там, где это необходимо, чтобы достичь нужной глубины.
11. Повторите процесс, пересекая отверстие в другом направлении.
12. Чтобы еще больше убедиться в ровности земли, используйте длинный коробчатый уровень или двутавровый уровень вдоль поверхности земли.

Наверх

Как использовать линейный уровень для выравнивания земли

1. Найдите кусок веревки и два деревянных кола.
2. Привяжите один конец веревки к деревянному столбу и вбейте его в землю на самой высокой высоте в этом районе.
3. Вбейте второй кол в область, которую вы хотите выровнять.
4. Натяните веревку и свободно привяжите другой конец ко второму деревянному столбу.
5. Поместите линейный уровень на веревку в поле зрения.
6. Натяните струну как можно туже, чтобы получить наиболее точные показания.
7. Перемещайте веревку вверх и вниз, пока пузырек не окажется между двумя черными линиями на флаконе.
8. Закрепите веревку.
9. Вы нашли уровень между двумя кольями. Используйте отметки на деревянных кольях, чтобы сделать измерения для вашего проекта.

Наверх

Приобретайте все уровни для струнных линий и другие уровни специального назначения в Johnson Level.

Для получения дополнительных инструкций о том, как использовать наши разнообразные уровни, обратитесь к практическому руководству Johnson Level.

ДЖОНСОНЛЕВЕЛ.COM ТРЕБУЕТ ВКЛЮЧЕНИЯ JAVASCRIPT. ВКЛЮЧИТЕ JAVASCRIPT НА ВАШЕМ УСТРОЙСТВЕ, ЧТОБЫ ПОЛНОСТЬЮ ИСПОЛЬЗОВАТЬ ЭТОТ ВЕБ-САЙТ.

Травма спинного мозга – виды травм, диагностика и лечение

По данным Национальной ассоциации травм спинного мозга, около 450 000 человек в Соединенных Штатах живут с травмами спинного мозга (SCI). По консервативным оценкам других организаций, эта цифра составляет около 250 000 человек.

Ежегодно в США возникает примерно 17 000 новых травм спинного мозга. Большинство из них вызваны травмой позвоночника, что влияет на способность спинного мозга отправлять и получать сообщения от головного мозга к системам организма, которые контролируют сенсорную, двигательную и вегетативную функционировать ниже уровня повреждения.

По данным Центров по контролю и профилактике заболеваний (CDC), ТСМ ежегодно обходится стране примерно в 9,7 миллиарда долларов.

Причины

Автомобильные аварии являются основной причиной ТСМ в США.S. у молодых людей, в то время как падения являются основной причиной ТСМ у людей старше 65 лет. Акты насилия и занятия спортом / отдыхом являются другими распространенными причинами этих травм.

Чуть более половины всех ТСМ приходится на лиц в возрасте 16-30 лет, большинство из которых мужчины (80%). Мужчины также представляют почти все (90%) связанные со спортом ТСМ.

Симптомы

A в комплекте SCI приводит к полной потере всех двигательных и сенсорных функций ниже уровня травмы.Почти 50% всех SCI завершены. Обе стороны тела одинаково поражены. Даже при полной ТСМ спинной мозг редко разрезают или пересекают. Чаще потеря функции вызвана ушибом или ушибом спинного мозга или нарушением притока крови к поврежденной части спинного мозга.

В неполной ТСМ некоторые функции остаются ниже первичного уровня повреждения. Человек с неполной травмой может двигать одной рукой или ногой больше, чем другой, или у него может быть больше функций на одной стороне тела, чем на другой.

ТСМ

оцениваются в соответствии с оценочной шкалой Американской ассоциации травм позвоночника (ASIA), которая описывает тяжесть травмы. Шкала оценивается буквами:

• АЗИЯ A : травма представляет собой полное повреждение спинного мозга без сохранения сенсорной или двигательной функции.
• ASIA B : сенсорное неполное повреждение с полной потерей двигательной функции.
• АЗИЯ C : двигательная неполная травма, при которой есть некоторое движение, но менее половины мышечных групп являются антигравитационными (могут подняться против силы тяжести при полном диапазоне движения).
• ASIA D : неполное двигательное повреждение, при котором более половины мышечных групп находятся в состоянии антигравитации.
• АЗИЯ E : нормальный.

Чем тяжелее травма, тем меньше шансов на выздоровление.

Также может произойти сотрясение позвоночника . Они могут быть полными или неполными, но дисфункция спинного мозга носит преходящий характер и обычно проходит в течение одного или двух дней. Футболисты особенно подвержены сотрясениям позвоночника и ушибам спинного мозга.Последнее может вызывать неврологические симптомы, в том числе онемение, покалывание, ощущение поражения электрическим током и жжение в конечностях.

Открытые или проникающие ранения позвоночника и спинного мозга, особенно вызванные применением огнестрельного оружия, могут вызывать несколько иные проблемы. Большинство огнестрельных ранений позвоночника стабильны; то есть они не несут такого большого риска чрезмерного и потенциально опасного движения поврежденных частей позвоночника. В зависимости от анатомии травмы пациенту может потребоваться иммобилизация с помощью воротника или бандажа на несколько недель или месяцев, чтобы части позвоночника, сломанные пулей, зажили. В большинстве случаев операция по удалению пули не приносит большой пользы и может создавать дополнительные риски, включая инфицирование, утечку спинномозговой жидкости и кровотечение. Однако в редких случаях огнестрельных ранений позвоночника может потребоваться хирургическая декомпрессия и/или спондилодез в попытке оптимизировать исход.

Когда и как обращаться за медицинской помощью

После травмы немедленно обратитесь за медицинской помощью, если вы испытываете что-либо из следующего:

• Сильная боль или давление в шее, голове или спине
• Покалывание или потеря чувствительности в кистях, пальцах рук, стопах или пальцах ног
• Частичная или полная потеря контроля над любой частью тела
• Неотложные позывы к мочеиспусканию или дефекации, недержание или задержка мочи
• Аномальные лентовидные ощущения в грудной клетке (боль, давление)
• Нарушение дыхания после травмы
• Необычные уплотнения на голове или позвоночнике

Тестирование и диагностика

В случае травмы врач сначала проверит, есть ли у пациента работающие дыхательные пути, дыхание и пульс. Следующим шагом в оценке является оценка неврологической функции человека. Врач сделает это, проверив силу и чувствительность пациента в его/ее руках и ногах. Если есть очевидная слабость или пациент не полностью проснулся, его держат в жестком шейном воротнике и на спинной доске до тех пор, пока не будет завершена полная визуализирующая оценка.

Радиологическая оценка

Исторически рентгенологическая диагностика ТСМ начиналась с рентгена.Однако благодаря технологическим достижениям и доступности в большинстве больниц компьютерная томография (КТ или компьютерная томография) может отображать весь позвоночник в качестве начального скрининга для выявления переломов и других аномалий костей. Для пациентов с известными или подозреваемыми травмами МРТ полезна для осмотра самого спинного мозга, а также для обнаружения любых сгустков крови, грыж межпозвоночных дисков или других образований, которые могут сдавливать спинной мозг.

Как вы можете изменить будущее ухода за позвоночником

На протяжении более 30 лет NREF финансирует исследования и обучение для улучшения лечения и ухода за такими состояниями, как травма спинного мозга.

Ваш вклад может иметь значение. Узнайте больше о NREF и сделайте пожертвование сегодня.

пожертвовать сейчас

Лечение

Лечение ТСМ начинается до госпитализации пациента. Парамедики или другие сотрудники службы экстренной медицинской помощи тщательно обездвиживают весь позвоночник на месте происшествия. В отделении неотложной помощи эта иммобилизация продолжается до тех пор, пока выявляются и устраняются более неотложные опасные для жизни проблемы.Если пациенту необходимо провести экстренную операцию из-за травмы живота, грудной клетки или другой области, иммобилизация и выравнивание позвоночника сохраняются во время операции.

Нехирургическое лечение

Если у пациента ТСМ, его обычно помещают в отделение интенсивной терапии (ОИТ). При многих травмах шейного отдела позвоночника может быть показано вытяжение, чтобы помочь привести позвоночник в правильное положение. Стандартный уход в отделении интенсивной терапии, включая поддержание стабильного артериального давления, мониторинг сердечно-сосудистой функции, обеспечение адекватной вентиляции и функции легких, а также профилактику и быстрое лечение инфекций и других осложнений, имеет важное значение для достижения наилучших возможных результатов у пациентов с ТСМ.

Хирургия

Иногда хирург может захотеть немедленно доставить пациента в операционную, если спинной мозг кажется сдавленным грыжей межпозвоночного диска, сгустком крови или другим поражением. Это чаще всего делается для пациентов с неполной травмой спинного мозга или с прогрессирующим неврологическим ухудшением. Даже если операция не может устранить повреждение спинного мозга, может потребоваться хирургическое вмешательство для стабилизации позвоночника, чтобы предотвратить боль или деформацию в будущем. Хирург решит, какая процедура принесет наибольшую пользу пациенту.

Последующее

Лица с неврологически полной тетраплегией подвержены высокому риску вторичных медицинских осложнений, включая пневмонию, пролежни и тромбоз глубоких вен. Пролежни являются наиболее часто наблюдаемыми осложнениями, начиная с 15% в течение первого года после травмы и неуклонно увеличиваясь в дальнейшем.

Восстановление функции зависит от тяжести первоначальной травмы. К сожалению, те, кто перенес полную травму спинного мозга, вряд ли восстановят функции ниже уровня травмы.Однако если и наблюдается некоторое улучшение, то оно обычно проявляется в течение первых нескольких дней после аварии.

При неполных травмах обычно наблюдается некоторое улучшение с течением времени, но это зависит от типа травмы. Хотя полное выздоровление в большинстве случаев маловероятно, у некоторых пациентов может наступить улучшение, по крайней мере, достаточное для того, чтобы передвигаться и контролировать функцию кишечника и мочевого пузыря.

После того, как состояние пациента стабилизируется, уход и лечение сосредоточиваются на поддерживающей терапии и реабилитации.Члены семьи, медсестры или специально обученные помощники могут оказывать поддерживающую помощь. Эта помощь может включать в себя помощь пациенту в купании, одевании, смене положения для предотвращения пролежней и другую помощь.

Реабилитация часто включает физиотерапию, трудотерапию и консультирование по вопросам эмоциональной поддержки. Первоначально услуги могут предоставляться во время госпитализации пациента. После госпитализации некоторые пациенты попадают в реабилитационный центр. Остальные пациенты могут продолжить реабилитацию амбулаторно и/или дома.

Последние исследования

Ресурсы для получения дополнительной информации

Травма спинного мозга в цифрах и фактах:

Другие ресурсы:
Christopher Reeve Paralysis Foundation
Foundation for SCI Prevention, Care & Cure
The National SCI Association (NSCIA)
The Travis Roy Foundation

Поленница Роберта Фроста

Гуляя по замерзшему болоту в один серый день,

Я сделал паузу и сказал: «Я вернусь отсюда.

Нет, я пойду дальше — а там посмотрим.

Жесткий снег держал меня, за исключением того, где время от времени

Прошла одна нога. Вид был весь в линиях

Прямо вверх и вниз по высоким стройным деревьям

Слишком похожи, чтобы отметить или назвать место по

Чтобы точно сказать я был здесь

Или где-то еще: я просто был далеко от дома.

Передо мной пролетела маленькая птичка.он был осторожен

Поставить между нами дерево, когда он зажжется,

И не говори ни слова, чтобы сказать мне, кто он такой

Кто был настолько глуп, чтобы думать, что он думал.

Он думал, что я охотился за ним из-за пера—

Белый в хвосте; как тот, кто берет

Все сказал лично про себя.

Один полет в сторону разубедил бы его.

А потом была куча дров для которой

Я забыл его и позволил его маленькому страху

Унеси его тем путем, которым я мог бы уйти,

Даже не пожелав ему спокойной ночи.

Он пошел за ним, чтобы дать последний бой.

Это был шнур клена, разрезанный и расщепленный

И сложены — и измерены, четыре на четыре на восемь.

И другого подобного я не видел.

Рядом с ним нет беговых дорожек на снегу этого года.

И он был наверняка старше, чем вырезка в этом году,

Или даже прошлогодний или позапрошлогодний.

Древесина была серая и кора от нее коробилась

И куча несколько затонула. Клематисы

Вокруг него были намотаны струны, как пучок.

То, что держало его, хотя с одной стороны было деревом

Еще растет, и на одном колу и подпорке,

Последние вот-вот упадут.Я думал, что только

Кто-то, кто жил, обращаясь к новым задачам

Мог бы так забыть дело рук своих, на котором

Он потратил себя, труд своего топора,

И оставить его там далеко от полезного камина

Согреть замерзшее болото как можно лучше

При медленном бездымном горении тления.

Основы работы со строками — Visual Basic

• Статья
• 15.09.2021
• 3 минуты на чтение

Полезна ли эта страница?

Полезна ли эта страница?

да

Нет

Любая дополнительная обратная связь?

Отзыв будет отправлен в Microsoft: при нажатии кнопки отправки ваш отзыв будет использован для улучшения продуктов и услуг Microsoft.Политика конфиденциальности.

Представлять на рассмотрение

Спасибо.

В этой статье

Тип данных String представляет серию символов (каждый из которых, в свою очередь, представляет экземпляр типа данных Char ). В этом разделе представлены основные понятия строк в Visual Basic.

Строковые переменные

Экземпляру строки может быть присвоено буквальное значение, представляющее последовательность символов.Например:

  Dim MyString As String
MyString = "Это пример типа данных String"


Переменная String также может принимать любое выражение, результатом которого является строка. Примеры показаны ниже:

  Dim OneString как строка
    Dim TwoString как строка
    OneString = "один, два, три, четыре, пять"

    ' Оценивается как "два".
    ДвеСтроки = ОднаСтрока.Подстрока(5, 3)
    Одна строка = "1"

    ' Оценивается как "11".
    TwoString = OneString & "1"


Любой литерал, присвоенный переменной String , должен быть заключен в кавычки («»).Это означает, что кавычки внутри строки не могут быть представлены кавычками. Например, следующий код вызывает ошибку компилятора:

.

  Dim myString As String

'Эта строка вызовет ошибку.
' myString = "Он сказал: "Посмотрите на этот пример!""


Этот код вызывает ошибку, поскольку компилятор завершает строку после второй кавычки, а оставшаяся часть строки интерпретируется как код. Чтобы решить эту проблему, Visual Basic интерпретирует две кавычки в строковом литерале как одну кавычку в строке.Следующий пример демонстрирует правильный способ включения кавычки в строку:

  ' Значение myString: Он сказал: "Посмотрите на этот пример!"
myString = "Он сказал: ""Посмотрите на этот пример!"""


В предыдущем примере две кавычки, предшествующие слову Look , становятся одной кавычкой в ​​строке. Три кавычки в конце строки представляют одну кавычку в строке и символ завершения строки.

Строковые литералы могут содержать несколько строк:

  Dim x = "привет
Мир"


Результирующая строка содержит последовательности новой строки, которые вы использовали в строковом литерале (vbcr, vbcrlf и т. д.). Вам больше не нужно использовать старый обходной путь:

  Dim x = .Value


символов в строках

Строку можно рассматривать как серию значений Char , а тип String имеет встроенные функции, которые позволяют выполнять множество манипуляций со строкой, которые напоминают манипуляции, допускаемые массивами.Как и все массивы в .NET Framework, это массивы с отсчетом от нуля. Вы можете обратиться к определенному символу в строке через свойство Chars , которое предоставляет способ доступа к символу по позиции, в которой он появляется в строке. Например:

  Dim myString As String = "ABCDE"
    Dim myChar как Char

    ' Значение myChar равно "D".
    мойСимвол = мояСтрока.Символы(3)


В приведенном выше примере свойство Chars строки возвращает четвертый символ в строке, то есть D , и присваивает его myChar . Вы также можете получить длину конкретной строки через свойство Length . Если вам нужно выполнить несколько манипуляций с массивом над строкой, вы можете преобразовать ее в массив экземпляров Char , используя функцию строки ToCharArray . Например:

  Dim myString As String = "abcdefghijklmnop"
Dim myArray As Char() = myString.ToCharArray


Переменная myArray теперь содержит массив из значений Char , каждое из которых представляет символ из myString .

Неизменяемость строк

Строка является неизменной , что означает, что ее значение нельзя изменить после того, как она была создана. Однако это не мешает вам присваивать более одного значения строковой переменной. Рассмотрим следующий пример:

  Dim myString As String = "Эта строка неизменяема"
myString = "Или это?"


Здесь создается строковая переменная с заданным значением, а затем ее значение изменяется.

Точнее, в первой строке создается экземпляр типа String , которому присваивается значение Эта строка является неизменной .Во второй строке примера создается новый экземпляр и ему присваивается значение . Или это так? , а строковая переменная отбрасывает свою ссылку на первый экземпляр и сохраняет ссылку на новый экземпляр.

В отличие от других встроенных типов данных, String является ссылочным типом. Когда переменная ссылочного типа передается в качестве аргумента функции или подпрограмме, вместо фактического значения строки передается ссылка на адрес памяти, где хранятся данные.Таким образом, в предыдущем примере имя переменной остается прежним, но оно указывает на новый и другой экземпляр класса String , который содержит новое значение.

См. также

Упорные поиски одного ученого для лечения паралича окупаются

ЛОС-АНДЖЕЛЕС — В лаборатории есть крошечные крысиные беговые дорожки. И баночки с Нутеллой, тоже для крыс. Есть видеокамеры, куча электродов и инструменты для разрезания замороженной мозговой ткани.

И в центре всего этого: Реджи Эдгертон, 75-летний физиолог, который четыре десятилетия упорно пытался доказать перед лицом научных насмешек, что отрезанный спинной мозг можно вернуть к жизни — и что парализованные пациенты не должны быть парализованы навсегда.

Теперь у него есть данные, подтверждающие это.

реклама

Связанный:

«Страшно за будущее»: отец и дочь борются с разными формами MS

«Травма спинного мозга больше не может означать пожизненного паралича», — сказал доктор Родерик Петтигрю, директор Национального института биомедицинской визуализации и биоинженерии, который финансирует некоторые исследования Эджертона.

Используя токи электричества, чтобы запустить поврежденный спинной мозг, Эджертон и его коллеги дали почти дюжине парализованных мужчин, в том числе звезде бейсбола колледжа и полярному исследователю, возможность двигать своими конечностями. Мужчины снова смогли контролировать свой мочевой пузырь и кишечник, вести половую жизнь, стоять прямо и с посторонней помощью делать шаги.

реклама

История исследования паралича изобилует раздутыми обещаниями и ложными надеждами. Но многие врачи и защитники интересов пациентов говорят, что работа Эдгертона — один из первых подходов, который может действительно помочь большому количеству пациентов в ближайшем будущем, особенно тем, кто получил относительно недавние травмы.

«Это впечатляюще», — сказала Сьюзен Хоули, курирующая исследования паралича в Фонде Кристофера и Даны Рив.«Впервые в жизни действительно есть надежда».

За эти годы фонд вложил более 120 миллионов долларов в исследования, и Хоули видел, как многие многообещающие идеи потерпели неудачу. Но ей не терпится запустить предстоящее испытание метода Эдгертона, которое требует имплантации небольшого медицинского устройства, размером с картофель фри, рядом со спинным мозгом, вместе с батареей и электронным блоком. Устройство, созданное Medtronic, посылает небольшое количество электрического тока. Он одобрен федеральными регулирующими органами для снятия боли, но Эджертон обнаружил, что его можно использовать для восстановления работоспособности поврежденного спинного мозга.

Ученые из Калифорнийского университета в Лос-Анджелесе используют электрические токи, чтобы запустить поврежденный спинной мозг.

Фонд Рива планирует протестировать устройство на 36 парализованных мужчинах и женщинах в надежде ускорить его широкое клиническое применение для десятков тысяч людей, парализованных травмой спинного мозга. Тесты, скорее всего, будут сосредоточены на пациентах, получивших травмы в течение последних двух или трех лет.

Самое важное озарение Эдгертона выросло из его отказа принять глубоко укоренившееся мнение о том, что спинной мозг — это всего лишь скромный посредник, передающий сигналы между мозгом и конечностями, как по телефонной линии.

Вместо этого он стал считать умным спинной мозг — орган, который может, как и мозг, обрабатывать информацию, генерировать шаблоны, адаптироваться и учиться даже после травмы.

Стимулируя поврежденные связки электричеством, Эдгертон показал, что может использовать их необычайную способность управлять некоторыми автоматическими функциями, включая шагание, которое когда-то считалось исключительной прерогативой мозга. Неожиданно он обнаружил, что стимуляция каким-то образом восстанавливает способность пациентов произвольно двигать конечностями — открытие, которое переворачивает с ног на голову столетие размышлений о травме спинного мозга.

«Спинной мозг всегда был Родни Дэнджерфилдом нервной системы, — сказал Эдгертон, профессор Калифорнийского университета в Лос-Анджелесе.

«Это просто фигня».

Небольшая беговая дорожка, используемая на парализованных крысах и мышах для исследования травм спинного мозга. Кендрик Бринсон для STAT

Любопытство и кот

Новаторская работа Эдгертона о параличе началась с вопросов о кошке.

Будучи молодым профессором кинезиологии в 70-х годах, Эджертон взял творческий отпуск в Швеции, чтобы поучиться у нейрофизиолога Стена Гриллнера, который изучал передвижение кошек, у которых спинной мозг был перерезан при рождении. Когда их поместили на движущуюся беговую дорожку и дали дозу L-Dopa, препарата, используемого для лечения болезни Паркинсона, парализованные кошки могли ходить.

Гриллнер предположил, что кошачьи лапы передают информацию в спинной мозг — возможно, ощущение удержания веса. Затем спинной мозг, по-видимому, генерировал модели, необходимые для движения кошачьих лап, без какой-либо помощи со стороны головного мозга.

Эдгертон был поражен.

«Я подумал, — вспоминал он во время интервью в своем опрятном, заставленном книгами кабинете, — можете ли вы переобучить раненых взрослых? Это было все, над чем я хотел работать.

Когда он вернулся в Калифорнийский университет в Лос-Анджелесе, команде Эджертона потребовались десятилетия, чтобы добиться такого же успеха с кошками, у которых был перерезан спинной мозг во взрослом возрасте, а не с котятами, у которых, как у младенцев любого вида, нервная система более гибкая.

Затем он обратился к крысам, с которыми легче работать, ожидая, что они отреагируют так же. (Экспериментальное оборудование в его лаборатории включает в себя миниатюрные беговые дорожки и маленькие жилеты, поддерживающие крошечные туловища крыс, чтобы они могли ходить, используя только задние лапы.)

Не работает. Раненые крысы просто не могли ходить.

Высокий учтивый мужчина с аккуратно подстриженной бородкой и распущенными серебристыми волосами, Эдгертон говорит медленно, с мягким северокаролинским акцентом. Его левая рука немного низкорослая и ослаблена из-за полиомиелита, который он перенес в детстве. Но не эта детская травма движет его работой. Вместо этого это его неустанное любопытство.

И категорический отказ сдаваться.

Связанный:

‘Я не могу двигаться’: в Колумбии семьи справляются с ползучим параличом, связанным с вирусом Зика

Итак, Эдгертон продолжал.В его лаборатории экспериментировали с различными способами стимуляции сломанного спинного мозга крыс — и, наконец, годы спустя, они научились ходить. Это не был момент Эврики; ученый-методист называет это скорее «пятилетним событием Эврика».

Следующим логическим шагом, подумал Эдгертон, будет помощь парализованным пациентам.

Проблема была в том, что ему никто не поверил. Многие ученые прямо отвергли результаты Эджертона или приписали ходьбу крыс простым рефлексам. Мало кто думал, что результаты, полученные на животных, могут быть применимы к людям.Изучение спинного мозга было академическим тупиком и считалось «кладбищем нейробиологии», сказал Эдгертон.

«Испытывал научную травлю. Клиническое сообщество просто смеялось над ним», — сказал Ричард Либер, главный научный сотрудник Чикагского института реабилитации.

Эдгертон по-прежнему занимал должность преподавателя в Калифорнийском университете в Лос-Анджелесе. Но он не мог получить серьезного финансирования для своих исследований. Это было слишком невероятно. Национальные институты здравоохранения отклонили несколько предложений о грантах.

Эдгертон продолжал работать, потому что фундаментальная наука казалась ему очень увлекательной. (Коллеги считают, что он сделал полдюжины основополагающих открытий в области строения мышц и того, как они взаимодействуют с нейронами.)

Несмотря на то, что сейчас у него есть финансирование Национального института здравоохранения, он по-прежнему получает грант в размере 2500 долларов от Easter Seals за поддержание его проекта на низком уровне.

«Испытывал научную травлю. Клиническое сообщество просто смеялось над ним».

Ричард Либер, Реабилитационный институт Чикаго

«Если вы читаете учебники по неврологии, ни один ученый в здравом уме не попытался бы сделать то, что сделал Реджи», — сказал Либер.«Все говорили, что это не сработает».

Но Эджертон не слушал. «Оглядываясь назад, я понимаю, что мне повезло, что я не получил образование невролога, потому что тогда я был бы погружен в догму», — сказал Эджертон, болельщик «Лос-Анджелес Доджерс» и бывший тренер по плаванию, обученный физиологии упражнений. — Но я даже не знал о догме. Я просто знал то, что сказала мне наука».

Одним из тех, кто быстро принял противоположную точку зрения Эдгертона на спинной мозг, был актер Кристофер Рив. В 2000 году Рив посетил лабораторию Эджертона, и ему помогли встать на беговую дорожку — захватывающий и буквально головокружительный опыт для человека, который был в инвалидной коляске после несчастного случая во время верховой езды в 1995 году.Рив умер в 2004 году.

Эдгертон, который сейчас работает в консультативной группе Фонда Рива, проявляет вспышки гнева, когда говорит о потребностях парализованных пациентов. Слишком часто, по его словам, их игнорируют. «Никто не хочет иметь с ними ничего общего», — сказал он. — Им приходится довольно тяжело.

Осциллограф, генератор сигналов и амперметр в лаборатории Эдгертона. Кендрик Бринсон для STAT

«Серия небольших излечений»

К 2009 году у Эдгертона было достаточно данных о животных, чтобы проверить свою технику на парализованных пациентах.Он начал работу с людьми с помощью студентки докторантуры по имени Сьюзен Харкема, которая сейчас руководит собственной лабораторией в Университете Луисвилля, где она будет проводить испытания Фонда Рива.

Их первый эксперимент удался.

Роб Саммерс был бывшей звездой питчера штата Орегон, который был полностью парализован после дорожно-транспортного происшествия в 2006 году, но сохранил некоторую способность чувствовать свои конечности. Получив имплантат Эдгертона, он смог стоять с самого первого включения.После тренировки он научился сгибать конечности по команде — чего совсем не ожидал.

Харкема до сих пор шутит о ругательствах, которые она произнесла, когда Саммерс впервые самостоятельно пошевелил пальцем ноги. Даже невозмутимый Эдгертон был потрясен.

Хотя открытие, опубликованное в журнале Lancet в 2011 году, было воспринято с энтузиазмом, критики поспешили указать, что в исследовании участвовал всего один участник — и результаты могут быть ложными, связанными с какой-то особенностью травмы Саммера или возможными только потому, что у него поврежден позвоночник. шнур не был полностью разорван.

В статье 2014 года в журнале Brain группа Эджертона сообщила, что еще три пациента, в том числе двое с полным параличом — неспособные двигаться или чувствовать сенсорную информацию под травмами — все могли стоять и делать шаги после лечения. (Эджертон быстро указывает, что ни один из его пациентов не овладел сложностью ходьбы; они делали шаги только с посторонней помощью.)

«Спинной мозг всегда был Родни Дэнджерфилдом нервной системы.

Реджи Эдгертон, физиолог Калифорнийского университета в Лос-Анджелесе

По мере обучения и практики движения ног пациентов становились сильнее и точнее. Один долгожданный результат оказался совершенно неожиданным: все четверо мужчин сообщили об улучшении контроля над своим мочевым пузырем и кишечником, а также о некотором восстановлении сексуальной функции. Они даже сообщили, что восстановили способность потеть, которая обычно теряется при параличе.

И эти физиологические изменения остались, когда отключили электростимуляцию спинного мозга.

Такие улучшения могут показаться скромными по сравнению со способностью снова полноценно ходить, но они значительно повышают качество жизни людей в инвалидных колясках. Хоули из Фонда Рива называет лечение «серией небольших излечений».

Саммерс считает, что эта процедура изменила его жизнь: он смог отказаться от десятков рецептов.

Связанный:

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) предпринимает шаги по борьбе с недоказанной терапией стволовыми клетками 90 126

В отдельном исследовании, опубликованном в декабре в Journal of Neurotrauma, команда Эдгертона использовала внешние устройства, а не дорогостоящие имплантаты, для подачи слабых электрических токов в позвоночник пяти полностью парализованных мужчин.Они также могли произвольно двигать ногами во время стимуляции и даже после ее прекращения.

Поскольку пациенты реагировали так быстро, Эджертон не думает, что лечение стимулировало рост замещающих нервных клеток. Скорее, он считает, что стимуляция помогла «напомнить» спинному мозгу о выполнении своей работы и пробудила дремлющие связи между мозгом и конечностями.

Логический вывод? «Полные» травмы спинного мозга — когда пациенты не могут двигаться или чувствовать что-либо под своими травмами — в конце концов могут быть не такими уж полными. Эдгертон и другие начинают использовать новый термин «расстройство», чтобы указать, что некоторая связь с мозгом может сохраняться и может быть восстановлена.

Для парализованных пациентов это, вероятно, самая обнадеживающая находка из всех.

«Это совершенно новое представление о спинном мозге, — сказал он.

Находки вызвали такой большой интерес, что уже появились оффшорные клиники, предлагающие вылечить паралич за огромные деньги, используя комбинацию электростимуляции и инъекций стволовых клеток.Такие методы лечения не одобрены FDA и могут оказаться вредными, что побудило Фонд Рива выпустить предупреждение о дистанцировании исследований, которые он поддерживает, от таких клиник.

Марку Поллоку помогает его ассистент, когда он ходит с роботизированным экзоскелетом Ekso Bionics в ноябре 2015 года. Питер Макдиармид для Mark Pollock Trust

Парализованный спортсмен снова тренируется

Ирландский спортсмен на выносливость Марк Поллок после несчастного случая, парализовавшего его, решил, что дни тяжелых тренировок закончились.

Потом он встретил Эдгертона.

Техника стимуляции дала ему достаточный контроль над своими ногами, что Поллок смог активно тренировать с помощью компьютеризированного роботизированного экзоскелета — своего рода рюкзака с опорами для ног.

«Это вызывает привыкание. Сразу чувствуется по-другому», — сказал 40-летний Поллок, который смог увеличить частоту сердечных сокращений до 166. «Чувствовать, как работает ваше сердце, эта петля обратной связи, это действительно мотивирует».

Многие клиницисты заинтригованы, но остаются осторожными.

Доктор Стивен Ванни, нейрохирург из Института позвоночника Университета Майами, видит большой потенциал, но сомневается, что эта техника поможет полностью парализованным людям ходить без внешних вспомогательных устройств. Он сказал, что надеется увидеть терапию проверенной в крупных многоцентровых исследованиях.

Для организации и финансирования таких испытаний Эдгертон основал компанию NeuroRecovery Technologies, Inc. При федеральном финансировании он также продолжает исследования: испытания пациентов с парализованными верхними конечностями, первой пациентки и, конечно же, других исследований на животных.

Эдгертон одновременно смущен и озадачен тем, что так много людей называют его работу прорывом, учитывая, что он работал над ней уже четыре десятилетия. Для него это всего лишь еще один шаг, основанный на работе десятков ученых в его лаборатории и других ученых по всему миру.

Не из тех, кто уходит на пенсию — он говорит, что, скорее всего, «упадет в седло» — Эдгертон поставил перед собой новую цель — научить своих пациентов ходить, а не просто управлять своими конечностями. Сейчас он работает с экспертами по машинному обучению над созданием и тестированием новых устройств, обеспечивающих более сложную и гибкую стимуляцию позвоночника, которая требуется при ходьбе.

«Сегодняшняя технология эквивалентна модели T Ford», — сказал он. «Я знаю, что мы можем добиться большего».

.
