Как рассчитать свайный фундамент, инструкция, примеры, советы

Свайный фундамент выбирается при строительстве дома на слабых, неоднородных и неустойчивых грунтах, площади дома свыше 200 м2 (в этом случае вложения на монолитную конструкцию превышают затраты на установку опор и обвязки), возведении построек на неровных участках. Длина опор подбирается исходя из перепада высотных отметок и параметров грунта: они закладываются ниже уровня промерзания, основание должно упираться в устойчивые слои почвы. Для обеспечения надежной и безопасной эксплуатации дома при минимуме вложений важно правильно рассчитать их число, все факторы способны учесть только специалисты, но применить несложный алгоритм может любой начинающий строитель.

Оглавление:

Как рассчитать основание?
Определение подходящего диаметра
Несущая способность свай
Примеры расчетов
Полезные рекомендации

Методика расчета свайного фундамента

Исходными данными служат параметры грунта, тип и площадь дома и ожидаемые весовые нагрузки. Расчет проводится на этапе составления проекта, все используемые материалы и объемы строительных конструкций должны быть известны. Определяется величина совокупных нагрузок, включающая:

1. Фактическую массу: стен, полов, кровли, перекрытий. Для получения этого параметра нужно знать удельный вес каждого стройматериала, при отсутствии информации от производителя применяются табличные данные.

2. Полезную нагрузку. Согласно СНиП 2.01.07.85 среднее значение, используемое при расчете фундаментов на сваях для жилых построек, составляет 150 кг/м2, зная площадь здания, несложно найти искомую величину. Учет этажности обязателен.

3. Снеговую нагрузку. Объем выпадаемого покрова зависит от региона, согласно вышеупомянутому стандарту на юге РФ ее расчетное значение – 50 кг/м2, в средней полосе – 100, на севере – 190.

Совокупная весовая нагрузка, действующая на фундамент, умножается на поправочный коэффициент (1,2). Далее следует найти несущую способность одной штуки и рассчитать их требуемое число. Важно правильно выбрать тип и размеры сваи, параметры грунта и глубина промерзания должны быть подтверждены (в лаборатории или путем забивки эталонного образца), в противном случае возрастает риск опрокидывания здания или экономически неоправданных затрат. Для определения количества стройматериала и проверки собственного расчета стоит воспользоваться онлайн-калькулятором, также с его помощью можно составить схему размещения опор.

Выбор оптимального диаметра

Требуемое сечение зависит прежде всего от типа и веса постройки. В частном строительстве наиболее востребованы винтовые сваи в 57, 76, 89 и 108 мм, последние две используются для возведения фундаментов жилых домов, в особо сложных случаях приобретаются изделия с диаметром в 133 мм. Рекомендуемая сфера применения приведена в таблице (для лопастного типа):

Диаметр, мм	Максимальная несущая способность, кг	Оптимальный тип постройки
57	800	Легкие ограждения из рабицы
76	3000	Заборы средней тяжести (из дерева, профлиста и пористых блоков), легкие хозяйственные постройки
89	3000-5000	Ограждения из тяжелых стройматериалов, фундаменты для каркасного дома, пристройки, бани и другие одноэтажные здания
108	5000-7000	Одно- и двухэтажные дома из бруса, легких марок бетона, каркасно-щитовых конструкций

Диаметр всегда подбирается из учета потенциальной нагрузки, фундамент для каркасной бани, беседку или пристройку возводят на 89 мм сваях, жилой малоэтажный дом – 108 мм. Для тяжелых строений (кирпичных, трехэтажных и т.д.) этот тип не рекомендуется, его выбирают при отсутствии других вариантов, расчет опор в этом случае требует привлечения специалистов.

Определение несущей способности одной сваи

Среднее значение этой характеристики зависит от диаметра трубы и лопастей, длины и прочности грунта-основания, оно обязательно указывается производителем. При желании величина допустимой нагрузки находится по формуле: N=F/k, где:

F – неоптимизированное значение несущей способности, которое можно рассчитать самостоятельно, достаточно умножить диаметр лопастей винтовой сваи на прочность основания (табличная величина).
K – поправочный коэффициент: 1,2 при точном знании типа грунта (проведении зондирования и лабораторных испытаний), 1,25 – определении характеристик почвы с помощью установки эталона (оптимальный вариант в плане затрат и потраченного времени), 1,4-1,75 – при отсутствии данных о геологических особенностях участка или самостоятельных испытаниях.

Эта формула не учитывает глубину заложения лопастей и характер работы (на выдергивание или на сжатие), правильно рассчитать несущую способность одной винтовой сваи могут только специалисты. Для упрощения рекомендуется применять табличные данные. На завершительном этапе общий вес дома делится на допустимую нагрузку для одной опоры, итоговое число округляют в ближайшую большую сторону. Все полученные данные используются в дальнейшем при расчете ростверка. Схема размещения составляется с учетом строительных требований, плана несущих конструкций и рекомендуемого интервала, зависящего в свою очередь от веса материалов стен.

Пример расчета

Следует рассчитать количество винтовых опор для двухэтажного деревянного дома 10×10 м, масса которого известна (46 т). Строительство ведется в средней полосе РФ, на участке с лессовой почвой.

Находится полезная нагрузка на каждый этаж здания: 10×10×0,15=15 т, с учетом этажности ее общая величина равняется 30 т.
С учетом нормативов (средняя масса покрова для данного региона составляет 190 кг/м2) рассчитывается снеговая нагрузка: 10×10×0,19=19 т.
Рассчитывается общая нагрузка на фундамент для дома: (46+30+19) ×1,2=114 т, здесь 1,2 – коэффициент запаса.
В таблицах находится несущая способность одной опоры, с учетом типа постройки (двухэтажный дом среднего веса) рекомендуемый диаметр сваи – 108 м, для данного региона минимальная глубина заложения составляет 2,5 м. На лессовых почвах ее несущая способность равняется 3,6, нагрузка на одну единицу находится путем деления общего веса на это значение: 114/3,6=31,67≈32 шт.

Для обеспечения надежной эксплуатации деревянного здания на данном участке требуется 32 сваи диаметром в 108 м. Аналогичным образом можно рассчитать основу для дома из пеноблоков или из любого другого материала.

Рекомендации

Многие частные застройщики используют упрощенный вариант расчета свайного фундамента. В этом случае длина и диаметр винтовых свай выбираются из учета ориентировочного веса постройки (см. таблицу выше) и глубины промерзания, а общее количество получают после составления схемы. При этом придерживаются максимально допустимого расстояния между опорами: 3 м – для деревянных и каркасных домов, 2 – для зданий из пено- и газобетонов, шлакоблока, 3-3,5 – для ограждений и легких построек.

Далее выбирается схема расположения опор: они обязательны по всем основным внешним углам, на местах стыка несущих конструкций и перегородок, под печью, тяжелым котлом или камином (не менее 2). После их обозначения оставшееся расстояние разделяют с учетом шага, указанного выше. Опоры нужно разместить как можно равномернее, иначе нагрузки будут распределяться неправильно. Этот способ расчета не рекомендуют выбирать при строительстве на сложных грунтах, требуемая частота расположения труб может значительно превышать нормативную.

Обязательным условием является обвязка: нижняя из бруса или металла, расположенных поверх опор или в виде монолитного ж/б ростверка, равномерно распределяющего нагрузки. Выбор нужного варианта доверяют специалистам, для жилых малоэтажных домов предпочтение отдается второму. Рассчитать правильно фундамент в разы сложнее, чаще всего просто соблюдаются минимальные размеры: 30 см по высоте ленты, 40 – по ширине, с закладкой армокаркаса и металлических связанных прутьев толщиной не менее 10 мм. Приступать к следующему этапу работ разрешается только после набора ростверком прочности (28 дней).

Как правильно рассчитать количество свай для фундамента | Фундамент на забивных ЖБ сваях

Если вы решили или вам сказал мастер, что под ваш дом целесообразно будет делать свайный фундамент, вас, наверное, интересует вопрос, сколько же нужно свай под постройку? Ведь именно от этого и будет зависеть окончательная стоимость вашего фундамента. Лишнего покупать нет смысла, но и закупить меньше, чем нужно не желательно. Конечно, сделать расчет количества забивных свай под дом вам поможет специалист. Но, как это делать – полезно знать каждому.

Устройство свайного поля на участке

Целесообразность установки свайного фундамента

Фундамент дома – важная часть строительства, отнестись к выбору и правильному расчету которой нужно очень ответственно. Правильный расчет – это гарантия того, что в скором времени на стенах не появятся трещины, усадка будет проходить равномерно, и самое главное – дом не перекосится и не рухнет.

При выборе типа свайного фундамента ключевую роль играет вес здания, тип почвы, рельеф и многое другое. Если у вас торфяной или песчаный грунт, близко подземные воды или сильно волнистая местность, то сваи вам подходят лучше всего. Такой фундамент быстро возводится, обеспечивает зданию устойчивость, надежность и длительный срок службы, но только при условии правильного расчета свай для фундамента.

Обвязка свайного фундамента швеллером

Последовательность расчета нужного количества опор

Чем больше дом и длиннее стены, тем больше свай вам понадобится – это закономерно. Сваи должны быть по углам здания, под несущими стенами, но не все так просто. Чтобы ответить на вопрос, как рассчитать количество свай для дома, стоит придерживаться следующей последовательности:

Сначала рассчитывают общую нагрузку на сваи. Сюда входит вес дома, крыши, всех перекрытий, сюда также включают вес людей проживающих в помещении, а также мебель и бытовую технику. Нагрузку от снега и ветра.
Далее, учитывая площадь здания, высчитывается количество нужных свай, с условием, что столбы должны размещаться на расстоянии 1,7 метра друг от друга.
Рассчитывают общую несущую способность почвы на площадке, это важно, ведь от этого будет зависеть, какое по размерам здание можно строить.
Потом определяют тип и размер необходимых свай.

Заливка ростверка на свайный фундамент

Столбы основания устанавливают под каждым внутренним и внешним углом, в местах пересечения стен, длина свай обычно составляет 2,5 метра. Применять рекомендуется стразу несколько типов железобетонных свай. Под несущими стенами – столбы большего диаметра, под перегородками – меньшего.

Для того чтобы провести правильный расчет количества свай для фундамента, определить их длину, диаметр и тип, необходимо иметь определенные знания, умения и опыт. Поэтому это дело лучше поручать специалистам.

Железобетонные забивные сваи для устройства фундаментов

Наши мастера готовы помочь вам с решением столь важного и ответственного вопроса. Для большего удобства можно использовать специальный калькулятор расчета свай.

ИСТОЧНИК: https://сваи-фундамент.рф/company/articles/366/

Если вам необходима наша помощь, мы ждем Вас и обязательно ответим на все ваши вопросы!

Расчет свайного фундамента для дома

Расчет свайного фундамента обязательно должен проводиться квалифицированными специалистами. Инженеры-проектировщики компании «Винтарус» имеют обширный практический опыт разработки свайных фундаментов и оснований в инженерно-геологических условиях Санкт-Петербурга и Северо-Западного региона. Высокий уровень качества проектных разработок для проведения строительных работ, гарантирует нашим заказчикам соблюдение всех технологических норм и правил при выполнении заказов.

Расчет количества свай для фундамента

ФУНДАМЕНТ ПОД БЕСЕДКУ

Сторона А — меньше 3м

Сторона В — меньше 3м

Грунт — песок

Количество углов дома — 4

Высота пола над землей — менее 50 см

ФУНДАМЕНТ ПОД БАНЮ

Сторона А — 3м

Сторона В — 4м

Грунт — торф толщина 1,5м

Этаж — 1

Каркас — брус 100х100

Количество углов дома — 4

Высота пола над землей — менее 50 см

Кол-во свай: 4

Диаметр сваи: 76

Длина сваи: 2500

Кол-во свай: 6

Диаметр сваи: 108

Длина сваи: 3000

ФУНДАМЕНТ ПОД ДЕРЕВЯННЫЙ ДОМ

Сторона А — 6м

Сторона В — 8м

Этаж — 2

Каркас — бревно оцилиндрованное d=250

Грунт — суглинок

Количество углов дома — 10

Высота пола над землей — более 50 см

ФУНДАМЕНТ ДЛЯ ДОМА ИЗ ГАЗОБЕТОНА

Сторона А — 10м

Сторона В — 12м

Грунт — торф толщина 5м

Этаж — 2

Каркас — газобетон

Количество углов дома — 14

Высота пола над землей — более 50 см

Печь или камин — да

Кол-во свай: 18

Диаметр сваи: 108

Длина сваи: 3000

Кол-во свай: 52

Диаметр сваи: 108

Длина сваи: 6500

* все расчеты приблизительные и представлены исключительно для ознакомления

* точное количество свай для фундамента и стоимость монтажа может рассчитать ТОЛЬКО специалист

Расчет стоимости фундамента — особенности

Диаметр сваи будет зависеть от ее предназначения (чем он меньше – тем более легкая конструкция может быть установлена).

Длина сваи определяется плотностью грунта и перепадом высот на участке.

Определить глубину залегания плотного слоя грунта можно самостоятельно при помощи садовой лопаты или бура, но проще будет вызвать специалиста.

Если дом расположен на холмистом участке, вполне вероятно, потребуются сваи разной длины.

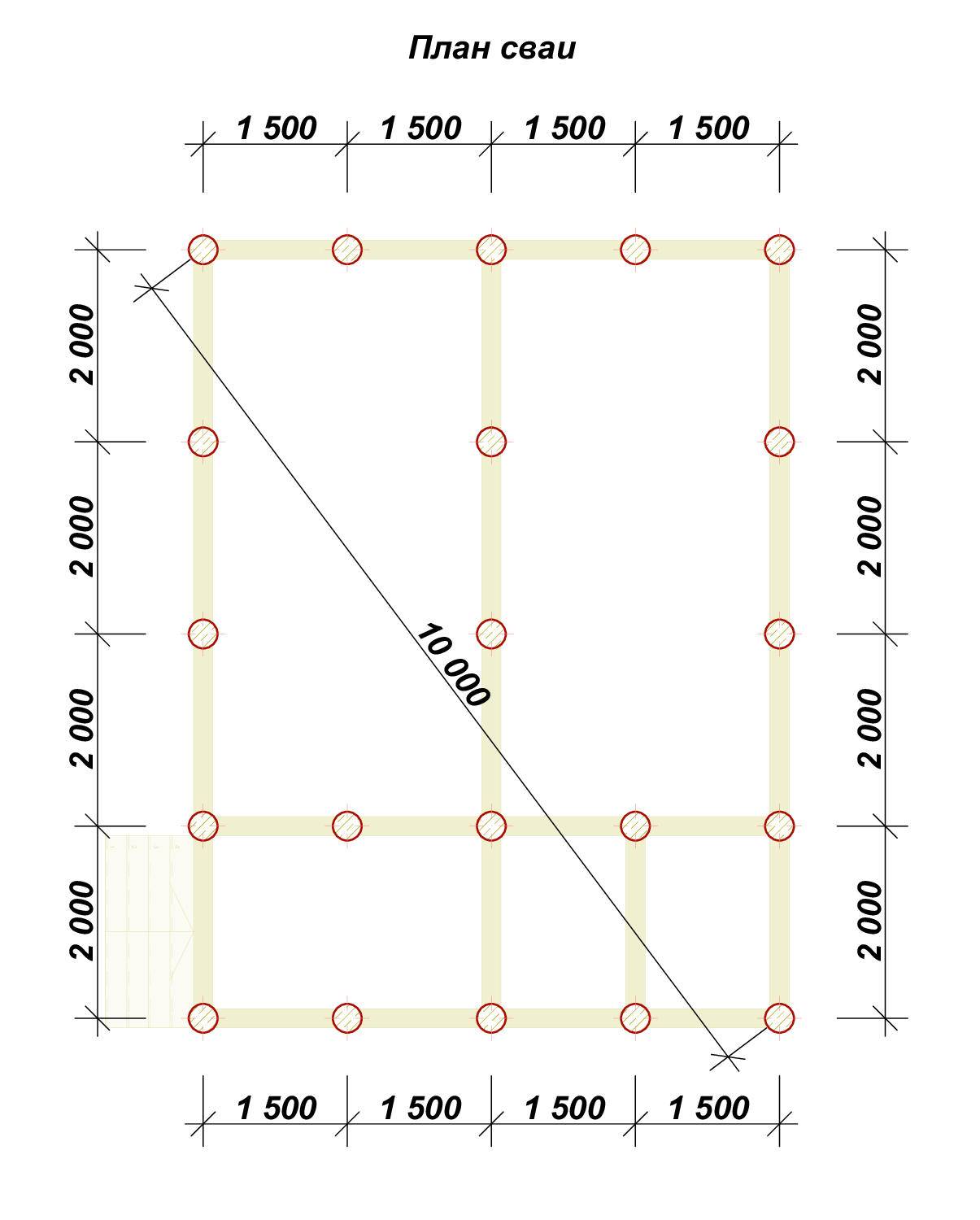

Количество свай можно узнать, рассчитав их по плану первого этажа. Сваи должны располагаться по углам строения и стыках внешних стен с внутренними несущими перегородками.

Под камин или печь необходимо установить минимум от 1 до 4-х свай в зависимости от веса и расположения.

позвонив нашим менеджерам по телефонам +7-905-285-48-70 или +7-999-038-92-58

оставив заявку на обратный звонок в форме справа под меню

оставить заявку

Справочная информация

Проектирование и устройство свайных фундаментов СП 50-102-2003 (PDF, 0. 97Мб)

Расчет свайного фундамента — теория и практика

Винтовая свая представляет собой стальную трубу с заостренным наконечником и режущими лопастями в нижней части. Сваи устанавливаются в грунт путем вкручивания с помощью специальной техники или вручную.

Расчет нагрузки на фундамент формируется из нескольких составляющих

Весовая нагрузка дома

Вес дома складывается из следующих слагаемых:

вес стен. Определяется исходя из типа строительных и отделочных материалов:

каркасно-панельные стены толщиной до 150 мм – 30-20 кг/кв. м;
бревенчатые – 600 кг/куб. м;
из пенобетона – 400-900 кг/куб. м;
кирпичные – 600-1200 кг/куб. м.

вес элементов крыши. Для различных видов кровли принимаются следующие значения:

из листовой стали – 20-30 кг/куб. м;
рубероидное покрытие – 30-50 кг/кв. м;
черепица – 60-80 кг/кв. м.

вес перекрытий. Зависит от материала перекрытий и плотности используемого утеплителя:

чердачное по деревянным балкам с утеплителем плотностью 200 кг/куб. м – 70-100 кг/кв.м;
цокольное по деревянным балкам с утеплителем плотностью 200 кг/куб. м – 100-150 кг/кв. м;
железобетонное монолитное – 500 кг/кв. м;
бетонные пустотные плиты перекрытия – 350 кг/кв. м.

Эксплуатационная нагрузка (мебель, оборудование и т.д.).

Условно принимается равной 100 кг/кв. м.

Снеговая нагрузка.

Значения выбирается в зависимости от региона и составляет;

50 кг/кв. м для южных областей;
100 кг/кв. м для средней полосы;
до 190 кг/кв. м для северных регионов.

Ветровая нагрузка.

Для ее расчета используется формула S*(40+15h), где

S – площадь дома;
h – высота дома.

Общая нагрузка умножается на коэффициент 1,3 (для обеспечения запаса прочности) или на 2 (если планируется строительство 2-го этажа).

Как правильно определить количество винтовых свай

Для расчета количества винтовых свай для фундамента дома необходимо расчетную нагрузку на фундамент разделить на несущую способность одной опоры, которая зависит от ее диаметра и длины. Для строительства индивидуальных жилых домов используются опоры стандартного образца диаметром 108 мм и длиной 2,5 м. Рабочая нагрузка на такую сваю составляет 4-8 т.

Для легких строений могут выбираться менее массивные опоры диаметром:

57 мм – для легких заборов;
76 мм – для деревянных ограждений и заборов из профлиста. Несущая способность сваи – до 3 т;
89 мм – для тяжелых заборов и каркасных построек. Несущая способность – 3-5 т.

Число опор может быть больше расчетного, если это удобно при разбивке.

Алгоритм вычисления расстояния между сваями

Расчет фундамента на винтовых сваях включает в себя определение шага между винтовыми сваями. Для этого необходимо общую протяженность стен (внутренних и внешних) разделить на требуемое количество опор. Распределяя опоры по периметру фундамента, рекомендуется расстояние между сваями под внутренней несущей стеной уменьшать на 10-15 %. Это связано с повышенными нагрузками от балок или плит перекрытий, действующих с двух сторон.

Каким должно быть минимальное расстояние между винтовыми сваями? Оно не должно быть меньше:

3 м для деревянных и каркасных домов;
2,5 м для домов из газобетона, пеноблоков, шлакоблоков и пенобетона;
2 м для домов из тяжелого камня и кирпича.

Опоры обязательно устанавливаются по углам фундамента, на стыке внешних стен и несущих перегородок, на внешних углах пристроек (террас, балконов и пр.).

Пример расчета свайно-винтового фундамента для деревянного дома

Расчет фундаментных опор для дома из бруса размером 4х6 м и высотой 3,5 м с пологой крышей из мягкой кровли и внутренней несущей стеной выглядит следующим образом:

Определяется общая масса сооружения. С учетом удельного веса бруса – 600 кг/куб. м и примерного веса мебели – 100 кг/кв. м совокупная масса дома составляет примерно 5 т. Для обеспечения запаса прочности и возможности надстройки второго этажа принимаем общий вес, равный 10 т.
Вычисляется вес снегового покрова. Максимальная снеговая нагрузка для дома площадью 24 кв. м составит 4,5 т (для районов средней полосы это значение уменьшается в 2 раза, для южных – в 4 раза).
По формуле рассчитывается ветровая нагрузка. Ее значение – 2,2 т.
Суммируются все расчетные нагрузки. Дом из бруса будет оказывать давление на фундамент примерно 17 т.
Определяется число свай. Для этого общая нагрузка в 17 т делится на рабочую нагрузку 1 сваи – 4 т. При строительстве фундамента необходимо использовать минимум 5 свай. При этом могут потребоваться дополнительные опоры для установки в углах фундамента и соблюдения минимального шага в 3 м.

Несущие способности винтовой сваи достаточно высоки, такие фундаменты устойчивы к сезонному вспучиванию и не требуют предварительной подготовки площадки к их установки. Монтаж фундамента должен проводиться только после выполнения расчетов несущей нагрузки и изучения свойств грунта.
