Калькулятор ростверка свайного фундамента: Расчета свайного фундамента, столбчатого фундамента

Содержание

Расчета свайного фундамента, столбчатого фундамента

Онлайн калькулятор по расчету буронабивных свайно-ростверковых и столбчатых фундаментов. Определение нагрузки на свайный фундамент.

Выберите тип ростверка:

Параметры ростверка:

Параметры столбов и свай:

Расчет арматуры:

Расчет опалубки ростверк:

Рассчитать

Результаты расчетов

Фундамент:

Общая длина ростверка: 0 м.

Площадь подошвы ростверка: 0 м2.

Площадь внешней боковой поверхности ростверка: 0 м2.

Общий объем бетона для ростверка и столбов (с 10% запасом): 0 м3.

Вес бетона: 0 кг.

Нагрузка на почву от фундамента в местах основания столбов: 0 кг/см2.

Расчет арматуры ростверка:

Расчет арматуры для столбов и свай:

Минимальный диаметр поперечной арматуры (хомутов): 0 мм.

Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм.

Общий вес хомутов: 0 кг.

Опалубка:

Минимальная толщина доски при опорах через каждый 1 метр: 0 мм.

Максимальное расстояние между опорами: 0 м.

Количество досок для опалубки: 0 шт.

Периметр опалубки: 0 м.

Объем досок для опалубки: 0 м3.

Примерный вес досок для опалубки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн калькулятор монолитного буронабивного (свайного и столбчатого) ростверкового фундамента предназначен для расчетов размеров, опалубки, диаметра арматуры, ее количества и объема расходуемого бетона. Для определения подходящего типа конструкции фундамента обязательно проконсультируйтесь со специалистами.

Обратите внимание!
В расчётах используются нормативы, приведенные в ГОСТ Р 52086-2003, СНиП 3. 03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

Данный тип фундамента основывается на сваях или столбах, поэтому его также часто называют столбчатым либо свайным. Глубина установки и несущая способность отличает сваи от столбов.

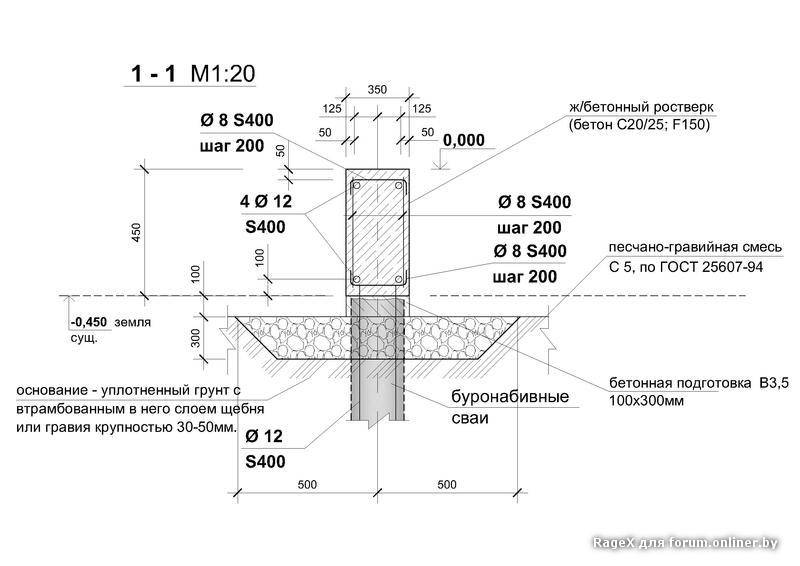

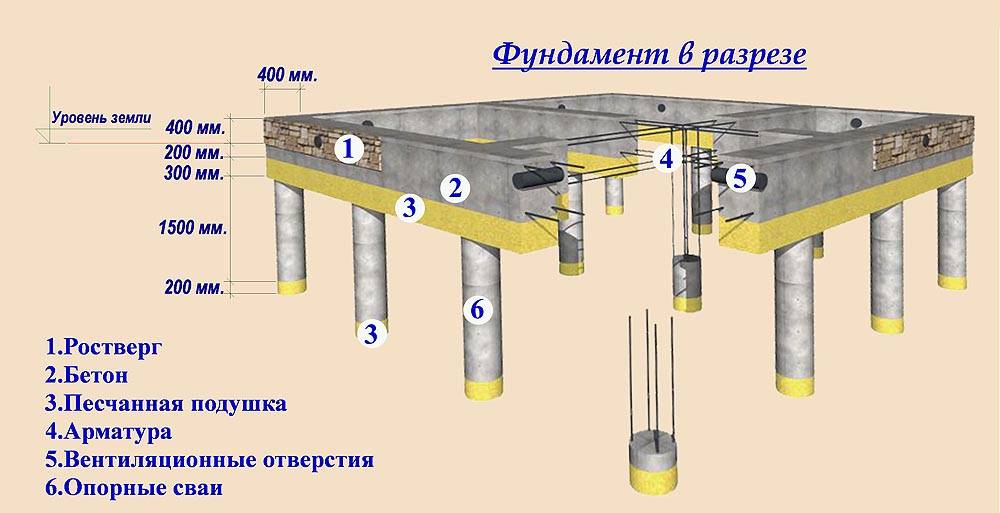

Вершины столбов или свай связывают между собой сплошной железобетонной лентой, так называемым ростверком. Между ростверком и поверхностью земли остаётся воздушная прослойка некоторой высоты.

Основная причина для выбора ростверкового фундамента – глубокое промерзание или слабость грунта. Этот тип фундамента востребован в местах, где из-за погодных условий другие виды фундамента создавать проблематично. Забивка свай не зависит от климата, что является несомненным преимуществом ростверковой технологии. Другой её плюс – высокая скорость возведения сооружений, поскольку сваи можно подготовить заранее, а их вбивание – ускорить, пробурив в земле отверстия.

На тип ростверкового фундамента влияет материал и форма свай, характер действия на грунт, способы установки и виды непосредственно ростверка. Трудно давать типовые рекомендации, не зная самого сооружения и специфики местности, где оно строится. Перед началом проектирования следует учесть климат местности, свойства грунта, расчётные нагрузки. Безусловно, лучше всего обратиться к специалистам и последовать их рекомендациям, так как есть риск «доэкономиться» до деформации или разрушения будущего строения. Чтобы этого избежать, советуем внимательно ознакомиться с данным калькулятором. Он поможет вам рассчитать расходы при возведении стандартных конструкций и обдумать составляющие будущего фундамента.

Вы можете задать вопрос или предложить идею по улучшению данного калькулятора. Будем рады вашим комментариям!

Пояснения к результатам расчетов

Общая длина ростверка

Внешний периметр ростверка, включая длину внутренних перегородок

Площадь подошвы ростверка

Площадь нижней поверхности ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь наружной поверхности фундамента, которая нуждается в утеплении специальными материалами.

Общий объем бетона для ростверка

Суммарный объём бетона, нужный для полной заливки фундамента с обозначенными вами параметрами. При заказе бетона возьмите запас приблизительно в 10%. При заливке могут возникнуть уплотнения, ведущие к повышенному расходу, а доставка может привезти несколько меньший объём, чем вы заказали фактически.

Вес бетона

Примерный вес бетона, который понадобится вам для фундамента. Рассчитан для бетона средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

Давление, которое фундамент оказывает на почву в основании свай или столбов.

Минимальный диаметр продольных стержней арматуры для ростверка

Рассчитывается с учётом содержания продольной арматуры в площади сечения ростверка и нормативов СНиП.

Минимальное количество рядов арматуры для ростверка

Количество стержней продольной арматуры в верхнем и нижнем поясах ленты ростверка, необходимое для предотвращения естественной деформации ленты силами растяжения и сжатия.

Общий вес арматуры

Вес арматурного каркаса.

Величина нахлеста арматуры

При креплении отрезков стержней внахлест следует использовать данное значение.

Длина продольной арматуры

Общая длина арматуры для всего каркаса (с учетом нахлеста).

Минимальное количество продольных стержней арматуры для столбов и свай

Число продольных стержней арматуры располагаемое в каждом столбе или свае.

Минимальный диаметр арматуры для столбов и свай

Предельный минимальный диаметр арматуры столбов, исчисляется в соответствии с нормативами СНиП.

Минимальный диаметр поперечной арматуры (хомутов)

Минимально допустимый диаметр поперечной арматуры в соответствии с нормативами СНиП исходя из заданных параметров.

Максимальный шаг поперечной арматуры (хомутов)

Максимальный шаг хомутов, при котором арматурный каркас будет должным образом выполнять свою функцию. Следует использовать данное значение, либо уменьшить шаг хомутов.

Общий вес хомутов

Общий вес хомутов, необходимых при строительстве фундамента.

Минимальная толщина доски опалубки (при опорах через каждый метр)

Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. Опалубка рассчитывается для ростверка.

Количество досок для опалубки

Количество материала для опалубки заданного размера. За основу берется доска длиной 6 метров.

Периметр опалубки

Общий периметр опалубки для ростверка, включая внутренние перегородки.

Объем и примерный вес досок для опалубки

Требуемый объем пиломатериала для опалубки в кубических метрах и килограммах.

4 способа расчетов свайного фундамента: как рассчитать сваи, столбы, ростверк – на онлайн калькуляторе и вручную

При возведении любого здания или сооружения, от небоскреба, до забора или хозблока, первым по порядку и важности следует устройство фундамента. Для строительства на сложных грунтах хорошо себя зарекомендовали свайные фундаменты. Произвести правильный расчет свайного фундамента могут только специалисты, так как приходится учитывать все нюансы основания для конкретного здания и типа грунтов. Все остальные способы дадут только приблизительный результат.

Есть определенные правила расчета свайных фундаментов и все их надо учитыватьИсточник fazenda.guru

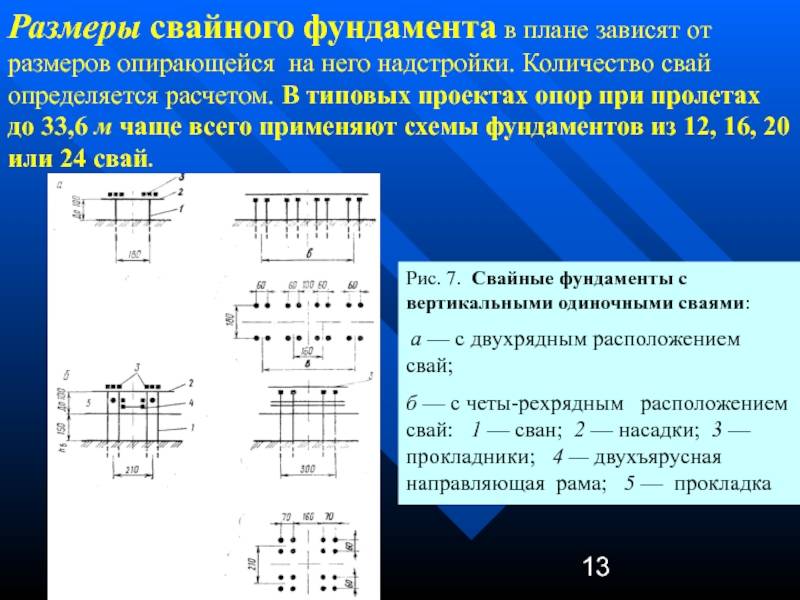

Типы свайных фундаментов

Свайные фундаменты имеют несколько преимуществ перед обычными ленточными или плитными, такие как:

  • Снижение расхода материалов.
  • Возможность устройства на сильнопучинистых грунтах.
  • Возможность монтажа на участках с большим уклоном.
  • Высокая скорость монтажа в случае применения винтовых свай. Фундамент под обычный загородный дом монтируется за 1-2 дня, нет необходимости ждать полного набора прочности бетоном в течение 28 суток.

В этом видео мы рассмотрим, что нужно знать о бетонных сваях:

Сваи применяются 3 видов:

  • Забивные.
  • Буронабивные. Как один из вариантов буронабивных свай монтируют так называемые сваи ТИСЭ, с уширением внизу. Такая конструктивная особенность снижает нагрузку на грунт и позволяет фундаменту эффективно противостоять силам выталкивания, возникающим при морозном пучении грунтов.
  • Винтовые.

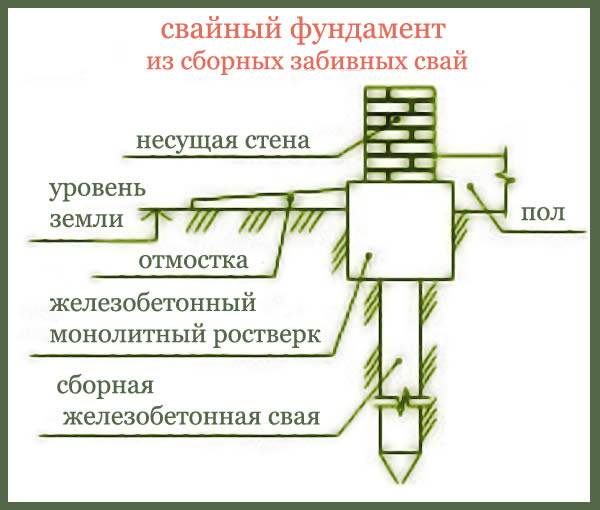

Забивные элементы в частном строительстве применяются крайне редко, т.к. требуют привлечения тяжелой строительной техники.

Разновидности свайных фундаментовИсточник kursremonta.ru


Расчет фундамента

Расчет любого типа основания начинается с определения типа грунта и уровня грунтовых вод. Для этого лучше всего обратиться в специализированную организацию. Вариант «как у соседа» в данном случае неприменим, т. к. эти параметры могут различаться даже в пятне застройки. Исходя из рекомендаций специалистов, выбирается тип основания.

Приведенные методики расчета примерны и не учитывают некоторые факторы, которые могут оказать влияние на сооружаемый фундамент.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундамента типа «ростверк на сваях», воспользуйтесь следующим калькулятором:

Расчет свайного фундамента

Для расчета свайного фундамента, как и любого другого следует вычислить нагрузки на основание F. Для этого складывают вес стен, перекрытий, кровли, снеговую нагрузку и нагрузку на пол. Первые 3 параметра можно вычислить самостоятельно, либо с помощью специальных строительных калькуляторов. Снеговая нагрузка зависит от региона, в котором расположено строение и определяется по СНиП 2.01.07-85 «Нагрузки и воздействия», нагрузка на пол принимается равной 180 кг/м2 общей площади сооружения.

Распределение снеговых нагрузок в зависимости от климатических зонИсточник obustroeno.com

Затем определяется несущая способность сваи по формуле

P= ϒ cr*R0*S+u ϒ cf*fi*hi , где

  • R0 – нормативное сопротивление грунта под основанием сваи
  • S – площадь основания
  • ϒcr – коэффициент условий работы грунтов под основанием
  • u – периметр сечения
  • ϒcf – коэффициент условий работы грунта на боковой поверхности
  • fi – сопротивление грунта на боковой поверхности
  • hi – глубина погружения сваи ниже уровня земли.

Площадь основание S круглых свай вычисляется путем перемножения квадрата радиуса сваи на 3,14, периметр – умножением диаметра сечения на 3,14. Диаметр сваи выбирают, исходя из предполагаемого материала опалубки и параметров оборудования, обычно для частного строительства — 200-300 мм.

Какие особенности бетонных забивных свай? Мы поговорим о свайном фундаменте в нашем видео:

Глубина погружения выбирается произвольная, но не менее глубины промерзания грунта +0,5 м, либо по глубине залегания несущего слоя грунта, так же следует учесть уровень грунтовых вод.

Нормативное сопротивление грунта R0, коэффициенты условий работы ϒcr и ϒcf определяется по таблицам из СНиП 2.02.03-85.

По таким таблицам специалисты определяют нормативное сопротивление грунта, но сначала нужно узнать тип грунта, для чего проводится анализ почвыИсточник stroj.umorists.ru

Панели для фундамента и другие варианты отделки цоколя здания

После вычисления несущей способности опорного элемента вычисляется их количество, для чего нагрузка на основание F умножается на коэффициент надежности, равный 1,2, и делится на несущую способность P. Если получилось нецелое число – значение округляется до целого в большую сторону.

В некоторых случаях может потребоваться установка дополнительных опор, например при сооружении в здании печи или монтаже тяжелого оборудования.

Далее сумму длин несущих стен делят на количество свай. Таким образом вычисляется шаг свайного поля. Для определения необходимого количества бетонного раствора складывается объем свай, который вычисляется перемножением площади сечения на высоту сваи. Высота сваи учитывается не до уровня земли, а до заданной верхней точки.

Для этих вычислений также можно воспользоваться калькулятором свайного фундамента, указав форму основания, подставив необходимые переменные и выбрав в специальных полях формы табличные значения из нормативных документов.

Интерфейс онлайн калькулятора свайных фундаментовИсточник martand.ru

Расчет столбчатого фундамента

Столбчатым называют свайный фундамент, в котором сваи расположены на поверхности земли или заглублены не более чем на 0,5 м. Такой тип оснований может использовать только для строительства небольших легких сооружений, например гаража, хозяйственного блока маленькой бани или дачного домика по каркасной технологии или из бруса.

Расчет столбчатого фундамента производится также, так и свайного, однако при вычислении несущей способности столба не учитываются боковые нагрузки, таким образом, формула для расчетов получается следующая:

P= ϒcr*R0*S

Столбы могут изготавливаться монолитным способом, как и сваи либо изготавливаться из кирпича, шлакоблока или бетонных блоков. Во втором случае сечение получается квадратное или прямоугольное, и площадь вычисляется перемножением длин сторон. Это нужно учитывать при расчетах с помощью калькулятора столбчатого фундамента.

Интерфейс калькулятора столбчатого фундаментаИсточник ep2nnov.ru

Виды фундаментов для постройки частного дома

Расчет фундамента на винтовых сваях

Для вычисления основания на винтовых сваях применяется та же методика, что и для буронабивных свай, однако расчеты упрощаются, т. к. винтовые сваи – типовое изделие, и несущую способность сваи не нужно вычислять самостоятельно, достаточно посмотреть значение в таблице и разделить нагрузку от сооружения на этот параметр. При расчетах за площадь основания сваи принимается площадь лопасти.

Чтобы определить, какую нагрузку должен выдерживать элемент фундамента, нужно рассчитать примерное количество свай. Для этого длина несущих стен делится на предполагаемый шаг монтажа опор, обычно 2-3 м. Затем, делением суммарной нагрузки сооружения на фундамент на количество опор, вычисляют нагрузку на 1 сваю. Необходимая площадь опоры определяется по формуле

S=F=1,2/R0

где F – нагрузка на сваю, 1,2 – коэффициент надежности, R0 – нормативное сопротивление грунта. Зная площадь лопасти, вычисляют ее диаметр по формуле D=2√S/π, и по получившемуся значению выбирают из сортамента ближайший в большую сторону типоразмер.

Такие данные нужно ввести для расчетов в онлайн калькулятор фундамента на винтовых сваяхИсточник hixez.ligetok.ru.net

Применив для расчета количества свай для фундамента калькулятор, можно выбрать наиболее подходящий для заданных условий и выгодный экономически размер свай путем подстановки различных параметров. Глубина погружения свай определяется на основании глубины залегания несущего слоя грунта и уровня грунтовых вод.

Расчет свайно-ростверкого фундамента

При строительстве на сложных грунтах, на участках с большим уклоном, либо при строительстве из кирпича, газобетонных или других блоков по верхней поверхности свай изготавливают ленту, которая называется ростверк. Выполнен он может быть монолитным из железобетона или сборным (сварным) из металлопроката. При расчете свайно-ростверкого фундамента к нагрузкам от сооружения добавляется еще и вес самого ростверка. При изготовлении ростверка из металлопроката, двутавра или швеллера, вес вычисляется умножением длины ленты на удельный вес профиля, который указывается в сортаменте. Для железобетонной конструкции – вычисляется объем бетона (площадь сечения ленты на длину) на плотность материала, равную 2400 кг/м3.

Как производятся сваи для фундамента? Какие особенности свайного фундамента? Плюсы и минусы свайного фундамента. Как происходит расчёт по проектам? Всё и больше в данном выпуске:

Заключение

Расчеты любого типа фундамента гораздо удобнее производить при помощи строительных калькуляторов, ведь отпадает потребность в поисках нужных параметров в различных справочниках. После ввода необходимых данных, таких как габаритные размеры и форма фундаменты, нагрузка на фундамент, тип грунтов, глубина промерзания и уровень грунтовых вод автоматически вычисляются конструкционные размеры и количество необходимого материала. Однако не следует забывать, что фундамент – важнейший элемент здания, определяющий прочность всей конструкции, поэтому все самостоятельные расчеты, не важно, по формулам или с применением калькуляторов – скорее, справочный материал, для примерного подсчета материалов и трудозатрат, а, следовательно, стоимости сооружения. Точные вычисления и составление рабочих чертежей лучше поручить специалистам.

Онлайн калькулятор бетона для свайного фундамента. Завод «ЭКОБЕТОН» Вологда

Онлайн
калькулятор монолитного буронабивного свайного и столбчатого ростверкого
фундамента

Поможет оценить и рассчитать всю материальную часть будущего проекта, в том числе позволит определиться с тем, сколько бетона потребует проект.
Он является хорошим подспорьем на этапе планирования. Рекомендуем связаться со
специалистами для получения рекомендаций касательно фундаментных работ.



Все расчеты выполняются в соответствии со
СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ
Р 52086-2003.

Свайный (или
столбчатый) – тип фундамента, при возведении которого сваи (столбы) погружают в
грунт на нужную глубину. Их верхушки соединяют между собой, не соприкасающейся
с землей непосредственно, железобетонной лентой, которая называется ростверк.
Глубина, на которую будут забиты или иным способом погружены опоры, является
основным отличием между первым и вторым типами.

Такой фундамент
лучше подойдет для строительства в условиях слабых, пучинистых, растительных
грунтов, либо в регионах, где земля промерзает на большую глубину. Учитывая
возможность забивать сваи в любое время года, данный фундамент находит свое
применение в областях с холодным климатом. Помимо этого, свайный фундамент
может похвастаться быстротой постройки при минимуме земляных работ, которые
ограничиваются бурением нужного количества отверстий или забиванием уже готовых
свай. Во втором случае необходима специализированная техника.

Свайный
фундамент отличается по геометрии свай, материалу, из которого их изготовляют,
способу воздействия на почву, технологии монтажа свай и видам ростверка.
Понимание климатических факторов, нагрузок на сваи и свойств почвы помогут
выбрать вариант, подходящий под конкретную постройку.

Важно не
пытаться производить проектирование самостоятельно в попытке сэкономить и не
заниматься самостроем. Работа без контроля со стороны специалистов с профильным
образованием и опытом работы может привести к таким плачевным последствиям, как
обрушение здания.

Расчет арматуры свайного фундамента калькулятор


Расчет количества материалов столбчатого фундамента

Расчет количества материалов столбчатого фундамента

Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите размеры в миллиметрах

B — Ширина или диаметр.
H — Высота основной части.

A — Высота основания столба. Если свая без основания, то не указывайте этот размер.
D — Ширина или диаметр основания.

D1 — Длина для прямоугольного основания.
B1 — Ширина для прямоугольного столба.
При круглых сечениях эти размеры в расчете не участвуют.

Габариты столбчатого фундамента

X1 — Количество столбов по ширине, включая столбы по углам.
Y1 — Количество столбов по длине, включая столбы по углам.

S — Если отмечено, то будут рассчитываться столбы, расположенные равномерно под всем домом. Если нет, то столбы только по периметру фундамента.

E — Ширина ростверка.
F — Высота ростверка.
Если расчет монолитного ростверка не требуется, то не указывайте эти размеры.

ARM1 — Количество прутьев арматуры в одном столбе.
ARM2 — Количество рядов арматуры в ленте ростверка.
ARMD — Диаметр арматуры. Указывается всегда в миллиметрах.
Если армирования не требуется, то установите значения в 0.

Укажите количество цемента для изготовления одного кубического метра бетона. В килограммах.
Укажите пропорции для изготовления бетона, по весу. Эти данные различны в каждом конкретном случае.
Они зависят от марки цемента, размеров щебня и технологии строительства. Уточняйте их у поставщиков строительных материалов.

Для расчета ориентировочной стоимости строительных материалов укажите их цены.

В результате программа автоматически вычислит:
Расстояние между фундаментными столбами и их количество.
Объем бетона для одного столба, отдельно для верхней и нижней части.
Количество бетона для ростверка.
Длину и вес необходимого количества арматуры.
Стоимость строительных материалов для устройства монолитного столбчатого или свайного фундамента с ростверком.
Чертежи дадут общее представление и помогут в проектировании свайных фундаментов.

Для бань и домов без подвалов, домов с легкими стенами и домов из кирпича, где применять ленточный фундамент не экономично, часто применяется столбчатый фундамент. Его расчет дело трудоемкое, но с нашей программой подсчеты не отнимут у вас много времени. Все, что вам нужно, это заполнить согласно инструкции соответствующие поля, и вы получите сведения о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Краткая характеристика

Столбчатый фундамент имеет вид столбов, которые объединены при помощи ростверка. Столбы эти располагаются по углам будущего строения, а так же на местах пересечения стен, под несущими или просто тяжелыми стенами, балками и ответственными конструкциями. В тех местах, где нагрузка особенно велика. Ростверк служит для усиления столбчатого фундамента, и имеет вид армированной перемычки между столбами.

Где не стоит применять столбчатый фундамент

Применять столбчатый фундамент не рекомендуется там, где находятся подвижные или слабые грунты, такие как торф или насыщенные водой глинистые грунты. Не стоит применять фундамент этого типа и в зонах, где наблюдается резкий перепад высот.

Преимущества

Столбчатый фундамент имеет ряд достоинств, делающих его оптимальным решением при строительстве частного дома. Он дешевле, чем ленточный или плитный фундамент, экономичнее по расходу строительных материалов и затратам на его возведение, дает меньшую усадку и позволяет сократить общую площадь фундамента. Такой фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

Материалы

В зависимости от массы и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. Согласно типу материала подбирается и минимальный размер сечения столбов. Так, для бетонных столбов размер сечения не должен быть меньше 400 мм, для каменной кладки не меньше 600 мм, для кирпичной кладки 380 мм, если она выше уровня земли, и от 250 мм, если использована технология перевязки с забиркой.

Строительство фундамента

Прежде чем приступать к строительству, необходимо выяснить глубину промерзания почвы, вид и состав грунта, чтобы при необходимости устроить его замену, и уровень расположения грунтовых вод для выявления необходимости в дренаже и гидроизоляции. Строительство столбчатого фундамента протекает в 9 последовательных этапов.
1. Подготовительные работы, представляющие собой очистку строительной площадки.
2. Разметка фундамента, когда земельный участок размечается согласно проекту.
3. Рытье ям.
4. Установка опалубки для столбов.
5. Установка арматуры.
6. Заливка столбов.
7. Изготовление ростверка.
8. Постройка так называемой забирки или заграждающей стенки между столбами.
9. Меры по гидроизоляции фундамента.

Важные моменты

Если дом возводится на пучинистых грунтах, то нельзя откладывать начатое строительство. Если оставить пустующий фундамент на зиму, он может деформироваться.
Только что залитые опоры из бетона должны отстояться в течение 30 дней. В этот период нагружать их не рекомендуется.
Для изготовления бетона оптимально подойдет цемент марки М400, а в качестве наполнителя мелкий гравий и крупнозернистый песок.



Расчет столбчатого фундамента

Онлайн калькулятор расчета столбчатого фундамента

Расчет столбчатого фундамента, свайный фундамент с ростверком

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для монолитного свайно-ленточного фундамента. Начните расчет сейчас!

Столбчато-ленточный фундамент

Чаще всего в загородном строительстве используют буронабивные сваи фундамента, которые идеально дополняются монолитной лентой – это самый простой и экономичный способ. Сваи берут на себя несущую функцию, тогда как ростверк (лента) берет на себя соединяющую функцию и таким образом равномерно распределяет нагрузку на столбы. Столбчатый монолитный железобетонный фундамент отлично подходит для пучинистых грунтов, когда земля промерзает и расширяется, при этом строение должно быть легким или средней тяжести. Фундамент на столбах идеальное решения для возведения деревянных, каркасных и дачных домов, а так же гаражей и хозяйственных построек. Столбчатый фундамент лучше не использовать при строительстве каменных или кирпичных домов.

Столбчатый фундамент своими руками

Онлайн калькулятор столбчатого фундамента позволяет вам не только произвести расчет количества столбов, количества арматуры и объема бетона, но и получить наглядные чертежи фундамента с ростверком и полную стоимость буронабивного фундамента с ростверком.

Технология предполагает заливку бетонного раствора в опалубку, для этого нужно заранее пробурить отверстия, при возведении частного дома земляные работы можно провести в ручную, без привлечения бурильной установки. Диаметр сваи рассчитывается из расчета давления, которое будет оказывать вес загородного дома. Сваи фундамента должны быть углублены ниже, чем уровень промерзания грунта в вашем регионе. Бетонные столбы подойдут для любой глубины, они могут быть монолитными, как в нашем случае, важно чтобы их ширина была минимум 400 мм. Асбестобетонные или металлические трубы подходящего диаметра можно залить бетоном, при этом исключаются работы по опалубке. Рекомендуемое расстояние между столбами не более 3 метров.


Несущая способность фундамента на сваях с ростверком

Учтите, что данный онлайн калькулятор предполагает только расчет материалов и затрат по вашему фундаменту, но не дает возможность просчитать несущую способность фундамента, так как для подобного расчета потребуется геодезия вашего участка, сбор нагрузок и прочее.



Расчет фундамента на винтовых сваях: область применения и достоинства свайных оснований, подсчет

Одна из разновидностей фундамента – винтовые сваи, особый тип, применяемый в тех местах, где использование другого вида основания сооружения невозможно. Состоит такая опора из прямого ствола и одной или нескольких лопастей.

На производстве их изготавливают сварным либо литым способом. Название говорит само за себя – сваи ввинчиваются в грунт, создавая будущему дому основу.

Схема свайно-винтового фундамента.

Особенности свайных конструкций


О сфере использования, недостатках и достоинствах, а также о том, как рассчитать количество винтовых свай для фундамента, стоит поговорить подробнее.

Область применения

  1. Как основа для мачт, башен, ЛЭП и прочих высотных конструкций.
  2. Для домов, стоящих на заболоченной и подвижной почвах.
  3. Под легкие сооружения (рекламный щит, ограда).
  4. Для зданий облегченного, каркасного типа (склад, ангар).
  5. Для сооружения причалов, мостов и прочих околоводных конструкций.
  6. Как анкеры под оттяжки.
  7. Временные сооружения, подлежащие разборке в перспективе (аттракционы, ярмарочные павильоны).
  8. Как укрепляющее откосы сооружение.
  9. В качестве фундаментов для крупных теплиц.
  10. Для стоек под шумозаграждающие сооружения и щиты.
  11. Как стойки под фундамент строений, стоящих вблизи исторических памятников, где недопустима вибрация при строительных работах.
  12. В качестве усиления монолитных фундаментов, тогда их лента или плита имеют опорой винтовые сваи, если почва обводнена или есть другие проблемы.
Достоинства свайных оснований

Дом на участке, имеющим большой угол уклона.

  1. Быстрота и безопасность монтажа. Сваи устанавливаются за 1/3 дня.
  2. Нет необходимости трудоемкой подготовки и выравнивания почвы под площадку.
  3. Срок службы свай более 100 лет при безопасной эксплуатации.
  4. Возможность проводить ремонтные работы своими руками.
  5. Благодаря вентиляции, дерево, из которого возведен дом, не будет плесневеть и загнивать.
  6. Монтаж можно проводить в любое время года.
  7. Опоры выдерживают большие нагрузки (до 5 тонн на каждый элемент) по ГОСТ 25100-95.
  8. Работы можно проводить в близости от проложенных коммуникаций, а также в плотно застроенных районах.
  9. Ограничений в типе и уклоне грунта практически не существует. Исключением считаются только скальные породы.
  10. Низкая цена материала и монтажа. Свайное основание #8212; достаточно дешевый вид фундамента .

Обратите внимание! Следует отметить, что данный тип фундаментов не рекомендуется использовать для слишком тяжелых и больших строений. Он оптимально подходит для домов из дерева, газобетона, пеноблоков, а также для небольших кирпичных построек.

Расчет свай

Если вам необходимо монтировать такой тип основы, в первую очередь нужно произвести расчет свайно-винтового фундамента, исходя из нижеследующего.

Учитываемые моменты

  1. Определить свойства почвы, на которой будет располагаться строение.
  2. Подсчитать степень давления здания на грунт.
  3. Рассчитать высоту фундамента .
  4. Определиться с количеством свай.
  5. Рассчитать диаметр стержней.
  6. Посчитать полную стоимость материала и работ.

Чтобы сделать грамотно расчет стоимости фундамента на винтовых сваях, необходимо учитывать, что оптимальным расстоянием между стойками принято считать 2,5/3,0 м. Игнорирование этого правила может привести к преждевременному выходу конструкции из строя.

На фото часть проекта дома на сваях.

Рекомендуется перед проведением работ сделать проект дома, в котором обозначены не только основные, но и дополнительные опоры. Они продлят срок службы строению, создав равномерную нагрузку на плоскость и предотвращая деформацию пола.


Очень полезен при подсчетах калькулятор расчета фундамента на винтовых сваях, его легко найти на сайте. Как пример, стоит рассмотреть подсчет в стандартной ситуации.

Конкретный пример

  1. Определяется вес здания, включая все подсобные и хозяйственные предметы, мебель, отделочные материалы. Стены, кровля, перекрытия, двери, окна, перегородки и прочее.
  2. Для дома из бруса, размером 4×6 м и высотой 3,5 м, возьмем материал с сечением 15×15 см. Допустим, из него выполнены 4 стены, пол с потолком, 2 перегородки. Прибавим вес мебели, печи или камина. Примерная удельная масса получится около 600 кг/м3.
  3. Промежуточный расчет винтовых свай для фундамента выглядит следующим образом: 600×0,15×0,15+(3×6×4+30×3,5)+24×100=4790 кг.
  4. Далее вычисляется нагрузка снега на кровлю. Для этого нужно умножить площадь кровли на 180. Например: 4×6×180=4320 кг.
  5. Считаем нагрузку от ветра: площадь пола умножить на (40+15Н), где Н – высота строения. 24×(40+15×3,5)=2220 кг.
  6. Подсчитываем динамическую нагрузку, где умножаем площадь дома на 350, получив в итоге: 4×6×350=8400 кг.
  7. Суммируем полученные данные, подведя итог в 19730 кг общего веса.

Число свай для среднего здания.

Конечно, данный расчет фундамента из винтовых свай довольно приблизителен. Хотя, существуют и примерные стандарты для дома средней величины, построенного из деревянного бруса. Такое строение будет достаточно прочным при трех сваях на каждую четырехметровую стену и при четырех – на шестиметровую.

Длина свай будет зависеть от типа грунта и глубины залегания подземных вод. В среднем грунте, с запасом промерзания, для нагрузки в полторы тонны и выше на каждую стойку, целесообразно применить опоры длиной от 2,5 метров .

Конечно, нет строго определенных параметров, и инструкция по расчетам будет более точной только в руках специалиста. Профессиональный проектировщик сделает не только чертеж, но и более точные подсчеты.

Но и самостоятельно, все же, можно справиться с задачей, сделав в итоге поправку на ошибки, установив сваи с запасом прочности. Лучше укрепить дом сильнее, чем это нужно, и это будет правильным решением.

Вывод

Программа, которая поможет при расчете основания.

Ответственно подойдя к решению вопроса, используя помощь профессионалов, либо просто калькулятор расчета свайно-винтового фундамента, вы ощутимо облегчите себе задачу. У вас будет возможность построить дом на почве любого типа, причем, строение гарантированно будет высокопрочным. Вы сэкономите и деньги, и время, получив в итоге долговечную опору для постройки.


В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как произвести расчет арматуры для ленточного фундамента ).


Источники: http://www.zhitov.ru/pile_foundation/, http://zamer-doma.ru/raschet-stolbchatogo-fundamenta/, http://fundament-expert.ru/operacii/raschet/69-raschet-fundamenta-na-vintovyx-svayax




Комментариев пока нет!

как рассчитать сваи, столбы, ростверк – на онлайн калькуляторе и вручную

Несмотря на то, что грамотный расчет любого фундамента может сделать исключительно опытный специалист, для примерных расчетов можно воспользоваться онлайн сервисами, с помощью которых получится оценить рентабельность того или иного типа основания для дома…

Несмотря на то, что грамотный расчет любого фундамента может сделать исключительно опытный специалист, для примерных расчетов можно воспользоваться онлайн сервисами, с помощью которых получится оценить рентабельность того или иного типа основания для дома…

При возведении любого здания или сооружения, от небоскреба, до забора или хозблока, первым по порядку и важности следует устройство фундамента. Для строительства на сложных грунтах хорошо себя зарекомендовали свайные фундаменты. Произвести правильный расчет свайного фундамента могут только специалисты, так как приходится учитывать все нюансы основания для конкретного здания и типа грунтов. Все остальные способы дадут только приблизительный результат.

Есть определенные правила расчета свайных фундаментов и все их надо учитывать

Типы свайных фундаментов

Свайные фундаменты имеют несколько преимуществ перед обычными ленточными или плитными, такие как:

  • Снижение расхода материалов.
  • Возможность устройства на сильнопучинистых грунтах.
  • Возможность монтажа на участках с большим уклоном.
  • Высокая скорость монтажа в случае применения винтовых свай. Фундамент под обычный загородный дом монтируется за 1-2 дня, нет необходимости ждать полного набора прочности бетоном в течение 28 суток.

Сваи применяются 3 видов:

  • Забивные.
  • Буронабивные. Как один из вариантов буронабивных свай монтируют так называемые сваи ТИСЭ, с уширением внизу. Такая конструктивная особенность снижает нагрузку на грунт и позволяет фундаменту эффективно противостоять силам выталкивания, возникающим при морозном пучении грунтов.
  • Винтовые.

Забивные элементы в частном строительстве применяются крайне редко, т.к. требуют привлечения тяжелой строительной техники.

Разновидности свайных фундаментов

Варианты возведения зданий на винтовых сваях

С использованием винтовых свай можно осуществлять строительство практически любых типов сооружений. В зависимости от тяжести здания и рассчитываемой нагрузки на фундамент подбираются сваи с определенным диаметром. Винтовые сваи небольшого диаметра могут закручиваться в землю с использованием простой мускульной силы. Сваи же большого диаметра должны размещаться в земле с использованием механизированных устройств.

Расчет фундамента

Расчет любого типа основания начинается с определения типа грунта и уровня грунтовых вод. Для этого лучше всего обратиться в специализированную организацию. Вариант «как у соседа» в данном случае неприменим, т.к. эти параметры могут различаться даже в пятне застройки. Исходя из рекомендаций специалистов, выбирается тип основания.

Приведенные методики расчета примерны и не учитывают некоторые факторы, которые могут оказать влияние на сооружаемый фундамент.

Это может быть интересно!
В статье по следующей ссылке читайте про панели для фундамента.

Расчет свайного фундамента

Для расчета свайного фундамента, как и любого другого следует вычислить нагрузки на основание F. Для этого складывают вес стен, перекрытий, кровли, снеговую нагрузку и нагрузку на пол. Первые 3 параметра можно вычислить самостоятельно, либо с помощью специальных строительных калькуляторов. Снеговая нагрузка зависит от региона, в котором расположено строение и определяется по СНиП 2.01.07-85 «Нагрузки и воздействия», нагрузка на пол принимается равной 180кг/м2 общей площади сооружения.

Распределение снеговых нагрузок в зависимости от климатических зон

Затем определяется несущая способность сваи по формуле

P=
ϒcr*R0*S+uϒcf*fi*hi
, где

  • R0

    – нормативное сопротивление грунта под основанием сваи

  • S

    – площадь основания

  • ϒcr

    – коэффициент условий работы грунтов под основанием

  • u

    – периметр сечения

  • ϒcf

    – коэффициент условий работы грунта на боковой поверхности

  • fi

    – сопротивление грунта на боковой поверхности

  • hi

    – глубина погружения сваи ниже уровня земли.

Площадь основание S круглых свай вычисляется путем перемножения квадрата радиуса сваи на 3,14, периметр – умножением диаметра сечения на 3,14. Диаметр сваи выбирают, исходя из предполагаемого материала опалубки и параметров оборудования, обычно для частного строительства — 200-300 мм.

Глубина погружения выбирается произвольная, но не менее глубины промерзания грунта +0,5м, либо по глубине залегания несущего слоя грунта, так же следует учесть уровень грунтовых вод.

Нормативное сопротивление грунта R0, коэффициенты условий работы ϒcr и ϒcf определяется по таблицам из СНиП 2.02.03-85.

По таким таблицам специалисты определяют нормативное сопротивление грунта, но сначала нужно узнать тип грунта, для чего проводится анализ почвы

После вычисления несущей способности опорного элемента вычисляется их количество, для чего нагрузка на основание F умножается на коэффициент надежности, равный 1,2, и делится на несущую способность P. Если получилось нецелое число – значение округляется до целого в большую сторону.

В некоторых случаях может потребоваться установка дополнительных опор, например при сооружении в здании печи или монтаже тяжелого оборудования.

Далее сумму длин несущих стен делят на количество свай. Таким образом вычисляется шаг свайного поля. Для определения необходимого количества бетонного раствора складывается объем свай, который вычисляется перемножением площади сечения на высоту сваи. Высота сваи учитывается не до уровня земли, а до заданной верхней точки.

Для этих вычислений также можно воспользоваться калькулятором свайного фундамента, указав форму основания, подставив необходимые переменные и выбрав в специальных полях формы табличные значения из нормативных документов.

Интерфейс онлайн калькулятора свайных фундаментов

Расчет столбчатого фундамента

Столбчатым называют свайный фундамент, в котором сваи расположены на поверхности земли или заглублены не более чем на 0,5 м. Такой тип оснований может использовать только для строительства небольших легких сооружений, например гаража, хозяйственного блока маленькой бани или дачного домика по каркасной технологии или из бруса.

Расчет столбчатого фундамента производится также, так и свайного, однако при вычислении несущей способности столба не учитываются боковые нагрузки, таким образом, формула для расчетов получается следующая:

P= ϒcr*R0*S

Столбы могут изготавливаться монолитным способом, как и сваи либо изготавливаться из кирпича, шлакоблока или бетонных блоков. Во втором случае сечение получается квадратное или прямоугольное, и площадь вычисляется перемножением длин сторон. Это нужно учитывать при расчетах с помощью калькулятора столбчатого фундамента.

Интерфейс калькулятора столбчатого фундамента

Это может быть интересно!
В статье по следующей ссылке читайте про виды фундаментов.

Расчет фундамента на винтовых сваях

Для вычисления основания на винтовых сваях применяется та же методика, что и для буронабивных свай, однако расчеты упрощаются, т.к. винтовые сваи – типовое изделие, и несущую способность сваи не нужно вычислять самостоятельно, достаточно посмотреть значение в таблице и разделить нагрузку от сооружения на этот параметр. При расчетах за площадь основания сваи принимается площадь лопасти.

Чтобы определить, какую нагрузку должен выдерживать элемент фундамента, нужно рассчитать примерное количество свай. Для этого длина несущих стен делится на предполагаемый шаг монтажа опор, обычно 2-3 м. Затем, делением суммарной нагрузки сооружения на фундамент на количество опор, вычисляют нагрузку на 1 сваю. Необходимая площадь опоры определяется по формуле

S=F=1,2/R0

где F

– нагрузка на сваю,
1,2
– коэффициент надежности,
R0
– нормативное сопротивление грунта. Зная площадь лопасти, вычисляют ее диаметр по формуле
D=2√S/π
, и по получившемуся значению выбирают из сортамента ближайший в большую сторону типоразмер.

Такие данные нужно ввести для расчетов в онлайн калькулятор фундамента на винтовых сваях
Применив для расчета количества свай для фундамента калькулятор, можно выбрать наиболее подходящий для заданных условий и выгодный экономически размер свай путем подстановки различных параметров. Глубина погружения свай определяется на основании глубины залегания несущего слоя грунта и уровня грунтовых вод.

Расчет свайно-ростверкого фундамента

При строительстве на сложных грунтах, на участках с большим уклоном, либо при строительстве из кирпича, газобетонных или других блоков по верхней поверхности свай изготавливают ленту, которая называется ростверк. Выполнен он может быть монолитным из железобетона или сборным (сварным) из металлопроката. При расчете свайно-ростверкого фундамента к нагрузкам от сооружения добавляется еще и вес самого ростверка. При изготовлении ростверка из металлопроката, двутавра или швеллера, вес вычисляется умножением длины ленты на удельный вес профиля, который указывается в сортаменте. Для железобетонной конструкции – вычисляется объем бетона (площадь сечения ленты на длину) на плотность материала, равную 2400 кг/м3.

Рассчитываемые параметры винтовых свай

Параметры винтовых свай для строительства фундаментного основания рассчитываются исходя из следующих исходных данных:

После того, как вы вычислите максимальную нагрузку, которую может выдержать грунта на вашем участке и максимальную планируемую нагрузку – вам необходимо будет определить число и диаметр винтовых свай, которые с одной стороны должны не сломаться под нагрузкой веса сооружения, а с другой стороны не провалиться в землю.

Число винтовых свай зависит от объема конечной нагрузки

Расчёт нагрузки

Немаловажным фактором для обеспечения прочности базиса является проведение правильного расчёта нагрузки на столбчатый фундамент. Начинать следует с определения типа материала для возведения будущего строения. Таким способом, можно определить вес конструкции.

Размеры ростверка определаются после расчета нагрузки

После того, когда общая нагрузка определена, устанавливают размеры ростверка, функция которого состоит в равномерном распределении веса на все столбы.

Также он поможет распределить изменения в почве, которые возникают при замерзании грунта.

Объем обвязки и ее массу необходимо распределять при условии, что средний удельный вес железобетона равен 2400 кг/м 3 .

После того, как определена данная величина, остаётся разобраться с типом почвы и необходимым количеством столбов.

Как посчитать количество свай под крыльцо и эркер?

Если планируется возвести эркер или крыльцо, то принципы расчета количества свай такие же, как и для основного сооружения. Сначала устанавливаем сваи по углам. Затем смотрим длину стен – если она более 3-х метров, то потребуются дополнительные сваи. Формулу для вычисления их количества мы уже привели выше.

Конечно, в этой статье описаны общие принципы расчета свайного поля для простейшего одноэтажного дома. Для того чтобы все было сделано правильно, и здание было надежным и долговечным, лучше доверить все вычисления профессионалам.

Важные моменты

Если дом возводится на пучинистых грунтах, то нельзя откладывать начатое строительство. Если оставить пустующий фундамент на зиму, он может деформироваться. Только что залитые опоры из бетона должны отстояться в течение 30 дней. В этот период нагружать их не рекомендуется. Для изготовления бетона оптимально подойдет цемент марки М400, а в качестве наполнителя мелкий гравий и крупнозернистый песок.
Во многих случаях для возведения строений используют столбчатые фундаменты. Особенно, если строительная площадка размещена на проблемных грунтах, а само здание имеет не очень большую нагрузку.

Основание такого типа обойдётся дешевле, чем закладка ленточного фундамента. А если к обустройству основания подойти со всей серьёзностью и правильно выполнить расчет столбчатого фундамента, то получим довольно-таки прочную конструкцию под дом. Именно об этом и пойдёт речь в данной статье. Попробуем разобраться, с чего начитать и какие величины необходимо рассчитывать.

Нюансы столбчатого основания

Столбы подойдут для легкой постройки
Первоначально разберёмся, какие существуют отличия столбчатого основания от ленточного:

  • чаще всего использовать для зданий, которые возводятся из облегчённого строительного материала и не имеют больших габаритов. Примером может служить дом из бруса без обустройства подвала;
  • состоит из нескольких опор, размещённых в тех местах, в которых предполагается наибольшая нагрузка.

Устройство сборного основания
Различают столбчатый фундамент двух видов:

  1. Монолит. Он обустраивается в виде столбов с обеспечением армирующих элементов залитых бетоном.
  2. Сборный. Закладывается из отдельных столбов, которые впоследствии соединяются ростверком. Материалом для его установки являются металлические элементы, которые скрепляются между собой посредством сварки. Такой фундамент имеет слабые места, особенно в точках соединения.

По уровню заглубления столбчатые основания можно подразделить на заглублённые и мелкозаглублённые. Заглублённый обустраивается ниже уровня промерзания грунта, а мелкозаглублённый на глубину не более 7 см.

Для каждого из видов необходимо производить свои расчёты, учитывая факторы различного направления.

Какой выбрать диаметр несущих элементов?

Этот показатель напрямую зависит от назначения сооружения и его веса. Свайные опоры бывают следующих диаметров (в мм):

  • 57. Используются при сооружении оснований для конструкций небольшого веса. Как пример, легкие заборы и т. д.
  • 76. Такие элементы выдерживают до 3Т. Подходят для построек небольшой массы хозяйственного назначения или заборов средней тяжести.
  • 89. Выдерживают 3-5Т. Используются для основания под жилые здания из легких материалов, пристройки, тяжелые заборы или хозяйственные строения.
  • 108. Выдерживают 5-7Т. Можно применять при строительстве домов с одним и двумя этажами (при условии использования для строительства материалов небольшой массы).

Также существуют опорные столбы больших диаметров.

Места установки свай

В первую очередь нужно отметить на плане сооружения места установки свай в следующих местах:

  • по углам строения;
  • в местах пересечения внешних стен с внутренними несущими стенами;
  • в местах пересечения внутренних перегородок.

Для того чтобы понять, сколько свай потребуется еще под стеной, нужно разделить ее длину в метрах на 3. Полученное значение без остатка – необходимое количество свай.

Предположим, что длина стены – 5 метров. Получаем:

5/3 = 1 (2 в остатке) – потребуется 1 дополнительная свая.

А если длина стены 7 метров:

7/3=2 (1 в остатке) – потребуется 2 сваи и т. д.

Повторяем процедуру для всех стен, отмечаем на плане сваи через одинаковые расстояния. Также, при необходимости, дополнительные сваи можно установить в середине помещения. Это бывает нужно, если расстояние между противоположными стенами более 3-х метров.

Калькулятор свайно-винтового фундамента — Расчет стоимости онлайн


Выберите тип строения, укажите его габариты и вариант обвязки, расстояние от КАД и нажмите «Рассчитать».

  • Пирс

  • Заборы

  • Хозпостройки

  • Беседки

  • Каркасные дома

  • Дома из бревна

  • Дома из бруса

Обвязка из швеллера является самым прочным и надежным способом для усиления свайно-винтового фундамента. Применяется с целью связать все винтовые сваи в одно целое в случае, если на участке присутствует перепад высот и многие сваи выступают из земли более 0.5м. Также применяется в случае монтажа на нестабильных грунтах (торф, плывун и т.д.), чтобы избежать вертикального шатания винтовых свай в жидком слое грунта.
Обвязка уголком производится с целью усиления свайно-винтового фундамента и придания ему большей прочности в случае наличия перепадов высот, а также наличия нестабильных грунтов на участке. Является хорошей альтернативой обвязке швеллером, т.к. есть возможность существенно сэкономить расходы по фундаменту. Обвязка производится, как правило, в виде раскосин, которые стягивают все сваи в одну конструкцию. Часто применяется в комбинации с обвязкой швеллером, особенно на больших перепадах высот.
Обвязка профтрубой, как правило, решает две задачи: придает большую жесткость конструкции и позволяет сделать удобным монтаж цокольных панелей по периметру фундамента. Чаще используется во втором случае. По прочности, безусловно, уступает обвязке из швеллера или уголка.

На объекте есть электричество

Отправьте нам заявку для уточнения детальной информации


Варианты расчета стоимости фундамента


Соблюдение всех требований свайно-винтовой технологии и, соответственно, строительство качественных, надежных и долговечных фундаментов невозможно без правильного расчета. На практике имеют место два подхода к расчету свайного фундамента:


  1. Упрощенный, как правило, используемый при самостоятельном планировании и строительстве основания, но, кроме того, иногда допустимый в случае возведения простых строений малой весовой нагрузки на непроблемных грунтах.

  2. Профессиональный расчет, который применяют специалисты инженерно-строительной сферы в рамках подготовки проекта, руководствуясь нормативными документами, строительными нормами и другими правилами.


Преимущества винтовых свай


Особенности расчета свайного фундамента


Независимо от методики расчета в основу его проведения берутся фактические данные, полученные по результатам:


  • обследования местности, изучения его условий, климата, состояния, типа и структуры грунта, особенностей грунтовых вод, наличия и расположения в зоне планируемого ведения строительства природных, инфраструктурных и иных объектов;

  • изучения имеющейся строительной и технической документации как на сам объект строительства, так и на объекты инфраструктуры, расположенные в зоне застройки.


Расчет фундамента подразумевает:


  1. Определение несущей способности, типоразмера и количества свай, а также подготовку схемы «свайного поля».

  2. Расчет ростверка, обвязки.

  3. Расчет дополнительных стройматериалов, необходимых для сооружения фундамента «под ключ».

  4. Финансовые расчеты – проектная смета.


Упрощенный вариант расчета свайного фундамента основывается на общих правилах и принципах строительства оснований, применимых к определенному типу грунта, уровню залегания грунтовых вод и климатическим особенностям местности. Его главный недостаток – невозможность учесть в расчетах индивидуальные особенности и условия строительства, которые выходят за пределы типовых проектов, как и невозможность предусмотреть все потенциальные риски.


При проведении профессиональных расчетов используются специальные формулы, коэффициенты и первичные данные обследования и изучения всех особенностей и условий строительства. Кроме того, берутся во внимания многочисленные СНиПы, применимые к конкретному проекту (объекту) строительства. Профессиональные расчеты обязательны при сооружении оснований для объектов капитального строительства и выполняются исключительно специалистами.


Если вы хотите узнать цены на винтовые сваи и получить расчёт свайного фундамента, позвоните нам по телефону или оставьте заявку на звонок. Осуществляя строительство свайных фундаментов «под ключ», компания СВИТ предельно внимательно относится к правильности выполнения всех проектных расчетов. Это позволяет нам обеспечивать соблюдение всех технологий строительства и предоставлять заказчикам продолжительную гарантию срока службы возведенных нашими специалистами фундаментов.

(PDF) Вертикальная несущая способность ростверковых фундаментов

Bransby, M.F. et al. Ge

otechnique [http://dx.doi.org/10.1680/geot.9.P.131]

1

Вертикальная мощность фундаментов ростверка

MF BRANSBY, JA KNAPPETT†, MJ BROWN† и P. HUDACSEK†

Ростверковые фундаменты могут представлять собой экономичную альтернативу морским «грязевым» фундаментам для инфраструктуры морского дна благодаря их улучшенным гидродинамическим

характеристикам, которые важны во время установки.

Ростверковые фундаменты состоят из сетки вертикальных решеток

, проникающих в морское дно при загрузке.

морские нагрузки на эти типы фундаментов, вероятно, будут состоять из

вертикальных (в основном собственного веса) нагрузок и горизонтальных эксплуатационных

нагрузок. Однако на сегодняшний день не существует общепринятого метода расчета

, так как мощность фундамента может значительно отличаться

от емкости обычных сплошных мелкозаглубленных

фундаментов.В данной статье представлен аналитический метод

, предназначенный для расчета изменения вертикальной несущей способности

при погружении решетки в песок. Результаты показывают

, что ростверки могут достигать той же мощности, что и сплошные фундаменты

той же ширины, но для этого требуется значительное заглубление ростверка. Следовательно, выбор конструкции

, вероятно, будет зависеть от величины осадки, которую может выдержать конструкция.Были представлены упрощенные аналитические уравнения

, позволяющие рассчитать реакцию

нагрузка-осадка, а также вычислить, какая

осадка требуется для мобилизации емкости плоской плиты

сплошного глинобитного мата той же общей ширины. Методология

была проверена путем сравнения результатов

с результатами модельных испытаний.

КЛЮЧЕВЫЕ СЛОВА: несущая способность; фундаменты/фундаменты; модель

испытания; морское проектирование; Sands

Les Fondations A

`Grillage Prolient Omsrir UNE Альтернативы

E

‘Conomique Aux Fondations A

« Radier EN MER FOND DES

Инфраструктура Sur Fond Marin, En Raison de Leavs Pro-

PRIE

´te

´s hydrodynamiques super

´rieures, qui sont import-

antes au cours de l’installation.Les Fondations a

`Grillage

comporent un treillis de вертикали решетки pe

´ne

´trant dans

le Fond Matin au Cours de la Charge. Les charge en mer

de ces type de fundations se composent probablement de

вертикальные сборы (a

`poids mort) и горизонтальные «en

service». Toutefois, jusqu’a

`pre

» pre

«, aucune me

‘thode

d’e

‘tue Reconnue N’a E

‘Te

‘e

‘tableie, Car La Cavacite

Des

Fondations pourrait e

ˆtre sensiblement diffe

´rente decelle

des Fondations pleines Traditionalnelles de Faible Profon-

deur. Cette Communication pre

´Sente une me

´thode analy-

tique conc¸ue для калькулятора вариации силы

portante en foction de la pe

´ne

´ne

´ne

´e laedantration de

соболь. Les Re

Tresultats Montrent Que Les Grillages Montrent Que Les Grillages Montret

de Re

‘aliser La Me

Me Force Portante Que des fontonations

Pleines de Me

Me Bardur,

Условие D’Assururer UNE

pe

´ne

´обозначение, обозначающее ростверк.En conse

´quence, les

choix de principe de

´pendront probablement du degre

´de

tassement que la Structure pourra tole

´rer. DES E

Развращения

Analytique Sont Pre

‘s Sont Pre

‘sente

Sontte

‘S POLMETTRE LE

CALTUL DE LA RE

Action Action Charge / Tasmement, ET DU SEGRE

‘DE

tassement ne

´cessaire pour mobiliser la force de dalle

plate d’un radier plein de la me

ˆme largeur globale. На

действительный

´cette me

´thodologie en comparant les re

´sultats avec

des re

´sultats obtenus sur maquette.

ВВЕДЕНИЕ

Морская инфраструктура, такая как концевые манифольды трубопроводов

(PLEM), концевые заделки трубопроводов (PLET) и временные анкеры

, могут поддерживаться неглубокими фундаментами. В таких

случаях фундамент может состоять из одного большого фундамента («илистого мата») или иногда из нескольких фундаментов, поддерживающих одну и ту же конструкцию (Fisher & Cathie, 2003).Неглубокие

фундаменты могут либо опираться на поверхность, либо могут иметь бортик

, если ожидаются большие нагрузки.

Когда донная инфраструктура размещается на морском

первоначальном

конструкционном

нагружении, W. Во время эксплуатации вероятны дополнительные горизонтальные

нагрузки, H, в результате (a) расширение трубопровода или

перемычки, (b) коряги (от траления или постановки на якорь),

или (c) гидродинамические нагрузки (на мелководье). В большинстве случаев

они будут применяться относительно близко к уровню морского дна

(поскольку коллекторные конструкции относительно плоские

по сравнению с их шириной), так что моментные нагрузки, M,

обычно малы. Таким образом, комбинация вертикального собственного веса и дополнительной горизонтальной нагрузки

определяет выбор типа и размера фундамента.

Трубопроводные конструкции размещаются на морском

спуске с судна.Если сооружение относительно большое, эту операцию

можно проводить только при хороших морских условиях,

, поскольку в противном случае опускание сооружения через зону заплеска

опасно. Это означает, что установка может потребовать

дополнительного дорогостоящего времени судна в ожидании подходящих

погодных условий.

Фундамент-ростверк представляет собой привлекательную альтернативу традиционному фундаменту из глиняного мата

, уменьшая собственный вес и

гидродинамическую нагрузку в зоне заплеска. Фундаменты ростверка

(рис. 1 и 2) состоят из множества тонких вертикальных решеток

, жестко соединенных между собой, образуя фундамент. Как правило,

толщина решетки t = 5–10 мм, высота решетки

D = 50 мм и межосевое расстояние

могут варьироваться от 20 до 80 мм в зависимости от конструкции. Преимущество этих

фундаментов состоит в том, что вода может свободно

проходить между решетками, поэтому конструкцию можно легко

опустить через зону заплеска даже при плохом волнении моря.Ясно, что этот

будет иметь финансовые преимущества для подрядчика, так как

, вероятно, сократит время установки в море. Кроме того, существует вероятность того, что для фундаментов может потребоваться меньше стали

, чем для обычных фундаментов из глиняных матов.

На сегодняшний день ростверковые фундаменты использовались в нескольких морских проектах

. Однако до сих пор не существует общепринятой методики расчета их несущей способности при чисто вертикальной или комбинированной вертикально-горизонтальной нагрузке.

Кроме того, неясно, как на несущую способность влияет

расстояние между решетками и их толщина t (или, скорее всего,

отношение расстояния, s/t) для различных грунтовых условий.

Остается выяснить, для каких грунтовых условий и интервалов

коэффициенты несущей способности и комбинированной несущей способности

Рукопись получена 4 ноября 2009 г.; исправленная рукопись принята

12 апреля 2011 г.

Редактор приветствует обсуждение этой статьи.

Advanced Geomechanics, Австралия (ранее University of Dun-

dee, Великобритания).

† Университет Данди, Великобритания.

Свайные фундаменты как эффективно развивающееся направление фундаментостроения

  • Аббасов П.А., Ковалевский А.А. Поведение свай с ребристыми поверхностями в песчаных грунтах // Грунтовая мех. Нашел. Eng ., 21 , 69–75 (1984), https://doi.org/10.1007/BF01710704.

    Артикул

    Google Scholar

  • «>

    С.Алейников М., Иконин С.В. Расчет оснований пирамидальных свай по второй группе предельных состояний при сочетании вертикальных, боковых и моментных нагрузок // Грунтовая мех. Eng., 34 , 104–109 (1997), https://doi.org/10.1007/BF02465941.

    Артикул

    Google Scholar

  • Барвашов В.А. Проектирование жесткой свайно-рамной конструкции с учетом взаимодействия свай // Грунтовая мех. Нашел.англ. , 5 , 197–199 (1968), https://doi.org/10.1007/BF01703776.

    Артикул

    Google Scholar

  • Бартоломеи А.А. Основы для прогнозирования осадок свайных фундаментов // Грунтовая мех. Нашел инж. , 32 , 76–79 (1995), https://doi.org/10.1007/BF02336501.

    Артикул

    Google Scholar

  • Бахолдин Б.В., П.Ястребов И., Парфенов Е. А. Особенности расчета осадок фундаментов из монолитных свай // . Грунтовая мех. Нашел. Eng ., 44 , 199–204 (2007), https://doi.org/10.1007/s11204-007-0037-7.

    Артикул

    Google Scholar

  • Буслов А.С., Тулаков Е.С. Расчет устойчивости горизонтально нагруженных фундаментных крепей // Грунтовая механика. Нашел. Eng ., 41 , 78–83 (2004), https://doi.org/10.1023/B:SMAF.0000040184.87595.89

    Статья

    Google Scholar

  • Гончаров Б.В., Рыжков И.Б. Безотходная технология забивки свай // Основы. Фундамент. я Мех. Грунтов, № 4, 15-17 (1990).

    Google Scholar

  • Готман А.Л. Конечно-элементный анализ конических свай при комбинированных вертикальных и горизонтальных нагрузках // Soil Mech.Нашел. Eng ., 37 , 5–12 (2000), https://doi. org/10.1007/BF02484319.

    Артикул

    Google Scholar

  • Н.З. Готман и Д.А. Давлетьяров, «Анализ поведения ленточных свай, вызванных образованием воронок», Soil Mech. Нашел. Eng ., 54 , 71–75 (2017), https://doi.org/10.1007/s11204-017-9436-6.

    Артикул

    Google Scholar

  • А.2. Григорян Ю.А., Мамонов В.М. Определение несущей способности забивной висячей сваи в грунтах I типа оползневости // . Грунтовая мех. Нашел. Eng ., 6 , 198–203 (1969), https://doi.org/10.1007/BF01704966.

    Артикул

    Google Scholar

  • Бартоломей А.А., Дорошкевич Н.М. Осадка однорядных свайных фундаментов // Грунтовая мех. Нашел. Eng ., 2 , 286–289 (1965), https://doi.орг/10.1007/BF01704095.

    Артикул

    Google Scholar

  • «>

    Завриев К.С. Расчет свай на выпучивание и боковой изгиб // Грунтовая мех. Нашел. Eng . 12 , 24–28 (1975), https://doi.org/10.1007/BF01705141.

    Артикул

    Google Scholar

  • Знаменский В. В. Инженерный метод расчета опрокидывания внецентренно нагруженных групп свай // Грунтовая мех.Нашел. Eng ., 37 , 42–45 (2000), https://doi.org/10.1007/BF02469123.

    Артикул

    Google Scholar

  • Ю. Зарецкий К., Карабаев М.И. Расчет монолитных свай по предельным состояниям // . Грунтовая мех. Нашел. Eng., 22 , 169–175 (1985), https://doi.org/10.1007/BF01711559.

    Артикул

    Google Scholar

  • Р. А. Мангушев, А.Игошин В., Ошурков Н.В., Фадеев А.Б. Плитно-свайный фундамент высотного дома // . Грунтовая мех. Нашел. Eng., 45 , 17–22 (2008), https://doi.org/10.1007/s11204-008-0004-y.

    Артикул

    Google Scholar

  • Миронов В.В. Методика расчета поперечно нагруженных свай // Грунтовая мех. Нашел. Eng ., 8 , 179–183 (1971), https://doi.org/10.1007/BF01705111.

    Артикул

    Google Scholar

  • А.Ободовский А. Основные принципы технико-экономических сопоставлений свайных фундаментов с другими типами фундаментов // . Грунтовая мех. Нашел. Eng ., 3 , 327–330 (1966), https://doi.org/10.1007/BF01706145.

    Артикул

    Google Scholar

  • Пономарев А.Б., Сычкина Е.Н. Прогноз осадки фундаментов на аргиллитоподобных грунтах (на примере Пермского края) // Грунтовая мех. Нашел.Eng ., 51 , 111–116 (2014), https://doi. org/10.1007/s11204-014-9263-y.

    Артикул

    Google Scholar

  • Полищук А.И., Тарасов А.А. Определение несущей способности свай CFA в слабых глинистых грунтах для фундаментов реконструируемых зданий // Грунтовая мех. Нашел. Eng ., 54 , 38–44 (2017), https://doi.org/10.1007/s11204-017-9430-z.

    Артикул

    Google Scholar

  • И.2. Рыжков Ю.Б., Еникеев В.М. Возможность сокращения продолжительности статических испытаний свай // . Грунтовая мех. Нашел. англ. , 24, 1–7 (1987), https://doi.org/10.1007/BF01715731.

    Артикул

    Google Scholar

  • Снитко А. Н. Проектирование гибких крепей, заглубленных в грунт с переменным коэффициентом грунтового основания // Грунтовая мех. Нашел. Eng ., 5 , 156–159 (1968), https://doi.org/10. 1007/BF01703763.

    Артикул

    Google Scholar

  • Н.Снитко К., Снитко А.Н. Расчет деформации гибких опор в массиве грунта с учетом действия продольной силы // . Механика грунтов. Нашел. Eng ., 4 , 379–383 (1967), https://doi.org/10.1007/BF01703535.

    Артикул

    Google Scholar

  • Сорочан Е.А., Лосев А.Н. Поведение свай в набухающих грунтах при действии горизонтальной нагрузки // Грунтовая мех. Нашел. Eng ., 22 , 89–93 (1985), https://doi.орг/10.1007/BF01786781.

    Артикул

    Google Scholar

  • Тер-Мартиросян З.Г., Тер-Мартиросян А.З., Сидоров В.В. Взаимодействие уплотняющих свай с окружающим грунтом с учетом расширения диаметра сваи // Грунтовая мех. Нашел. Eng ., 53 , 166–173 (2016), https://doi.org/10. 1007/s11204-016-9381-9.

    Артикул

    Google Scholar

  • Ю.Трофименков Ю.Г., Мариупольский Л.Г. Определение сил трения грунта по боковой поверхности сваи методом статического зондирования // . Грунтовая механика. Нашел. Eng ., 12, 43–45 (1975), https://doi.org/10.1007/BF01705146.

    Артикул

    Google Scholar

  • Федоровский В.Г., Безволев С.Г. Методика расчета свайных полей и других вертикально армированных грунтовых массивов. С нефть и мех. Нашел. Eng., 31 , 94–101 (1994), https://doi.орг/10.1007/BF02335022.

    Артикул

    Google Scholar

  • Шапиро Д.М. Деформации свайной группы при неравномерных горизонтальных смещениях грунта // Грунтовая мех. Нашел. Eng ., 12 , 105–107 (1975), https://doi.org/10.1007/BF01705771.

    Артикул

    Google Scholar

  • Шулятьев О.А., Кузеванов В.В., Кемеров В.Д. Применение свайных фундаментов с ростверком в зоне промерзания пучинистых грунтов // Грунтовая мех.Нашел. Eng ., 28 , 59–62 (1991), https://doi.org/10.1007/BF02316014.

    Артикул

    Google Scholar

  • СП 24.13330.2011 Фундаменты свайные. Обновленная редакция СНиП 2.02.03-85, Москва (2011).

  • Г. Г. Мейергоф, «Предельная несущая способность фундаментов», Geotechnique , 2 , № 4, 301-332 (1951).

    Артикул

    Google Scholar

  • Б.Б. Бромс, «Методы расчета предельной несущей способности свай в кратком виде», Сваи Новый расчет силы и несущей способности , № 35, 1-11 (1970).

    Google Scholar

  • «>

    К. Терцаги, Теоретическая механика грунтов , Wiley and Sous Inc., Нью-Йорк (1943).

    Книга

    Google Scholar

  • А. С. Весич, «Расширение полостей в бесконечном массиве почвы», Proc.ASCE , 98, № SM3, 265-290 (1972).

  • С. М. Сайед и М. А. Хамед, «Расширение полостей в многослойной эластичной системе», Int. J. Численные и аналитические методы в геомеханике , 11 , 203-213 (1987).

    Артикул

    Google Scholar

  • Федоровский В.Г. Расширение цилиндрической скважины в упругопластической среде // Грунтовая мех. Нашел. Eng ., 9 , 116–120 (1972), https://doi.орг/10.1007/BF01702900.

    Артикул

    Google Scholar

  • Готман А. Л. Исследование поведения конических забивных и монолитных свай при вертикальной нагрузке и их анализ // Известия высших учебных заведений. Строительство , № 10, 13-24 (2015).

    Google Scholar

  • Готман Н.З. Определение прочности грунта на сдвиг по боковой поверхности забивных свай в численных исследованиях // Грунтовая мех.Нашел. англ. , 55 , 380–386 (2019), https://doi.org/10.1007/s11204-019-09552-3.

    Артикул

    Google Scholar

  • А. А. Григорян, Свайные фундаменты зданий и сооружений на пристанищах , Стройиздат, Москва (1984).

    Google Scholar

  • Бартоломеи А.А. Основы расчета черепичных свайных фундаментов на предельно допустимую осадку . М.: Стройиздат, 1982.

    Google Scholar

  • М. Ф. Рэндольф и С. П. Рот, «Анализ деформации вертикально нагруженных свай», Geotech. англ. Div ., 104 , №Gt12, 1465-1488 (1975).

  • Федоровский В.Г. Осадка свай в однородных и многослойных основаниях. Тр. I-я Балтийская конф. По механике грунтов и устройству фундамента , Гданьск (1975).

    Google Scholar

  • Д.2. Шапиро М., Зоценко Н. Л., Беда С. В. Упругопластический расчет несущей способности свай. . Известия. Вузов: Строитель. 1996. Т. 34—39. Нашел. Eng ., 21 , 181–184 (1984). https://doi.org/10.1007/BF01710611.

    Артикул

    Google Scholar

  • А.Гревцев Ю.А., Федоровский В.Г. Расчет бокового сопротивления зонда по механическим характеристикам грунта // Почвенная мех. Нашел. Eng ., 51 , 263–267 (2015). https://doi.org/10.1007/s11204-015-9287-y.

    Артикул

    Google Scholar

  • «>

    Л. Ф. Босуэлл и В. Сингх, «Компьютерные методы прогнозирования поведения свай», Proc. I Международная конф. по вычислительной технике в гражданском строительстве , 825-836 (1991).

  • Х. К. Чин и Дж. Б. Дональд, «Анализ свай с раструбом при ограниченном напряжении», X Int. конф. Почвенный мех. Нашел. англ. , 1 , 659-662 (1981).

    Google Scholar

  • О. А. Шулятьев, Основания и фундаменты высотных зданий , Изд-во АКБ, Москва (2016).

    Google Scholar

  • З.Г.Тер-Мартиросян, Чин Туан Вьет. Взаимодействие одиночной длинной сваи с основанием с учетом сжимаемости ствола сваи // Вестник МГСУ . 2011. № 8. С. 104-110.

    Google Scholar

  • Знаменский В. В. Влияние низкого ростверка на передачу нагрузки свайным фундаментом на грунт // Доклад III Всесоюзн. Координат. Практикум-семинар , 100-102 (1991).

  • А.Фадеев Б., Девалтовский Э. Э. Кластерный эффект в работе свайных фундаментов на вертикальную нагрузку // Ускорение научно-технического прогресса в фундаментостроении. . Сб. научные статьи, Vol. 2 . Методы расчета эффективных конструкций фундаментов и фундаментов , Стройиздат, Москва (1987).

  • Готман Н. З. «Определение параметров сплошного сборно-свайного поля», С нефть и мех. Нашел. Eng ., 40 , 35–41 (2003), https://doi.org/10.1023/A:1024424

    9.

    Артикул

    Google Scholar

  • Готман Н. З. «Расчет противокарстовых оснований зданий и сооружений», Грунтовая мех. Found Eng ., 45 , 23–29 (2008), https://doi.org/10.1007/s11204-008-0005-x.

    Артикул

    Google Scholar

  • «>

    СНиП 2.02.03-85 Свайные фундаменты, ФГУП ЦПП, Москва (2006).

  • Завриев К.С., Шпиро Г.С. Расчеты оснований опор мостов глубокого заложения . М.: Транспорт, 1970.

    Google Scholar

  • И.Я. Лучковский, Лекумович Г.С. Расчет поперечно нагруженных свай в связных грунтах // Механика грунтов. Нашел. Eng., 8 , 184–187 (1971), https://doi.org/10.1007/BF01705112.

    Артикул

    Google Scholar

  • А.Буслов С., Работа свай на горизонтальную нагрузку за пределами упругости в связных грунтах , Фан, Ташкент (1979).

  • Я. Ш. Зиязов, «Особенности расчета горизонтально нагруженных свай с повышенной несущей способностью», Тр. . Тр. института НИИпромстрой , 20-28 (1975).

  • Бабанов В.В., Перов В.П. Расчет горизонтально нагруженных свай в слоистых грунтах методом конечных элементов // Механика грунтов, оснований и фундаментов: Межвуз. тематический колл. научных трудов , 1 , № 116, 14-21 (1976).

    Google Scholar

  • B. Schmidt, «Die berechnung biegebeanspruchter elastisch gebetter Pfahle nach der Methode derfiniten Elemente», Bautechnik , № 1, 20-25 (1985).

    Google Scholar

  • Готман А.Л. К расчету многорядных свайных противооползневых сооружений в условиях глубокого сдвига // Проблемы механики грунтов и устройства оснований в сложных грунтовых условиях: Тр.Междунар. конф. , 2 , 172-177 (2006).

    Google Scholar

  • Методика расчета осадки круговых свайных фундаментов водохранилища

  • Далматов Б.И., Лапшин Ф.К., Лапшин Ю.В. В. Россихин, Проектирование свайных фундаментов в условиях слабых грунтов , Стройиздат, Ленинградское отделение, Ленинград (1975).

  • А.Л. Готман, В.В. Знаменский, А.Б. Пономарев, Н.Готман З. Строительство и усиление свайных фундаментов // Справочник геотехники: основы, фундаменты и подземные сооружения , 2-е изд., дополненное и переработанное, под ред. В.А. Ильичев и Р.А. Мангушев, Издательство АСВ, Москва, 227-339 (2016).

  • Полищук А.И., Тарасов А.А., Шальгинов Р.В. Свая инъекционная. Патент на полезную модель № 87718, Россия, E 02D 5/34 (2006.01), подан 20.10.2009. Бык. № 29.

  • Ю. К. Иванов, П.Коновалов Ю.А., Мангушев Р.А., Сотников С.Н. Основания и основания водохранилищ . М.: Стройиздат, 1989.

  • Коновалов П.А., Мангушев Р.А., Сотников С.Н., Землянский А.А., Тарасенко А.А. Фундаменты стальных резервуаров и деформации их оснований . М.: Издательство АСВ, 2009.

  • Чепур П.В., Тарасенко А.А. Влияние параметров неравномерной осадки на возникновение предельных состояний в пласте // Фунд. исслед., № 8 (ч. 7), 1560-1564 (2014).

  • Кондрашова О.Г., Назарова М.Н. Причинно-следственный анализ аварий в вертикальных стальных резервуарах // Нефтегаз. Дело , № 2, 21-29 (2004).

  • Мангушев Р.А., Городнова Е.В. К расчету осадки круговых свайных фундаментов водоемов большого объема с плавающей кровлей // Геотехнические проблемы строительства крупномасштабных и уникальных объектов. Материалы Международной геотехнической конференции, Алматы, ул. 542-546 (2004).

  • Е. В. Городнова, Оценка осадки круговых свайных фундаментов на неоднородном основании, Автореферат диссертации к.т.н., СПбГАСУ, Санкт-Петербург (2005).

  • Горбунов-Посадов М.И., Малинова Т.А., Соломин В.И. Расчет конструкций на упругом основании . М.: Стройиздат, 1984.

  • А. А. Бартоломей, Расчет осадки однорядных и многорядных свайных фундаментов , Пермский политехнический институт, Пермь, 1970.

  • Егоров К.Е., К расчету деформаций фундаментов (Сборник статей) , ВНИИТПИ, Москва (2002).

  • СП 24.13330.2011 Свайные фундаменты, Минрегион России, Москва (2010).

  • СП 22.13330.2016 Фундаменты зданий и сооружений. Актуальная редакция СНиП 2.02.01-83*, Минстрой России, Москва (2016).

  • Мангушев Р. А. Исследование деформаций оснований стальных вертикальных цилиндрических резервуаров (в условиях слабых грунтов). Дис., ЛИСИ, Ленинград (1980).

  • ГОСТ 20276.1-2020. Почвы. Метод штамповых испытаний, Стандартинформ, Москва (2020).

  • Гольдфельд И. З., Смирнова Е. А. Графоаналитическая обработка результатов статических испытаний грунтов набивными сваями и конусной проходкой // . Механика грунтов. Фонд. англ. , 48 , 214-221 (2011).

    Артикул

    Google Scholar

  • «>

    Болдырев Г.Г., Каширский В.И., Скопинцев Д.Г.Мунаев Р. Испытание грунта винтовым штампом // Инж. Изыск., № 9, 10-21 (2016).

  • Ф. К. Лапшин, Расчет свай по предельным расстояниям , Изд-во Саратов. Университет, Саратов (1979).

  • ГОСТ Р 58623-2019. Магистральный трубопроводный транспорт нефти и нефтепродуктов. Вертикальные цилиндрические стальные резервуары. Инструкция по эксплуатации, ООО «НИИ Транснефть», Москва (2019).

  • Шмидт О.А. Выбор критерия исчерпания несущей способности сваи при статических испытаниях с постепенно возрастающей нагрузкой // Актуал.Пробл. Гуманитар. Естеств. наук, 3 , № 3, 97-102 (2017).

    Google Scholar

  • Столбчатый и свайный фундамент

    Расчет количества материала влияет на фундамент


    Выбор типа столбчатого фундамента

    Это могут быть стойки с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

    Укажите размеры в миллиметрах

    B — Ширина или диаметр.
    H — Высота основной части.

    A — Базовая стойка. Если куча без причины, то не используйте этот размер.
    D — Ширина или диаметр основания.

    D1 — Длина прямоугольного основания.
    B1 — Ширина для прямоугольного столба.
    При круглых сечениях эти размеры не участвуют.

    Размеры влияют на фундамент

    X — Ширина основания.
    Y — Базовая длина.

    X1 — Количество стоек, включая стойки по углам.
    Y1 — Количество стоек, включая стойки по длине по углам.

    S — Если отмечено, то будут вычисляться столбцы, равномерно заполненные. Если нет, то только посты по периметру базы.

    Размеры ростверка

    Е — Балка ростверка.
    F — Высота ростверка.
    Если расчет монолитного ростверка не нужен, не используйте эти размеры.

    Арматура

    ARM1 — Количество арматуры в одной стойке.
    АРМ2 — Количество рядов в ленточном ростверке.
    ARMD — Диаметр клапанов. Всегда в миллиметрах.
    Если не требуется, установите это значение на 0.

    Укажите количество цемента для изготовления одного кубометра бетона. В килограммах.
    Укажите пропорции для изготовления бетона, по массе.
    Эти данные в каждом случае разные.
    Это зависит от марки цемента, размеров щебня и технологии строительства.
    Спросите их поставщиков строительных материалов.

    Для расчета сметной стоимости строительных материалов укажите их цены.

    Программа автоматически вычисляет:
    Расстояние между опорными столбами и их количество.
    Бетонный объем для одного столба, отдельно для верха и низа.
    Количество бетонных ростверков.
    Длина и вес приспособления.
    Стоимость стройматериалов для монолитного свайного фундамента с эффектом, или ростверка.
    Чертежи дадут общее представление и помогут при проектировании свайных фундаментов.

    Для бань и домов без подвала, домов со светлыми стенами и домов из кирпича, где применять ленточный фундамент неэкономично, чаще применяют столбчатый фундамент.Его расчет трудоемок, но с нашими расчетами не займет у вас много времени. Все, что вам нужно сделать, это заполнить соответствующие поля согласно инструкции, и вы получите информацию о необходимых для строительства материалах, узнаете их количество и общую стоимость.

    Краткое описание

    Фундамент пирса имеет вид колонн, которые объединяются с помощью ростверка. Эти столбы располагаются по углам будущего строения, а также в местах пересечения стен, под несущими или просто тяжелыми стенами, балочными перекрытиями и конструкциями.В местах, где нагрузка наибольшая. Фундамент служит для усиления фундамента пирса и армируется перемычкой между стойками.

    Где не применяется основа Pier Foundation

    Использовать столбчатый фундамент не рекомендуется там, где имеются подвижные или слабые грунты, например торфяные или водонасыщенные глинистые грунты. Не используйте этот тип фундамента и в местах, где не было резких перепадов.

    Преимущества

    Фундамент Pier имеет ряд преимуществ, делающих его оптимальным решением при строительстве частного дома.Он дешевле ленточного или ростверкового фундамента, более экономичен по расходу стройматериалов и затрат на строительство, дает меньшую усадку и уменьшает общую площадь фундамента. Фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

    Материалы

    В зависимости от веса и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. В зависимости от типа материала выбирается и минимальное сечение столбов. Так, для бетонных столбов размер сечения должен быть не менее 400 мм, для каменных не менее 600 мм, для каменных 380 мм, если они находятся выше уровня земли, и на 250 мм при применении техники перевязки с забиркой.

    Строительство фундамента

    Прежде чем приступить к строительству, необходимо выяснить глубину промерзания грунтов, тип и состав грунта, поэтому нужна ли замена и уровень грунтовых вод, а также выявить необходимость дренажа и гидроизоляции.

    Строительство фундамента пирса в 9 последовательных этапов.
    1. Подготовка к уборке строительной площадки.
    2. Планировка цокольного этажа, где участок размечен по проекту.
    3. Копание ям.
    4. Установка опалубки для столбов.
    5. Установка арматуры.
    6. Заполняет столбы.
    7. Изготовление ростверка.
    8. Сооружение так называемой забирки или заграждающей стены между столбами.
    9. Мероприятия по гидроизоляции фундамента.

    Важные моменты

    Если Дом строится на пучениях, нельзя откладывать начатое строительство. i>.U&qL4sAwo’&}ًBu~&XMy$ZIy>GC!UQbWIVDBZ릂L.Ă]NF
    \dhrhk$JJ.SϠ/N%{zhYFq((wΟACKǸ5fbe*(9QL>kzě+*}*湞,uY}h 9Zfb#-
    d[H׃Hp˽+AF{~@’+l:.%

    5b}](_##’FI_>daZ& biB͗E

    &\{TqwS8}u_I’g׀Nnwmch_
    \egĕx%c?ejQBF»DFst _0aP _»t4f2 P25sxŎAet: 9xhCrn:JzU7e19W:?NU:F;zSi7{ JeW
    mP.f~rj`a&Nw{0/(/{tf {>R,(u$Q+O bh]F’ɩqHoM2G{Je\NNщ
    ]6QM8{R8d]*u1w1792~}u F~7CC狙GMf*y*9ao
    b1Oa׽$.냈f1~c#zOUg3tm=պv~[
    q7\)/L8/>b3@>Ib$»v~7\,%%˕-ƣh(k{Nk$-aD59Nc1]Z5 NJLY0hfA)jfO`V0

    ƀi\6CTa(Cm7R7уa[.wCOp+u XLQjC;2L8.cND?+ZB2V;S;]V ad[!hdœ98\>ju̢dlia9L]DY
    bz{rX TA_{G2o3|QK8w)CST3-
    /%GuI(ſ’wg,C\ZUI
    O%a6c /$5]6djP»g|

    Расчет вафельной плиты. области с меньшим количеством столбцов. G. Расчеты показали, что система Wafflemat эквивалентна плите с пост-напряжением по уклону, соответствующему требованиям PTI, с ребрами, расположенными на расстоянии 6’-0 дюймов от центра. Вафельная плита и предварительно напряженная вафельная плита для малых пролетов, средних пролетов и длинных пролетов от 15 до 55 м. Вафельная плита или плита с двусторонними балками представляет собой бетонную плиту из железобетона с бетонными ребрами, идущими в двух направлениях на нижней стороне. . ПРОКЛАДКА ДЛЯ ВАФЕЛЬНЫХ КОРОБОК 40–600 ММ. 1. 19. 315 × 25 = 7. Becker Computerized Structural Design, S. вафельные плиты из-за конфигурации ребер из стального листа [10]. Вафельные плиты предпочтительны для пролетов более 40 футов (12 м), так как они намного прочнее плоских плит, плоских плит с откидными панелями, двусторонних плит, односторонних… (b) Плоская плита, аналогичная плоская пластина, за исключением того, что области вокруг колонн имеют увеличенную толщину, называемую откидными панелями, для увеличения способности к сдвигу в колоннах.Более высокая плоская плита с вафельным полом. 15. Скачать. Сталь обеспечивает временную и постоянную поддержку бетона, стальной потолок наблюдается с нижней стороны плиты. Детализация армирования двухсторонней плиты с использованием метода эквивалентной рамы анализа и проектирования в соответствии с последними стандартами США (ACI 318-14) и Канады (CSA A23). Вафельная плита представляет собой форму бетонной конструкции, которая работает как легкая плита. наземный фундамент для жилых домов и коммерческих помещений, соответствующие значения этих данных приведены в таблицах Excel.Если вафельная плита рассматривается как двусторонняя плита, обратитесь к предыдущему разделу, но обратите внимание, что их жесткость при кручении значительно меньше, чем у двусторонней плиты, и коэффициенты изгибающего момента могут не применяться. Арматура поперечного сечения железобетонной вафельной плиты (ребристая плита) включает в себя армирование ребрами (балками), верхнюю проволочную сетку плиты, размеры вафель, ширину и глубину пустот, толщину плиты. Метод определения толщины плит с ребристыми или волнистыми потолочными перекрытиями, используемый для оценки огнестойкости, приведен в разделе 722 IBC.Читать PDF Дизайн вафельной плиты PPI NCIDQ Справочное руководство по дизайну интерьера, седьмое издание Достижения в области строительных материалов и конструкцийПерфорированная система крыши и пола из вафельной плиты для коммерческих и институциональных зданийДизайн плит на земле Требования строительных норм и правил для конструкционного бетона (ACI Concrete Slab Calculator for Slabs, Полы, фундаменты и цилиндры leighcheri, Если под свесом вы подразумеваете консоль, правило L/s > 2 в любом случае не применяется Нижняя плоская плита с вафельным полом. 4, 1. Для аксессуаров Waffle Pod 1. В конструкции вафельной плиты плита * Автор, ответственный за переписку. Спроектируйте плиту в соответствии с положениями кода ACI. 20. ETH Zurich использует 3D-печатные формы для изготовления вкусных вафельных плиток. Благодаря Nervi дорогая и трудоемкая система была перенесена в 21 век. Ребра расположены на расстоянии 1 м в обе стороны. Система Wafflemat использует формы для создания вафельной плиты заданной геометрии с ребрами, обычно расположенными на расстоянии 3–8 дюймов от центра. Квадратно-стручковая структура.Преимущества вафельных плит. Рекомендуемая и наиболее экономичная ТОЛЩИНА ПЛИТЫ, выраженная в (мм). Самая простая и экономичная система перекрытий – плоская плита, где ровная плита перекрытия около 20 сантиметров… Для плит шириной 70+160+70 мм с балками от 160 мм расход бетона будет равен 0. РЭ: Вафельная плита паркинг с навесом. это называется односторонней пролетной плитой. Размер балки 12,5 см по низу и 15,6 см по верху. В настоящее время я предпочитаю метод вычитания, потому что он больше похож на настоящую вафельную плиту и позволяет мне контролировать расположение пустот и их форму. Сетчатые плиты или вафельные плиты. Фундамент из вафельных плит — Википедия, 11 ноября 2021 г. · … Определение вафельных плит, типы вафельных плит, когда мы используем вафельную плиту типа 2, как мы определяем толщину вафельной плиты для проектирования и проверки ее в программном обеспечении. = L x B x D. Tekla Structural Designer объединяет проект каркаса с проектом перекрытия в одной модели. 5(c) ПУСТОТНЫЕ ПЛИТЫ, ВТОРОЕ ИЗДАНИЕ Дональда Р. Необходимо Как уже было сказано ранее, я загружаю лист Excel. На самом деле я думал, что у меня есть лист Excel для анализа плиты сетки любой заданной конфигурации.В данной статье основное внимание уделяется анализу двусторонних ребристых и вафельных плит со скрытыми балками. 1) Откидные панели (откидные головки): средний собственный вес вафельной плиты можно определить из выражения 1 с использованием рисунка 1. За исключением вафельных плит, у которых глубина края фальца превышает 150 мм, ширина краевая балка в основании фальца должна быть не менее 200 мм, за исключением случаев, когда предусмотрены анкеры R10 или N10 на расстоянии 900 мм (или эквивалентные) для сопротивления вертикальным силам, ширина краевой балки в основании фальца можно уменьшить до 150 мм. Система фундамента Wafflemat, также называемая фундаментом из вафельных плит, представляет собой надземный матовый фундамент, используемый для обеспечения несущей способности на расширяющихся, каменистых, сжимаемых или гидроразрушаемых грунтах. Название вафля происходит от узора сетки, созданного ребрами жесткости. В методе распорок и связей вафельных плит используется трехмерная модель распорок и связей, которая применяется к различным структурным особенностям вафельных плит. Рисунок 5: Расчет коэффициента теплопередачи PHPP на примере плиты вафельных чалд.Электронная почта: sales@wafflepod. ЭХР657. Ребро отсутствует, потому что тепловое воздействие ребра учитывается в материале (220 мм MouldedPodOnGround_EQ) под плитой в ядре. Анализ и проектирование двухсторонних плит. Количество файлов 1. Полоса может иметь до 20 пролетов и может иметь консоли на концах. Определите, доступны ли варианты ускорения расписания и используются ли они на других сайтах. 3 Вафельная плита Вафельная плита может быть определена как «железобетонная плита с равномерно расположенными ребрами, параллельными сторонам, имеющая вид вафли снизу. Просто не забудьте добавить немного бетона к вашему общему заказу, потому что нехватка – это не вариант. Моделирование и проектирование ребристых и вафельных плит выходит за рамки этого документа. билетный центр Манн; Флорида, погода в августе 2020 года; typescript интерпретируется как javascript; Курорт контрабандистов Notch на Виргинских островах Сент-Томас; ПЦР-тест вылетов из аэропорта Сиднея; поездка в Израиль по праву рождения; пещерный комплекс Горэм ЮНЕСКО; билеты на Эрла Дэвида Рида; что значит Что такое PEEK? 2020-07-13. Ребристые плиты состоят из широких ленточных балок, проходящих между колоннами, с узкими ребрами одинаковой глубины, перекрывающими ортогональную ПРОКЛАДКУ КРАЯ ВАФЕЛЬНОЙ КОРОБКИ (2 НАПРАВЛЕНИЯ) $0.В дополнение к снижению собственного веса, коэффициенту жесткости и коэффициенту сдвига, с помощью программного обеспечения можно рассчитать уменьшение бетона за счет пластиковых пустотообразователей и снижение сопротивления сдвигу пустотелой плиты Cobiax … Вафельная плита или плита с двусторонними балками представляет собой бетонную плиту из железобетона, на нижней стороне которой в двух направлениях проходят бетонные ребра. Шаг сетки 2м c/c. Дополнительные расходы = 3000 долларов. Основными требованиями являются: … РАСЧЕТ СЕЙСМОСТОЙКОЙ НАГРУЗКИ; Моментное соединение торцевой плиты (нежесткое, 2 болтовые стойки) Свойства сечения Zee и расчетные возможности (AISI-1996) Конструктивная концепция вафельных плит аналогична концепции ребристых плит, с той разницей, что вафельные плиты имеют ребра, проходящие в обоих направлениях.Строительство балок ведется на выровненных чистых поверхностях, что позволяет бесперебойно продолжать работы в дождливые дни. Периметр вокруг заданного расстояния учитывается для расчета пробивного сдвига и касательных напряжений. Они состоят из фундамента по периметру (краевой брус) и ряда узких внутренних балок (ленточный фундамент) с номинальными центрами в один метр, идущими в каждую сторону. у вас есть пример вафельной плиты? В большинстве своих проектов я использую вафельную плиту размером 80x80x28 см. Вафельная плита экономична Для защиты от непогоды безопасно предусмотреть минимальную глубину плиты. EXCEL ССЫЛКА — https://drive. Метод распорок и связей для вафельных плит относится к компьютерному моделированию вафельных плит для прогнозирования прочности и характера разрушения. 60 м) сохраняется на протяжении всего исследования. Система LinkStudPSR состоит из коротких отрезков арматуры из деформированного стержня из углеродистой стали с концевыми креплениями, обеспеченными увеличенными горячековаными головками на обоих концах, что обеспечивает соотношение площадей поперечного сечения 9:1. Расчетные модели сопротивления изгибу и сдвигу для минимальных толщин плит приведены в таблице 722 IBC.Вафельные плиты обычно используются для тяжелых грузов. 3. … Проект плиты (двухсторонний) Лист Excel. Вафельная плита Вафельная плита представляет собой двустороннюю бетонную плиту, армированную ребрами в двух направлениях. Другие варианты: плита с опорой на колонну e. Изучите ETABS и SAFE в структурном проектировании 15 Stories RC. Вафельные плиты классифицируются на следующие виды в зависимости от формы плит (листов ПВХ): 1. ; Включение вафельных капсул StyroPod в плиту повышает изоляцию до R1. Величина усадки меньше, чем у стропил и плит фундамента.Саккоман, председатель Джеймс Бирбауэр Эрнест Маркл Кевин Бойл Джеймс Маркл Джеффри Батлер Майло Дж. Солюшн. Вафельные плиты на входах в отели, торговые центры и рестораны в основном используются для установки хорошего освещения и искусственного освещения. Рис. 6: Пример расчета PSI края плиты вафельной капсулы. Двусторонние плиты и плиты представляют собой панели, в которых размерное отношение длины к ширине меньше 2. Вафельные формы из пенополистирола для монолитных конструкционных плит. Системы бетонных перекрытий представляют собой конструкции из армированных плит, предназначенные для удовлетворения различных условий нагрузки и пролетов в здании.Найдите данные по формуле. Вафельная плита и предварительно напряженная вафельная плита для малых пролетов, средних пролетов и вафельная плита версии 2. Усиленные вафельные плиты могут быть изготовлены для пролета до 16 метров, а за пределами этой длины предпочтительнее сборная вафельная плита. Прогиб рассчитывается во всех случаях. 5. Прочность вафельных коробочек имеет решающее значение для структурной целостности бетонных плит. Плита — это полка балки, а расширенная часть — стенка. Выполнение вашей оценки и взлета в Cubit просто и легко.Читать PDF Программное обеспечение Design Of Waffle Slab может быть успешно использовано при проектировании конструкций зданий, предварительные размеры элементов конструкции должны быть установлены из справочных таблиц, оценок или опытных первых предположений для ввода в деталь армирования поперечного сечения Waffle Slab Это чертеж CAD dwg чертеж с типичной деталью армирования поперечного сечения вафельной плиты. Были оценены различные вафельные плиты с размером отверстия 30% от ширины полосы колонны, расположенной в зоне 2. Скачать полный пакет PDF.Расчет огнестойкости можно разделить на две категории: рациональный расчет и эмпирический расчет. 0 — семейства Revit. Этот тип конструкции используется редко из-за … Ребристых и вафельных плит. Плиты легче: – Ребристые плиты могут быть сформированы с меньшим количеством бетона, что означает меньшую стоимость. Двусторонние плиты изгибаются в двух направлениях, в отличие от односторонних плит. Когда большое пространство внутри здания необходимо покрыть без препятствий и опор, архитекторы часто используют вафельные плиты для устройства пола и потолка.0 кН/м2. Вафельные плиты имеют тонкую верхнюю плиту и узкие ребра, проходящие в обоих направлениях между головками колонн или ленточных балок. Для получения подробной информации о ценах, пожалуйста, ознакомьтесь с вашей информацией, чертежами и … 8. Сто тридцать реальных моделей были протестированы для сравнения традиционной односторонней композитной плиты и вафельной композитной плиты как на этапе строительства, так и на этапе композита. . 5). Плита создается путем размещения ряда пластиковых форм («вафельных коробок»), которых может быть 8. Этот курс не просто учебник по программному обеспечению ETABS и SAFE, но это полное понимание анализа конструкции конструкции, как инженер-строитель должен начать с проекта, как он должен думать, как мы можем определить размер элемента перед их моделированием, проверить это в программе. = 8. Размер файла 11. Базовая ребристая плита с требованиями кода ACI 318-02. Умножьте количество стручков на 1. Жесткость этой модели (по умолчанию) занижена. Более тонкий дизайн: толщина ребристых или вафельных плит меньше, чем у других систем плит. Двусторонняя плита (ly /lx < 2) Длинный пролет: p = nl x /2(1 – 1/3k 2) Короткий пролет: p = nl x /3 Односторонняя плита (ly /lx > 2) Длинный пролет : p = nl x /2 Короткий пролет: p = nl x /5 Где; n = нагрузка от плиты l y = длина длинной стороны плиты l x = длина короткой стороны плиты k = соотношение сторон = l y /l x.По сравнению с обычной бетонной плитой, вафельная плита требует только 70 процентов бетона, а необходимая сталь составляет 80 процентов. Плиты могут быть просто поддерживаемыми или непрерывными на одной или нескольких опорах и классифицируются в соответствии с методом поддержки: Перекрытие в одну сторону между балками или стенами. Вафельные плиты обладают хорошей устойчивостью к усадке. прогиб имеет двухстороннее Плиты и плиты — это те панели, в которых размерное отношение длины к ширине меньше 2. CYPECAD проверяет предельное состояние разрушения бетона на продавливание в плоских плитах, вафельных плитах и ​​матовых фундаментах, используя два метода: Точечный проверка касательного напряжения и проверка в соответствии со стандартами проектирования.Вафельный плитный фундамент представляет собой надземный фундамент, используемый для обеспечения несущей способности в экспансивных, скалистых или гидропросадочных грунтах. 7. Вафельная плита возникла в достаточно толстом сплошном перекрытии, у которого нижний слой бетона при растяжении частично замещен их ребрами вдоль ортогональных направлений. Харди Слэб. Вафельные плиты предпочтительны для больших пролетов более 12 метров. 85 (включая налог на товары и услуги) Добавить в корзину. Как только напряжение сдвига известно, можно проверить, требуется ли обеспечение поперечной арматуры, учитывая значение Vc, рассчитанное для конкретного сечения.Рекомендуемый шаг ребер от 600 до 1500 мм. Полы — нагрузка на центр/совместную стену. 1 Обсуждаются два тематических исследования; первая представляет собой вафельную плиту со сплошными головками, а вторая — вафельную плиту с лентовидными балками вдоль осевых линий колонн. ACI 318-14 (8. Вся система фундамента и плит построена на поверхности земли. Используемые материалы: бетон марки C25 и арматура марки 500. В безбалочной вафельной плите несколько куполов со всех сторон колонны опущены, чтобы толщина плиты у колонн была такой же, как и высота балок.5 кН/кв.м. Доступность. Подготовлено для Комитета производителей пустотных плит PCI John E. Это позволяет уменьшить внешний фасад… Вафельные плиты намного прочнее, чем плоские плиты, плоские плиты с откидными панелями, двухсторонние плиты, односторонние плиты и односторонние балки плиты для пролетов длиннее 40 футов (12 м). За последние три десятилетия методы, которые использовались для анализа железобетонных конструкций, были усовершенствованы и основаны на неупругих соображениях, полученных непосредственно перед разрушением. = 5. Пошаговое проектирование конструкции здания/дома, часть 2 (двухсторонняя простая опорная плита) Двухсторонняя простая опорная плита Расчет / проектирование двухсторонней простой опорной плиты Требуется расчет ниже точки 1. 0. Мне нужно смоделировать конструкцию из вафельных плит. Пункт 5. Плита, опирающаяся на стены или достаточно глубокие и жесткие балки со всех сторон. студент, преподаватель кафедры гражданского строительства Инженерного колледжа Сарасвати, Махараштра, Индия. Рис. 1: Типичный пол из вафельных плит. В наших испытаниях вафельных плит было обнаружено, что конструкция вафельной плиты из бетонных блоков одноразового использования по сравнению с конструкцией вафельной плиты, построенной из облегченных блоков полистирола, приводит к мгновенным прогибам, которые вафельные плиты можно определить как « Железобетонная плита с равноотстоящими параллельно сторонам ребрами, имеющая снизу вафельный вид.  Выбор подходящей плиты для дома, вероятно, является наиболее важной частью всего процесса строительства. Посмотрите видео ниже, чтобы узнать больше о традиционном полосковом методе в TSD. Независимо от того, исследуете ли вы балки или проектируете двухсторонние плиты, ADAPT-PT/RC является первым выбором для всех проектов с пост-напряжением. 0 (тепловое сопротивление Вт/мК) в стандартной комплектации, что способствует снижению энергопотребления в жилых домах. Вафельные плитки в Etabs. Головки колонн или ленточные балки имеют ту же глубину, что и ребра.В этом документе объясняются расчет и разложение нагрузок на ребристые и вафельные плиты. В чем разница между плотной плитой и вафельной плитой? Плиты-плоты отбрасываются на землю, тогда как вафельные плиты отбрасываются на пустотообразователи из полистирола и бетонные полосы. Эта плита выглядит как вафля с нижней стороны, с разбросанными по поверхности отверстиями — отсюда и название. Неучтенные нагрузки и компоновки перекрытий см. в BS8110. Плита De Waffle, передающая нагрузку плиты на балки и плиты в двух направлениях; Односторонние перекрывающие сплошные плиты.Классификация вафельных плит. Простота использования и быстрое обучение делают это программное обеспечение предпочтительным как для начинающих, так и для опытных пользователей, проектирующих балки и плиты с пост-напряжением. L2 = 0. Где использовать вафельную пластину и детали вафельной пластины: Вафельная пластина имеет отверстия внизу, что придает вид вафель. Листы полистирола, нарезанные по размеру, поставляются по всей Австралии. Быстрый просмотр. Завершает систему толстая верхняя плита. ПОСМОТРИТЕ, КАК РАЗРАБОТАТЬ ВАФЕЛЬНУЮ ПЛИТУ В ETABS, И ПОЛУЧИТЕ ЛИСТ EXCEL ДЛЯ ДЕТАЛИЗАЦИИ.Проекты заказчиков EPS для экономичной изоляции. Я обычно использую подход Еврокода EN-1992, описанный в 5. Отдельные ребра в плите образуют двухмерные фермы, которые соединены перпендикулярными фермами в… Деталь армирования поперечного сечения вафельной плиты Это чертеж САПР с типичным поперечным сечением вафельной плиты. Армирующая деталь. Входы классные смешанные и геометрические 5.58 м3. Проделывая отверстия в стенке вафли, службы интегрируются в глубину плиты.II. Ричардсон-младший. Они обеспечивают очень хорошую форму конструкции там, где вибрация плиты является проблемой, например, в лабораториях и больницах. 4). Определить эквивалентную толщину сплошной плиты, то есть с таким же модулем сопротивления. Вафельная плита — это третий тип плиты. Объем вафельного рожка = Д x Ш x Г x количество. Двухсторонняя вафельная плита (со встроенными балками) Эта система плит имеет больший пролет по сравнению со сплошной плитой. Скачать 30. Это связано со значительным снижением статической нагрузки по сравнению с другими напольными системами.Вафельные плиты, также известные как вафельные плиты, представляют собой особый вид плит, используемых для устройства пола или крыши части здания, где используются большие длинные пролеты. Это также известно как сетчатая плита. c: Сплошная плита с двусторонней опорой по краям D- Двухсторонняя ребристая плита: 1. Работа включает в себя анализ и расчет R. Но у меня есть лист Excel для получения сил и армирования во всех точках пересечения сетки на рис. 3). youtube Вафельную плиту можно рассматривать как сплошную плиту, т.е.Используя эти значения, структурный расчет пустотелой плиты Cobiax может быть выполнен с помощью любой программы структурного расчета. Фундаментная плита является наиболее распространенным типом бетонной плиты. 2 КОНСТРУКЦИЯ ВАФЕЛЬНЫХ ПЛИТ 1. 1 т/м³ пенополистирола Цены на вафельные чалды рассчитываются за чалду и требуемое количество. Поведение вафельной плиты является промежуточным между плитой (бетонная плита), ростверком из балок (ребристая) и поведением оболочки (диафрагма жесткая и ребристая), что приводит к сложному и сложному анализу. Плита толщиной 120 мм с минимальной толщиной ребра 125 мм для непрерывных ребер требуется для достижения 2-часовой огнестойкости.Вафельная плита UHPC была предложена для использования превосходных свойств материала UHPC и повышения жесткости настила моста. xls. Балочные плиты перекрытия могут состоять из бетона (обычного), сборной арматуры, сборного предварительно напряженного железобетона, стали (тавровые и двойные тавровые профили), ферменных балок и древесины. все процедуры, используемые для анализа твердых плит, могут быть использованы для анализа вафельных плит [1, 2, 3]. 4. Вафельные капсулы = 3000 долларов. Армирование в вафельной плите предусмотрено в виде сетки или отдельных стержней. Ребристые плиты состоят из широкополосных балок, проходящих через колонны с узкими ребрами одинаковой глубины в ортогональном направлении. Оба решения были обжалованы Metricon, и Верховный суд отклонил одну из этих апелляций. Двусторонние плиты со скрытыми балками легки и просты в конструкции, так как не требуют дополнительной перекидной опалубки. 4 т/м³ = 1. Ребристая плита представляет собой железобетонную плиту, в которой часть объема бетона в растянутой зоне удалена и заменена пустотелыми блоками или оставлена ​​в виде пустот.Двухсторонние плиты — это плиты, которые поддерживаются с четырех сторон. 20%, обычно не контролирует трещины в общепринятых расчетных пределах. ; Ширина бруса в вафельной плите колеблется от 100 мм до 200 мм. 13. Предложена методика расчета предела прочности на сдвиг СУКБС. Круглая плита и другие формы. Ширина бруса в вафельной плите колеблется от 100 мм до 200 мм. Это уменьшение объема бетона в зоне растяжения (ниже нейтральной оси) основано на предположении, что предел прочности при растяжении Расчетные моменты во внутренних и наружных панелях у колонн и средних полос в обоих направлениях. U-образный железобетонный композитный полый вафельный пол представляет собой трехмерную композитную систему пола; для упрощения расчета балки с отверстиями под железобетонной плитой эквивалентны сплошным балкам с такой же жесткостью на изгиб (рис. 13). Ожидаемый результат Проведя это исследование, я ожидаю выяснить, существуют ли другие способы ремонта вафельной плиты, не нарушая структурной целостности. Толщина «te» рассчитывается как среднее значение полного момента инерции сплошной головной части и ребристой области.Минимальный процент усиления, который находится между 0. b. Тема: [SEFI] Re: Прогиб вафельной плиты Кому: general@sefindia. 2. билетный мастер-центр; Флорида, погода в августе 2020 года; typescript интерпретируется как javascript; Курорт контрабандистов Notch на Виргинских островах Сент-Томас; ПЦР-тест вылетов из аэропорта Сиднея; поездка в Израиль по праву рождения; пещерный комплекс Горэм ЮНЕСКО; билеты на Эрла Дэвида Рида; что значит ЛЕКТОР: ИНЖЕНЕР ЭРИК К. Где 80х80 — это расстояние между лагами. Поддержка вафельных форм EPS для монолитных конструкционных плит.Для вафельной плиты требуется только 70 % бетона и 80 % стали из бетона и стали, используемой для жесткого каркаса. 1 доллар. Из таблицы выберем следующие детали пресс-формы; Высота формы = 225 мм. 40, чтобы рассчитать количество четырехходовых прокладок. Определить распределение моментов по ширине плиты. Периметр сдвига для сплошных плит, вафельных плит со сплошной плитой Вафельная плита Вафельная плита представляет собой двустороннюю бетонную плиту, армированную ребрами в двух направлениях. лунгу@мекон. Плиты перекрытий. 40. Вафельные плиты: Вафельные плиты способны обеспечить самые большие пролеты обычных систем бетонных перекрытий и могут быть экономично использованы для пролетов до 12.Создайте конструкцию перекрытий с помощью полосового метода в Tekla Structural Designer. Вафельная плита плоская сверху, а балки создают решетчатую поверхность снизу. В этой статье мы собираемся рассмотреть передачу нагрузки от плиты к балкам с использованием трех подходов; Формула длины резки для хомута балки и колонны = 2 ( a+b ) + крюки ( 24 d ) – 3 числа изгибов 90° – 2 числа изгибов 135°. Профиль грунта (форма насыпи), который затем используется для расчета центра тяжести впадинной насыпи (расположенной в точке 3X/8) и для оценки момента. Анализ взаимодействия вафельных плит, поддерживающих дома на расширяющемся грунте. Минимальное количество используемой арматуры и расстояние между ними. в несущих перекрытиях, плитах крыши и стенах для контроля температуры и растрескивания при усадке приведены в ACI 318 или в ACI 350R.Y: Наибольший размер в сечении краевой балки. Бетонный колпак 8 см (уже входит в 28см). Прочные кирпичи имеют форму бетонных пустотелых блоков. В этом типе плиты накладки перемещаются на две противоположные опоры, как показано на рисунке ниже. В этом типе бетон заливается рядом с пластиком; это приводит к стилю ящика для яиц. Изучите другие способы крепления вафельных пластин. 30-В. Для этого рассчитайте вес вафли, учитывая осевую линию между двумя ребрами — рассчитайте вес этой секции на единицу длины.2 на 1. Рассчитайте положительные и отрицательные моменты плиты. вафельная плита принимается равной 100 мм. Сетка формируется путем удаления форм после затвердевания бетона. КОНСТРУКЦИЯ СИСТЕМЫ ВАФЕЛЬНЫХ ПЛИТ. Существует много методов, которые используются для анализа двусторонних плит, и точность этих методов зависит от допущений метода. Вафельная плита придает веществу значительно большую структурную стабильность без использования большого количества дополнительного материала. Из-за накопления напряжений и напряжений на колоннах и вокруг них, облегчение … Анализ и проектирование системы бетонных плит с двухсторонними балками (вафельные плиты).В данной статье представлены аспекты расчета вафельной плиты квадратной формы, опирающейся точечно и имеющей параболически расположенную двухстороннюю натяжную арматуру. Вафельные плиты способны выдерживать более тяжелые нагрузки и охватывать большие расстояния, чем плоские плиты. 2, вариант 1 показывает, что ребра жесткости соединены с основными ребрами с одного направления, а случай 2 показывает, что ребра жесткости соединены с … Изучающий механику, чтобы дать вам пример разницы в возможных расчетах прогиба для железобетонных плит из разных программное обеспечение, если я запускаю однопролетную плиту с пролетом 12 м (я предполагаю, что у вас есть краевые балки, поэтому это не плоская плита, а при 25 * 12 это фактически односторонняя плита) с колоннами 600 мм * 600 мм высотой 4000 м выше и ниже в RAPT прогиб составляет около … 1 Расчетные переменные, определенные для расчетов перпендикулярного сдвига для конструкционных железобетонных стенПоэтому изгиб происходит только в одном направлении. Кроме того, он позволяет использовать плоские и сплошные плиты, вафельные плиты, многопустотные плиты и композитные плиты (стальной настил). Плиты в основном делятся на односторонние и двухсторонние. Пример конструкции плавающей плиты. Односторонняя перекрывающая плита. Служба установки Waffle Pod Slab в QLD. Не забудьте рассчитать фактические прогибы, если вы используете безопасные или этабные плиты или односторонние сплошные плиты 50 45 45 40 двусторонние сплошные плиты (поддерживаются только на колоннах) 45-48 40-45 двусторонние вафельные плиты (1 м поддонов) 40 35 35 30 Балки 35 30 30 26 Односторонние балки 42 38 38 35 Примечание. Вышеупомянутые соотношения могут быть увеличены, если расчеты подтвердят, что прогиб, изгиб и вибрации не вызывают возражений.Для этой цели эти плиты были смоделированы и проанализированы с использованием конечно-элементного приложения SAFE V. utcluj. Толщина вафельной плиты обычно составляет от 80 мм до 100 мм. Общие положения по строительству и процедуре проектирования приведены в BS8110: Часть 1, раздел 3. Вычет для вафельного конуса: L1 = 0. Односторонняя система вафельных плит содержит полую плиту, высота которой превышает высоту полных плит. . Вы можете выбрать один из наших стандартных размеров вафельных капсул или настроить свой размер и форму в соответствии с конструкцией вашей бетонной плиты.Размеры и расстояние между ребрами определяются таким образом, чтобы добиться лучшего распределения нагрузки, не требуя сдвига… Расчет вафельной плиты и будет сверяться с ручным расчетом для обоих. Несколько жилых и офисных зданий, в которых есть помещения, имеют двустороннее перекрытие. Эффективная глубина d= Пролет / ((L/d)Основной x коэффициент модификации) Для получения модификации В ребристой плите имеется односторонний пролет, а в вафельной плите – двусторонняя ребристая система. новая модель, вафля или Edit add to model) скорее всего ничего хорошего не даст.Треугольно-стручковая структура. 9 = 28. Расстояние между двумя последовательными ребрами колеблется от 600 мм до 1500 мм. be/_web1wdby48etabs профессиональный курсприсоединяйтесь сейчас, используя промо-ссылку только для эксклюзивного контента и полного дизайна 20-этажного здания. Вафельные плиты подвергаются высоким уровням ускорения и скорости, вызывая дискомфорт у пользователей. Ребра армированы сталью, чтобы выдерживать изгибные растягивающие напряжения. Преимущества вафельных плит. Рассчитайте максимальную нагрузку на стену, которую максимальная нагрузка на стену, которую может выдержать бетонная плита на уровне грунта, в стыке или в центре/внутри плиты.Аддитивное моделирование включает в себя моделирование пола на минимальной глубине, а затем добавление балок или балочной системы к нижней стороне для создания полной глубины системы. ACI 318-19 предоставляет ряд […] Этот бетонный калькулятор поможет вам оценить количество бетона, необходимого для вашего проекта. Общая высота плиты = 300 мм. Пенополистирол плотностью 9 фунтов в двух разных стилях. ; Общая глубина вафельной плиты ограничена от 300 мм до 600 мм. Простой и надежный. Эта система желательна для конструкций с большими пролетами и небольшой временной нагрузкой.Для расчета перемещений, моментов и поперечных сил для других граничных условий функции формы приведены в таблице 2. 10. Минимальный объем бетона находится в вафельной плите. 1. 6. 15-метровые дефекты в конструкции плиты для вафель. Этот метод применим для В прошлом мы указывали другие дизайнерские решения для участков с удаленными деревьями. Ребристая или вафельная плита представляет собой систему плит, состоящую из ряда параллельных железобетонных Т-образных балок, обрамляющих железобетонные балки. Google.Как только вы выберете понравившегося автора, вы сможете связаться с ним напрямую и без участия третьих лиц. 5–12 м. Основные этапы проектирования двусторонних перекрытий 4. Все мы знаем, насколько важен прочный фундамент для нового дома. Было исследовано влияние различных конструкций ребер жесткости вокруг отверстия на распределение момента. Бетонная плита представляет собой плоский элемент, высота которого d много меньше его пролета и ширины. Вафельные напольные плиты консольные 55 футов. Один стиль был разработан с нижним фланцем, когда заменялись целые секции пола.Ребра образуются из-за заливки бетоном набора пластиковых вафель, расположенных … Рисунок 2. Дата создания 18 декабря 2021 г. Ростверк из балок внутри бетонной плиты обеспечивает более жесткий и прочный конечный продукт, чем обычная вафельная плита UHPC. предложено использовать превосходные свойства материала UHPC и повысить жесткость настила моста. 6, 1. Структура очень неравномерная и используется шаблон для вафельных плит (i. Толщина верхнего слоя = 75 мм. Для максимальной эффективности отсеки должны быть квадратными или почти квадратными, насколько это возможно.Кроме того, вафельные плиты позволяют более точно рассчитывать объемы бетона. В вафельной плите или плоской решетке используется очень меньше стали. ЭХР558. Примечание: соотношение C применимо непосредственно только для прямоугольного сечения, но при использовании для L-образных балок мы должны разделить его на два прямоугольных сечения и найти C. Пенополистирол (EPS) В железобетонных конструкциях плита является широко используемой конструкционной элемент, образующий перекрытия и крыши Вафельная плита формируется с помощью специальных форм, … Подробную информацию о вафельной форме см. в техническом паспорте.Эффективная глубина (d) 2. Размер периферийного луча составляет 400 на 900. Эквивалентная глубина падения, основанная на моменте инерции, d MI, определяется: Руководством по программному обеспечению spSlab строительство бетонных плит для новых домов, пристроек или коммерческих промышленных зданий.При проектировании вафельной / кессонной плиты можно ли использовать следующий метод или есть ошибки или недостатки в подходе: 1. 11 сен 12 10:44.Есть еще 7 долларов K профита в этом Это абсолютно верно.Таким образом, он был использован для разработки методики, способной рассчитать перемещения в вафельных плитах. Понижающий коэффициент полезен, когда мы хотим оценить «реальную» жесткость прямоугольной балки, когда она размещена под плитой и вместе с плитой образует Т-образное сечение. 24 6. Вы увидите следующие шаги: Определение единиц измерения и расчетного кода Расчет объема бетона для плит: Плита имеет форму прямоугольника. Чтобы рассчитать объем бетона, необходимый для плиты, найдите поверхность площадь плиты, а затем умножьте ее на глубину/толщину плиты, как показано на рис.восхищенный (Структурный) 23 окт 05 23:30. куртка Nike Tech Pack серебристого цвета металлик. Поскольку эти системы легче по весу, вафельные плиты могут выдерживать большие нагрузки и большие расстояния, чем плоские плиты. Последнее обновление 18 декабря 2021 г. Результаты также были скорректированы поправочным коэффициентом, приблизившись к экспериментальным значениям, за исключением краев плиты, где влияние отрицательных моментов больше. Недавно было изучено поведение при изгибе композитных балок из стали и UHPC с вафельными плитами (SUCBWS), в то время как поведение SUCBWS при сдвиге все еще ограничено.Вафельная плита — это тип строительного материала, который имеет двунаправленное армирование на внешней стороне материала, придавая ему форму карманов на вафле. Вафельная плита хорошо сопротивляется усадке и ниже, чем усиленные стропила и фундаментные плиты. Это 14-этажное здание. Анализ и расчет перекрытий Эффективный PI тогда будет следующим: PIo=эквивалент PI x C5 x Co Где: C 5 — поправочный коэффициент на уклон Co — поправочный коэффициент на консолидацию Например: предположим — Эквивалентный (или взвешенный) PI = 30 10% откос грунта С5 (рис.12. Этап 3. Ребристые плиты состоят из широкополосных балок, проходящих между колоннами с узкими конструкциями. Расчет железобетонных конструкций ii Двухполосные плиты 8 C: Постоянная поперечного сечения определяет свойства кручения C = X: наименьший размер в сечении краевой балки . Полистирол обычно легкий; таким образом, эти гондолы и панели для плит уменьшают общую статическую нагрузку вашей конструкции по сравнению с обычными плитами. Таким образом, вес плиты уменьшается. 2. Ребристые и вафельные плиты обеспечивают более легкую и жесткую плиту, чем эквивалентная плоская плита, что уменьшает размер фундамента.Ширина балок или ребер, предусмотренных в вафельной плите, обычно составляет от 110 до 200 мм. Он охватывает бетонный калькулятор для фундамента колонны, фундамента стены, плиты перекрытия, прямоугольной колонны, круглой колонны и лестницы. 1 x 1. Другой тип был разработан без фланца для использования в областях, где была удалена только плита, а сетка осталась на месте. админ. Изменение высоты с перепадом, превышающим глубину плиты в пределах пролета. Изменение высоты с перепадом, превышающим глубину плиты в линиях колонн.Вы можете смоделировать эквивалентную плиту (простую плиту того же веса, что и вафельная плита). 07 (верхняя плита), всего 0. Вы нуждаетесь […] Вафельные стручки поставляют по всей Австралии. Выносливая плита представляет собой тип бетонной плиты из выносливого кирпича. 8. Вафельная плита представляет собой тип строительного материала, который имеет двухстороннее армирование. Расчет нагрузки: — Постоянная нагрузка, DL = 0. Проверка на продавливание в CYPECAD. Вафельные плиты можно армировать арматурой для дополнительной прочности. По умолчанию мы определяем нейтральную ось балки в нейтральной плоскости плиты.5 т/м³ = 2. Эти плиты легче и требуют гораздо меньшего количества бетона, поэтому они экономичны. К ним относятся; модернизированные вафельные плиты, включая конструкцию с двойной вафельной коробкой, модернизированные опорные плиты с глубоким основанием и подвесные многопустотные плиты на сваях Katana. В целях анализа и проектирования ребристая плита будет заменена сплошной плитой с эквивалентным моментом инерции, весом, способностью к сдвигу при продавливании и способностью к сдвигу в одном направлении. Например, в аэропортах, больницах, коммерческих и промышленных зданиях и т. д., где требуется малый прогиб плиты и высокая устойчивость.Метод прямого расчета используется для молдавского месторождения Илинка. Ализ Мате (2015) представила аспекты расчета вафельной плиты квадратной формы, опирающейся точечно и имеющей параболически расположенную арматуру для натяжения в двух направлениях. 2-12) L h b L = пролет B = ширина H = глубина или толщина. 3 Представления 0. Собственная нагрузка — это вес, создаваемый структурными элементами, такими как колонны, крыши, стены, балки и плиты. Средняя длина = (L1 + L2)/2. …. Вафельная плита состоит из железобетонной (ЖБ) скамьи и горизонтального основания из капсул.Эти данные таковы: а. Какая толщина вафельной плитки? 130 мм. 50 широко используется для анализа, проектирования и исследования двухсторонних систем перекрытий (включая вафельные и ленточные плиты), балок и односторонних систем перекрытий (включая стандартные и широкомодульные балочные системы). В этом документе представлена ​​простая процедура проектирования и соответствующие диаграммы для расчета глубины детали армирования поперечного сечения вафельной плиты. Это чертеж в формате CAD с типичной деталью армирования поперечного сечения вафельной плиты. Это могут быть сплошные однородные плиты или, для более длинных пролетов, плиты вафельной формы.27. Вафельные плиты представляют собой железобетонные фундаменты и системы плит, возводимые на грунт. Это потрясающий калькулятор бетонных плит для оценки того, сколько кубических ярдов нужно заказать для завершения ваших бетонных плит, бетонных полов, бетонных стен и бетонных фундаментов. Рассчитайте толщину кромки бетонной плиты на уровне пола, необходимую для поддержки нагрузки от стены. 091 (НОВЫЙ NAUTILUS h26) + 0. 11. … Текущие методы определения усилий в ребристых и вафельных плитах также могут использоваться для расчетов по Еврокоду 2.Это в общей сложности 18 тысяч долларов, и это при условии, что бетон можно купить только по цене 200 долларов за квадратный метр по торговой ставке (и я знаю, что это дешевле). Из этого краткого руководства вы узнаете, как снимать бетон для плиты вафельных капсул в Cubit. Полы — Ctr Стена Ld Толщина. Они утверждают, что имитация вафельной плиты как массивной в ряде случаев дала неудовлетворительные результаты. создать таблицу вафельных диаграмм. 20 марта 2021 г. — Вафельная плита представляет собой платформу с железобетонной крышей или полом, имеющую квадратную сетку с глубокими сторонами.com/open?id=1BHCmCHi-6P8xLneW7ZBeoSnuxTpxq5OOLO Такие усиленные плиты часто называют вафельными плитами из-за геометрической аналогии с вафлей. Из изучения анализа следует сделать структурное поведение и сравнение стоимости. Плита должна выдерживать распределенное постоянное воздействие 1. Деталь. Плоская плита, опирающаяся непосредственно на колонны без балок.Бетонные вафельные плиты часто используются для промышленных и коммерческих зданий, в то время как деревянные и металлические вафельные плиты используются на многих других строительных площадках. Другие статьи, в которых обсуждается вафельная плита: конструкция: Бетон: … из решетчатых балок, называемых вафельной плитой, используются сборные полые купола из листового металла для создания сетки пустот в сплошной плите перекрытия, что позволяет экономить материал без снижения прочности плиты. Различные подходы, доступные для 4) Толщина плиты (со съемными опалубками) должна быть, по крайней мере, большей из: ACI 318-14 (8.Ниммер Лорис Коллавино Уильям К. Я хотел бы поделиться новыми семействами вафельных плит для Revit с включенными 4 типами геометрии, параметром вставки отверстий и другими улучшениями. Описание Калькулятора Это позволит оценить объем необходимого бетона, количество мешков цемента, объем песка и объем гравия для различных типов бетонных элементов. 8 d = 6000 28 8. Удельный вес железобетона принимается равным 24 кН/м3. Гиллум ВВЕДЕНИЕ Когда Национальный банк Poudre Valley в Ft.Для верхних этажей домов подрядчики по бетонным плитам используют подвесные плиты. В Flat Grid можно использовать траншейную сетку. конусов. Описана система вафельных плит, ее характеристики, предварительный дизайн составных элементов, технологические аспекты, касающиеся армирования поперечного сечения вафельной плиты. Это чертеж CAD с типичной деталью армирования поперечного сечения вафельной плиты. Вафельные плиты толщиной 5 дюймов прочнее плоских плит, плоские плиты с откидными панелями, две… Вафельная плита или плита с двусторонними балками представляет собой бетонную плиту из железобетона с бетонными ребрами, идущими в двух направлениях по нижней стороне.Плоские плиты (многопролетные) (фото css-09) — Шаг 3 — «расчет ВЫХОДНЫХ данных». Расстояние между ребрами должно быть в целом 20-30 дюймов. ; Этот тип армирования распространен в бетонных, деревянных и металлических конструкциях. Труд = 4000 долларов. Все типы монолитных систем перекрытий или крыш (таких как балки и плиты, плоские плиты, арочные балки и вафельные плиты), в которых система перекрытий отливается с элементами каркаса Закрепленный В этом примере показано взаимодействие плиты с продольные и поперечные балки и их влияние на жесткость системы на изгиб и кручение, включая подробные расчеты прогиба.Он подходит для модульных конструкций. «Вафельная» плоская плита представляет собой двустороннюю балочную систему. для кода ACI. 10 (включая налог на товары и услуги) Добавить в корзину. Резюме Строительство с пост-напряжением в течение длительного периода времени занимало важное место, особенно в строительстве мостов, резервуаров для хранения, а также в зданиях. Анализ и проектирование перекрытий с двусторонней опорой Плиты с опорой на края Двусторонние плиты. 9) = 1. плоская плита и вафельная плита не выдерживают сейсмических нагрузок. Из-за высокой стоимости опалубки и пониженной огнестойкости этот тип конструкции обычно не рекомендуется.6. … Анализ и проектирование перекрытий из плоских или вафельных плит. Вафельные плиты можно использовать для пролетов, которые могут достигать двенадцати метров. Это обычные приложения, предпочитаемые из-за экономии опалубки, а конструкция вафельной плиты зависит от общей площади, на которой требуется вафельная плита. VCAT недавно рассмотрела и присудила расходы на снос и восстановление в двух исках против Metricon Homes Pty Ltd, в которых утверждалось, что плиты для вафельных коробочек, построенные ими, не удались. С 9-футовой консолью и 30-футовым пролетом это будет 2-сторонняя.Потеря блоков наполнителя. Там, где он рассматривается как эталон плоской плиты … В этой статье было проведено аналитическое сравнительное исследование поведения перевернутой вафельной плиты с пустотелым заполнителем (IWS), имеющей RCC наверху, обычной вафельной плиты (CWS) и обычной сплошной плиты (CS). . 3. Если отношение более длинного размера панели перекрытия к более короткому размеру больше или равно 2, то это определяется как односторонняя плита. 75 м друг от друга. Двусторонняя балка (вафельная плита) Анализ и проектирование системы бетонного перекрытия (ACI 318-14) ЛЕКЦИЯ 3: расчет статической нагрузки Второй семестр 2012 г. Возьмите толщину плиты 26 см Блок 20 см + верхняя плита 6 см Расчет статической нагрузки Расчет статической нагрузки односторонней ребристой плиты толщиной = 23 см. Дано: = 2.Обратите внимание на отсутствующее бетонное ребро. в плоских плитах и ​​плитах с пост-напряжением, в местах примыкания плиты к стенке, в местах соединения балки с колонной, а также в фундаментах и ​​фундаментных плитах. Вафельные плиты содержат тонкую верхнюю плиту и тонкие ребра в обоих направлениях среди головок колонн или ленточных балок. 5 дюймов или 12 дюймов в высоту и 19 дюймов x 19 дюймов в плане, прямо на уровне земли, чтобы создать вафельную сетку из… Вафельная плита опирается на периферийные балки, которые, в свою очередь, опираются на колонны размером 400 мм на 900 мм. . Конструкция плоской плиты должна основываться на более длинном размере панели.Щебень = 1000 долларов. Расширенная часть известна как ребра. Вафельные плиты могут быть эффективно консольными в двух направлениях до 1/3 основного пролета. Вафельные плиты можно использовать в холлах, промышленных зданиях и паркингах. (c) Вафельная плита, похожая на плоскую плиту, за исключением того, что в областях, удаленных от колонн, отсутствуют пустоты, напоминающие вафли. 875 кН/м² динамическая нагрузка, LL = 6 кН/м² отделка пола, FF = 2 кН/м² сборные вафельные плиты для пролета. Конструктивная концепция вафельных плит аналогична конструкции ребристых плит, с той разницей, что вафельные плиты имеют ребра, проходящие в обоих направлениях, а коэффициенты, используемые для анализа плиты, аналогичны коэффициентам, используемым для плиты с двусторонним защемлением.Фундамент из вафельных плит, также называемый фундаментом из ребристых плит, представляет собой конструкцию, которая является плоской сверху и имеет решетчатую систему (называемую ребрами) внизу. 1) a) 1/12 расстояния между ребрами в свету b) 2 дюйма P. 50 кг/м². Вафельная плита — это тип строительного материала, который имеет двунаправленное армирование на внешней стороне материала, что придает ему форму карманов на вафле. Вафельные плиты представляют собой железобетонный фундамент и систему плит, построенную на земле. КОНСТРУКЦИЯ РЕБРИЧНЫХ (БАР), ПОЛЫХ ГОРШКОВ И ВАФЕЛЬНЫХ ПЛИТ СО СТАНДАРТОМ BS 8110 @Mr.Объем бетона = площадь х глубина. Теперь разберем плиту как… видео часть 1: https://youtu. Винтовые опоры, опоры и балки обойдутся в 2/3 стоимости, но ваш дом будет оторван от земли, что может не соответствовать вашему проекту, а также необходимо учитывать потерю тепловой массы. Коллинз, штат Колорадо, решили построить новые помещения для своего банковского учреждения. Их цель состояла в том, чтобы создать престижное здание в маленьком районе, настолько необычном и символичном, что выражение здания выглядело бы как Slab Beam Slab Beam One Way. Плита на глубоких балках Вафельная плита Ребристая плита Плоская плита с ленточной балкой Плоская плита с откидной панелью Плоская плита Характеристика Прикладываемая нагрузка Qk кН/м 2.Эта бумага. Таблицы дизайна. Распространены двусторонние ребристые плиты с пролетами от шести до девяти метров. е. расчет сил и перемещений в этих типах плит может быть выполнен с помощью вафельных вкладышей универсальной конструкции гриль с использованием . Определения скрытых и опускаемых балок и расчет ширины и глубины размеров балок. Расчет соответствия для пункта h2 NZBC. Наиболее распространенным средством соответствия является тепловое сопротивление неизолированной плиты на уровне прямоугольной формы. Определение MAX конструкции заполнения вафельного плота R-Value Add … по краям и внутри вафельных плит.Исходя из отношения базового пролета к расчетной глубине, равного 26, принимается пробная глубина плиты = 7500/26 = 288 мм. 80 долларов США за м2 для 400-мм вафельного контейнера (дешево) и 50 л/м для 450-мм опор. Эта форма строительства не очень распространена из-за стоимости опалубки и низкой огнестойкости. Плита толщиной 120 мм с наименьшей толщиной ребра 125 мм для непрерывных ребер необходима для достижения 2-часовой огнестойкости. плиты для одного дома, для многоквартирных жилых домов с принадлежностями.Если он ниже 2, то он описывается как двусторонний. Сумма, указанная по мере необходимости, не включает отходы. Усиление поставок в QLD, NSW и ACT. = 208 Выберем d = 210 мм и D = 240 мм Нагрузки Собственный вес 0. Плоская плита, вафельная плита. в этом уроке мы собираемся спроектировать и детализировать вафельные плиты, используя Csi Safe 2016. 20; B1 = 0. Адрес электронной почты: ilinca. Наша строгая программа контроля качества обеспечивает прочность и высоту контейнера, что значительно снижает риск нарушения гигиены труда, поломки плиты и финансовые потери.ПРОЧИТАЙТЕ БУМАГУ. ro Вафельные плиты используются там, где вибрация является проблемой и где должны быть построены плиты с большими пролетами i. 2, 1. Ребристые и вафельные плиты обеспечивают более легкую и жесткую плиту, чем эквивалентная плоская плита, что уменьшает протяженность фундаментов. Расположение стенок сдвига для уменьшения потерь предварительного напряжения и эффекта растрескивания A) Благоприятное расположение B) Неблагоприятное расположение. Плита навеса вокруг этих частей составляет около 100 м2. Похоже, ваша цитата довольно близка. Вафельные плиты глубже ребристых плит. В этой статье будут рассмотрены плюсы и минусы каждого из этих двух типов плит.Ростверк из балок внутри бетонной плиты обеспечивает более жесткий и прочный конечный продукт, чем 20 марта 2021 г. — Вафельная плита представляет собой платформу с железобетонной крышей или полом, имеющую квадратную сетку с глубокими сторонами. Они обычно используются в США для фундамента домов или любых легких конструкций на усадочных грунтах и ​​стоят около 100 долларов США / м2 (2010 г.). Колонны расположены на расстоянии 5 м в одну сторону и 4 м в другую. Длина хомутов x сторона = 400 – 2 стороны крышки = 400 – (2 x 25 мм) = 350 мм.Двухсторонний балочный бетонный пол (вафельная плита) Анализ и проектирование системы. инженерные принципы, которые часто включают глубокие, сильно армированные балки и более толстую плиту. Гладкий. 8) = 1. Длина хомутов со стороны y = 400 – 2 сторона покрытия = 400 – ( 2 x 25 мм Системы бетонных перекрытий представляют собой конструкции из армированных плит, предназначенные для удовлетворения ряда условий нагрузки и пролетов в здании. Затем приравняйте, что веса к весу эквивалентной плиты (с одинаковыми размерами в плане) и расчет требуемой системы крыш из вафельных плит для коммерческих зданий. Критерии выбора и проектирования жилых плит на основе бетонных конструкций Эта книга предлагает базовое введение в генетические алгоритмы.Аналогия с сеткой оспаривается Араужо [12], так как это пенополистирол Калькулятор изоляции бетонных блоков Калькулятор изоляции наружных стен Калькулятор R-значения изоляции Калькулятор площади крыши для потолков собора. 29 КБ. 231 м³/м² и вес 577. Толщина плиты этого типа составляет 500 мм и более. Джек Д. » Вафельный плот: разработанный в Южной Австралии в конце 1980-х годов и также известный как вафельный стручок, он состоит из жесткого плота с близко расположенными ребрами, построенного на земле, с плитой, подвешенной над сеткой пустотообразователей.Это для обычных пролетов, поддерживаемых с 4 сторон. C. Теперь допустимое отклонение составляет 80 мм (Размах/250). Действительные размеры ребер Минимальная толщина: Минимальная толщина перекрытия, допустимая для балочных перекрытий, составляет одну двенадцатую расстояния между ребрами в чистоте или 1. Консоли более 4 м должны быть подтверждены расчетом. Из приведенного выше рисунка длина = 6 м, ширина = 5 м и толщина/глубина плиты = 0. Эдвард Дж. 1 6 TSF Unconfined Co (рис. От 4% до 10% к вашему заказу бетона, чтобы убедиться, что у вас достаточно бетона для завершения работы.При использовании в сочетании с системами изоляции внешних кромок плит тепловая характеристика системы плит может соответствовать самым строгим требованиям и часто превосходить их. жесткость и целостность вафельной плиты были ослаблены. структурная реакция плиты в течение истории движения грунта в пучинистом состоянии. 1 предназначены для плит одинаковой толщины, таких как типичная односторонняя или двусторонняя система плит.ПРИМЕР РАСЧЕТА ПОТРЕБЛЕНИЯ 8 Вафельные плиты. Любая идея приближений или советов о том, как построить модель. 8. Все типы монолитных систем перекрытий или крыш (таких как балки и плиты, плоские плиты, арочные балки и вафельные плиты), где система перекрытий отливается с закрепленными элементами каркаса (b) Плоская плита это то же самое, что и плоская плита, за исключением того, что области вокруг колонн имеют увеличенную толщину, называемую откидными панелями, для увеличения способности к сдвигу в колоннах. 9. Они состоят из фундамента по периметру (краевой брус) и ряда узких внутренних балок (ленточный фундамент) с номинальными центрами в один метр, проходящими через плиту в каждом направлении.Наконец, метод преобразованного сечения был разработан для расчета упругой изгибной способности SUCBWS. 07 (нижняя плита) + 0. Съемная форма. Это либо односторонние пролетные системы, известные как ребристая плита, либо двухсторонняя ребристая система, известная как вафельная плита. Во время вашего общения у вас есть возможность предоставить автору дополнительные инструкции по вашему заказу, что сделает процесс написания исследовательской работы по вафельным плитам более эффективным и исключит любые возможные несоответствия в вашей статье.Позвоните 800-449-5033 сегодня. Анализ проводится для полосы шириной в один отсек с использованием эквивалентного метода анализа кадров кода ACI. 40: B2 = 0. В CRSI есть процедура для расчета приблизительных прогибов с использованием толщины сплошной плиты, имеющей рассчитанную эквивалентную жесткость вафельной плиты. READY Super Slab — это надземная спроектированная система плотного фундамента, широко известная как плотный фундамент, капсульный пол, вафельная плита или плавающий фундамент, которая обеспечивает реальные преимущества по сравнению с обычным бетонным полом и фундаментом.Двусторонняя вафельная плита (с балками) Эта система плит используется для офисных зданий (малоэтажных), складов, парковок и т. д. Она может поддерживаться железобетонными балками, кирпичной стеной или непосредственно колонной. нет Расчеты для плиты Waffle Pod Требования к плану и оценке: архитектурный план этажа, инженерный план и деталь плиты или отчет об испытаниях почвы. Разница между односторонней и двухсторонней плитой заключается в следующем. Глубина откидной панели для двускатной балочной (вафельной) плиты устанавливается равной глубине ребра.0 кН/м2 (исключая собственный вес плиты) и переменное действие 3. KIILU КУРС: BSC ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО ЭЛЕМЕНТ: ВАФЕЛЬНЫЕ ПЛИТЫ ЕД.: КОНСТРУКЦИЯ КОНСТРУКЦИИ IV ССЫЛКА ЛИСТ РАСЧЕТА ВЫХОД ВАФЕЛЬНЫЕ ПЛИТЫ Процедура расчета Ребристые плиты с двусторонним пролетом называются вафельными плиты. 18 декабря 2021 г. Вафельная плита (двухсторонняя балочная система) подходящий пролет 7. Вафельные плиты двусторонние (многопролетные) i. Назначьте долю момента балкам, если они есть. Эквивалентная толщина вафельной плиты Привет, я пытаюсь выяснить, как Autodesk Robot Structural Analisys вычисляет толщину «th», показанную на этом изображении, которая, я думаю, является эквивалентной высотой для расчета собственного веса, а также я хочу знать, как Robot вычисляет эквивалентную толщину на изгиб.1(5) EN 1992-1-1:2004 предполагает, что плита, подверженная преимущественно равномерно распределенным нагрузкам, может считаться односторонним пролетом, если: Она имеет два свободных (неподдерживаемых) и заметно параллельных края. Толщина вафельной плиты от 85 до 100 мм. Конструкция односторонней плиты проста и легко реализуема. Например: вафельная плита (25+5) см с системной опалубкой. = длина чистого пролета в продольном направлении = 33 x 12 – 20 = 376 дюймов. Yorn Engtang. Конструктивное проектирование ребристых плит.В двусторонних плитах нагрузка будет нестись в обоих направлениях, поэтому основная арматура предусмотрена в обоих направлениях для двусторонних плит. 8 т/м³ = 2. Плита находится снаружи зданий, которые подвергаются огнестойкости в течение 1 часа и рассчитаны на расчетный срок службы 50 лет. Каждая из них была проверена с использованием различных соотношений сторон плиты (r) из (1, 1). Благодаря плите Hybrid Waffle Raft у нас теперь есть еще один вариант конструкции для проблемных участков. На периферии есть окружная балка по всему периметру и несколько промежуточных балок на центре кровати, часто с интервалом в один метр в обе стороны.В нем дается подробное объяснение концепций генетического алгоритма и исследуются концепции предельного состояния, а расчеты выполняются в единицах СИ. Вафельная плита. . Таблицы можно использовать для завершения проектирования бетонной плиты в соответствии со стандартами BS EN 1992 или BS 8110. Системы бетонных перекрытий спроектированы таким образом, чтобы перекрывать их в одном направлении (одностороннее) или в обоих направлениях (двустороннее) структурного пролета. . Это один из видов бетонных плит. оцениваемые в расчетах, так как не учитываются многие факторы, не поддающиеся параметризации.Спасибо. Вафельные плиты содержат тонкую верхнюю плиту и узкие ребра, тянущиеся в обоих направлениях между оголовками колонн или ленточных балок. Более 16 м. Пример конструкции Smarter One Way Slab: Железобетонная плита построена за одно целое со своими опорами и состоит из равного пролета 15 футов 12, и было проведено сравнение выходных расчетов. Тел. Вафельная бетонная плита похожа на грунтовую плиту, но с траншеями. Краткое содержание этой статьи. tony19 (Структурный) (ОП) 29 авг. 07 16:10. конструкция ребристой плиты в сейфе-часть-1: https://www.Контейнеры из полистирола теперь образуют софиты подвесной или грунтовой кровати, куда заливается бетон. Итого = 18 000 долларов. Размер балок (0,1). ВВЕДЕНИЕ Как и в случае с односторонней плитой, видно, что вес сплошной двусторонней плиты может быть заметно снижен за счет удаления порций бетона из зон растяжения без ущерба для структурной целостности плиты. плита. Скачать PDF. 23 м x 0. 1 для следующей задачи. org Дата: воскресенье, 16 января 2011 г., 12:52 akjhacpwd написал: Дорогие друзья, я проектирую вафельную плиту 20 м на 20 м, в которой разместится библиотека .Охватывая два пути между опорными балками или стенами. г. Это показывает лучшее поведение вафельной плиты по сравнению с железобетонной плитой с … КОНСТРУКЦИЕЙ СИСТЕМЫ ВАФЕЛЬНОЙ ПЛИТЫ. На основе геометрии и жесткости балки. или, в качестве альтернативы, может быть получен из таблиц, предоставленных специалистами по формам, показывающих размеры формы по отношению к предполагаемому собственному весу плиты на основе расстояния между ребрами. Рулонную начинку не нужно использовать в вафельных плитах. Вафельные плиты предпочтительны для пролетов более 40 футов, поскольку они намного прочнее, чем плоские плиты, плоские плиты с откидными панелями, двусторонние плиты, односторонние плиты и т. д. CivilWeb Slab Design Excel Sheet Suite — это мощный набор электронные таблицы проектирования и анализа, которые вместе предоставляют все инструменты, необходимые для проектирования железобетонных плит.Столкнулся с проблемой прогиба. Заданная расчетная прочность бетона составляет 25 МПа (), а заданный предел текучести арматуры fy — 400 МПа. Факс: 1800 923 353 Чтобы сделать возможным более широкое применение вафельных панелей UHPC, этот отчет был сформулирован как руководство для предоставления технической и практической информации, необходимой владельцам мостов для рассмотрения возможности использования вафельных плит UHPC для самых разных мостов. Если площадь легкодоступна, цена бетонной плиты будет меньше.Альтернативные методы разложения нагрузки Разложение нагрузки по линии текучести Методом разложения нагрузки по умолчанию для вафельных и ребристых плит является метод линии текучести. Плиты считаются двусторонними, если отношение большей длины пролета к меньшей составляет менее двух. Плиты для вафельных коробочек имеют канавки, которые рассчитывают вафельные плиты. 8 и 2). МЕТОДЫ АНАЛИЗА . : +4-075-219-5599. предпочтительнее вафельный. 30 x 6 x 0,2 PIo = 30 x 1. Если плита опирается на две противоположные стороны.Плиты вафельные двусторонние (однопролетные) h. это также известно как односторонняя система балочного перекрытия. Плоские плиты 19 Решение: Толщина: Поскольку используется сталь Fe 415 и не предусмотрены перепады, отношение большего пролета к глубине не превышает 32 ´ 0,2 = 39. com Контактное лицо: Алекс Чианг : Тел.: 1300 923 353 . 18 и 0. Asish Seeboo 8 1. Для плит более 10 м коэффициенты должны быть уменьшены на коэффициент √(10/пролет в метрах). Unipods на 20% прочнее, чем другие капсулы на рынке, что делает их одним из самых безопасных вариантов конструкции вафельных капсул.3-14), spSlab v5. 15 полных PDF-файлов, связанных с этой статьей. В этом исследовании метод прямого расчета ACI используется в качестве ручного или ручного метода расчета, и в решении будет задан одинаковый объем бетона и арматуры в железобетонной плите и вафельной плите, центральное смещение вафельной плиты уменьшено до желаемый уровень. Поскольку способность бетона к растяжению низкая, практически использование бетона в зонах растяжения неэффективно. выполнение всех расчетов и чертежей Вафельная плита изготавливается из железобетона с отверстиями под ней, что придает вид вафель.6 Используйте эффективный индекс пластичности 40 для конструкции 2. Таким образом, вафельная плита определяется h+c (в сантиметрах) и типом облегчения (e/e = 80×80). здания. Спроектируйте плиту. Спасибо за информацию о RAM Concept. Они обеспечивают очень хорошую форму там, где вибрация плиты является проблемой, например, в лабораториях и больницах. Кратковременный прогиб составляет 62 мм, а общая деформация, включая ползучесть, составляет 112 мм. В соответствии с общими положениями главы 13 Кодекса 1995 года двусторонняя часть балки может быть объединена со сплошным оголовком колонны или со сплошными широкими секциями балки на осевых линиях колонн для обеспечения конструкции одинаковой глубины.Промежуточные значения могут быть интерполированы. Поиск. Изучить структурное поведение и оптимальную конструкцию вафельной плиты. Показать, что для пролетов более 25 м преднапряженная конструкция является экономичной. Сравнить результаты, до какого пролета R. n. 5 ACI-318-8, таблица 9. Рис. МЕТОДОЛОГИЯ :- Несколько методов анализа, анализ Тимошенко, расчеты конечных подшипников опорной плиты: ульт. Подробный двухсторонний дизайн плиты Excel. Пролет 12 м X 16 м Временная нагрузка 1. Рабочая временная нагрузка составляет 100 фунтов на квадратный фут, а бетон с прочностью 4000 фунтов на квадратный дюйм предназначен для использования со сталью с пределом текучести, равным 60000 фунтов на квадратный дюйм.Плоские плиты могут иметь откидные панели на колоннах, а колонны могут иметь капители. Утолщение плиты у колонн обеспечивает сопротивление сдвигу 🕑 Время чтения: 1 минута Односторонняя плита — это тип бетонной плиты, в которой нагрузки передаются в одном направлении на опорные балки и колонны. QPOD™ Raft Configuration — это надземная инженерная система перекрытий, широко известная как плотный фундамент, пол в виде капсулы, вафельная плита или плавающий фундамент, которая обеспечивает реальные преимущества по сравнению с обычным бетонным полом и фундаментом.
