Фундамент

Серия балки фундаментные: ФБ 6-1 по стандарту: Серия 1.415-1

Содержание

Балки фундаментные 1БФ серия 1.415.1 — 2.1 (без напрягаемой арматуры)

ООО “Мособлкомплект” занимается продажей фундаментных балок ФБ.

Наша компания рада предложить Вам фундаментные балки ФБ всех типоразмеров. Подробности уточняйте у наших специалистов по телефону 8 (495) 642-43-87.

Характеристики фундаментных балок ФБ

Марка Вес 1
шт., т
Штук на
1 а/м
Длина,
мм
Ширина 1,
мм
Ширина 2,
мм
Высота, мм Объем, м3
Балки фундаментные 1БФ серия 1.415.1 — 2.1 (без напрягаемой арматуры)
1 БФ 6 — 1 0,8 25 5950 200 160 300 0,32
1 БФ 6 — 2 0,8 25 5950 200 160 300 0,32
1 БФ 6 — 3 0,75 25 5500 200 160 300 0,3
1 БФ 6 — 4 0,75 25 5500 200 160 300 0,3
1 БФ 6 — 5 0,68 28 5050 200 160 300 0,272
1 БФ 6 — 6 0,68 28 5050 200 160 300 0,272
1 БФ 6 — 7 0,63 30 4750 200 160 300 0,252
1 БФ 6 — 8 0,63 30 4750 200 160 300 0,252
1 БФ 6 — 9 0,6 32 4450 200 160 300 0,24
1 БФ 6 — 10 0,6 32 4450 200 160 300 0,24
1 БФ 6 — 11 0,58 34 4300 200 160 300 0,232
1 БФ 6 — 12 0,58 34 4300 200 160 300 0,232
1 БФ 6 — 13 0,53 34 4000 200 160 300 0,212
1 БФ 6 — 14 0,53 34 4000 200 160 300 0,212

Нужная марка фундаментных балок подбирается с учетом гидро- и инженерно-геологических условий на стройплощадке, размером предельных нагрузок на фундаментные балки ФБ, а также предназначением и конструкцией постройки. Вся продукция сертифицирована, паспорт качества прилагается. Цены на продажу фундаментных балок ФБ уточняйте у наших менеджеров по телефону 8 (495) 642-43-87.

Обратите внимание также на другую нашу основную продукцию:

Колодцы телефонные
Камеры тепловые
Столбы лэп
Столбы освещения
Забор железобетонный
Бордюр дорожный

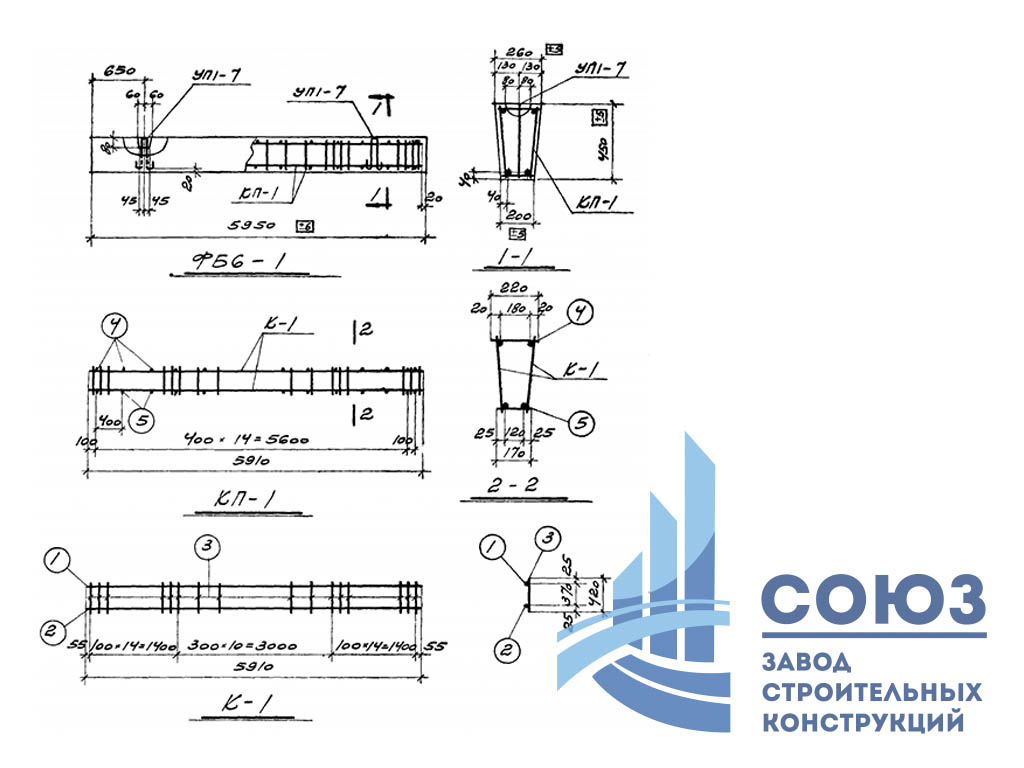

Фундаментная балка ФБ6-1 по серии 1.415-1 выпуск 1

Описание

Завод ЗСК Союз производит Фундаментная балка ФБ6-1 по серии 1.415-1 выпуск 1. Изготавливается в виде железобетонного блока таврового или трапецеидального сечения. Верхняя плоскость балки образует широкую полку, а нижняя часть балки выполнена в форме усеченного конуса. Предусмотрены петли для облегчения погрузочно-разгрузочных работ.

Фундаментные балки ФБ6-1 применяются при строительстве  подошв или ростверков оснований кирпичных, блочных и панельных зданий промышленного или коммерческого назначения. Длинна железобетонной балки выбирается в зависимости от шага колонн, размеров подколонников и глубины заложения фундамента. Фундаментные балки для наружных стен выносят за грани колонн, а для внутренних стен располагают между колоннами по их осевым линиям. Балка фундамента передает нагрузку от наружных и внутренних стен на фундамент.  Монтируются балки либо на столбы (в процессе сборки ростверка), либо на сваи (когда проектом предусматривается ленточное основание блочного типа). Блоки проектировались  на работу в особо ответственных конструкциях, они воспринимают колоссальные вертикальные, в том числе динамические нагрузки, поэтому соответствуют высоким показателям прочности и качеством исполнения.

Серия 1.415-1 выпуск 1 предполагает балки для зданий с шагом колонн 6 метров, для опоры на боковые выступы фундаментов с длинной таких балок от 4,3 до 5,95 м.

Изделия применяются в районах со средней температуры ниже -40°С в районах с сейсмичностью до 7 баллов.

Блоки изготавливаются из бетона классом прочности на сжатие — B50, морозостойкостью — F200, водонепроницаемостью — W2.

Широкий ассортимент продукции Завода строительных конструкций «Союз» позволяет приобретать все необходимые изделия для общегражданского строительства в нашей организации.

Производственный холдинг «Союз» включает в себя площадки, которые способны изготовить любые виды железобетонных изделий, включая вышеперечисленные. До процесса производства ЖБИ изделий утверждаются все нюансы с заказчиком, и только после этого заказ поступает в производство.



Маркировка изделия

1. ФБ —  балка фундаментная

2. 6 — пролет балки в м.

3. 1 — порядковый номер по номенклатуре.

Варианты маркировки

ФБ6-1

ФБ6.1

ФБ6/1

ФБ 6-1

ФБ 6.1

ФБ 6/1

ФБ-6-1

ФБ.6.1

ФБ/6/1

ФБ 6 1

Фундаментные балки размеры, серии

Фундаментные балки используют для строительства опор отдельно стоящих зданий, как правило, коммерческого и промышленного назначения. В частном домостроении такие элементы конструкции используются редко, монтаж таких железобетонных изделий в большинстве случаев нецелесообразен.

Назначение фундаментных балок

Балки  фундаментные применяют как несущие элементы, способные выдерживать значительные нагрузки. Кроме того, монтаж подобных сооружений защищает пористые материалы стен от соприкосновения с грунтом, предотвращая проникновение влаги.

Конструкции устанавливают под стены зданий (наружные и внутренние) из штучных материалов или из панелей (сплошные, а также – с дверными и оконными проемами). Их использование повышает скорость возведения зданий и увеличивает жесткость конструкций в целом. Основание с использованием железобетонных опор рассматриваемого типа упрощает работы, когда выполняется монтаж подземных инженерных коммуникаций.

Типы изделий, применяющиеся для установки в различных местах, конструктивно отличаются.

  • Для опоры наружных стен выбирают пристенные типы изделий.
  • Между колоннами укладывают связные фундаментные балки.
  • Рядовые конструкции располагаются между связевыми и пристенными плитами.
  • В некоторых случаях целесообразно применение санитарно-технических или ребристых моделей с толщиной 220 мм.



Монтаж фундаментных балок

[ads-pc-3]

[ads-mob-4]

Типоразмеры балок

Габаритные размеры и геометрическая форма опор определяется Государственным стандартом, который определяет 6 видов изделий этой категории. Чтобы монтаж железобетонных изделий этого вида был легким и дал ожидаемые результаты, типоразмер выбирают с учетом конструкции здания.

1БФ

Серия с трапециевидным сечением, верхнее основание которого – 20 см, а нижнее – 16 см. Существует 6 типоразмеров этой серии с длиной 1,45-6,0 метров. Высота всех изделий 30 см.

2 БФ

Изделия с Т-образным сечением. Ширина верхней площадки – 30 см., величина нижней грани – 16 см, высота – 30 см. Толщина верхней перекладины – 10 см. Серия включает 6 типоразмеров с длиной изделий 1,45-6,0 метров.

3 БФ

Увеличенная версия конструкций типа 2БФ с величиной верхнего основания 40 см. Толщина перекладины остается стандартной – 10 см, как и высота изделия – 30 см. Размер нижней грани также увеличен и составляет 20 см.

4 БФ

Серия крупногабаритных тавровых конструкций для фундаментов. Величина верхней грани – 52 см, нижней – 20 см. Толщина перекладины и высота балки стандартные и составляют 10 и 30 см соответственно. В диапазоне длин изделий от 1,45 до 6,0 метров – 11 типоразмеров.

5 БФ

Универсальные усредненные модели стандартной высоты (30 см) с верхней гранью 32 см, и увеличенной нижней гранью 24 см. Существует 5 типоразмеров железобетонных опорных конструкций этой серии с длиной 10,3-12,0 метров.

6 БФ

Особая серия фундаментных опор с увеличенной вдвое высотой (60 см). Соотношение верхней и нижней граней – 40х24 см. Используются 5 типоразмеров балок серии с длиной 10,3-12,0 метров.

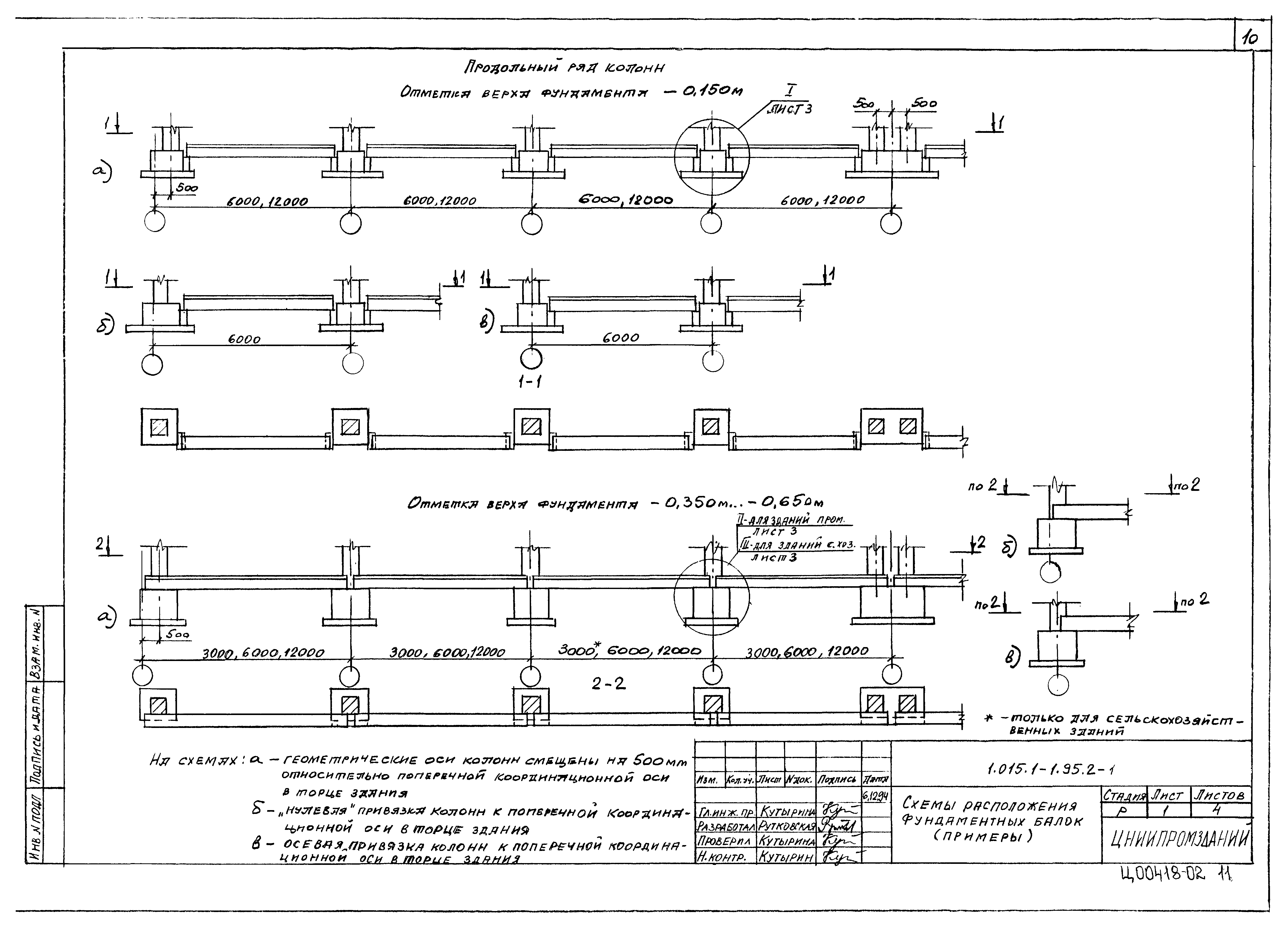

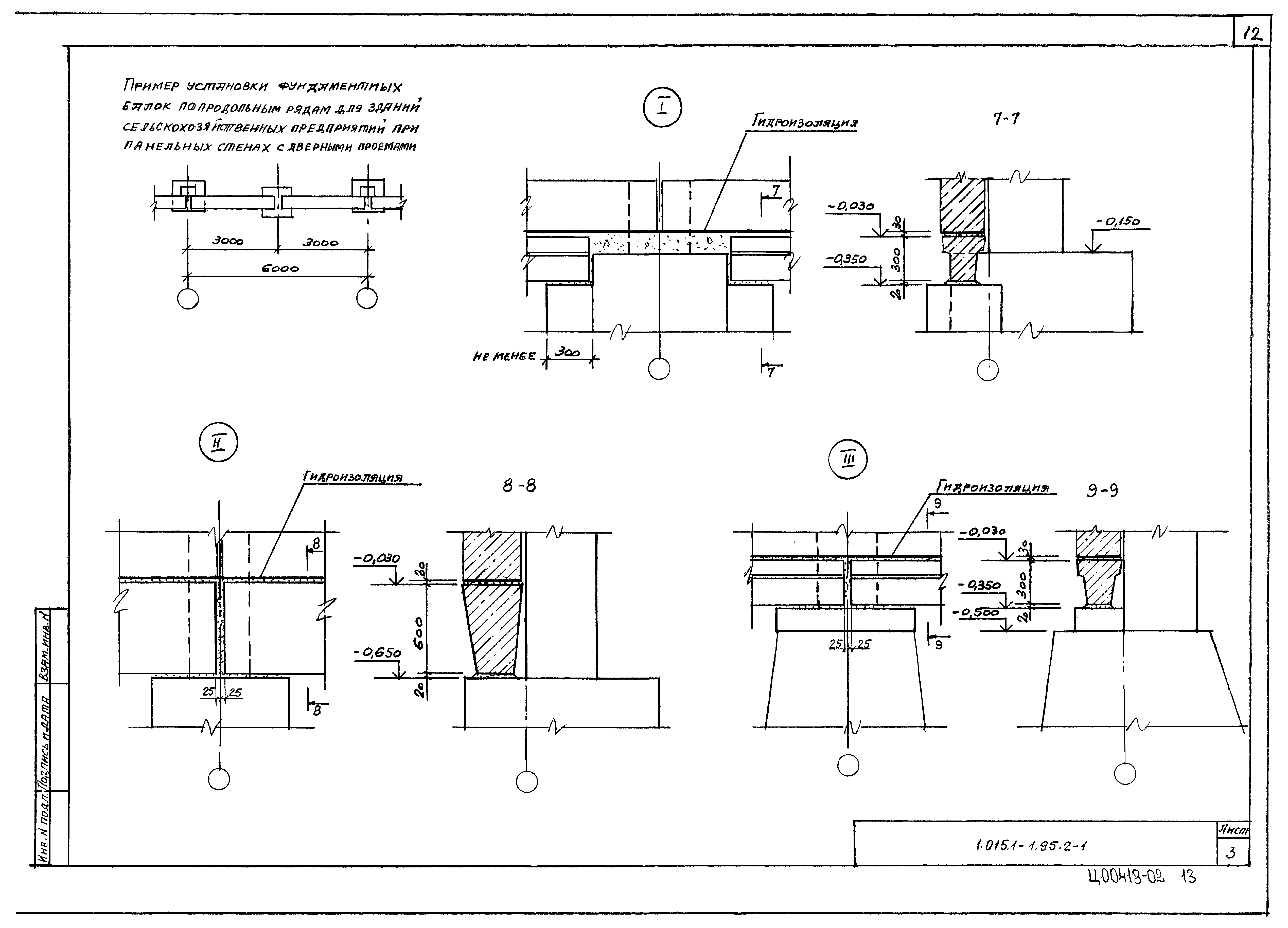

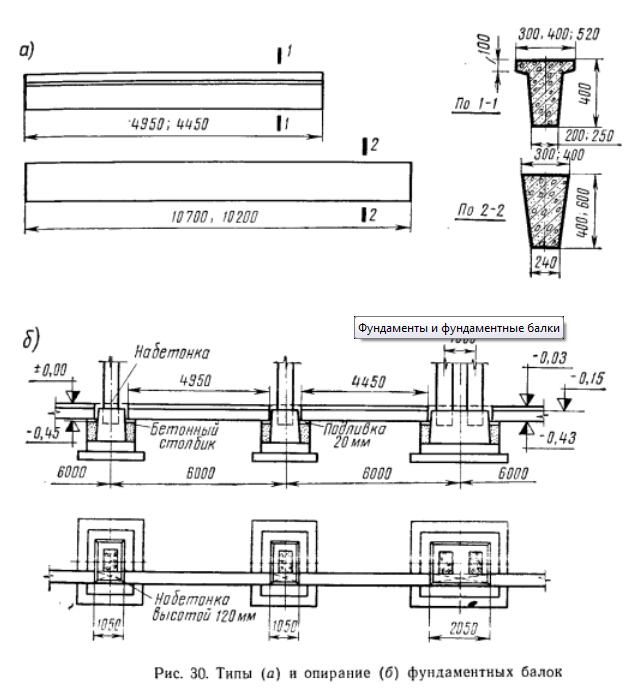

Схема установки балок различных типов

[ads-pc-1]

[ads-mob-1]

Стандарт допускает отклонение от указанных линейных размеров до 1,2 см и изменения по длине – до 2 см.

Вне зависимости от геометрии сечения опоры, на ней имеются скосы, благодаря которым на этапе производства железобетонное изделие легче вынуть из формы.

Выбор длины моделей определяется:

  • глубиной фундамента,
  • шагом колонн,
  • размерами подколонников.

[ads-mob-1]

Типы каркасов

В зависимости от качества металлического прута, использующегося для армирования железобетонных конструкций, выделяют два типа изделий, применяющихся при устройстве фундаментов.

  • Ненапряженный каркас изготавливается без нагрева или удлинения металлических конструкций. Фундаментные балки этого типа изготавливаются из бетонов М150 и М200 и не могут быть длиннее 6 метров.
  • Напряженный каркас железобетонных изделий производится из отожженных или растянутых прутов. Длина таких изделий может быть любой, для заливки используют бетоны М250 и М300.

Выбор типа бетона для заливки армированных бетонных конструкций определяется типом стен здания.

  • Для фундаментов сооружений из бетона могут применяться более легкие марки.
  • Для опор под кирпичные стены предпочтительно выбирать материал, рассчитанный на значительную нагрузку.

В современном строительстве балки применяют при строительстве зданий с колоннами.

[ads-pc-2]

[ads-mob-1]

Эксплуатационные качества

Каждая фундаментная балка характеризуется следующими параметрами:

  • морозостойкость,
  • теплостойкость,
  • жесткость,
  • прочность (определяется отпускным, передаточным и возрастным показателями).

Монтаж балок

На этапе производства в тело изделий, предназначенных для строительства фундамента, встраивают металлические петли, через которые при монтаже можно пропустить трос. Погрузо-разгрузочные работы и монтаж таких железобетонных изделий выполняются при помощи грузоподъемных механизмов (лебедки или крана), поскольку даже изделие серии 1БФ малого размера (с длиной 1,45 м) весит 100 кг.

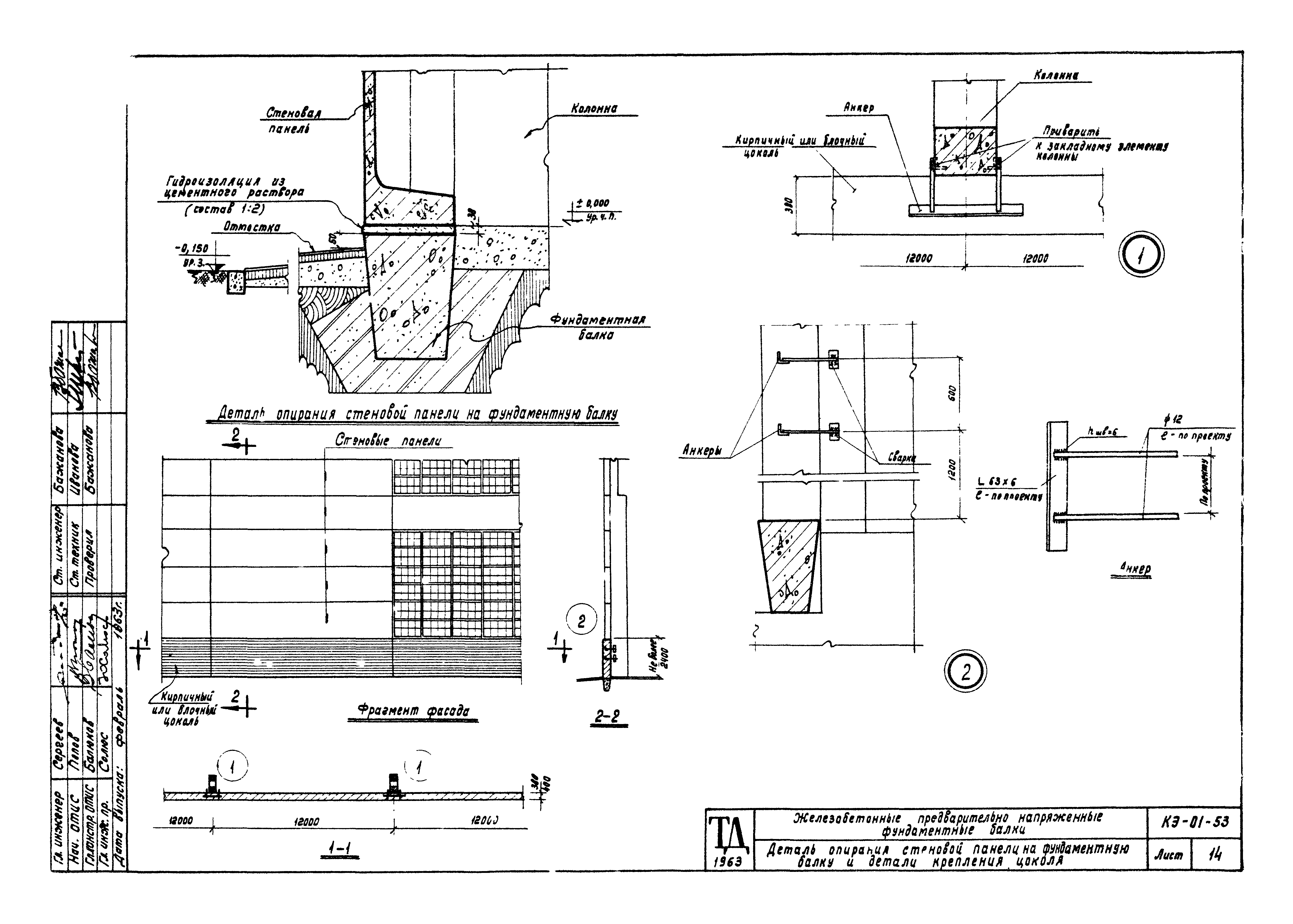

Схема установки фундаментной балки на опоры



[ads-mob-1]

Конструкции используют для сборки ростверка и для строительства ленточных оснований из блоков. В первом случае монтаж железобетонных изделий выполняется с установкой их на сваи или столбы, во втором – непосредственно на подсыпку из песка и гравия («подушку»).

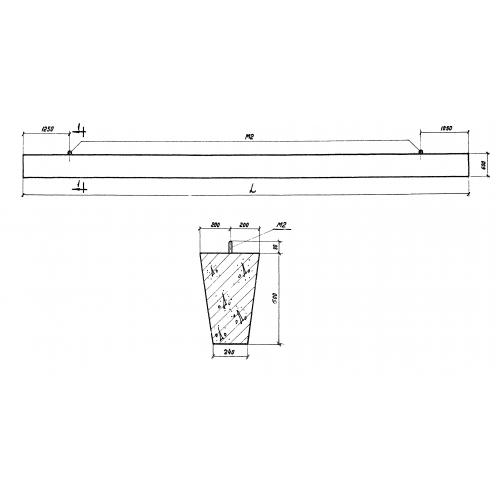

Фундаментные балки с трапециевидным сечением

[ads-pc-1]

[ads-mob-1]

Шаг установки вертикальных опор выбирают в зависимости от размеров опорных конструкций. Для изделий серии 1БФ-4БФ расстояние между опорами устанавливают в пределах 1,4-6,0 метров. Изделия иных серий требуют установки опор, которые располагаются по периметру основания (шаг – 12 метров). Монтаж и сборка конструкций осуществляется с фиксацией балок хомутами или путем приваривания металлокаркасов балок и опорных столбов.

Преимущества применения

Использование сборных опорных конструкций из железобетона при возведении зданий имеет существенные преимущества.

  • Балки принимают значительную часть нагрузки от стен.
  • При просадке отмостки монтаж балок в основании защищает здание от теплопотерь через пол.
  • Если проект предполагает установку навесных панельных стен, фундаментные балки не будут нести нагрузку от конструкций, но их установка способна значительно продлить срок службы нижней части панелей.
  • Монтаж сооружений данного типа снижает трудоемкость процесса при строительстве основания.

Эксплуатационным преимуществом использования изделий следует считать простоту прокладки под ними туннелей и каналов для проведения коммуникаций.



Тавровая фундаментная модель с монтажными петлями

Сфера применения

Железобетонные фундаментные балки могут использоваться:

  • для строительства отапливаемых и неотапливаемых зданий различного назначения,
  • на территориях с сейсмической активностью, достигающей 9 баллов,
  • в климатических поясах со среднегодовой температурой до -40°C),
  • для фундаментов в слабоагрессивных и неагрессивных почвах.

Для достижения оптимальных результатов, долговечности и прочности зданий важно правильно выбрать типоразмер изделий, материал для их изготовления, размер железобетонных изделий и выполнить монтаж без нарушений технологии.

Балки фундаментные железобетонные серия 1.015.1-195 выпуск 3


















Марка балки


Номер несущей способности


Длина мм.


Объем бетона м3


Масса т.


2БФ 60


-1;2;3;4;5;6


5950


0,4


1,0


2БФ55


-1;2;3;4;5


5500


0,37


0,92


2БФ51


-1;2;3;4;5;6


5050


0,34


0,85


2БФ45


-1;2;3;4;5;6


4450


0,3


0,75


2БФ40


-1;2;3;4;5


4000


0,27


0,67


2БФ30



2950


0,2


0,5


2БФ24



2350


0,16


0,4


3БФ 60


-1;2;3;4;5;5/6;6;7


5950


0,52


1,3


3БФ55


-1;2;3;4;5;6;7


5500


0,48


1,2


3БФ51


-1;2;3;4;5;6;7


5050


0,44


1,1


3БФ45


-1;2;3;4;5;6;7


4450


0,39


0,97


3БФ40


-1;2;3;4;5


4000


0,35


0,87


3БФ30



2950


0,25


0,62


3БФ24



2350


0,2


0,5



Заказать звонок

ФУНДАМЕНТНЫЕ БАЛКИ.

Описание, технические характеристики – изготовление жби в ГК РОСАТОМСНАБ

Задать вопрос

Фундаментными балками (рандбалками) называются железобетонные изделия, которые изготавливаются из арматуры и бетона тяжелого типа и применяются в строительстве промышленных помещений, они опираются на столбчатый либо ленточный фундамент и способны принимать на себя большие нагрузки.

Применение

Железобетонные фундаментные балки нашли свое применение при сооружении стен зданий производственного назначения, которые возводятся по каркасному типу. Такое строительство предусматривает устройство отдельно стоящих фундаментов под внутренние и наружные стены, сооружение которых происходит с помощью этих железобетонных изделий.

Их основное предназначение – выполнение функции несущего элемента в стеновой конструкции из штучного материала. Более того это составляющая, которая отделяет высокопористый материал стен от грунта, поскольку такой материал без гидроизоляционной защиты не должен соприкасаться с землей.

Незаменимы эти ЖБИ в сейсмических районах: фундаментные балки, которые взаимно соединены в точке опирания на фундамент выступают в роли непрерывного обвязочного пояса, что воспринимает действующие в стеновой плоскости горизонтальные усилия.

Используются балки под наружные и внутренние стеновые конструкции из кирпича, блочного камня, панелей. Применяют их под стены сплошные и под конструкции с дверными и оконными проемами. При шаге колонн 6 м, стандартная длина ЖБИ составит 495 см, а при шаге 12 м изделие будет иметь длину 1070 см. Толщина элемента зависит от типа стены: при кирпичной стене ее ширина составит 25, 38 и 51 см, панельной — 20, 24, 30 и 40 см, блочной — 38 и 51 см.

Изготовление

Поскольку от прочности этих изделий зависит долговечность всей конструкции, то процесс их изготовления является ответственным процессом, где размер балки: ее длина и ширина, а также прочность изделия жестко регламентированы технологической документацией и настоящим стандартом производителя. Прочность ЖБИ зависит не только от технологии производства, но и от качества материалов, с которых они производятся. Железобетонные фундаментные балки состоят из прочного каркаса (металлической арматуры) и бетона специального тяжелого типа.

В качестве арматуры для фундаментных балок применяется сталь класса A-IV и A-I I I.
Армирование рандбалок позволяет бетону выдержать значительные нагрузки на кручение, растяжение, изгиб. Используется напряженная и ненапряженная арматура. Первый вариант оправдан при изготовлении ЖБИ большой длины, когда используются специальные каналообразователи, которые извлекаются после бетонирования.

Предварительное натяжение нитей арматуры используется при изготовлении каркаса для повышения устойчивости изделия к статическим нагрузкам.

Расчет оптимальной конфигурации балки производится с учетом таких параметров: общая нагрузка, что создается зданием; геометрический размер конструкции; глубина заложения фундамента и вид материала.

Технологический процесс изготовления балок мало чем отличается от производства других ЖБИ. Эти изделия производятся методом вибролитья, когда в установленную на вибростоле форму с каркасом заливается смесь из бетона. Работа вибратора способствует уплотнению смеси, после чего форма перемещается в помещение, где и происходит полное отвердевание изделия, которое по истечении суток приобретает расчетный уровень твердости и готово к эксплуатации.

Виды технологического процесса:

— монолитный способ предусматривает отливание элементов на строительной площадке;
— сборный способ производится путем сборки элемента из ЖБИ на заводе;
— сборно-монолитный процесс предусматривает использование части заводских элементов и деталей, что отливаются на месте.

Монолитное производство требует наличия инвентарной, сборно-разборной опалубки, которая облегчает разопалубливание.

Типы балок из железобетона:
— связные, их установка производится между колонами, таким образом, чтоб оси балок совпали;
— пристенные, их укладка производится возле наружных стеновых конструкций;
— ребристые, это санитарно-технические изделия, которые имеют толщину 220 мм;
— рядовые, укладка производится между пристенными и связевыми плитами.

Монтаж

Осуществлять монтаж фундаментных балок вправе те предприятия, которые имеют соответствующие лицензии на их изготовление. Такие работы должны осуществляться работниками, которые прошли специальную подготовку, имеют надлежащие навыки по выполнению строительно-монтажных работ. Приступать к выполнению таких работ можно только после утверждения проекта производства работ.

Монтаж балок производится после проведения следующих действий:

— финальное завершение, правильное оформление и приемка проведённых ранее работ по устройству монолитного или сборного фундамента;
— разбивка оснований и фундамента под железобетонные фундаментные балки;
— завоз, складирование, контроль ЖБИ;
— разметка фундаментных ЖБИ.



















































ФБ 6-1
Габариты (Д х Ш х В в мм.): 5950x260x450
Масса (в кг. ): 1600




ФБ 6-2
Габариты (Д х Ш х В в мм.): 5050x260x450
Масса (в кг.): 1300




ФБ 6-3
Габариты (Д х Ш х В в мм.): 4750x260x450
Масса (в кг.): 1200




ФБ 6-4
Габариты (Д х Ш х В в мм.): 4450x260x450
Масса (в кг.): 1200




ФБ 6-5
Габариты (Д х Ш х В в мм. ): 4300x260x450
Масса (в кг.): 1100




ФБ 6-6
Габариты (Д х Ш х В в мм.): 5950x260x450
Масса (в кг.): 1600




ФБ 6-7
Габариты (Д х Ш х В в мм.): 5050x260x450
Масса (в кг.): 1300




ФБ 6-8
Габариты (Д х Ш х В в мм.): 4750x260x450
Масса (в кг.): 1200




ФБ 6-9
Габариты (Д х Ш х В в мм. ): 4450x260x450
Масса (в кг.): 1200




ФБ 6-10
Габариты (Д х Ш х В в мм.): 4300x260x450
Масса (в кг.): 1100




ФБ 6-11
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800




ФБ 6-12
Габариты (Д х Ш х В в мм.): 5050x400x450
Масса (в кг.): 1500




ФБ 6-13
Габариты (Д х Ш х В в мм. ): 4750x400x450
Масса (в кг.): 1400




ФБ 6-14
Габариты (Д х Ш х В в мм.): 4450x400x450
Масса (в кг.): 1300




ФБ 6-15
Габариты (Д х Ш х В в мм.): 4300x400x450
Масса (в кг.): 1300




ФБ 6-16
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800




ФБ 6-17
Габариты (Д х Ш х В в мм. ): 5050x400x450
Масса (в кг.): 1500




ФБ 6-18
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800




ФБ 6-19
Габариты (Д х Ш х В в мм.): 5050x400x450
Масса (в кг.): 1500




ФБ 6-20
Габариты (Д х Ш х В в мм.): 4750x400x450
Масса (в кг.): 1400




ФБ 6-21
Габариты (Д х Ш х В в мм. ): 4450x400x450
Масса (в кг.): 1300




ФБ 6-22
Габариты (Д х Ш х В в мм.): 4300x400x450
Масса (в кг.): 1300




ФБ 6-23
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800




ФБ 6-24
Габариты (Д х Ш х В в мм.): 5050x400x450
Масса (в кг.): 1500




ФБ 6-25
Габариты (Д х Ш х В в мм. ): 4750x400x450
Масса (в кг.): 1400




ФБ 6-26
Габариты (Д х Ш х В в мм.): 4450x400x450
Масса (в кг.): 1300




ФБ 6-27
Габариты (Д х Ш х В в мм.): 4300x400x450
Масса (в кг.): 1300




ФБ 6-28
Габариты (Д х Ш х В в мм.): 5950x520x450
Масса (в кг.): 2200




ФБ 6-29
Габариты (Д х Ш х В в мм. ): 5050x520x450
Масса (в кг.): 1900




ФБ 6-30
Габариты (Д х Ш х В в мм.): 4750x520x450
Масса (в кг.): 1800




ФБ 6-31
Габариты (Д х Ш х В в мм.): 4450x520x450
Масса (в кг.): 1700




ФБ 6-32
Габариты (Д х Ш х В в мм.): 4300x520x450
Масса (в кг.): 1600




ФБ 6-33
Габариты (Д х Ш х В в мм. ): 5950x520x450
Масса (в кг.): 2200




ФБ 6-34
Габариты (Д х Ш х В в мм.): 5050x520x450
Масса (в кг.): 1900




ФБ 6-35
Габариты (Д х Ш х В в мм.): 5950x520x450
Масса (в кг.): 2200




ФБ 6-36
Габариты (Д х Ш х В в мм.): 5050x520x450
Масса (в кг.): 1900




ФБ 6-37
Габариты (Д х Ш х В в мм. ): 4750x520x450
Масса (в кг.): 1800




ФБ 6-38
Габариты (Д х Ш х В в мм.): 4450x520x450
Масса (в кг.): 1700




ФБ 6-39
Габариты (Д х Ш х В в мм.): 4300x520x450
Масса (в кг.): 1600




ФБ 6-40
Габариты (Д х Ш х В в мм.): 5950x200x300
Масса (в кг.): 800




ФБ 6-41
Габариты (Д х Ш х В в мм. ): 5050x200x300
Масса (в кг.): 700




ФБ 6-42
Габариты (Д х Ш х В в мм.): 4750x200x300
Масса (в кг.): 700




ФБ 6-43
Габариты (Д х Ш х В в мм.): 4450x200x300
Масса (в кг.): 600




ФБ 6-44
Габариты (Д х Ш х В в мм.): 4300x200x300
Масса (в кг.): 600




ФБ 6-45
Габариты (Д х Ш х В в мм. ): 5950x300x300
Масса (в кг.): 1000




ФБ 6-46
Габариты (Д х Ш х В в мм.): 5050x300x300
Масса (в кг.): 900




ФБ 6-47
Габариты (Д х Ш х В в мм.): 4750x300x300
Масса (в кг.): 800




ФБ 6-48
Габариты (Д х Ш х В в мм.): 4450x300x300
Масса (в кг.): 800




ФБ 6-49
Габариты (Д х Ш х В в мм. ): 4300x300x300
Масса (в кг.): 800



Задать вопрос

Фундаментные балки: характеристики, размеры, цена

Железобетонные балки имеют еще одно название – рандбалки, применяются в качестве связующего между отдельно стоящими фундаментами. Их используют под несущие стены в гражданских, промышленных и сельскохозяйственных зданиях. Такие конструкции обеспечивают жесткость и целостность основания, что повышает надежность возводимого сооружения.

Оглавление:

  1. Технические параметры
  2. Виды каркасов
  3. Классификация балок
  4. Область использования
  5. Расценки

Характеристики

Изделия представляют собой фундаментные столбы из железобетона и относятся к несущим элементам, которые обладают высокой устойчивостью к большим нагрузкам. Основными их преимуществами являются:

  • Тепло- и морозоустойчивость.
  • Влагостойкость, что позволяет строить здания в районе с высоким уровнем грунтовых вод.
  • Жесткость и долговечность.
  • Стойкость к агрессивным средам.

Балки укладываются под внутренние и внешние стены сооружений, что значительно сокращает сроки строительства. При этом прокладка инженерных коммуникаций проводится с наименьшими трудозатратами. Отличаются по конструкции и целевому назначению. Под наружные стены применяются пристенные типы, а связные укладываются между колоннами, если есть по проекту. Рядовые устраиваются между вышеуказанными вариантами, также в некоторых случаях используются санитарно-технические или рифленые изделия толщиной 220 мм.

Типы каркасов

При устройстве фундаментов применяются два вида рандбалок, которые отличаются качеством использующихся материалов для их изготовления:

  1. Ненапряженный каркас. Арматура не подвергается нагреву и удлинению. Бетон выбирается марки М150-М200, а балка имеет длину до 6 метров.
  2. Напряженный. Армирование проводится предварительно напряженными стержнями. Длина неограниченна, а бетон должен быть маркой не менее М250.

Также маркировка смеси определяется в зависимости от типа возводимых стен. Сооружения из бетона предполагают использование легких марок, а кирпичные или блочные здания рекомендуется строить на фундаментных балках более тяжелой марки.

Достоинства в применении

Балки для промышленных зданий или гражданских сооружений очень эффективны за счет некоторых особенностей:

  1. Они способны воспринимать всю нагрузку вышележащих конструкций.
  2. Защищают от теплопотерь через основание при просадке отмостки.
  3. При их монтаже снижаются трудозатраты и повышается скорость строительства.
  4. Если стен изготавливаются из навесных панелей, то рандбалки не будут воспринимать их нагрузку, однако они смогут увеличить эксплуатационный срок нижних панельных элементов.

Также под изделиями значительно упрощается прокладка каналов для сетей и коммуникаций.

Основные типы балок

При создании проекта важно учитывать нагрузку, которая будет возлагаться на железобетонные элементы. Существует шесть различных видов согласно ГОСТ 28737-90:

  • 1БФ – трапециевидные, размеры составляют: 200 мм – верхний горизонт, 160 – нижний горизонт, 300 – высота. Длина может варьироваться от 1,5 до 6 м.
  • 2БФ – тавровые, верхнее основание – 30 см, нижнее – 16, высота – 30, толщина верхней полки – 10. Длина – 1,45-6 м.
  • 3БФ – увеличенный вариант 2БФ. Верхняя грань – 400 мм, а нижняя – 200.
  • 4БФ – тавровые массивные рандбалки. Ширина верхней основы – 520 мм, нижней – 200. Толщина полки – 100, высота всей балки – 300.
  • 5БФ – универсальный вариант. Высота – 30 см, верхний горизонт – 32, нижний – 24. Существует 5 типоразмеров от 10,3 до 12 м.
  • 6БФ – самые высокие, где размер – 600 мм, при этом верхняя грань – 400, нижняя – 240. Длина аналогична 5БФ.

Отклонение от стандартных параметров допускается не более 12 мм, длина может варьироваться в пределах 20 мм. Все типы имеют скосы, которые образуются в процессе изготовления. Они необходимы для легкого извлечения изделий из формы.

Типовая длина монолитных фундаментных балок определяется в зависимости от следующих факторов:

  1. Глубина заложения.
  2. Размеры подлокотников.
  3. Расчетное расстояние между основаниями.

При заказе важно учитывать не только габаритные характеристики и сечение, но и соответствующую маркировку. Она состоит из букв и цифр и может иметь следующий вид: ФБ 6.12, где «6» — нормативный пролет балки, «12» — ее номер по сортаменту. Размеры составляют 5,05х0,4х0,45 м. Маркировка должна проставляться как в документах, так и на каждом элементе.

Сфера применения

Зачастую фундаментные конструкции используются для возведения промышленных зданий и объектов общественного назначения, где устраиваются системы стаканного типа. Также они достаточно популярны в качестве ростверка при сооружении столбчатого или свайного основания для каркасных построек.

Сборные виды более практичны и не снижают срок строительства за счет отсутствия необходимости выжидать время для схватывания бетона. Однако для возведения частных домов применение балок несколько усложнено:

  1. Часто дома имеют индивидуальный нетиповой проект, поэтому использование серийных изделий затруднено из-за несовместимости габаритов и их сечения.
  2. Конструкции очень тяжелые, в связи с этим необходимо нанимать технику с большой грузоподъемностью. Это сказывается на дополнительных финансовых затратах.

Стоимость в Москве

Марка Размеры, м Цена за штуку, рубли
ФБ 6.1 5,95х0,26х0,45 9950
ФБ 6.10 4,3х0,26х0,45 6400
ФБ 6.15 4,3х0,4х0,45 6900
ФБ 6.20 4,75х0,4х0,45 8500
ФБ 6. 30 4,75х0,52х0,45 10300
ФБ 6.35 5,95х0,52х0,45 15300
ФБ 6.40 5,95х0,2х0,3 5600



Как установить фундаменты для пирсов и балок | by Rising Barn

Это пост 2 из 3 в нашей серии «Фундаменты Rising Barn», где объясняются различные типы фундаментов для установки. Щелкните здесь , чтобы перейти к части 1.

С точки зрения сложности столбчатые и балочные фундаменты немного сложнее, чем полозья или плиты, но у них есть много преимуществ. Например, строительство фундамента из литой бетонной плиты на склоне или холме может быть дорогостоящей задачей, но с опорно-балочным фундаментом это становится намного, намного более доступным и менее рискованным в установке.Поскольку опоры и балочные фундаменты закреплены в земле и поднимают дома примерно на фут, это также хороший выбор для земель, которые регулярно испытывают «влажные периоды», когда обширная почва может привести к нагрузке на конструкцию, а влага приводит к плесени и грибку. в других типах фундаментов.

Здесь представлен обзор системы подземных опор, известной как «пирс и балка». во-первых, вы должны просверлить или выкопать ряд отверстий в земле, как правило, за линией промерзания в вашем районе.

После того, как эти отверстия будут просверлены, на дно засыпается и уплотняется гравий, а поверх него кладутся предварительно сформированные картонные формы.

Затем эти формы выравниваются с землей и друг с другом, а затем доверху заполняются бетоном. Перед тем, как бетон затвердеет, металлические детали, которые позже будут прикреплены болтами к опорным балкам пола, помещаются в верхние части опалубки.

Когда бетон затвердеет, деревянные балки, подобные упомянутым ранее салазкам, будут прикручены болтами, а поверх них уложен пол.

Несмотря на то, что опорно-балочная конструкция очень популярна, у нее есть несколько недостатков. Во-первых, вы должны следить за тем, чтобы простенки были расположены равномерно, иначе опорные балки начнут провисать, что, в свою очередь, приведет к заеданию дверей и окон. Кроме того, вы должны убедиться, что в бетоне, когда он заливается, нет никаких пузырьков воздуха, иначе опоры будут намного менее прочными. Это можно легко сделать, «уплотняя» бетон по мере заливки: после того, как формы будут заполнены наполовину, используйте запасной кусок арматуры или длинную тонкую лопату и несколько раз проткните бетон до дна формы, убедившись, чтобы получить вдоль стенок трубки, а также центр.

Мы рекомендуем, чтобы полы здания были изолированы, иначе нагретая и охлажденная энергия будет просачиваться через нижнюю часть пола. Чтобы предотвратить это, наши комплекты поставляются с простым в сборке черным полом, который уже подвергается воздействию самого высокого уровня, обычно доступного, поэтому нашим клиентам не следует беспокоиться о трате энергии в подземном направлении.

Если вы предпочитаете монолитную бетонную плиту или другую нестандартную систему, обратитесь за дополнительной информацией к руководителю вашей группы.

СИСТЕМЫ ОБЕСПЕЧЕНИЯ ФУНДАМЕНТА: БАЛКА НА УРОВНЕ VS.

НАСТРОЙКА ФУНДАМЕНТА

Думая о системе, поддерживающей дома или коммерческие здания, большинство людей думают, что она начинается с фундамента. Но даже система фундамента нуждается в фундаменте, поэтому самым первым элементом при подготовке схемы вертикальной поддержки является нижняя часть фундамента. Хотя не для всех фундаментов требуется железобетон, мы сконцентрируемся на двух типах, для которых это необходимо: выравнивающая балка и распорные фундаменты.



ФУНДАМЕНТ

Когда цель строительства включает в себя стойкость и долговечность, вы не можете отказаться от расходов на фундамент, особенно в районах, часто подвергающихся воздействию сильных ветров, землетрясений или наводнений.Вместе с фундаментами фундаменты также борются с дифференциальной осадкой, когда здание оседает с разной скоростью и не по вертикали. В дополнение к предотвращению трещин и структурных повреждений, возникающих из-за чрезмерной дифференциальной осадки, фундаменты также:

  • передача нагрузки на фундамент или непосредственно на землю
  • закрепить конструкцию, чтобы противостоять ветру, наводнениям и землетрясениям
  • держать подвал сухим
  • отделение влагостойких строительных материалов от земли

В зависимости от различных условий окружающей среды на строительной площадке железобетонные опоры могут поддерживать фундамент с максимальной прочностью.

ФУНДАМЕНТЫ

Фундаменты

предлагают несколько основных преимуществ для фундаментов.

  1. Они обеспечивают ровную поверхность, на которой можно построить фундамент.
  2. Кроме того, они обеспечивают сопротивление восходящим силам почвы, противодействующим направленным вниз силам веса выше.
  3. При ширине, превышающей сам фундамент, фундаменты служат для распределения нагрузки здания на грунт.
  4. Фундаменты повышают прочность системы фундамента в слабых или расширяющихся грунтах.Подвижные грунты давят на стены фундамента выше основания и в стороны.
  5. Фундаменты помогают поглощать давление и укрепляют фундамент в условиях неустойчивого грунта.
  6. Фундаменты позволяют опускать фундамент достаточно глубоко ниже уровня земли, чтобы избежать глубины промерзания, когда пучение и оттаивание также вызывают неравномерную осадку.

Таким образом, фундаменты помогают предотвратить проседание или коробление фундамента. Они также помогают фундаменту оставаться перпендикулярным земле и удерживать высокие здания в вертикальном положении.Из множества вариантов фундамента железобетон может поддерживать фундамент в двух стилях. Каждый из них лучше всего подходит для определенных условий окружающей среды.

КОНЦЕВАЯ БАЛКА

Если фундамент должен уходить глубоко в землю, правильным выбором может быть балочный фундамент. На крутых склонах, в расширяющихся грунтах и ​​там, где по проекту предусмотрен опорный или стоечный фундамент, балки уровня перекрывают расстояние между несущими бетонными опорами или деревянными столбами. Балка уровня либо опирается непосредственно на почву, либо имеет собственные сваи для поддержки.При рытье траншеи и заливке горизонтальной балки шириной не менее восьми дюймов и на глубину, равную пролету между опорами, фундамент непрерывной горизонтальной балки будет распределять нагрузку здания на грунт или его опорные точки, где их основания распределяют нагрузку. нагрузка на почву.

РАСШИРЕННОЕ ОСНОВАНИЕ

Фундаменты

лучше всего подходят для неглубоких фундаментов, где грунт хорошо уплотнен и стабилен. Также известные как Т-образные опоры (если Т перевернута), распорные опоры опираются непосредственно на почву и на несколько дюймов шире стены фундамента.Вы определяете ширину и толщину в соответствии с нагрузкой, которую он будет нести сверху, и типом почвы внизу.

Наиболее часто используемые в жилых помещениях, часто распорные фундаменты не нуждаются в усилении в соответствии с нормами, хотя вы все равно должны использовать номинальное усиление на изгиб. Чем ниже несущая способность грунта, тем шире должна быть распорка, чтобы избежать резкой осадки. Фундаменты также заливают ниже линии промерзания. Нижние колонтитулы создают ровную и гладкую линию, по которой затем заливается бетонный фундамент, чтобы сформировать непрерывную стену, поддерживающую периметр дома.

ЭКСПЕРТИЗА БАРТОН

Группа экспертов по бетону в Barton Supply может помочь вам определить лучшее бетонное основание для вашего проекта и предоставить вам все материалы, необходимые для воплощения вашего плана в жизнь. Независимо от того, строите ли вы дом по индивидуальному заказу, целостную застройку или коммерческую структуру, у нас есть все, что вам нужно, чтобы построить идеальную систему основания и фундамента.

Что такое фундамент пирса и балки

При поиске дома вы когда-нибудь задавались вопросом, какой тип фундамента существует для дома, который вы хотели бы приобрести? Учитывая, что существует несколько различных типов фондов, это может быть отличным вопросом, который стоит задать.Зная, является ли дом плитным фундаментом или опорно-балочным фундаментом, можно определить, хотите ли вы купить дом. Вы спросите, что такое опорно-балочный фундамент? Что ж, это альтернатива плитному или цокольному фундаменту. Как правило, это подпольное пространство под домом.

Давайте посмотрим на плюсы и минусы, а также на то, что связано с опорно-балочным фундаментом.

Образец бетонной конструкции пирса и балки

Профессионалы основания пирса и балки

  • Вероятность затопления дома ниже из-за высоты.
  • В дополнение к снижению вероятности затопления у вас есть более легкий доступ к водопроводным и электрическим линиям под домом. Это связано с тем, что пространство для обхода создается приподнятым фундаментом.
  • Вы также заметите, что ремонт опорно-балочного фундамента проще и может быть дешевле по сравнению с фундаментом из бетонной плиты.
  • Наконец, дом с опорой и балкой можно легко переместить в случае необходимости.

Образец фундамента из бетонных опор и балок

Основание для опор и балок Минусы

У столбчато-балочного фундамента есть как очевидные, так и не столь очевидные недостатки.Давайте посмотрим на список:

  • Легче заразиться вредителями или грызунами. Они могут гнездиться под домом в подполье.
  • Ваши полы будут течь и издавать шум, так как под ними будет меньше опоры. Это связано с тем, что здесь больше пустот и нет бетонной плиты.
  • Вы можете столкнуться с проблемой сырости. Подслой обычно укладывают на лаги пола между балками и самим полом. Это снизит вероятность сырости. Может быть хорошей идеей проконсультироваться с профессионалом, чтобы узнать, нужна ли вам гидроизоляция подвала.
  • Воздух поднимается вверх, поэтому в холодные месяцы вы можете увидеть увеличение счетов за электроэнергию для поддержания тепла в доме.

Все эти ситуации весьма вероятны в зависимости от того, где вы живете, и погодных условий, в которых вы живете.

Сколько мне будет стоить ремонт

Вообще говоря, вы рассчитываете, что стоимость ремонта поврежденных опор и балок составит от 5600 до 8500 долларов. Этот диапазон зависит от размера вашего дома и степени повреждения.

Плитный фундамент

Плитный фундамент отличается от опорно-балочного. В то время как опорно-балочный фундамент имеет под собой подполье, плитный фундамент сделан из бетона без пространства. Также делается плитный фундамент из 4-6 дюймов бетона и сверху слой песка для дренажа.

Фундамент подвала

Этот тип фундамента позволяет сделать подвал в доме. Фундамент подвала обычно имеет высоту не менее 7 футов, самый глубокий из всех фундаментов, и соответствует количеству квадратных метров над ним.Преимущества заключаются в том, что он повышает энергоэффективность, создает многоцелевое пространство, и семьям нравится эта жилая площадь в доме.

Другие идеи ухода

Пока вы проверяете подполье, было бы неплохо очистить его, пока профессионал находится под домом.

В дополнение к очистке пространства для ползания вам нужно будет проверить ландшафт, чтобы вода не попадала в дом. Не знаете, какие растения посадить вокруг фундамента дома? Установите растения, которые будут удерживать воду вдали от дома, или уберите растения, которые скапливаются под домом.

Проведите техническое обслуживание системы HVAC, чтобы убедиться, что она работает правильно и не протекает вода. Если ваш дом старше, может потребоваться замена системы вентиляции и кондиционирования. Вы захотите осмотреть блок HVAC, чтобы определить долговечность его оставшихся частей.

Pier and Beam Foundation

Когда мне следует позвонить специалисту

Когда дело доходит до фундамента дома, важно проконсультироваться с лицензированным подрядчиком и компанией по ремонту фундамента. Забраться под пол в вашем доме — непростая задача.Если вам нужно проверить напольное покрытие и убедиться, что ваше пространство для обхода свободно и не имеет каких-либо проблем, вам понадобится профессиональный подрядчик для завершения вашей проверки. Кроме того, в вашем штате существуют различные строительные нормы и правила, и вы должны убедиться, что эти нормы соблюдены. Вот ссылка для Иллинойса, и если вы живете в другом штате, вы можете использовать тот же сайт и просто изменить штат.

Заключение

Настоятельно рекомендуется проконсультироваться с лицензированным подрядчиком для проведения любых ремонтных работ или новых установок, необходимых для вашей системы опорно-балочного фундамента.Это сэкономит вам время и деньги, так как вы можете не знать строительных норм и правил штата, и это может привести к еще большему ущербу. Наконец, они смогут оценить все потенциальные повреждения и дать точную оценку стоимости ремонта. Специалисты по инспекции дома Специалисты из Чикаго, штат Иллинойс, и близлежащих районов округов Лейк, Кук и Дюпейдж могут осмотреть ваше пространство для ползания и фундамент пирса и балки во время инспекции дома.

Основы проектирования фундамента — Часть II | Журнал «Бетонное строительство»

При проектировании фундамента инженер и подрядчик должны осознавать, что нагрузка, распределяемая на фундамент, состоит из комбинации сил.Основной силой является статическая нагрузка, то есть вес конструкции и всего материала, постоянно прикрепленного к ней. Временная нагрузка включает все вертикальные нагрузки, которые не являются постоянной частью конструкции, но могут накладываться на нее в течение срока службы. Обратите внимание, что статическая нагрузка конструкции остается постоянной, в то время как динамическая нагрузка будет меняться и должна приниматься как максимально ожидаемая. Временные и статические нагрузки переносятся на фундамент и фундамент по стенам здания.Надлежащее проектирование фундамента может стать очень сложным, и если речь идет о крупном проекте, проектирование должно выполняться квалифицированным инженером-строителем. К легконагруженному зданию можно применить следующую интерпретацию формулы несущей способности: «Фундамент должен быть в два раза шире стены фундамента и иметь толщину, равную ширине стены фундамента». Это означает, например, что для стены шириной 8 дюймов потребуется фундамент размером 8 на 16 дюймов. Если задействованы более крупные фундаменты и площадь опоры установлена ​​с достаточной точностью, обычно безопасно сделать толщину фундамента в два раза больше, чем выступ от края стены фундамента. Существует два типа фундаментов. Сплошной фундамент, вероятно, является наиболее часто используемым типом для домов и других небольших зданий. Эта конструкция требует, чтобы фундаментная стена проходила над фундаментной плитой. Однако сплошные фундаменты наименее подходят для большинства грунтовых условий. Они достигают максимальной эффективности и экономичности при работе с плотным песком и гравием или на коренной породе. Для большинства типов грунта и, в частности, там, где не требуется подвал, фундаменты из балочных балок обычно оказываются наиболее экономичными и эффективными для домов и подобных зданий.Балочный фундамент состоит из ряда бетонных опор, поддерживающих усиленную балку по периметру здания. Балка уклона несет вес здания и его дополнительные нагрузки. Опоры, в свою очередь, поддерживают поперечную балку и распределяют нагрузки по основанию фундамента. Все нагрузки воспринимаются непосредственным опиранием нижней части опоры на грунт; следовательно, основание пирса должно иметь достаточно большую площадь для безопасного распределения этих нагрузок. Некоторое поверхностное трение возникает на поверхности опор, но на небольшой глубине это оказывает незначительное влияние на несущую способность и может быть проигнорировано.

5 типов фондов для жилых домов, популярных в Америке: краткий обзор фундамента установить

.

Обратите внимание на префикс fun .

Это связано с исторически неоспоримым фактом, что почитаемые архитекторы старых верований фундаментов были бунтовщиками, поэтому они тоже писали в блогах о максимальном практическом восстановлении , R&R бетона и Новая пожизненная гарантия Dalinghaus на стальные опоры .

Ознакомьтесь с нашим исчерпывающим Полным руководством по ремонту фундамента.



И здесь, в Dalinghaus, мы также считаем, что фонды — это весело.

Вот почему мы посвятили свою жизнь ремонту фундамента и устранению осадки фундамента и вздутию фундамента за счет подъема/стабилизации. Существует длинный перечень соответствующих признаков и симптомов.

Нажмите на ссылку ниже, чтобы загрузить наш БЕСПЛАТНЫЙ печатный контрольный список симптомов осадки фундамента –

Веселье Факты с Брайаном: Древние римляне усовершенствовали фундамент, добавляя кровь в бетон для защиты от мороза.Они также использовали грубый конский волос в качестве предварительной арматуры, чтобы предотвратить растрескивание бетона.

В этой статье мы рассмотрим различных типа фундаментов , охватив краткую историю , описание и преимущества/недостатки каждой системы фундамента.

В частности, мы будем рассматривать их через призму Американы 1950-х годов, поскольку большинство из приведенного ниже списка приобрели популярность в Золотой век.

Эта статья будет охватывать:

  1. Фундаменты из бетонных плит
  2. Приподнятые фундаменты
  3. Фундамент подвала
  4. Фундамент после натяжения
  5. Фундаменты для опор и балок

  С 1950-х годов многое изменилось. Пить больше нельзя на работе ( Madmen было легко), а сигареты больше не прописываются вашим доктором. Мы танцуем Tik Tok вместо Yakety yack .

Фонды

также претерпели некоторые фундаментальные изменения, поэтому взгляните на следующие фонды, которые действительно действовали как фонды современной американской мечты.

Фундамент из бетонных плит

История бетонных плит и возвращенных героев

Фундаменты из бетонных плит получили распространение в стране свободных после Второй мировой войны.

Это было связано с их доступностью, быстрой реализацией и тем фактом, что наши ветераны цеплялись толпами (на пути к зачатию Поколения Бумеров).

В конце 1940-х и начале 1950-х годов, как раз перед тем, как I Love Lucy попала в ящики для идиотов в 51-м году по всей Америке, подрядчики серьезно занялись бетонными плитами.

Они были просты — заливка одним приемом, а не создание глубокого фундамента с балками, стойками, лагами и обшивкой.

Нет, лучше не копать, когда копание напомнило им окопы.Волна плитных фундаментов возводила пригороды по всей Америке.

С тех пор плитные фундаменты прижились, особенно в более теплых регионах (поскольку плитные фундаменты плохо переносят отрицательные температуры).

Описание: Плоские и расточные

  Плитный фундамент обычно имеет толщину от 4 до 6 дюймов в центре и имеет еще более толстые края для обеспечения структурного усиления по периметру плиты.

 Как упоминалось выше, эти плиты заливаются одним махом (в отличие от секций) на связанную арматуру и/или сетку. Плитный фундамент обычно засыпают толстым слоем песка для обеспечения надлежащего дренажа.

Короче говоря, плитный фундамент представляет собой плоскую одинарную плиту из бетона, на которой возводятся конструкции во влажном и теплом климате.

 Примечание. Плитные фундаменты также называются монолитными и/или моноплитными фундаментами (обозначение не является односложным – по иронии судьбы ).

Бетонная плита Плюсы и минусы

Плюсы

  •   Недорогой
  •   Быстро заливается/отвердевает
  •  Нет места для плесени или тварей, где моль и пыль портят
  •  Фундамент может стать вашим хипстерским полом, если вы хотите, чтобы он был окрашен или забит
  •   Летом в вашем доме будет прохладно

Минусы

  •   Нет пространства для обхода = нет места для хранения, а электричество/сантехника проложены в другом месте
  •   Трещины (есть 5 характеристик трещин в бетоне , на которые следует обратить внимание)
  •   Плохая работа в холодном климате без гликолевых трубок
  •  Если канализационные и/или водосточные трубы требуют обслуживания, необходимо врезаться в фундамент

Фундамент из бетонных плит по-прежнему пользуется популярностью у американцев, когда речь заходит о том, что находится под вашим домом.

Они дешевы, доступны и быстры — все, чем не может похвастаться нью-йоркская дама или мисс Америка.

Знаете ли вы, что материал «Мисс Америка» впервые был показан в США в 1954 году в зале Boardwalk Hall в Атлантик-Сити?

Приподнятые фундаменты/стволовые стены Фундаменты

История поднятых фондов, вокруг навсегда

Термин приподнятый фундамент не требует пояснений — он относится к приподнятому структурному основанию, на котором закреплена конструкция.

Дома

строились на месте в течение нескольких поколений из-за хранения, защиты от наводнений и структурной поддержки, которую они обеспечивают.

Они были распространенным типом фундамента до 1950 года и до сих пор широко распространены.

Описание

Приподнятый фундамент, проще говоря, поднять конструкцию выше уровня земли.

Фундаментные стены построены на невероятно толстом бетонном основании, известном как стволовые стены.

Как правило, фундаменты бетонные и прикреплены к каменным стенам, которые выступают над землей и создают приподнятую платформу для строительной плиты.

Приподнятый плитный фундамент состоит из трех основных частей: заливной плиты, фундаментной стены и фундамента. Виола!

Пространство между землей и приподнятым фундаментом называется подпольем.

Честно говоря, это пространство получило свое название, потому что единственный способ получить доступ к узким, ограниченным пространствам — это протискиваться через них на четвереньках.

В общем, здесь достаточно места, чтобы проползти мимо маминого пыльного кувшина с кувшинами.

Эти подвальные помещения используются для хранения, а также для размещения электропроводки, сантехники и других механических компонентов.

Забавные факты о Брайане: Суонсон представил американской публике обеды по телевидению в 1953 году, первым замороженным блюдом, которое можно было разогреть и подать, был обед на День Благодарения.

Приподнятые фундаменты преобладают в странах с более теплым климатом, таких как Аризона, Калифорния, Техас, Нью-Мексико и т. д., поскольку дополнительное пространство между домом и землей сохраняет в доме прохладу.

Кроме того, приподнятые фундаменты считаются сейсмостойкими из-за присущей конструкции гибкости.

Их также называют фундаментом по периметру из-за того, что внешние стены поддерживаются железобетонными опорными стенами, а тело конструкции поддерживается конструкцией стойки и опоры.

Фундамент плюсы и минусы

Плюсы:

  •   Защита от затопления, опасностей окружающей среды
  •   Легкий доступ к проводке, сантехнике и другим системам
  •   Значительно более дешевый вариант, чем цокольный фундамент
  •   Эстетически делает ваш дом выше
  •   Хорошее место, чтобы спрятать незаконную заначку, если ваш Уолтер Уайт

Минусы:

  •   Собирает значительное количество влаги
  •   Требуется похудеть для самостоятельной сантехники и электромонтажных работ
  •   Подвержен плесени, грибку и гниению (опять же, не очень хорошо, если вы Уолтер Уайт)

Веселье Факты с Брайаном – Дом Уолтера Уайта в популярном шоу «Во все тяжкие» имеет приподнятый фундамент… если вы не могли сказать по моим предыдущим ссылкам.

Фундамент подвала

История создания Rolls-Royce Foundations

До появления холодильников подвалы/погреба были популярны во всем мире, пересекая различные географические ландшафты.

Они были прохладными, сухими и идеально подходили для хранения вина и еды.

Подвалы

появились на заднем дворе дяди Сэма примерно в то же время, что и плитные фундаменты в 1950-х годах, но по совершенно другим причинам.

Забавные факты с Брайаном: автомобильная культура вырвалась на сцену в 1950-х годах, когда президент Эйзенхауэр подписал Закон о федеральной помощи шоссе, предусматривающий создание 41 000 миль национальных автомагистралей.

Вы знаете, Элвис сказал: Амбиции — это мечта с двигателем V8 .

Если плитные фундаменты были дешевыми, быстрыми и утилитарными, то подвалы были дорогими, медленными и роскошными.

И в этом был смысл. Америка, подпитываемая послевоенным оптимизмом, была одержима желанием испытать роскоши .

Indulgence — так называлась игра для многих в 1950-х годах в соответствии с американской мечтой.

Мы говорим о частоколе, жене-домохозяйке, семейной машине и собаке, которая насрала на лихорадку соседского двора. Пригород распух.

Хью Хефнер основал Playboy в 1953 году. Диснейленд был открыт в 1955 году.

Все было громко, гордо, эксклюзивно и роскошно.

Подвалы

из-за их дополнительной площади считались предметом роскоши.

Таким образом, в штатах, где землетрясения и ураганы (наводнения) не вызывали особого беспокойства, подвалы процветали, создавая идеальное место для подростков, где можно было бы пообщаться с будущими поколениями.

Примечание — в настоящее время подвалы невероятно популярны на Среднем Западе благодаря своей архитектурной защите от торнадо. У нас был подвал в Канзасе, когда мы росли дома, и они могут спасти вам жизнь.

Описание – Держит вас в Канзасе, Тото

Подвалы, как правило, имеют глубину 8 футов, со структурными фундаментными стенами, прикрепленными к бетонным основаниям, которые проходят по периметру подвала.

Фундаменты подвала обычно закапывают на добрых 12 дюймов ниже линии промерзания. Заливают балки, возводят стены фундамента, внутри стен заливают монолитную плиту.

Истинное очарование фундамента — дополнительные квадратные метры для вашей мужской пещеры, семейной комнаты или домашнего кинотеатра.

Подвалы могут удвоить квадратные метры вашего дома. Неудивительно, что подвал может добавить дополнительные нули к стоимости недвижимости.

Плюсы и минусы:

Плюсы:

Минусы:

  •   Подвержен затоплению
  •   Дорого вставлять
  •  Кажется, они нравятся серийным убийцам

В качестве короткого примечания, было бы упущением не упомянуть Калифорнийский подвал, обычные подвалы поглубже, поглупее, кузен.

Калифорнийский подвал — это подвал глубиной обычно шесть футов с небольшими помещениями для водонагревателей, электрических панелей, воздуховодов и котлов.

Фундаменты после натяжения

История постнапряженных, сверхнапряженных фундаментов

Первое задокументированное использование системы пост-натяжения в Соединенных Штатах Америки относится к 1949 году в Филадельфии на мосту Уолнат-Лейн.

В мосту реализована европейская система Magnel, основанная на сборных балках.

Подробнее об этом удивительном архитектурном подвиге можно прочитать в статье «Строительство и перестройка мемориального моста Уолнат-лейн в Филадельфии».

Система пост-натяжения получила широкое распространение в 1950-х годах, одновременно с мужской стрижкой «утиная задница» и хула-хупом для фундаментов жилых домов.

Описание: Плотно затянуты и готовы к защелкиванию

Фундаментная система с последующим натяжением рассчитана на экстремальные нагрузки и использует стальные тросы (вместо арматуры или стальной сетки), натянутые после затвердевания бетонной плиты.

Эти напряженные тросы, как правило, заключены в пластиковую оболочку, которая предотвращает непосредственное касание скрученной стали с бетоном, уменьшая износ от трения.

В то время как ваш типичный плитный фундамент имеет толщину от 4 до 6 дюймов, бетонная плита для фундаментов с пост-напряжением обычно имеет толщину 8 дюймов и использует бетон 3000 фунтов на квадратный дюйм.

После того, как бетон затвердеет и наберет прочность до 2000 фунтов на квадратный дюйм (обычно от 3 дней до недели), скрученные стальные тросы подвергаются нагрузке.Представьте себе гигантские гитарные струны, и у вас появится правильное представление.

Интересные факты с Брайаном: говоря о гитарах, 1952 Gibson Les Paul сегодня стоит целое состояние и является одной из самых востребованных гитар на рынке.

Каждая из этих проволок прикреплена к PT-анкеру, расположенному в выемках, выгравированных на краю плиты.

Когда эти тросы нагружены, каждый из них может выдержать около 33 000 фунтов нагрузки.

Фундаменты с пост-напряжением значительно прочнее обычного плитного фундамента.

Плюсы и минусы

Плюсы:

  •   Повышенная прочность/долговечность основания
  •   Препятствует растрескиванию и разрушению плиты
  •  Хорошо работает на обширных мягких почвах

Минусы:

  •   Эта сложная работа, которую трудно выполнить правильно
  •  Ни в коем случае нельзя резать или удалять сердцевину
  •   Провода могут ломаться, ржаветь и подвергаться коррозии
  •   Стоимость выше из-за стоимости установочных кабелей и дополнительной специализированной рабочей силы
  •   Занимает больше времени, чем обычный плитный фундамент

Фундаменты для пирсов и балок

Фонд истории дедушки

Фонд «Пирс и балка» существовал задолго до 1950-х годов и заслужил право называться устаревшим фондом-дедушкой.

Фундаменты на опорах и балках — это старая, но проверенная система, используемая перед фундаментами из плит, плит после натяжения и фундаментов из-за практичности и простоты реализации.

Было довольно легко врыть опоры в землю (обычно каменные или деревянные) и разнести их в среднем на 5-6 футов, а деревянные балки поддерживали балки пола.

Срок службы этих фундаментов в первую очередь зависел от структурной целостности дерева и дренажа вокруг участка.

Древесина, хоть и дешевая и постоянно поступавшая, была склонна к гниению и гниению, что усугублялось влажностью и плохим дренажем.

Мы все еще видим эти типы фондов сегодня, хотя они становятся менее распространенными.

Плюсы:

  •   Легкий доступ к проводке/сантехнике
  •   Защищает от затопления
  •   Простота в работе/ремонте
  •   При необходимости дом можно переместить

Минусы:

  •  Насекомые и твари любят поселяться
  •   Отопление может быть дорогим из-за потерь тепла с пола
  •   Подполья сырые, склонные к плесени и грибку
  •   Балки необходимо заменить
  •   В конечном счете не такой прочный, как плита, подвал или другой фундамент.

Ваш фонд по фондам

Итак, теперь вы немного узнали об истории фондов в Америке и 1950-х годах.

Какой бы фундамент у вас ни был (если вы проживаете в красивой Южной Калифорнии или в районе штата с красными скалами в Центральной Аризоне), Dalinghaus может помочь со всеми вашими потребностями в ремонте фундамента. Нажмите на ссылку ниже, чтобы получить БЕСПЛАТНУЮ проверку фундамента —

Деревянные балки — строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте для архивных целей.Некоторая информация, содержащаяся в нем, может быть устаревшей.

Недорогая альтернатива фундаментным стенам из литого бетона.

Пола Физетта – © 2000

Большинство проектов легкого строительства следуют аналогичной последовательности событий: периметр планируемой конструкции отмечается колышками, грунт в пределах определенной области выкапывается на глубину, которая находится безопасно ниже линии промерзания (минимум 4 фута в моем случае). площадь), формируются стены фундамента, заливается бетон, а затем поверх залитого фундамента возводится деревянно-каркасная конструкция.Раскопки живут недолго. Их выкапывают только для того, чтобы заполнить бетоном на тысячи долларов. Эта строительная практика иногда необходима. Но зачастую заливка выкопанной траншеи бетоном – не более чем вредная привычка. Есть менее затратные альтернативы. Использование деревянного бруса — это один из вариантов, который экономит время, деньги, труд и ресурсы.

Цели проекта, над которым я работал, были ясны с самого начала: построить отдельный гараж на 2 машины, в котором есть достаточно места для хранения вещей.Бюджет был важным фактором. Поэтому мы спроектировали гараж на 3 машины с одной закрытой снаружи площадкой, образующей площадку для хранения. Будущее преобразование этого складского помещения в третье стойло было бы простым, если бы оно было запланировано заранее. После рассмотрения нескольких предварительных эскизов мы решили построить простую конструкцию размером 32 х 24 фута с шатровой крышей.

Соображения



Прагматичное решение бюджетного ограничения появилось при разработке сметы расходов на проект.Смета на материалы (без труда) составила 6500 долларов, но первые 3 пункта в первоначальном контрольном списке перевесили чашу весов: земляные работы/засыпка = 450 долларов; залитый фундамент по периметру и морозостойкая стена толщиной 8 дюймов (высота 4 фута) = 2100 долларов США и бетонная плита 24 x 32 фута = 750 долларов США. Больше половины стоимости всех необходимых для гаража материалов было закопано в яму. Последовал вопрос: «Нам действительно нужно закопать 25 ярдов бетона и 3300 долларов, прежде чем мы даже начнем?»

Второй вариант показался привлекательным.Заливка ряда бетонных опор для выравнивания, крепление болтами тройной ламинированной гвоздями обработанной под давлением балки (2 × 8) к вершинам опор и укладка подушки из плотной каменной пыли толщиной 6 дюймов при отделке пола в гараже. 2100 долларов США. от стоимости. Смета на альтернативный план:

  • земляных работ = 200$

  • заливные сваи диаметром двенадцать дюймов (13) = 120 долларов США

  • Строительные трубы

    , пиломатериалы, обработанные давлением 2×8, резьбовой стержень 1/2″ = 300 долларов США

  • 15 ярдов плотной каменной пыли = 180 долларов США

  • лопаты не требуются в первой оценке = 400 долларов.

Я рассудил, что балочная система вынудит нас уступить более низкому качеству. Система наклонных балок позволяла паразитам и непогоде проникать в гараж; альтернативный план был бы менее прочным и непривычным; каменная пыль не станет твердой прочной поверхностью для езды.

Но один за другим компромиссы падали как незначительные. Я никогда не видел защищенного от паразитов гаража. Если бы планировочная балка была уложена прямо «на уровне земли», а внутренняя часть была заполнена каменной пылью, она была бы достаточно водонепроницаемой. Пиломатериалы, обработанные давлением, гарантированно прослужат более 40 лет в контакте с почвой. А если хозяевам надоела подушка из каменной пыли, можно было насыпать плиту. Тем не менее, я был впечатлен плотной каменной пылью, которую я использовал в качестве верхнего покрытия для подъездной дороги.

Система №2 казалась хорошей ставкой.



Расчеты



Очень важно определить способность опорно-балочной системы перераспределять структурную нагрузку на грунт.И не менее важно определить способность почвы выдерживать нагрузку.

Нам повезло. Почва представляет собой крупнозернистый гравий с примесью большого количества крупных камней. Это лучшая почва, когда речь идет о системах фундамента (худшая, когда речь идет о забивании колышков!). Он выдерживает 5 тонн на квадратный фут, устойчив к морозу и обеспечивает отличный дренаж. Этот тип почвы образует стабильное основание, потому что маловероятно, что он изменит объем при изменении содержания влаги. Он также сопротивляется оседанию.

Знание того, какую нагрузку будет нести почва, логически приводит к крайне важному вопросу: какую общую нагрузку мы просим нести почву? Здесь речь идет о постоянной нагрузке, временной нагрузке и, в Северо-Восточном регионе, снеговой нагрузке.

Живая нагрузка, вес временных грузов, таких как люди или садовые тракторы, не учитывается в этом расчете, поскольку вес людей, автомобилей и хранящегося садового инвентаря не влияет на несущую способность этой конструкции. Эти нагрузки будут ложиться непосредственно на подушку из каменной пыли.Однако необходимо учитывать постоянные нагрузки, вес самих строительных материалов и снеговые нагрузки.

Суммарная статическая нагрузка кровельного материала, обшивки, потолочных балок, стропил, стен, поперечных балок и бетонных опор является аддитивной и в конечном итоге ложится на грунт через систему фундамента. Их вес должен учитываться при проектировании. Проще всего рассчитать общую нагрузку в двух частях: сначала нагрузки на крышу, а затем нагрузки на остальную часть конструкции.

Во многих справочниках указаны допустимые нагрузки для различных структурных узлов.Но Western Wood Products Association (WWPA) продает компьютерную логарифмическую линейку за 2 доллара, которая особенно удобна при расчете нагрузок на балки, балки и стропила. Например, WWPA перечисляет крыши с большим уклоном (с шагом более 3/12) без готового потолка как имеющие собственную нагрузку 7 фунтов на квадратный фут, когда на настил крыши наносится легкая кровля. Это подходящий вариант для данного проекта, так как я планировал обычную битумную черепицу. Я также несу дополнительные 10 фунтов на квадратный фут в качестве статической нагрузки системы крыши для потолочных балок с ограниченным чердачным помещением, что дает общую постоянную нагрузку 17 фунтов на квадратный фут для узла крыши.Другими словами: вся крыша/потолок в сборе весит 17 фунтов на квадратный фут площади пола (горизонтальная проекция крыши).

Снеговая нагрузка определяется местными строительными нормами. Количество и вес снега резко различаются от региона к региону. В моем районе снеговая нагрузка указана как 35 фунтов на квадратный фут. Все нагрузки основаны на квадратных футах горизонтальной проекции конструкции. Это площадь конструкции, а не фактические квадратные метры поверхности настила крыши. WWPA рассматривает снеговые нагрузки как временные нагрузки на своей логарифмической линейке.Нагрузка на крышу этого гаража (совокупная статическая и снеговая нагрузка) составляет 52 фунта на фут —– ИЛИ —– 52 фунта на фут x 24 фута x 32 фута = 39 936 фунтов (общая нагрузка).

Остальную нагрузку на конструкцию вносят несколько элементов: обшивка стены, сайдинг, каркас стены, балка уклона и бетонные опоры. Вес различных строительных материалов указан в нескольких справочниках. Стандарты архитектурной графики — хороший источник весов материалов. Проще всего рассчитать вес 1 квадратного фута стены и перевести эту цифру в вес на погонный фут стены.Статическая нагрузка на стены, балки и опоры гаража составила 13 650 фунтов, в результате чего общая нагрузка гаража составила 53 586 фунтов (нагрузка на крышу 39 936 + остаточная нагрузка 13 650 = 53 586 фунтов).

Итак, сколько квадратных футов почвы требуется для поддержки 53 586 фунтов, если каждый квадратный фут почвы может выдержать 10 000 фунтов? (помните, что грунт на этом участке может выдержать 5 тонн на квадратный фут.) Около 5 1/2 квадратных футов несущей поверхности необходимо, чтобы выдержать вес гаража.

После инвентаризации фактов – несущей способности грунта, общей нагрузки и требуемого размера фундамента – становится очевидным, что для завершения проектных расчетов нам нужна еще одна информация: допустимый пролет между бетонными опорами.Я сделал некоторые предположения, прежде чем определить допустимую прочность или жесткость балки. Я решил использовать тройной брус размером 2″x8″ из южной желтой сосны, обработанный CCA, по двум причинам. Верхняя часть тройной балки 2×8 будет выступать над подушкой толщиной 6 дюймов и обеспечит боковую жесткость, необходимую для основания стены.

Нагрузка, передаваемая на наклонную балку, распределяется неравномерно, потому что вальмовые крыши переносят больший вес на центральную часть своих несущих стен (по их длине), где пик является самым высоким, а площадь крыши наибольшей. По мере приближения к ее концам на стену передается меньшая нагрузка с крыши. Принимая во внимание самую тяжелую точку нагрузки, компьютер пролетов WWPA показывает, что трехслойная балка из южной желтой сосны сорта № 2 может легко пролететь 7 футов ПРИ НАГРУЗКАХ, ПРИДАВАЕМЫХ ЭТОЙ КОНСТРУКЦИЕЙ. WWPA не пишет правила оценки для южной желтой сосны, это делает Ассоциация южных лесных товаров (SFPA). Однако расчетные значения SFPA можно использовать с компьютером пролетов для расчета допустимых максимальных пролетов.

Расстояние между опорами определяется способностью балки охватывать заданное расстояние: в данном случае 7 футов 0 дюймов.Всего требуется 13 пирсов. Вдоль задней стены длиной 32 фута необходимо пять опор, но вдоль передней используются только четыре опоры, поскольку проект предусматривает 3 гаражных места. Ламинированные гвоздями заголовки размером 2 x 10 дюймов несут нагрузку на гаражные проемы шириной 9 футов. С каждой стороны между передним и задним углами располагались по две опоры.

Размер фундамента зависит от предполагаемой нагрузки и несущей способности грунта. Поскольку требовалось 5 1/2 квадратных футов опорной площади, было определено, что основание каждой опоры должно покрывать не менее 0,25 м².43 квадратных метра земли. Строительные трубы диаметром девять дюймов справились бы с задачей — даже без опор. Вместо этого я использовал трубки диаметром 12 дюймов (площадь 0,79 квадратных футов), что дало мне собственный запас прочности.

Собираем все вместе



Изготовление — решающий фактор для любой конструкции. И, как и ожидалось, этот дизайн работал аккуратно.

Расположение и ориентация были произвольными, поскольку гараж находится в 50 футах от дома. Тем не менее, передняя стена гаража была проложена параллельно передней стене дома.Четыре угла гаража были условно выровнены с использованием диагональных измерений, а стороны конструкции были выложены с помощью обшивочных досок и веревки. Линия, обозначающая расположение передней стены, была натянута первой и использовалась в качестве ориентира для ориентации остальных стен. Колья были забиты в соответствующих точках вдоль линий, обозначающих центры каждой опоры. Высота линий периметра не корректировалась, чтобы установить окончательную высоту опор. Они использовались только для установления направления и прямоугольности прямоугольной формы.

Линии были временно удалены, пока экскаватор выкапывал 13 ям на глубину ниже линии промерзания. После того, как ямы были вырыты, линии были перетянуты, чтобы определить точную форму и размер гаража.

Трубы Builder

были тщательно выровнены и сначала установлены в четырех углах. Трубы были оставлены достаточно длинными, чтобы их можно было выровнять по пересекающимся линиям, образующим след гаража. Недостатком использования строительных труб вместо формованных стен является то, что вам придется засыпать трубы вручную.На засыпку ушло 16 человеко-часов. Проще всего установить пробирки, если вы поместите и утрамбуете несколько дюймов мелкой почвы вокруг нижней части пробирок. Это дает вам возможность точно закрепить дно труб перед засыпкой. Промежуточные трубы были расположены и установлены после засыпки угловых труб. Я использую дистанционную палку, чтобы измерить расположение промежуточных опор. После того, как все трубы были засыпаны, была установлена ​​высота планки, и трубы были обрезаны до нужной высоты.

Самый быстрый, простой и точный способ установить высоту балки нивелира — это съемка транзитного или неровного уровня. К счастью, эта строительная площадка была довольно ровной. Высота трех углов была в пределах пары дюймов. Уровень в одном из задних углов упал примерно на фут. Я обрезал первую строительную трубу заподлицо с уровнем почвы в самой высокой точке уклона. Верх отрезанной трубки стал моим ориентиром. Основываясь на показаниях транзита, я обрезал четыре угловые трубы и протянул линии между углами, чтобы отметить высоты промежуточных труб.

Остальная часть проекта была простой: тубы заполнялись грузовиком для готовой смеси; были установлены анкерные болты (выступающие на 8″ над заливкой); обработанные давлением 2″x8″ скрепляли шипами; балка уклона была прикручена к опорам болтами; и каркас гаража был возведен поверх балки. Слой каменной пыли толщиной 6 дюймов был разбросан по периметру балки, герметизируя внутреннее пространство. Деталь отделки водоносного горизонта, изготовленная из материала, обработанного давлением, была прикреплена к основанию вокруг внешней стороны стены.И внешняя почва была выровнена, чтобы соответствовать нижнему краю детали отделки зеркала грунтовых вод.

В целом, система наклонной балки работает хорошо и экономична. Это, конечно, не поддается всем проектам и приложениям. Но система обеспечивает альтернативу недорогому строительству. В настоящее время я разрабатываю изолированную версию для лагеря в Нортвудсе, где доступ к тяжелому оборудованию ограничен.

Анализ балок и рам на упругом основании: 9781412079501: Цудик, Эдуард: Книги

Фундаменты коммерческих и промышленных зданий, фундаменты подпорных стен, свайные фундаменты, балки и многие другие конструкции и конструктивные элементы анализируются и проектируются как балки на упругом основании. Фонд.Методы расчета балок на упругом основании не ограничиваются областью гражданского строительства. Эти методы также используются в различных областях машиностроения и геотехники.

Расчет балок на упругом основании в настоящее время выполняется с помощью специальных компьютерных программ, основанных на численных методах, таких как метод конечных разностей и метод конечных элементов. Однако эти программы не всегда доступны, и их применение ограничено. Большинство компьютерных программ разрабатываются только для модели почвы Винклера.Их нельзя использовать для других моделей грунта, таких как «Упругое полупространство» или «Упругий слой» и других. Методы расчета сложных балок, таких как ступенчатые балки, балки с шарнирным соединением, балки с различными граничными условиями, не разработаны для практических приложений. Ручные расчеты, основанные на методе конечных условий (метод Хетеньи) или методе начальных параметров, очень трудоемки, отнимают много времени и, как правило, невозможны. Следовательно, у инженера-практика нет другого выхода, кроме как производить ручной расчет любой балки на упругом основании как абсолютно жесткой, без учета фактической жесткости балки.Хотя этот метод в некоторых случаях может быть оправдан, он также может привести к серьезным ошибкам.

Эта книга содержит таблицы, которые позволяют анализировать различные свободно поддерживаемые балки на Winkler Foundation. Эти же таблицы используются для анализа сложных задач, таких как ступенчатые балки, штифтовые балки, взаимосвязанные балки и любые другие неразрезные балки с различными граничными условиями.

В книгу также включены практические рекомендации по расчету балок и рам на фундаменте Винклера путем замены грунта упругими опорами и отдельных фундаментов линейными элементами, что позволяет использовать программы для расчета статически неопределимых систем для анализа различных балок и рам, опирающихся на упругое основание. .

Значительная часть этой книги посвящена методу начальных параметров и его применению для расчета балок и рам на упругом основании. Компьютерная программа, основанная на этом методе, позволяет проводить компьютерный анализ балок на упругом основании. Метод жесткости используется для комбинированного расчета рам с неразрезными фундаментами. Автор учитывает абсолютно жесткие элементы в зоне пересечения колонн первого этажа и неразрезных фундаментов, что существенно уточняет результаты расчета.Метод жесткости также применяется для анализа системы взаимосвязанных балок, опирающихся на фундамент Винклера. Предлагаемый метод расчета учитывает абсолютно жесткие элементы, расположенные в зоне пересечения балок. Тот же метод используется для расчета системы отдельных фундаментов, соединенных поперечными балками. Численные примеры иллюстрируют применение описанного метода в практическом анализе.

Большая часть этой книги посвящена анализу балок и рам на упругом полупространстве.Численный метод, предложенный Жшемочкиным, получает дальнейшее развитие и применяется для расчета балок с различными граничными условиями и различными моделями грунта. Несколько числовых примеров иллюстрируют применение метода в практическом анализе. В эту книгу также включены таблицы, разработанные Симвулиди, которые позволяют анализировать балки, опирающиеся на упругое полупространство. Таблицы разработаны для трех типов нагрузок: сосредоточенных вертикальных нагрузок, моментов и равномерно распределенных нагрузок. Применение таблиц также проиллюстрировано серией числовых примеров.

Методы комбинированного расчета 2D и 3D рам и фундаментов, описанные в этой книге, относительно просты и дают более точные результаты по сравнению с отдельными расчетами рам и фундаментов. Они позволяют выполнять анализ системы Каркас-Фундамент с помощью компьютерных программ, разработанных для анализа регулярных статически неопределимых систем.

Хотя в книге не рассматривается непосредственно анализ фундаментов матов, таблицы, представленные в этой книге, могут, тем не менее, использоваться для упрощенного анализа матов путем отрезания полос от мата в обоих направлениях и анализа каждой полосы как балки.
