монолитное основание для дома из газобетона

В плане соотношения функциональность/затраты на возведение данный тип основания является предпочтительнее более известных аналогов – ленточного или свайного. Тем не менее, в малоэтажном строительстве плитный фундамент монтируется значительно реже. Главная причина – в слабой информированности частных застройщиков обо всех плюсах, особенностях и специфике обустройства монолита. Статья восполнит пробел в знаниях и позволит выбрать оптимальный вариант надежной опоры для любого сооружения в сочетании с разумной экономией.

Оглавление:

1. Плюсы и минусы монолитного основания
2. Как определить необходимую толщину?
3. Технология возведения

Существует несколько названий (плавающий, сплошной) и модификаций такого фундамента. Все зависит от варианта и схемы монтажа. В строительстве известны плиты монолитные, сборные, «шведские», ребристые, коробчатые, с армированием (или без него) и ряд других. Рассматривать все инженерные решения не имеет смысла. Для индивидуального застройщика более интересна монолитная железобетонная плита, которая как нельзя лучше подходит для небольших частных сооружений. Поэтому на ней и будет акцентировано внимание, тем более что технология ее строительства – одна из самых простых.

Особенности

Преимущества:

1. Повышенная несущая способность. Монолитная плита создает небольшое давление на грунт вследствие равномерности распределения всей нагрузки, независимо от толщины заливки. Отличный вариант для дома из бруса, ячеистых бетонов, даже кирпича.

2. Пространственная жесткость. Это исключает вероятность проседания на отдельных участках (пример – лента) и появления трещин в бетоне, на стенах или разошедшихся стыков.

3. Универсальность в применении. Плитный фундамент подходит для любых грунтов, в том числе и называемых проблемными.

4. Упрощенная технология строительства. Возведение монолитной плиты не требует проведения объемных земляных работ, что существенно экономит время.

На заметку! Это не касается варианта, когда проектом (схемой) предусмотрено цокольное (подвальное, технологическое) помещение. В этом случае затраты на монолитный фундамент могут достигать ⅓ – ½ от всей сметы на строительство.

5. Возможность качественного утепления. Варианты – укладка под основание пенополистирола, введение в раствор спец/добавок.

6. Снижение расхода бетона. Хотя это справедливо лишь для случаев обустройства незаглубленной монолитной плиты.

Недостатки:

Многие из них относительные, но отметить стоит и их.

1. Сложность расчетов. Это касается толщины будущей плиты. Если речь идет о здании с подвальным помещением, то лучше выбрать другой вариант основания. Во-первых, резко возрастет стоимость строительства. Во-вторых, существенно усложнятся расчеты для монолитной плиты.

2. Большие затраты. Здесь многое зависит от конкретной схемы, но неоспоримо то, что при таком строительстве достигается экономия на других материалах. Если плитный фундамент мелкозаглубленный, небольшой толщины, она может быть внушительной.

3. Трудоемкость. Вопрос в том, насколько правильно организованы строительные работы. Например, использование «автомиксера» значительно упрощает технологию заливки бетонного раствора и экономит время. То же касается и точности расчетов толщины монолитного фундамента.

4. Определенные трудности с отдельными проектами. В первую очередь при реализации схемы с подвальным помещением и в процессе строительства на рельефном грунте.

Расчет толщины плиты

Уместно привести лишь общую инструкцию и рекомендации, так как многое зависит от особенностей строительства – характеристики почвы, этажность дома, материалы, из которых он возводится, и ряд других нюансов.

Исходные данные для расчета толщины фундамента:

• Тип грунта.
• Конфигурация подземных водоносных пластов.
• Уровень промерзания почвы.
• Наличие дренажной системы на участке и ее схема (если она смонтирована).
• Общая нагрузка на фундамент.

Что определяется:

1. Толщина элементов усиления бетона (прутка, сетки).

2. Размер ячеек армирования и интервал между его слоями в монолите.

3. Отстояние прутка от верхнего и нижнего среза фундамента.

Совет. Если на чем и экономить, то только не на расчетах. В инструкциях на тематических сайтах, посвященных данному вопросу, дается лишь общая рекомендация по оптимальной толщине бетона – в пределах от 200 до 400 мм. Но при этом не учитывается специфика возведения монолитного фундамента под конкретное сооружение на определенном участке.

Разница в данном параметре основания для однотипных строений может быть значительной. Например, толщина плиты для деревянного дома варьируется в довольно больших пределах и зависит как раз от характеристик почвы, хотя это и сравнительно легкое сооружение в 1-2 этажа.

*Размеры – в «мм».

• Сечение прутка – 12.
• 2 уровня армирования, интервал между которыми – 70.
• Отстояние арматуры от срезов бетонного монолита – по 50.

Расчет: 12 х 2 + 70 + 50 х 2 = 194.

Округленно – 20 см. К примеру, это минимальная толщина плиты для дома из газобетона. Но при условии строительства монолитного фундамента мелкого заглубления на хорошем, плотном грунте. Именно поэтому все расчеты желательно поручить профессионалу.

Порядок возведения

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

На заметку! Перед обустройством «подушки» обязательно производится максимальное уплотнение грунта в котловане. От этого напрямую зависит надежность монолитной конструкции. Кроме того, желательно выстлать дно геотекстилем.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

4. Гидроизоляция.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

6. Армирование.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

• При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
• Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Автор еще раз обращает внимание читателя, что это общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей.

Толщина фундаментной плиты для домов из газобетона, бруса и кирпича

Главным элементом строящегося объекта является несущее основание. Его тип зависит от предполагаемой нагрузки здания, климата, а также вида грунта и рельефа местности. Монтаж единой фундаментной плиты под домом позволяет возвести прочную систему, оказывающую сбалансированное давление на грунт.

Оглавление:

1. Преимущества и недостатки
2. Пошаговая технология строительства
3. Что влияет на толщину?
4. Правила самостоятельного расчета

Плюсы и минусы

Армированный несущий монолит является простейшим вариантом жесткого и надежного фундамента с разной величиной заглубленности. Его положительные и отрицательные стороны определяются типом постройки.

Плюсы	Минусы
Фактически не углубляется, находится на поверхности почвы, затраты на земляные подготовительные работы минимизированы.	Монтируется под каркасные, каменно-кирпичные и газобетонные строения высотностью не более 3 этажей.
Плита может быть возведена на любых видах грунта, имеет высокую морозостойкость. За счет песчано-гравийной подушки не деформируется, почти не дает усадки.	Срок работ увеличивается, так как требуется выдержать полный цикл застывания бетона.
Гарантированный срок эксплуатации, при соблюдении нормативов >150 лет.	Необходима укладка гидроизоляционного слоя и качественного дренажа.
Поверхность монолита не требует выполнения стяжки пола при отделке и настилании покрытий.	Площадка под заливку фундаментной плиты должна быть выровнена, не иметь наклона.
Заливка не предполагает высоких квалификационных умений. Большая площадь соприкосновения с землей защищает от проникновения талых и грунтовых вод.	За счет использования большого количества арматуры и бетонной смеси имеет высокую стоимость, которая при возведении заглубленной конструкции может достигать 50 % цены всего строительства.

В зависимости от региона для предотвращения промерзания грунта предусматривается утепление фундаментного монолита.

Технология строительства

Подготовительный этап включает в себя проведение исследования почвы, выбор наиболее подходящего места бетонирования и выемку почвенного слоя под котлован установленной проектом глубины.

1. По всему периметру формируется уплотняющая подсыпка 20-40 см, состоящая из песка с гравием либо щебнем. Толщина каждого слоя в основном одинаковая. Он распределяет нагрузку, компенсируя ее:

• гасит вспучивание грунта с высокой влажностью;
• уравновешивает малую плотность;
• является дренажной прослойкой.

Размер фракции щебня или гравия определяет способность конструкции пропускать под собой воду без ущерба прочности.

2. На подготовленную подушку или между ее слоями укладывается гидроизоляция, при необходимости стыки герметизируются. Это действие позволяет защитить основание от намокания, предотвратить появление плесневелого грибка и разрушения объекта.

3. Вокруг котлована обустраивается дренажная система, и устанавливаются опалубка.

4. Выполняется вязка двухконтурного арматурного каркаса:

• сечение металлического прутка >12 мм;
• минимальное расстояние между ребрами – 10 см;
• арматурная решетка укладывается с шагом в 20-30 см;
• перпендикулярно расположенные части соединяются вязальной проволокой;
• расстояние от каркаса до края плиты должно составлять >5 см.

5. Заливается бетонная смесь марки М300 и выше. Процесс бетонирования производится сразу. Если это неосуществимо, то котлован заполняется постепенно, слоями по 15-20 см, с временными промежутками, не превышающими 12 часов.

Чтобы не произошло нарушения пропорционального соотношения компонентов в бетоне, нужно сохранять правильный температурно-влажностный режим во время затвердевания.

Прочностные характеристики набираются основанием в течение 28 дней, однако добавка присадок позволяет значительно сократить этот период. После застывания конструкция гидроизолируется битумно-обмазочными материалами. Весь процесс занимает довольно много времени.

От чего зависит толщина?

В большинстве случаев максимальная толщина фундаментной плиты равна 50-60 см, так как больший размер требует значительных финансовых вложений.

1. Конструктивный расчет параметров включает в себя:

• массу возводимого объекта, получаемую посредством перемножения площадей кровли, перекрытий и стен с удельным весом строительных материалов;
• среднестатистические характеристики состава почвы;
• равномерность залегания пластов.

2. Вычисление высоты монолита невозможно произвести без учета бетонного слоя над и под арматурным каркасом, а также сечения прутка. В процесс обустройства включаются дренажный слой и песчаная подушка.

3. Расчет толщины плитного фундамента напрямую зависит от материала, из которого производится монтаж здания. Результат должен соответствовать нормативам СНиП и ГОСТ. Если планируется возводить кирпичный дом, то толщина варьируется в пределах 35-40 см.

Для определения общего количества раствора перемножаются площадь и высота основы. При этом из полученного в итоге результата требуется вычесть массу и размер термоизоляции.

Как выполняется расчет?

Толщина фундаментной плиты и жесткое ее армирование позволяют предохранить здание от деформаций, справиться с изменением нагрузок в разных частях сооружения.

1. Двухэтажный дом дает изгибающую нагрузку с центром посередине. Если предполагается возведение дома с небольшим количеством несущих стен, то для снижения вероятности разрушения требуется увеличить высоту.

2. Толщина плиты для такого дома и прочих объектов, имеющих прямоугольное основание, рассчитывается по формуле:

S > K(надежности) × F / K(работ) × R	S – площадь, см2.
	K(надежности) – фиксированные данные, в среднем 1,2.
	F – объединенная нагрузка, получаемая от строения, меблировки, а также действия снега и ветра.
	K(работ) – варьируется от 0,7 до 1,05, зависит от грунта.
	R – расчетные параметры сопротивления почвы, кг/см2

3. Если деревянный или кирпичный дом имеют фундамент неправильной формы, чтобы узнать его площадь, надо:

• разбить его на простые геометрические фигуры;
• вычислить объем каждой части;
• сложить полученный результат.

При планировании возведения коттеджа, состоящего не из одного этажа или имеющего жилую мансарду, к полученной высоте дополнительно прибавляется 35 см. Для дома из газобетона и других легких сооружений, возводимых на твердых грунтах, можно использовать среднестатистическую величину высоты, равную 30-40 см. Во всех остальных случаях расчет перед заливкой монолитного основания обязателен, так как только оптимальное давление на грунт позволит фундаменту выполнить возложенные на него функции. Превышение допустимой массы даст сильную усадку грунта, а при недостаточном весе плита будет излишне подвижной, что может привести к деформации построенного на ней здания.

Фундамент плита – расчет толщины

Экономически оправдан плитный фундамент при высоком УГВ, на глинистых грунтах для кирпичных коттеджей. Плита обладает максимальной несущей способностью ввиду большой опорной поверхности. Однако для обеспечения конструкционной прочности необходим точный расчет толщины конструкции, укладка двух арматурных сеток.

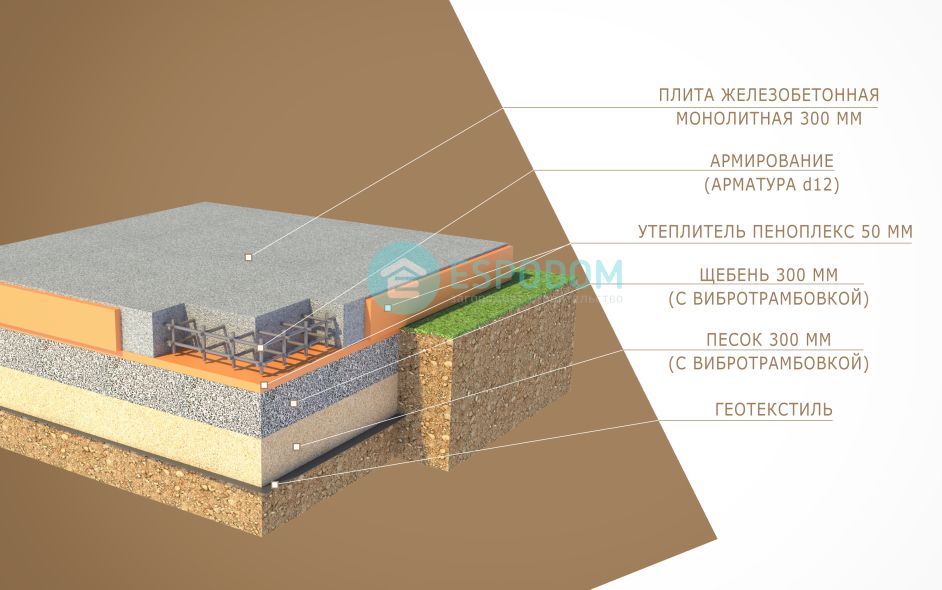

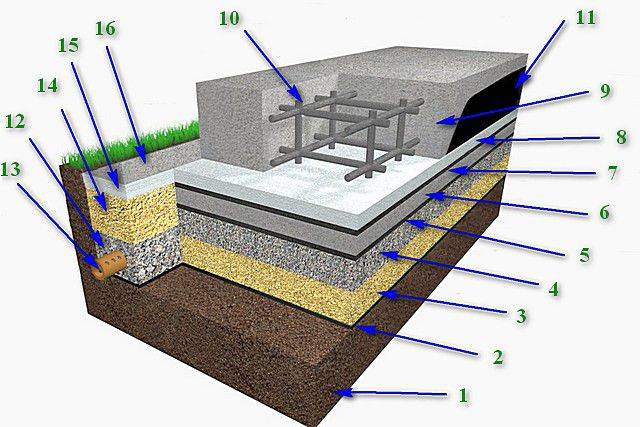

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

• грунт – плодородный слой убирается в пятне застройки полностью
• подстилающий слой – вместо чернозема укладывается песчаная, щебенчатая фундаментная подушка толщиной 40 – 60 см в зависимости от содержания глины в почве
• подбетонка – необходима для выравнивания основания, защиты гидроизоляционного ковра, предотвращения протечек цементного молочка в щебень, песок
• гидроизоляция – 2 – 3 слоя наплавляемого рулонного материала (Технониколь, Бикрост)
• утепление – слой экструдированного пенополистирола высокой плотности используется для сохранения геотермального тепла в зданиях с периодическим режимом обогрева либо эксплуатирующихся без отопления, в шведских плитах УШП теплоизолятор необходим для снижения теплопотерь от систем теплого пола
• плита – две арматурных сетки, уложенные в бетоне

Внимание: Верхняя часть плиты должна выступать из земли, так как ресурс стеновых материалов (кирпич, венцы сруба, брус каркасника) резко снижается при контакте с землей.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

• чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой

• перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища.

Кроме того, расчет толщины конструкции должен учитывать:

• минимальное расстояние между арматурными сетками – 10 см, согласно СП 63. 13330
• защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

• трехэтажный кирпичный коттедж – от 40 см
• двухэтажный бетонный, кирпичный дом – 25 – 35 см
• двухэтажный сруб, жилище из газобетона – 30 – 40 см
• каркасная конструкция, СИП-панели – 20 – 30 см
• надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

• расчетное сопротивление этих грунтов недостаточно
• здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь.

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

• если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
• для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
• лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

• чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
• перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома.

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

Фундамент плита. Строительство фундамента плиты. Фундамент плита стоимость

Такой тип фундамент часто еще называют плавающим. Фундамент плита очень распространены в наши дни. С помощью жесткой конструкции – плиты, выполненной по всей площади здания, вам будут не страшны разные перемещения грунта. Все потому, что плита двигается вместе с грунтом и тем самым предохраняет от разрушения конструкцию дома.

Плитные фундаменты есть разновидность ленточных мелкозаглубленных фундаментов. Отличие от них — целая плита плавающего фундамента качественно изготавливается из железобетона и жестко армируется по всей несущей плоскости. А все это, без внутренней деформации, увеличивает устойчивость нагрузки, возникающей при неравномерном перемещении грунта, замораживании или оттаивании.

Строительство фундамента плиты

Строительство плитного фундамента часто осуществляют на наиболее сложных грунтах, там, где нет возможности фундамент сделать вообще. Основная задача фундамента плиты – сгладить любую неравномерную просадку у основания.

Плитный фундамент способен выдерживает большие нагрузки от здания. Фундамент плита подходит для строительства на слабых, размытых, насыпных грунтах и при высоком уровне грунтовых вод. Дом при этом, в прямом смысле «плавает» на плите, как на плоту. Поэтому фундамент плита имеет и второе название – плавающий фундамент.

Так как промерзание грунта под плитным фундаментом происходит неравномерно, то возможно под плитой оседание грунта на 10-12 см по этой причине при строительстве плитного фундамента надо, чтобы плита была жестка на изгиб и имела хорошую строительную толщину с качественной арматурой.

Этапы строительства фундамента плиты

Строительство плитного фундамента начинается с того, что на размеченном месте участка снимается плодородный слой под будущий фундамент. На дне вырытого котлована строят подушку из песка с гравием. Подушка тщательно утрамбовывается. В строительстве фундамента плиты обязательно используется гидроизоляционный материал. Он укладывается на подушку. После чего плитный фундамент основательно армируется. Самый последний шаг – заливка бетона в котлован.

Армирование фундамента плиты

Залог успешного плитного фундамента – это качественное армирование. Армирование фундамента плиты дает уверенность, что со временем фундамент не пострадает. Благодаря армированию, плитный фундамент легко переносит все перепады температур.

При армировании фундамента плиты важно правильно рассчитать нагрузку и подобрать арматуру нужного сечения. Обычно для плитных фундаментов используют арматуру не менее 12 мм. Крепятся между собой прутки арматуры вязальной проволокой – это самый доступный и правильный способ скрепления арматуры при армировании.

Фундамент плита полностью жестко армируется по всей своей плоскости. А все это увеличивает устойчивость нагрузки и деформации, возникающей при неравномерном перемещении грунта, замораживании или оттаивании.

Утепление фундамента плиты

Чтобы уберечь плитный фундамент от промерзания, его нужно утеплять. Утепление плитного фундамента делают между грунтом и плитой – кладется слой 10-15 см утеплителя. Это позволяет сократить немалые потери тепла через первый этаж через плиту. Кроме этого исключает провал и оседание грунта под фундаментом плитой.

Данный фундамент гарантирует надежную гидроизоляцию и не подвержен просадки, в отличие от других видов фундаментов.

Фундамент плита стоимость

В стоимость строительства плитного фундамента (работа + материалы) входит:

• работа по разметке фундамента плиты
• земляные работы, подушка из щебня и песка, укладка гидроизоляции
• вязание каркаса арматуры фундамента плиты
• возведение опалубки плитного фундамента
• бетонирование фундамента плиты

Выбрав плитный фундамент, вы никогда не столкнетесь с проблемой ремонта фундамента. Плита для сложных грунтов, является во многих случаях самой предпочтительной. Это не дешевый, но самый верный выбор.

Фундамент монолитная плита расчет толщины

15.10.2014 09:03

Фундамент «Монолитная плита» представляет собой железобетонную конструкцию, которая укладывается под весь дом. Такой тип основания имеет наибольшую опорную твердость, потому подходит для строительства домов различной этажности.

Такой тип фундамента можно применять даже на весьма неустойчивых грунтах, и он выдержит напряжение. В случае сезонного перемещения грунта двигается и вся плита, потому иногда её называют «плавающей». Дом, построенный на таком фундаменте, перемещается полностью, что позволяет избежать его перекосов. Зрительно эффект передвижения дома

не заметно, если вы не специалист в области геодезии и строительства.

Толщина монолитной плиты может быть от 10 сантиметров, в зависимости от того какое здание планируется на ней строить. Как основу под такой фундамент обычно берут песчано-гравийную смесь, далее прокладывается гидроизоляция.

Следующим этапом строительства такого фундамента можно считать установку арматурного каркаса. Обычно он состоит из сеток двух уровней нижней и верхней сетки, которые тесно связаны между собой. Толщина арматуры для армирования фундамента должна быть не менее 12 сантиметров и не более 16 см. Рекомендуется использовать ребристую арматуру.

Толщина монолитной плиты фундамента для двухэтажного дома составляет в большинстве случаев 40 сантиметров и более в зависимости от конфигурации здания. Фундамент дома из цельной плиты имеет большую жесткость, чем из нескольких плит, потому используется наиболее чаще.

К преимуществам использования монолитной плиты стоит отнести:

— наличие пространственного армирования и большая площадь цельного фундамента. Такая технология возведения фундамента приемлема на неустойчивой почве и является прекрасной основой под здания разного типа;

— сравнительно доступная стоимость возведения и монтажа фундамента. В процессе работы над основанием дома не требуется дорогостоящее оборудование, бетон выгружается просто из бетоносмесителей;

— большая площадь соприкосновения с грунтом обеспечивает прекрасную жесткость поверхности и устойчивость зданий;

— общая платформа не подвергается локальной деформации, что дает возможность предотвратить трещины в стенах дома, которые могут возникнуть в процессе сезонного движения грунта. Зимой в таком фундаменте не бывает ни трещин, ни изгибов, потому как плита двигается вместе с грунтом;

— монолитную плиту можно использовать в качестве чернового пола для цокольных этажей. Такое решение значительно экономит средства, потому как не требуется отдельных плит в работе над перекрытиями;

— фундамент подобного типа допускает строительство на грунтах, которые называются «сложными». При этом не требуется дорогостоящих землеройных работ. Монолитная плита дает возможность сэкономить время и бюджетные деньги при строительстве в зимний период, на участке с повышенным уровнем грунтовых вод.

Где можно использовать фундамент «Монолитная плита»? Если сравнивать этот тип основания со свайным фундаментом и другими видами основ, то монолитная плита актуальна:

— при строительстве зданий на грунте сложного типа;

— возведение зданий без подвала;

— строительство помещений без высокого цокольного этажа;

— строительство зданий, где требуется повышенная тепло или гидроизоляция;

— строительство в условиях мерзлого грунта.

Каким параметрам качества должен отвечать фундамент?

Основание подобного типа используется для строительства зданий разного назначения по всей стране. Но, предъявленные к нему требования едины:

— для фундамента используется бетон не ниже марки М-300;

— коэффициент водонепроницаемости должен быть примерно W-8;

— показатель подвижности плиты не менее П-3;

— устойчивость к перепадам температур;

— при строительстве на участках с повышенной влажностью, обязательно использование сульфат стойкого бетона;

— при обустройстве гидроизоляции, используется сульфат -полимерные материалы.

Фундамент «Монолитная плита» считается одним из самых популярных типов основания под здания различной этажности. Такой фундамент выдерживает нагрузки высокого класса, устойчив к влиянию окружающей среды, прост в монтаже. Именно на нем построенные большинство зданий в стране.

Вашему вниманию предлагается стоимость работ по установке широкоиспользуемых типов фундаментов, устанавливаемых в Санкт — Петербурге и Ленобласти:

Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.

Толщина плиты фундамента: преимущества и использование плитного фундамента | ofundamentah.com

Фундамент – это очень важная часть дома, от которой зависит прочность и долговечность всей постройки в целом. Перед строительством здания проводится целый ряд подготовительных работ: анализ грунтов, расчет нагрузки здания и т. д. По результатам этих расчетов и определяется необходимый тип основания, а также его толщина.

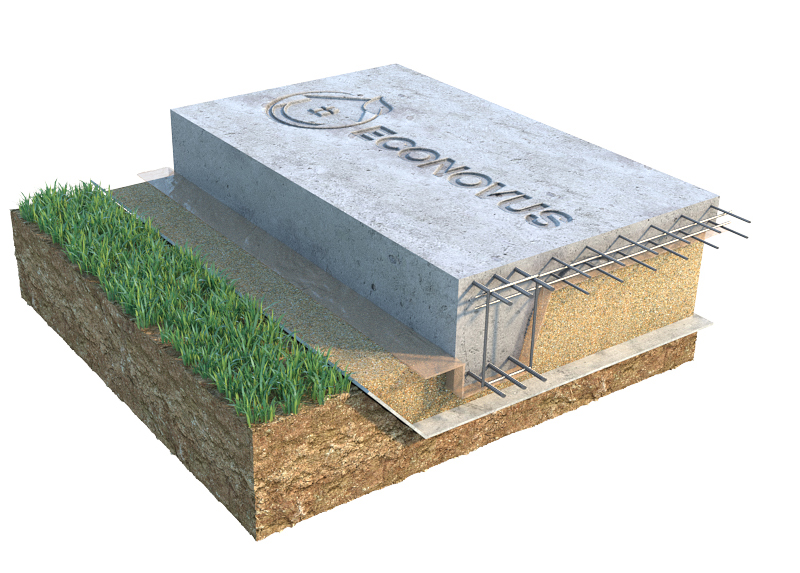

На фото – плитный фундамент.

На фото – плитный фундамент.

О монолитном фундаменте

Плитный фундамент бывает двух видов:

• Монолитный. В данном случае, бетонная подушка заливается непосредственно на месте проведения работ. Таким образом получается цельное и наиболее прочное основание, которое используется в строительстве наиболее часто.
• Сборный, когда плита собирается из железобетонных элементов. Очень часто при этом используются стеновые блоки, которые армируются уже на месте проведения работ путем укладывания арматурных прутков. Поверх таких плит устанавливается армирующая бетонная стяжка.

Итак, более подробно мы поговорим об особенностях монолитных плит.

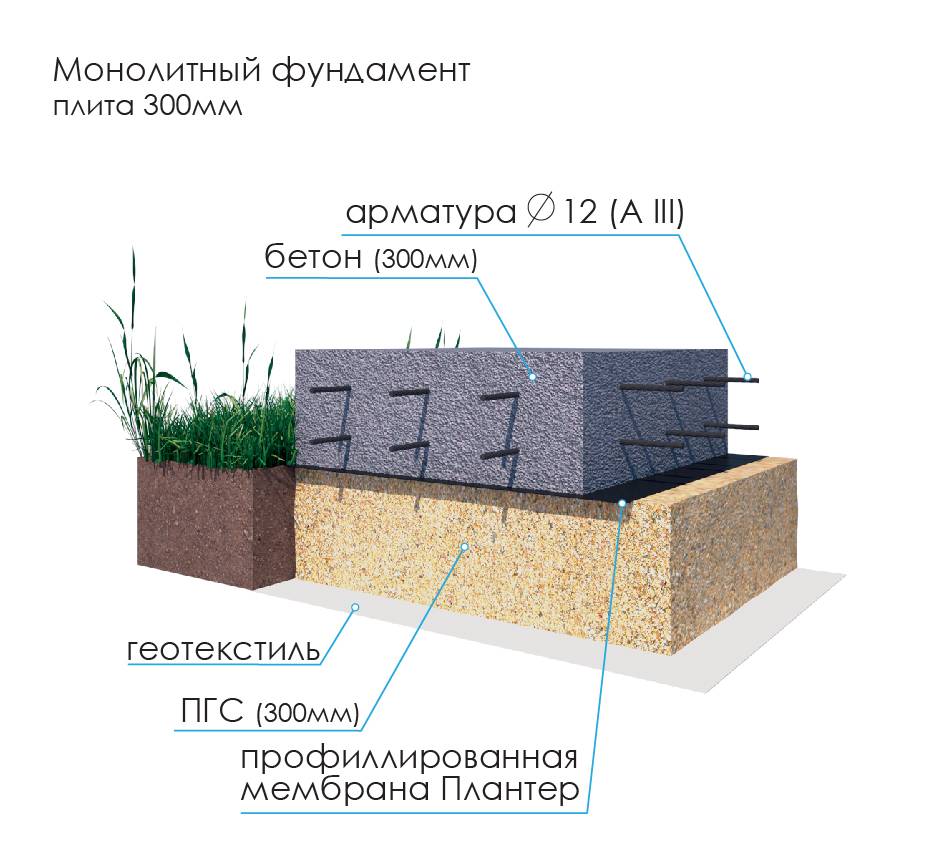

О толщине монолитной плиты

На сегодняшний день существует два типа фундамента, где используется монолитная плита:

• Ленточный фундамент – представляет собой монолитную ленту, которая располагается под всеми нагруженными элементами строения.

Мелкозаглубленное ленточное основание.

Мелкозаглубленное ленточное основание.

Основными преимуществами такого фундамента является относительная простота возведения и возможность обустройства подвального помещения.

Бывает двух типов:

• Мелкозаглубленный. Предназначен для легких построек, таких как бани или деревянные дома. В таком случае достаточно заглубления всего 50-60 см. Этого вполне достаточно, чтобы обеспечить устойчивость легкой постройки.

Совет!
Какой бы легкой ни была постройка, необходимо провести предварительный анализ грунтов, поскольку толщина фундаментной плиты во многом зависит и от качества основания.

• Заглубленный. Используется для тяжелых зданий, преимущественно построенных из кирпича. К примеру, толщина ленточного фундамента для двухэтажного дома ввиду нагруженности конструкции является значительно большей, чем в случае с одноэтажным дачным домиком. Также является отличным вариантом для неустойчивых грунтов.

Для того, чтобы произвести расчет толщины фундаментной плиты, существует простая инструкция:

• Сначала следует определить глубину промерзания грунтов. Это лучше всего доверить профессионалам, поскольку данная процедура требует использования специализированного оборудования.
• Расчет осуществляется по следующей формуле: глубина промерзания грунтов + 600 мм.

Заглубленный ленточный фундамент.

Заглубленный ленточный фундамент.

• Плитный фундамент. Поскольку данная конструкция заливается под всем периметром дома, то её цена является самой высокой. Поэтому используют такие основания только в крайних случаях, к примеру, в местах сильного пучения грунтов. Другое название фундамента – плавающий, то есть, при воздействии пучения он то приподнимается, то опускается, таким образом сдерживая нагрузку.

Поскольку такие основания являются довольно дорогостоящими, то толщина фундамента для двухэтажного дома должна учитывать баланс между экономией и необходимой прочностью.

При проведении подсчетов учитывается следующее:

• Между двумя арматурными сетками должно быть расстояние около 70 мм.
• Толщина защитного слоя, расположенного над верхней сеткой, составляет 50 мм.
• Толщина поперечной и продольной арматуры для стандартных стержней 12 мм.
• Чтобы осуществить расчет толщины плитного фундамента, суммируем: 70+50х2+12х4. Получаем 218 мм.

Совет!
Чаще всего толщина плиты составляет от 20 до 30 мм.
Оптимальным значением является 25 см, однако многое здесь зависит от состава грунтов и равномерности залегания пород.

Преимущества плитного фундамента

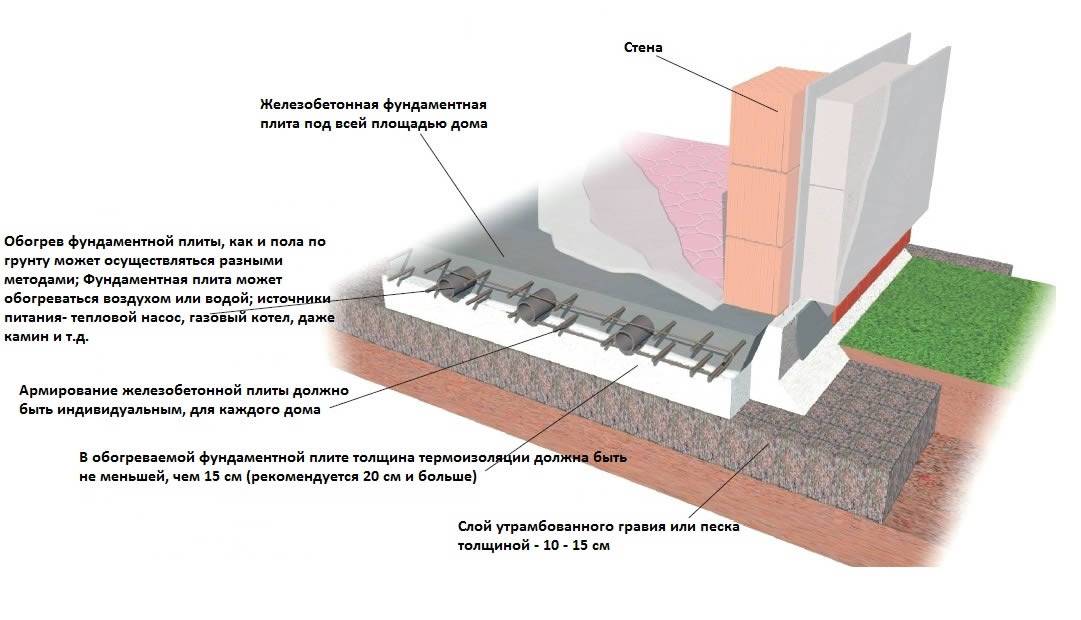

Структура плитного фундамента.

Структура плитного фундамента.

У данного вида оснований существует целый ряд достоинств, которые следует рассмотреть при проектировании дома.

Рассмотрим наиболее важные из них:

• Простота монтажа своими руками.
• Высокая несущая способность. На сегодняшний день это самый надежный вид основания, что обуславливается большой площадью соприкосновения с почвой.
• Монолитная платформа не подвержена локальным деформациям, что сохраняет гарантированную целостность стен здания. Зимой в таких конструкциях не образуется выгибов и провалов, поскольку она равномерно поднимается и опускается.
• Может использоваться в качестве черного пола цокольного этажа. Вам не придется использовать каких-либо дополнительных плит перекрытия на цокольном этаже, что позволяет значительно сэкономить средства.
• Возможность использовать на наиболее сложных грунтах, поскольку при его обустройстве практически не проводятся земельные работы. Толщина фундаментной плиты под кирпичный дом значительно меньше, чем в случае с ленточным основанием.

Где используется монолитный фундамент

Монолитные основания используются в следующих ситуациях:

• Если план здания не предусматривает наличие подвального помещения. При этом под плитой может быть организована отличная тепло- и гидроизоляция.
• При осуществлении работ на сложных и неустойчивых грунтах.
• В зданиях, где фундамент является основанием пола.

Теплоизоляция плитного основания.

Теплоизоляция плитного основания.

В зонах с сильным промерзанием грунтов морозоустойчивость плитных конструкций приходится весьма кстати, и они могут стать превосходной альтернативой любой другой конструкции. При установке в регионах с сильным промерзанием почв, между грунтом и слоем бетона укладывается теплоизолятор.

В прошлом в качестве утеплителя для фундамента использовался плотный пенопласт, однако на сегодняшний день все чаще применяется экструдированный пенополистирол, который является более совершенным с технической точки зрения материалом. Пенополистирол не подвержен гниению, обладая при этом высокими прочностными показателями.

Создание фундамента происходит следующим образом:

• В яму засыпается песчаная подушка.
• Сверху на ней укладывается пенополистирол.
• На пенополистирол укладывают гидроизоляционную мембрану.
• Последним слоем идет фундаментная плита, при этом толщина плитного фундамента для дома из газобетона в регионах с суровым климатом должна быть не менее 30 см.

Бетон, залитый в опалубку.

Бетон, залитый в опалубку.

Заключение

Как видите, толщина фундамента для дома из пеноблоков может быть различной в зависимости от нескольких факторов. Поэтому, если вы хотите построить действительно надежный и крепкий дом, то вам следует обратить свой внимание на множество нюансов, проведя тщательные подсчеты.

А видео в этой статье поможет визуализировать данную тему, смотрим!

Читать далее…

Технология изготовления плитного (монолитного) фундамента для деревянного дома

Фундамент представляет собой один из наиболее важных конструктивных элементов любого сооружения, в данном случае нашего деревянного домика. Необходимо грамотно и ответственно подходить к обустройству фундамента. Если в самом начале строительства заложить ошибку – неверно запроектировать устройство основы под сруб либо сэкономить, то можно в дальнейшей эксплуатации получить глобальные последствия для всего строения.

В нашей статье рассмотрим плитный фундамент и его различные конструктивные исполнения, и разберем по этапам устройство данного фундамента.

1. Разновидности плитных фундаментов.
2. Преимущества плитного фундамента.
3. Область применения плитного фундамента.
4. Этапы устройства плитного фундамента.

Разновидности плитных фундаментов

Плитный фундамент в конструктивном исполнении представляет собой сплошную монолитную либо сборную решетчатую плиту, именно благодаря своему виду данный тип фундамента получил свое название — плитный. Различают следующие разновидности плитного фундамента: сплошной, свайный, ленточный (сборный или монолитный) и столбчатый. Наиболее надежным считают именно сплошной фундамент, поскольку монтаж подобного фундамента производят под всей площадью деревянного дома. Такой тип фундамента является одним из нескольких вариантов обустройства малозаглубленного либо незаглубленного фундамента.

По своему виду фундамент монолитный, а по своей сути это железобетонная плита, которая стоит на тридцатисантиметровом слое утрамбованного щебня либо песка. Утрамбованный слой должен располагаться на ровном материковом грунте, который не копали и не рыхлили.

Во многих случаях толщина монолитной плиты составляет от 20 см до 40 см. Изготавливают плитную конструкцию из монолитного железобетона, бетонных блоков с основательной заделкой стыков плит или из сборных перекрестных железобетонных балок. Однако фундамент, устроенный единой монолитной плитой, является наиболее надежным в эксплуатации и долговечным, так как обладает большой пространственной жесткостью, сравнительно с фундаментами, собранными из отдельных составляющих плит. Кроме этого, дешевле устроить монолитный фундамент на месте застройки, чем приобретение, доставка и установка при помощи крана дорожных плит. Обратим внимание, что поверх отдельных плит все равно необходимо делать бетонную либо цементную стяжку.

Преимущества плитного фундамента

Благодаря большой площади плитного фундамента и наличию пространственного армирования, в нем значительно снижается давление основы на грунт (около 0,1 кг/см²). Более того, устройство подобного типа фундамента позволяет с легкостью переносить переменные нагрузки, которые возникают в разнообразных подвижках грунта. Другими словами плитный фундамент обладает высокими показателями несущей способности. Например, 63-метровая лифтовая колонна Останкинской башни стоит на монолитной фундаментной плите толщиной всего в один метр.

Сильной стороной плитного фундамента является его простота в монтаже при отсутствии требуемой квалификации. Положительное свойство плитного фундамента заключается в возможности возведения здания на проблемных и тяжелых грунтах, и в скорости его укладки. Рассматриваемый нами фундамент обладает относительно невысокой стоимостью в изготовлении, если правильно произведен расчет материалов. Монтаж такого типа основы менее трудоемкий, так как не требует проведения землеройных работ в условиях высокого уровня грунтовых вод, мерзлого грунта и так далее.

Основа здания плитной конструкции гарантировано сохраняет целостность стен сооружения благодаря платформе, которая не подвергается локальной деформации. Например, в зимний период, в конструкции нет места образования прогибов и провалов, поскольку она равномерно опускается и поднимается. Данное свойство фундамента обуславливается тем, что монолитная плита выступает в виде негнущейся жесткой площадки.

Во многих случаях, применяя в основе здания плитный фундамент, его используют в качестве чернового пола цокольного этажа, что дает значительную экономию средств, так как при этом не требуется использование дополнительных плит перекрытия.

Конечно, отдавать полное предпочтение плитному виду фундамента экономически целесообразно в том случае, если по составу грунта применить другой тип фундамента не представляется возможным. Стоимость устройства плитного фундамента составляет около 25% общих затрат на строительство.

Область применения плитного фундамента

Рассматривая обустройство плитного фундамента, следует проанализировать целесообразность его применения. Изготовление подобной конструкции фундамент в ситуациях, когда в доме не предусматривается наличие подвала либо при возведении высокого цокольного этажа. Плитный фундамент применяют при проведении работ на достаточно сложных грунтах и в сооружениях, где фундамент служит черновым основанием пола. В этом случае под плитой основы должна быть организована надежная тепло- и гидроизоляция.

Морозоустойчивый плитный фундамент является отличной альтернативой других конструктивных решений в регионах сильного промерзания грунтов. При мерзлой почве развязка плиты устраивается при помощи теплоизоляции, т. е. фундамент допускается располагать на своеобразном матрасе, который выполняется из материала с теплоизоляционными свойствами.

Ранее в качестве теплоизоляции использовали пенопласт, в современном обустройстве используют экструдированный пенополистирол, который является более современным и практичным материалом. Пенополистирол достаточно долговечен, он не гниет и обладает высокими прочностными показателями. Данный утеплитель применяют в основном при теплоизоляции стен подвальных помещений, наружной стороны полов и как матрас для плитного фундамента. Слой гидроизоляции и экструдированного пенополистирола размещают на утрамбованной подушке песка либо на бетонной подготовке, а далее осуществляют заливку монолитной плиты основы деревянного дома.

Этапы устройства плитного фундамента

Любые строительные работы проводятся согласно определенным этапам, обустройство плитного фундамента не исключение. Рассмотрим далее, как сделать монолитный плитный фундамент:

— для начала проведем подготовительные работы на участке. Снимем верхний слой растительного грунта и разобьем площадь будущего сооружения с выносом осевых линий.

— в случае близкого расположения к поверхности грунтовых вод проведем дренажные работы;

— когда расчет глубины заложения плиты фундамента произведен, то приступаем к рытью котлована. В случае небольшой глубины залегания фундамента произведем простую засыпку подушки под плиты песком.

— далее по технологии установим опалубку для заливки бетона;

— приступаем к заливке первого слоя стяжки. Толщиной около 4 см произведем первую заливку на тщательно утрамбованное основание. После полного просыхания на стяжку укладываем слой гидроизоляции внахлест около 5-7 см, делая по краям выпуск по одному метру, что в дальнейшем позволит завести ее на стены.

— поверх гидроизоляции сделаем заливку второго слоя цементно-песчаной стяжки толщиной около 4 см. Это делается для того, чтобы при вязке арматуры защитить гидроизоляцию от разрывов.

— армирование фундамента выполним в виде двух вязаных сеток с размерами ячеек 20х20 см при шаге 25-40 см из арматуры класса АIII. Вязку ячеек произведем стальной проволокой при помощи специальных крючьев.

— окончательную заливку фундамента желательно проводить быстро с помощью миксеров либо бетононасосов, исключение может быть лишь для «холодных» стыков бетона. Низкочастотными вибраторами можно произвести уплотнение бетонной смеси и удалить, таким образом, воздушные пустоты. Если проведение заливки бетона плитного фундамента припало на холодное время года, то можно укрыть плиту пленкой на несколько дней. При жаркой погоде необходимо делать проливку бетонного покрытия водой. Залитая плита должна отстояться для набора расчетной крепости около четырех недель, с обязательным в первую неделю увлажнением водой.

— после полного высыхания бетона и набором им расчетной крепости, запасы гидроизоляции по краям завернем наверх и припаяем горелкой по торцам плиты.

На этом завершается процесс изготовления монолитного фундамента. Выбирая его вы значительно можете сэкономить на изготовление пола в вашей бане или жилом доме.

Толщина бетонной фундаментной плиты

Насколько толстая бетонная фундаментная плита

Какой толщины фундаментная плита Что такое фундаментная плита?

Фундаментная плита представляет собой большую плиту из толстого бетона, обычно в центре 46, которая заливается прямо на землю. Края панели утолщены (до 24 в ширину) для обеспечения большей прочности по периметру.

Проще говоря, какой толщины плита на склоне?

В статье ранее сообщалось, что толщина указанной 6-дюймовой плиты составляет от 2 до 8, но нормальный диапазон должен составлять от 4½ до 7½ дюймов, при средней толщине бетона от 5¼ до 5½ дюймов.

Тогда вопрос, как залить плиту на фундамент?

Фундаменты на уровне плит обходятся без цокольных фундаментов, а вместо них укладывают простую бетонную плиту на более низкий грунт и строят на ней конструкцию. Они довольно распространены в районах с высоким уровнем воды или плохим качеством почвы — это районы, где вам, вероятно, не понадобится подвал.

Какой толщины должна быть опорная плита?

Фундаментная плита изготовлена ​​из бетона, обычно толщиной 46 дюймов в середине.Бетонную плиту часто кладут поверх слоя песка для дренажа или в качестве подушки. Дома, построенные из панелей, не имеют подполья и места под полом.

Какая минимальная толщина панели?

В стандарте

UBC рекомендуется, чтобы минимальная толщина бетонных плит, опирающихся непосредственно на пол, составляла 89 мм, а в стандарте BGBBC4010A «Применение строительных принципов к низким конструкциям» указано, что минимальная толщина составляет 100 мм.

Насколько толстая средняя домашняя тарелка?

Стандартная толщина бетонной плиты в жилищном строительстве составляет 4 дюйма.Рекомендуется от пяти до шести дюймов, если ваш бетон время от времени получает тяжелые грузы, такие как RV или мусоровозы.

Какие бывают читатели?

Бетонные перекрытия затем подразделяются на односторонние, плоские, плоские, древесно-стружечные, сотовые, сборные, классные, жесткие и составные перекрытия. Обычно значок класса делится на три типа: Напольный значок. Усиленная плавательная пластина. Плотная вафельная тарелка.

Какой фундамент лучше для дома?

Подвалы, подвальные помещения и плиты — это три основные системы фундамента, используемые в домах. Во влажных и прибрежных районах иногда принято строить дома на сваях. Плитный фундамент, пожалуй, самый простой в строительстве. Представляет собой плоскую подушку из бетона, которую заливают прямо на пол.

Насколько большой может быть бетонная плита без компенсационных швов?

Как правило, компенсационные швы не должны в 2-3 раза (в футах) превышать общую ширину бетона (в дюймах). Следовательно, на бетонной плите толщиной 4 дюйма компенсационные швы не должны располагаться на расстоянии более 8-12 футов друг от друга.

Как залить бетонную плиту 30х40?

С помощью лопаты выкопайте траншею вокруг внутренней части опалубки, чтобы удерживать бетон на месте. Сделайте траншею глубиной 4 дюйма и шириной 8 дюймов. Этот футер обеспечивает дополнительную поддержку всего, что построено на плеере, например: B. Muri. Заполните внутреннюю часть модуля 3-дюймовым слоем гравия.

Какова минимальная толщина плиты?

Толщина пластины требует минимального зазора в половину расстояния между ребрами и не менее 2 дюймов.

Какой толщины должна быть террасная плита?

Обычно мы стараемся поддерживать минимальную толщину панели 4 дюйма.

Плитный фундамент хороший?

Плитный фундамент

обычно подходит для районов, где много осадков. Они также часто дешевле. Гусеницы работают в более сухих местах или на склонах. Этот тип более трудоемкий и более дорогой в производстве.

Будет ли побит рекорд?

ОТВЕТ: Каждая бетонная плита имеет трещины.А поскольку бетон не является эластичным материалом, трещины неизбежны и редко вызывают беспокойство. По словам команды ковров, если трещины в полу не достигают дюйма и более, они, вероятно, являются результатом нормального воздействия.

Какие существуют три типа фундаментов?

В строительстве используются несколько типов фундамента: Плоский фундамент. Одиночная стопа или изолированная стопа. Комбинированная подножка. Полосатая основа. Гладкая или матовая основа. Глубокий фундамент. Куча фундамента.Бурение скважин или кессонов.

Есть ли у панелей основание?

Фундаменты из плит Как и все фундаменты, плита начинается с бетонного основания, залитого на 24 дюйма ниже опрыскиваемой поверхности. После закладки фундаментов на фундаменты укладывают не менее двух слоев бетонных блоков. После укладки блоков устанавливаются все внутренние трубы.

Как долго служат плитные фундаменты?

Предполагается, что блоки, отлитые из бетонных блоков и плит, прослужат от 80 до 100 лет и более при условии их высокого качества.Изоляция Termite рассчитана на 12 лет, пока химические барьеры остаются неповрежденными. Правильно ■■■■■■■■ гидроизоляция битумным покрытием должна прослужить 10 лет.

Какое основание лучше для бетонных плит?

Черный пол и фундамент образуют основу бетонной плиты и играют решающую роль в ее работе. В соответствии с Кодексом ACI подпочвой является уплотненный и восстановленный естественный грунт или свалка, а подпочвой является слой гравия, перекрывающий недра.

Толщина бетонной фундаментной плиты

Плита на фундаменте Бетон из Хьюстона

Плитный фундамент (также известный как плавающий плитный фундамент) — это формальная передовая практика проектирования конструкций, при которой формы создаются на поверхности земли опытными подрядчиками по бетону. Затем бетон заливается в форму с желаемым давлением на квадратный дюйм (фунты на квадратный дюйм), чтобы между землей и строящейся конструкцией не было места.Для бетонных фундаментов и плит на грунте обычно требуется бетон с давлением от 3 500 до 4 000 фунтов на квадратный дюйм. Плита становится фундаментом для дома или строительной конструкции.

Толщина плитного фундамента

Типичная толщина плиты на уровне грунта составляет 4–6 дюймов. Толщина варьируется в зависимости от назначения плиты. Внутренние дворики, террасы и тротуары обычно имеют ширину 4 дюйма. Для более тяжелых нагрузок, таких как подъездные пути, коммерческие или жилые плиты, мы обычно видим толщину 5–6 дюймов. Для более крупных грузовиков, таких как площадки для мусорных контейнеров и 18-колесные грузовики, толщина нередко составляет 7–8 дюймов.

Плитный фундамент

Для большинства фундаментов требуются нижние колонтитулы, заливаемые на 24 дюйма ниже конечного уровня отделки. После заливки бетонных оснований поверх них заливают бетонную плиту.

Смотрите анимационное видео здесь:

Осадка плитного фундамента

Многие спрашивают, осядет ли фундамент? Ответ обычно зависит от того, произошло ли надлежащее уплотнение грунта во время строительства.Перед началом работ по фундаменту необходима правильная подготовка площадки для подкладки, чтобы обеспечить уплотнение подстилающего грунта. Уплотнение почвы составляет . Рассчитывается  в процентах путем деления плотности материала в сухом состоянии на испытательном участке на максимальную плотность кривой отношения плотности влаги этого материала и умножения на 100%. Обычно подушки уплотняются минимум на 95%.

Сколько служат плитные фундаменты?

При правильной заливке плитные фундаменты должны служить всю жизнь или не менее 80-100 лет.В дополнение к передовым методам заливки, также необходимы пароизоляция (гидроизоляция) и химические барьеры, которые могут повлиять на долговечность плиты.

Недостатки плитного фундамента

Большинство людей согласится с тем, что наиболее распространенным недостатком плиты на ровном фундаменте является возможность образования трещин. В дополнение к нарушению структурной целостности стоимость ремонта трещины в плите может стать финансовым бременем. Перед заливкой плиты важно удалить корни деревьев и правильно уплотнить почву.

Преимущества плитных фундаментов:

Несмотря на недостатки плиты по сорту, есть и преимущества. Одним из их многочисленных преимуществ является то, что основы  обычно дешевле по сравнению с альтернативами. Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае опор и балочных конструкций, общая стоимость плитного фундамента намного доступнее.

7 советов по строительству прочной плиты дома

Независимо от того, являетесь ли вы неквалифицированным новичком или опытным профессионалом, есть несколько важных вещей, которые следует помнить при строительстве прочной и долговечной бетонной плиты для фундамента дома.Фундамент дома – самая дорогая и самая ответственная часть всей конструкции дома.

Существует два основных типа фундаментов: плита на уровне грунта и фундаментные стены на фундаментах, окружающих полноценный подвал. Плита на уклоне используется в более теплом климате, где нет необходимости, чтобы стены фундамента опускались ниже линии промерзания. Он состоит из бетонной плиты (обычно толщиной 4 дюйма) и несущей балки по всему периметру и под несущими стенами. Вот несколько полезных советов, которые помогут вам правильно выполнять каждый этап работы.

Этап 1. Подготовка основания

Слой щебня толщиной 4 дюйма и диаметром около ¾ дюйма, уложенный на ненарушенный грунт, обеспечит ровное основание и будет отводить воду от плиты. Листы полиэтилена, расстеленные поверх щебня, обеспечат влагозащиту.

Этап 2. Сборка опалубки

По периметру плиты сооружается кромочная опалубка из каркасного бруса, которая выравнивается на высоте над щебнем, равной толщине плиты.Формы должны быть покрыты составом для снятия формы (подойдет обычное моторное масло), чтобы формы легко снимались после затвердевания бетона.

Этап 3. Установка армирования

Обычная бетонная плита жилого дома армируется сварной проволочной сеткой 6 x 6 – Ш1,4 x Ш1,4, что относится к шагу в дюймах в каждом направлении и размеру проволоки соответственно. . Арматура укладывается на гидроизоляцию, покрывающую щебень, перед заливкой бетона.После заливки бетона сварная сетка поднимается до середины толщины плиты.

По периметру плиты устанавливается утолщенная плита или рейка для поддержки несущих стен. Для наклонной балки могут потребоваться горизонтальные стальные арматурные стержни, называемые арматурой, по всей ее длине. При необходимости проконсультируйтесь с инженером, чтобы определить размер, расстояние и расположение арматурных стержней в балке уклона.

Шаг 4. Установка компенсационных швов

Если длина плиты превышает 100 футов в любом направлении, для предотвращения или сведения к минимуму растрескивания рекомендуется использовать контрольные или компенсационные швы из древесноволокнистых плит.

Этап 5. Заливка бетона

Бетон заливается либо непосредственно из желоба грузовика, либо вручную с помощью колесной бочки и лопаты. Если установлены контрольные швы, бетон следует заливать целыми секциями, его нельзя ронять или заливать с высоты более 3 или 4 футов, иначе произойдет расслоение. Бетон равномерно распределяется по опалубке, и его следует утрамбовывать вручную или механически вибрировать, чтобы удалить захваченный воздух.

Этап 6. Отделка плиты

Первым этапом отделки бетона является проведение линейки (обычно длинной доски) по краю опалубки движениями вперед-назад для получения ровного, но грубого поверхность.Если предпочтительна более гладкая отделка, плиту затем обрабатывают плоской деревянной теркой для получения более тонкой текстурированной поверхности.

Следующий уровень отделки бетона называется затиркой, которая выполняется через несколько часов после заливки бетона и дает плотную, прочную, почти полированную поверхность. Как затирку, так и затирку можно выполнять вручную или с помощью вращающихся электроинструментов.

Этап 7. Дайте время для отверждения

Во время процесса отверждения бетон не должен быть слишком горячим (выше 80 градусов) или слишком холодным (ниже точки замерзания) и должен поддерживаться влажным или увлажненным. Бетон окончательно схватится примерно через неделю, после чего опалубку можно будет снять. Расчетной прочности он достигает через 28 дней, после чего твердеет гораздо медленнее.

Толщина фундамента из бетонной плиты | Типы бетонных плит | Стоимость бетонной плиты?

Толщина фундамента из бетонной плиты | Типы бетонных плит | Стоимость бетонной плиты?

Бетонная плита

Что такое бетонная плита?

Бетонная плита — популярный конструктивный элемент, используемый в современных зданиях, который состоит из плоской горизонтальной поверхности, изготовленной из монолитного бетона.Плиты, армированные сталью, обычно толщиной от 100 до 500 мм, чаще всего используются для устройства полов и потолков, хотя более тонкие глинобитные плиты могут использоваться для мощения снаружи.

Первый этаж многих жилых и промышленных зданий построен из широкой бетонной плиты, опирающейся на фундамент или непосредственно на грунт. Эти плиты бывают либо опорными, либо подвесными.

Если плита опирается непосредственно на фундамент, она является несущей; в противном случае плита подвешивается.Существует множество распространенных конструкций перекрытий для многоэтажных конструкций (другие типы см. в разделе «Проектирование»):

Балки и блоки, также известные как ребра и блоки, обычно используются в жилом и промышленном строительстве.

Этот тип плиты состоит из предварительно напряженных балок и пустотелых блоков, которые подпираются до тех пор, пока они не схватятся, что занимает около 21 дня.

Сборная многопустотная плита, устанавливаемая на месте с помощью крана.

Более тонкие сборные железобетонные плиты подвешиваются между стальными рамами, образуя полы и потолки на каждом уровне высотных зданий и небоскребов.

Монолитые плиты используются в высотных зданиях, крупных торговых центрах и жилых домах. Для отливки этих плит на месте на месте используются жалюзи и армированная сталь.

Железобетонные плиты часто обозначаются на технических чертежах аббревиатурой «железобетонные плиты». плита» или просто «ж/б». Инженеры-строители часто используют программное обеспечение САПР для выполнения расчетов и чертежей.

 Какой толщины должна быть бетонная плита для сарая?

Обычная толщина бетона большинства жилых двориков, дорожек и тротуаров составляет 4 дюйма, что является оптимальной толщиной бетона для навеса.Если вы храните что-то тяжелое, вы можете налить 6-8 дюймов, но это редкость. Как правило, бетонные плиты заливают на 4-8 дюймов утрамбованного гравия и грязи.

Какой толщины должна быть стандартная бетонная плита?

В жилом доме стандартная толщина бетонной плиты перекрытия составляет 4 дюйма. Если бетон будет время от времени подвергаться серьезным нагрузкам, например, передвижным домам или мусоровозам, рекомендуется толщина от пяти до шести дюймов. Чтобы начать подготовку основания, вырежьте уровень земли на соответствующую глубину, соответствующую толщине плиты.

Нужна арматура для 4-дюймовой плиты? Бетонная плита какого размера нуждается в арматуре?

4-дюймовая бетонная плита на уклоне не требует арматуры. Плита толщиной 4 дюйма, брошенная на землю и находящаяся в постоянном контакте с ней, будет плавать без арматуры. Для бетона толщиной 5-6 дюймов рекомендуется использовать арматуру.

Арматура рекомендуется для бетона толщиной 5-6 дюймов. Спрос на арматурную арматуру зависит от вида и планируемого применения бетона. Для наилучшей работы арматуру следует располагать в центре или немного выше центра бетонной плиты, поэтому она должна иметь заданную толщину.

Как залить бетонную плиту для сарая?

Шаг 1: Отметьте местоположение сарая.

Первый шаг — отметить место, где вы хотите разместить сарай. Мы не хотели оказаться на коммуналке или на земле соседа. Мы отметили место бетонной подушки рулеткой и краской из баллончика.

Шаг 2: Выкопайте фундамент.

Используя лопату или заступ, выкопайте яму для бетонного фундамента. Отверстие должно быть примерно на 4 дюйма глубже, чем будет плита.

Шаг 3: Соберите бетонную форму.

Используйте рычаг и молоток, чтобы согнуть листы полудюймовой фанеры в квадрат. Это послужит формой для вашего основания. Прикрепите фанеру к кольям размером 4×4 дюйма с помощью гвоздей или шурупов. Вы можете прибить или привинтить поперечины 2 × 4, чтобы лист не провисал, когда вы заливаете его бетоном. Вы также можете вставить колья по углам плиты, чтобы они не смещались во время заливки.

Шаг 4: Добавьте арматурные стержни.

Самое интересное.Используйте рулетку, чтобы равномерно распределить секции арматуры размером 2 × 6 дюймов, известные как стержни, вокруг внутренней части формы. Каждый стержень имеет два конца, как вилка. Плоский конец пойдет сверху и упрется в лист фанеры, а зубчатая сторона войдет в отверстия, просверленные в бетонном фундаменте. Одного стержня через каждые три или четыре фута должно быть достаточно для плит шириной менее 4 футов.

Шаг 5: Подготовьте место для заливки.

Место заливки бетона должно быть ровным, чтобы бетон не стекал в ту или иную сторону.Используйте строительный уровень, чтобы убедиться, что поверхность ровная, прежде чем заливать фундамент.

Шаг 6: Залейте бетон.

Распакуйте цемент из контейнера и смешайте его в тачке с песком и водой, чтобы получилась кашица. Залейте бетон в форму, предварительно залив его поверх арматуры. После того, как он схватится, полейте плиту водой из разбрызгивателя или из шланга.

Шаг 7: Завершение и очистка.

После того, как бетон затвердеет, можно закончить укладку брусчатки и посыпать опалубку песком.При необходимости вы можете добавить еще один слой бетона, чтобы закончить плиту.

Сколько стоит бетонная плита?

Средняя стоимость бетонной плиты составляет 8 долларов США за квадратный фут, при этом фактическая стоимость зависит от размера и глубины плиты. Наиболее распространенная глубина составляет 4 дюйма, что стоит от 7 до 9,50 долларов за квадратный фут. Плита глубиной 6 дюймов немного дороже, в среднем от 7 до 10 долларов за квадратный фут.

Стандартная бетонная плита 8 × 8 стоит 380 долларов в диапазоне цен от 300 до 500 долларов, в то время как бетонная плита большего размера 24 x 24 стоит 3460 долларов в диапазоне цен от 2800 до 4100 долларов.

Бетонная плита глубиной 6 дюймов обеспечивает дополнительную структурную стабильность и устойчивость к растрескиванию, чем обычная плита глубиной 4 дюйма. Типичная стоимость 6-дюймовой плиты на 7-10% больше, чем у 4-дюймовой плиты. Для большинства проектов более высокая стоимость более толстой 6-дюймовой плиты является хорошим компромиссом для улучшения структурной поддержки и долговечности.

Сколько стоит бетонная плита 30×40

Средняя стоимость заливки бетонной плиты 30×40 с армированием металлической арматурой составляет от 8000 до 12000 долларов.Эта цена указана за универсальное использование, такое как гараж, тогда как фундамент для строения может быть дороже.

Сколько стоит заливка бетонной плиты 12×12?

Сколько стоит бетонная плита 12×12? Типичная стоимость заливки бетонной плиты размером 12×12 и толщиной 4 дюйма составляет от 888 до 1584 долларов США, включая работу специалистов и материалы.

Сколько стоит залить плиту 20×30?

Типичная стоимость заливки бетонной плиты размером 20×30 и толщиной 6 дюймов составляет от 3400 до 3800 долларов США, включая работу специалистов и материалы.

Сколько стоит бетонная плита 40×60

Бетонная плита размером 40 x 60 футов и толщиной 6 дюймов будет стоить от 8500 до 12000 долларов. Это основано на средних показателях по стране для полностью спроектированной, готовой бетонной плиты, включая рабочую силу и материалы, примерно по 5 долларов за квадратный фут.

Сколько стоит бетонная плита 24×30?

Средняя стоимость заливки бетонной плиты размером 24×40 мм и толщиной 6 дюймов составляет 4320 долларов США.

Сколько стоит бетонная плита 24×24?

Стандартная бетонная плита для гаража 24×24 стоит примерно от 3060 до 5940 долларов США, при этом цена за квадратный фут обычно варьируется от 5 долларов США.От 30 до 8,30 долларов США за 4-дюймовую бетонную плиту и от 6,82 до 10,32 долларов США за 6-дюймовую бетонную плиту.

бетонные плиты затраты калькулятор

Вот приблизительная средняя стоимость бетонной плиты по размеру (в ногах):

9 0304 $ 2,860

 Дешевле ли заливать собственный бетон?

Самостоятельное изготовление бетона — один из самых экономичных вариантов. Магазин товаров для дома продаст вам пакеты со смесью. Как правило, все, что вам нужно сделать, это добавить воды, чтобы она была готова к заливке.

Однако очень важно добиться идеального соотношения и правильно перемешать бетон. В противном случае вы рискуете получить более слабый бетон после его затвердевания, что через несколько лет может привести к трещинам или крошению.

Аренда грузовика — хорошая идея, потому что перемешивание пакетов по одному ограничивает ваши возможности для достижения регулярных результатов.

Нужна ли арматура для небольшой бетонной плиты?

Каждый бетонный проект не требует использования арматуры.Обычное эмпирическое правило заключается в том, что если вы заливаете бетон глубиной более 5 дюймов, вам обычно следует добавить арматуру, чтобы поддержать всю конструкцию.

Вам нужен гравий под бетон?

Под бетонную плиту, фундамент или патио требуется гравий. Гравий, поскольку его можно уплотнить, обеспечивает прочную основу для вашего бетона. Это также помогает с дренажом, не давая воде скапливаться под тротуаром.

Фундамент из бетонных плит

Фундамент из бетонных плит — это тип фундамента, который используется для создания ровного основания для строительства дома.Он обеспечивает прочный, долговечный и прочный фундамент для жилых и коммерческих зданий.

Фундамент строится путем рытья ямы для фундамента, а затем заливки бетонной плиты.

Бетон обычно имеет толщину 4–6 дюймов и армирован арматурой для придания прочности и устойчивости. Размер и форма фундамента будут зависеть от строящегося дома.

Фундамент из бетонной плиты сооружается из сверхпрочного цемента и заполнителя. Фундамент использует большой вес бетона, чтобы противостоять любому удару.Бетонный плитный фундамент также является лучшим основанием для вас, если вы находитесь в районе, подверженном землетрясениям.

Во многих домах с более теплым климатом есть подвал под домом для лучшей циркуляции воздуха и сохранения прохладной температуры летом.

Дома с подвалами обычно имеют дополнительные опоры для фундамента и стен.

Бетонные плиты являются экономичной альтернативой традиционному фундаменту. Этот тип фундамента часто предпочтительнее в следующих ситуациях:

• Если участок имеет значительный уклон.
• Когда почва слишком грязная, чтобы копать без риска оползня.
• Когда есть необходимость в подпорных стенках по обеим сторонам фундамента.
• В районах с частыми землетрясениями, наводнениями или пожарами.

Фундамент из бетонных плит также может быть полезен в местах с промерзающей почвой или грунтовыми водами. Это потому, что бетон не содержит органических материалов, а это значит, что он не будет гнить и давать усадку, а также обеспечит некоторую изоляцию.

Средняя стоимость фундамента из бетонных плит составляет $5-7 за квадратный фут.Их легко установить, и у многих строителей есть бригада, которая специализируется на строительстве бетонных плит.

Толщина фундамента из бетонных плит

Толщина фундамента из плит обычно составляет 4–6 дюймов в центре. Часто под бетонную плиту добавляют слой песка, чтобы облегчить дренаж или действовать как подушка. В домах, построенных на плите, нет ни подполья, ни места под полом.

Что такое бетоноукладчики

Бетоноукладчики представляют собой тонкие бетонные плиты, которые обычно используются для мощения дорожек или патио.Они часто носят декоративный характер, но не всегда должны быть таковыми. Бетонные плиты используются часто, потому что они просты в установке и относительно дешевы.

Бетонные плиты для укладки тротуарной плитки часто используются в качестве напольного покрытия для патио, террас у бассейнов или других открытых площадок. Они бывают разных цветов и отделки, чтобы соответствовать любому стилю. Это отличный и доступный вариант напольного покрытия, который будет хорошо сочетаться со многими растениями и деревьями, которые часто встречаются на открытом воздухе.

Бетонные плиты — это поверхность, которую часто можно увидеть как в жилых, так и в коммерческих помещениях. Чаще всего бетонные плиты используются в качестве покрытия для проезжей части и тротуаров. Еще одно применение бетонных плит — это покрытие патио.

Бетонные плиты для брусчатки представляют собой очень прочную поверхность, но за ними нужно ухаживать с помощью правильного продукта или обработки поверхности.

Бетоноукладчик является одним из наиболее часто используемых материалов для мощения дорожек, пешеходных дорожек и патио. При подготовке к укладке тротуарной плитки важно, чтобы поверхность была покрыта слоем щебня, который будет служить основой.

Типы бетонных плит

Эта статья посвящена различным типам доступных бетонных плит;

Фундаментные плиты

Фундаментные плиты, иногда называемые «наземными» или «наземными» плитами, часто используются для цокольных этажей в жилых и некоторых коммерческих зданиях. Это экономичный и целесообразный способ строительства для участков с неактивной почвой и небольшим уклоном.

Крайне важно строить опорные плиты вокруг такого типа почвы, поскольку некоторые почвы, такие как глина, слишком динамичны, чтобы поддерживать плиту равномерно по всей ее площади. Это приводит к растрескиванию и деформации любых элементов, связанных с полом, например, стоечных стоек.

Перед заливкой бетона очень важно выровнять площадку, так как наклонная поверхность приведет к неравномерному затвердеванию бетона, что приведет к неравномерному расширению. В некоторых случаях можно выровнять участок с естественным уклоном, просто удалив почву с возвышенной стороны.

Если участок имеет большой уклон, можно использовать метод «вырезать и засыпать», который включает удаление грязи с возвышенностей и засыпку низин.

Наряду с заполнением нижней стороны плиты эта секция может поддерживаться бетонными опорами, уходящими в землю. В этом сценарии материал наполнителя менее важен с точки зрения конструкции, так как собственный вес плиты поддерживается опорами. С другой стороны, наполнительный материал необходим для поддержки затвердевающего бетона и его армирования.

Сборные бетонные плиты

Сборная бетонная плита представляет собой бетонный пол, отлитый в конечном месте на уровне земли или на приподнятой опоре. Эти плиты часто используются из-за их прочности и простоты использования. Сборные плиты обычно изготавливают из предварительно напряженного бетона, высокопрочного бетона или железобетона.

Сборные секции легче и быстрее устанавливать, чем монолитные секции, поскольку для правильной установки требуется меньше людей. Сборные железобетонные плиты считаются постоянными перекрытиями, так как вес плиты вместе с ее основанием будет больше, чем предел прочности человека.

Предварительное напряжение позволяет строителям использовать в данном проекте более тонкие профили и, таким образом, сокращать затраты и время, легко заменять поврежденные плиты или даже модернизировать старые здания.

Сборная бетонная плита — это сборная бетонная конструкция, используемая для создания стен, плит перекрытий, лестниц и других конструкций. Сборный железобетон в виде блоков или панелей легко транспортируется и устанавливается на месте. Он используется с первой половины 20-го века, а инновации различных компаний идут в ногу с новыми исследованиями и разработками.

Монолитные бетонные плиты

Монолитная бетонная плита формируется путем заливки жидкого бетона в форму, где он затвердевает и затвердевает.Затем отливку можно извлечь из формы, чтобы обнажить готовую бетонную плиту.

Сборные бетонные плиты обычно толще и дороже, чем сборные железобетонные плиты. Преимущество монолитного бетона заключается в том, что его можно настроить по форме или размеру, чтобы учесть любые неровности на поверхности земли под ним.

Конструкционные бетонные плиты

Конструкционная плита представляет собой опорный элемент в виде плиты, который существует между землей или земляным полотном и несущими структурными элементами, такими как стены, балки перекрытий, балки, балки и колонны.

Конструкционная бетонная плита может быть изготовлена ​​с использованием многих технологий изготовления, от монолитных до сборных.

Плита предназначена для распределения несущего веса конструкции на большую площадь (минимальная площадь основания) и облегчения сборки относительно толстых (толщиной не менее 1″) плит.

Может использоваться в качестве основной опоры для пола, стены или потолка. В большинстве случаев конструкционный бетон заливается непосредственно поверх системы плитного фундамента.

Подвесные плиты

Подвесные плиты (также называемые «плавающими плитами») используются в зданиях для обеспечения безопасного разделения между зданием и землей.

Наиболее известные примеры используются в офисных зданиях (например, потолок, подвешенный к полу), но их можно найти и во многих других областях. Как правило, это более крупные и толстые бетонные плиты.

Односторонние плиты

Односторонние плиты обычно используются в тех случаях, когда нагрузка на плиту снижается, поскольку она не должна поддерживать структуру выше.Поскольку плита не должна нести нагрузку, можно использовать меньшую толщину.

В новом строительстве односторонние плиты обычно располагают непосредственно под крыльцами, балконами или другими зонами, не требующими полной нагрузки здания, например, подсобными помещениями.

Двусторонние плиты

Двусторонние плиты используются так же, как и односторонние плиты, но обычно требуют больше усилий для изготовления. Двусторонняя плита построена с использованием настила, который охватывает всю ширину здания, а не пола, который простирается горизонтально.

Вместо того, чтобы опираться на стойки или балки, он поддерживается полностью на своей верхней поверхности. Этот тип плит обычно используется при строительстве больших складов и производственных зданий, где будет интенсивный пешеходный трафик.

Композитная плита

Композитная плита представляет собой тип бетонной плиты, которая может быть составной по структуре с включением нескольких различных типов арматуры. Фундамент, структурные элементы и отделочная поверхность из бетона спроектированы так, чтобы быть совместимыми.

Они не рассматриваются как единый объект, а рассматриваются как отдельные объекты, работающие параллельно.

Термин «композитная плита» также используется многими подрядчиками, когда речь идет о плите, армированной стальной арматурой, стальной сеткой или другими типами арматурных стержней или проволочной сеткой, уложенной перед заливкой бетона.

Плита Hardy

Плита Hardy — это тип бетонной плиты, которая не имеет герметика от стружки от производителя бетона.

Плиты Hardy чаще всего используются, чтобы не иметь пластичности или «податливости» между плитой и землей, например, когда монолитные плиты используются в фундаментах домов. Прочные плиты также можно найти на автостоянках, где из-за движения большегрузных автомобилей часто происходит сдвиг.

Пустотная плита

Пустотная плита представляет собой бетонную плиту прямоугольной формы. Пустотные плиты часто используются для создания легких или временных бетонных полов.

Пустотные плиты используются в качестве напольного покрытия в жилых помещениях, таких как веранды, балконы и террасы, потому что отсутствие податливости между бетоном и поверхностью, на которую он опирается, создает пространство над ним, через которое может стекать любая вода.

Вафельная плита (сетчатая плита)

Вафельная плита представляет собой плиту, состоящую из решетки из металлических стержней, уложенных параллельно земле для удерживания бетона на месте. Это уменьшает количество бетона, которое необходимо залить на землю.

Он также дает более легкую бетонную плиту с меньшим весом и необходимым армированием, особенно для больших и тяжелых строительных проектов.

Плоские плиты

Плоская плита представляет собой тип бетонной плиты, которая не имеет никакой арматуры, кроме арматуры в бетоне, и используется в строительных проектах, где требуется несущая конструкция, но нет определенных краев или углов .Этот тип плиты может быть использован для возведения стен подвала, внутренних и наружных стен и полов.

Фундаментная плита

Фундамент является неотъемлемой частью любого строения. Фундаменты можно разделить на низкоуровневые и высококлассные. Фундамент ниже уровня земли – это фундамент, на котором строится здание непосредственно на почве.

Надземные фундаменты, такие как опоры зданий, построенных на свалке, располагаются над землей и образуют центральную опору здания.

Фундаментная плита представляет собой тип бетонной плиты, которая используется при строительстве больших зданий. Фундаментные плиты — это большие плиты, поддерживаемые колоннами и балками, чтобы выдерживать вес здания. Плиты могут быть изготовлены из обычного бетона, сборного железобетона или сборных армированных многопустотных плит.

Сборная армированная многопустотная плита

Сборная армированная многопустотная плита представляет собой тип бетонной плиты со стальными стержнями внутри плиты, обеспечивающими армирование для поддержки тяжелых нагрузок.Полое пространство в середине плиты заполняется бетоном, а иногда и песком, чтобы создать прочную конструкцию, способную выдержать большой вес.

Преимущества и недостатки бетонных плит

Преимущества бетонных плит

Низкая стоимость

Сборка бетонных плит относительно недорога (можно легко сделать с помощью основного оборудования и без использования кранов). Бетонные плиты также могут быть залиты во многих различных формах, таких как простые формы, которые можно построить за один день, или более сложные формы, на изготовление которых уходит несколько дней.

Бетонные плиты также могут быть отлиты на месте с использованием грузовиков или вертолетов для транспортировки материала. Это делает его очень экономичным способом закладки фундамента под зданиями.

Бетонные плиты очень экономичны для возведения фундаментных стен, фундаментов и других конструкций. Бетонные плиты можно залить и построить менее чем за день, в то время как на изготовление бетонных форм уходит несколько дней или даже неделя.

Для больших зданий бетонные плиты можно заливать с помощью кранов, грузовых прицепов или другого тяжелого оборудования.Бетонные плиты также очень безопасны и представляют низкий риск по сравнению со строительными материалами, такими как изделия из дерева.

Время

Бетонные плиты можно заливать и укладывать очень быстро, в зависимости от размера, в течение нескольких часов. Это делает бетонные плиты экономически выгодными, поскольку их можно построить за несколько дней, а не за недели или месяцы.

Время изготовления монолитных бетонных плит также относительно невелико, поскольку процесс заливки относительно прост и занимает короткое время. Однако, поскольку бетонные плиты тяжелые, их необходимо поднимать на место с помощью кранов или другого тяжелого оборудования.

Безопасность

Бетонные плиты очень безопасны. Обычно они намного прочнее деревянного каркасного здания и могут выдерживать значительный вес или удары, не вызывая структурных повреждений здания.

Например, при землетрясении бетонные плиты могут остаться целыми, а здания и сооружения из дерева рухнут под тяжестью конструкций над ними.Бетонные плиты также имеют низкий риск возгорания из-за их прочности и негорючих строительных материалов.

Простота ремонта

Бетонные плиты легко ремонтируются. Если одна секция бетонной плиты конструктивно ненадежна, ремонтировать нужно только эту секцию. Если в плите есть дыра или трещина, ее можно просто заполнить дополнительным количеством бетона, который затвердеет, если оставить его на воздухе.

Бетон также имеет низкий риск возгорания, как и деревянные конструкции, потому что он не может легко загореться. Бетон также выглядит так же хорошо и почти всегда гармонирует, когда построен на фундаменте.

 Влажность

Бетонные плиты являются наиболее прочным типом строительного материала на современном рынке, когда речь идет о проблемах с влажностью из-за низкой скорости поглощения водяного пара. Плита может быть спроектирована так, чтобы соответствовать требуемым условиям проектирования в течение определенного периода времени.

Плиты также непористые, что означает, что водяной пар не проходит через материал.Это является значительным преимуществом, поскольку препятствует просачиванию влаги через плиту в другие области здания или конструкции.

 Easy Building

Бетон является наиболее широко используемым строительным материалом на земле. Многие страны мира используют бетон в качестве основного строительного материала. Бетон является одним из самых универсальных доступных строительных материалов, и его можно использовать для строительства практически всего, от небольших самодельных фундаментов до больших коммерческих зданий.

Он очень прочный и выдержит серьезное повреждение или пожар, в отличие от почти любого другого строительного материала, включая деревянные каркасные конструкции, которые склонны к возгоранию при некоторых погодных условиях, таких как удар молнии, землетрясение или сильный шторм.

Недостатки бетонных плит

Вес

Бетонные плиты очень тяжелые, и их необходимо перетаскивать или поднимать в нужное положение с помощью кранов или тяжелого оборудования. Это дорого и долго для подрядчика.

Стоимость

Бетонные плиты относительно дороже по сравнению с другими формами строительства. Тем не менее, вы получаете то, за что платите, и бетон прослужит дольше, чем большинство других строительных материалов, что делает его экономически выгодным в долгосрочной перспективе.

Проницаемый

Бетон пористый по своей природе и может поглощать различные жидкости. Это может вызвать значительную угрозу повреждения здания водой, особенно от большого количества воды в течение длительного периода времени. Бетонные плиты также подвержены образованию грибка и плесени.

Гибкость

Бетонные плиты не могут быть легко разрезаны, чтобы соответствовать масштабу здания. Также очень трудно удалить или отремонтировать любые поврежденные участки здания, потому что плита очень прочная, и для ее разрезания и полного снятия плиты потребуется тяжелая техника. Это очень дорого для подрядчиков.

Время бетонирования

Большинство форм бетона затвердевают в течение 24 часов, но бетонные плиты затвердевают примерно за 1 день от заливки до полностью затвердевшего состояния.Это время, которое требуется для ожидания любым лицам, занимающим пространство под плитой, что может быть существенным недостатком для домовладельцев или арендаторов.

Холодный

Бетонные плиты не изолированы и не обеспечивают достаточную теплоизоляцию, что означает, что в холодных погодных условиях в здании может стать слишком холодно для проживания или даже в определенное время дня из-за больших окон или стекла стены на его внешней стороне.

Это еще один недостаток коммерческих зданий, поскольку он может привести к снижению продаж и прибыли предприятий.

Установка

Бетонные плиты не очень просты или удобны в установке, особенно по сравнению с деревянной или стальной рамной конструкцией, которая не требует никаких инструментов и требует лишь нескольких человек и некоторого времени для строительства.

Это связано с тем, что бетонные плиты имеют неправильную форму и имеют швы, которые необходимо разрезать в плите. Это требует очень много времени для некоторых подрядчиков и может быть еще более рентабельным для домовладельцев, чем для профессионалов.

Разборка бетонных плит и 3 основных типа

«Крепкий фундамент — ключ к достижению долгосрочного успеха».

— Майкл Леонард

Здания настолько прочны, насколько прочны их основания, верно? Когда дело доходит до развития коммерческой недвижимости, выбор правильного типа бетона будет определять, будет ли ваше здание в будущем поддерживать прочный фундамент.

Информация для ознакомления:

Во-первых, давайте разберем основы того, что вы должны знать о бетонных плитах.Стандартная плита для одноэтажных зданий и тротуаров составляет 4-5 дюймов, но ее толщина может увеличиваться в зависимости от местных условий или использования жильцами.

Например, складская плита, скорее всего, будет толще, чтобы выдержать нагрузку и движение вилочного погрузчика. Фундаментные стены одноэтажных зданий должны иметь толщину не менее восьми дюймов. Генеральные подрядчики понимают, что бетон дает усадку в течение периода отверждения (около 28 дней) и должны это учитывать.

Пример: Критерии проектирования перекрытий: Мин.толщина плиты должна составлять пять дюймов, исходя из минимального давления грунта 3000 фунтов на квадратный фут, равномерной расчетной нагрузки на пол 100 фунтов на квадратный фут и точечной нагрузки крепления 400 фунтов на квадратный фут.

Чтобы помочь противодействовать огромному давлению, которое оказывает коммерческое здание, необходимо установить прочную анкерную систему для более равномерного распределения веса и укрепления. Вы также должны провести специальный осмотр, чтобы проверить прочность бетона, выполнив испытание на разрыв. Этот тип испытаний измеряет прочность на сжатие путем разрушения бетонных образцов цилиндрической формы в машине для испытаний на сжатие.

Рассчитывается по формуле: нагрузка при разрушении, деленная на площадь поперечного сечения, выдерживающего нагрузку, и выражается в фунтах-силах на квадратный дюйм или мегапаскалях. Затем в качестве результата записывают среднее из трех испытаний бетона, выдержанного не менее 28 дней. Вот дополнительная информация о брейк-тестах.

Важное примечание :

Независимо от того, насколько совершенен бетон, который вы выберете, если земля не будет точно выровнена, это отрицательно повлияет на толщину пола по всей плите.Бетон относительно недорог, но вам нужно выбрать правильный тип для вашего климата и типа здания / требований к прочности.

Для подачи спецификаций вам необходимо быть в курсе требований и знаний о конкретных проектах. Вы можете ознакомиться с актуальными спецификациями, нормами и стандартами здесь: Американский институт бетона (ACI), Американское общество испытаний и материалов (ASTM) и Международные строительные нормы и правила.

3 типа:

• Т-образный бетонный фундамент (Footing Design Foundation)

Этот тип наиболее распространен в коммерческих зданиях и считается традиционным методом фундамента.Он особенно помогает поддерживать более высокие здания и идеально подходит для более холодного климата, где может произойти промерзание грунта. Когда грунт промерзает, на фундамент оказывается большое давление, и для этого фундамента требуется установка фундамента ниже линии промерзания. Затем стены добавляются к основанию, которое шире стены, поэтому обеспечивает большую поддержку.

• Плита на бетонном основании

На оппозиции плитный фундамент применяется там, где нет угрозы промерзания грунта. Этот метод включает в себя один слой бетона толщиной в несколько дюймов, который заливается за один раз. По краям основания его наливают толще, чтобы создать цельную основу. Кроме того, на каждом краю установлены арматурные стержни для еще большей поддержки. Примечание. Этот тип обычно укладывается на гравийный щебень, что улучшает дренаж фундамента. Однако, чтобы свести к минимуму риск растрескивания, поверх плиты укладывается проволочная сетка

.

• Бетонный фундамент с защитой от мороза

Если участок действительно подвержен промерзанию грунта, этот тип бетона является даже лучшим вариантом, чем плита на уровне грунта, поскольку в нем используются два листа жесткой изоляции из полистирола.Изоляционные листы удерживают тепло от конструкции. Этот метод требует только одной заливки бетона, тогда как для Т-образного фундамента обычно требуется три.

Строители умеют сопоставлять тип и долговечность с общей стоимостью, чтобы получить долговечный фундамент для вашей собственности. Подумайте о партнерстве с предпочтительным разработчиком, который хорошо разбирается в этом отделе.

Падение уровня цокольного этажа

В: У меня есть клиент, которому нужно больше места в подвале в доме, который я уже построил, поэтому плита должна опускаться ниже края фундамента.Как лучше детализировать края, чтобы плита не треснула?

A: Рик Арнольд, автор книги «Работа с бетоном » и частый докладчик на JLC Live, отвечает : Понижение уровня цокольного перекрытия для увеличения высоты выполняется не очень часто — я просил сделать это всего несколько раз. Если вы обнаружите проблему до того, как будет смонтирована палуба первого этажа, гораздо проще просто добавить слой или два грязевых подоконников. Тем не менее, падение уровня плиты может быть сделано постфактум.Суть в том, чтобы изолировать плиту, чтобы она двигалась независимо от фундамента и фундамента или стволовых стен. Если плита прилипает к основанию и стене, вероятность появления дефектов (трещин) при попытке ее перемещения намного выше. №

Первый способ обеспечить самостоятельное перемещение плиты — это установить деформационный шов по периметру плиты. Такие продукты, как компенсатор Reflectix Expansion Joint, легко доступны в большинстве строительных магазинов. Этот пенообразный материал имеет ширину 4 дюйма и толщину ½ дюйма и поставляется в рулонах.

Затем я бы установил изоляционную мембрану или прокладочный лист между нижней стороной плиты и основанием. Это может быть что-то такое же простое, как полоса полиэтилена толщиной 6 мил, которая покрывает верхнюю и боковые стороны фундамента и которую вы надеваете непосредственно перед заливкой плиты. Если вы все равно устанавливаете пароизоляцию из поливинилхлорида по всей площади цокольного этажа, просто продолжайте ее вверх и над фундаментом.

Хорошей новостью является то, что цокольные плиты не подвергаются воздействию непогоды или значительных перепадов температур, поэтому они гораздо менее склонны к смещению, чем наружные плиты, например, в неотапливаемом гараже. Это означает, что вам может сойти с рук уменьшение толщины плиты поверх фундамента всего до 2 дюймов, что обычно приводит к дефектам внешней плиты.

Плита полной толщины движется с другой скоростью, чем более тонкая часть, которая перекрывает основание, что делает точку перехода между двумя слоями толщины особенно уязвимой для растрескивания. Так что вы можете попробовать создать скошенный край на верхнем внутреннем углу основания.Просто срежьте или оторвите около 2 дюймов бетона основания примерно под углом 45 градусов лопатой с плоским лезвием, пока бетон еще зеленый. (Если фундамент заложен, а пол уже сделан, есть вероятность, что бетон основания будет слишком твердым, чтобы его можно было очень легко «сбрить»). Это может выглядеть некрасиво, но скошенный край основания делает переход более постепенным и снижает вероятность растрескивания плиты там, где она переходит на полную толщину. Но даже с этой дополнительной предосторожностью я бы никогда не дал гарантии, что плита не треснет.

Я обычно не использую армирование проволочной сеткой в ​​цокольном перекрытии. Если основание подготовлено правильно, проволочная сетка не понадобится. Подвальная плита не будет двигаться вверх или вниз, и, когда она закрыта со всех сторон, на нее не действуют боковые силы, в отличие от внешней плиты. Для тех, кто использует проволочную сетку, правильно разместить ее в центре 2-дюймовой плиты практически невозможно. Достаточно сложно разместить его в центре 4-дюймовой плиты.

Я тоже не думаю, что фибробетон сильно поможет.Волокна предназначены для предотвращения микроскопического растрескивания, возникающего в процессе отверждения, но обычно они не увеличивают прочность бетона на изгиб, поэтому сомнительно, что волокна предотвратят растрескивание в местах перехода толщины плиты. Кроме того, бетон, армированный волокном, может быть очень утомительным в работе во время затирки, и это значительно увеличивает стоимость бетона. Я бы просто выбрал стандартную смесь из гороха и косточек весом 3000 фунтов.

Еще одна вещь, которую можно сделать, если вы считаете, что вас могут попросить предоставить больше места в подвале, — это потратить немного больше времени после заливки фундамента, чтобы затереть приличную отделку сверху.Затем я подготовлю дно отверстия так, чтобы верхняя часть 4-дюймовой плиты была на одном уровне с верхней частью фундамента. Эта стратегия обеспечивает целых 4 дюйма дополнительного пространства и поддерживает постоянную толщину плиты по всему цокольному этажу, сводя к минимуму возможность образования трещин.

Продолжение саги: Толщина бетона, залитого на плиты

В большинстве торговых и коммерческих зданий полы просто залиты бетоном. Земля является частью опалубки, и ее ровность, уплотнение и классификация влияют на толщину залитого бетона, а также наличие или отсутствие камней, мусора и подобных материалов.Если нижележащий грунт не идеально ровный, по всей плите возникают различия в толщине бетона.

Владельцы исторически требуют, чтобы плиты были как минимум определенной толщины бетона. Подрядчики по заливке бетона и генеральные подрядчики обычно заливают бетон определенной толщины, но бетон дает усадку в течение периода отверждения. Соответственно, плиты обычно отверждаются до толщины, меньшей толщины заливки, и часто неравномерно по площади плиты. В большинстве спецификаций для розничных или коммерческих бетонных плит указана толщина от 4 до 6 дюймов.

Владельцы и подрядчики исторически спорили, соответствует ли залитая плита спецификации из-за ее толщины. В статье однажды сообщалось, что толщина одной указанной 6-дюймовой плиты варьировалась от 2 ¾ дюймов до 8 дюймов, но «нормальный» диапазон должен был составлять от 4 ½ дюймов до 7 ½ дюймов толщины при «средней» толщине бетона 5 от ¼ до 5 ½ дюймов. Большинство бетонных плит после заливки не соответствуют заданной толщине. Этот факт может привести и приводит к судебному разбирательству или арбитражу.

В недавнем случае речь шла о следующей спецификации:

.

Критерии проектирования перекрытий: Мин. толщина плиты должна составлять 4 дюйма, исходя из минимального давления грунта 3000 фунтов на квадратный фут, равномерной расчетной нагрузки на пол 100 фунтов на квадратный фут и точечной нагрузки крепления 400 фунтов на квадратный фут. Зарегистрированный инженер должен проверить толщину плиты с учетом конкретных условий площадки, изменить толщину расчетных критериев в соответствии с требованиями конкретных условий площадки и сообщить о любом отклонении от проектных критериев руководителю проекта владельца.

Кроме того, спецификация бетонной смеси требовала, чтобы смесь была залита для достижения давления 3000 фунтов на квадратный дюйм при отверждении после двадцативосьмидневного периода отверждения.

После того, как плита была залита, она была проверена путем отбора керна и признана тонкой. Его толщина в среднем составляла 3 ½ дюйма, при этом один образец керна фактически был ниже минимального допустимого уровня ACI. Владелец утверждал, что плита не соответствовала 4-дюймовой спецификации и представляла собой бракованную конструкцию. Подрядчик и субподрядчик утверждали, что плита превышала требуемую спецификацию, потому что фактически залитый более прочный бетон превышал указанные требования по несущей способности в 3000 фунтов на квадратный дюйм.Залитый бетон превышал 3700 фунтов на квадратный дюйм при отверждении. С точки зрения несущей способности плита «залитая» была конструктивно прочнее, чем плита «как указано».

Бетон укрепляется с течением времени. Следовательно, если произойдет разрушение бетонной плиты, это обычно происходит раньше, чем позже. Бетонная плита предназначена для поддержки необходимых нагрузок, заранее определенных архитекторами и инженерами. Спецификации требуют минимальной толщины плит, но они также требуют, чтобы залитая смесь была способна выдерживать нагрузку в определенное количество фунтов на квадратный дюйм при отверждении.Несущая способность плиты является результатом сочетания нескольких факторов, а не только толщины плиты. Двумя наиболее важными факторами являются прочность бетона и толщина плиты. Спецификации для плит на уклоне часто рассматриваются как проектные спецификации, поскольку они предоставляют подрядчику точную толщину желаемой плиты. Также необходимо учитывать допуски.

Инженеры-строители и архитекторы годами обсуждали допуски на толщину бетонных плит, заливаемых по уклону.Модель ACI-117 Американского института бетона прошла несколько итераций с конца 1930-х годов. Последняя версия ACI — ACI-117-10. В опубликованных статьях сообщается, что лишь немногие плиты по сорту действительно соответствуют требованиям по толщине. Комментарий ACI-117-10 гласит: «Ни одна структура не является абсолютно ровной, вертикальной, прямой и правильной», и по этой причине предусмотрены допуски.

Американский институт бетона первоначально предоставил допуски на толщину, которые были как положительными, так и отрицательными. В конечном счете, ACI устранила свой допуск на большую толщину и предоставила допуск от указанной толщины в минус 3/8 дюйма, при этом ни один образец не должен быть менее минус 3/4 дюйма, независимо от указанной толщины. ACI-117.10 ¶ 4.4(а).

Спецификация в недавнем случае, упомянутом выше, была признана спецификацией производительности. Спецификация не просто требовала 4-дюймовой плиты, но в целом требовала, чтобы плита выдерживала предполагаемые нагрузки в течение срока службы конструкции. Несмотря на то, что рассматриваемая плита не была такой толщины, как указано, подрядчик доказал, что ее прочность на сжатие и несущая способность превышают проектные требования. На момент принятия решения отказов не было, и плита использовалась более двух лет без трещин, сколов или дефектов.

Является ли спецификация проектной или эксплуатационной спецификацией, это вопрос закона, на решение которого могут повлиять факты. Споры о толщине плиты и допусках продолжатся, но не о назначении плиты; выдерживать необходимые нагрузки в течение срока службы конструкции.

.
