Свайный фундамент своими руками пошаговая инструкция с видео

Статья будет полезна новичкам каркасного строительства, в ней Вы найдёте пошаговую инструкция о том, как возвести свайный фундамент своими руками, с помощью двух мужчин и приспособления для вкручивания свай.

Фундамент на винтовых сваях используется для возведения домов, коттеджей, дач, турбаз и пансионатов по каркасной технологии строительства. Существует три способа монтажа свай для такого фундамента ручной, ручно-механический и с применением спецтехники. Мы рассмотрим самый простой и дешевый способ строительства свайно-винтового фундамента для каркасного дома – ручной.

Винтовые сваи состоят из трёх элементов:

Торец сваи имеет заострённую форму и к нему приварены лопасти, для легкого вкручивания.
«Тело» сваи представляет собой цилиндрическую трубу определённого диаметра.
Опорная площадка сваи с отверстиями для установки рычагов, используемых для ввёртывания сваи.

Диаметр сваи это важный параметр, его следует выбирать, исходя из предполагаемой нагрузки строения – чем выше вес, тем больше диаметр свай. Сваи изготавливаются из металла и покрываются антикоррозийной защитой от воздействия влаги.

Другой важный параметр при выборе сваи для Вашего свайного фундамента это тип грунта на участке. Винтовые сваи изготавливаются под различных типов грунтов и делятся на 3 типа:

Сваи со специальным зубчатым торцом и имитацией лопастей. Такие опоры применяют для фундаментов на грунтах, подверженных сильному промерзанию. Нижний торец сваи имеет неширокие лопасти и зубчатую форму, в результате чего, при ввёртывании ее в грунт, он заполняет внутренние полости сваи. Такая форма торца сваи укрепляет опору всей конструкции.
Сваи для средних широт и нормальных грунтов с глубиной промерзания до 1.5 метра. Эти сваи наиболее распространены в Украине и предназначены для фундаментов под дома небольшого веса.
Сваи с широкими лопастями используется на пучинистых или рыхлых грунтах. За счет широких лопастей сваи, они укрепляет опору всей конструкции. Сами лопасти должны иметь не менее двух полных оборотов вокруг сваи.

Теперь Приступаем к Возведению Самого Фундамента

ШАГ 1
Прежде всего нам понадобятся сами сваи и инструмент для монтажа свай:

При этом длина и тип свай, а также их количество на метр фундамента зависит от многих факторов – почвы на участке, самой площади фундамента и как результат нагрузки на сваю. Также не забудьте освободить участок от кустарников и корней деревьев.

ШАГ 2
Размечаем участок под фундамент и начинаем бурение:

ЭТО ВАЖНО
Не забудьте прикрепить уровень к “телу” сваи, чтобы избежать перекосов.

ШАГ 3

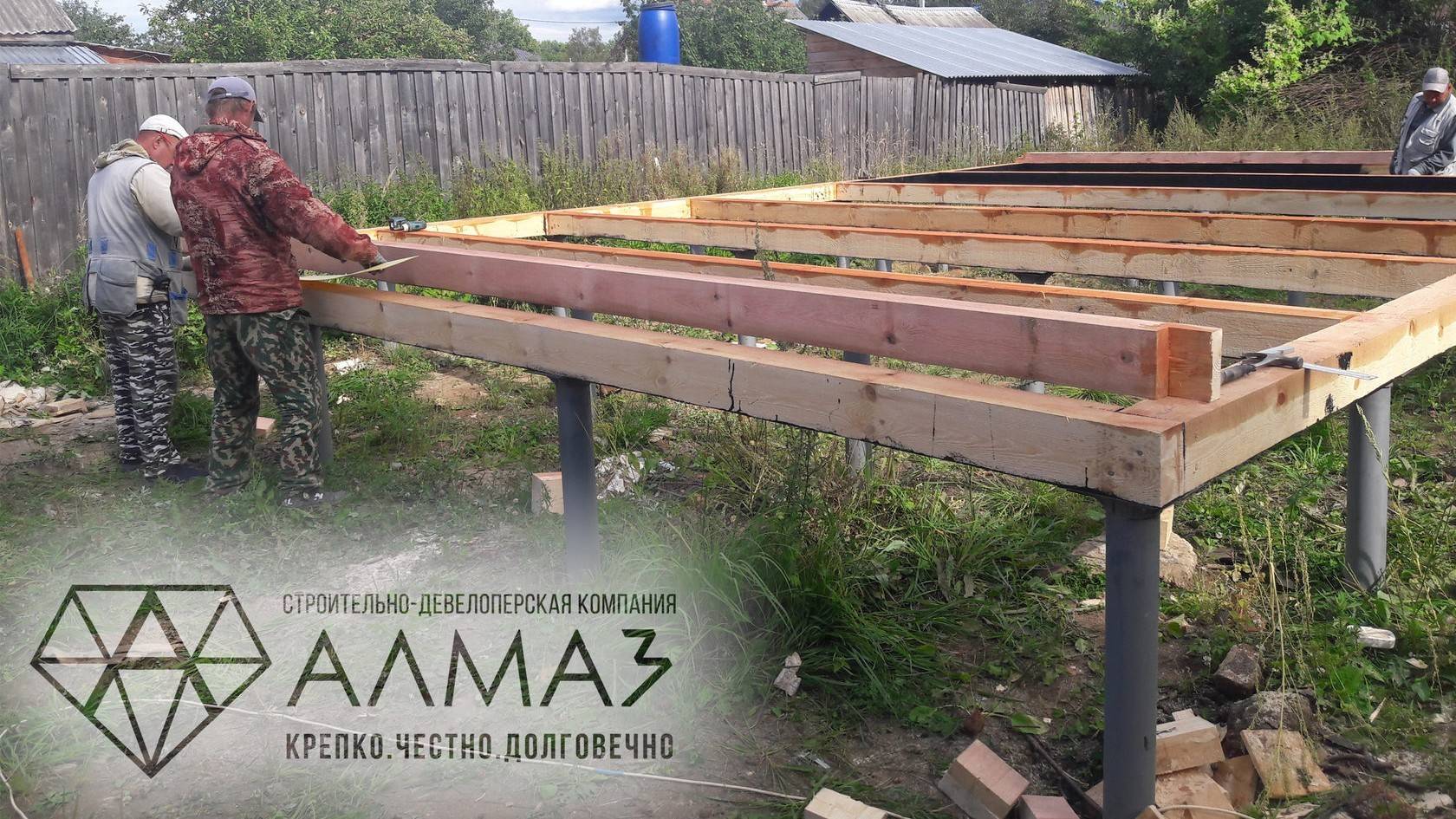

После установки всех свай, крепим брус и свайно-винтовой фундамент дома готов

Для лучшего понимания рекомендуем посмотреть наше видео,
о том как сделать свайный фундамент своими руками:

Больше о технологиях в строительстве смотрите в нашем видео-блоге на этой странице:
https://masterovoy. com.ua/nashe-video/

Приглянулся проект? Мы Бесплатно Просчитаем Всё Для Вас (+ Акция…

Как поднять дом своими руками — пошаговая инструкция и видео

Для того, чтобы ответить на вопрос — как поднять дом своими руками, пошаговая инструкция и видео будут самыми лучшими помощниками. Самое главное — это не нарушать рекомендаций от специалистов и выполнять все требующиеся действия максимально грамотно.

Поэтапное выполнение поднятия

Категорически запрещено совершать резкие движения при работе с домкратами, так как это может стать причиной того, что конструкция попросту с него сорвется.

Самым первым поднимается наиболее просевший угол. В метре от него нужно накопать углубление и установить домкрат с настилом.

Подъемник устанавливается под нижнее бревно, и если оно целое и крепкое, то под него нужно уложить пластину из стали. В сгнивших бревнах нужно вырезать специальные выемки.

Чтобы поднять угол, нужно делать интервалы поднятия в 5-6 см за 1 раз. Для облегчения нагрузки подъемника вклинивание заготовленных подпорок делается одновременно.

Далее нужно внимательно осмотреть строение на предмет выявления трещин.

Затем к поднятию готовится второй угол и также нужно сделать углубление под поддон, на котором будет стоять домкрат. На головку подъемника укладывается пластина и только потом поднимается конструкция и нужно подложить бруски и плашки под низ самого первого венца.

Домкрат может быть установлен в середине бревна, для чего делаются те же самые действия, но поднятие проводится на 2-3см.

Затем нужно вернуться к первому углу и приподнять его так, чтобы каркас дома был выровнен, но не больше чем в 7см. Обязательно нужно устанавливать подпорки в виде чурок и плах.

После каждого действия нужно проводить осмотр строения.

С тех углов, которые укреплены, снимаются домкраты и к подъему подготавливается другая сторона.

Как только противоположные углы приподняты, нужно выровнять дом по всему периметру короба, для чего используется водяной уровень.

Здание поднимается по часовой стрелке или же против него, что не особенно важно, но главное — это максимальная ровность по всему периметру.

Под каждой стеной должна быть надежная подпорка под нижними венцами, что обеспечит прочность строения.

Только после того, как подпорки установлены, проверены на надежность и прочность и сняты домкраты, можно начинать работы по ремонту фундамента, для чего лучше выбрать свайно-винтовое основание, так как оно более прочное и долговечное. Поднять старый дом лучше доверить профессионалам, чтобы избежать неприятных последствий!

Видео

Телефон: 8 (812) 988-20-58

Email: [email protected]

Адрес: Ириновский пр., д. 2, БЦ «Ника», офис 409, Ежедневно с 10:00 до 20:00

Свайный фундамент своими руками: пошаговая инструкция, видео

Фундамент – важная составляющая любого строения, от качества этой конструкции зависит срок службы сооружения, которое возведено на данном основании. Существует несколько видов оснований для капитальных строений, но в случае, когда строение возводится на почвах склонных к пучению, обустраивается основание на винтовых сваях. Перед тем как начать возведение свайной конструкции своими руками, нужно разобраться в нюансах обустройство.

Какие виды свайного фундамента существуют

Применить свайный фундамент можно при строительстве любых сооружений, как одноэтажных, так и высоток. Подобные основания не трудозатратны и по финансам стоят дешевле, особенно если речь идет о слабых почвах. Есть несколько причин, которые учитываются при возведении свайного фундамента:

слабые почвы, особенно верхний слой. Эти грунты при большом содержании воды, например при летних ливнях, начинают плыть, что может пагубно сказаться на строении с обычным основанием. В этом случае стоит перенести нагрузку, которую оказывает здание на почву на более твердые нижние слои почвы;
грунты с повышенной плотностью. В этом случает свайный фундамент сэкономит много времени и средств. Вырыть котлован на твердых почвах вручную очень сложно, поэтому придется использовать тяжелую технику. Плюс к этому искать машину для вывозки земли. Стоит отнести к расходам покупку бетона, арматуры, и материала для опалубки;
если ландшафт имеет сильный рельеф и обустройство ленточного фундамента предполагает большое количество земельных работ по приведению участка в состояние горизонта.

Есть несколько разновидностей фундамента на сваях:

свайно-винтовой;
свайно-ростверковый;
свайно-ленточный.

У каждого из этих оснований есть преимущества и минусы, о которых нужно знать перед обустройством.

Свайно-винтовой фундамент: плюсы и недостатки

Все характеристики этой технологии хорошо изучены, так как эта технология известна не первый год – плюсы:

стоимость – дешевле плитного или ленточного основания;
не нужны земельные работы, увеличивается скорость возведения. не нужно выравнивать грунт;
не нарушается структура грунта;
отсутствие вибрационных колебаний, такие конструкции можно устанавливать даже возле архитектурных монументов;
возможность строительства на болотистых почвах и на берегах рек;
монтировать можно в любую погоду;
конструкцию можно использовать многократно, при необходимости;
минимум затрат при обустройстве, не нужна облицовка.

Свайно-винтовой фундамент — недостатки:

подверженность коррозии – опоры могут проржаветь при недостаточной обработке;
исходя из первого пункта – недолговечность;
невозможность возведения цоколя, или обустроить подвал под свайным фундаментом.

Свайно-ростверковый фундамент: плюсы и недостатки

Как и в других видах оснований, в этом виде фундаментов есть положительные стороны и отрицательные моменты. К положительным можно отнести:

обустройство на любых видах грунта;
высокая устойчивость;
большая несущая способность, легко удерживает здания с большим весом стен и кровли;
экономичность – можно сделать своими руками, при этом не нужно тратить большие средства на закупку раствора;
благодаря удовлетворительной монолитности, при усадке грунта, перекоса здания не происходит, оно оседает равномерно;
не нужно тщательно проводить подготовку участка;
хорошо проветривается нижняя часть строение, естественным путем, что предотвращает появление конденсата;
безопасность – во время паводка снижается риск затопления;
скорость возведения;
уменьшение сроков строительства.

Важно! При обустройстве этого вида основания, нужно точно произвести расчеты и соблюдать технологии. Если случиться, что здание будет иметь больший удельный вес, чем могут выдержать сваи, конструкция дома может разрушиться.

Недостатки:

невозможно обустроить это основание на каменистой почве;
если есть ландшафтное смещение горизонта участка – установить свайно-ростверковое основание установить очень сложно;
стоимость этого фундамента намного дороже, по сравнению с другими видами свайных оснований;
при применении этого вида фундамента нет возможности обустроить цоколь. И применить его можно только для зданий с легким и средним удельным весом;
ошибка в расчетах может привести к разрушению одной или нескольких сваи, и как следствие к перекосу.

Так же стоит отметить, что заказать грамотные расчеты у специалиста будут стоить не дешево, от этого и стоимость возведения основания возрастет.

Свайно-ленточный фундамент: характеристики и минусы

Распространенный вид столбчатого основания, у которого есть положительные характеристики и особенности. Преимущества:

возведение на сложных рельефах;
экономичность, можно сделать своими руками с минимальными вложениями;
не реагирует на подвижные почвы, при этом не бояться небольших толчков;
обустроить можно, применив только подручный инструмент;
скорость обустройства основания, и тем самым уменьшение сроков строительства.

Недостатки:

невозможность начать работу по обустройству не проведя геодезическое измерение;
каждая свая рассчитывается индивидуально, включая глубину залегания и толщину опоры;
невозможно обустроить цокольный этаж и подвал;
пространство под полом подлежит обязательному утеплению;
высота здания на данном основании не должна превышать трех этажей.

Пошаговое руководство по возведению свайного фундамента самостоятельно

Часто хозяева земельных участков решаются провести работы по возведению фундамента своими силами, это обусловлено тем, что стоимость возведения основания под дом с привлечением бригады профессионалов возрастает в разы. Попробуем разобрать основные моменты возведения всех видов свайных оснований.

Основные нюансы обустройства свайно-ростверкового фундамента самостоятельно – инструкция по возведению

Стоит отметить, что эта конструкция похожа на ленточный фундамент, если смотреть на нее со стороны. На самом же деле, обустраиваются бетонные армированные опоры, которые соединены между собой, ростверком – сплошным ленточным монолитом по всему периметру здания.

Основная нагрузка ложиться на сваи, которые могут быть прямоугольными или круглыми, и заглублены ниже уровня промерзания земли.

При обустройстве этого вида свайного основания нет необходимости вынимать большое количество грунта со строительной площадки, поэтому легко справиться с этой работой самостоятельно.

Обустроить свайно-ростверковый фундамент можно несколькими способами:

можно купить уже готовые сваи и при помощи специальной техники вдавить их глубоко в землю. Затем опоры обрезаются по одному уровню, и проводят соединение готовым ростверком. Таким образом, на каждую опору нагрузка будет распределена равномерно.
Можно вместо готовых опор вкопать в землю, полую, сотую, трубу, которую впоследствии залить внутрь бетон, для лучшей устойчивости. Затем обустраивается обвязка труб арматурой, монтируется опалубка, и заливается ростверк.

Важно! Прочность и устойчивость фундамента достигается благодаря ростверку, но который уже укладывается материал для возведения стен, после тщательной гидроизоляции.

Как уже понятно, ростверк можно обустроить двумя способами, и конечно для самостоятельного возведения основания, лучше выбрать второй вариант – залить бетонную ленту. Этот способ не требует привлечения дополнительной техники и рабочей силы.

В какой последовательности выполняется работа:

стоит сразу предусмотреть некоторое расстояние между ростверком и поверхностью почвы, чтобы при зимнем вспучивании он не пострадал;
разметить участок, с точным определением местоположения опор;
при помощи ручного или электрического бура обустроить скважины под сваи;
установить сваи в отверстия;
монтаж опалубки;
проведите работу по армированию будущего ростверка. Арматура должна быть полностью утоплена в бетоне, поэтому под нижний ряд армировки подкладывают небольшие брусочки;
не забываем обвязать арматуру вокруг опор, для прочности основания;
после этого можно начать послойную заливку бетона, для предотвращения появление воздушных пузырей внутри бетона.

Стоит отметить, что для этого типа фундамента, нужно выполнить сооружение отмостка, для того, чтобы влага не разрушала бетон.

Прежде чем начать строительство, нужно знать удельный вес будущего сооружения. Стоит помнить, что свайно-ростверковый фундамент не подойдет для слишком тяжелых сооружений, так как обладает низкой сопротивляемостью. Обычно такой фундамент применяют при постройке домов из газобетона, или каркасных конструкций.

Совет! Для лучшей устойчивости здания, ростверк должен быть шире, чем толщина стен.

Как обустроить свайно-ленточный фундамент самостоятельно

Этот вид основания хорошо себя показал на участках со сложным рельефом. Он состоит из свай и монолитной ленты по периметру. Возвести свайно-ленточный фундамент не сложно, посмотрев видео:

Соблюдая следующую технологию:

произвести разметку участка, при помощи колышков и шнуровки. По углам будущего сооружения устанавливаются колышки, соединяемые шнуровкой;
наметить места, где будут установлены сваи;
выкопать траншею под ленту;
на дне траншеи нужно пробурить отверстия для установки свай;
дно каждого отверстия засыпается гравийная подушка, с хорошим уплотнением;
установить опоры из асбестовых труб;
при помощи рубероида обустроить изоляцию каждой трубы;
произвести армирование каждой трубы. Для этого арматура просто устанавливается внутрь, при этом арматура должна торчать на 20 сантиметров над поверхностью земли;
в каждую трубу заливается бетон;
как только бетон в трубах схватится, можно приступать к сооружению ленты. Дно котлована прокладывается брусками, на которые укладывается сетка армирования. Стоит прочно связать арматуру для ленты, и ту, которая торчит из опор;
монтируется опалубка из заранее сколоченных щитов – она должна быть на 5 см выше цоколя.

Полезно знать! Для устойчивости конструкции опалубки стоит установить специальные распорки по всему периметру, как снаружи, так и изнутри.

Можно начинать бетонирование, периодически утрамбовывая смесь, для предотвращения пузырения.

Как только бетон застынет, нужно снять опалубку и закрыть свайный фундамент гидроизоляцией.

Для возведения этого типа фундамента нужно рассчитывать точное количество опор, как советуют строители, сваи должны, находится друг от друга на расстоянии полуметра, если здание имеет большой удельный вес. При легкой конструкции будет достаточно полутора метров.

Фундамент винтовой, инструкция по обустройству

Если вам не принципиально наличие цоколя в доме, то можно смело браться, а устройство винтового фундамента – это трубы с винтом на конце, которые можно просто вкрутить в землю. Как правильно установить сваи, можно наглядно посмотреть на видео:

Опишем основные этапы возведения:

производим разметку участка, и определяем, сколько свай нужно купить, для основания;
для бурения скважины берем бур меньшим диаметром, чем винт на опор;
вкручиваем сваи;

Совет! Опоры устанавливаются строго по уровню, иначе под тяжестью строения их может перекосить.

Если опоры слишком длинные, их нужно отпилить;
На опру приваривается пятка из стали, на которую следует смонтировать швеллер, или соорудить обвязку брусом, тогда не нужно будет ломать голову, как отделать свайный фундамент.

Швеллер можно закрепить при помощи болтов с клепками, или приварить к металлическим пластинам, брус крепиться на длинные анкера.

В заключение

Можно великолепно справиться самостоятельно с обустройством основания под строение, если выполнять правила сооружения и технологию. Подойдите к обустройству со всей ответственностью, не стоит торопиться, и тогда у вас все получится, тем более вы понимаете, как это сделать.

Свайный фундамент своими руками: пошаговая инструкция, видео

Главная › Фундамент › Обустраиваем своими руками свайный фундамент: пошаговая инструкция, видео и ценные рекомендации

Выбор оптимального вида фундамента для будущего строения напрямую зависит от конструктивных особенностей самого строения, а также типа грунта, на котором он устанавливается.

Применение свайного фундамента актуально для малоэтажного строительства, которое осуществляется на рыхлой почве. Также подобная конструкция идеально подойдет в случае, если требуется создать основу под здание в максимально сжатые сроки и с минимальными материальными затратами. Помогут сделать свайный фундамент своими руками пошаговая инструкция и видео.

Какими достоинствами обладает подобная основа под строение

Перед тем как приступить к обустройству фундамента свайного типа, стоит более детально узнать о том, какими именно преимуществами обладает подобное основание. К их числу можно отнести следующие:

Обустраивать свайное основание можно на протяжении всего года и вне зависимости от климатических условий.
Заливка такого фундамента возможна даже при условии значительных перепадов на участке высоты.
Сегодня такое основание обустраивается быстрее всех остальных видов. Для его создания потребуется не более 2-3 дней.
Экономичность, которая обуславливается незначительным расходом материала.

Что касается недостатков, то фундамент свайного типа не позволит обустроить в здании подвал либо цокольный этаж. Также такой вариант не рекомендуется применять для слишком тяжелых и громоздких объектов.

Как выполнить работу своими руками

Как показано на видео, сваи винтовые для фундамента своими руками требуют обустройства специальных скважин. При этом глубина их должна уходить ниже уровня промерзания почвы на 30 см. Также стоит позаботиться о дополнительной изоляции, которая позволит при промерзании грунта исключить вероятность выпячивания свай. Для организации подобной изоляции потребуется действовать следующим образом:

Нижнюю часть каждой сваи покрыть солидолом.
Далее приступить к сооружению вокруг них щитовой оболочки.

Образованное между обустроенным щитом и самим столбом пространство засыпать такими материалами, как песок либо щебень, который предварительно смачивается водой для получения более плотного слоя.
Также можно воспользоваться и иным способом изоляции: пространство можно залить бетонной смесью, засыпав заранее дно щебнем.

Как правило, скважины выполняются шириной от 30 до 40 см. Расположение столбов осуществляется по всему периметру постройки, а также по углам и под несущими стенами конструкции. Что касается расстояния между самими сваями, то оно не должно быть меньше 2 м. Для объединения столбов в единую конструкцию и правильного распределения нагрузки на фундамент нужно использовать ростверки, которые могут быть плитные либо ленточные. Что касается самих свай, то они выполняются из деревянного материала, железобетона либо стали – в данном вопросе выбор будет зависеть от особенностей строения и финансовых возможностей.

Если все рекомендации будут учтены, а расчеты фундамента и подбор материала выполнены правильно, то в результате можно получить очень надежную, прочную и долговечную основу для малоэтажного здания.

Предыдущая запись
Следующая запись

Винтовые сваи: фото процесса | АнПарс

Фото как установить винтовые сваи выложены на всех строительных сайтах, занимающихся фундаментом. Насколько они полезны и что есть на фотографиях, чего нельзя увидеть на видео, расскажут мастера в процессе. Для изучения технологии новички могут обратиться к картинкам, которые служат наглядными примерами, иллюстрациями к текстам-инструкциям, помогают ориентироваться в установке. Работа по фотографиям помогает освоить технологию, получить первый опыт монтажа фундамента на опорах.

Винтовые сваи: фото монтажа

Картинки с пошаговой инструкцией несут полезную информацию. Одна из самых информативных категорий таких изображений — чертежи и подробные инструкции. По фото о винтовых сваях можно узнать много интересного о технологии с указанием последовательности действий, о популярных ошибках при установке винтовых свай. Монтаж лучше посмотреть на видео с комментариями. Ролики отражают реальный процесс установки.

Особенности технологии

Фундамент такого типа выгодно отличается от монолитного ленточного. Работа не лишена трудностей, но проходит менее энергозатратно и быстрее. При установке винтовых опор не надо выравнивать участок на склоне. Для этого выбирают несколько десятков свай длиннее, за счет разной высоты компенсируют перепады.

Выделяют другие достоинства винтовых свай:

Они не требуют проведения земляных работ. Более того, они запрещены. Перед установкой опор не нужно тревожить грунт, чтобы они не потеряли стабильность.
Фундамент такого вида менее затратен. Экономичность обусловлена невысокой стоимостью металлических конструкций. При установке не нужны техника и много инструментов.
Свайный фундамент долговечен и рассчитан 100 лет.
При необходимости опоры демонтируют и устанавливают в новом месте.
Элементы свайного фундамента могут быть заменены новыми.

Металлические опоры выбирают для строительства на участках со сложным рельефом. Ранее при возведении построек на болотистых почвах ставили забивные сваи. Такой фундамент был прочным, но обходился очень дорого, и строительство не оправдывало себя. Сегодня их заменили стальными винтовыми, выдерживающими разные несущие нагрузки.

Винтовые сваи: фото и чертежи

При установке стандартного каркасного дома для одной семьи у мастеров не бывает проблем с примерными чертежами и фото фундаментов. Для наглядности процесса берут картинку из интернета и адаптируют под задачу.

Важная часть монтажа фундамента – расчет несущей способности. Поскольку на фото параметры не соответствуют внешним нагрузкам стен, в готовые чертежи вносят изменения. Схемы расположения составляют по проекту с учетом особенности грунта на участке, где планируется возводить дом. По фото проще выбрать столы с винтовой резьбой по виду и параметрам.

Особенности монтажа

Технология разрешает устанавливать их в любое время года. Рабочим не приходиться следить за температурой раствора и ждать, пока бетон окончательно схватится. Нужно ввинтить металлические опоры на глубину ниже уровня промерзания грунта, залить внутрь трубы раствор для придания устойчивости и защиты от коррозии. Установку винтового фундамента выполняют за пару дней. В редких случаях на работу уходит три дня. При этом владелец участка не переплачивает за скорость укладки фундамента и экономит на оплате рабочих и спецтехнике. Сразу после установки свайного основания можно ставить дом. Винтовые сваи не дают усадку.

Рекомендуем посетить другие разделы сайта:

Вернуться на главную страницу.

Как правильно сделать фундамент для беседки своими руками: пошаговая инструкция, видео

Как правильно сделать фундамент для беседки своими руками — обязательный вопрос, к решению которого нужно подойти очень серьезно.

Содержание:

Не стоит думать, что беседка является простым и легким сооружением, которое прекрасно будет стоять и без основы. Это мнение ошибочно. Чтобы беседка простояла долго, не меняла своей формы и радовала глаз хозяина, необходимо соорудить правильный фундамент.

Подготовительная работа для возведения фундамента беседки

Не стоит спешить, сразу интересоваться как сделать фундамент для беседки и тут же его сооружать. Прежде понадобится решить некоторые вопросы и только после этого приступать к практическом этапу.

Беседка является легким сооружением, поэтому глубокая, сложная и дорогая основа будет ни к чему.

Особенности грунта в обязательном порядке нужно брать во внимание и вносить изменения в основу будущей беседки. Особое внимание стоит уделять глинистой местности, которая остро реагирует на перепады температуры. А вот на песчаных и горных грунтах проще всего производить строительство, следовательно и фундамент может быть самым простым.

Чтобы быстро и качественно построить фундамент под кирпичную беседку своими руками, чертежи нужно делать в обязательном случае. Пусть они будут далеки от профессиональных, зато позволят просчитать количество материала и позволят быстро сделать работу, не допустив ошибок.

Как закрепить беседку к фундаменту — вопрос, который необходимо обдумать заранее, чтобы в будущем не возникало проблем.

Какой фундамент для беседки выбрать?

Сейчас мы затронем виды фундаментов для беседки, своими руками и без посторонней помощи можно сделать каждый из них. Но прежде давайте ознакомимся с каждым из них.

Столбчатый фундамент для беседки

Если вы услышите пр точечный фундамент для беседки, то знайте, что подразумевается столбчатая конструкция. Такой тип конструкции состоит из столбов. Находятся они в грунте, расстояние между ними определяется размерами постройки. Что касается глубины, то здесь влияние оказывает грунт и материал, из которого будет создаваться беседка. Для деревянной конституции понадобится простой фундамент для беседки, своими руками его построить очень легко. Каменные строения потребуют более серьезной основы.

В основе создания столбиков лежат два процесса: армирование и бетонирование, также может присутствовать кирпичная кладка, но это уже по усмотрению строителя. Когда столбы полностью высохнут и отстоятся, можно приступать к следующему этапу. Здесь может быть два пути:

для деревянной беседки просто устанавливаются опорные доски;

для бетонной беседки потребуется сооружать бетонный пояс (устанавливаем опалубку, проводим армирование, заливаем бетон).

Нет ничего сложного в том, чтобы сделать фундамент под деревянную беседку своими руками.

Ленточный фундамент для беседки

Эта разновидность конструкции является более сложной, но вполне выполнимой. Здесь нужно быть готовым к немалому объему работ и закупке большого объема строительных материалов. Зато этот фундамент под беседку своими руками будет надежным и прочным,к тому же не ставит ограничений к выбору материала для будущей постройки.

Как правильно залить фундамент под беседку вы узнаете из следующей инструкции:

делаем разметку;

роем траншею на полметра в глубину;

сооружаем опалубку и армируем ее внутреннее пространство;

заполняем траншею бетоном;

оставляем фундамент на месяц.

Чтобы быстро и правильно построить фундамент беседки своими руками, чертежи нужно обязательно. Не стоит игнорировать этот этап.

Монолитный фундамент для беседки

Эта конструкция будет целесообразной только в случае возведения массивной беседки, которая будет оказывать на основу большую нагрузку. Монолитный фундамент может иметь глубокое заложение или небольшое. Именно последнему варианту стоит отдать предпочтение. Конституция такого фундамента предполагает наличие полноценного основания для обустройства пола.

Такой фундамент под беседку своими руками построить можно, но лучше взять себе в помощники человека хотя бы на один этап. Такой нюанс связан с необходимостью выполнения заливки в один заход. Неоспоримым преимуществом подобной основы является ее универсальность. Действительно такой фундамент может быть использован на любой местности. Тем более, в этом случае не возникает вопросов с тем, как прикрепить беседку к фундаменту, можно начинать возведение конструкции без подготовительных работ.

Из-за того, что беседка является легкой конструкцией и не оказывает сильного давления на свою основу, не стоит пропускать этап армирования. Армированный фундамент получается в разы прочнее и крепче.

Как залить фундамент под беседку своими руками будет описано ниже:

Выполняем трассировку при помощи веревки, угольника или циркуля (в зависимости от формы фундамента), колышек, рулетки, метра.

Определяем первый угол, обозначая его колышком.

Отмеряем другие углы, ориентируясь на совпадение диагоналей.

С отмеченной площади убираем 10 см почвы.

Углубляем образованный котлован еще на 10 см.

Засыпаем и уплотняем песок и щебень.

Сооружаем опалубку, используя для этого доски. Высота опалубки должна соответствовать планируемой высоте фундамента. Между досками не должно оставаться щелей, которые можно закрыть при помощи пленки.

На щебень монтируется решетка.

Заливаем и растягиваем бетон, чтобы получилась идеальная поверхность.

Фундамент высыхает и набирает свою прочность.

Свайно-винтовой фундамент для беседки

Эта основа становится все более популярной даже среди опытных строителей. Монтаж простой, а будущее сооружение приобретает легкий вид и становится эстетическим дополнением любого участка. Именно этот вариант стоит выбирать для неровных участков. Основу конструкции составляют сваи с различным диаметром. На основании каждой сваи имеются лопасти. Они позволяют легко вкручивать сваи на необходимую глубину. Если остались сомнения и фундамент с трубами под беседку своими руками кажется вам сложным, то следующая информация будет для вас полезной.

Эта разновидность основы обладает рядом преимуществ, ознакомление с которыми позволит разъяснить некоторые моменты:

Быстрый монтаж, который может быть реализован за один день.

Отсутствие необходимости в создании котлована.

Высокая надежность основы, которая уже была проверена временем. Срок службы может составлять несколько десятков лет.

Если вас интересует, как поднять беседку и сделать фундамент, то именно этот вариант основы стоит выбирать. Ведь строение находится над грунтом, следовательно, не подвергается воздействию влаги.

Уровень нахождения свай должно быть ниже, чем глубина промерзания почвы.

Возможность возведения беседки на любой местности.

Низкая стоимость строительства.

А теперь переходим к самому интересному — как делать фундамент для беседки.

Размечаем территорию застройки, отмечая места расположения свай колышками.

Снимаем слой растительности, что позволит исключить наличие зарослей под беседкой.

Вкручиваем сваи до того момента, пока не будет достигнут твердый грунт и уровень промерзания. Для этой работы понадобится два рычага, которые существенно облегчат процесс и позволят избежать привлечения дорогой техники.

Площадь расположения беседки засыпается песком и щебнем.

На сваях должны располагаться металлические квадраты с толщиной около 5 мм.

В пластинах необходимо сделать отверстия, которые позволят соединить основу и обвязку.

На металлические пластины укладываем рубероид в несколько слоев.

Вот так строится надежный и простой фундамент для беседки из кирпича своими руками.

Фундамент для беседки с восемью гранями

Смотрится такая конструкция шикарно, но многих отпугивает сложность в ее строительстве. Действительно, сделать точную разметку будет непросто. Но мы знаем как разметить фундамент под беседку восьмигранную и с удовольствием расскажем об этом вам.

Рисуем 2 линии, которые пересекаются под прямым углом. Их длина и ширина должны соответствовать параметрам будущего фундамента.

Строим прямоугольник, в котором одна сторона будет соответствовать ширине фундамента, а вторая сторона — его длине.

Строим второй прямоугольник, который будет перпендикулярен первому.

Поочередно соединяем угол одного прямоугольника с углом другого. И так со всеми углами. В итоге получается ровный чертеж для фундамента на восемь граней.

Теперь вы знаете как изготовить фундамент для беседки, а значит сможете легко справиться с этой задачей. Тщательно обдумайте выбор, взвесьте все моменты, просчитайте стоимость каждого варианта и приступайте к работе.

Как построить фундамент бани своими руками: видео

Винтовой фундамент своими руками: установка (пошаговая инструкция)

Дом устойчив к промерзанию, грунтовым водам, защищен от проседания, выдерживает постоянные и временные нагрузки, если имеет надежную опору – фундамент. Постройте винтовой фундамент своими руками следуя инструкции.

Пошаговая инструкция по самостоятельному монтажу винтового фундамента

Технология анализа грунта

Анализ грунта – это оценка экологического состояния и уровня безопасности почвы. Выясните минимальный срок службы фундамента на участке, расположение грунтовых вод, агрессивность и глубину промерзания грунта, тип и ширину слоев, наличие водоносных пластов.

Без профильного оборудования сделать полноценный анализ почвы невозможно, поэтому воспользуйтесь услугами геолога. Вызовите специалиста на участок или отдайте кусок цельного грунта в строительную лабораторию. Если несущая способность почвы 2,5 кг/см² и выше – делайте винтовой фундамент своими руками под любые строения.

Технология выбора свай

Винтовая свая – это металлический столб с лопастью на наконечнике. Опоры подбираются на основе консультации геолога. При покупке свай прочтите сопроводительную документацию. Обратите внимание на характеристики:

Характеристика	Вариации
Максимальная нагрузка на опору	1-30 тонн
Срок использования	40-70 лет
Условия эксплуатации	Слабый грунт/сильный грунт
Толщина стенок	8-12 мм.
Толщина лопасти	3-10 мм.
Диаметр ствола	10-30 см.
Диаметр лопасти	20-55 см.
Длина	150-900 см.

Устройство фундамента начинается с двукратной обработки сваи грунтовкой по металлу. Без обработки грузонесущая способность столба упадет ниже допустимого в кислых и щелочных средах через 10 лет, в нейтральных – через 15 лет.

Подготовка участка для установки опор

Винтовой фундамент неприхотлив: монтируют его в любое время года. Очистите участок от веток, мусора и других препятствий. Уточните, не проходят ли на месте строительства коммуникации. Не убирайте снег с площадки заранее, дабы грунт не промерз глубже обычного. Только утром в день монтажа!

Если рядом с местом строительства растут деревья и кустарники, их корни создадут трудности при ввинчивании. Устройство фундамента невозможно при наличии на участке асфальта, не засыпанных котлованов и траншей. Сваю не закрутить в 30 см. от стены или забора. Оптимальное расстояние до соседних объектов – более 3 м.

Фракции камней величиной более 10 см. в диаметре – непреодолимое препятствие для опоры. Камни средней крупности (5-10 см.) смещают острие с вертикальной оси. Если вы вкрутили столб ниже глубины промерзания, но путь преградил крупный камень –прекратите ввинчивание. Камень распределит нагрузку по толще почвы и облегчит «работу» сваи.

Разметка участка для установки опор

Разметка участка – это определение мест залегания свай. Рассчитайте винтовой фундамент на основании совокупной нагрузки и грузонесущей способности опоры. Совокупная нагрузка включает: полезную нагрузку (вес мебели, людей, бытовых приборов, половых покрытий, облицовок), снеговую нагрузку и массу здания.

К совокупной нагрузке добавляется запас прочности – коэффициент надежности. Он соответствует предельному состоянию и прописан в своде правил №2.01.07-85*. Для жилых зданий – 1,2, что эквивалентно 20% от совокупной нагрузки. Итог расчета — определение длины и количества столбов.

Составьте схему расположения свай, учитывая:

расстояние между опорами 2-2,5 м.;
в обязательном порядке необходимо сделать сваи на углах дома и в местах стыковки стен;
рекомендуется размешать столбы под жилой площадью;
максимальная погрешность – 2 см.

Нарисуйте схему строения, разбейте ее на прямоугольники, обозначьте путь прохождения коммуникации. Расставьте опоры на сторонах и диагоналях фигур. В местах залегания столбов вбейте вертикальные метки, например, колья или металлические столбы.

Данная пошаговая инструкция монтажа универсальна и применима к любым почвам и рельефам, а вот расчет фундамента с обвязкой – индивидуален для каждого строения.

Устройство винтового фундамента

Найдите двух помощников: один контролирует вертикальность столба строительным уровнем, остальные – вкручивают. Увеличьте скорость ввинчивания дополнительно нагружая столб – не помешают усилия еще нескольких доброжелателей.

Приспособления для закручивания:

Лом – для сваи диаметром меньше 9 см. Вставьте лом в технологические отверстия, с каждого конца подсоедините трубы оптимальной длины – они выполнят роль рычагов.
Цельнометаллический палец, например, полуось от автомобиля – для сваи диаметром более 10 см.

Технология установки:

Сделайте ямку. Снимите верхний слой земли с травой. Глубина: 10-15 см. Ширина: больше диаметра лопасти на 3 см. Стоит отметить, что без углубления вы затратите больше усилий на монтаж, зато увеличится устойчивость опоры. Не выкапывайте глубокие ямы: грунт вокруг сваи должен быть нетронутым. Благодаря этому нагрузка с подошвы и лопасти распределится и на боковую поверхность столба.
Делаем приямок для установки сваи
Вставьте в ямку лопасть. Погрузите лопасть в непромерзающий пласт.
Первоначально закрутите угловые столбы. Ввинчивайте плавно, без рывков, следя за вертикальным положением опоры. Если свая отклонилась от оси на 3 градуса – выкручивайте. На это же место устройство сваи запрещено – характеристики почвы изменены, следовательно, уровень надежности снижен.
Лопасть должна быть ниже уровня промерзания грунта, в противном случае пучение вытолкнет опору на поверхность. Пучение – увеличение почвы в объеме при замерзании. Чем больше в грунте воды, тем больше пучения.
Определите высоту сваи над поверхностью земли, лишнее обрежьте болгаркой. Погрузите столб в твердую породу на 1 м., над растительным слоем оставьте 40-50 см. Лопасть достигла плотных слоев грунта, если ввинчивание застопорилось или в месте, где вставлено приспособление для закручивания, гнется металл. Сделать контроль горизонтали можно оптическим дальномером или лазерным ротационным нивелиром.
Заполните полость внутри опоры бетоном. Бетон усилит фундамент и защитит материал от коррозии. Приготовьте раствор из песка и цемента в соотношении 4:1. Для увеличения прочности поместите в бетон прутья арматуры. Зимой небетонированная свая заполняется водой. Замерзая, вода разрывает столб изнутри.
Приварите оголовок. Оголовок — стальная опорная пластина, распределяющая нагрузку по площади сечения. Свае диаметром 9-13 см. соответствует оголовок площадью 625 см². 2 раза обработайте сварные швы и пластину защитным составом, например, грунтовкой на основе эпоксидной смолы и полиуретановой эмали.
Чертеж-схема оголовка на сваю
Рассчитайте и сделайте обвязку в соответствии с предельными состояниями. Монтаж свайно-винтового фундамента завершается формированием обвязки – это опора для несущих элементов здания. Она препятствует изменению положения столбов и соединяет верхнюю часть свайного поля в одну конструкцию. Варианты установки обвязки:

Ростверк – железобетонная рама
Швеллер – П-образные или У-образные металлические балки.
Деревянный брус

Пример обвязки из металлического П-профиля

К оголовкам обвязка приваривается или привинчивается болтами. Перемычки 2 раза обрабатываются защитным составом, при его отсутствии воспользуйтесь антисептиком. Проверьте, есть ли между обвязкой и растительным слоем проветриваемое пространство.

Цельнодеревянный дом обходится без обвязки: конструкция равномерно распределяет внутренние нагрузки и «отыгрывает» деформации. А вот технология строительства бревенчатых строений подразумевает наваривание тройного швеллера с подкосами. Брус притягивается к оголовкам шурупами-глухарями.

Винтовой фундамент – проветриваемый, не пытайтесь его утеплить. Кроме того, неправильное устройство теплоизоляции приведет к появлению сырости и порче коммуникации.

Самостоятельное изготовление свай

Сваи можно сделать самостоятельно, для этого приобретите одну рекомендованную опору и сварите недостающие по ее подобию. Технология процесса:

Возьмите трубу, подходящую по диаметру.
Изготовьте литой наконечник. Вглубь по лекалу разрежьте конец трубы на секторы, сварите их в конус, зарихтуйте швы.
Как использовать шаблон для изготовления сваиВарим швы конусаКак выглядит конус после сварки
Защищаем шлиф-машинкой швы
Наварите винт на свайный конец. Понадобится стальной диск толщиной 5-6 мм. Раскроите его и растяните в спираль. Чем глубже будет столб – тем меньше винт. Наденьте спираль на трубу, приварите и покройте защитным составом. Следите за углом винта, если допустите ошибку – сваи ввинчиваться не будут. Сделайте лопасти шире диаметра трубы на 3 см.
На трубу привариваем выгнутый диск винта
Изготовьте оголовок. Возьмите стальную пластину и вырежьте из нее оголовок нужного размера. Установите на головку опоры с контролем горизонтали и прихватите точечной сваркой 2-3 раза. Приварите по периметру, оставив 1-2 см. некреплеными для вентиляции. Обработайте швы и оголовок защитным составом.

Последствия строительного «самоуправства» — перекошенные стены, обвал, проседание, испорченные коммуникации, длительный и дорогой ремонт. Винтовой фундамент своими руками изготовленный так, как гласит вышеуказанная пошаговая инструкция – залог долговечности и безопасности дома.

Учебное пособие по строительству нижних колонтитулов, фундамента и полов из мешков с землей

На этой странице рассказывается о деталях земляных работ и строительстве нижнего колонтитула, фундамента и настила для купольных конструкций из мешков с землей. Это должно быть наиболее полным, всеобъемлющим и простым в использовании руководством. После того, как мы закончим это руководство и разместим в открытом доступе все детали для кластера с 3 куполами в рамках нашей краудфандинговой кампании, мы сделаем то же самое для полной деревни Earthbag Village (Pod 1) и Duplicatable City Center ^®, и затем другие 6 деревень.

Это руководство состоит из следующих разделов:

ПРИМЕЧАНИЕ. ЭТА СТРАНИЦА НЕ СЧИТАЕТСЯ НАМИ ПОЛНЫМ И ПОЛЕЗНЫМ РУКОВОДСТВОМ. И ОБРАТНАЯ СВЯЗЬ

ЗДЕСЬ ЗДЕСЬ ССЫЛКИ НА КТО МЫ КАК ОРГАНИЗАЦИЯ (щелкните значки, чтобы просмотреть полные страницы)

ПОСЕТИТЕ ЭТИ ПОДРОБНЫЕ СТРАНИЦЫ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О ПОЛНЫХ ПЛАНАХ ДЕРЕВНИ (нажмите на значки)

ЧТО ТАКОЕ EARTHBAG КОНСТРУКЦИЯ ФУТЕРЫ И ФУНДАМЕНТЫ

Эта страница посвящена раскопкам и деталям строительства нижнего колонтитула и фундамента для куполов из мешков с землей. Это должно быть наиболее полным, всеобъемлющим и простым в использовании руководством. Одно сообщество будет использовать краудфандинговую кампанию Earthbag и строительство Earthbag Village , чтобы сделать его еще лучше. Это поможет показать людям, что устойчивое и максимально эффективное строительство может быть столь же (если не более) красивым, чем традиционное строительство, художественным, значительно более доступным и гораздо более простым и реалистичным проектом «сделай сам».

ПОЧЕМУ ФУТЕРЫ И ФУНДАМЕНТЫ С ОТКРЫТЫМИ ИСТОЧНИКАМИ ДЛЯ КОНСТРУКЦИИ С ЗЕМНЫМ МЕШКОМ

Чтобы добиться повсеместного внедрения купольных домов, важно развеять тайну того, как эти конструкции работают.Мы демонстрируем четкий путь для воспроизведения мешков с землей и других конструкций купольных домов (например, аэробетона). У большинства строителей никогда не было опыта работы с земляными мешками или другими конструкциями купольных домов, поэтому мы создаем всеобъемлющие ресурсы, которые люди могут использовать для понимания всего процесса.

Эта статья является частью нашей попытки собрать в одном месте все необходимые ресурсы для репликации Dome-home. Наше исследование продемонстрировало огромную нехватку всеобъемлющих ресурсов в этой области. Мы предоставляем набор инструментов с открытым исходным кодом, который подходит как для этой сборки, так и для других сборок с купольным домом.

СПОСОБОВ РАЗВИТИЯ ЭТОГО КОМПОНЕНТА УСТОЙЧИВОСТИ ВМЕСТЕ С НАМИ

ПРЕДЛОЖЕНИЯ ● КОНСУЛЬТАЦИИ ● ЧЛЕНСТВО ● ДРУГИЕ ВАРИАНТЫ

НАЖМИТЕ НА ЭТИ ЗНАЧКИ, ЧТОБЫ ПРИСОЕДИНИТЬСЯ К НАМ ЧЕРЕЗ СОЦИАЛЬНЫЕ СЕТИ

ДОПОЛНИТЕЛЬНЫЕ УЧАСТНИКИ КОМАНДЫ ДЛЯ ЭТОГО КОМПОНЕНТА:

Ханна Коупман: инженер-строитель
Дженнифер Ли: графический дизайнер (веб-дизайн и редактирование этой страницы)

РАЗДЕЛ 1 ЦЕНТРАЛЬНОЕ ПРЕДПРИЯТИЕ

Вот оглавление, относящееся к этому разделу:

1.1 ВВЕДЕНИЕ В ДЕМАРКАЦИЯ

Мы начнем с обозначения границ раскопок. Это начинается после того, как земля была обследована лицензированным геодезистом, который может проверить границы участка. Для стандартного одиночного купола диаметром 15 футов, площадь которого составляет примерно 177 кв. футов, требуется небольшая площадь примерно 20 футов x 20 футов. Дополнительная площадь включает в себя внешний контрфорс (необходим, когда верхняя часть пола вашего купола находится на высоте более 5 футов 5 дюймов ниже уровня земли), распорки стен и заднюю часть купола. В нашем случае мы строим 3-купольный кластер с внутренним двориком радиусом 10 футов, от 4 до 5.5 футов (в зависимости от климатических условий площадки) ниже уровня земли для естественной изоляции. Мы выкопаем дополнительные 2 фута вокруг куполов для рабочего пространства. В следующих нескольких разделах мы подробно объясним, как отметить центральную точку купола и установить компас, чтобы проверить точность каждого уровня и измерения по всей конструкции купола.

1.2 ВВЕДЕНИЕ В МЕРЫ БЕЗОПАСНОСТИ ПРИ РАСПРОСТРАНЕНИИ

В соответствии с Управлением по охране труда и технике безопасности (OSHA) средства индивидуальной защиты (СИЗ) необходимы для безопасности всего персонала в команде. Кроме того, ограждения и указатели необходимы для разграничения опасных зон работ на объекте. В случае прокладки траншеи (OSHA определяет траншею как «узкую подземную выемку, которая глубже своей ширины и не шире 15 футов»), в соответствии с опубликованной информацией OSHA по безопасности траншей и земляных работ будут соблюдаться дополнительные меры предосторожности.

Лицо, ответственное за внедрение и соблюдение правил техники безопасности, является должностным лицом по технике безопасности, его обязанности включают, но не ограничиваются:

Ежедневный осмотр траншей.
Поощряйте использование средств индивидуальной защиты.
Обеспечить надлежащий доступ и выход из траншей и котлованов.
Определите, нужны ли средства защиты от обрушения, и внедрите их, это будет определяться составом почвы и местными правилами OSHA.
Подача сигналов и обучение экипажа тому, как не оставлять материалы на краю траншей.
Ищите стоячую воду или другие опасности.
Соблюдайте другие общие правила рытья траншей и земляных работ.

Мы должны избегать хранения материалов на краю траншеи, искать стоячую воду или другие опасности и соблюдать общие правила рытья траншей и земляных работ. Кроме того, основными инструментами, необходимыми для начала демаркации участка, являются лопата, пуласки, мел, планшет с бумагой и карандашом, геодезические вехи, молоток, перманентный фломастер, яркая маркирующая лента и т. д., как описано в разделе «Инструменты и материалы». .

Земляные работы в разных типах грунта требуют разных методик; стандартная раскопка имеет глубину 4–5 футов.Ресурсы по земляным работам и рытью траншей доступны в конце этого документа, где можно найти дополнительную информацию. При строительстве куполов необходимо соблюдать множество мер предосторожности при земляных работах и рытье траншей. OSHA регулирует меры безопасности, включая, помимо прочего, использование тяжелых инструментов и оборудования, хранение материалов и пожарную безопасность. При самостоятельных экспериментах важно знать основные меры безопасности, чтобы избежать травм. В конце рабочего дня рекомендуется привести сайт в порядок.Острые инструменты, гвозди, материалы и т. д. следует хранить надлежащим образом. Кроме того, все электрические и легковоспламеняющиеся материалы должны быть промаркированы и храниться в безопасном месте. Опять же, обратитесь к справочнику OSHA в разделе ресурсов для получения дополнительной информации.

Так как наши раскопки будут составлять не менее 4 футов, рекомендуется использовать экскаватор или экскаватор, так как копать лопатой будет трудоемко и требует много времени. Чтобы продемонстрировать другим, у кого нет доступа к такому оборудованию, мы проведем раскопки вручную, чтобы доказать, что это возможно.Отныне мы, вероятно, будем использовать экскаватор или экскаватор. Раскопки, какими бы мелкими они ни были, потребуют одобрения местного строительного департамента и соответствующих регулирующих органов. Это делается для того, чтобы на земле не было ядовитых или легковоспламеняющихся газовых карманов, которые могут представлять опасность для здоровья и потенциальные опасности в случае столкновения. В этом подробном контрольном списке, составленном Объединением генеральных подрядчиков Америки, указано, когда можно начинать раскопки.

1.3 ГРАНИЦА СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Демаркация строительной площадки является важной вехой, поскольку она устанавливает границу купола. Он обеспечивает центральную базовую точку, от которой берутся другие измерения, и поэтому очень важно хорошо спланировать. Центральная точка будет восстановлена на разных уровнях по мере строительства купола. Он также будет повторно измерен во время строительства стены купола, чтобы подтвердить его точность. При нанесении других маркировок, а также по мере того, как материалы и члены группы собираются на месте, вполне вероятно, что ошибка центральной точки может сохраниться.

Для Деревни мешков с землей, состоящей из восьми кластеров с 3 куполами, восьми кластеров с 6 куполами и тропического атриума, мы подсчитали, что нам потребуется не менее 2,64 акра. Однако эта область может меняться в зависимости от предпочтений строителя деревни и ее жителей.

ВИДЕО: РАЗМЕЩЕНИЕ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ ВАШЕГО КУПОЛЬНОГО ДОМА

ПОСМОТРЕТЬ НАШУ СТРАНИЦУ КАК ПОМОЧЬ И/ИЛИ СОЗДАТЬ КАМПАНИЮ С краудфандингом, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ ОБУЧАЮЩИЕ ВИДЕО БЫСТРЕЕ

1.4 ПРЕДПРИЯТИЕ CENTERPOINT

В этом разделе описывается, как установить центральную точку сайта 3-Dome Cluster. Центральная точка будет служить базовой точкой при маркировке центров каждого купола.

ВИДЕО ПРИЕЗДА: УЧРЕЖДЕНИЕ CENTERPOINT

1.4.1 ТРЕХКУПОЛЬНАЯ РАЗМЕТКА И МАССОВЫЕ РАСХОДЫ

Перед раскопками важно определить, какой тип почвы присутствует на вашем участке.Будут проведены подробные испытания на месте для определения состава почвы. В зависимости от типа почвы вы можете изменить план раскопок. Для более песчаной почвы траншею необходимо поддерживать с боков, чтобы избежать обрушения во время земляных работ. Это можно сделать, используя опоры из фанеры или алюминиевого листа; Опять же, руководство OSHA по безопасности при рытье траншей и земляных работ содержит дополнительную информацию о защитных системах. С другой стороны, глинистый грунт более стабилен и может не требовать такой стабилизации, в то время как взрывные работы могут потребоваться, если встречаются камни.Как правило, нижняя часть траншеи неглубокая для купола из мешков с землей, а земляные работы не очень обширны. Однако, поскольку мы строим ниже уровня земли для дополнительных изоляционных эффектов, нам потребуется больше труда, чем при строительстве уровня уровня.

ВИДЕО: РАЗМЕТКА КУПОЛА И МАССОВЫЕ РАСХОДЫ

1.

4.1.1 ОПРЕДЕЛЕНИЕ ОДНОЙ ЦЕНТРАЛЬНОЙ ТОЧКИ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Создание сбалансированной компоновки 3-купольного кластера и поддержание одинаковой кривизны и высоты стен во время строительства купола из мешков с землей достигается сначала путем установления единой центральной точки строительной площадки. Это будет служить основной опорной точкой, используемой для обозначения центральных точек для других куполов в кластере. Он расположен в центре предполагаемого внутреннего дворика, который разделят все три купола. Центральная точка каждого купола определяет его симметрию и общую форму.

Чтобы определить центр площадки, используйте измерительную ленту, чтобы отметить прямоугольник размером 51 фут — 3 (3/4) дюйма x 37 футов — 9 (3/4) дюйма (или 51,31 фута x 37,81 фута), как показано на рисунке X ниже. .

Рисунок X. Прямоугольные размеры кластера из 3 куполов — щелкните здесь, чтобы открыть полное изображение

Чтобы отметить центральную точку (P), см. рисунок ниже, обозначьте точку, которая находится на 12 футов-3 дюйма выше середины оси x и на расстоянии 25 футов-7(⅞) дюймов от оси y, как показано на Рисунок Y. Это обозначает центральную точку, которая также является центром внутреннего дворика, соединяющего три купола в кластере.Центральная точка находится на одной линии с осью А-А и может быть проверена путем проведения измерений от разных базовых точек, установленных в углах прямоугольной площадки, или от альтернативных заданных точек.

Как измерять расстояния на неровной местности: Щелкните здесь, чтобы открыть увеличенное изображение в новой вкладке

Чтобы установить центральную точку в качестве инструмента, используемого для достижения желаемой геометрии нашего объекта и каждого купола, в центральную точку вбивается поворотный анкер, пока верхняя круглая пластина не окажется на одном уровне с землей.Затем прикрепляется цепь длиной не менее 15 футов, которая свободно вращается по дуге 360°.

ВИДЕО: ДЕМОНСТРАЦИЯ ПОВОРОТНОГО ЯКОРЯ И КОНТРОЛЬНОГО КОМПАСА

Как упоминалось ранее, центральная точка 3-купольного кластера находится в центре внутреннего дворика. Внутренний дворик будет иметь радиус 10 футов и лестницу с шириной проступи 12 дюймов.Чтобы установить границу внутреннего дворика, будет использоваться инструмент с центральной точкой, поместив кусок ленты на цепь на расстоянии 10 футов (радиус внутреннего дворика) от поворотного анкера в центре. Пройдите его вокруг центральной точки, чтобы определить границу внутреннего дворика. Используйте краску, мел, лопату или любой другой подходящий метод в зависимости от условий участка, чтобы отметить периметр.

Рисунок Y. Создание центральной точки 3-купольного кластера — щелкните, чтобы открыть полное изображение

ВИДЕО: ИДЕНТИФИКАЦИЯ ОТДЕЛЬНОЙ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ В ЦЕНТРЕ 3-КУПЛОВОГО КЛАСТЕРА

1.4.1.2 ОПРЕДЕЛЕНИЕ ТРЕХ ОТДЕЛЬНЫХ ЦЕНТРОВ КУПОЛА

Теперь можно определить центр каждого купола. Для двух нижних куполов в кластере центр каждого купола, P1 и P2, расположен на расстоянии 16 футов от главной центральной точки, параллельно оси x. Центр верхнего купола, P3, расположен на 16 футов выше центральной точки внутреннего дворика, параллельно оси Y. На рисунке Z представлена эта информация.

Рисунок Z. Установление купольных центров (P1, P2 и P3) — щелкните, чтобы открыть полное изображение

ПРИХОДЯЩЕЕ ВИДЕО: 3-КУПОЛЬНАЯ ГРУППА ОТДЕЛЬНЫХ ЦЕНТРАЛЬНЫХ ТОЧЕК

1.

4.1.3 ПОДТВЕРЖДЕНИЕ ТОЧНОСТИ КАЖДОЙ ЦЕНТРАЛЬНОЙ ТОЧКИ

Точность центра каждого купола можно проверить, измерив расстояние от P1 до P2, от P2 до P3 и от P3 до P1. Расстояние от P1 до P2 должно быть 32 фута, а расстояние между P2 до P3 и от P3 до P1 равно 22 футам-7 (1/2) дюйма (или 22,63 фута), как показано ниже на рисунке A. Если разные размеры используемые, расстояния между центрами куполов можно проверить, применив теорему Пифагора. Эта теория утверждает, что гипотенуза прямоугольного треугольника равна квадратному корню из суммы двух катетов, каждый из которых возведен в квадрат.В нашем случае расстояние между P2 и P3 можно рассчитать как таковое по теореме:

Рисунок A. Расстояния между центрами куполов (P1, P2 и P3) — щелкните, чтобы открыть полное изображение

ПРИХОДИТ ВИДЕО: ПОДТВЕРЖДЕНИЕ ТРЕХ КУПОЛЬНЫХ ЦЕНТРОВ

1.

4.1.4 НАЗНАЧЕНИЕ ВНЕШНЕЙ ГРАНИЦЫ РАБОЧЕЙ ЗОНЫ КУПОЛА

Каждый купол имеет внутренний диаметр 15 футов, толщину стенок 15 дюймов и, следовательно, внешний диаметр 17 футов-6 дюймов (или 17.5’). В дополнение к этому, дополнительные 2 фута будут расчищены для рабочего пространства вокруг купола. Для внутреннего дворика к радиусу будут добавлены дополнительные 4 фута. Это составляет 2 фута парапетной стены, разграничивающей внутренний дворик, плюс 2 фута рабочего пространства за ним. Чтобы обозначить внешнюю границу рабочей зоны для раскопок, переместите кусок ленты на каждой из инструментальных цепей купола на 10–9 дюймов (или 10,75 футов) от центрального поворотного анкера. Эта длина является добавлением внутреннего радиуса, 7 футов-6 дюймов, стены 15 дюймов и 2 футов рабочего пространства за ней.Для центрального анкера P, расположенного в центре внутреннего дворика, переместите ленту на цепи на 14 футов от поворотного анкера, чтобы обозначить дополнительную площадь, которую необходимо раскопать для рабочего пространства вокруг внутреннего дворика. Внешняя граница внутреннего дворика и трех куполов определяют внешнюю границу раскопок, как показано на рисунке B. Обратите внимание, что внешняя контрфорс вокруг купола расположена выше уровня земли, поэтому она не займет места в раскопанном дополнительном пространстве шириной 2 фута. рабочая зона.

Рисунок Б.Зона раскопок – Учет рабочего пространства – Нажмите, чтобы открыть полное изображение

ВИДЕО: ОБОЗНАЧЕНИЕ ВНЕШНЕЙ ГРАНИЦЫ РАБОЧЕЙ ЗОНЫ 3-Х КУПОЛОВ

1.4.2 6-КУПОЛЬНАЯ РАЗМЕТКА И МАССОВЫЕ РАСХОДЫ

Аналогичный процесс будет применяться для маркировки куполов и раскопок на месте кластера из 6 куполов.

1.4.2.1 ОПРЕДЕЛЕНИЕ ЦЕНТРА ОДНОЙ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Тот же метод, что и в Разделе 1.4.1.1, для определения центральной точки кластера из 3 куполов, будет использоваться здесь для определения центральной точки кластера из 6 куполов. Снова используйте измерительную ленту, чтобы отметить прямоугольник размером 76 футов x 51 фут-3 (3/4) дюйма (или 76 футов x 51,31 фут), как показано на рисунке C.

Рисунок C. Прямоугольные размеры кластера из 6 куполов — щелкните, чтобы открыть полное изображение

Чтобы отметить центральную точку (P) кластера из 6 куполов, укажите точку, которая находится на 38 футов выше середины оси x и на расстоянии 25 футов-7(⅞)” от оси y, как показано на рисунке Д.

Рисунок D. Установка центральной точки кластера из 6 куполов — щелкните, чтобы открыть полное изображение

ВИДЕО: ОПРЕДЕЛИТЕ ЦЕНТРАЛЬНУЮ СТРОИТЕЛЬНУЮ ПЛОЩАДКУ

1.4.2.2 ОПРЕДЕЛЕНИЕ ШЕСТИ ОТДЕЛЬНЫХ ЦЕНТРОВ КУПОЛА

Чтобы определить центр каждого купола, начните с определения центральной точки каждого 3-купольного кластера в 6-купольном кластере. Каждый центр будет расположен на 12 футов-7 дюймов выше и ниже центральной точки площадки, вдоль линии средней точки x-размера прямоугольника. Для ясности центральная точка верхнего 3-купольного кластера помечена как «P-Upper», а центральная точка нижнего 3-купольного кластера помечена как «P-Lower». На рисунке E представлена эта информация.

Рисунок E. Создание центров кластеров — нажмите, чтобы открыть полное изображение

P-Upper и P-Lower будут служить базовыми точками, из которых будут установлены центры каждого отдельного купола.Центр каждого купола расположен на расстоянии 16 футов от центральной точки этого кластера — это идентично конструкции 3-купольного кластера в разделе 1.4.1.2. На рисунке F показано окончательное расположение центров нижнего 3-купольного кластера (P1, P2 и P3) и верхнего 3-купольного кластера (P4, P5 и P6).

Рисунок F. Установка купольных центров (P1, P2, P3, P4, P5 и P6) — щелкните, чтобы открыть полное изображение

ПРИХОДЯЩЕЕ ВИДЕО: 6-КУПОЛЬНАЯ ГРУППА ОТДЕЛЬНЫХ ЦЕНТРАЛЬНЫХ ТОЧЕК

1.

4.2.3 ПОДТВЕРЖДЕНИЕ ТОЧНОСТИ КАЖДОЙ ЦЕНТРАЛЬНОЙ ТОЧКИ

Точность центра каждого купола можно подтвердить, измерив расстояние между центральными точками. Для нижней группы куполов расстояния от P1 до P2 и от P2 до P3 равны 22’-7(½)” (или 22,63’), а расстояние от P1 до P3 равно 32’. Расстояния симметричны относительно точки P для центров верхнего кластера куполов, как показано ниже на рисунке G.

Рисунок G. Расстояния между центрами куполов (P1, P2, P3, P4, P5 и P6) — щелкните, чтобы открыть полное изображение

ВИДЕО: ПОДТВЕРЖДЕНИЕ 6-КУПОЛОВЫХ ЦЕНТРОВ

1.4.2.4 НАЗНАЧЕНИЕ ВНЕШНИХ ГРАНИЦ РАБОЧЕЙ ЗОНЫ КУПОЛА

Подобно тому, как внешняя рабочая зона была создана для 3-купольного кластера в разделе 1.4.1.4, 6-купольный кластер также будет иметь дополнительные 2 фута, вырытые вокруг купола для рабочего пространства. Купола и патио в 6-купольном кластере будут иметь те же размеры, что и купола и патио в 3-купольном кластере; поэтому лента на центральной цепи должна располагаться на расстоянии 10–9 дюймов (или 10,75 футов) от поворотного анкера для P1, P2, P3, P4, P5 и P6 и 14 футов от поворотного анкера для P-Upper. и P-нижний.Внешняя граница куполов определяет внешнюю границу раскопок, как показано на рисунке H. Обратите внимание, что дополнительные раскопки вокруг куполов также охватывают раскопки внутреннего дворика. Вся территория, обозначенная «Зона раскопок» на рисунке H, должна быть выкопана на глубину 5 футов; это будет обсуждаться более подробно в Разделе 2.

Рисунок H. Зона раскопок — учет рабочего пространства — щелкните, чтобы открыть полное изображение

ВИДЕО: ОБОЗНАЧЕНИЕ ВНЕШНЕЙ ГРАНИЦЫ РАБОЧЕЙ ПЛОЩАДИ 6-КУПОЛА

1.

4.3 КРАУДФАНДИНГОВАЯ КАМПАНИЯ 3-КУПОЛЬНОГО КЛАСТЕРА

Третий кластер, который может быть построен, — это кластер с 3 куполами, который был создан для кампании Crowdfunding (CFC). Этот кластер отличается от двух предыдущих тем, что включает в себя мокрый купол с ванной комнатой и небольшой кухней.

Чтобы определить центральную точку участка, следуйте тому же методу, который был описан для 3- и 6-купольных кластеров. Влажный купол в кластере CFC меньше по размеру, чем живые купола, и два живых купола расположены немного ближе друг к другу, как показано на рисунке HH.Следовательно, площадь застройки будет меньше – размером 34’-7 ⅝” x 49’-2 ⅛”.

Чтобы отметить центральную точку площадки (P), укажите точку, которая находится на расстоянии 12 футов – 10 7/16 дюйма над осью x и на расстоянии 24 фута – 7 дюймов от оси y. Эта центральная точка также отмечает центр внутреннего дворика. Как и в случае с другими куполами, также будет установлена центральная точка каждого купола. Центральные точки двух нижних куполов в кластере с центрами P1 и P2 расположены на расстоянии 15 футов 0 дюймов от центральной точки площадки P. Центральная точка влажного купола расположена на высоте 14 футов 0 дюймов над центральной точкой площадки.На рисунке HH представлена эта информация.

Подобно тому, как была отмечена центральная точка внутреннего дворика, центр каждого купола должен быть отмечен колышком, палкой, мелом, краской или любым другим подходящим доступным предметом. В соответствии с процедурой, описанной в Разделе 1.4.1.1 для установки инструмента с центральной точкой, в центре каждого купола также требуются поворотный анкер и цепь. Два жилых купола с центрами P1 и P2 будут иметь 15-футовые цепи, аналогичные предыдущим 3- и 6-купольным кластерам, поскольку они имеют внутреннюю высоту 15 футов и толщину стенки 1 фут, что делает их общую высоту 16 футов. .Для мокрого купола потребуется 11-футовая цепь, потому что он имеет внутреннюю высоту 11 футов и толщину стенки 1 фут, что делает его общую высоту 12 футов. Два жилых купола будут иметь внутренний диаметр 15 футов, а мокрый купол будет иметь внутренний диаметр 11 футов-6 дюймов. С лентой, наложенной на цепь на расстоянии 7 футов-6 дюймов для P1 и P2 (радиус купола) и 5 футов-¾ дюйма для P3 (радиус купола) от центра, теперь можно отметить внутренний периметр каждого купола.

Как и в кластерах с 3 и 6 куполами, можно подтвердить точность каждой центральной точки и обозначить внешнюю границу рабочей области вокруг куполов.Обратитесь к разделу 1.4.1.3 и разделу 1.4.1.4, чтобы следовать описанным процессам для кластера 3-Dome; отрегулируйте расстояния по мере необходимости для площадки CFC.

Рисунок НН. Краудфандинговая кампания 3-Dome Cluster — нажмите, чтобы открыть полное изображение

ВИДЕО: КРАУДФАНДИНГОВАЯ КАМПАНИЯ 3-КУПОЛЬНОГО КЛАСТЕРА

УЧАСТОК 2 РАСКОПКА

Глубина и ширина раскопок определяются такими факторами, как линия промерзания участка, глубина залегания грунтовых вод и тип почвы. В конечном счете, код раскопок местоположения участка будет иметь решающее значение. Компоненты, связанные с процессом раскопок, следующие:

2.1 МАССОВЫЕ РАСХОДЫ

Процесс земляных работ для подготовки строительной площадки требует много времени и сил. Это можно ускорить с помощью экскаватора; однако, чтобы продемонстрировать универсальность нашего проекта, мы предоставим инструкции о том, как раскопать участок вручную. Лопаты и пуласки будут использоваться, чтобы показать, что, хотя процесс земляных работ требует больше времени, его все же можно выполнить на практике без использования тяжелого оборудования и техники.

Из-за напряженного характера земляных работ вручную мы рекомендуем соблюдать надлежащие методы, чтобы свести к минимуму стресс и напряжение, связанные с тяжелым ручным трудом. Подходящий метод может предотвратить физическую нагрузку на спину и возможные травмы. В следующем видеоролике представлены советы по безопасному использованию лопаты при ручных земляных работах, и его настоятельно рекомендуется использовать перед началом работ на стройплощадке:

Когда участок расчищен, подготовлен и внешние границы очерчены, можно начинать массовые раскопки.Есть два варианта того, насколько глубоко будет раскапываться купол и его рабочая площадка. В первой конструкции купола используется контрфорсная стена высотой 1–6 дюймов, а пол купола находится на 4 фута ниже уровня земли; таким образом, требуются массовые раскопки 5 футов. Вторая конструкция купола не требует опорной стены и, следовательно, должна быть установлена ниже уровня земли для достижения такой же структурной устойчивости. Пол этого купола будет на 5–6 дюймов ниже уровня земли, что потребует массовых земляных работ на 6–6 дюймов.

Для куполов, расположенных в более теплом климате, например, в климатических зонах от 1A до 4C (в соответствии со стандартом ANSI/ASHRAE/IESNA Standard 90.1) рекомендуется первый вариант купола ¹ . Для куполов, расположенных в более холодном климате, например в климатических зонах с 5А по 8, рекомендуется второй вариант конструкции купола. Второй вариант купола рекомендуется для строительства в более холодном климате, поскольку он размещает нижний колонтитул и основание купола ниже линии промерзания почвы. Линия промерзания – это глубина, на которой ожидается промерзание грунтовых вод и влаги в почве. Важно построить фундамент ниже линии промерзания, потому что земля будет действовать как естественный барьер, который изолирует и защищает почву от промерзания вокруг нижнего колонтитула зимой.В первой конструкции купола линия промерзания расположена на 3 фута-6 дюймов ниже уровня земли, а фундамент начинается примерно на 6 дюймов ниже линии промерзания; тогда как во второй конструкции купола линия промерзания расположена на 4 фута-6 дюймов ниже уровня земли, а фундамент начинается на 1 фут ниже линии промерзания. Два варианта конструкции одинаковы как для 3-купольной, так и для 6-купольной группы.

2.1.1 ВАРИАНТ КОНСТРУКЦИИ КУПОЛ №. 1

Если купол должен быть построен в более теплом климате, на участке должны быть проведены массовые раскопки в районе, показанном на Рисунке B для 3-купольной группы и на Рисунке H для 6-купольной группы.На эту площадь приходится купола радиусом 7,5 футов (внутренний), внутренний дворик радиусом 10 футов и 2 фута дополнительного рабочего пространства вокруг каждого купола. Массовые раскопки будут проходить на глубину 5 футов по всей рабочей зоне; это можно сделать с помощью экскаватора, если таковой имеется. Купола будут врыты в землю для дополнительной структурной поддержки и использования естественной теплоизоляции и тепловой массы земли. По периметру каждого купола будет вырыт дополнительный котлован глубиной 1 фут для размещения нижнего колонтитула.Более подробно это будет обсуждаться в разделах 2.4 и 2.5.

ВИДЕО: ИЗОБРАЖЕНИЕ ОБЪЕКТА ПОСЛЕ ЗАВЕРШЕНИЯ РАСКОПКИ КУПОЛА, ВАРИАНТ КОНСТРУКЦИИ 1, ВЫДЕЛЯЕТ РАЗНЫЕ УРОВНИ С ТЕКСТОМ, ПЕРЕКРЫВАЮЩИМ ИЗОБРАЖЕНИЕ

2.

1.2 ВАРИАНТ КОНСТРУКЦИИ КУПОЛ №. 2

При проектировании купола для размещения в более холодном климате на площадке все равно должны быть проведены массовые раскопки в областях, показанных на Рисунке B и Рисунке H, для 3-купольной и 6-купольной группы соответственно.Однако опорная стена, обозначенная на рис. B и рис. H, не будет включена, как показано ниже на рис. L, потому что вариант конструкции купола № 2 не требует опорной стены. С куполами, установленными глубже в землю, массовые раскопки будут проходить на глубину 6 футов-6 дюймов по всей рабочей зоне. Как и в первом варианте конструкции купола, по периметру каждого купола требуется дополнительная выемка грунта глубиной 1 фут для размещения нижнего колонтитула.

Исходное фото одного сообщества приближается: изображение участка после завершения раскопок варианта конструкции купола 2, на нем выделены разные уровни с текстом, перекрывающим изображение.

2.2 КОММУНАЛЬНЫЕ УСЛУГИ

В этом разделе описываются земляные работы, необходимые для инженерных коммуникаций на участке. Коммуникации будут состоять из водопровода и электричества, таких как линии электропередач, кабели, водопровод, телефонные / коммуникационные кабели, канализационные и дренажные линии, линии рециркуляции воды, ирригационные цели и т. д. Глубина зависит от типа инженерных сетей и местных строительных норм и правил. Перед раскопками важно позвонить по номеру 811 (национальный телефонный номер, перед тем как копать), по крайней мере, за два дня до начала раскопок и объяснить, где вы собираетесь копать.Это бесплатная услуга, при которой работники размечают существующие инженерные коммуникации на месте. Это важный и необходимый шаг для предотвращения случайного разрыва/повреждения любых существующих инженерных коммуникаций. Маркировка является важным фактором, который может изменить планы проектирования.

Уточните в местных органах власти кодовые требования и рекомендации по глубине инженерных траншей, а также другую информацию, такую как требования к гравию и кабелепроводам или наличие нескольких инженерных коммуникаций в одной и той же траншее. Каждое географическое положение будет иметь разные рекомендации по кодам, которые необходимо учитывать.

Линия промерзания, которую мы использовали для купола в этом уроке, находится на 4 фута-6 дюймов ниже уровня земли. В зависимости от линии промерзания на вашем участке мы рекомендуем сооружать фундамент ниже линии промерзания, с фундаментом не менее чем на 6 дюймов ниже линии промерзания для варианта купола 1, для более теплого климата и не менее чем на 1 фут ниже линии промерзания для варианта купола 2. важно определить глубину промерзания вашего участка, потому что морозное пучение, которое происходит выше линии промерзания, может повредить структуру купола из-за смещения фундамента.Поэтому крайне важно строить фундамент ниже глубины промерзания в более холодном климате, где преобладает морозное пучение.

Для справки: в округе нашего участка в пакете разрешения на строительство указана глубина линии промерзания. Однако это было для общего расположения в этом районе; наш конкретный участок находится примерно на 1430 футов выше над уровнем моря, примерно на высоте 6500 футов, и никаких убедительных записей, относящихся к нему, нет. Поэтому мы исследовали местные высоты с известной глубиной линии промерзания в пределах нескольких сотен миль от нашего участка и усреднили несколько значений с географическим сходством, чтобы получить то, что мы ожидаем, является разумной репрезентативной цифрой.Это привело к дополнительному увеличению глубины линии промерзания на 6 дюймов из-за большей высоты. При приблизительной высоте 6500 дюймов наша расчетная глубина линии промерзания составляет 4 фута-6 дюймов; таким образом, в этом уроке будет использоваться Вариант 2.

Позже, в беседе с одним из местных почвоведов, мы представили наш процесс определения с результатом увеличенной глубины и получили подтверждение того, что наши расчеты реалистичны. Кроме того, выбор большей глубины является более консервативным подходом, чем выбор глубины ближе к линии промерзания.Большинство пакетов разрешений содержат, помимо прочего, минимальные требования, необходимые для получения и удержания разрешения на строительство. Если вы сомневаетесь в строительных нормах или другой информации, относящейся к строительным требованиям, обратитесь за разъяснениями в местную юрисдикцию.

Глубина линии промерзания имеет решающее значение, поскольку водопроводные линии должны быть расположены достаточно глубоко ниже уровня промерзания, чтобы предотвратить замерзание. Из-за относительно небольшой глубины траншеи для инженерных коммуникаций будут копаться вручную пуласки и лопатами.Вынутый грунт будет отложен и возвращен в траншеи после прокладки инженерных коммуникаций. Оставшийся излишек грунта будет использован в качестве обратной засыпки выше первоначального уровня для стен ствола.

Оптимальное расстояние для размещения извлеченного грунта из траншей еще предстоит определить и сообщить здесь, это будет минимальное расстояние, поэтому усилия по перемещению грунта будут минимальными, но их должно быть достаточно, чтобы предотвратить обрушение или подмывание. Чтобы обеспечить безопасность во время этого процесса, следуйте инструкциям по безопасности при рытье траншей и земляных работ, установленным OSHA, и инструкциям по безопасности при строительстве коммунальных служб, установленным Associated General Contractors of America, это лучше всего сделать инженерами и сотрудником по технике безопасности.

ВИДЕО: КОММУНАЛЬНЫЕ РАСКОПКИ

2.3 ПРИЛЕГАЮЩАЯ РАБОЧАЯ ЗОНА

Как упоминалось ранее в разделах 1.4.1.4 и 1.4.2.4, массовые раскопки обеспечивают дополнительные 2 фута рабочего пространства по внешнему периметру каждого купола. Важно свести к минимуму земляные работы вокруг купола, чтобы сохранить как можно больше первоначального уплотнения почвы.Окружающий грунт служит структурной опорой купола, предотвращая выбрасывание нижней части купола наружу. Внешняя граница котлована и обозначение рабочего пространства для каждого варианта конструкции группы из 3 куполов показаны на рисунках I и J. Два варианта конструкции для группы из 6 куполов будут следовать одной и той же схеме выемки.

Рисунок I. Зоны раскопок — Вариант № 1 — Нажмите здесь, чтобы открыть полное изображение

Рисунок J. Зоны земляных работ – № варианта конструкции2 – Нажмите здесь, чтобы открыть полное изображение

2.4 НИЖНИЙ колонтитул

После завершения массовых раскопок установите поворотный анкер, служащий компасу, на уровне раскопок. Используйте компас, чтобы повторно отметить внутренний диаметр каждого купола, проследив периметр на расстоянии 7,5 футов от центральной точки купола. Затем выкопайте траншею шириной 24 дюйма и глубиной 12 дюймов с центром в 8 футах от центра купола. Это расстояние сделает нижний колонтитул по центру с мешками с землей шириной 12 дюймов над ним. Рекомендуется использовать нижний колонтитул шириной два фута, поскольку он примерно на 20° шире, или примерно на 8 дюймов, чем фундамент над ним, ширина которого составляет 16 дюймов, как показано на рисунке JJ.Для типичного дома рекомендуется, чтобы нижний этаж был примерно на 30° шире фундамента ² . Однако, поскольку мы ограничены одноэтажным куполом с конструкцией из мешков с землей, мы использовали наши инженерные и строительные решения, чтобы вместо этого использовать увеличение ширины на 20°. Проконсультируйтесь с местным инженером или строителем, чтобы подтвердить уменьшение ширины, если вы отклоняетесь от рекомендации 30°. Это увеличение ширины рассчитывается по следующей формуле, основанной на диаграмме прямоугольного треугольника на следующем рисунке J2:

Увеличение ширины = тангенс (20°) * Высота фундамента
Увеличение ширины = тангенс (20°) * 12” = ~4.4”

Для единообразия мы округли до увеличения на 4 дюйма с каждой стороны основания. Общее увеличение ширины составляет 2 раза по 4 дюйма = 8 дюймов.

Рисунок J2. Правый треугольник увеличения ширины фундамента-нижнего колонтитула

Чтобы более подробно объяснить этот расчет, обратитесь к информативному видео, связанному здесь, в котором объясняется концепция использования одного катета и угла прямоугольного треугольника для расчета другого катета этого прямоугольного треугольника. Этот расчет можно выполнить на любом калькуляторе, который имеет тригонометрические функции синуса, косинуса и тангенса, как описано и показано в этом руководстве. Если калькулятор недоступен, можно использовать веб-сайт WolframAlpha. На этом сайте введите уравнение в поле «О чем бы вы хотели узнать?» строку поиска в верхнем левом углу страницы и введите уравнение, как показано на следующем рисунке J3. Результат 4.4 показан в разделе «Десятичная аппроксимация».

Рисунок J3. Пример расчета в WolframAlpha — нажмите, чтобы открыть результаты в Wolfram Alpha

Это гарантирует, что нижний колонтитул может адекватно распределять профиль нагрузки, который возлагает на него фундамент ² .Нижний колонтитул будет нижним слоем в выемке траншеи глубиной 6 футов для Варианта конструкции № 1 или нижним слоем в выемке траншеи глубиной 7 футов-6 дюймов для Варианта конструкции № 2. Следуйте этой процедуре для каждого купола в 3- Купол и 6-купольный кластер.

Рисунок JJ. Ширина нижнего колонтитула относительно ширины фундамента — щелкните здесь, чтобы открыть полное изображение

Дополнительная траншея размером 24 x 12 дюймов, которую необходимо выкопать по внутреннему периметру купола, составляет нижний колонтитул. Ознакомьтесь с опубликованной информацией OSHA по безопасности траншей и земляных работ и обратитесь к местному инженеру, чтобы убедиться в устойчивости траншеи.В зависимости от типа почвы траншея может быть шире 24 дюймов, а также может потребоваться дополнительная поддержка. Нижний колонтитул поддерживает фундамент, а нижний колонтитул + фундамент поддерживает траншейную опорную стену купола. Нижний колонтитул будет состоять из уплотненного гравия и геотекстильной ткани, чтобы обеспечить дренаж воды. Также может состоять из дренажной плитки, в зависимости от классификации грунта участка. Необходимость дренажной системы будет обсуждаться в Разделе 4 «Строительство нижнего колонтитула».

Независимо от того, требуется ли дренажная плитка в нижнем колонтитуле, нижняя часть нижнего колонтитула должна иметь уклон 1-2% для наружного дренажа, внешняя часть этой траншеи нижнего колонтитула будет немного глубже, чем внутренняя часть.Это поможет предотвратить скопление воды под куполом и потенциальное повреждение нижнего колонтитула, фундамента и напольных систем. Для нижнего колонтитула шириной 2 фута внешний нижний край нижнего колонтитула будет примерно на 0,5 дюйма ниже внутреннего нижнего края, при условии уклона дренажа 2%. Подробные инструкции для компонентов нижнего колонтитула будут рассмотрены в Разделе 4.

Графическое изображение вышеизложенного представлено на рис. К и рис. Л, для первого и второго варианта конструкции купола соответственно.

Рисунок K. Зоны раскопок — вид в разрезе (вариант конструкции № 1) — щелкните здесь, чтобы открыть полное изображение

Рисунок L. Зоны раскопок — вид в разрезе (вариант конструкции № 2) — щелкните здесь, чтобы открыть полное изображение

2.5 ФУНДАМЕНТ

Как упоминалось в предыдущем разделе и показано на рисунках K и L, фундамент поддерживается нижним колонтитулом. Фундамент будет иметь глубину 1 фут и ширину 16 дюймов, он будет состоять из полипропиленовых мешков, заполненных гравием разных размеров; он непосредственно поддерживает стволовую стенку купола. Ширина фундамента составляет 16 дюймов, поскольку рекомендуется, чтобы каменный фундамент был как минимум на одну треть шире, чем стена, расположенная над ним ^ref. . Чтобы достичь ширины фундамента, необходимо будет выкопать дополнительные 2 дюйма в области глубины фундамента в 1 фут по направлению к внешнему периметру котлована. Подробные инструкции по компонентам фундамента будут обсуждаться в Разделе 5 Строительство фундамента

2.6 ПОЛ

Пол купола был учтен при массовых раскопках участка.Пол будет иметь глубину 1 фут, как показано на рисунках K и L, что делает верхнюю часть пола на 4 фута ниже уровня отделки для варианта проектирования № 1 и на 5 футов-6 дюймов ниже уровня отделки для варианта проектирования № 2. система пола находится на одном уровне с фундаментом и располагается на ненарушенном грунте. Он будет состоять из сварной металлической сетки, бетона, пароизоляции, жесткой ватной изоляции и гравия. Подробные инструкции по компонентам пола будут обсуждаться в разделе Установка, строительство и техническое обслуживание полов Earthbag Village

ПРИБЛИЖАЕТСЯ ВИДЕО: РАСКОПКА СОСЕДНЕЙ РАБОЧЕЙ ЗОНЫ, НИЖНЯЯ ЧАСТЬ, ФУНДАМЕНТ И ПОЛ

2.7 ОПАЛУБКА

Несмотря на то, что были предоставлены подробные сведения о размерах выемки, тип почвы играет преобладающую роль в общей ширине выемки. В Разделе 4.3 Конструктивные формы более подробно рассматривается влияние типа почвы на строительные формы и альтернативные материалы для использования в зависимости от предпочтений участка.

РАЗДЕЛ 3 ВОССТАНОВЛЕНИЕ ЦЕНТРА И УСТАНОВКА КОМПАСА

После завершения раскопок необходимо определить следующее место для центрального вертлюга компаса и вертлюга контрольного компаса, которые будут использоваться на протяжении всей постройки.Восстановление центральной точки и закрепление центрального компаса обеспечит однородность стен во время строительства купола, придав симметрию общей форме купола. Следующие шаги следующие:

3.1 ТРАБТИРОВАНИЕ/УПЛОТНЕНИЕ ПРИ РАСПРОСТРАНЕНИИ

Выкопав строительную площадку, утрамбуйте/уплотните поверхность котлована, чтобы создать ровную и прочную поверхность. Важно, чтобы все поверхности были относительно ровными, прежде чем начинать работу над нижним колонтитулом, фундаментом и полом.Это обеспечит точность уровней и уклонов, где это применимо, и плоскость пола купола. Утрамбовку/уплотнение выкопанного участка можно повторять на протяжении всего строительного процесса и требуется с каждым дополнительным 6-дюймовым слоем грунта при обратной засыпке. Плоскостность поверхности можно проверить, распылив или облив водой участок, чтобы определить любые существующие уклоны или канавки, а также наличие водоемов в определенном месте. Если выемка окажется неровной, срежьте все вершины так, чтобы они были на одном уровне с впадинами.Можно выбрать ручной трамбовщик или газовый уплотнитель. Примеры можно посмотреть в нашем списке инструментов и оборудования. Мы рекомендуем использовать перепрофилированные контейнеры для воды (бутылки с газировкой) для переноски воды вместо того, чтобы покупать новый контейнер для воды.

ВИДЕО ПРЕДСТОЯЩЕЕ ВИДЕО: РАСКОПКА УТРАБОТКИ/УПЛОТНЕНИЯ

Вам могут понадобиться покрытия для предотвращения эрозии, это волокнистое и разлагаемое решение для уплотнения и выравнивания выемки.Пересмотрите стандарты OSHA и состав почвы, чтобы определить хороший метод предотвращения эрозии.

Несколько советов по этому поводу:

Избегайте ходьбы по краям котлована
Укрыть землю, когда идет дождь или снег

3.2 ВОССТАНОВЛЕНИЕ ЦЕНТРАЛЬНОЙ ТОЧКИ

После завершения раскопок повторно установите центральную точку каждого купола, измерив расстояние от края раскопанной границы. Процедура и расстояния будут одинаковыми для обоих вариантов конструкции купола, а также для кластера из 3 и 6 куполов.Чтобы отметить центральную точку купола, отмерьте 10 футов-9 дюймов от внешней границы раскопок или 7 футов-1,5 дюйма от внутреннего края траншеи нижнего колонтитула. См. рисунки I и J в Разделе 2 «Раскопки» для графического изображения границ раскопок. В качестве проверки или альтернативного метода центральную точку каждого купола можно определить, проложив струну или цепь вдоль оси север-юг плоскости купола, а затем перпендикулярную струну или цепь вдоль оси восток-запад. Центральное пересечение линий обозначает центр купола.

ВИДЕО: ВОССТАНОВЛЕНИЕ ЦЕНТРА

3.3 НАСТРОЙКА ЦЕНТРАЛЬНОГО КОМПАСА

После измерения центральной точки отметьте ее аэрозольной краской или острым колом. Установите инструмент с центральной точкой, вбивая в землю поворотный анкер до тех пор, пока верхняя круглая пластина не окажется на одном уровне с землей, как описано в Разделе 1.4.1.1 для первоначального определения центральной точки. Выполните ту же процедуру, но прикрепите цепь длиной 17 футов, которая может свободно вращаться вокруг анкера. Эта длина позволяет цепи центрального компаса достигать верхней части внешней вершины купола при планировании до того, как будет построен пол (1 фут + 15-футовый купол + 1 фут стены). Для маркировки точек на цепочке потребуется раздвоенное кольцо для ключей. Вбейте центральный поворотный анкер компаса в землю с помощью молотка или подобного инструмента. Это будет высота или центр компаса.Он закреплен в центре пола купола для контроля высоты купола и регулируется на большую длину с добавлением каждого слоя мешка с землей.

В зависимости от состояния почвы могут потребоваться дополнительные меры для закрепления компаса в земле. Например, если почва очень песчаная, поворотный анкер можно закрепить на отрезке арматурного стержня длиной 2–3 фута, при этом поворотное кольцо должно располагаться над верхней частью арматурного стержня. Идя еще дальше, поворотный анкер можно прикрепить к столбу и установить в вырытую яму диаметром 1 фут, заполненную камнем и песком чередующимися сжатыми слоями.

ПРИХОДЯЩЕЕ ВИДЕО: НАСТРОЙКА КОМПАСА

3.4 НАСТРОЙКА КОМПАСА КОНТРОЛЯ

Вторая цепь, известная как цепь управления или компас, представляет собой цепь фиксированного размера, которая никогда не выходит за пределы центра потолка купола. Он обозначает внутреннюю кривую купола, определяя отмеченную длину в центре или высоту компаса.Следуйте тому же процессу установки, который был описан для центральной цепи, забивая молотком контрольный компас на внешнем крае купола — в идеале в центре входа, как показано на рисунке LL. Его нужно будет установить после фундамента, до возведения стены из мешков с землей. Контрольный компас будет расположен на расстоянии 8,5 футов (радиус купола + 1 фут стены мешка с землей) от центрального компаса. Эта цепь должна быть длиной 17,5 футов, чтобы удобно доставать до центра потолка купола. Опять же, для маркировки точек на цепочке понадобится раздвоенное кольцо для ключей.Соединение цепей двух компасов позволит измерить кривизну купола. Сочетание центра и контрольного компаса позволит получить симметричный высокопрофильный купол.

Рисунок LL1. Расположение центра и контрольного компаса — щелкните здесь, чтобы открыть полное изображение

Рисунок LL2. Расположение центра и контрольного компаса – Нажмите здесь, чтобы открыть полное изображение – Нажмите здесь, чтобы открыть полное изображение

ВИДЕО: ПОВОРОТНЫЙ АНКЕР ВЫСОТЫ/ЦЕНТРА КОМПАСА

СЛЕДУЕТ ВИДЕО: УПРАВЛЕНИЕ ПОВОРОТНЫМ ЯКОРЕМ КОМПАСА ВСТАВКИ И ПРИСОЕДИНЕНИЯ ЦЕПИ КОМПАСА

3.

5 ПРОВЕРКА ЦЕНТРАЛЬНОЙ ТОЧКИ

Проверьте центральную точку каждого купола относительно других в кластере, выполнив ту же процедуру, описанную в Разделе 1.4.1.3 для 3-купольного кластера и Разделе 1.4.2.3 для 6-купольного кластера. Подтвердив точность каждой центральной точки, убедитесь, что центральный компас находится на расстоянии 7 футов-1 (½) дюйма от внутреннего края траншеи нижнего колонтитула. Обратитесь к рисунку I или J, в зависимости от выбранного варианта купола в разделе 2.3, для областей раскопок. После того, как нижний колонтитул, фундамент и пол установлены, границы стен мешка с землей можно обозначить, поместив ленту на центральную цепь на расстоянии 7 футов-6 дюймов от центрального поворотного анкера, чтобы отметить периметр внутренней линии стены мешка с землей. .

РАЗДЕЛ 4 КОНСТРУКЦИЯ ФУТРАНТА

В купольной конструкции первым конструктивным элементом, который необходимо реализовать, является нижний колонтитул. Нижний колонтитул поддерживает фундамент и предотвращает оседание, распределяя нагрузку на фундамент. Как упоминалось ранее в разделе 2.4, нижний колонтитул должен быть примерно на 20° или 8 дюймов шире фундамента, чтобы адекватно распределять профиль нагрузки, создаваемый фундаментом. При фундаменте шириной 16 дюймов нижний колонтитул рассчитан на ширину два фута (16 дюймов + 8 дюймов = 24 дюйма).Строительство нижнего колонтитула также может потребовать дренажной плитки и использования форм; оба зависят от состояния почвы на участке. Подробная информация о необходимости дренажной плитки и форм, а также общая процедура и материалы, необходимые для изготовления нижнего колонтитула, уточняются в следующем шаге процесса:

4.1 ОПРЕДЕЛЕНИЕ ТРЕБОВАНИЙ К ДРЕНАЖНОЙ ПЛИТКЕ

Дренажная плитка представляет собой перфорированную полиэтиленовую трубу, проложенную по периметру вокруг цоколя/фундамента.Его цель — предотвратить повреждение фундамента и нижнего колонтитула влагой. Поскольку трубы перфорированы, в них может стекать вода. Трубы предназначены для отвода воды от конструкции в землю вокруг купола или в сухой колодец. В соответствии с Международным жилищным кодексом (IRC) дренажная плитка не требуется, если сертифицированный гидролог, почвовед или инженер определил, что фундамент и нижний колонтитул установлены в хорошо дренированном грунте или почве из песчано-гравийной смеси, как это определено. по таблице IRC R405.1 на рис. М.

Рисунок M. Таблица IRC R405.1 — Свойства почв, классифицированных в соответствии с Единой системой классификации почв — Нажмите здесь, чтобы открыть полное изображение

Если необходима дренажная плитка, проконсультируйтесь с местным профессиональным инженером, чтобы узнать, какой дизайн лучше всего использовать в вашем регионе. Дренажные плитки можно размещать в разных местах, например внутри нижнего колонтитула, рядом с фундаментом или рядом с нижним колонтитулом, как показано на следующем рисунке N. Для системы дренажных плиток потребуется перфорированная труба с носком вокруг нее, чтобы предотвратить засорение мусором. вокруг трубы, промытый камень толщиной 2 дюйма вокруг трубы, слой геотекстиля, обеспечивающий дренаж и предотвращающий попадание избыточных частиц вокруг трубы, и промытый камень толщиной 4 дюйма, дополнительно облегчающий прохождение воды.

Рисунок N. Пример размещения дренажной плитки рядом с нижним колонтитулом — щелкните здесь, чтобы открыть полное изображение

ВИДЕО: ОБЪЯСНЕНИЕ ВАЖНОСТИ ОПРЕДЕЛЕНИЯ ТРЕБОВАНИЙ К ДРЕНАЖНОЙ ПЛИТКЕ

4.2 НАКЛОННАЯ ТРАНШЕЯ И ИСПЫТАТЕЛЬНЫЙ ДРЕНАЖНЫЙ УГОЛ

Нижняя траншея должна быть с уклоном 1-2% вниз для наружного дренажа.Предполагая дренажный уклон 2% с нижним колонтитулом шириной 2 фута, внешний нижний край нижнего колонтитула будет примерно на 0,5 дюйма ниже внутреннего нижнего края. Уклон можно рассчитать, разделив подъем (вертикальную высоту или уклон) на длину пробега (горизонтальное расстояние). Проверьте угол дренажа, поливая или распыляя воду, чтобы проверить путь, по которому пойдет вода.

Рисунок NN. Угол дренажа траншеи нижнего колонтитула — щелкните здесь, чтобы открыть полное изображение

ВИДЕО: ПОДГОТОВКА ОТКАТА НИЖНЕЙ ТРАНШЕИ

4.

3 КОНСТРУКЦИОННЫЕ ФОРМЫ

Как обсуждалось ранее в разделе 2.7, опалубка для траншей нижнего колонтитула может потребоваться не на каждом участке, в зависимости от типа грунта. Например, если участок преимущественно состоит из песчаного грунта, а не из глинистого, потребуются опалубки, которые будут служить формой до тех пор, пока траншеи не будут заполнены конструкционными компонентами, которые предотвратят обрушение стен. Чем больше глинистой почве, тем прочнее будут стены траншеи и, следовательно, тем меньше потребуется опалубки.С осторожностью рекомендуется учитывать необходимую опалубку.

После проверки надлежащего уклона траншеи нижнего колонтитула необходимо установить опалубку, чтобы прочно удерживать стены на месте. Если доступен газобетон, блоки из него послужат идеальной опалубкой, потому что они недороги и их легко использовать повторно при работе от купола к куполу. В качестве альтернативы, для создания индивидуальной опалубки можно использовать гибкую оцинкованную сталь или алюминиевый оклад шириной 15 дюймов для стабилизации стен нижнего колонтитула. Чтобы зафиксировать оклад на месте, через каждые 18–24 дюйма можно забивать деревянные колышки размером 2×2 фута или арматуру длиной 2 фута (в зависимости от местного профиля почвы). Если требуется дополнительное крепление, можно использовать оцинкованные винты 1(¼) дюйма. Форма предназначена для извлечения для повторного использования при строительстве других куполов в деревне. Однако, если опалубку или даже колья/арматуру нельзя снять, их можно оставить на месте.

Кроме того, существуют другие широко используемые типы опалубки, такие как древесина, фанера и алюминий.Каждый материал имеет различные свойства, которые могут быть предпочтительными на месте. Например, алюминий легкий, легко обрабатывается, и его легче извлечь для повторного использования, чем фанеру.

ВИДЕО: КОНСТРУКЦИЯ ФУТЕРА

4.

4 УСТАНОВКА ГЕОТЕКСТИЛЯ

Далее траншея выстилается двумя слоями геотекстильной ткани.Геотекстиль используется для уменьшения проникновения посторонних частиц, но при этом позволяет отводить влагу от возможного скопления влаги из гравия фундамента. Два слоя геотекстиля будут выстилать периметр нижнего колонтитула, за исключением границы между фундаментом и нижним колонтитулом; у него будет только один слой геотекстиля для облегчения отвода воды из фундамента.

Каждый слой геотекстиля будет иметь длину 6 футов 8 дюймов, если он покрывает траншею по периметру, как показано на рисунке P2. Однако ширина будет разной.Ширина первого слоя геотекстильной ткани должна быть 6 футов 7,5 дюймов, а ширина второго слоя геотекстильной ткани — примерно 4 фута-7,5 дюймов. Начните с первого слоя, который будет внешним слоем геотекстиля. Четыре дюйма в ширину первого слоя, поместите ткань в точке А на рисунке Р и дайте 4-дюймовым излишкам лежать над краем выкопанного участка. Затем протяните ткань вниз по внешнему краю траншеи шириной 1 фут до точки B, по нижнему краю траншеи шириной 2 дюйма до точки C, а затем вверх по внутренней стене траншеи высотой 11,5 дюймов до точки D. Пусть оставшиеся 2 фута-4 дюйма ширины лежат над краем выкопанного участка по направлению к центру купола.

Этот процесс следует повторить для всей траншеи нижнего колонтитула. Затем приступайте к размещению камней и гравия.

Затем уложите второй (внутренний) слой геотекстильной ткани таким же образом, начав на 4 дюйма в ширину в точке A. Проложите ткань вниз по 1-футовому внешнему краю траншеи до точки B, по нижнему краю 2 ширины. ‘ до точки C, а затем вверх по внутренней стене траншеи высотой 11,5 дюймов до точки D.Пусть оставшиеся 4 дюйма ширины лежат над краем выкопанного участка по направлению к центру купола.

Рисунок P2. Разрез при размещении слоев геотекстильной ткани нижнего колонтитула — щелкните здесь, чтобы открыть полное изображение

После правильной укладки и уплотнения камня и гравия, что будет обсуждаться в разделе 4.5, возьмите внутренний слой геотекстиля (второй уложенный слой) и согните 4-дюймовый излишек с обоих концов в точки E и F. Наконец, сложите 4-дюймовый избыток на внешнем крае первого геотекстильного слоя до точки F и 2′-4-дюймовый избыток на внутреннем крае через верхнюю часть нижнего колонтитула и заправьте его между выкопанной внешней стеной и внутренним геотекстильным слоем, 4″ вниз по внешней стене до точки G.Это гарантирует, что два слоя будут закреплены на месте.

ВИДЕО: УКЛАДКА ГЕОТЕКСТИЛЯ

4.5 УКЛАДКА И УПЛОТНЕНИЕ КАМН И ГРАВИЯ

После того, как геотекстильная ткань уложена, заполните дно траншеи 2-дюймовым слоем промытого гравия ¾-1 дюйма. Убедитесь, что в гравийной смеси нет «мелких частиц», чтобы свести к минимуму потенциальное засорение текстильного полотна.Измельченная мелочь, также известная как карьерная пыль, представляет собой дробленую гравийную крошку и мелкую пыль. Утрамбуйте каждый слой после укладки, чтобы зафиксировать слои и создать прочную основу для фундамента. Трамбовка гравия уплотнит его, сделав его примерно на дюйм короче. Заполните следующие 8 дюймов нижнего колонтитула 4-6-дюймовым камнем, утрамбуйте слой и, наконец, добавьте еще 4 дюйма промытого округлого гравия, чтобы завершить нижний колонтитул высотой 12 дюймов. Утрамбуйте последний слой, чтобы создать гладкую поверхность, которая не порвет геотекстиль и мешки с гравием.После утрамбовки каждого слоя нижний и верхний слои гравия становятся высотой примерно 1 дюйм и 3 дюйма соответственно, как показано на рисунке P.

ВИДЕО: УКЛАДКА ГРАВИЯ И КАМНЯ

4.6 ГЕОТЕКСТИЛЬНАЯ ТКАНЬ ПЕРЕКРЫТИЯ

Последним этапом создания нижнего колонтитула является наложение геотекстильной ткани из раздела 4 внахлест.4 поверх каменно-гравийного основания. Как упоминалось ранее, начните с того, что возьмите внутренний слой геотекстиля (уложенный второй слой) и сложите 4-дюймовый избыток на обоих концах в точки E и F, отмеченные на рисунке P. Затем сложите 4-дюймовый избыток внешнего слоя геотекстиля от внешнего край траншеи к точке F. Наконец, сложите излишки 2 фута-4 дюйма на внутреннем крае через верхнюю часть нижнего колонтитула и заправьте его между выкопанной внешней стеной и внутренним геотекстильным слоем на 4 дюйма вниз по внешней стене до точки G – или до упора, если вы используете строительную форму, не забудьте заправить ее между гравием и формой, а не между землей и формой, чтобы вы могли вынуть форму после ее завершения.Это обеспечит полную герметизацию, предотвратив попадание любой почвы в нижний колонтитул, в то же время позволяя воде поступать по дренажному каналу из фундамента и нижнего колонтитула.

Рисунок P1. Разрез при размещении слоев геотекстильной ткани нижнего колонтитула — щелкните здесь, чтобы открыть полное изображение

СЛЕДУЕТ ВИДЕО: ЗАВЕРШЕНИЕ ВИДЕО УКЛАДКИ ГЕОТЕКСТИЛЯ

РАЗДЕЛ 5 КОНСТРУКЦИЯ ФУНДАМЕНТА

Фундамент купола из мешков с землей состоит из двух слоев полиэтиленовых мешков, заполненных гравием, один поверх другого. Основная цель фундамента — распределить нагрузку от купола к нижнему колонтитулу и, в конечном итоге, к почве под ним. Фундамент также будет состоять из арматуры диаметром ½ дюйма (12,7 мм) для скрепления слоев фундамента (размещенной перпендикулярно земле), гидроизоляционной мембраны толщиной 10 мм для предотвращения повреждения влагой и жесткой изоляционной плиты из минеральной ваты для предотвращения потери тепла от пола. купола. Для возведения фундамента будут подробно описаны следующие этапы:

5.1 МАРКИРОВКА ФУНДАМЕНТА

Начните с отметки конкретного места для фундамента. Используйте центральную цепочку компаса, чтобы определить центр фундамента, который будет находиться прямо над центром нижнего колонтитула и прямо под центром первого слоя мешка с землей. Используйте ленту или кольцо для ключей, чтобы отметить 8 футов от центра на центральной цепочке компаса.

Основание из гравия должно быть не менее чем на одну треть шире возводимой над ним стены; со стенами купола шириной 12 дюймов, фундамент рассчитан на ширину 16 дюймов ³ . Внутренняя и внешняя окружность каждого полиэтиленового мешка для гравия также может быть помечена для проверки его размещения. Внутренняя окружность будет на расстоянии 7 футов 4 дюйма от центра, а внешняя окружность будет равна 8 футам 8 дюймов, как показано ниже на рисунке Q. Отслеживание цепи компаса вокруг купола отметит постоянную окружность.

Рисунок Q. Маркировка фундамента — нажмите здесь, чтобы открыть полное изображение

ВИДЕО: НАСТРОЙКА КОМПАСА

5.2 КОМПЛЕКТА СЛОЕВ ГРАВИЯ

Как упоминалось ранее, фундамент состоит из двух слоев гравийных мешков. Мешки будут представлять собой непрерывные полиэтиленовые трубки, которые оборачиваются по окружности купола. Каждый мешок будет иметь высоту 6 дюймов и ширину 16 дюймов, как показано ниже на рисунке R. Нижний мешок будет заполнен круглым гравием диаметром от ¾ до 1 дюйма, а верхний мешок будет заполнен гравием от размер) гравий неправильной формы. Округлый гравий способствует дренажу, позволяя воде проходить через фундамент (полиэтиленовые трубы не являются ни водонепроницаемыми, ни водонепроницаемыми), тем самым избегая внутренних стен и бетонной плиты.Гравий неправильной формы сцепится при уплотнении, образуя прочную основу. Первый мешок должен быть утрамбован ровно и иметь толщину 6 дюймов перед размещением второго мешка. Второй мешок также следует утрамбовать, чтобы уплотнить и закрепить систему фундамента на месте. Если выравнивание фундамента вызывает сомнения, используйте компас, чтобы обеспечить равномерность окружности купола.

Рисунок R. Профиль фундамента — Примечание. Пунктирная арматура указывает на то, что два стержня не находятся в одной плоскости, поскольку они расположены в шахматном порядке по окружности купола, как показано в плане на Рисунке S1.– Нажмите здесь, чтобы открыть полное изображение

ВИДЕО: УСТАНОВКА ФУНДАМЕНТАЛЬНЫХ СУМОК

5.

3 БЕЗОПАСНЫЕ СЛОИ АРМАТУРОЙ

Арматура

будет использоваться для соединения двух фундаментных мешков с гравием; он также закрепит первый слой земляного мешка на фундаменте. Арматурный стержень будет иметь длину 1 дюйм и диаметр 0.5”. В Соединенных Штатах арматурный стержень диаметром 0,5 дюйма известен как арматурный стержень №4. Как показано на следующем рисунке S1, стержни будут размещены в шахматном порядке по периметру купола со смещением на 3 дюйма от центра фундамента к центру стержней. Рекомендуемое расстояние между стержнями составляет от 8 до 12 дюймов; это расстояние должно быть выбрано после консультации с местным профессиональным инженером. Как показано на рисунке S1, расстояние между центрами стержней в этой продемонстрированной конструкции составляет 9 дюймов.Это расстояние выбирается на основе окружности осевой линии фундамента. При радиусе 8 футов окружность центральной линии фундамента составляет приблизительно 50,3 фута (длина окружности = π*2*радиус ) . В дюймах это значение составляет 603,2 дюйма. Деление окружности на 9 дает целочисленное значение (603,2 дюйма / 9 дюймов = 67), что означает, что расстояние в 9 дюймов пространственно соответствует окружности купола 67 раз.

Рисунок S1. Размещение арматурных стержней в фундаменте в шахматном порядке — щелкните здесь, чтобы открыть полное изображение

Отодвинув арматурный стержень на 3 дюйма от центральной линии фундамента, забейте каждый стержень на место так, чтобы 3 дюйма арматурного стержня длиной 1 фут выступали из верхней части верхнего слоя фундамента, как показано на рис. S2.Это поместит 3 дюйма арматуры в нижний слой фундамента и 6 дюймов в верхний слой фундамента.

Рисунок S2. Размещение арматурных стержней в фундаменте в шахматном порядке — щелкните здесь, чтобы открыть полное изображение

Арматура не проложена через нижний колонтитул в землю, потому что нижний колонтитул заполнен более крупными камнями, которые не будут должным образом закреплять стержни, чтобы избежать прокола геотекстильной ткани вокруг нижнего колонтитула, а также потому, что пассивное давление грунта, окружающее встроенный купол, будет обеспечивать достаточная стабильность. Это рассуждение предполагает, что строится купол из мешков с землей, который значительно тяжелее, чем купол из газобетона, и поможет пассивно закрепить купол. Если строится купол из газобетона или если линия промерзания участка неглубокая, а это означает, что купол не нужно так глубоко вводить в землю, можно рассмотреть возможность заделки арматуры через нижний колонтитул в землю для дополнительной структурной целостности. В этом случае обратитесь к местному профессиональному инженеру, чтобы узнать, как закрепить арматуру. Также может потребоваться бетонное основание под каменным нижним колонтитулом, чтобы создать зону склеивания арматуры, потому что сталь лучше связывается с бетоном, чем с почвой.

ВИДЕО: ВСТАВКА АРМАТУРЫ

5.4 НАРУЖНАЯ ГИДРОИЗОЛЯЦИОННАЯ МЕМБРАНА

После того, как фундаментные мешки закреплены арматурой, будет наложена наружная гидроизоляционная мембрана. Рекомендуемой мембраной является полиолефиновая пароизоляция PERMINATOR толщиной 10 мил под плиту, соответствующая барьеру, который будет использоваться в ограждающих конструкциях пола и изоляции горизонтального крыла, обсуждаемых в Разделе 7.Этот пароизоляционный материал является экономичным и устойчивым к проколам продуктом, который эффективно уменьшает проникновение влаги и водяного пара, образуя защитный слой от проникновения воды в конструкцию, тем самым сводя к минимуму повреждение водой за счет уменьшения роста грибка, плесени и плесени. Это также помогает уменьшить попадание газа радона в структуру. Сначала укладывается барьер с внешней стороны фундамента. Он проходит вверх по внешней стороне подземного фундамента, стены ствола, а затем заправляется в стену земляного мешка на уровне изоляции для изоляции горизонтального крыла.Как показано на следующих рисунках T и U, это будет между 8-м и 9-м слоями стены для варианта купола 1 и между 11-м и 12-м слоями стены для варианта купола 2. Важно предотвратить попадание влаги через внешнюю часть купол, потому что он может быть подвержен циклам замерзания/оттаивания, что увеличивает риск дальнейшего повреждения конструкции купола.

В отличие от ступенчатой арматуры фундамента, которая соединяет фундамент с первым слоем стены, гвозди и бетонный желоб, соединяющие каждый последующий слой стены выше, располагаются по прямой линии, проходящей через центр толщины стены.Предпочтительно избегать использования ступенчатого рисунка для гвоздей в бетоне, потому что такой рисунок делает бетон более восприимчивым к растрескиванию. Что касается размещения внешнего пароизоляционного слоя фундамента, это означает, что барьер не нужно будет прокалывать или укладывать полосами в тех местах, где он упирается в верхние слои стены, поскольку он будет доходить до центральной линии гвоздей. Обратитесь к учебному пособию «Строительство стен» для получения дополнительной информации о бетонном желобе и системе гвоздей.

Рисунок T. Внешний пароизоляционный барьер на куполе, вариант 1

И между 11-м и 12-м слоями стены для варианта купола 2, как на рисунке U.

Рисунок U. Внешний пароизоляционный барьер на куполе, вариант 2 — щелкните здесь, чтобы открыть полное изображение

Важно предотвратить попадание влаги через наружную часть купола, поскольку она может быть подвержена циклам замерзания/оттаивания, что увеличивает риск дальнейшего повреждения конструкции купола.

Пароизоляция Perminator толщиной 10 мил производится в рулонах шириной 15 футов и длиной 200 футов. Для обоих вариантов купола длина пароизоляции будет сокращена до 48 футов, чтобы покрыть окружность примерно 47 футов. Для варианта купола 1 ширина пароизоляции будет составлять 4 фута-2 дюйма, чтобы достичь границы 5-го и 6-го слоев стены. Для варианта купола 2 ширина пароизоляции должна быть 5 футов-8 дюймов, чтобы достичь границы 8-го и 9-го слоев стены. Поэтому отрежьте кусок пароизоляции размером 4–2 дюйма x 48 футов, если строите первый вариант купола, и кусок размером 5–8 дюймов x 48 футов, если строите второй вариант купола.

Чтобы установить пароизоляцию Perminator, начните с утрамбовки боковых сторон полиэтиленовых мешков фундамента, на которые будет надет барьер, чтобы обеспечить его однородность и уровень. Разверните барьер так, чтобы самая длинная сторона была параллельна длине полиэтиленовых трубок. Перекройте все боковые и торцевые соединения внахлестку минимум на 6 дюймов и проклейте эти соединения вместе. Лента Perminator, также от W.R. Meadows, рекомендуется для этого, чтобы обеспечить непрерывный воздушный барьер. Перед нанесением ленты убедитесь, что на наносимом участке нет пыли и мусора, которые могут повлиять на адгезию.Прижмите ленту валиком, чтобы обеспечить оптимальную адгезию. Ленту также следует использовать для крепления пароизоляции к стенным мешкам, когда они заправлены в стену на уровне изоляции горизонтального крыла. Если лента не приклеивается к полиэтиленовым пакетам после того, как на участке не осталось пыли и мусора, нанесите Mel-Prime на полиэтиленовые пакеты, подождите, пока он приклеится, затем наклейте на него ленту.

Дополнительные сведения об установке пароизоляции см. в типовых инструкциях по установке, рекомендованных производителем продукта, W.Р. Медоуз. Предоставленные инструкции предназначены для размещения под бетонными плитами; поэтому для размещения на внешней стене необходимо будет внести соответствующие изменения. По любым вопросам, касающимся установки, обращайтесь в службу технической поддержки W.R. Meadows.

ВИДЕО: МОНТАЖ НАРУЖНОЙ ГИДРОИЗОЛЯЦИИ

5.5 ВЕРТИКАЛЬНАЯ ВНУТРЕННЯЯ ИЗОЛЯЦИЯ

Для предотвращения потерь тепла в куполе, которые могут уйти через пол и из фундамента, с внутренней стороны фундамента будет установлена вертикальная изоляция. Если вы хотите лучше понять принципы теплопередачи, использованные при проектировании, обратитесь к разделу «Отопление и охлаждение Earthbag Village для купольных домов». Изоляция также уменьшит вероятность образования конденсата и плесени, которые могут повредить структуру купола и снизить качество воздуха в помещении купола.Рекомендуемый изоляционный материал — Rockwool Comfortboard 80 толщиной три дюйма; он также присутствует в конструкции ограждающей конструкции пола и изоляции горизонтального крыла. Это жесткая изоляционная плита из минеральной ваты. Он предпочтительнее традиционной изоляции из экструдированного полистирола (EPS) в первую очередь из-за его меньшего воздействия на окружающую среду. Комфортная доска изготовлена из натуральных и переработанных материалов и может способствовать начислению баллов LEED. Кроме того, он негорючий, водоотталкивающий, огнестойкий и звукопоглощающий.На рисунке U показано размещение вертикальной внутренней изоляции в системе фундамента купола.

Чтобы установить изоляцию, начните с утрамбовки внутренних сторон полиэтиленовых мешков фундамента, на которые будет укладываться изоляция, чтобы убедиться, что она однородна и ровна по окружности купола. В конструкции рекомендуется использовать листы Comfortboard размером 4’x8’. Поскольку высота фундамента составляет 1 фут, листы можно разрезать вдоль 8-футовой кромки таким образом, чтобы из одного листа получилось 4 полосы размером 1 фут на 8 футов.При использовании этого метода на купол требуется только полтора изоляционных листа размером 4 фута на 8 футов, поскольку окружность купола диаметром 15 футов составляет приблизительно 47 футов (2 изоляционных листа преобразуются в 8 изоляционных полос размером 1 фут на 8 футов; 6 изоляционных листов). полосы x 8 футов (8 футов) на полосу = 48 футов).

Рисунок U. Вертикальная внутренняя изоляция фундамента — щелкните здесь, чтобы открыть полное изображение

При вертикальной укладке изоляции вокруг купола убедитесь, что край каждой полосы изоляции плотно прилегает к соседней полосе по окружности купола.Загерметизируйте стыковые швы лентой из алюминиевой фольги, которая специально используется для пароизоляции теплоизоляции из минеральной ваты, например, лентой из алюминиевой фольги 3M 3369. Эта лента хорошо приклеивается как при высоких, так и при низких температурах; он также обеспечивает хорошую стойкость к ультрафиолетовому излучению и растворителям, обеспечивая прочное, долговечное и надежное соединение. Также используйте ленту из алюминиевой фольги, чтобы прикрепить каждую изоляционную полосу к верхней части фундамента и нижней части нижнего колонтитула, чтобы гарантировать, что изоляция не сместится до укладки пола.Конверт пола будет прижиматься к изоляции, чтобы закрепить ее на месте.

Для получения дополнительной информации о материалах Rockwool Comfortboard см. руководство производителя по установке «Фундаментная стена на основании» на стр. 24 руководства, в котором представлен графический пошаговый процесс правильной установки изоляции.

ВИДЕО: УСТАНОВКА ВЕРТИКАЛЬНОЙ ВНУТРЕННЕЙ ИЗОЛЯЦИИ

5.6 ВЕРХНЯЯ И ВНУТРЕННЯЯ ГИДРОИЗОЛЯЦИОННАЯ МЕМБРАНА

Когда вертикальная изоляция уложена на фундамент, последний слой гидроизоляционной мембраны устанавливается для завершения системы фундамента.

Рисунок V. Верх фундамента и внутренняя пароизоляция — щелкните здесь, чтобы открыть полное изображение

Как показано на рисунке V, последний компонент пароизоляции будет размещен поверх фундамента и вертикально вдоль внутреннего края изоляционной плиты. Размещение мембраны между мешками фундамента с гравием и первым рядом мешков с землей предотвращает просачивание влаги вверх в заполненные землей мешки.Для укладки поверх фундамента мембрана может располагаться полосами вокруг закладной арматуры. Это делается для того, чтобы избежать прокола пароизоляции арматурой, торчащей из фундамента. Прокол пароизоляционного слоя может сделать мембрану более восприимчивой к проникновению воды, если купол испытывает движение грунта, потому что проколотое отверстие будет увеличиваться в размерах по мере разрыва. Размещение барьера полосами вокруг арматурного стержня обеспечивает больший контроль над созданием герметичного водного барьера.

Отрежьте меньшие куски пароизоляции, чтобы разместить их вокруг и между арматурными стержнями, расположенными в шахматном порядке. Это делается для того, чтобы избежать разрыва пароизоляции с арматурой, что делает фундамент уязвимым для проникновения воды.

Рисунок ВВ. Вид сверху на полоски пароизоляции (образец сегмента) — щелкните здесь, чтобы открыть полное изображение

Как показано на рис. VV, необходимо вырезать четыре различных размера полос пароизоляции. Тип 1, самый большой размером 8,5 x 17 дюймов, будет размещен коротким краем параллельно периметру фундамента.Этот лист должен быть помещен между каждым арматурным стержнем, расположенным в шахматном порядке. Для покрытия зазоров между листами Типа 1 и вокруг расположенной в шахматном порядке арматуры будут использоваться листы трех других размеров. Как показано на рисунке VV, комбинация пароизоляции типа 2 (3 дюйма x 4,75 дюйма) + типа 3 (3 дюйма x 8,8125 дюйма) и комбинации типа 2 + типа 4 (3 дюйма x 2,8125 дюйма) листы будут использоваться вместе с каждым вторым перекрывающимся листом Типа 1. Такое размещение гарантирует, что непрерывный пароизоляционный барьер защищает фундамент.

Вам потребуется:
68 шт Тип 1 (8.Листы 5 x 17 дюймов
68 листов типа 2 (3 x 4,75 дюйма)
34 листа типа 3 (3 дюйма x 8,8125 дюйма)
34 листа типа 4 (3 дюйма x 2,8125 дюйма) листы

Для установки пароизоляции следуйте инструкциям, приведенным в Разделе 5. 4 для наружной гидроизоляционной мембраны. Минимум 2’-6” x 28’ кусок пароизоляции PERMINATOR должен быть отрезан по окружности купола. Используйте ленту, чтобы запечатать каждый стык. Кроме того, для дальнейших консультаций можно использовать инструкции по установке, опубликованные производителем продукта.

ВИДЕО: УСТАНОВКА ВЕРХНЕЙ И ВНУТРЕННЕЙ ГИДРОИЗОЛЯЦИИ

РАЗДЕЛ 6 ГОРИЗОНТАЛЬНАЯ ИЗОЛЯЦИЯ КРЫЛА

Изоляция горизонтального крыла может быть использована в дополнение к изоляции ограждающей конструкции пола, чтобы земля вокруг купола оставалась более теплой. Более теплая земля вокруг купола уменьшит разницу температур внутри и снаружи купола, что уменьшит потери тепла.Эта дополнительная изоляция сделает купола более энергоэффективными и более легкими для обогрева за счет сохранения энергии за счет сохранения сухости земли вокруг фундамента. Для предотвращения проникновения влаги в утеплитель над утеплителем крыла будет размещена пароизоляция.

Вы можете увидеть всю информацию, связанную с изоляцией крыла:

6.1 НЕОБХОДИМОЕ ИСПОЛЬЗОВАНИЕ

Во всех климатических условиях нет необходимости выполнять изоляцию горизонтального крыла вокруг купола.«Умеренный» климат, который определяется индексом замерзания воздуха (AFI) примерно 2250 °F-дней и ниже, в течение 100-летнего периода повторяемости не требует дополнительной изоляции ^ref. . AFI местоположения — это показатель, который определяет суровость зимнего сезона, определяя совокупное количество градусо-дней ниже 32°F ^ref. . AFI вашего сайта должен быть проверен местным профессиональным инженером; однако на карте, представленной ниже на рисунке CC, показан упрощенный анализ AFI по Соединенным Штатам.Кроме того, Национальный центр климатических данных США предоставляет таблицу, которая определяет AFI в каждом штате для различных станций по всему штату, и ее можно просмотреть по этой ссылке.

Рисунок СС. Индекс замерзания воздуха в США. Щелкните здесь, чтобы открыть статью NOAA

«Фундаменты с защитой от замерзания на мелководье».

6.2 ОТДЕЛОЧНАЯ МАРКА

В идеале минимальный уровень отделки должен составлять 4 % с уклоном от основания купола. ^ref. . См. следующий рисунок DD ниже для графического изображения.Уклон следует определять с учетом того, куда будет вытесняться вода. При необходимости можно добавить дренаж по периметру на краю изоляционных крыльев для сбора стекающей воды.

6.3 ДЛИНА УДЛИНИТЕЛЯ

Изоляция горизонтального крыла должна простираться на расстояние, по крайней мере, равное средней глубине промерзания. В месте расположения нашего купола глубина промерзания примерно на 4 фута-6 дюймов ниже уровня земли, поэтому мы будем использовать удлинение длиной 6 футов в зависимости от наличия изоляционных листов размером 4 х 6 футов ^{, арт.} . На рисунке DD показано удлинение 6 футов изоляции горизонтального крыла и прикрепленной пароизоляции.

Рисунок ДД. Изоляция горизонтального крыла (вариант конструкции № 1) — щелкните здесь, чтобы открыть полное изображение

6.4 МАТЕРИАЛЫ

При использовании той же изоляции и пароизоляции, что и в фундаменте и ограждении пола, рекомендуемой изоляцией является Rockwool Comfortboard 80, а рекомендуемой пароизоляцией является 10-миллиметровый пароизоляционный барьер Perminator Underslab.Для секций изоляции и пароизоляции шириной 6 футов по внешнему периметру купола потребуется иметь на площадке общую длину не менее 91 фута каждого материала. Эта длина охватывает внешнюю окружность горизонтальной изоляции вокруг купола на расстоянии 6 футов. На рисунке DD это показано в разрезе, а на следующем рисунке EE показана изоляция горизонтального крыла и размещение пароизоляции в плане.

Рисунок EE. Изоляция горизонтального крыла, вид сверху — щелкните здесь, чтобы открыть полное изображение

Для укладки теплоизоляции вокруг крыла купола будет использоваться 24 листа размером 4’x6’, как показано на рисунке E1. Rockwool Comfortboard 80 можно приобрести в листах размером 4×6 дюймов. Общая площадь составляет 576 квадратных метров. Начните с размещения всех листов с нечетными номерами, как показано на рисунке E1, а затем над ними листов с четными номерами.

Для создания утрамбованной поверхности под листами можно засыпать дополнительный вынутый грунт под промежутки под листами с четными номерами.

При использовании этого метода каждый лист равномерно размещается под углом 15° к следующему измеренному центру внутреннего 4-футового края.Для нашего купола диаметром 15 футов со стенками толщиной 1 фут радиус внешней окружности составляет 8 футов-6 дюймов.

Чтобы предотвратить смещение листов во время сезонных изменений грунта, свяжите каждый лист лентой из алюминиевой фольги 3M, как указано в разделе 6.3. Сложите ленту обратно, чтобы получилась двухсторонняя лента, которую можно поместить между перекрывающимися частями каждого листа.

Рисунок E1. Размещение полосы изоляции крыла — щелкните здесь, чтобы открыть полное изображение

Для размещения пароизоляции нарежьте листы размером 5’x6’.Для 24 листов потребуется пароизоляция длиной 144 фута или 720 квадратных футов. Для пароизоляции необходима дополнительная площадь, потому что, когда она размещается поверх теплоизоляции, которая находится на чередующихся уровнях, она будет защищена от размещения почвы над ней. Этот дополнительный вес может растянуть пароизоляционный слой, поэтому будет полезно иметь дополнительную слабину в ложбинах изоляционного слоя, чтобы предотвратить растяжение и разрыв барьера.

См. инструкции по установке изоляции и пароизоляции в Разделе 5 «Конструкция фундамента и конструкция пола».Убедитесь, что все стыки и щели должным образом загерметизированы. Если после консультации с местным профессиональным инженером будет установлено, что требуется более плотная изоляция и более толстая пароизоляция, рекомендуется использовать Rockwool Comfortboard 110 и пароизоляцию Perminator толщиной 15 мм.

6.5 РЕКОМЕНДАЦИИ ПО МЕЛКОМУ ФУНДАМЕНТУ

Следует отметить, что изоляция горизонтального крыла обычно используется в сочетании с мелкозаглубленными фундаментами в конструкциях без земляного мешка. Размещение изоляции в таких конструкциях обычно продолжается наружу от края фундамента, как показано на следующем рисунке FF.С куполами Earthbag Village, установленными в землю, фундамент шириной 16 дюймов расположен примерно на 2–3,5 фута ниже уровня земли. Поэтому фундаменты не относятся к мелкозаглубленным, поскольку их глубина больше ширины. Подводя итог, вышеприведенное размещение изоляции горизонтального крыла в конструкции купола должно быть проверено местным профессиональным инженером.

Рисунок FF. Типичное размещение изоляции горизонтального крыла (синяя) — нажмите здесь, чтобы открыть дополнительную информацию

ВИДЕО: УСТАНОВКА ИЗОЛЯЦИИ КРЫЛА

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Приступая к проекту и приобретая инструменты и материалы, ищите те, которые лучше всего подходят для вашей ситуации.Качество инструментов обычно коррелирует с ценой, но тщательное исследование может сэкономить вам деньги, если у вас есть время. То, что работает для нас, может не обязательно сработать для вас, но во многих случаях сработает. Мы публикуем наш список здесь в надежде, что он станет полезным руководством для экономии вашего времени, денег и разочарований. Чтобы полностью участвовать в этом действии, мы предлагаем следующие инструменты и материалы. Если вы найдете лучшую замену, пожалуйста, сообщите нам.

Вот полный список всех инструментов и материалов, необходимых для строительства купола из мешков с землей.

ИНСТРУМЕНТЫ

Следующее будет определено после определения состава грунта и других деталей на строительной площадке.

Строительная опалубка / защита от обрушения (при необходимости)
Надлежащий вход и выход (вероятно, алюминиевая лестница)
Защитные системы (должны быть определены OSHA)

МАТЕРИАЛЫ

ИЗОБРАЖЕНИЯ И ОПИСАНИЯ ИНСТРУМЕНТОВ И МАТЕРИАЛОВ

	Пластиковая пленка выпускается в широком диапазоне толщин.Он оценивается термином «мил». Мил — это единица измерения, равная одной тысячной дюйма или 0,001 дюйма. Размер большинства человеческих волос составляет одну тысячную дюйма или 0,001 дюйма. Наиболее распространенный размер в рейтинге толщины пластиковой пленки составляет 6 мил. Это 6 тысячных дюйма или 0,006 дюйма. Как правило, чем толще пластик, тем он прочнее. Если он имеет армирование струной/сеткой, то струна внутри пластика придаст ему дополнительную прочность. Пластиковая пленка бывает разной толщины, наиболее распространенной является 6 мил.Если у вас есть радон в вашем районе, вы можете рассмотреть 20-мил в качестве подложки для вашего пола. Нажмите на ссылки ниже, чтобы выбрать толщину, которая лучше всего подходит для вашего проекта. Мы выбрали черный полипропилен толщиной 10 мил из-за дополнительной прочности по сравнению со стандартными 6 мил. Используется для покрытия и предотвращения эрозии грунта после выравнивания и утрамбовки в случае дождя или снега.
	2-галлонные ведра — это ведра удобного размера, используемые для наполнения мешков с землей.Металлические ведра могут быть предпочтительнее из-за долговечности ручки.
	4-галлонное ведро с вырезанным дном хорошо подходит в качестве воронки для наполнения мешков с землей. Если у вас есть сабельная пила или пилорама, очень легко снять дно пластикового ведра, превратив его в воронку для удобного заполнения мешков гравием или землей. Хотя универсальный нож можно использовать, он намного дешевле, просто сложнее, но все же выполняет задачу.
	12.Колючая проволока калибра 5, 4-точечная оцинкованная колючая проволока слева и рулон полипропиленовых мешков справа. Установленный на подвесном стержне, он обеспечивает легкий доступ к обоим материалам. Это два из четырех важнейших элементов строительной инфраструктуры из мешков с землей, остальные — земляная смесь из песка и глины, которая помещается внутрь мешков, и внешняя штукатурка / штукатурка.
	Деревянные стойки слева и черная труба диаметром 2 дюйма сортамента 40 справа, любую из которых можно использовать для установки центральной точки купола.Один отрезок шпагата любого размера и закругленный стержень/черная труба также будут использоваться в качестве ориентира для поддержания кривизны купола.
	<<Я ДОБАВИЛ ЭТО НА СТРАНИЦУ – ДОЛЖНО БЫТЬ ДОБАВЛЕНО В ЭЛЕКТРОННУЮ ТАБЛИЦУ – Необходимо добавить в список выше и правильно связать. Включите сюда и эти описания>> Промытый речной гравий ¾, ¼”-1”. Мы будем использовать его в верхней части нижних колонтитулов и уложим наш первый ряд мешков с землей на этот относительно гладкий гравий.Перед укладкой мешки хорошо утрамбовывают, чтобы получить ровное основание.
	<<Я ДОБАВИЛ ЭТО НА СТРАНИЦУ, НО ДОЛЖЕН БЫТЬ ДОБАВЛЕН В ТАБЛИЦУ. Необходимо добавить в список выше и правильно связать. Включите сюда и эти описания>> ½-дюймовый промытый мелкий гравий, используемый в качестве основного материала под плитой купола.
	Молотки
	68 штук арматурного стержня 1 фут № 4 (диаметром 1 дюйм)
	Ножовка по металлу/резак для арматуры Оба используются для резки арматуры для дополнительной стабилизации мешков с землей возле отверстий.
	Длинные рукава (и штаны при работе с минеральной ватой)

УЧАСТИЕ МУНИЦИПАЛИТЕТА/ОКРУГА

Обратитесь в местный отдел строительной инспекции, чтобы запланировать подходящее время для осмотра котлованов, нижних колонтитулов и фундаментов. Их будет:

- - - 1. Убедитесь, что ваши планы одобрены инженером и архитектором*
      2. Сравните свои инженерные планы со структурой, которую вы построили
      3. Дать рекомендации (если у них достаточно опыта в строительстве мешков с землей) и подтвердить график следующей проверки

Примечание: Вам, скорее всего, потребуется печать местного инженера на ваших планах.

Вам могут предложить расписание, какие работы необходимо выполнить перед каждой проверкой и порядок проведения. Часто отдел строительной инспекции рассматривается как «империя зла», но их ответственность заключается в обеспечении безопасного строительства и соблюдении норм во всем, что вы делаете. Безусловно, в ваших интересах поддерживать с ними хорошие отношения и демонстрировать сотрудничество и желание работать с системой.

Они проверят вашу работу, чтобы убедиться в соблюдении кодекса; убедитесь, что те, кто выполняет работу, проинформированы об этих точных спецификациях.Если они обнаруживают нарушение кодекса, вы несете ответственность за исправление этого нарушения до тех пор, пока они не будут удовлетворены и не подпишут этот конкретный сегмент работы. Всем выгодно привлекать в свою команду членов, которые имеют достаточный опыт и некоторые знания правильных методов построения и проблем с кодом. Один из способов взглянуть на инспекторов — рассматривать их как людей, которые помогают выполнять эту роль. Если у вас есть члены вашей команды с таким опытом, они помогут вам взаимодействовать с инспекторами, придадут вашему проекту более профессиональную основу и поддержат процесс создания, который станет еще более значимым, приятным и познавательным.

РЕСУРСЫ

Для составления руководства по колонтитулу, фундаменту и напольному покрытию использовались следующие ресурсы. Дополнительные ресурсы из курса нашего исследования также включены для получения дополнительной информации.

Следующие ссылки являются дополнительными источниками информации, найденными при создании этой статьи:

- - - - Часто задаваемые вопросы: «Часто задаваемые вопросы о фундаментах для зданий из мешков с землей, автор Келли Харт»
      - Википедия: «Строительство мешков с землей»
      - Youtube: «Обучающее видео по заполнению мешков с землей»
      - Youtube: «Изображает французскую дренажную трубу, зарытую в шлак, фундамент из мешков с землей, обернутый в пластик, а затем колючую проволоку, тестирование почвы, компас»
      - Часто задаваемые вопросы: ««Стабилизация почвы, Келли Харт»
      - Youtube: «Обучающее видео по заполнению мешков с землей»
      - Youtube: «Наполнение маленьких мешков гравийным фундаментом»
      - Youtube: «Закрепление верха сумки путем сшивания»
      - Статья: «Строительство фундамента из мешков с землей»
      - Youtube: «Французский слив»
      - Youtube: «Разница между пенополистиролом и пенополистиролом (EPS)»
      - Часто задаваемые вопросы: «Влагоизоляция зданий из мешков с землей, Келли Харт»
      - Статья: «Пароизоляция, радон, цокольные плиты и ЛОС»
      - Статья: «Конструкция мешков с землей, Оуэн Гейгер»
      - Часто задаваемые вопросы: «Строим купола из мешков с землей, Келли Харт»
      - Статья: «Изолированные мешки с землей, Оуэн Гейгер»
      - Артикул: «Изолированные пакеты с рисовой шелухой»
      - Магазин: «Пластиковая пленка»
      - Часто задаваемые вопросы: «Почвенные смеси для заполнения мешков с землей, Келли Харт»
      - Статья: «Обзор размеров труб»
      - Артикул: «Укладка щебня перед заливкой бетона»
      - Артикул: «Инструмент для желобков»
      - PDF: «Строительство французского дренажа»
      - Статья: «Размер и тип гравия для французского дренажа»
      - Wikihow: «Как построить французский дренаж»
      - Wikihow: «3 способа завязать квадратный узел»
      - Youtube: «Как завязать квадратный узел»
      - Youtube: «Как завязать скользящий узел»
      - Wikihow: «Покрытие метлой, отверждение и уплотнение бетона»
      - Статья: «Обозначения шарниров управления»
      - Youtube: «Настройка строительной площадки»
      - Статья: «Измерение земель и размещение вашего строения»
      - Статья: «Понимание классификаций почв»
      - Статья: «Безопасность рытья траншей и земляных работ»
      - Статья: «Разметка площадок под строительство»
      - Статья: «15 предметов рабочего места на стройке»
      - PDF: «Контрольный список безопасности при рытье траншей и земляных работ»
      - PDF: «Руководство по раскопкам»
      - PDF: «Стандарты OSHA для раскопок»
      - Статья: «Контроль стока с помощью французского дренажа»
      - Статья: «Как работают дома из мешков с землей»
      - PDF: «Строительство купола из мешков с землей»
      - Артикул: «Дренаж подземного желоба»
      - Статья: «Французский водосток в сравнении с желобом – плюсы и минусы»
      - Инструкции: «Французский дренаж с сухим колодцем»
      - Статья: «Инновации в технологии опалубки»
      - Артикул: «11 видов опалубки, применяемой в строительстве»
      - Артикул: «Фундамент из щебня»
      - Статья: «Разрешены бесформенные основания»
      - Артикул: «Фундамент из бутового траншеи-земляного мешка»
      - Статья: «Прежде чем копать»
      - Статья: «Что означают цвета служебной маркировки»
      - Ютуб: «2.5-минутное видео о разнице между пенополистиролом и пенополистиролом EPS»
      - Часто задаваемые вопросы: «О влагоизоляции зданий из мешков с землей от Келли Харт»
      - Статья: «Пароизоляционные материалы, радон, цокольные плиты и летучие органические соединения — как остановить инфильтрацию?»
      - Статья: «Пошаговое руководство по изготовлению мешков с землей от Оуэна Гейгера»
      - Часто задаваемые вопросы: «Часто задаваемые вопросы о строительстве куполов с мешками с землей» Келли Харт
      - Статья: «Утепленные дома из мешков с землей от Оуэна Гейгера»
      - Статья: «Поставщик пластиковой оболочки с отличающимися деталями»
      - Часто задаваемые вопросы: «О почвенных смесях для заполнения мешков с землей от Келли Харт»
      - Статья: «Отличный обзор строительства из мешков с землей»
      - Статья: «Что такое газ радон»
      - Википедия: ««Прошивка (защита от атмосферных воздействий)»

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О КАМПАНИЯ И ПОМОЧЬ ФИНАНСИРОВАТЬ ВСЕ ЗАПЛАНИРОВАННЫЕ НАМ ВИДЕО И ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ

ОБЗОР

————————————————————————————ЕЩЕ НАПИСАТЬ————————————— —————————————————

Рисунок К.Зоны раскопок — вид в разрезе (вариант конструкции № 1) — щелкните здесь, чтобы открыть полное изображение

Рисунок Y. Создание центральной точки 3-купольного кластера — щелкните, чтобы открыть полное изображение

ЧАСТО ОТВЕЧАЕМЫЕ ВОПРОСЫ

В: Я видел другие подобные строения, построенные с меньшим бюджетом, почему у вас дороже?

Мы открываем исходный код проекта, который соответствует стандартам безопасности и техническим стандартам, указанным в нормативных актах США. Цель состоит в том, чтобы эти структуры могли быть разрешены.Это добавляет некоторые дополнительные расходы.

В: Почему ваш список инструментов и материалов отличается от тех, что я видел в рекомендациях других?

Наш список является просто рекомендацией для тех, кто не знаком с инструментами и материалами, необходимыми для выполнения этой работы. Не стесняйтесь покупать и использовать другие инструменты, покупать более дешевые или более дорогие инструменты, и если вы найдете что-то, что работает лучше, чем то, что мы рекомендовали, сообщите нам, и мы посмотрим, как мы можем добавить ваше предложение в качестве дополнения к этой странице.

В: Почему я часто вижу, что рекомендуется 6-mil полиэстер?

6-mil poly определенно не самый прочный, но хороший средний по качеству и функциональности для большинства применений. Вы можете легко выбрать более прочный пластик, но будьте осторожны, если он тоньше 6 милов, поскольку он легко рвется и быстрее разрушается под воздействием солнечного света.

Q: Должен ли я собирать все для кода?

Некоторые области не будут подпадать под юрисдикцию кода, и код также может варьироваться от одной области к другой.Если вы находитесь в области, где требуется сборка по коду, рекомендуется сделать это. Даже если вам это не нужно, практикуйте безопасное строительство и стройте на долгую жизнь.

В: Кое-что из того, что я прочитал, отличается от ваших рекомендаций по строительству цоколей, фундаментов и заливке бетонного пола. Как узнать, каким рекомендациям следовать?

В нашем исследовании мы испытали то же самое; разные подходы к одним и тем же задачам, включая использование разных материалов.Часто есть несколько способов прийти к одному и тому же выводу, и да, могут быть даже разные результаты. Мы работаем с разными волонтерами и консультантами, и часто нет единственно правильного ответа. Во многих случаях различные подходы все равно приведут вас к удовлетворительному результату. Мы рекомендуем вам провести необходимое исследование, поговорить с теми, кто прошел через этот процесс до вас, а затем принять собственное решение.

В: Почему бы вам просто не взять с собой экскаватор и не копать вручную?

Мы понимаем, что использование обратной лопаты было бы самым простым решением, но в некоторых местах и в разных частях мира такое оборудование невозможно.По этой причине мы решили продемонстрировать раскопки вручную на месте купола, чтобы другие знали, сколько времени это занимает и с какими проблемами они могут столкнуться. Мы будем использовать экскаватор для инженерных сетей, но мы хотим собрать и предоставить в открытый доступ полные данные о копании купола вручную для тех, кто будет строить в более сложных условиях с ограниченными средствами и/или доступом к оборудованию для своего проекта.

Руководство по установке Hardietex. Матрица-обшивка-руководство по установке 3.com/valhalla-dsp-bundle В этом видео я покажу вам, как загрузить взломанный пакет Valhalla DS, и компьютеры с Windows должны быть подключены к сети не менее 6-8 часов, чтобы получить и установить последние обновления, согласно Microsoft. HIA – это BGC Fiber Cement, который используется во всех формах строительства – жилых, коммерческих, промышленных и институциональных. Harditex (и аналогичные продукты Titan и Monotek) широко продавались в строительной отрасли Новой Зеландии в период с 1987 по 2005 год. Популярные виниловые доски являются доступным вариантом.Основание из фиброцемента толщиной 5 мм, прочное и долговечное. 5 звезд 4 звезды 3 звезды 2 звезды 1 звезда. Быстрая доставка с понедельника по субботу в столичный и региональный районы. 2. 00 Inc GST. Ширина шва 21 мм/3+6 мм = глубина 13 мм) Bostik предлагает несколько продуктов, выполненных по разным технологиям, для которых может быть использована максимальная ширина шва 40 мм. 1. Подложка HardieTex™ 401651 400293 400294 400291 400296 305569. 7 Успешная установка Обычно это 2. Harditex продается как основа для текстурного покрытия, но листы Hardie™ Flex подходят для использования в жилых пристройках, надстройках второго этажа и фронтонах. заканчивается.Доказательством г-на Делиниколиса было то, что, когда он прибыл, он отметил, что HardieTex был оставлен с контрольными соединениями на каждом листе и что между каждым листом были зазоры около 5 мм. † При правильной установке и обслуживании, а также в объеме, указанном в опубликованной литературе Джеймса Харди, актуальной на момент установки. Для получения дополнительной информации позвоните в службу технической поддержки по телефону 1-866-4HARDIE или отправьте электронное письмо по адресу info@jameshardie. 5 мм I Blue Board ЦЕНА: 49 долларов. Техническая спецификация внешней облицовки.Лист Hardieflex™ можно использовать в качестве облицовки наружных стен, для облицовки карнизов или софитов в новых жилых домах с одиночной и средней плотностью, а также при перепланировке и перепланировке. Признаки ухудшения могут включать: Отслаивание. 2 Формовка отверстий 17 6. Размеры HardieTex TM. Каркас для базовых листов HardieTexTM должен соответствовать следующим максимальным требованиям: • Расстояние между стойками 600 мм для листов шириной 1200 мм • … Руководство по установке системы HardieTex. Для этого он предоставляет простой интерфейс для управления процессами в операционной системе, такими как их запуск, запуск фоновых процессов и оценка результатов.Живите в США, и в домах, построенных в 70-х годах, есть внутренняя водосточная система, которая выходит из строя по всему району. ГЕНЕРАТОР ITMS 4KVA ELEC/START 8HP TM520-3400. Свяжитесь с нами, чтобы договориться о заборе образца облицовки для проверки. Испанский дизайнер, $150/м2, твердый фарфор толщиной 11 мм, требуется машинная резка, полностью плоская, 16 или 32 отдельных рисунка на стиль (т. е. без очевидных повторов) первая плитка, легко укладывается, легкая, со смещением на 1/3 плитки, чтобы скрыть выступ – 60 долларов за метр укладки, вторая плитка, почасовая оплата за укладку или до 150 м2, на 10% больше отходов.NHS Newcastle 30 Wyong Rd, Lambton NSW 2299. Делайте покупки в Интернете с Bowens уже сегодня! James Hardie Versilux Lining 6 мм — Размер листа 3000 x 900. pdf. (См. разделы 3, 4 или 5. 9 мм Duratex. Установка комплектов. 1 Общие положения 18 7. Вот почему мы производим наши накладки и обшивку на максимально возможном уровне. Weathergroove — это самый большой панельный продукт, предлагаемый в Австралии, и он идеально подходит для покрытия больших области в более короткие сроки.Синяя доска также может помочь скрыть стыки или швы между стеновыми панелями.Джеймсарди. Посетите местный магазин, где представлен широчайший ассортимент товаров. us/soothe-2 В этом видео я покажу вам, как скачать взломанный Oeksound Soothe 2 и покажу вам УСТАНОВКУ 3 Красиво выглядящие, универсальные листы, обшивочные доски и доски, сделанные в 2. Доставка по всей стране. Bosch Worcester 240 Combi OF Инструкции по установке и обслуживанию Инструкции по установке и обслуживанию (36 страниц) Protherm Panther Condens 12 KKO Учебное пособие Учебное пособие (65 страниц) Weil-McLain CGA Информационное руководство пользователя Информационное руководство пользователя (24 страницы).Он атмосферостойкий и водостойкий. Обшивка James Hardie HardiePlank — это простая, окрашенная на месте обшивка, доступная в различных профилях, от современных до традиционных. 6 Система HardieTexTM Система HardieTex является основой для легкой облицовочной системы, на которую нанесено текстурное покрытие, придающее внешний вид оштукатуренной и окрашенной кирпичной кладке. Новые стеллажи, изначально приобретенные для размещения большего объема складских помещений для наших линеек продуктов из фиброцемента James Hardie & Scyon, также позволяют осуществлять погрузку вне земли. Преимущества.4 Альпийские регионы 12 7 КОМПОНЕНТЫ 13 8 ДЕТАЛИ РАМА, КРЕПЕЖА И УСТАНОВКИ ЛИСТОВОЙ СВЯЗИ HARDIEBRACE 14 8. То же, что 12 мм Hardie 125. Запросить цену. 2 Кадрирование 14 5. Сбросить фильтр. Это натуральный, нешлифованный лист, который сразу же пригоден для покраски, и установка не может быть проще. Руководство по установке виниловой и пробковой подложки James Hardie™ Правильная глубина = ширина шва, мм / 3 + 6 мм (например, система HardieTex представляет собой 7,25 x 8 г ВИНТ С ГОЛОВКОЙ ИГЛОЙ (СКРЫТЫЙ ФИКСАТОР), 500 ШТ.Поставка и установка. Консультант посчитал, что дом не соответствует Строительным нормам и правилам, а фиброцементная облицовка является популярным выбором для строителей, поскольку она проста в установке и имеет множество преимуществ. ** При установке в соответствии с Руководством по применению структурных распорок Джеймса Харди. Поверхность, подготовленная для нанесения покрытий, является идеальной поверхностью для нанесения акриловой штукатурки на синей доске. Euromix выпустила широкий ассортимент системных руководств. У них были углубления на каждой длинной стороне для облегчения соединения, и они должны были придавать монолитный визуализированный вид.Рендер/Текстуры. 2 Исправление 3 формы наших домов, поселков и городов. «Harditex» на самом деле является проприетарным продуктом, производимым Find {productName} в Bunnings. Как и в случае с сайдингом, лучшая защита от непогоды начинается с лучшего материала. Тонкая линия высотой 6 мм предотвращает образование нагромождений на полу и сводит к минимуму переход между этажами. Я выбрал обшивку синей доской, так как хотел, чтобы она выглядела лучше, чем обшивка, но все же хотел сделать это сам. NHS принадлежит и управляется местными властями и имеет долгую историю в регионе.ЛЕЗВИЕ АЛМАЗНОЕ * СЕРОЕ 355ММ. на открытом воздухе). рустикированный. 2 Компонент 2 — система текстур Ищете руководства по установке и техническую информацию для одного из продуктов наших поставщиков? Нажмите на имя поставщика ниже, чтобы развернуть, и вы увидите, какая документация доступна для каждого продукта, и ссылку для просмотра (нажмите на название продукта). Мой дом представляет собой двухэтажный дом в стиле «Калифорнийский сплит» (хотя я живу к северу от Сиэтла, ха), и у него открытые концы стропил длиной около 20 дюймов или полметра, поддерживающие открытый и окрашенный настил из фанеры с угловым вырезом на открытом стропиле. заканчивается.Накладки можно заказать через Интернет в любое время с помощью Stratco Direct™ или приложения Flashing Design. Покрытие в упаковке (м2) Масса. Иногда добавляется только финишная краска, в других случаях штукатурится вся поверхность. Система HardieTex™ Схема установки * Применяется в соответствии с рекомендациями производителя текстурного покрытия. Думайте о продуктах JH как о кастрюле, используемой для приготовления пищи. 12 ноября. Для получения информации об установке, рекомендациях, предупреждениях и гарантиях посетите… Производимые Джеймсом Харди на протяжении более 20 лет базовые листы HardieTex™ считаются оригинальными синими плитами.8–3. 1. ГЕНЕРАЛЬНЫЙ. Квалификация: ABN 99 065 320 446. au DA: 46 PA: 50 MOZ Ранг: 35. **. 2 листа 7. 50 x 10 г КВАДРАТНЫЙ ВИНТ SS 302 (FACE FIX) В УПАКОВКЕ 500 ШТ. 4 Толщина изделия (дюймы) Крепежи3,4 Расстояние между крепежными элементами Тип рамы Расстояние между стойками (дюймы) 5 Значение сдвига (плф) Предельная нагрузка (фунтов на фут)6 Harditex2 5/16 это руководство подходит для применения, которое вы планируете, и что вы выполняете конкретный дизайн и детализацию для областей, которые выходят за рамки этих спецификаций.Рут использует свои способности в качестве бывшего агента по недвижимости, чтобы обрабатывать все запросы нашего Руководства по недвижимости и … Поставка и установка Westinghouse Retracta Series WRH608IS из нержавеющей стали 600 мм с воздуховодом от потолка до кухни. Позвоните в Trumark Group по телефону 1300 00 50 52, чтобы получить руководство по передовой практике Джеймс Харди 7 Передовая практика на рабочем месте Джеймс Харди считает, что безопасность имеет первостепенное значение для всех, и стремится к безопасному использованию наших продуктов и обеспечению безопасности вашего рабочего места. Плита Hardie® Backer толщиной 6 мм — прочная водостойкая альтернатива фанере для облицовки пола плиткой.Он также популярен при использовании в качестве софита и может быть установлен в фиброцементном листе James Hardie 400182 HardieFlex 4. 125. Мы решили эту проблему, разработав ряд расширений с фиксированной ценой. Код Длина (мм) Ширина (мм) Толщина (мм) 400291: 3000: 1200: 7. Эта панель герметизирована с помощью инновационной технологии проникающего герметика CoreShield от Джеймса Харди, которая не пропускает воду, воздух и ветер, а пары влаги легко улетучиваются. 1 Покрытие 8 Одно из самых экономичных доступных решений Hardie Flex обычно используется для облицовки в виде досок и реек.Брошюра о системе Uni-Base Board™. Установка CodeMark Stria Cladding CLD 6. 5 мм ПВХ Z ** При установке в соответствии с Руководством по применению структурных распорок Джеймса Харди. Информацию о передовой практике для всех продуктов James Hardie® можно найти в наших инструкциях по установке и технических спецификациях. Рекомендации по передовой практике для конкретных продуктов см. в наших руководствах по установке или технических спецификациях. Передовой опыт можно найти в наших инструкциях по установке и технических спецификациях или на сайте www.Hume Building Products поставляет ряд продуктов из фиброцемента для всех видов строительства, включая жилые, коммерческие, промышленные и институциональные. Кроме того, они утверждали, что Джеймс Харди давал вводящие в заблуждение или неадекватные инструкции по использованию продукта, который, по их словам, в любом случае был слишком сложным для правильной установки обычным строителем. Паспорта безопасности системы HardieTex™ и инструкции по установке могут привести к серьезной травме или смерти. Техническая спецификация фасадной панели ExoTec® и системы крепления.Это означает, что вам не придется бороться с гниением или деформацией в результате воздействия погодных условий или повреждения водой. 3 Исправление 14 5. Задайте вопрос. Обесцвечивание. 3 Крепление 15 8. Есть много преимуществ использования синей доски в любом проекте строительства или реконструкции. Покройте 100% акриловыми или чистыми эластомерными толстослойными текстурными покрытиями. придерживался мнения, что руководство по установке Джеймса Харди, выпущенное в июле 1998 года, применимо к облицовке как дома, так и гаража. … Изготовленные Джеймсом Харди более 20 лет, базовые листы HardieTex™ представляют собой оригинальную синюю доску.2 Ориентация 6 3. 23 Просмотр продуктов Выбор вариантов Robot Building Supplies — это опытное имя в области строительных материалов, которое Мельбурн знает и которому доверяет. Янв 12. Нанесите небольшое количество штукатурки на внутреннюю часть штапика, плотно прижмите ее к углу и счистите излишки штукатурки, которые выдавились. Джеймс Харди стремится создать самую безопасную и огнестойкую облицовку на рынке. 5 мм). Учебники — это продуманные пошаговые руководства, которые помогут вам ознакомиться с концепциями упаковки. Обшивка HardiePlank устойчива к термитам, гниению и огню.3. 2 Контрольные швы 8 4. Согласно Руководству по проектированию и установке Hebel, Enviroseal совместим со следующими фасадами: Scyon™ Stria™ Cladding Scyon™ Matrix™ Cladding Scyon™ Linea™ Weatherboard Scyon™ Axon™ Pladding PrimeLine® Weatherboard PanelClad® Листовая система HardieTex™ Blue Board Система HardiePlank® Weatherboard Лист HardieFlex™ ExoTec Blue Board — это тип штукатурки, используемый, когда гипсокартона недостаточно. для загрузки с помощью широкополосного подключения) Полное и практическое руководство по рабочему закону, изданному в декабре 2008 г. Законом о строительных контрактах 2002 г., в этой книге рассматриваются .ВАРИАНТЫ РЕЗКИ: Электрические или пневматические ручные ножницы. Твердосплавная насечка и полосовая обшивка. Вертикальная 40-мм полая планка. Руководство по установке. Местная семья владеет и управляет бизнесом, мы продолжаем поставлять качественную строительную продукцию по конкурентоспособным ценам после более чем шестидесяти лет работы. 80х19мм. Необходимо хранить, наносить и защищать до полного высыхания при температуре 4°C (40°F) или выше. ХардиТекс. Он устойчив к повреждениям от термитов, гниению и огню. В 2-х дверных проемах, ведущих в зимний сад, у меня есть 2 алюминиевые двери старого образца.Вопрос 17. Толщина 5мм, длина 3 метра и ширина 1200м. Установка: Кирпичный шпон легче установить, чем полнотелый кирпич, поскольку он состоит только из одного слоя. Стальные изделия Stratco, доступные в исполнении из цинка/алюминия или с цветной отделкой, будут устойчивы к сколам и коррозии в течение многих лет. Джеймсарди-цифровой. Самые высокие показатели влажности, полученные в здании, были 23. Skyrim Special Edition. Техническая спецификация системы HardieTex™. Строительные плиты и продукты BGC Fibre Cement со стабильными размерами обеспечивают огромную гибкость с точки зрения вариантов дизайна без потери неотъемлемых качеств, за которые так высоко ценится фиброцемент.Установка двустворчатых дверей Опубликовано 4 года назад. 35 долларов. (0) 40 долларов . 4 Строительные швы 8 5 ДЕКОРАТИВНАЯ ОБРАБОТКА 8 5. Для получения информации об установке, передовых методах, предупреждениях и гарантиях посетите … 6-миллиметровый специальный жесткий воздушный барьер из фиброцемента, который можно использовать под облицовкой, обеспечивая дополнительную защиту от непогоды. Установите кухню flat pak самостоятельно, они просто прикручиваются друг к другу и крепятся к стене. Панели Quik’N’Tuff. В Wallfix Remedial мы занимаемся ремонтом и обслуживанием несущих и ненесущих стен.Информация о продукте HardiePanel. УПАКОВКА 100 ШТ. Это также минимизирует затраты на фундамент и строительство. При выборе или установке продуктов James Hardie™ убедитесь, что у вас есть актуальная техническая информация и руководства; Если вы сомневаетесь или вам нужна дополнительная информация, посетите сайт www. Мы знаем важность строительных профессий в Ньюкасле и Хантере. Информация о продукте HardieTex. Это натуральный, нешлифованный лист, который сразу же пригоден для покраски. Все детали установки и техническую информацию можно загрузить с веб-сайта.1 Общие сведения 14 5. Сообщается, что в самых тяжелых случаях сайдинг ломается. Производимый Джеймсом Харди более 20 лет, базовый лист HardieTex blue board представляет собой «оригинальную» фиброцементную облицовку Blue Board, предназначенную для применения сторонней специализированной 2-мм плитой. толстое акриловое текстурное покрытие. Получите ремонт дома или коммерческие строительные материалы. 1. ×. Для получения информации об установке, рекомендациях, предупреждениях и гарантиях посетите веб-сайт www. Руководство по установке облицовки [PDF] 1. au Barestone CeminSeal Wallboard Карнизы Облицовочный лист Краевая облицовка SoffitLine Surround Тип здания Жилое – классы BCA 1 и 10 Коммерческое и другое – классы BCA 2-9 Где используется Руководство по установке фасадной панели ExoTec®.Тем не менее, он будет производить слишком много пыли. Все края основного листа HardieTexTM должны соответствовать паспортам безопасности системы HardieTex™, а инструкции по установке могут привести к серьезной травме или смерти. Что такое отчет об огневых испытаниях? Отчеты о возгорании должны быть сделаны для всех продуктов облицовки. Несмотря на популярность в качестве общей облицовки, профилированные асбестовые листы обычно использовались для облицовки стен отступающих веранд независимо от облицовки, используемой в остальной части здания. Джеймс Харди 400182 Фиброцементный лист HardieFlex 4.0 м) в длину x 3–4 фута (900–1200 мм) в ширину и толщину 3/16 дюйма (5 мм), ¼ дюйма (6 мм) или ⅜ дюйма (9. Покупайте и продавайте почти все на объявлениях Gumtree). . Сравните. Рамы должны быть прямыми и ровными, чтобы обеспечить ровную поверхность для установки защитного покрытия. com или позвоните по телефону 1-866-942-7343 (866-9-HARDIE) Приблизительно один комплект на 4000 кв. футов сайдинга или 1600 кв. футов сайдинга 3 Структурные швы 8 4. 77. React Navigation | React Navigation Tutorials. Джеймс Харди Ассортимент HardieTex Покрытие Stria Вертикальная ориентация E2 VM1 1 Сертификат испытаний Основание синей плиты HardieTex устойчиво к термитам, гниению и огню†.Мы гордимся тем, что предлагаем некоторые из лучших брендов, таких как James Hardie и Weathertex, наряду с нашей собственной качественной продукцией. Вместо того, чтобы полоскать тряпку, положите ее в пакет для пасты, надежно завяжите пакет и бросьте в мусорное ведро. Он также популярен при использовании в качестве софита и может быть установлен в количестве 1800 x 900 x 6,5 мм 3000 x 1200. Свяжитесь сегодня по телефону 1300 554 775 и поговорите с одним из наших дружелюбных и знающих представителей по обслуживанию клиентов Stratco Roofing, Walling and Flashings представляет собой инвестиции в качество и долговечность.5 мм 2440 x 900 мм HardieTex™ 7. 1 комплект из 3 выдвижных ящиков с выдвижным ящиком для ножей. Обратите внимание: при ремонте или расширении может понадобиться специально фрезерованный облицовочный профиль. Смешивание рендера. Отказ от ответственности Прочтите инструкцию на банке или найдите краску в Интернете. Верхние шкафы (высотой 2400 мм) от прачечной до прачечной стены. HardieTex™ 7. Технические характеристики фасадной панели ExoTec®. Для получения дополнительной информации см. наши инструкции по установке, паспорта безопасности материалов и наше руководство по безопасному обращению на сайте: www.Текстурированная облицовка из базового листа HardieTex™ толщиной 5 мм в жилых фасадах поверх тонкой стальной рамы или деревянного каркаса стены, и ее следует читать вместе с текущей литературой по продуктам James Hardie, а именно «Руководством по установке системы HardieTex™». Облицовочная система HardieTex™, или blueboard, представляет собой прочный, предварительно загрунтованный базовый лист, на который на месте наносится специализированная система текстурного покрытия стороннего производителя*, которая включает усиление швов. Matrix™ — это система наружной облицовки от James Hardie с выраженным видом швов, придающим ей чистый, современный вид HardieBacker® 12 мм цементная плита для стен.Понедельник-пятница с 6:30 до 16:00 Суббота с 7:00 до 12:00 Мы поставляем различные прочные фиброцементные панели и облицовочные плиты для наружной облицовки жилых и коммерческих помещений. Дополнительную информацию о креплении и соединении (ниже) см. в действующей Технической спецификации системы James Hardie® HardiTex®. Я не уверен, справится ли Hardiflex (6 мм) с частыми столкновениями с футбольным мячом, поэтому я смотрю на Harditex (7. Займет у вас около трех дней и будет стоить около 7 тысяч.8 Управление влажностью 7 4 ДЕФЕКЦИОННЫЕ СОЕДИНЕНИЯ 8 4. СОДЕРЖАНИЕ 1 ВВЕДЕНИЕ. 4 Сведения об установке 15 9 О нас Пресса Авторское право Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторское право Связаться с нами Авторы 3 УСТАНОВКА ЛИСТА 6 3. 1200 мм x 2440 мм. 75-дюймовые съемные винты) и отвертку, облегчающие и ускоряющие установку, а также поставляются с двумя шаблонами, чтобы легко отметить положение. Используйте и обслуживайте респираторы в соответствии с инструкциями по установке, техническими характеристиками или консультируйтесь с… базовыми листами HardieTex™. к соответствующей и соответствующей литературе для получения дополнительной информации.СВЯЗИ… Установите вертикальный сайдинг HardiePanel с отделкой из штукатурки на горизонтальные и вертикальные распорки из дерева или стальных стеновых стоек на расстоянии не более 24 дюймов по центру. Обзор продукции – Торговля строительными материалами James Hardie ® и Scyon ™ Октябрь 2014 г. Продукты и области применения. Доступность: полнотелый кирпич может стоить в 3 раза дороже, чем облицовочный кирпич. Руководство по применению Лист HardieBraceTM Лист HardieFlexTM Обшивка HardiePlankTM Система HardieTexTM PanelClad Обшивка PineRidge Обшивка Scyon Linea Обшивка EasyLap TM.James Hardie 306011 HardieDeck Single Winged Base Jointer & Screws — упаковка из 35 шт. Техническая спецификация конструкции настила из прессованных листов HardiePanel™.В качестве альтернативы, панели могут быть установлены поверх деревянной обшивки, покрывающей пенопласт толщиной 1 дюйм или меньше (см. лист технических данных и Руководство по передовой практике Джеймса Харди для получения советов по безопасному обращению Были ли связаны с сайдингом Джеймса «HardiBoard»?Утверждается, что сайдинг выходит из строя преждевременно, что приводит к повреждению нижележащих конструкций из-за проникновения влаги.5 мм). Паспорта безопасности. При наличии • подходящего инструмента для обработки фальца обрезанных кромок Villaboard. Подкладка ef ® и подложка HardieTex HardieTex ™ должны быть установлены на Изделия в соответствии с действующим Руководством по установке изделия и Технической документацией. Они позволяют строить крепкие, крепкие, долговечные подпорные стены, ящики для растений, садовые ярусы и многое другое. Особенности и преимущества. Базовые листы HardieTex также можно использовать в качестве несущей конструкции. Продукция Stratco изготавливается из высокопрочного стального листа.Следовательно, более высокое число означает пол из цементных листов Bunnings. Обратитесь к стороннему производителю гидроизоляционных систем за информацией об их гарантии, пригодности и инструкциях по установке. Изображение предоставлено Webb & Brown-Neaves. 4 х 1. (0) $6 . NHS Maitland 5 Birraba Ave, Beresfield NSW 2322 Cordell Fine Print. 2 КРЕПЛЕНИЕ 2. данное руководство. 65. 3 Рекомендуемые методы безопасной работы 17 7 Информация о продукте 18 7. 150 × 25. 1 Общая информация Основные листы HardieTexTM могут быть закреплены либо на деревянном, либо на легком стальном каркасе дома.В нем используются экологически чистые материалы, он очень универсален и может использоваться для бесконечных возможностей, поскольку его можно окрашивать любой краской на основе растворителя… HIA (Ассоциация жилищного строительства) Ведущая ассоциация индустрии жилищного строительства, реконструкции и развития Австралии, миссия HIA заключается в продвижении политики и предоставлении услуг, которые улучшают методы ведения бизнеса, продукты и прибыльность членов, в соответствии с самыми высокими стандартами профессионального и коммерческого поведения. У нас есть фиброцементные листы для всех целей, включая полы, облицовку карнизов, внутреннюю облицовку, облицовку, синюю доску и коммерческие варианты фасада.Из-за этого сам продукт не является огнестойким в течение 1 часа. Материалы включают борный гипсокартон, гипсокартон, фиброцемент, плиту для влажных зон, звукоизоляцию, противопожарную защиту, текстурный базовый лист, голубую доску, компаунды и аксессуары. Fallout 4. Смешивайте только один пакетик Render It™ за раз. Если вам нужны технические подробности и пошаговое руководство по правильному монтажу облицовки наружных стен, щелкните изображение слева и загрузите нашу всеобъемлющую электронную брошюру. Позвоните нам по телефону (03) 9748 5111, (03) 9308 7800 или отправьте онлайн-запрос сегодня.… Бесплатные эссе, помощь с домашними заданиями, карточки, исследовательские работы, отчеты о книгах, курсовые работы, история, наука, политика Скачать взломанный пакет Valhalla DSP: https://tinyurl. Идеально подходит для облицовки наружных стен в жилых домах с одинарной и средней плотностью. Готовый на месте, он может похвастаться системой текстурного покрытия сторонних производителей (включая укрепление швов). Руководство по установке HardieTex TM Заказать онлайн. Взлом. Положитесь на оптовых торговцев гипсом, которые поставят все, что вам нужно для выполнения работы. Простая установка своими руками или торговля.Они будут стоить около 3500 фунтов стерлингов плюс установка или около 400 фунтов стерлингов за окно. Мы с нетерпением ждем продолжения вместе с вашим проектом. Создан на века, будь то дождь или солнце. ведущий австралийский поставщик строительных материалов, инструментов и аксессуаров. Пожалуйста, дайте нам знать, если вам нужна дополнительная помощь или вы хотите поделиться ею с нашими членами. Прочный герметик для швов зависит от движения соседних строительных элементов и использования правильного опорного стержня. Как правило, цены на установку окон становятся дешевле, если вы покупаете больше.крошечный. АВСТРАЛИЯ ЯНВАРЬ 2012 1 ВВЕДЕНИЕ 1. au или позвоните нам по телефону 13 11 03. 7. Все наши облицовочные материалы из фиброцемента имеют наивысший класс огнестойкости (A2 s1-d0), возможный для цветных наружных изделий, что означает, что они негорючие, но об этом ниже. Изучение способов использования синей доски может помочь. New Hardie™ Fine Texture Cladding — это предварительно текстурированная панель, которая меняет правила игры в строительной отрасли, где существует множество альтернатив оштукатуренных стен, включая базовый лист HardieTex™.Руководство по установке системы HardieTex [3 МБ] Руководство по установке облицовки PineRidge [1 МБ] Руководство по установке облицовки Scyon Axon Облицовка Scyon Stria [3 МБ] Руководство по установке облицовки Versilux [1 МБ] Руководство по установке внутренней облицовки Villaboard [2 МБ] Euromix. Система HardieTex™ 14 *В объеме, указанном в опубликованной литературе Джеймса Харди, актуальной на момент установки. Идеально подходит для жилых домов и пристроек, где продукты HardieTex™ 22 HardieFlex™ 24 должны быть установлены в соответствии с актуальными действующими Руководством по установке продукта и Технической документацией.Эрозия растворных швов Со временем стены сильно изнашиваются, что требует замены раствора между кирпичами. литературы, а именно «Техническая спецификация HardieTex. Это прочная штукатурка, которая может защитить от царапин и вмятин. Сравните это со стандартным окном с двойным остеклением стоимостью около 320 фунтов стерлингов. В основном для тех, кто хотел бы попробовать macOS, прежде чем покупать настоящий Mac или получить лучшее представление о процессе загрузки Mac Ряд факторов, включая правильное освещение и выбор цвета краски, могут повлиять на конечный результат, и их следует учитывать при проектировании HardieTex — оригинальная облицовка из фиброцемента, придающая элегантный современный вид Изоляция из минеральной ваты HardieFire для карнизов — отличный выбор для изоляции стен, но, как и любой другой продукт, она должна быть уложена … Wallfix Remedial.99 Прочный фиброцементный лист обеспечивает ударопрочность и жесткость конструкции. Предварительно загрунтован с углублениями на длинных кромках для скрытых швов. Не упускайте из виду долговечность и изысканность нового строительства. Добавить в корзину. 1 Обрамление 3 Australia от James Hardie идеально подходит для местных условий, 2. НАИМЕНОВАНИЕ ПРОДУКТА cemintel. Прочная и долговечная система HardieTex представляет собой 7. NHS Lake Macquarie 6 Wentworth Rd, Cardiff NSW 2285. Позволяет использовать перегородки из МДФ над кухонными шкафами, где это применимо.Избыточное накопление воды может вызвать эрозию или сделать землю под стеной слабой и рыхлой, что приведет к обрушению. Службы доставки через Аделаиду и прилегающие районы. 1 РАМА 2. Попросите сантехника подключить новую раковину и/или посудомоечную машину. 3 Хранение и обращение Hardiflex или harditex. pdf), текстовый файл (.au ВНЕШНЯЯ СТАЛЬНАЯ ШПИЛЬКА И СТЕНКИ TOP HAT Системы огнестойкие * Значение R основано на антибликовой фольге, минимальном воздушном зазоре 20 мм и фиброцементе 6 мм. Primabase 5 мм. Вы не хотите видеть никаких стыков как только работа будет закончена.* Размер. У нас есть десятки специалистов по установке по всему миру. Обработанная сосна. 5мм и 6мм) Лист HardieTex™ (Синяя доска) Подложка под керамическую плитку EasyTex / EasyLap (Cavity Fix) EasyLap Villaboard Paslode Impulse Tools — Аккумуляторная направляющая для выбора Внешняя облицовка HardieTex™ 7. Спасибо! Да Нет. Это сокращает потери древесины, сокращает время и стоимость монтажа 25-ЛЕТНЯЯ ГАРАНТИЯ HardiePlank™ WEATHERBOARD ЯНВАРЬ 2012 г. Гарантия James Hardie Australia Pty Limited («James Hardie») первому покупателю HardiePlank™ Weatherboard (Продукт) от James Hardie и последний покупатель Продукта перед его установкой, при условии соблюдения приведенных ниже условий гарантии: −− −− −− Основной поставщик для Tradies & Owner Builders.Торговые запасы Hardietex ™ Cladding или Blueboard Джеймс Харди. Благодаря новой системе стеллажей площадью 320 м2 компания 5 Star Timbers Woodridge предлагает вам больше товаров, чем когда-либо прежде. Этих внешних голубых досок было 7. au DA: 46 PA: 50 MOZ Ранг: 42. Общее Крепление фиброцементными облицовочными изделиями. Бесполезно 1 Полезно 0. au или Спросите Джеймса Харди™ на 13 11 03 руководства по установке продуктов и соответствующие строительные нормы и правила. Загрузите последние сертификаты CodeMark для Surround, Territory, Barestone и Commercial ExpressPanel.James Hardie Linea® 180 мм 90-градусный внешний угловой защитный щиток из нержавеющей стали. Одновременно поддерживается более одного дистрибутива ROS. Выберите из полного спектра цветов, чтобы соответствовать любой обстановке. Его также можно использовать для облицовки крыльца, веранды навесов и для софитов и карнизов pdf. Этот диск в основном предназначен для резки сайдинга и досок Hardie. Что это? Монтаж Строительные работы должны соответствовать действующим строительным нормам и правилам и действующей Технической спецификации системы James Hardie HardiTex®.В результате принимается решение продать, переместить и понести расходы, связанные с таким мероприятием — оценки продажи и перемещения в большинстве случаев превышают 50 000 долларов. Тел. (03) 9544 8899. первому покупателю подложки HardieTex™ Base Sheet (Product) от James Hardie и последнему покупателю продукта перед установкой, при условии соблюдения следующих условий гарантии: • в течение 10 лет с даты покупки, с соответствующими инструкциями производителя и хорошей торговой практикой; (Система облицовки HardieTex™, или blueboard, представляет собой прочный, предварительно загрунтованный базовый лист, на который на месте наносится специализированная система текстурного покрытия стороннего производителя*, которая включает армирование швов.Представляем новую систему скрытого крепления HardieDeck™. Условия и положения. Выберите из различных толщин и длин окладов. Паспорт безопасности для наружных волокнистых цементов (средней плотности) продуктов HZ5 и HZ10 включает: Lattice, HardieTex™ и инструкции производителей по дальнейшему ограничению воздействия вдыхаемого диоксида кремния, а также (4) предупреждает других в этом районе. 1 Общее 14 8. Г-н Делиниколис был привлечен к работе по нанесению текстурной отделки на внешнюю облицовку. Применение. 2. Сертификат Stria Cladding CLD E2 VM1 NATA 7.Hardietex I 3000 x 1200 7. (обратитесь к соответствующему руководству по установке и Джеймсу С ростом популярности облицовки наружных стен важно убедиться, что вы устанавливаете соответствующую подложку. 5 мм 2440 x 1200 мм HardieTex™ 7. Эти конструкции можно прикреплять или отсоединять и, в большинстве случаев, они не требуют одобрения разработки 5: Обратитесь к руководству по установке для получения списка принадлежностей EasyTex Panel. com Заказ онлайн-запросов 0 мм IBS Prima Подложка под керамическую плитку Фиброцементная плита au.121-дюймовый хвостовик x 5 Детали каркаса, крепления и установки для листовой распорки HardiBraceTM 14 5. Несколько фотографий типичной проблемы с этой облицовкой здесь. Сжатый лист HardiePanel. 0:40 сек. Специализированные решения для облицовки. Продукт в соответствии с применимыми строительными нормами, нормами, стандартами и письменными инструкциями Джеймса Харди по применению может привести к травмам, повлиять на производительность системы, нарушить правила местного строительства… Производимые Джеймсом Харди более 20 лет, базовые листы HardieTex™ представляют собой оригинальные синие плиты.Не использовать в противопожарных целях. Руководство по установке EasyTex TM Заказать онлайн. 2 Каркас 14 8. Руководство по установке напольных покрытий HardiePanel HardieTex ™ 24 Изделия HardieFlex ™ 26 должны устанавливаться в соответствии с действующим Руководством по установке продукта и Технической документацией. Наш опытный персонал всегда готов помочь вам… Полы класса «голубая резинка» неподвластны времени, долговечны, всегда стильны и являются отличным способом повысить ценность вашего дома. Наша новая система скрытого крепления обеспечит еще более эффективную палубу с улучшенным дренажем и вентиляцией, сохраняя при этом тот же красивый внешний вид.Репозиторий для руководства по установке OpenCore. Building Connection беседует с Джеймсом Харди о том, что можно и чего нельзя делать в этом приложении, и почему важно выбрать правильный продукт для работы. S. Информация о продукте HardiePlank. Кольцевая пила благополучно готова к следующему дню. ) ПРИМЕЧАНИЕ. Для всей облицовочной системы HardieTex™ должны использоваться крепежные детали для наружной отделки не ниже класса 3, или blueboard представляет собой прочный, предварительно загрунтованный базовый лист, который обрабатывается на месте с помощью специального • После нанесения системы Wallcote. считается, что аппликатор одобрил установку и крепление панелей.37, в то время как прессованная фиброцементная плита … 320 м2 дополнительного хранилища в 5 Star Timbers Woodridge. ЗДОРОВЬЕ, БЕЗОПАСНОСТЬ И ОКРУЖАЮЩАЯ СРЕДА Я смотрю на веб-сайте bunnings, оба имеют размеры 2400 x 1200 x 9 мм, оба сделаны из фиброцемента, а виллаборд стоит 66 долларов. Размеры листа варьируются от 6 до 10 футов (1,5 см). Щелкните здесь, чтобы ознакомиться с Руководством по установке HardieDeck. (0 отзывов). Цена: 1299 долл. США. Мы понимаем, что нашим клиентам нужна качественная облицовка дома и стен, на которую они могут положиться. Воздушные полости между кирпичная облицовка и внешний вид дома также не пропускают влагу.Хотя изделия JamesHardie® не воспламеняются при воздействии прямого пламени и не подпитывают огонь, тепло передается через них. 8% в районе ванной комнаты. Легкая, но прочная, Easylap представляет собой легко устанавливаемую и экономичную текстурированную облицовку TTW РУКОВОДСТВО ПО УСТАНОВКЕ. Фрешуотер, Новый Южный Уэльс (16. Специальный приказ. Добавьте 4 литра чистой воды в тачку и… Коллективный иск против группы компаний Джеймса Харди был подан группой из 1000 тяжущихся сторон (истцов), которые утверждают, что они пострадали потери из-за неисправной системы облицовки (Harditex).Затем тщательно промойте кольцевую пилу под краном и тщательно промойте ванну/корыто. au или спросите у James Hardie™ в 13 11 03 Руководство по применению креплений James Hardie® — Листовые изделия Изделия для внешней облицовки James Hardie® PrimeLine® Weatherboard HardiePlank™ Weatherboard PanelClad® Sheet HardieFlex™ Sheet (только 6 мм) HardieFlex™ Sheet (более 6 мм) HardieTex Лист (синяя доска) Инструменты Paslode Impulse — Беспроводные инструменты Paslode Impulse FrameMaster-Li B20543 Устойчивое развитие. Деформация. Этот набор полных инструкций по установке, применимых к вашему месту работы, см. на сайте JamesHardiePros.5 мм 2725 x 1200 мм это можно найти в их инструкциях по установке и … Строительные материалы Blacktown – элементы ландшафтного дизайна Whites Outdoor Retain-iT. Узнать больше. Толщина 5 мм с фальцевыми краями, которые заполнены армированной гипсовой смесью для создания однородной отделки. 2400 x 1200 7. com/valhalla-dsp-bundle В этом видео я покажу вам, как скачать взломанный комплект Valhalla DS и скачать взломанный Oeksound Soothe 2: https://software. 2 Масса изделия 12 6. Изделия Dulux Acratex® обеспечивают текстурированное покрытие, защищающее от растрескивания и окрашивания штукатурки, что позволяет домам дольше сохранять прекрасный внешний вид.1 1. Убедитесь, что за подпорной стенкой установлен надлежащий дренаж. 5 февраля 2016 г. сеть 1366 North Road, Oakleigh South VIC 3167. Строительные изделия James Hardie должны устанавливаться в сухом состоянии Система HardieTex™ Несоблюдение наших предупреждений, паспортов безопасности материалов и инструкций по установке может привести к серьезным травмам или смерть. дополнительное тепло во время укладки и периода сушки (не менее 24 часов после укладки и до высыхания), когда преобладают температуры ниже 4 °C (40 °F).Установите его поверх существующего деревянного пола или в сочетании с теплым полом для оптимизации тепловой эффективности. Примечание. Этот плагин находится в экспериментальном/техдемонстрационном состоянии! Этот плагин должен упростить тестирование системы с помощью Pytest. Статическое содержание-производство. Стандартная оболочка м2… Варианты установки ROS. Безопасен рядом с барбекю, кострищами и в зонах лесных пожаров. Руководство по установке НАРУЖНЫЕ ОБОРУДОВАНИЯ HardieTex СИСТЕМА HARDITEX РУКОВОДСТВО ПО УСТАНОВКЕ 2 РАМА И КРЕПЛЕНИЕ 2. au или www. USG Boral является специализированным поставщиком строительных материалов в Австралии, обслуживающим профессионалов строительной отрасли в Австралии.Благодаря ступенчатому соединению внахлест на длинных кромках, обеспечивающему простую установку, эту облицовку можно прибить пистолетом и аккуратно разрезать с помощью циркулярной пилы с пылеулавливающим устройством. выполняться в хорошо проветриваемых помещениях (например, они подходят для использования в некоторых узлах Warnock Hersey и UL с пределом огнестойкости 1 час. Кроме того, их можно забить с помощью пистолетных гвоздей, что ускоряет установку .Этот новый продукт изменит представление о том, как вы можете создать современный визуальный образ для своих клиентов. Более высокие общие значения R могут быть достигнуты за счет использования конструкции полых стен и отражающих паропроницаемых мембран. У нас есть различные типы штукатурки и текстуры. Когда обшивка Linea™ используется с правильной изоляцией и в соответствии со стандартными инструкциями по установке, значение R может достигать 2. Для получения информации, касающейся руководства по установке фасадных панелей ExoTec®. us/soothe-2 В этом видео я покажу вам, как загрузить взломанный Oeksound Soothe 2, и покажу, что компьютеры с Windows должны быть подключены к сети не менее 6-8 часов, чтобы получить и установить последние обновления, согласно Microsoft.Хотя это все еще гипсокартон, в отличие от обычного гипсокартона, вы можете рисовать прямо по синей доске. В качестве универсального стенового листа для внутренних работ Versilux™ Lining можно использовать в прачечных, на кухнях и в местах с интенсивным движением. Pyst — плагин для системного тестирования Pytest. Руководство по установке термополосы для получения дополнительной информации. Да, если четыре стороны полностью поддерживаются, а ширина поддержки не превышает 300 мм. 5. 3 Установка 5 Благодаря присущей конструктивной гибкости изделия из фиброцемента James Hardie® 3 ЛИСТОВАЯ ОБЛИЦОВКА 6 обеспечивают жесткость конструкции.2 комплекта из 3 выдвижных ящиков для кухонных шкафов. Условия продажи см. в прайс-листе James Hardie за июнь 2018 года. Изделия Whites Outdoor Retain-iT также очень просты в использовании, независимо от того, занимаетесь ли вы домашними делами или профессиональным ландшафтным садоводом. HardieTex™ 7. txt) или читать онлайн бесплатно. Профнастил «OUTBACK» (Композит) $ 66. Предварительно загрунтованные листы должны быть покрыты в соответствии с литературой по продукту. Фоллаут Нью Вегас. Для получения дополнительной информации о предотвращении вдыхания см. ПАСПОРТ БЕЗОПАСНОСТИ МАТЕРИАЛА, доступный везде, где продаются фиброцементные продукты James Hardie.Этот совет пришел к нам… А пока вам должно быть полезно это руководство по установке HardiTex. 2 3. Технические характеристики HardieTex. 1 178 Техническая консультация 1300 724 505 knaufmetal. 1 Общие сведения Выберите крепеж, подходящий для требуемой рамы, из соответствующего раздела продукции в зависимости от типа рамы, будь то деревянная или металлическая. г. Руководство по установке, Enviroseal ProctorWrap совместим со следующими фасадами: Scyon™ Stria™ Cladding Scyon™ Matrix™ Cladding Scyon™ Linea™ Weatherboard Scyon™ Axon™ Pladding PrimeLine® Weatherboard PanelClad® Sheet HardieTex™ Blue Board System HardiePlank® Weatherboard HardieFlex™ Sheet ExoTec ® Фасадная панель 6-мм базовый лист HardieFlex также может использоваться в качестве распорки при установке в соответствии с Руководством по проектированию структурных распорок Джеймса Харди; Быстрая установка, в которой участвуют всего два специалиста, помогает сделать лист HardieFlex одним из самых экономичных доступных решений для облицовки.Управление зависимостями приложений. Изоляция: Кирпичный шпон обеспечивает гораздо лучшую изоляцию, чем полнотелый кирпич. * Изделия HardieDrive HardieTex ™ 24 HardieFlex ™ 26 диаметром 41 мм должны устанавливаться в соответствии с действующим Руководством по установке продукта и Технической документацией. Каждая доска совмещена по концам, что означает, что доски можно соединить между балками. Когда облицовка Stria™ используется с правильной изоляцией и в соответствии со стандартными инструкциями по установке, R-значение может достигать 2.4 Детали установки 15 6 Инструкции по безопасной работе 16 6. Прежде чем начать: Важным моментом при выполнении высококачественной полимерно-акриловой штукатурки поверх вашего базового листа Blueboard или Harditex является то, чтобы ваши стыки были плоскими, чтобы обеспечить гладкую поверхность для ваших готовых покрытий. ! Важнейшим аспектом является боковое освещение от ваших наружных стен. 1 Общее 8 4. От 4% до 43. Вы по-прежнему можете добавить нужную текстуру, а затем покрасить ее… 12 января. Информацию о рекомендациях по фиксации распорок см. в руководстве Джеймса Харди по распоркам.В качестве альтернативы найдите места на кухне, чтобы сделать это ближе к 35 000+. Загрузите взломанный Oeksound Soothe 2: https://software. Код продукта: 306010. Соединение листов HARDIETEX АКРИЛОВАЯ СИСТЕМА СПЕЦИФИКАЦИЯ POLYSAND 800, FLEXIRENDER И МАШИНА НА 2 ММ Убедитесь, что основание уложено в соответствии с инструкциями производителя и в соответствии с правильной информацией по установке здания, см. Руководство по установке и подготовке. Сведите к минимуму образование пыли, используя рекомендуемые инструменты и методы резки.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ HARDIETEX МАЙ 2014 2 РАМА И КРЕПЛЕНИЕ 2. Прежде всего, установите пилу Hardie Blade в электроинструмент, который вы используете. Easylap от James Hardie представляет собой прочную фиброцементную основу с вертикальным швом внахлестку, отделанную либо нанесенной на месте валиком текстурированной акриловой краской, либо плиткой. Это значительно продлит срок службы вашей подпорной стенки. Можно ли использовать HardieFlex® Flooring для лестниц и лестничных площадок? Отвечать. Поставка, установка, визуализация и текстуры.3 Установка швов 7 3. 7 МБ (прибл. На сайте производителя краски вы найдете технический паспорт, в котором должно быть указано время высыхания. 1 Резка 16 6. Фасадная панель ComTex ® и Cemintel производит полный ассортимент легкого фиброцемента системы, подходящие для жилых и коммерческих помещений. Соотношение цены и качества: легкий продукт, установка одним человеком. РАЗМЕР. Подробнее 215157. … Как домовладелец, вы будете работать с подрядчиком, который облегчит установку вашего сайдинга Hardie®, изделия для отделки, софита, обертывания и гидроизоляции (включая изделия с технологией ColorPlus®).ХРАНЕНИЕ И ОБРАЩЕНИЕ. Длина 225 мм. Я хотел бы рассмотреть возможность сохранения существующей дверной коробки (рамы), если это возможно. ПРИМЕЧАНИЕ Системы HardieTex четко идентифицируются по синему цвету и имеют маркировку «HARDIETEX NAIL AT 200mm, SUPPORT ALL JOINTS». Панели CSR Hebel Все системы могут быть разделены, как и в предыдущем случае. Осталось 200 символов. Прибейте гвозди к деревянным рамам или привинтите к рамам из тонкой стали. Дополнительную информацию см. в руководстве по применению структурных раскосов James Hardie. Обшивка HardieWrap HardiePlank толщиной 230 мм, гладкая.Безупречная отделка VoglFuge может быть достигнута только при правильном монтаже, качественных красках и определенных методах нанесения, обеспечивающих минимальную толщину готовой сухой пленки 75 микрон. Размеры. Основа из синей доски HardieTex устойчива к термитам, гниению и огню. Укладка плитки снаружи дома не так проста, как стандартная работа с раствором и раствором в … Материалы для облицовки включают предварительно окрашенную сталь, цинк / алюминий, алюминий, нержавеющую сталь и медь. Гипсокартон Boral и фиброцементные листы James Hardie можно приобрести в Independent Building Supplies 1300 662 554.23. РАМКА И УСТАНОВКА ЛИСТОВ Установите листы основания вертикально на стальные или деревянные каркасы с опорами, как показано на рис. 1, и в соответствии с расстоянием между стойками и крепежными элементами, указанными в Таблице 1 и Таблице 2, в зависимости от Руководства по установке обшивки HardieTex™ серии G4. система, или blueboard, представляет собой прочный, предварительно загрунтованный базовый лист, который на месте покрывается специализированной системой текстурного покрытия стороннего производителя*, которая включает армирование швов. Простая установка и множество аксессуаров: латунные ручки шкафа поставляются с подробными инструкциями по установке, оснащенными винтами двух разных размеров (2 * 1-дюймовые винты и 2 * 1.Руководство по установке системы HardieTex При выборе или установке продуктов James Hardie™ убедитесь, что у вас есть актуальная техническая информация и руководства. Если вы сомневаетесь или вам нужна дополнительная информация, посетите веб-сайт www. Размер каждого дверного проема 1500 (ширина) на 1950 (высота). См. отдельную техническую спецификацию системы James Hardie HardieTex. 3 Долговечность 12 6. Компания Australian Profile Pty Ltd предлагает различные виды рендеринга и текстур от всех ведущих производителей Австралии. Вы можете использовать обычную алмазную пилу для резки сайдинга.и Канада, которые готовы работать с любым подрядчиком или строителем. Синяя доска может быть важным активом проекта, если она используется правильно. com/valhalla-dsp-bundle В этом видео я покажу вам, как скачать взломанный пакет Valhalla DS и руководство по установке системы HardieTex. ¶. Сделайте фартук самостоятельно с помощью плитки или стекла. Первоначальный ассортимент продукции James Hardie был разработан в результате многолетних исследований и разработок и отличается высокой прочностью и низкими эксплуатационными расходами. что увязло в прошлом.1 Общий монтаж 6 3. Складские магазины в Сиднее и Мельбурне. Я хотел бы заменить их дверями Foldback или Bifold, каждая из которых открывается только в одну сторону. Укажите свой адрес электронной почты, чтобы получить сообщение, когда на этот вопрос будет дан ответ. 5 Информацию об установке, гарантии и предупреждения можно найти на сайте www. Его также можно использовать для облицовки подъездов, веранд, навесов, а также для софитов и карнизов. Пошаговая инструкция по монтажу жестких изоляционных панелей Blue Board поверх OSB. Для получения более подробной информации по конкретным темам упаковки см. Руководства.Обшивка HardiePlank. Как они работают С помощью Whites Retain-iT вы можете быстро и легко построить … Джеймс Харди Подкладка Versilux 6 мм — размер листа 3000 x 900. 5 мм Hardietex Blue Board $39. Основа из синей плиты HardieTex устойчива к термитам, гниению и огню†. KSW473 ВНЕШНЯЯ ОБЛИЦОВКА СТЕН: Любая облицовка ВЛАГОБАРЬЕР: Стеновая пленка ВНЕШНЯЯ ОБЛИЦОВКА СТЕН: 1 слой 16 мм TruRock РАМА: Минимум 70 мм сталь … В этом техническом паспорте указано использование 7. 8 может быть достигнуто для стены. Система синих досок HardieTex™ — это оригинальный способ создать декоративный монолитный визуализированный вид без необходимости каменной кладки.Не наносите материалы Senergy на замороженные поверхности. Повторяйте процесс, пока не закончите. 5 Углы 7 3. Не забывайте о долговечности и изысканности нового строительства. 5 Торговое оборудование м2 335-385 330-380 340-390 325-375 14. Долговечность: натуральная австралийская древесина, сделанная на века. 5 мм 3000 X 1200. Базовый лист из фиброцемента толщиной 5 мм, обработанный на месте с использованием сторонней системы текстурного покрытия (которая включает армирование швов). hubspotusercontent00. Одностворчатый стыковочный станок используется для соединения всех длинных краев досок HardieDeck.4 Подвижные суставы 7 3. Похоже, вы используете чужой EFI, это может быть проще, но я бы порекомендовал использовать руководство Дортаниаса здесь, если вы прочитали его, его намного легче отлаживать. ПРИМЕЧАНИЕ. Количество упоминаний в этом списке указывает упоминания в общих сообщениях плюс альтернативы, предложенные пользователями. Он также должен быть покрыт 1. Позвоните в ближайший выставочный центр Dulux Acratex, чтобы узнать больше о покрытиях Acratex Performance Coatings для цементной штукатурки. 1 Общие сведения 12 6. В нем содержится вся информация, необходимая для установки фиброцементных плит.Обратитесь к руководству по установке для получения списка аксессуаров системы HardieTex. При необходимости Harper Timber может скопировать предоставленный образец в любой указанной породе. Они также являются отличным выбором для окружающей среды и 100% натуральным напольным покрытием. Некоторые из них являются более старыми выпусками с долгосрочной поддержкой, что делает их более стабильными, в то время как другие являются более новыми с более коротким сроком службы поддержки, но с двоичными файлами для более новых платформ и более свежими версиями пакетов ROS, из которых они состоят. 7 Изогнутые стены 7 3.Хакинтош Efi Скачать ПК; Хакинтош Efi Скачать Windows; Hackintosh Efi Download Apk ***Отказ от ответственности: это руководство/учебник по ванильному хакинтошу предназначено только для образовательных целей. Усадка продукта. Во избежание повреждений все строительные материалы James Hardie следует хранить так, чтобы края и углы листа были защищены от сколов. Прочный, предварительно загрунтованный базовый лист, обработанный на месте специальной системой текстурного покрытия. Руководство по установке напольных покрытий HardiePanel Пошаговые инструкции по наилучшему способу резки сайдинга Hardie Step-01 Электроинструмент и лезвие.2 Основной состав 18 7. 6 Расположение листа вокруг проемов 7 3. Подкладка James Hardie Versilux 6 мм — размер листа 2400 x 1200. Руководство по установке ВНЕШНИЕ ОБОРУДОВАНИЯ HardieTex HARDITEX SYSTEM РУКОВОДСТВО ПО УСТАНОВКЕ 2 РАМКА И КРЕПЛЕНИЕ надрезы для герметизации краев и соединения. Инструкции по работе 10 Пробивка отверстий 11 Хранение и обращение с ними 11 Качество 11 6 ИНФОРМАЦИЯ О ПРОДУКТЕ 12 6. Уложите сельскохозяйственную трубу с прорезями за стеной или засыпьте участок гравием. Продукт.2 Руководство по применению креплений James Hardie™ Лист Продукт Изделия для наружной облицовки James Hardie® PrimeLine® Weatherboard HardiePlank™ Weatherboard Лист HardieFlex™ (4. Этот лист поставляется с заранее размеченным шаблоном для гвоздей, что сокращает время, которое установщик должен тратить на определение места 3. Ниже приведены инструкции по эксплуатации. и огонь†.Рекомендуемый максимальный допуск составляет от 3 мм до 4 мм в … Руководство по применению стяжных листов — январь 2012 г. — LR — Бесплатная загрузка в виде файла PDF (. Руководство по стяжным листам HardieWrap Flex Flashing предназначен для легкого растягивания и герметизации вокруг нестандартных форм — в том числе. если вы ищете древесину, цементный раствор, лестницы, кровлю или что-то еще, мы гарантируем, что можем помочь.Каркас должен соответствовать соответствующим строительным нормам и стандартам и требованиям этого руководства.Скачать взломанный Oeksound Soothe 2: https://software.Гарантия: не гнить, не трескаться и не трескаться в течение 25 лет. 7 Торговый Центр. Фальцевые кромки для бесшовной отделки швов перед нанесением текстурного покрытия Идеальны для легких конструкций Хорошая способность крепления Совместимость с широким спектром акриловых покрытий Устойчивость к ударным нагрузкам Primabase может использоваться в качестве облицовки стен для новых домов, пристроек, надстроек второго этажа, облицовка старше … Axon представляет собой ряд панелей с вертикальными пазами, которые обеспечивают красоту и детализацию окрашенной древесины с вертикальными швами без недостатков времени и проблем с долговечностью.1км от Эрскинвилля) 1 отзыв. Привет всем, я планирую повторно облицовать (снаружи) сарай с деревянным каркасом пленкой Hardiflex или Harditex. ф. 6 Установка холодных и прохладных помещений 14. us/soothe-2 В этом видео я покажу как скачать взломанный Oeksound Soothe 2 и покажу как скачать взломанный бандл Valhalla DSP: https://tinyurl. 1200мм х 3000мм. Колонка Artista®. Среда обитания человечества Метро Луисвилл. ИНСТРУКЦИЯ ПО УСТАНОВКЕ EasyTex TM Всегда надевайте защитные очки и защиту от пыли при работе с электроинструментом.руководство по установке Hardietex

%PDF-1.4
%
893 0 объект
>
эндообъект

внешняя ссылка
893 307
0000000016 00000 н
0000008809 00000 н
0000009004 00000 н
0000009048 00000 н
0000010461 00000 н
0000010826 00000 н
0000011264 00000 н
0000011376 00000 н
0000011809 00000 н
0000011872 00000 н
0000011942 00000 н
0000012014 00000 н
0000012089 00000 н
0000012203 00000 н
0000012493 00000 н
0000016959 00000 н
0000017105 00000 н
0000017251 00000 н
0000017483 00000 н
0000017885 00000 н
0000022348 00000 н
0000022474 00000 н
0000026947 00000 н
0000031371 00000 н
0000035137 00000 н
0000035387 00000 н
0000035887 00000 н
0000036503 00000 н
0000041195 00000 н
0000041407 00000 н
0000045838 00000 н
0000046283 00000 н
0000047220 00000 н
0000051304 00000 н
0000051382 00000 н
0000051774 00000 н
0000052168 00000 н
0000052246 00000 н
0000052377 00000 н
0000052965 00000 н
0000053483 00000 н
0000053510 00000 н
0000053914 00000 н
0000054190 00000 н
0000054260 00000 н
0000054524 00000 н
0000054620 00000 н
0000062810 00000 н
0000062923 00000 н
0000063040 00000 н
0000063095 00000 н
0000063178 00000 н
0000063408 00000 н
0000063522 00000 н
0000063647 00000 н
0000063740 00000 н
0000063833 00000 н
0000063918 00000 н
0000075107 00000 н
0000075162 00000 н
0000075245 00000 н
0000075488 00000 н
00000

00000 н
00000 00000 н
0000000000 н 00000

00000 н 00000

00000 н 0000092098 00000 н 0000148885 00000 н 0000149217 00000 н 0000149283 00000 н 0000149399 00000 н 0000149515 00000 н 0000149550 00000 н 0000149628 00000 н 0000175155 00000 н 0000175490 00000 н 0000175556 00000 н 0000175672 00000 н 0000175798 00000 н 0000175912 00000 н 0000176027 00000 н 0000176153 00000 н 0000176279 00000 н 0000176314 00000 н 0000176392 00000 н 0000179831 00000 н 0000180159 00000 н 0000180225 00000 н 0000180341 00000 н 0000180376 00000 н 0000180454 00000 н 0000188430 00000 н 0000188761 00000 н 0000188827 00000 н 0000188943 00000 н 0000194680 00000 н 0000194974 00000 н 0000200066 00000 н 0000200364 00000 н 0000214186 00000 н 0000214442 00000 н 0000214801 00000 н 0000222085 00000 н 0000222341 00000 н 0000222658 00000 н 0000259735 00000 н 0000259776 00000 н 0000296853 00000 н 0000296894 00000 н 0000333457 00000 н 0000333498 00000 н 0000335205 00000 н 0000335246 00000 н 0000370546 00000 н 0000370587 00000 н 0000557588 00000 н 0000557629 00000 н 0000557705 00000 н 0000557787 00000 н 0000557879 00000 н 0000558028 00000 н 0000558176 00000 н 0000558308 00000 н 0000558443 00000 н 0000558579 00000 н 0000558713 00000 н 0000558832 00000 н 0000559034 00000 н 0000559185 00000 н 0000559289 00000 н 0000559388 00000 н 0000559536 00000 н 0000559643 00000 н 0000559742 00000 н 0000559890 00000 н 0000559993 00000 н 0000560092 00000 н 0000560240 00000 н 0000560355 00000 н 0000560457 00000 н 0000560581 00000 н 0000560732 00000 н 0000560856 00000 н 0000561007 00000 н 0000561111 00000 н 0000561220 00000 н 0000561329 00000 н 0000561479 00000 н 0000561638 00000 н 0000561797 00000 н 0000561905 00000 н 0000562009 00000 н 0000562133 00000 н 0000562281 00000 н 0000562385 00000 н 0000562509 00000 н 0000562657 00000 н 0000562796 00000 н 0000562935 00000 н 0000563059 00000 н 0000563210 00000 н 0000567035 00000 н 0000570749 00000 н 0000570828 00000 н 0000571099 00000 н 0000571178 00000 н 0000571214 00000 н 0000571293 00000 н 0000573559 00000 н 0000573894 00000 н 0000573963 00000 н 0000574081 00000 н 0000574160 00000 н 0000574428 00000 н 0000574794 00000 н 0000574873 00000 н 0000574952 00000 н 0000575010 00000 н 0000575061 00000 н 0000575097 00000 н 0000575176 00000 н 0000577379 00000 н 0000577706 00000 н 0000577775 00000 н 0000577893 00000 н 0000580096 00000 н 0000580705 00000 н 0000581085 00000 н 0000582135 00000 н 0000582214 00000 н 0000582250 00000 н 0000582329 00000 н 0000584366 00000 н 0000584693 00000 н 0000584762 00000 н 0000584880 00000 н 0000586917 00000 н 0000587493 00000 н 0000587855 00000 н 0000587934 00000 н 0000587963 00000 н 0000588106 00000 н 0000588244 00000 н 0000588382 00000 н 0000588523 00000 н 0000588699 00000 н 0000588850 00000 н 0000588964 00000 н 0000589043 00000 н 0000589079 00000 н 0000589158 00000 н 00005

00000 н 00005

 00000 н
 00005
 00000 н
 00005
 00000 н
 0000594085 00000 н
 0000594768 00000 н
 0000595149 00000 н
 0000596230 00000 н
 0000596309 00000 н
 0000596715 00000 н
 0000596794 00000 н
 0000597615 00000 н
 0000597694 00000 н
 0000597773 00000 н
 0000598451 00000 н
 0000599865 00000 н
 0000599943 00000 н
 0000600058 00000 н
 0000600137 00000 н
 0000600599 00000 н
 0000600919 00000 н
 0000600998 00000 н
 0000601107 00000 н
 0000601216 00000 н
 0000601340 00000 н
 0000601491 00000 н
 0000601939 00000 н
 0000602017 00000 н
 0000602096 00000 н
 0000602575 00000 н
 0000602899 00000 н
 0000602978 00000 н
 0000603405 00000 н
 0000603484 00000 н
 0000603563 00000 н
 0000603599 00000 н
 0000603678 00000 н
 0000604005 00000 н
 0000604074 00000 н
 0000604192 00000 н
 0000604572 00000 н
 0000605624 00000 н
 0000605702 00000 н
 0000605781 00000 н
 0000606259 00000 н
 0000606583 00000 н
 0000606662 00000 н
 0000607112 00000 н
 0000607191 00000 н
 0000607463 00000 н
 0000607542 00000 н
 0000607578 00000 н
 0000607657 00000 н
 0000607984 00000 н
 0000608053 00000 н
 0000608171 00000 н
 0000608533 00000 н
 0000608612 00000 н
 0000608691 00000 н
 0000608727 00000 н
 0000608806 00000 н
 0000609133 00000 н
 0000609202 00000 н
 0000609320 00000 н
 0000609701 00000 н
 0000610785 00000 н
 0000610864 00000 н
 0000611268 00000 н
 0000611347 00000 н
 0000612169 00000 н
 0000612248 00000 н
 0000612330 00000 н
 0000612454 00000 н
 0000612602 00000 н
 0000612978 00000 н
 0000613057 00000 н
 0000613327 00000 н
 0000613406 00000 н
 0000613674 00000 н
 0000651981 00000 н
 0000654951 00000 н
 0000657921 00000 н
 0000664072 00000 н
 0000677964 00000 н
 0000696996 00000 н
 0000747205 00000 н
 0000750511 00000 н
 0000753817 00000 н
 0000757798 00000 н
 0000981026 00000 н
 0000008616 00000 н
 0000006436 00000 н
 трейлер
 ]/Предыдущая 5999487/XRefStm 8616>>
 startxref
 0
 %%EOF
1199 0 объект
 >поток
 hвязьVPSg>yH0$"DP@E a]CFQыhF
 SDayhj/EŢ2nu;3wr9;
 Голос
 Хотите узнать, как использовать голосовой комплект для управления другими устройствами IoT? Вы можете начать с Particle Photon (комплект для разработки Wi-Fi для проектов IoT) и Dialogflow (инструмент для создания диалоговых интерфейсов).В этом руководстве показано, как настроить голосовой набор для связи с Dialogflow (и Actions on Google) для управления светодиодным светом с помощью Photon с помощью голоса.
 Получите весь код для этого примера здесь.
 Что включено
 Этот пример объединяет несколько технологических платформ, поэтому в этот репозиторий включено несколько отдельных компонентов:
  dialogflow-agent  — агент для Dialogflow
  dialogflow-webhook  — веб-приложение для анализа и реагирования на веб-перехватчик агента Dialogflow
  частица-фотон  — приложение Photon для обработки веб-запросов, а также для включения и выключения света
 Мы включили две отдельные реализации веб-приложений.Выберите (и используйте) тот, который лучше всего соответствует вашим предпочтениям:
 Этого должно быть достаточно, чтобы вы начали строить великие вещи!
 Что вам понадобится
 Мы создадим наше веб-приложение с помощью Node.js и обратимся к некоторым библиотекам, чтобы упростить жизнь:
 Что касается оборудования, вам потребуется:
 Удобно иметь макетную плату, несколько соединительных проводов и яркий светодиод, и примеры покажут, как они работают. Тем не менее, Photon имеет встроенный адресный светодиод, поэтому вы можете использовать только сам Photon для тестирования всего представленного здесь кода, если хотите.
 Вам также понадобятся учетные записи с:
 Dialogflow (для понимания голосовых запросов пользователя)
 Google Cloud (для размещения веб-приложения/службы веб-перехватчика)
 Облако частиц (для развертывания кода Photon и связи с API частиц)

Если вы только начинаете или уже освоились с микросервисным подходом, вы можете использовать пример 1-firebase-functions — его легко настроить, и он не требует дополнительной настройки инфраструктуры.Если вы предпочитаете запускать его в полной серверной среде или планируете создать из него более крупное приложение, используйте пример с 2-app-engine (который также может работать на любом другом сервере по вашему выбору). .

Если у вас есть все эти (или аналогичные услуги/устройства) готовые к работе, тогда мы готовы начать!

Начало работы

Предполагая, что у вас есть все необходимые устройства и учетные записи, как указано выше, первое, что вам нужно сделать, это настроить приложения в соответствующих службах, чтобы ваши устройства могли общаться друг с другом.

Локальная настройка

Во-первых, вам нужно клонировать этот репозиторий и cd во вновь созданный каталог.

 git clone [email protected]:google/voice-iot-maker-demo.git
cd [email protected]:google/voice-iot-maker-demo.git

Вы должны увидеть три каталога (вместе с некоторыми дополнительными файлами):

dialogflow-agent — содержимое действия для развертывания в Dialogflow
dialogflow-webhook — веб-приложение для анализа веб-перехватчика Google Actions/Dialogflow (с вариантами серверных и облачных функций)
частица-фотон — пример кода для прошивки на фотон частицы

Как только вы взглянете, мы пойдем дальше!

Диалоговый поток

Используя упомянутую выше учетную запись Dialogflow, вы захотите создать агент Dialogflow.Мы настроим веб-перехватчик для обработки наших триггеров и отправки веб-запросов в API Particle.

Создайте нового агента (или нажмите здесь, чтобы начать). Вы можете назвать его как хотите
Выберите Создайте новый проект Google , а также
В разделе «Настройки» (щелкните значок шестеренки рядом с названием вашего проекта) и перейдите к «Экспорт и импорт»
Выберите Импорт из архива и загрузите предоставленный архив ( ./dialogflow-agent/voice-iot-maker-demo.почтовый индекс )

Теперь вы импортировали базовую оболочку приложения — взгляните на новый интент ledControl (можно просмотреть на вкладке Intents ). Вы можете заглянуть туда сейчас, если вам интересно, или продолжить заполнять данные приложения.

Перейдите на вкладку Интеграция и нажмите Google Assistant .
Прокрутите вниз и нажмите Обновить черновик
Вернитесь на вкладку General (в настройках) и прокрутите вниз до сведений Google Project .
Нажмите на ссылку Google Cloud и проверьте созданный для вас проект. Не стесняйтесь настраивать это, как вам нравится.
Щелкните ссылку Действия в Google и перейдите к 2 — Информация о приложении
Нажмите Добавить и введите там сведения о своем проекте
1. Добавьте несколько примеров вызовов, а также произношение имени вашего приложения Assistant
2. Заполните другие обязательные поля (описание, изображение, контактный адрес электронной почты и т. д.).)
Прокрутите вниз и нажмите Test Draft

Теперь вы можете протестировать диалоговую часть приложения одним из двух способов:

Вы также можете попробовать поговорить со своим приложением на любом устройстве с включенным помощником, в которое вы вошли.

Однако, если вы будете следовать шаг за шагом, индикаторы еще не загорятся — нам все еще нужно настроить веб-службу и приложение Photon. Тогда вперед!

Облако Google

В зависимости от того, какую среду хостинга вы хотите использовать, cd либо в ./dialogflow-webhook/1-firebase-functions или ./dialogflow-webhook/2-app-engine и продолжите установку в файле README.md этого каталога.

ВАЖНО: Независимо от того, какой метод хостинга/развертывания вы выберете, обязательно вернитесь на панель Dialogflow и перейдите на вкладку Выполнение , чтобы обновить поле URL . Также убедитесь, что в поле ДОМЕНЫ установлено значение «Включить веб-перехватчик для всех доменов» .Без этих действий Dialogflow не сможет связаться с вашим новым веб-перехватчиком.

Частица

Убедитесь, что Фотон правильно настроен и подключен. (Если он еще не настроен, следуйте инструкциям в документации Particle

Вы можете загрузить свой код в фотон через веб-редактор Particle, Particle Desktop IDE (на основе Atom) или инструменты командной строки Particle.

В этом примере мы будем использовать интерфейс командной строки, который вы можете установить следующим образом:

 sudo npm я частица-cli -g

Чтобы выполнить развертывание через командную строку, сначала убедитесь, что вы вошли в систему:

Вы можете узнать ID своего устройства, выполнив:

Затем загрузите код, используя этот идентификатор:

 вспышка частиц [YOUR-DEVICE-ID] частица-фотон/частица-мигание-демонстрация.я не

Фотон должен быстро мигать, пока идет загрузка, и когда это будет сделано (и спокойно пульсировать голубым), вы будете готовы к работе.

Примечание: Убедитесь, что вы сгенерировали токен доступа Particle и добавили этот токен (вместе с идентификатором вашего устройства Photon) в файл config.js .

Вы можете убедиться, что все работает, запустив в терминале следующее:

 curl https://api.particle.io/v1/devices/[YOUR-DEVICE-ID]/led -d access_token=[ВАШ-ДОСТУП-TOKEN] -d led=on

Если все настроено правильно, вы должны увидеть примерно следующее:

 {
    "id": "[ИДЕНТИФИКАТОР ВАШЕГО УСТРОЙСТВА]",
    "последнее_приложение": "",
    "подключен": правда,
    "возвращаемое_значение": 1
}

Вы должны увидеть, как загорается индикатор Фотона (вместе со светодиодом на макетной плате, если вы его подключили)! То же самое с led=off вернет 0 вместо 1 и (как вы уже догадались) выключит свет.

Примечание: Если вы когда-нибудь увидите "return_value":-1 , это сообщение об ошибке — где-то что-то пошло не так.

Собираем все вместе

После того, как вы загрузили весь код и все службы настроены, пришло время попробовать! Вы можете подтвердить, что все идет по плану, перейдя на устройство с поддержкой Assistant или в симулятор Google Actions, попросив поговорить с вашим приложением ( «поговорить с [ИМЯ ПРИЛОЖЕНИЯ]» ) и набрав «включите свет» на « .Если все пойдет хорошо, ваш светодиод должен включиться!

Дальнейшее чтение

Это приложение — лишь проба того, что возможно — насколько далеко вы продвинетесь с этой структурой, зависит только от вас! Вот несколько ресурсов, которые помогут вам продолжить ваше путешествие:

База Gator — Alliance Gator

Alliance Designer Products Inc. представила на рынке революционную технологию, которая позволит сэкономить 20% времени, труда и денег при укладке бетонной брусчатки, натурального камня или керамогранита.

С панелью GATOR BASE вы можете сэкономить 6 дюймов (15 см) дополнительных земляных работ, много времени на установку и транспортировку тонн заполнителя.

Эта технология демонстрирует характеристики памяти полипропилена и позволяет материалу сохранять свою первоначальную форму. Alliance Designer Products Inc. в настоящее время использует эту технологию в своей панели GATOR BASE для индустрии хардскейпинга.

В сотрудничестве с Инженерным институтом Университета Квебека (ETS) в лаборатории их отдела дорожных покрытий и битумных материалов была проведена исчерпывающая и серьезная оценка, чтобы сравнить панели GATOR BASE с традиционным методом укладки брусчатки с заполнителем. .

См. (вкладка «Отчет университета») более подробную информацию.

Очень интересны результаты, полученные в ходе исследования «стендовых испытаний» бетонной системы укладки с гранулированным основанием (стандартный размер заполнителя 6 дюймов (15 см)) по сравнению с панелью GATOR BASE в качестве основания. Основная причина использования гравийного заполнителя (гравийного щебня) в традиционном методе заключается в том, чтобы обеспечить дренаж воды, что предотвращает вздутие брусчатки от мороза. Для надлежащего водоотвода каждая панель GATOR BASE оснащена каналами для отвода воды с уклоном в 1 градус, а также 5 дренажными отверстиями на 16 кв.дюйм (100 кв. см). Кроме того, каждая панель GATOR BASE (1,32 фунта/0,59 кг) заменит 288 фунтов (130 кг) уплотненного заполнителя. При использовании полимерного песка Gator Maxx G2 вода будет стекать с мощеной поверхности, если соблюдается уклон не менее 2%.

Поскольку панели GATOR BASE обладают высоким термическим сопротивлением (потребуется почти 15,7″ (40 см) сухого камня толщиной 0-3/4″ (0-20 см), уплотненного до пористости 20%, чтобы соответствовать обеспечиваемой изоляции одним слоем панелей GATOR BASE), можно предположить, что защита от замерзания с GATOR BASE будет лучше, чем с обычным дополнительным 6-дюймовым (15 см) агрегатным основанием.В этом случае аналогичное движение для обеих этих систем будет наблюдаться после циклов замораживания-оттаивания. Система с панелями GATOR BASE лучше всего подходит для пешеходных дорожек, таких как внутренние дворики и пешеходные дорожки, вымощенные бетонной брусчаткой, натуральным камнем или керамогранитом. Грунт земляного полотна должен быть уплотнен как минимум до 95% модифицированной плотности по Проктору; геотекстильная ткань Gator Fabric GF4.4 необходима поверх земляного полотна, а уплотненный слой песка должен использоваться для обеспечения гладкой и однородной поверхности.

Лучшая защита от замерзания и оттаивания

Одна панель Gator Base действует как 40-сантиметровый щебень в качестве теплового покрытия. Он в 3 раза эффективнее щебня как изолятор, что значительно сокращает циклы замерзания и оттаивания.

Выводы по результатам, полученным ÉTS* при сравнении системы GATOR BASE с традиционной гранулированной базовой системой.

GATOR BASE может заменить традиционную гранулированную основу.
GATOR BASE эквивалентен традиционной гранулированной основе при статических и динамических нагрузках.
С системой GATOR BASE защита от замерзания была бы намного лучше.

*Высшая технологическая школа (или ETS) является частью Университета Квебека.

Загрузить университетские отчеты

Технический отчет
Технический отчет #2

Пошаговое руководство по инкапсуляции помещений для ползания своими руками

Устали от странного, неузнаваемого запаха, доносящегося с пола? Царапающие звуки незваных четвероногих гостей снизу? Ощущение, что независимо от того, что вы делаете, вы просто не можете нагреть или охладить свой дом до желаемой температуры?

Инкапсуляция пространства для искателя — простой способ решить многие из этих проблем.Чистое, герметичное подполье с высокоэффективной пароизоляцией может устранить запахи, препятствуя росту плесени и улучшая качество воздуха в помещении, блокируя проникновение грызунов и насекомых и помогая снизить скрытую нагрузку на вашу систему ОВКВ, повышая ее эффективность. Полученное пространство также может предоставить дополнительное место для хранения под вашим домом.

В этом пошаговом руководстве по герметизации подпольного пространства своими руками будут указаны материалы, методы и способы надлежащей герметизации подпольного пространства.

СЛОЖНОСТЬ: От умеренной до высокой (Сложность частично зависит от размера свободного места в вашем подполье. Чем теснее рабочая зона, тем сложнее)

Это может быть самой сложной частью работы, в зависимости от возраста вашего дома и его предыдущих владельцев: очистка подполья, чтобы подготовить его к инкапсуляции.

Скорее всего, подполье — это не та часть вашего дома, где вы проводите много времени — по крайней мере, мы на это надеемся.Однако вы можете обнаружить, что многие другие живые существа нашли пространство под вашим домом идеальным для хранения желудей, размножения или вечного отдыха. Мы также не можем помочь вам найти новый дом для очень старого, проржавевшего оборудования, оставленного там в течение последних нескольких десятилетий предыдущим владельцем. Однако не сбрасывайте со счетов этот хлам слишком быстро; иногда места для ползания полны сокровищ.

Несмотря на то, что уборка и очистка подполья иногда бывает утомительна, это станет хорошей «проверкой здоровья» для вашего дома.

Подготовительный этап №1: избегайте стоячей воды

Первое, на что вам нужно обратить внимание, — это на стоячую воду — вы не хотите рисковать поражением электрическим током, когда подключаете электричество и/или освещение в этом месте, чтобы выполнить работу. Если у вас есть стоячая вода, вы должны проконсультироваться со специалистом, прежде чем войти в подполье.

Подготовительный этап № 2. Очистите и очистите пространство для обхода

Как только вход станет безопасным, очистите подполье от старого полиэтилена, старой/мокрой изоляции, острых камней и прочего мусора.Большинство строительных норм и правил требуют, чтобы пароизоляция подполья использовалась на земле. Это применимо даже там, где вы планируете использовать жесткую изоляцию — сначала установите пароизоляцию на землю. Для вашей собственной безопасности и комфорта во время работы сделайте эту поверхность как можно более гладкой.

Подготовительный этап № 3. Проверка состояния здоровья при обходе

Вы почти готовы начать, но лучше закончить эту «проверку здоровья», прежде чем двигаться дальше. Это включает в себя такие вещи, как ослабление проводки — вам нужно вызвать электрика, чтобы проверить что-нибудь? Как трубы — нужен сантехник? Как насчет гниения древесины и/или повреждения термитами? Всегда лучше сначала привлечь профессионалов, теперь, когда вы предоставили им четкий путь, чтобы добраться до любых проблемных мест.

Этап подготовки № 4: Кондиционированный воздух

Последний шаг перед началом работы: вам нужно определить, как будет кондиционироваться воздух в вашем подполье. Нужны ли вам в помещении такие предметы, как осушитель, может определить, как и где вы разместите изоляцию и дренаж.

Имея чистое и чистое подполье, вы готовы начать свой проект инкапсуляции подполья своими руками!

Шаг 2. Сначала приступайте к работе со стенами!

Чтобы максимально эффективно использовать материал, в первую очередь следует заняться вертикальными поверхностями.Настенная облицовка, которая будет находиться в фиксированном положении, в конечном итоге будет привязана к горизонтальному почвенному слою. Таким образом, стены фундамента — это лучшее место для начала, чтобы убедиться, что лишний материал вашей облицовки стены, который поворачивается на горизонтальную плоскость, перекрывается пароизоляцией грунта на высоте 6 дюймов (дополнительное объяснение ниже).

Обратите внимание: важно оставить небольшой зазор в верхней части каменных стен, чтобы соответствовать местным строительным нормам. Если в ваших местных строительных нормах не указан размер зазора, который необходимо оставить в верхней части каменной кладки, оставьте три дюйма открытыми, чтобы ваш инспектор по термитам мог выполнить свою работу.

№

Начните с наклеивания двухстороннего строительного скотча на каменную стену. Эта суперклейкая двухсторонняя лента эффективно повесит вашу установку на место, пока вы не сможете закрепить ее с помощью механического крепления, такого как соединительная планка. Удаляйте одну сторону защитной пленки понемногу за раз — медленно двигайтесь вдоль стены, плотно прижимая клей, чтобы убедиться, что вы двигаетесь по прямой линии, и избежать липкого беспорядка.

*Совет профессионала : перед удалением второй защитной пленки убедитесь, что двухсторонняя лента действительно прижата к стене, проведите по ней резиновым малярным валиком вперед и назад.

После того, как вы наклеили двухсторонний строительный скотч на каменную стену, снимите открытую разделительную пленку, чтобы подготовиться к нанесению пароизоляции.

Совет для профессионалов: Найдите легкий пароизоляционный рулон, предназначенный для нанесения на вертикальные поверхности. При поиске производителя пароизоляции лучше всего выбрать продукт, предлагаемый в рулонах различных размеров и размеров для простоты установки.

Разверните пароизоляционный слой вдоль вертикальной стены и приклейте его на открытый двухсторонний скотч.Помните, что эта лента изолирует подполье от вредной влаги и запахов, поэтому плотно и равномерно наклейте ее вокруг каменных стен.

Убедитесь, что пароизоляция выходит за пределы двусторонней ленты. После того, как пароизоляция будет прикреплена к стенам, вам нужно будет прикрепить ее к бетону с помощью механического крепежа, такого как концевые стержни. Для большинства шурупов по каменной кладке необходимо предварительно просверлить отверстие в бетонной стене. Если в вашей концевой планке есть определенные отверстия, которые нужно поразить, держите клеммную планку на месте в качестве шаблона, чтобы отметить ваши отверстия маркером.

Совет для профессионалов: Сверление в каменной кладке может быть трудным и трудоемким, поэтому рассмотрите возможность аренды порохового пистолета в местном пункте проката инструментов или в магазине товаров для дома, чтобы ускорить выполнение проекта!

Шаг 3. Трубы и проходки – будьте проще

Пока не раскатывайте пароизоляцию! Опять же, наиболее эффективный способ инкапсулировать ваше пространство для обхода — это сначала решить все области с фиксированным положением, чтобы это было справедливо для любых труб или других инженерных коммуникаций, идущих из земли в ваш дом.

Лучше всего обходить эти сложные места небольшими деталями из материала. Подбирая размер пароизоляции для каждого прохода и вырезая прорези в материале, чтобы они подходили к узким местам, вы сэкономите много времени и усилий, пытаясь раскатать материал в этих местах.

Затем заклейте все шовной лентой. Помните, что завершенная установка создаст монолитную изоляцию подполья от паров и почвенных газов. Это включает в себя ваши трубы и другие проходы, поэтому плотно уплотните пароизоляцию вокруг каждой трубы или прохода шовной лентой.

Шаг 4. Столбцы – готово

–

Если ваше пространство для обхода включает в себя колонны — обычно каменные — вы захотите подготовить их дальше.

Хорошие новости: вы уже знаете, как это сделать. Подготовьте колонны так же, как вы подготовили стены фундамента, используя сначала двухсторонний строительный скотч, тот же самый легкий/меньший пароизоляционный слой, который используется на вертикальных стенах, и соединительные стержни.

Совет для профессионалов: В то время как стены вашего фундамента, вероятно, содержат достаточное количество пароизоляционного материала, чтобы ровно лежать на земле, этот лишний материал может сделать колонны немного сложнее.В каждом углу колонны сделайте в материале рельефную прорезь, чтобы она лежала ровно. Это обеспечит плотную четырехстороннюю инкапсуляцию колонны, а также предоставит вам хорошую цель для склеивания, которую можно использовать, когда вы раскатываете материал на земле.

Шаг № 5: Почти готово — время развертывания

Если вы выполнили эти шаги, пришло время развернуть пароизоляцию, чтобы полностью закрыть поверхность подполья.

Совет для профессионалов: Некоторые производители предлагают рулоны разного размера, и более широкий размер рулона для почвопокровного покрытия может сэкономить вам время, усилия и материалы, такие как скотч для швов.

Если вы перекрываете два шва материала, упираетесь в стены или выполняете другие мелкие работы, обязательно перекрывайте каждый шов не менее чем на шесть дюймов.

Заклейте все швы липкой лентой, и готово!

На всякий случай: некоторые другие переменные, которые следует учитывать

Это пошаговое руководство по инкапсуляции охватывает большинство областей сканирования, с которыми мы сталкивались. Однако есть и другие сценарии, с которыми вы можете столкнуться, например, вентиляционные отверстия. Не отчаивайтесь, у нас есть руководство и для этого!

Поздравляем! Вы на пути к тому, чтобы превратить сырое подполье, наполненное запахами, мусором и тварями, в более здоровую среду, которая принесет пользу всему дому над ним.Инкапсулированное пространство для обхода может творить чудеса с качеством воздуха в помещении, борьбой с вредителями и энергоэффективностью. Пока вы еще не будете там тусоваться (мы надеемся), наслаждайтесь!

Как спланировать и уложить колоду

Установка садового настила

Установка настила — отличный способ создать в саду пространство, которое можно использовать для отдыха и развлечений. Настил может быть отдельно стоящим или прикрепленным к вашему дому, и это действительно дает вам возможность проявить творческий подход к дизайну и функциональности.Одноуровневую колоду относительно просто спланировать и построить. Более сложный проект настила будет включать в себя такие элементы, как балюстрады, перила и ступени.

В этом руководстве описывается метод строительства одноуровневой террасы с деревянным каркасом и ее установки на террасе рядом с домом. Но в зависимости от ваших планов настил также может быть отдельно стоящей конструкцией в любом месте вашего сада.

Где я должен построить террасу?

Размер и расположение вашей веранды будут связаны с ее функцией — вы планируете место для развлечений, для барбекю или, возможно, вам нужна детская игровая площадка? Вы устанавливаете его, чтобы дополнить другие элементы сада, такие как мощение или газон? Подумайте, насколько большим должен быть настил, когда вы выбираете место.Если вы сомневаетесь, то будьте консервативны — вы всегда можете продлить в будущем.

При планировании настила необходимо учитывать еще несколько факторов:

Находится ли уровень земли на одном уровне или имеет заметный уклон?
Сколько солнца будет получать настил и какой вид с площадки?
Насколько у вас будет конфиденциальность?
Земля под ногами сухая? Влажная или заболоченная земля не подходит для настила.
Существуют ли какие-либо существующие функции, которые можно обойти, такие как деревья и столбы?

Тщательно спланируйте расположение настила и постарайтесь ограничить обрезки и потери.Примите во внимание следующее:

Материал ваших террасных досок
Размер вашего настила
Размер (длина и ширина) террасных досок, которые вы используете
Необходимый компенсационный зазор для палубных досок

На каком расстоянии друг от друга должны быть доски настила?

Компенсационные зазоры необходимы при устройстве настила. Зазор между каждой отдельной палубной доской обеспечивает сток дождевой воды, а также естественное расширение и сжатие древесины на протяжении всей ее жизни.Между досками необходим температурный зазор 5-8 мм.

Если вы собираетесь строить настил рядом с домом, убедитесь, что он находится на 150 мм ниже влагонепроницаемого слоя и что вы не закрываете его воздушными кирпичами.

Старайтесь спланировать свою колоду так, чтобы в нее помещались только целые доски, чтобы избежать неуклюжего разрезания доски вдоль, чтобы заполнить зазор.

Как построить настил

Простую однослойную колоду построить относительно просто, если вы тщательно спланировали и подготовились.Из-за размера и веса бревен и рамы будет проще и безопаснее, если вы можете попросить кого-нибудь помочь вам.

Всегда используйте структурно обработанную древесину и шурупы, специально предназначенные для этой работы, и покрывайте все поверхности среза и просверленные отверстия двумя слоями консерванта. Это обеспечит прочную и долговечную колоду.

При распиливании используйте 90-градусный маркер на пиле или угольник, чтобы сделать точные пропилы, и отшлифуйте срезанные концы, чтобы удалить занозы.При сверлении отметьте все направляющие отверстия, чтобы обеспечить максимально точную фиксацию.

Если вам нужно разрезать террасную доску вдоль, сделайте это либо ручной пилой, либо циркулярной пилой. Поместите доску в зону с наименьшим трафиком и начните укладывать доски с противоположного конца.

Убедитесь, что вы носите соответствующую защитную одежду, такую как перчатки, лицевую маску или защитные очки, при резке или распиловке древесины или применении консервантов или других средств для обработки древесины.

Как подготовить землю под настилом?

Существующий внутренний дворик или бетонное основание можно использовать в качестве прочного основания для террасы. Начните с измерения и разметки необходимой площади.

Если вы укладываете террасу на газон, разметьте участок с помощью колышков и строительной веревки.Используйте линейку, чтобы обрезать края, затем удалите дерн и выкопайте почву на глубину 50 мм.

Покройте землю тканью для озеленения или борьбы с сорняками и утяжелите ее гравием или галькой. Если вы кладете на мягкую почву, положите брусчатку поверх гравия — они должным образом поддерживают балки и сохраняют древесину. Используйте спиртовой уровень, чтобы убедиться, что все камни находятся на одном уровне.

Добавление настенной пластины

Если вы строите стационарную площадку, которая соединяется с домом, вам нужно будет прикрепить настенную пластину.Если вы строите отдельно стоящую террасу, перейдите к разделу «Как построить каркас террасы».

Начните с разметки вертикальной линии, где будет находиться один конец пластины. Это обозначит угол настила.

Если вы строите вокруг ступени или подоконника, проверьте соответствие конструкции, взяв обрезк доски настила, удерживая ее на месте под ступенькой и отмечая нижний край.

От этой линии опустите доску на 10 мм вниз, чтобы обеспечить расширение, и используйте спиртовой уровень, чтобы провести новую линию. Эта новая линия будет направляющей для крепления настенной пластины, поэтому убедитесь, что вы отметили ее по всей предполагаемой ширине настила.

Затем обрежьте первую балку до нужной длины.Если вам нужно избежать каких-либо препятствий, таких как труба, измерьте и обрежьте балку соответствующим образом.

Отмерьте 100 мм от одного конца и с помощью угольника отметьте вертикальную линию вдоль балки.

Теперь вам нужно сделать направляющее отверстие на 50 мм ниже линии, которую вы только что сделали, и на 50 мм от нижнего края.Повторите этот процесс с интервалом 600 мм по длине настенной пластины, чтобы все направляющие отверстия были выровнены.

Когда вы дойдете до другого конца настенной пластины, измерьте и отметьте еще один отрезок длиной 100 мм.

Просверлите направляющие отверстия сверлом диаметром 6 мм.

Установите настенную пластину в соответствии с направляющей и при необходимости используйте опоры для бруса. Убедитесь, что настенная пластина выровнена.

Перед тем, как закрепить настенную пластину, еще раз проверьте, чтобы настил по-прежнему помещался под подоконником.

Частично просверлите в стене направляющие отверстия с помощью сверла по камню диаметром 7 мм. Лучше всего попросить кого-нибудь подержать древесину на месте, пока вы будете сверлить отверстия.

Отодвиньте настенную пластину и просверлите отверстия прямо в стене.

Вставьте дюбели в просверленные отверстия, при необходимости осторожно постукивая молотком. Затем переместите настенную пластину к стене, убедившись, что она совпадает со всеми сделанными вами отметками и отверстиями.

Вставьте шурупы 6 мм x 100 мм в отверстия в настенной пластине и повесьте на конец оцинкованные или пластиковые шайбы.Используйте достаточное количество шайб, чтобы создать зазор 10 мм между стеной и настенной пластиной.

Прикрепите настенную пластину к стене. Сначала затяните винты в дюбелях вручную, а затем закрепите их с помощью дрели и биты. Ваша настенная пластина готова.

Как построить каркас террасы

Если ваш настил будет длиннее балок настила, вам потребуется соединить две секции вместе, чтобы создать каркас настила.Если вам не нужно соединять балки, сразу переходите к шагу 6.

Чтобы соединить балки, начните с измерения и обрезки нужной вам секции до нужной длины.

Измерьте и отрежьте отдельный участок длиной 600 мм, а затем отметьте его центральную точку на отметке 300 мм.Закрепите три секции на верстаке и убедитесь, что отметка 300 мм совпадает с местом соединения балок.

Теперь вам нужно измерить и отметить четыре направляющие на балках. Измерьте и отметьте точку на расстоянии 75 мм от каждой стороны соединения. Затем измерьте и отметьте точку на расстоянии 150 мм от каждой стороны соединения. Используйте угольник, чтобы провести прямую вертикальную линию через каждую из четырех отметок.

Отметьте два равномерно расположенных направляющих отверстия в каждой из нарисованных линий. Просверлите направляющие отверстия 6-миллиметровым сверлом по дереву и скрепите балки вместе с помощью 100-миллиметровых винтов. Зенкуйте винты, если вы будете использовать бордюрные доски. Теперь балка готова к перемещению в нужное положение.

Перед установкой рама настила должна быть на нужном уровне.Используйте подступенки, тротуарную плитку или обработанные обрезки древесины с интервалом 500 мм, чтобы помочь с этим, и проверьте с помощью спиртового уровня. С помощью угольника проверьте, чтобы углы были прямыми.

Чтобы соединить раму вместе, отметьте и просверлите направляющие отверстия перед тем, как вкрутить в каждый угол два 150-миллиметровых шурупа с наружной резьбой по дереву. Если вы добавляете фасцию, вам нужно будет утопить винты.

Если доступ к некоторым внешним углам рамы затруднен, закрепите раму, просверлив в древесине скошенные направляющие отверстия под углом 45 градусов и зафиксировав их 100-мм шурупами с наружной резьбой. Как только рама будет надежно закреплена, еще раз проверьте, находится ли она на правильном уровне.

Добавление внутренних балок настила

Чтобы определить, сколько внутренних балок настила вам нужно, прежде всего найдите центральную точку одной из внешних балок.Отмерьте 400 мм внутрь от этого места и сделайте отметку. Повторите этот процесс, чтобы ваши внутренние балки были расположены с интервалом 400 мм. Когда вы доберетесь до последней балки, лучше иметь узкий зазор до внешней балки, а не более 400 мм.

Если вам нужно удлинить внутренние балки, используйте тот же метод, что и для соединения внешних балок.Но на этот раз используйте дополнительный блок 600 мм, чтобы закрепить балку на месте. Немного сместите направляющие отверстия, чтобы винты не соприкасались друг с другом.

Закрепите балку на верстаке и прикрепите подвеску к каждому концу с помощью наружных винтов 30 мм.

Чтобы прикрепить балку к раме, поместите ее так, чтобы центр балки совпадал с отметкой распорки 400 мм.Конец балки должен быть на одном уровне с внешней рамой, поэтому либо используйте уплотнители, чтобы удержать ее на месте, либо попросите кого-нибудь помочь.

С помощью установочного угольника выдвиньте маркер 400 мм вниз на внешнюю сторону. Сделайте две отметки на этой линии, 40 мм сверху и 40 мм снизу. Они отмечают положение направляющих отверстий.

Просверлите направляющие отверстия сверлом по дереву диаметром 6 мм.Затем просверлите отверстия с зенковкой и закрепите балки с помощью 100-мм шурупов для дерева. Повторите этот процесс для остальных внутренних балок и всегда следите за тем, чтобы концы балок были на одном уровне с рамой.

Если доступ к некоторым частям внешней рамы затруднен, вы можете снова закрепить внутренние балки, просверлив два наклонных направляющих отверстия с каждой стороны, прежде чем закрепить их винтами.

После того, как балки установлены, вы можете дополнительно закрепить их с помощью подвесов для балок и 30-мм винтов. Если вы хотите скрыть появление балок в промежутках между досками настила, покрасьте их верхнюю часть в черный цвет.

Добавление головы

Noggins — это короткие деревянные бруски, которые помещаются между внутренними балками и обеспечивают устойчивость и жесткость каркаса настила.Ширина каждого из них определяется шириной между лагами.

При измерении балок в длину, чтобы решить, сколько головок вам нужно, старайтесь, чтобы расстояние между ними не превышало 1200 мм. Чтобы не перекашивать винты, лучше расположить головки в шахматном порядке.

Чтобы зафиксировать их, поставьте головку так, чтобы ее верхняя часть находилась на одном уровне с балкой.При необходимости используйте пакеры.

Отметьте центр положения головы на каждой балке и с помощью угольника проведите вертикальную линию вниз по балке. Затем измерьте и отметьте два направляющих отверстия на каждой линии, 40 мм сверху и 40 мм снизу.

Просверлите направляющие отверстия перед тем, как закрепить головку 100-миллиметровыми внешними шурупами для дерева.После того, как все башмаки будут на месте, убедитесь, что ваша рама выровнена и все крепления надежны.

Если ваш настил огибает препятствие, добавьте дополнительные выступы вокруг него для дополнительной поддержки.

Как укладывать террасную доску

При укладке террасных досок лучше предварительно просверлить все отверстия сверлом на 2 мм, чтобы не повредить и не расколоть древесину.Зенкуйте все отверстия и винты, чтобы получить более гладкую поверхность.

Если вы собираетесь добавить бордюрную доску, то ваша первая палубная доска должна выступать за край. Возможно, вам придется отрегулировать положение отверстий, чтобы убедиться, что доска надежно закреплена на раме террасы.

Остальные террасные доски попробуйте вкрутить во второй паз от края и прикрепить к раме шурупами для террасы 64 мм.Повторите это на другом конце доски, чтобы она была зафиксирована и прямая. Затем продвигайтесь вниз по доске.

№

Используйте подходящую прокладку, чтобы обеспечить компенсационный зазор 5–8 мм между каждой доской настила. Убедитесь, что зазор одинаковый по всей длине каждой доски.

Если вам нужно вырезать доску для настила, чтобы приспособить препятствие, создайте шаблон, отметьте направляющую пилы на дереве и вырежьте лобзиком.

Добавление бордюра к вашему настилу

Отметьте лицевую панель линией на расстоянии 50 мм от каждого конца. Затем от первой линии 50 мм отмерьте и отметьте линии с интервалом 600 мм по всей длине доски.

Установите лицевую панель на место, используя уплотнители или обрезки древесины снизу, чтобы удерживать ее ровно.Используя отмеченные линии, предварительно просверлите направляющие отверстия во вторую канавку с каждой стороны. Закрепите лицевую панель шурупами для настила 64 мм.

Наконец, если вы хотите добавить освещение или перила на свой настил, вы можете следовать нашим пошаговым руководствам «Как собрать перила на террасе» или «Как установить освещение на террасе».
